Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4B9 Black

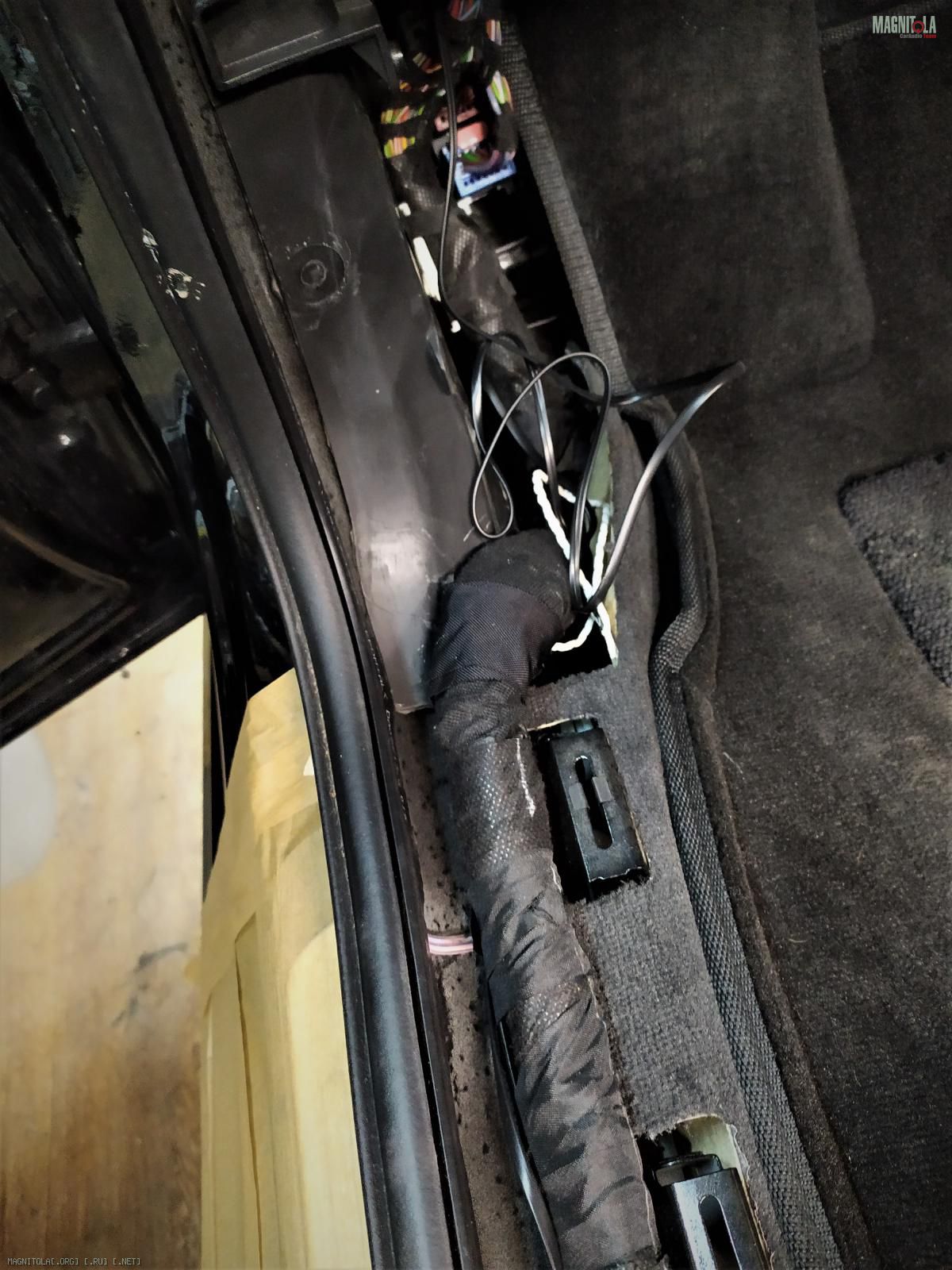

Разбираем пороги, обшивки...

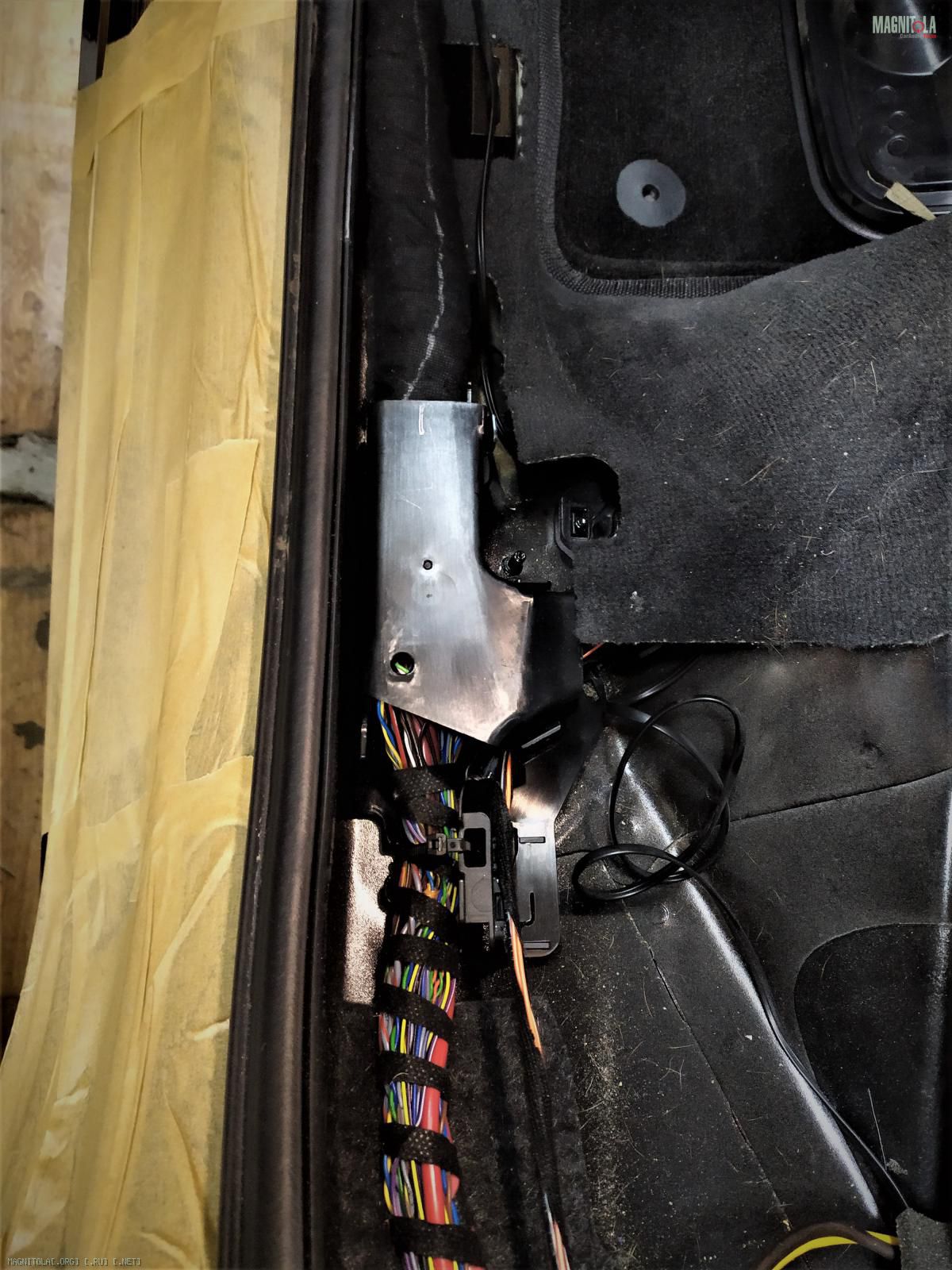

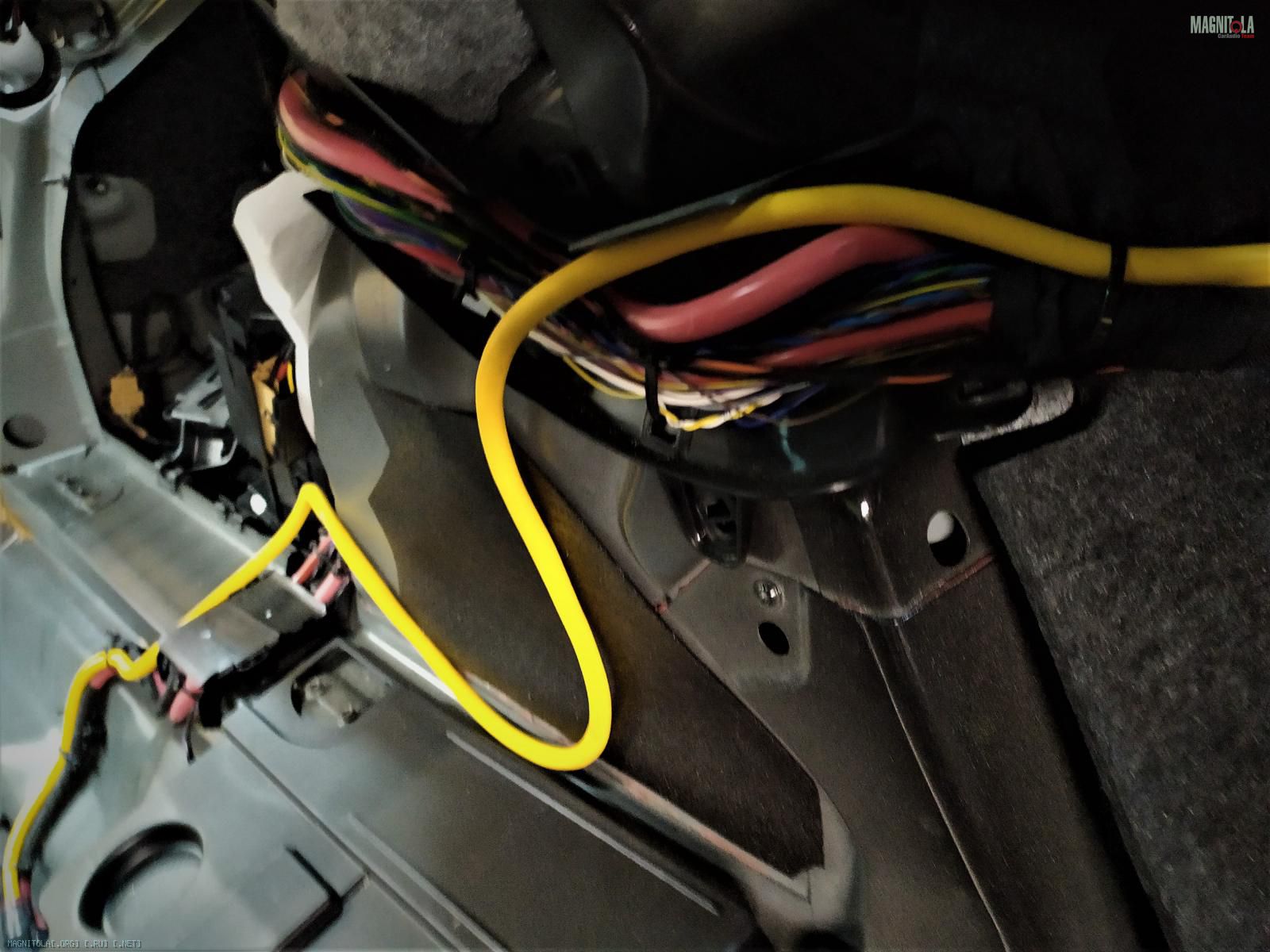

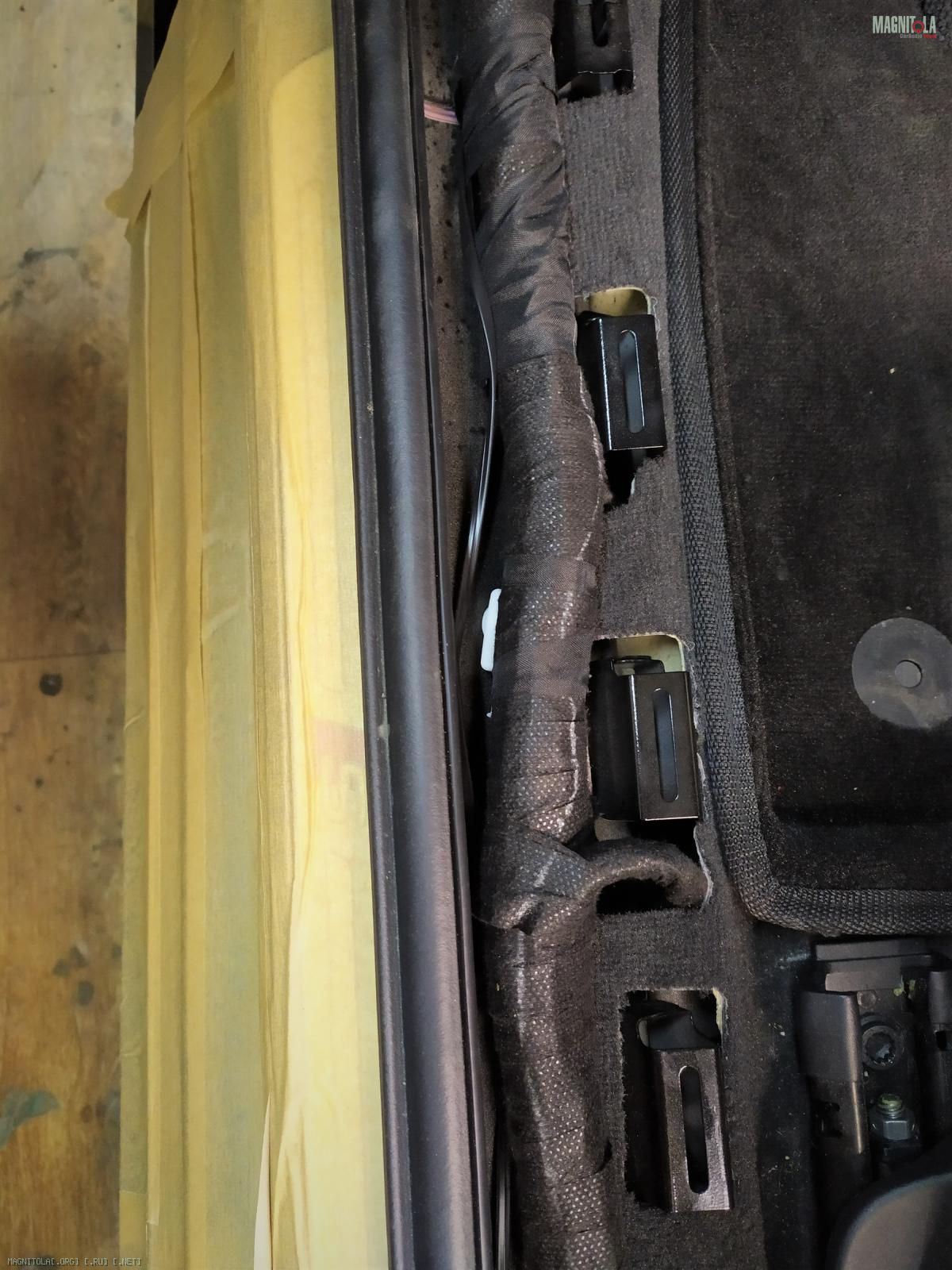

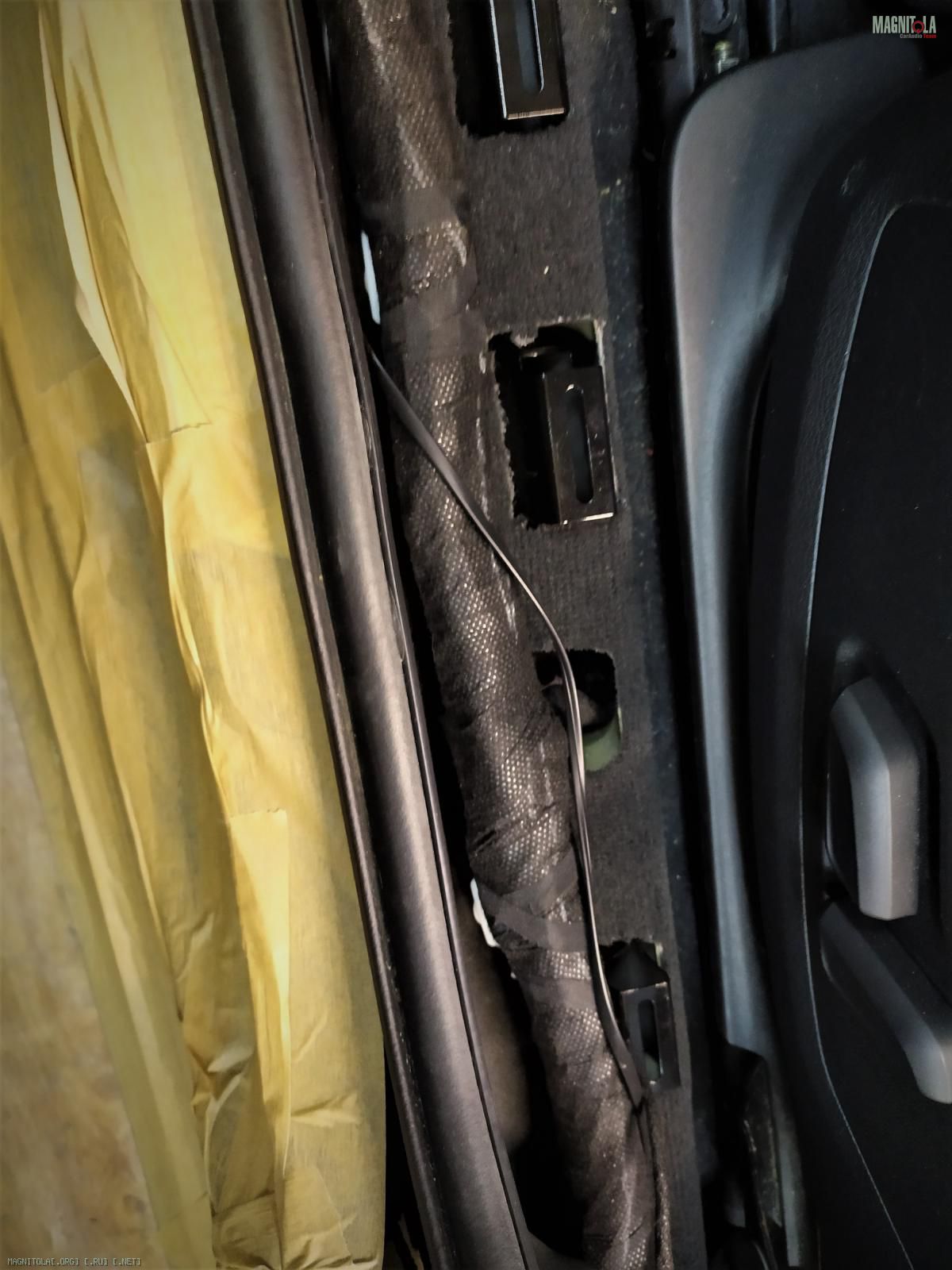

Как была уложена, закреплена проводка...

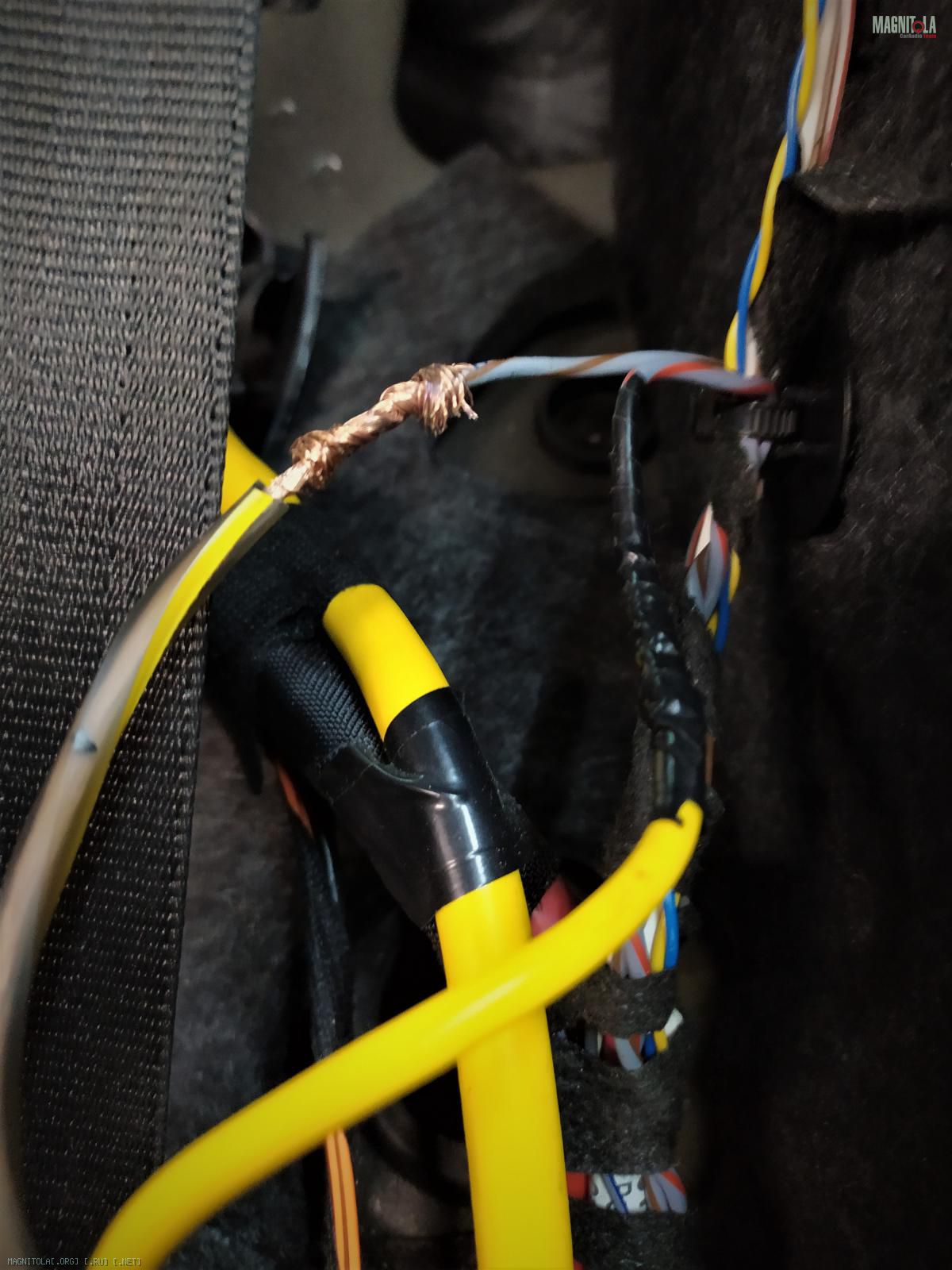

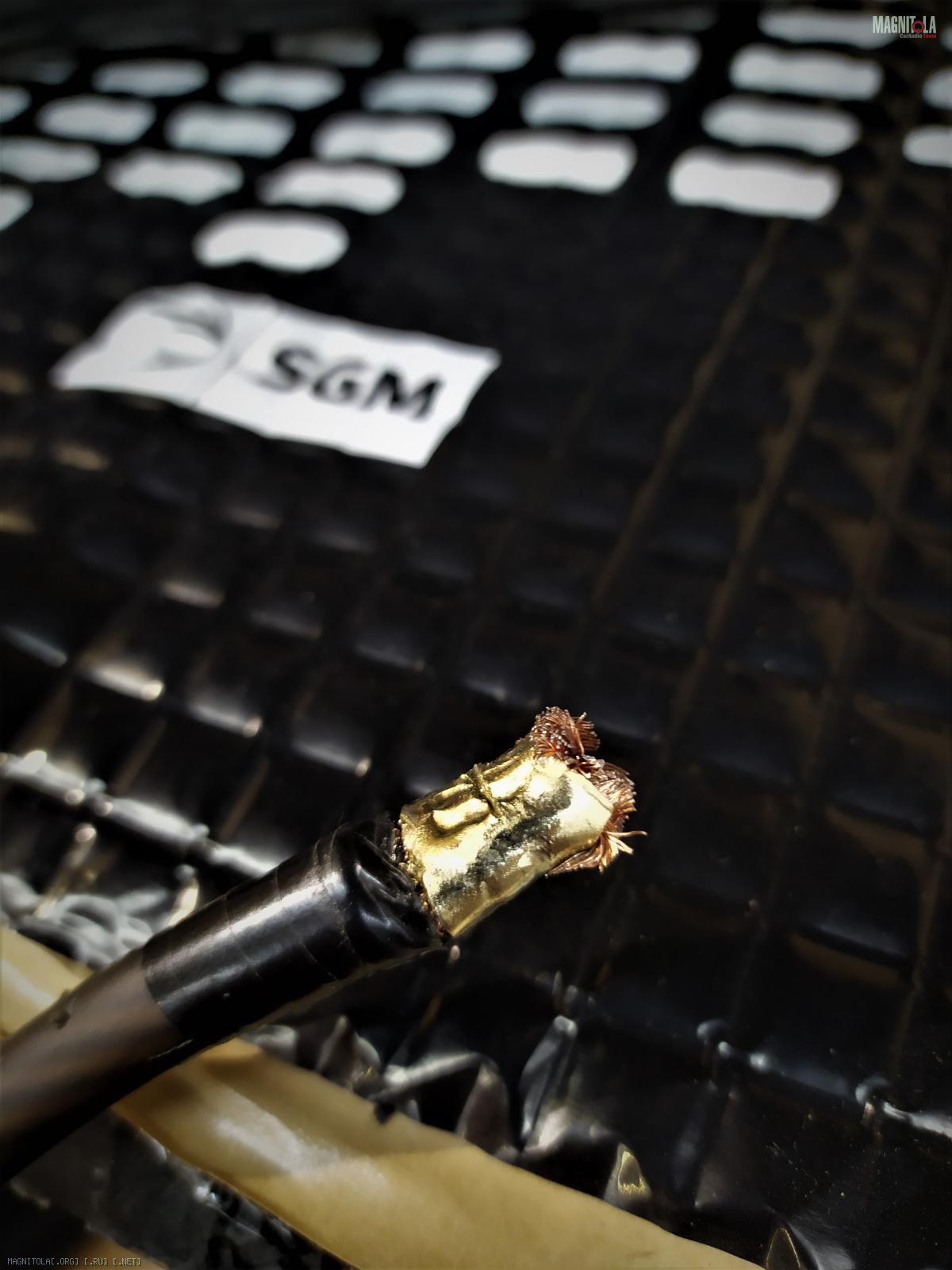

Провода омеднёнка, наконечники обжаты плоскогубцами, скрутки...
Испорчен пластик...
Вложение 1311231Вложение 1311233Вложение 1311235Вложение 1311237Вложение 1311239Вложение 1311241Вложение 1311243Вложение 1311245Вложение 1311247Вложение 1311249

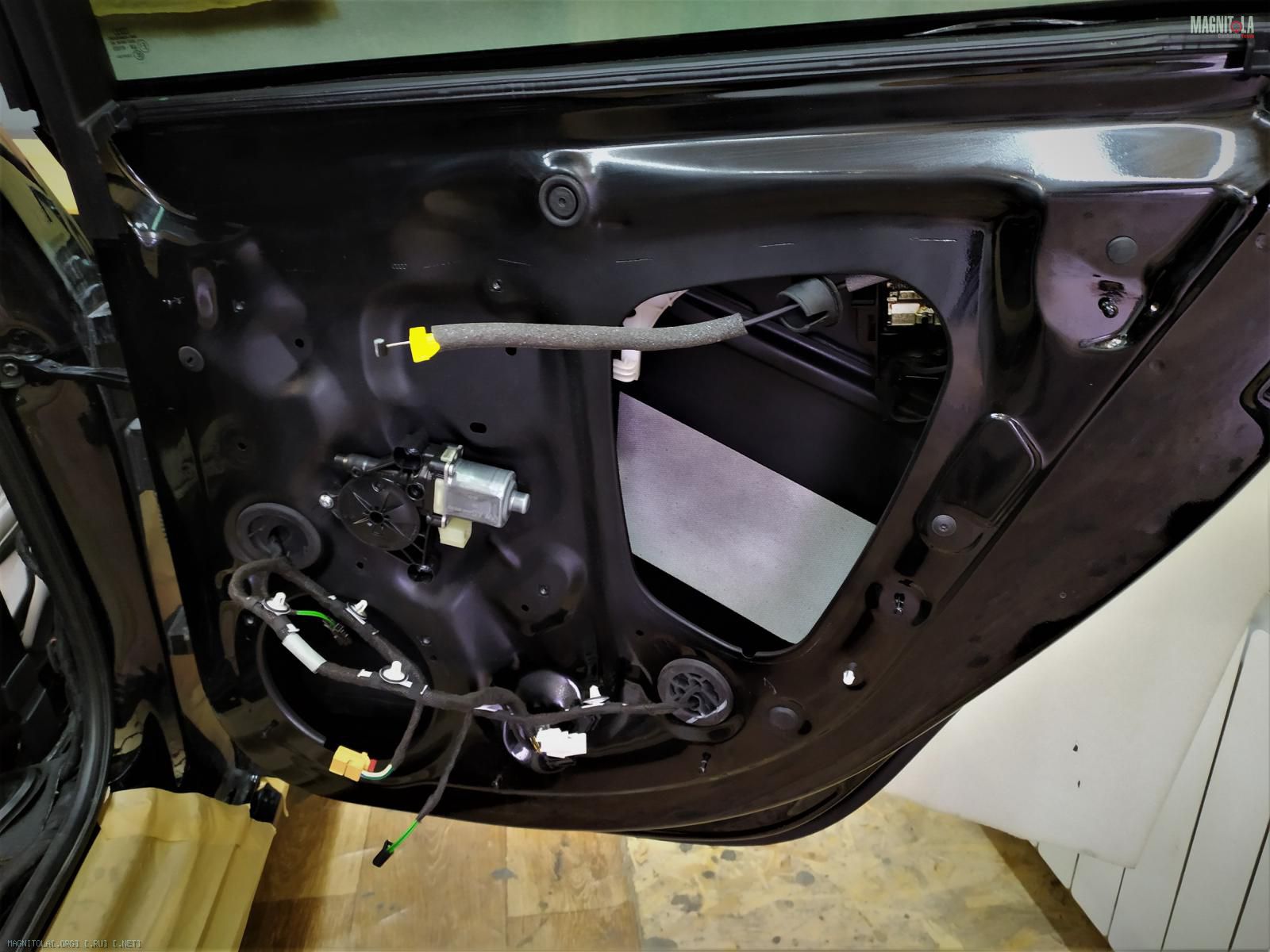

Очищаем, обезжириваем двери и полку
Вложение 1311251Вложение 1311253Вложение 1311255Вложение 1311257Вложение 1311259Вложение 1311261Вложение 1311263Вложение 1311265

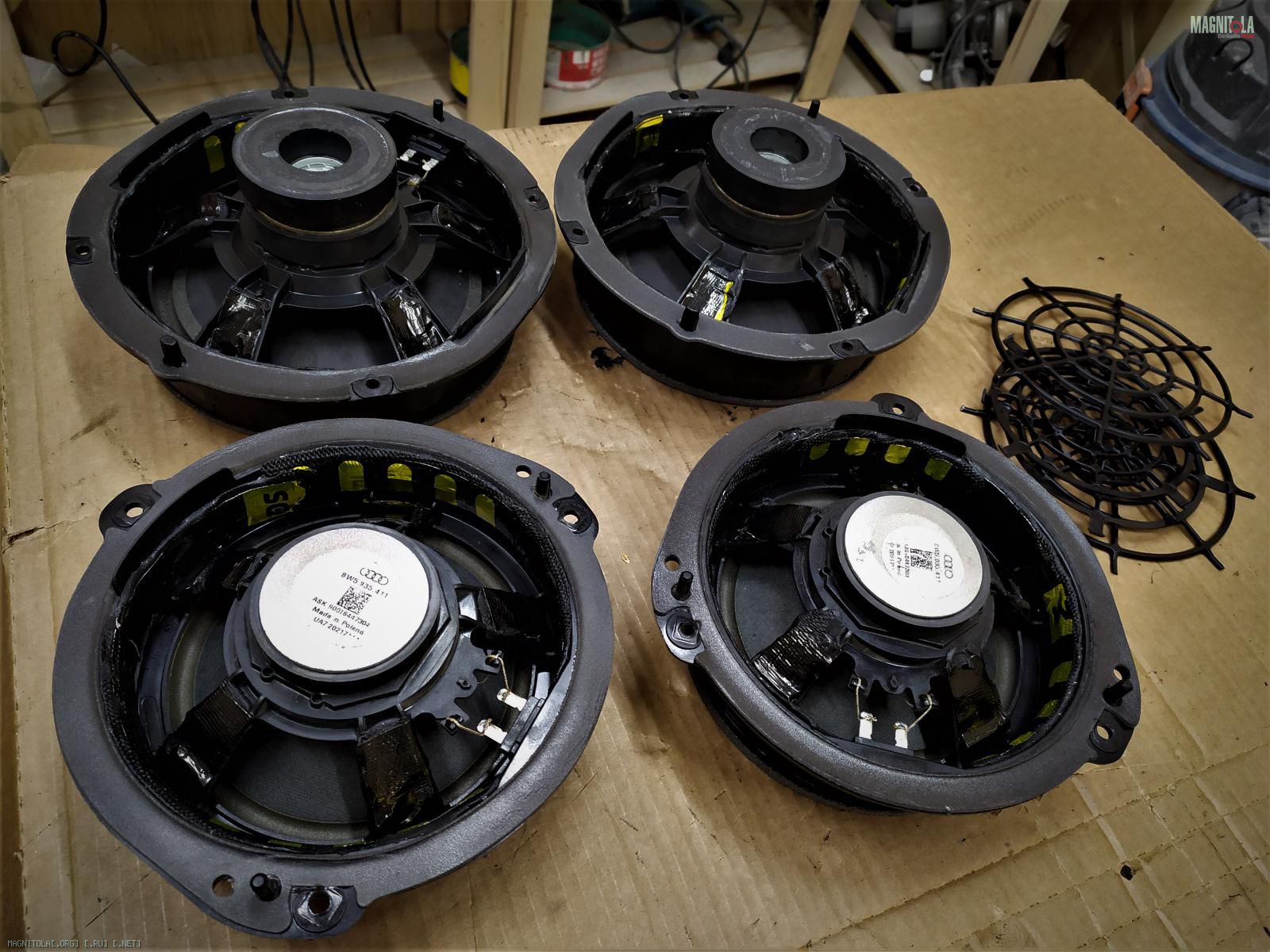

Убираем паучковую сетку, проклеиваем корзины виброй, приклеиваем добавочные магниты на фронтальные мидбасы и саб.
Пропитываем подвесы.

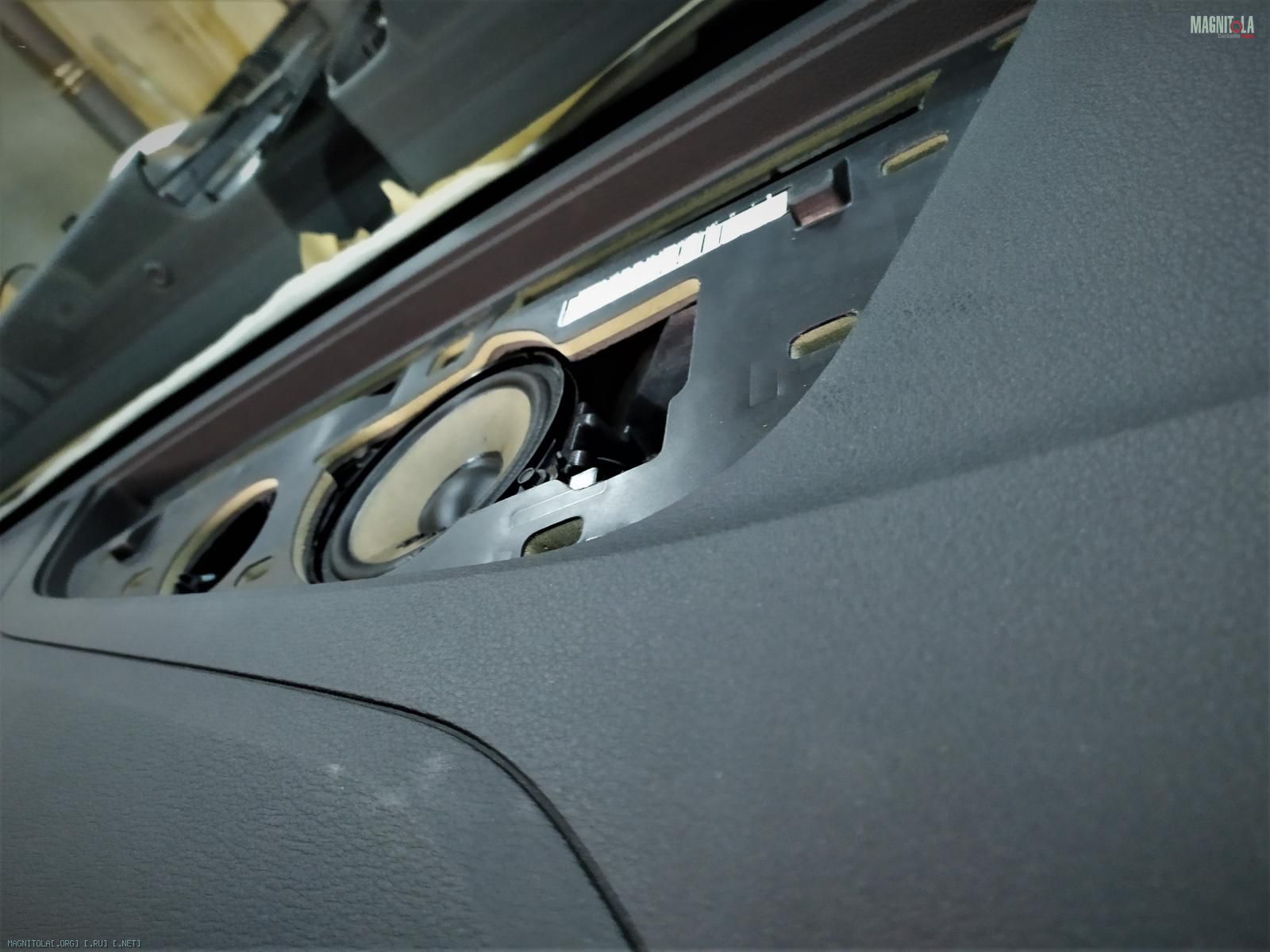

Посадочное место под центральный канал - вибрим, акустически демпфируем, пластиковую сетку уплотняем.
На ВЧ меняем электролиты на пленочные конденсаторы.

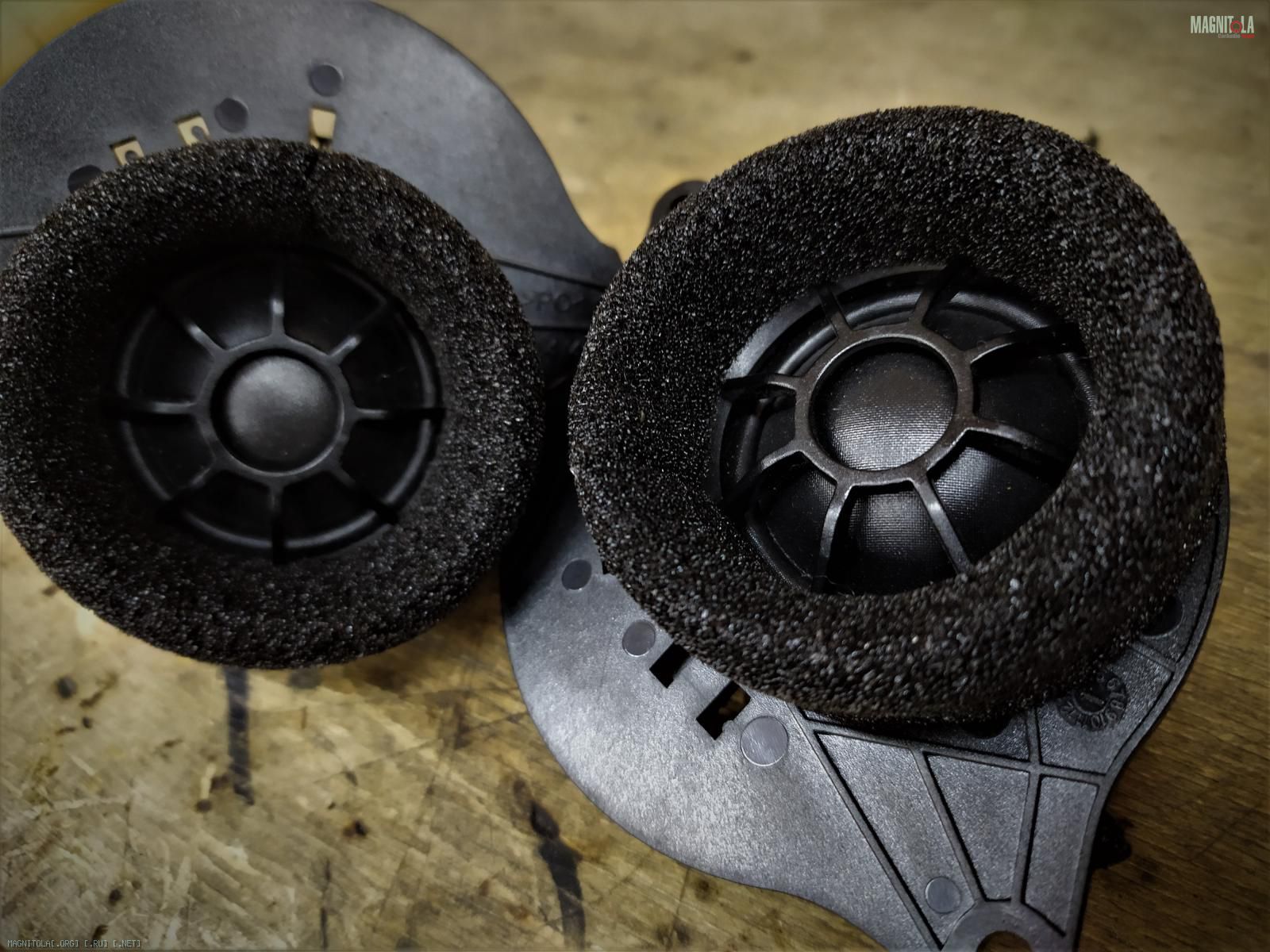

Изготавливаем волновод, для глубоко посаженных ВЧ.
Вложение 1311267Вложение 1311269Вложение 1311271Вложение 1311273Вложение 1311275Вложение 1311277Вложение 1311279Вложение 1311281Вложение 1311283

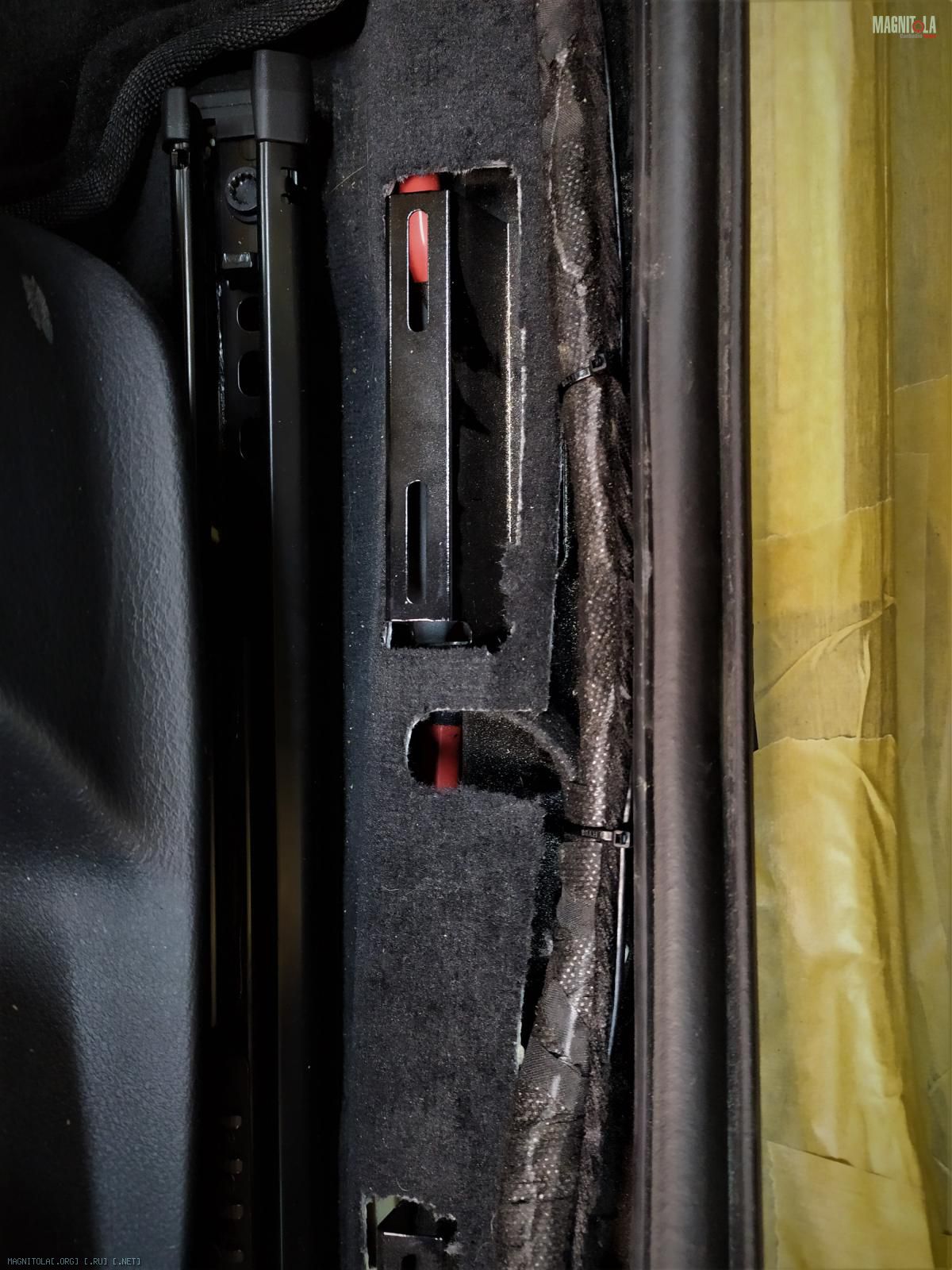

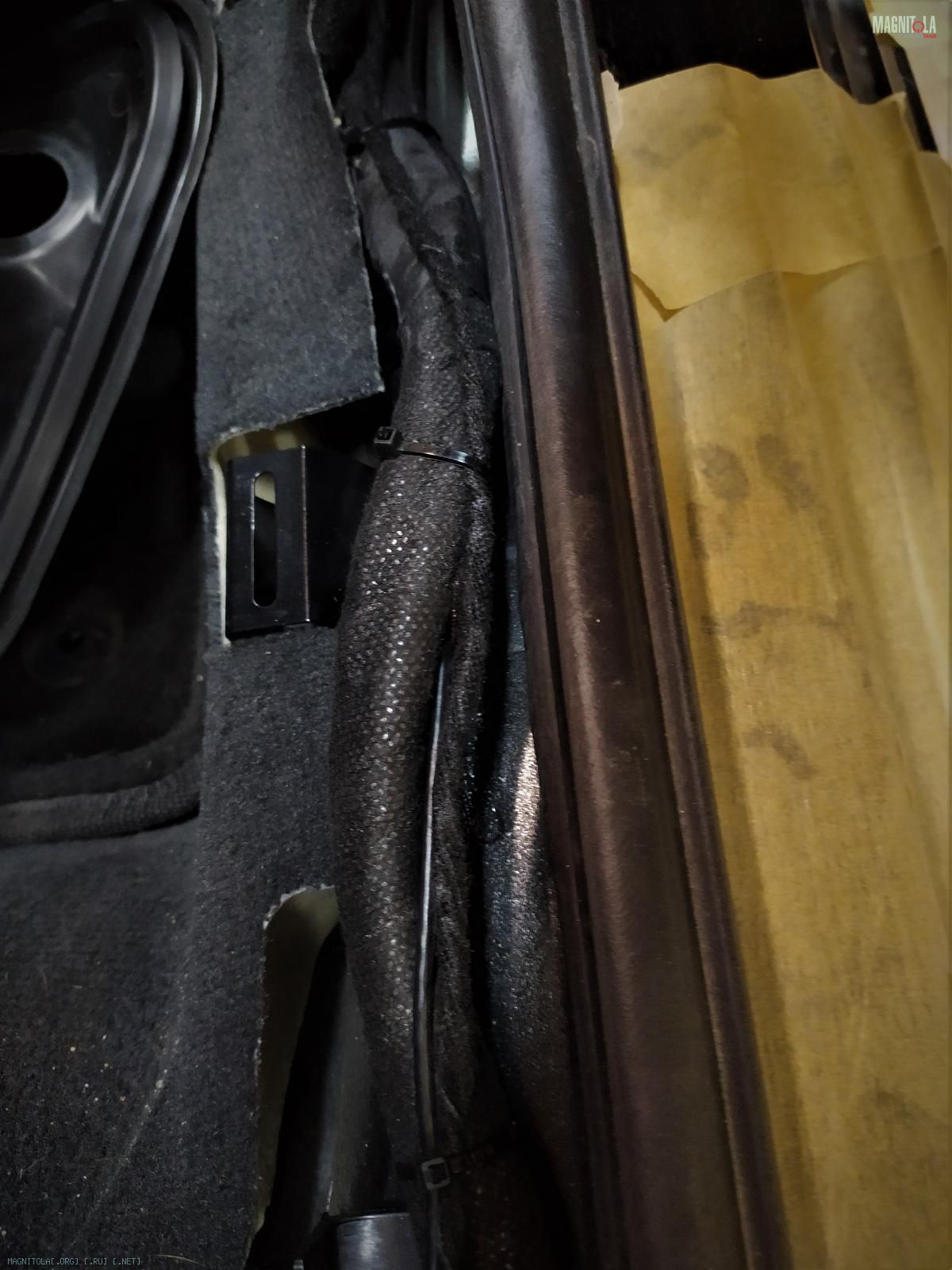

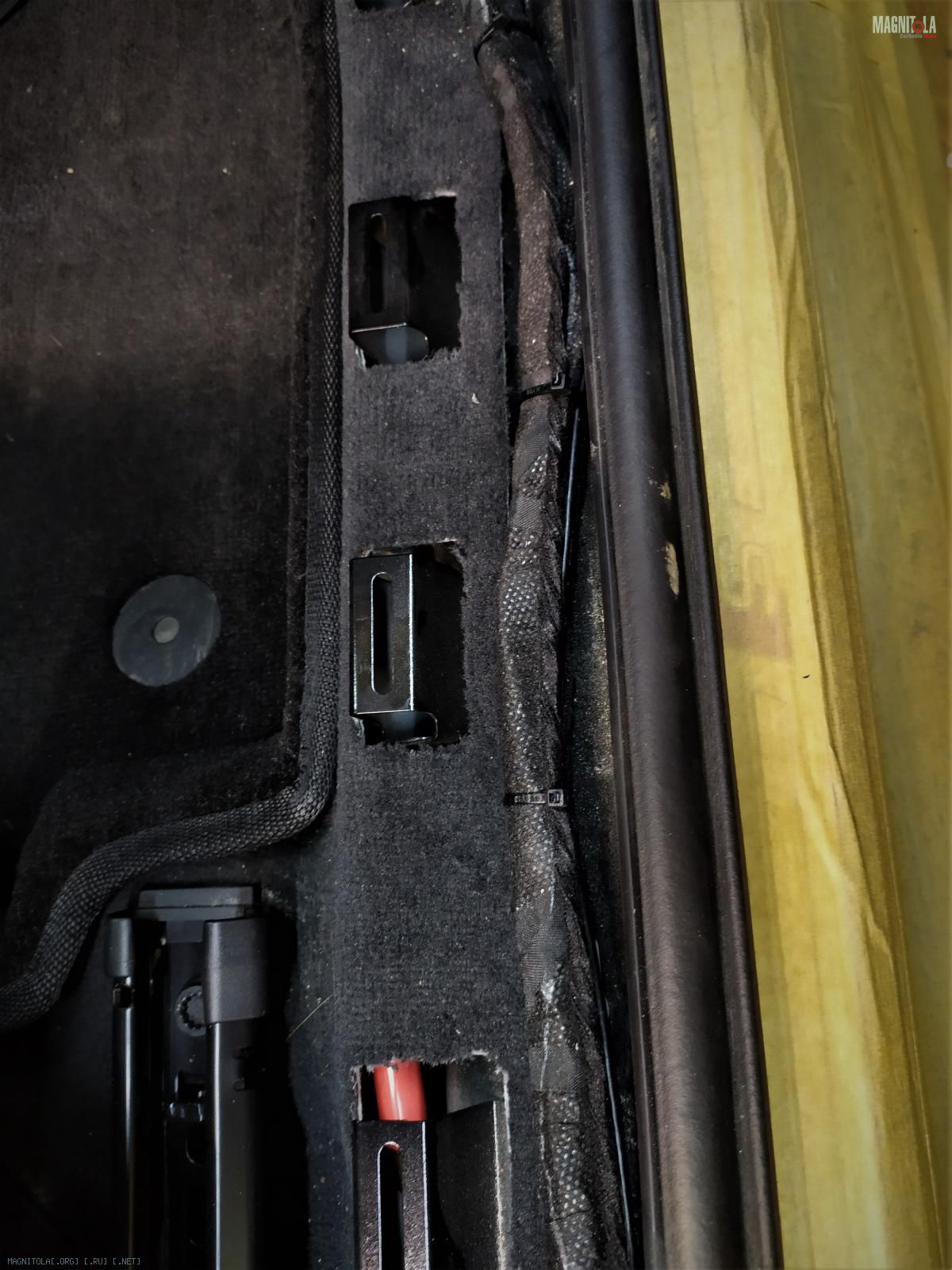

Сигнальную проводку вяжем в витую пару, одеваем в мягкую изоленту Тиса.

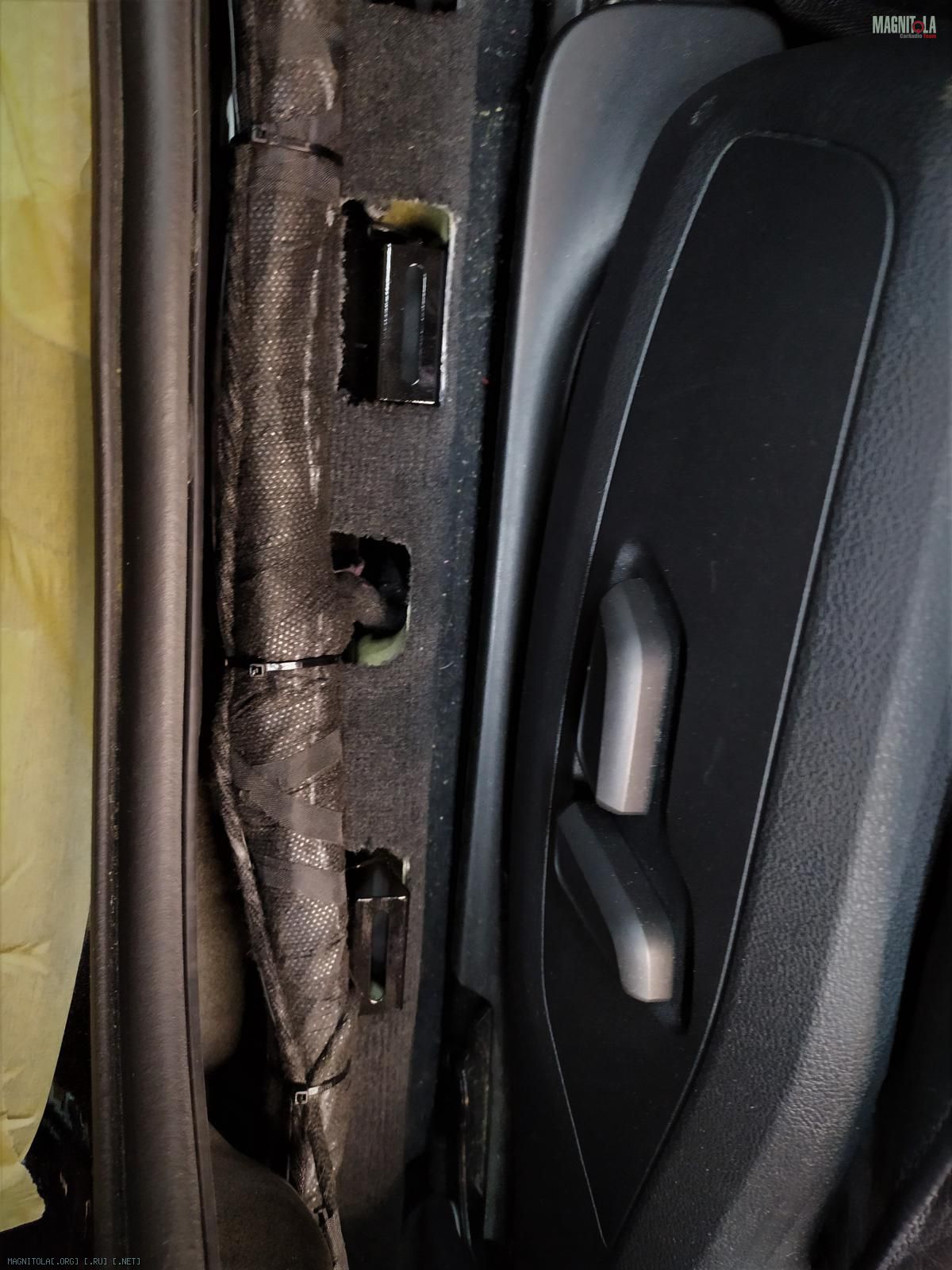

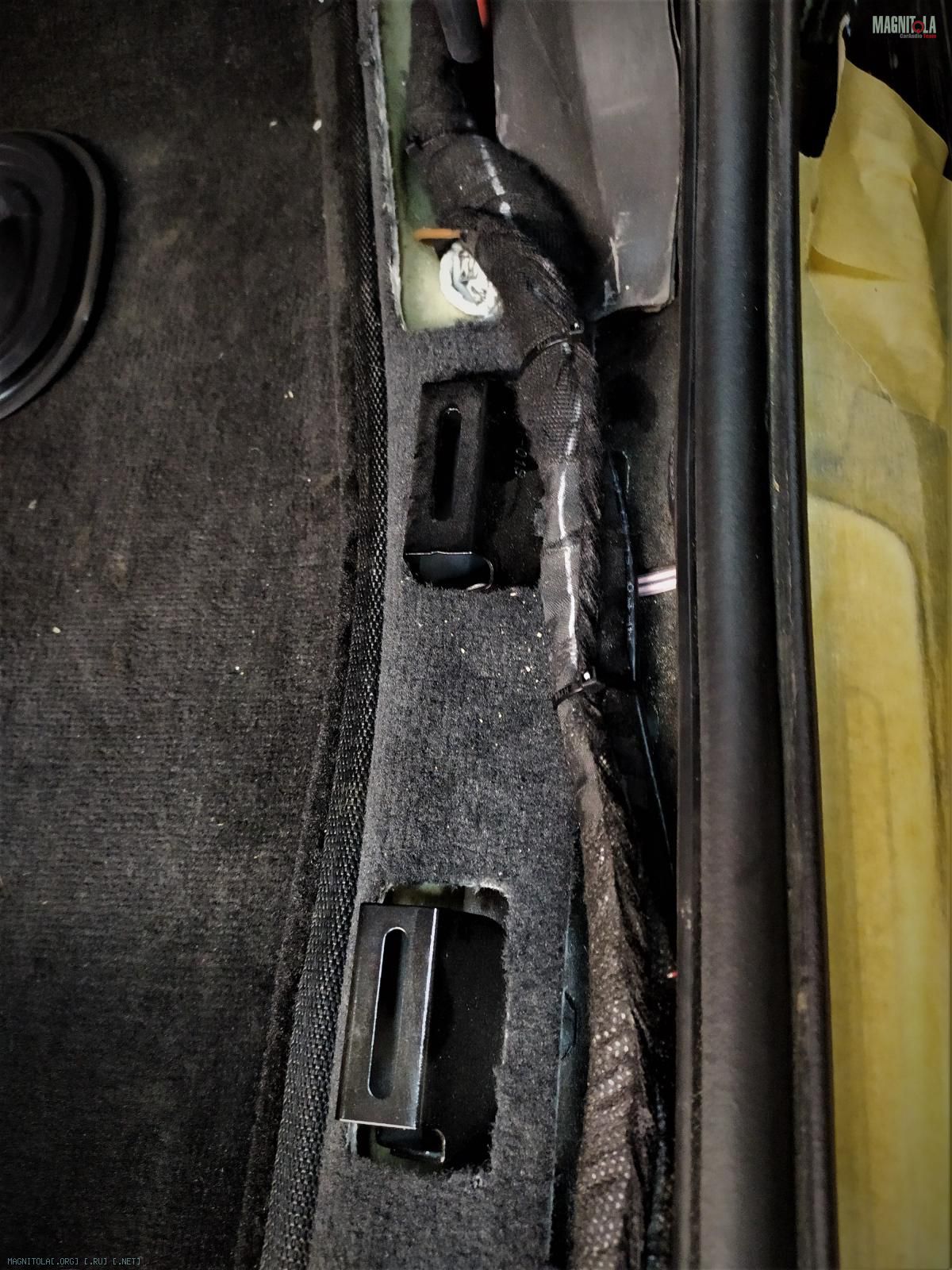

Протяжка, закрепление...
Вложение 1311285Вложение 1311287Вложение 1311289Вложение 1311291Вложение 1311293Вложение 1311295Вложение 1311297Вложение 1311299Вложение 1311301Вложение 1311303

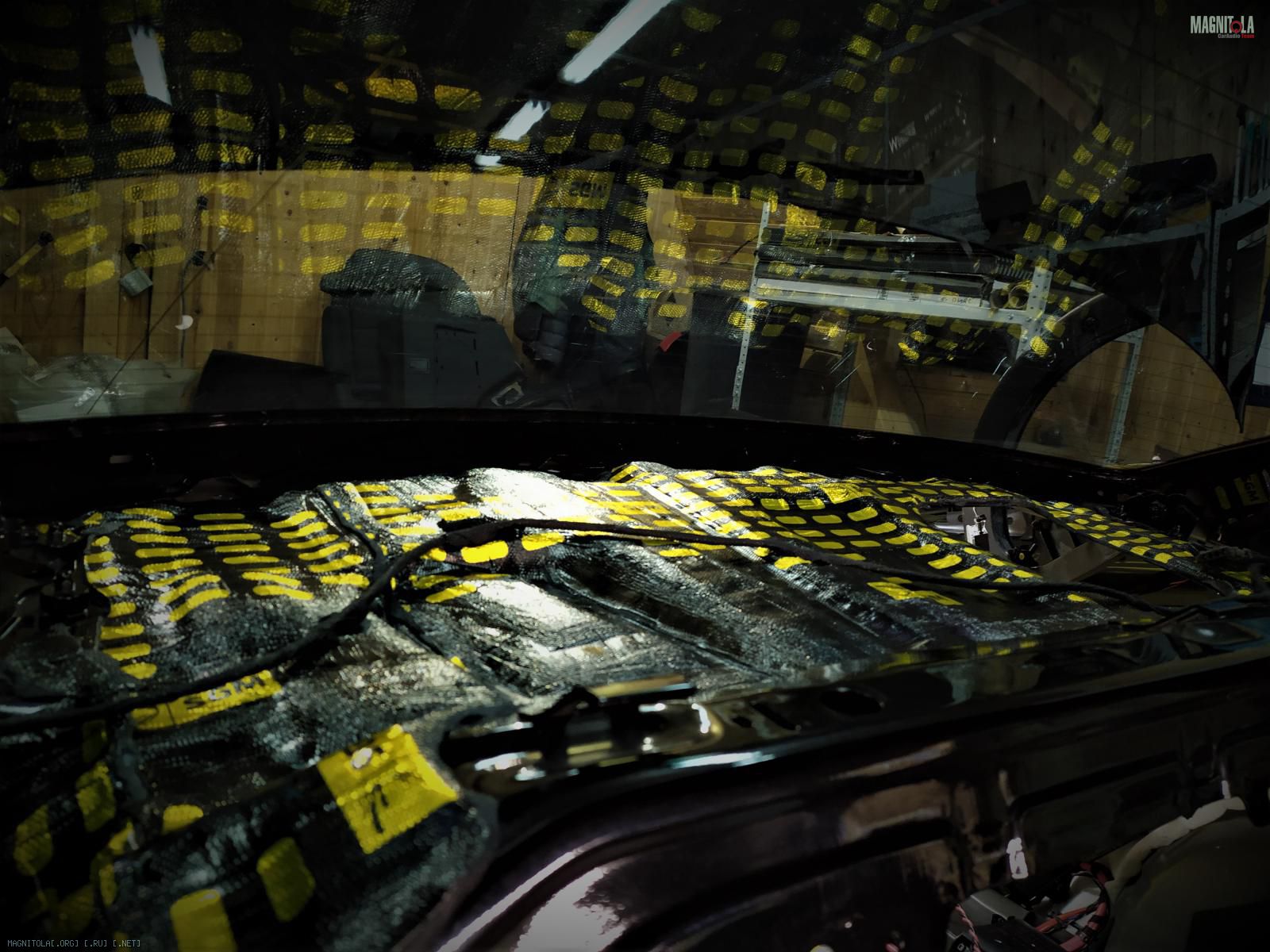

На полку наносим два слоя 4мм вибры с послойной прикаткой.
Убираем АКЗ сабвуфера, наносим войлок.
Вложение 1311305Вложение 1311307Вложение 1311309Вложение 1311311

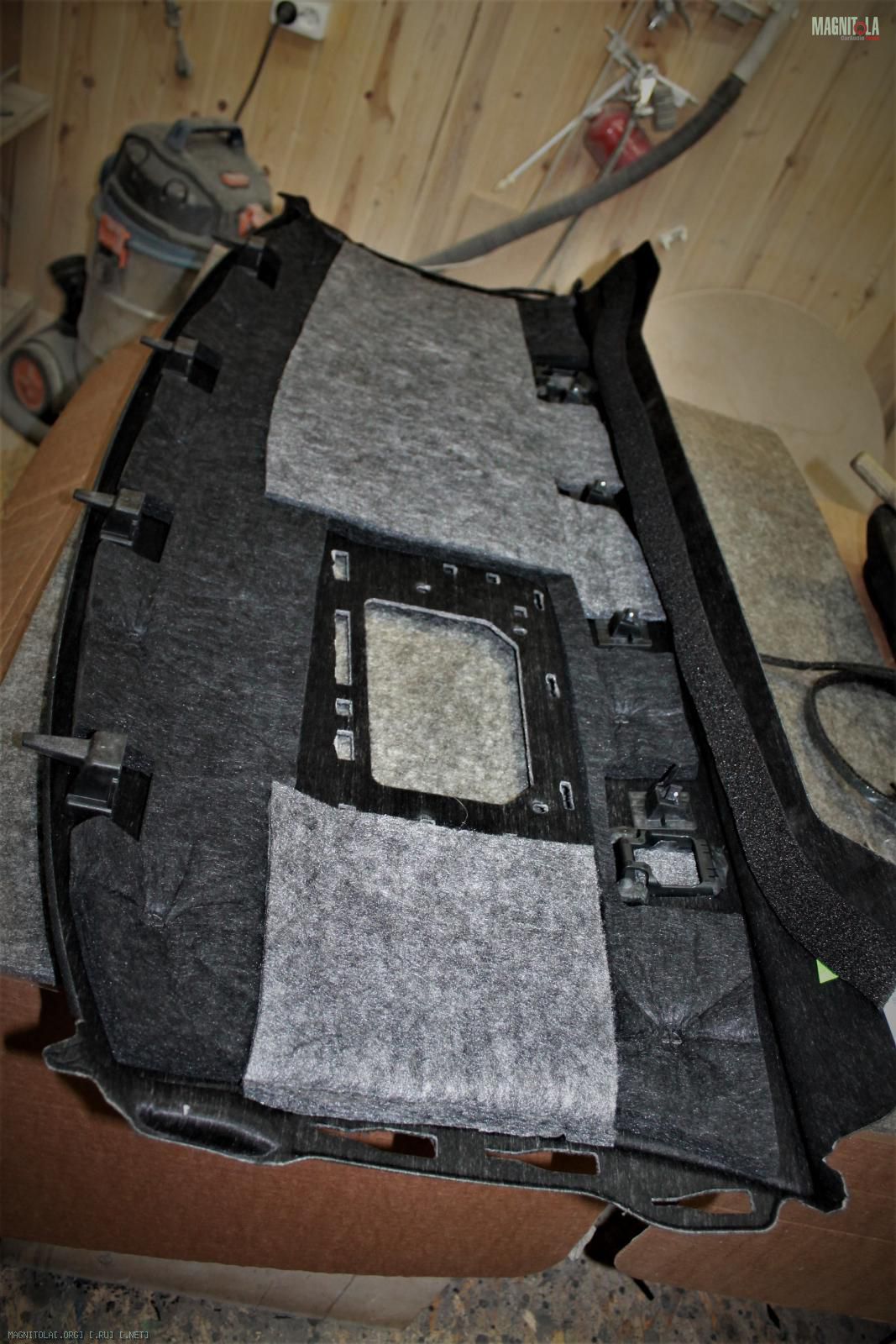

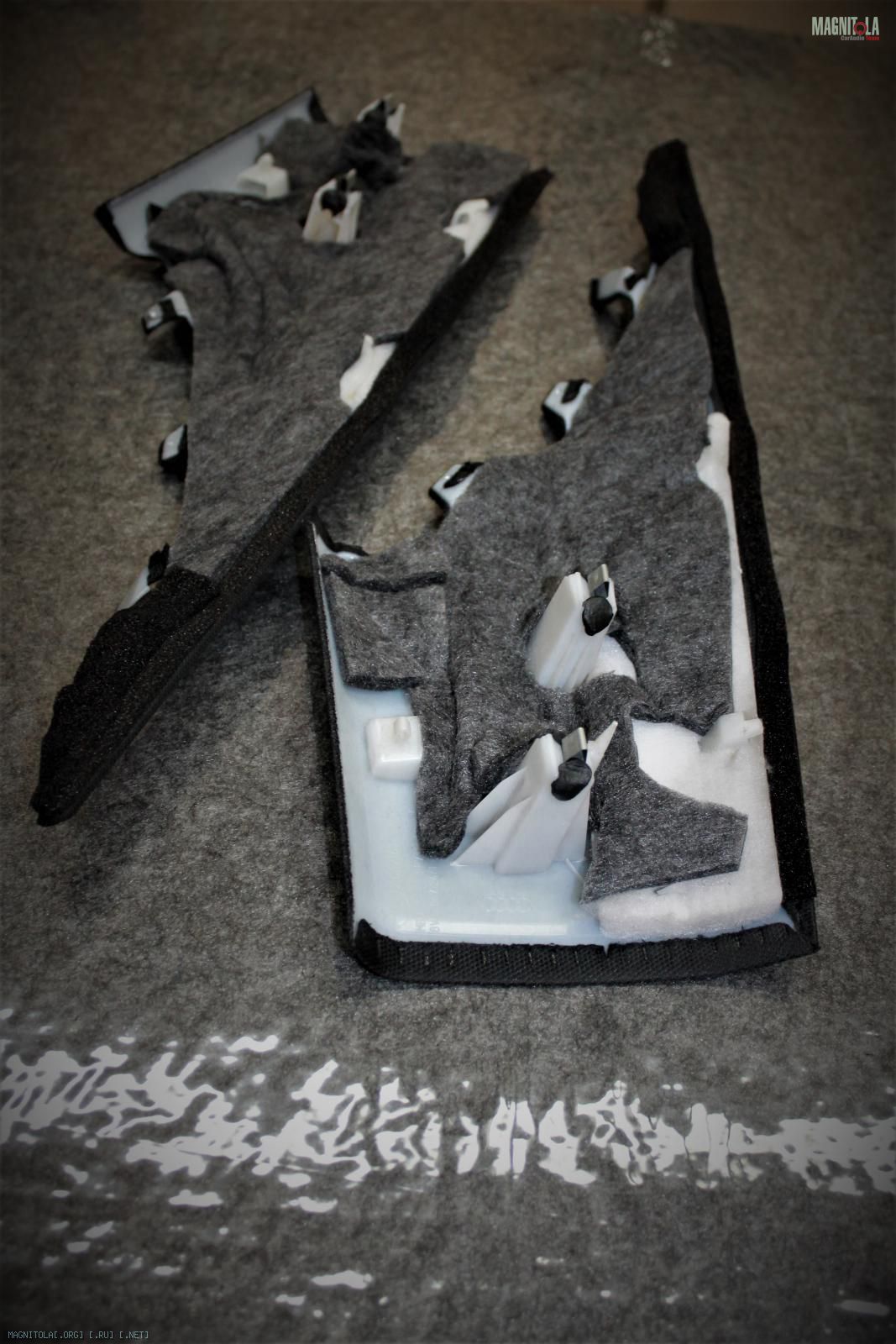

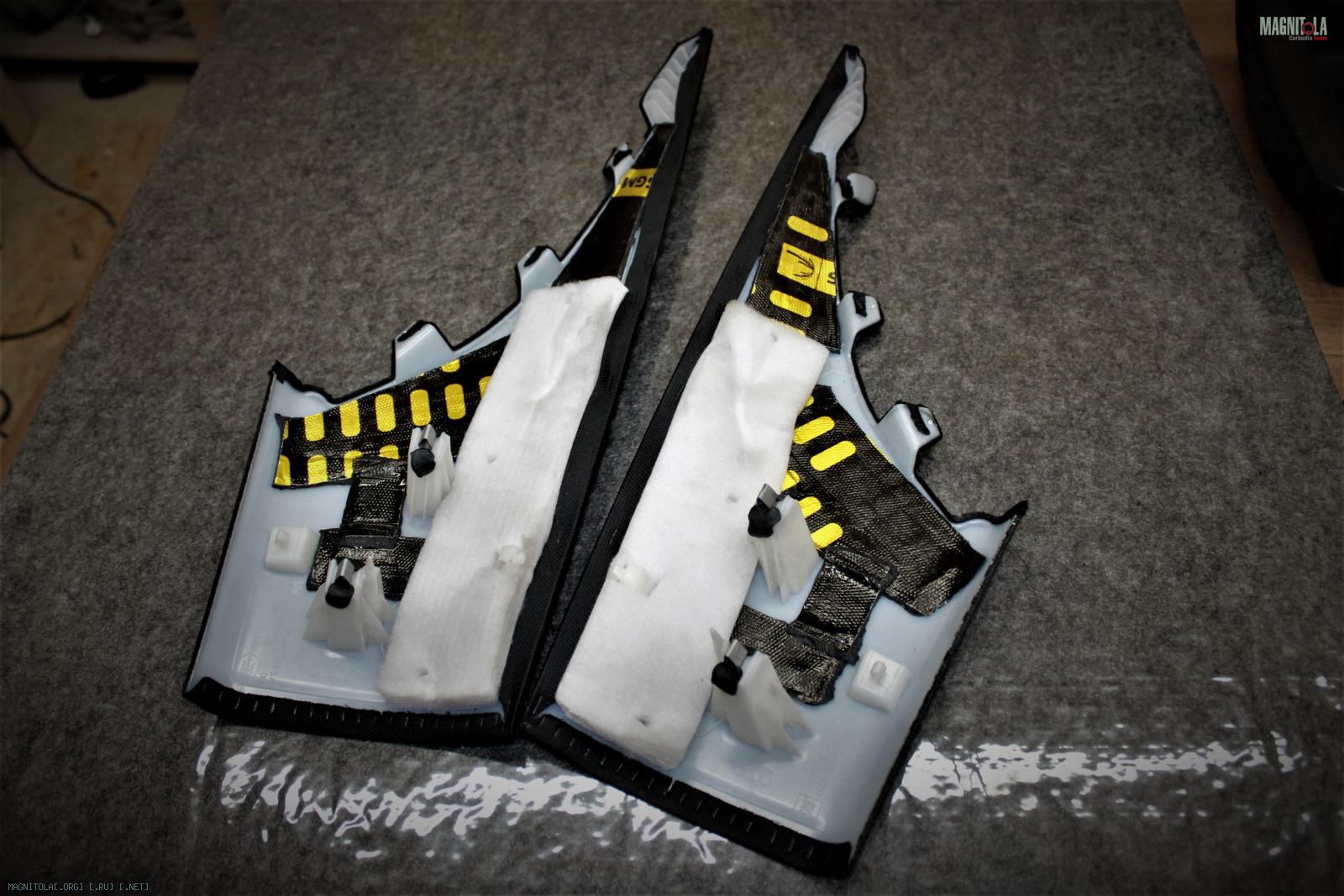

Вибродемпфируем, наносим войлок, уплотнительную ленту, битопласт на боковые стойки, задний стоп сигнал, декоративную полку, пластиковые сетки
Вложение 1311313Вложение 1311315Вложение 1311317Вложение 1311319Вложение 1311321Вложение 1311323Вложение 1311325

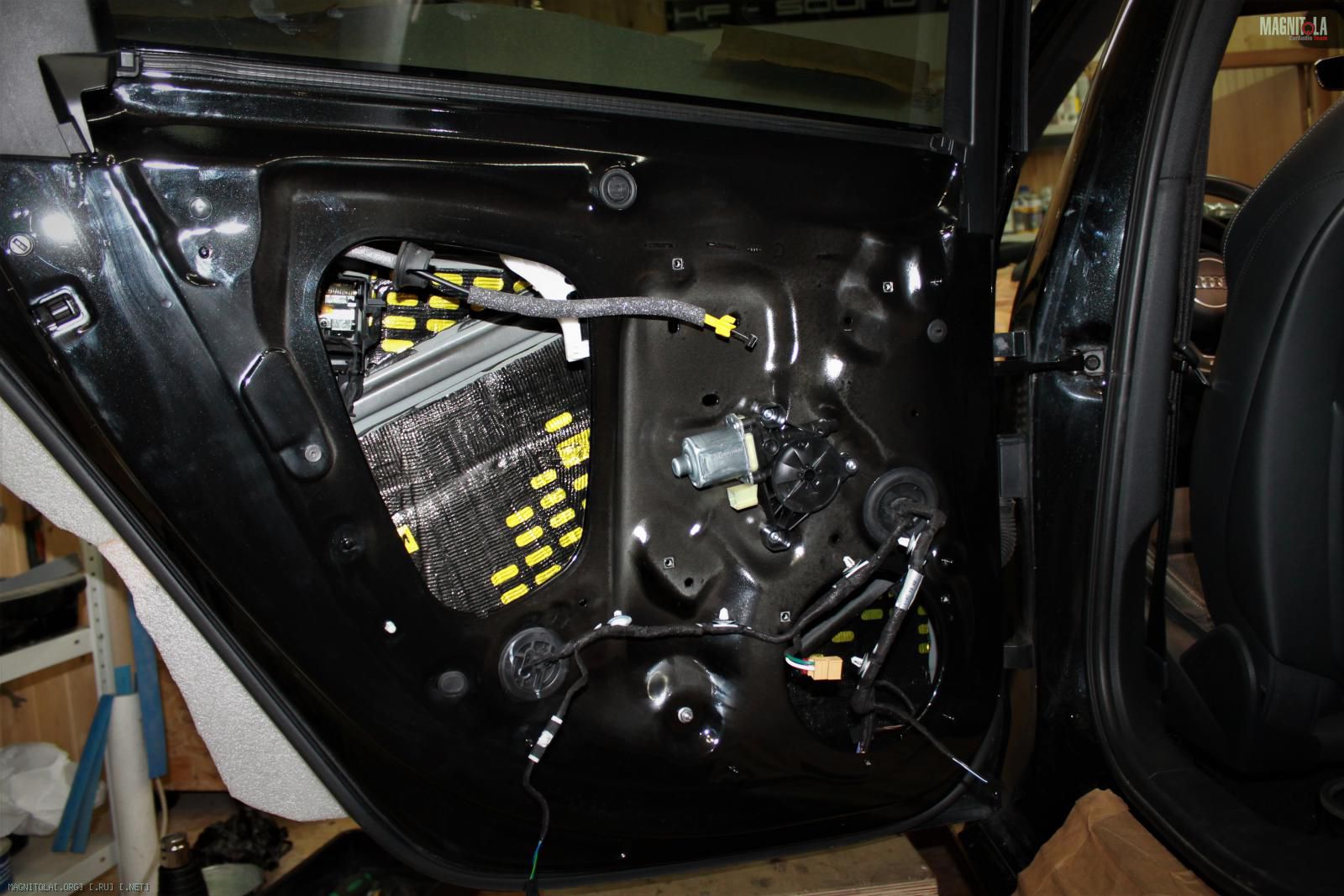

Наносим вибру 4мм на внутренний металл, греем, прикатываем.

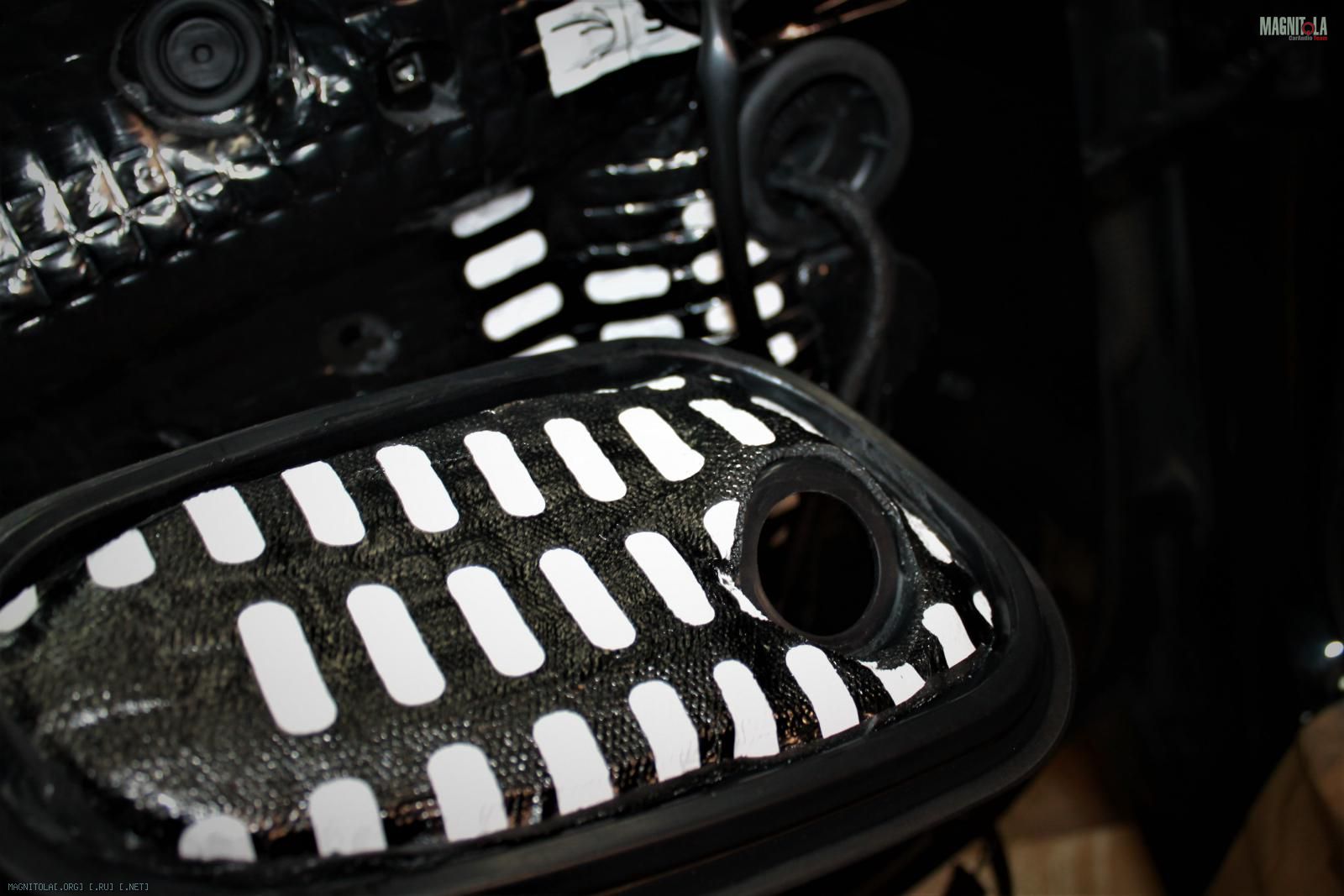

Пластиковые заглушки вибрим с обратной стороны.

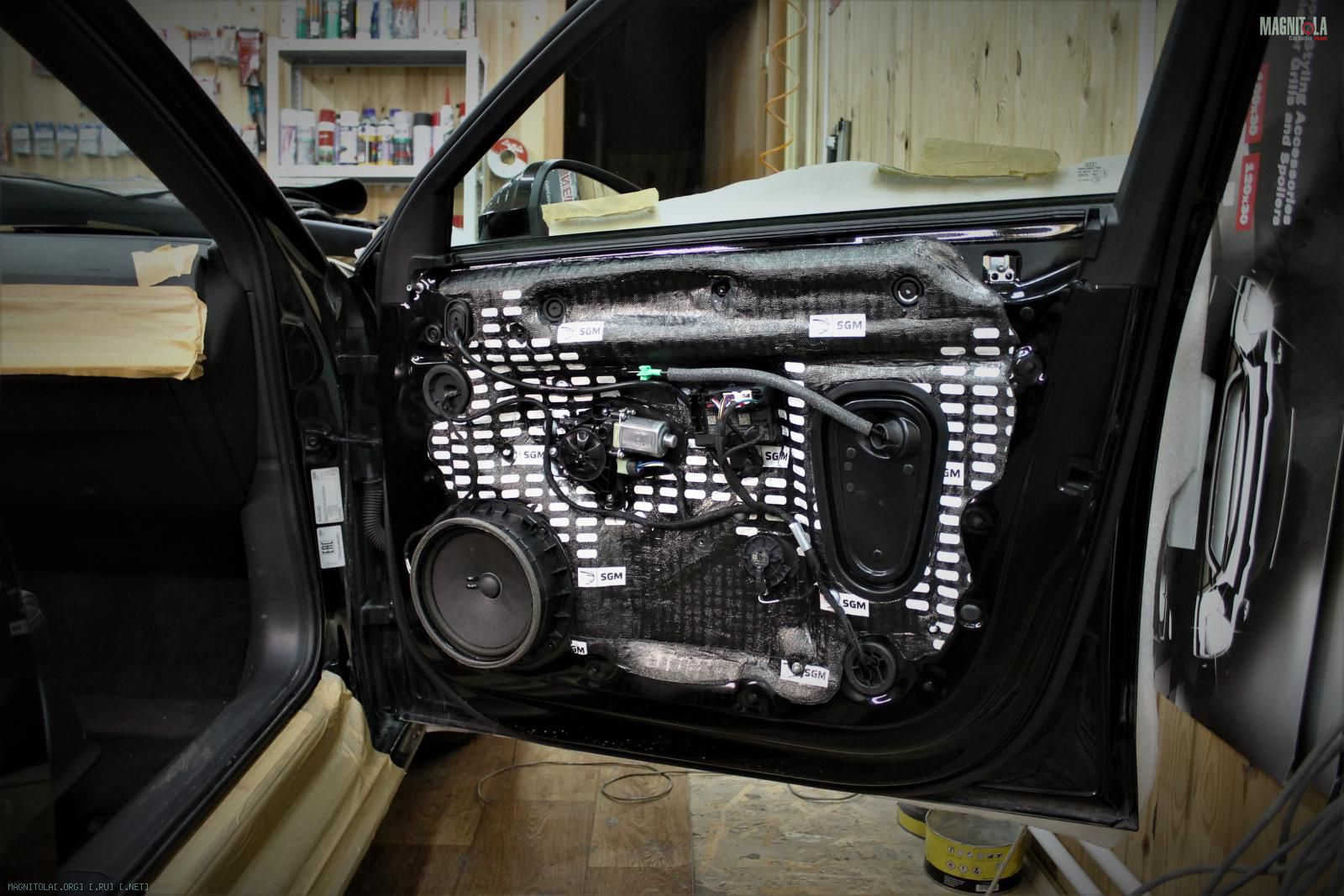

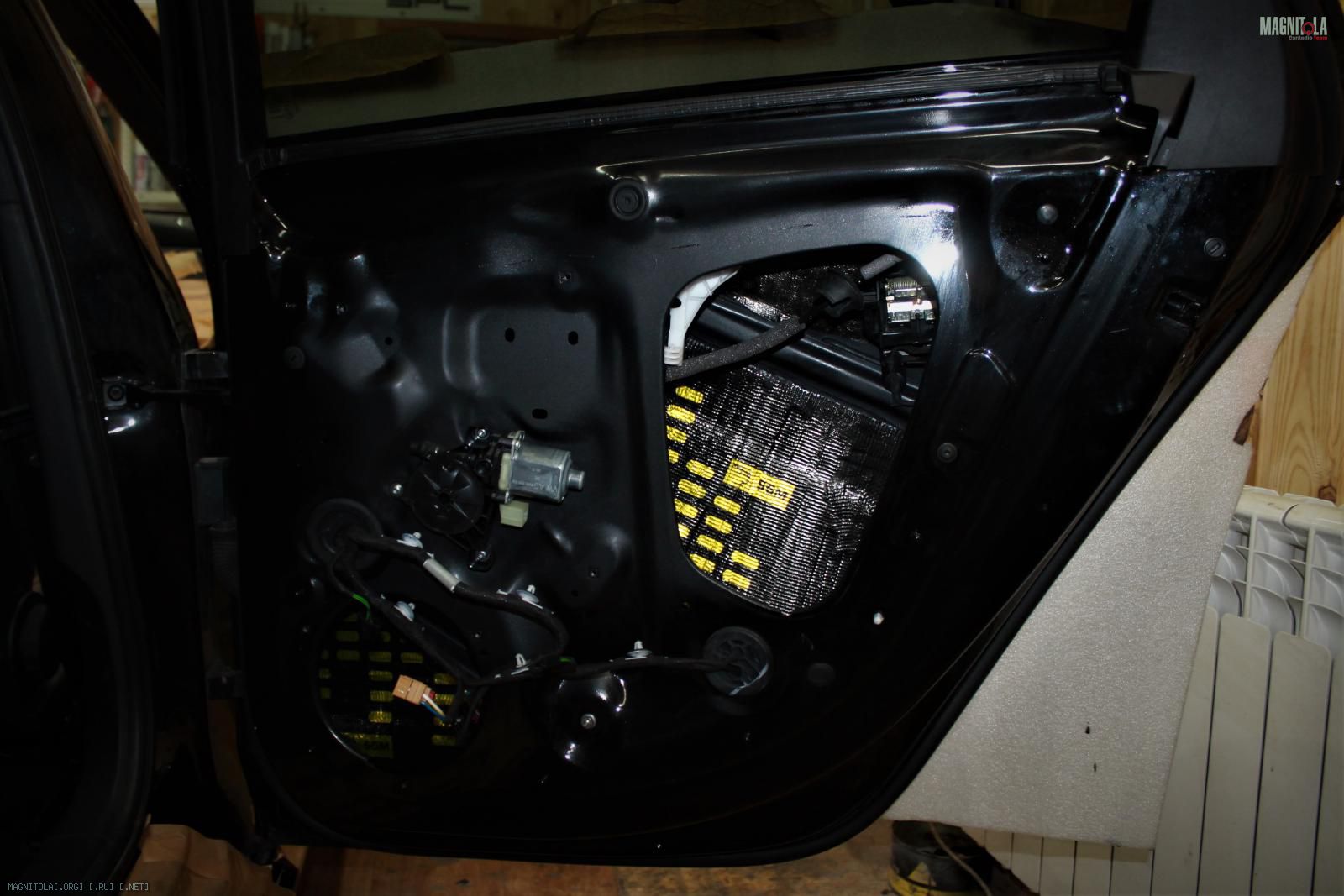

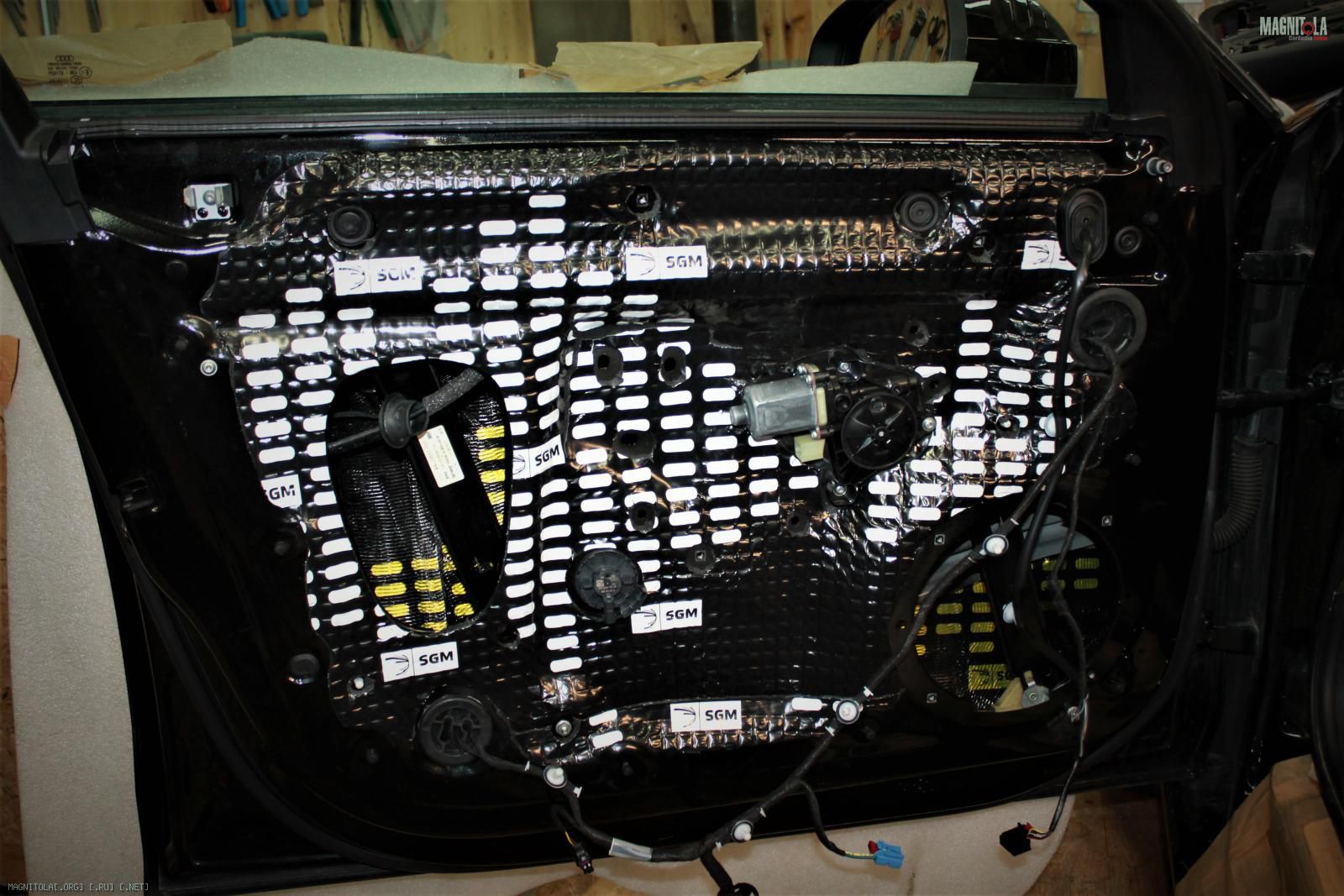

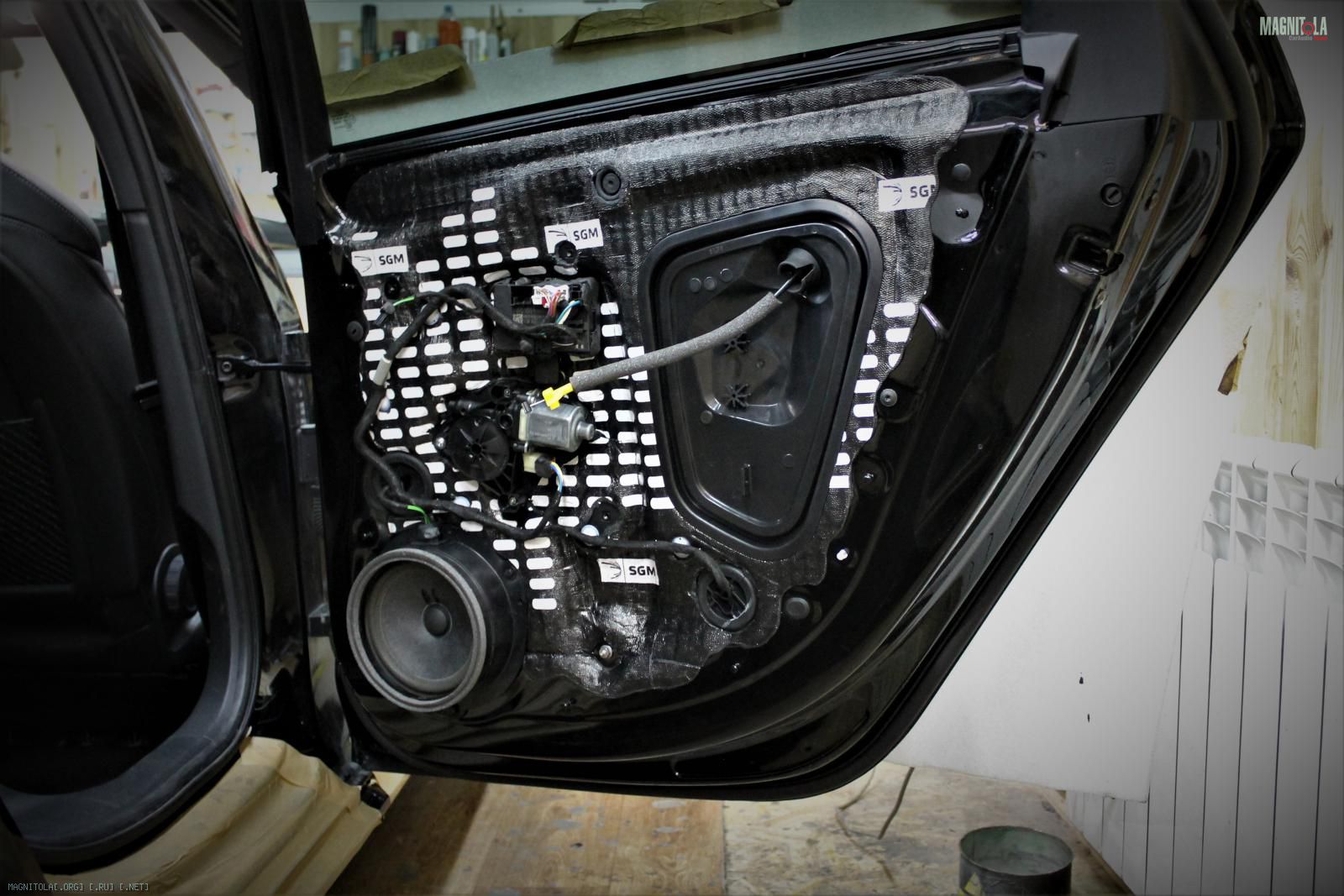

На лицевой металл наносим вибру 4мм цельным листом, греем, прикатываем.

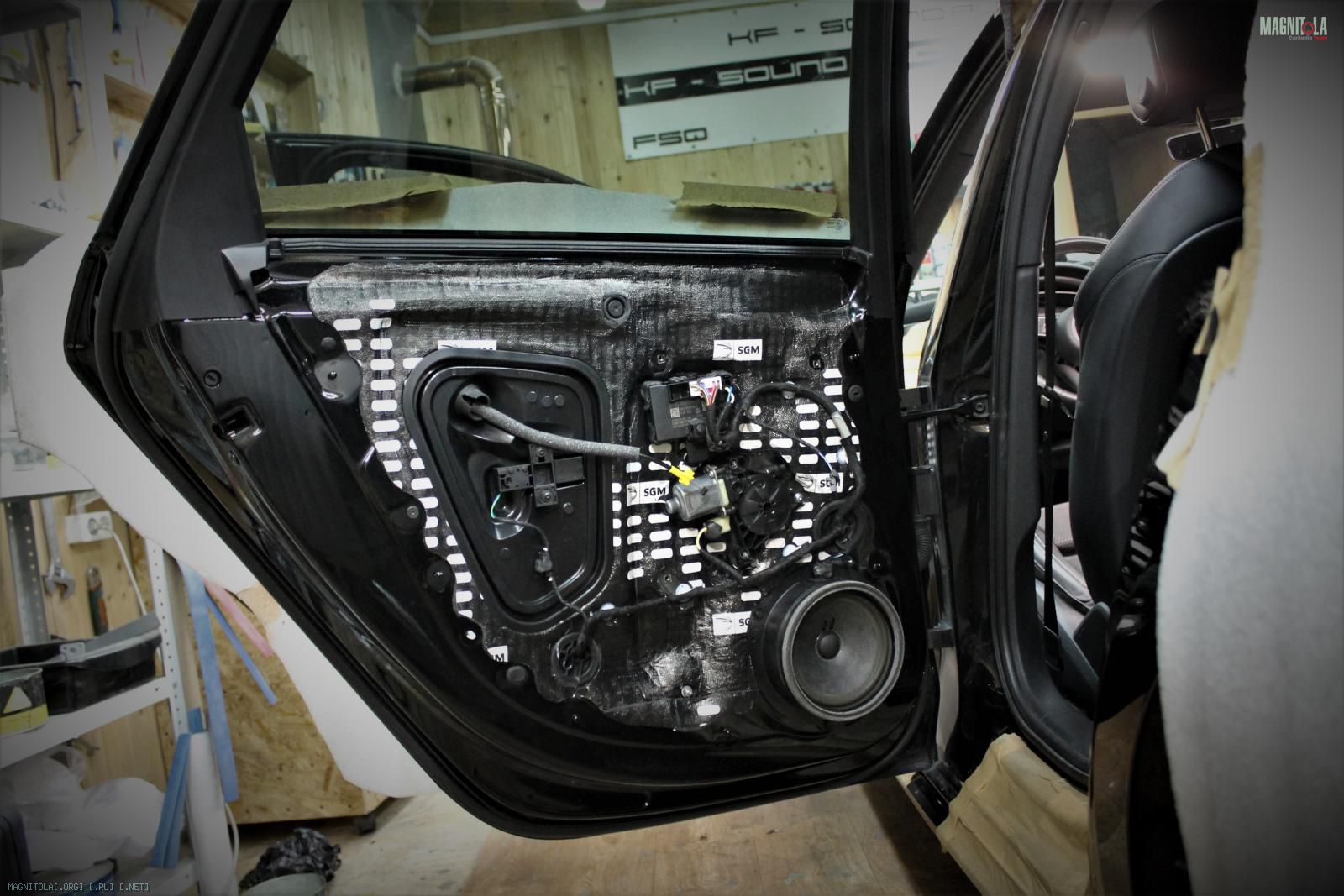

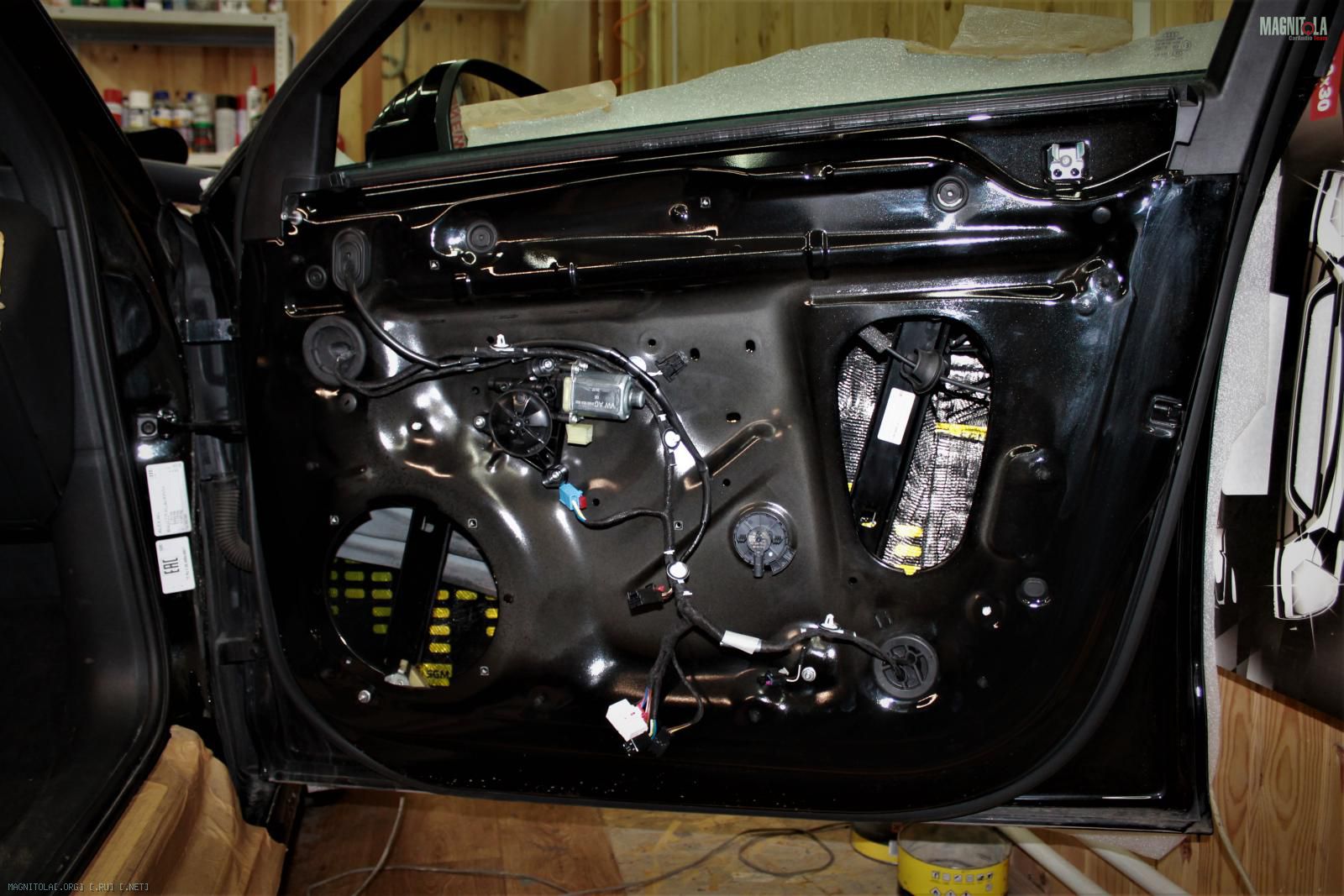

Итог.
Вложение 1311327Вложение 1311329Вложение 1311331Вложение 1311333Вложение 1311335Вложение 1311337Вложение 1311339Вложение 1311341Вложение 1311343

Audi A4B9 Black

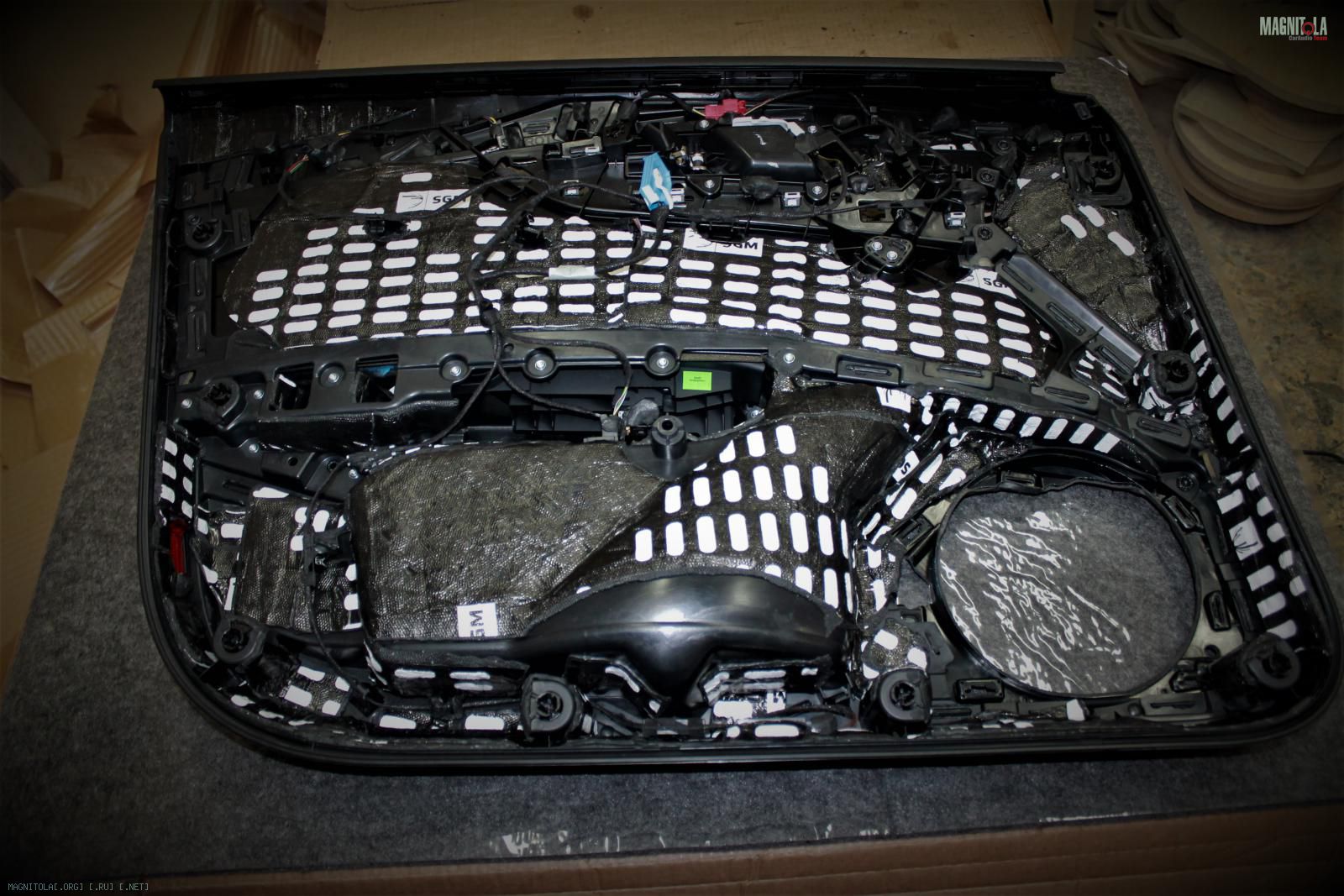

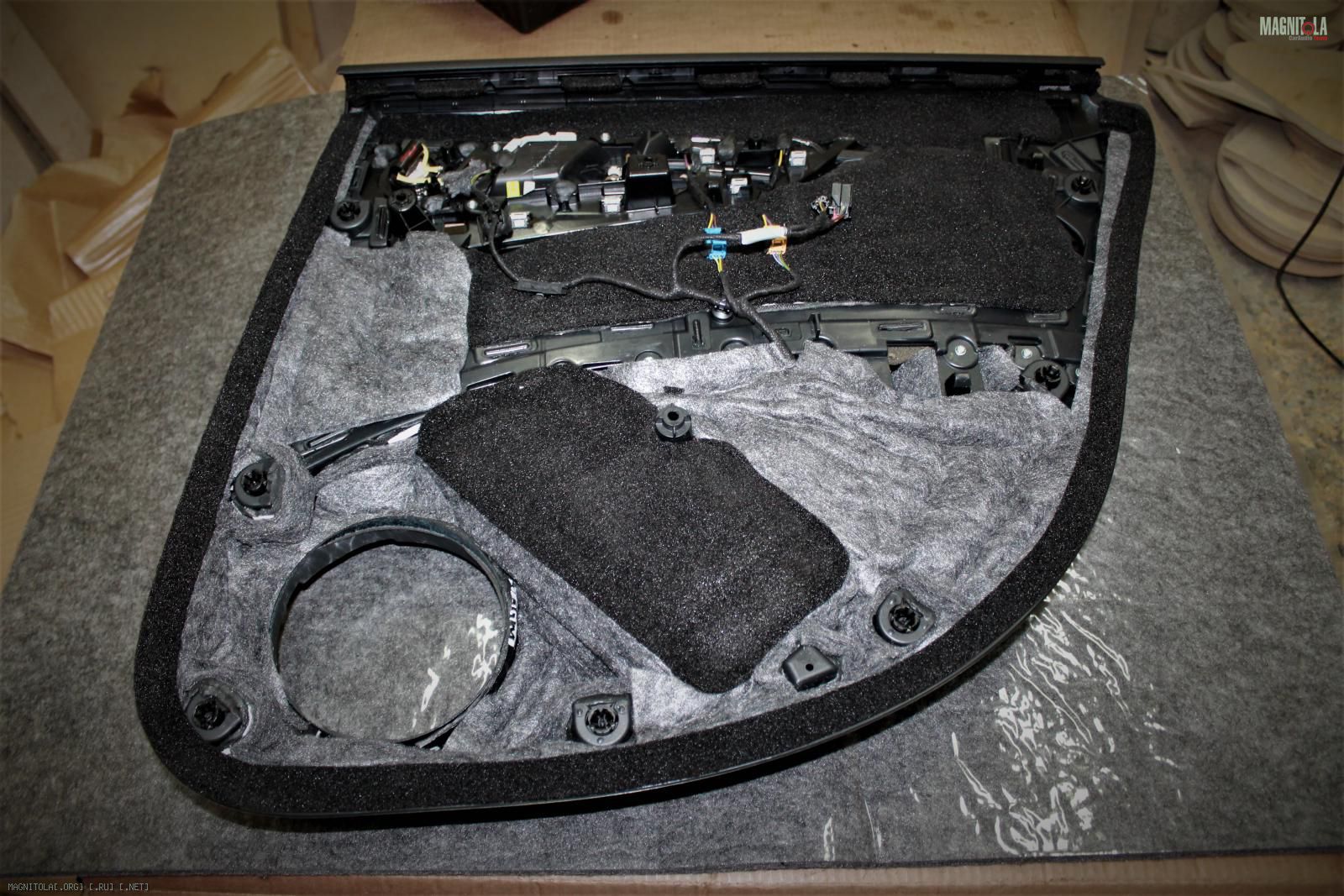

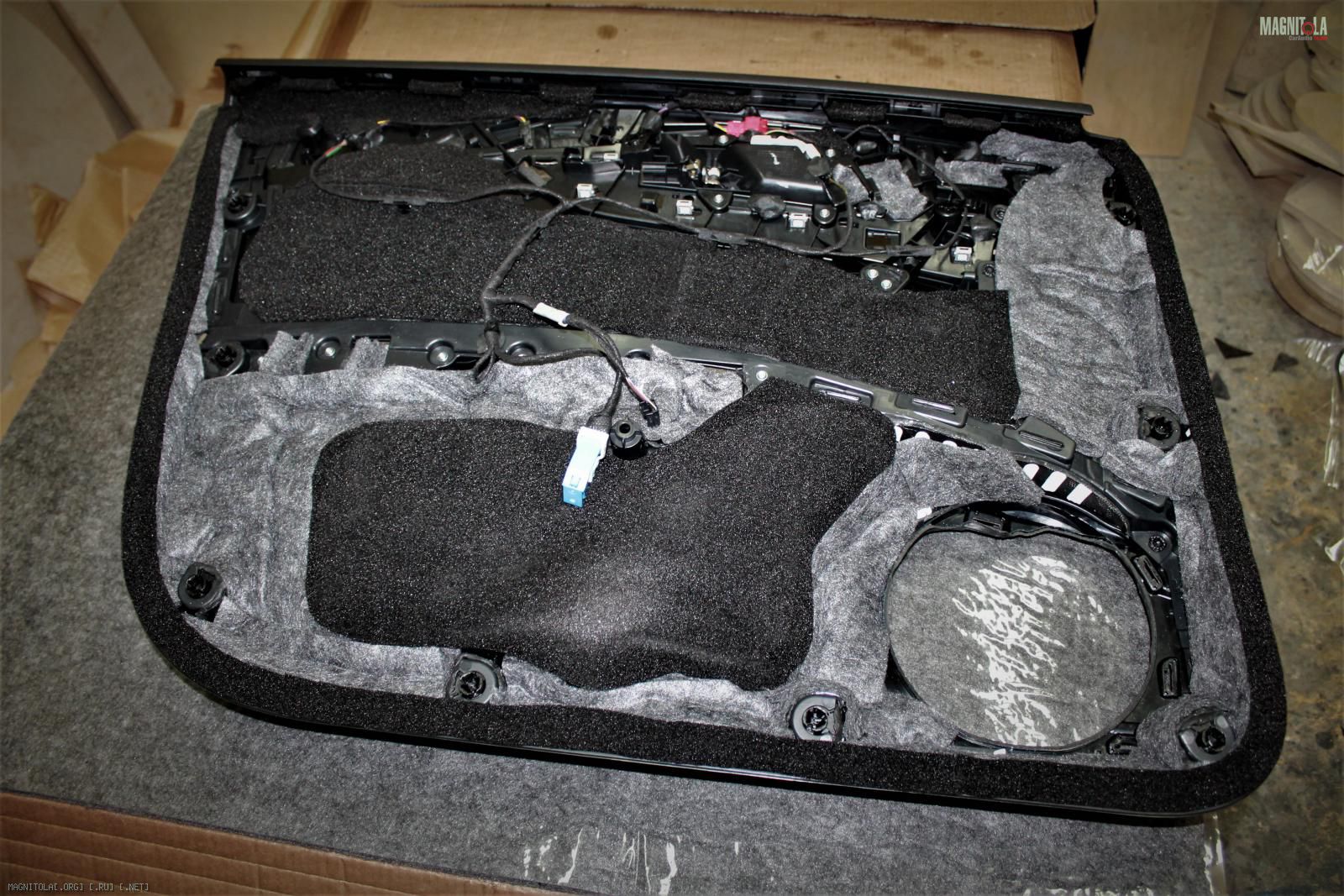

Карты дверей.

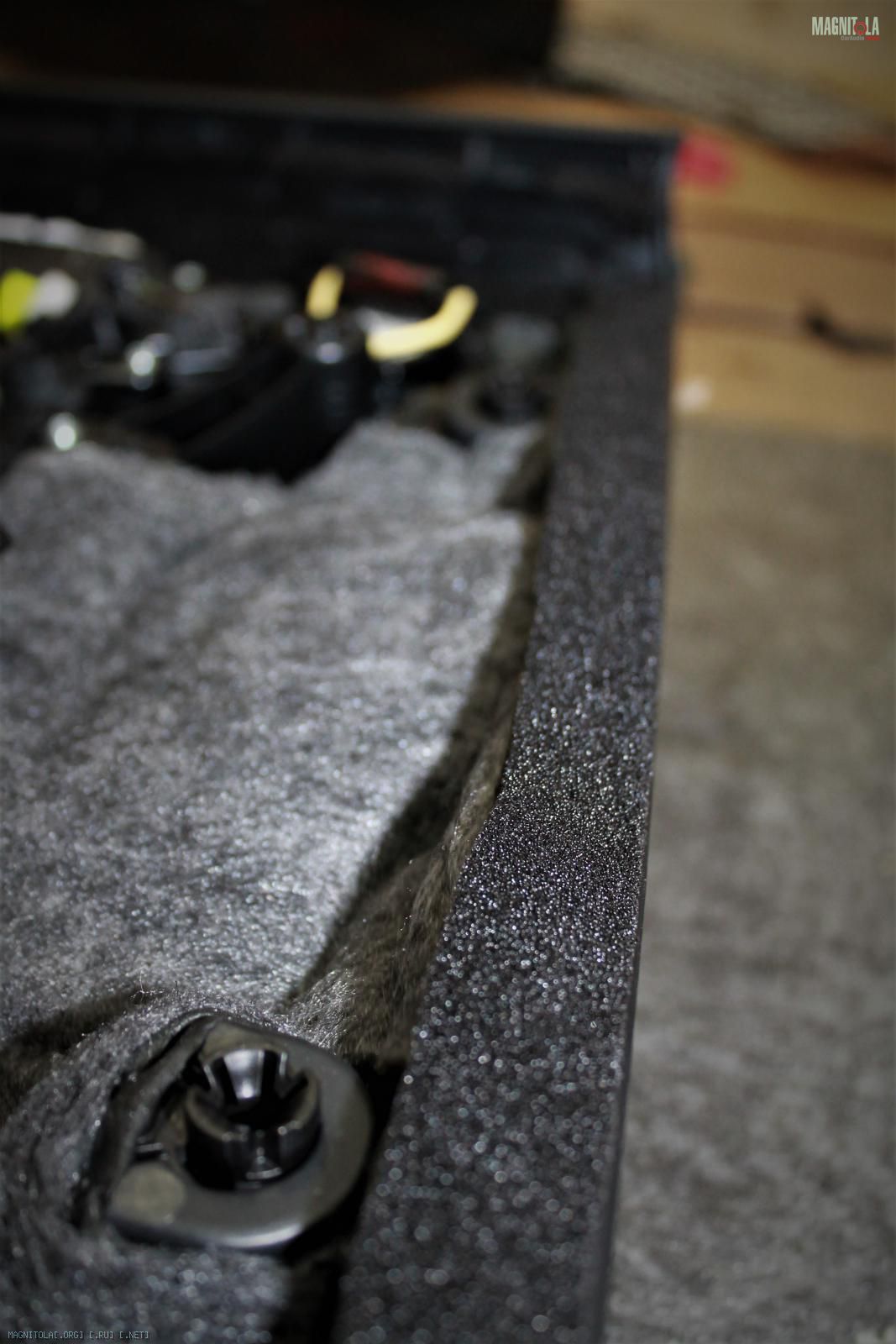

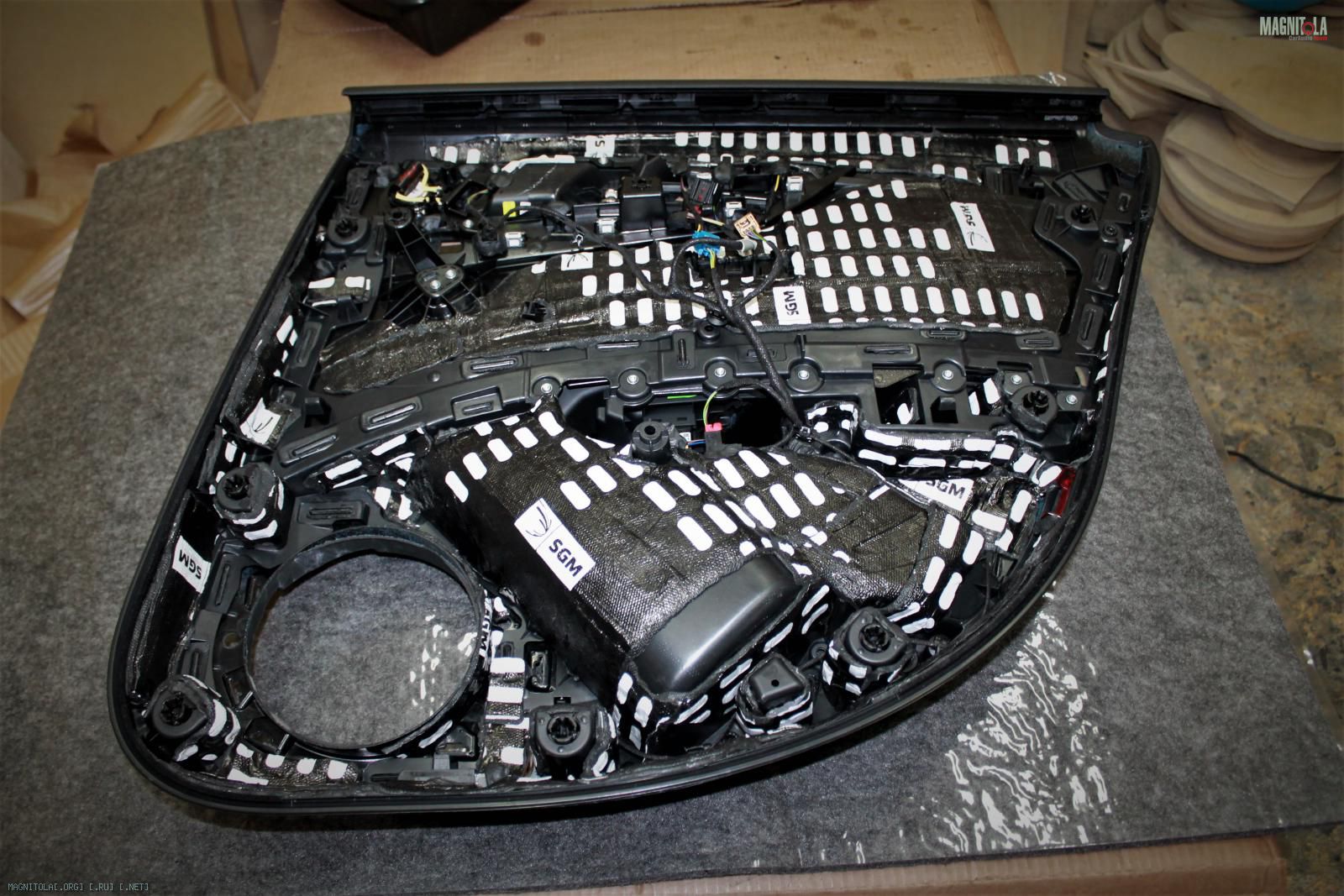

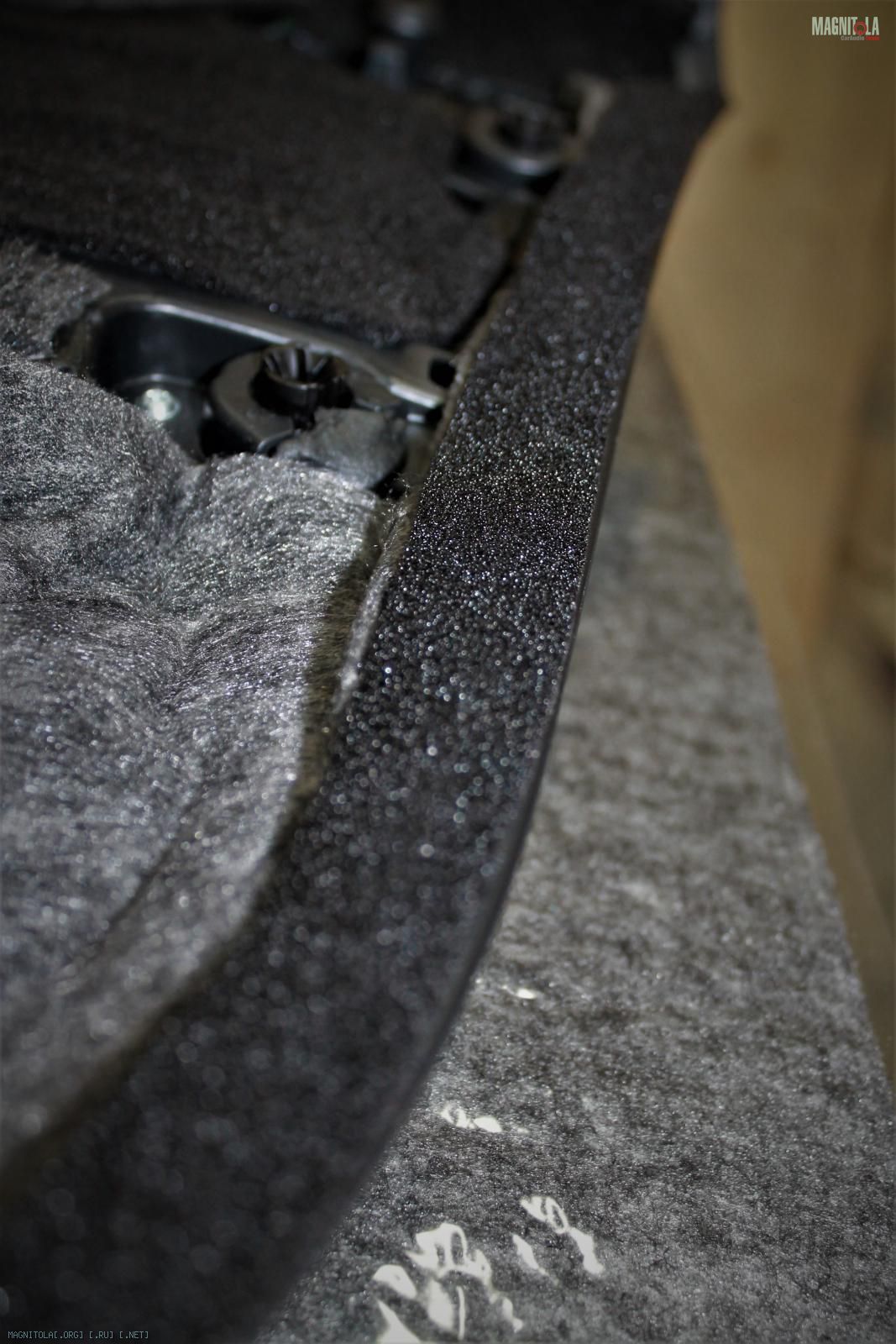

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.

Вложение 1311389Вложение 1311391Вложение 1311393Вложение 1311395Вложение 1311397Вложение 1311399Вложение 1311401Вложение 1311403Вложение 1311405Вложение 1311407

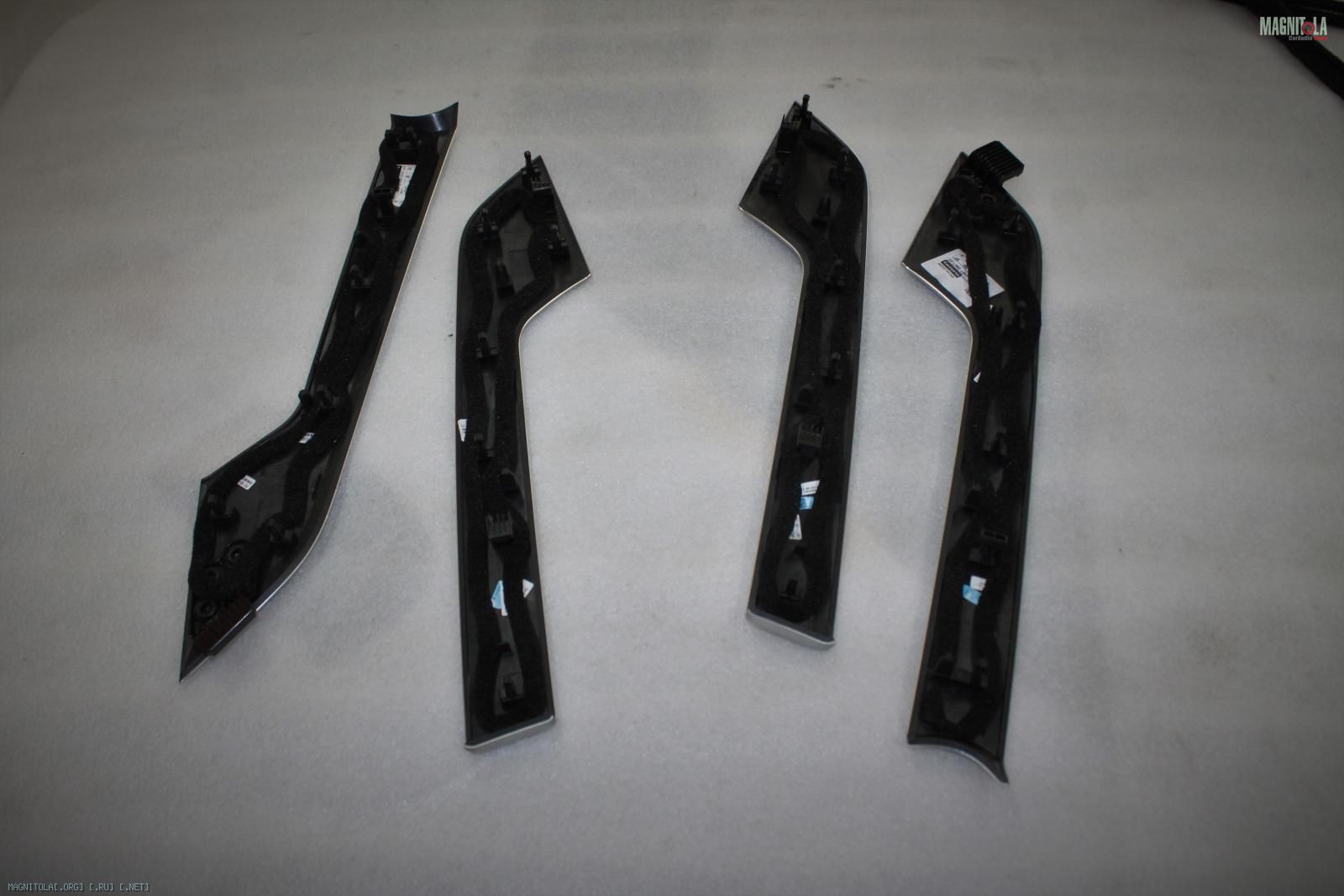

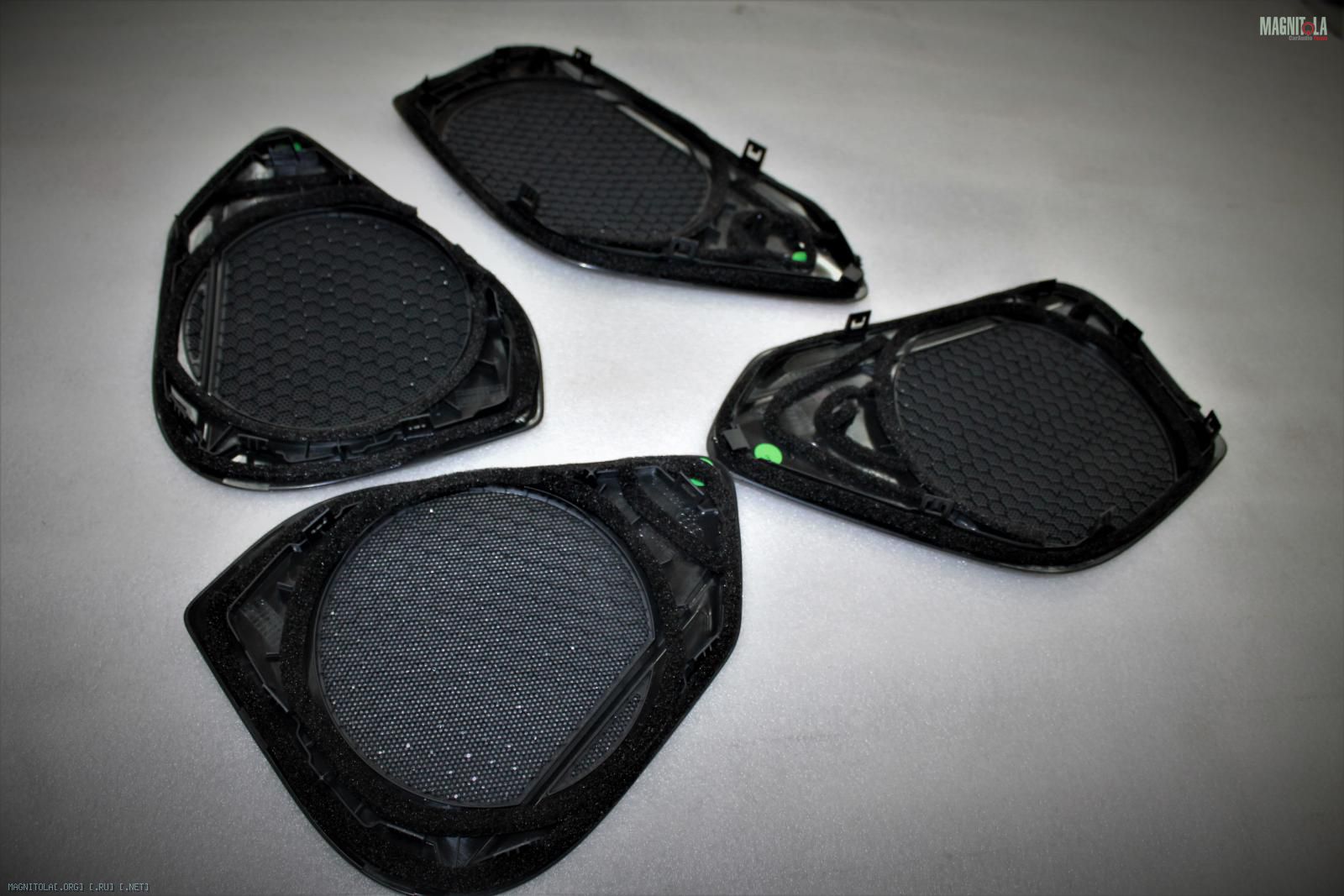

Уплотняем сетки динамиков и декоративные элементы двери.

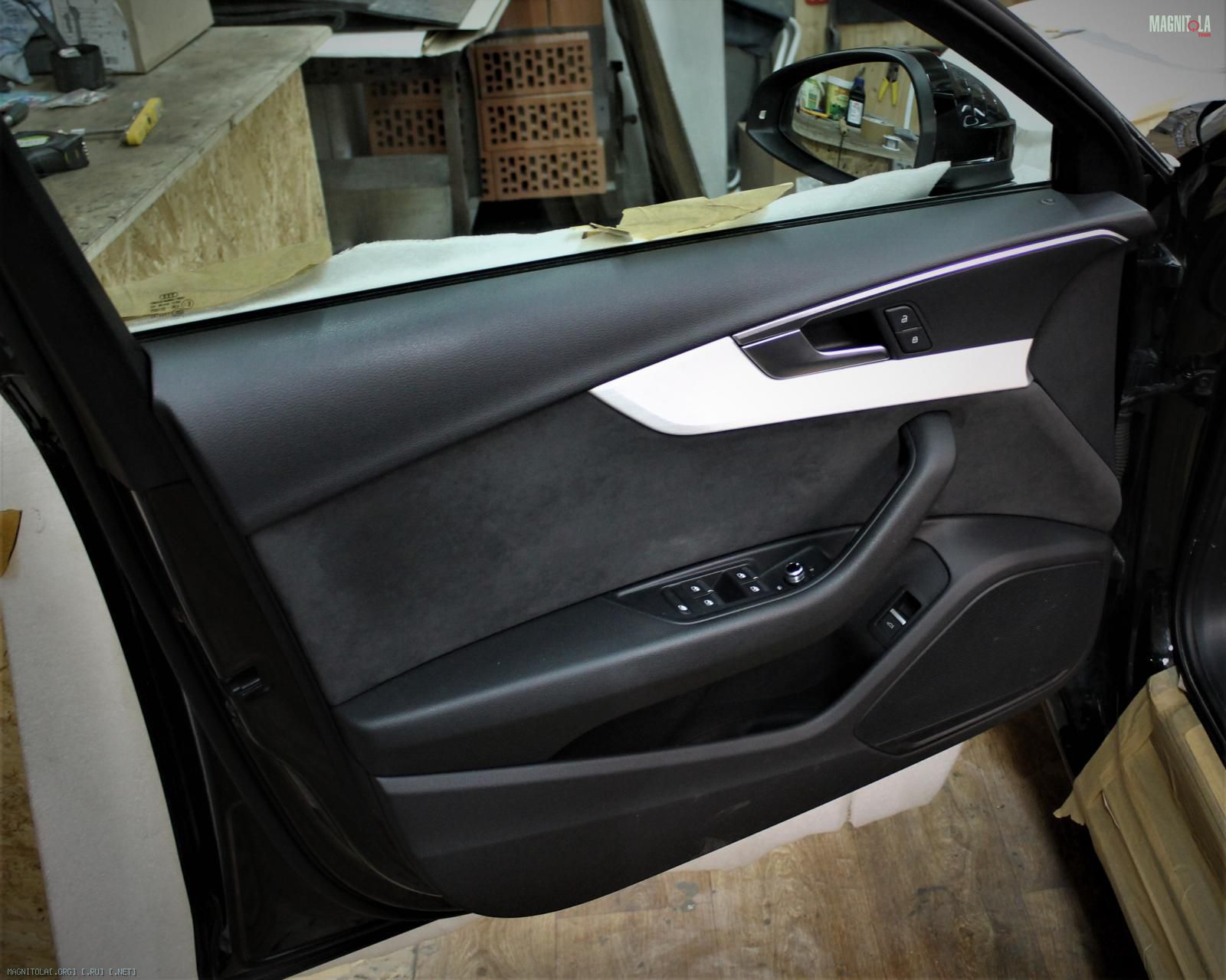

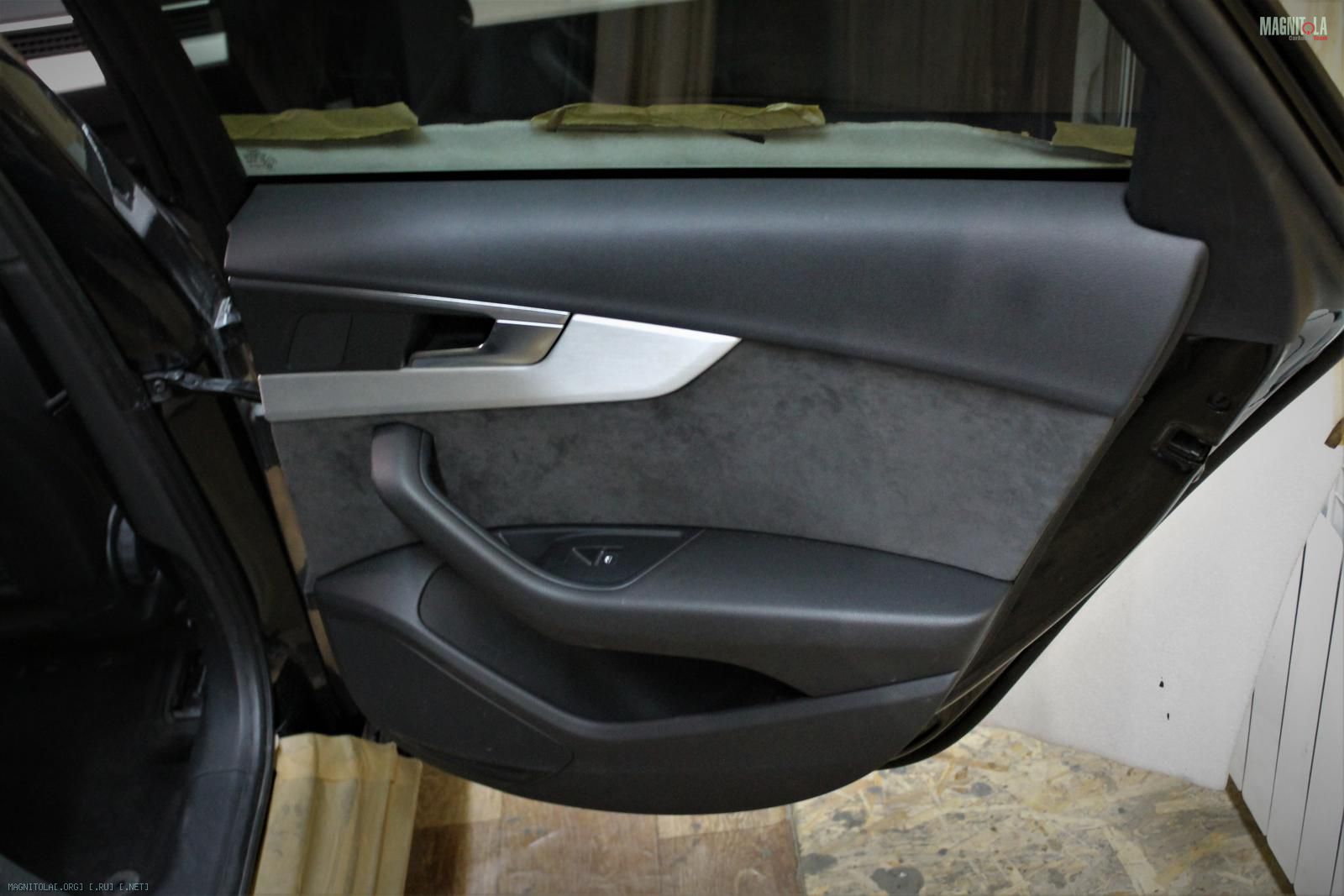

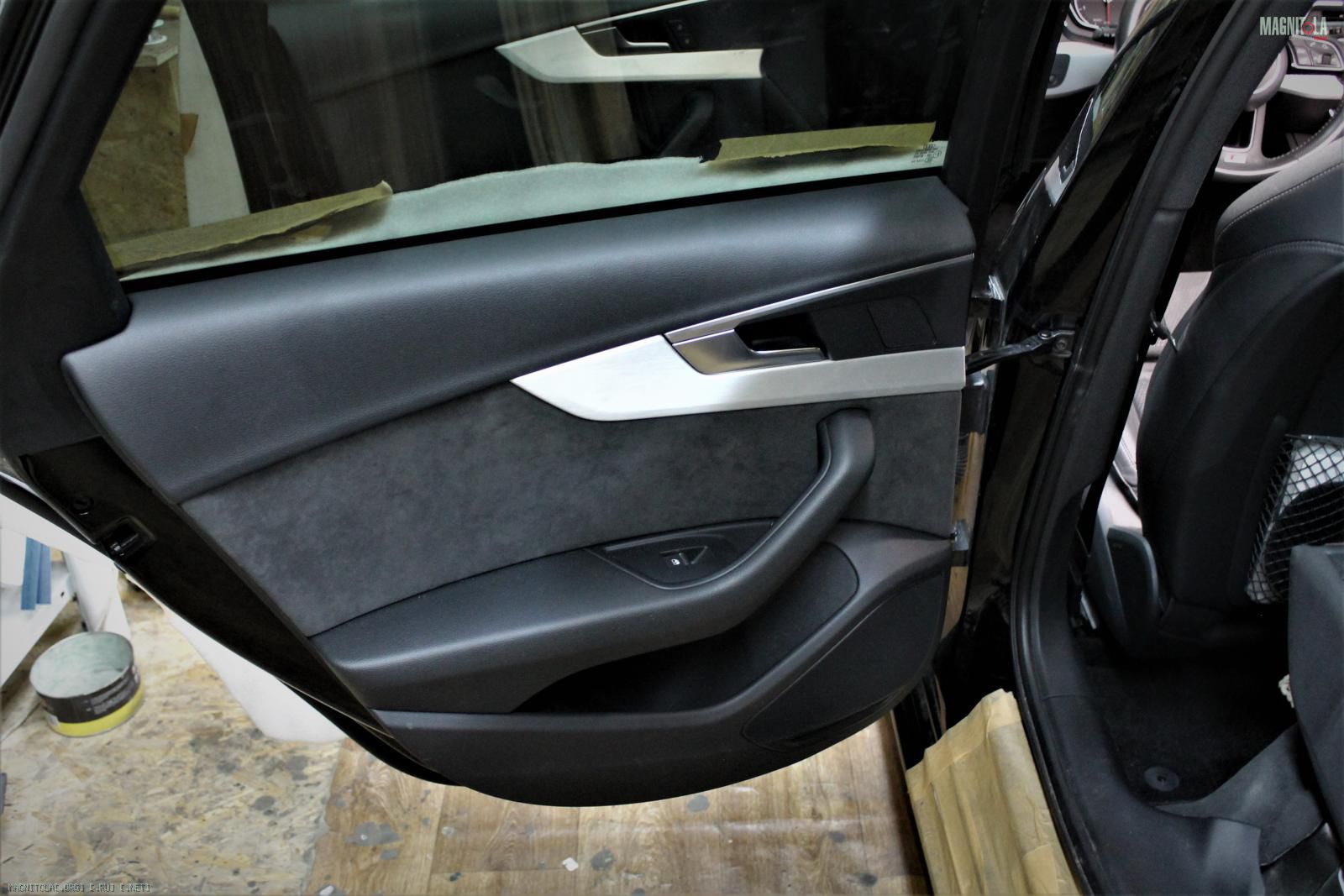

Собираем двери.
Вложение 1311409Вложение 1311411Вложение 1311413Вложение 1311415Вложение 1311417Вложение 1311419

Пропитываем подвес сабвуфера.

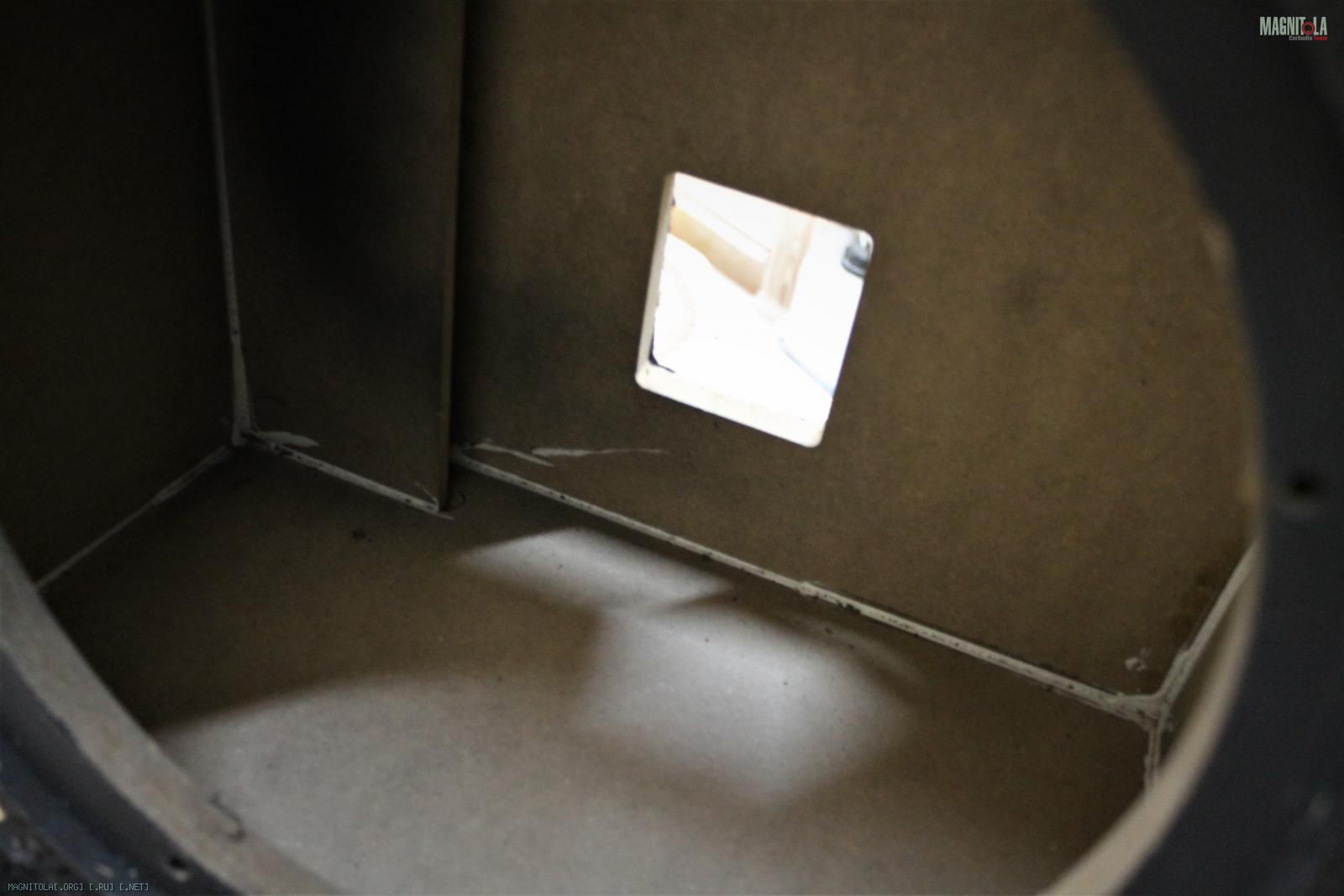

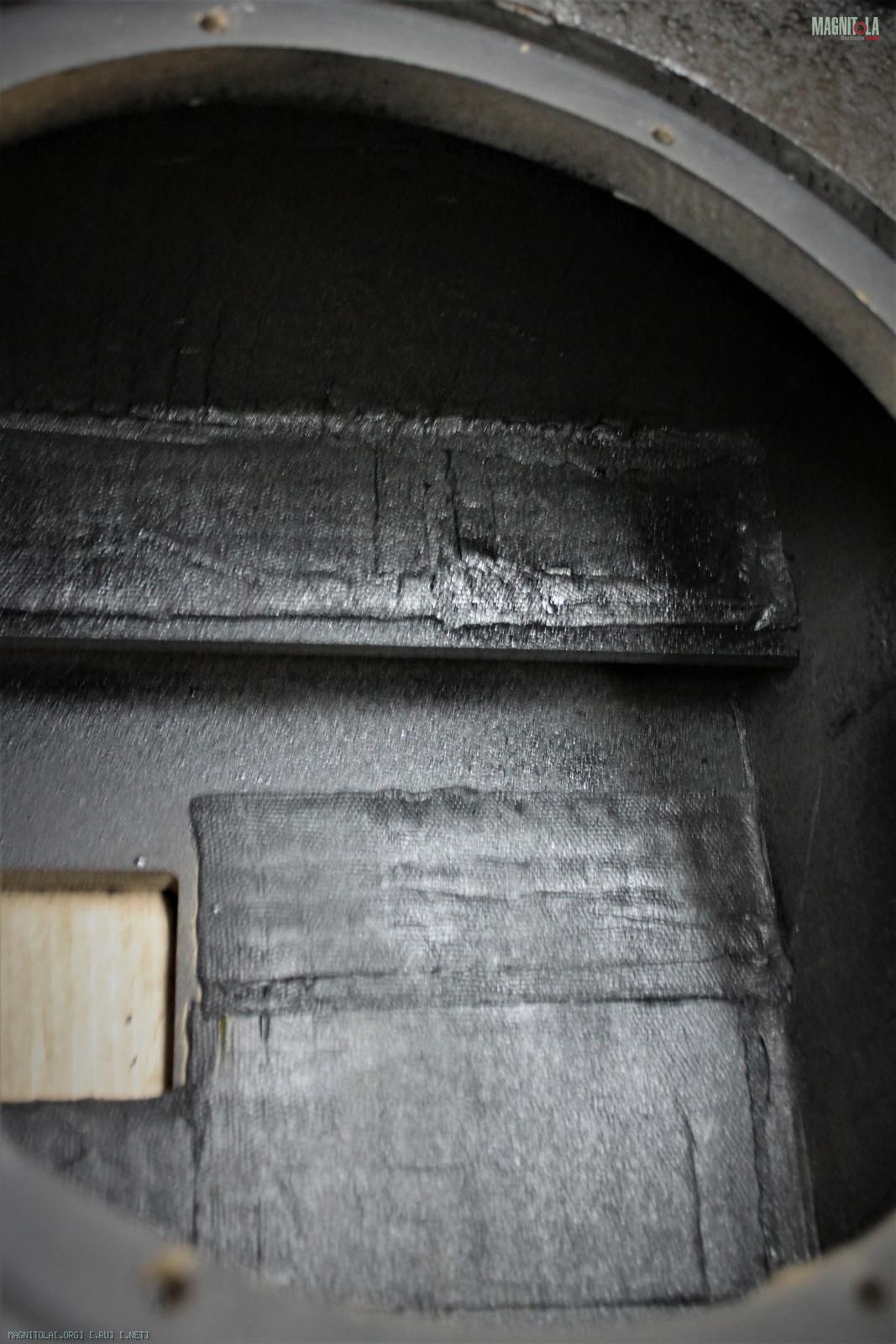

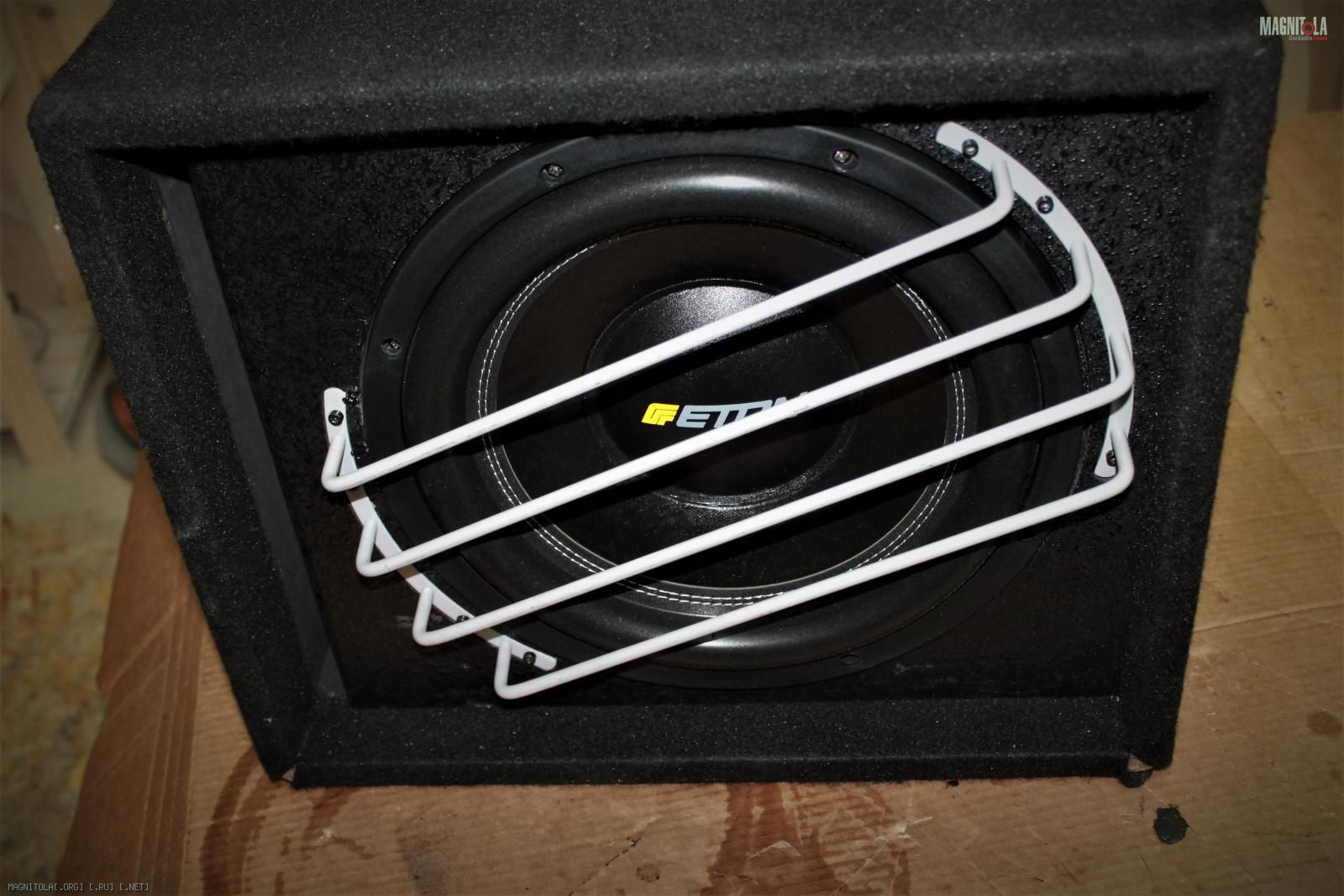

Звонкий корпус из мдф проклеиваем виброй, красим, акустически демпфируем.
Вложение 1311421Вложение 1311423Вложение 1311425Вложение 1311427Вложение 1311429Вложение 1311431Вложение 1311433

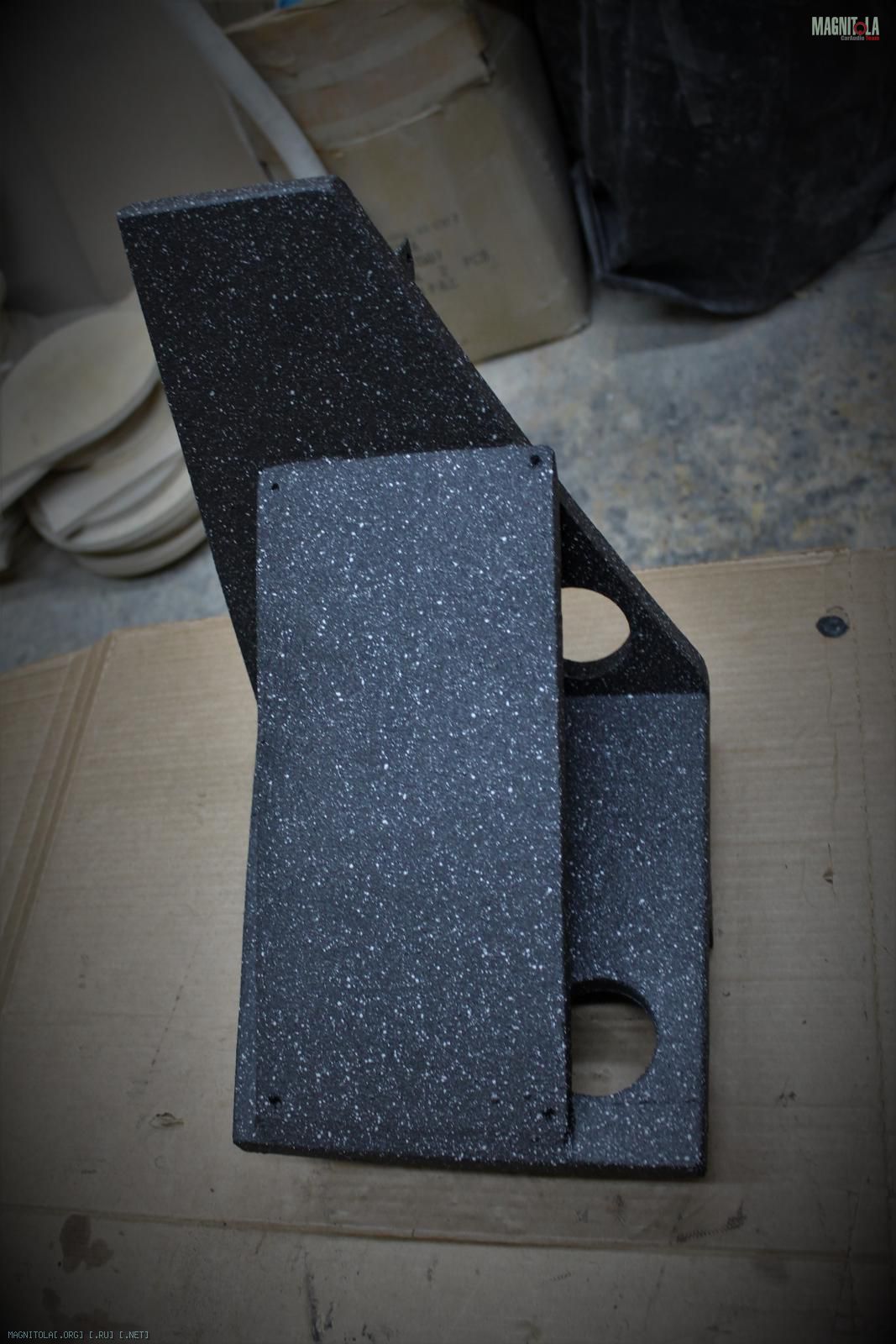

Изготавливаем/красим полочку под предохранитель и усилитель
Вложение 1311435Вложение 1311437Вложение 1311439Вложение 1311441

Audi A4B9 Black

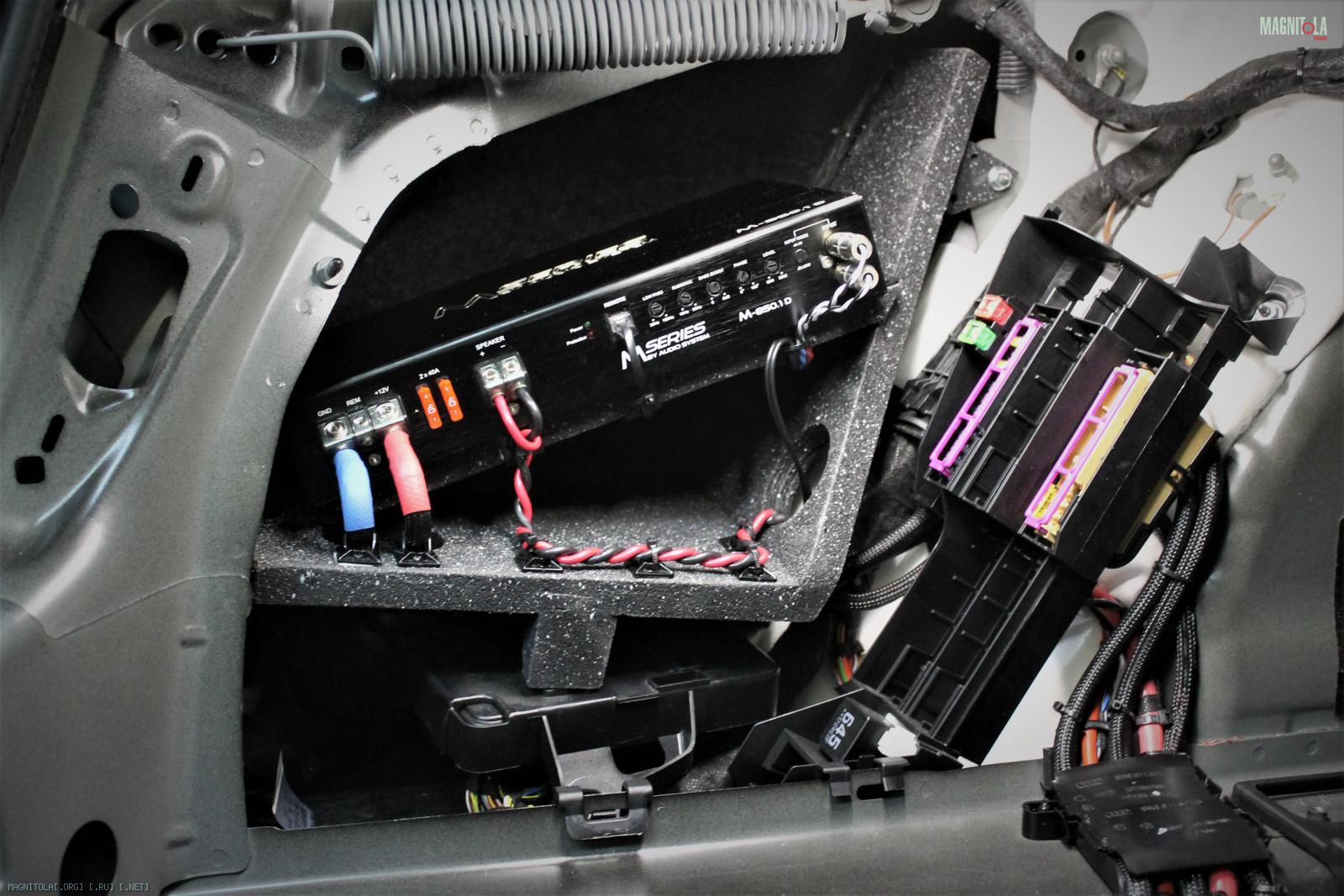

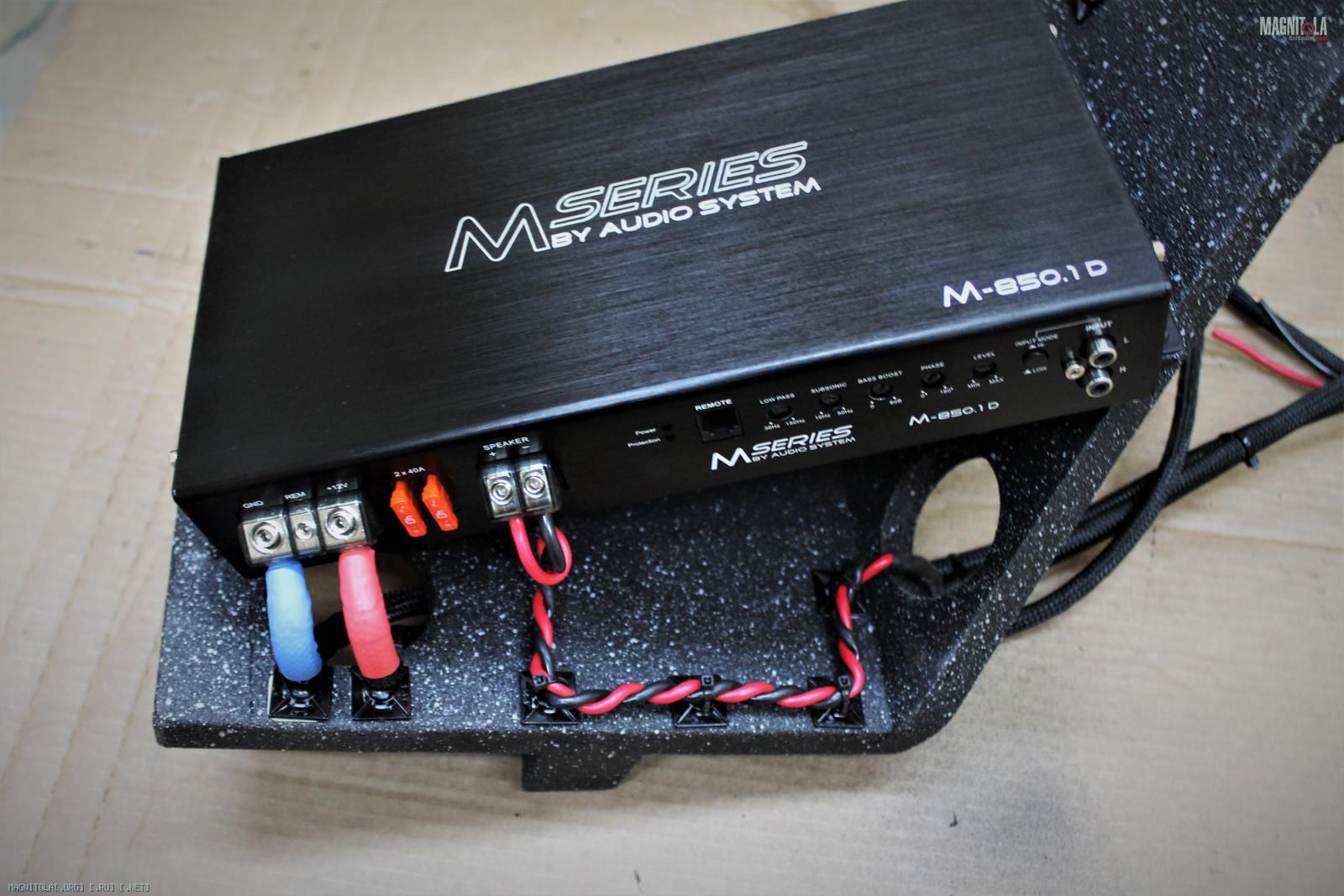

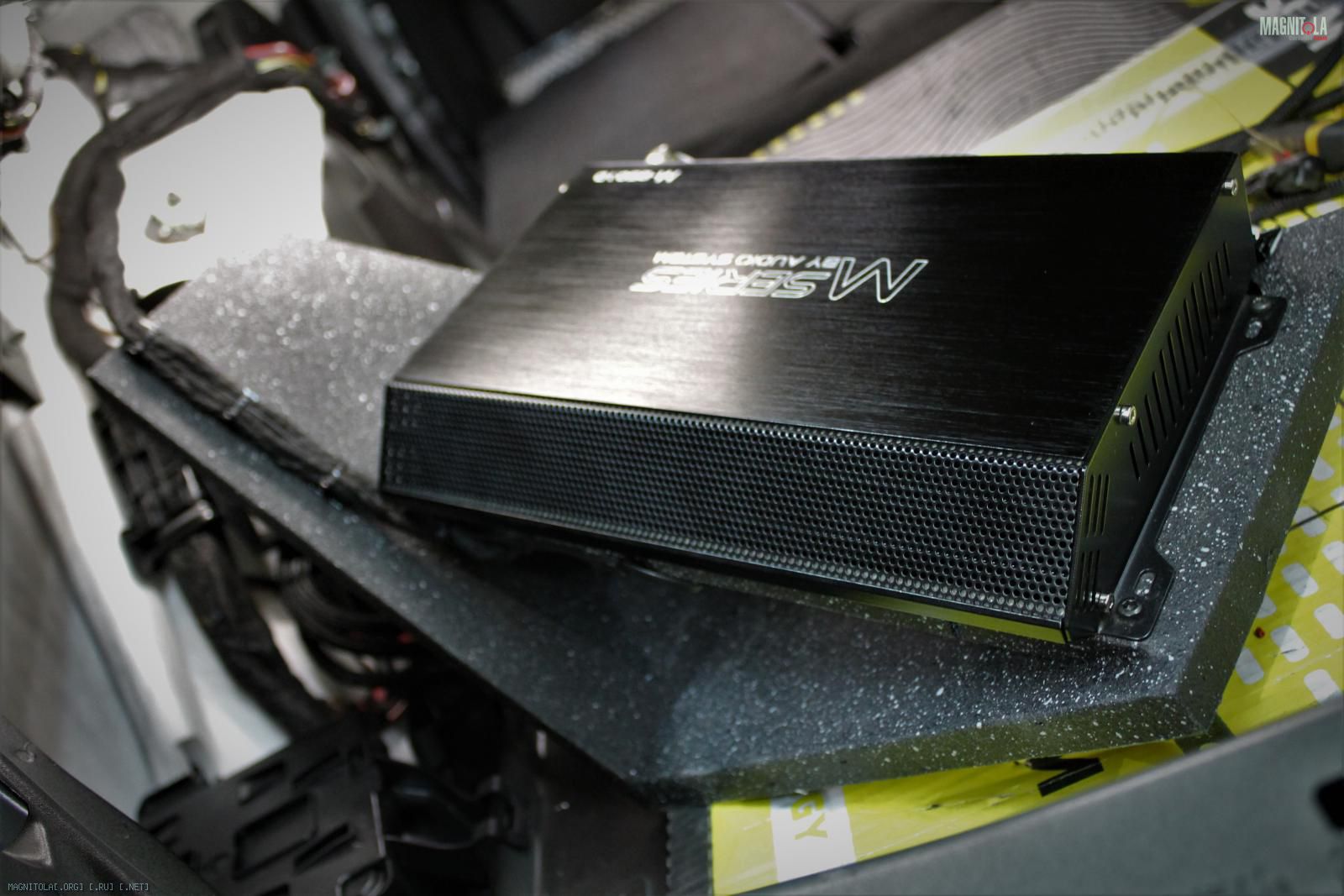

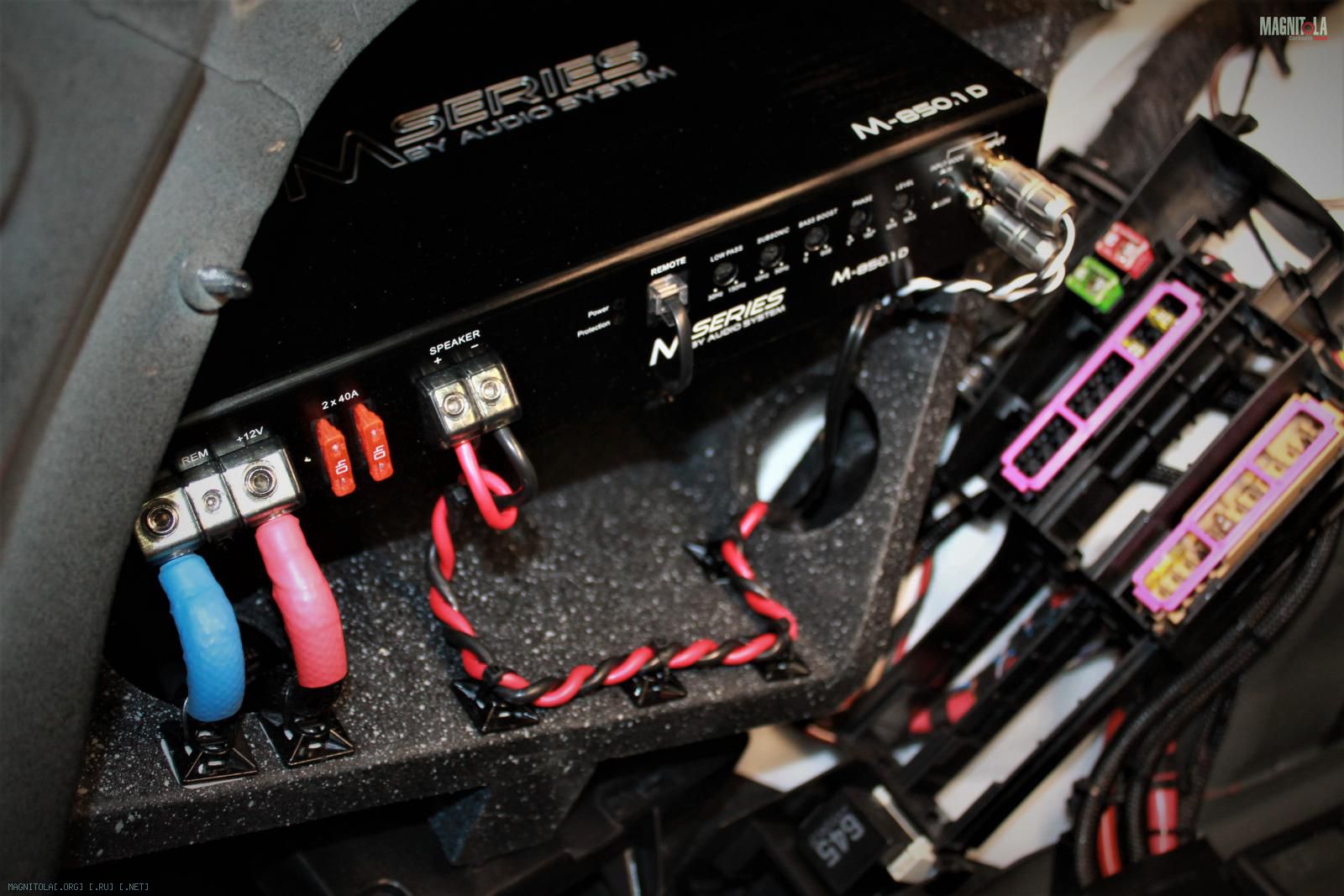

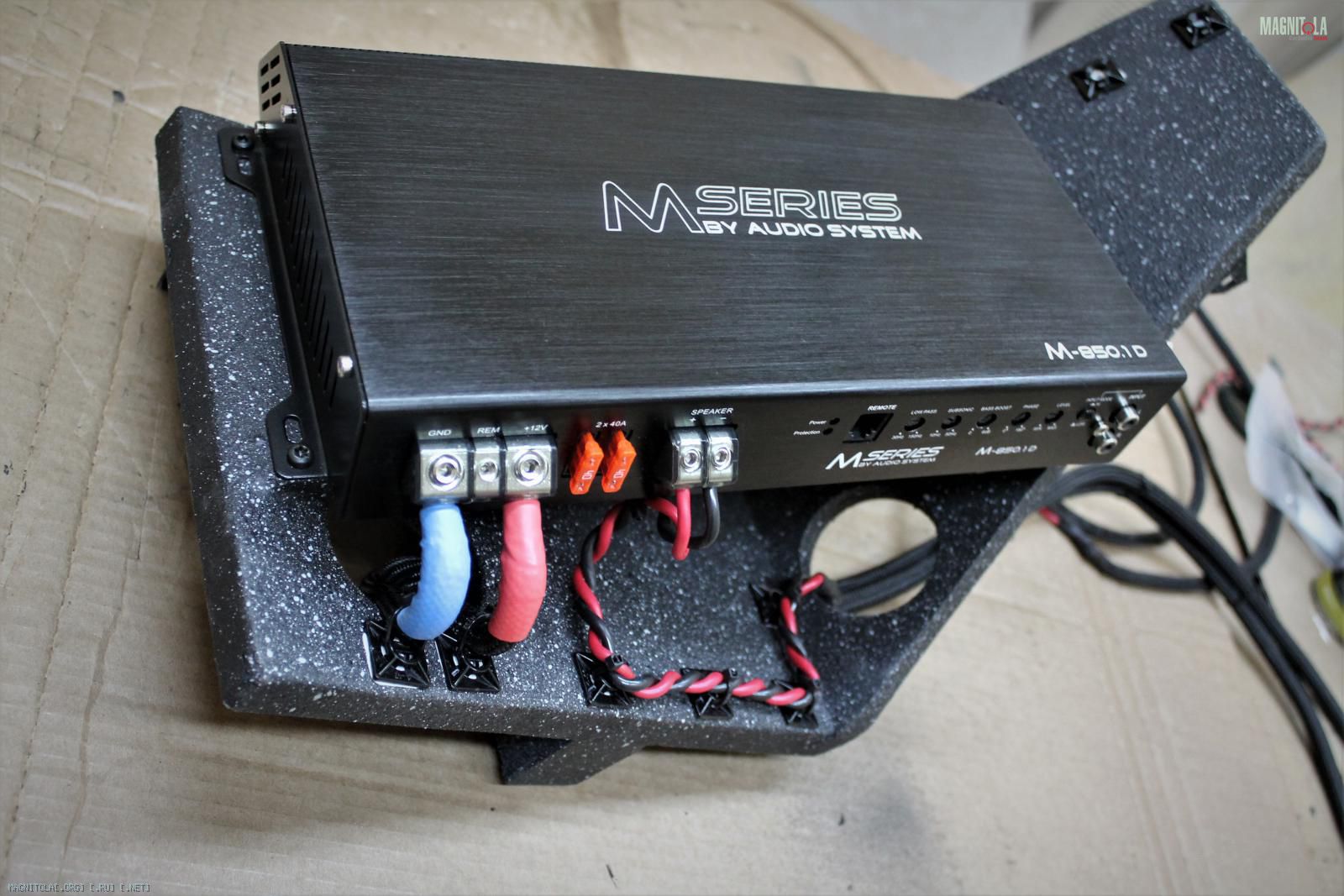

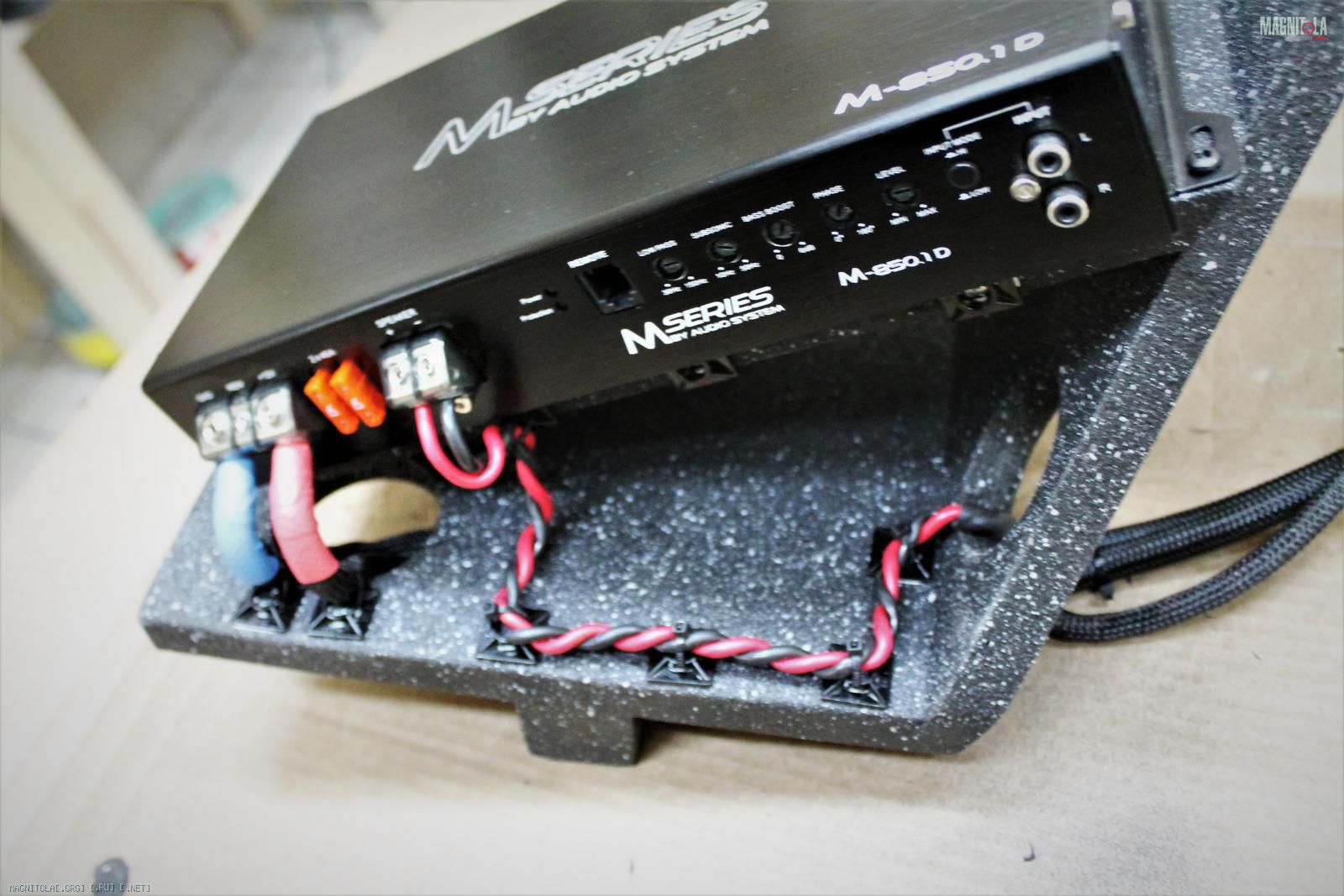

Коммутация, подключение усилителя.
Крепление в штатное место на два М6.
Вложение 1311519Вложение 1311523Вложение 1311525Вложение 1311527Вложение 1311529Вложение 1311531Вложение 1311533Вложение 1311537

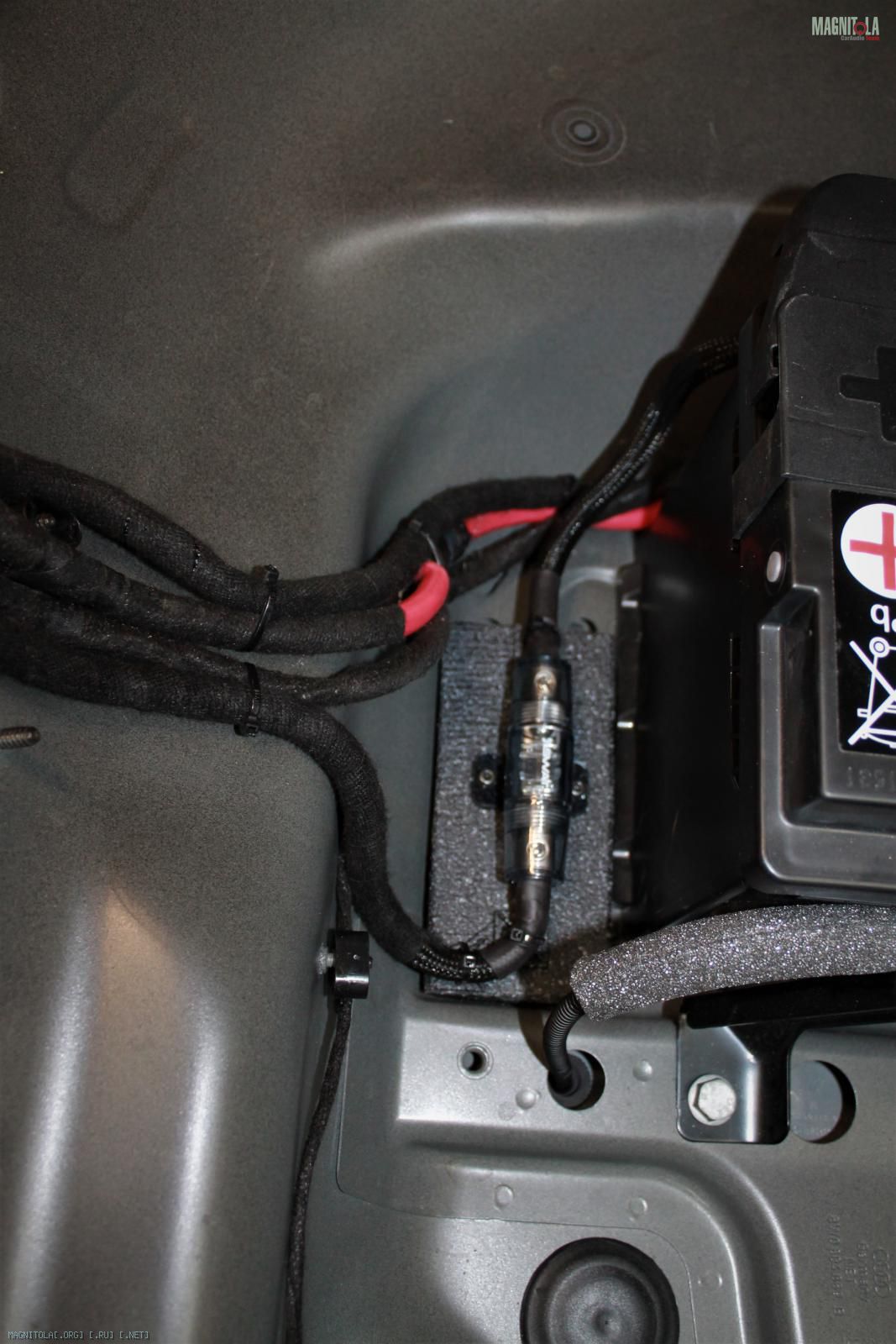

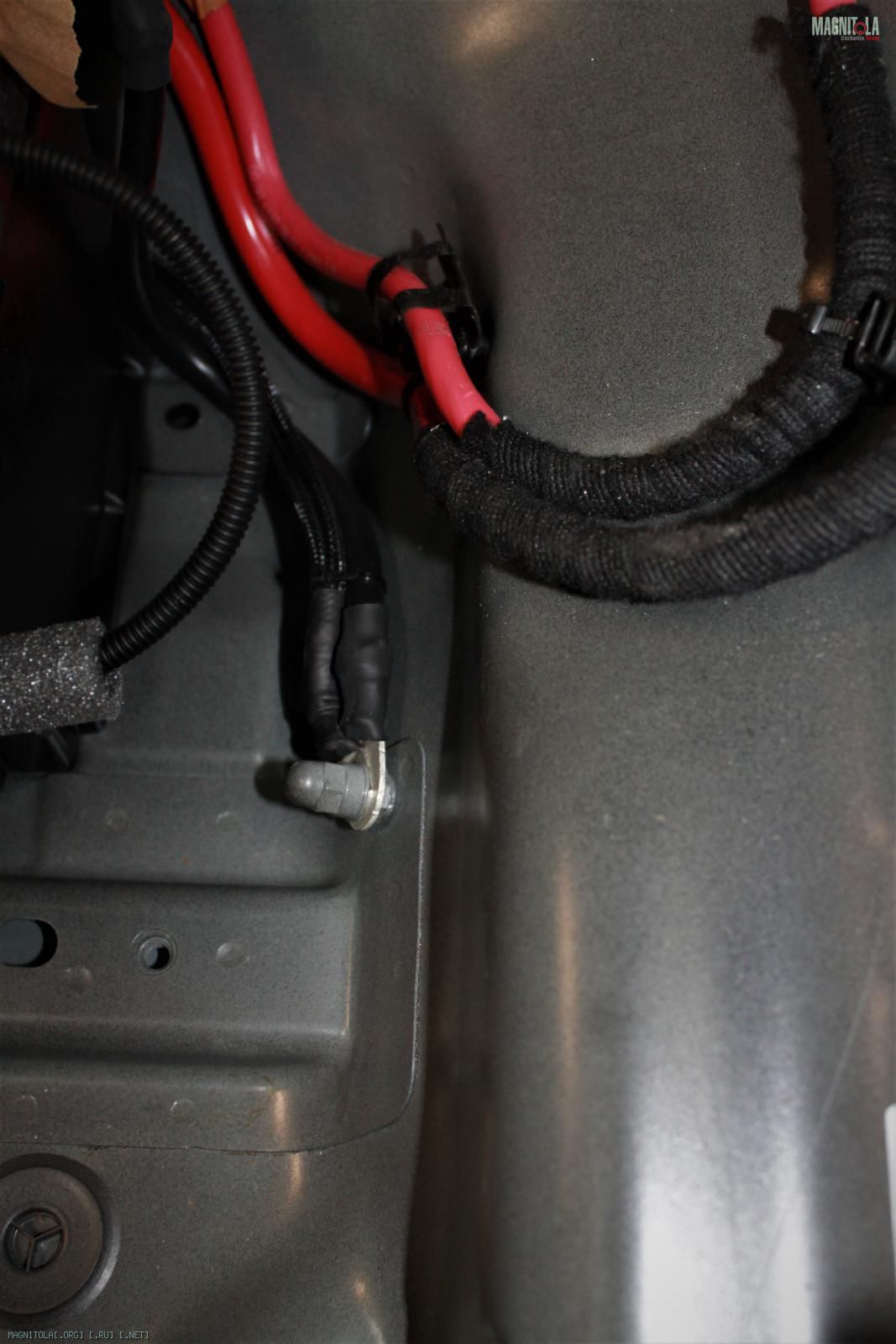

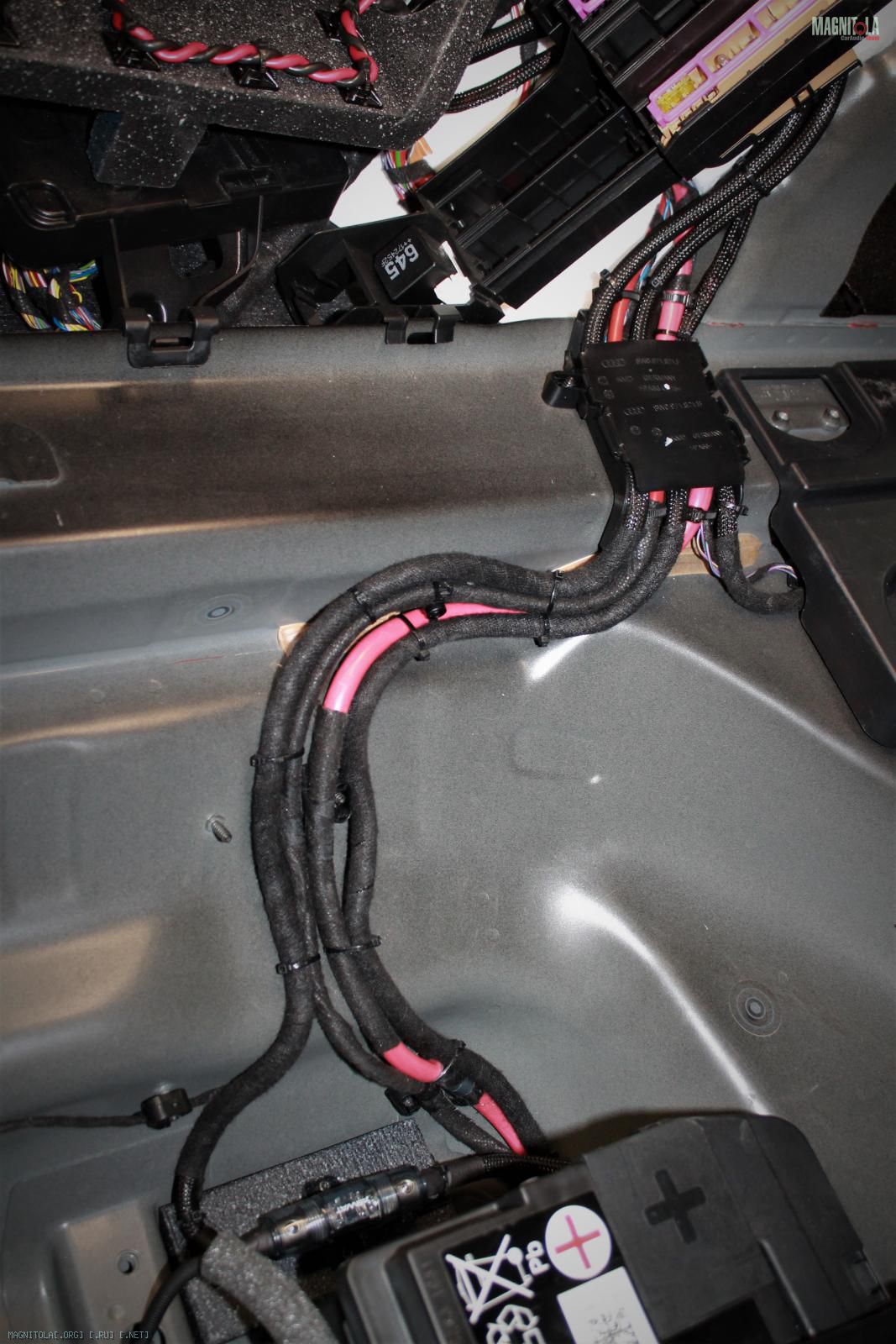

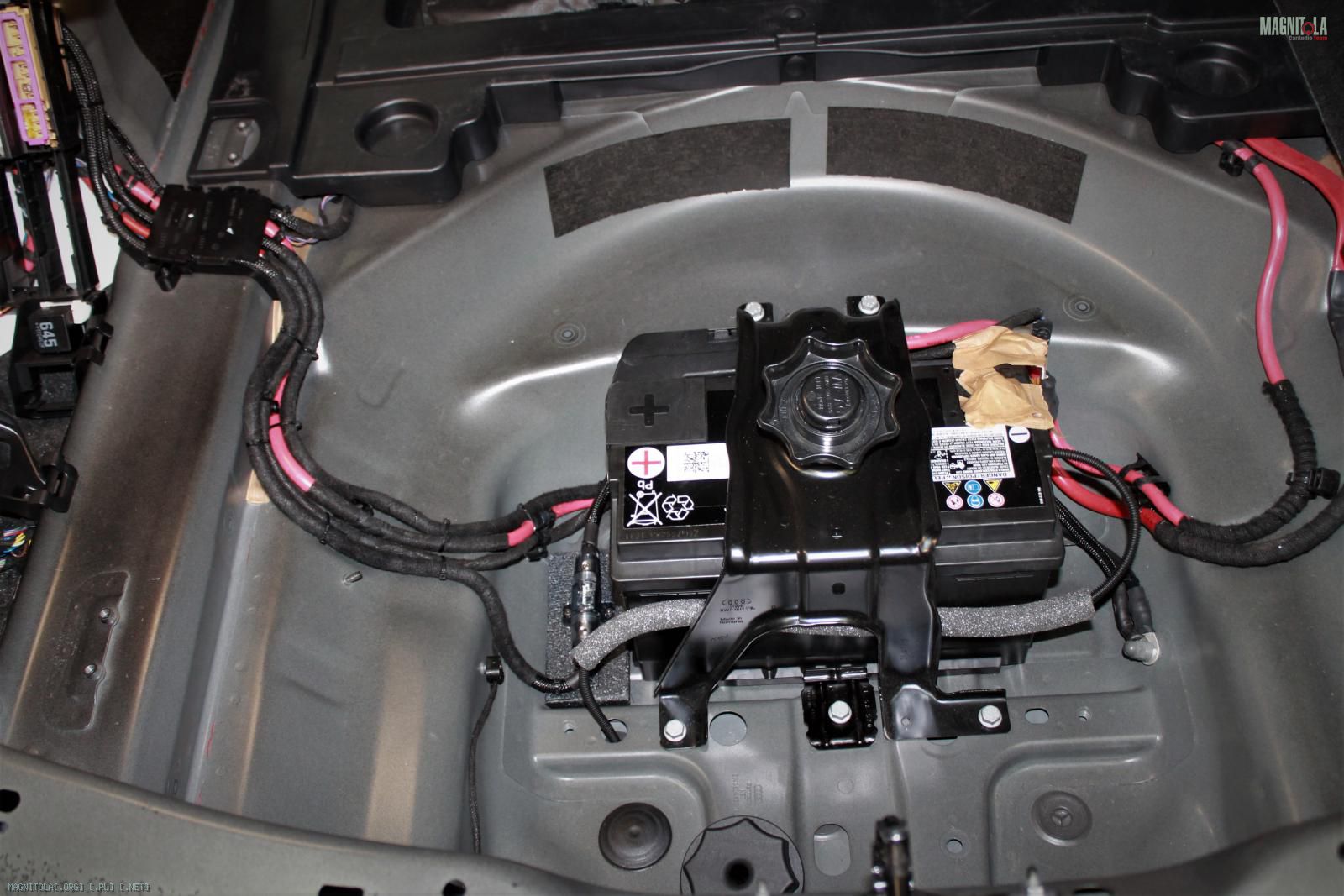

Протяжка, закрепление силовой проводки.
Настройка системы.
Итог.
Вложение 1311539Вложение 1311541Вложение 1311543Вложение 1311545Вложение 1311547Вложение 1311549

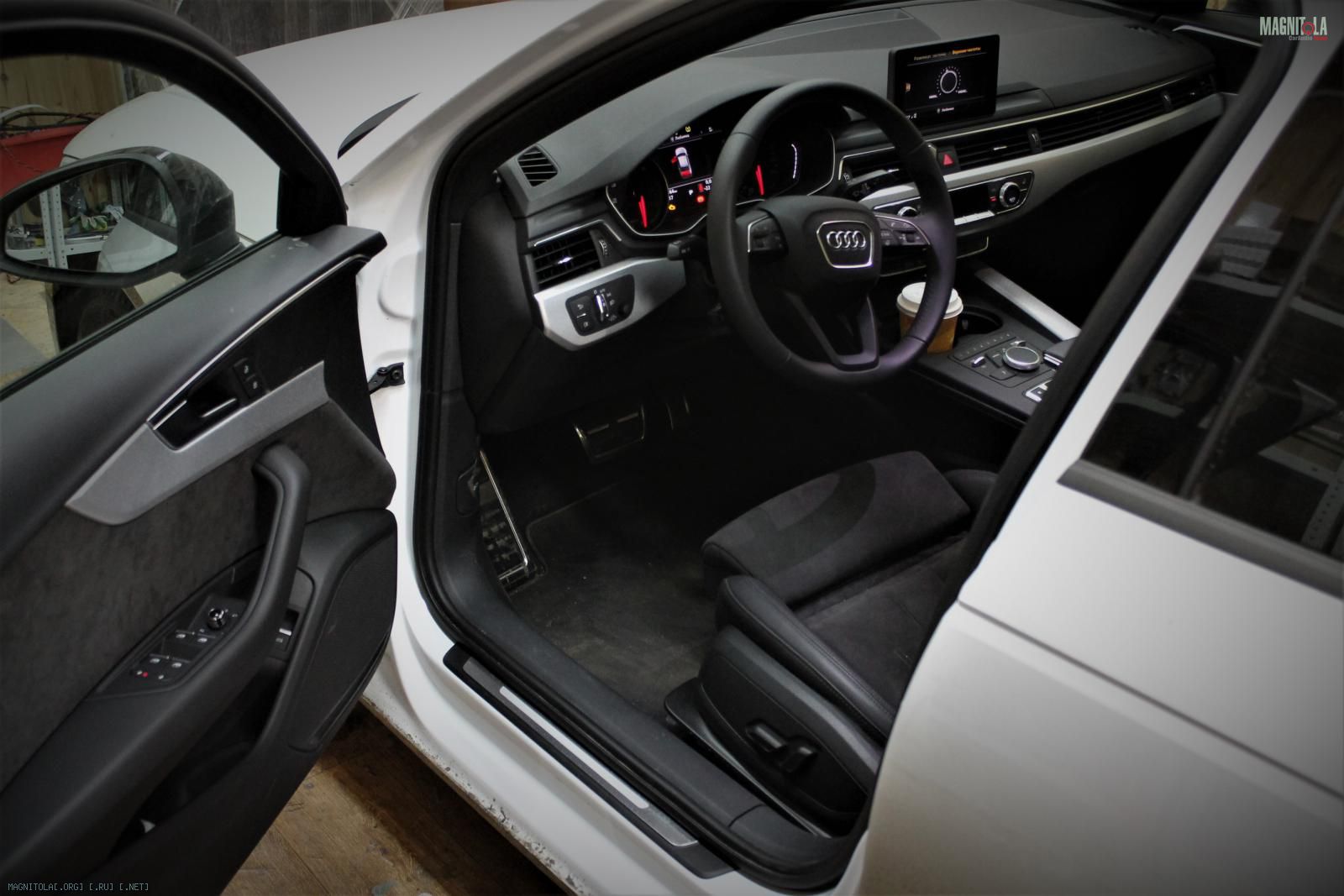

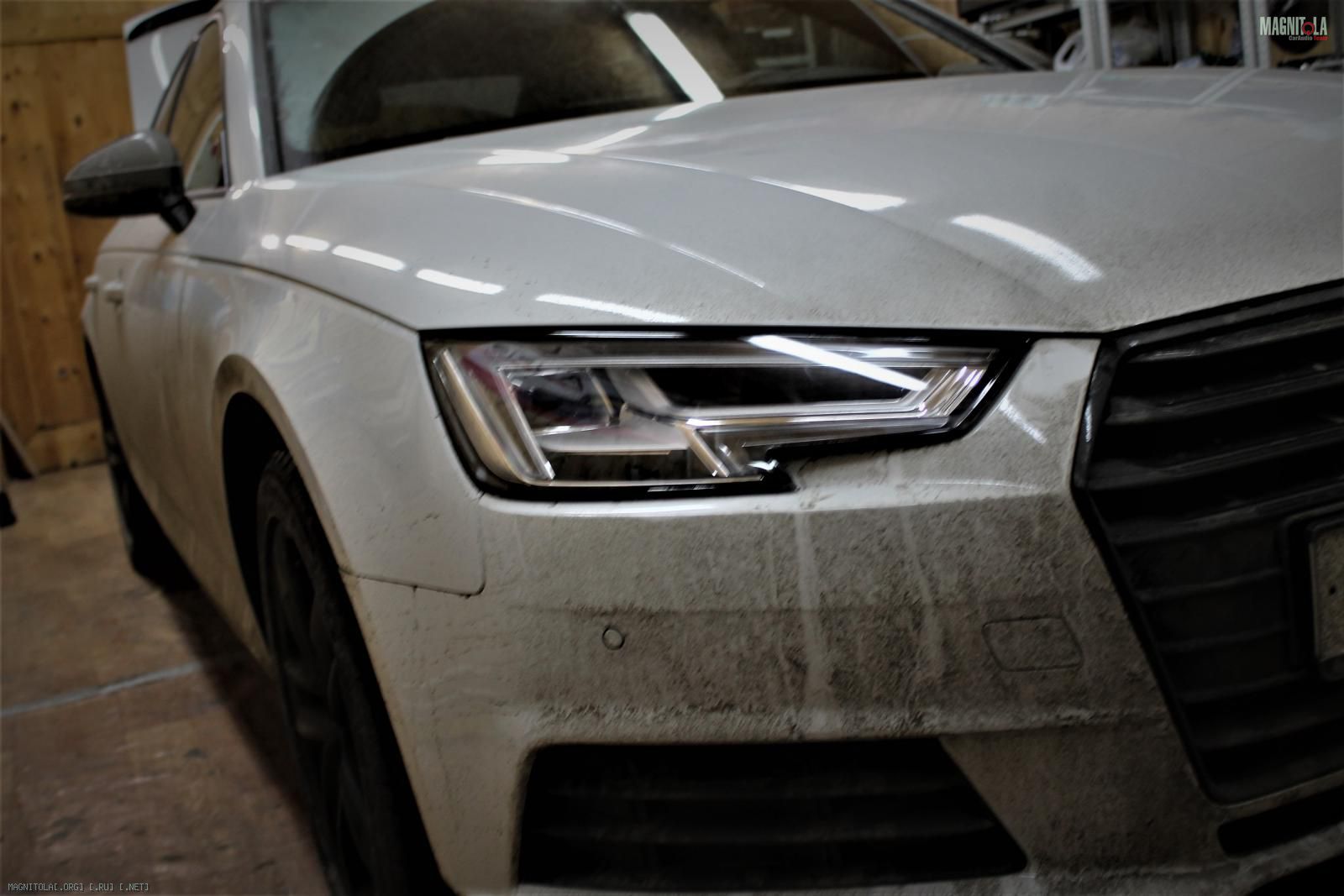

В KF-Sound Technology приехала Audi A4B9.

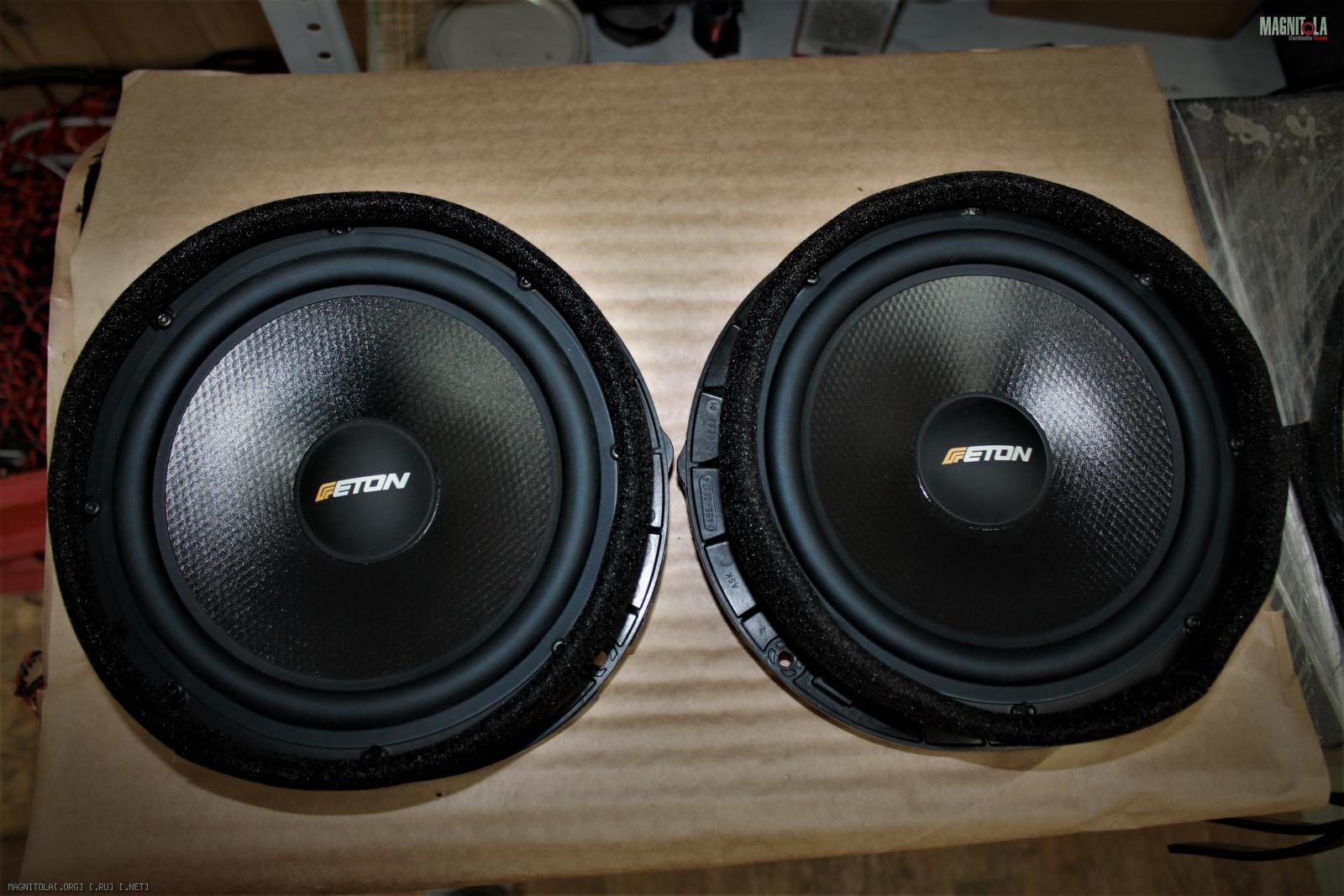

На замену фронта на Eton POW200.2 интегрированный под сток.
Звучание конечно посредственное, по сравнению с моим вариантом St2 и мидбасами 9".
Может на звучание повлияла не качественная шумоизоляция дверей, сделанная сторонней организацией, фото даже прилагать не стану, чтобы шокировать данным контентом.
Были даны рекомендации по переделки вибро-шумоизоляции дверей.
Вложение 1311667Вложение 1311669Вложение 1311671Вложение 1311673Вложение 1311675Вложение 1311677Вложение 1311679Вложение 1311681Вложение 1311683

В KF-Sound Technology приехала Audi Q7
Вложение 1311685Вложение 1311687Вложение 1311689

Audi Q7

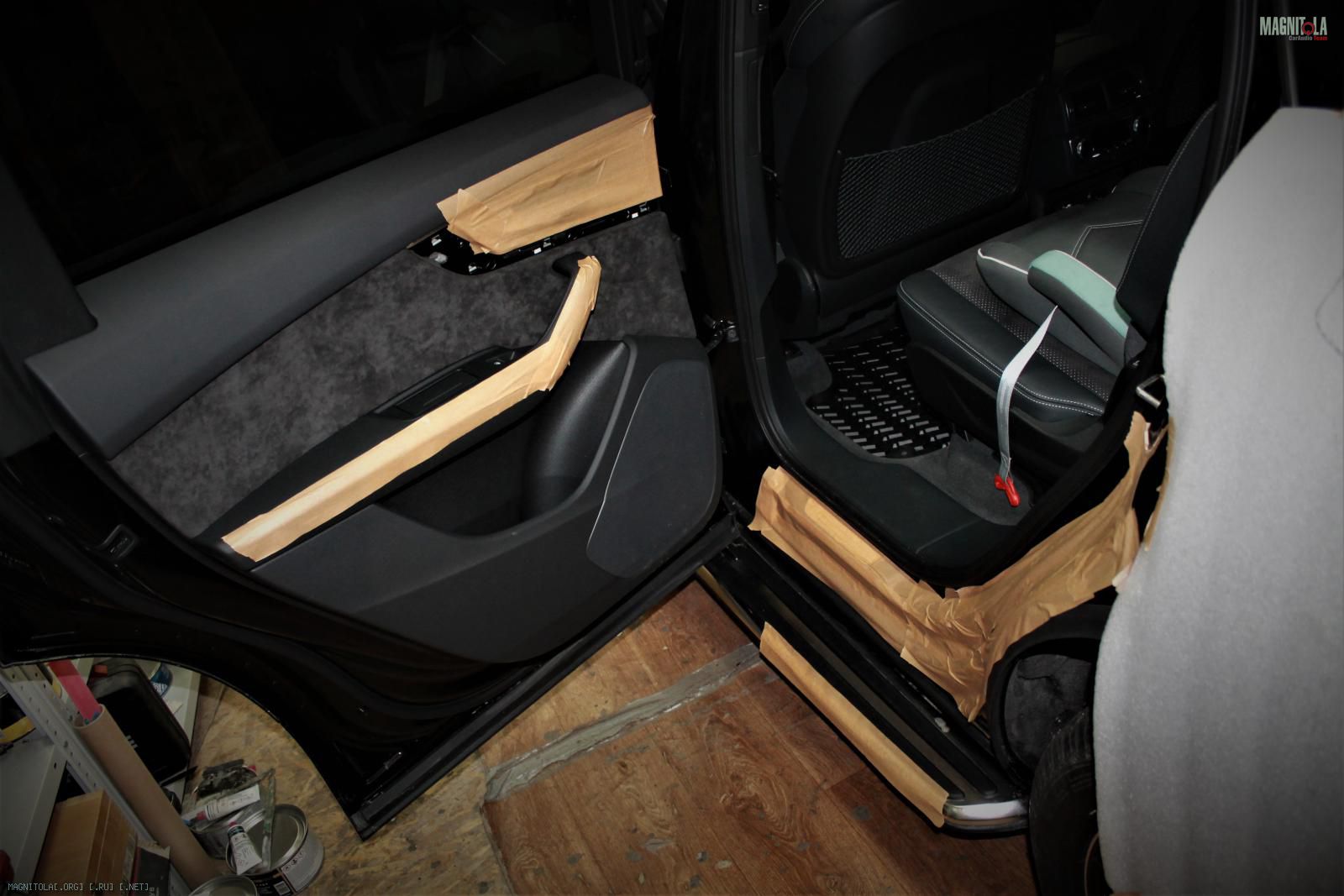

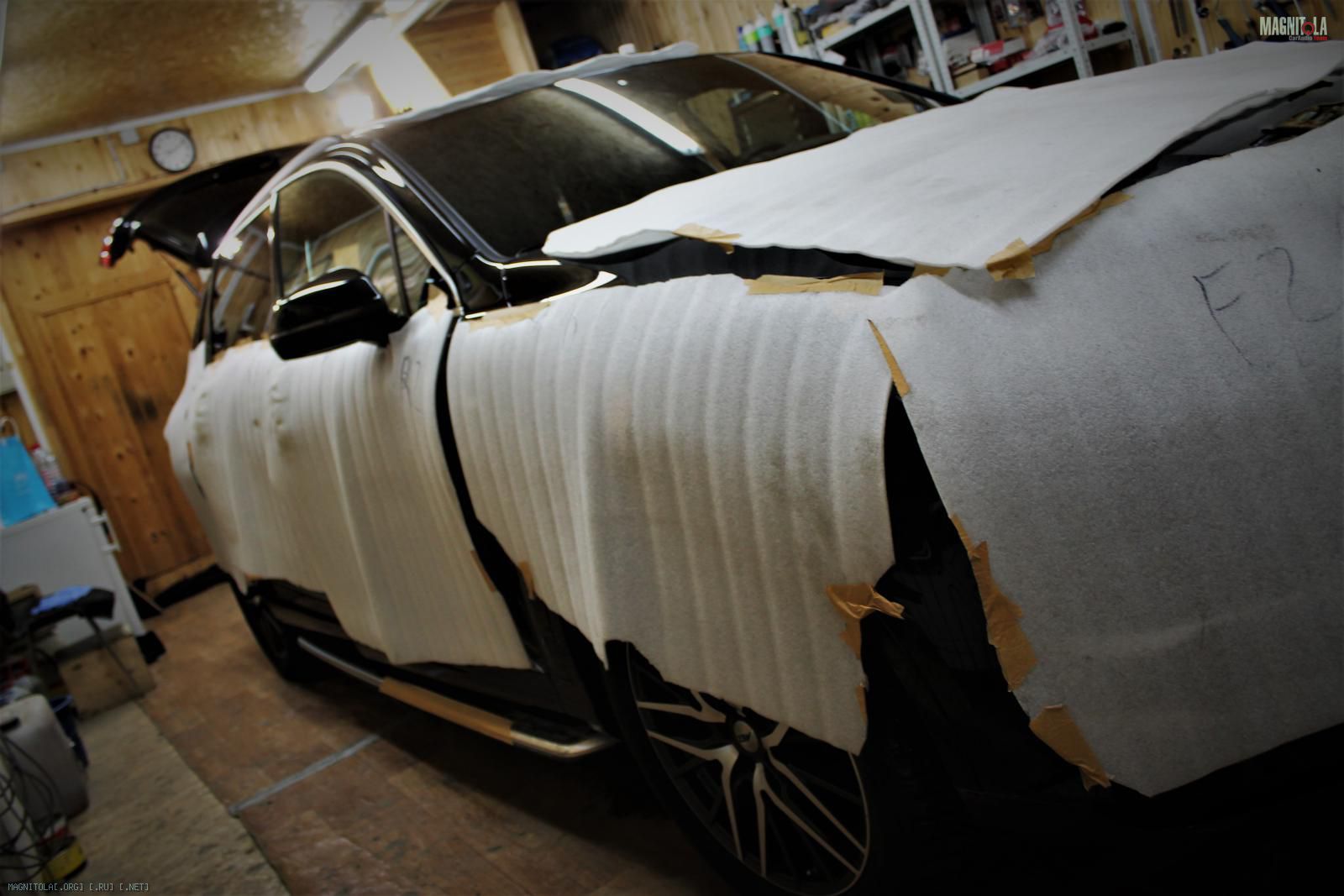

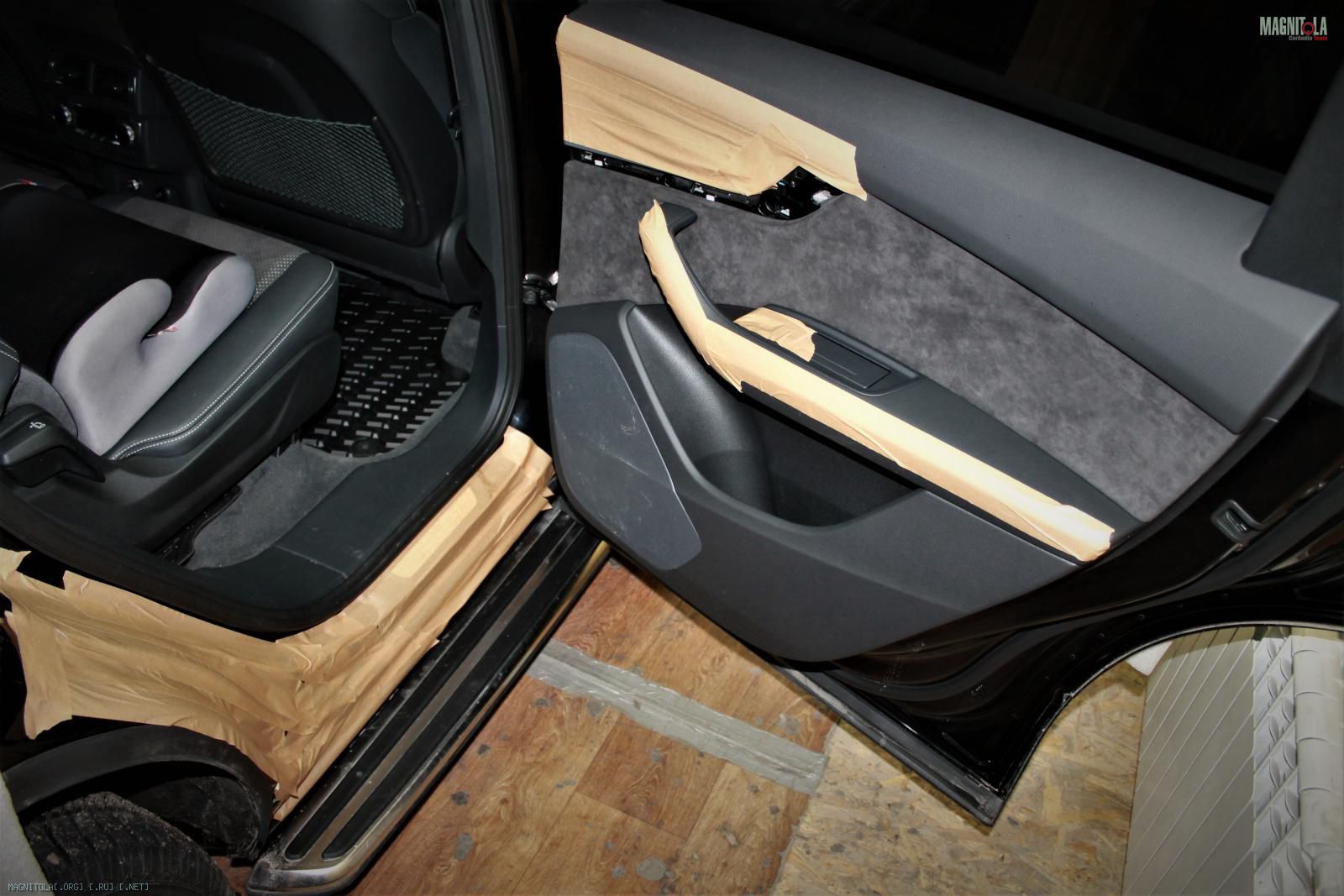

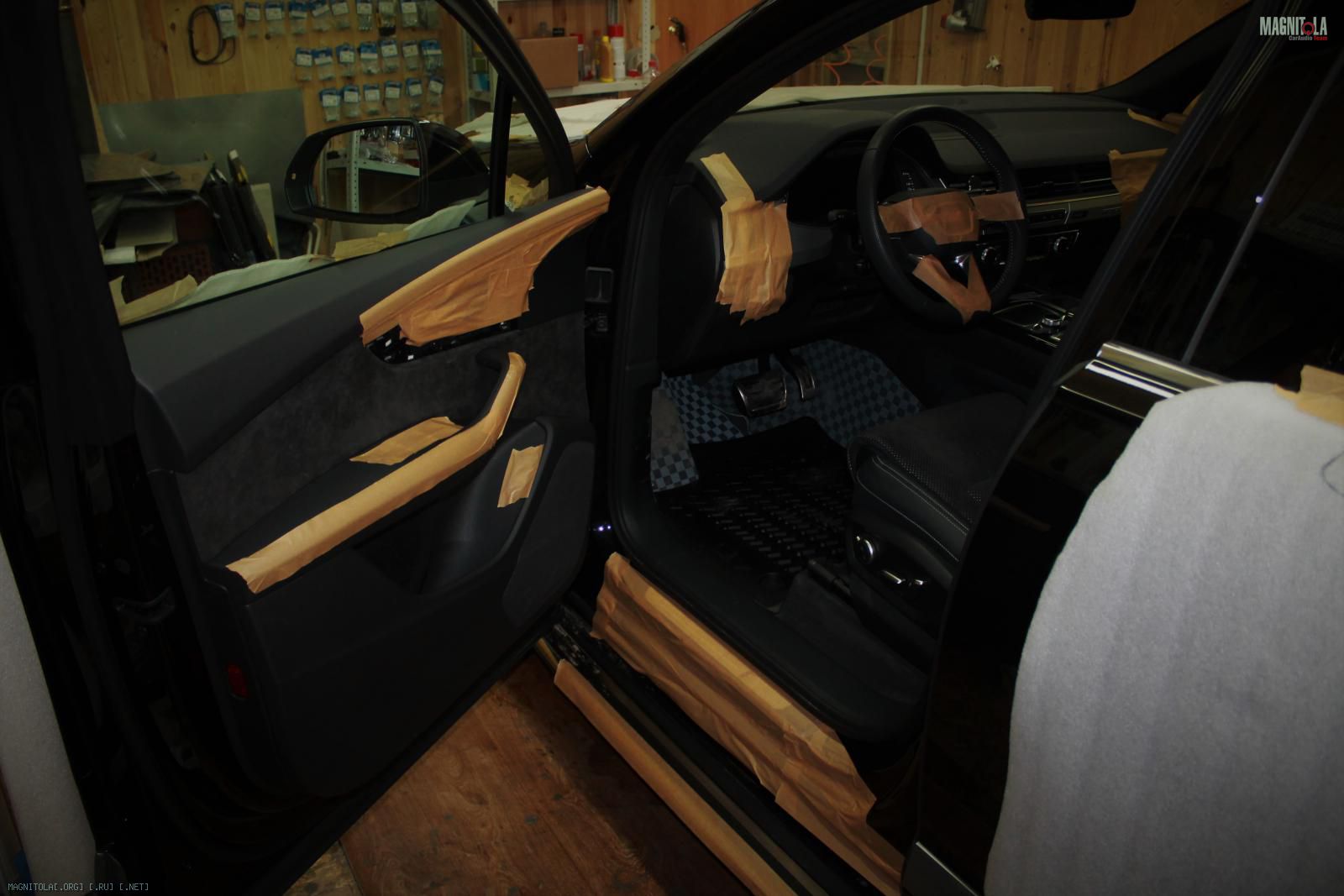

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1311743Вложение 1311745Вложение 1311747Вложение 1311749Вложение 1311751Вложение 1311753

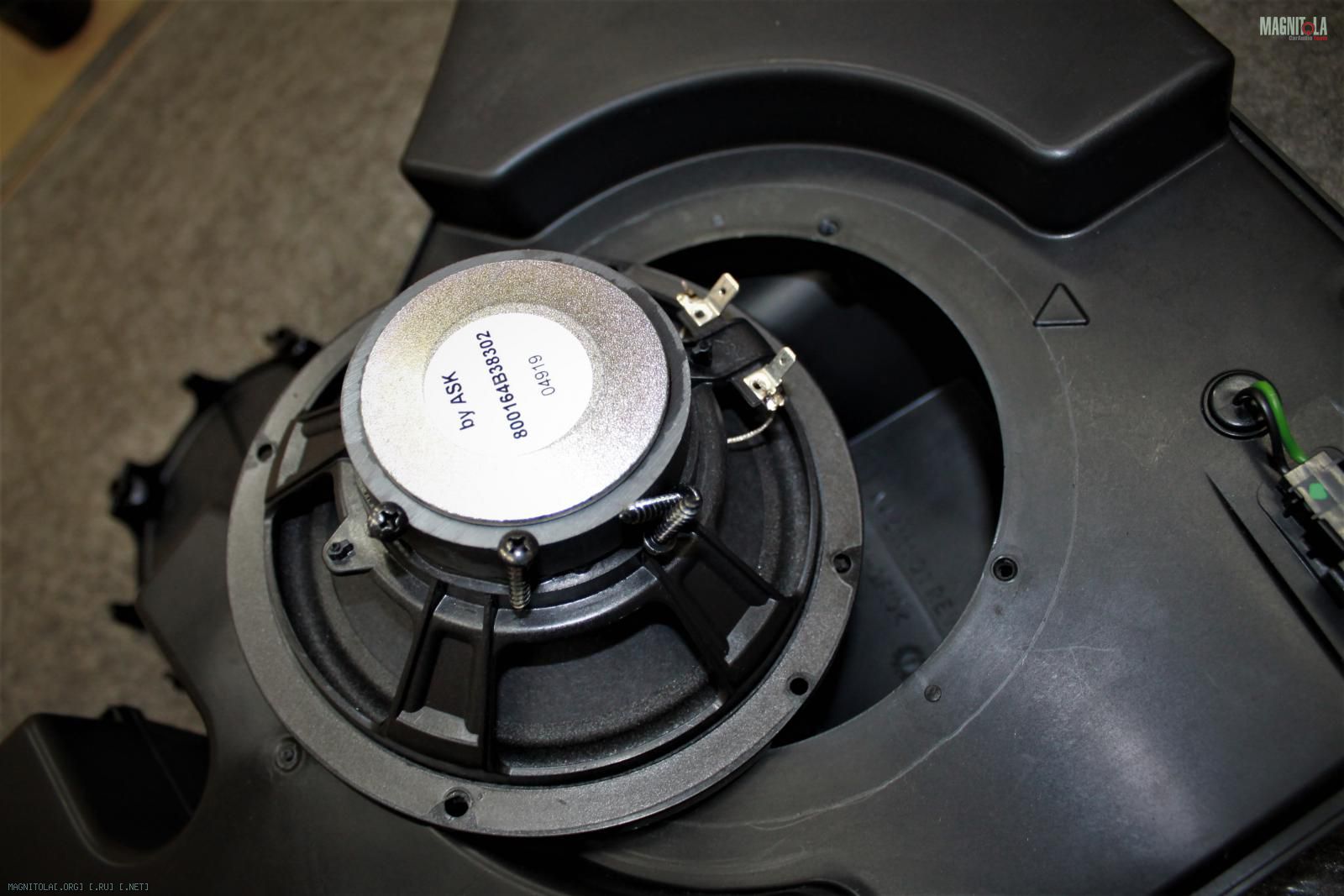

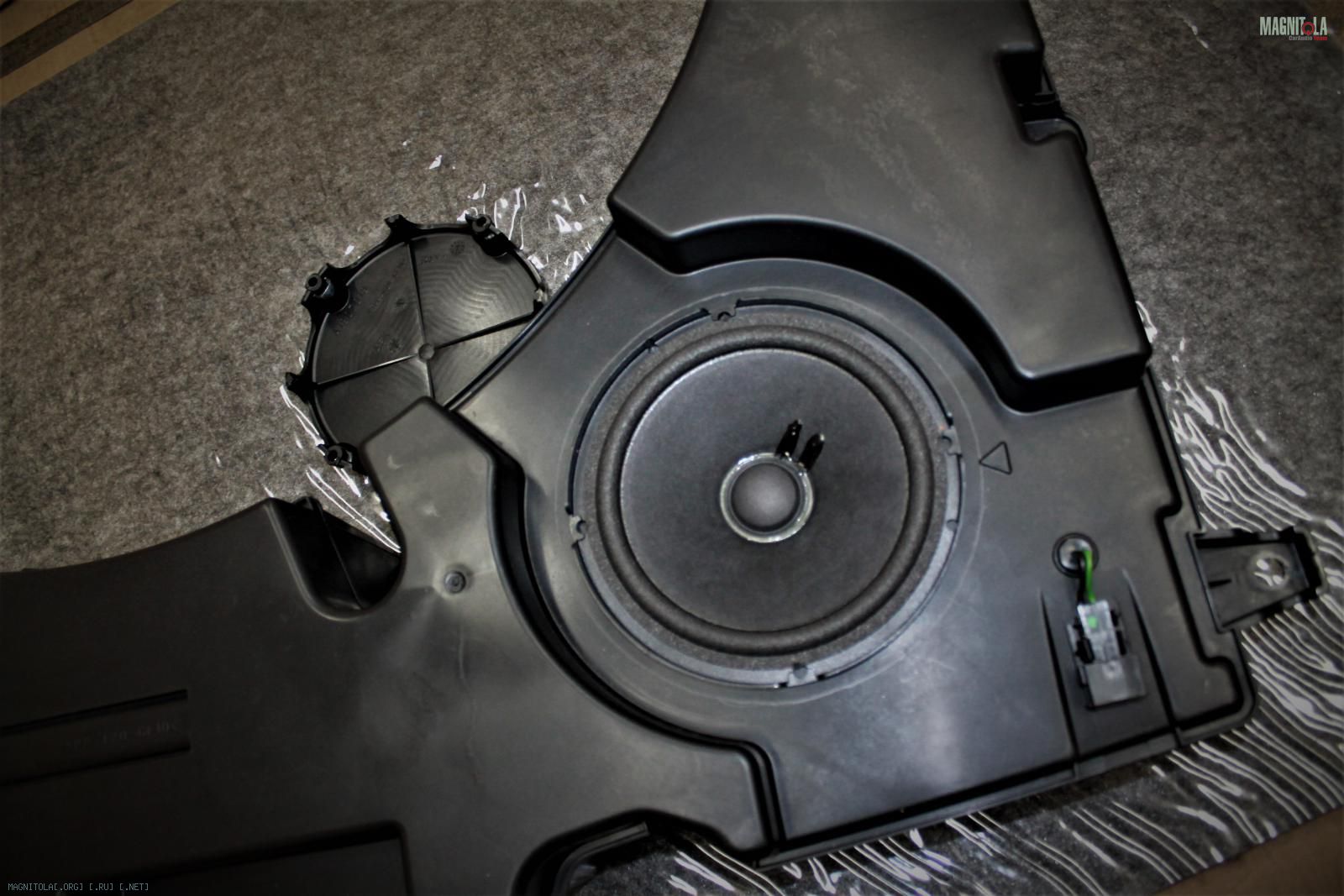

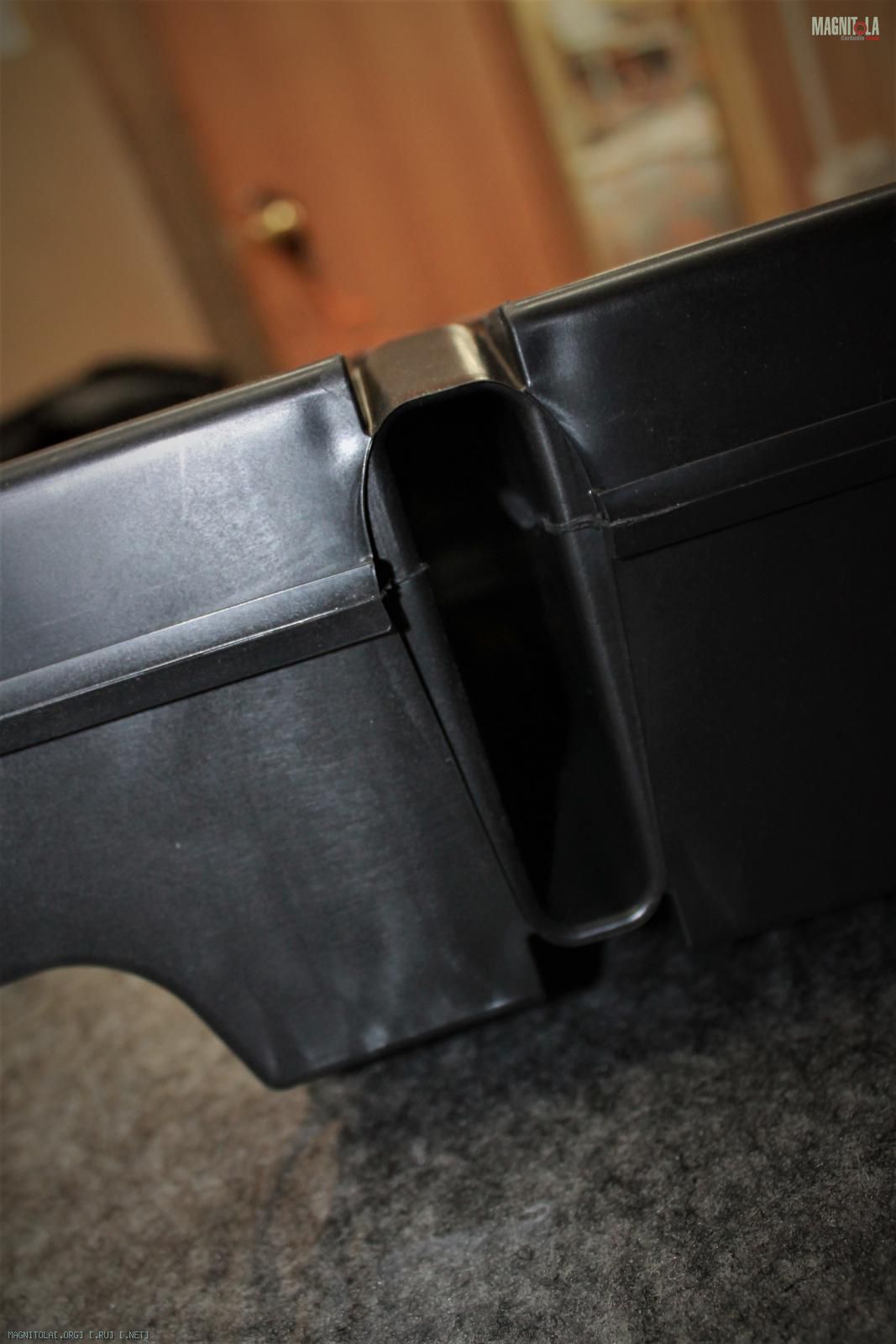

Штатный саб ФИ, 6"
Вложение 1311755Вложение 1311757Вложение 1311759Вложение 1311761

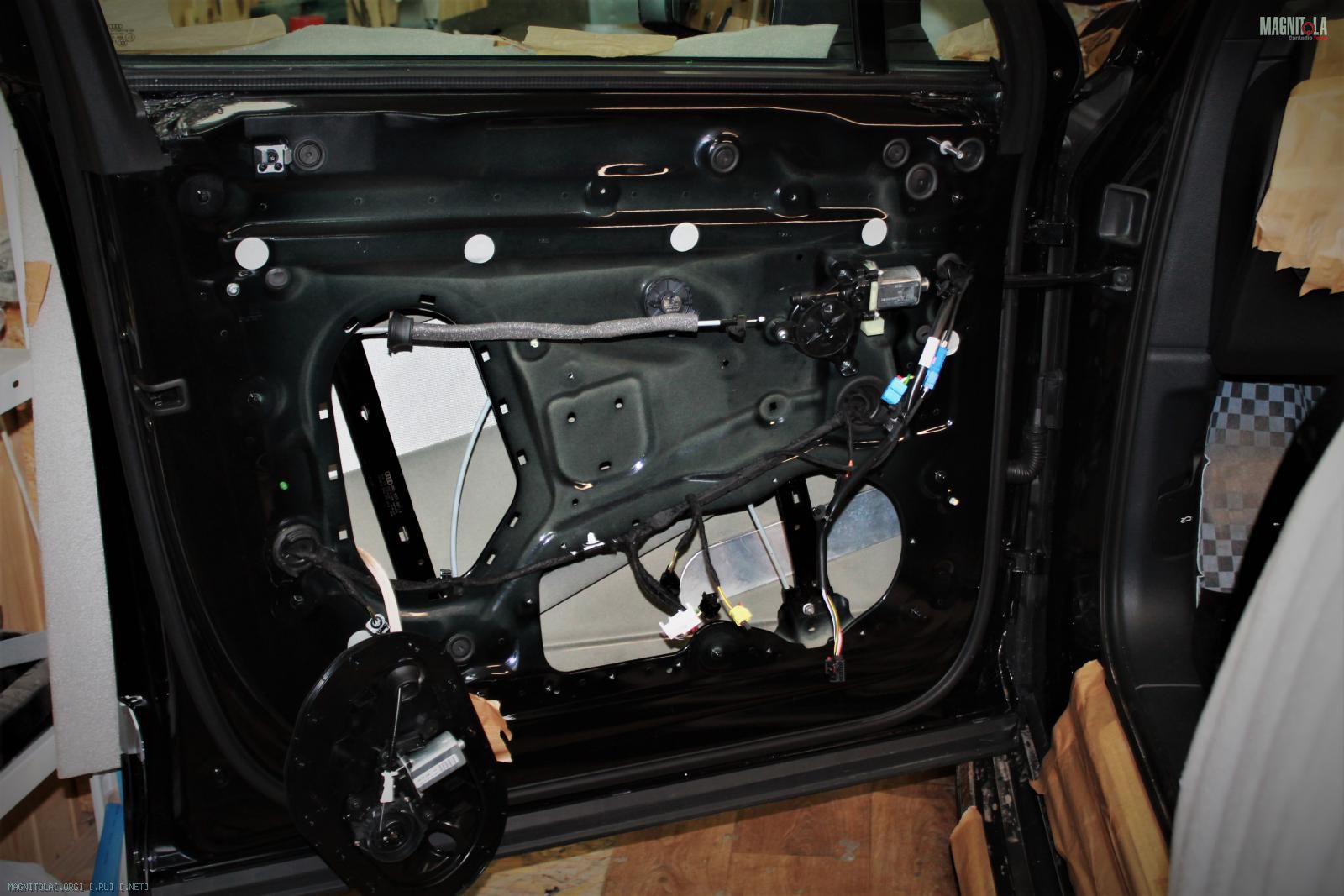

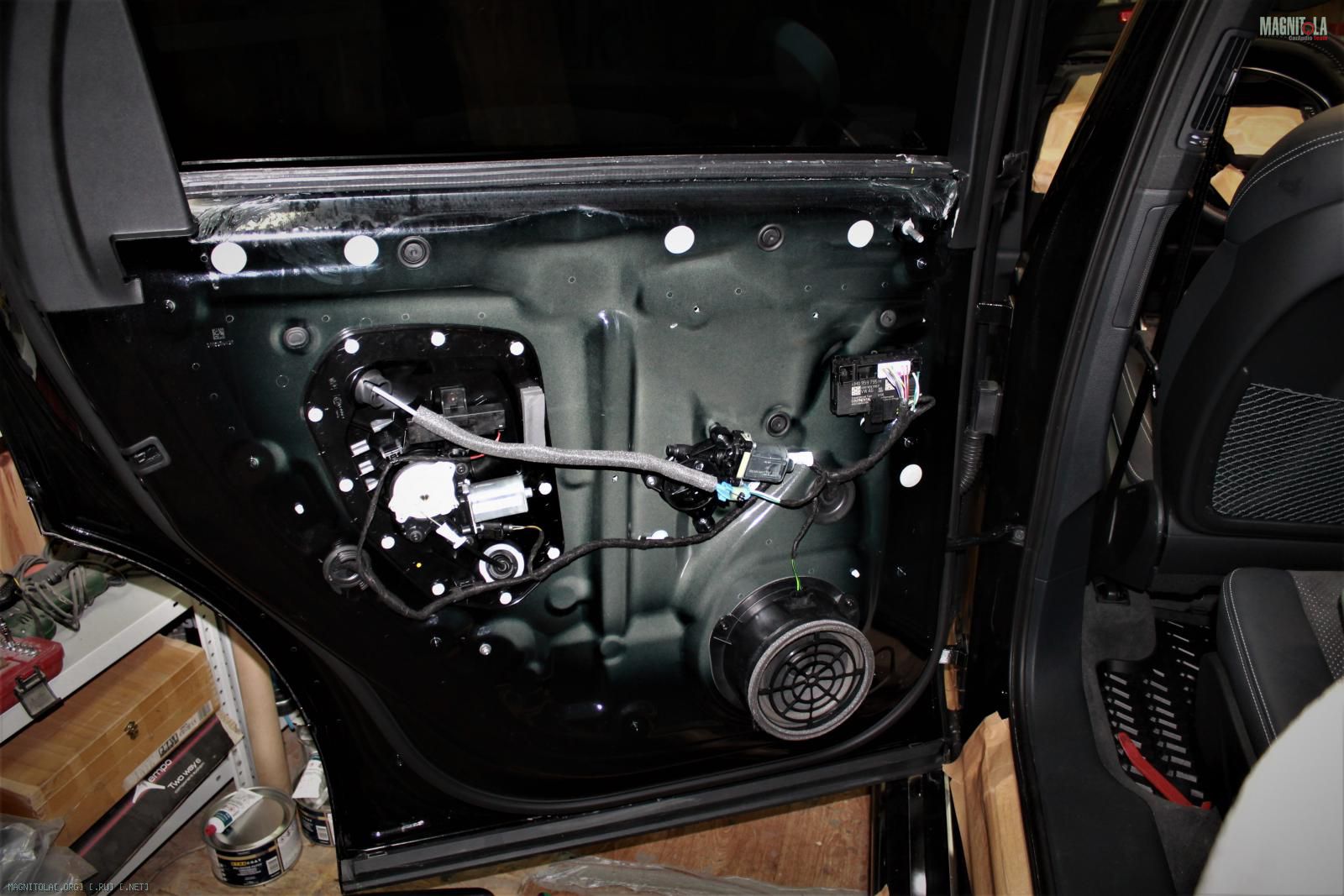

Разбираем двери...

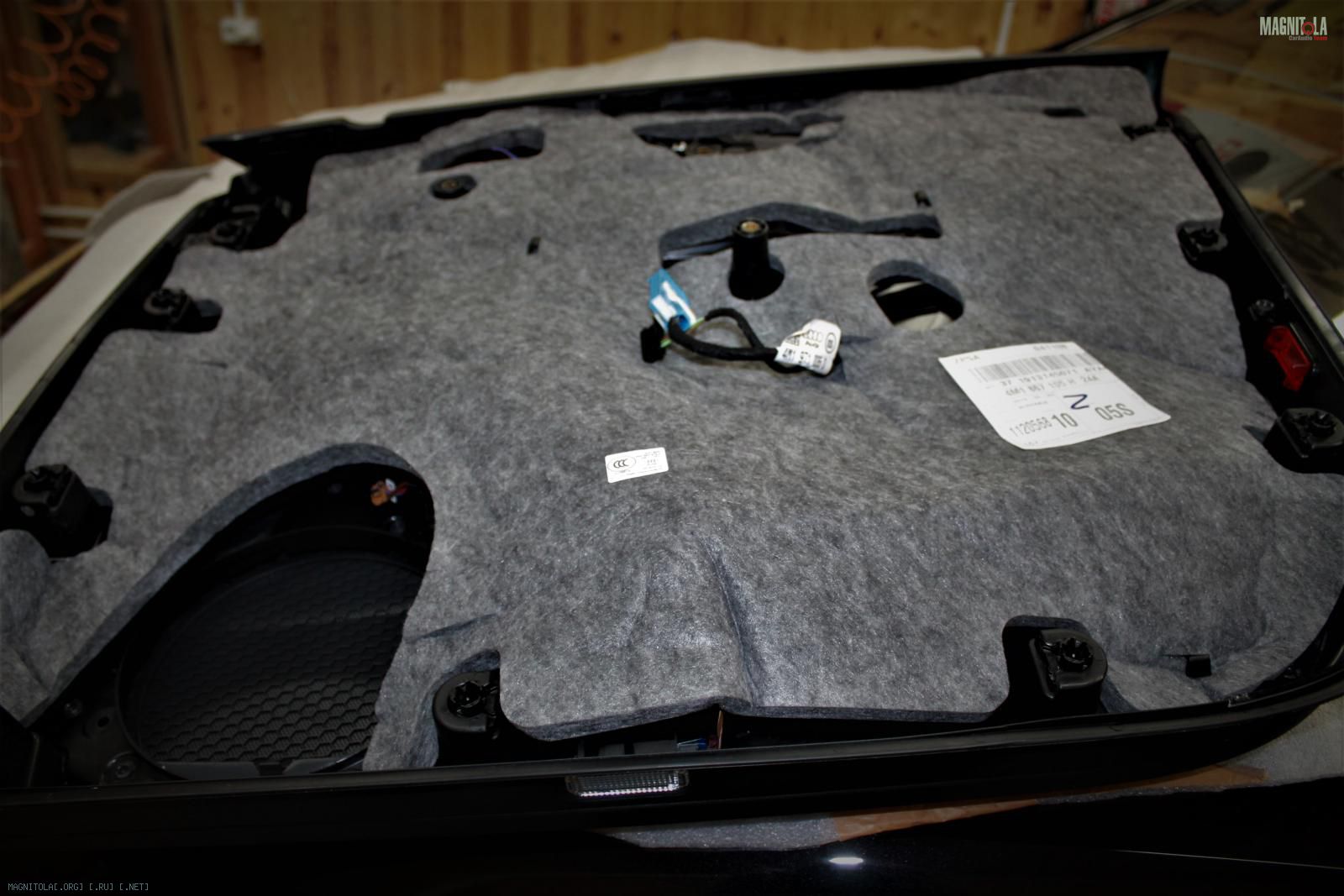

Хоть где-то, наконец, применили шумопоглотитель...

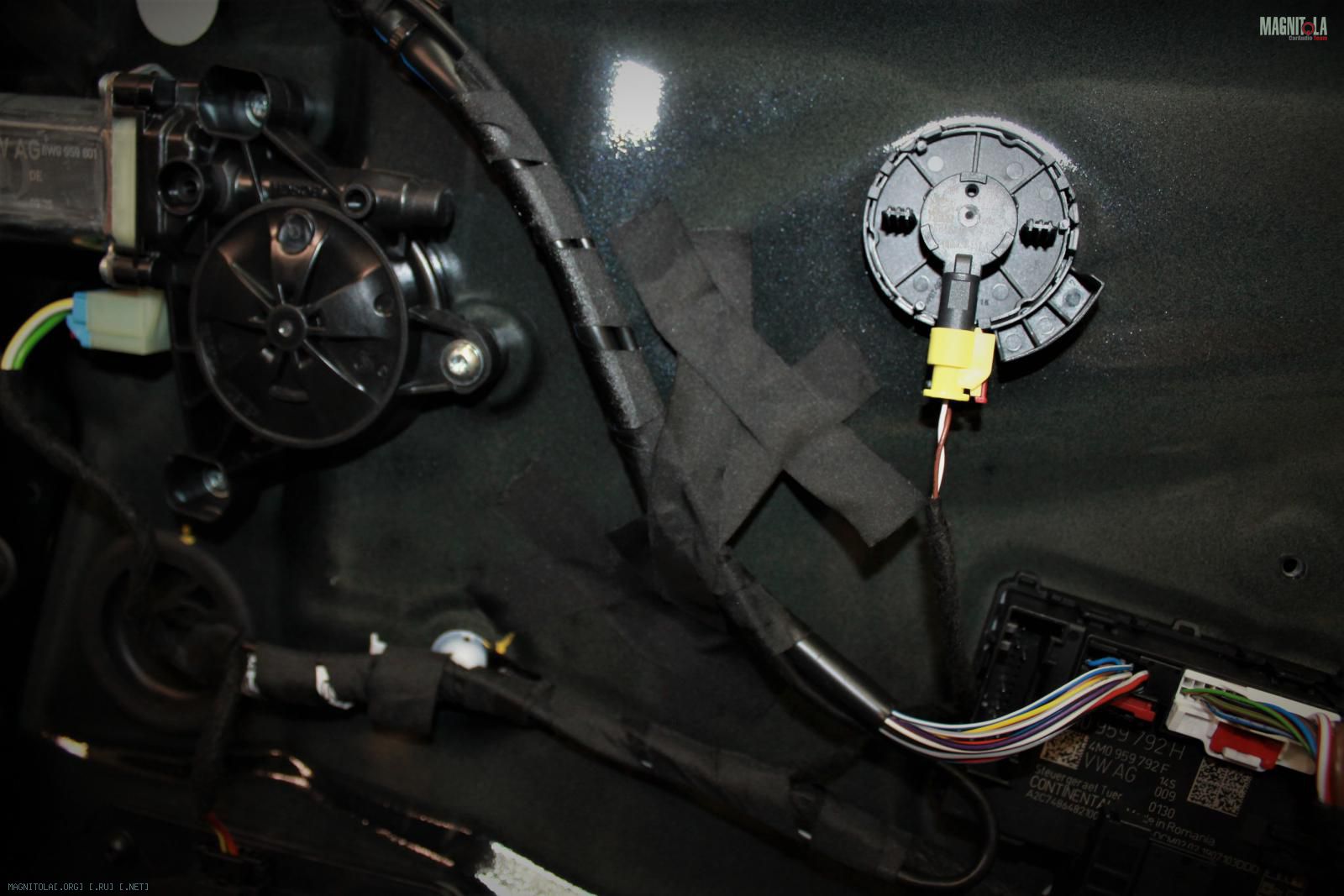

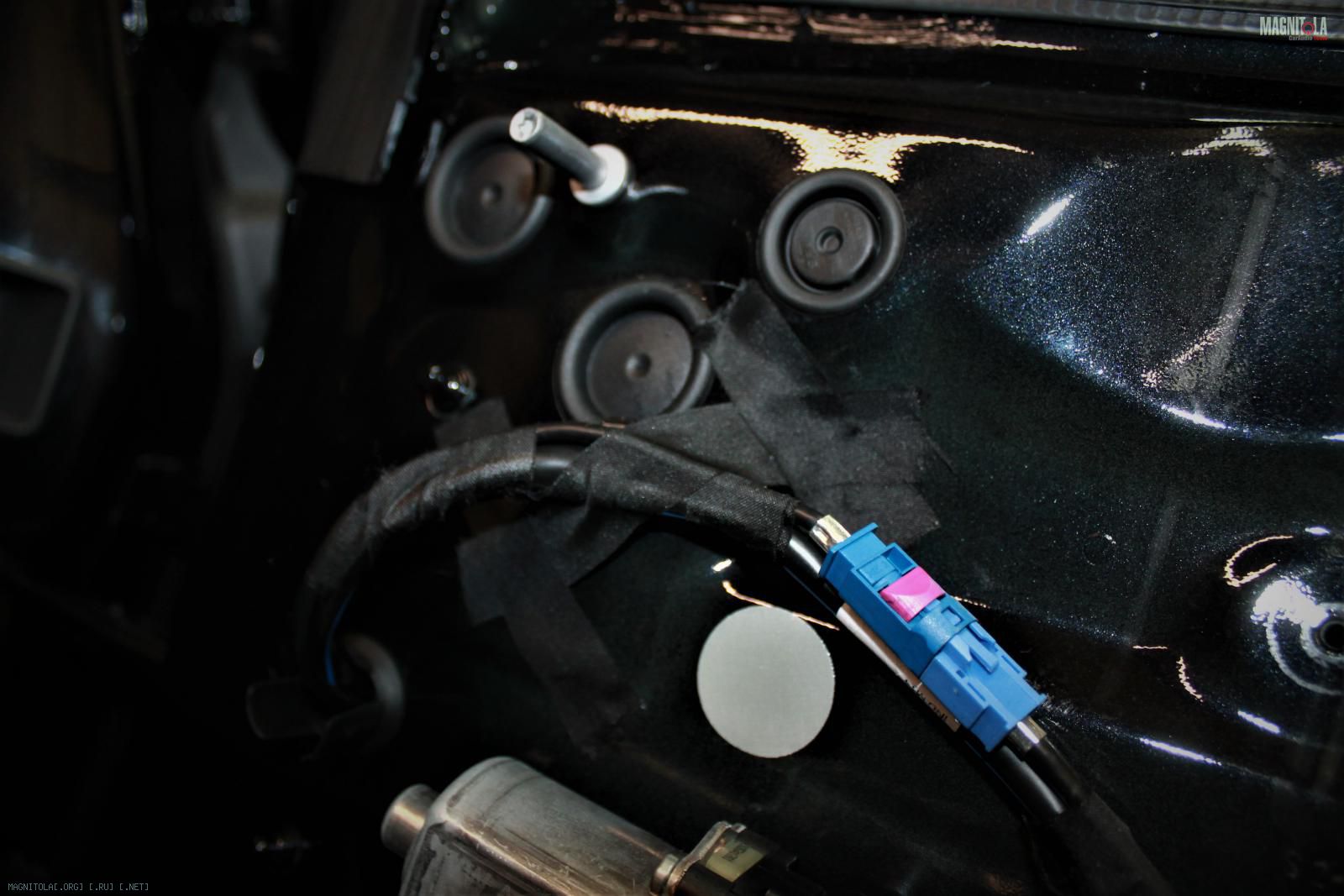

Как дилер ставил круговой обзор, место поломанных пистонов проводки - изолента...

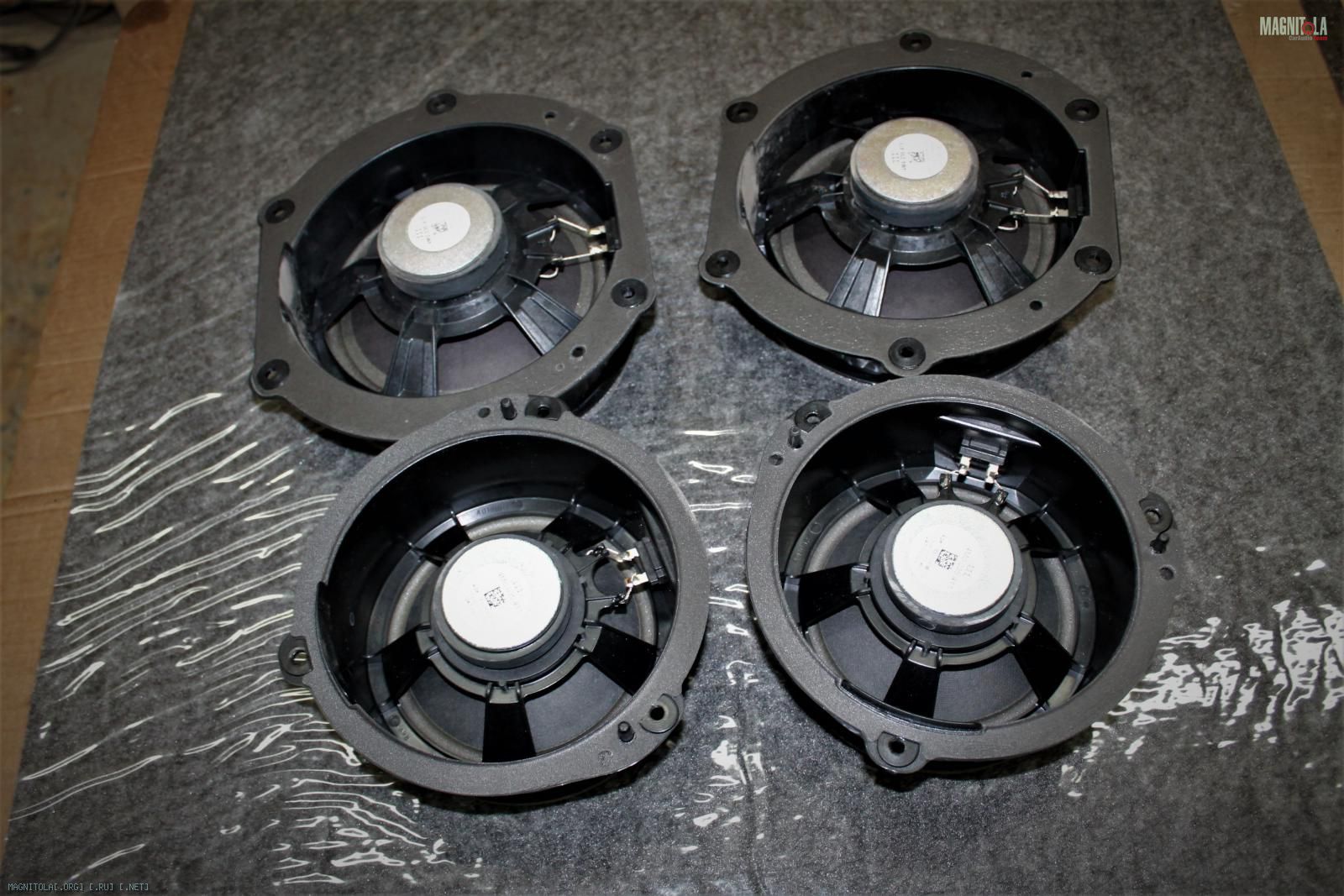

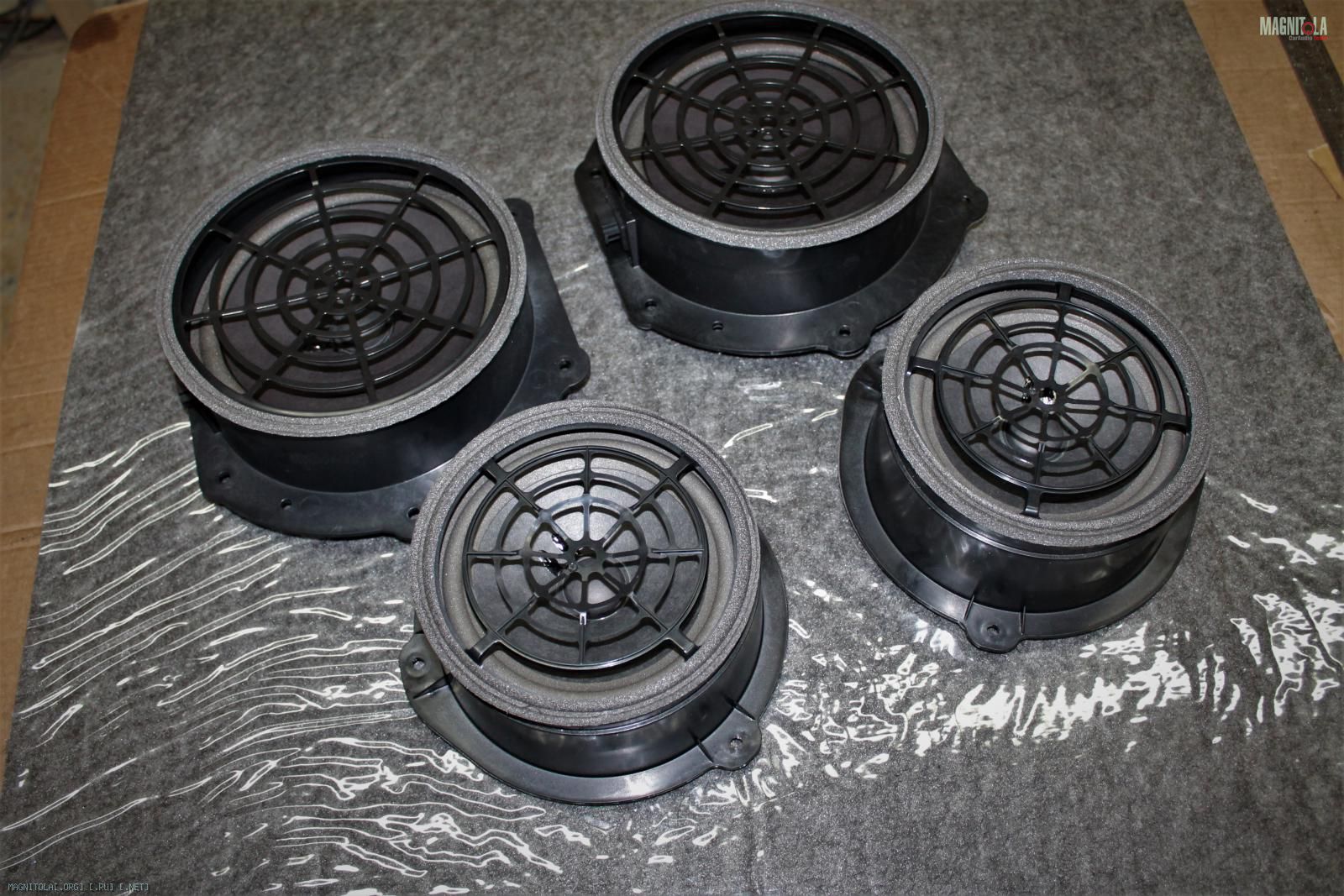

Штатные мидбасы 8 и 6"
Вложение 1311763Вложение 1311765Вложение 1311767Вложение 1311769Вложение 1311771Вложение 1311773Вложение 1311775Вложение 1311777Вложение 1311779Вложение 1311781

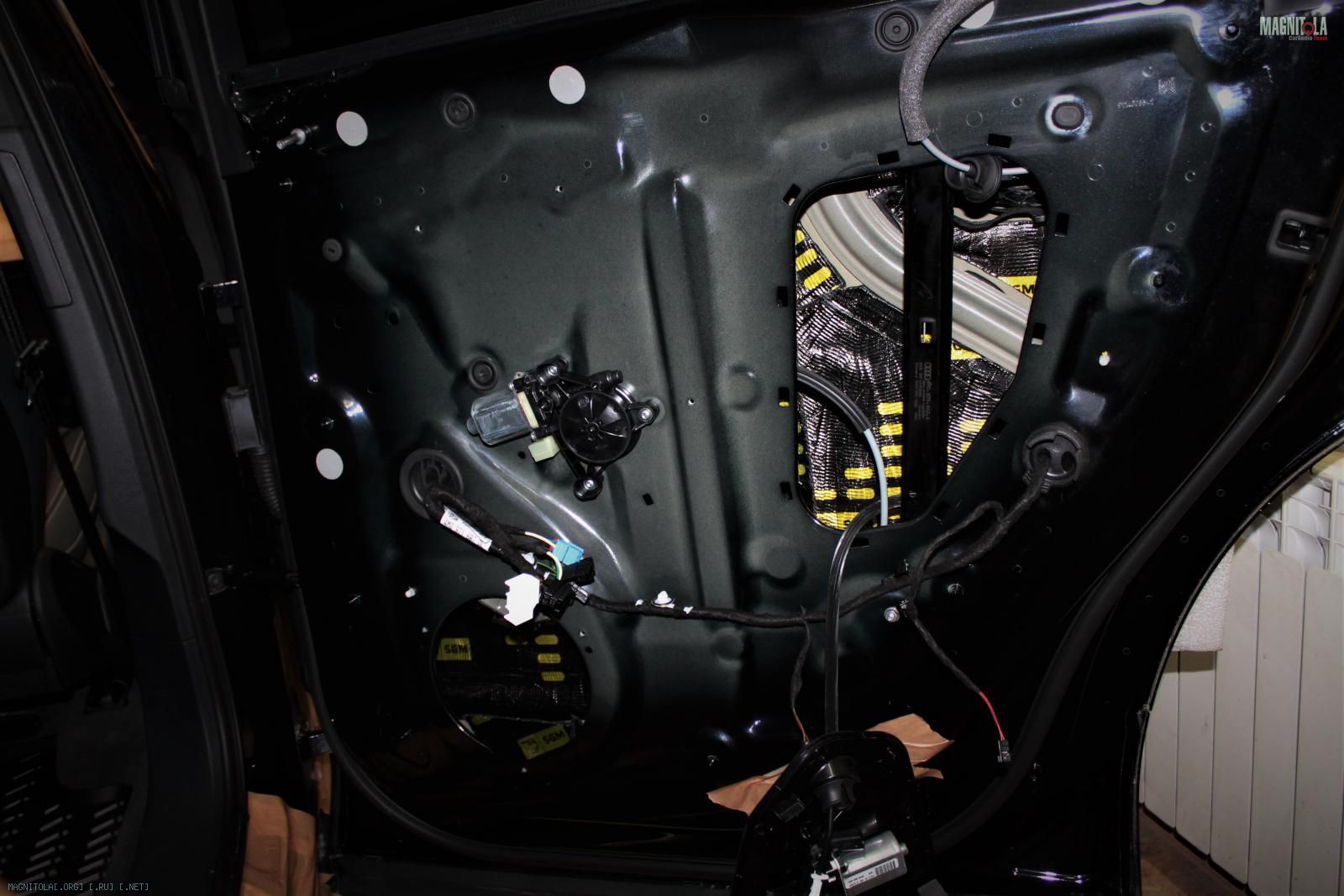

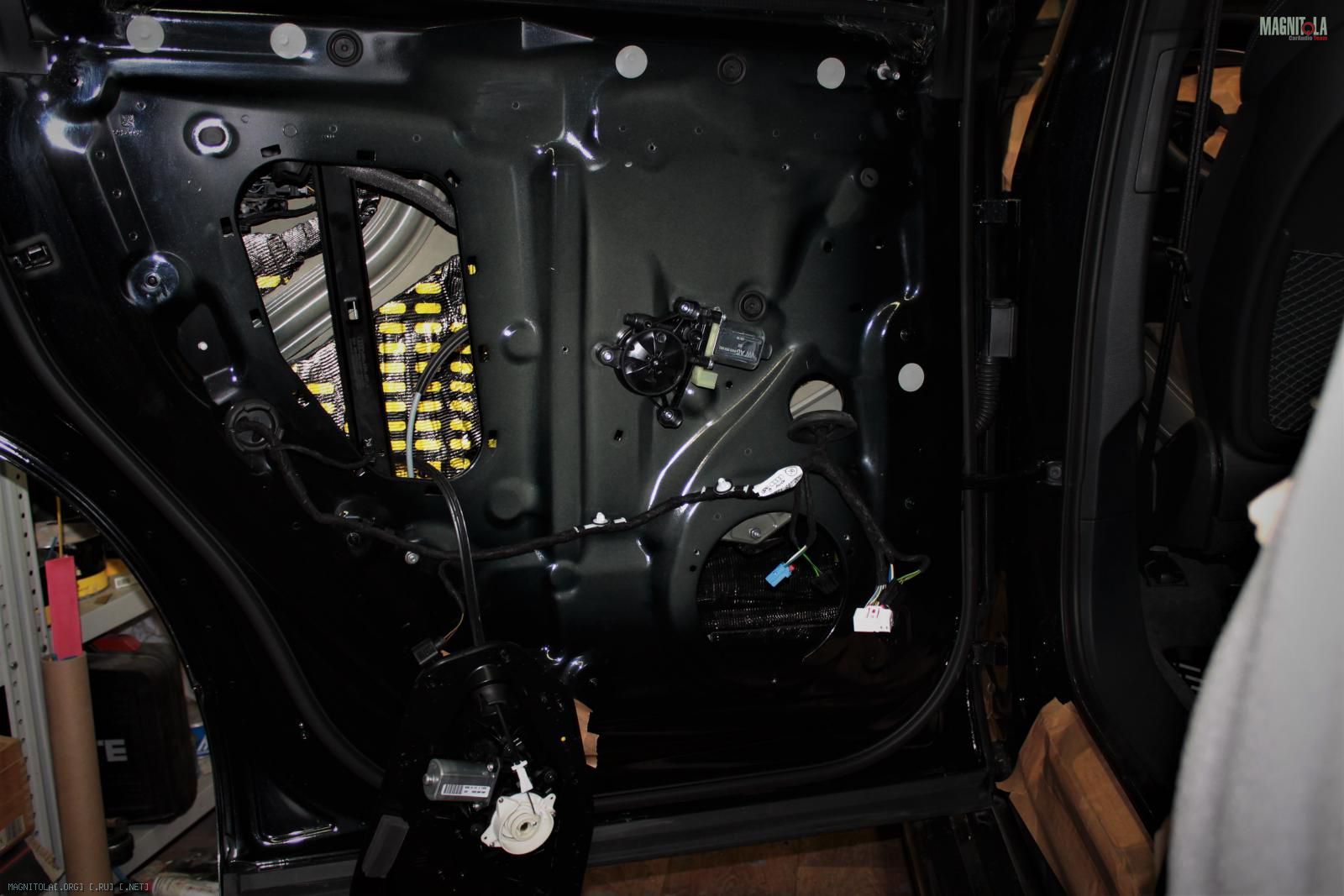

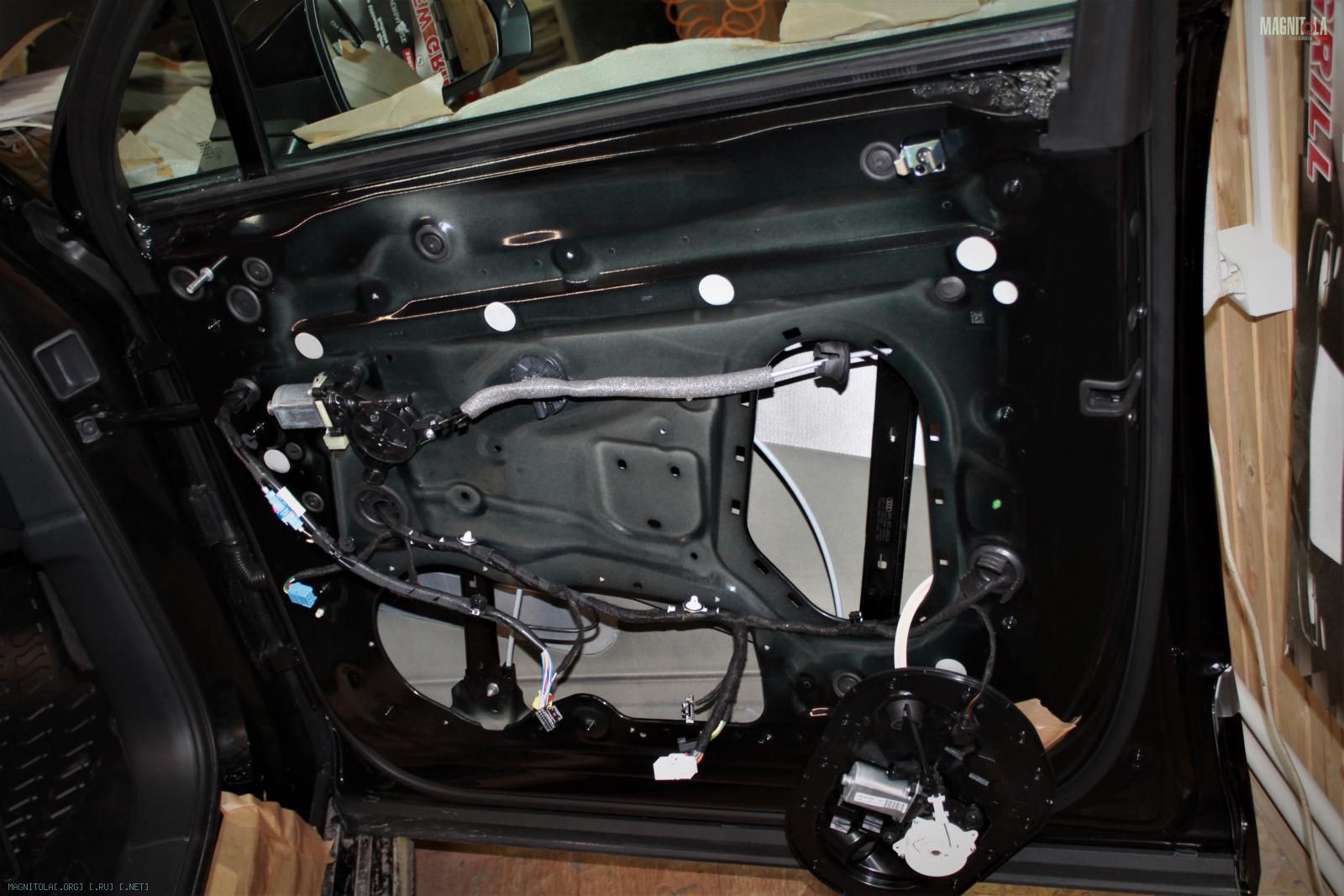

Очищаем, обезжириваем двери...

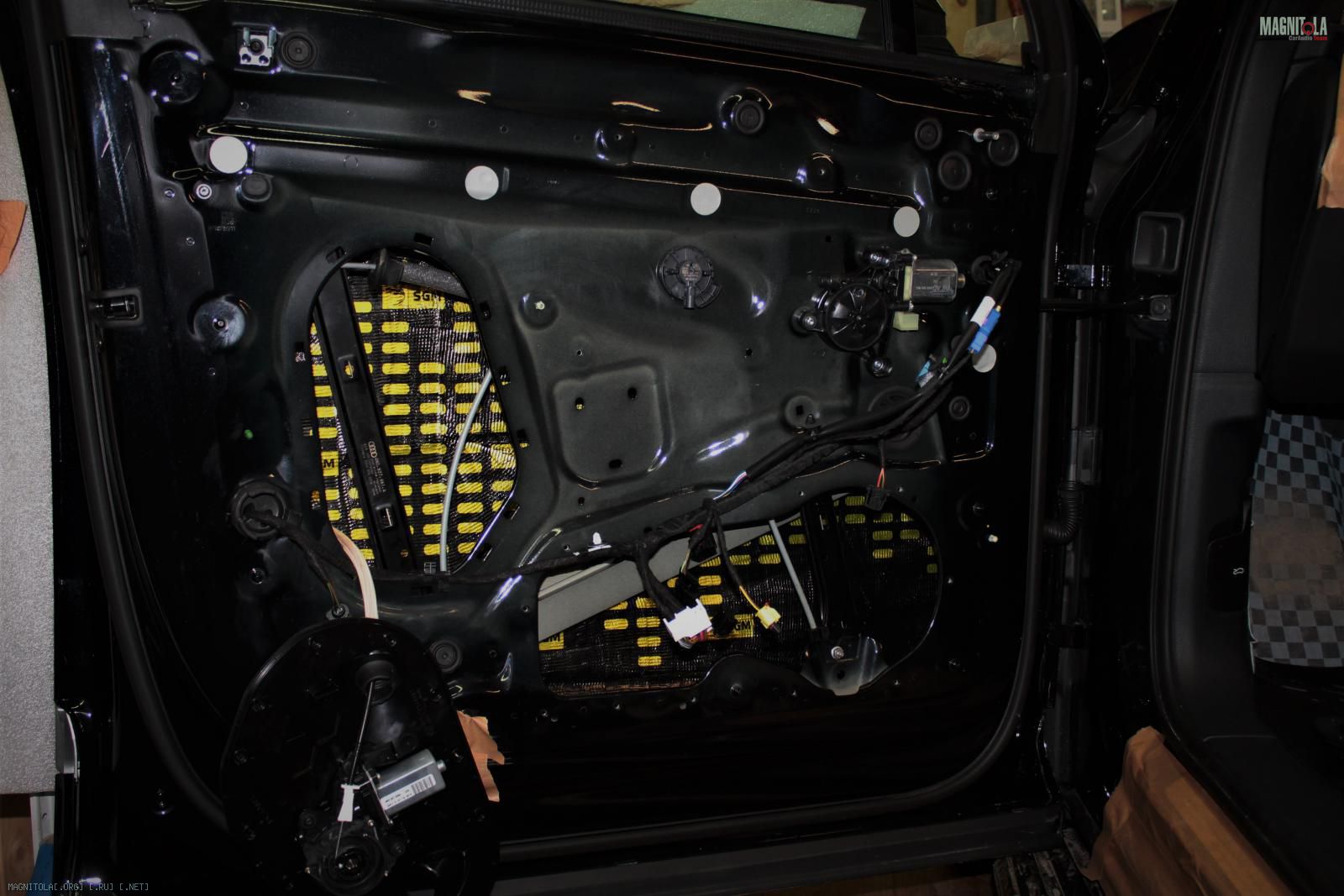

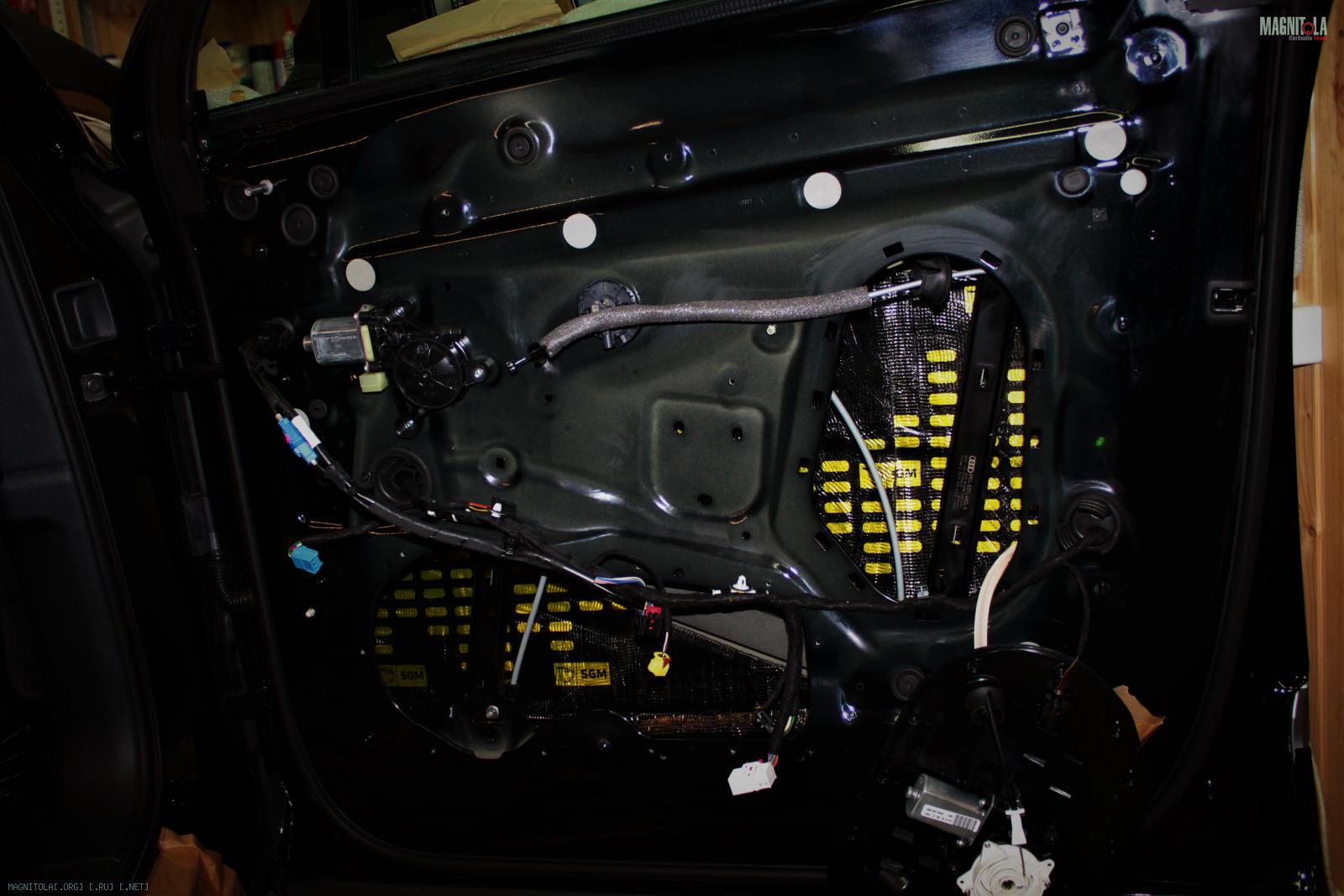

Наносим на внутренний металл вибру 4мм, греем, прикатываем.

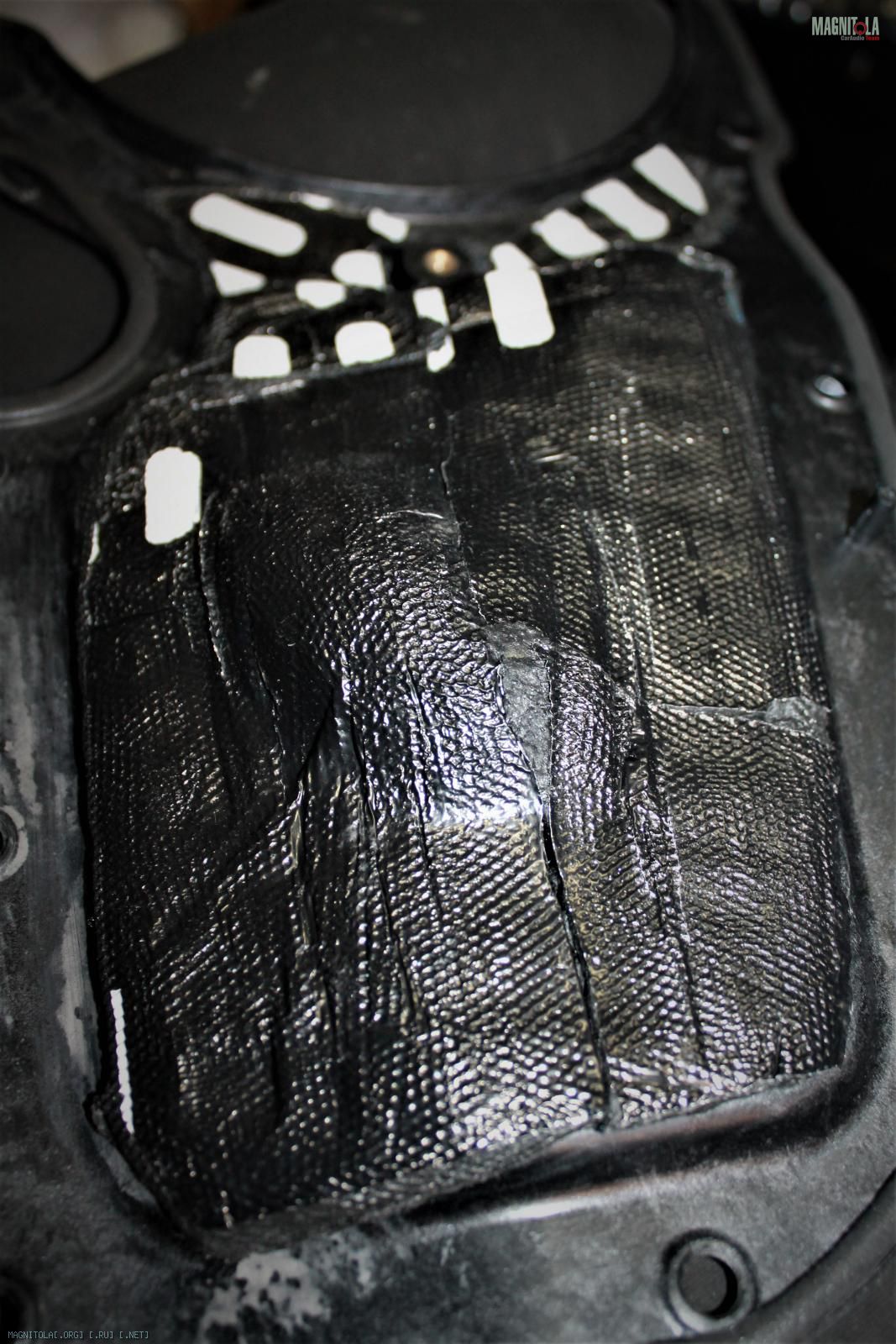

Пластиковые заглушки вибрим с обратной стороны.
Вложение 1311783Вложение 1311785Вложение 1311787Вложение 1311789Вложение 1311791Вложение 1311793Вложение 1311795Вложение 1311797Вложение 1311799Вложение 1311801

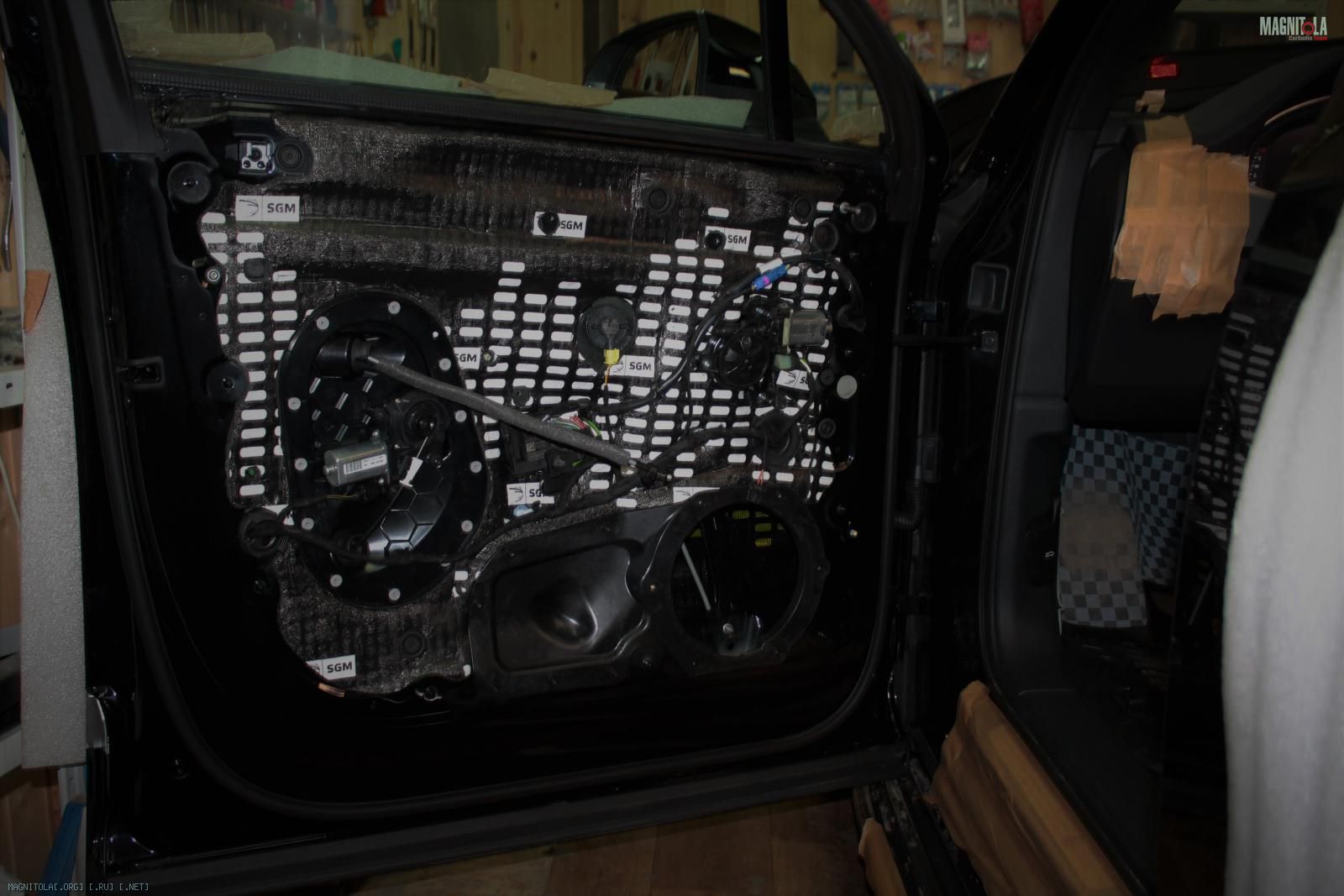

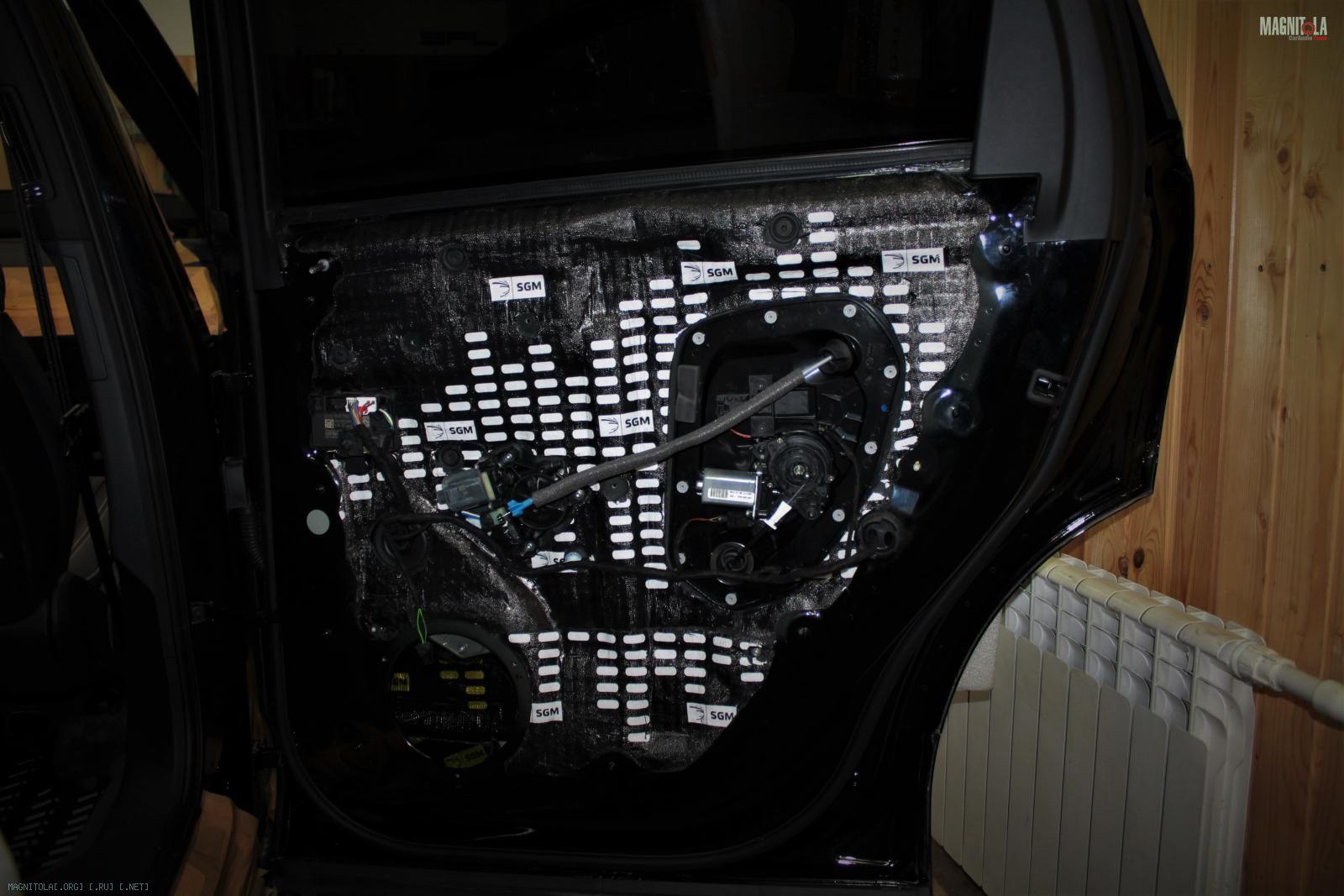

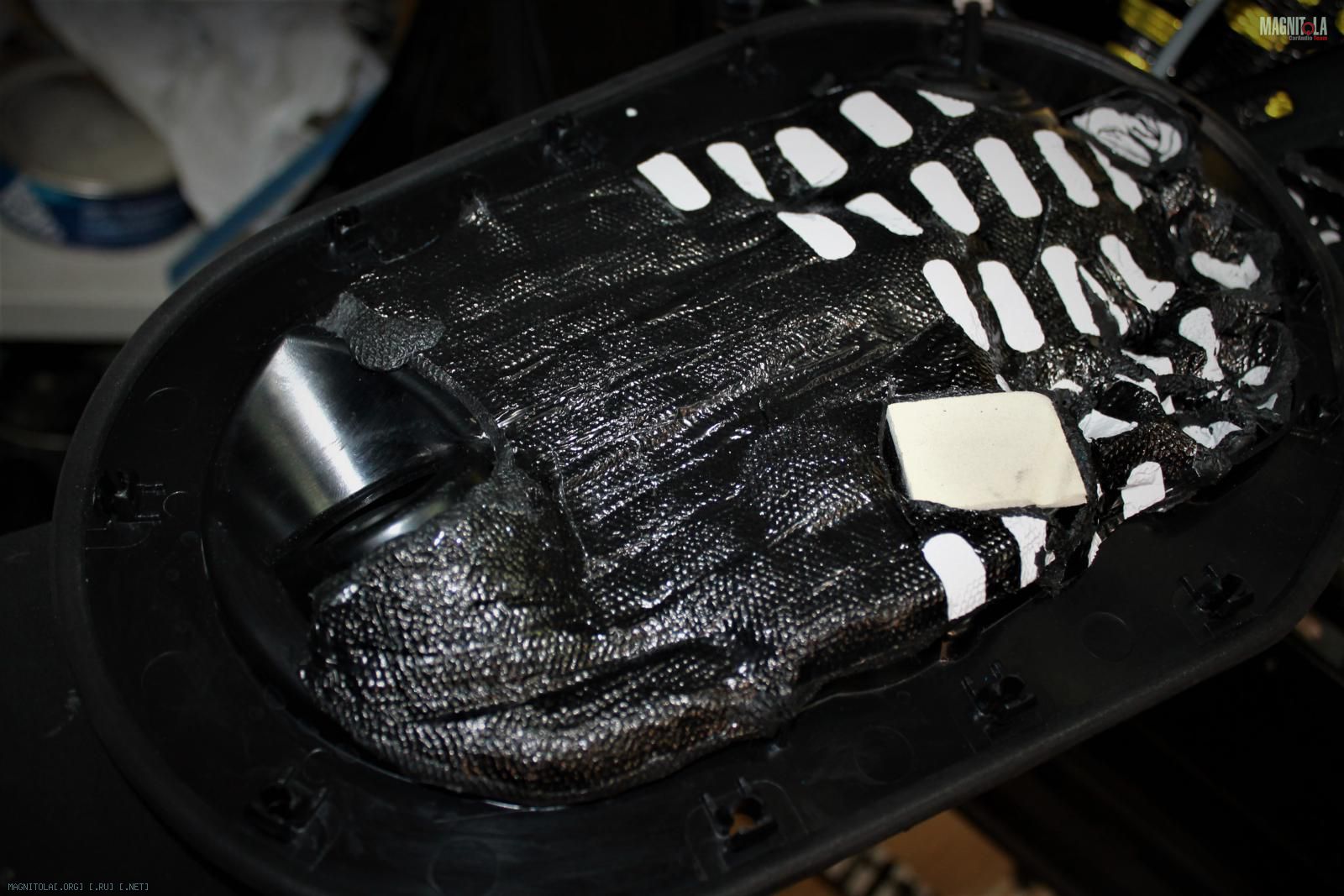

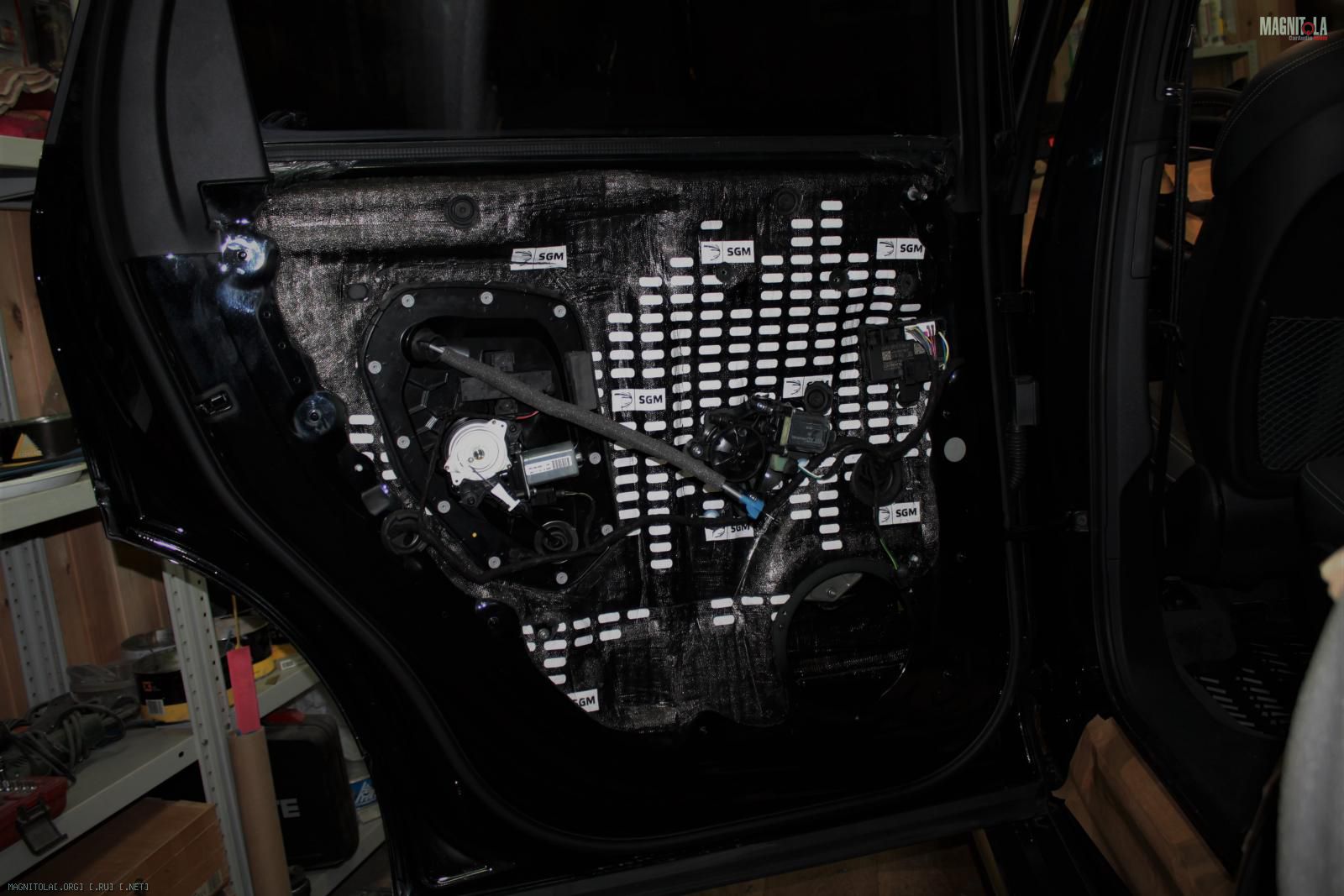

На лицевой металл наносим вибру 4мм , цельным листом.
Греем, прикатываем...
Вложение 1311803Вложение 1311805Вложение 1311807Вложение 1311809

Audi Q7

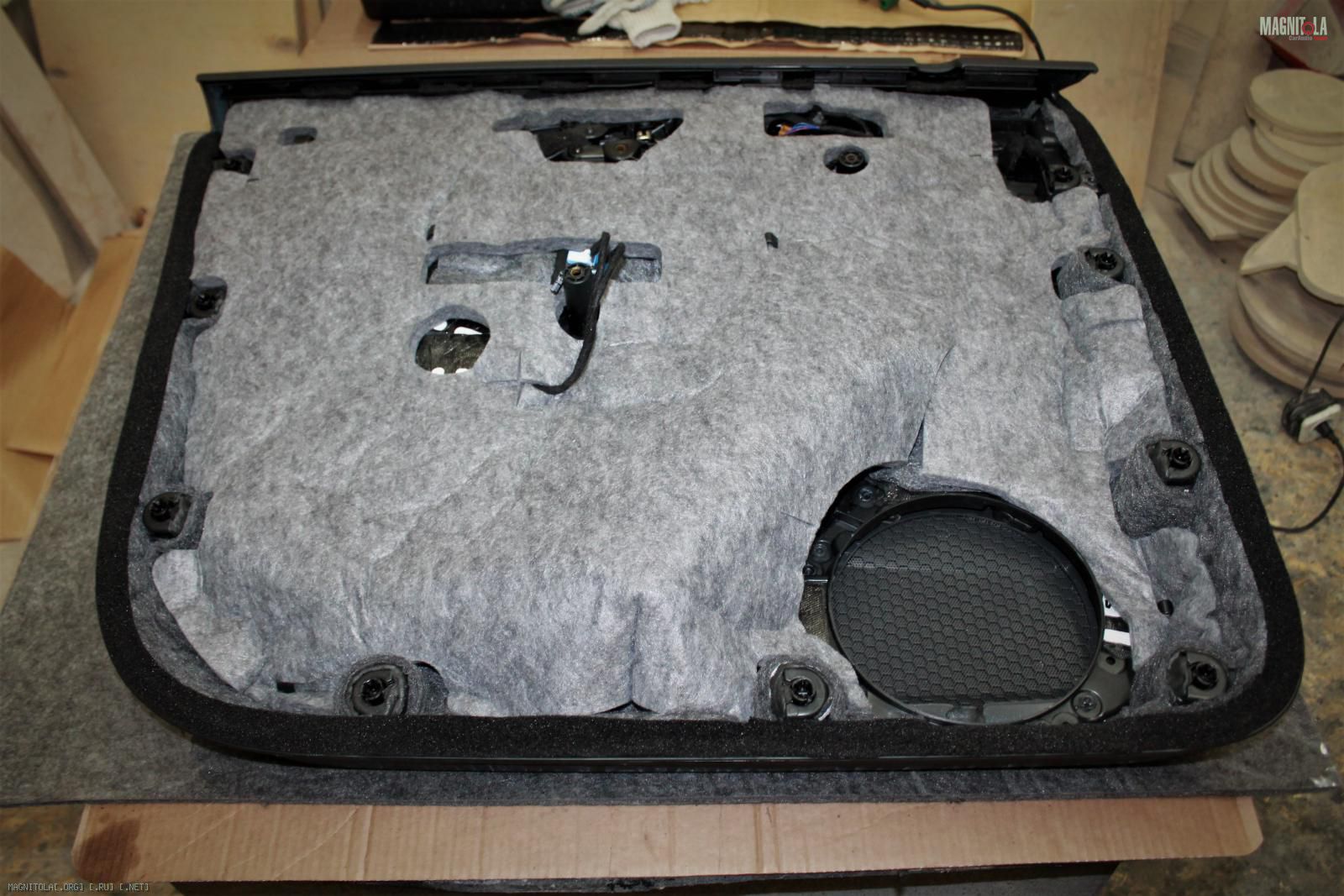

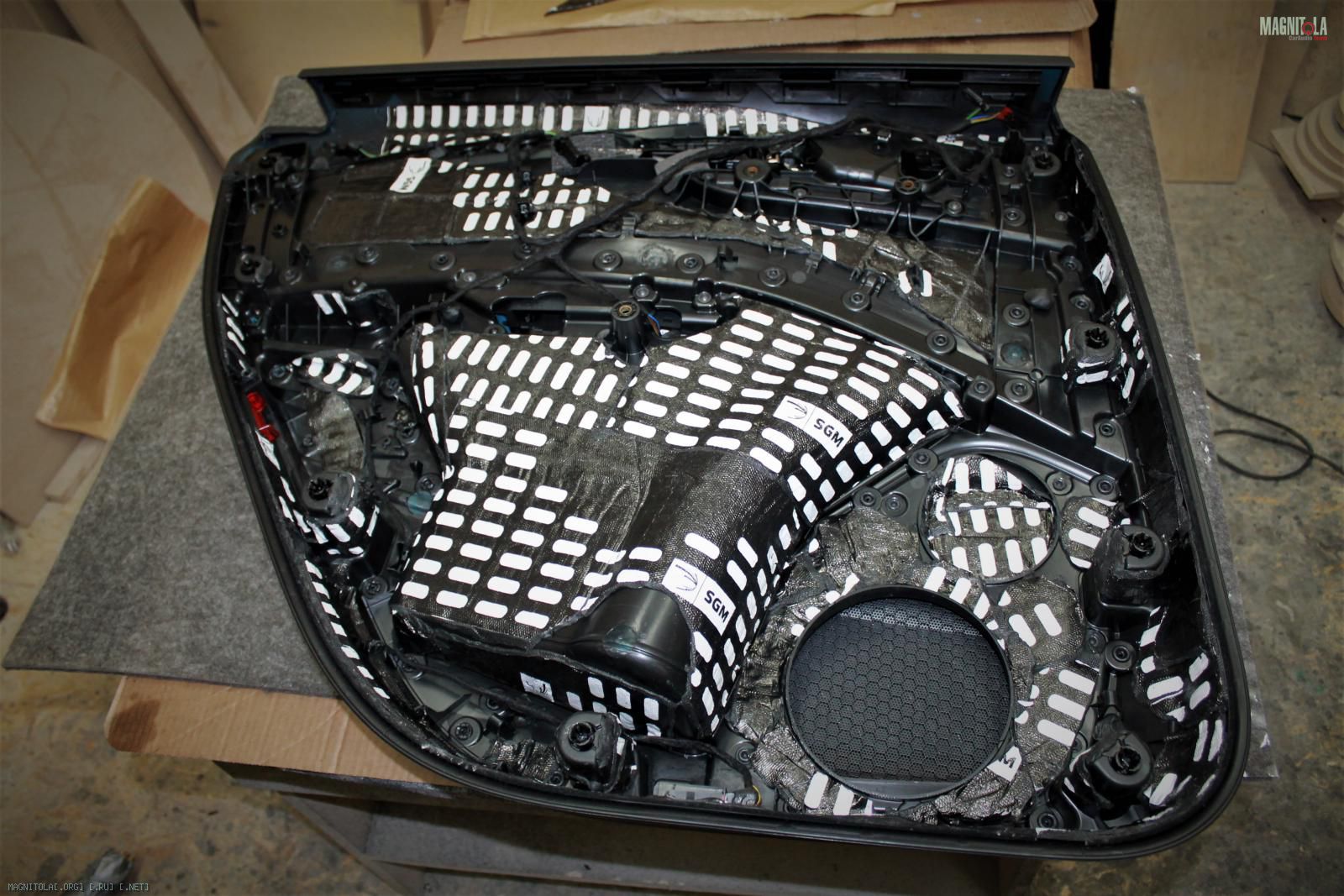

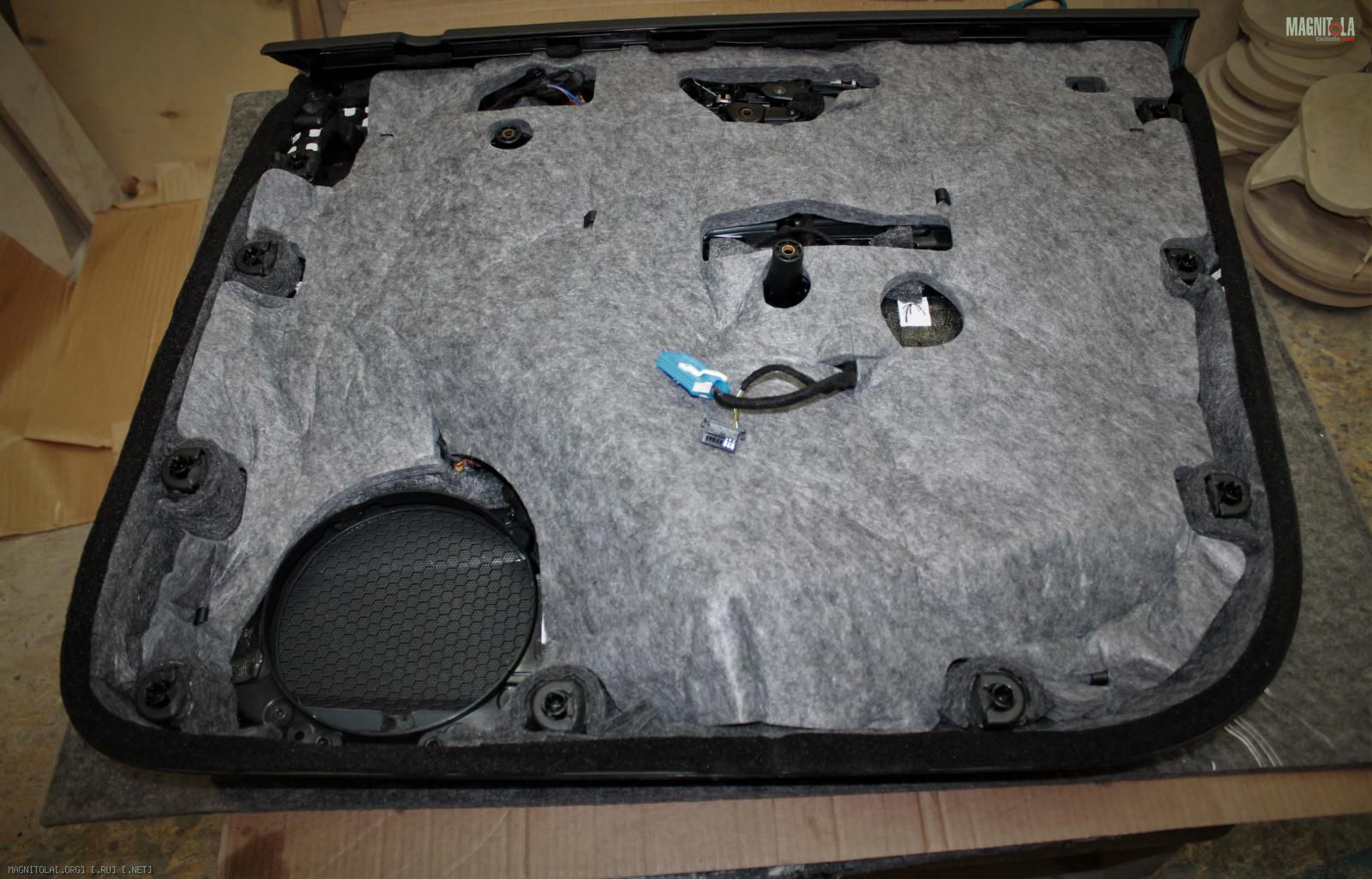

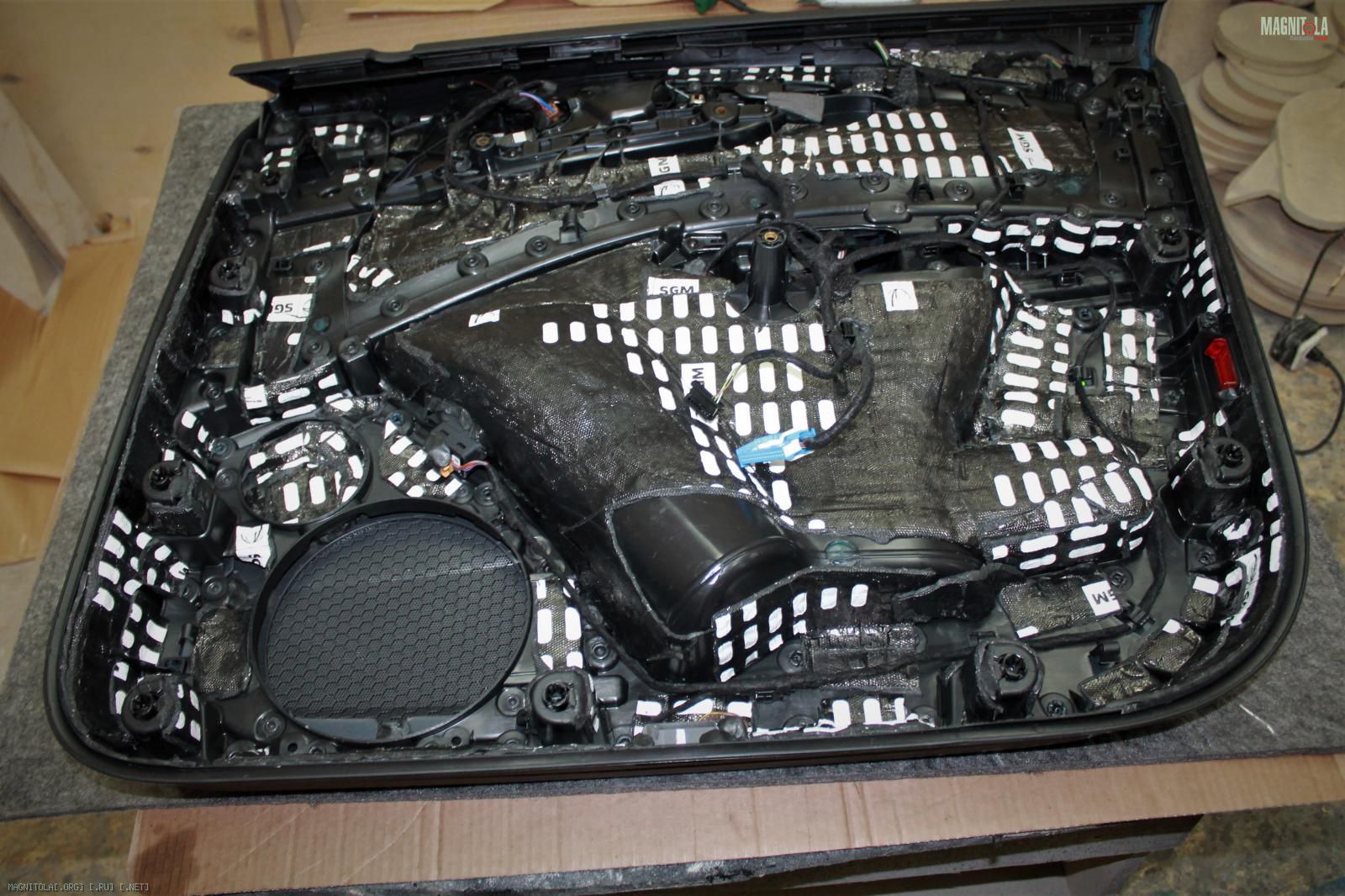

Карты дверей.

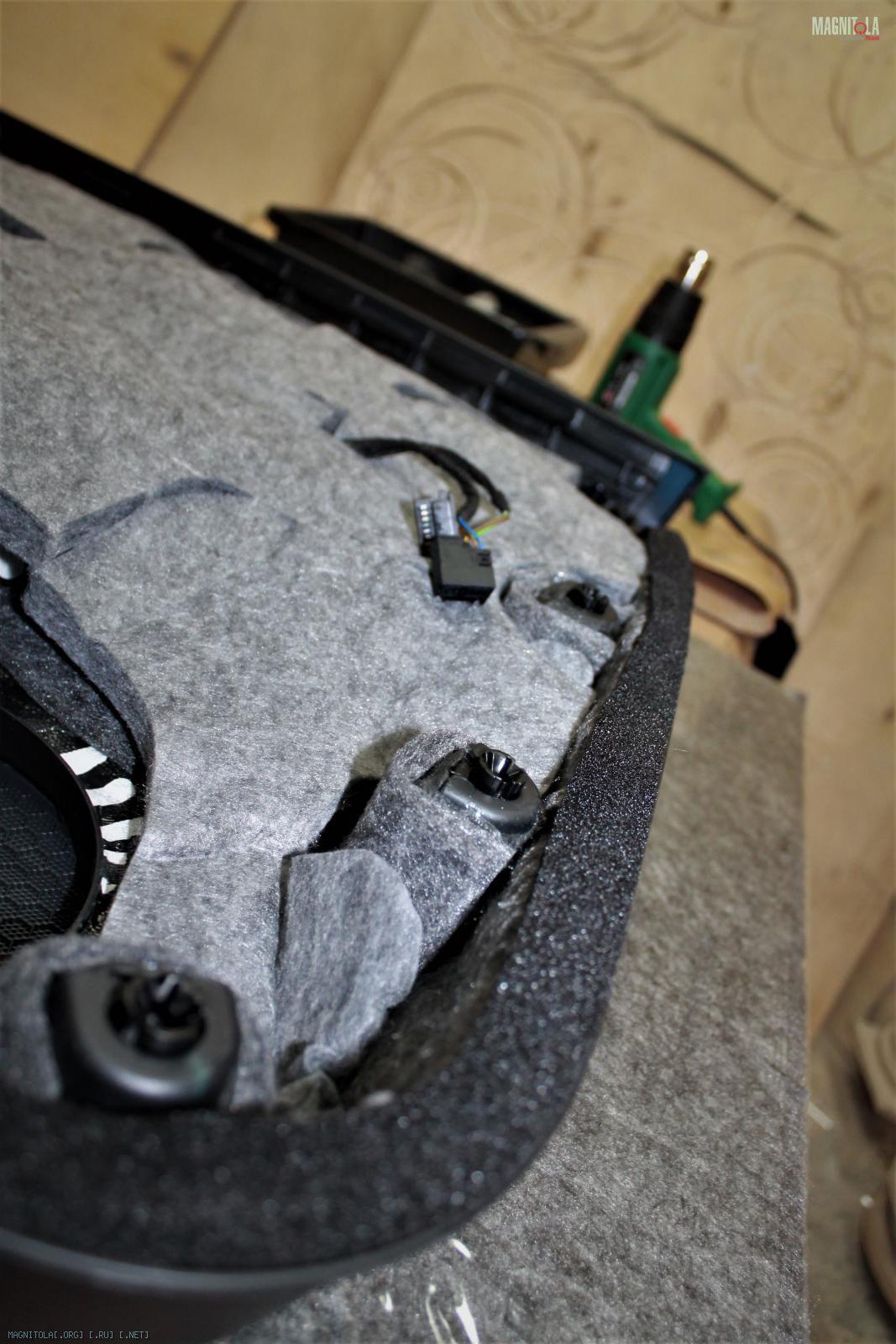

Наносим вибру 4мм, войлок, штатный войлок, уплотнительную ленту по периметру.
Вложение 1311841Вложение 1311843Вложение 1311845Вложение 1311847Вложение 1311849Вложение 1311851Вложение 1311853Вложение 1311855Вложение 1311857Вложение 1311859Вложение 1311861Вложение 1311863

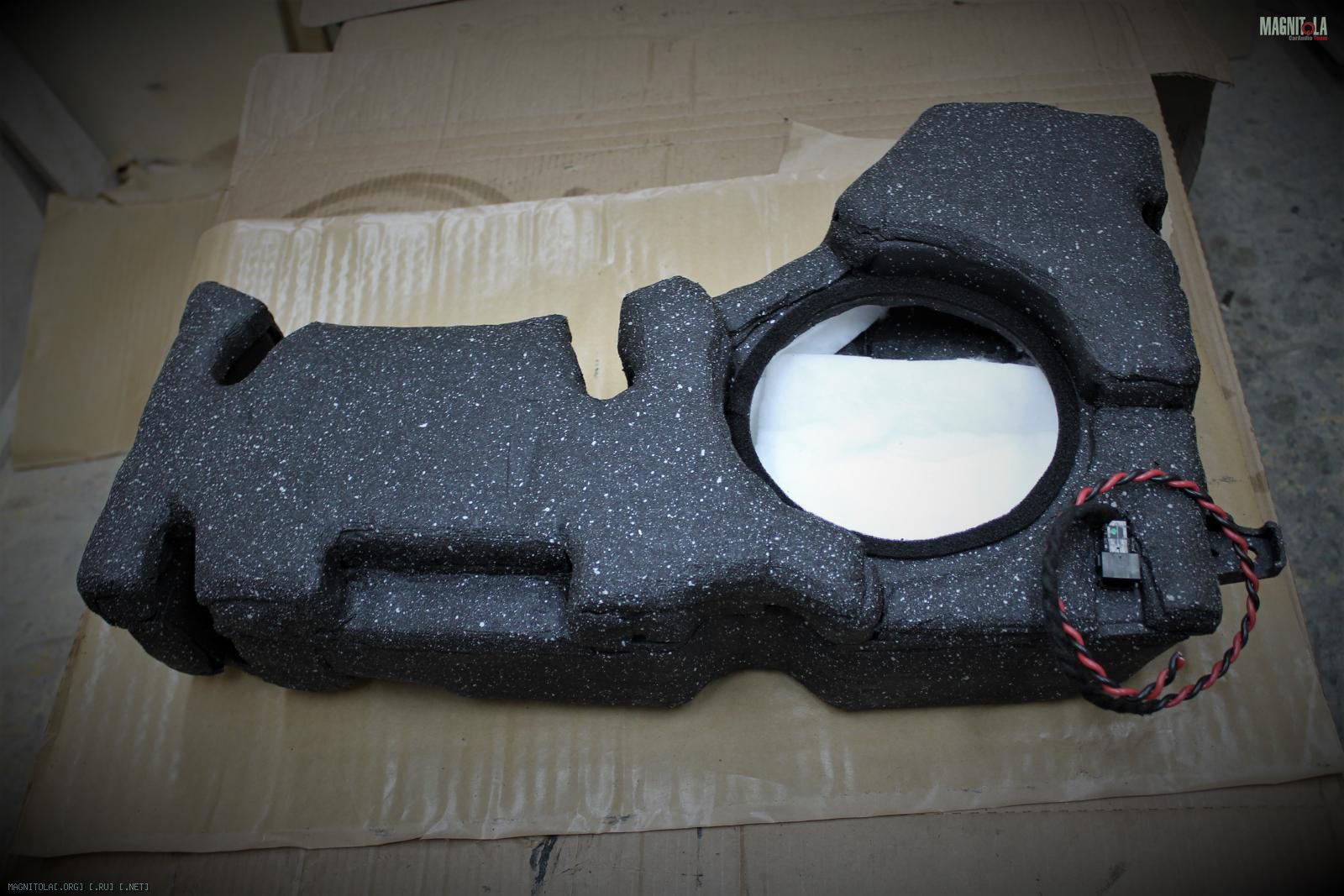

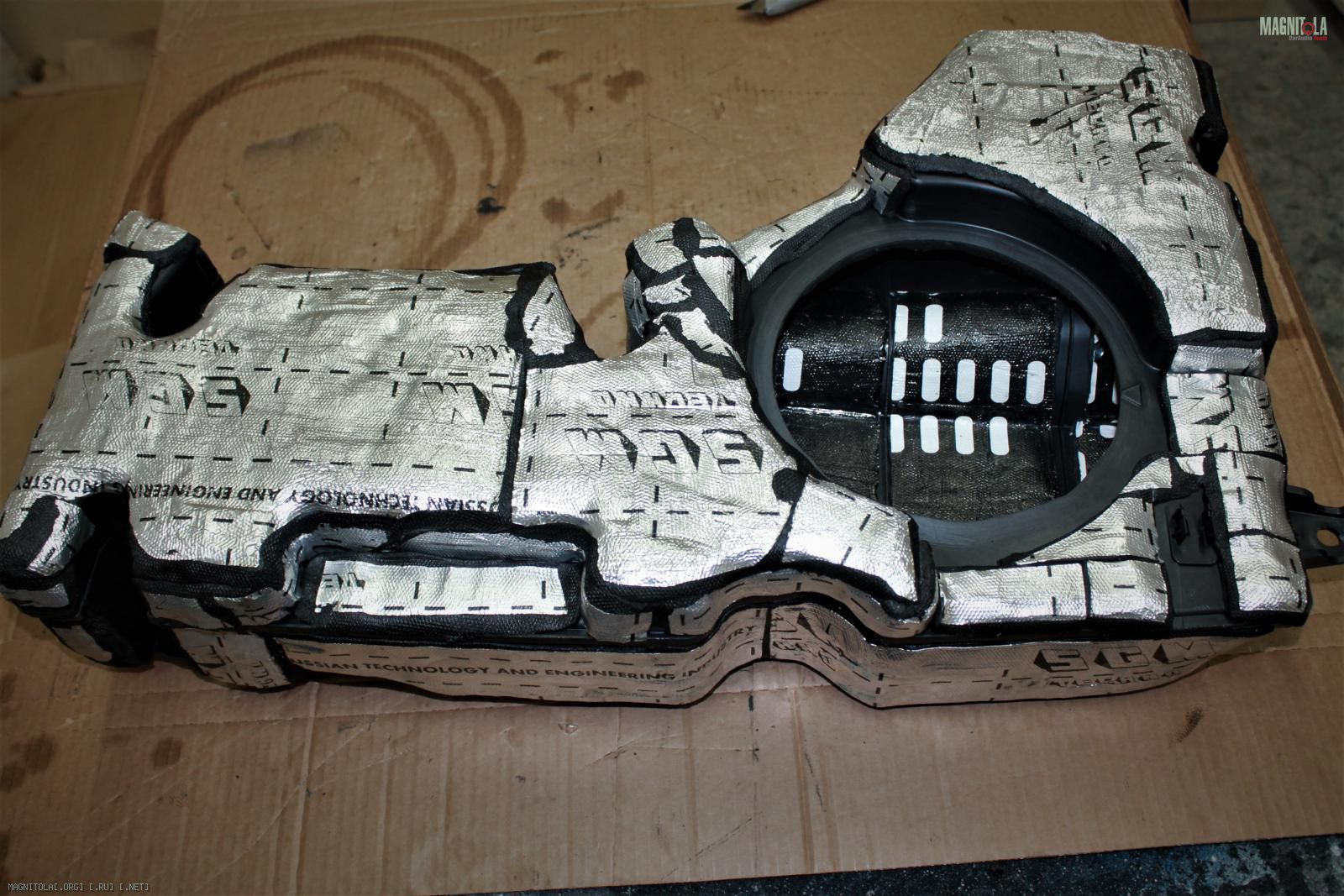

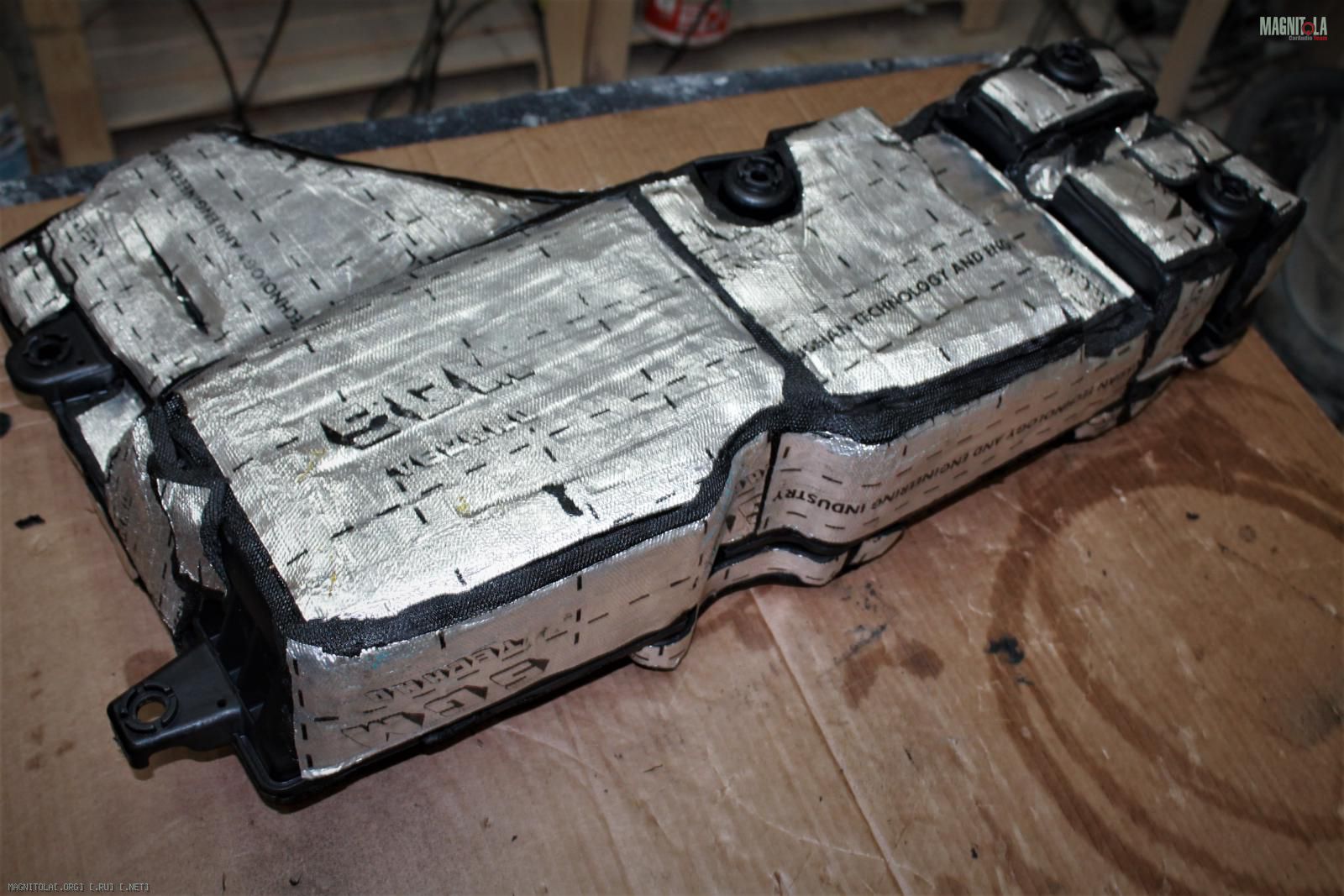

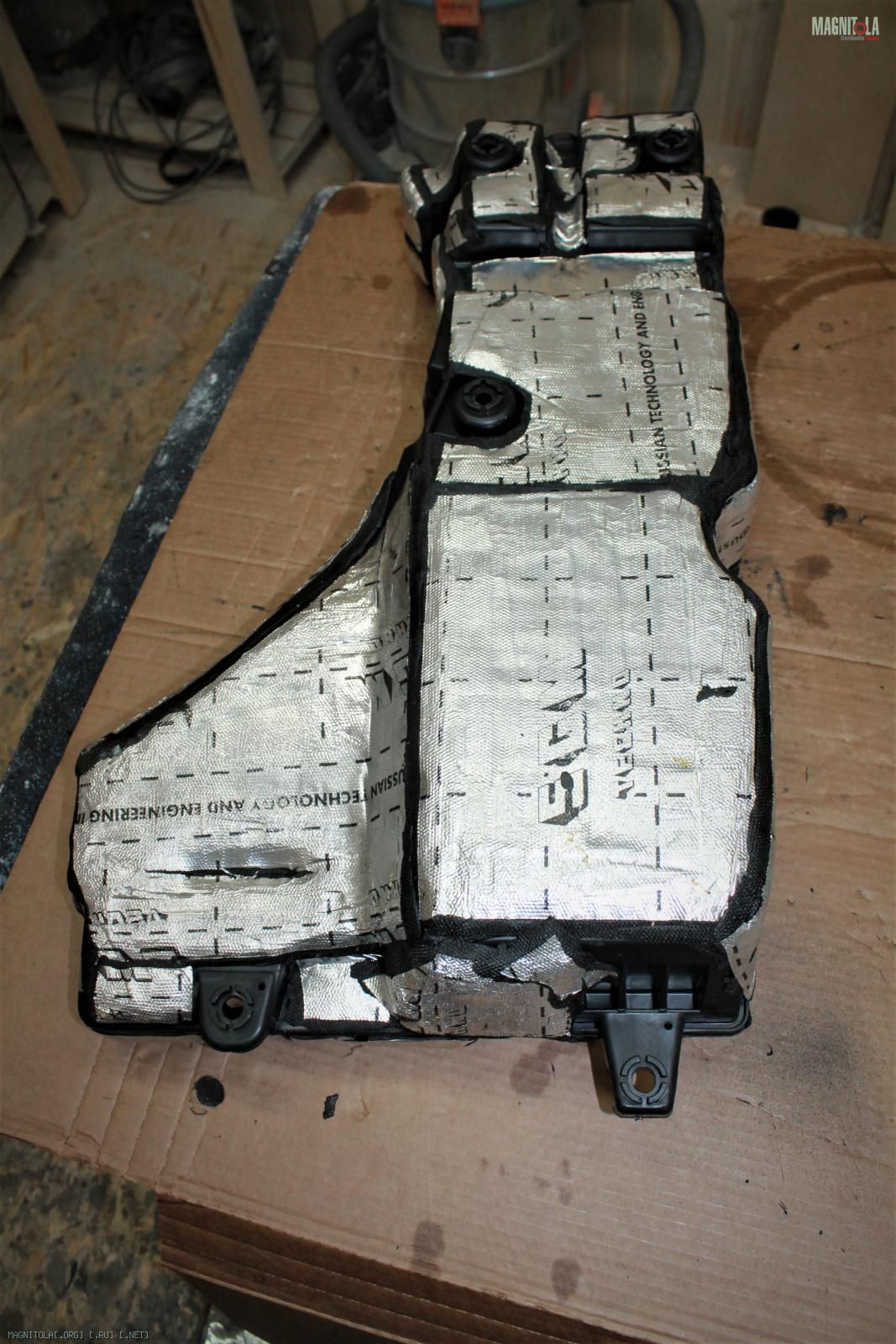

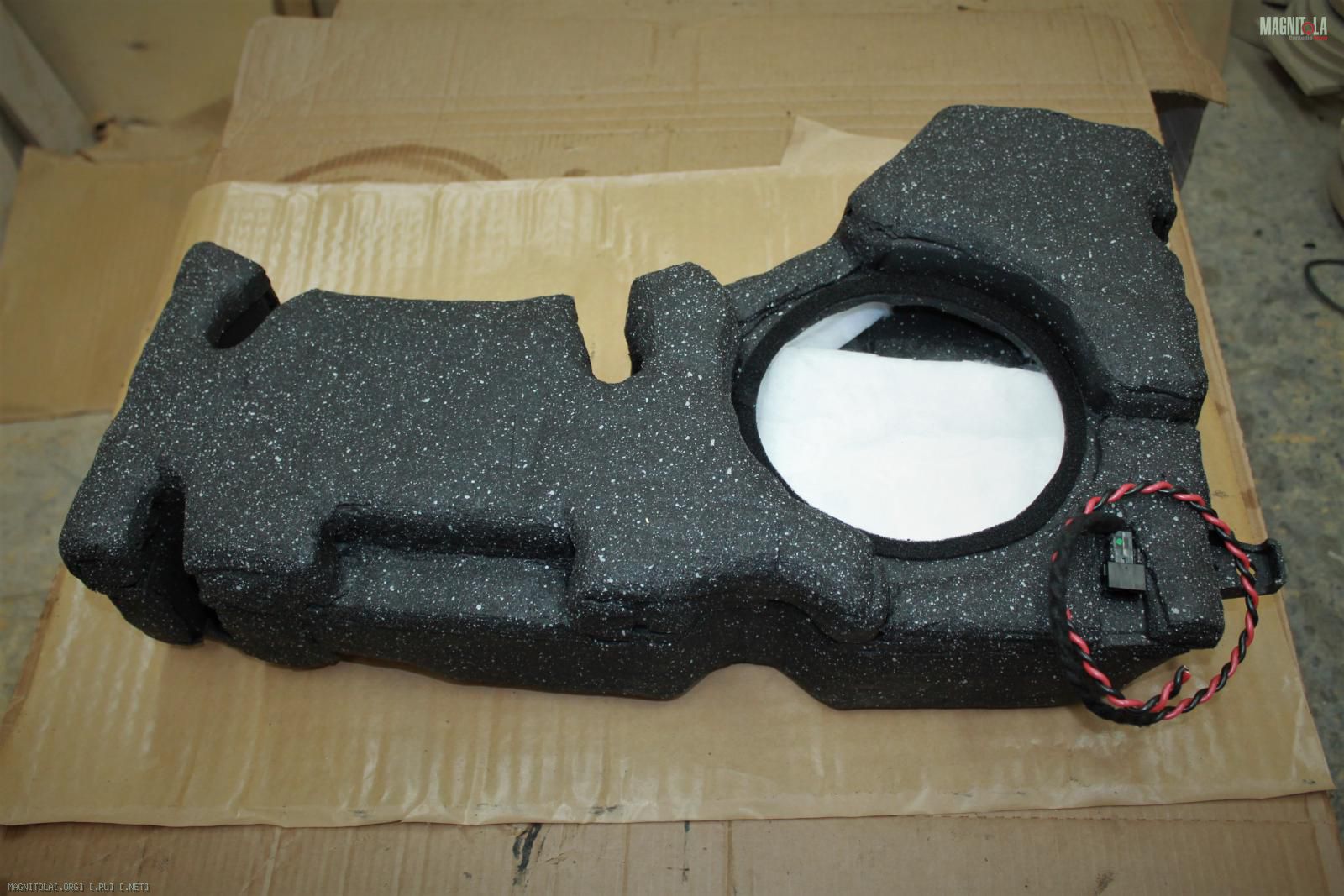

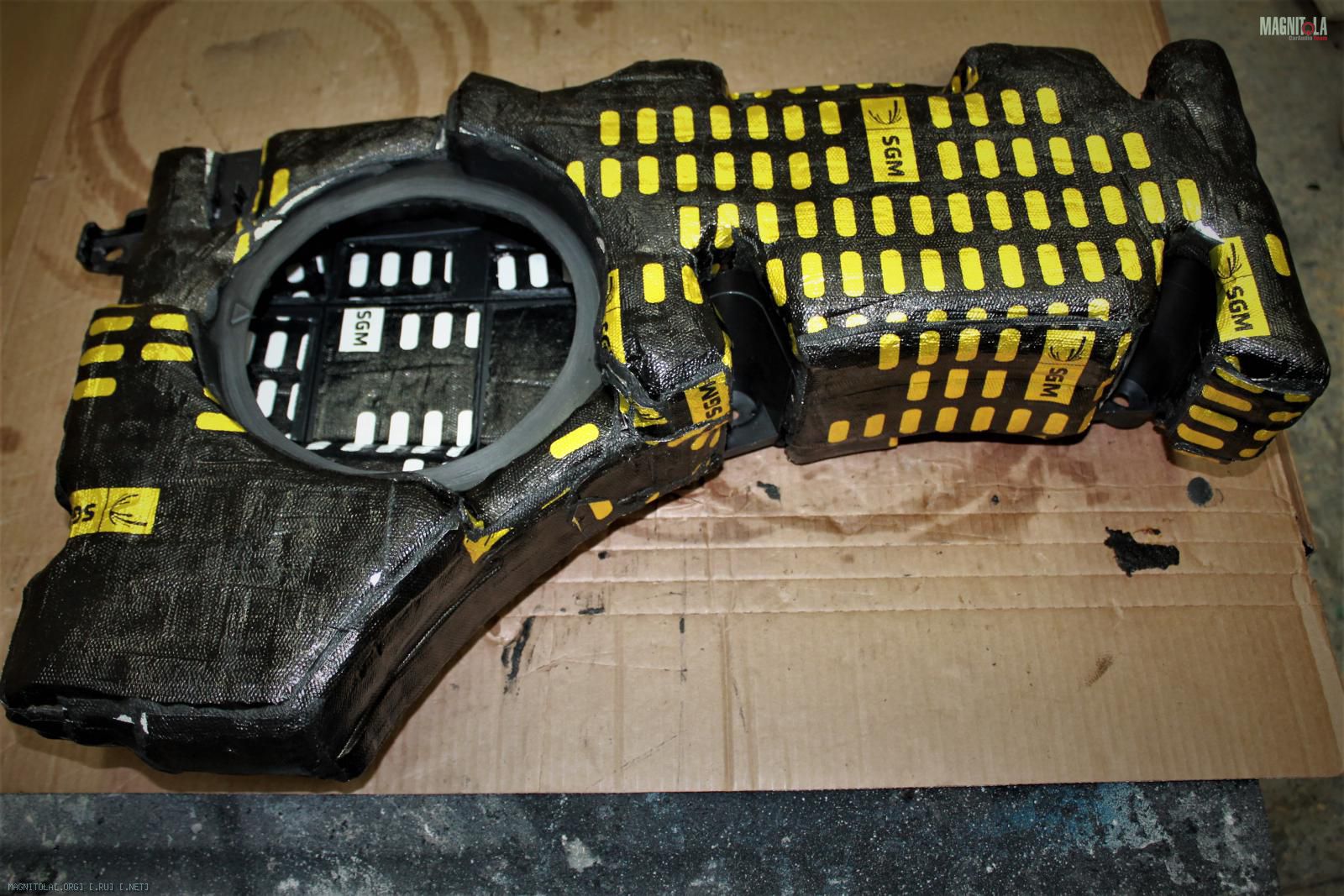

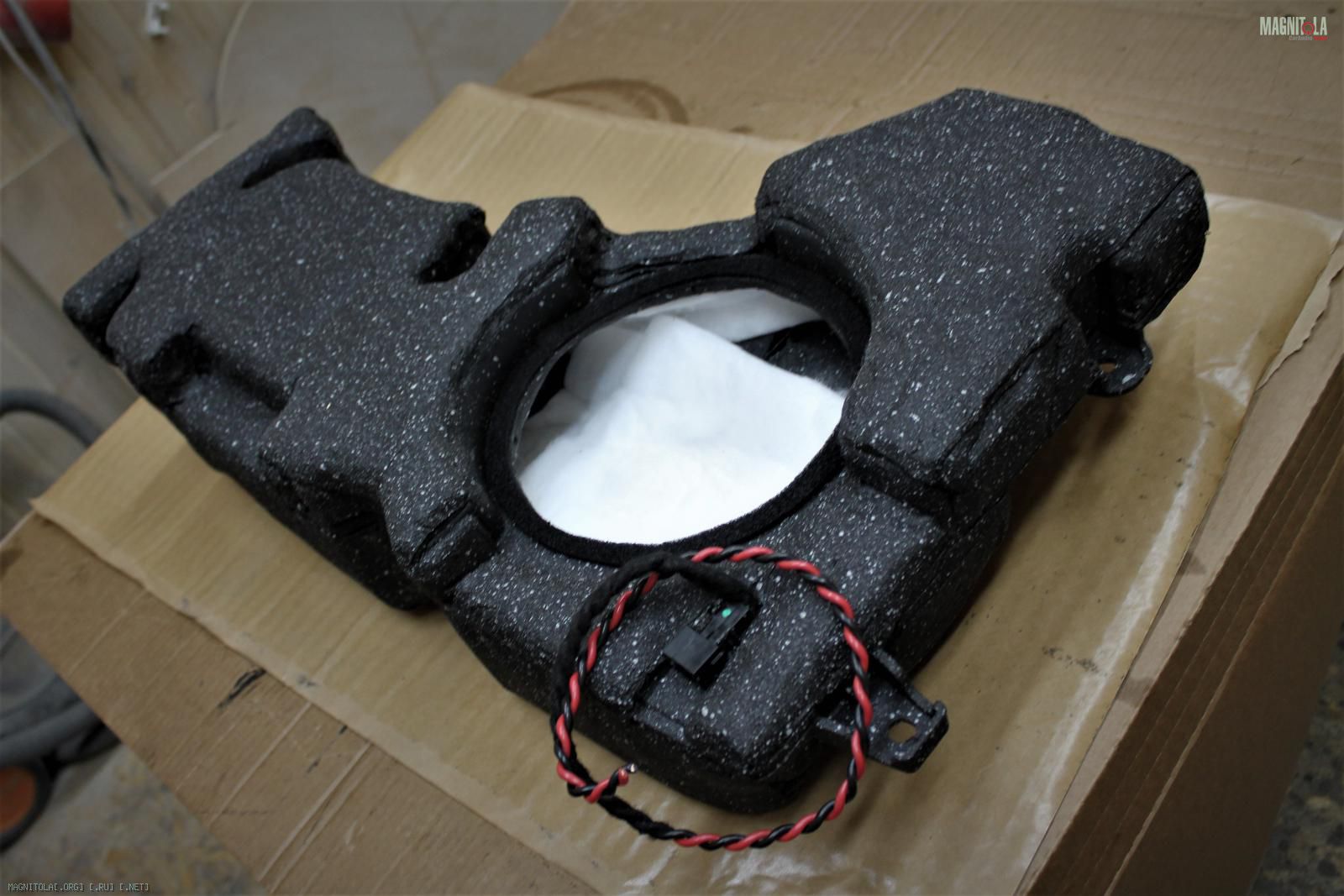

Штатный звонкий корпус усиливаем 9мм, жесткой СГМ броня.
Затем наносим вибру 4мм.
Красим, акустически демпфируем, уплотняем посадочное место.

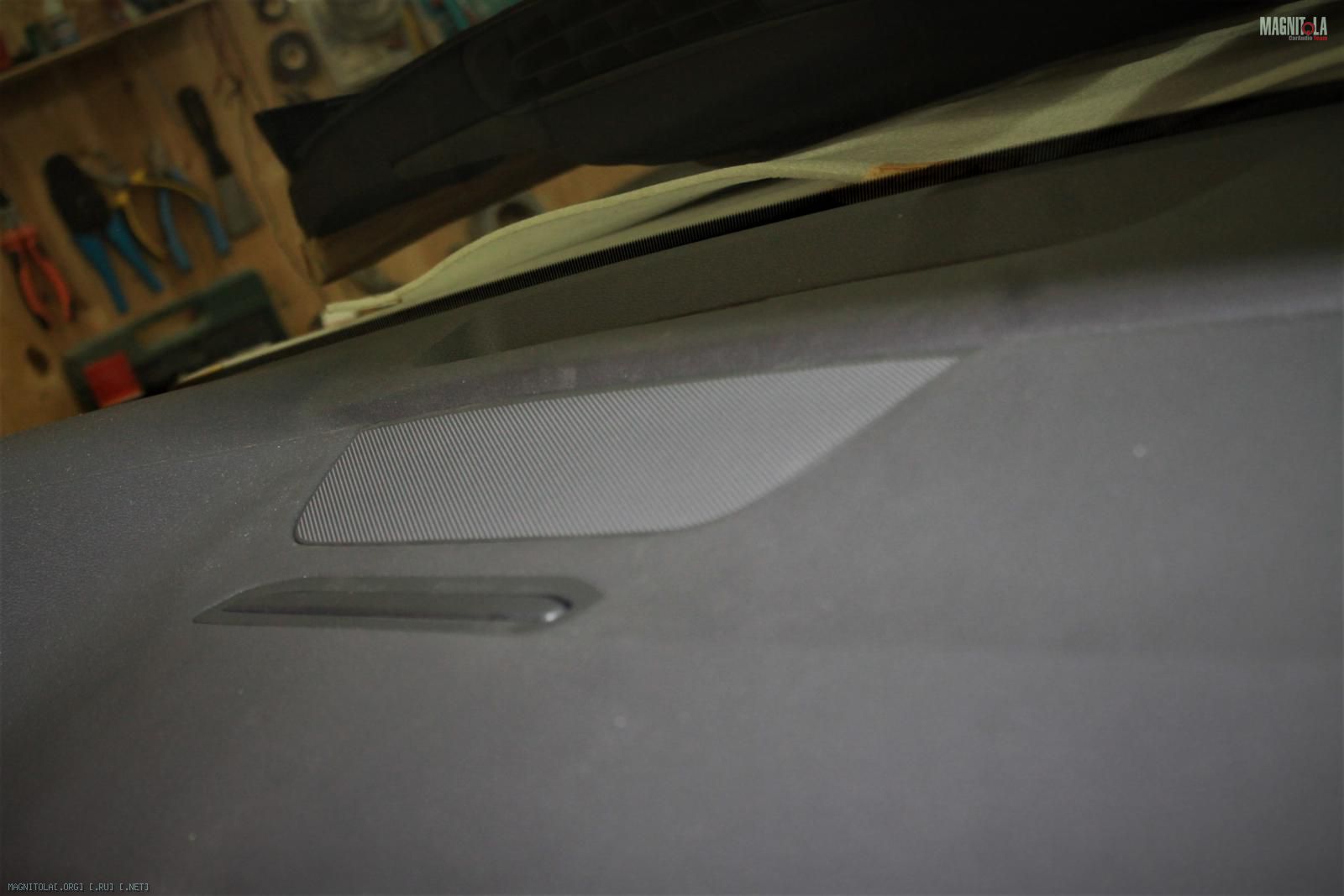

Центральный канал акустически демпфируем, уплотняем сетки, пропитываем подвесы у СЧ.
Вложение 1311865Вложение 1311867Вложение 1311869Вложение 1311871Вложение 1311873Вложение 1311875Вложение 1311877Вложение 1311879Вложение 1311881Вложение 1311883Вложение 1311885Вложение 1311887Вложение 1311889

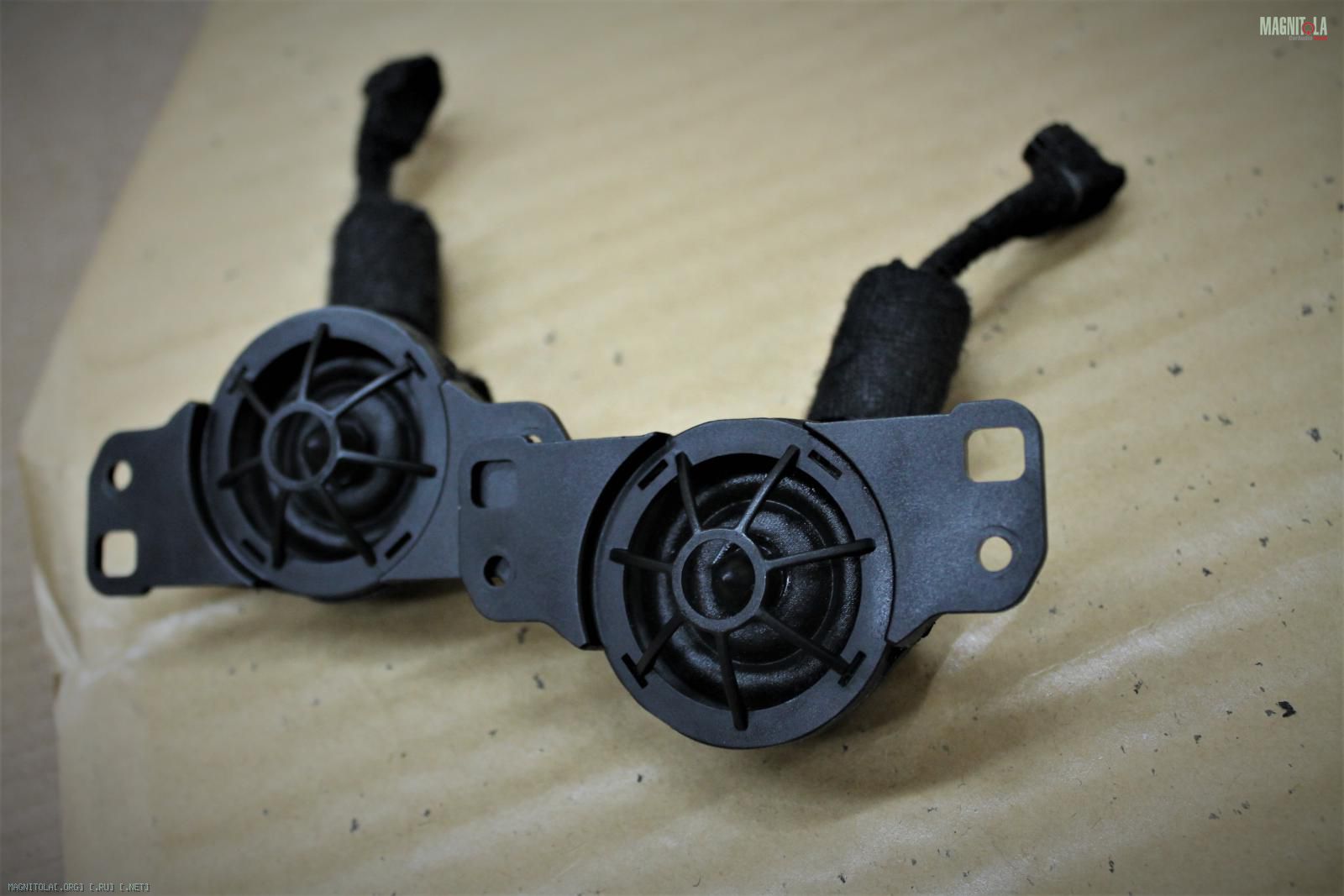

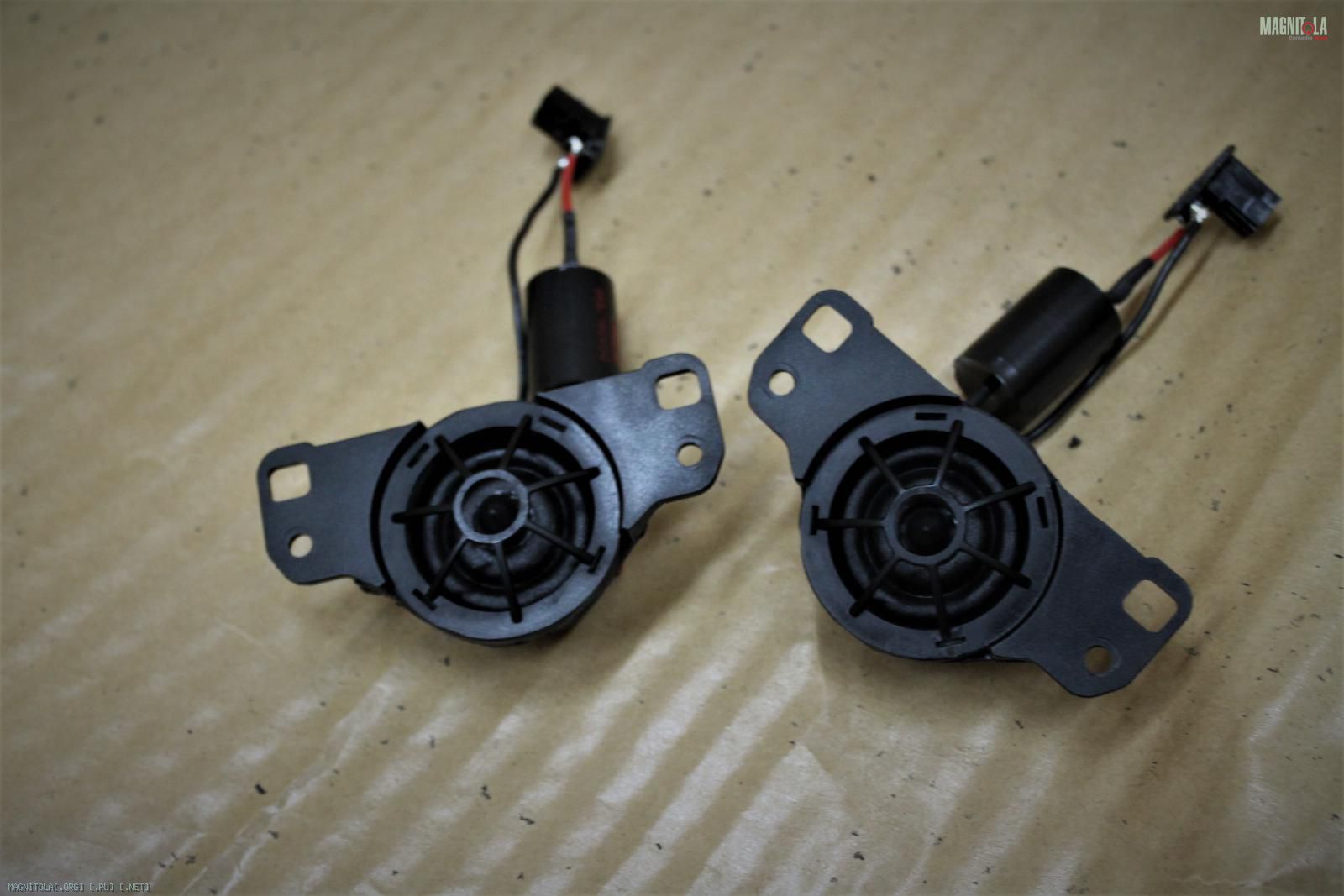

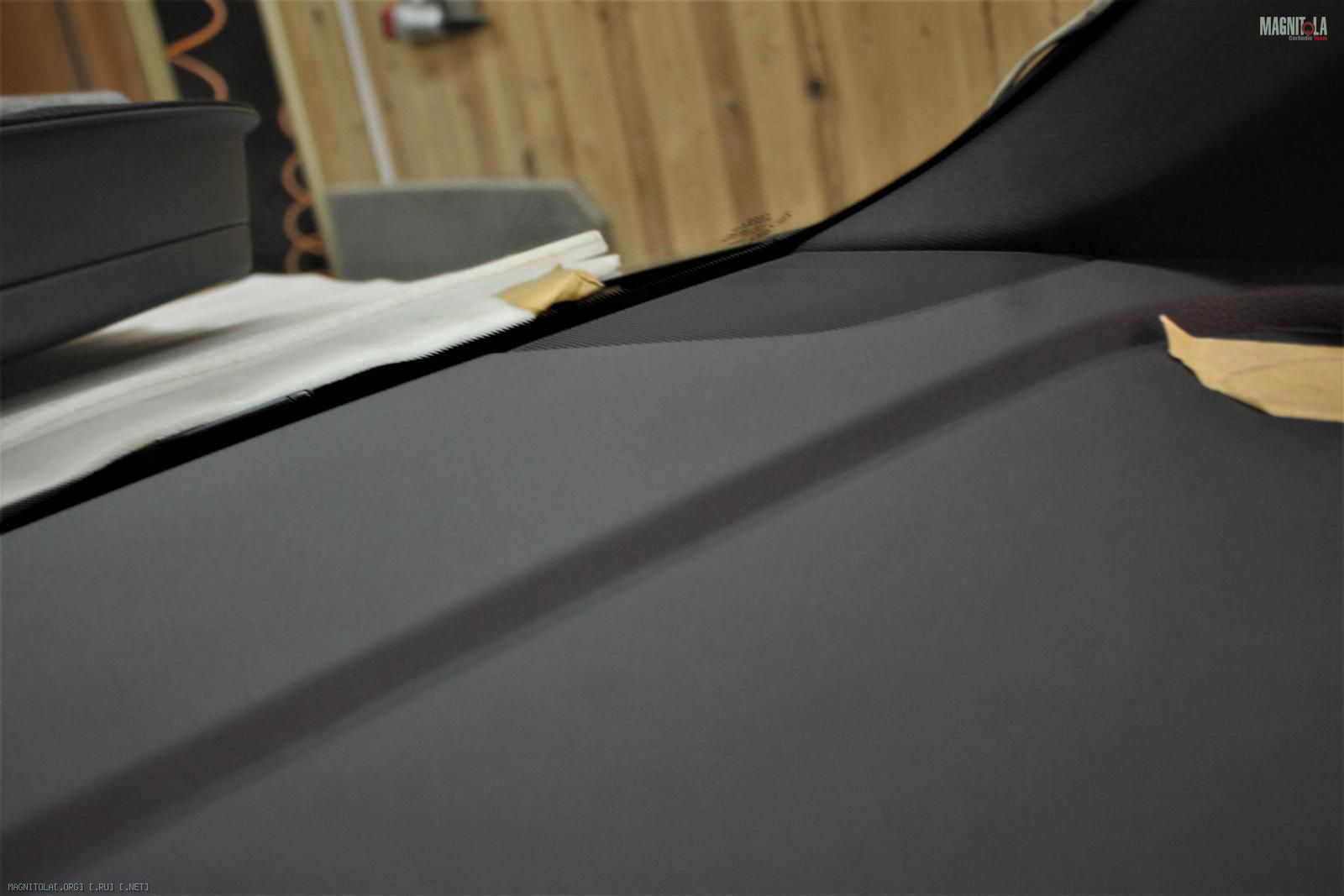

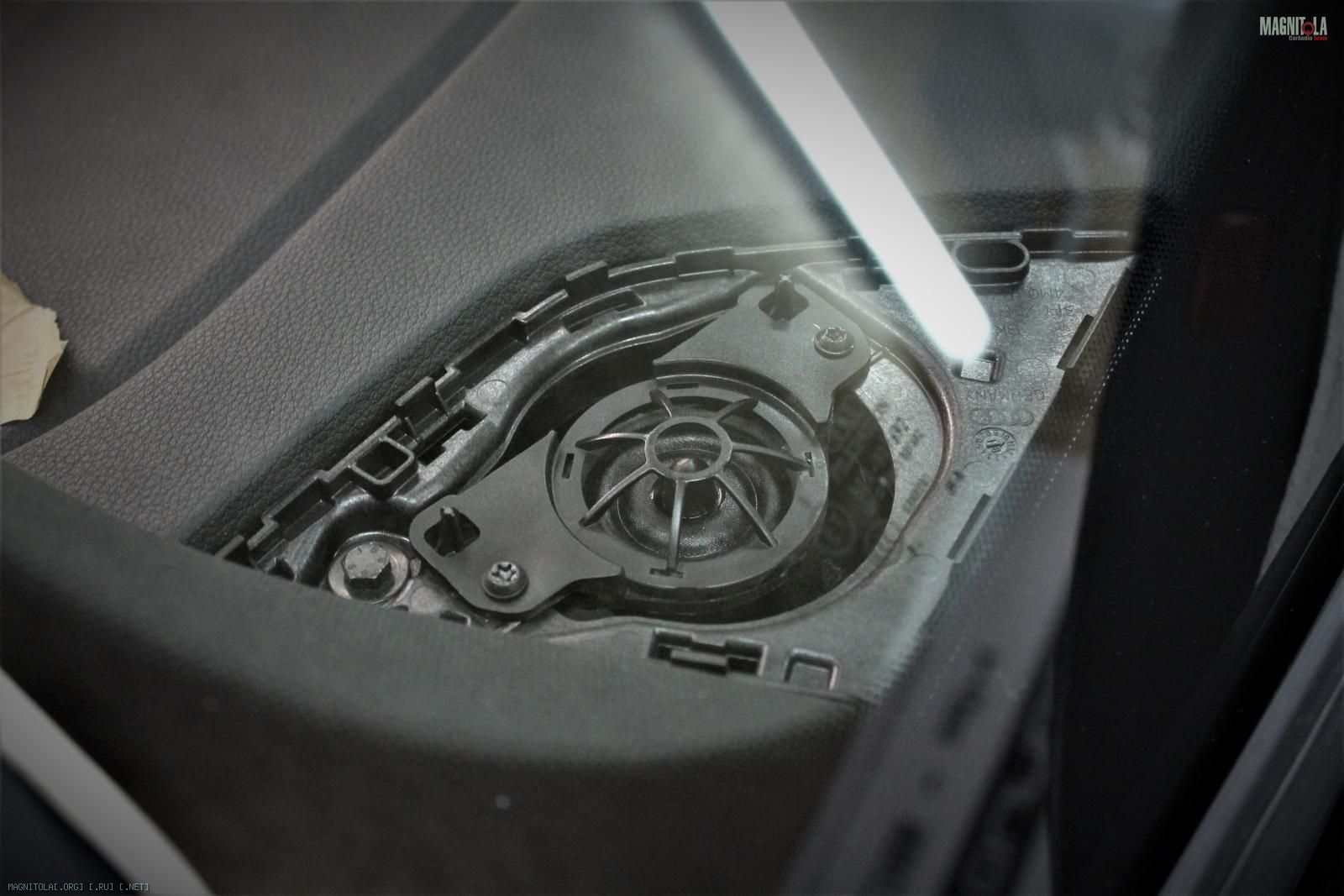

Новые ВЧ имплантируем в оригинальные крепления.
Меняем электролиты на качественный пленочный конденсатор.
Для подключения используем оригинальные разъемы.
Вложение 1311891Вложение 1311893Вложение 1311895Вложение 1311897Вложение 1311899Вложение 1311901Вложение 1311903Вложение 1311905

Audi Q7

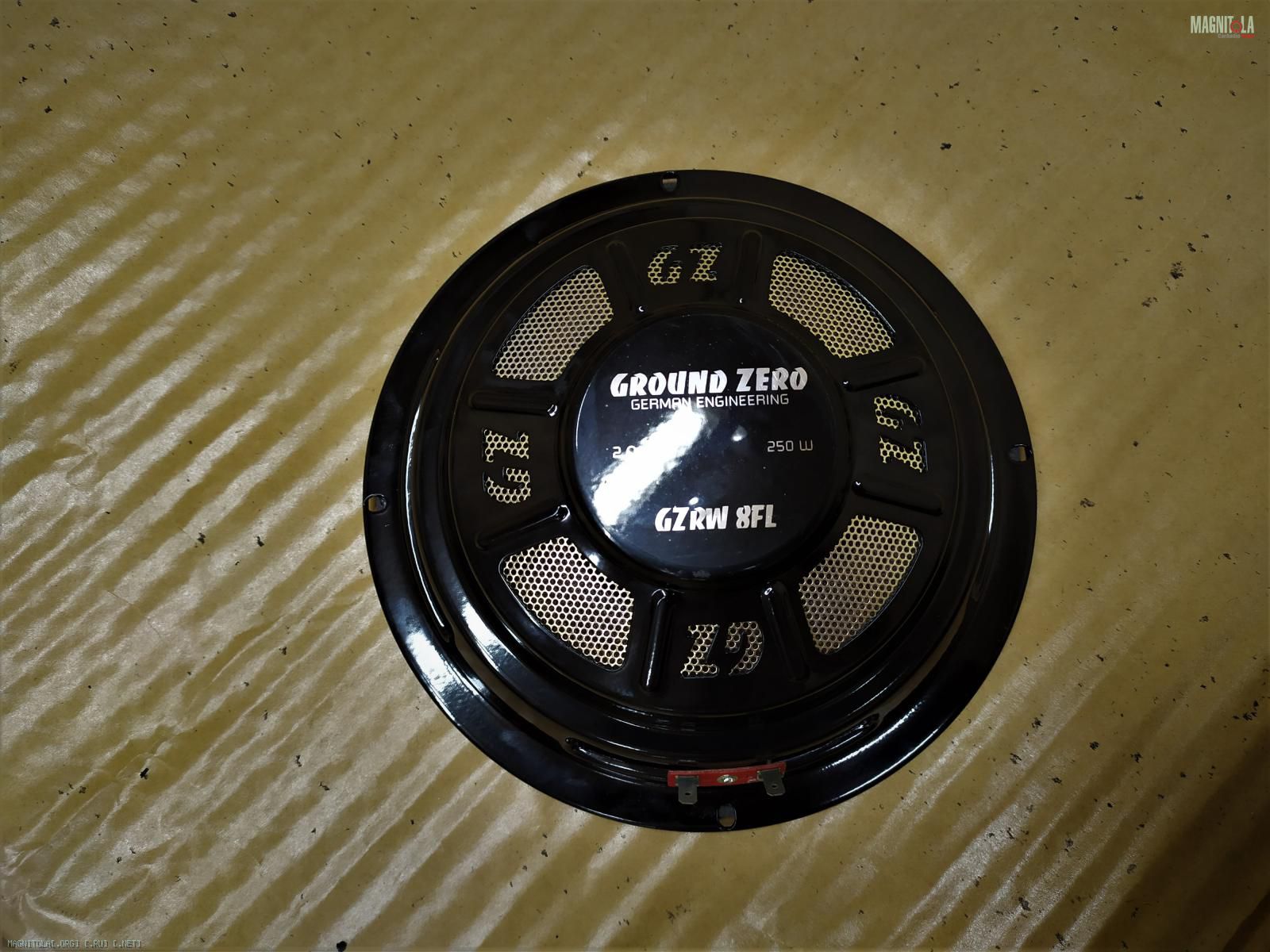

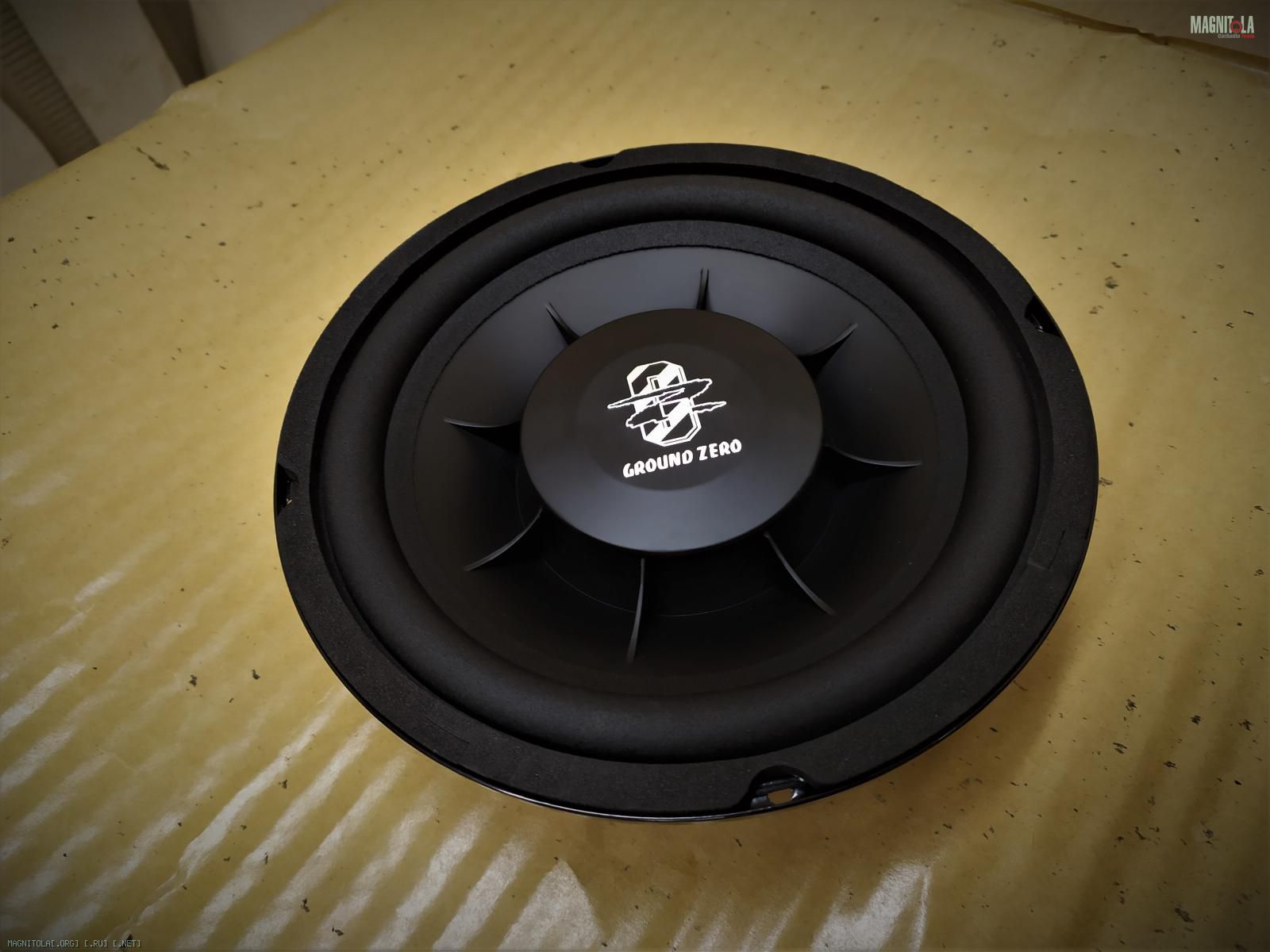

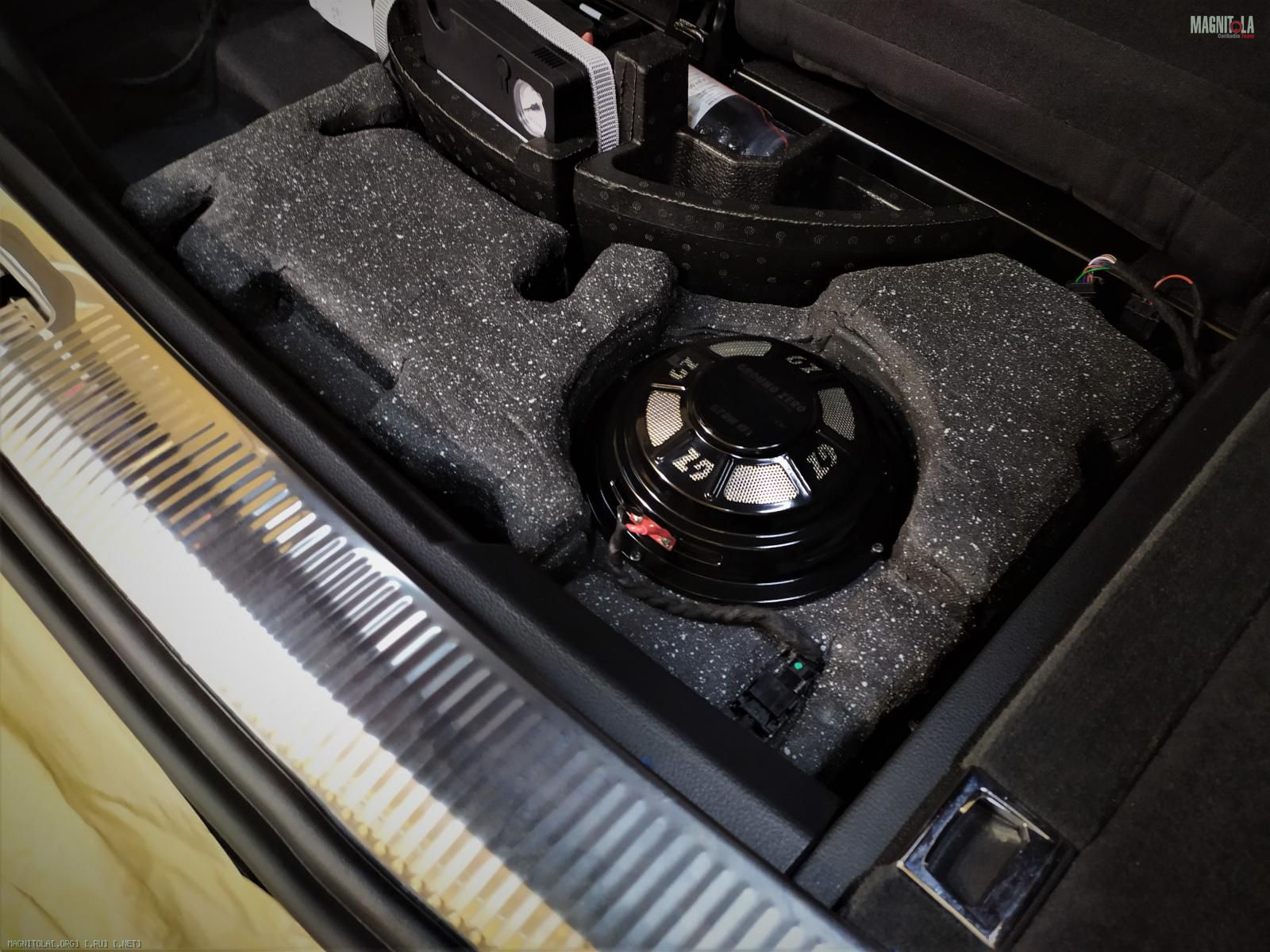

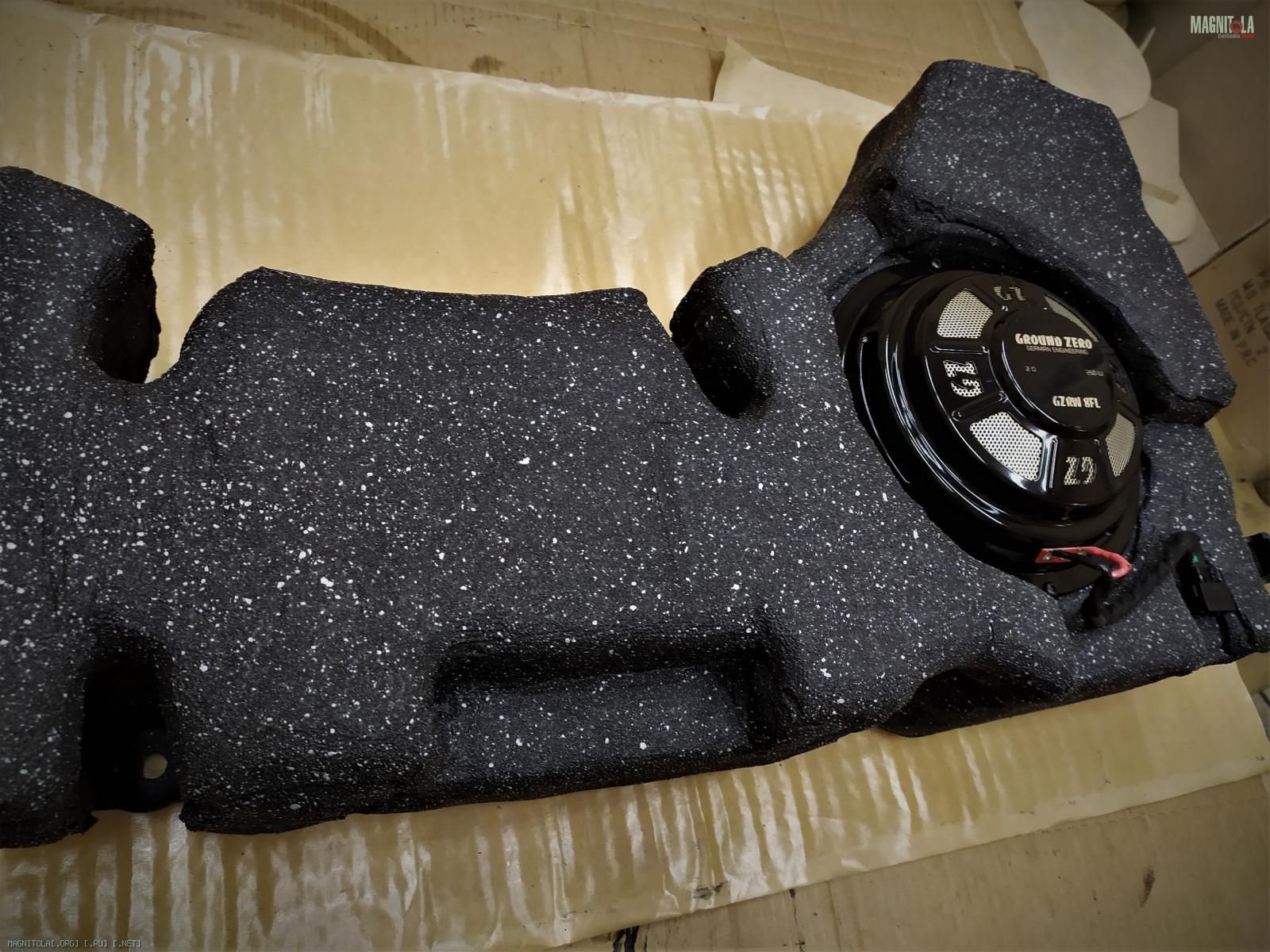

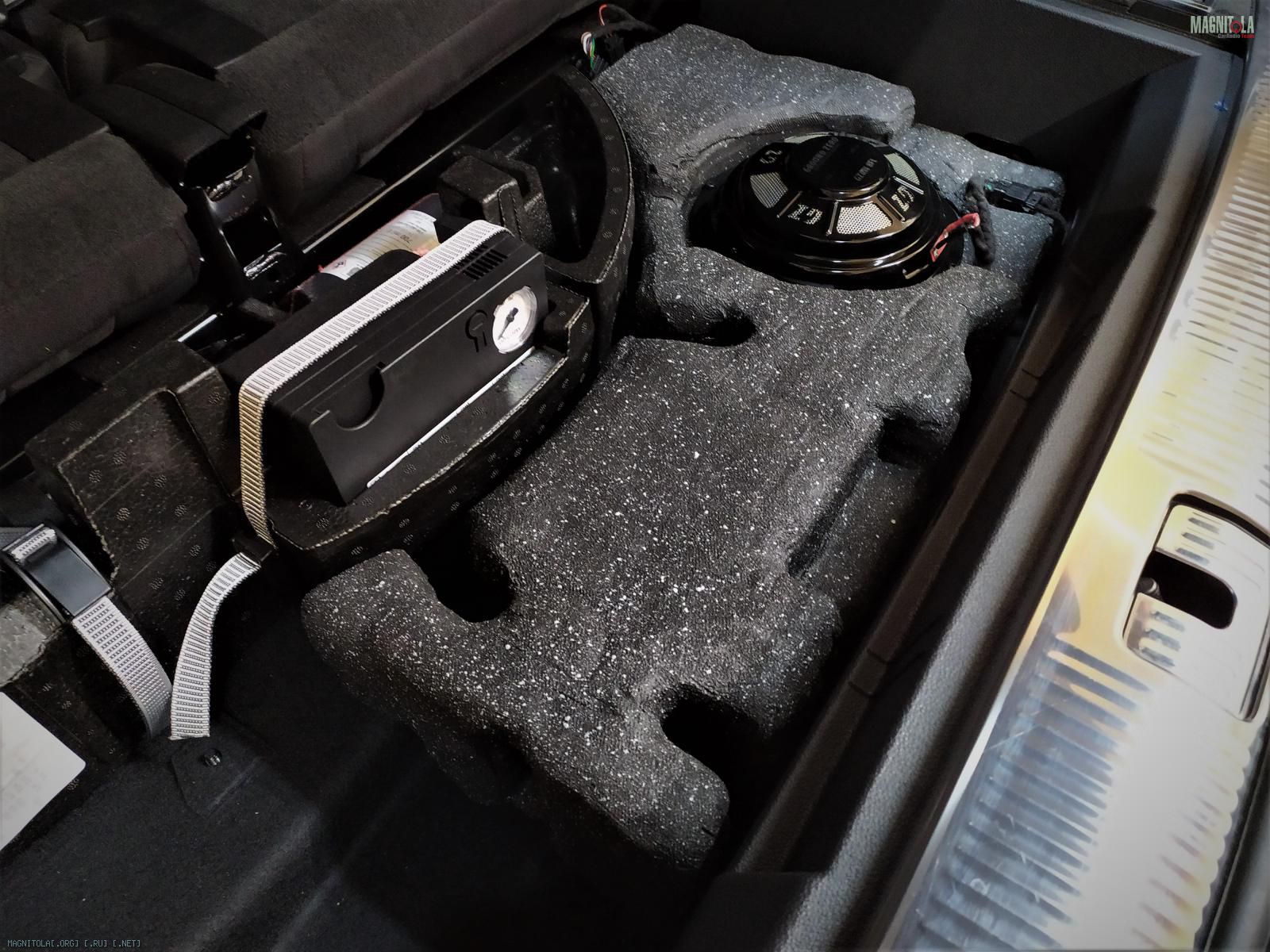

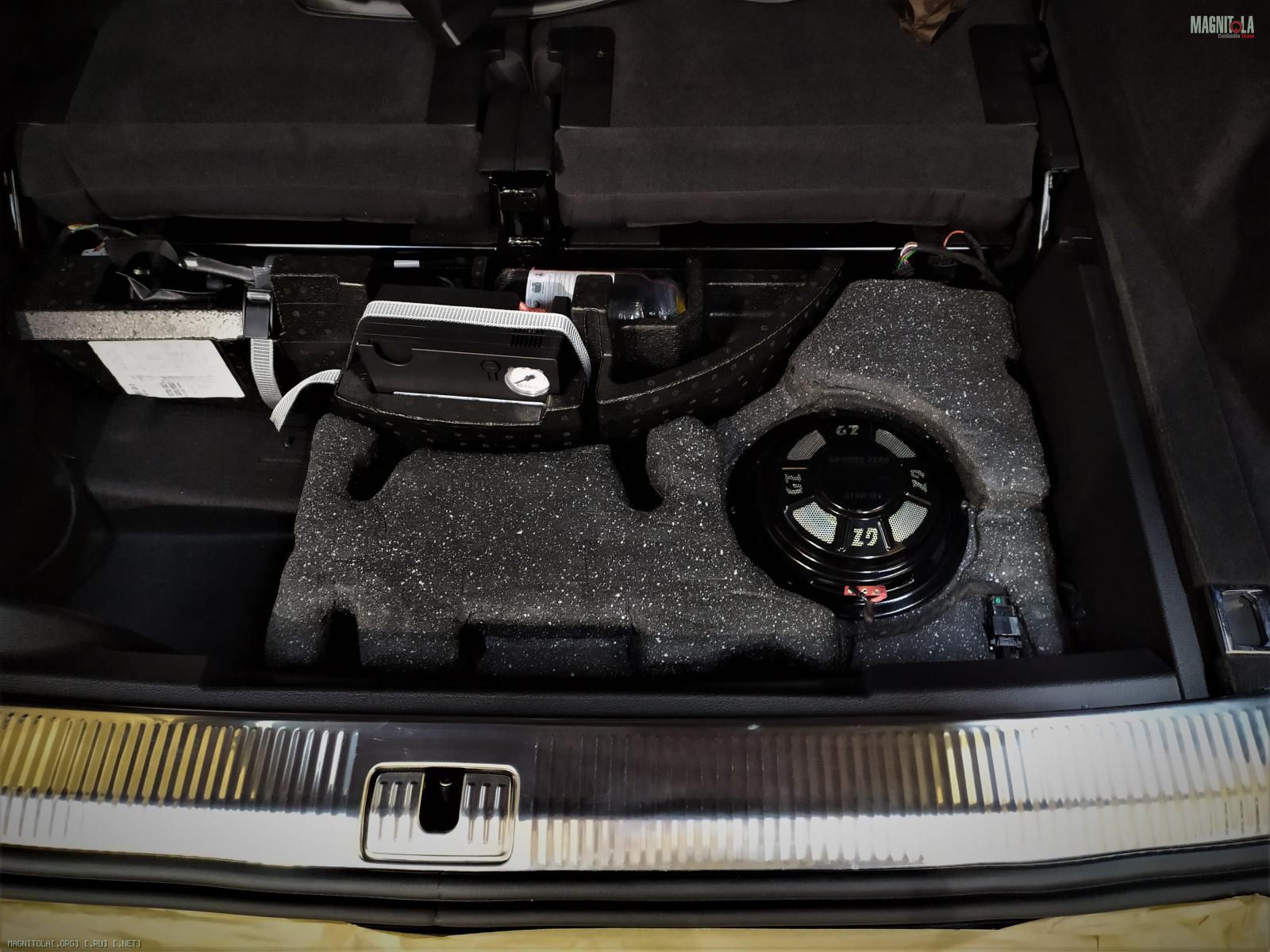

Устанавливаем 8" сабуферный динамик, взамен штатного 6".
Вложение 1311957Вложение 1311959Вложение 1311961Вложение 1311963Вложение 1311965Вложение 1311967Вложение 1311969Вложение 1311971Вложение 1311973

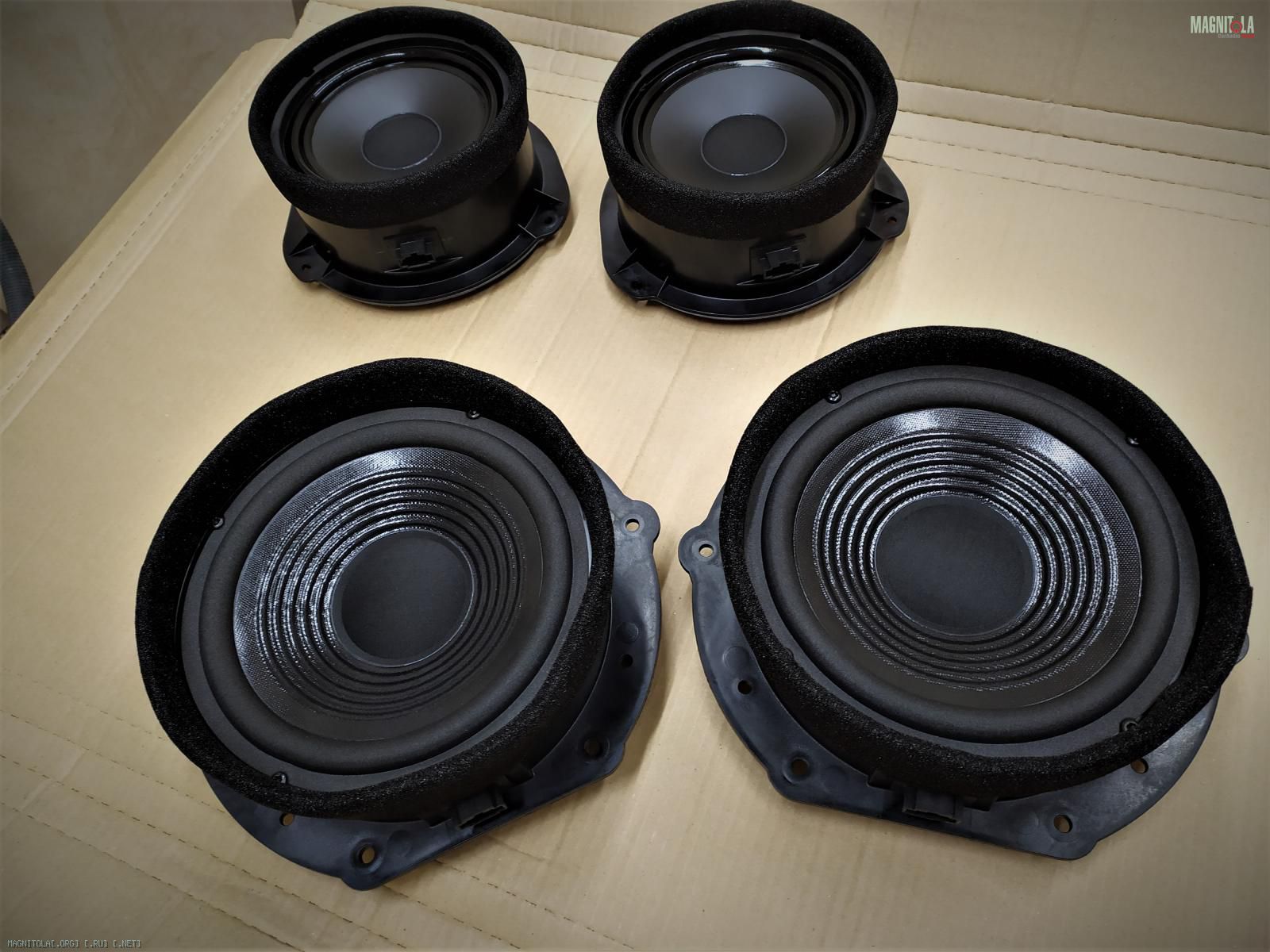

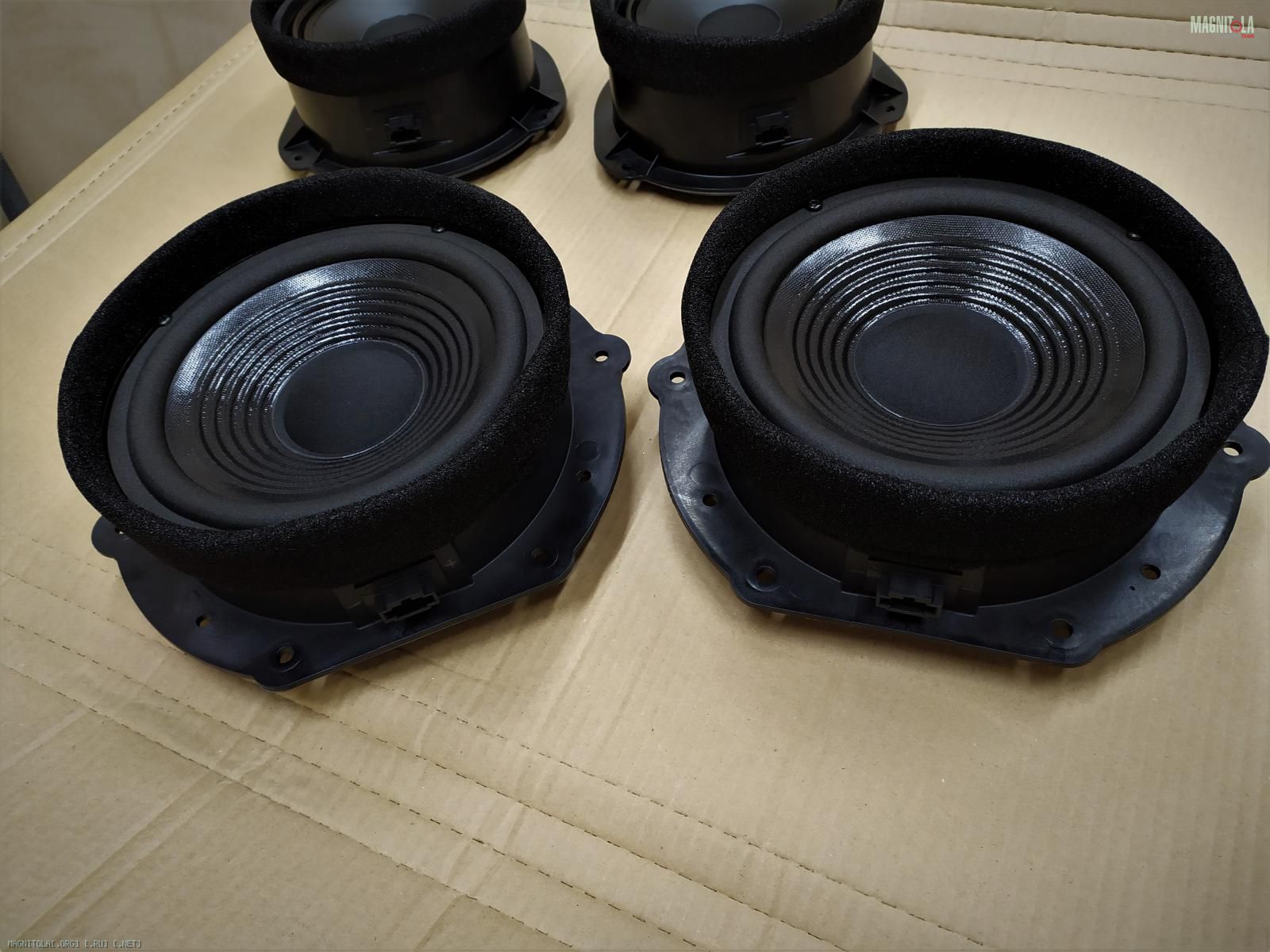

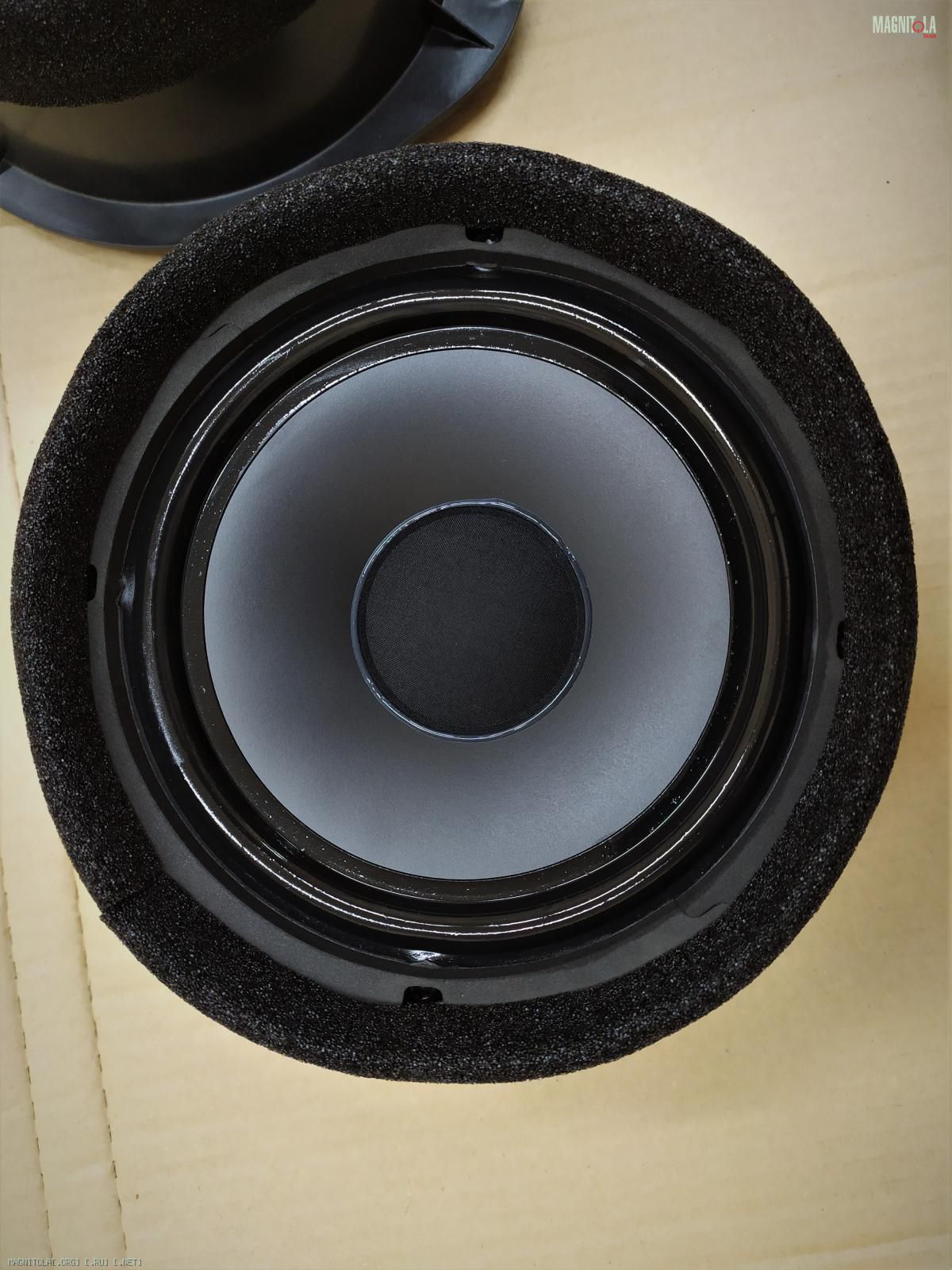

Подготавливаем новые фронтальные и тыловые мидбасы.
Вложение 1311975Вложение 1311977Вложение 1311979Вложение 1311981Вложение 1311983Вложение 1311985Вложение 1311987

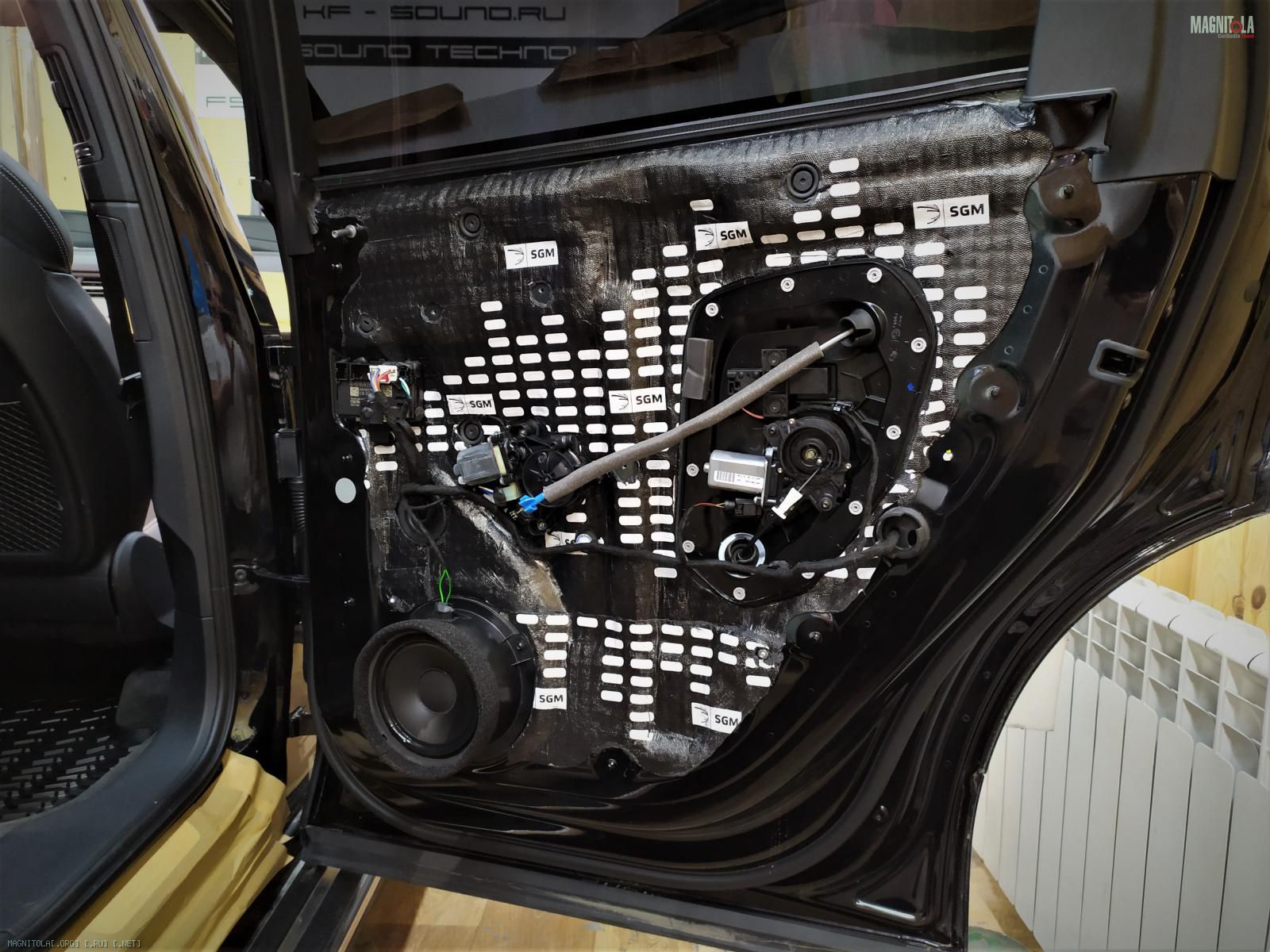

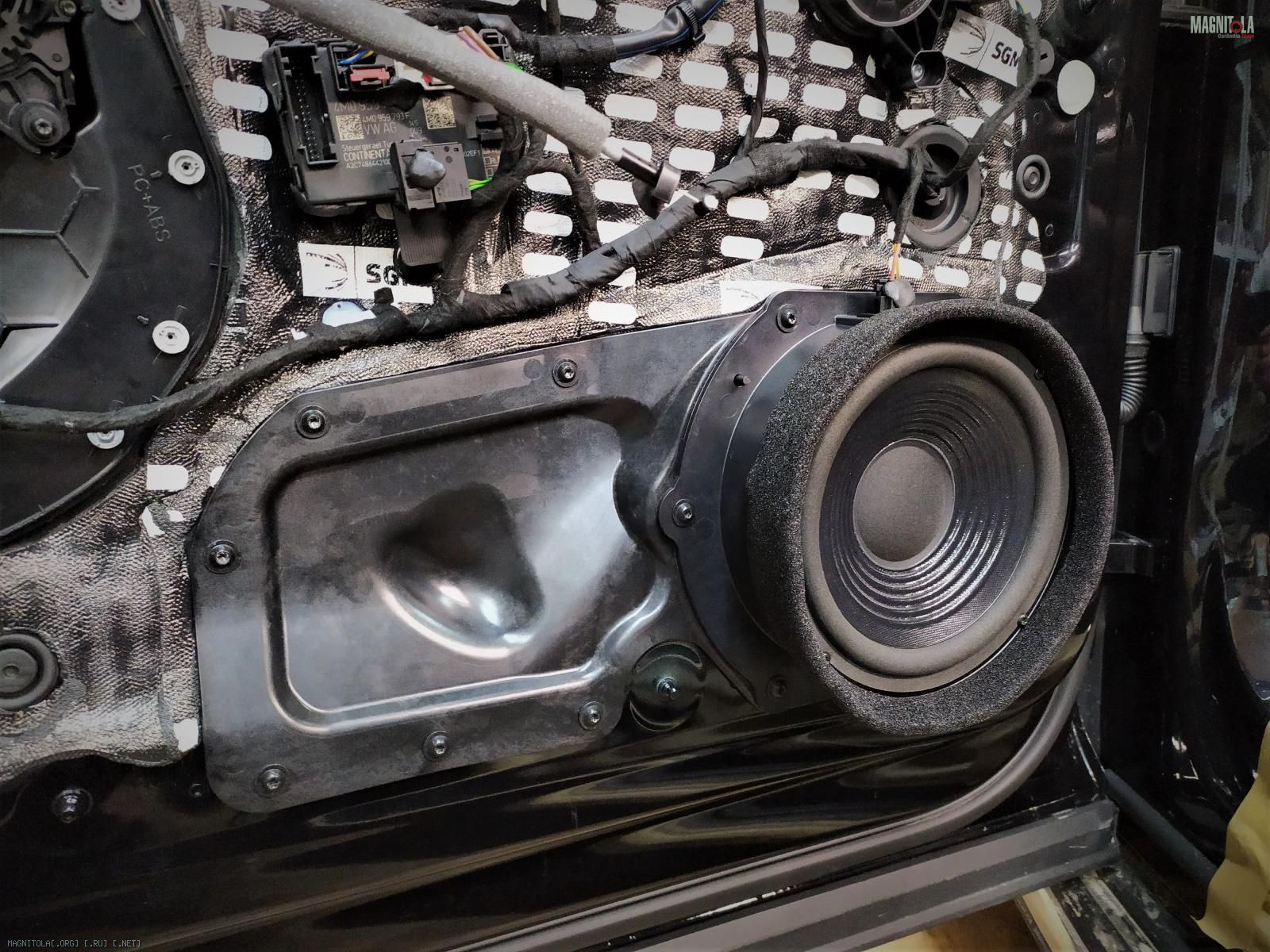

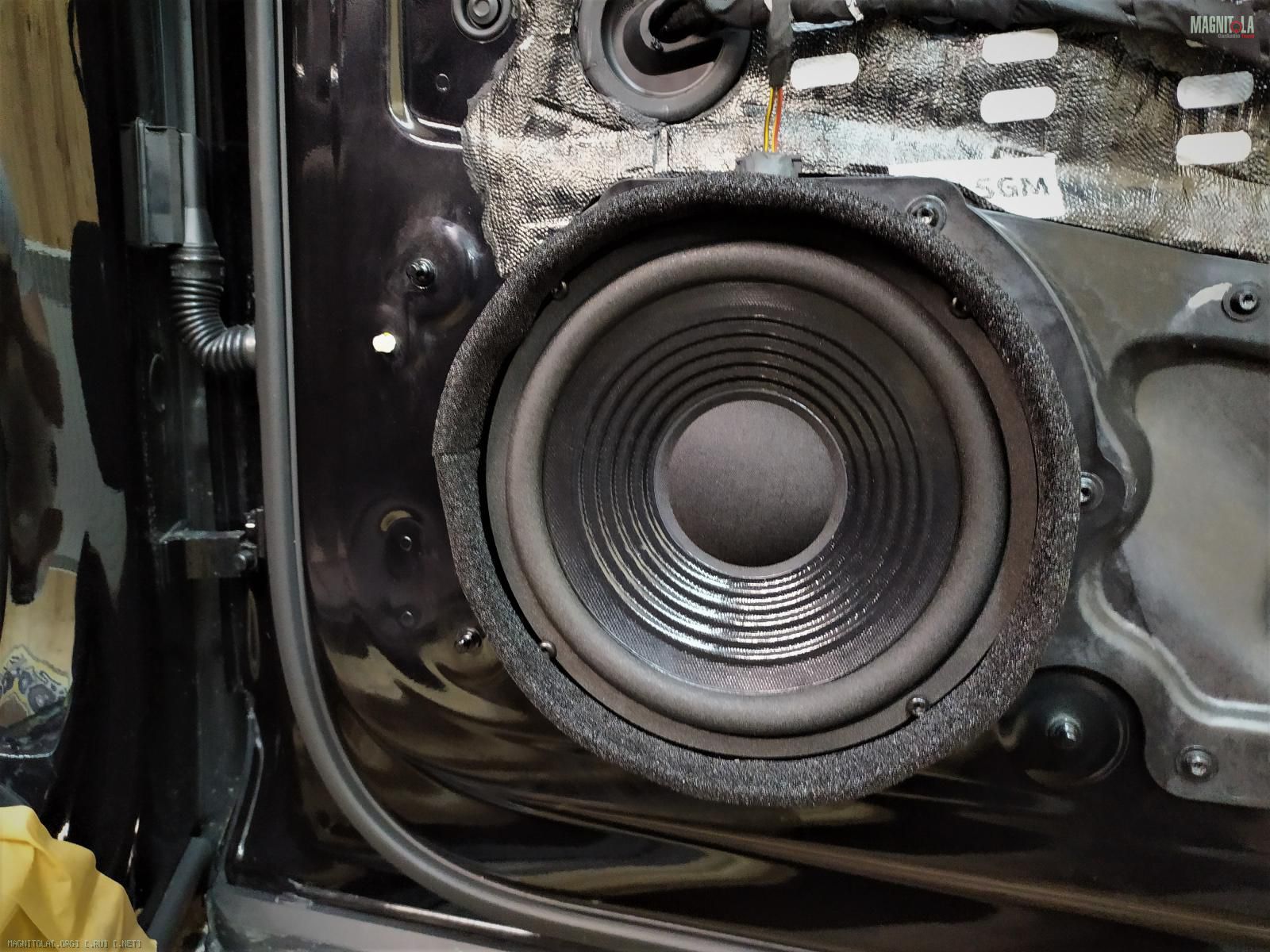

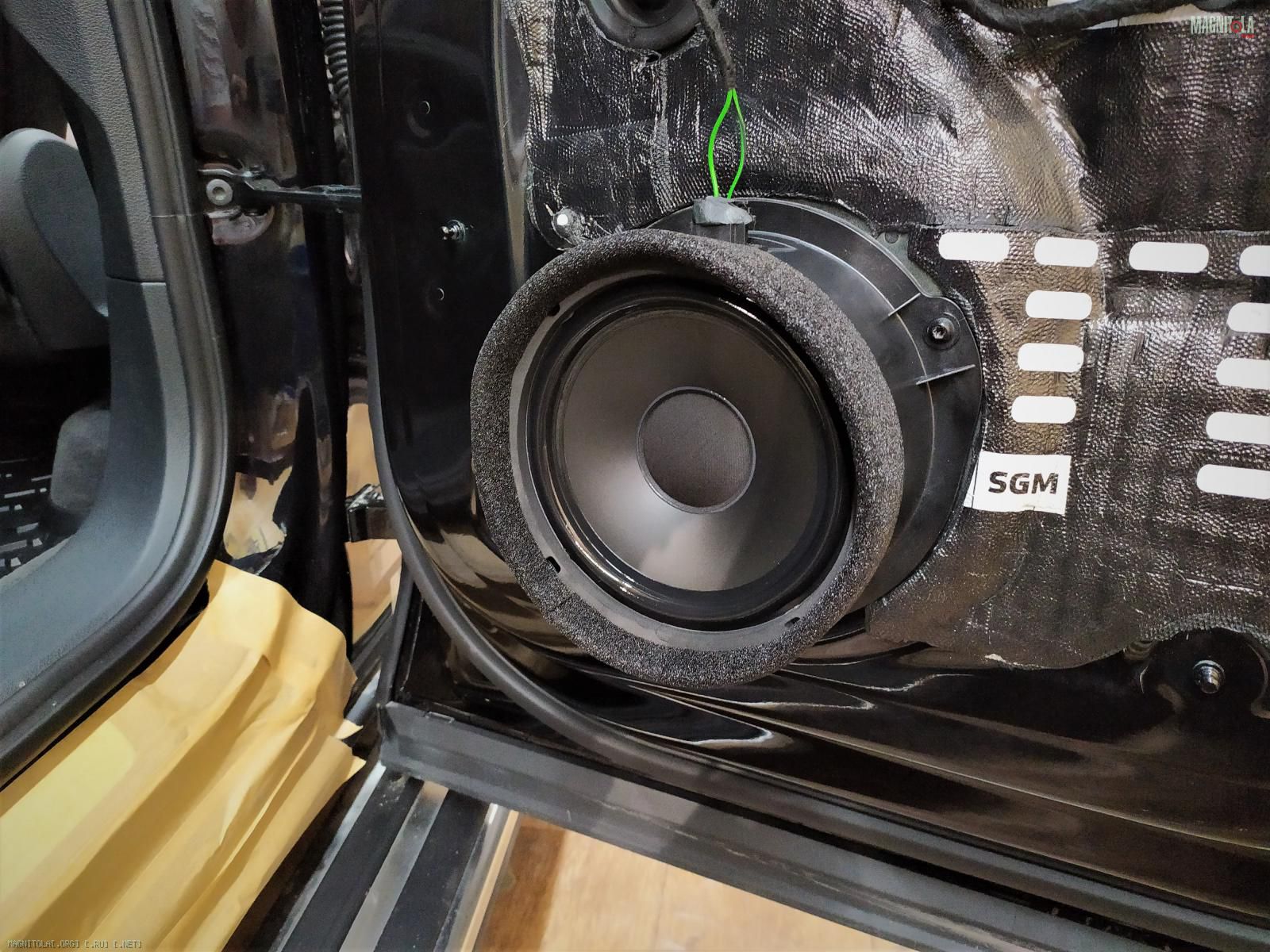

Двери итог...
Вложение 1311989Вложение 1311991Вложение 1311993Вложение 1311995Вложение 1311997Вложение 1311999Вложение 1312001Вложение 1312003Вложение 1312005Вложение 1312007Вложение 1312009

На тыловых ВЧ меняем электролиты на пленочные конденсаторы.
Уплотняем декоративные элементы двери.

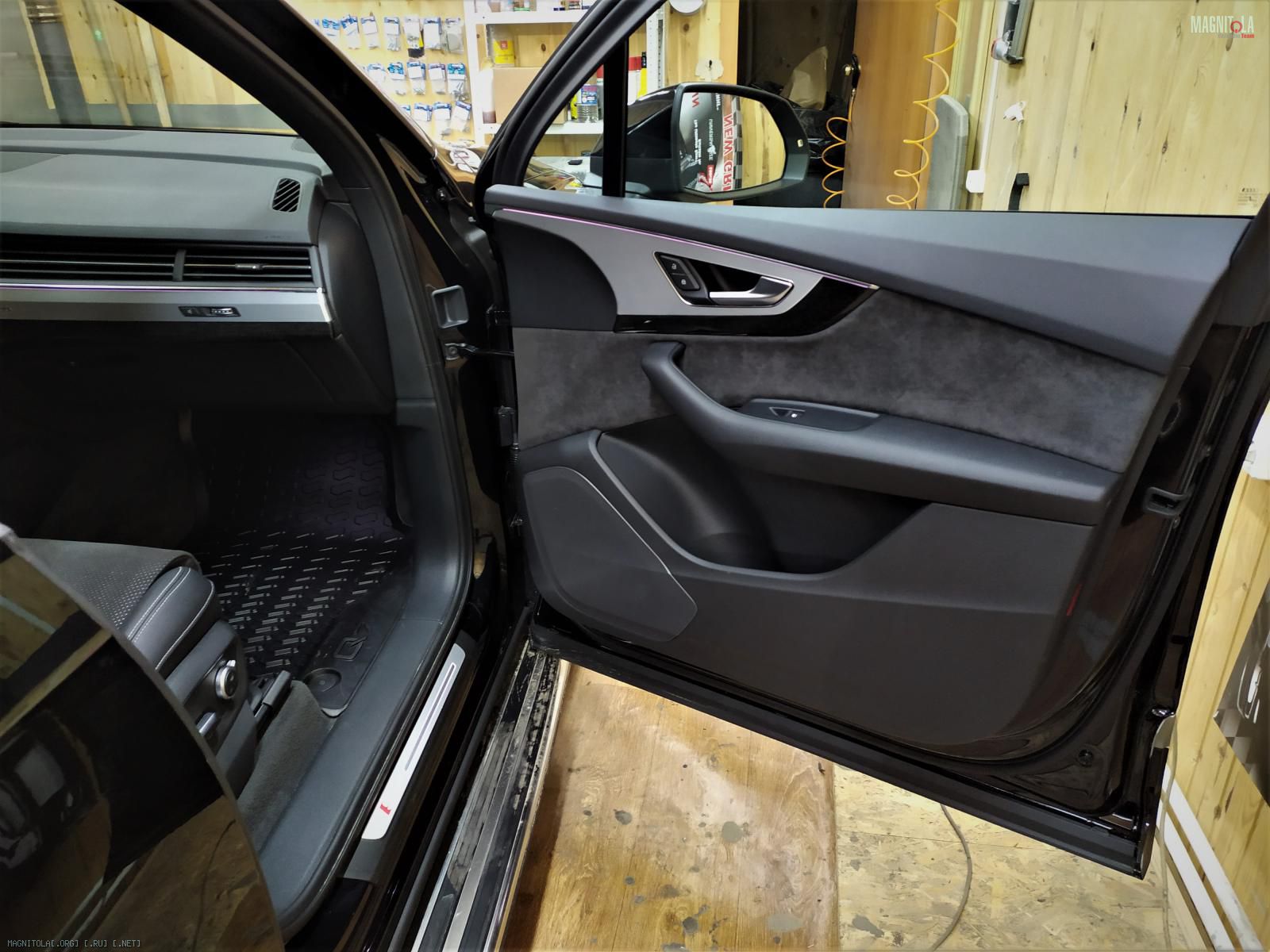

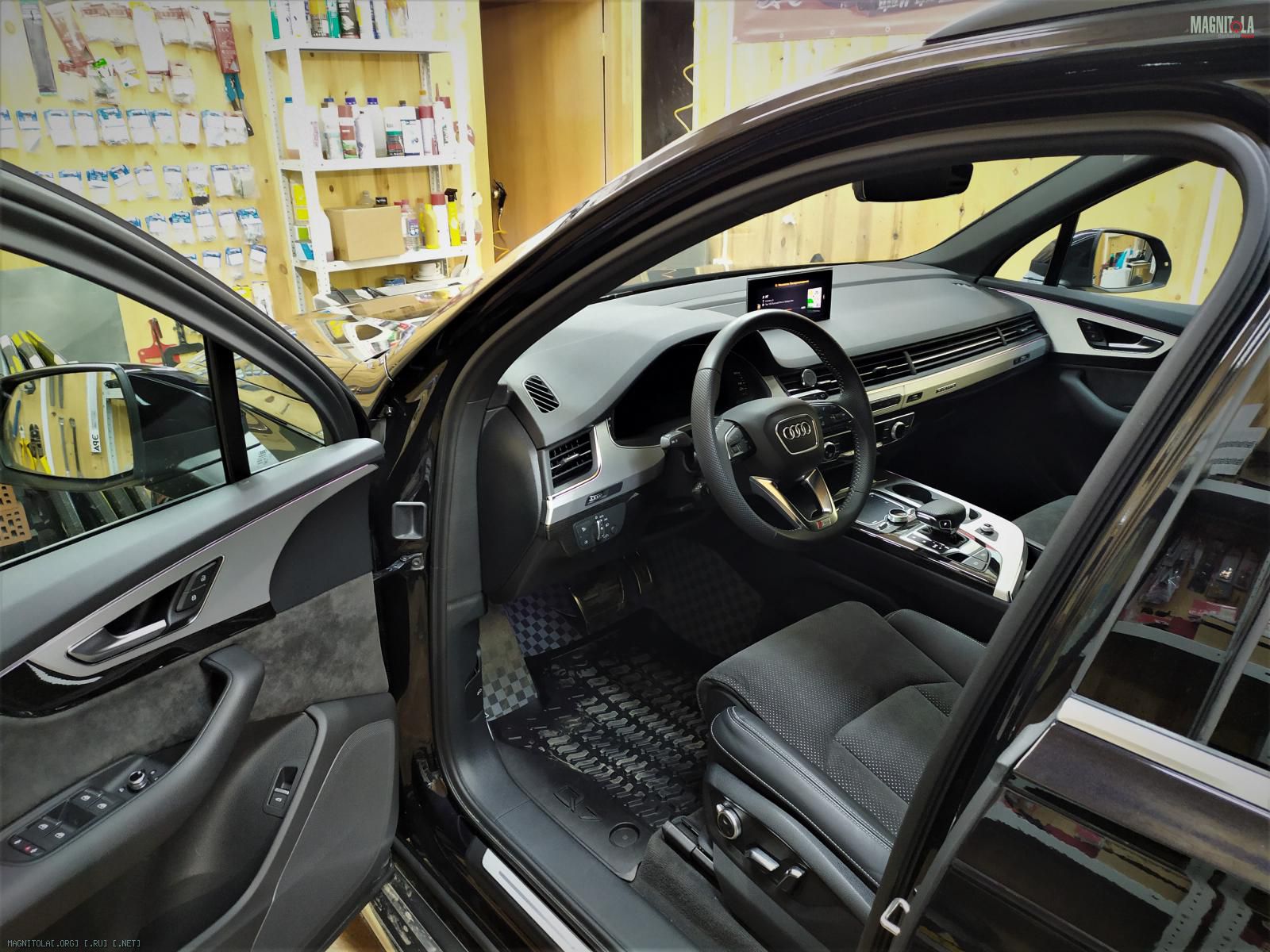

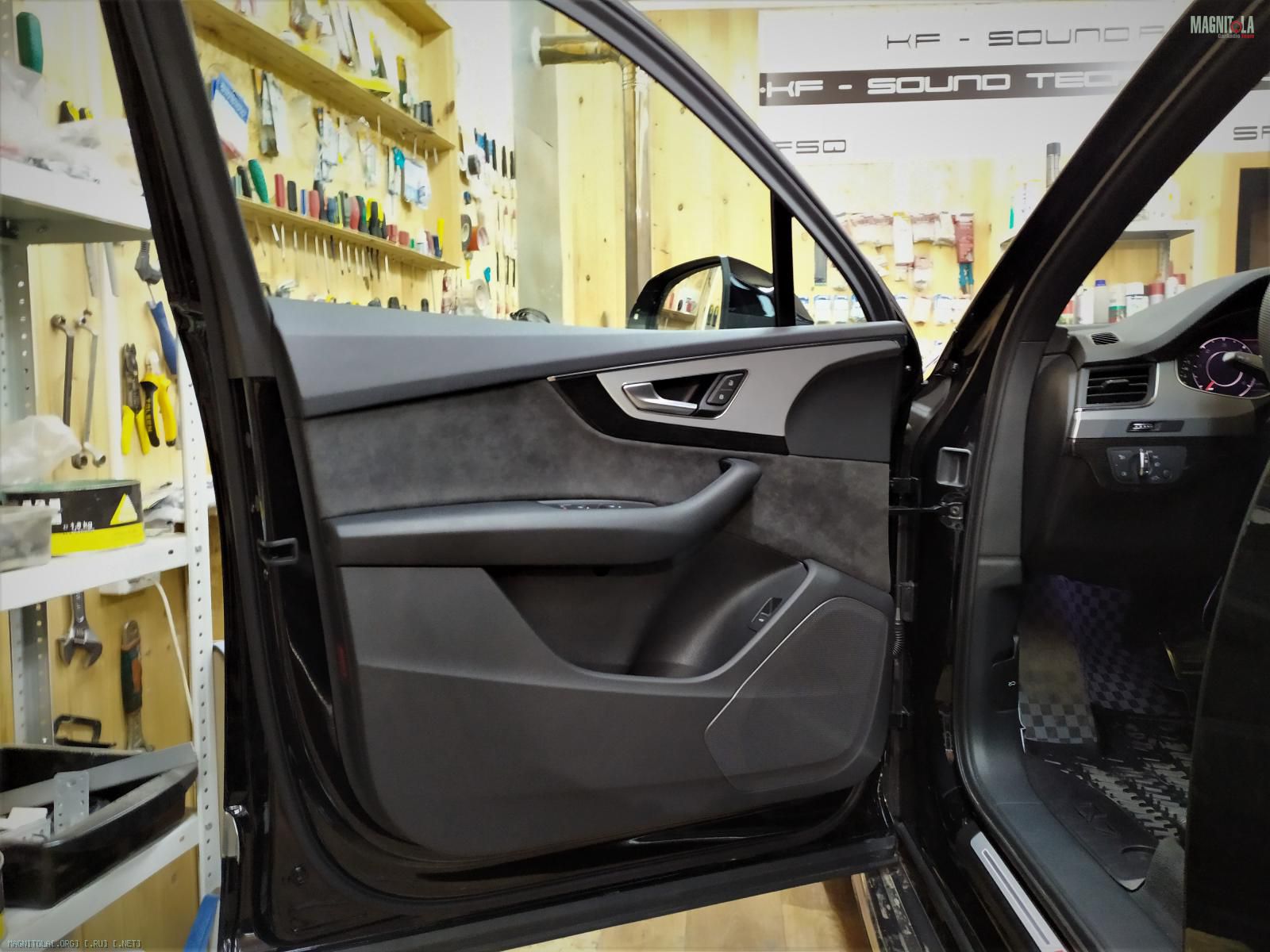

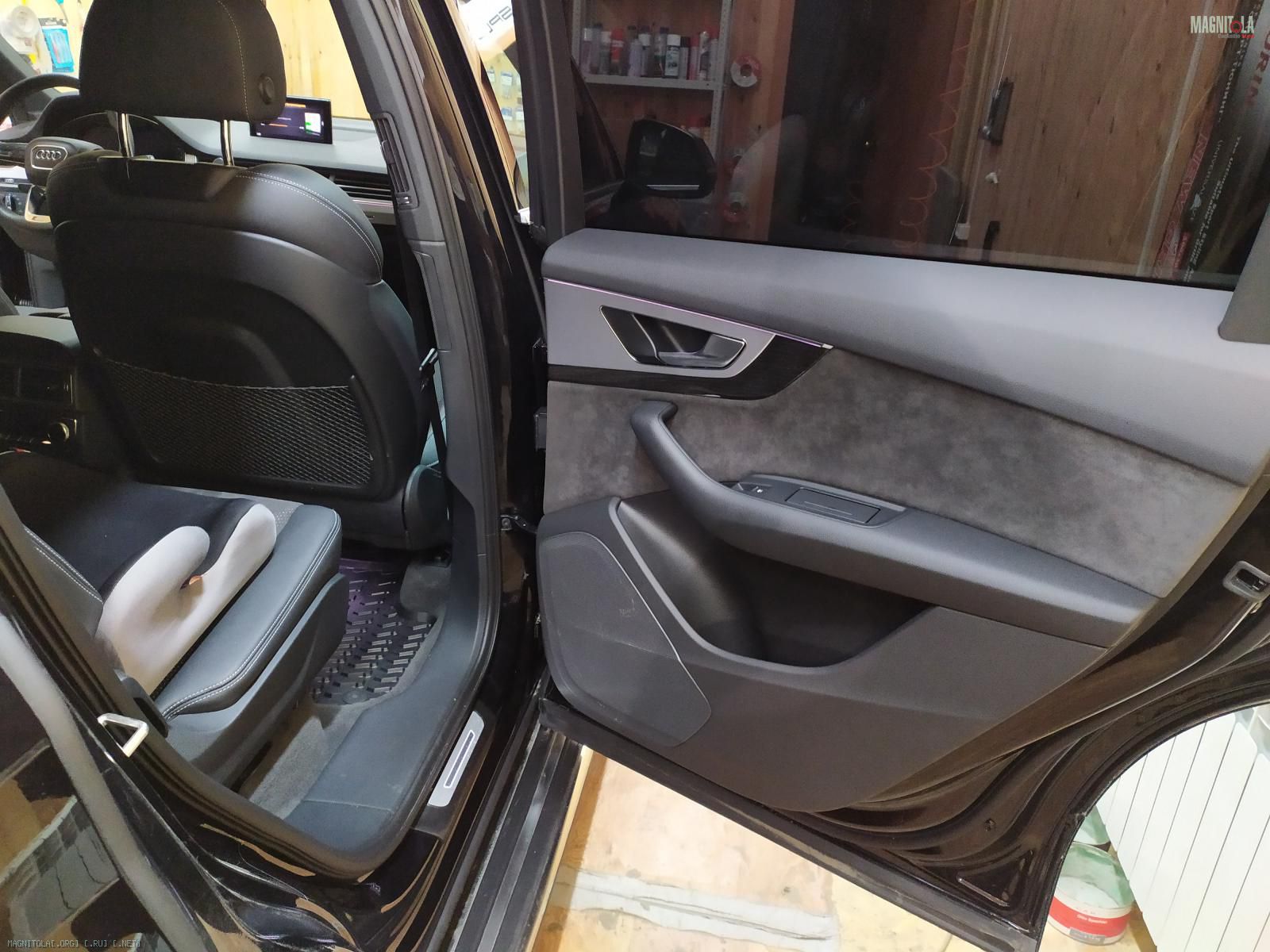

Собираем двери, настраиваем систему.
Вложение 1312011Вложение 1312013Вложение 1312015Вложение 1312017Вложение 1312019Вложение 1312021Вложение 1312023

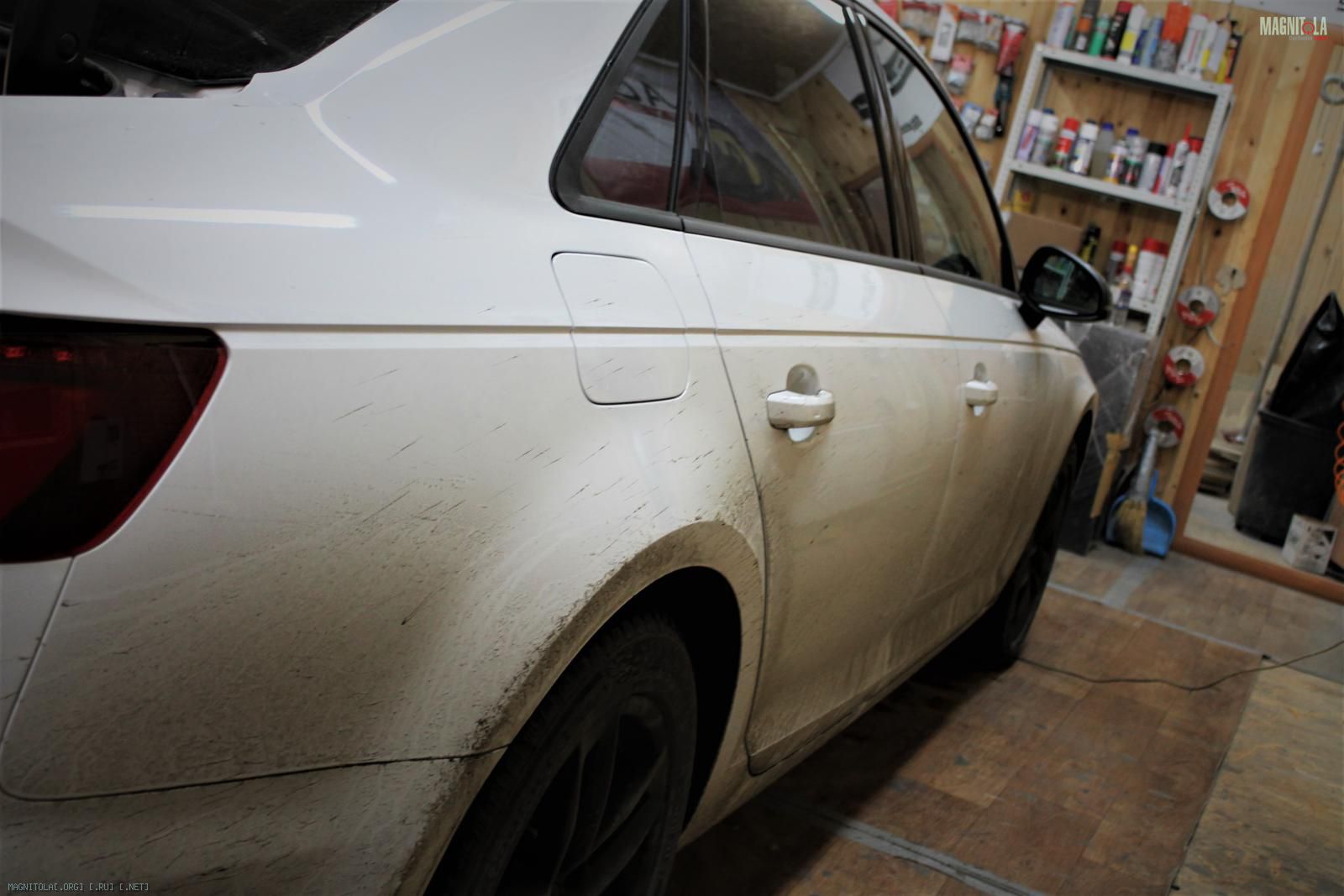

В KF-Sound Technology приехала Audi A4B9 white
Вложение 1312121Вложение 1312123Вложение 1312125

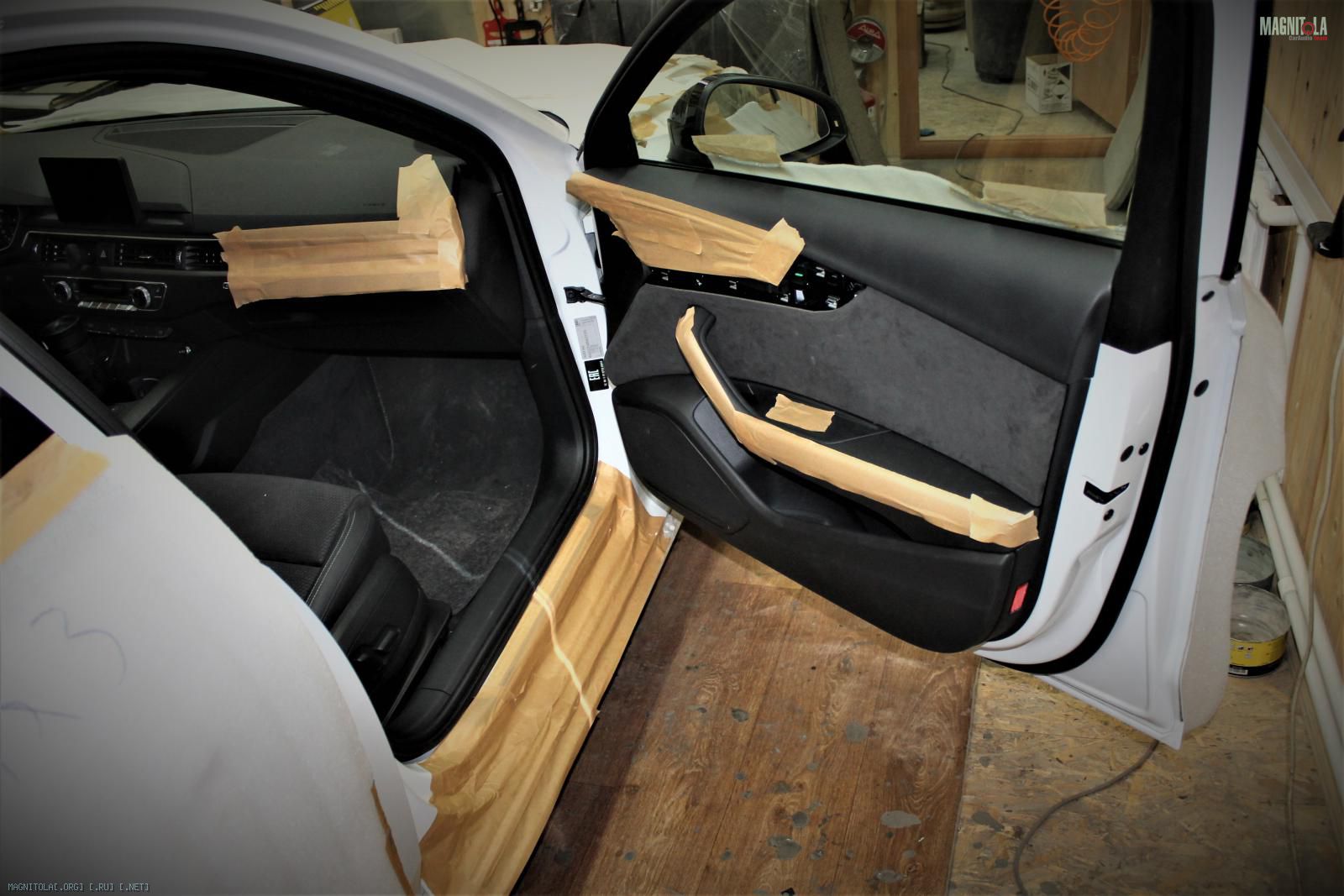

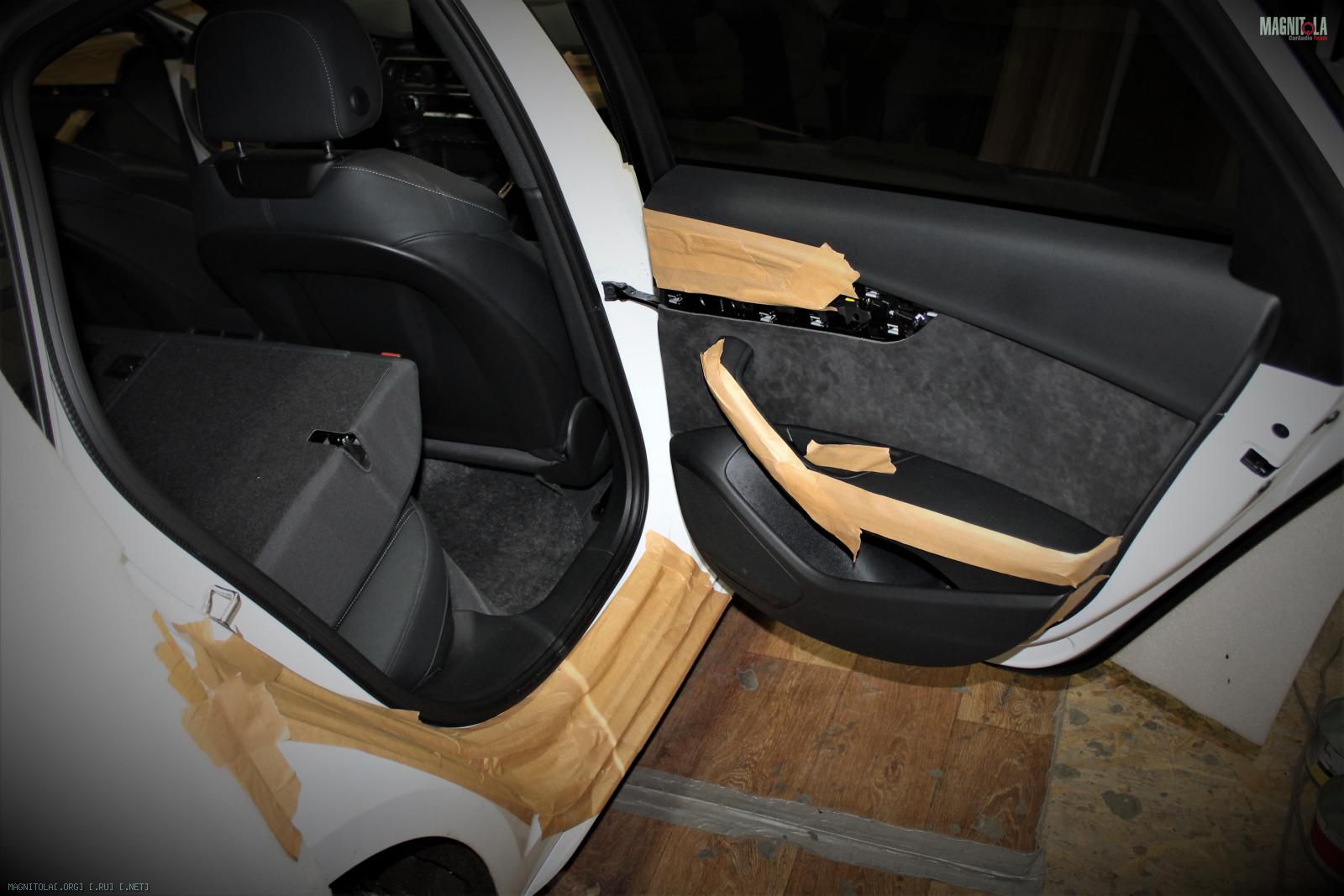

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1312127Вложение 1312129Вложение 1312131Вложение 1312133Вложение 1312135Вложение 1312137

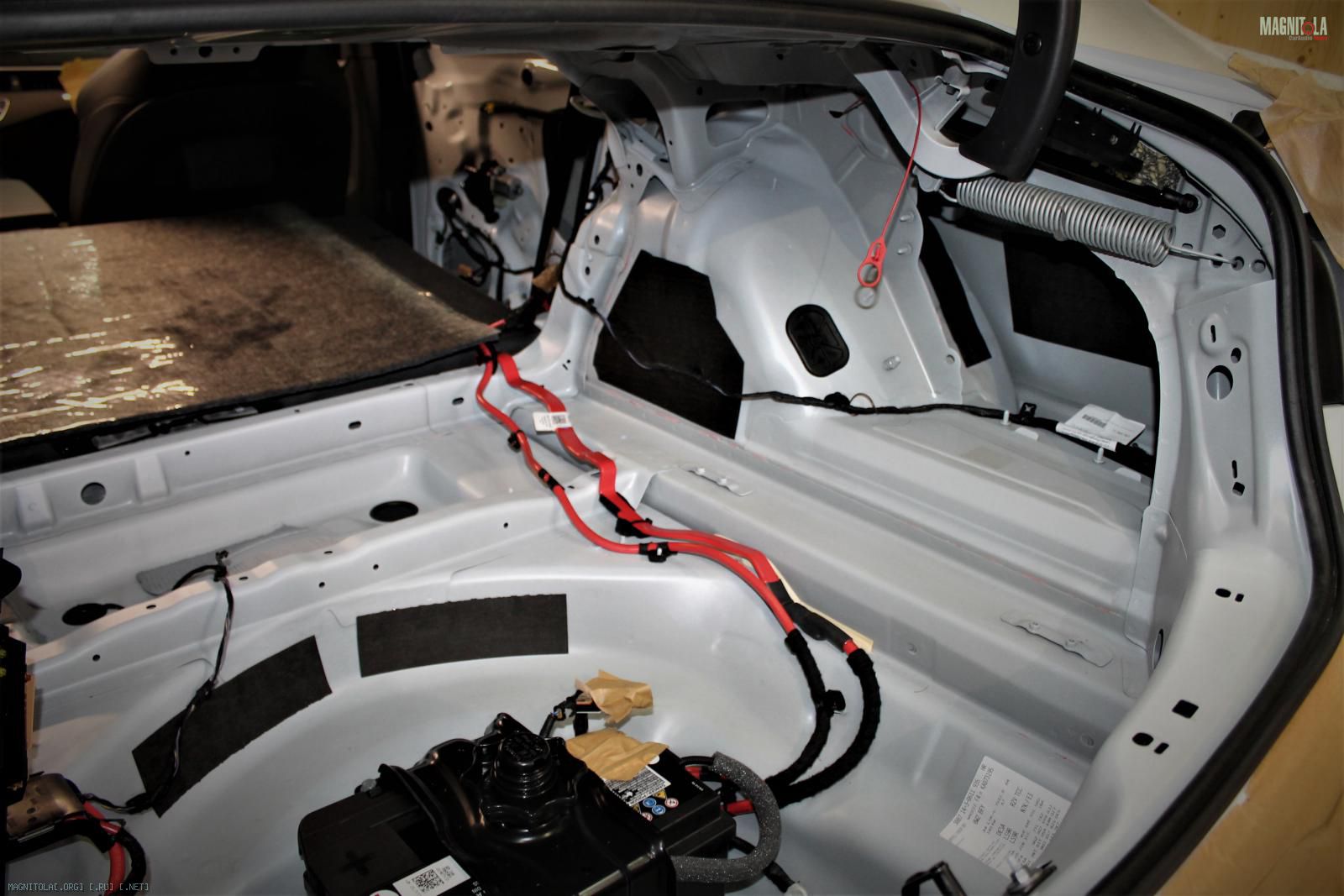

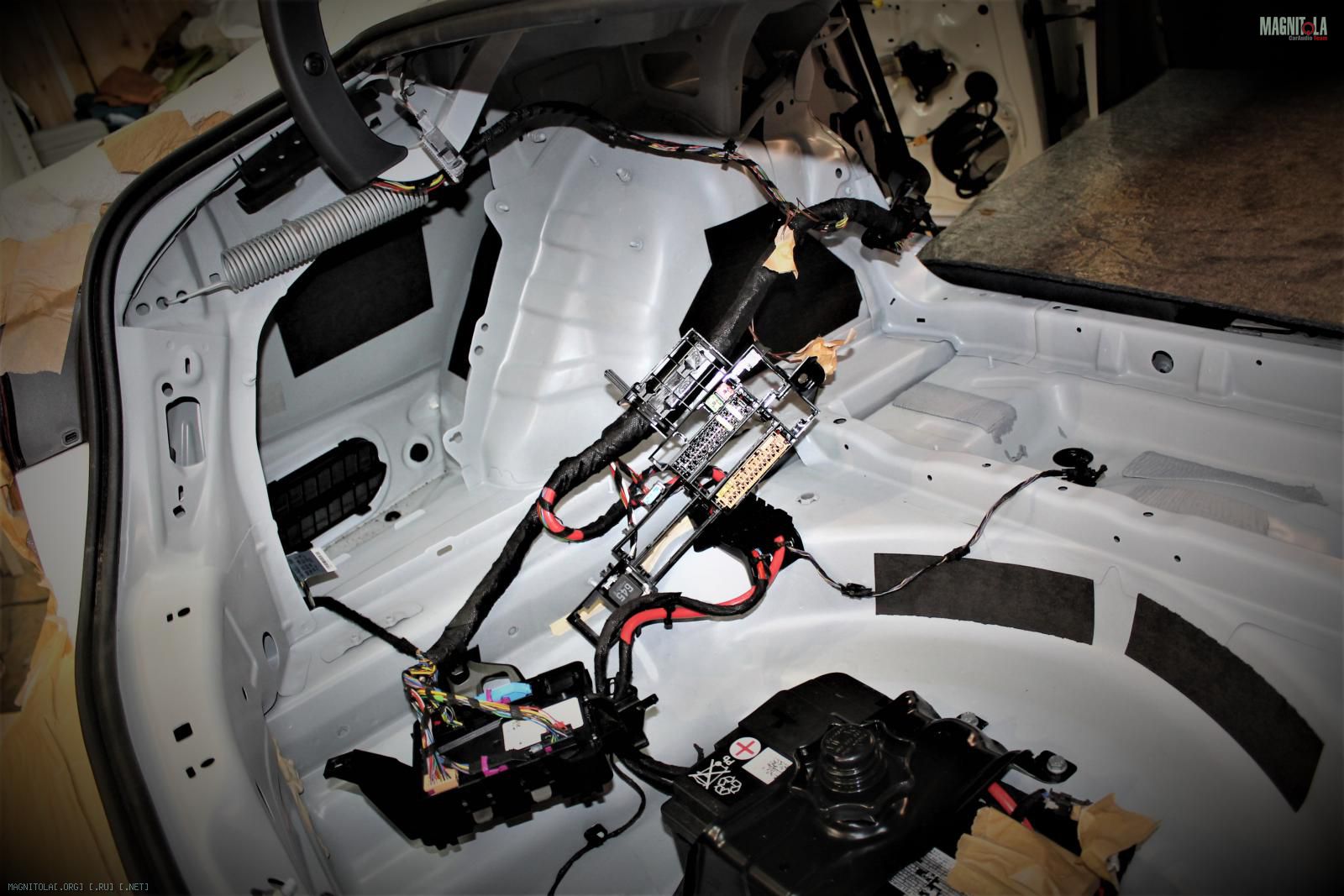

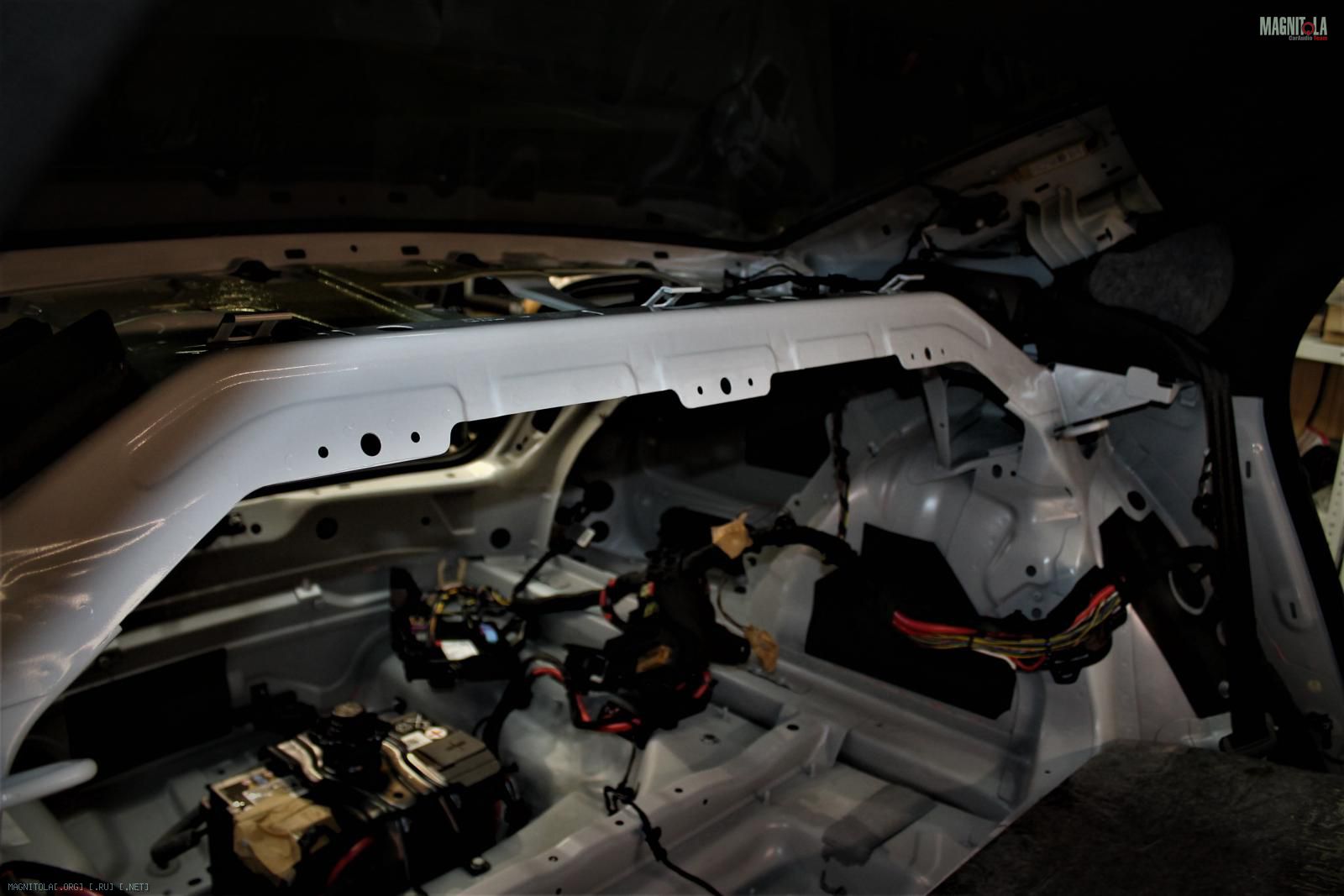

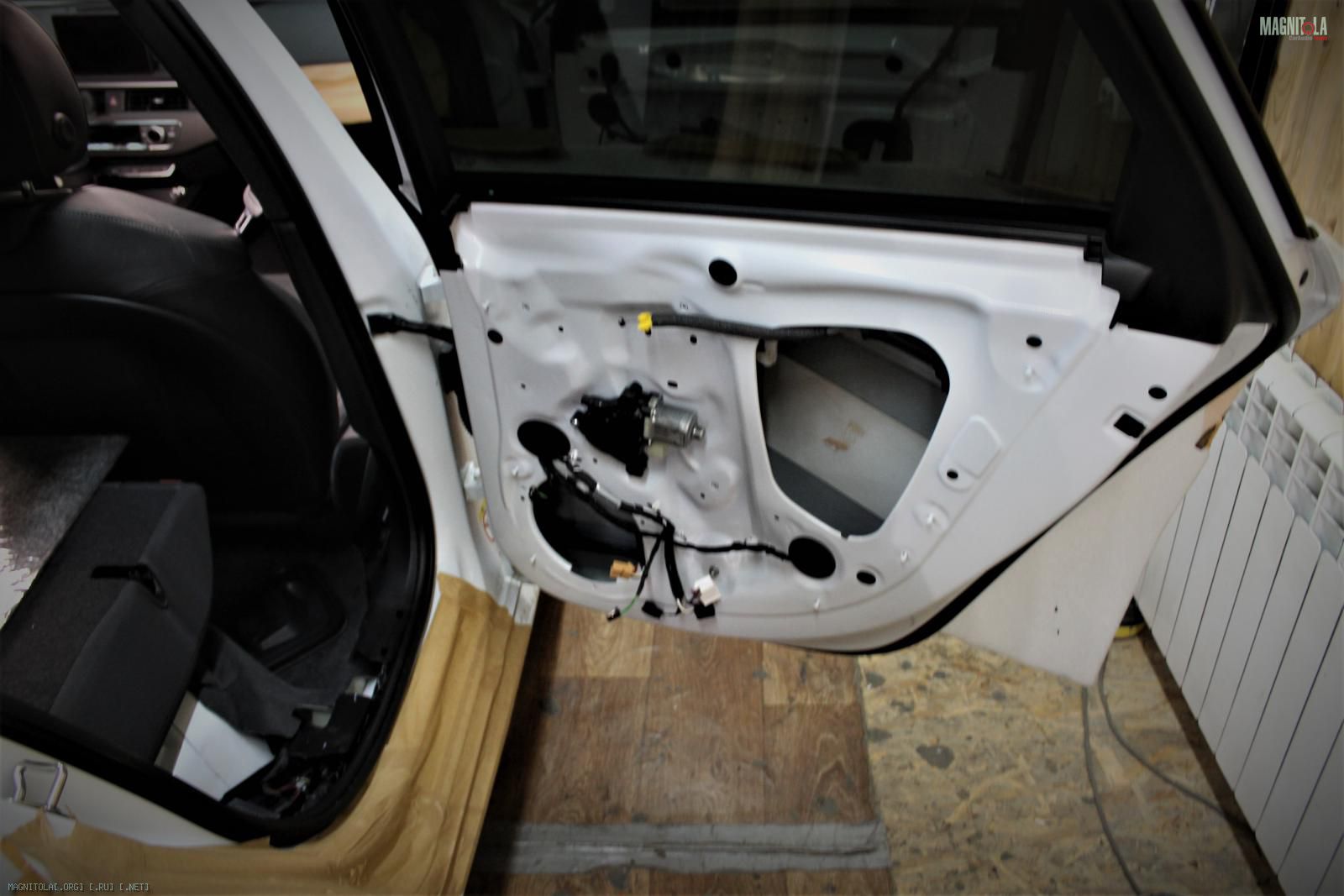

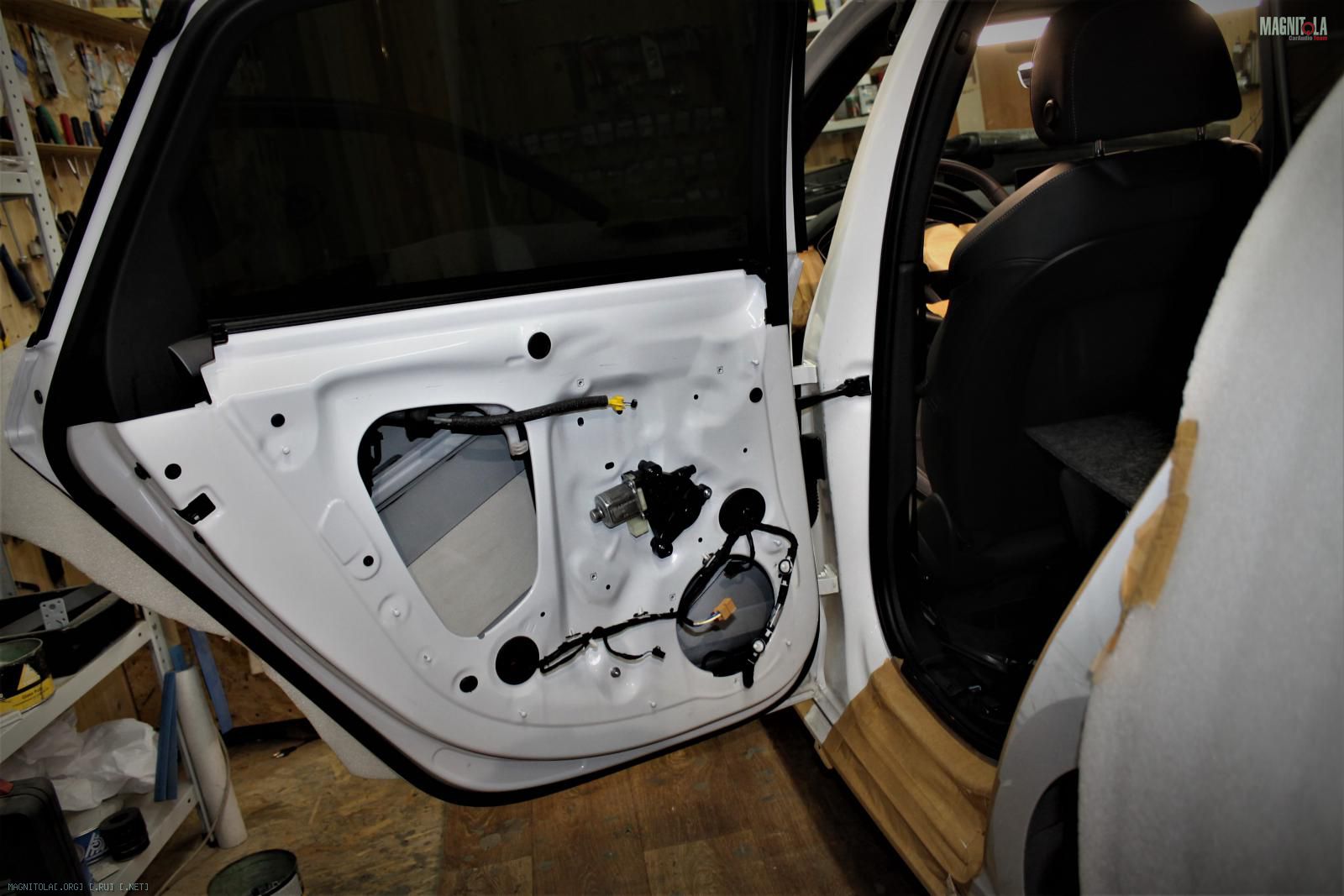

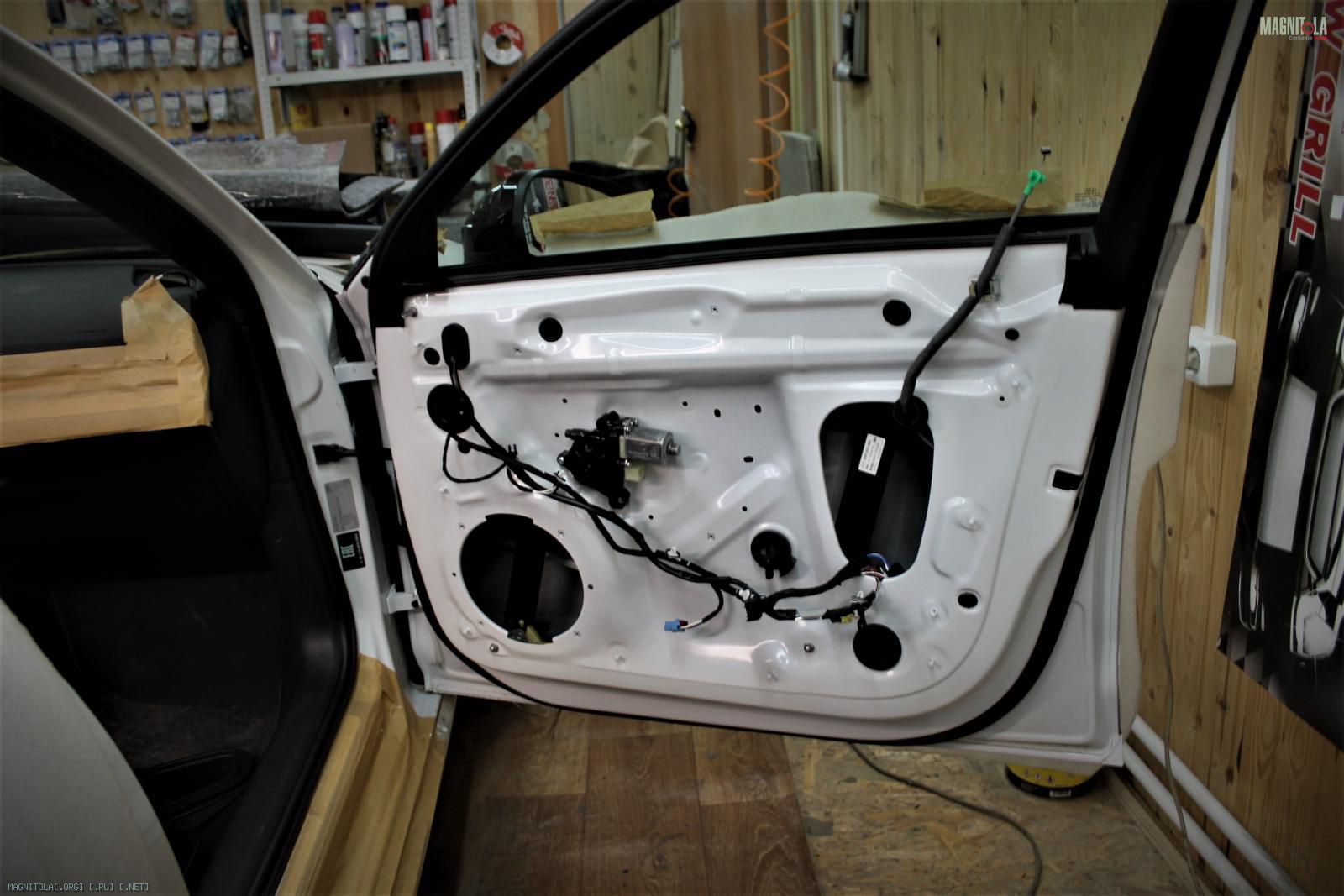

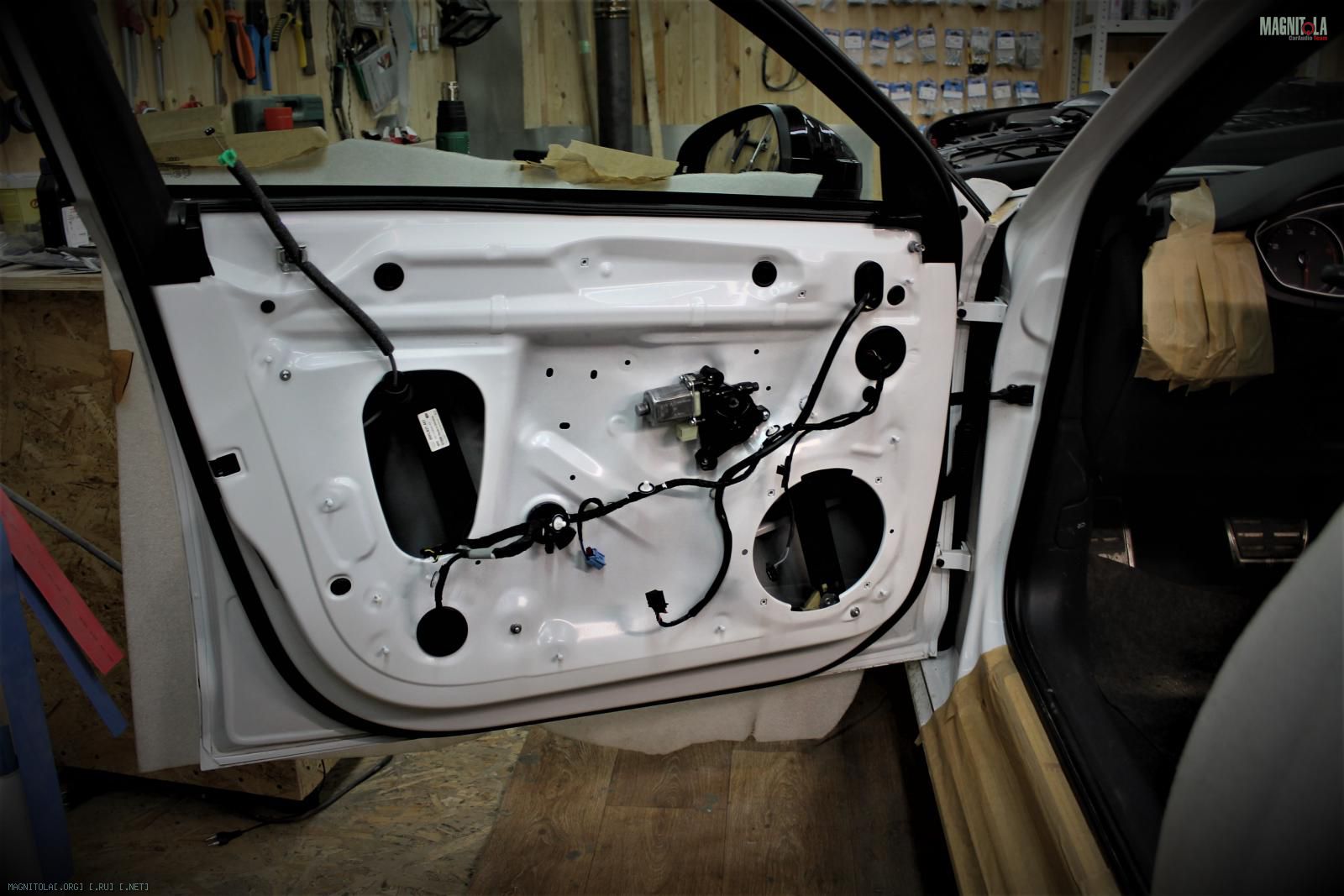

Разбираем салон, очищаем, обезжириваем...
Вложение 1312139Вложение 1312141Вложение 1312143Вложение 1312145Вложение 1312147Вложение 1312149Вложение 1312151

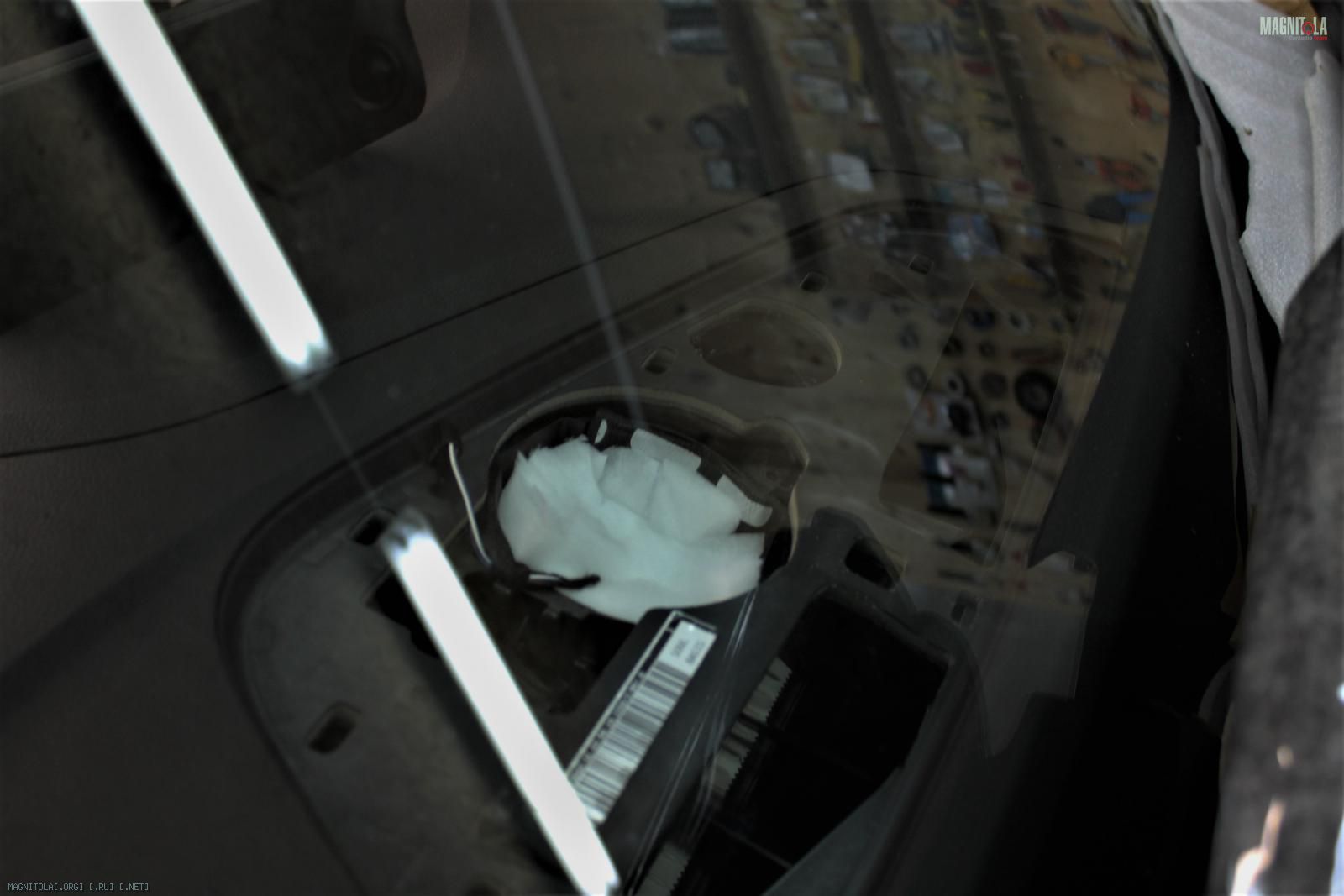

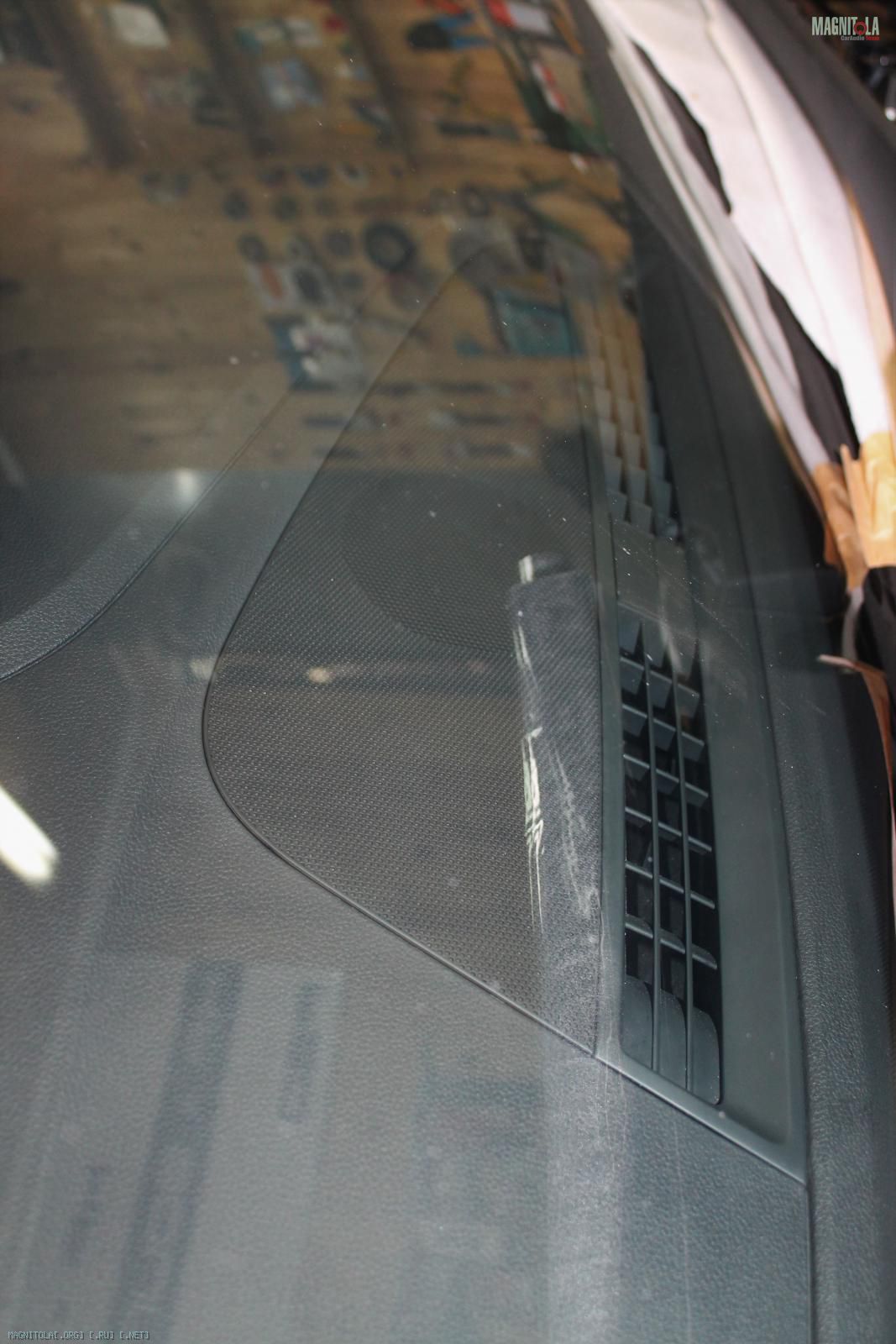

Вибрим посадочное место центрального канала.
Акустически демпфируем.
Пропитываем подвес СЧ спец жидкостью.

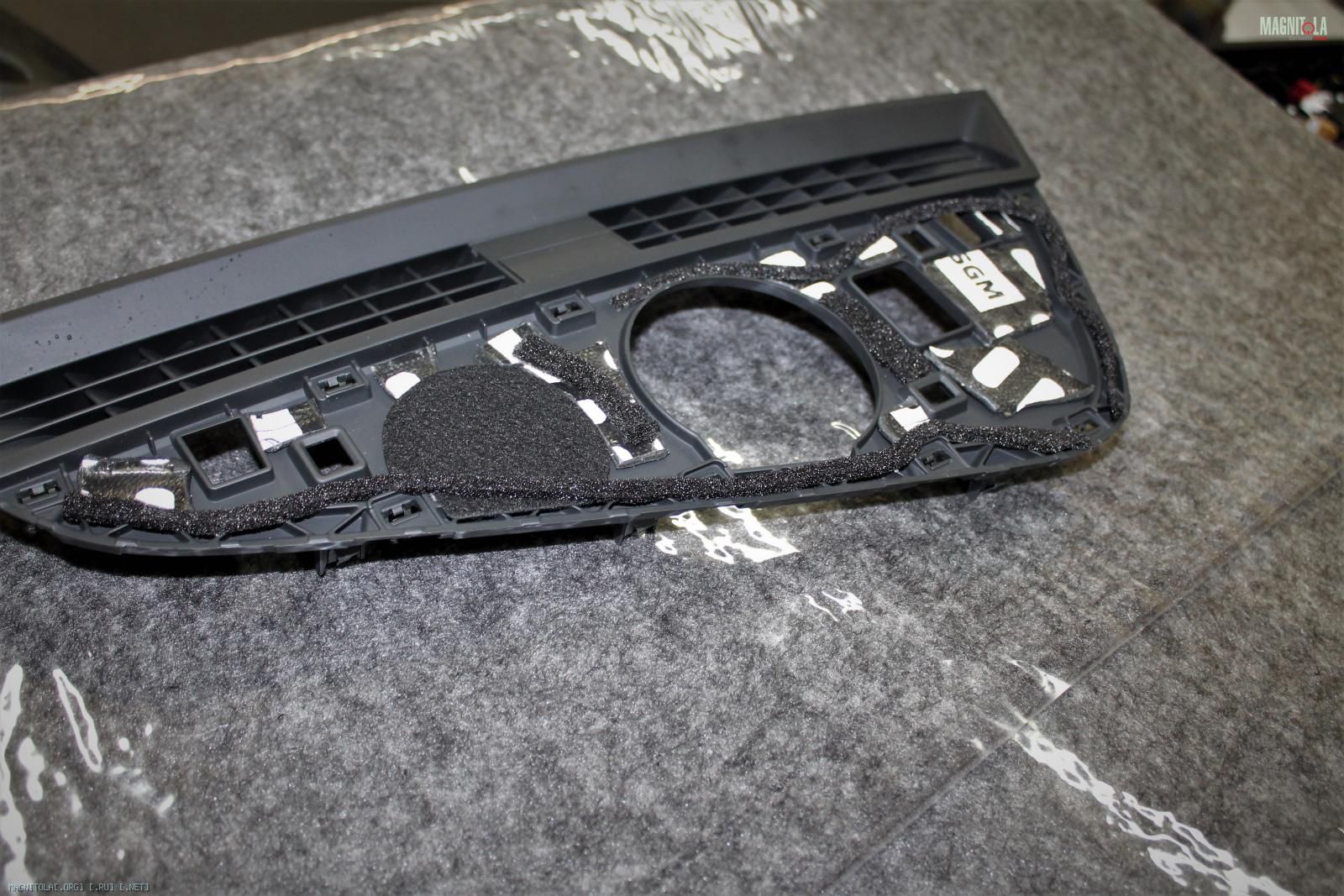

Проклееваем, уплотняем декоративную сетку.
Вложение 1312153Вложение 1312155Вложение 1312157Вложение 1312159Вложение 1312161Вложение 1312163

Audi A4B9 white

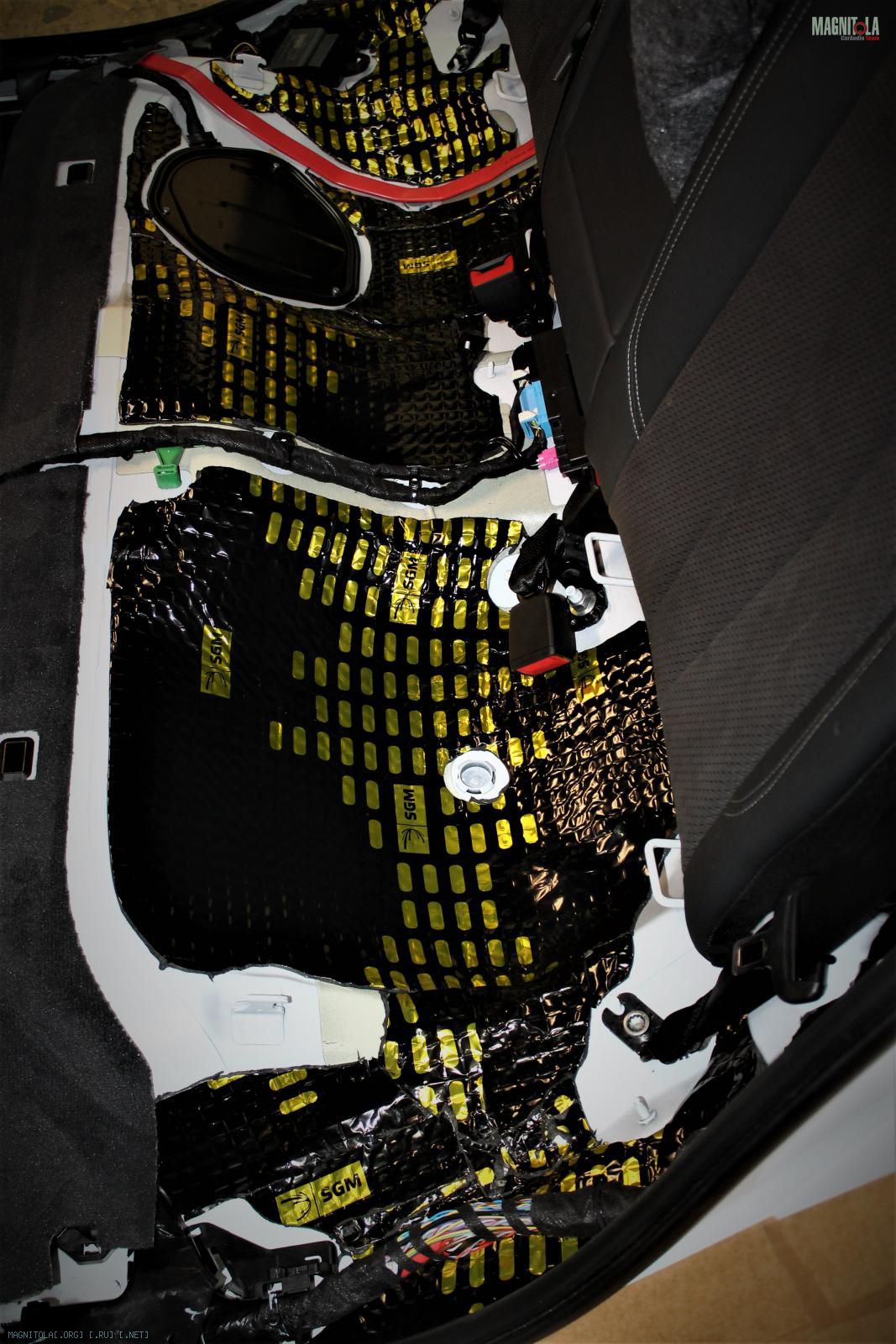

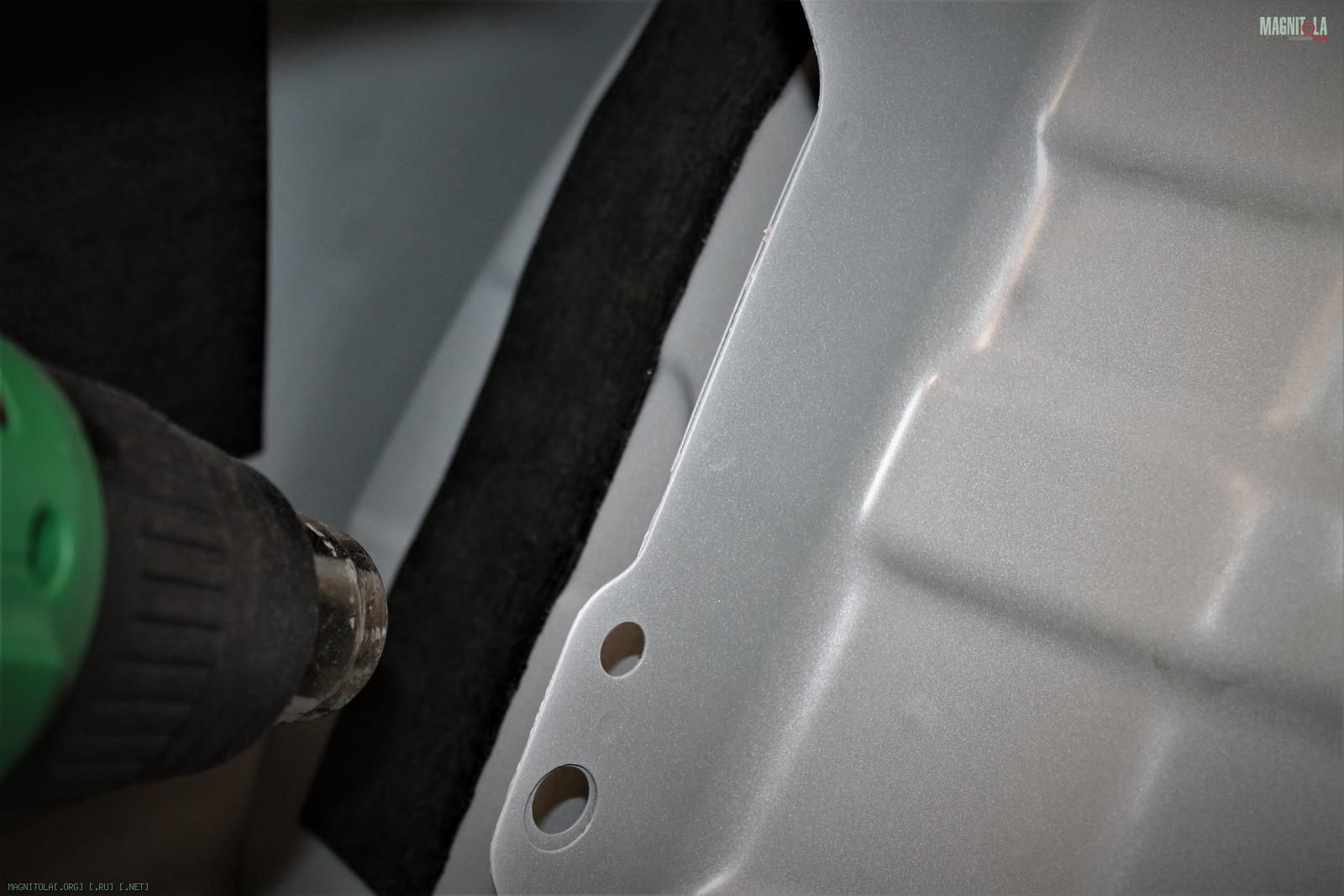

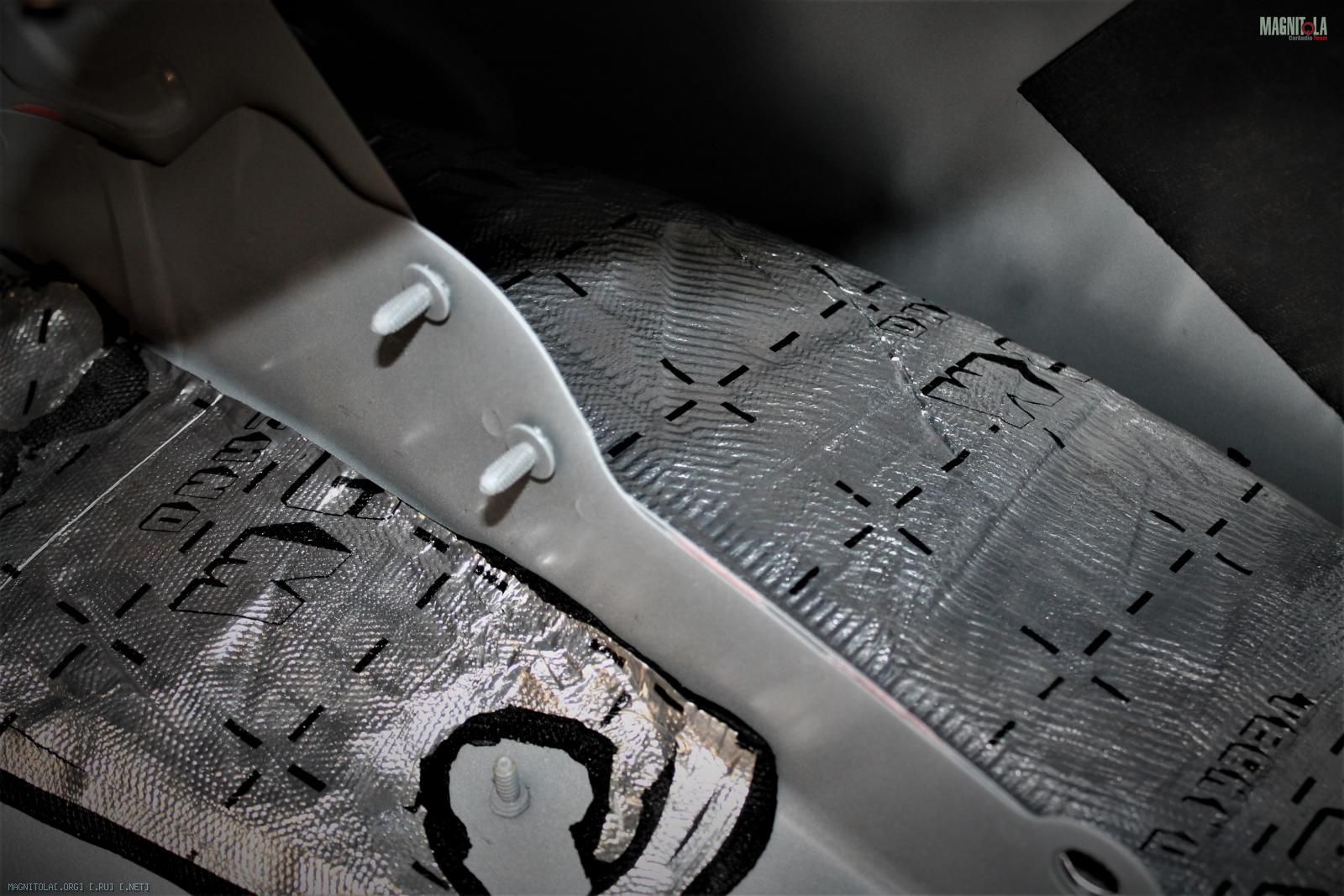

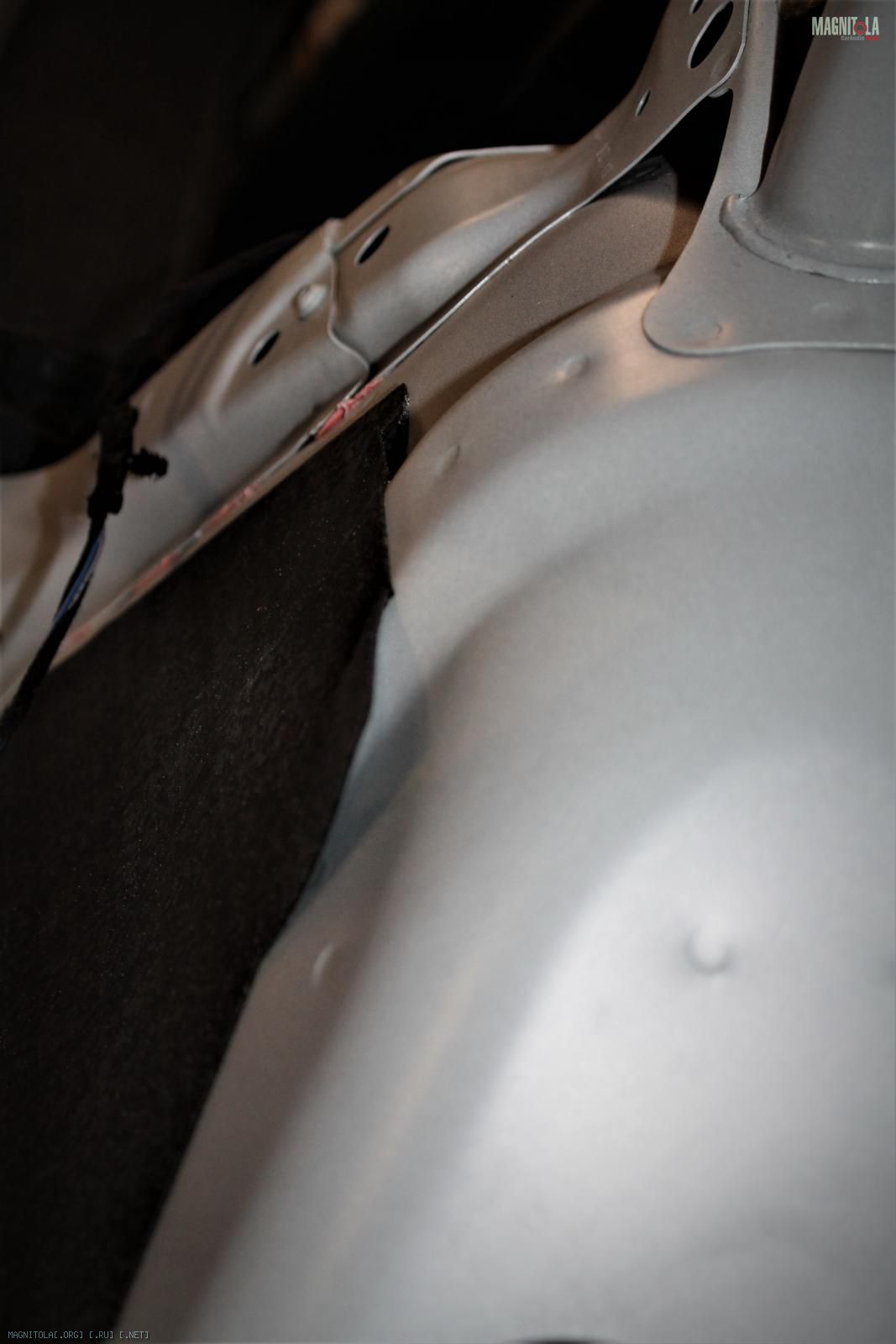

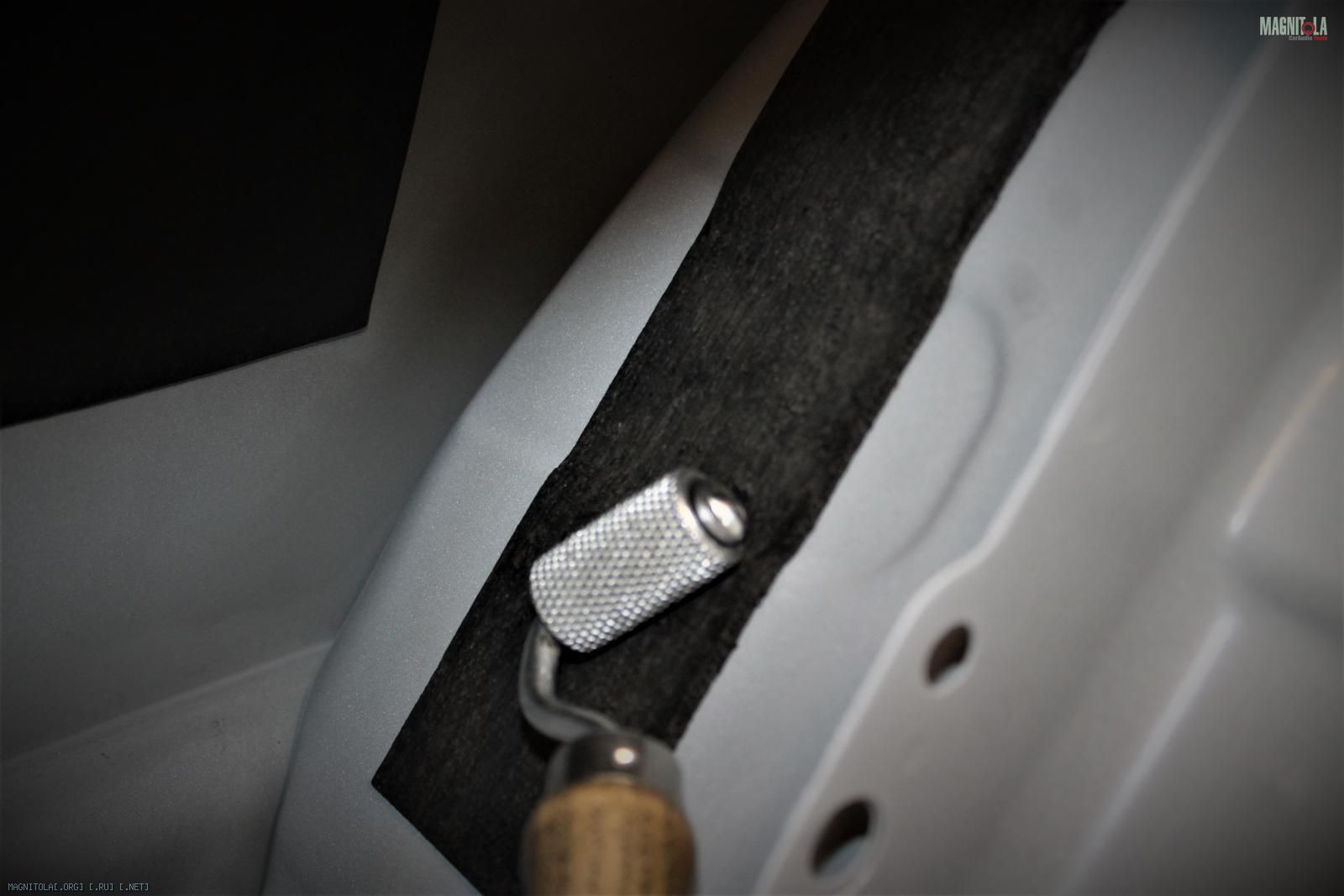

Штатная вибра не кается металла, ее греем, прикатываем...

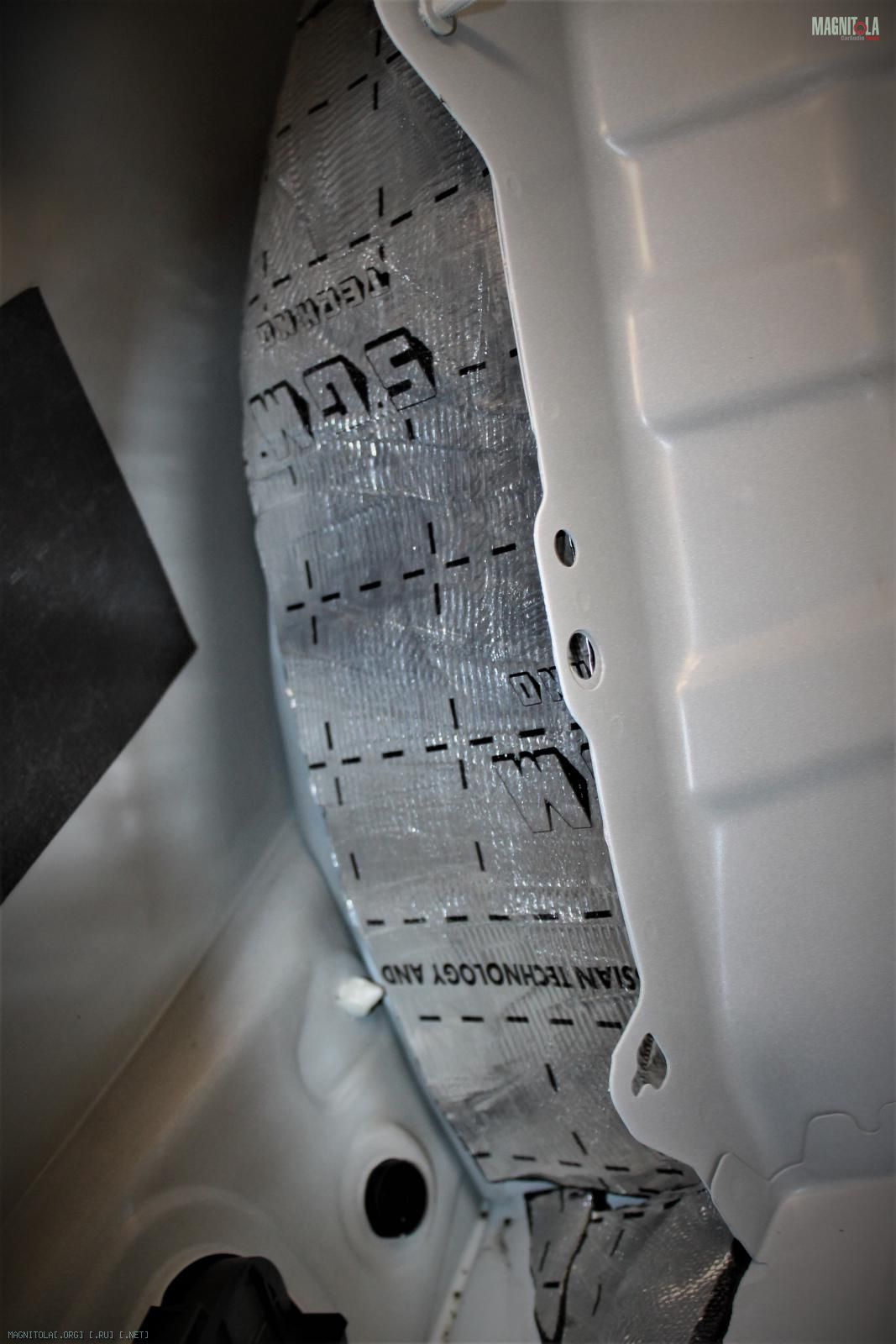

Затем наносим жесткую вибру СГМ броня 9мм.
Затем вибру 4мм, греем, прикатываем...




Вложение 1312183Вложение 1312185Вложение 1312187Вложение 1312189Вложение 1312191Вложение 1312193

После прикатки...

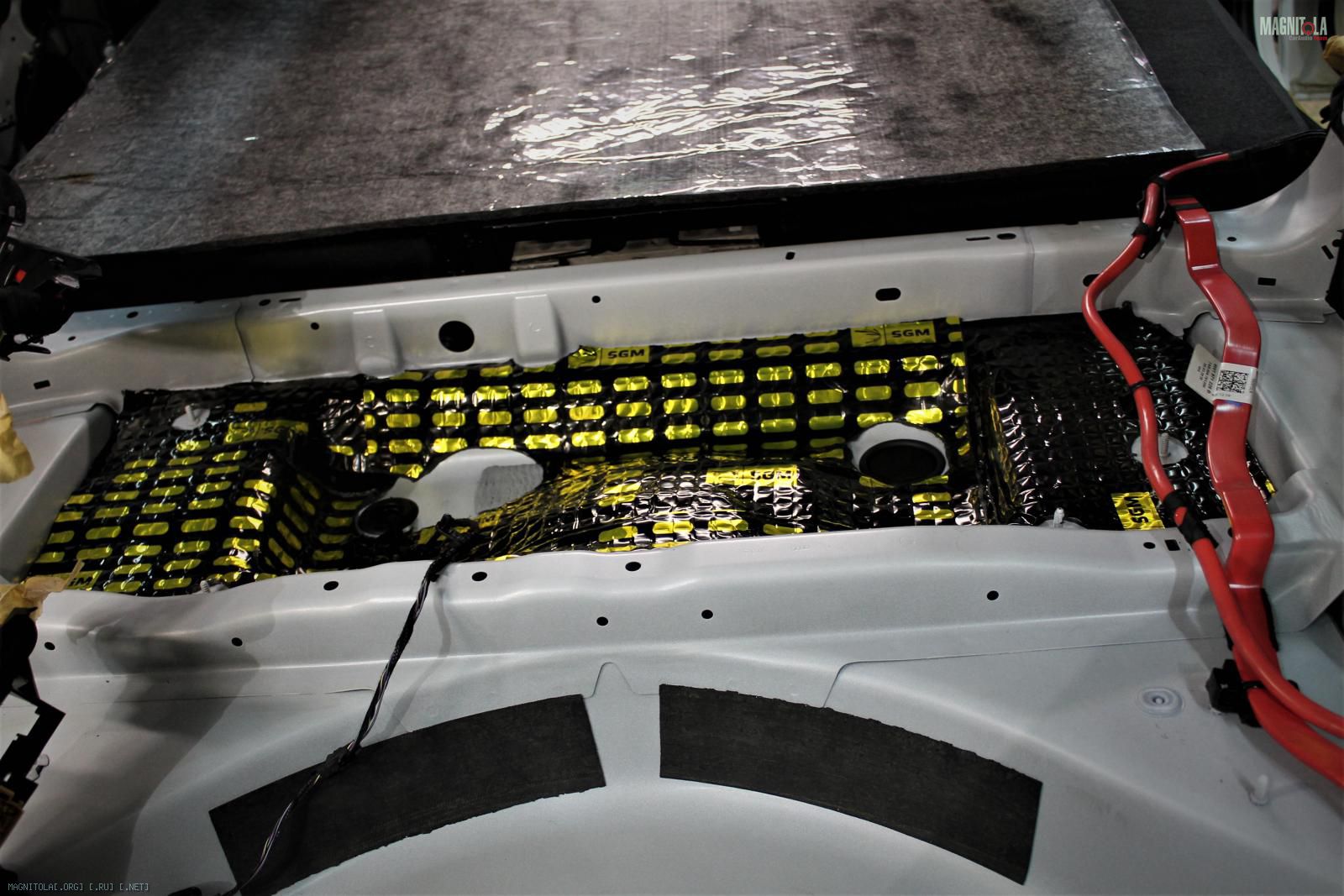

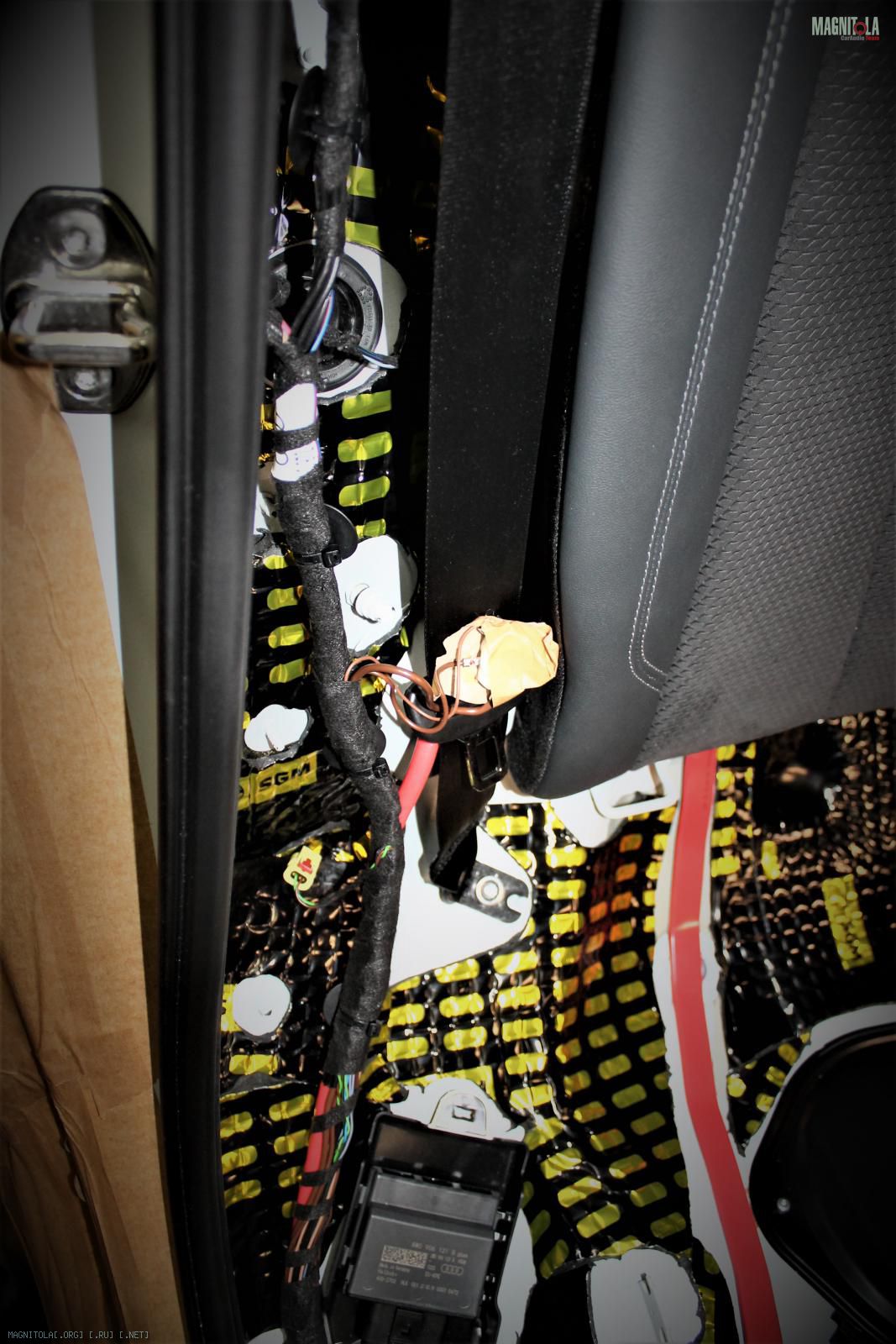

За задним диваном наносим слой шумопоглотителя 10мм.

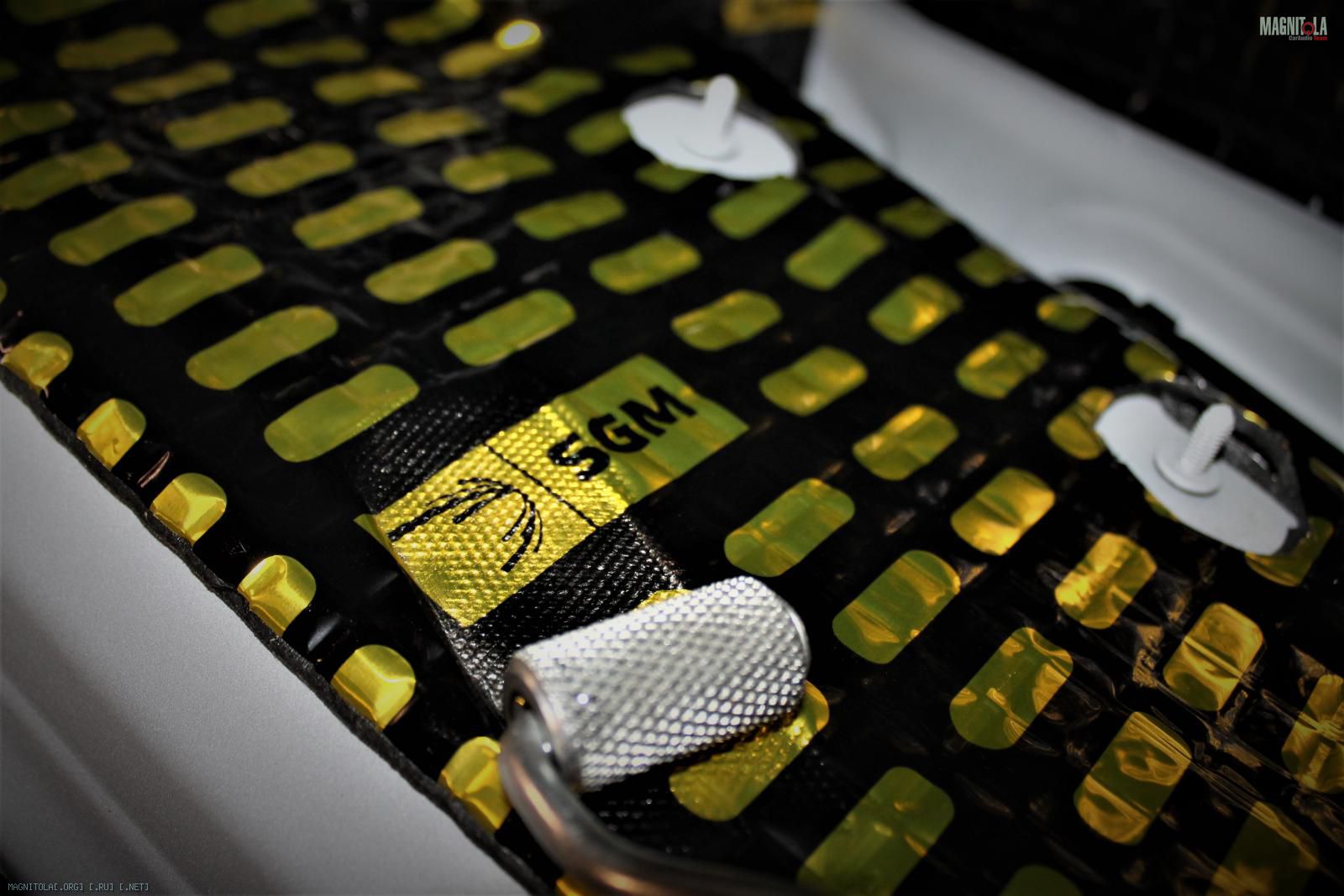

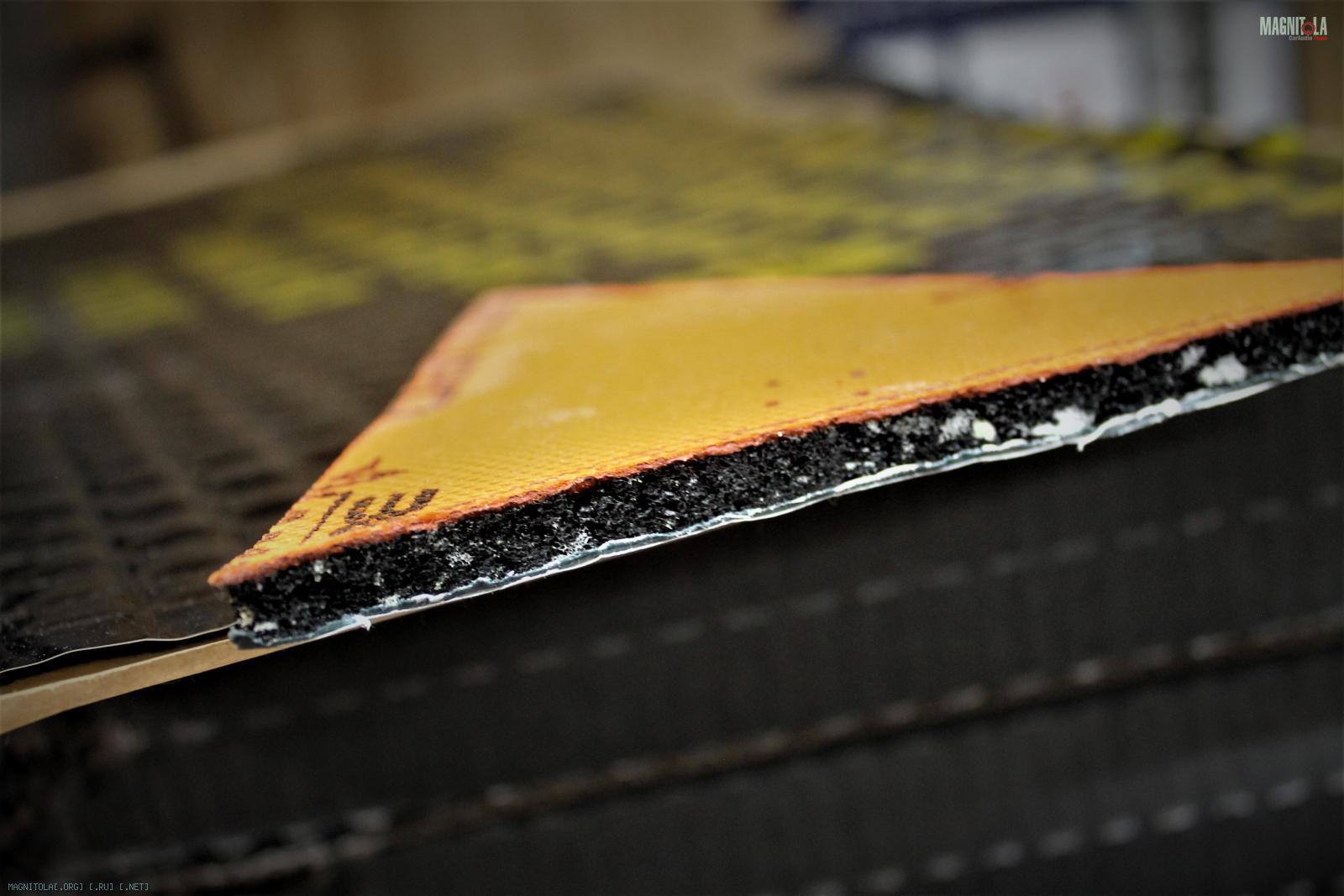

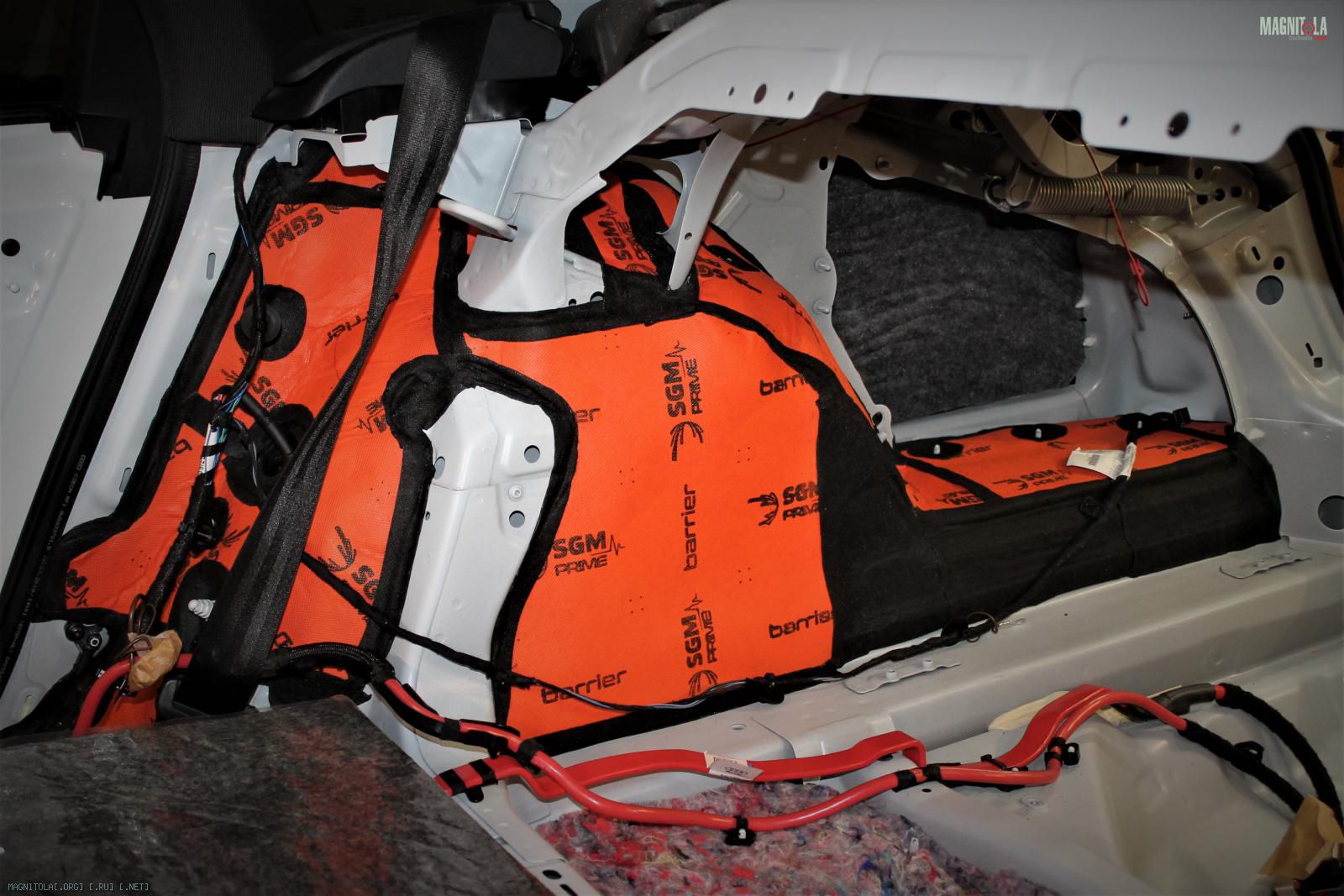

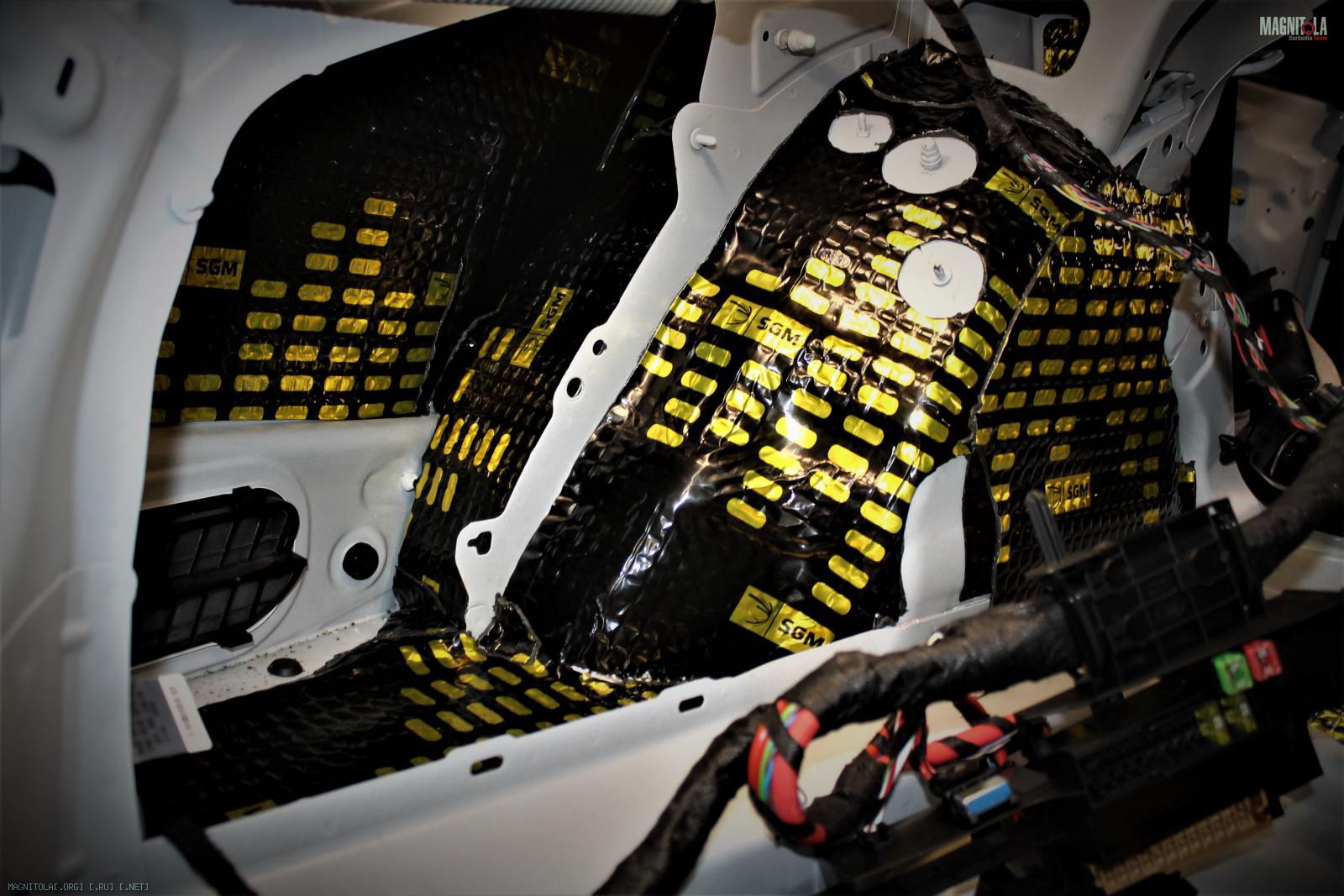

На арки укладываем трехслойный барьерный материал с новым, эффективным поглощающим слоем доступный только в KF Sound Technology.

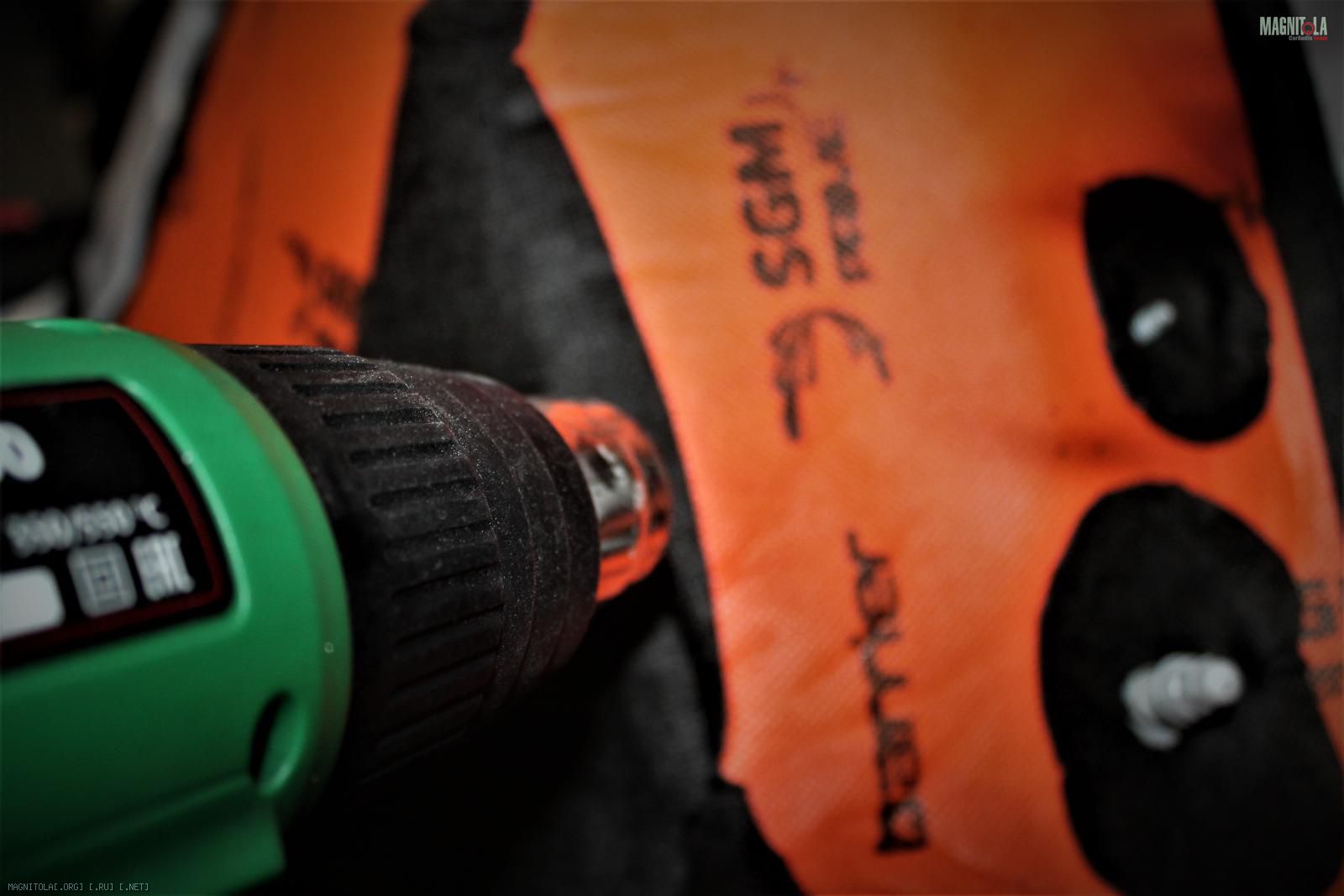

Края запаиваем горячим блокатором, получая единый монолитный "пирог".

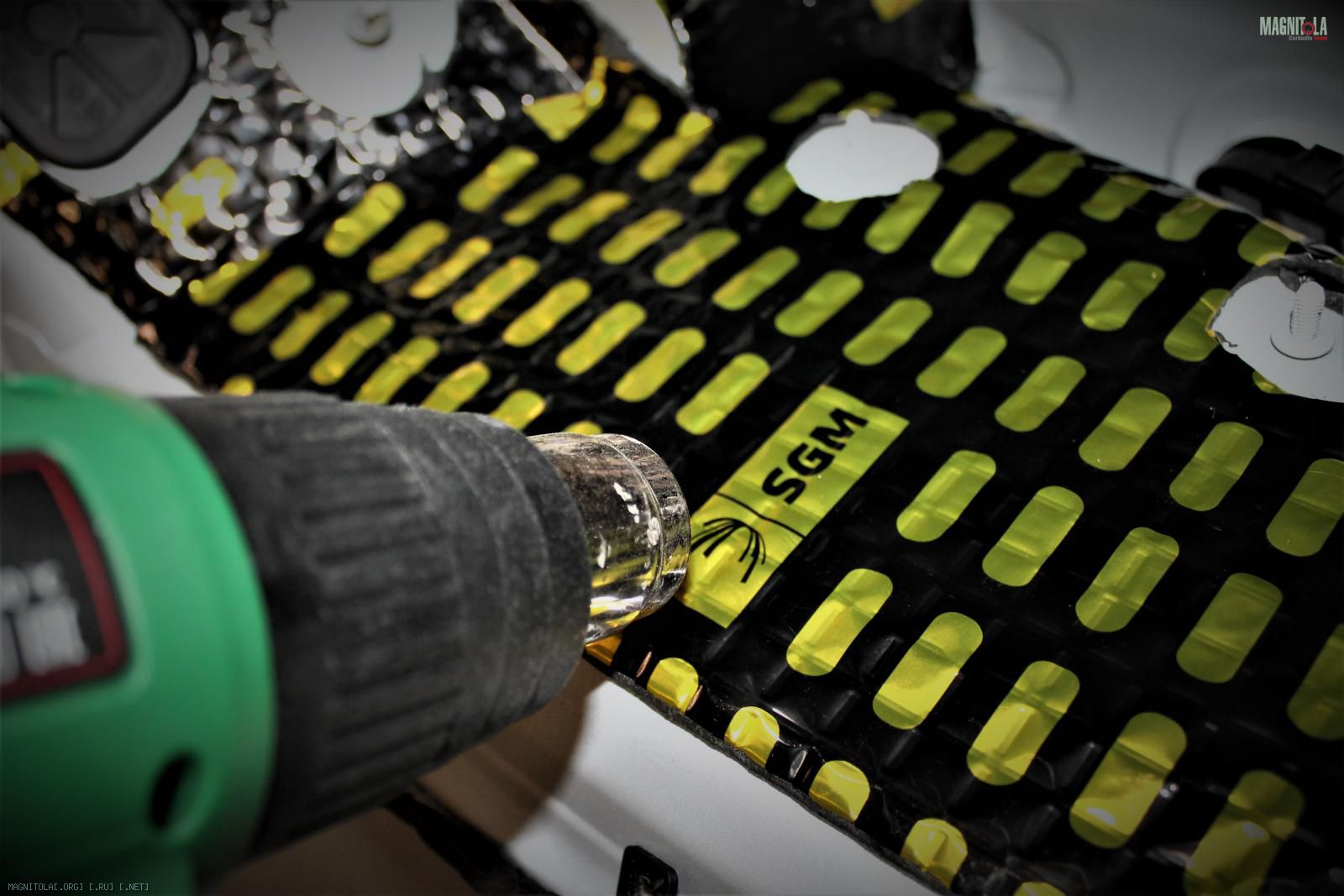

Прогреваем, прикатываем...
Вложение 1312195Вложение 1312197Вложение 1312199Вложение 1312201Вложение 1312203Вложение 1312205Вложение 1312207Вложение 1312209Вложение 1312211Вложение 1312213Вложение 1312215Вложение 1312217Вложение 1312219

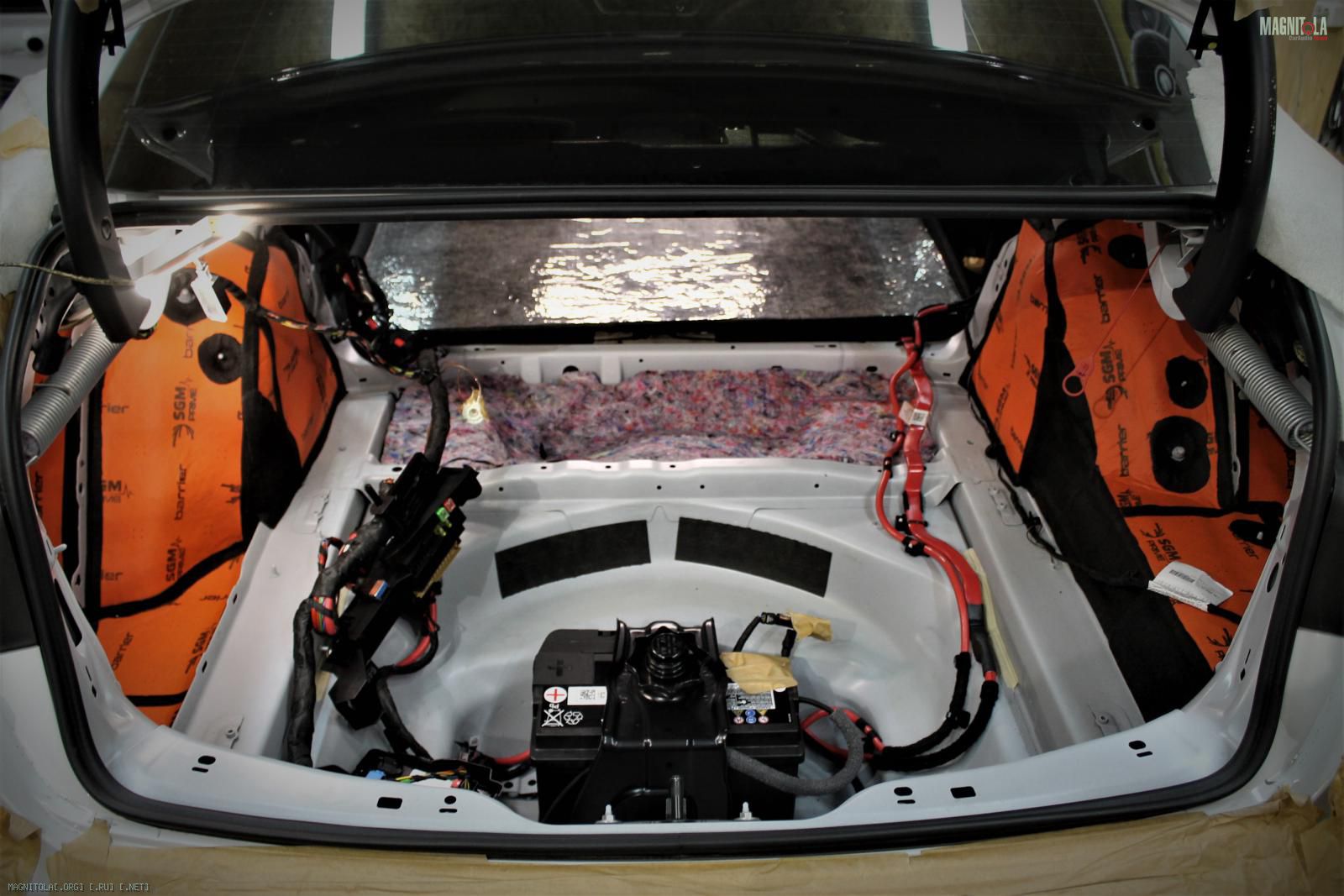

Итог...
Вложение 1312221Вложение 1312223Вложение 1312225Вложение 1312227Вложение 1312229Вложение 1312231Вложение 1312233Вложение 1312235Вложение 1312237

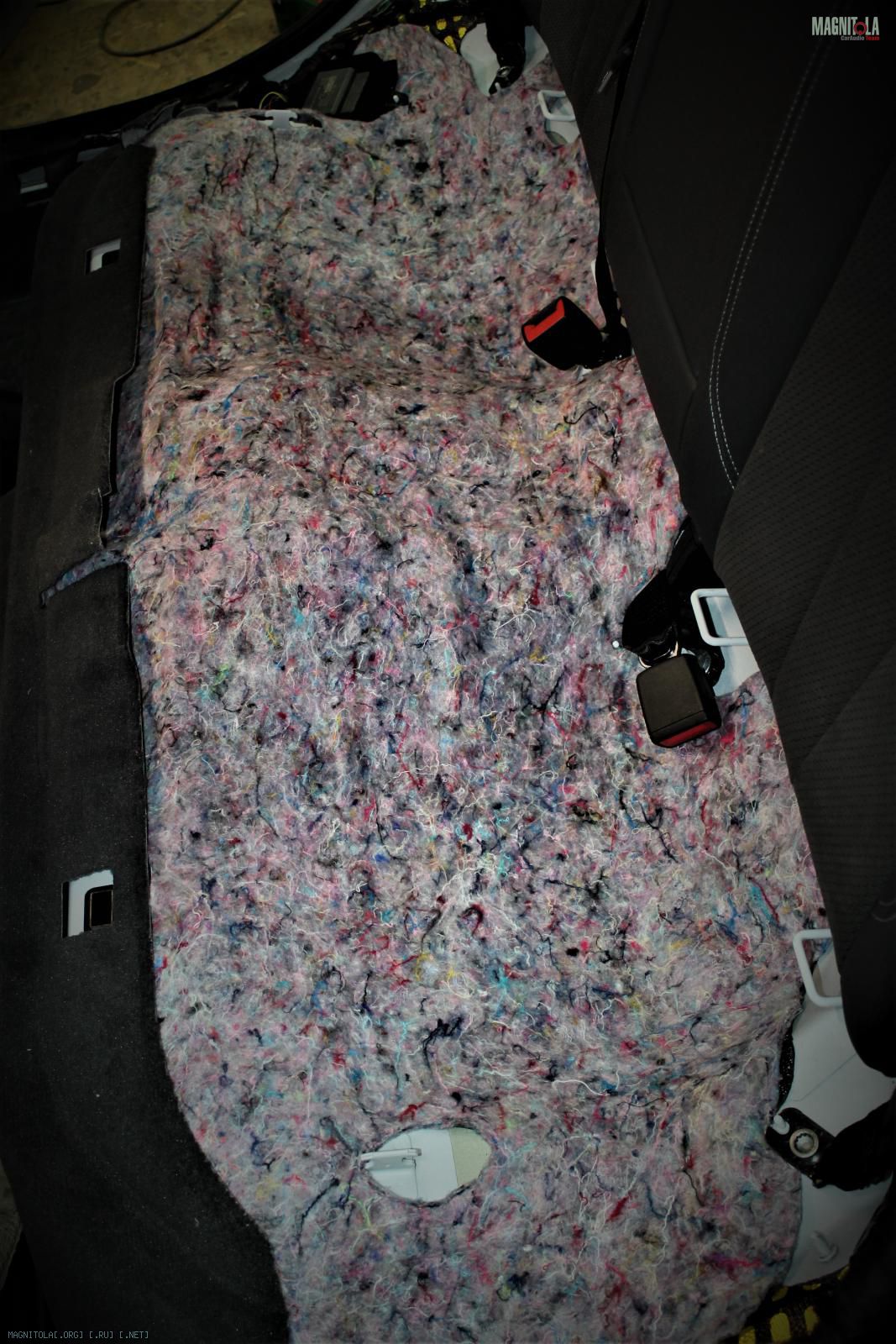

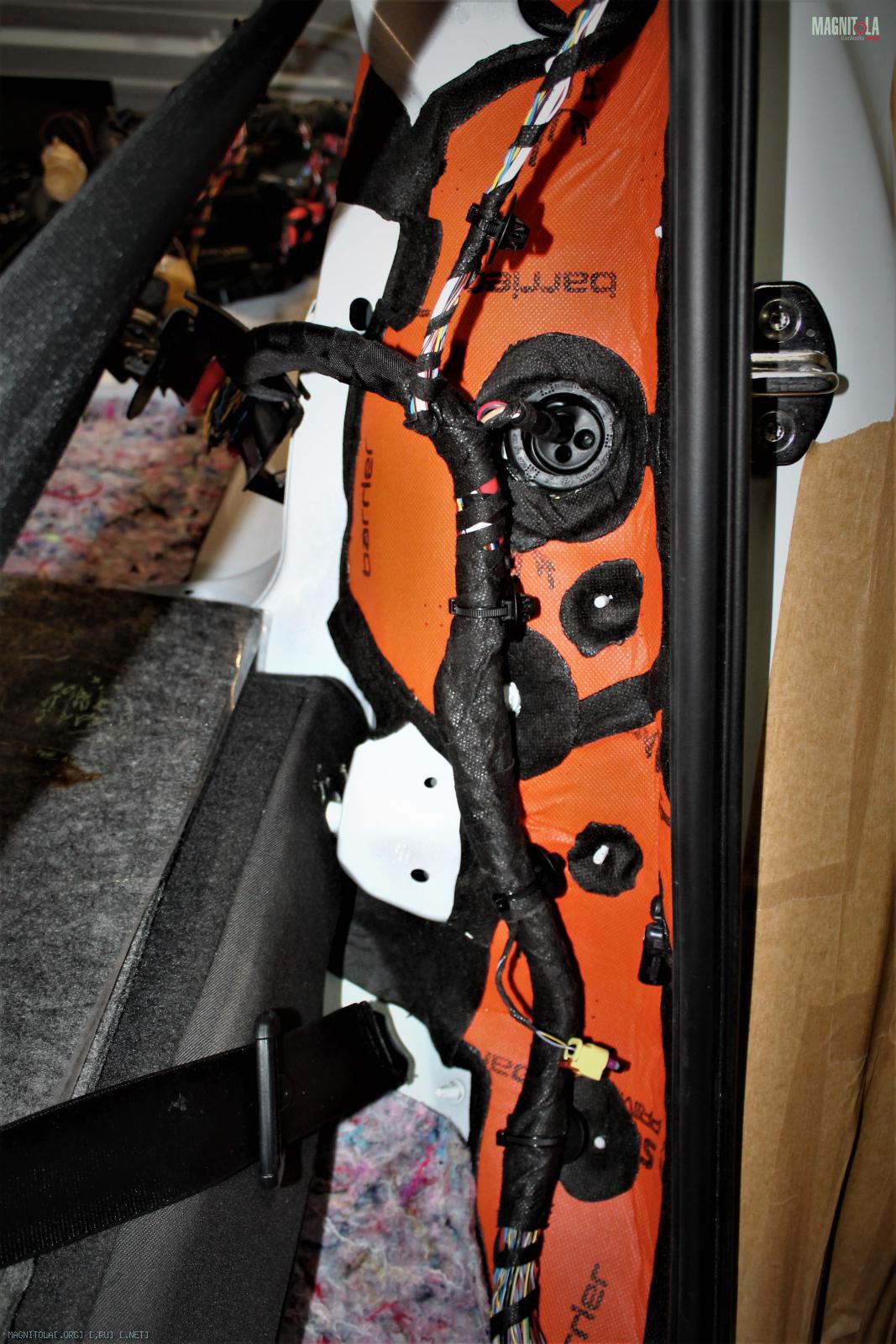

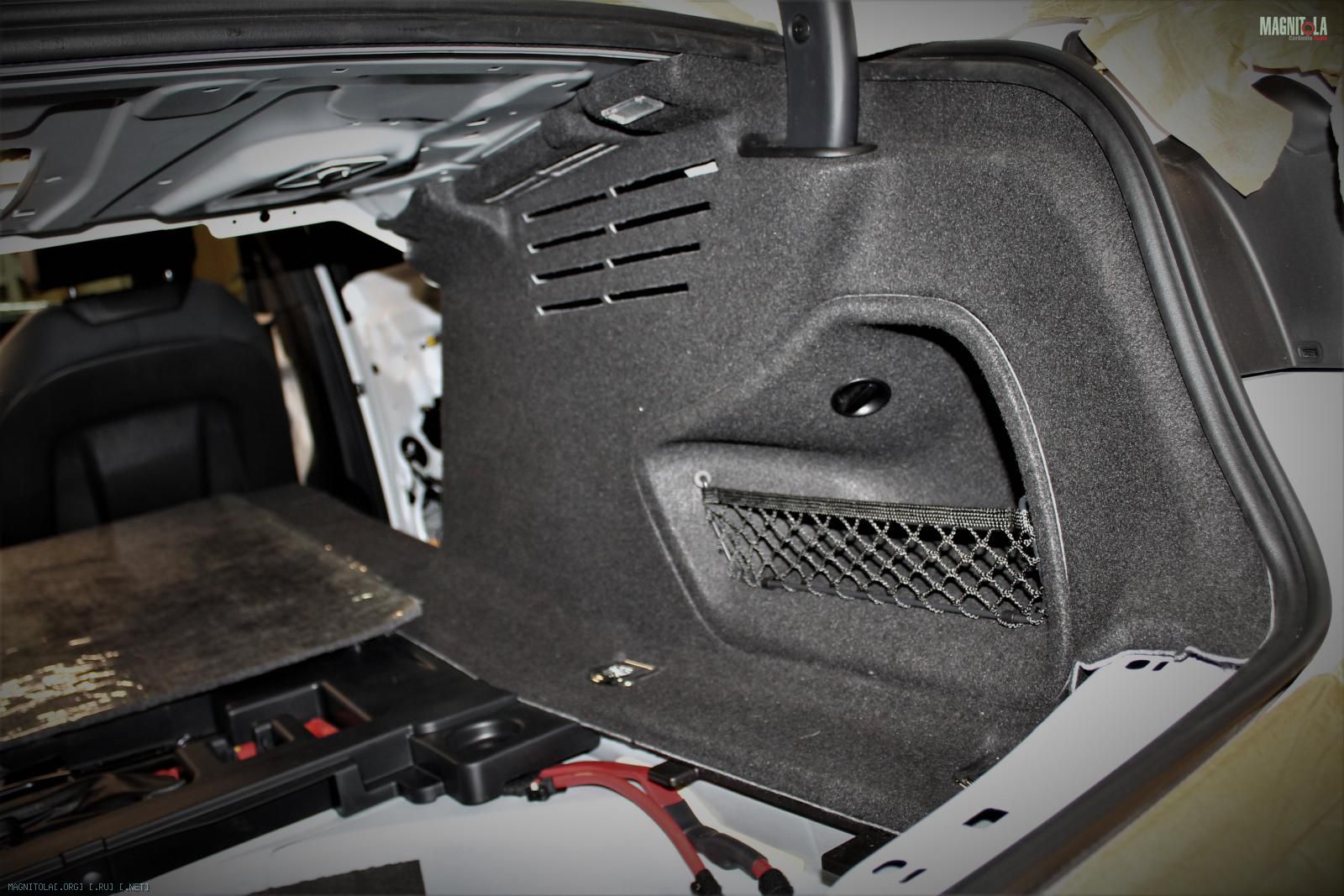

Далее укладываем слой войлока...

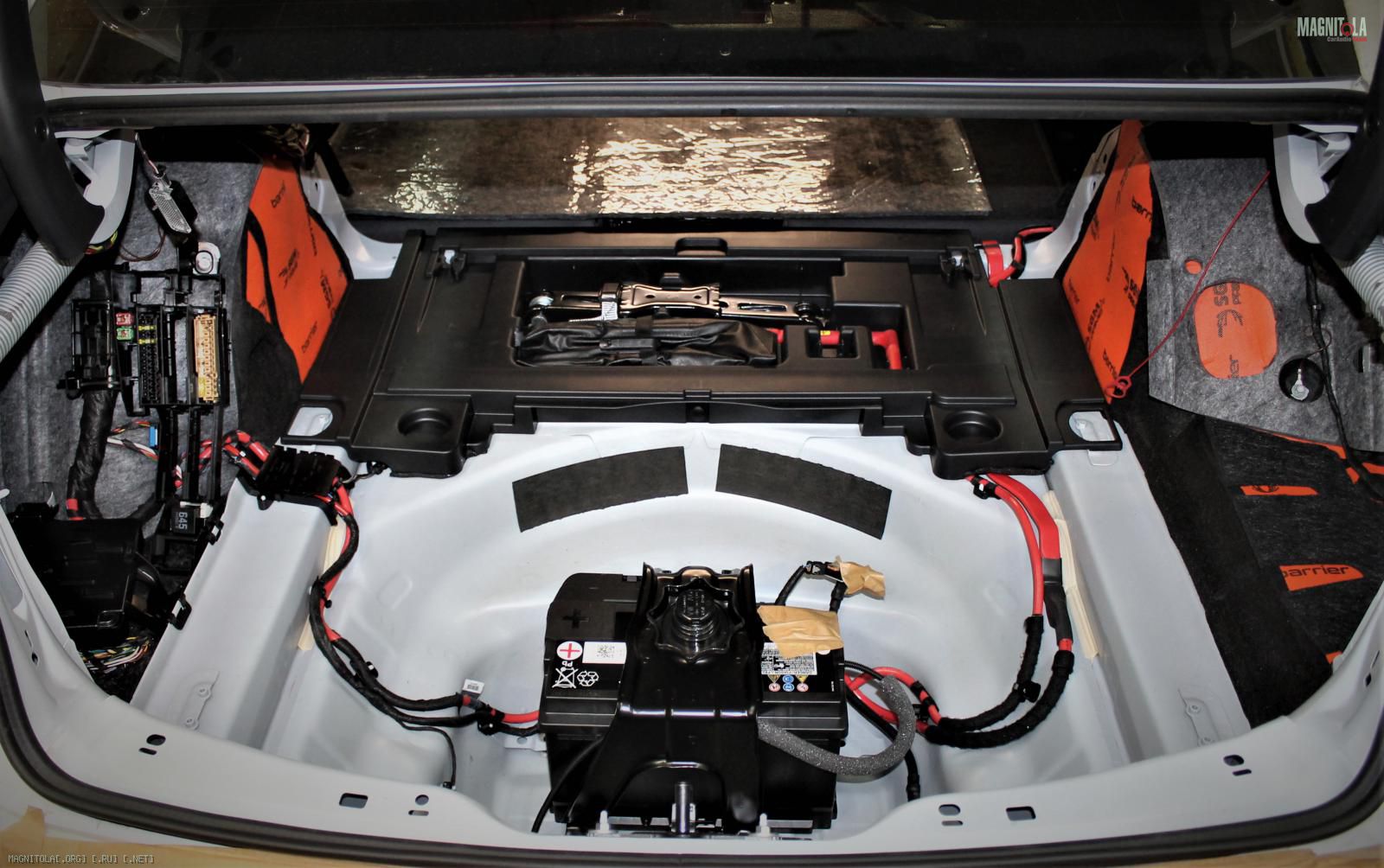

Затем укладываем штатные шумопоглощающие маты и собираем проводку и блоки электроники.

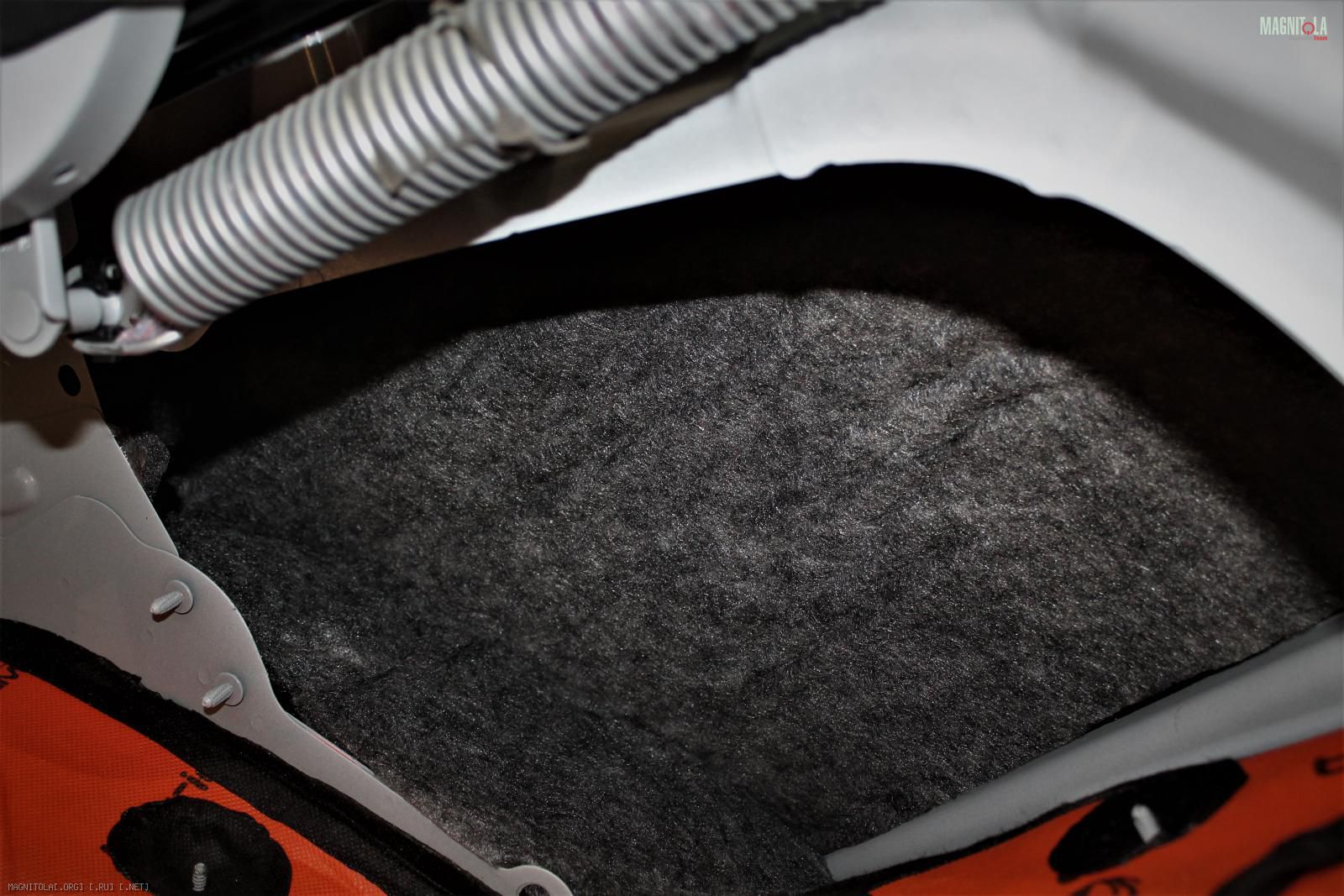

В арки со стороны салона укладываем эффективный шумопоглотитель, микроволокно SGM Pro 25мм.

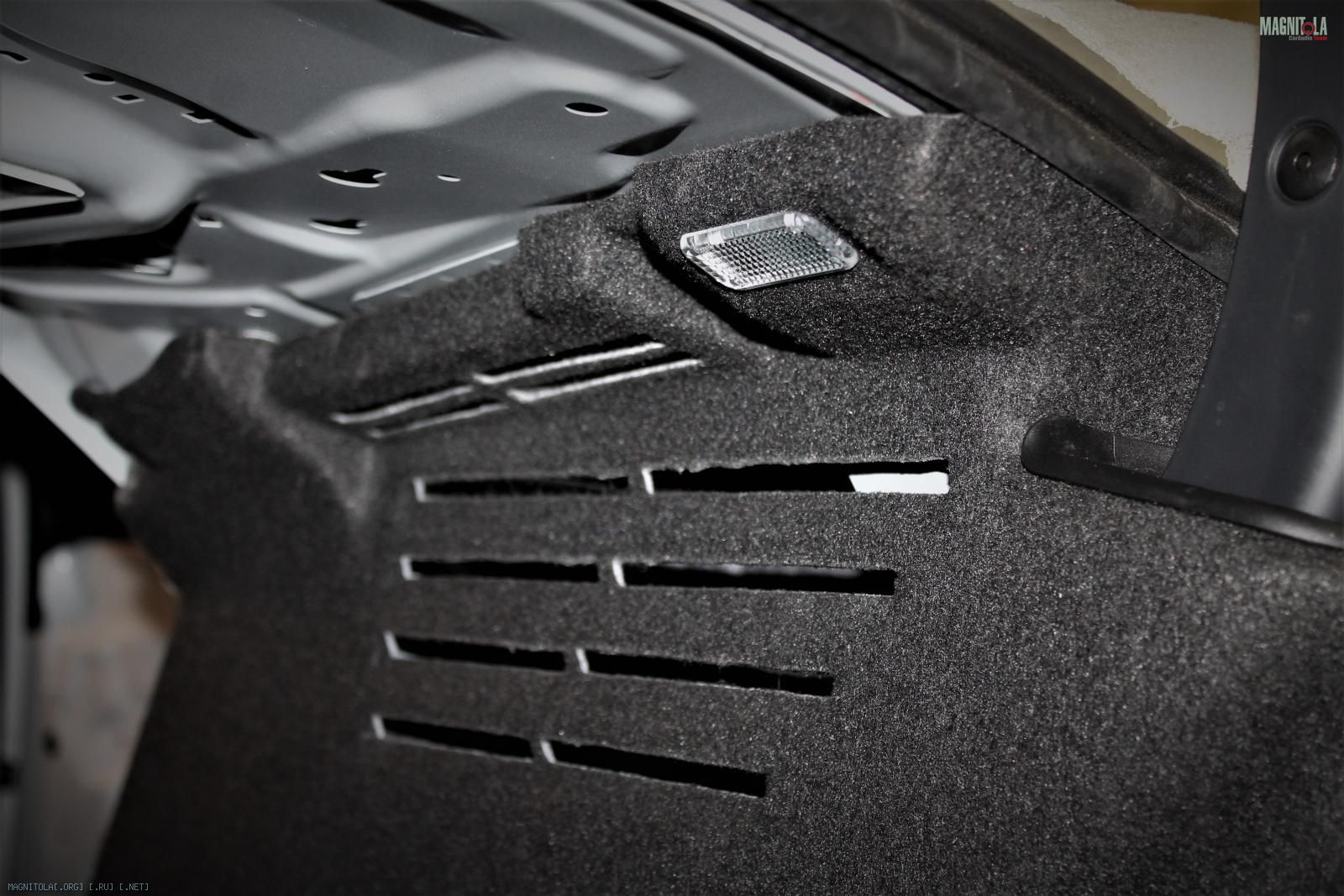

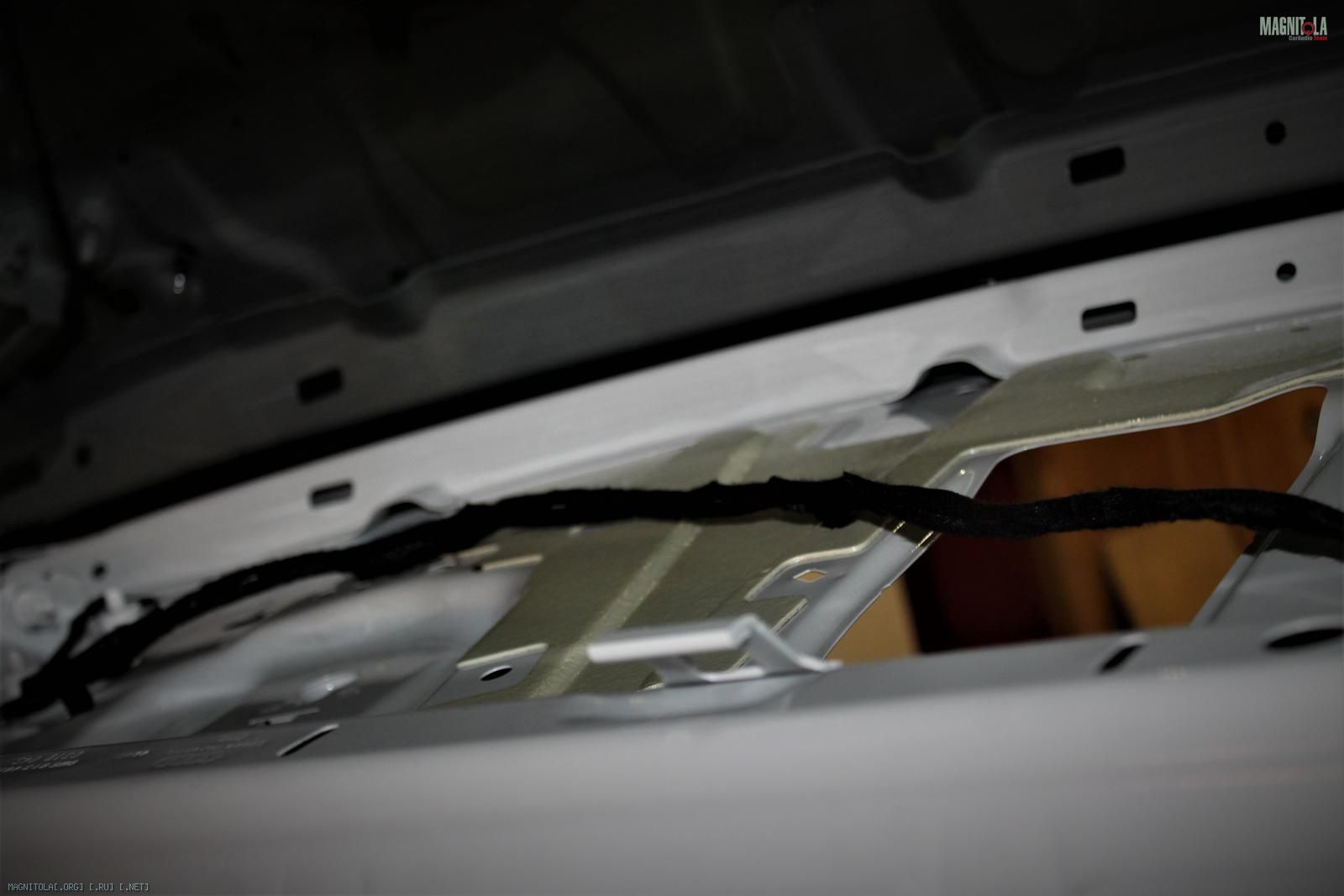

Интегрируем второй плафон освещения багажника.
Вложение 1312239Вложение 1312241Вложение 1312243Вложение 1312245Вложение 1312247Вложение 1312249Вложение 1312251Вложение 1312255Вложение 1312257
