Вложений: 14
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Toyota PRADO 150

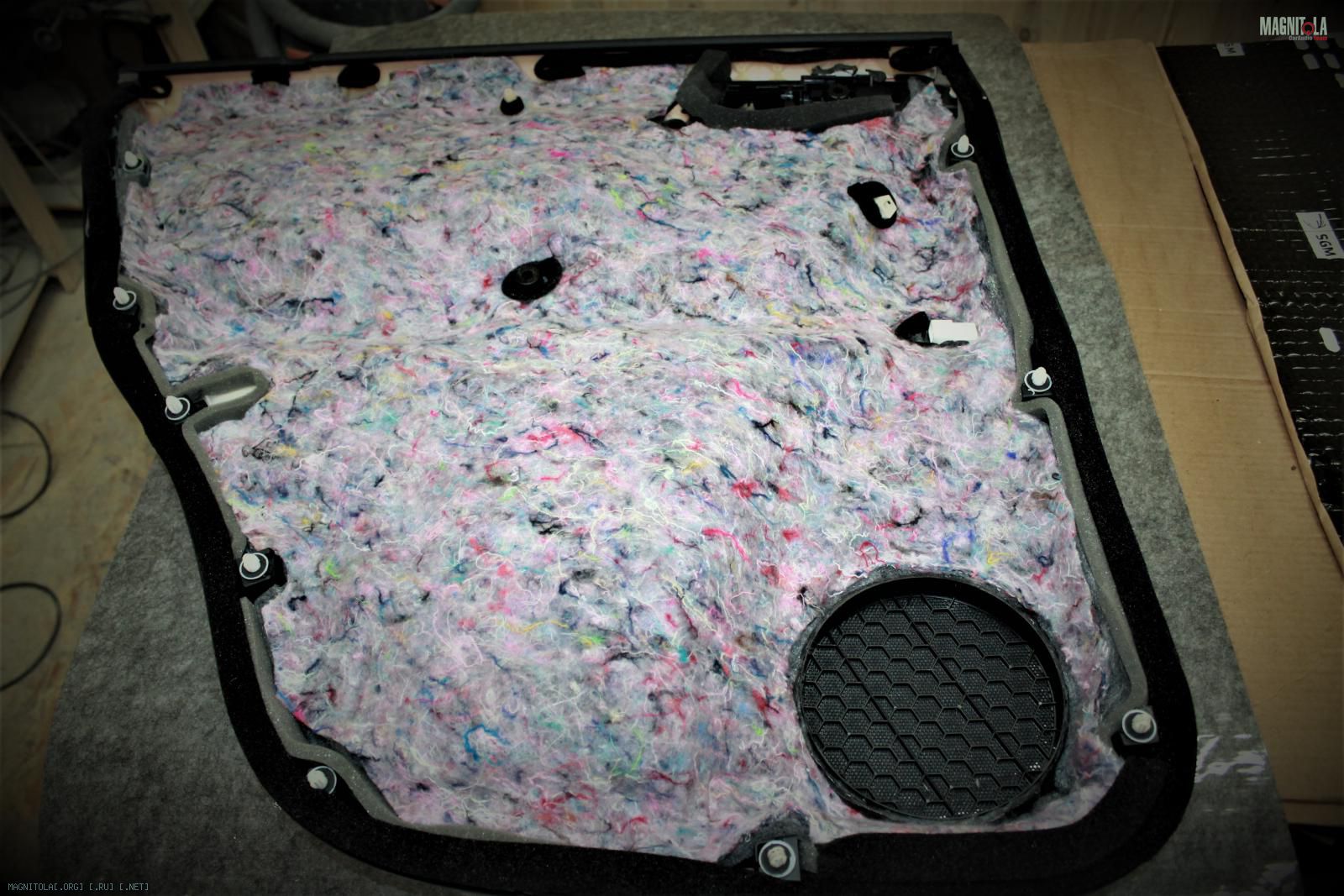

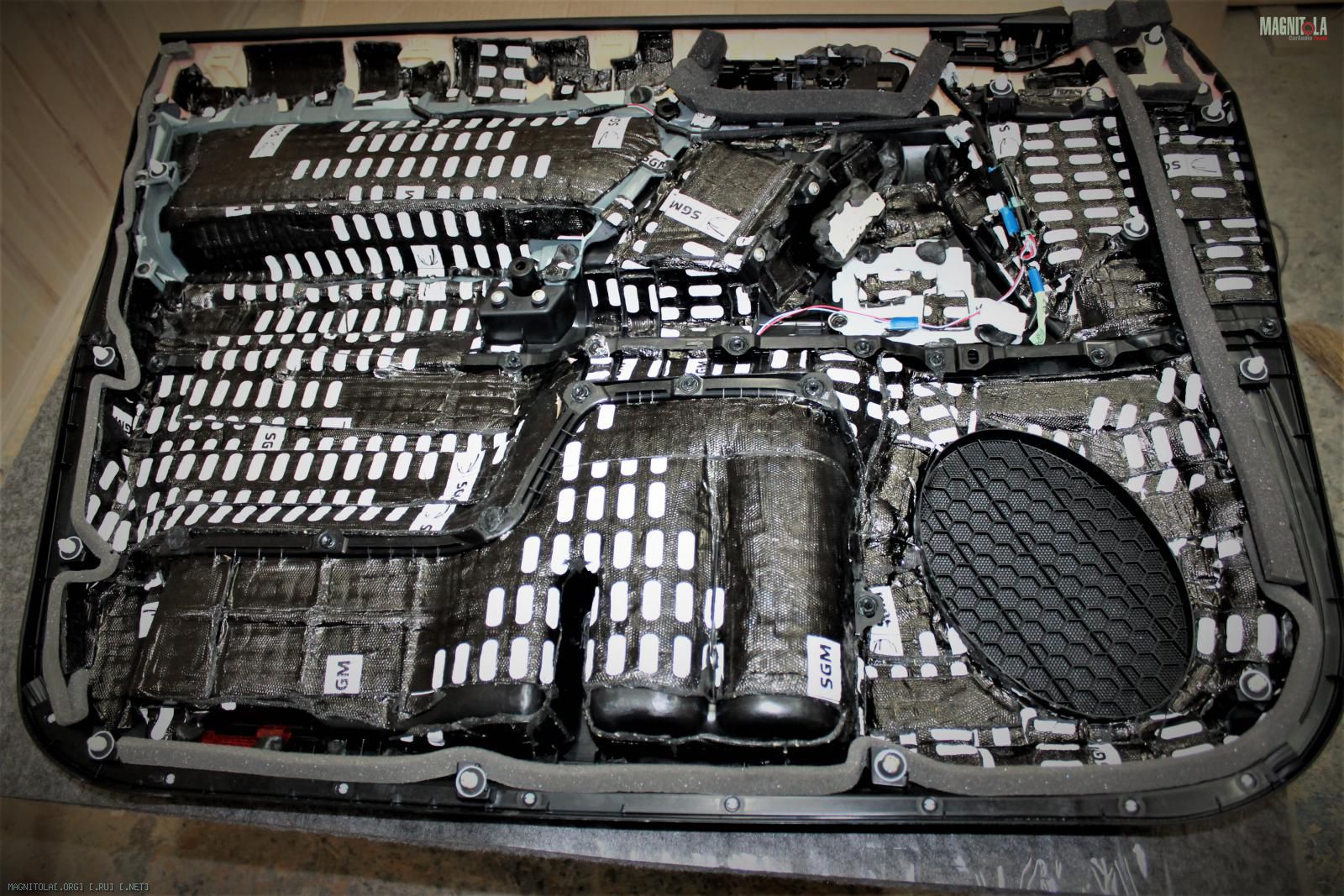

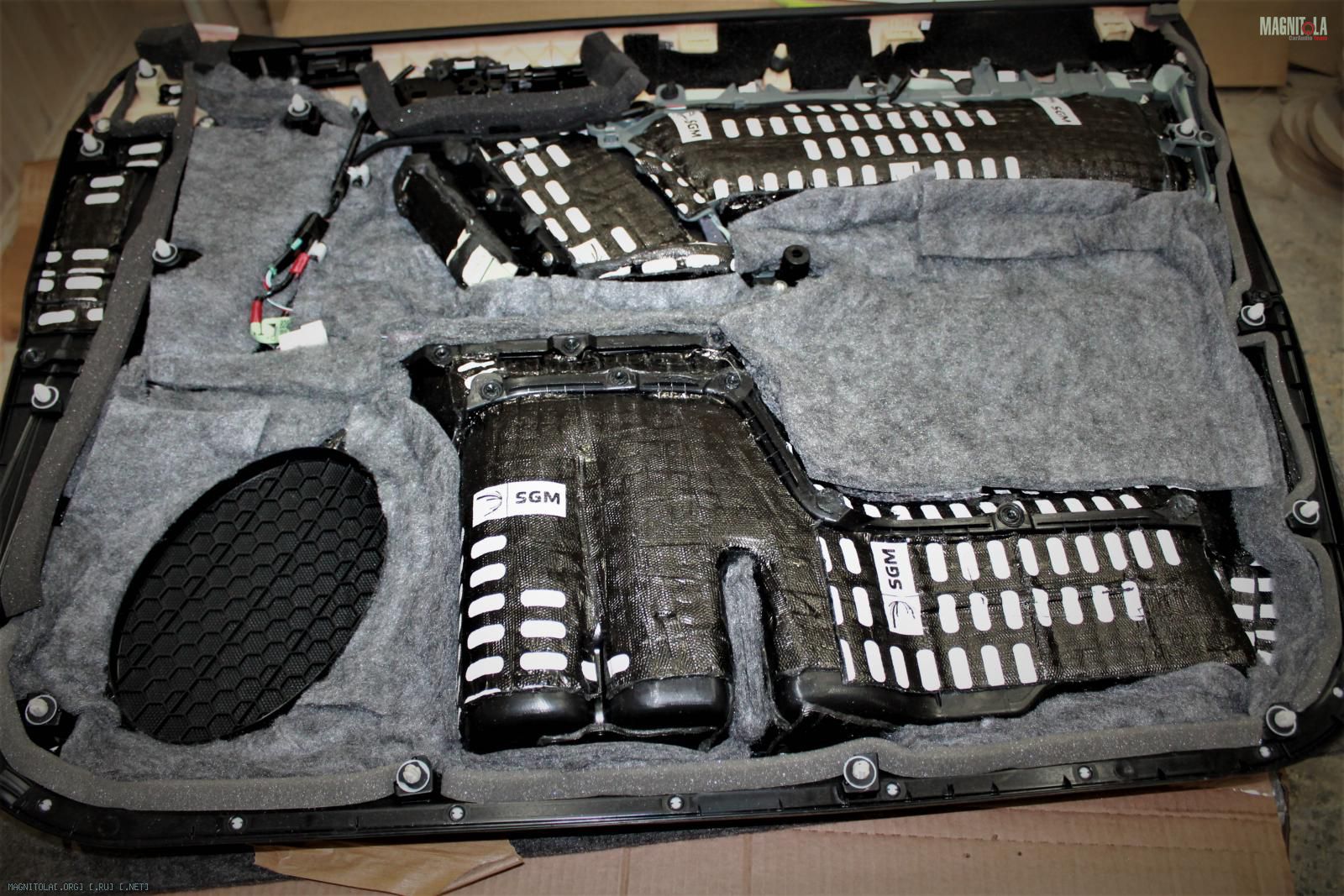

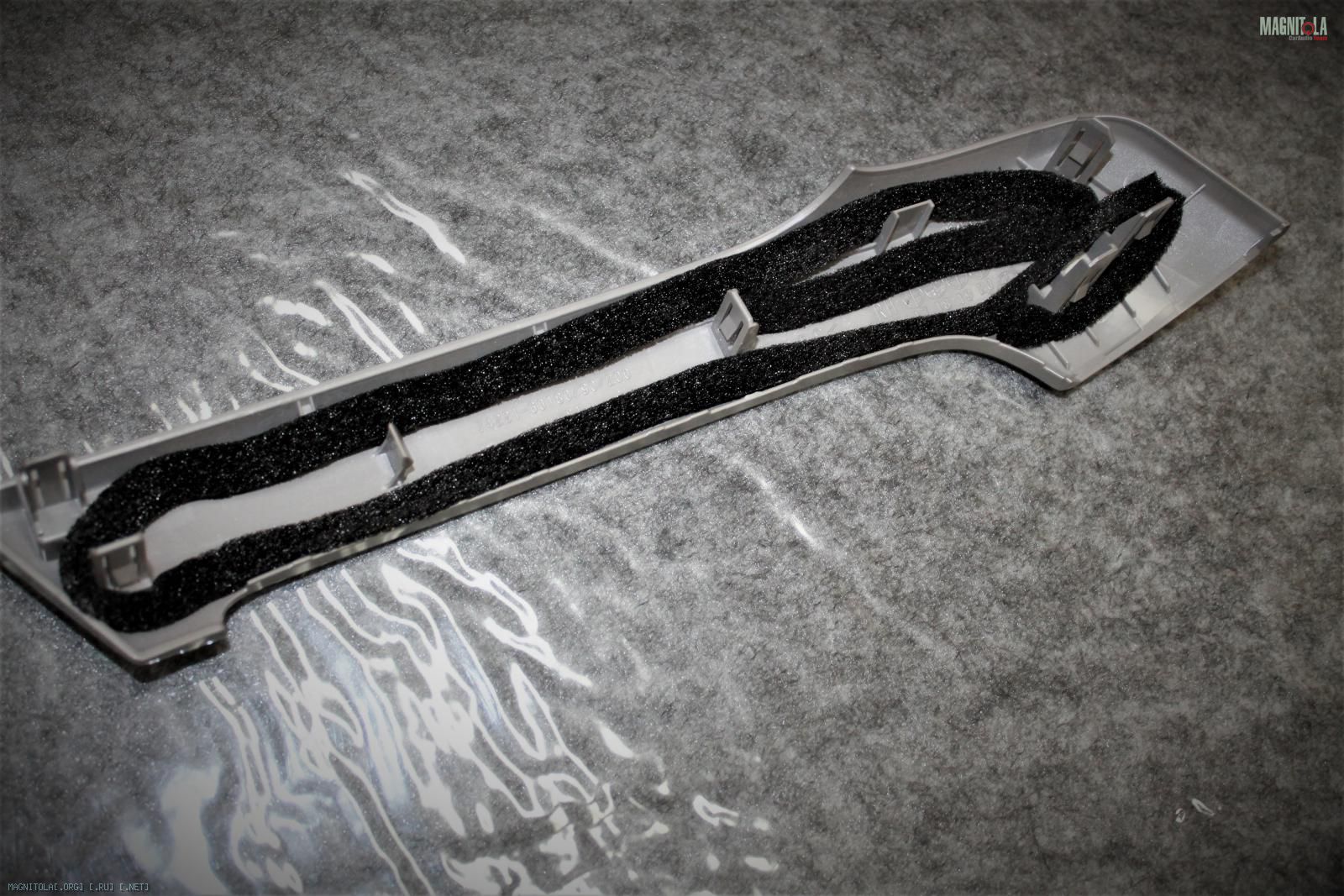

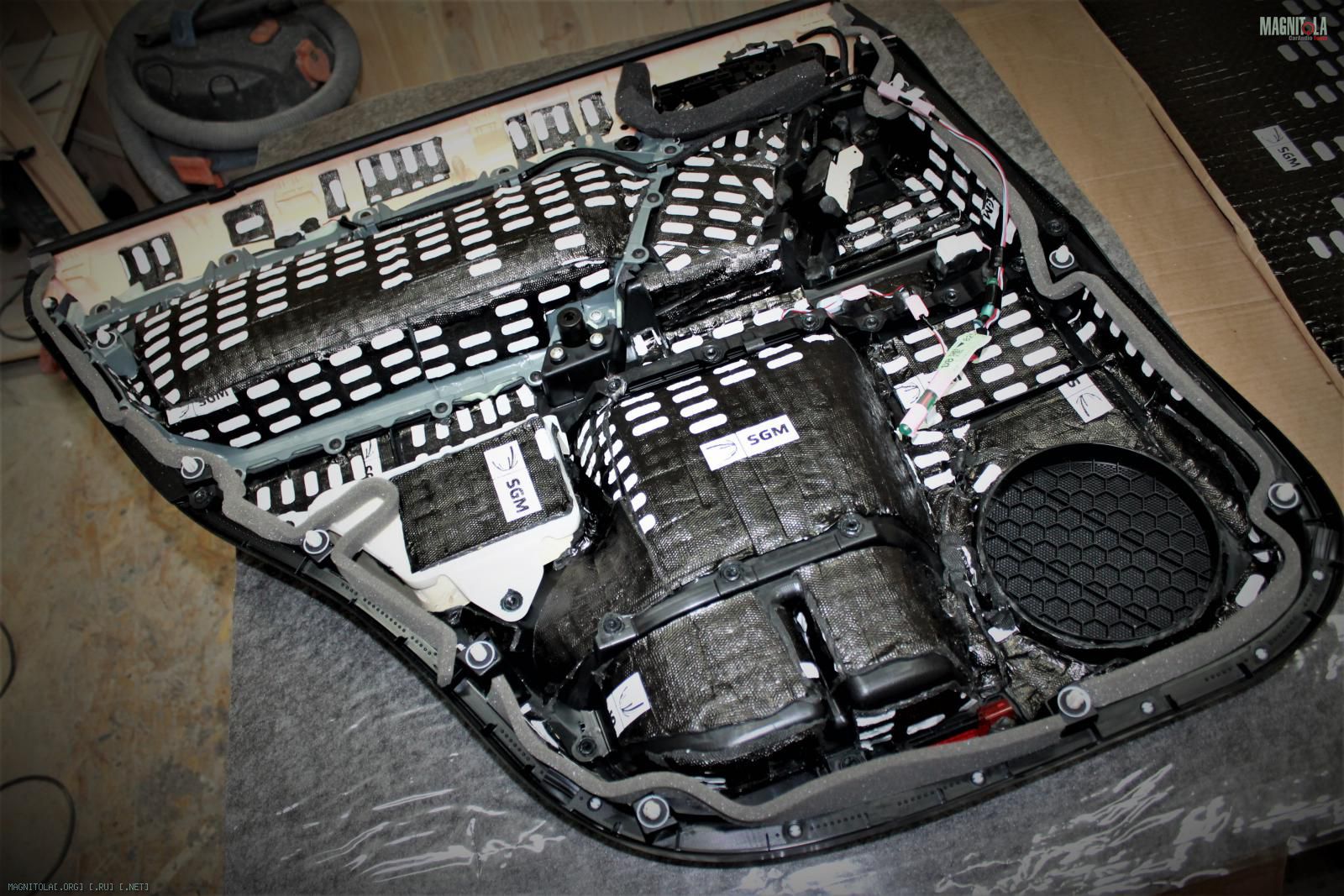

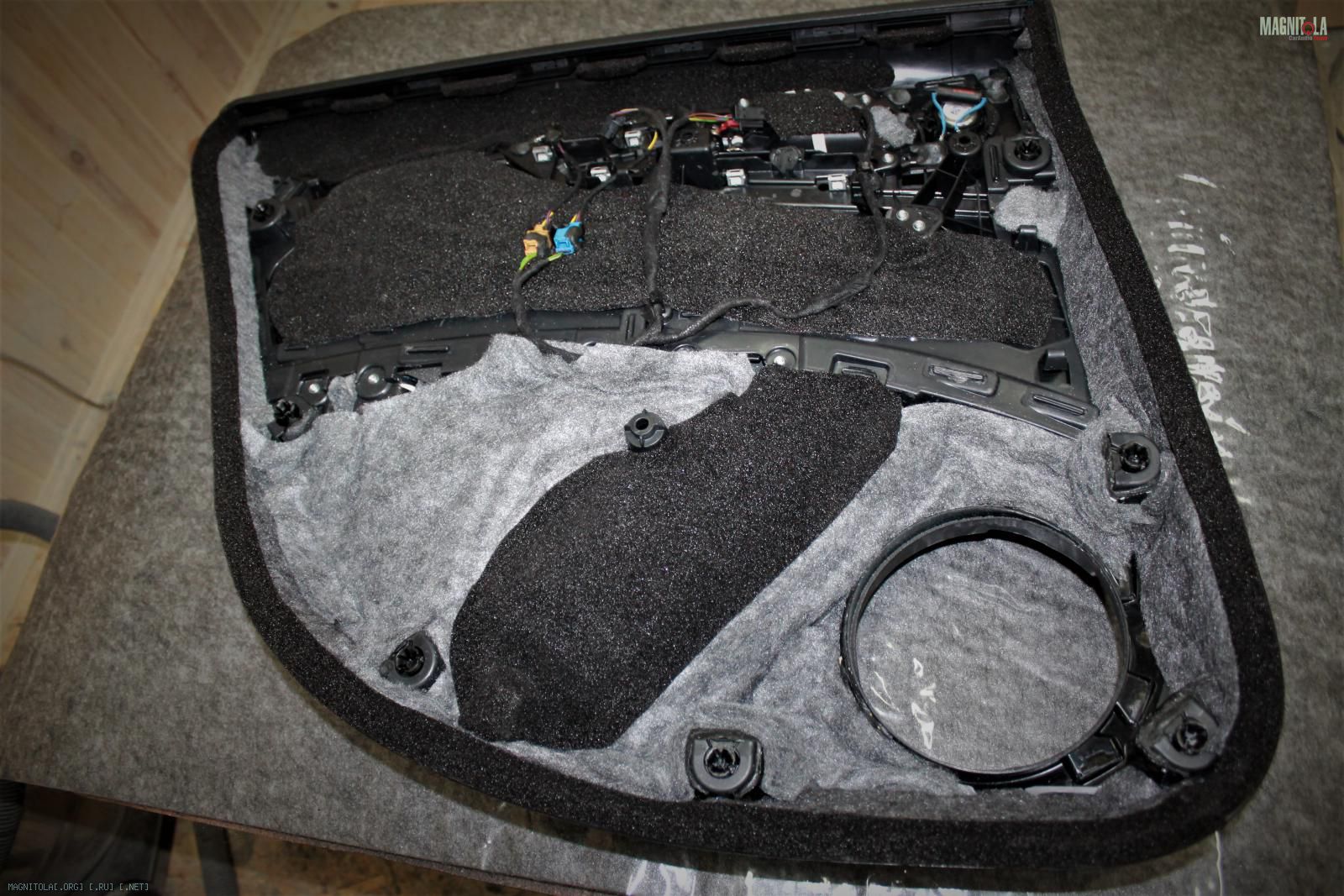

Карты дверей.
Наносим вибру 4мм, греем, прикатываем...
Наносим штатный войлок, затем поверх войлок 10мм, затем слой шумопоглотителя, уплотнительная лента по периметру.
Пластиковые элементы дверей уплотняем.
Собираем....
Вложение 1305679Вложение 1305681Вложение 1305683Вложение 1305685Вложение 1305687Вложение 1305689Вложение 1305691Вложение 1305693Вложение 1305695Вложение 1305697Вложение 1305699Вложение 1305701Вложение 1305703Вложение 1305705
Вложений: 5
Re: Изготовление корпусов для сабвуферов, фальшпанелей

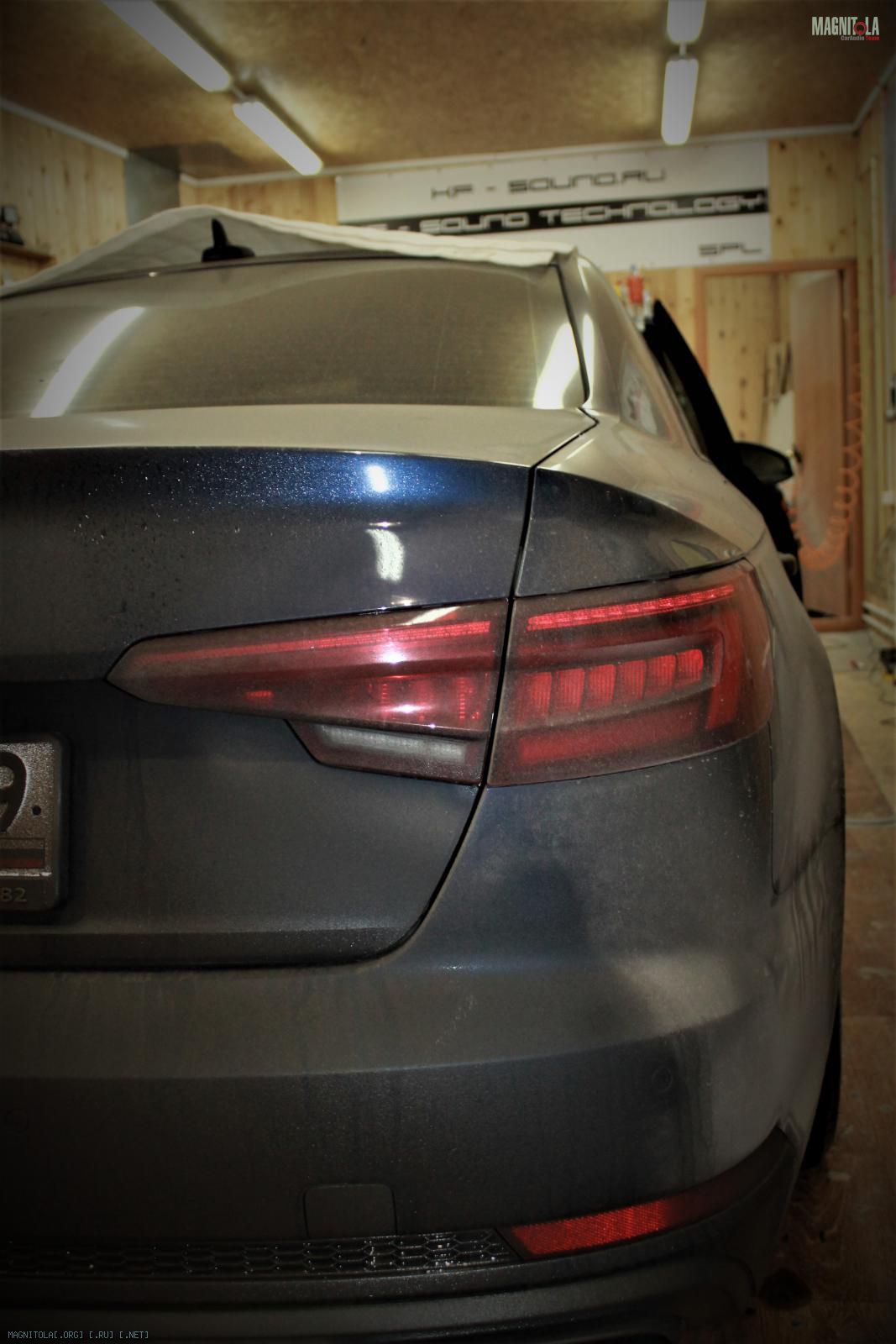

В KF-Sound Technology приехала Audi A4B9

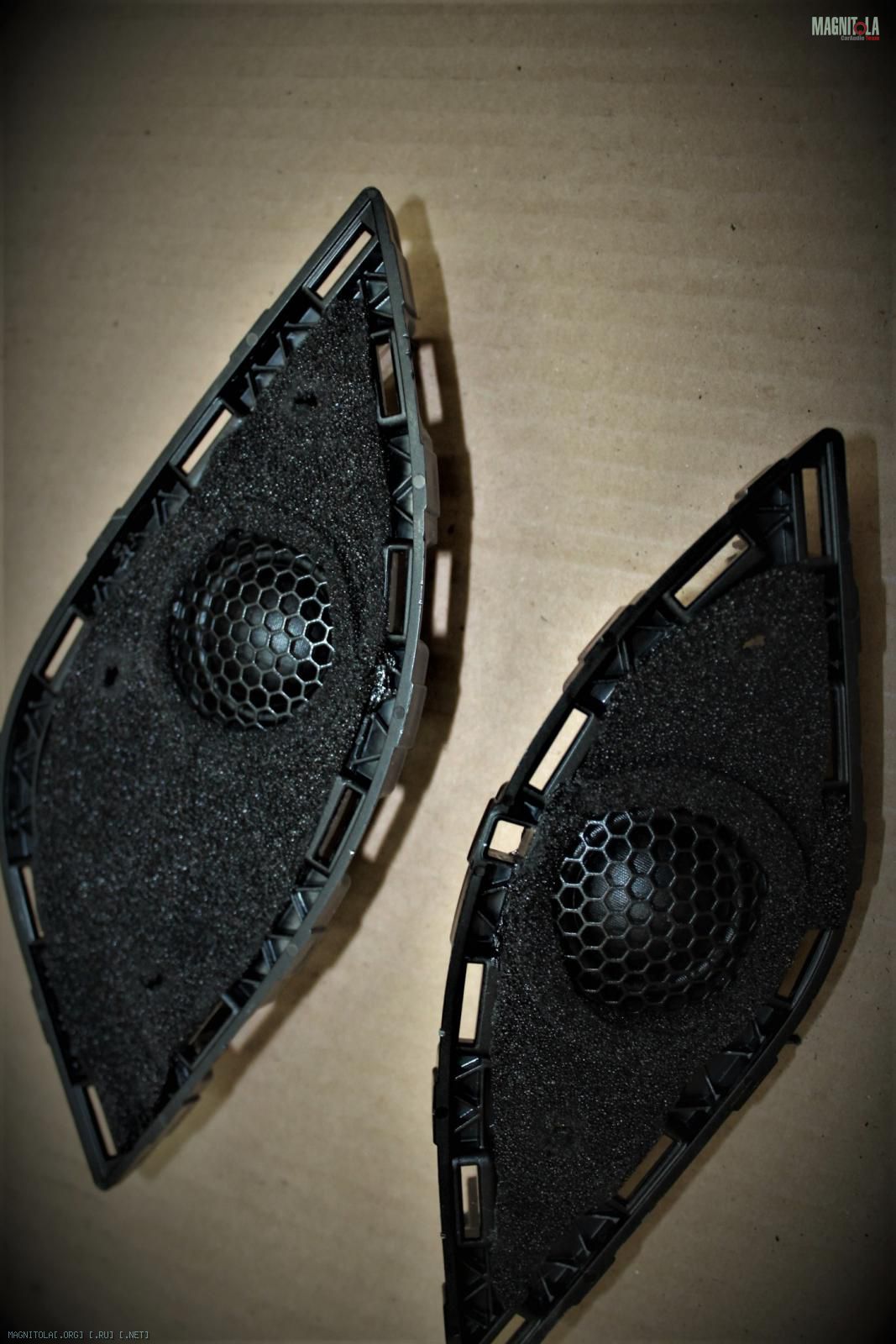

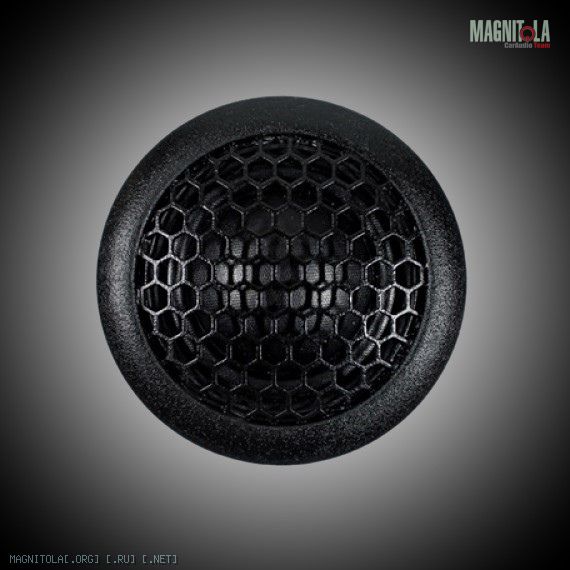

На замену штатных ВЧ, на более качественные.
Вложение 1305707Вложение 1305709Вложение 1305711Вложение 1305713Вложение 1305715
Вложений: 19
Re: Изготовление корпусов для сабвуферов, фальшпанелей

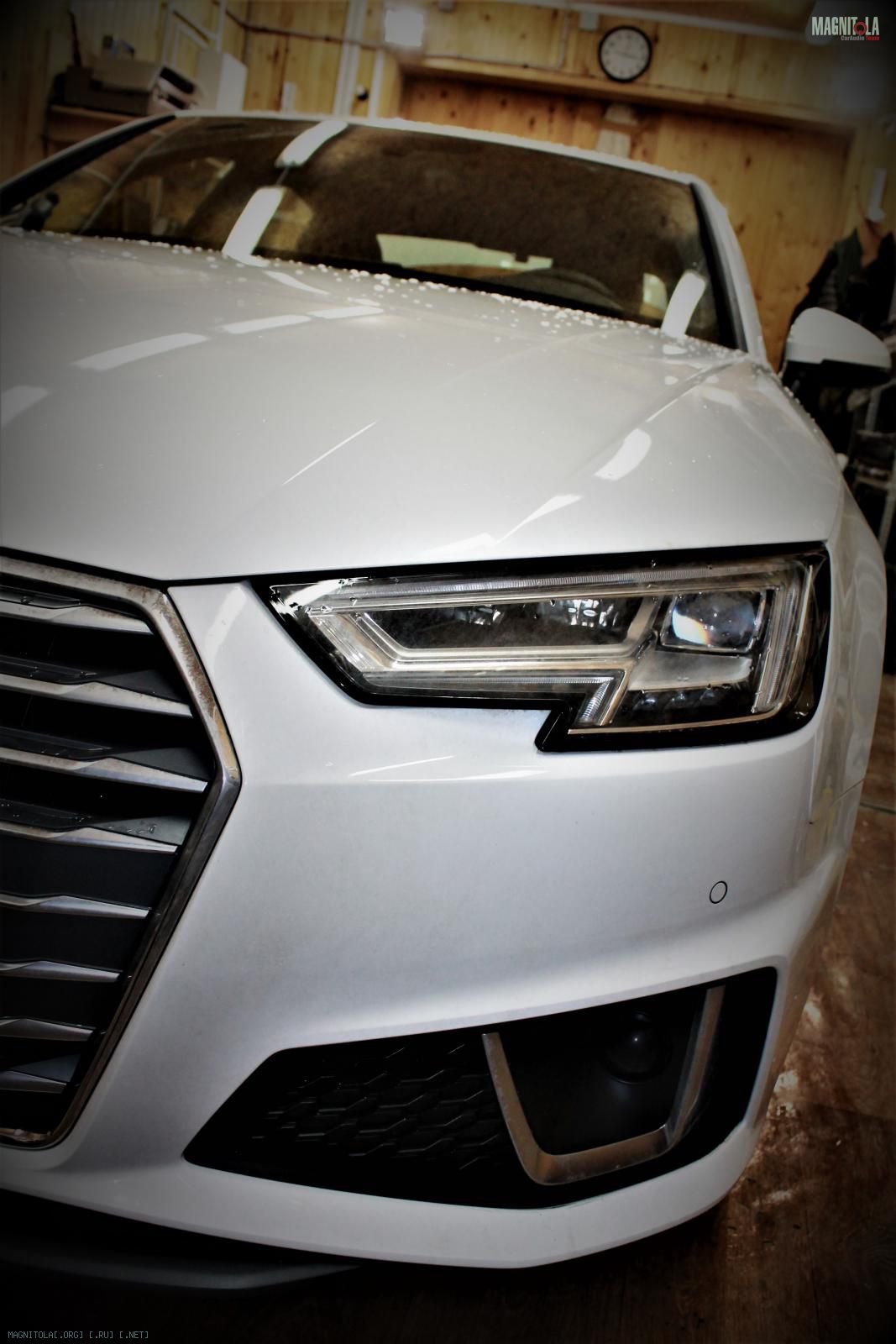

В KF-Sound Technology приехала Audi A4B9 TDI
Вложение 1305793Вложение 1305795Вложение 1305797

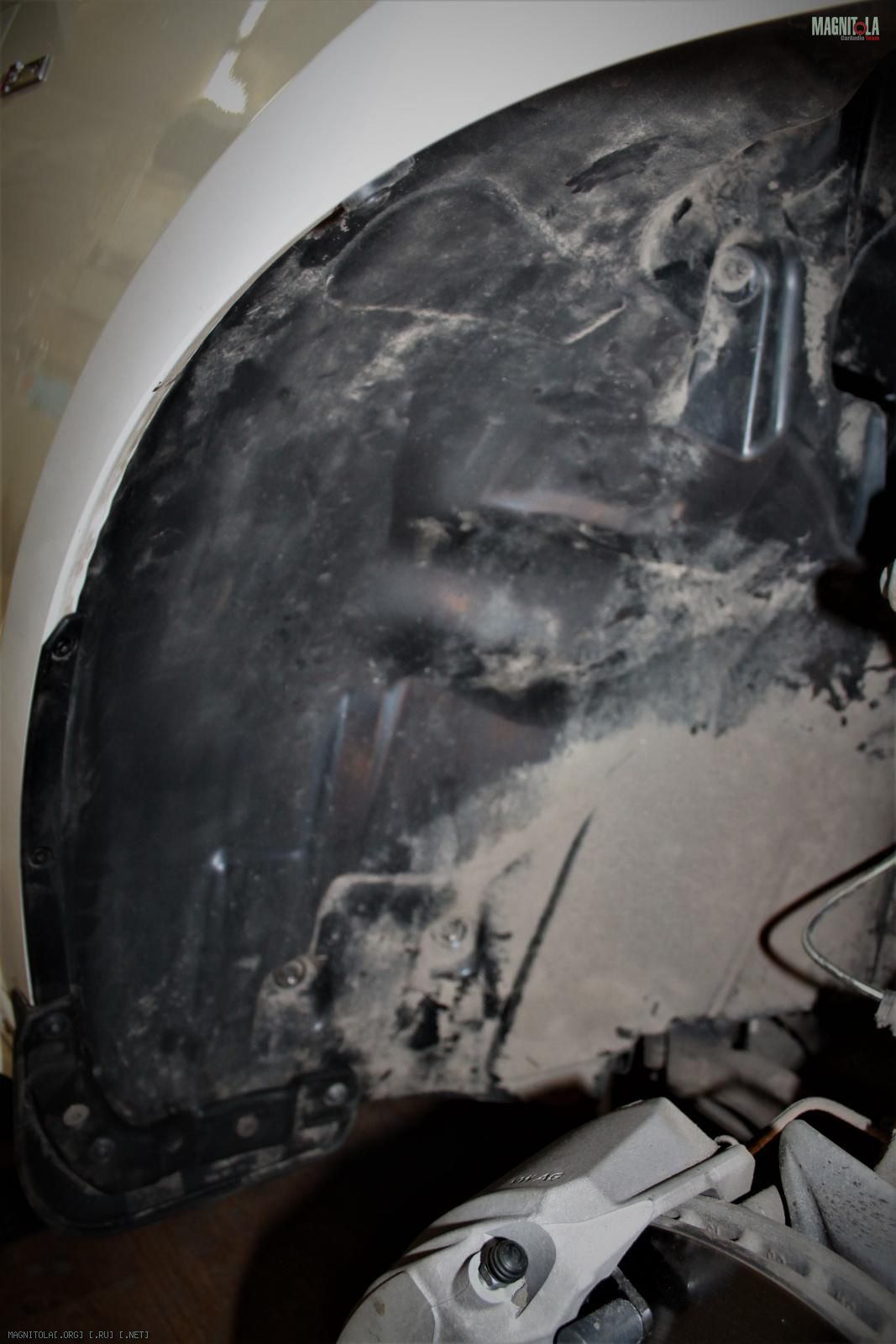

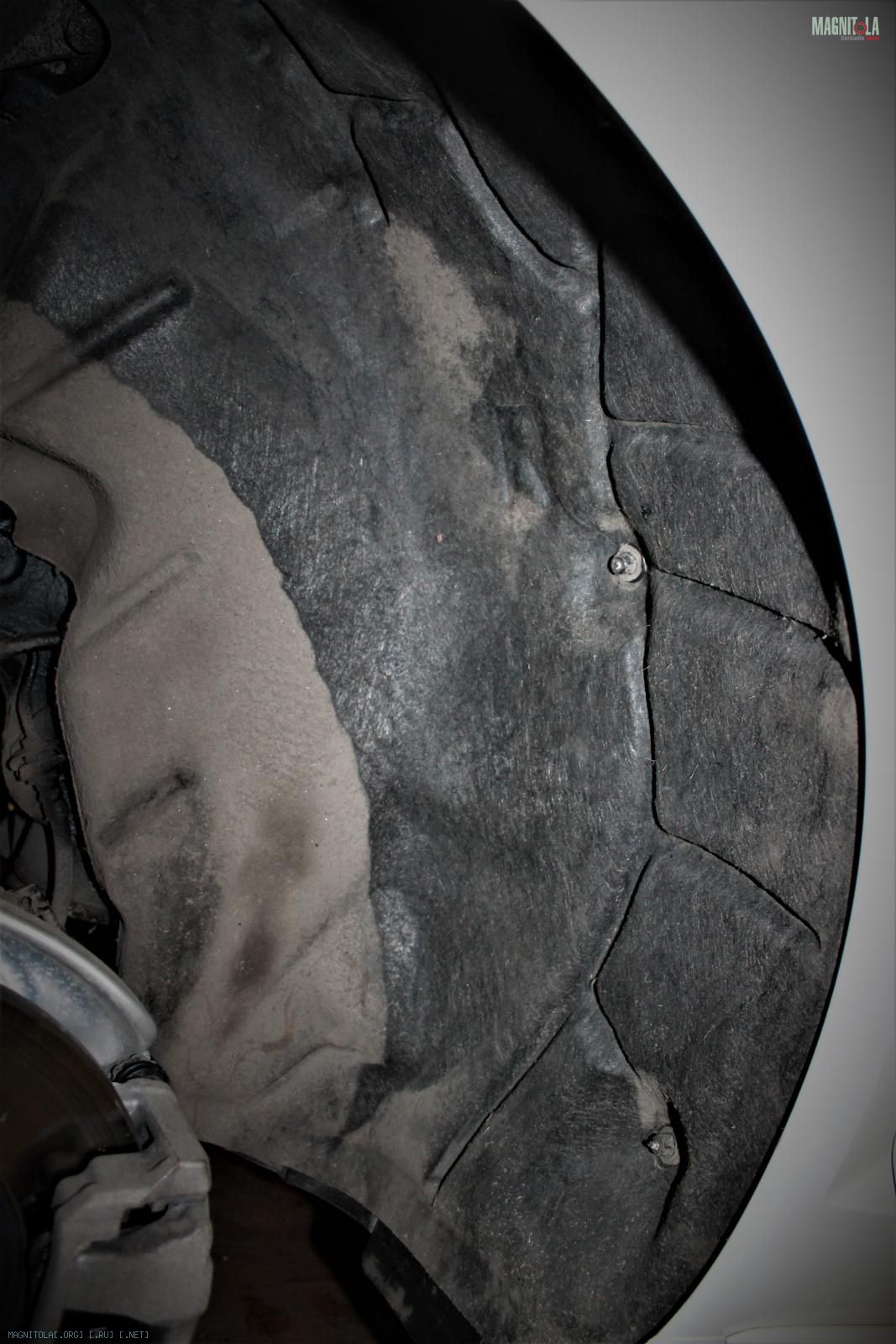

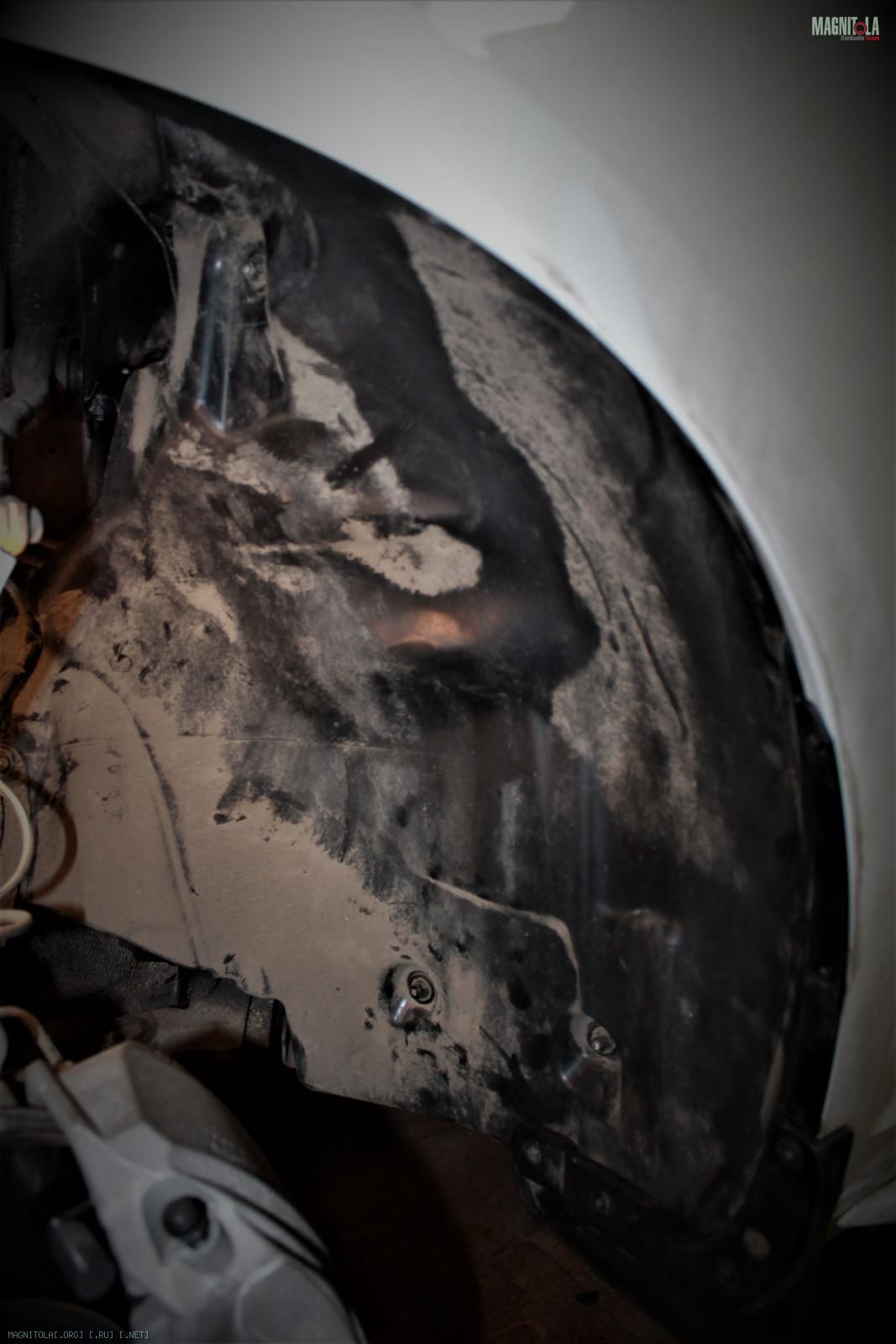

Разбираем арки...

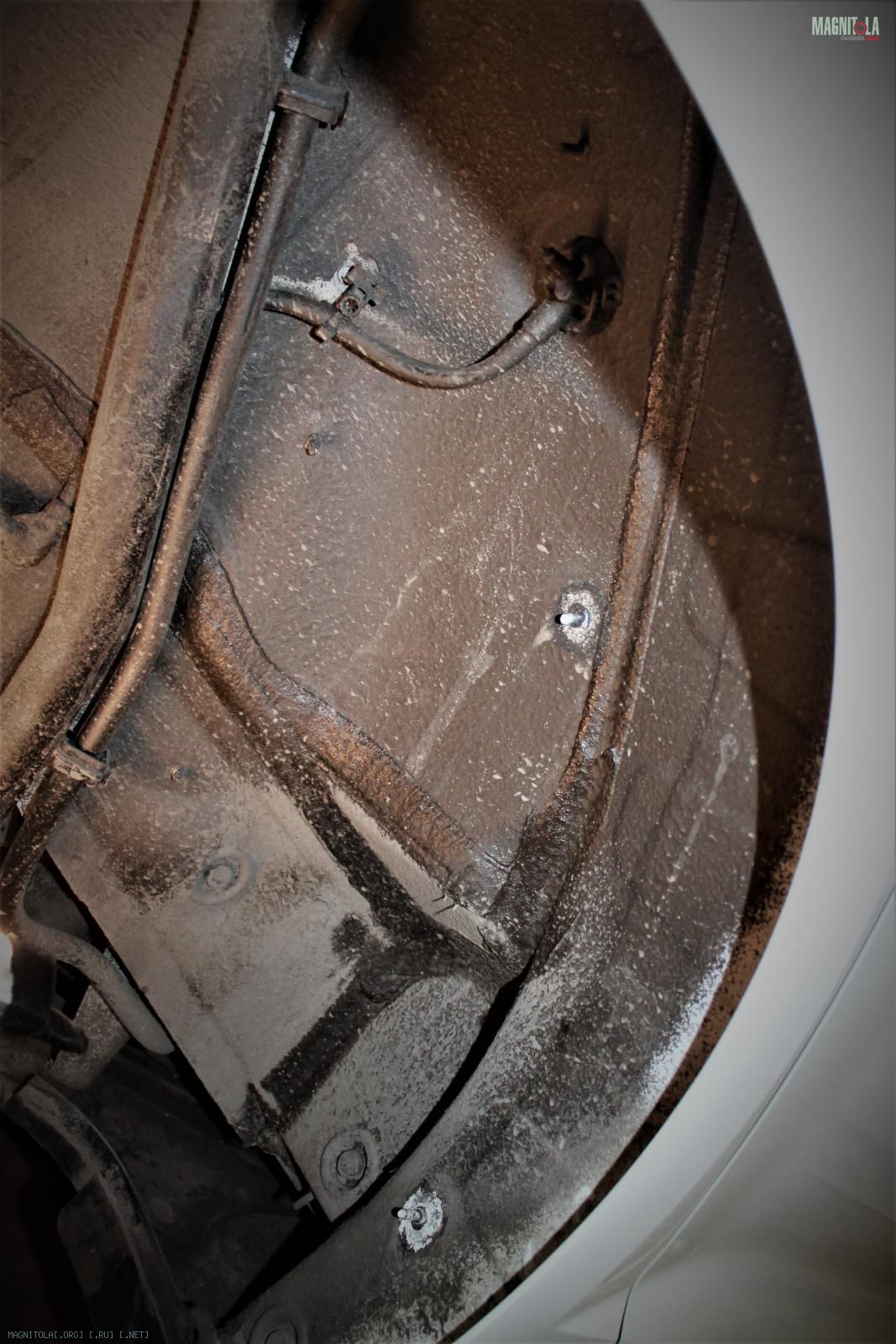

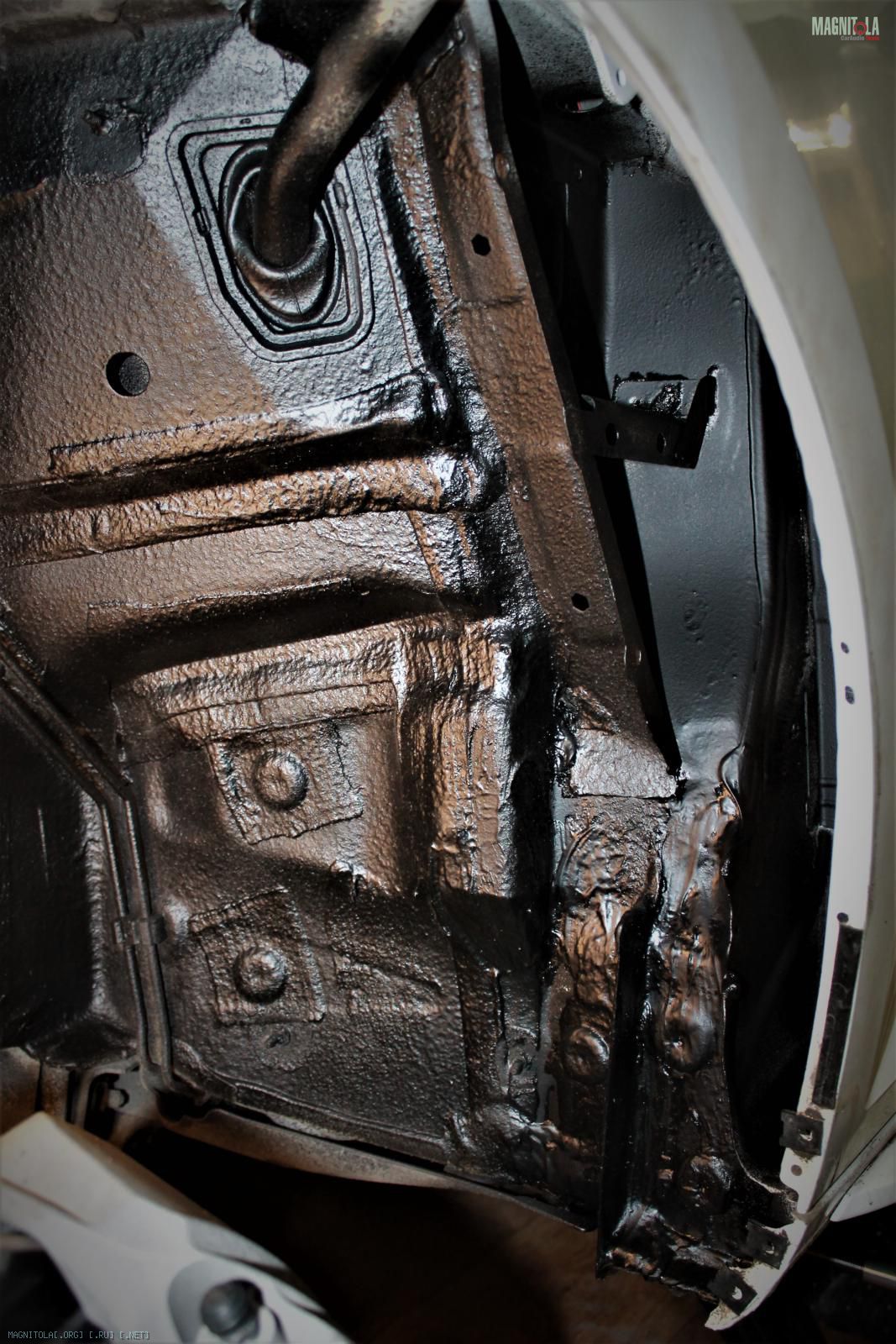

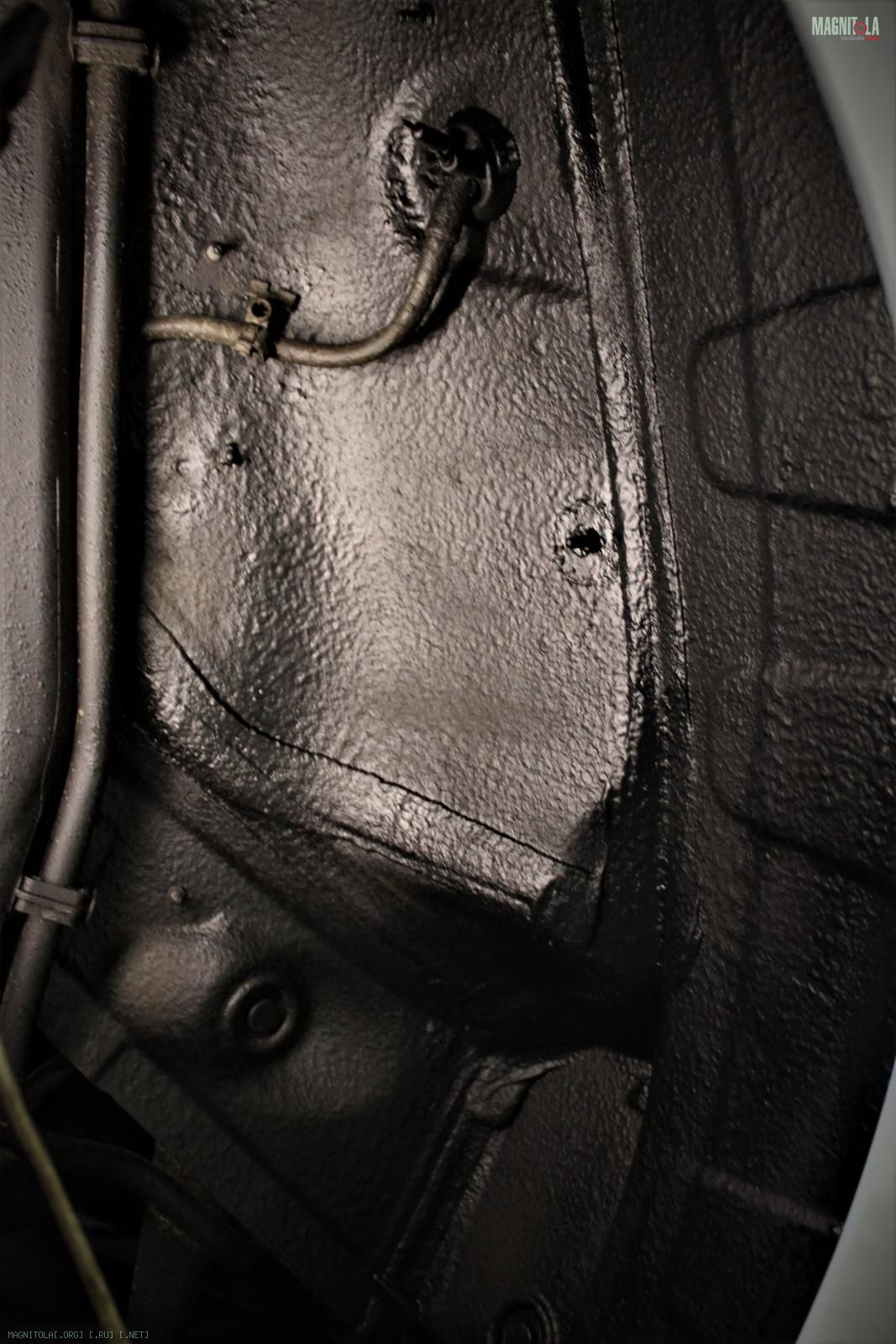

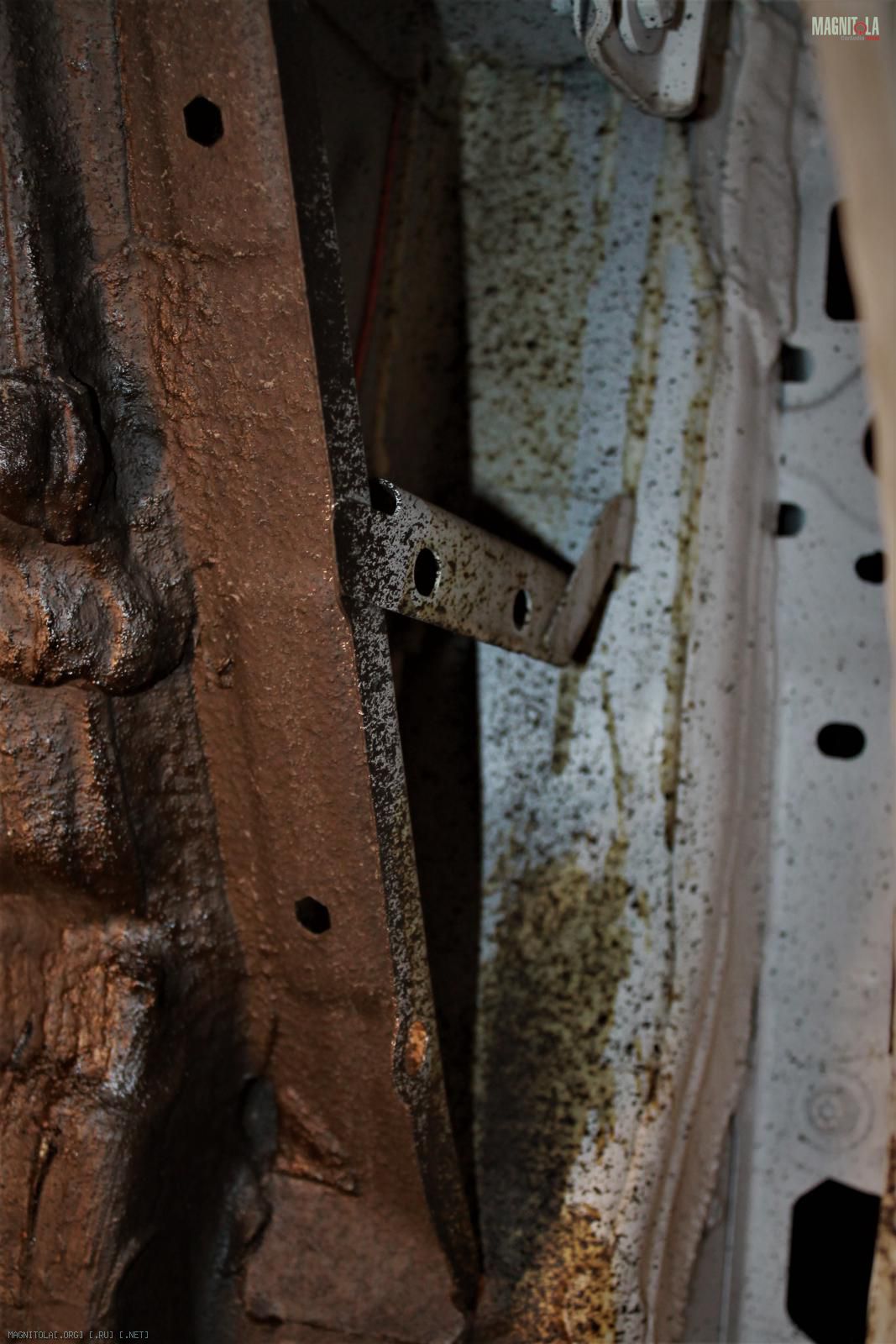

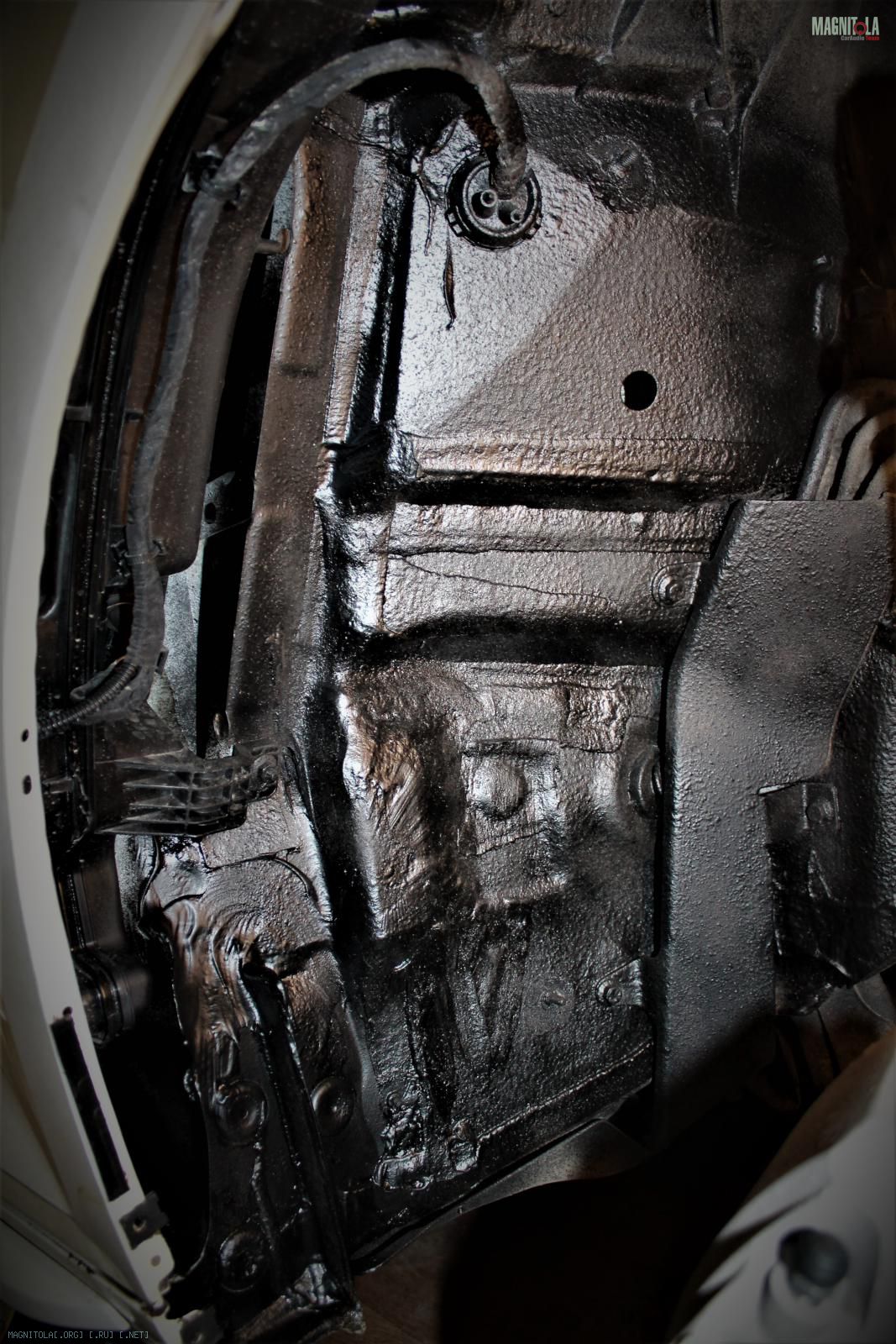

Шумо-виброизоляция от дилера Ауди, напыление мастики STP, разбавленной растворителем и нанесенная слоем 100-150микрон.
Вложение 1305799Вложение 1305801Вложение 1305803Вложение 1305805
Очищаем, обезжириваем....
Наносим адгезионный грунт...

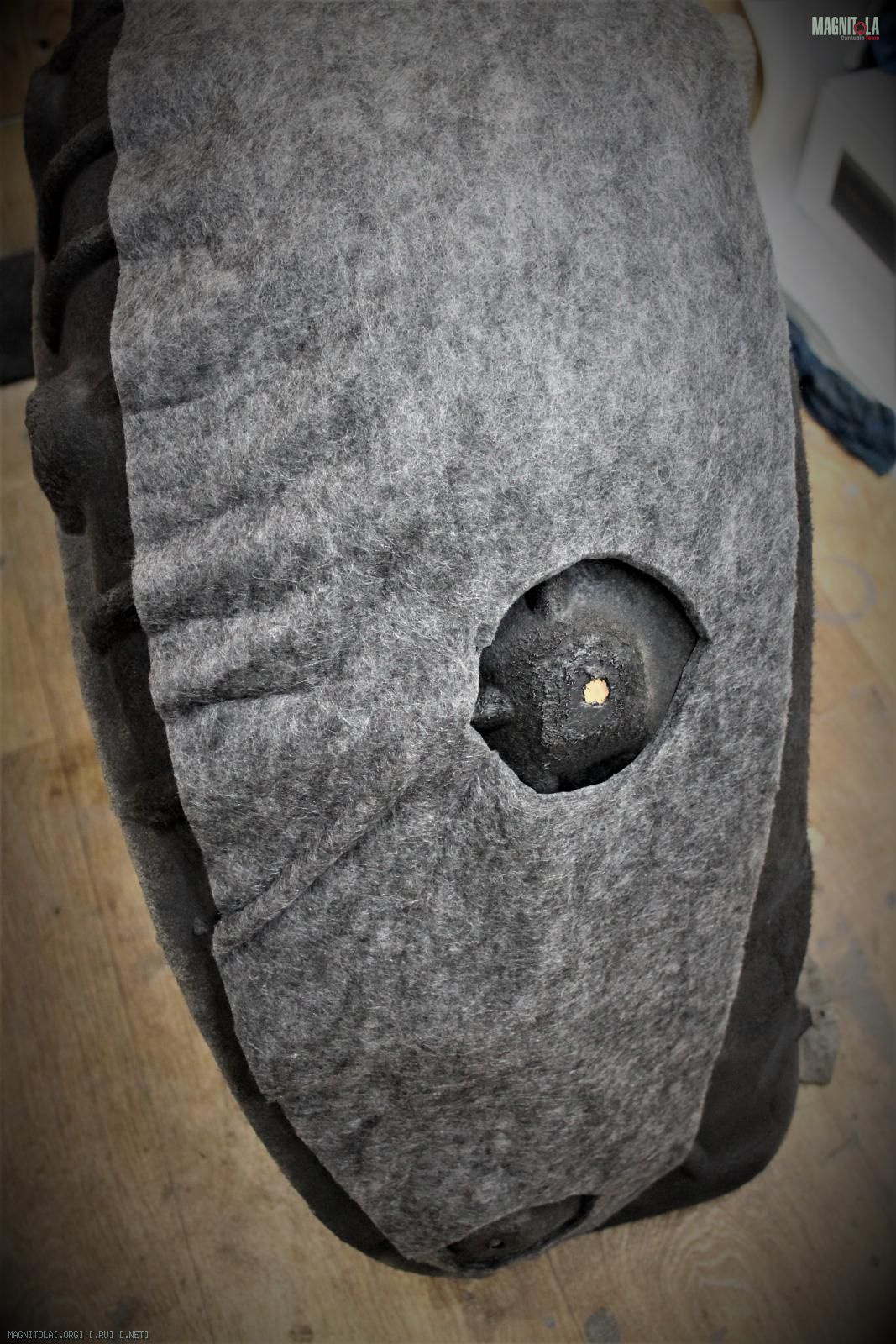

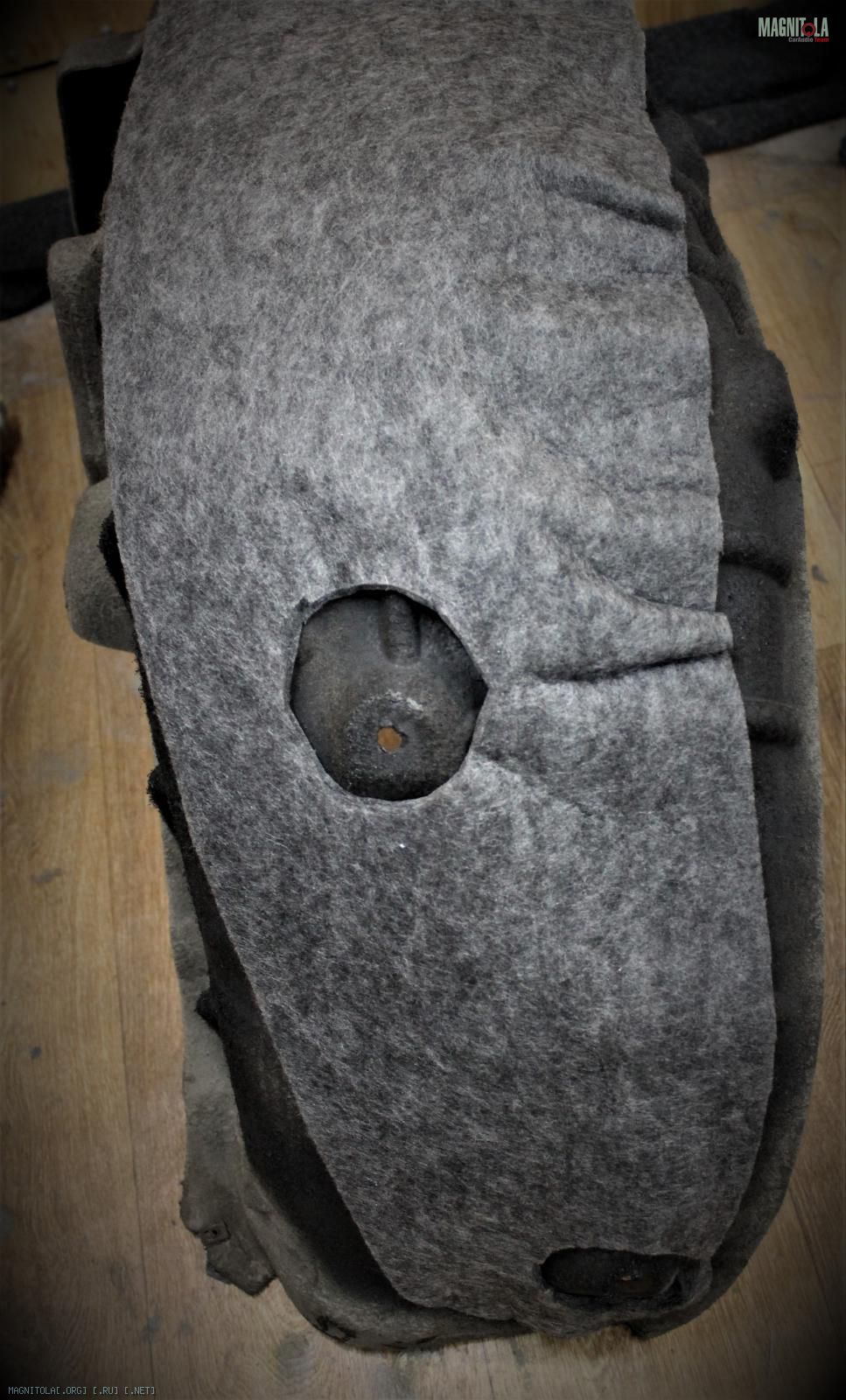

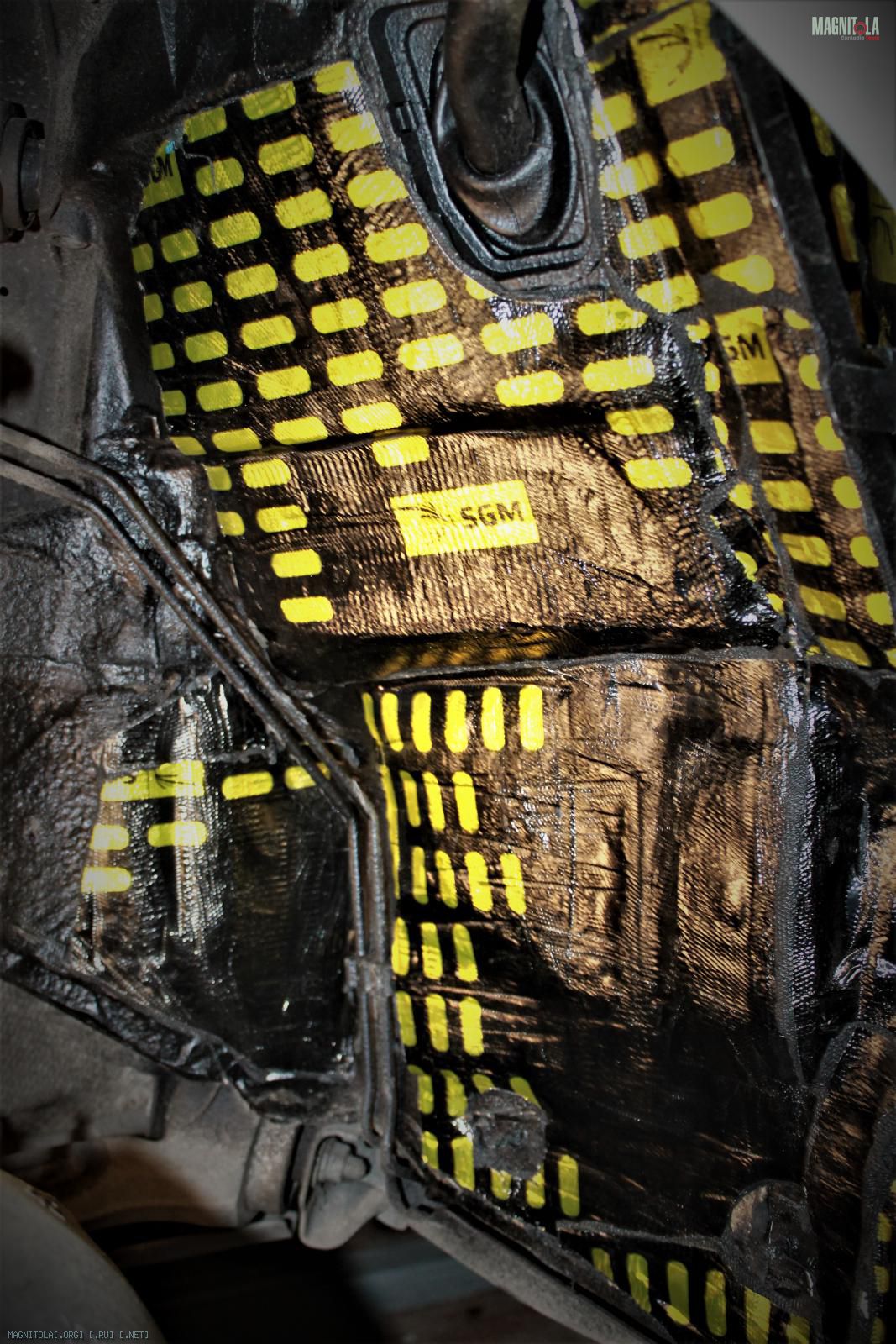

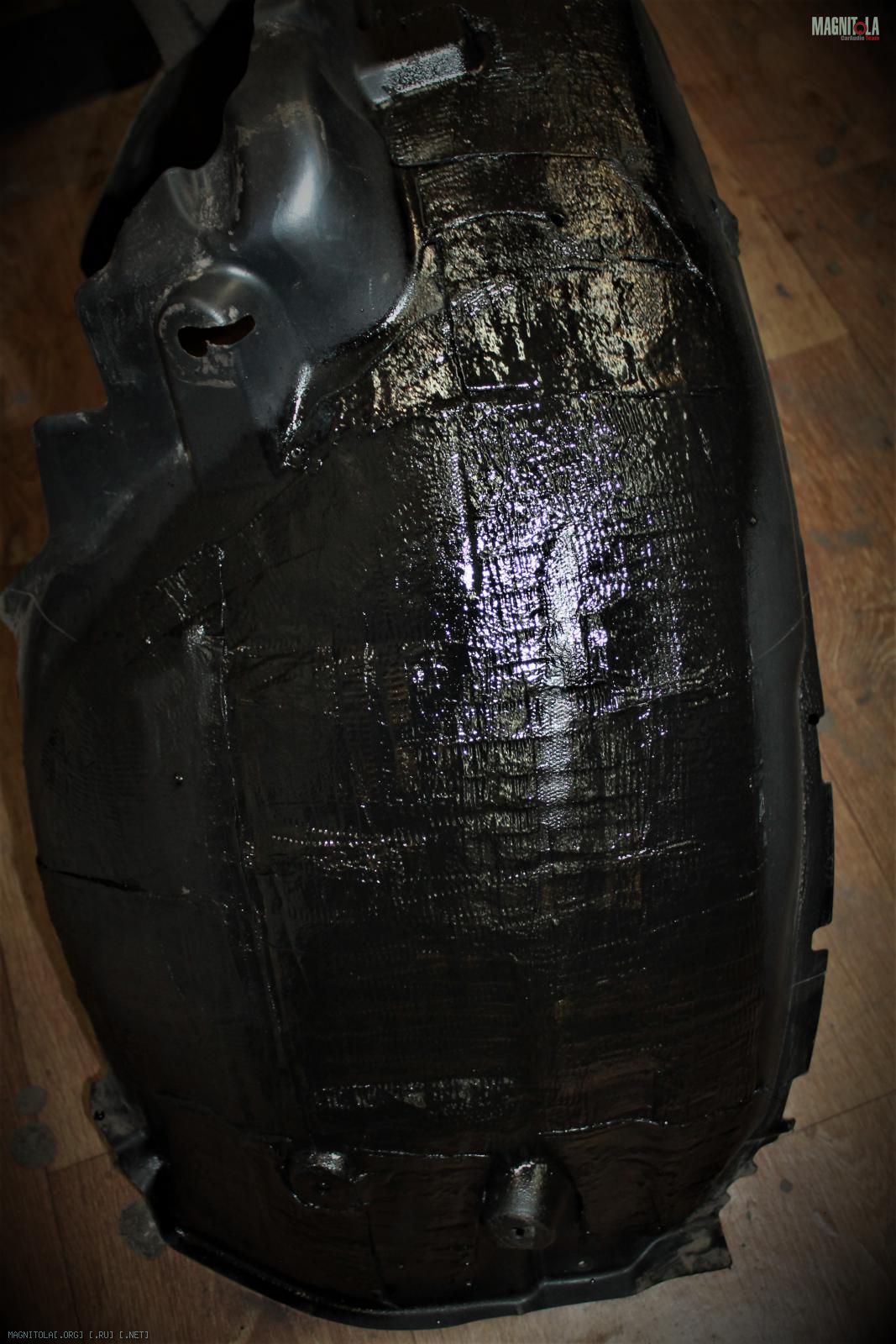

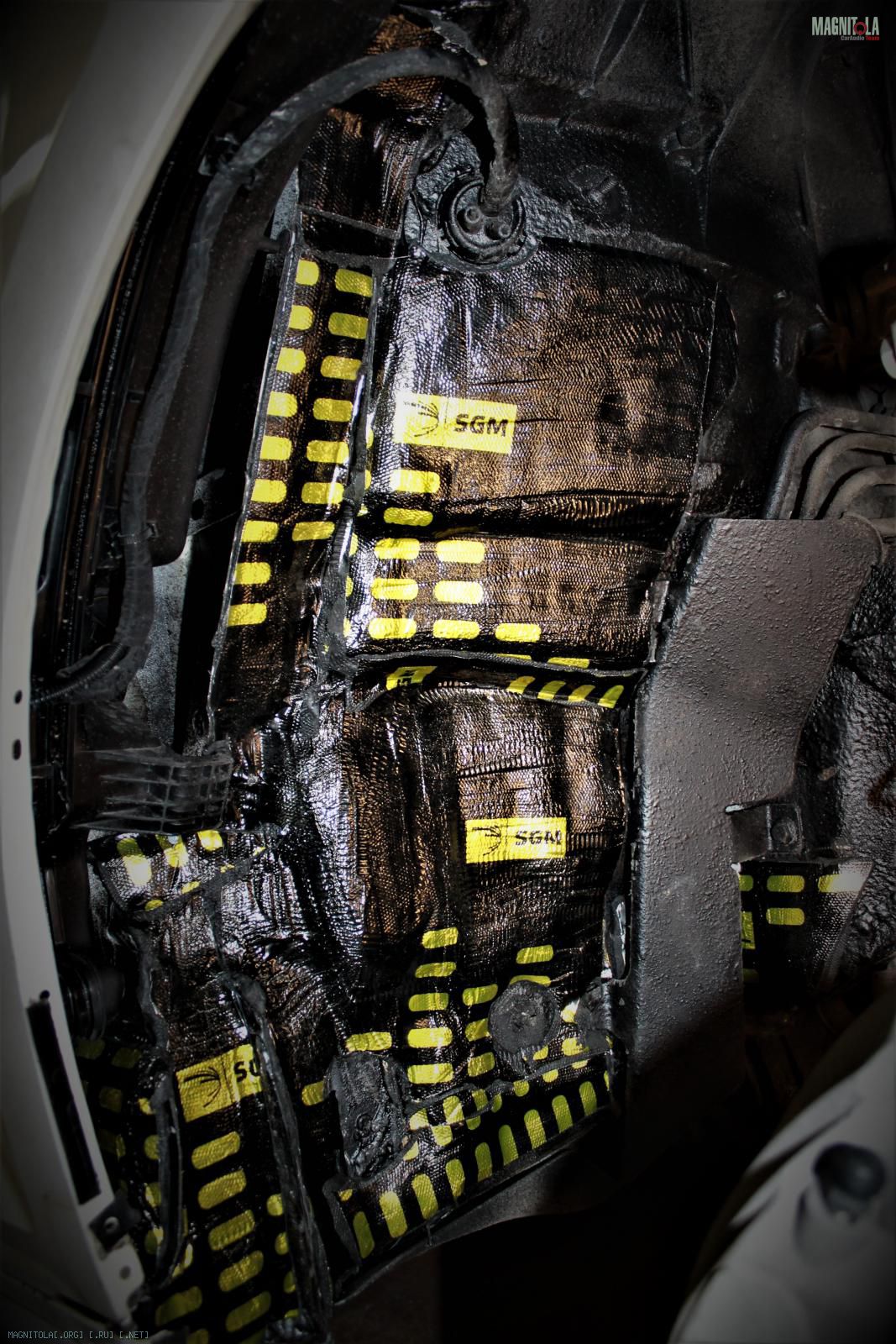

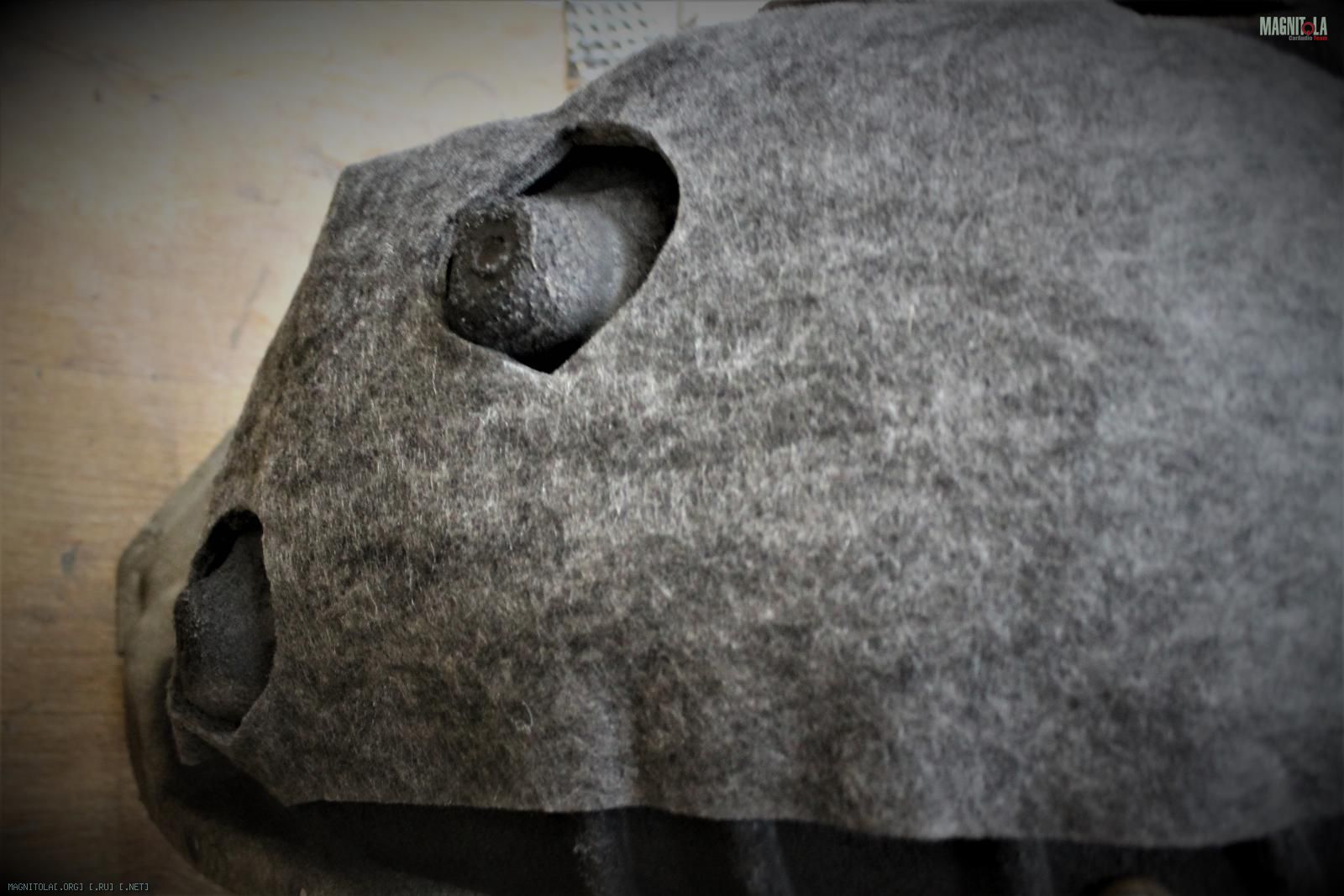

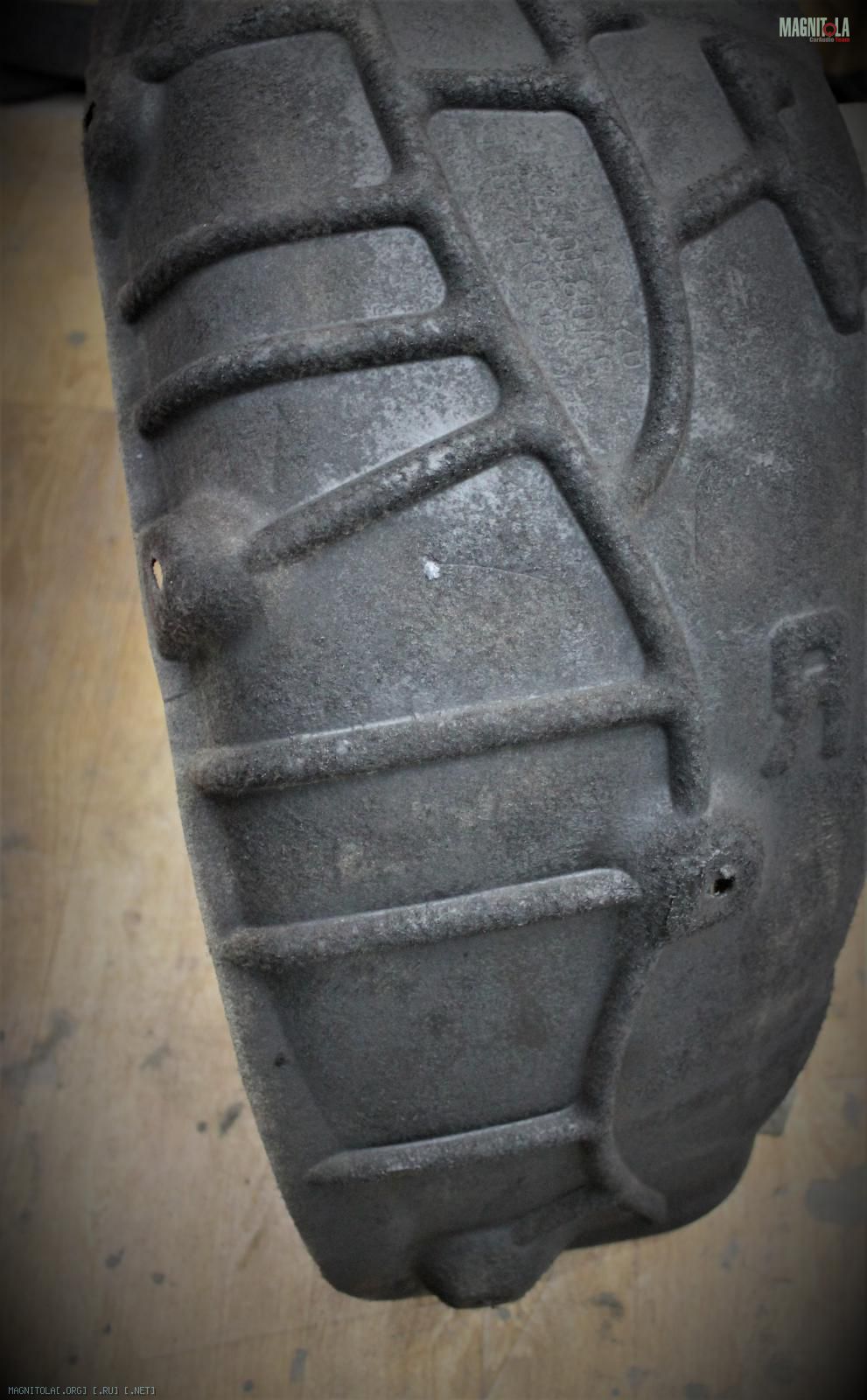

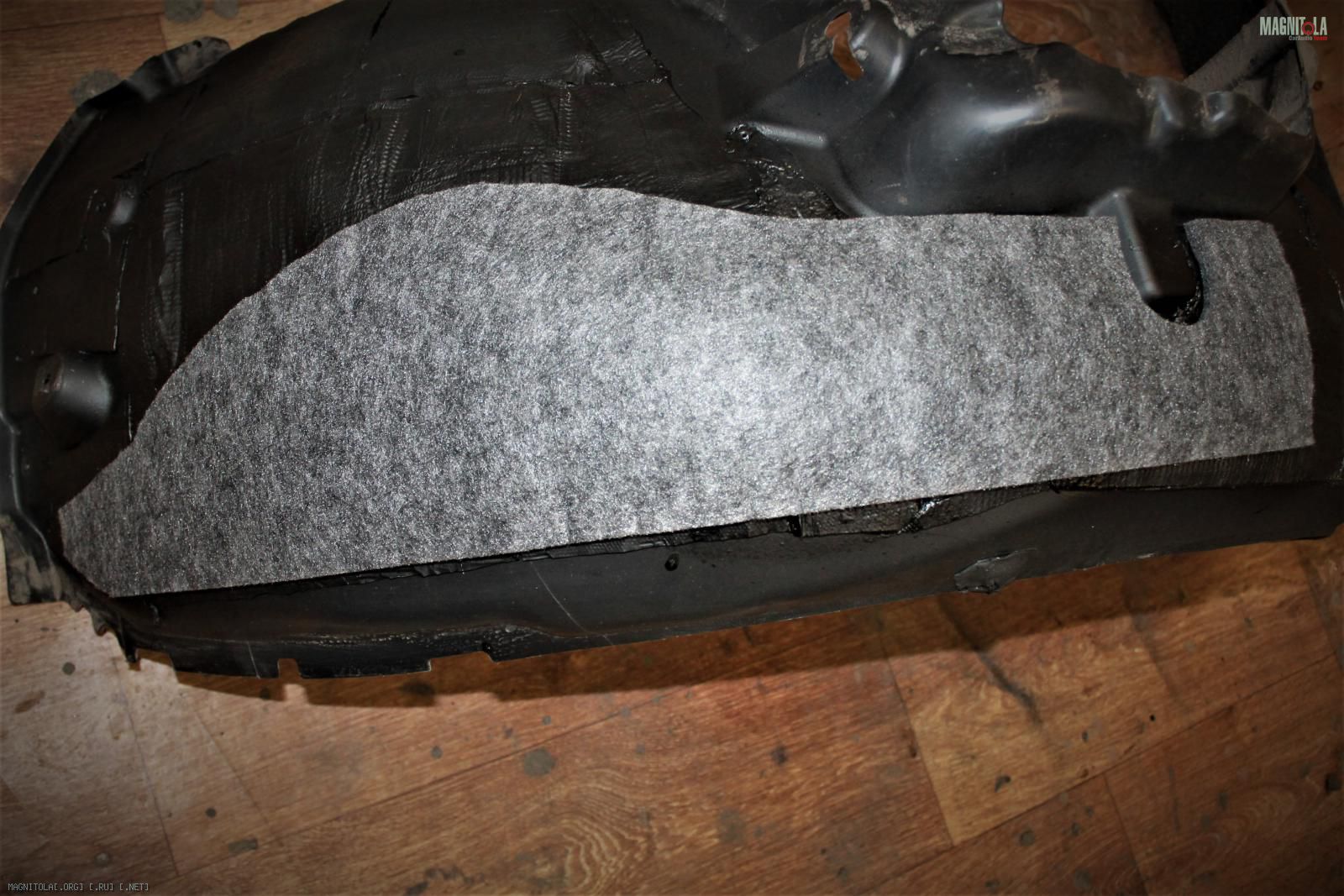

На пластиковый подкрылок наносим вибру 4мм, затем покрываем антигравийным составом и наносим синтетический войлок.

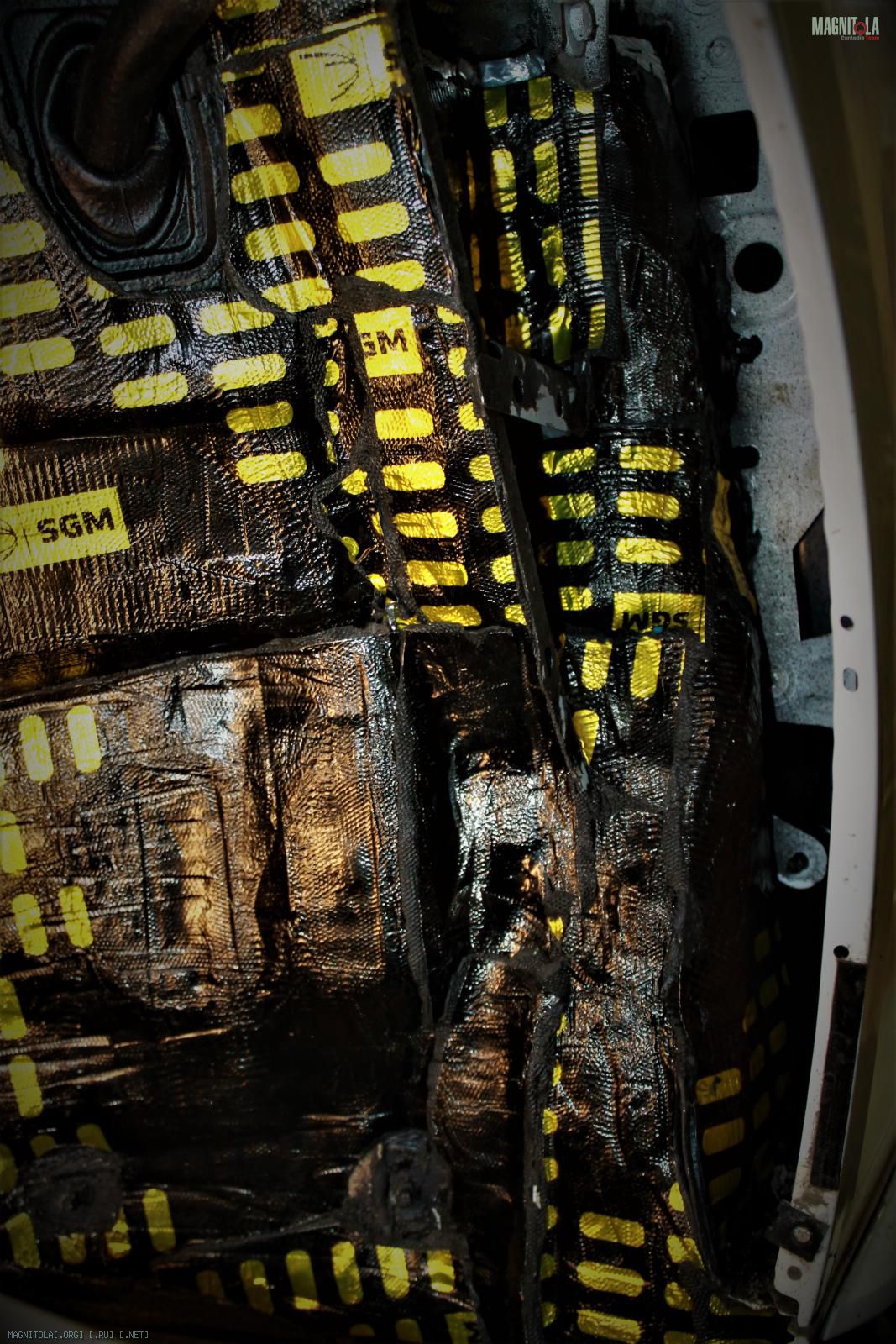

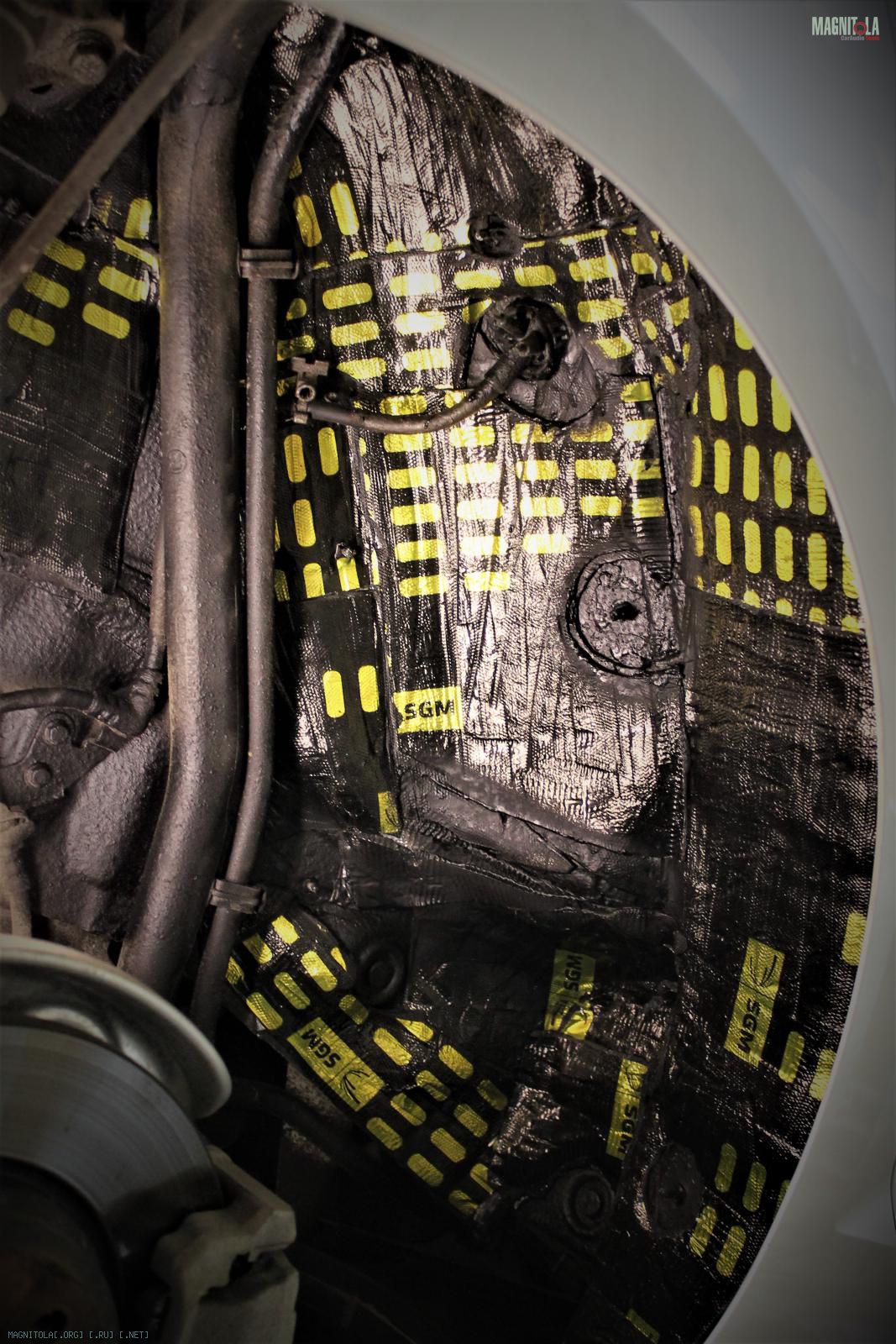

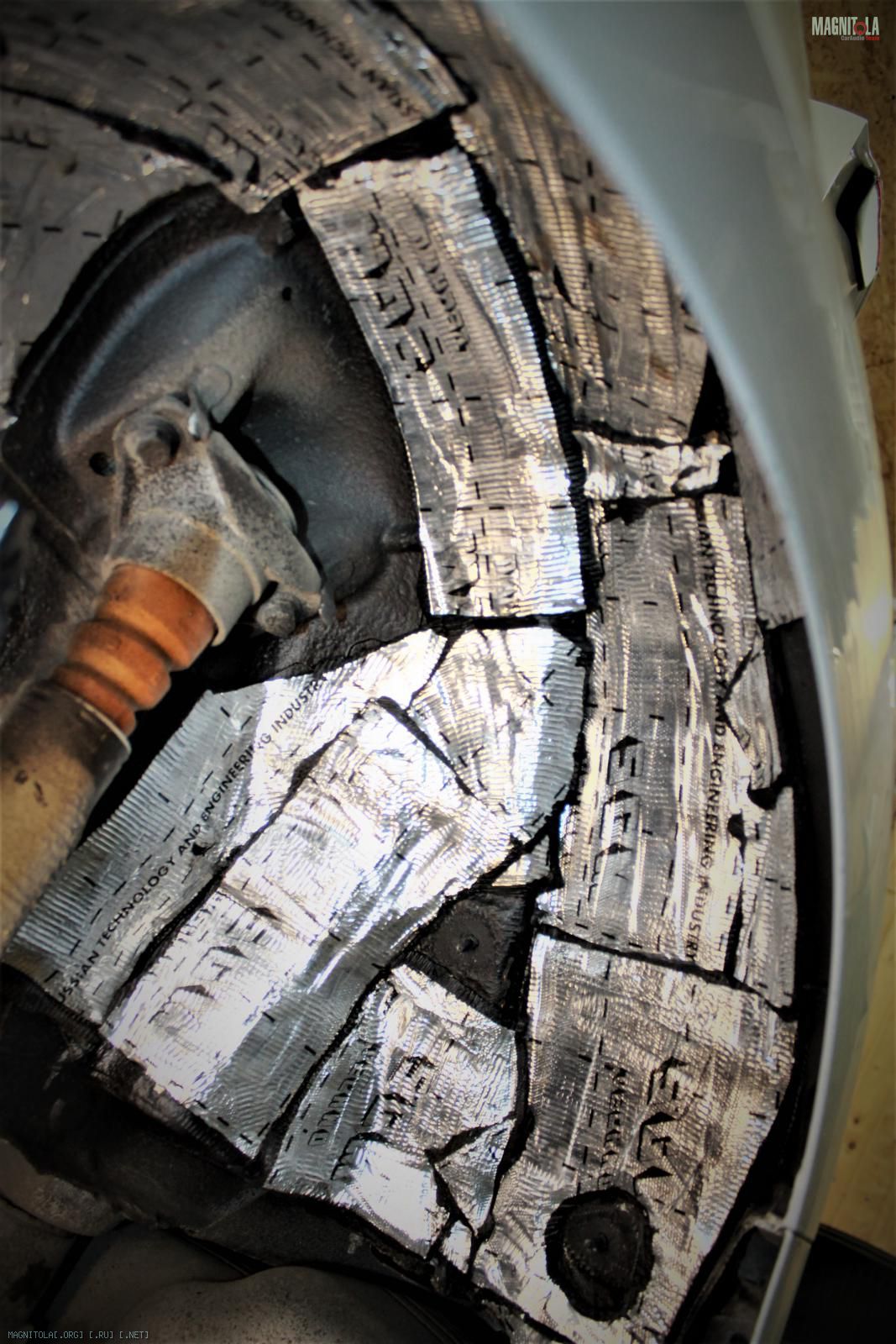

За тем наносим жесткую вибру SGM Броня 9мм.
После один-два слоя 4мм вибры.

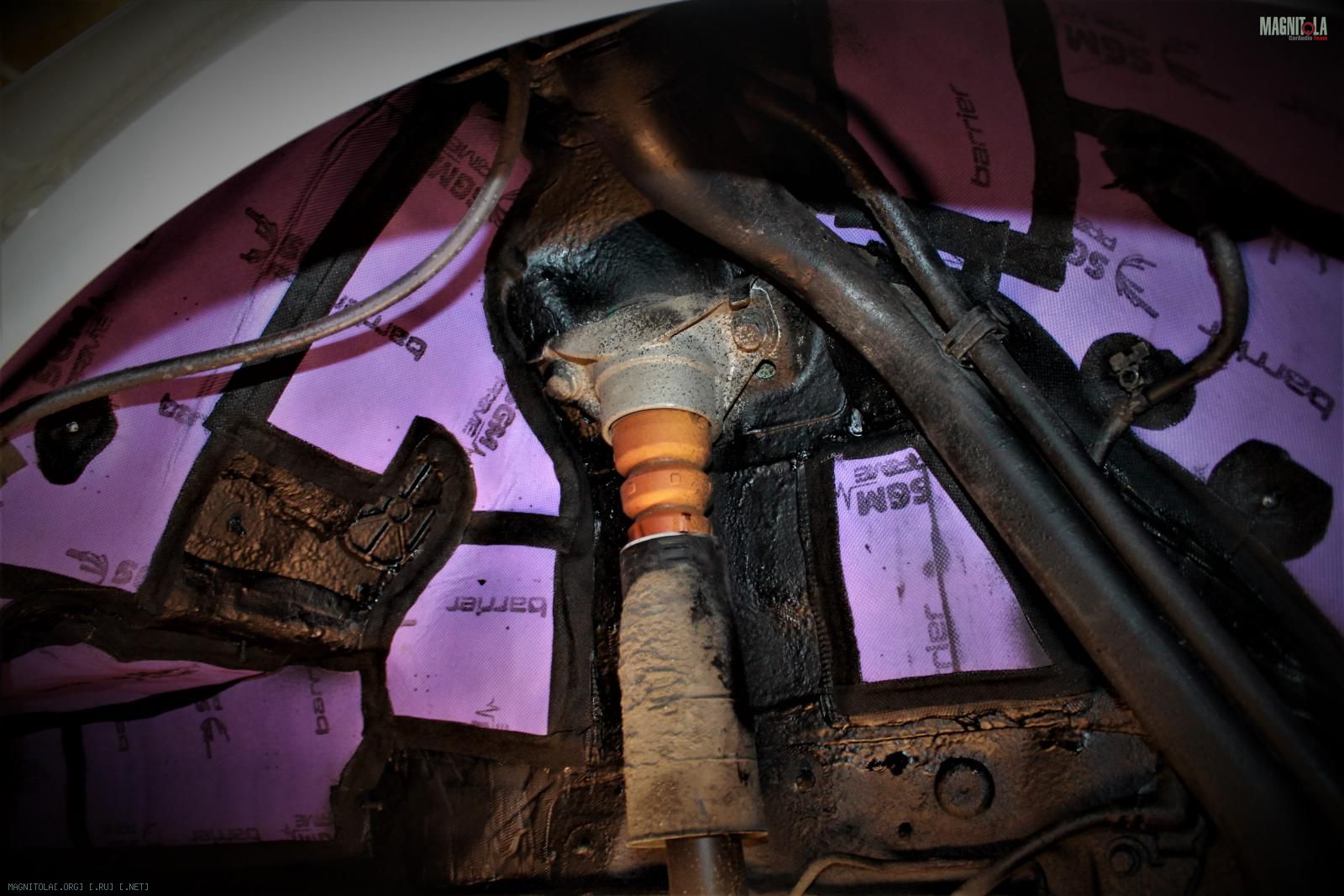

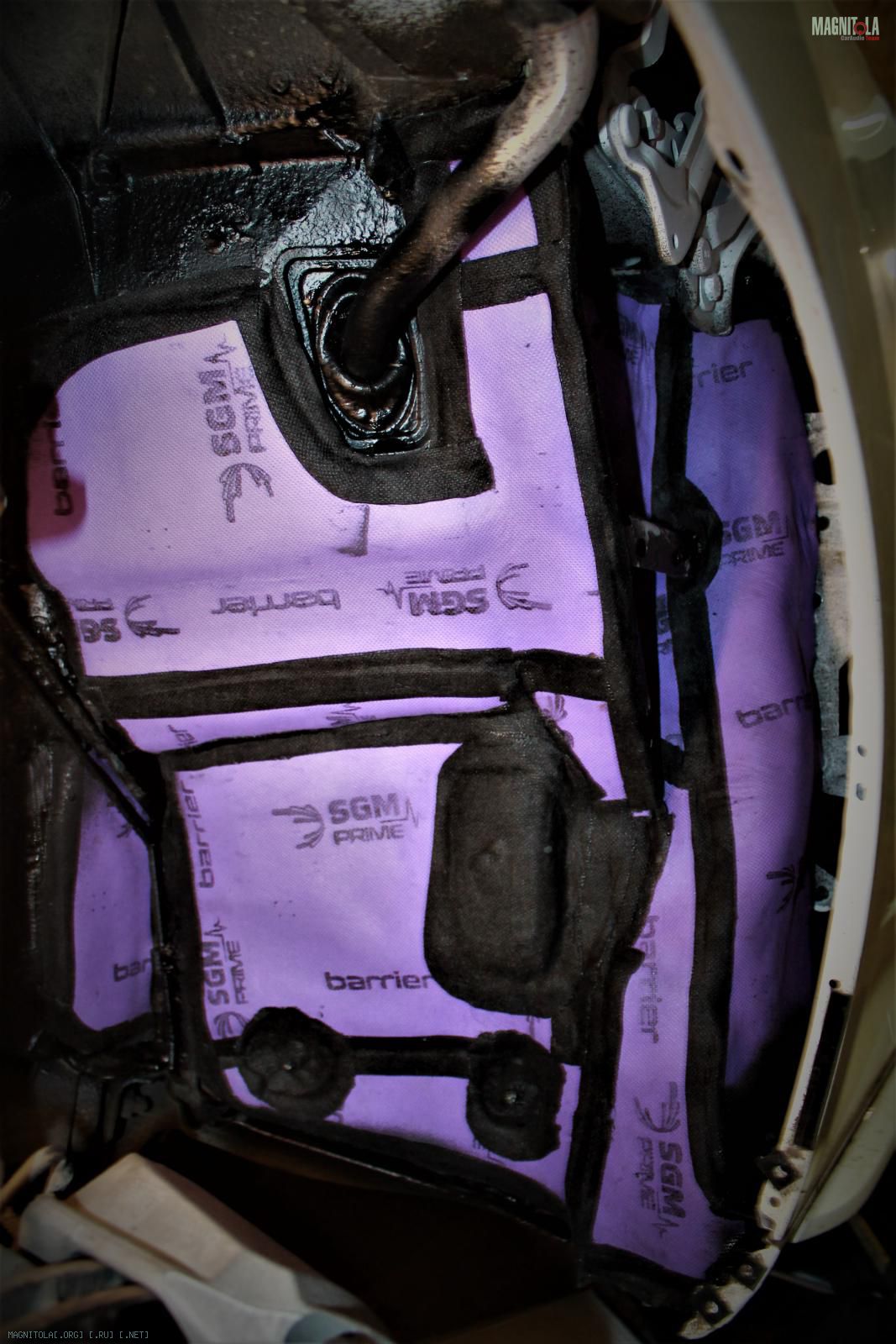

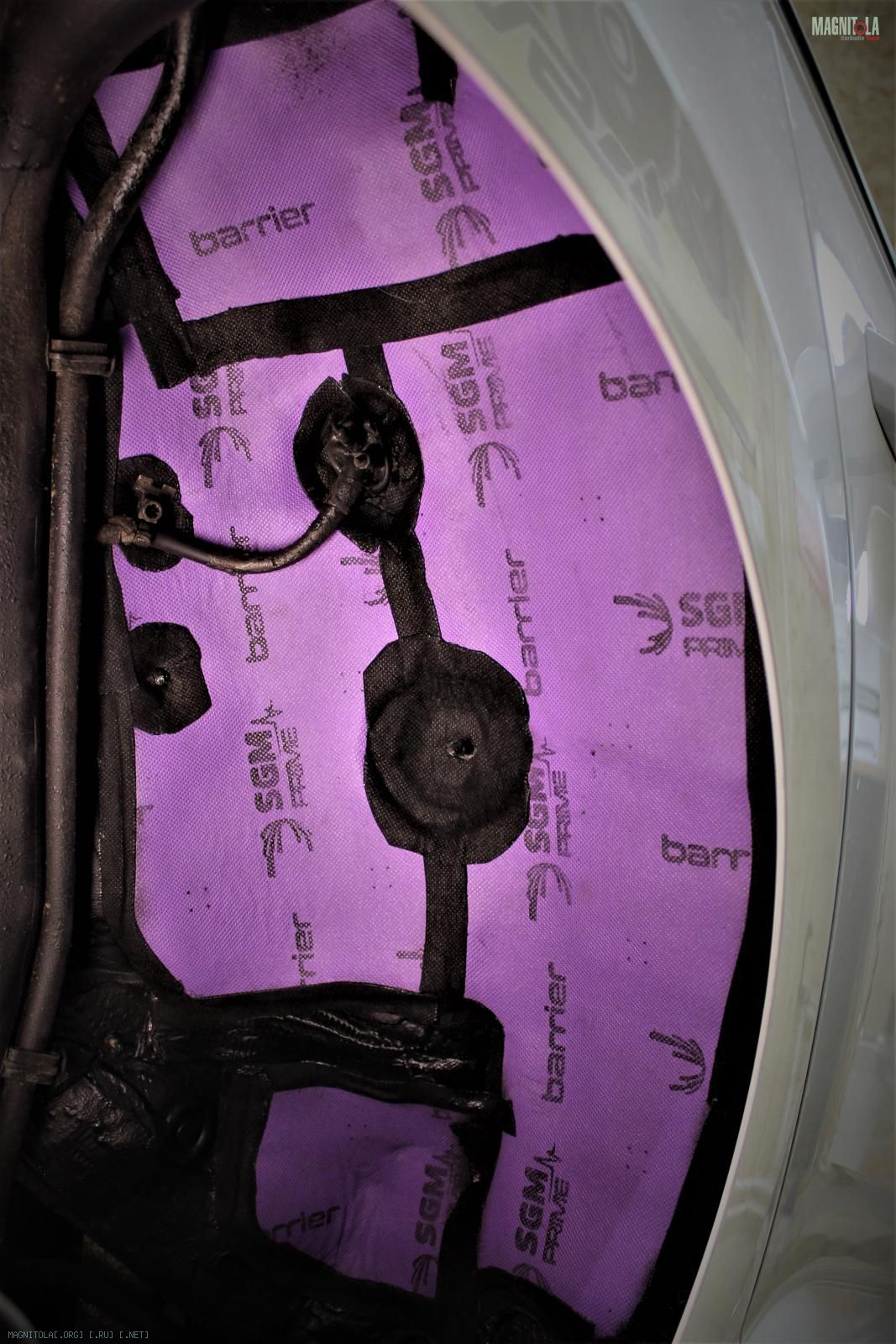

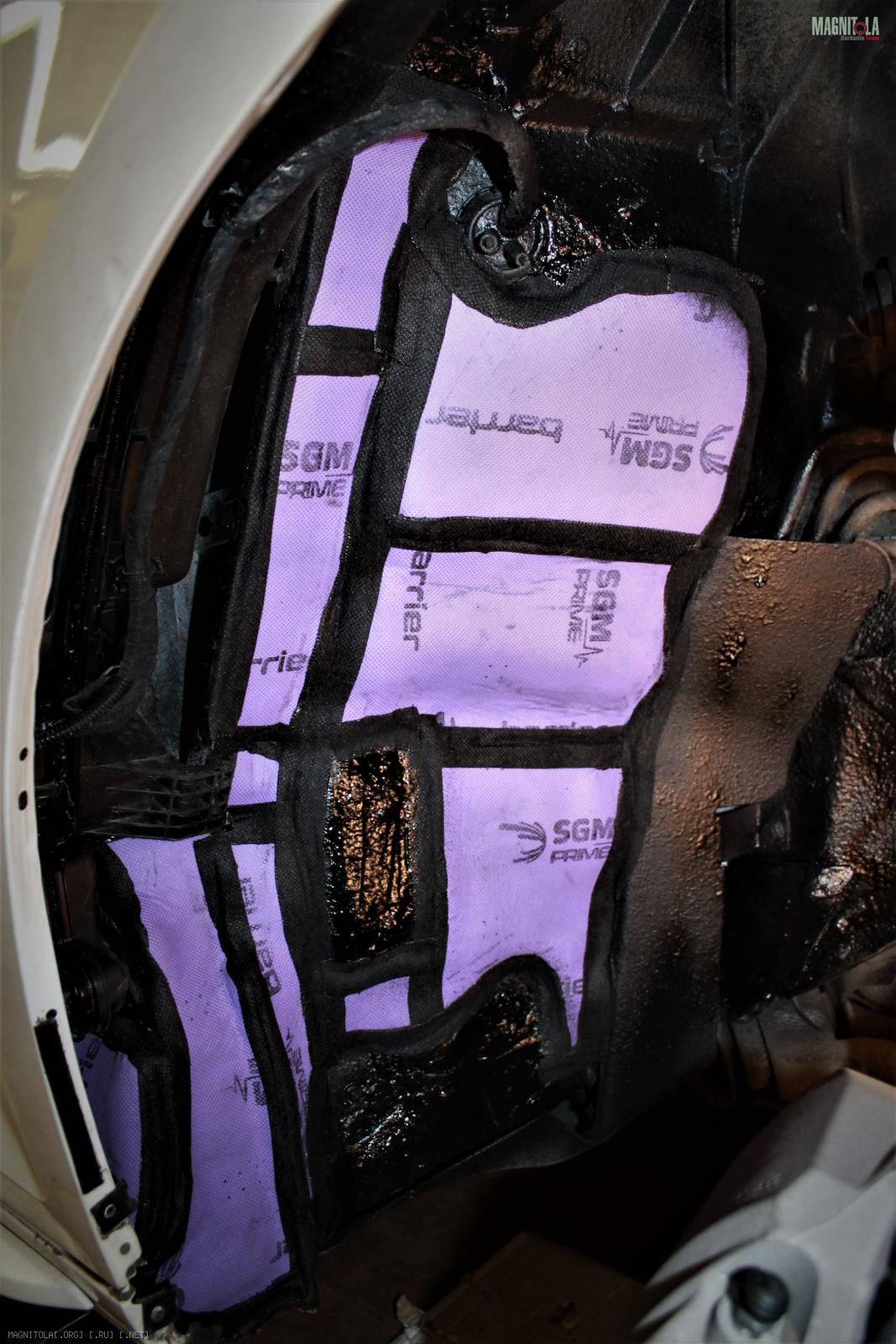

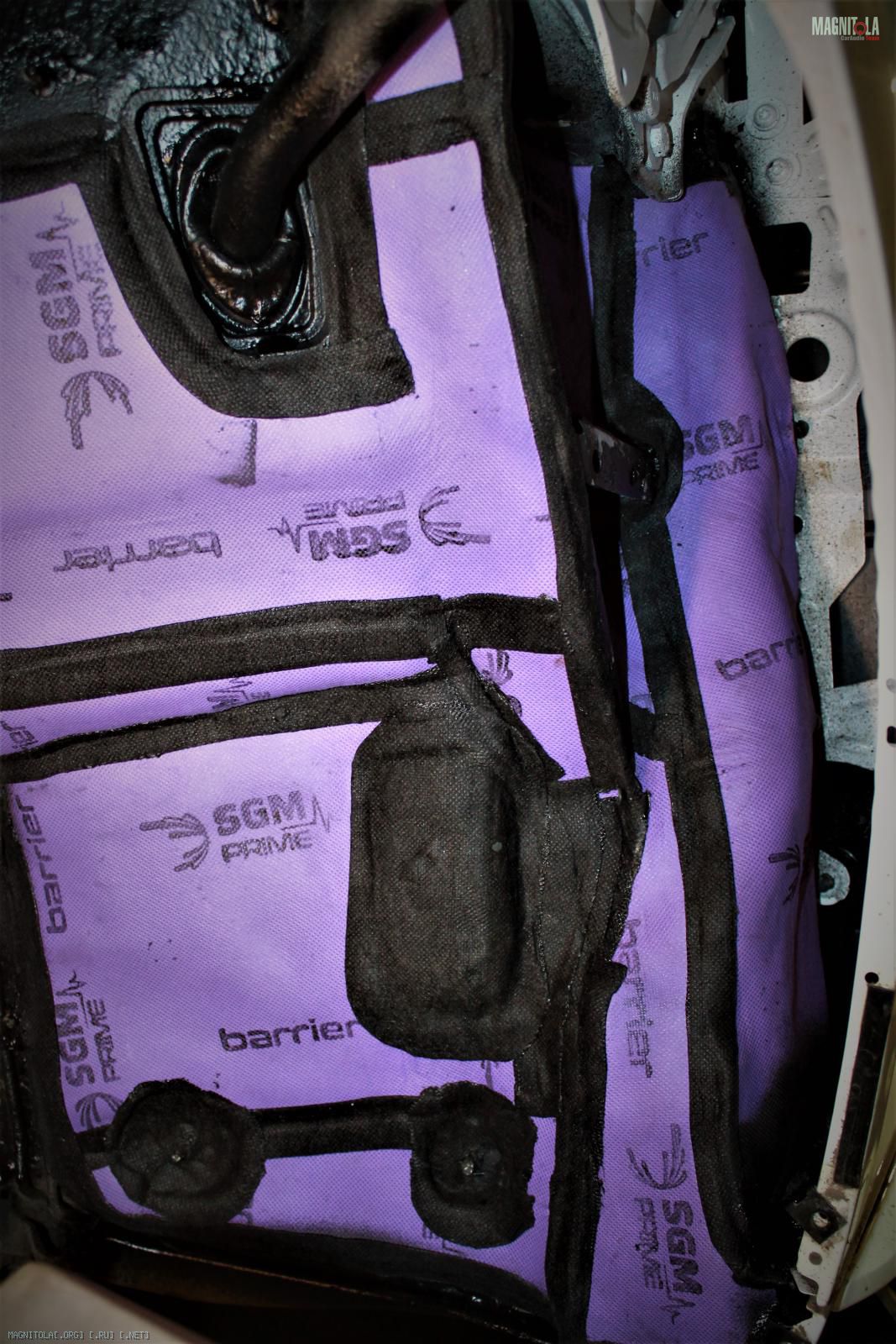

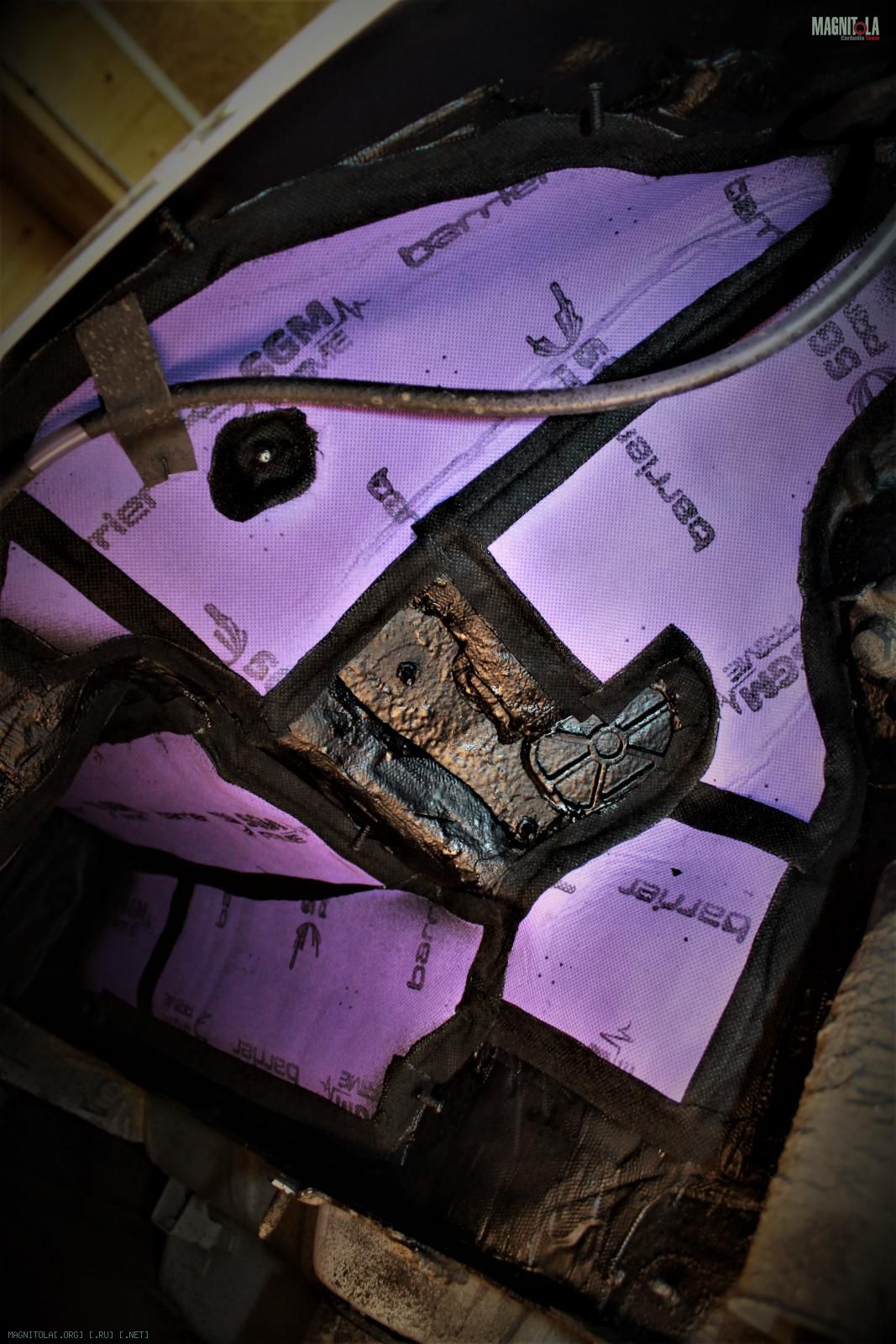

Следом трехслойный барьерный материал SGM барьер лайт.

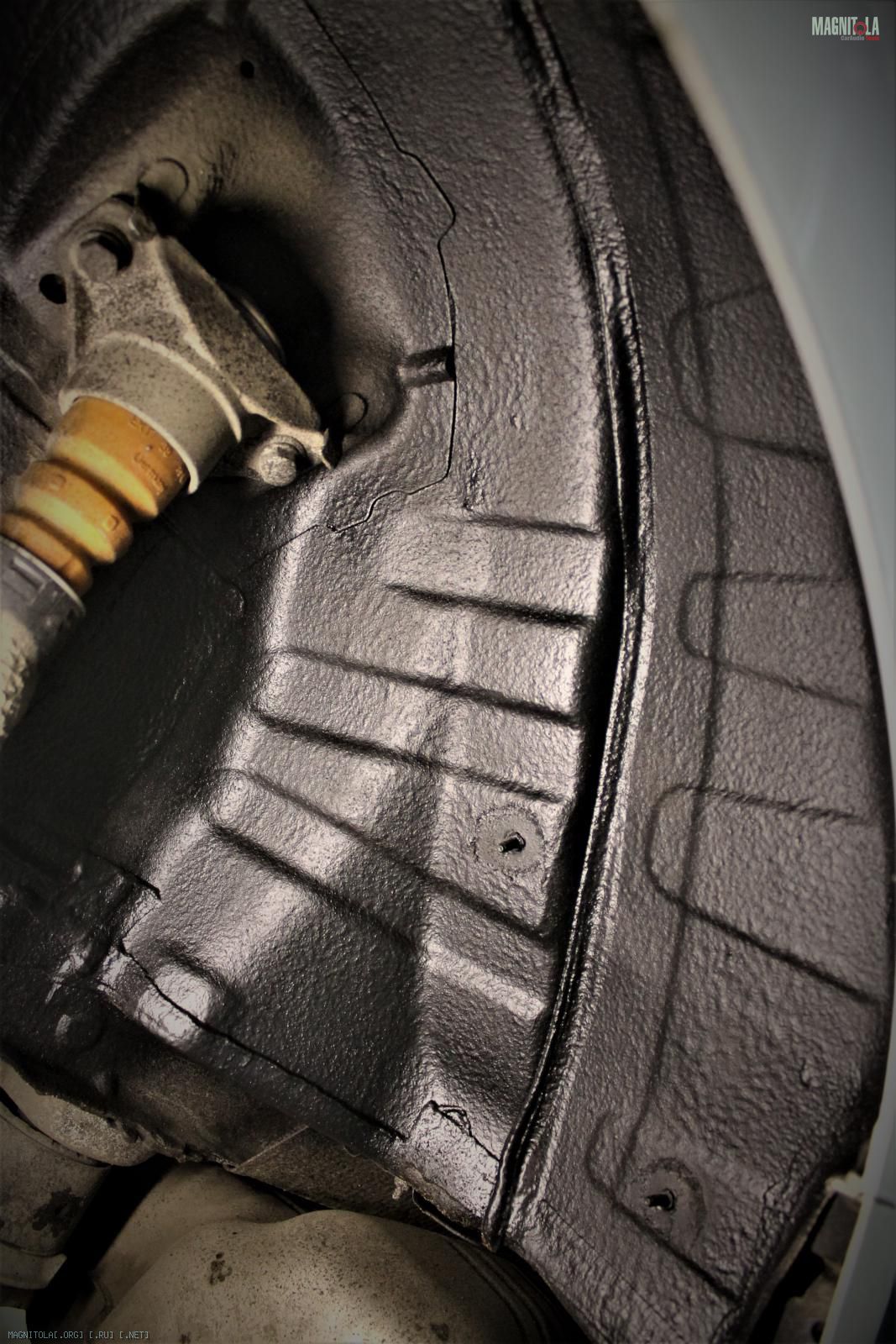

Стыки и края закрываем горячим блокатором шума, свободные места покрываем антигравийным составом.
Собираем арку.
Вложение 1305807Вложение 1305809Вложение 1305811Вложение 1305813Вложение 1305815Вложение 1305817Вложение 1305819Вложение 1305821Вложение 1305823Вложение 1305825Вложение 1305827Вложение 1305829
Вложений: 35
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Вложений: 109
Re: Изготовление корпусов для сабвуферов, фальшпанелей

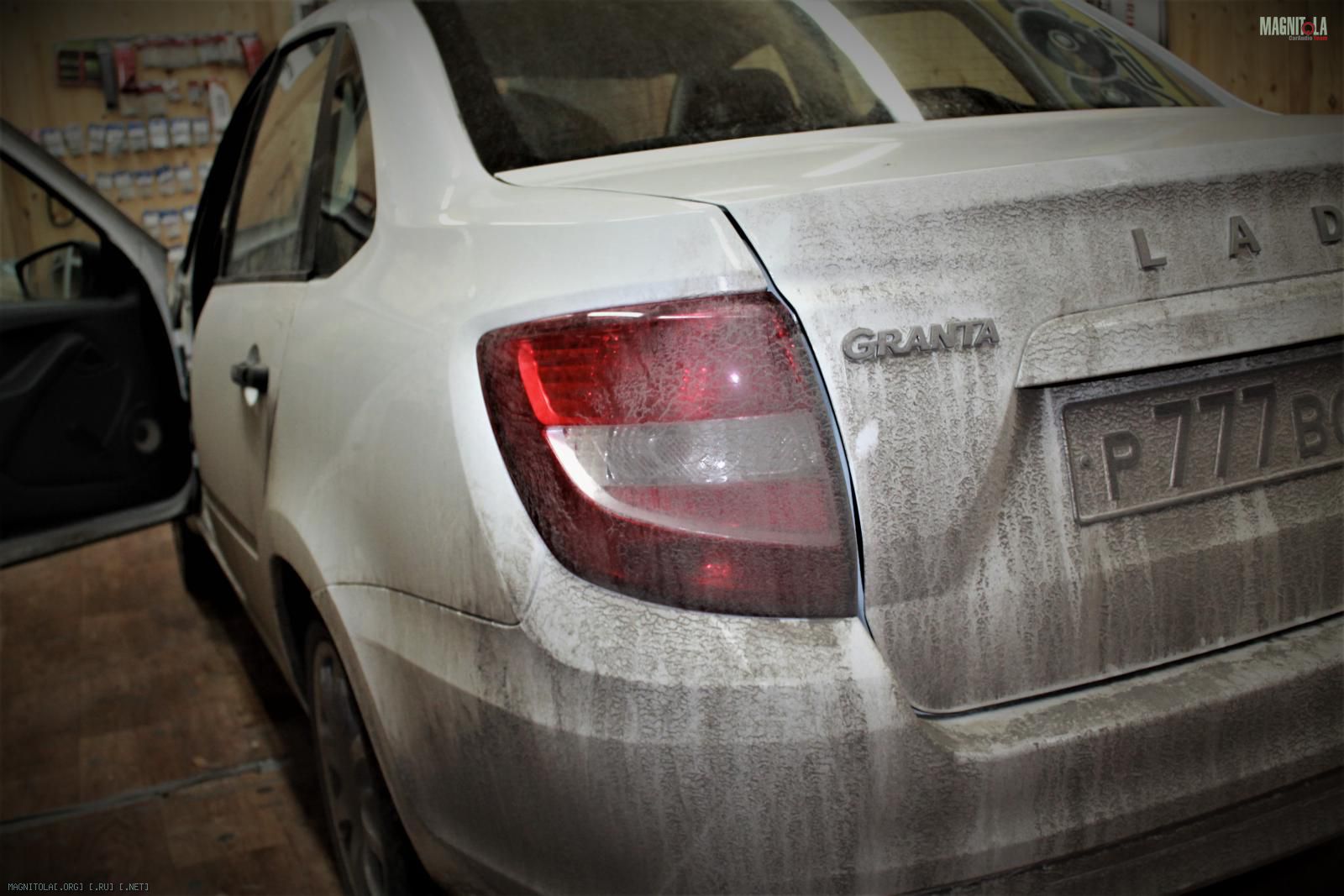

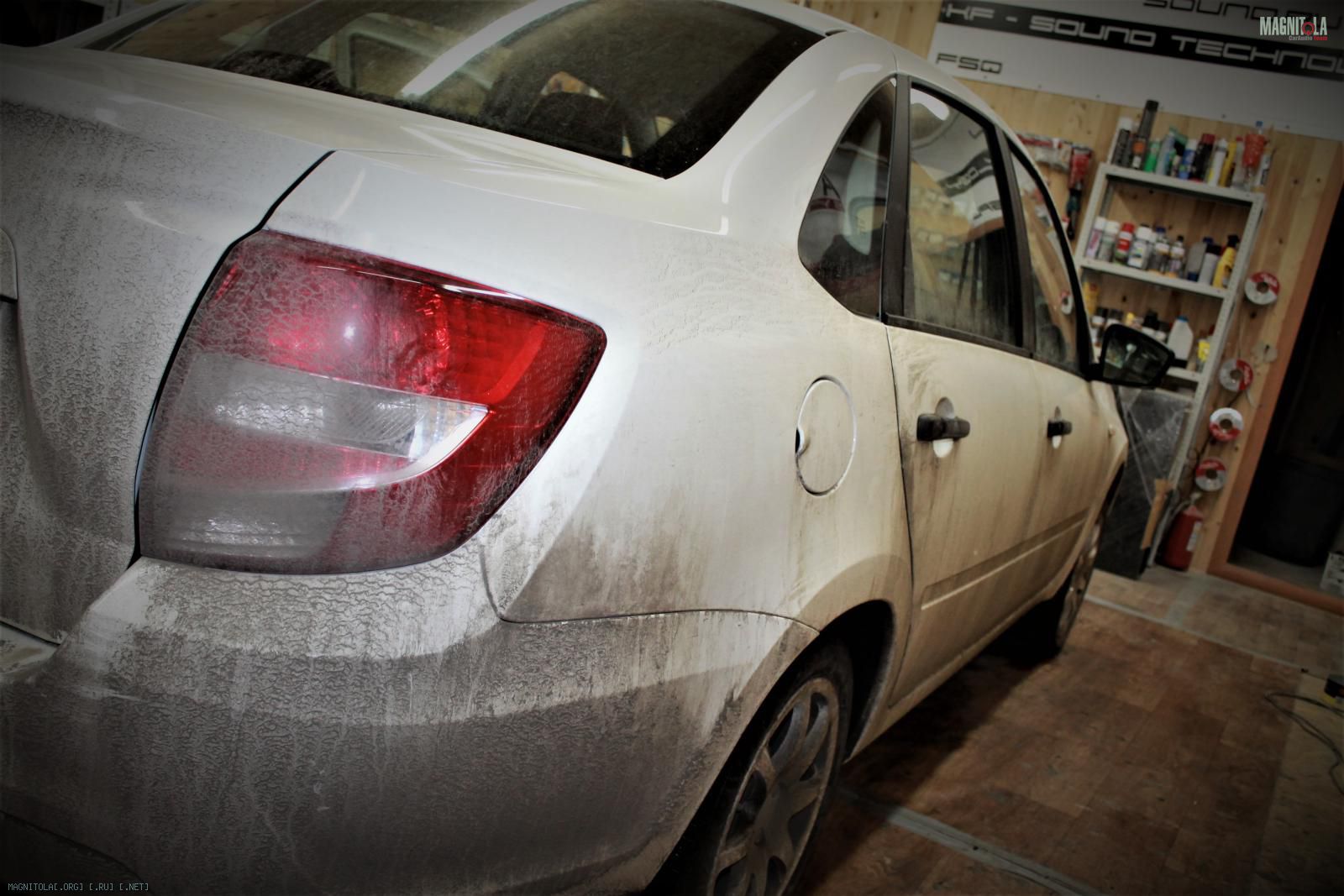

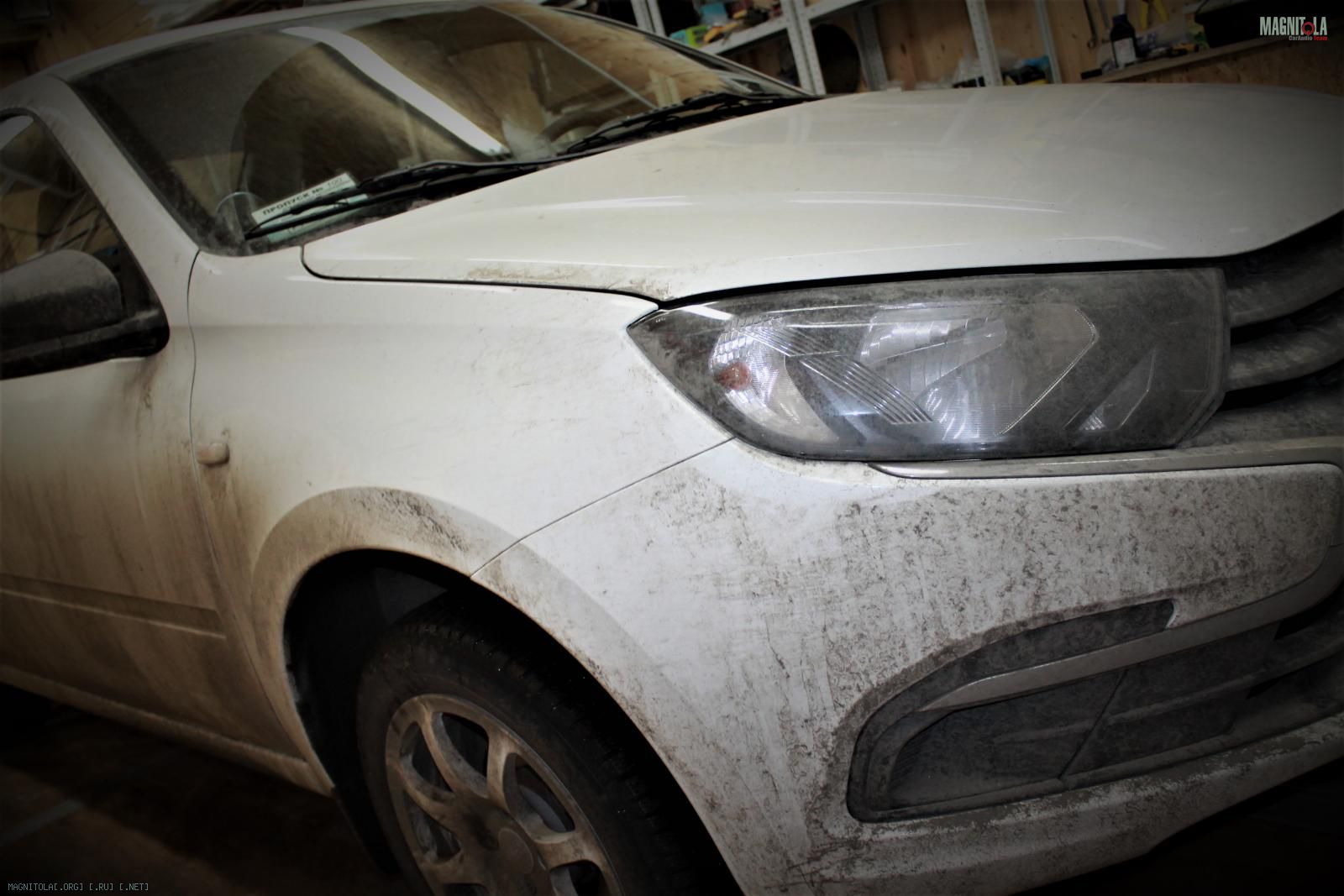

В KF-Sound Technology приехала LADA Granta
Вложение 1306155Вложение 1306157Вложение 1306159

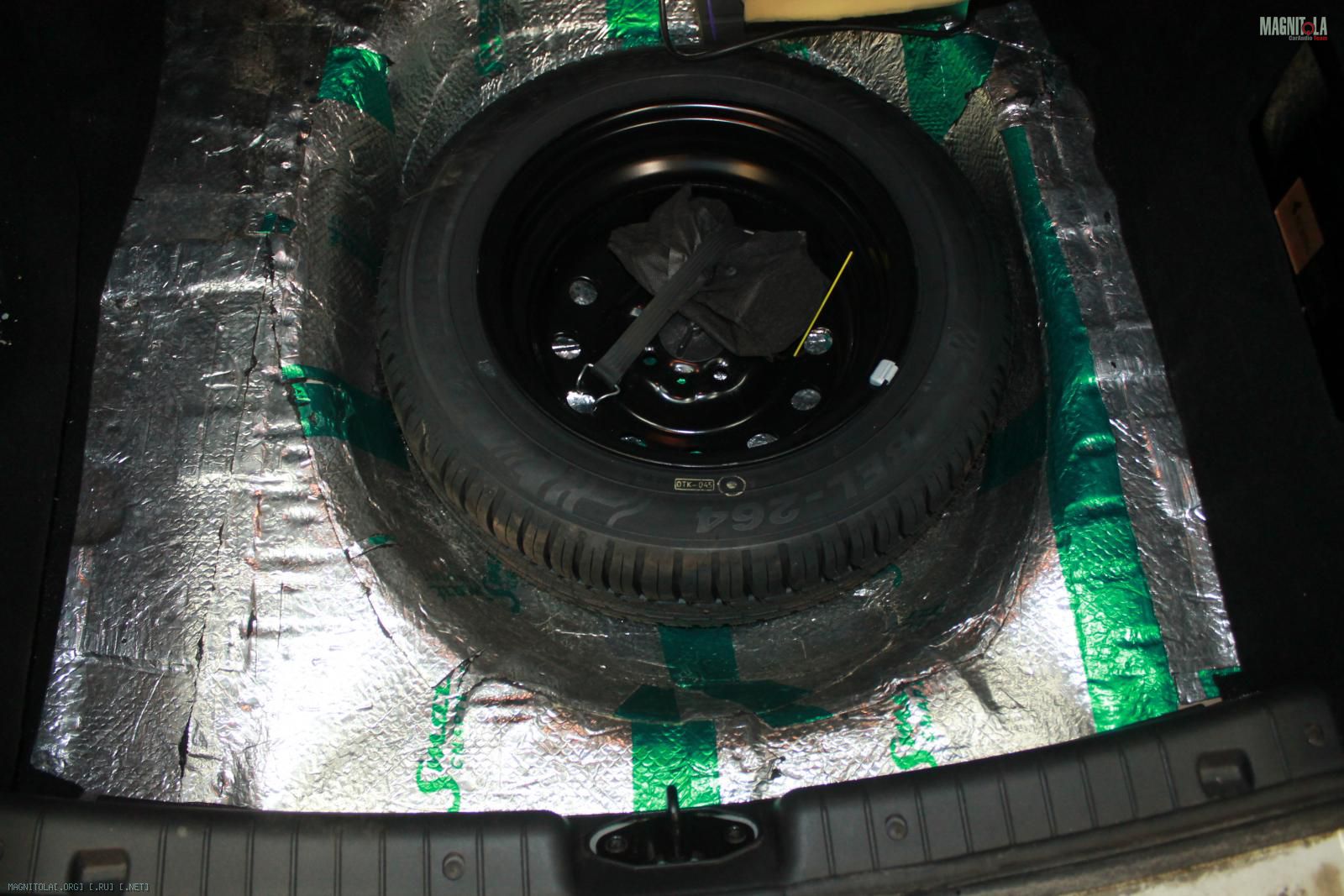

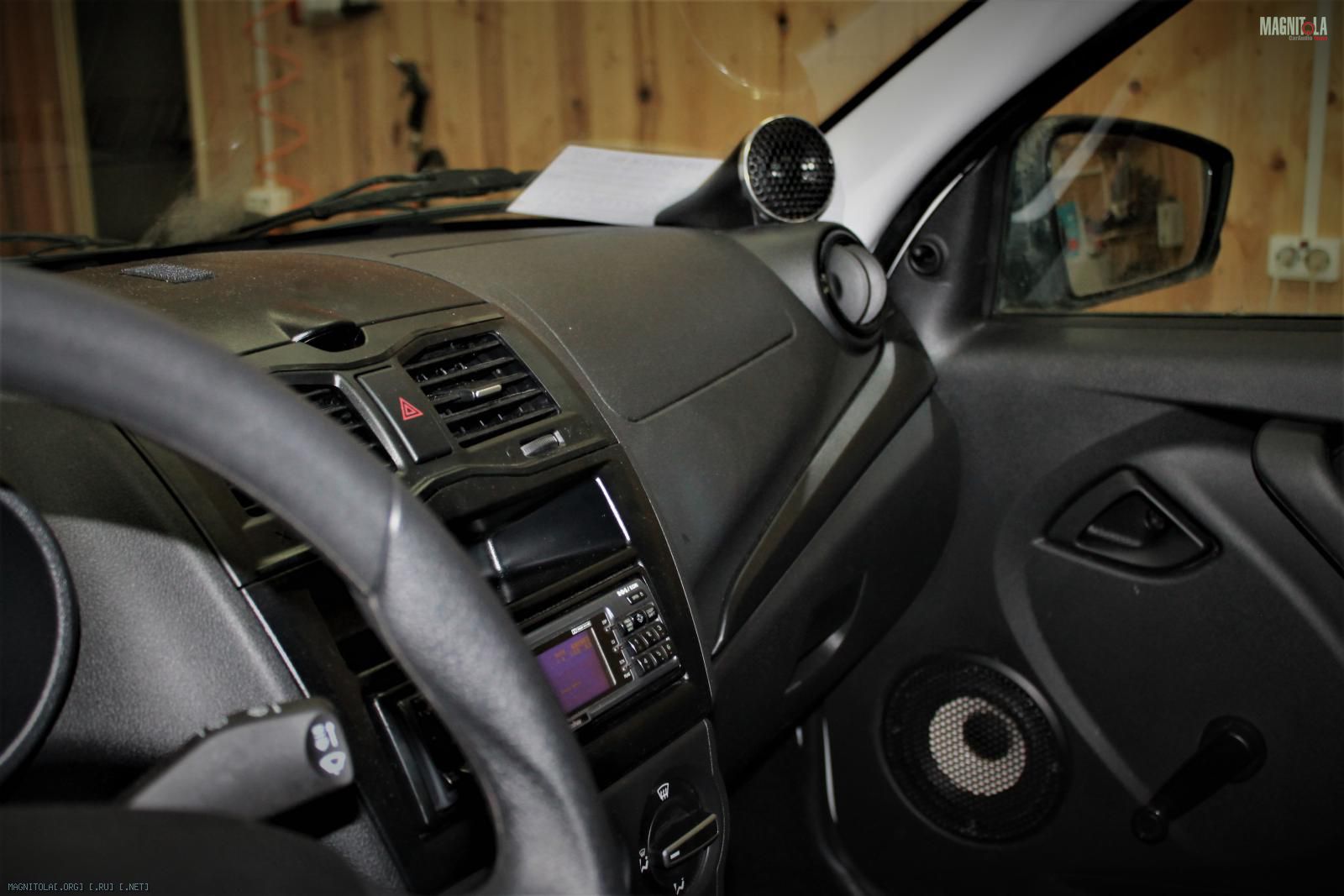

Что имеем 1.

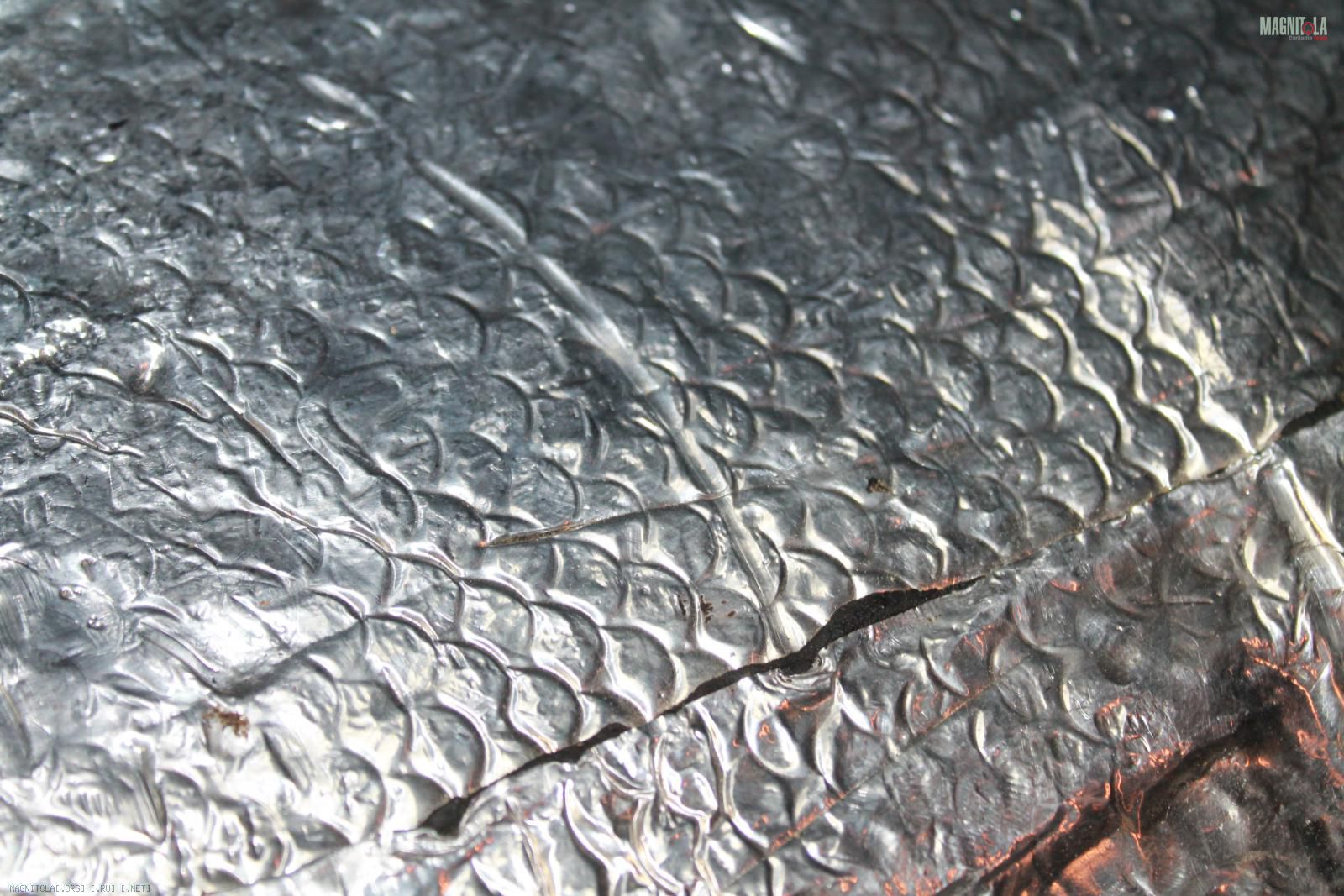

- Салон-Багажник-Шумка
-Прайс инсталляции 100тр, время проекта 3мес...
Вложение 1306161Вложение 1306163Вложение 1306165Вложение 1306167Вложение 1306169Вложение 1306171Вложение 1306173Вложение 1306175Вложение 1306177Вложение 1306179
Что имеем 2.

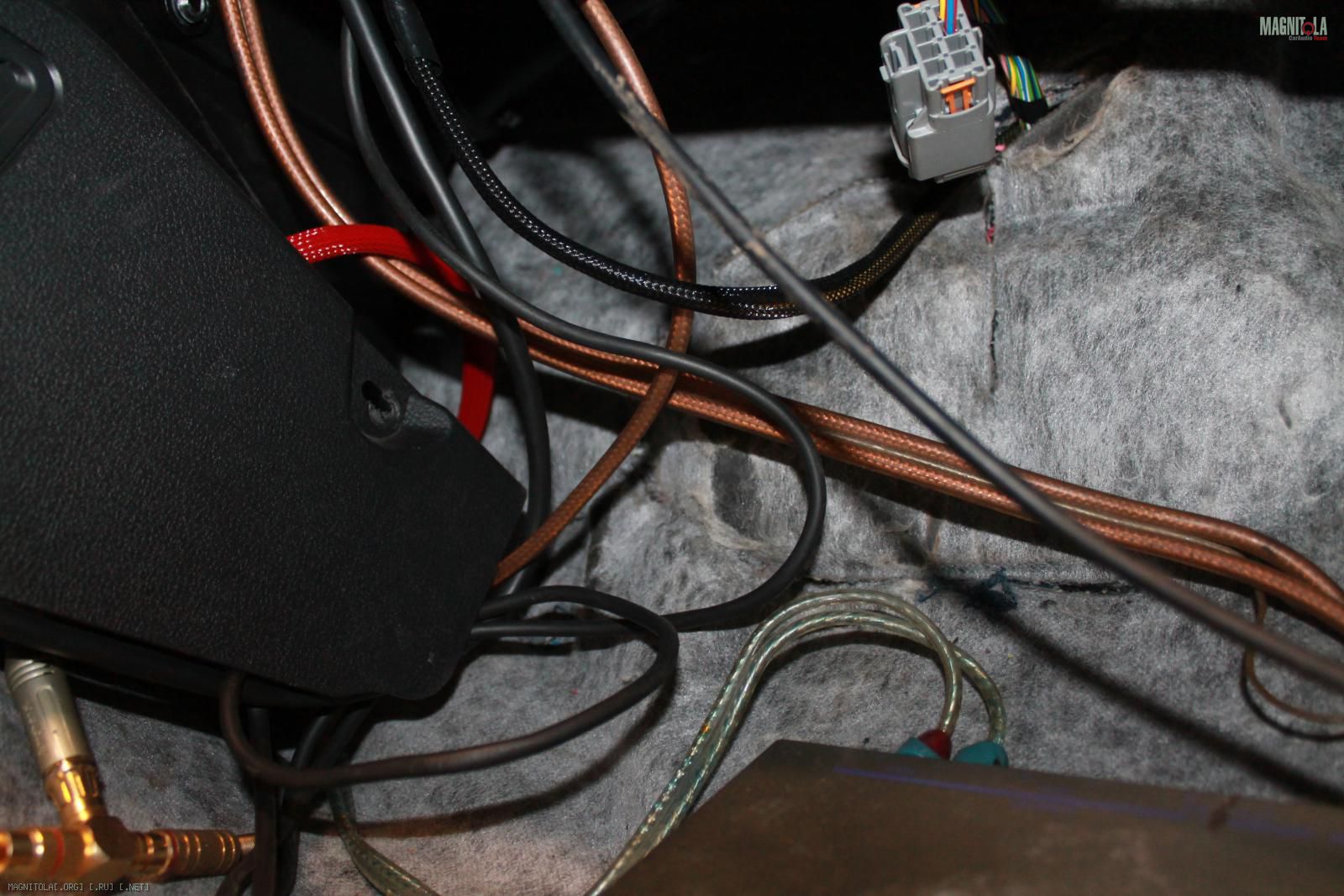

- Установка процессора под ковер, проводка.

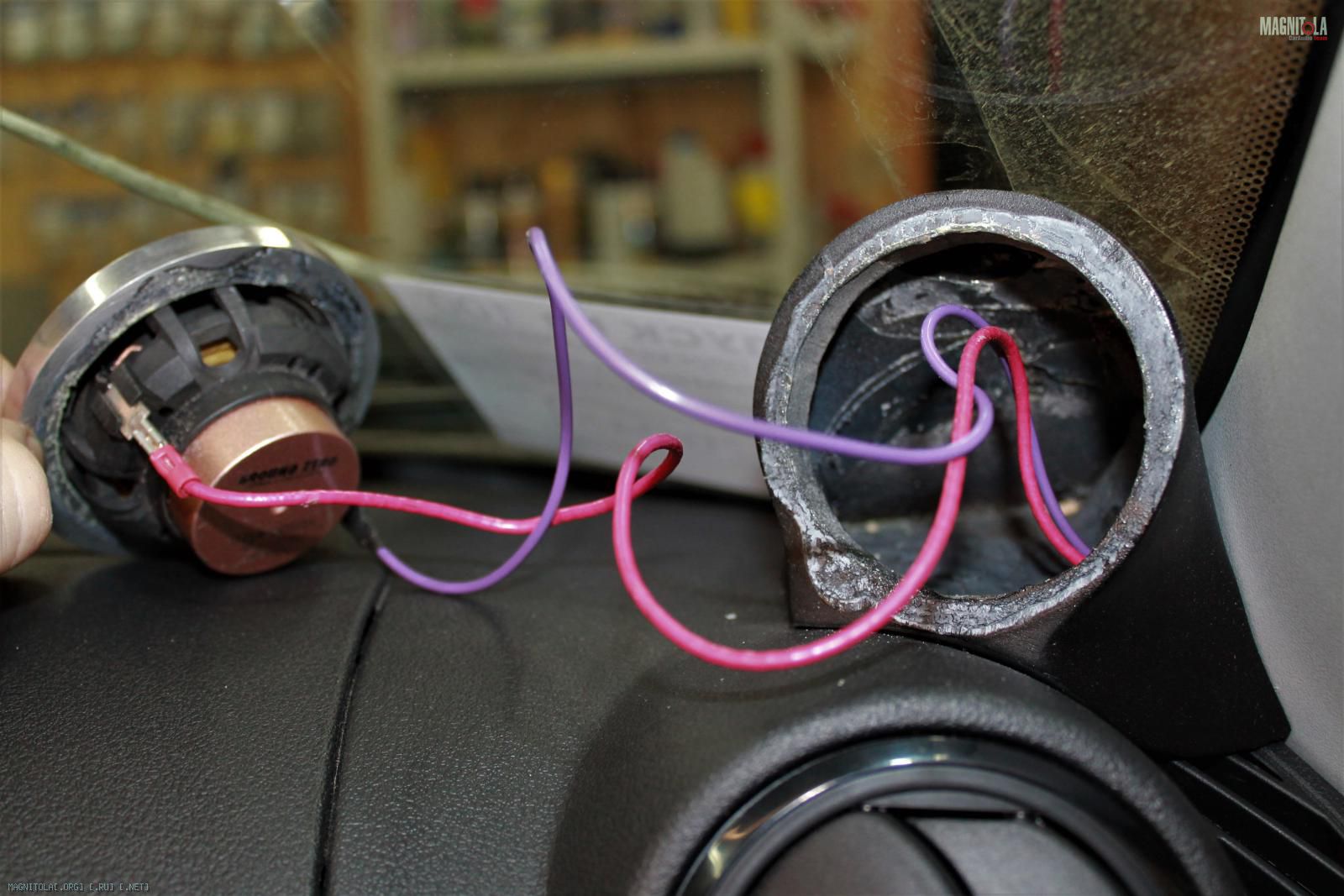

- Проводка шириков, крепление на клей.

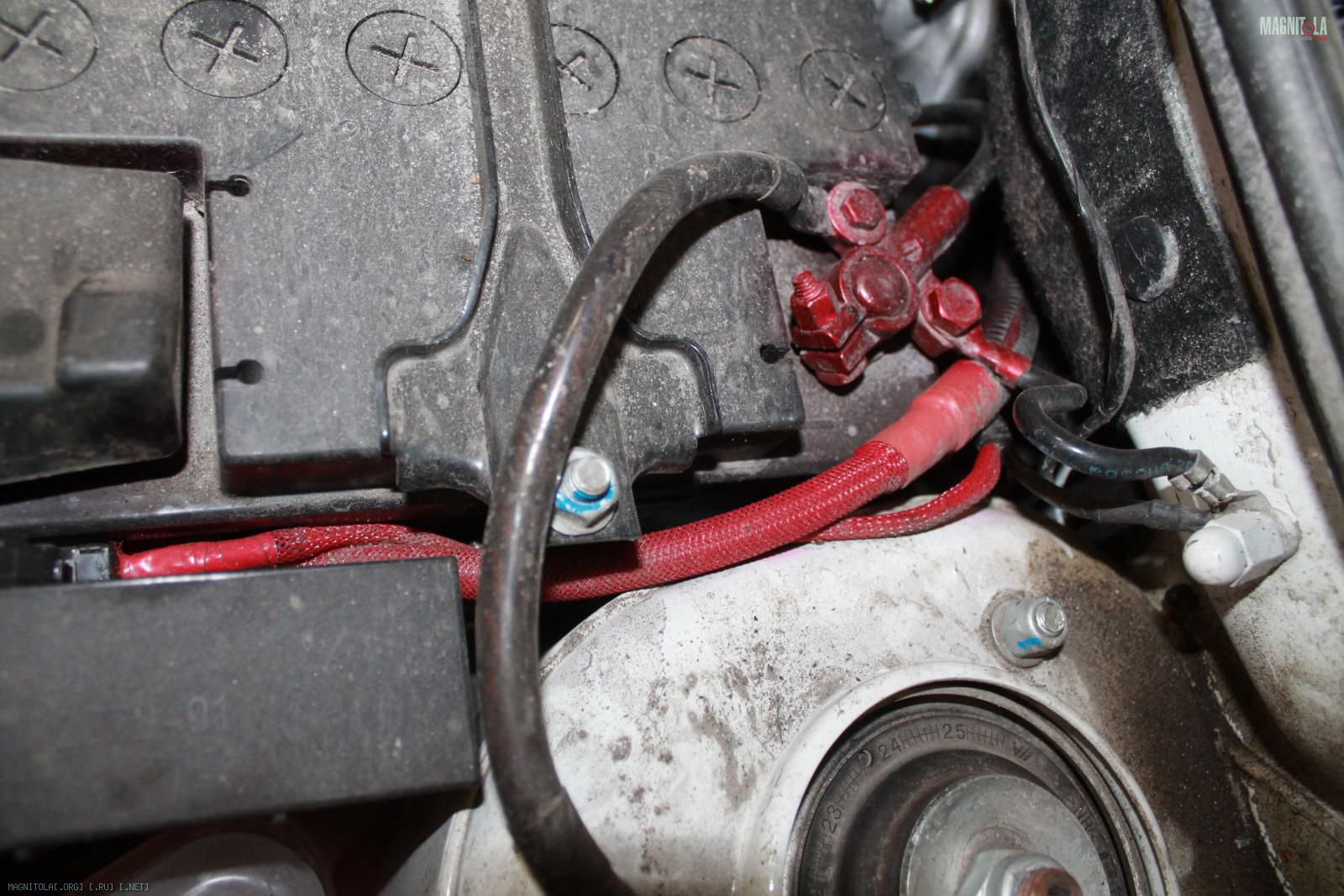

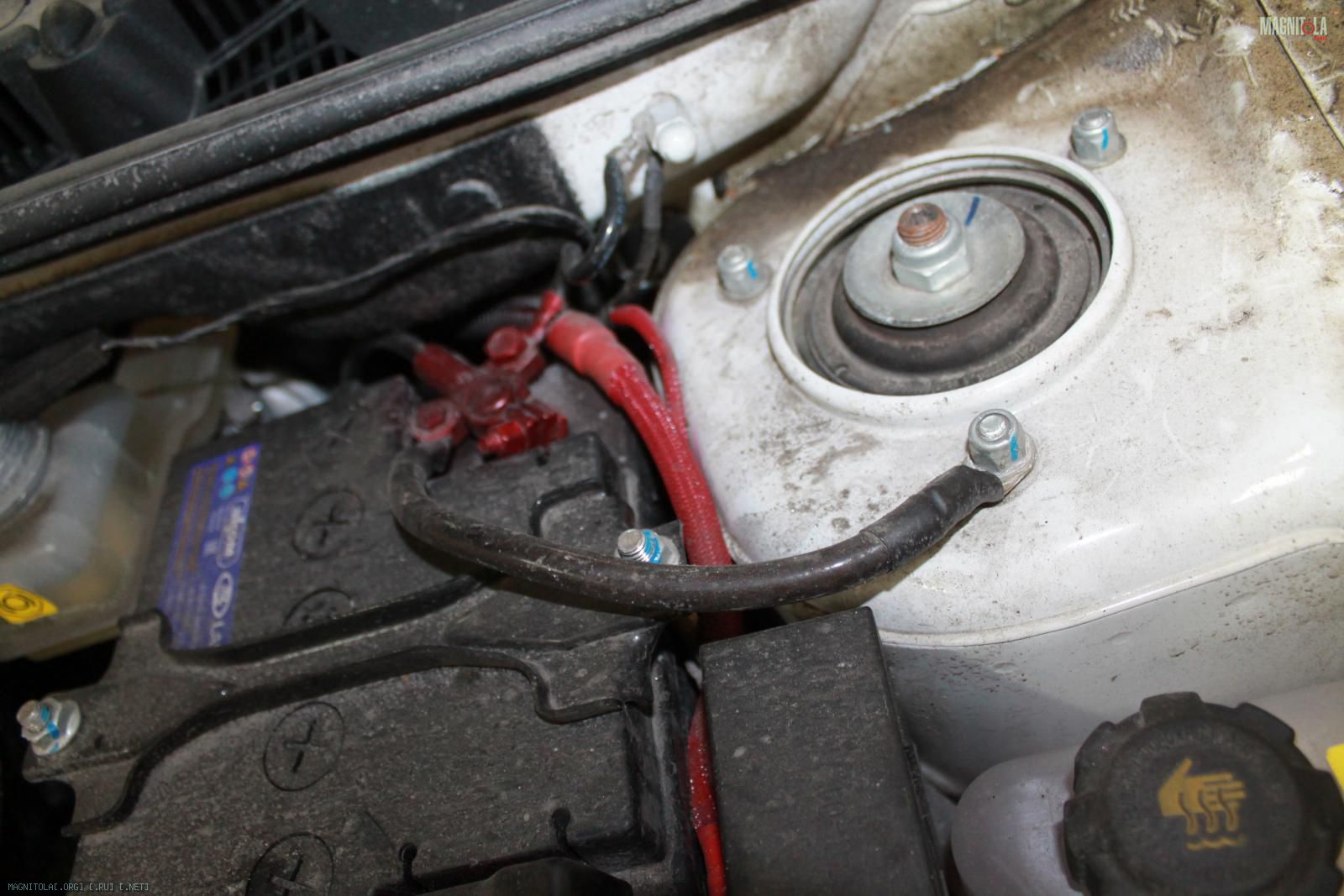

-Проводка под капотом, голые концы...

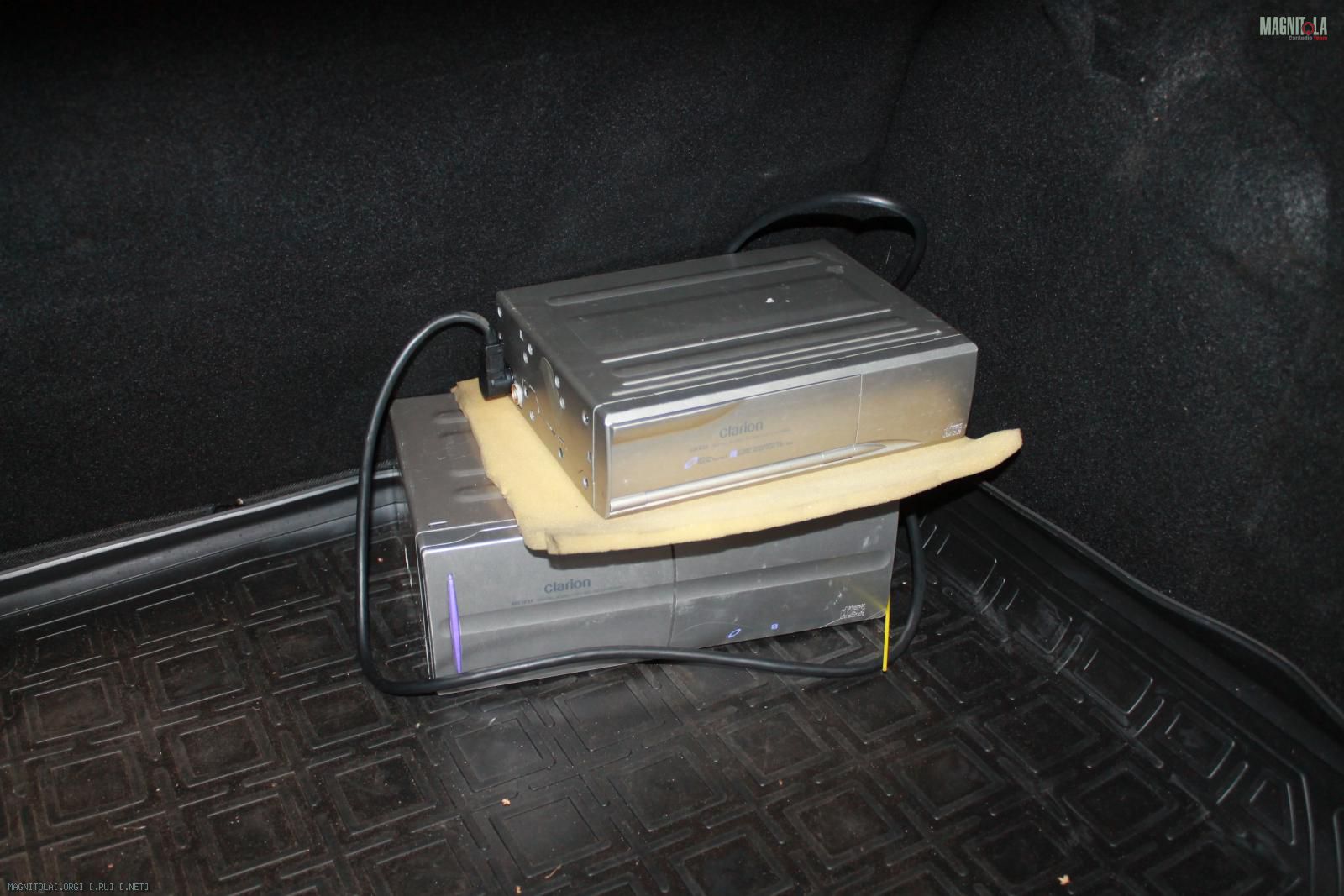

-Провод СД-чейнжера по ковру.
Вложение 1306181Вложение 1306183Вложение 1306185Вложение 1306187Вложение 1306189Вложение 1306191Вложение 1306193Вложение 1306195Вложение 1306197Вложение 1306199

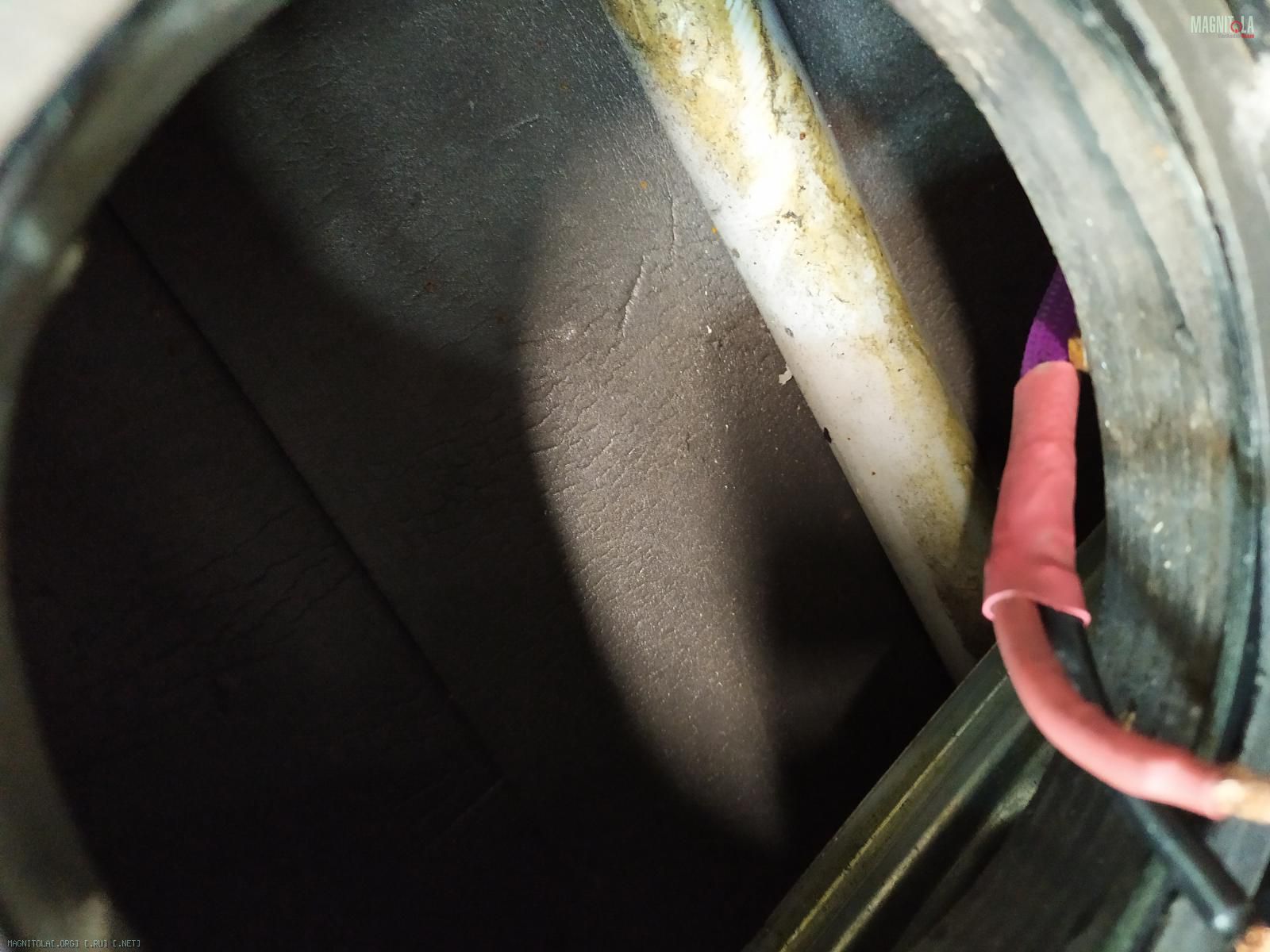

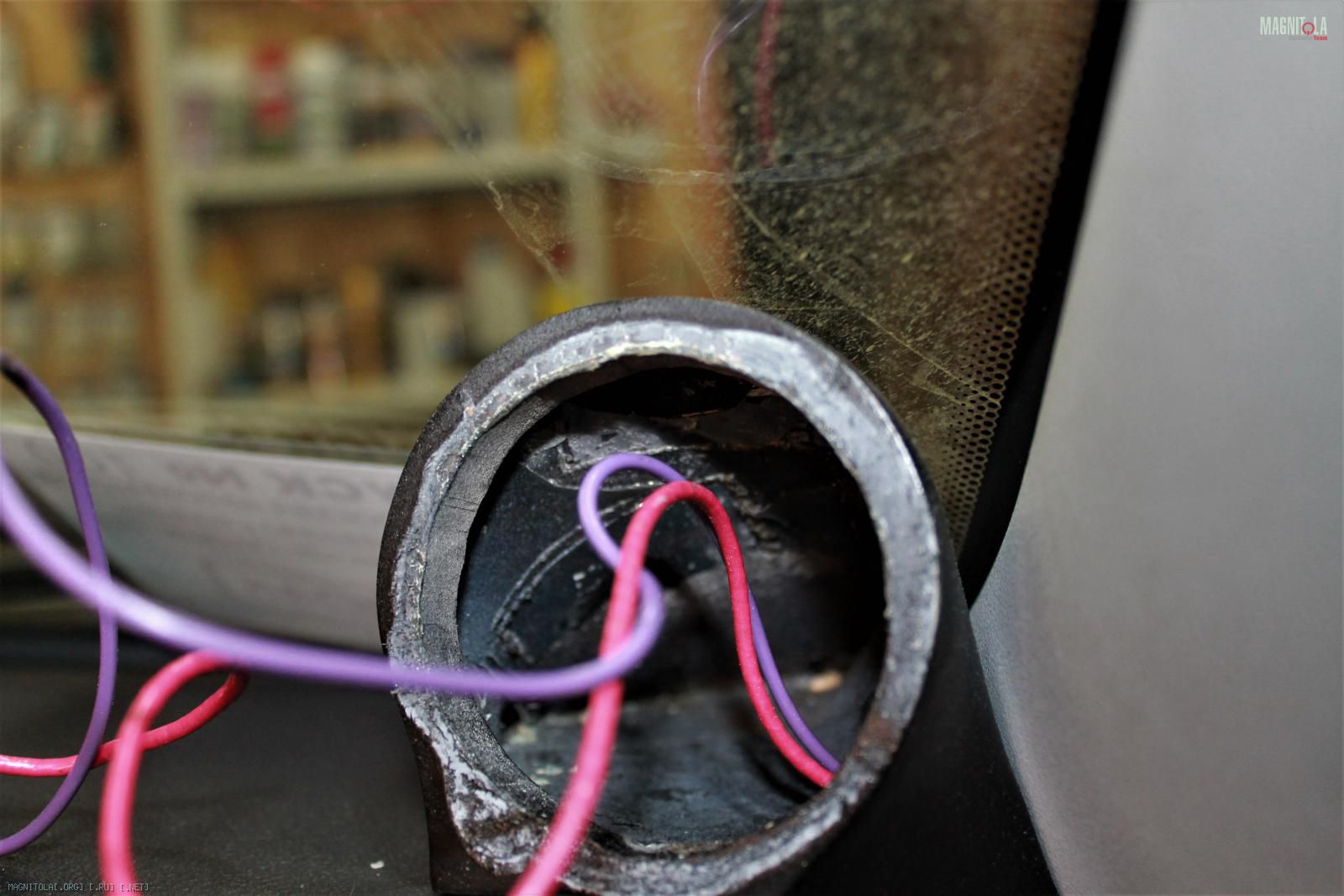

Что имеем 3.
Двери 2мм+ сплен, Бивисы на дверь...
Правый канал пропадал в поворотах, саб работал через раз.

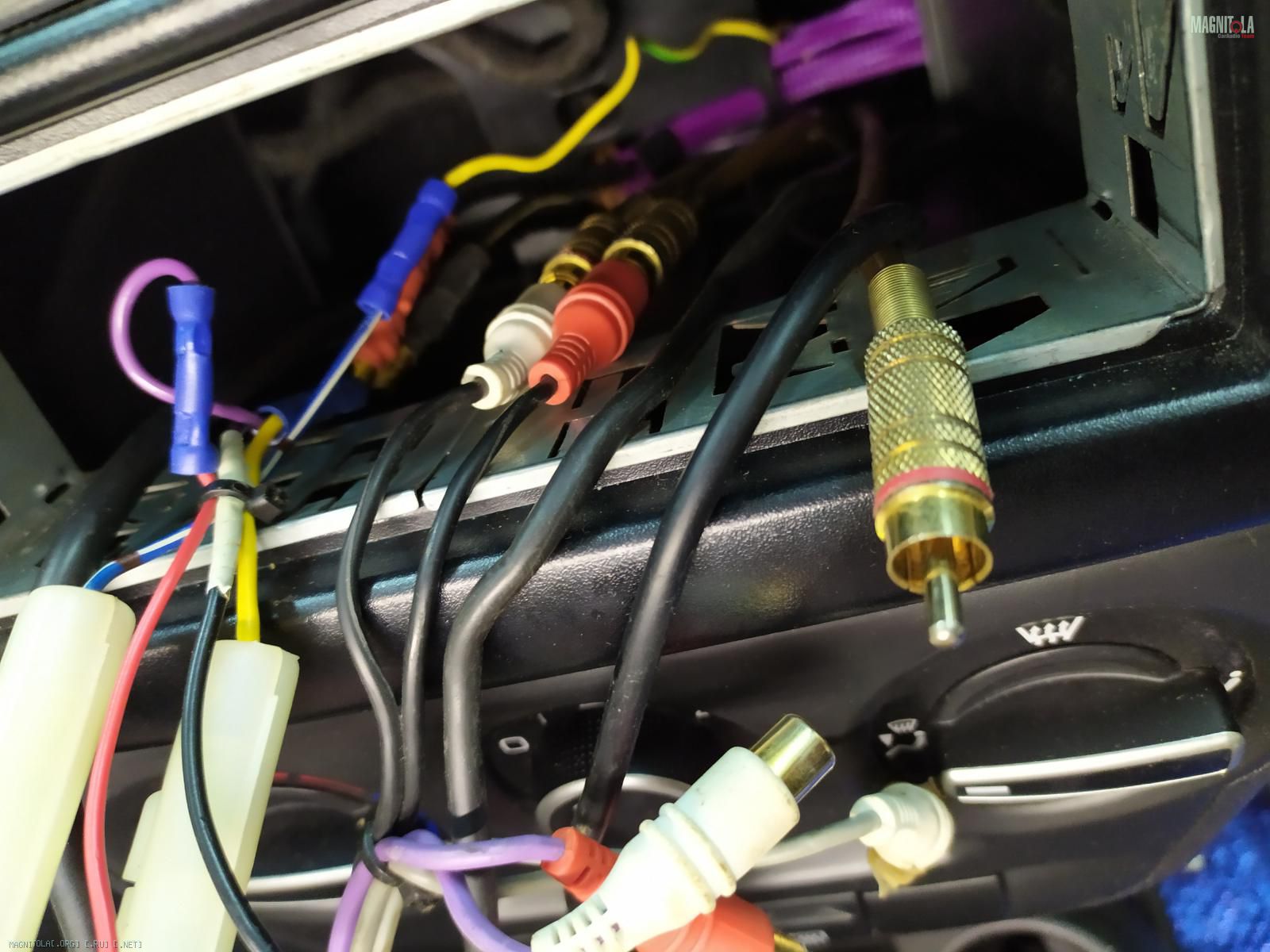

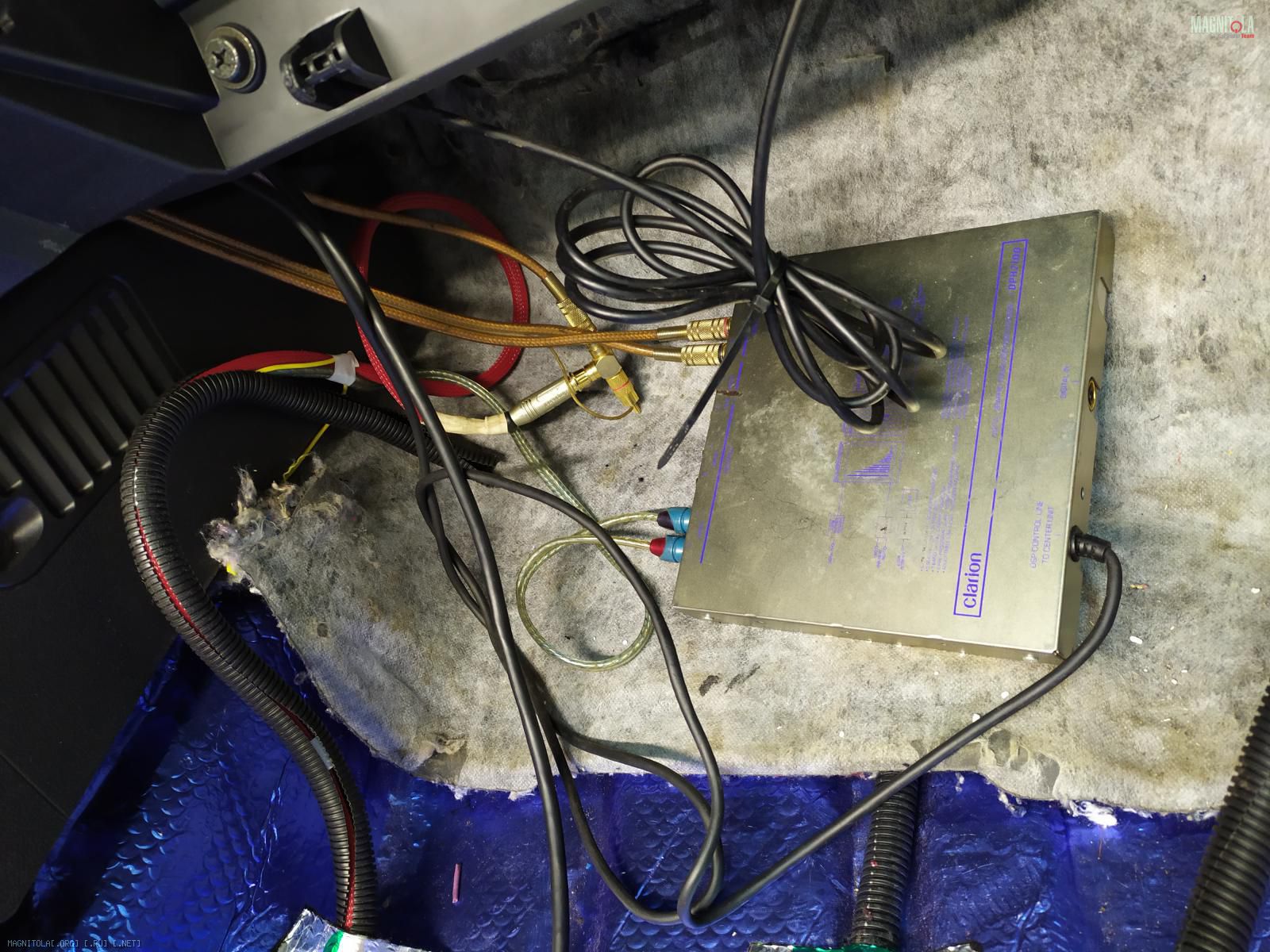

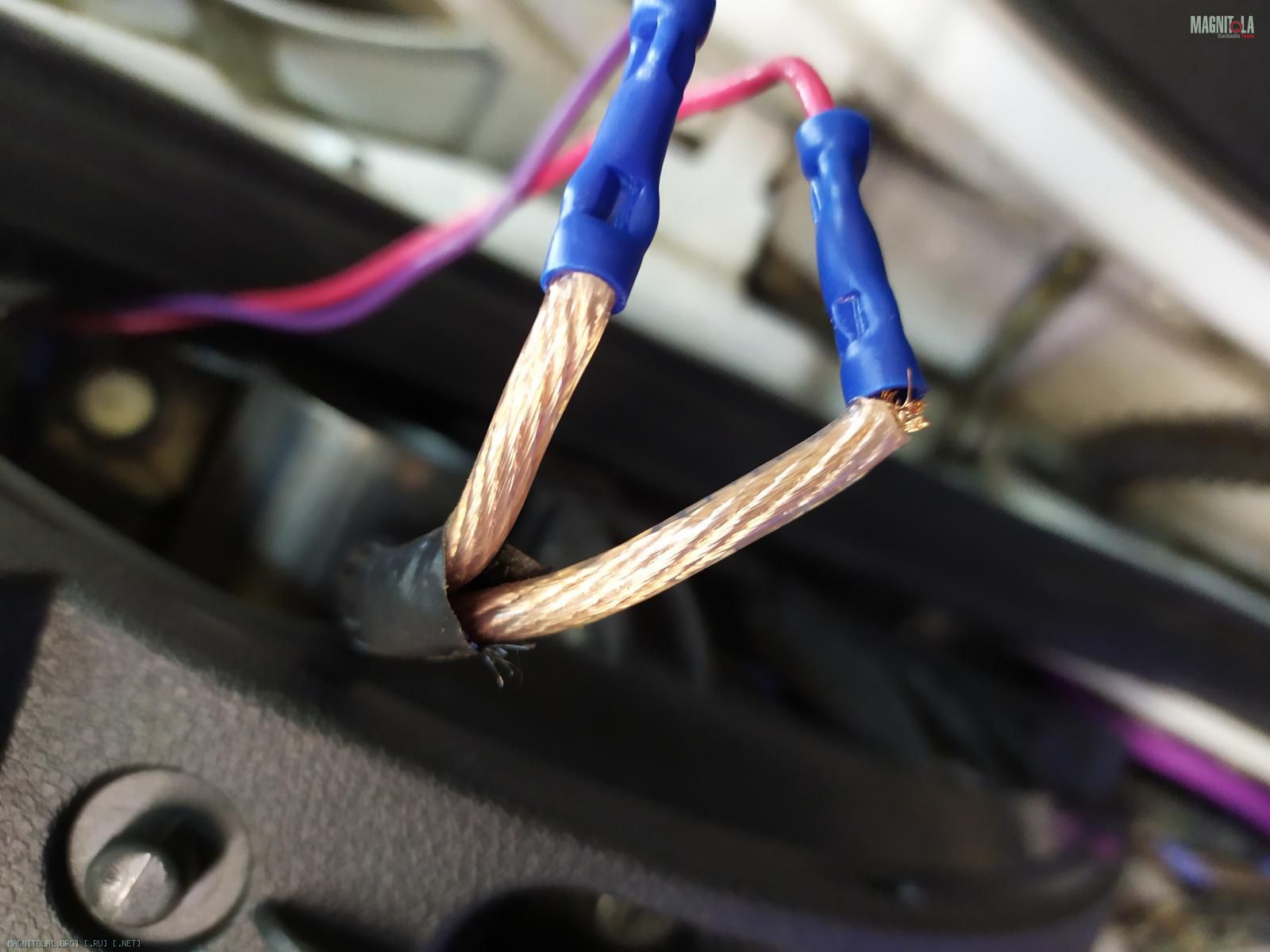

Голые концы обжима, сопли ГУ, фронт работает от процессора, саб от лин. выходов ГУ...
Вложение 1306201Вложение 1306203Вложение 1306205Вложение 1306207Вложение 1306209Вложение 1306211Вложение 1306213Вложение 1306215

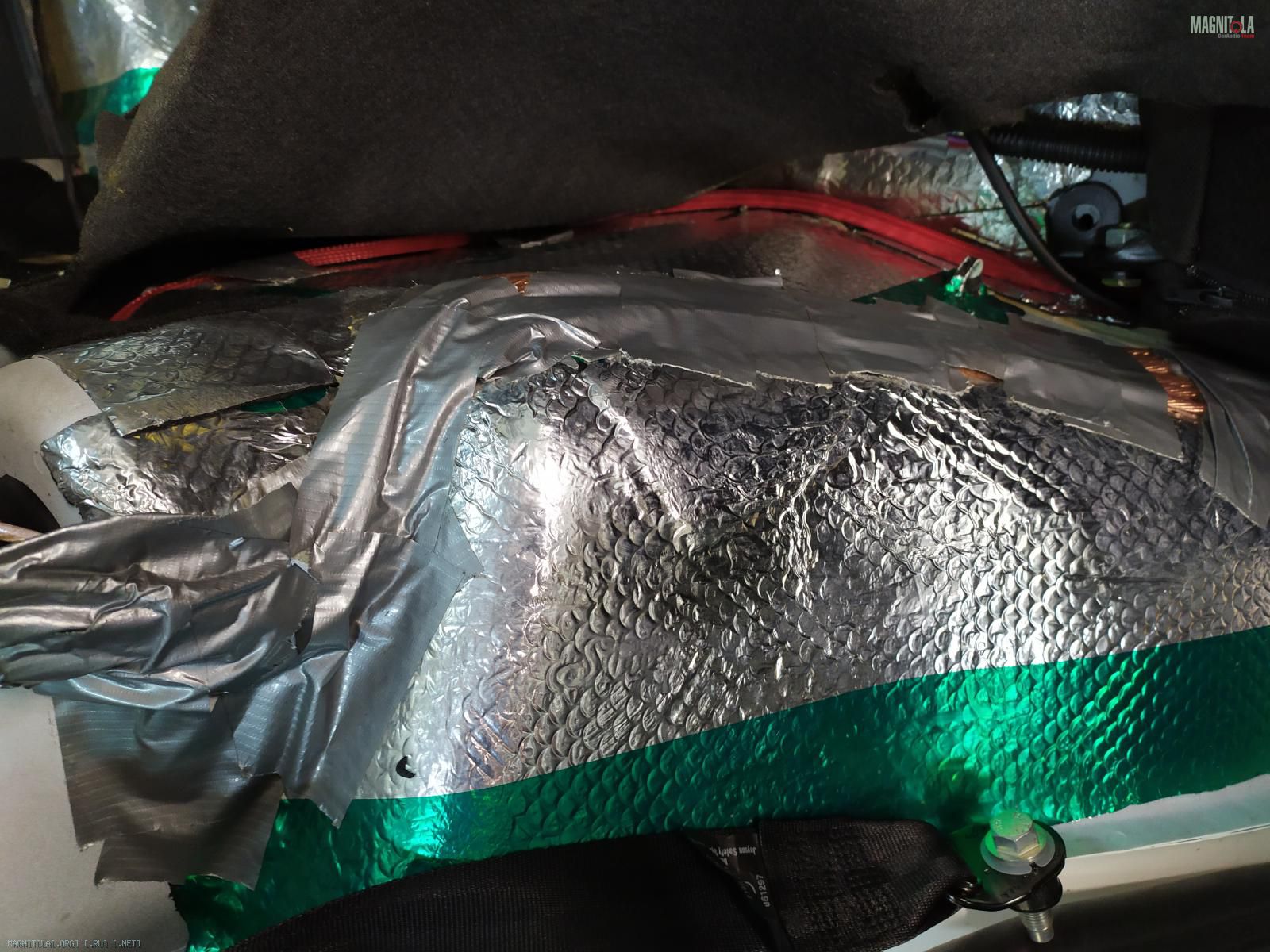

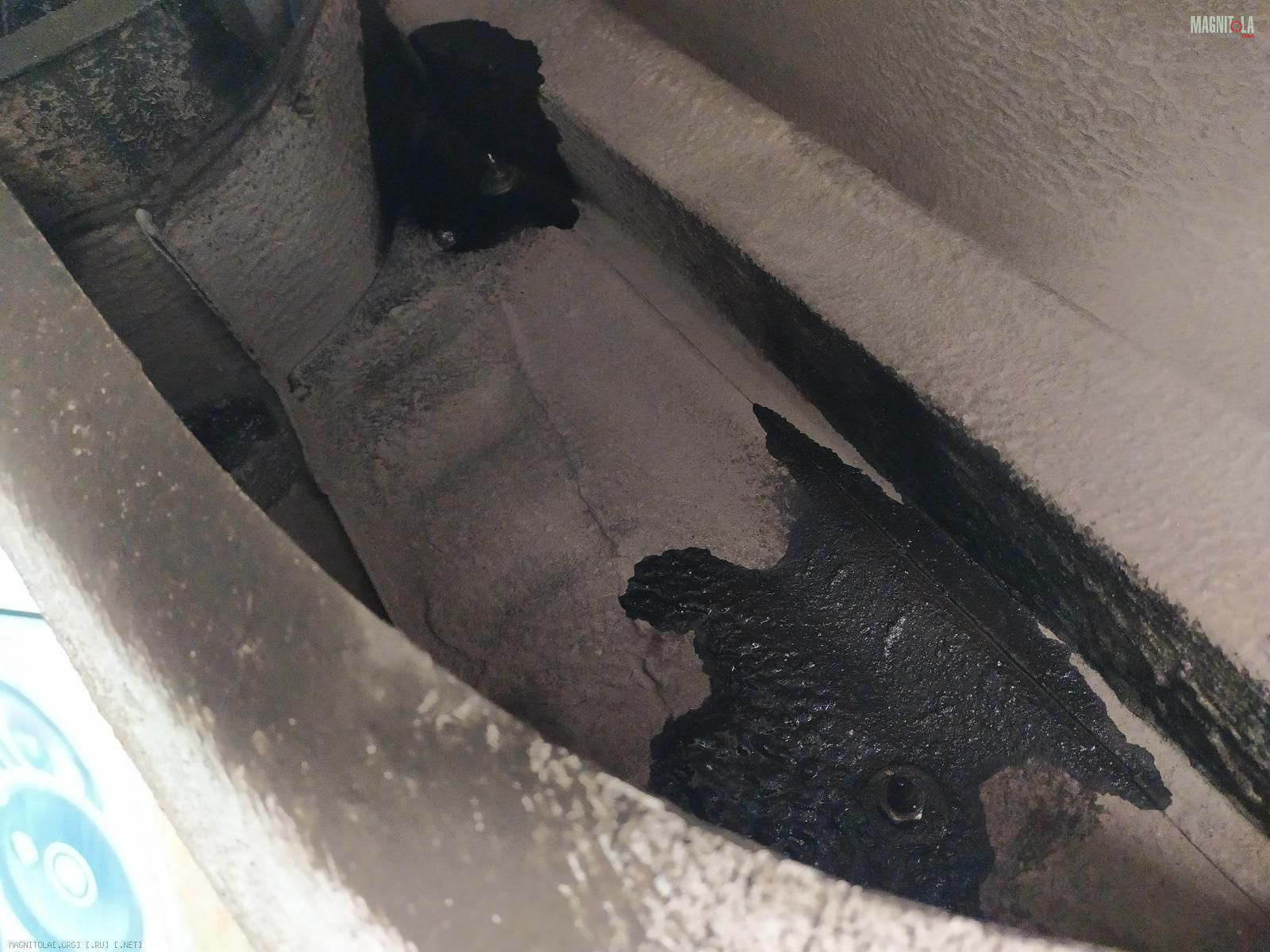

Что имеем 4.

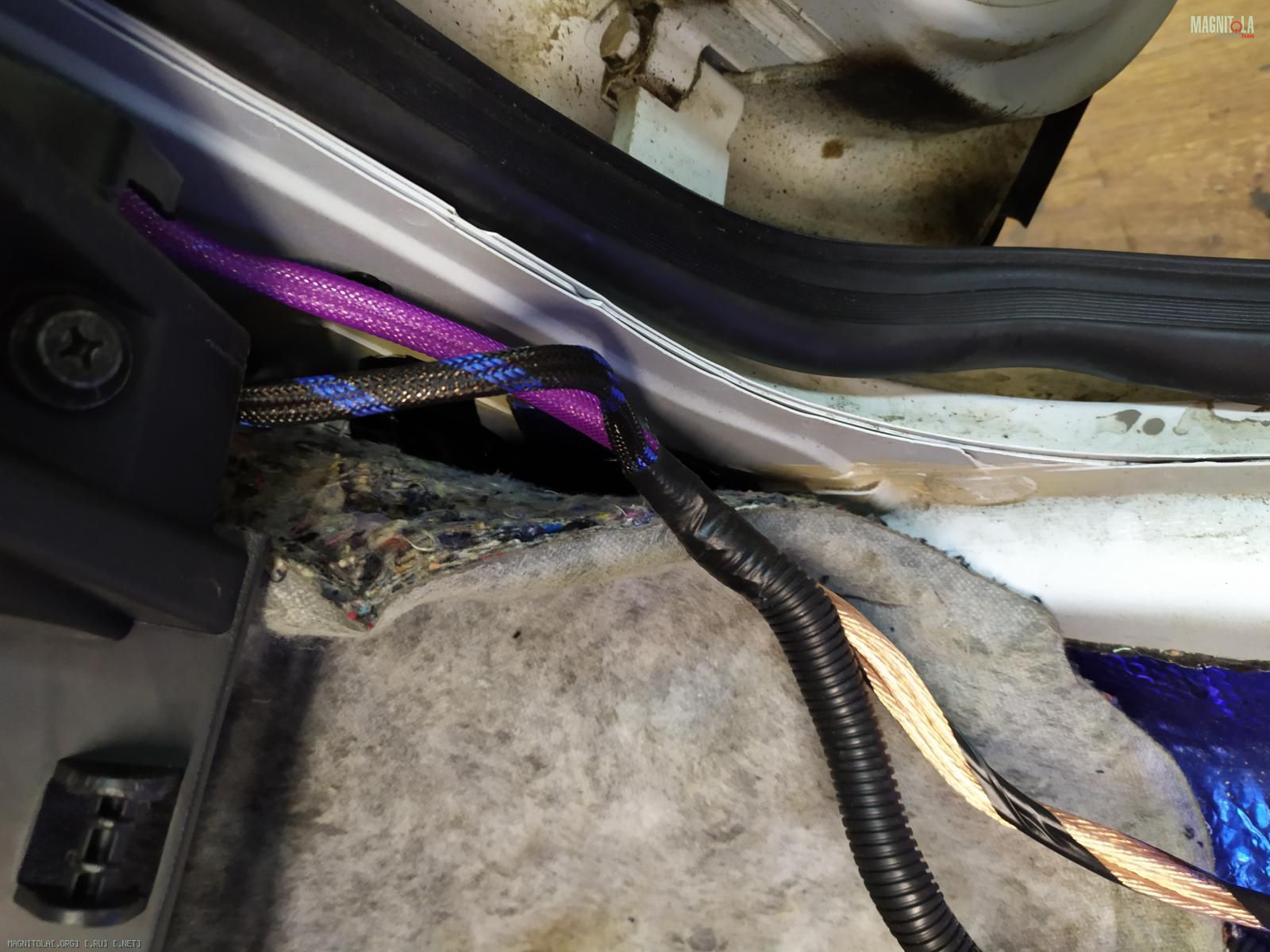

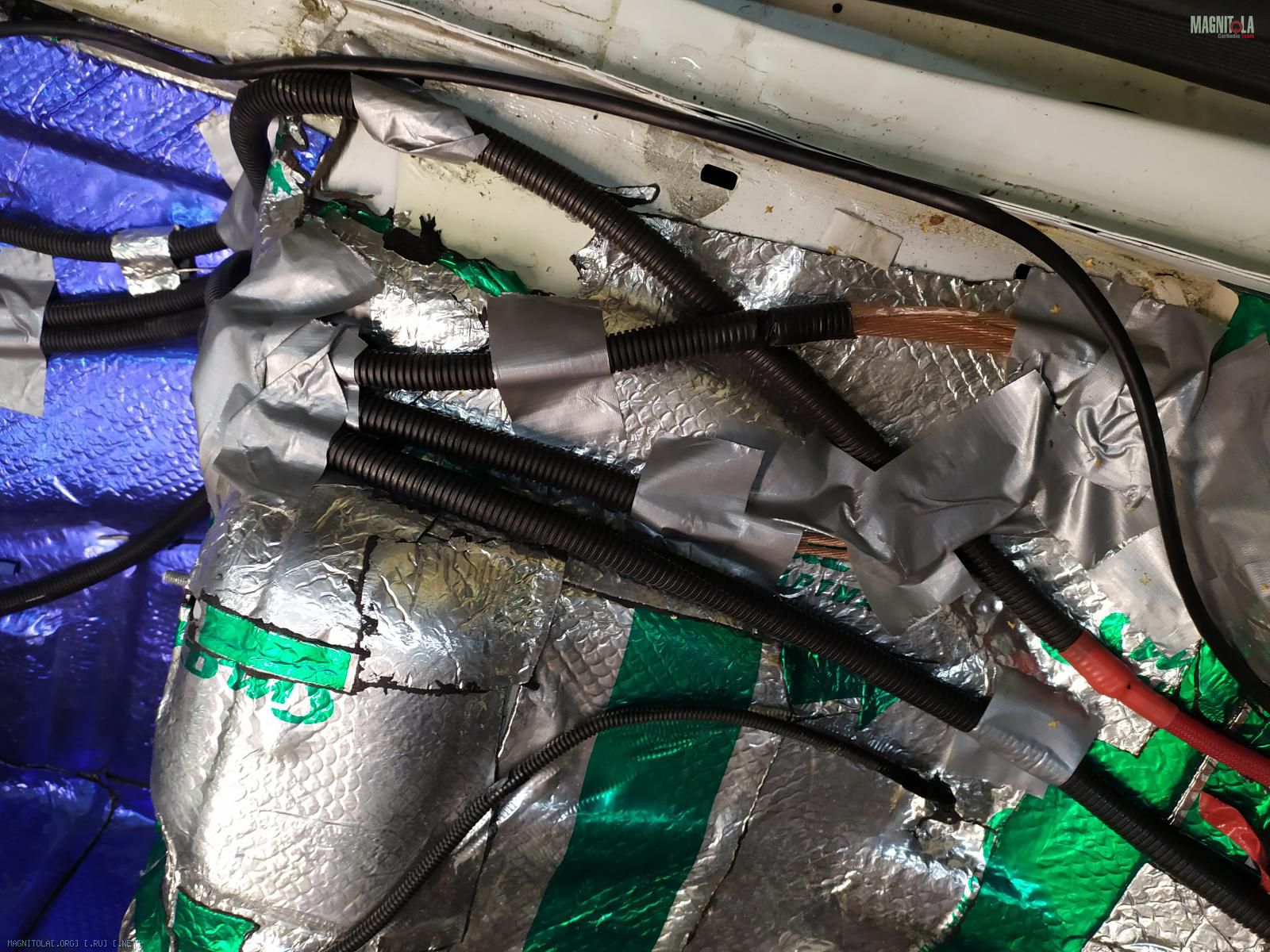

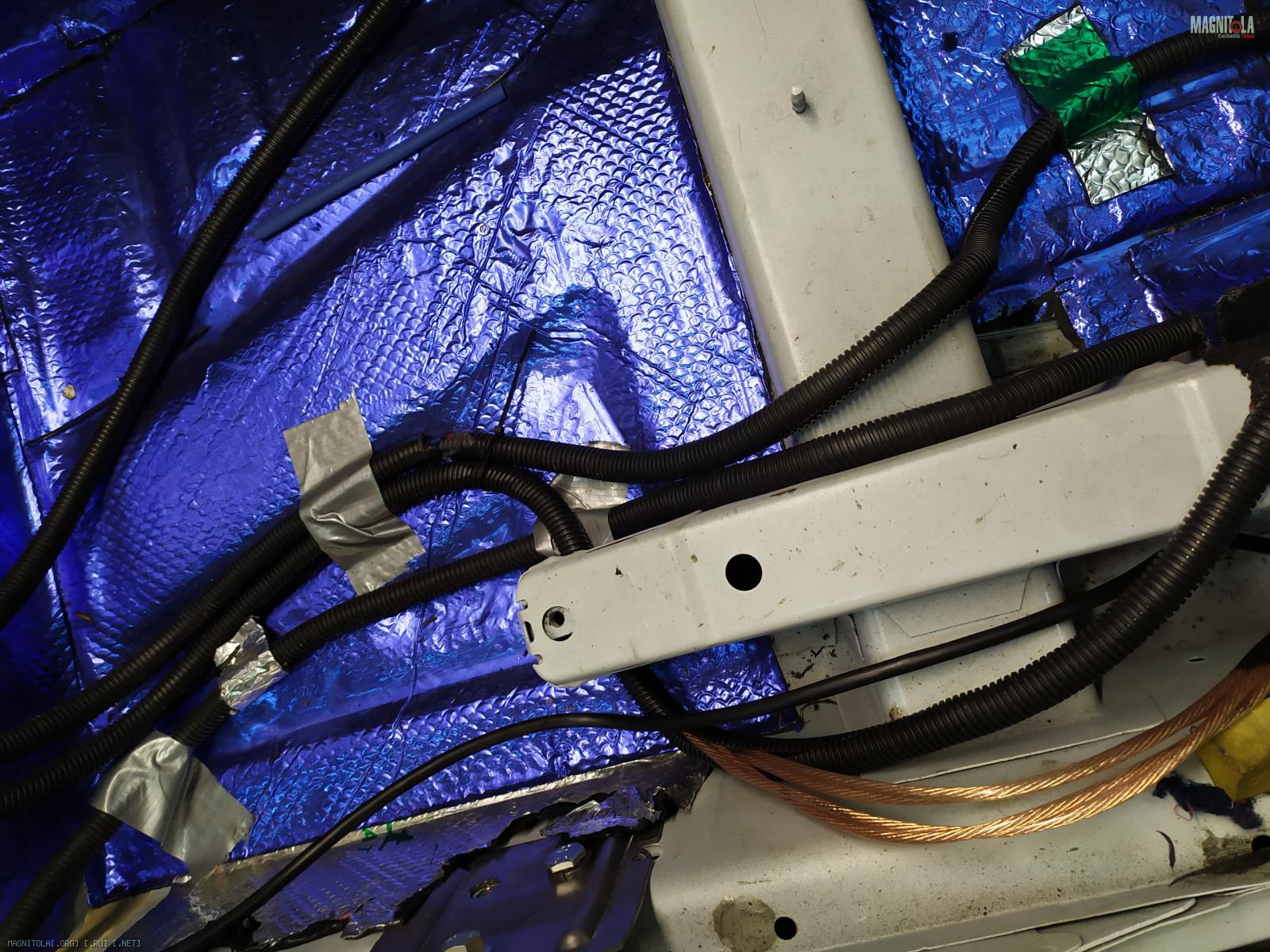

-Укладка, закрепление проводки.

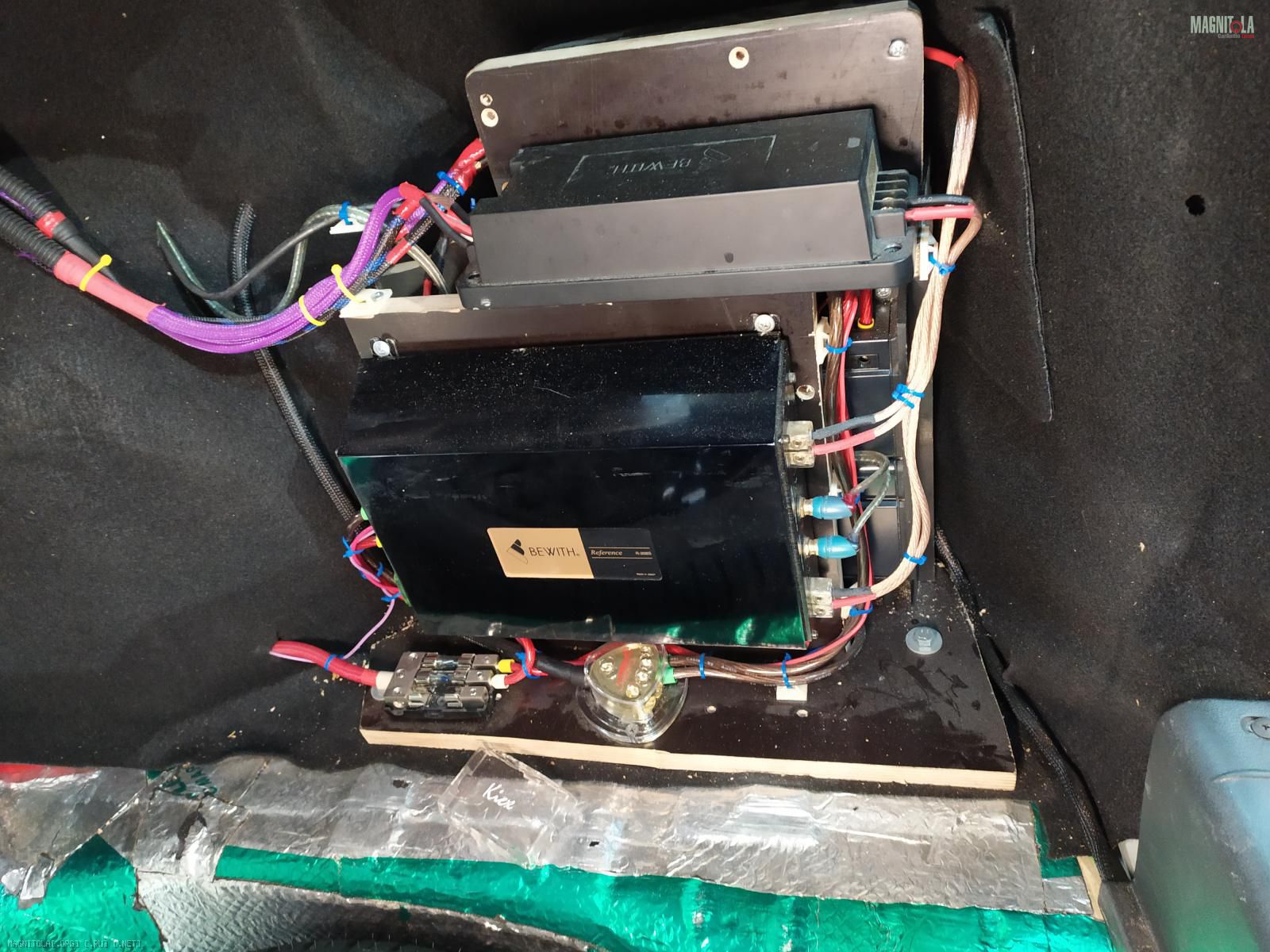

Фальпанель под усилители, крепление насквозь кузова...

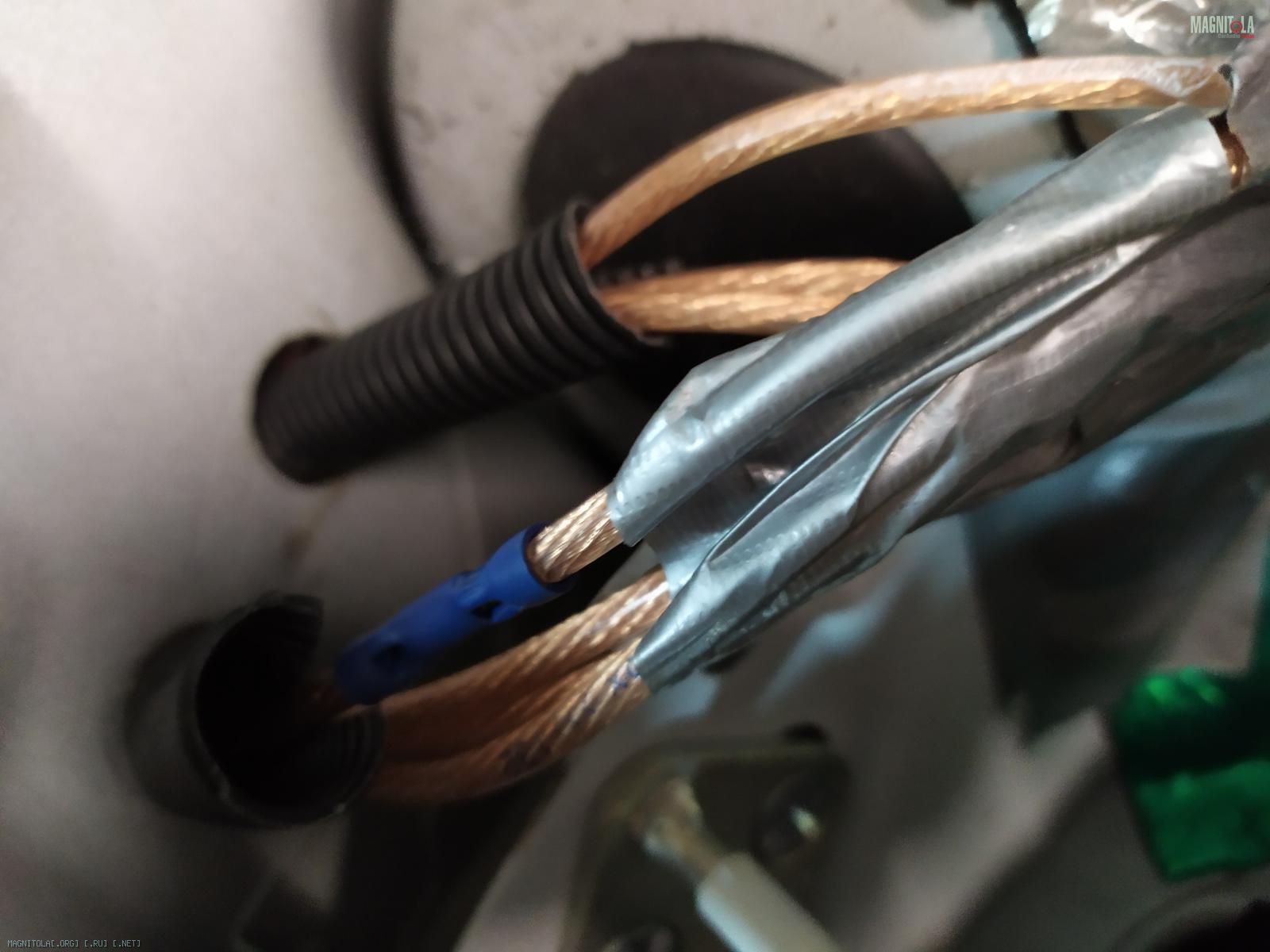

Вложение 1306217Вложение 1306219Вложение 1306221Вложение 1306223Вложение 1306225Вложение 1306227Вложение 1306229Вложение 1306231
Что имеем 5.

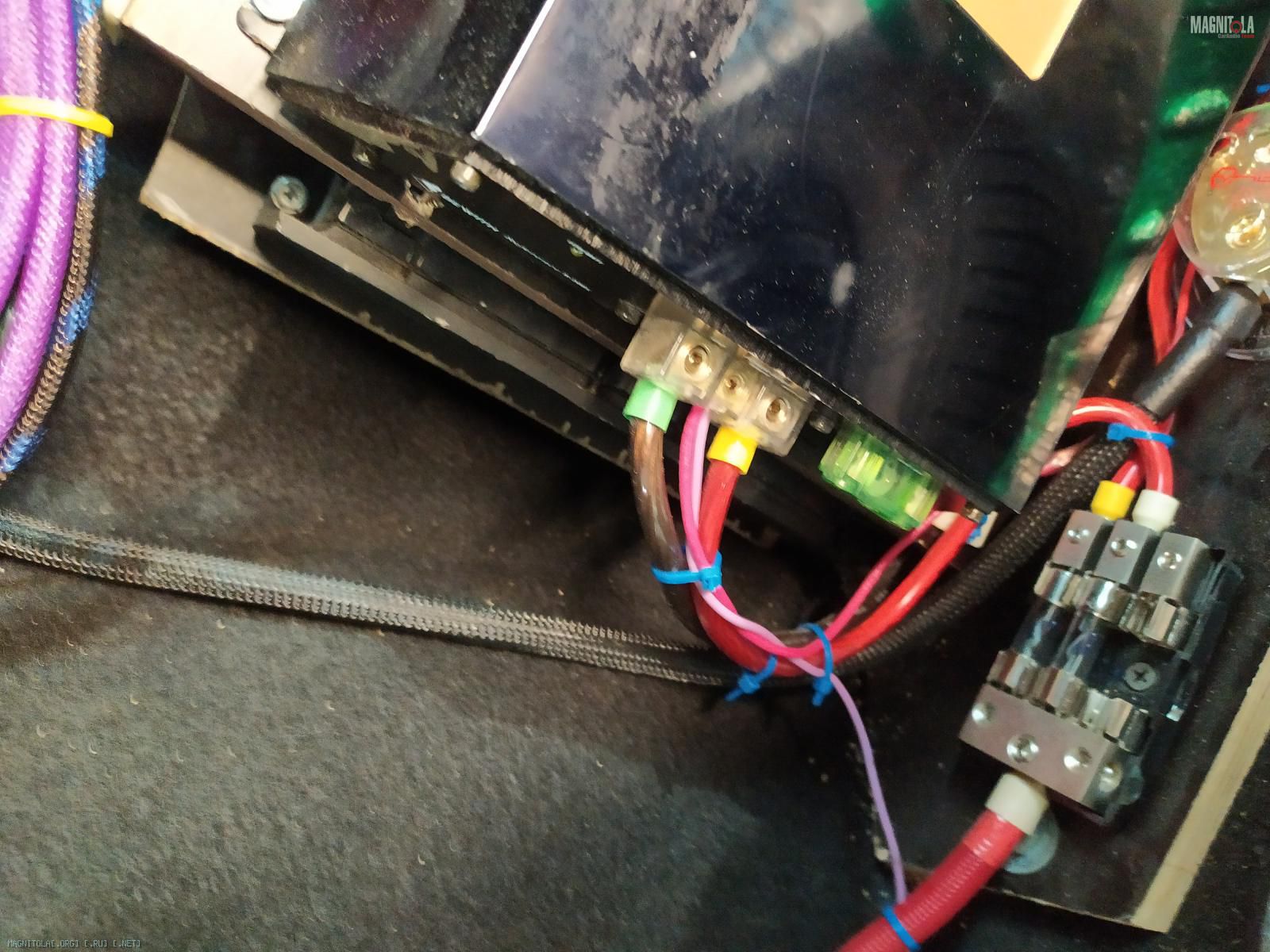

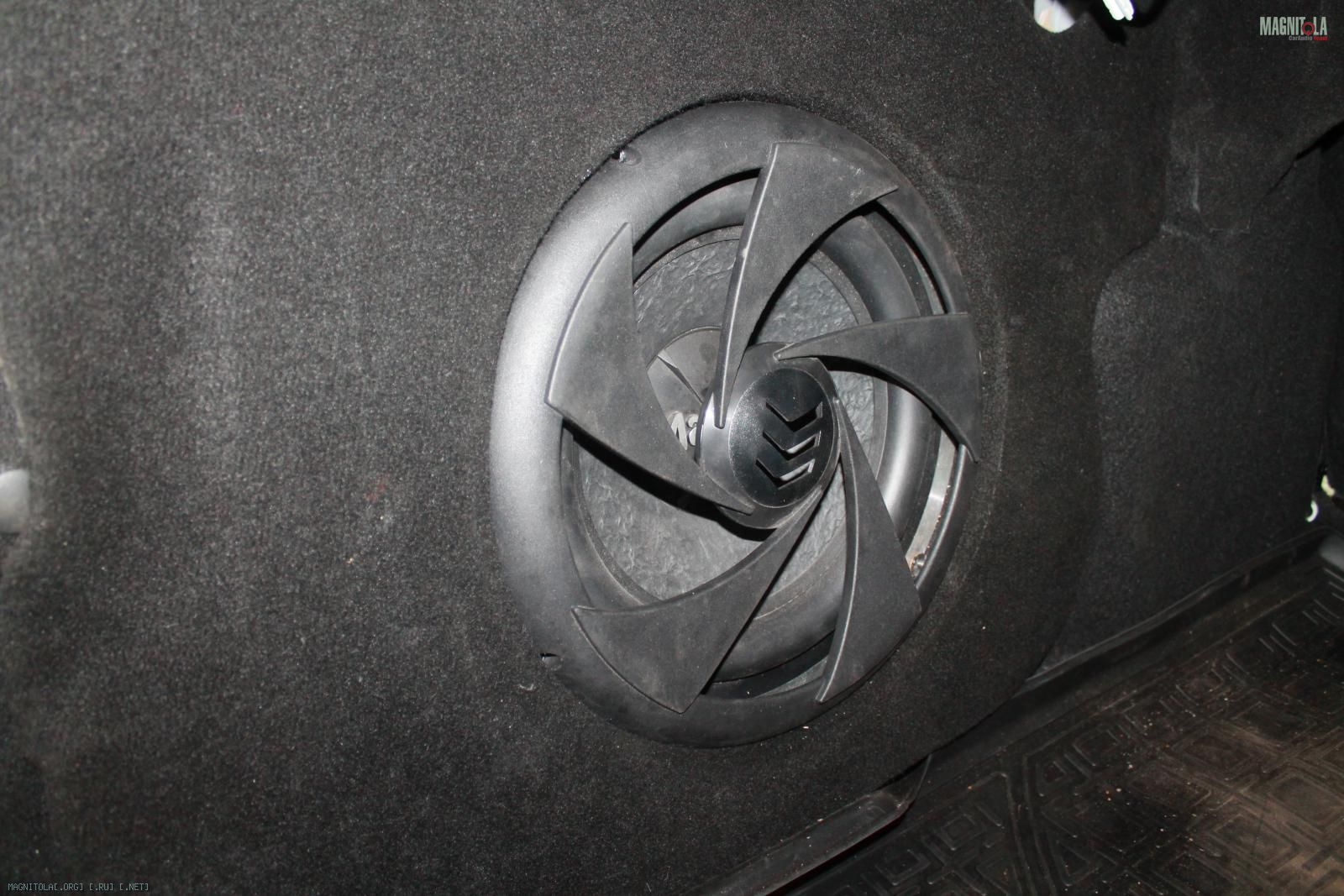

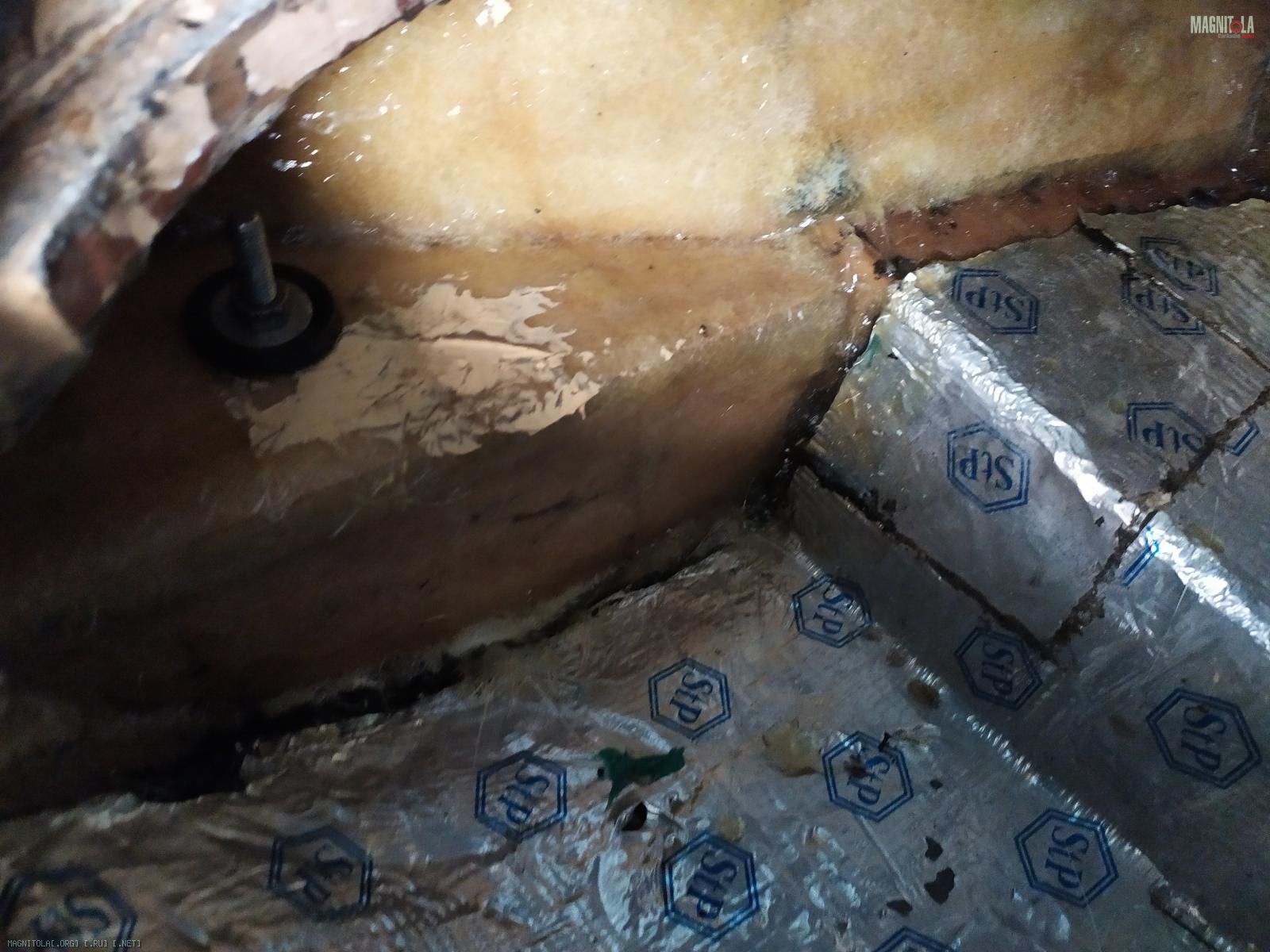

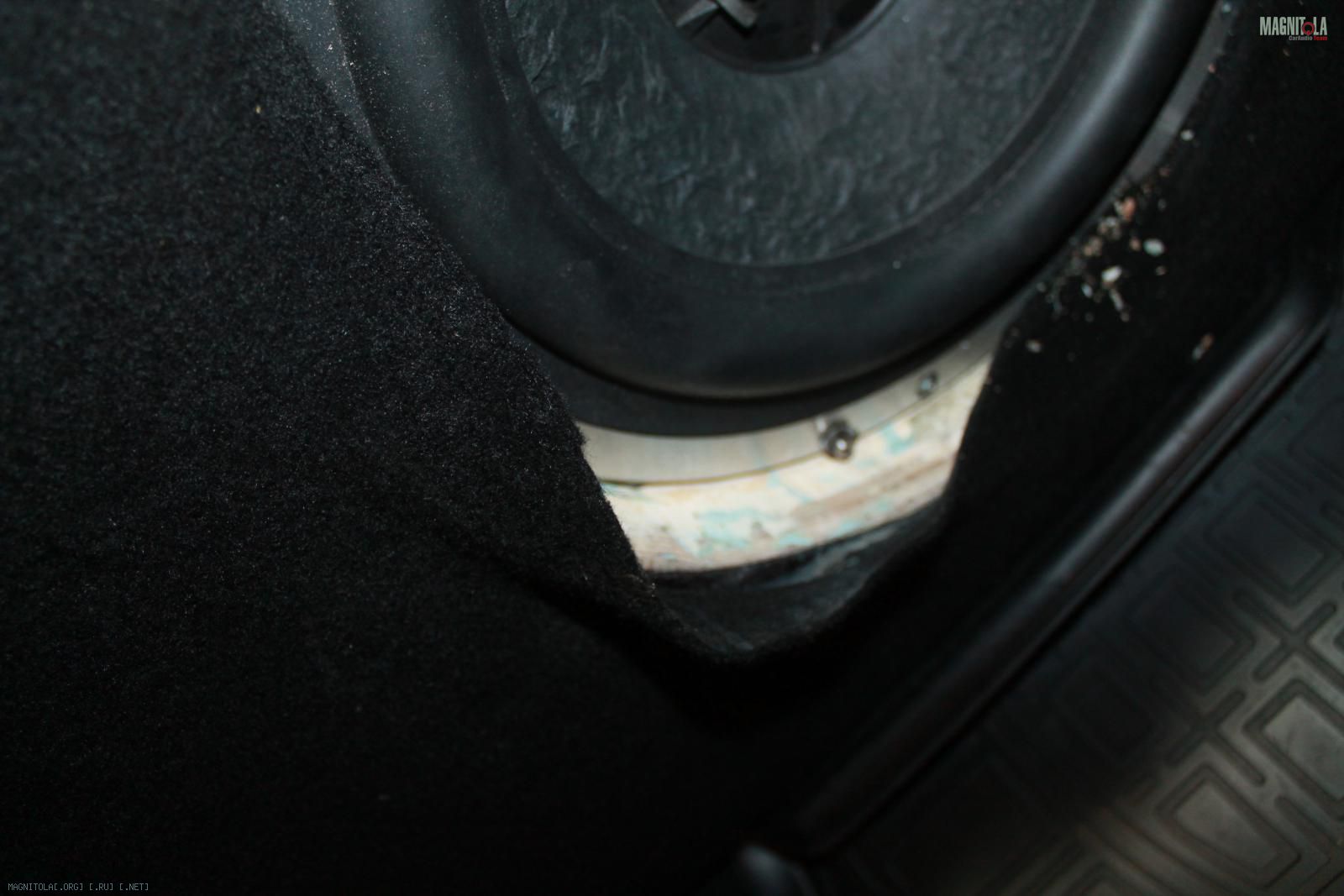

-Стелс.... слезший карпет... проводка...

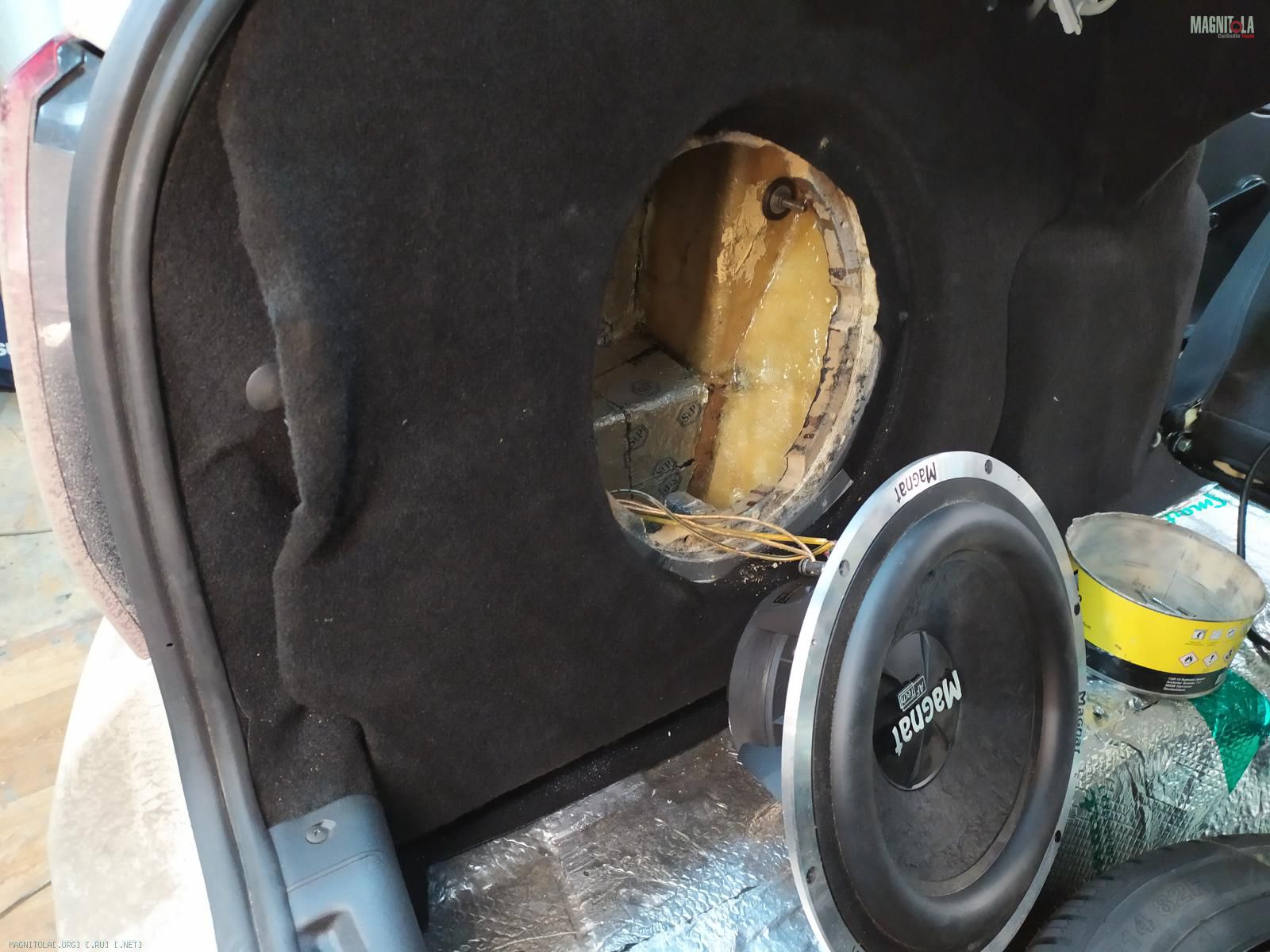

-Акустическое просветление полки два гриля 13см.
...Коммутация саба...
Вложение 1306233Вложение 1306235Вложение 1306237Вложение 1306239Вложение 1306241Вложение 1306243Вложение 1306245Вложение 1306247
Вложение 1306249Вложение 1306251Вложение 1306253Вложение 1306255Вложение 1306257

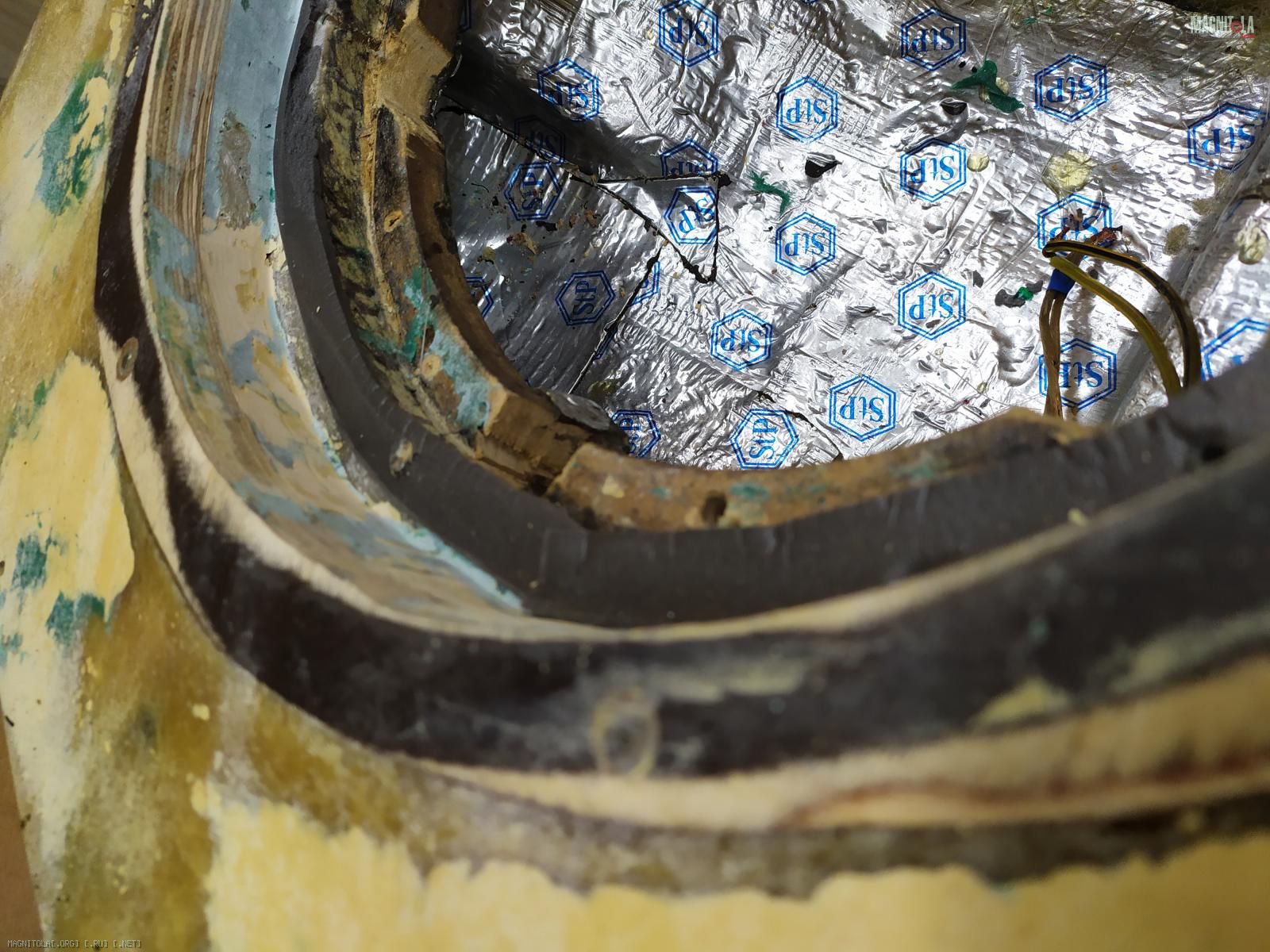

Что имеем 6.

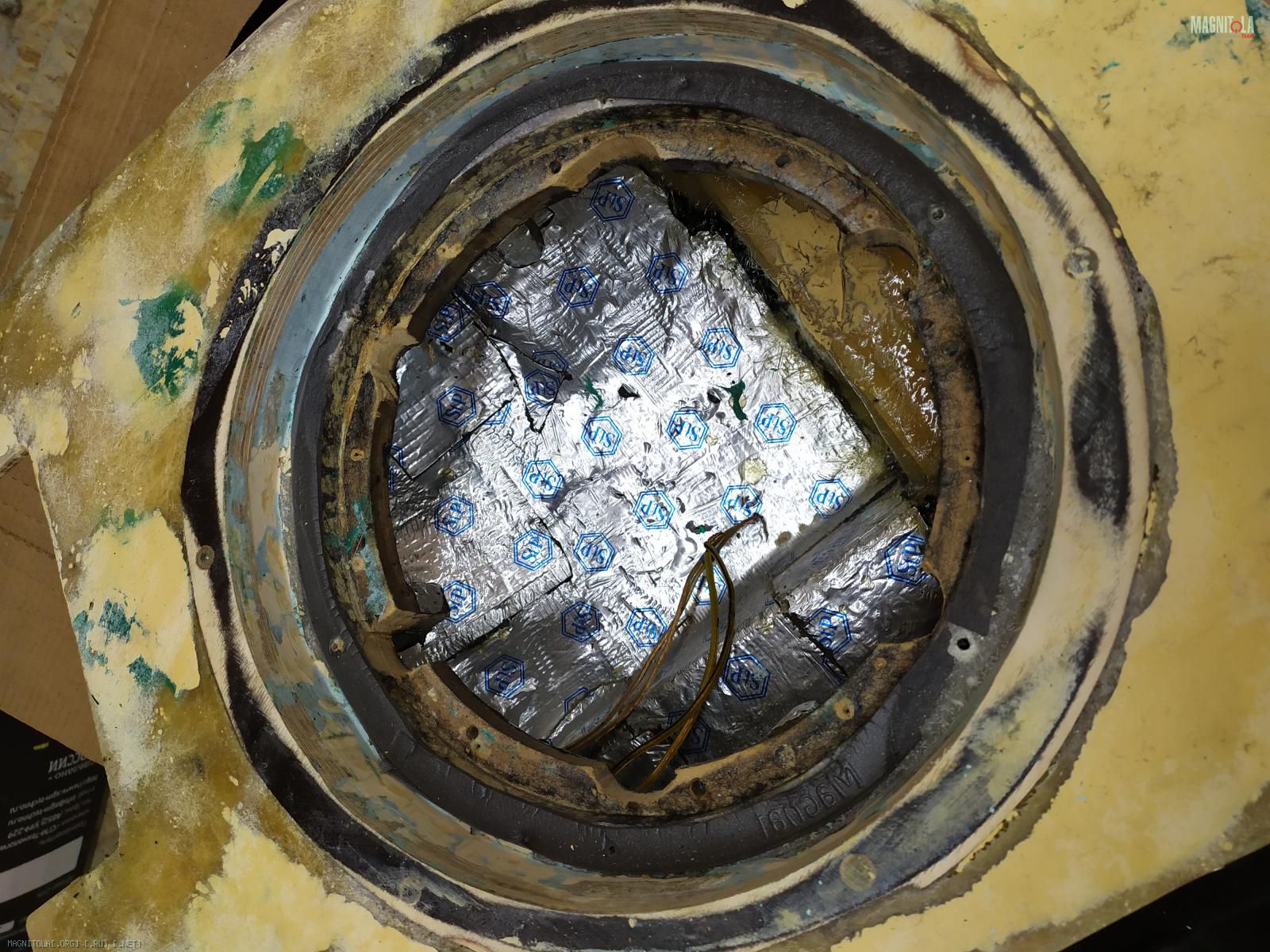

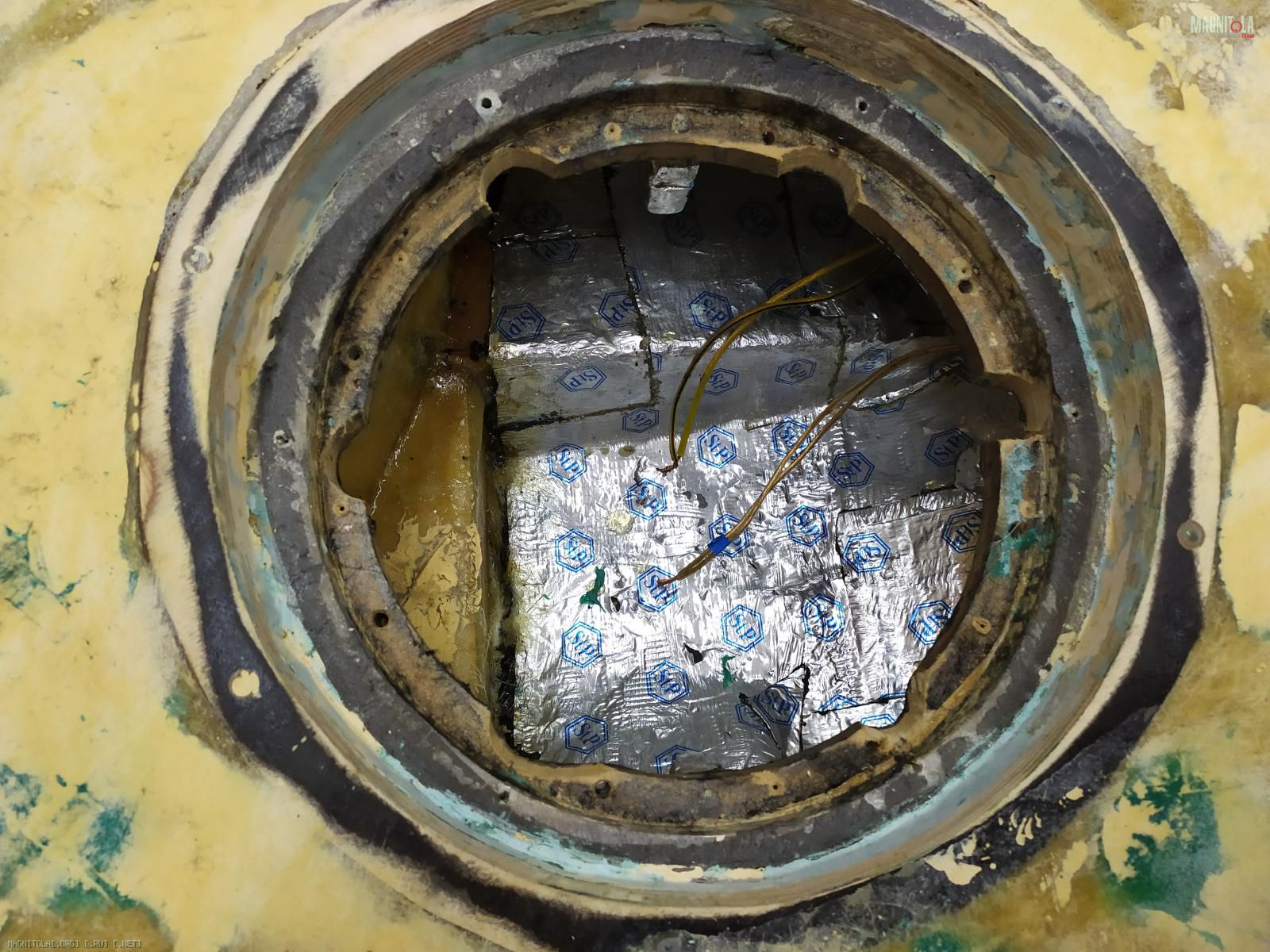

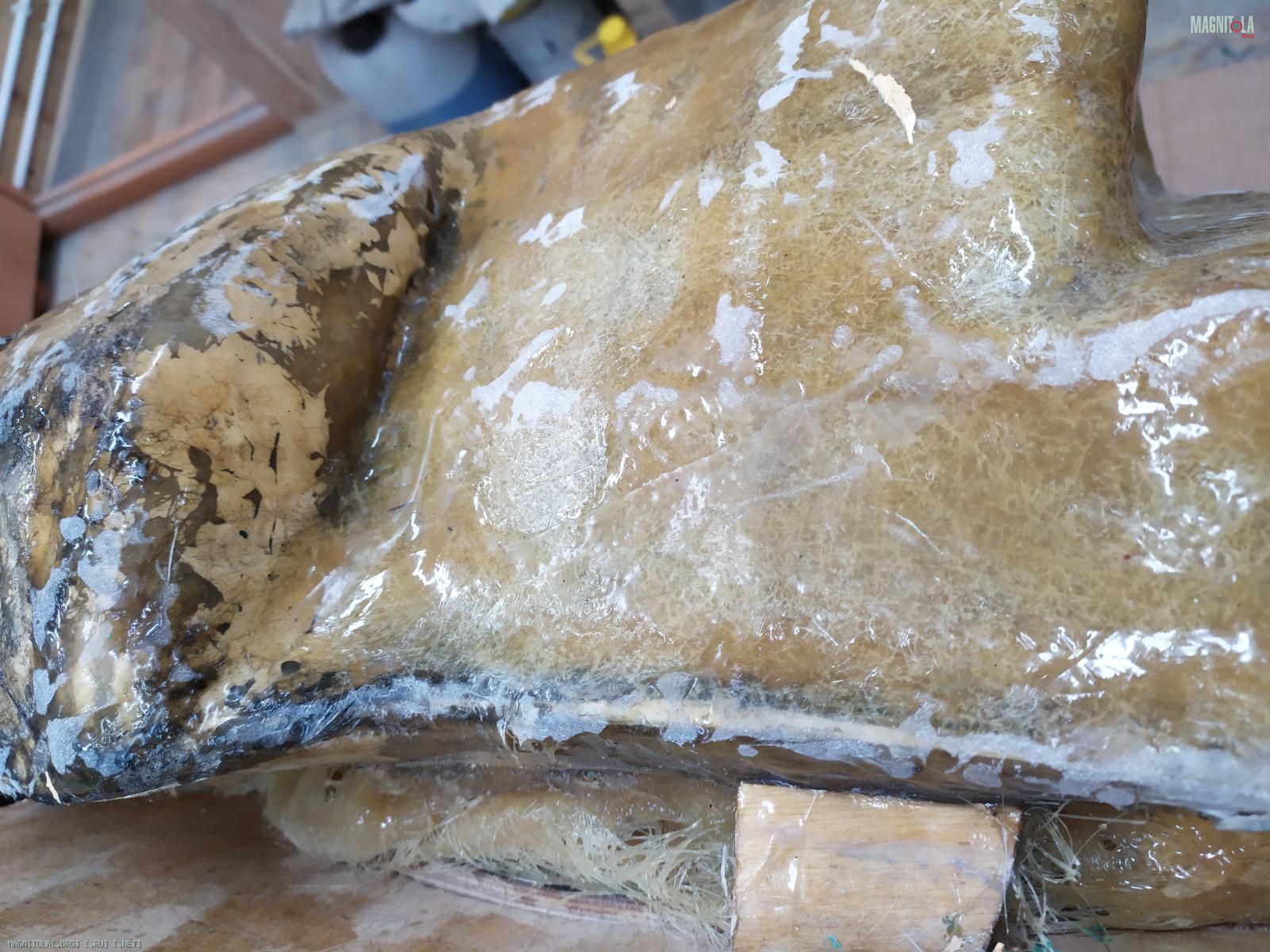

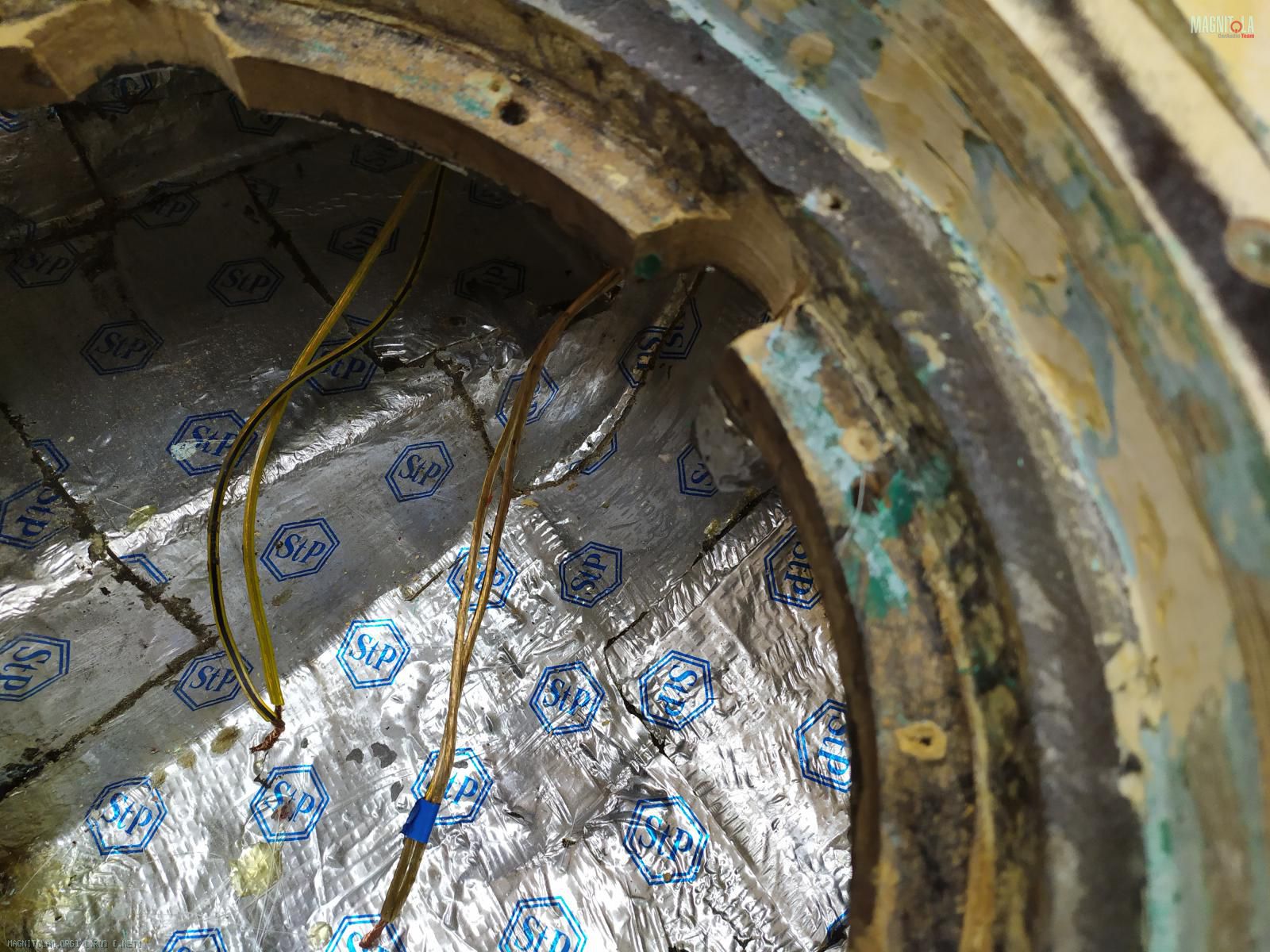

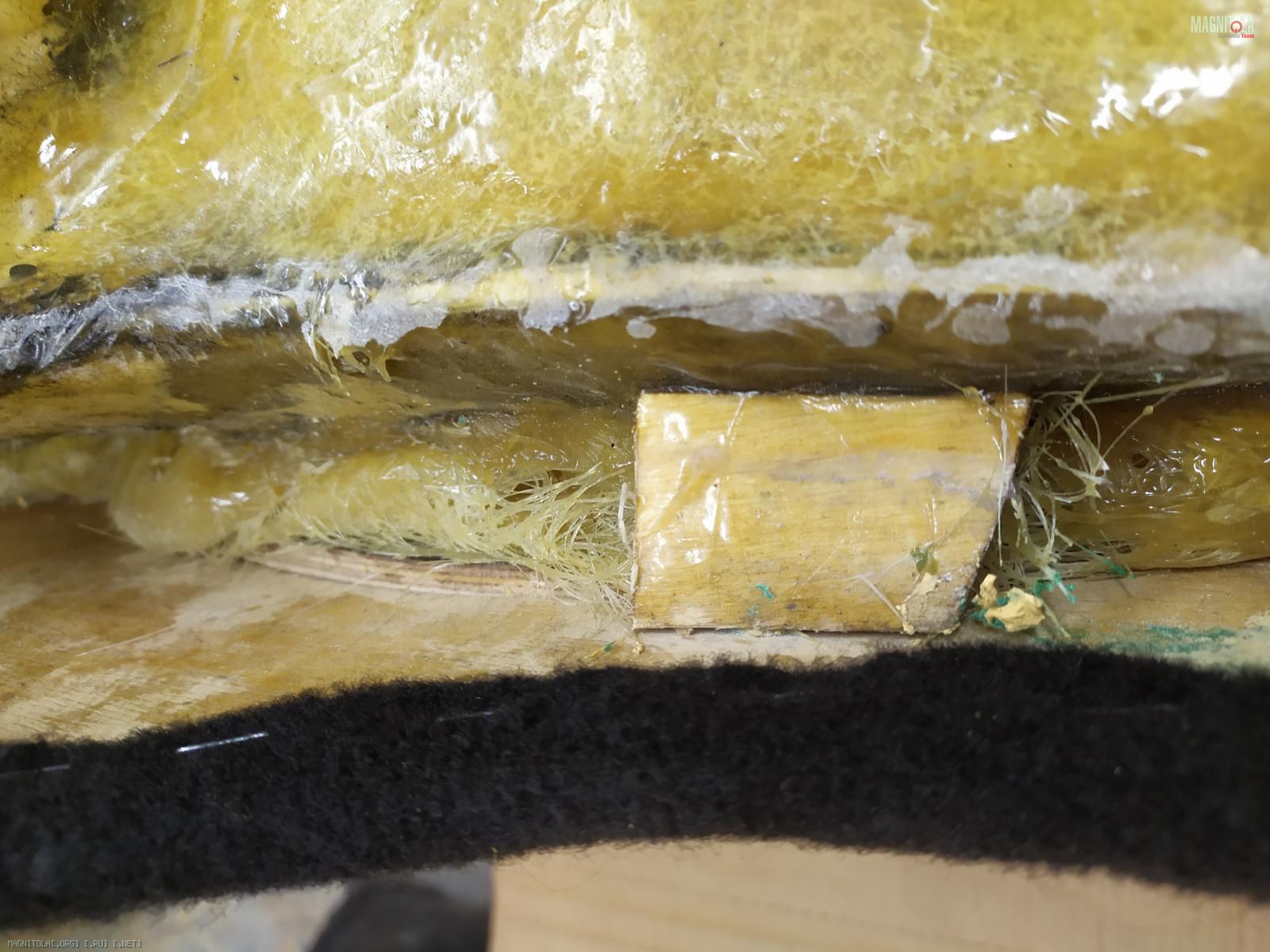

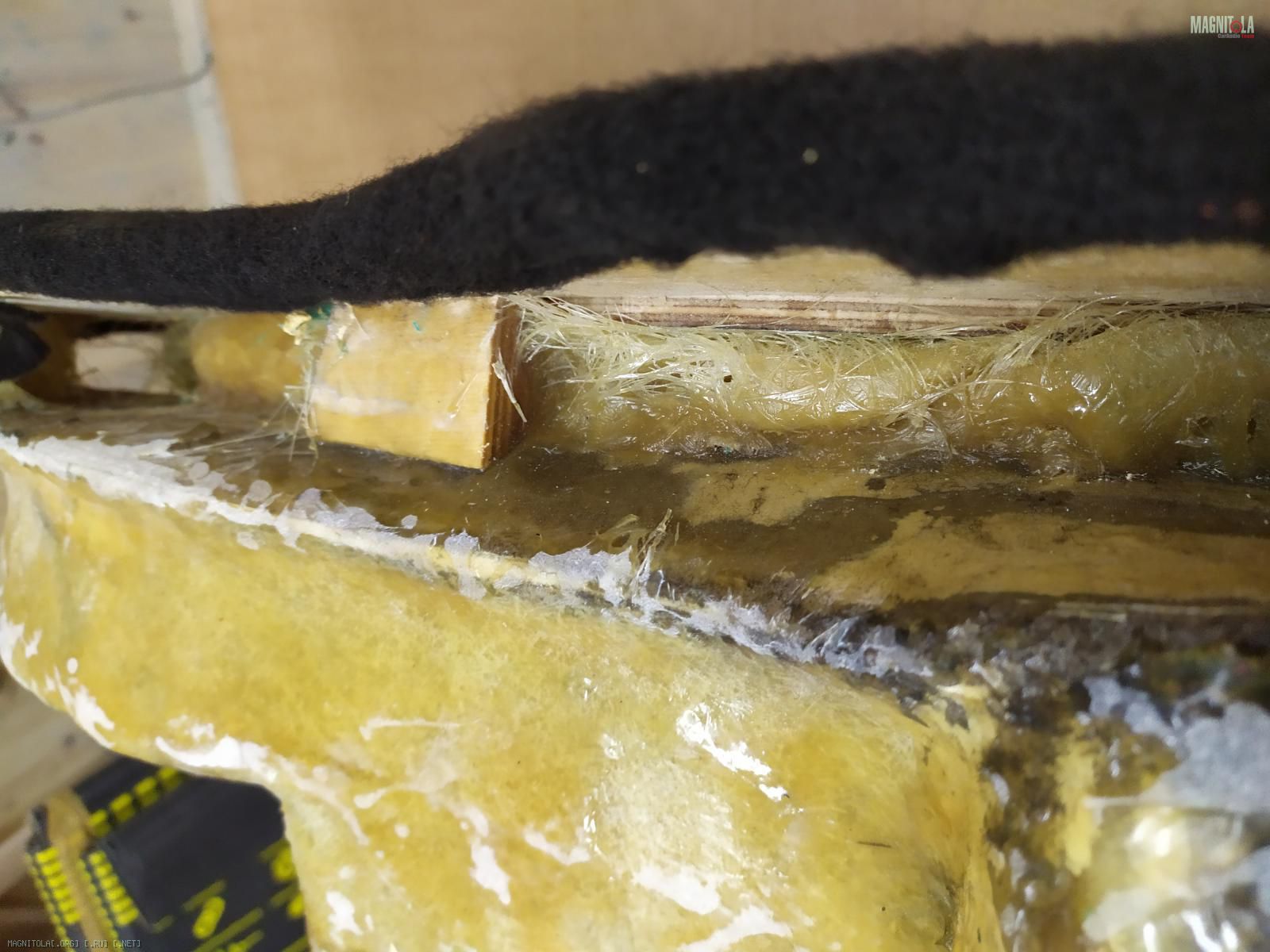

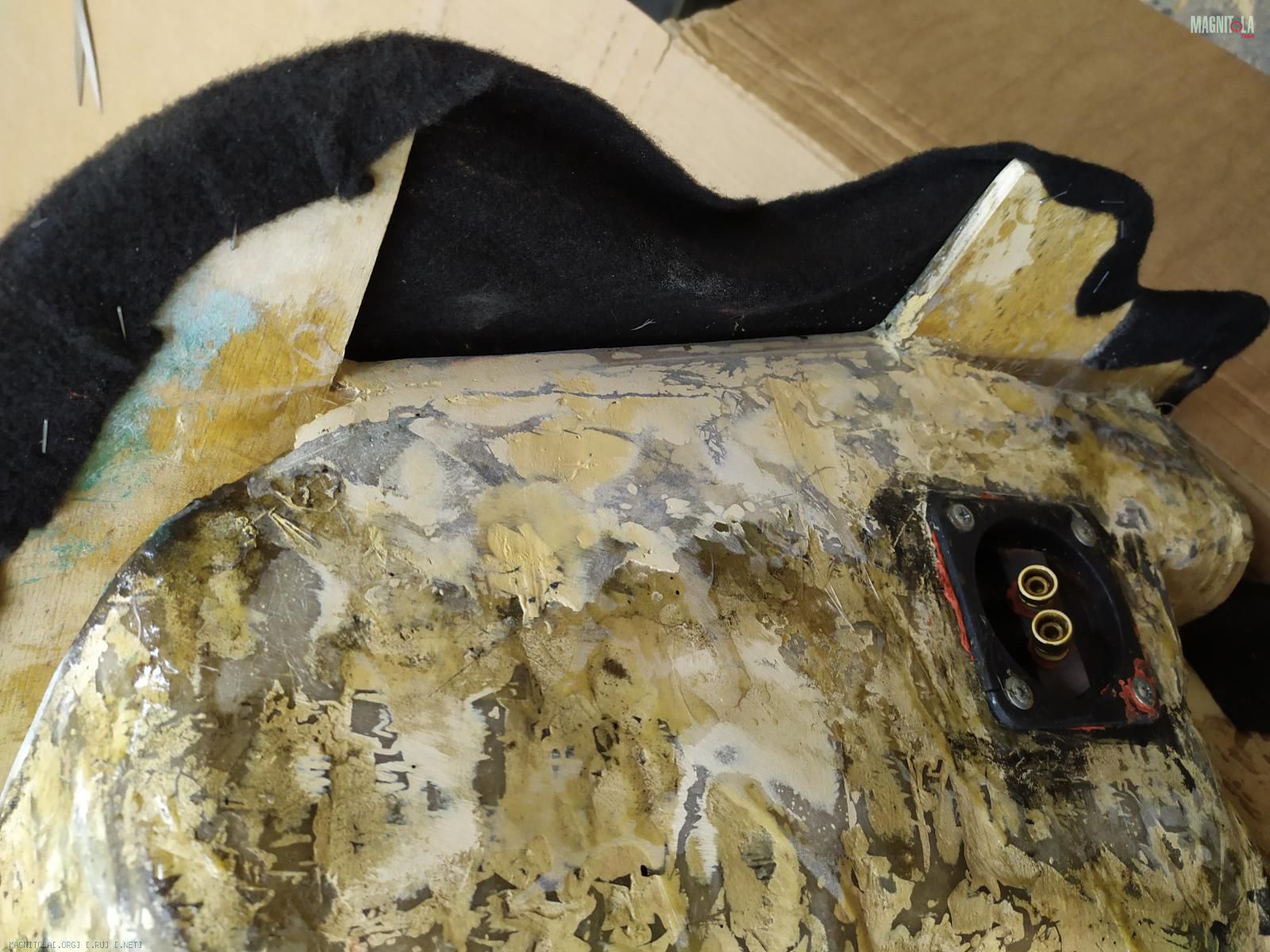

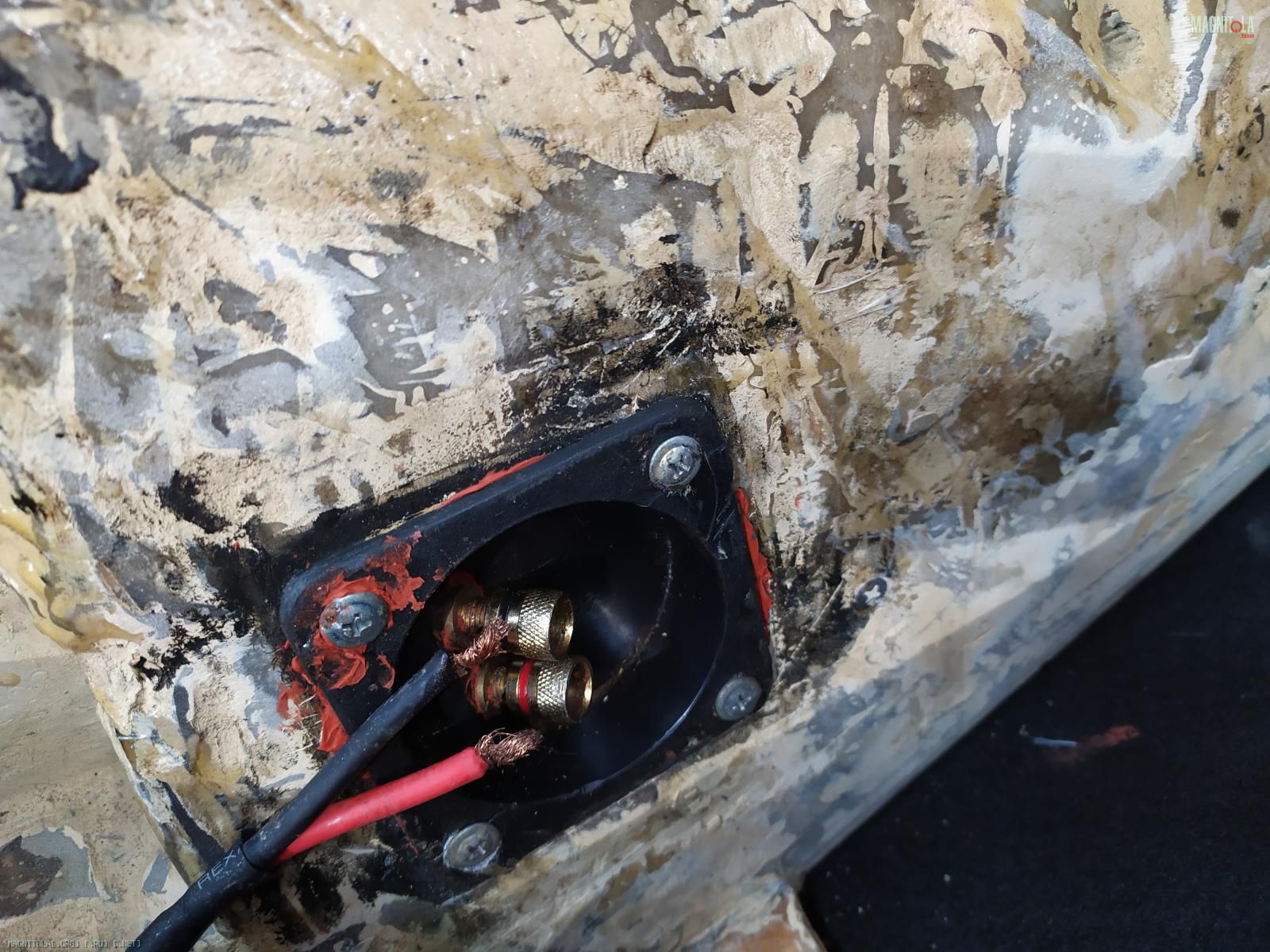

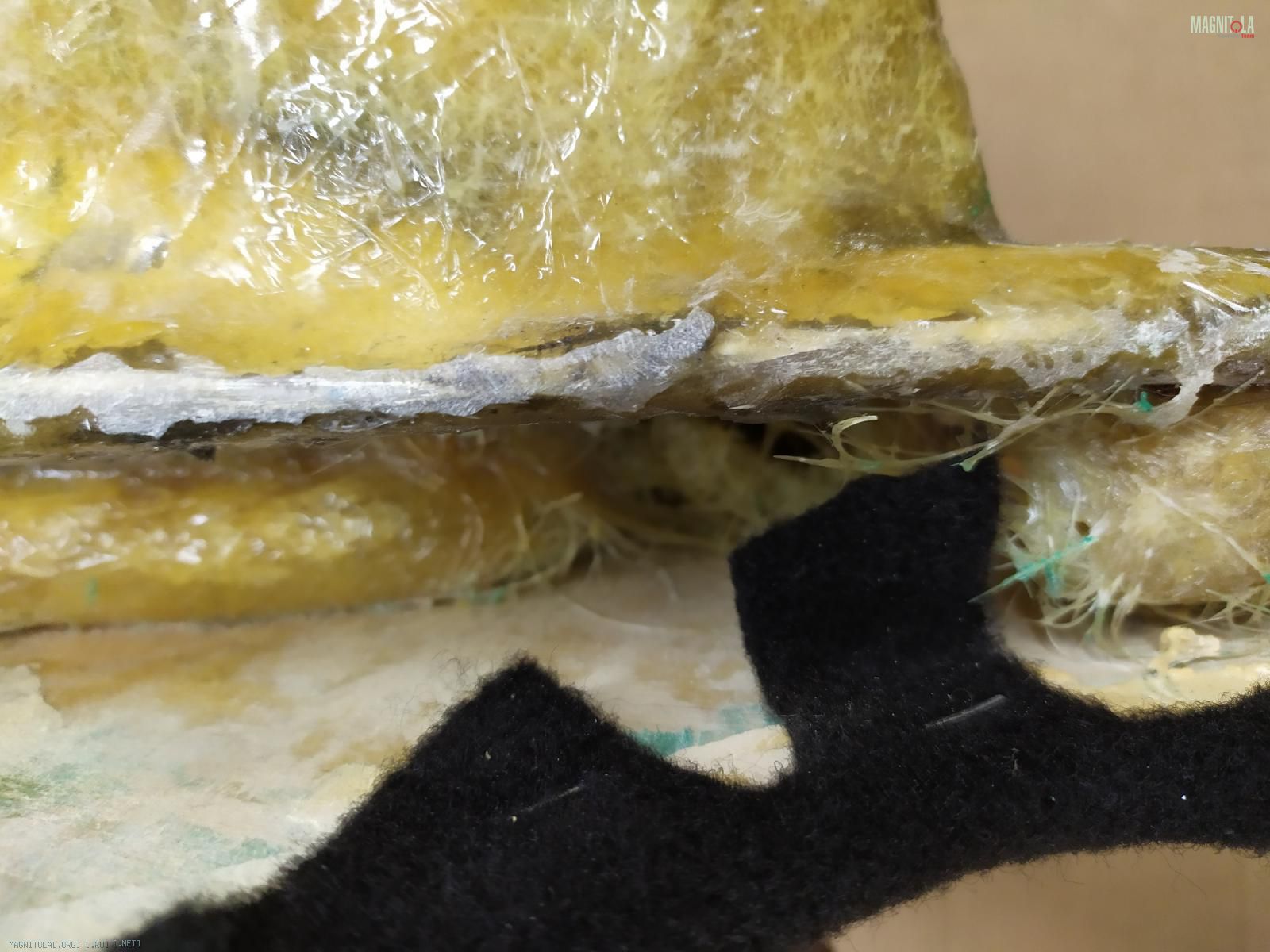

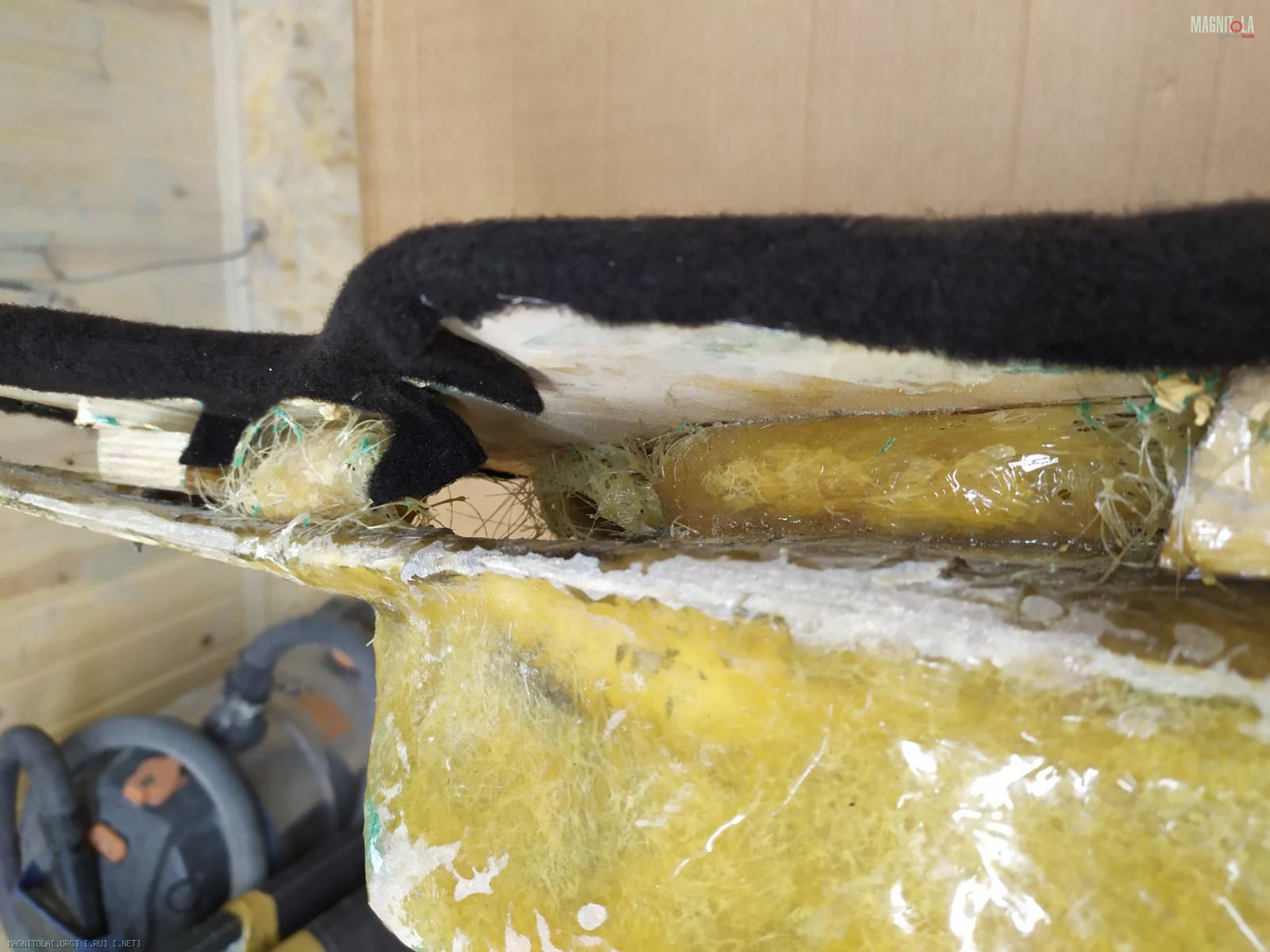

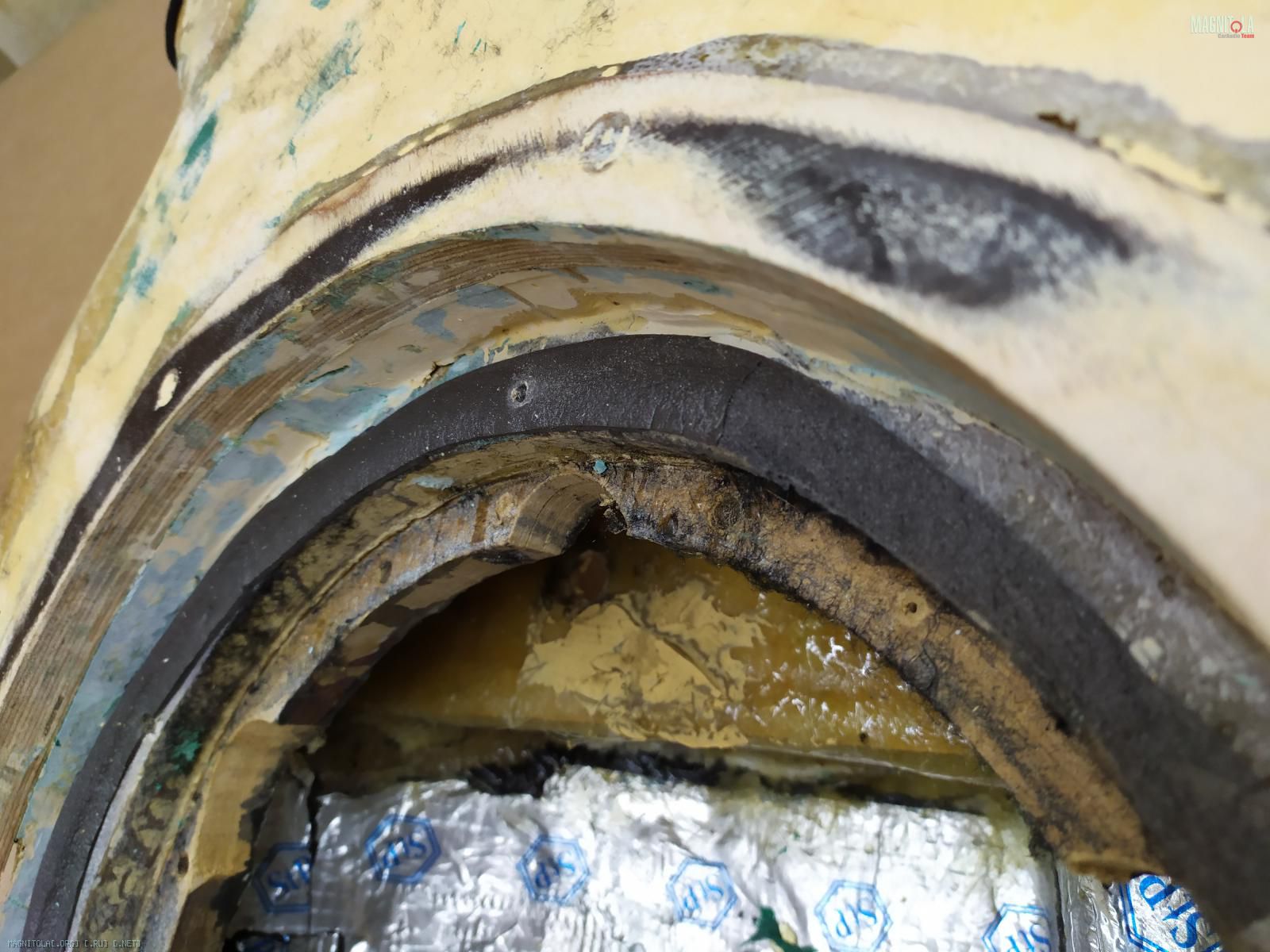

-Корпус стелс...
Вложение 1306259Вложение 1306261Вложение 1306263Вложение 1306265Вложение 1306267Вложение 1306269Вложение 1306271Вложение 1306273Вложение 1306275Вложение 1306277Вложение 1306279Вложение 1306281Вложение 1306283Вложение 1306285Вложение 1306287Вложение 1306289Вложение 1306291Вложение 1306293Вложение 1306295

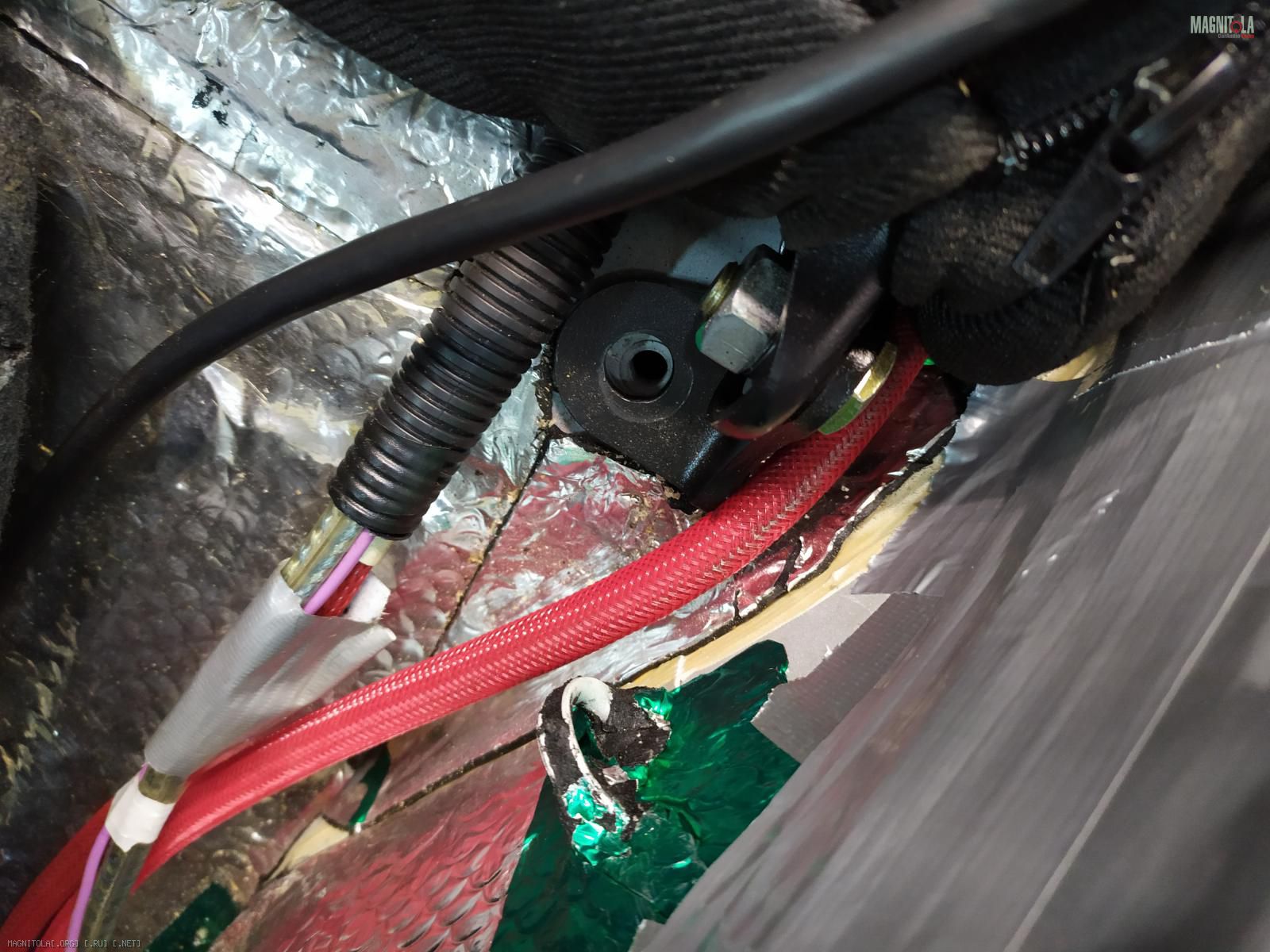

Что имеем 7.

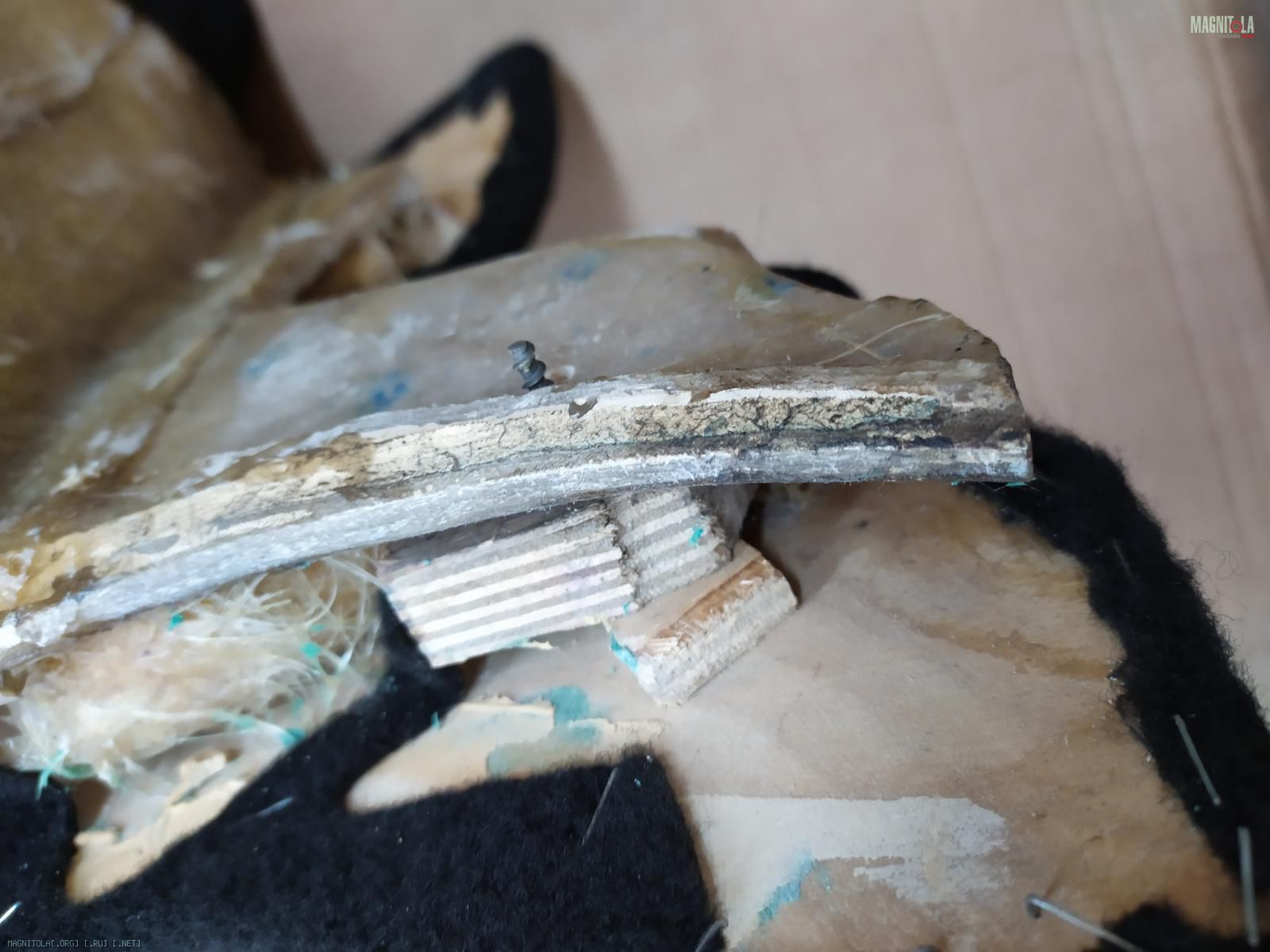

-Отсутствие болтов, саморезов и это на новом авто....

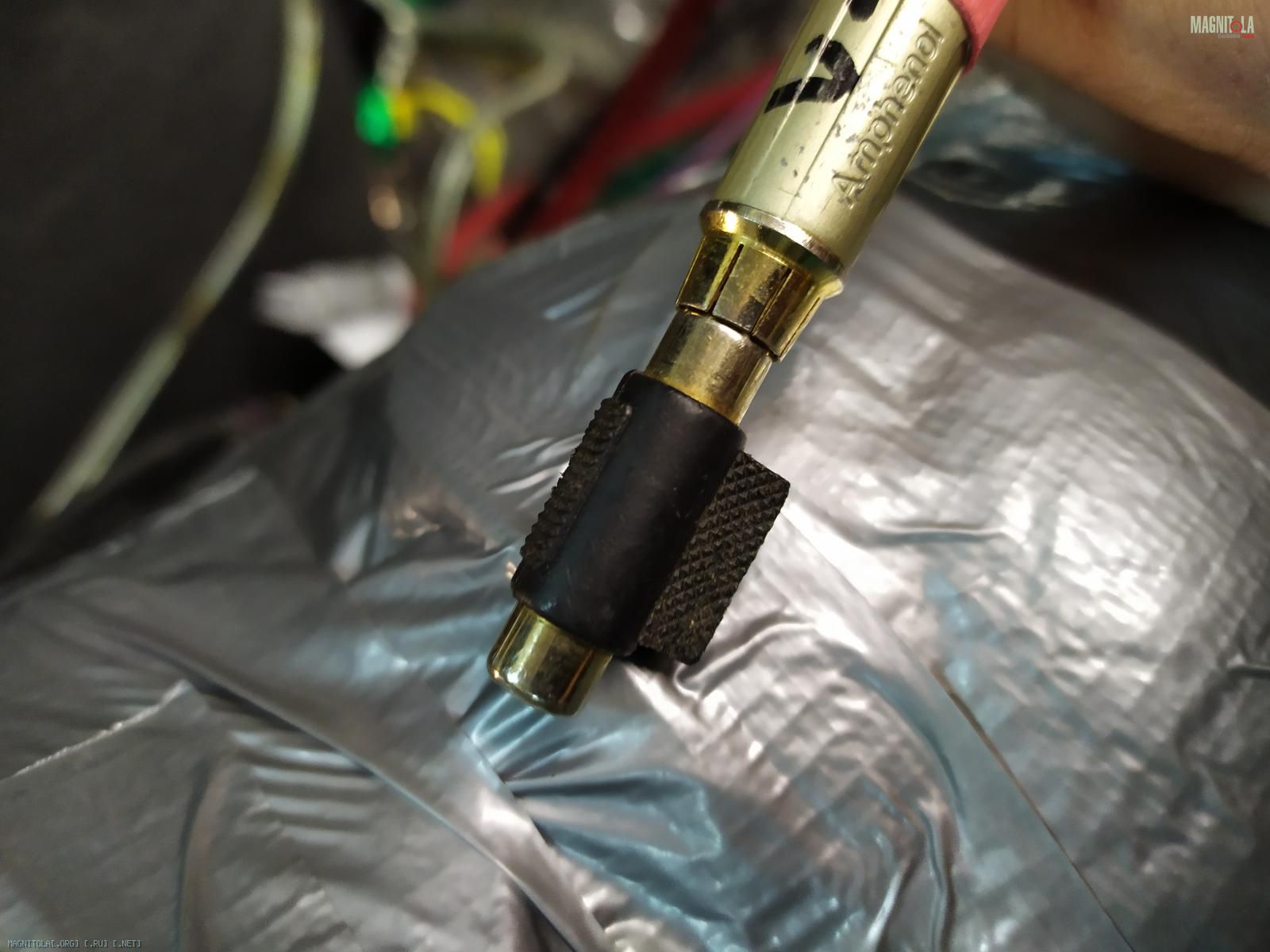

-Межблоки от ГУ имели три разрыва по пути.
-Сигнальный ремоут - две скрутки и закрыты обычной трубкой и т.д.
Вложение 1306297Вложение 1306299Вложение 1306301Вложение 1306303Вложение 1306305Вложение 1306307Вложение 1306309Вложение 1306311

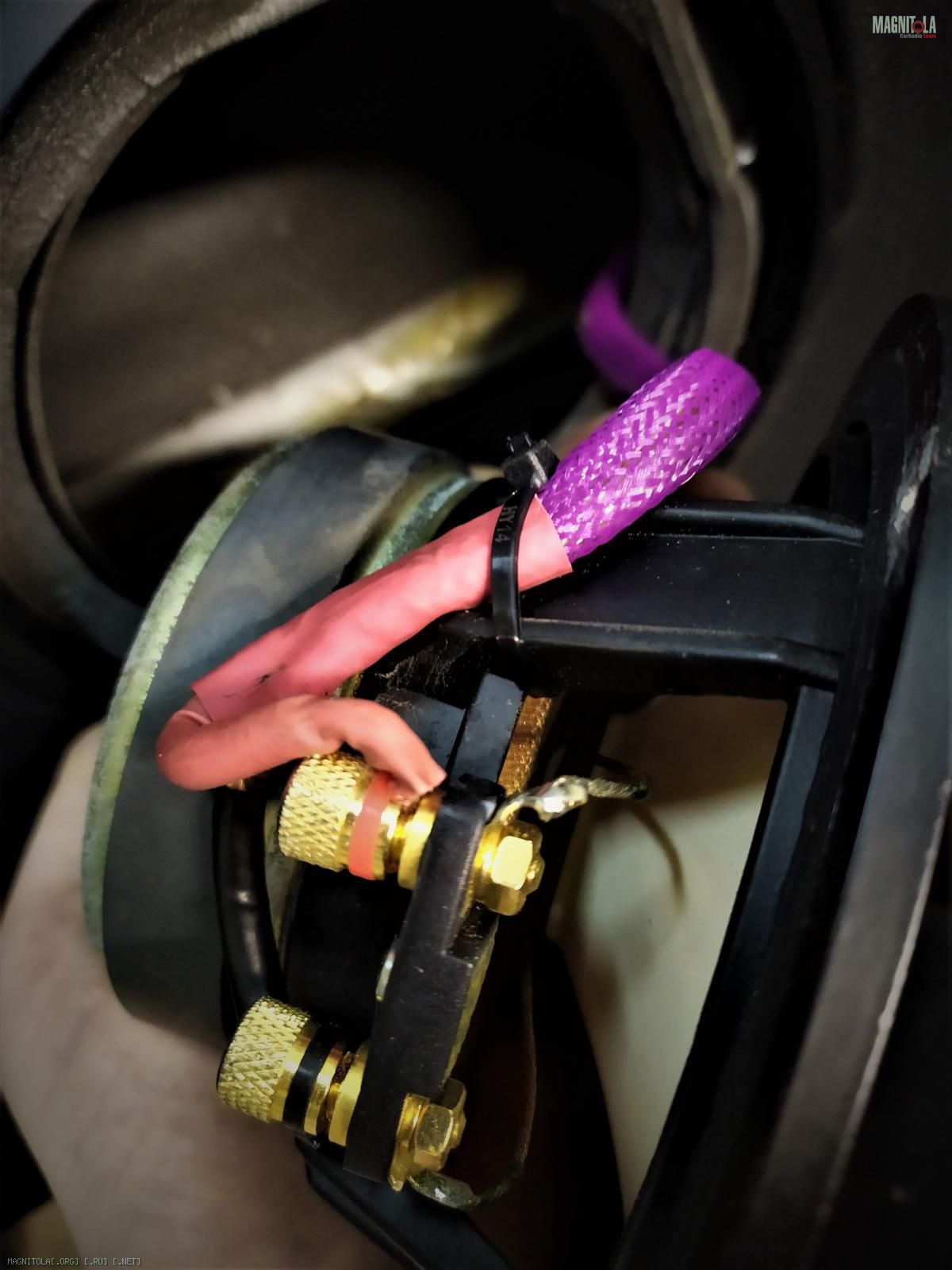

Подключаем нормально мидбас, закрепляем проводку...
Объем шириков акустически демпфируем, вяжем в косу проводку, пропаиваем разъемы.

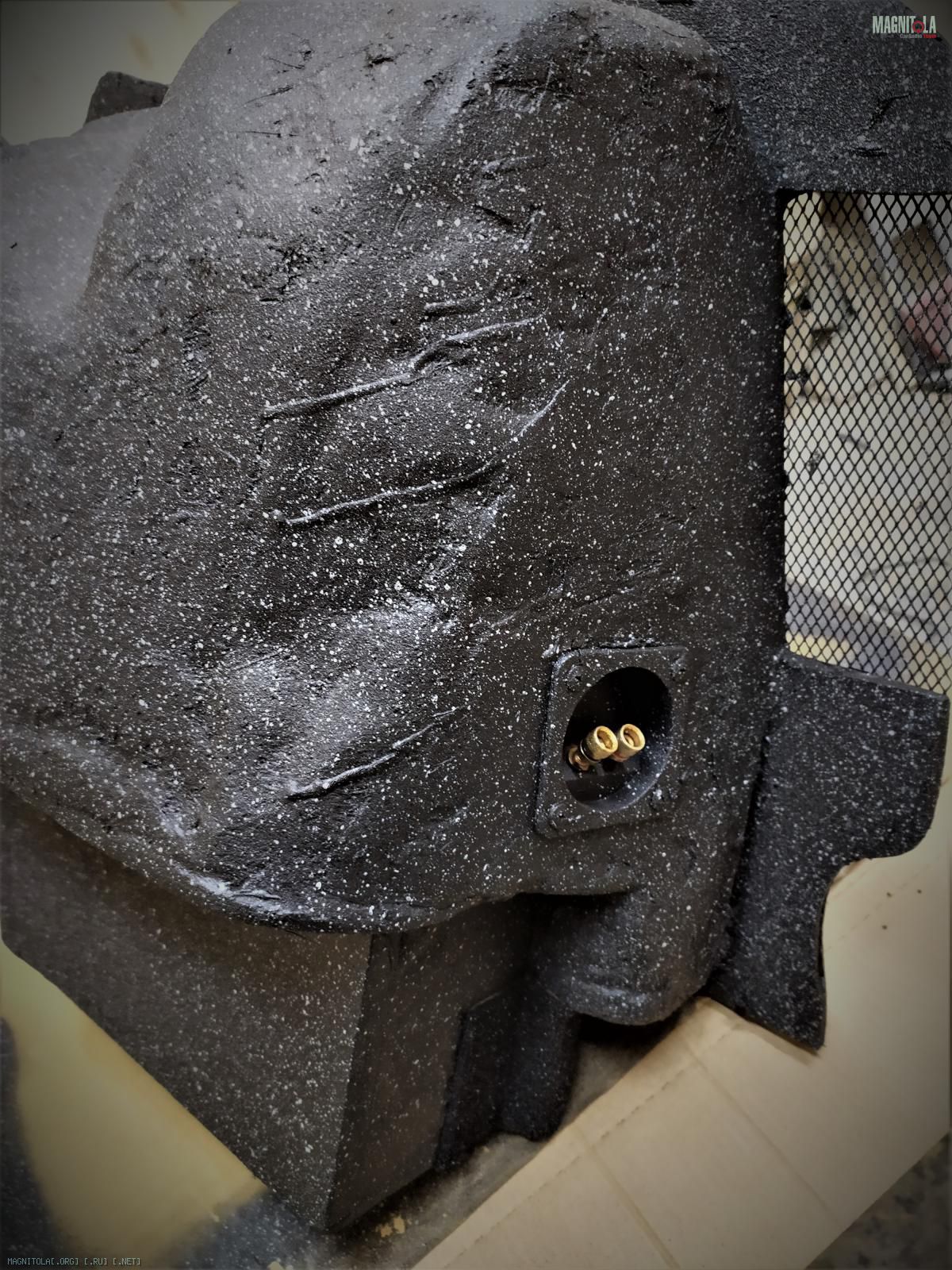

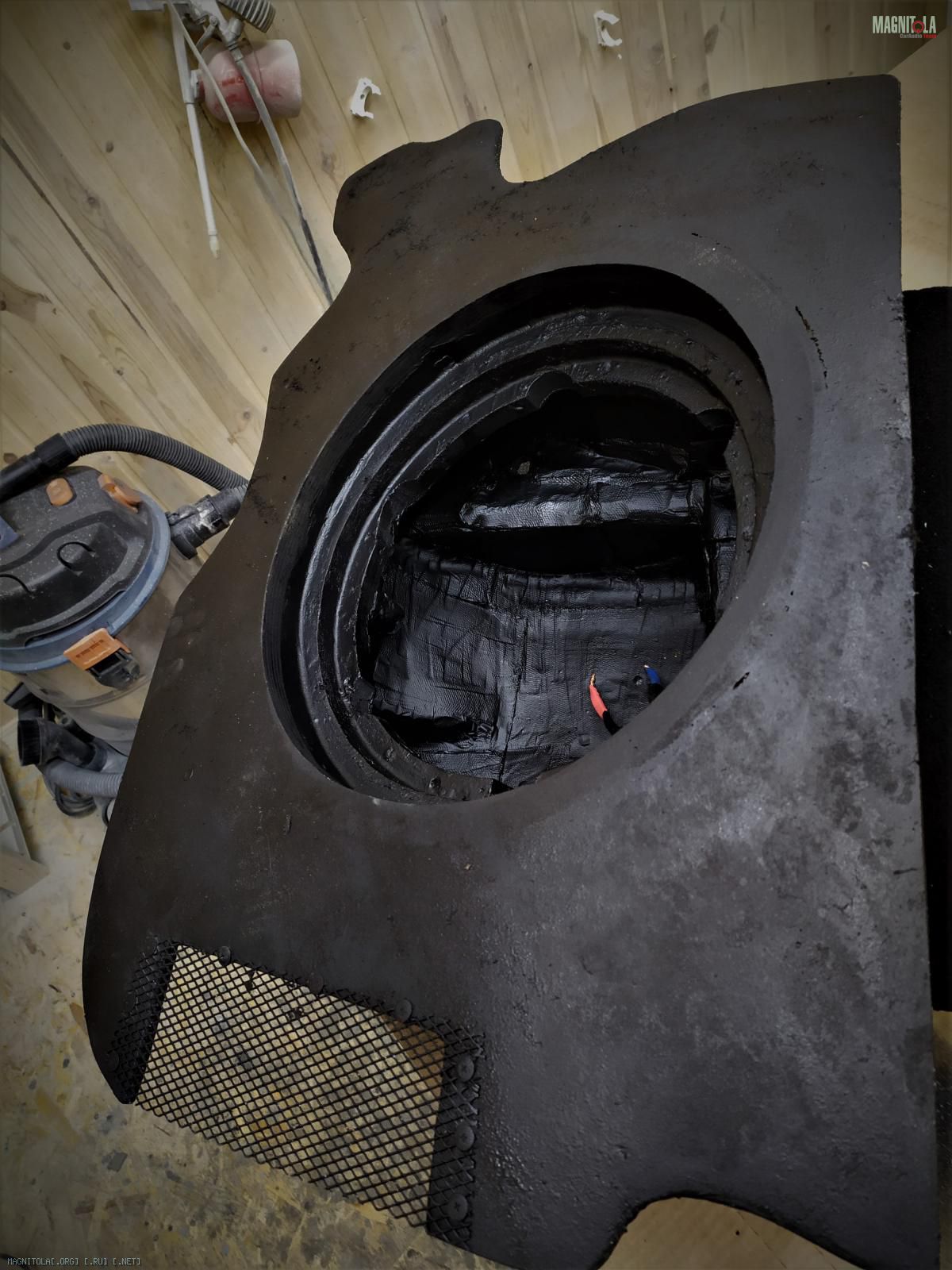

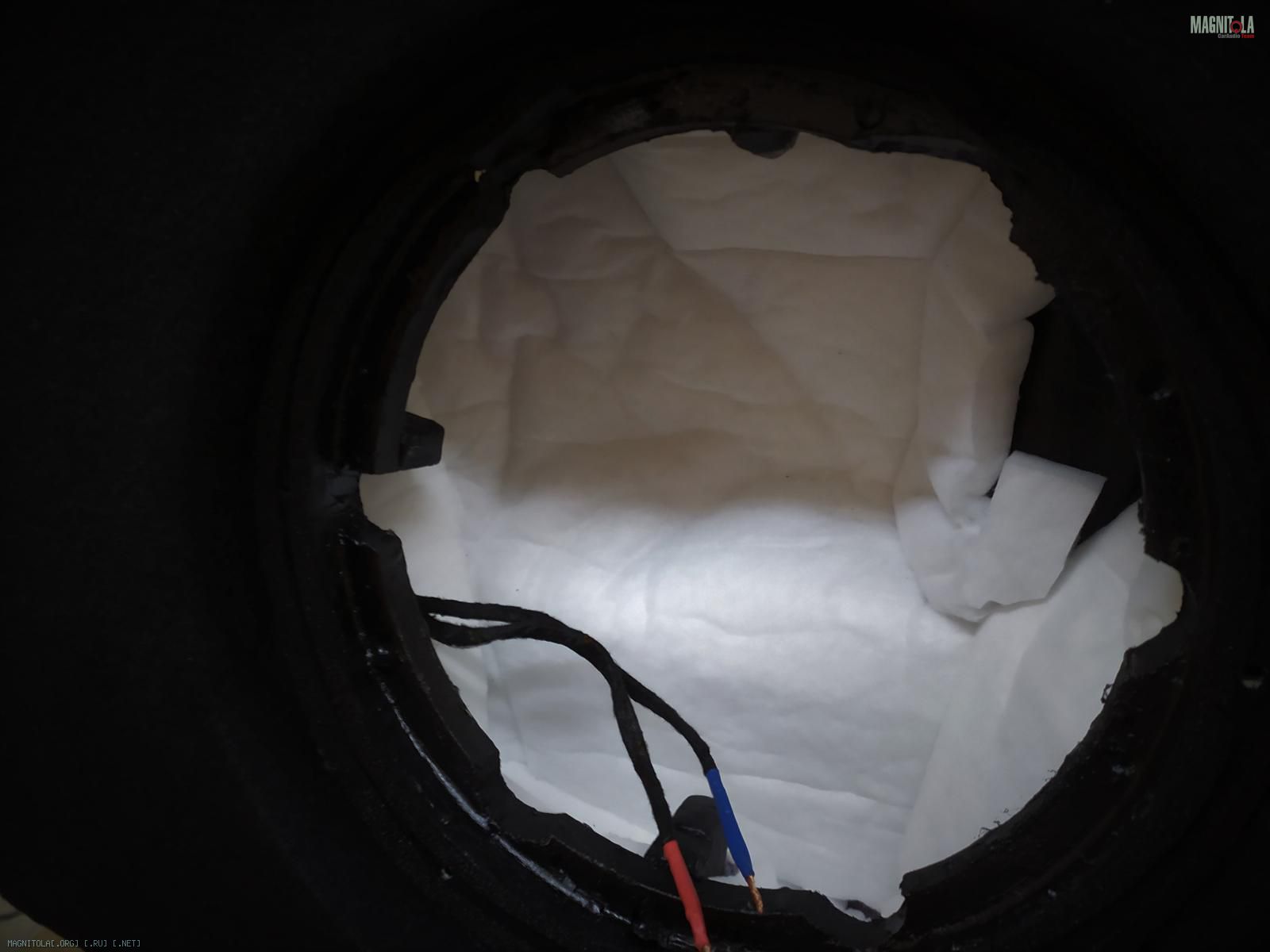

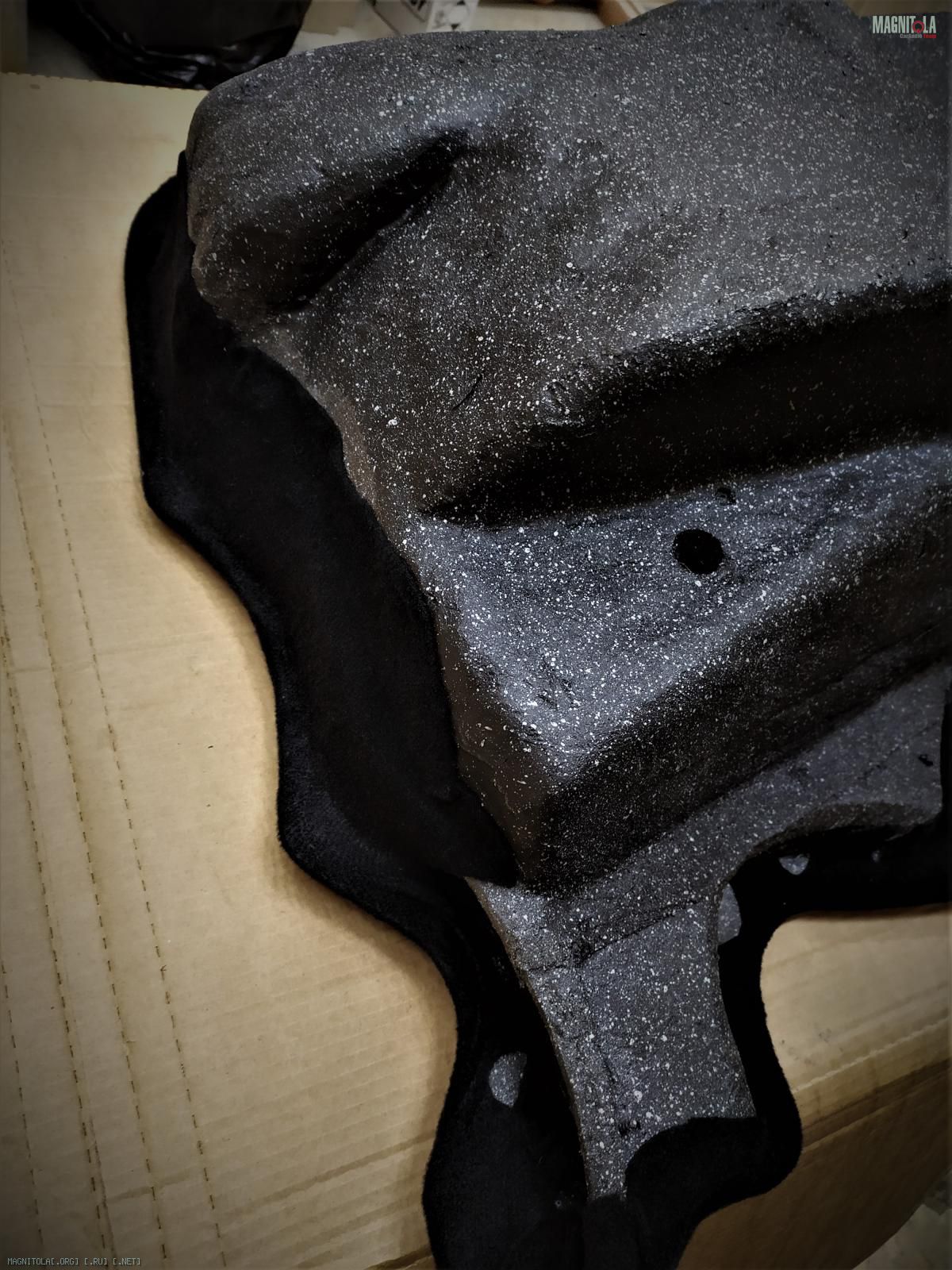

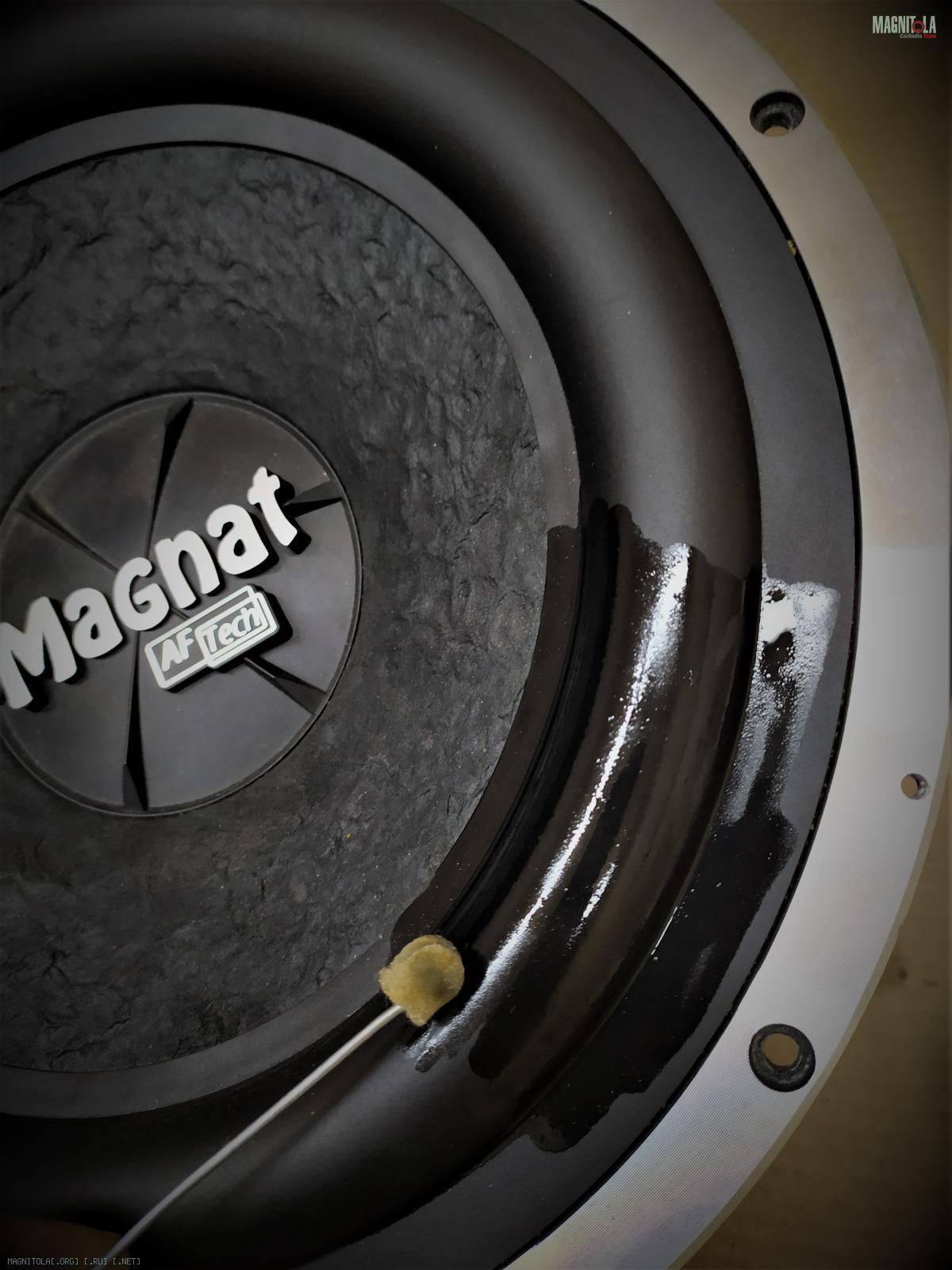

Корпус стелс дорабатываем, герметизируем, вибрим внутри, красим, обтягиваем карпетом, акустически демпфируем...
Вложение 1306313Вложение 1306315Вложение 1306317Вложение 1306319Вложение 1306321Вложение 1306323Вложение 1306325Вложение 1306327Вложение 1306329Вложение 1306331Вложение 1306333Вложение 1306335Вложение 1306337Вложение 1306339Вложение 1306341

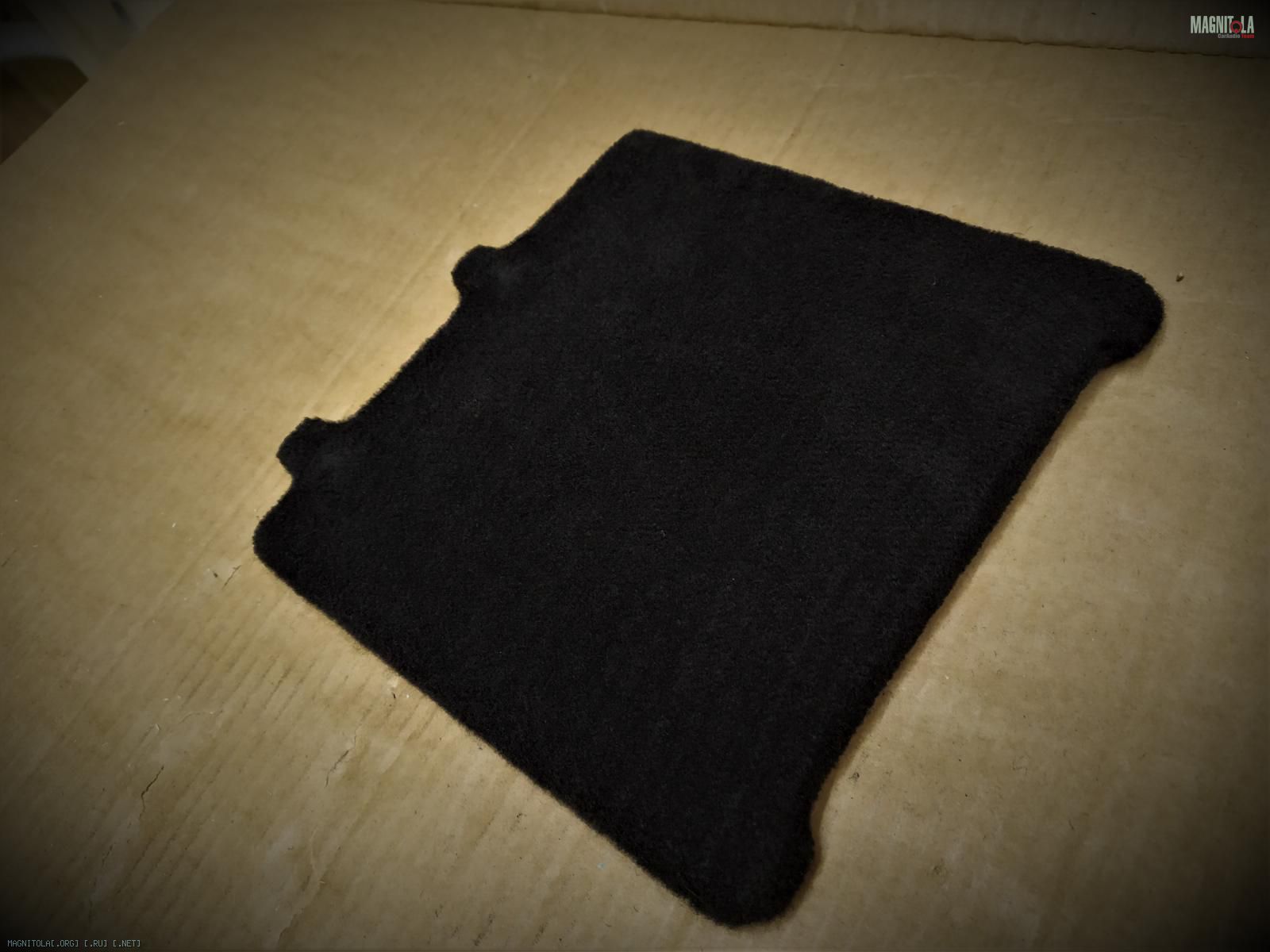

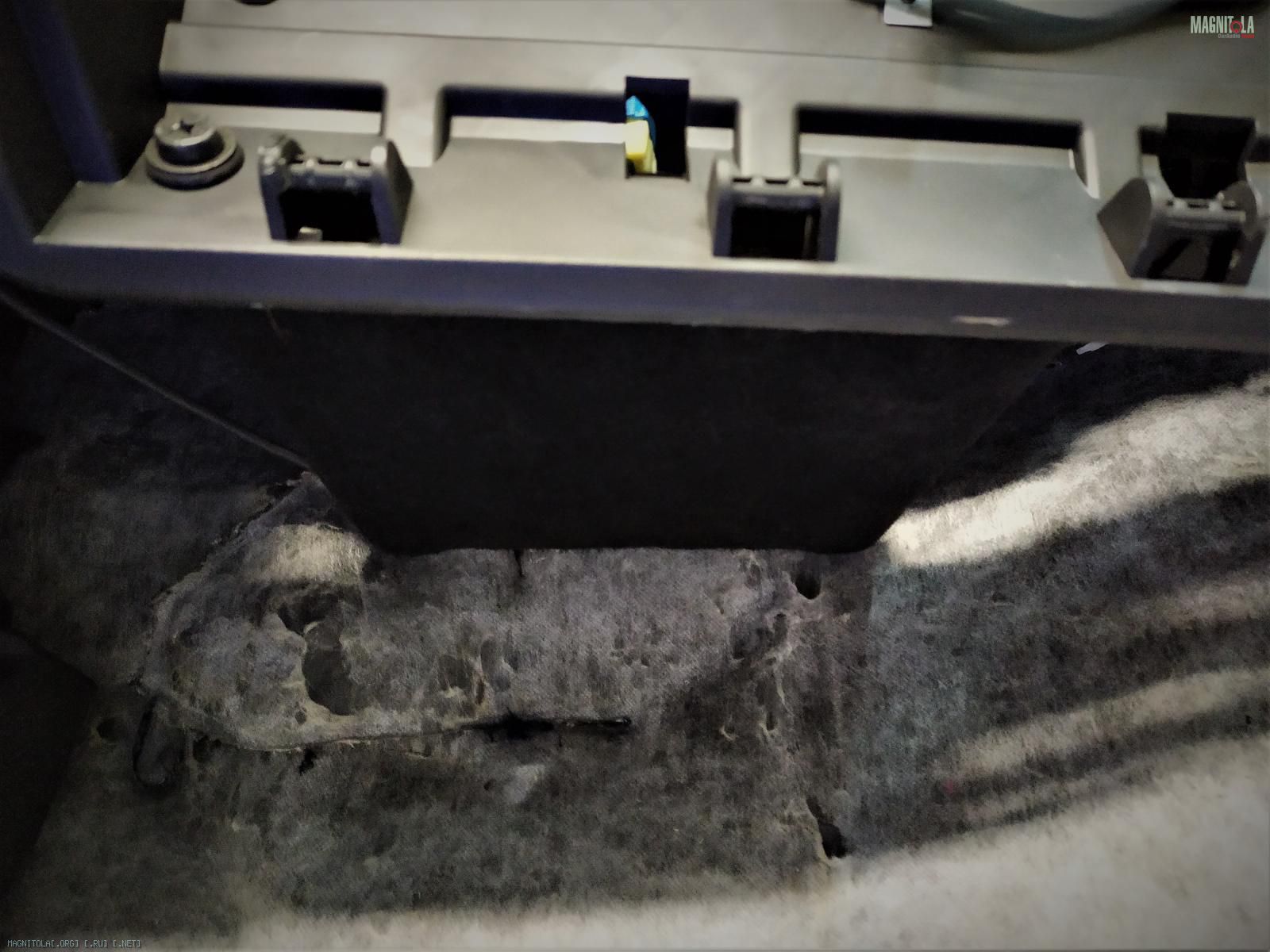

Изготавливаем полочку под процессор под бардачек, крепление в штатные места.

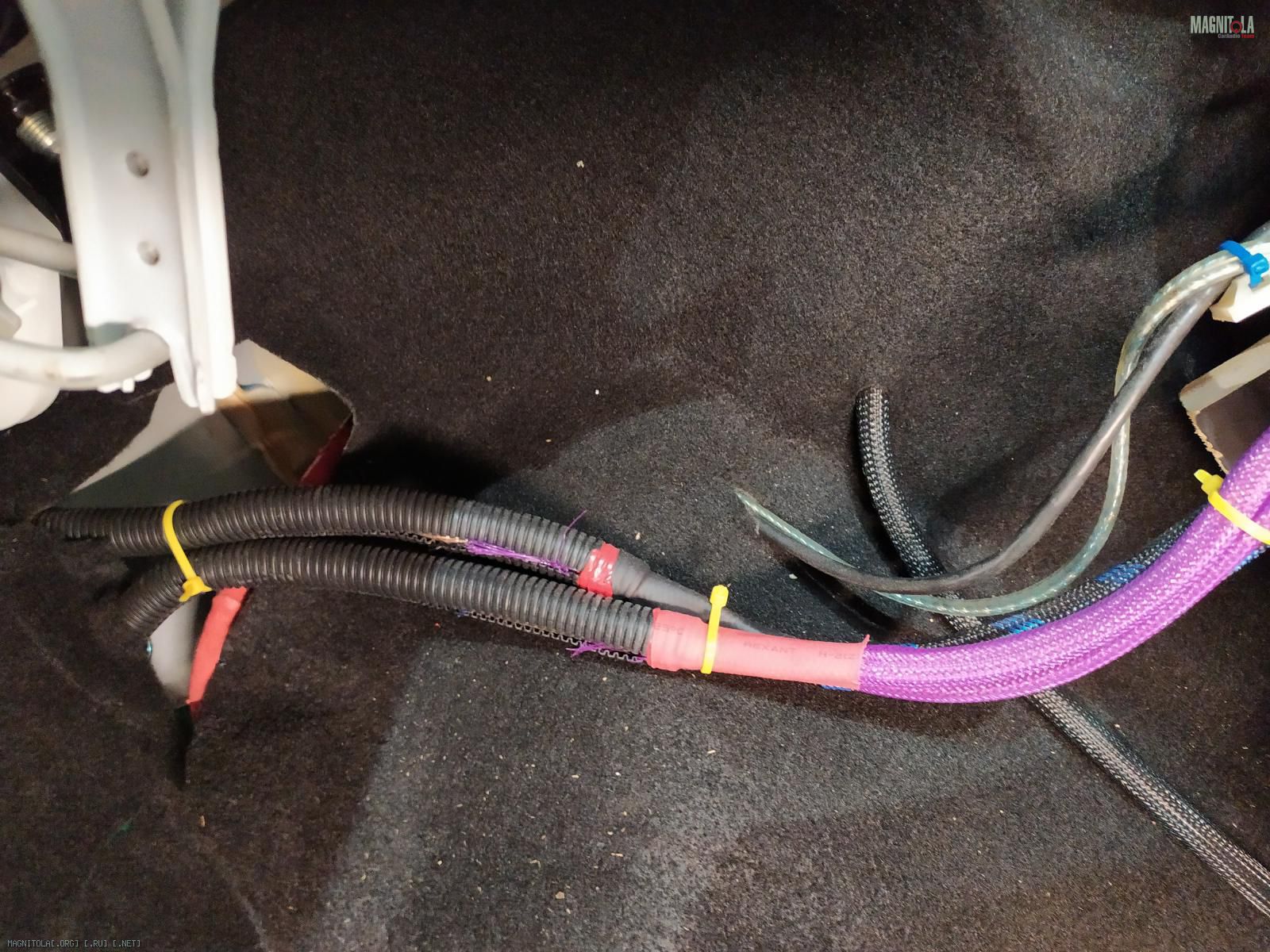

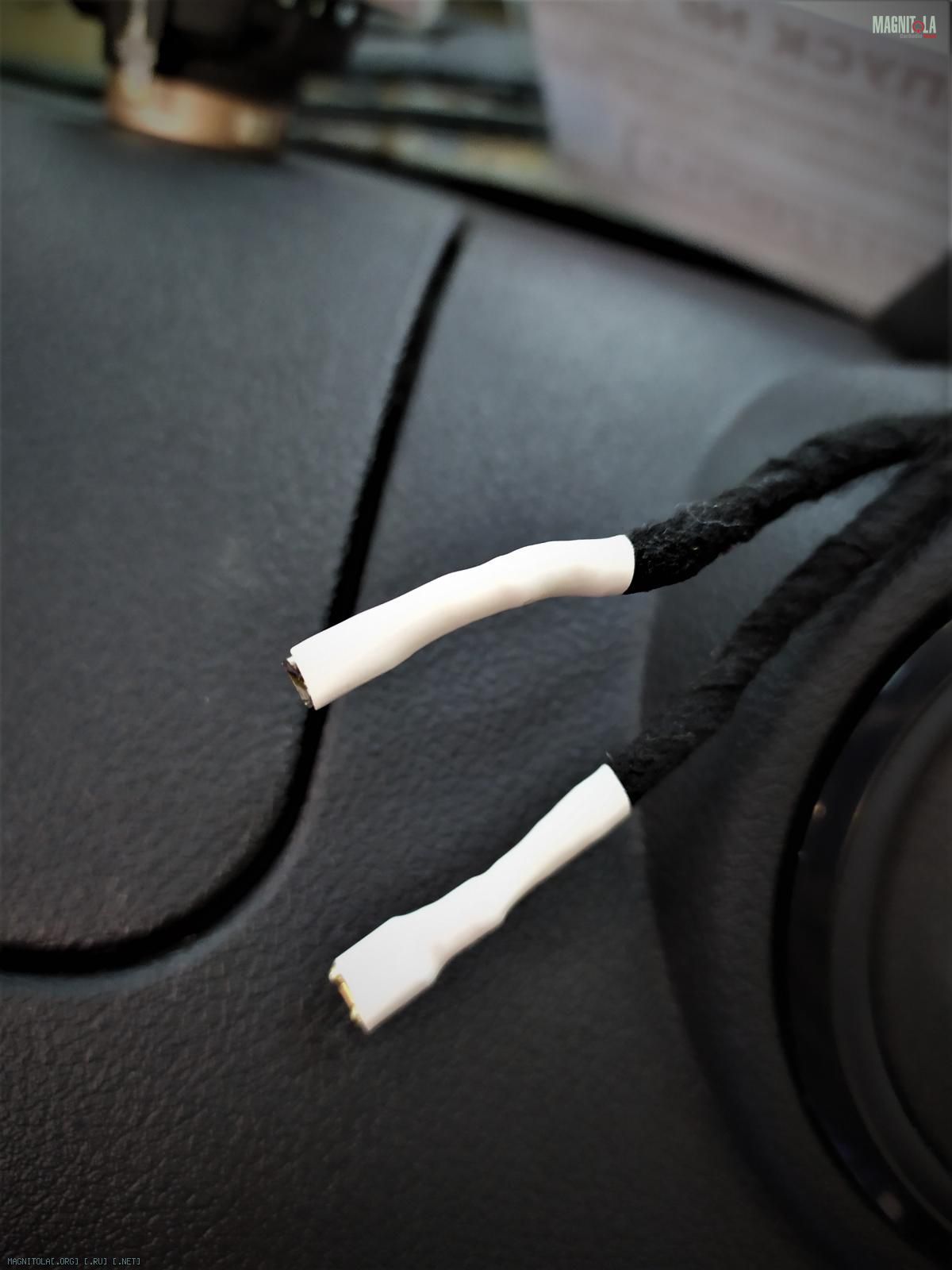

Паяем новые межблоки, силовую и акустическую проводку вяжем в гофру под изоленту, укладываем, закрепляем.

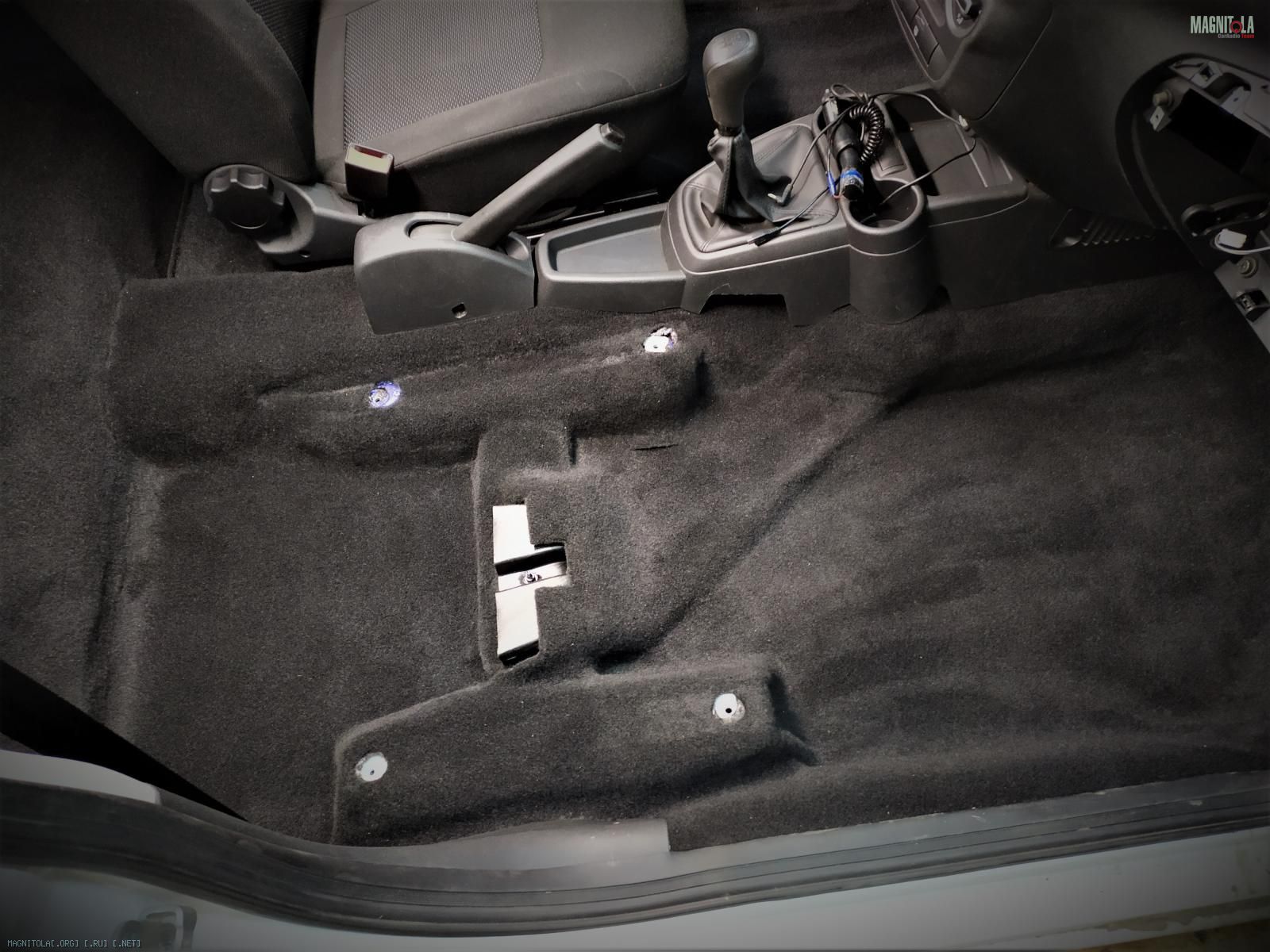

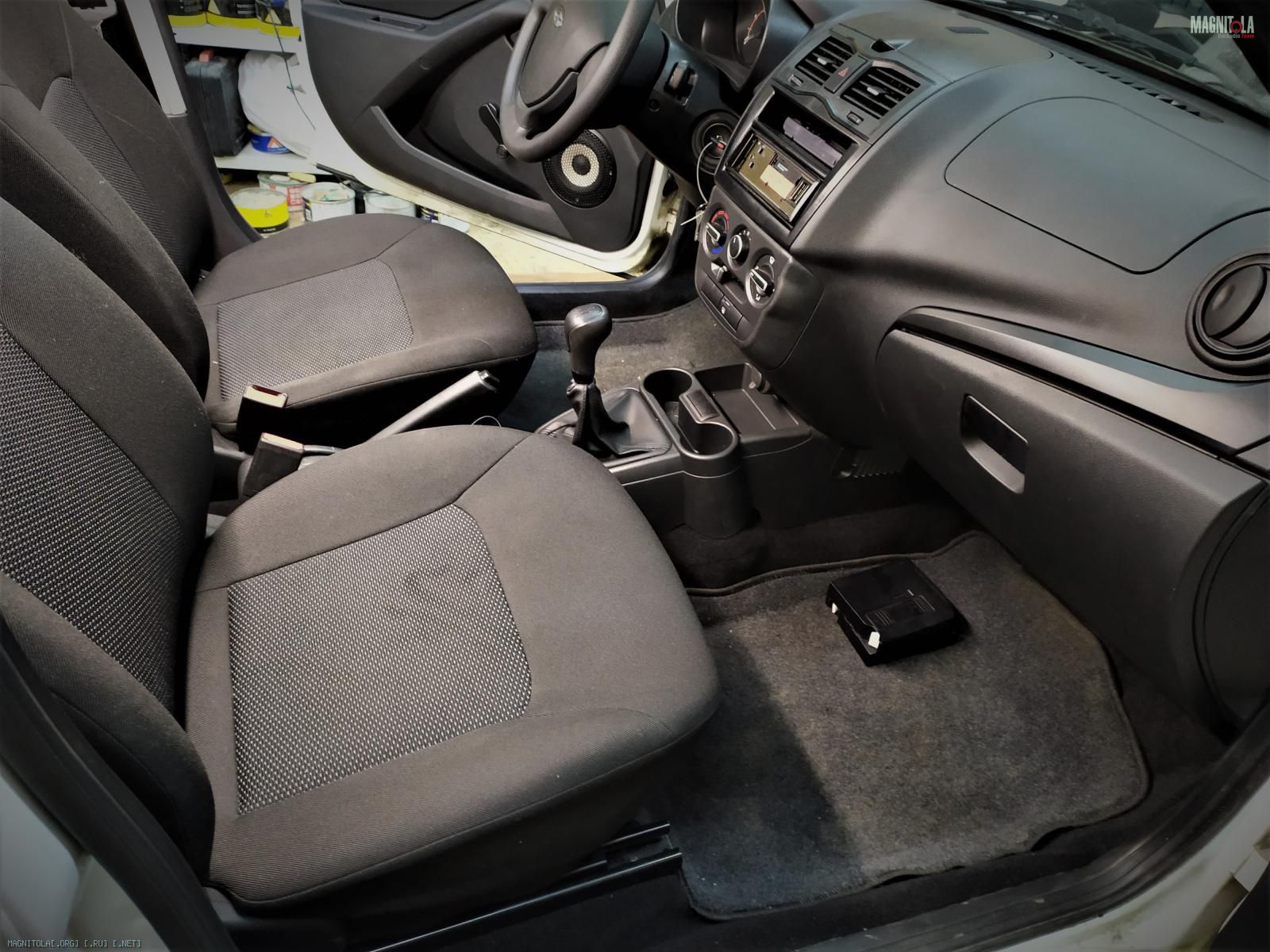

Собираем салон...
Вложение 1306343Вложение 1306345Вложение 1306347Вложение 1306349Вложение 1306351Вложение 1306353Вложение 1306355Вложение 1306357
Наводим порядок под капотом, дополнительно устанавливаем газовые упоры капота и ручки потолка.
Настраиваем систему.
Итог.
Вложение 1306359Вложение 1306361Вложение 1306363Вложение 1306365Вложение 1306367Вложение 1306369Вложение 1306371
Вложений: 59
Re: Изготовление корпусов для сабвуферов, фальшпанелей

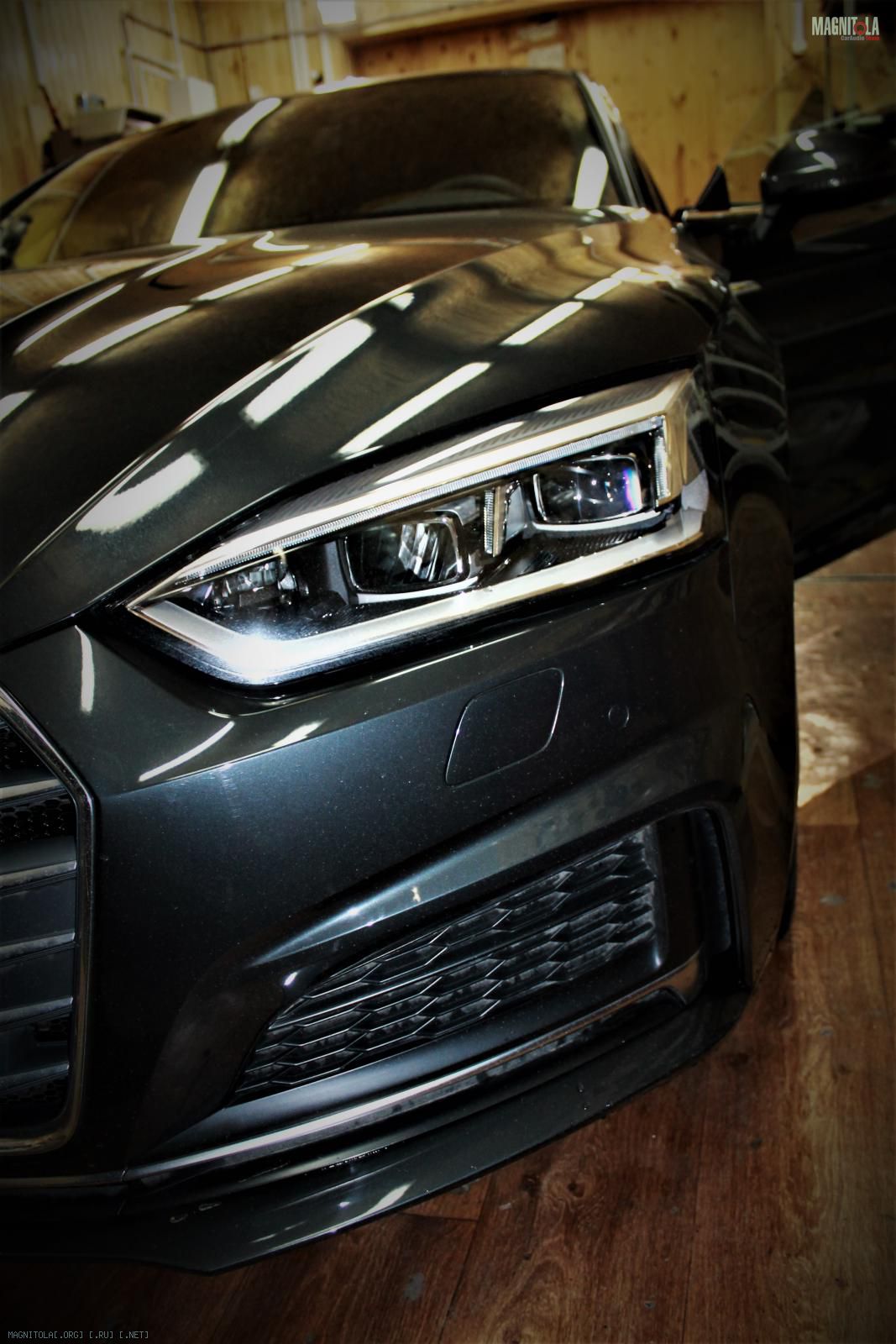

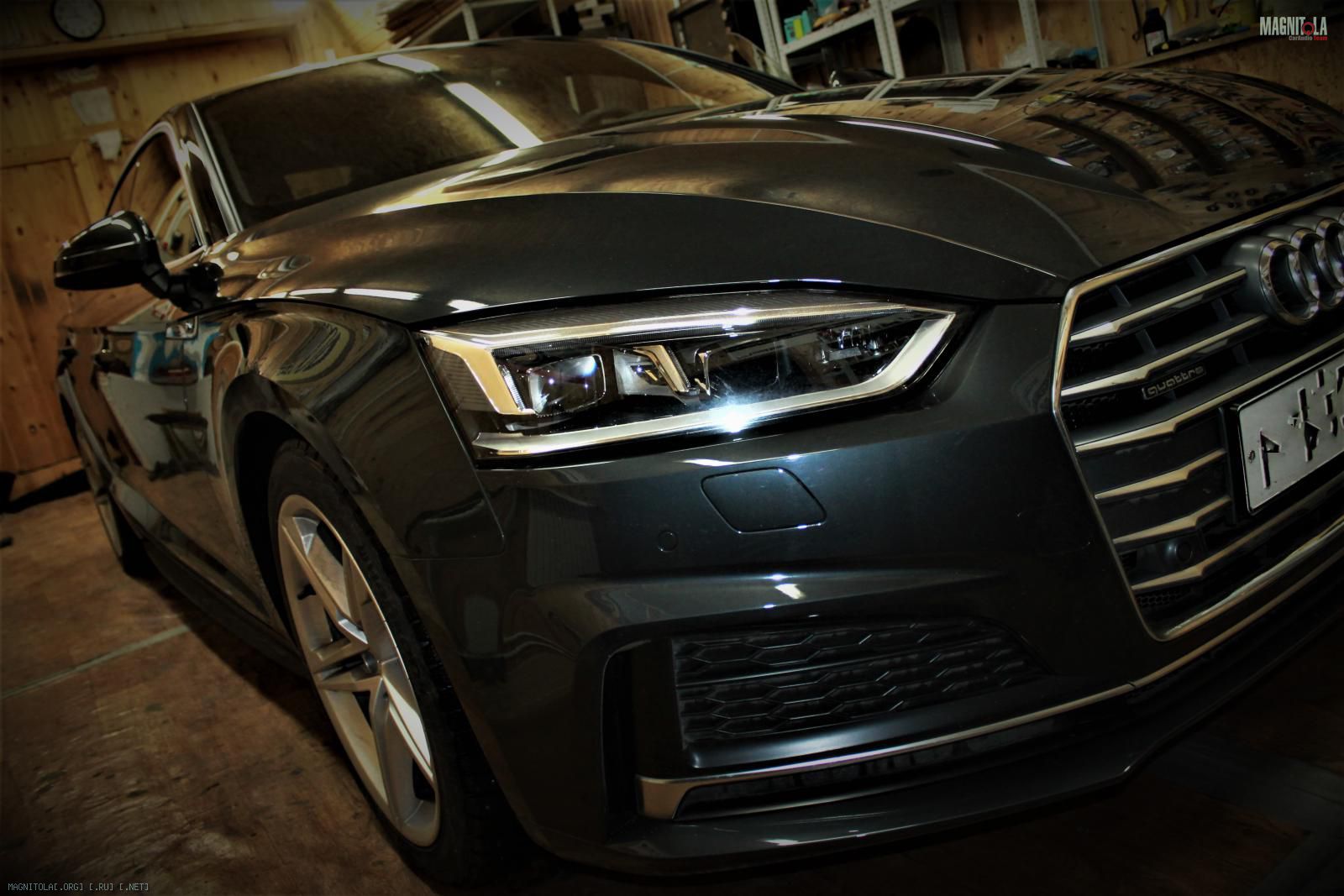

В KF-Sound Technology приехала Audi A5B9 TDI
Вложение 1306629Вложение 1306631Вложение 1306633

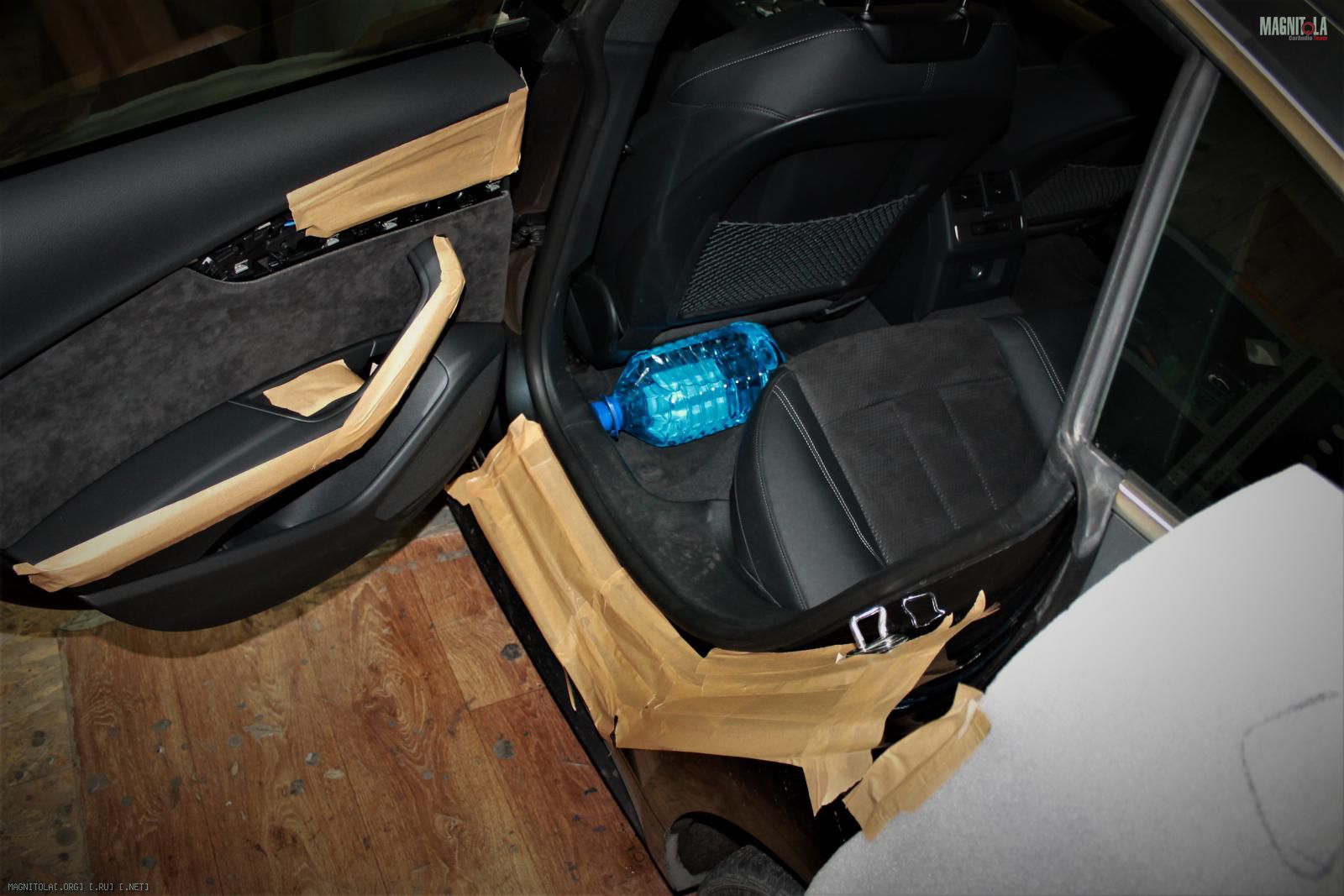

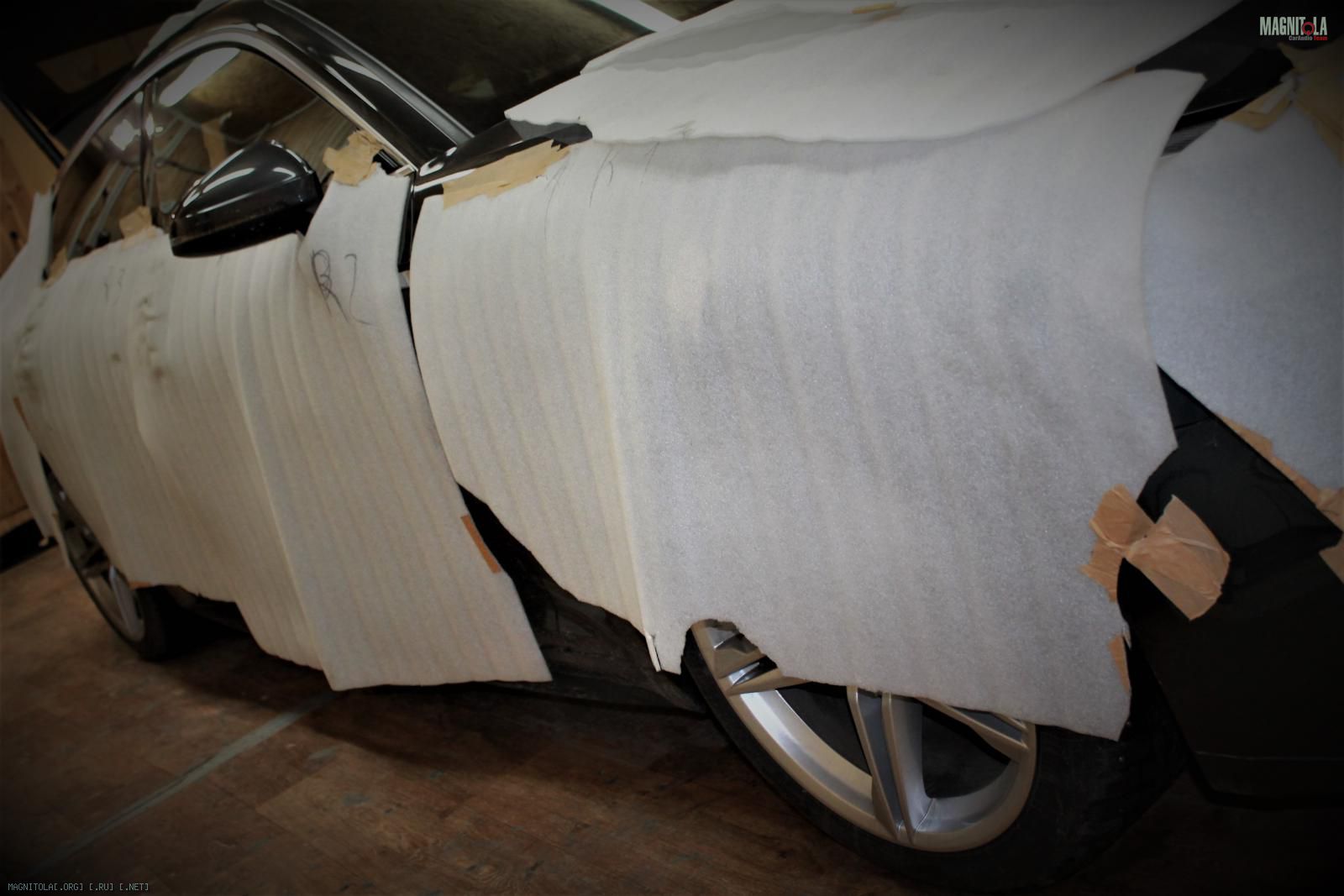

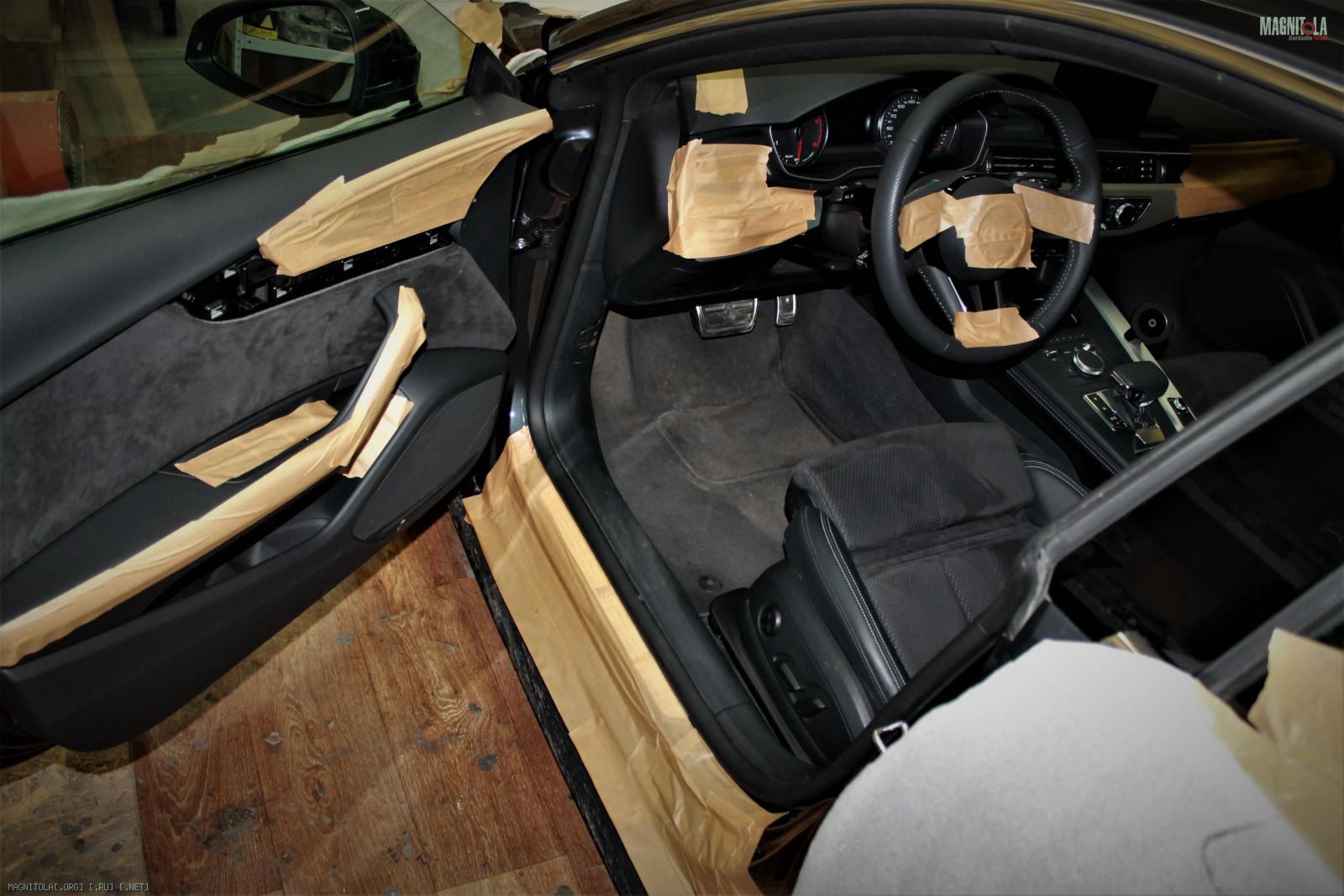

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1306635Вложение 1306637Вложение 1306639Вложение 1306641Вложение 1306643Вложение 1306645

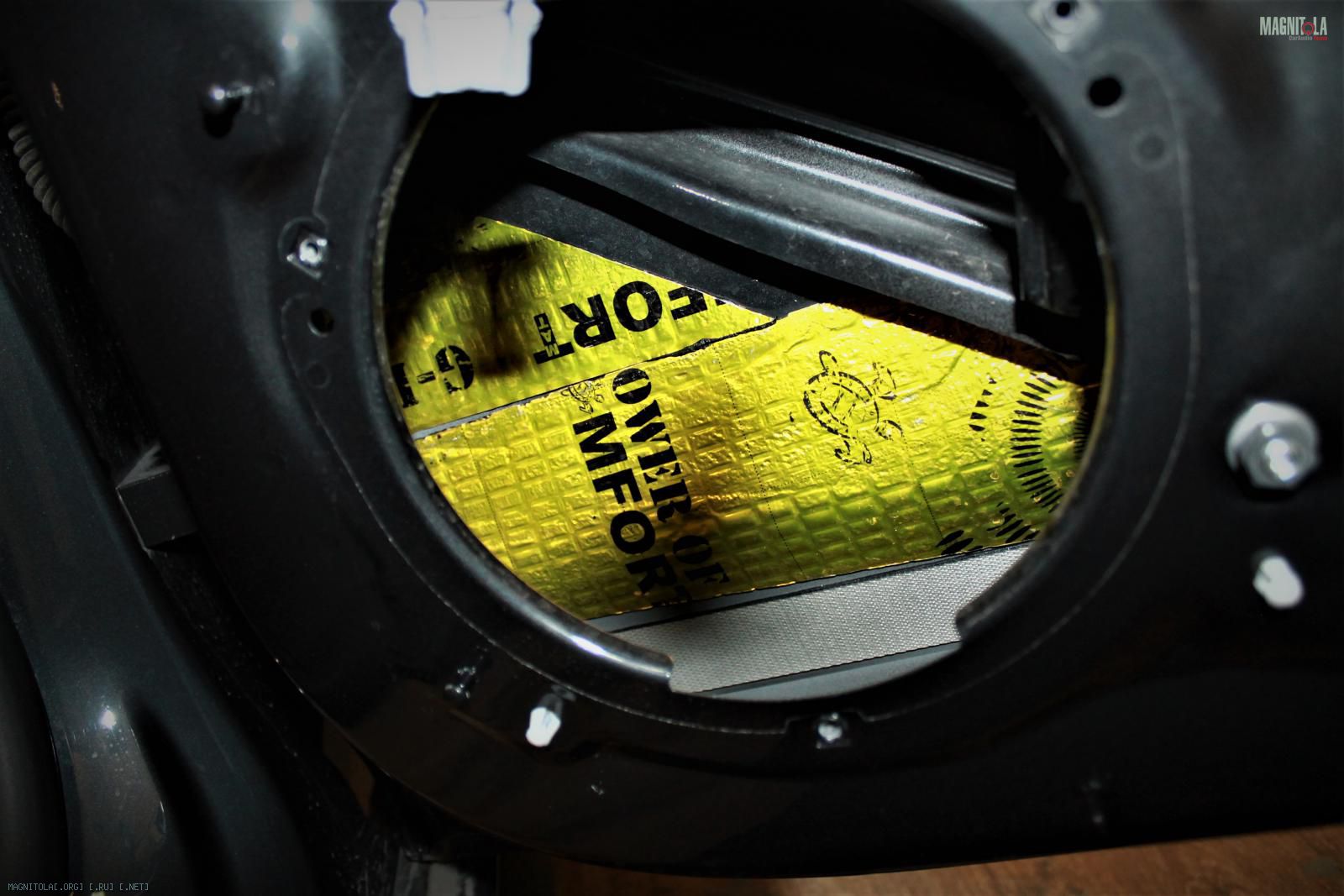

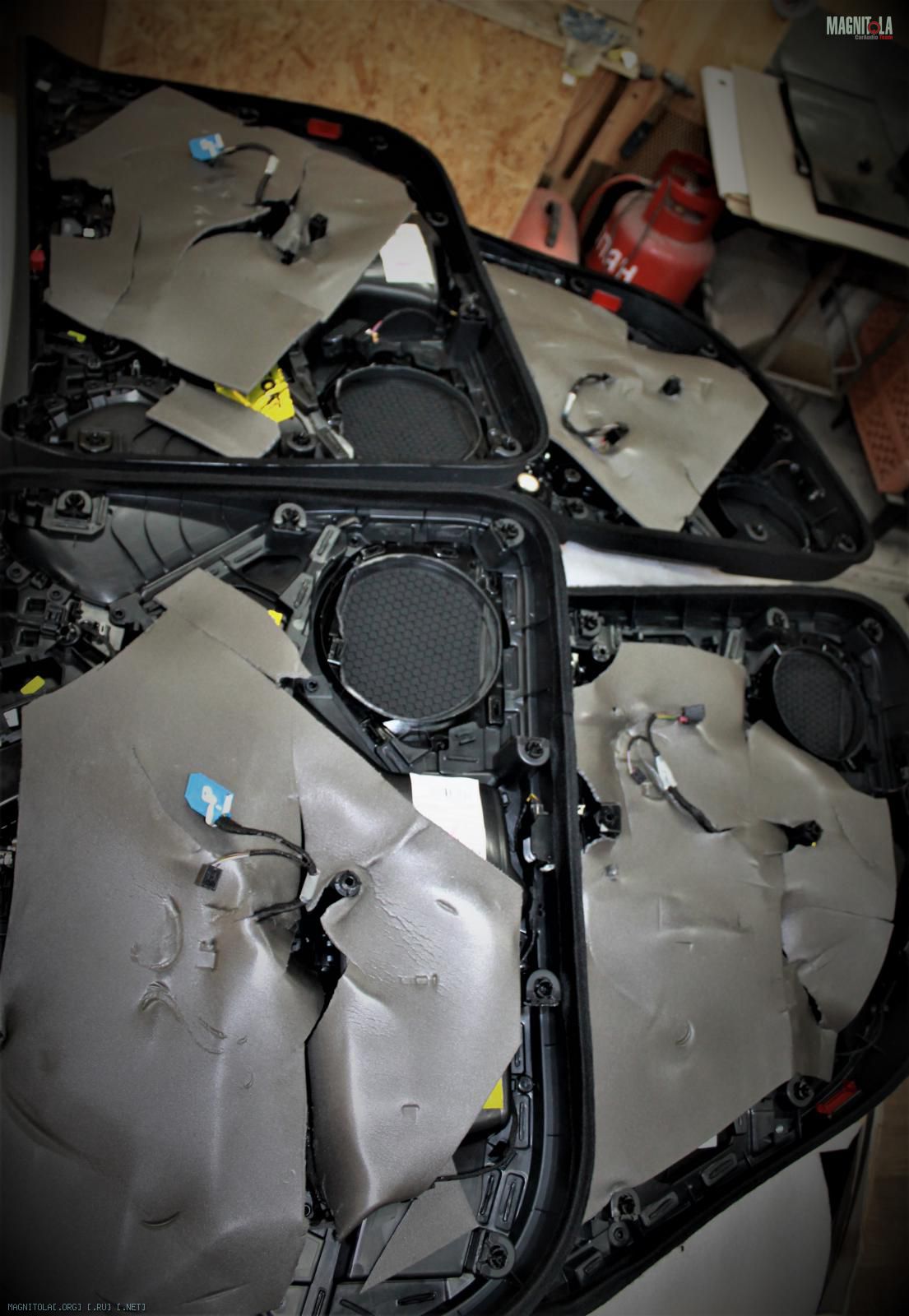

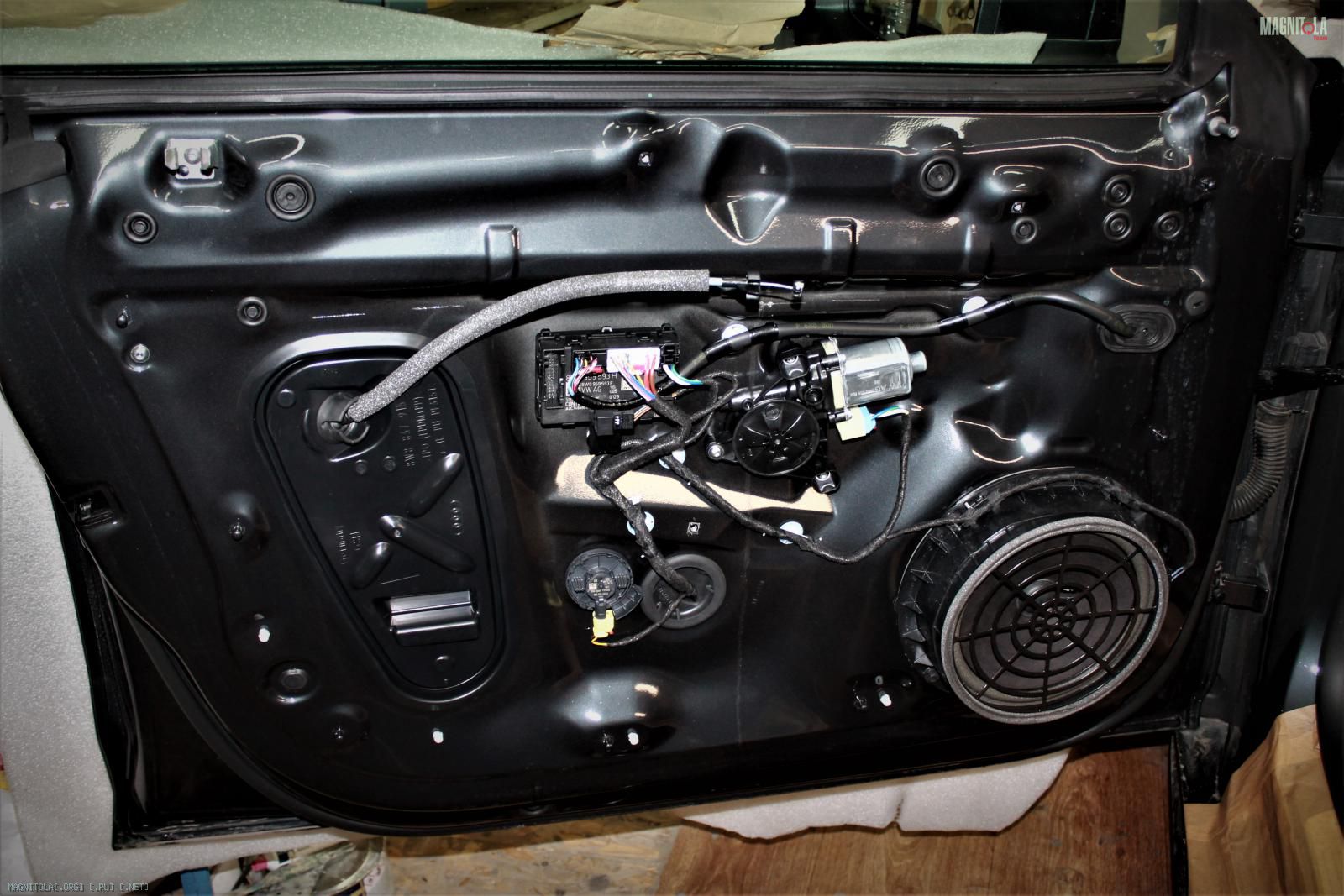

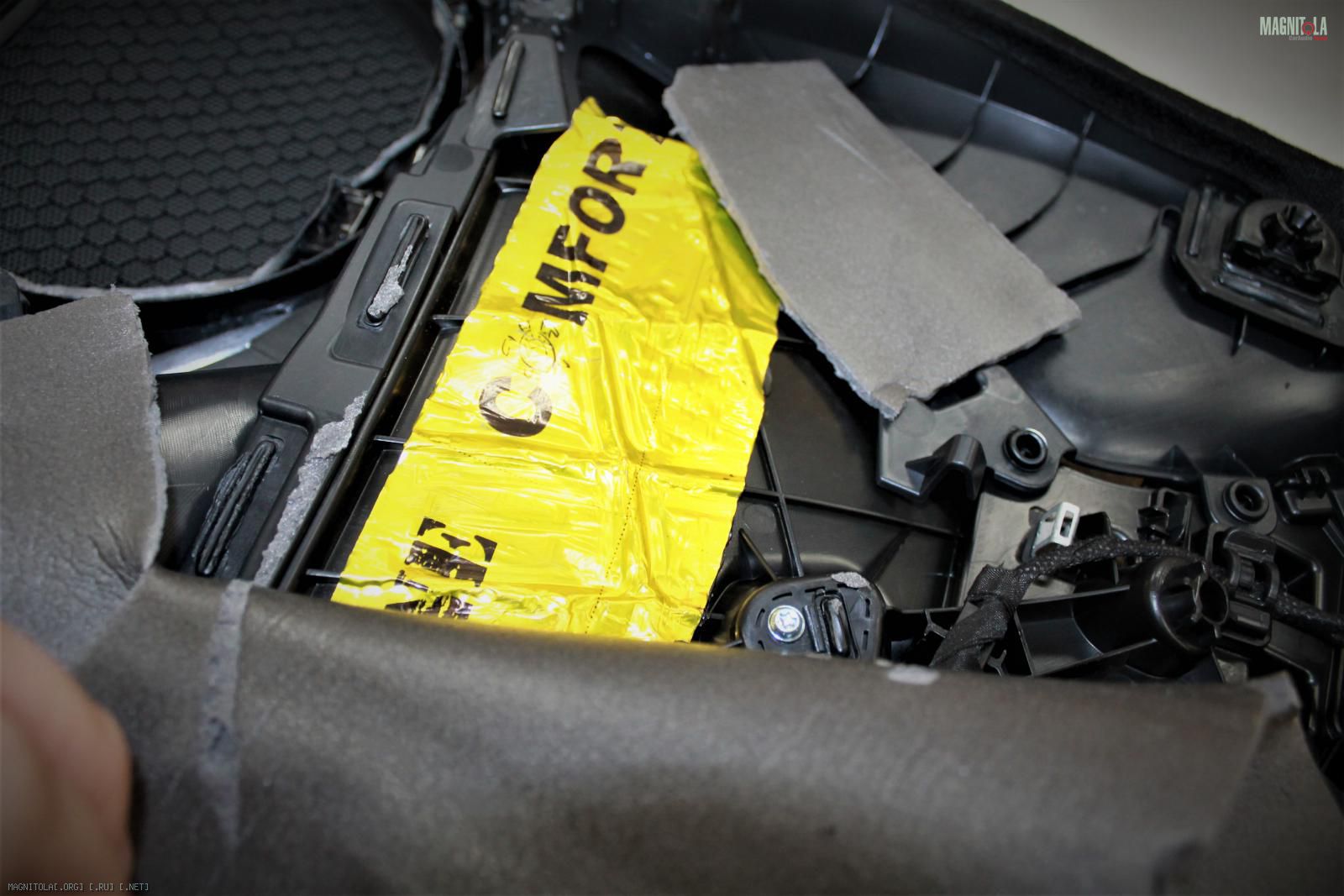

Разбираем салон...

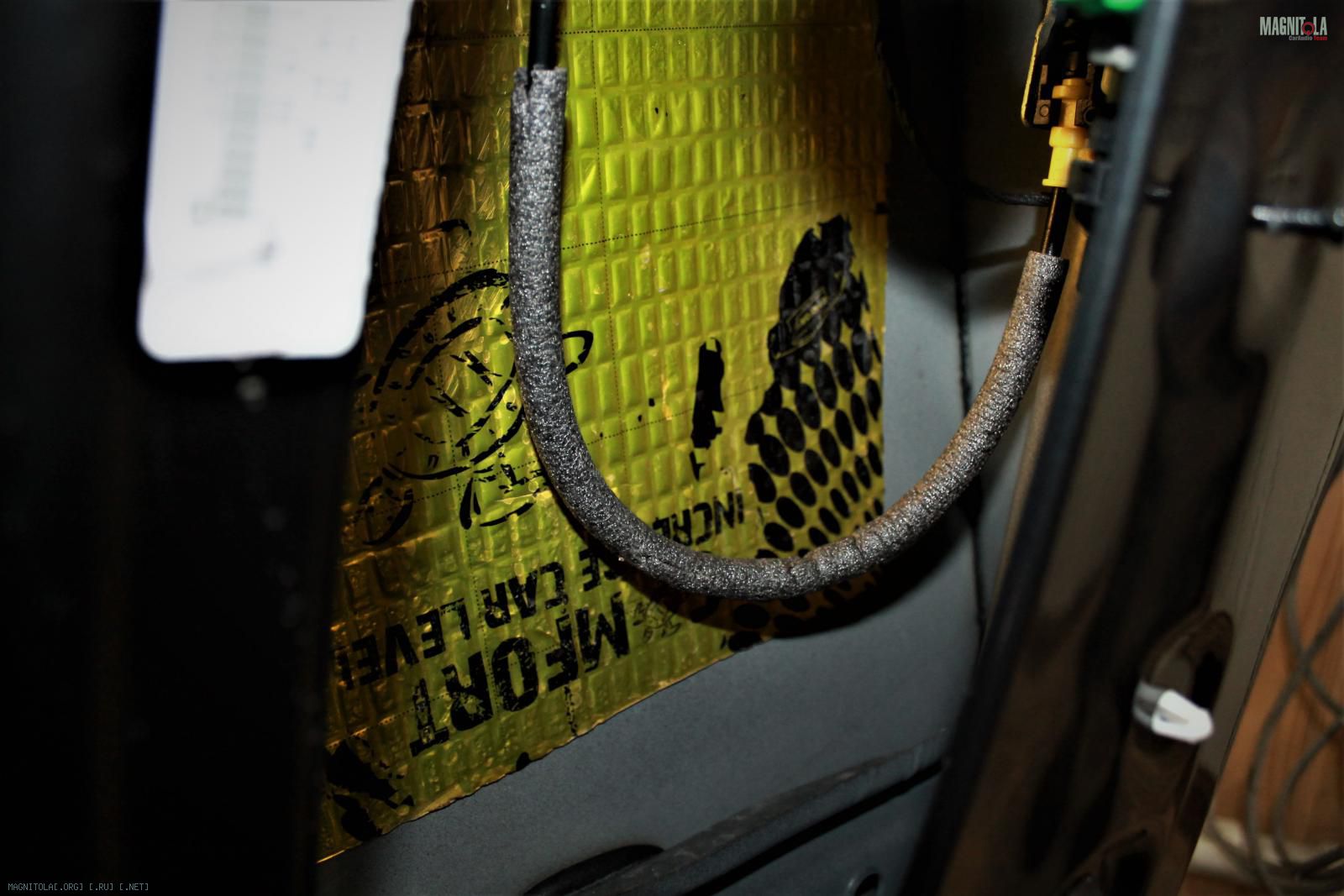

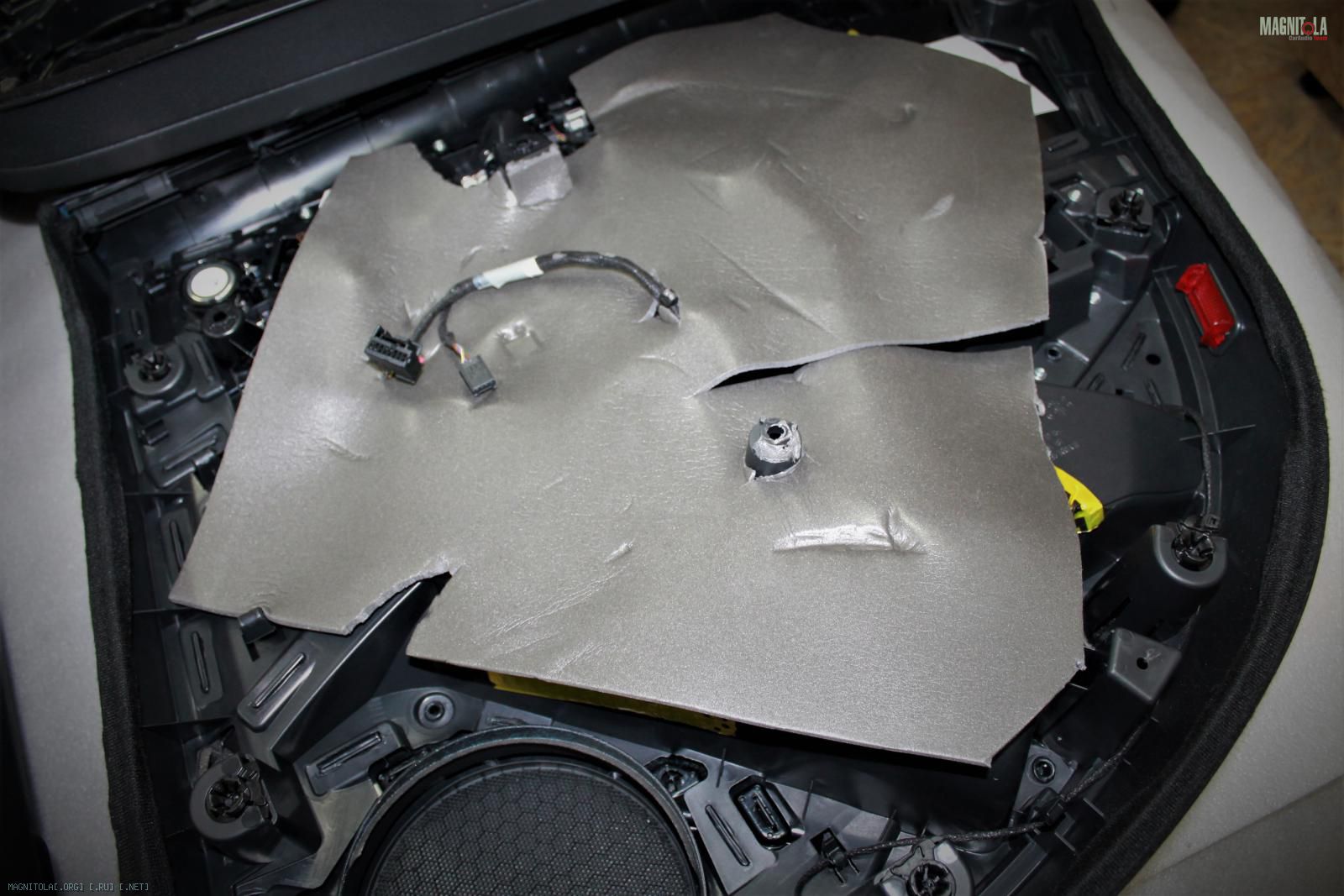

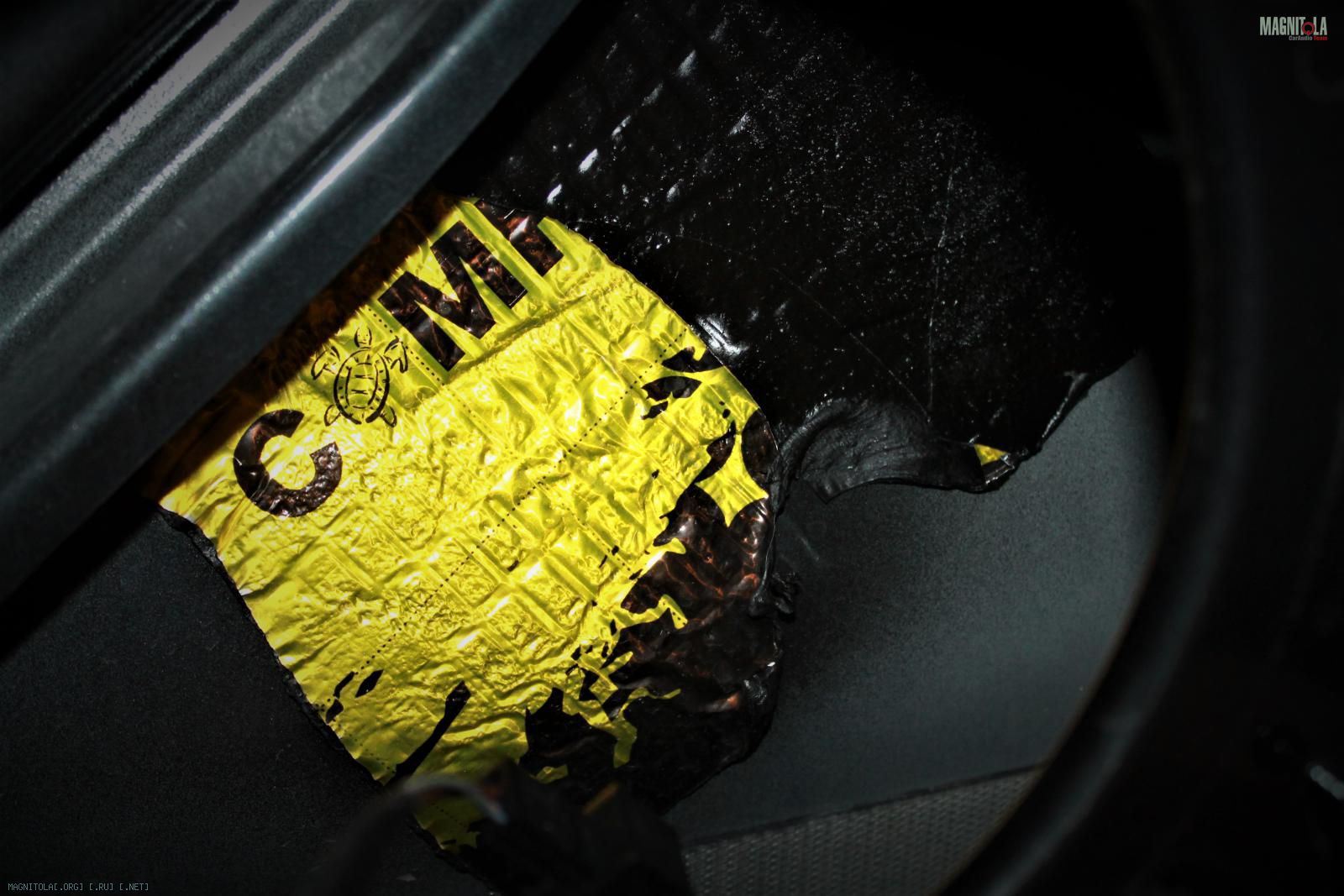

А там...
Вложение 1306647Вложение 1306649Вложение 1306651Вложение 1306653Вложение 1306655Вложение 1306657Вложение 1306659Вложение 1306661Вложение 1306663Вложение 1306665Вложение 1306667Вложение 1306669Вложение 1306671Вложение 1306673Вложение 1306675

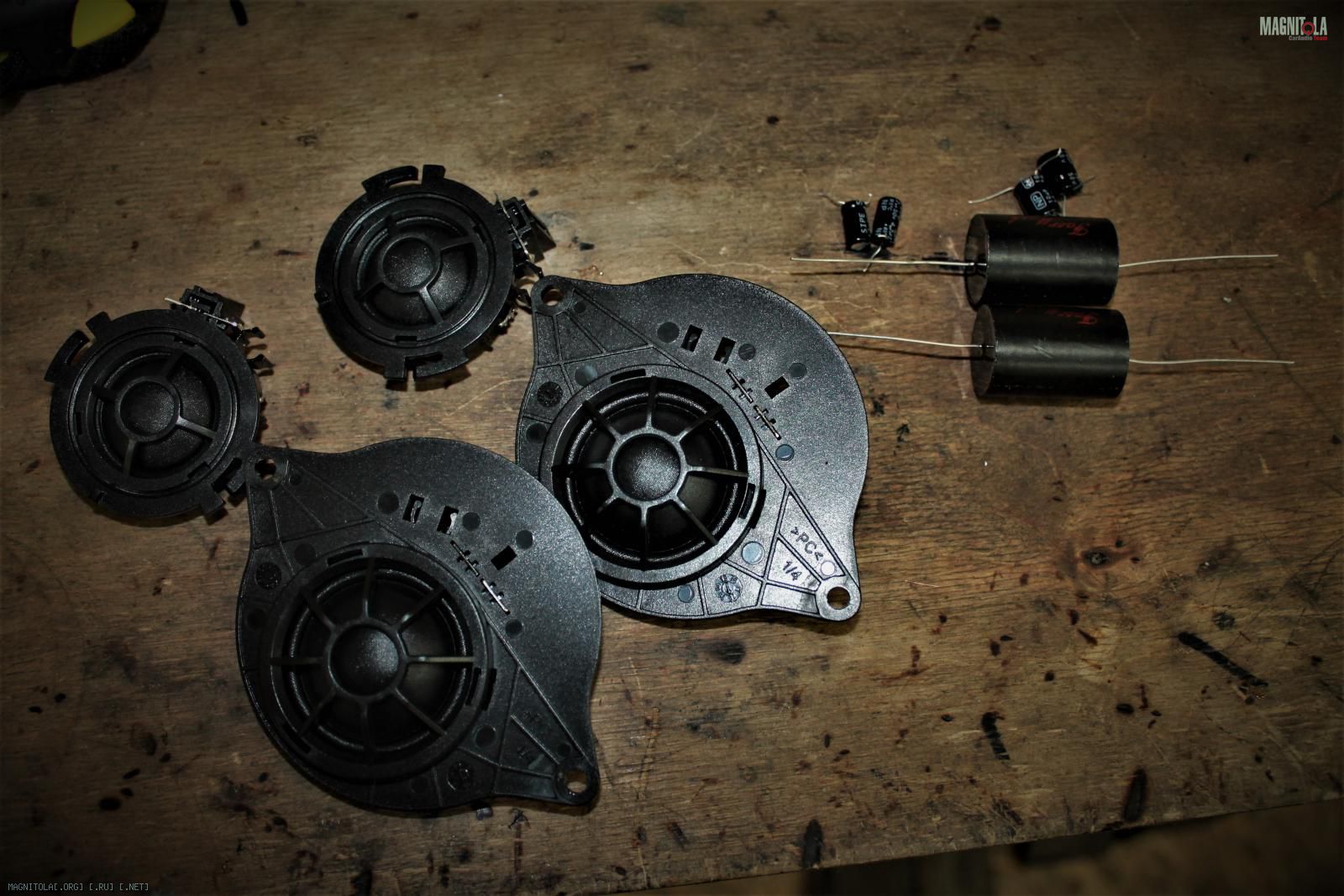

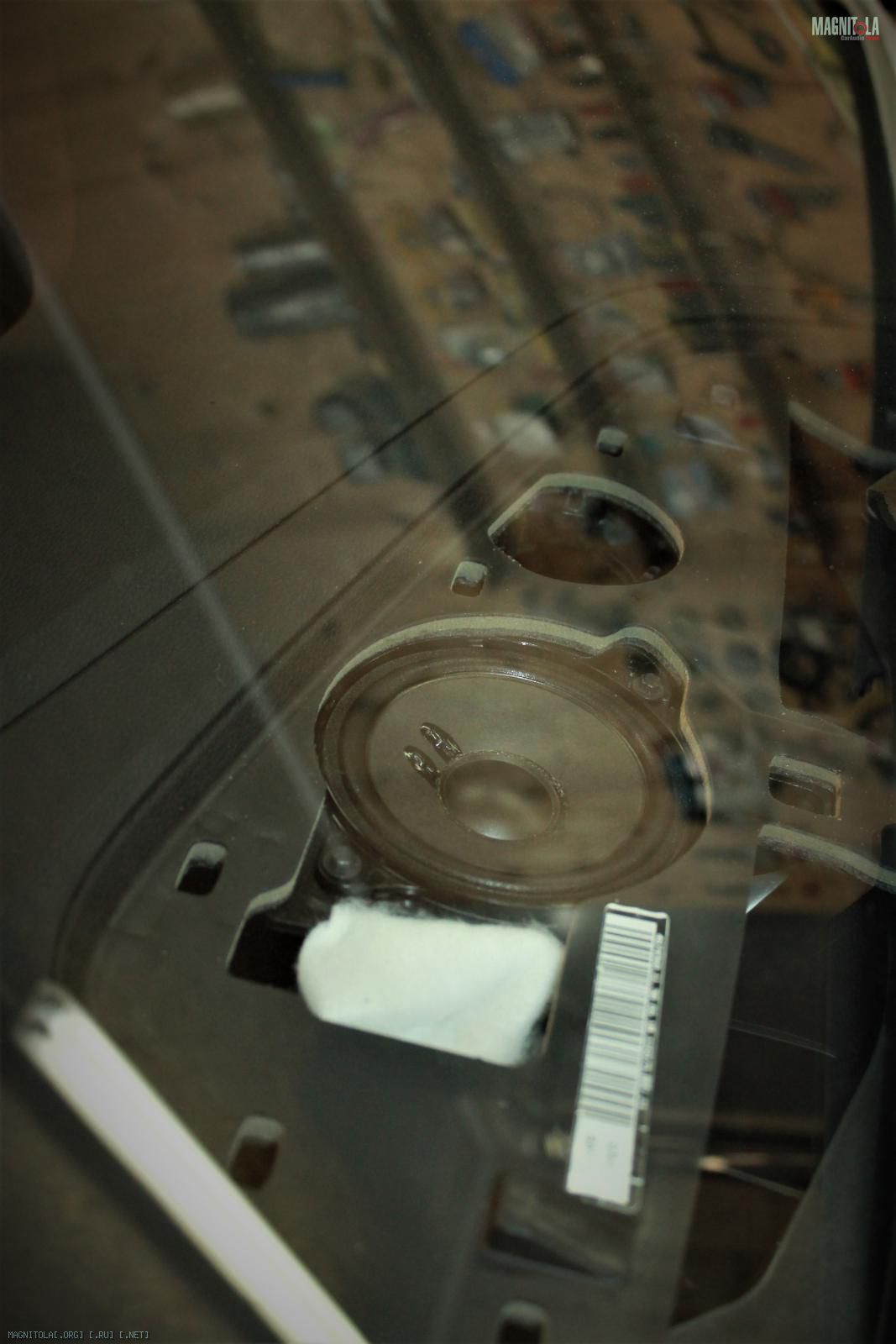

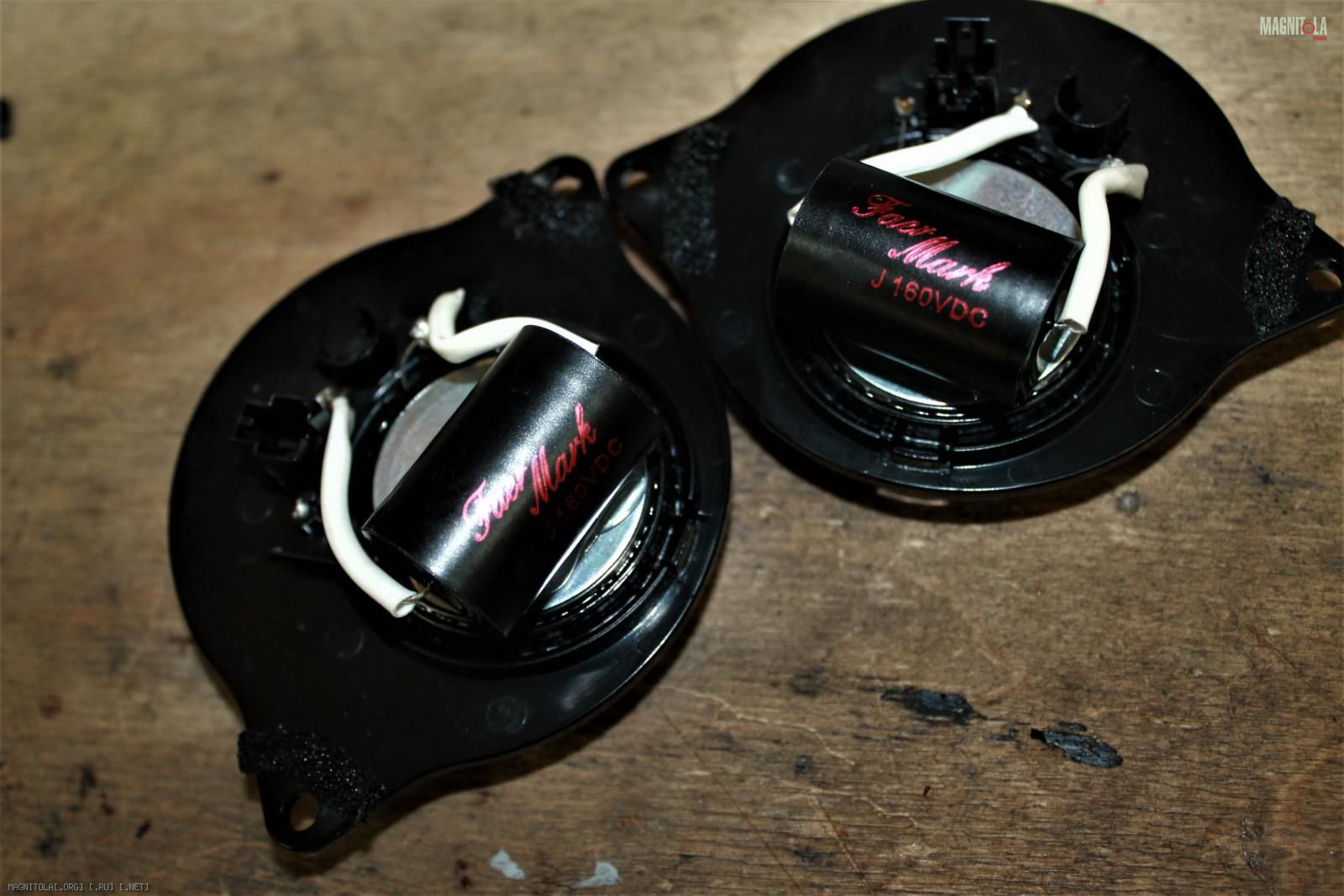

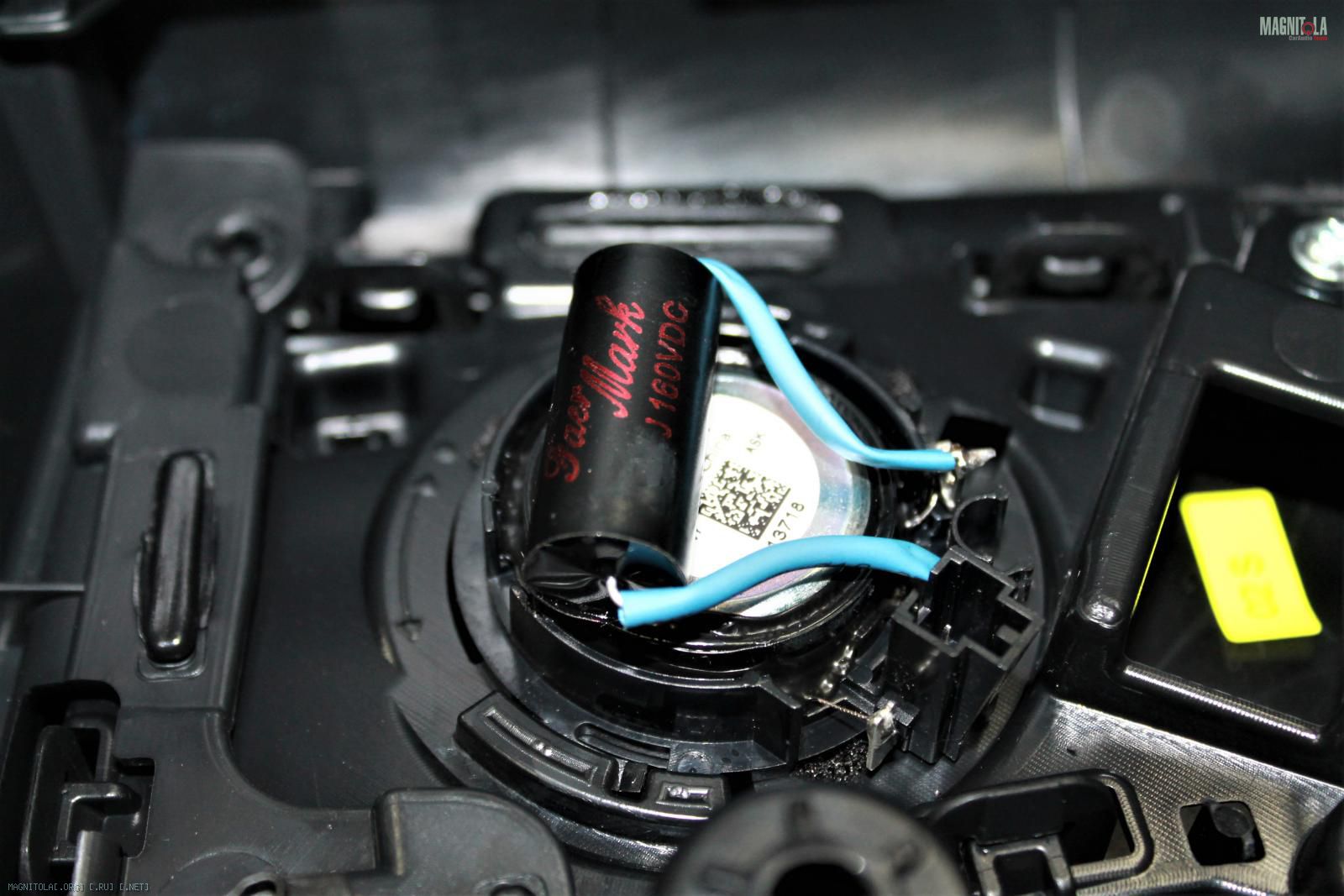

На штатных ВЧ меняем электролиты, на пленочные конденсаторы.
Изготавливаем волноотвод, на глубоко посаженных, фронтальных ВЧ.
Вложение 1306677Вложение 1306679Вложение 1306681Вложение 1306683Вложение 1306685
Дорабатываем центральный канал.

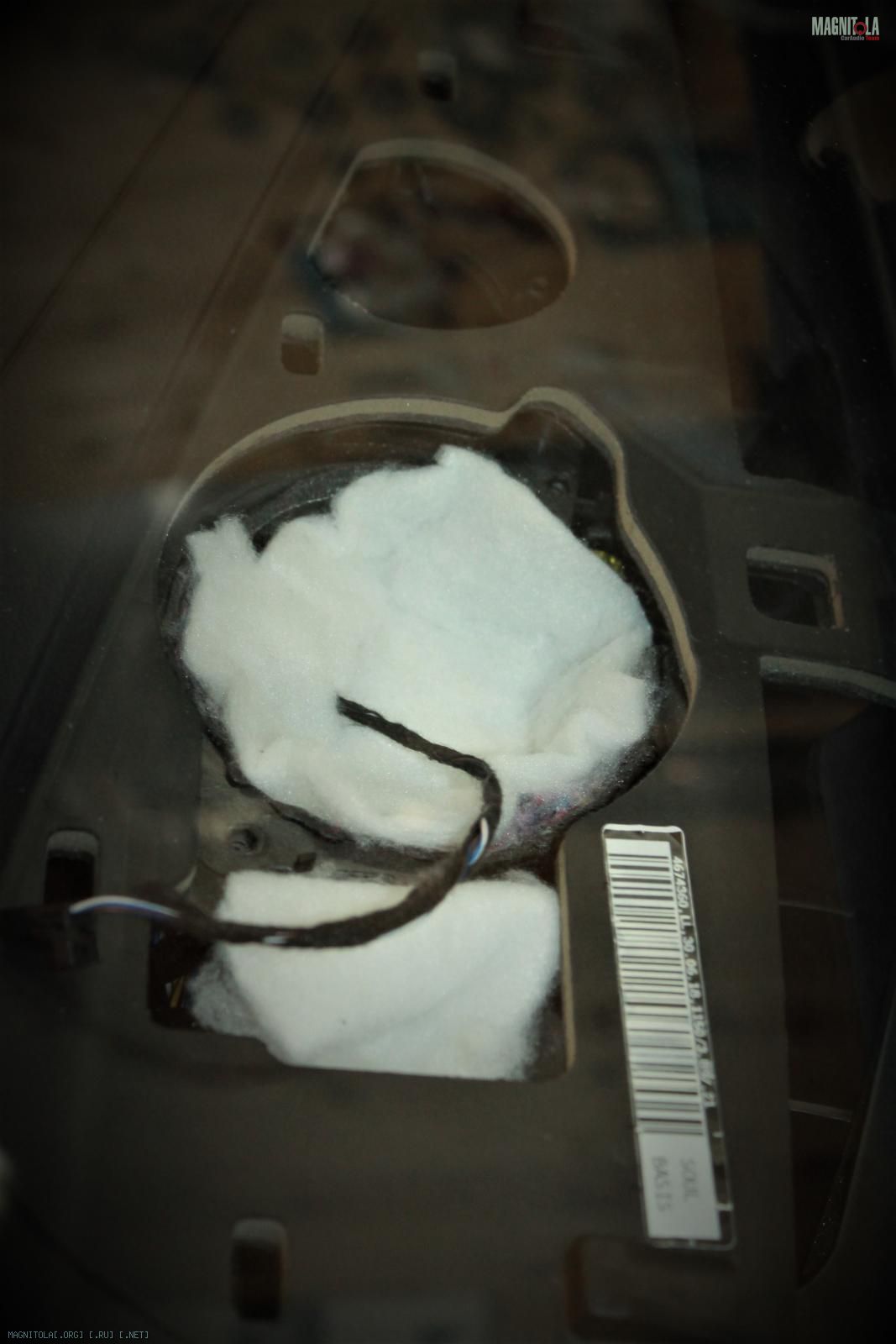

Вибрим, акустически демпфируем.

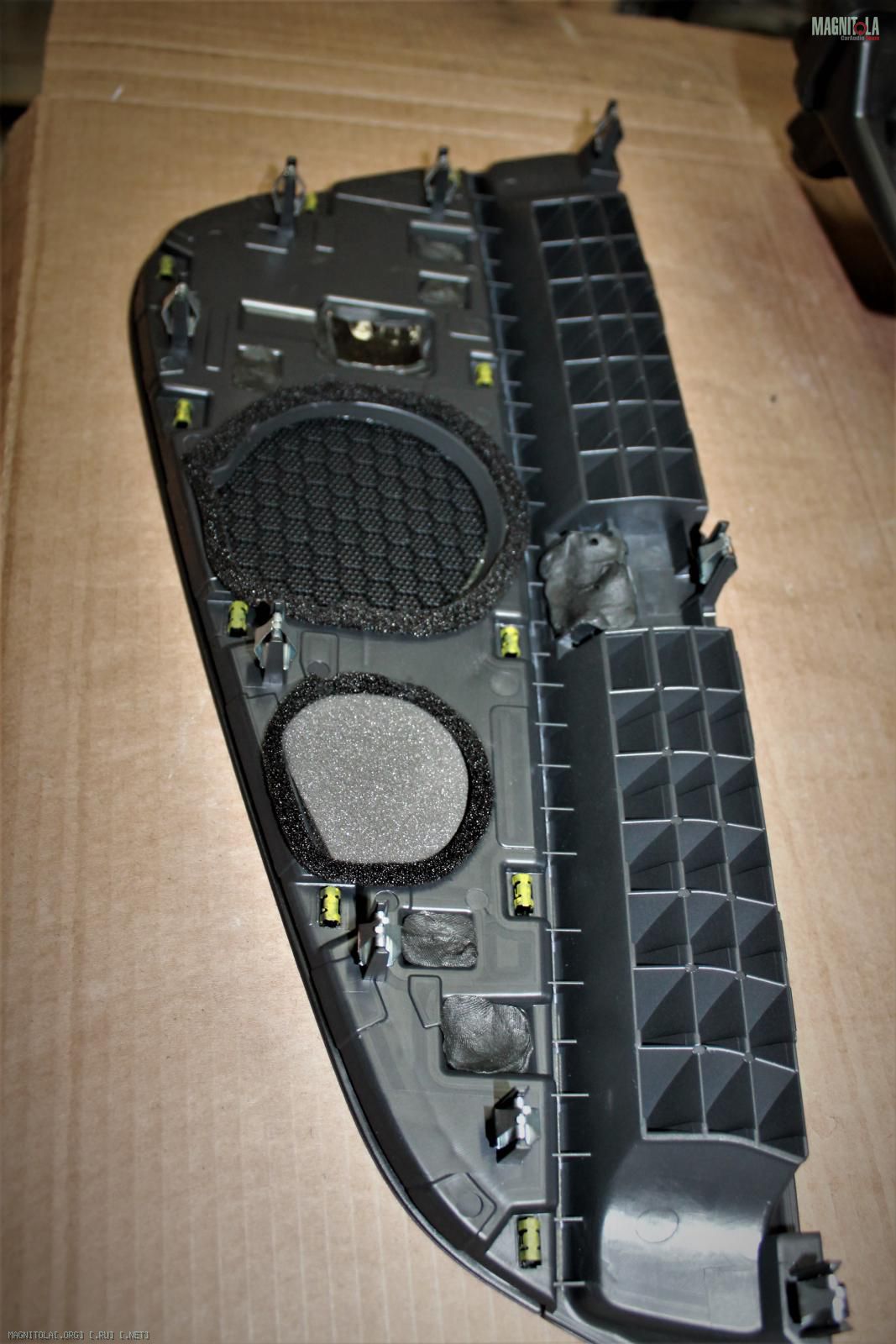

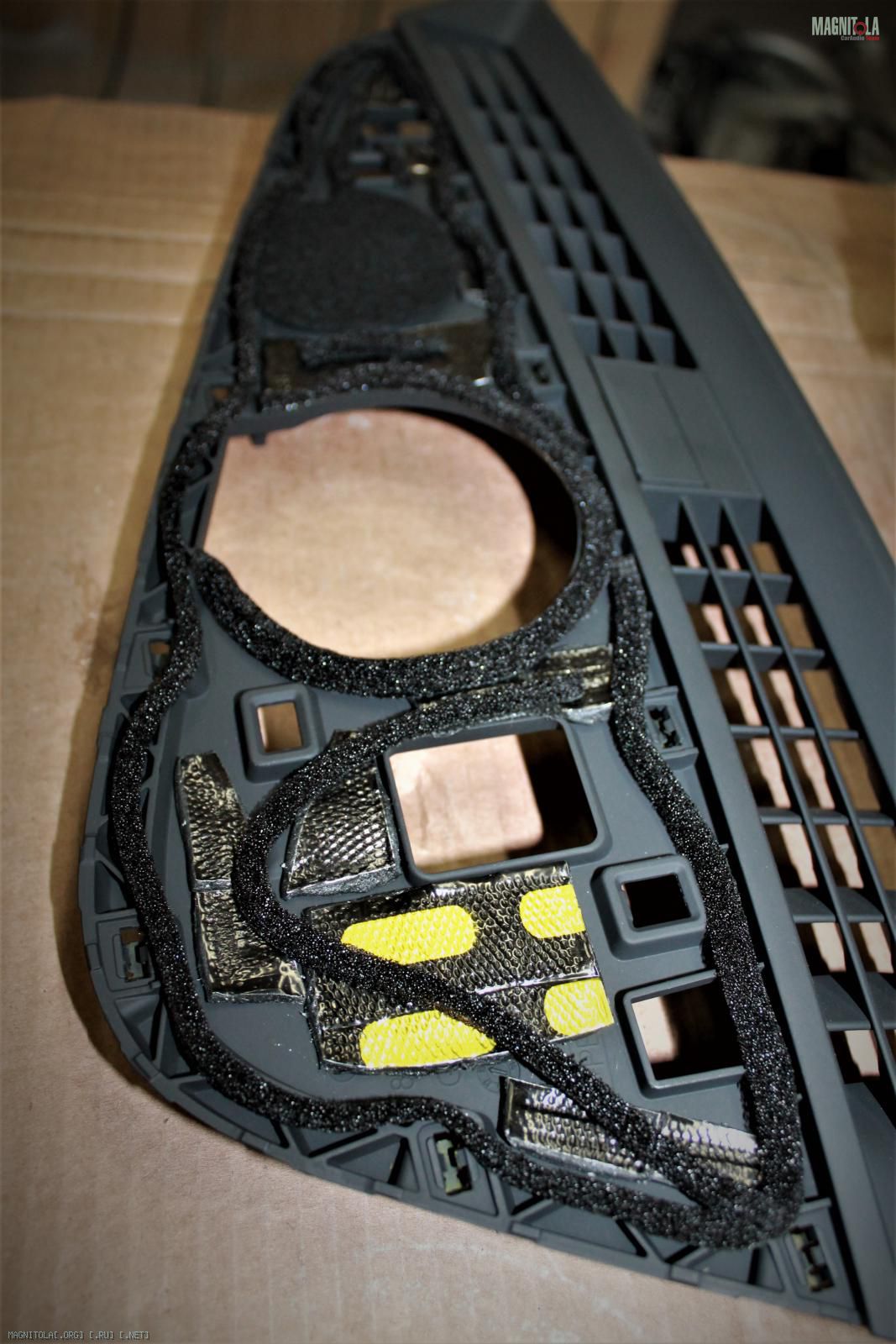

Проклеиваем и уплотняем составные сетки.
Пропитываем подвесы СЧ спец составом.
Вложение 1306687Вложение 1306689Вложение 1306691Вложение 1306693Вложение 1306695Вложение 1306697Вложение 1306699
Штатный саб будем менять на более качественный.

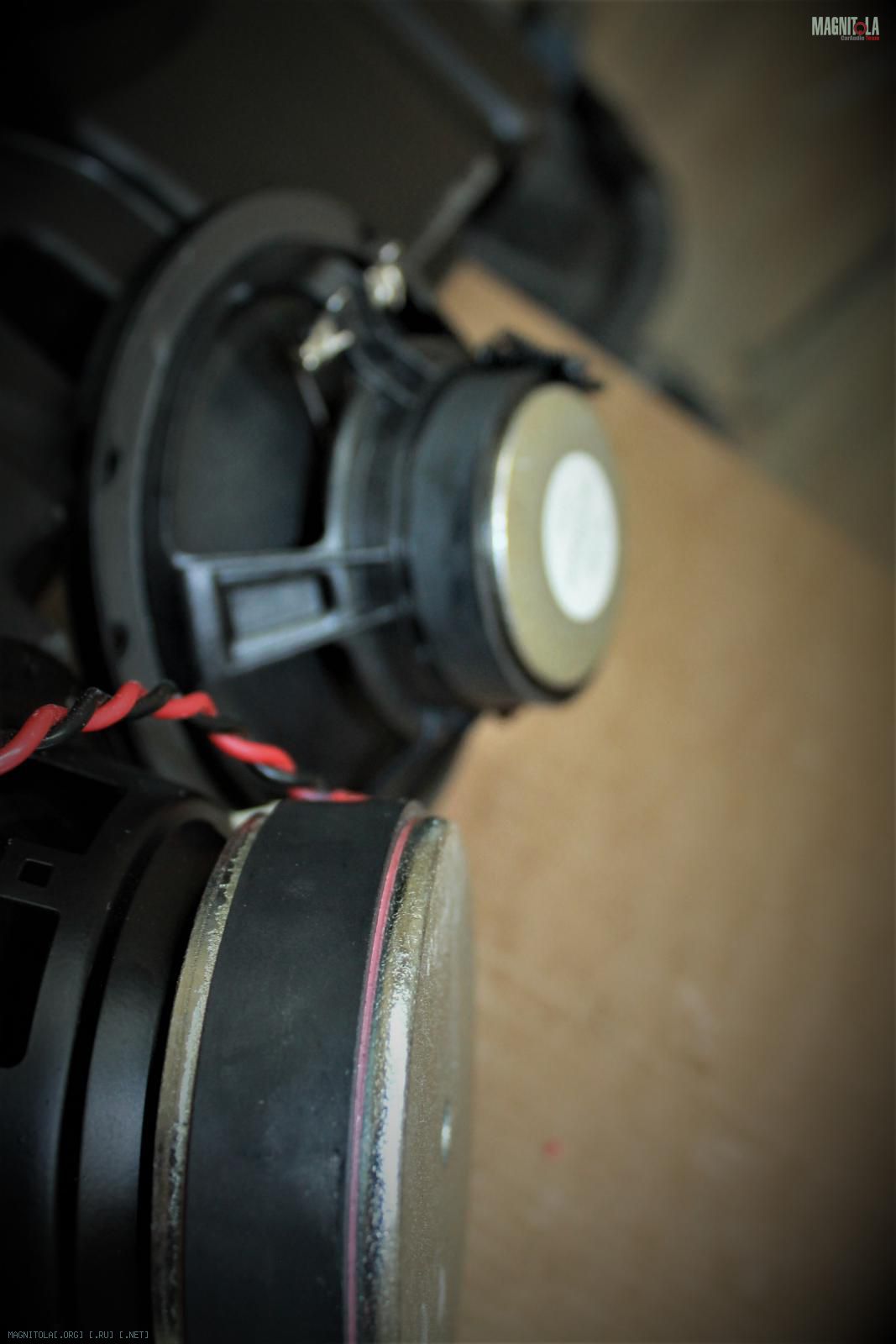

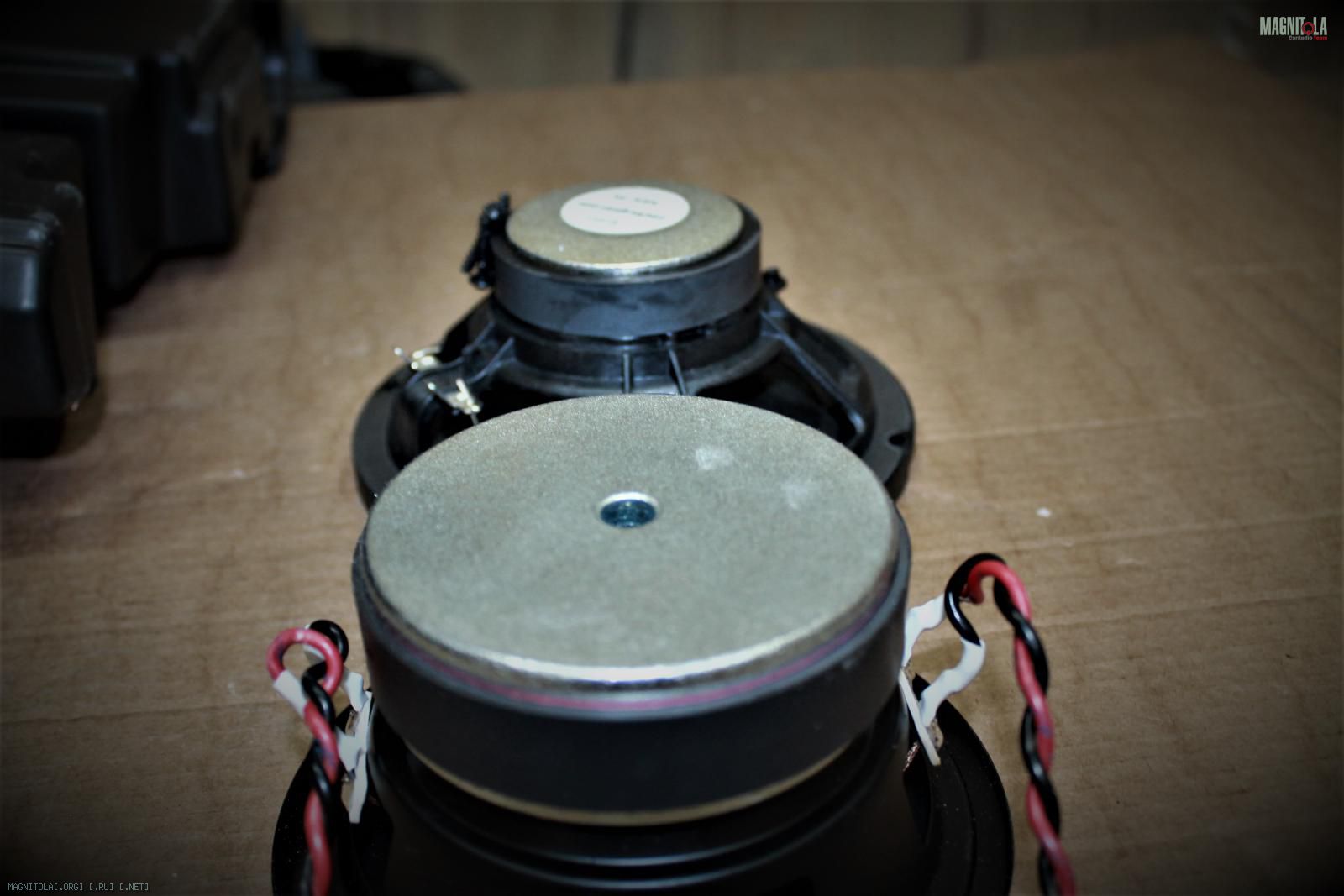

В сравнении: сток и новый.

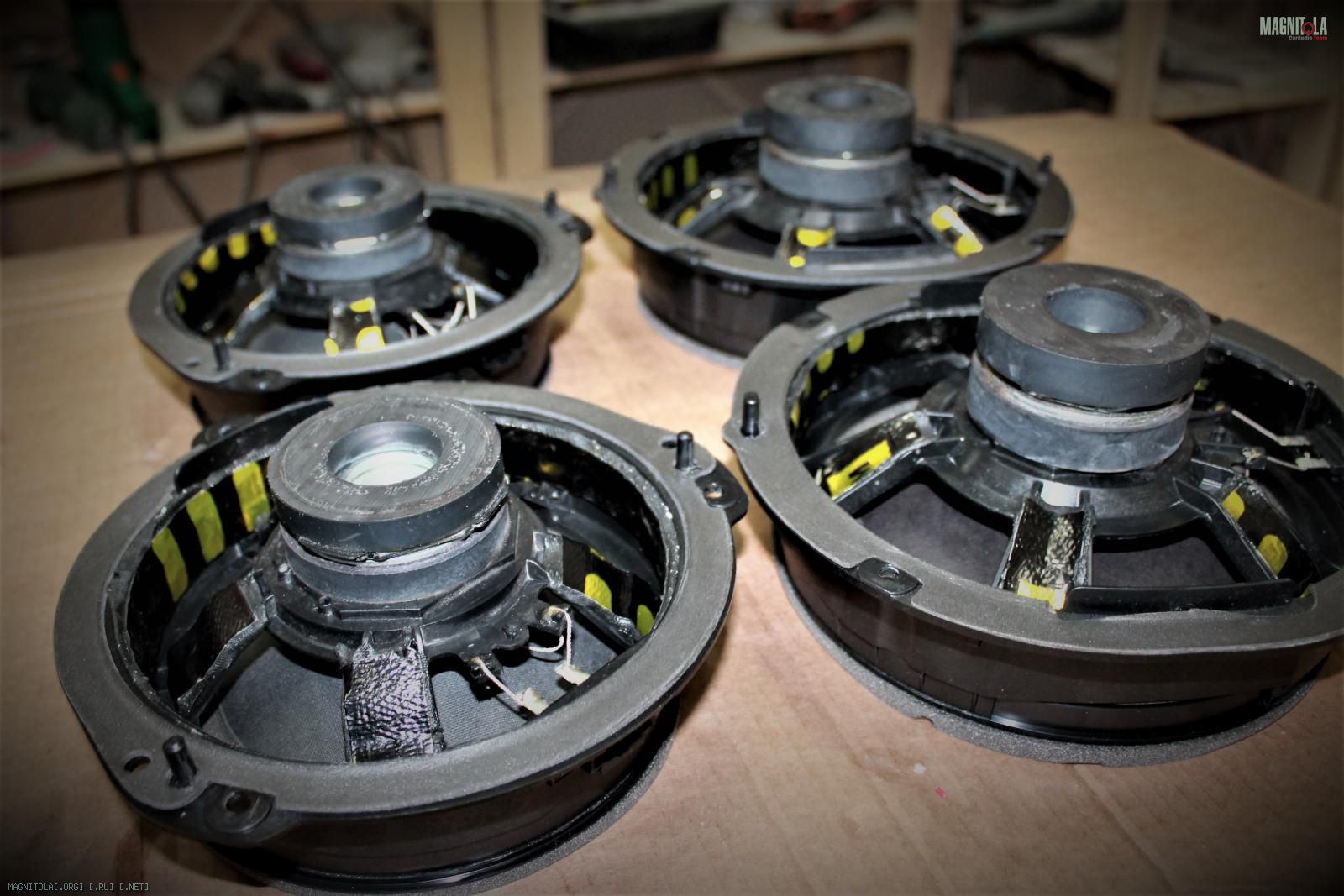

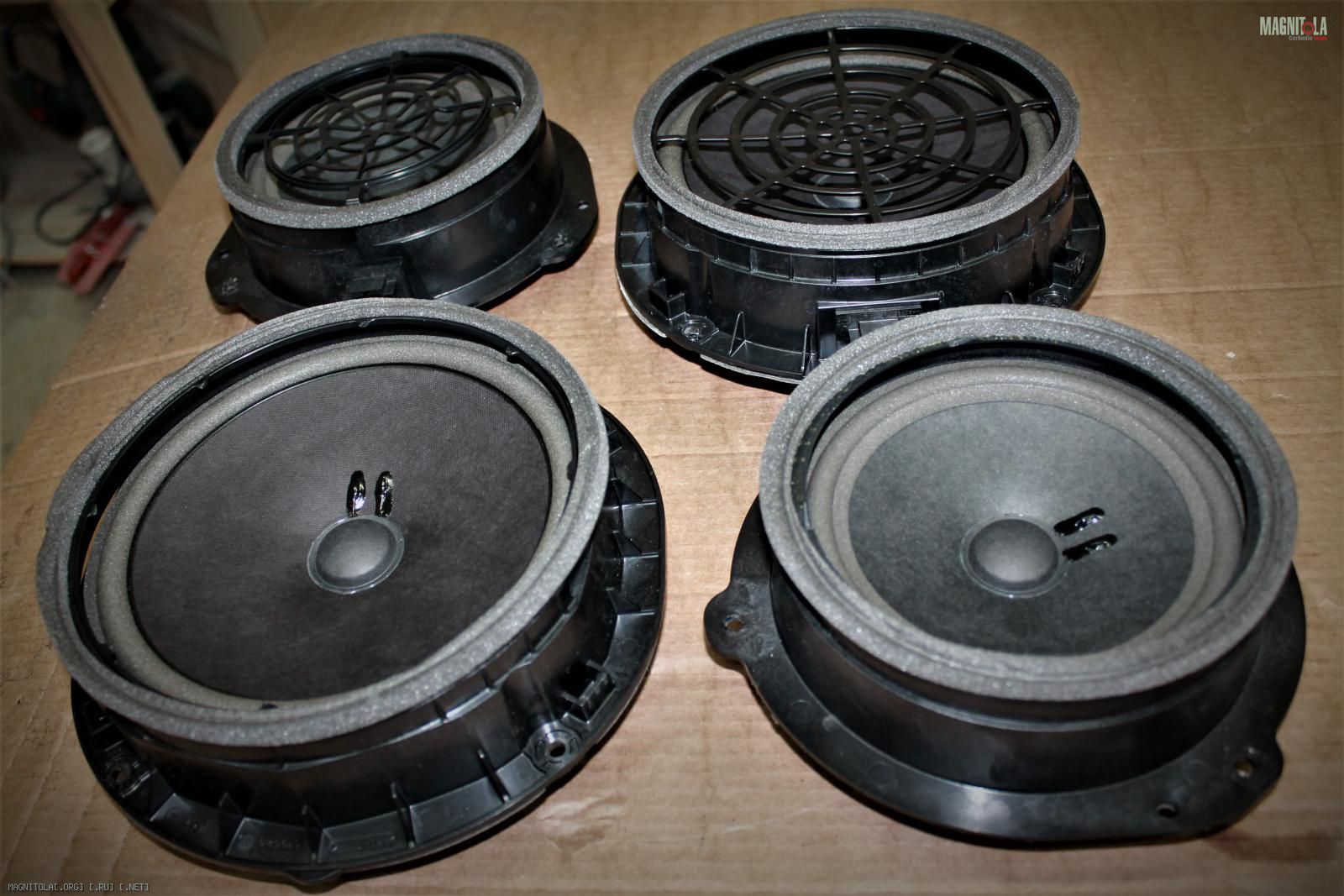

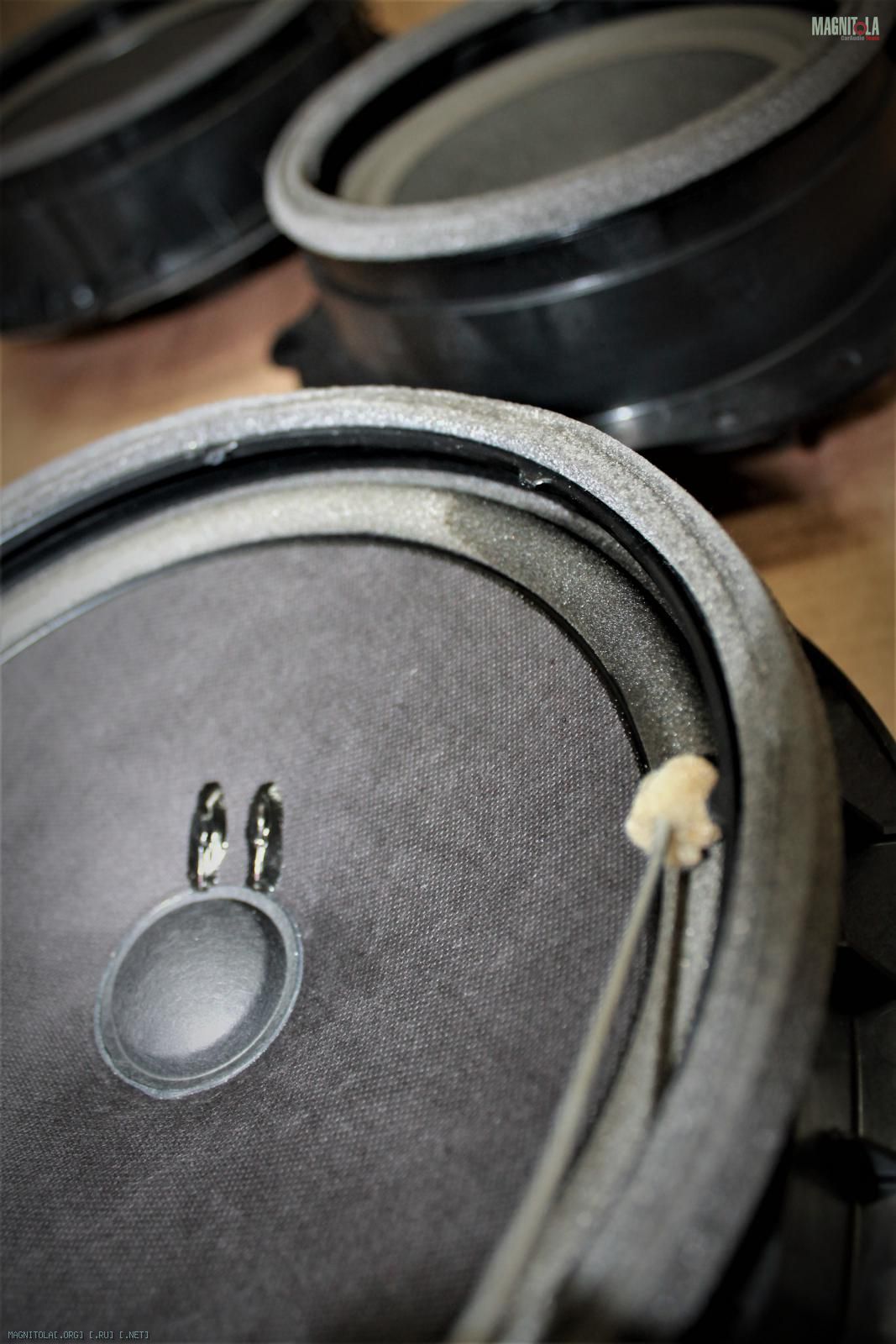

На мидбасах убираем паучковую сетку, вибрим пластиковые корзины, приклеиваем добавочный магнит, пропитываем подвесы.
Вложение 1306701Вложение 1306703Вложение 1306705Вложение 1306707Вложение 1306709Вложение 1306711Вложение 1306713Вложение 1306715

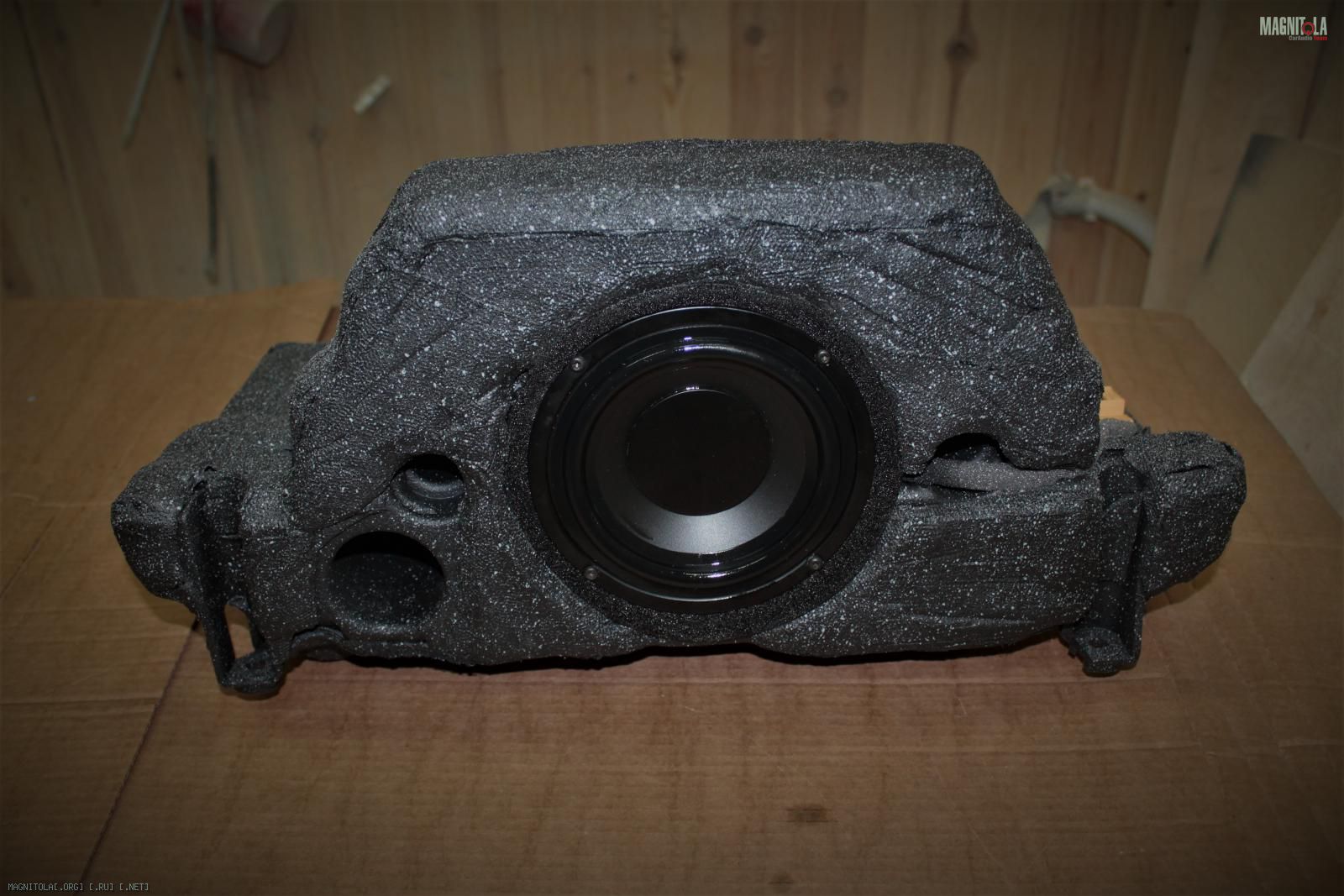

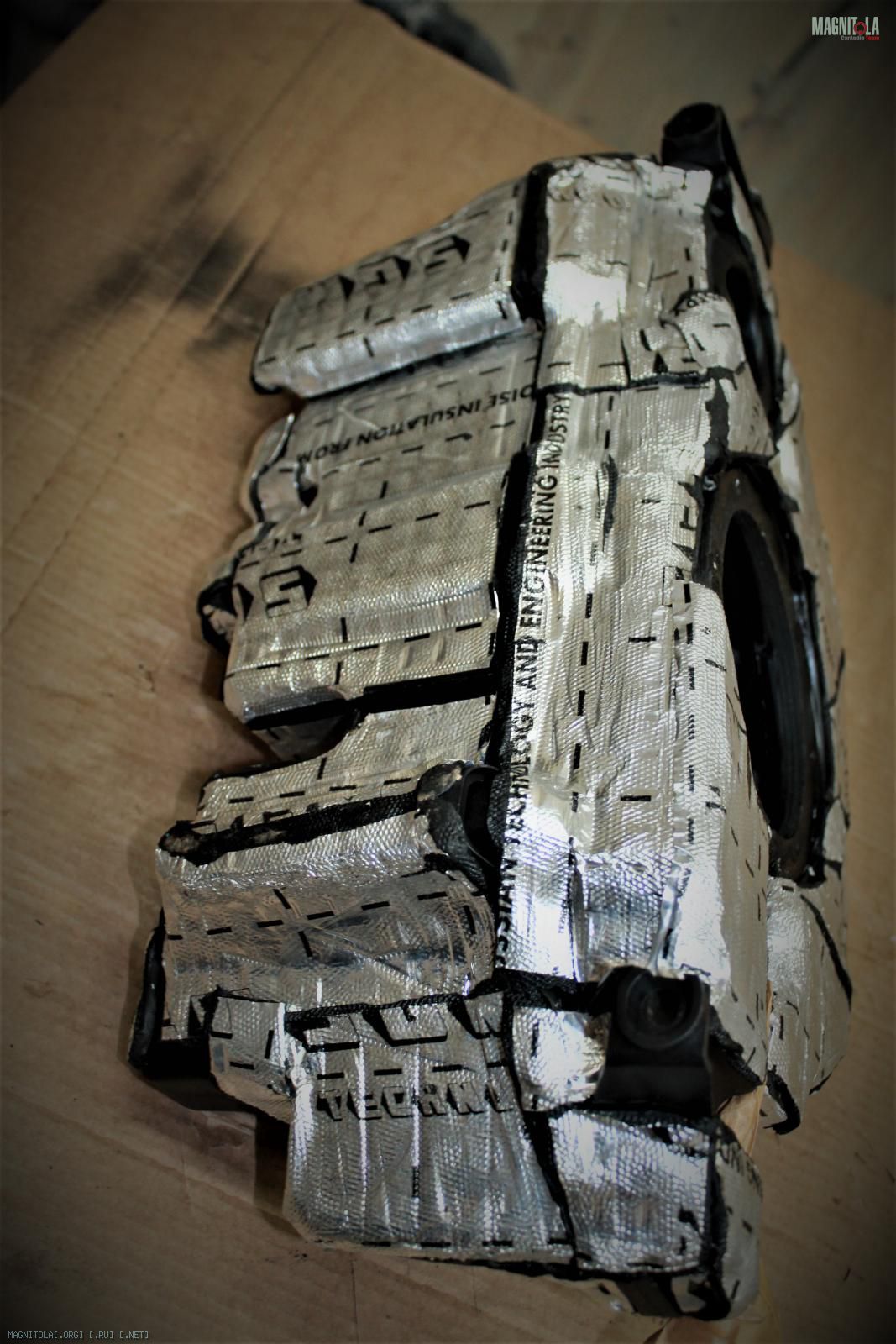

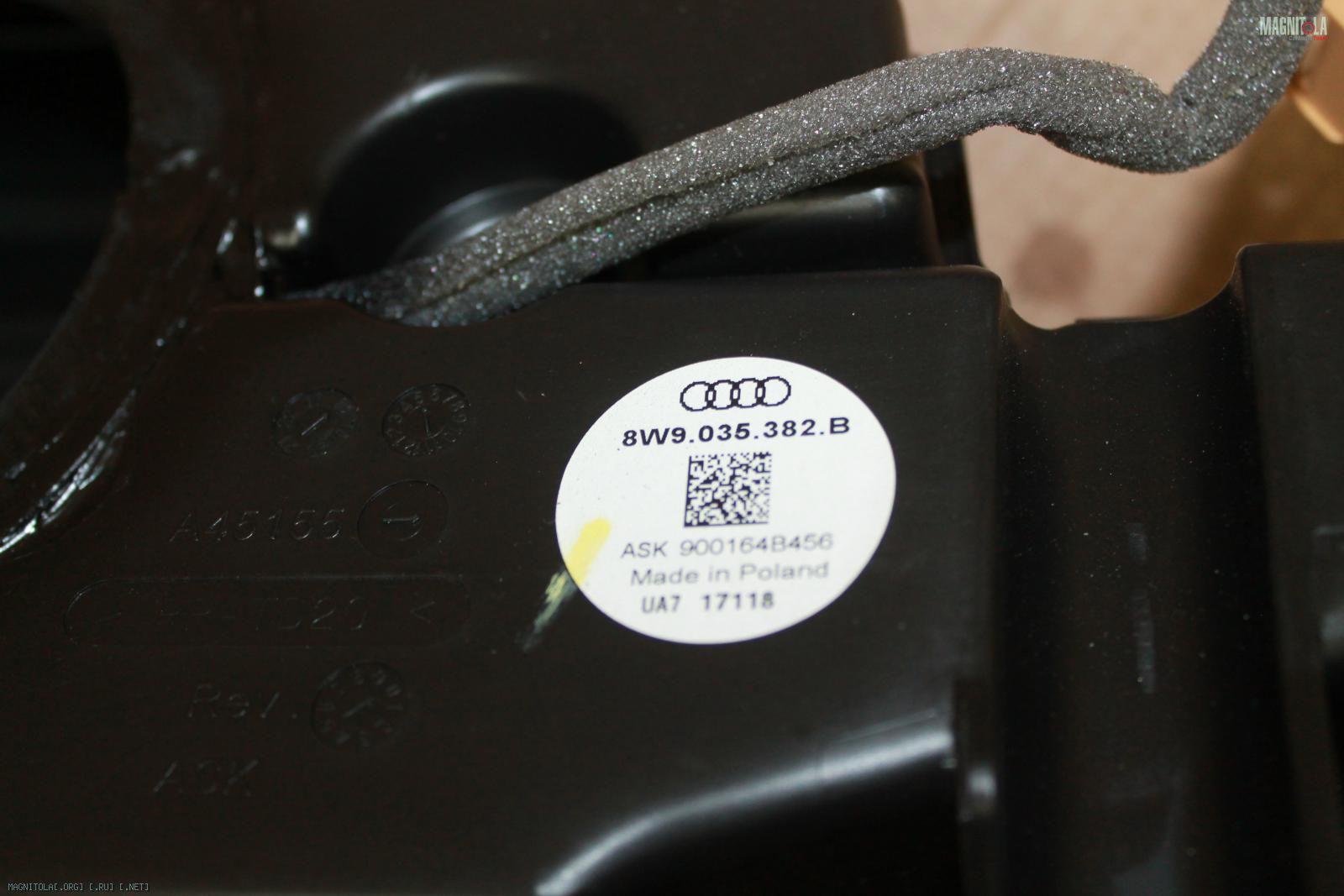

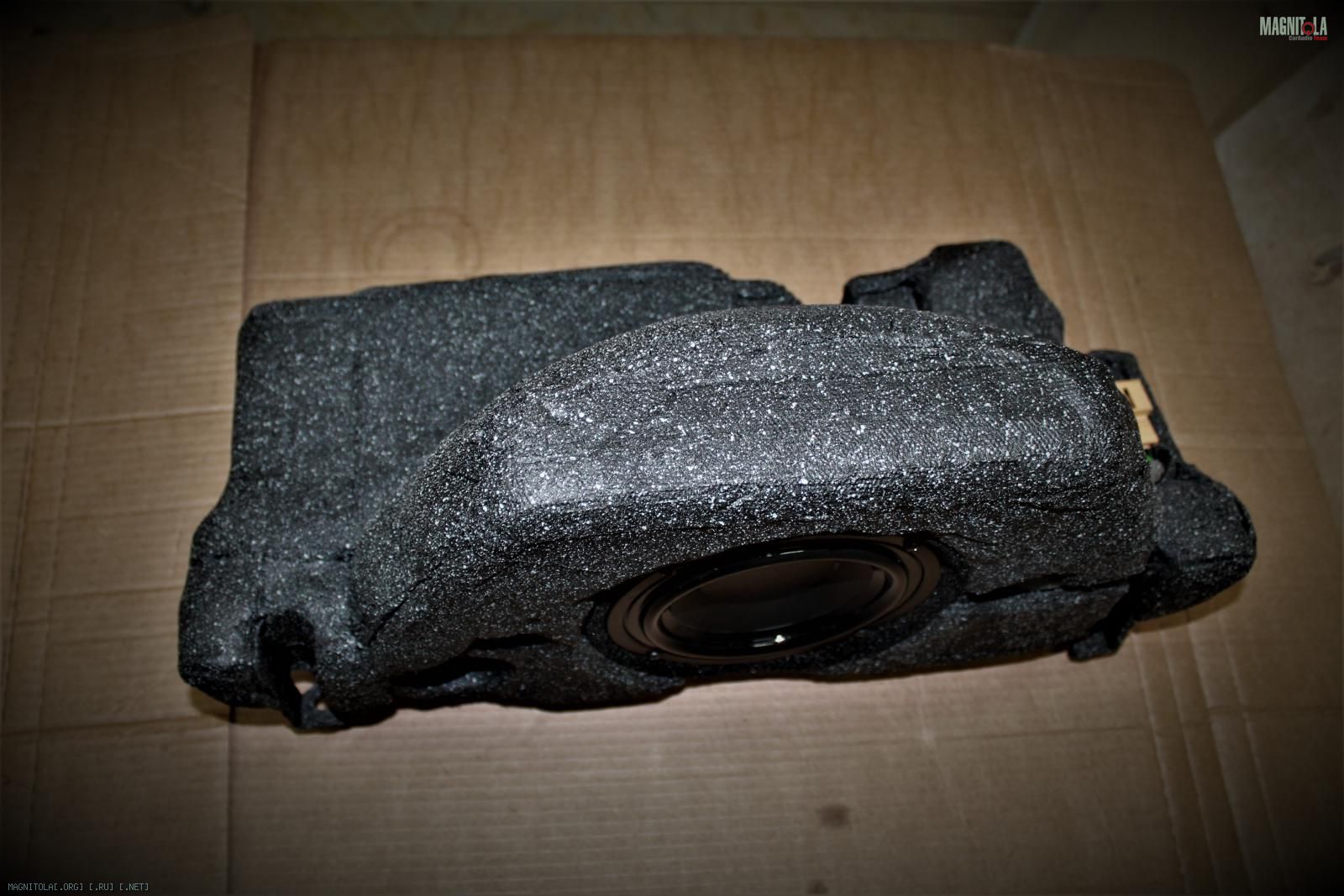

Штатный корпус обрабатываем жесткой СГМ броня 5мм, далее виброй 4мм, красим, акустически демпфируем, устанавливаем сабвуферный динамик.
Вложение 1306717Вложение 1306719Вложение 1306721Вложение 1306723Вложение 1306725Вложение 1306727Вложение 1306729Вложение 1306731Вложение 1306733Вложение 1306735

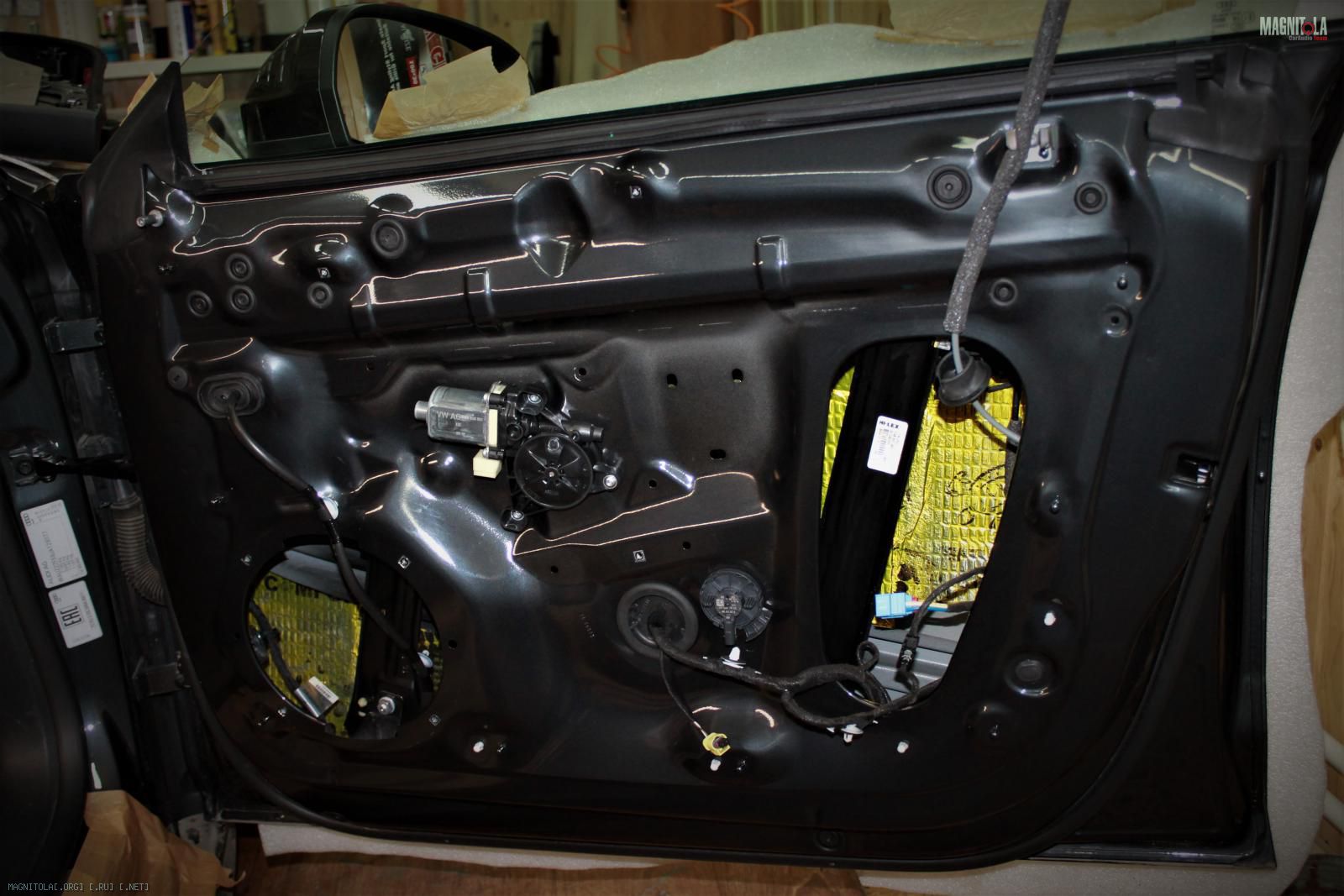

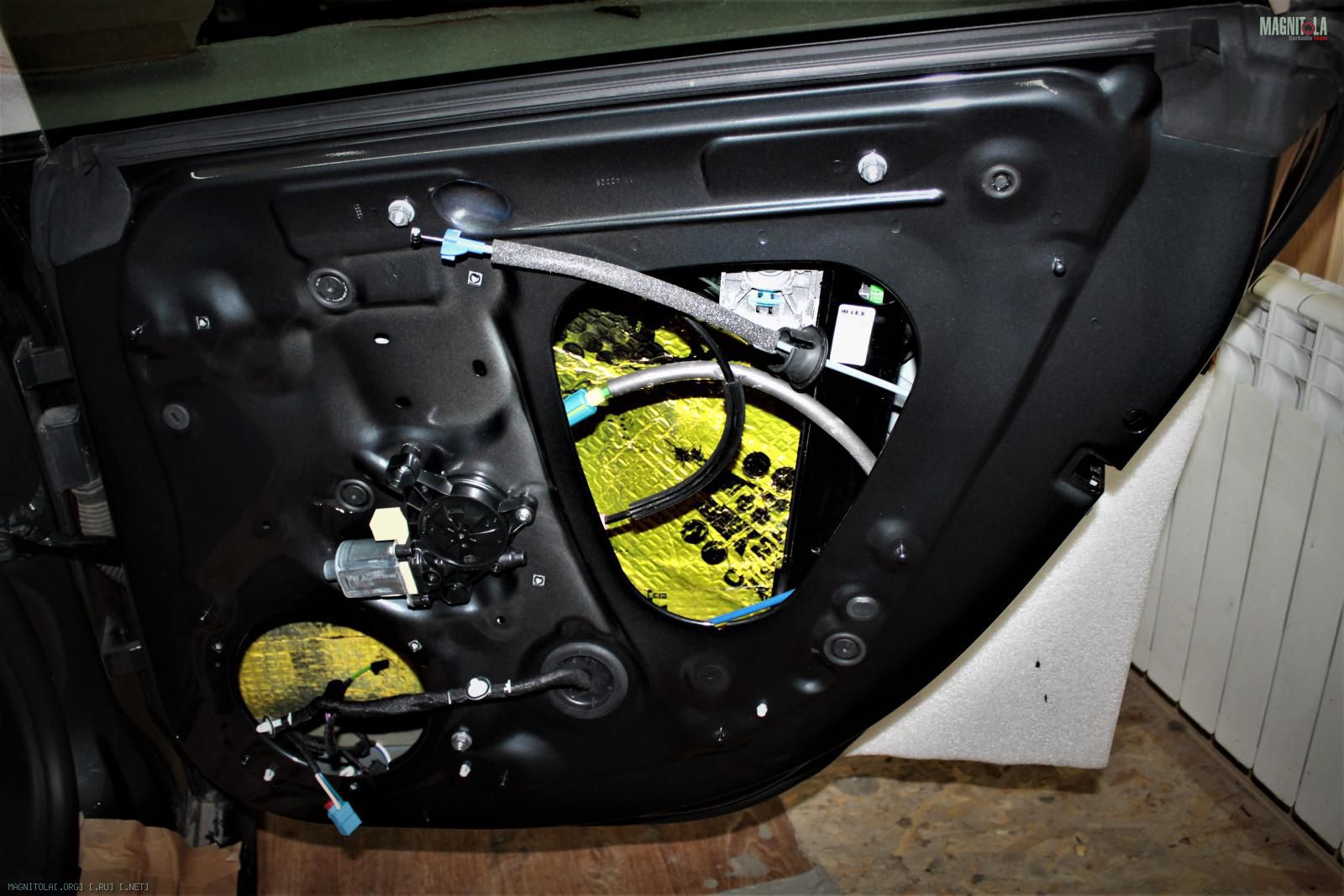

Очищаем, обезжириваем двери.
Вложение 1306737Вложение 1306739Вложение 1306741Вложение 1306743Вложение 1306745
Вложений: 11
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Audi A5B9 TDI

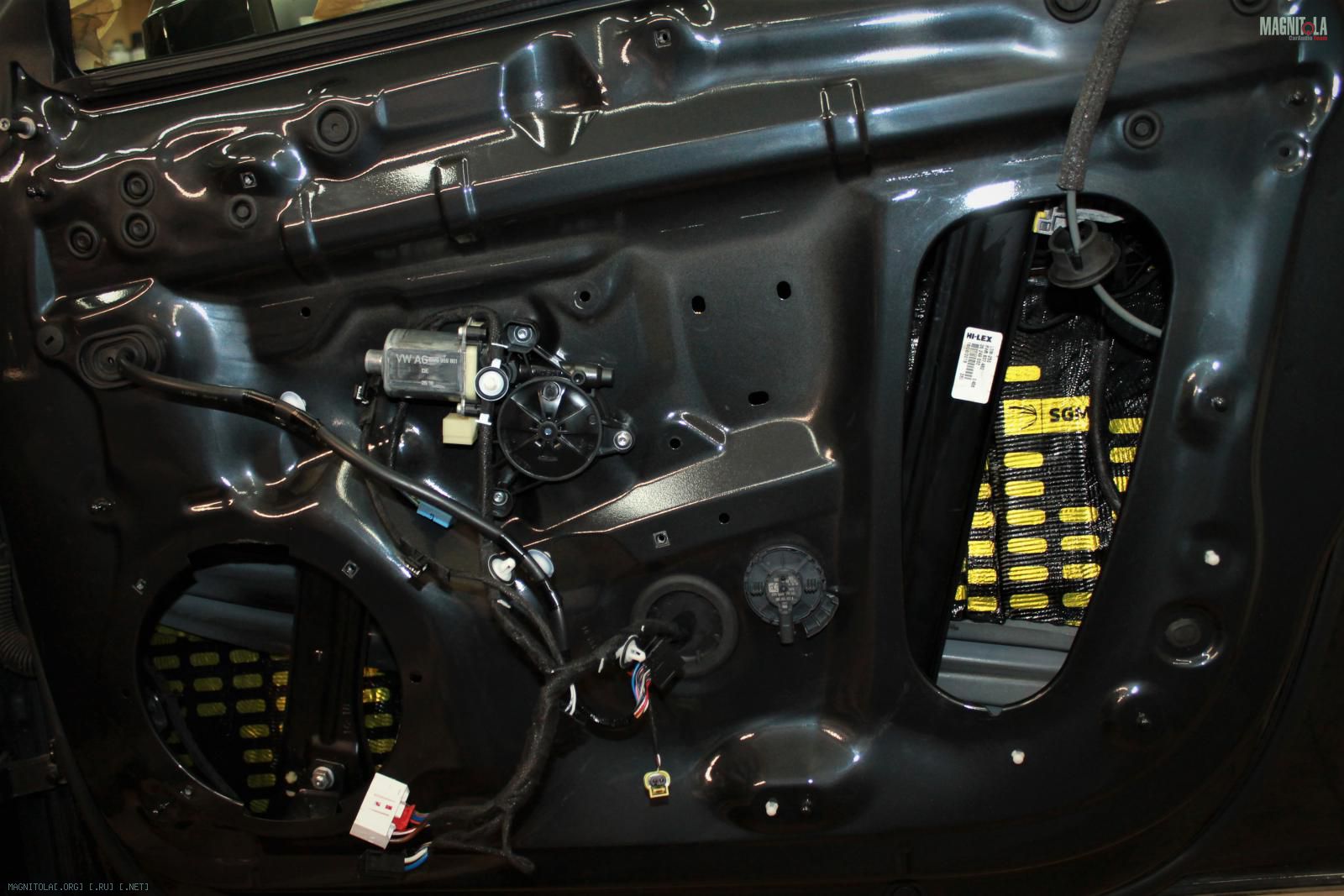

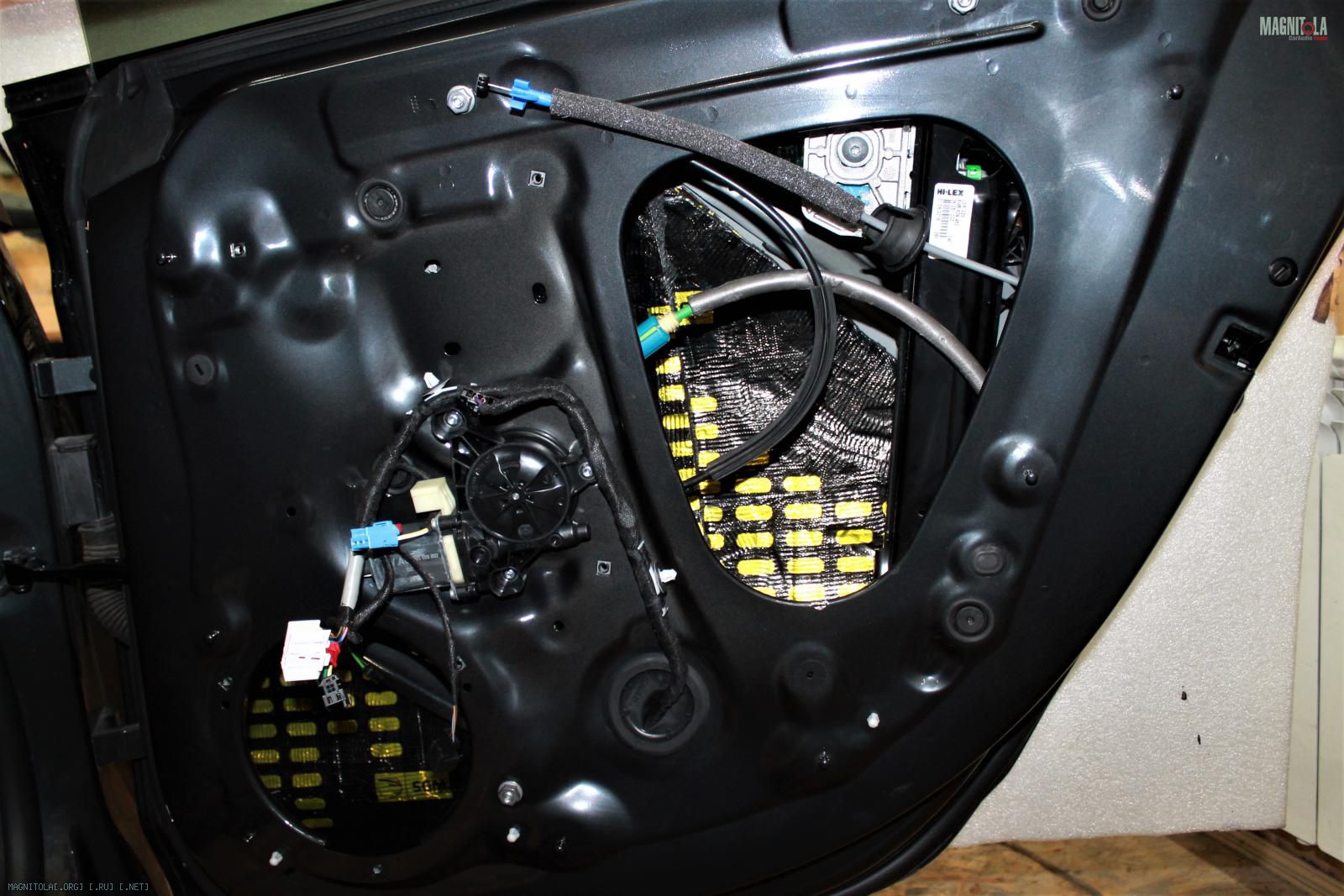

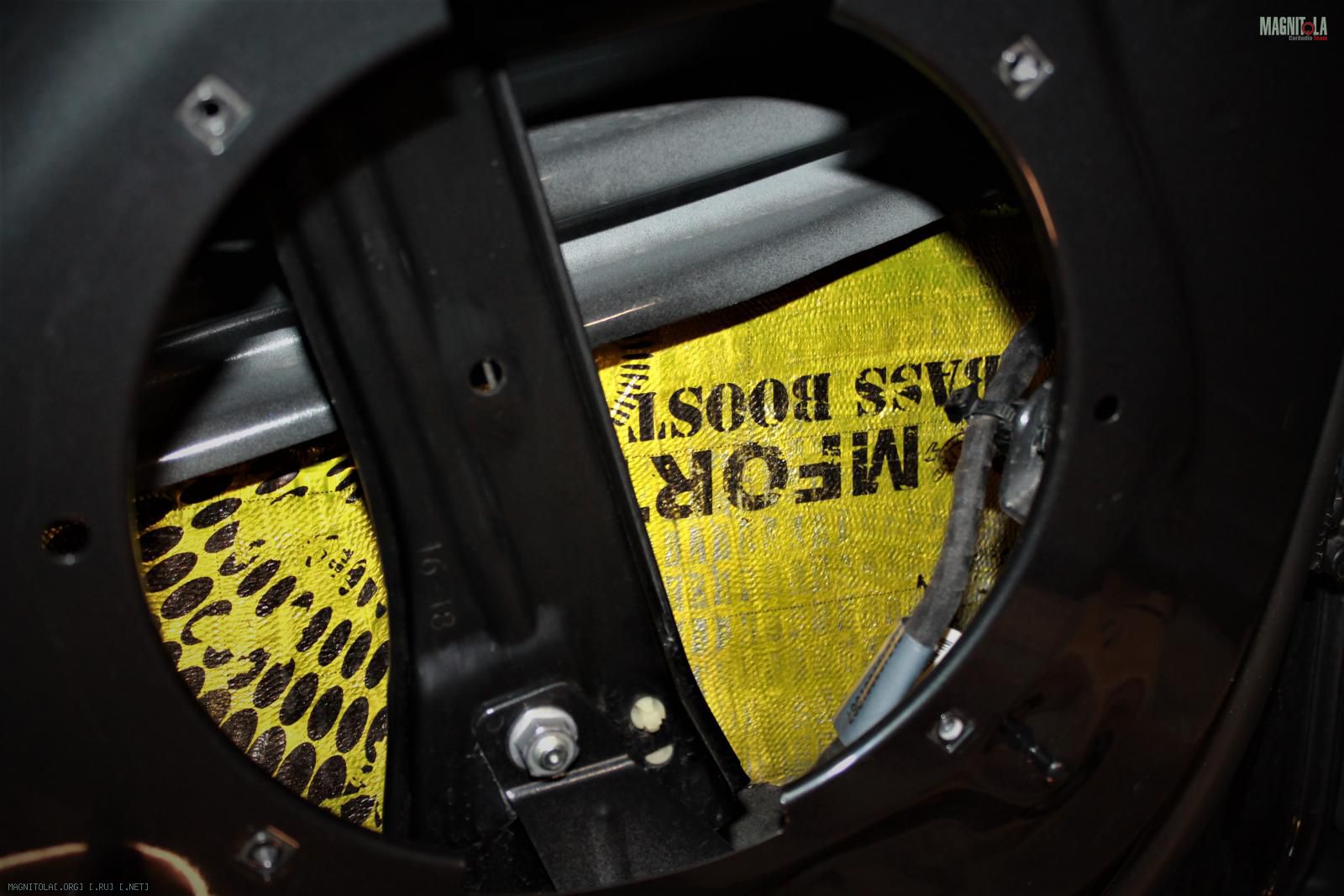

Наклеенную, "до", 2 мм вибру, подрезаем, убираем воздушные пузыри, греем, прикатываем.
Наносим вибру 4мм цельными листами, греем, прикатываем.
Пластиковую заглушку вибрим с обратной стороны.
Вложение 1306779Вложение 1306781Вложение 1306783Вложение 1306785Вложение 1306787Вложение 1306789Вложение 1306791

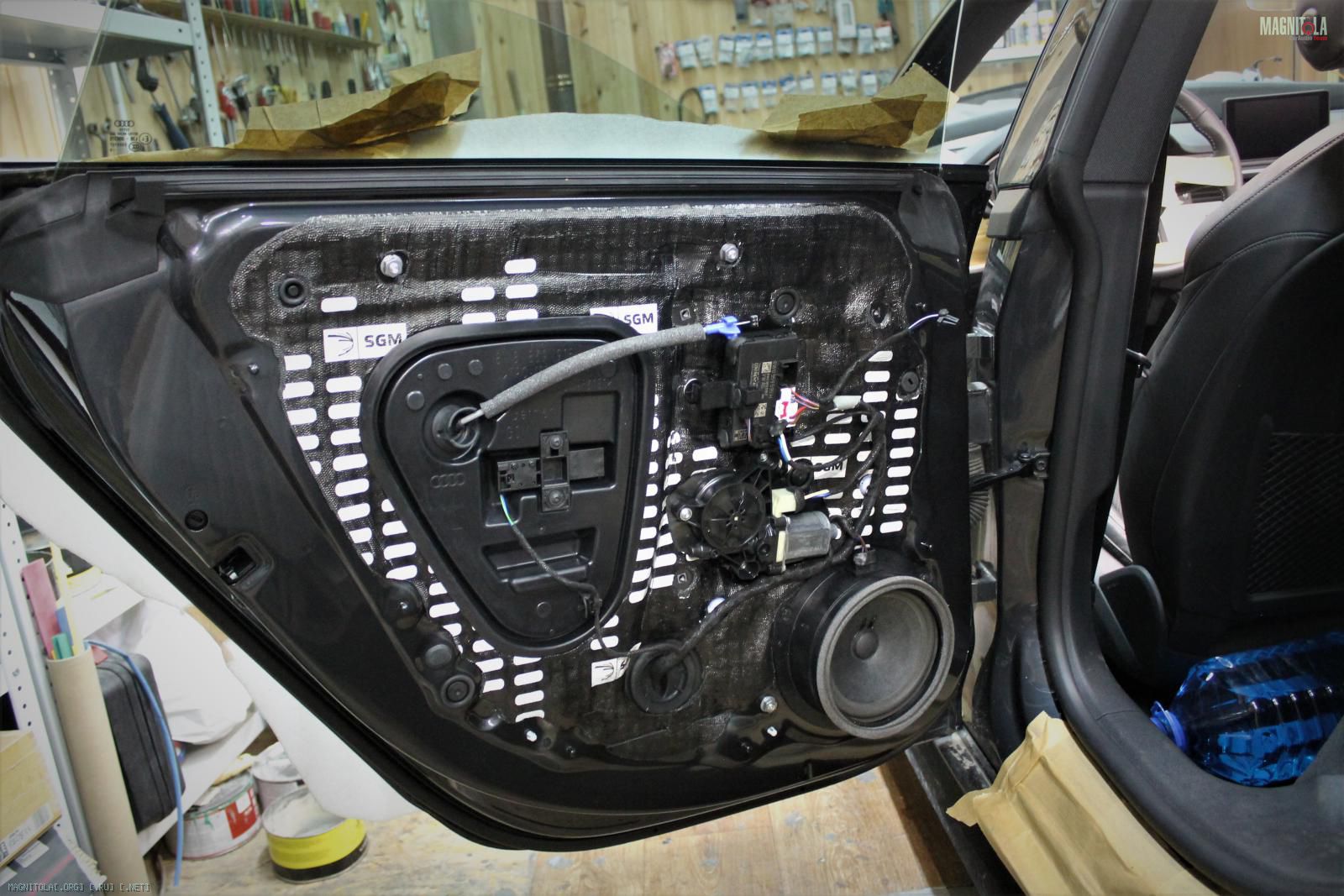

Наносим цельным листом вибру 4мм, греем, прикатываем...

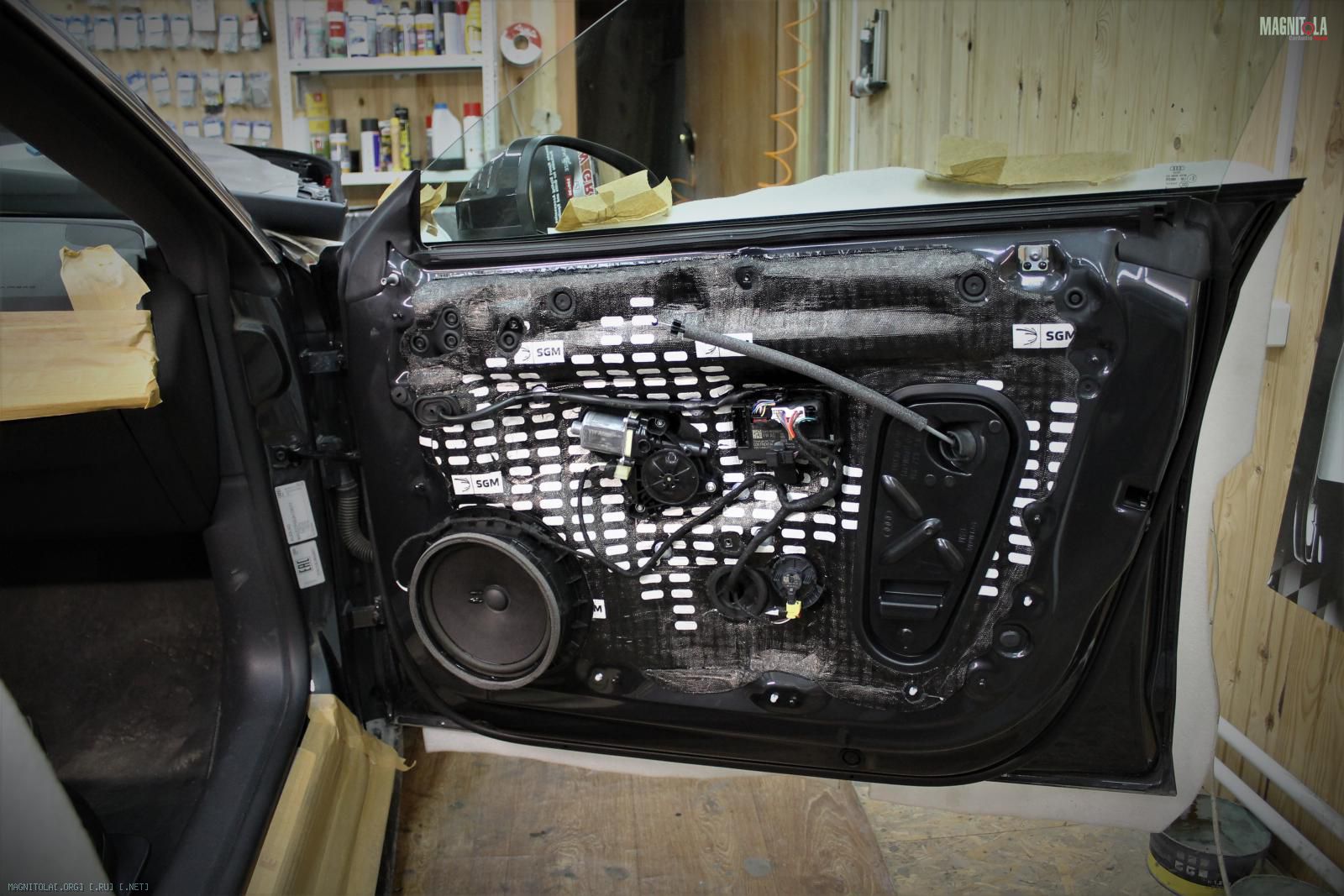

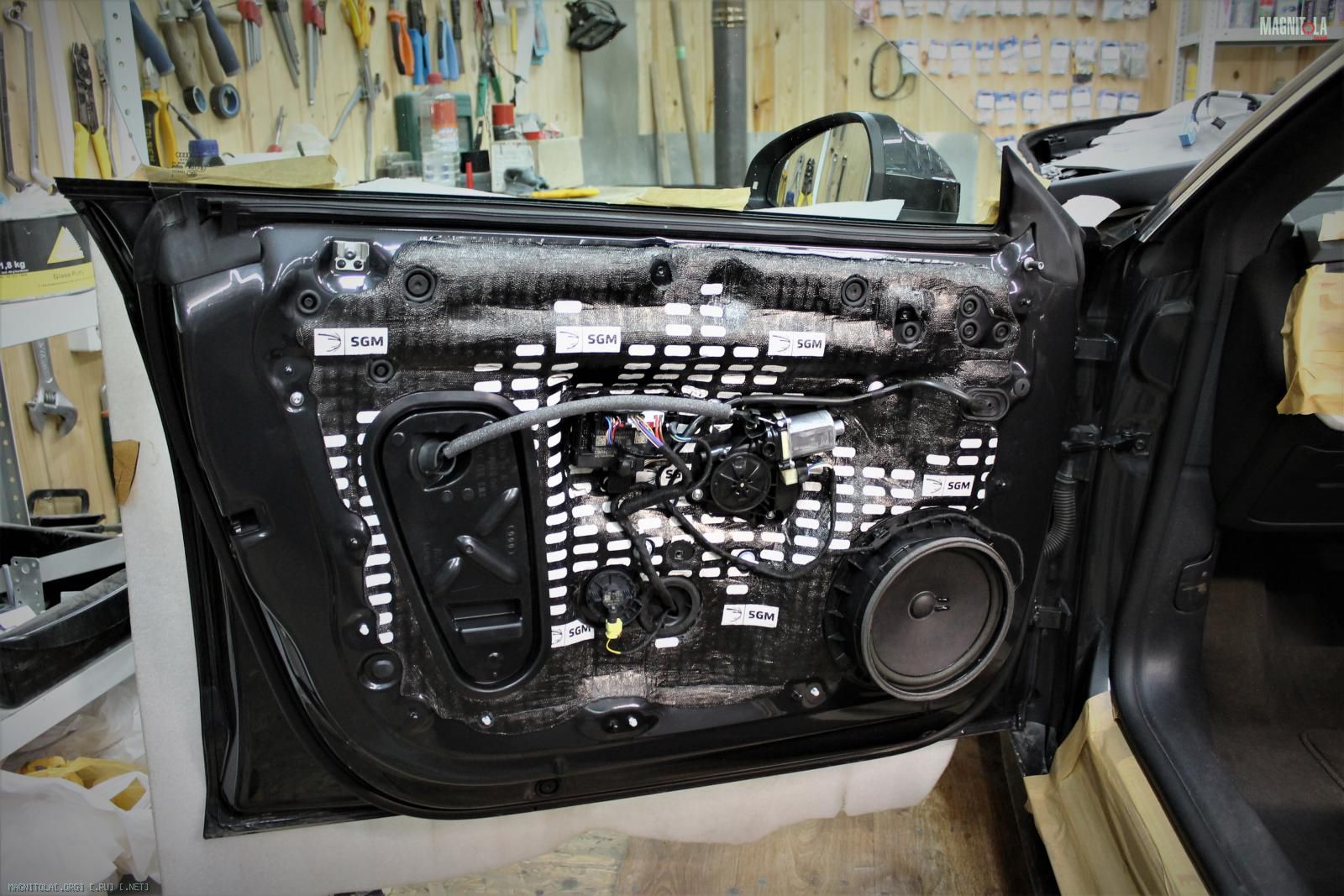

Двери итог.
Вложение 1306793Вложение 1306795Вложение 1306797Вложение 1306799
Вложений: 25
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Вложений: 19
Re: Изготовление корпусов для сабвуферов, фальшпанелей

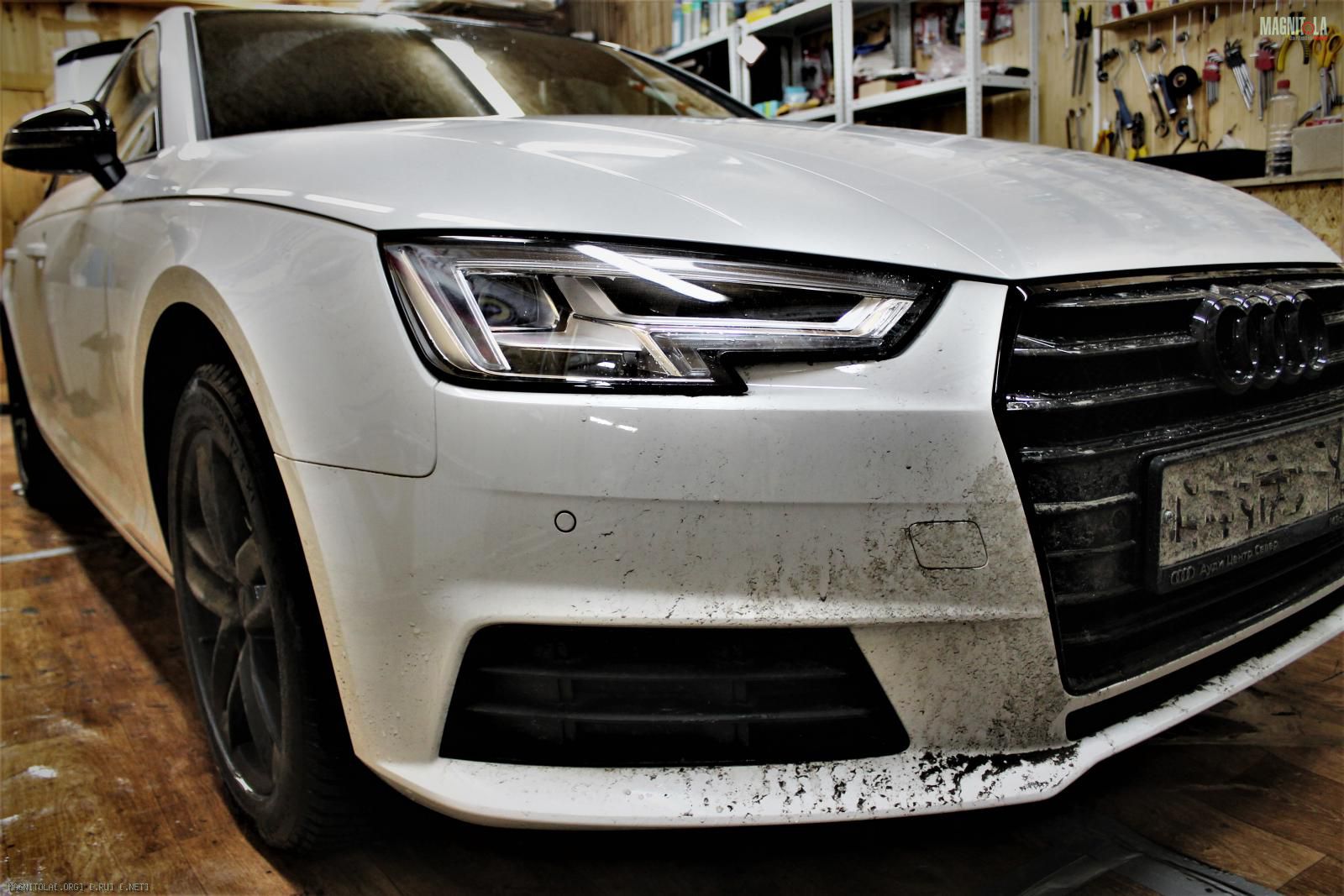

В KF-Sound Technology приехала Audi A4B9
Вложение 1306911Вложение 1306913Вложение 1306915

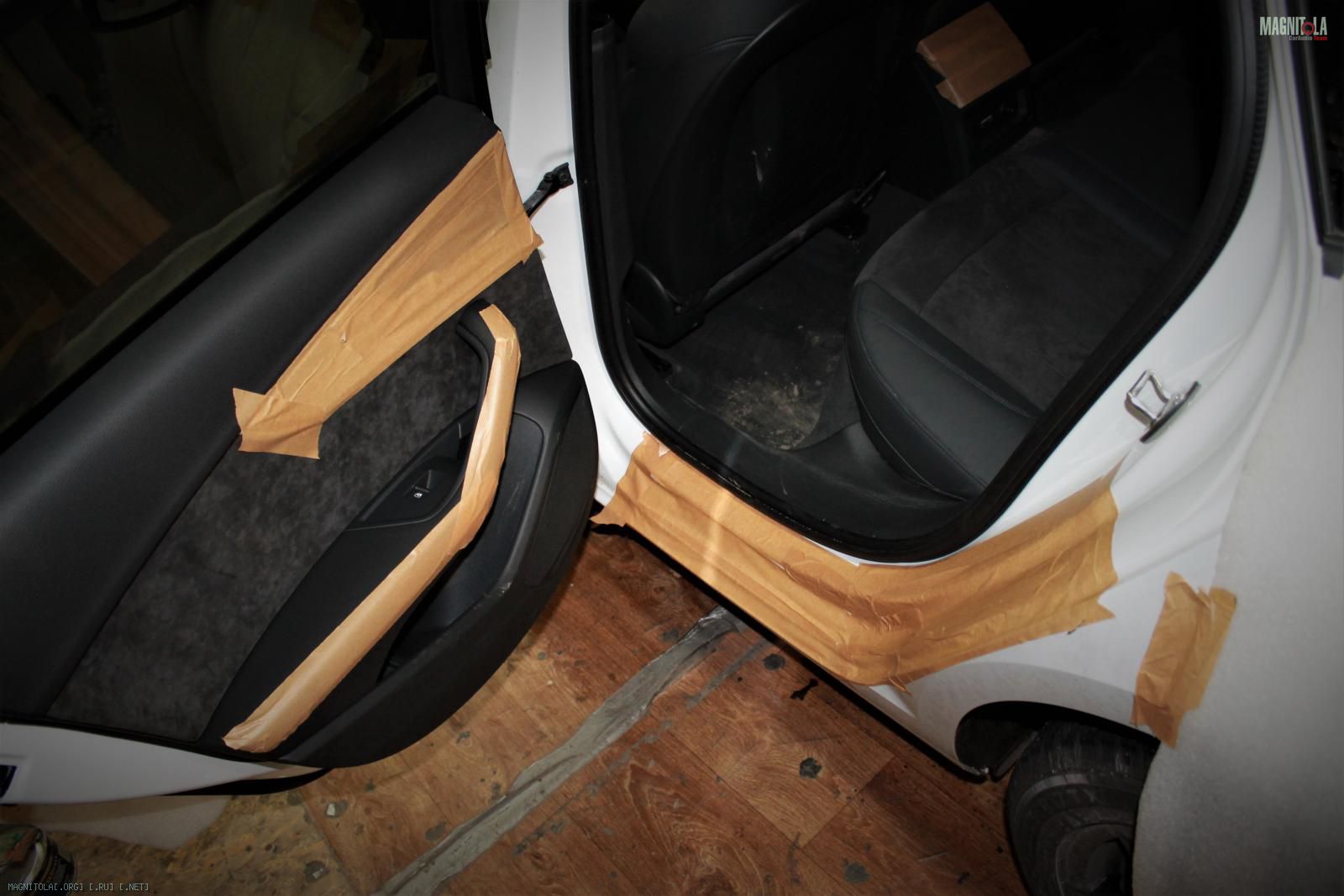

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1306917Вложение 1306919Вложение 1306921Вложение 1306923Вложение 1306925Вложение 1306927

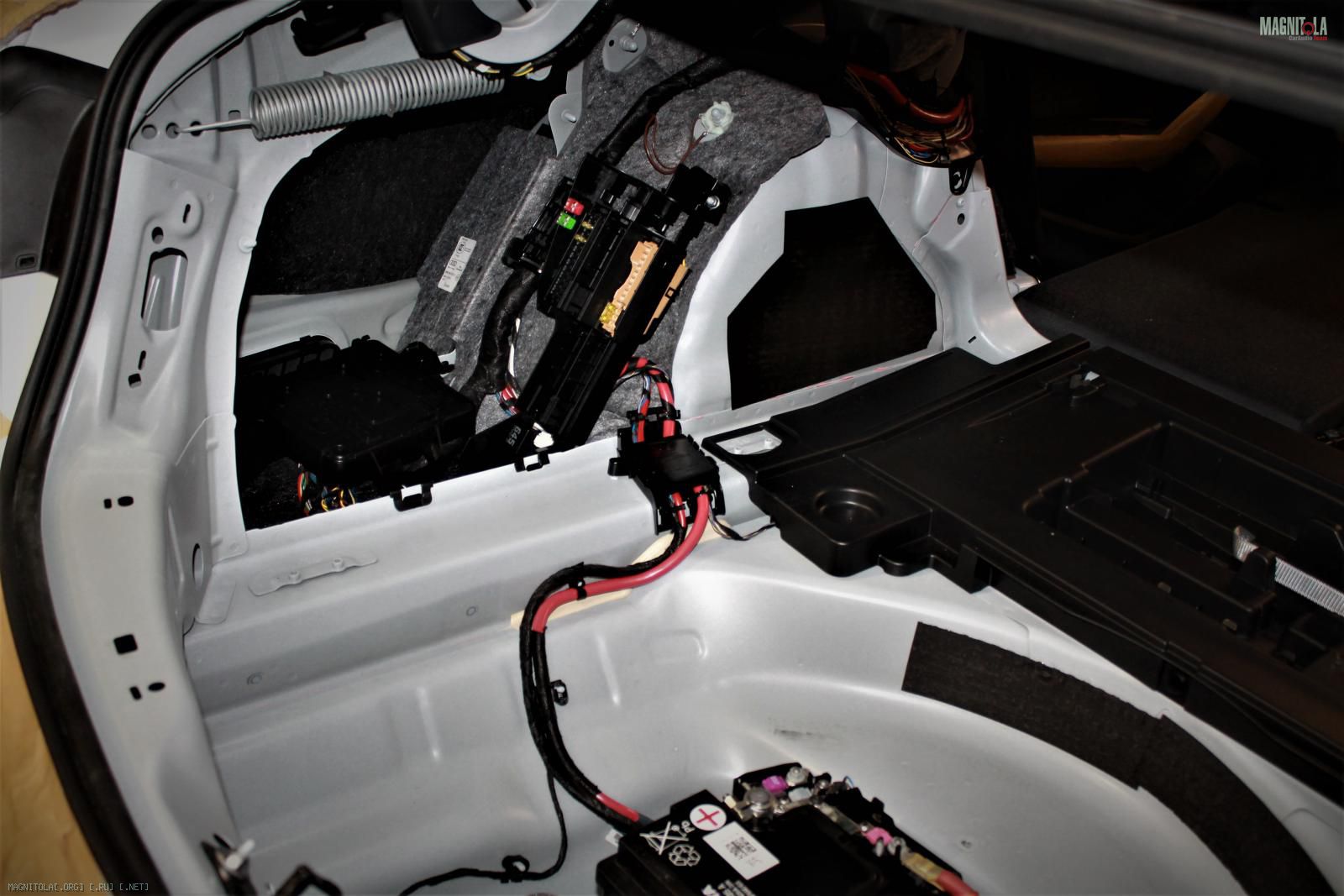

Разбираем салон.

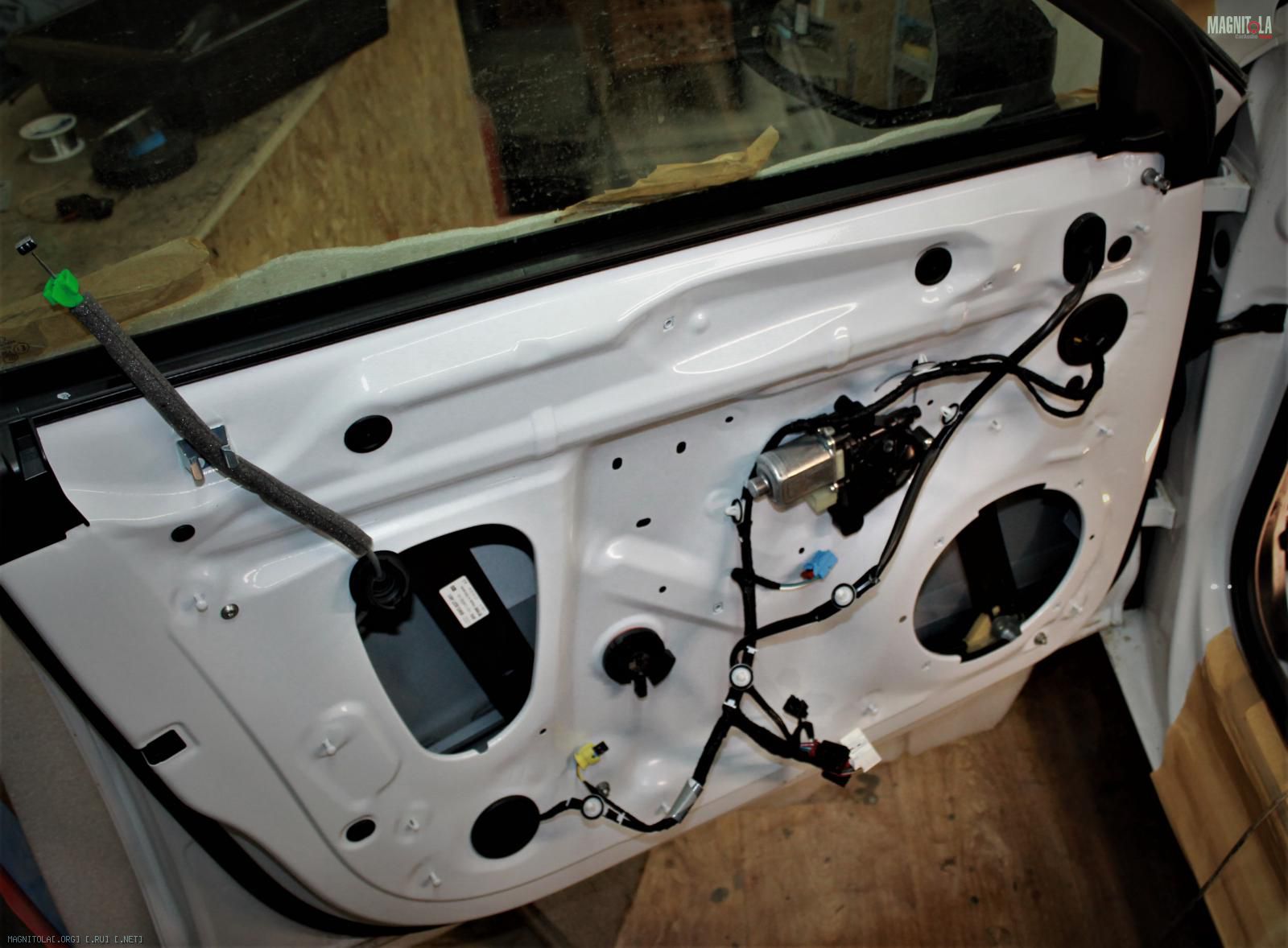

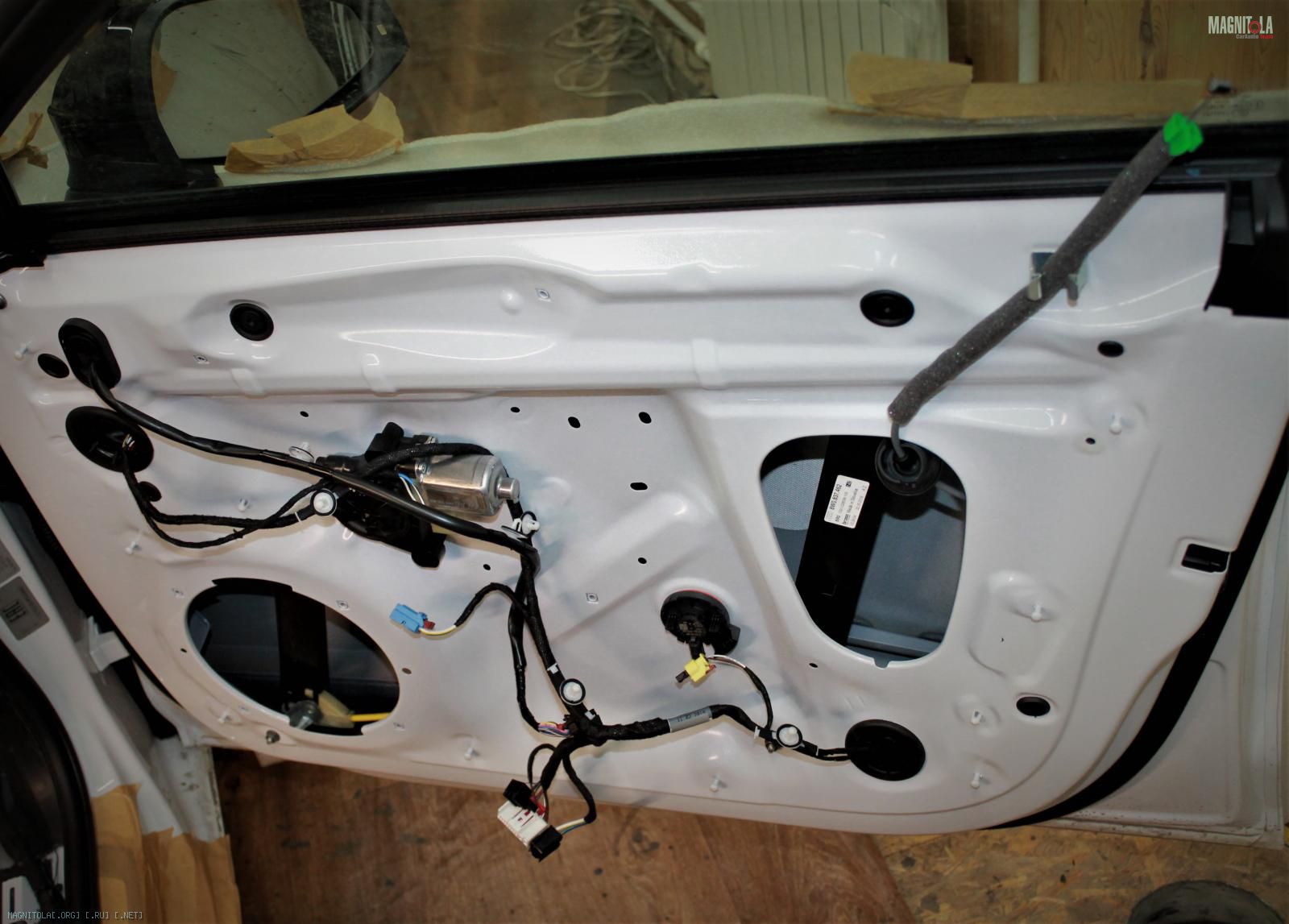

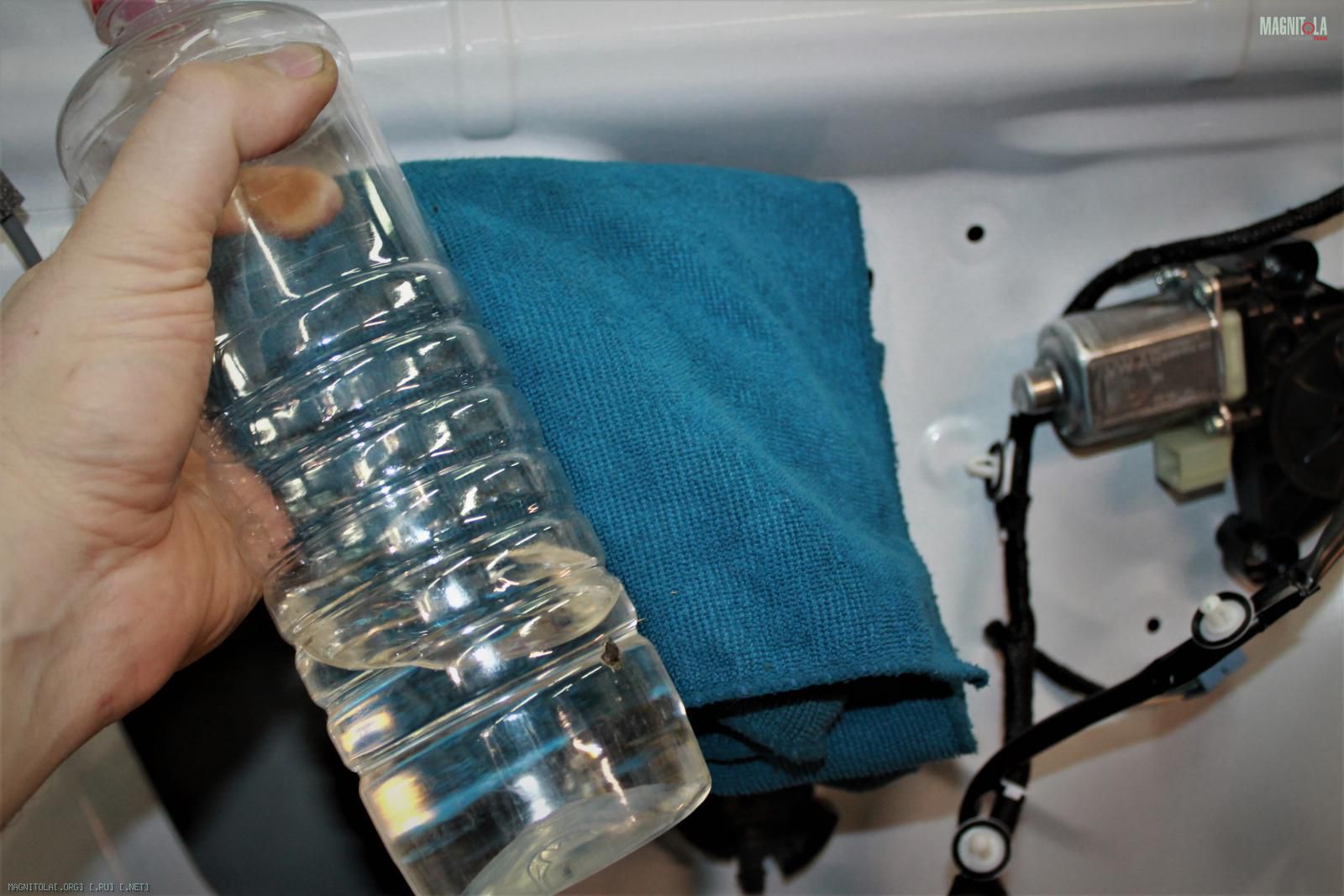

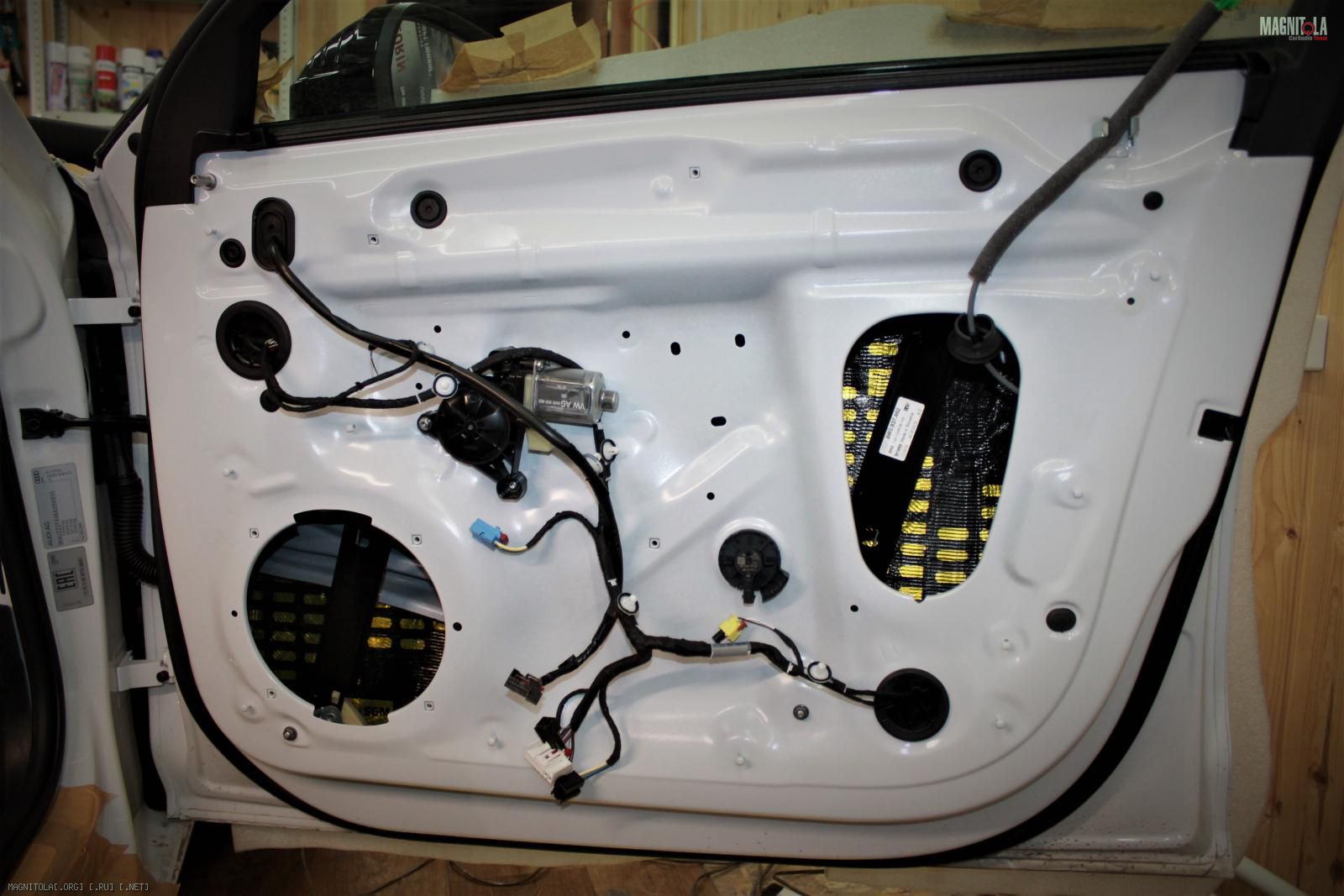

Очищаем, обезжириваем двери.

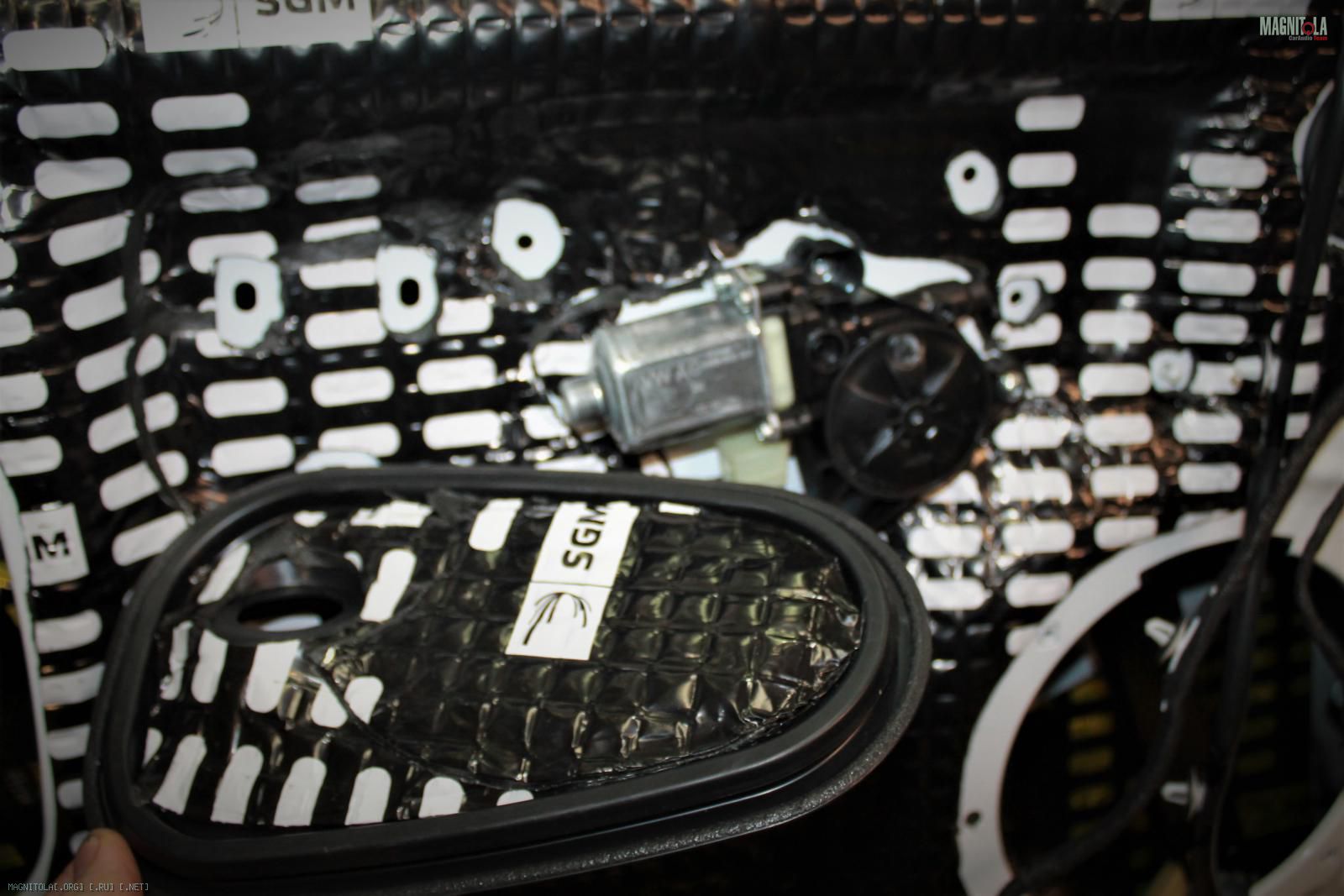

На внутренний металл двери наносим вибру 4мм, греем, прикатываем.
Вложение 1306929Вложение 1306931Вложение 1306933Вложение 1306935Вложение 1306937Вложение 1306939Вложение 1306941

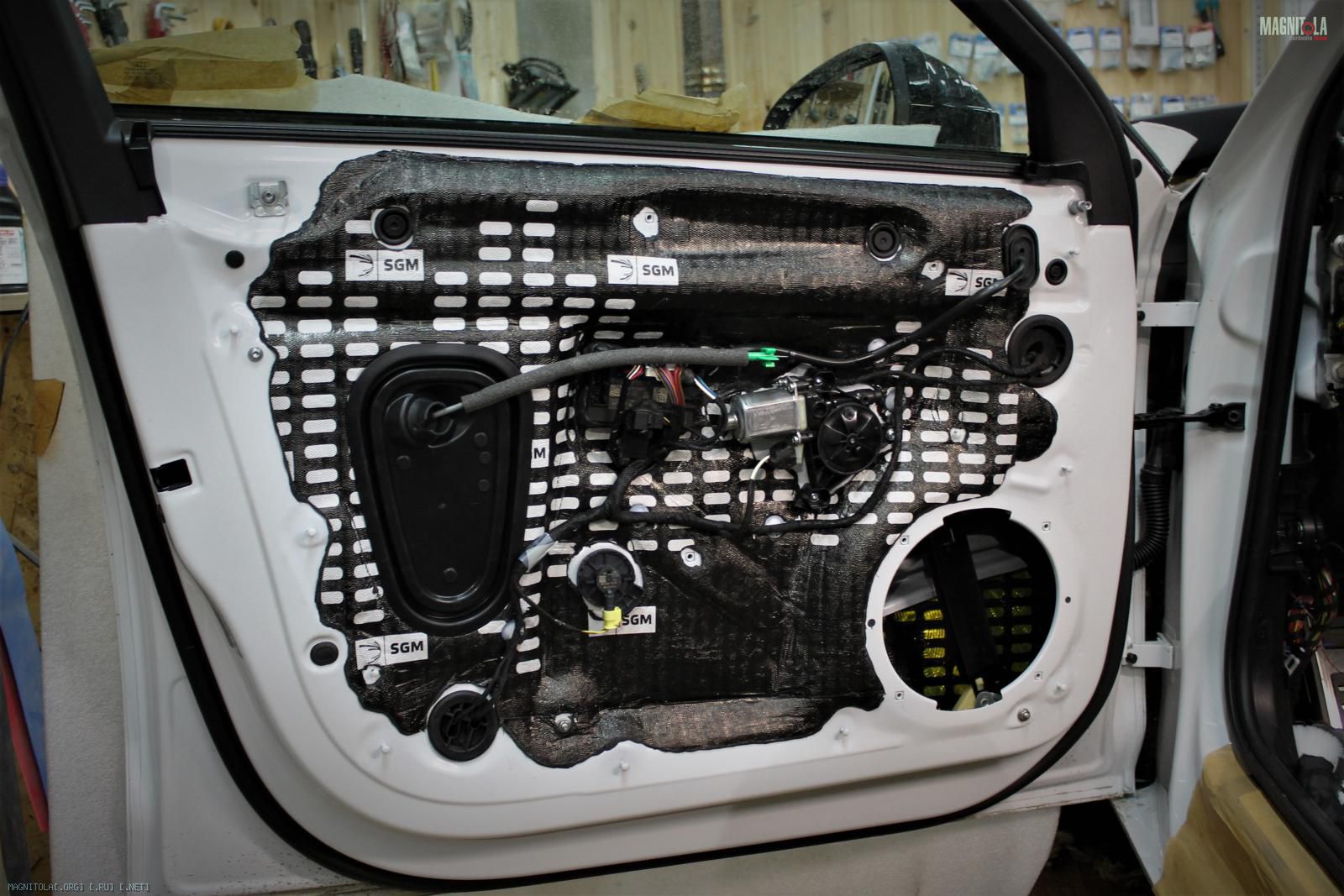

Наносим вибру 4мм на лицевой метал, цельным листом, греем, прикатываем...
Вложение 1306943Вложение 1306945Вложение 1306947
Вложений: 6
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Audi A4B9

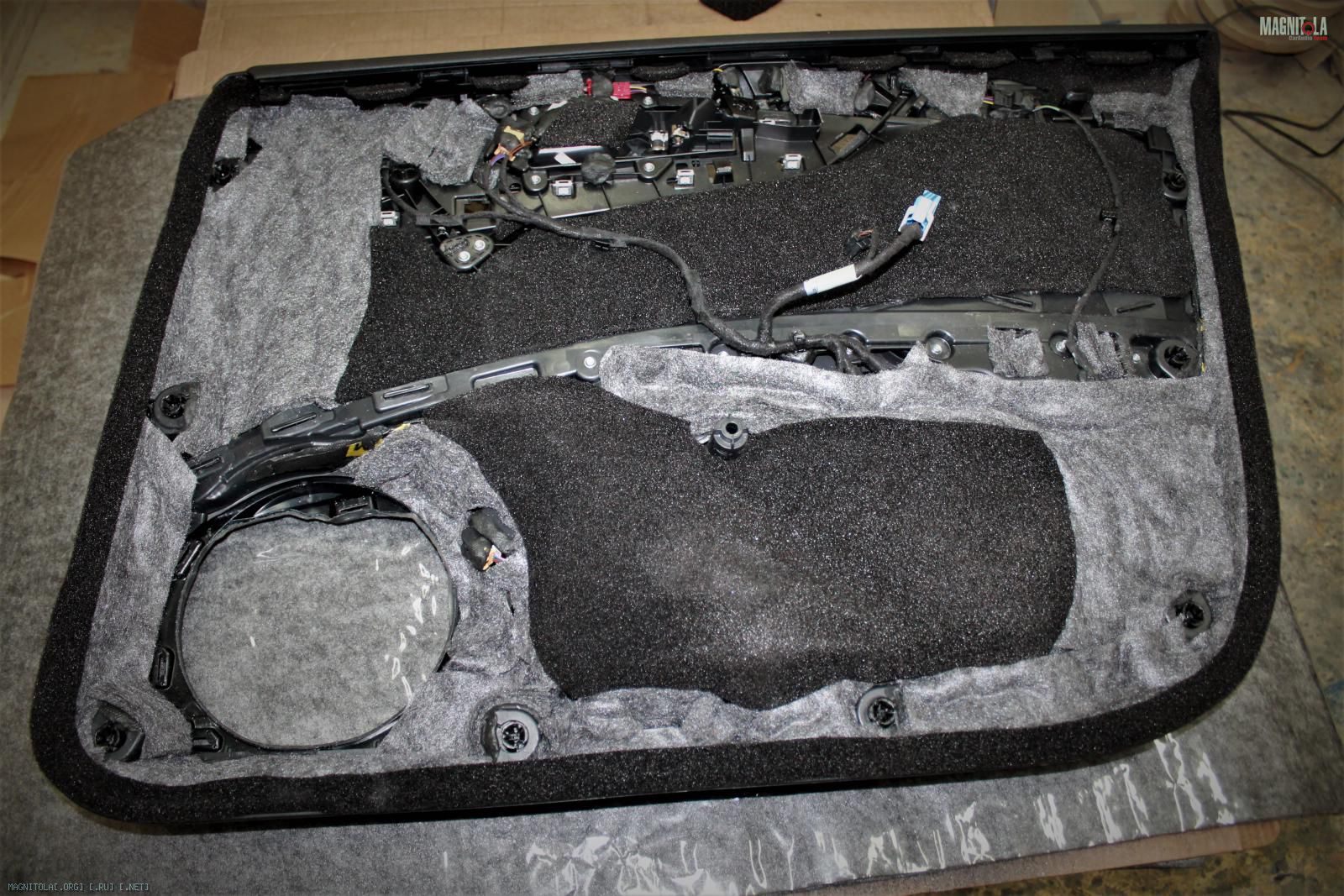

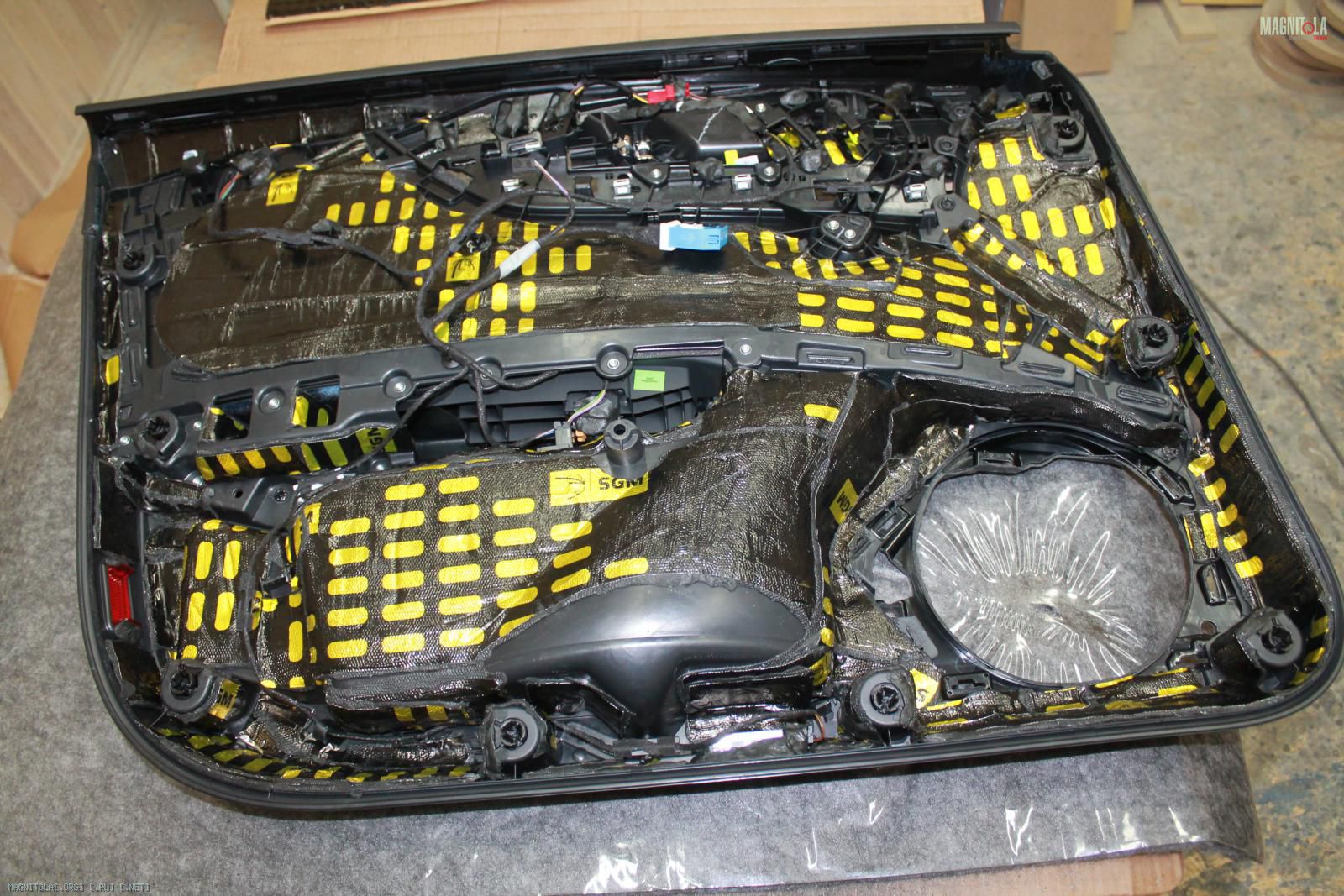

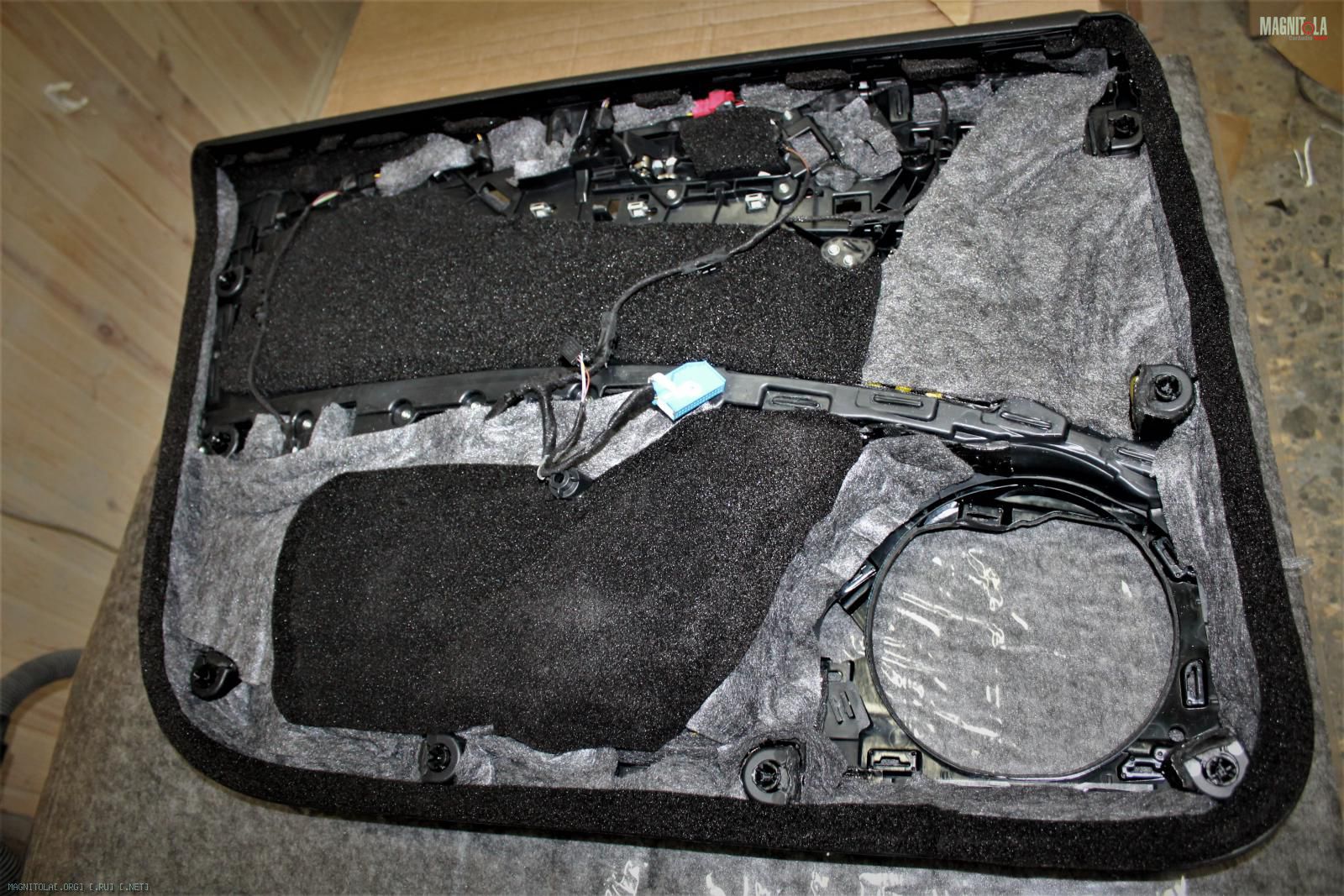

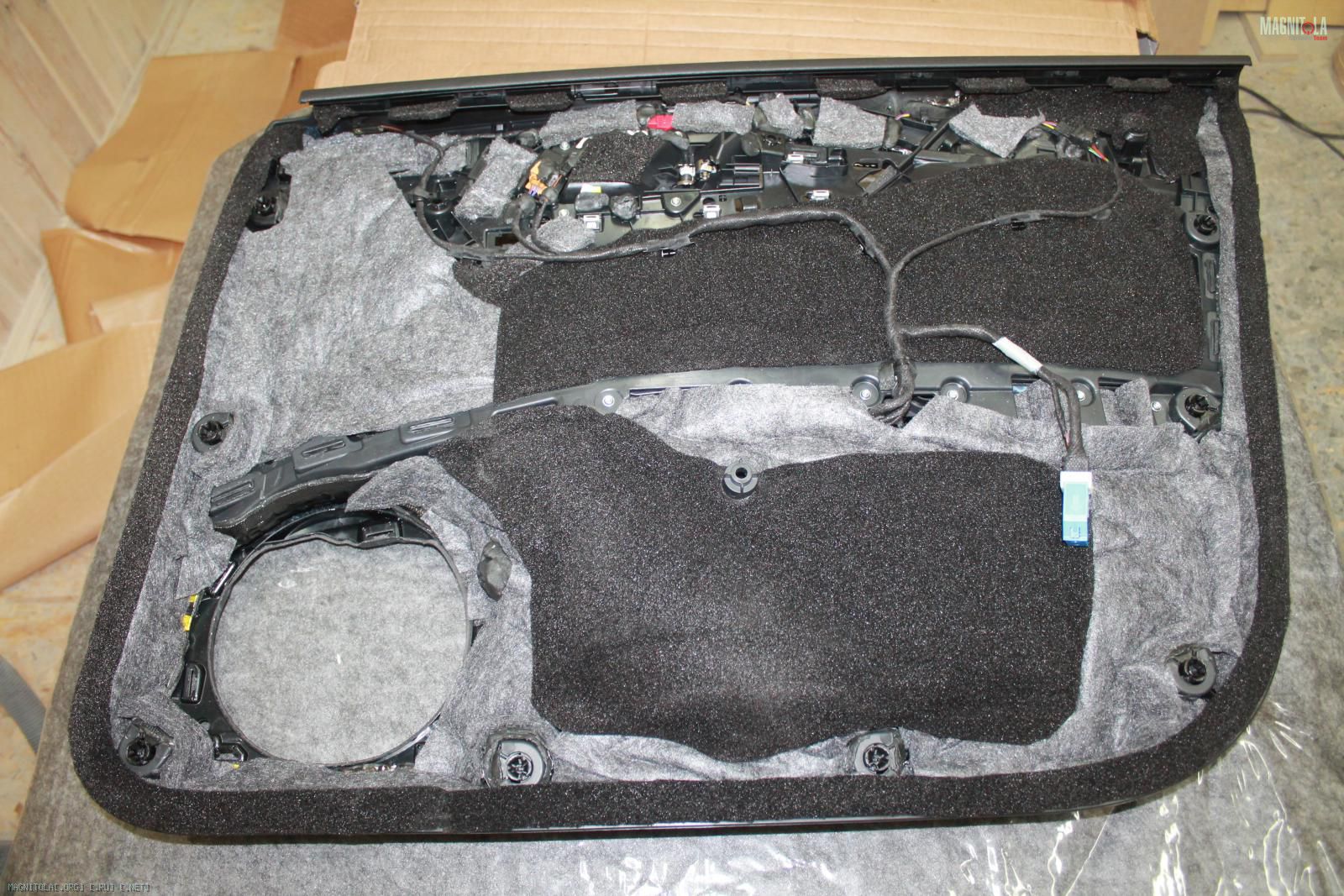

Карты дверей.
Наносим вибру 4мм, греем, прикатываем...
Далее наносим войлок, битопласт, уплотнительную ленту по периметру карты.

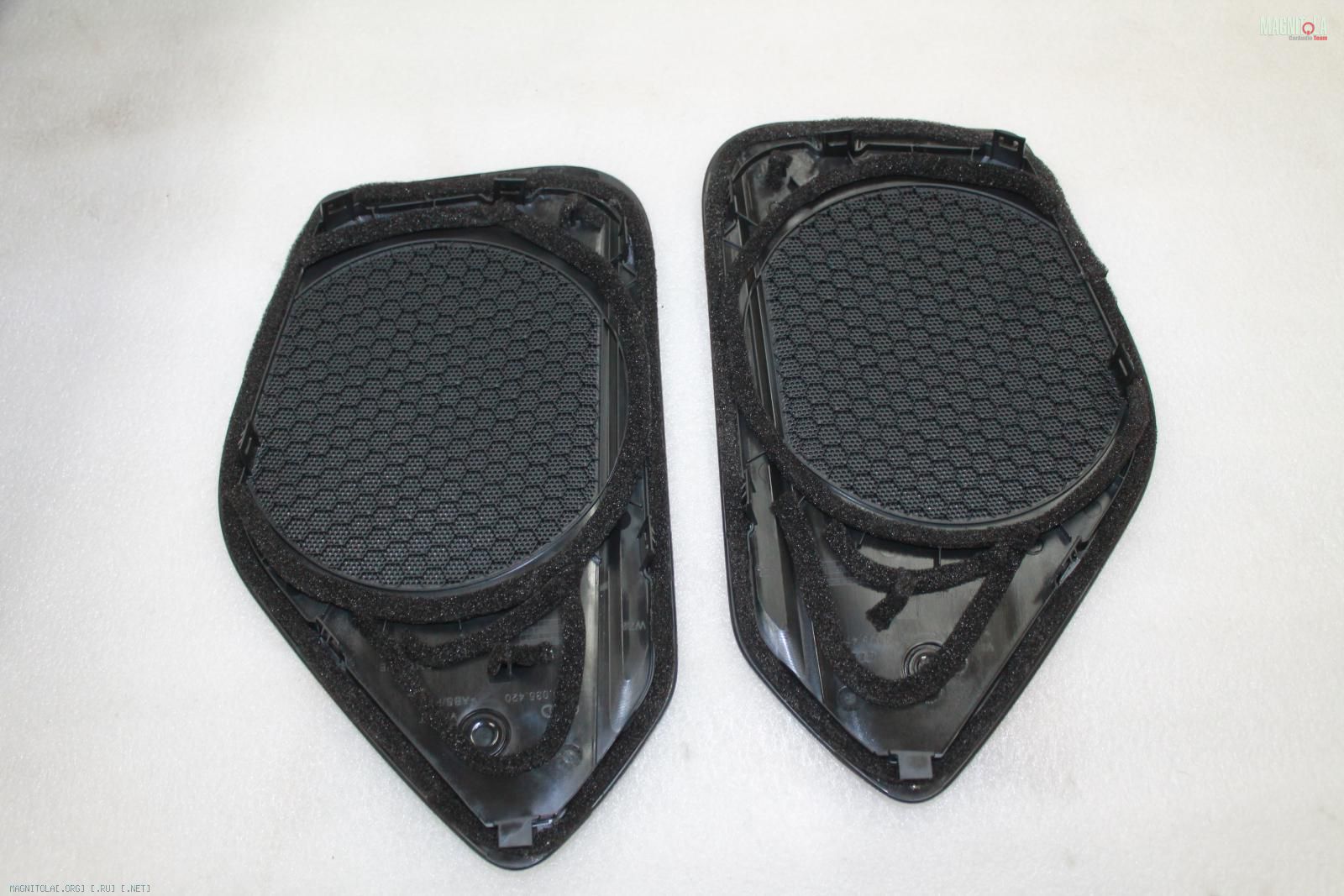

Пластиковые детали двери и сетки, уплотняем.
Вложение 1306981Вложение 1306983Вложение 1306985Вложение 1306987Вложение 1306989Вложение 1306991
