Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4

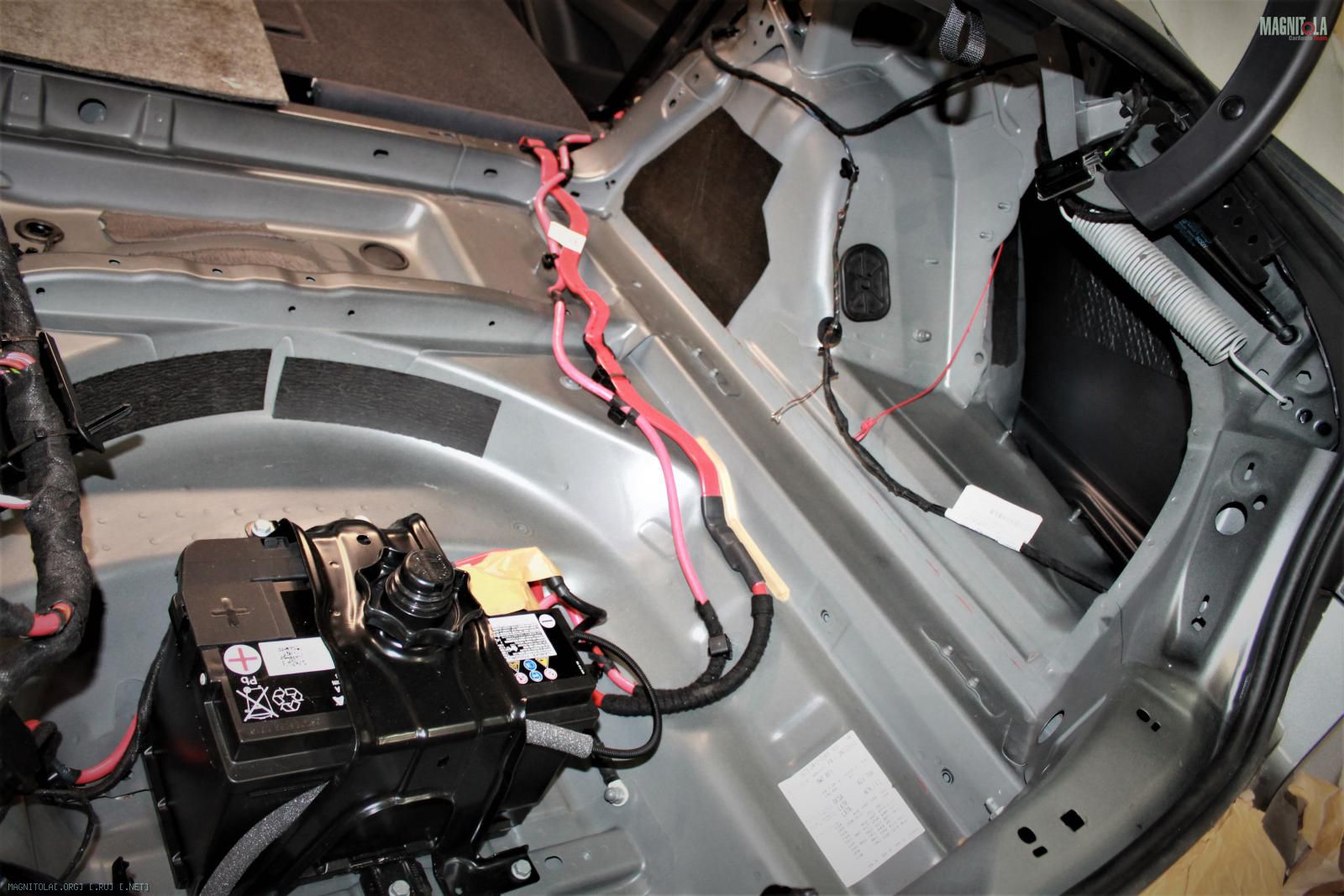

Разбираем багажник.
Пылесосим, очищаем, обезжириваем.
Греем, прикатываем штатную виброизоляцию.

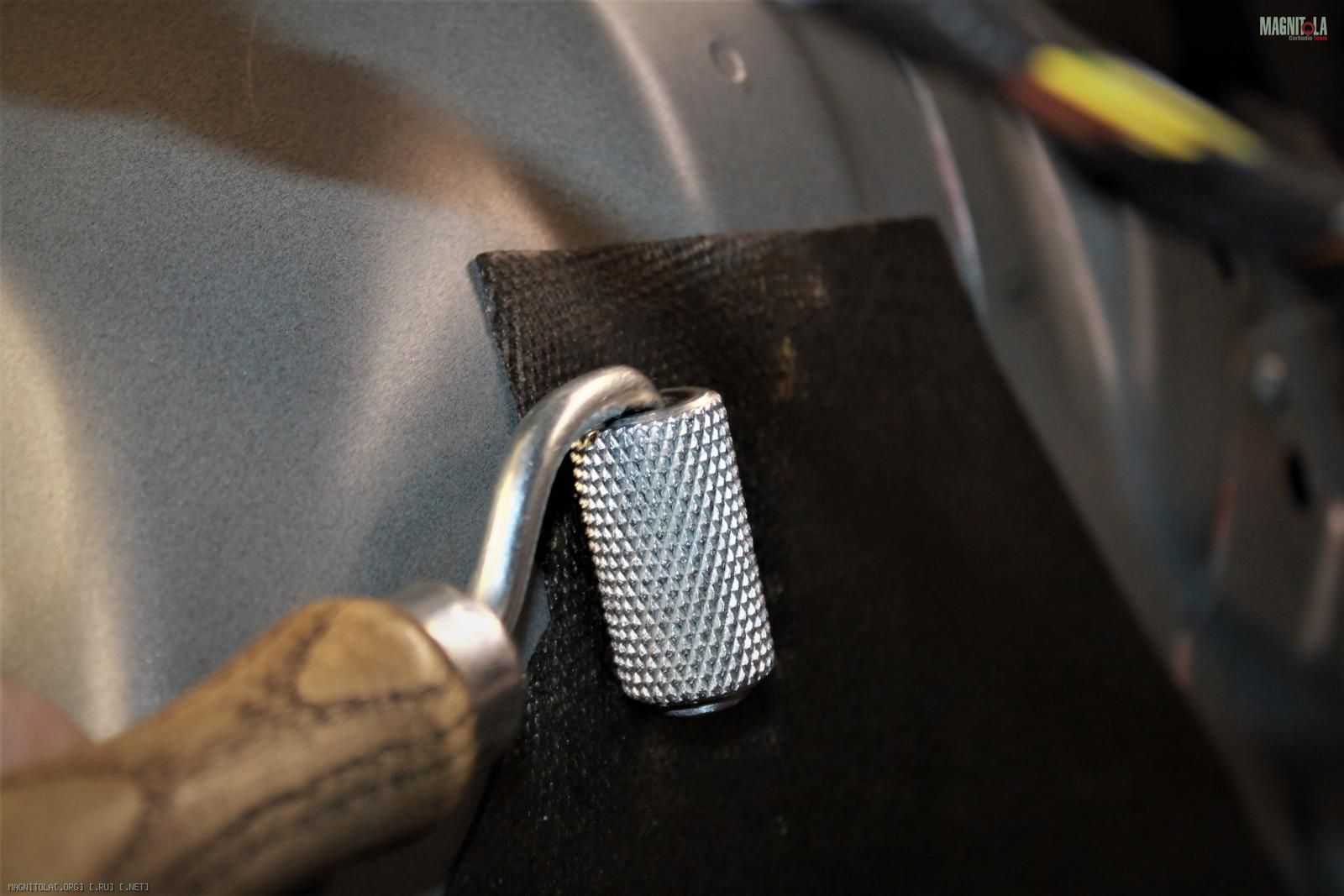

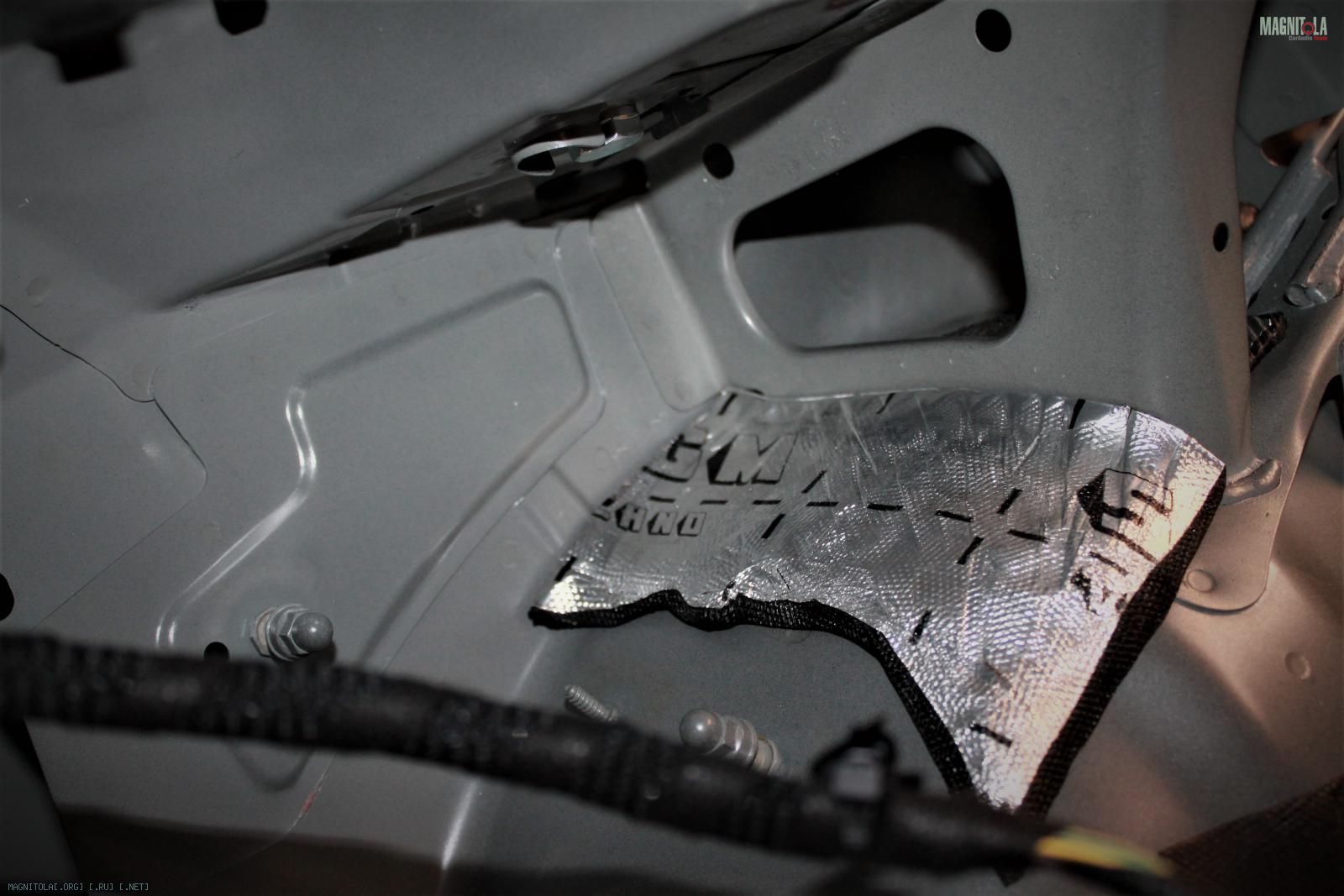

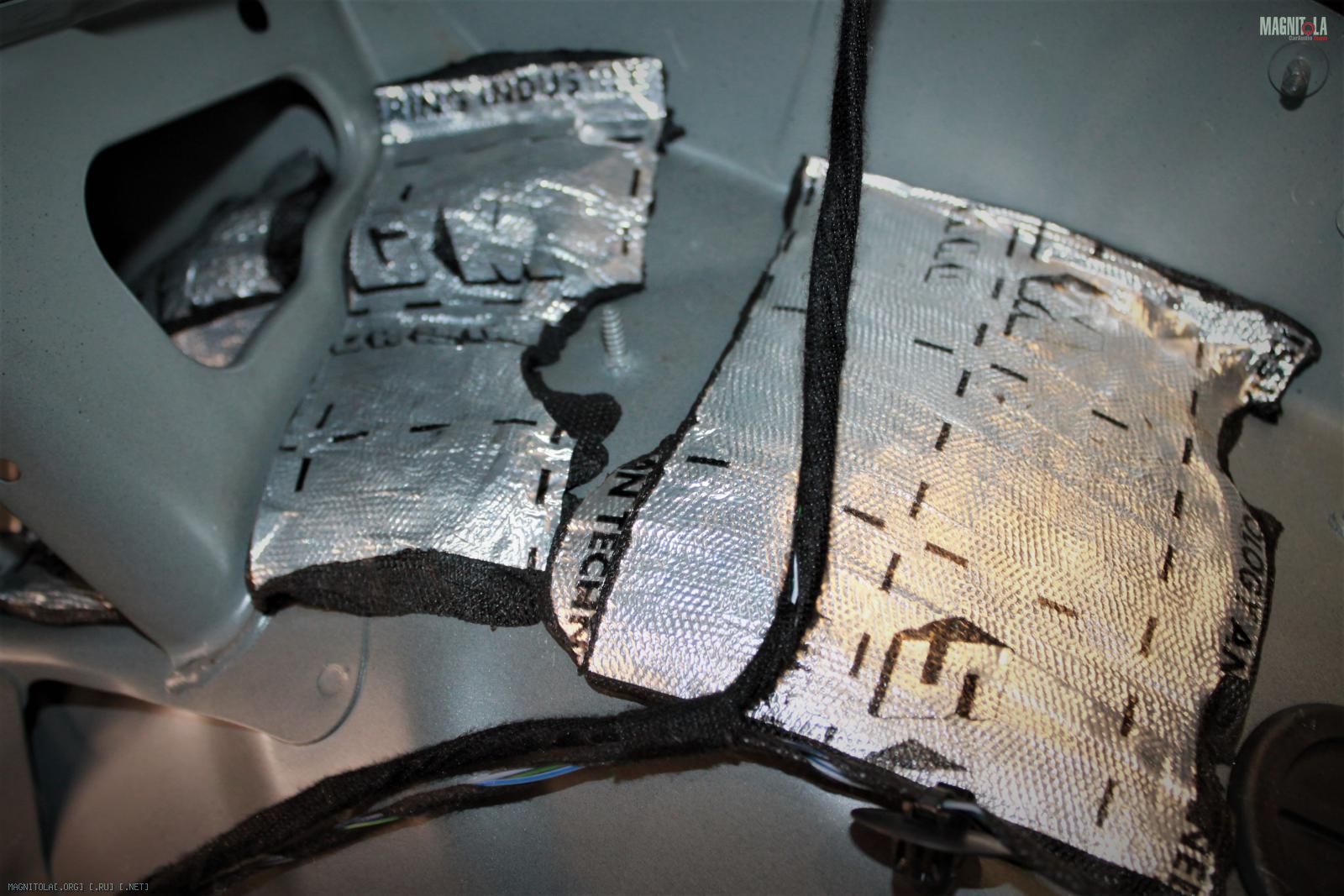

Затем наносим жесткую СГМ броня 9мм.
Вложение 1316047Вложение 1316049Вложение 1316051Вложение 1316053Вложение 1316055Вложение 1316057Вложение 1316059Вложение 1316061Вложение 1316063Вложение 1316065

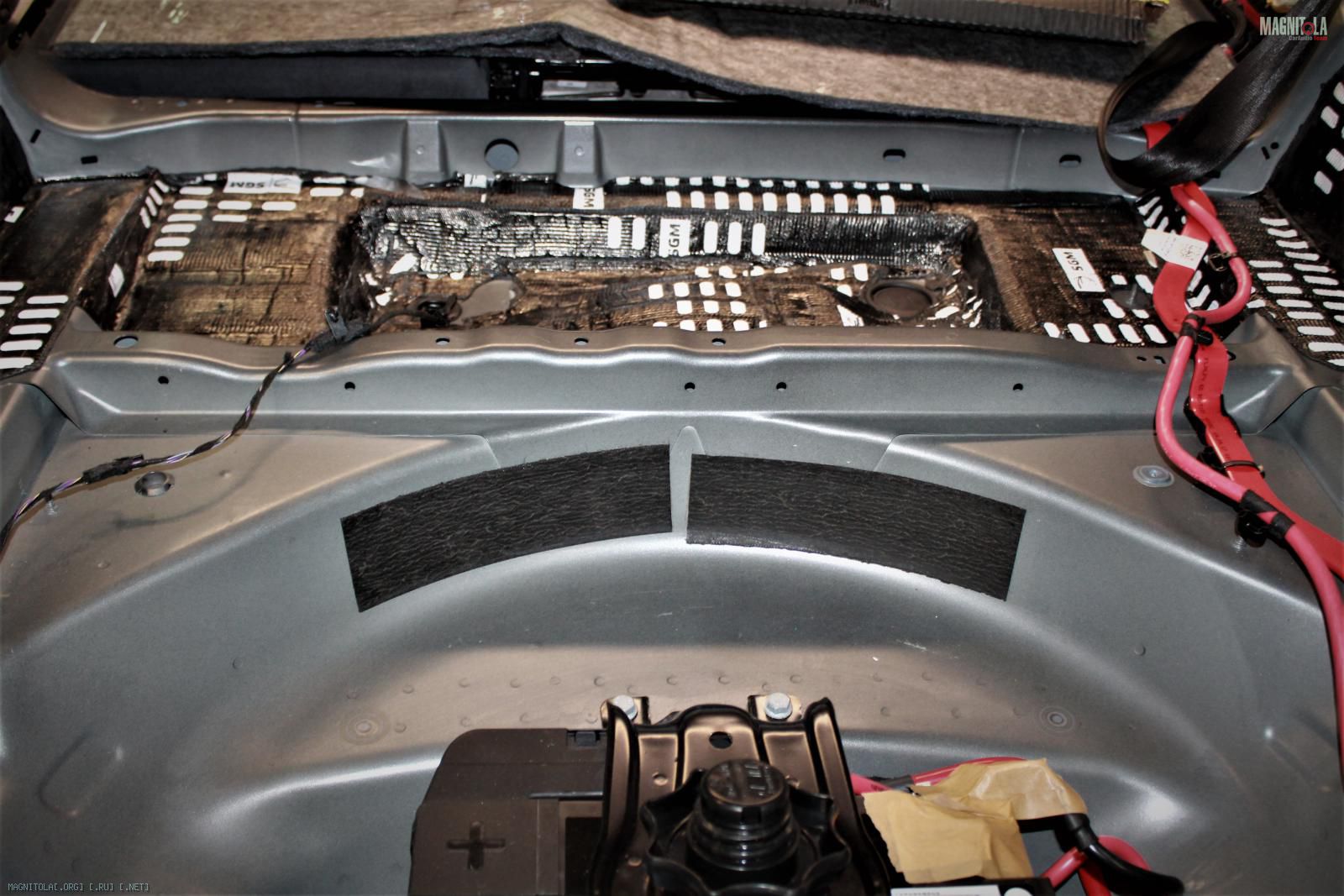

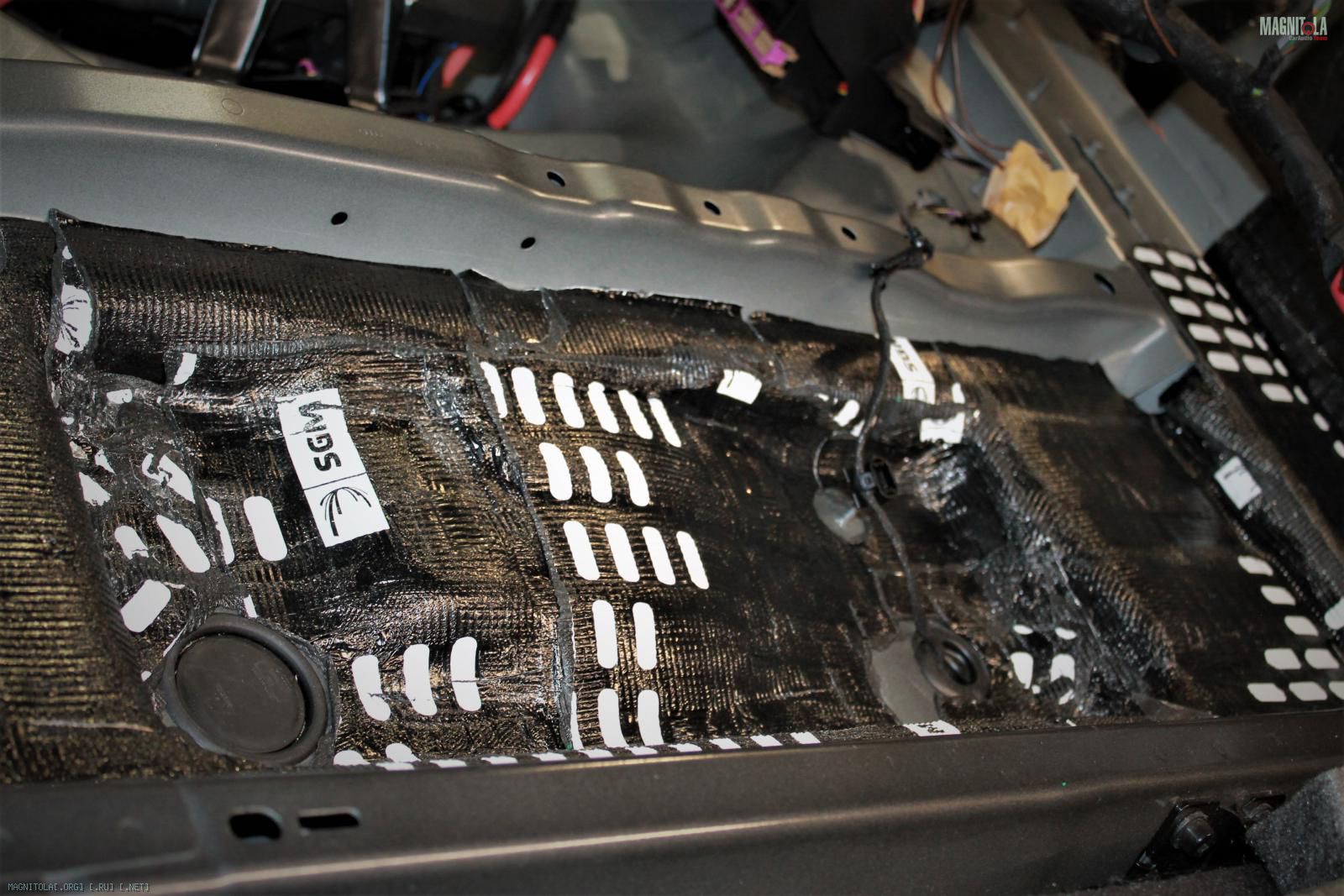

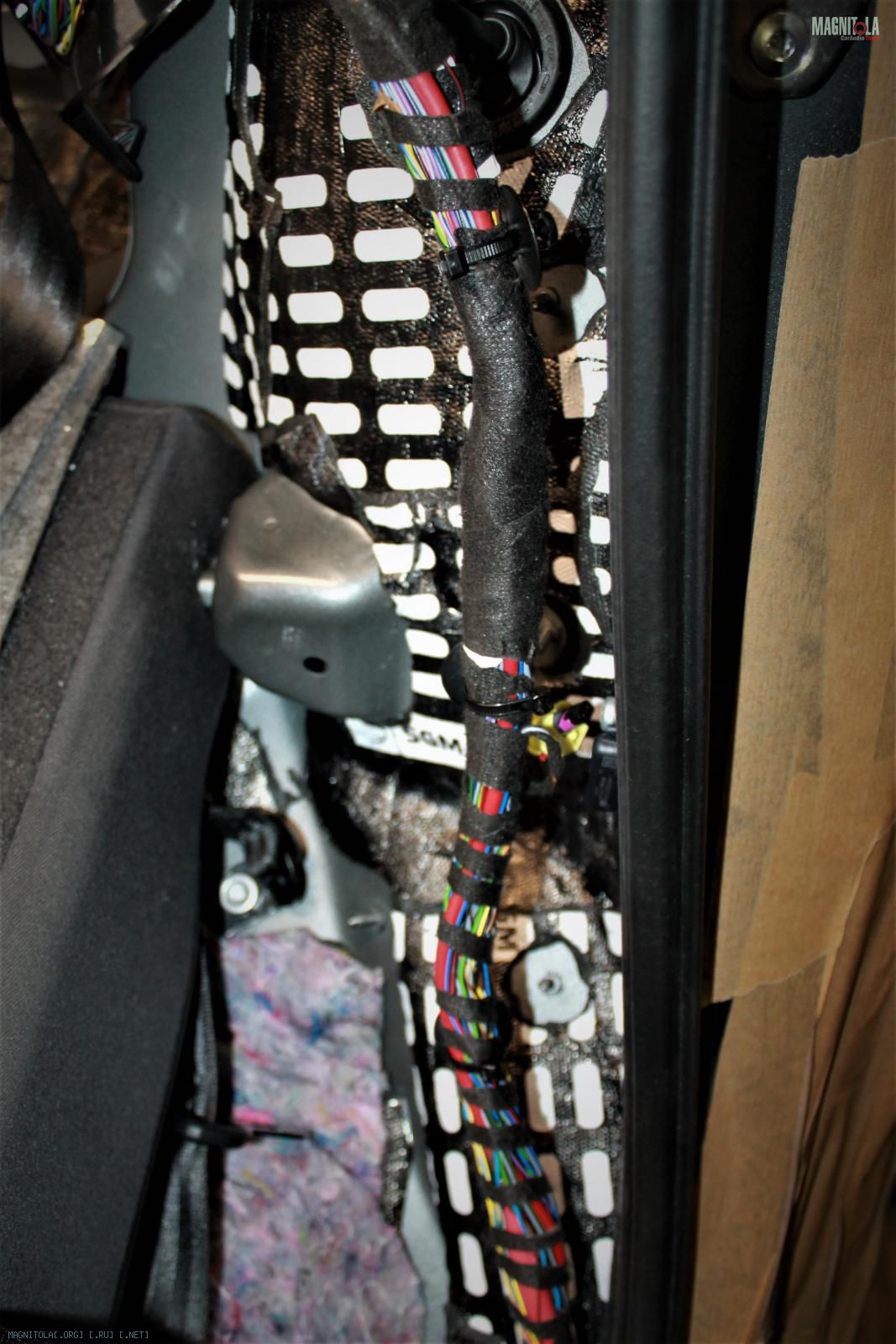

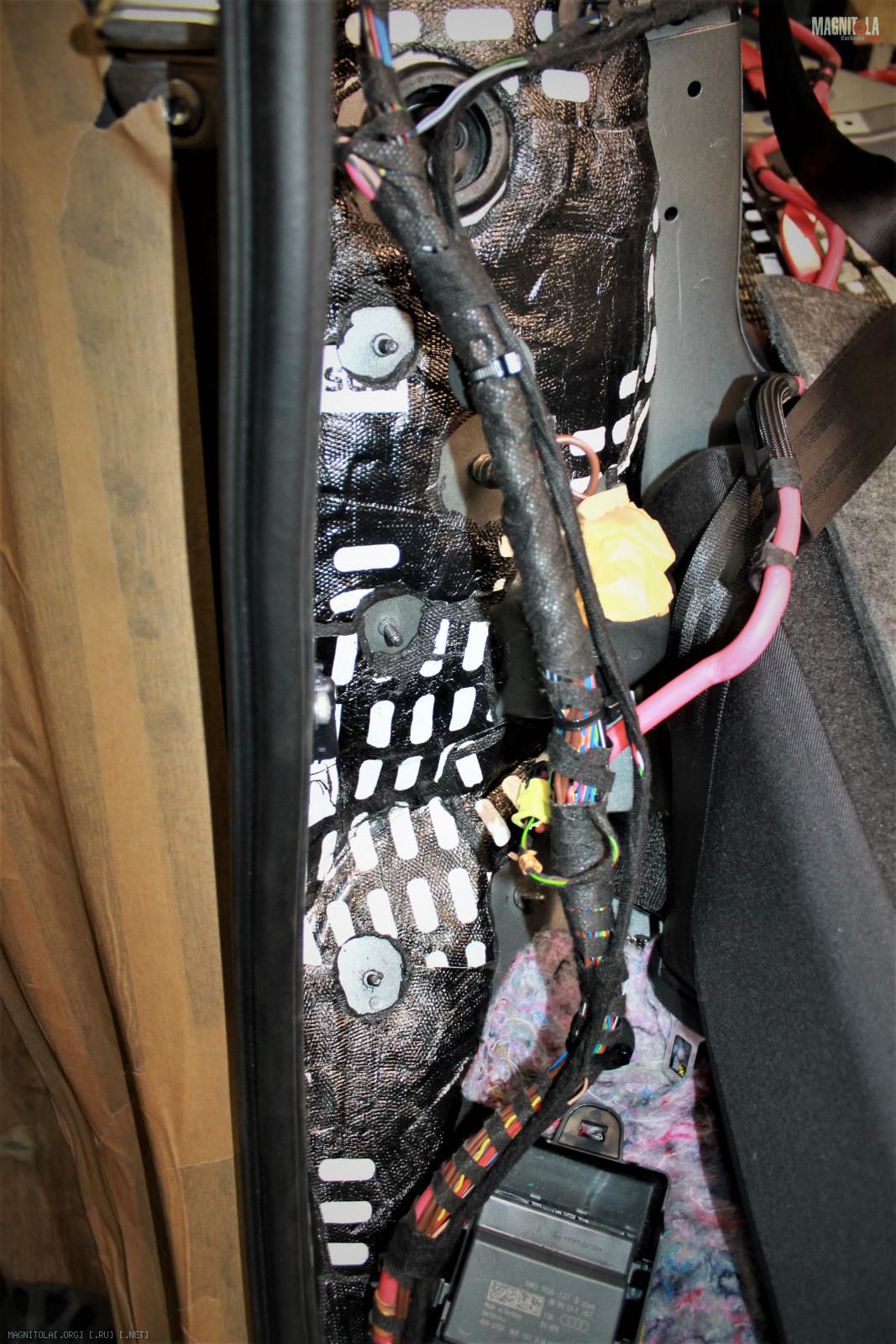

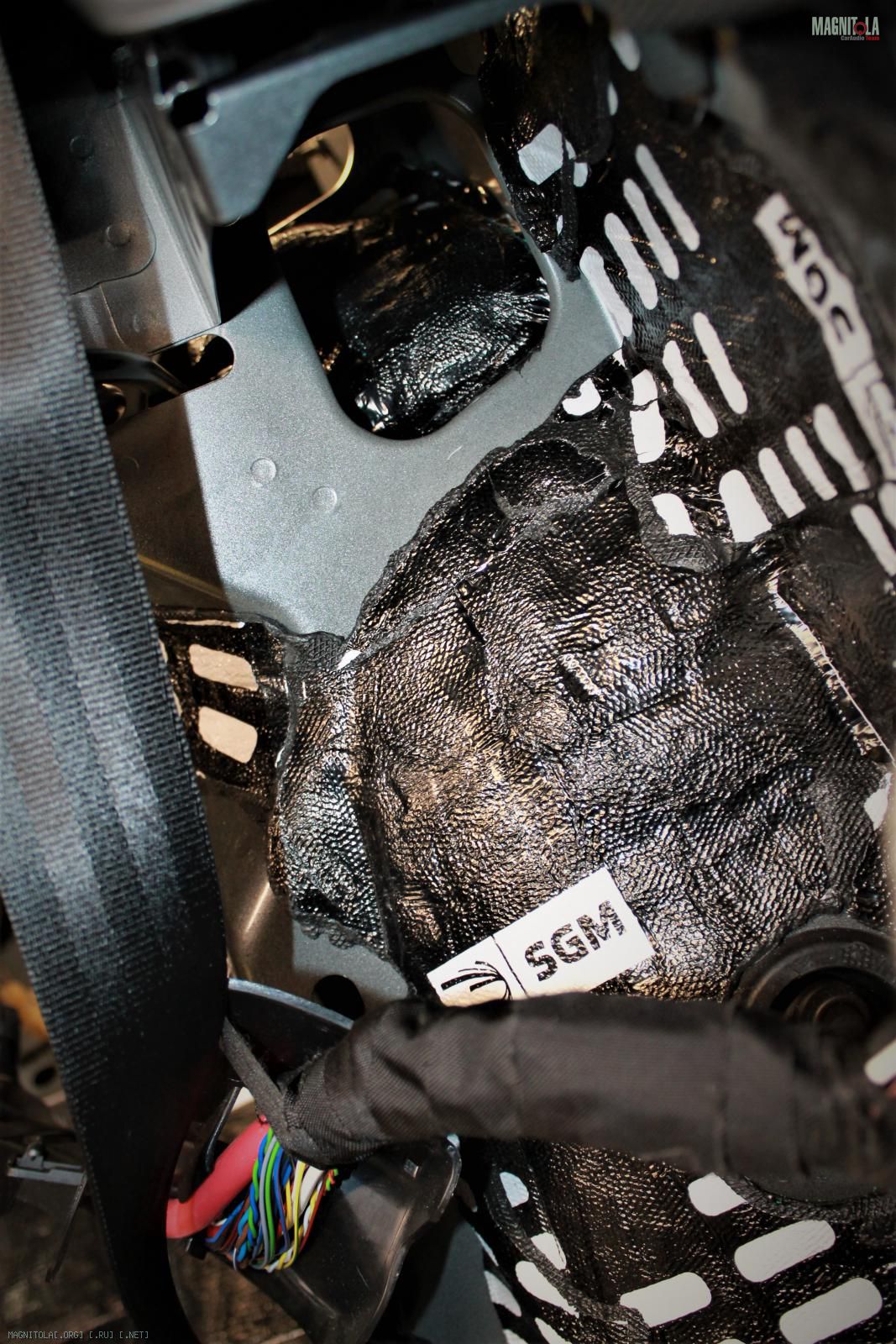

Далее наносим вибру 4мм, греем, прикатываем.
Вложение 1316067Вложение 1316069Вложение 1316071Вложение 1316073Вложение 1316075Вложение 1316077Вложение 1316079Вложение 1316081Вложение 1316083Вложение 1316085

Audi A4

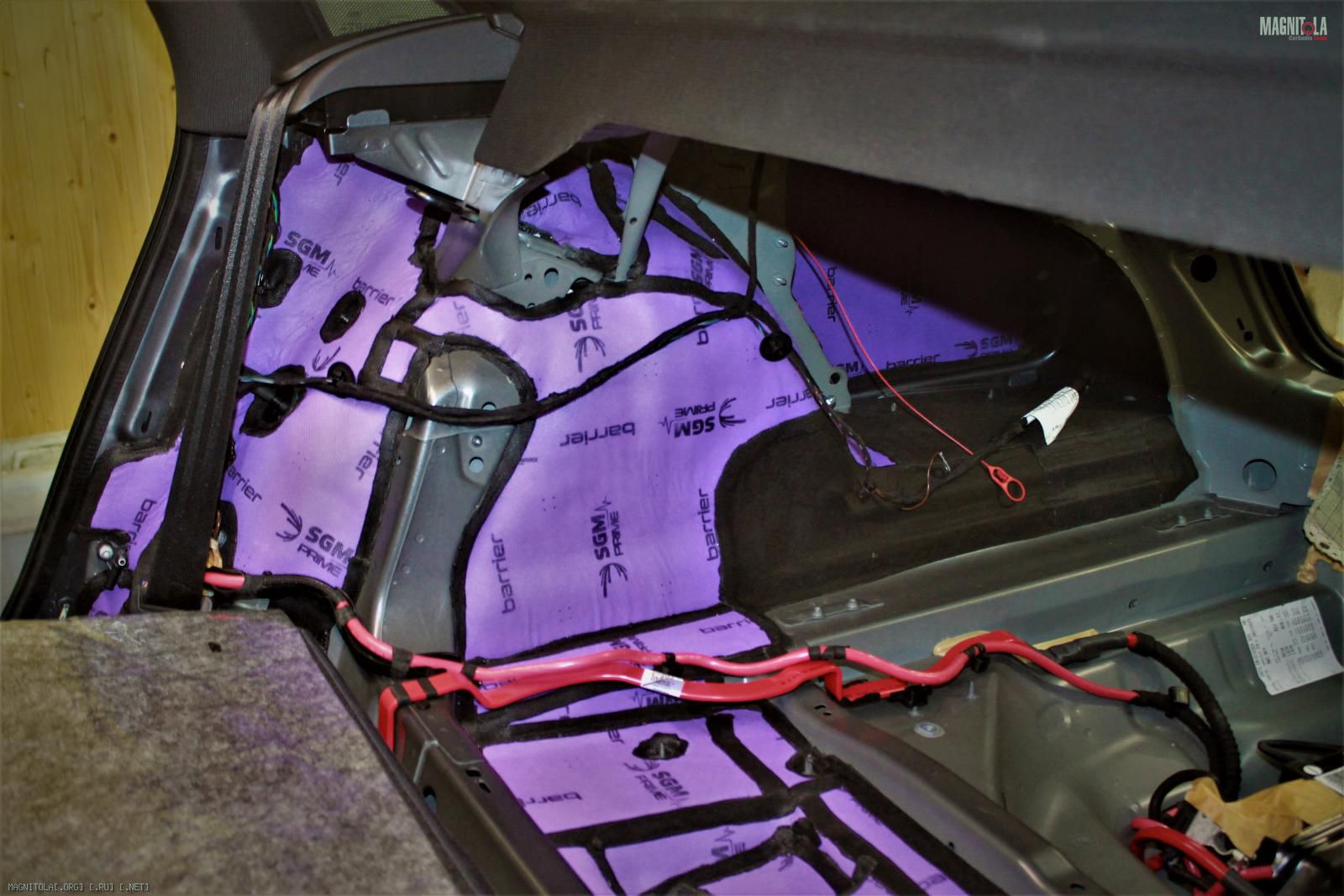

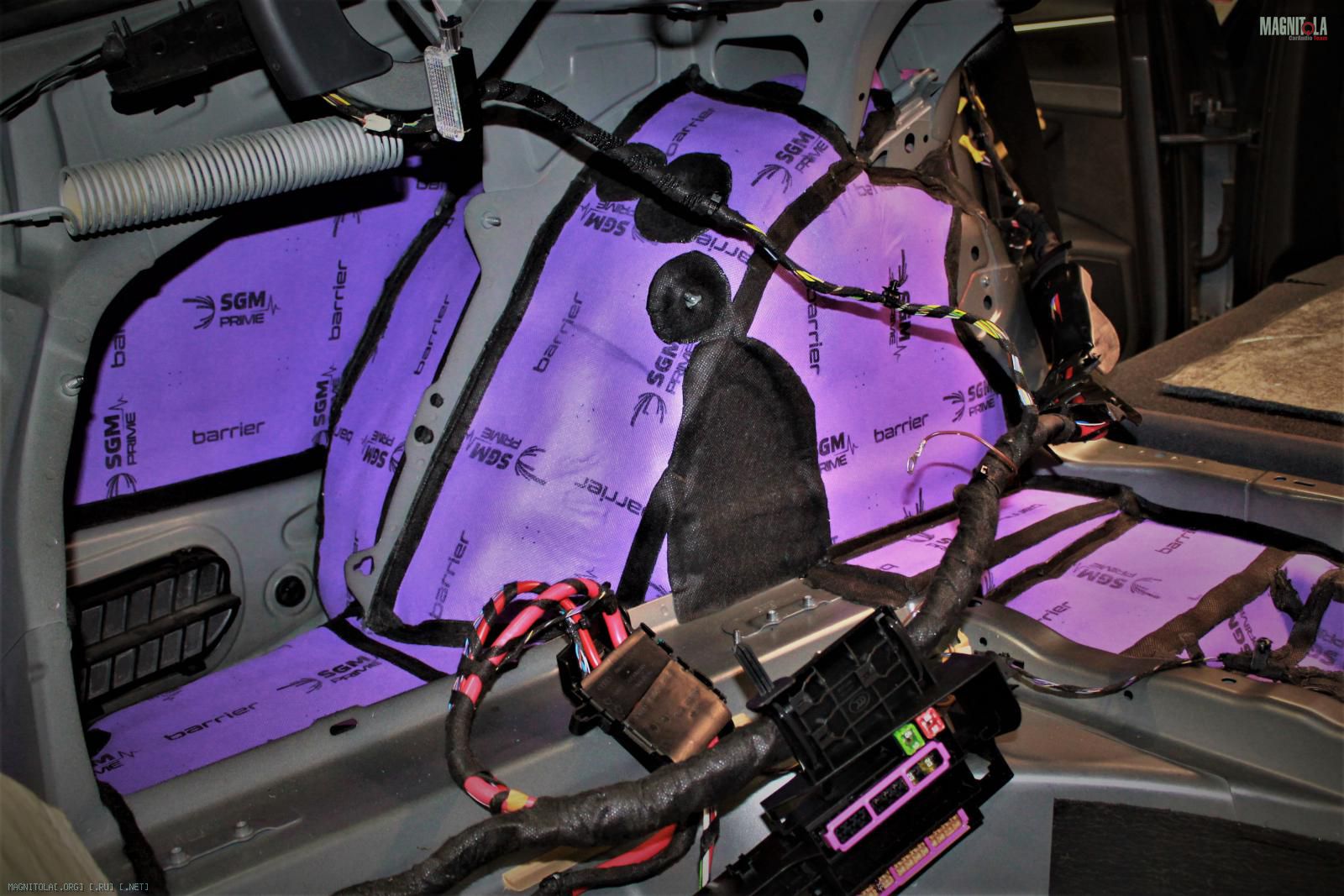

Наносим трехслойный СГМ барьер, его прогреваем и тоже прикатываем.
Стыки и края закрываем горячим блокатором шума и прикатываем.

Вложение 1316141Вложение 1316143Вложение 1316145Вложение 1316147Вложение 1316149Вложение 1316151Вложение 1316153Вложение 1316155

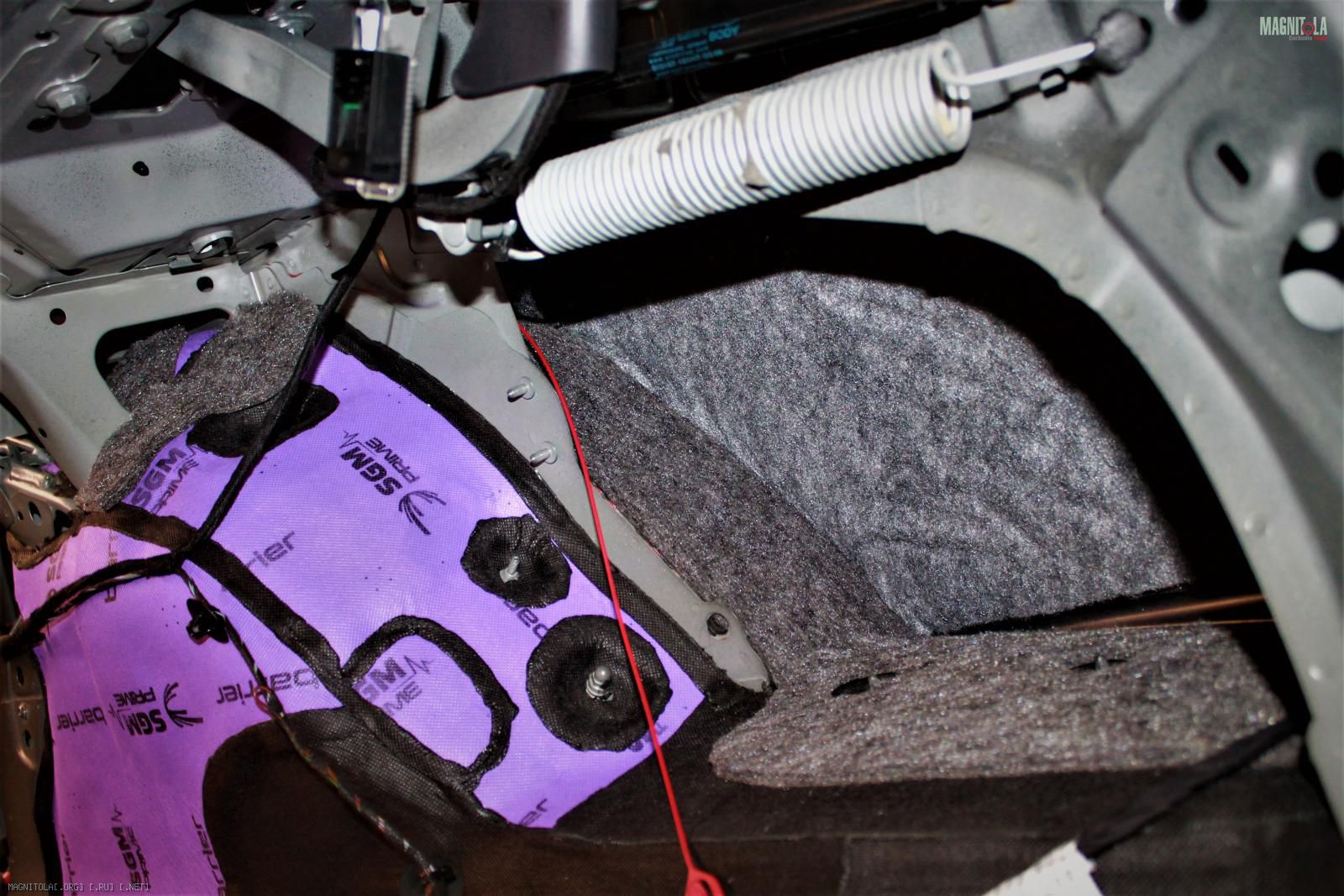

Далее наносим войлок.

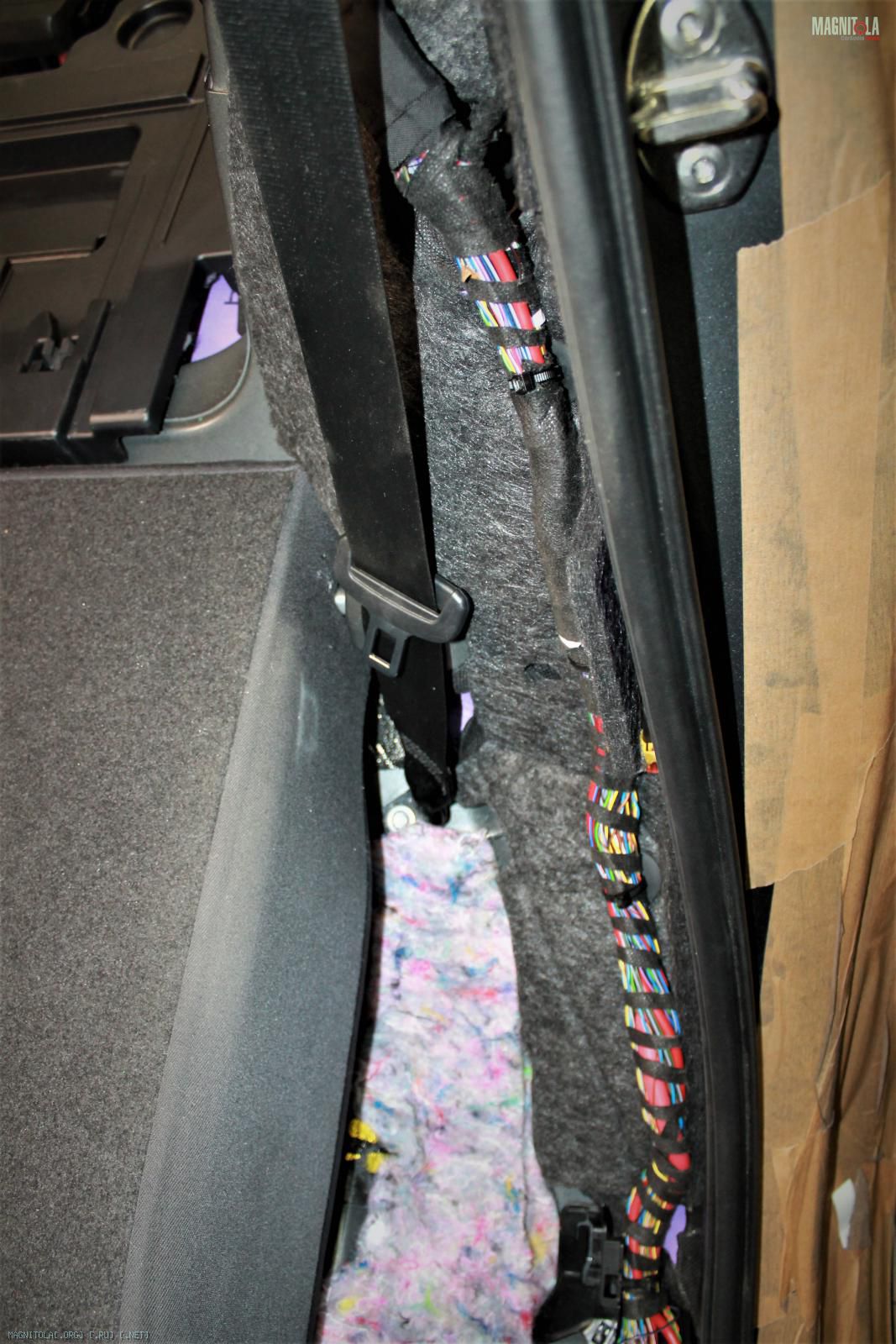

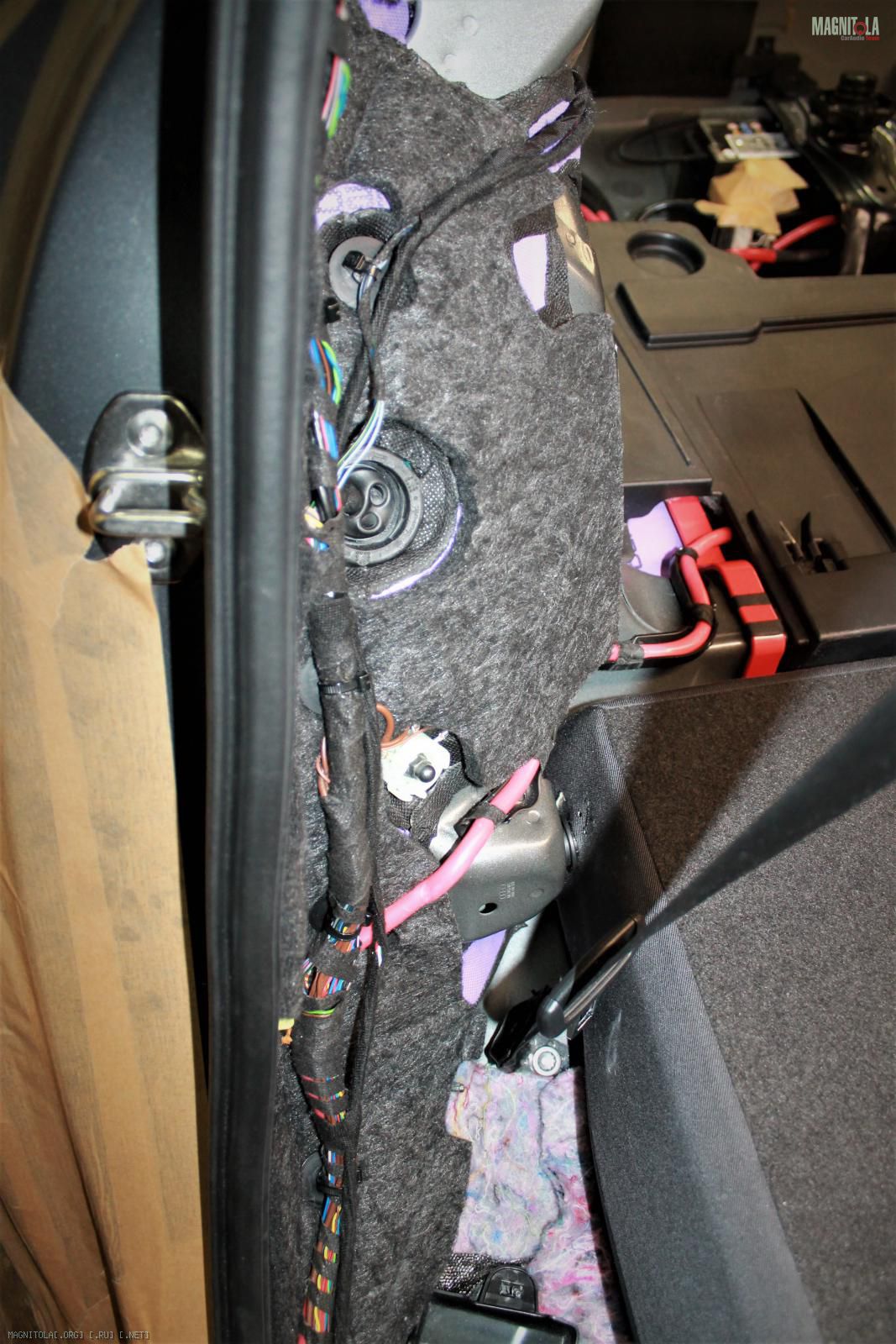

Затем укладываем штатные маты шумопоглотителя, устанавливаем блоки и проводку.
На арки, со стороны салона, наносим микроволокно SGM Pro.

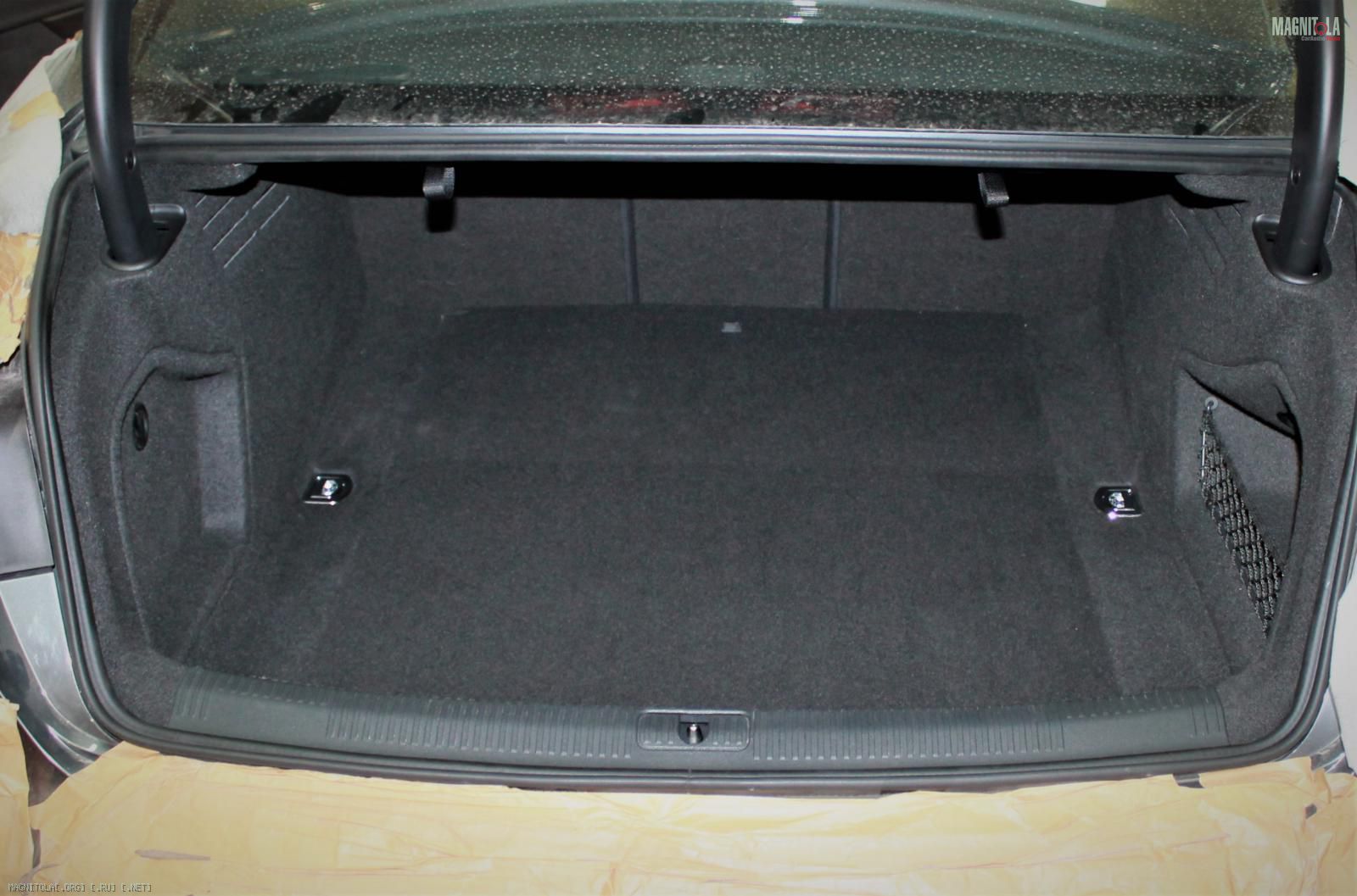

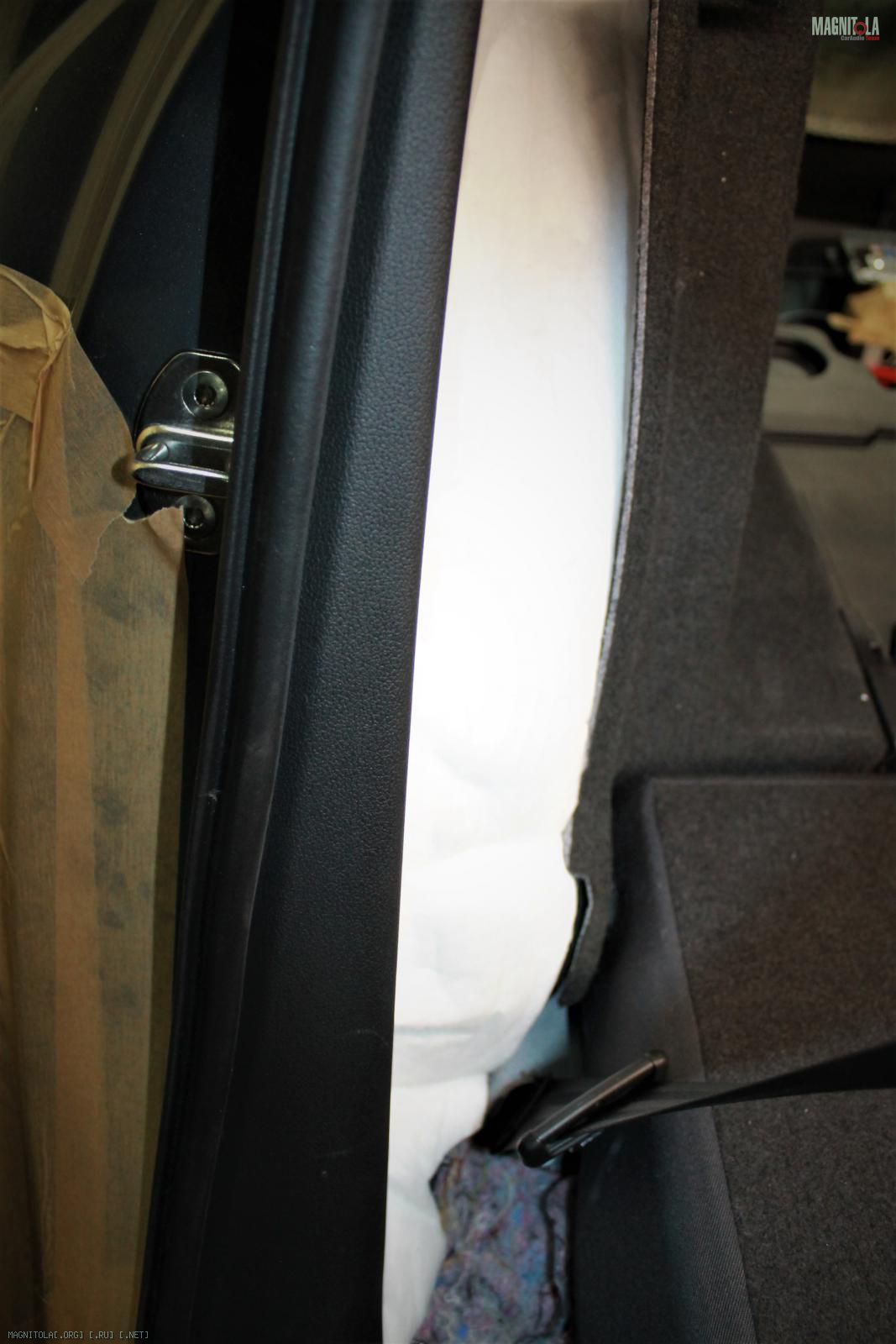

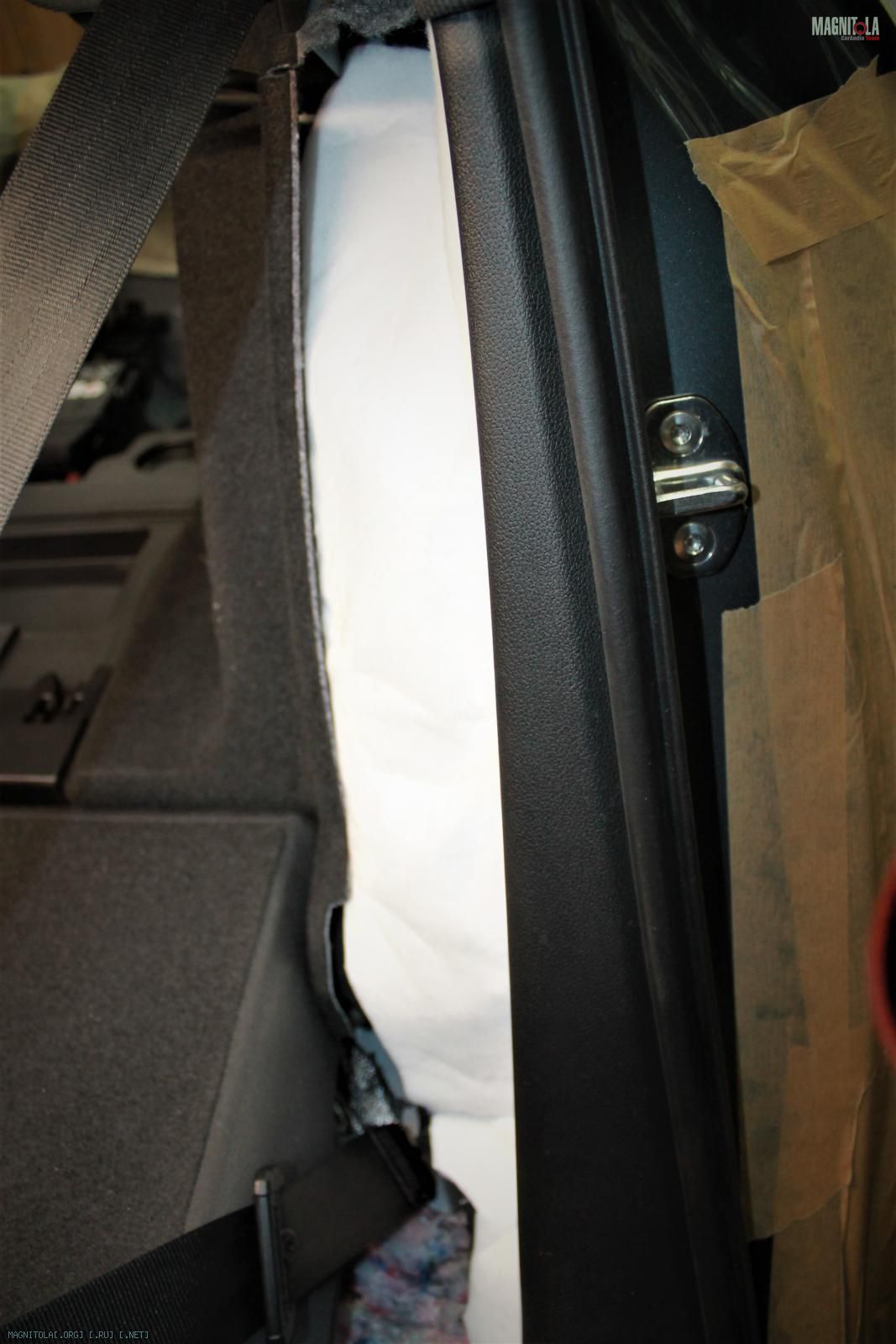

Собираем.
Вложение 1316157Вложение 1316159Вложение 1316161Вложение 1316163Вложение 1316165Вложение 1316167Вложение 1316169Вложение 1316171Вложение 1316173Вложение 1316175Вложение 1316177

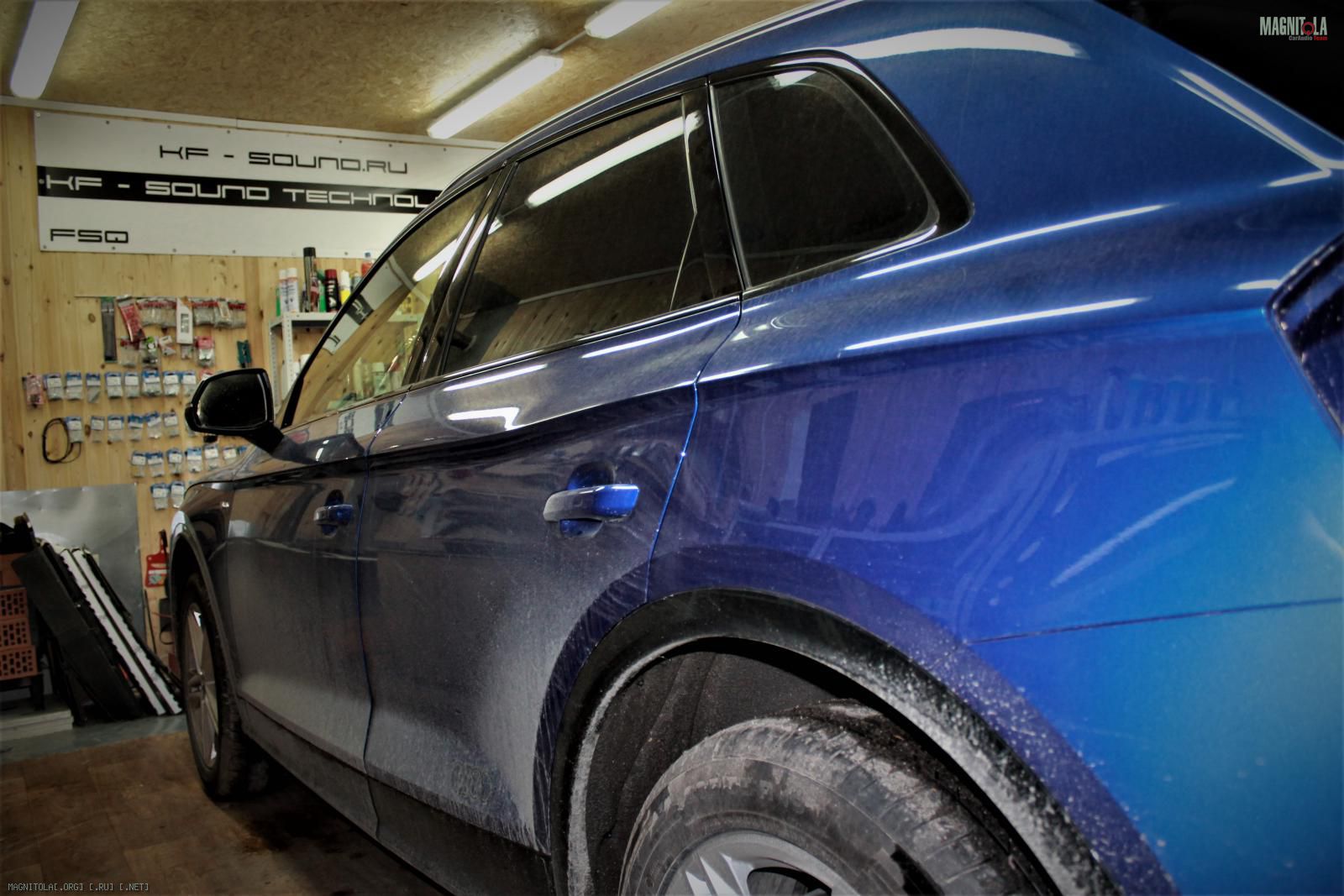

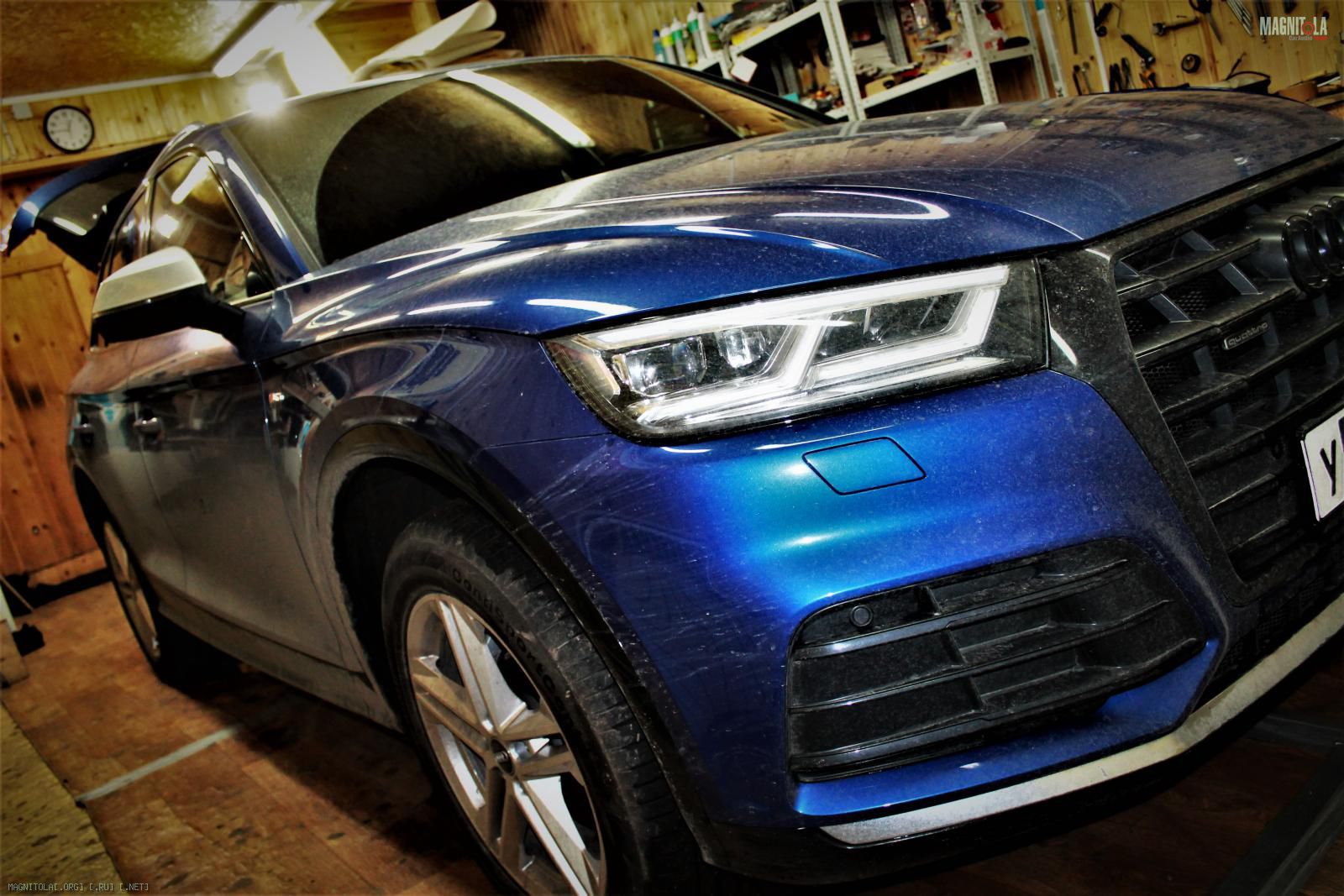

В KF-Sound Technology приехала Audi Q5
Вложение 1316223Вложение 1316225Вложение 1316227Вложение 1316229

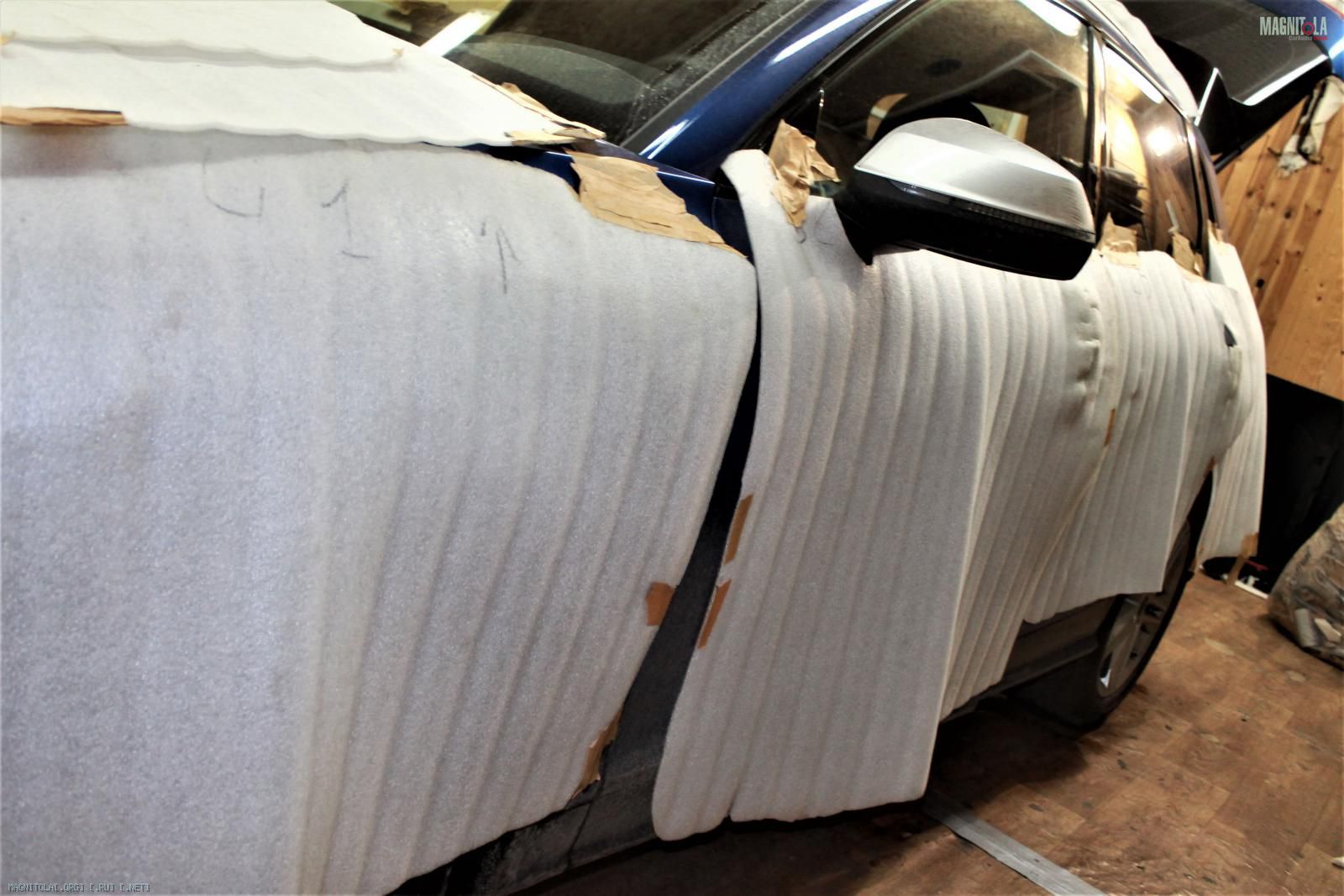

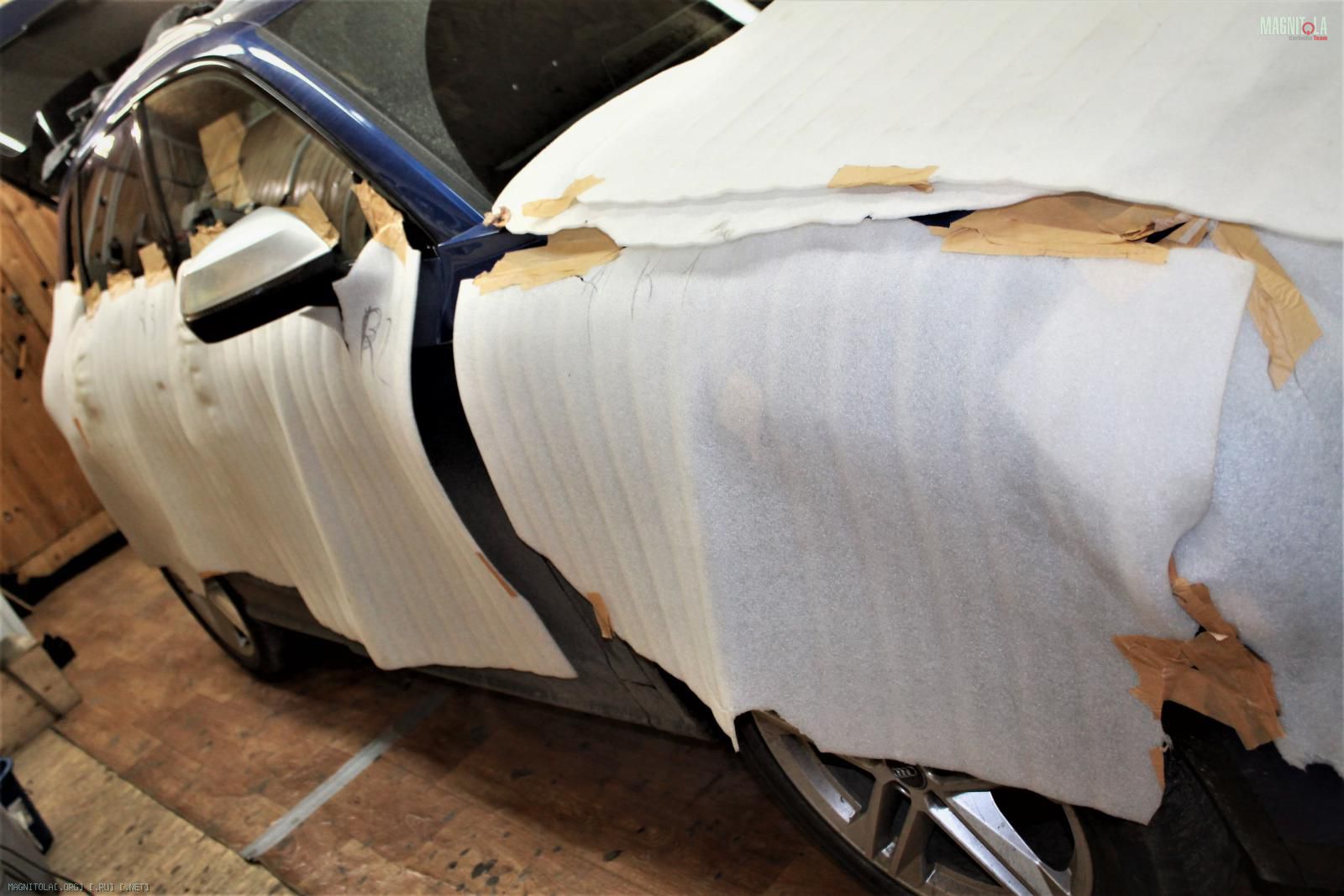

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1316231Вложение 1316233Вложение 1316235Вложение 1316237Вложение 1316239,

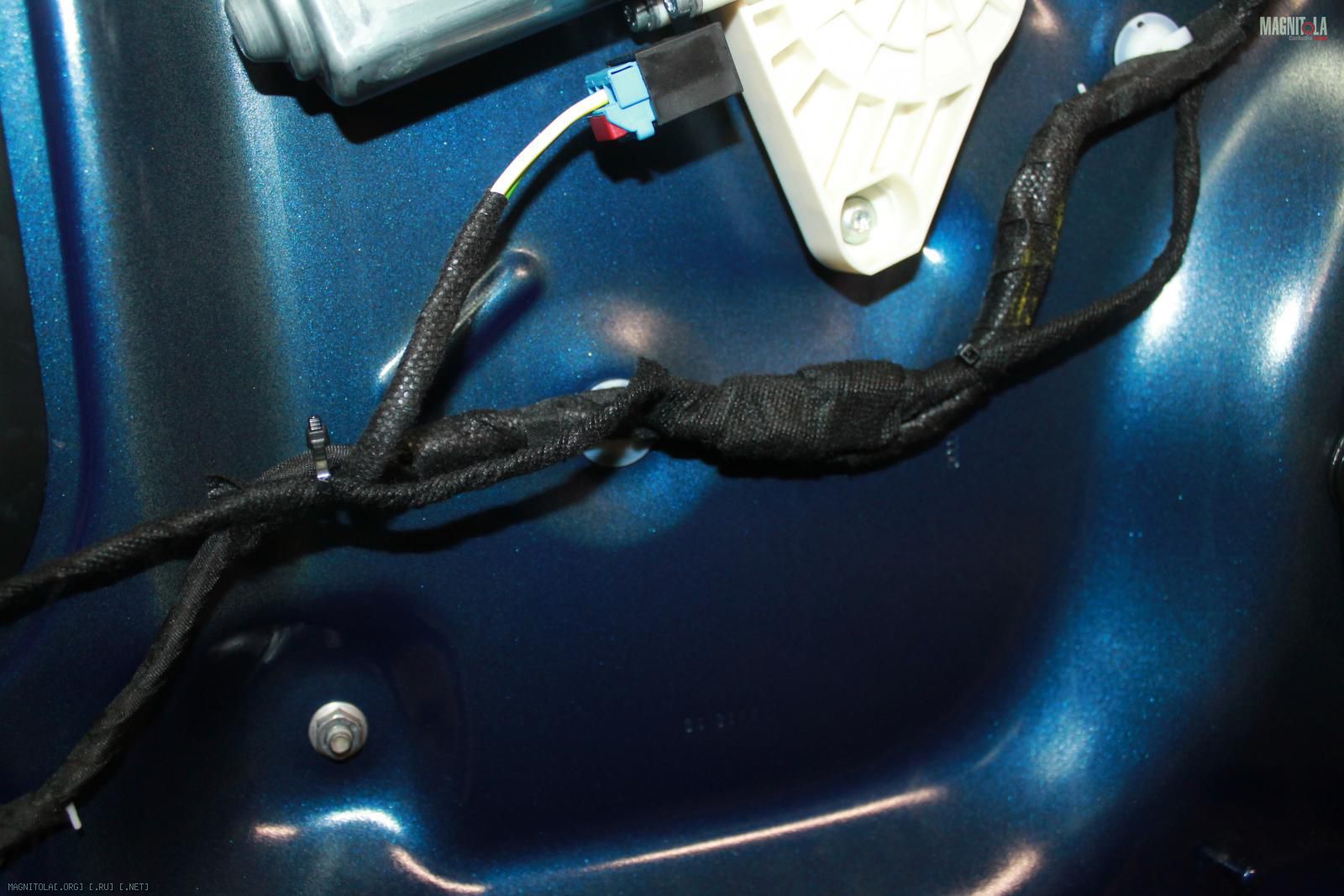

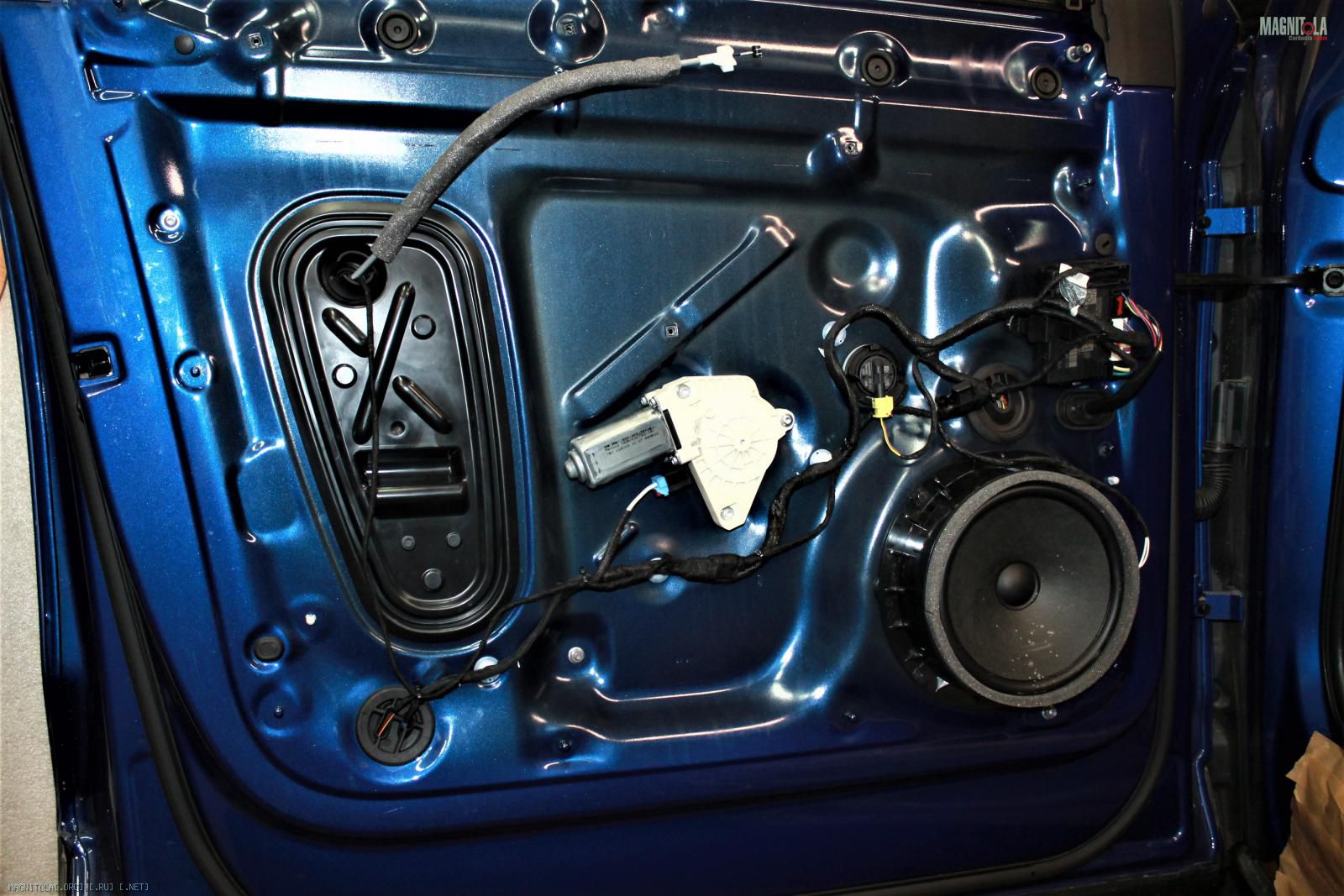

Разбираем двери...

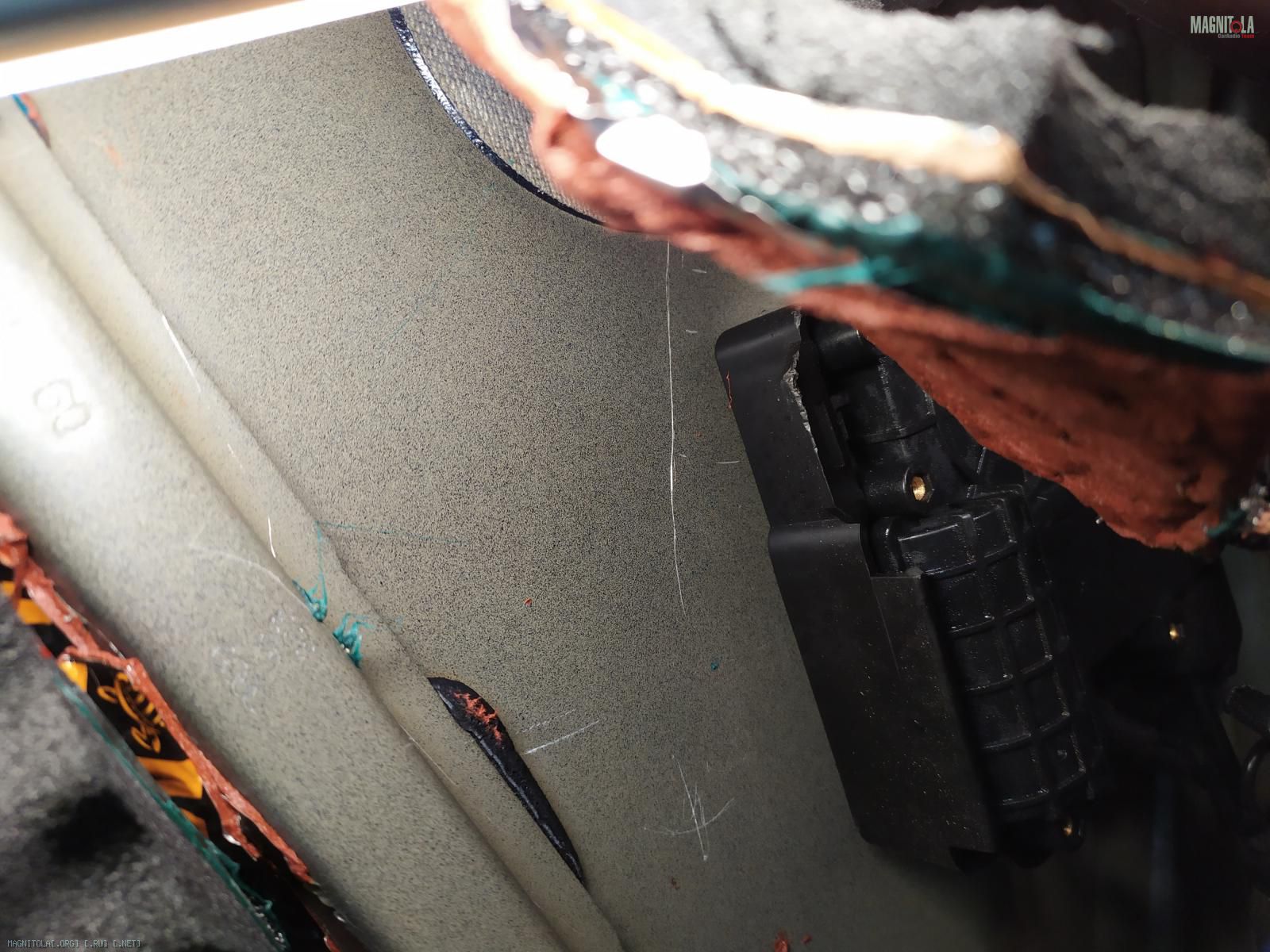

Что имеем - 1...

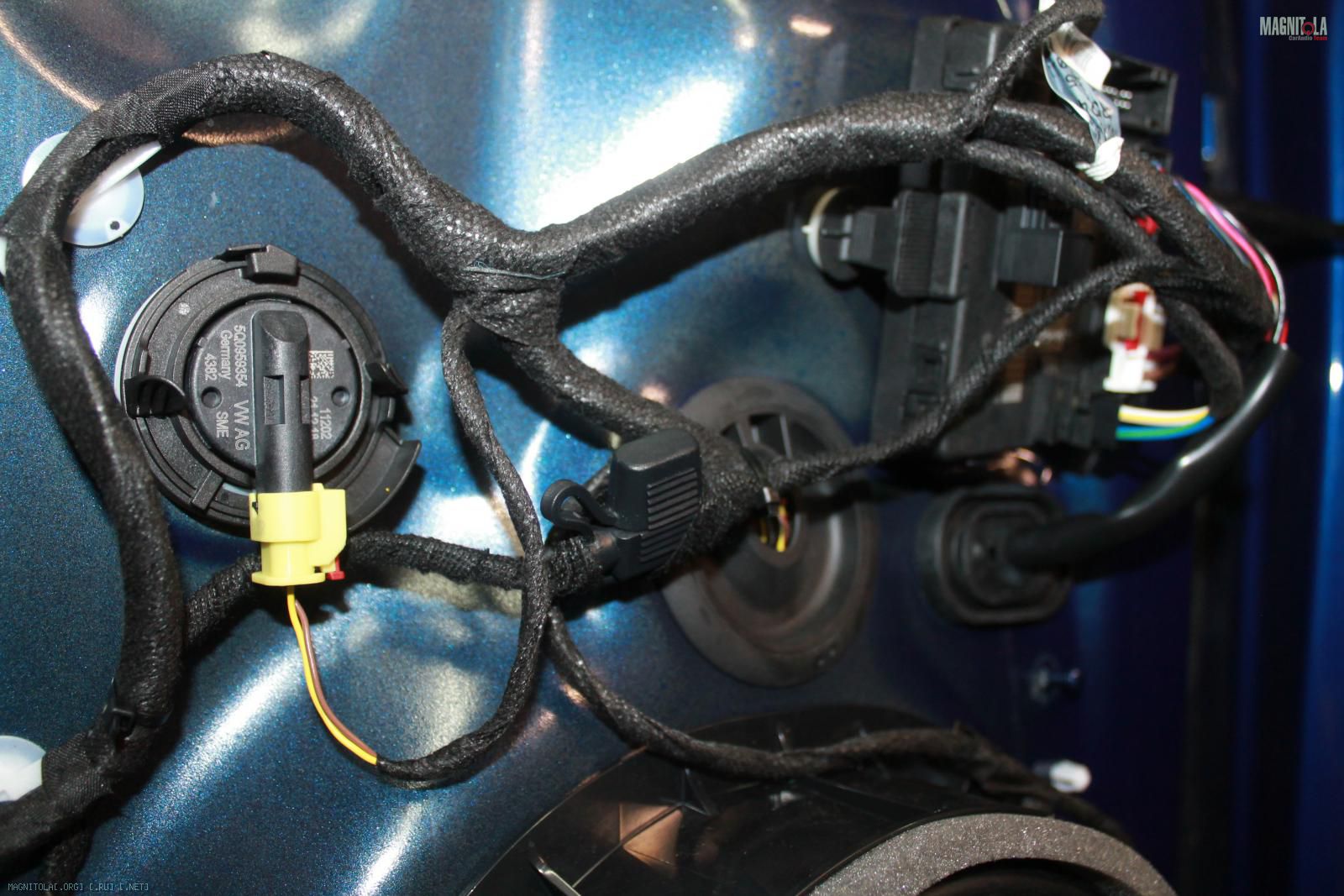

Установленные доводчики и их "...." подключение...

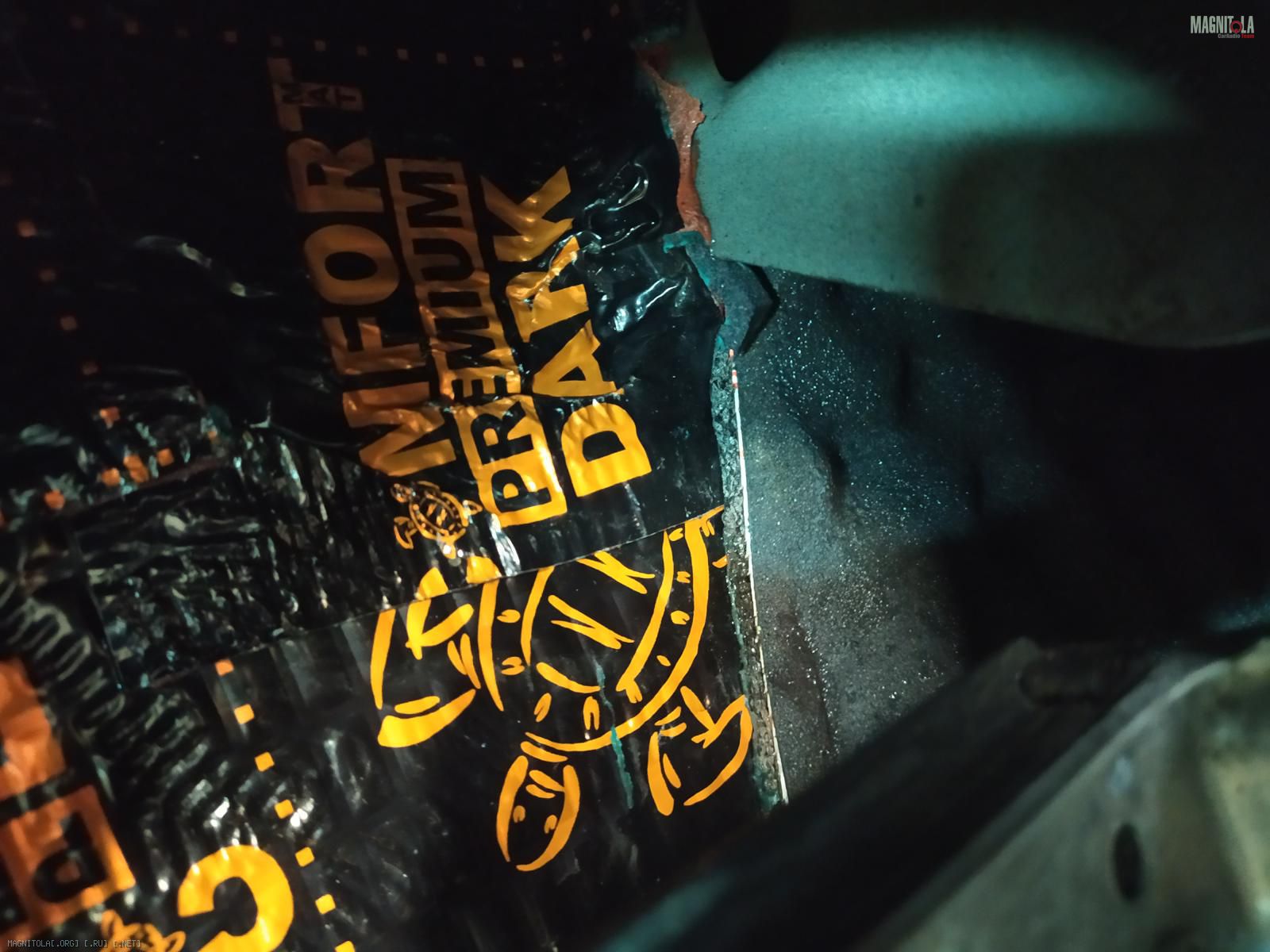

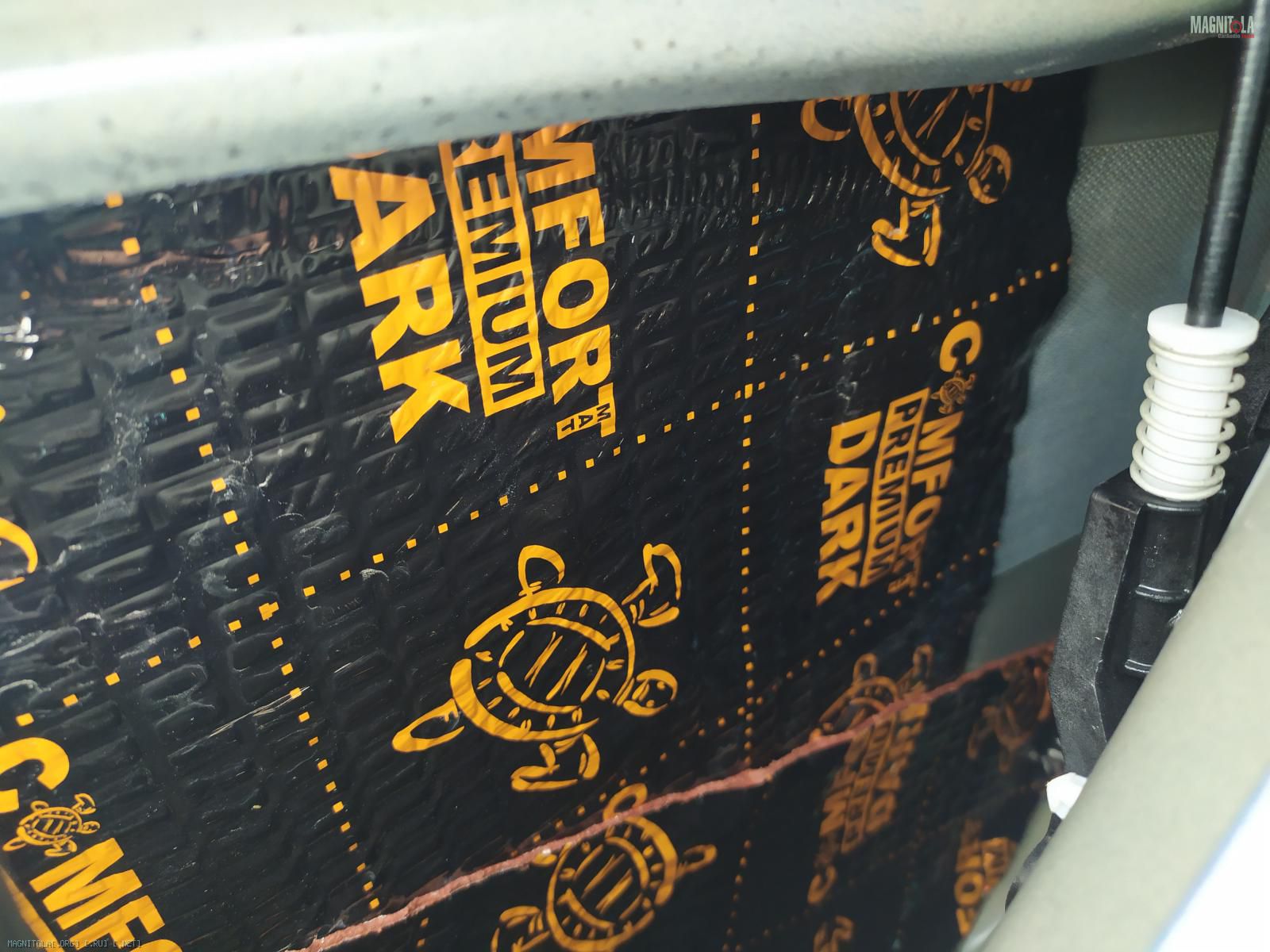

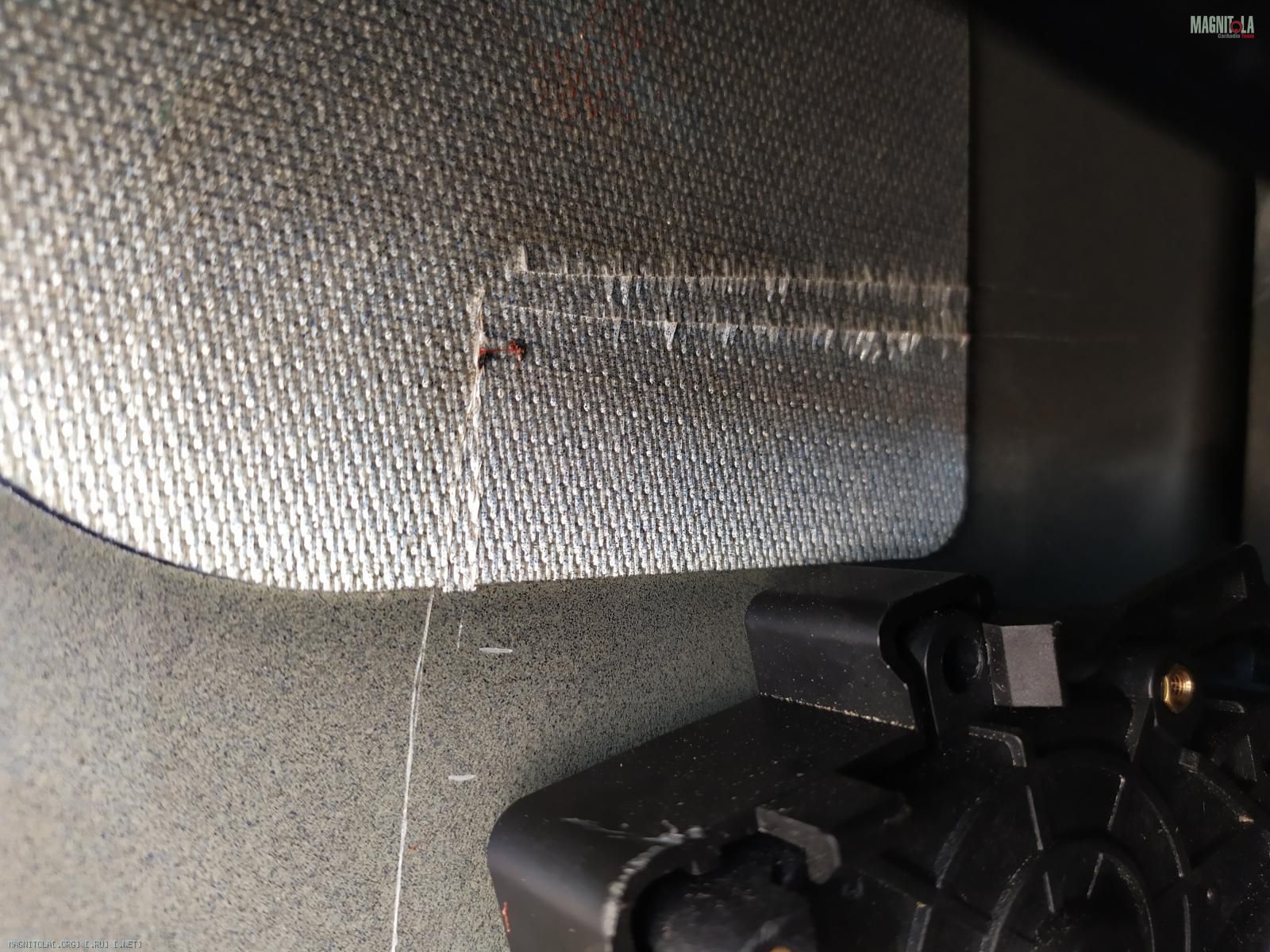

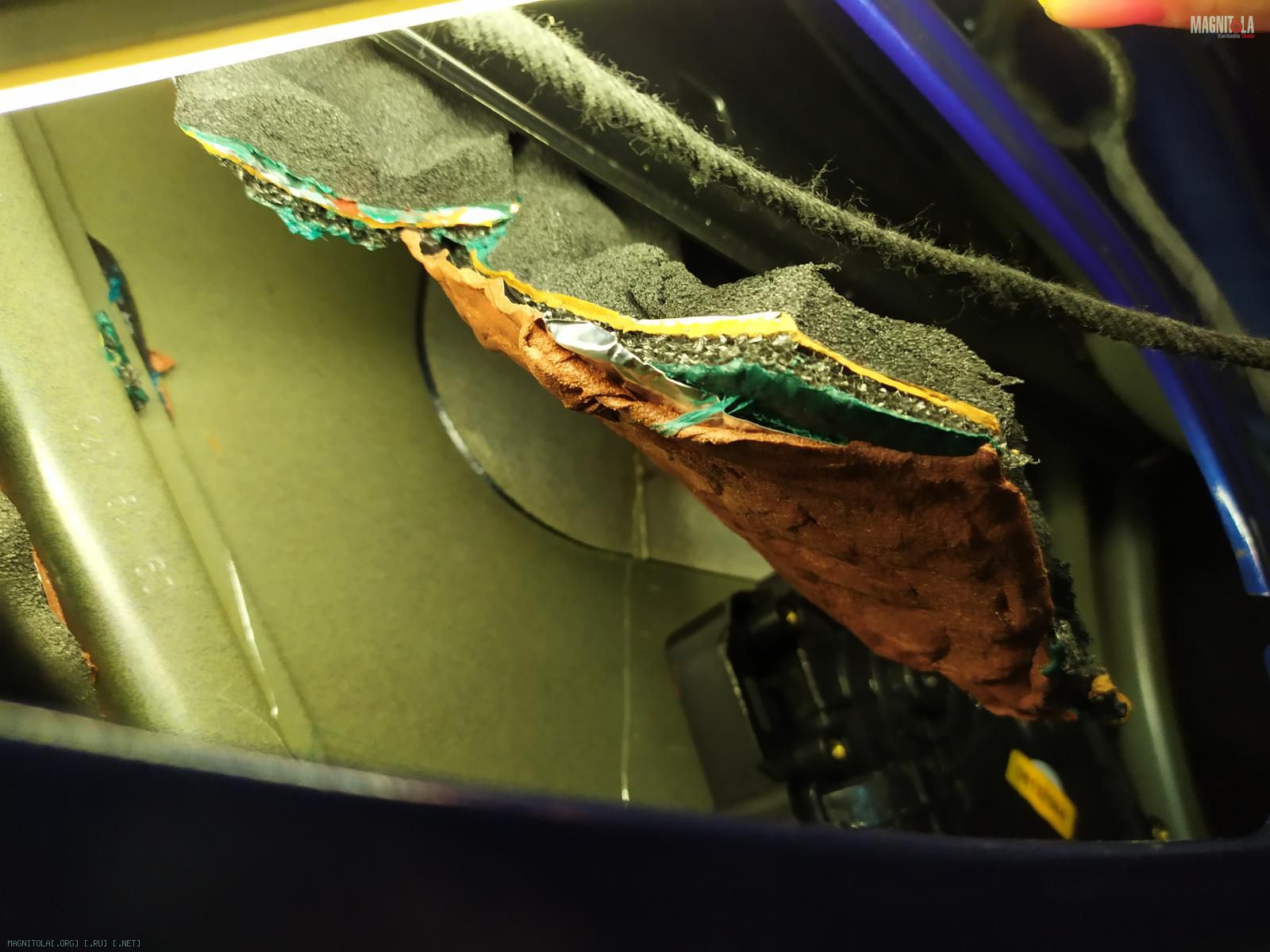

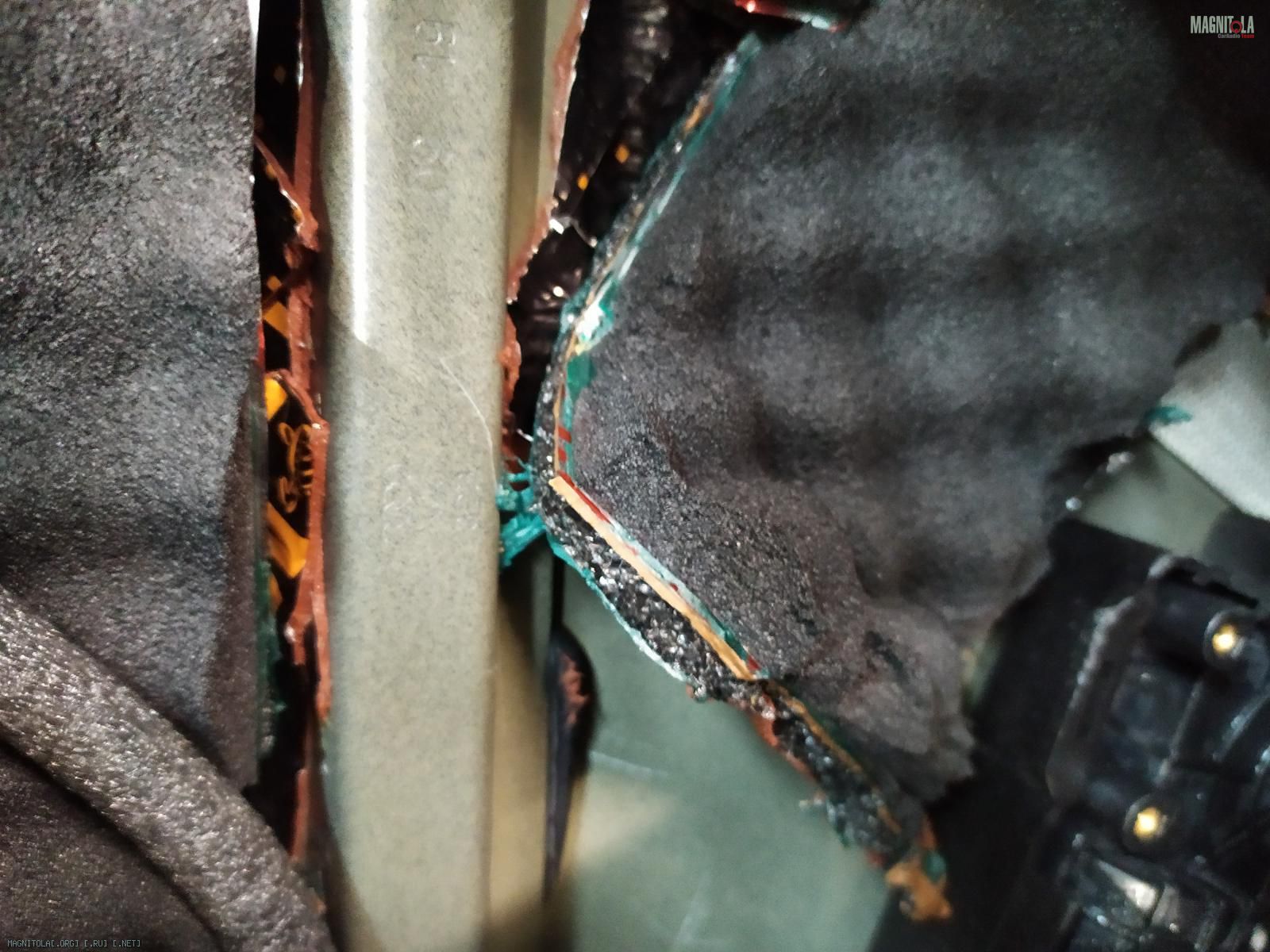

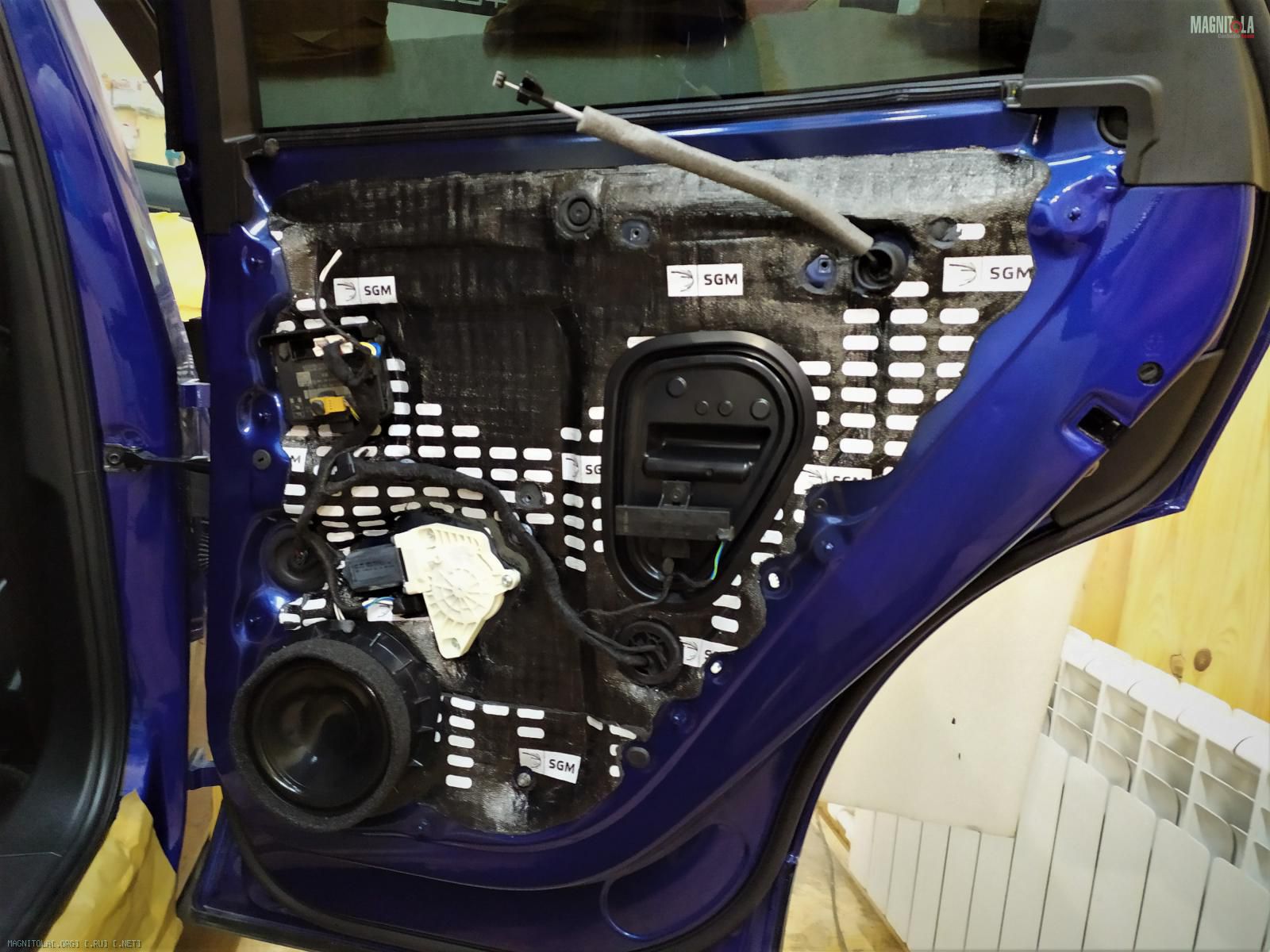

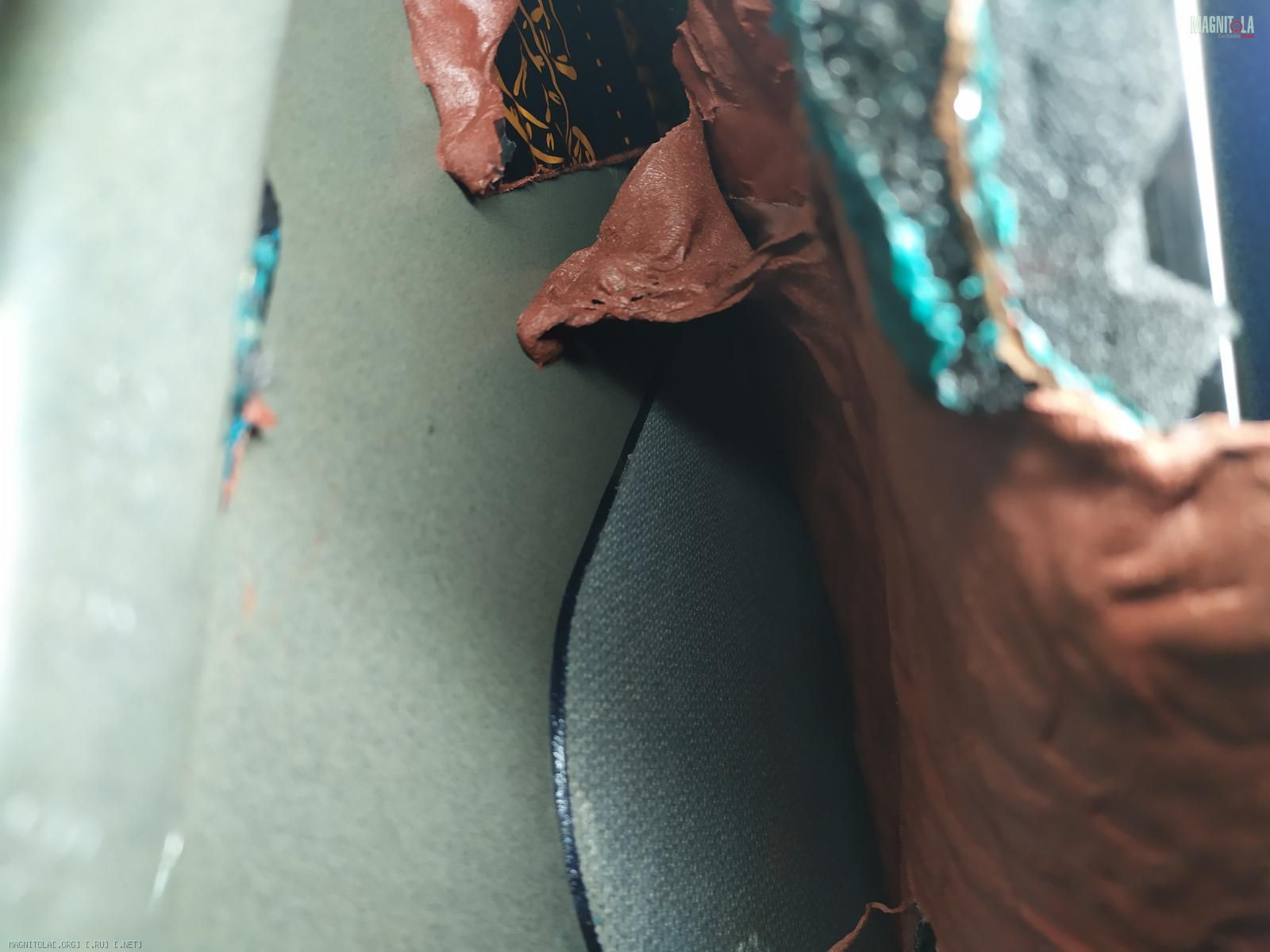

Шумка дверей...три материала, пять слоев...
Вложение 1316241Вложение 1316243Вложение 1316245Вложение 1316247Вложение 1316249Вложение 1316251Вложение 1316253Вложение 1316255Вложение 1316257Вложение 1316259Вложение 1316261Вложение 1316263Вложение 1316265Вложение 1316267Вложение 1316269Вложение 1316271Вложение 1316273Вложение 1316275

Что имеем - 2...

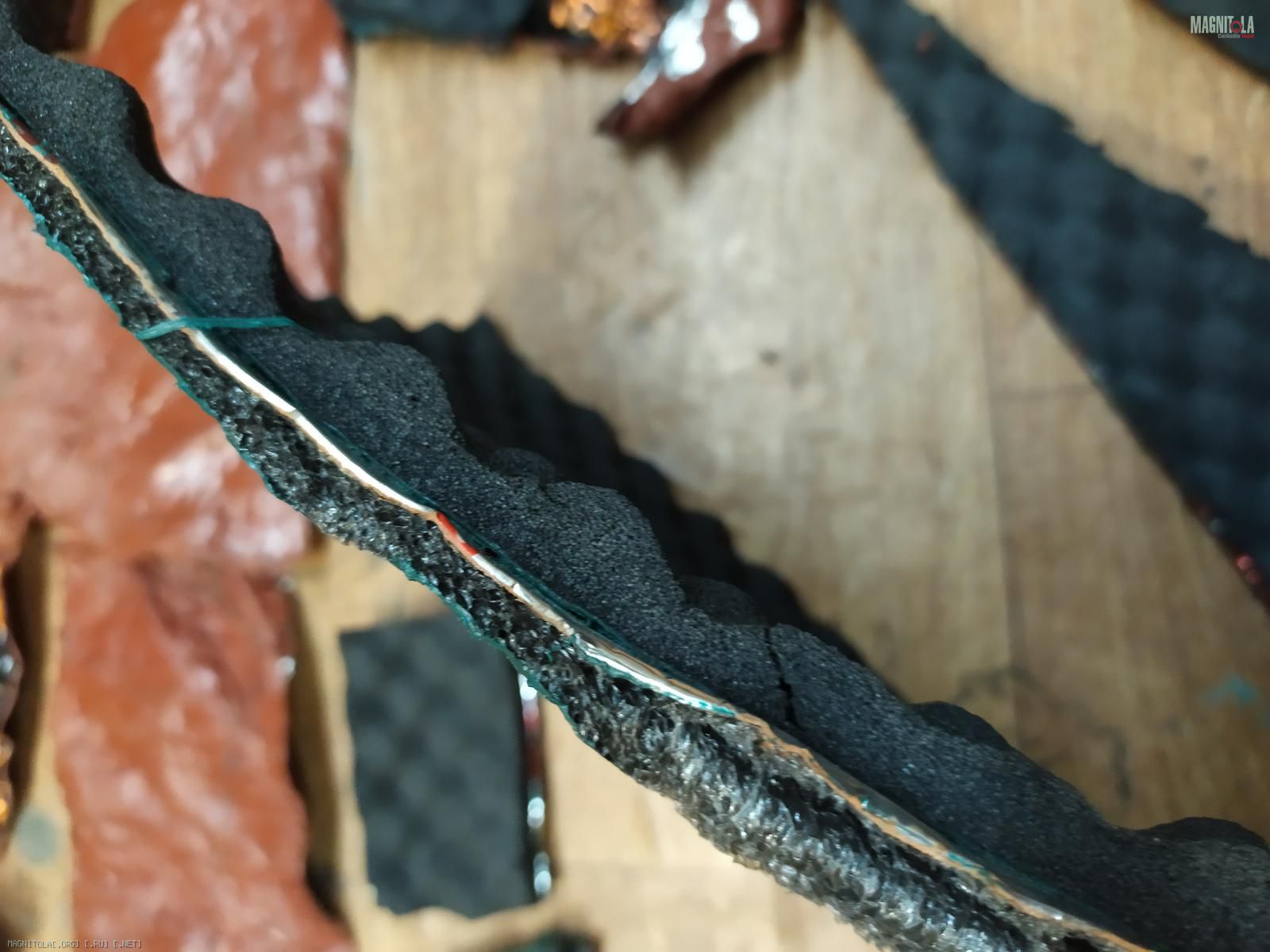

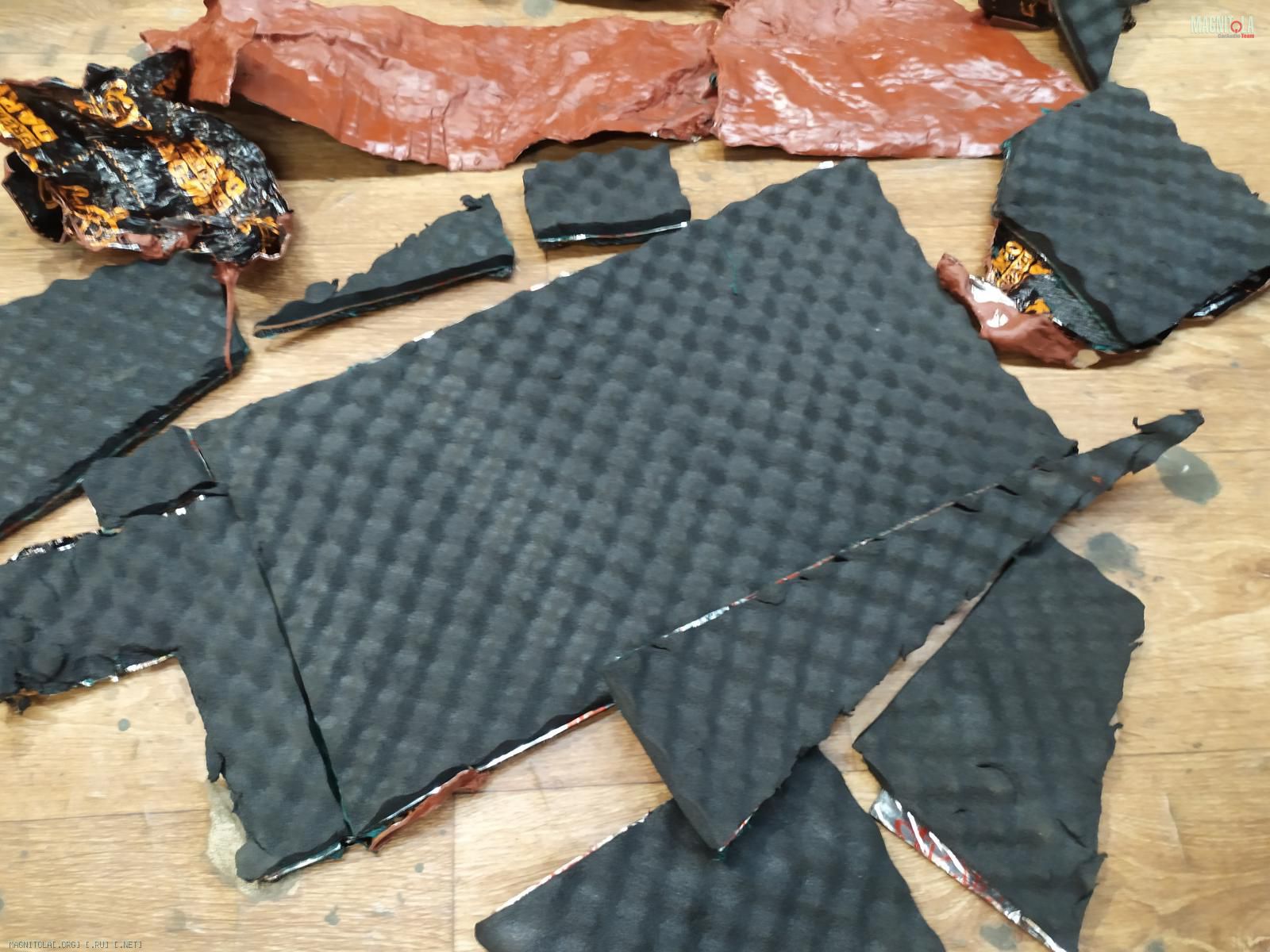

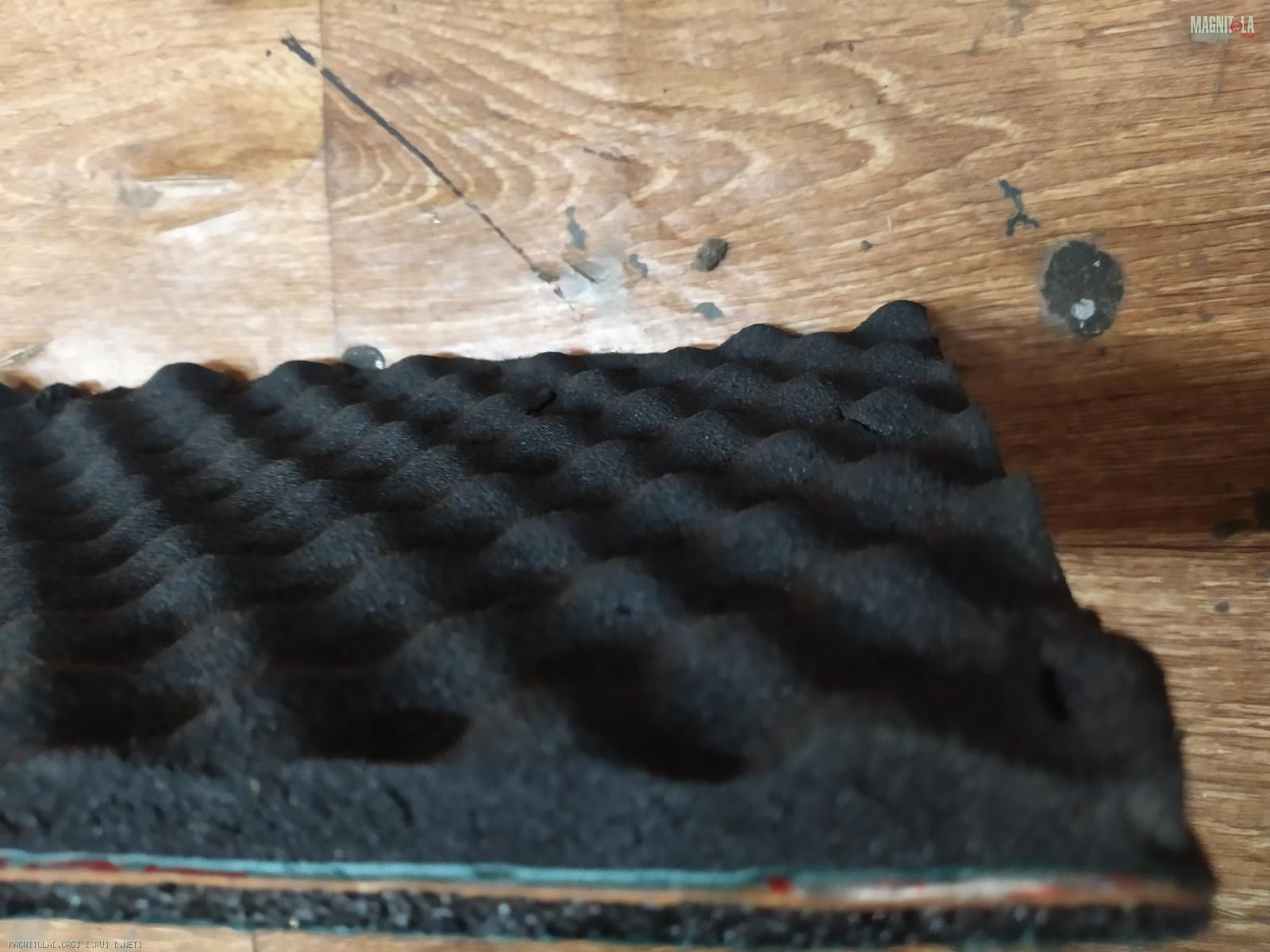

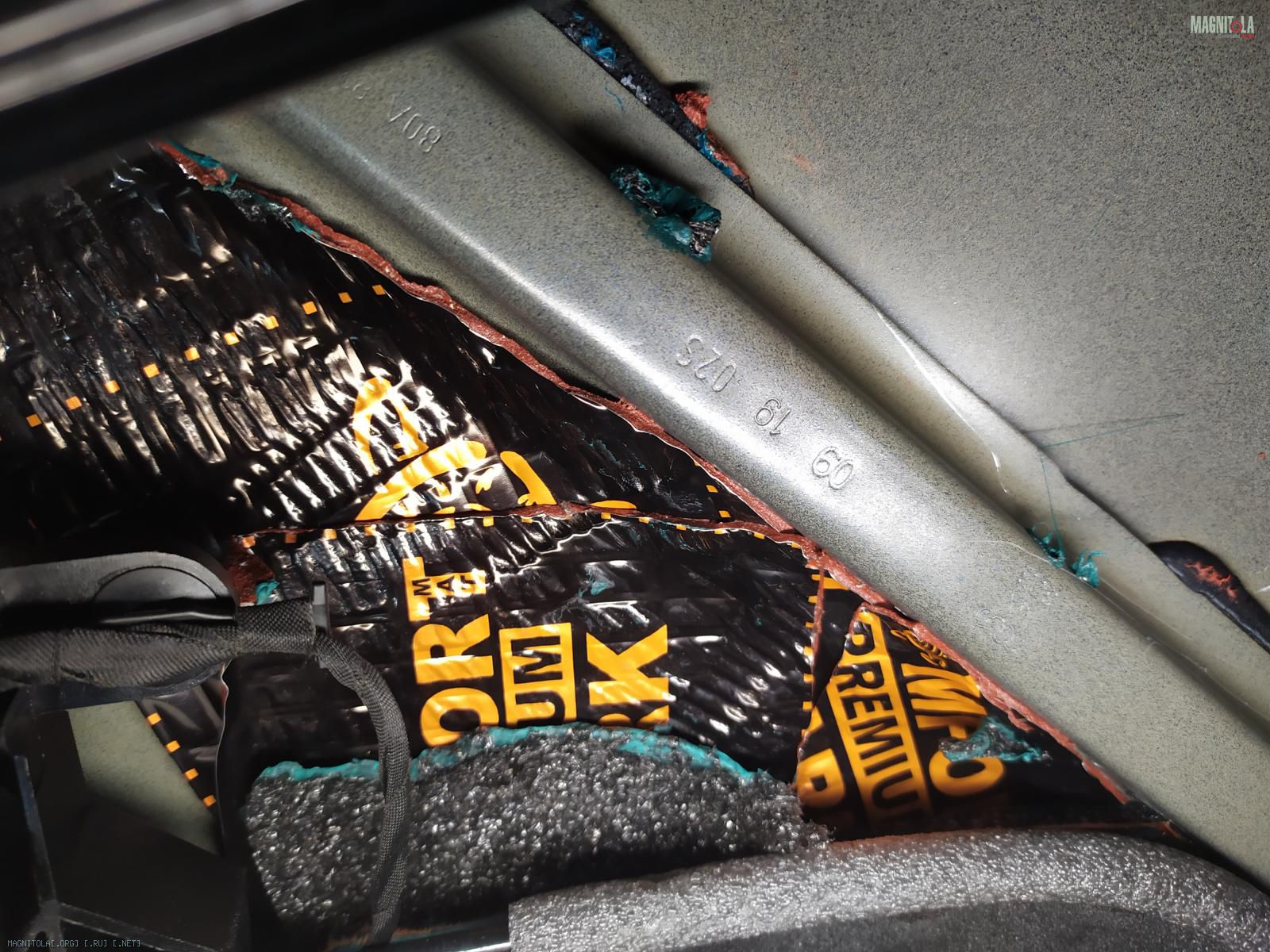

Не прикатанная вибра, порезы металла двери, мокрые "влагостойкие" профессиональные материалы, которые хоть выживай, от впитавшейся влаги.
Вложение 1316277Вложение 1316279Вложение 1316281Вложение 1316283Вложение 1316285Вложение 1316287Вложение 1316289

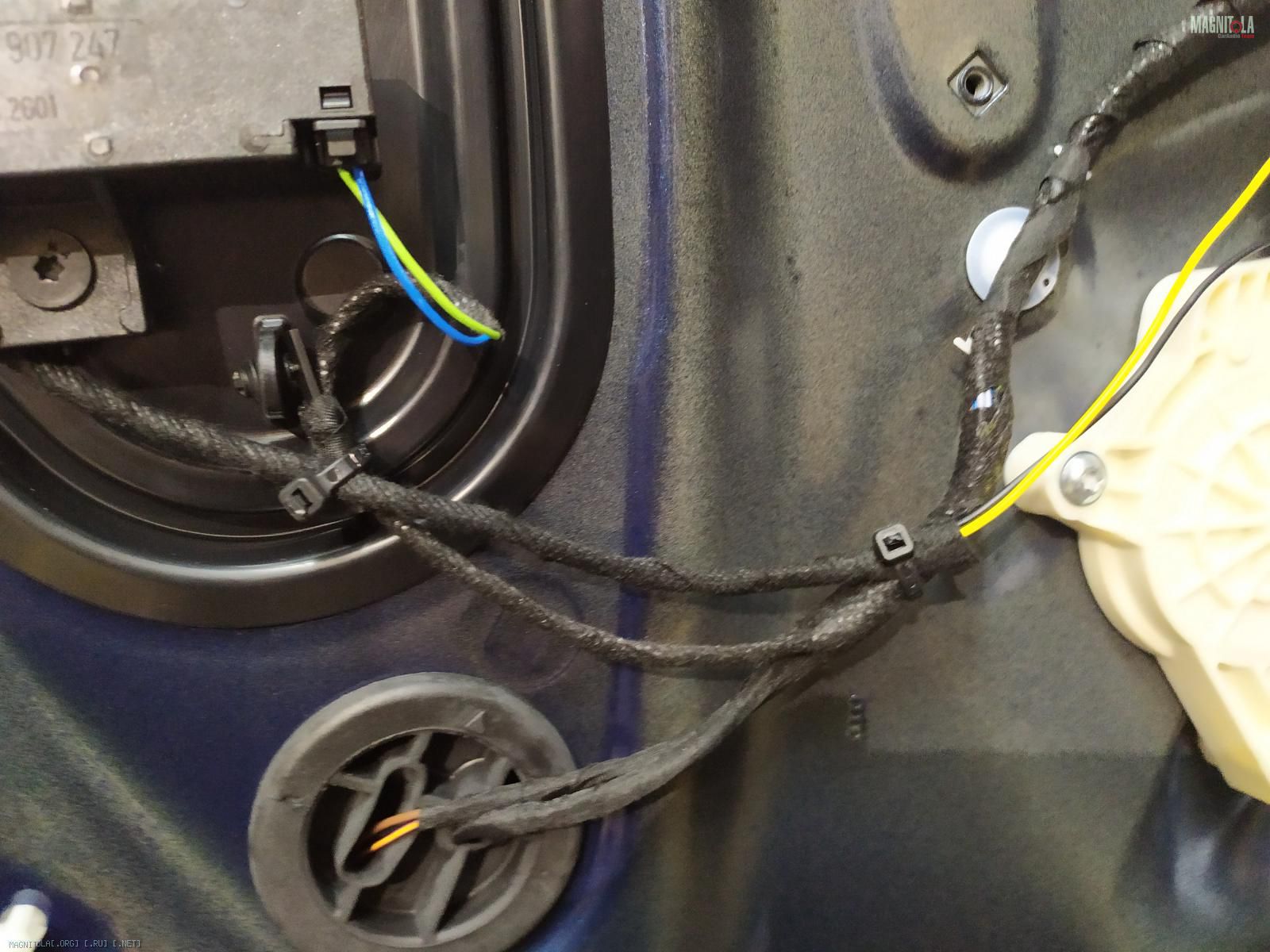

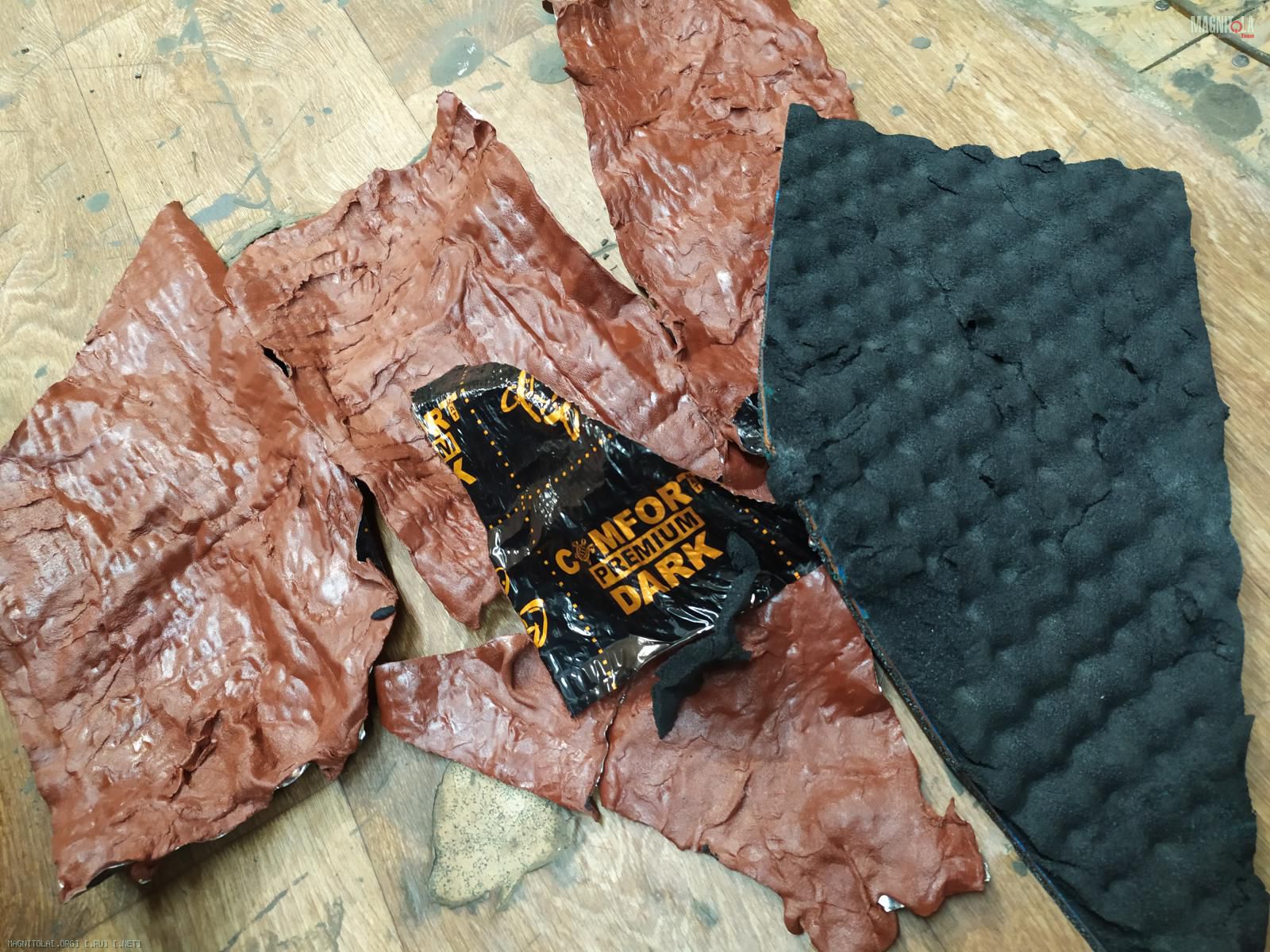

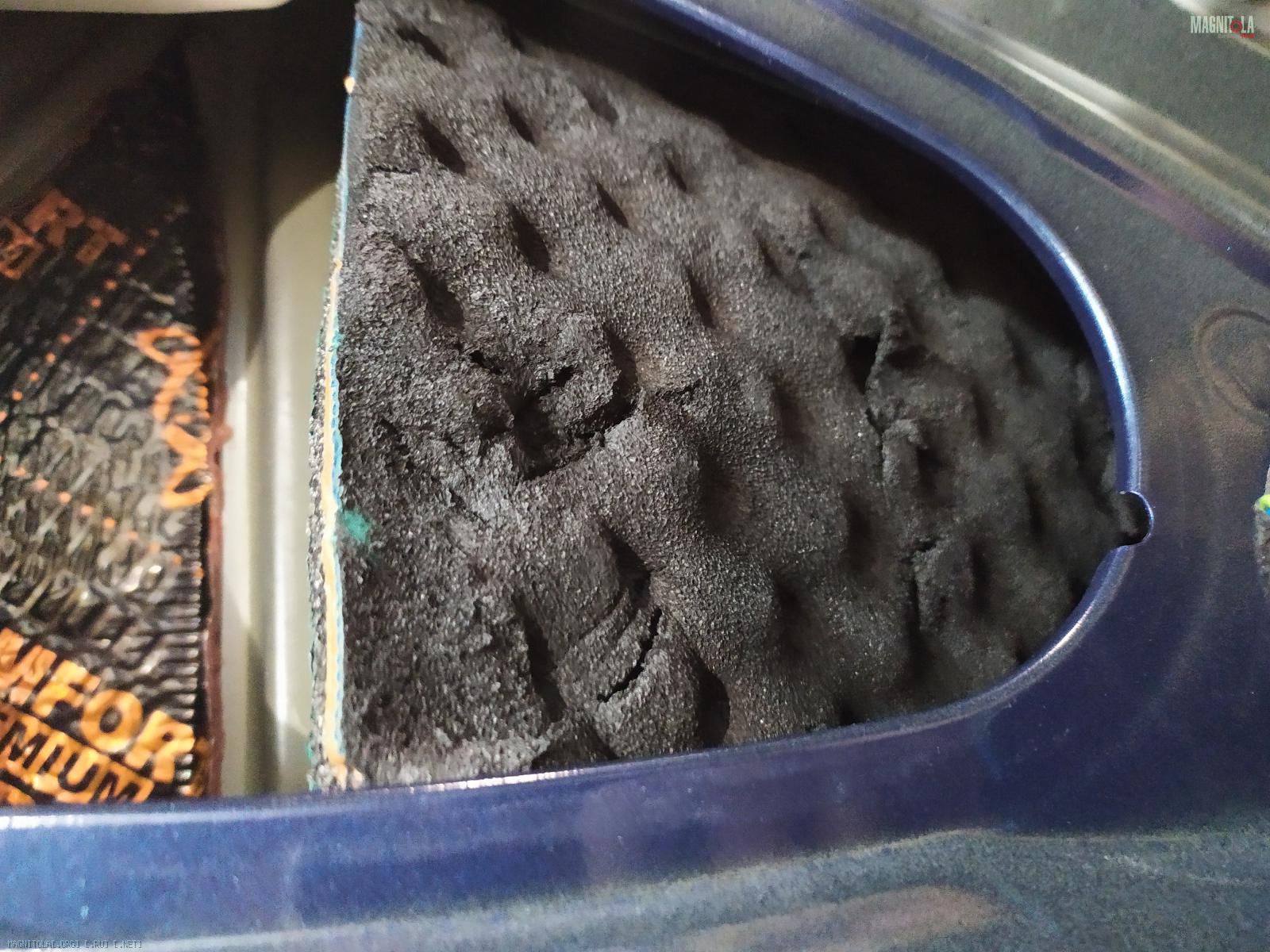

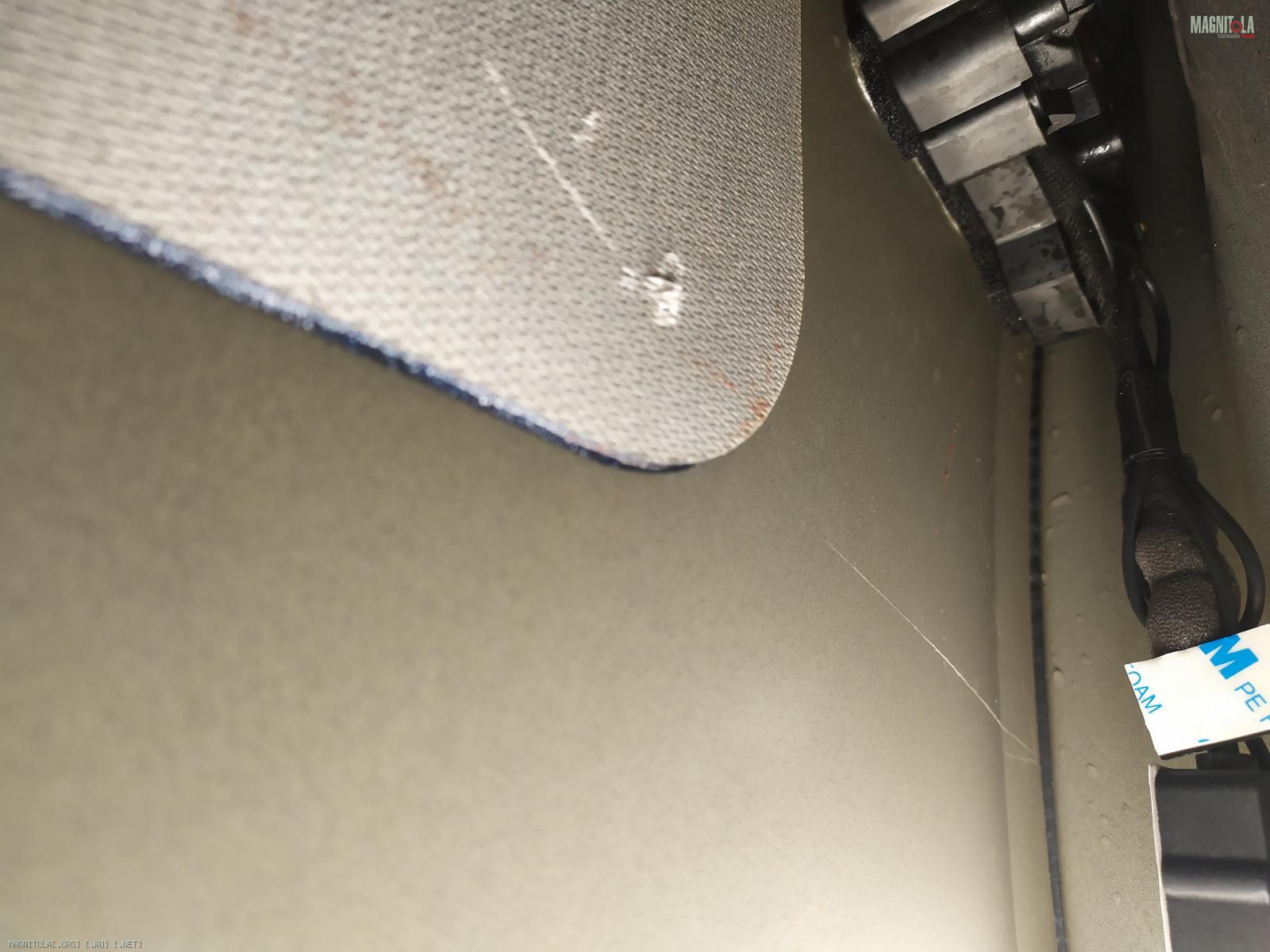

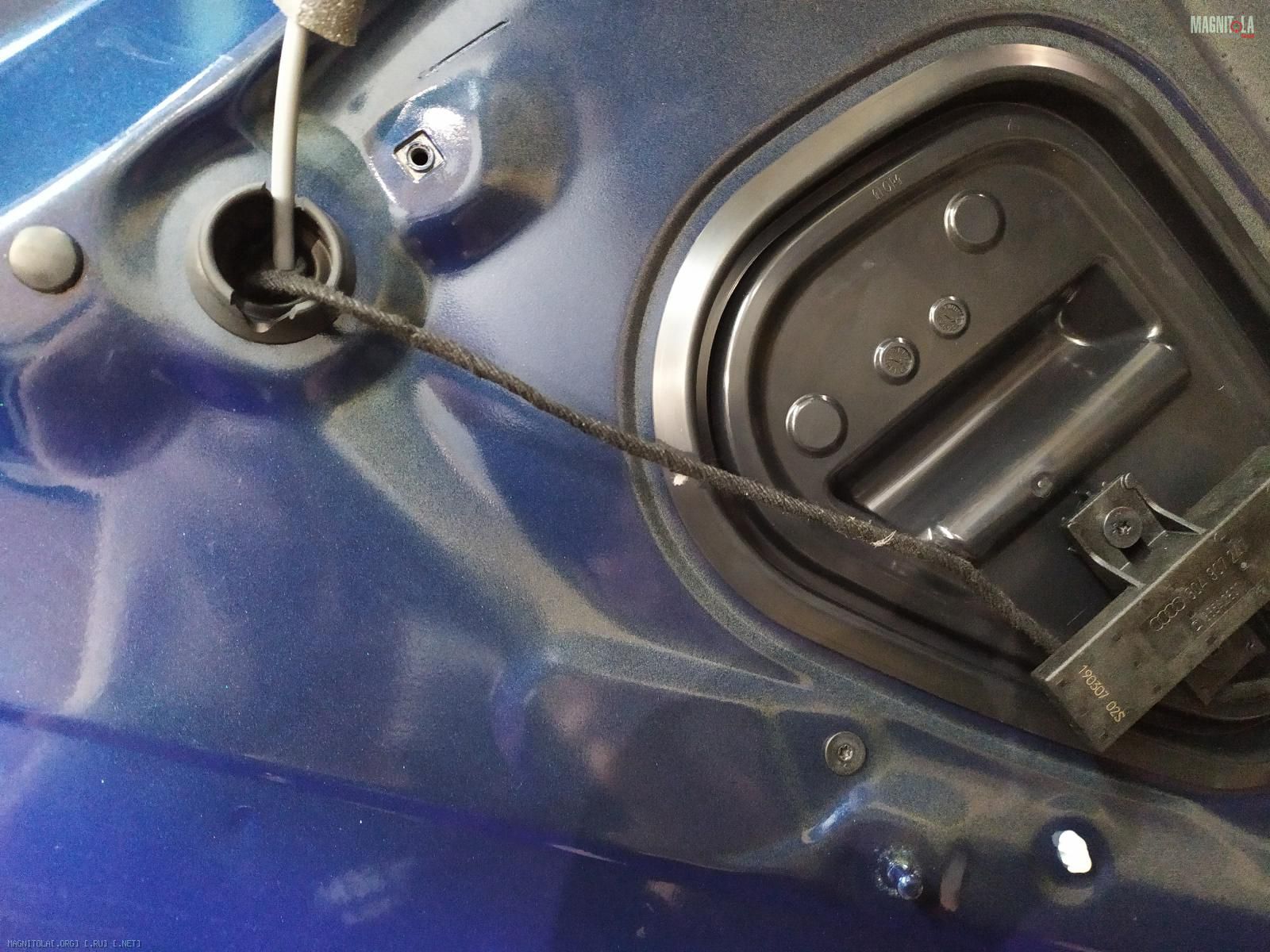

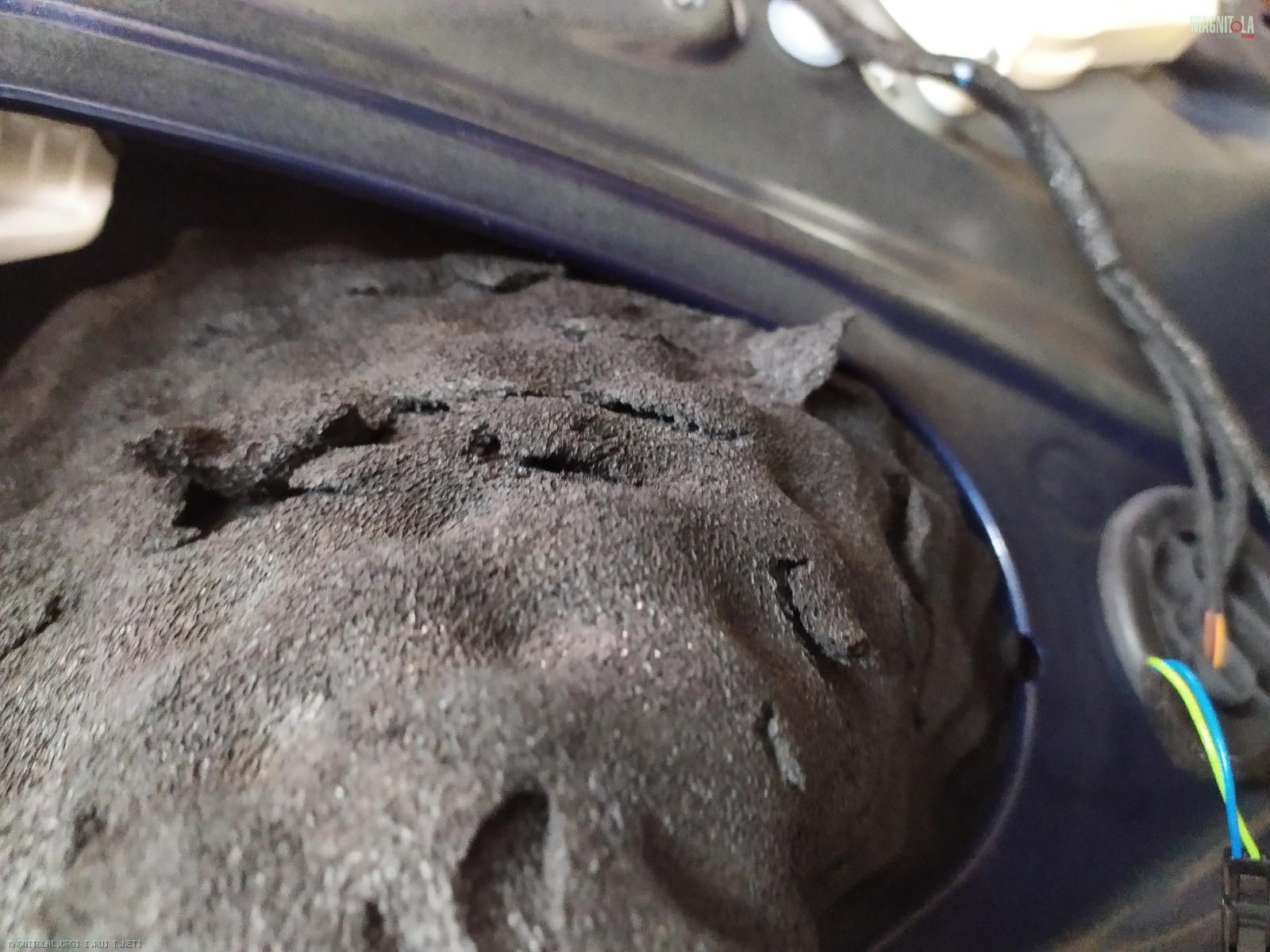

Что имеем - 3...
.....

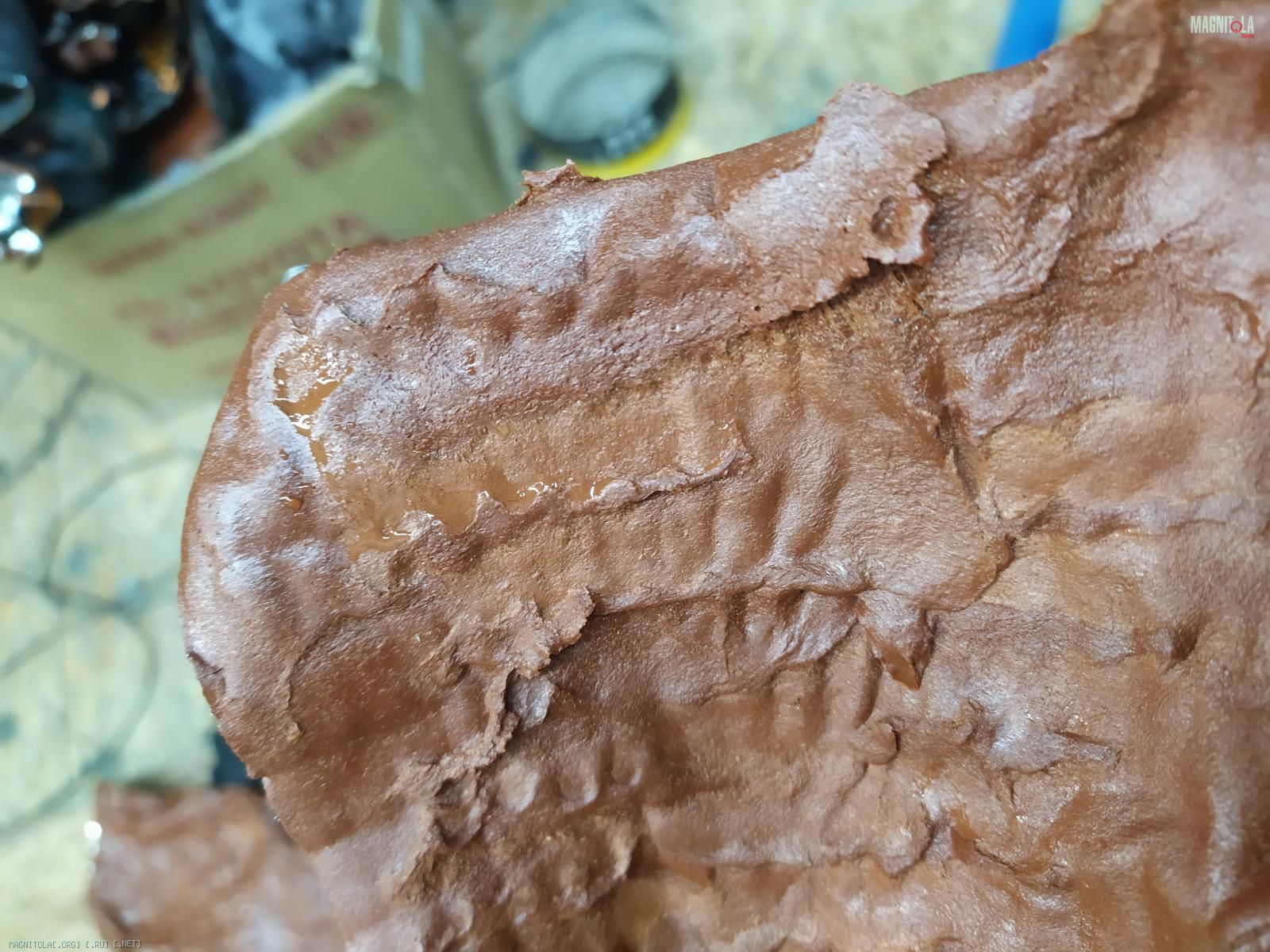

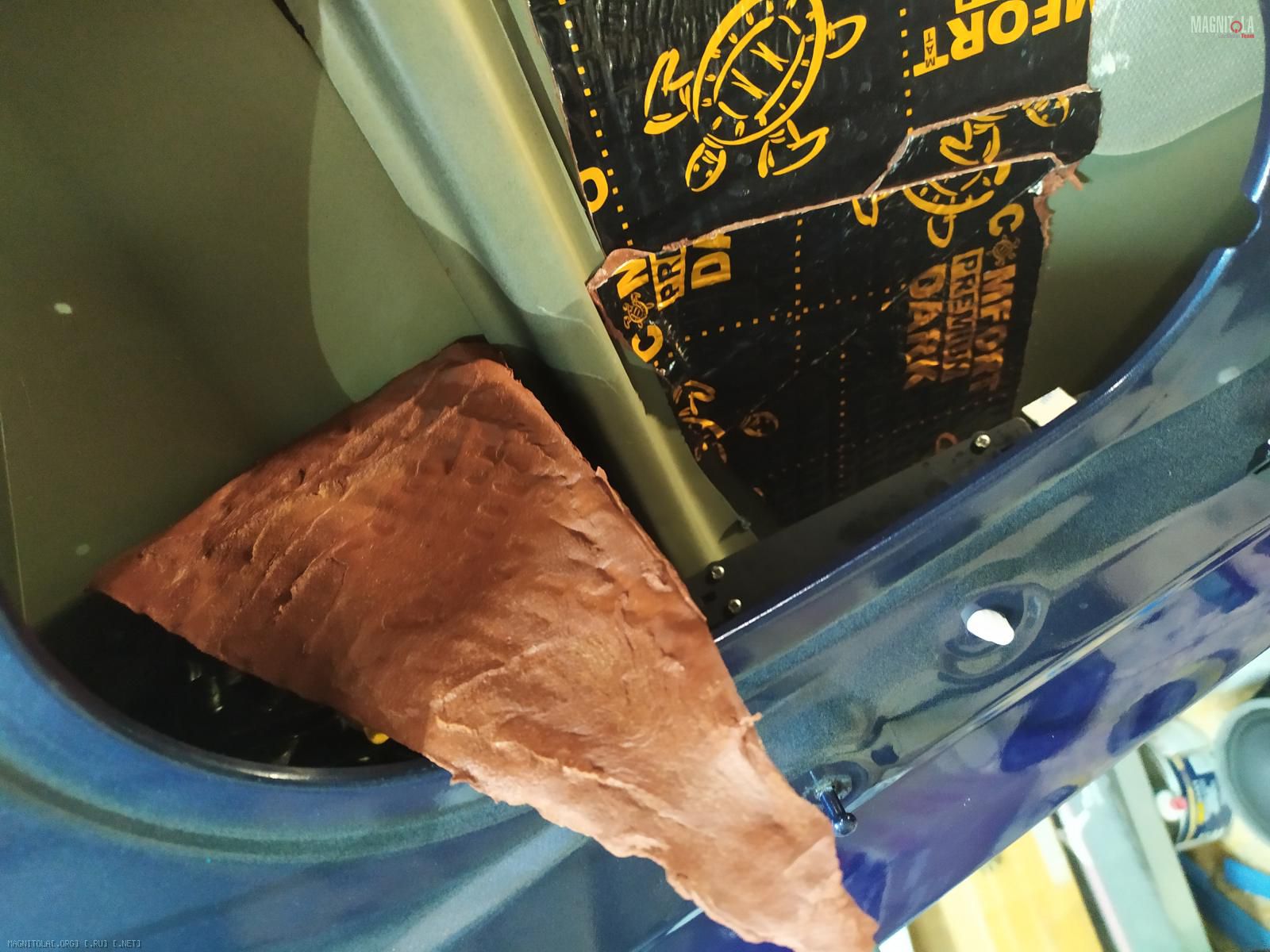

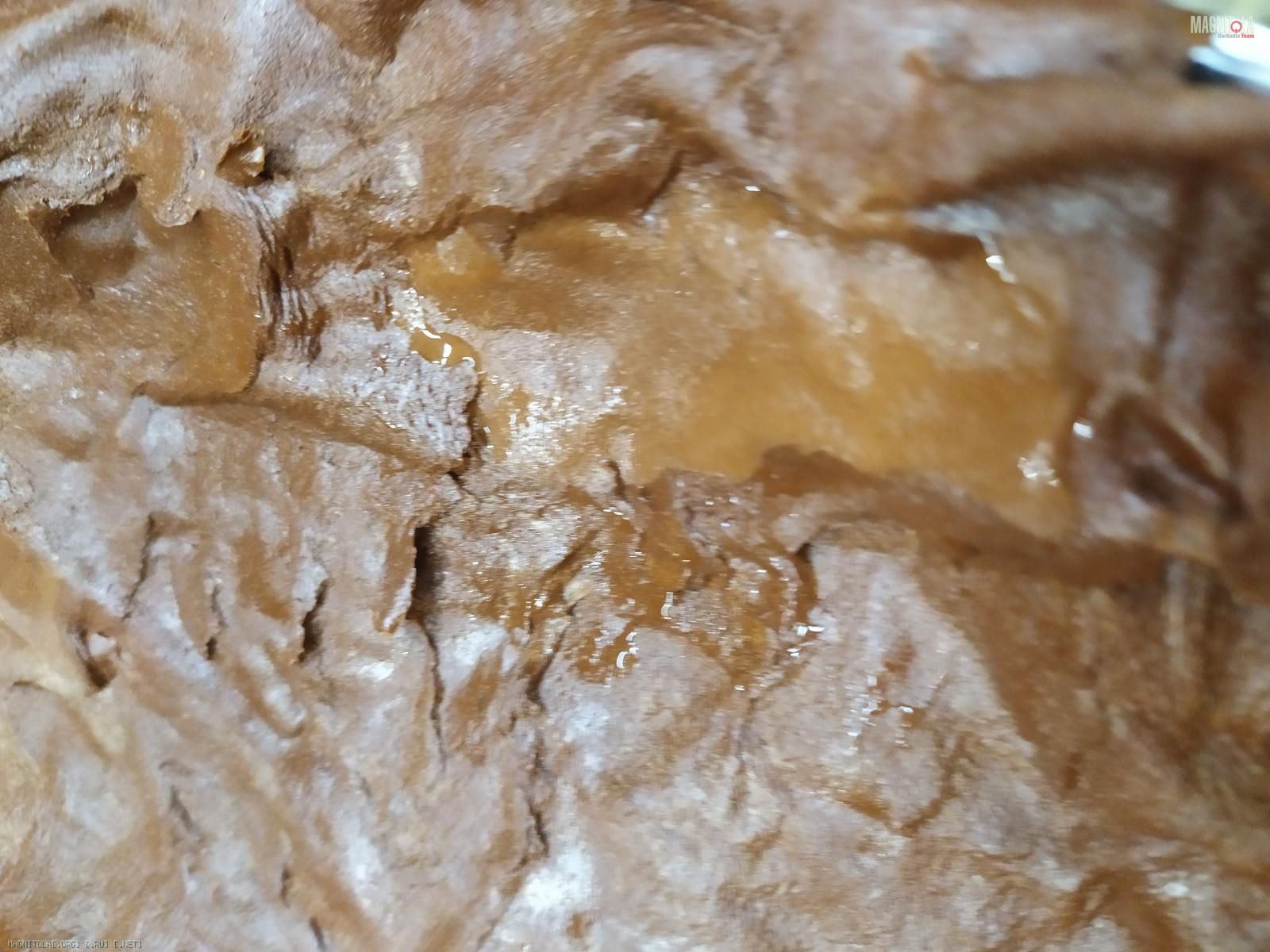

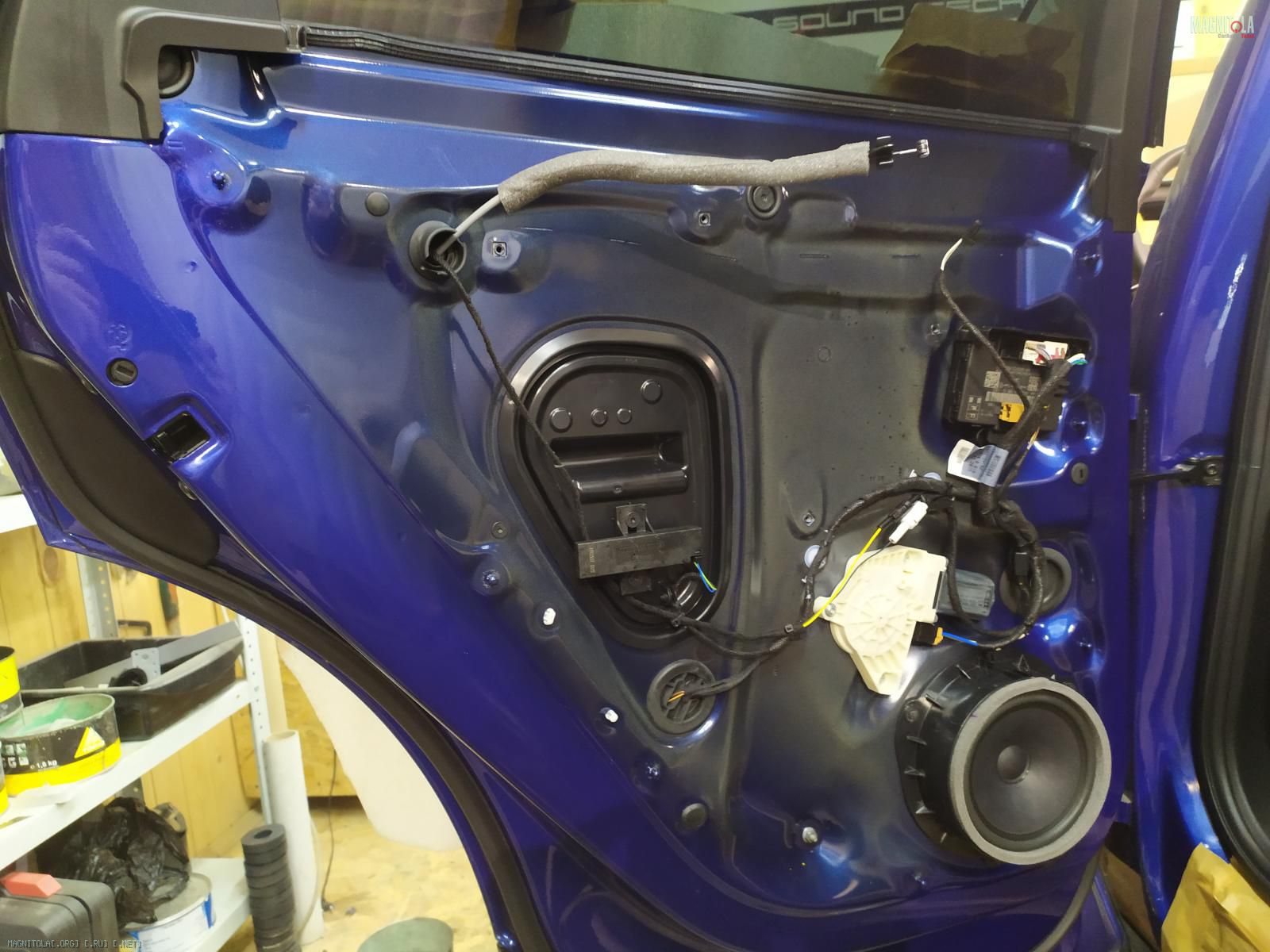

Стекло подъемники задних дверей перестали открываться, "бутерброд" отвалился и его зажевало в механизме
Вложение 1316291Вложение 1316293Вложение 1316295Вложение 1316297Вложение 1316299Вложение 1316301Вложение 1316303Вложение 1316305Вложение 1316307Вложение 1316309Вложение 1316311Вложение 1316313Вложение 1316315Вложение 1316317Вложение 1316319Вложение 1316321Вложение 1316323

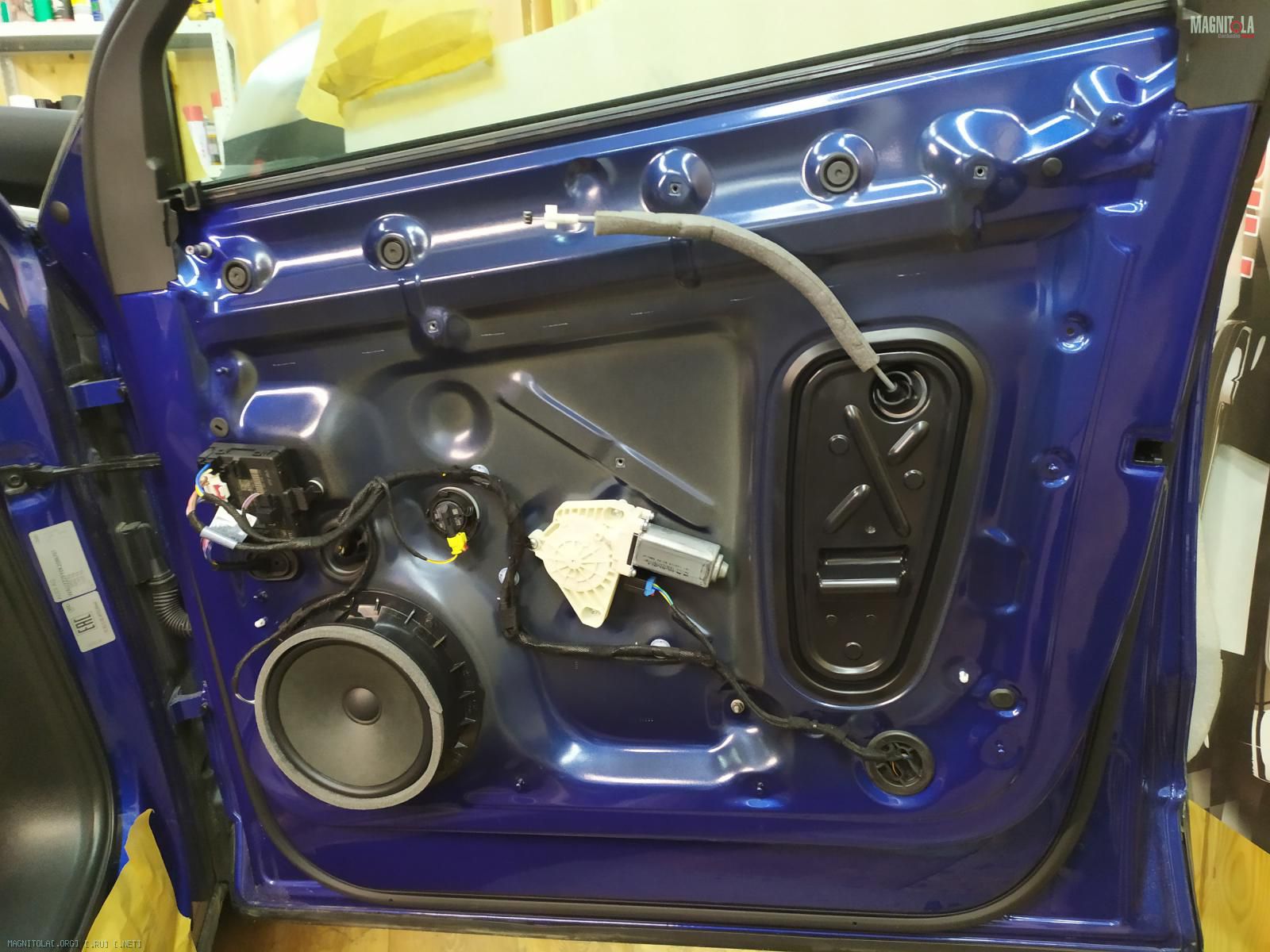

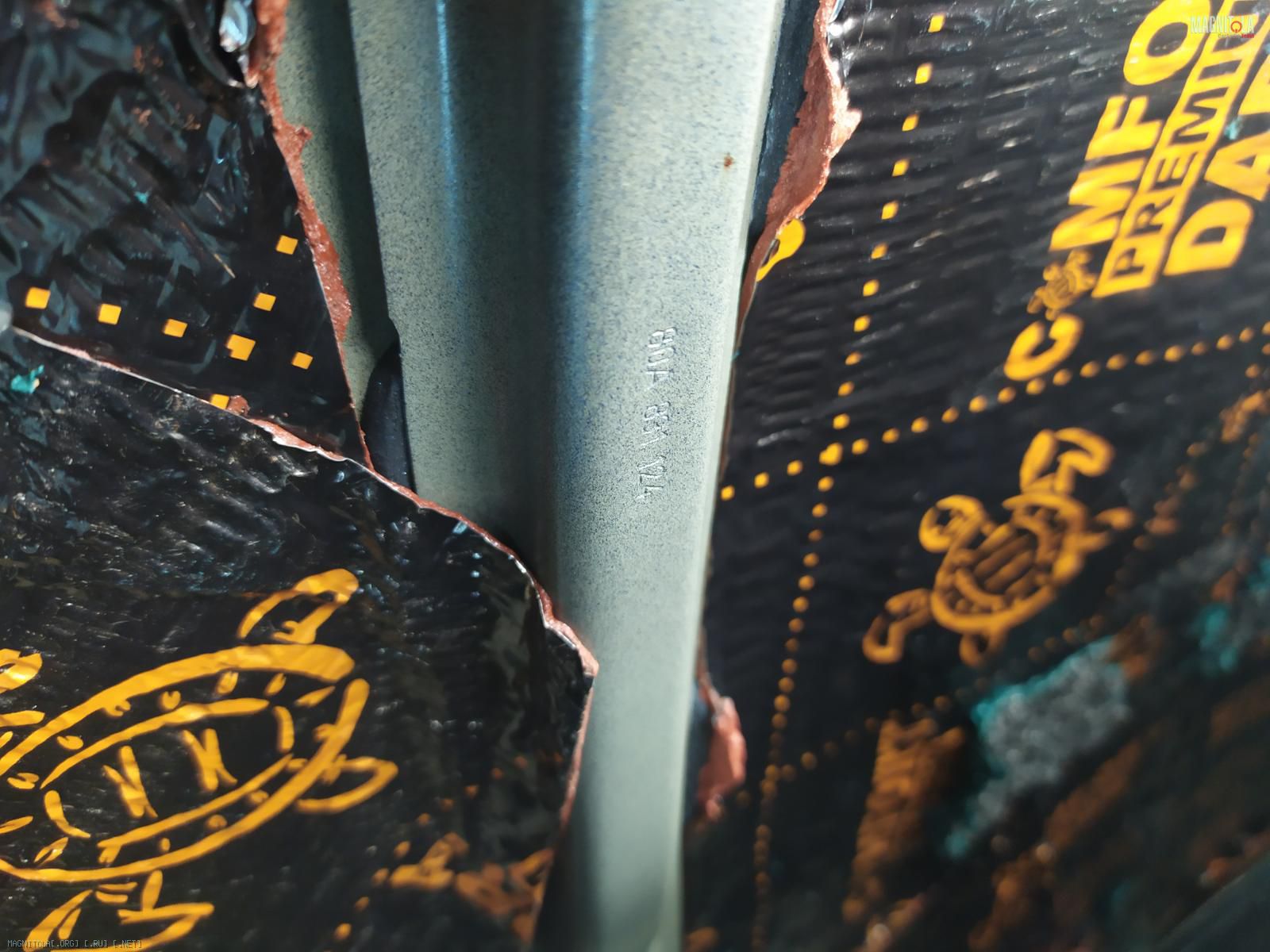

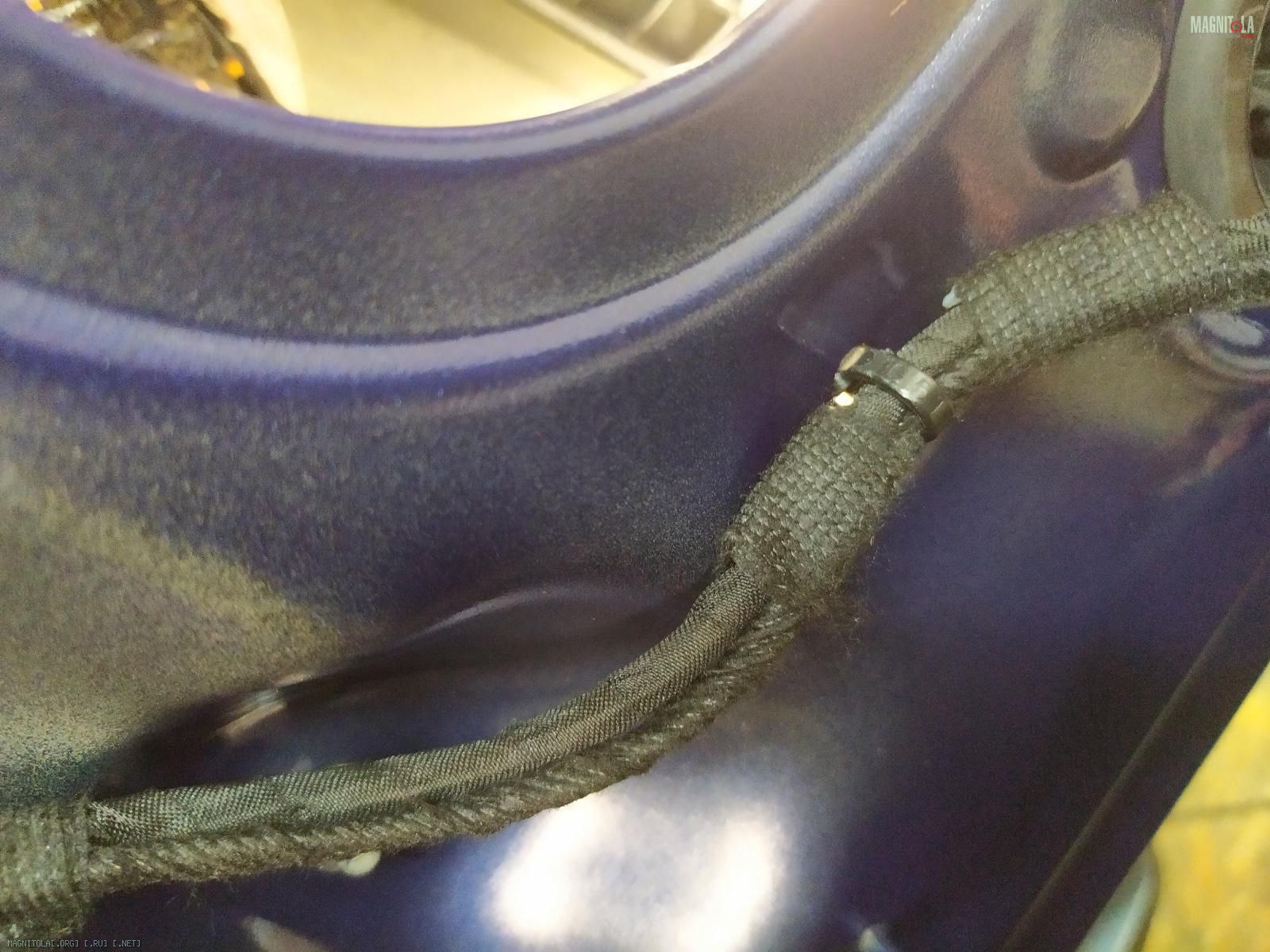

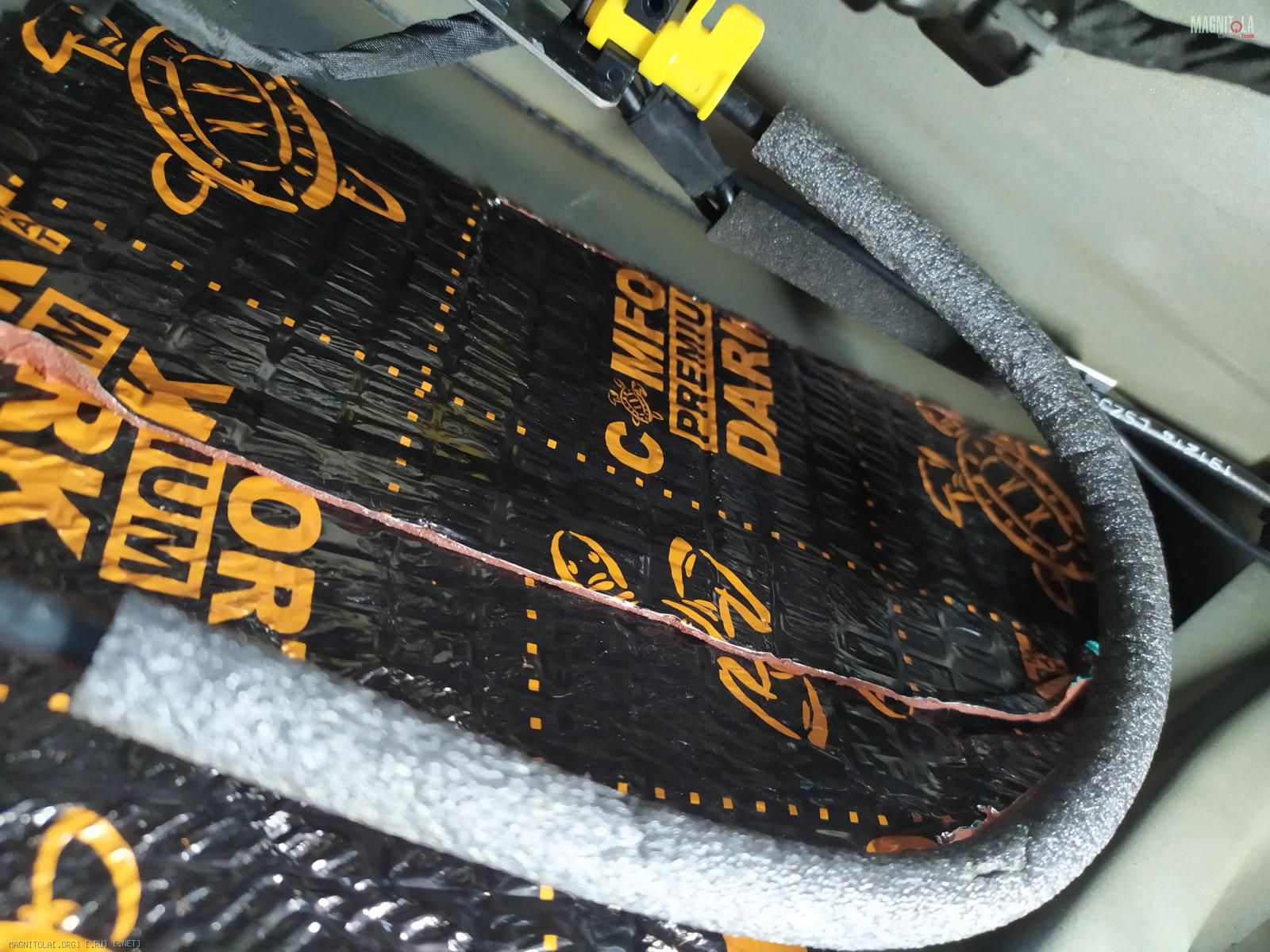

Что имеем - 4...

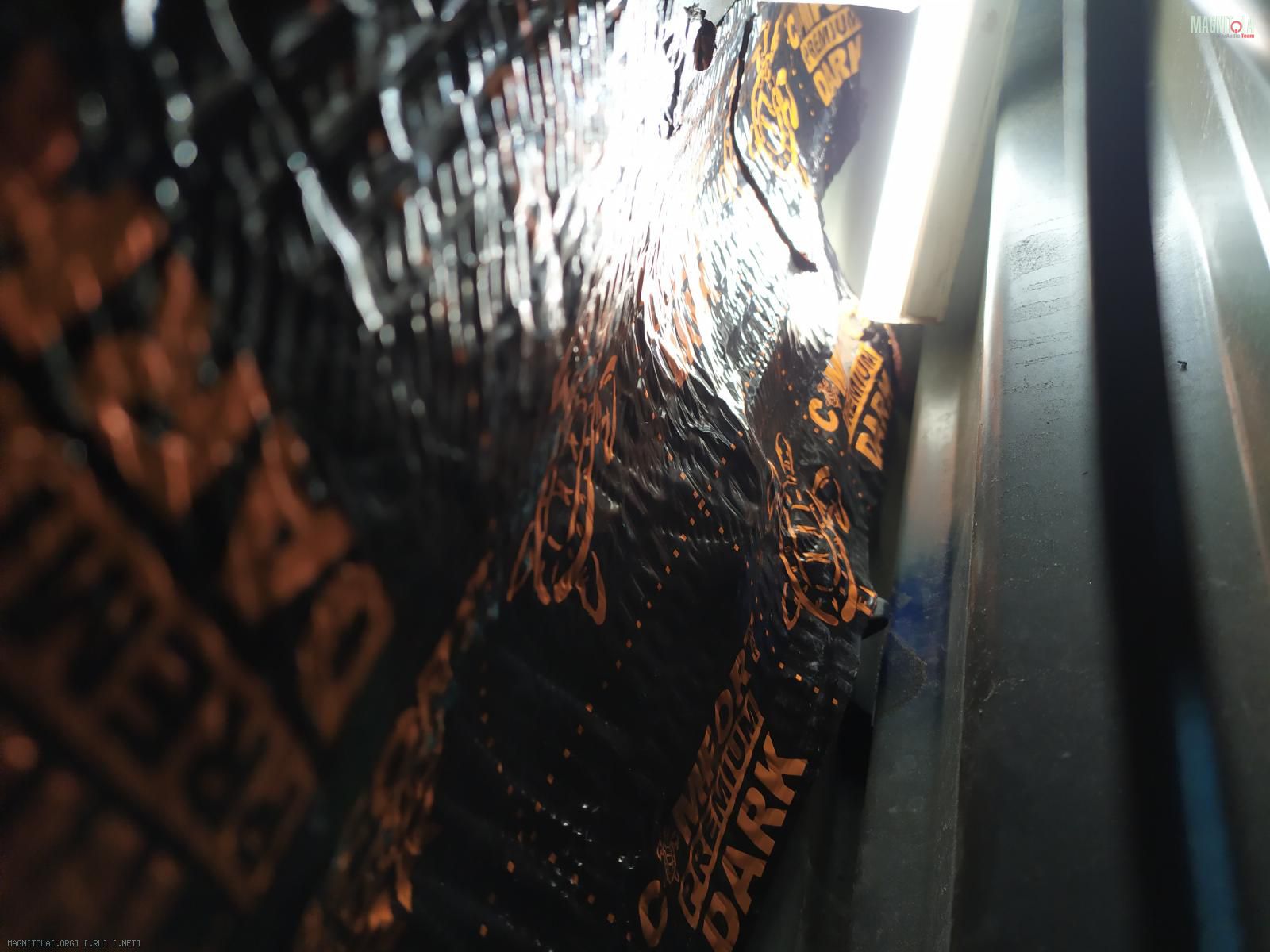

Порезы, переломаны пистоны проводки...
Вложение 1316325Вложение 1316327Вложение 1316329Вложение 1316331Вложение 1316333Вложение 1316335Вложение 1316337Вложение 1316339Вложение 1316341Вложение 1316343

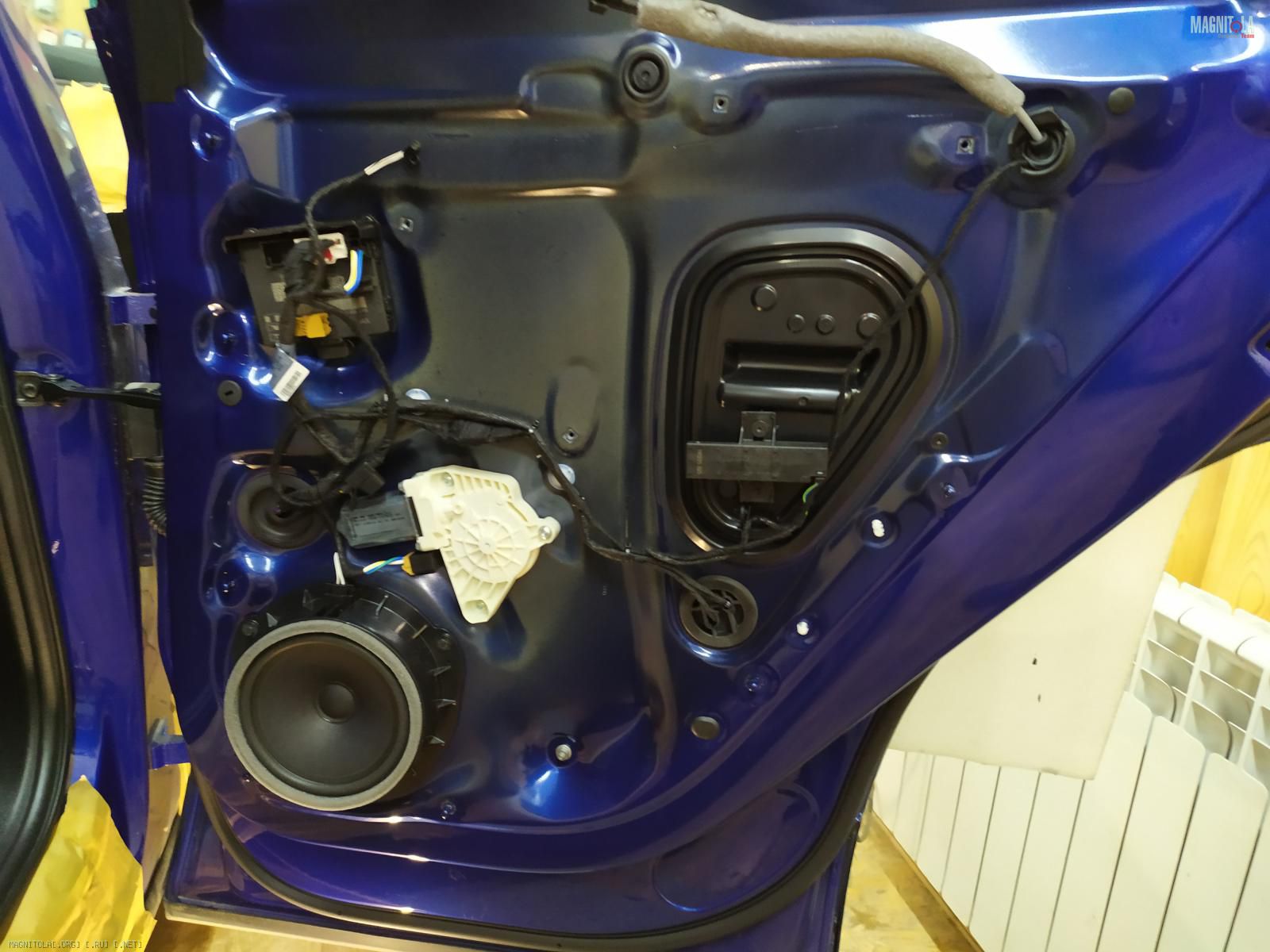

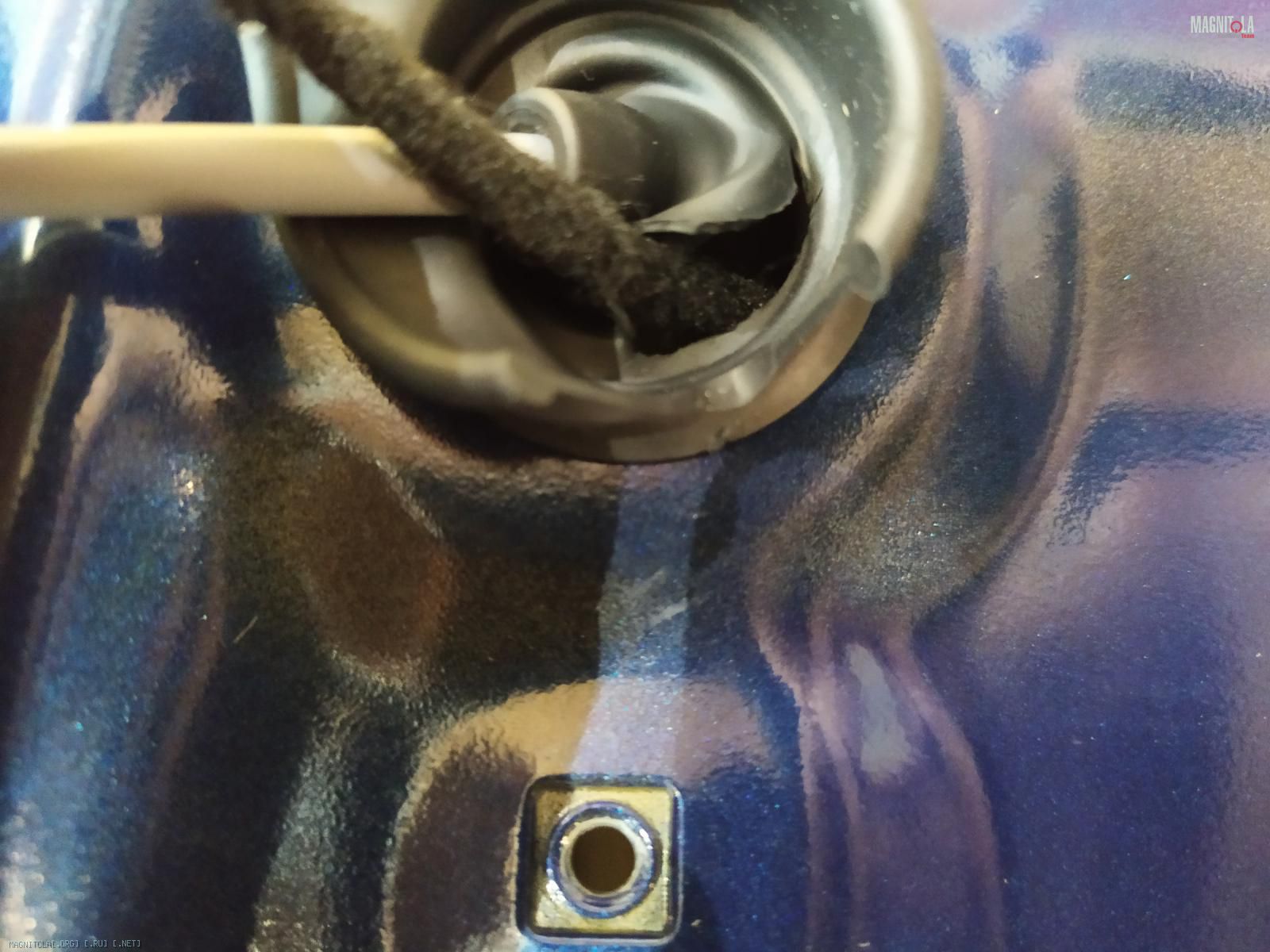

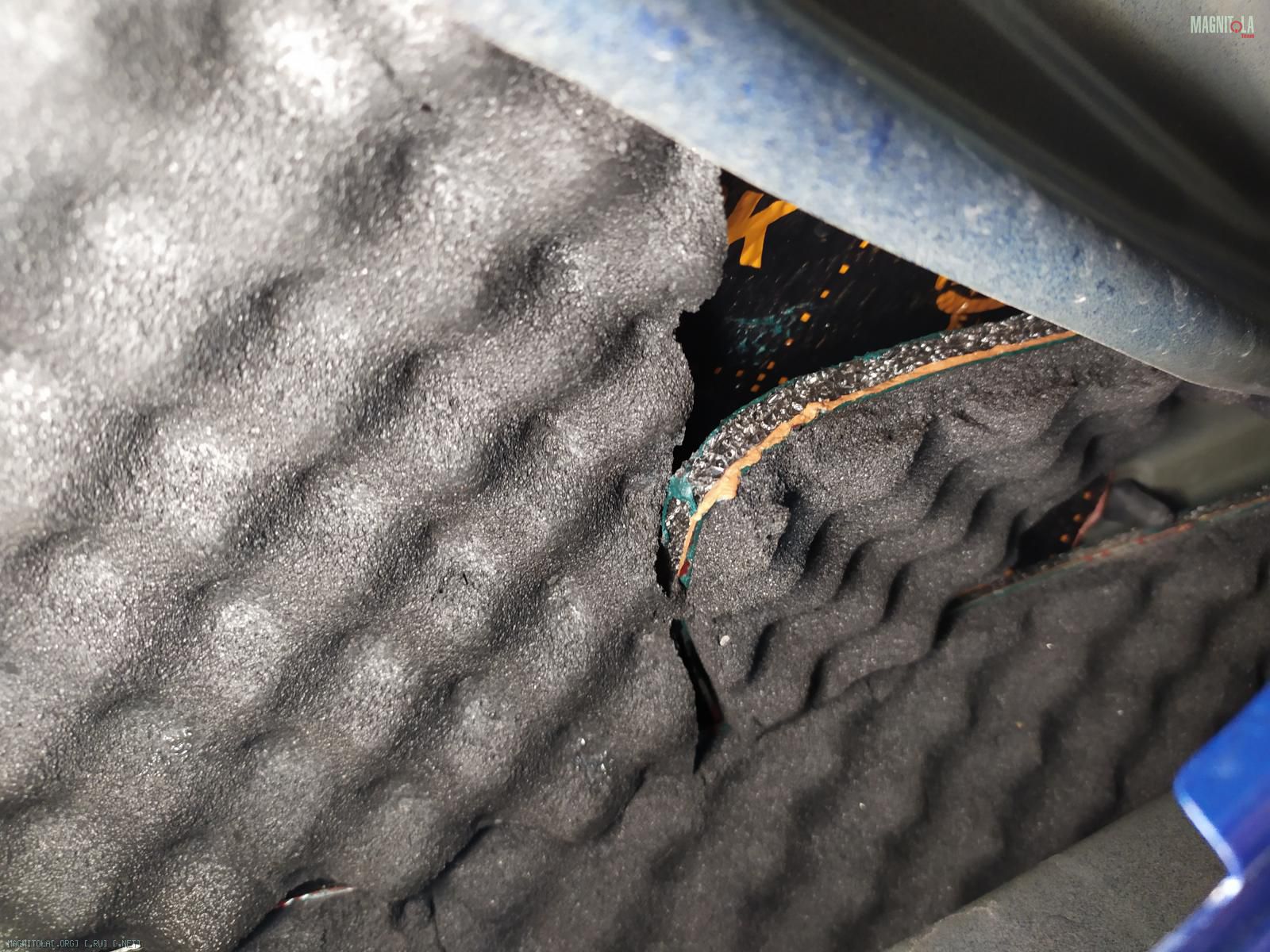

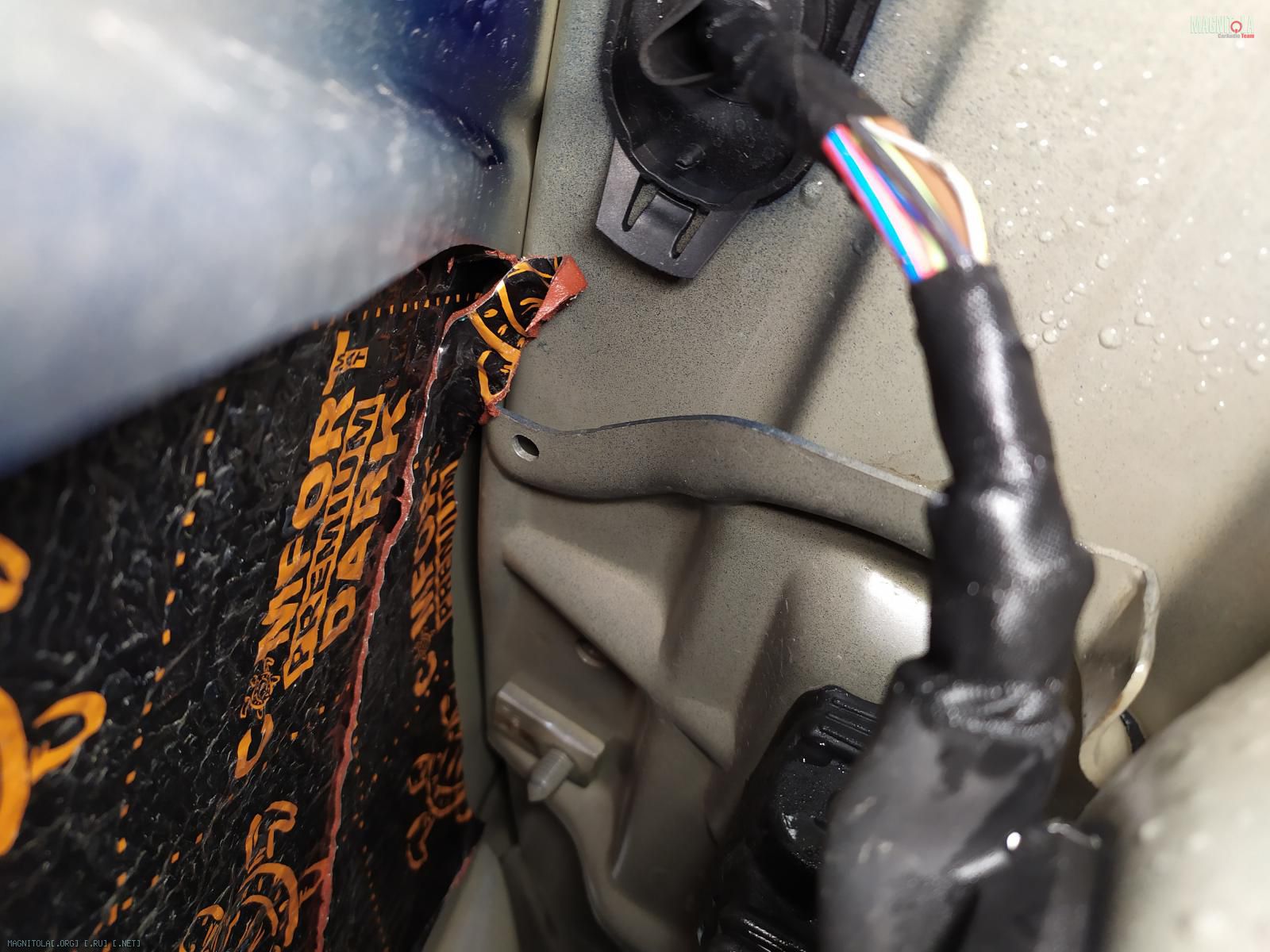

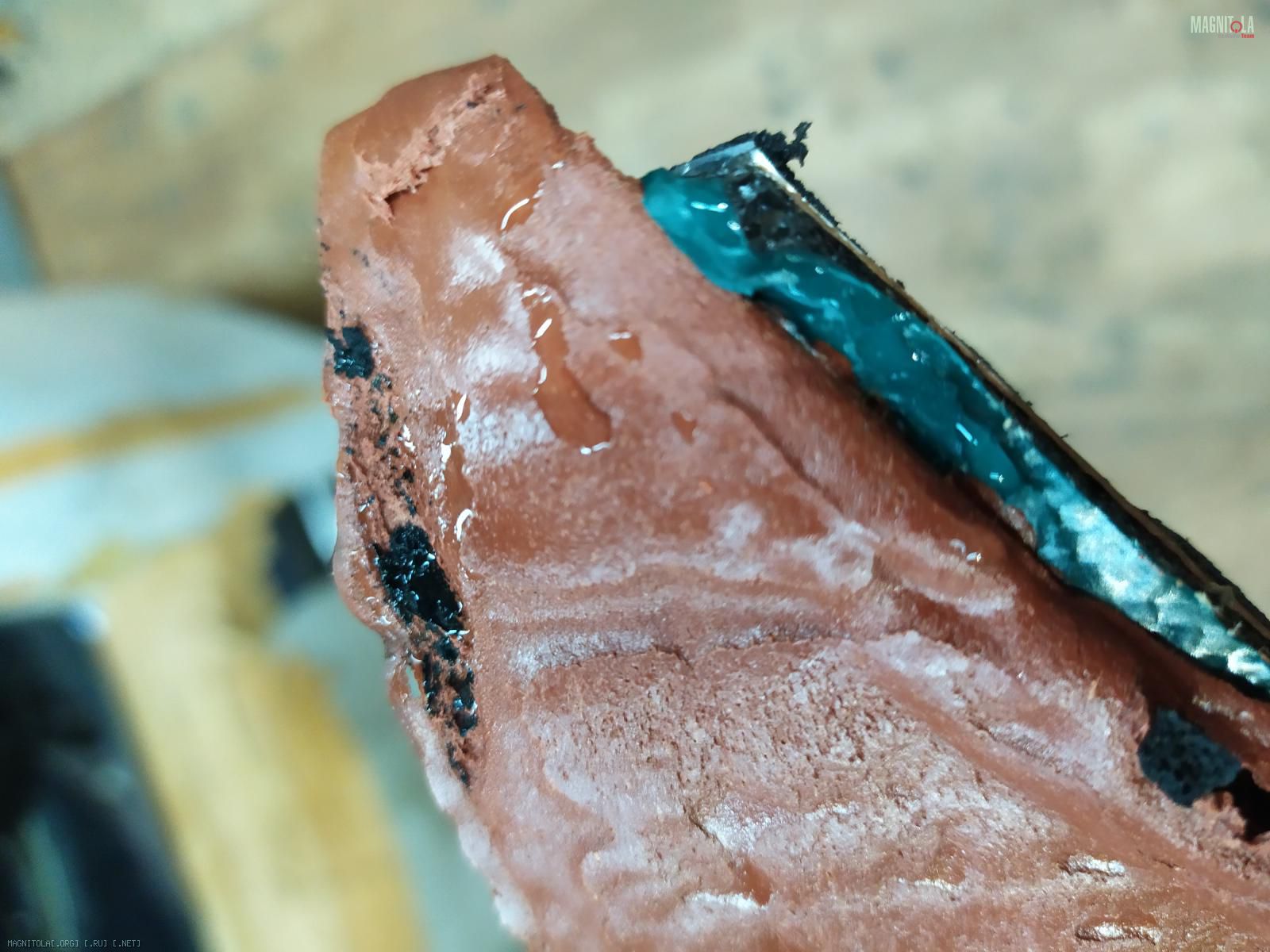

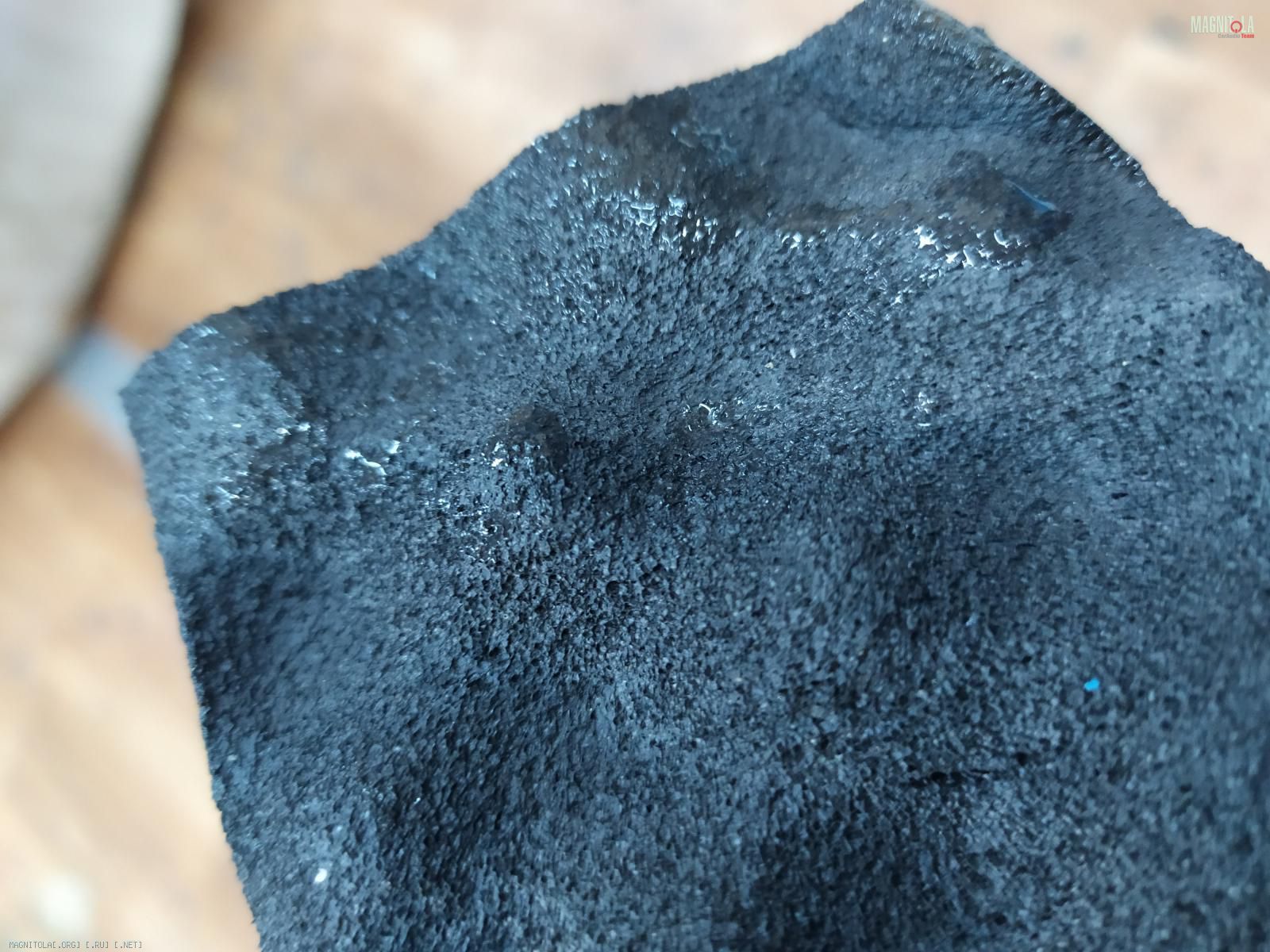

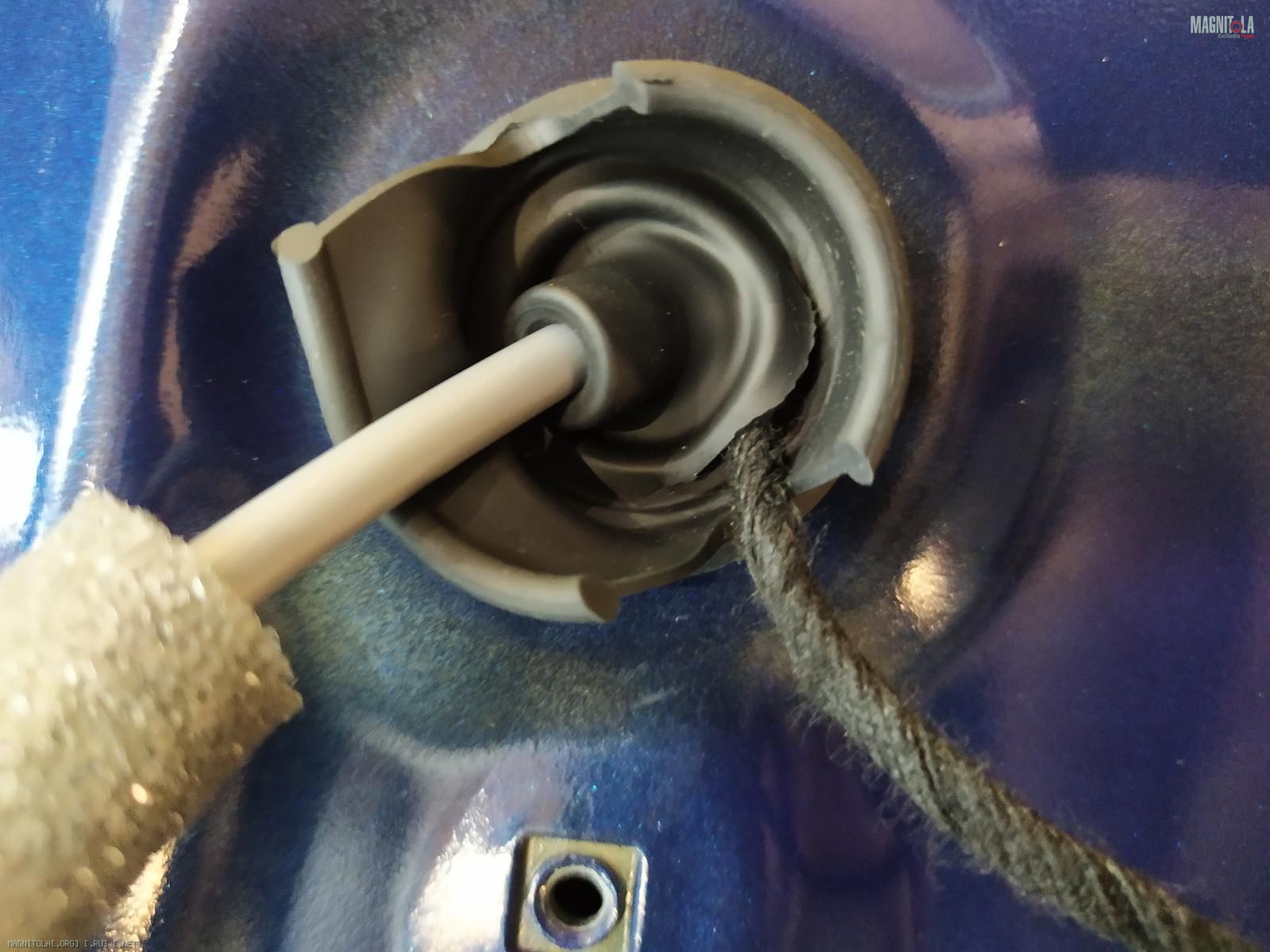

Что имеем - 5...
Вложение 1316345Вложение 1316347Вложение 1316349Вложение 1316351Вложение 1316353Вложение 1316355Вложение 1316357Вложение 1316359Вложение 1316361Вложение 1316363Вложение 1316365Вложение 1316367Вложение 1316369Вложение 1316371Вложение 1316373Вложение 1316375

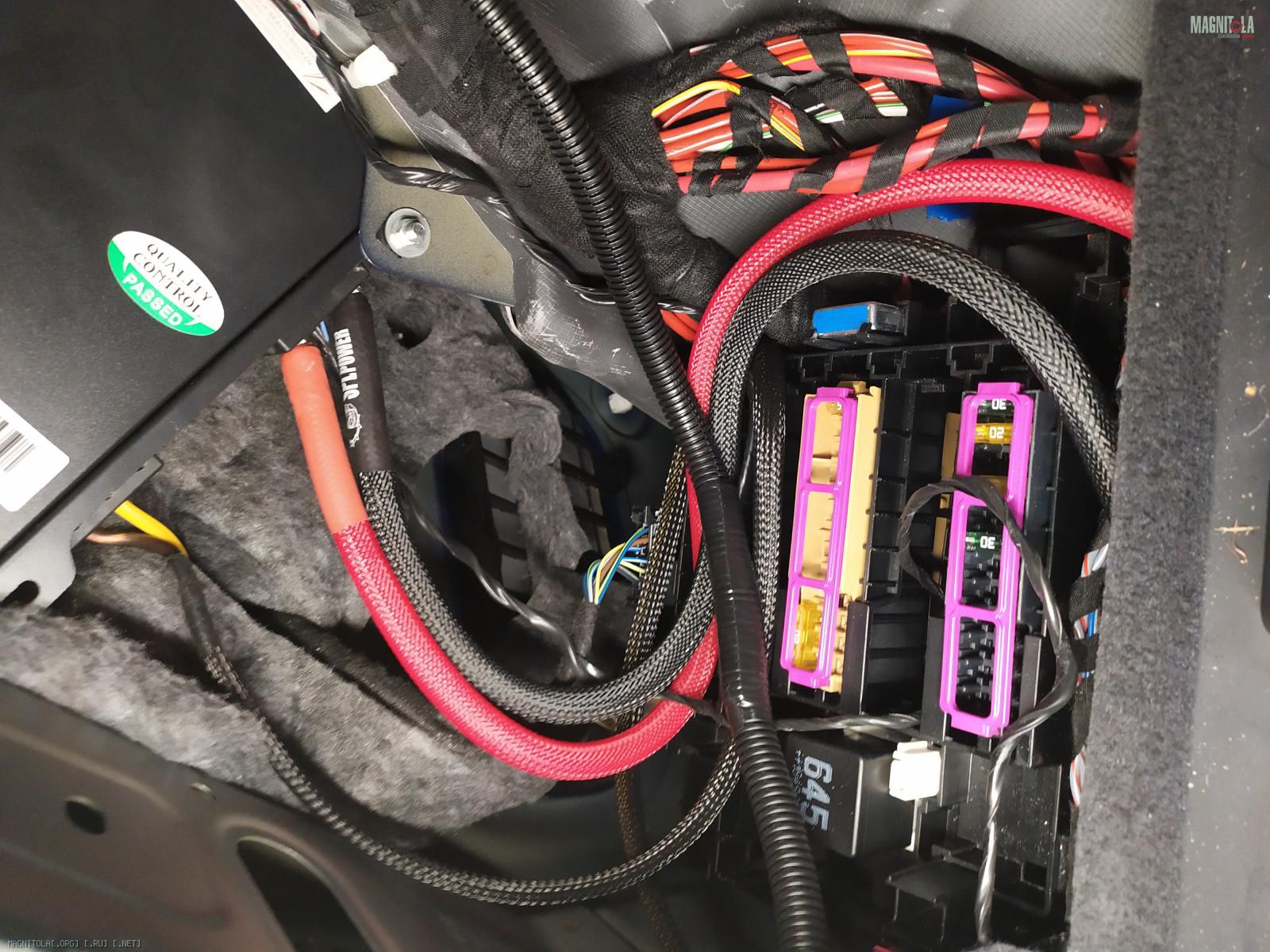

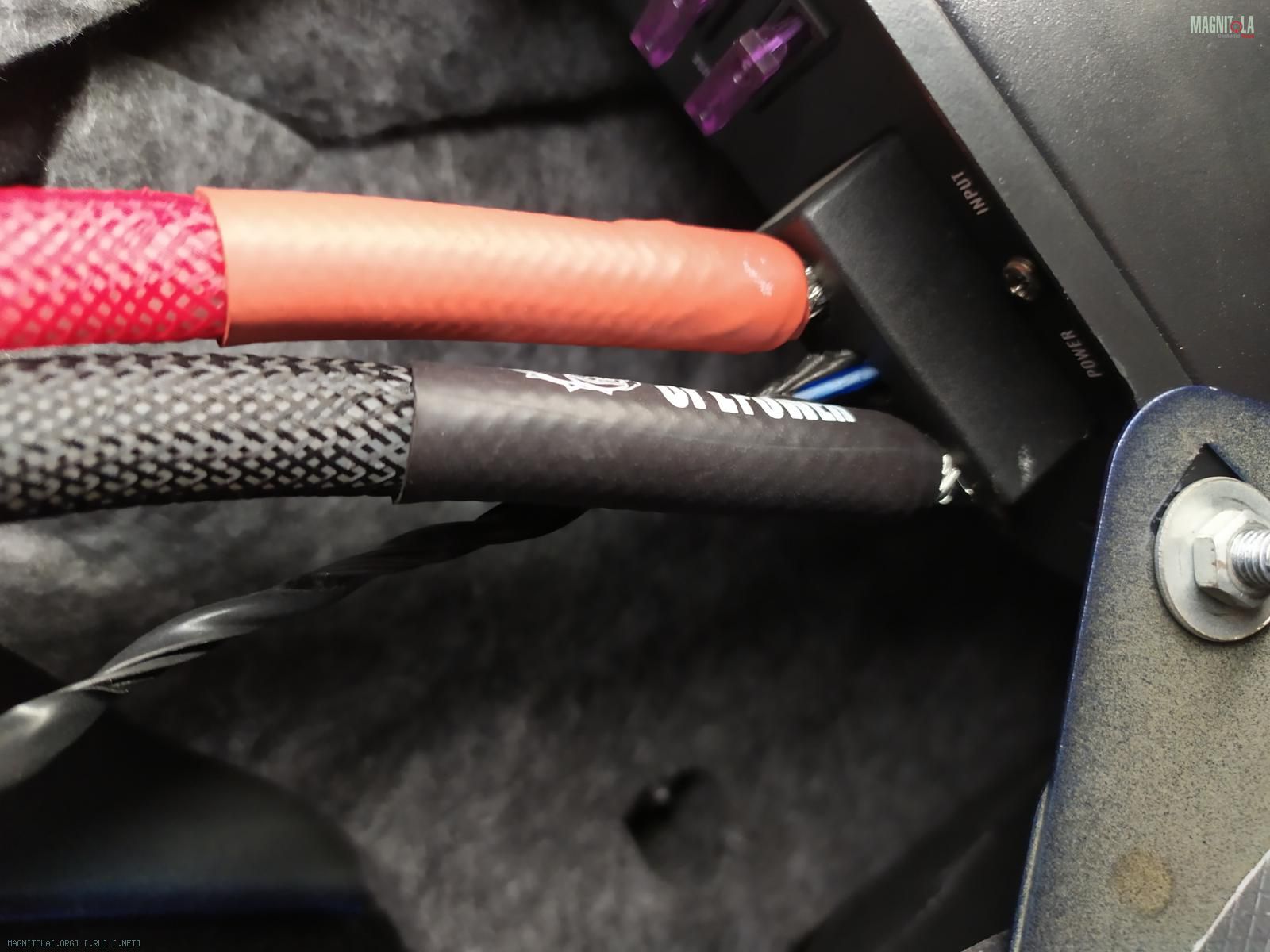

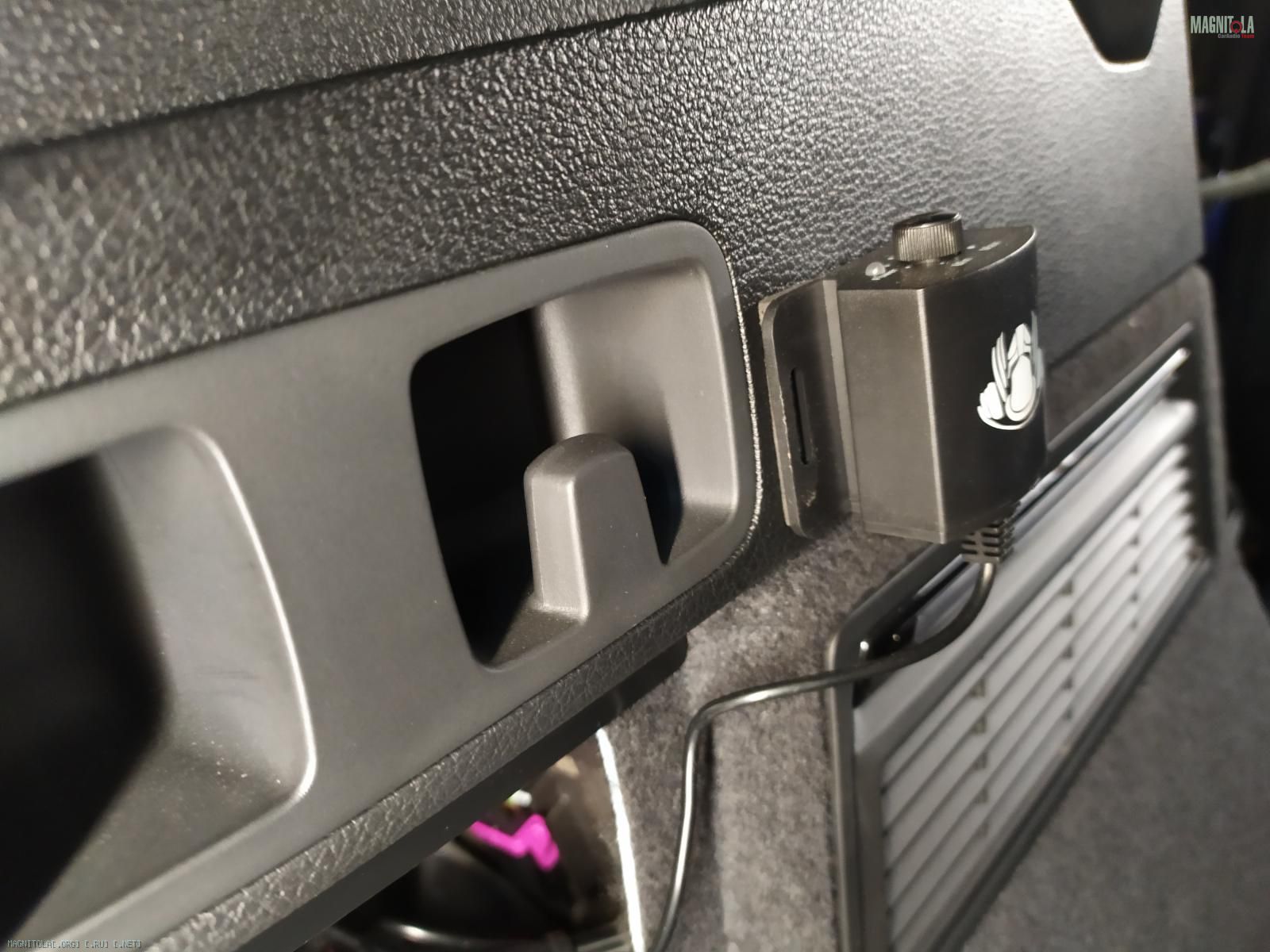

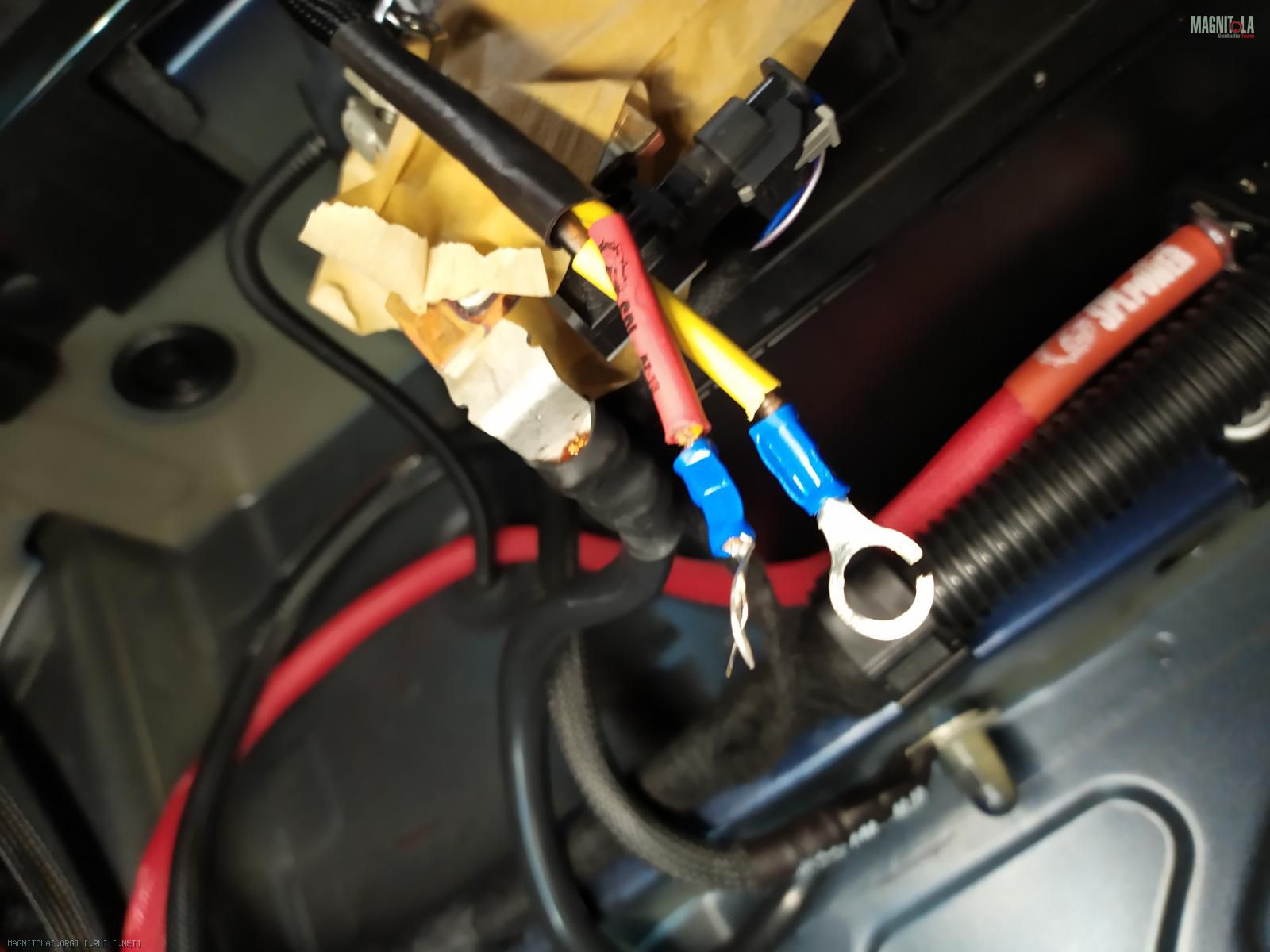

Что имеем - 6...

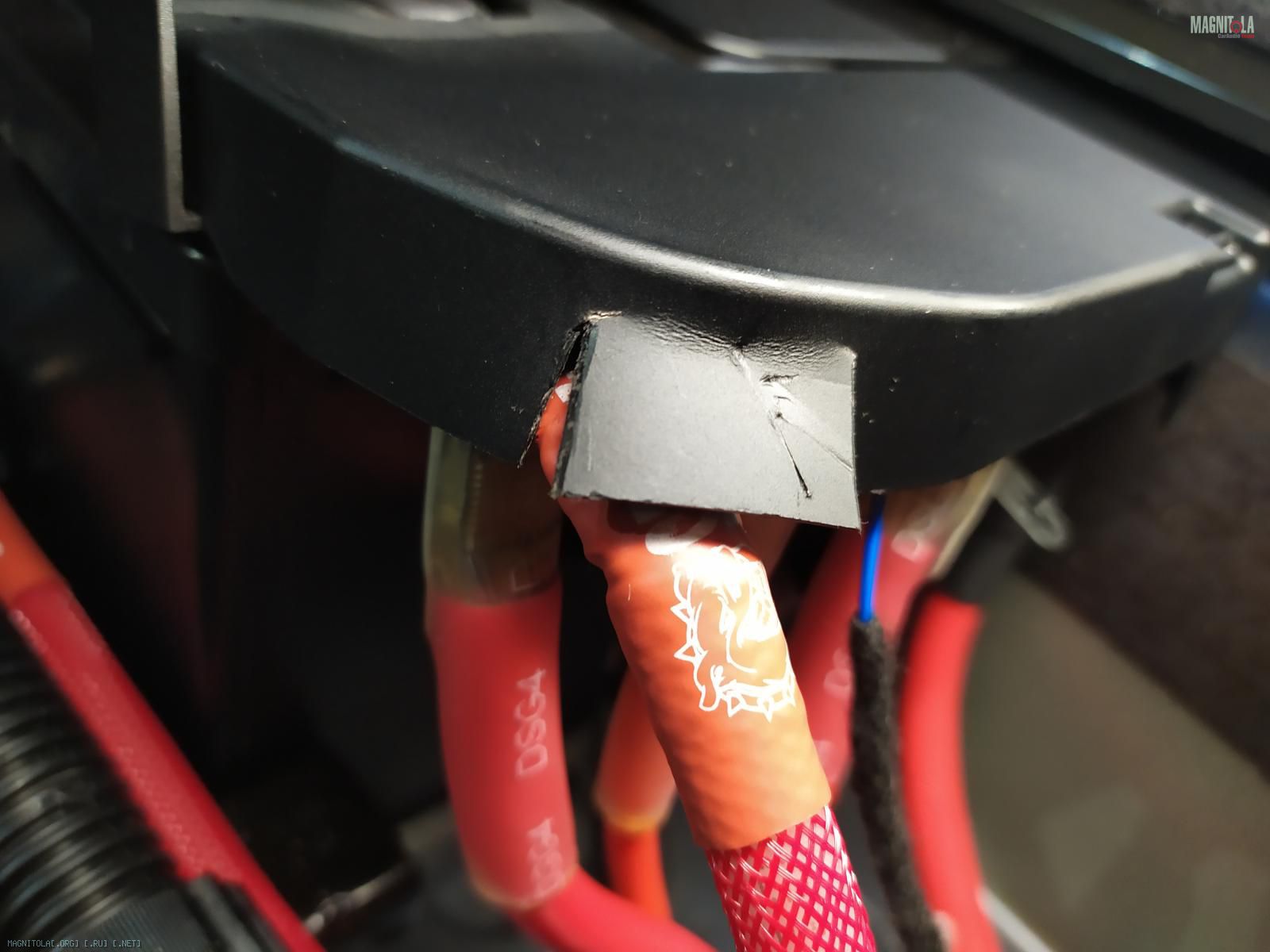

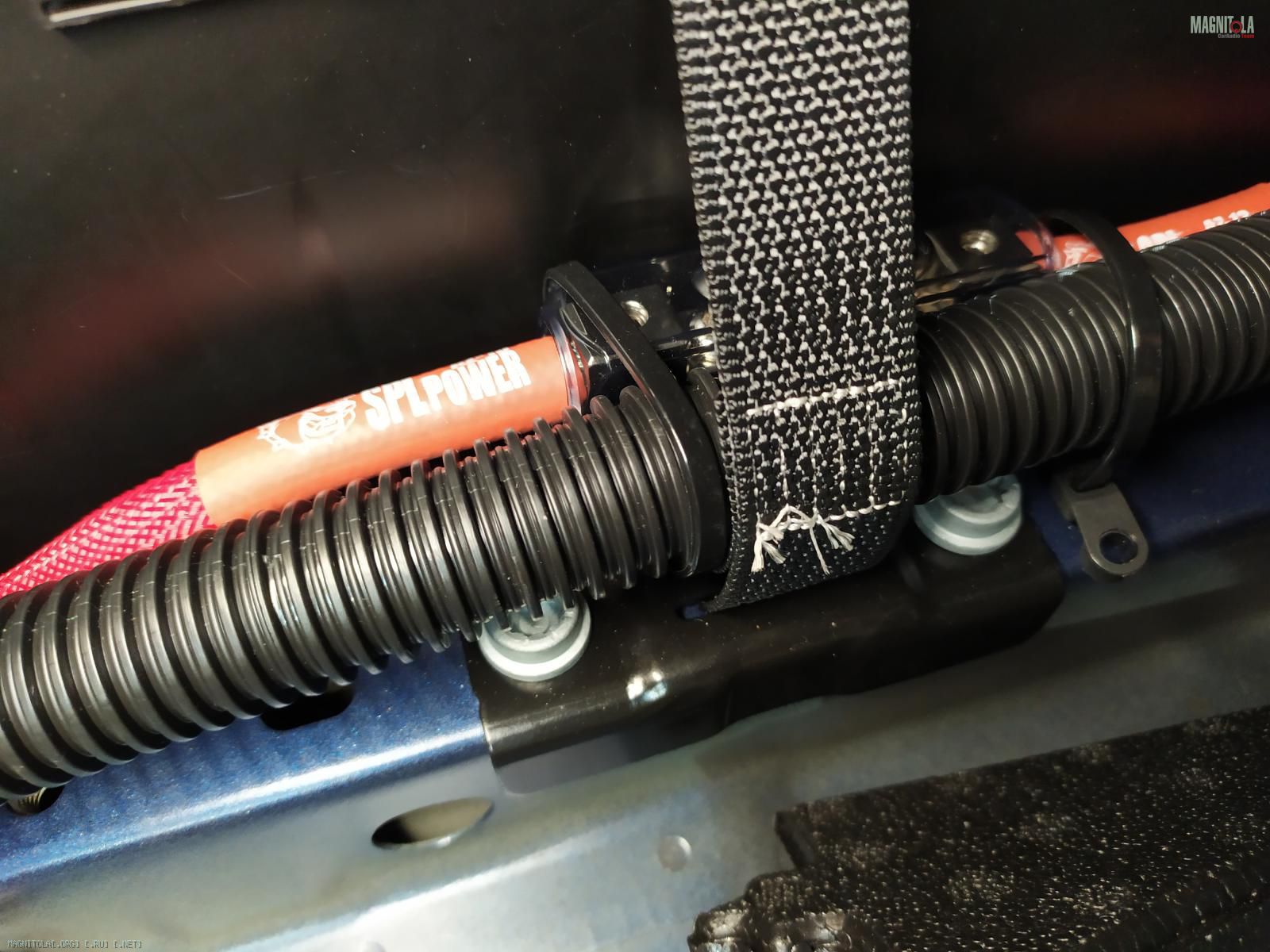

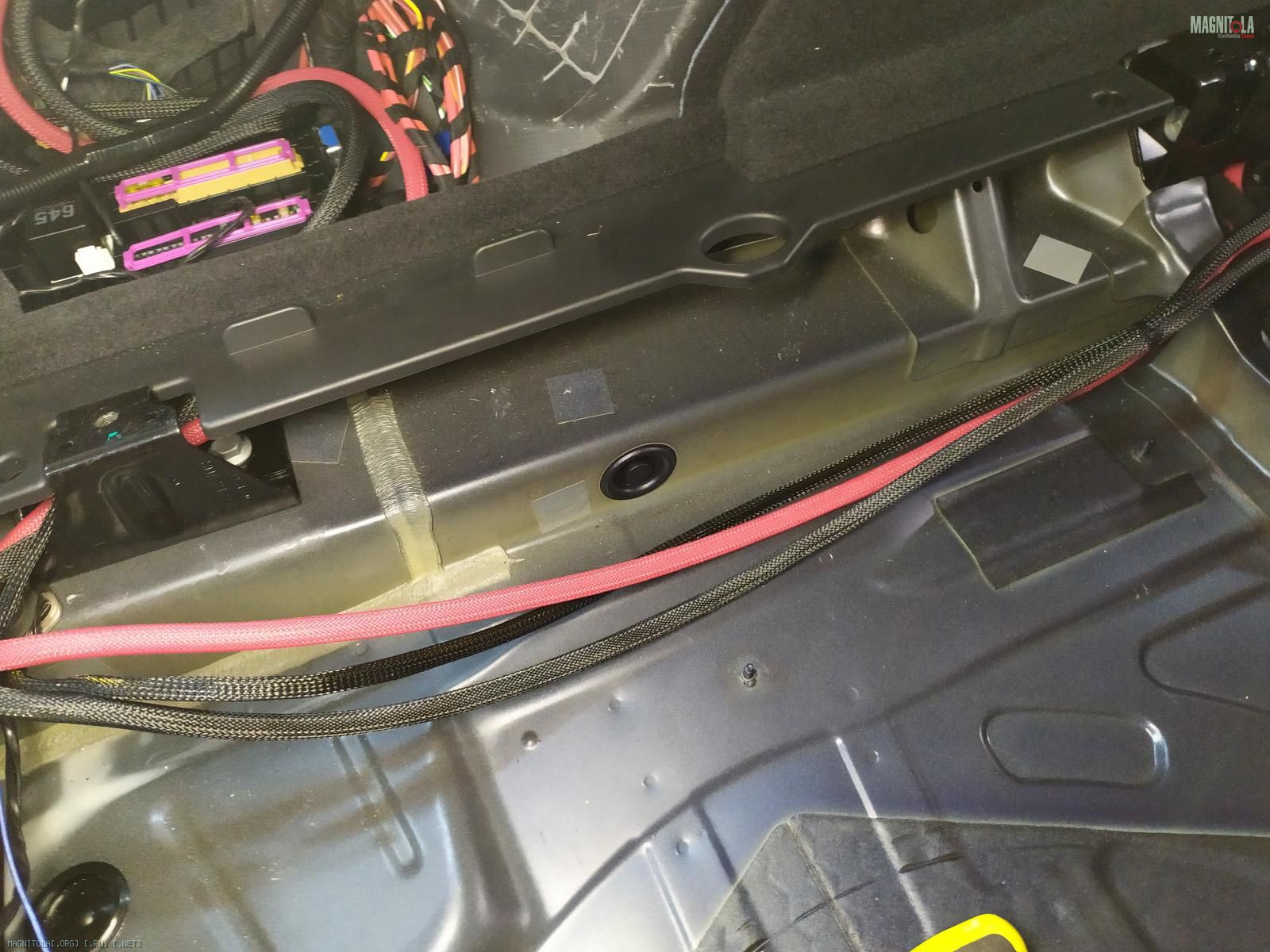

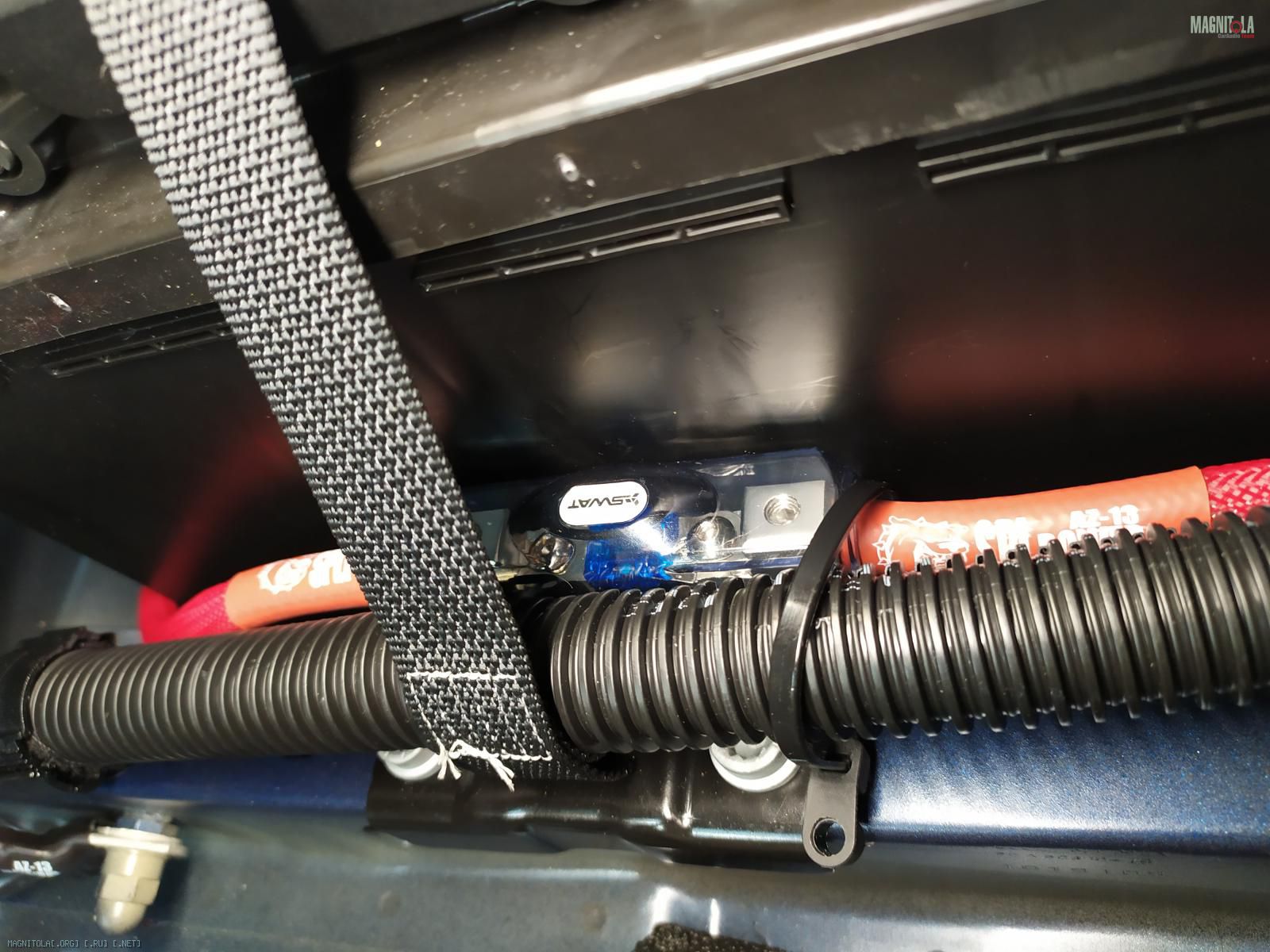

Саб, проводка, подключение...
Вложение 1316377Вложение 1316379Вложение 1316381Вложение 1316383Вложение 1316385Вложение 1316387Вложение 1316389Вложение 1316391Вложение 1316393Вложение 1316395Вложение 1316397

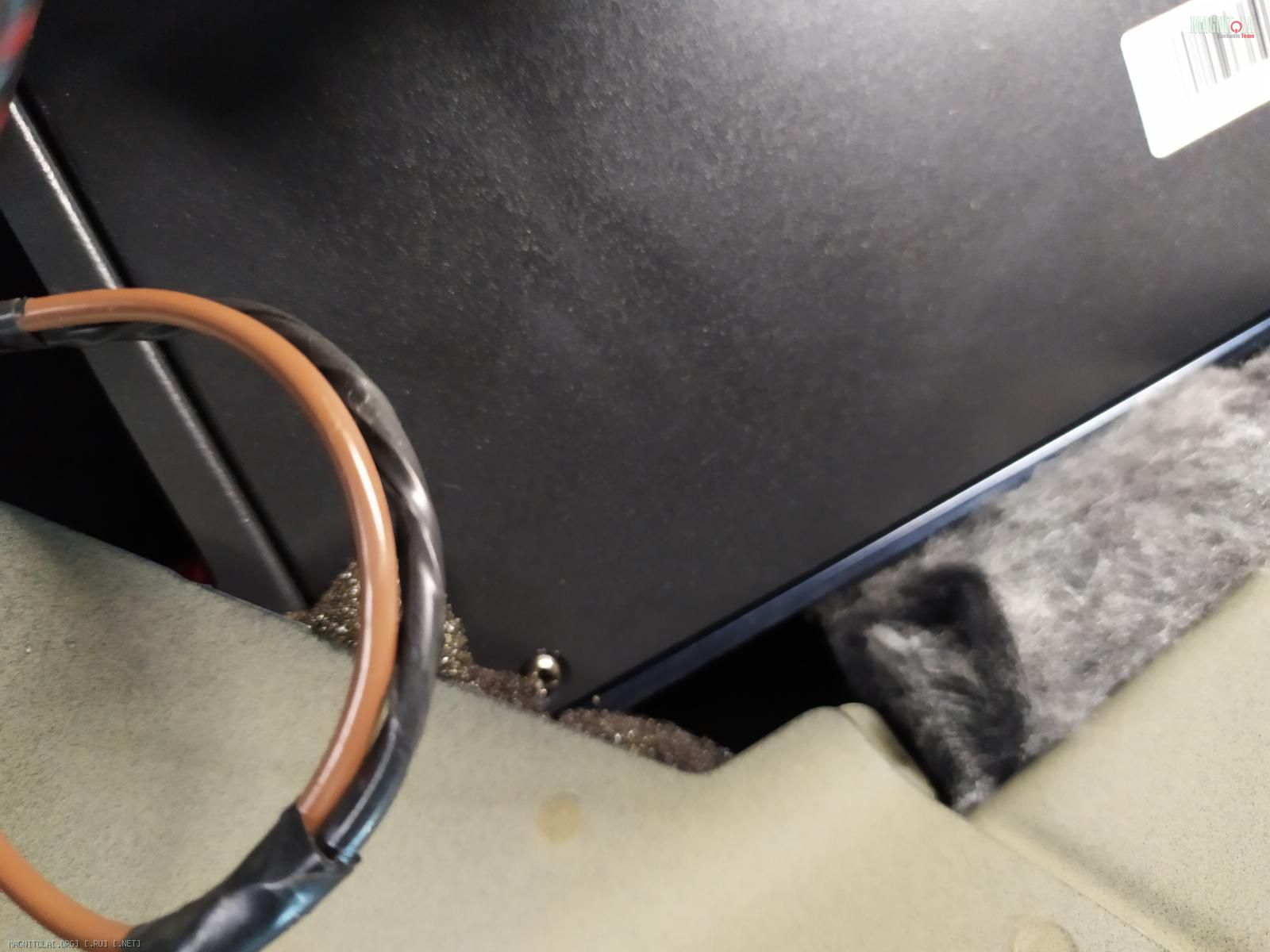

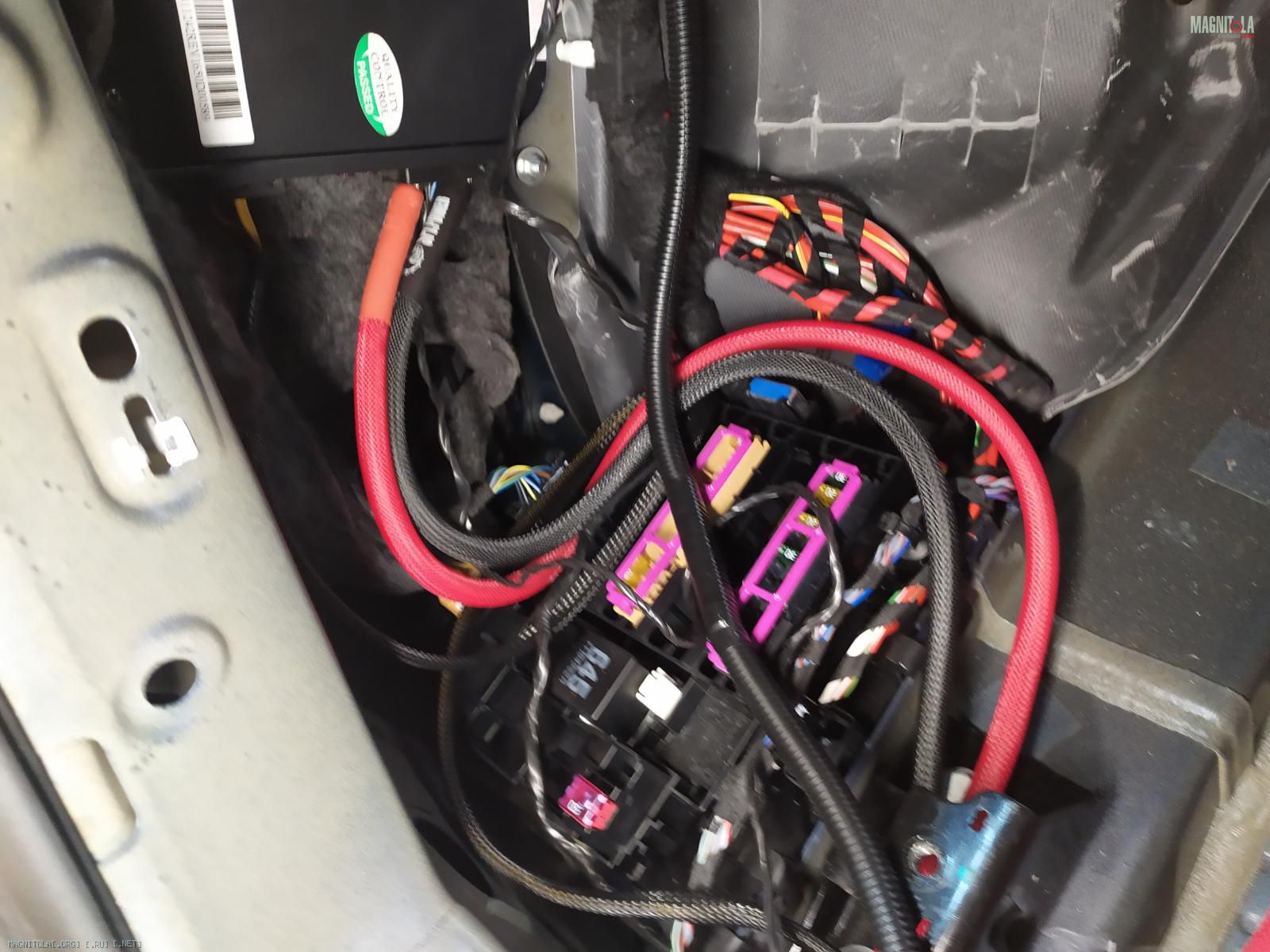

Что имеем - 7...

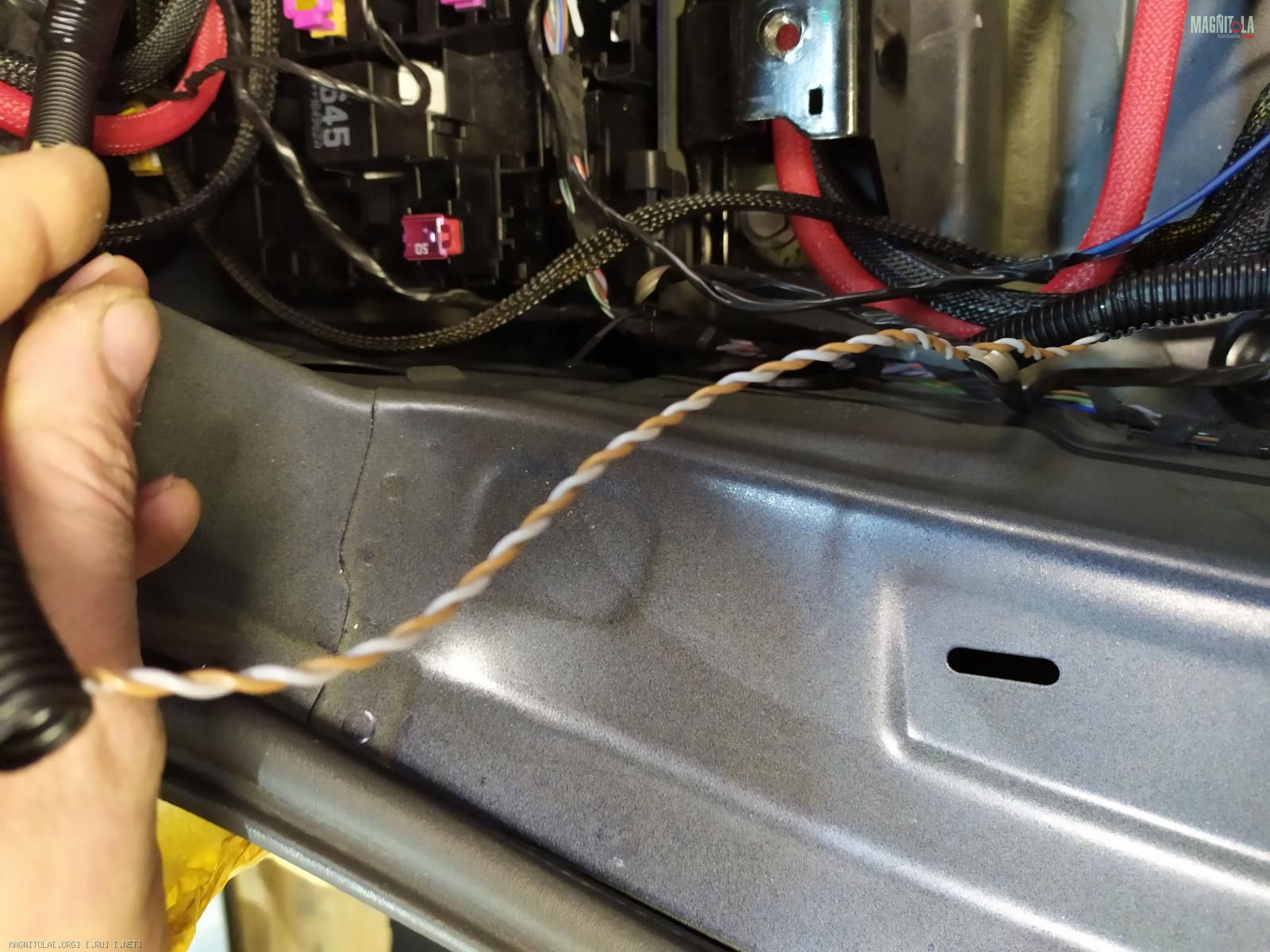

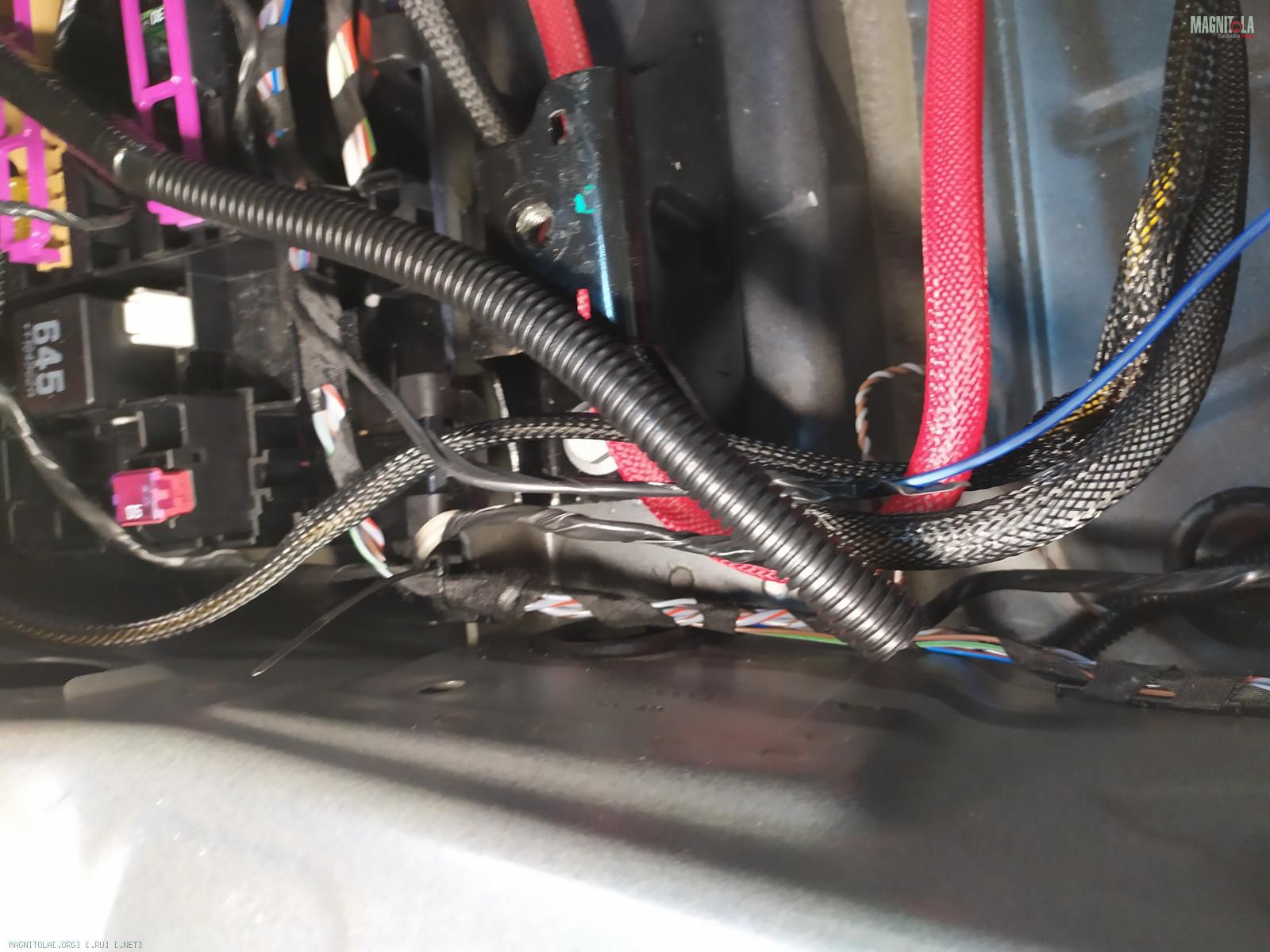

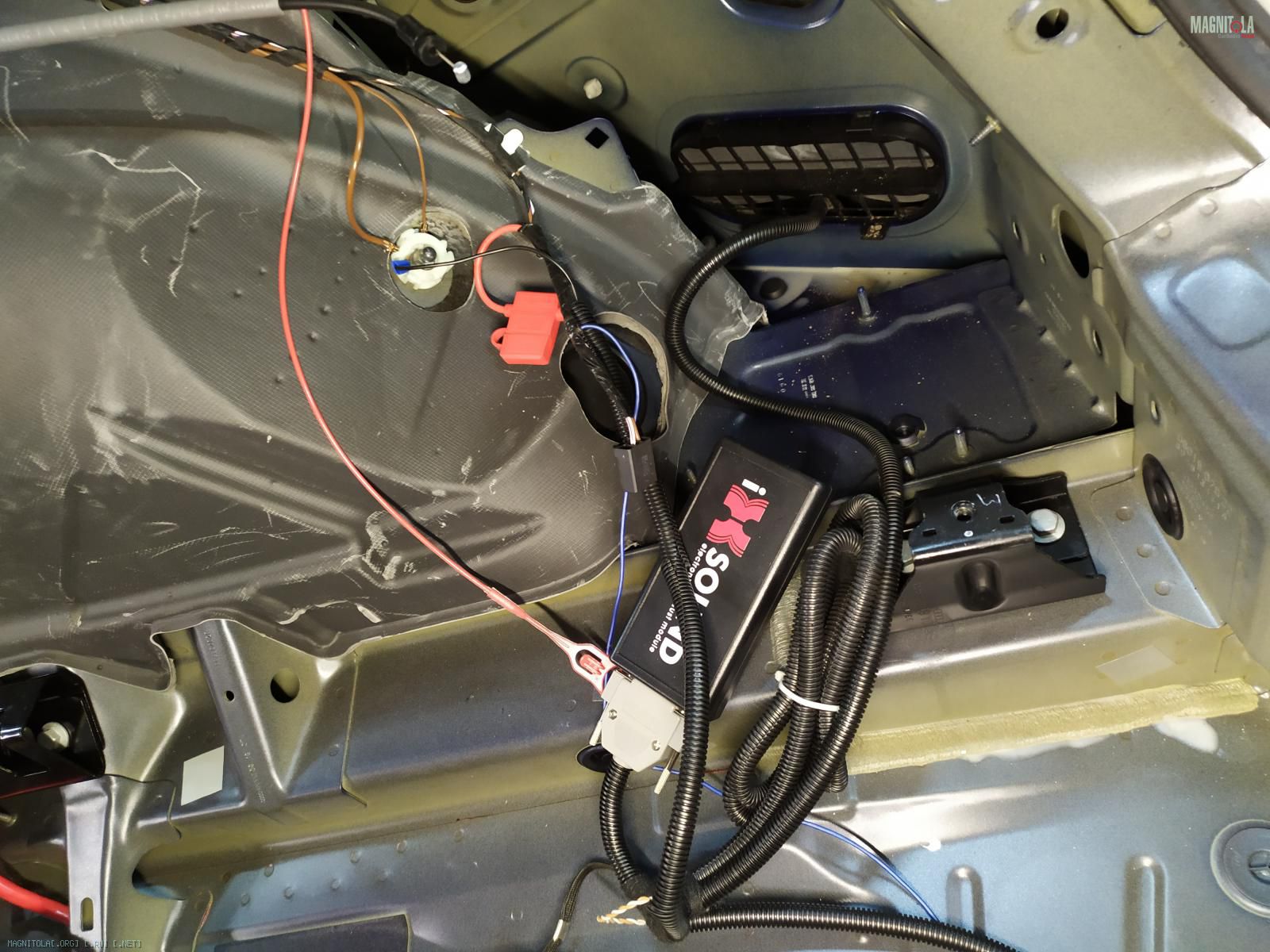

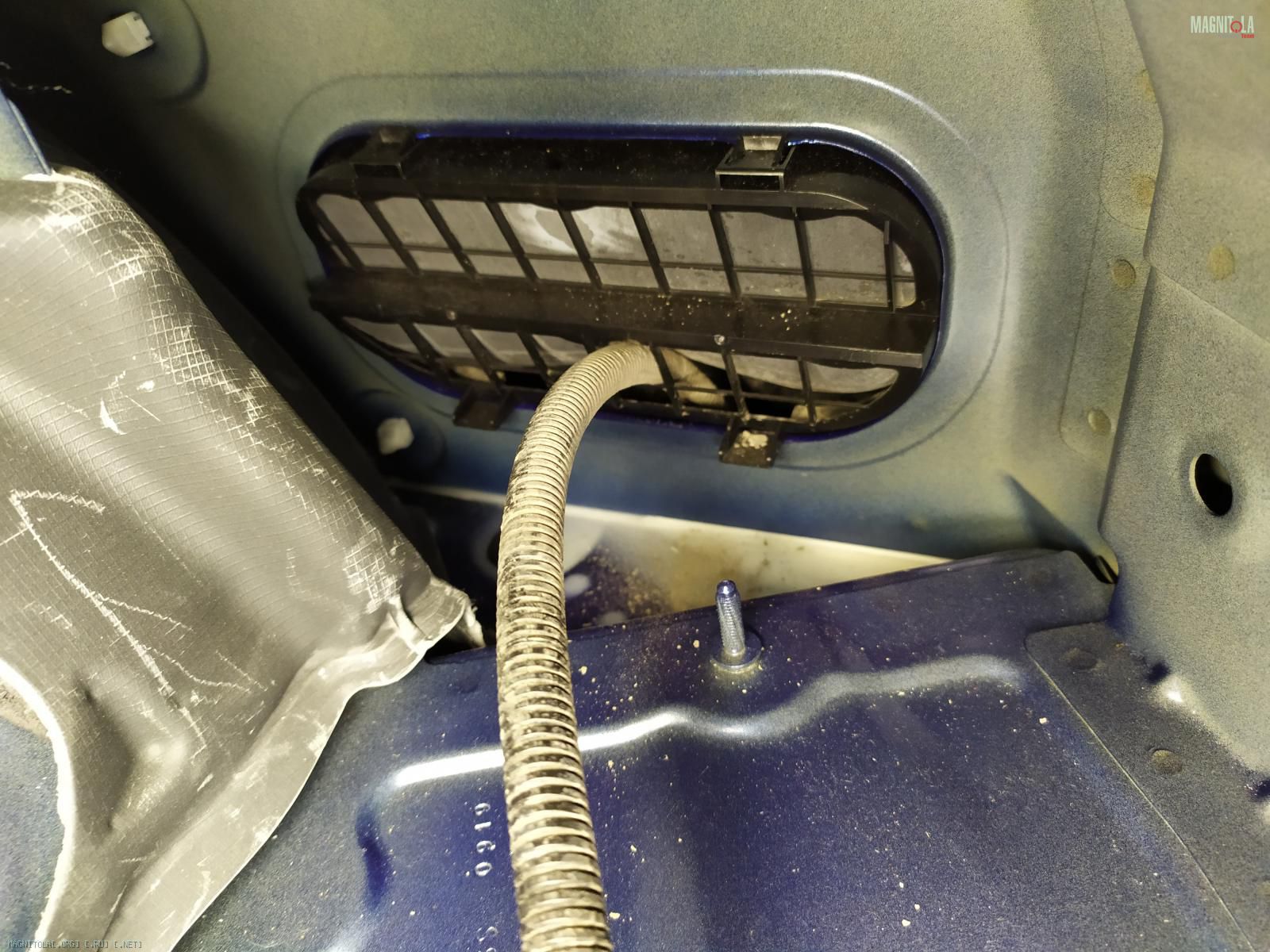

Активный выхлоп, установка, подключение...
Вложение 1316399Вложение 1316401Вложение 1316403Вложение 1316405Вложение 1316407Вложение 1316409Вложение 1316411Вложение 1316413Вложение 1316415

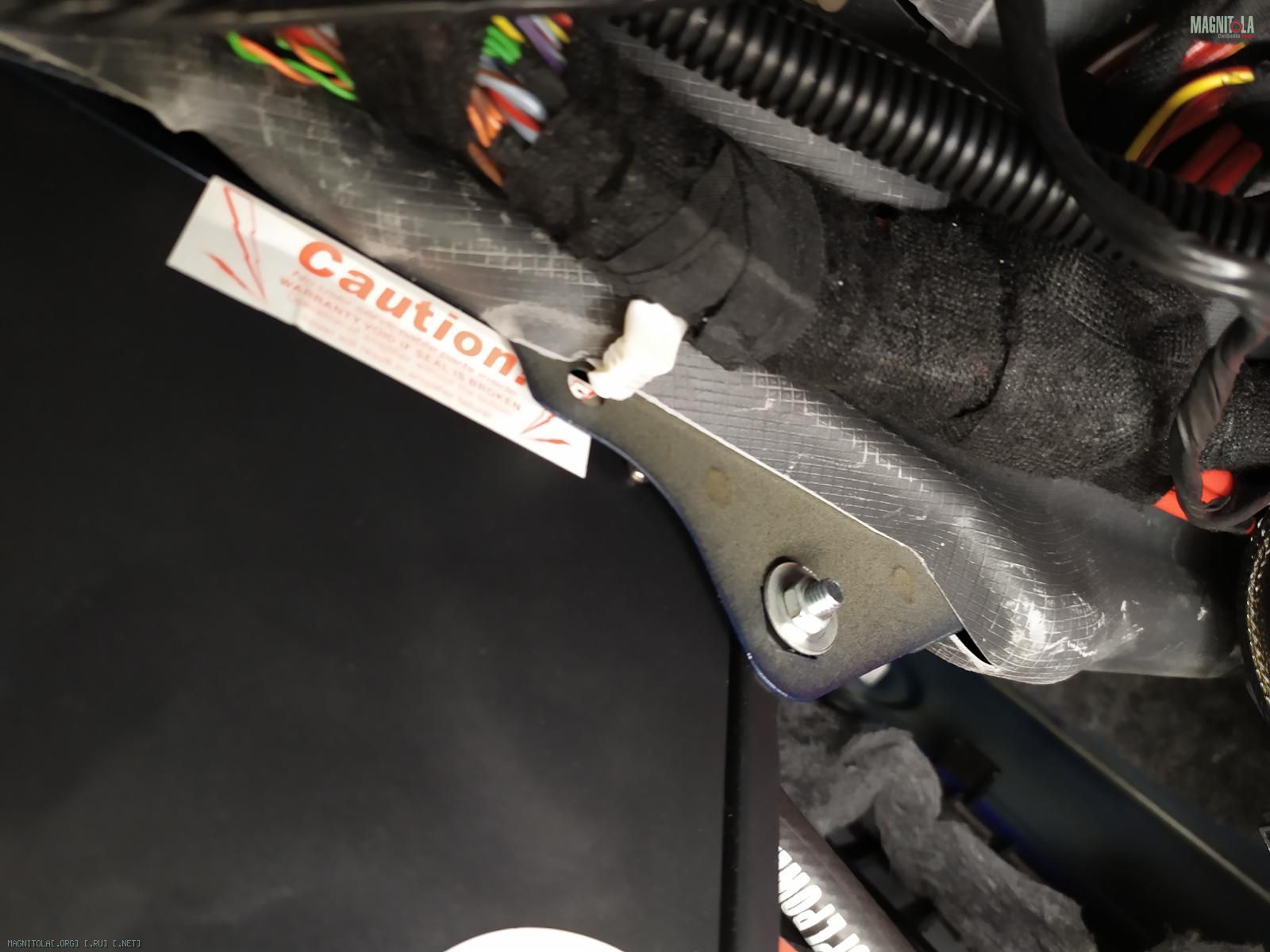

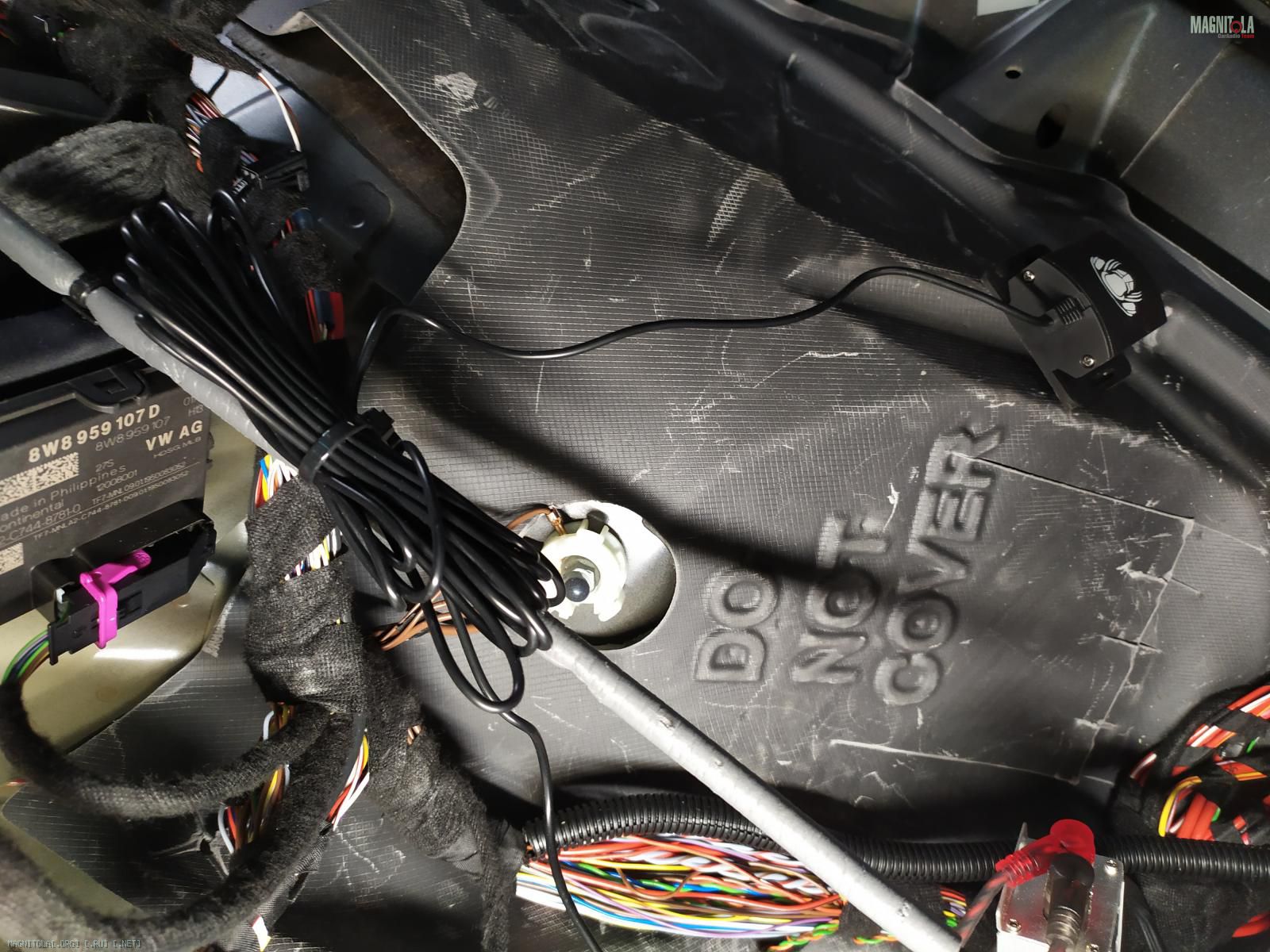

Что имеем - 8...

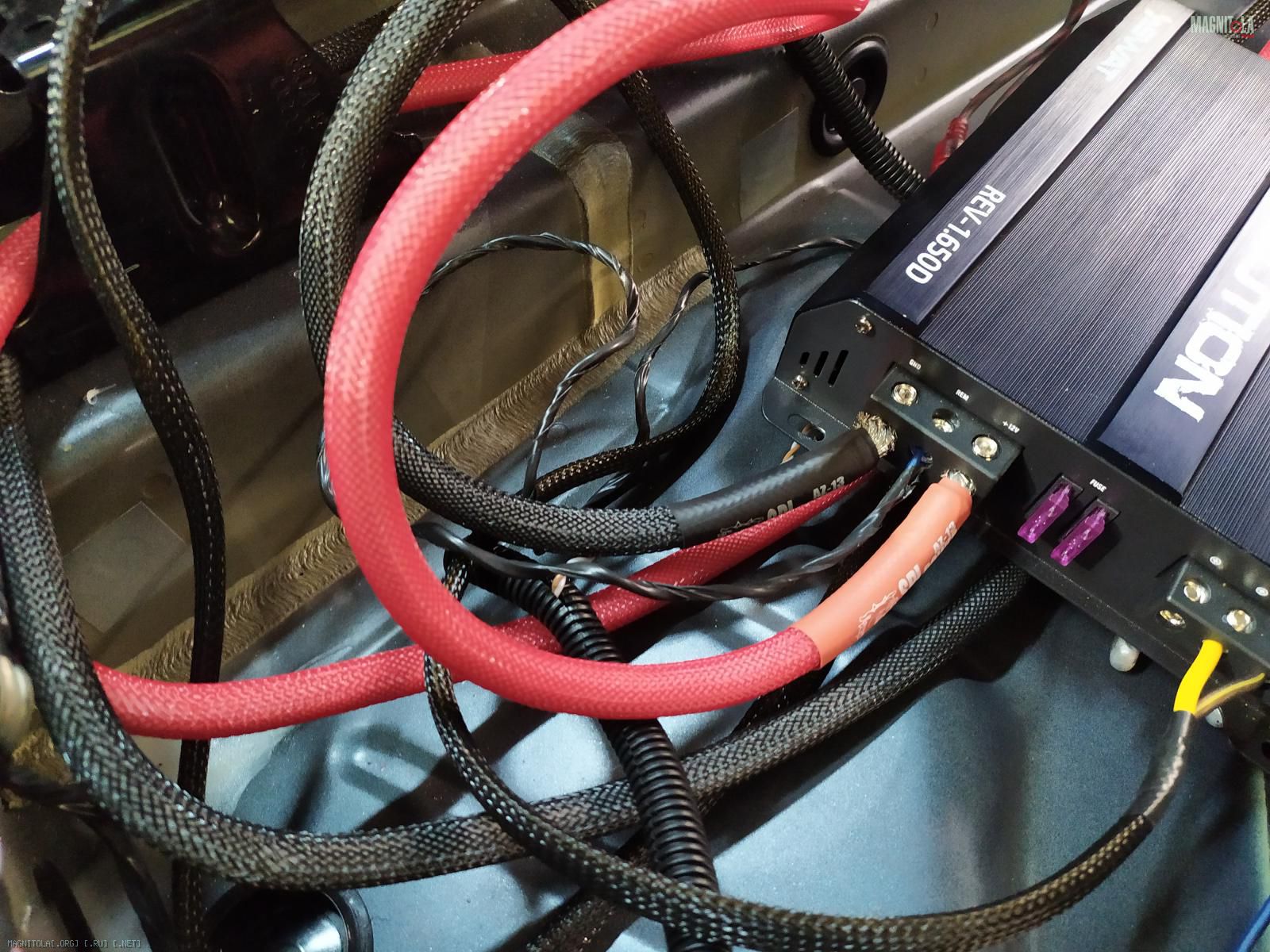

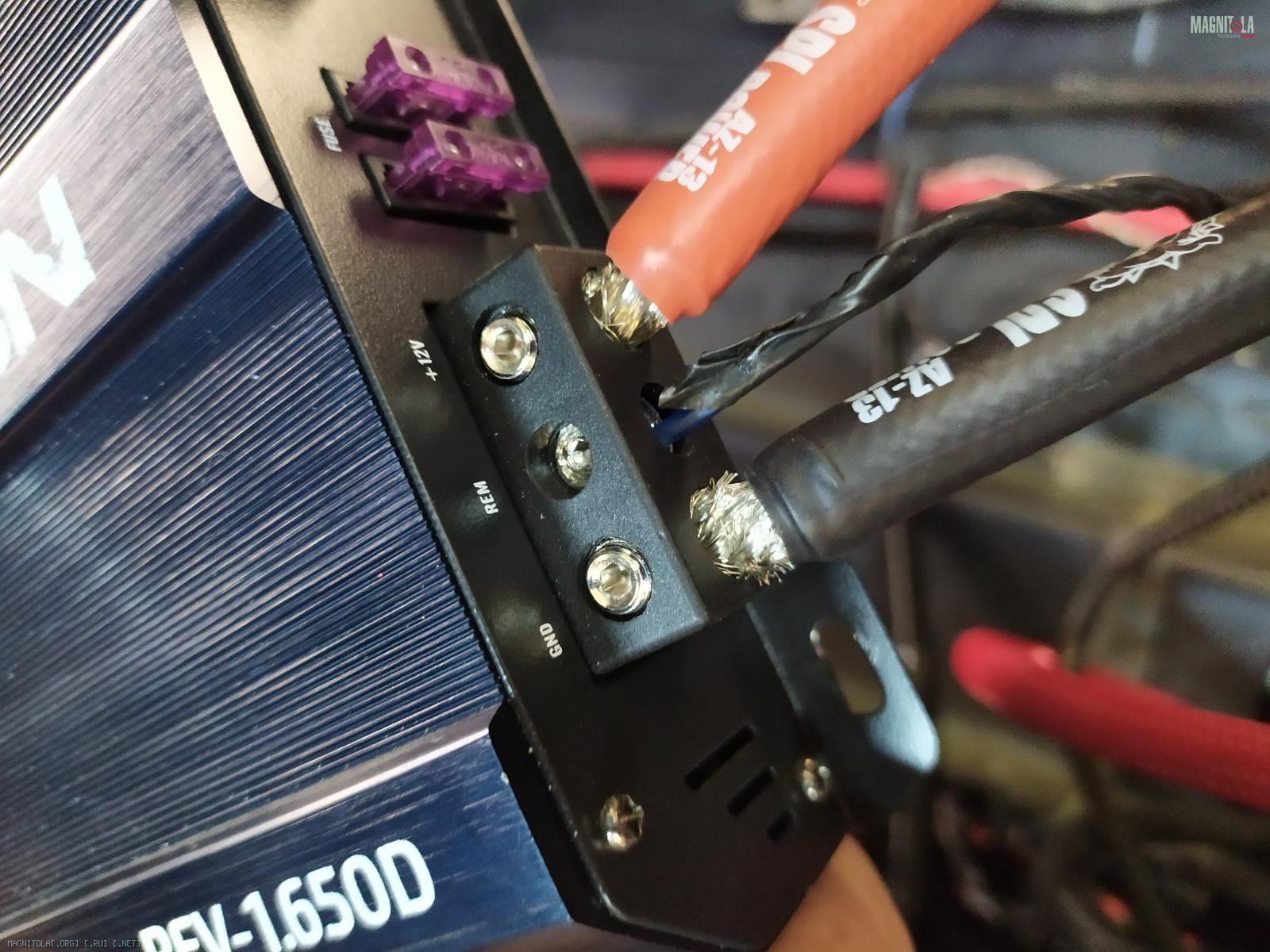

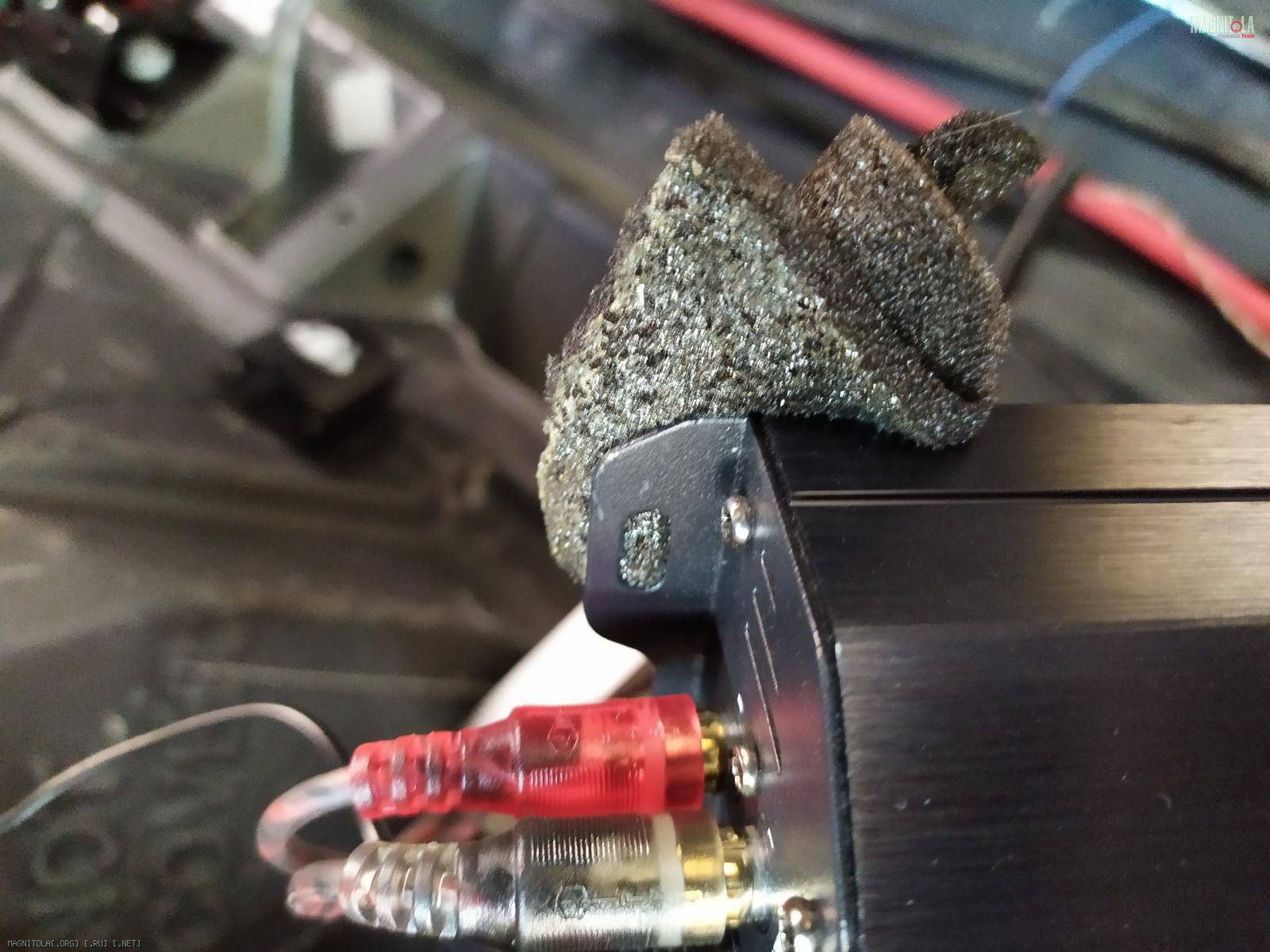

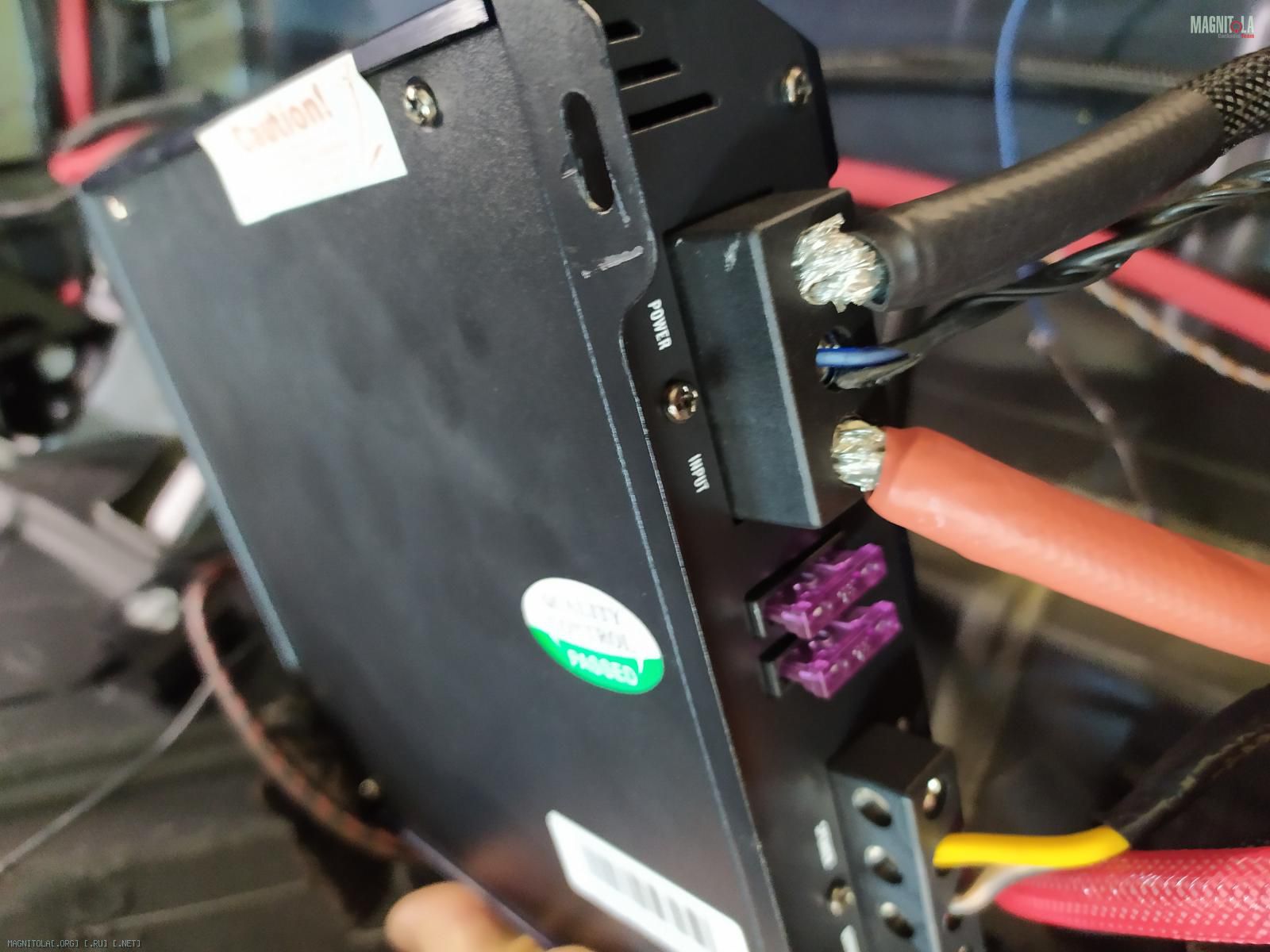

Усилитель, коммутация, подключение...
Вложение 1316417Вложение 1316419Вложение 1316421Вложение 1316423Вложение 1316425Вложение 1316427Вложение 1316429Вложение 1316431Вложение 1316433

Audi Q5
Вяжем гофру в изоленту для проводки вешнего, активного выхлопа.
Изготавливаем, красим полочку под основной блок управления.
Проводка на некачественных скрутках от "прикуривателя" - ремоут и высокий уровень на усилитель, питание активного выхлопа.
Вложение 1316541Вложение 1316543Вложение 1316545Вложение 1316547Вложение 1316549Вложение 1316551

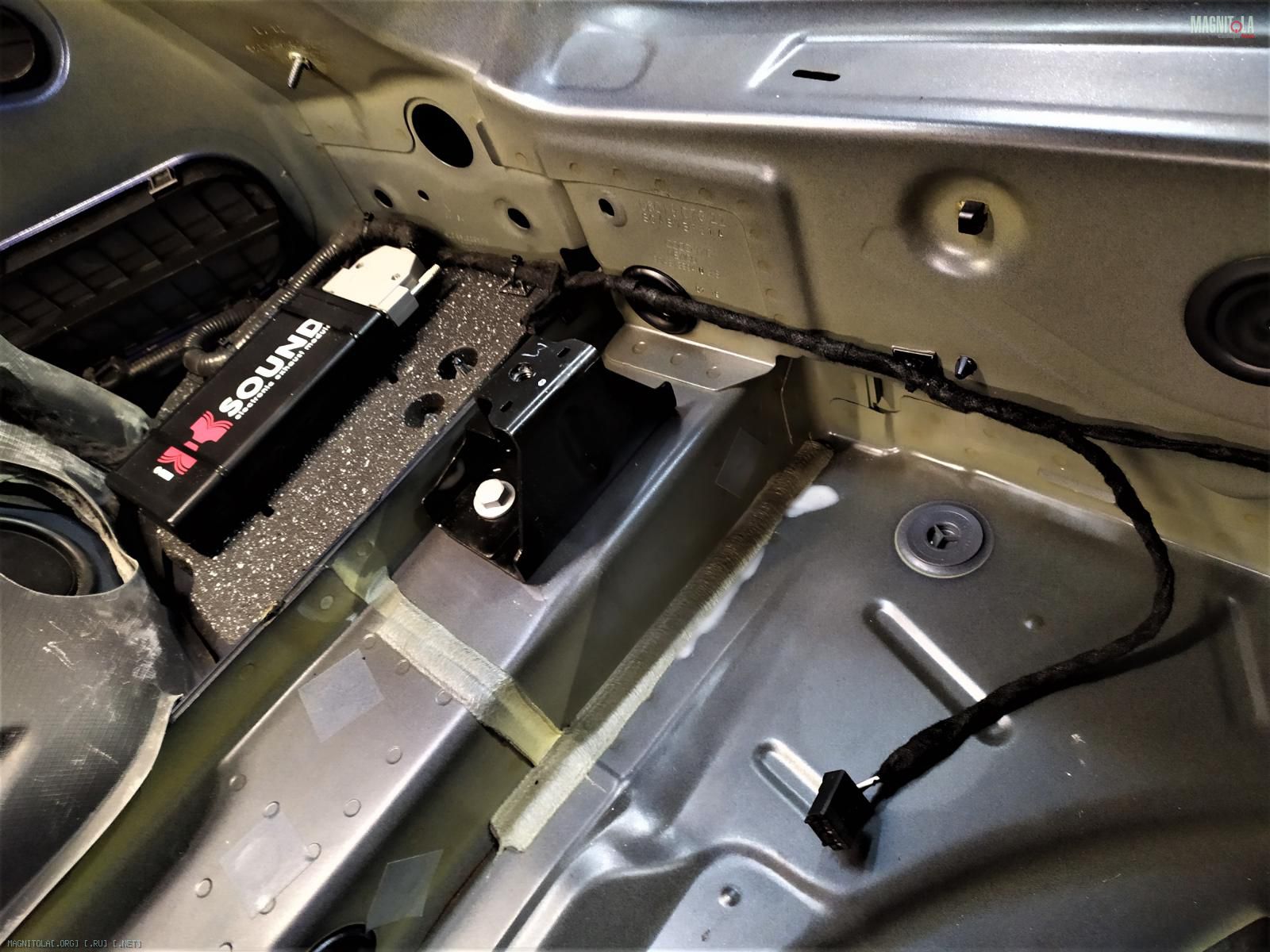

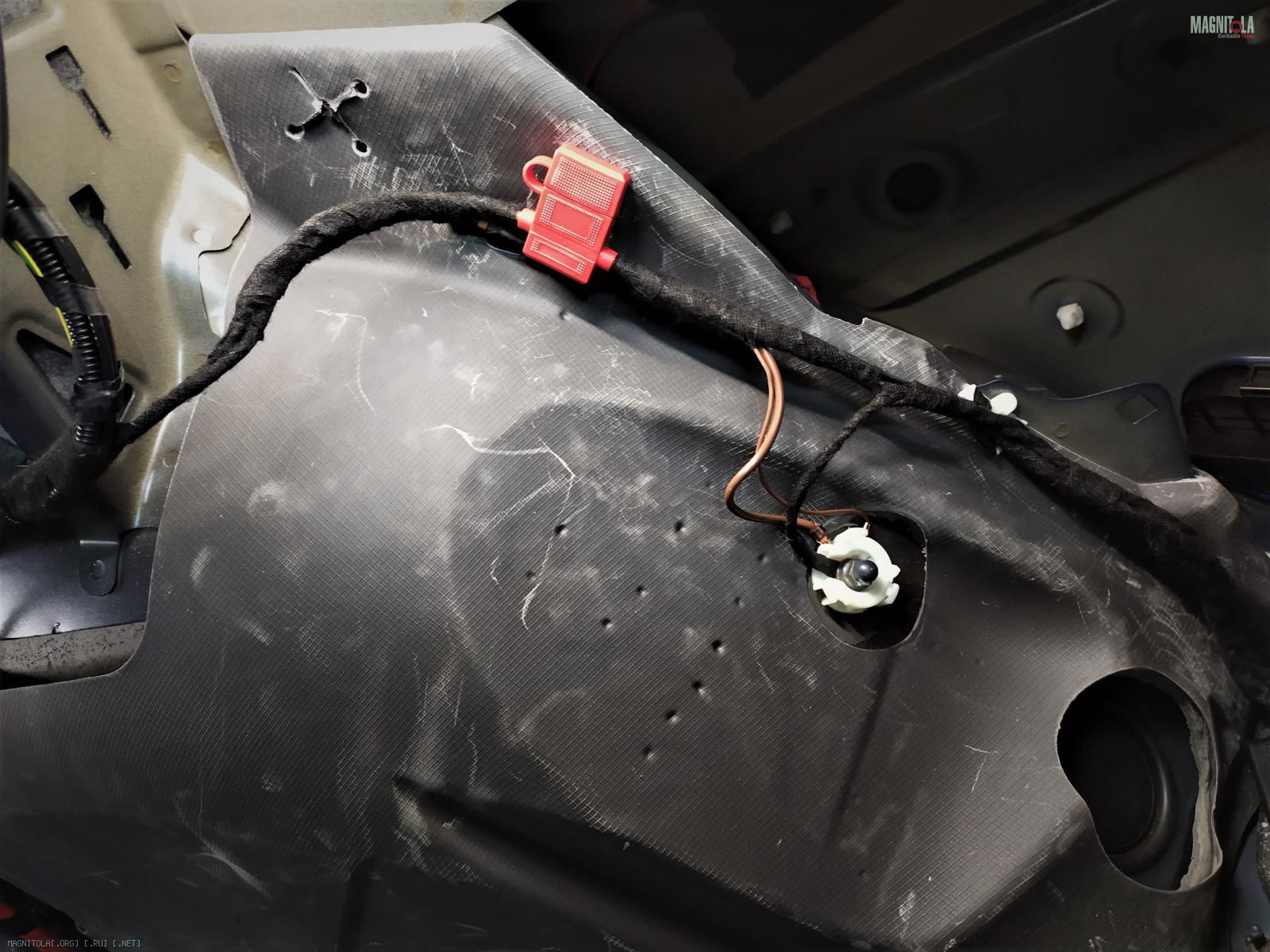

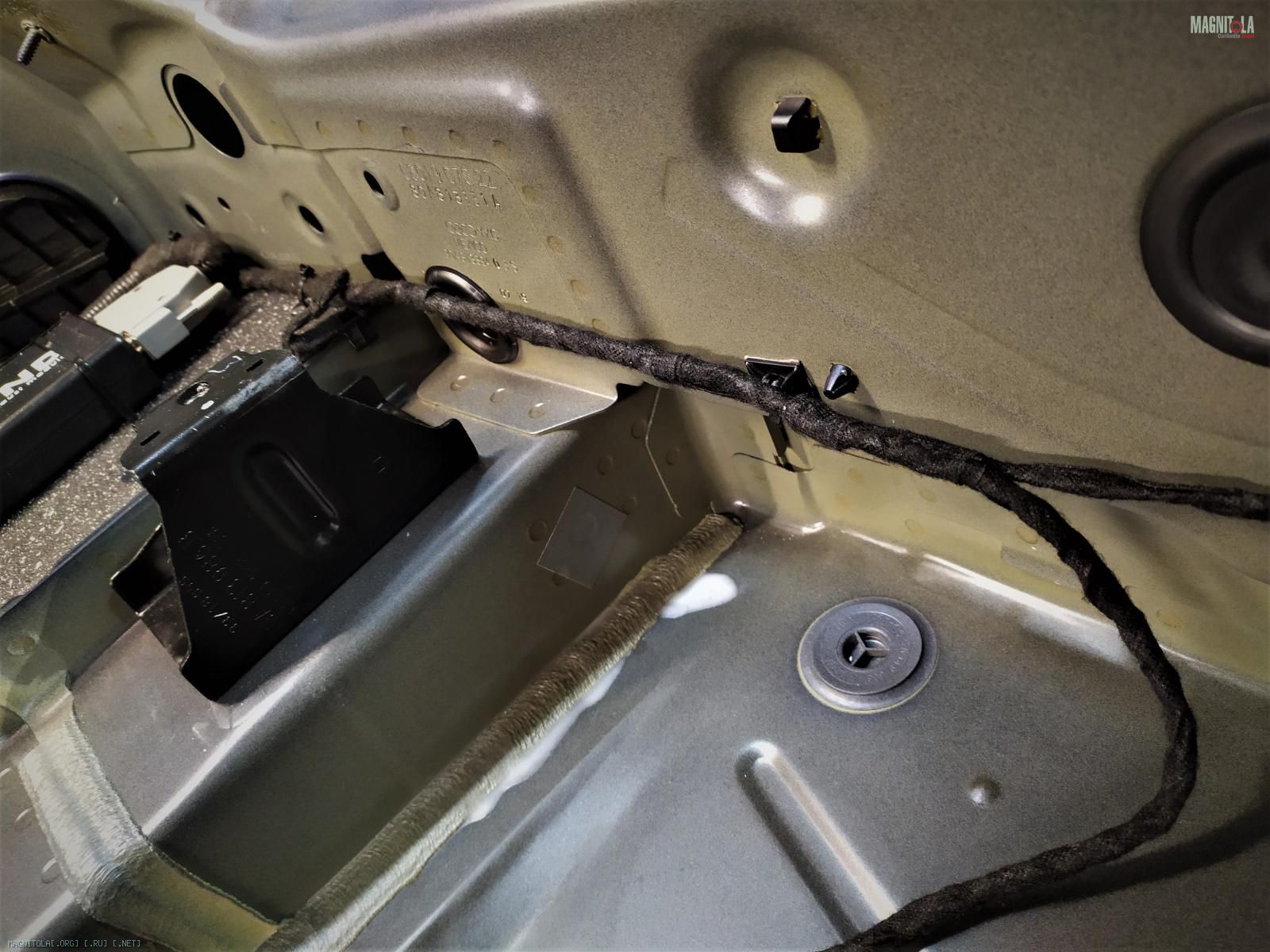

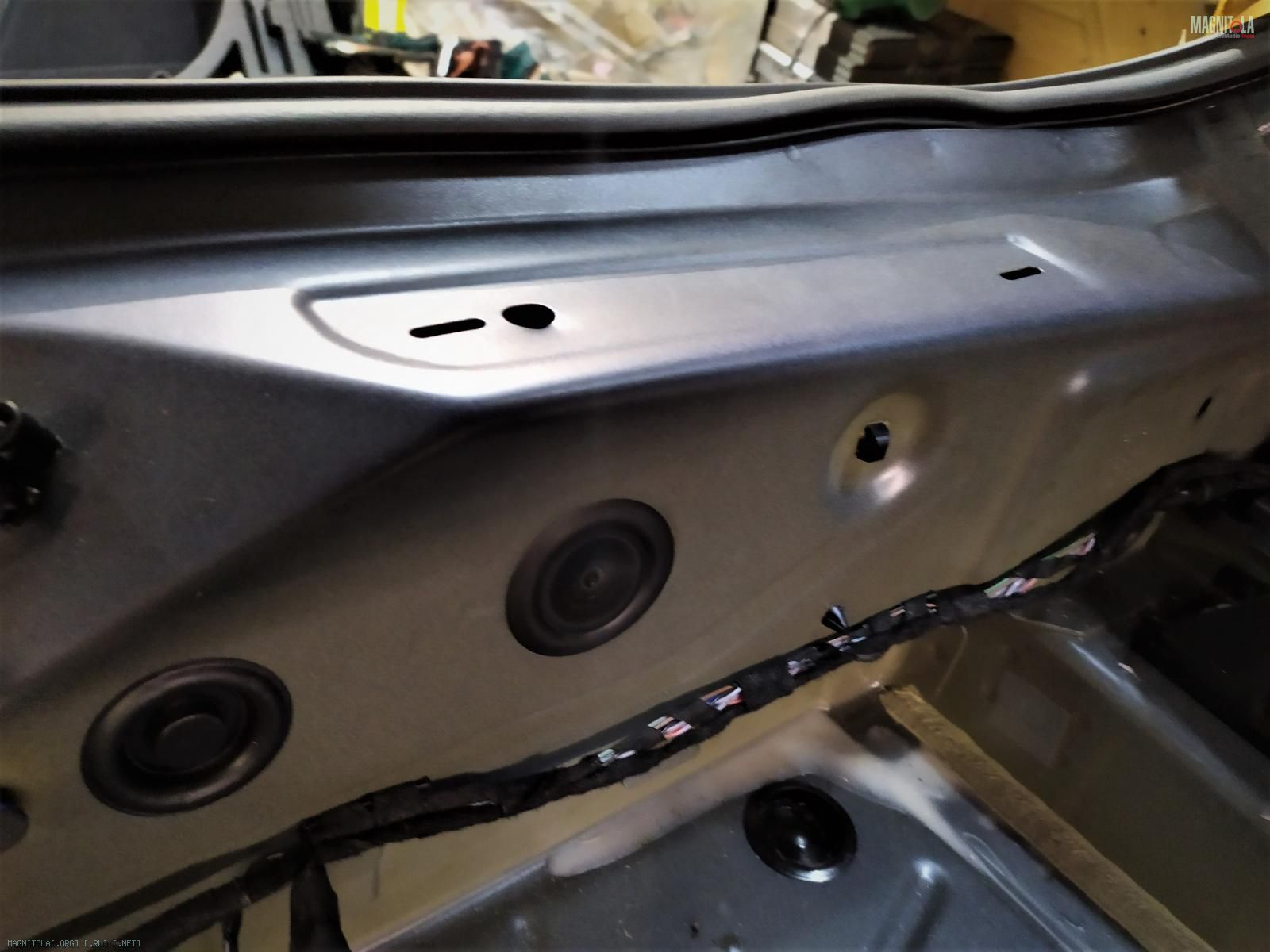

Вяжем проводку по стоку, кан-шину, питание, выход на динамики.
Все соединения пропаиваем, убираем порезы проводки, изолируем.
Вложение 1316553Вложение 1316555Вложение 1316557Вложение 1316559Вложение 1316561Вложение 1316563Вложение 1316565Вложение 1316567

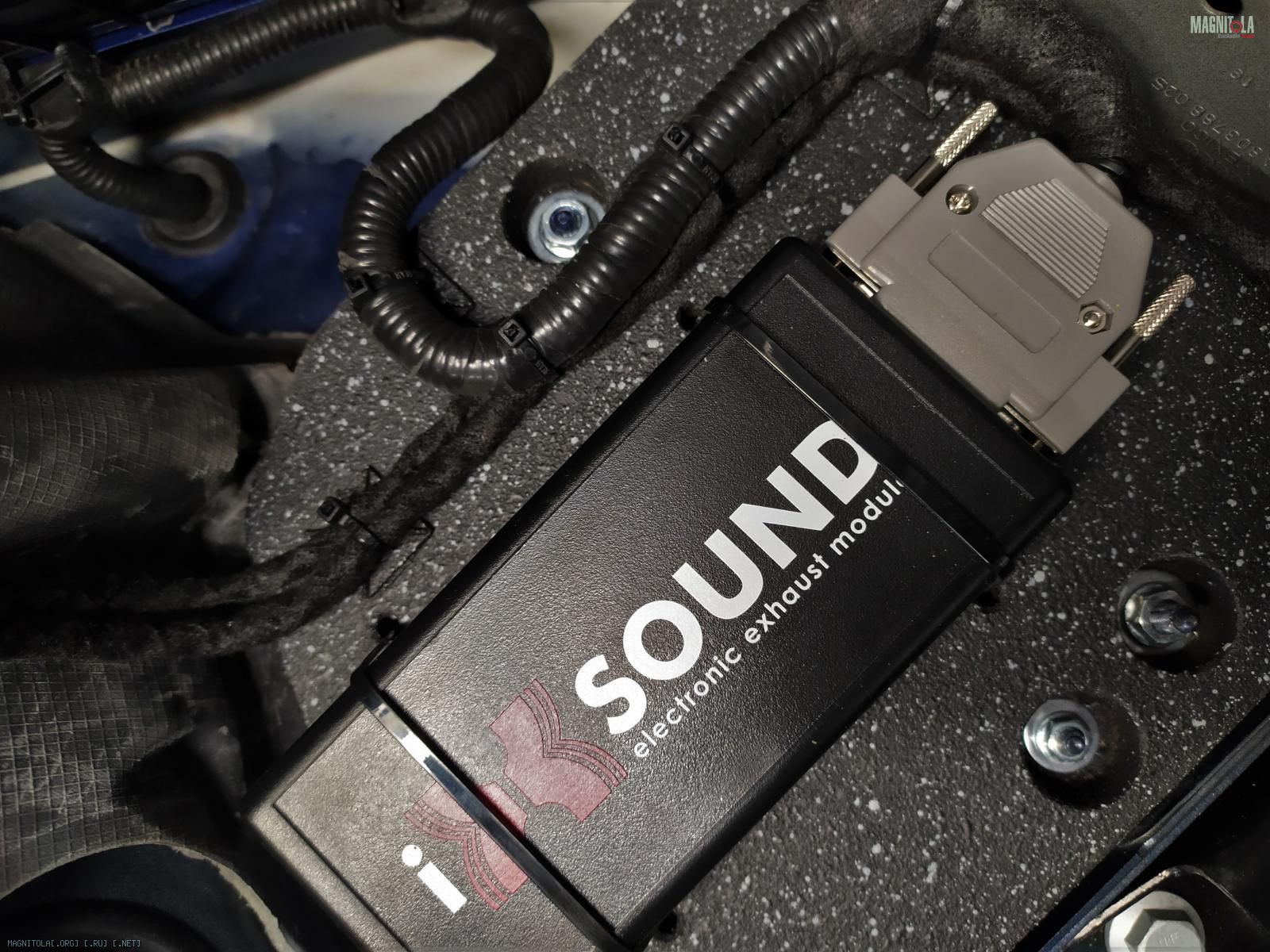

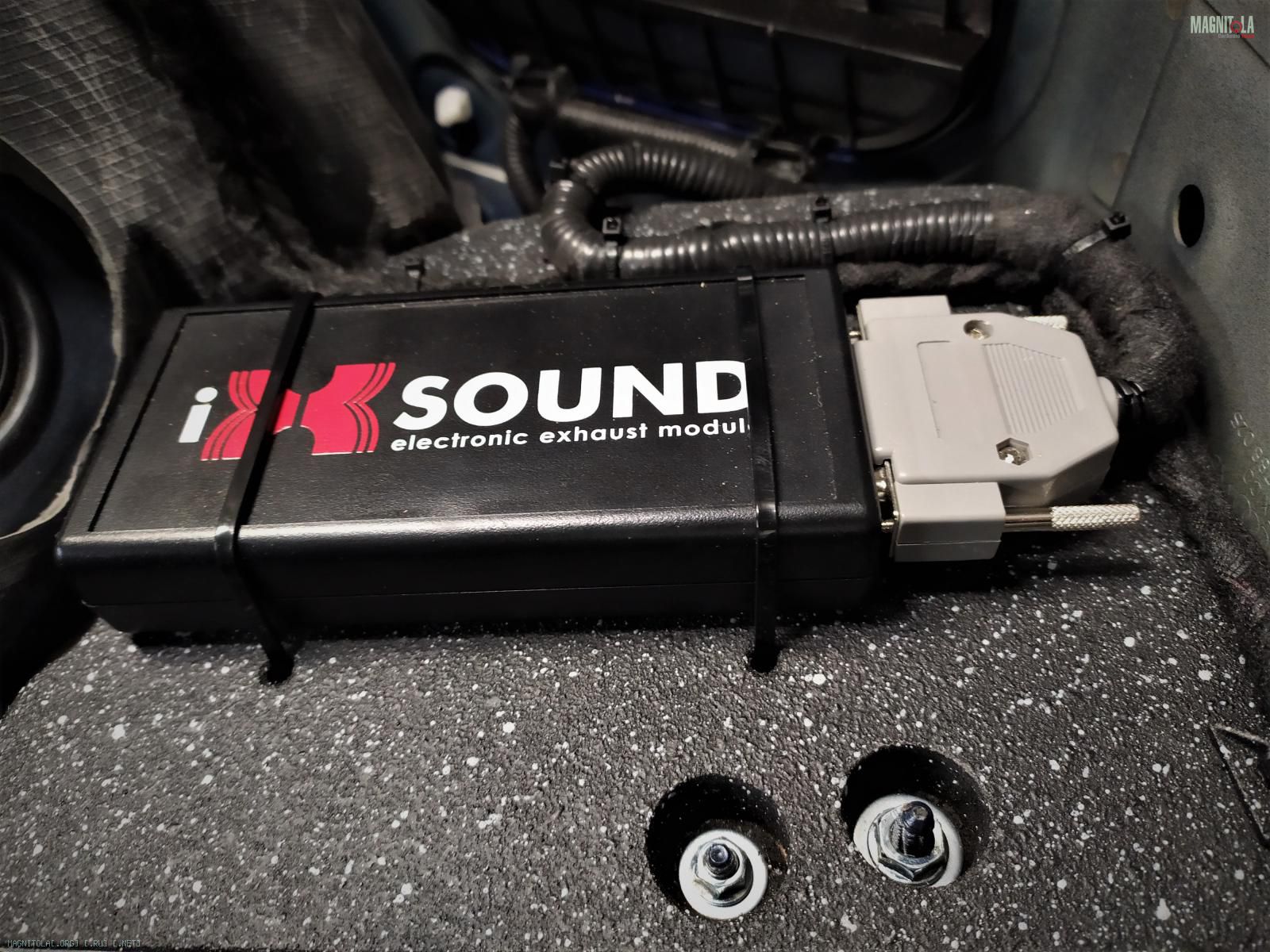

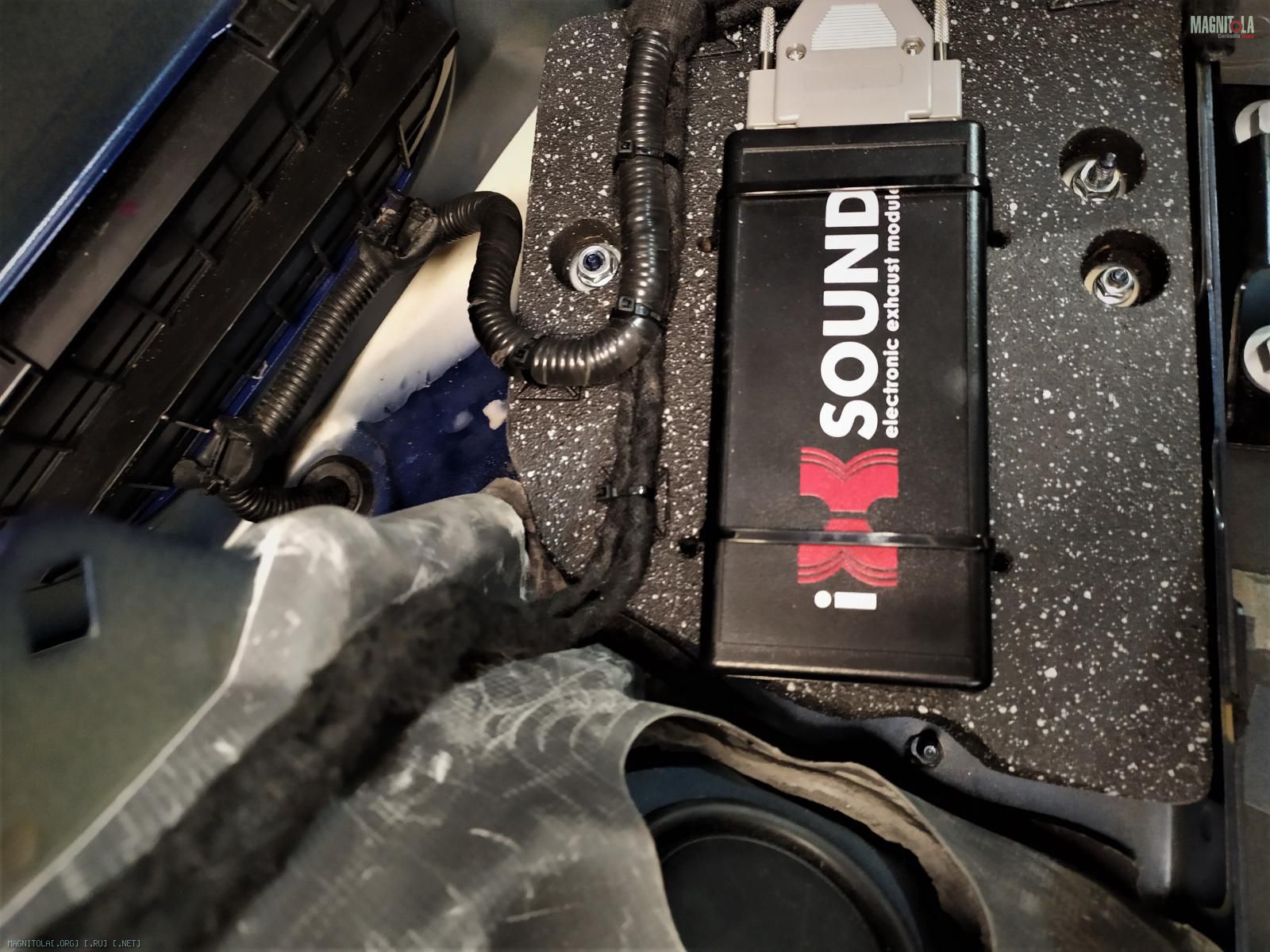

Установка, закрепление блока активного выхлопа, на штатные места два М6 и один М5.
Коммутация, разводка.
Для выхода проводки используем проходную резинку, а не жабры вентиляции...
Вложение 1316569Вложение 1316571Вложение 1316573Вложение 1316575Вложение 1316577Вложение 1316579Вложение 1316581

Было...
Вложение 1316615

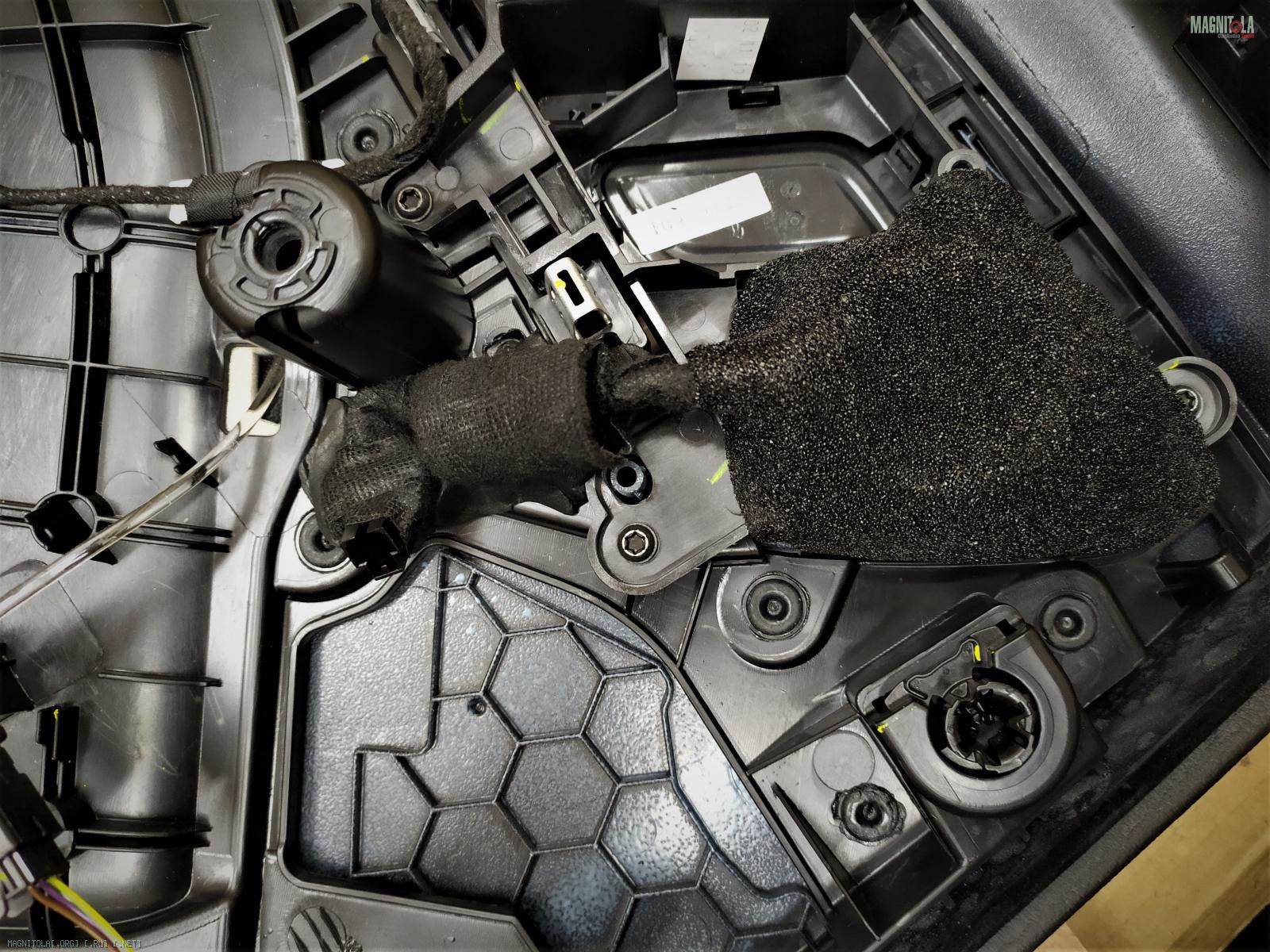

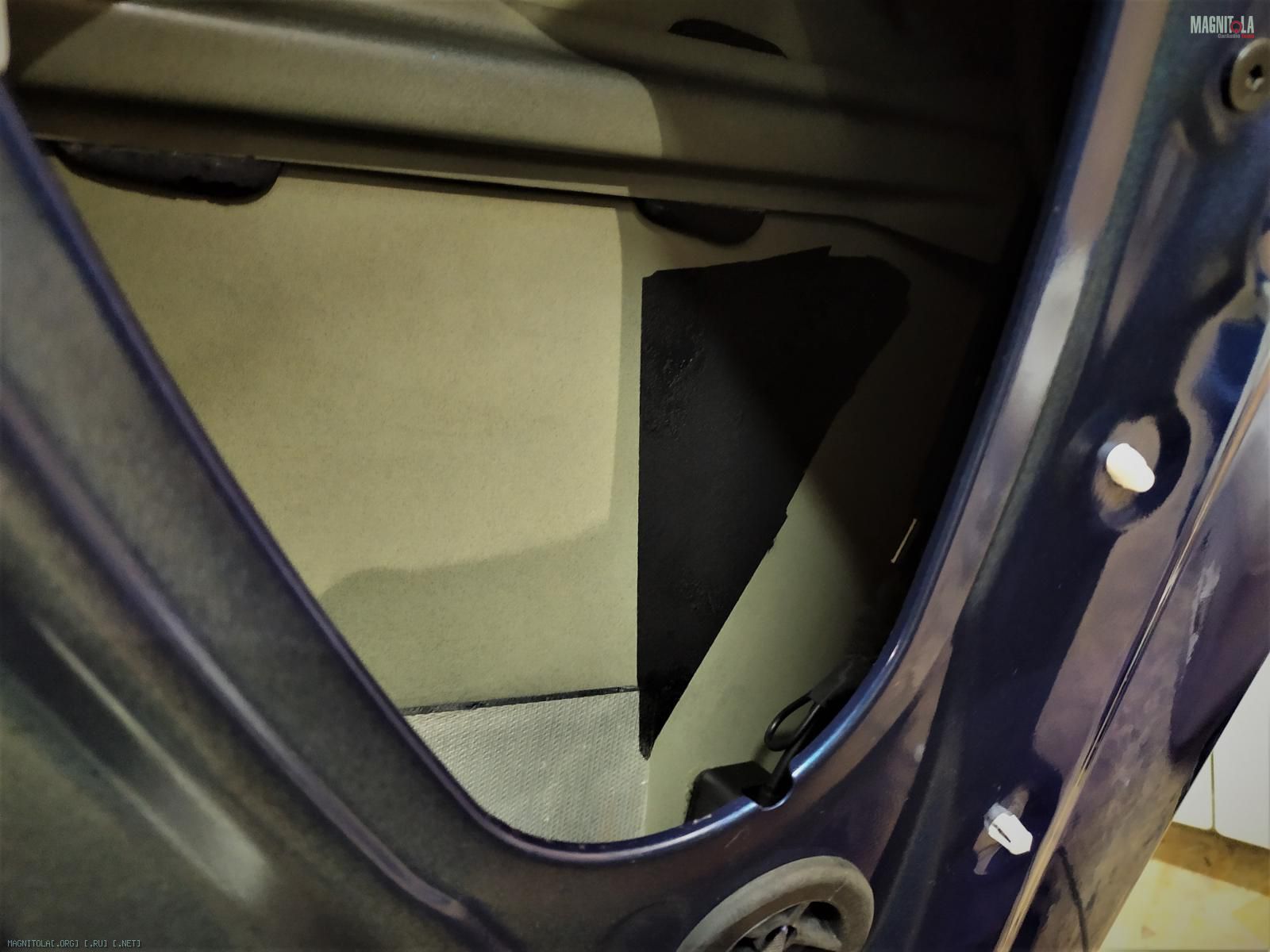

Перетряхиваем проводку доводчиков, заводим ее через проходные резинки, крепим нормально внутренние блоки, вяжем жгуты проводки под "сток".
Очищаем, обезжириваем двери.
Локально закрашиваем порезы от ножей.
Вложение 1316583Вложение 1316585Вложение 1316587Вложение 1316589Вложение 1316591Вложение 1316593Вложение 1316595

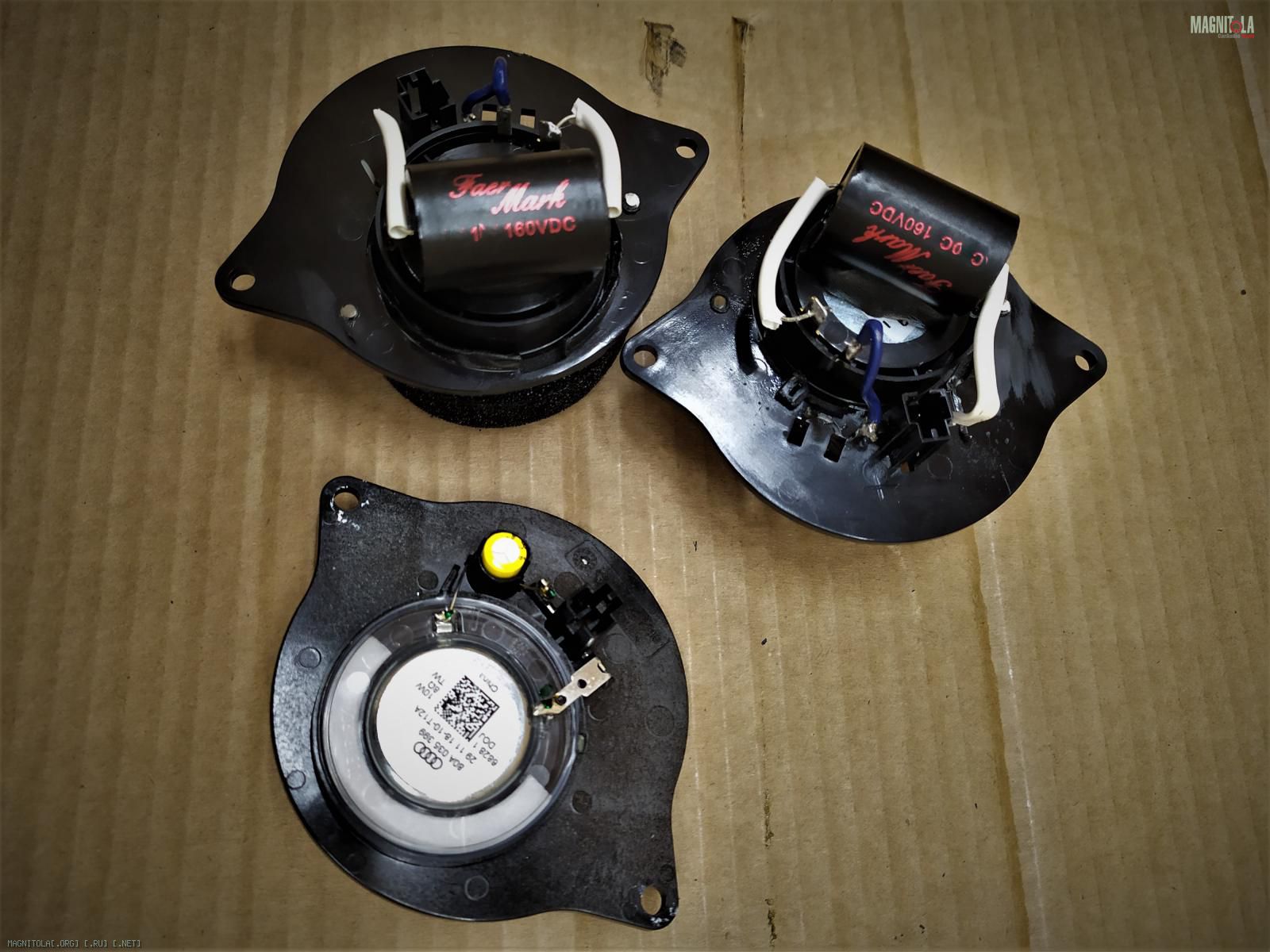

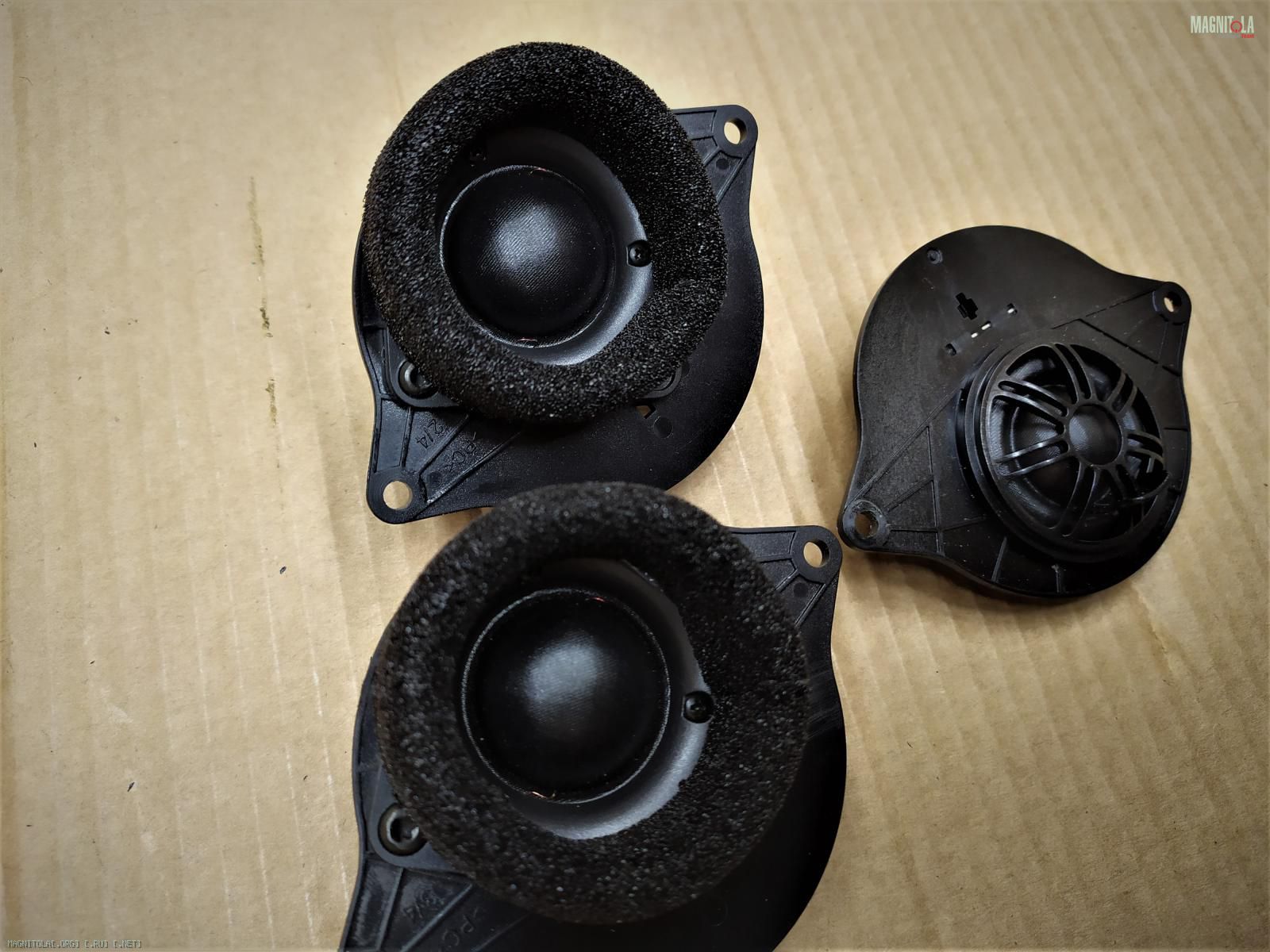

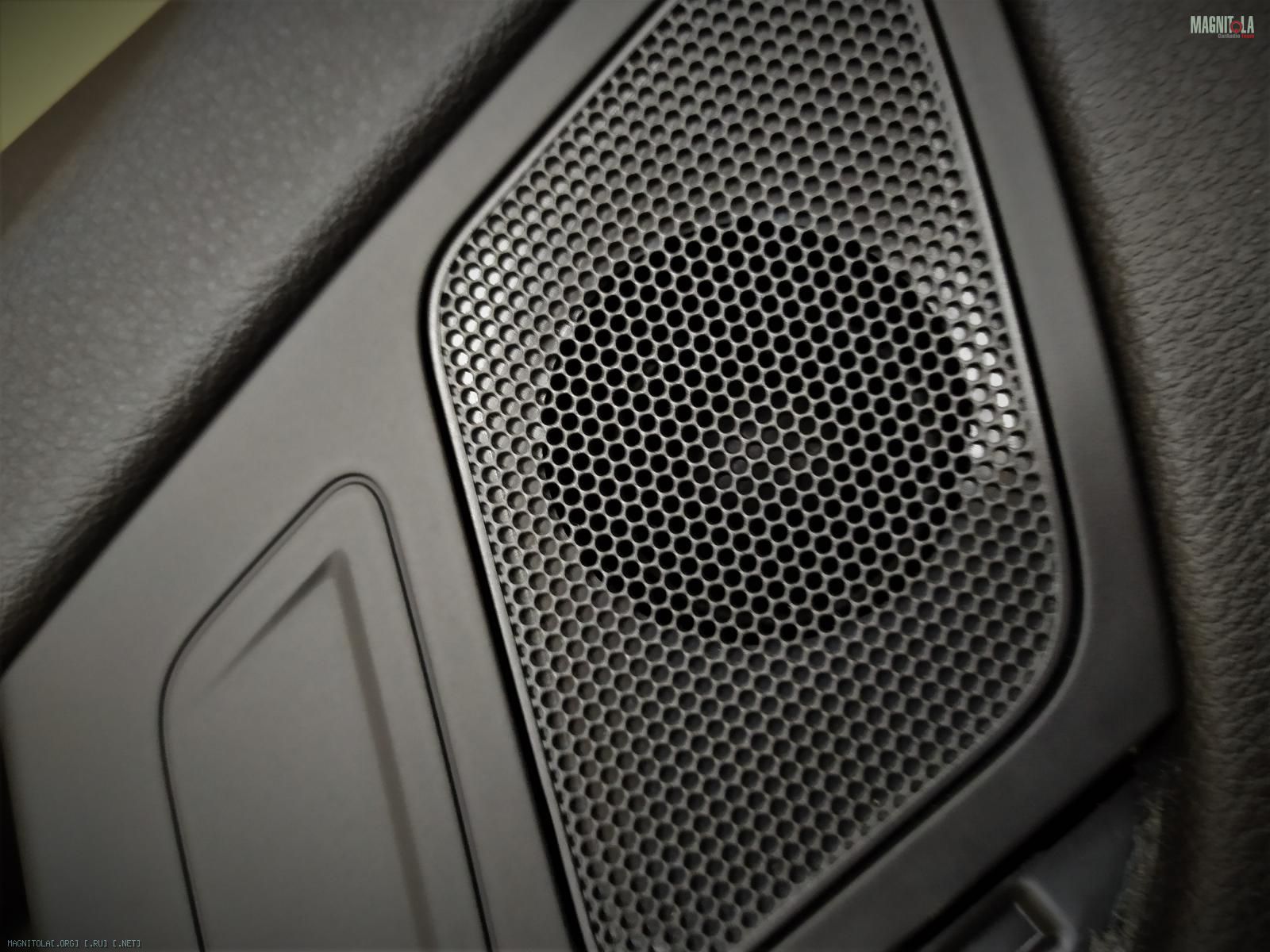

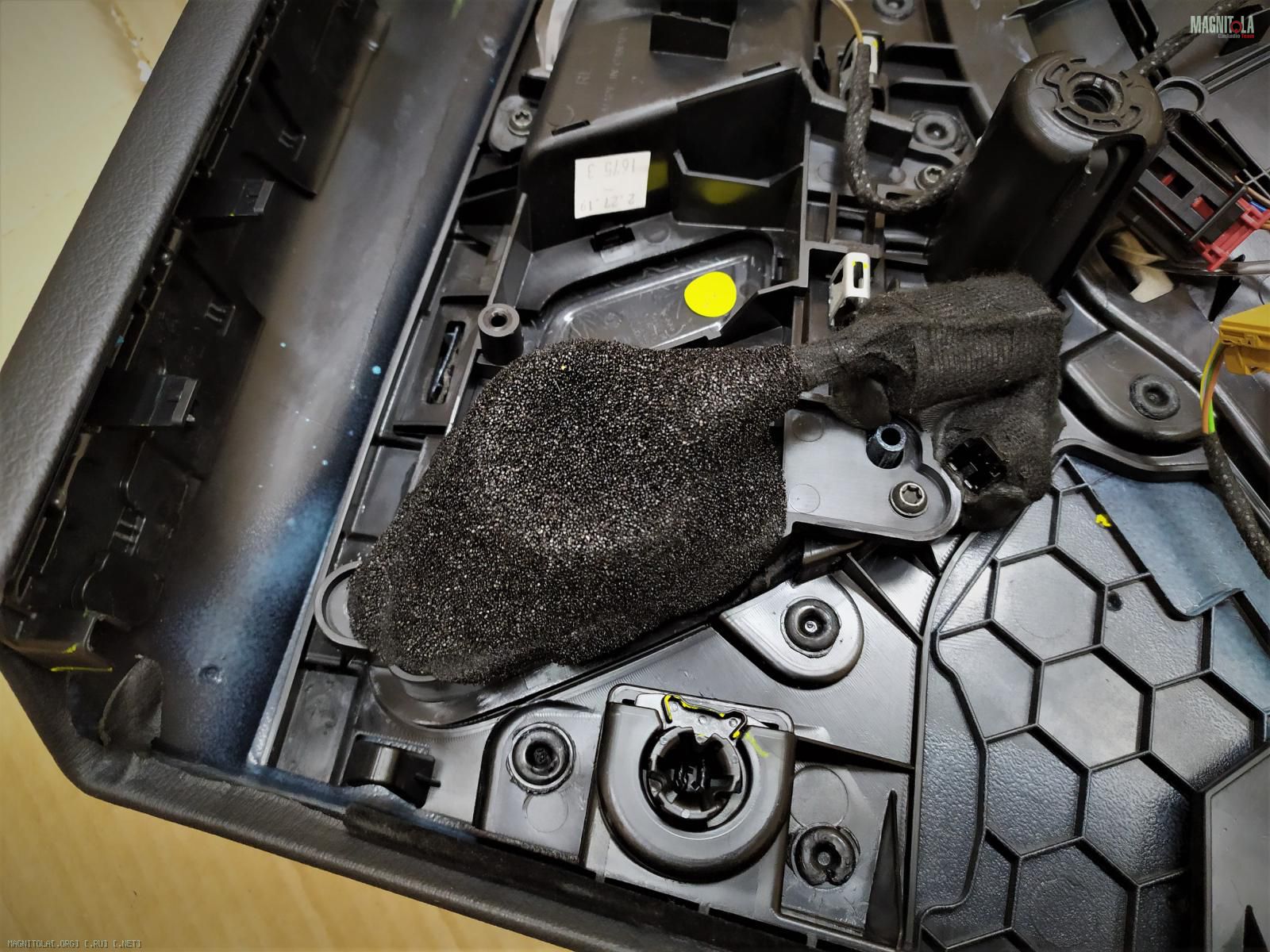

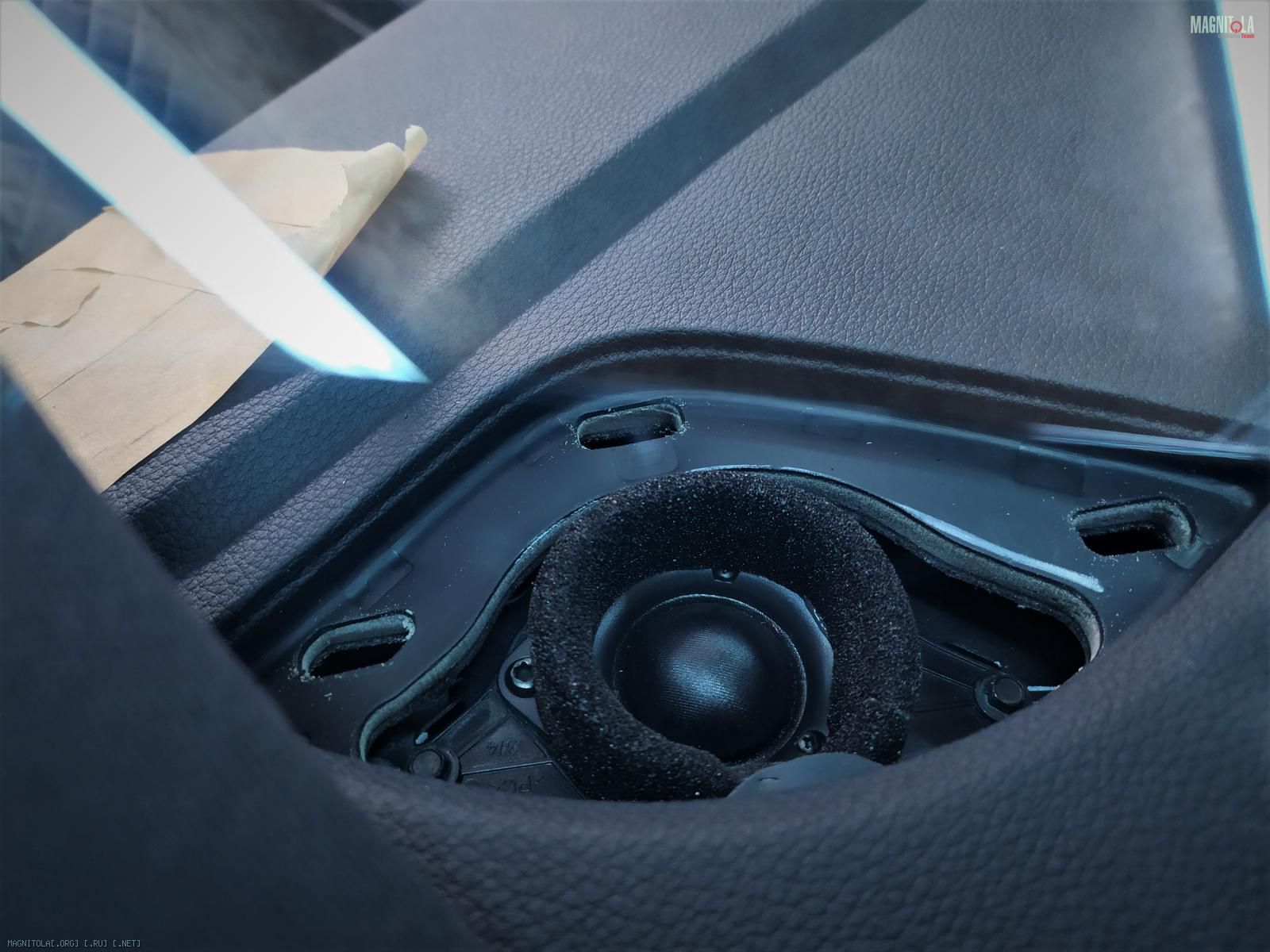

Меняем фронтальные и тыловые ВЧ.
Используем качественные пленочные конденсаторы.
Вложение 1316597Вложение 1316599Вложение 1316601Вложение 1316603Вложение 1316605Вложение 1316607Вложение 1316609

Audi Q5

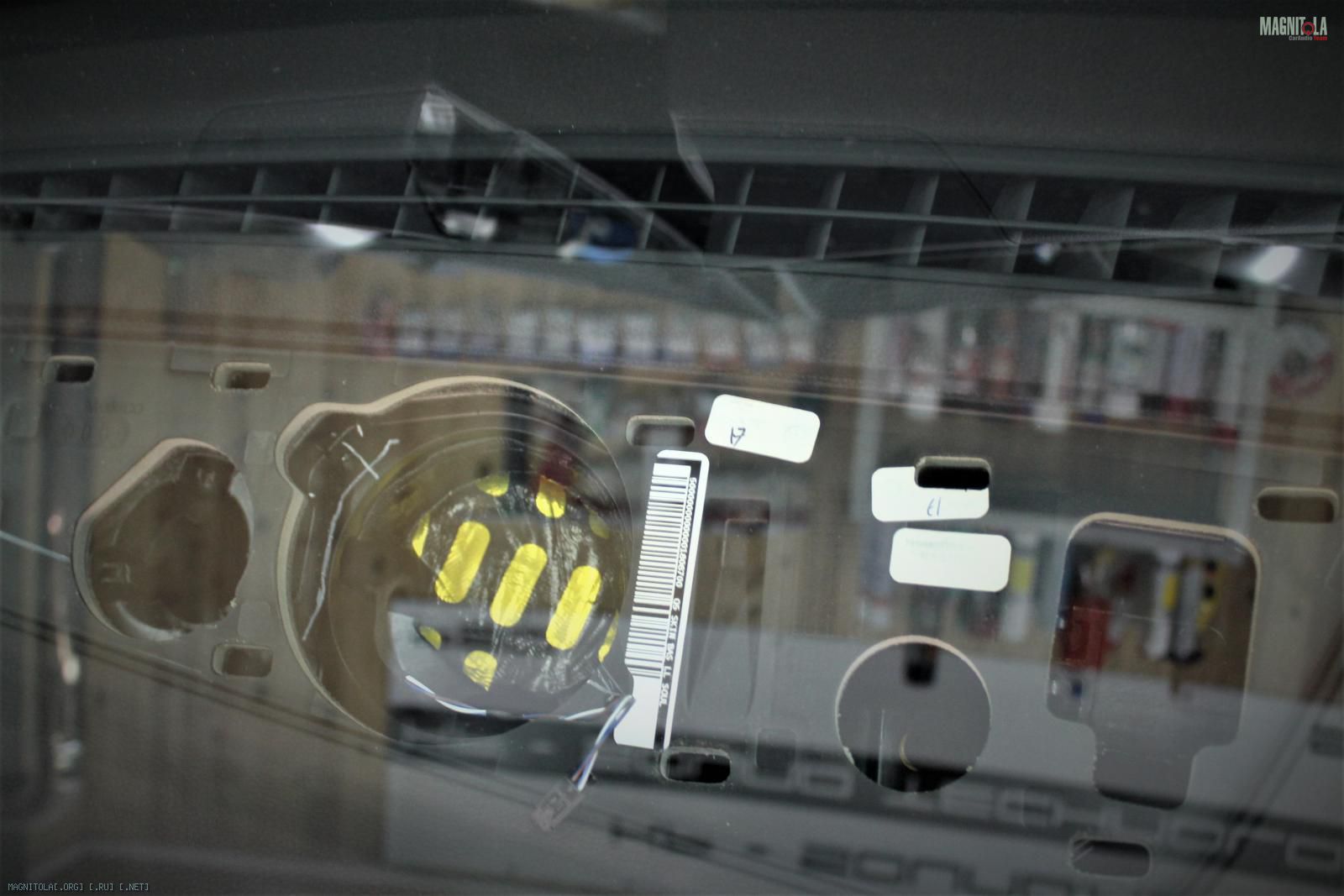

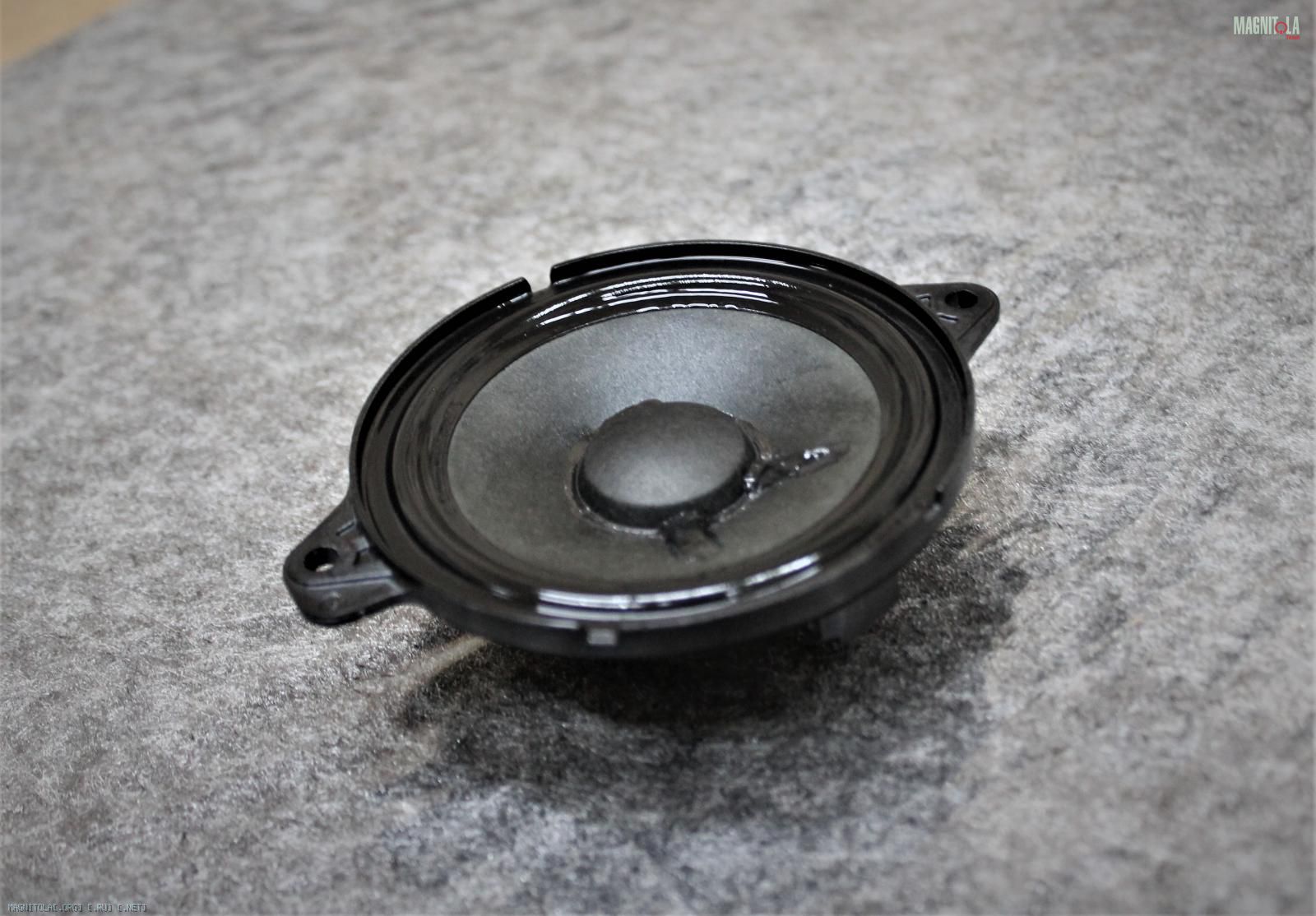

Вибрим посадочное место центрального канала.
Акустически демпфируем, пропитываем подвес, уплотняем декоративную сетку.
Вложение 1316653Вложение 1316655Вложение 1316657Вложение 1316659

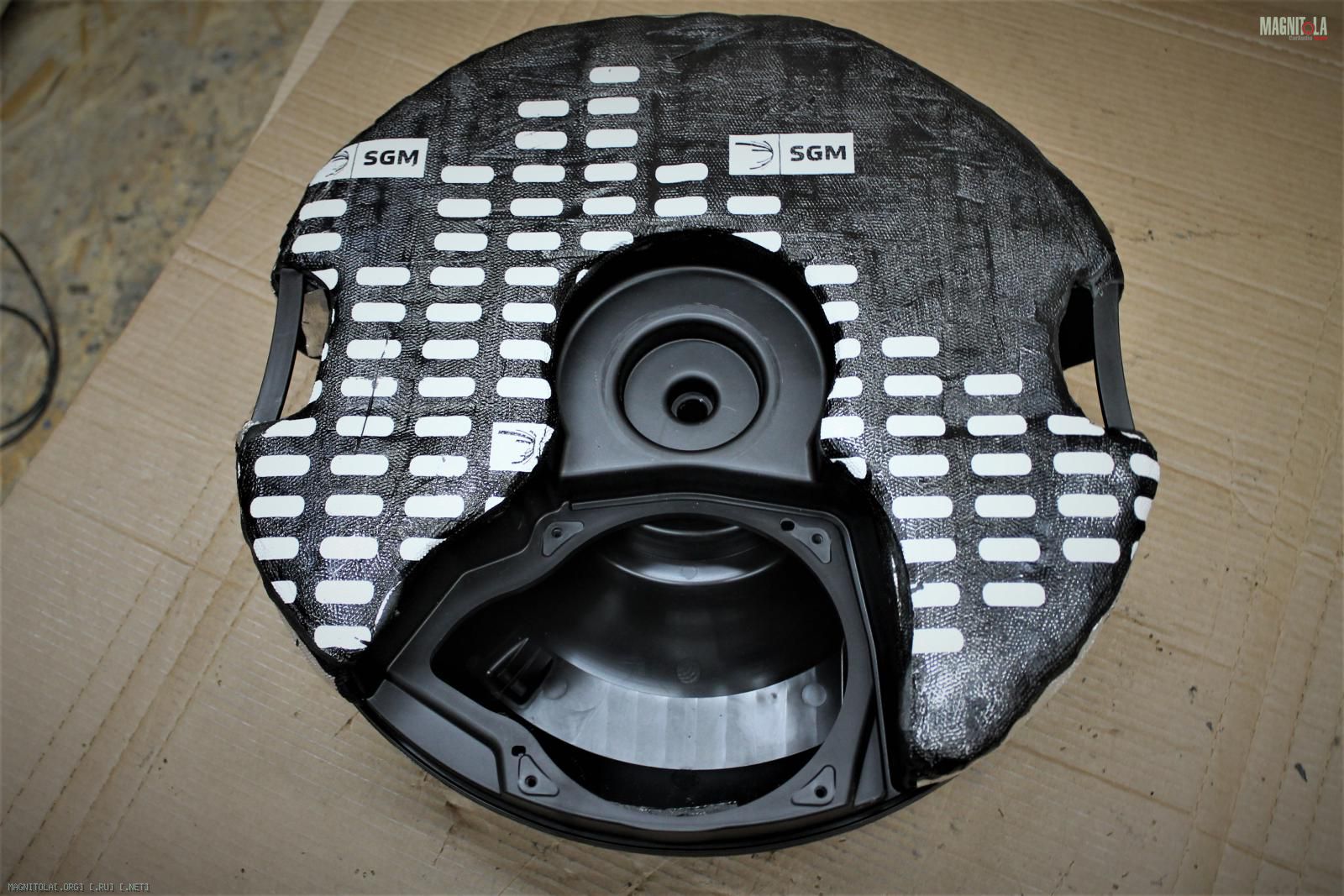

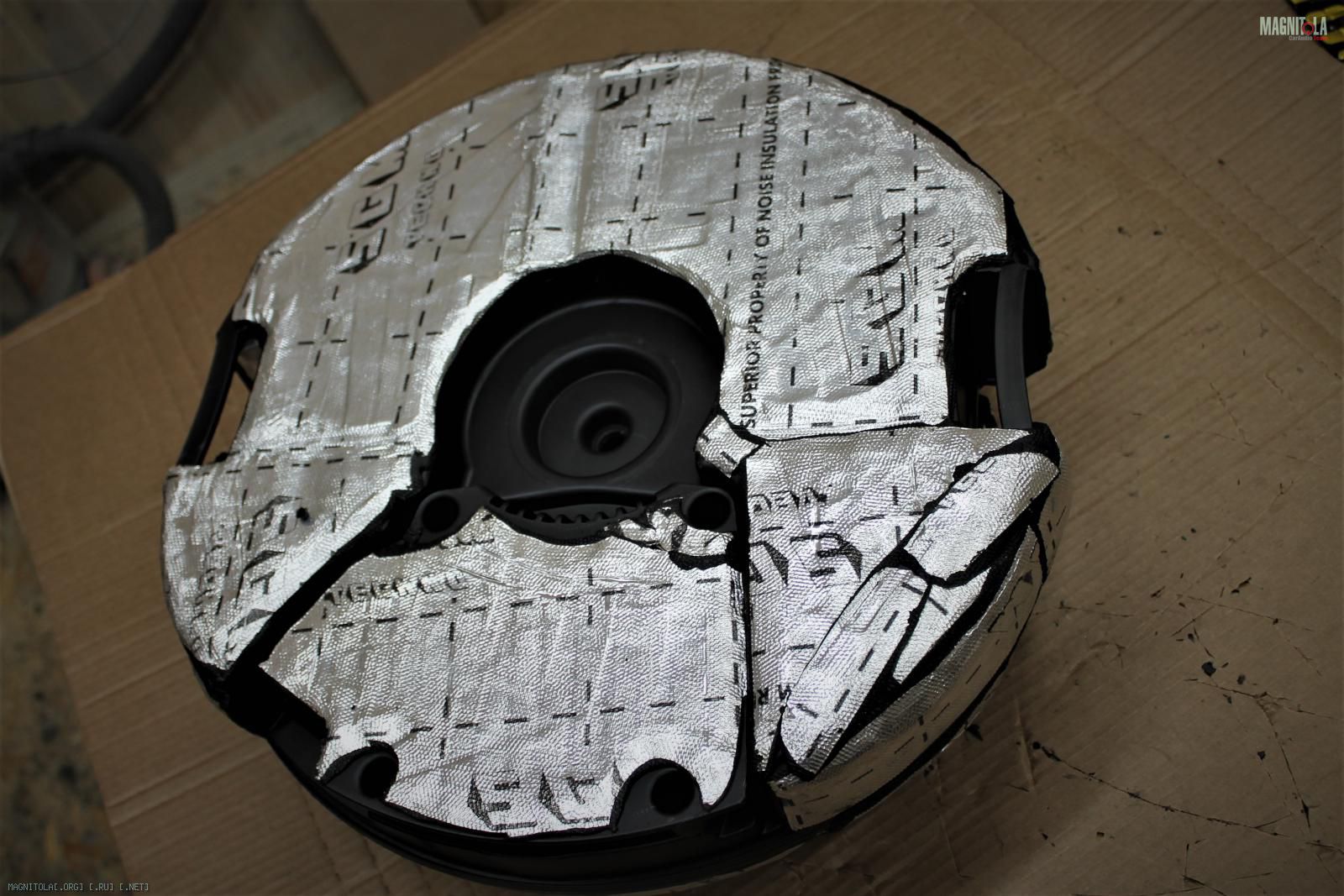

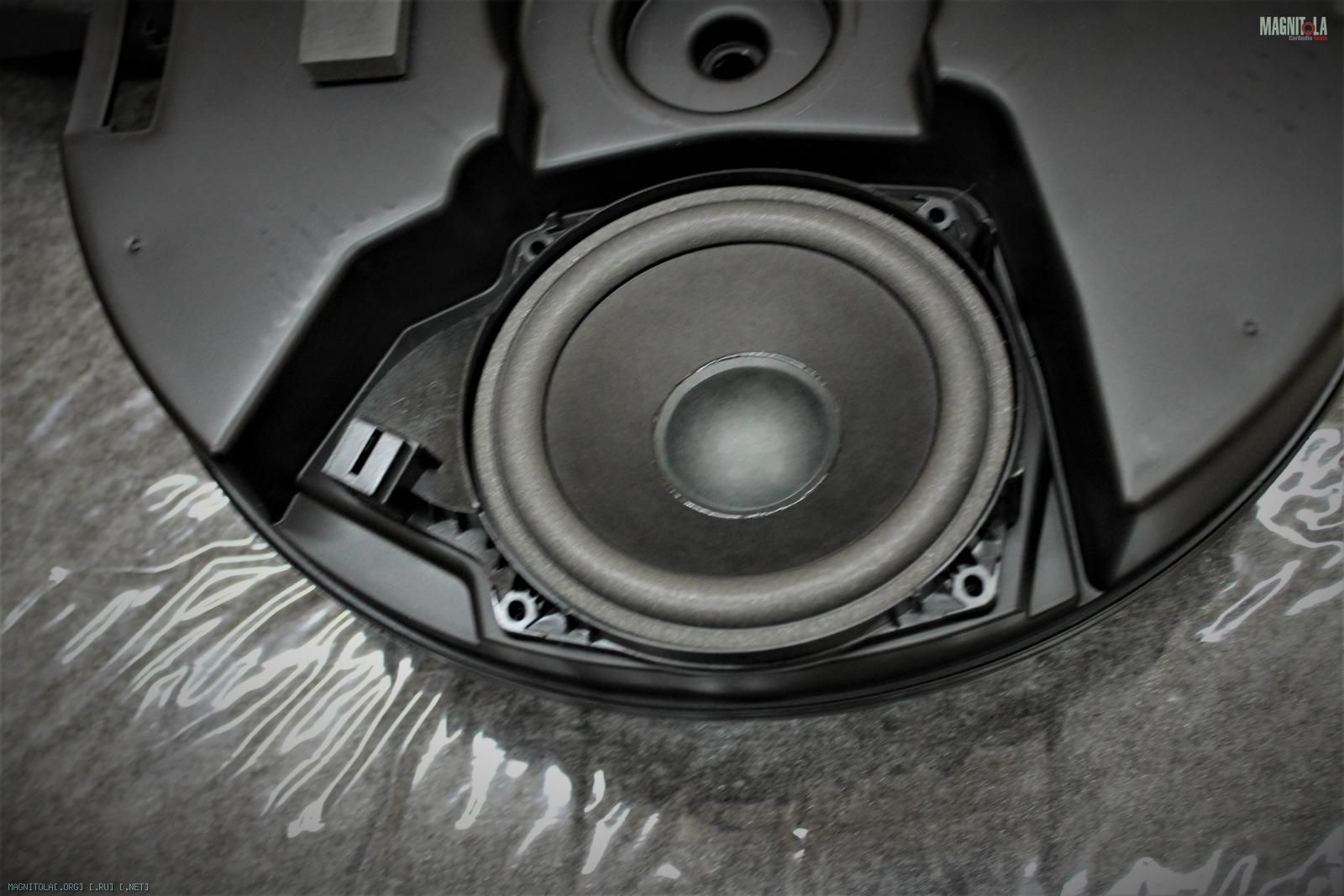

Штатный, звонкий корпус вибрим жесткой СГМ Броня 9мм, затем виброй 4мм.
Красим, акустически демпфируем.

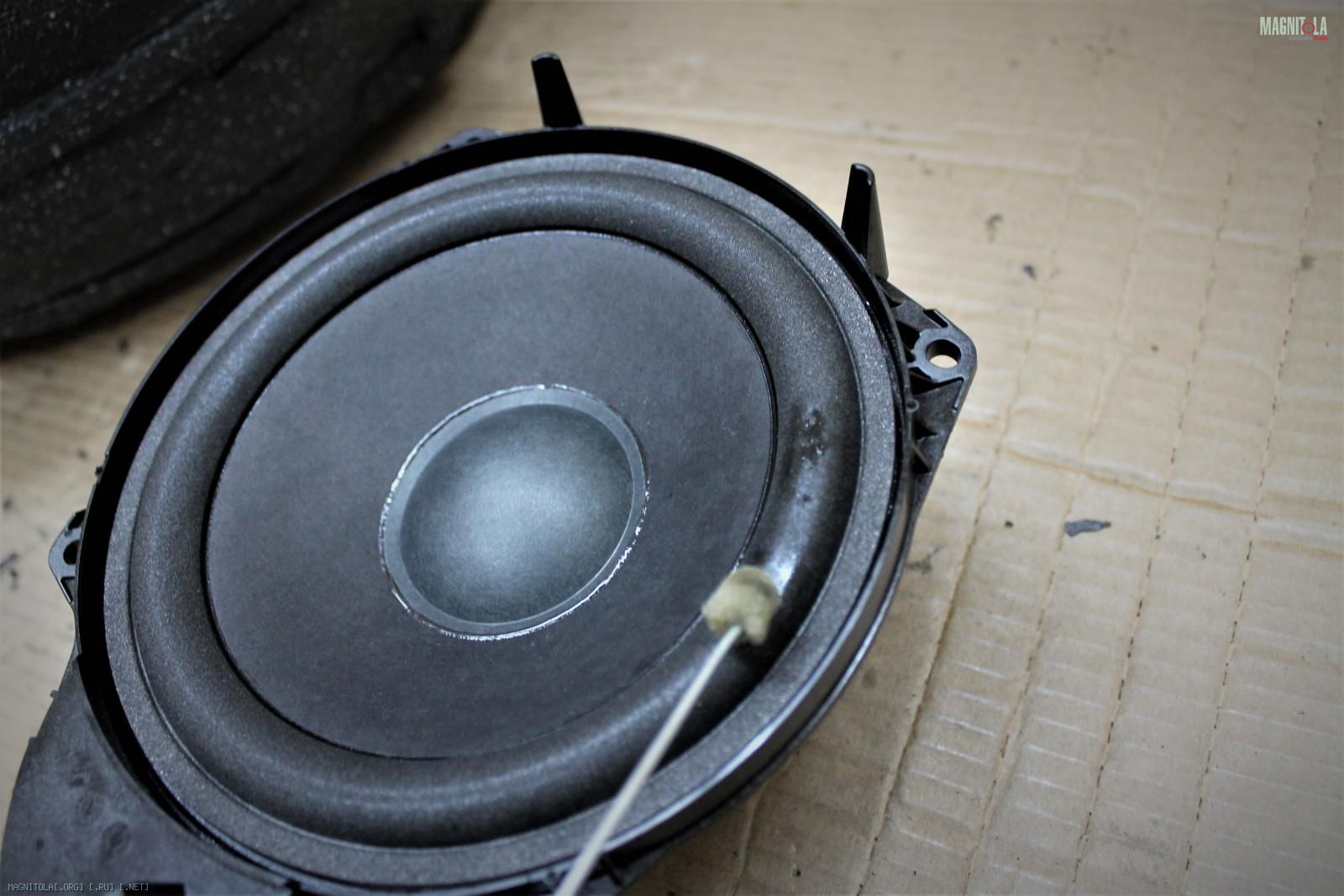

Пропитываем подвес спец жидкостью.
Вложение 1316661Вложение 1316663Вложение 1316665Вложение 1316667Вложение 1316669Вложение 1316671Вложение 1316673Вложение 1316675Вложение 1316677

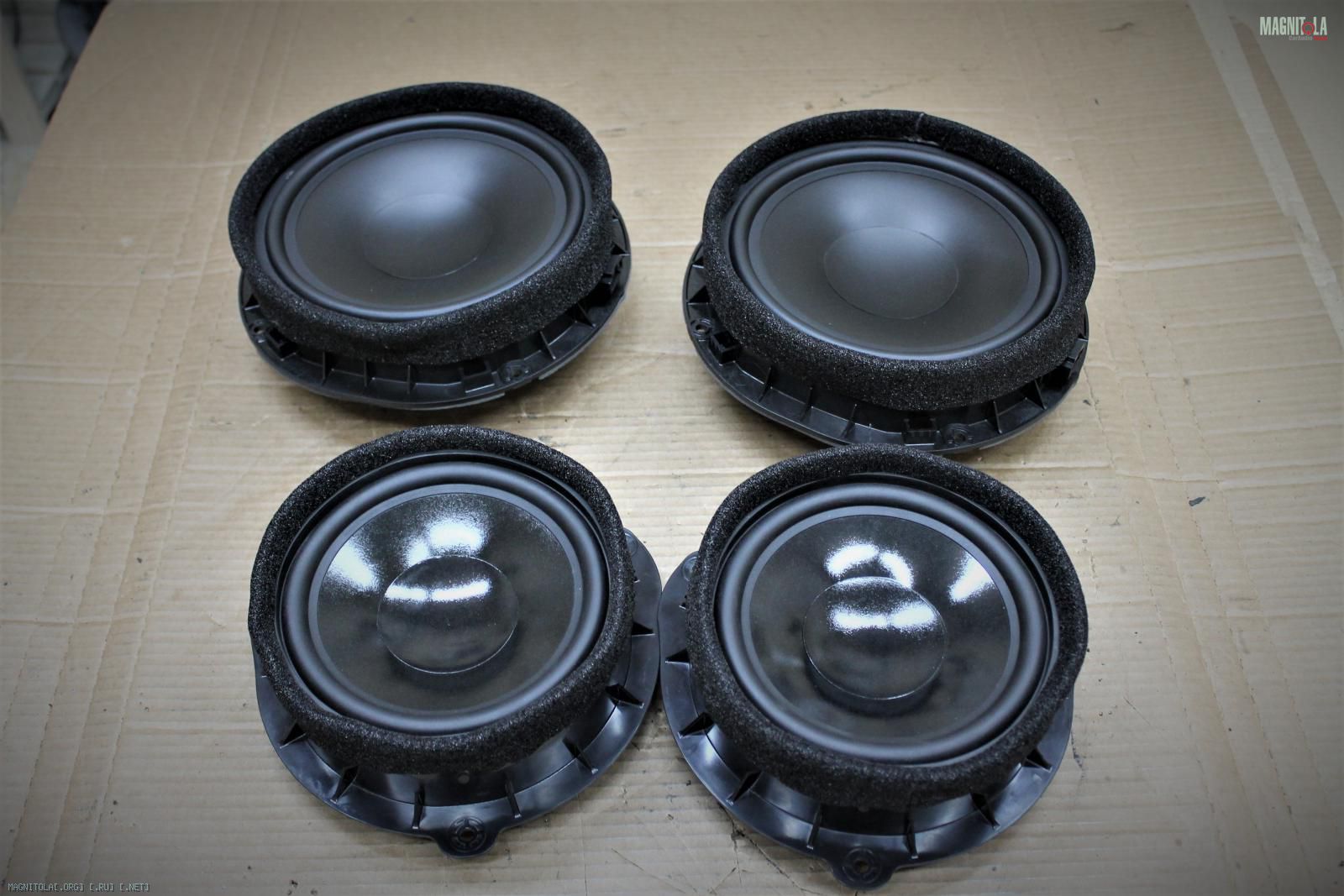

Подготавливаем фронтальные 9" и тыловые 7" мидбасы.
Пропитываем подвесы.
Вложение 1316679Вложение 1316681Вложение 1316683

Audi Q5

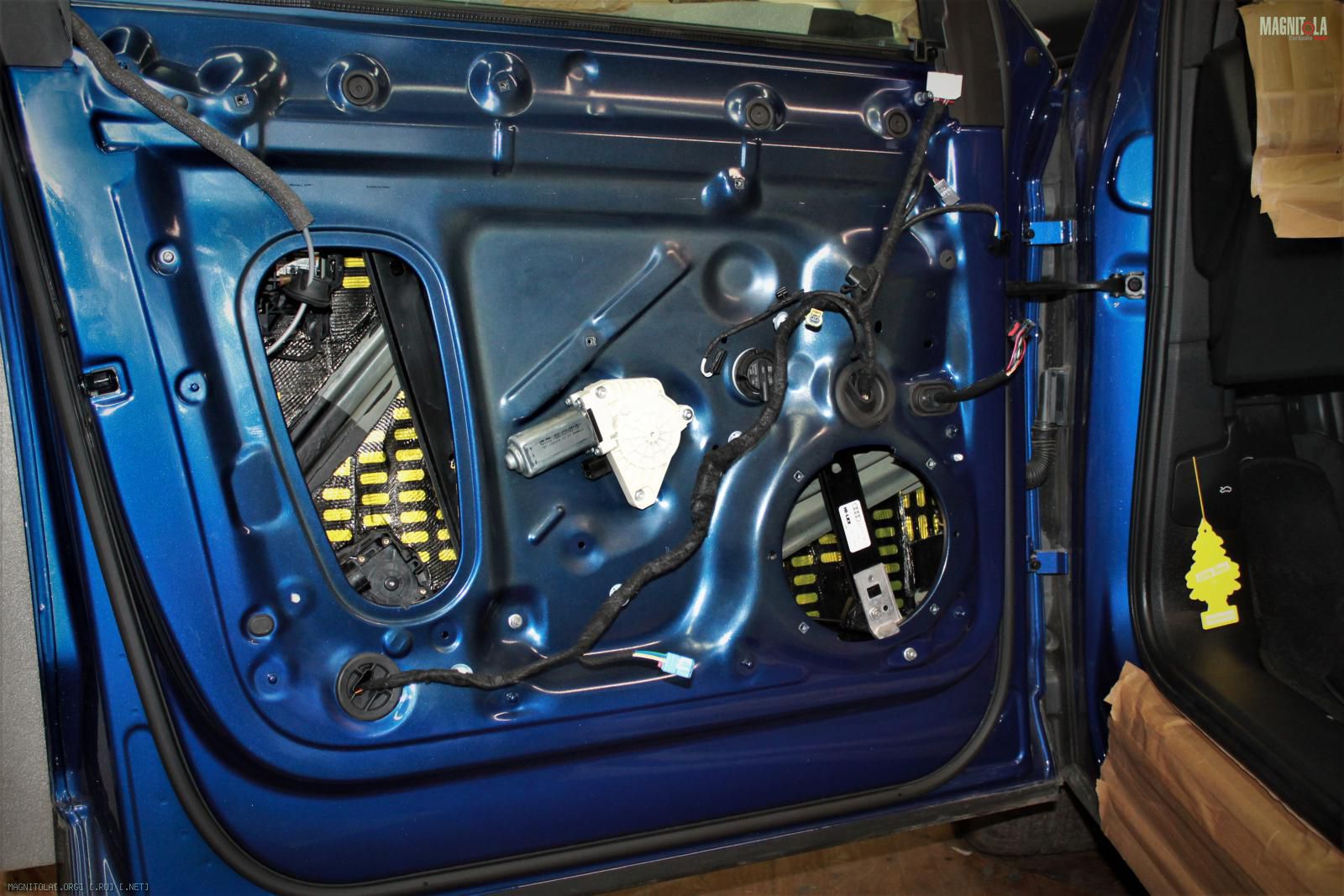

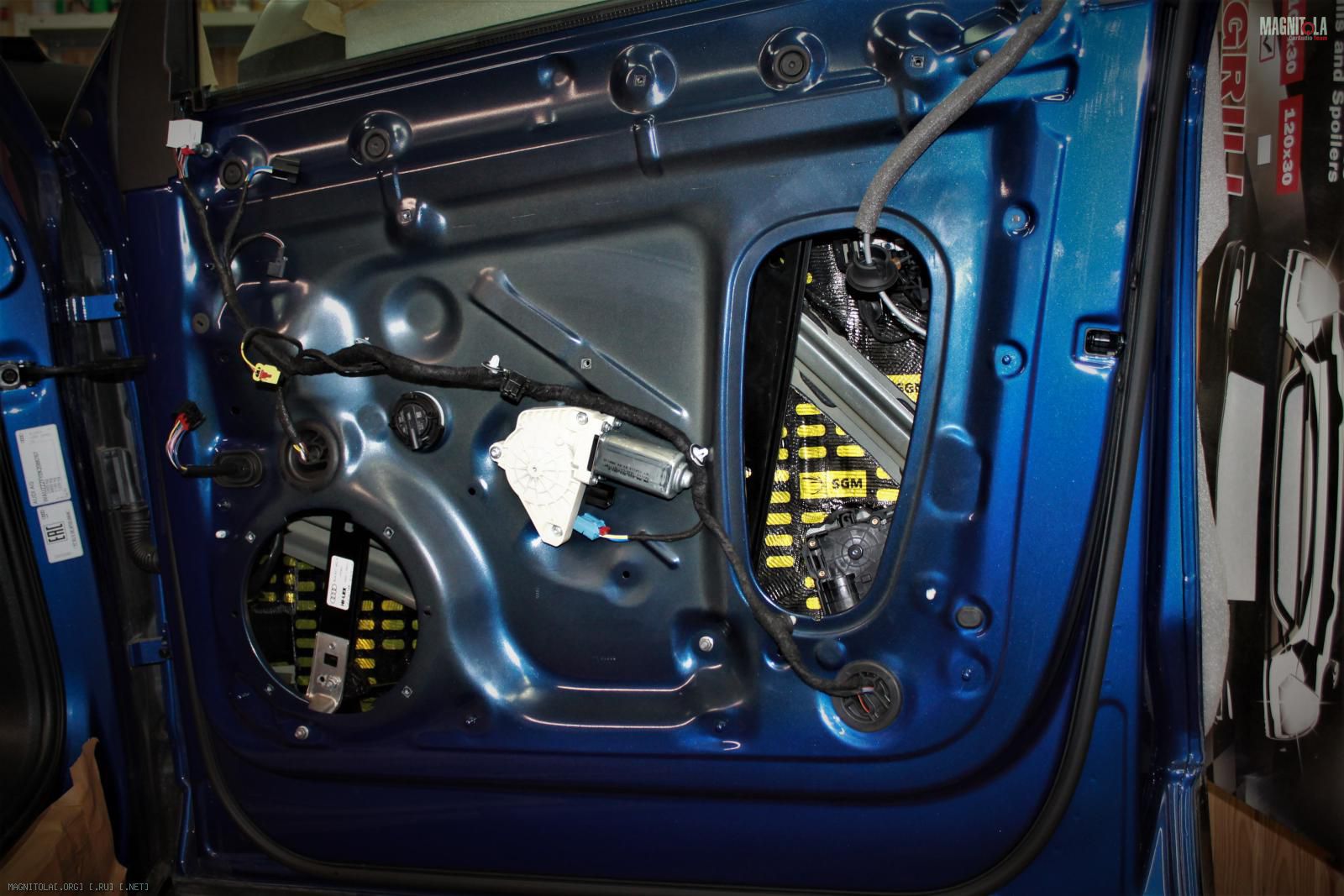

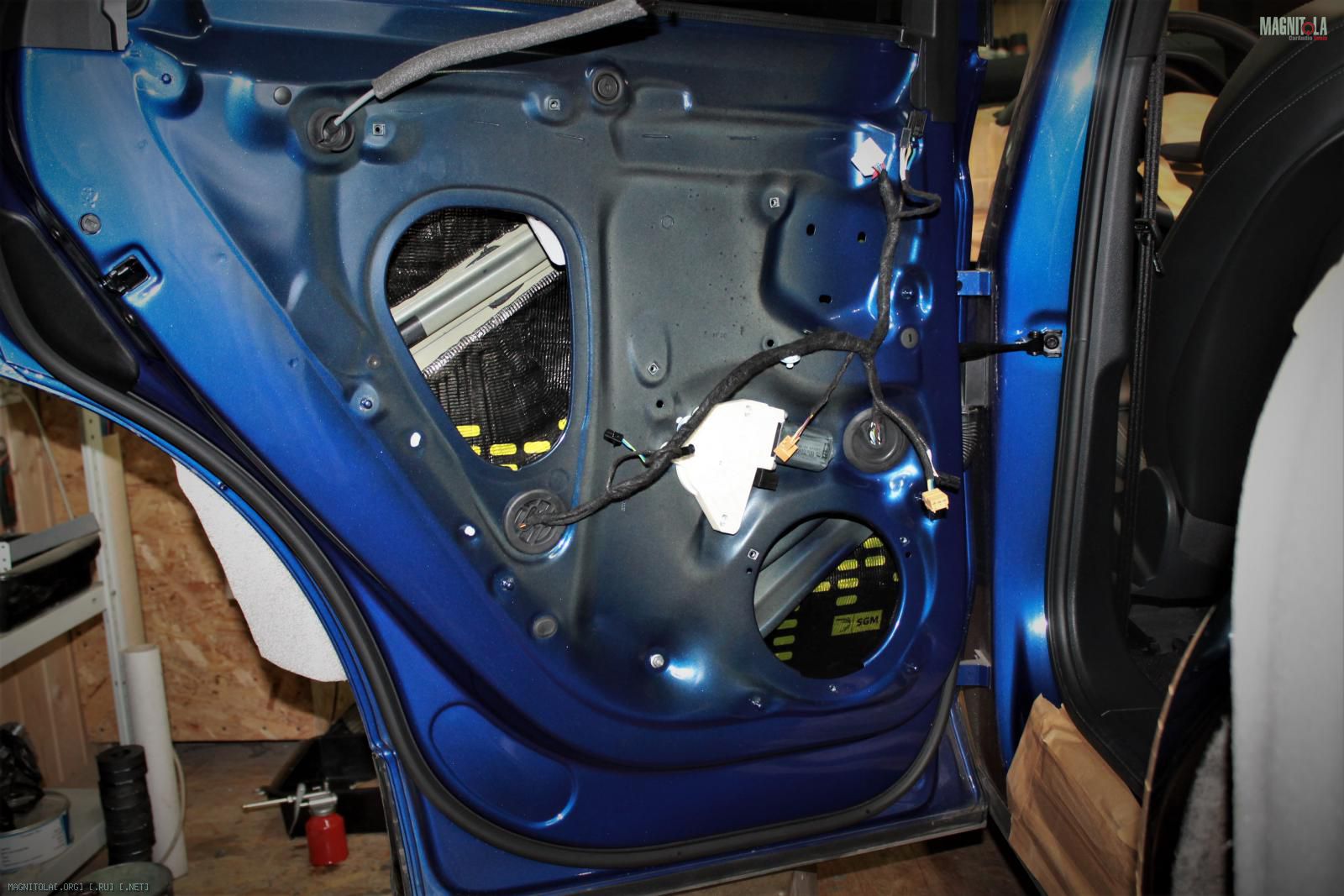

Наносим вибру 4мм на внутренний металл, греем, прикатываем.

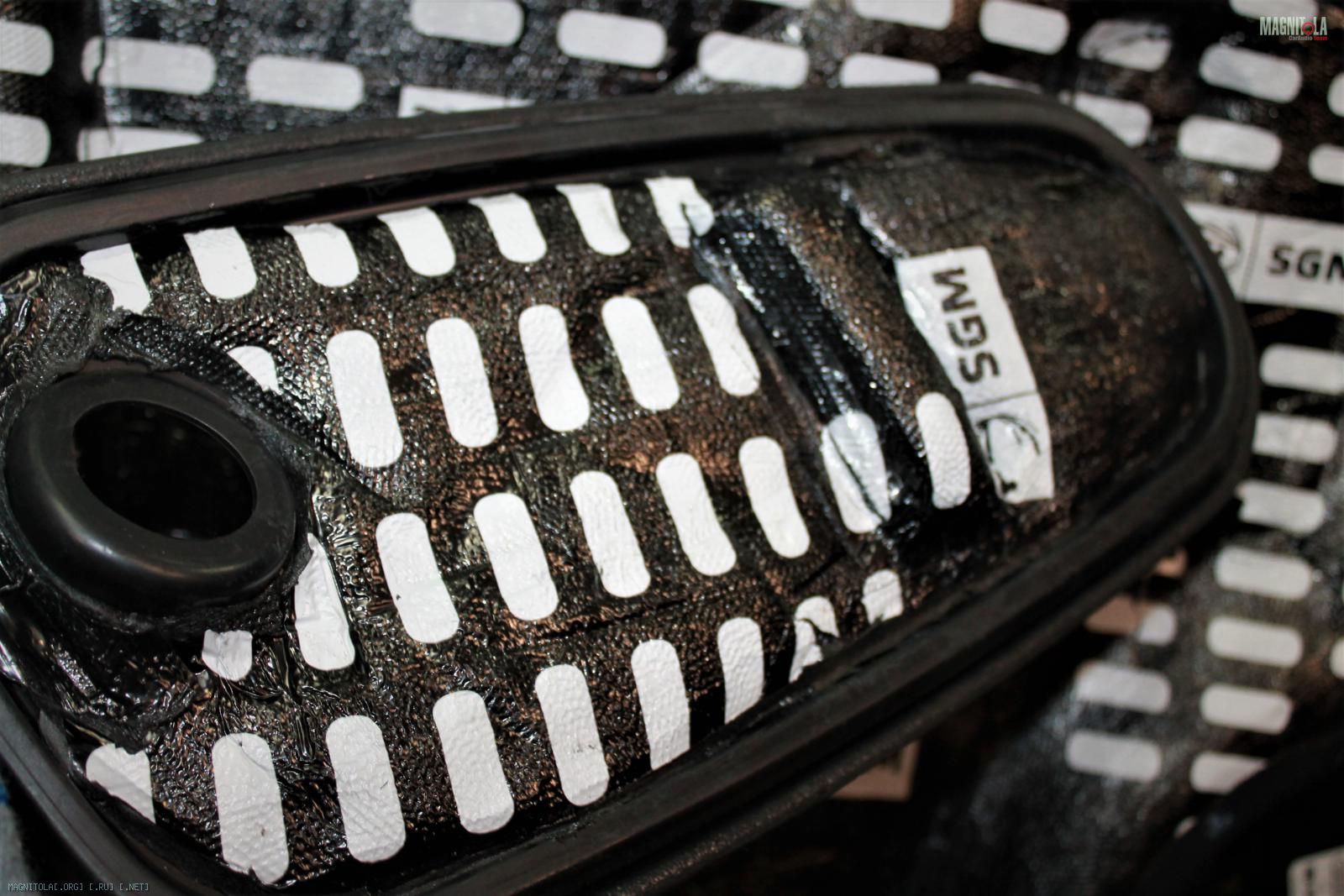

Пластиковые заглушки вибрим с обратной стороны.
Вложение 1316747Вложение 1316749Вложение 1316751Вложение 1316753Вложение 1316755

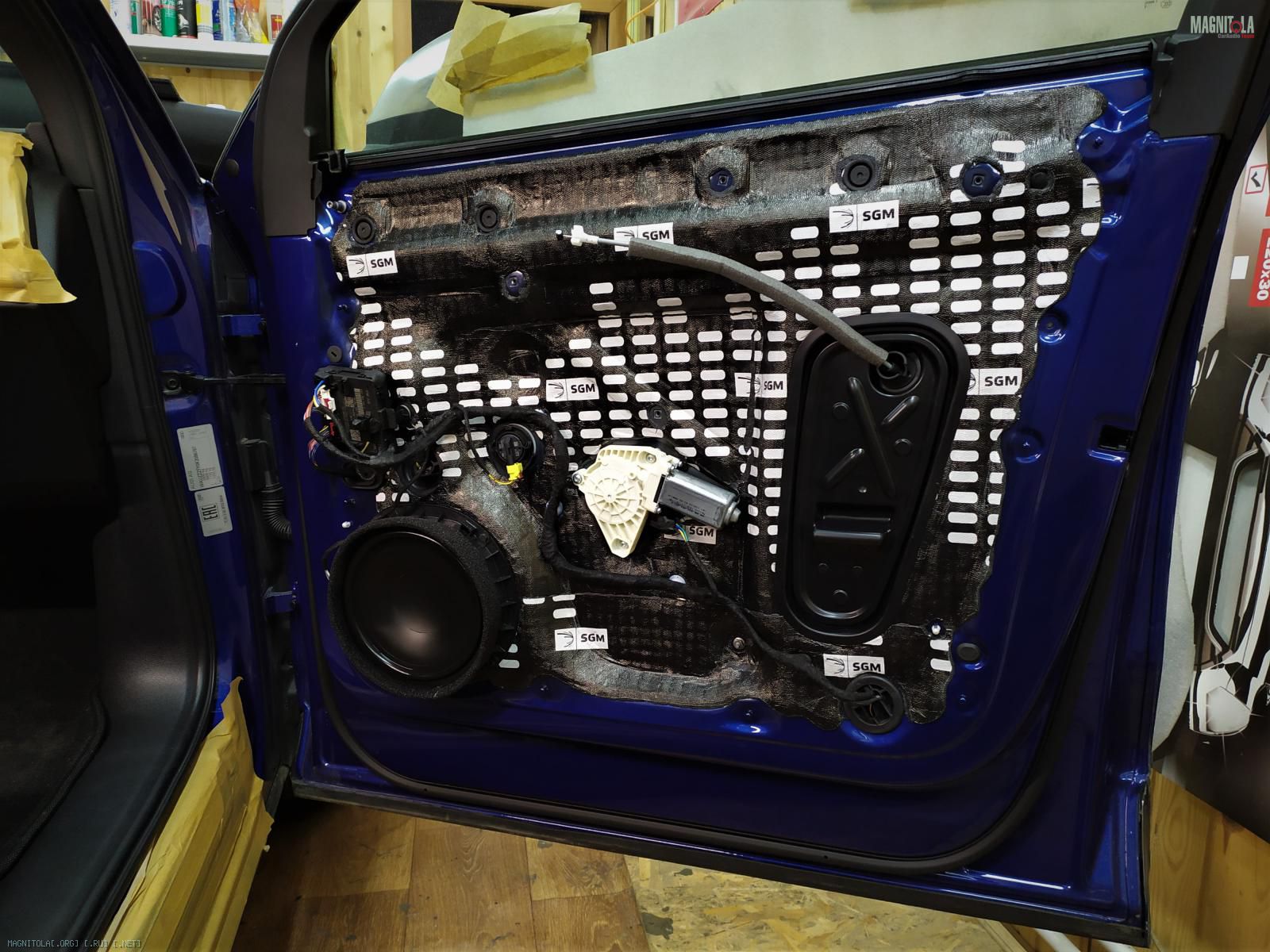

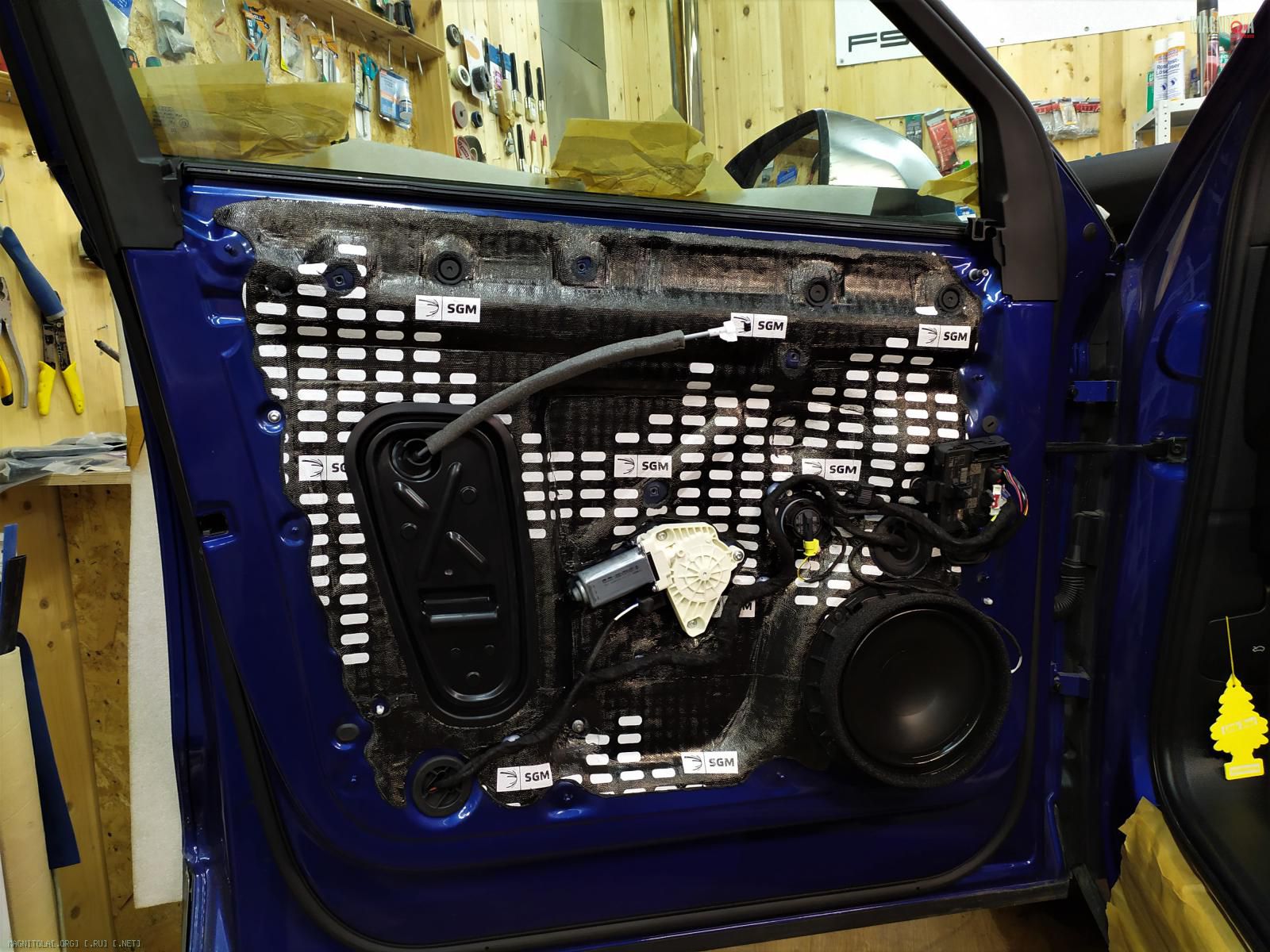

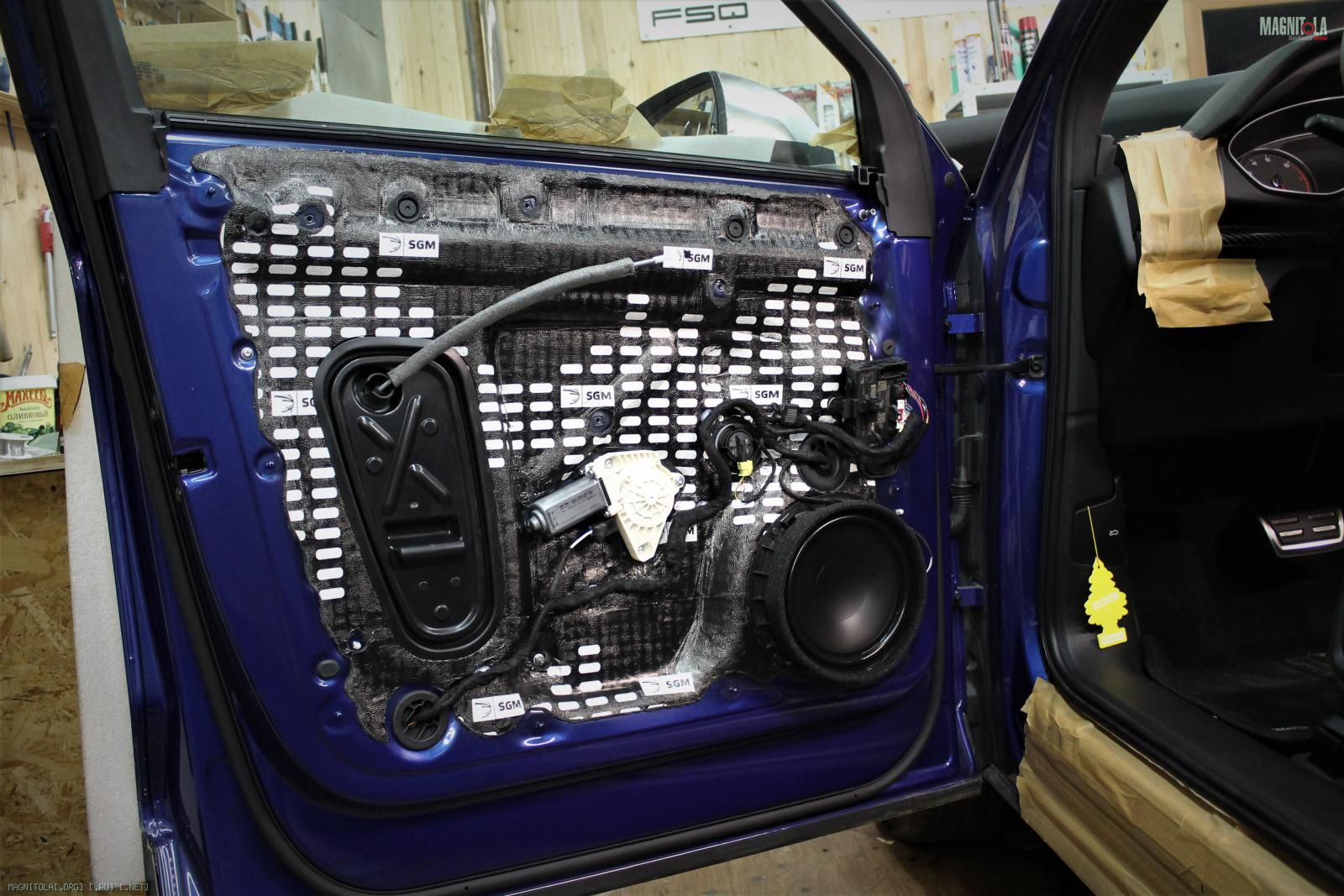

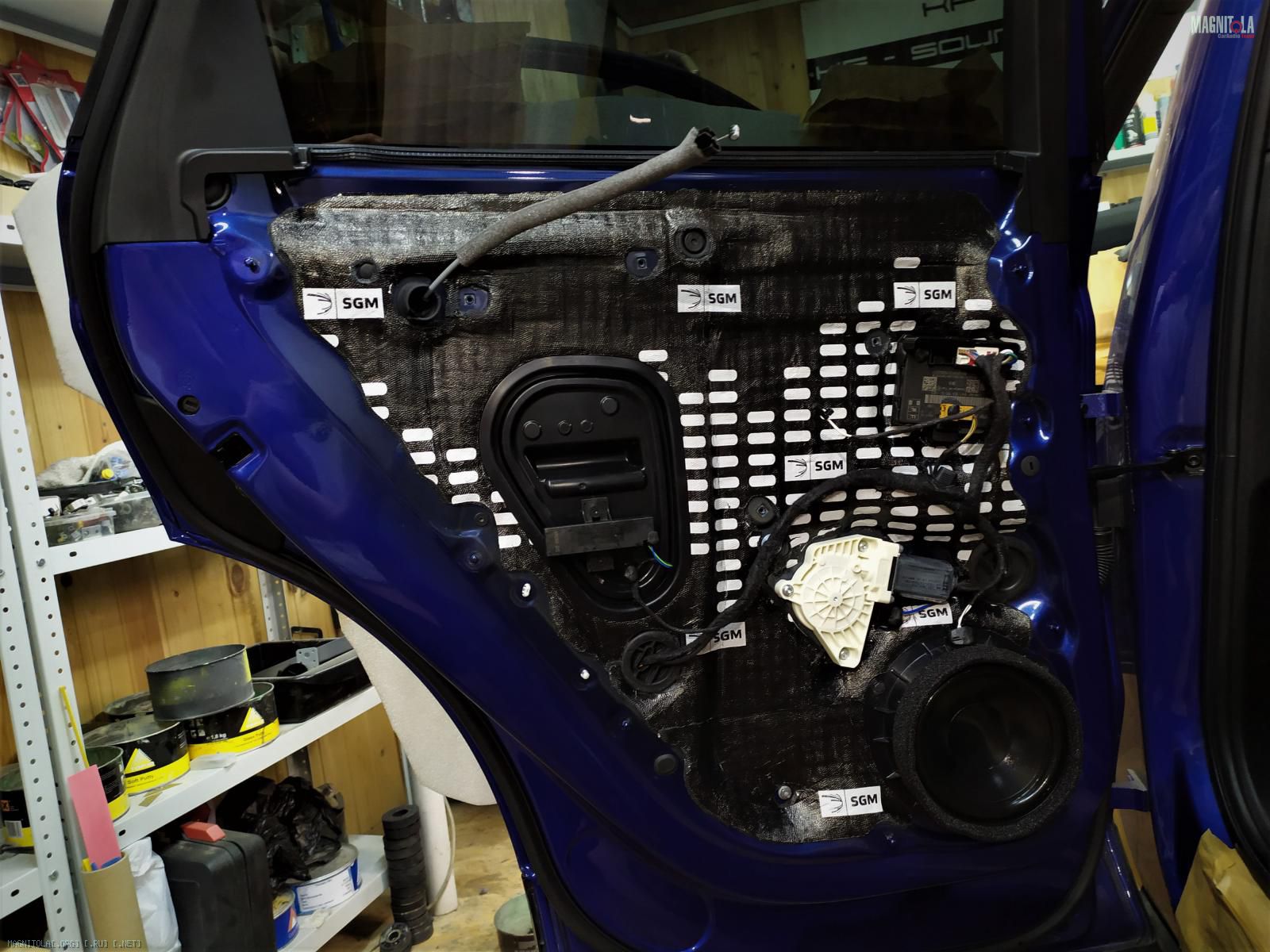

Наносим цельный лист вибры 4мм, на лицевой металл, греем, прикатываем.
Итог...
Вложение 1316757Вложение 1316759Вложение 1316761Вложение 1316763Вложение 1316765Вложение 1316767Вложение 1316769Вложение 1316771Вложение 1316773Вложение 1316775

Audi Q5

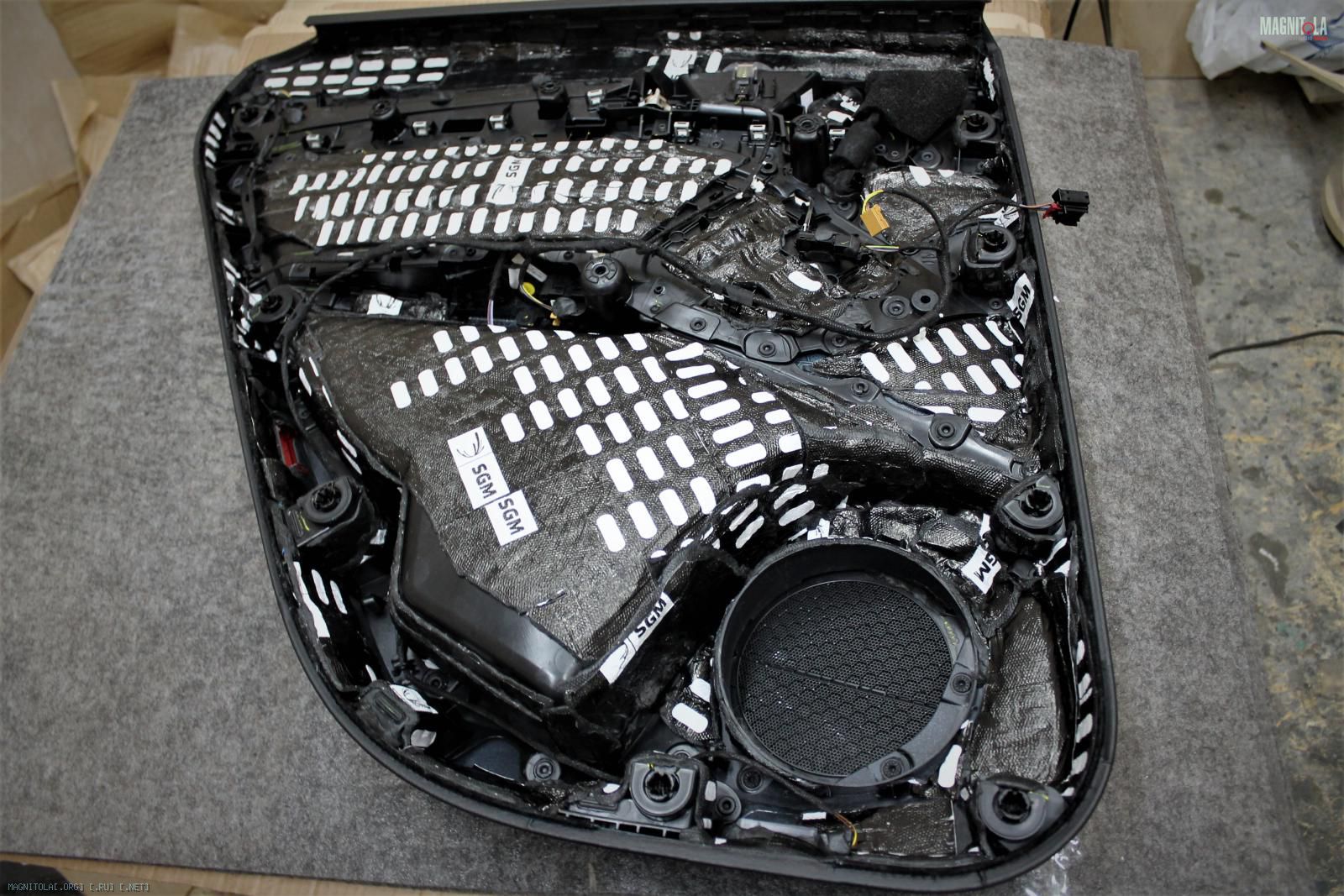

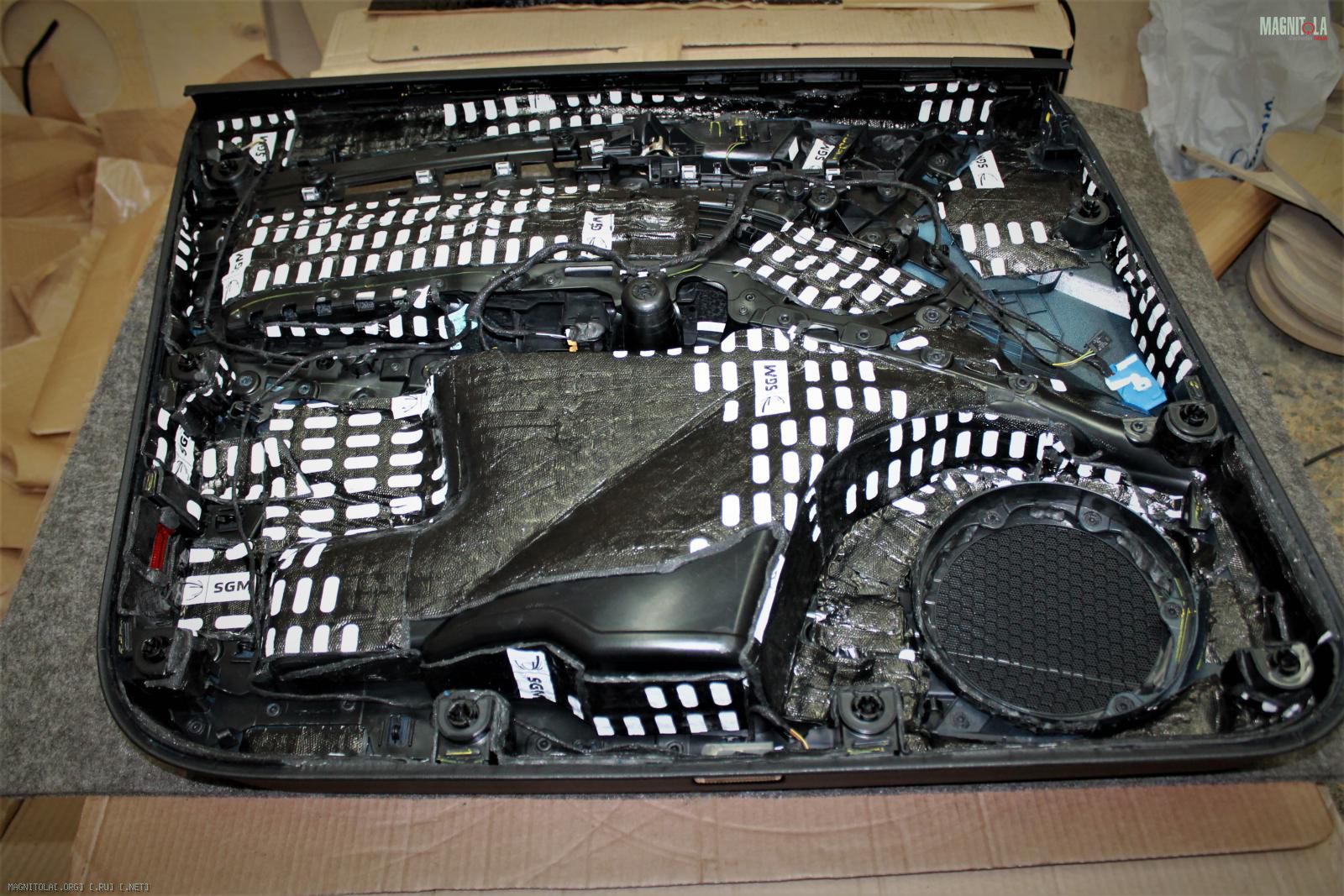

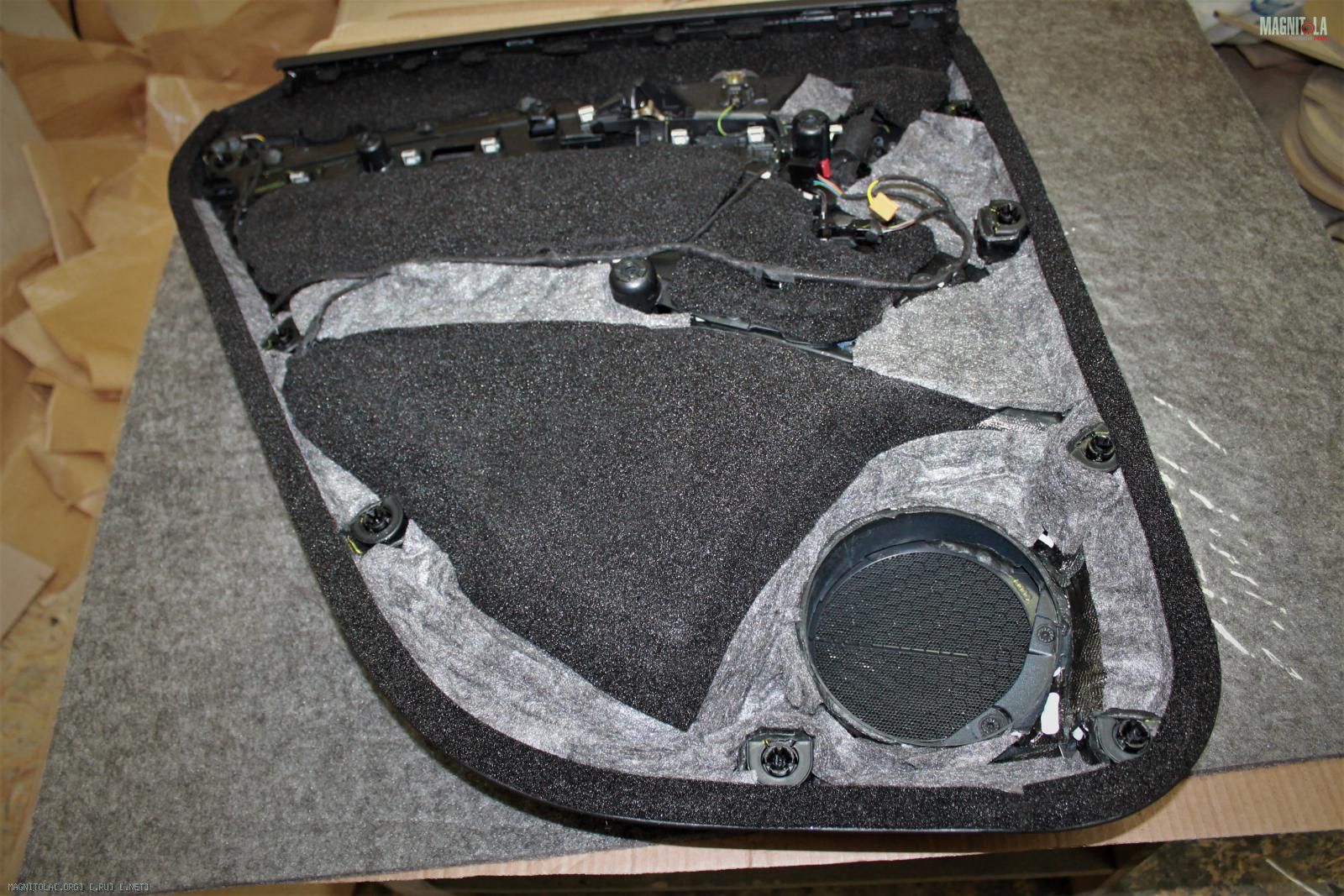

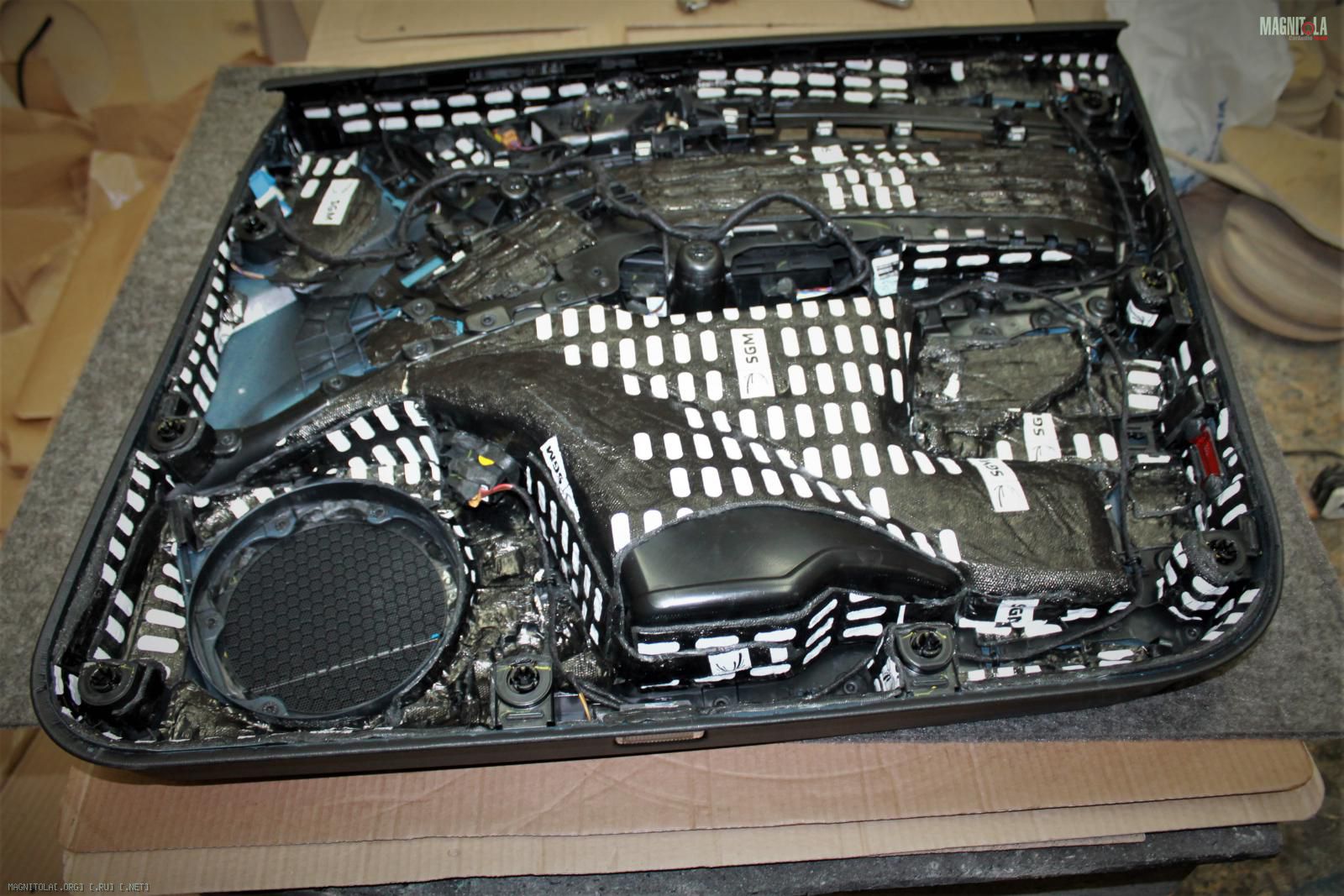

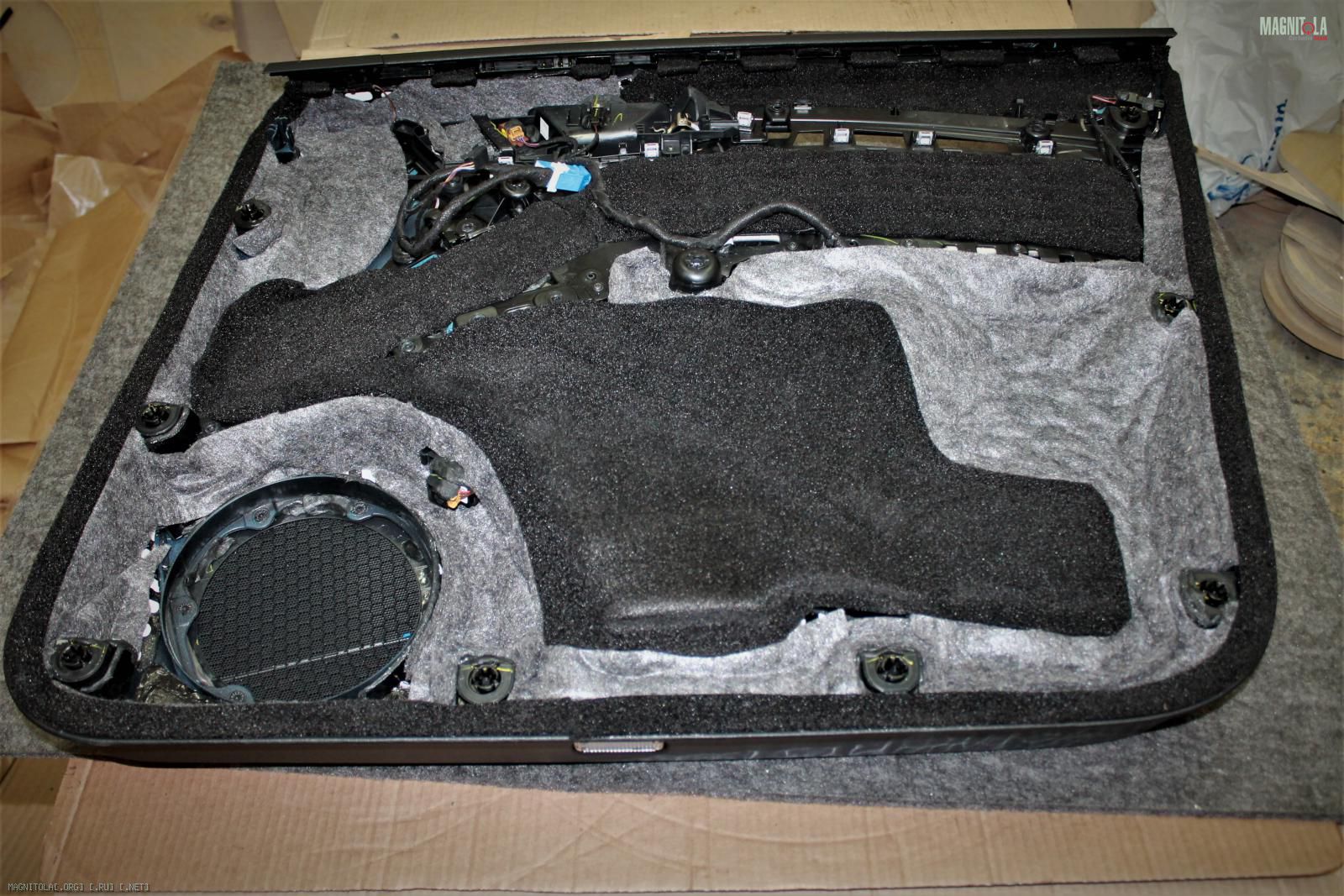

Карты дверей.
Наносим вибру 4 мм в 1-2 слоя, греем, прикатываем.

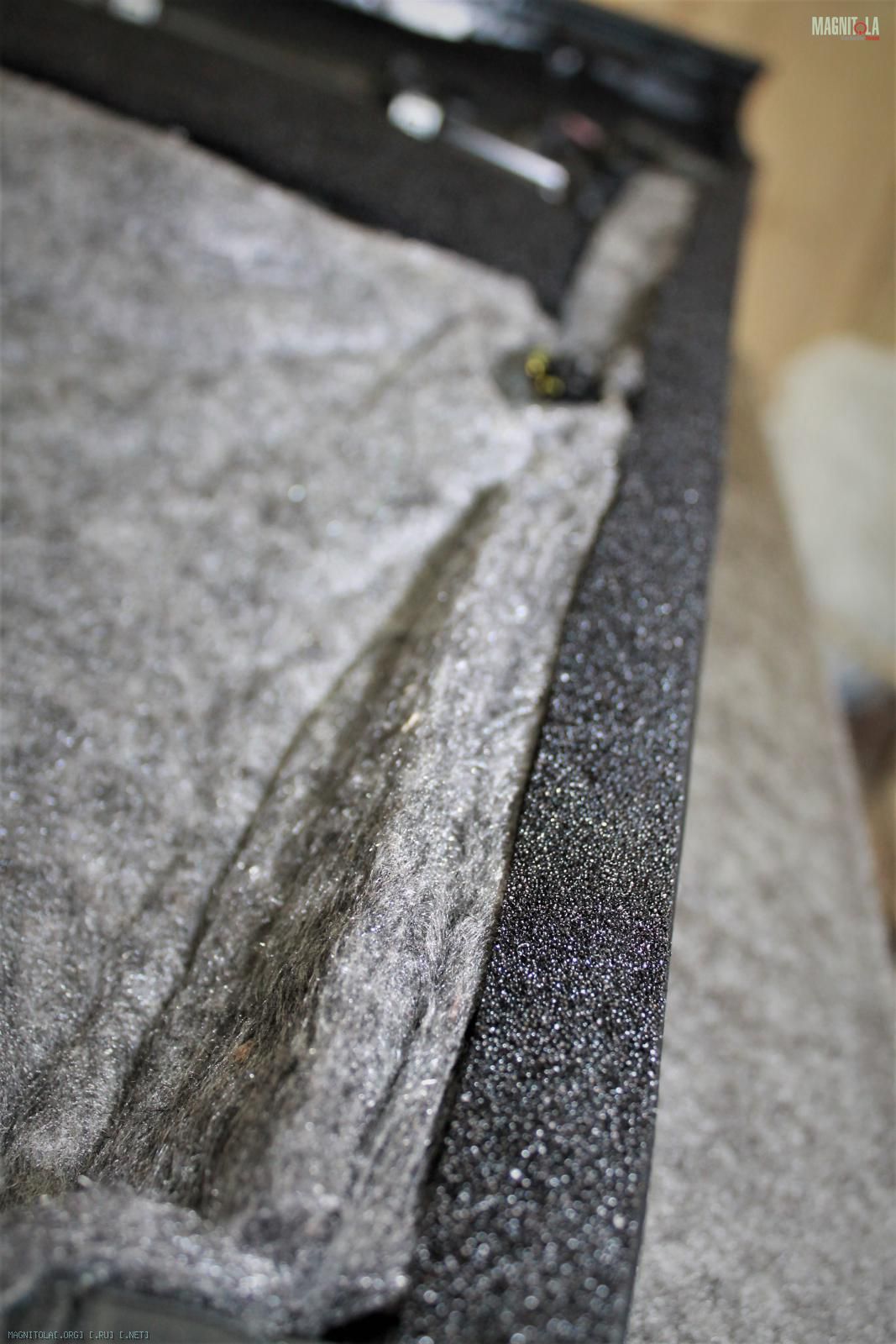

Далее наносим войлок, битопласт, уплотнительную ленту по периметру.
Вложение 1316817Вложение 1316819Вложение 1316821Вложение 1316823Вложение 1316825Вложение 1316827Вложение 1316829Вложение 1316831Вложение 1316833Вложение 1316835Вложение 1316837Вложение 1316839

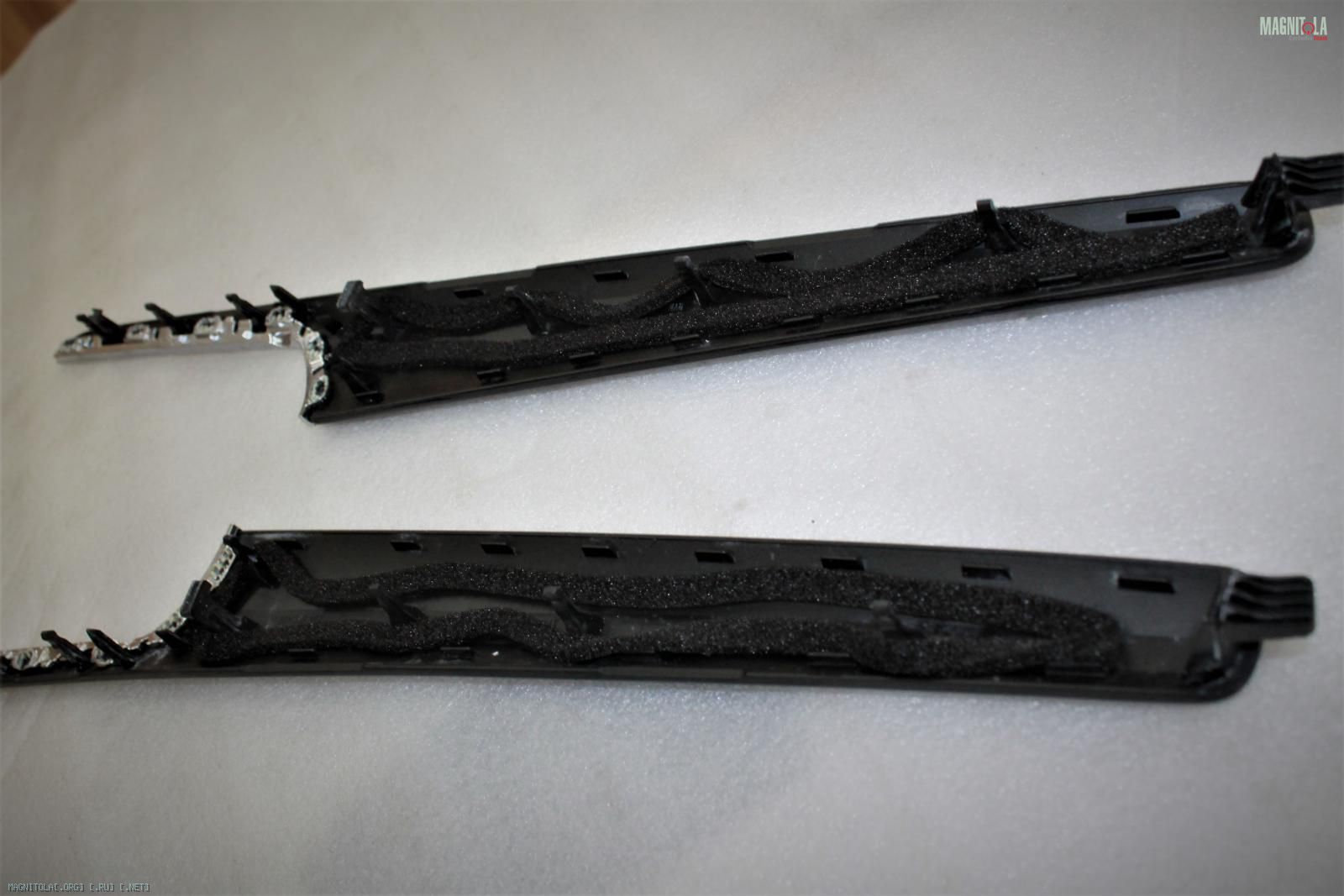

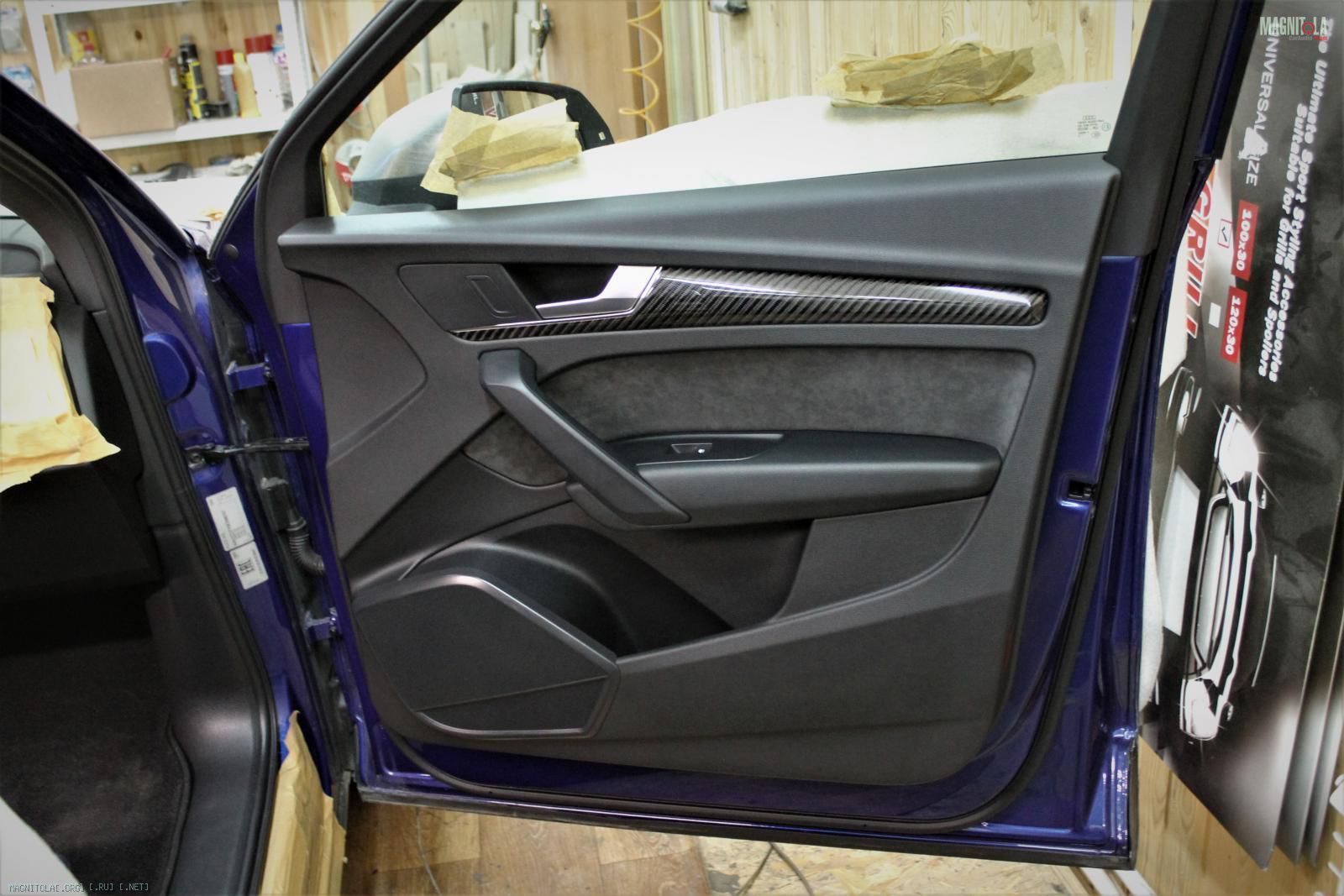

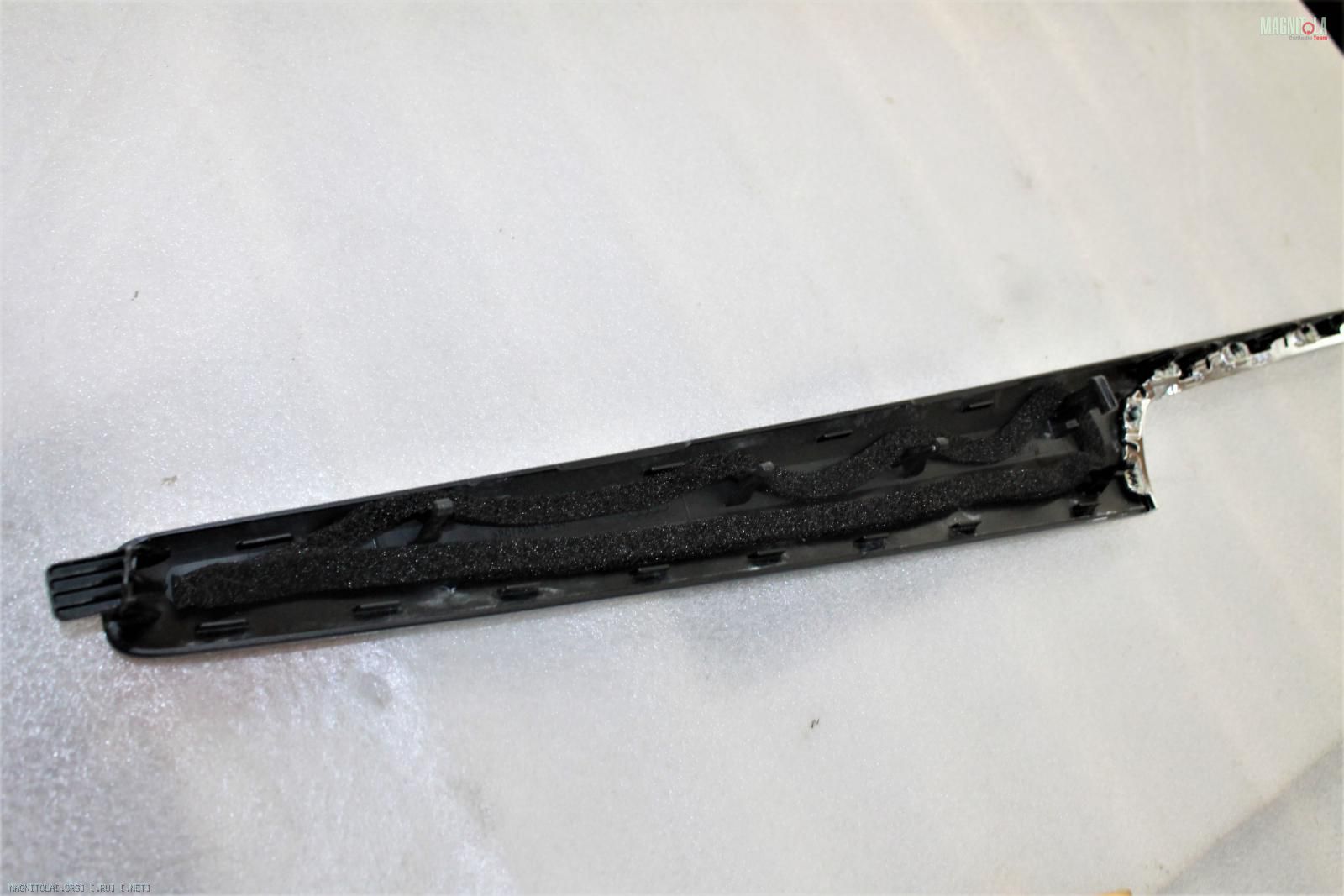

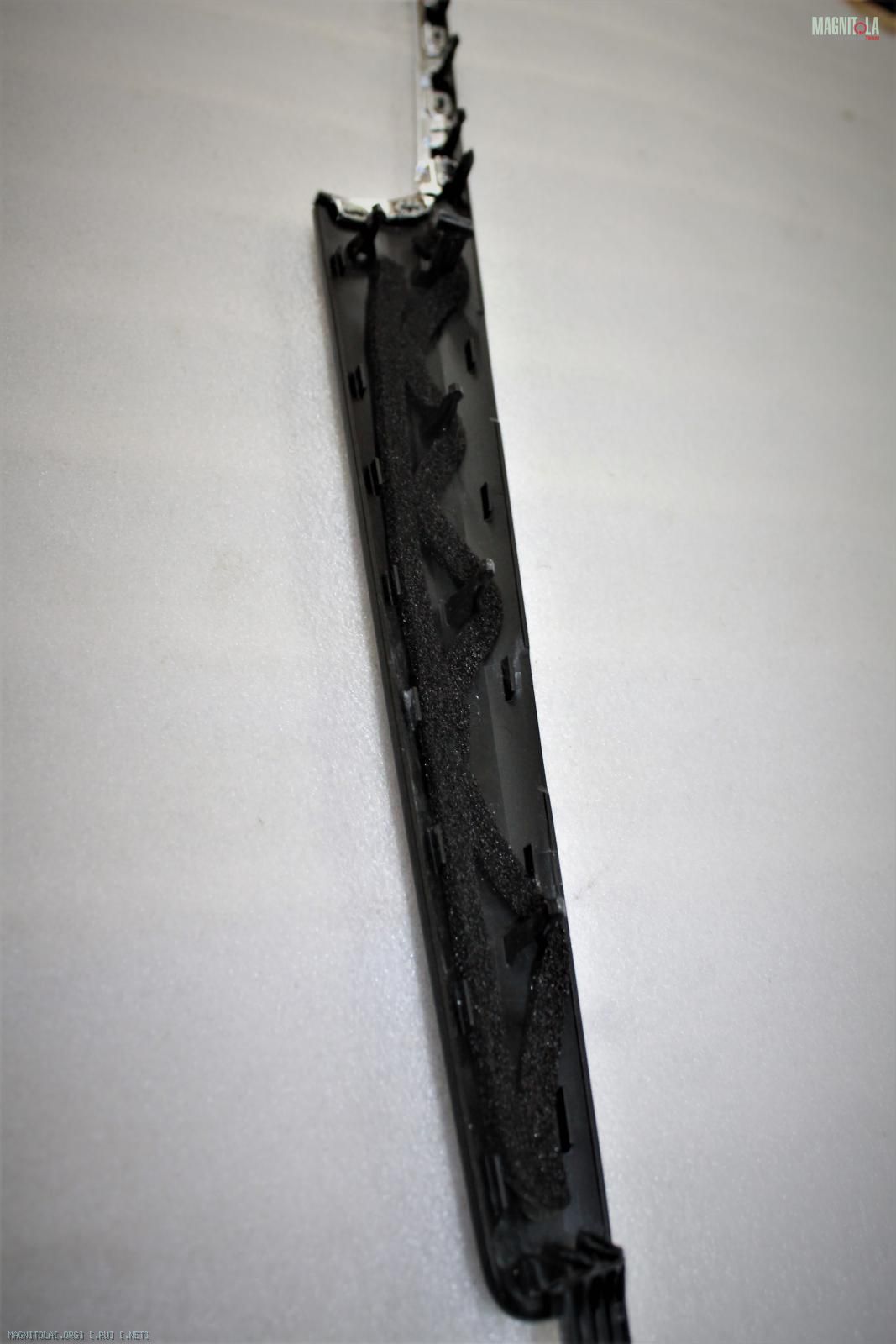

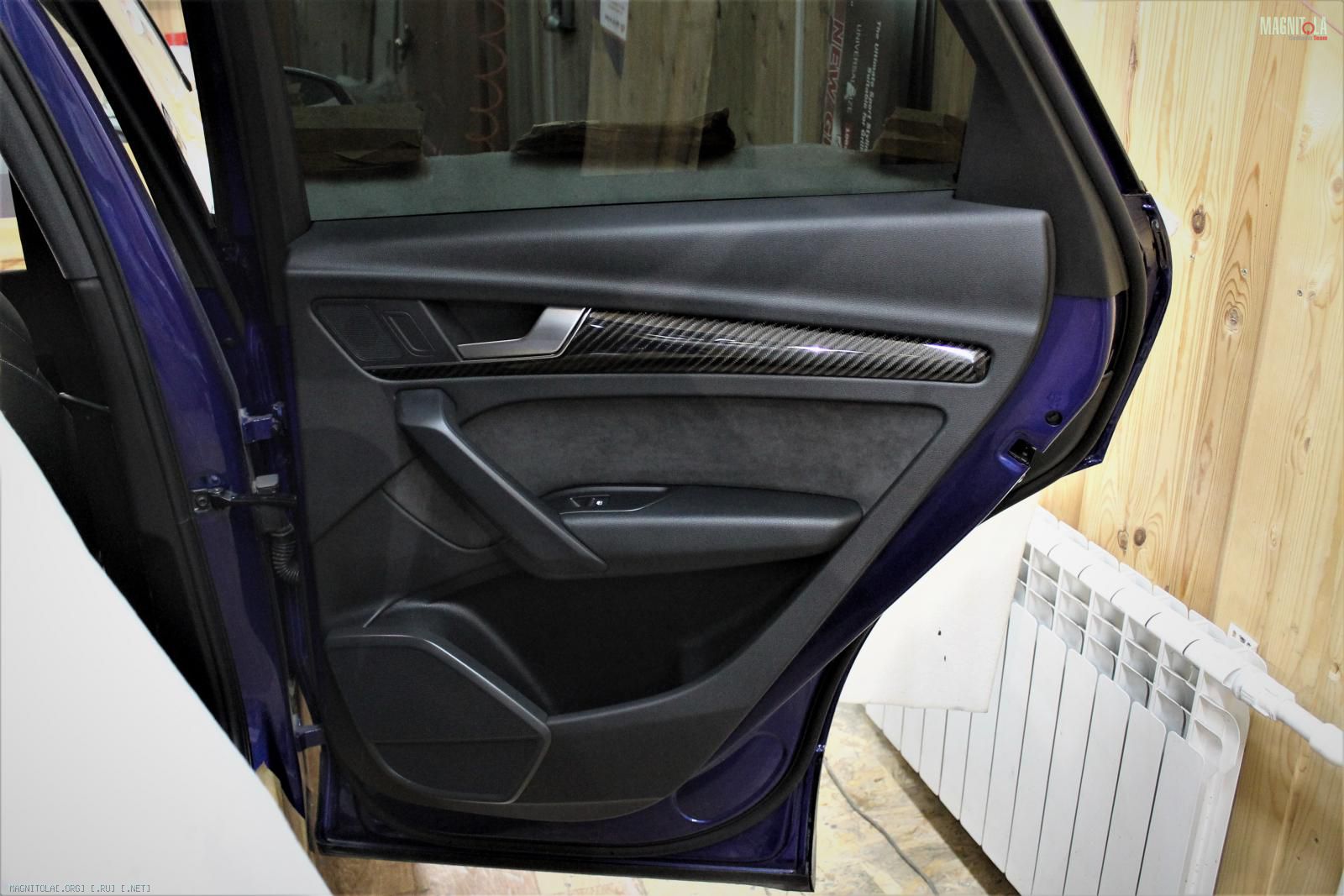

Ручки, декоративные элементы двери уплотняем, собираем двери.
Вложение 1316841Вложение 1316843Вложение 1316845Вложение 1316847Вложение 1316849Вложение 1316851Вложение 1316853

Audi Q5

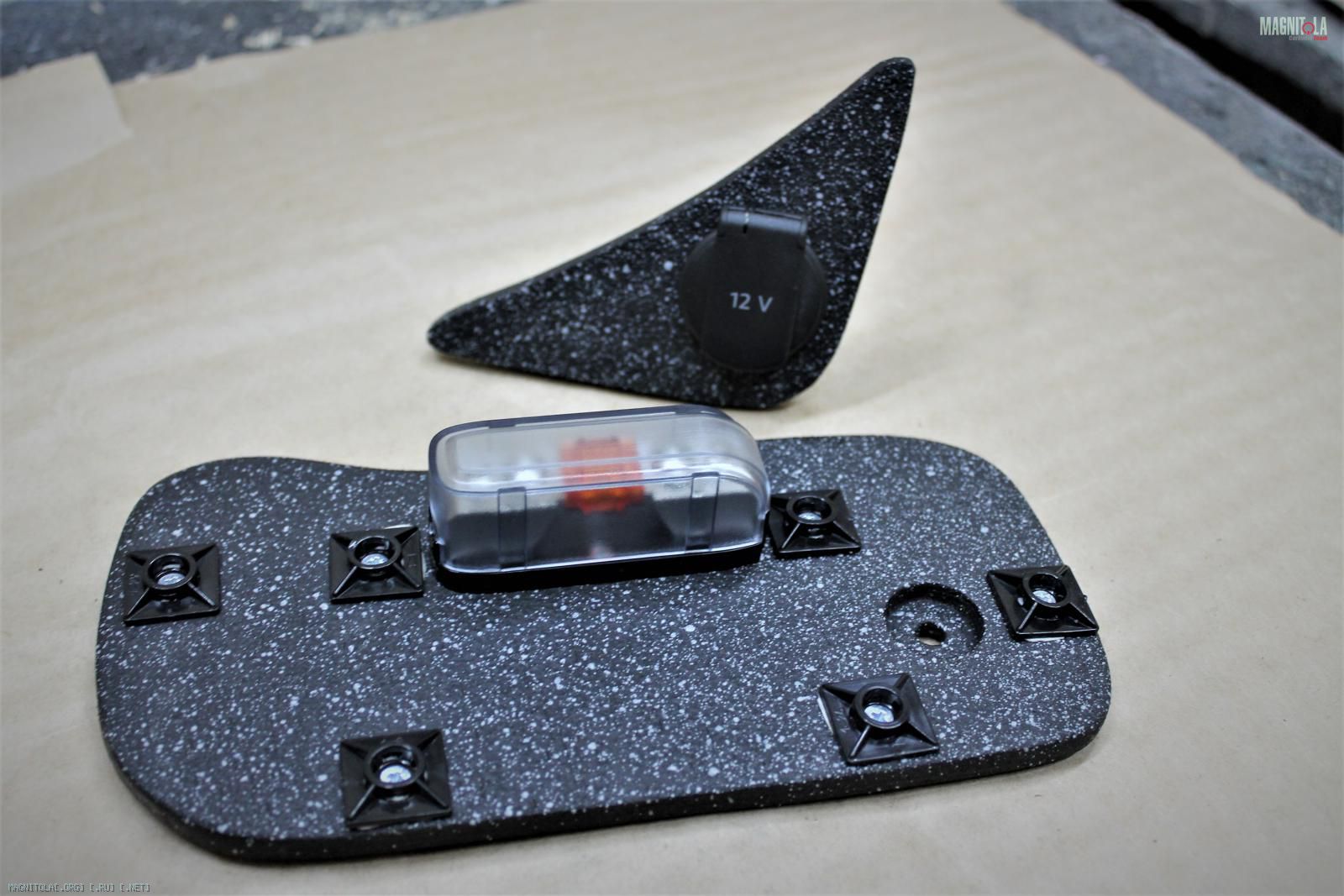

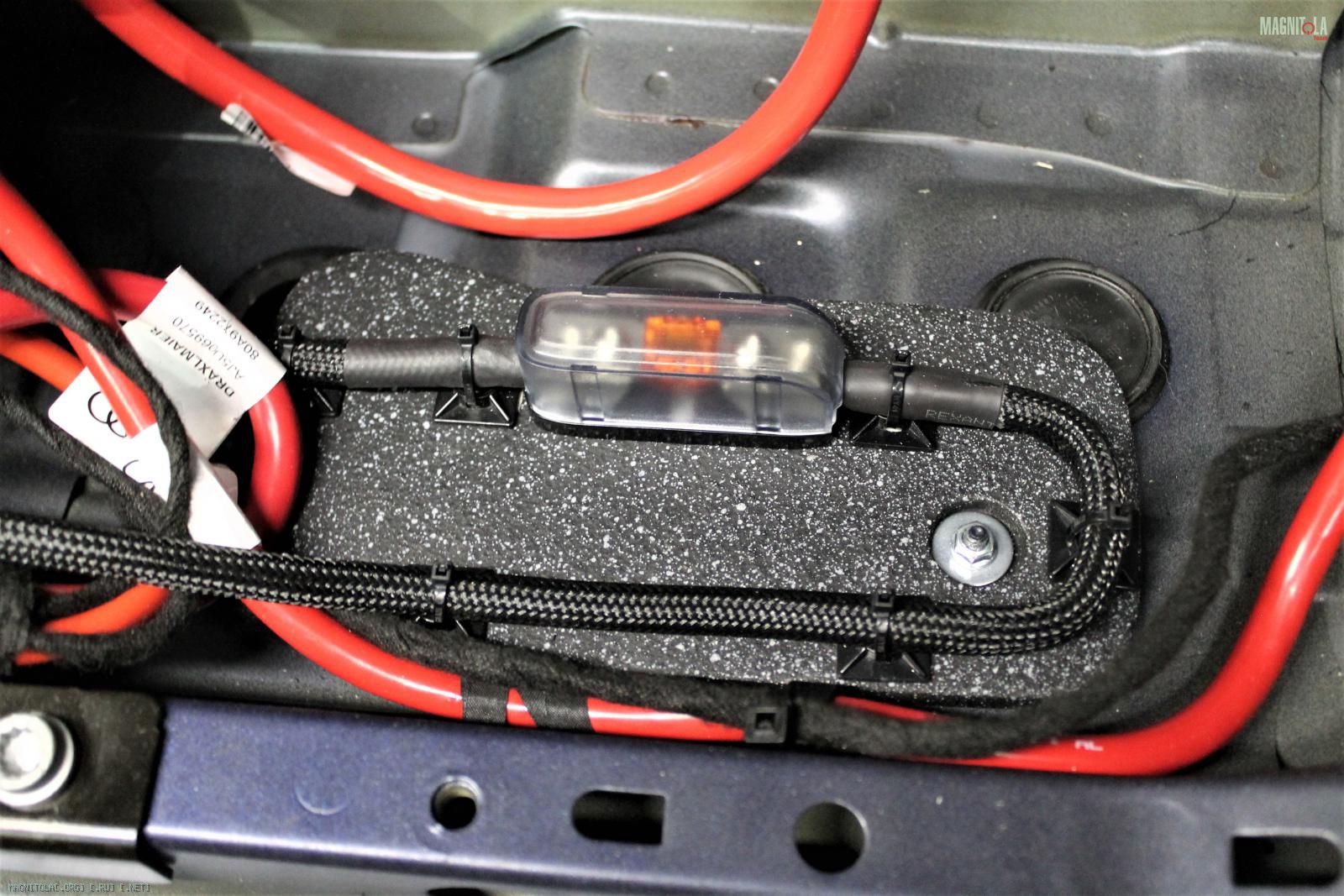

Изготавливаем, красим полочку под предохранитель, переносим розетку 12в.



Вложение 1316887Вложение 1316889Вложение 1316891Вложение 1316893


Крепление в штатные места.

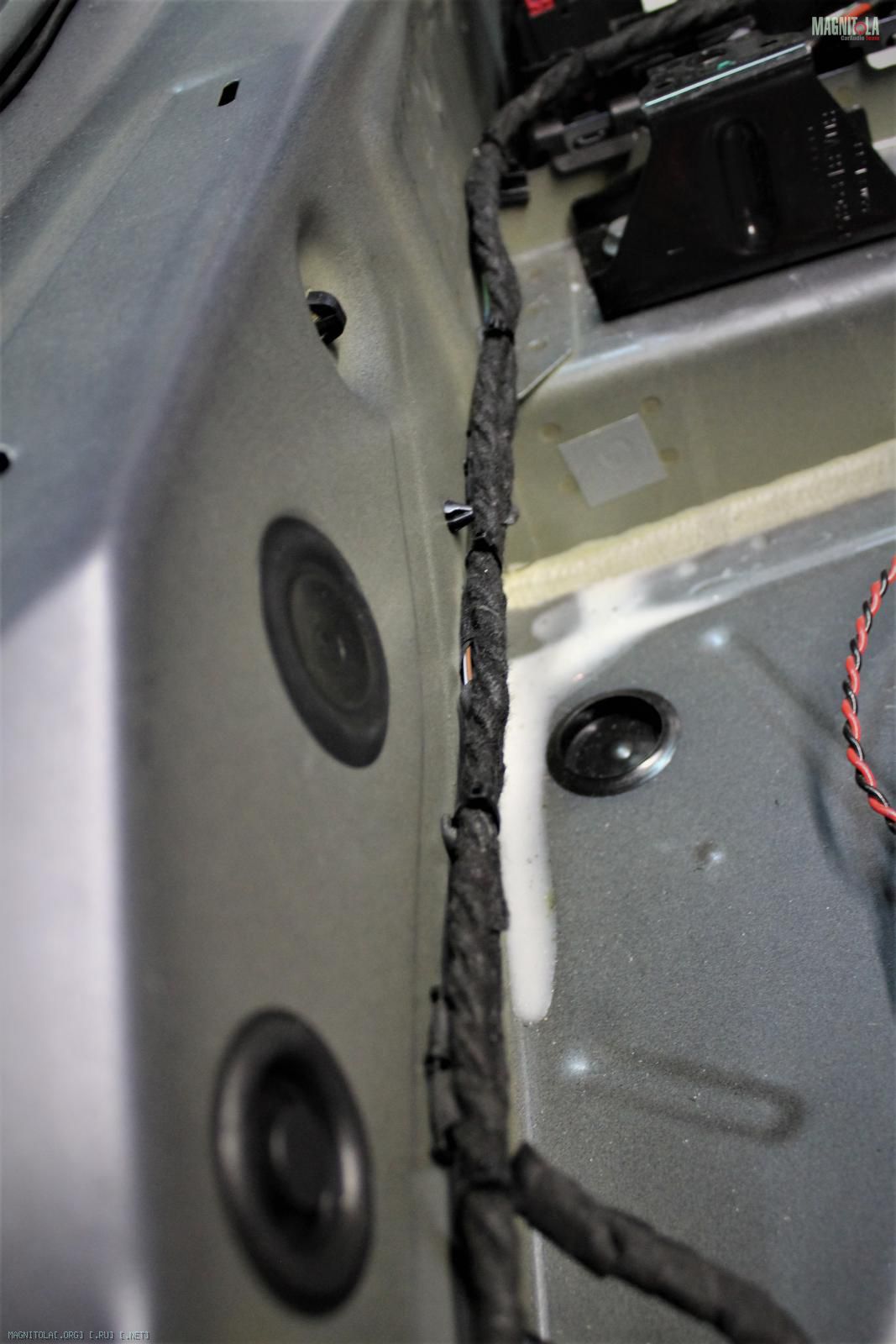

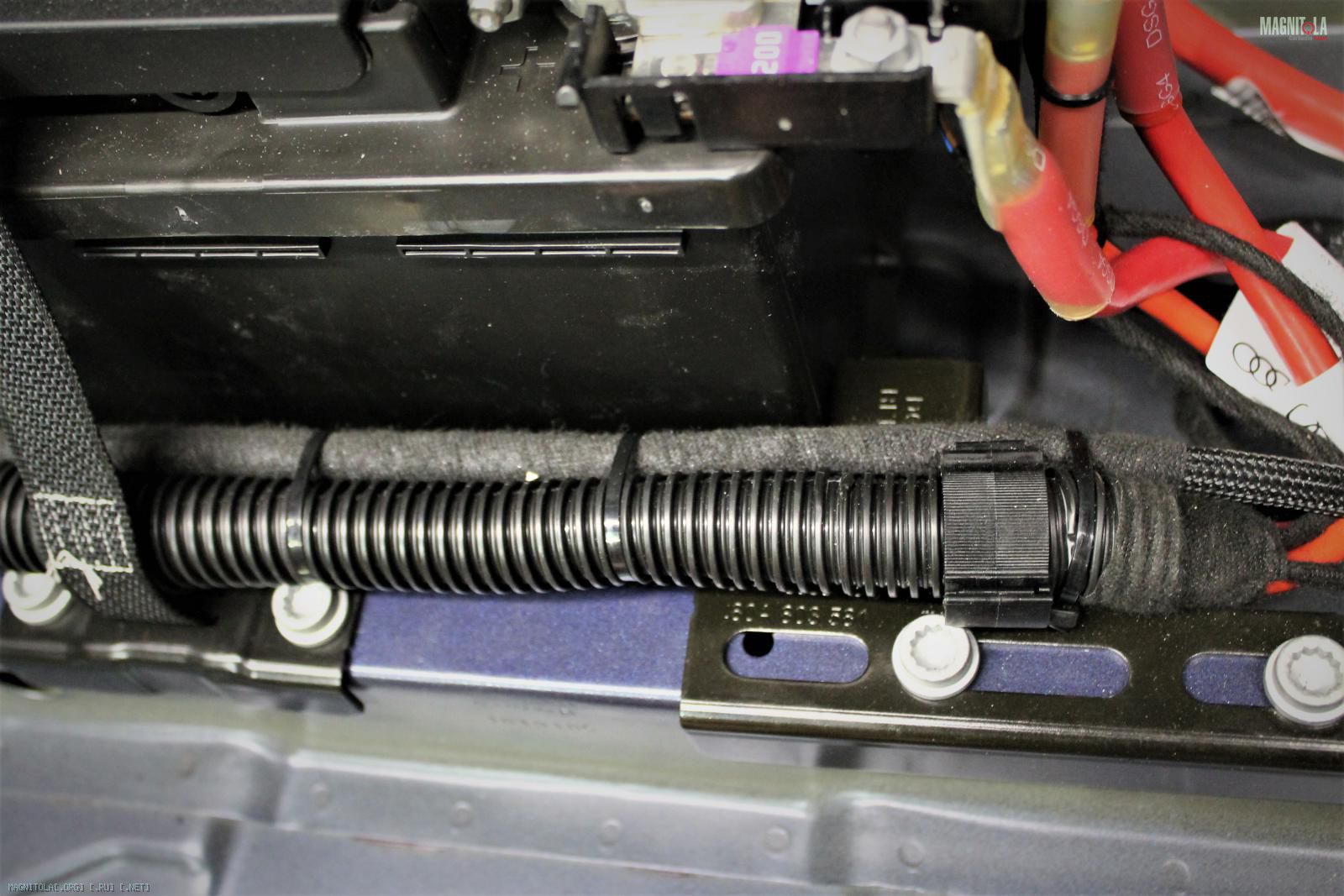

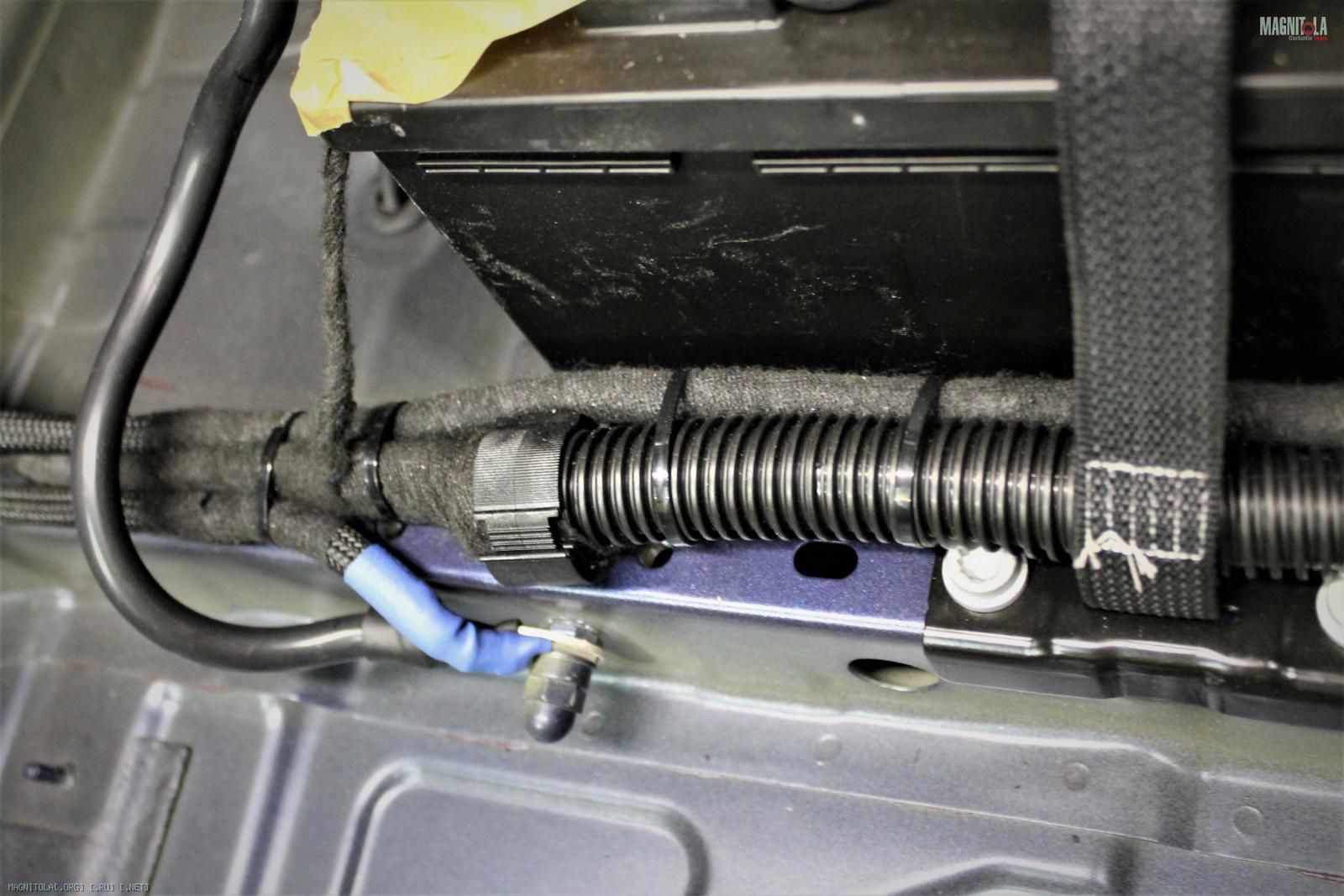

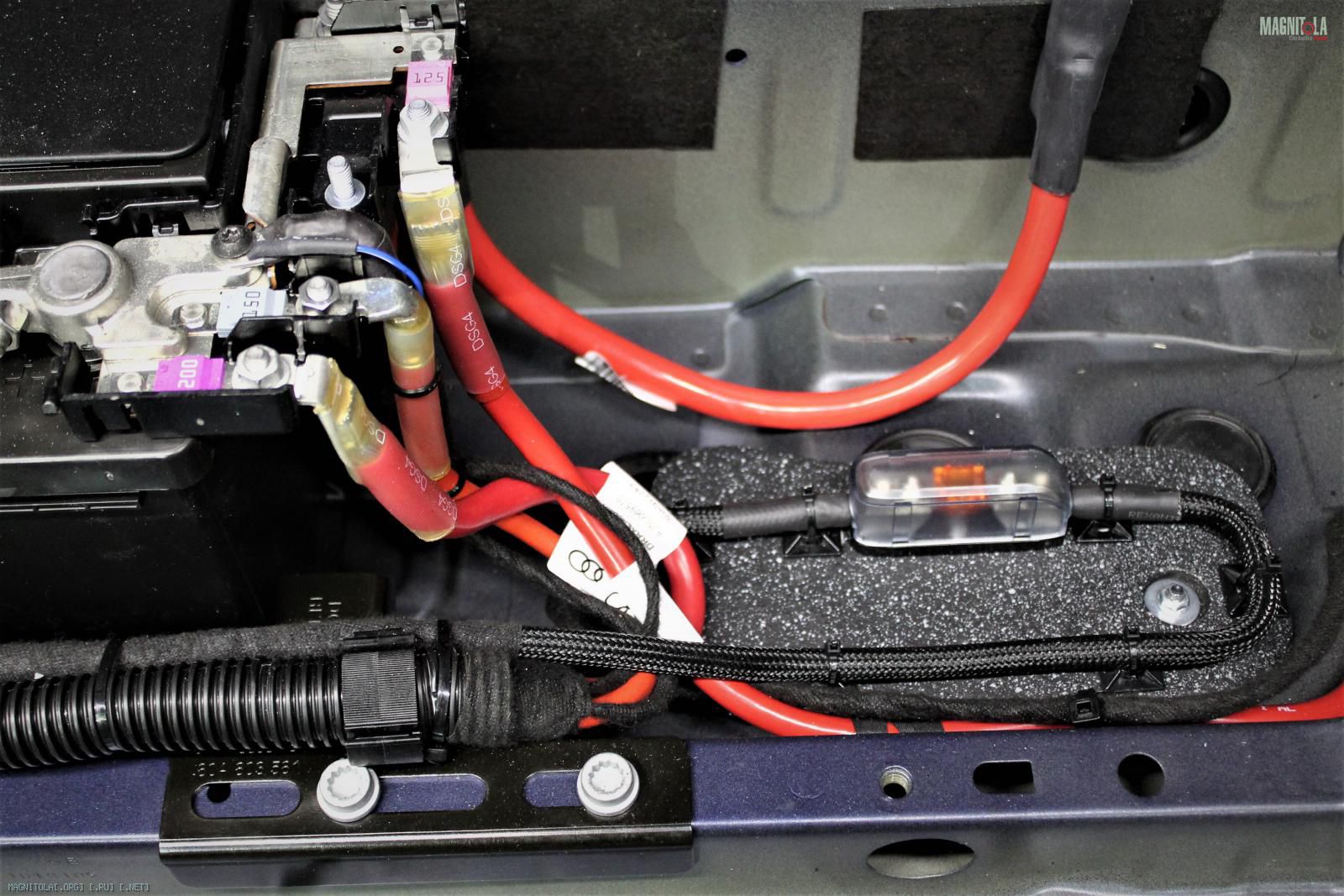

Протяжка, закрепление силовой и акустической проводки.
Вложение 1316895Вложение 1316897Вложение 1316899Вложение 1316901Вложение 1316903Вложение 1316905Вложение 1316907Вложение 1316909Вложение 1316911

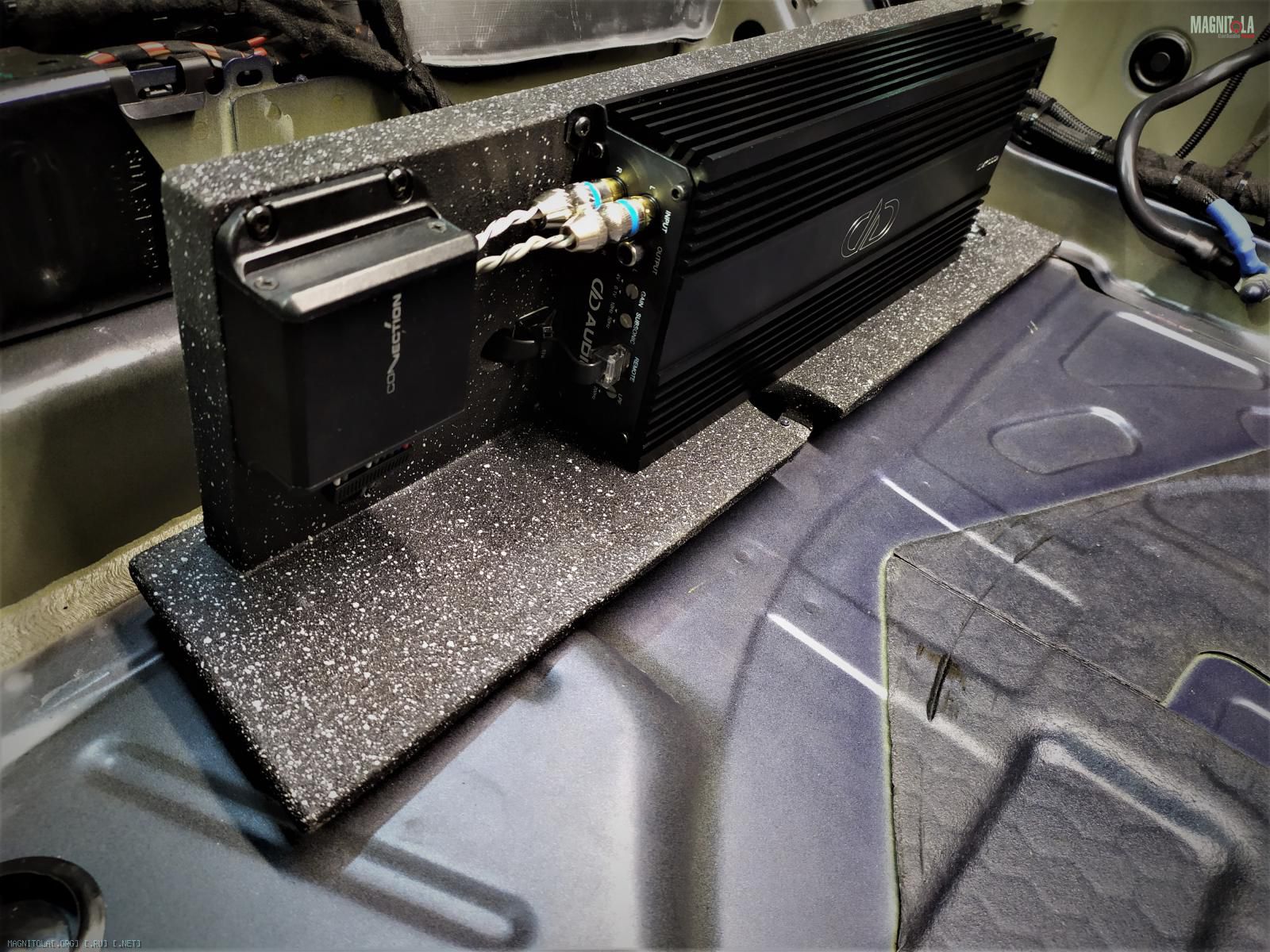

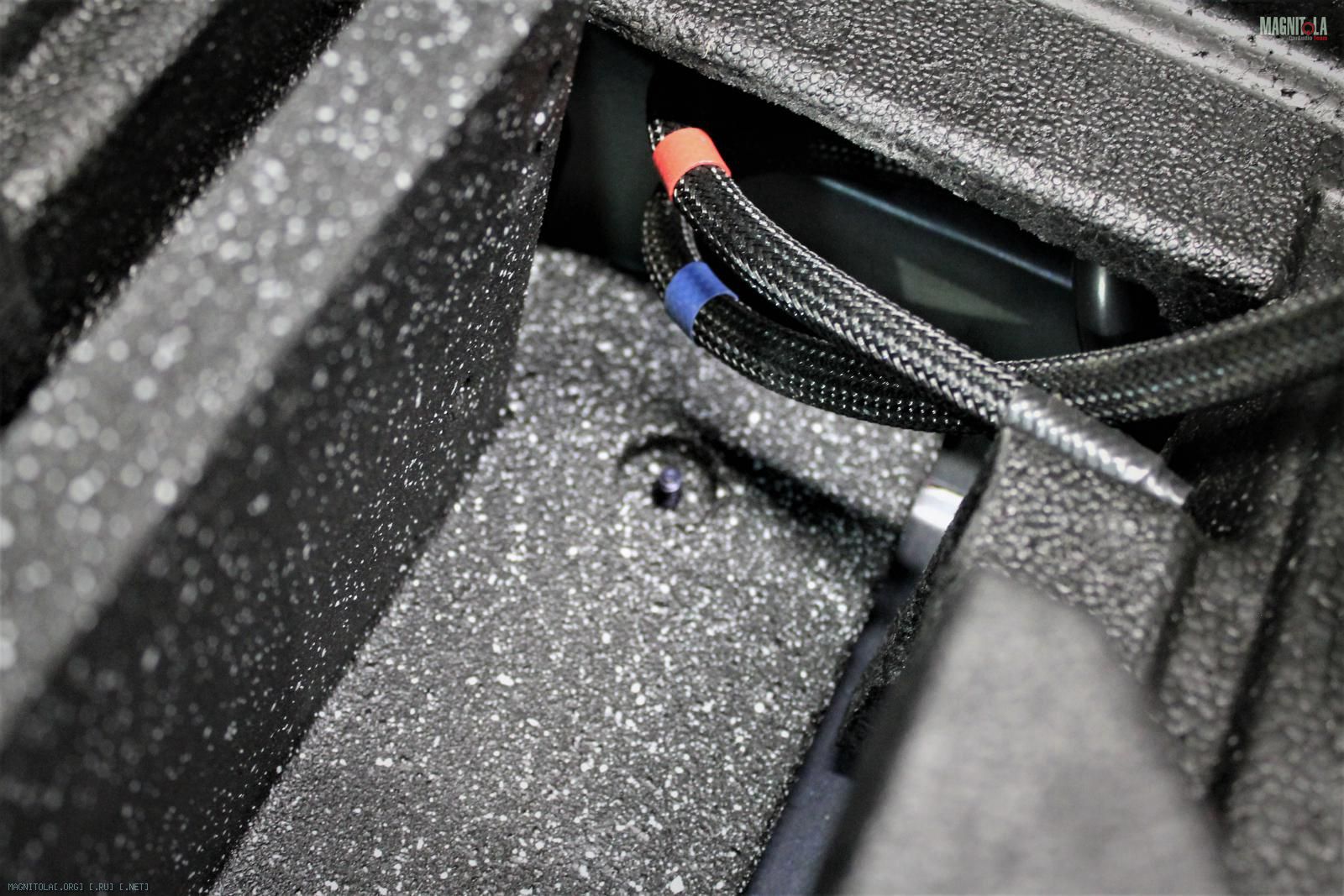

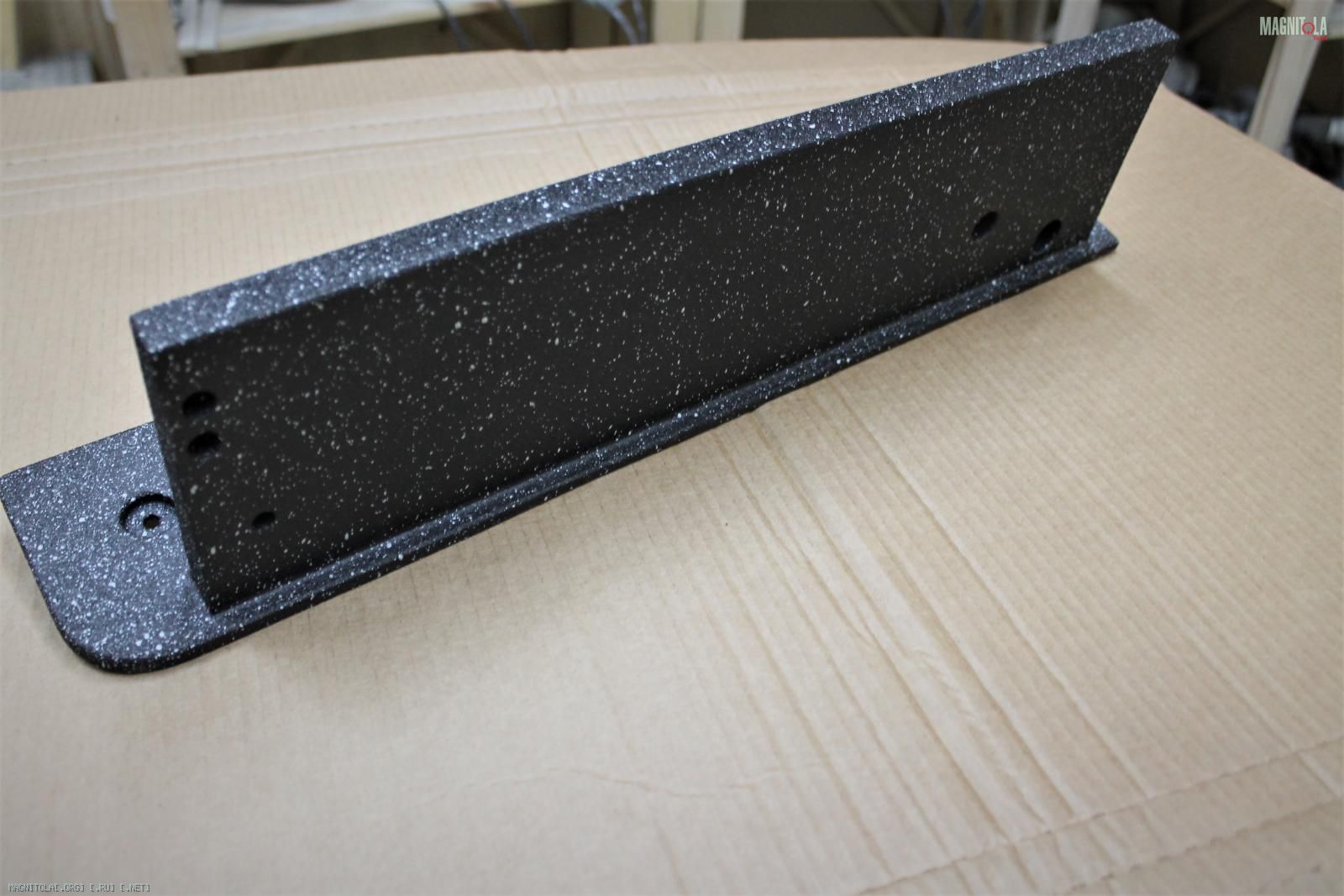

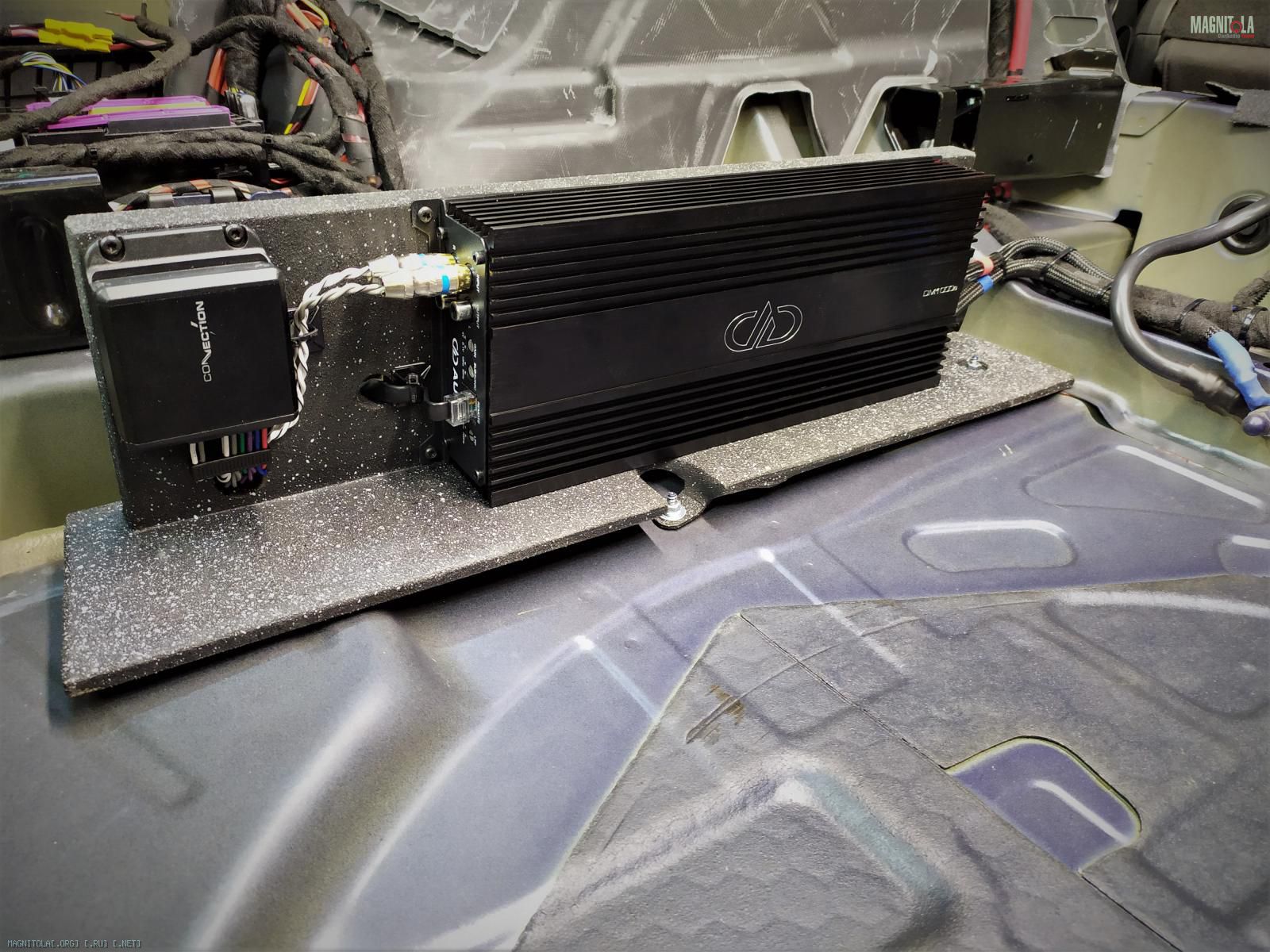

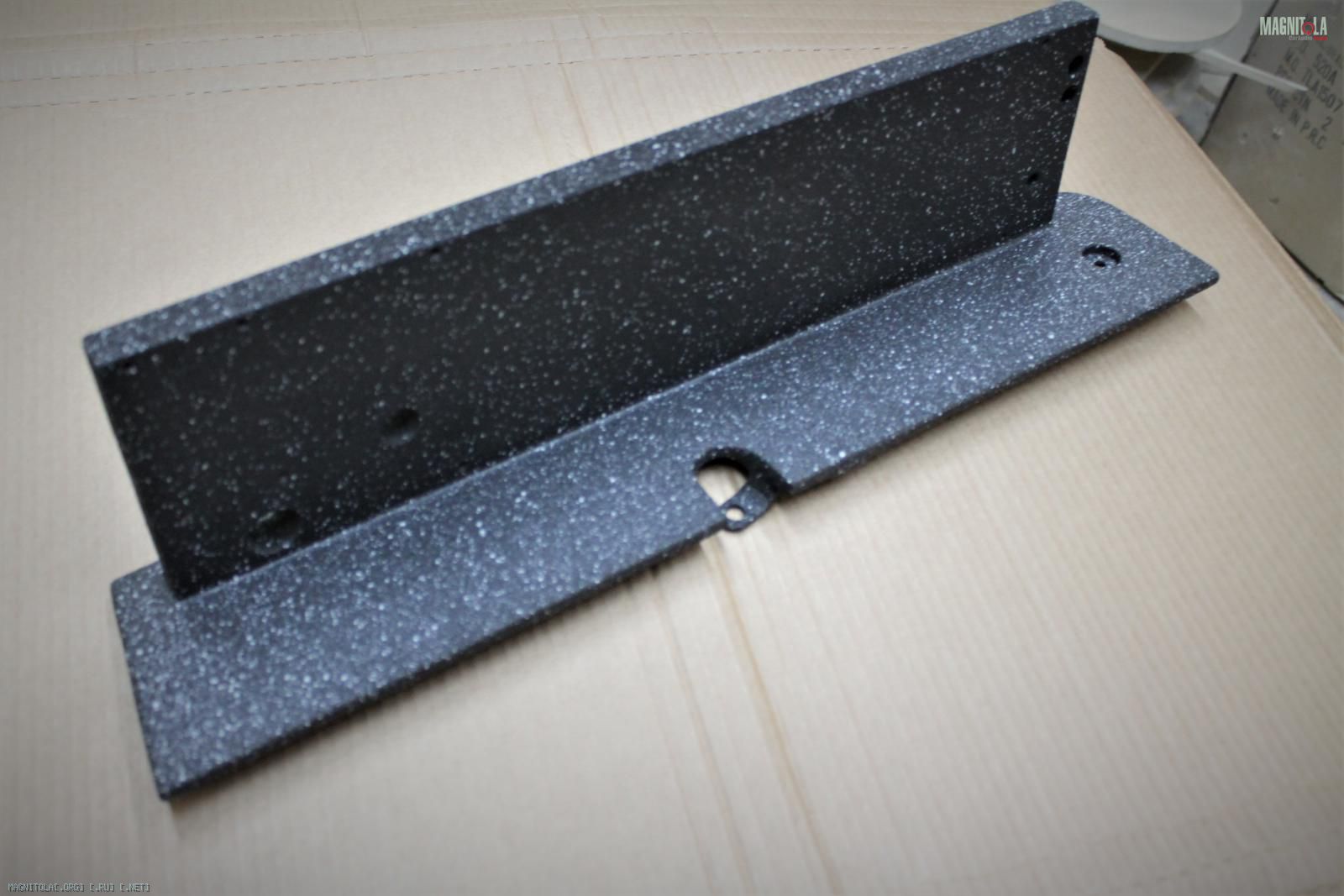

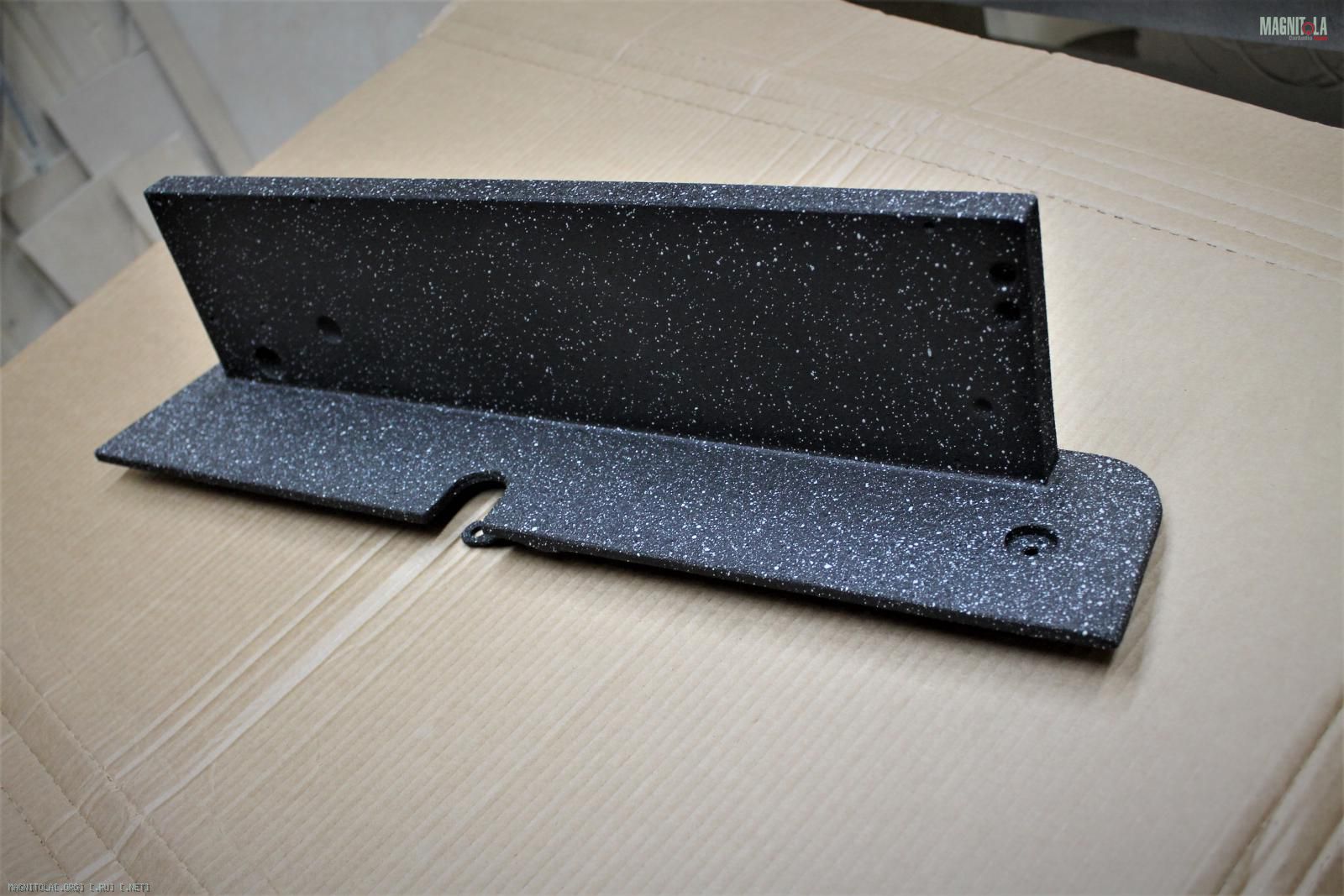

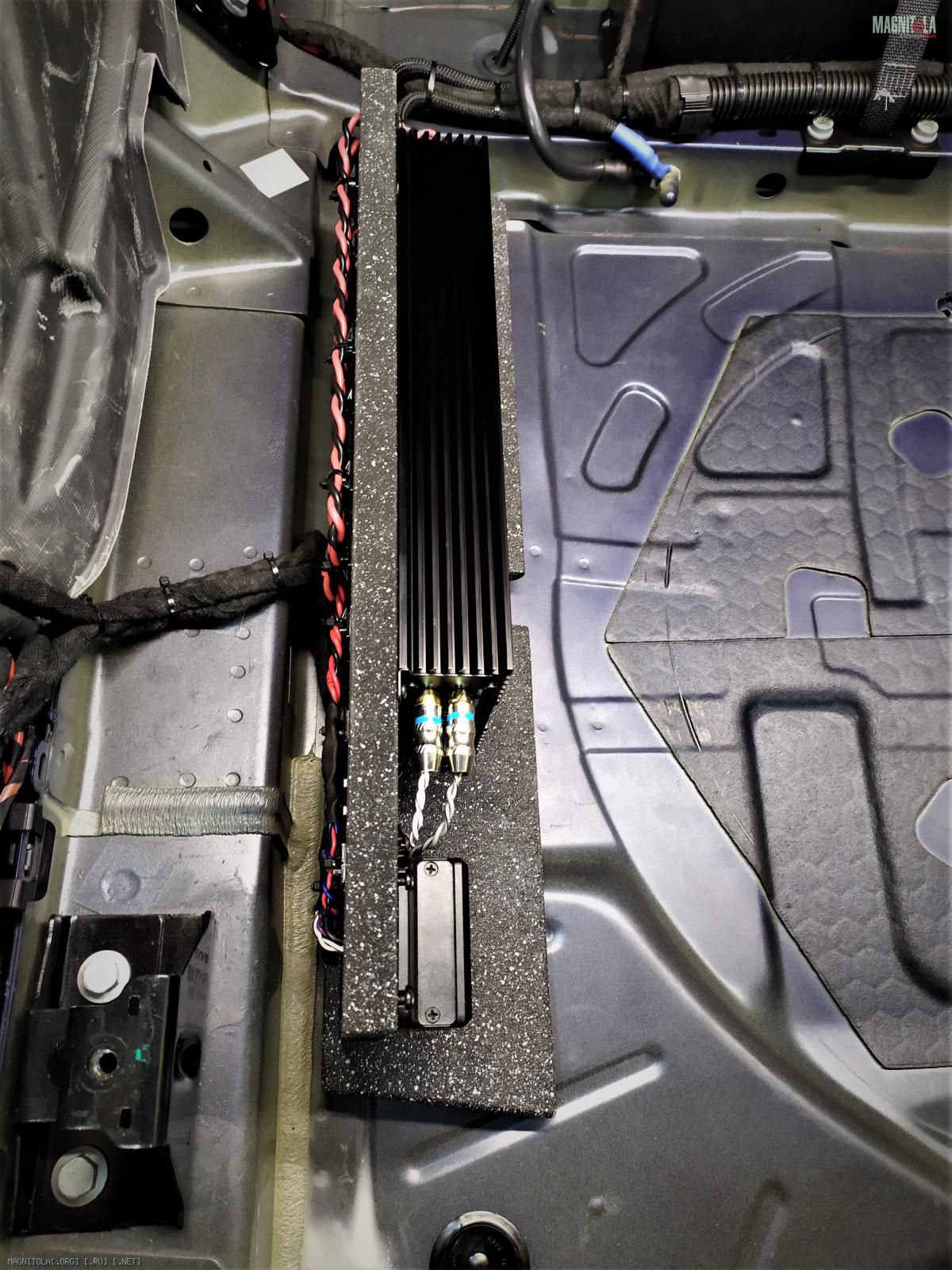

Изготавливаем, красим полочку под усилитель.
Крепление в штатные места.

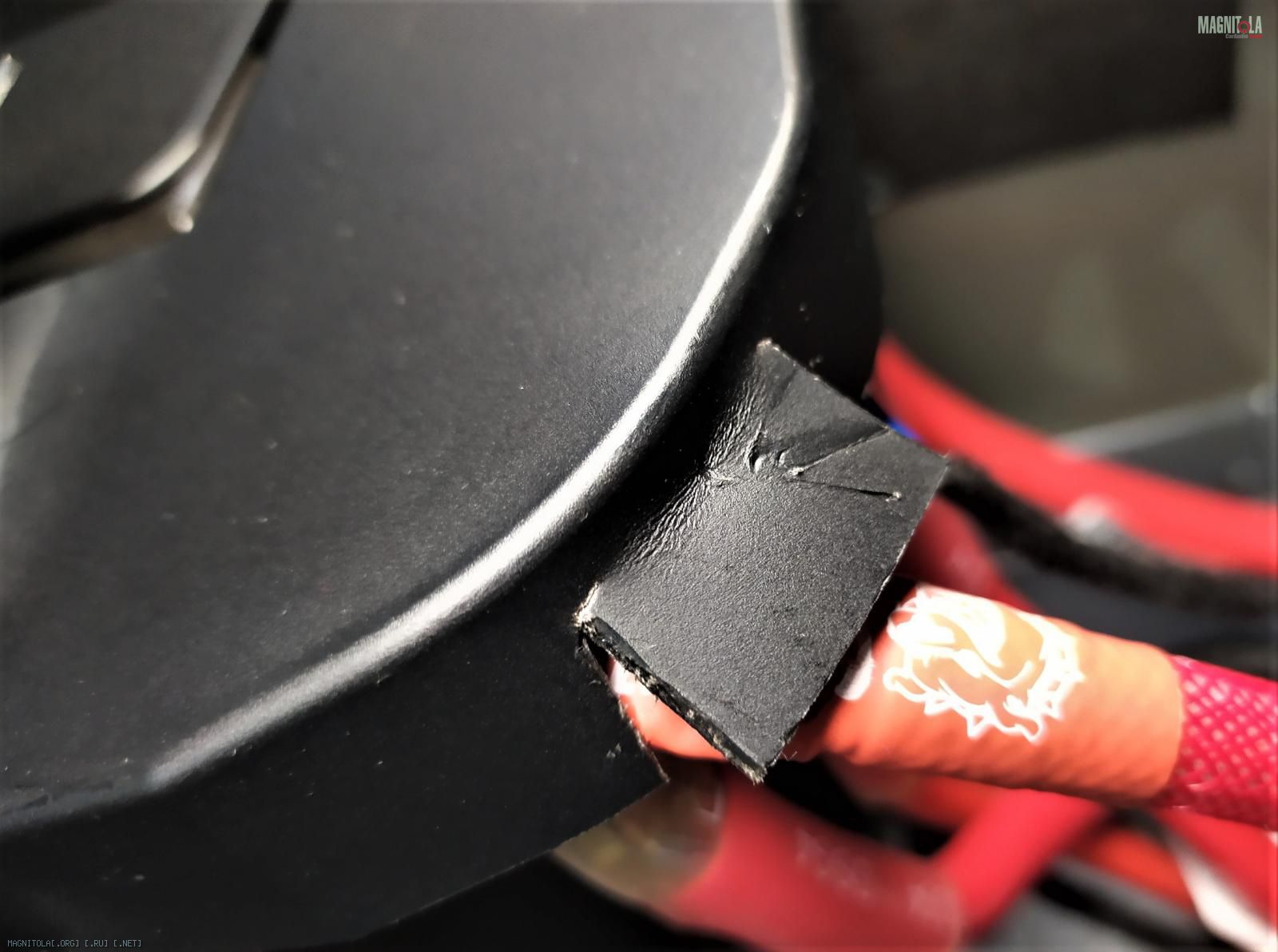

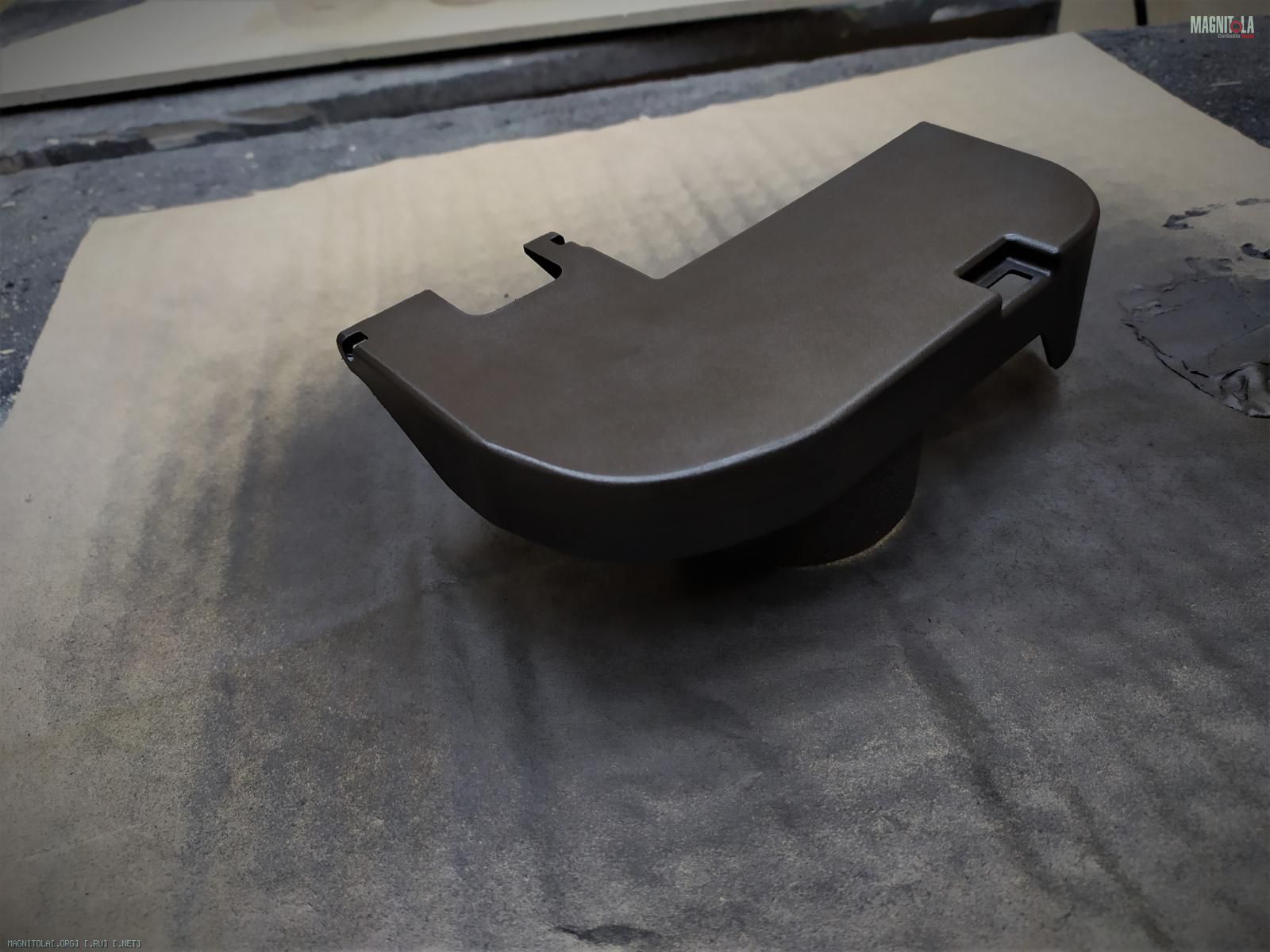

Восстанавливаем крышку плюсовой клеммы.
Вложение 1316913Вложение 1316915Вложение 1316917Вложение 1316919Вложение 1316921Вложение 1316923Вложение 1316925Вложение 1316927

Audi Q5

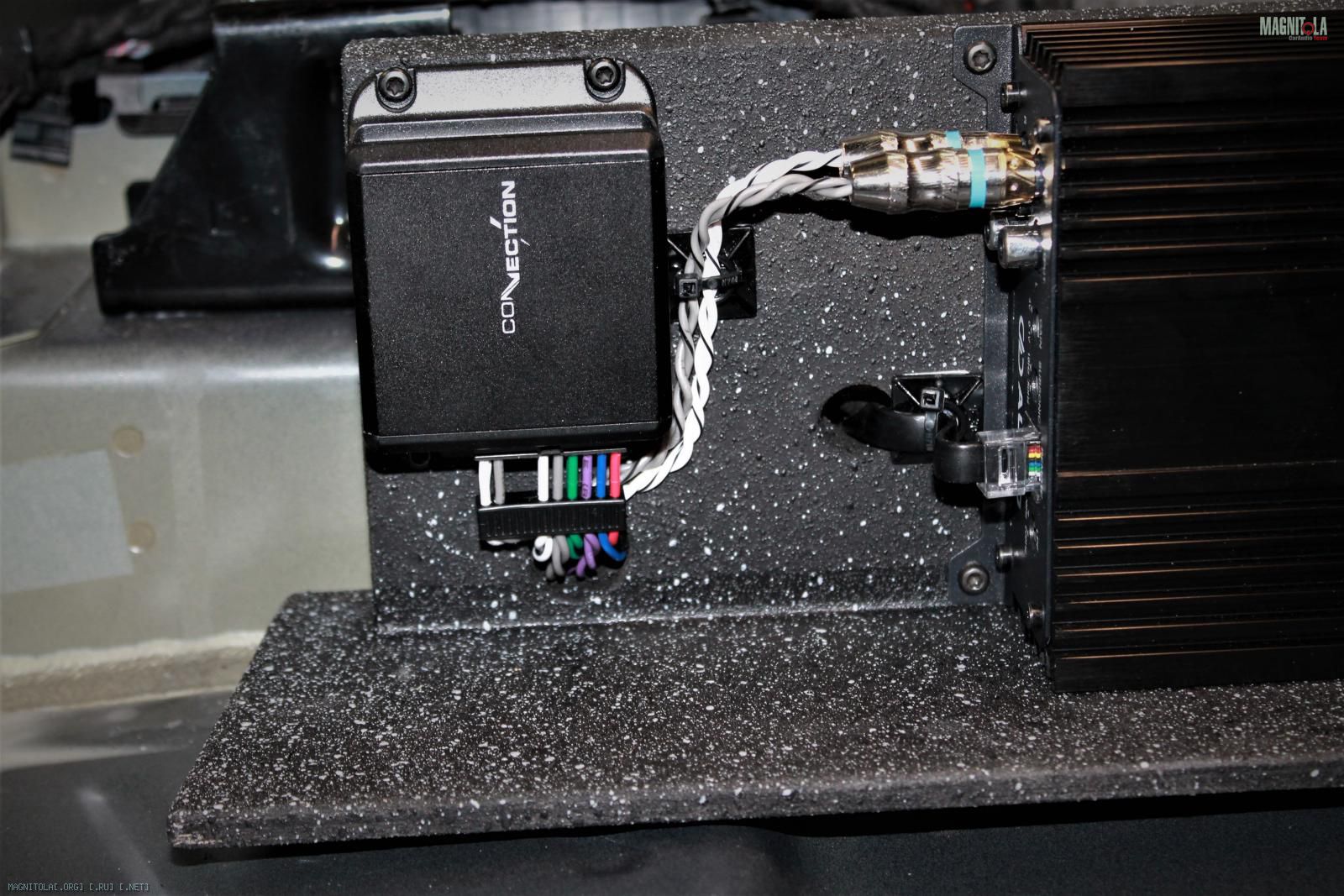

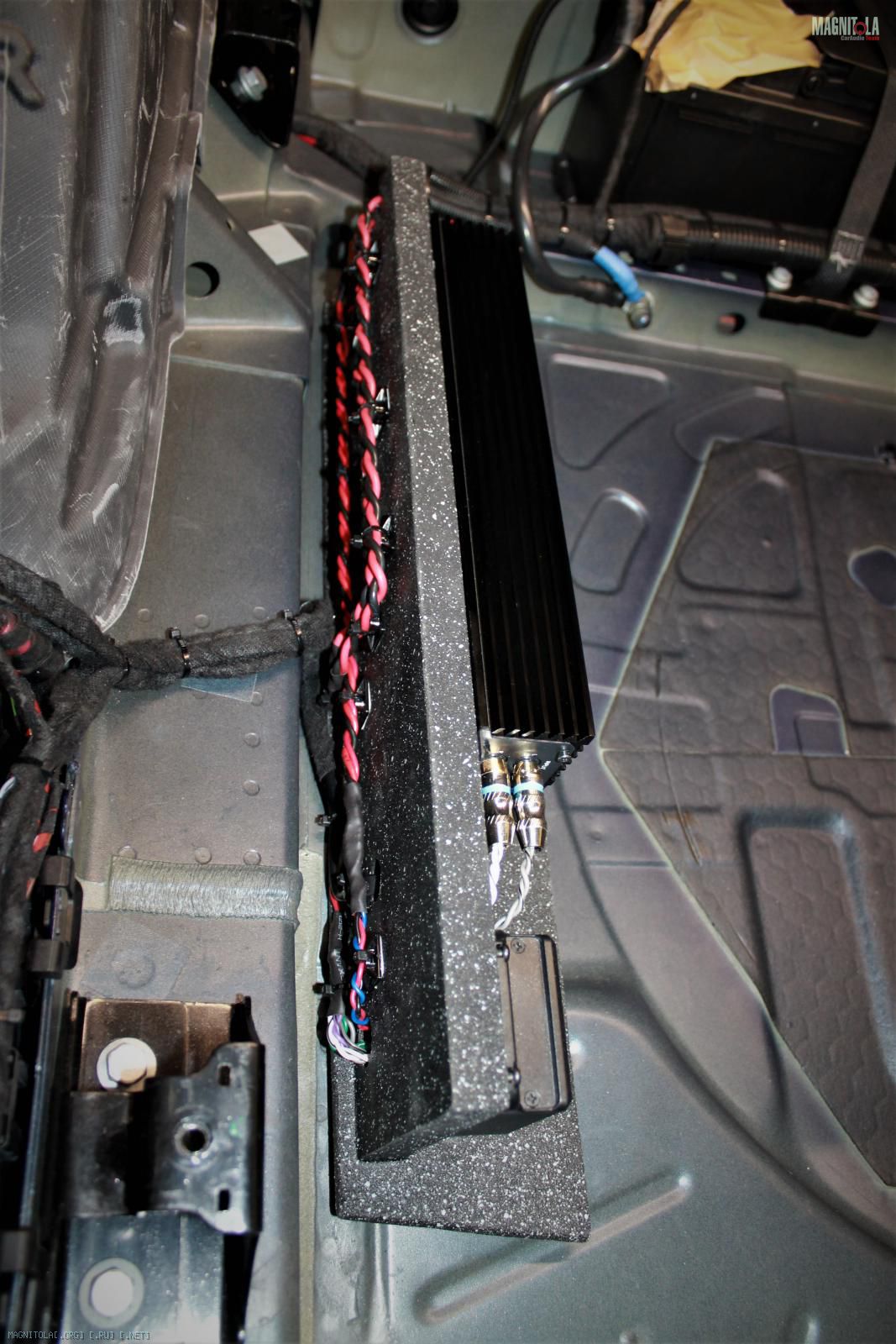

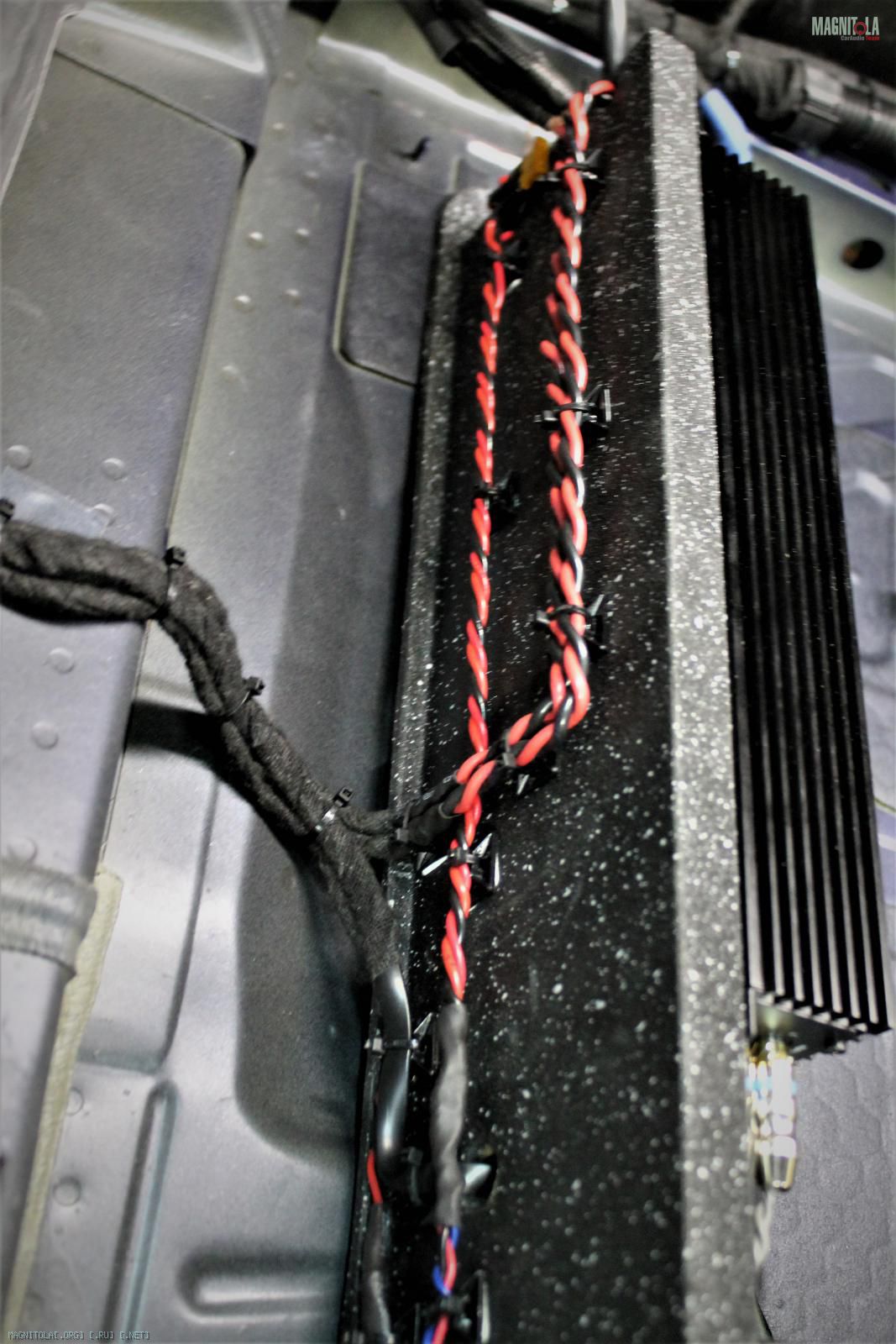

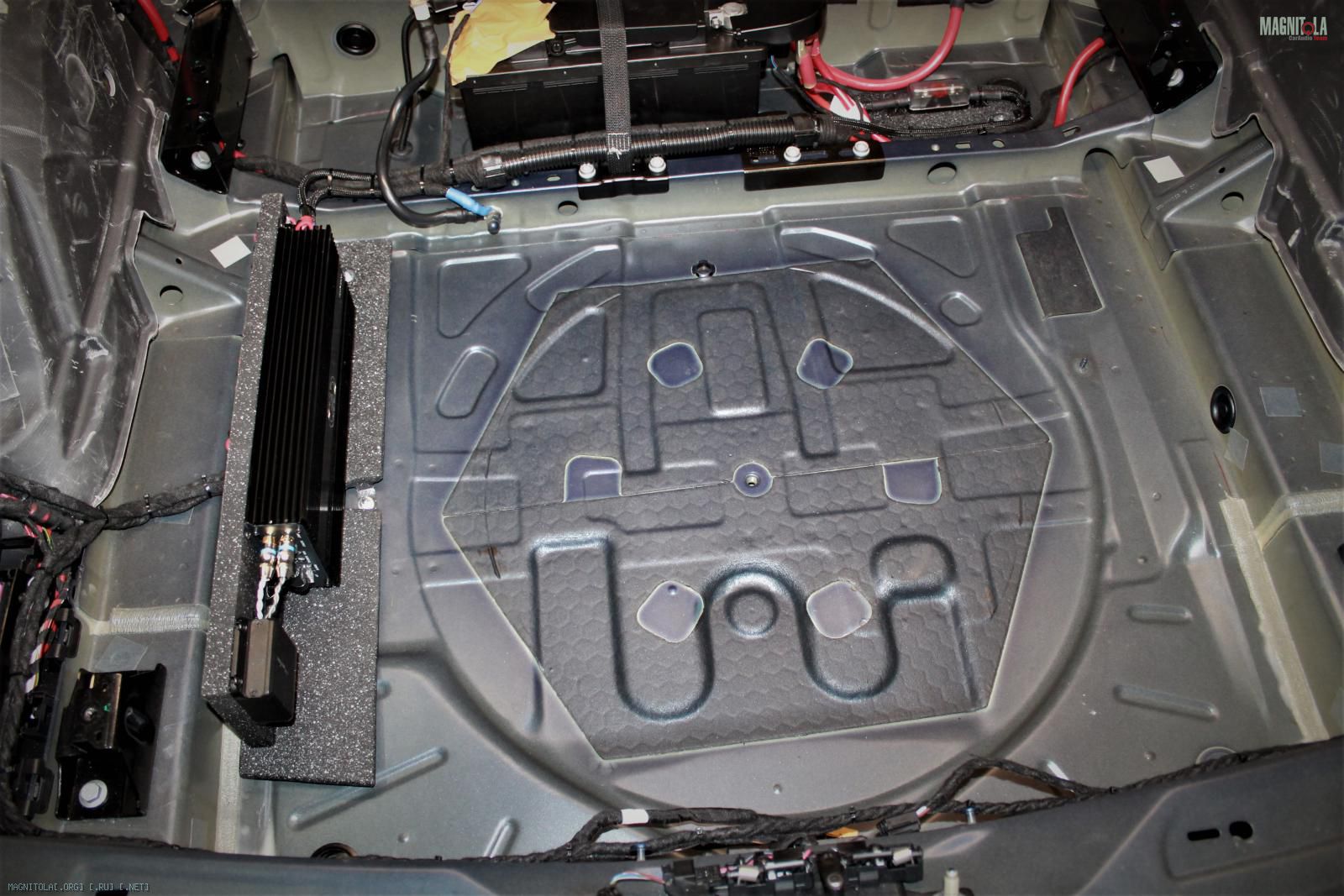

Подключение/коммутация.

Вложение 1316945Вложение 1316947Вложение 1316949Вложение 1316951Вложение 1316953Вложение 1316955Вложение 1316957Вложение 1316959Вложение 1316961Вложение 1316963Вложение 1316965Вложение 1316967

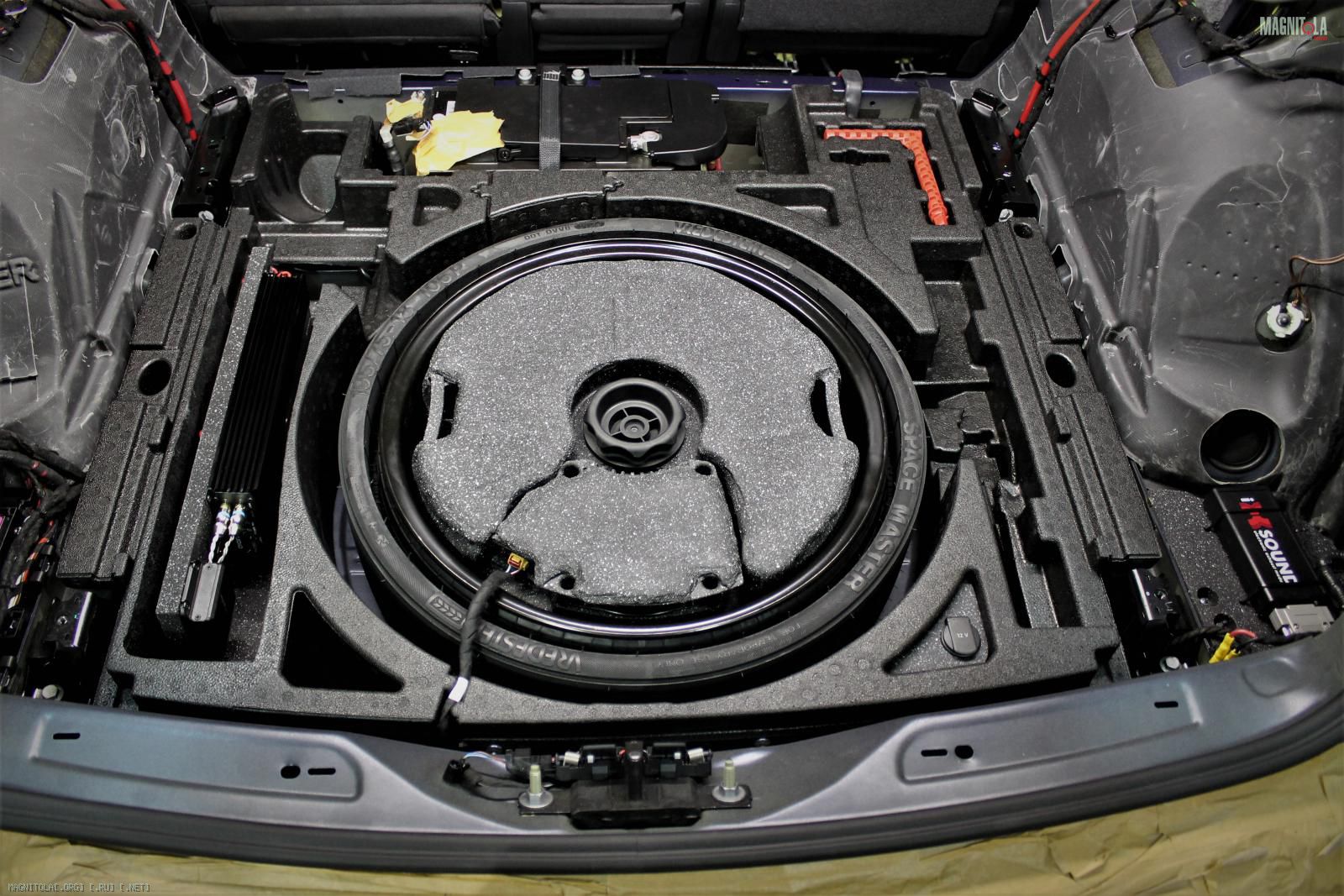

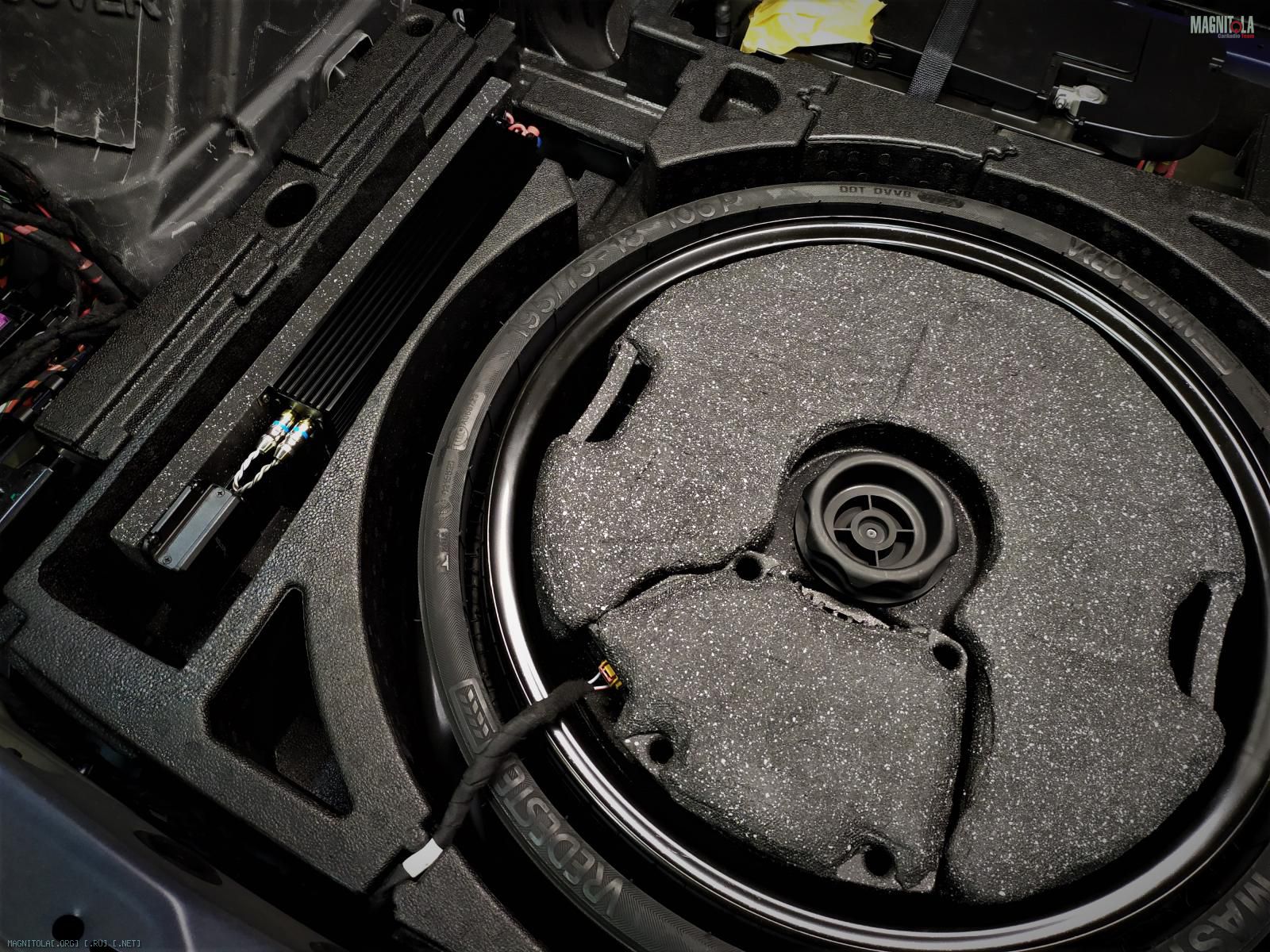

Багажник итог....
Вложение 1316969Вложение 1316971Вложение 1316973Вложение 1316975

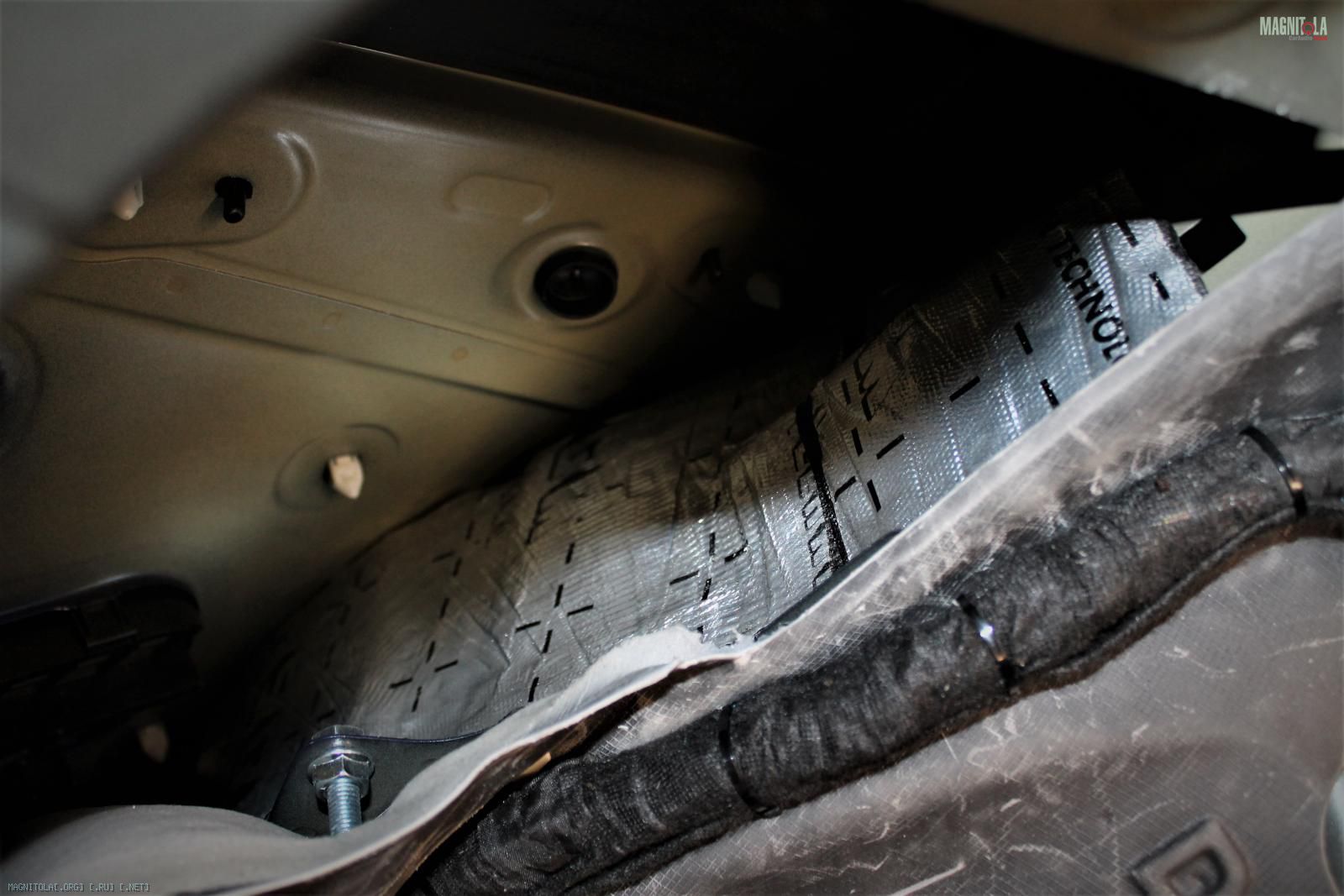

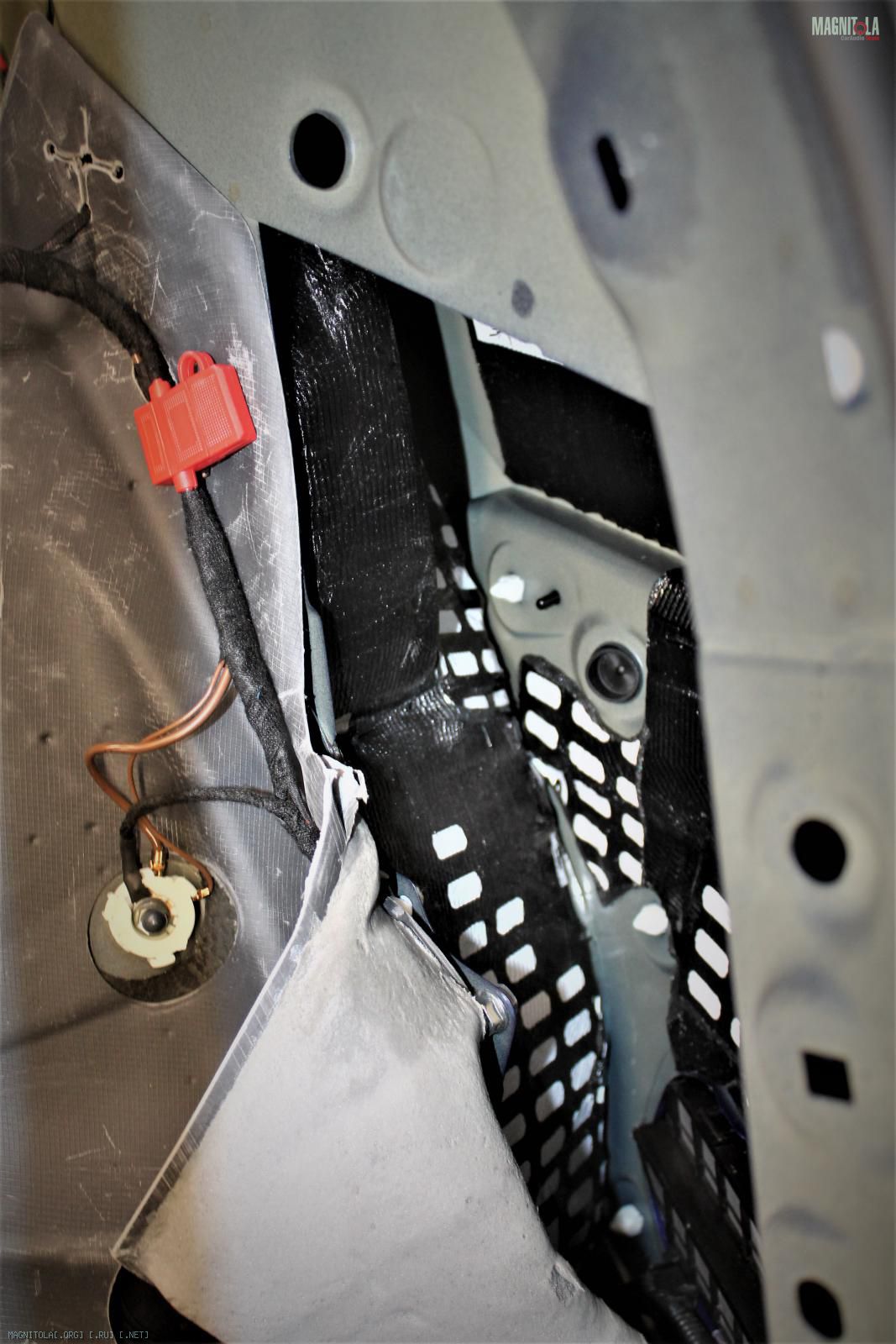

Греем, прикатываем штатную виброизоляцию.

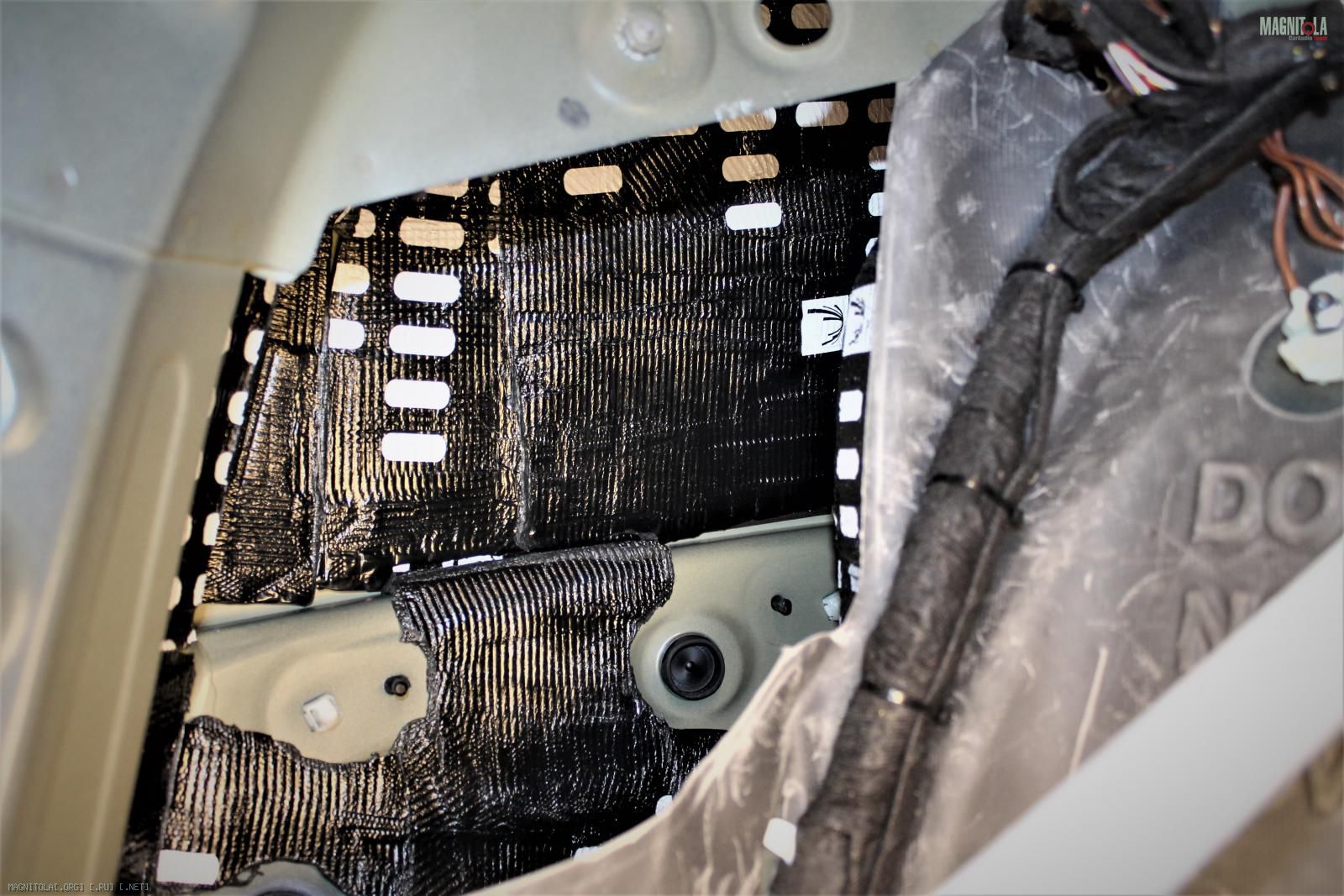

Наносим жесткую СГМ броня 9мм, затем вибру 4мм, греем, прикатываем.

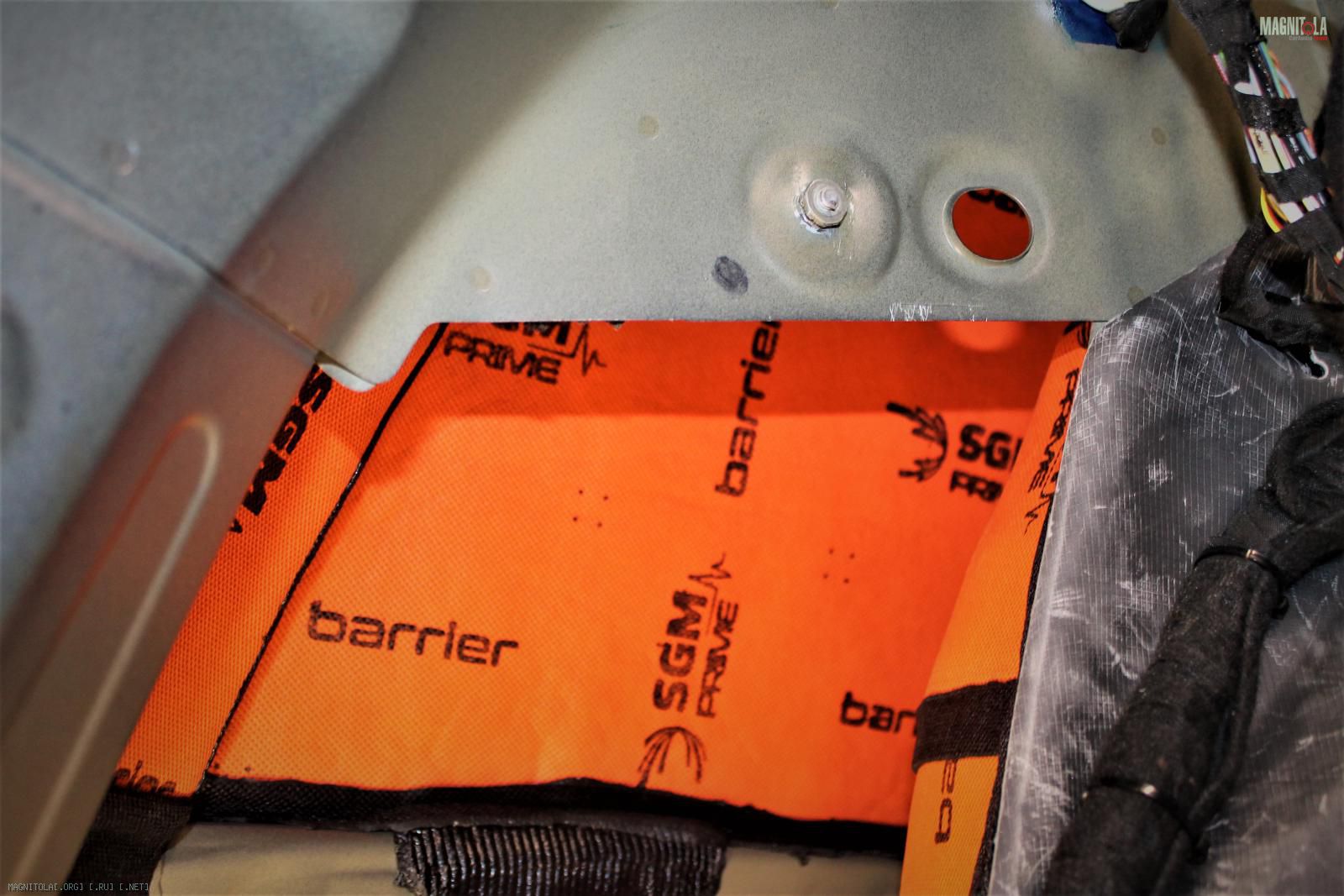

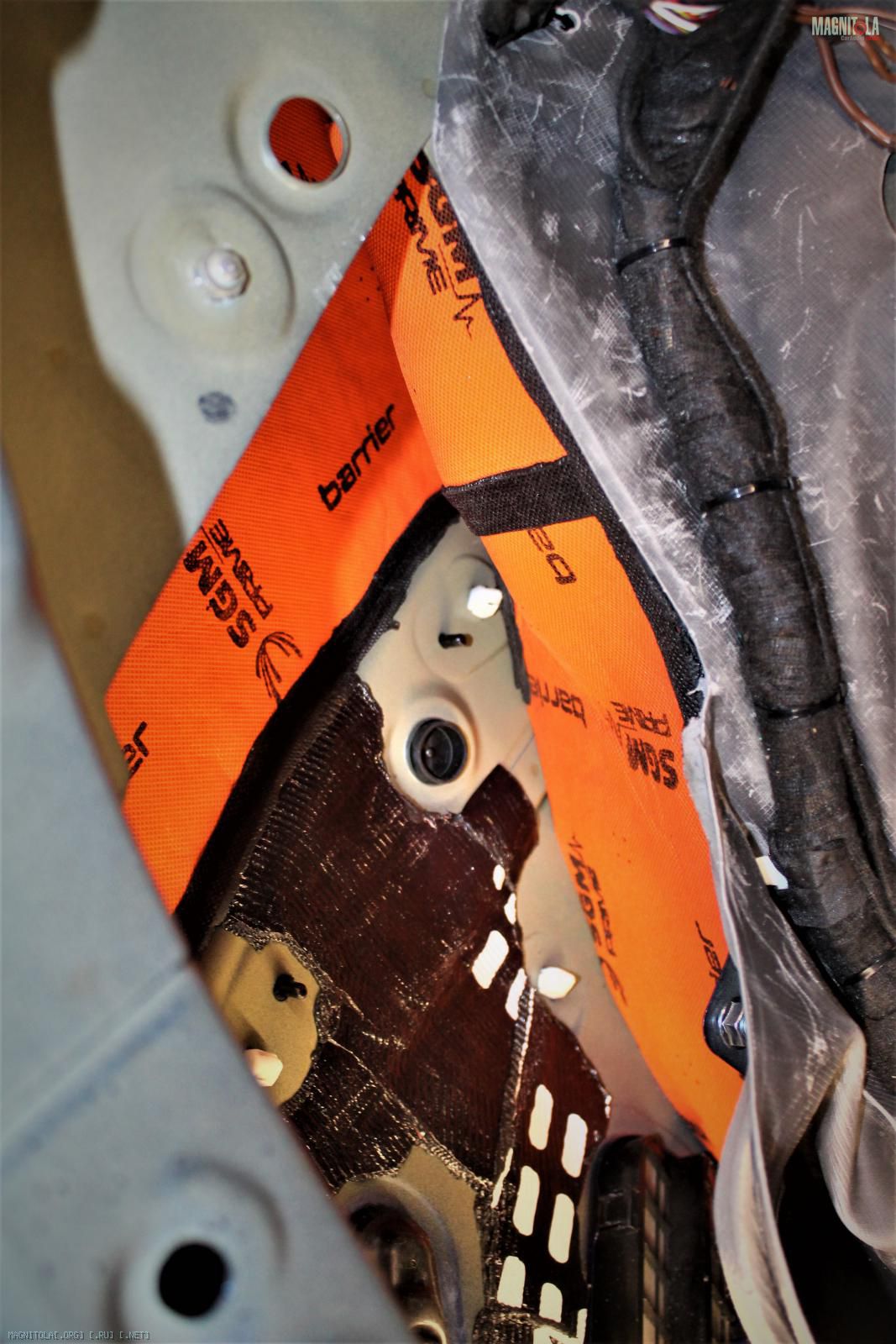

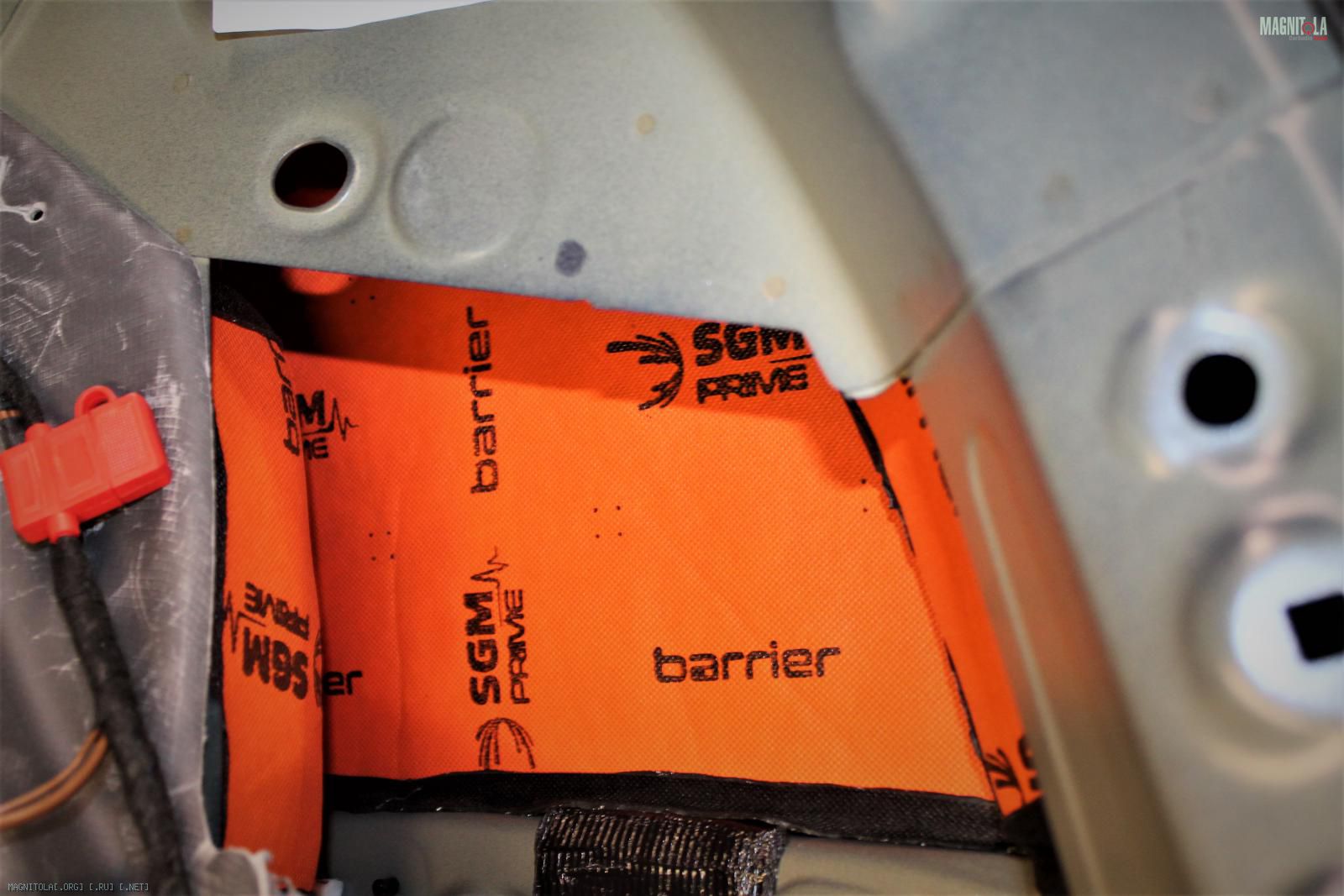

Затем трехслойный СГМ барьер, стыки и края запаиваем горячим блокатором.
Вложение 1316977Вложение 1316979Вложение 1316981Вложение 1316983Вложение 1316985Вложение 1316987Вложение 1316989Вложение 1316991Вложение 1316993Вложение 1316995Вложение 1316997Вложение 1316999

Audi Q5

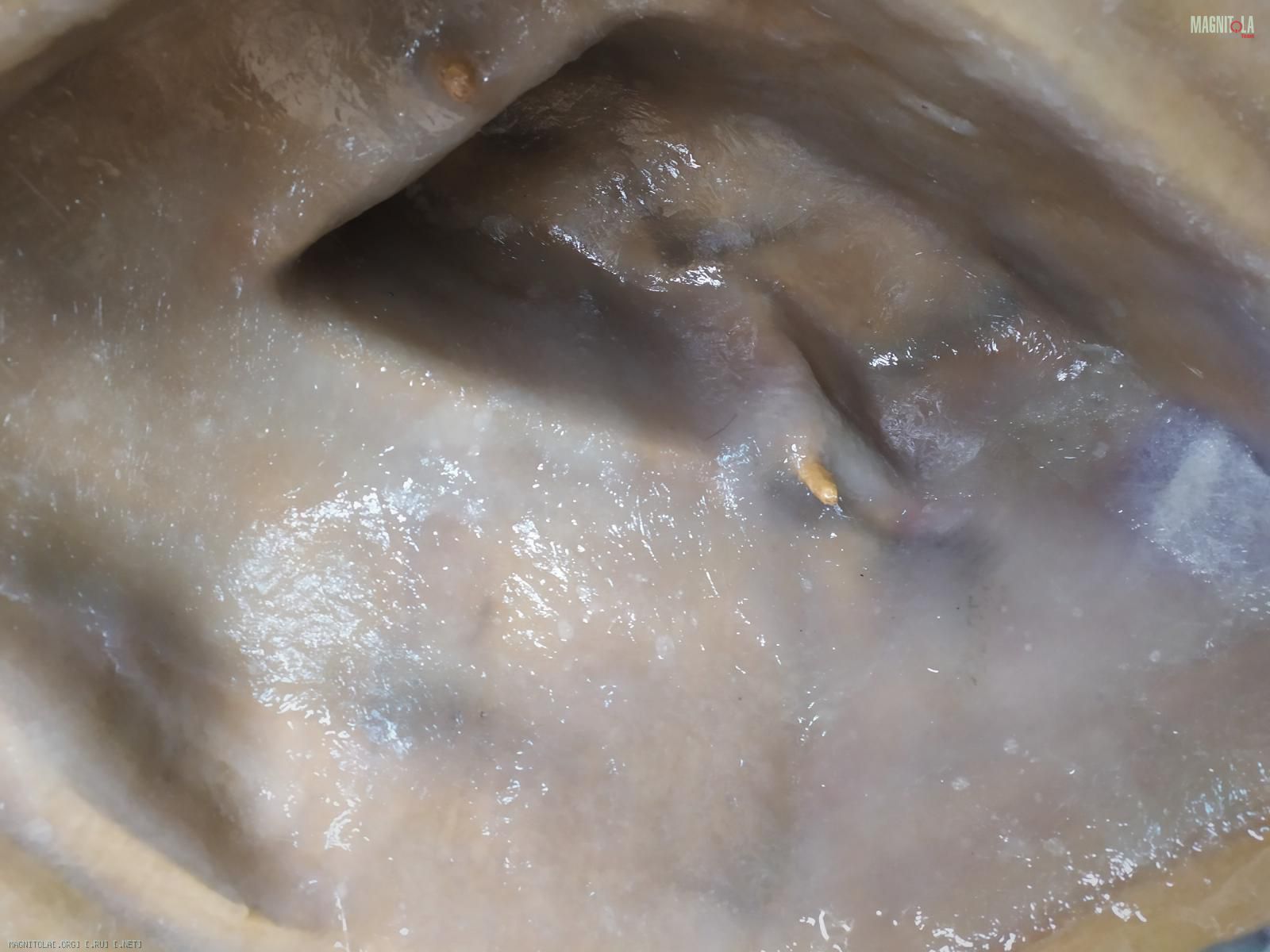

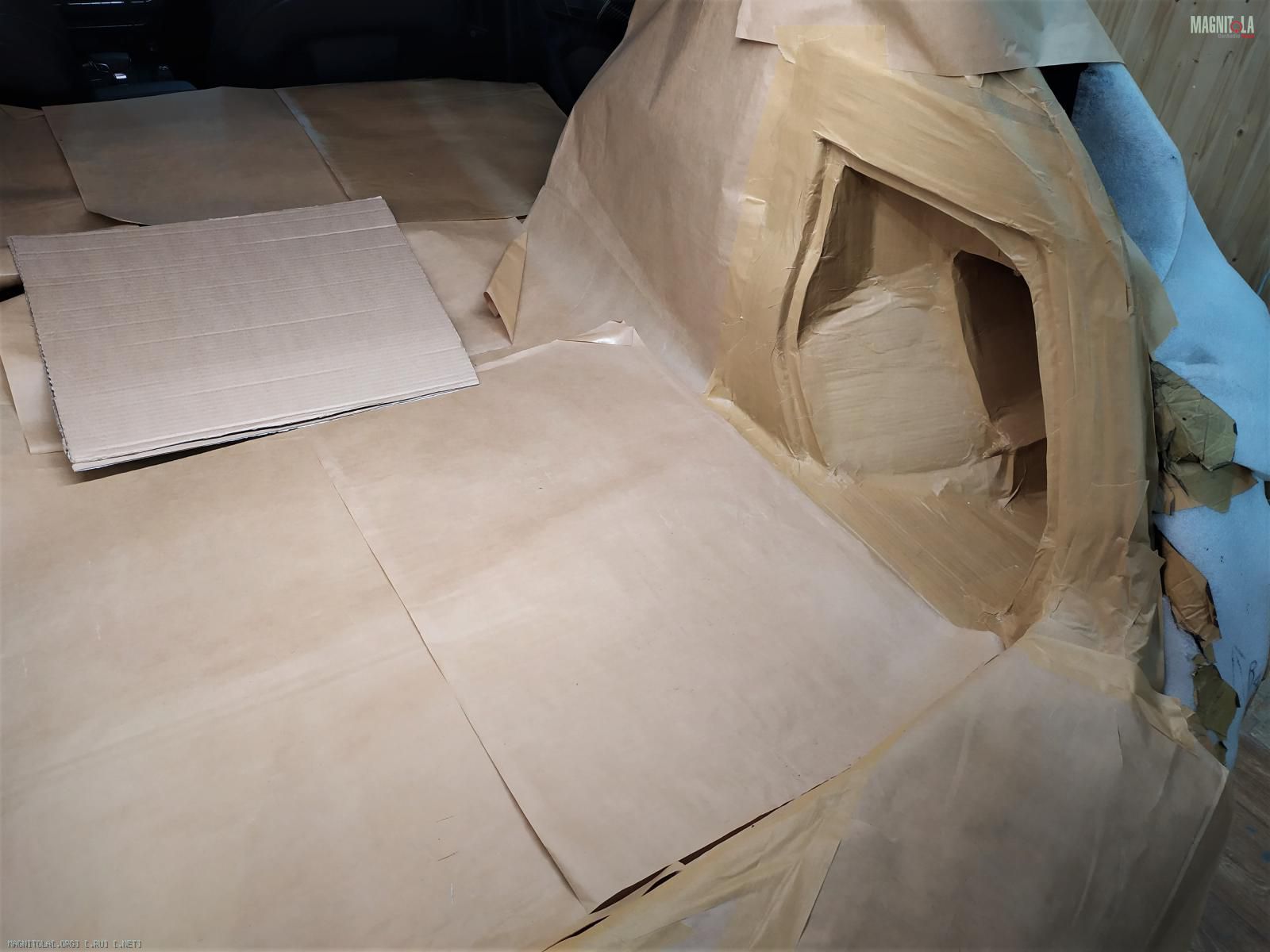

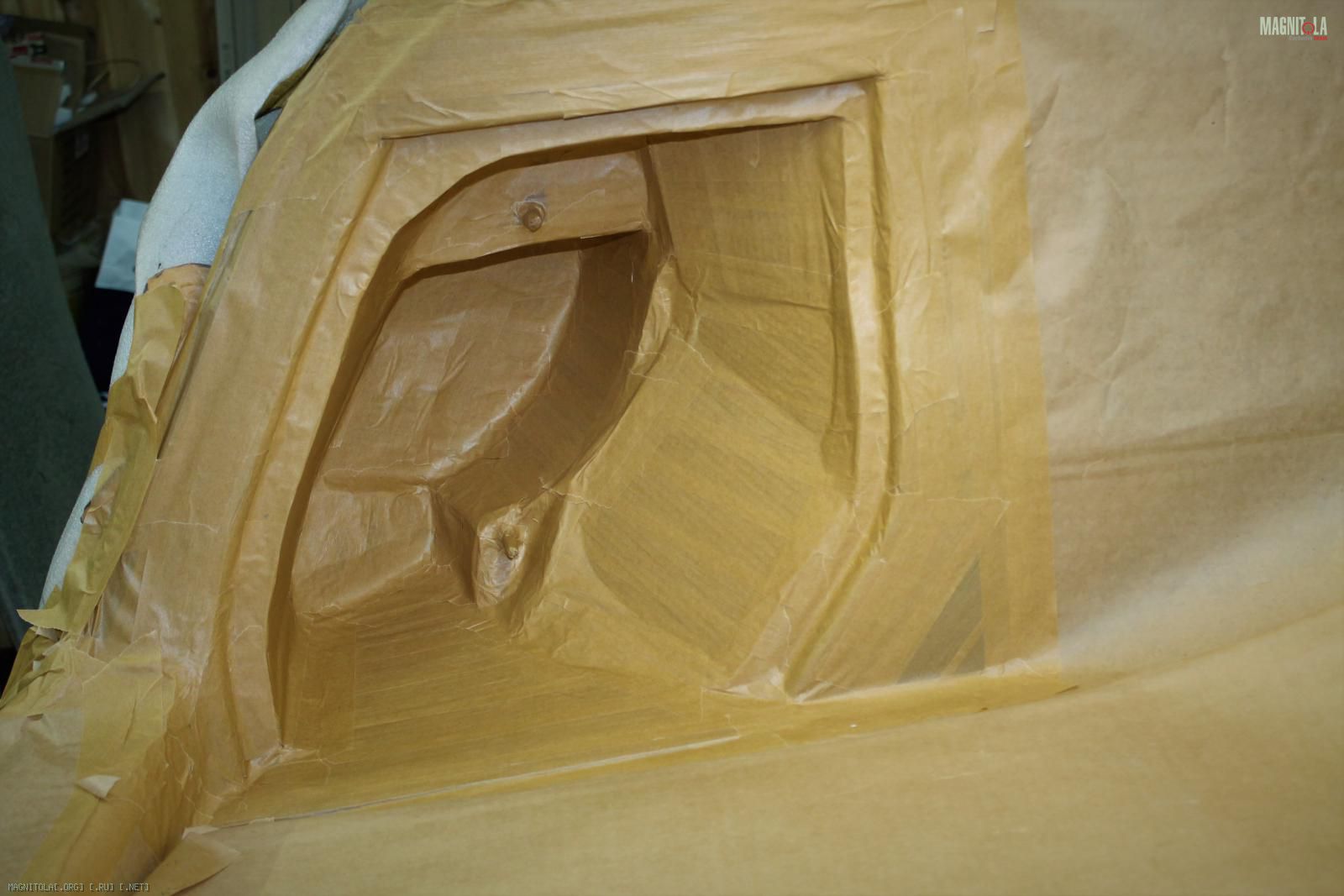

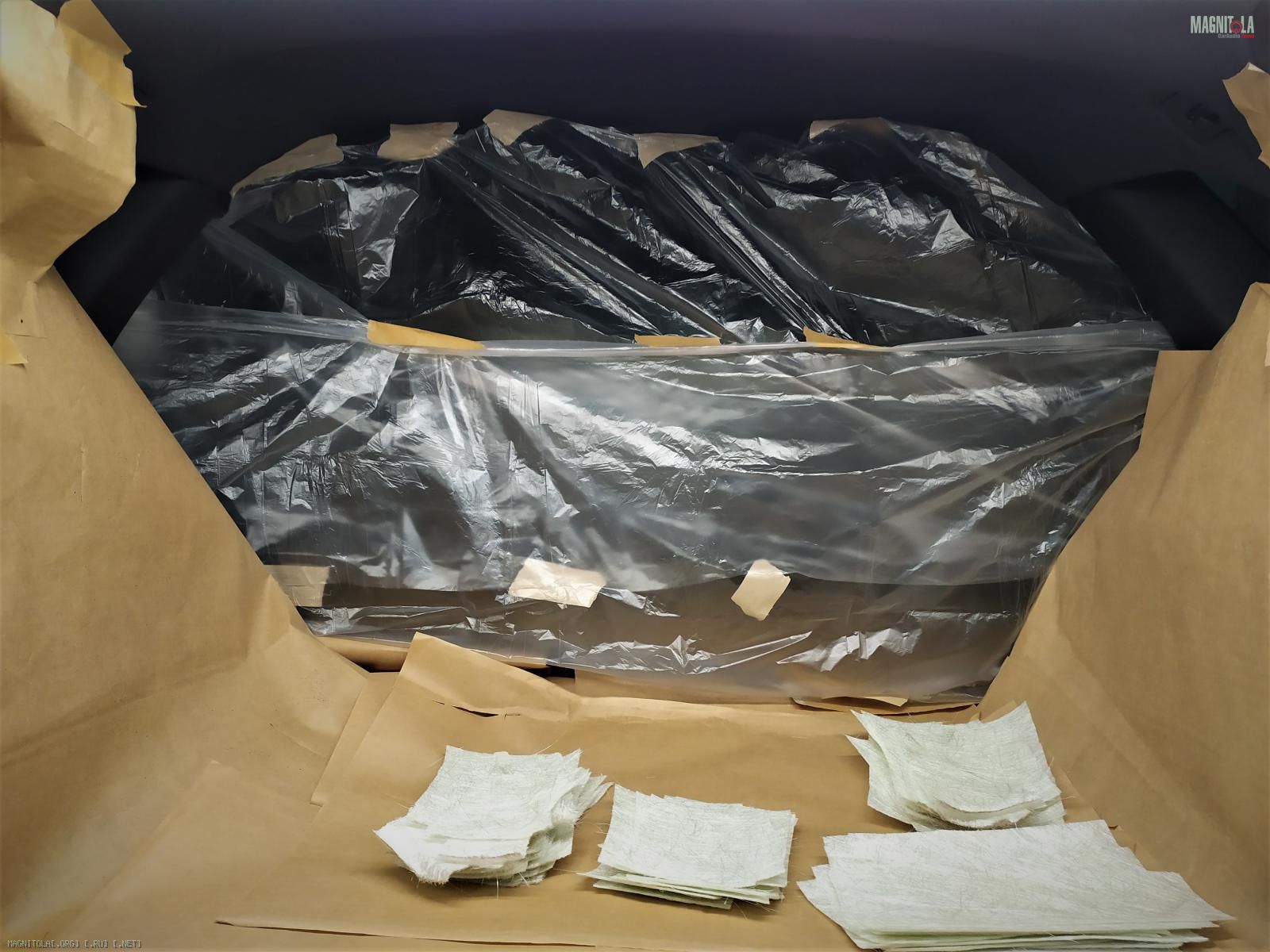

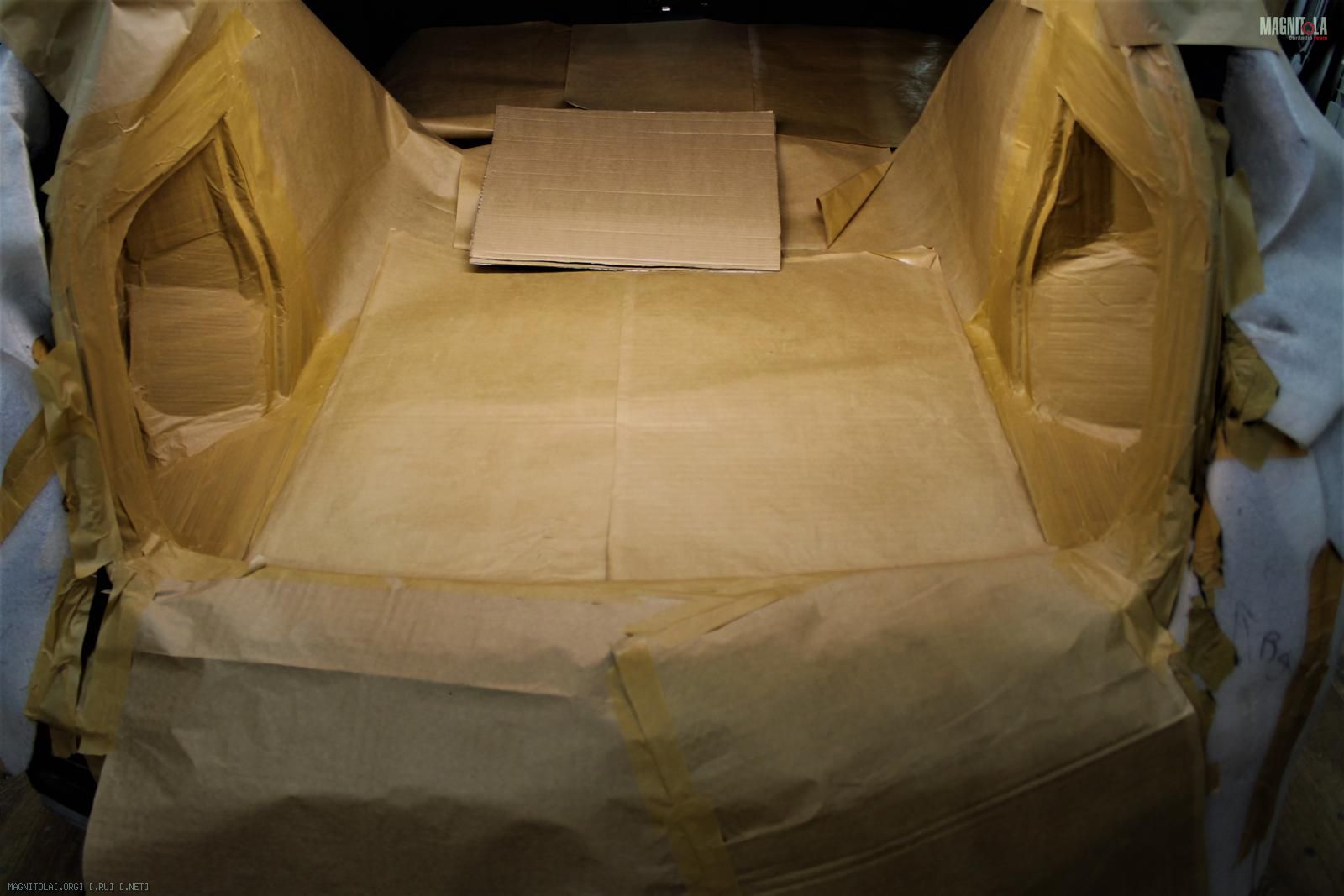

Подготовка к изготовлению корпуса стелс...
Вложение 1317113Вложение 1317115Вложение 1317117Вложение 1317119Вложение 1317121Вложение 1317123Вложение 1317125
