Изготовление корпусов для сабвуферов, фальшпанелей

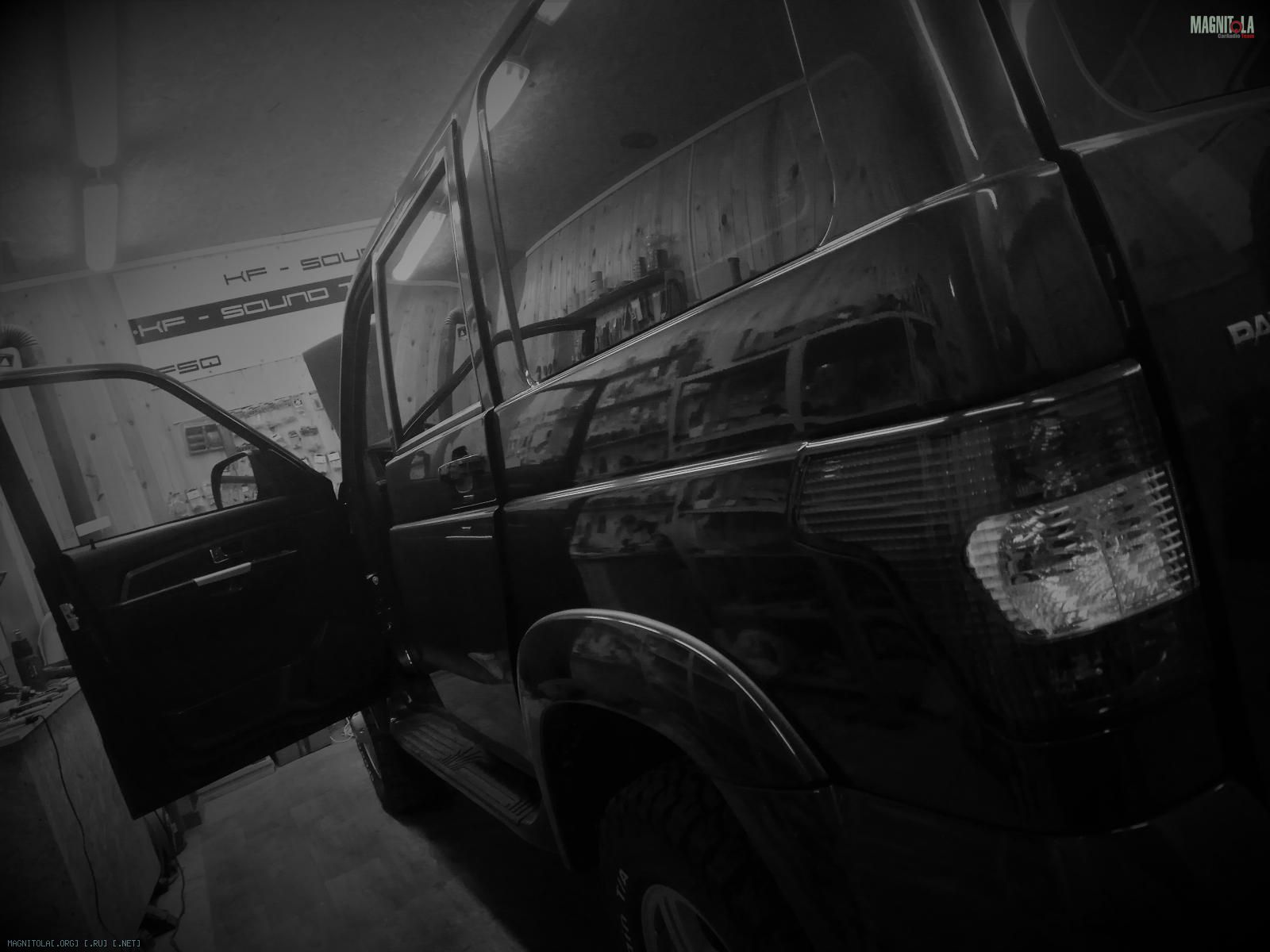

В KF-Sound Technology приехал UAZ Patriot 2018

Вложение 1242404Вложение 1242406Вложение 1242408

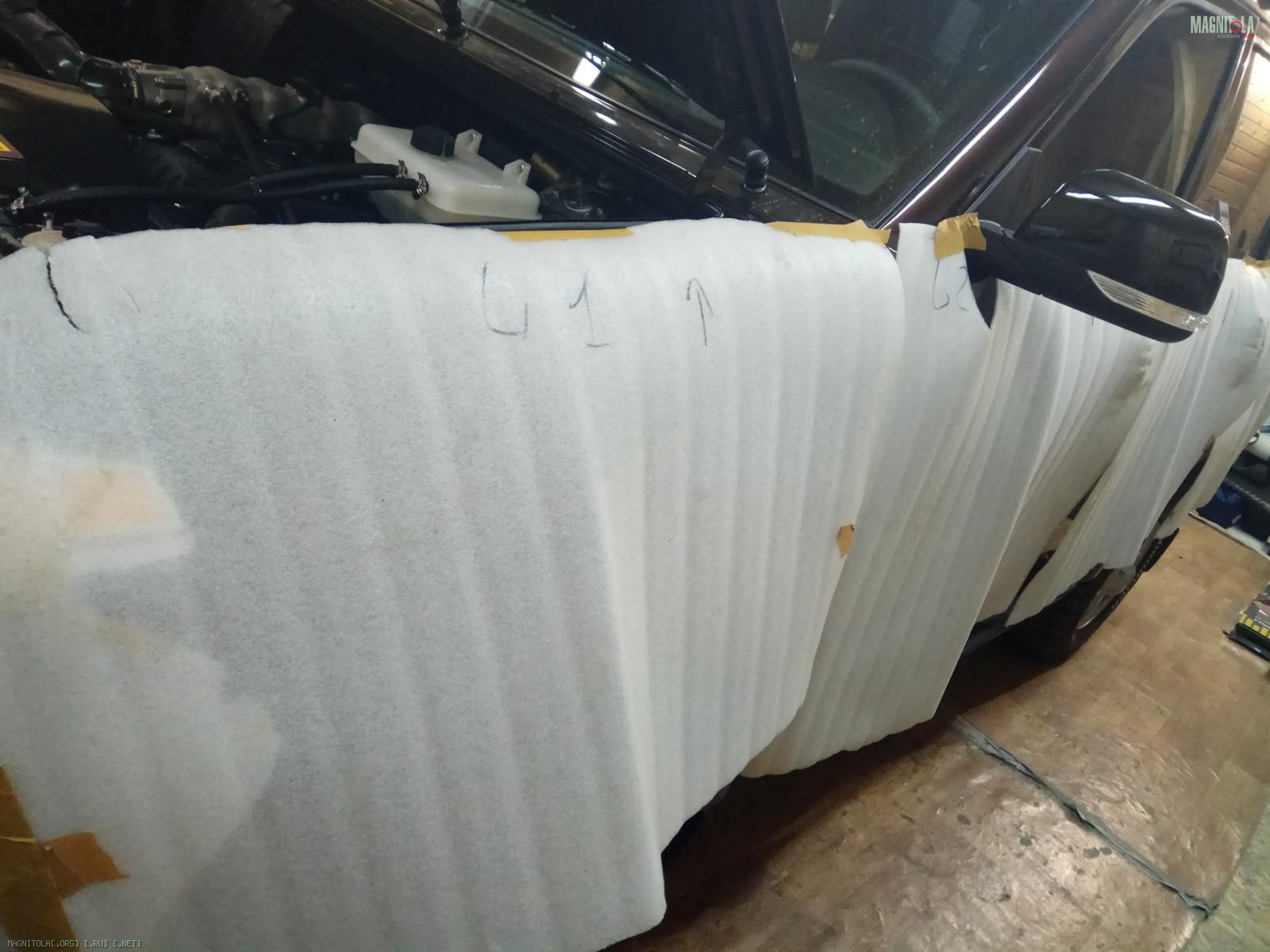

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".

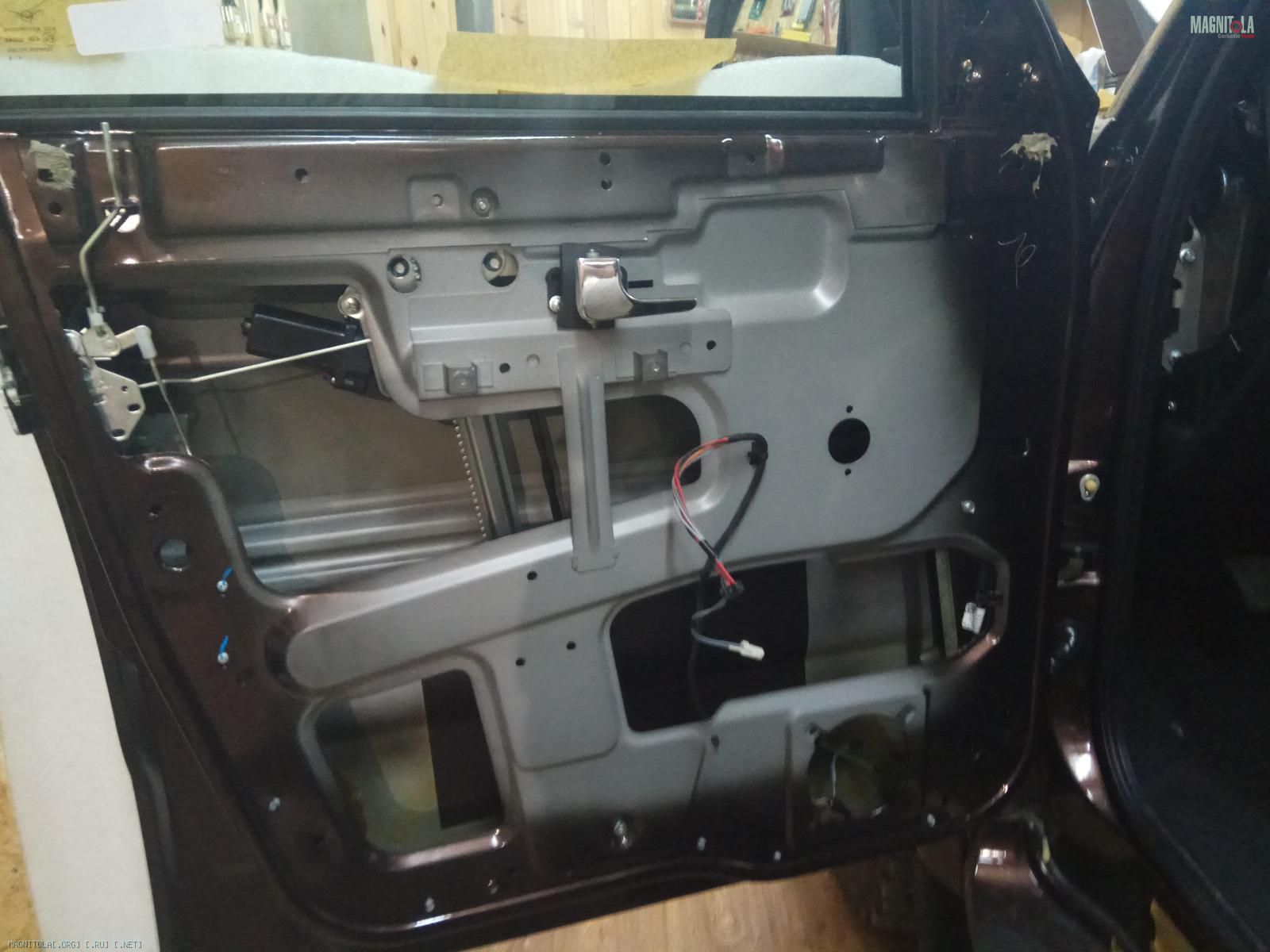

Разбираем салон....
Вложение 1242410Вложение 1242412Вложение 1242414Вложение 1242416Вложение 1242418Вложение 1242420Вложение 1242422

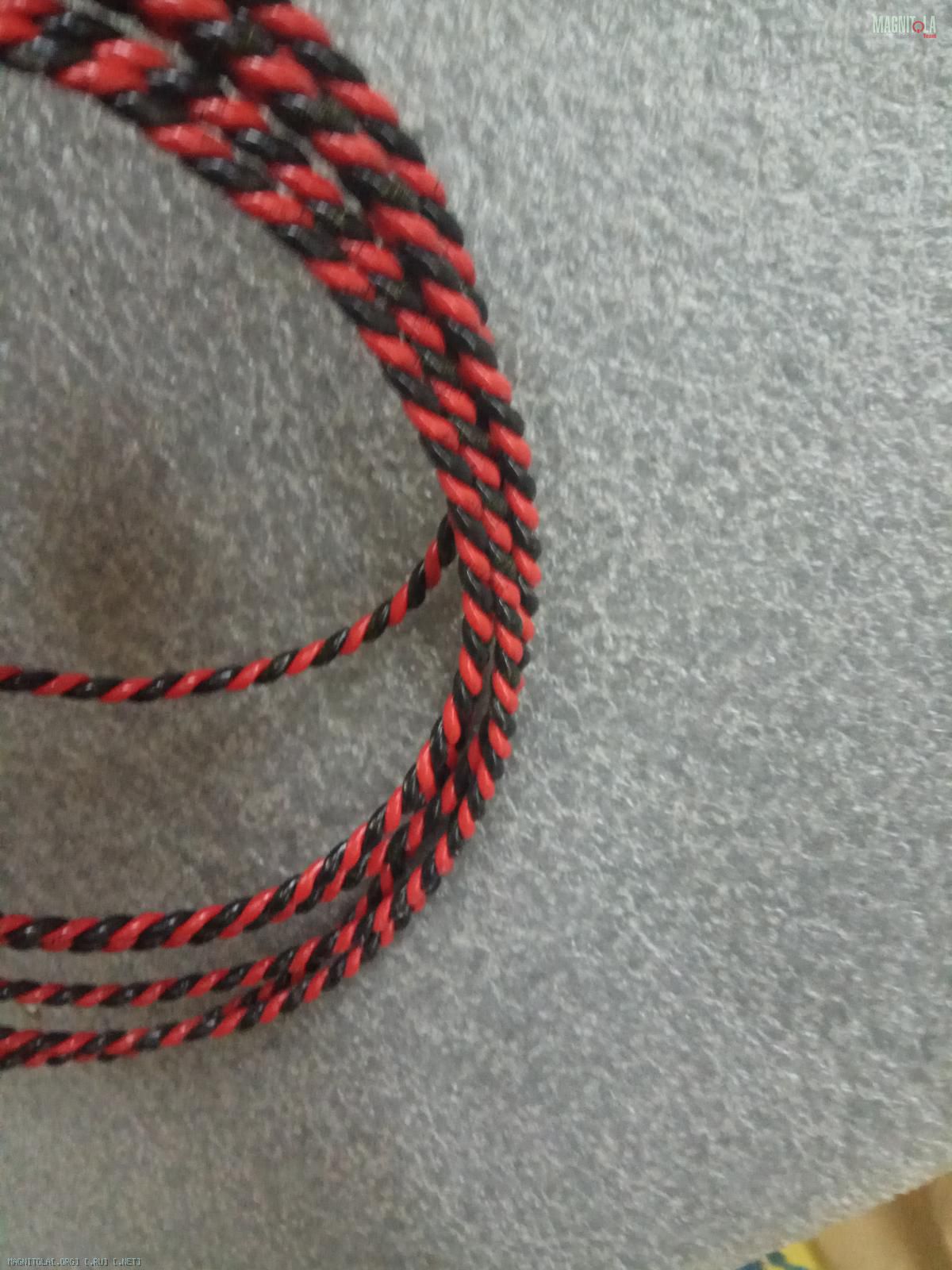

Вяжем в косы акустические провода....
Одеваем в змейку.
Штатные провода из комплекта выкидываем, как и электролитический конденсатор в виде фильтра первого порядка для ВЧ.
Устанавливаем новые пленочные конденсаторы DLS.

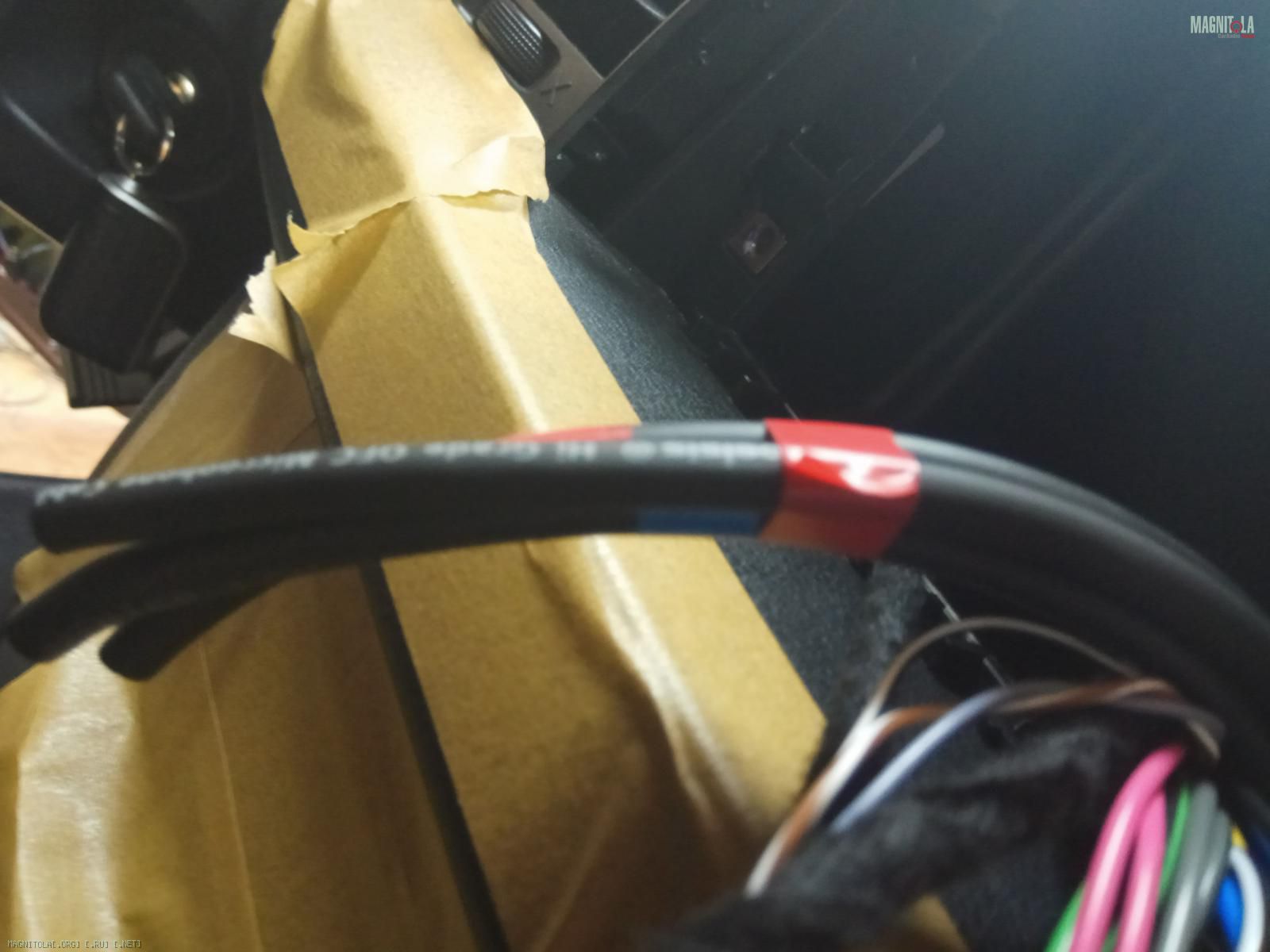

Протягиваем, закрепляем акустическую проводку и межблоки.
Вложение 1242424Вложение 1242426Вложение 1242428Вложение 1242430Вложение 1242432Вложение 1242434Вложение 1242436Вложение 1242438Вложение 1242440Вложение 1242442

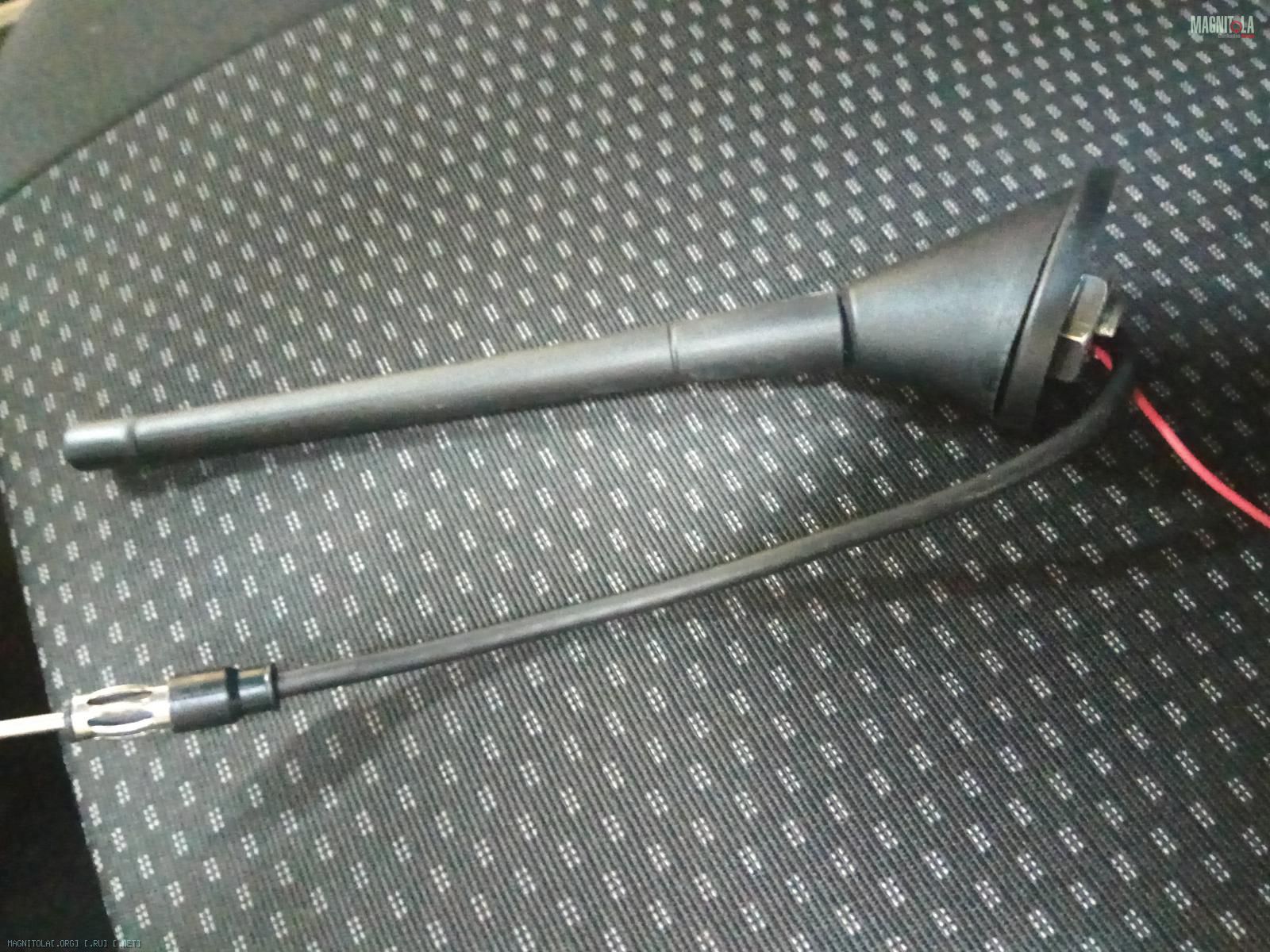

В крыше имеется заглушка под сток антенну...
Подбираем аналогичную, устанавливаем...

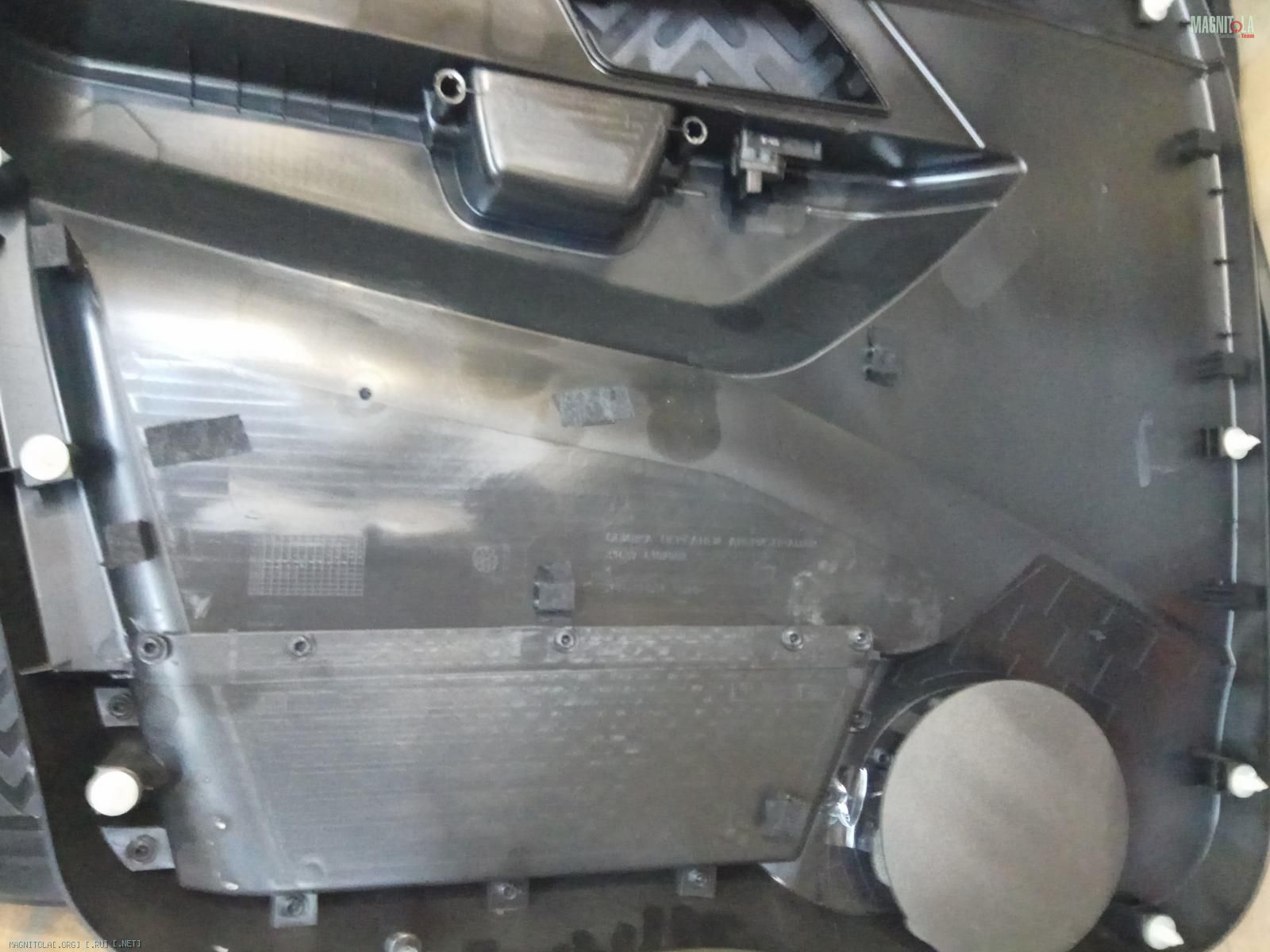

Карты дверей, просто ужас...

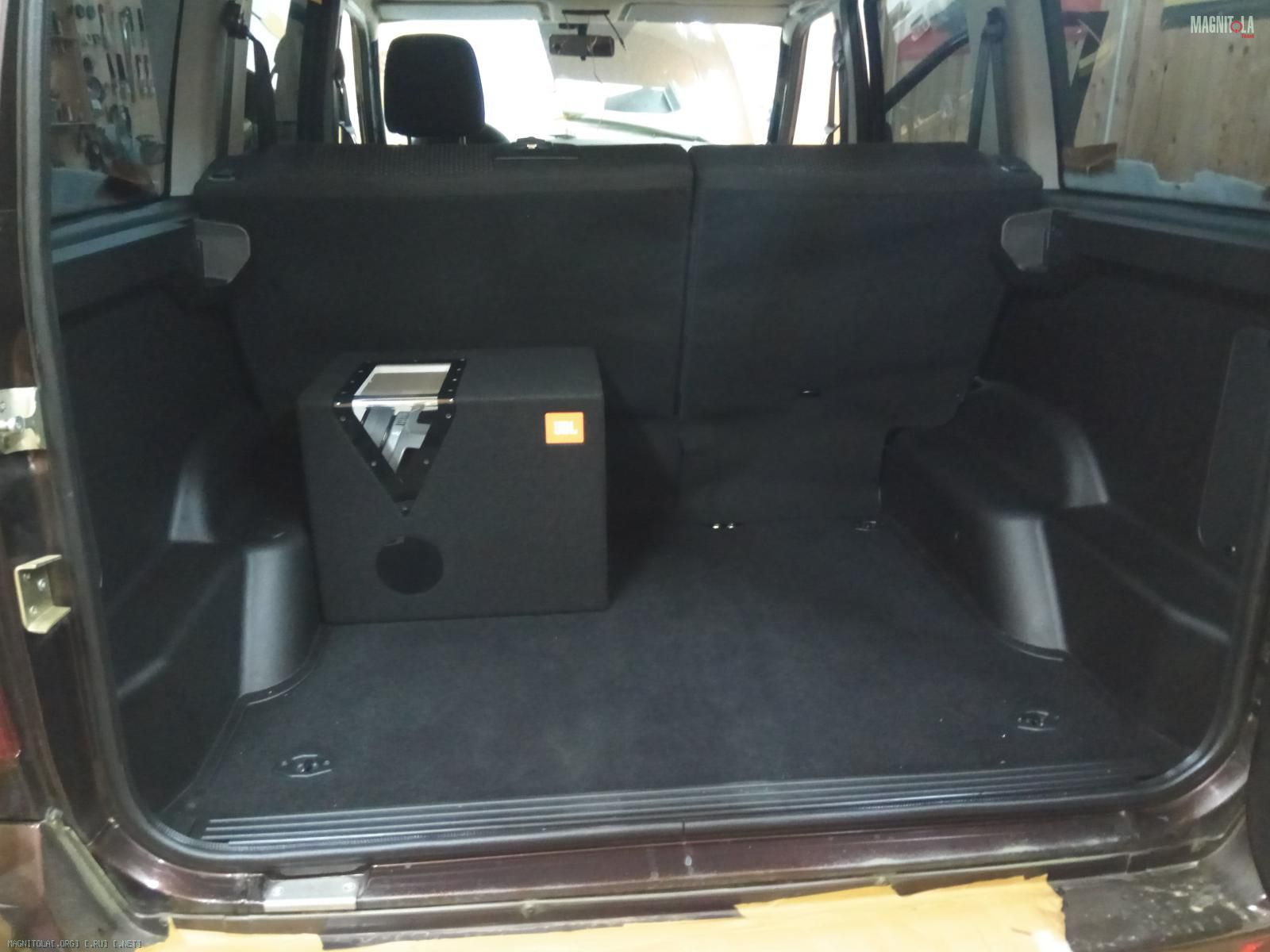

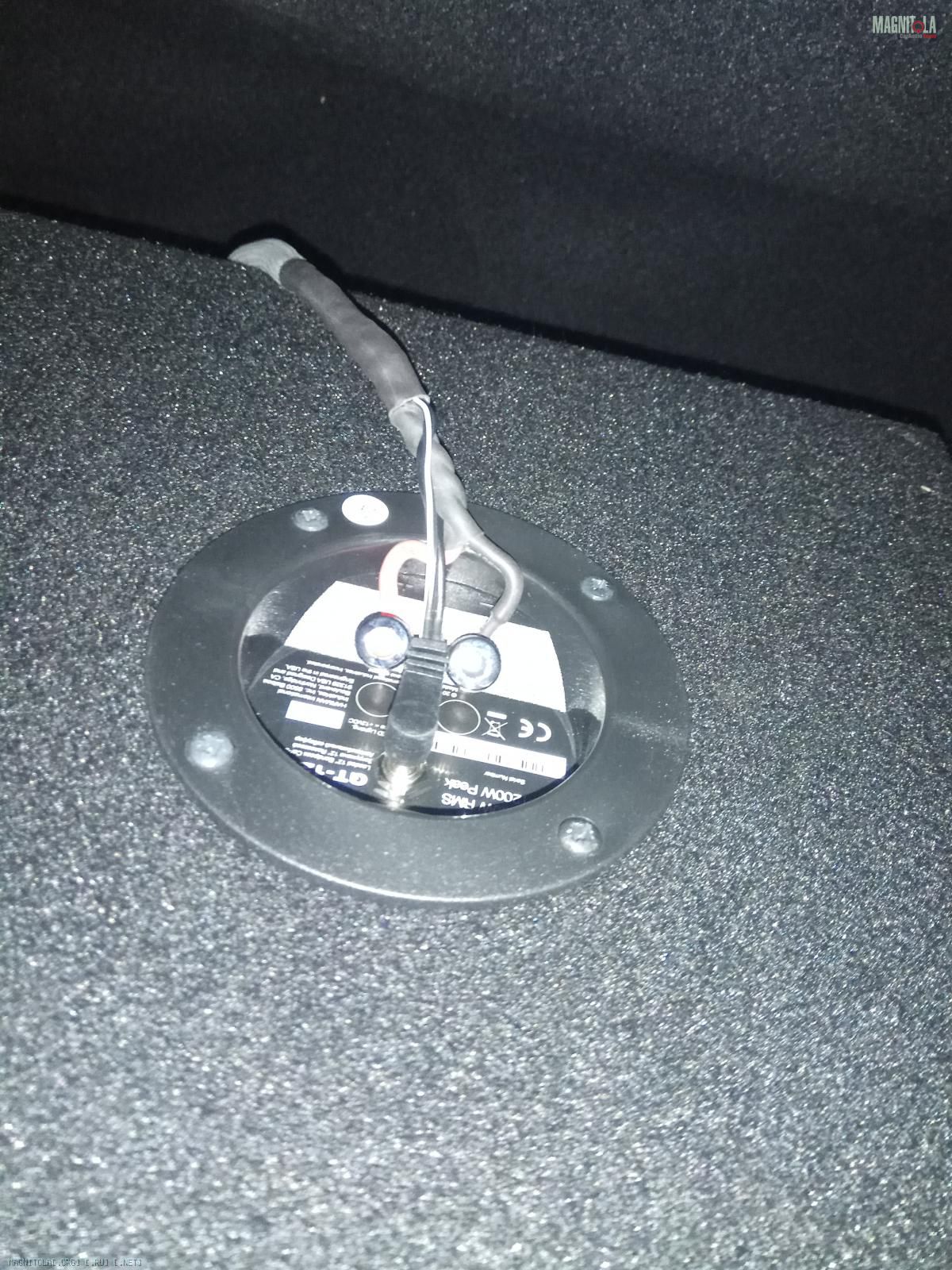

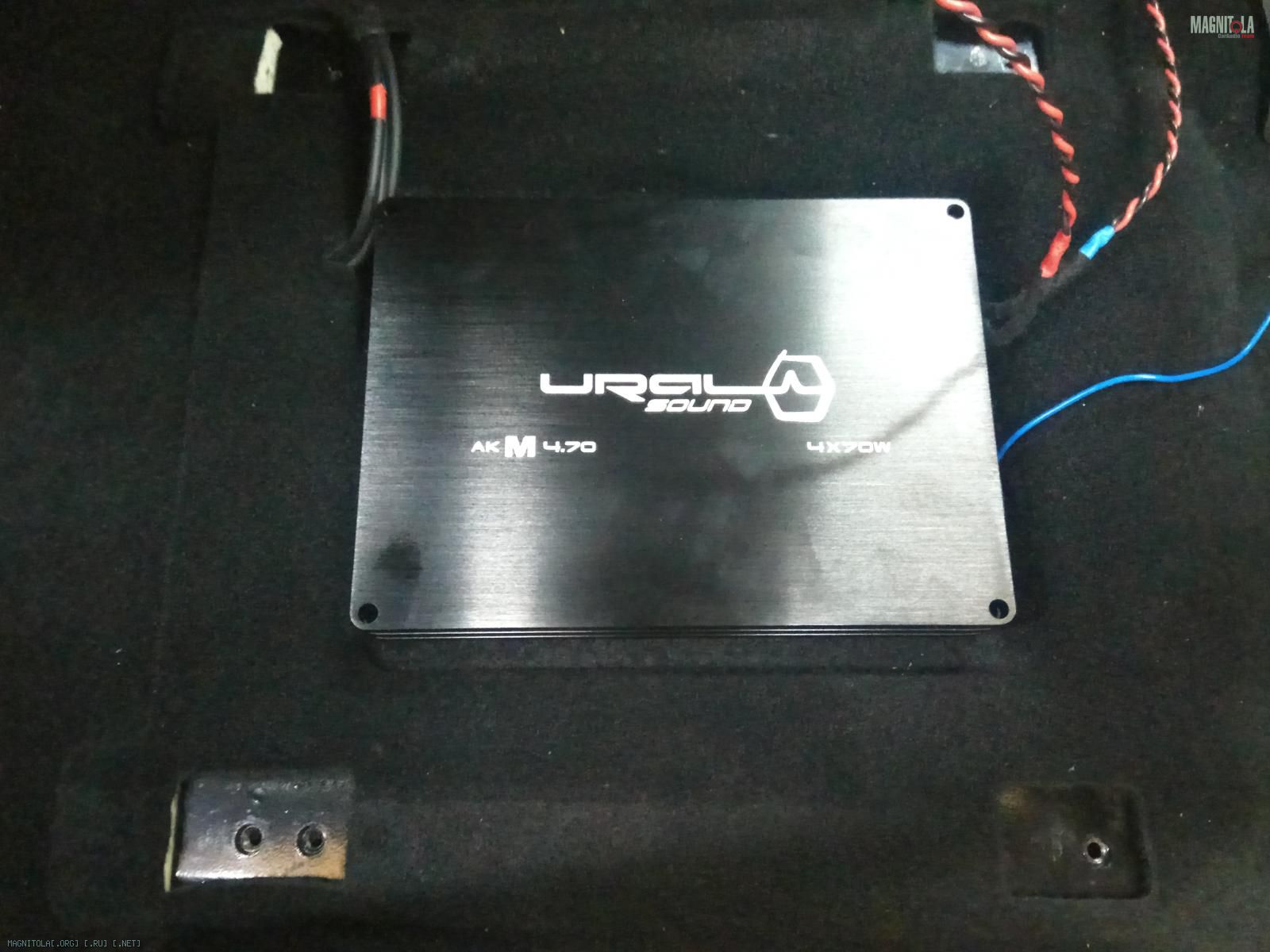

Устанавливаем и подключаем сабвуфер и его подсветку.
Вложение 1242444Вложение 1242446Вложение 1242448Вложение 1242450Вложение 1242452Вложение 1242454Вложение 1242456Вложение 1242458

UAZ Patriot 2018

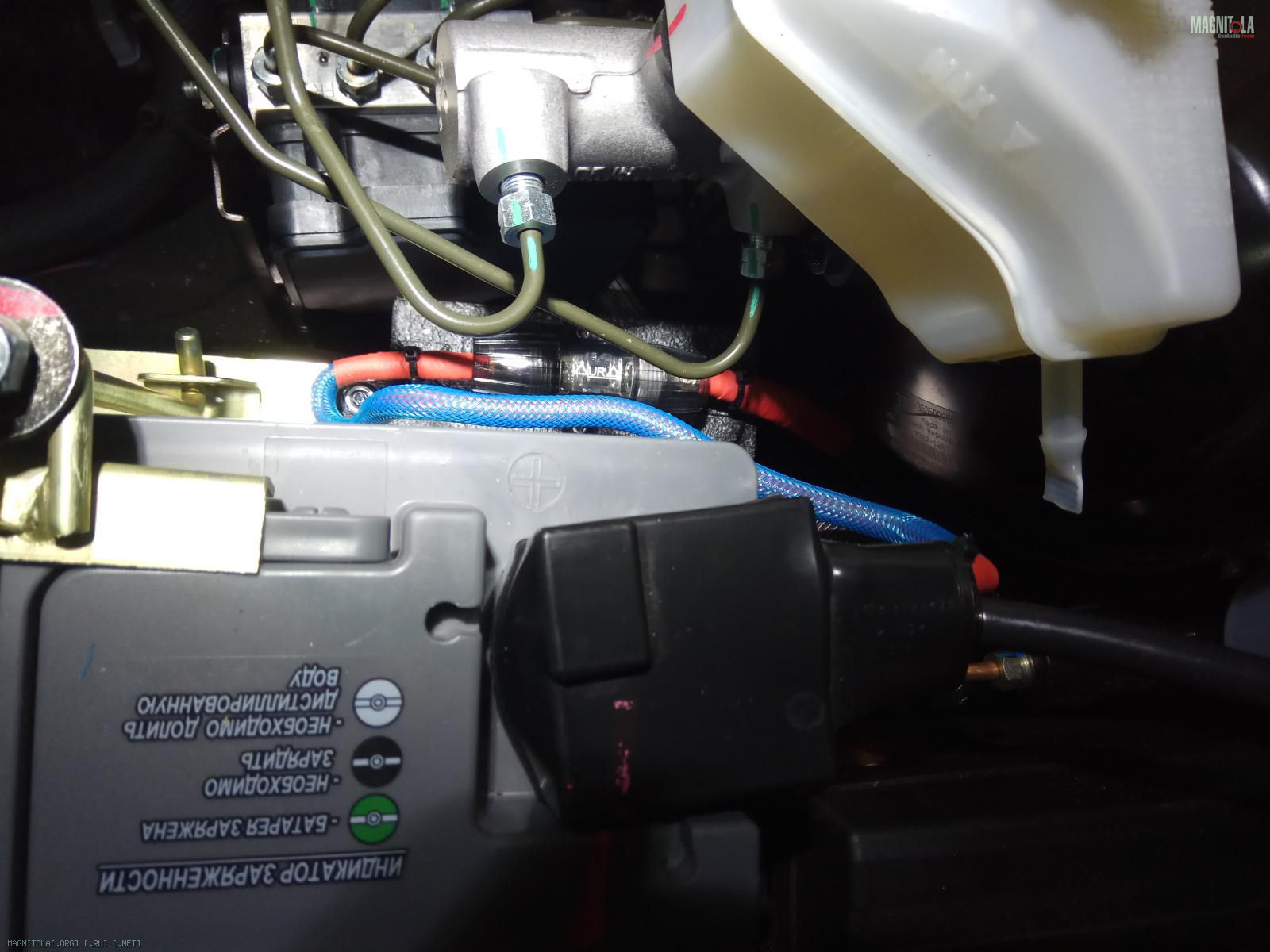

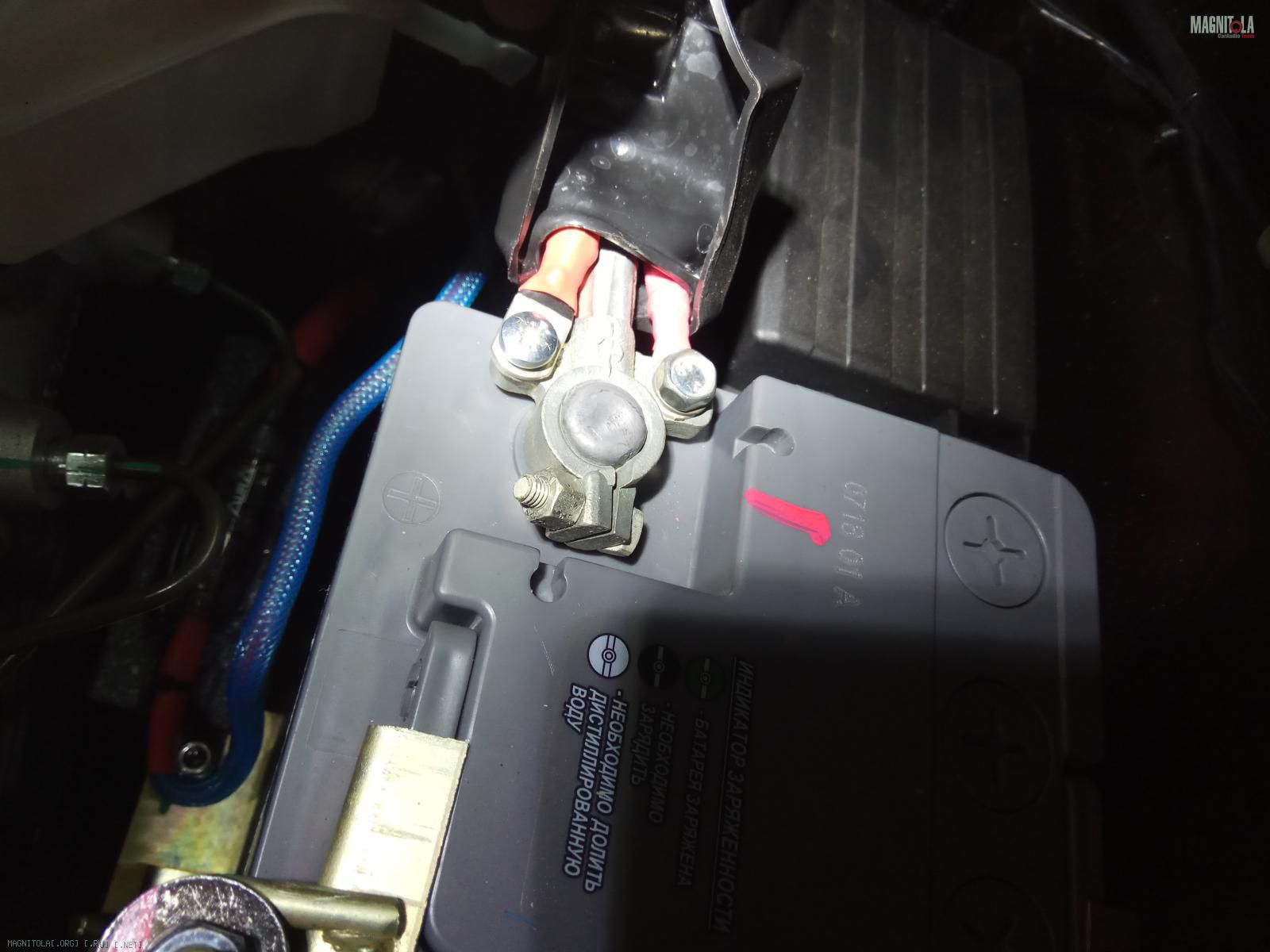

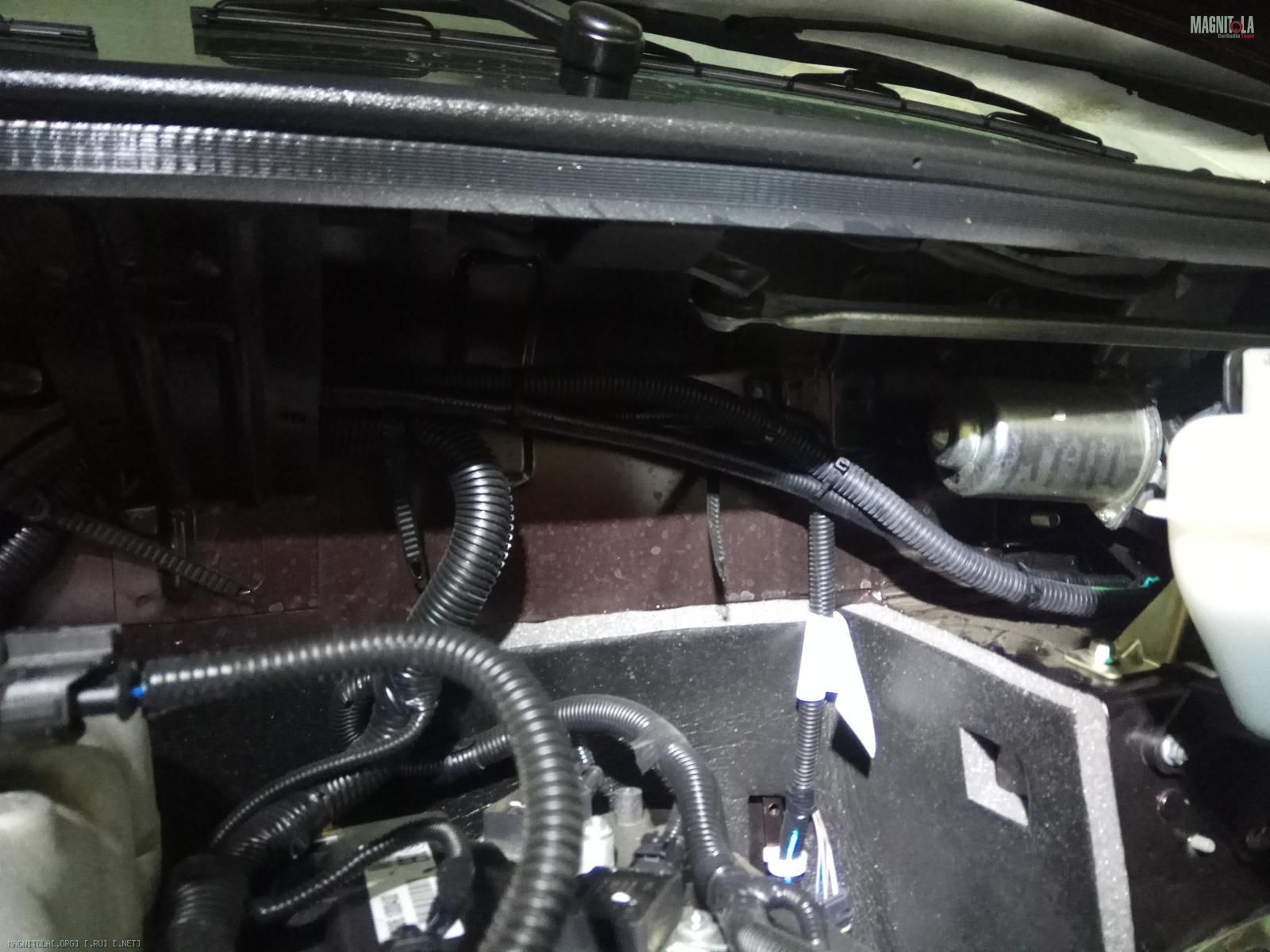

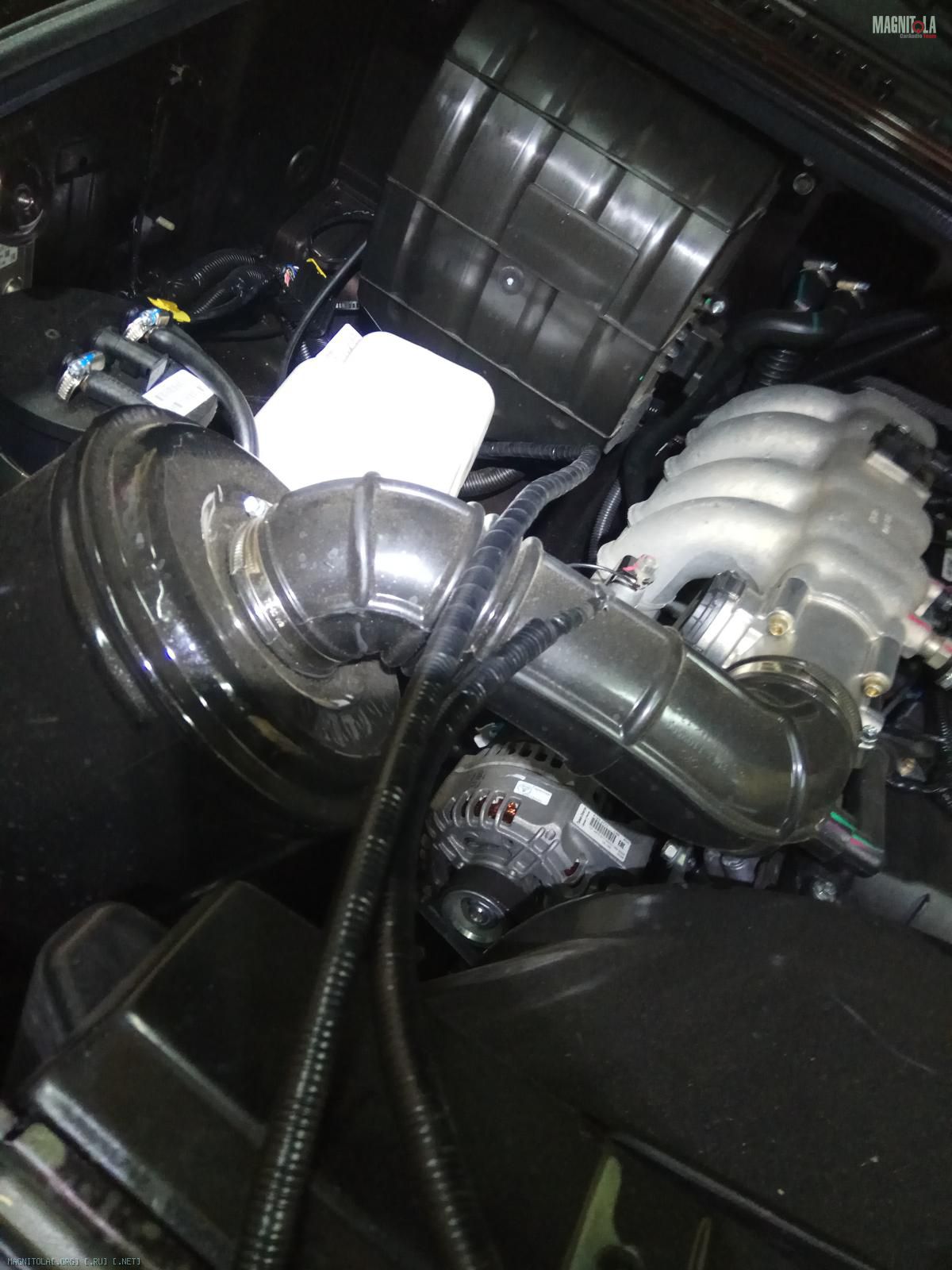

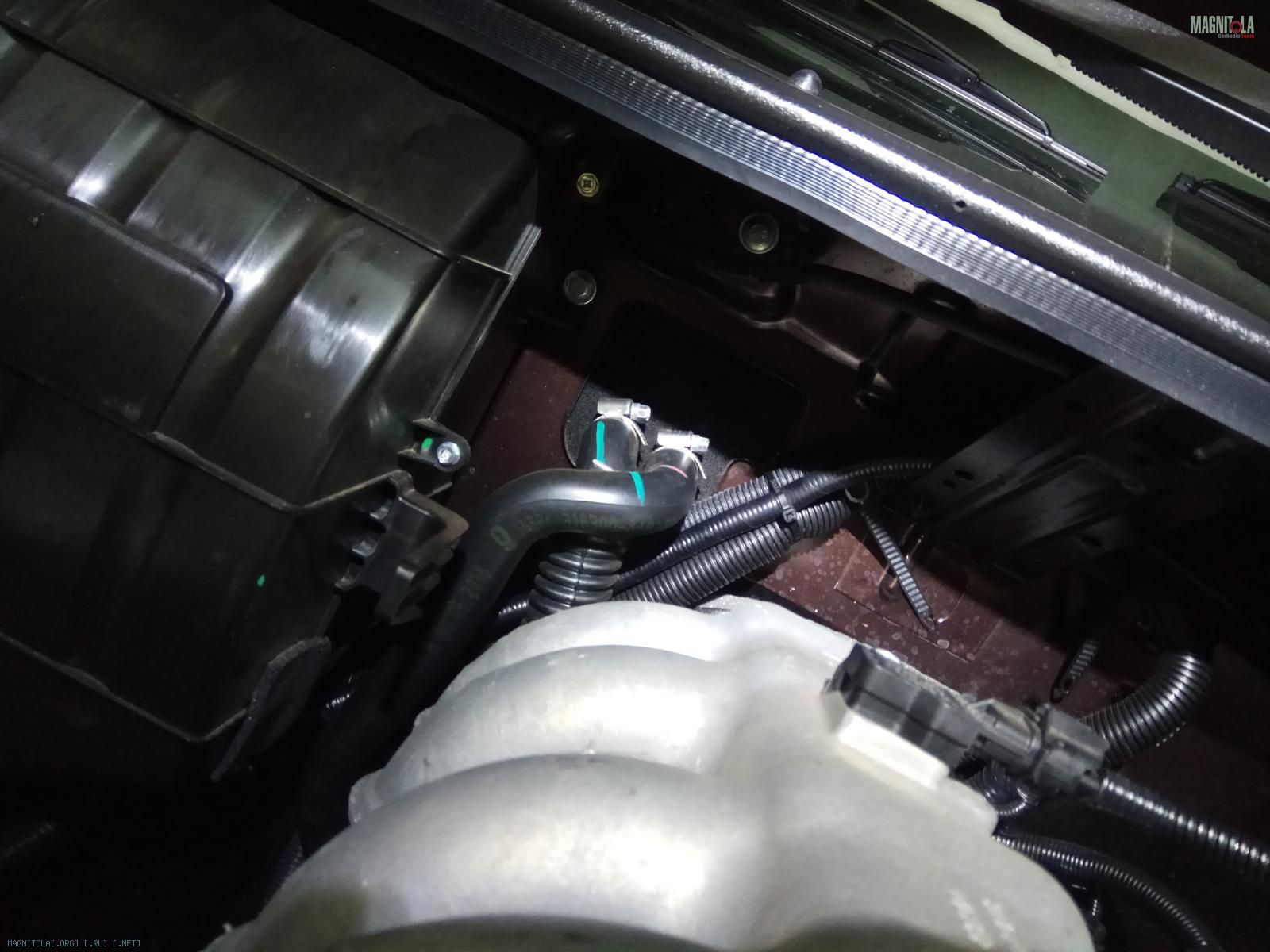

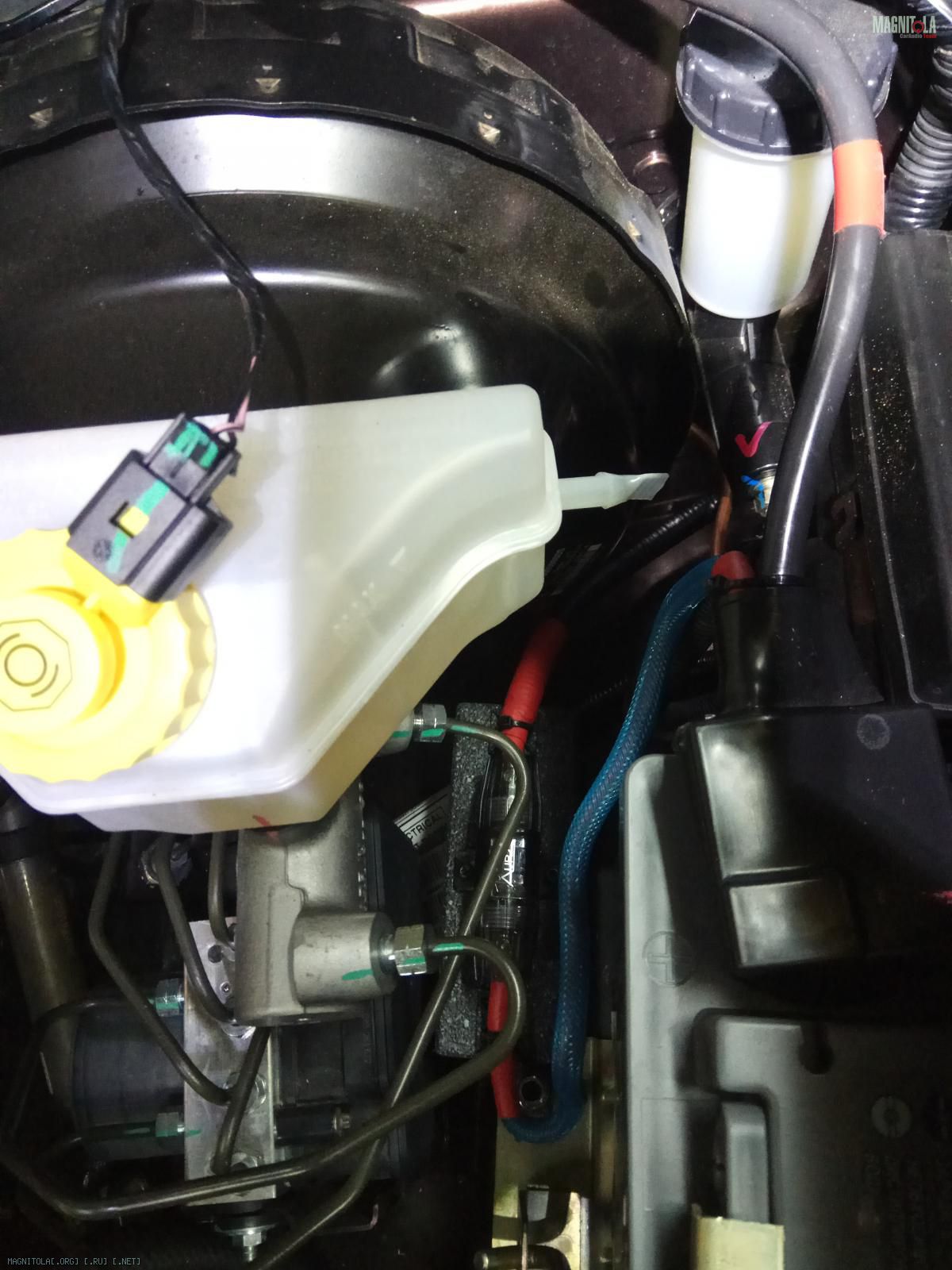

Протягиваем силовую проводку под капот и ее еще одеваем в гофру под изоленту...

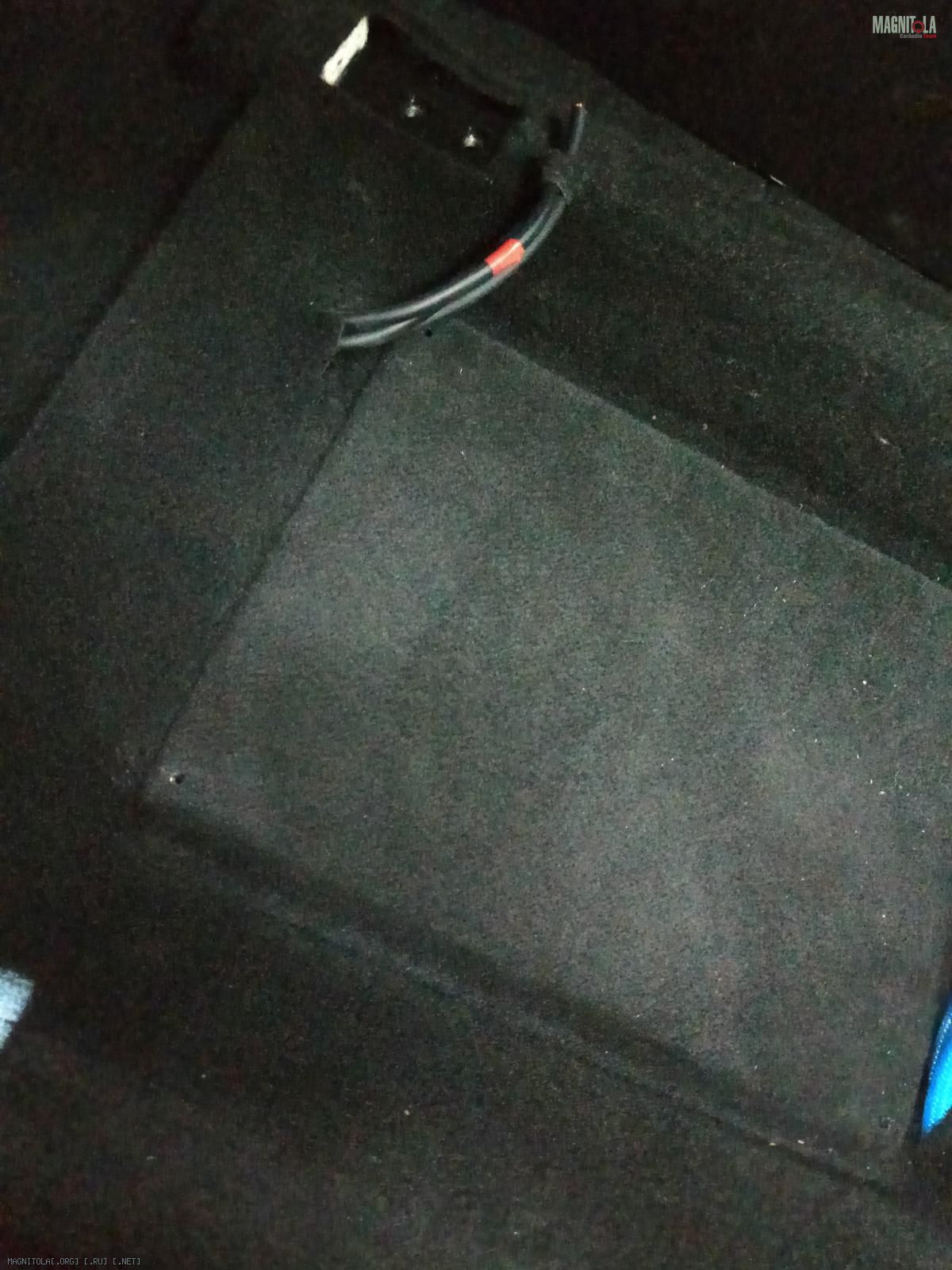

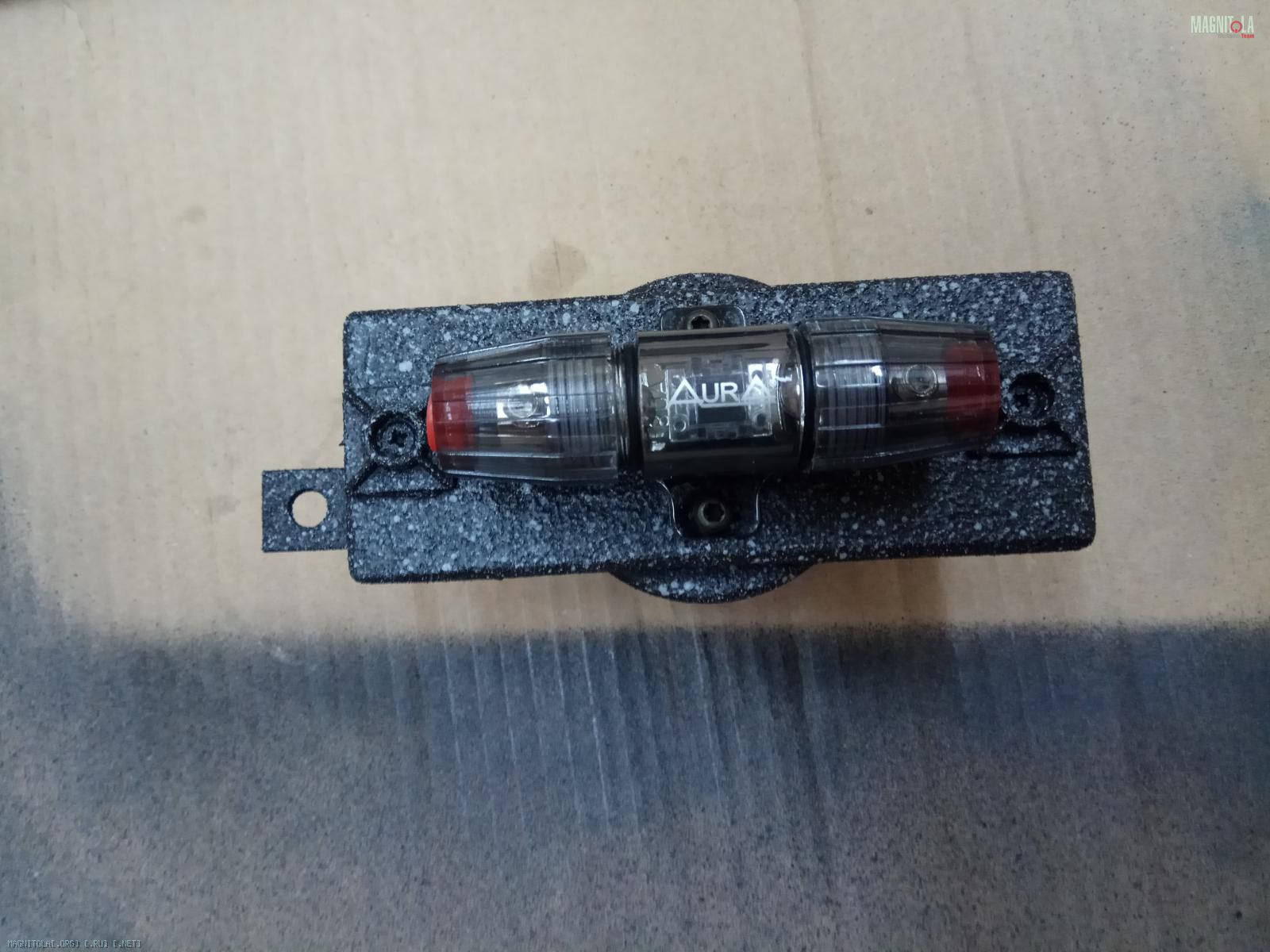

Изготавливаем/красим полочку под усилитель и держатель предохранителя.

Вложение 1242776Вложение 1242778Вложение 1242780Вложение 1242782Вложение 1242784Вложение 1242786Вложение 1242788Вложение 1242790Вложение 1242792Вложение 1242794Вложение 1242796Вложение 1242798

Подключаем усилитель...

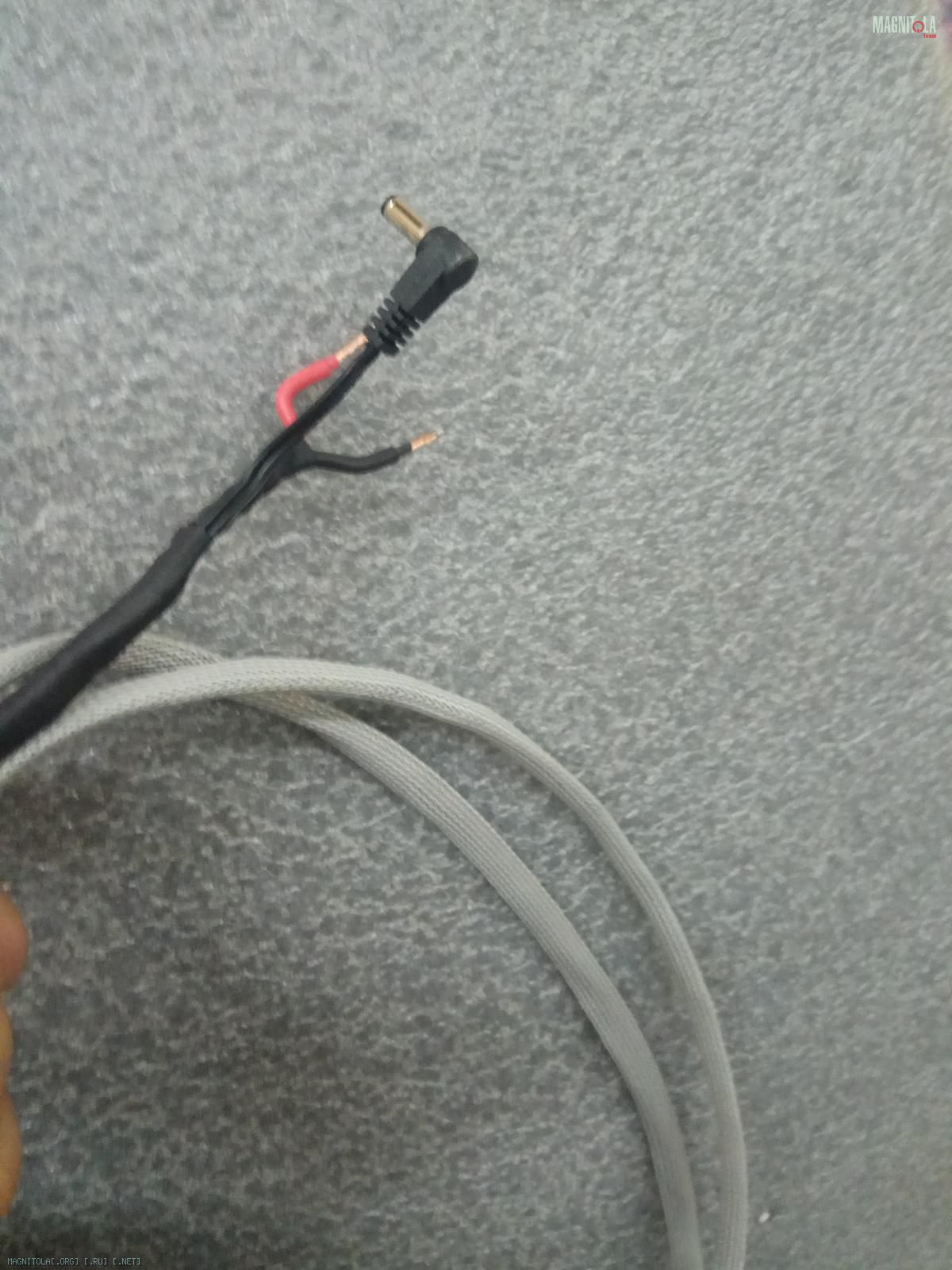

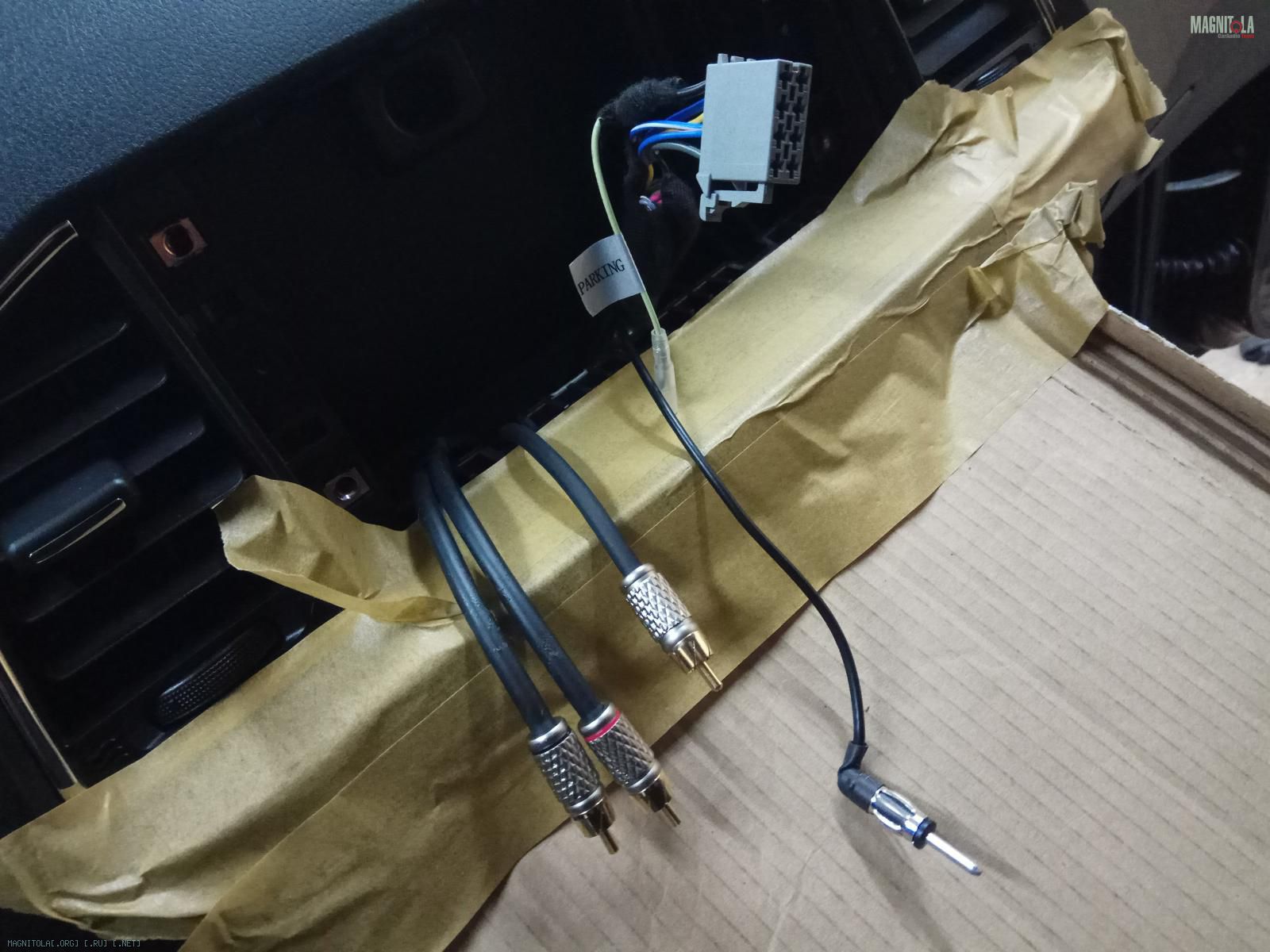

Распаиваем межблоки...

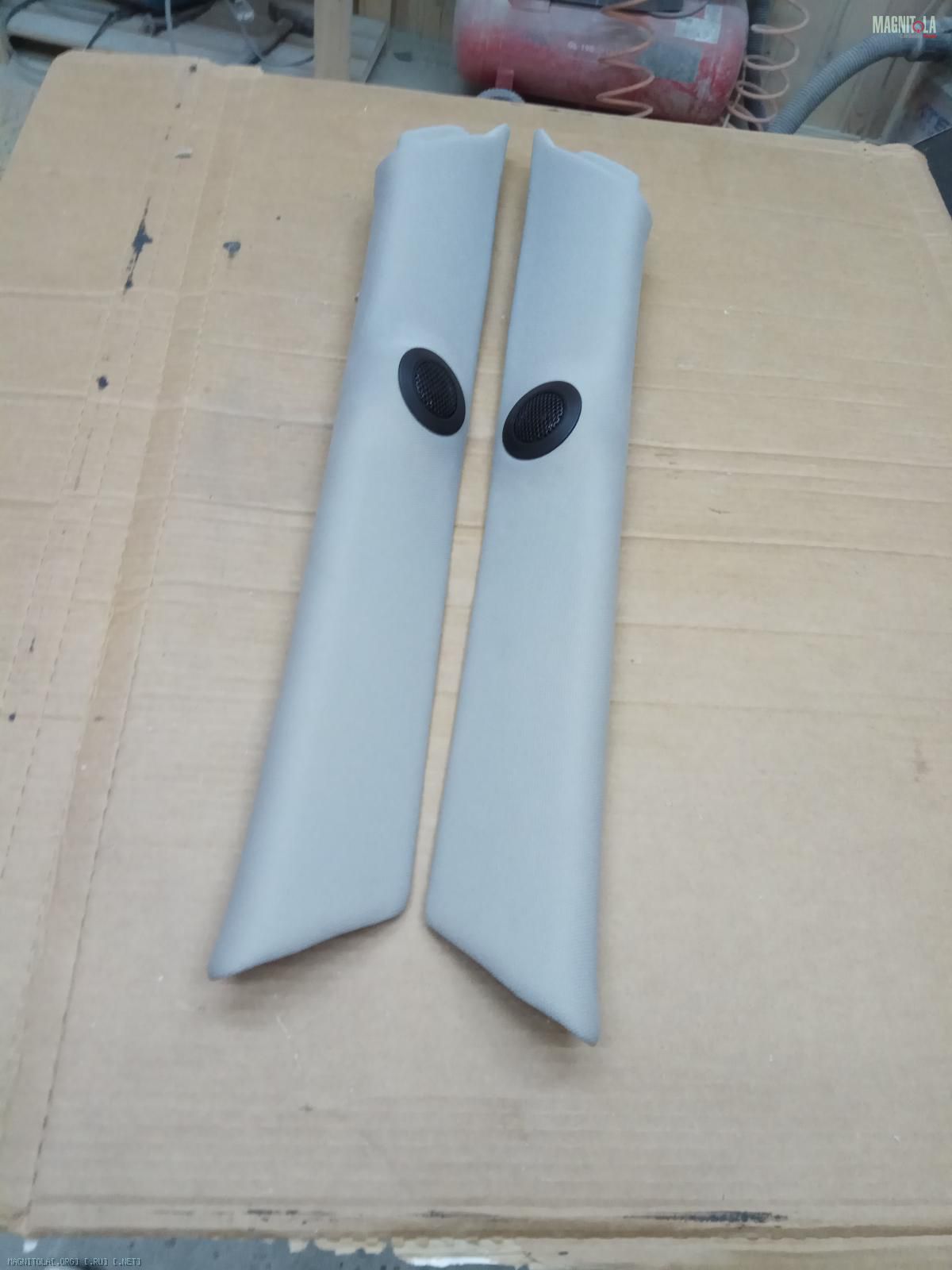

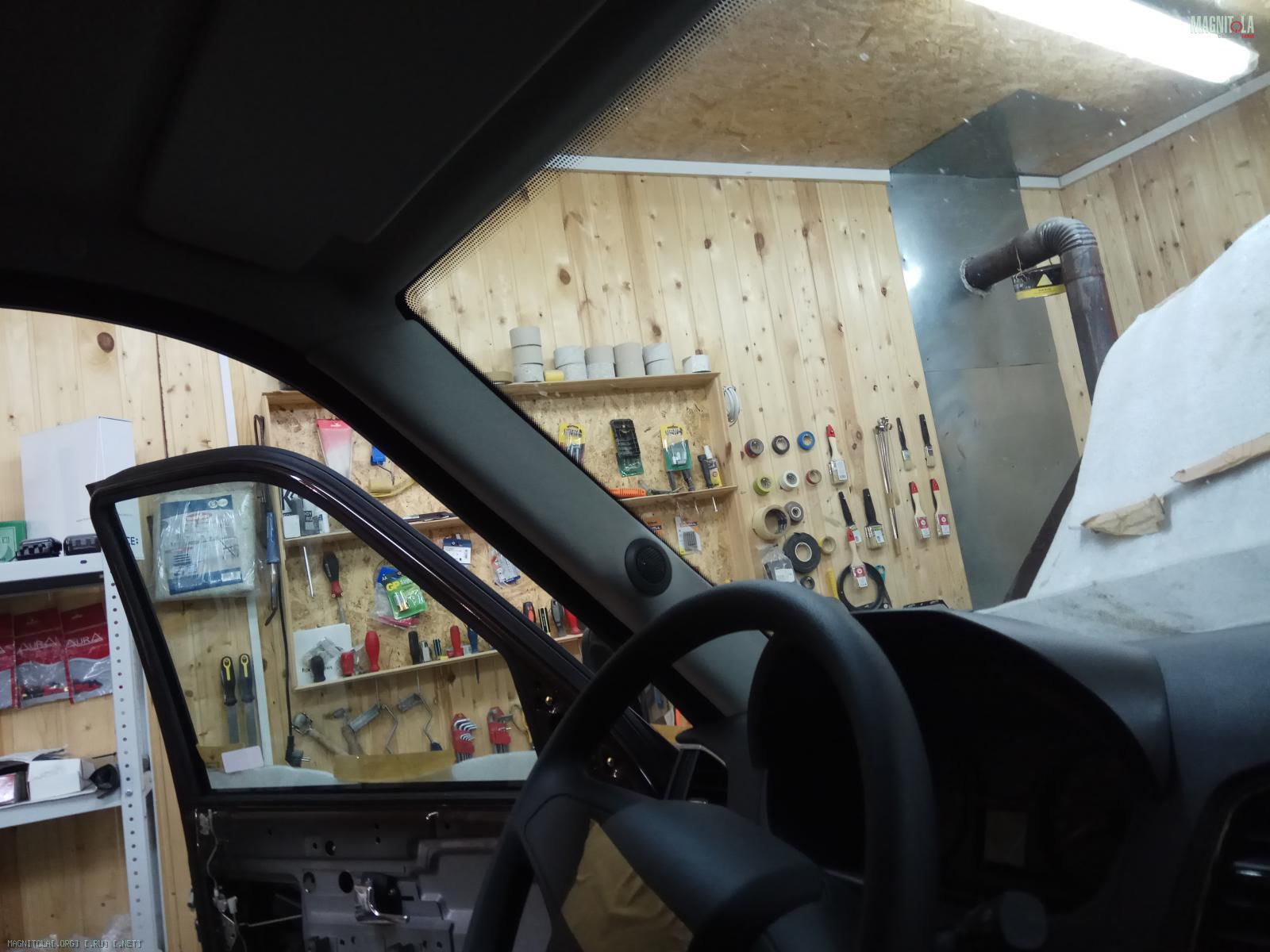

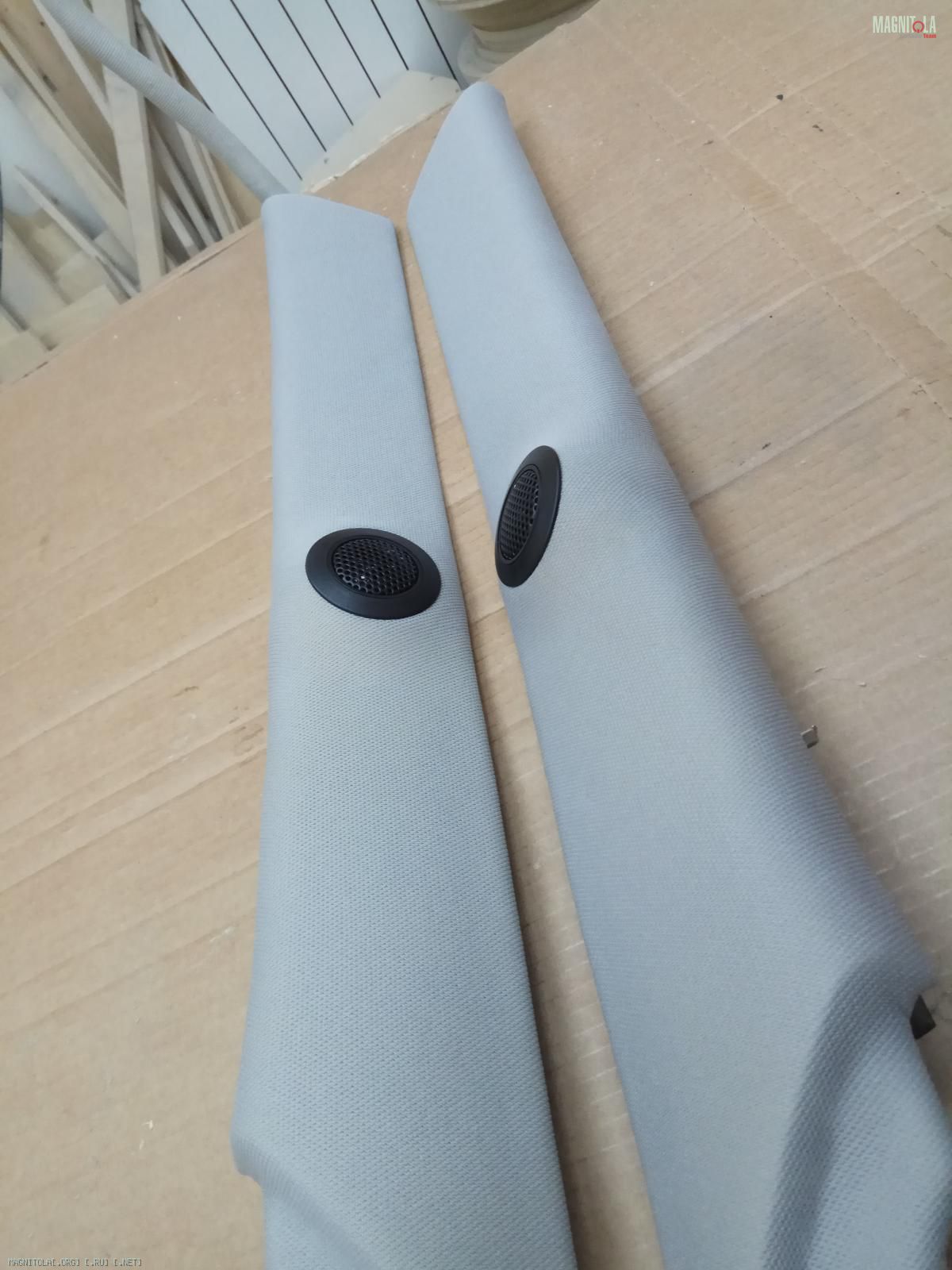

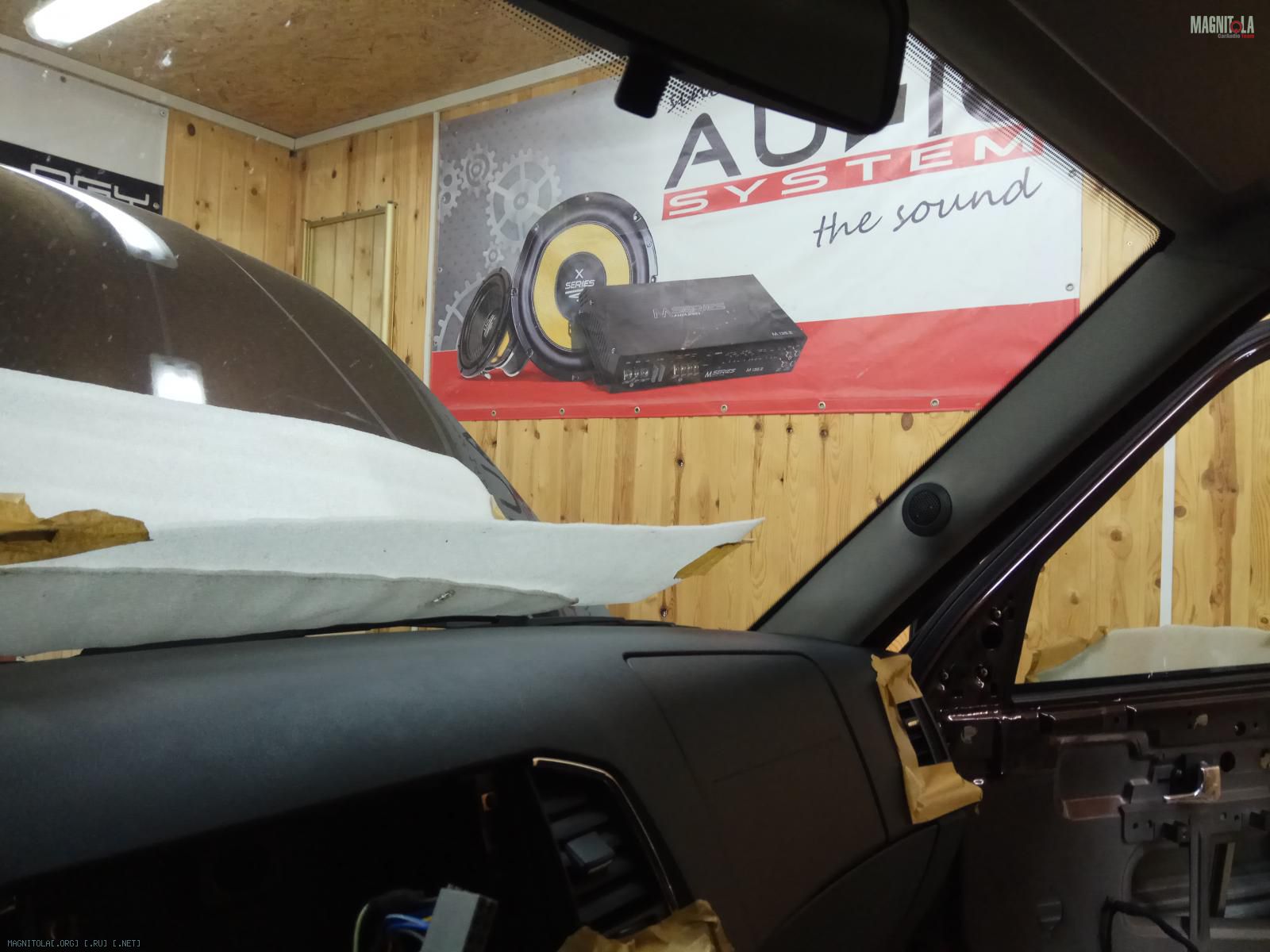

Изготавливаем стойки под ВЧ на отражение.

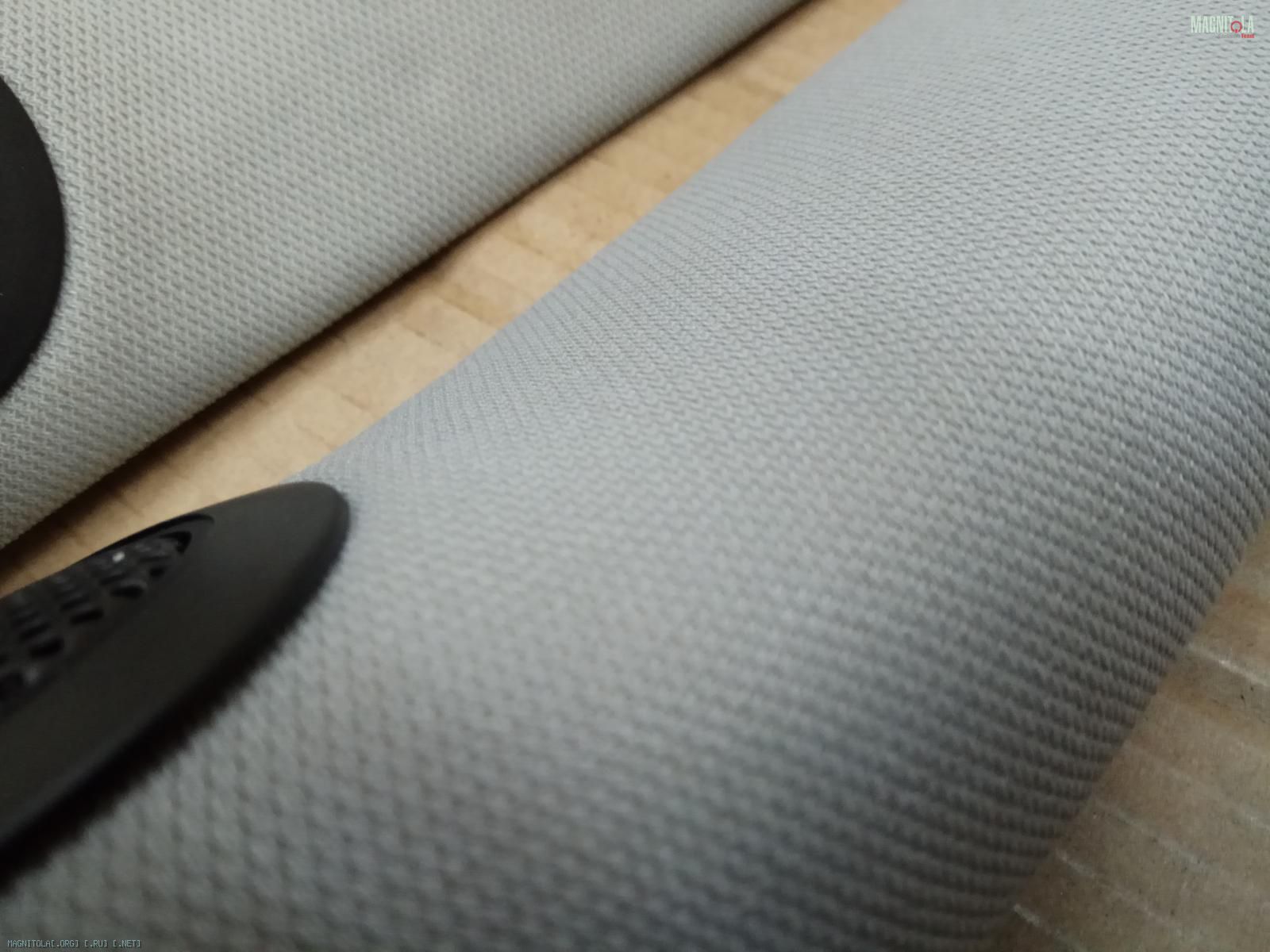

Обтягиваем в потолочную ткань.
Вложение 1242800Вложение 1242802Вложение 1242804Вложение 1242806Вложение 1242808Вложение 1242810Вложение 1242812Вложение 1242814

Очищаем, обезжириваем двери...

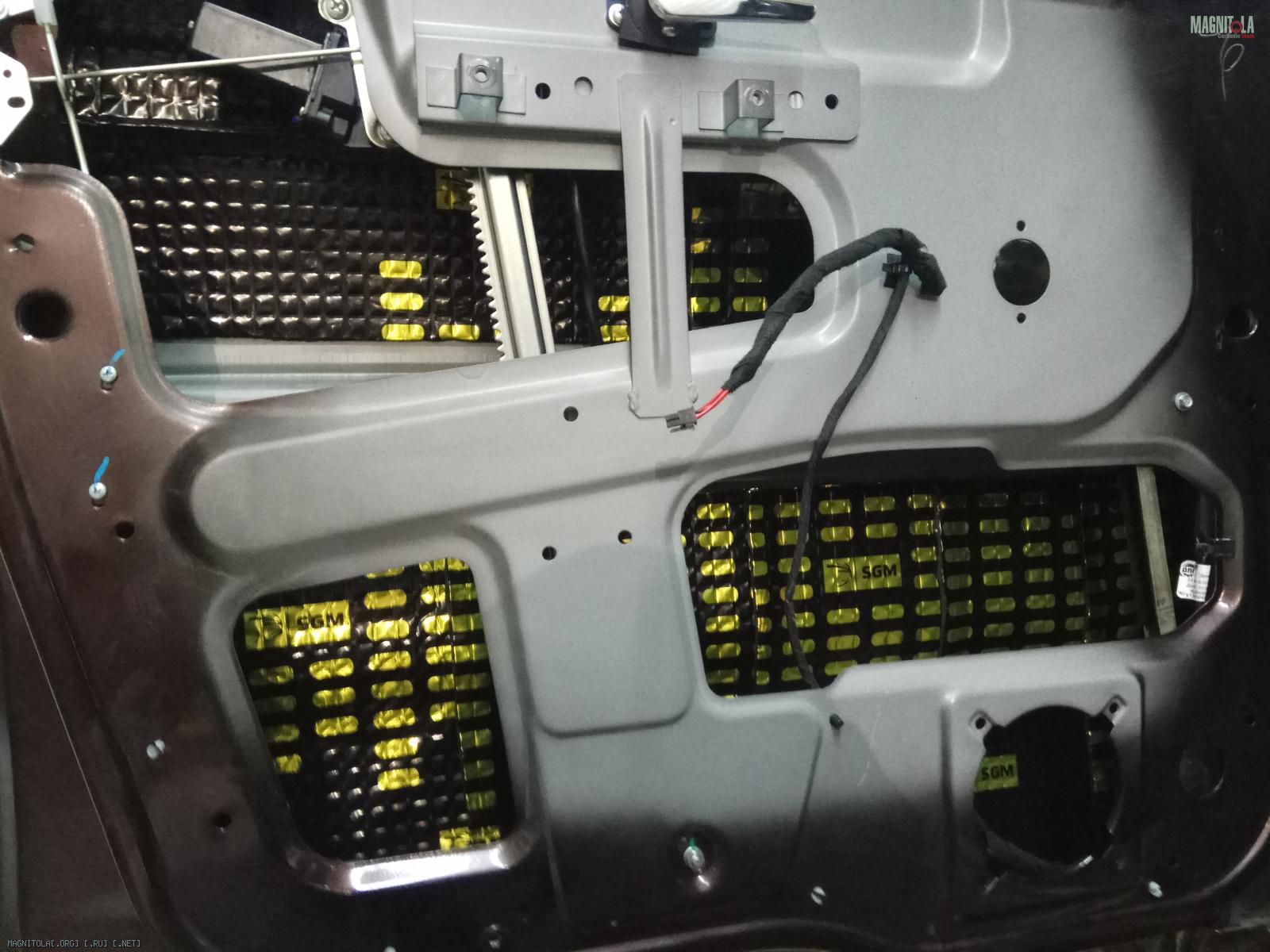

Наносим вибру 4мм.

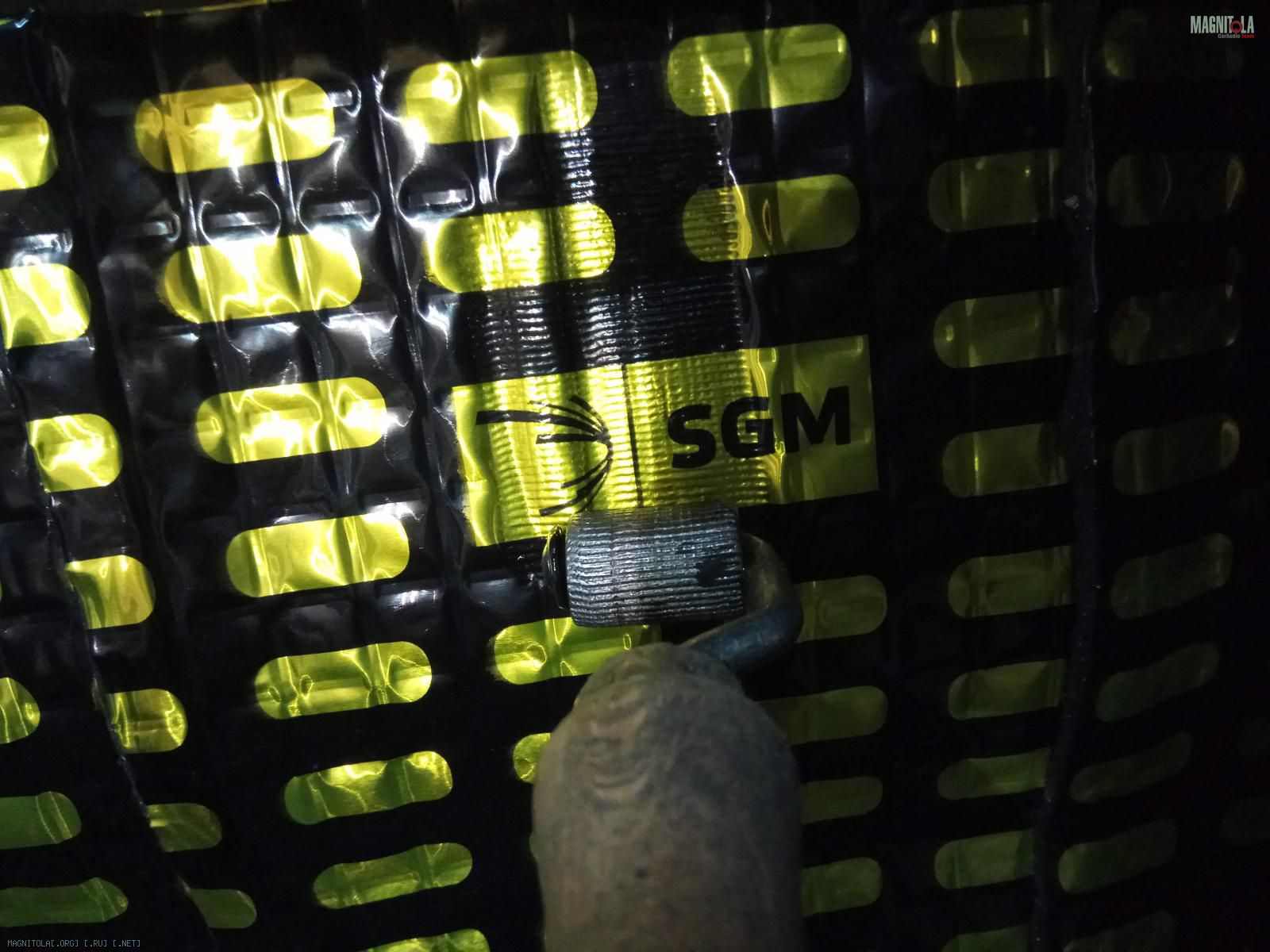

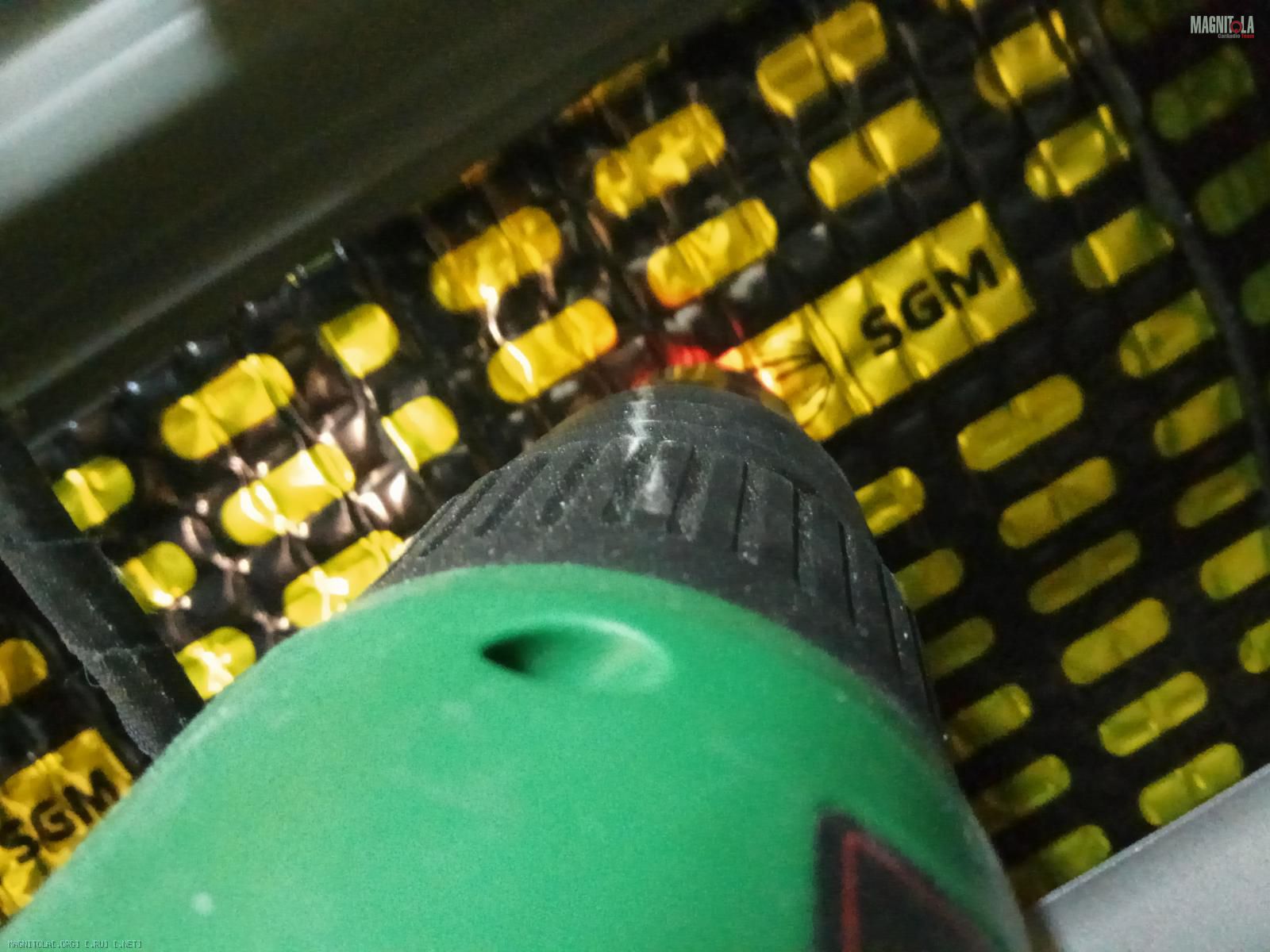

Греем, прикатываем...

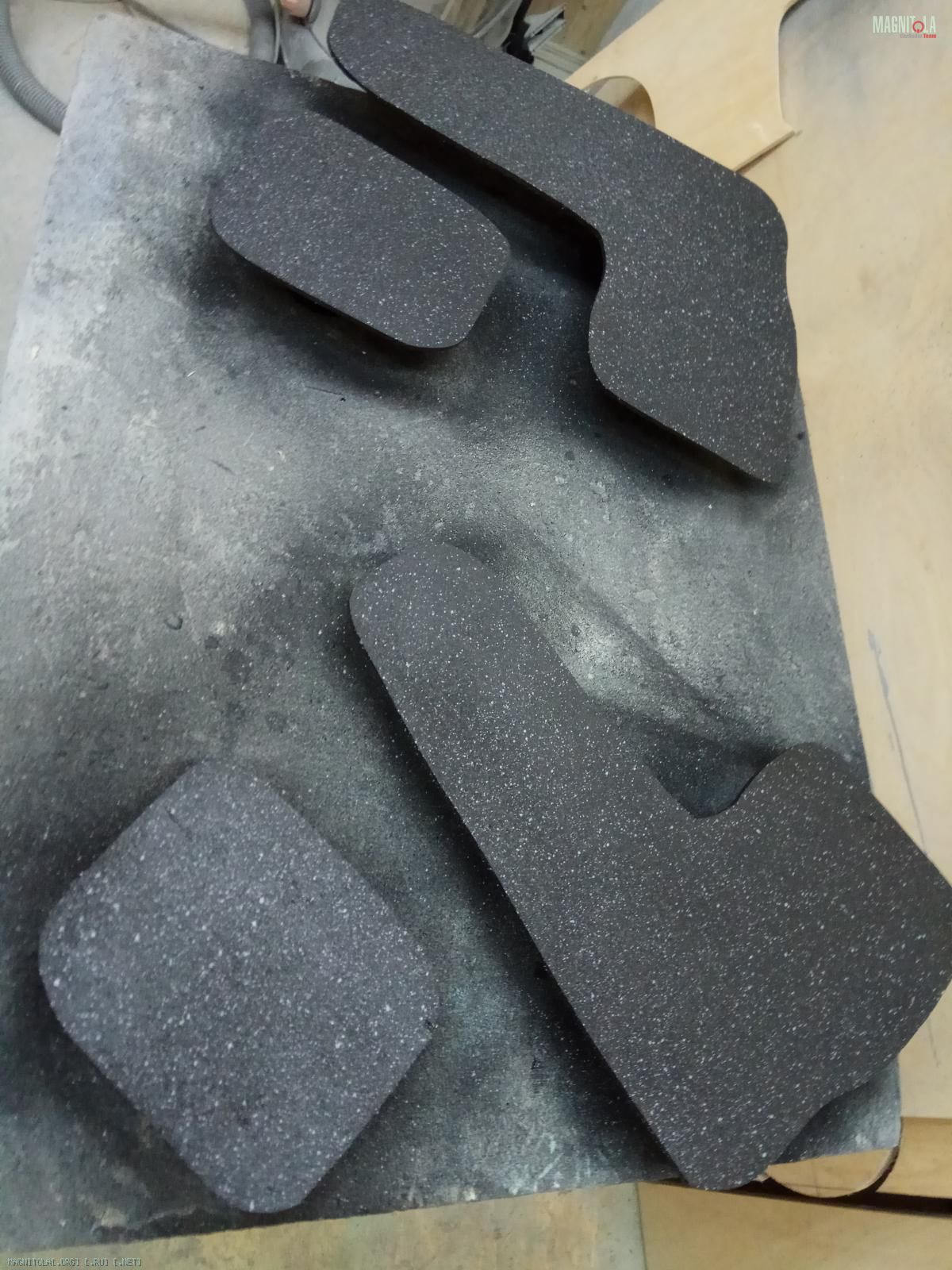

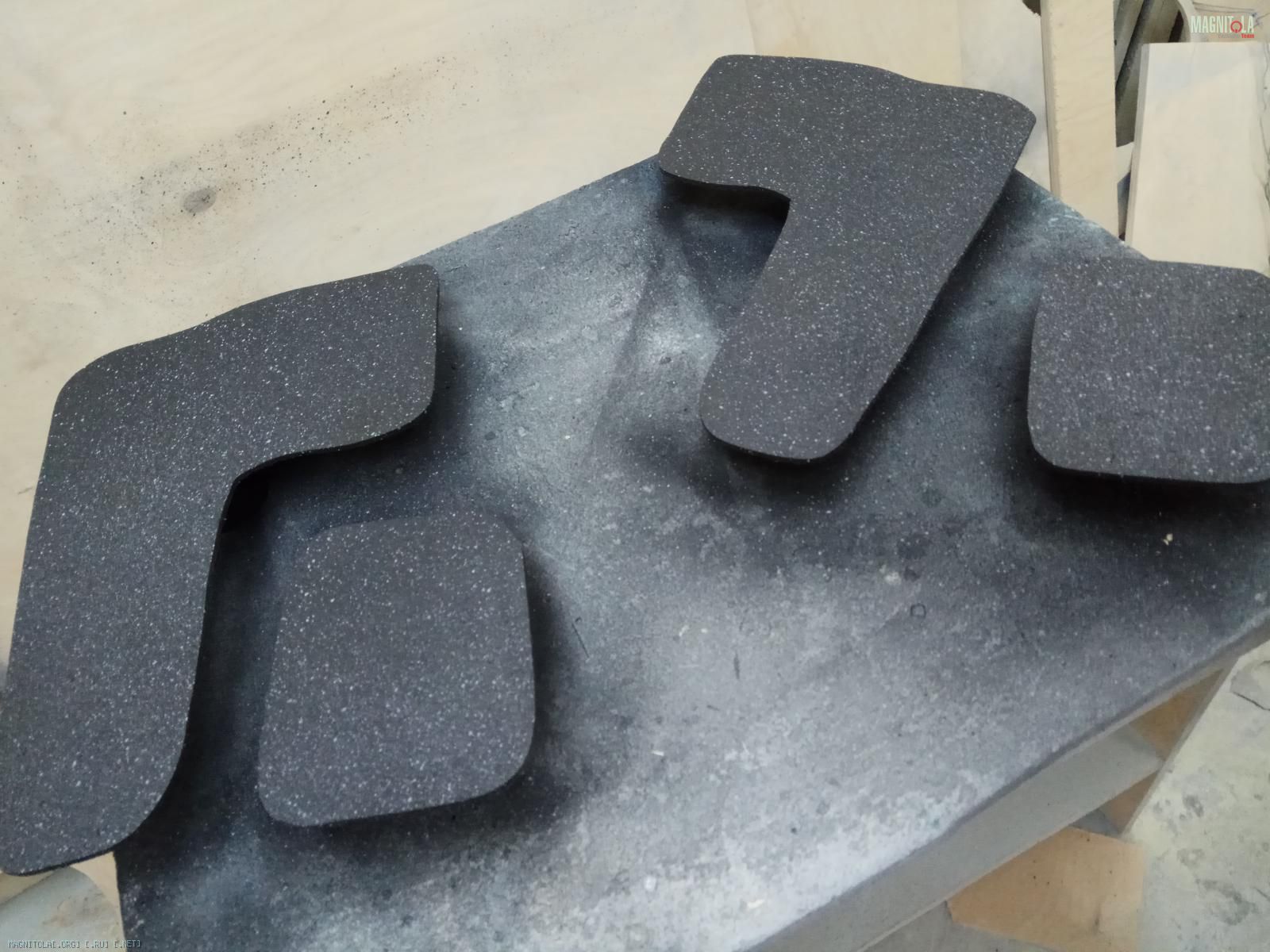

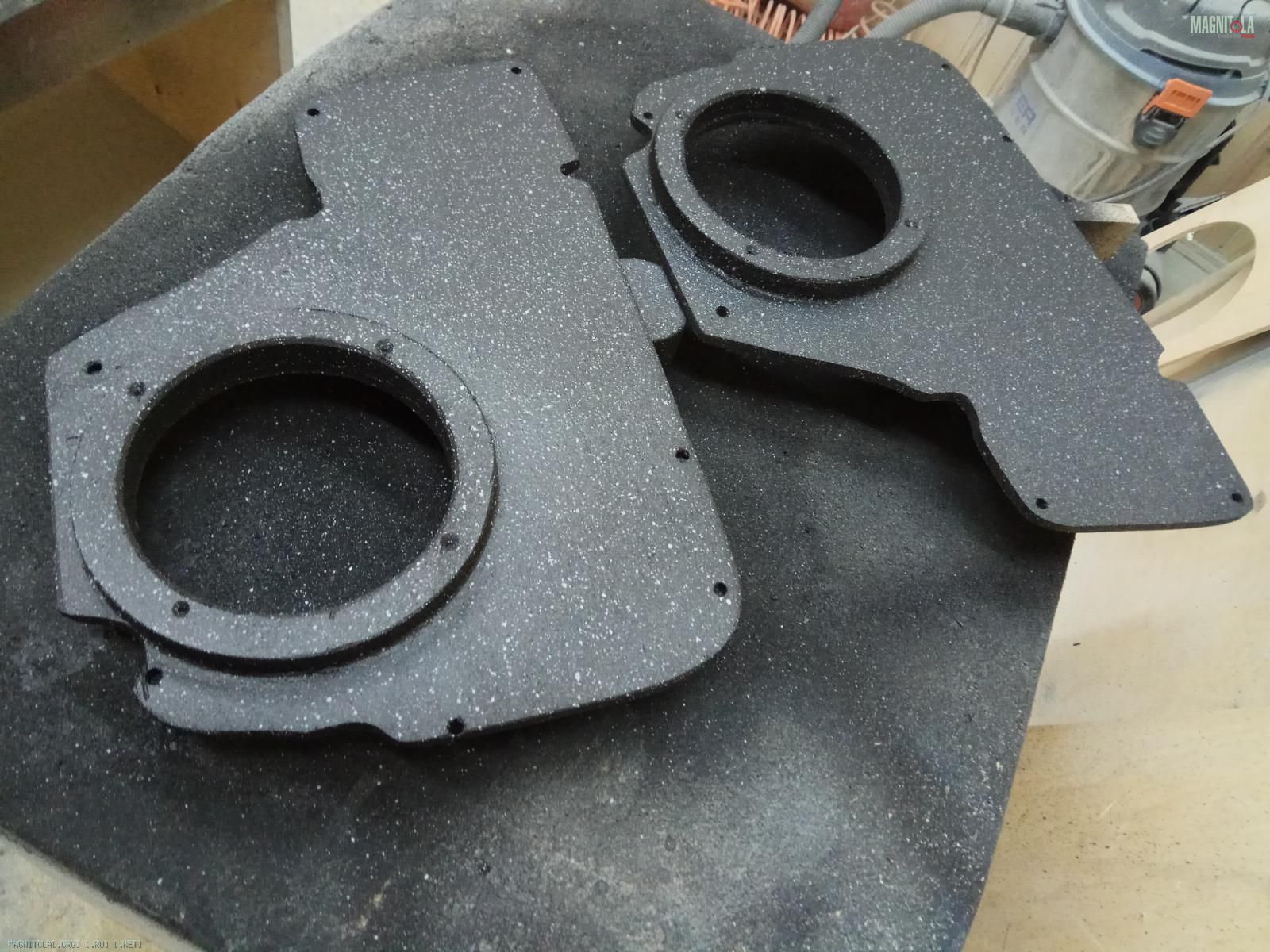

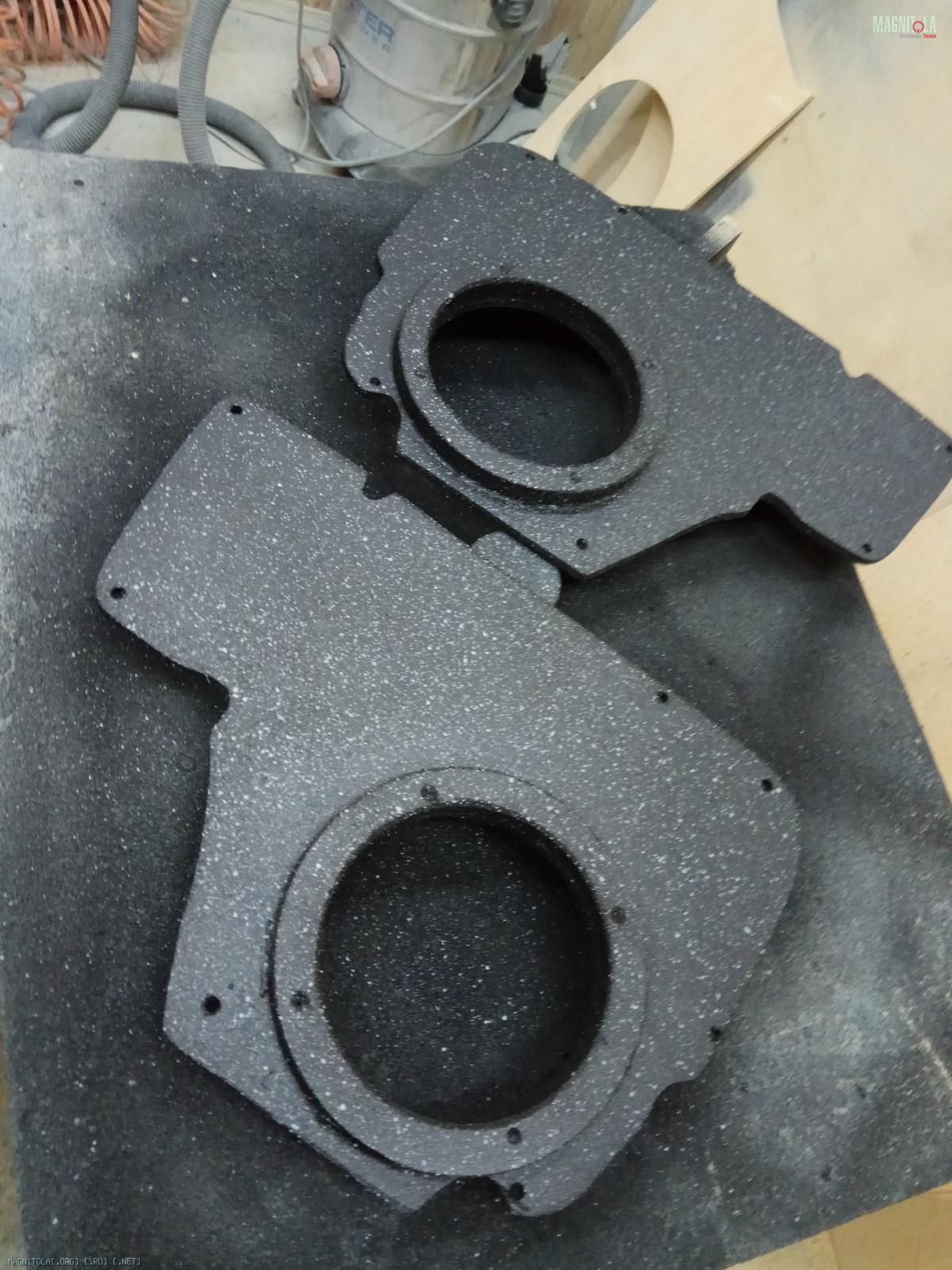

Изготавливаем, красим заглушки для тех отверстий двери и подиум под мидбас 6,5"
Вложение 1242816Вложение 1242818Вложение 1242820Вложение 1242822Вложение 1242824Вложение 1242826Вложение 1242828Вложение 1242830Вложение 1242832Вложение 1242834Вложение 1242836Вложение 1242838

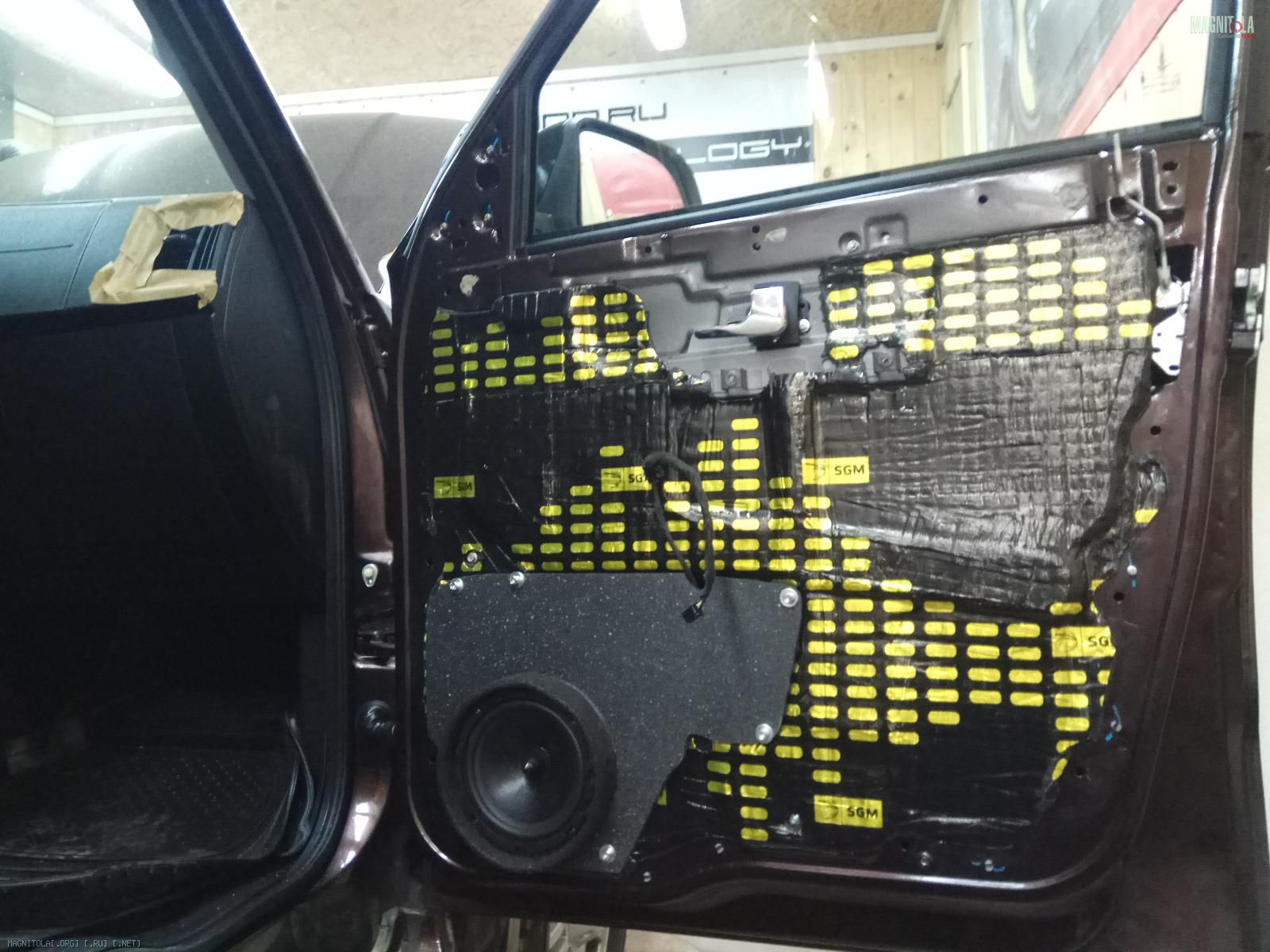

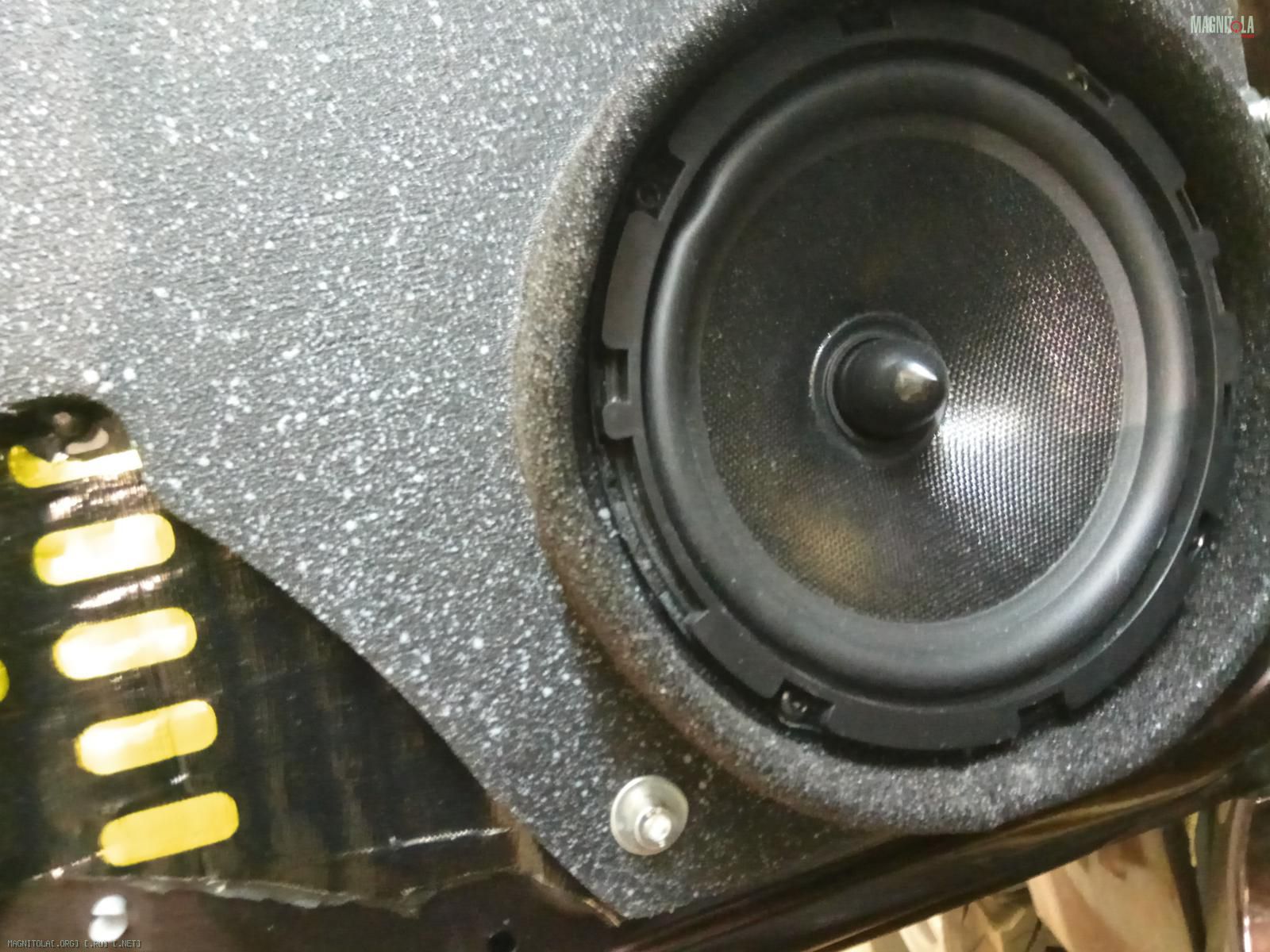

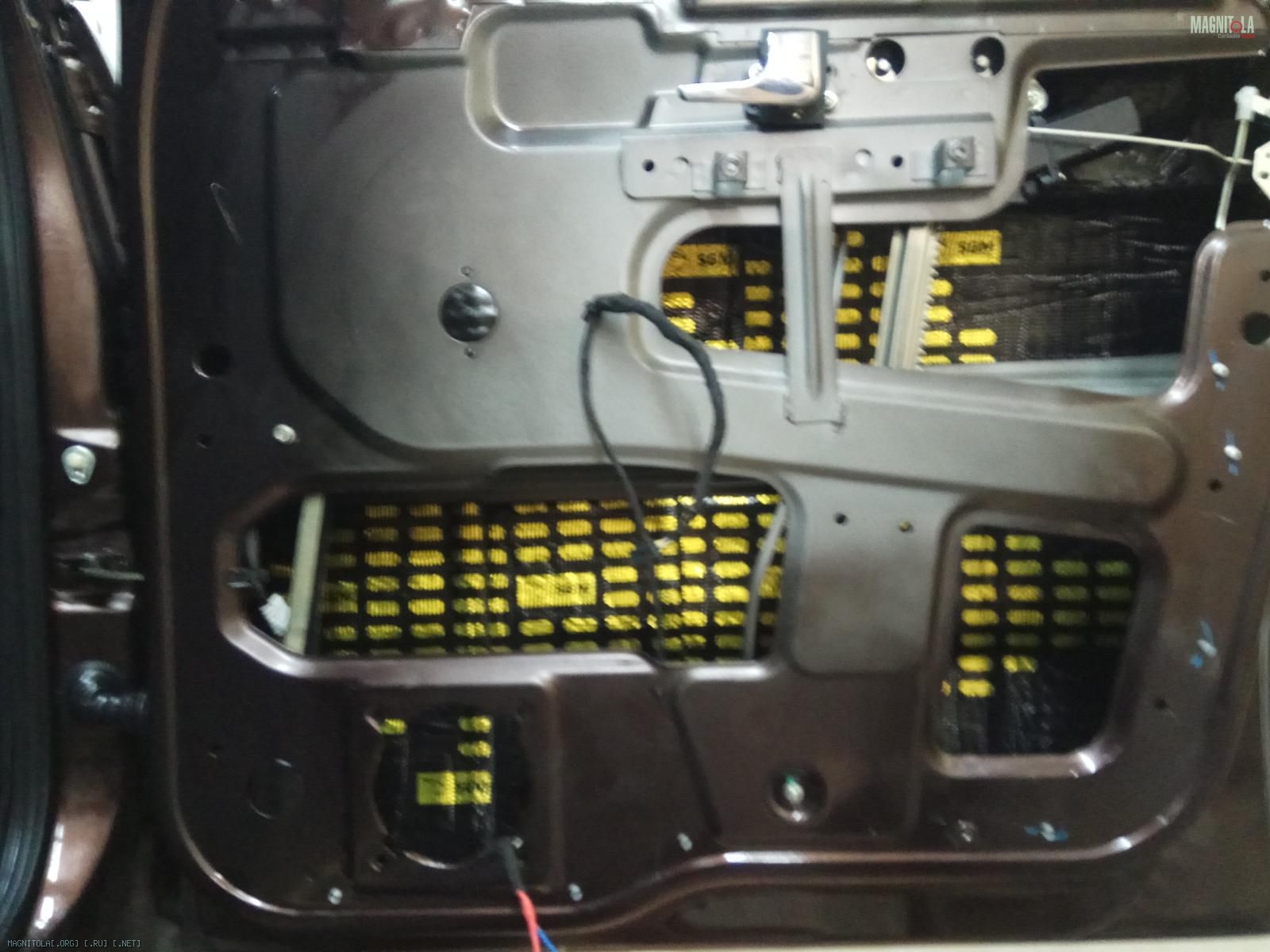

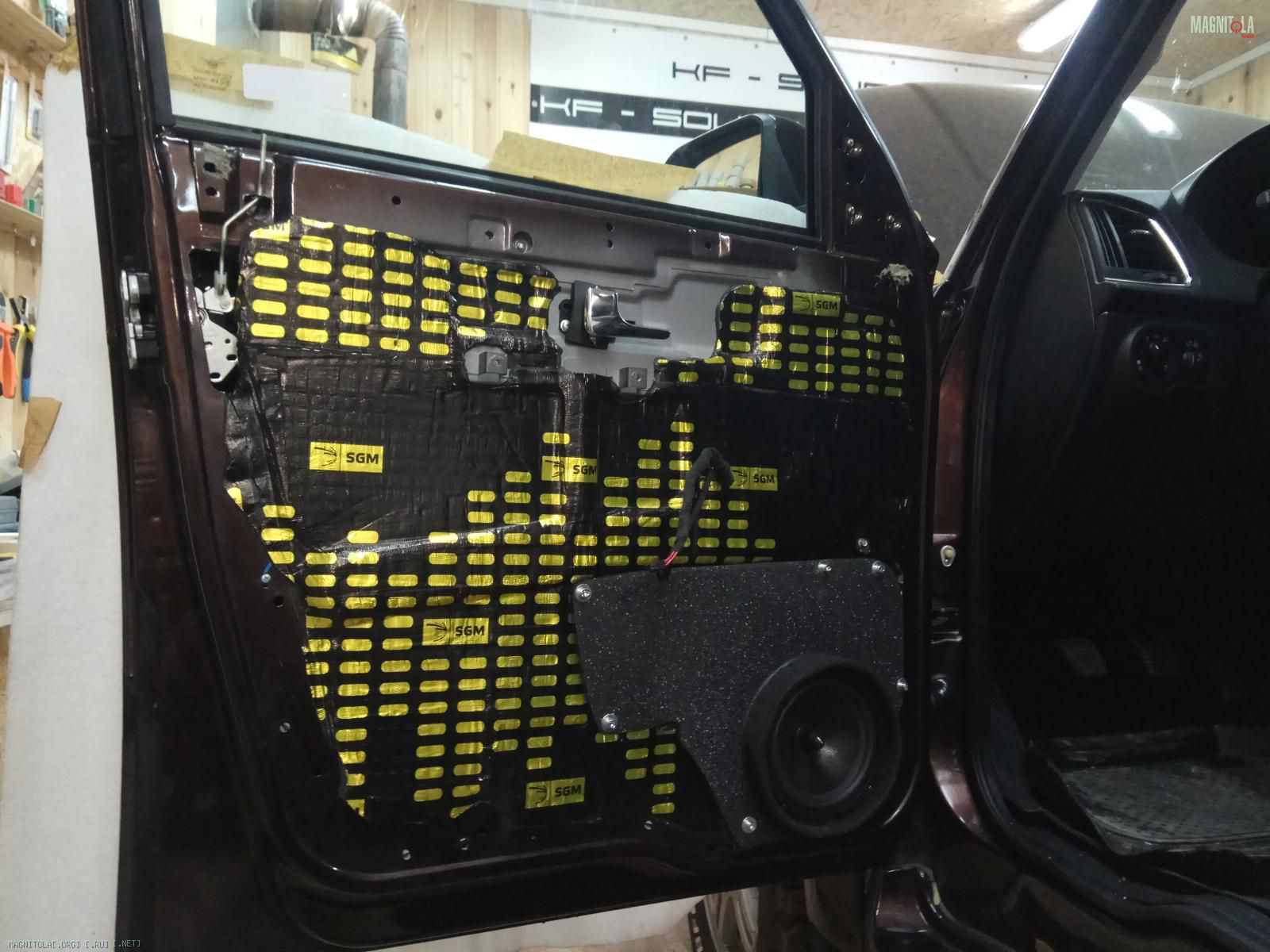

Двери итог...
Крепление на винты под шестигранник М6.
Саморезы под торкс.
Волноотвод из битопласта.

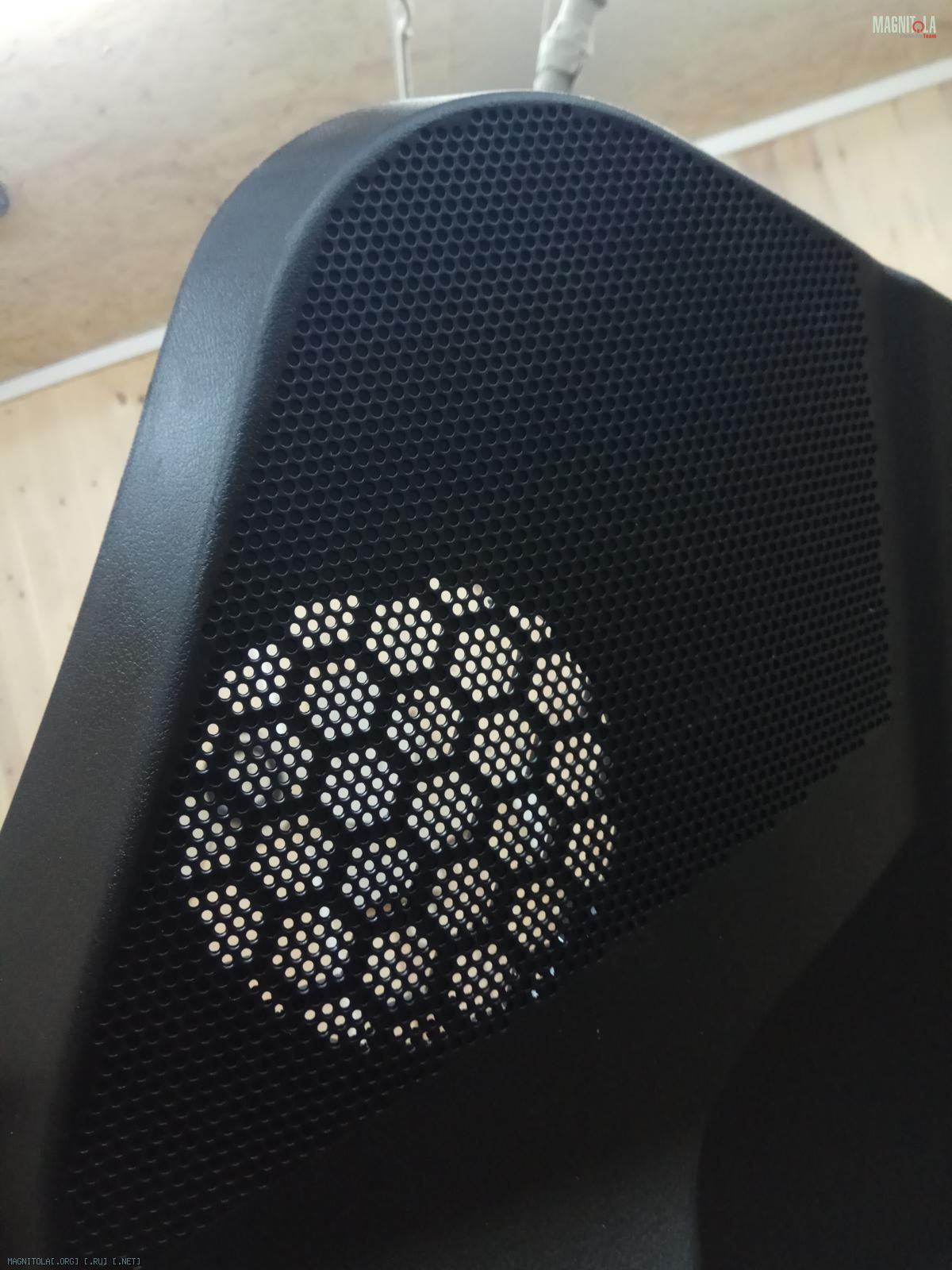

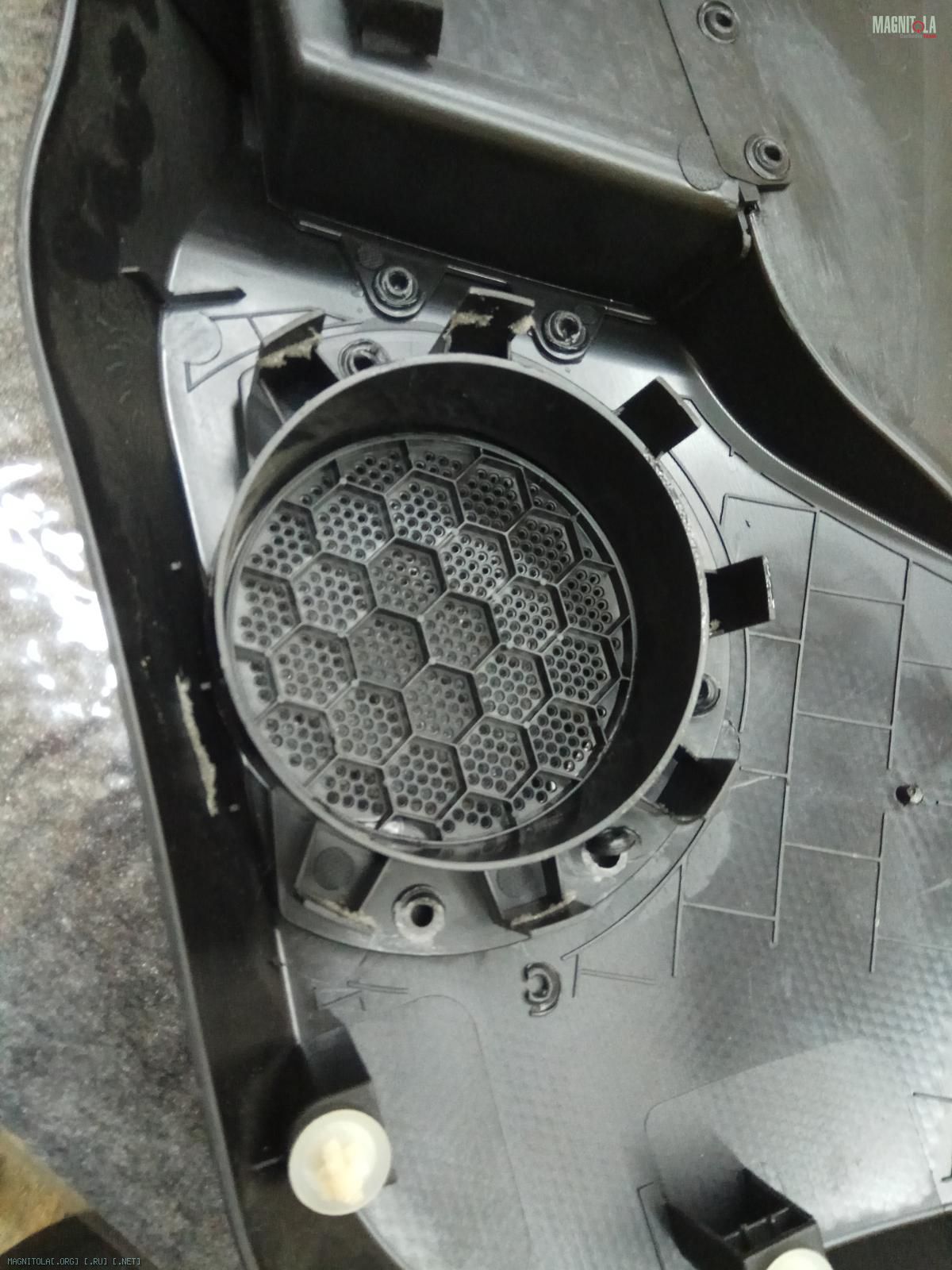

Штатная сетка просветлена под 5".
Высверливаем под 6,5"
Вложение 1242840Вложение 1242842Вложение 1242844Вложение 1242846Вложение 1242848Вложение 1242850Вложение 1242852Вложение 1242854Вложение 1242856Вложение 1242858Вложение 1242860Вложение 1242862

UAZ Patriot 2018
Карты дверей...
Наносим вибру 4мм, греем, прикатываем...

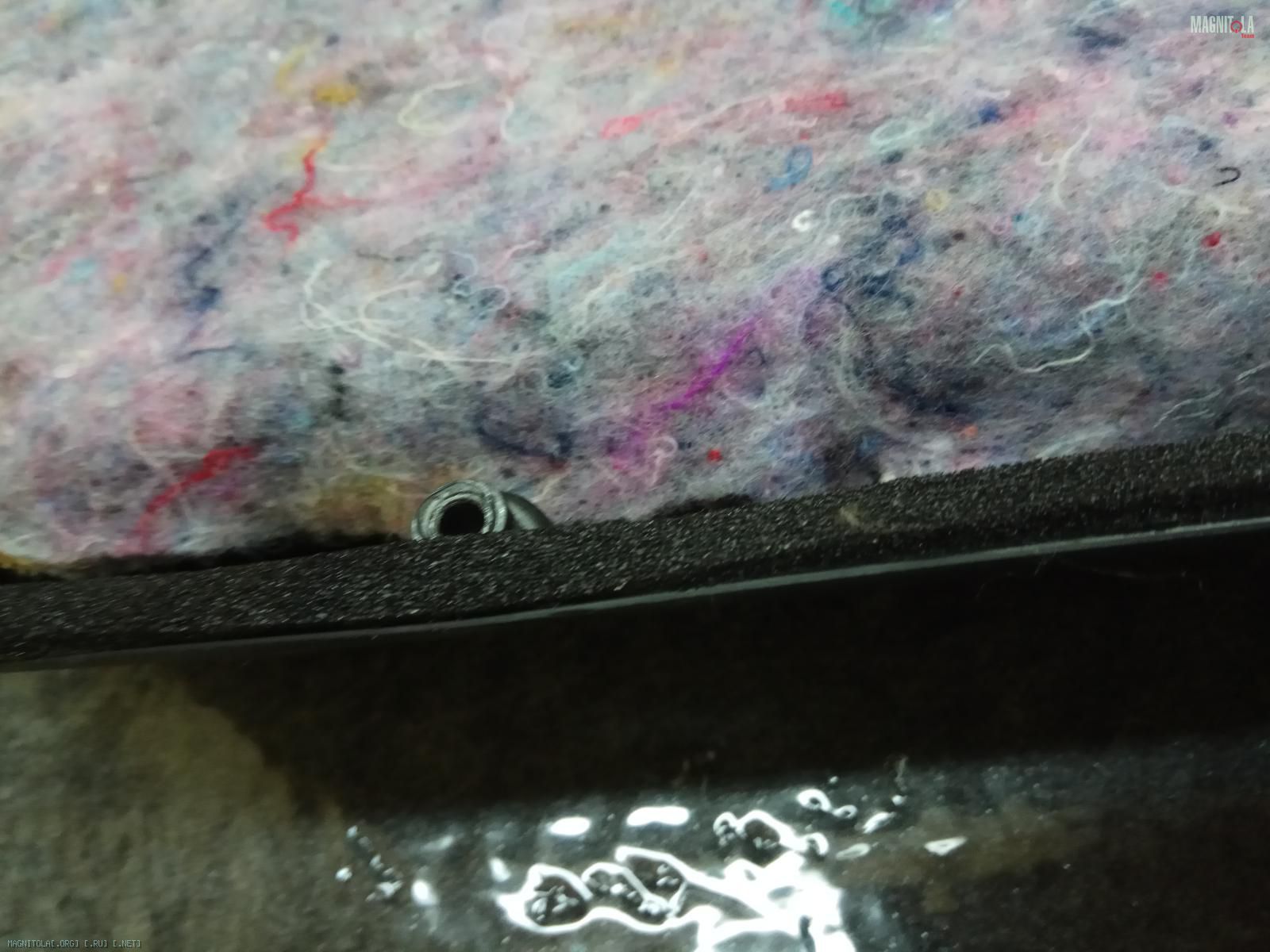

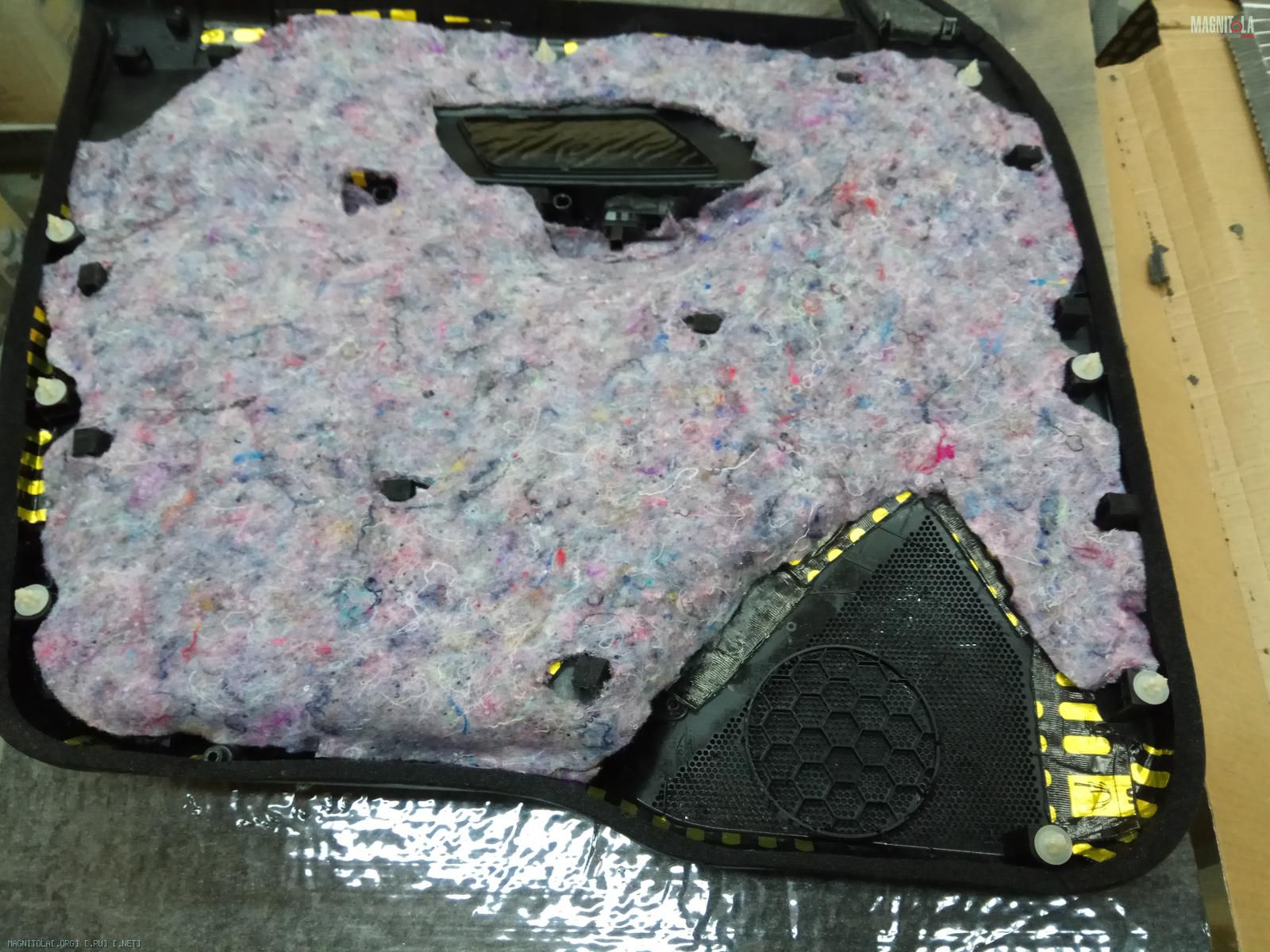

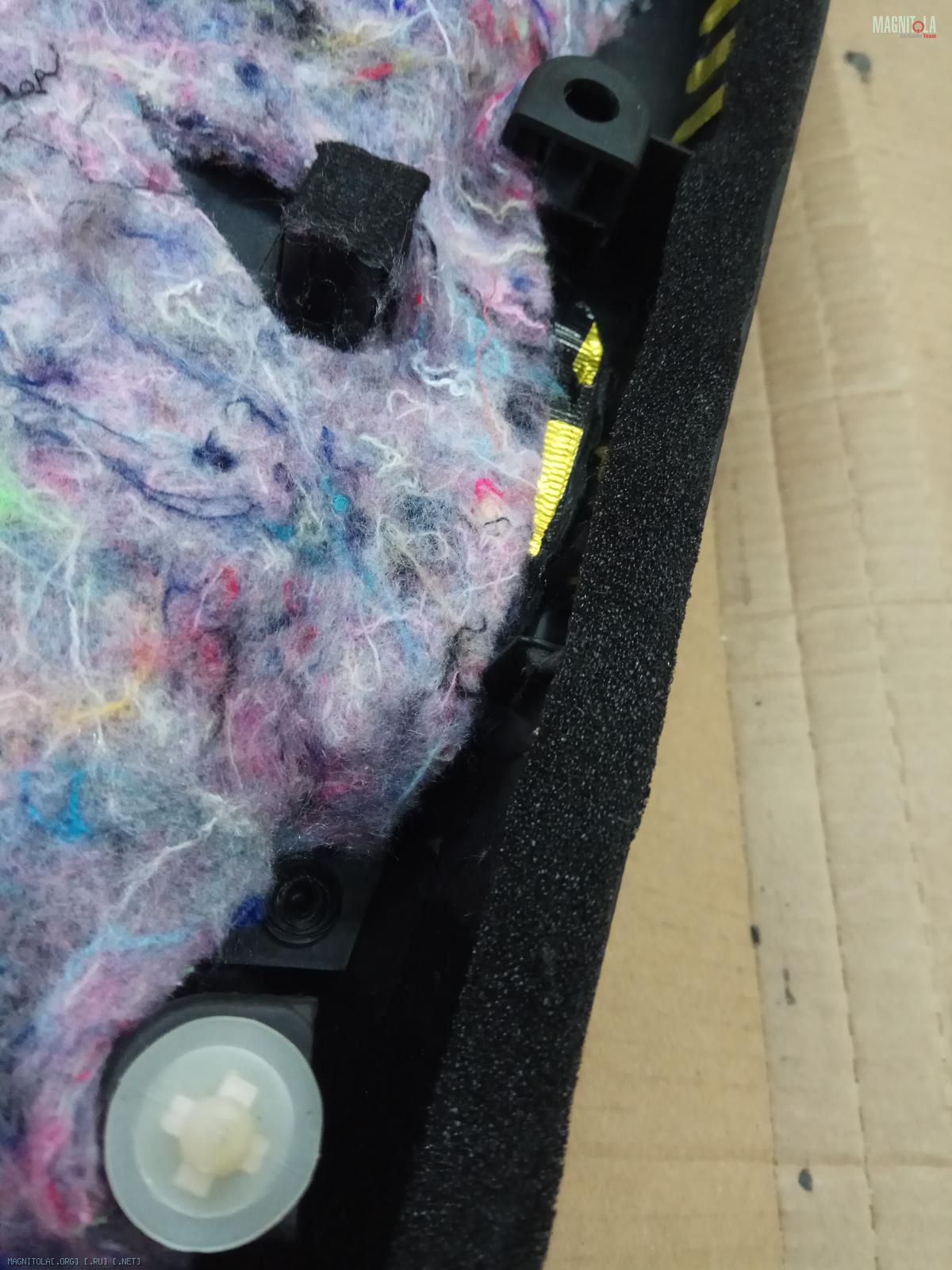

Наносим войлок и уплотнительную ленту по периметру.

Вложение 1242918Вложение 1242920Вложение 1242922Вложение 1242924Вложение 1242926Вложение 1242928

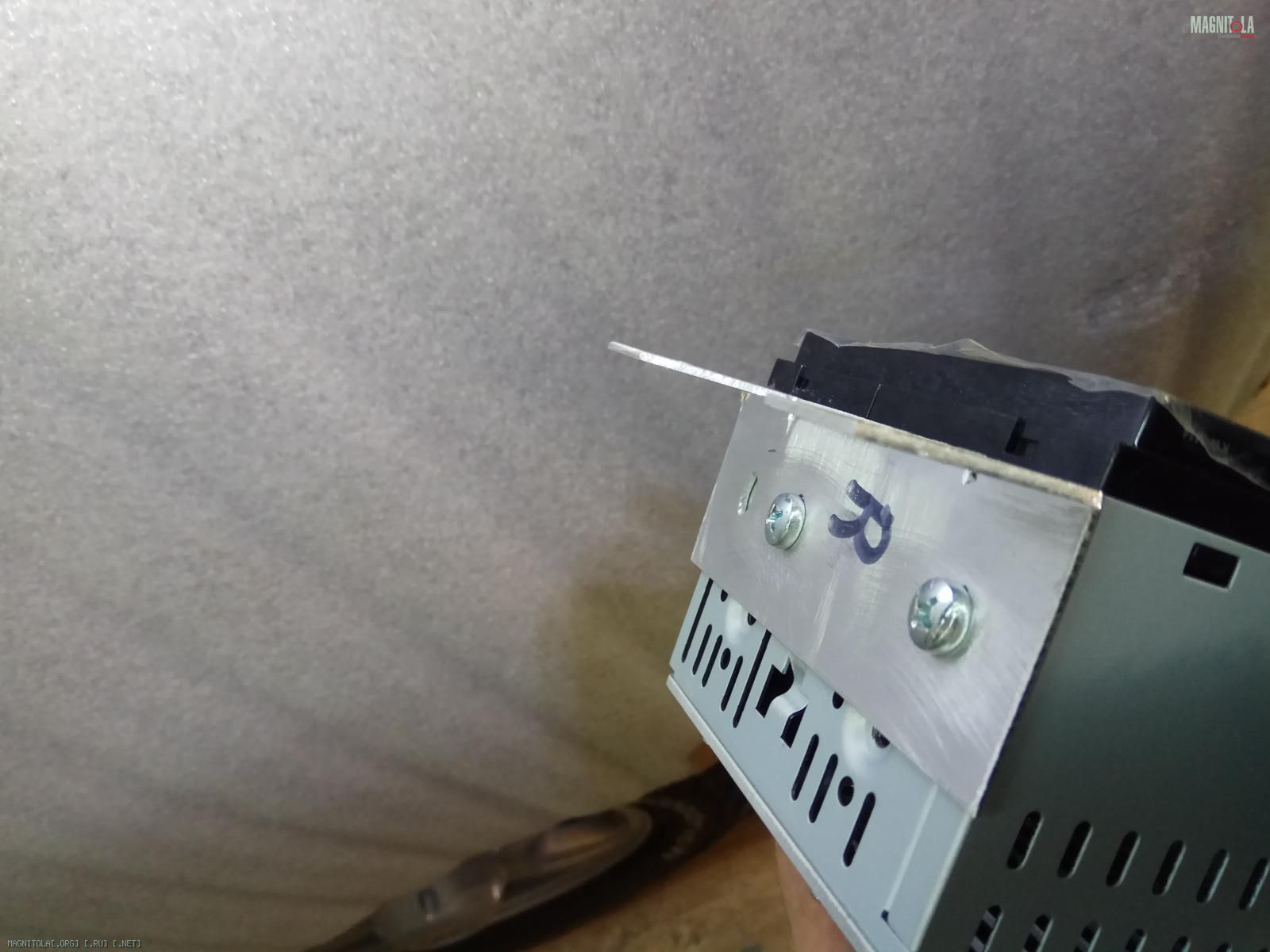

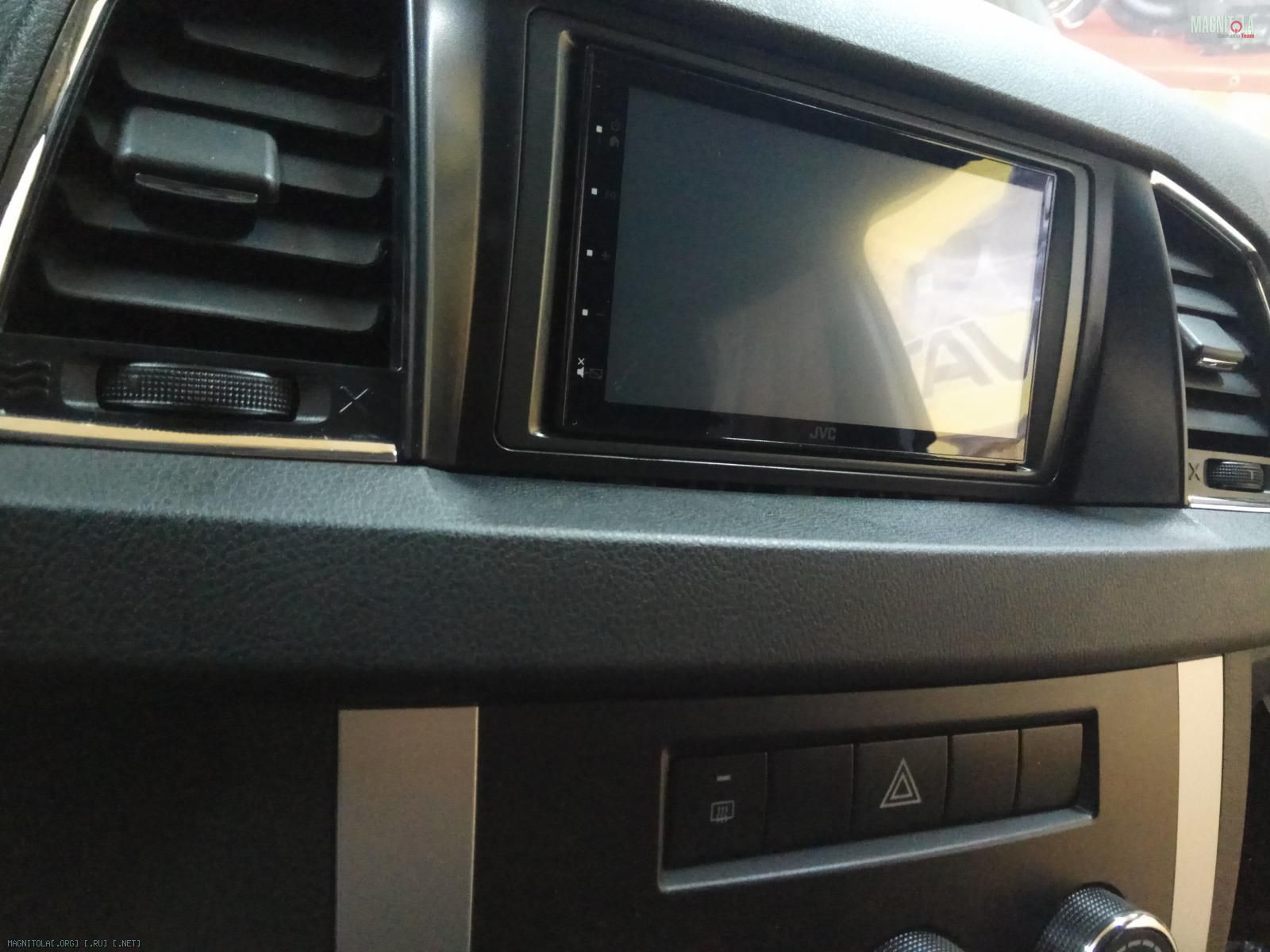

Изготавливаем крепление для ГУ...
Устанавливаем...
Вложение 1242930Вложение 1242932Вложение 1242934Вложение 1242936Вложение 1242938Вложение 1242940


Итог...

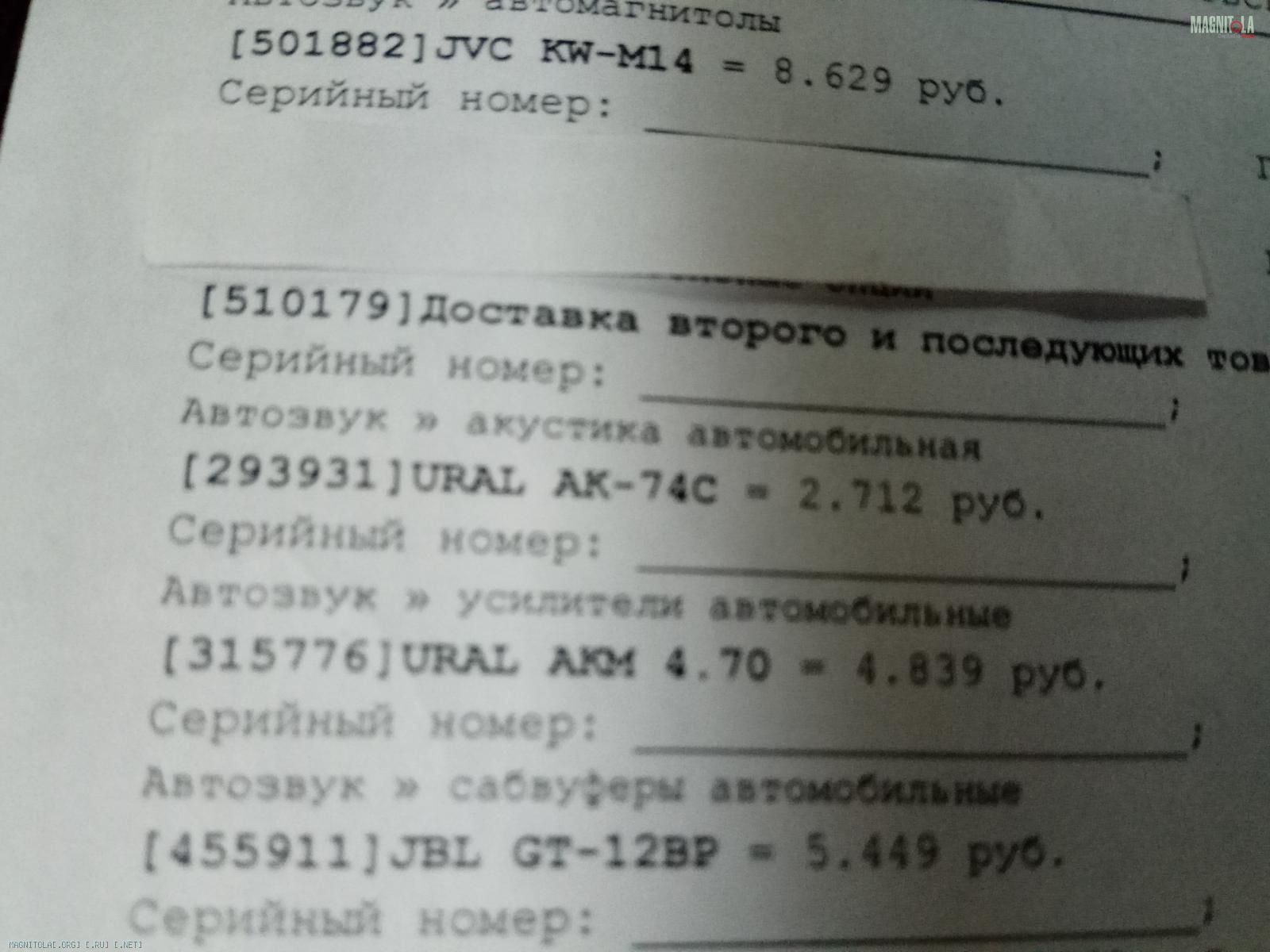

Цены компонентов...
Играет очень достойно.
Вложение 1242942Вложение 1242944Вложение 1242946Вложение 1242948Вложение 1242950Вложение 1242952Вложение 1242954Вложение 1242956Вложение 1242958

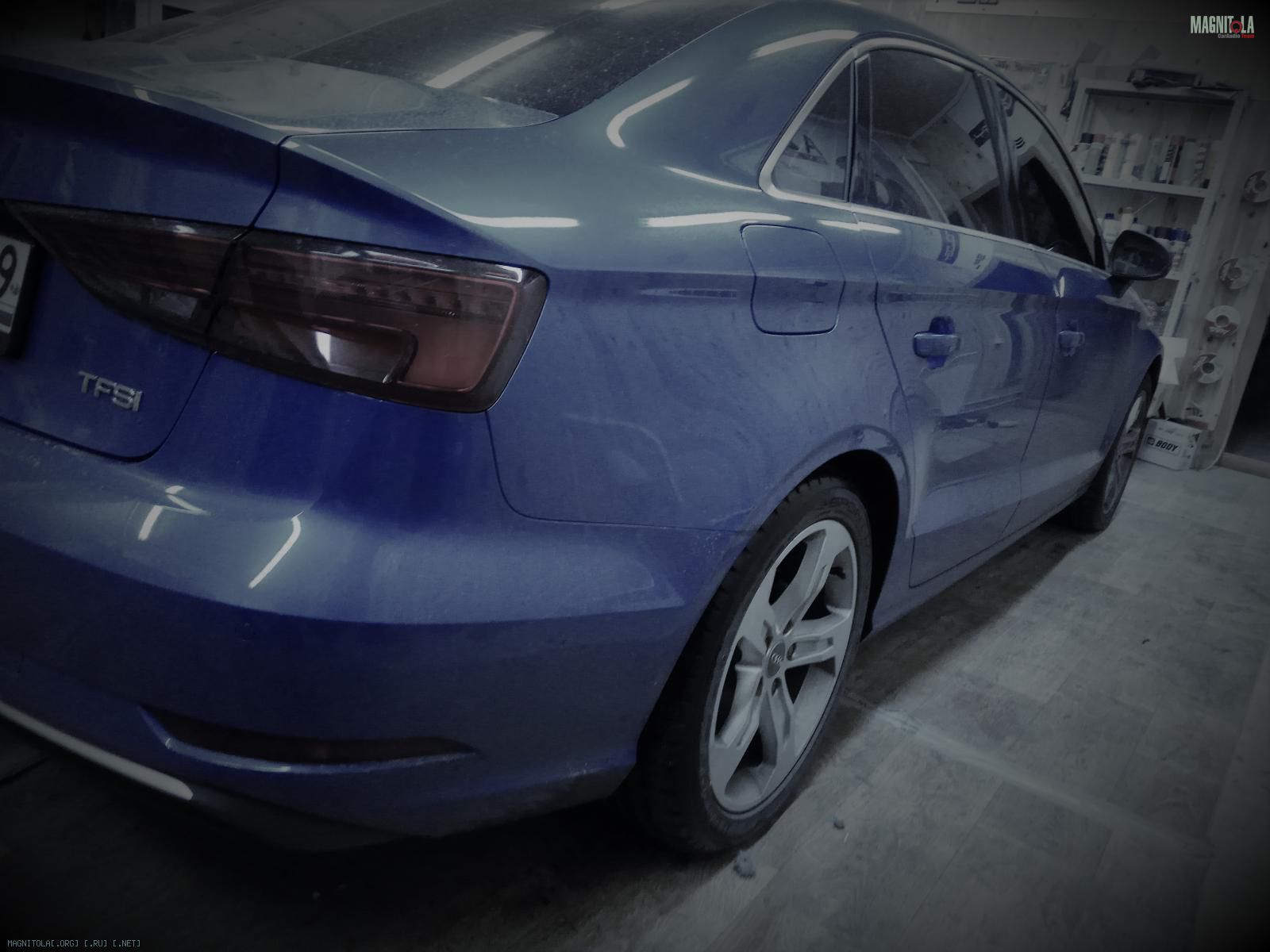

В KF-Sound Technology приехала Audi A3 TFSI


Вложение 1243582Вложение 1243584Вложение 1243586

Audi A3 TFSI

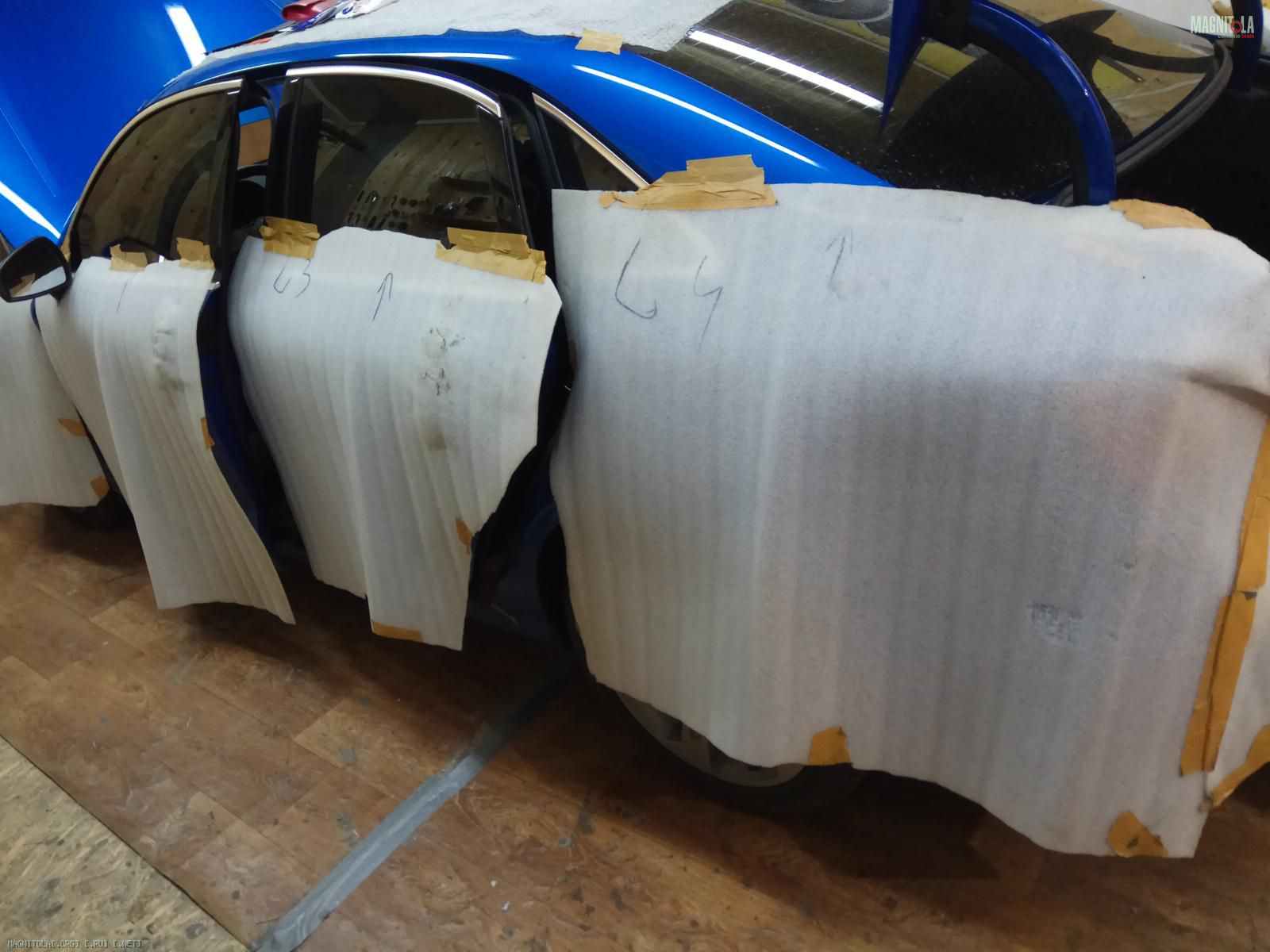

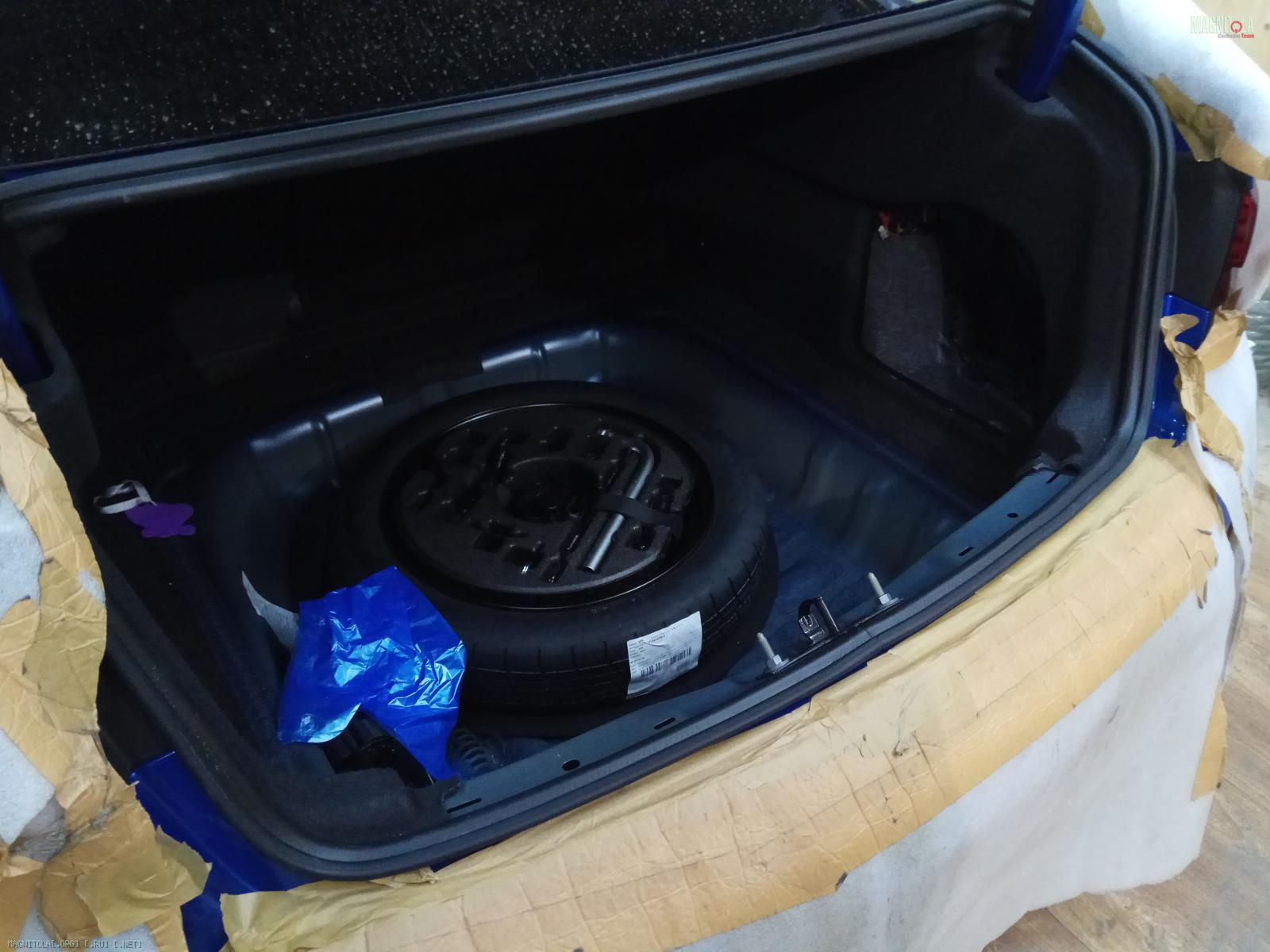

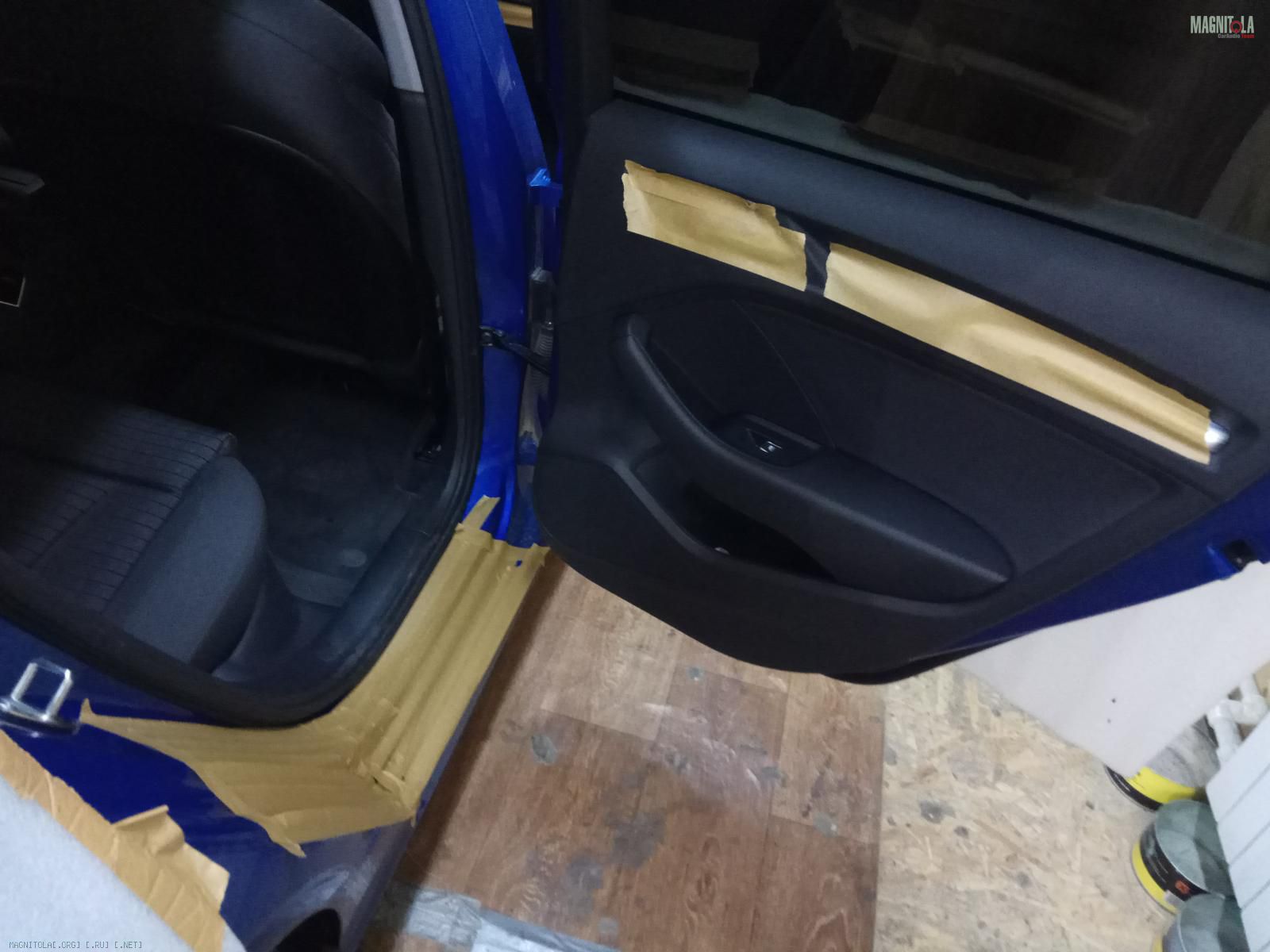

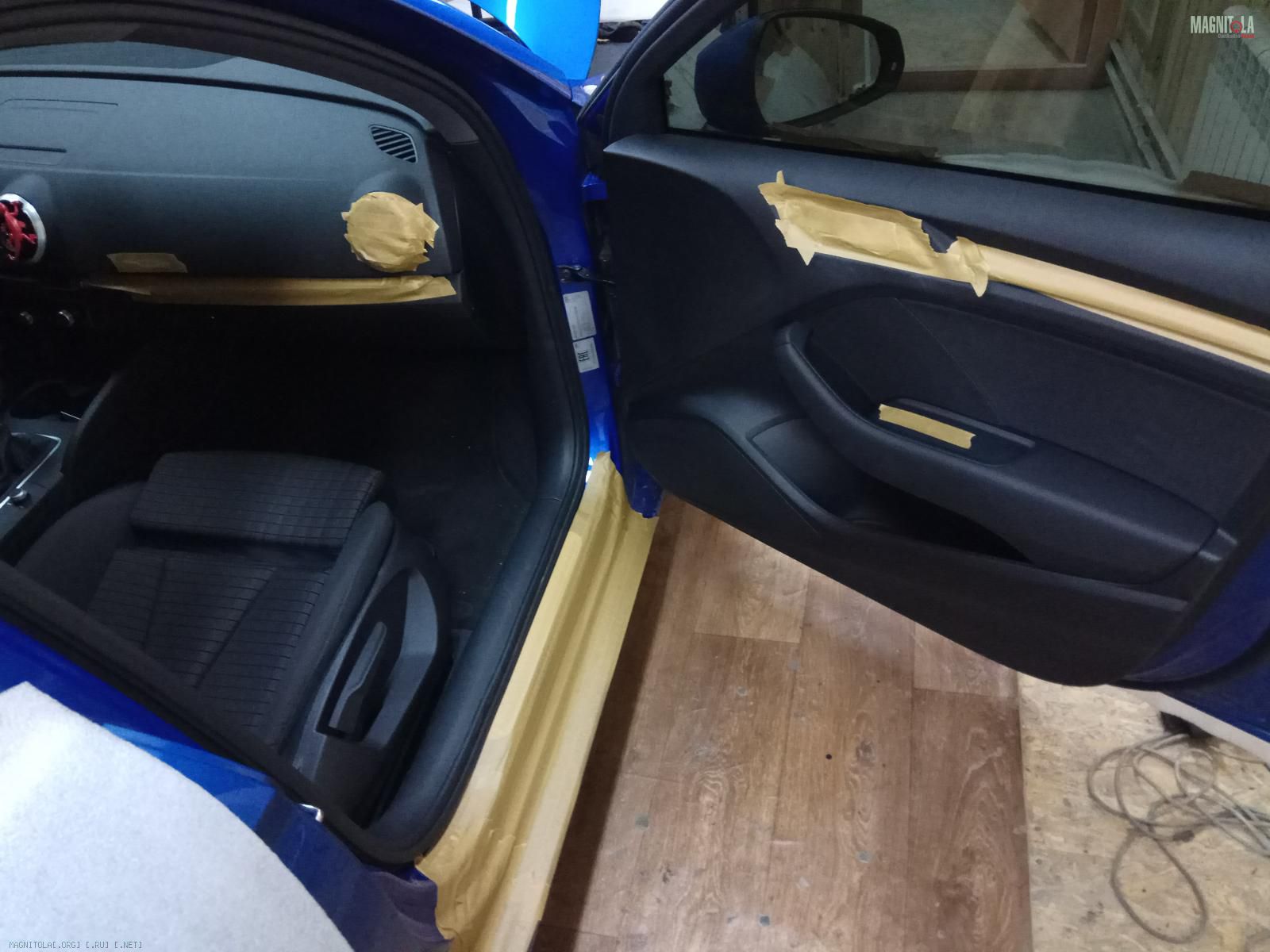

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".



Вложение 1243714Вложение 1243716Вложение 1243718Вложение 1243720Вложение 1243722Вложение 1243724Вложение 1243726

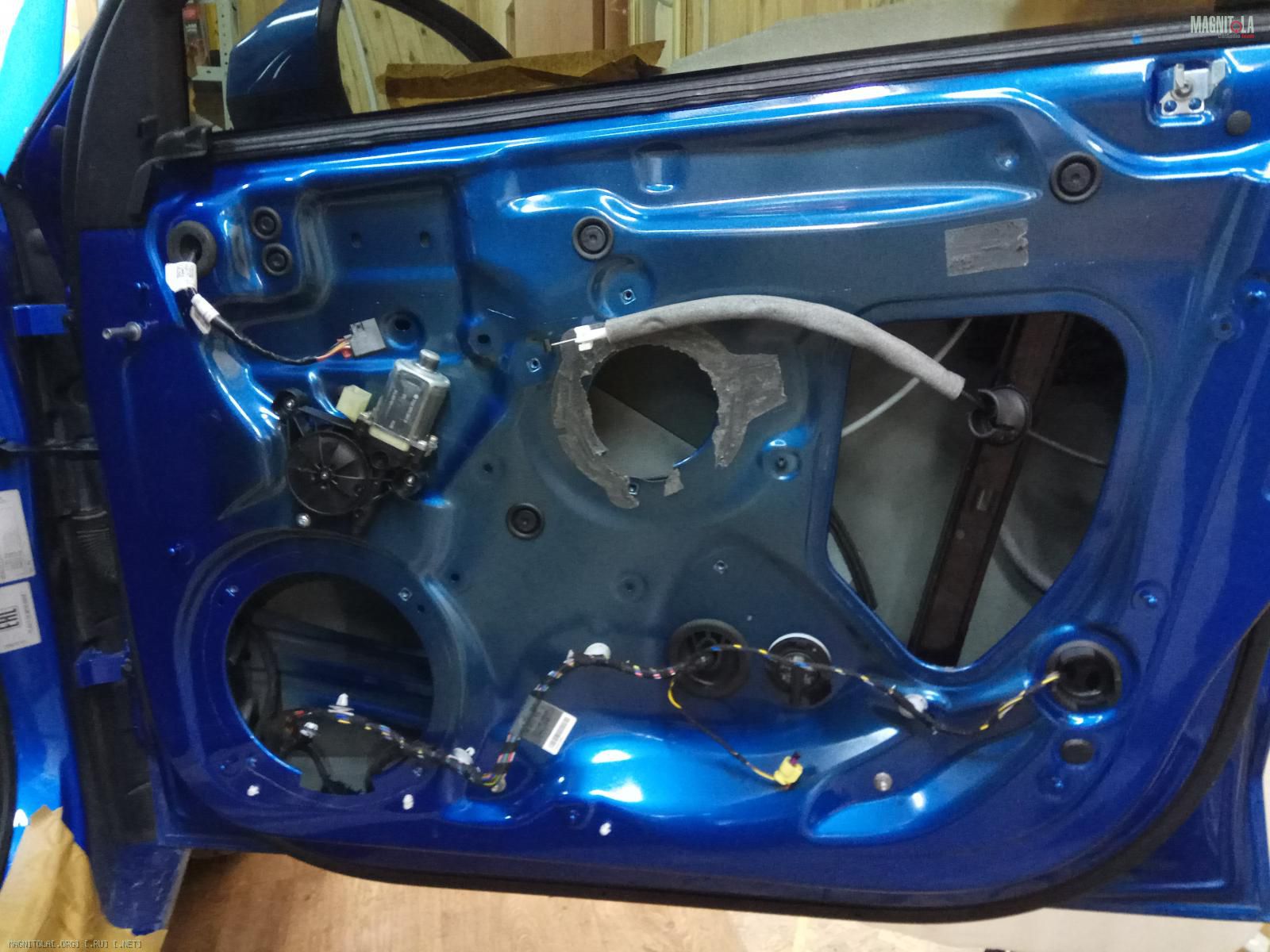

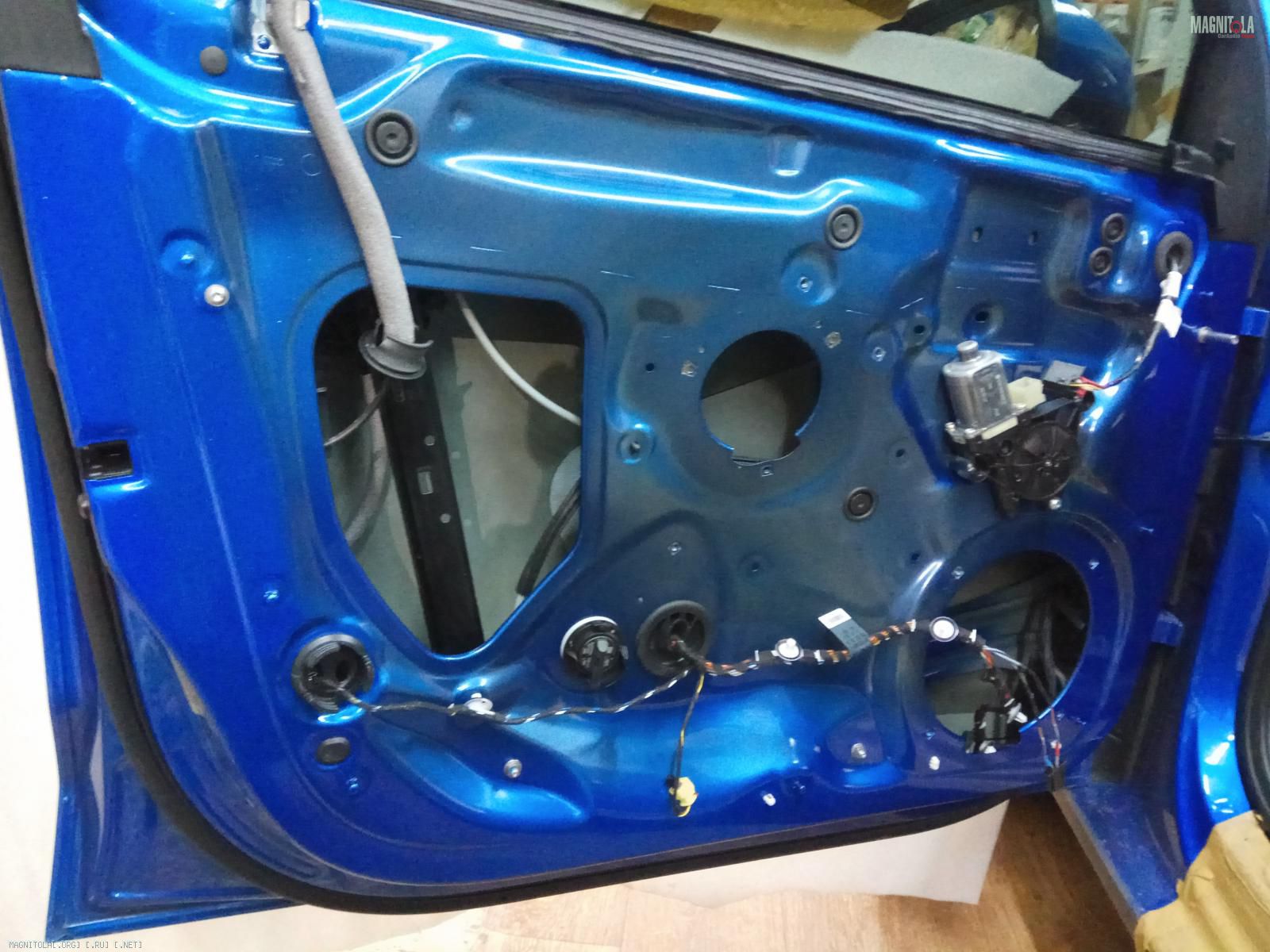

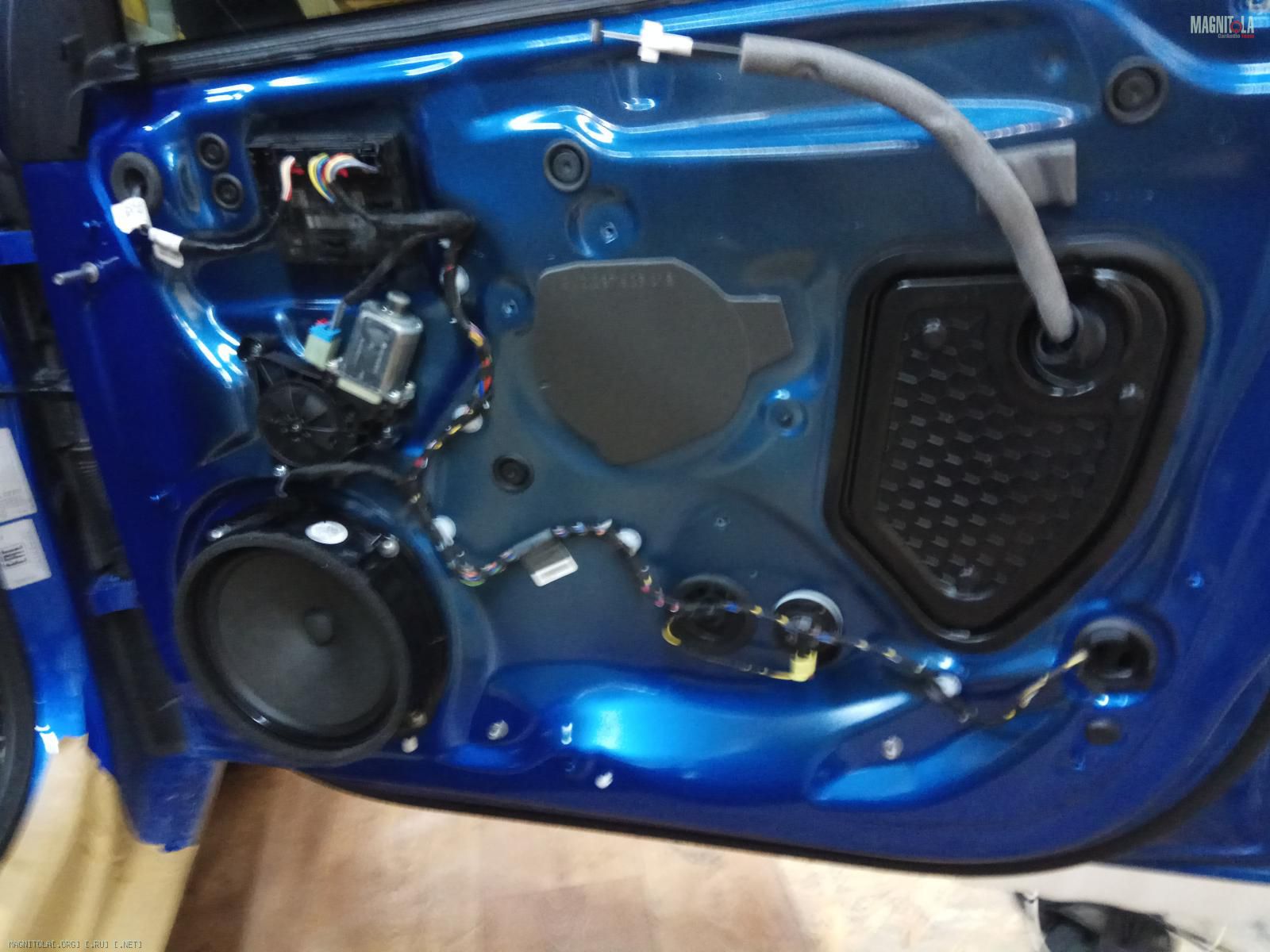

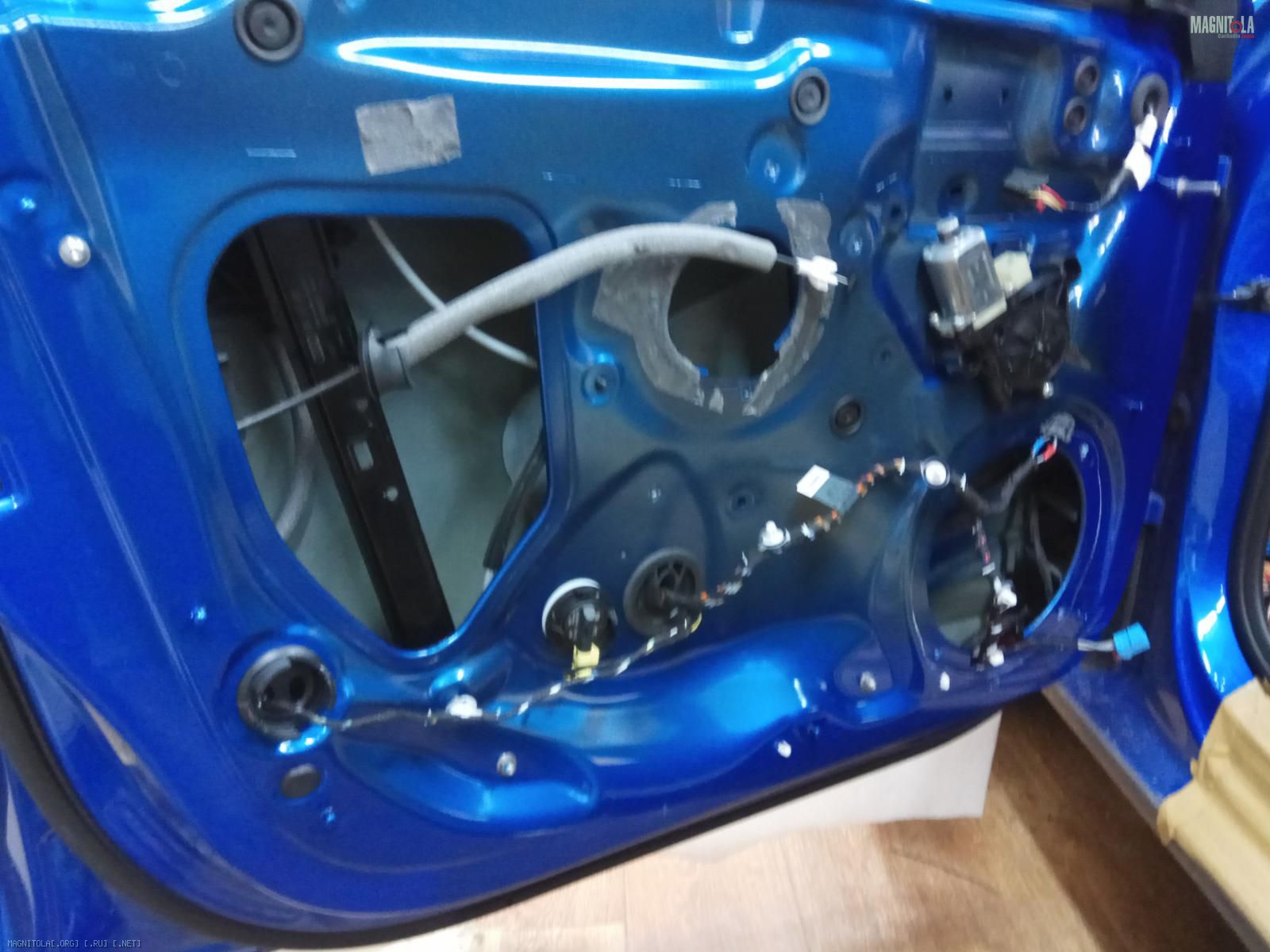

Разбираем двери...
Войлок в передних дверях, вся шумка в машине лучше, чем в А4Б9, акустика тоже лучше... Наводит на мысль...
Вложение 1243728Вложение 1243730Вложение 1243732Вложение 1243734Вложение 1243736Вложение 1243738Вложение 1243740Вложение 1243742Вложение 1243744Вложение 1243746Вложение 1243748

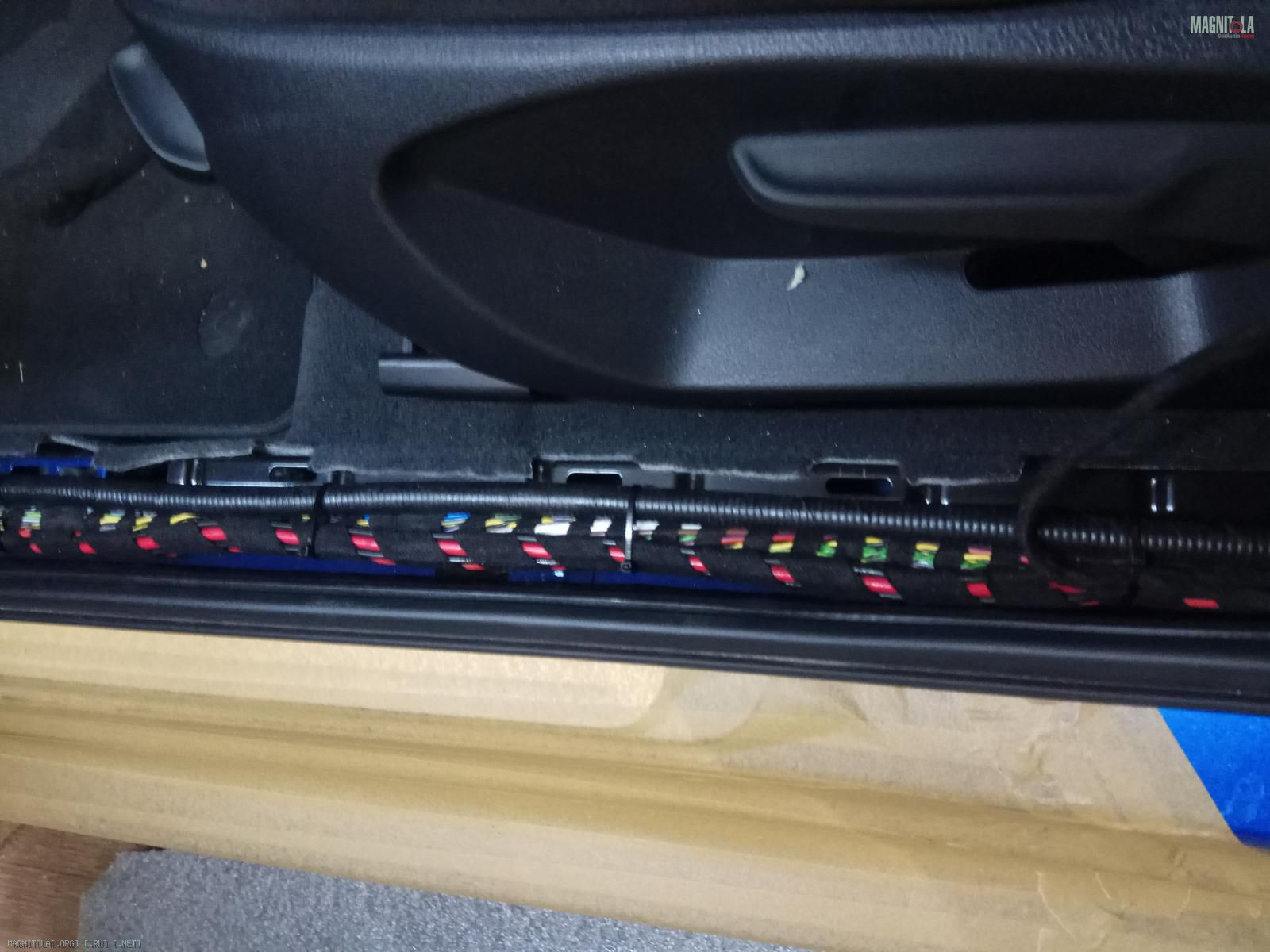

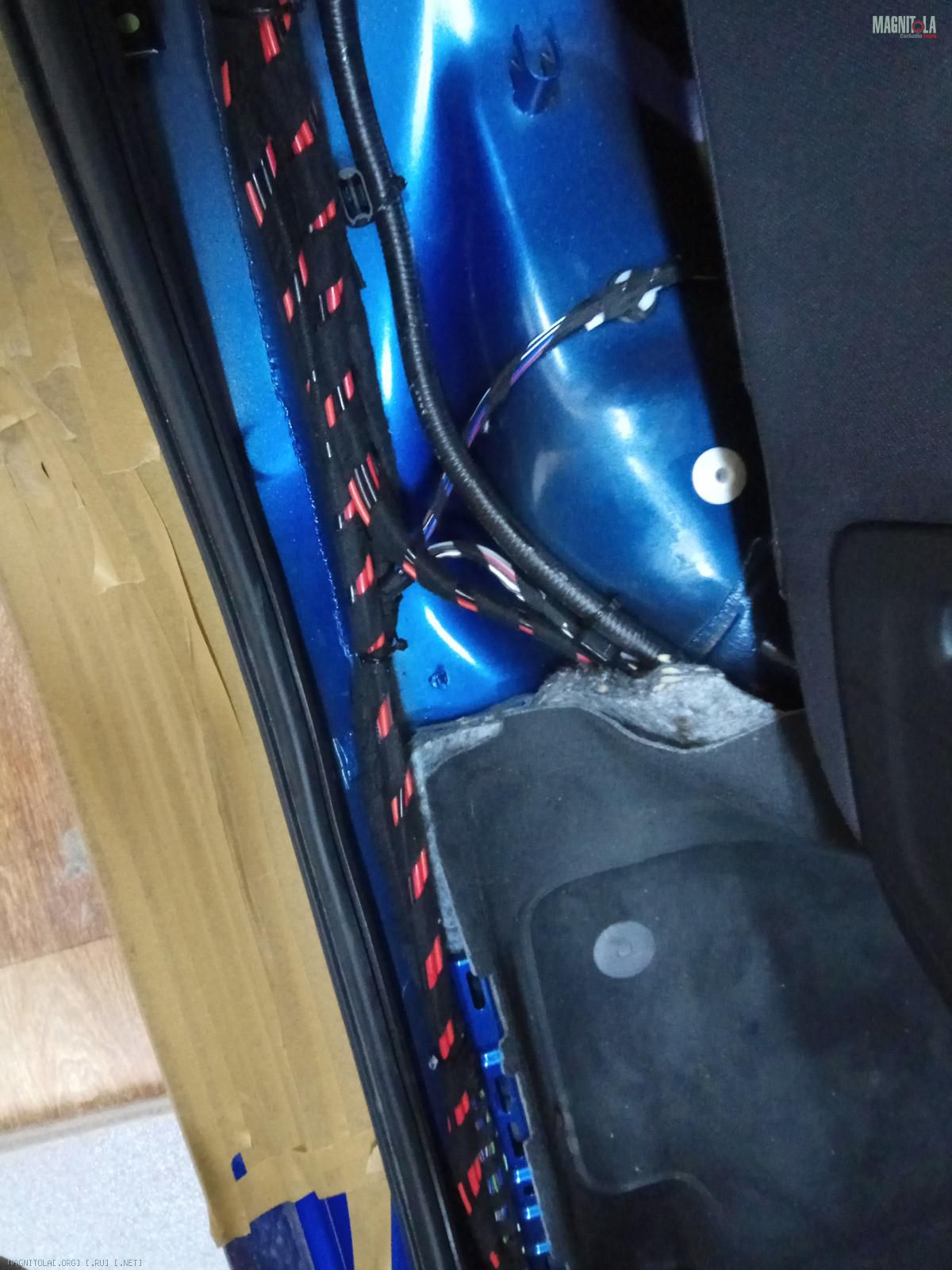

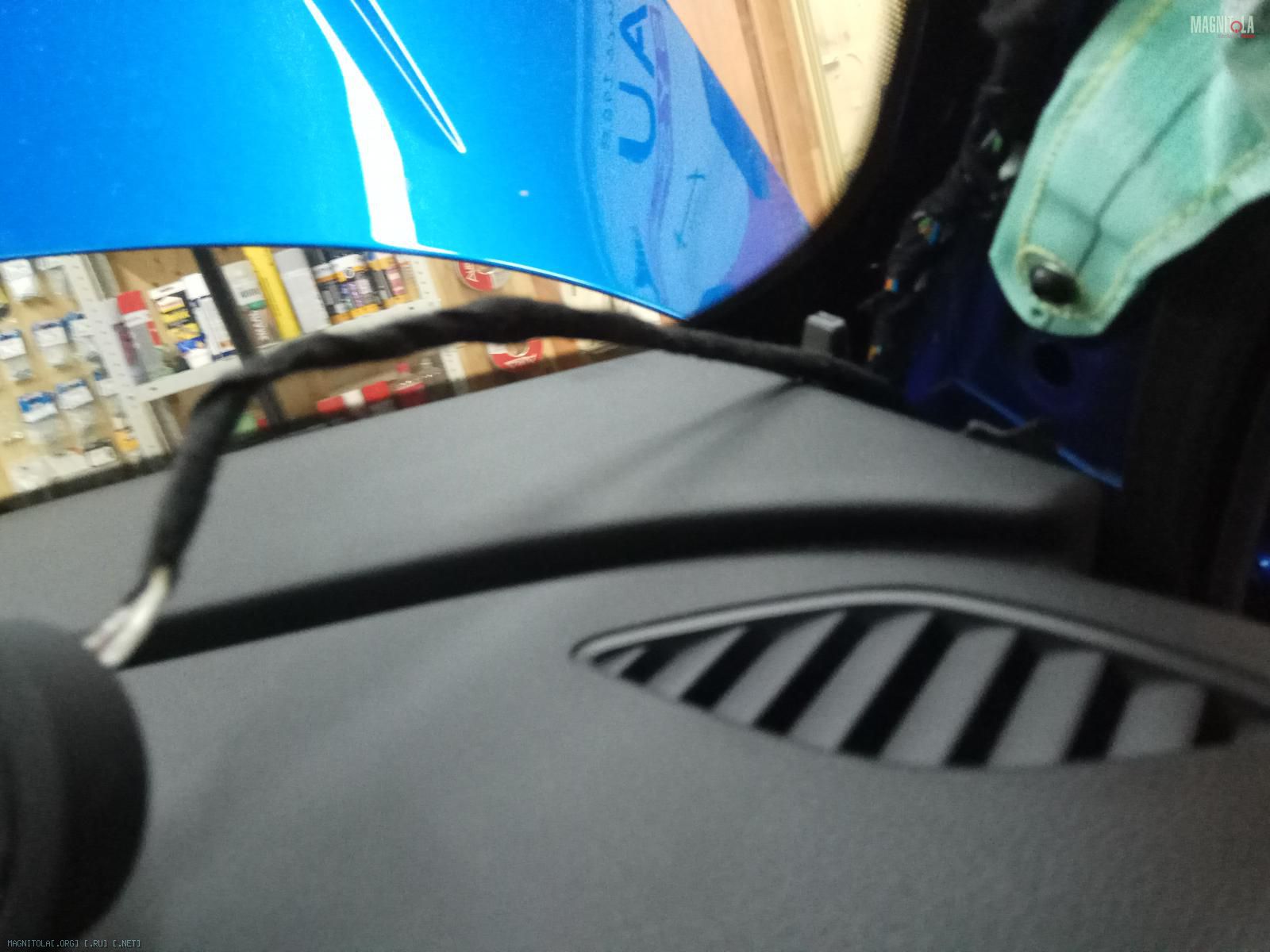

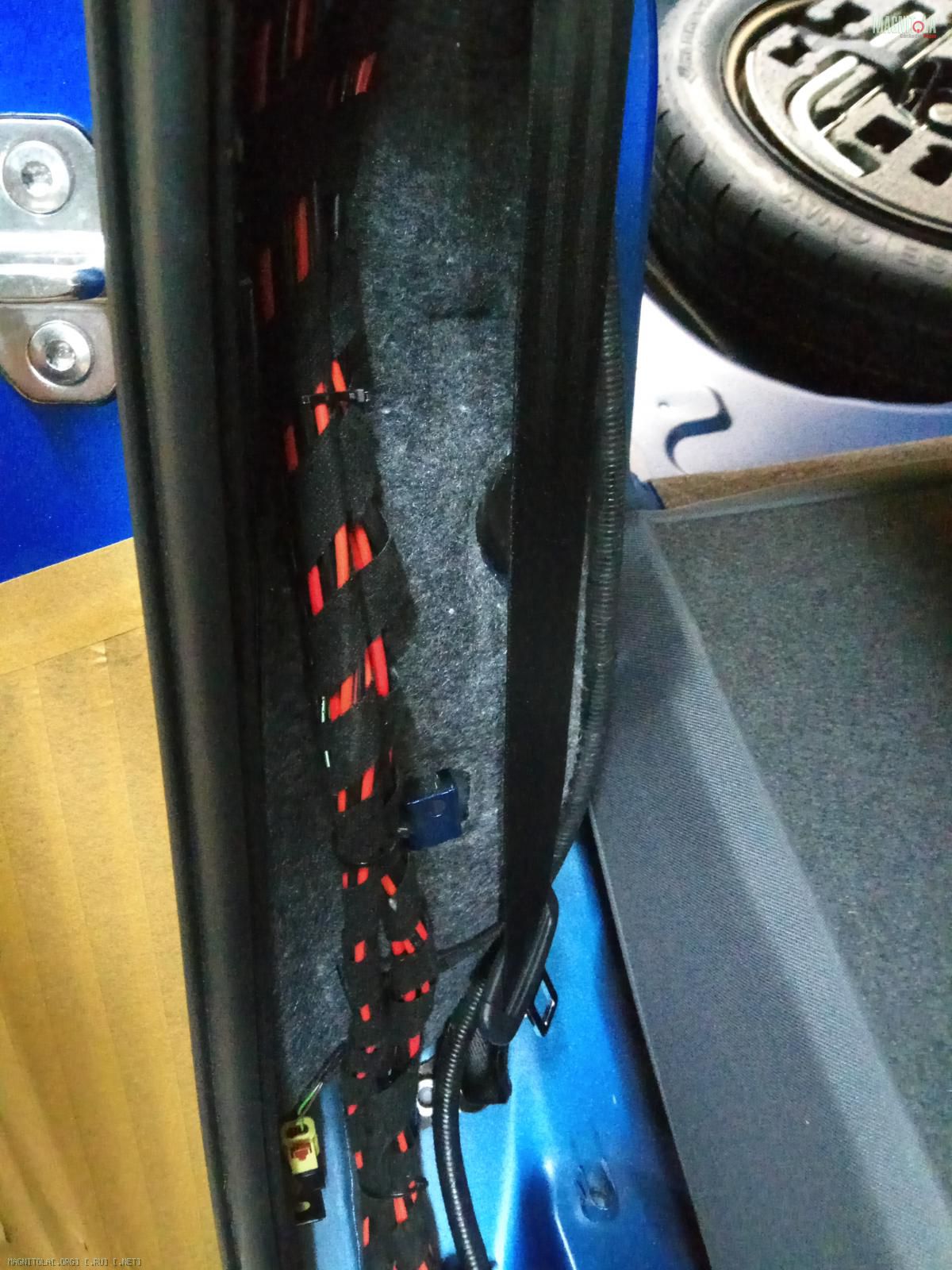

Протяжка, закрепление проводки...
Вложение 1243750Вложение 1243752Вложение 1243754Вложение 1243756Вложение 1243758Вложение 1243760Вложение 1243762Вложение 1243764Вложение 1243766Вложение 1243768

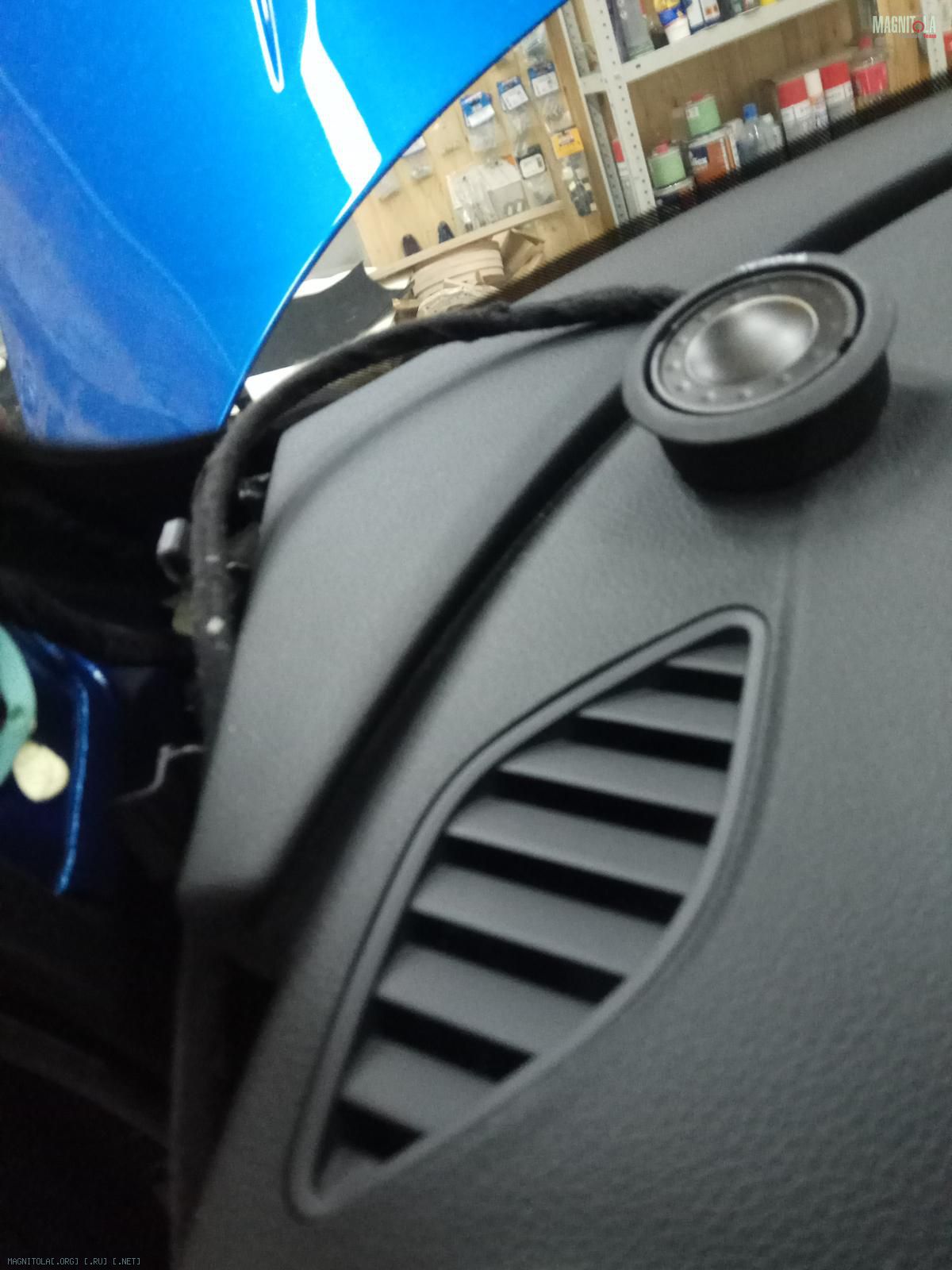

Установка ВЧ в штатные места...

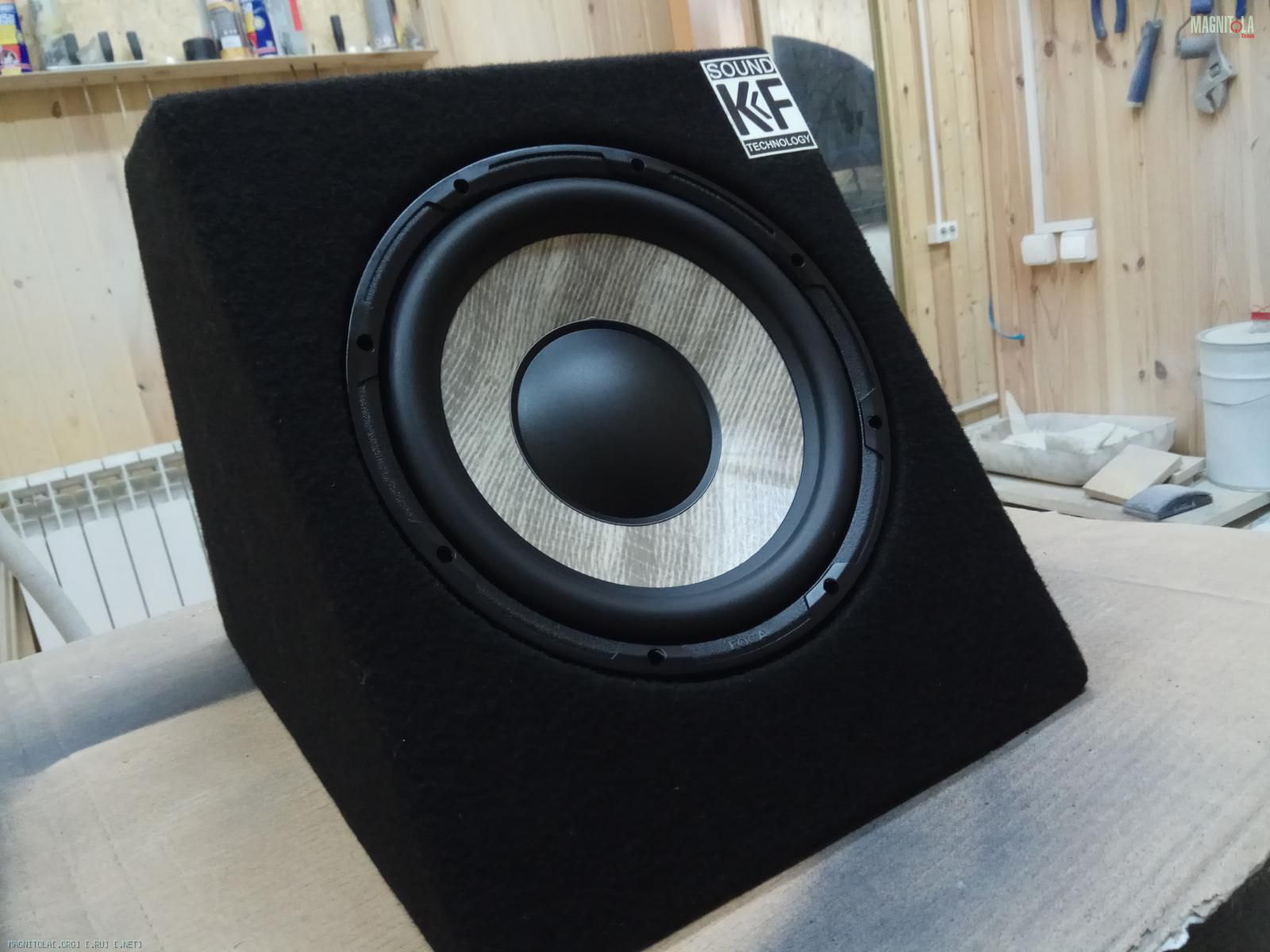

Изготовление корпуса ЗЯ под 10".

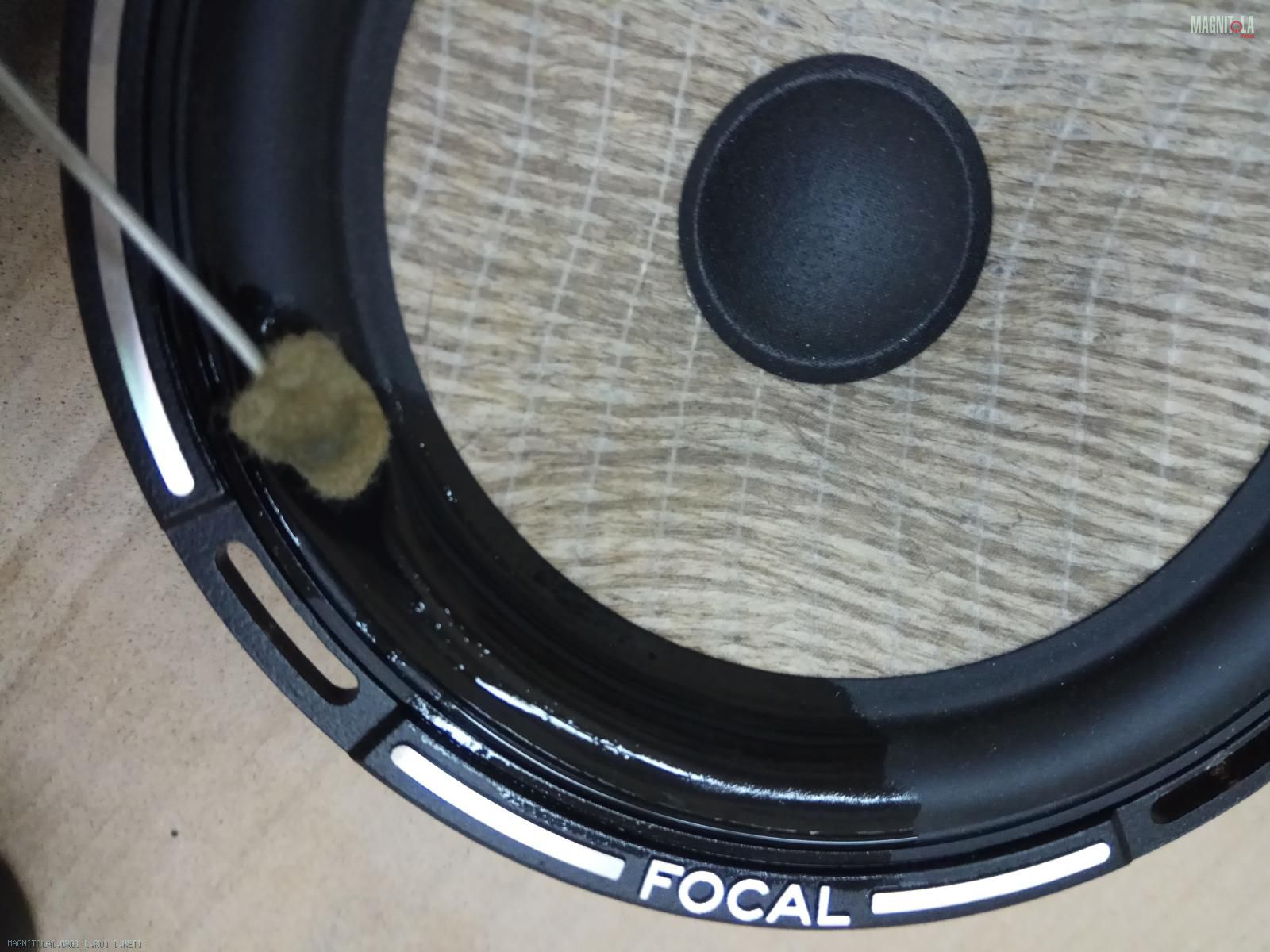

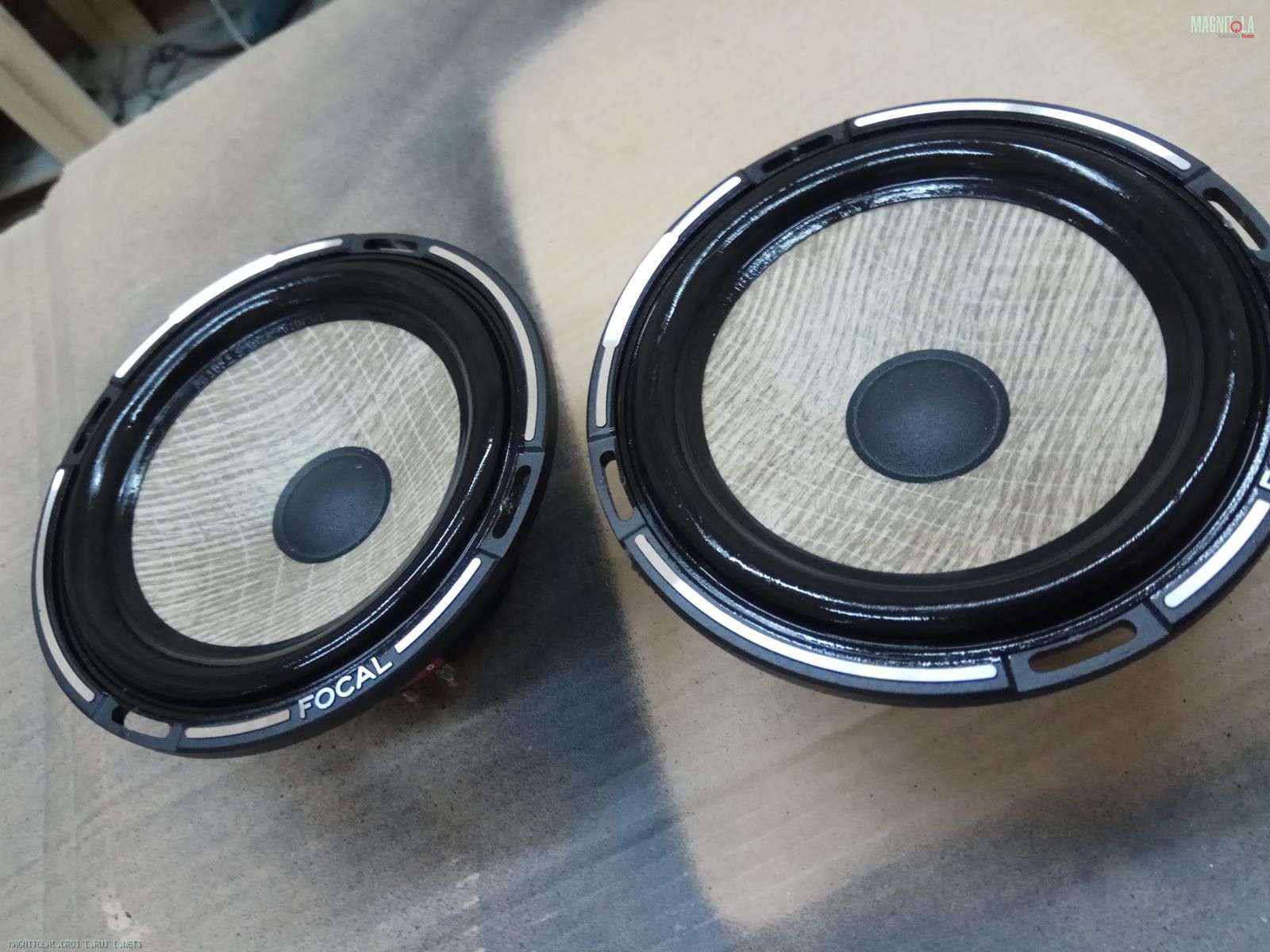

Пропитка подвесов, давно не новой акустики, подвесы подсохли.

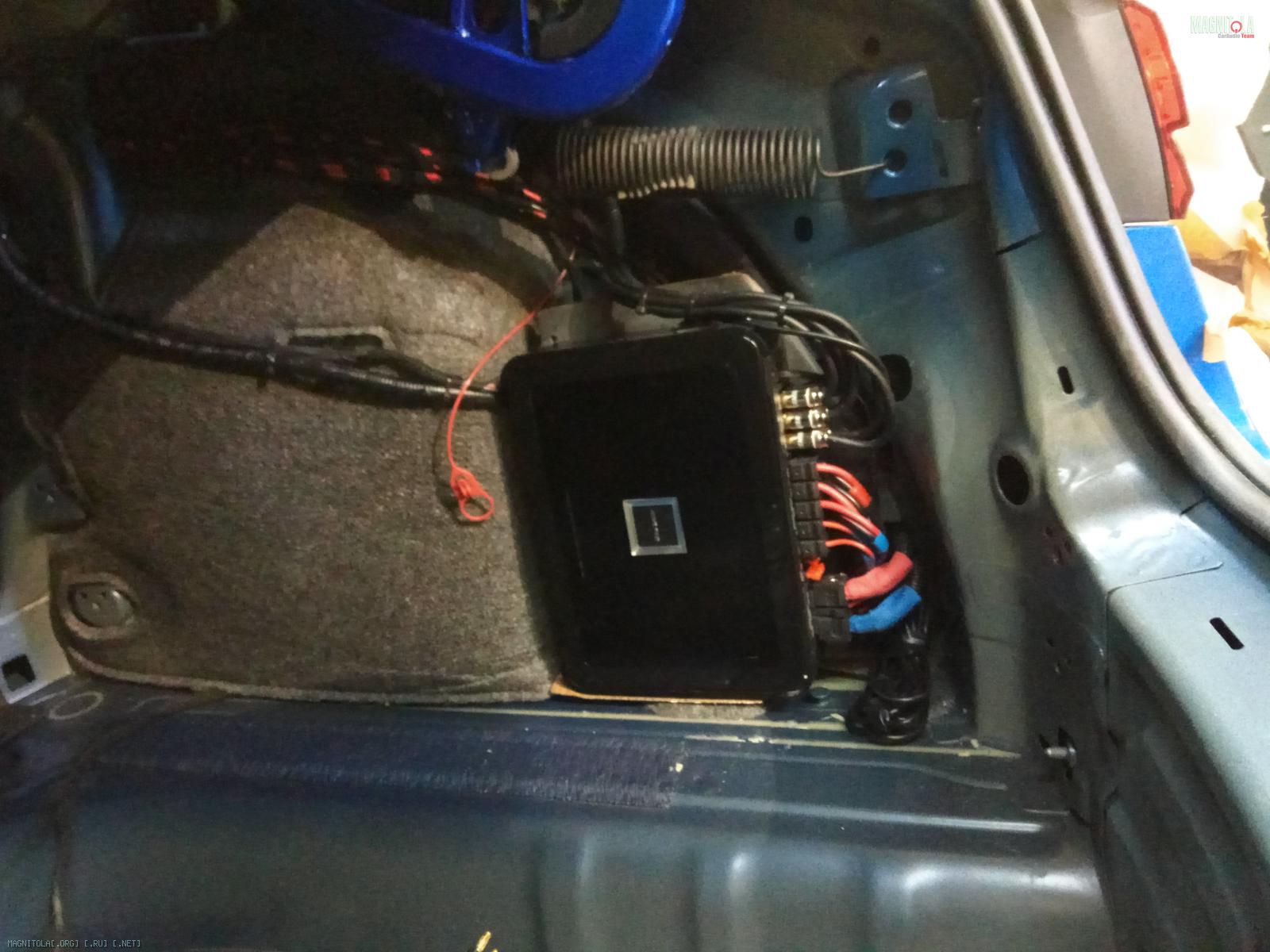

Установка усилителя и процессора в правую нишу на штатные винты М6.

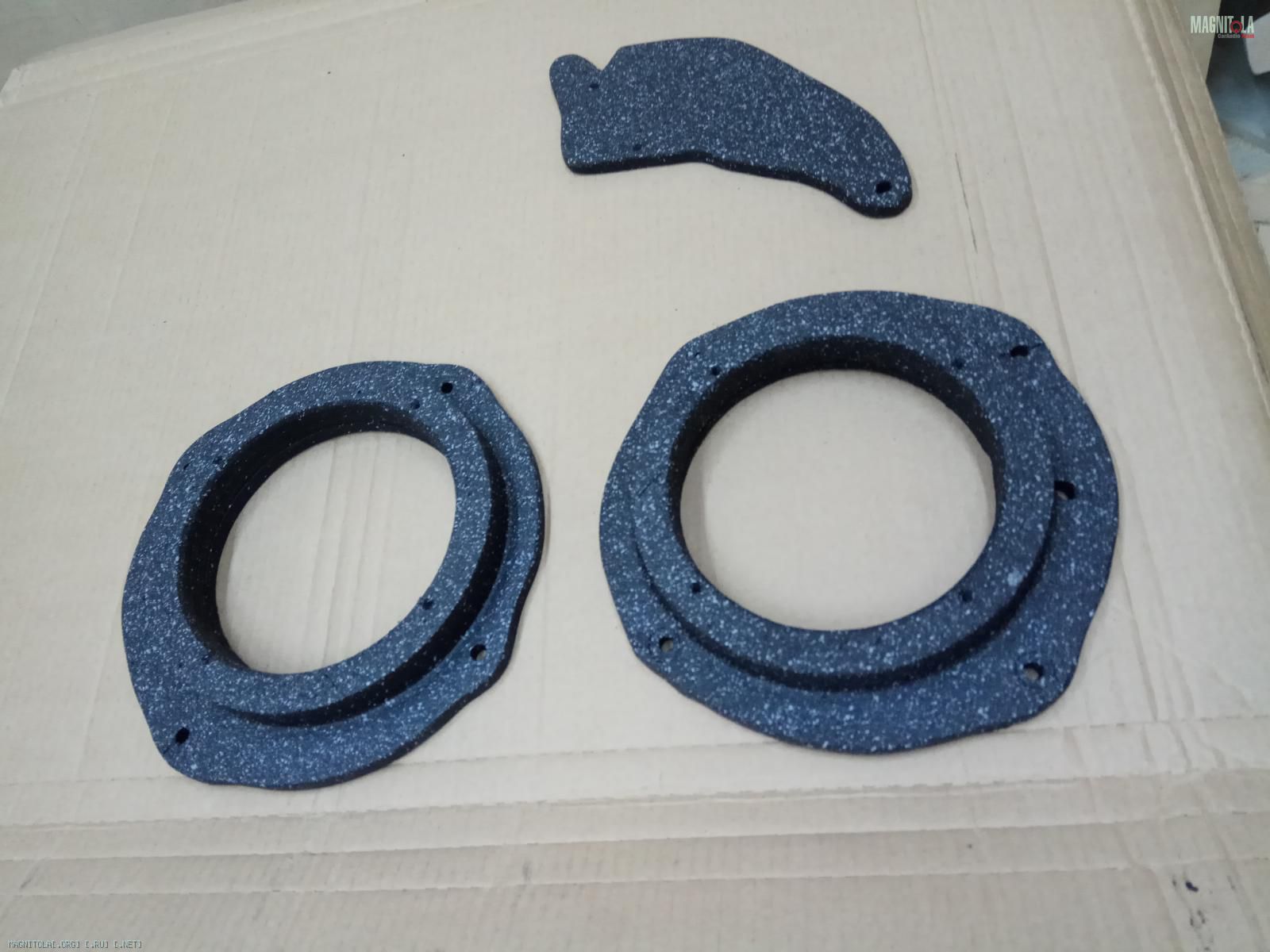

Изготовили/покрасили проставочные кольца под мидбас и полочку под предохранитель.
Вложение 1243770Вложение 1243772Вложение 1243774Вложение 1243776Вложение 1243778Вложение 1243780Вложение 1243782Вложение 1243784Вложение 1243786Вложение 1243788Вложение 1243790

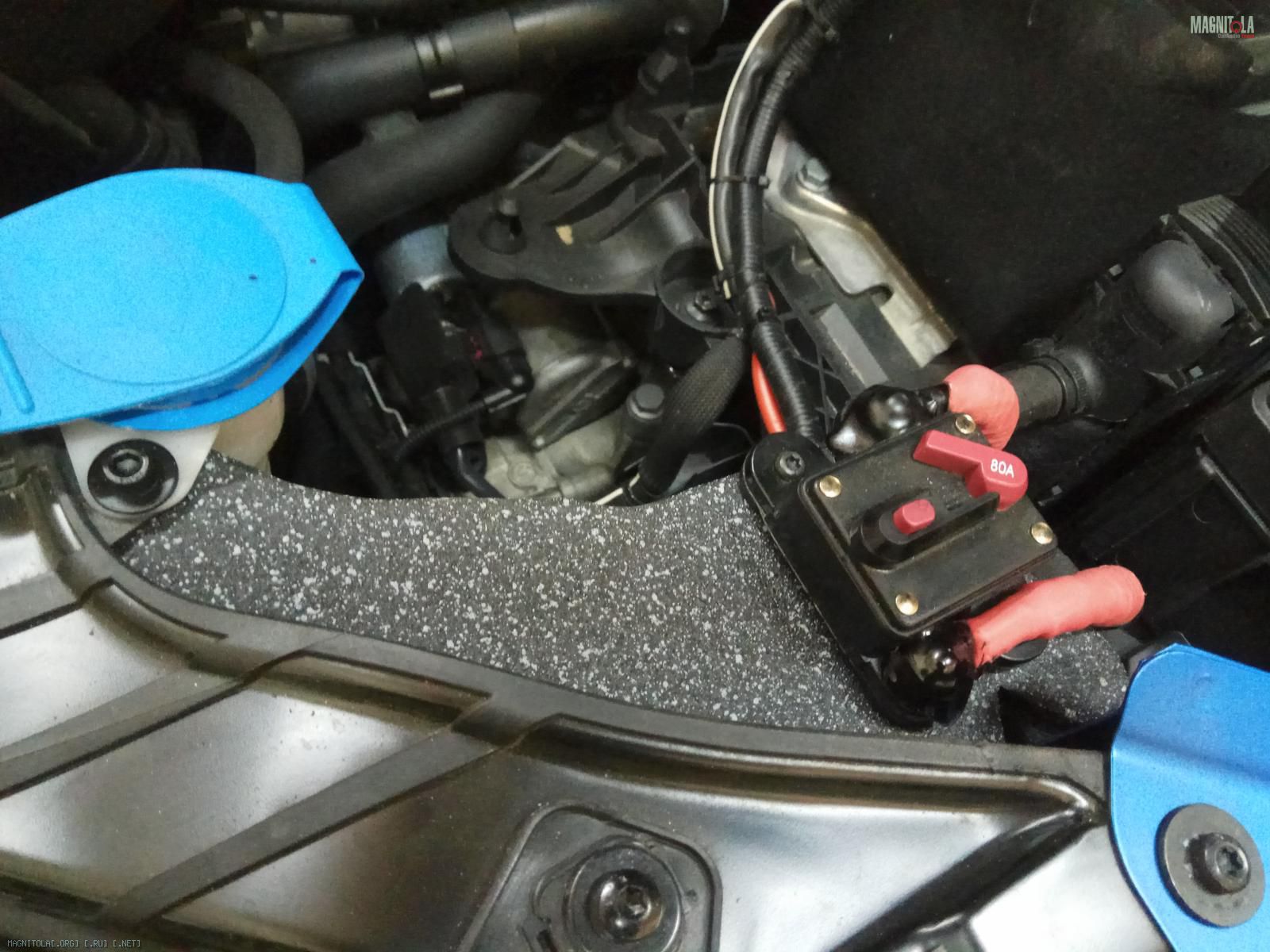

Силовая проводка под капотом...
Очищаем, обезжириваем двери, полку...
Вложение 1243792Вложение 1243794Вложение 1243796Вложение 1243798Вложение 1243800Вложение 1243802Вложение 1243804Вложение 1243806Вложение 1243808

Audi A3 TFSI

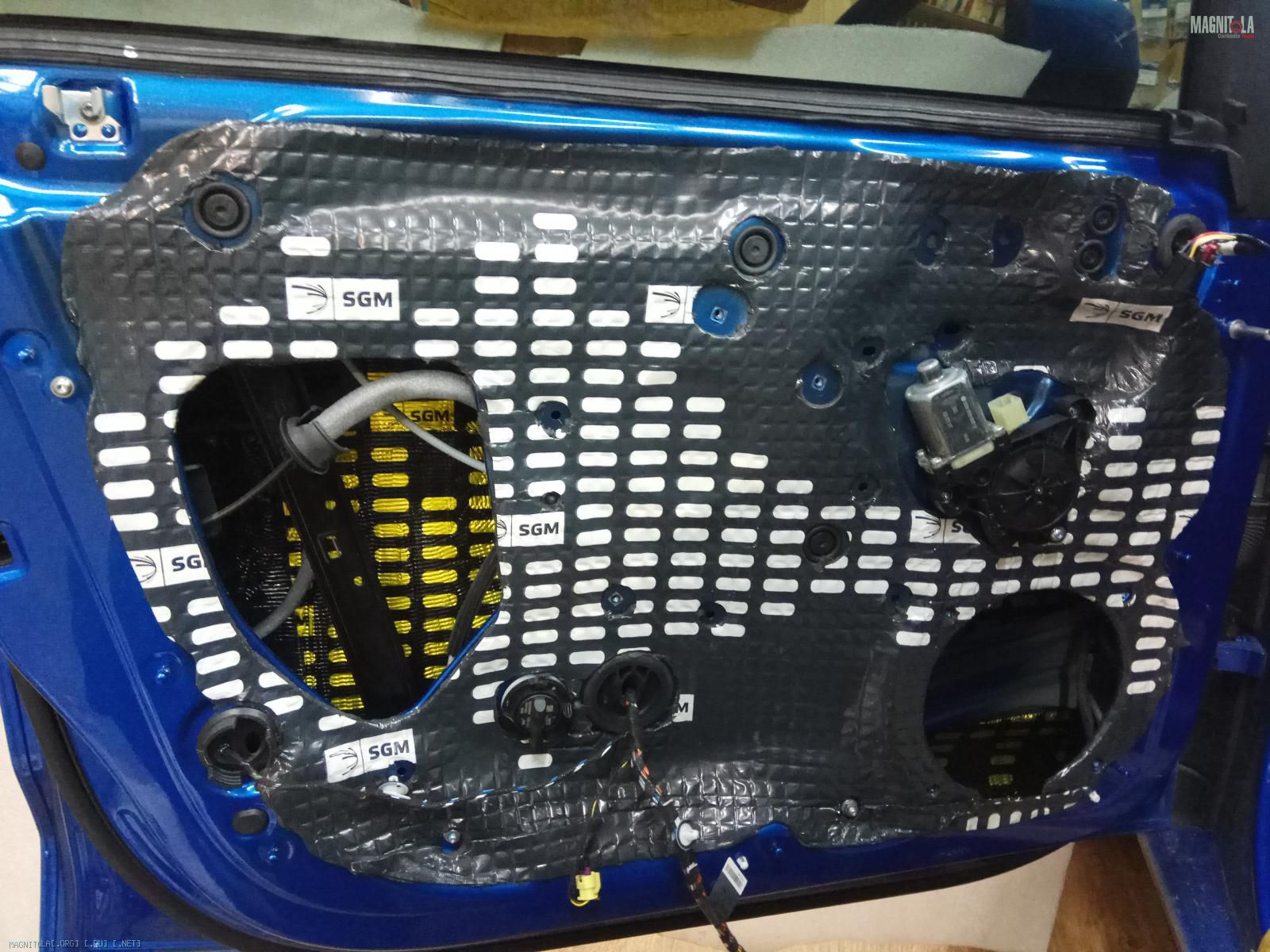

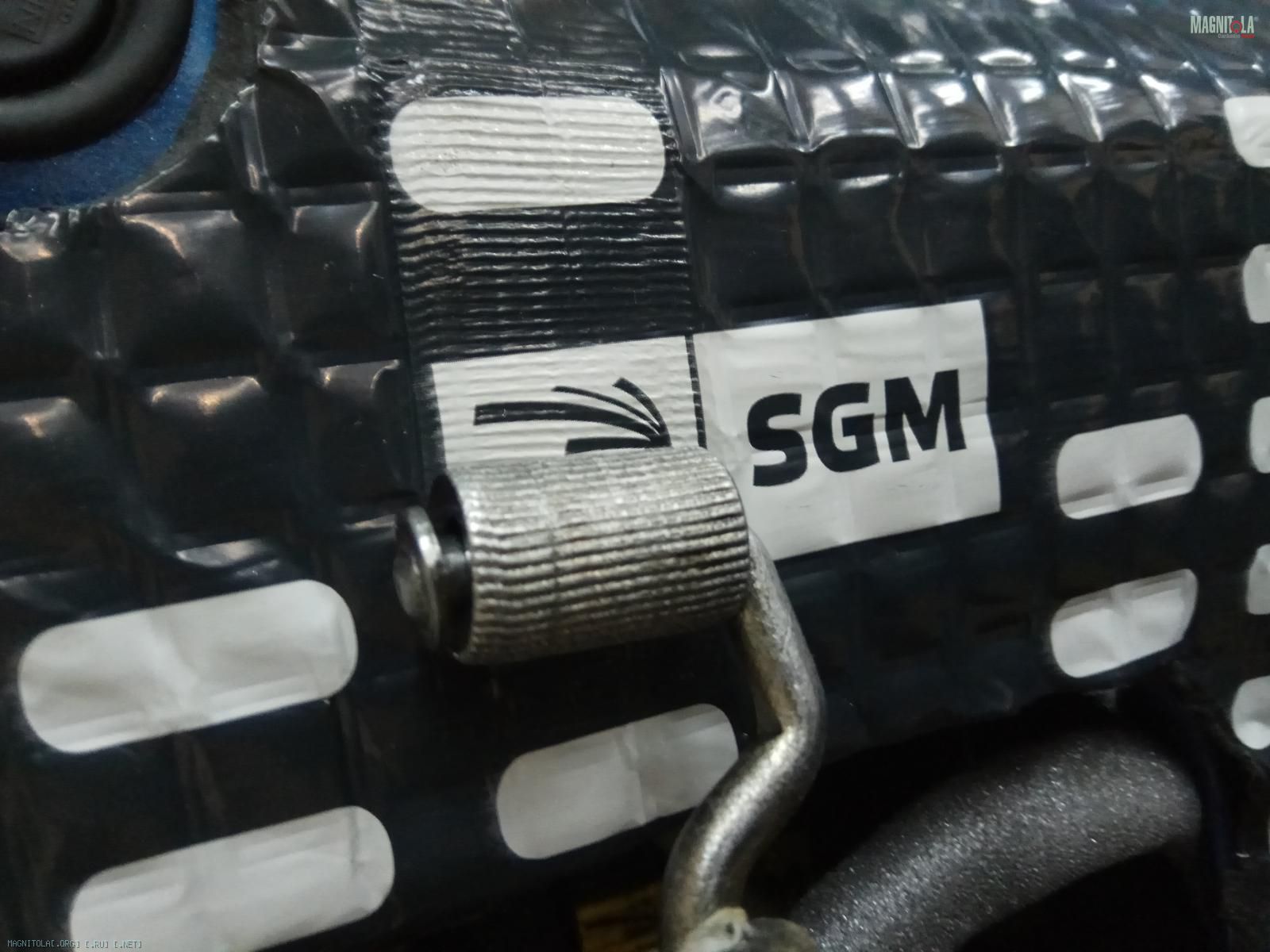

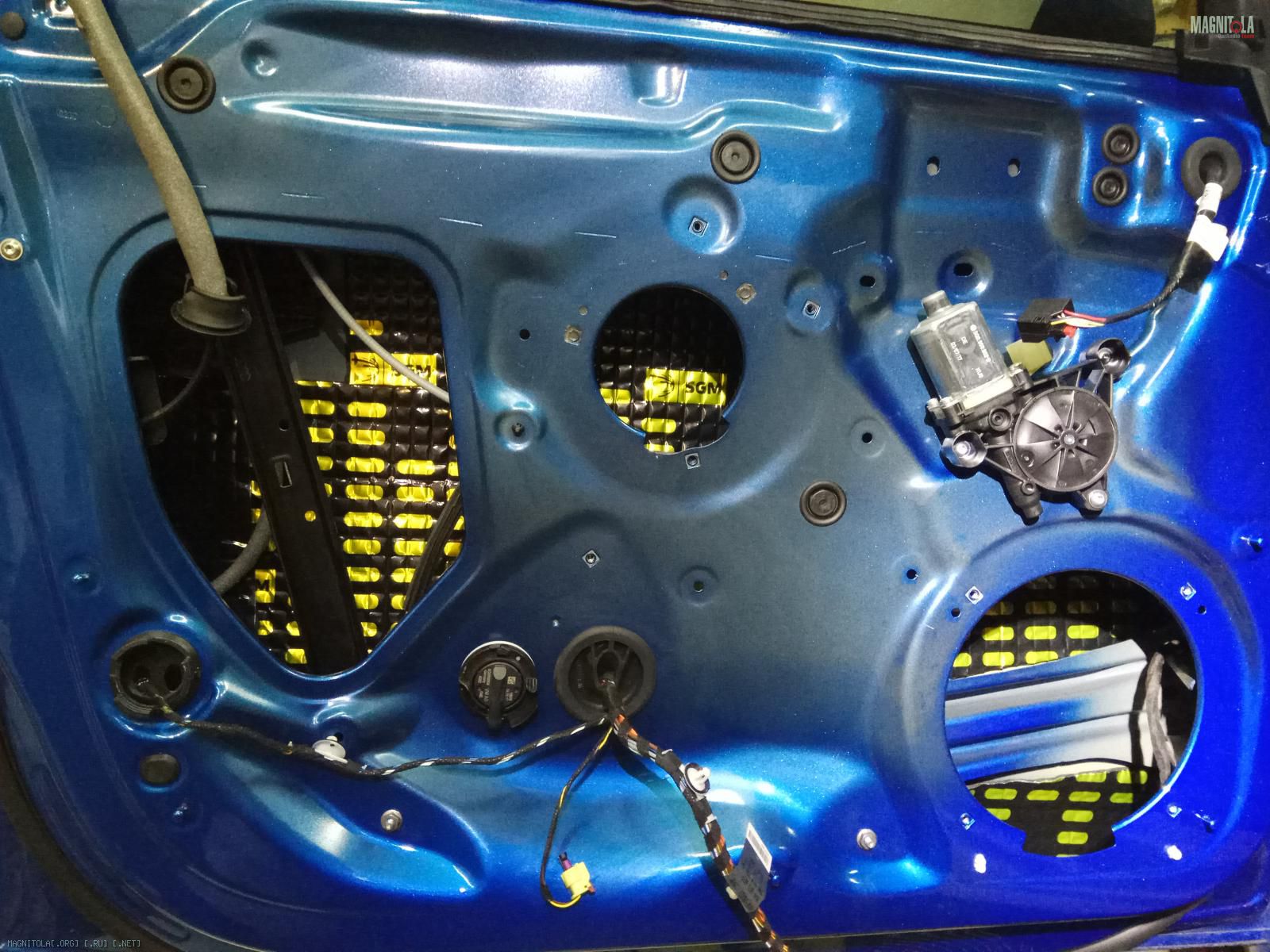

Наносим вибру 4мм..

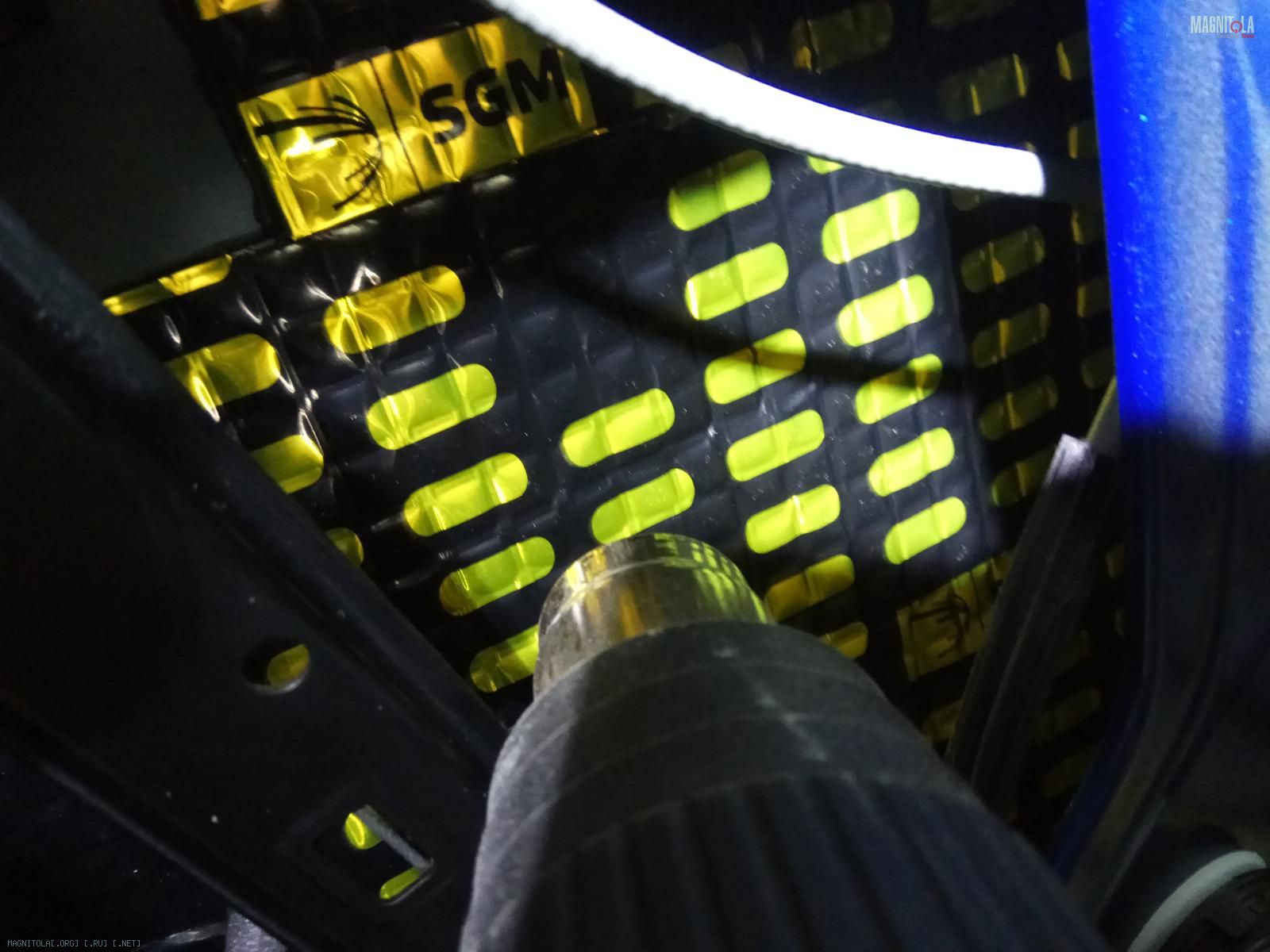

Греем, прикатываем...

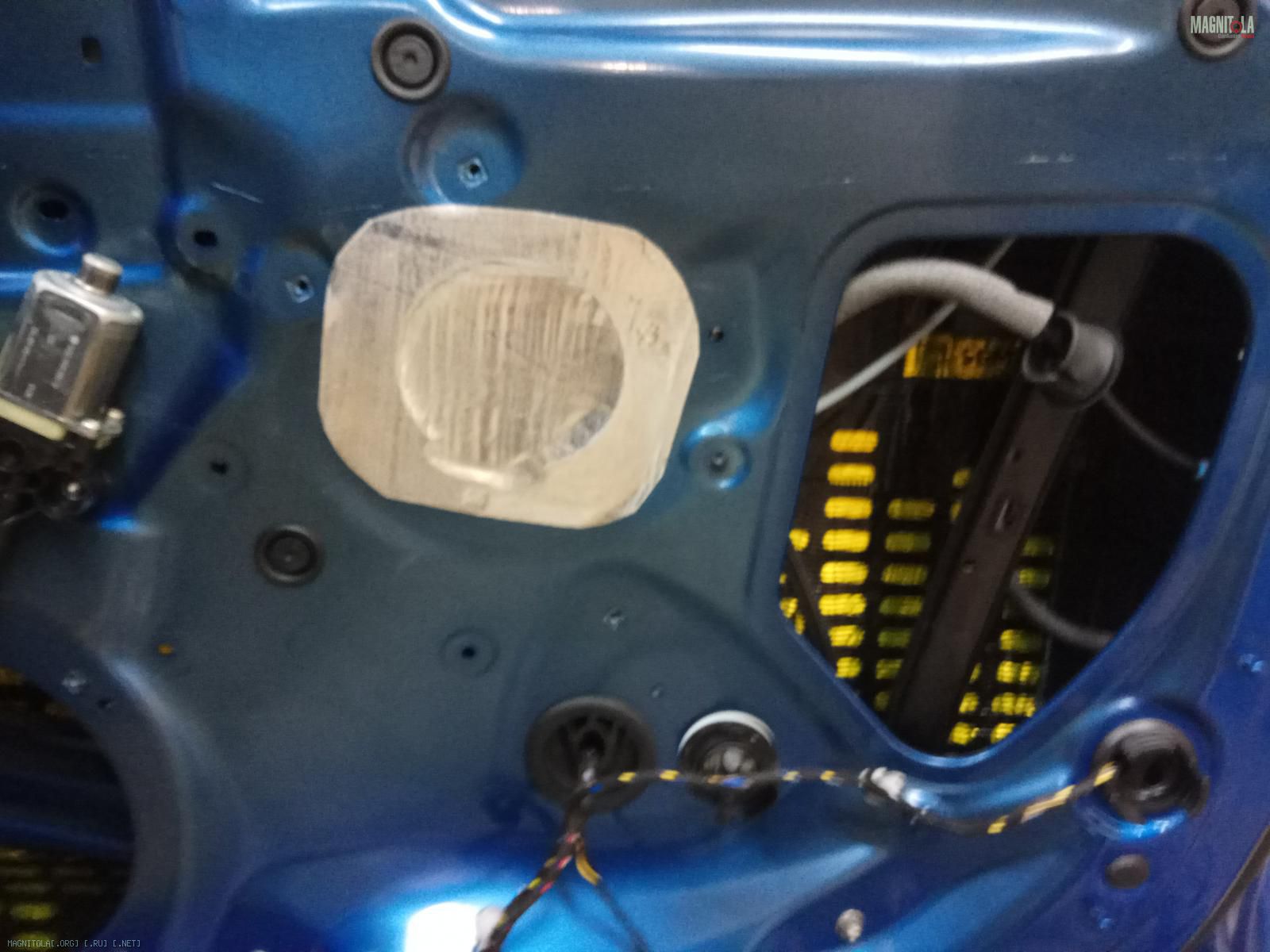

Тех отверстия закрываем алл листом 400мкм...
Наносим вибру на лицевой метал цельным листом...

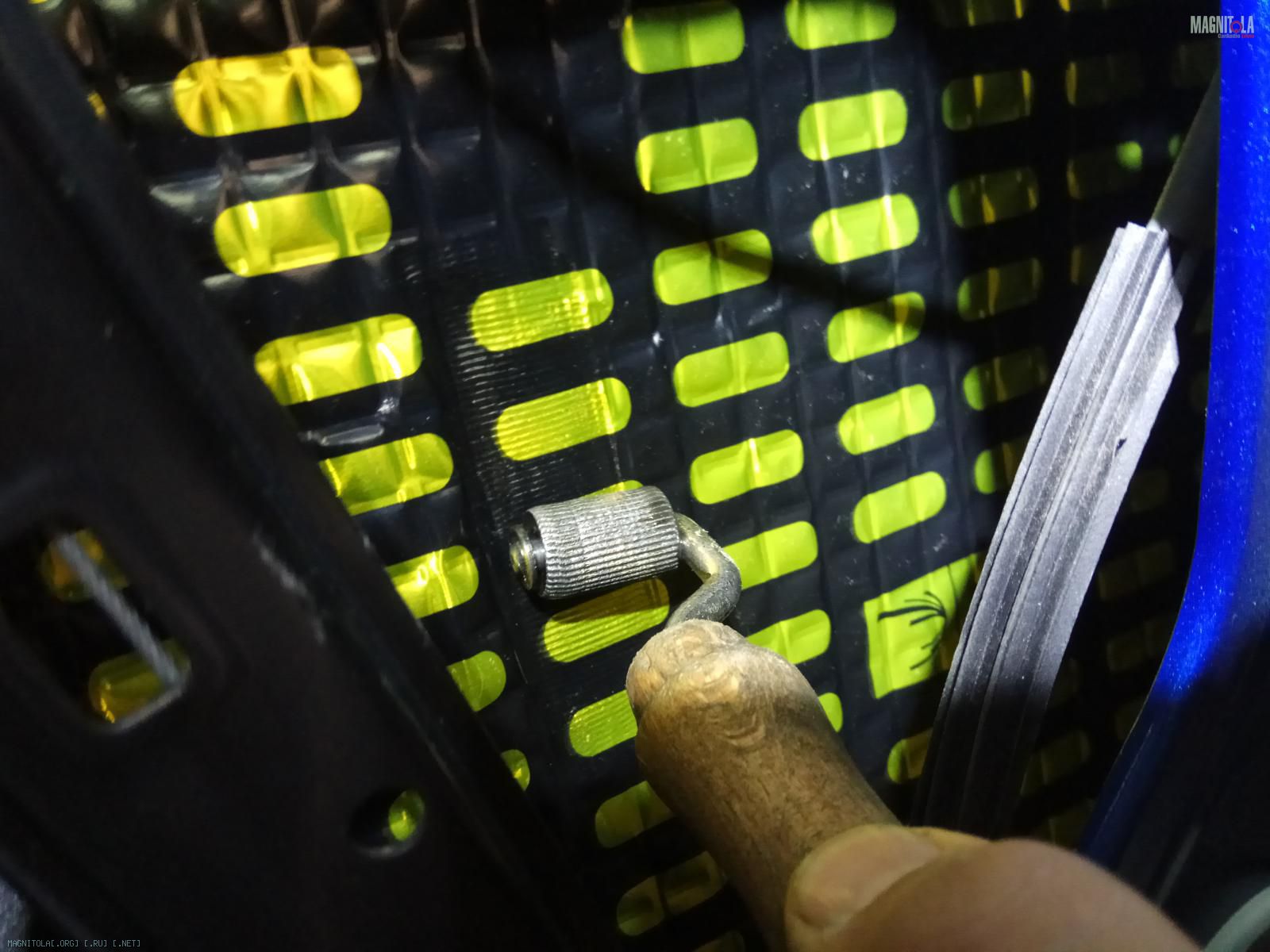

Греем, прикатываем...

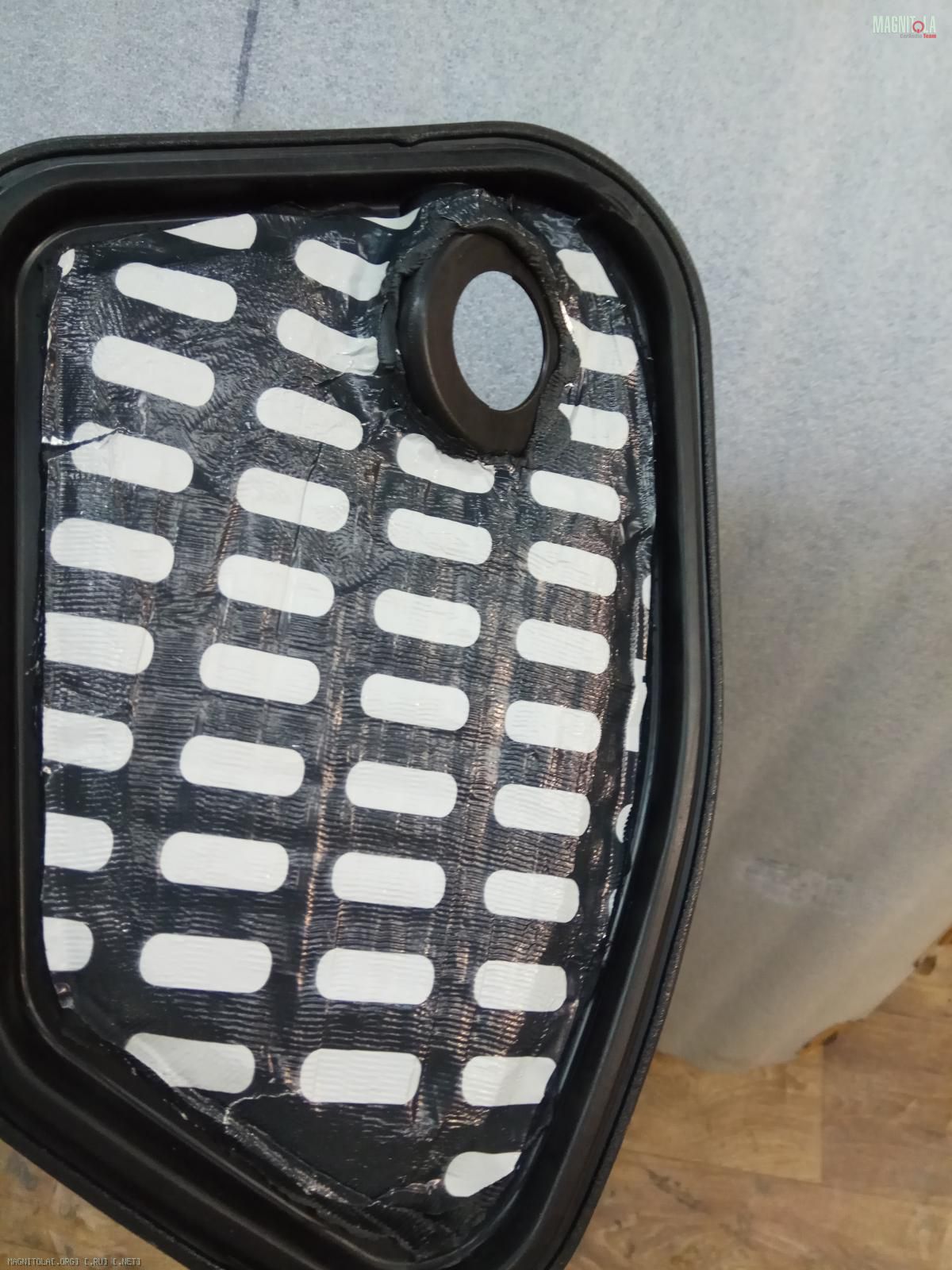

Заглушки вибрим с обратной стороны...
Вложение 1244030Вложение 1244032Вложение 1244034Вложение 1244036Вложение 1244038Вложение 1244040Вложение 1244042Вложение 1244044Вложение 1244046Вложение 1244048Вложение 1244050

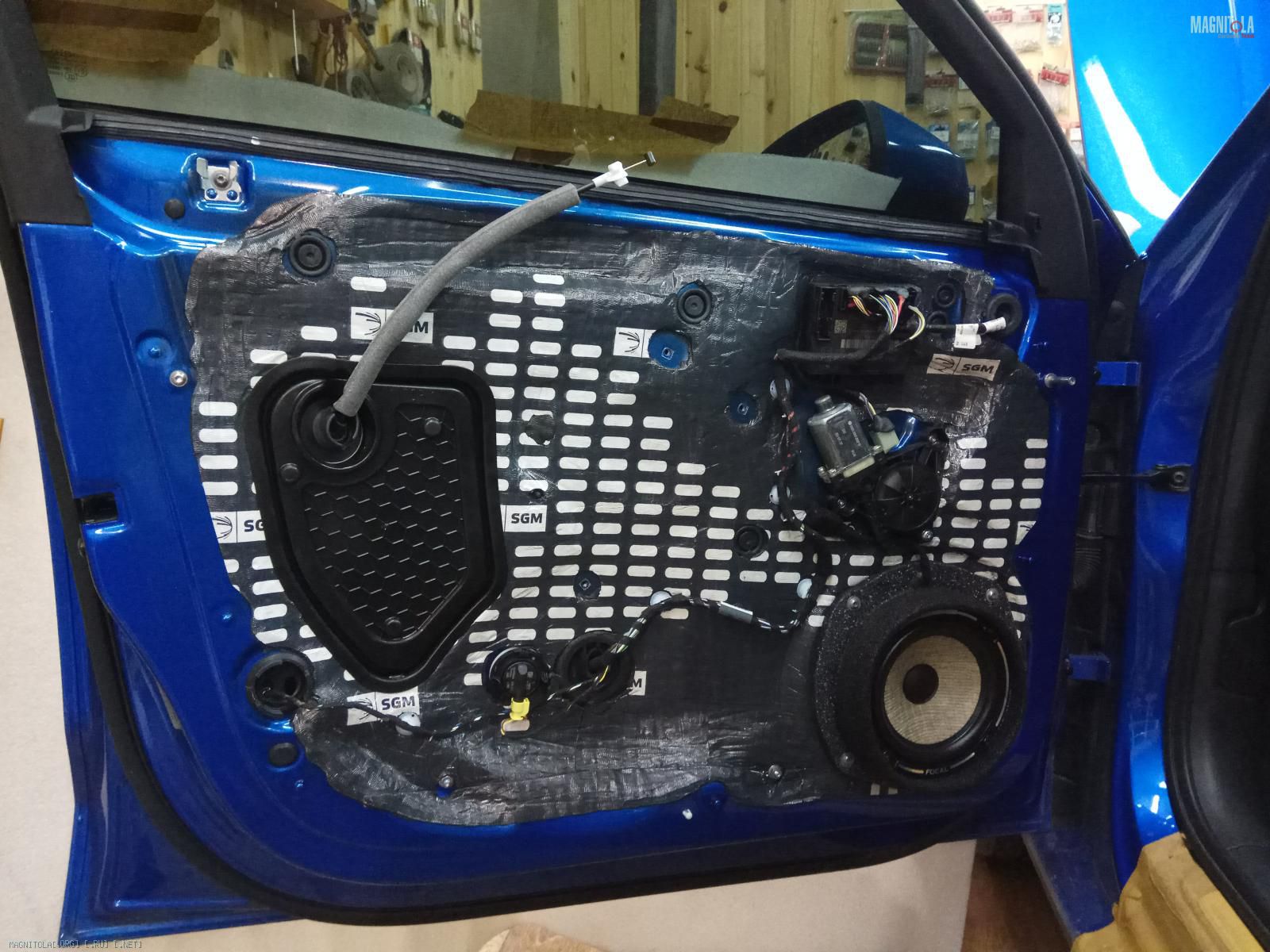

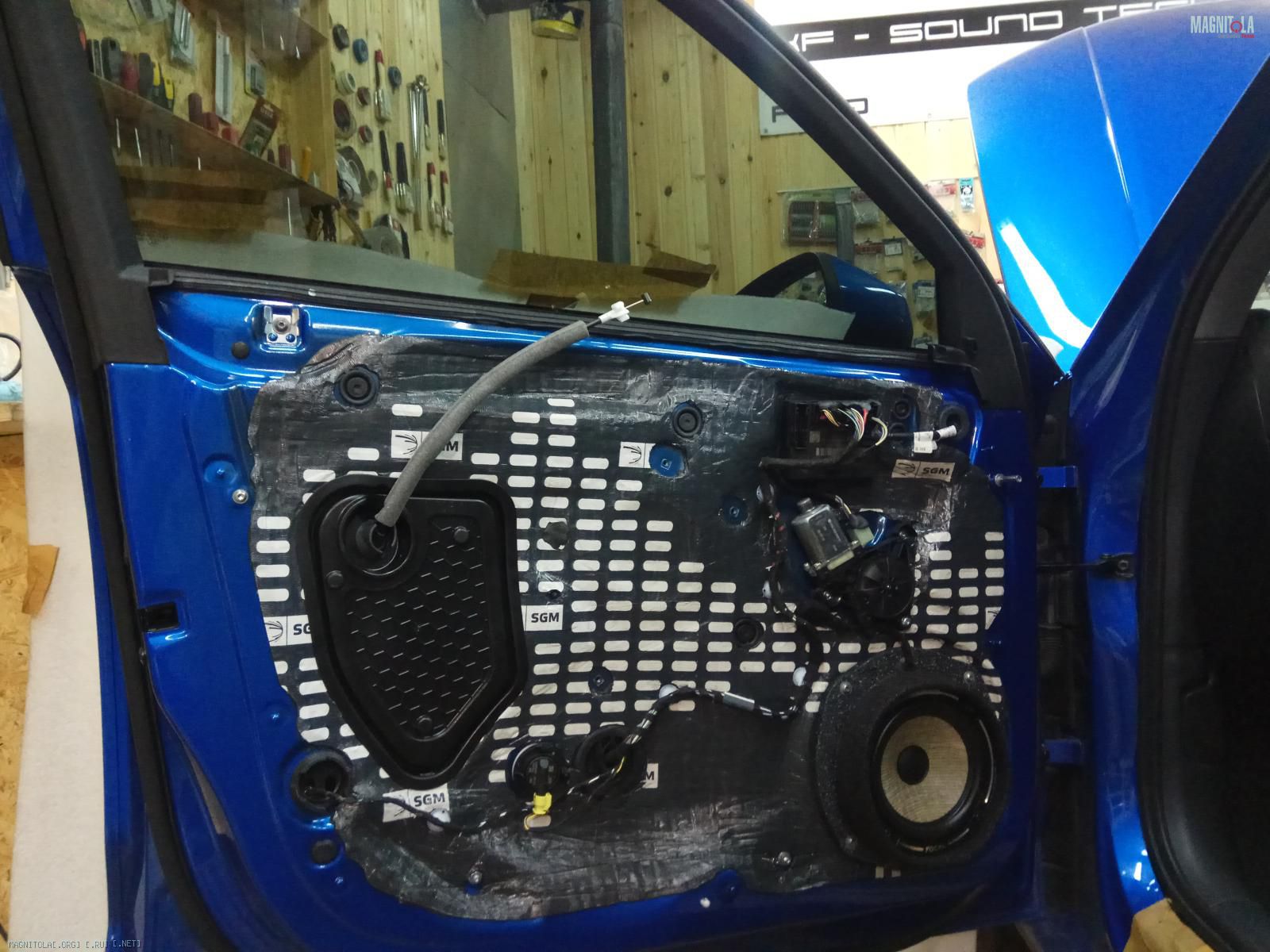

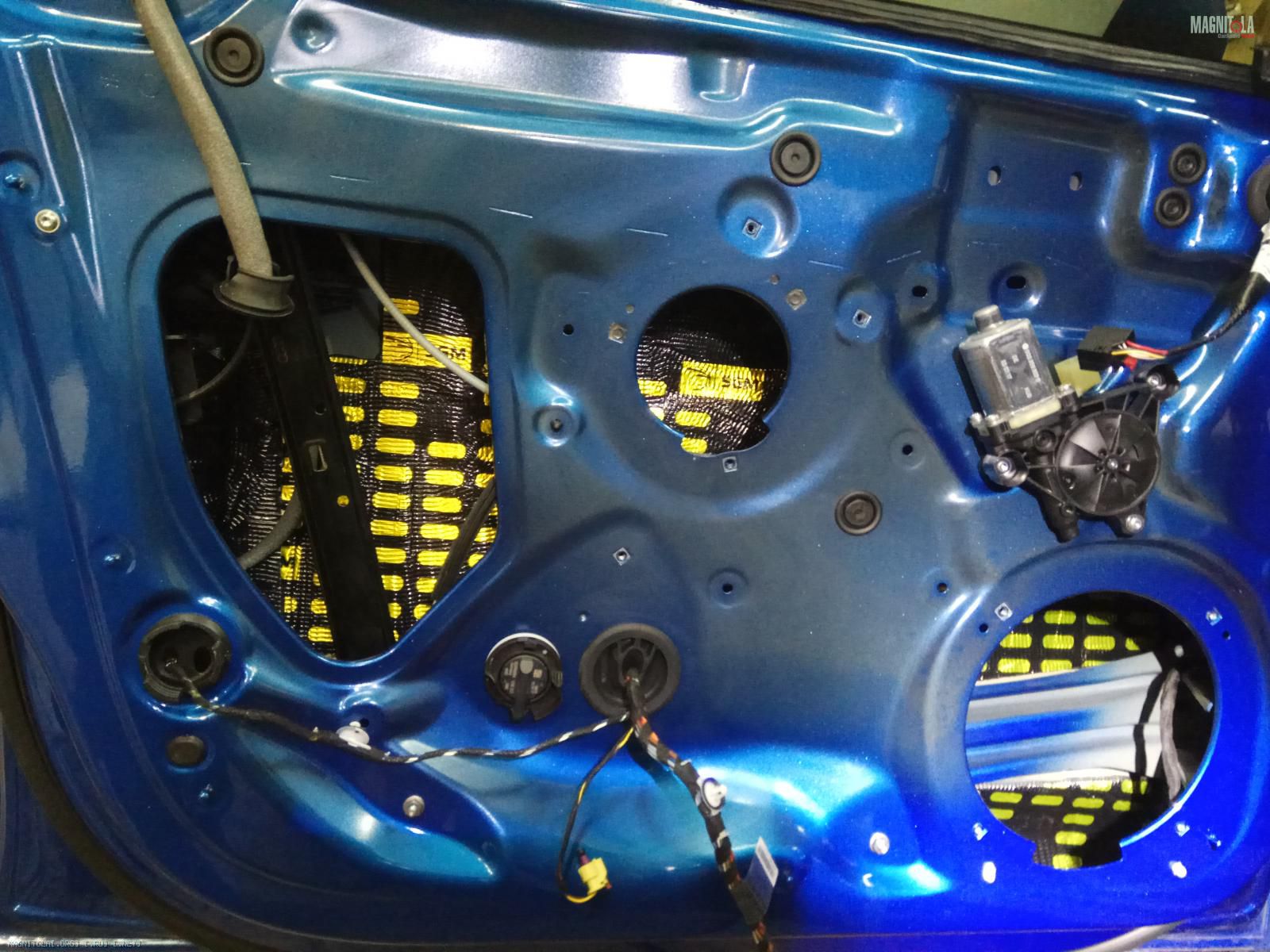

Двери итог...
Винты/саморзы под торкс...
Волноотвод...

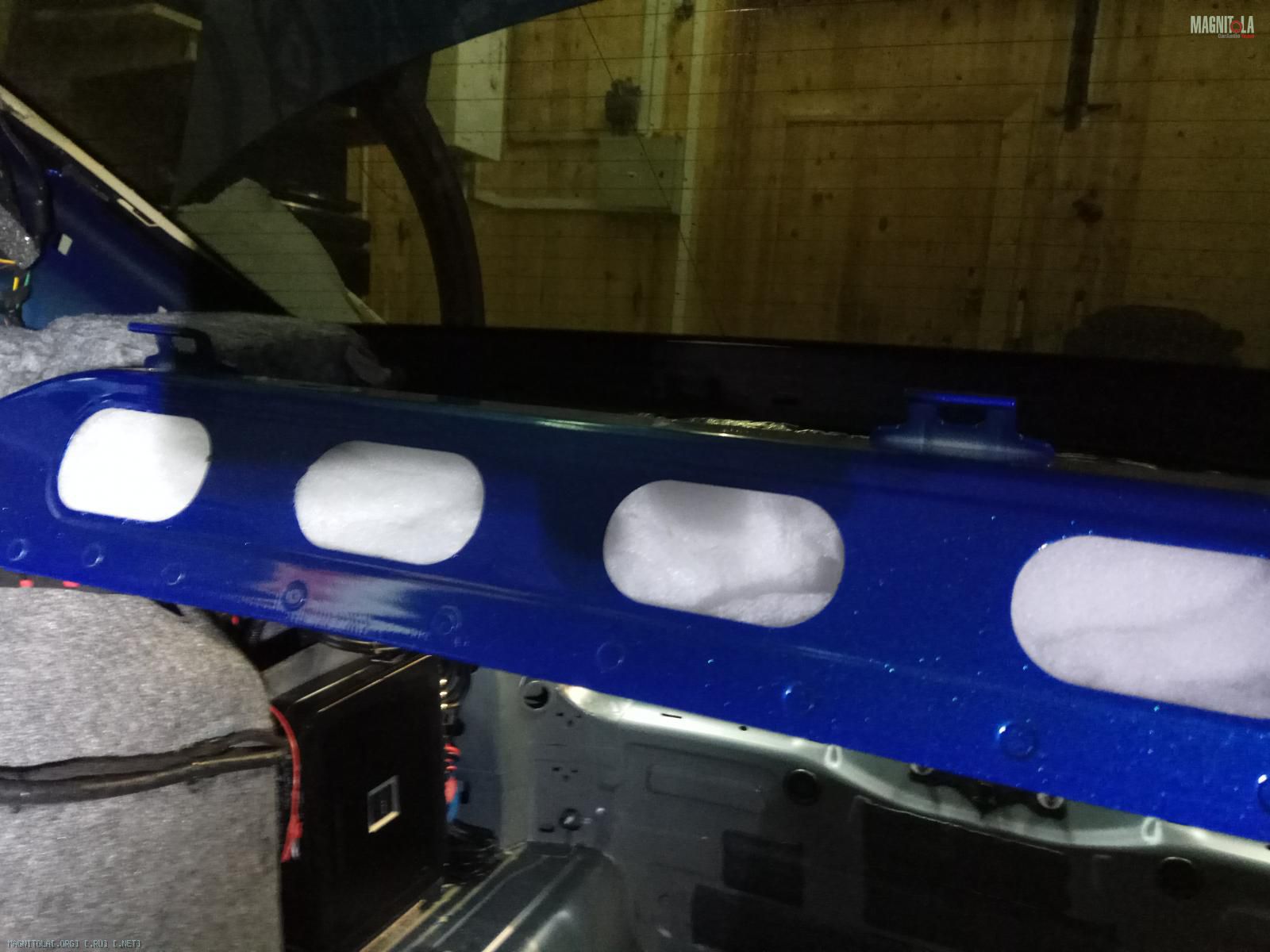

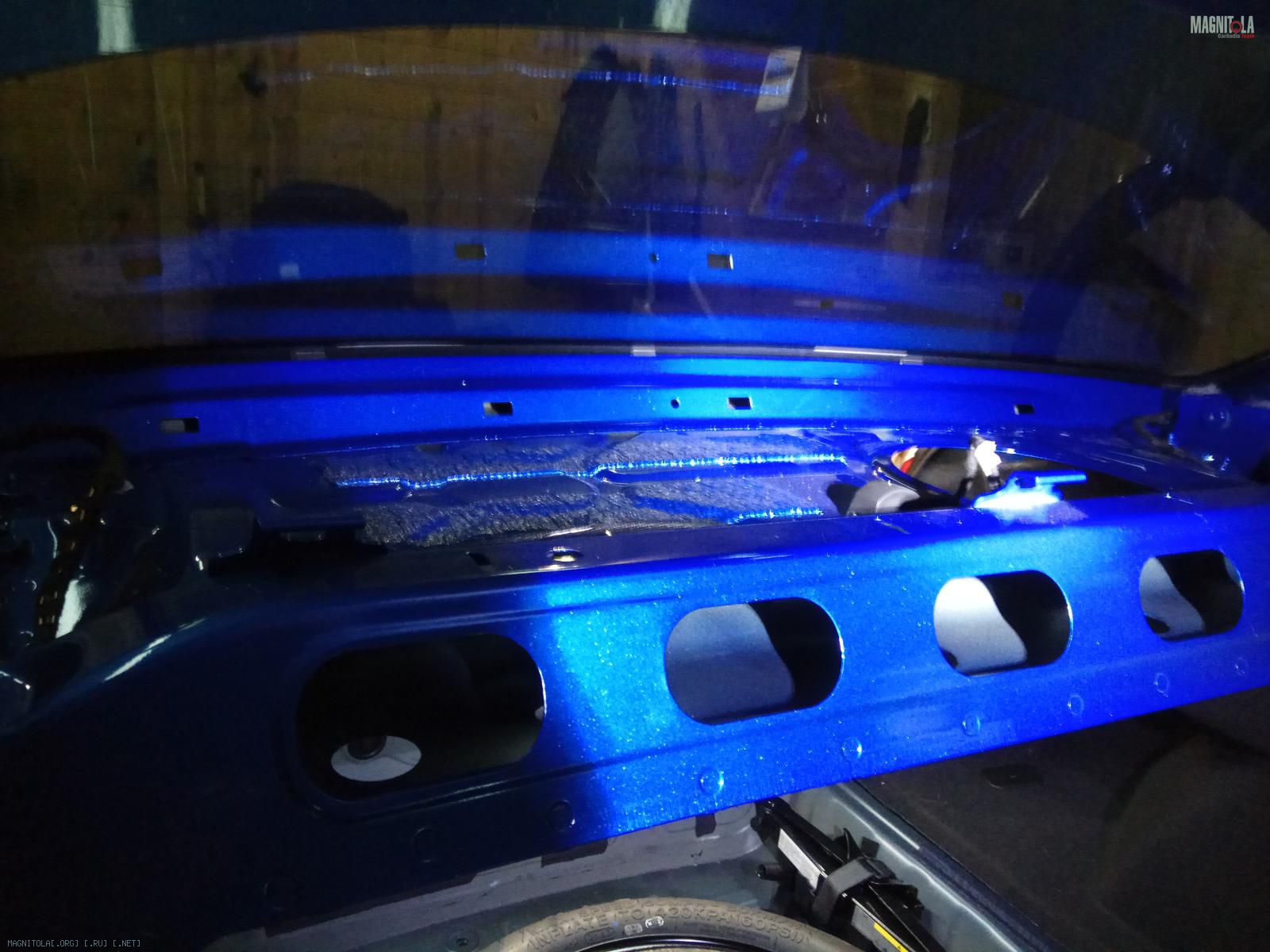

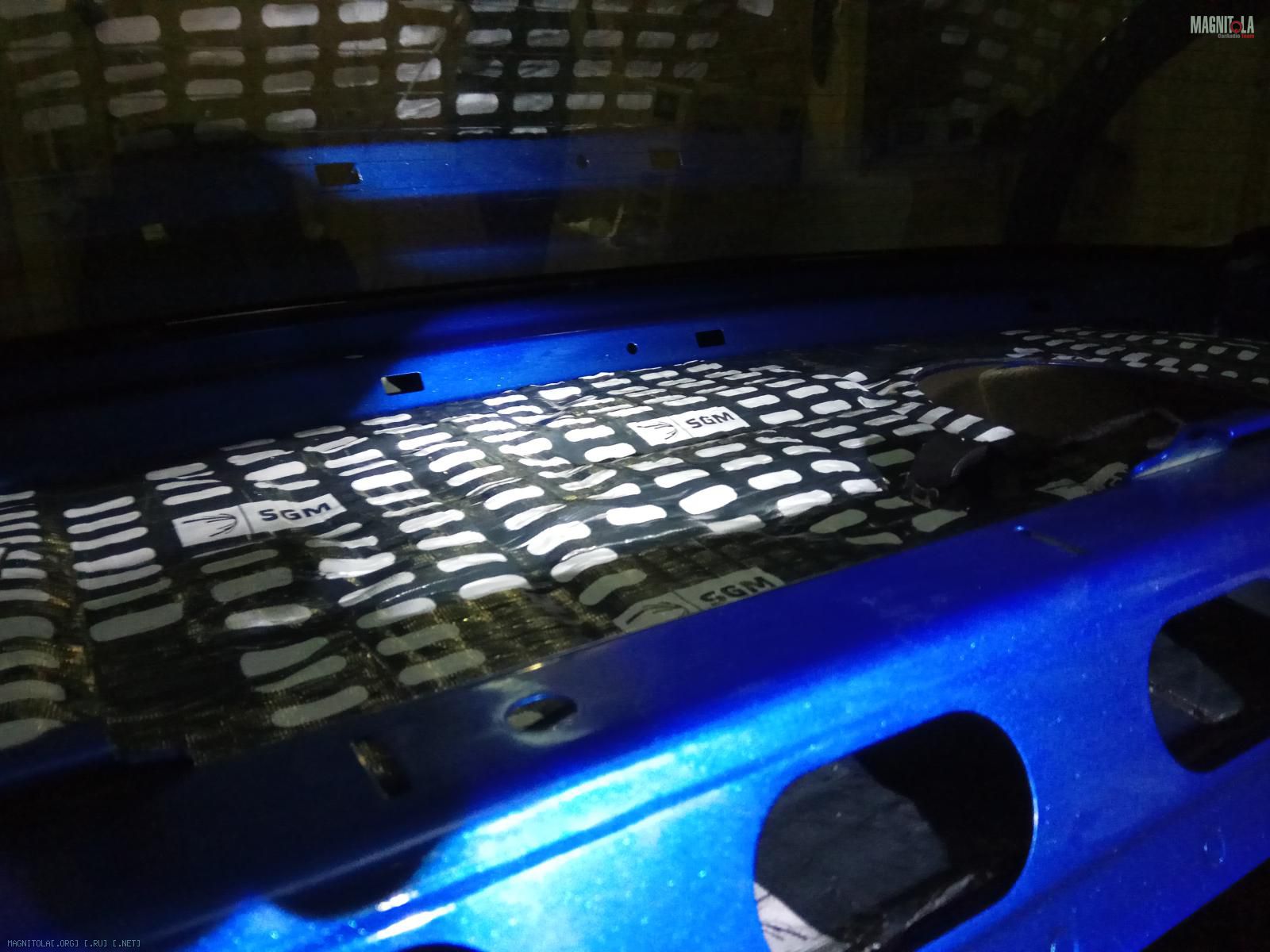

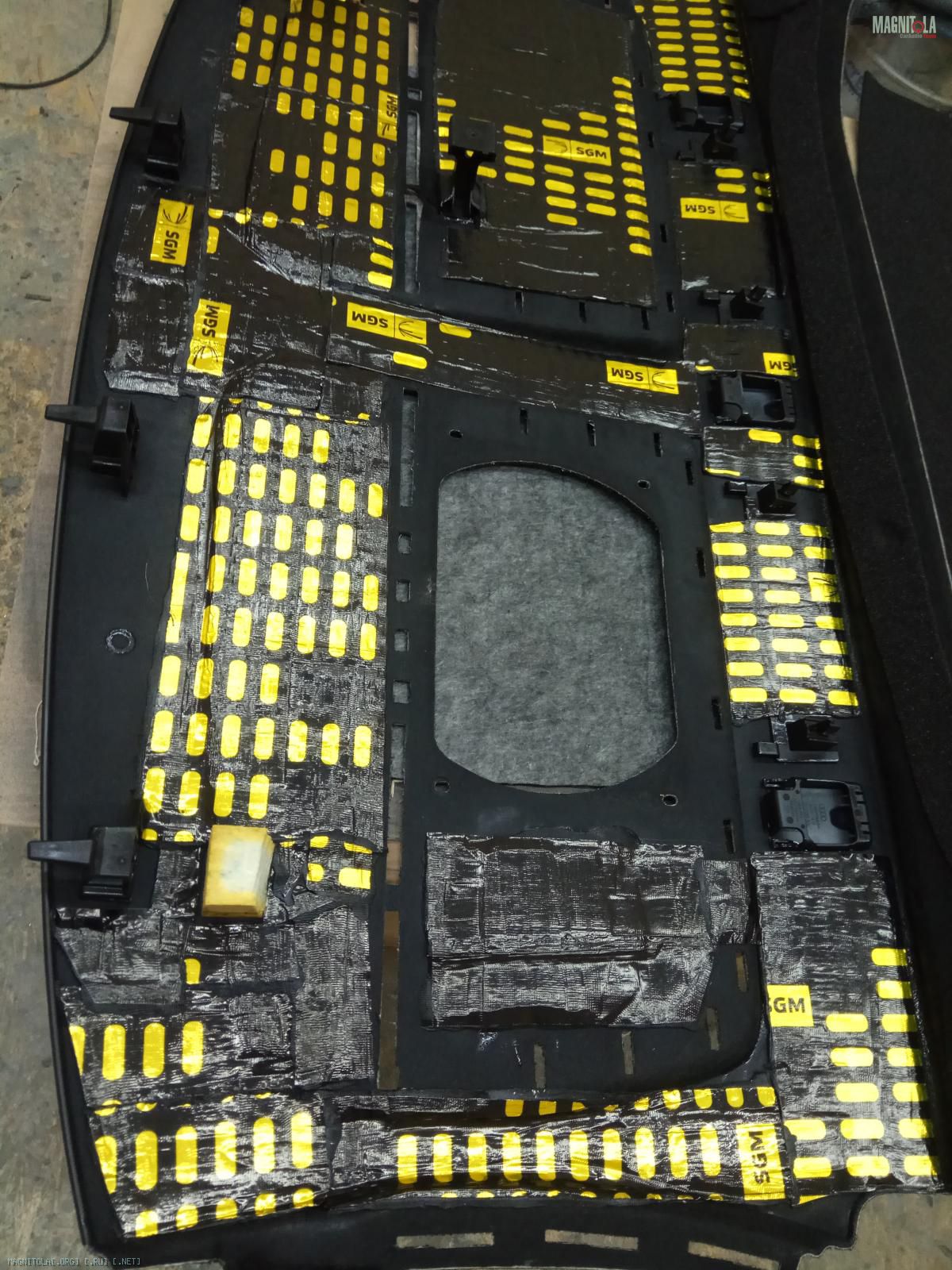

Виброизоляция полки.
Вложение 1244052Вложение 1244054Вложение 1244056Вложение 1244058Вложение 1244060Вложение 1244062Вложение 1244064Вложение 1244066Вложение 1244068Вложение 1244070

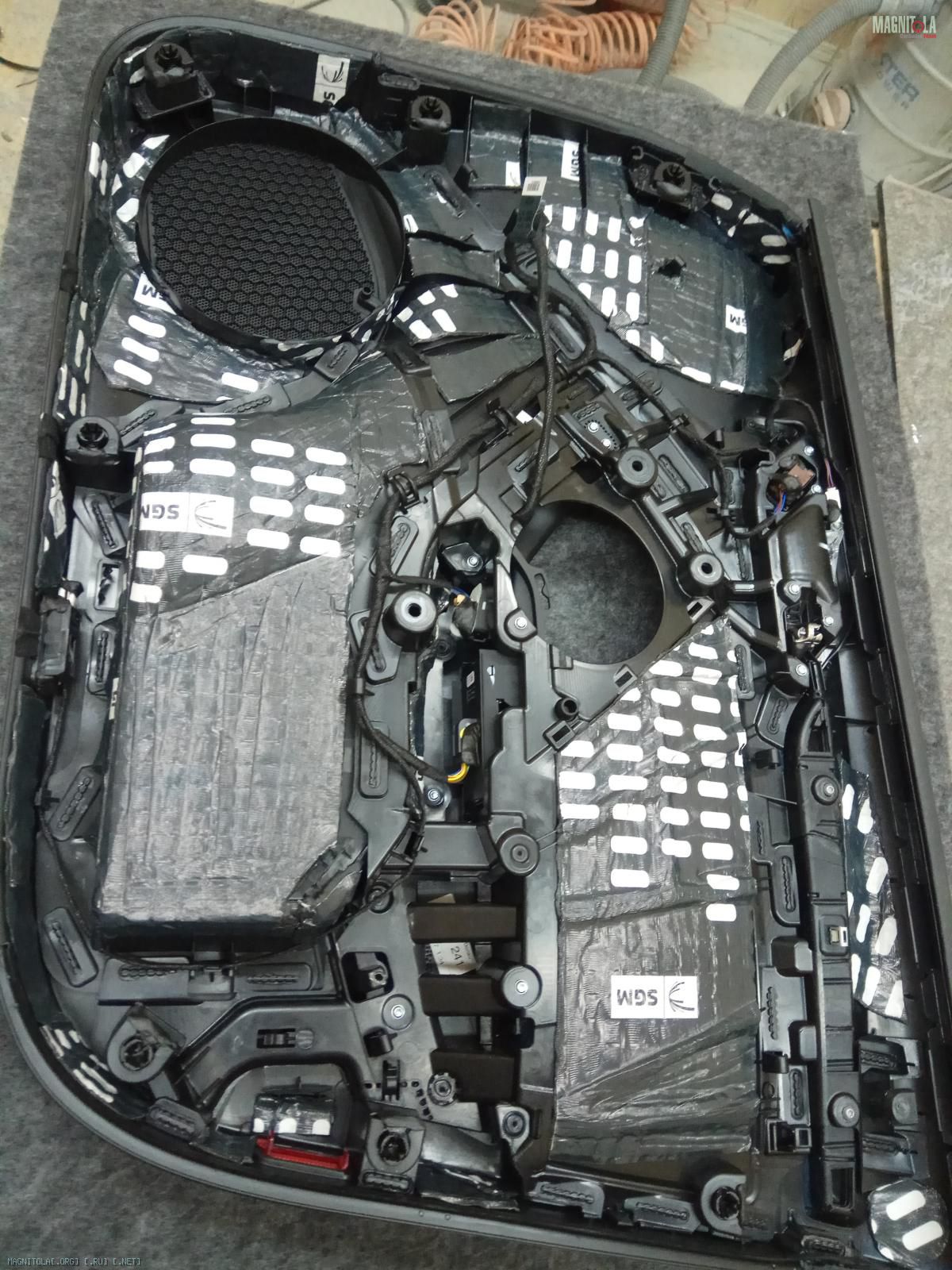

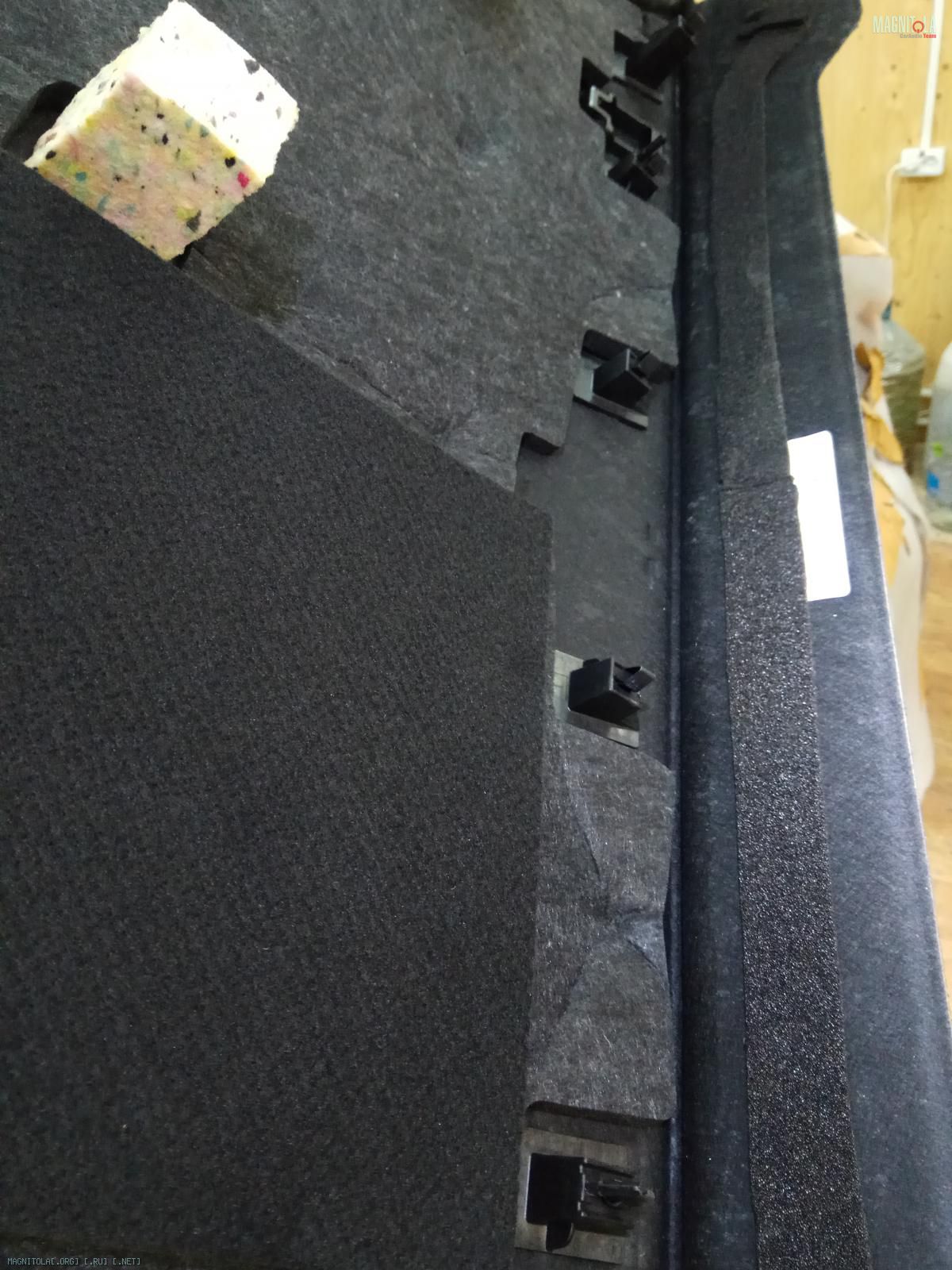

Карты дверей...
Наносим вибру 4мм...
Войлок, штатный шумопоглотитель, и уплотнительную ленту по периметру..
Вложение 1244072Вложение 1244074Вложение 1244076Вложение 1244078Вложение 1244080Вложение 1244082Вложение 1244084Вложение 1244086

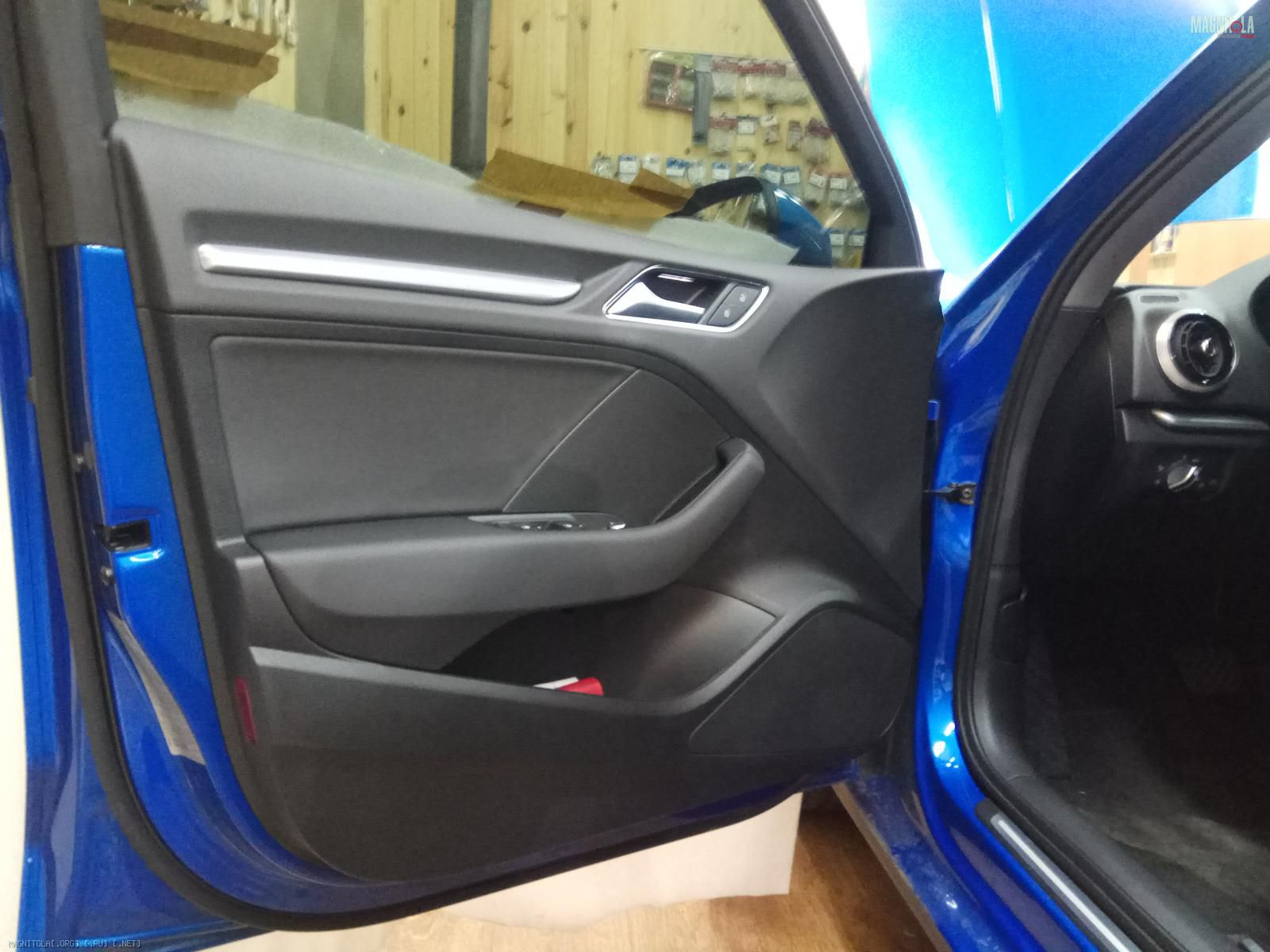

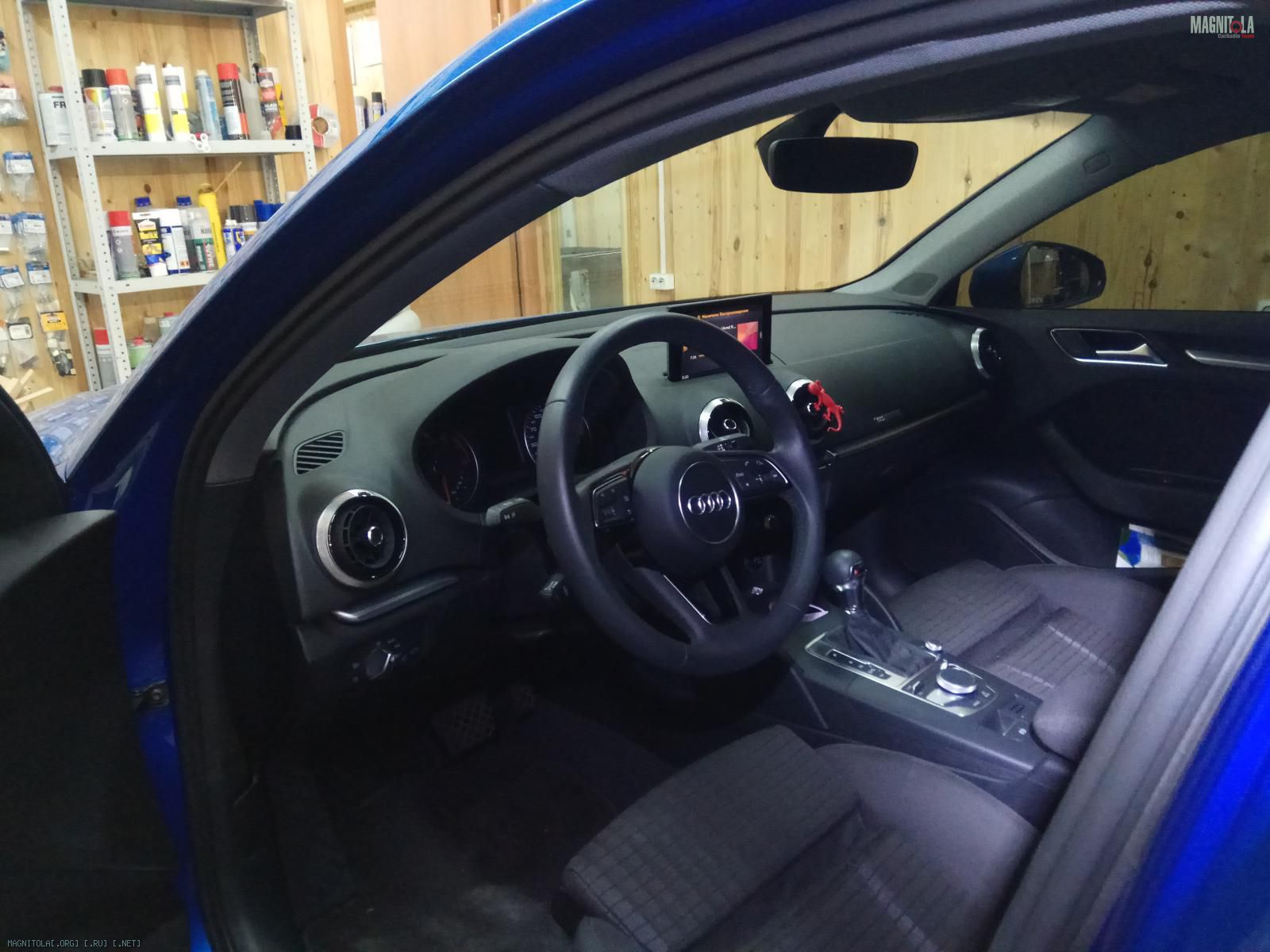

Итог...
Вложение 1244088Вложение 1244090Вложение 1244092Вложение 1244094Вложение 1244096Вложение 1244098

В KF-Sound Technology приехала AUDI А6 С7 2.0TFSI

Вложение 1244220Вложение 1244222Вложение 1244224

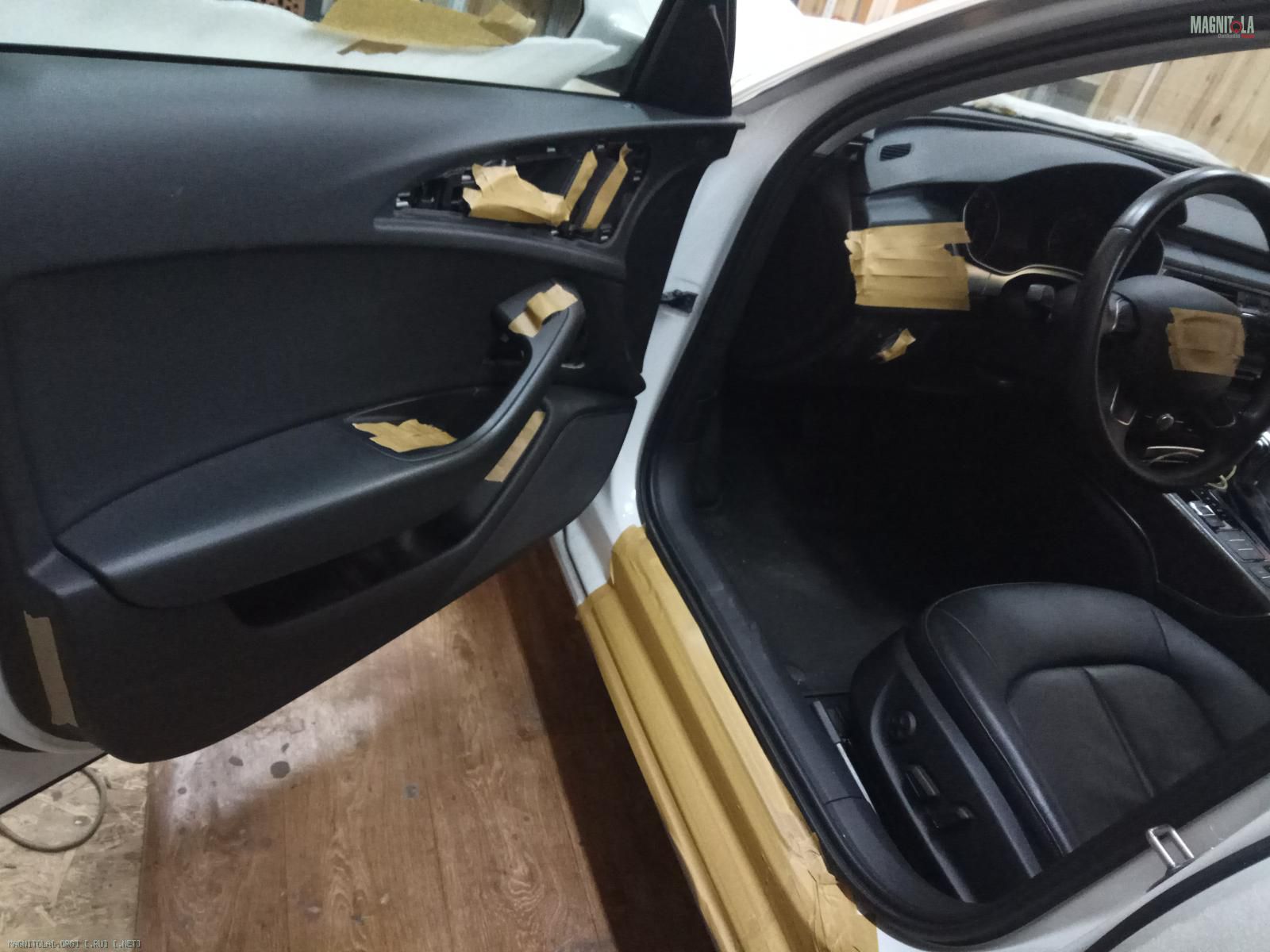

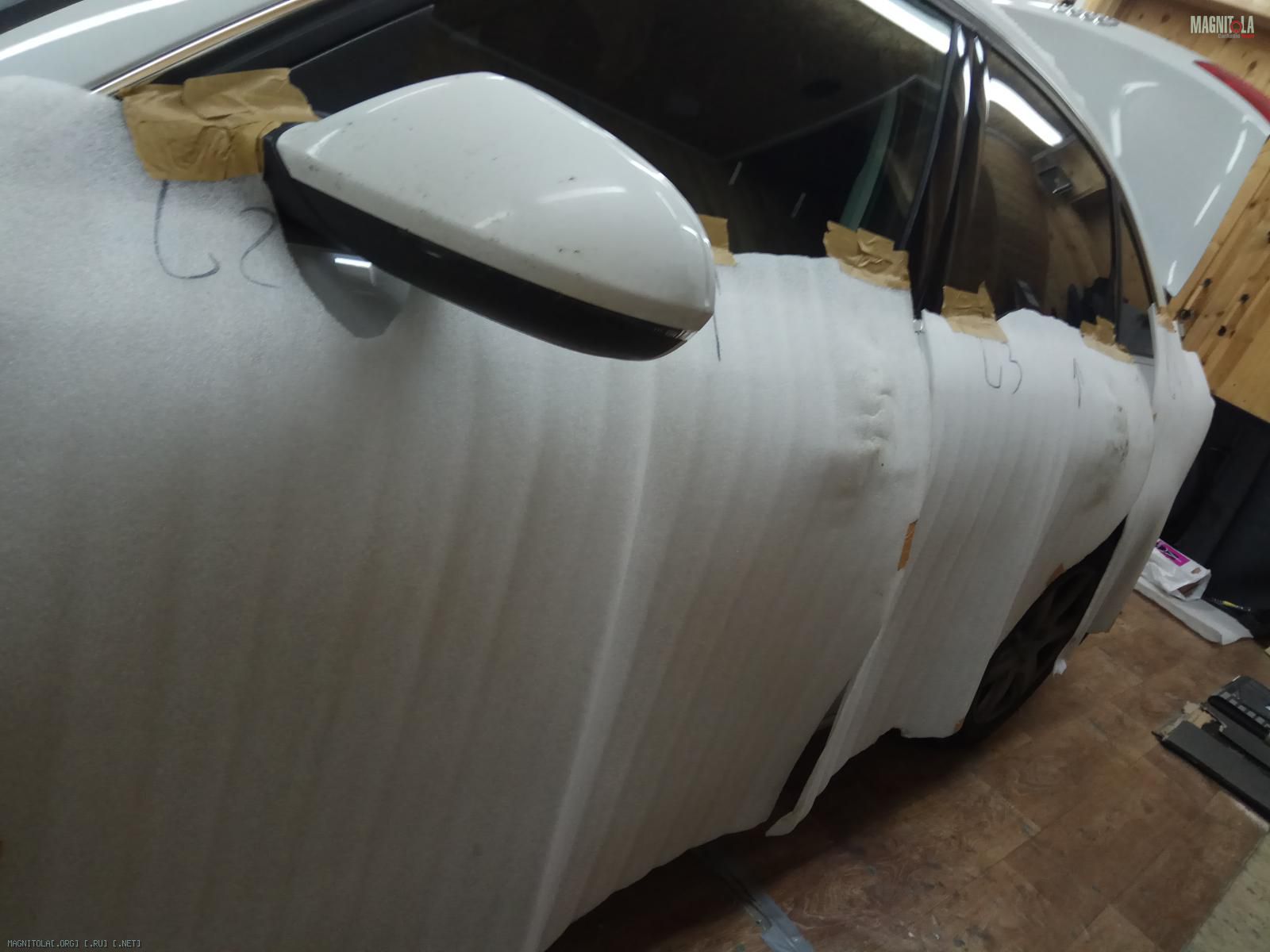

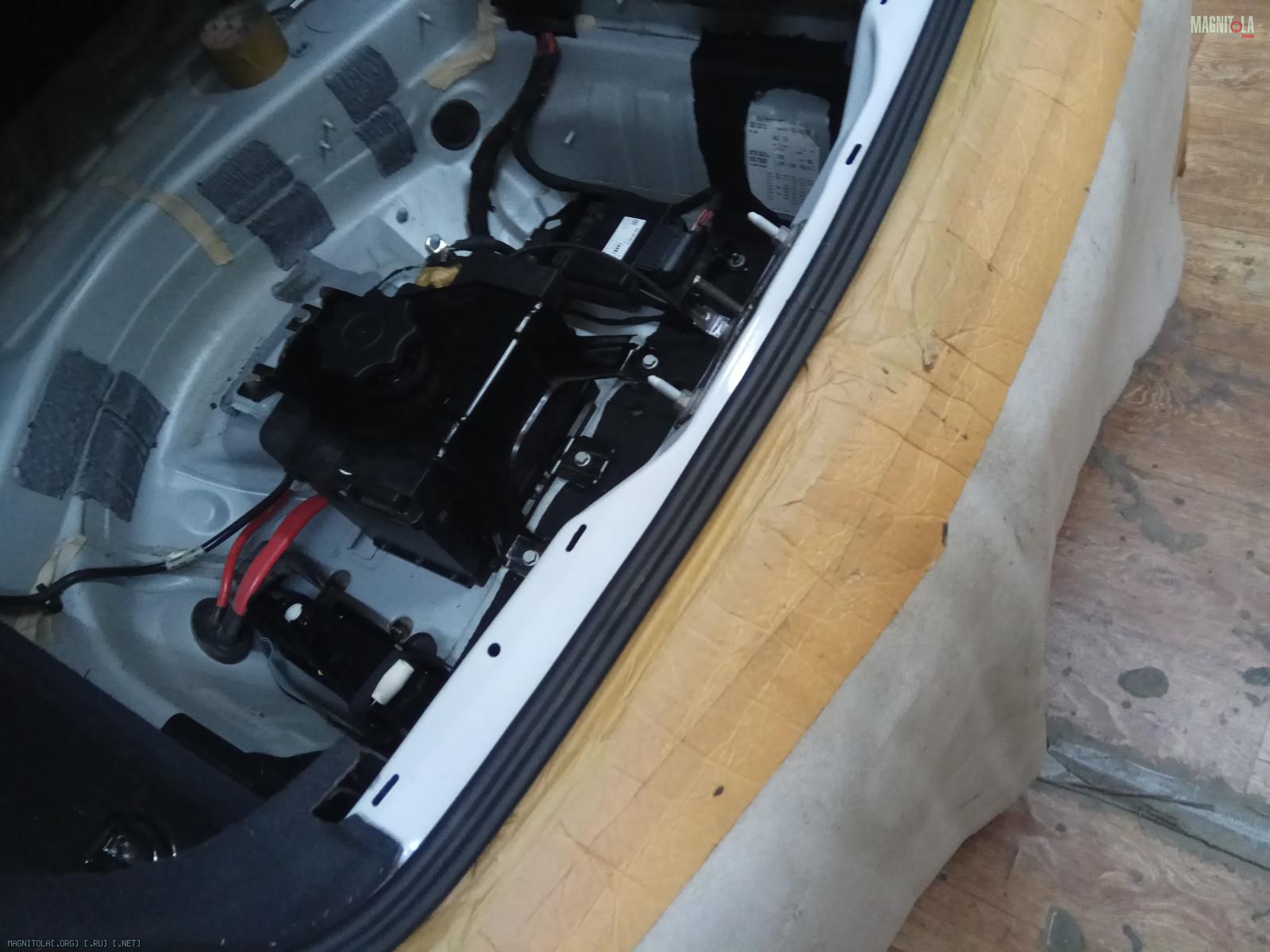

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1244226Вложение 1244228Вложение 1244230Вложение 1244232Вложение 1244234Вложение 1244236Вложение 1244238

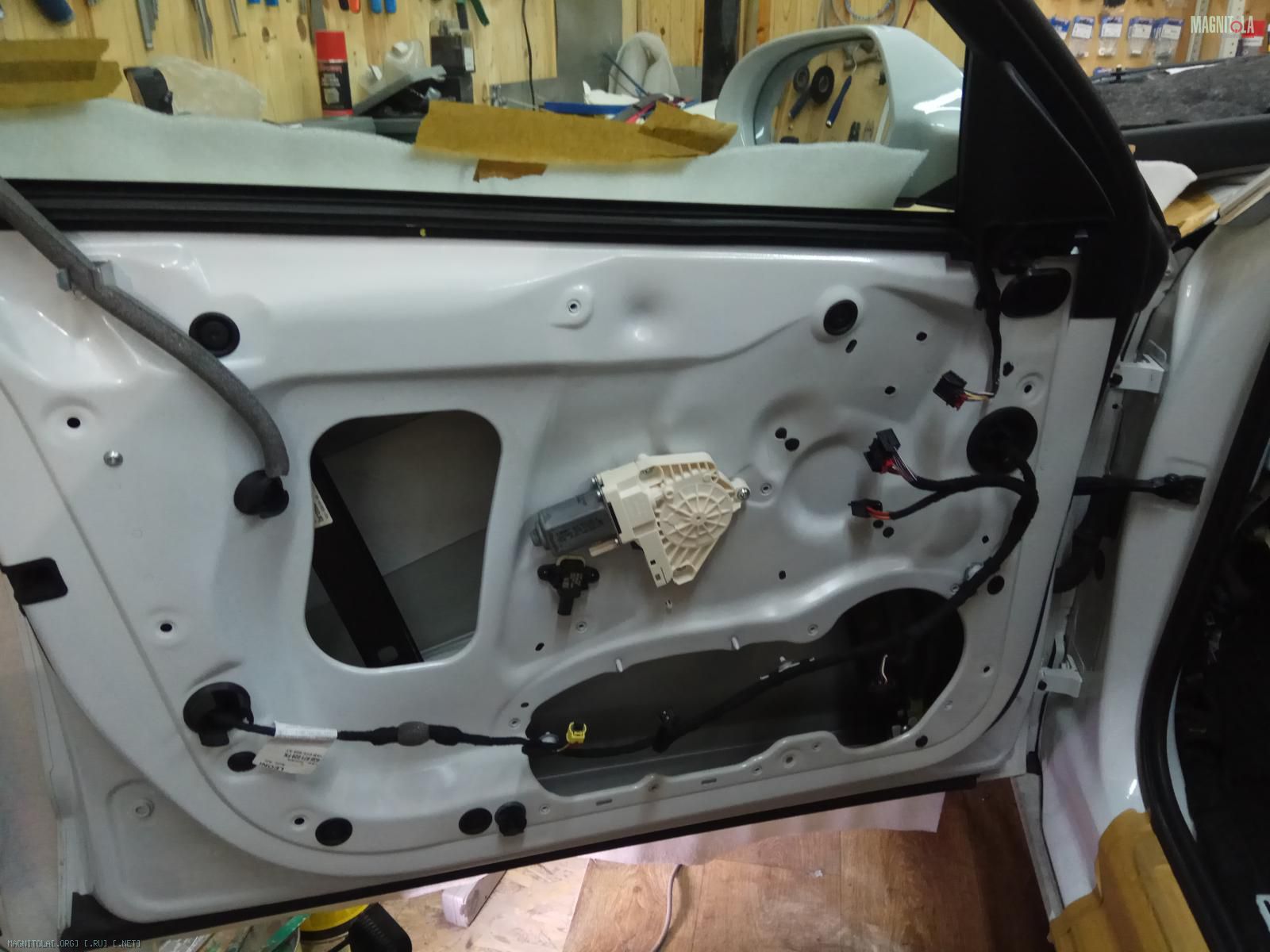

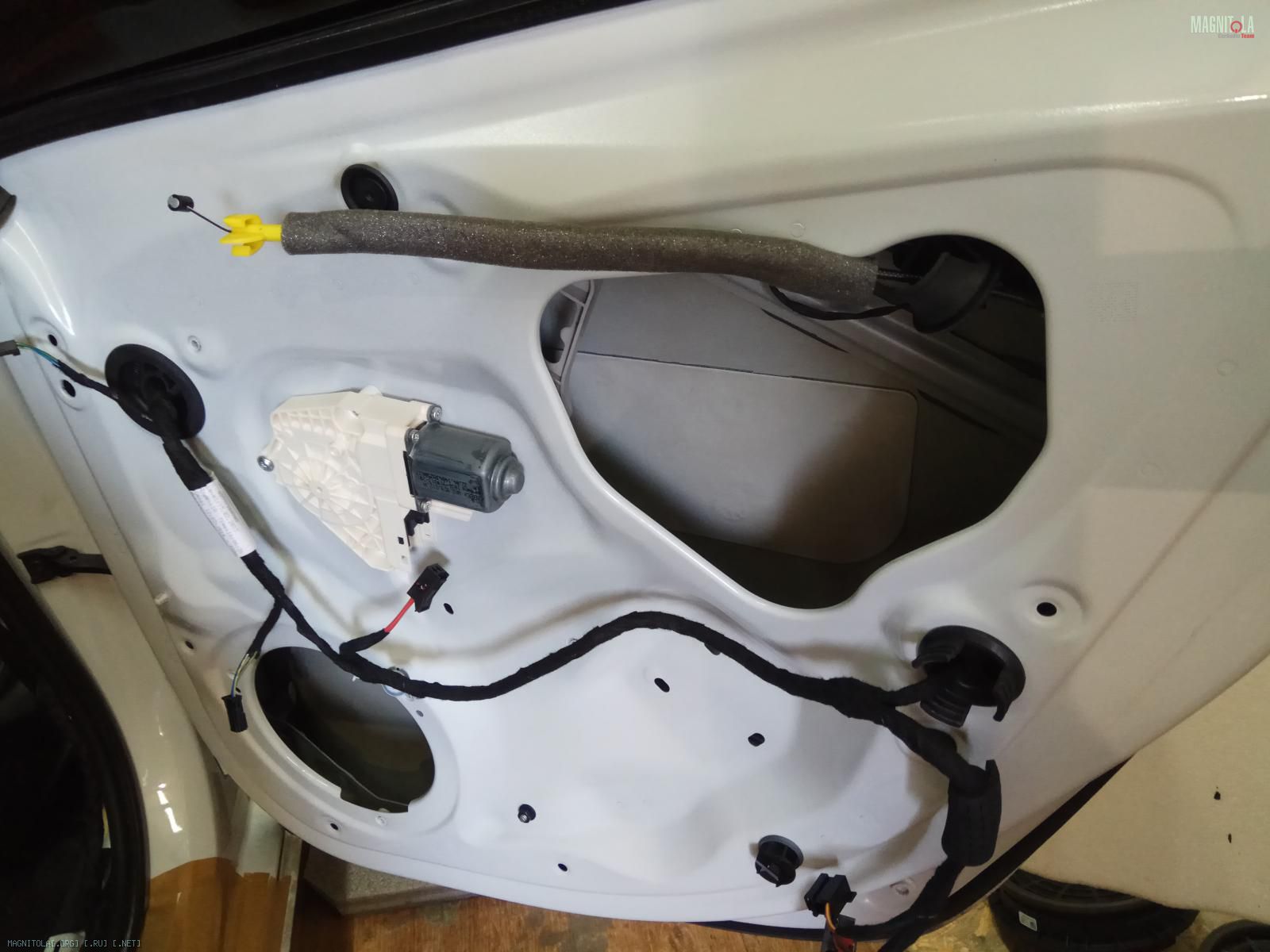

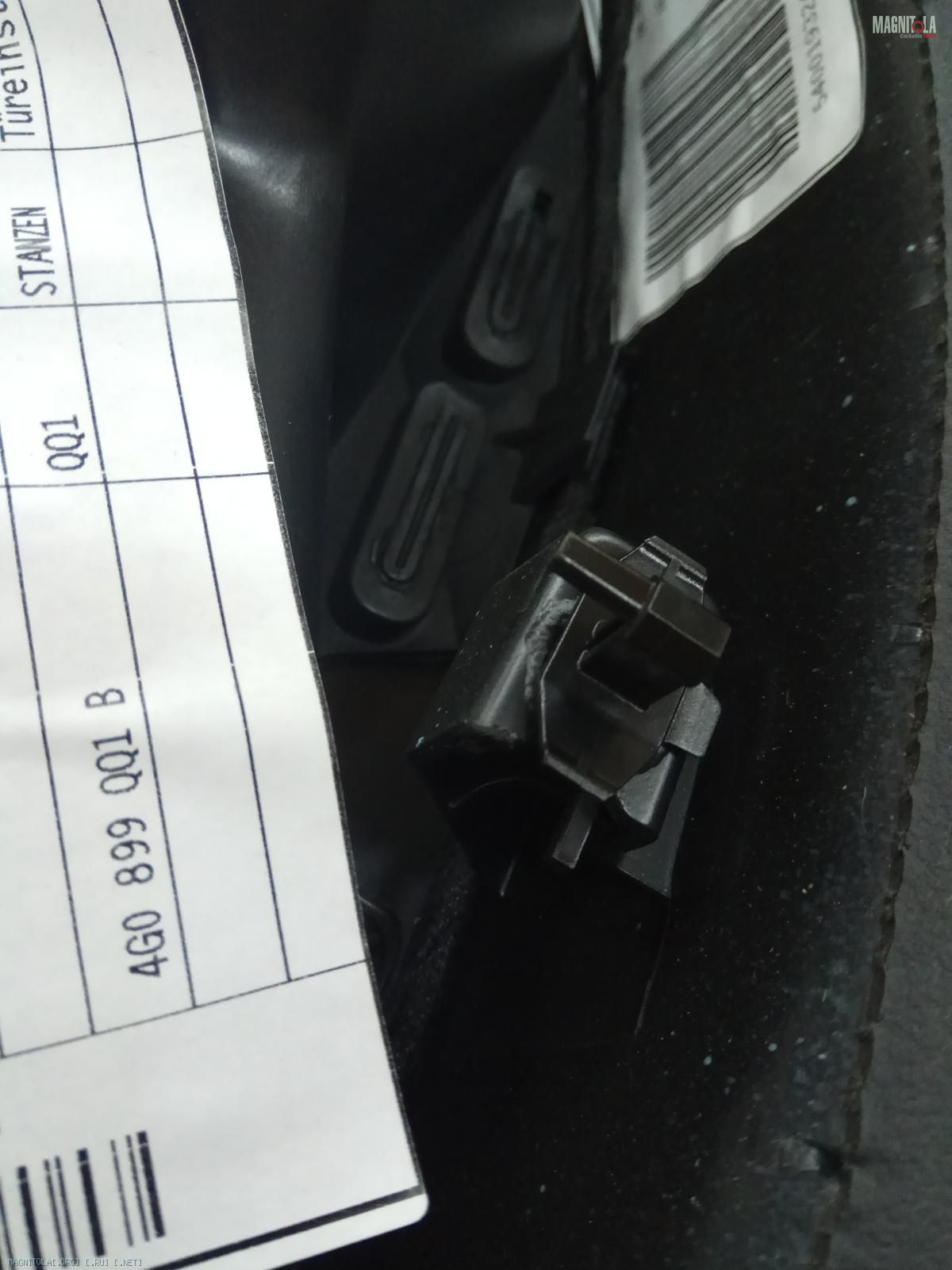

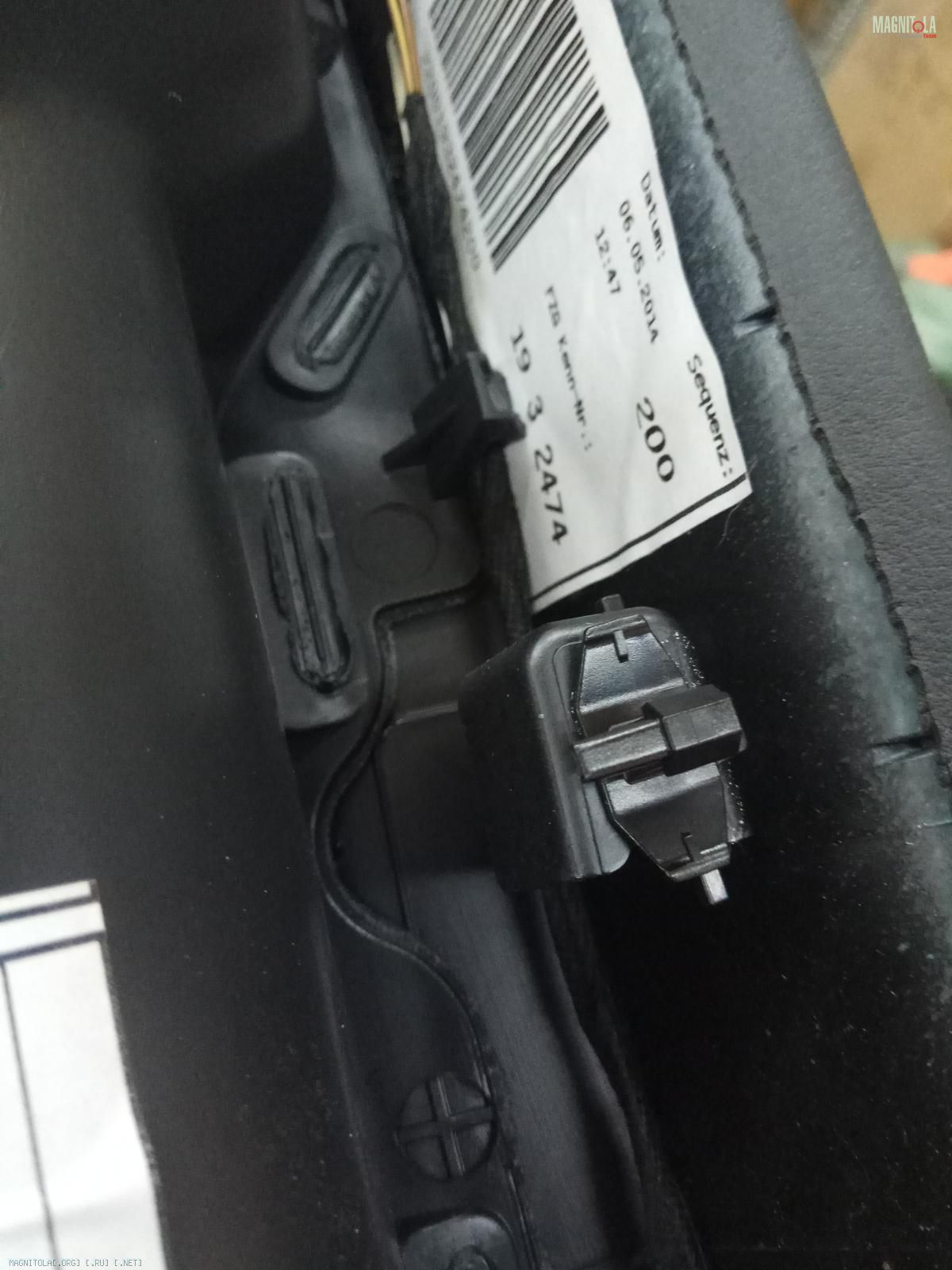

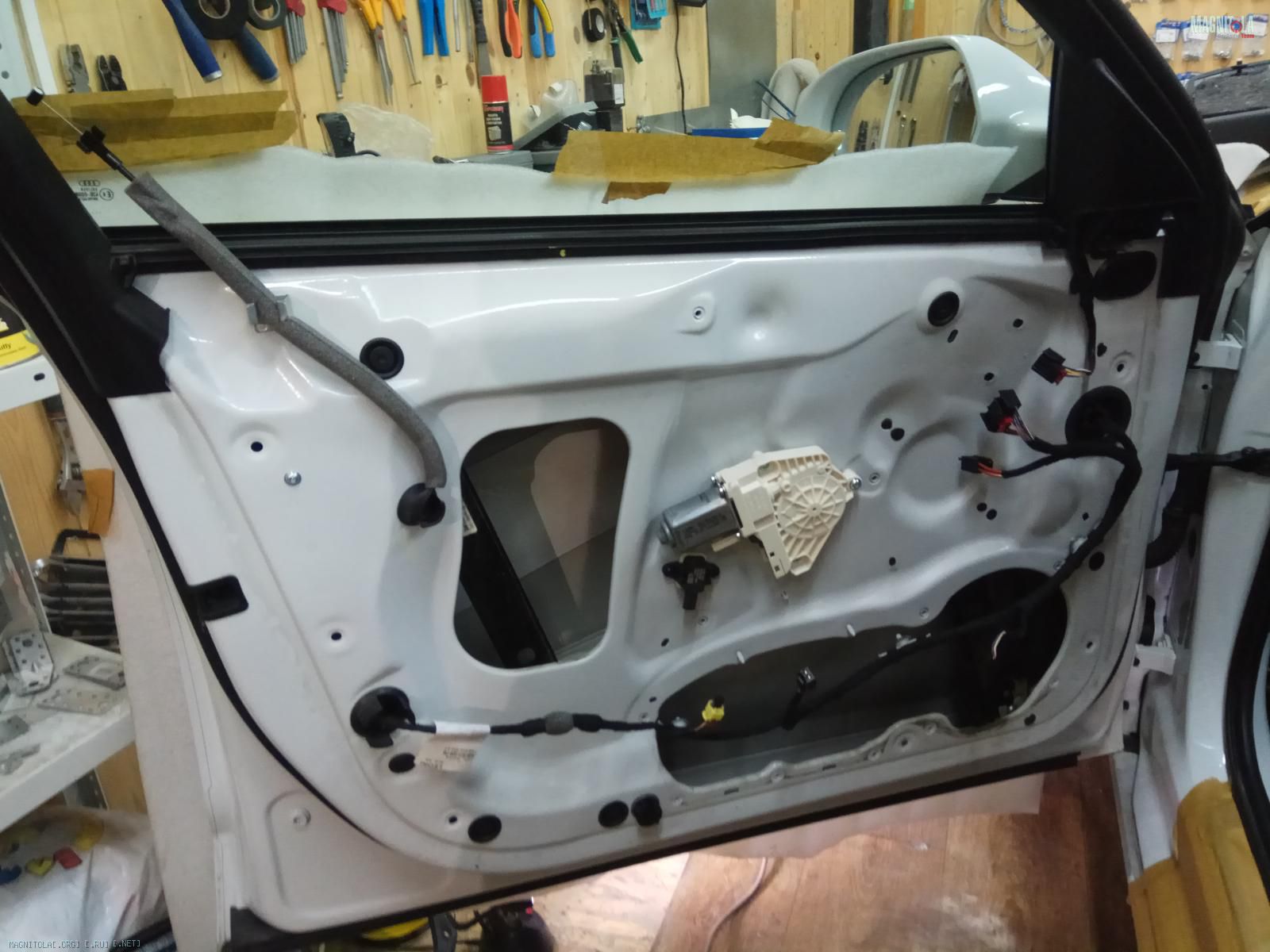

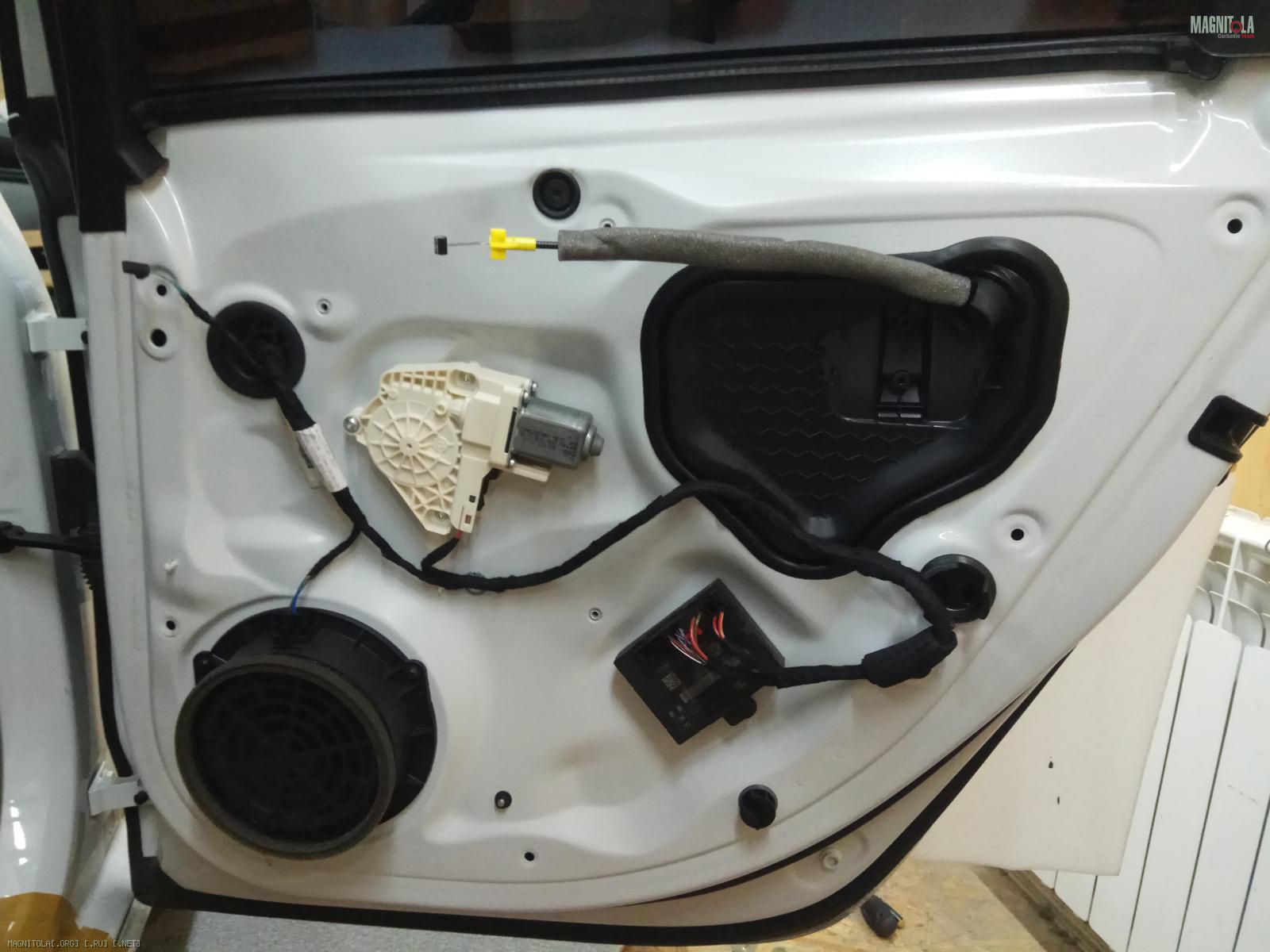

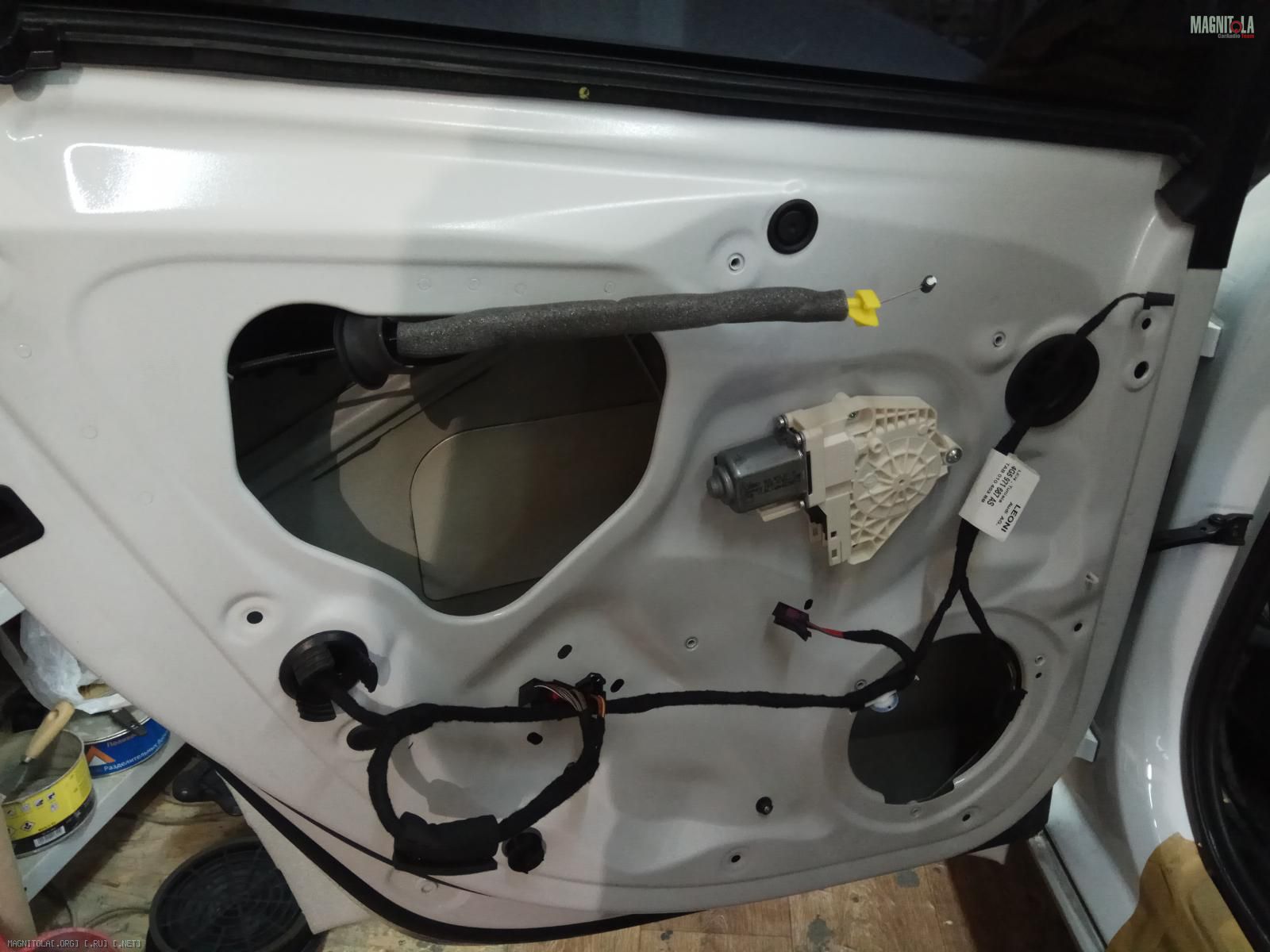

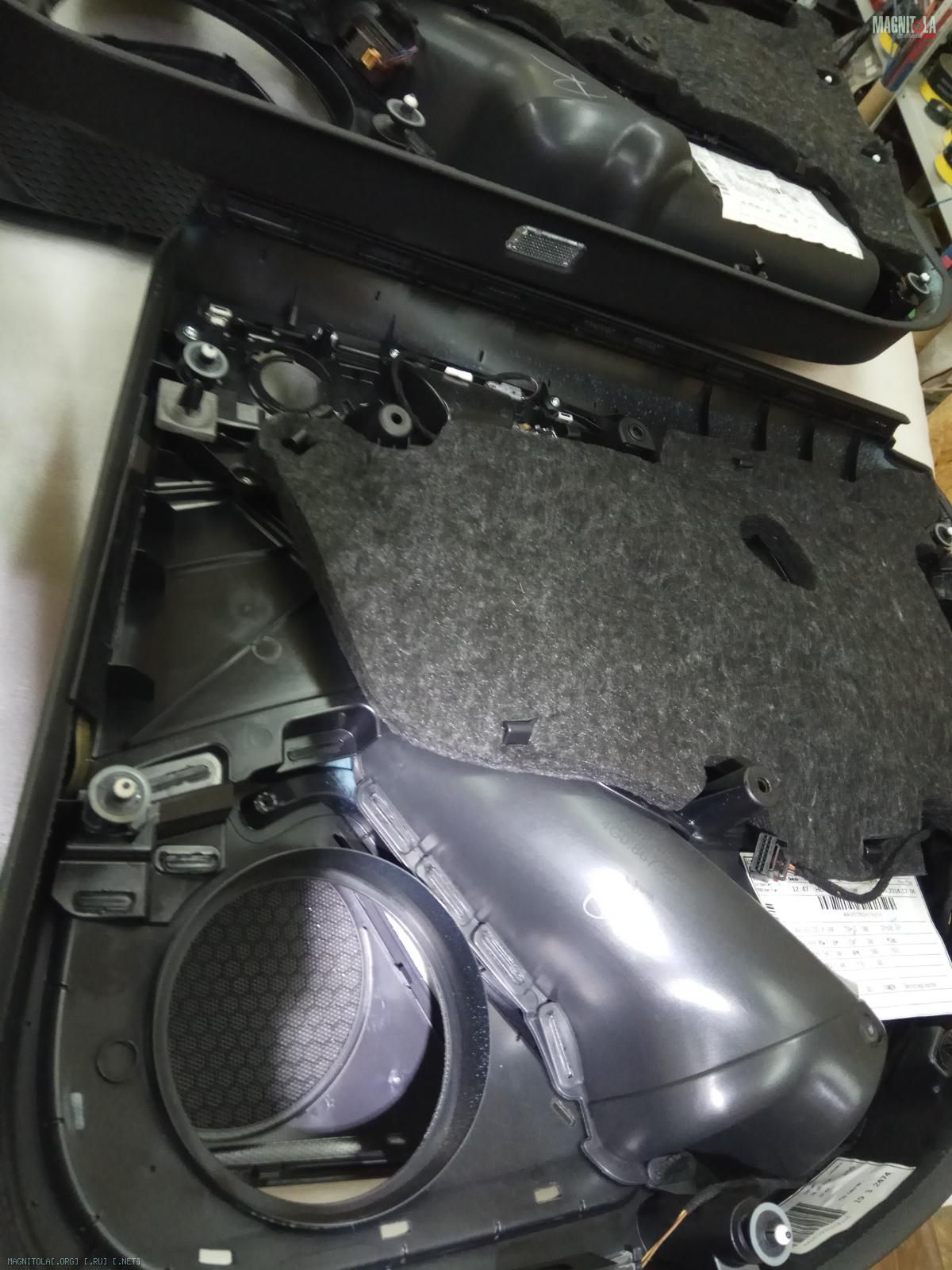

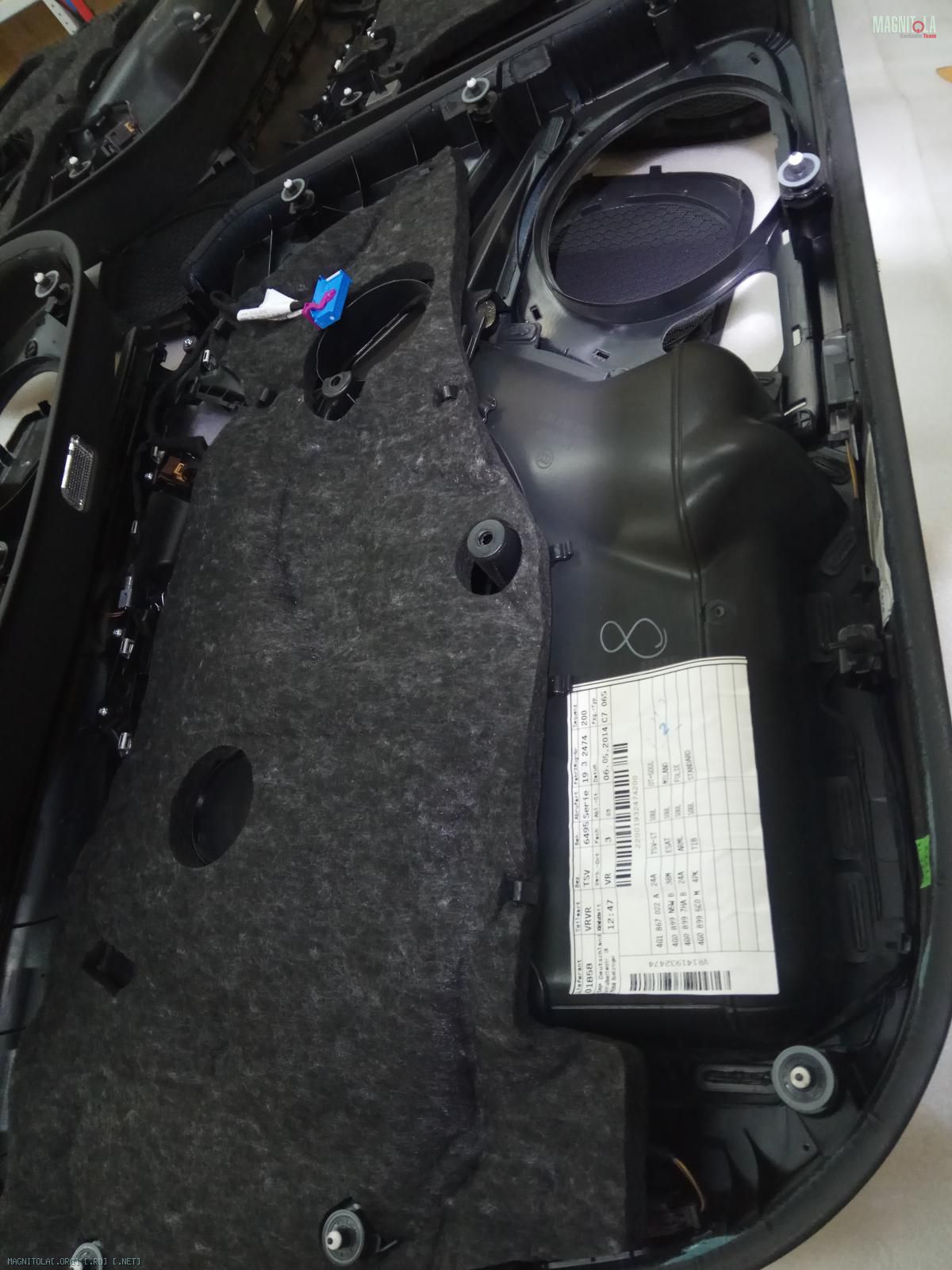

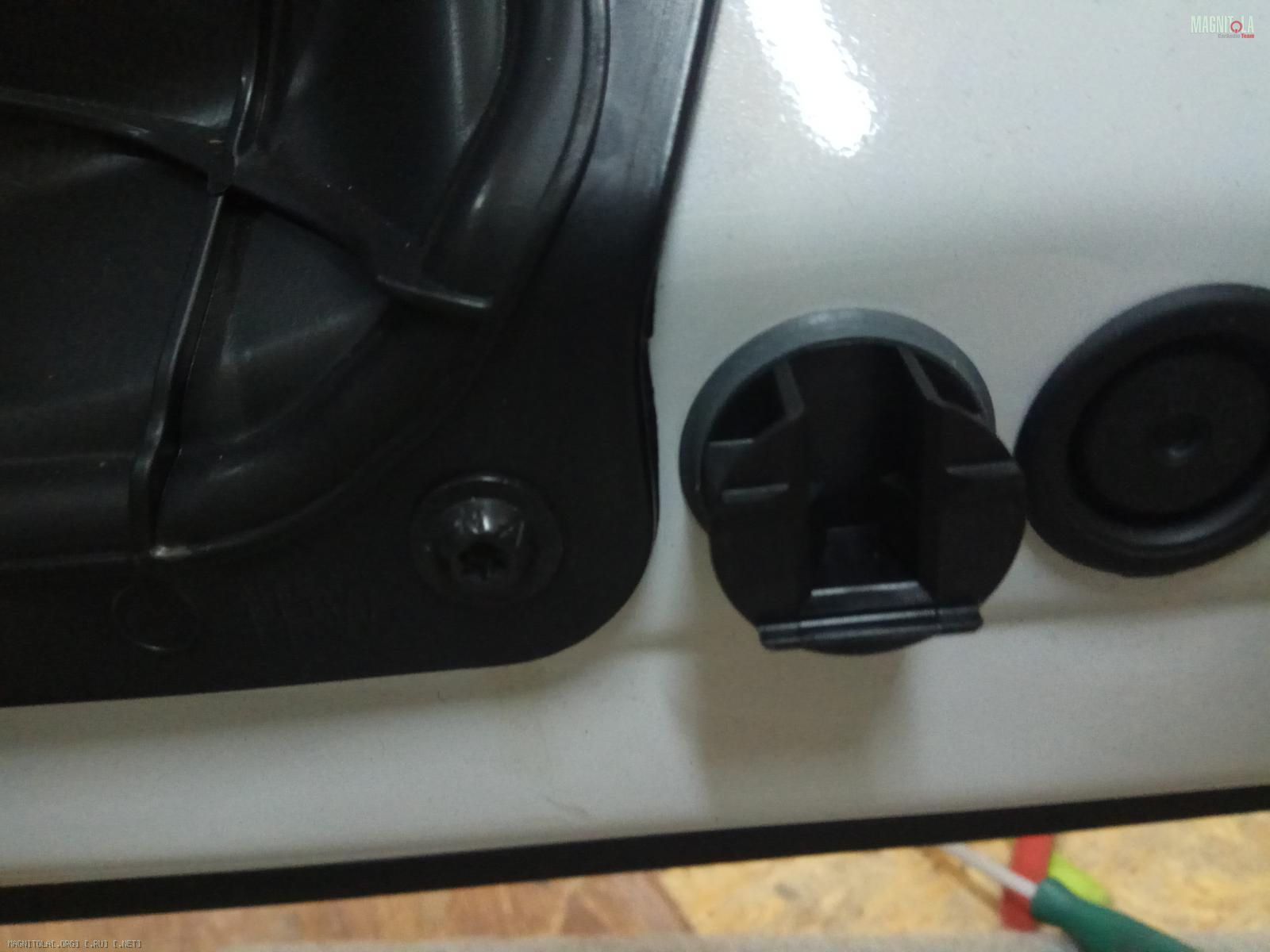

Разбираем двери...
Войлок присутствует)
Вложение 1244240Вложение 1244242Вложение 1244244Вложение 1244246Вложение 1244248Вложение 1244250Вложение 1244252Вложение 1244254Вложение 1244256Вложение 1244258Вложение 1244260Вложение 1244262


Снимаем проводку, блоки...

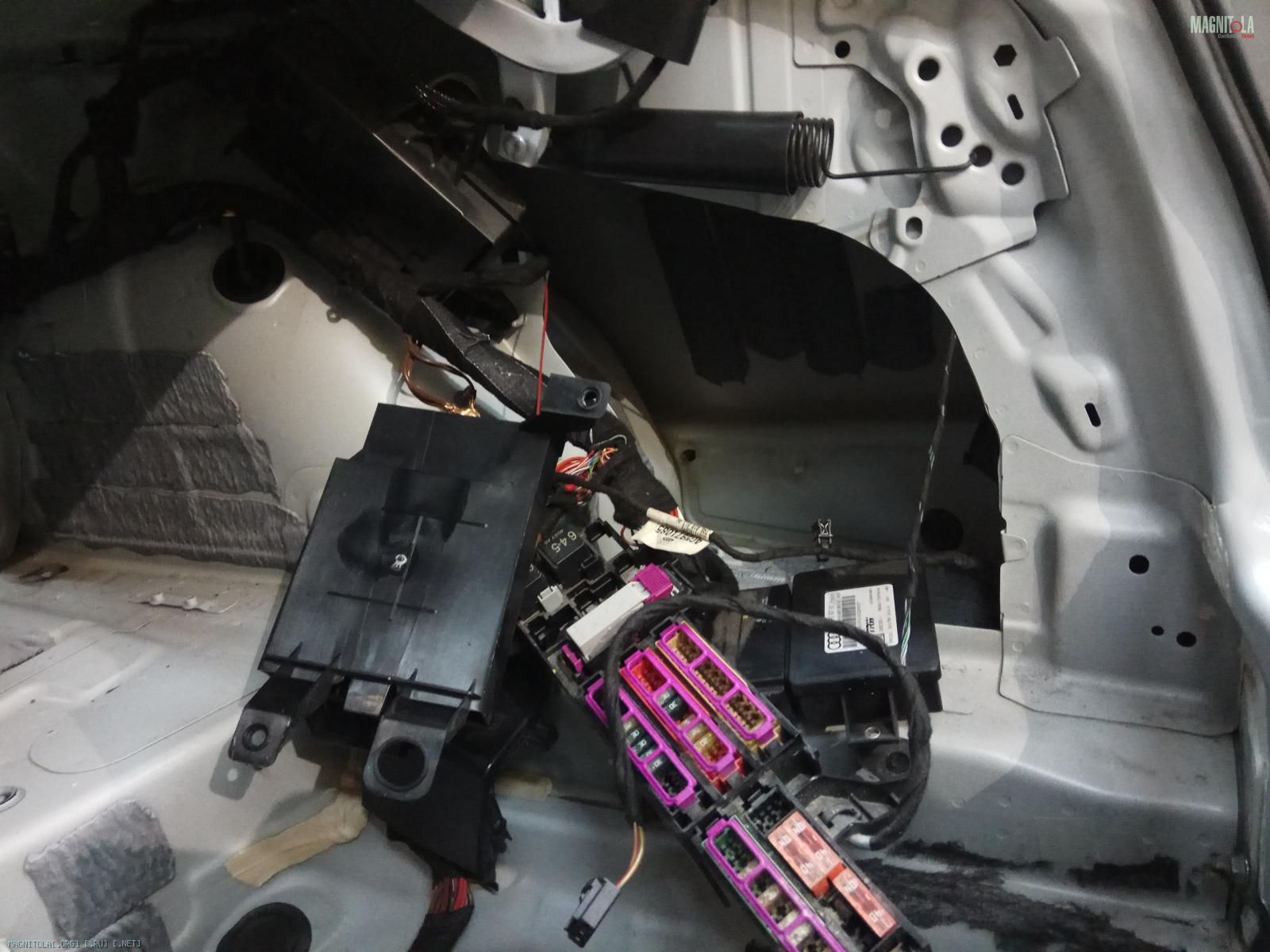

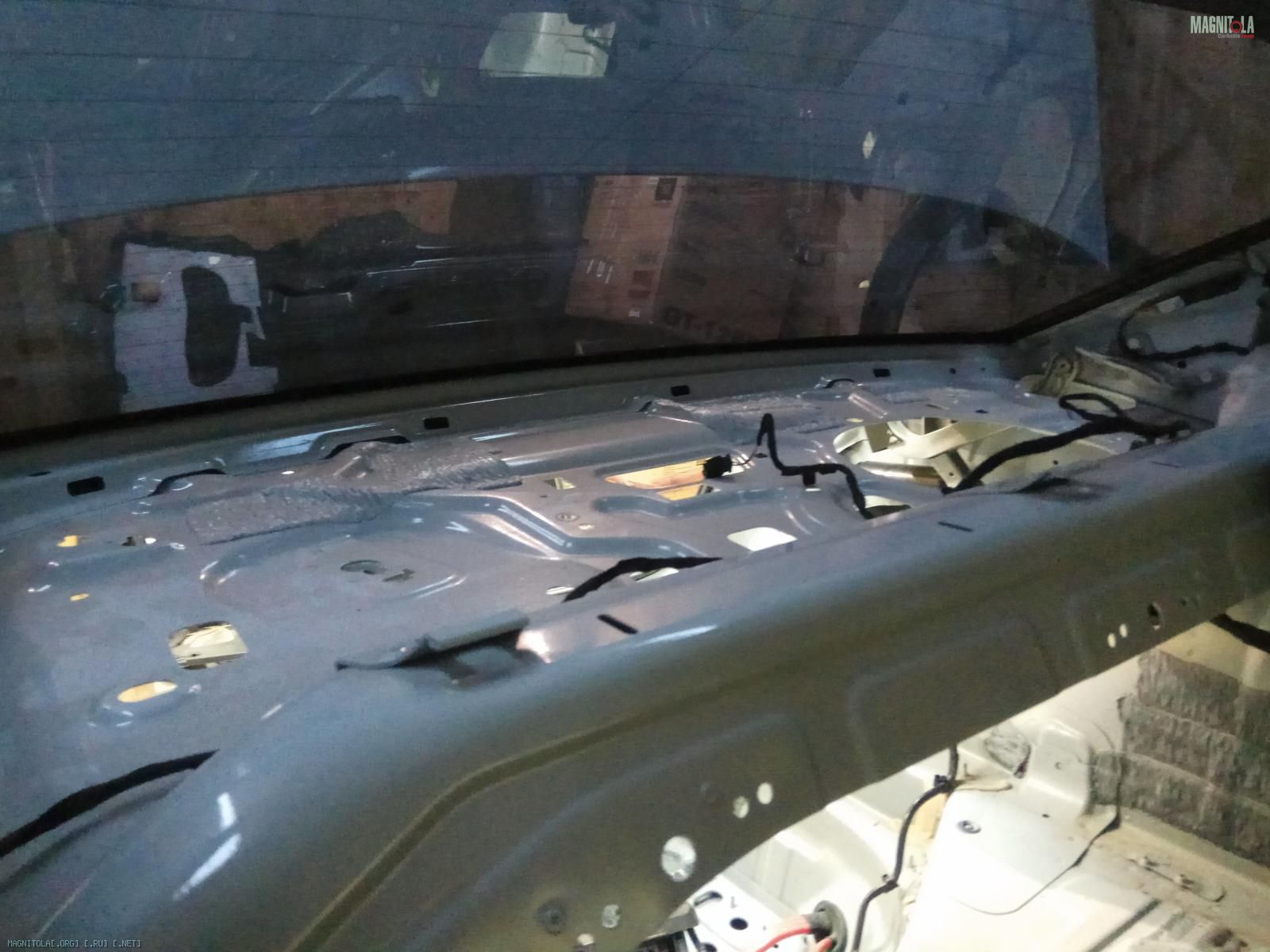

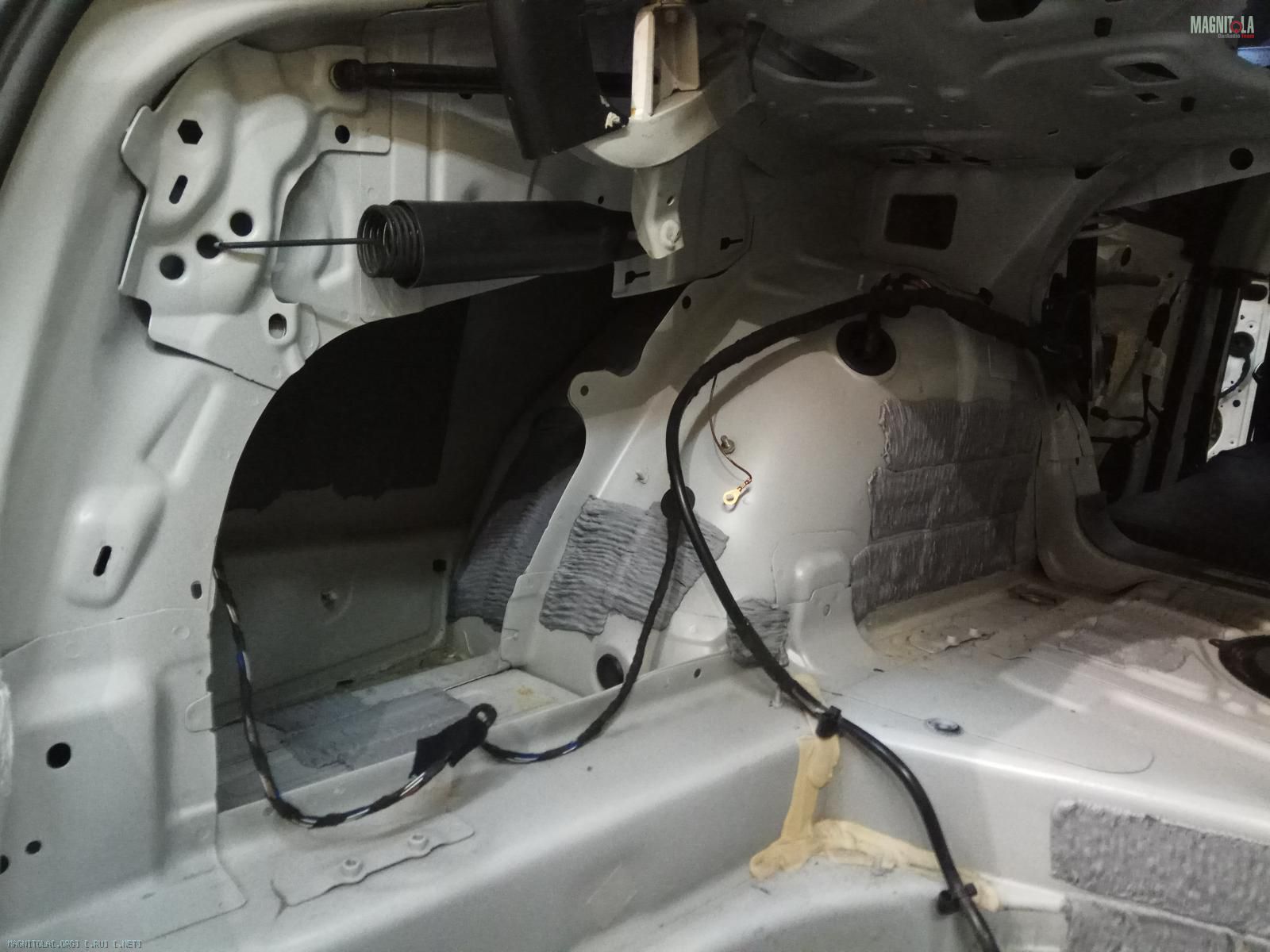

Разбираем полку, багажник...
Вложение 1244264Вложение 1244266Вложение 1244268Вложение 1244270Вложение 1244272Вложение 1244274Вложение 1244276Вложение 1244278Вложение 1244280

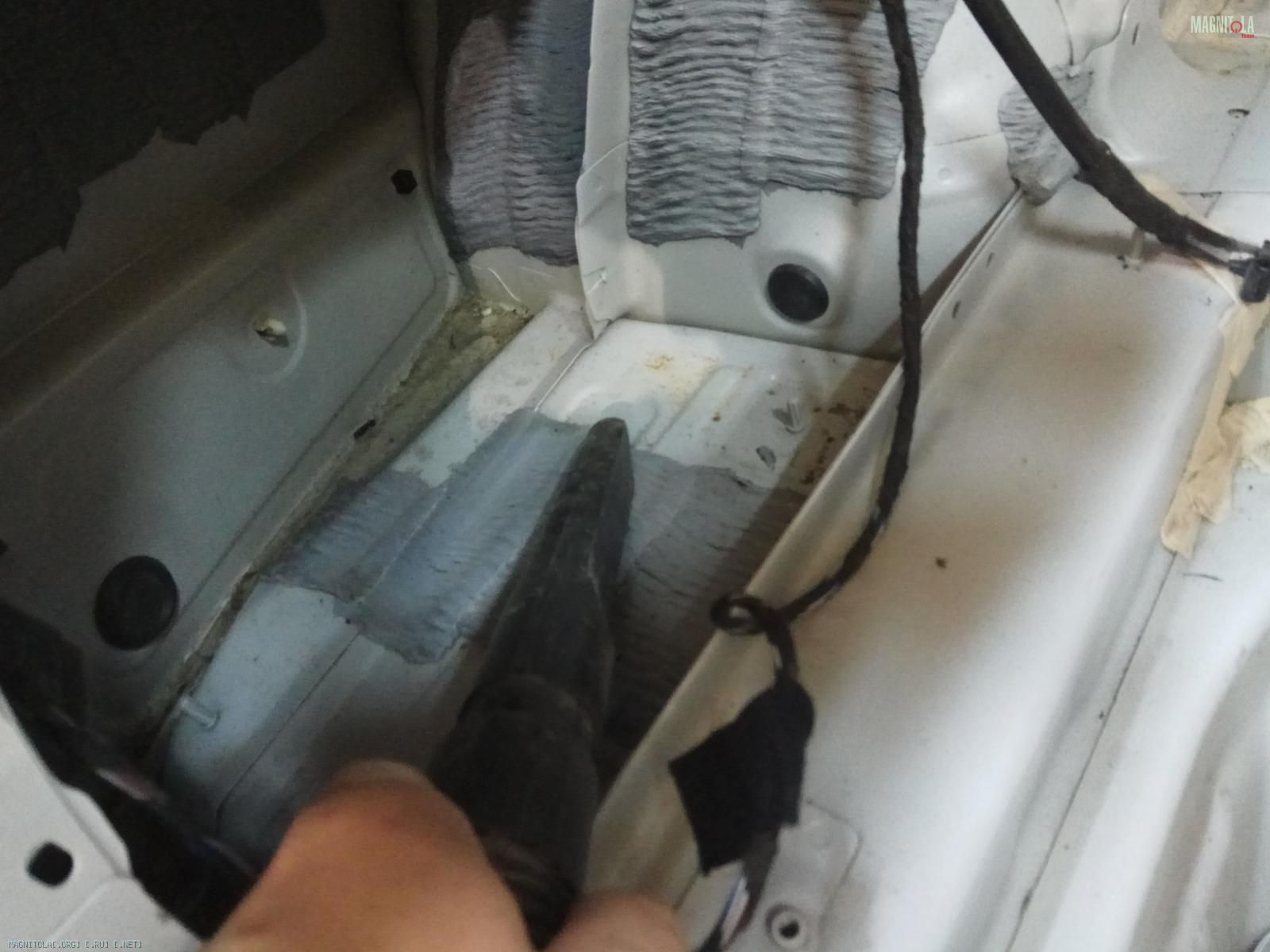

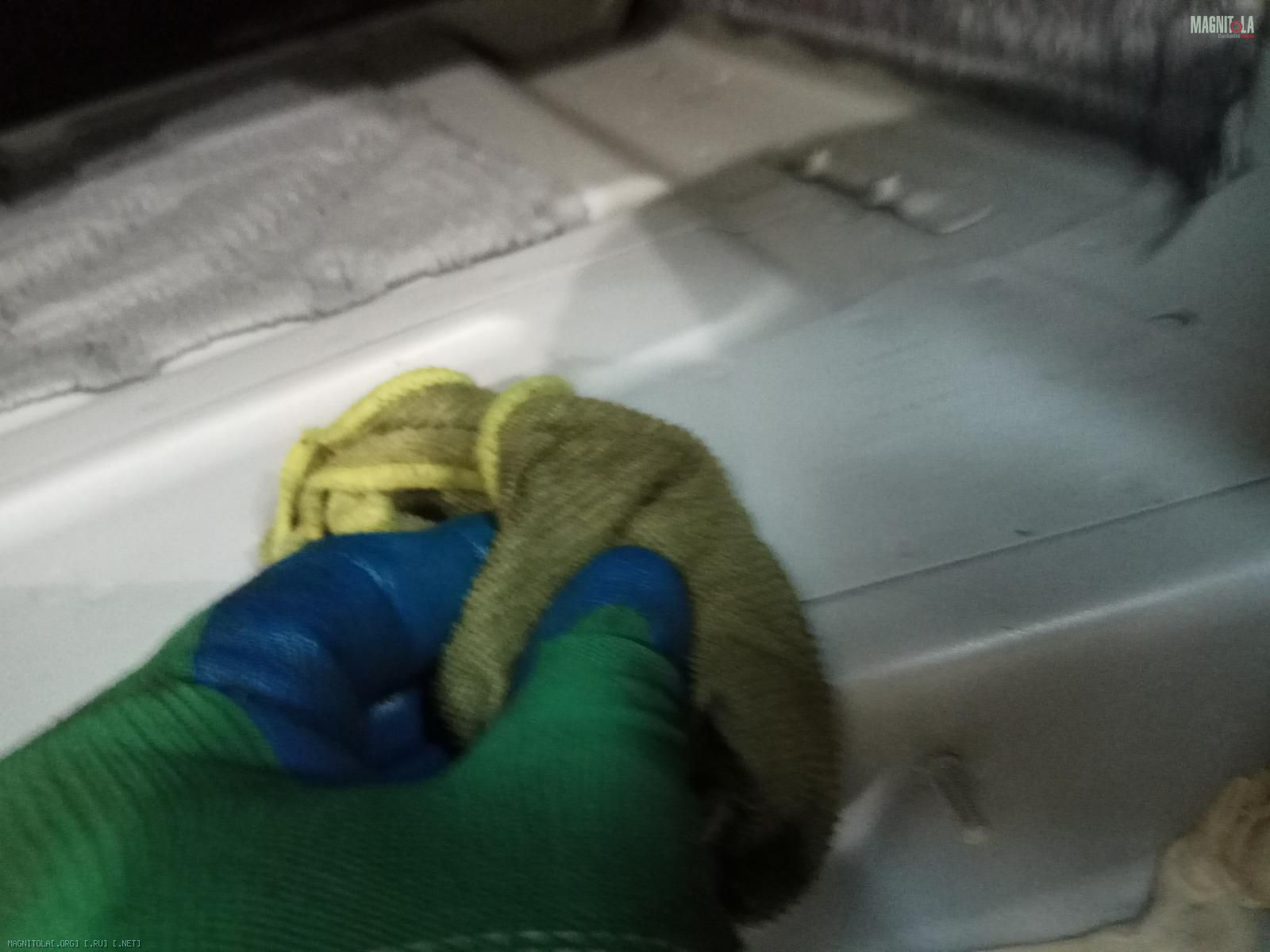

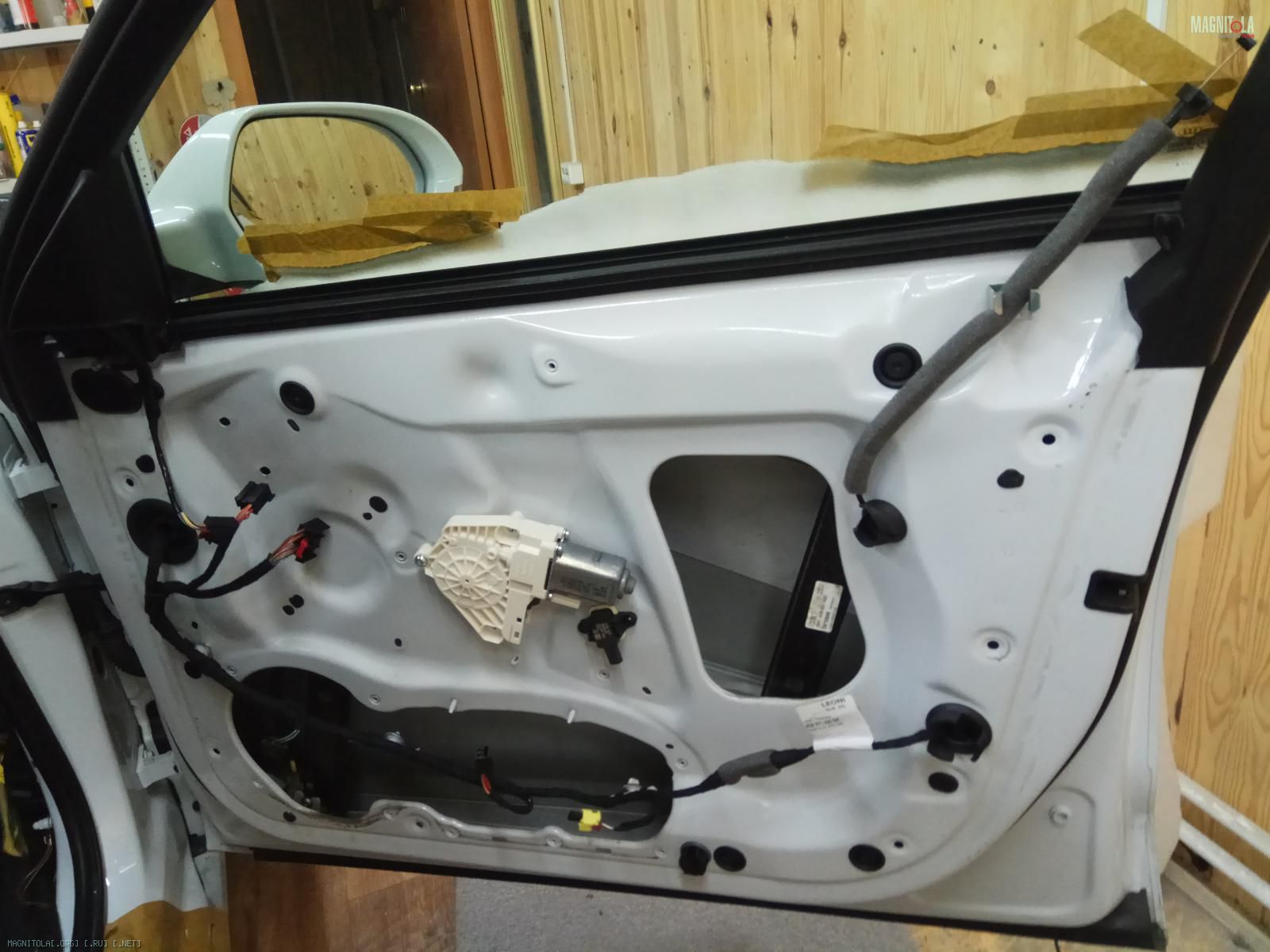

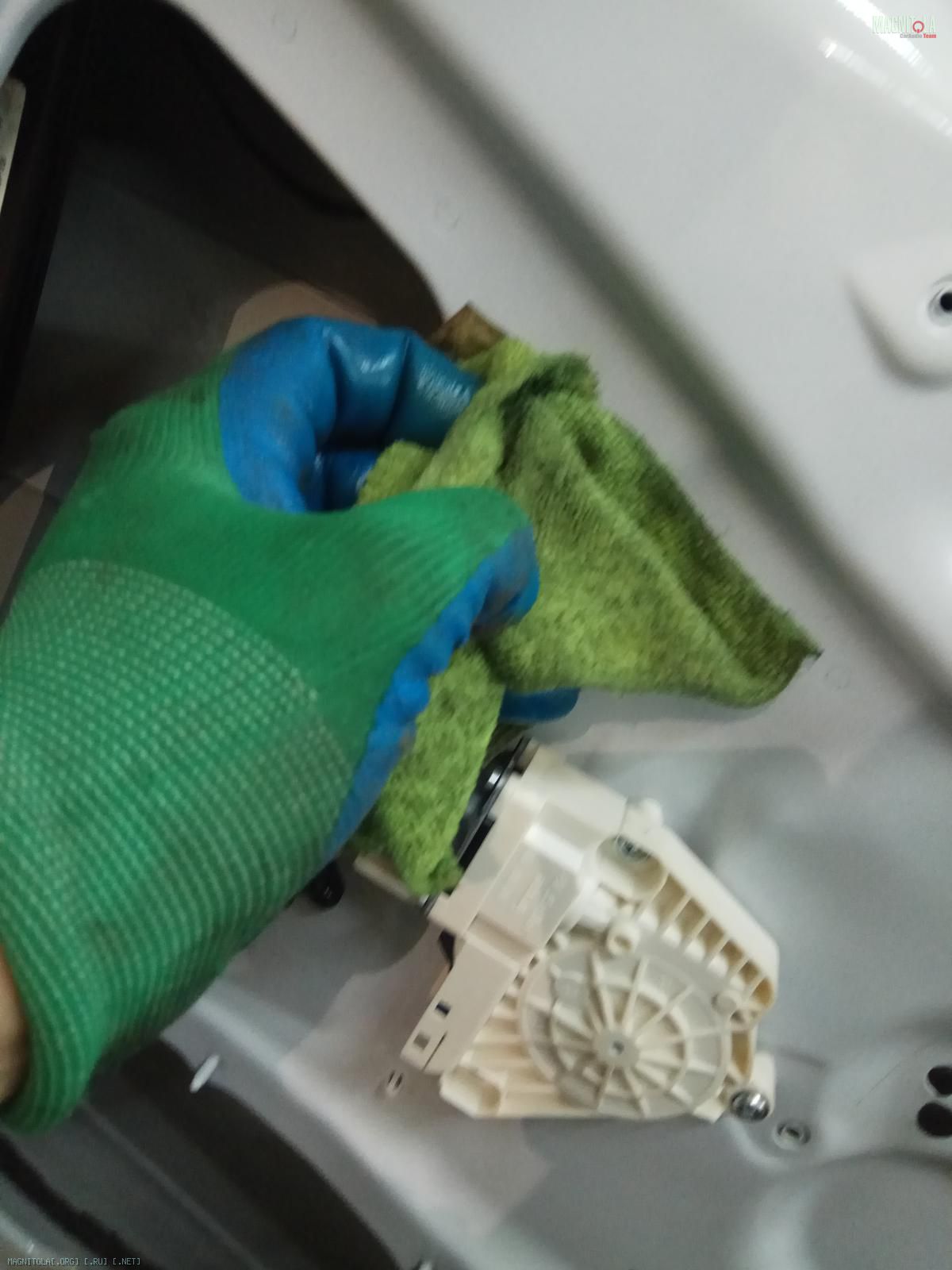

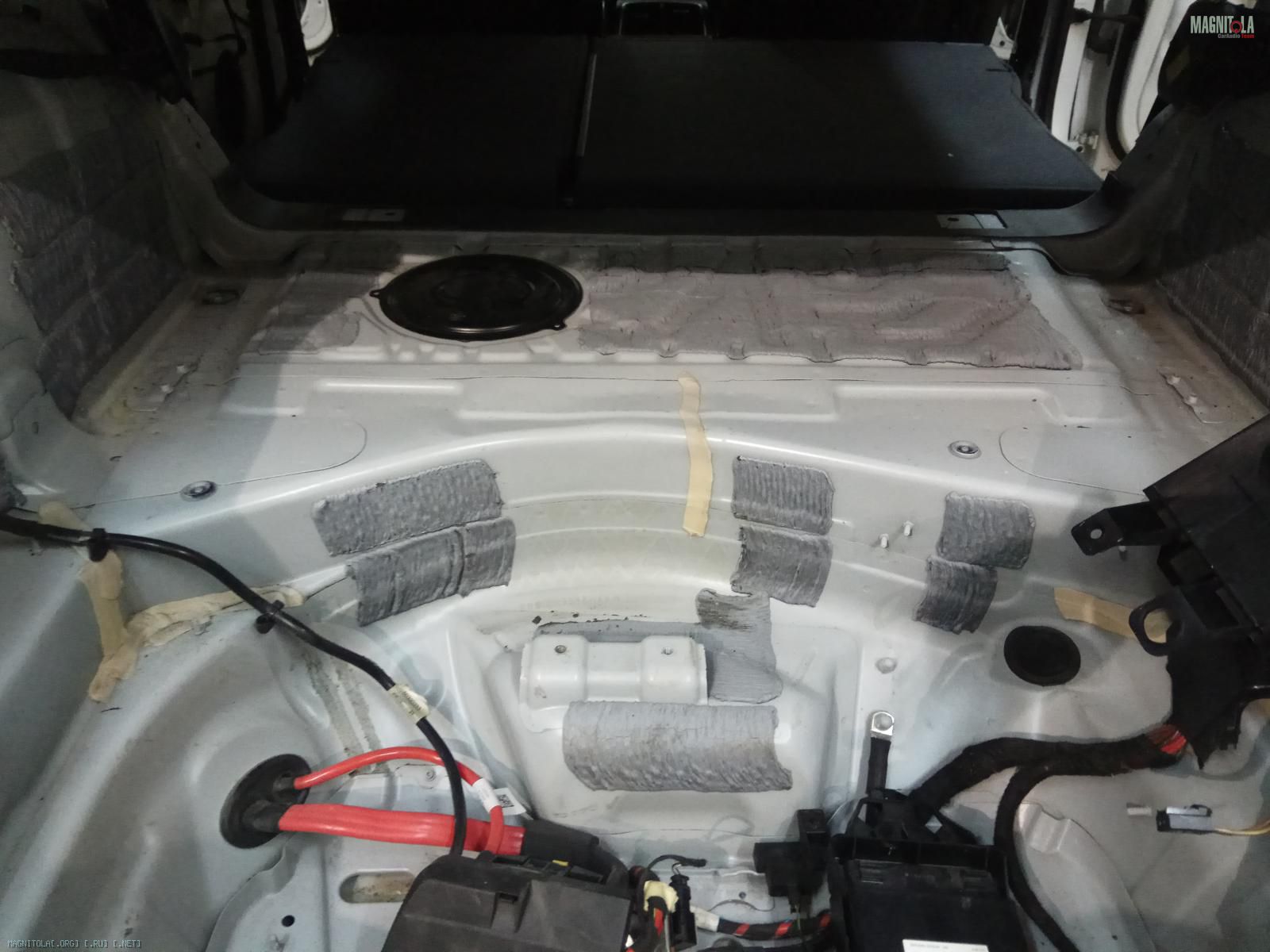

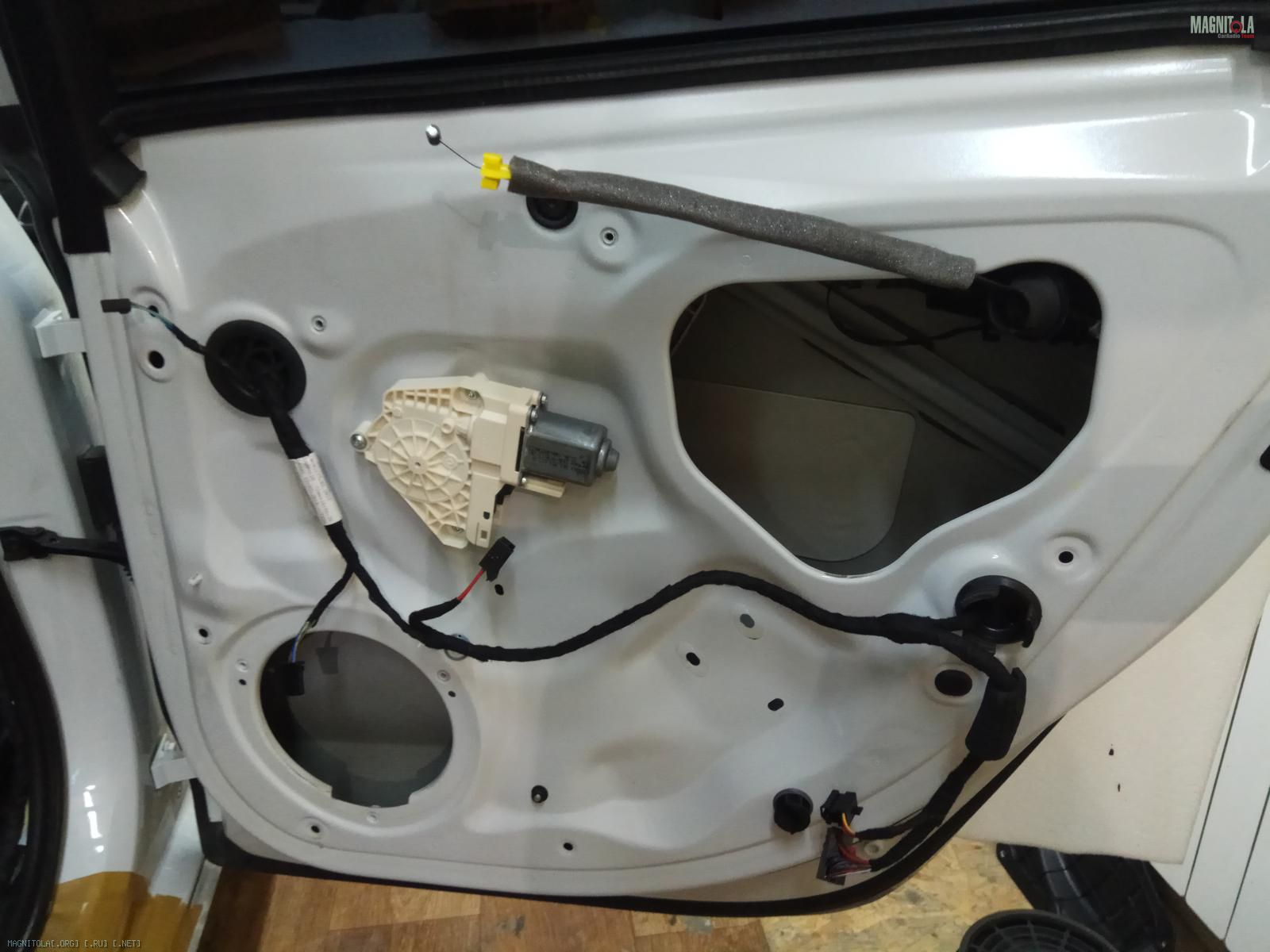

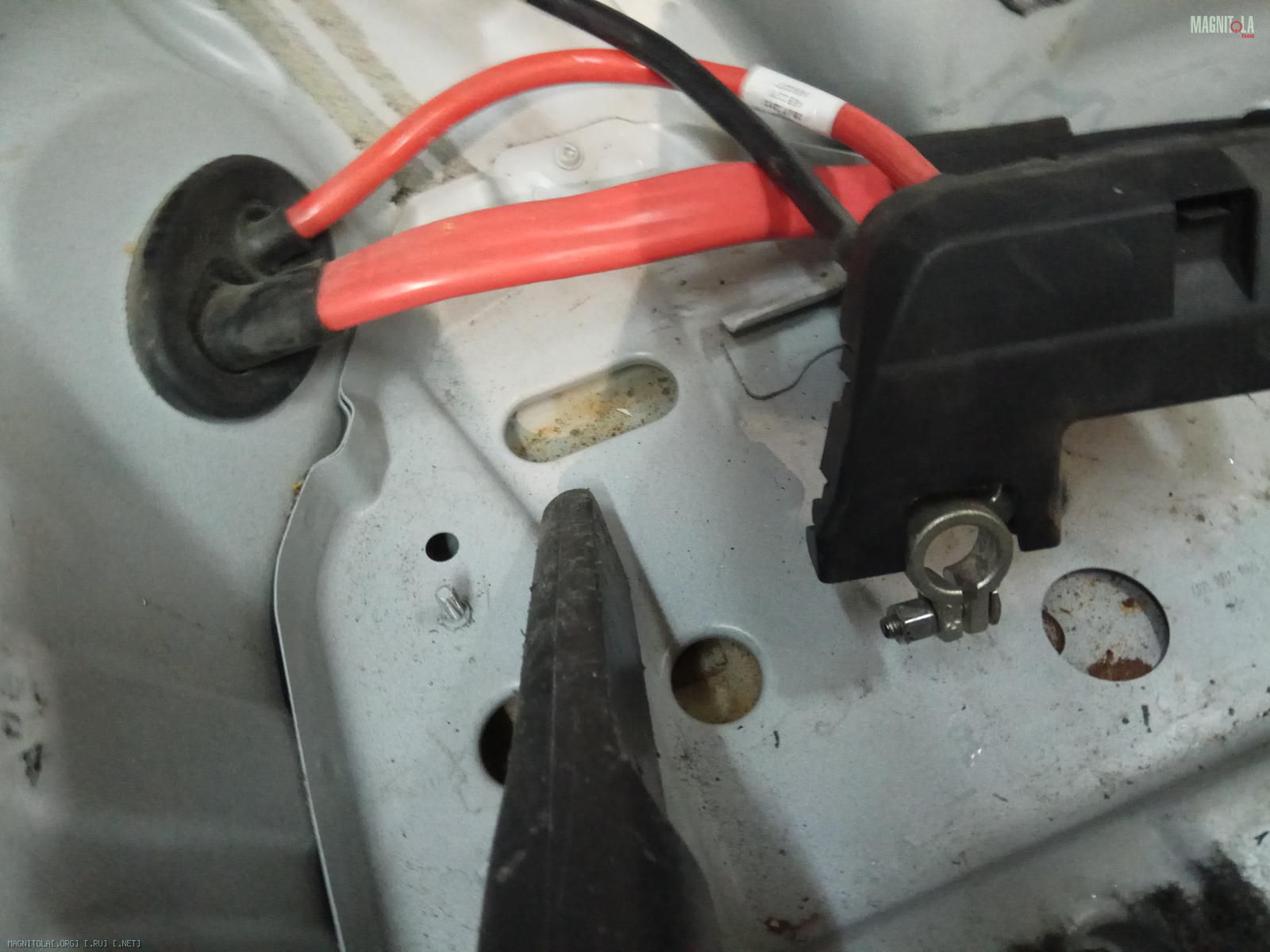

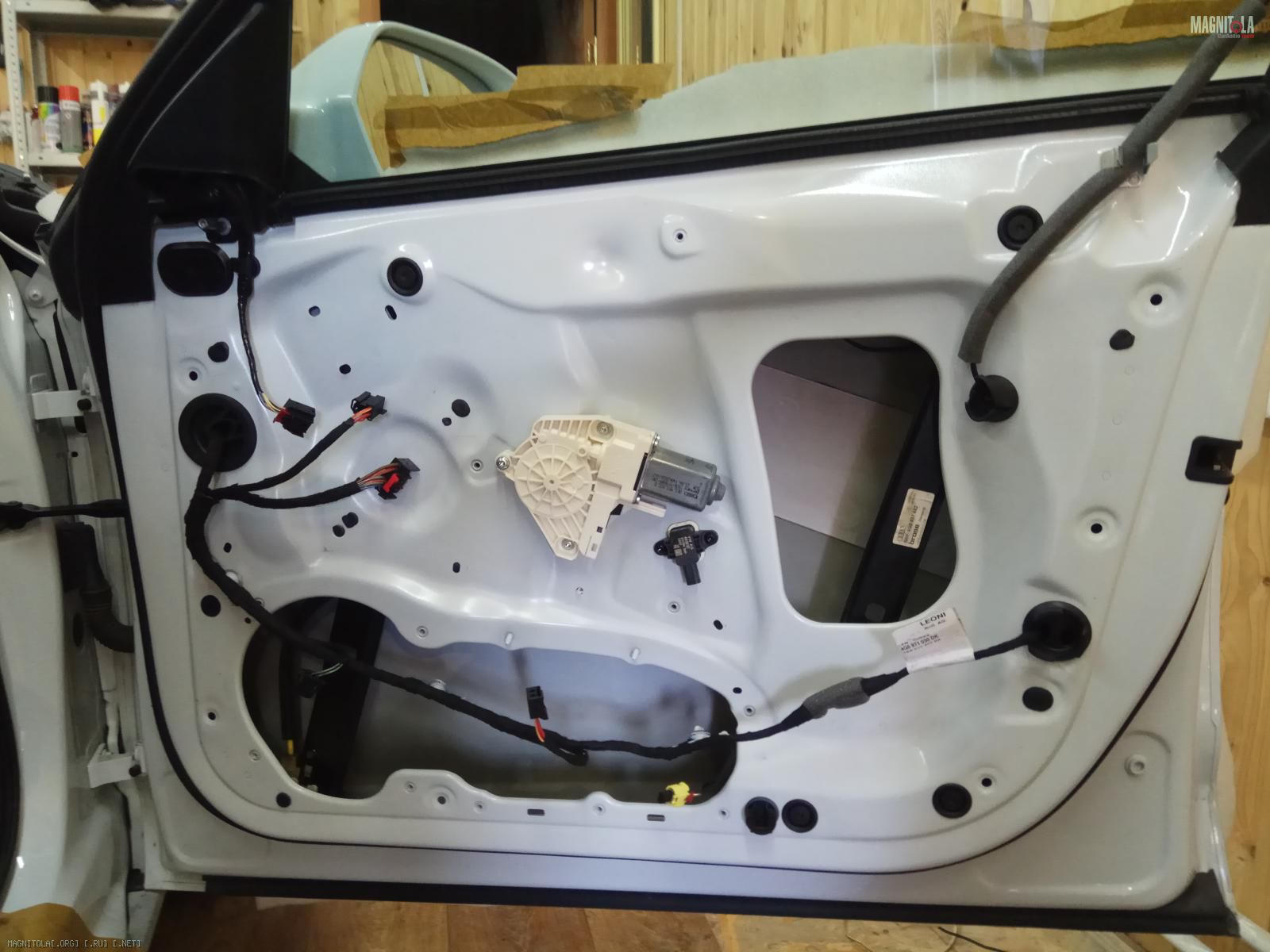

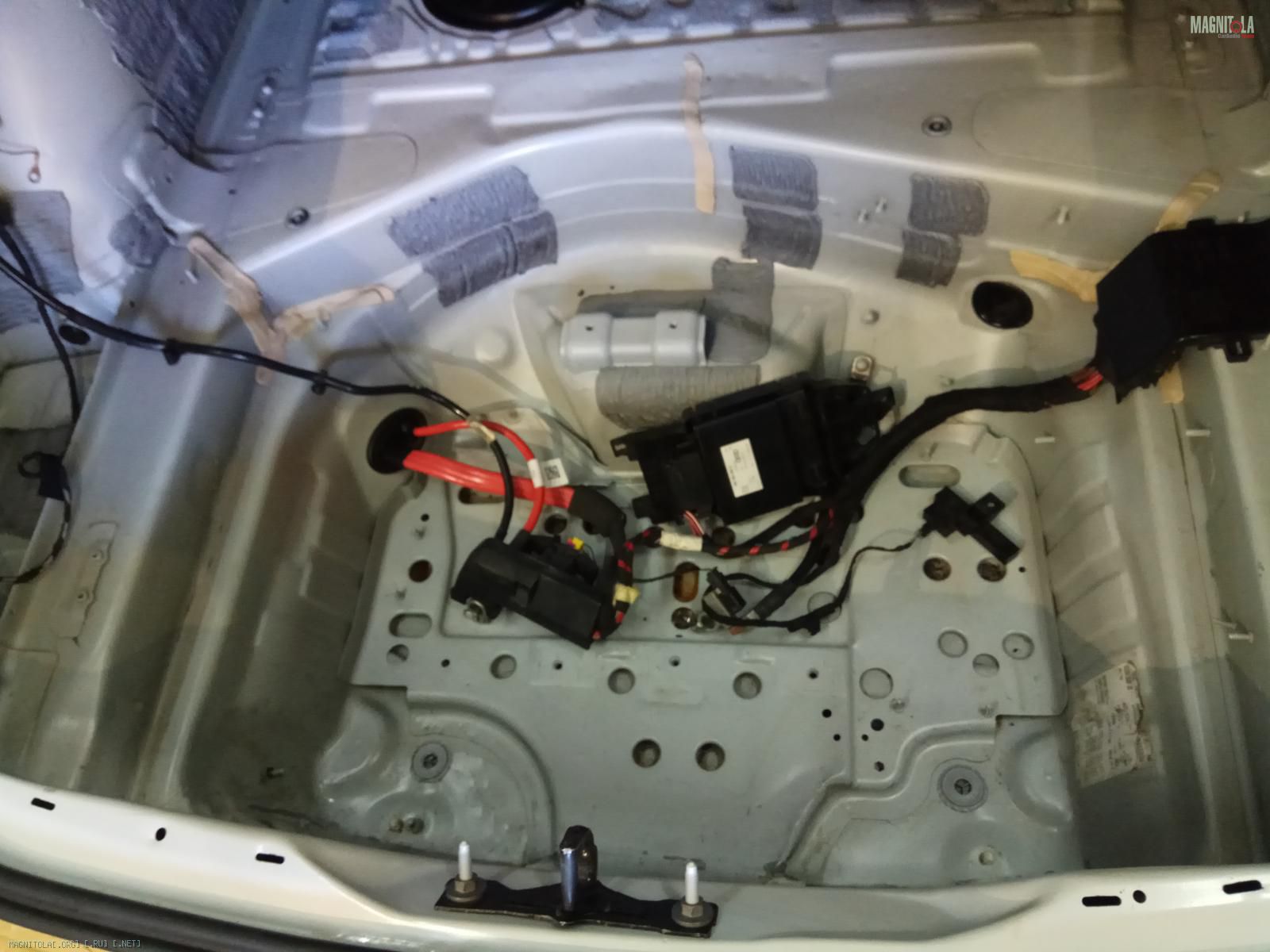

Пылесосим, очищаем, обезжириваем, убираем ржавчину...
Итог очистки...
Вложение 1244282Вложение 1244284Вложение 1244286Вложение 1244288Вложение 1244290Вложение 1244292Вложение 1244294Вложение 1244296Вложение 1244298Вложение 1244300Вложение 1244302Вложение 1244304

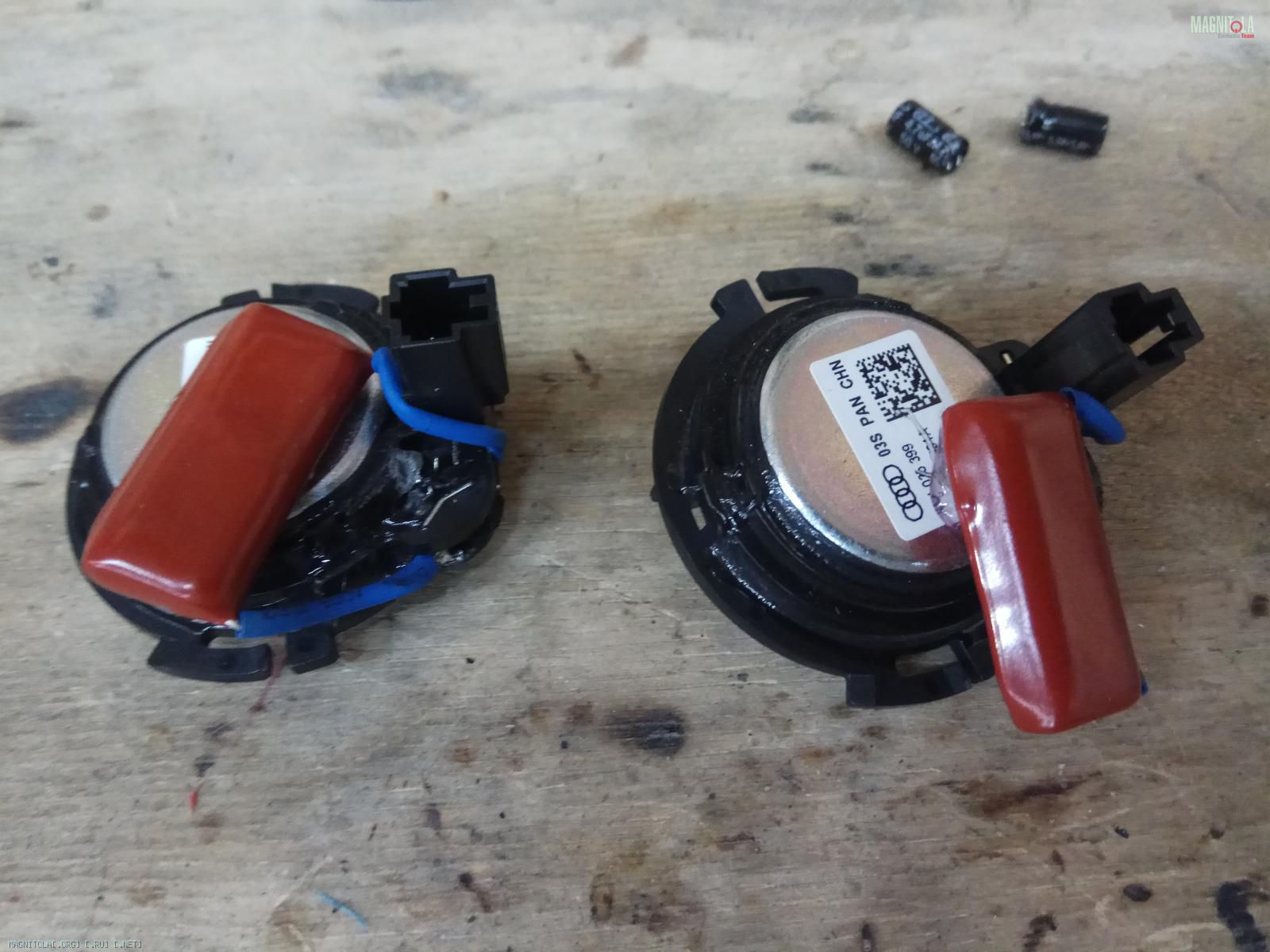

На тыловых ВЧ меняем конденсаторы на пленочные.
Проклеиваем корзины мидбасов...
Убираем паучковую сетку...

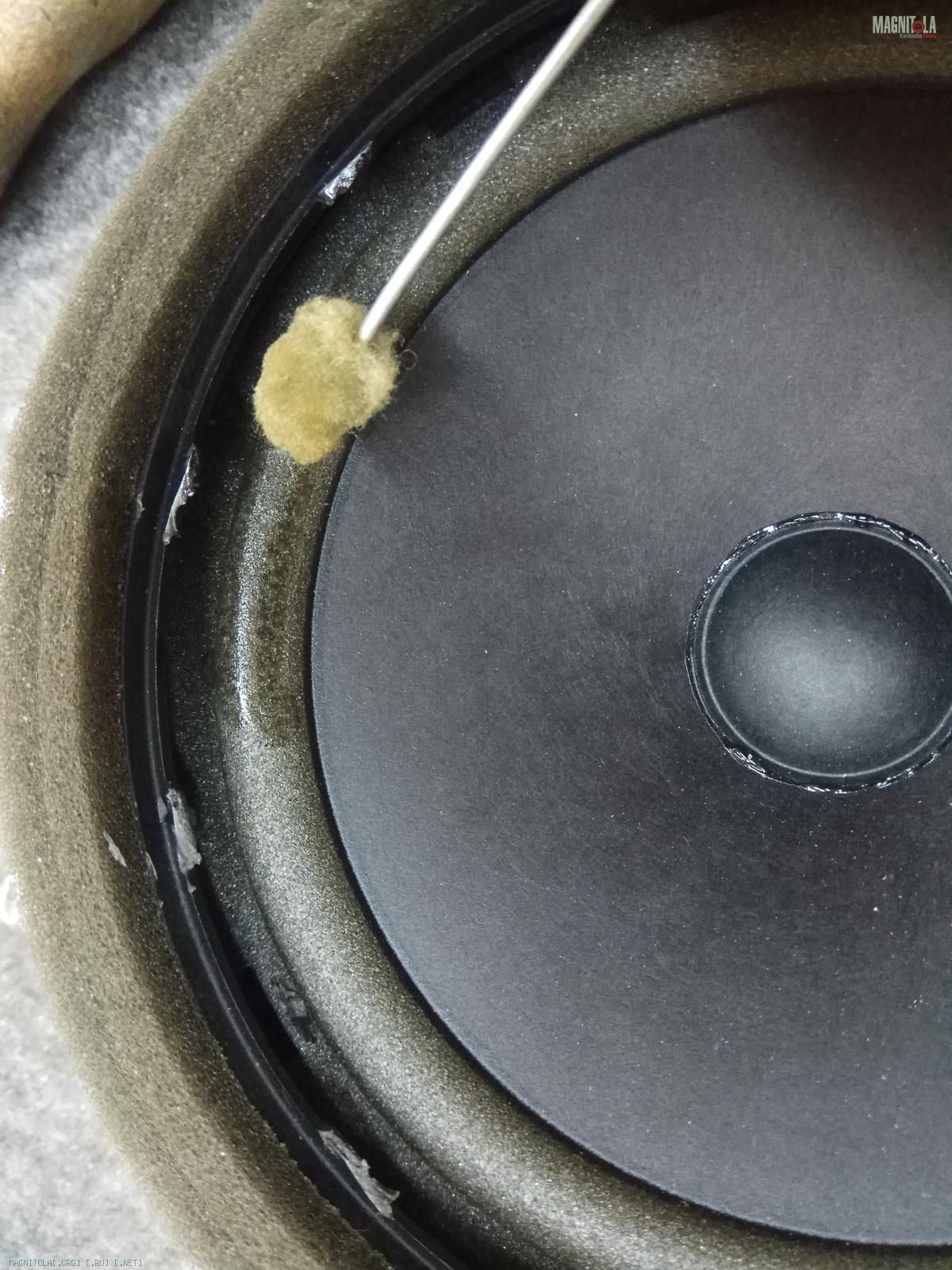

Пропитываем подвесы спец жидкостью.

Вложение 1244306Вложение 1244308Вложение 1244310Вложение 1244312Вложение 1244314Вложение 1244316Вложение 1244318

AUDI А6 С7 2.0TFS

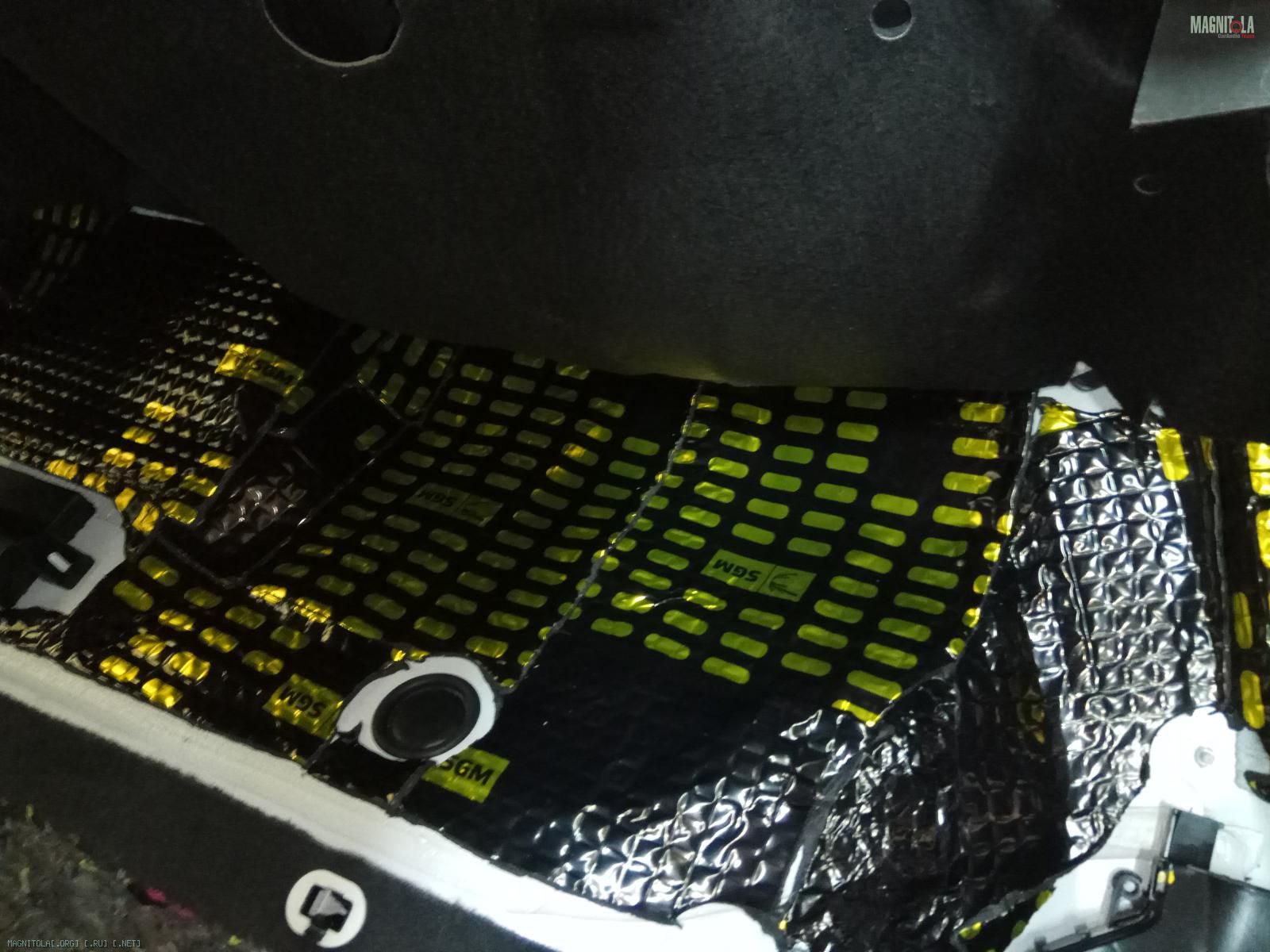

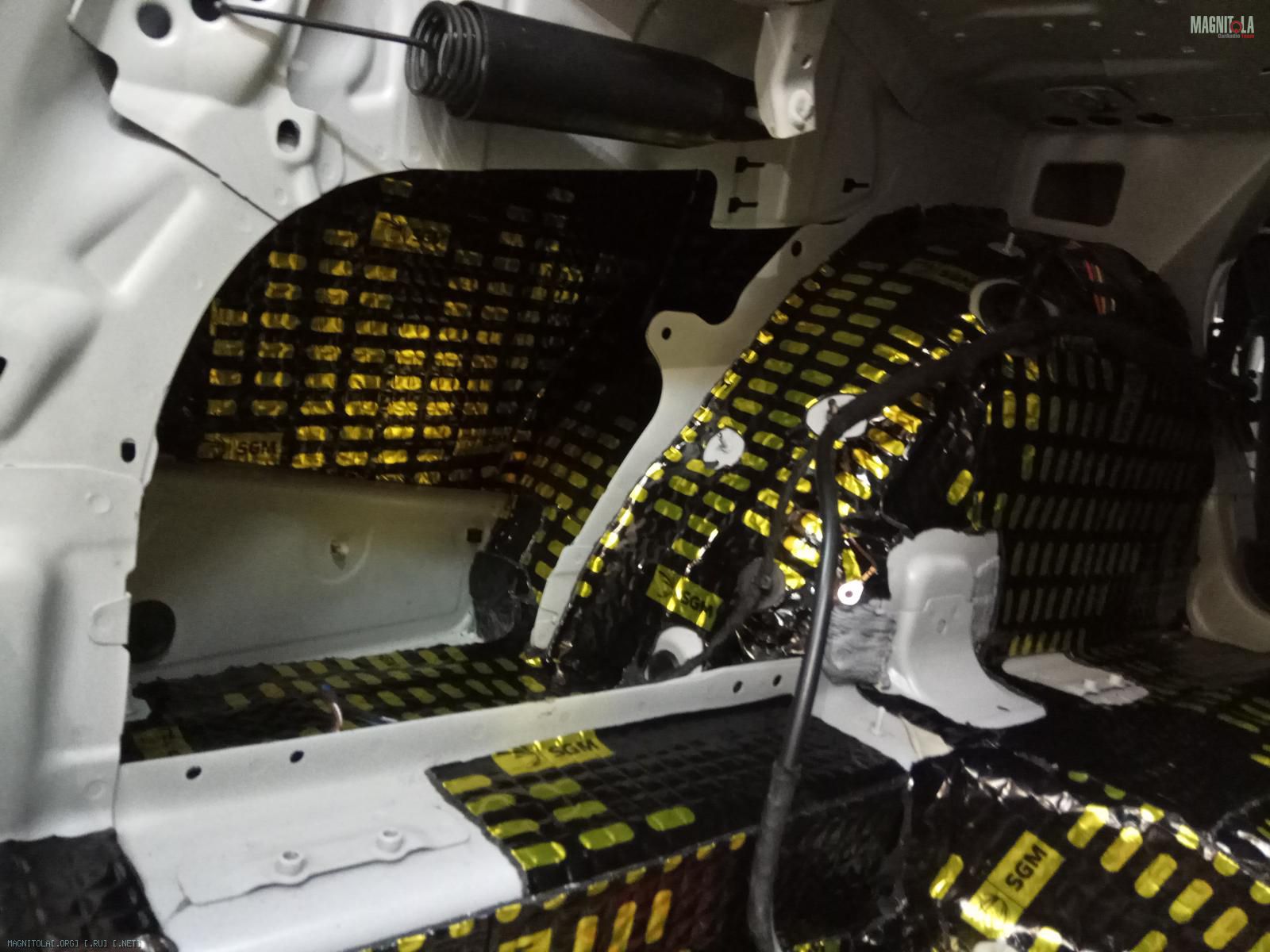

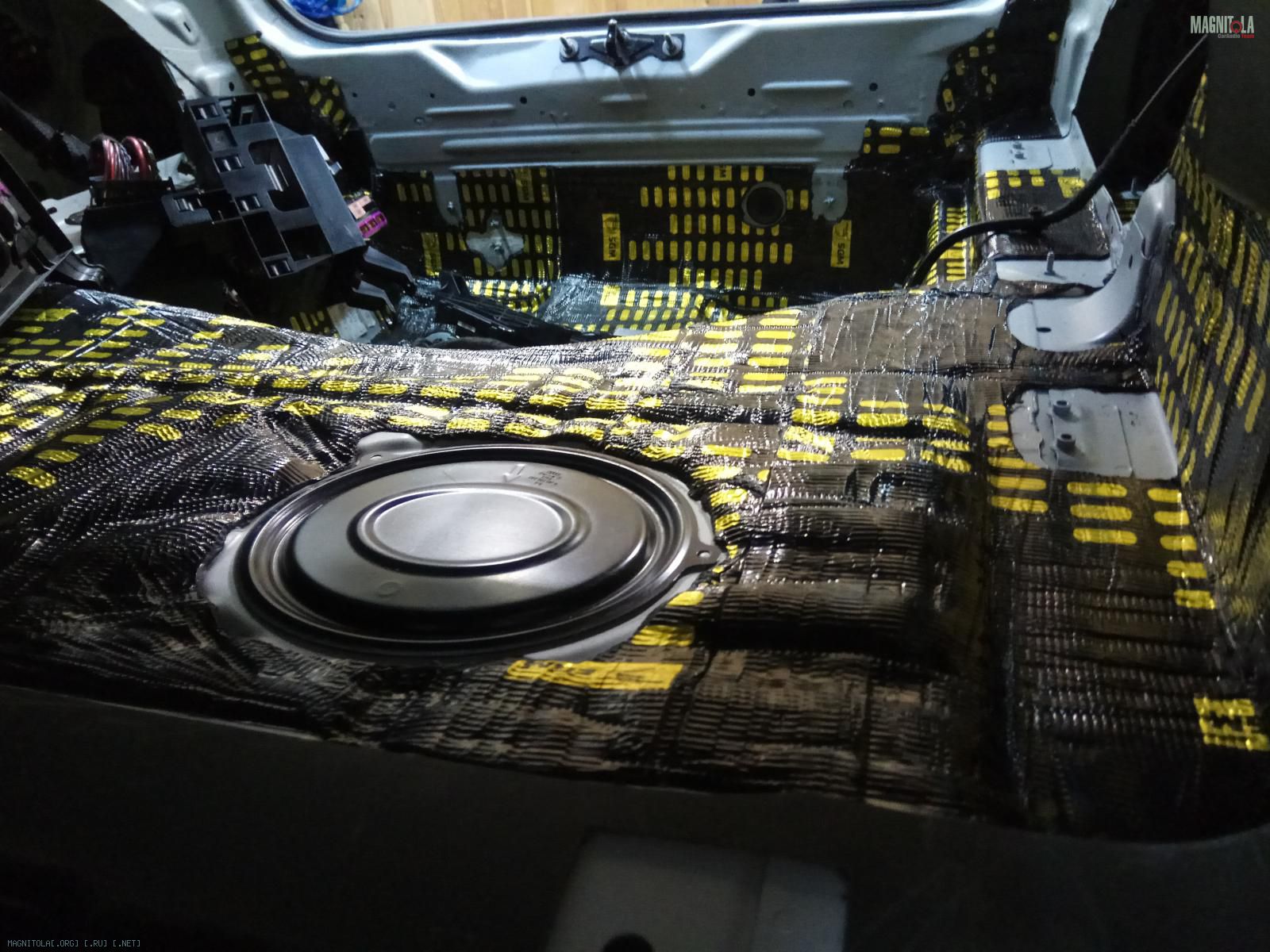

Наносим жесткую вибру 4 мм.

Вложение 1244654Вложение 1244656Вложение 1244658Вложение 1244660Вложение 1244662Вложение 1244664Вложение 1244666Вложение 1244668

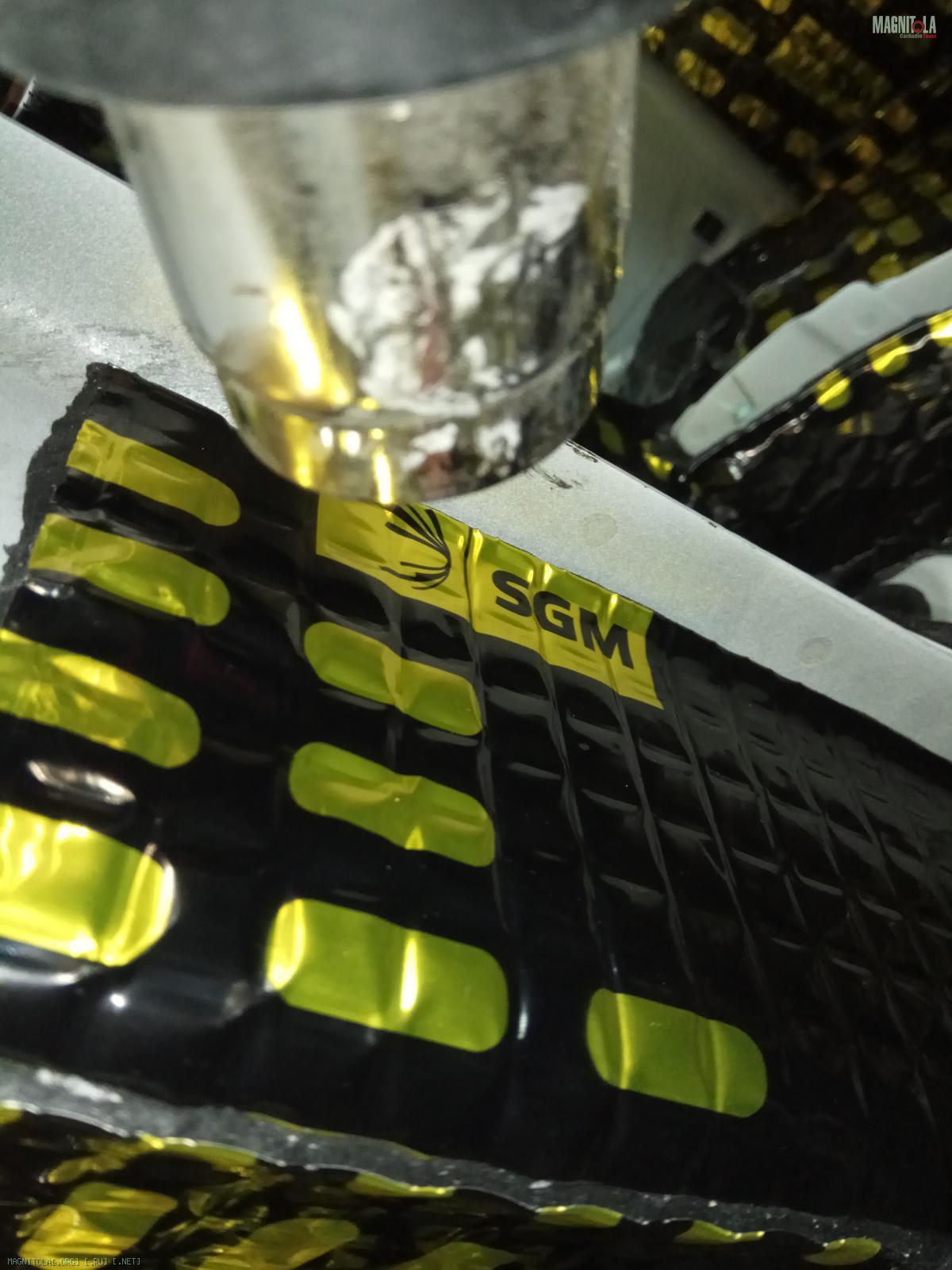

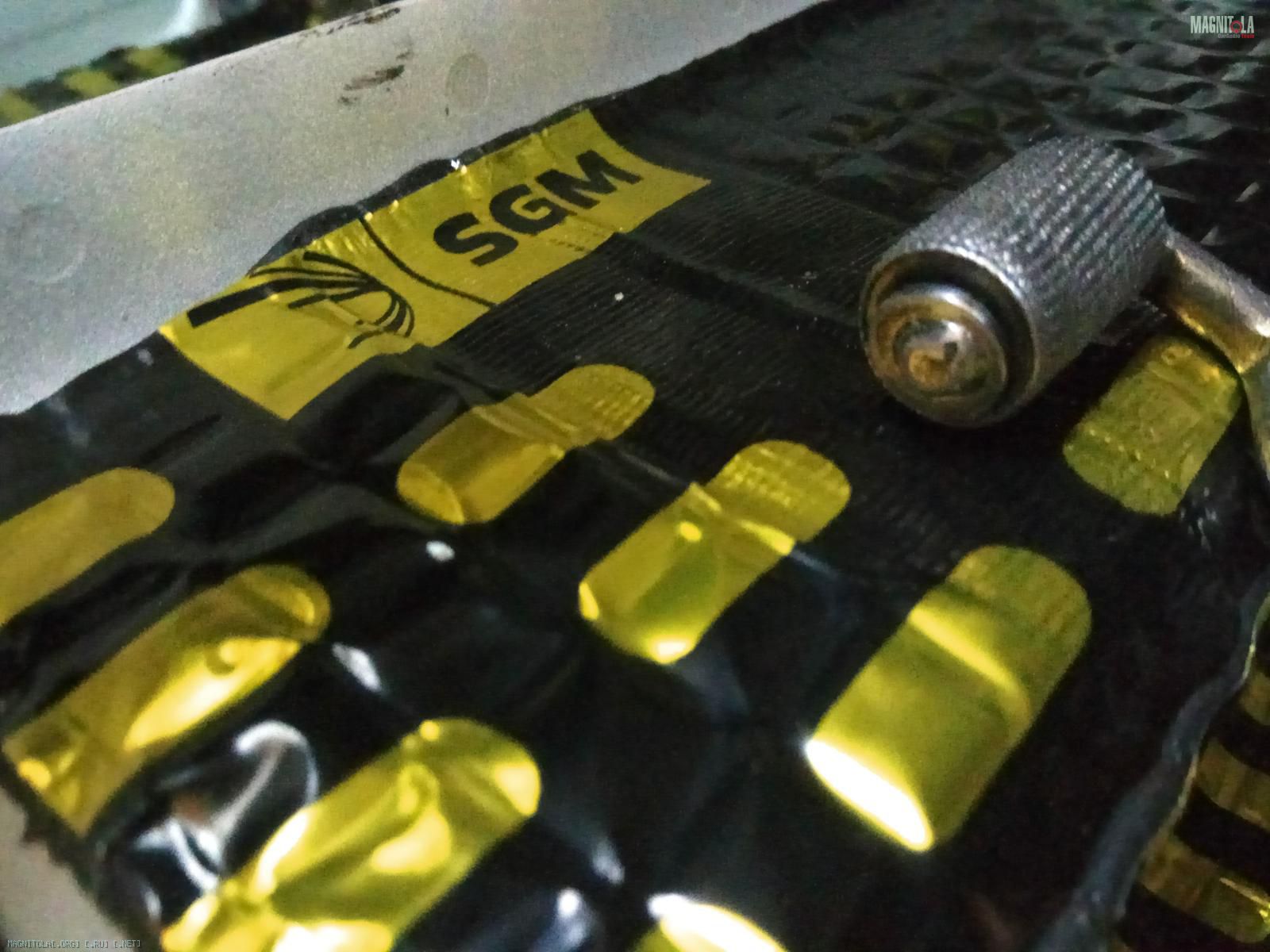

Греем, прикатываем...
Вложение 1244670Вложение 1244672

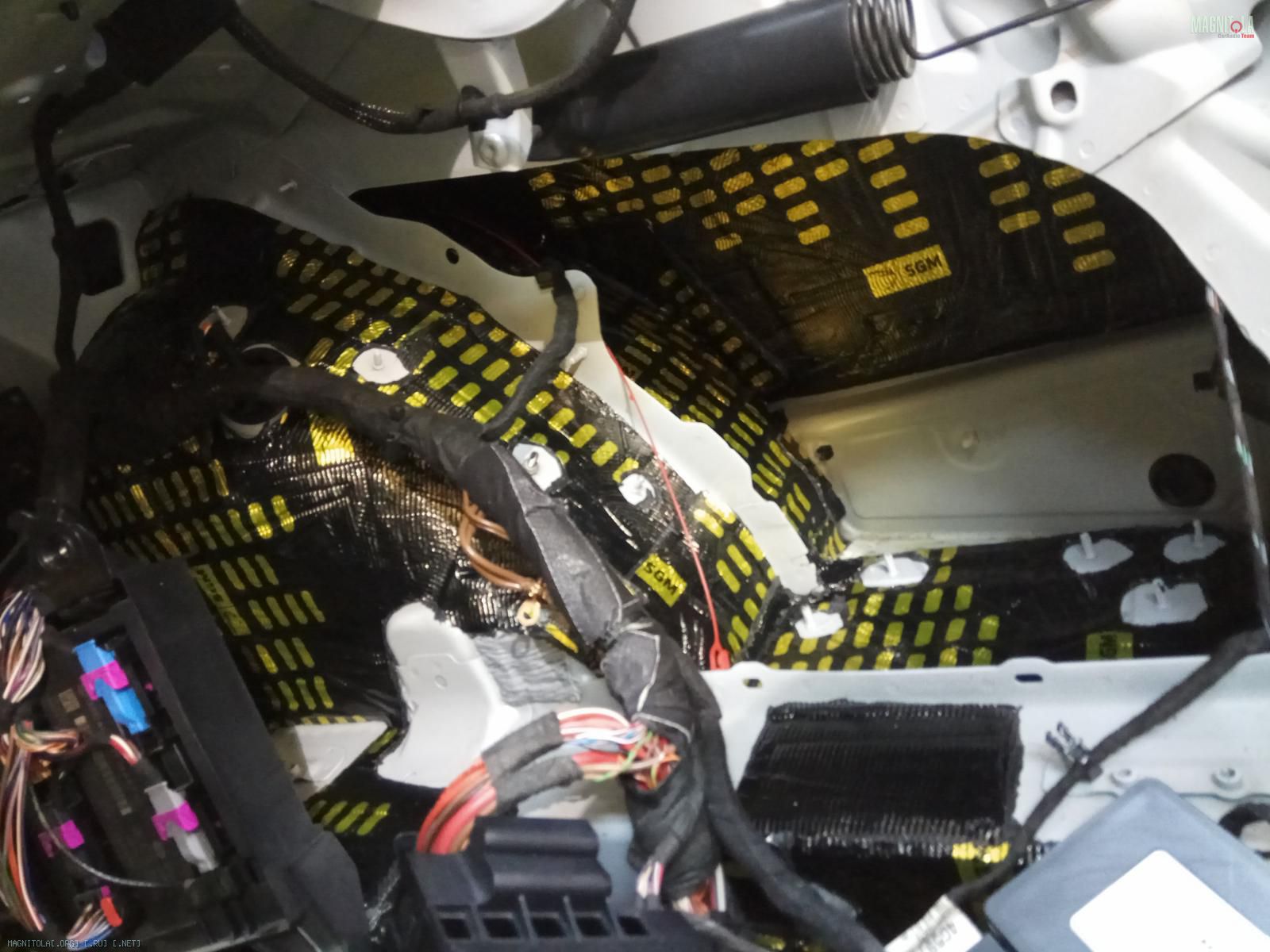

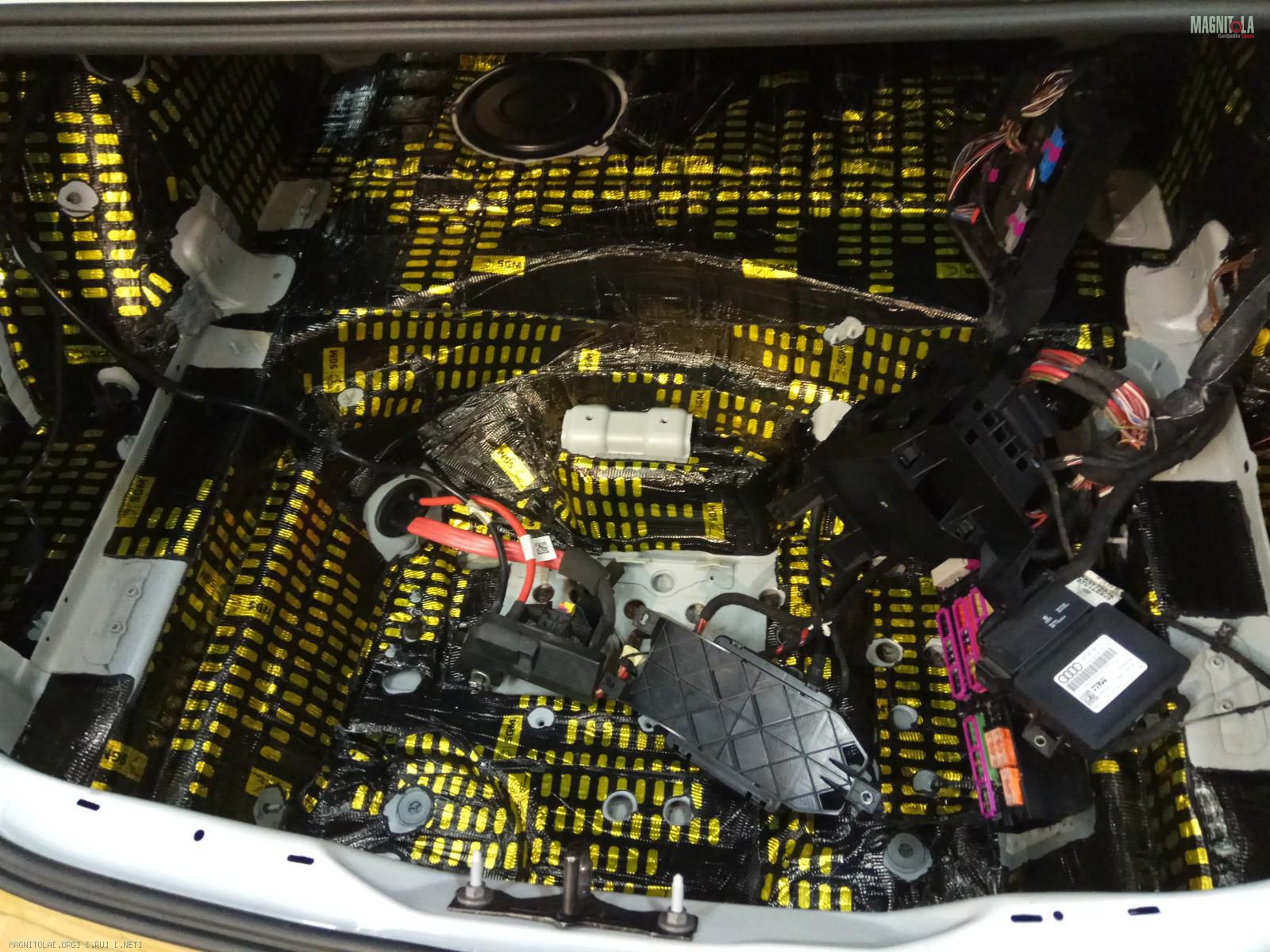

После прикатки...
Вложение 1244674Вложение 1244676Вложение 1244678Вложение 1244680Вложение 1244682Вложение 1244684

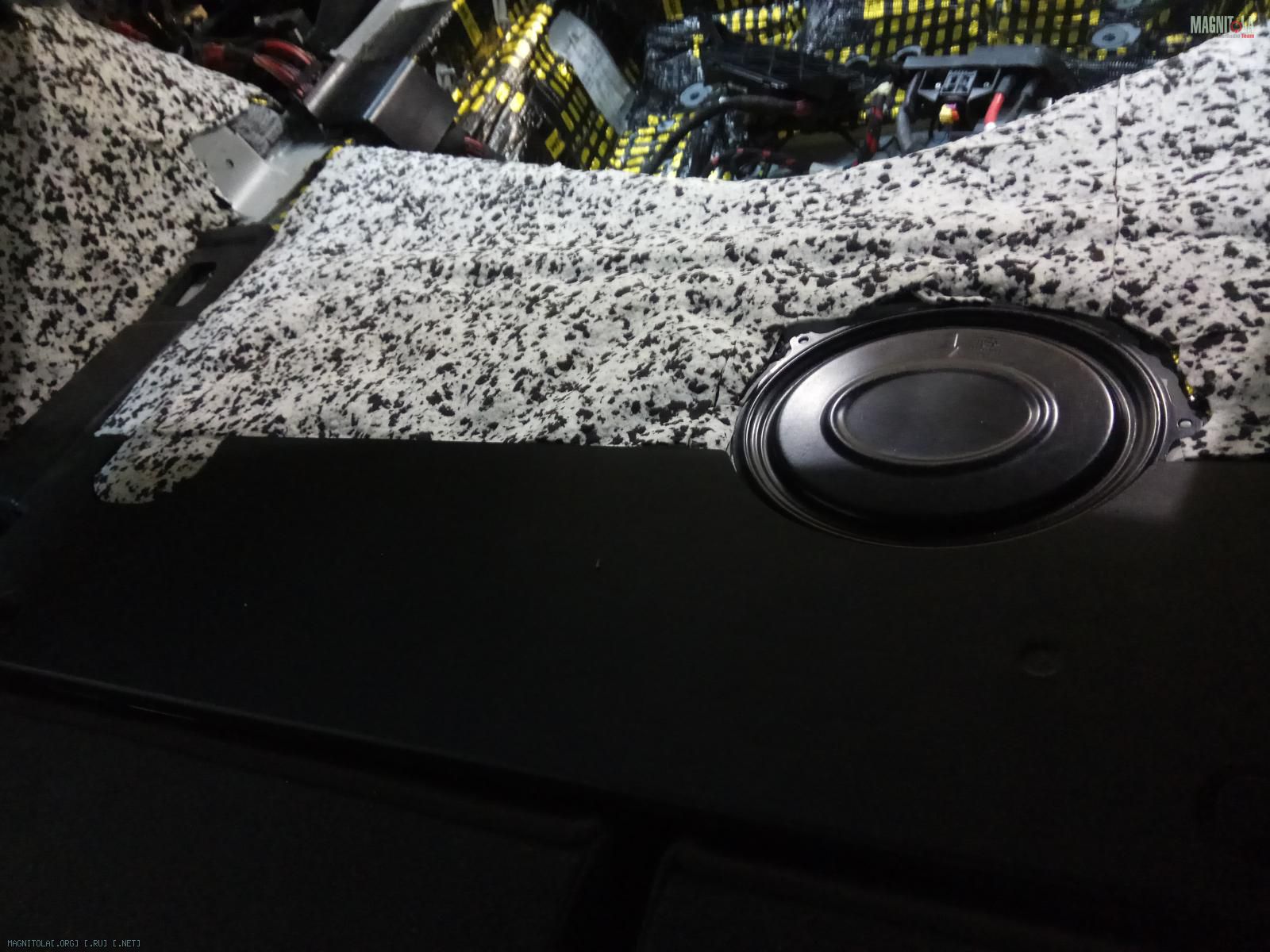

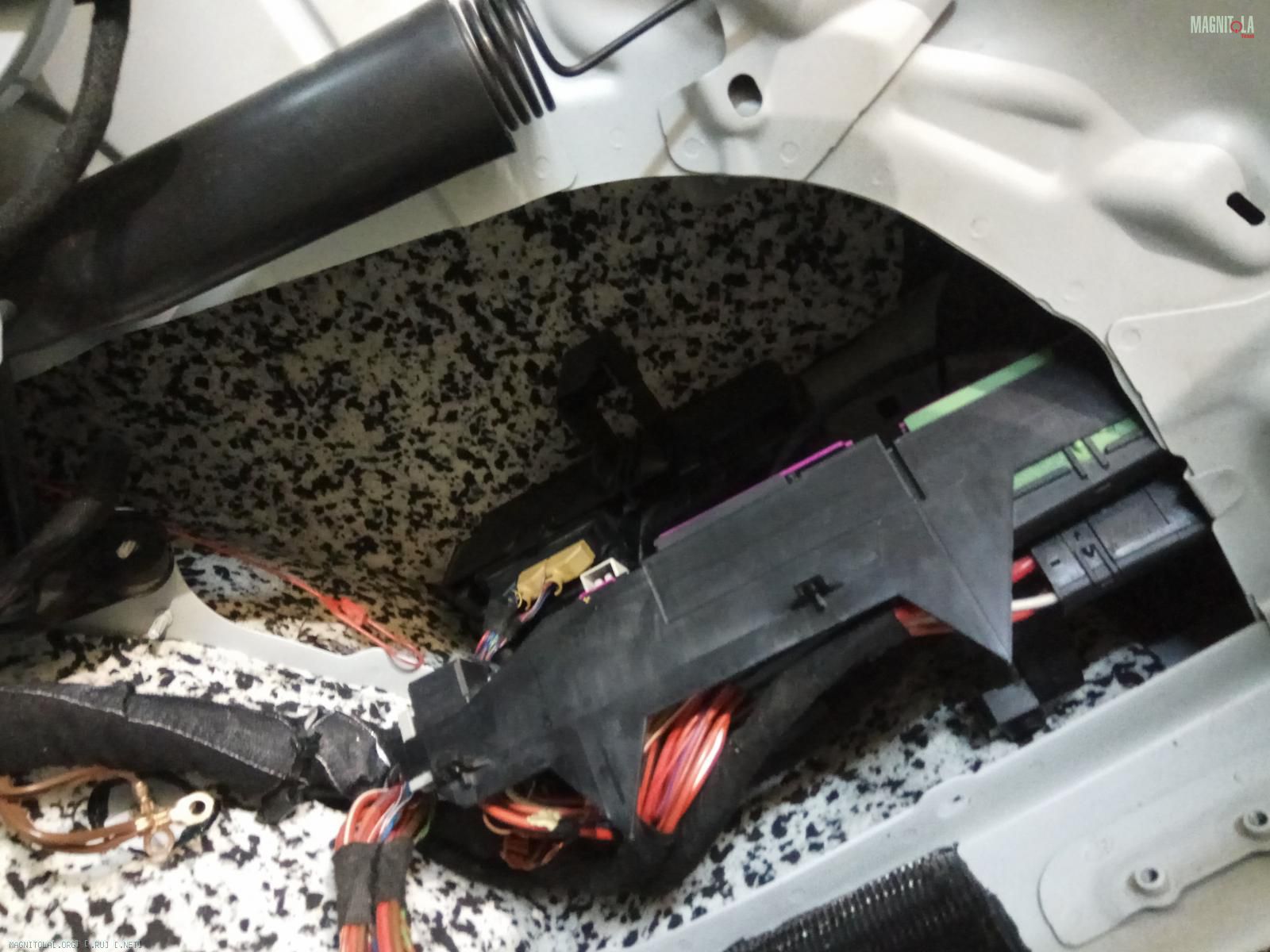

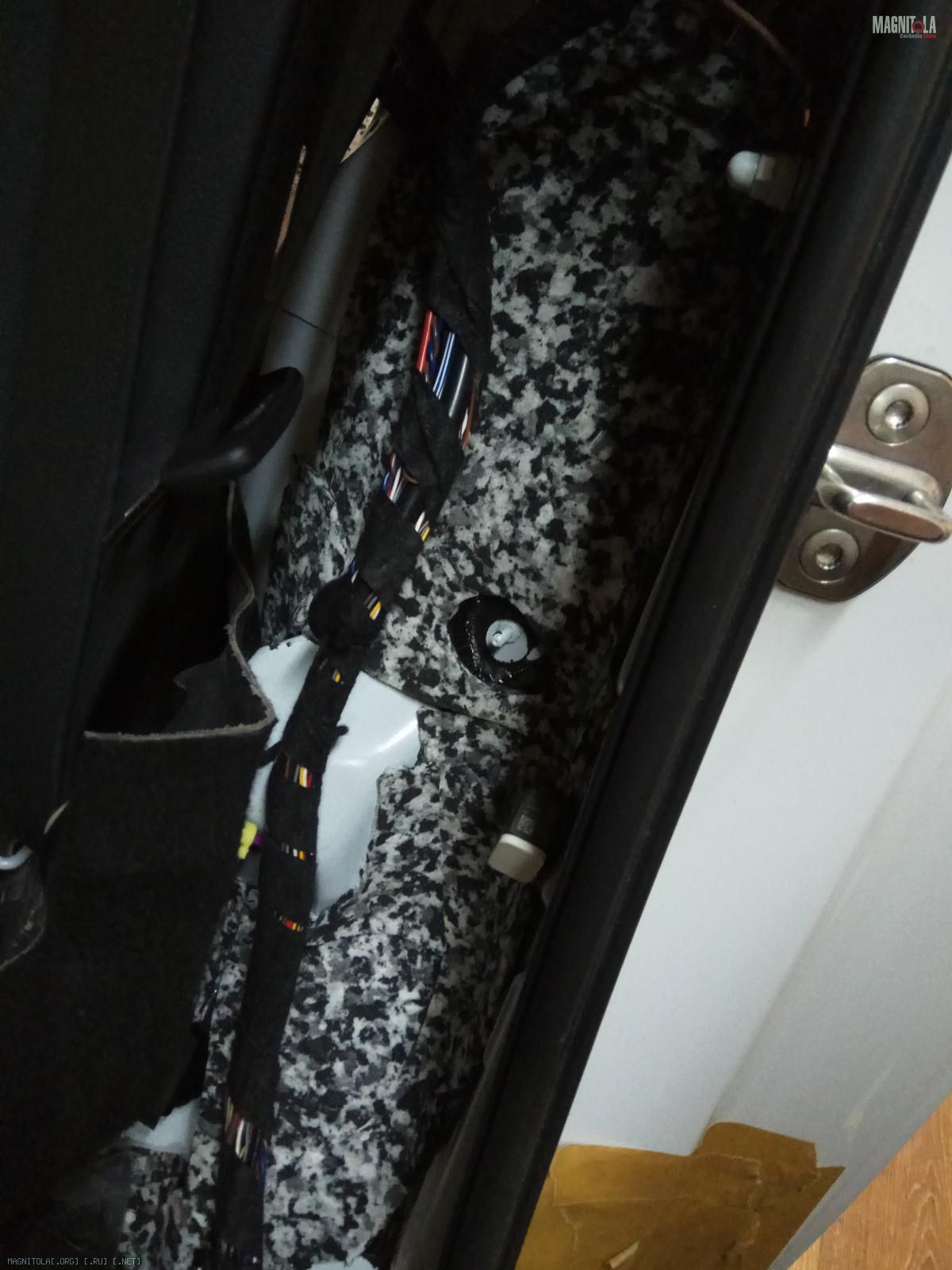

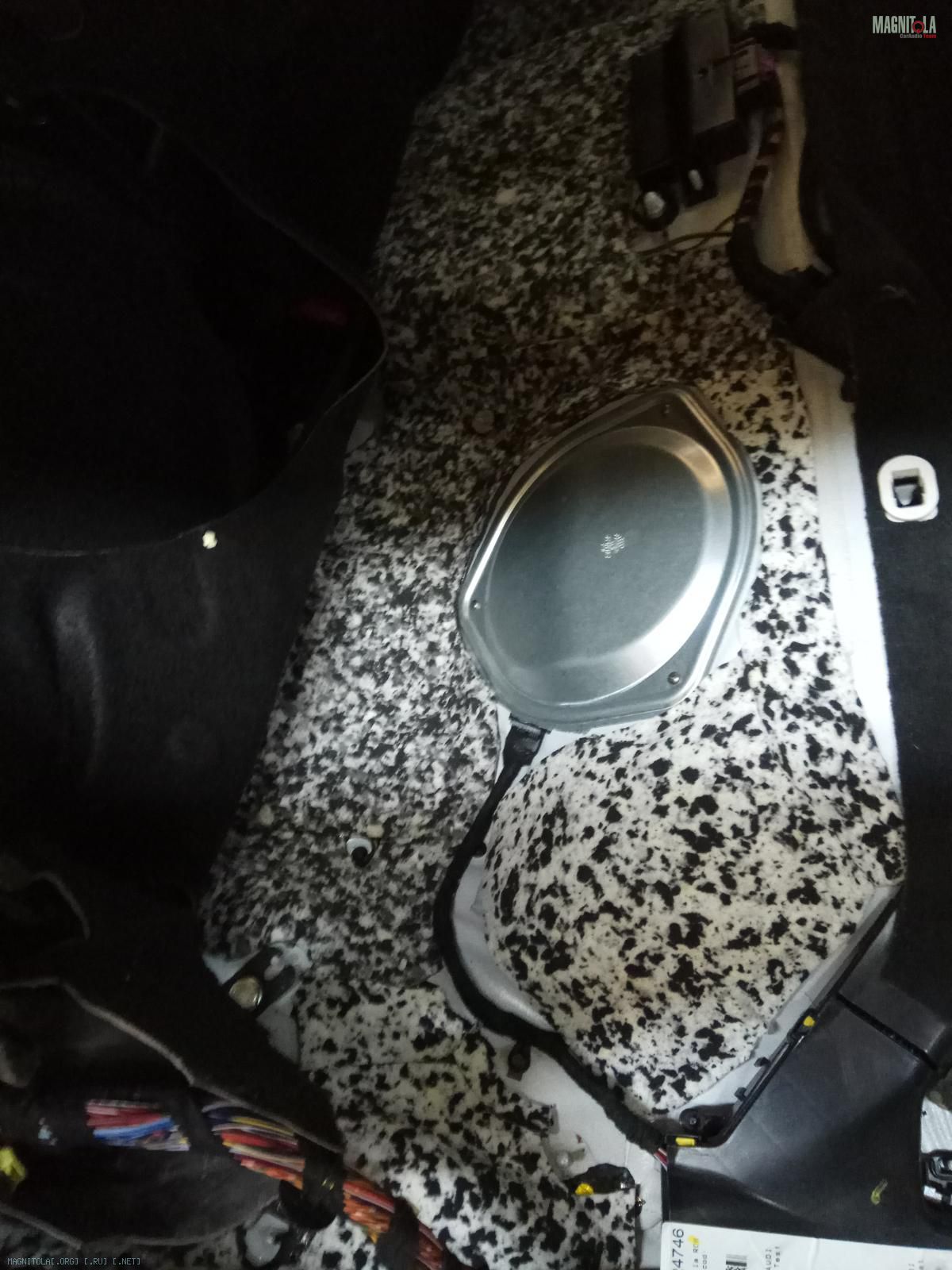

Начало укладки второго слоя - шумопоглотитель блэктон.
Вложение 1244686Вложение 1244688Вложение 1244690Вложение 1244692Вложение 1244694Вложение 1244696Вложение 1244698

AUDI А6 С7 2.0TFSI

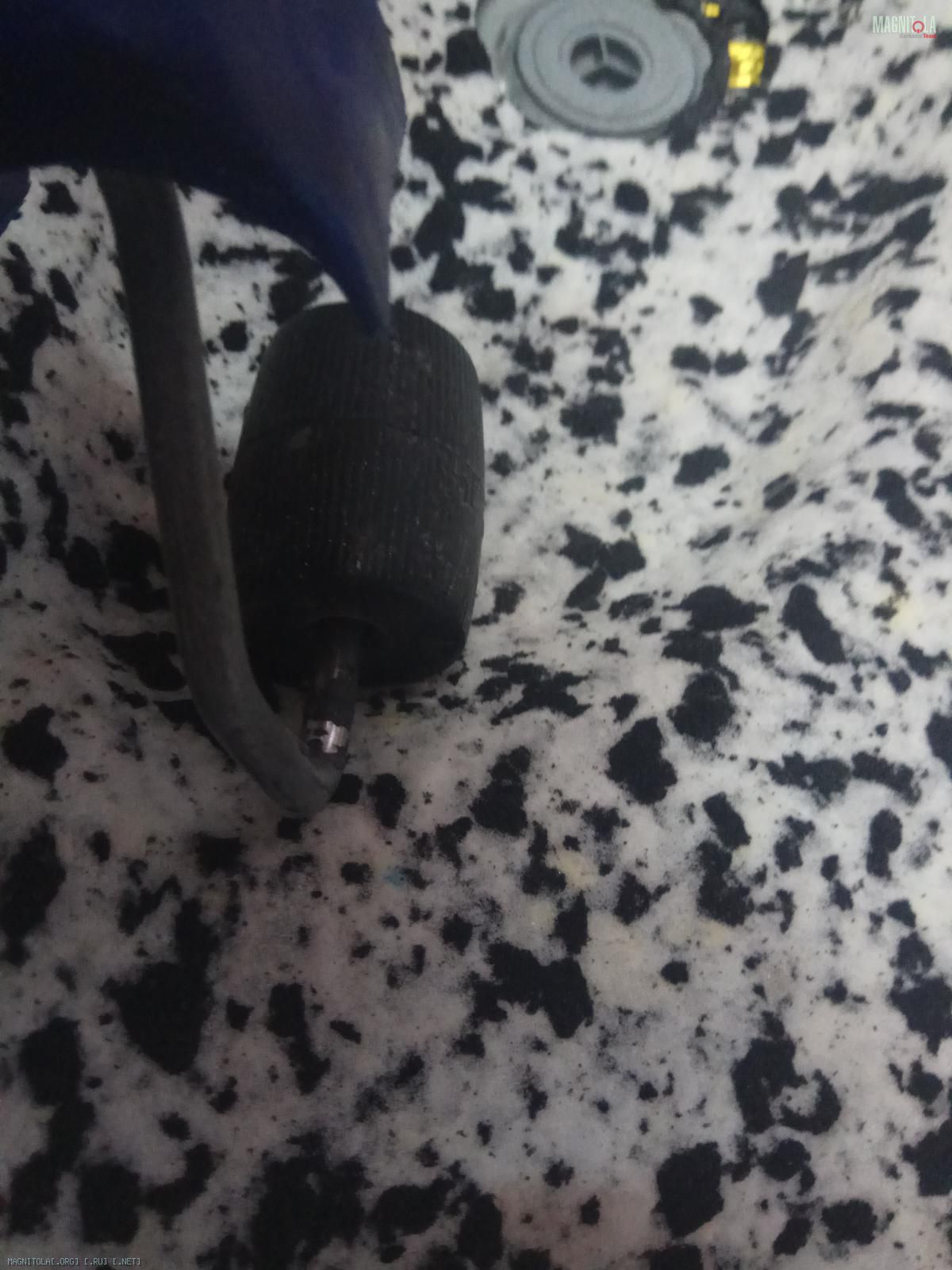

Второй слой- шумопоглотитель блэктон
Его тоже греем и прикатываем...
Вложение 1244748Вложение 1244750Вложение 1244752Вложение 1244754Вложение 1244756

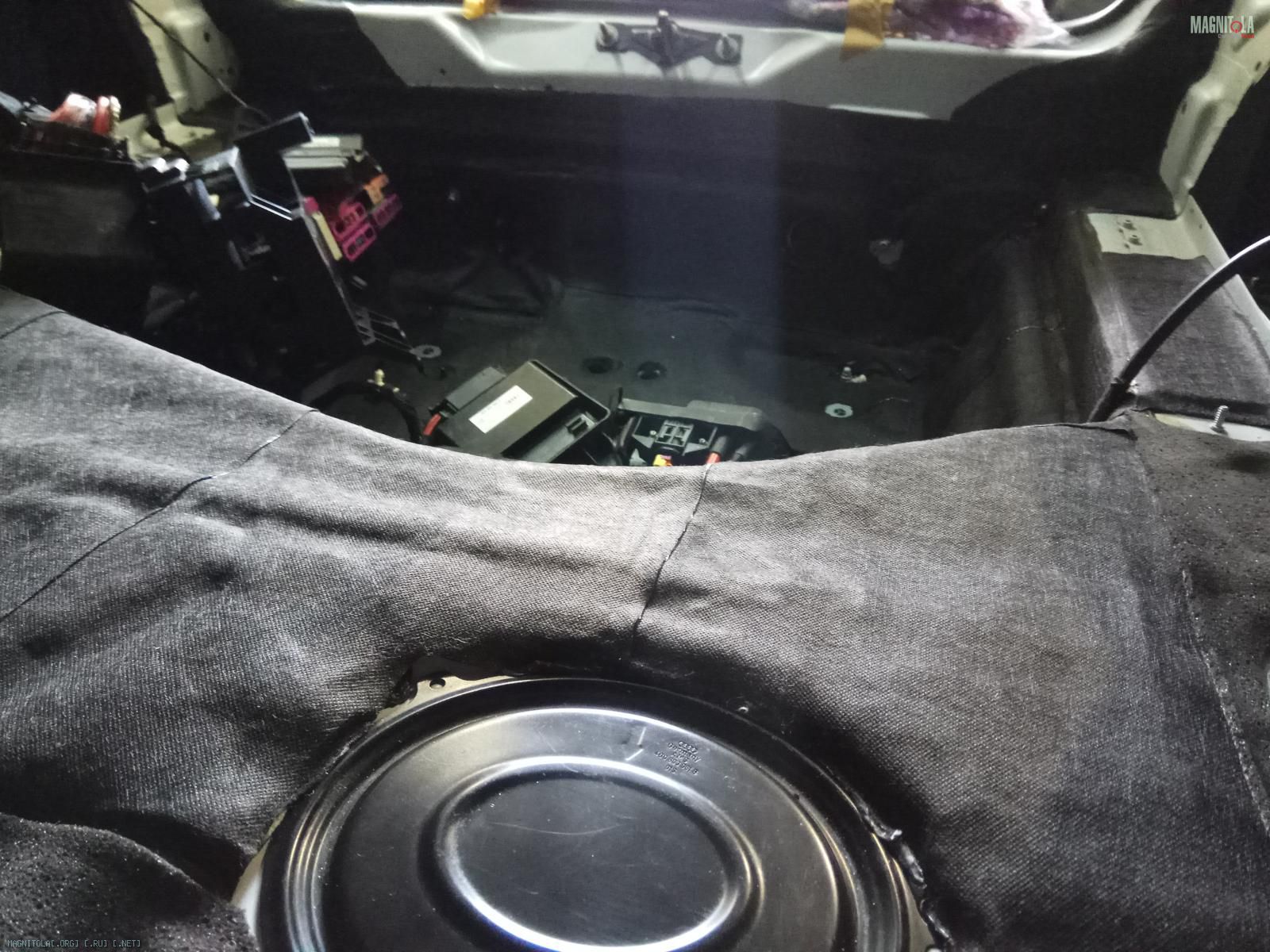

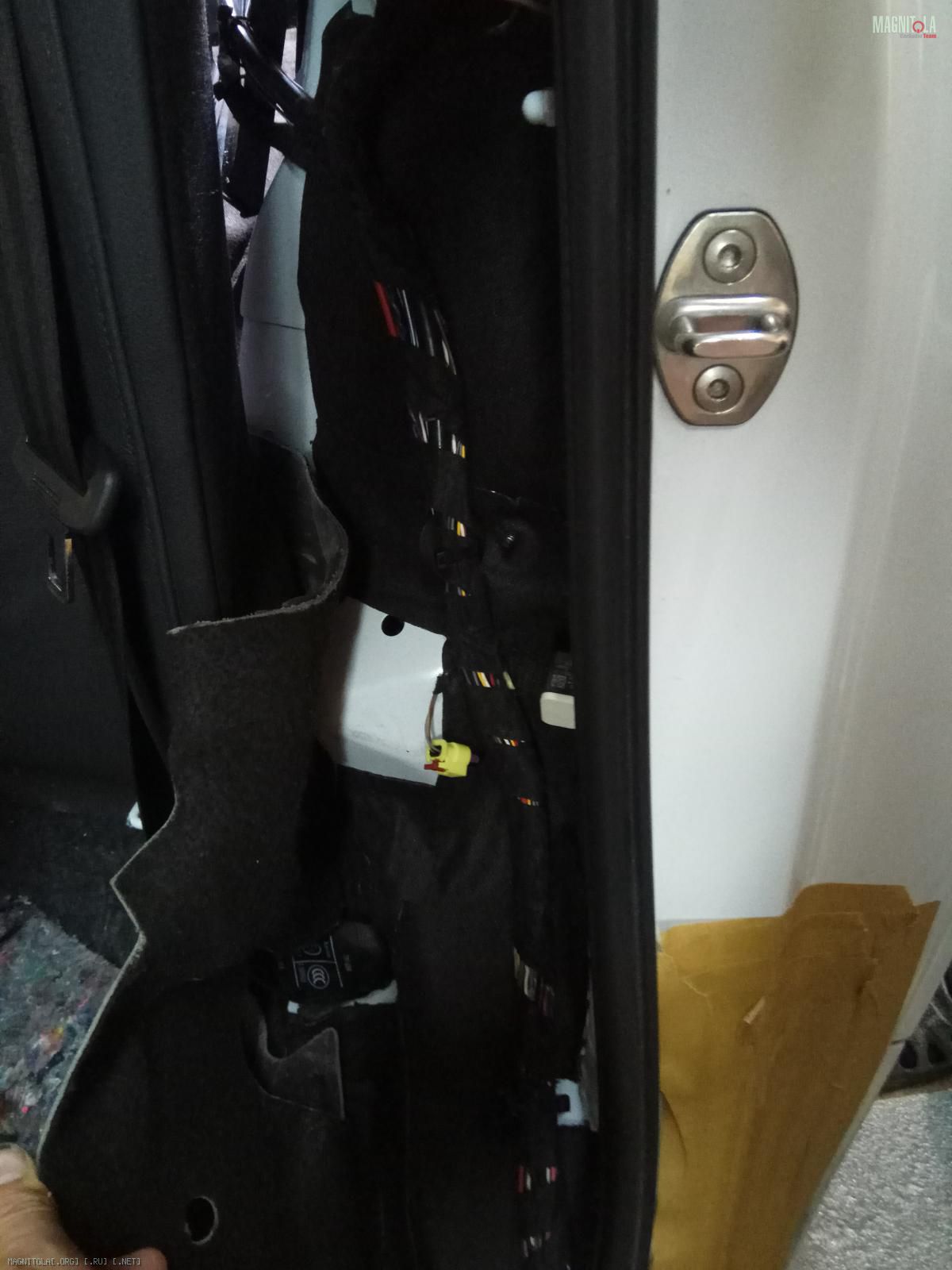

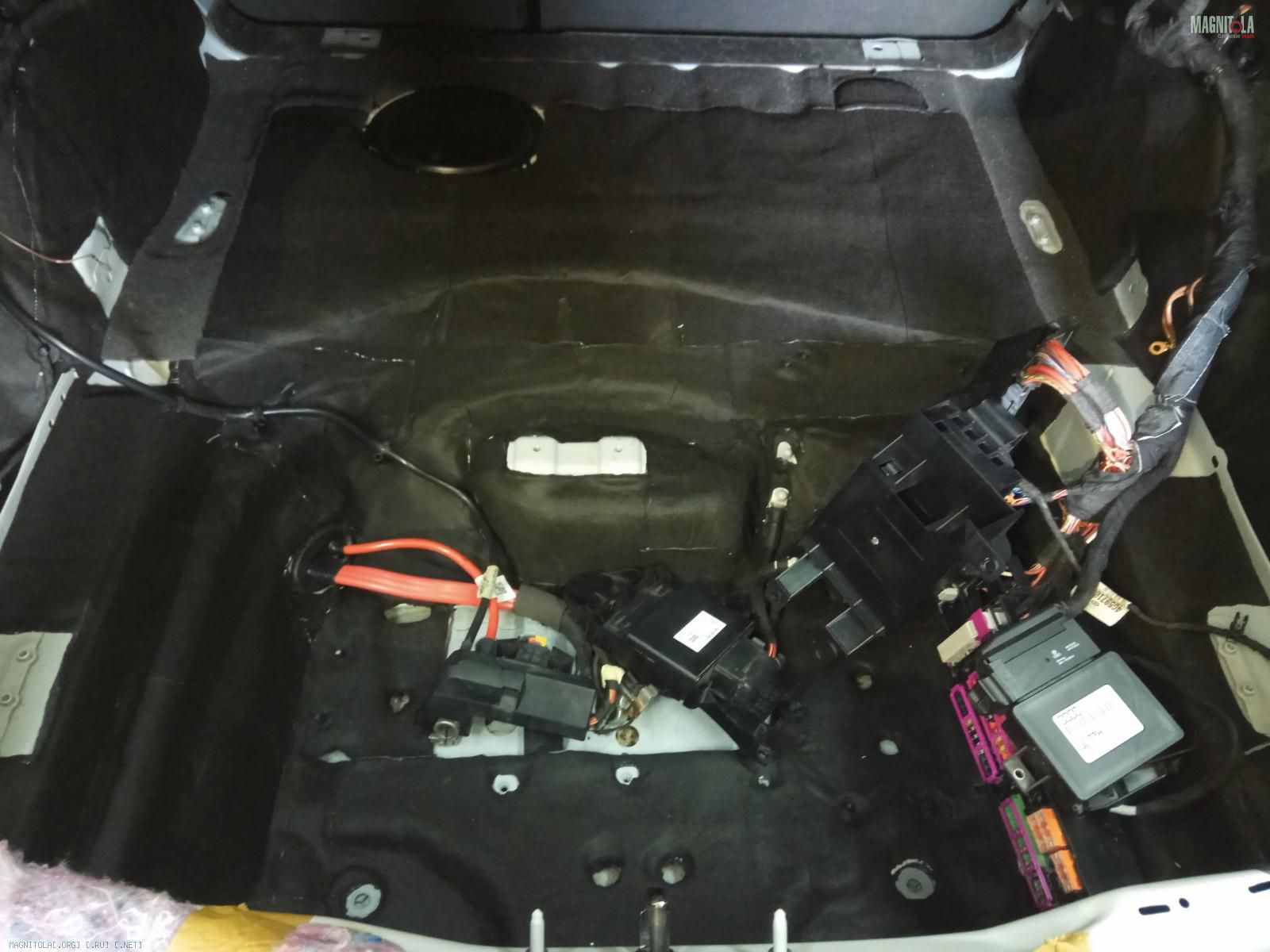

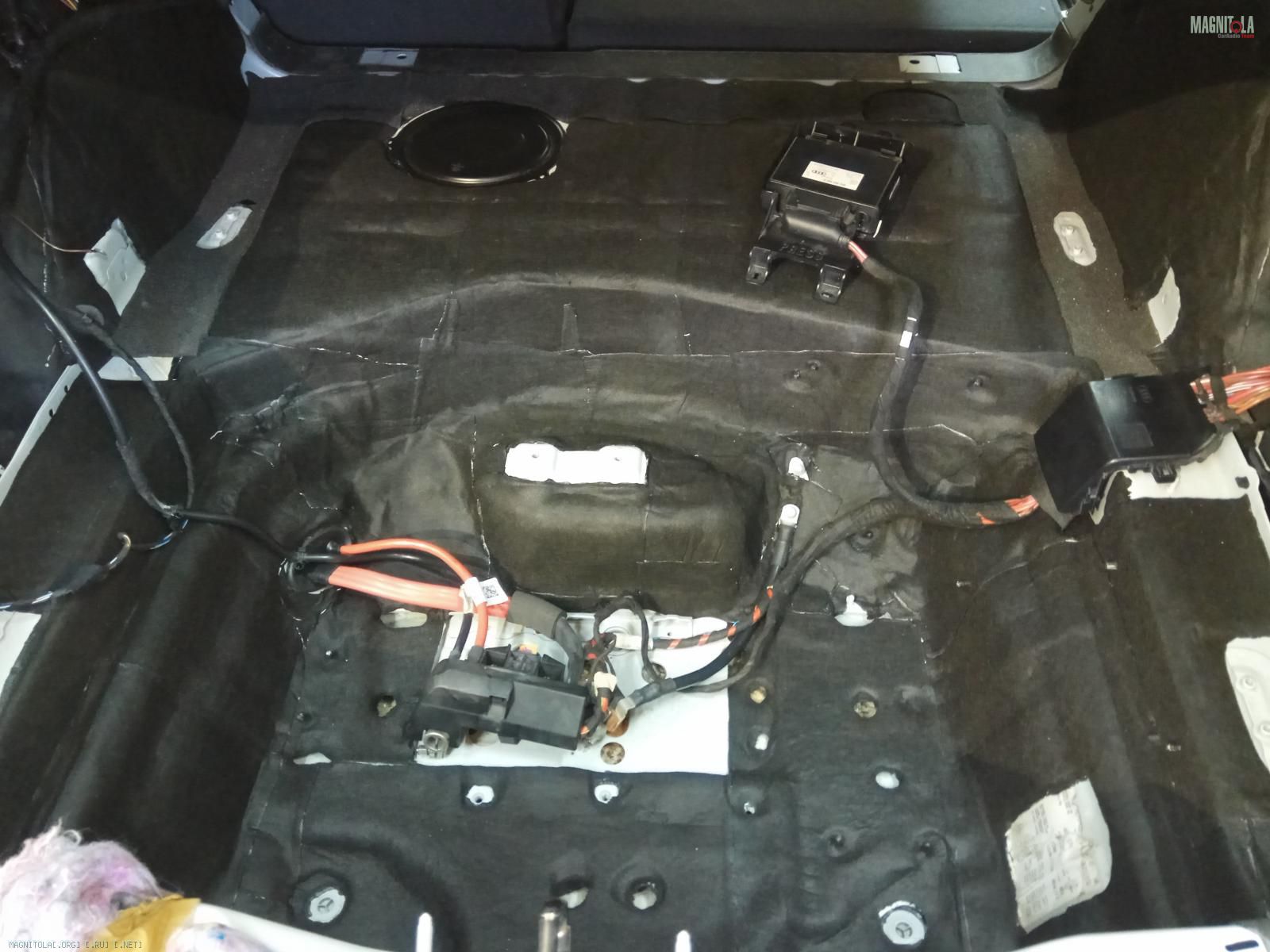

Третий слой блокатор шума...

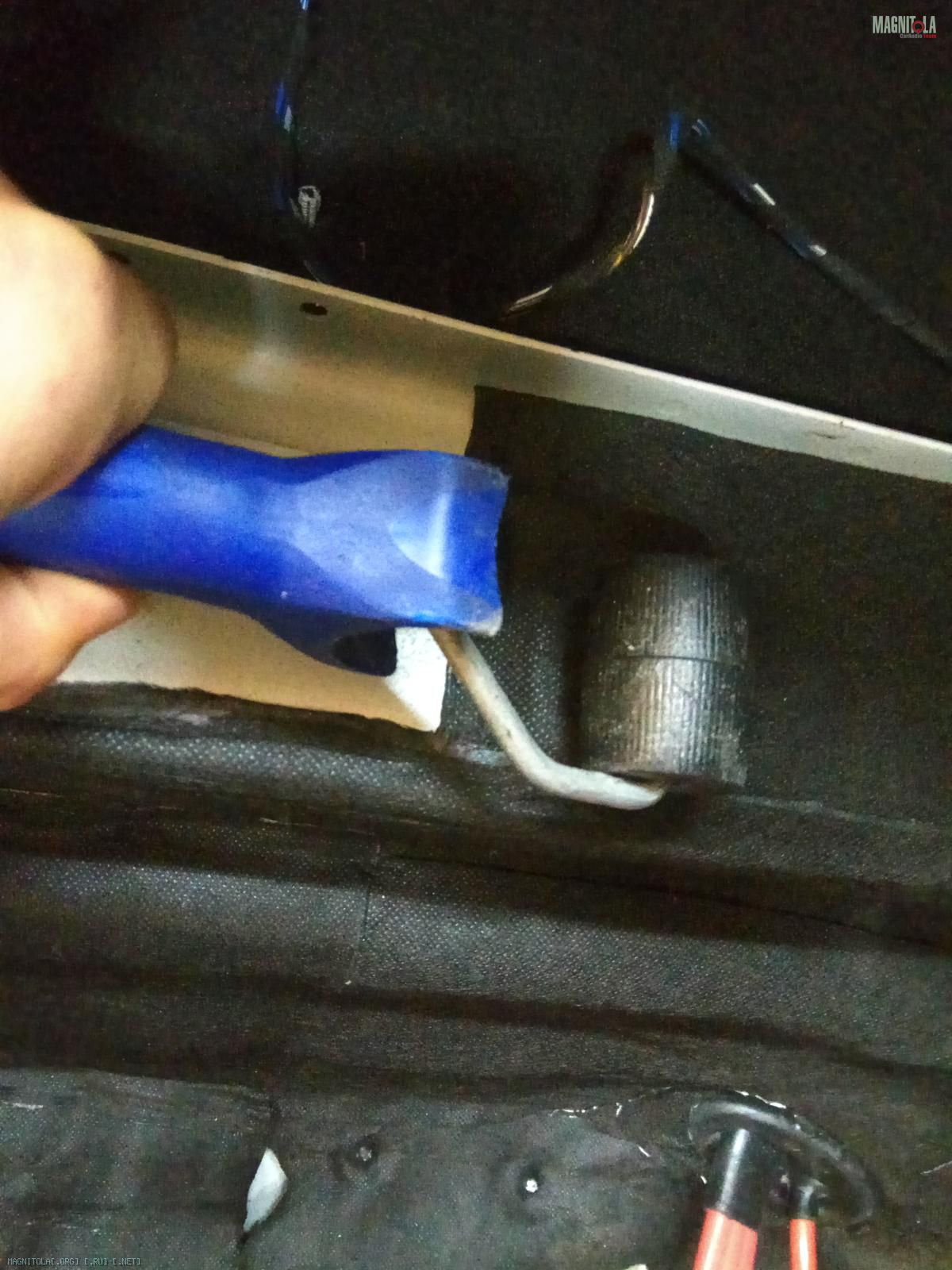

Греем, тщательно прикатываем, получаем слитный монолит.
Вложение 1244758Вложение 1244760Вложение 1244762Вложение 1244764Вложение 1244766Вложение 1244768Вложение 1244770Вложение 1244772Вложение 1244774Вложение 1244776Вложение 1244778

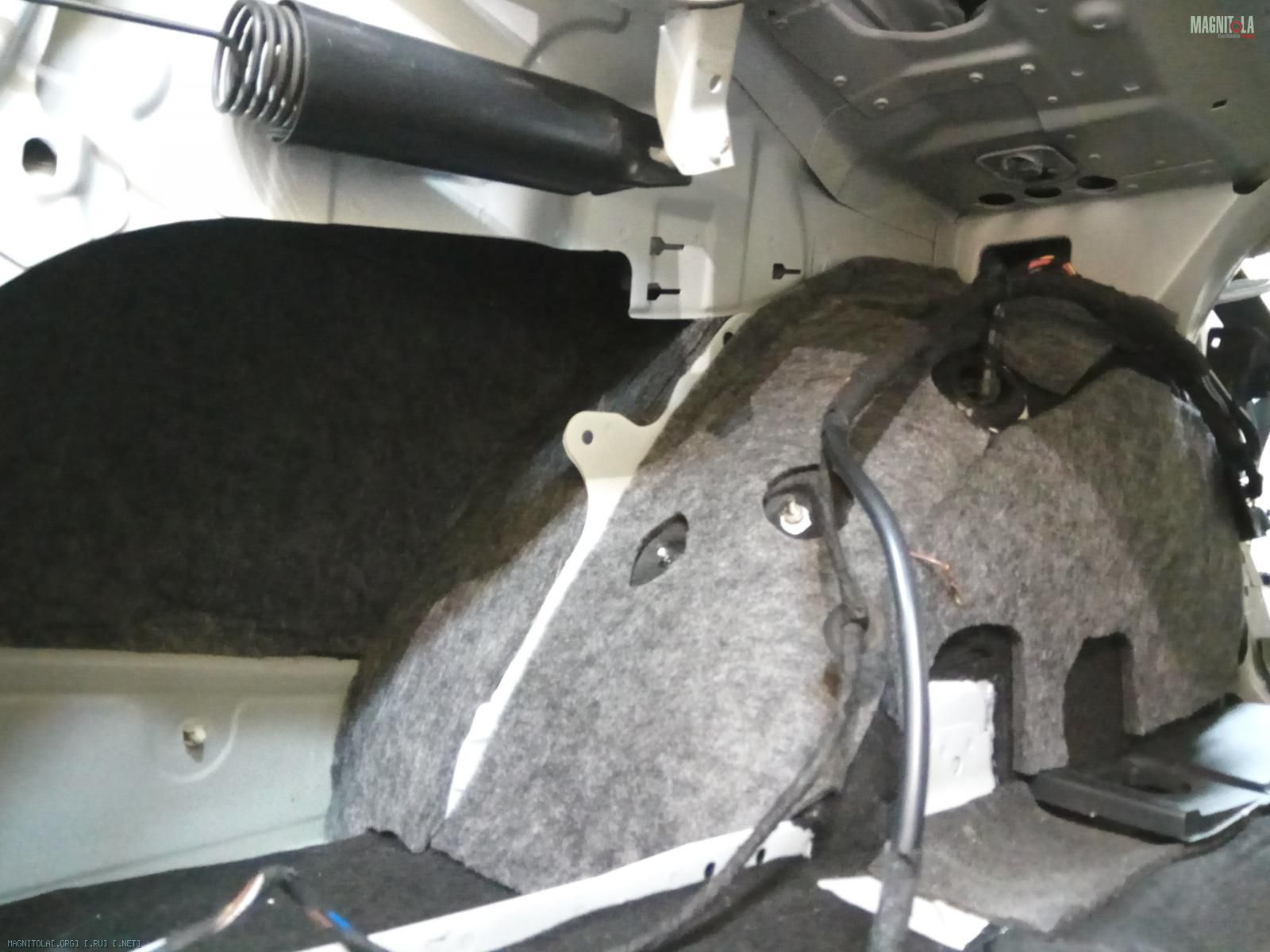

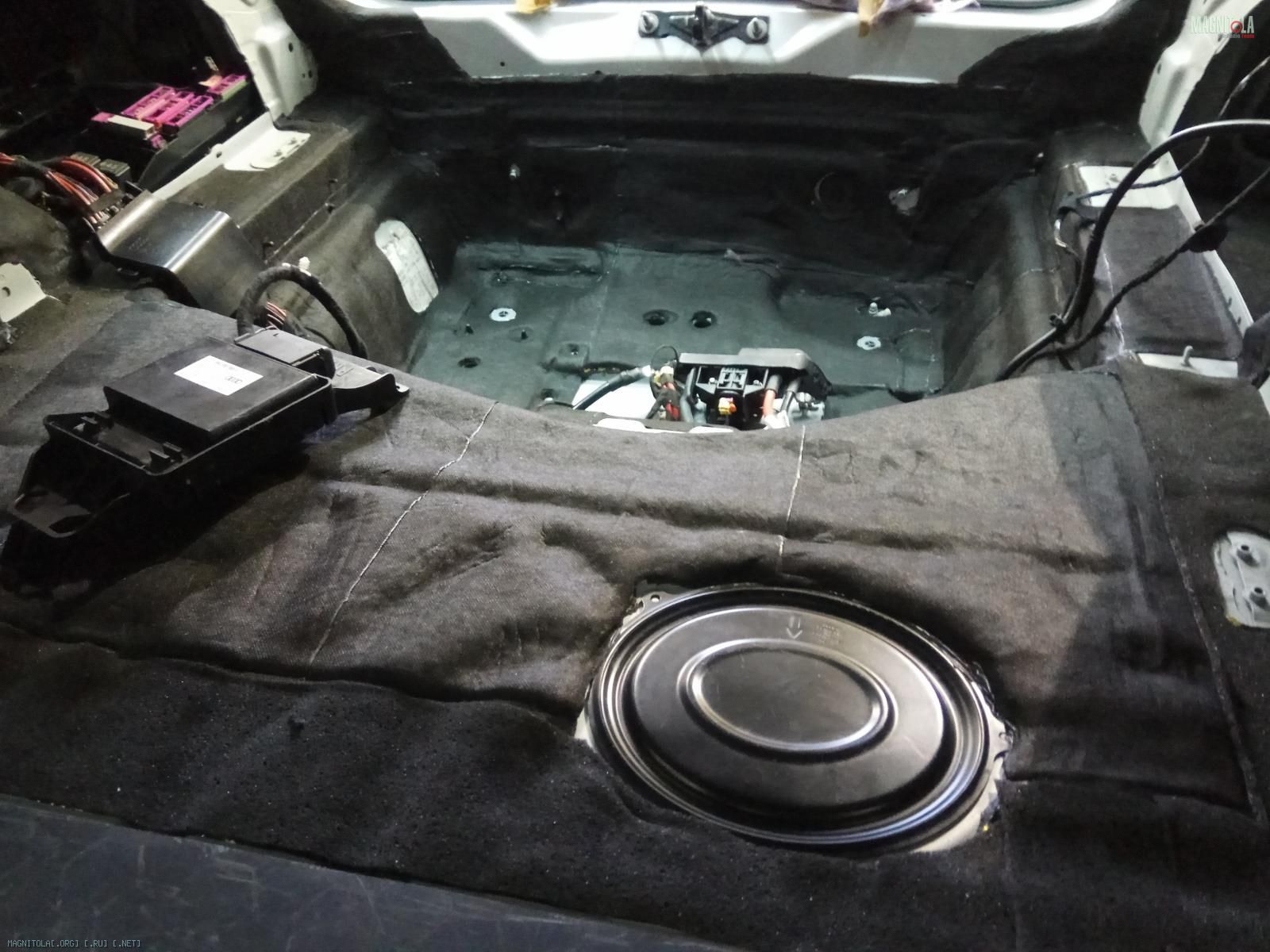

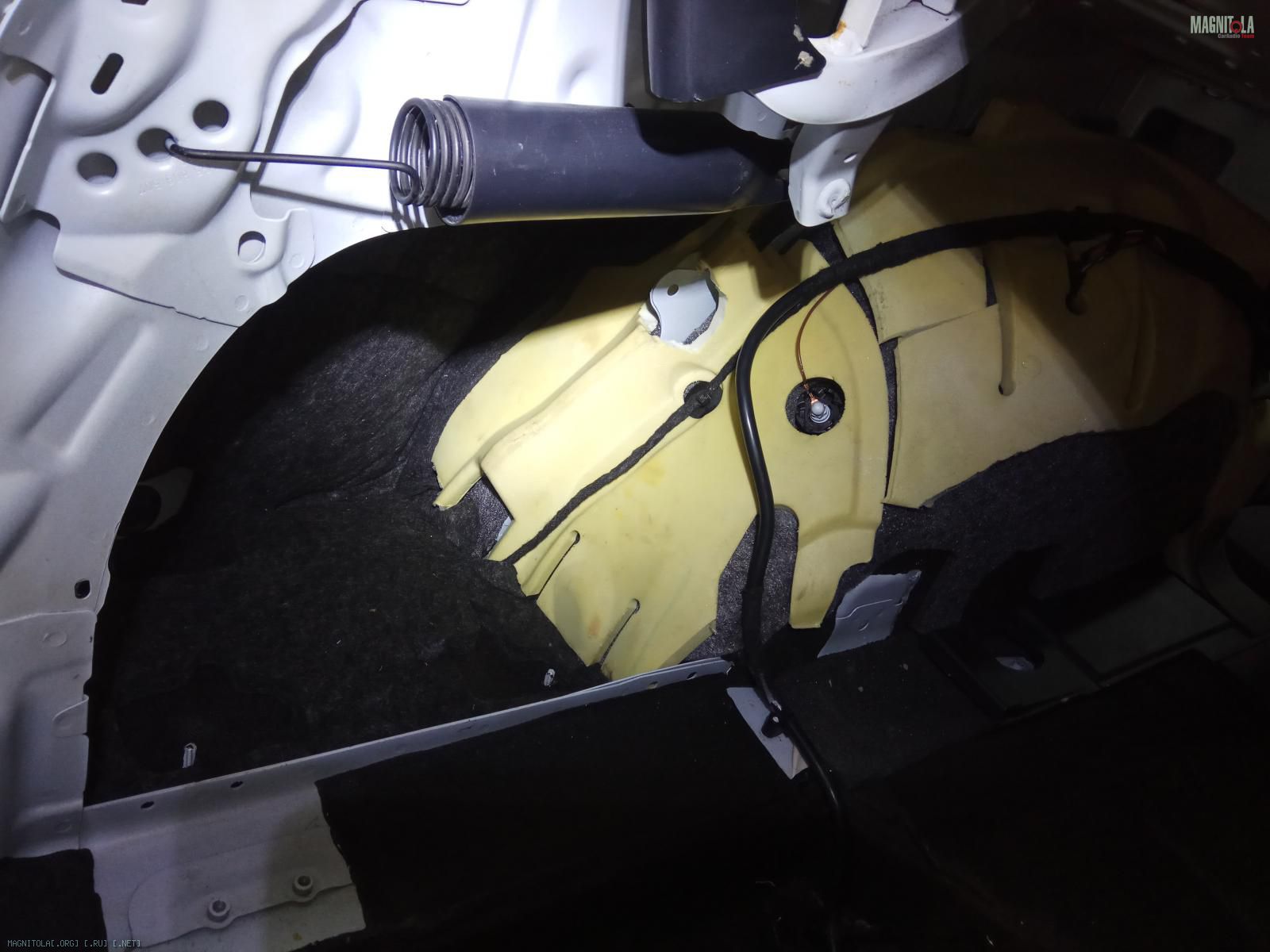

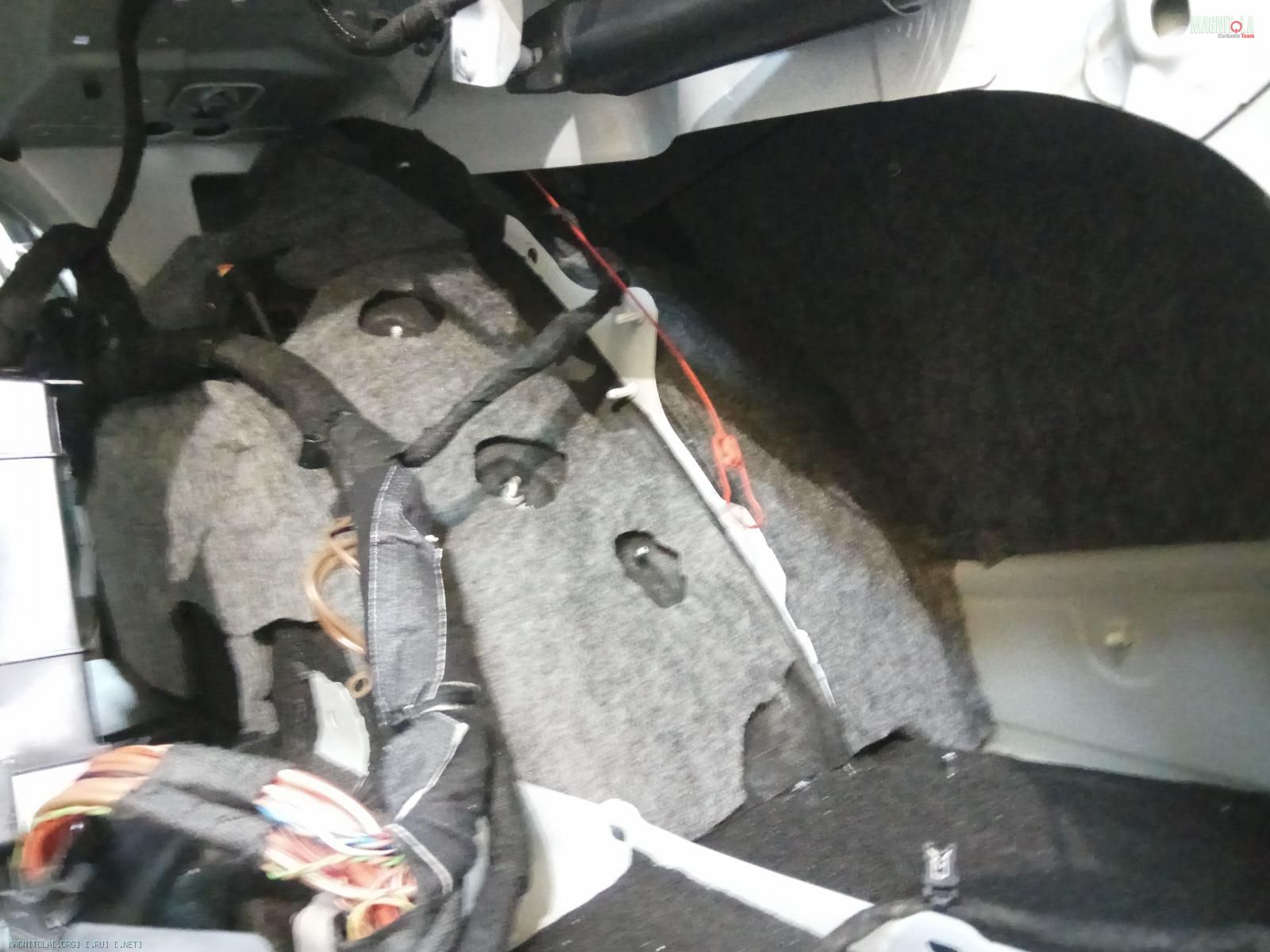

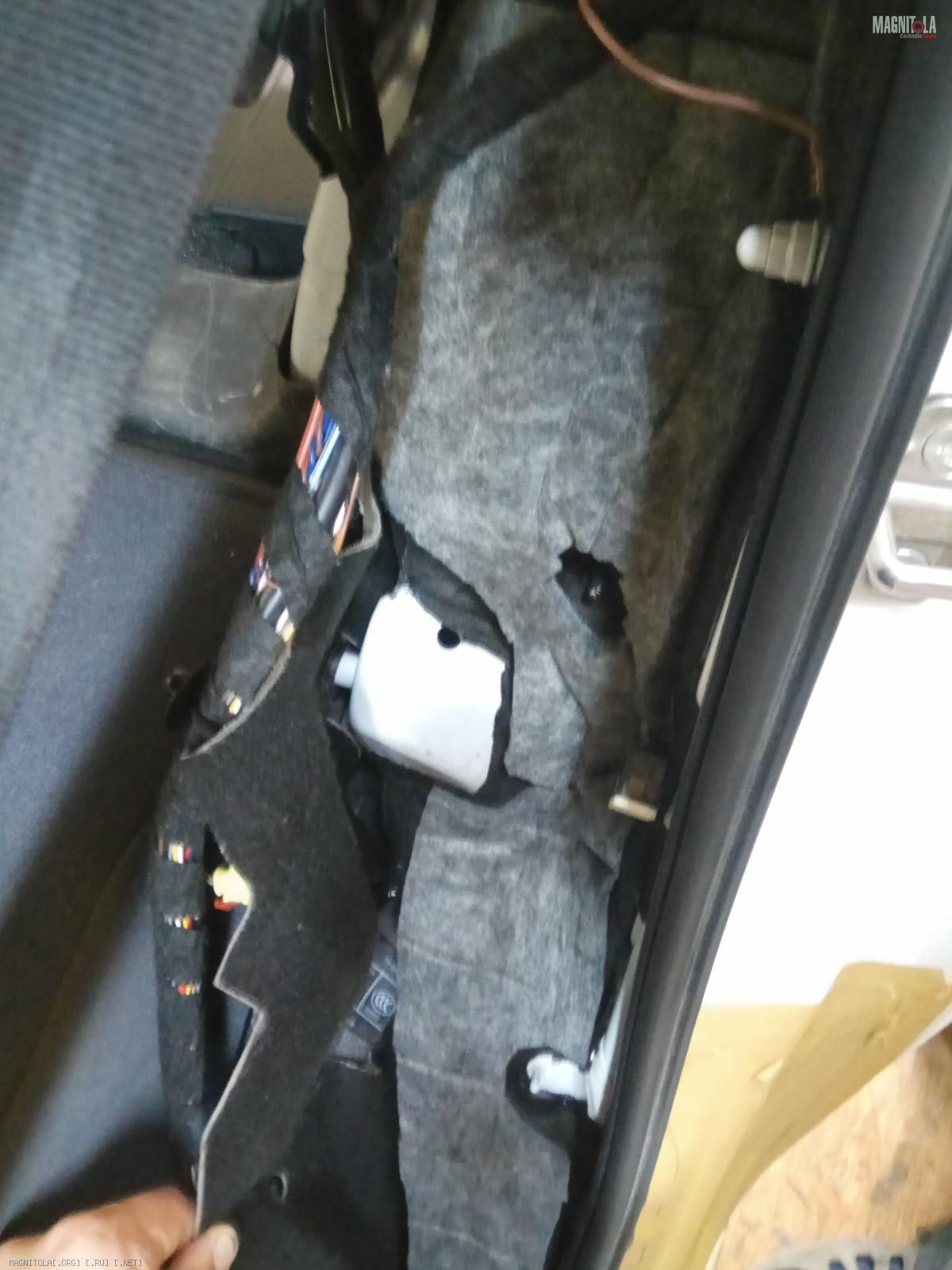

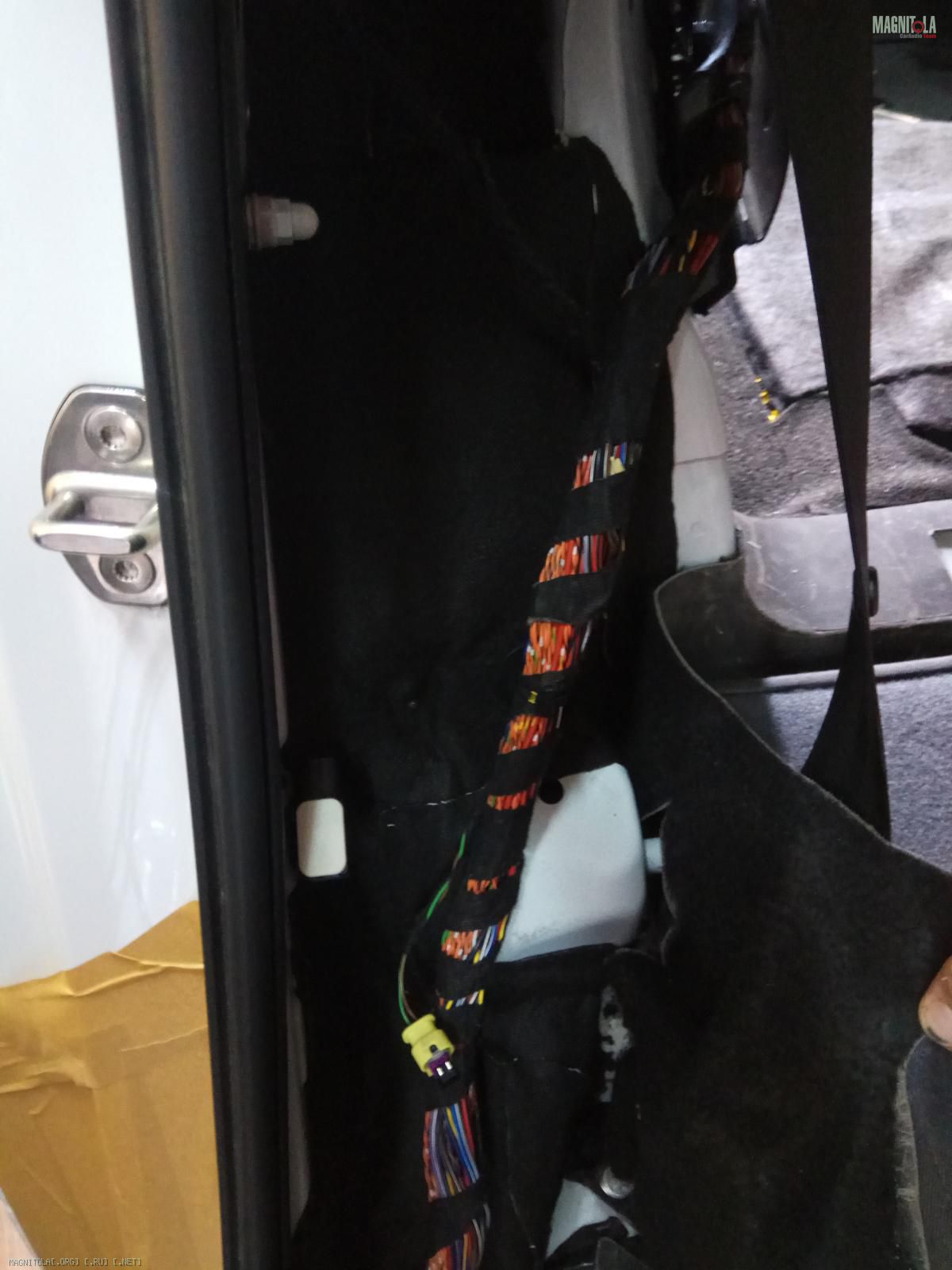

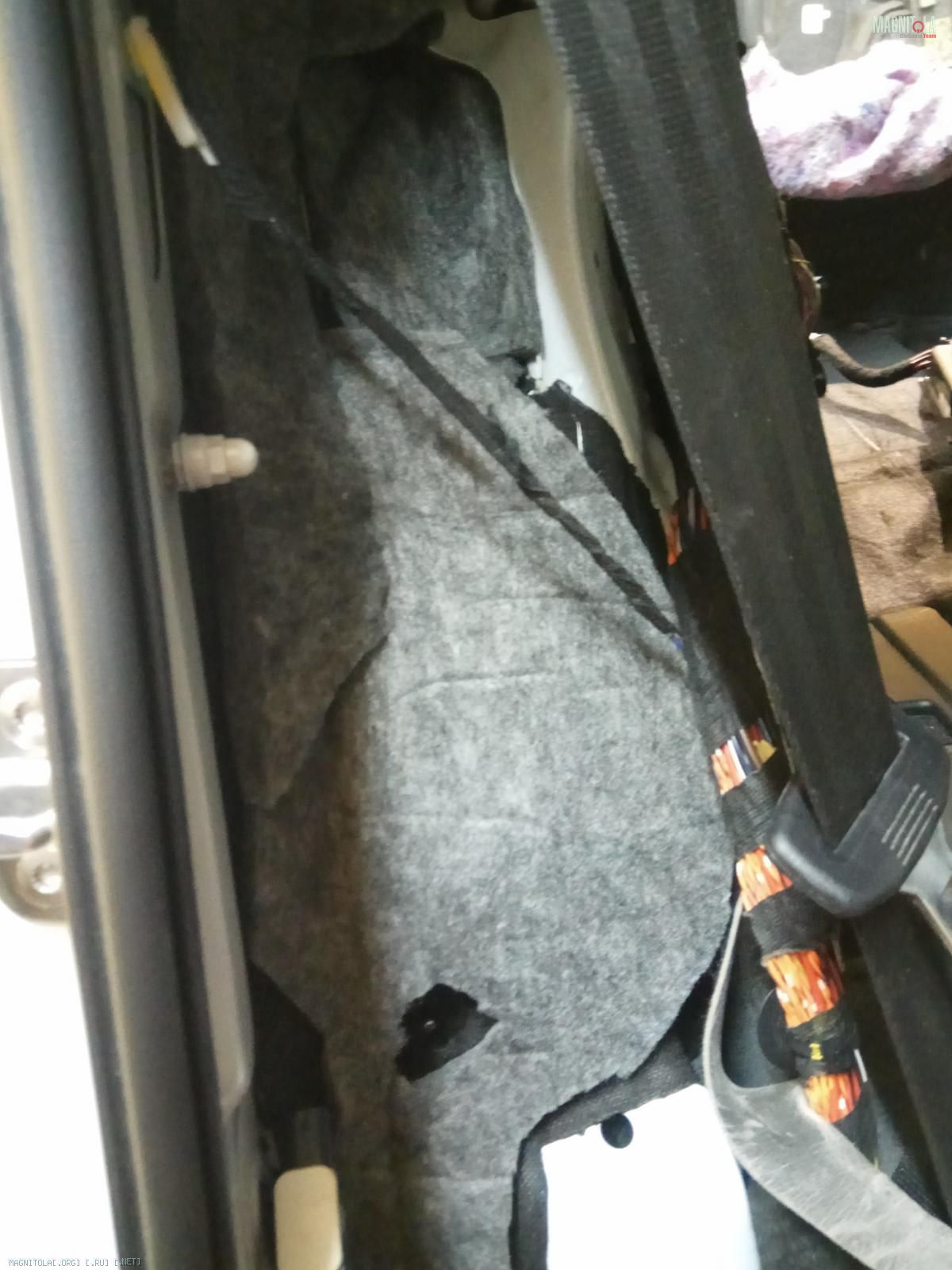

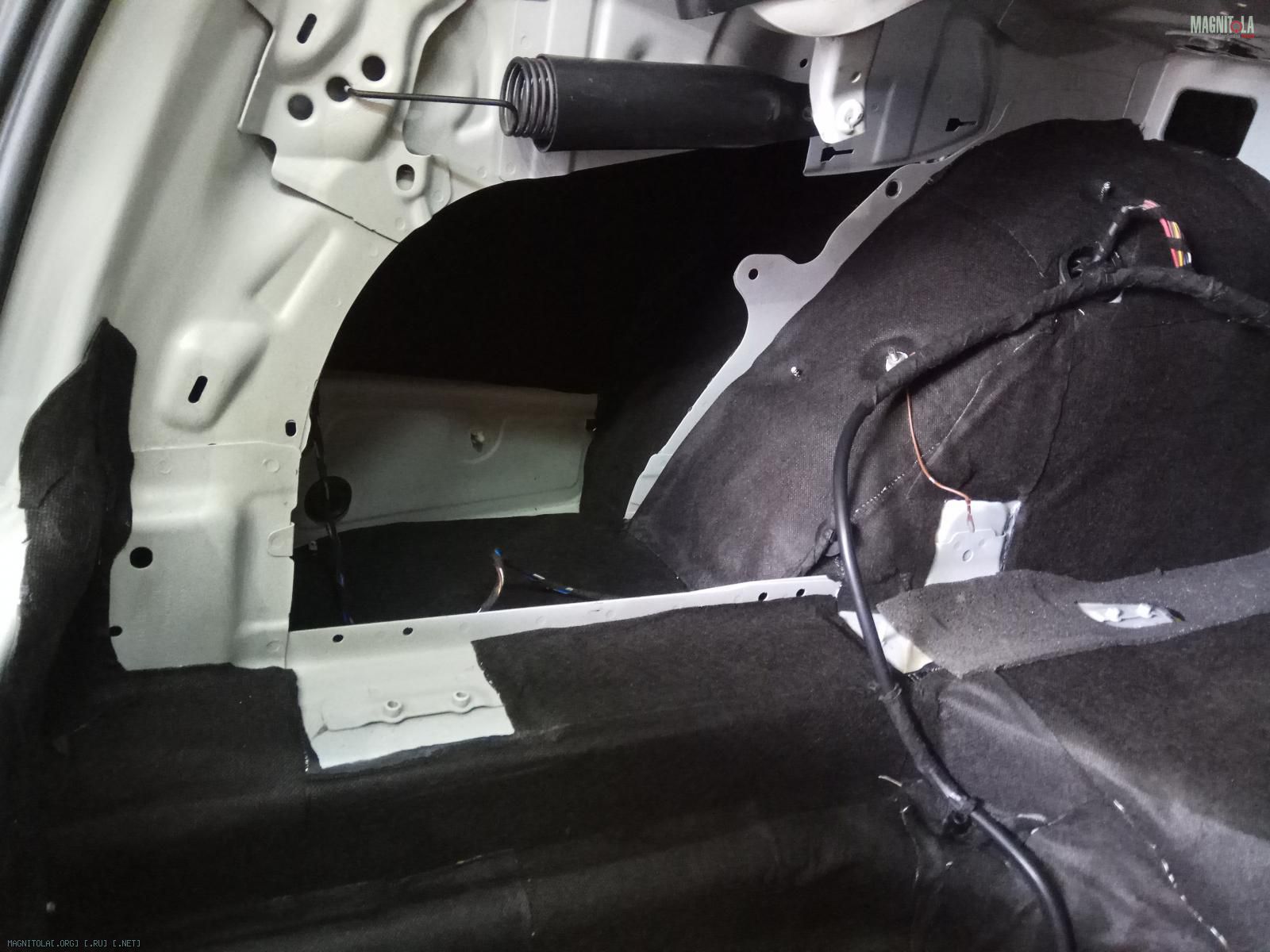

Четвертый слой войлок 10мм, в некоторых местах в два слоя.
Вложение 1244780Вложение 1244782Вложение 1244784Вложение 1244786

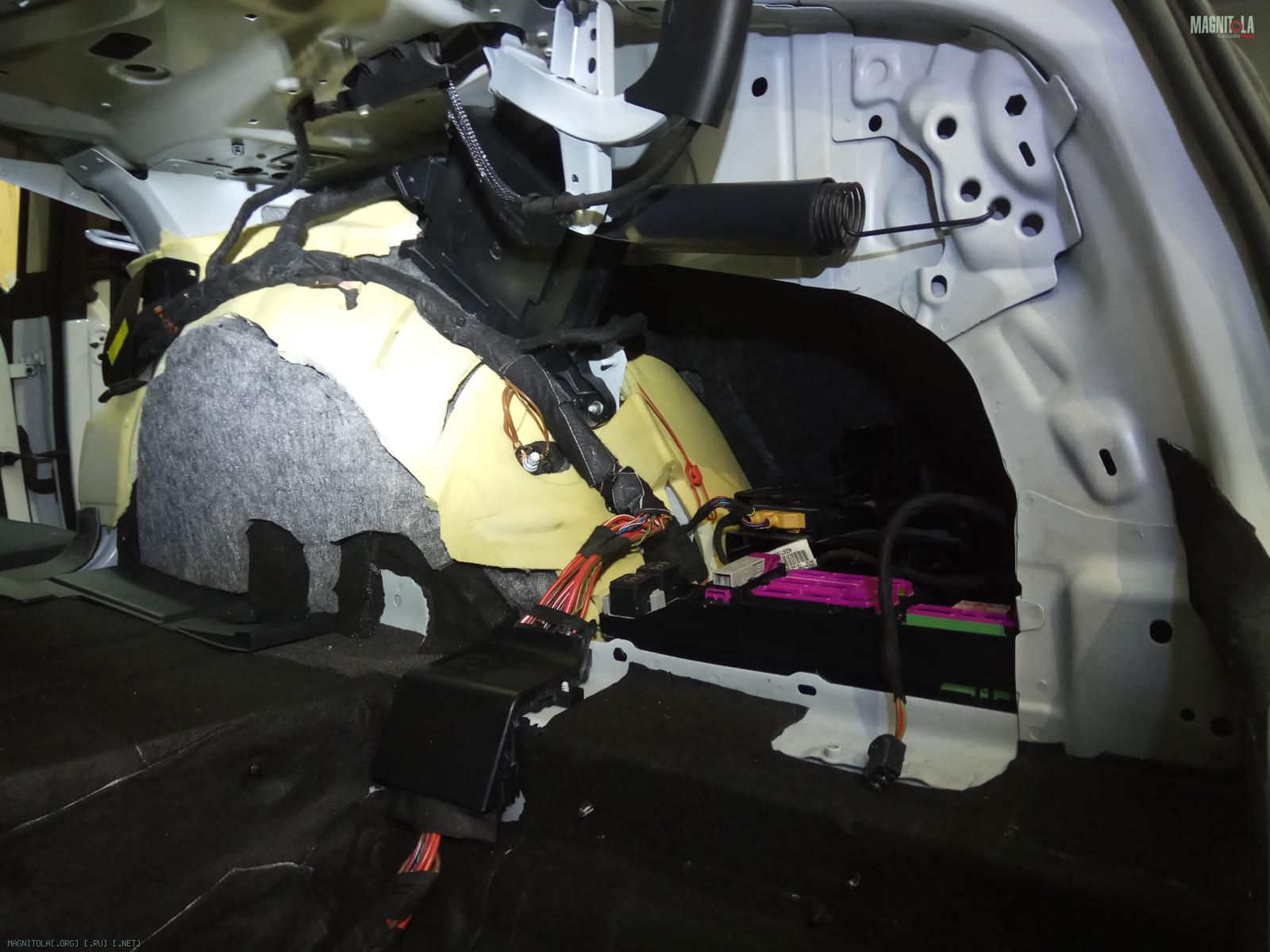

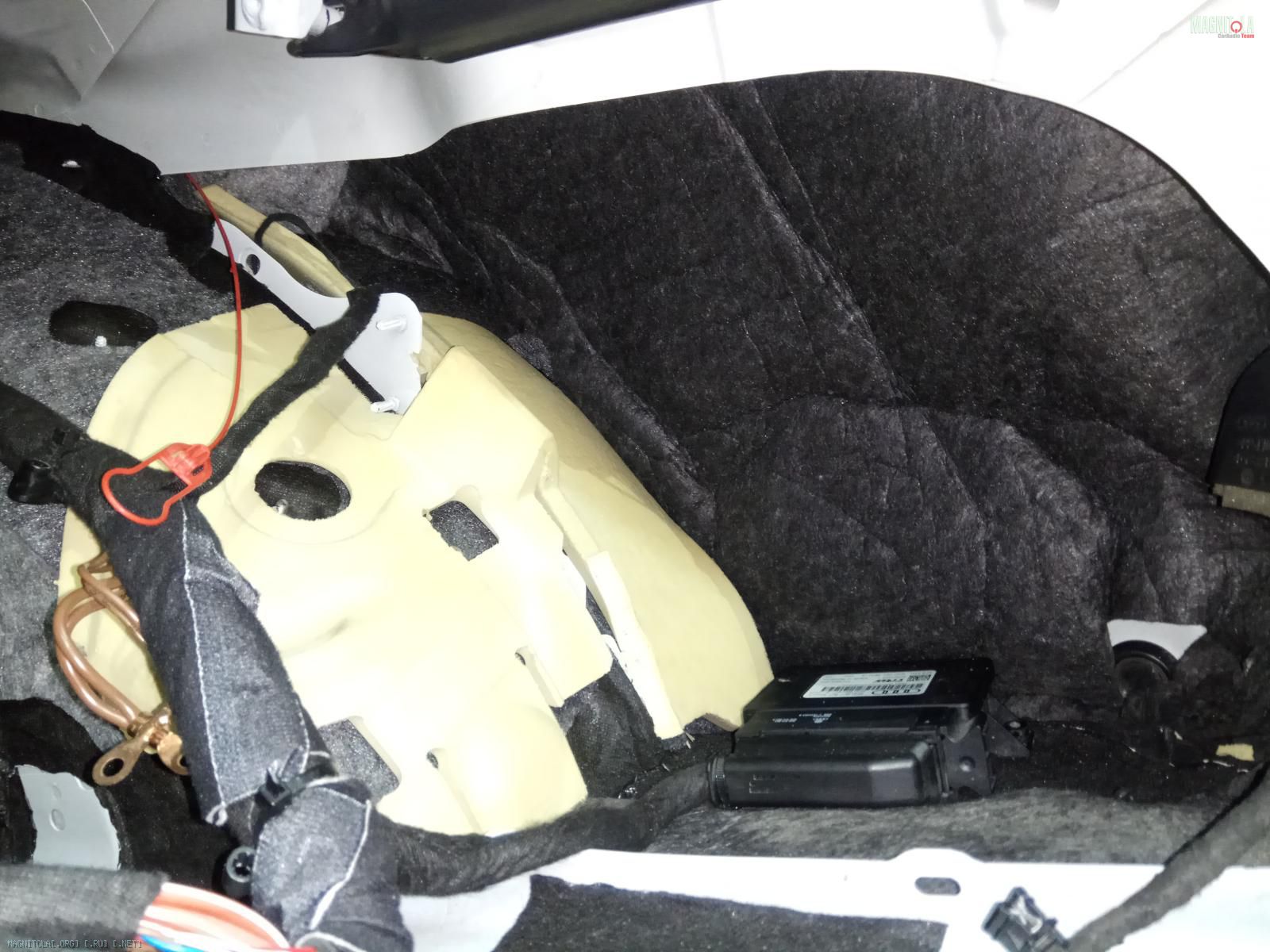

Затем укладывается пятым слоем штатный блокатор шума и штатные войлочные маты.
Устанавливаются на место блоки и проводка...
Вложение 1244788Вложение 1244790Вложение 1244792Вложение 1244794Вложение 1244796Вложение 1244798Вложение 1244800

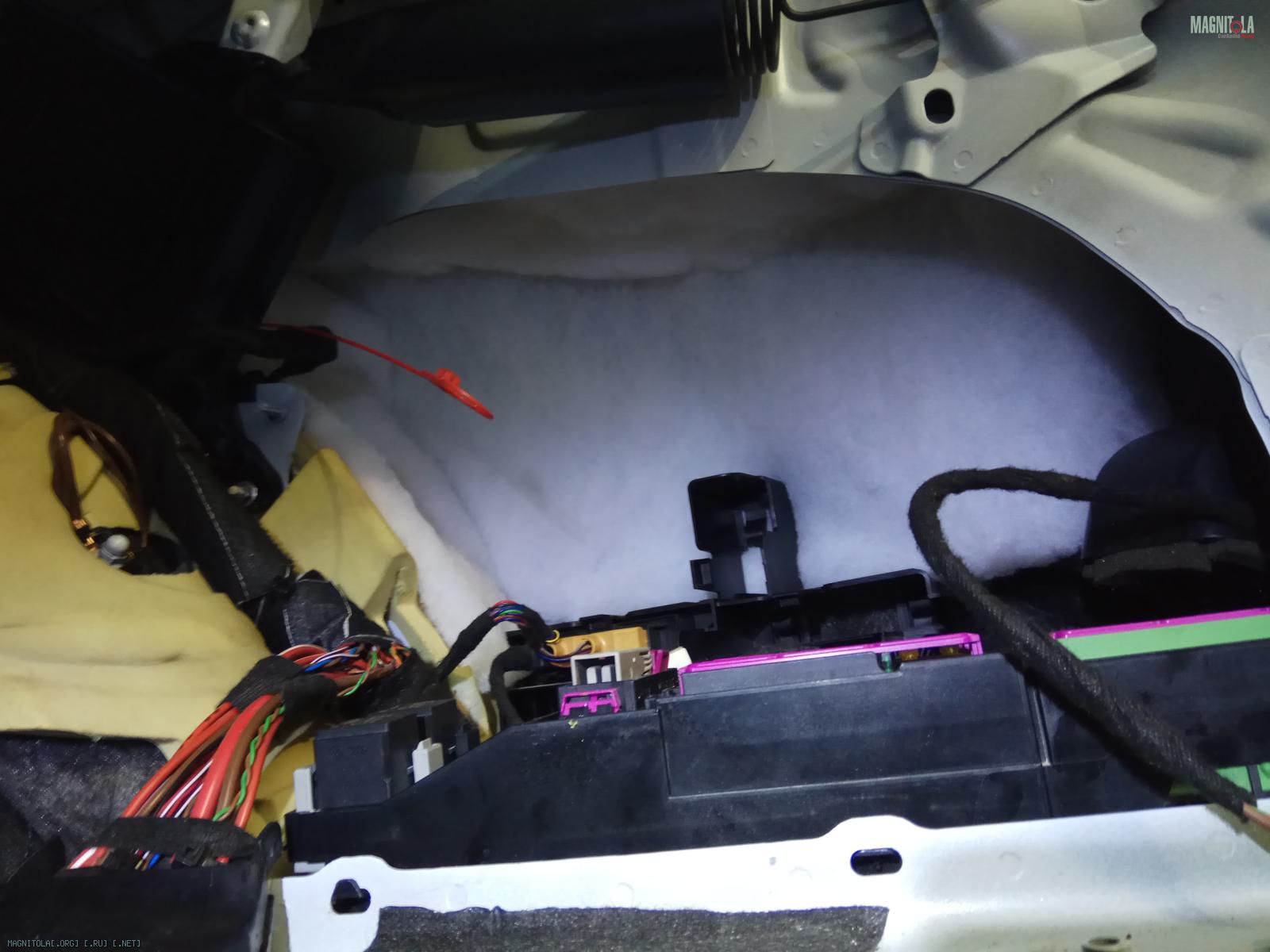

Шестой слой шумопоглотитель 60мм в свободные места и полости.
Вложение 1244802Вложение 1244804Вложение 1244806Вложение 1244808Вложение 1244810

AUDI А6 С7 2.0TFSI

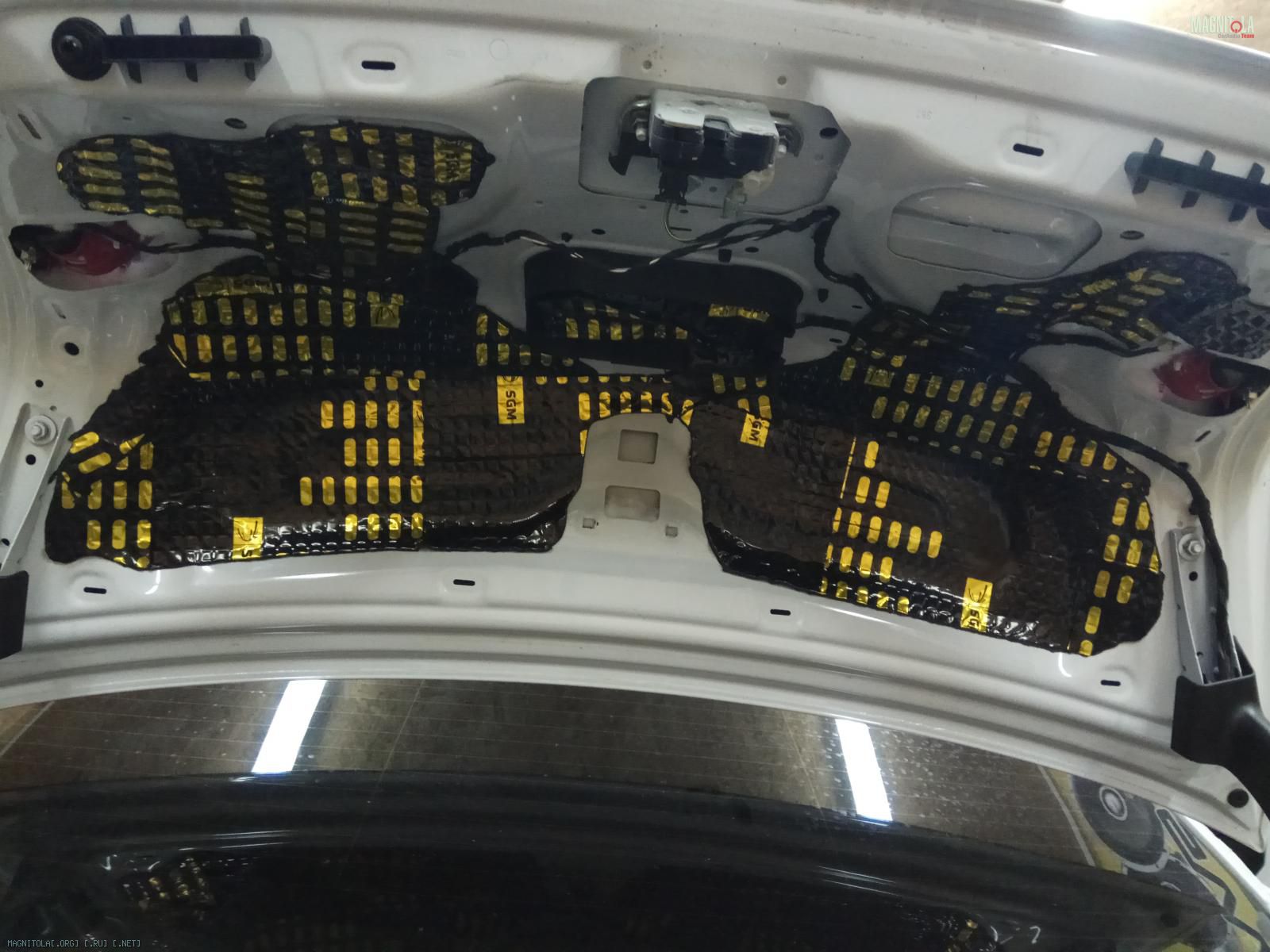

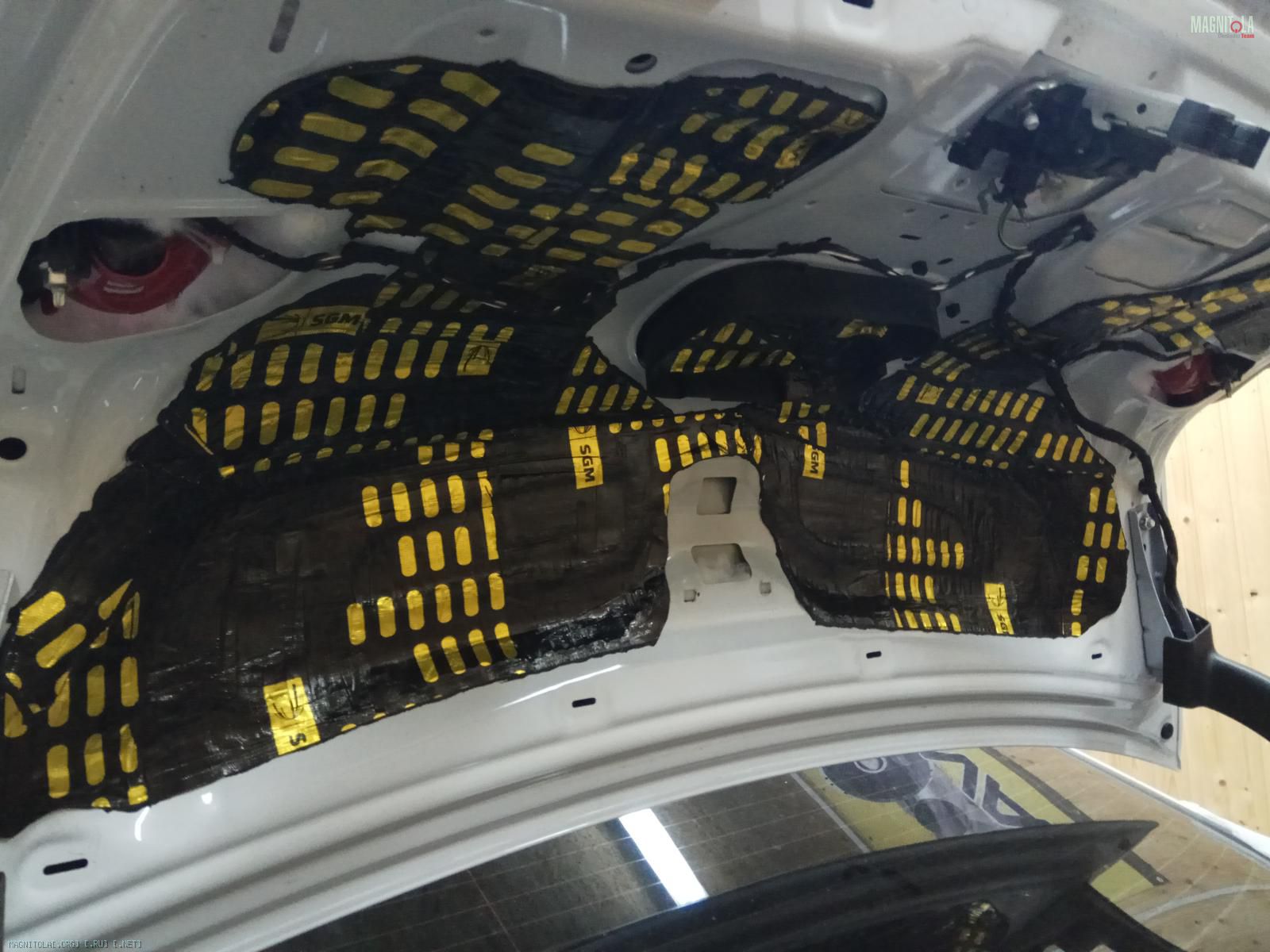

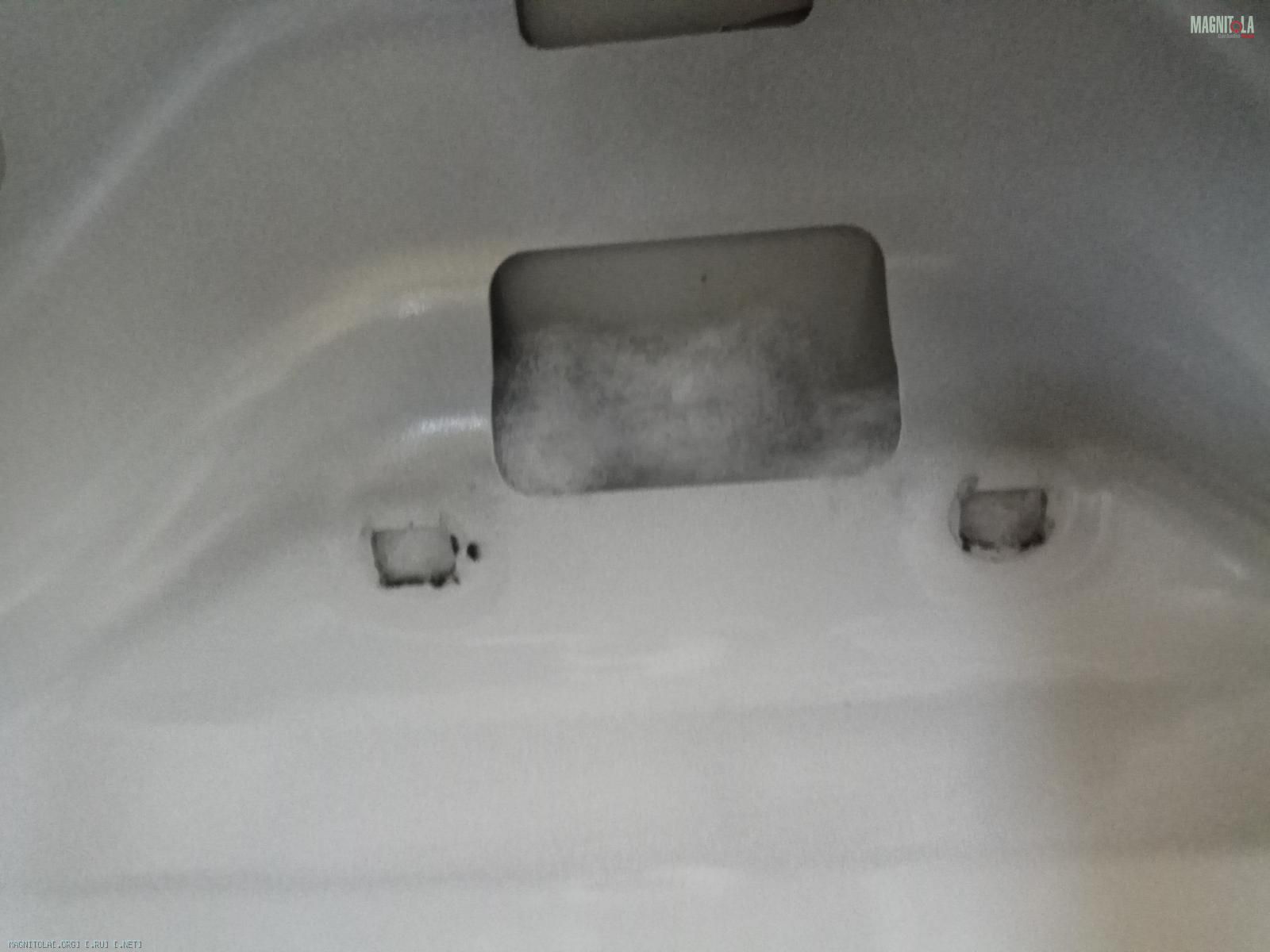

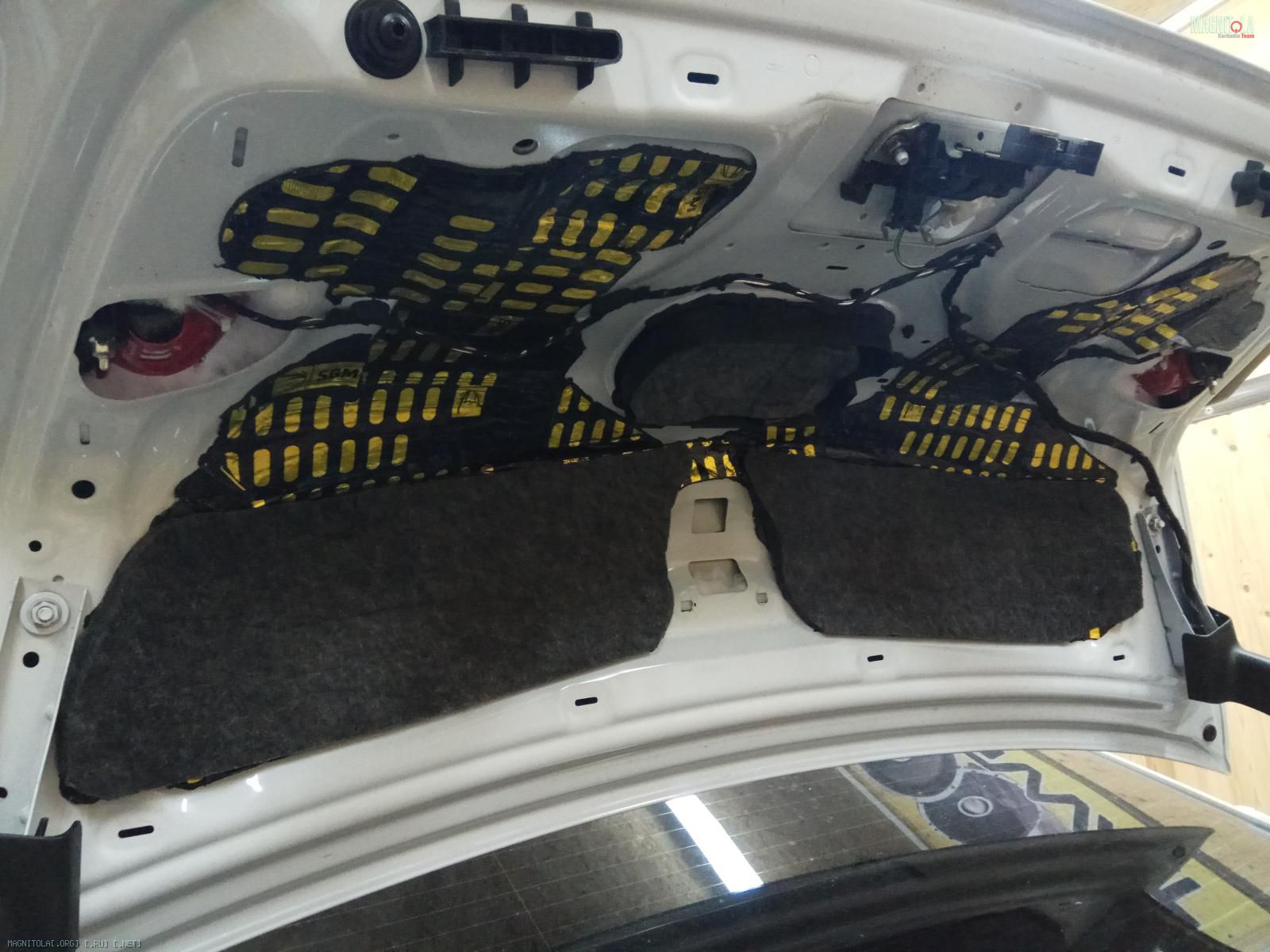

Крышка багажника...
Очищаем, обезжириваем.
Наносим вибру 4мм, греем, прикатываем...
Наносим войлок на метал и на обшивку.
Собираем...

Вложение 1244922Вложение 1244924Вложение 1244926Вложение 1244928Вложение 1244930Вложение 1244932Вложение 1244934Вложение 1244936Вложение 1244938Вложение 1244940Вложение 1244942

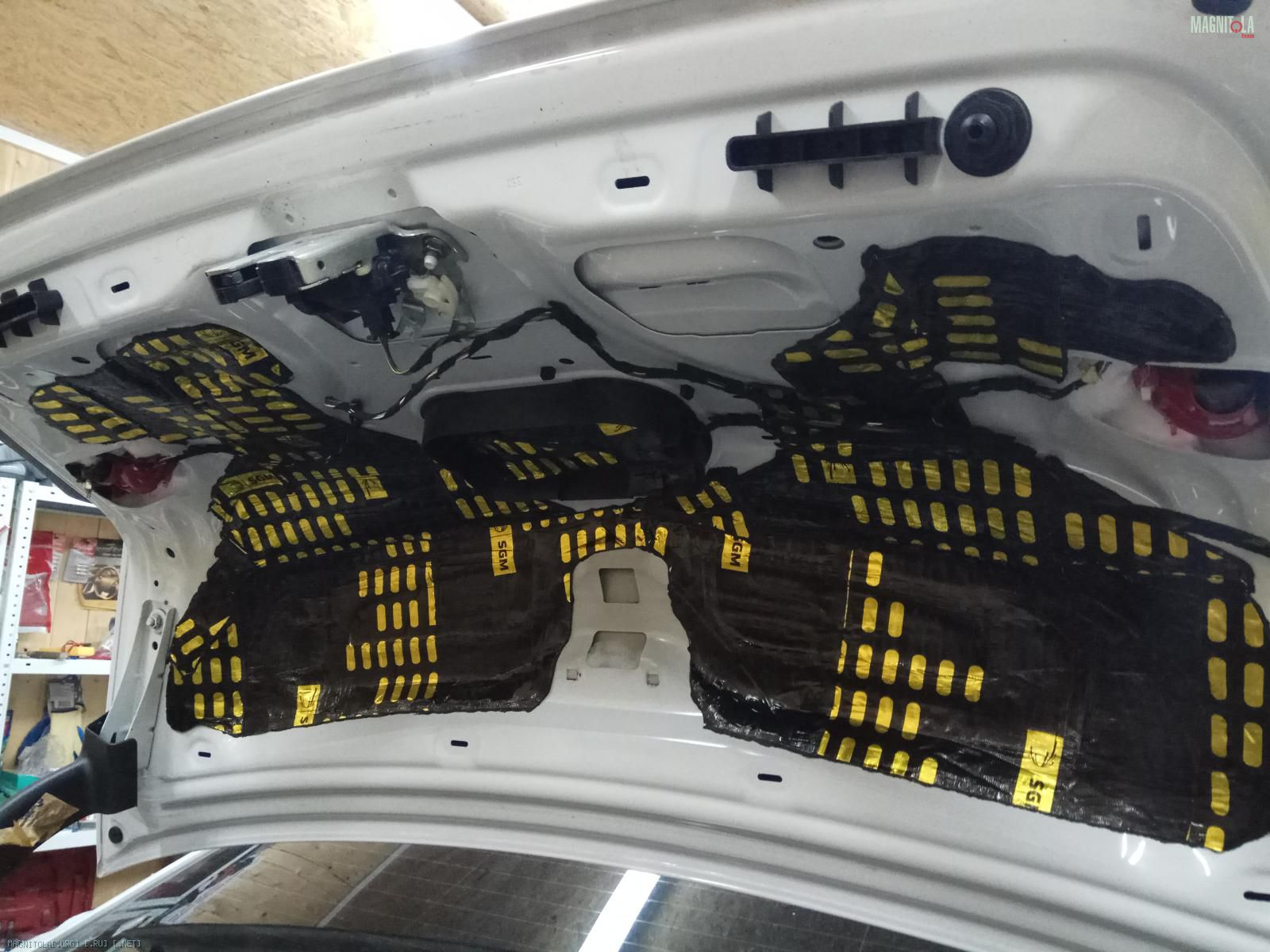

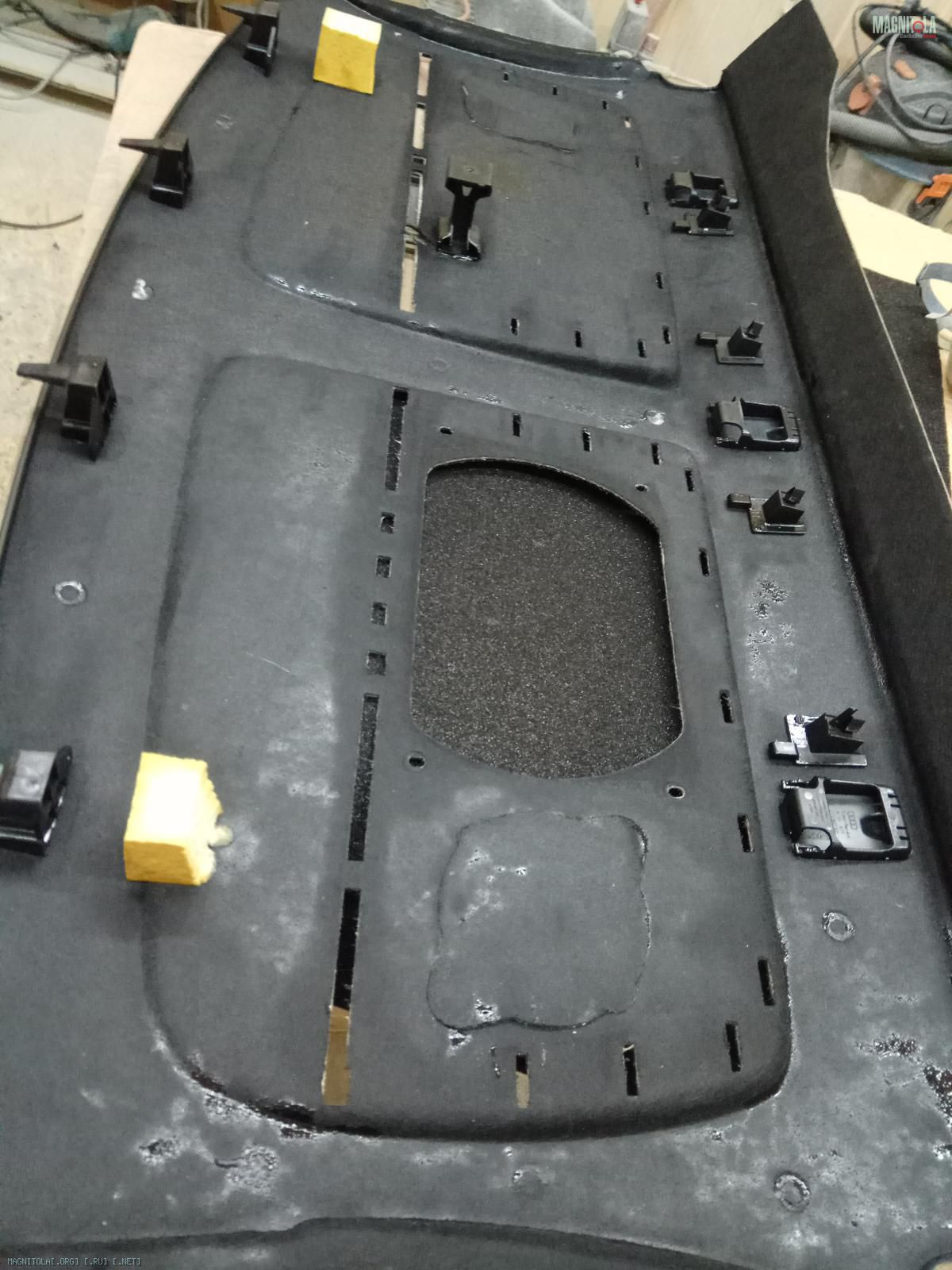

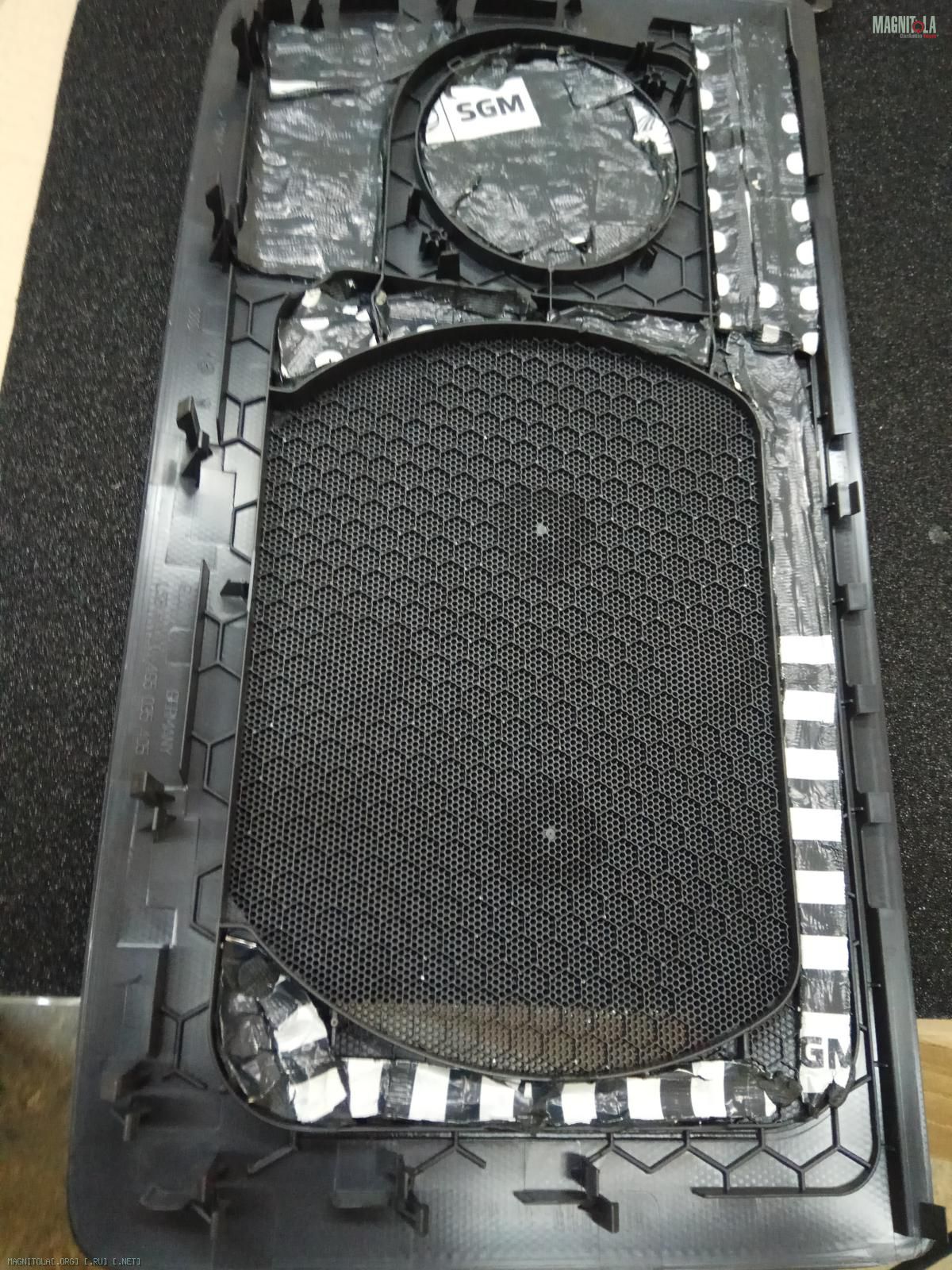

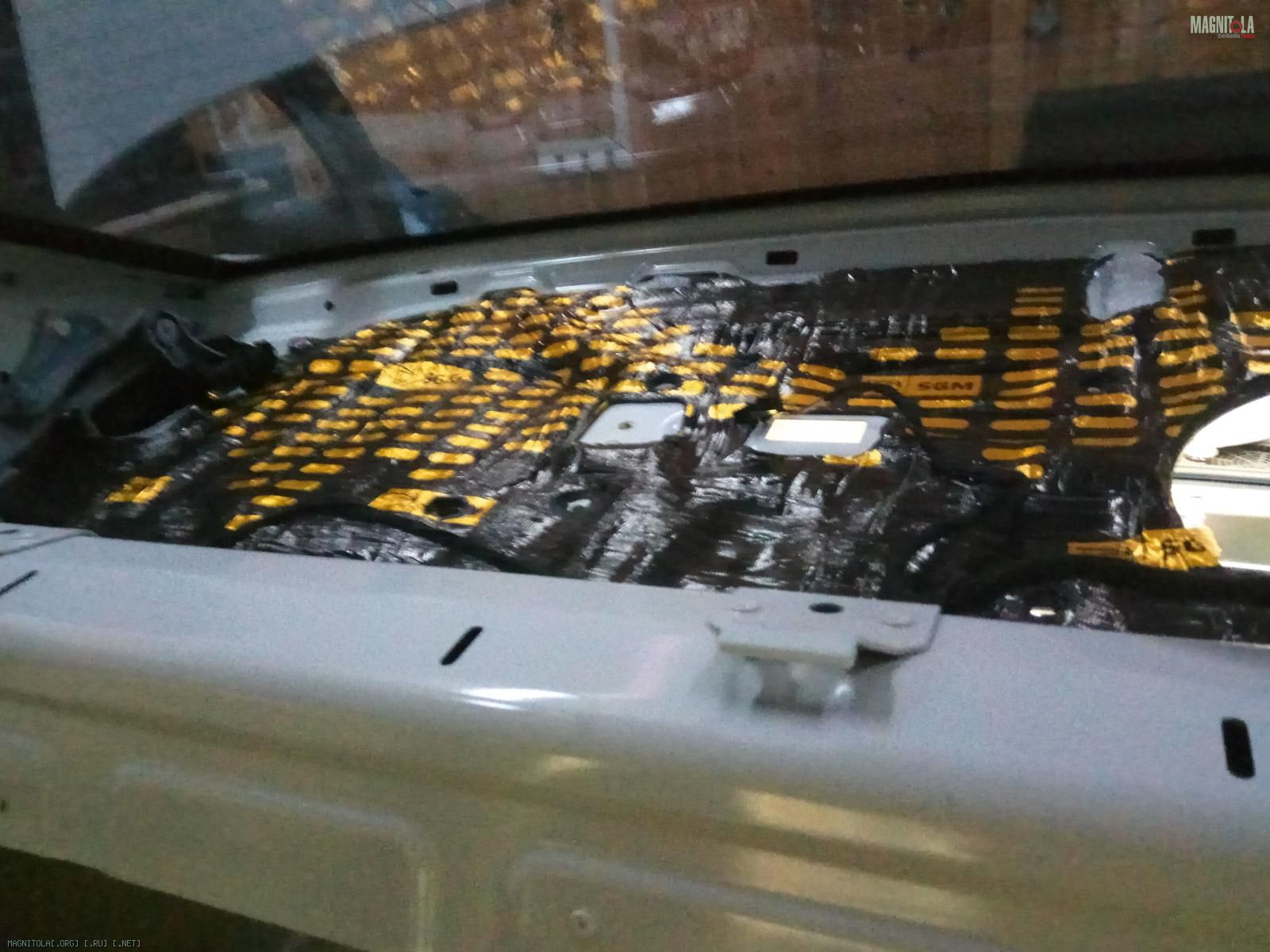

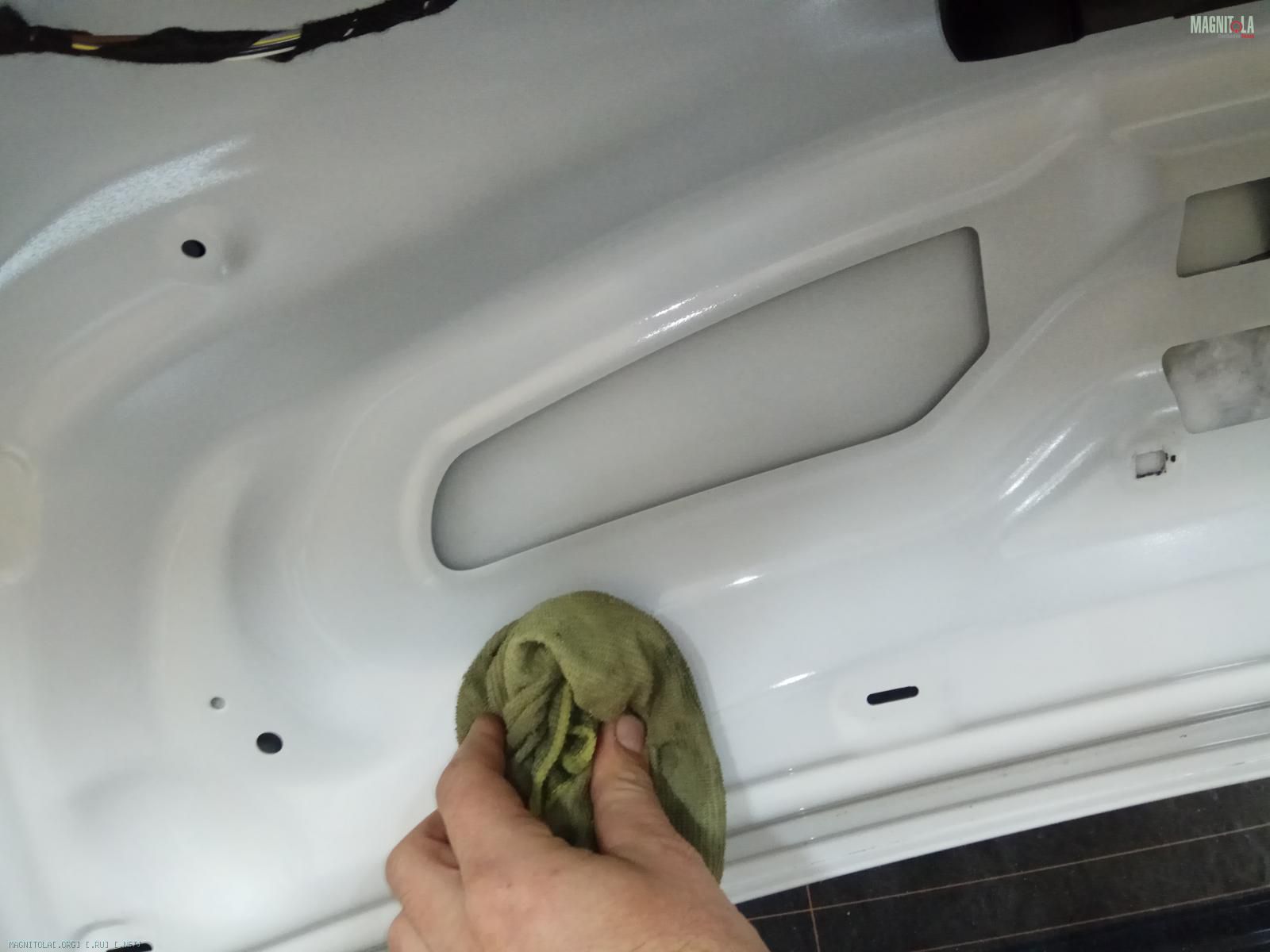

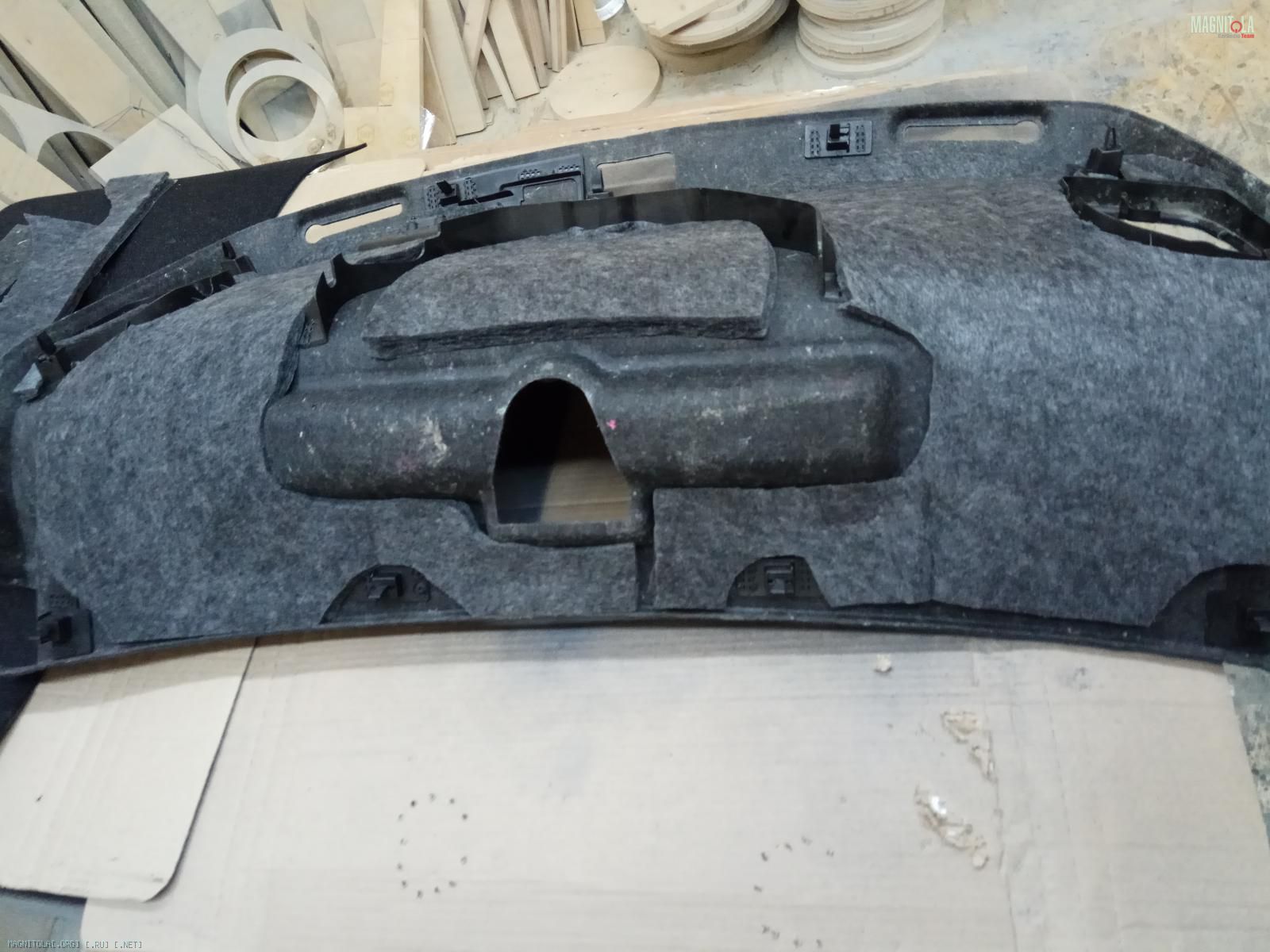

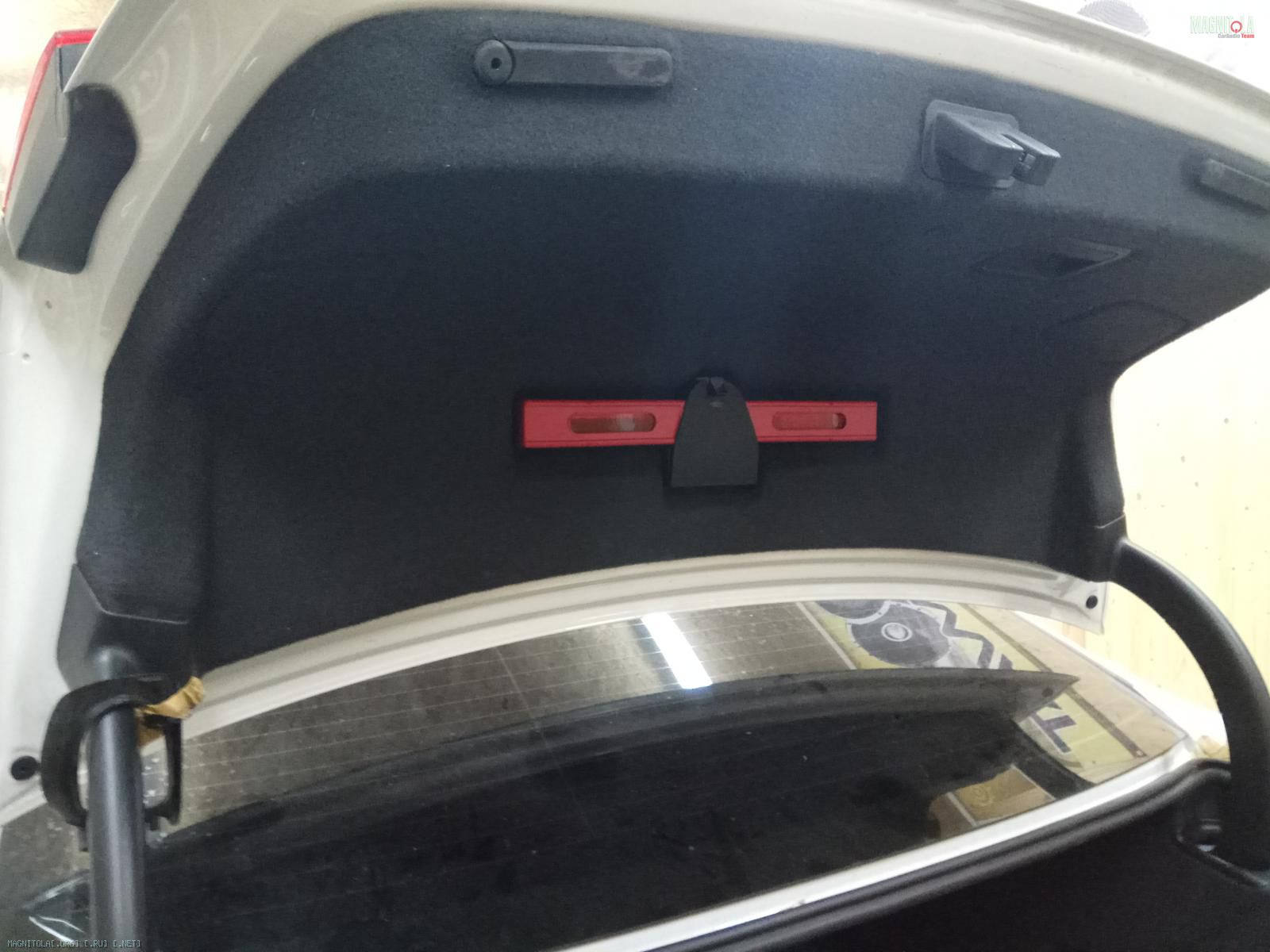

Крышка багажника...
Очищаем, обезжириваем.
Наносим вибру 4мм, греем, прикатываем...

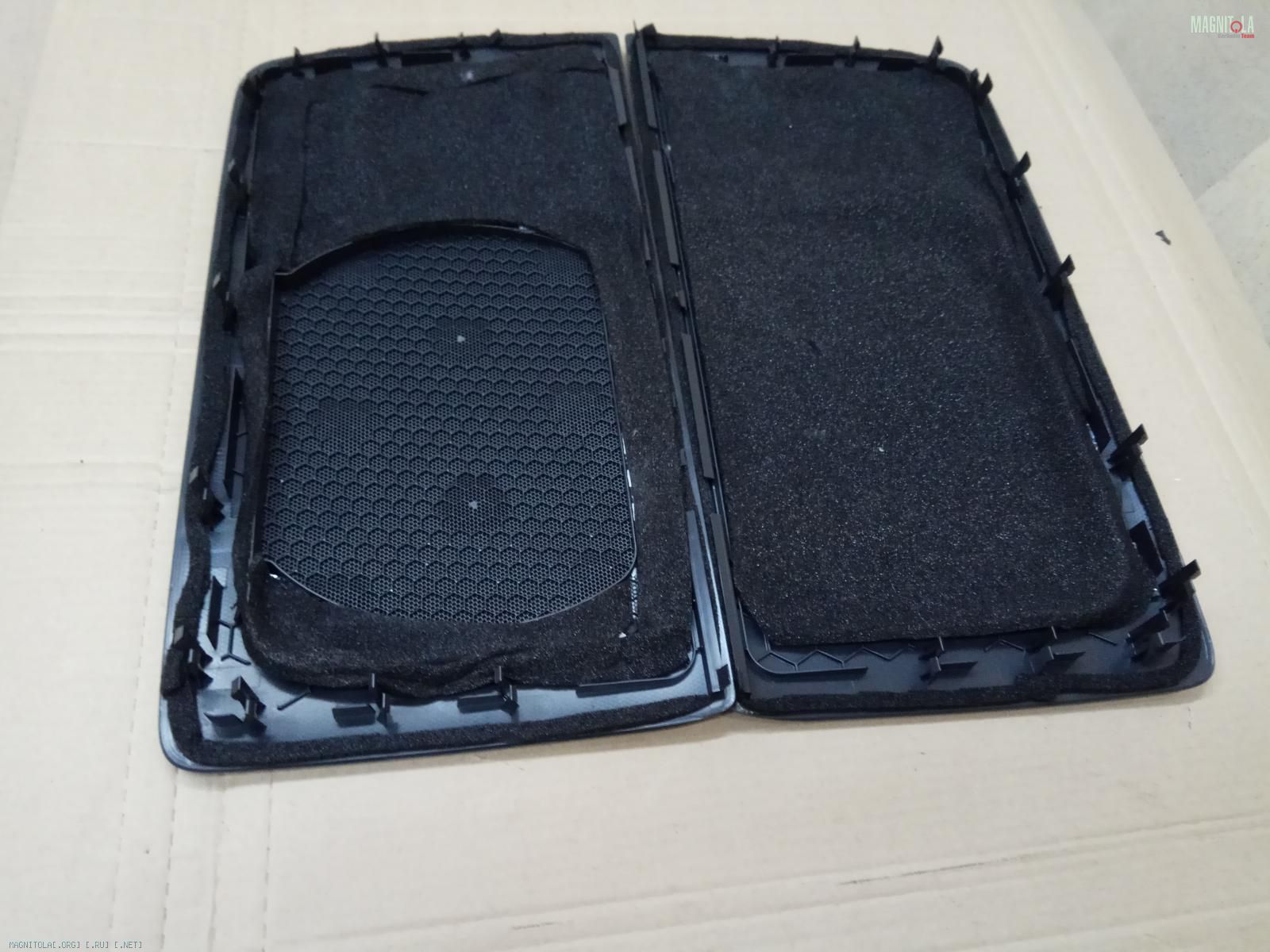

Наносим войлок на метал и на обшивку.
Собираем...
Вложение 1244944Вложение 1244946Вложение 1244948Вложение 1244950Вложение 1244952Вложение 1244954Вложение 1244956Вложение 1244958Вложение 1244960Вложение 1244962Вложение 1244964Вложение 1244966Вложение 1244968
