Сабвуферный динамик с реальной чувствительностью 93дб/вт/м, номинальной мощностью 200вт, с резонансной частотой 27гц и большим Vas=106л - Magnat X-press 12.
Многим из теории известно, что порт фазоинвертора должен быть приближен к площади излучаемого динамика.
Тогда будут отсутствовать призвуки потока воздуха выдуваемым фи, повышается звуковое давление.
Объем для данного динамика был рассчитан на 65литров, резонансная частота фи 30гц, порт площадью 400кв см и длиной в 177см!!!
Да ящик в итоге получился большой, но половина этого ящика ушло на фи. В итоге получили бешеную чувствительность в салоне авто 103дб/вт/м от 20 до 35 гц, 55-70гц и 104 дб/вт/м от 35 до 55гц. В помещении около 100дб/вт/м.

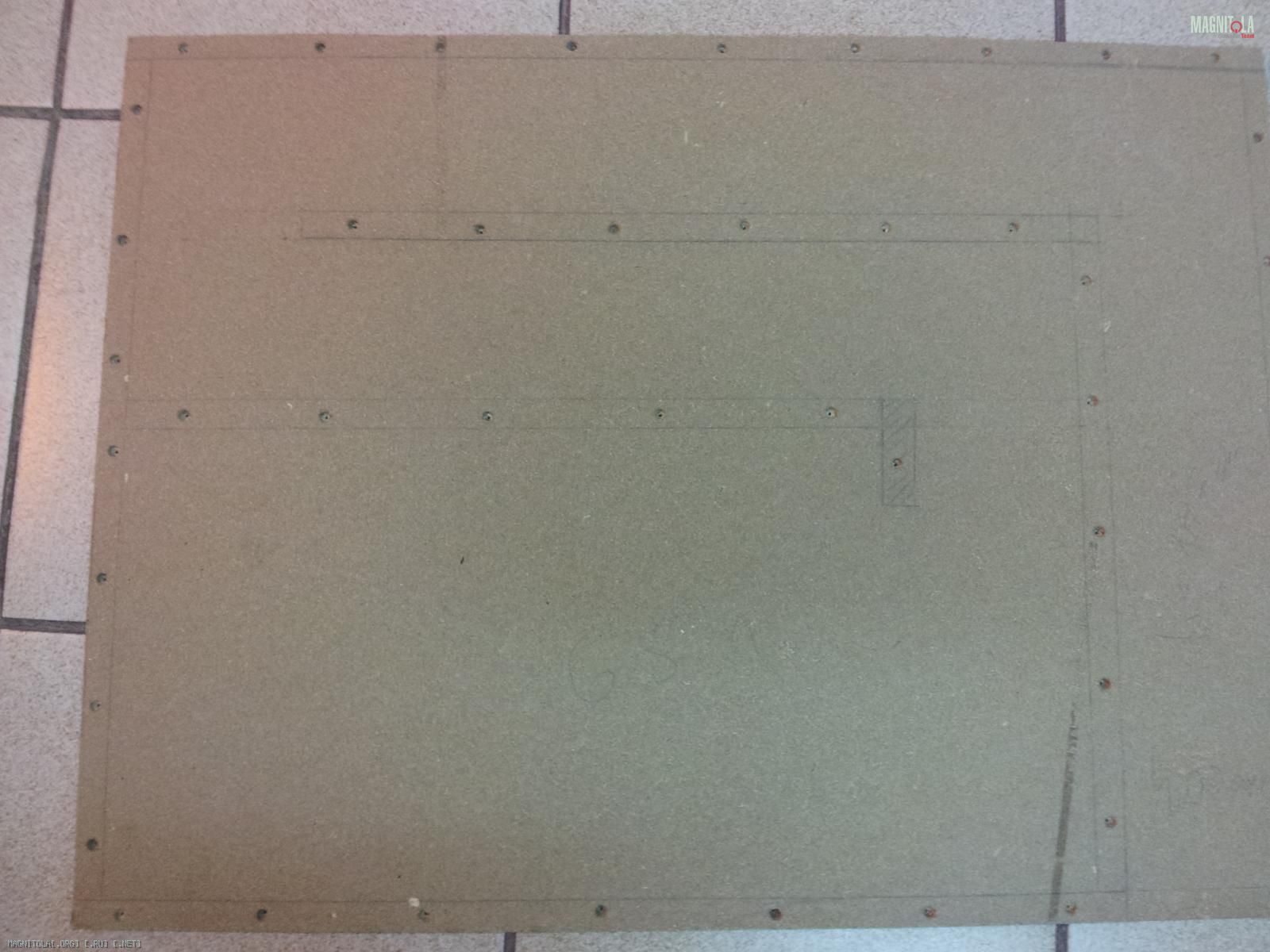

И так поехали, размечаем, просверливаем...
Вложение 190177

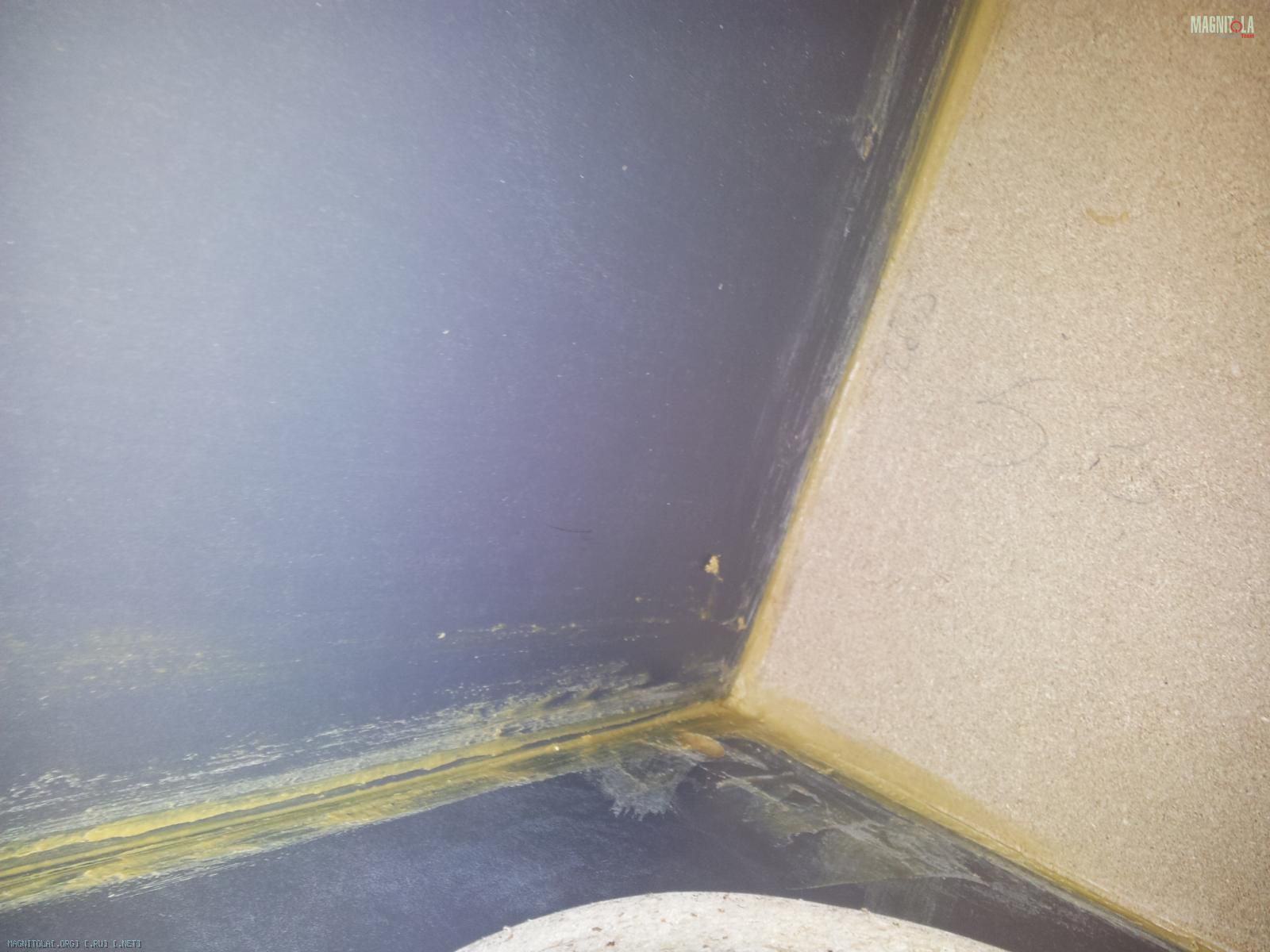

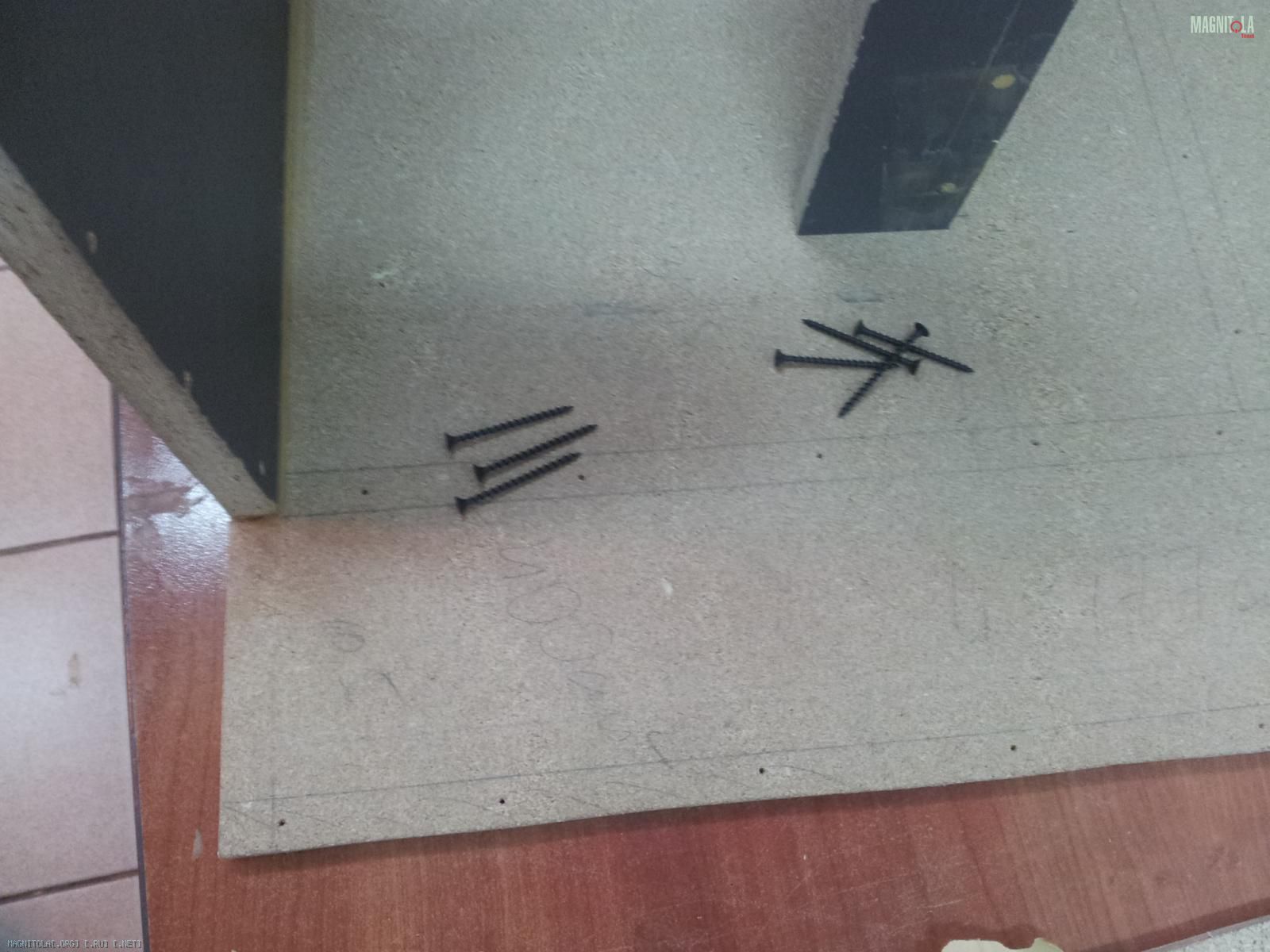

Собираем, боковые, фронтальные, тыловые стенки из высокоплотной дсп 20 мм, верхние нижнее основание 17мм.
Вложение 190185
Вложение 190193
Вложение 190195

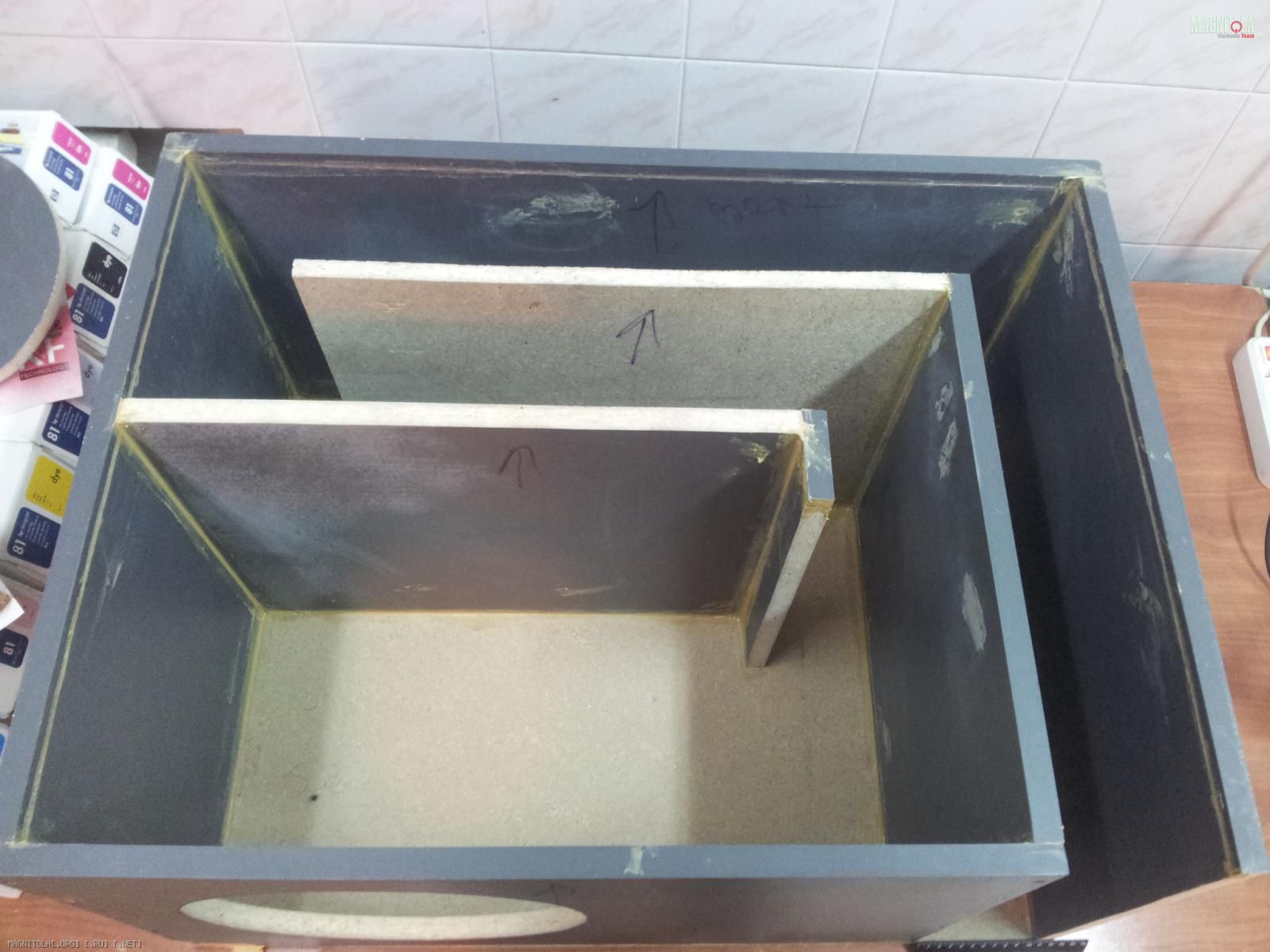

почти готов....
Вложение 190197

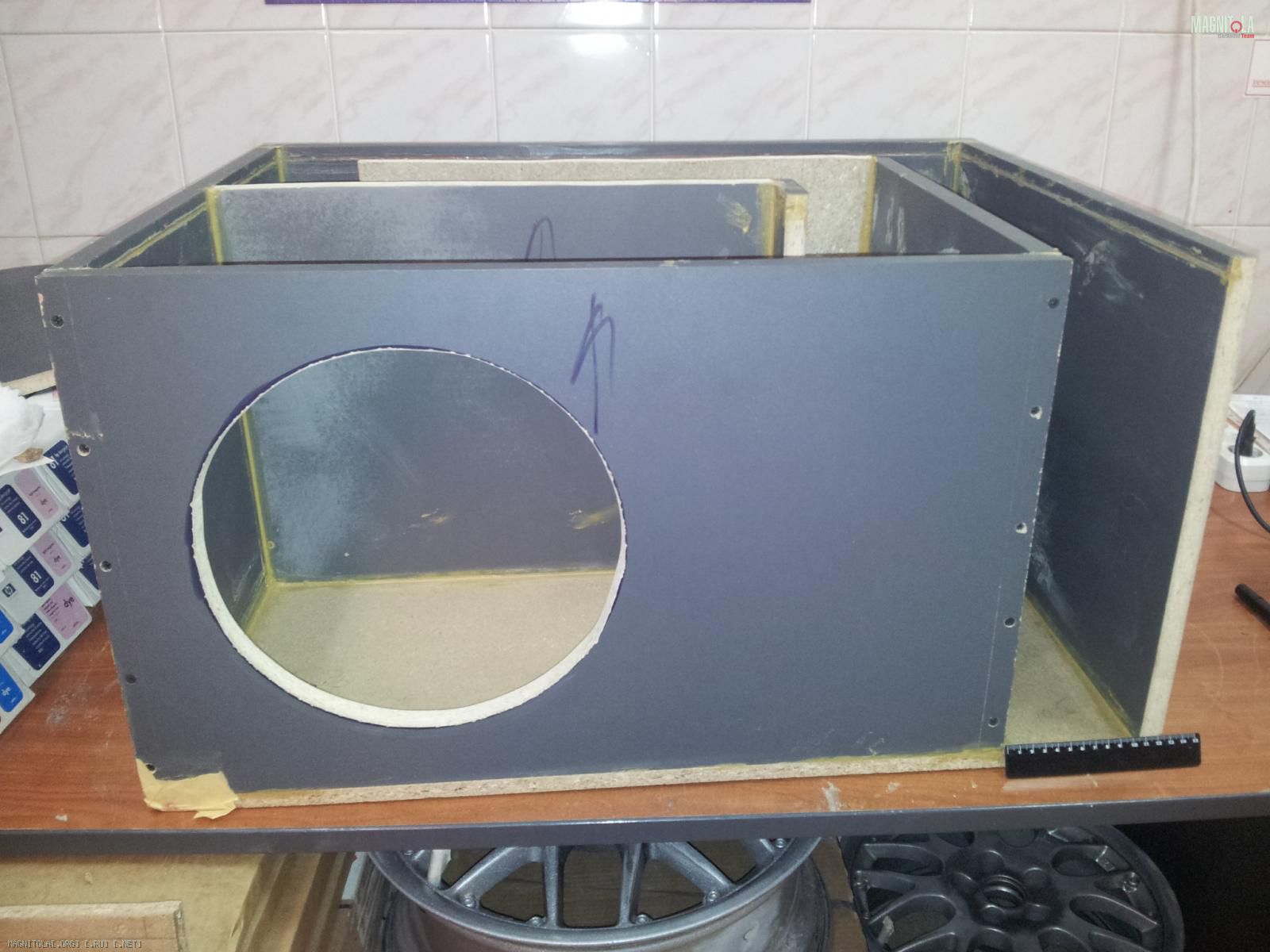

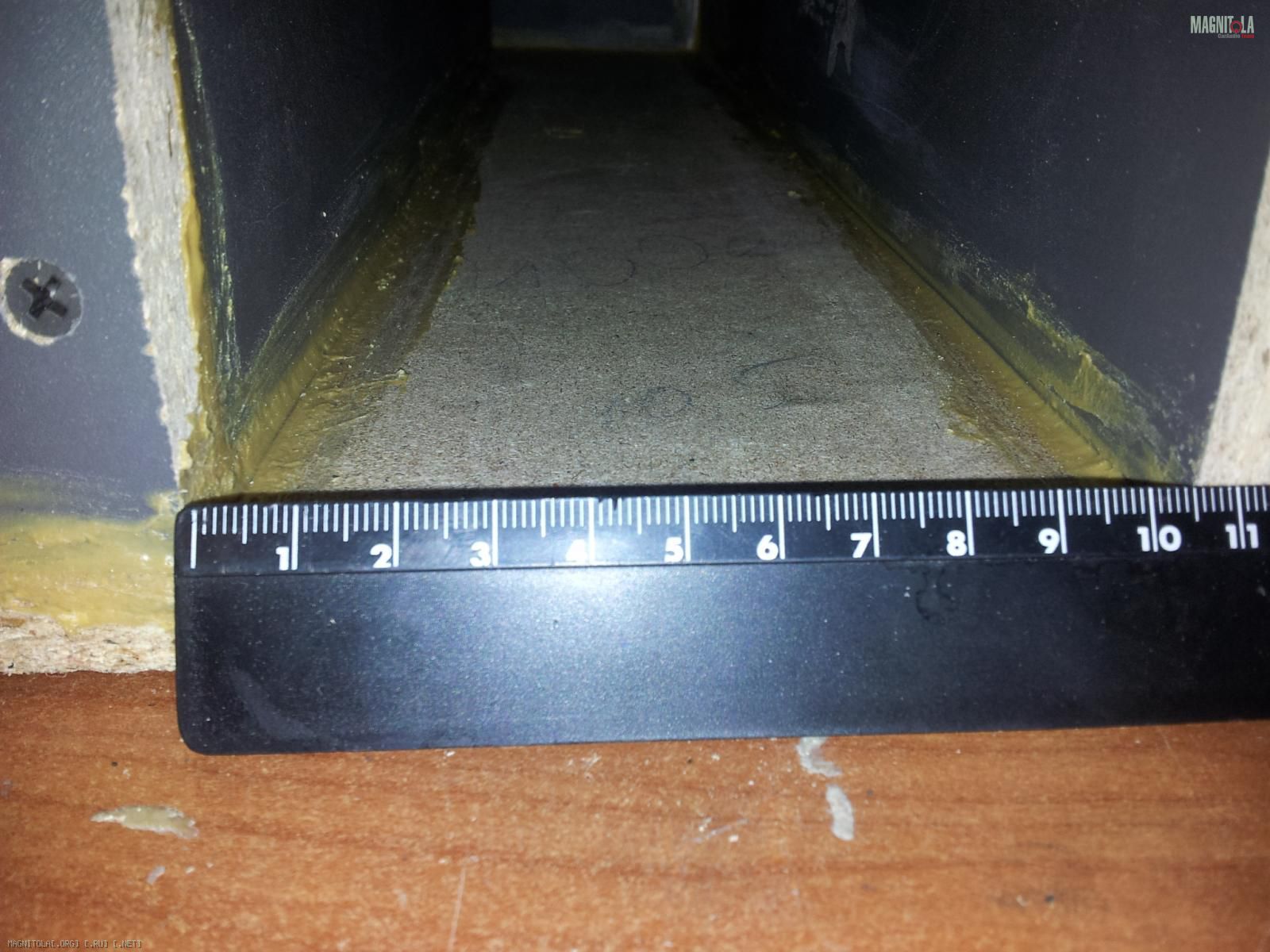

порт ФИ площадью 400кв см
Вложение 190201

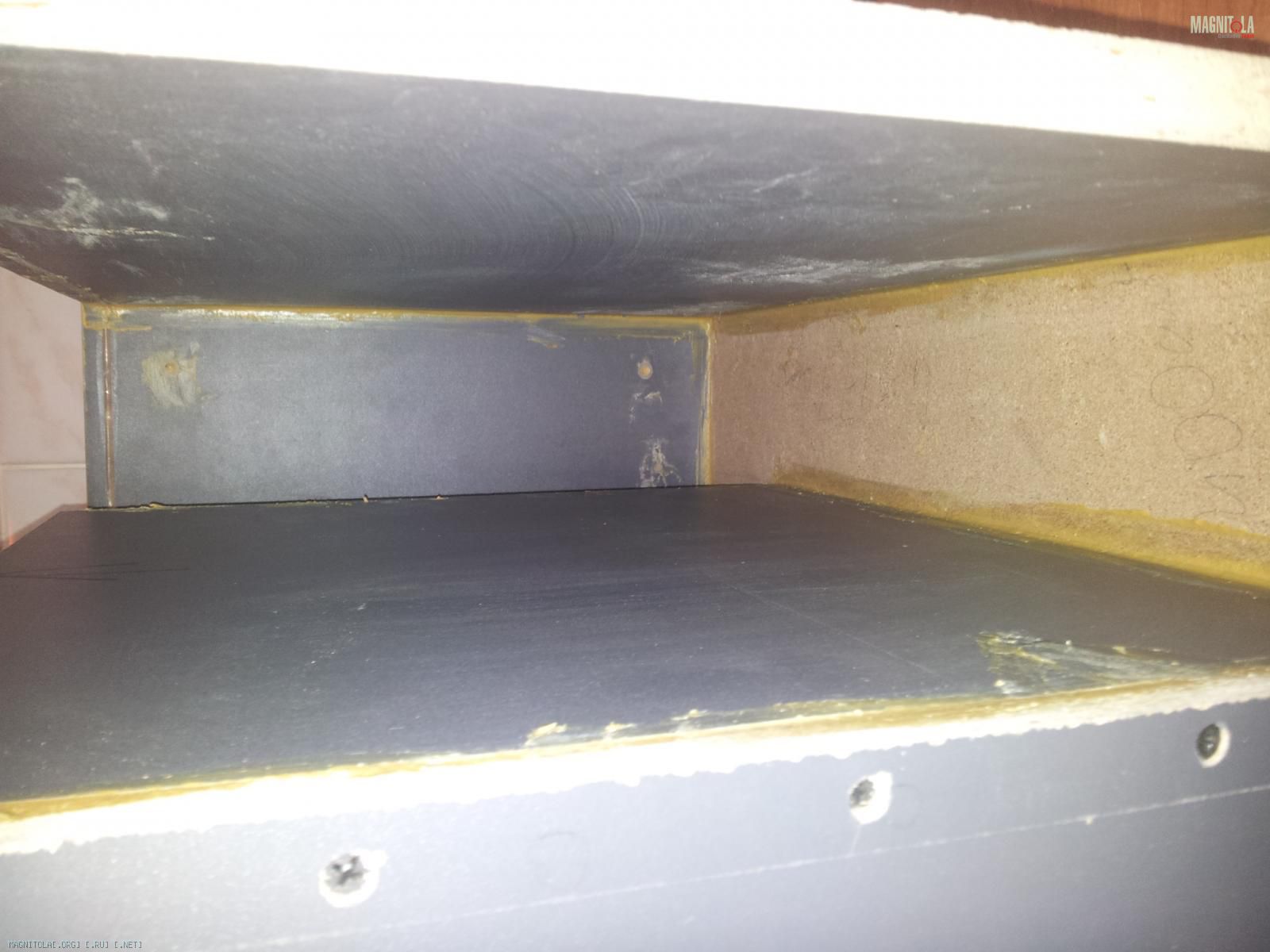

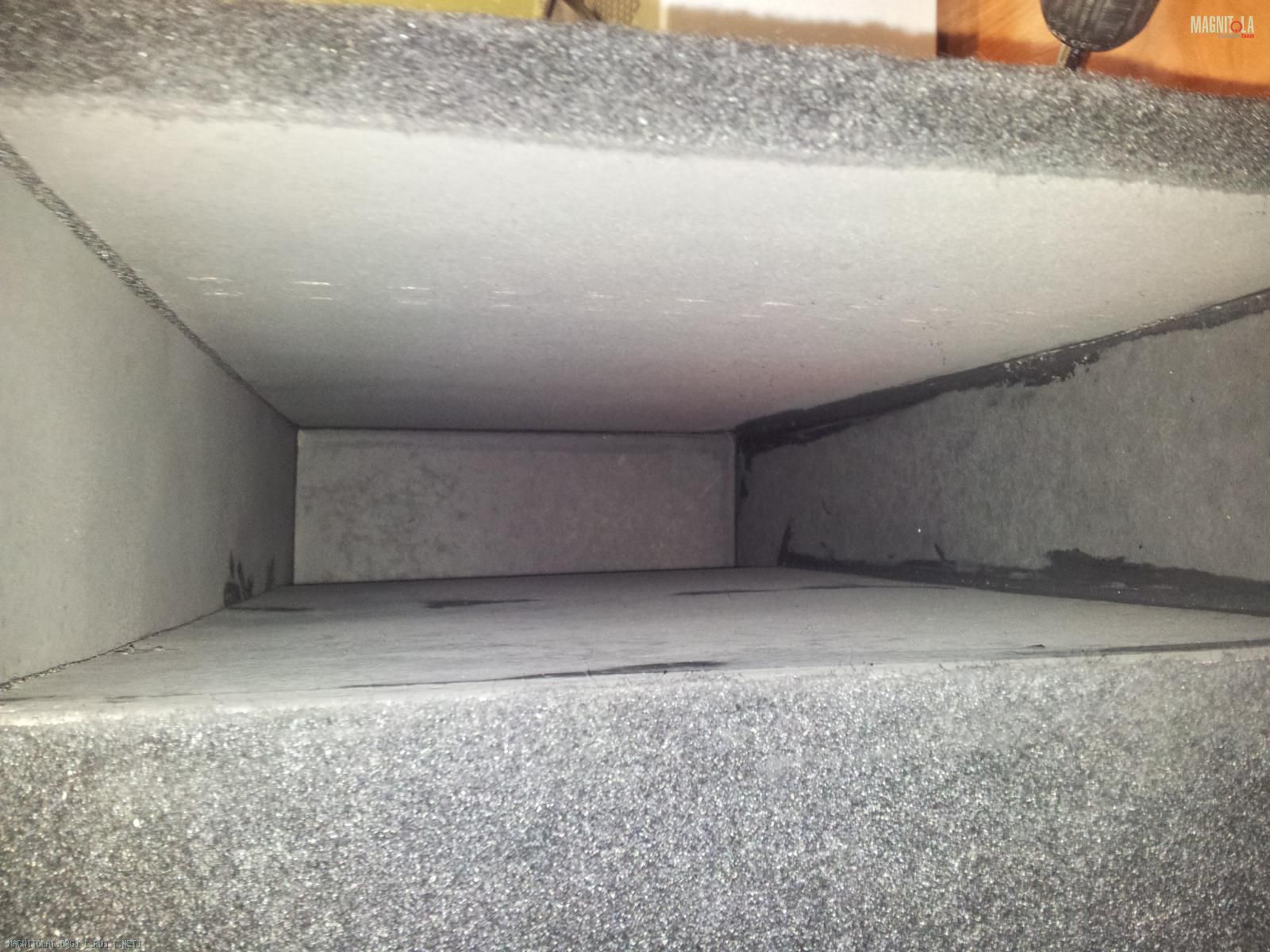

длина 177см
Вложение 190203
Вложение 190207
Вложение 190209
Вложение 190211

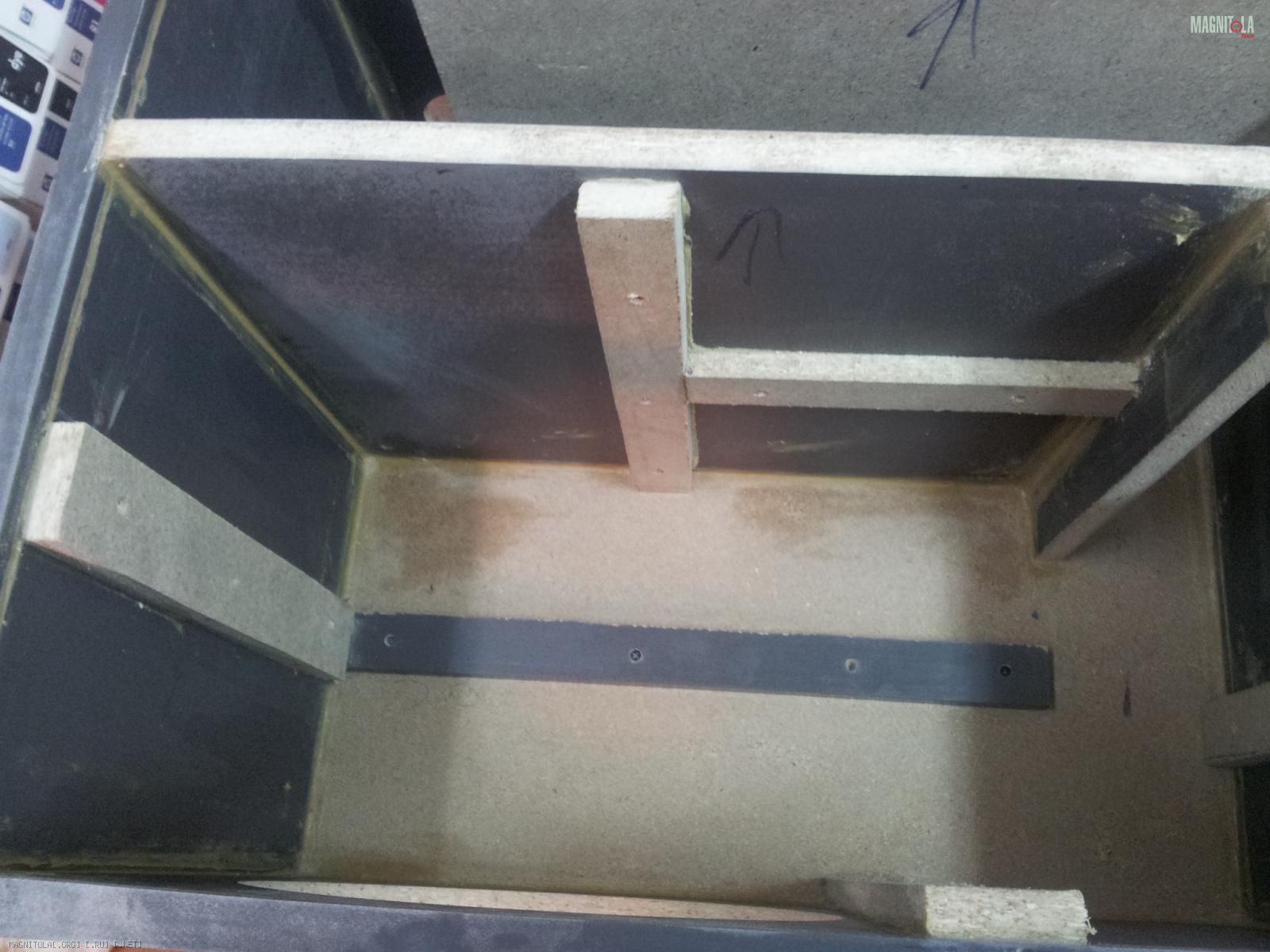

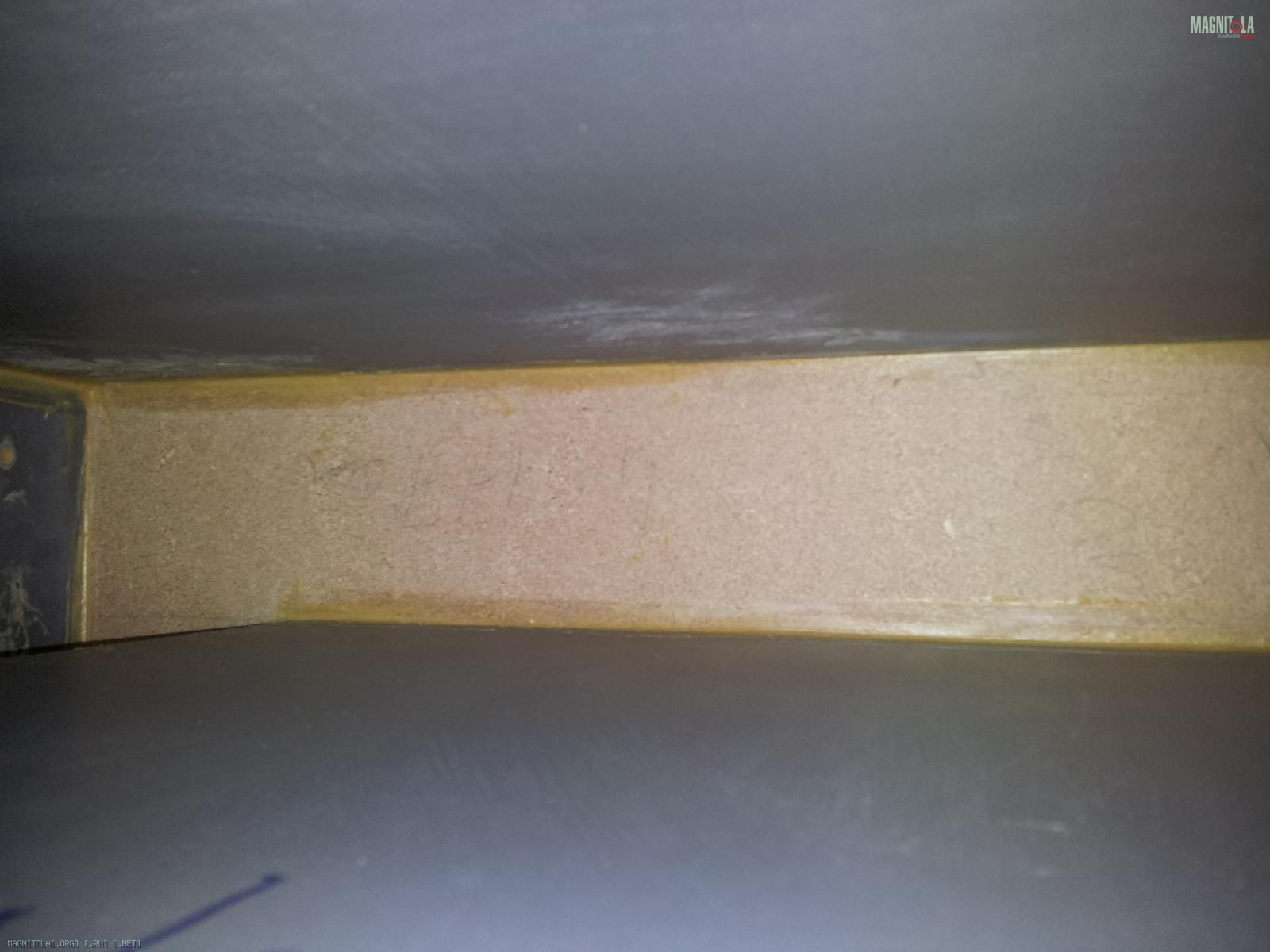

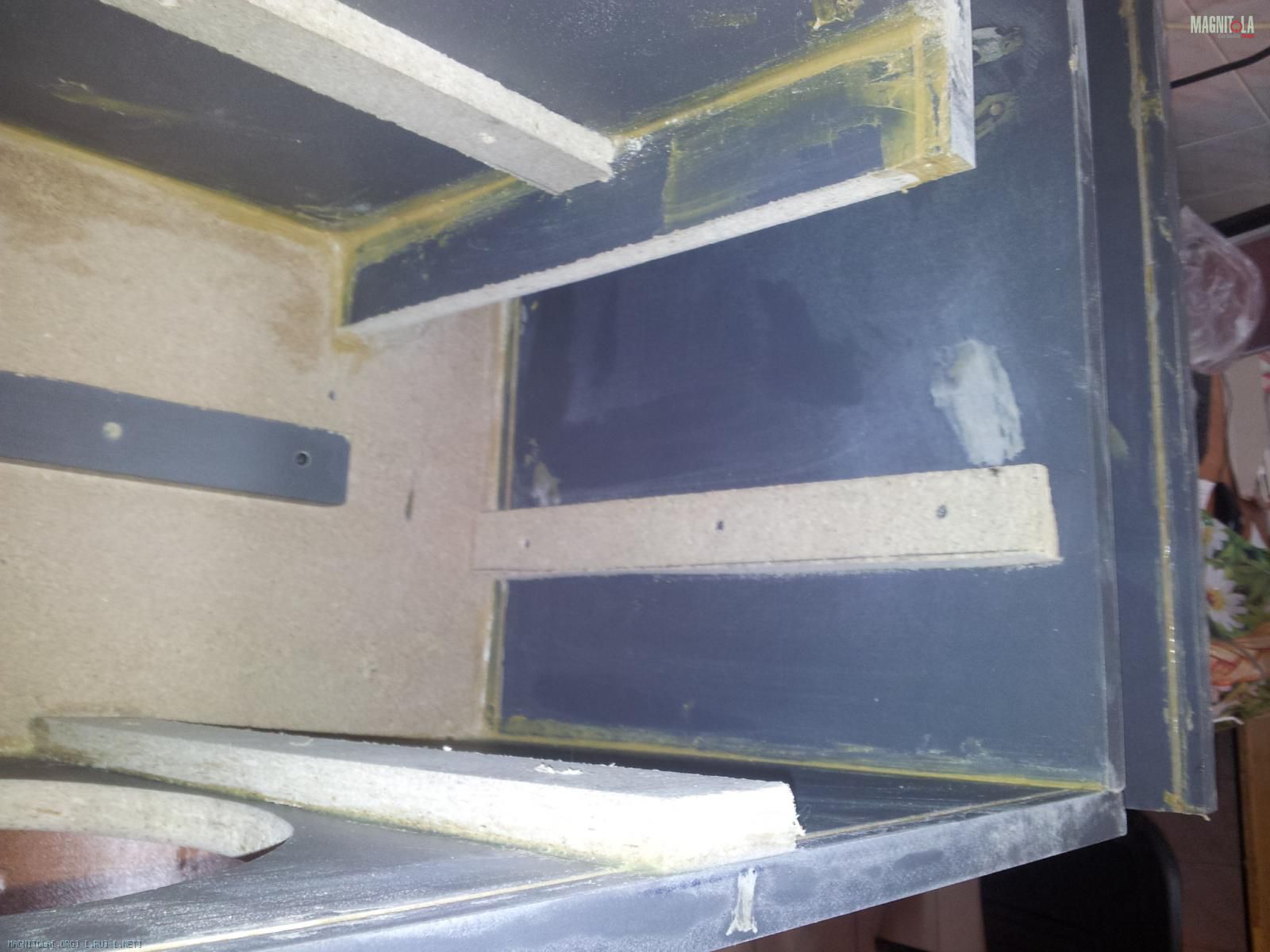

немного усиливающих элементов
Вложение 190213
Вложение 190215

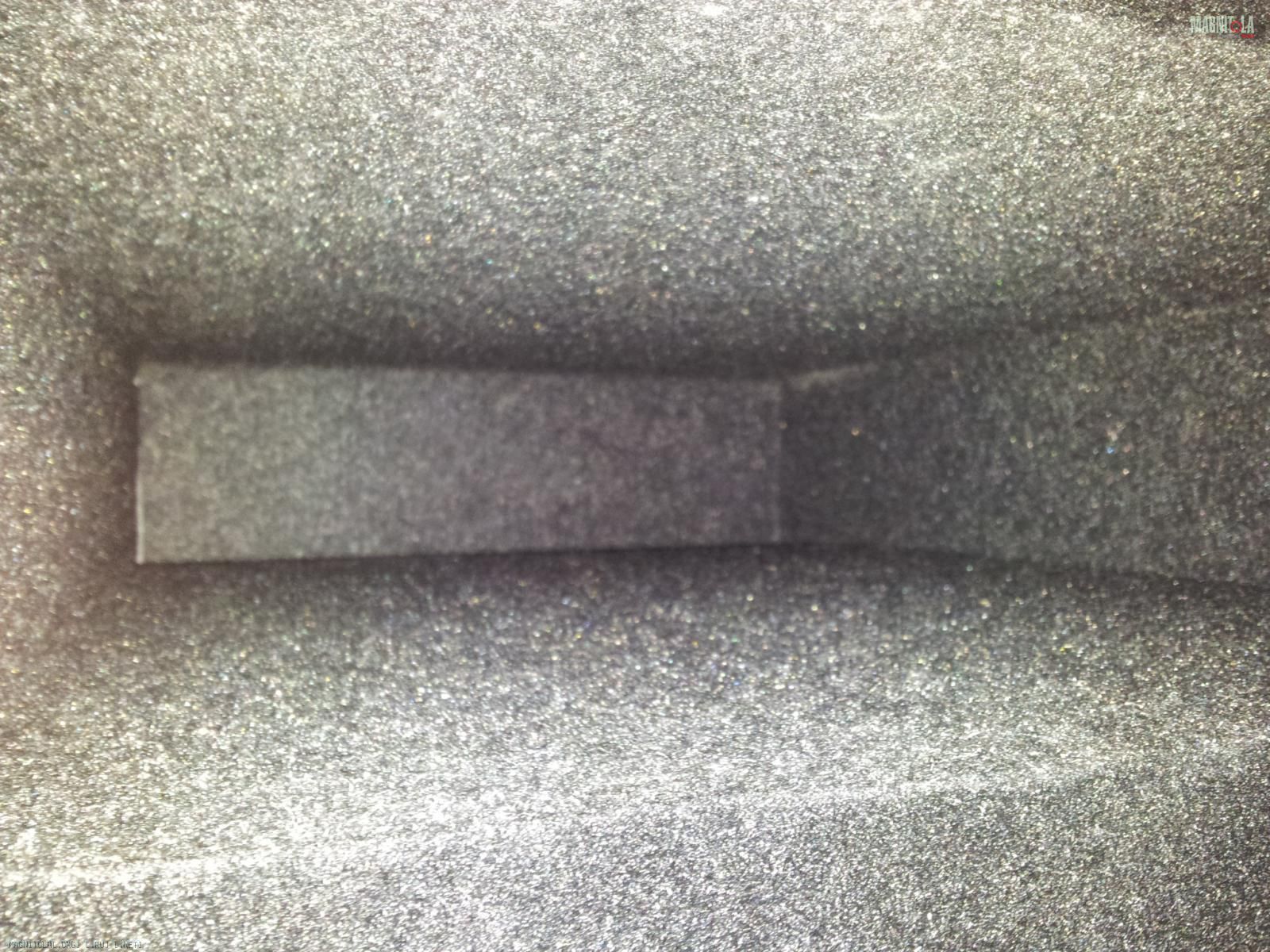

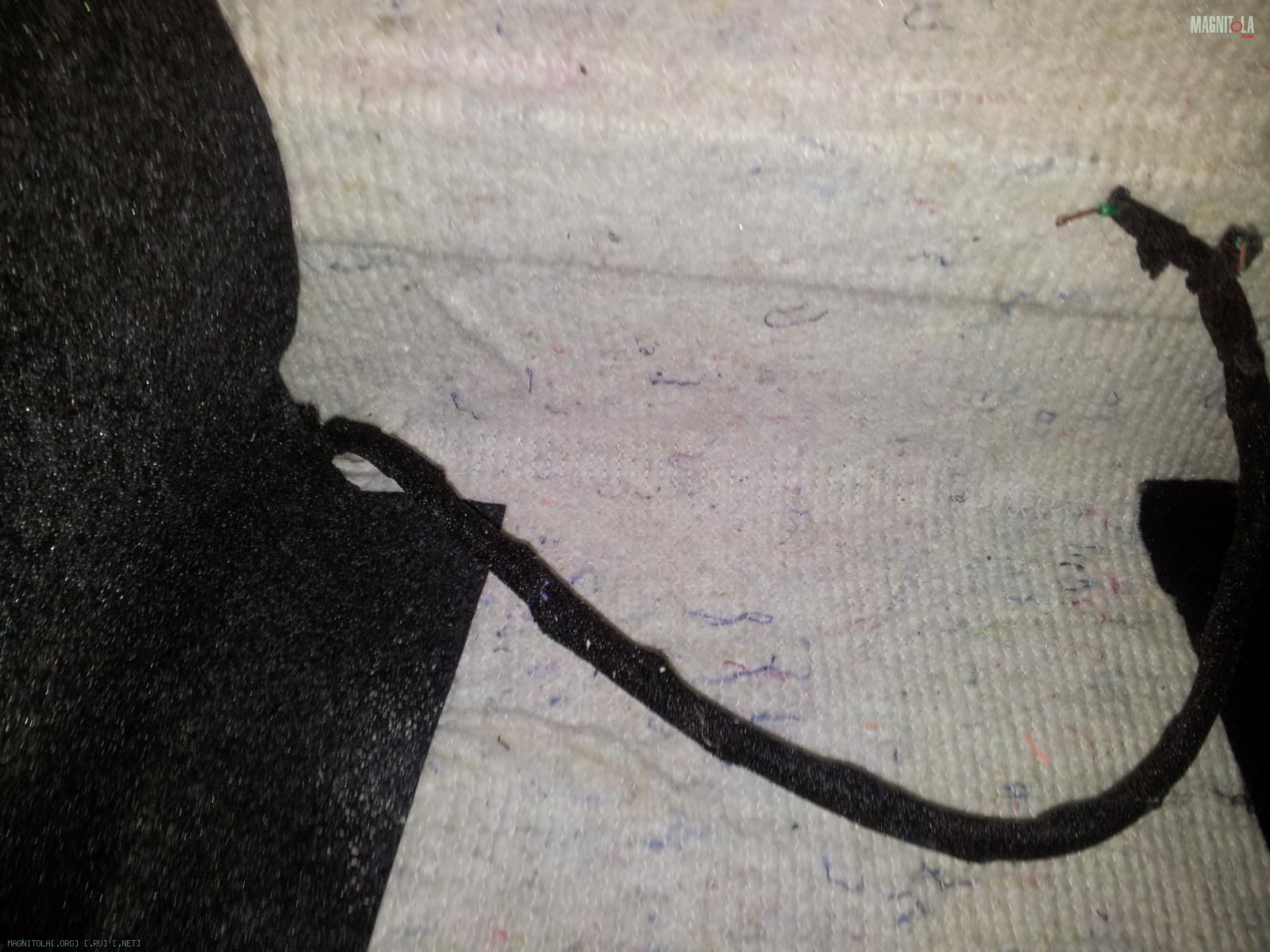

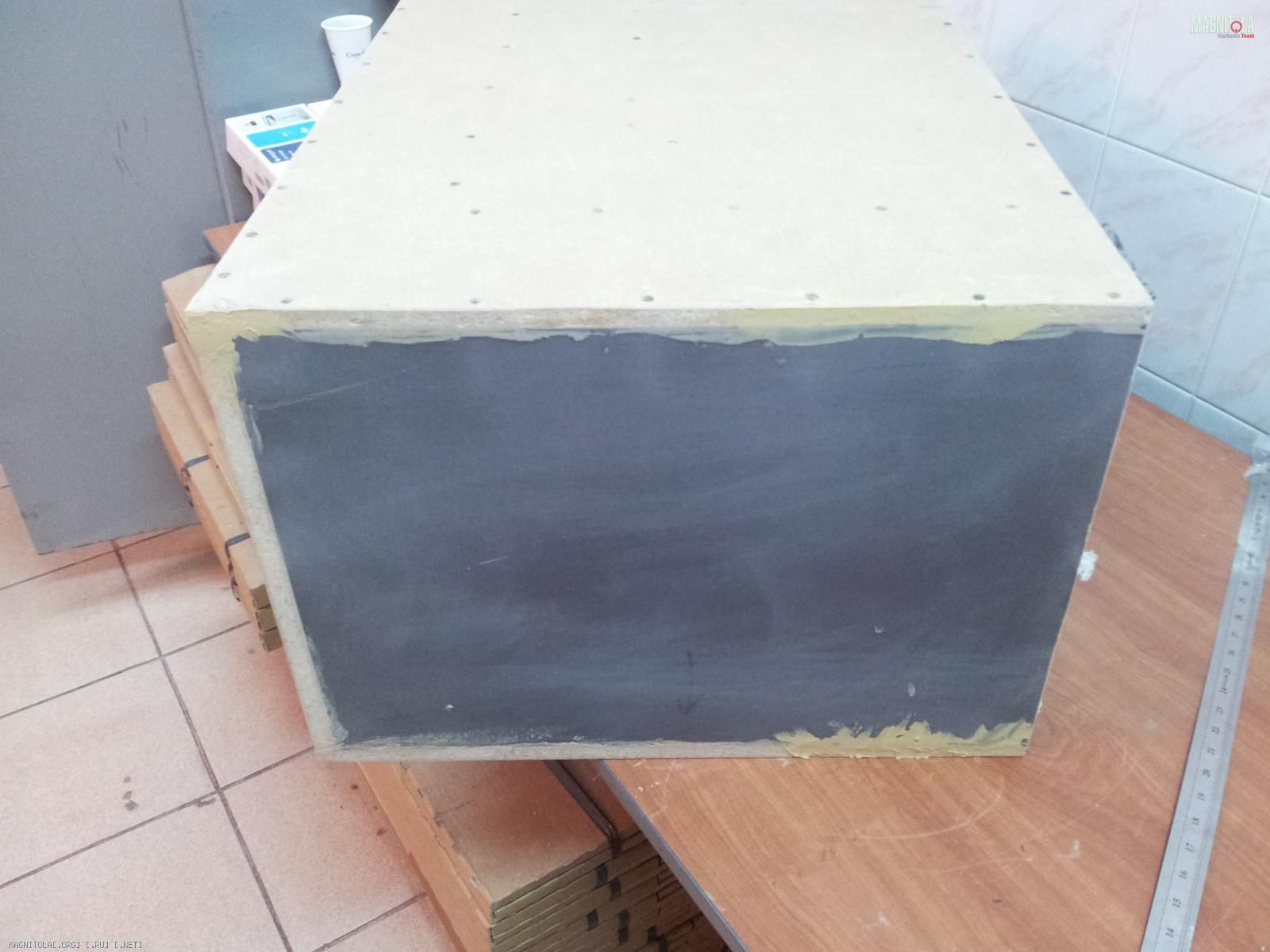

Демпфирующий материал...
Вложение 190217
Вложение 190219
Вложение 190221

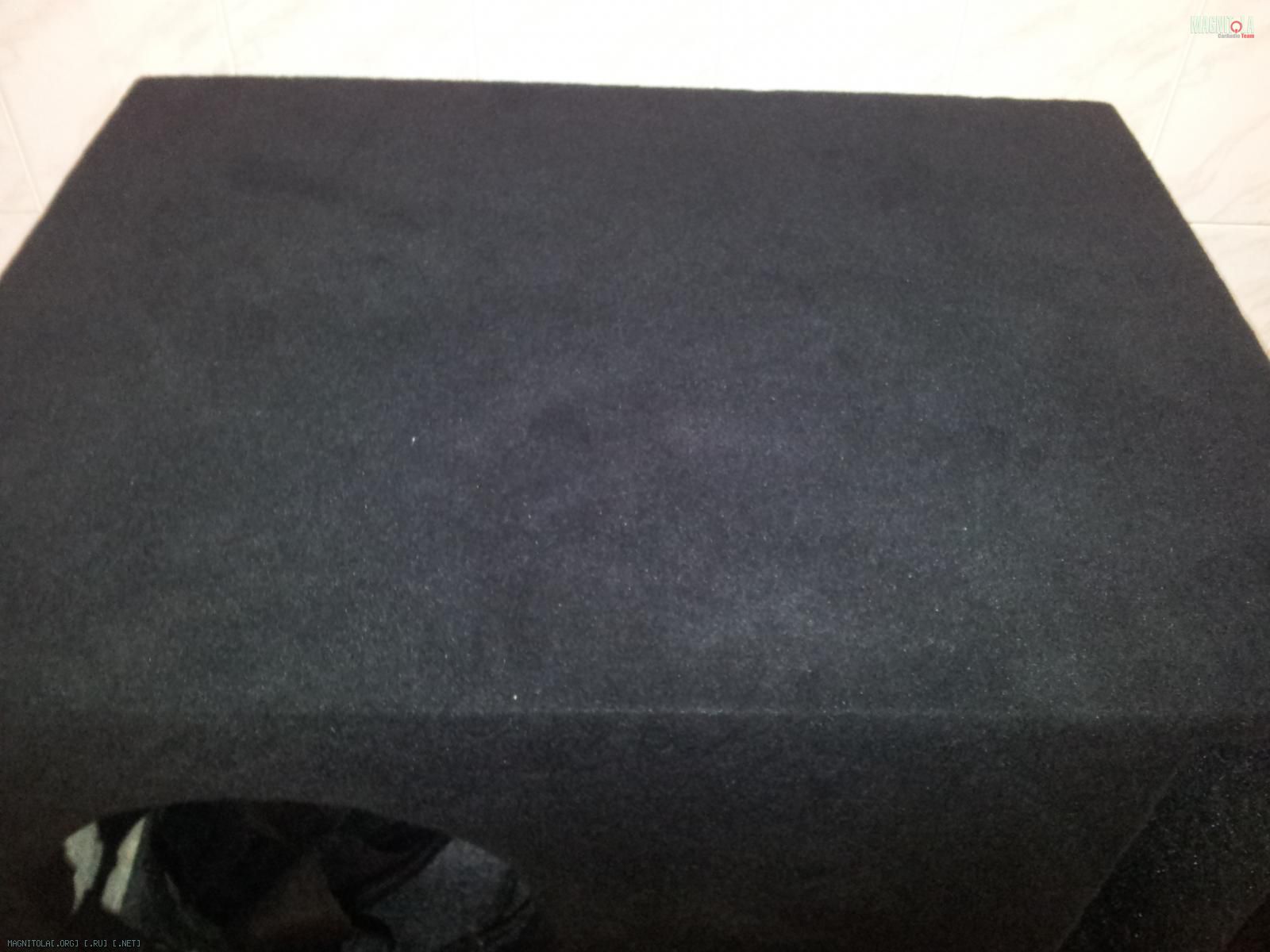

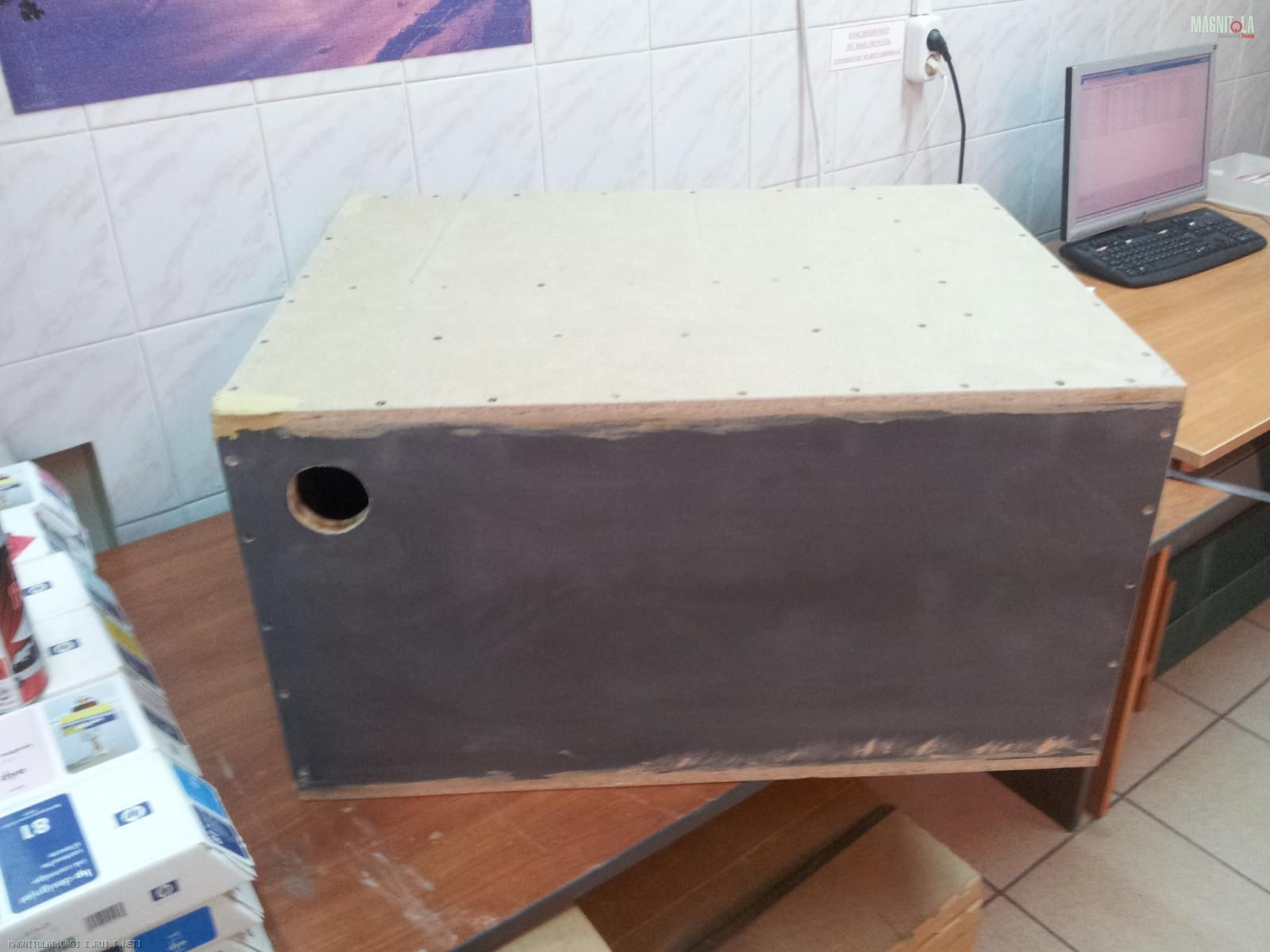

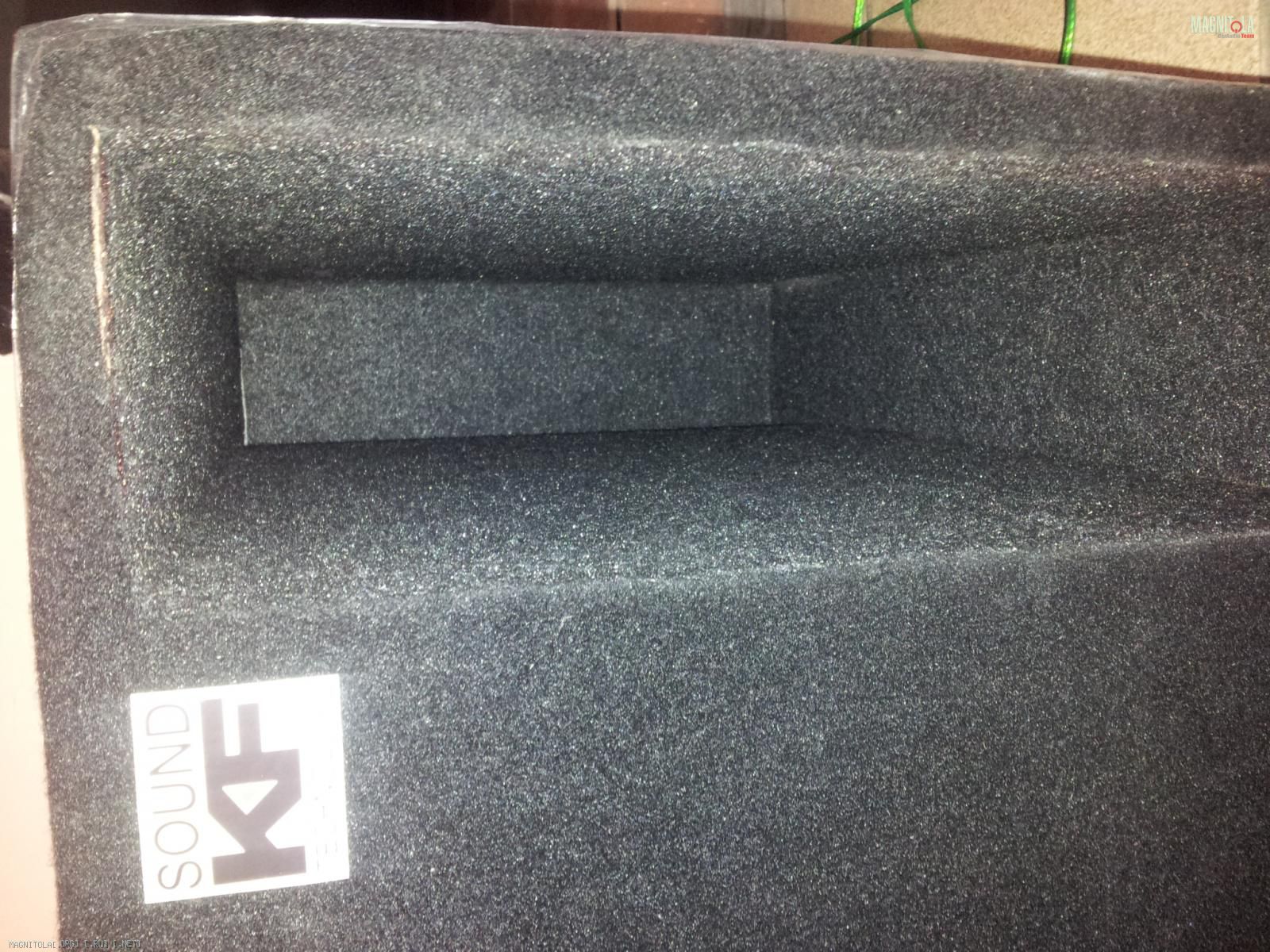

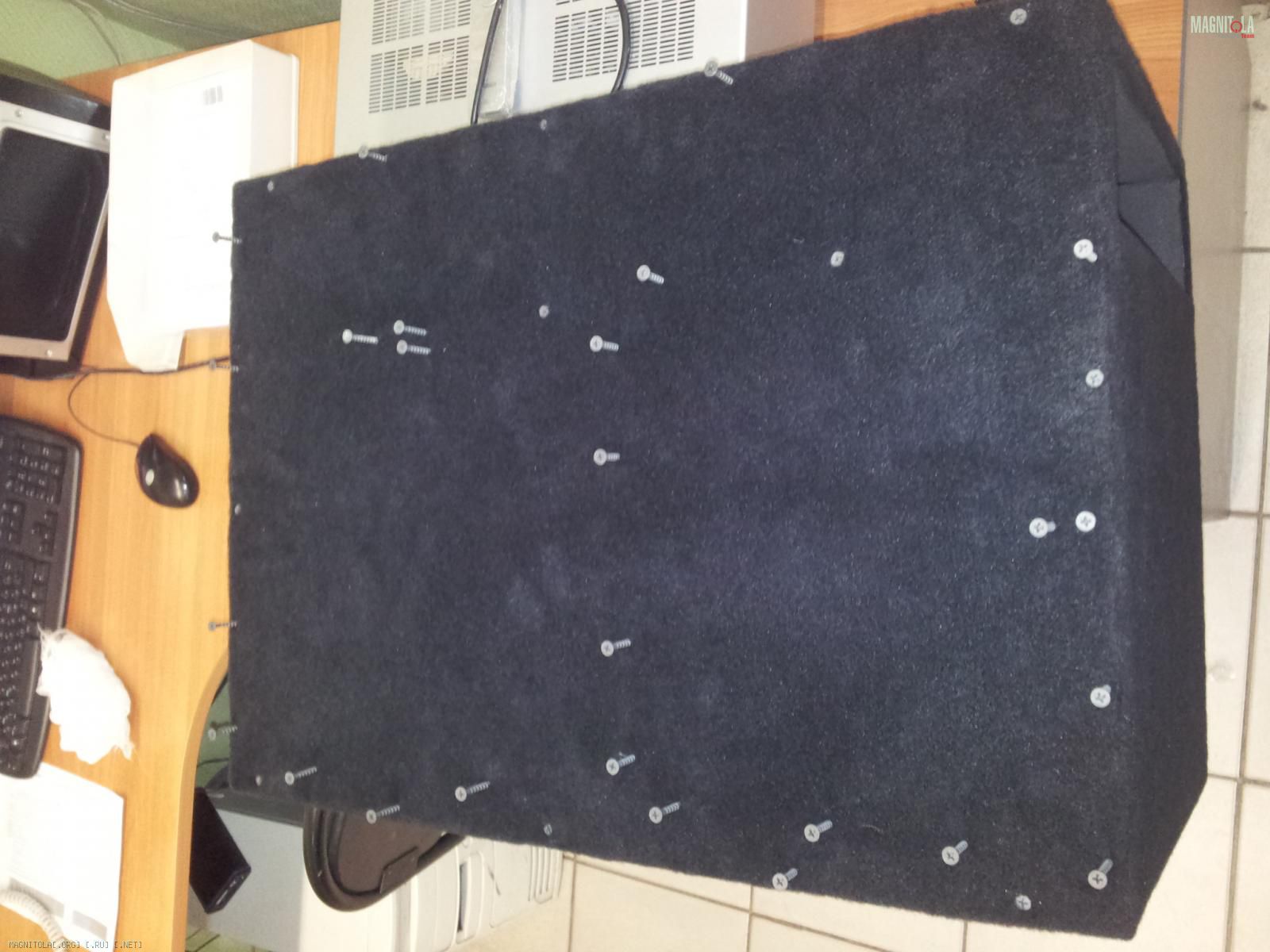

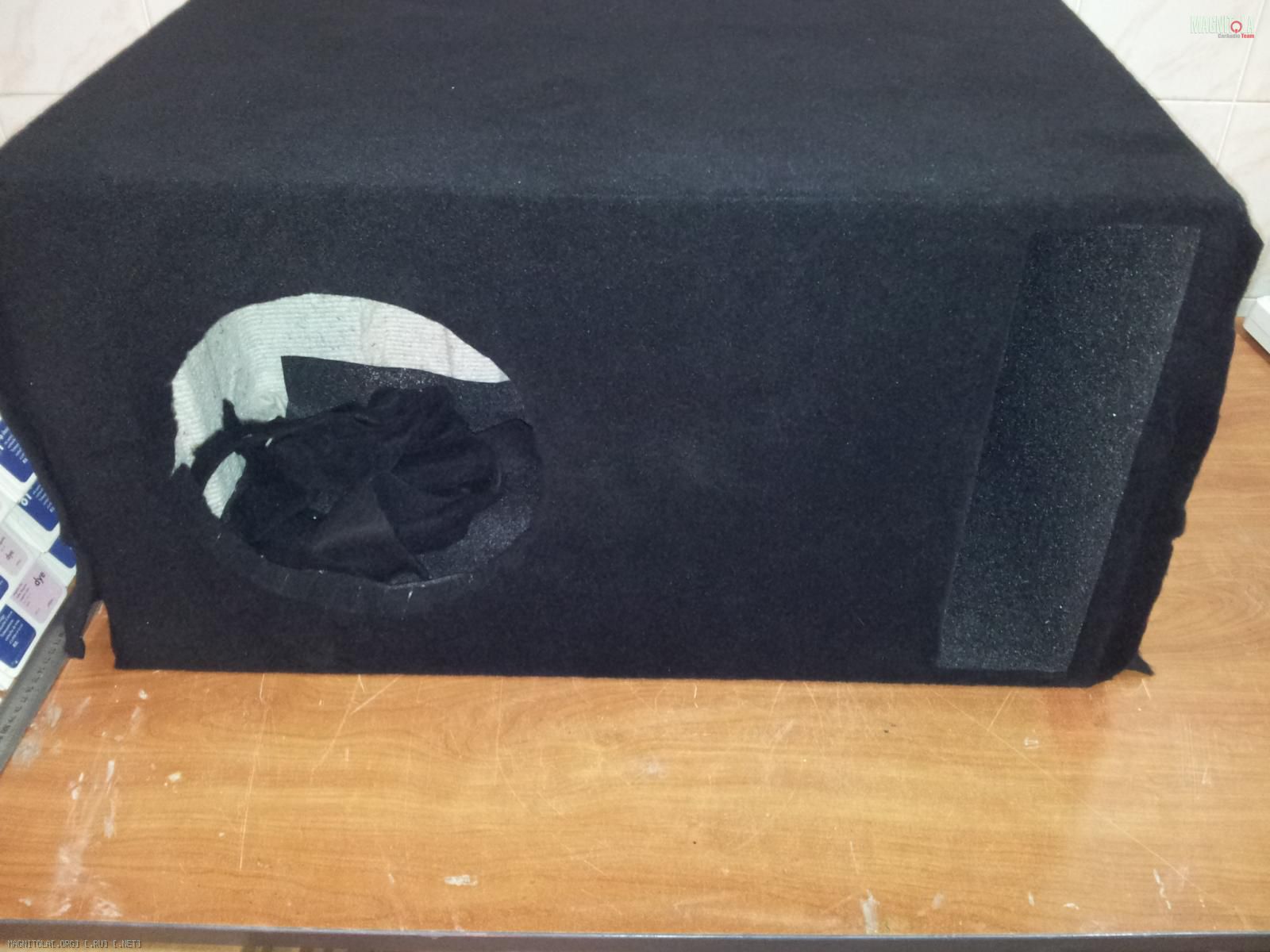

обтянул карпетом, порт для контраста серого цвета.
Вложение 190223
Вложение 190225
Вложение 190227
Вложение 190229
Вложение 190231
Вложение 190233

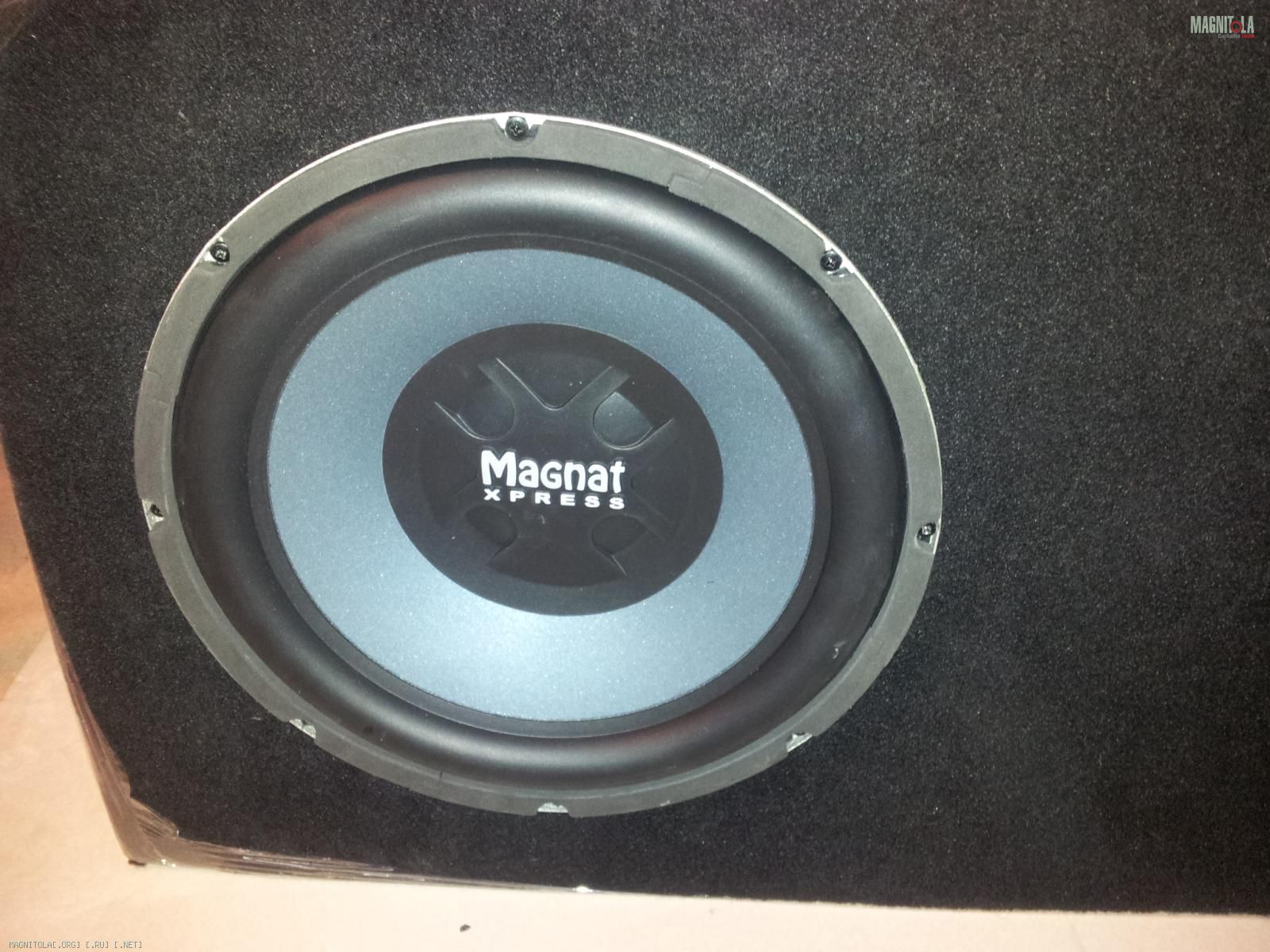

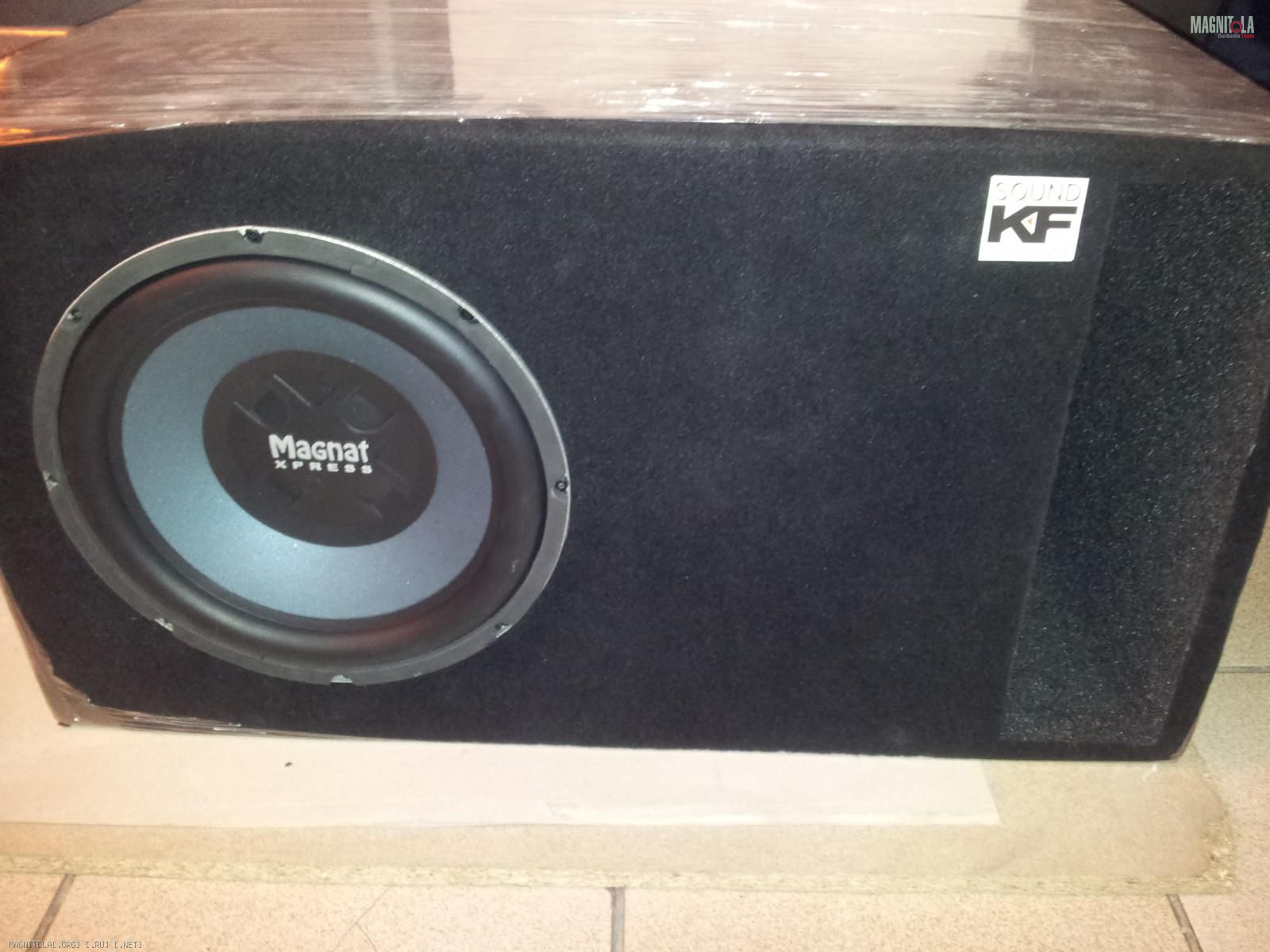

Сабвуфер получился на славу, даже в помещение уверено играет от 25 гц с высоким звуковым давлением, от усилителя YAMAHA A-S700 с номинальной мощностью в 140 вт запросто озвучил 40 кв м помещения.
Вариант №3
Всем наверно слышали про такой тип оформления как бандпасс, очень редкий тип оформления, как в продаже, так и изготовленный на заказ. Есть три вида полосового оформления, самым сложным является оформление шестого порядка тип «B». Первая камера на 23 литра настроена на 30 гц, порт 30кв см длина 24см излучает внутрь второй камеры, вторая камера 30 литров, настройка фи 65гц, порт 270кв см, длина 50 см. Данный тип оформления был рассчитан для сабвуферной головки на 10” Sony XS-GTR100L. В помещении уверено играет от 35 гц (по идее бадпас толком не играет в помещении, т.к. у этого оформления большая крутизна спада ачх в открытом пространстве) с высоким звуковым давлением, от усилителя YAMAHA A-S700 с номинальной мощностью в 140 вт запросто озвучил 40 кв м помещения. Так низко и громко даже пятнашка не играет в фи!!! После 70гц ачх начинает спадать, но это уже не его задача!
В итоге данный бандпас удался на славу!

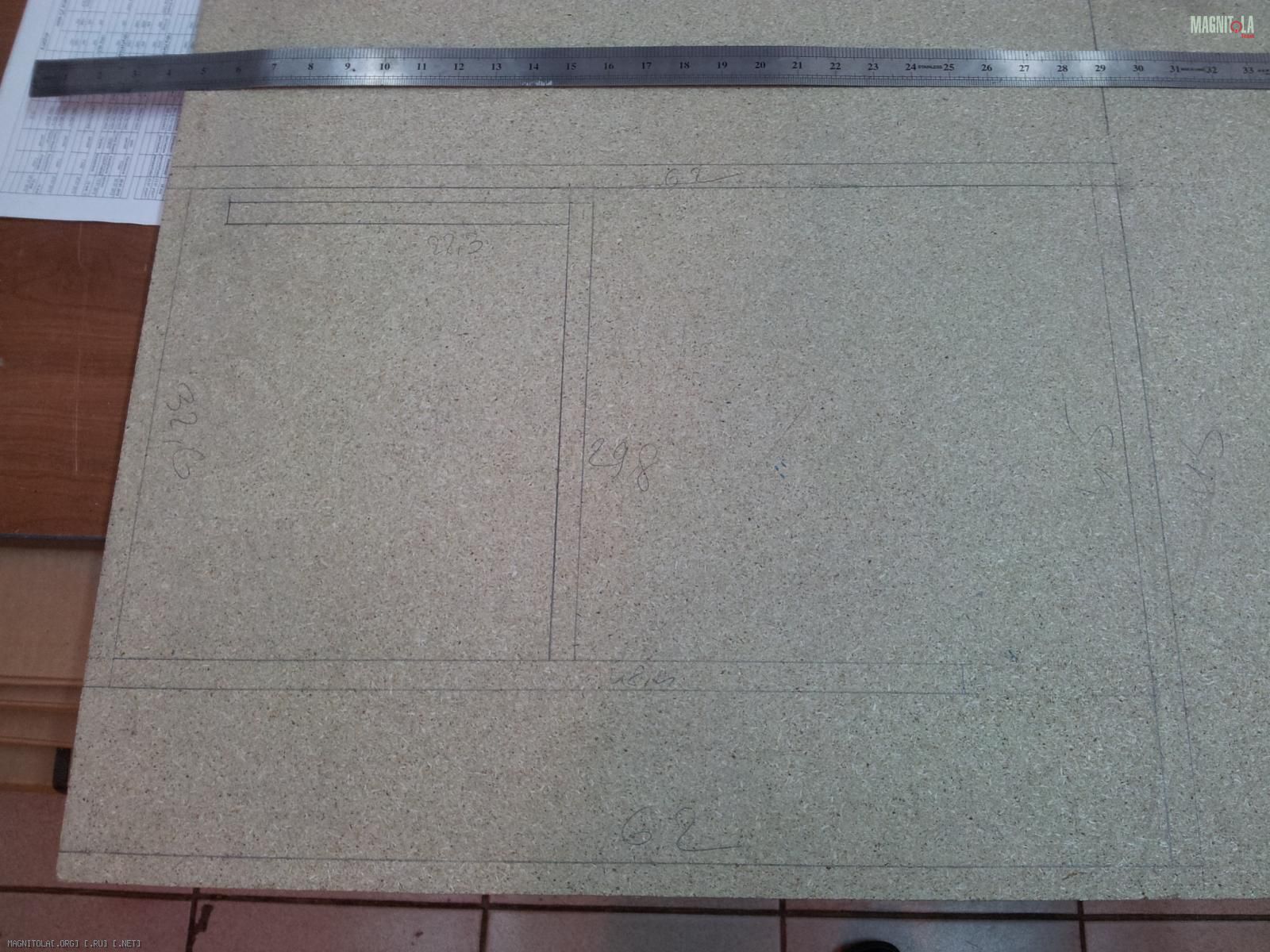

И так размечаем....
Вложение 190249

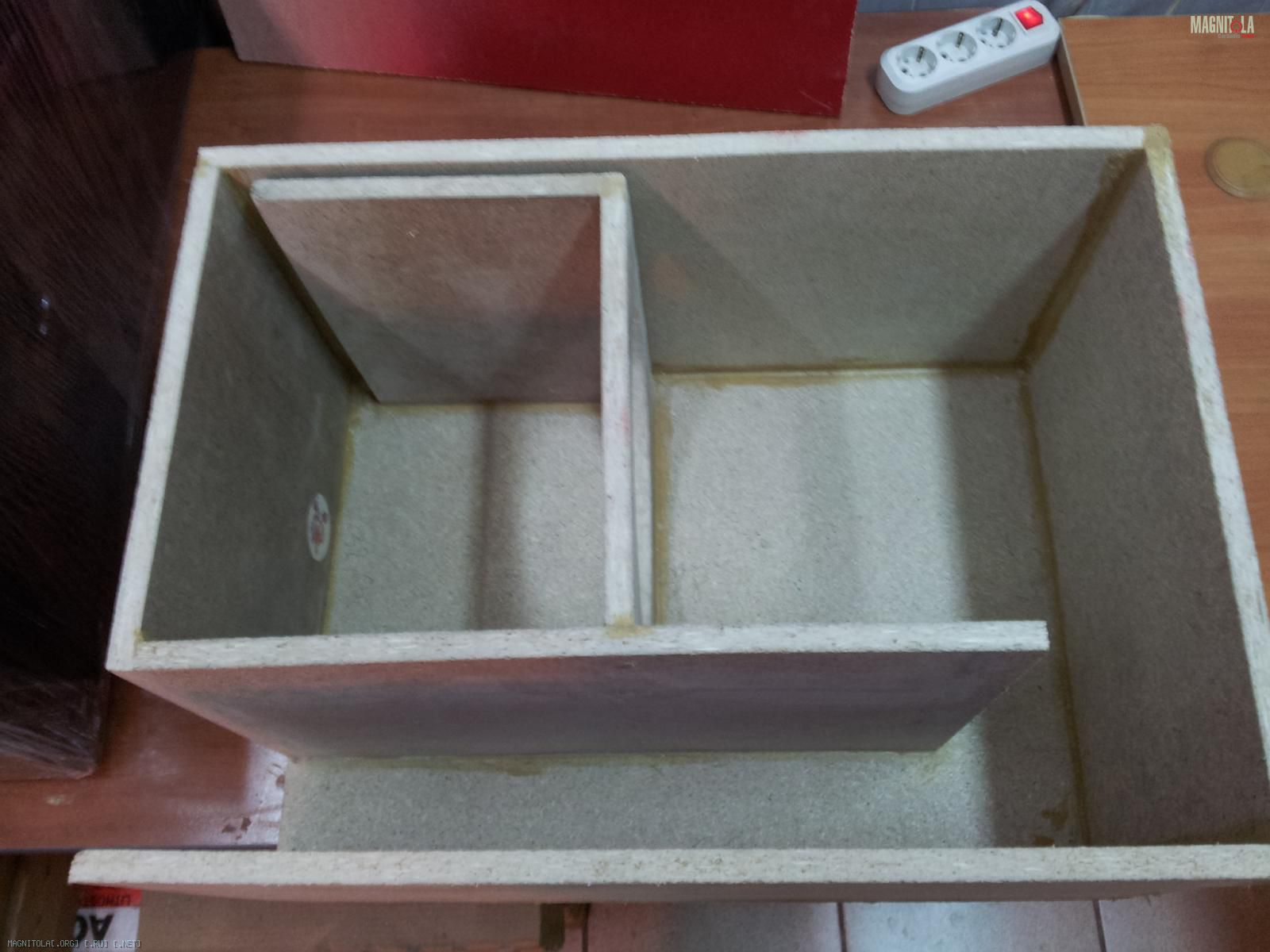

распиливаем дсп, собираем, соблюдаем уж теперь 100% герметичность...
Вложение 190251

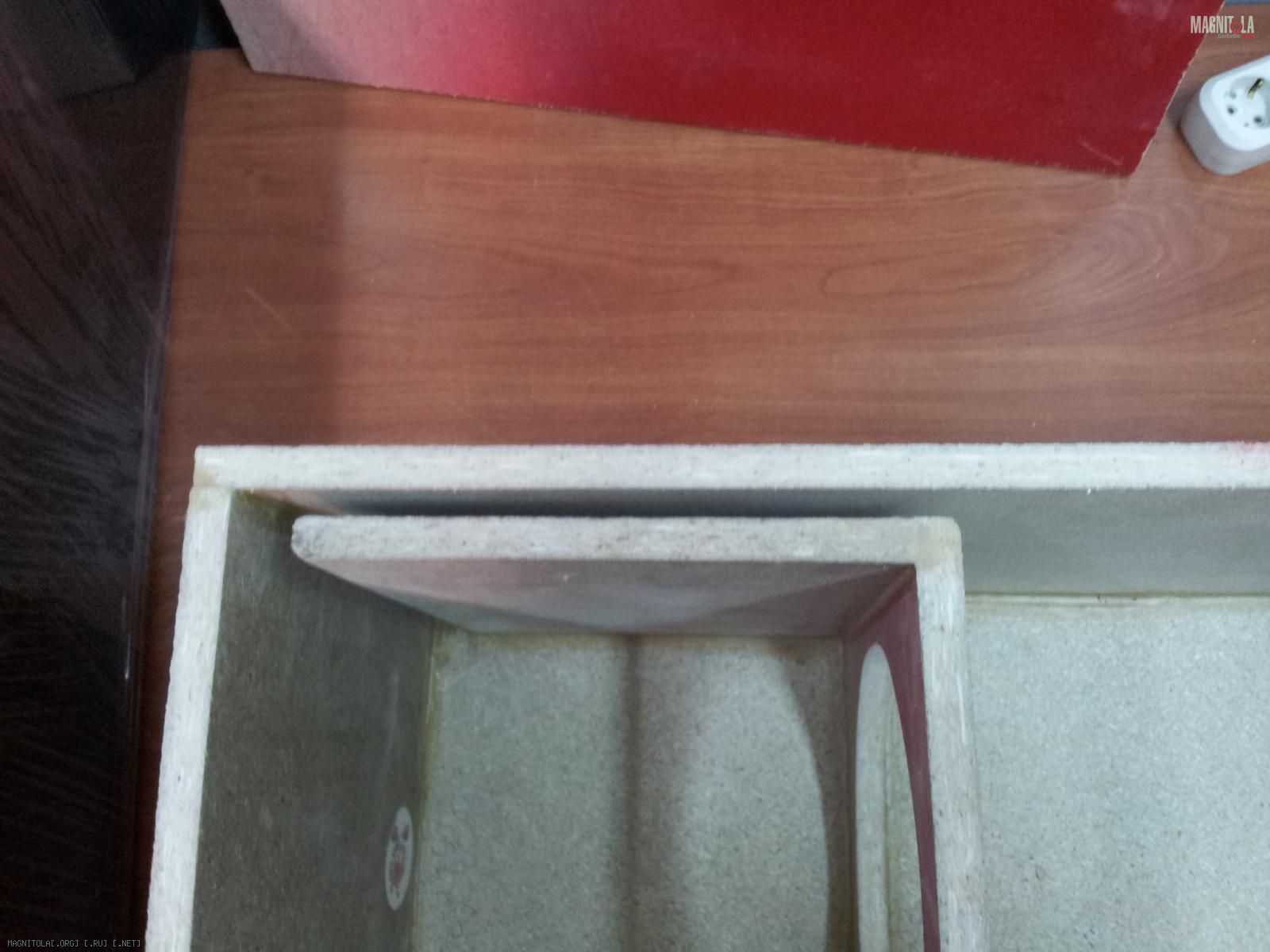

ФИ №1 размерами порта сильно не увлекаемся потому что он все равно излучает во вторую камеру...
Вложение 190253
настройка фи 65гц, порт 270кв см, длина 50 см...
Вложение 190283

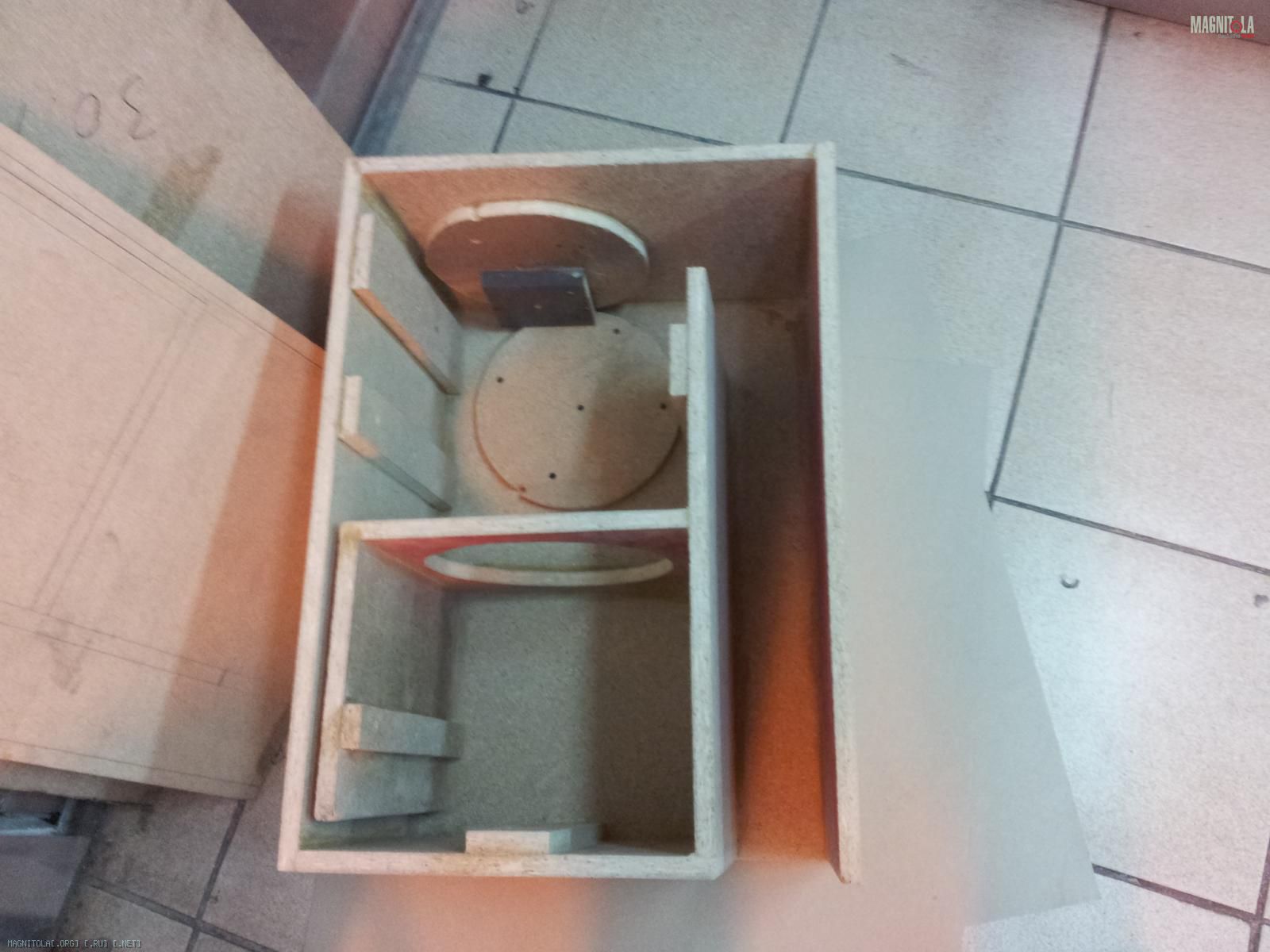

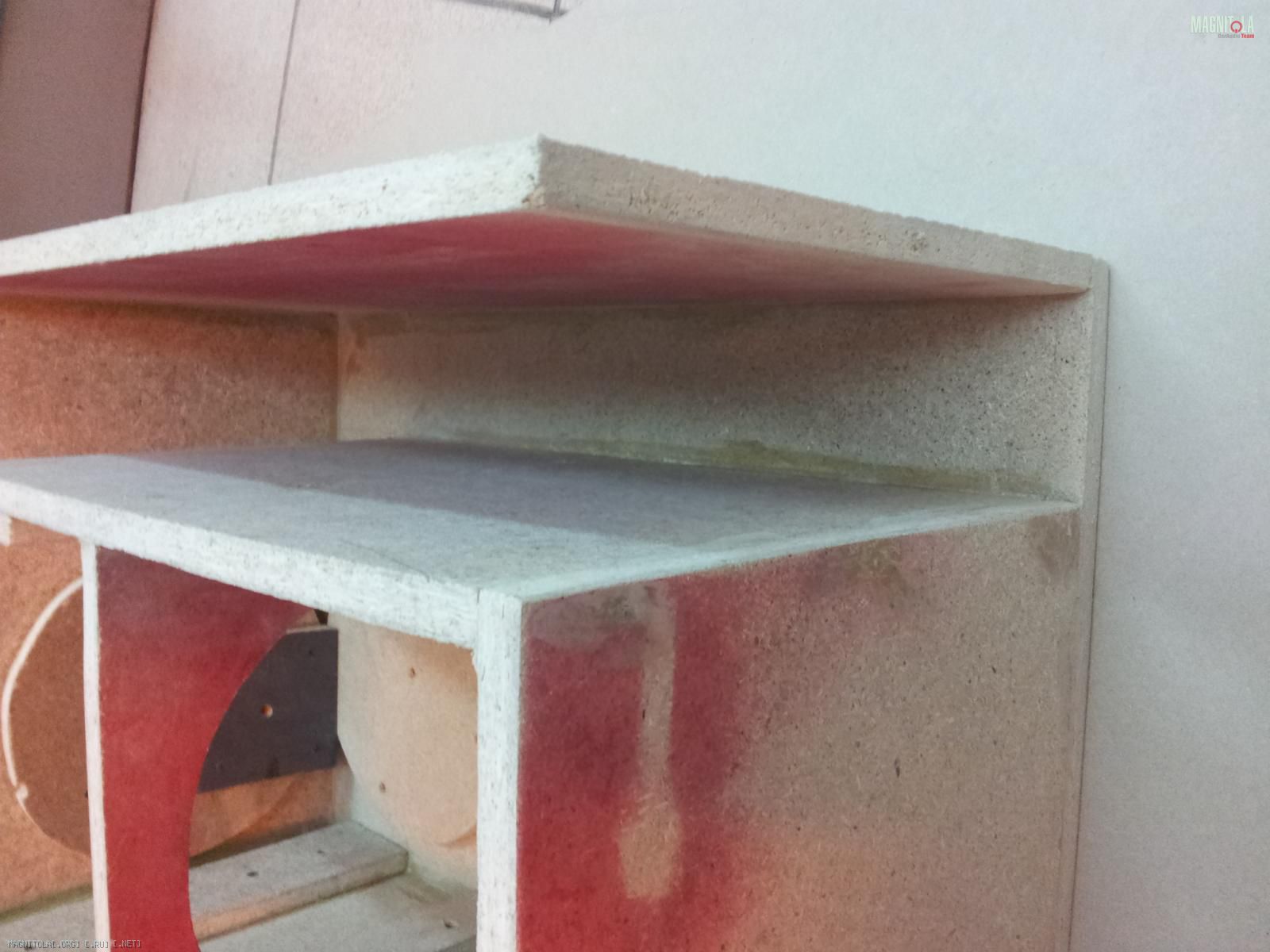

усиливающие элементы чтобы добавить жесткости, за одно ими подкорректировал объем.
Вложение 190293

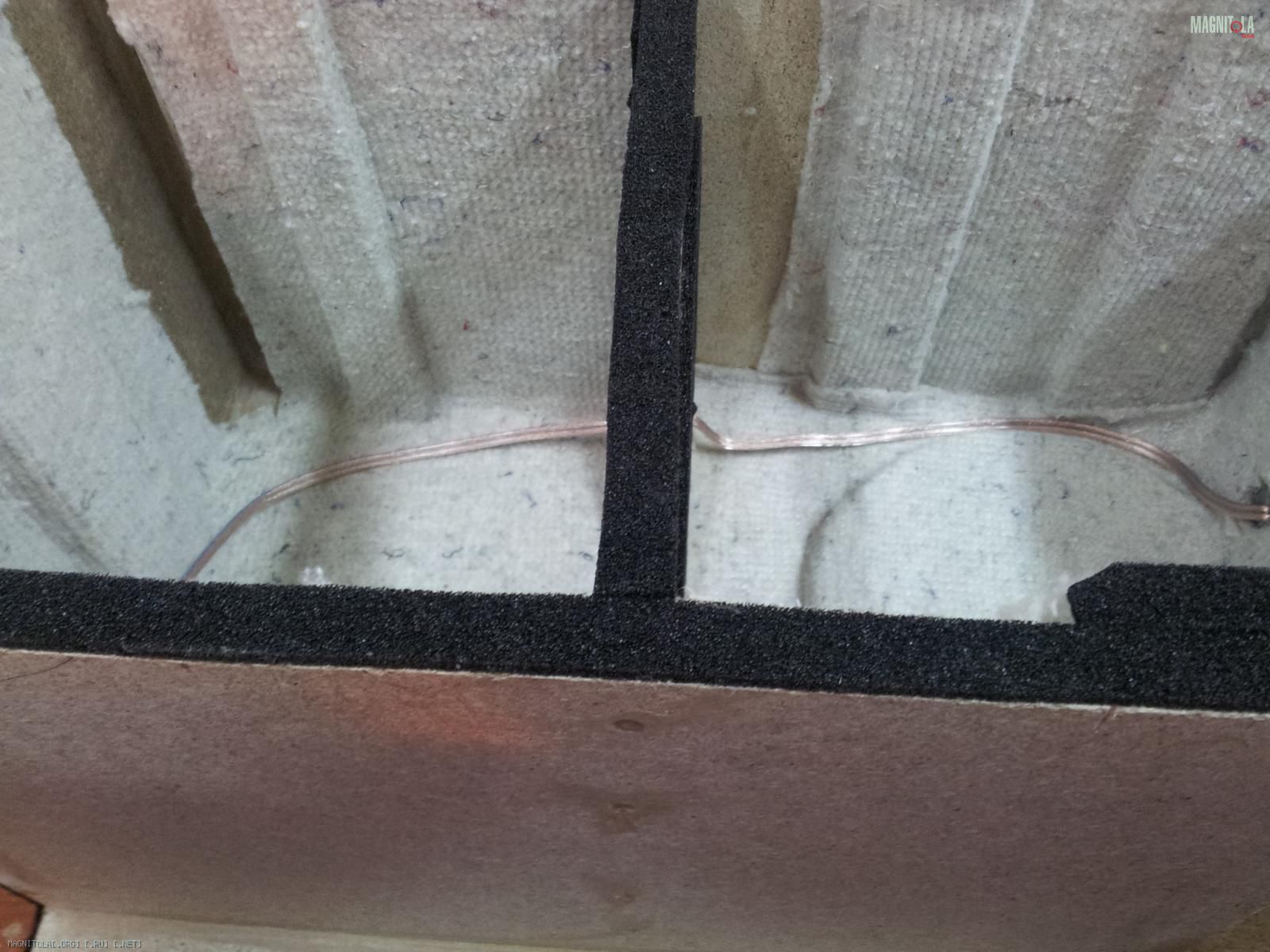

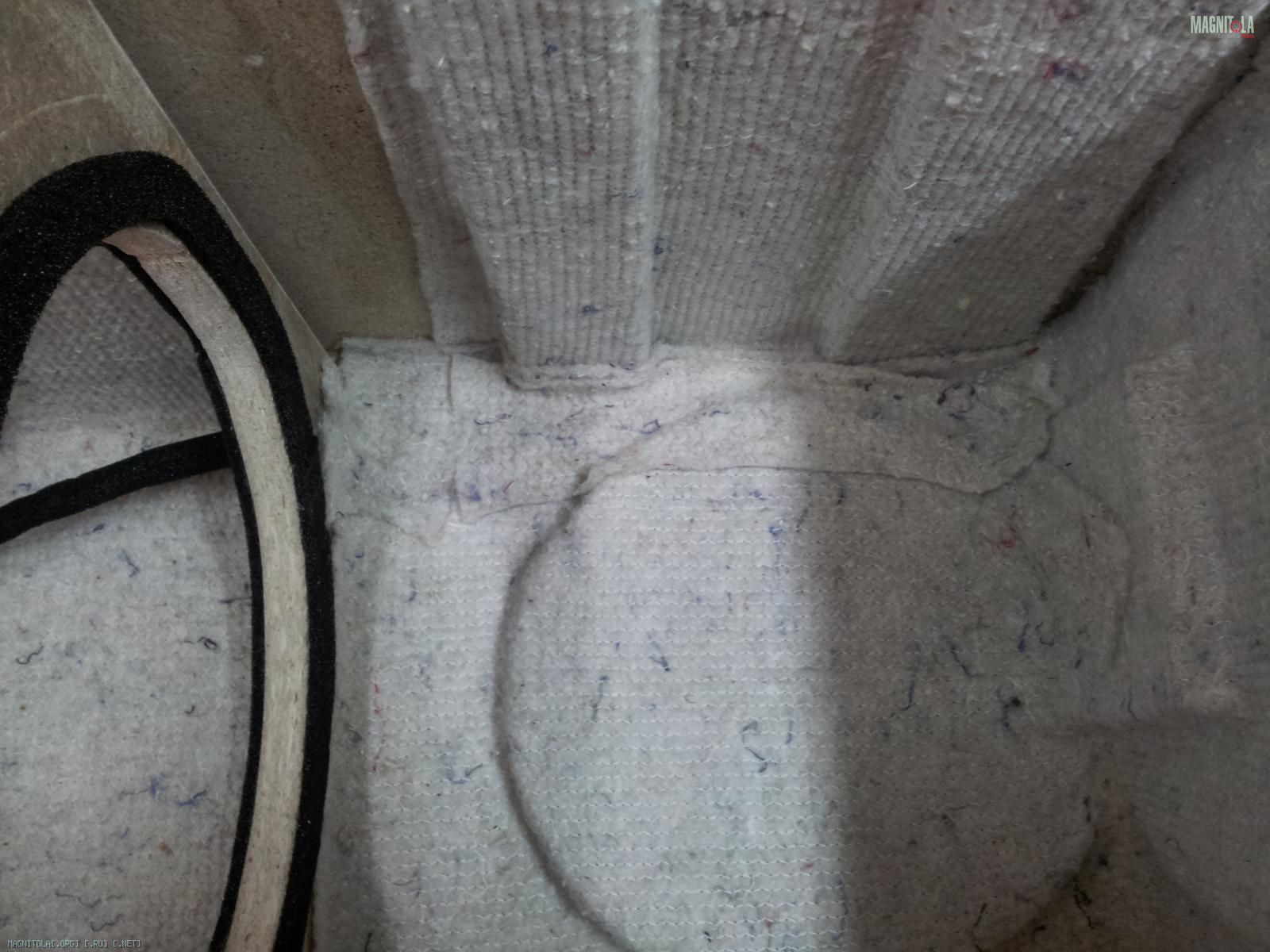

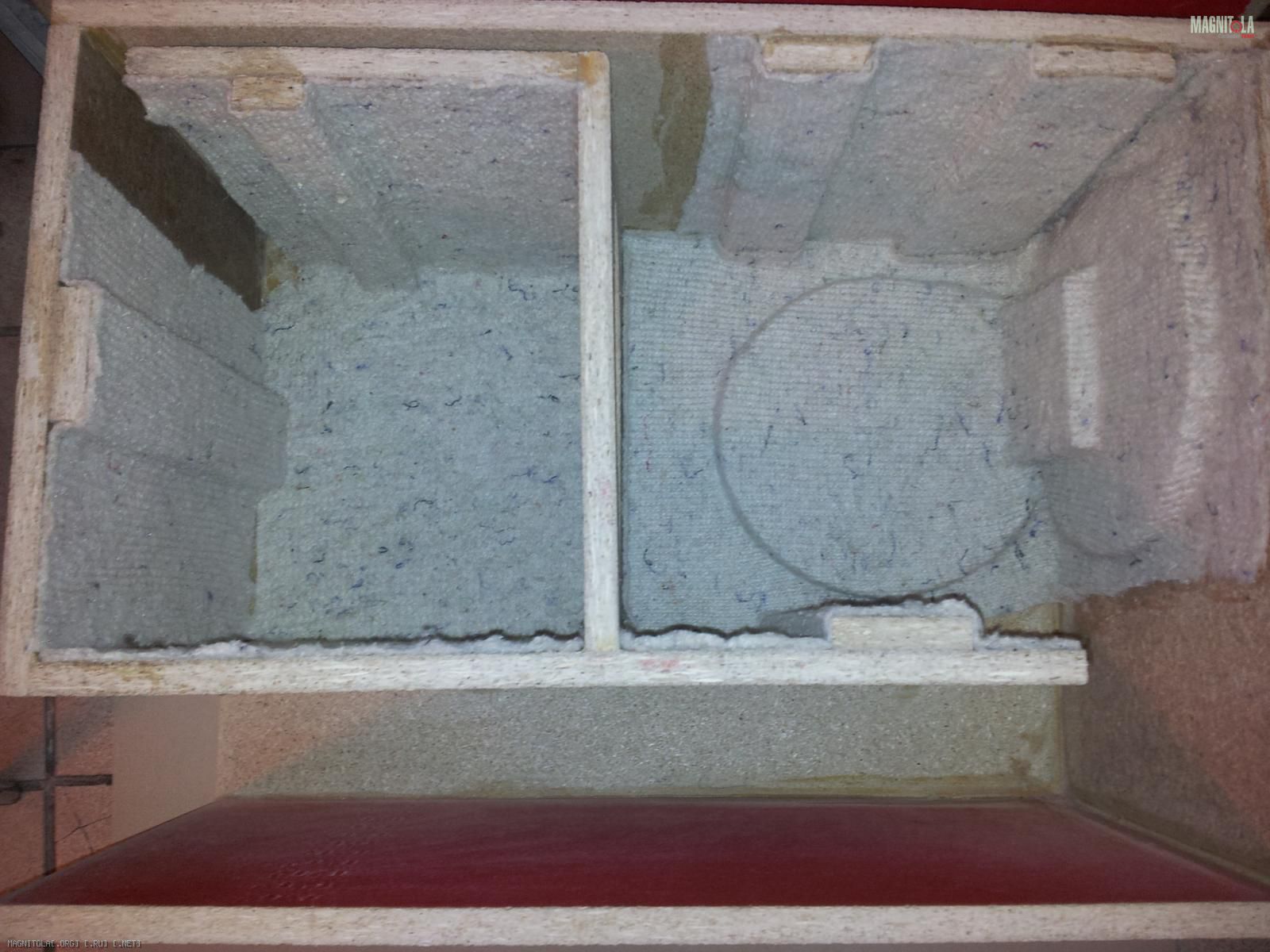

демпфирование...
Вложение 190295
Какую музыку слушать на 30 Гц с хвостиком ???
АЧХ хочууууу
БП вообще суперское оформление, давно излюбленное оформление для "хитрых" производителей систем 5,1 и т.д., знатные бубнилки получаются,
дома системака 5.1. долбит ай-ай ))) но тока долбит
Да это именно ватин, НО ни какими свойствами демпфирующего материала он не обладает, поэтому собственно этого и не делает!!!Цитата:
Сообщение от st220
Тема интересная, сабы хорошие сделаны, вот только при чем тут максимум непонял. Сабы как сабы на вполне бюджетных головах и все. в чем фишка то? :pardon:
Вложение 190349
т.к. бандпас, верхнюю крышку сделал разборной,
чтобы гарантировать герметичность на стыки наклеил бимаст 5 мм, он уверенно справился со своей задачей.
Вложение 190351

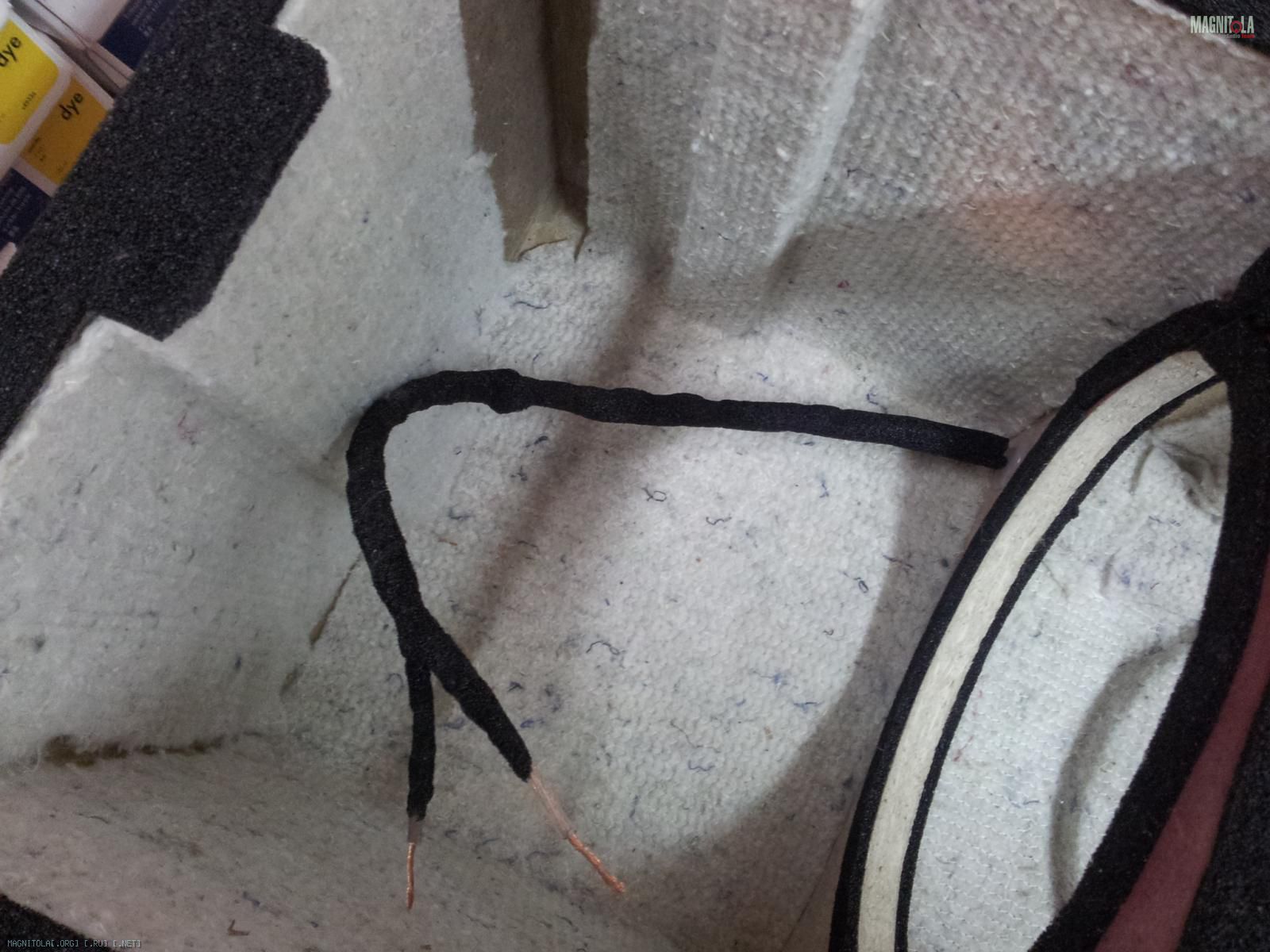

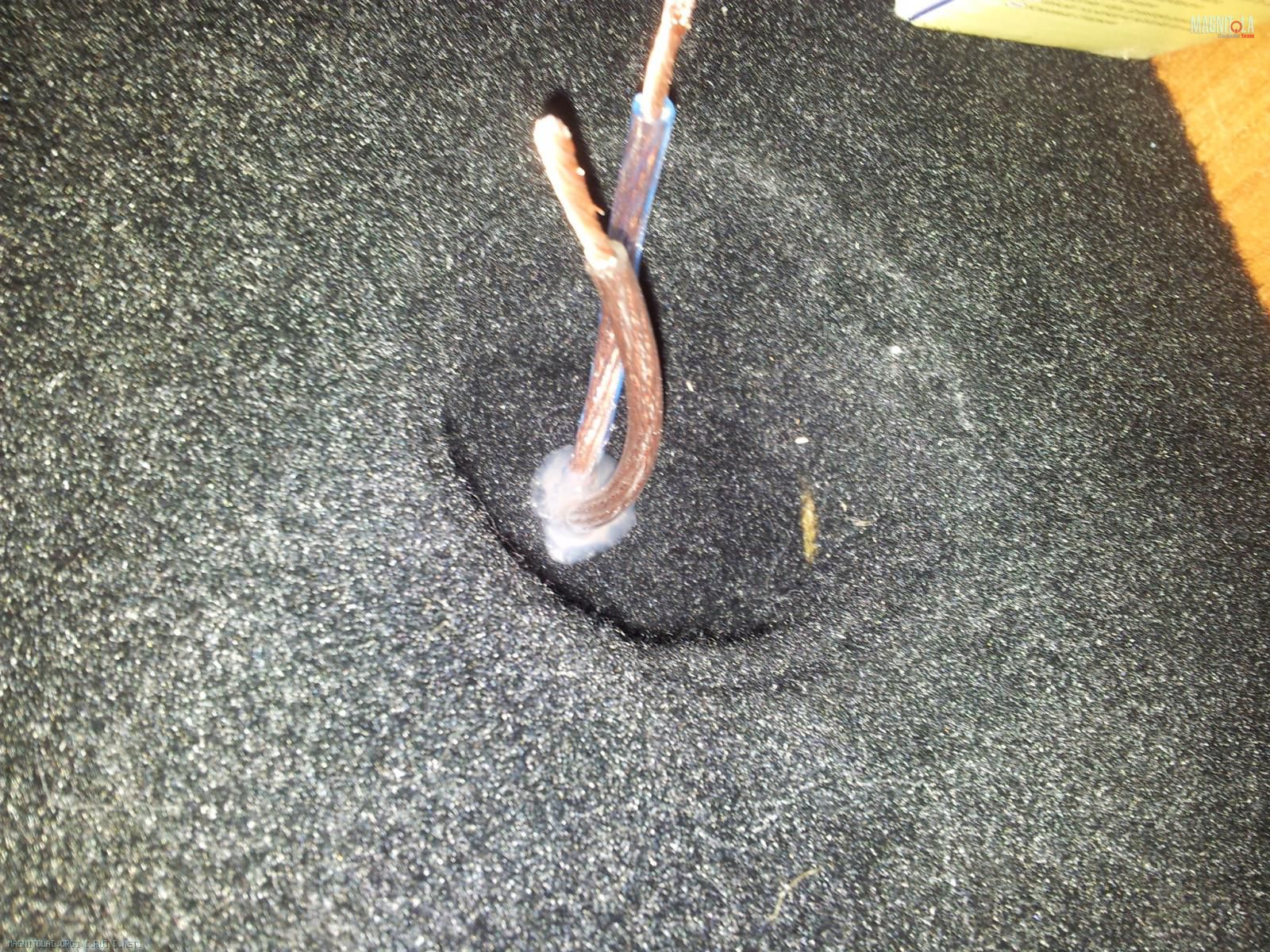

провод был залит термоклеем с двух сторон
Вложение 190353
Можно припаивать клеммы, за герметичность можно не беспокоится
Вложение 190355

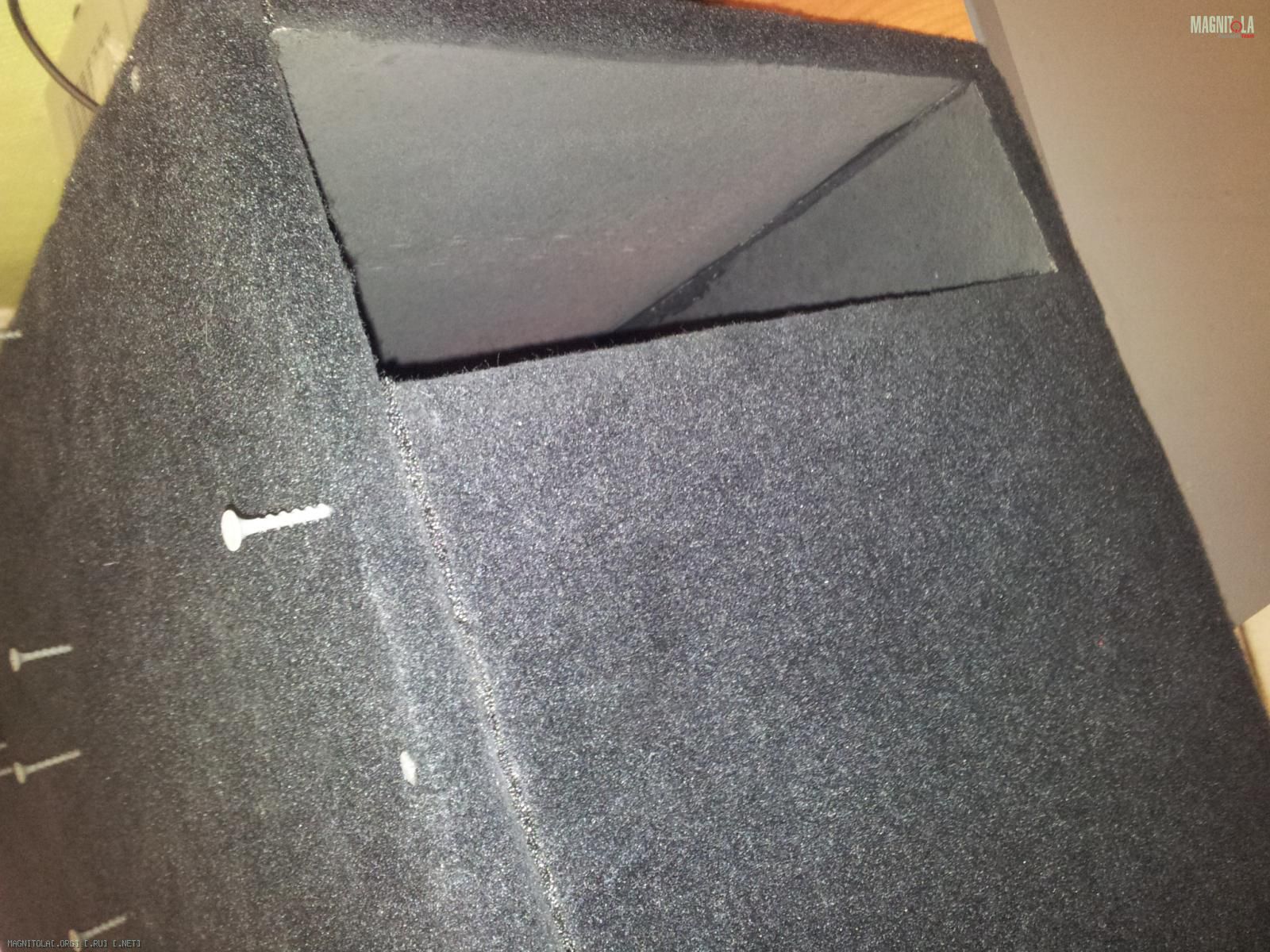

порт...
Вложение 190357
осталось закрутить последние саморезы
Вложение 190359
Вложение 190361

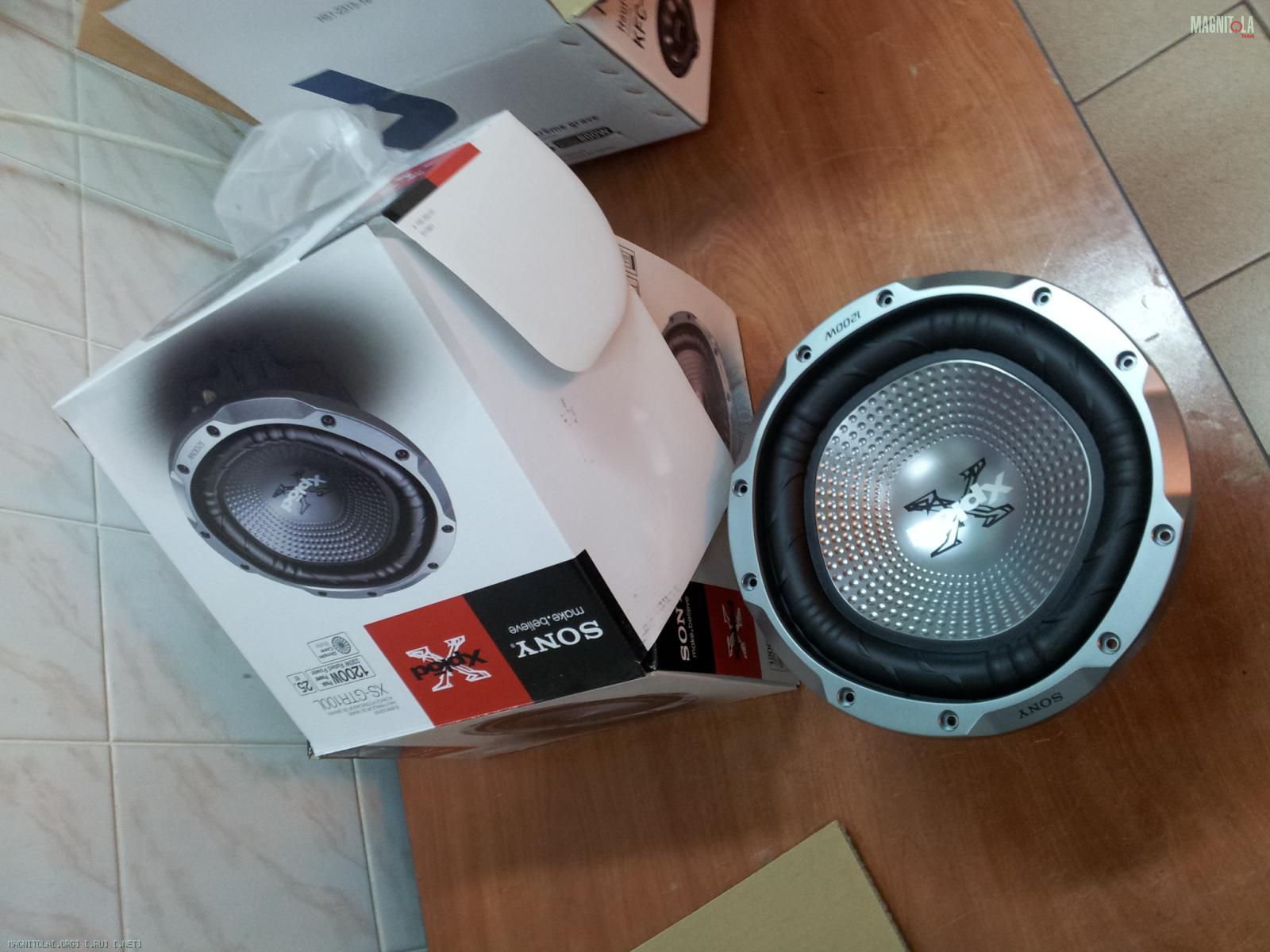

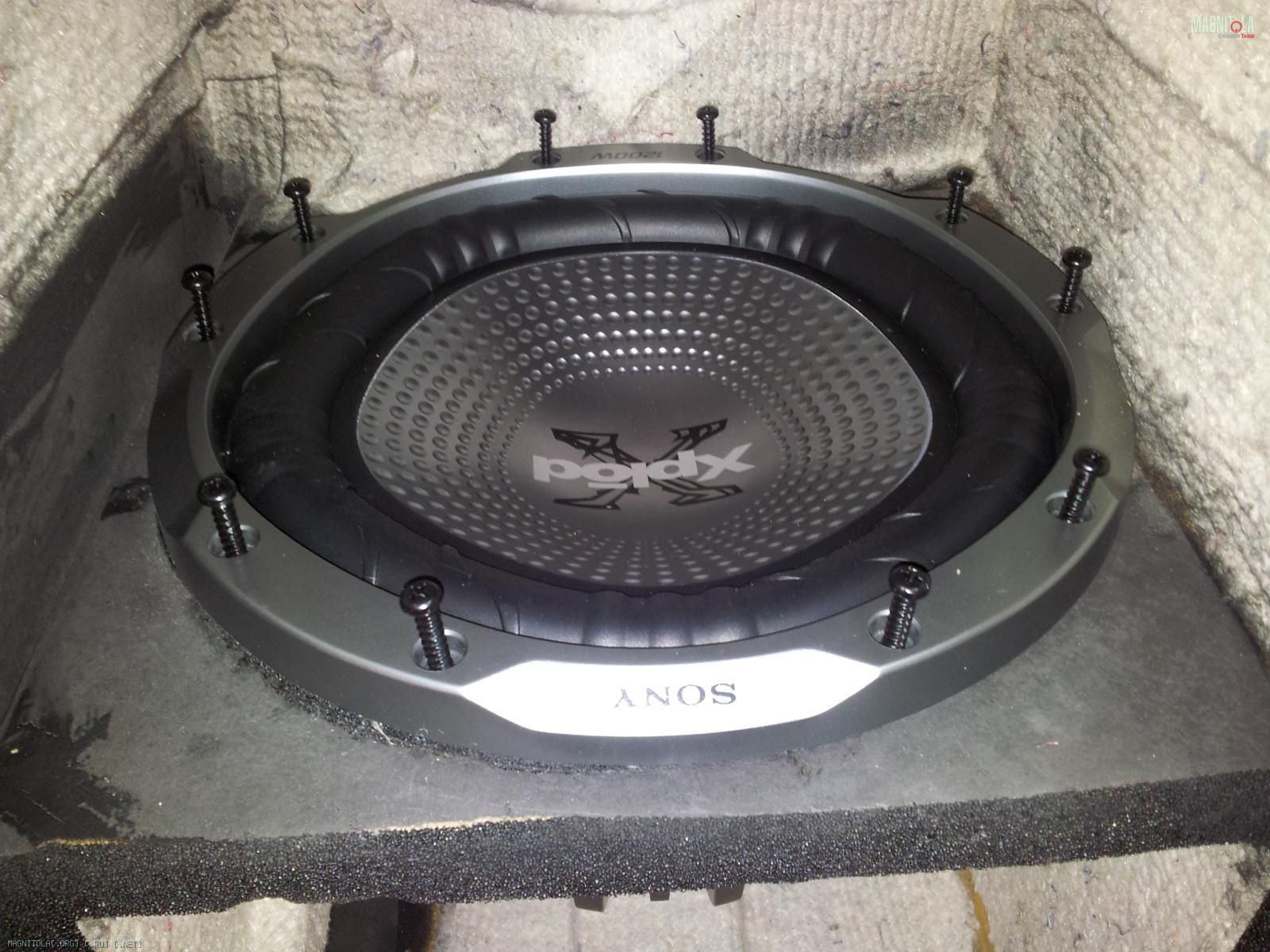

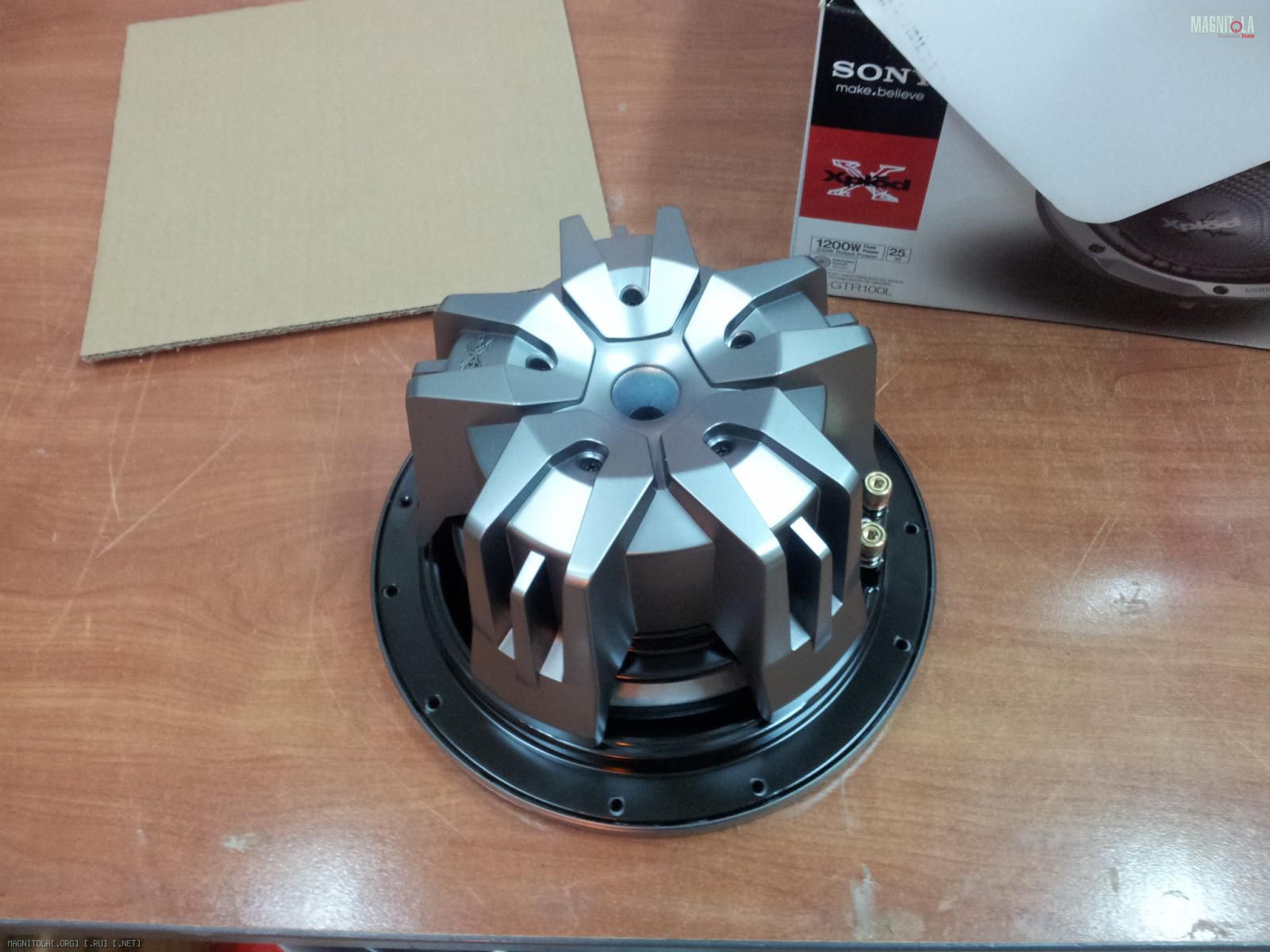

сам динамик сабвуфера
Вложение 190363
Вложение 190371
на своем законном месте
Вложение 190375
Вложение 190377

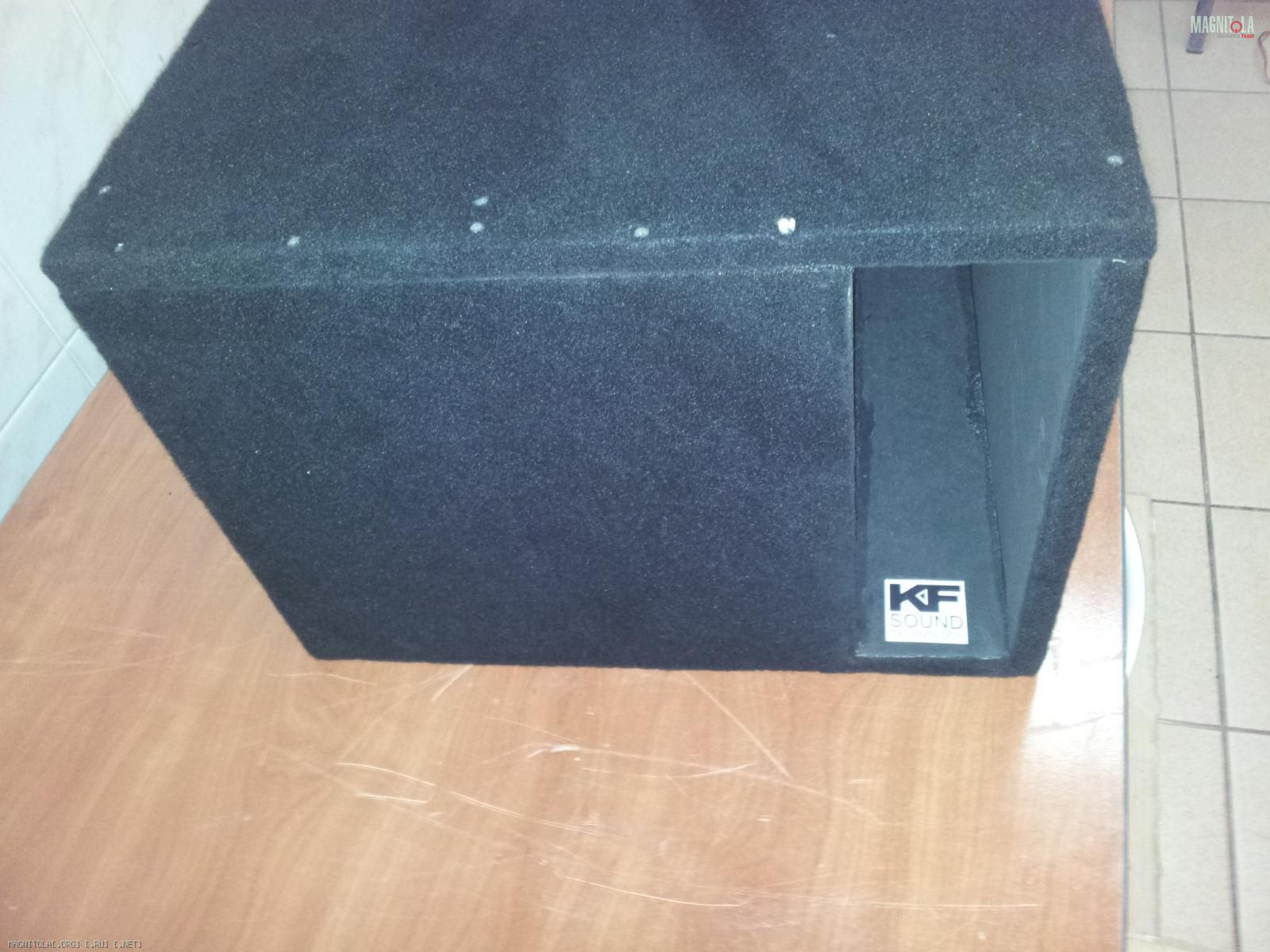

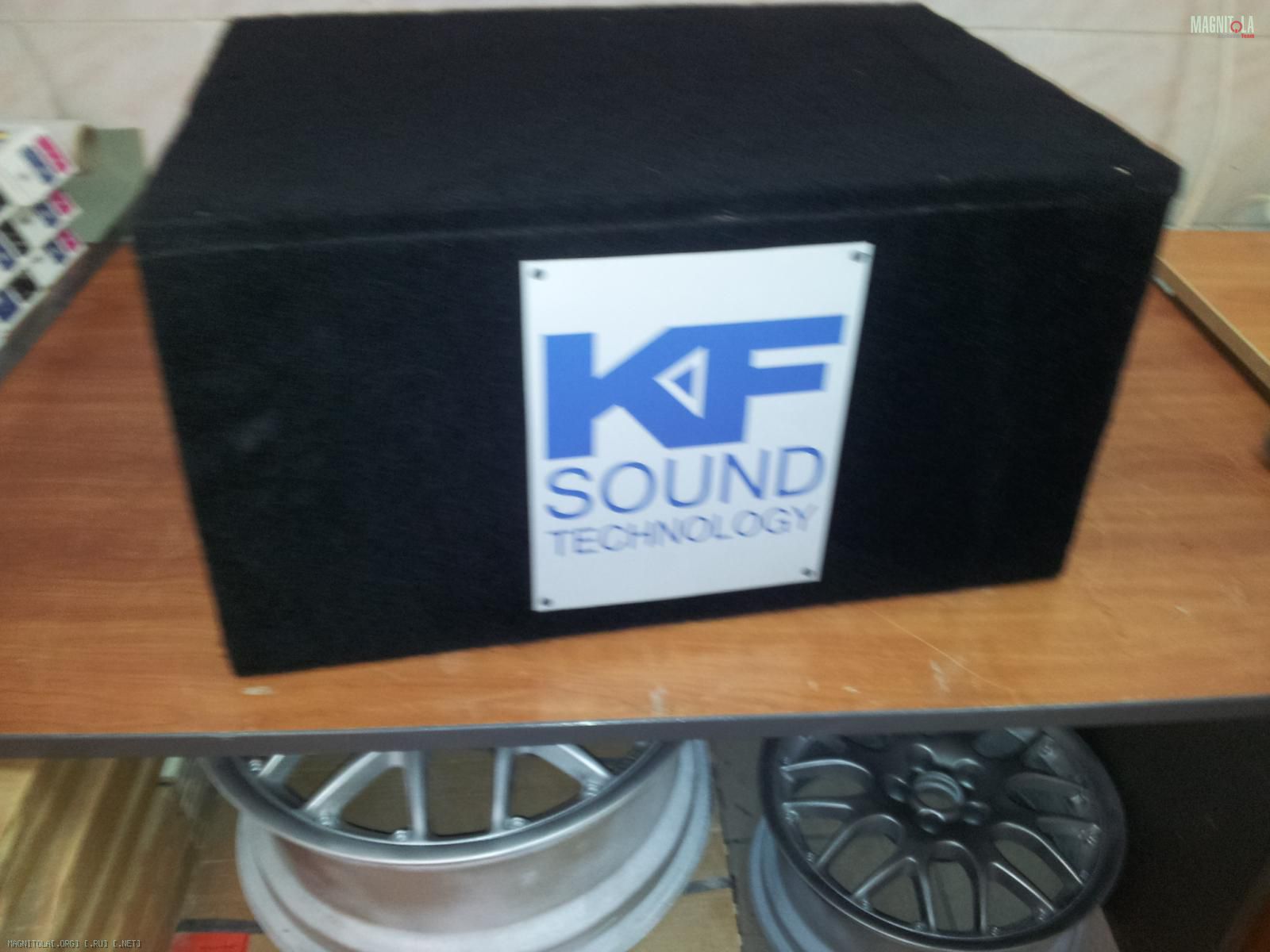

все готов!
