Бюджетный сабвуфер или как выжать максимум.

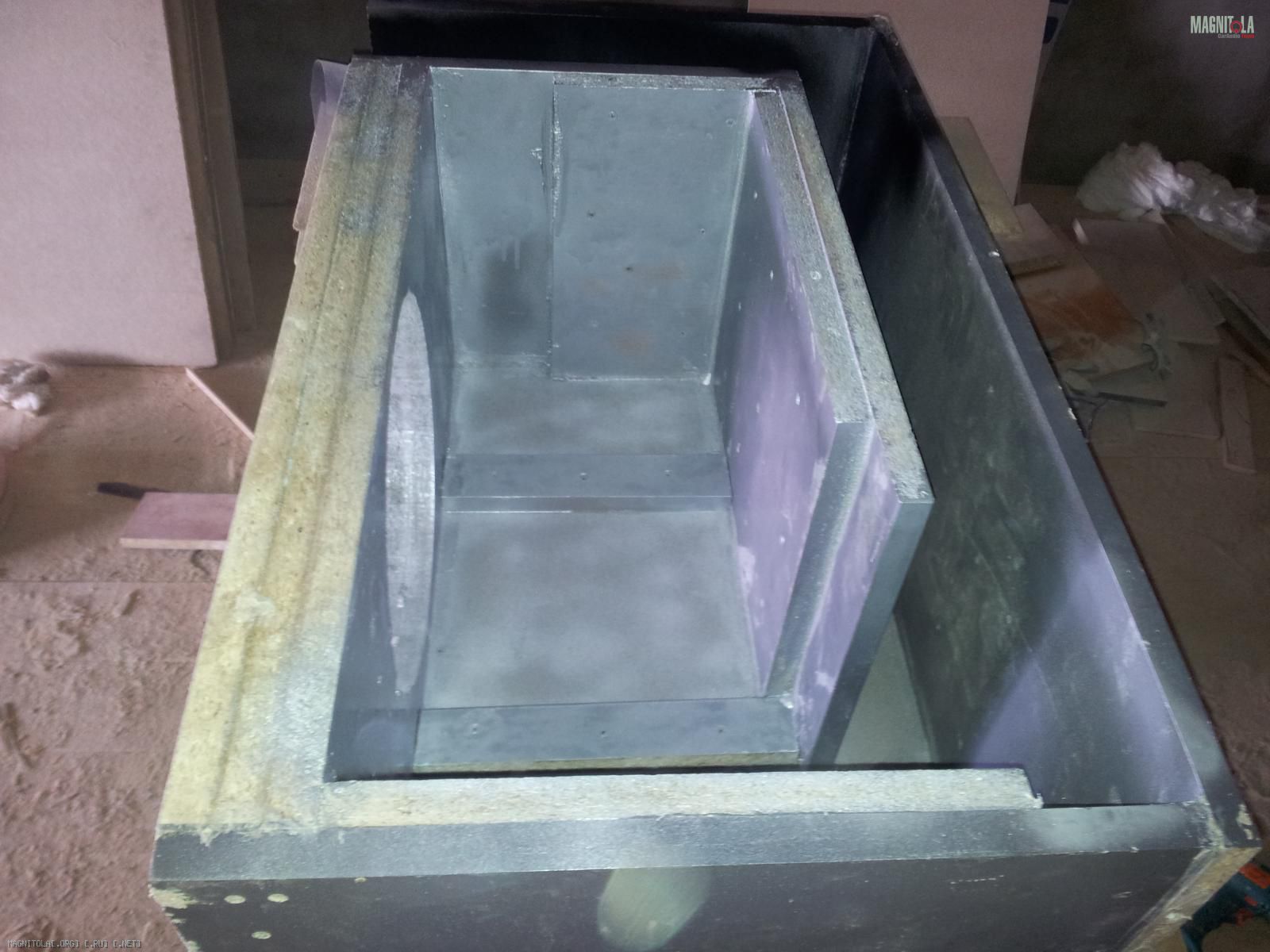

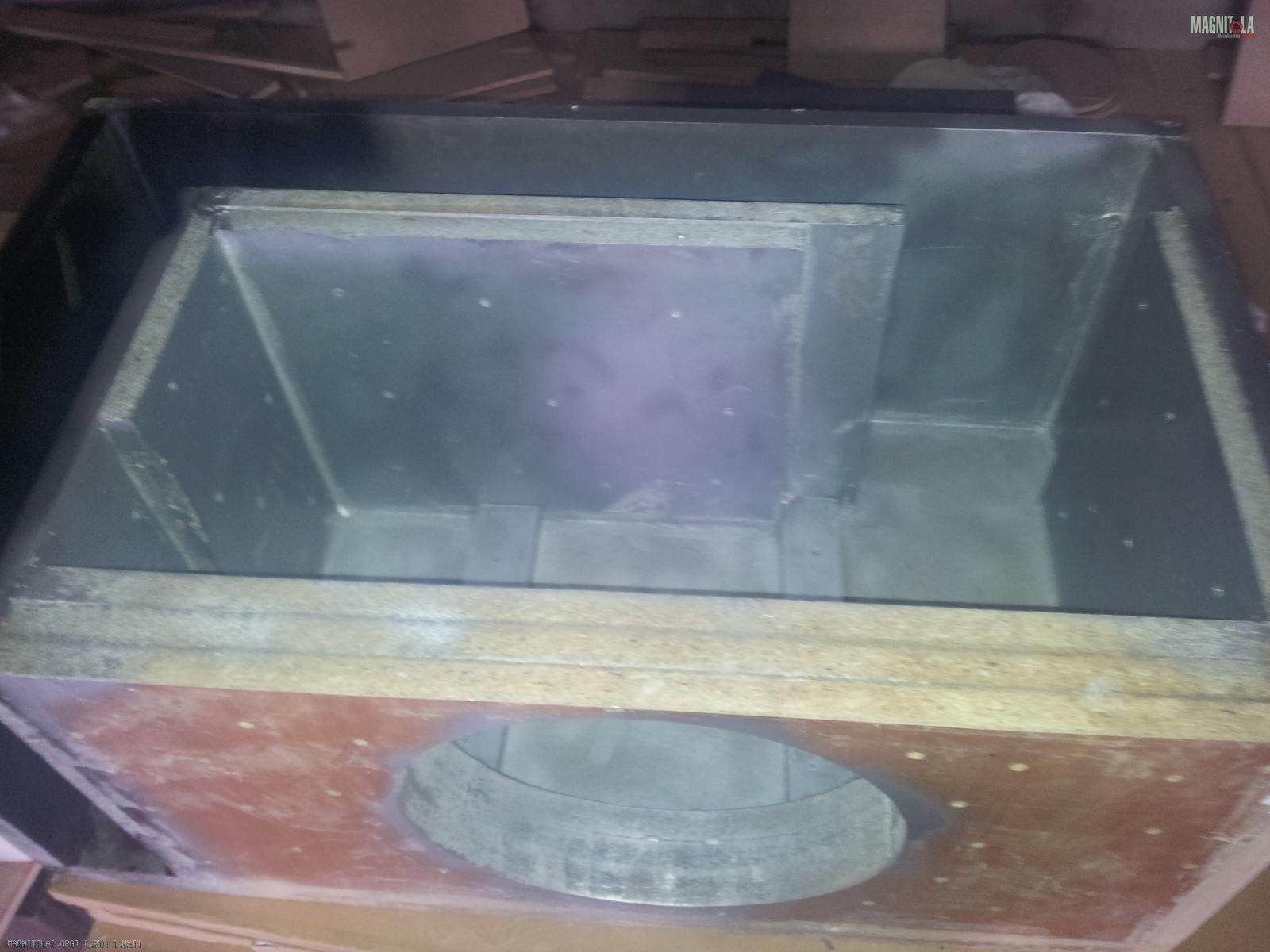

Корпус под сабвуферный динамик JL 13W7. По объем рекомендации производителя 67,3л без учета объема вытесняемый головкой (8л), Частота настройки 34,6гц, порт увеличен по сравнению с рекомендацией производителя в 2 раза и составил 300кв см. и длину порта 100,5см.

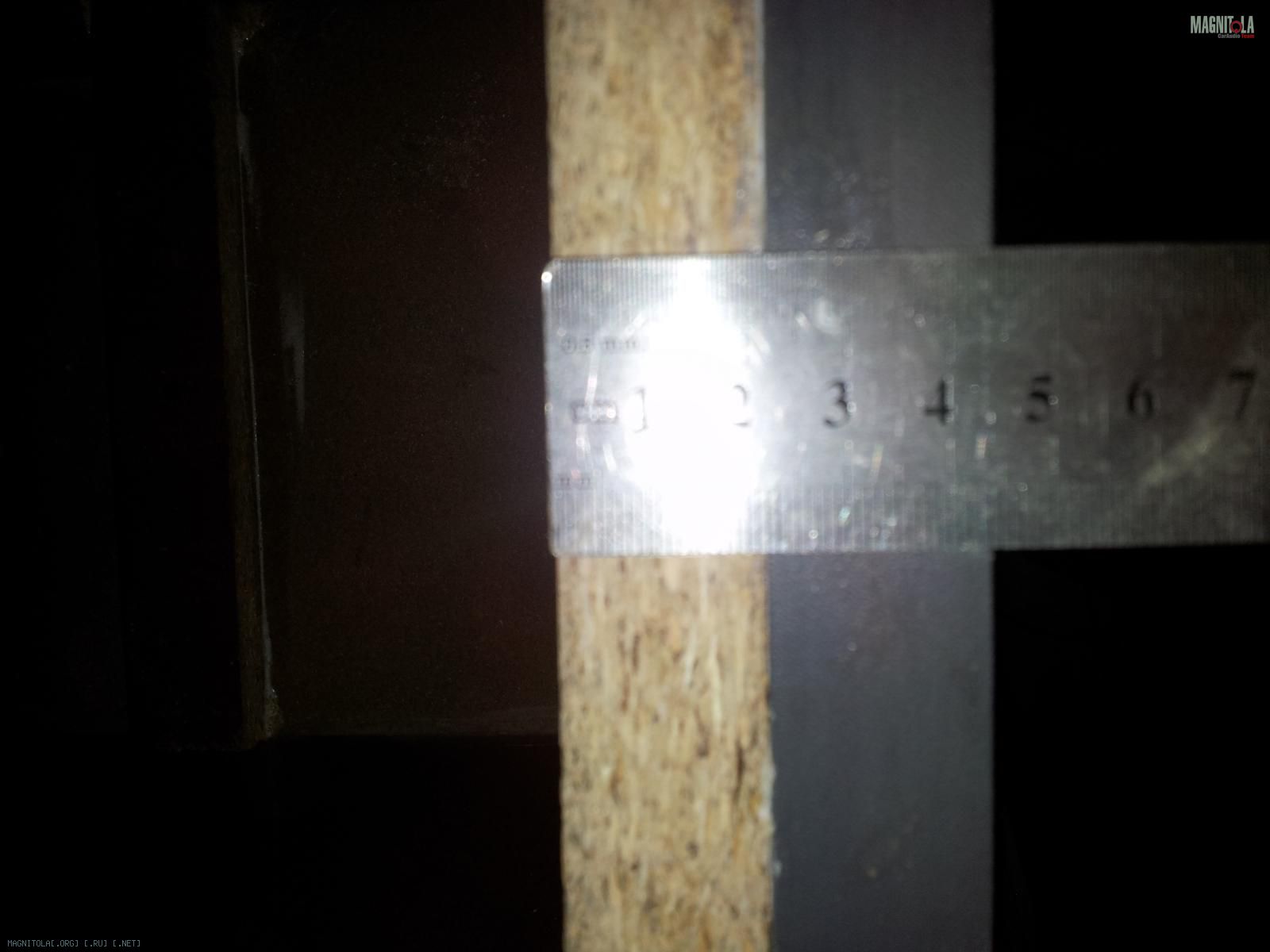

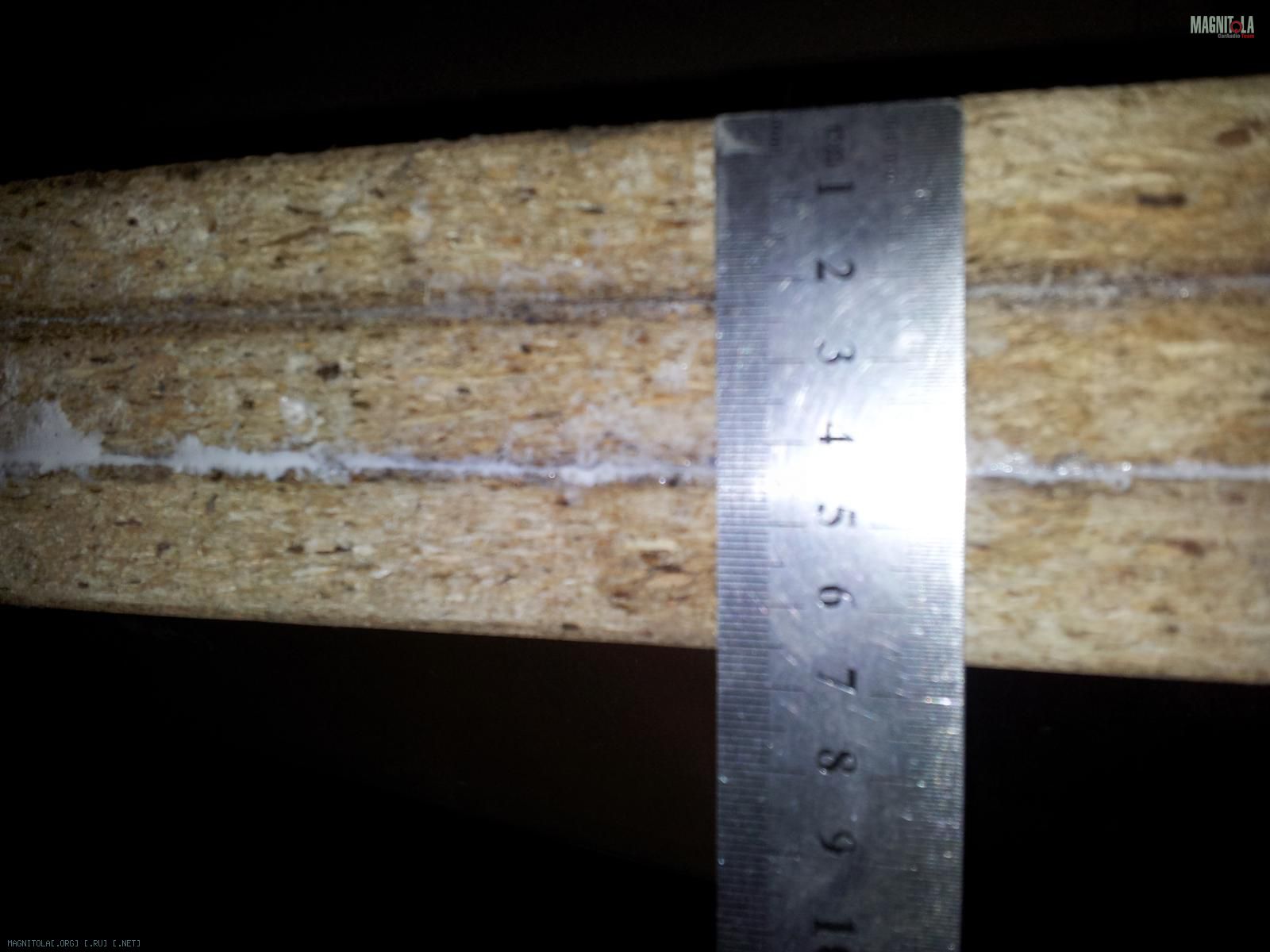

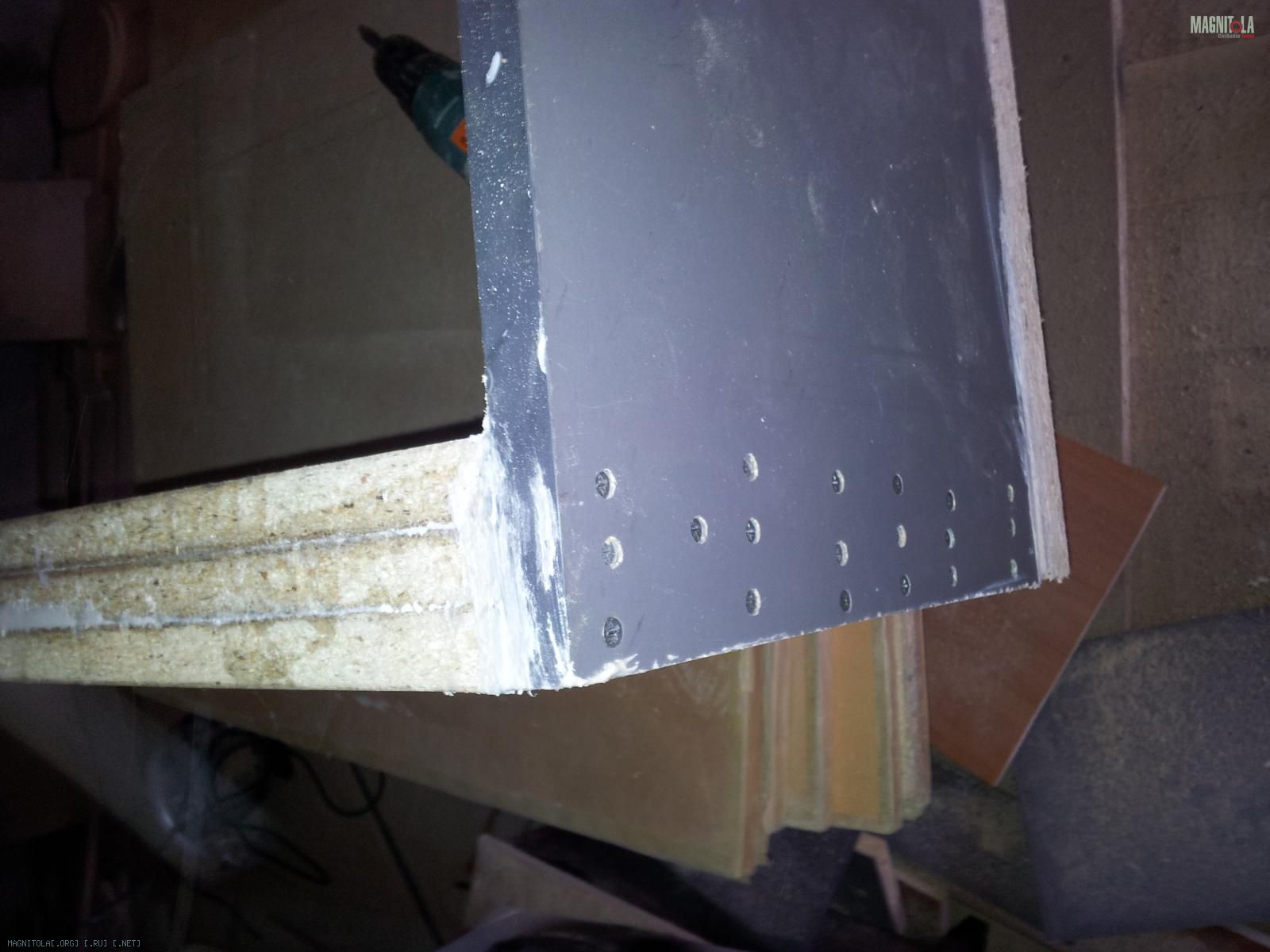

Толщина фронтальной стенки 6,6 см, остальных от 3,0 до 6,0см в зависимости от требуемой в данном месте жесткости.
Корпус получился оч. тяжелый, думаю около 50 кг + сам динамик 28 кг.
Надавил этот саб на музыке - 142дб от одного дохлого "кислотника" и проводов питания то ли 4-2GA (сейчас будет меняться акб, провода 0ga и т.д.)

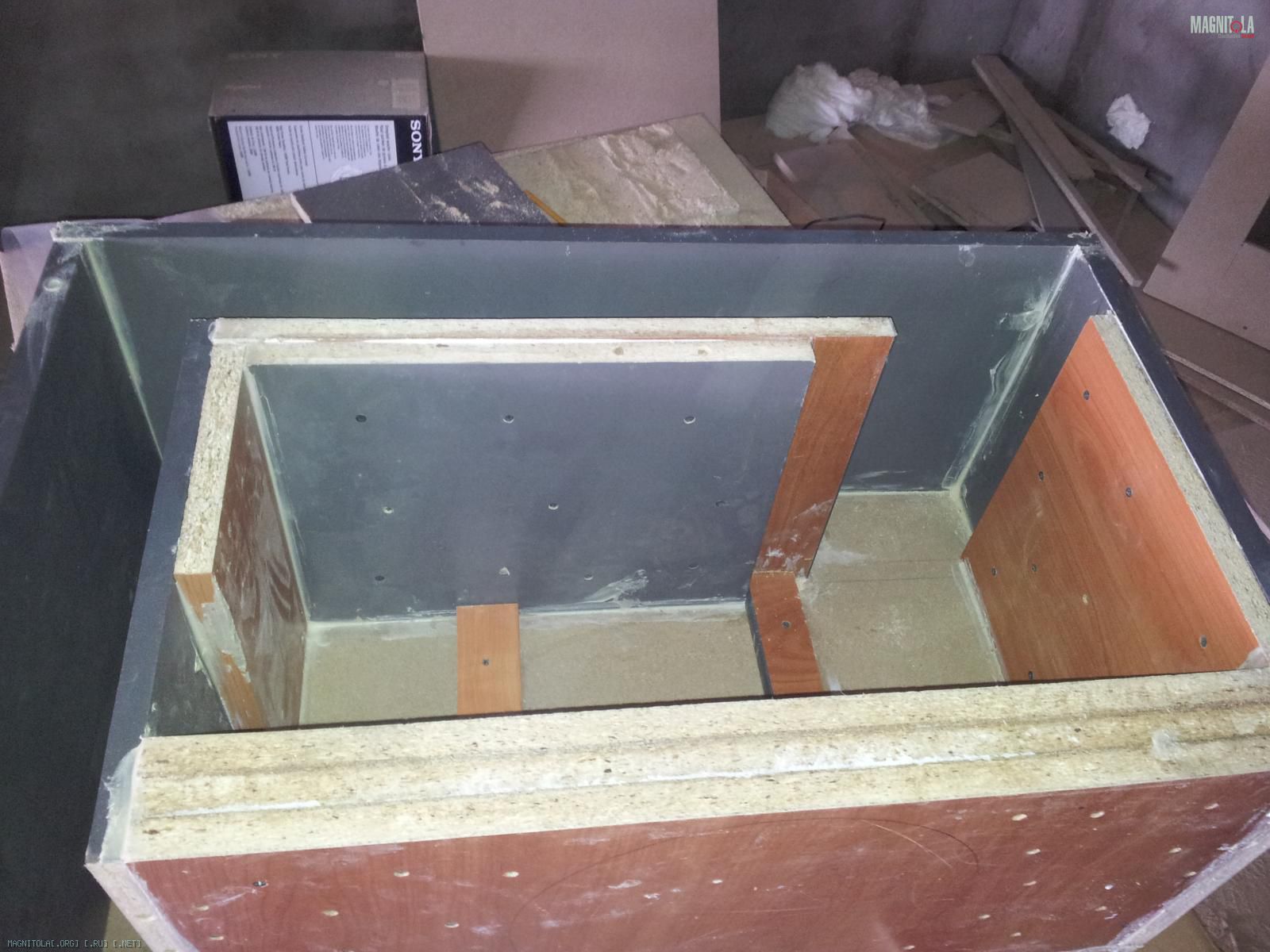

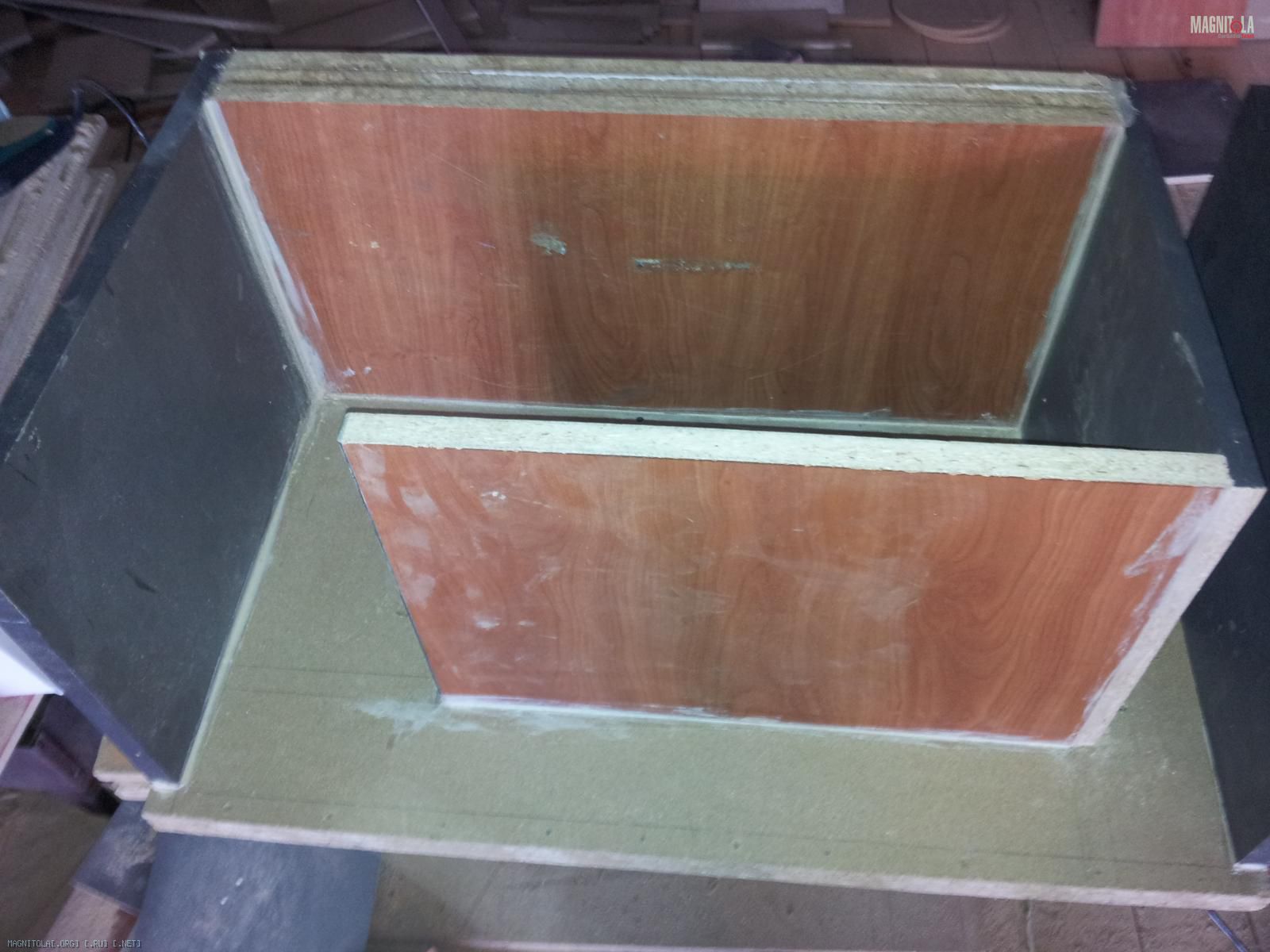

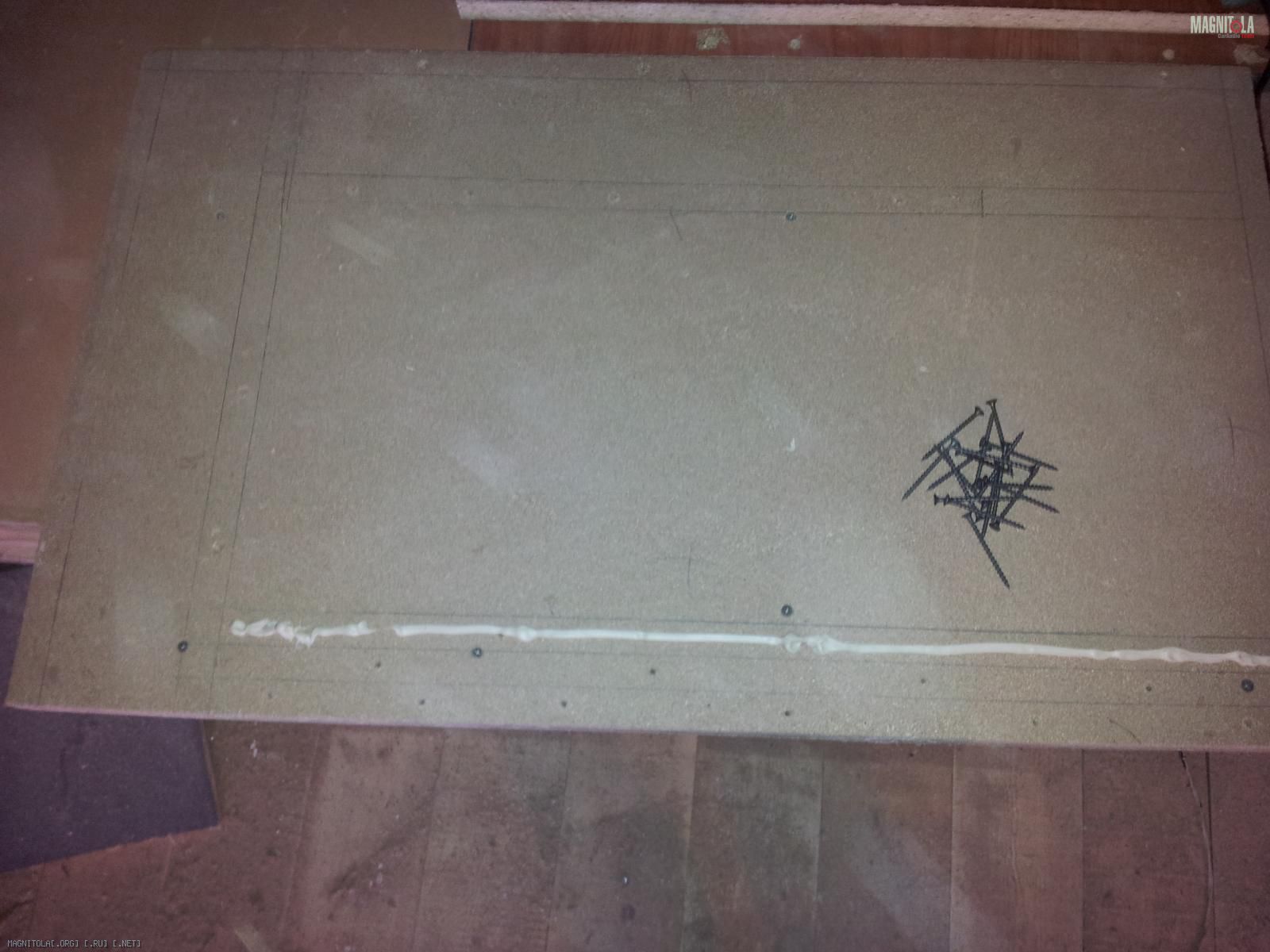

И так процесс...
Вложение 212215
Вложение 212217
Вложение 212219
Вложение 212221
Вложение 212223
Вложение 212225
Вложение 212227

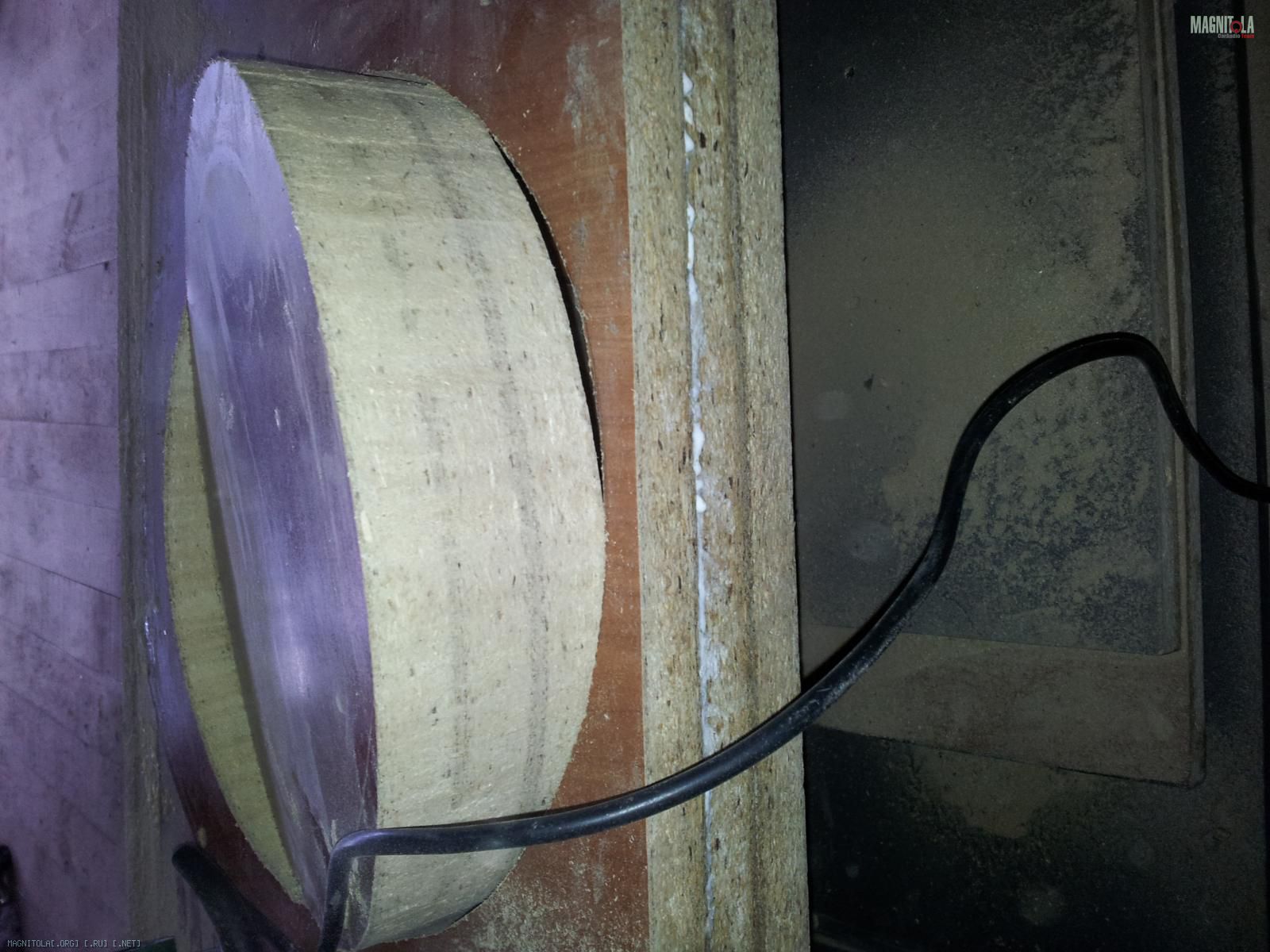

Этот круг в 13" показался вечностью... лобзик пыхтел..
Вложение 212229
Вложение 212231
Вложение 212233
Вложение 212235

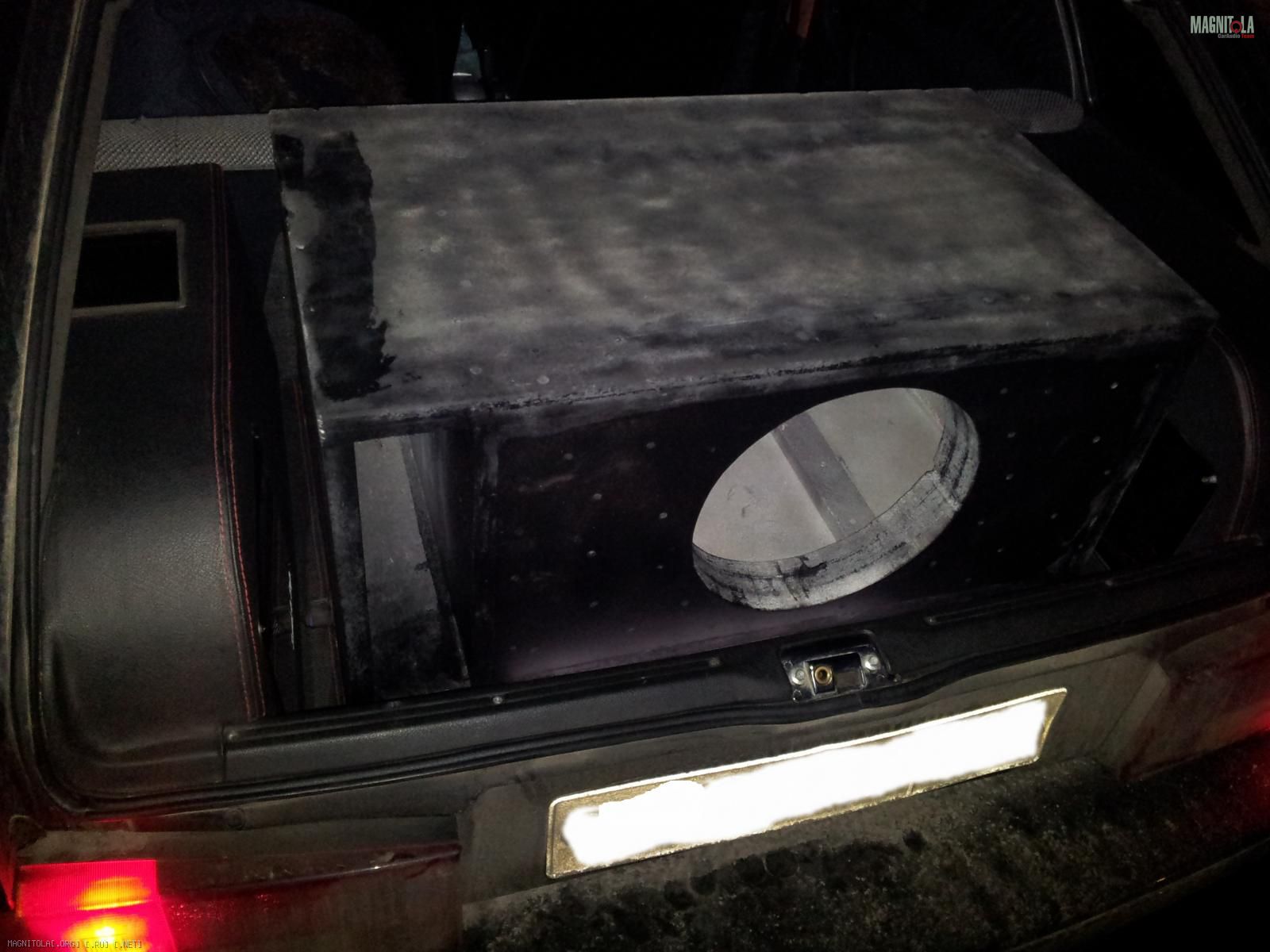

Фото дополню позже, ящик ждет обшивка кожей, пока просто прокрашен черной краской, саб разминается...

Вот и пришла очередь знаменитого саба от DD, а именно DD 3512.
Владелец "Legionn" Привез мне его в месте с ящиком, чтобы обшить корпус карпетом.
Вложение 212237

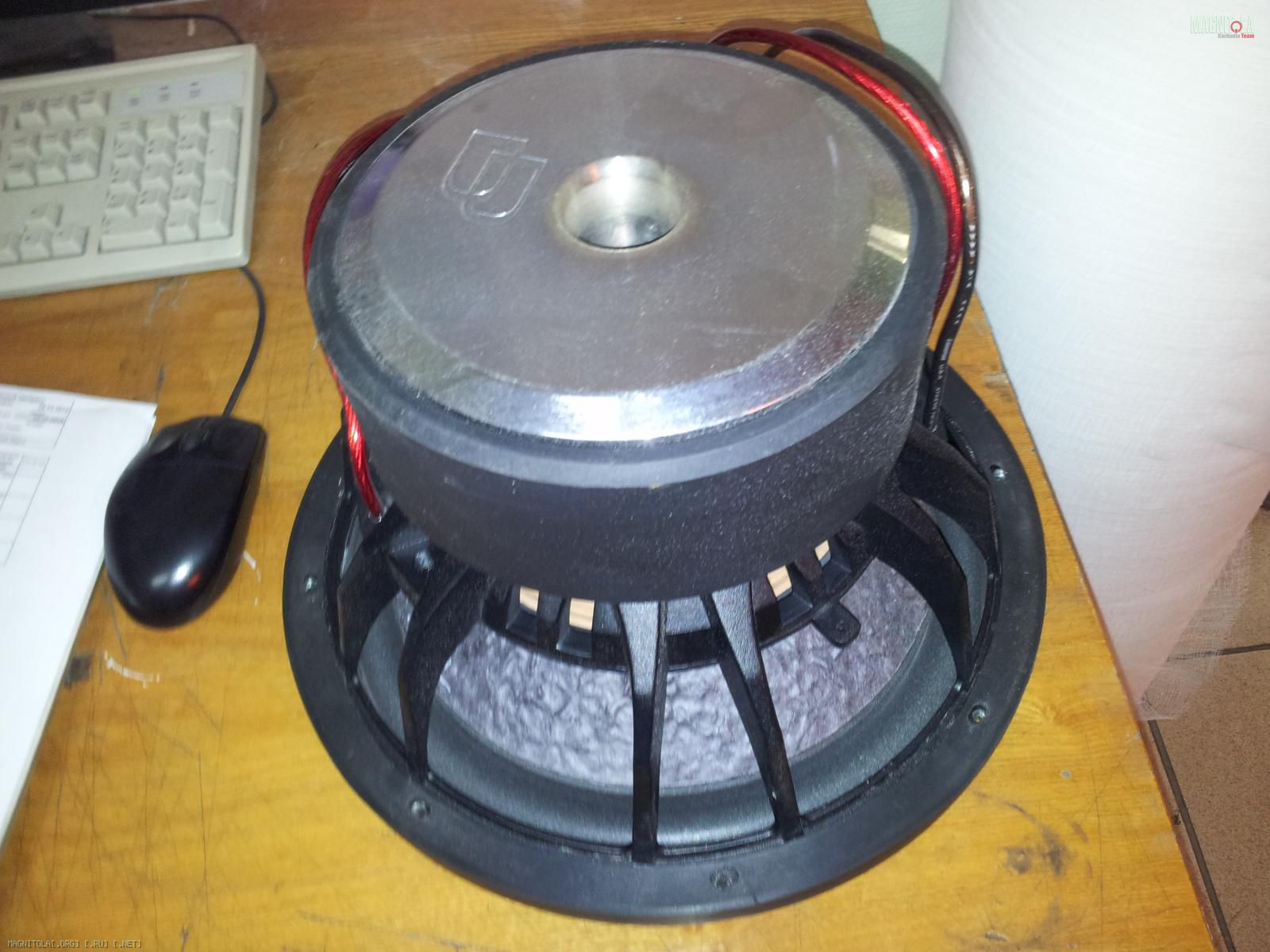

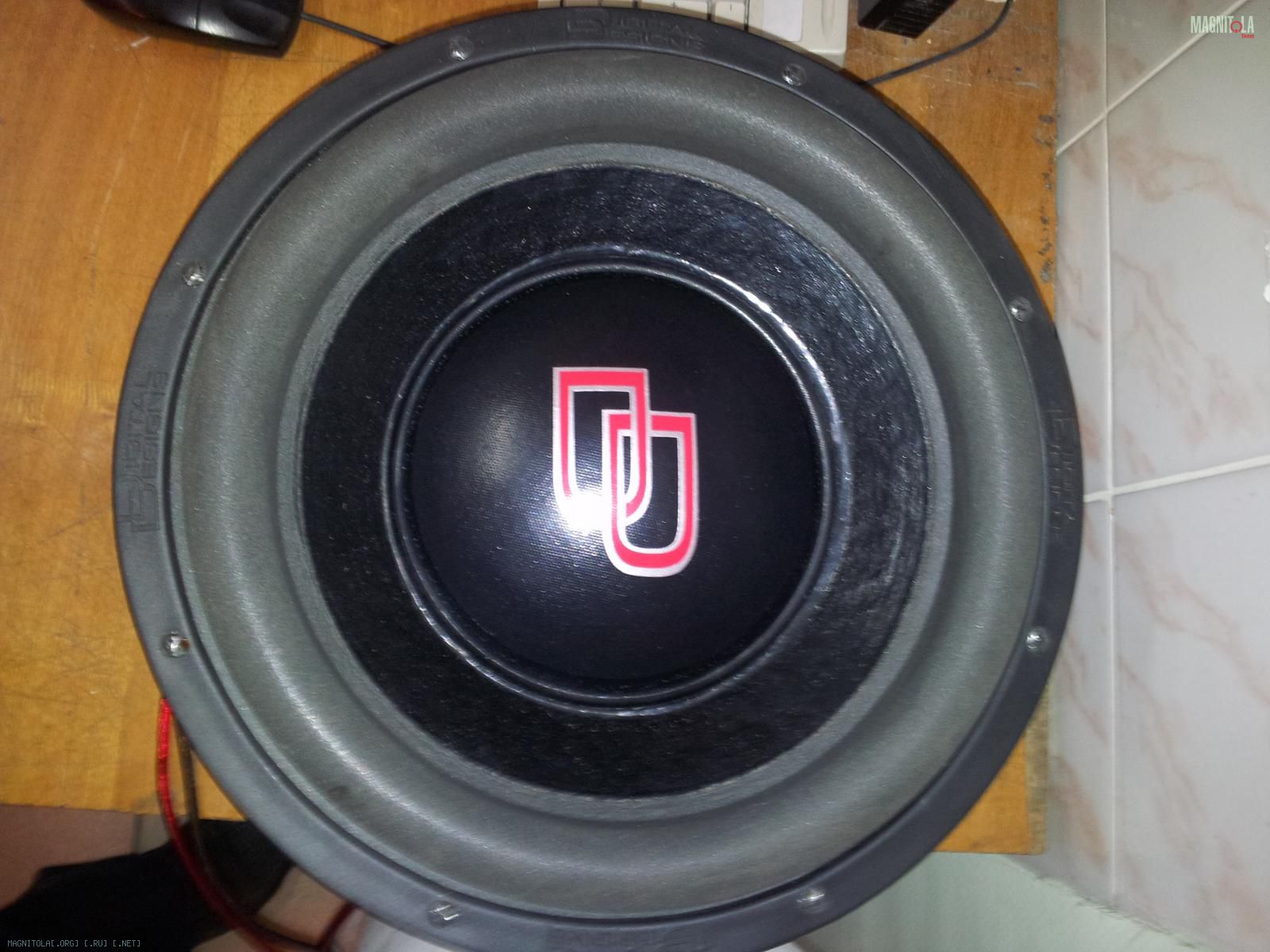

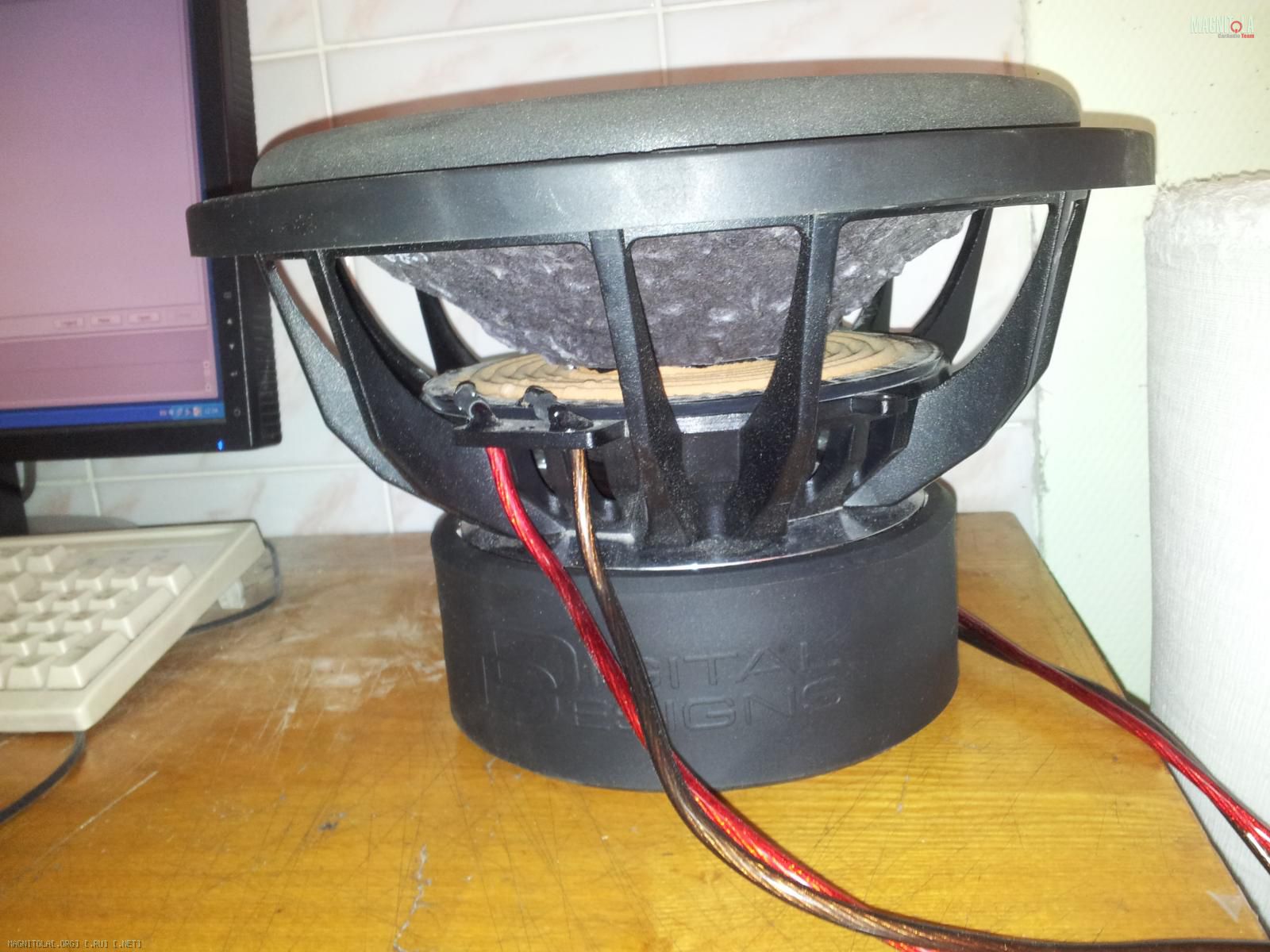

Фото этого "чуда", саб монстр.
Вложение 212239

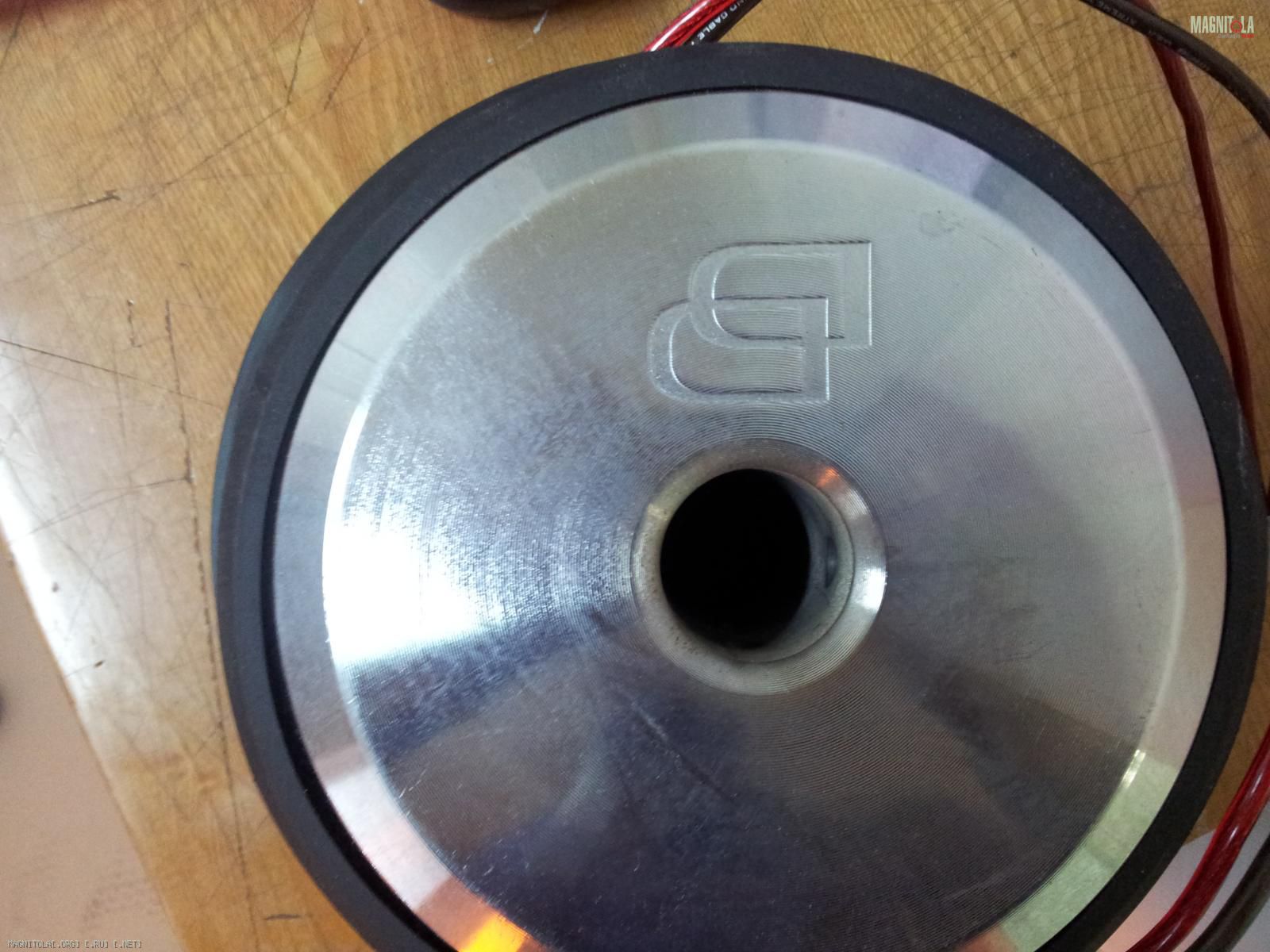

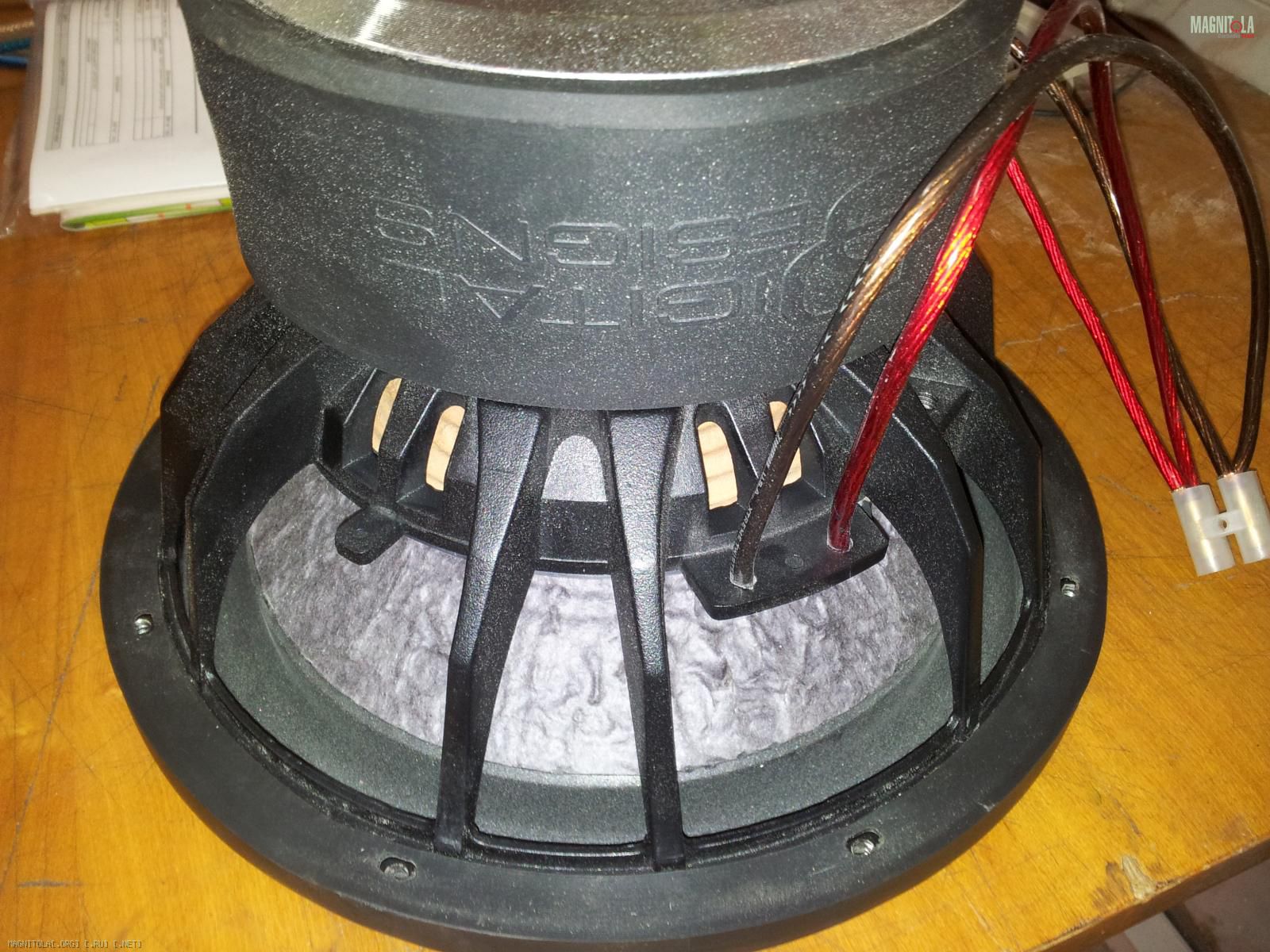

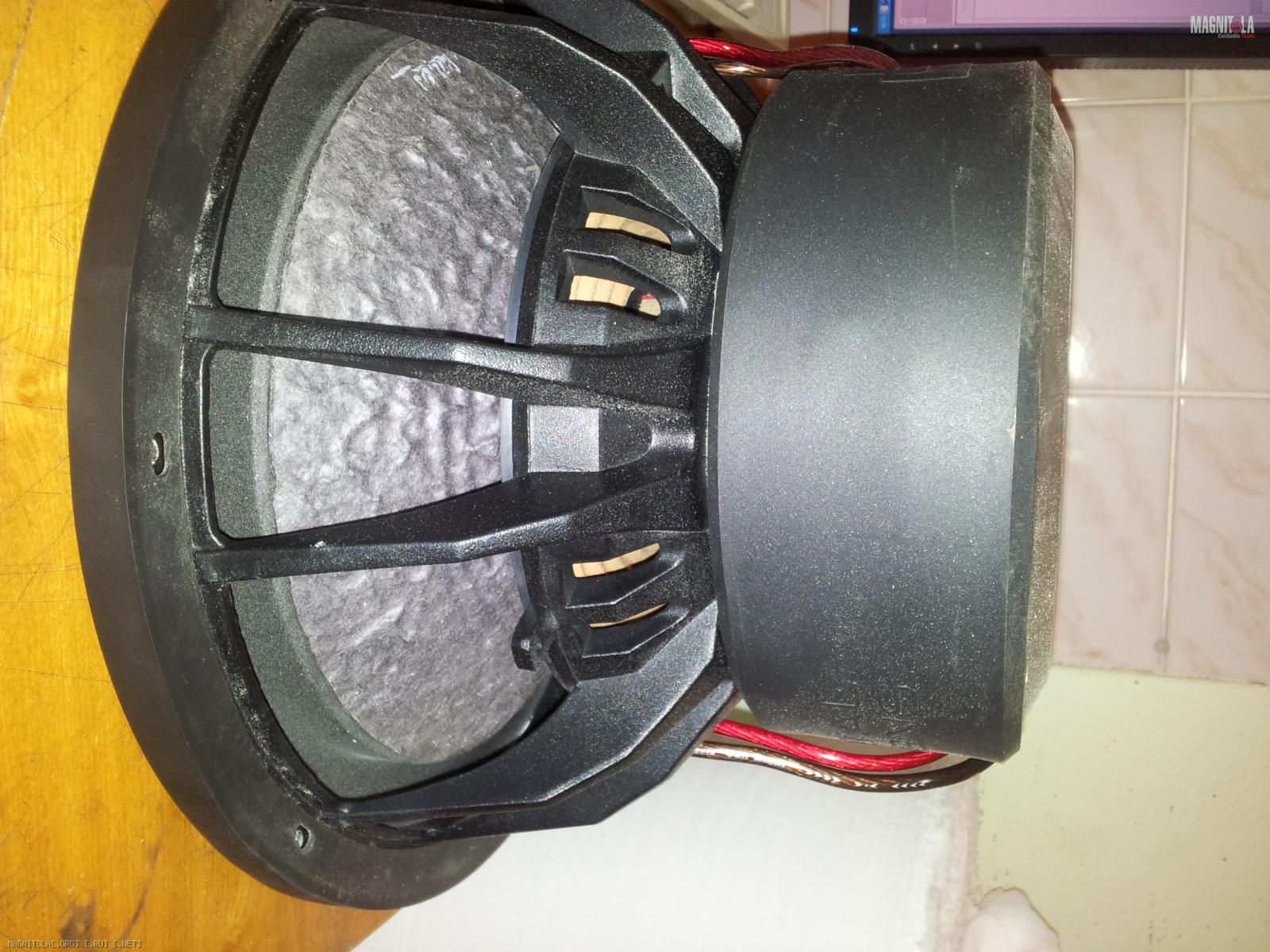

Все хорошо, но нет расточки в керне и керн сам не удлинен.
Вложение 212241

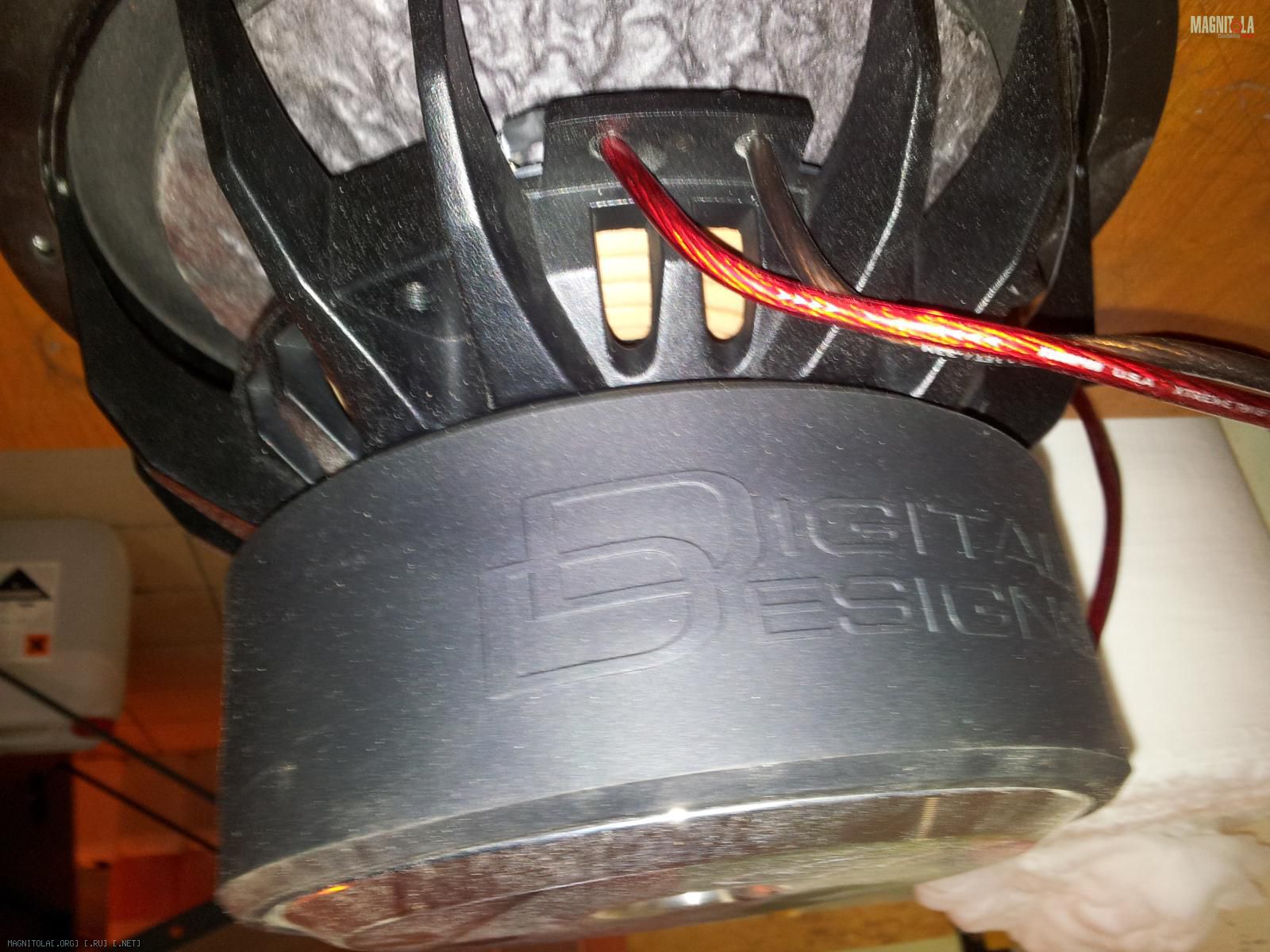

Не смотря на большую толщину магнита (ход у динамика от пика к пику до 80мм), при подаче номинала в 1200вт, начинал стучать катушкой, издавая противный металлический треск. При этом сабсоник практически не спасал (срезали до 35 гц)
Вложение 212243

Явный просчет от DD. Практически у всех бюджетных сабов решен этот вопрос!!!
Вложение 212245
Вложение 212247
Вложение 212249

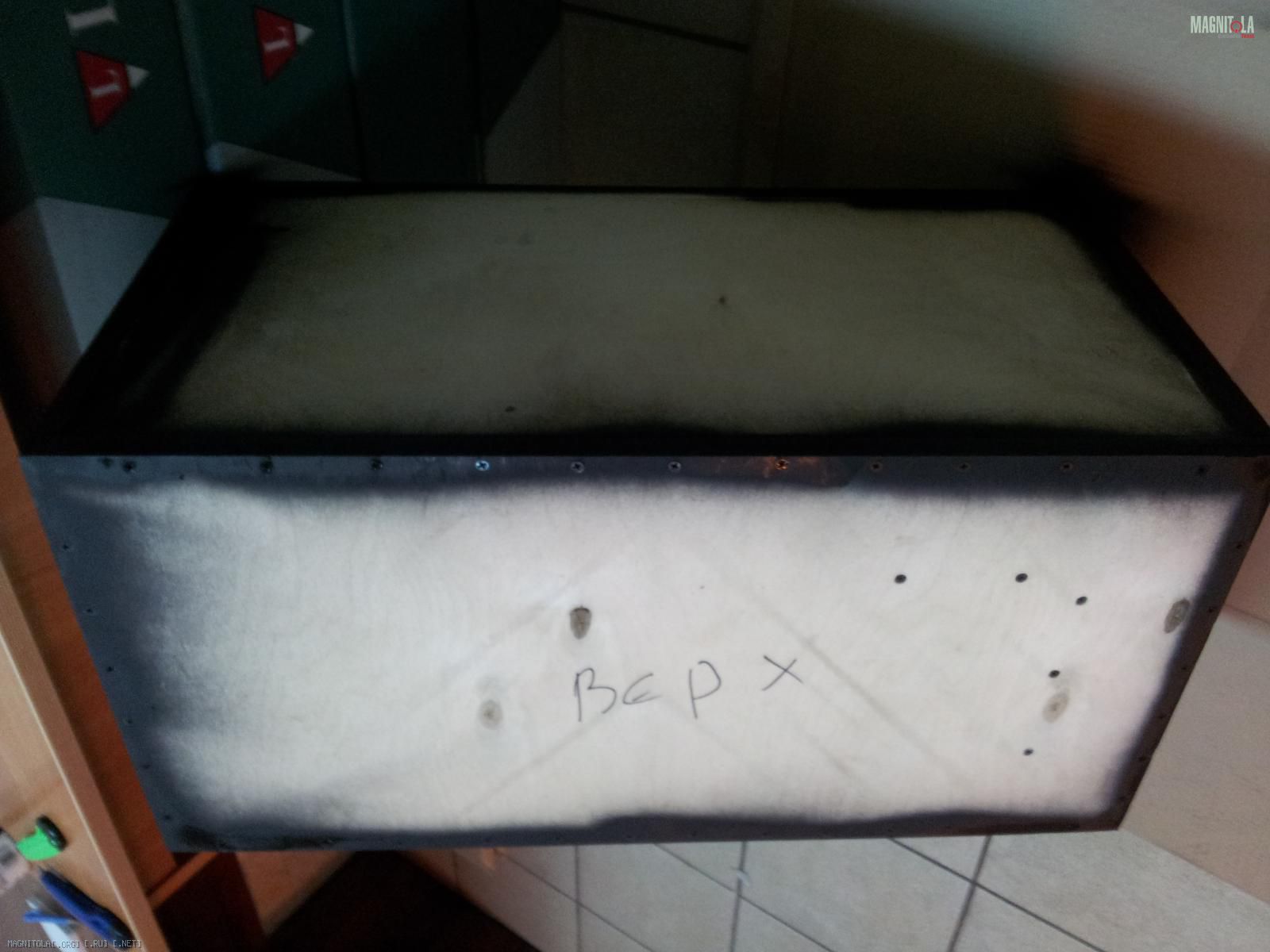

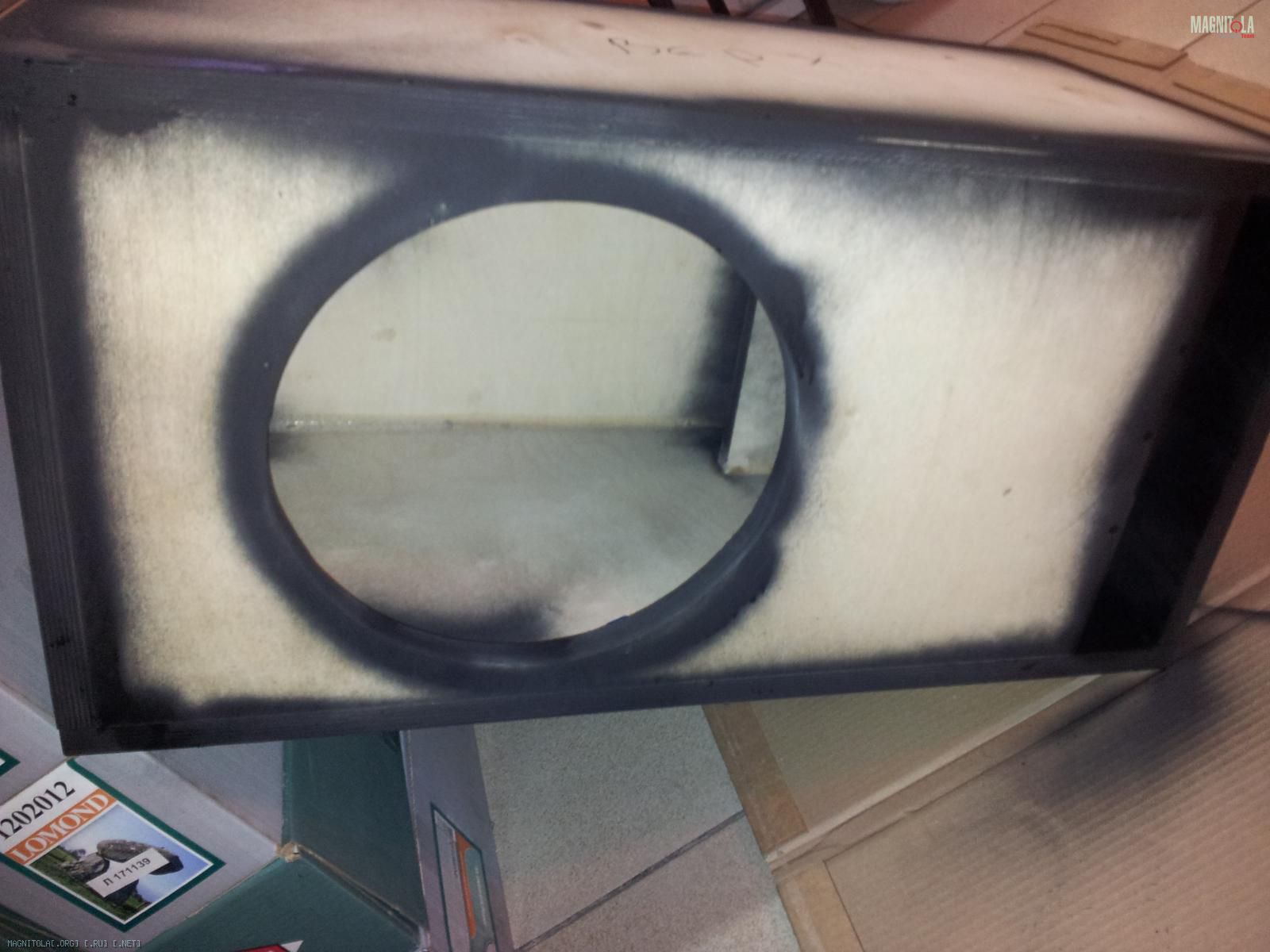

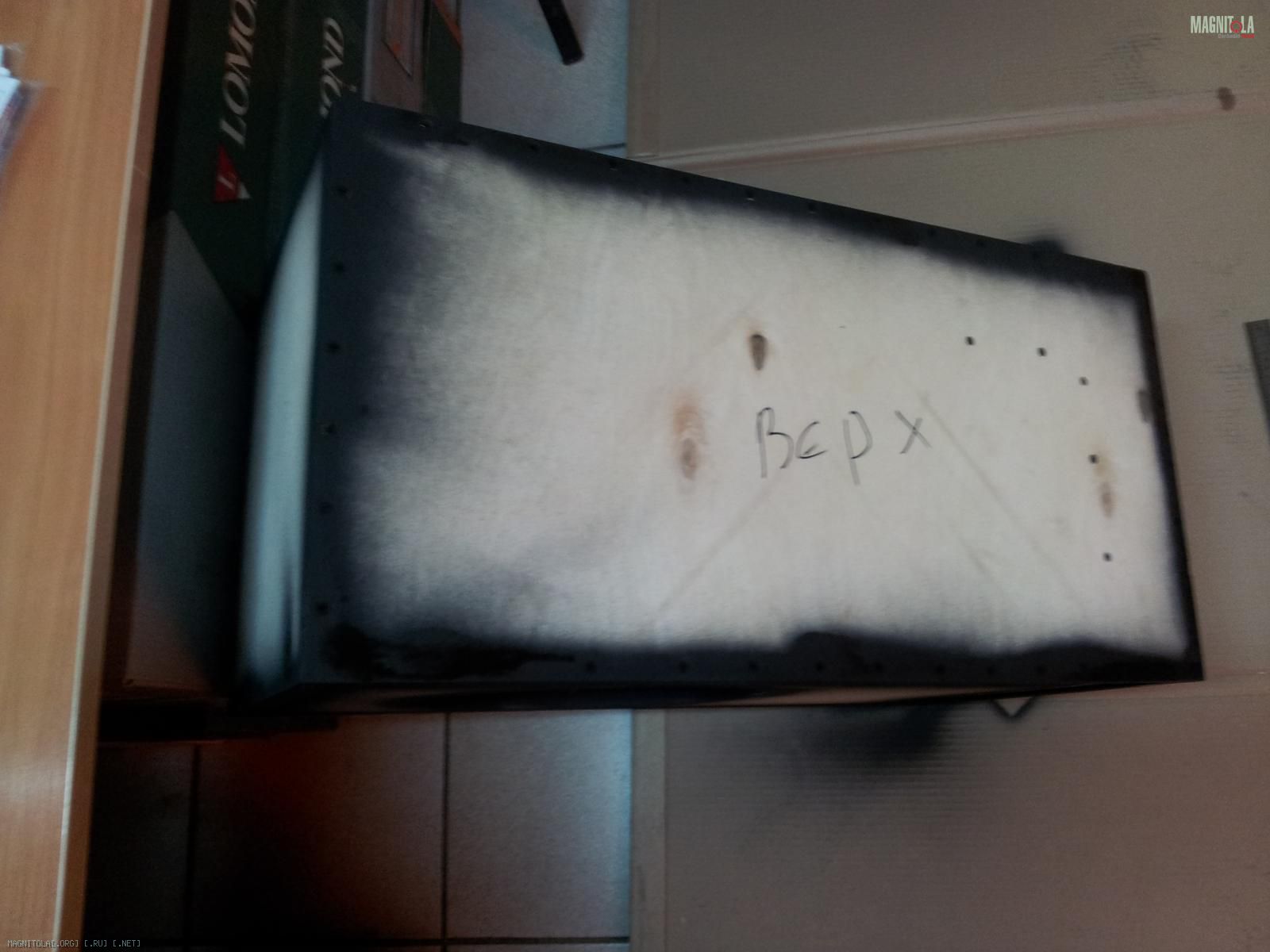

Покраска углов черной краской перед обшивкой карпетом.
Вложение 212251
Вложение 212253
Вложение 212255

Как оказалось короб был настроен на высокую частоту -45гц.

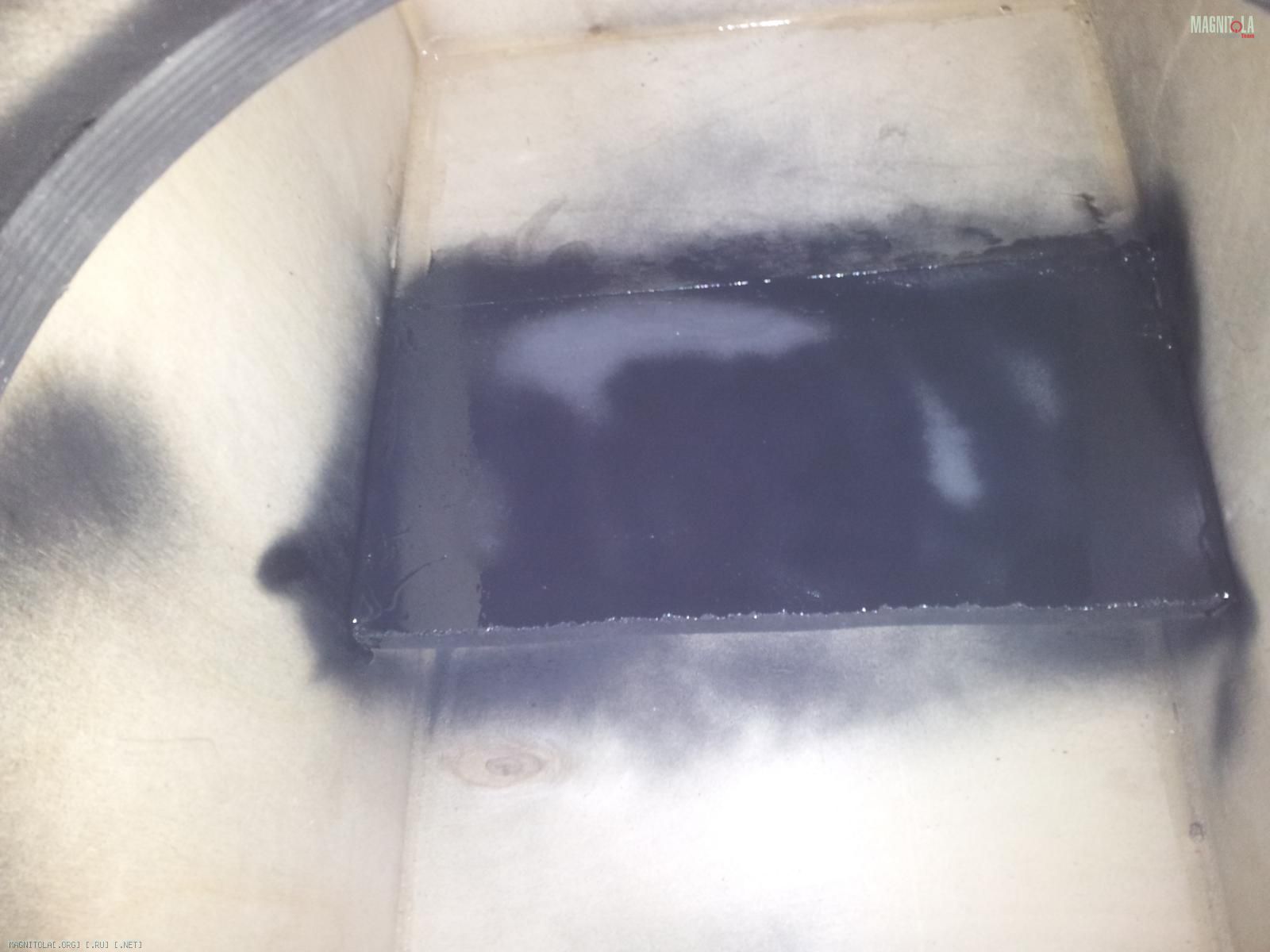

Поэтому порт пришлось дорабатывать - удлинять настройку снизили до 32-33 гц. Саб заиграл.
Вложение 212257

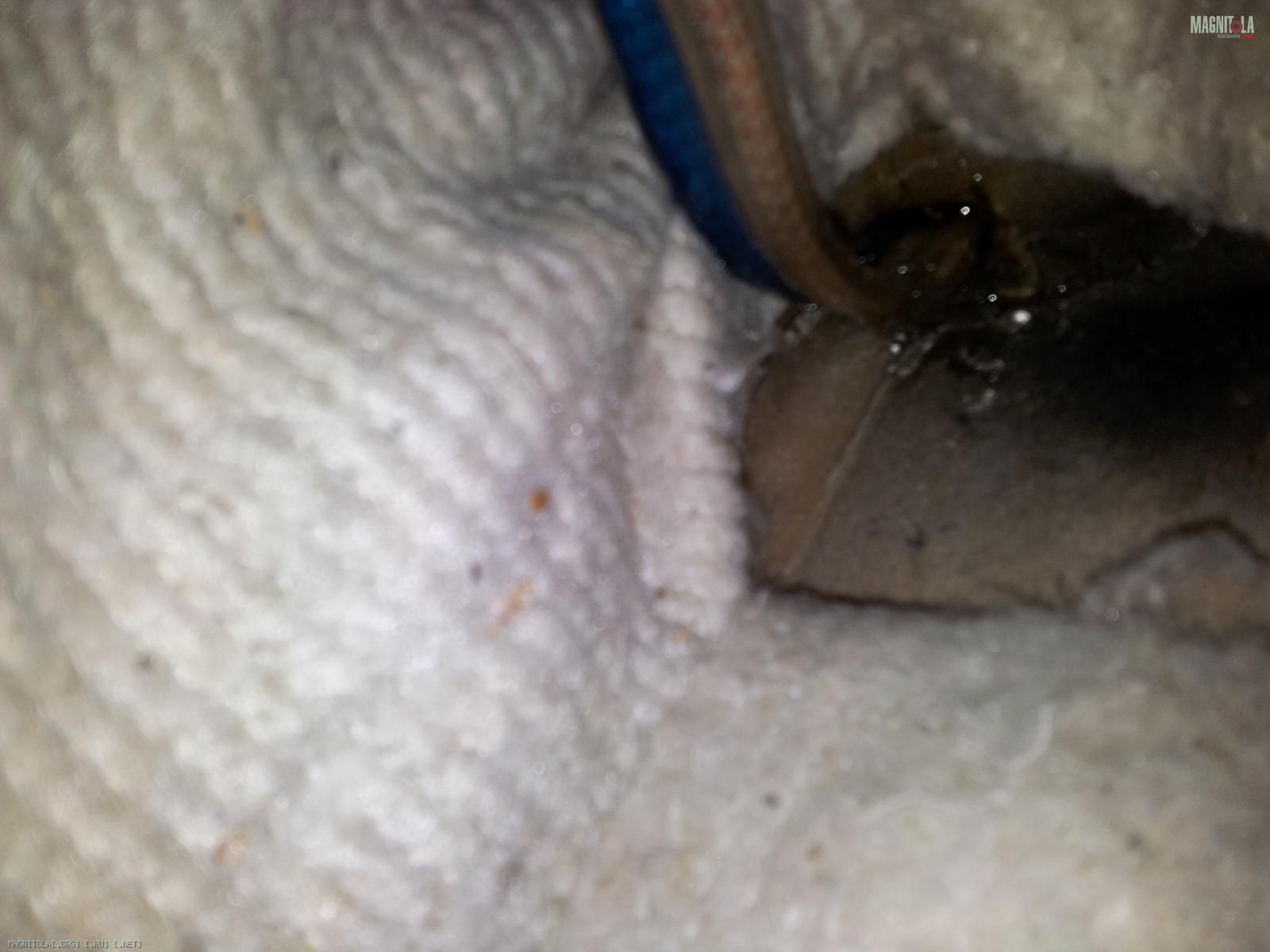

Провода залиты...
Вложение 212259
Вложение 212261

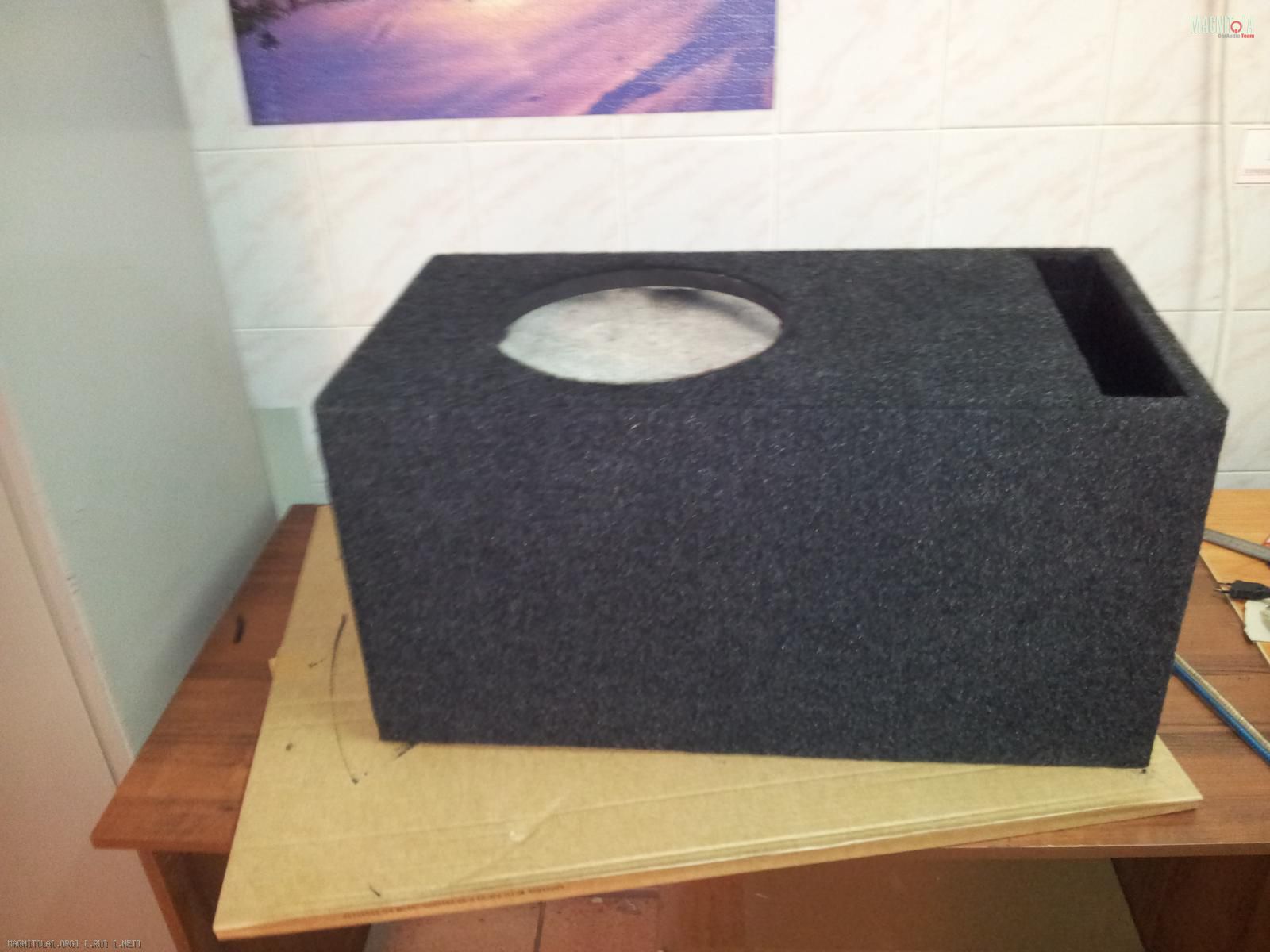

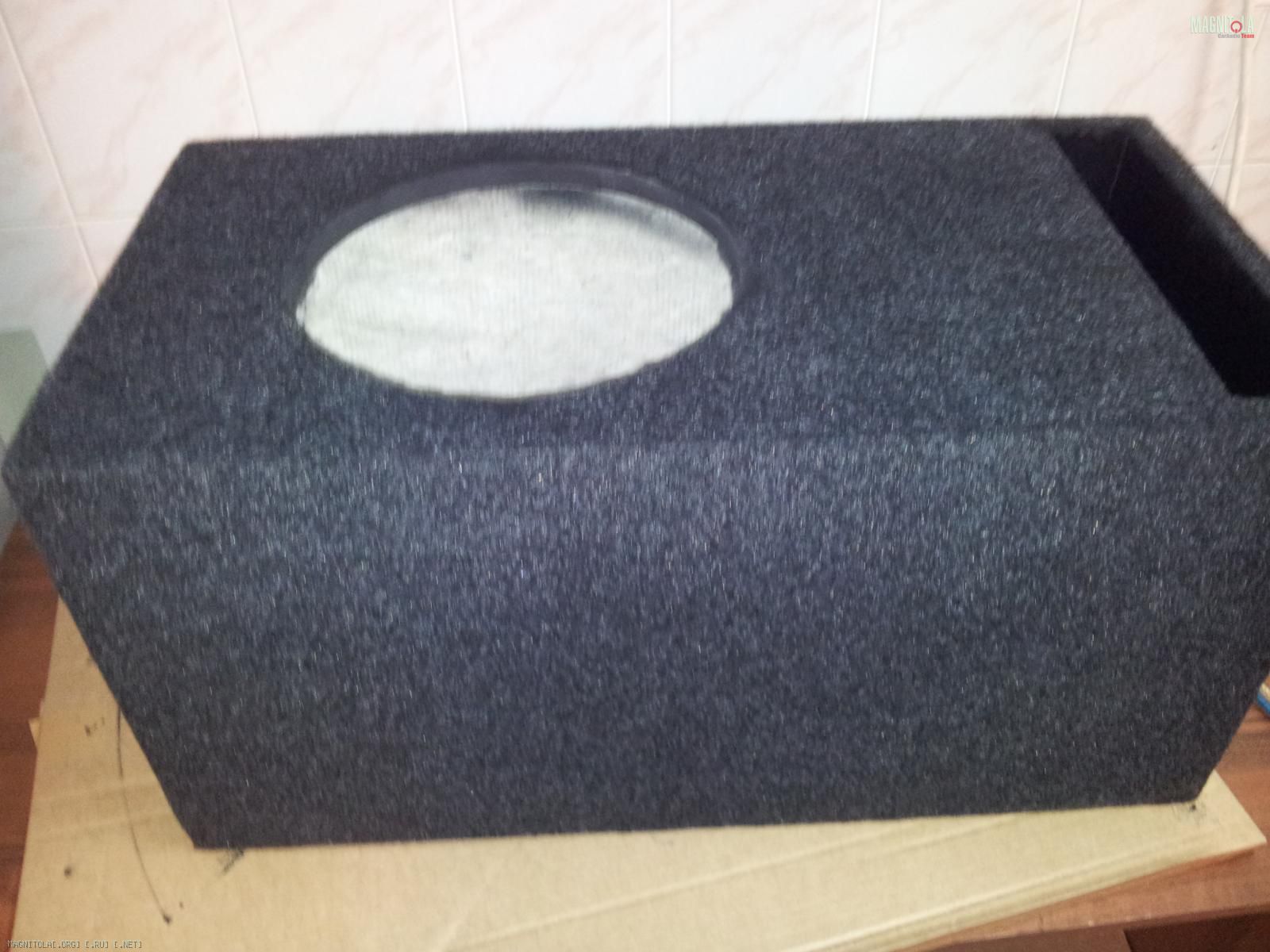

После обтяжки...
Вложение 212263
Вложение 212265
Вложение 212267

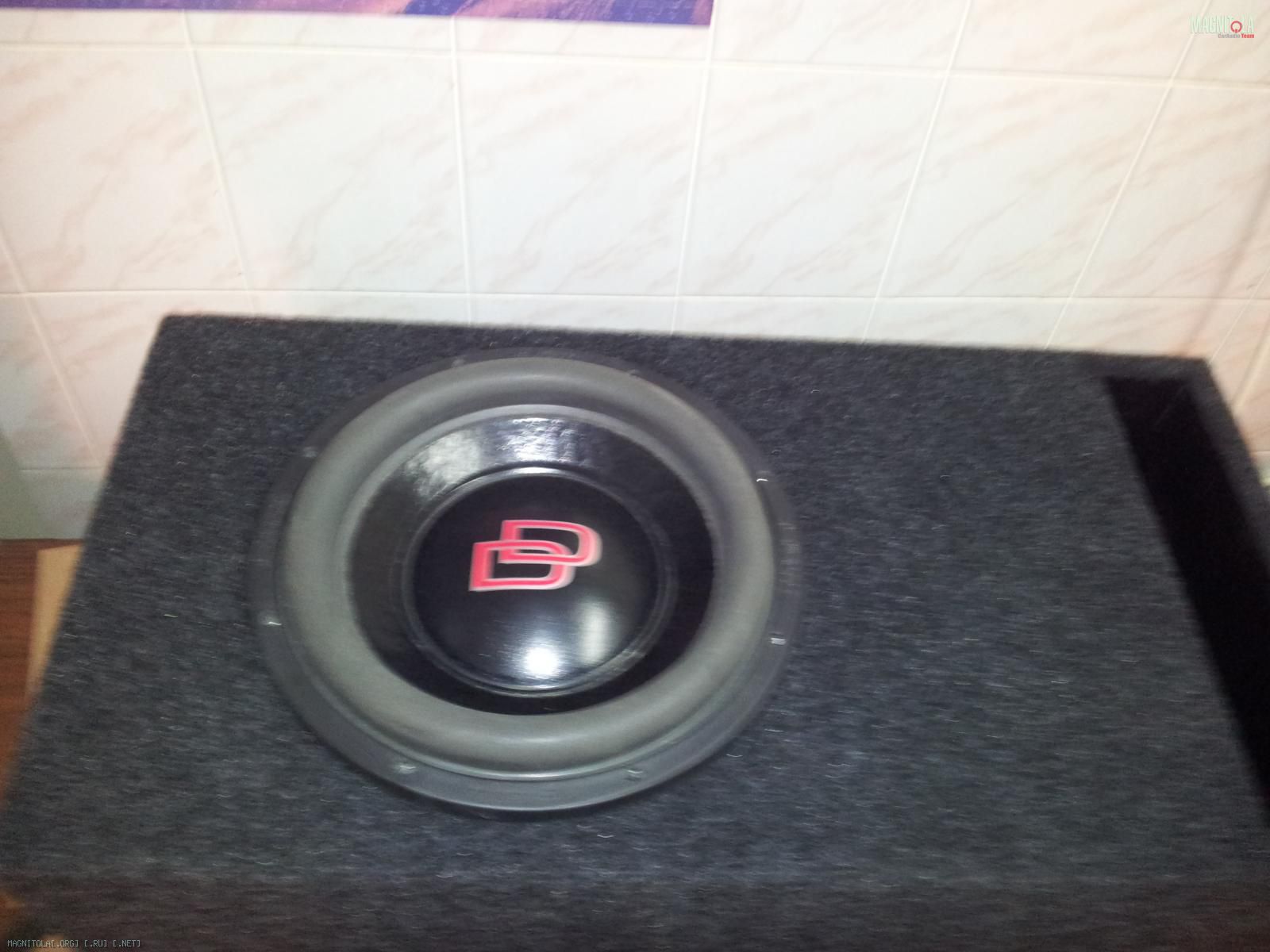

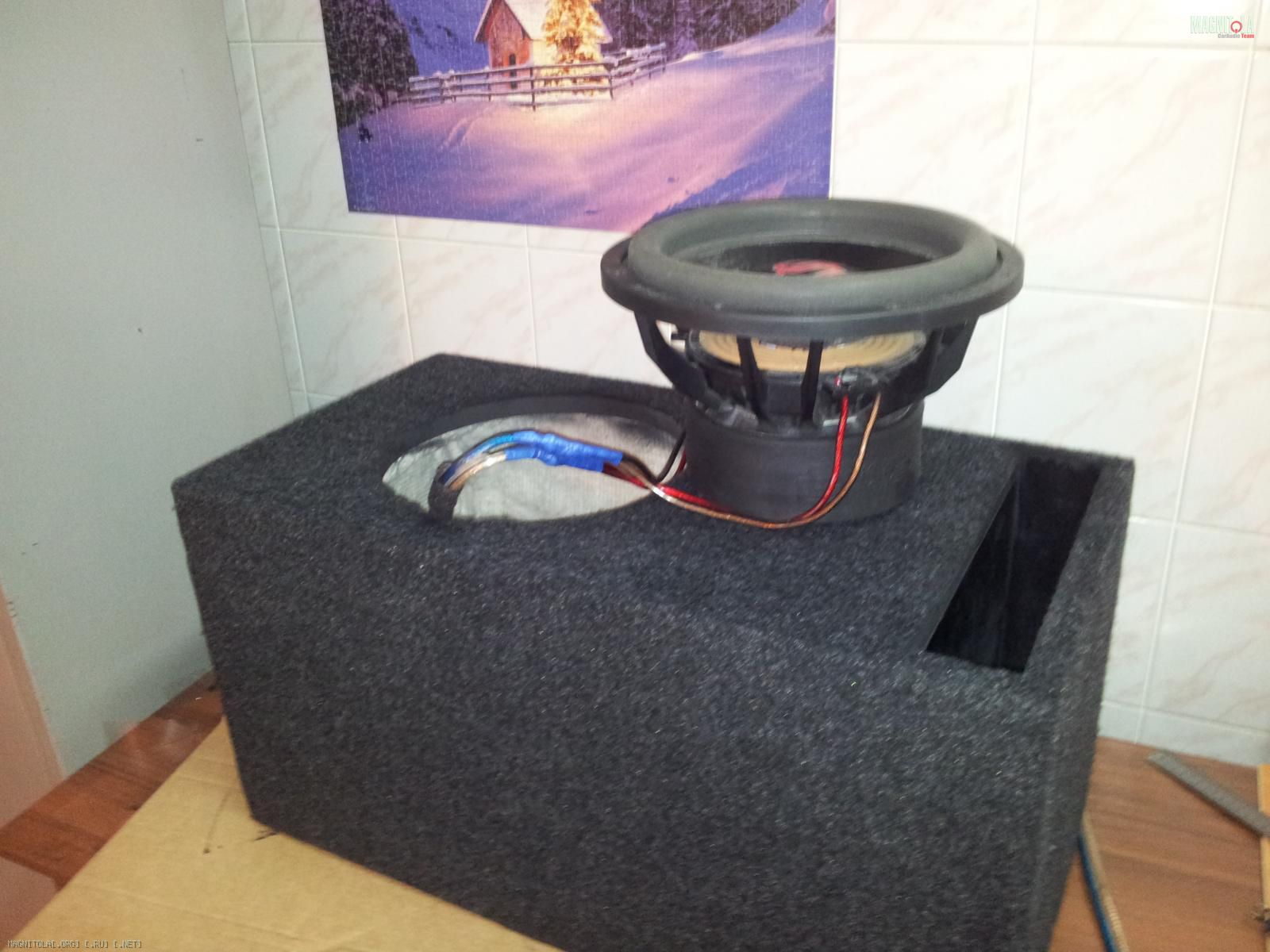

К бою готов.
Вложение 212269
Т.к. саб стучал катушкой, очень огорчило владельца и динамик был отдан обратно, т.к. был б/у.
Кстати надавил саб на 30-32гц около 131-132дб, от SA sax-1200.

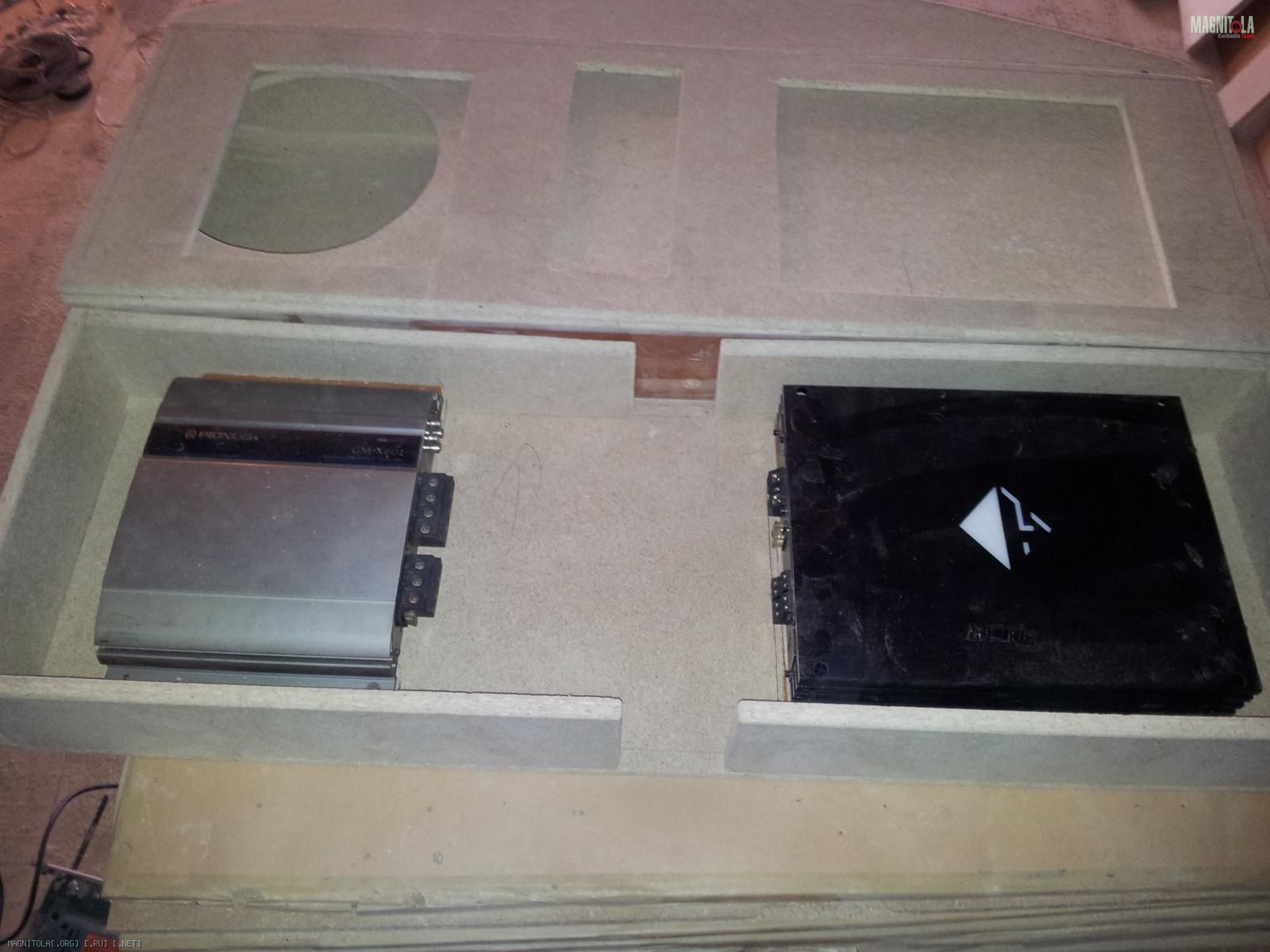

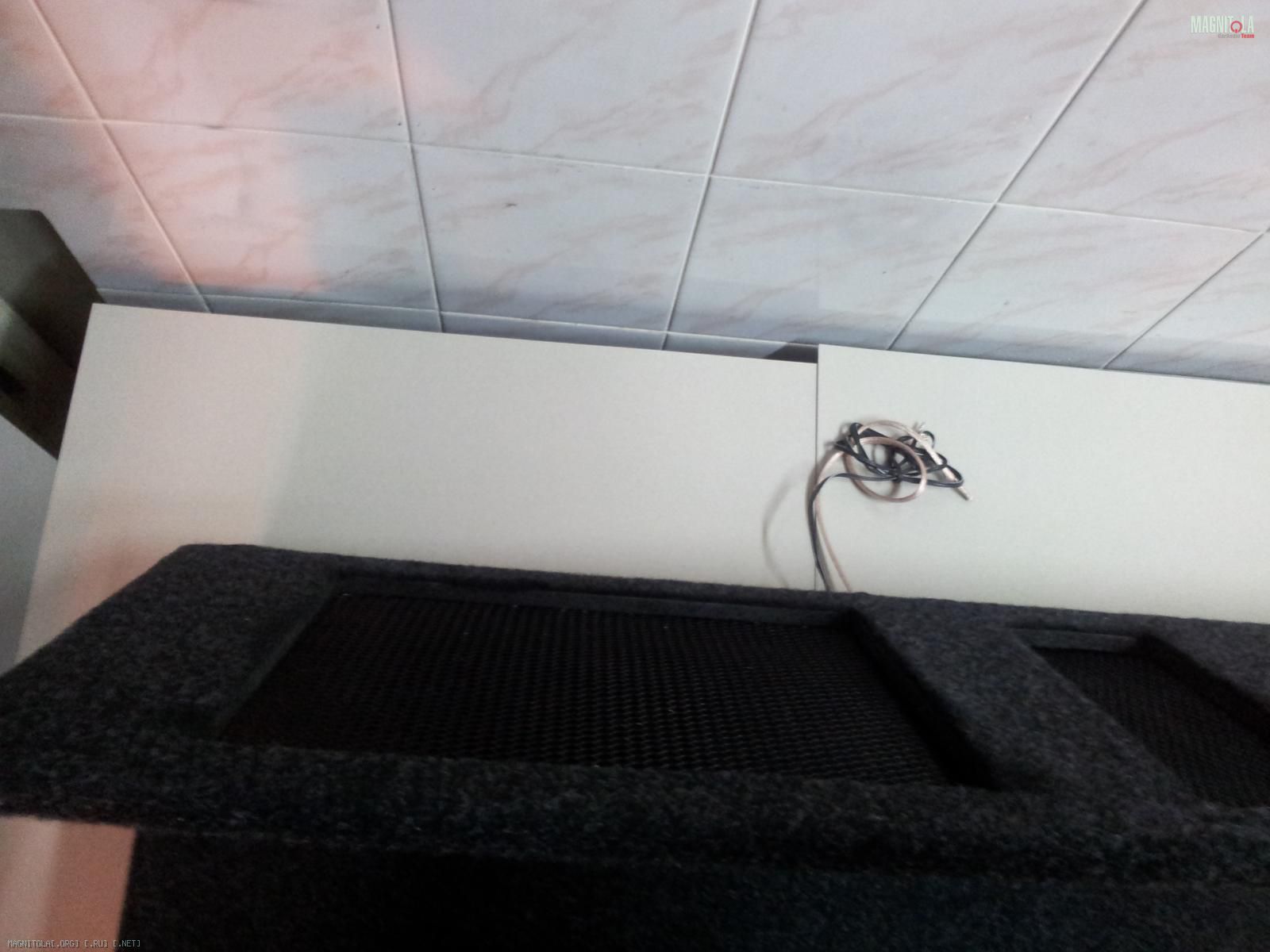

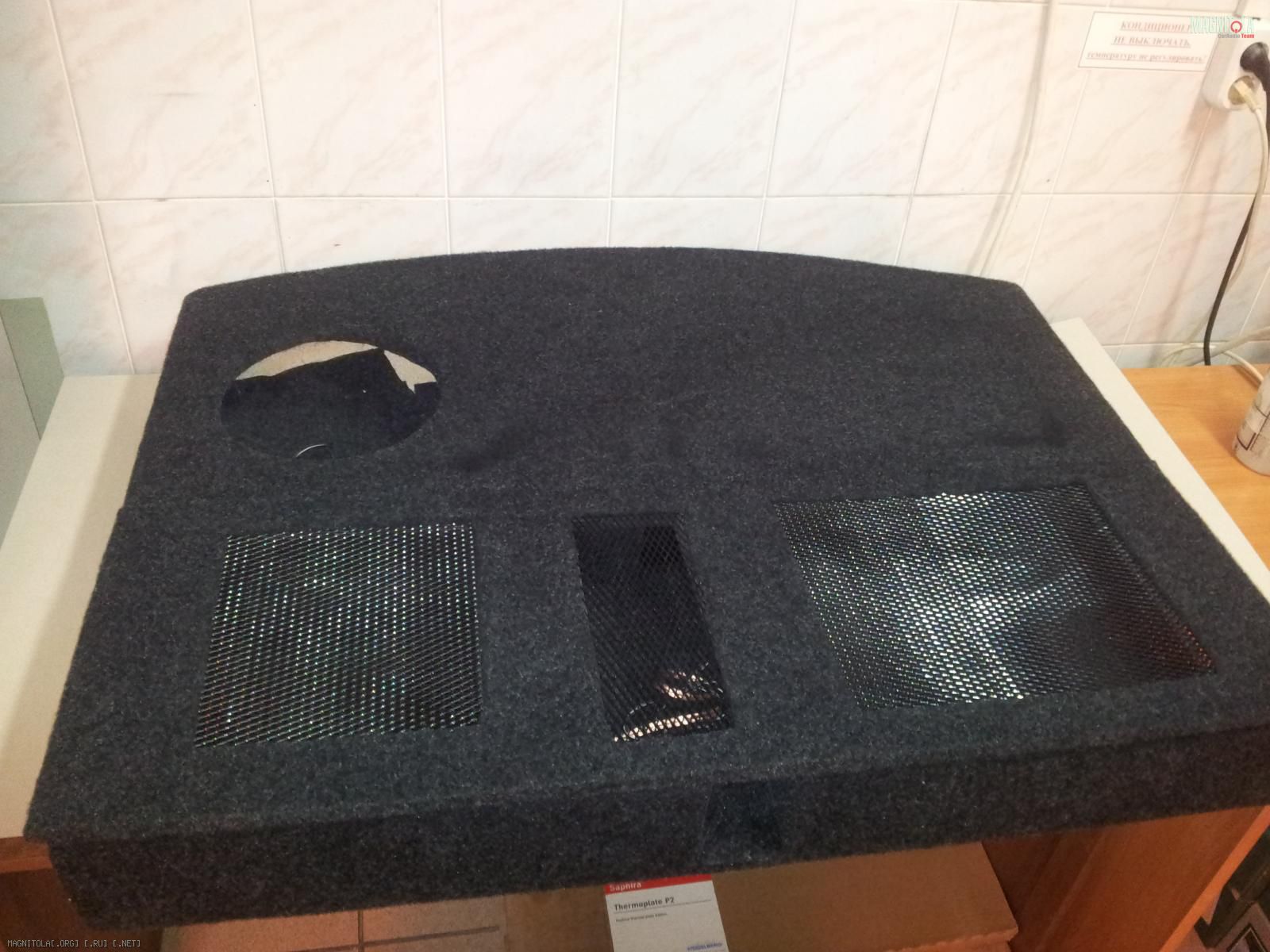

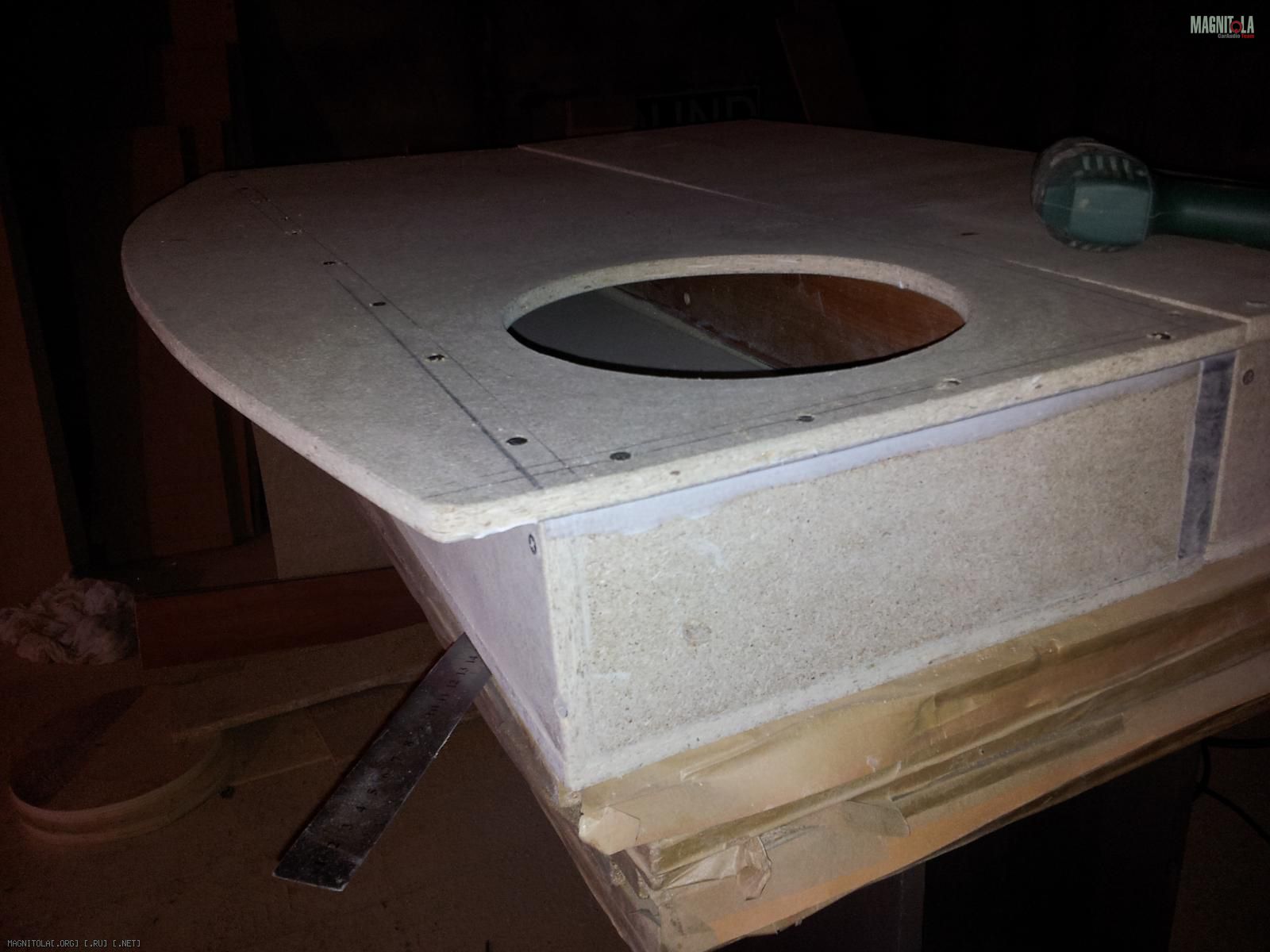

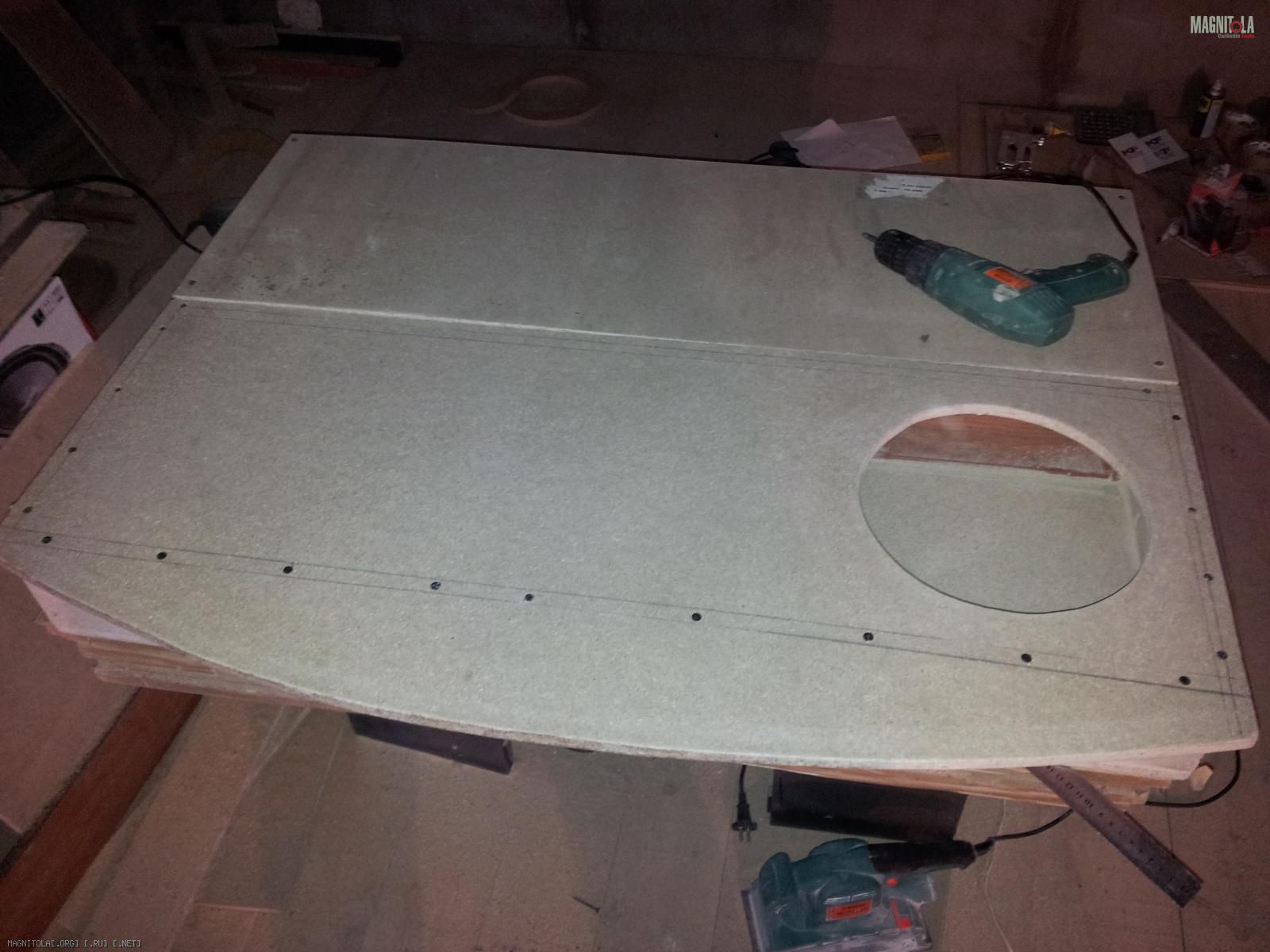

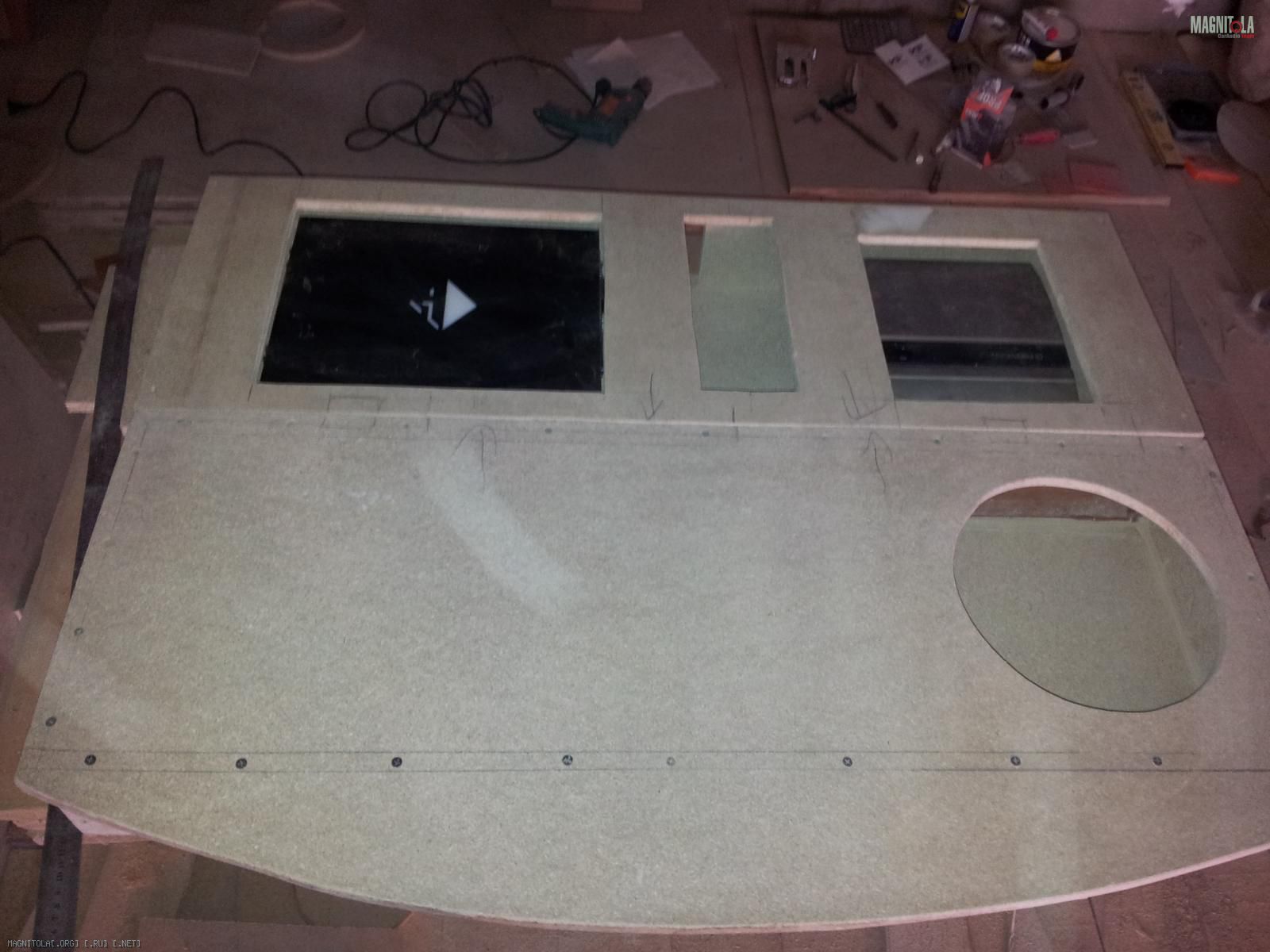

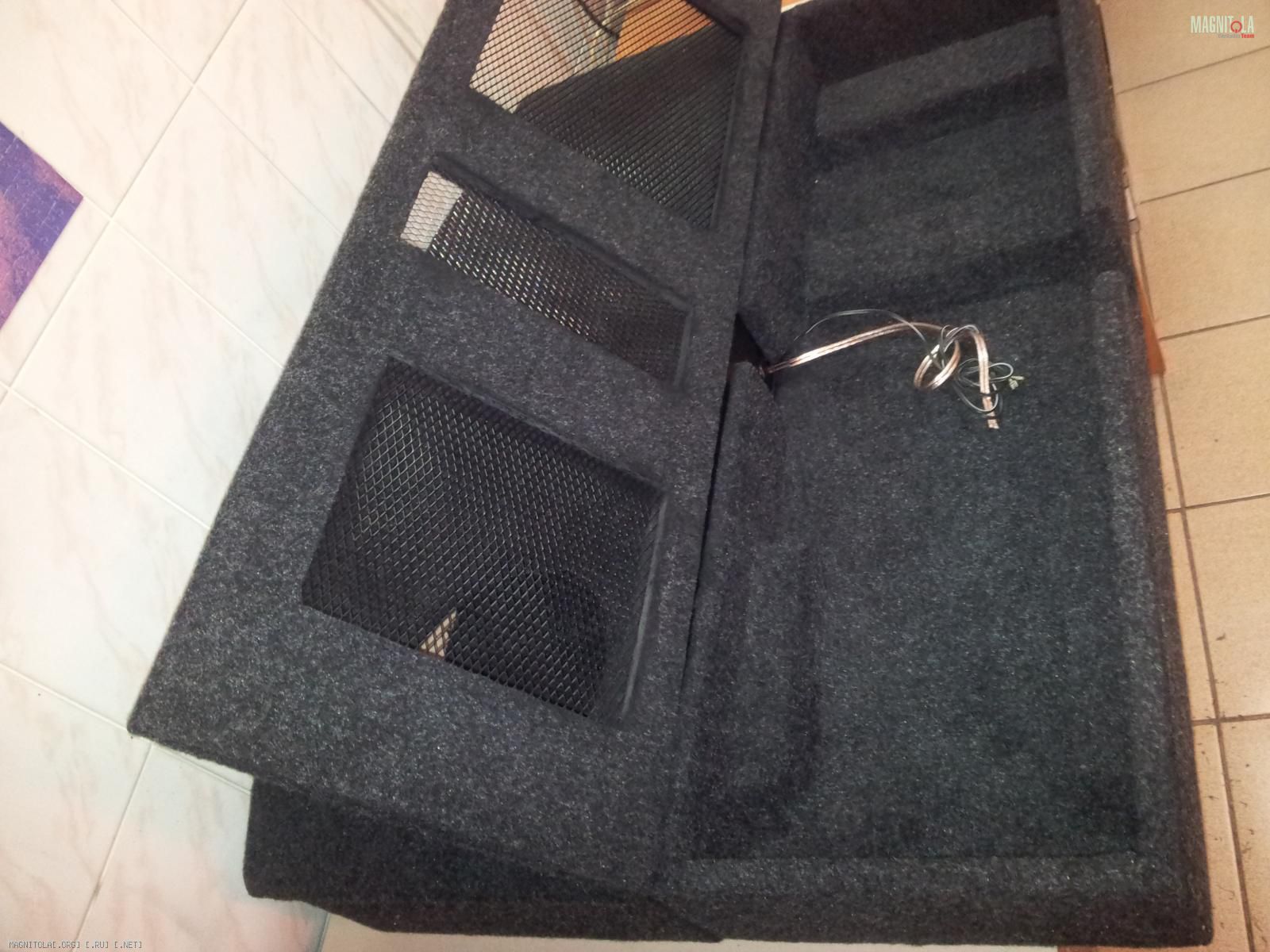

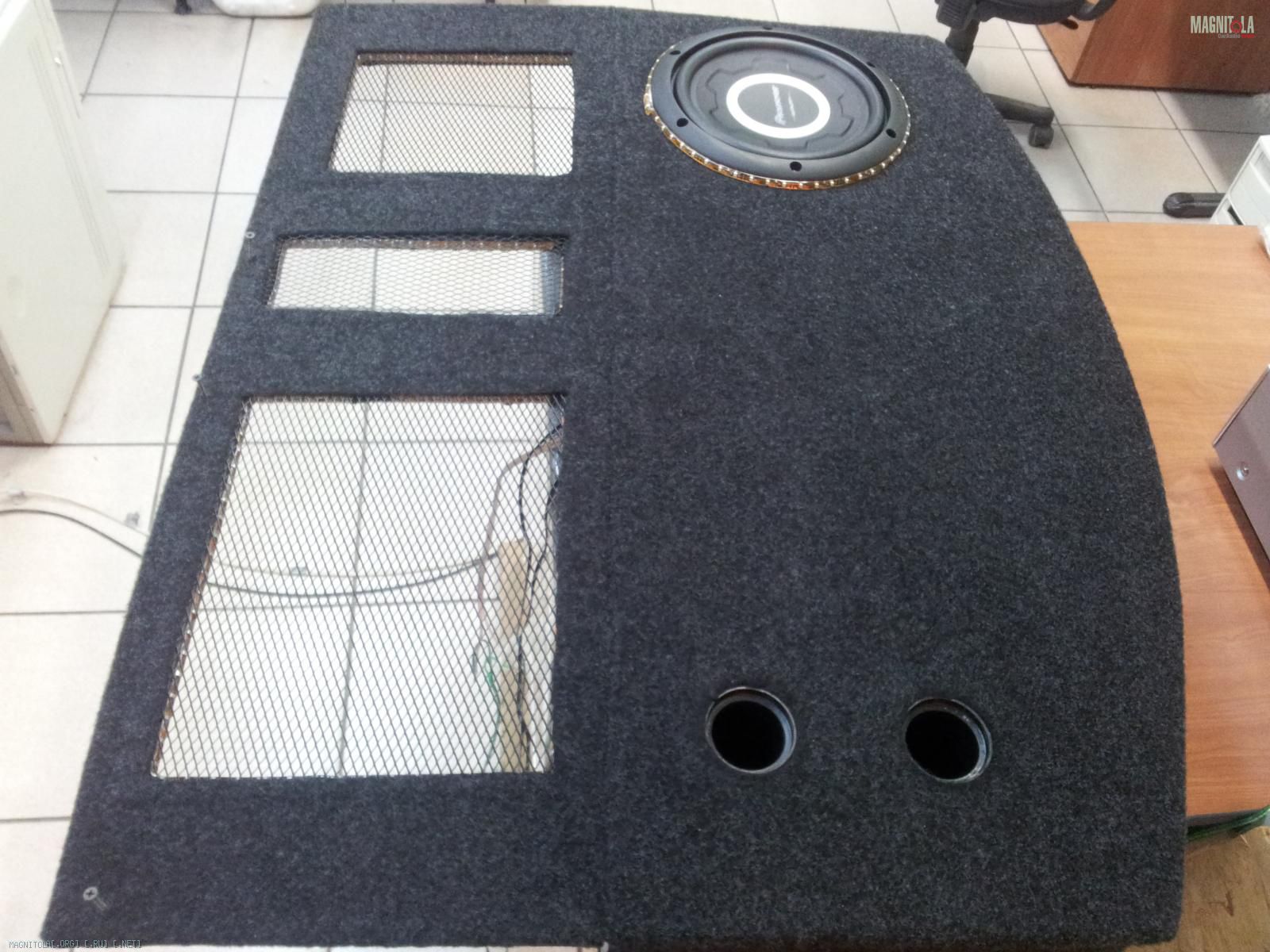

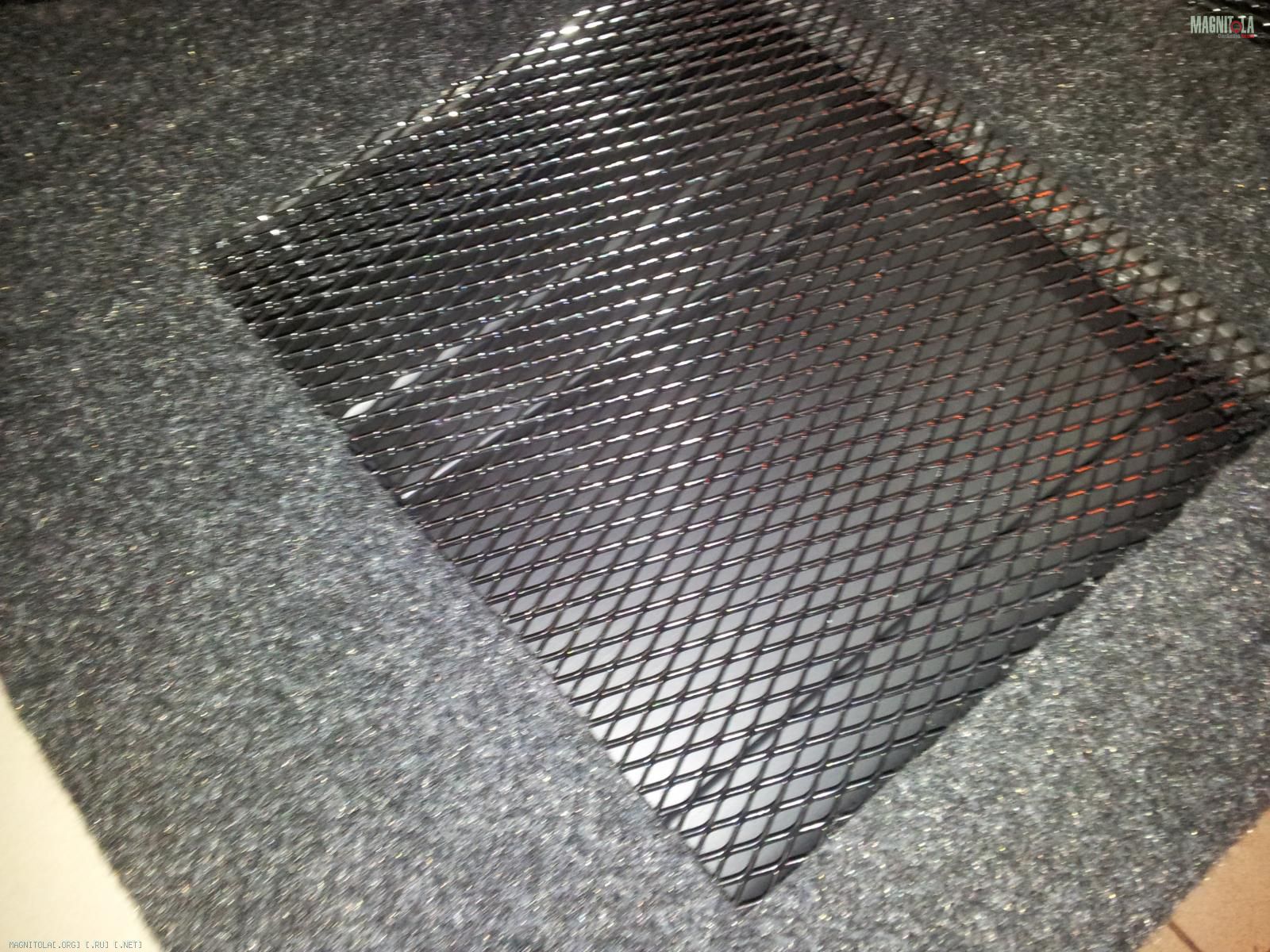

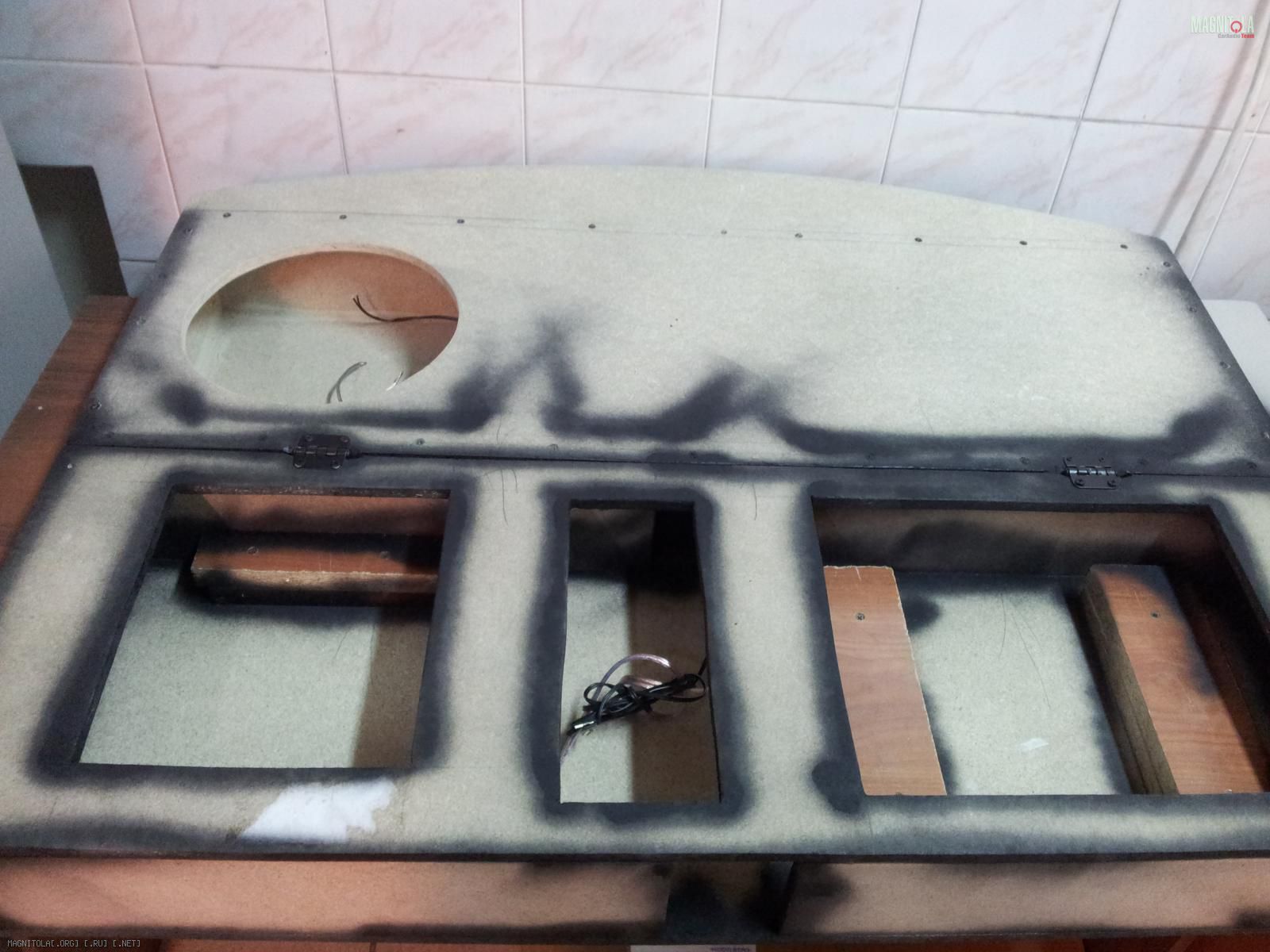

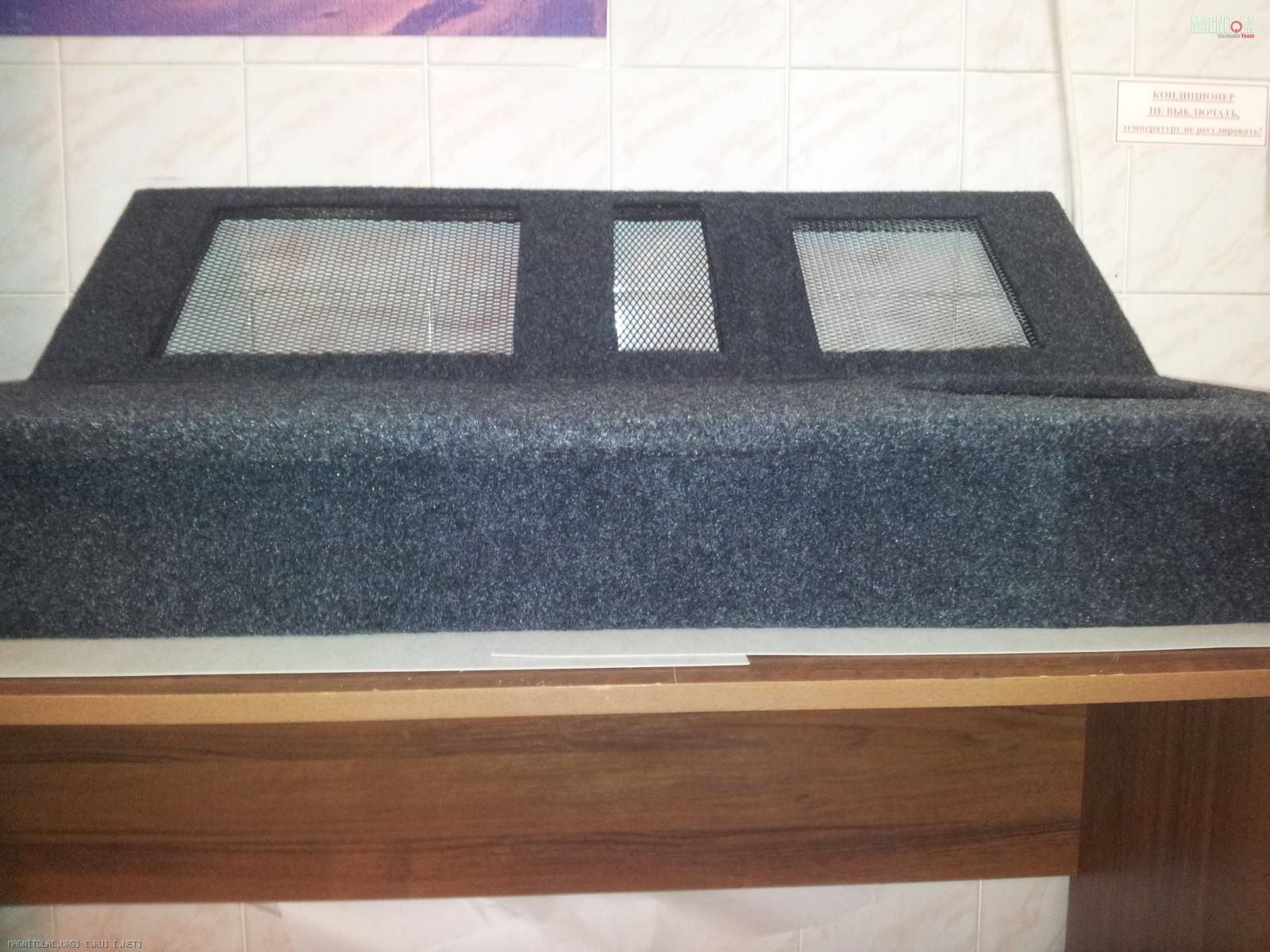

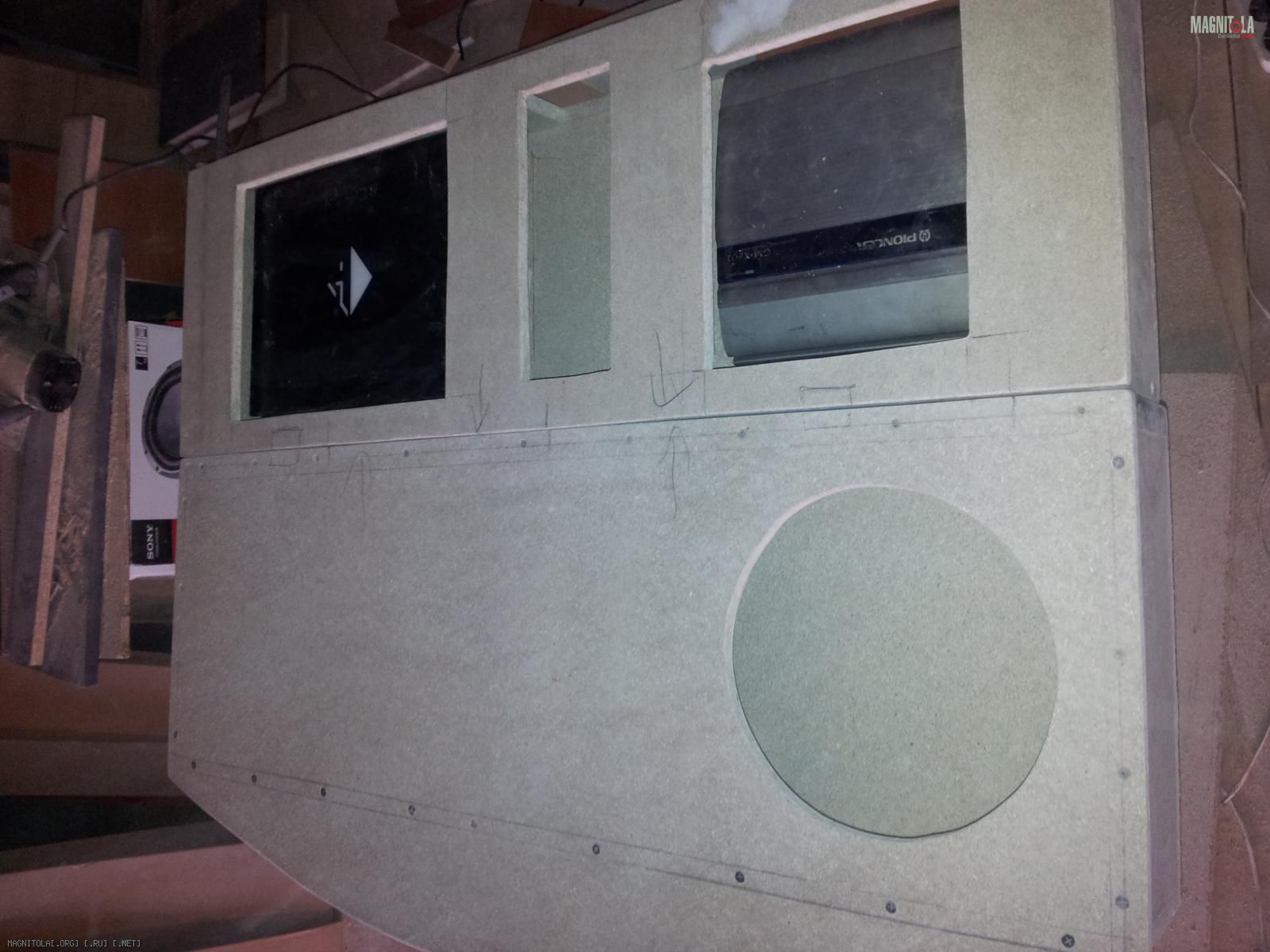

Плоская ниша под сабвуфер, два усилителя и конденсатор для мазды 3 седан.
Нужен был свободный багажник, чтобы свободно входила детская коляска. Запаски там нет, есть только докатка.
Сабвуфер плоский Pioneer TS-SW2501S4 10" 25 литров в ФИ.

Вложение 212271
Вложение 212273
Вложение 212275
Вложение 212277
Раритетный пионер отдает в мост честные 250вт при 12 вольтах...
Вложение 212279
Вложение 212281
Вложение 212283
Вложение 212285
Вложение 212287
Вложение 212289
Вложение 212291
Вложение 212293
Вложение 212295
Вложение 212297
Вложение 212299
Вложение 212301

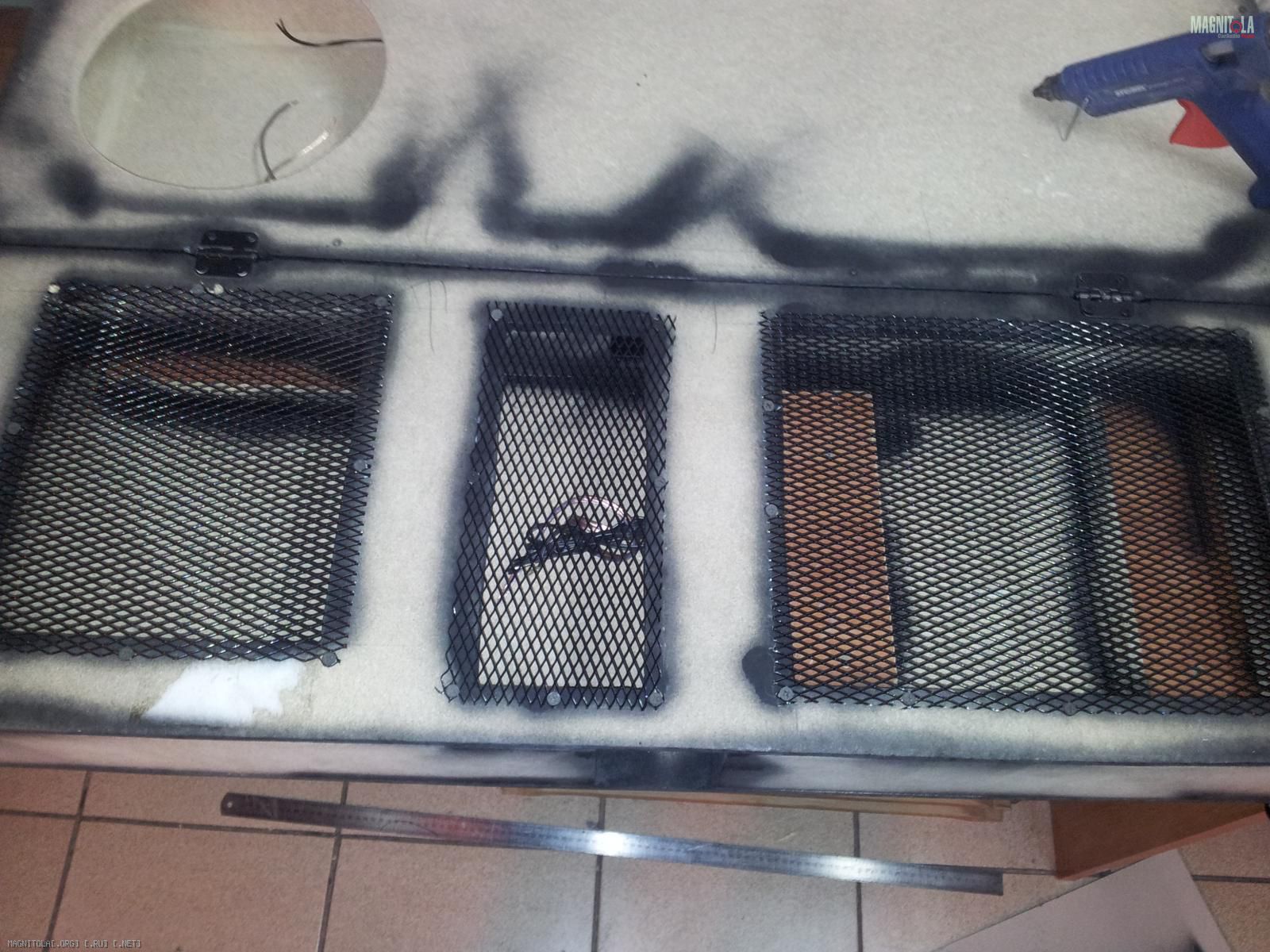

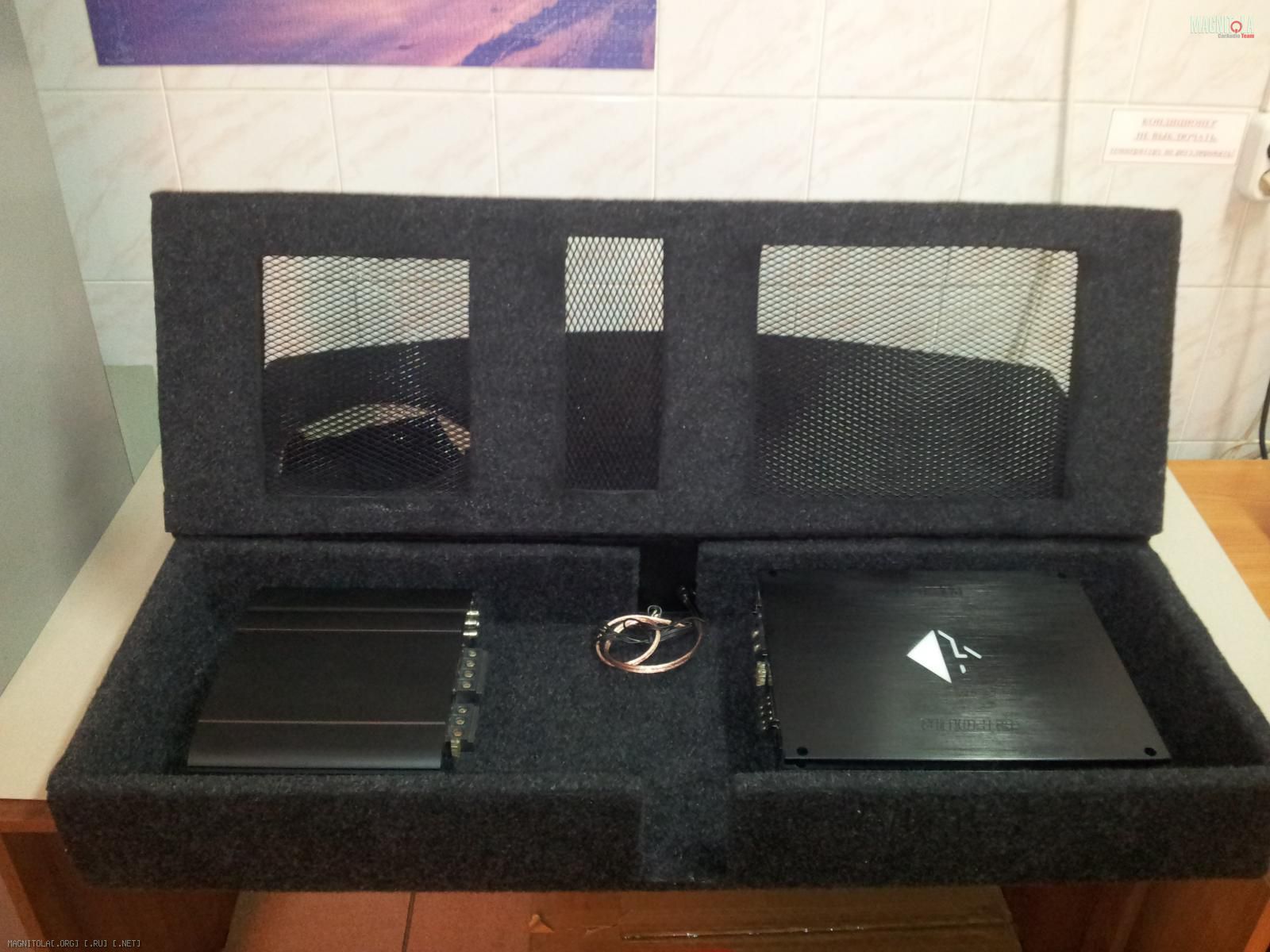

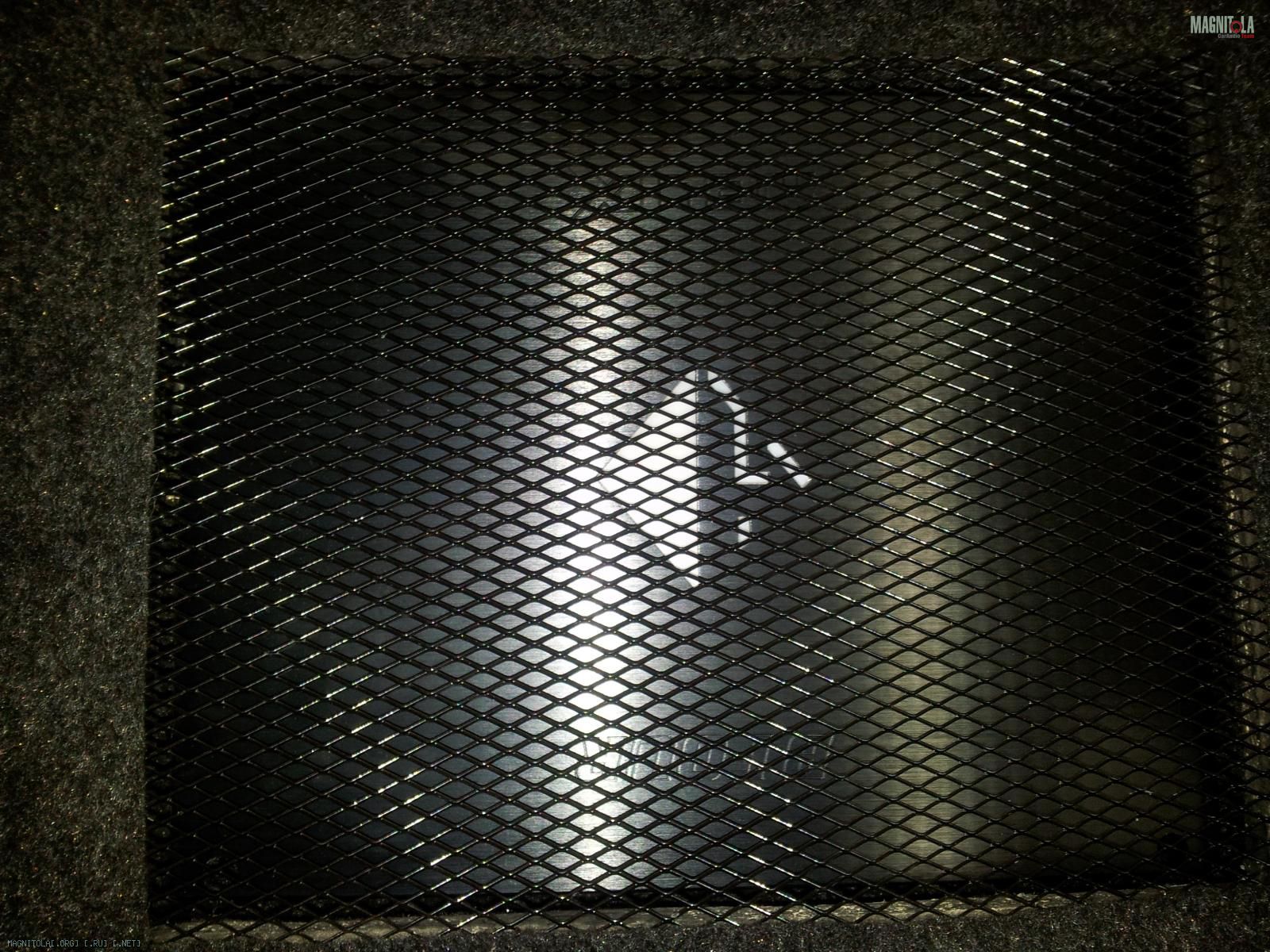

Усилитель пионер был перекрашен в черный цвет, т.к. имел потертости в своем старом возрасте.
Вложение 212303
Вложение 212305
Вложение 212307

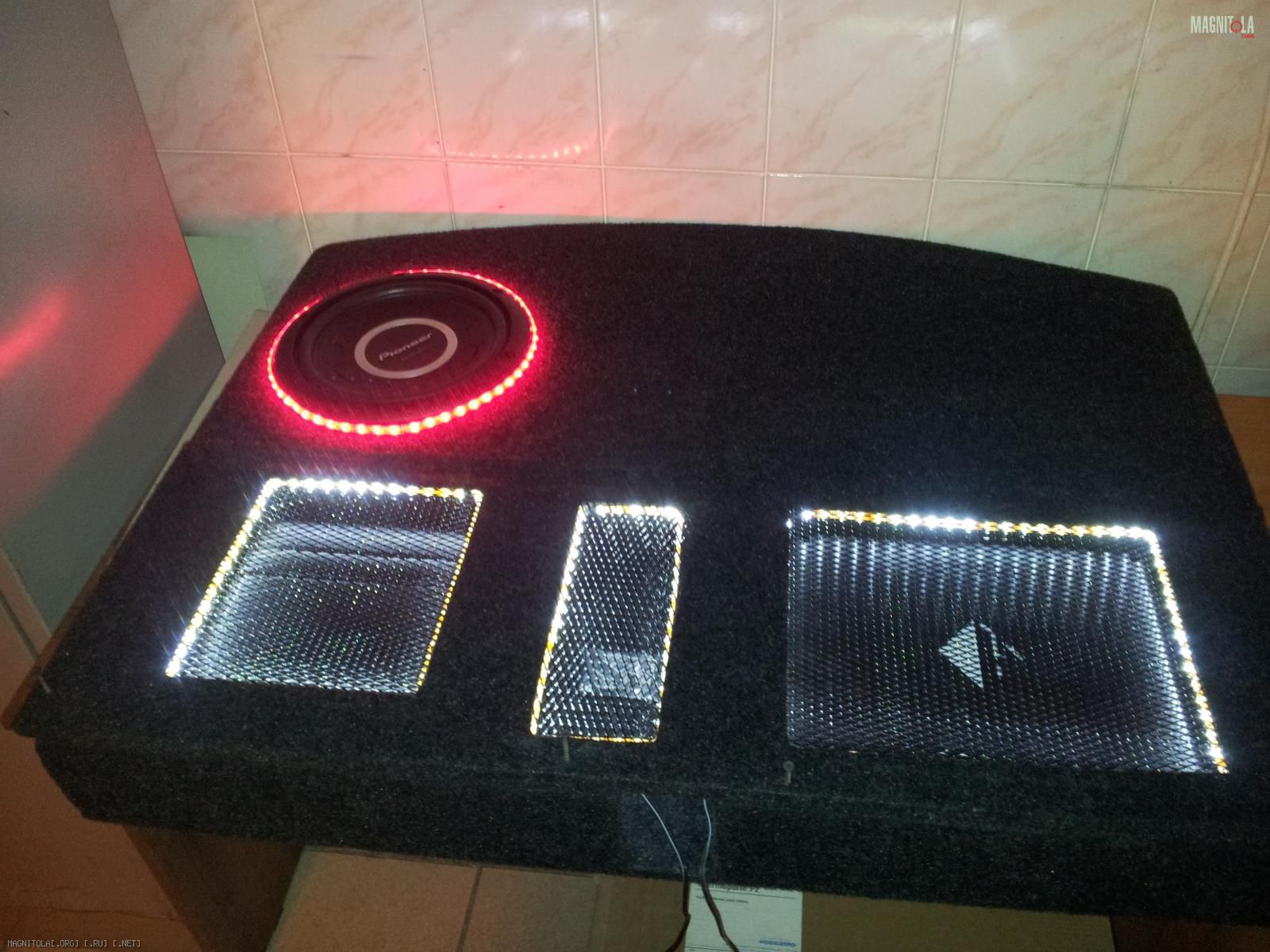

Подсветка пожелание заказчика на его вкус
Вложение 212309
Вложение 212311
Вложение 212313

st220,

, Тема-
Бюджетный сабвуфер

Цитата:

---

Сообщение от st220

DD 3512

---

Цитата:

---

Сообщение от st220

JL 13W7

---

Цитата:

---

Сообщение от st220

Вот и пришла очередь знаменитого саба от DD, а именно DD 3512.
Владелец "Legionn" Привез мне его в месте с ящиком, чтобы обшить корпус карпетом.
Вложение 212237



Все хорошо, но нет расточки в керне и керн сам не удлинен.

Не смотря на большую толщину магнита (ход у динамика от пика к пику до 80мм), при подаче номинала в 1200вт, начинал стучать катушкой, издавая противный металлический треск.

Явный просчет от DD. Практически у всех бюджетных сабов решен этот вопрос!!!
Т.к. саб стучал катушкой, очень огорчило владельца и динамик был отдан обратно, т.к. был б/у.
Кстати надавил саб на 30-32гц около 131-132дб, от SA sax-1200.

---

Что за бред вы несёте? Сабы DD не имеют таких траблов. Его просто кончил предыдущий владелец и решил скинуть.:punish2:

Цитата:

---

Бюджетный сабвуфер или как выжать максимум.

---

Тут что то много промелькнуло сабвуферов и, судя по всему не инстал в своё авто. Может разделить по темам ? Есть раздел про допустим изготовление, обтяжку ...

Пора переносить в раздел услуг))))) а так начало было интересным...
Но когда пошли kicker, JL, DD тема потеряла направление.

Мне допустим интересно как лучше приготовить две Mystery MO-12.
Сабы обсосанные со всех сторон, но инфы по порту не нашел.
Знаю что на один дин объем 42л.
Объем общий на два дина посчитал 98 грязными, порт 200кв, длина 350-400 кв.
Есть чертежи)))
Вот думаю, заиграет ли? Ждем сабиков и уперед)))

Ахаха теперь я понял! Почему сломался дд 3512? Что то мне Легион не договорил что короб был иначально настроен на 40гц а потом его переделывали. Вот на низких неграх ви ушатали дин. Катушка сползла несколько витков

Цитата:

---

Сообщение от Lordiron

Ахаха теперь я понял! Почему сломался дд 3512? Что то мне Легион не договорил что короб был иначально настроен на 40гц а потом его переделывали. Вот на низких неграх ви ушатали дин. Катушка сползла несколько витков

---

он в этом ящике не играл, когда он был на 40 гц, как он мне говорил, попросил меня проверить объем и частоту настройки фи. стук я услышал уже в этом ящике, что делали с сабом до этого не знаю.

---------- Сообщение добавлено 16.04.2012 в 13:55 ----------

Цитата:

---

Сообщение от skazo4nik

Пора переносить в раздел услуг))))) а так начало было интересным...
Но когда пошли kicker, JL, DD тема потеряла направление.

Мне допустим интересно как лучше приготовить две Mystery MO-12.
Сабы обсосанные со всех сторон, но инфы по порту не нашел.
Знаю что на один дин объем 42л.
Объем общий на два дина посчитал 98 грязными, порт 200кв, длина 350-400 кв.
Есть чертежи)))
Вот думаю, заиграет ли? Ждем сабиков и уперед)))

---

я ж написал, что продолжаю тему тут, дабы не создавать новую, а заодно и показать что бюджетные сабы в правильном оформлении могут играть лучше или также как дорогие

Есть ли какие идеи по поводу сабов Ural AS-d12.3? Думаю взять 4 штуки. Короб по 30л на дин. только вот с портом неизвестно. в статье АЗ было написано что дины сложные для ФИ. Добротность у них 0.321, что дает большое приемущество работы в ЧВ.
При цене динамика в 1700 рублей, думаю ЧВ получиться интересный.
