Провал на АЧХ от 30 до 38 гц. Как убрать?

  1. #101
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Цитата Сообщение от Папа Карло Посмотреть сообщение
    И шо вы в этом танке переделывать будете? Дифф наждаком облегчать?!
    Мысли были всякие.
    Предпосылки для них:
    - есть в наличии 2шт. 8" сабовых динамика. Один продается уже долго, Выставлять на продажу второй (с тем-же результатом...) и покупать третий экземпляр -глупо.
    - был необразован когда покупал GZ, но у него имеется неплохая рама и мощная магнитная система.
    - почему - бы не сделать на базе GZ новый аудиофильский сабик, способный отыграть в 10 литрах ЗЯ?

    Мои хотелки - нужна новая более легкая подвижка (в районе 60-90 Гр), на более мягком подвесе и с той-же 2" катушкой (вариант сделать её заново).


    Скажите, а "такие" характеристики динамика совсем не достижимы?:

    Fs - 22-24 Гц, Vas 28 L, Qts - 0.4 Mms - 90-100гр.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #102
    Ушел в монастырь Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 873387
    Регистрация
    08.12.2010
    Город/село
    Владикавказ-Нахабино (полигон для биороботов)
    Сообщений
    9,506
    Спасибо (Раздал)
    7192
    Спасибо (Получил)
    10861

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Подвижка может быть раза в три легче чем 90 грамм. Но резонансная частота поползет резко вверх. Чтобы не поползла нужен мягкий подвес, а это большой эквивалентный объем. Так же и добротность резко упадет.
    Тут все зависит одно от другого.
    Ты таблицу мою смотрел?


  4. #103
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Цитата Сообщение от Папа Карло Посмотреть сообщение
    Подвижка может быть раза в три легче чем 90 грамм. Но резонансная частота поползет резко вверх. Чтобы не поползла нужен мягкий подвес, а это большой эквивалентный объем. Так же и добротность резко упадет.
    Тут все зависит одно от другого.
    Ты таблицу мою смотрел?
    Конечно смотрел. За что гранмерси.

    Из готовых только 223й wavecor.
    Пошерстил форумы - Чую не найду рукастого кудесника.

    Думается - придется брать готовый и складировать сабы в чулане.

    Пыс. Грабли бьют не только в лоб но и по карману.

    ПысПыс После утяжеления ящика и уменьшения объема (на сколько - не мерил) получил пик коммунизма на 45 Гцах (раньше было всё ровно). Провал после 38 Гц ессно никуда не делся.


  5. #104
    Ушел в монастырь Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 873387
    Регистрация
    08.12.2010
    Город/село
    Владикавказ-Нахабино (полигон для биороботов)
    Сообщений
    9,506
    Спасибо (Раздал)
    7192
    Спасибо (Получил)
    10861

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Володь, коли у тебя их два, то сколоти ящик с фазиком и продай какому нибудь парню, любящему клубняк.
    Мне наверное тоже предстоит головоломка с 8" сабами в 210 Мерсе... Чую намучаюсь


  6. #105
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Цитата Сообщение от Папа Карло Посмотреть сообщение
    Володь, коли у тебя их два, то сколоти ящик с фазиком и продай какому нибудь парню, любящему клубняк.
    Мне наверное тоже предстоит головоломка с 8" сабами в 210 Мерсе... Чую намучаюсь
    А их 8" размер останавливает


    Пыс. Поигрался со спикершопом.
    Примерил на свой GZHW20 более мягкий подвес, без изменения массы подвижки

    Получилось, что при изменении только Cms c 0.14 до 0,45 - 0,48 вот что получается (штатные данные/апгрейд)
    Fs - 36.0 / 19.4
    Vas - 8.3/ 28.5
    Fc - 49.9 / 39,6
    Fз - 86,5 / 41,2
    Qtc в ЗЯ 9 литров - 0.463 / 0.679
    По расчетам на картинке всё выглядит неплохо

    Мнения будут?


  7. #106
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 613059
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    7,613
    Спасибо (Раздал)
    18567
    Спасибо (Получил)
    14649

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Мнения будут?
    Раз не известен состав клея и не можете снять параметры--лучше не трогать.Я делаю на основе "25-ГДН-26".НО....легче 87 подвижка не получается.. .Можно попробоват отклеить ЦК,вклеить кольцо Фарадея и приклеить ассиметрично ЦК большего диаметра.. Резонанс и добротность упадут. Ещё-- в своё время пользовал JBL- GTO -804 За 2,5 т.р.-находка.

    ---------- Сообщение добавлено 10.12.2012 в 00:11 ----------

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Скажите, а "такие" характеристики динамика совсем не достижимы?:

    Fs - 22-24 Гц, Vas 28 L, Qts - 0.4 Mms - 90-100гр.
    Достижимы,,но мороки мноого-нужно подбирать магниты и центрирующие шайбы.


  8. #107
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

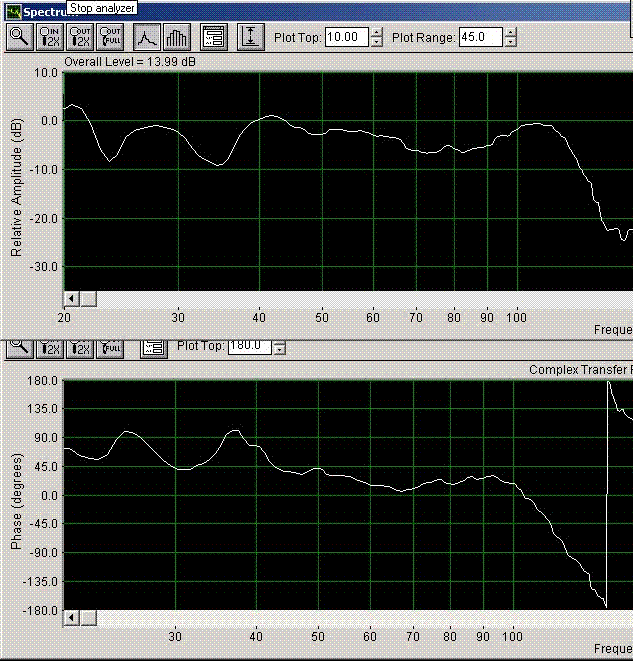

    После некоторых манипуляций с сабом (уменьшился объём ЗЯ, был напихан внутрь халофайбер) вчера удалось померить то, что получилось:
    Нажмите на изображение для увеличения
Название: Безымянный.GIF
Просмотров: 376
Размер:	41.7 Кб

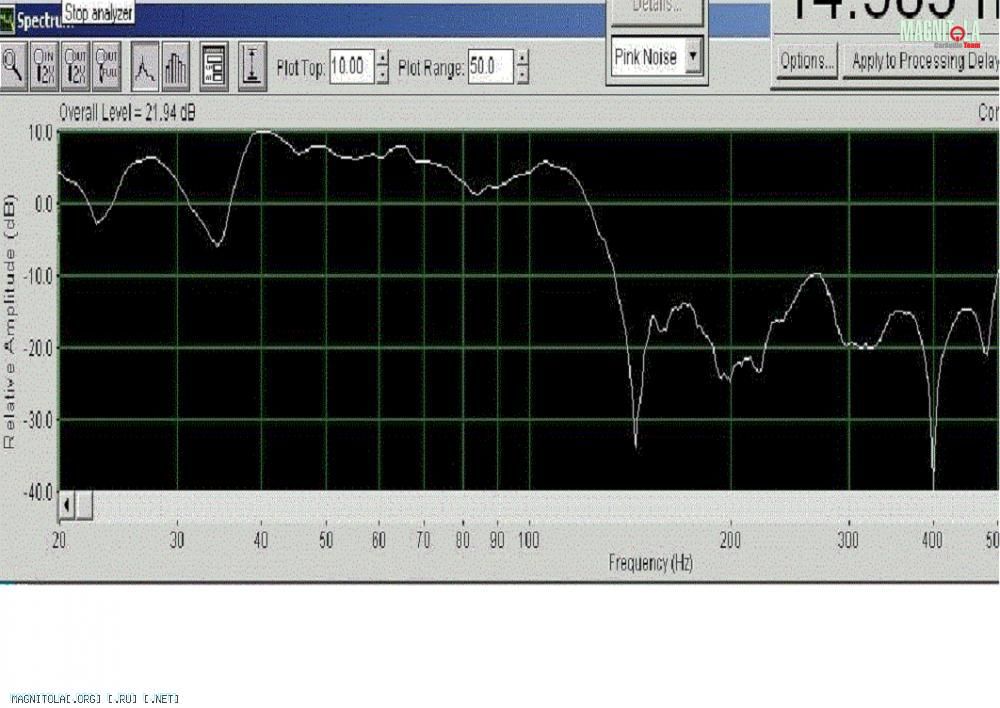

ID:	330476А было так:
    Нажмите на изображение для увеличения
Название: Magnitola-Avtozvuk_282418_Magnitola-Avtozvuk_279310_8.jpg
Просмотров: 0
Размер:	95.9 Кб
ID:	330478

    Провал конечно остался, но стал не таким глубоким.

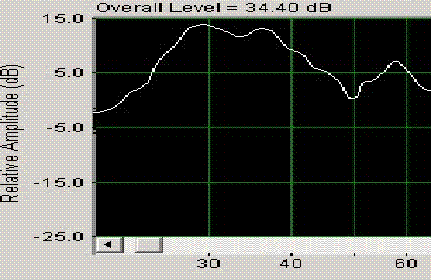

    В любом случае, выглядит "ровнее" чем тут (А тут фришнный челик на 10" в седане):
    Нажмите на изображение для увеличения
Название: Безымянный2.GIF
Просмотров: 75
Размер:	13.0 Кб
ID:	330480


  9. #108
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Цитата Сообщение от Папа Карло Посмотреть сообщение
    Я уже давно пересчитал параметры под Володин ящ... получилась такая табличка...
    Qts Fs Vas
    0,2 12,86 135
    0.25 16,1 81,75
    0,3 19,28 53,37
    0,35 22,5 36
    0,4 25,7 24,8
    0,45 28,93 17
    0,5 32,14 11,5
    В общем заказываю Wavekor SW223BD01, такой.
    Qts (0.41-0.36) Fs (26-23) Vas (28-36)
    Цифры в скобках прогретый-не прогретый.


  10. #109
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Пока сабик едет стуча колёсами вагона...
    Есть у нас в городе чемпионская машина с 12" Пирлесом.
    С учетом того, что негров мы не слушаем а качество баса, выдаваемого этим сабом можно считать эталоном
    Была устроена прослушка с пристрастием (даже любители погромче были довольны).

    Мощно основательно быстро а фактура и проработка деталей какая....
    Одним словом эталон (для нашей маньячки)


    Позже я забил в ЖБЛь параметры динамика (мерить ещё не научился, поэтому из даташита) и объём ящика 39литров.

    У меня получилась Fc 45гц правда Qtc 0,72 и F3 в районе 33 гц.

    Потом внес данные другого Пирлеса, десятки, который проживает в 8 литрах з.я.
    Получилась Fc 57гц. (на недостаток отдачи по самым низам владелец сетует и пришел к выводу что сабы начинаются с 12")

    Сравнив нарисованные графики и сопоставив качество баса пришел к некоторым выводам:

    "Папа" со своей рекомендацией (Fc 45, Qtc 0,65-0,7) по подбору саба и оформления для него
    похоже был прав...
    Ведь двенашка обитает в отведенном ей Папой Карлой коридоре и радует слух.

    Ессно нарисовал график на едущий вавекор.
    За счет более низкой плановой добротности график сместился на 5 гц ниже чем 12шка и на 3 дб ниже по уровню.
    Я понимаю что восьмерка с двенашкой по создаваемому давлению и возможностями отыграть частоты ниже 35-40 гц не сопоставимы но вот качество баса должно быть очень похожим.
    Тем более что жесткость подвеса у обоих ниже чем на привычных нам автосабвуферах
    А значит есть предпосылки отыграть все ньюансы а не пропустить их.

    Жду прибытия своего саба. Запихаю его в новый ящик чтобы получить правильные цифирьки
    резонансной и добротности.
    Отпишусь по результатам.


  11. #110
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 613059
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    7,613
    Спасибо (Раздал)
    18567
    Спасибо (Получил)
    14649

    Re: Провал на АЧХ от 30 до 38 гц. Как убрать?

    Цитата Сообщение от DядяВова Посмотреть сообщение
    "Папа" со своей рекомендацией (Fc 45, Qtc 0,65-0,7) по подбору саба и оформления для него
    Не просто прав,а ПРАВ.Чем дальше вниз (в разумных пределах)Fc от начала работы "передаточной функции салона",тем лучше.У меня эта разница невелика,поэтому и спадик к 20 Гц.
