Короб под Helix P 12W SVC4

Всем добрый вечер!
После продажи Rewolt RW10 приобрел вчера наконец таки Helix P 12W SVC4. Валерий, спасибо!

Готовлюсь к распилу и сборке нового короба. Будет ЗЯ как и рекомендовано производителем - 26,4л (чистый объем)
26,4+3,5л (сам дин) = 29,9л (грязный объем).
Изготавливать буду из фанеры 21мм. Задняя стенка сдвоенная 2*21мм, передняя стенка тоже двойная но 21мм + 10 мм, так как при 2*21 дин утонет. Не мало ли будет 31мм передней стенки?

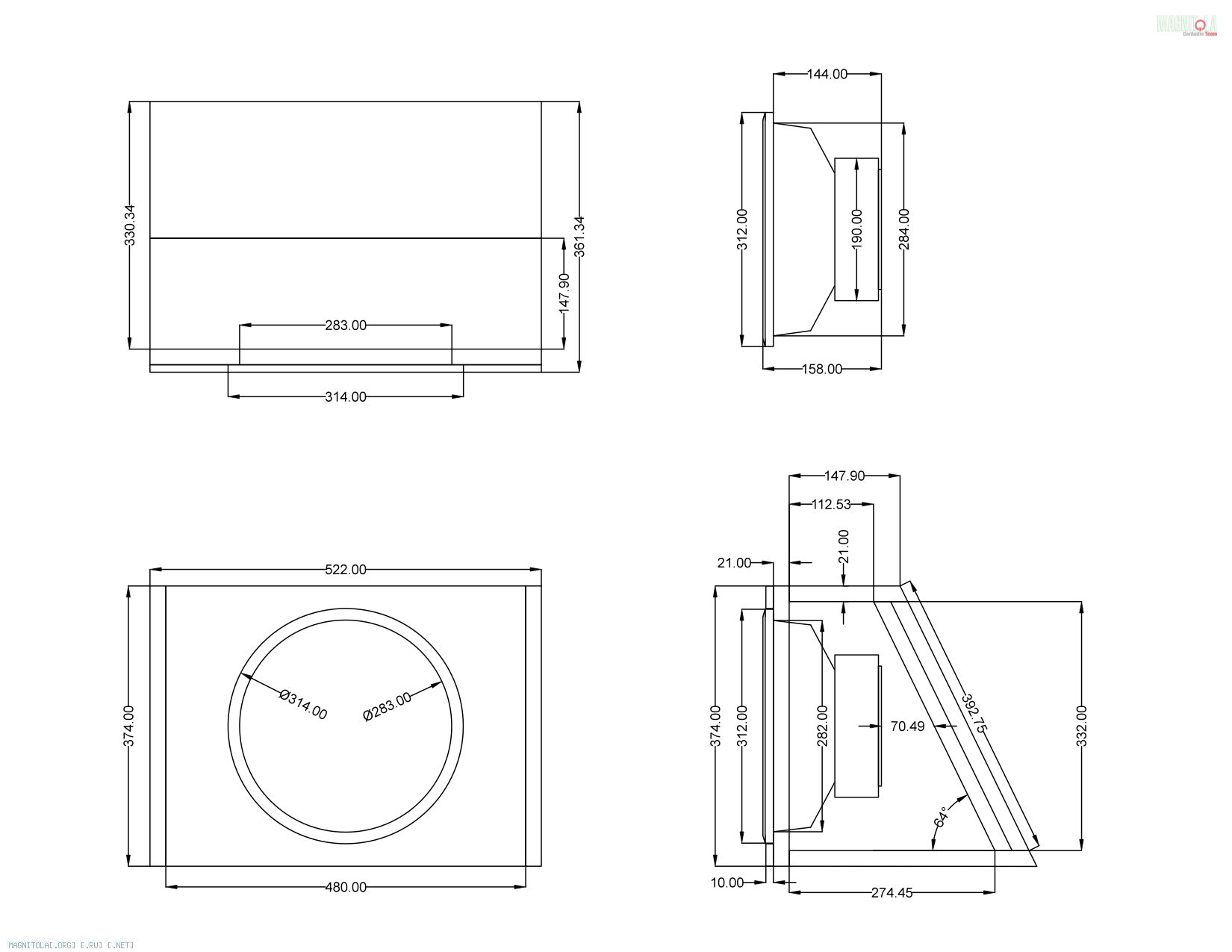

Подготовил чертеж. Может будет у кого какие замечания. Расстояние от отверстия в магните и задней стенкой 70мм, думаю достаточно.
Подключение акустического кабеля будет через SpeakON, на сабе будет установлен панельный разъем.

Нужно ли в данном варианте ставить дополнительно распорки, между передней и задней стенкой, или при такой конечной толщине можно без распорок обойтись?

Буду рад замечаниям :)
Вложение 342112

лицевую тоже делай 2х21мм, просто первый слой фанеры сними фрезером под головку(утопить саб)

Из подручных только лобзик, значит надо будет поискать фрезер, но как-то пока мало вероятности так найти. А "тоннельный эффект" не встретить при остаточной толщине тоннеля 30мм (10мм снять фрезером под дин)?

Цитата:

---

Сообщение от GDenich

Из подручных только лобзик, значит надо будет поискать фрезер, но как-то пока мало вероятности так найти. А "тоннельный эффект" не встретить при остаточной толщине тоннеля 30мм (10мм снять фрезером под дин)?

---

не будет там никакого тоннеля..

---------- Сообщение добавлено 13.02.2013 в 23:10 ----------

а дин никак нельзя поставить в наклонной стенке?

Хороший дин - правда непонятно почему он 3,5 литра вытесняет, что-то многовато. Я бы делал переднюю стенку (21+21+10), Нижнюю и верхнюю (21 +21), боковые (21 +10). На заднюю стенку можно сделать небольшие распорки 2 штуки. Конечно кто-то не согласится но я бы делал так и не тоньще.

Цитата:

---

Сообщение от Pit

Хороший дин - правда непонятно почему он 3,5 литра вытесняет, что-то многовато. Я бы делал переднюю стенку (21+21+10), Нижнюю и верхнюю (21 +21), боковые (21 +10). На заднюю стенку можно сделать небольшие распорки 2 штуки. Конечно кто-то не согласится но я бы делал так и не тоньще.

---

Как всегда в своём репертуаре))))

Не послушал тебя в свое время, в результате сделал, постучал по коробу - обернул еще одним слоем фанеры.
Так то бы поуму вообще не из фанеры делать. уж горазд звонкая она...

Цитата:

---

Сообщение от Pit

Хороший дин - правда непонятно почему он 3,5 литра вытесняет

---

Я вполне мог ошибиться, так как не учитывал свободный объем в корзине. Вчера обмерял все размеры корзины, магнита, потом делил на измеряемые усеченные конусы и цилиндр (магнит). Так один магнит получается 1,6 литра. Оставшийся объем уходит на корзину, но я не учитывал что объем внутри корзины можно учитывать как рабочий объем (часть чистого). Возможно в этом случае получится что объем дина где-то 2,2-2,5 л. Поправьте если не прав.

Цитата:

---

Сообщение от Pit

Я бы делал переднюю стенку (21+21+10), Нижнюю и верхнюю (21 +21), боковые (21 +10). На заднюю стенку можно сделать небольшие распорки 2 штуки. Конечно кто-то не согласится но я бы делал так и не тоньще.

---

Пожалуй мне надо еще будет придумать кронштейн под задней полкой для подвесной лебедки, иначе я саб похоже в багажник не закину :))
Если надо - то надо. Единственное передняя, задняя и боковые стенки двойные я осознаю что хорошо если двойные, а вот верх и низ, с учетом небольшого размера верхней...

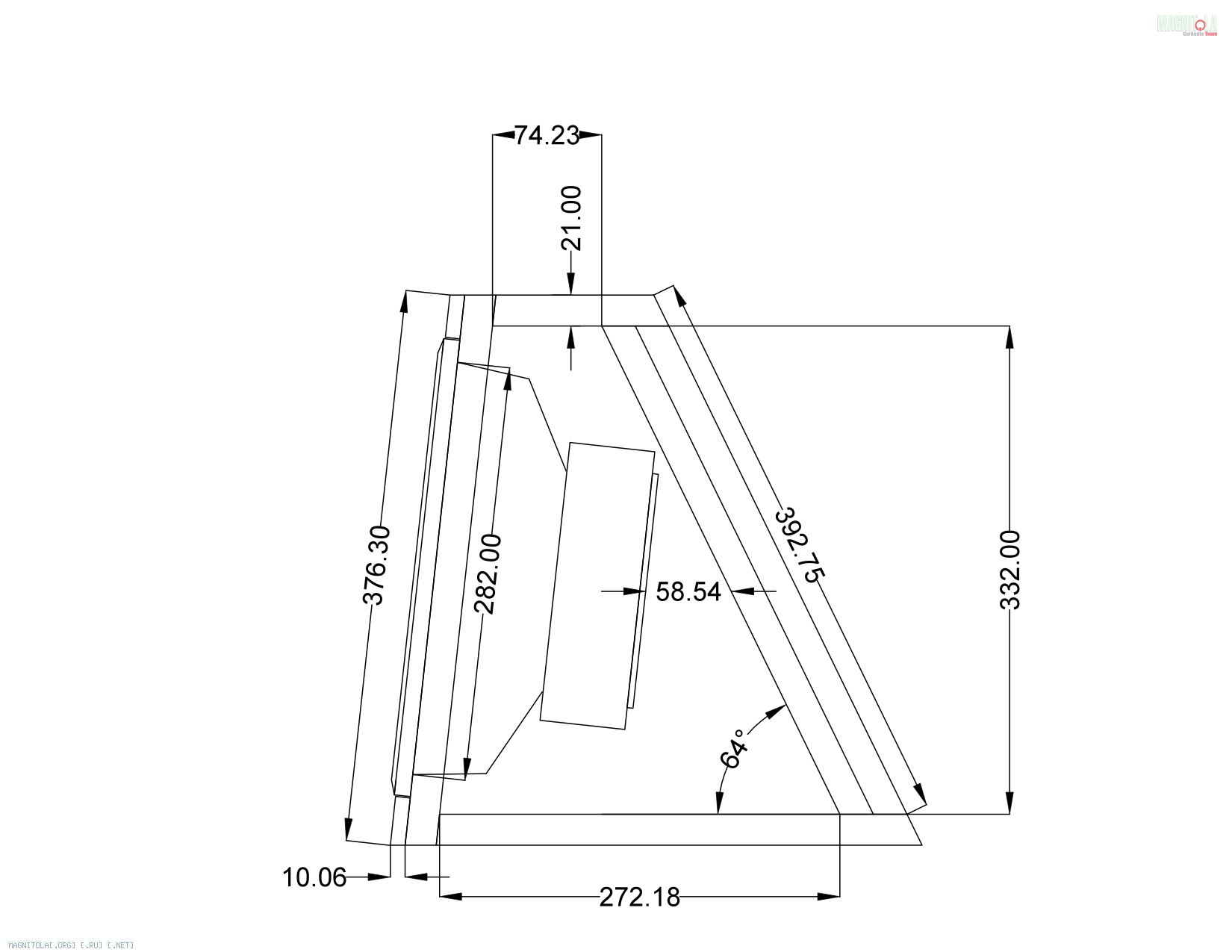

Переделал чертеж под наклонную переднюю стенку, заднюю трогать не могу, так как необходимо повторение задней спинки сидения, борьба за милиметры, так как должно хватить место для коляски в багажнике. Новые двойные стенки еще не показал, уменьшение объема за счет смещения передней стенки можно компенсировать увеличением ширины короба.
Вложение 342196

))) я говорил переставить дин на наклонную стенку, а не наклонять стенку с дином... больно уж за сабом мало места..

---------- Сообщение добавлено 13.02.2013 в 23:57 ----------

Цитата:

---

Сообщение от plugnplay

))) я говорил переставить дин на наклонную стенку, а не наклонять стенку с дином... больно уж за сабом мало места..

---

или ящик сделать пирамидой в угол... ни одной прямой стенки!..

Цитата:

---

Сообщение от plugnplay

))) я говорил переставить дин на наклонную стенку, а не наклонять стенку с дином... больно уж за сабом мало места..

---

Перестарался чуток.)) И изготавливать так сложнее, эти наклонные торцы.
На наклонную нельзя, тогда я потеряю важные сантиметры у спинки сидения.

Цитата:

---

Сообщение от GDenich

Перестарался чуток.)) И изготавливать так сложнее, эти наклонные торцы.
На наклонную нельзя, тогда я потеряю важные сантиметры у спинки сидения.

---

Да нормально получается, делать конечно посложнее когда куча наклонов. но вполне реально)
Делайте обе стенки наклонными. и 2х21мм)
