**Ritz** · 30.12.2013 19:37

Сообщение от orbita21

Ritz, я вам тайну открою. Между 8 мм.кв. и 20 мм.кв. есть еще сечение.

в таблицах нет других

**MAGNITOLA** · 30.12.2013 19:37

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Ritz** · 30.12.2013 19:53

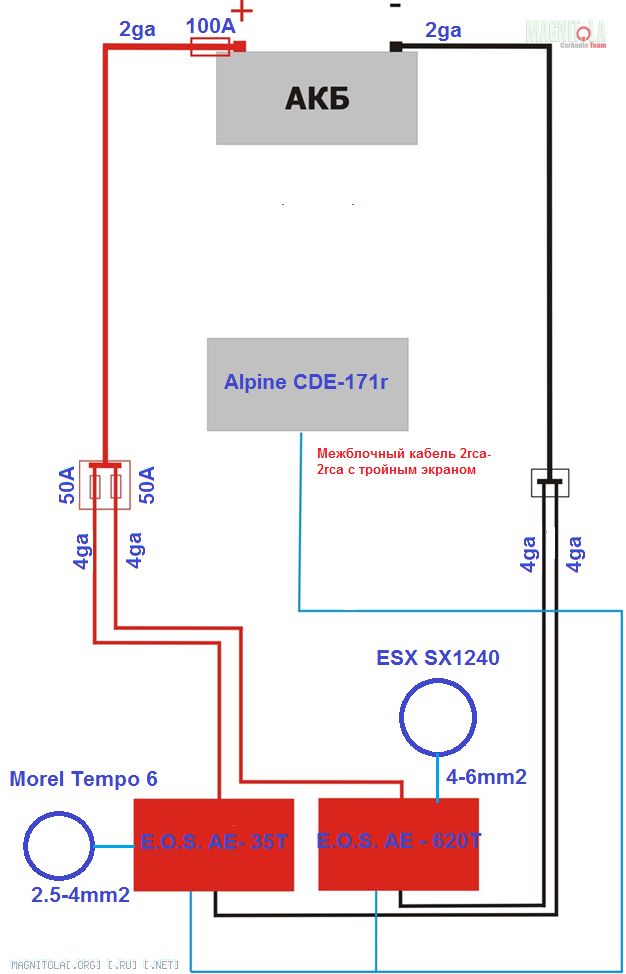

Мужики! выкладываю отредактированную схему! пойдет?
35Т - предики 2х30А.
620т - предики 2х40А.
Если я не найду кабеля GA (4га и 8га точно есть, 2 га не видел), то буду брать сварочные. Если я применю КГ-16 и КГ-25, нормально будет? или на порядок повыше?

Нажмите на изображение для увеличения
Название: Схема.png
Просмотров: 0
Размер: 80.6 Кб
ID: 496850

**МихаАллод** · 30.12.2013 19:54

Сообщение от Ritz

в таблицах нет других

[COLOR="Silver"]

---------- Сообщение добавлено 30.12.2013 в 21:38 ----------

Какая разница что есть в таблицах? Если нет в таблице, то это не значит что в магазине не продается....
Грубо если:
1)Взять полторы штуки
2)Зайти в магазин
3)попросить КГ-35
4)Если разные КГ, спросить о весе(в спецификации указано) брать более тяжелый
5)купить
6)подключить
7)быть спокойным
Если хотите вычислять, то вычисляйте и не в AWG, а просто в мм Разница там будет если обычный КГ брать, копейки...

**orbita21** · 30.12.2013 20:19

Сообщение от Ritz

Если я применю КГ-16 и КГ-25, нормально будет?

Вполне. Это и хотел донести.

**gena60** · 30.12.2013 22:03

Сообщение от Ritz

А если в 35Т стоит 2х30А, а в 620Т - 2х40А, то нужно ставить 60А и 80А? или как?

Совершенно верно,так и должно быть-из этого следует:60+80=140А на АКБ в колбе.При малой длине кабеля от дистрибьютора до усилителей(не более 0,5 метра 8Ga медного кабеля будет достаточно)4Ga, если медный, тоже хватит на длинную линию.Все медно-аллюминиевые кабели требуют увеличения сечения в соответствии 4Ga и 2Ga,следуя по выше указанному тексту в этом сообщении.,

**Ritz** · 31.12.2013 07:09

Сообщение от gena60

Совершенно верно,так и должно быть-из этого следует:60+80=140А на АКБ в колбе.При малой длине кабеля от дистрибьютора до усилителей(не более 0,5 метра 8Ga медного кабеля будет достаточно)4Ga, если медный, тоже хватит на длинную линию.Все медно-аллюминиевые кабели требуют увеличения сечения в соответствии 4Ga и 2Ga,следуя по выше указанному тексту в этом сообщении.,

Спасибо большое! Посмотрите, пожалуйста, схему в посту 72

**gena60** · 31.12.2013 10:19

Сообщение от Ritz

Спасибо большое! Посмотрите, пожалуйста, схему в посту 72

Схема нормальная,только номиналы предов надо изменить, в посте №75 я это уже указал,не менее их номинала надо ставить.,

**Ritz** · 31.12.2013 11:26

Сообщение от gena60

Схема нормальная,только номиналы предов надо изменить, в посте №75 я это уже указал,не менее их номинала надо ставить.,

Не менее значит равно или больше....т.е. 60А и 80А в дистрибьютере и 150А у акб. В посте 68 говорили ставить не больше чем номинал на усилителях. Кому верить

**Димитрий-Донской** · 31.12.2013 11:52

Сообщение от Ritz

Не менее значит равно или больше....т.е. 60А и 80А в дистрибьютере и 150А у акб. В посте 68 говорили ставить не больше чем номинал на усилителях. Кому верить

подумай головой и сам решишь..селективность не кто не отменял..преды всего лишь защита от короткого..вот простой пример..у тебя электрический щиток..стоят автоматы(преды)10А свет(1комн),16А розетки(1комн),10А свет (кухня-прихожая),16А розетки (ванной)-какой на входе перед ними поставишь?что сумму складывать будешь?а стоит не более 25А..вот и сам решай..думаю разжёвывать больше нет смысла..

**kotjara500300** · 31.12.2013 12:07

Сообщение от Ritz

Я по таблицам подбирал неужели они не правильны?

Давай те я распишу как подбирал, а Вы поправите:
1. Подбираем кабель от усилителя 35Т до дистрибьютера.
Длина кабеля не превышает 2-х м.
Номинальная мощность 2х95=190Вт
Напряжение 13В
I=190/13=14,61А.
По таблице подбираем кабель 8ga

2. Подбираем кабель от усилителя 620Т до дистрибьютера.
Длина кабеля не превышает 2-х м.
Номинальная мощность 1х500=500Вт
Напряжение 13В
I=500/13=38,46А.
По таблице подбираем кабель 8ga

3. Подбираем кабель от дистрибьютера до акб.
Длина кабеля 4-5 м.
Номинальная мощность 2х95+1х500=690Вт
Напряжение 13В
I=690/13=53,08А.
По таблице подбираем кабель 4ga.

4. Подбираем предохранитель у АКБ.
Кабель 4га, значит максимальный номинал предохранителя 100А.

5. Подбираем предохранители в дистрибьютере.
Кабели по 8га, значит - 50А.

Другой вопрос, сказали, что нужно предохранители в дистрибьютере ставить не меньше номинала предохранителя в самом усилители.
Если в усилители стоит 2х30А и 2х40А - это значит нужно 60А и 80А ставить? тогда кабель нужен другого сечения, т.е. получается от обратного счет....

Господа, позвольте вставить свои 5 копеек. А почему при расчете силы автор не учел вот этот пункт:
Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение. (с)
Пост №2 отсюда:Таблица сечений кабеля, предохранителей
