Комплекты проводки "под ключ": силовые, акустические и межблочники

Сообщение от Ptitsa

Да уж, показательно. Спасибо.
Артем, раз уж пошла такая пьянка, если не выбросил испытуемые части, распили клемму "вдоль". Хочется посмотреть где начинается видимое "расчленение" жил.

ты просишь сделать нецелесообразные действия/работу и так понятно, что за зоной места прессовки клеммы.

Сообщение от FFZ

ты просишь сделать нецелесообразные действия/работу и так понятно, что за зоной места прессовки клеммы.

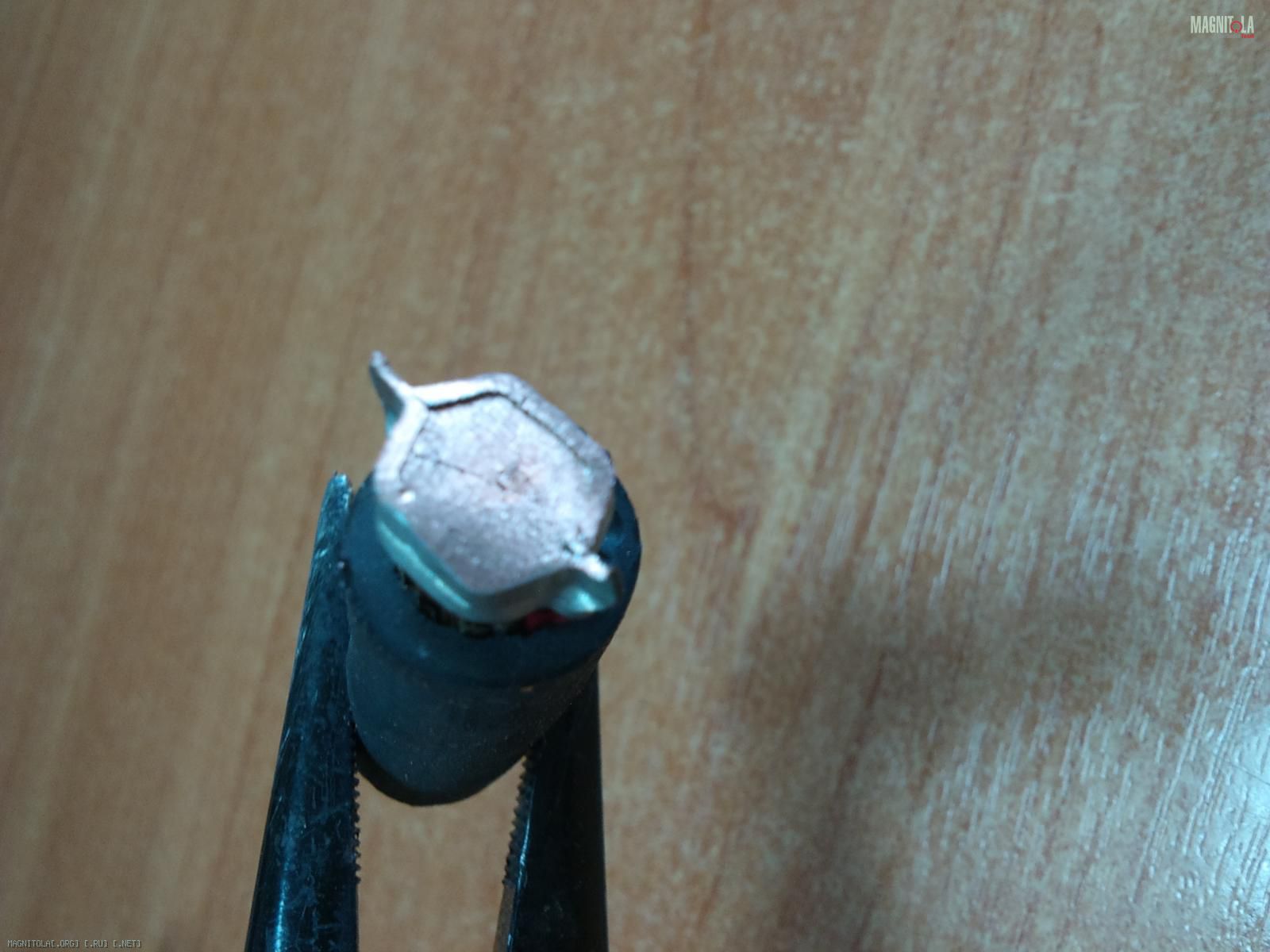

Спасибо Федор! Как всегда с юмором!:-) По просьбам уважаемых товарищей - вот улучшенная на сколько телефон тянет фото сотовой структуры с торца -

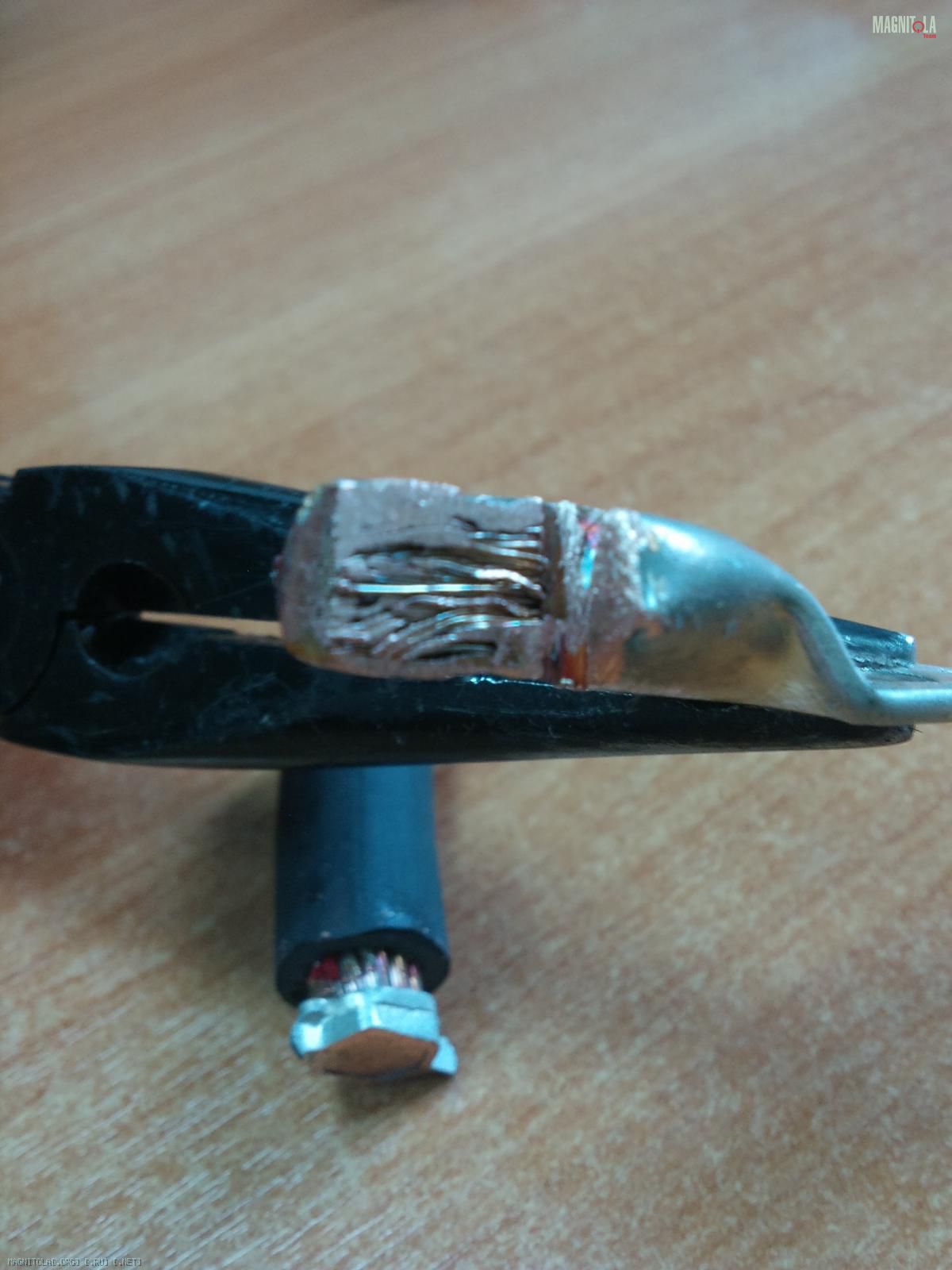

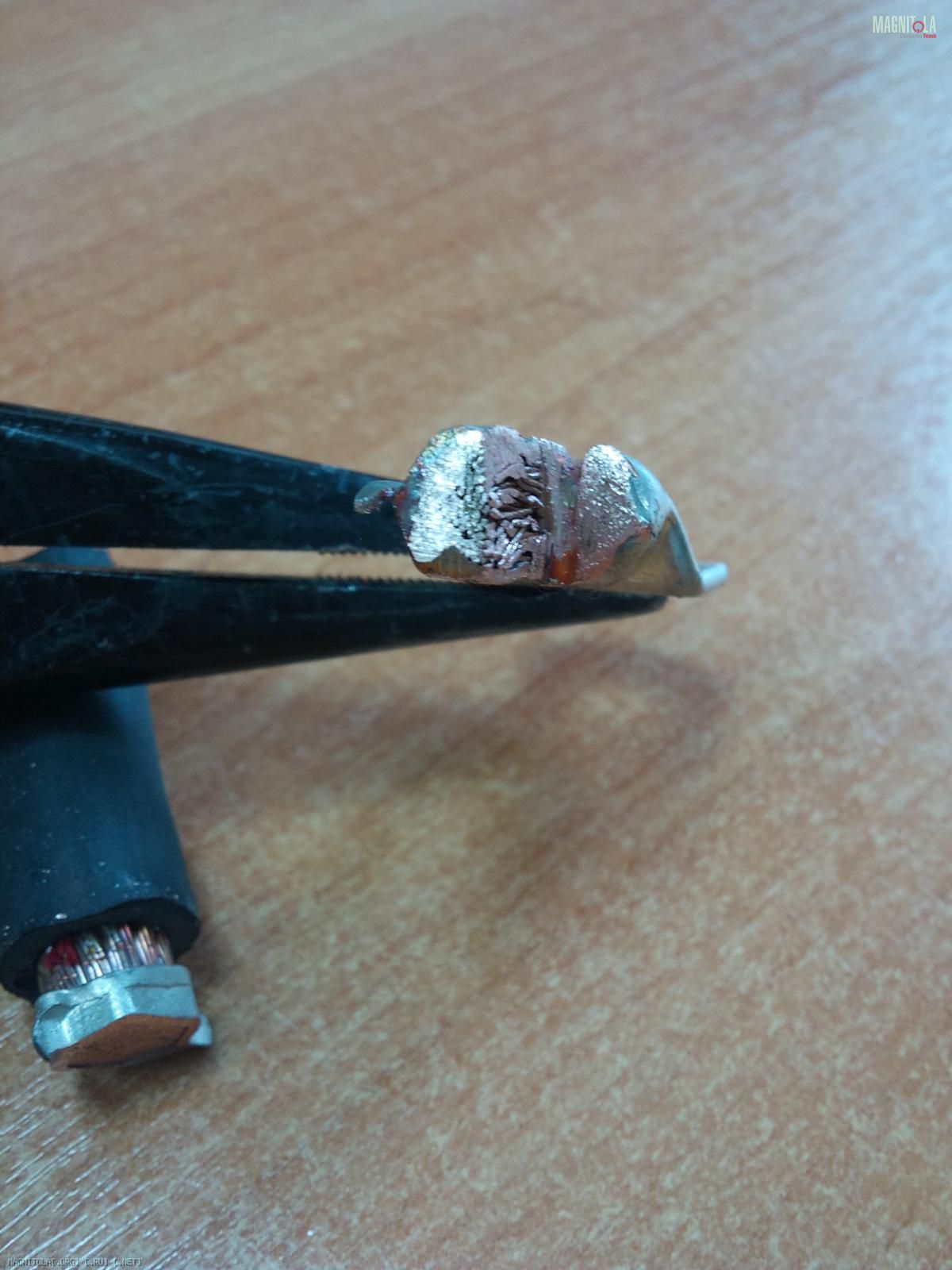

А распил по-вдоль не получился аккуратным - вырывает (по другому быть не может) - круг из общего сечения отдельные жилки - поэтому видны места где они вырваны - а в общем все плотно:

Спасибо. Посмотреть хотелось чисто из любопытства. Если бы пилил сам, то обязательно распилил бы и вдоль. Теперь вижу, так и должно было быть. Сенкс.

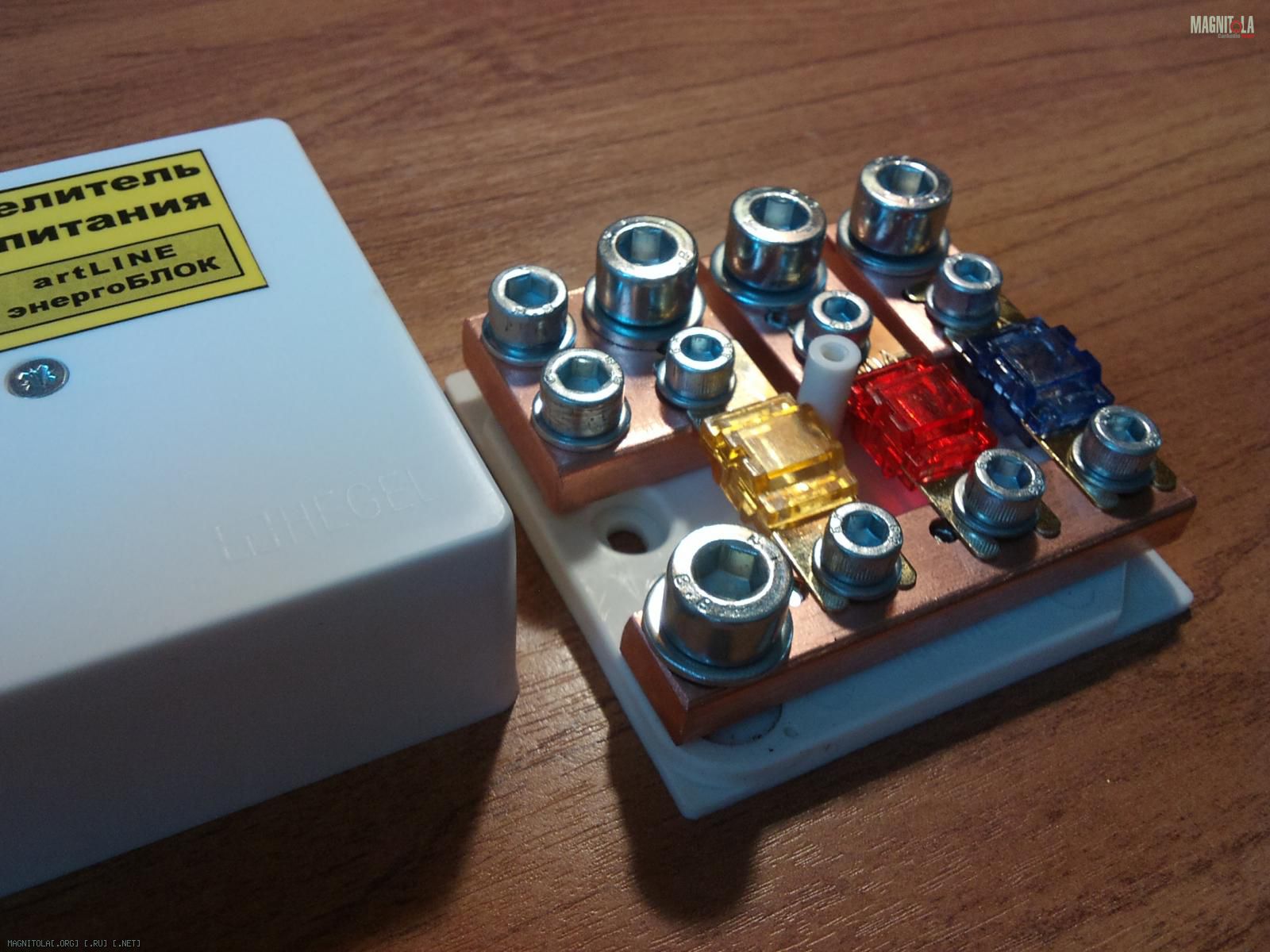

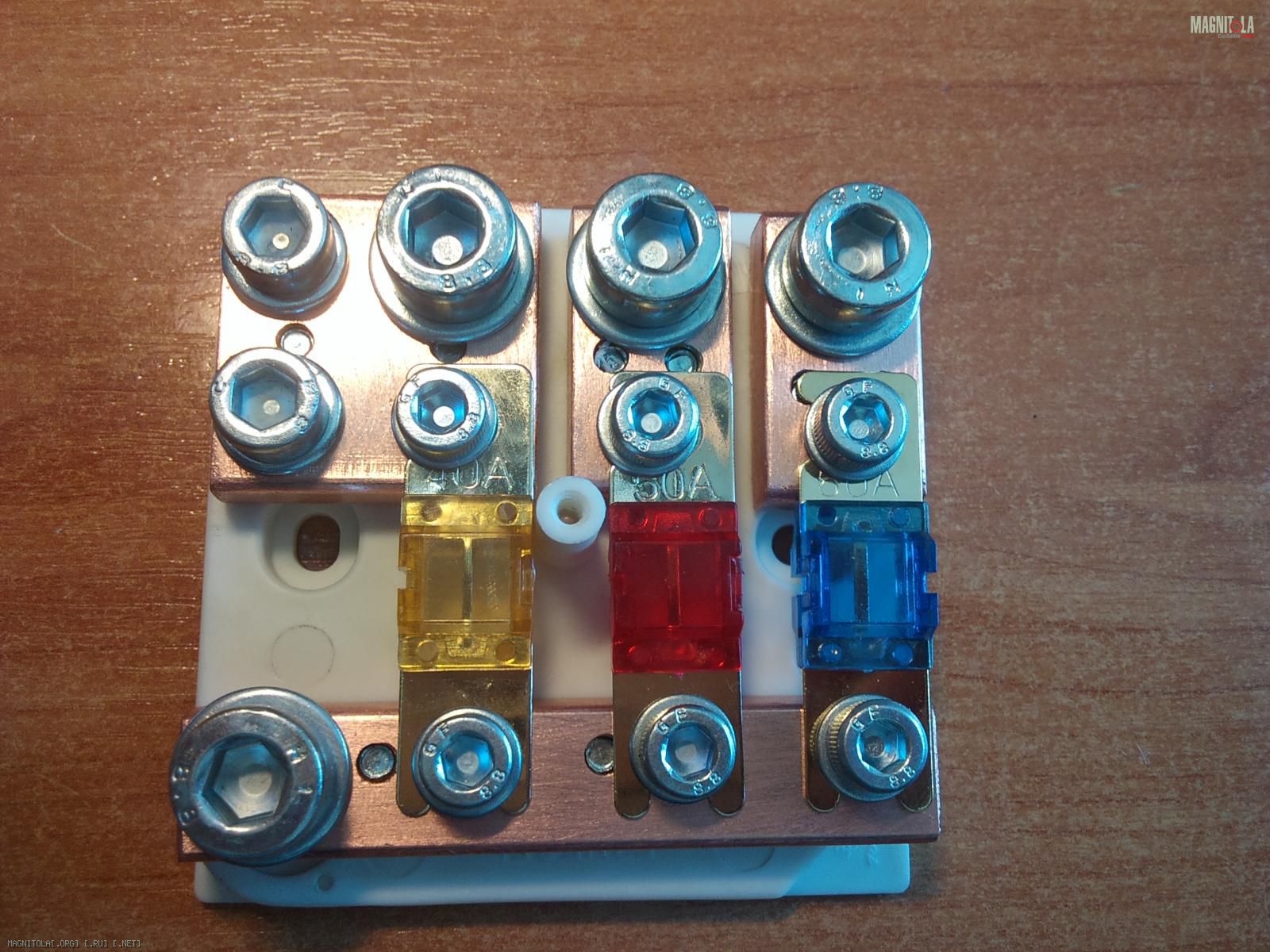

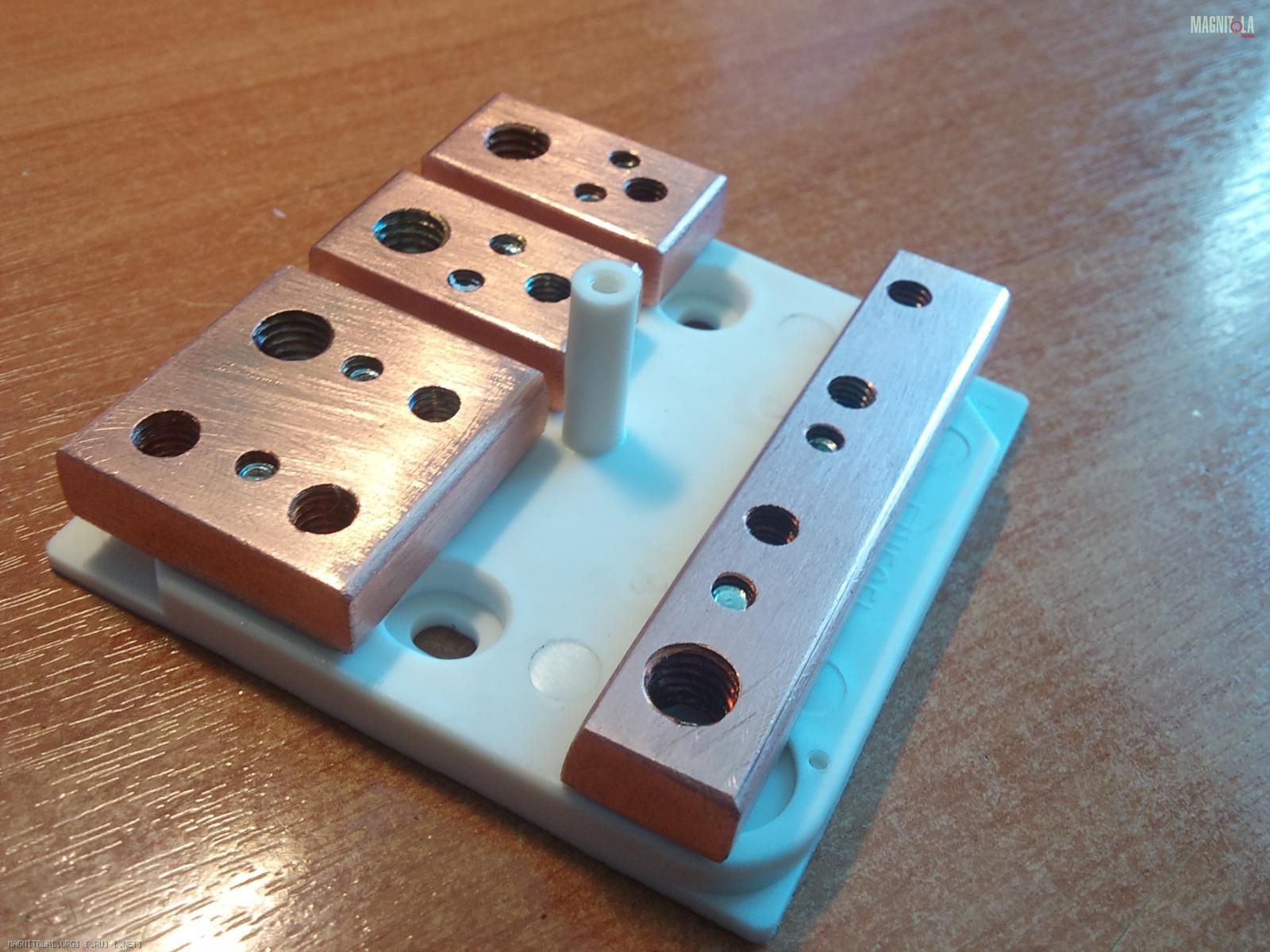

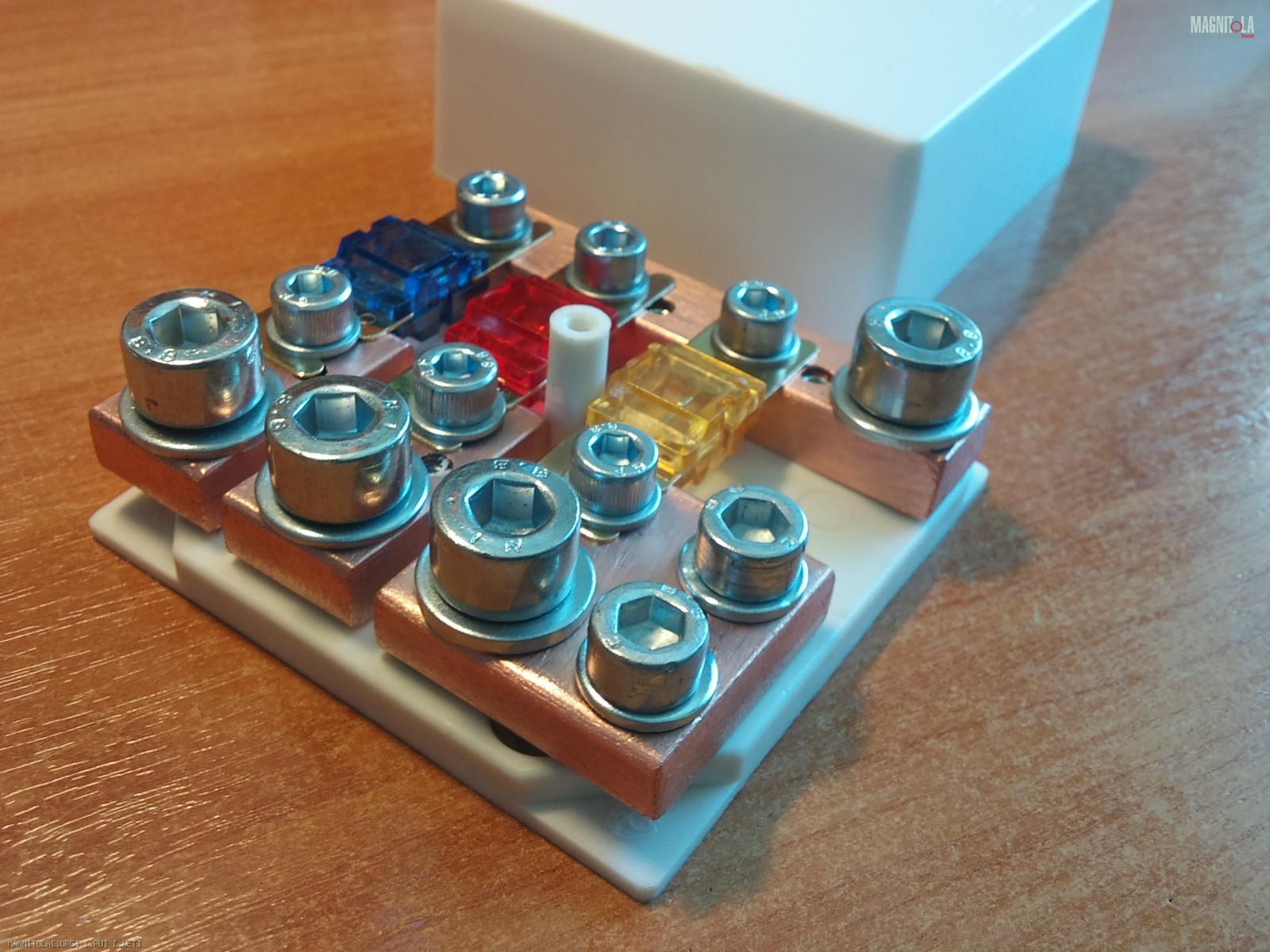

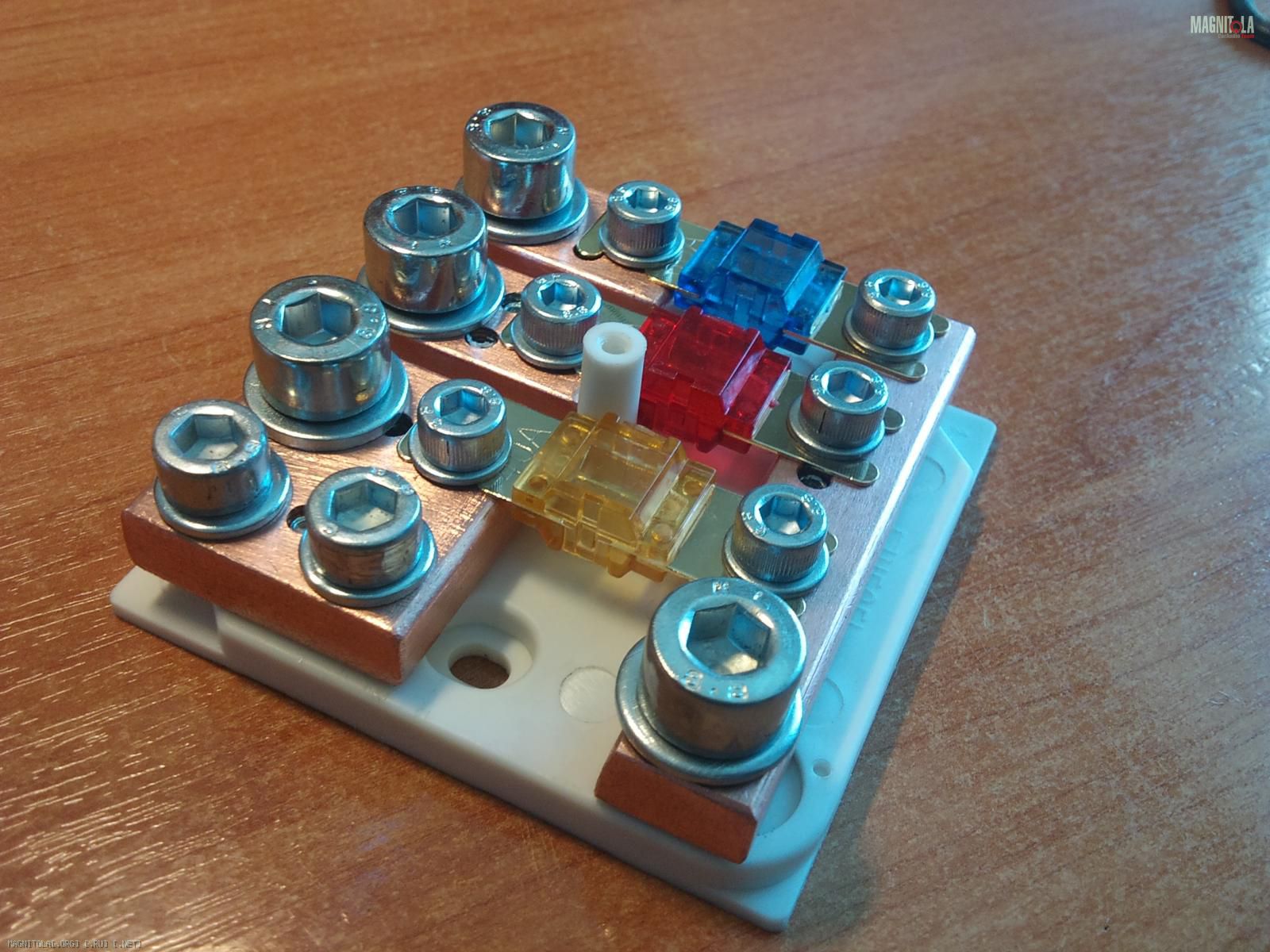

По заказу одного из клиентов был разработан интересный вариант плюсового распределителя, в котором один из выходных терминалов имеет увеличенную площадь. Площадь эта с умом использована - под размещение еще 2 крепежных болтов меньшей мощности. К стандартному М8 добавлены 2х М6. Данный распределитель удобно использовать когда необходимо помимо 2-3 усилителей запитать например еще процессор, реле ремоут или просто кулеры охлаждения. Посадочные места М6 как раз подходят для стандартных вилочек или наконечников 6-16 мм2.

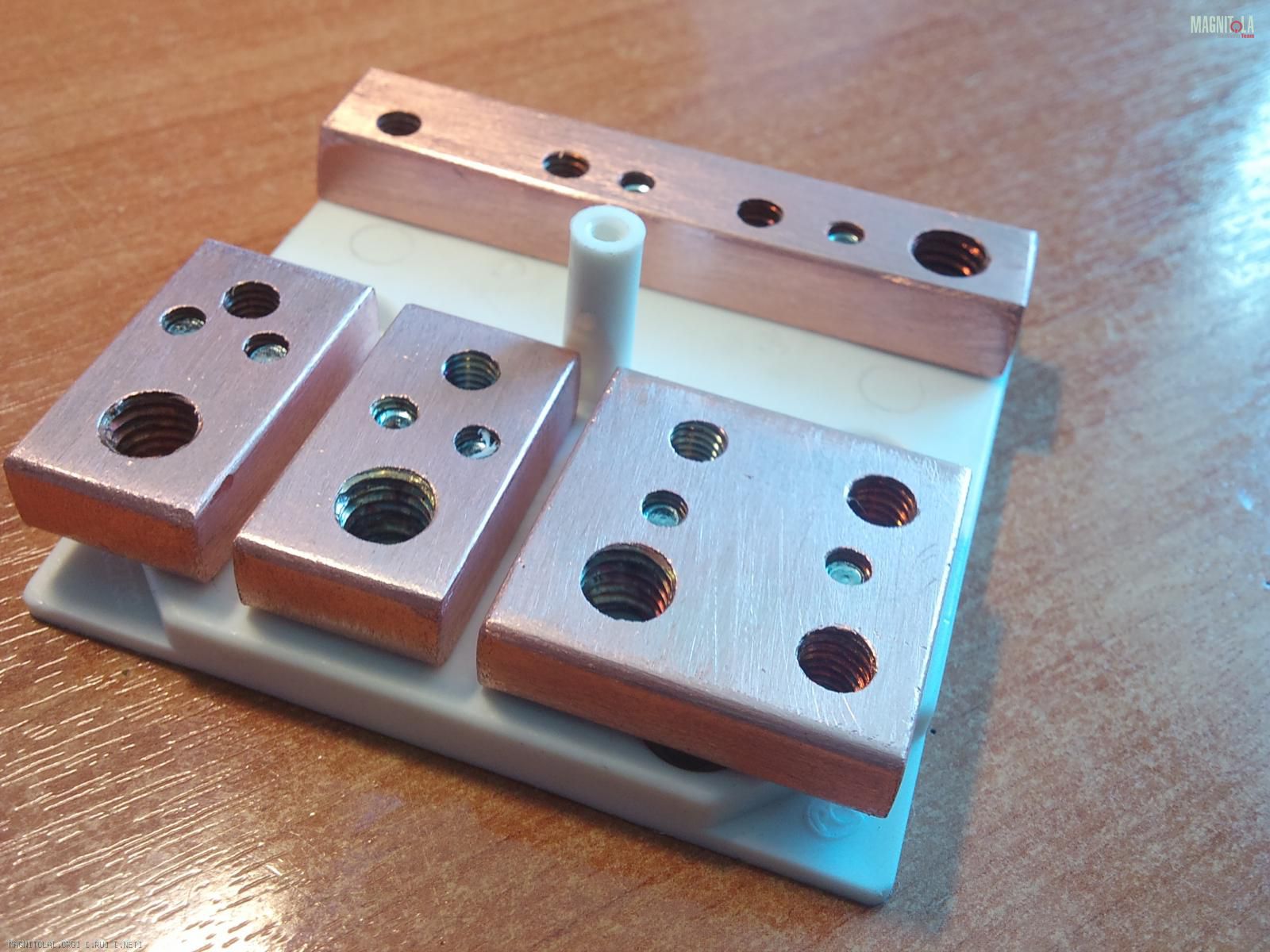

Также хочу обратить внимание! В производство медных пластин терминалов внедрен точный отрезной станок - теперь качество и геометрия изготавливаемых из шины медных деталей - возросло на порядок, что видно на первых двух фото.

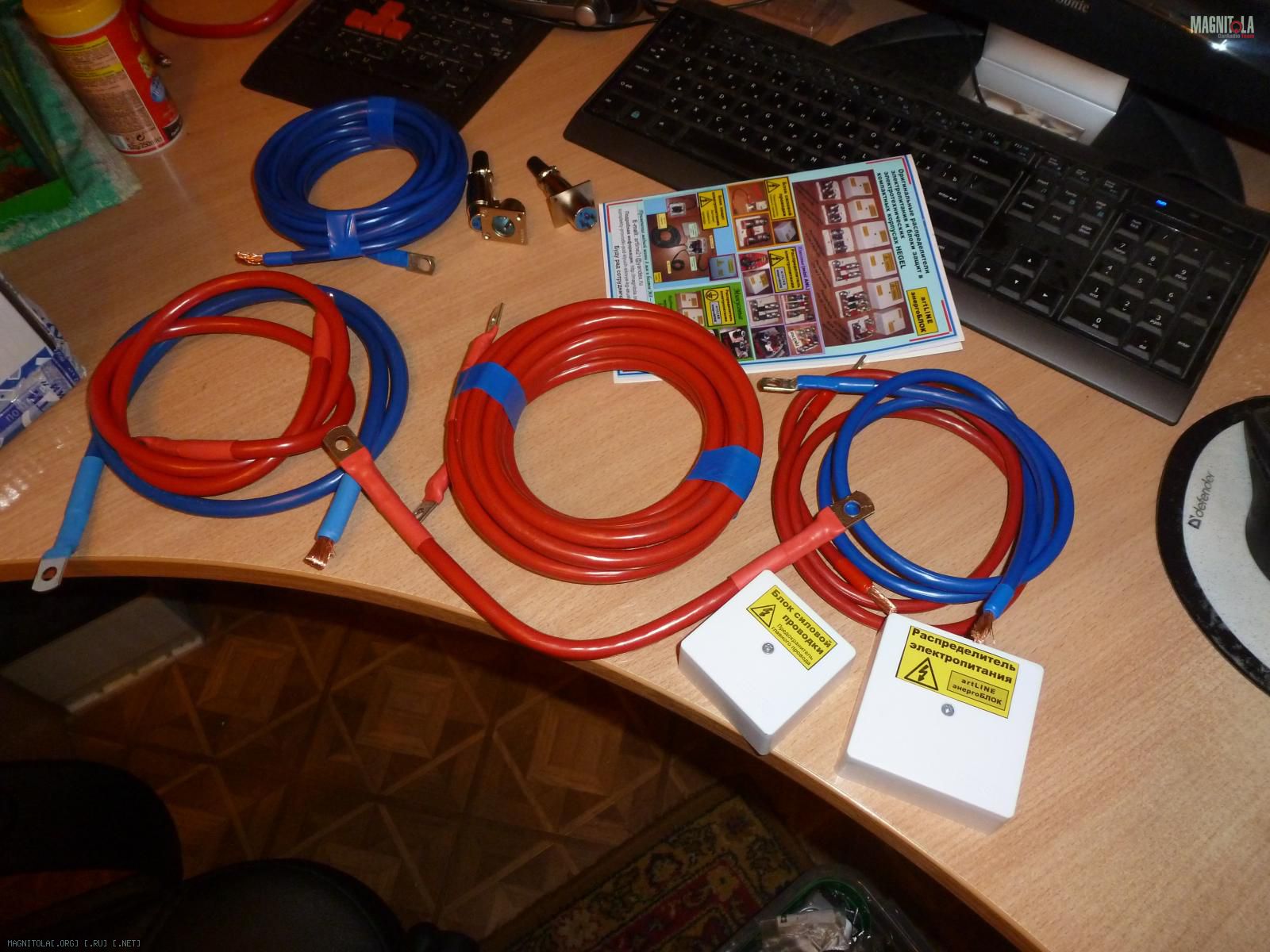

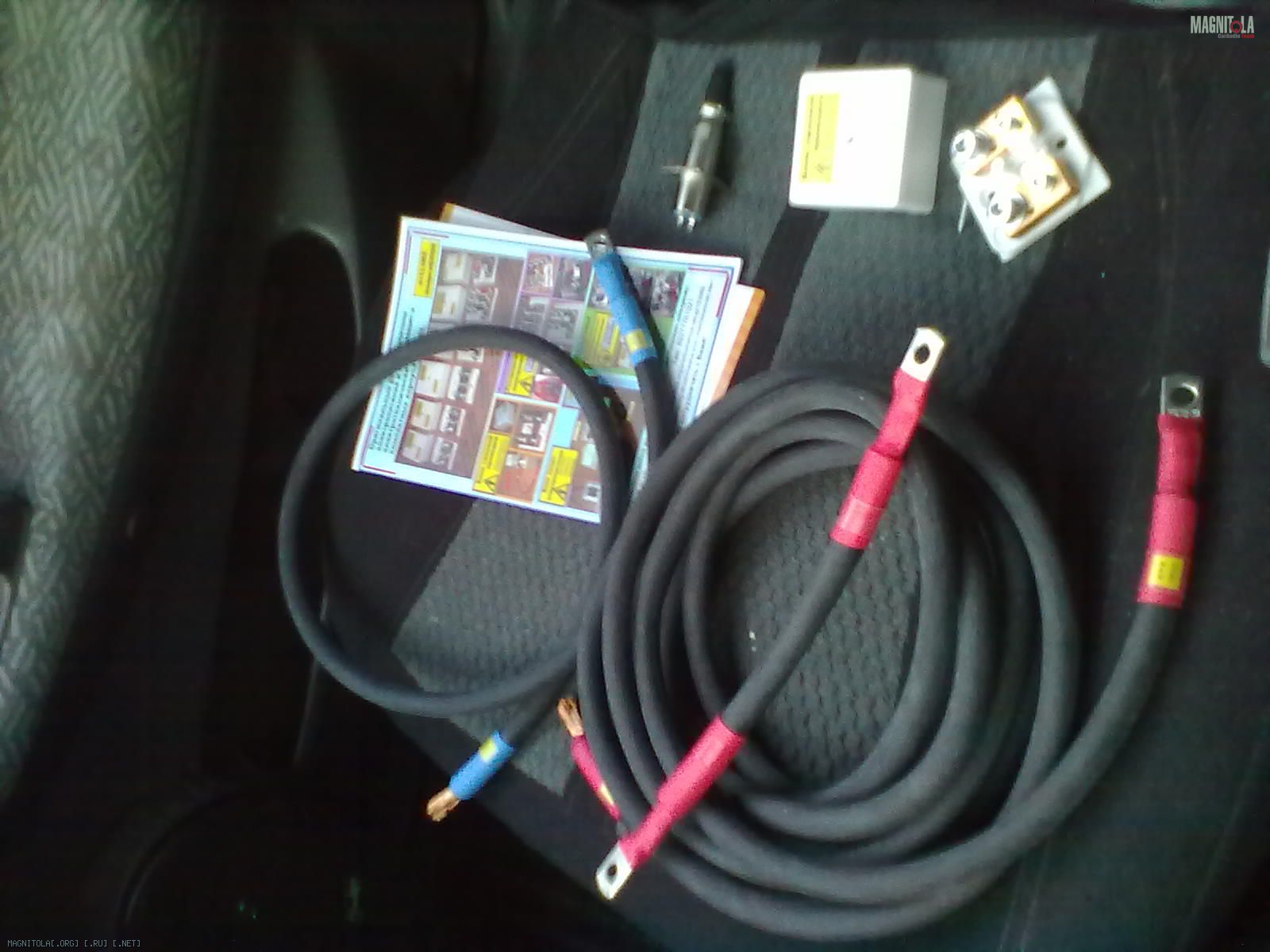

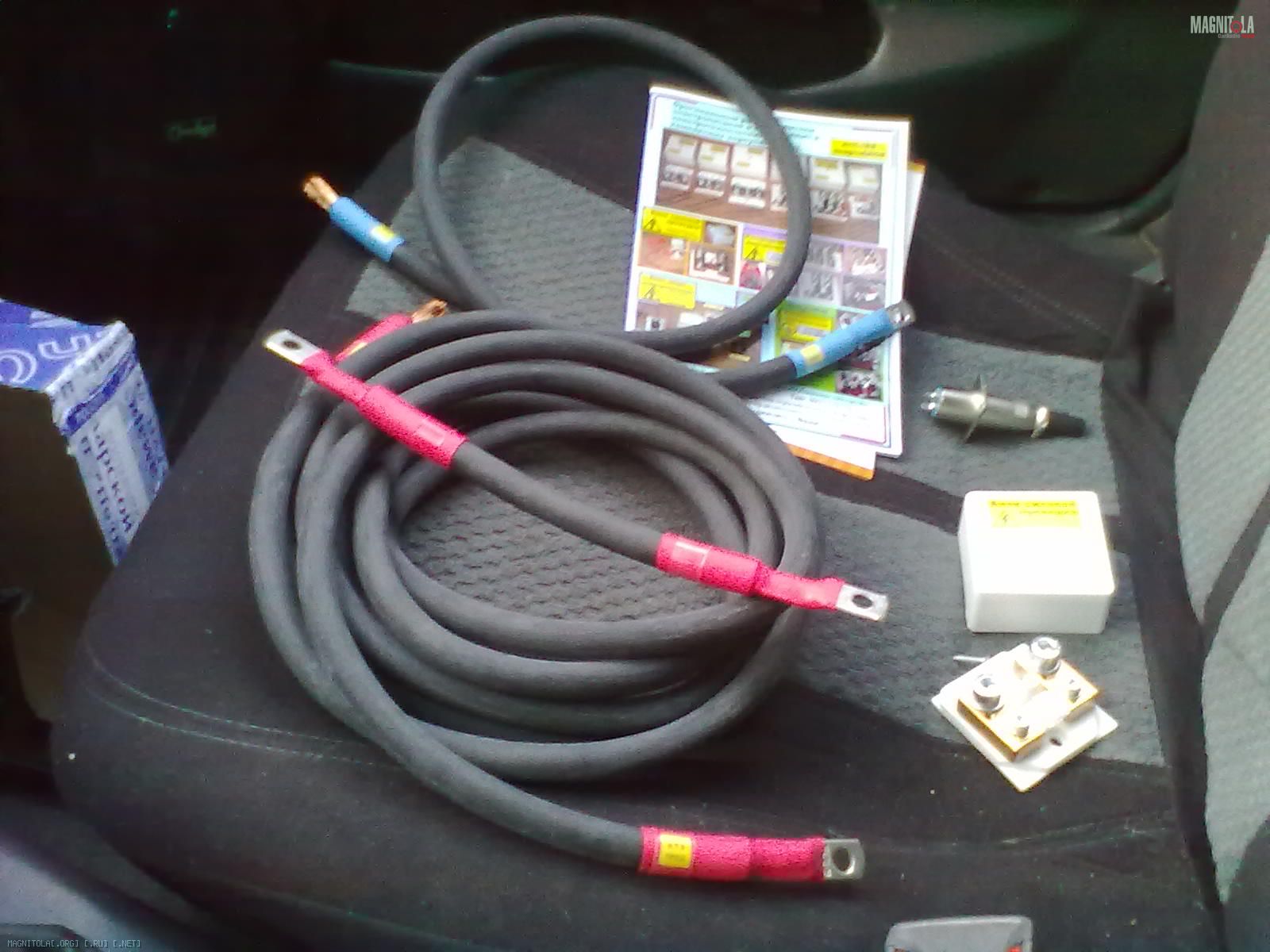

Пришла еще одна посылочка от Artline. Очень понравились проводочки, заказл еще, плюс дистрибьютор и блок силовой проводки. Работа и качество исполнения впечатлила, все супер. Спасибо)

Получил посылочку все так как и хотел!))

Всем добрый вечер!
Решил оживить тему немного интересным обзором - выложив фотоотчет чудо распределителя, который сотворил для своей ласточки. Много интересного опыта накоплено было в процессе разработки и изготавления устройств для Вас - по сему данный опыт захотелось по максимуму использовать в своем авто. Тем более соревновательный сезон уже начинаеться, а бонусные баллы за неординарные решения не помешают в инстале!
Итак встречайте рассказ о Демонстраторе технологий от Artline.

Начну рассказ с экскурса в историю. В первой машине распределители прошли путь эволюции от простой колбы до интересно инсталлированных автоматов.

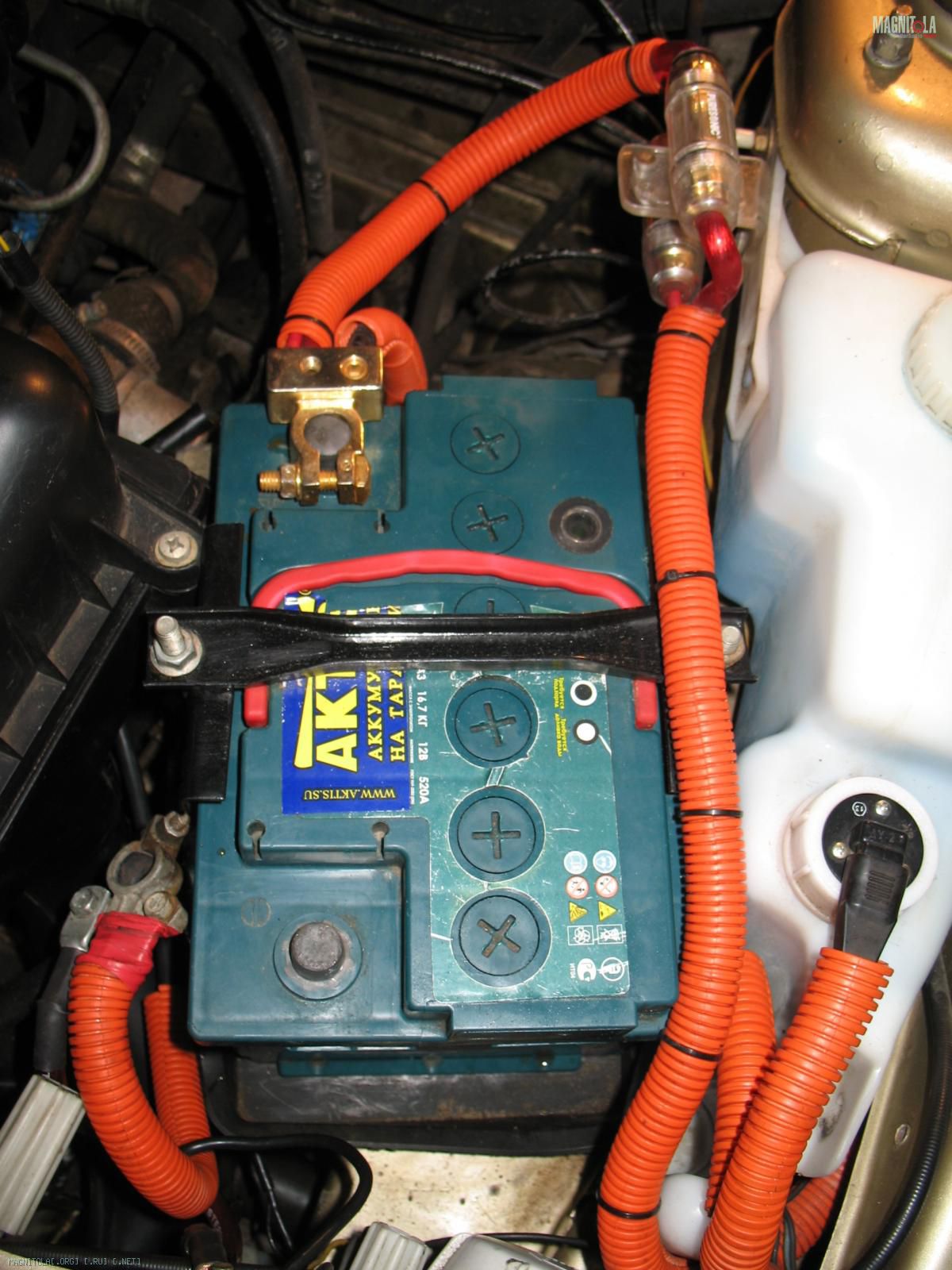

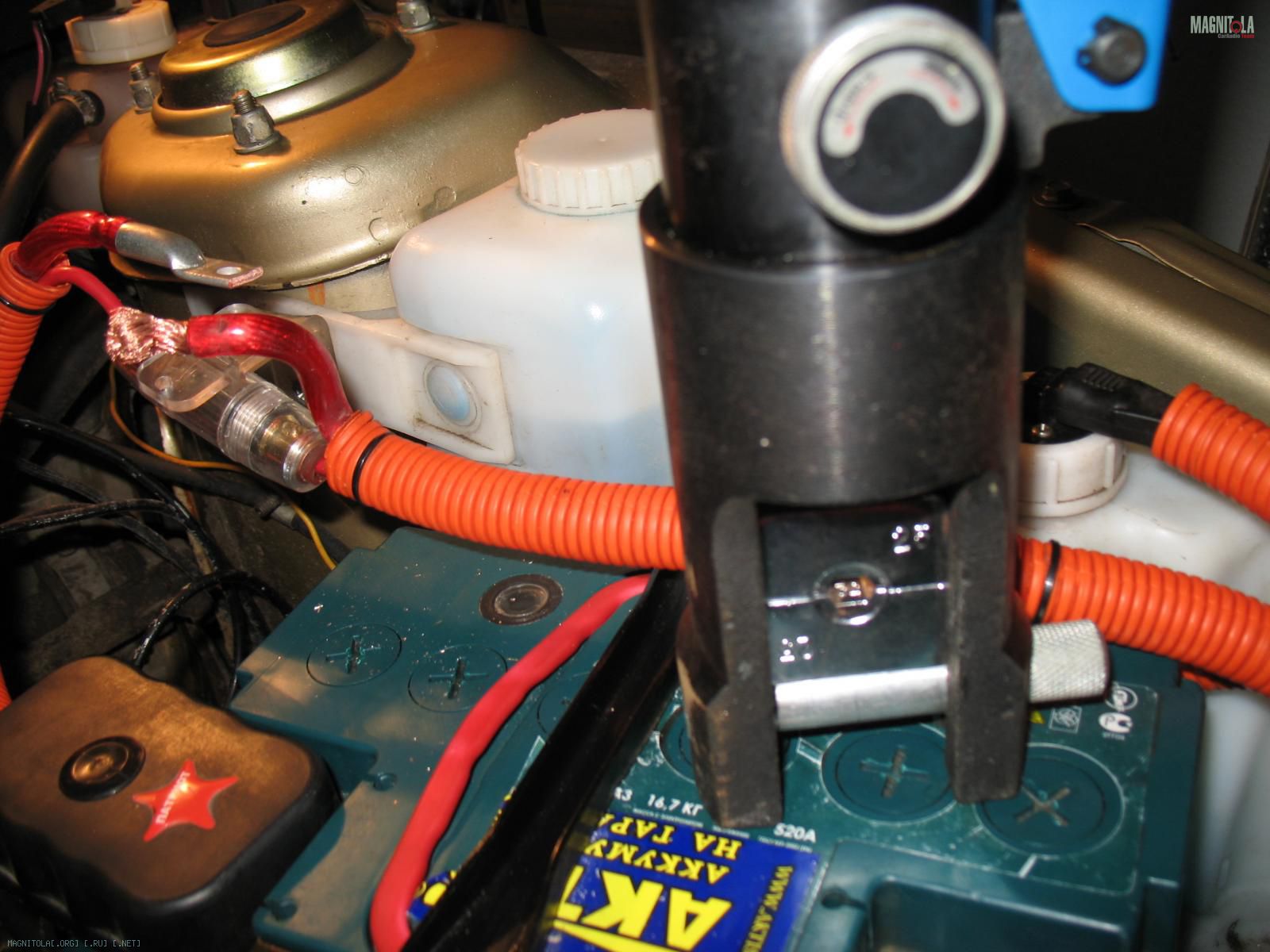

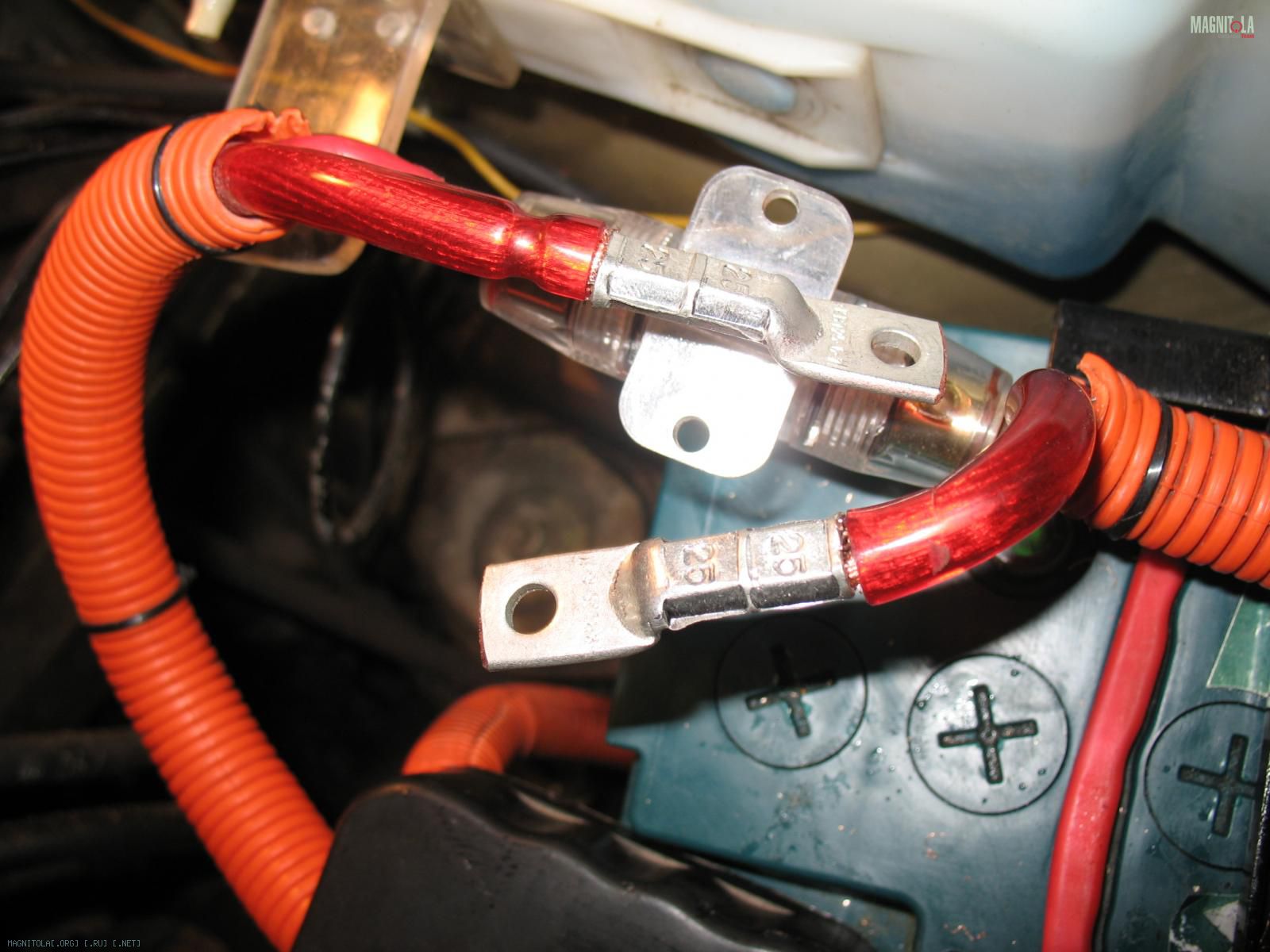

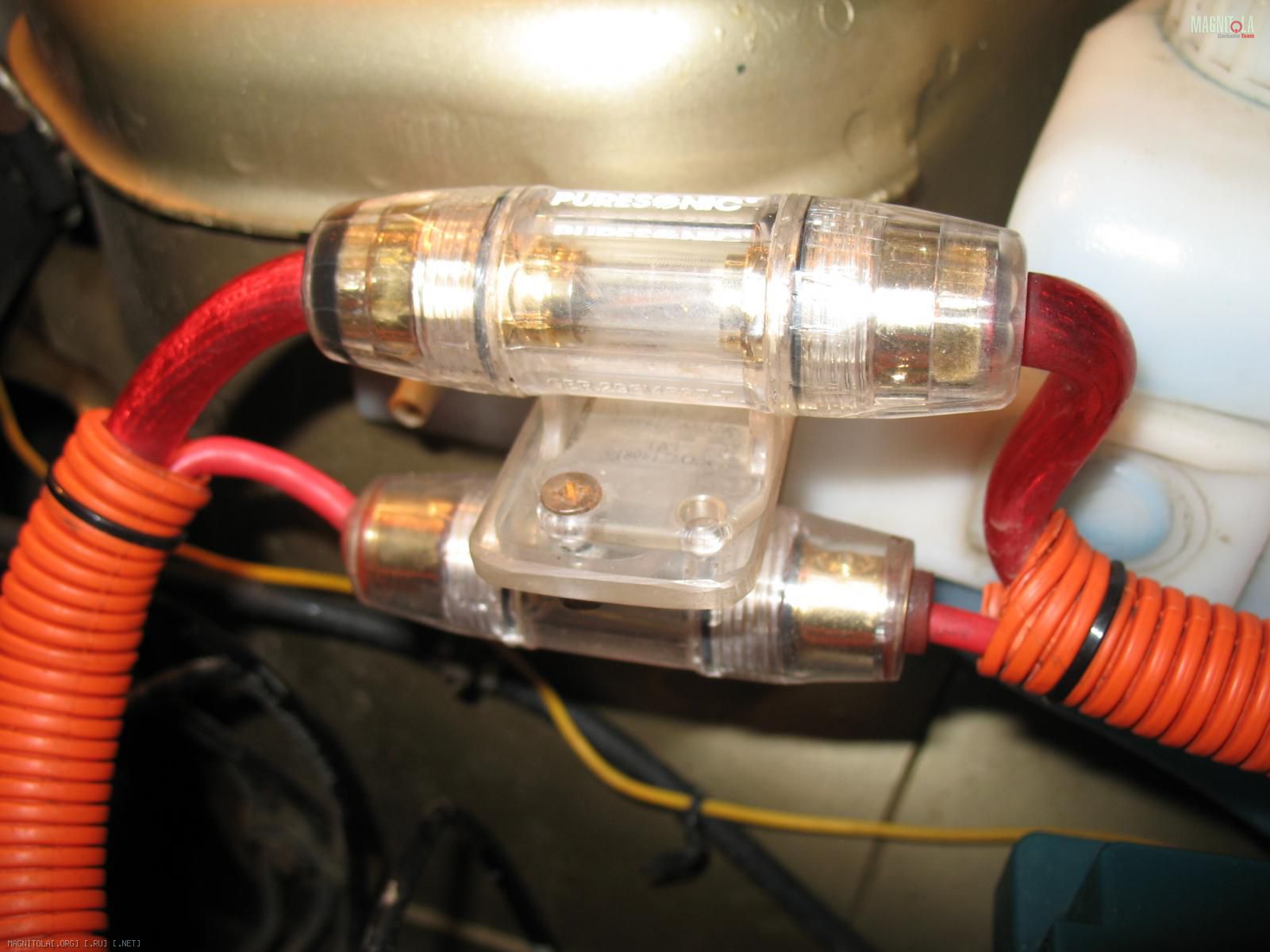

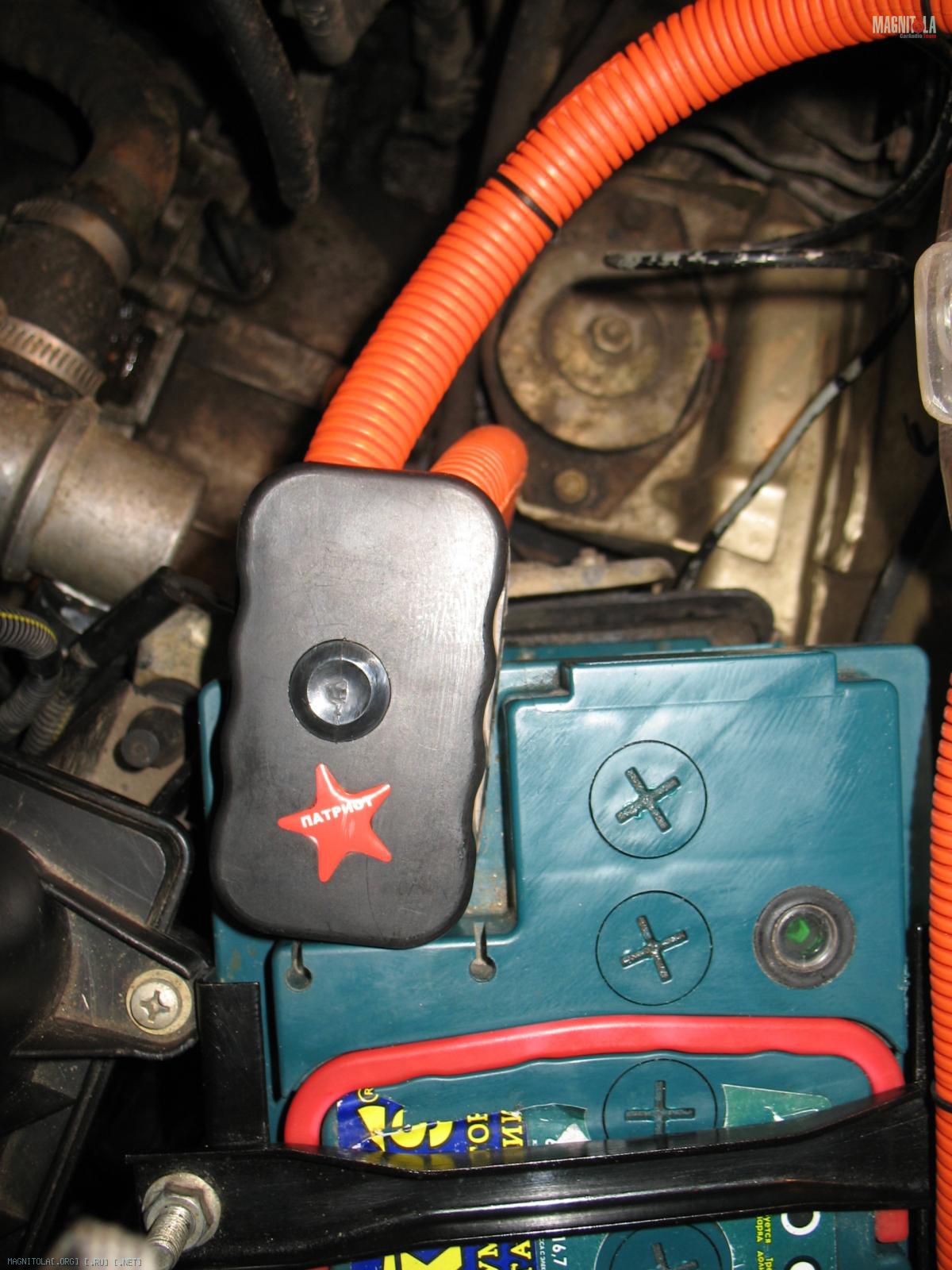

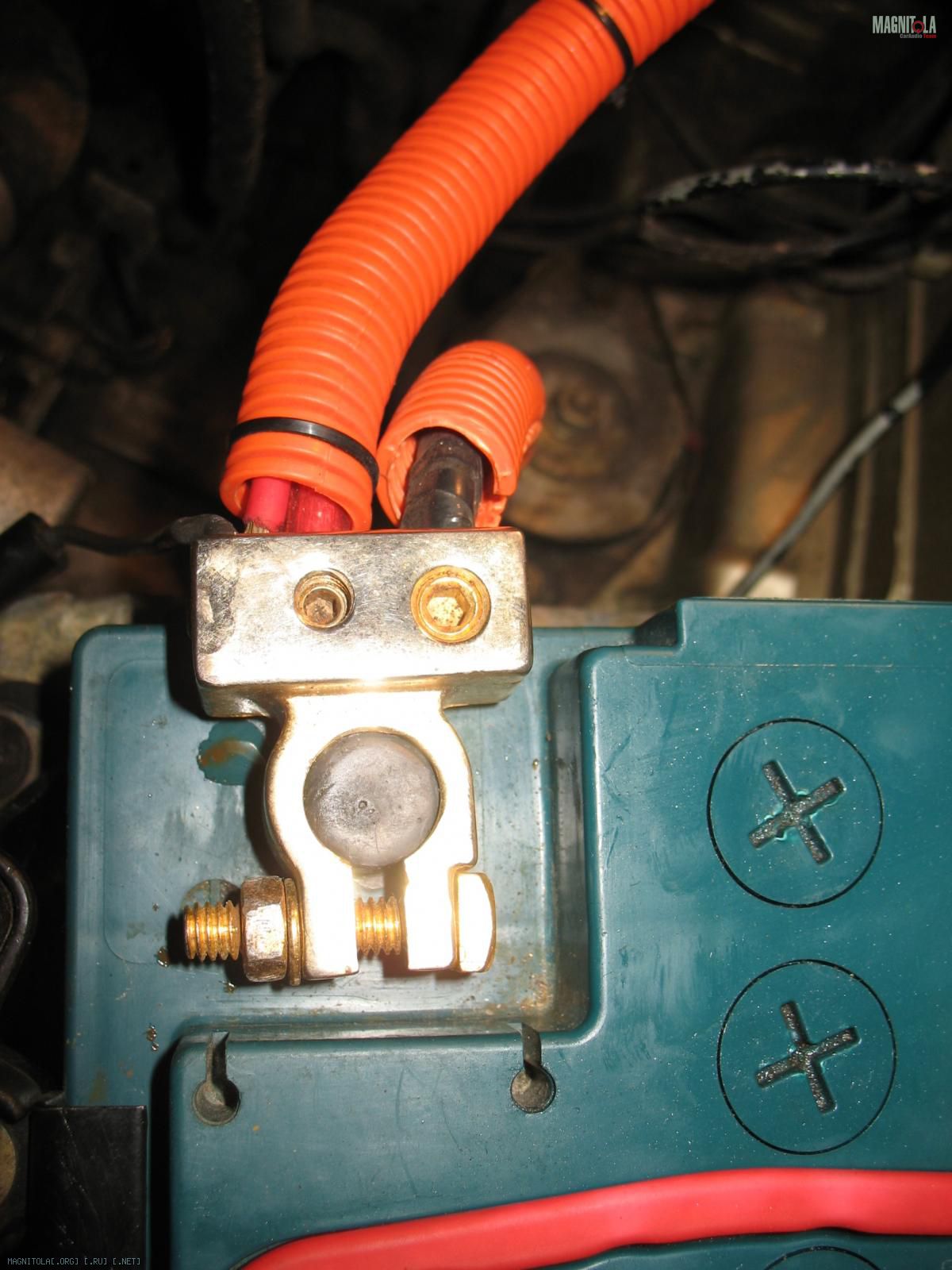

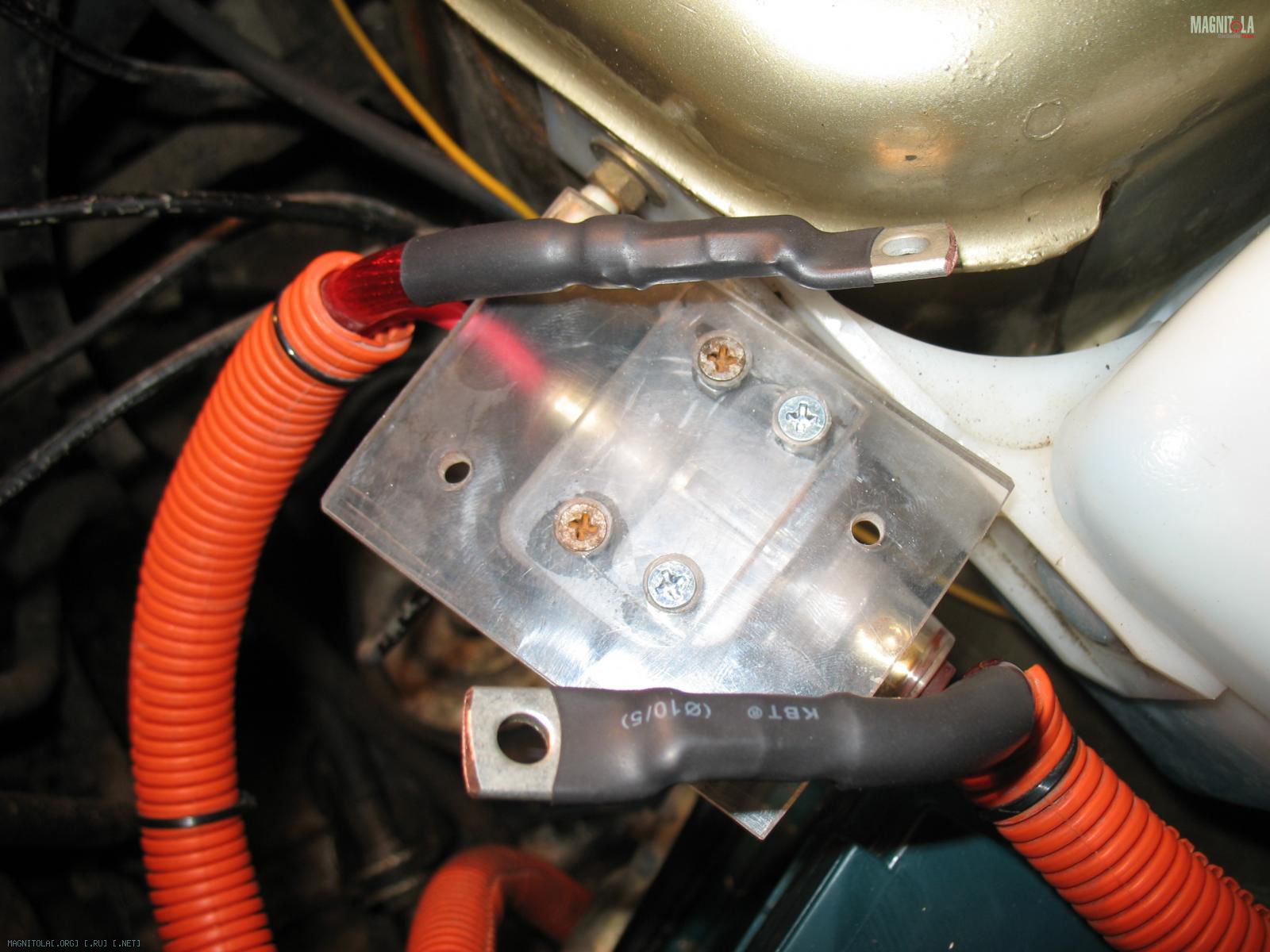

Этап первый - "Колба обыкновенная":-)

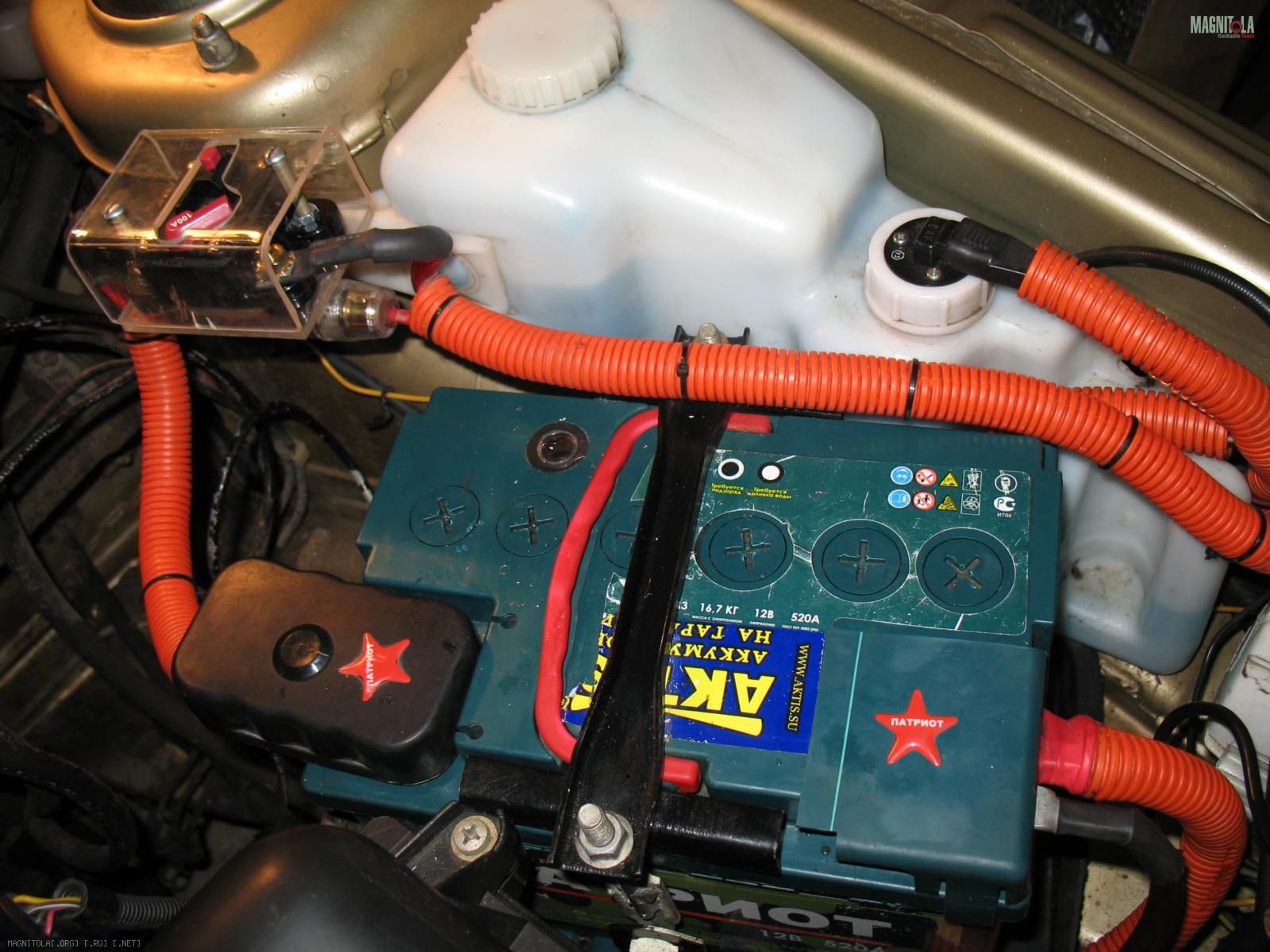

Самое простое, что можно было установить. Усилитель пока один. Авто первая соревновательная "десятка". Изюминкой стала - ярко оранжевая гофра - не разрезная электротехническая. Чудом была куплена где то в Самаре. Сколько не искал, потом такой найти не смог. До сих пор обрезки в гараже валяються.

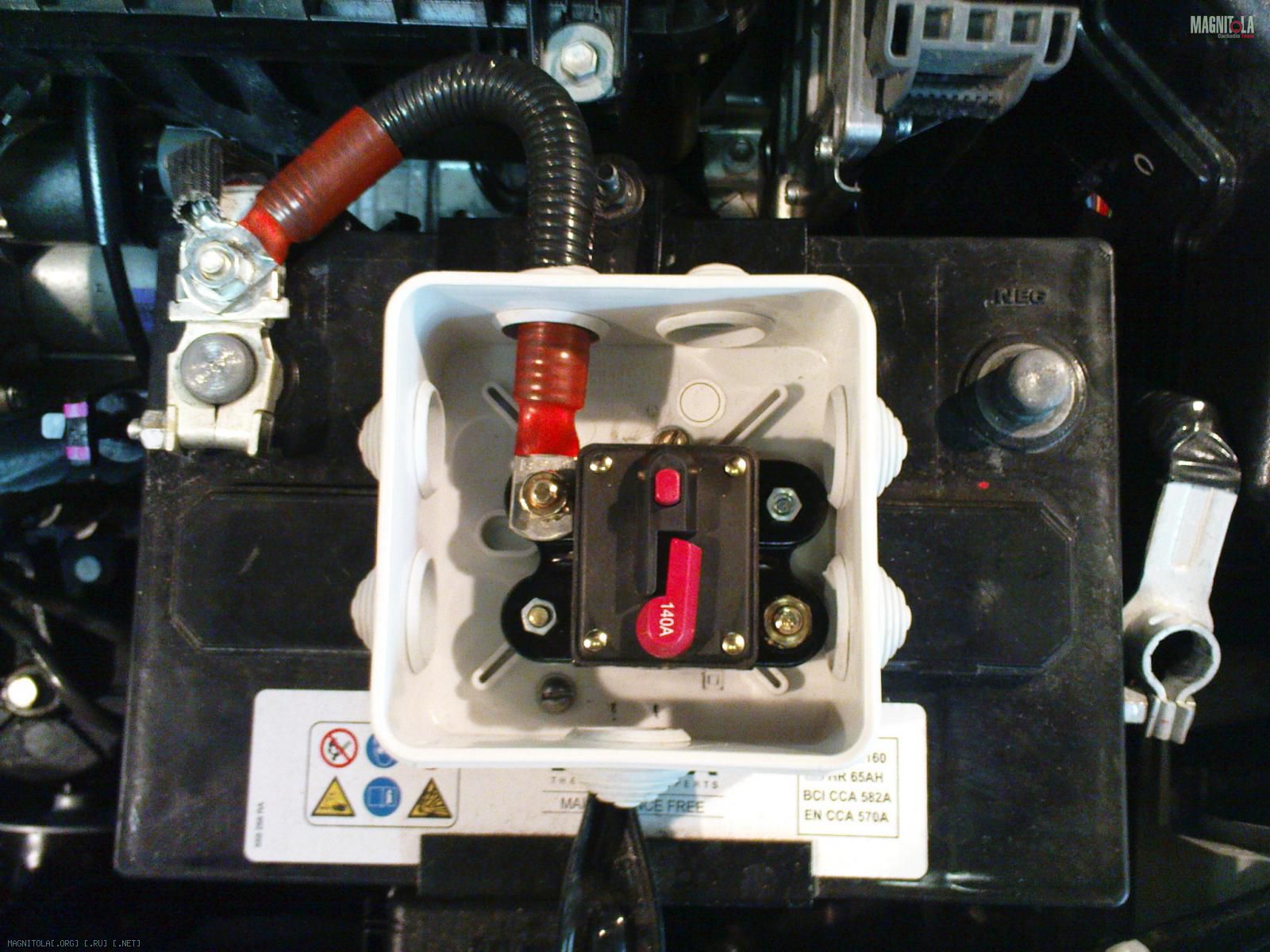

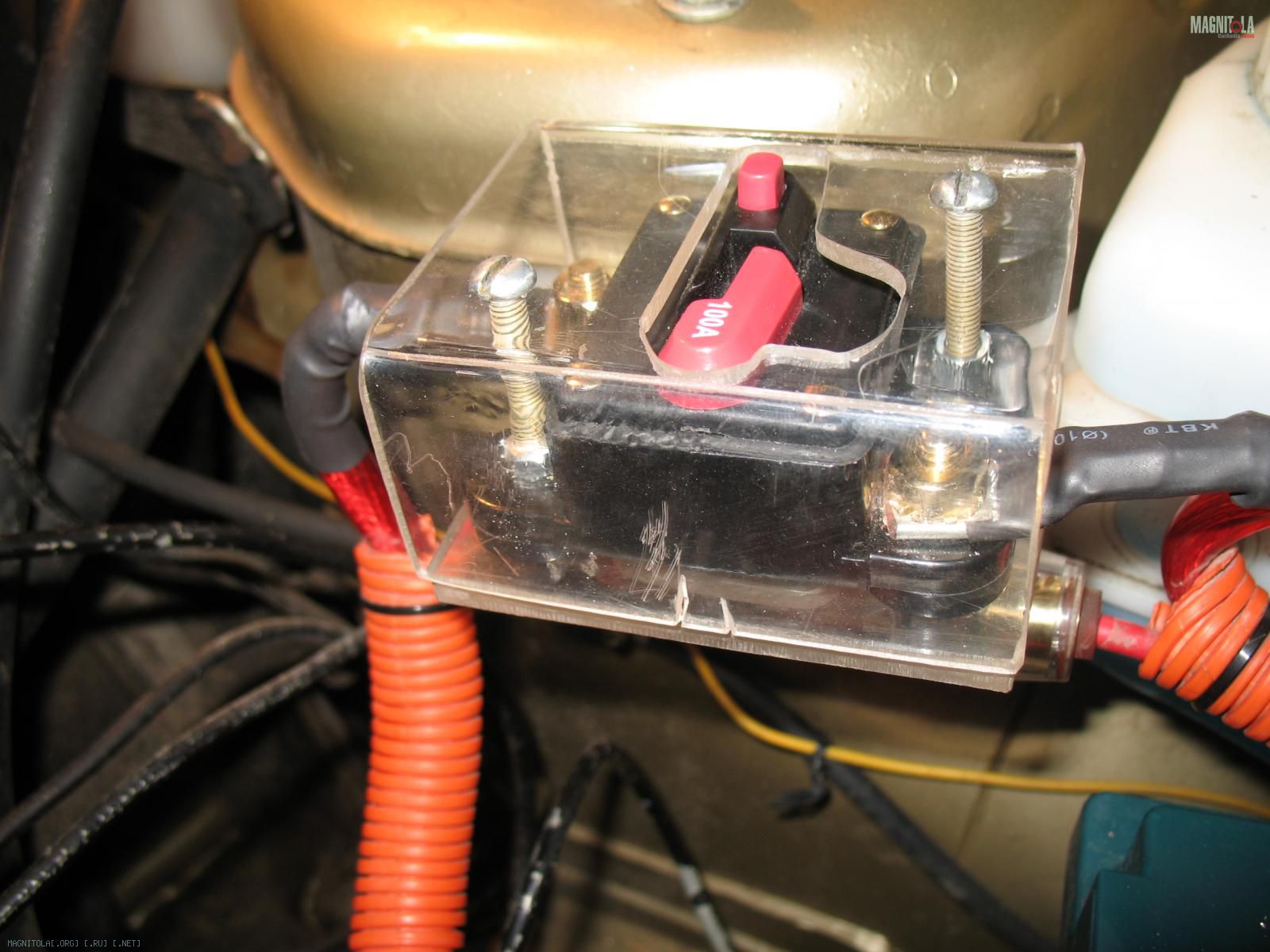

Этап второй - "Автомат приходит на смену"

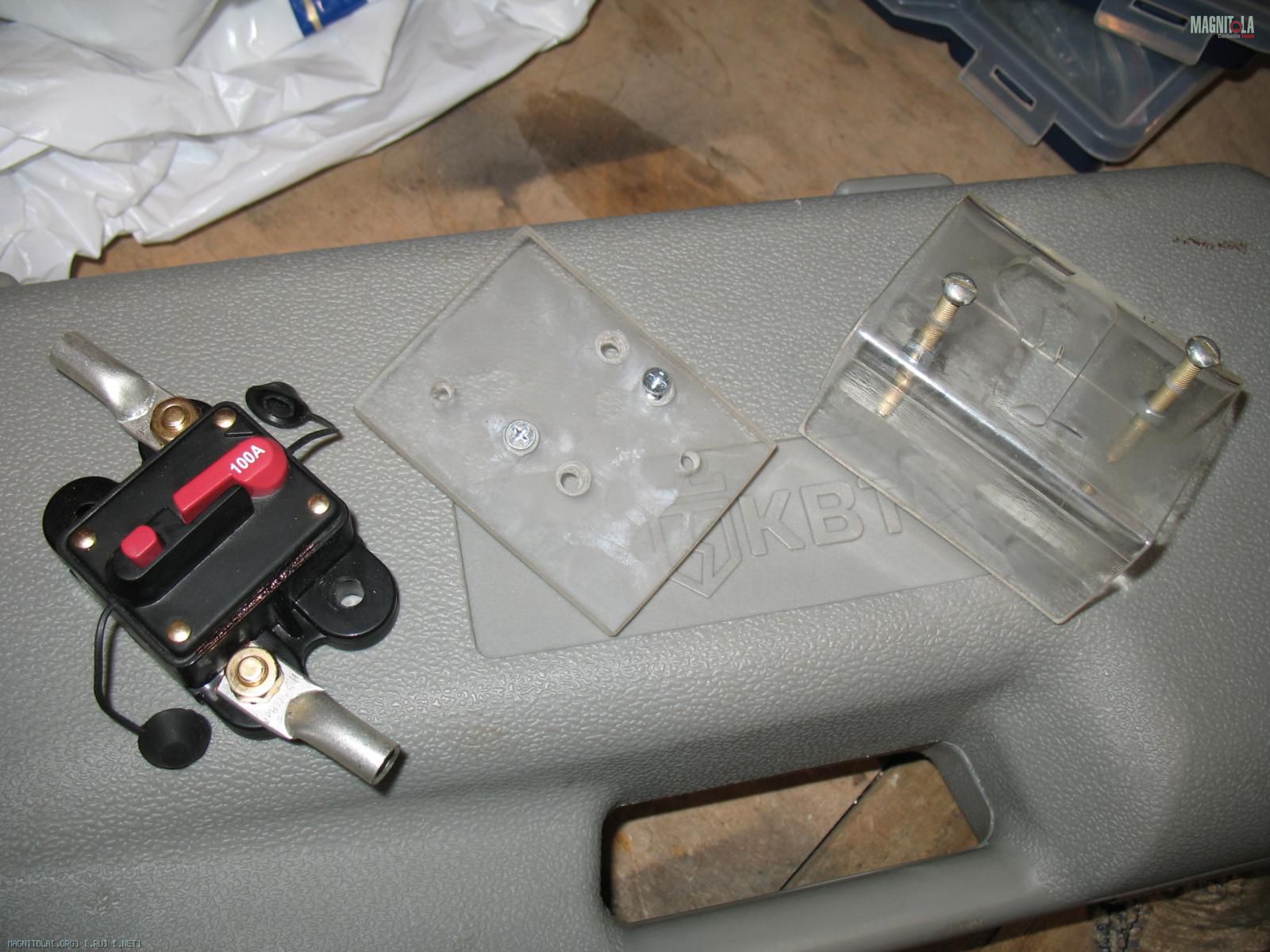

Эксплуатация системы выявила недостаток - токи утечки - и если машина долго стояла в гараже - АКБ по-тихоньку разряжался. Поэтому было принято решение установить автомат - и отключать каждый раз уходя. Автомат был выбран собственно из того что было - Мистери. И знакомство стало очень долгим как будет видно потом. Техника которую многие ругают - отработала на ура 5 лет. Может токовая защита в нем и не самая надежная, но всеже как расцепитель устройство стойко работало и было сделано очень много откл/включений без проблем! Подробнее тут - Замена главного преда на автомат или порядок под капотом!

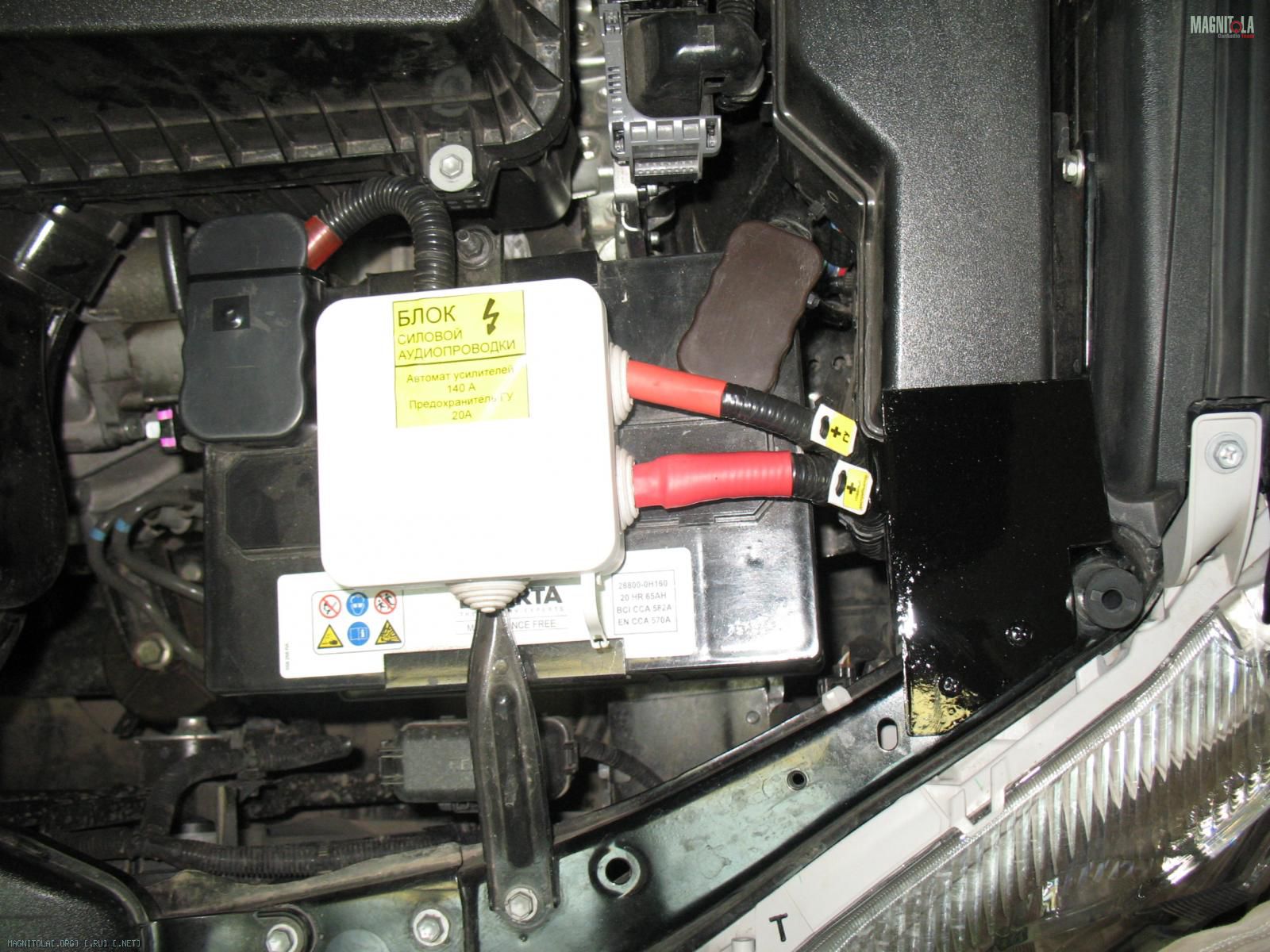

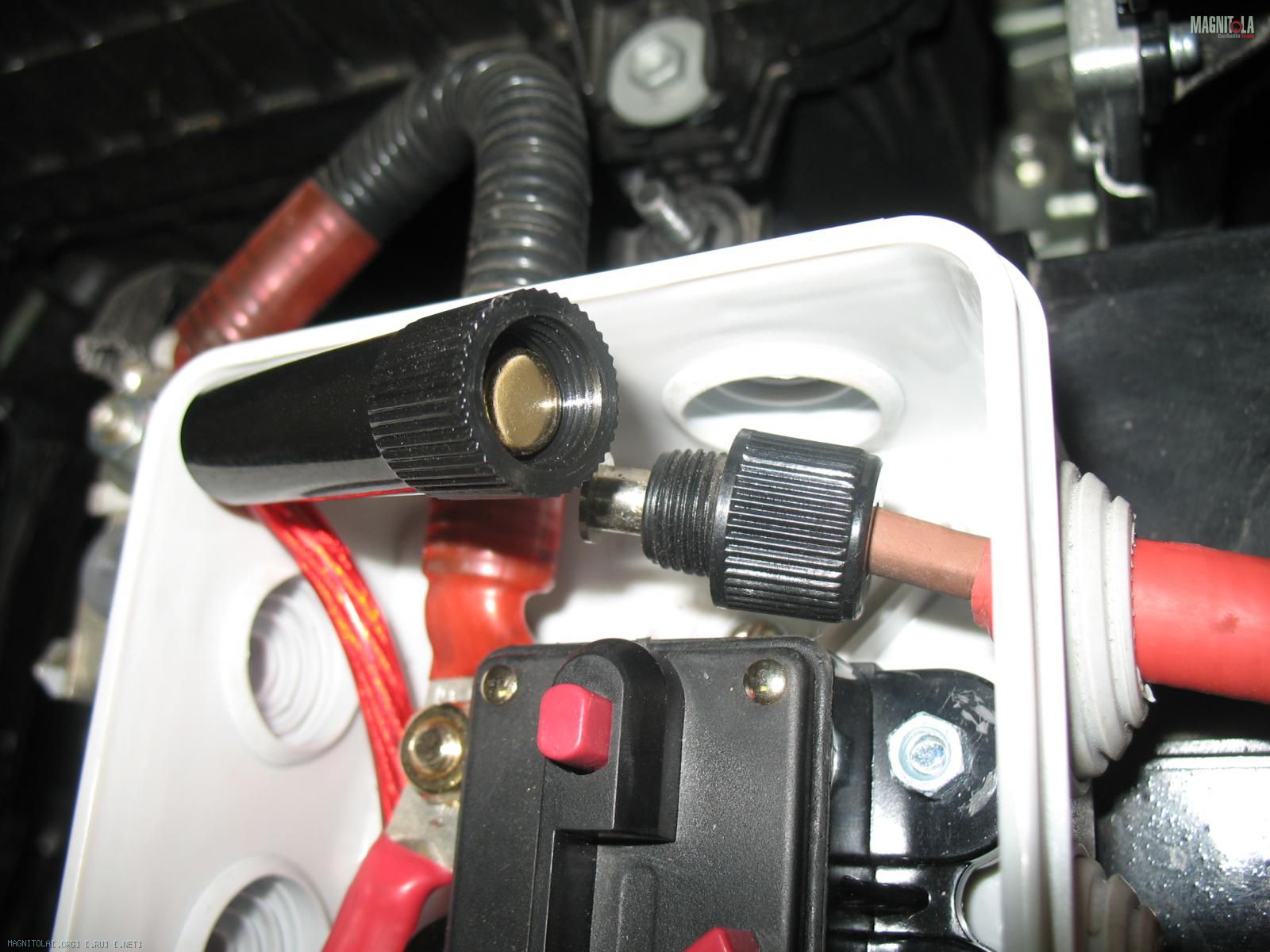

Этап третий - "БСП-1. Начало"

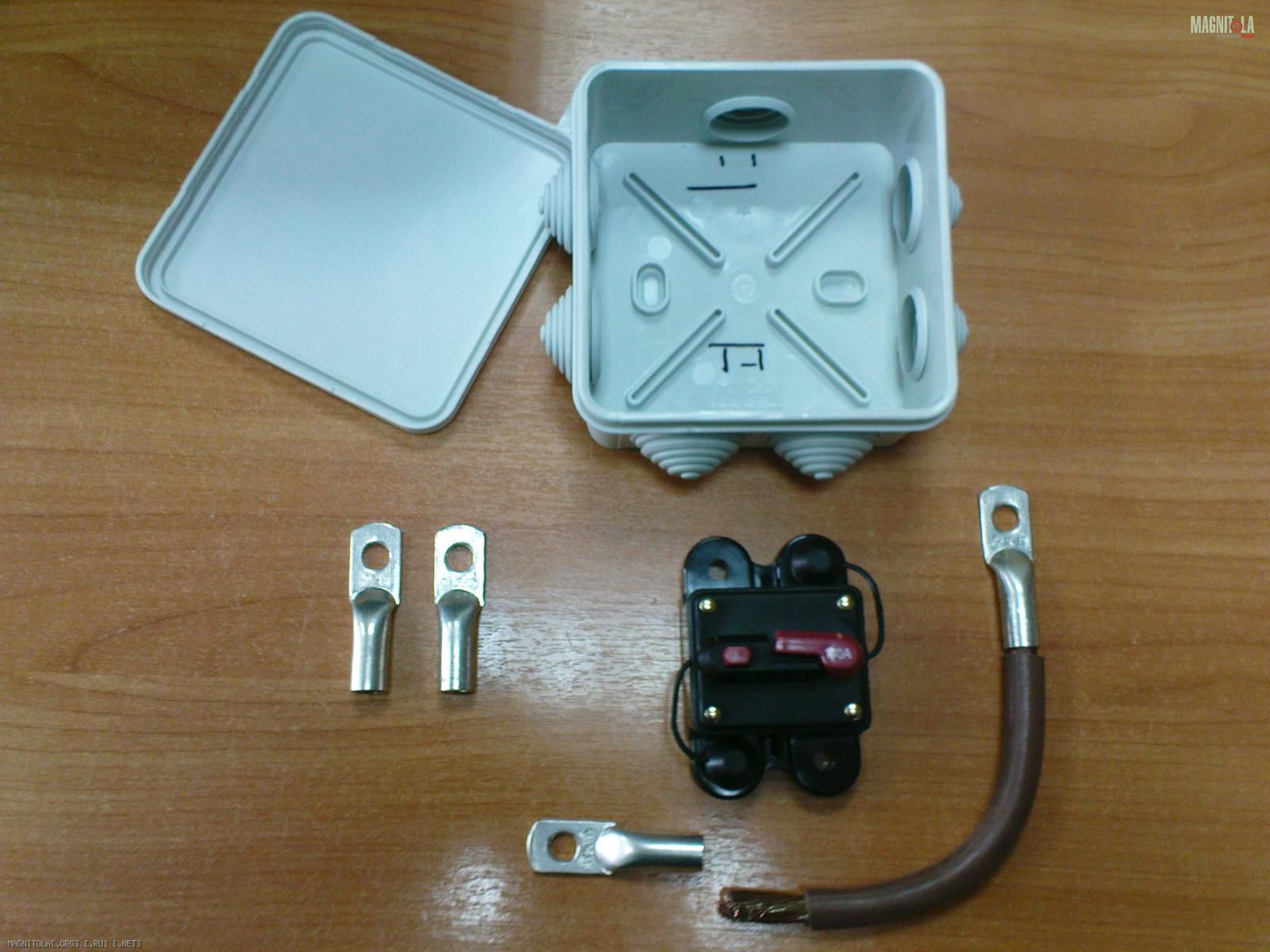

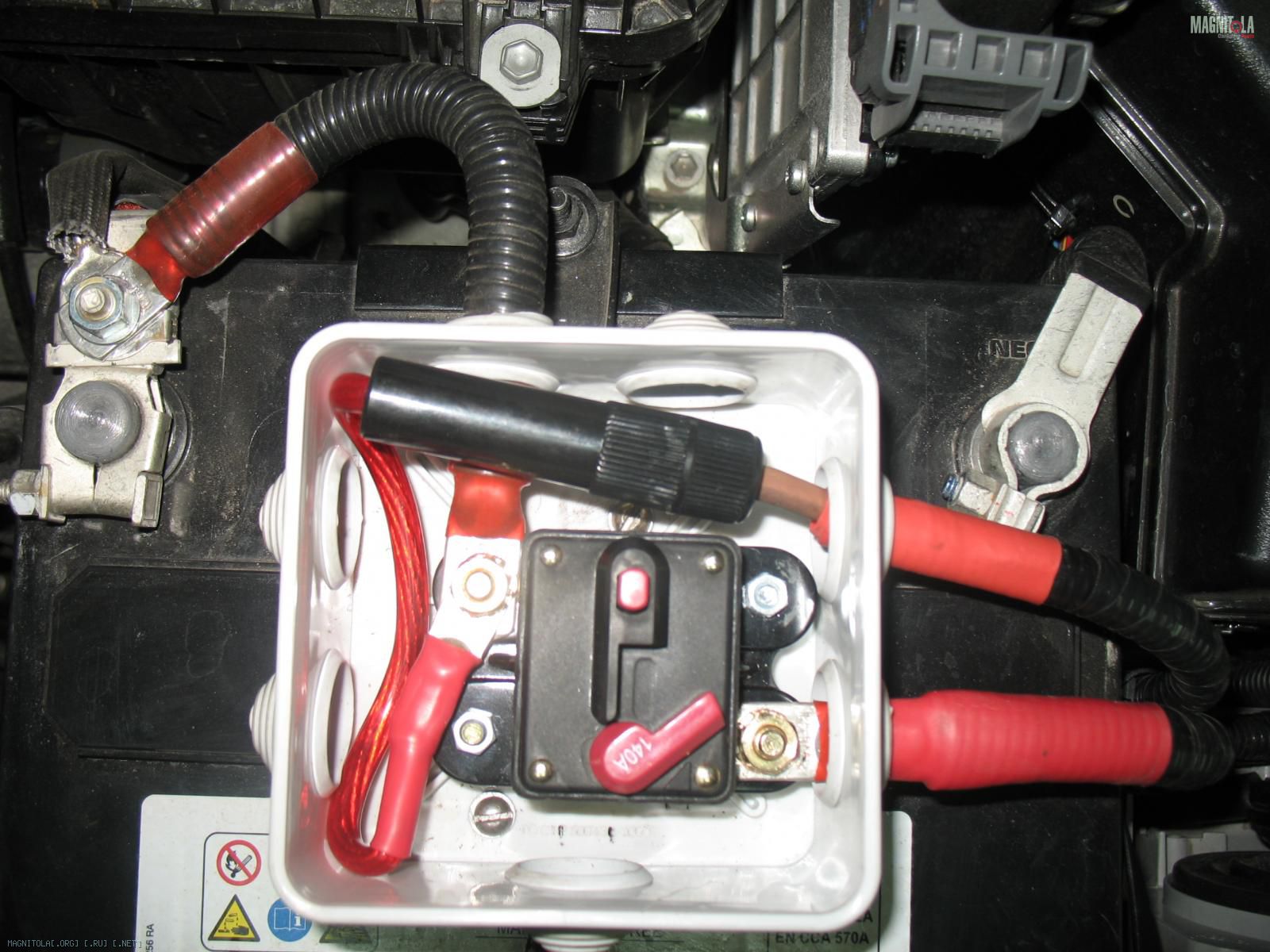

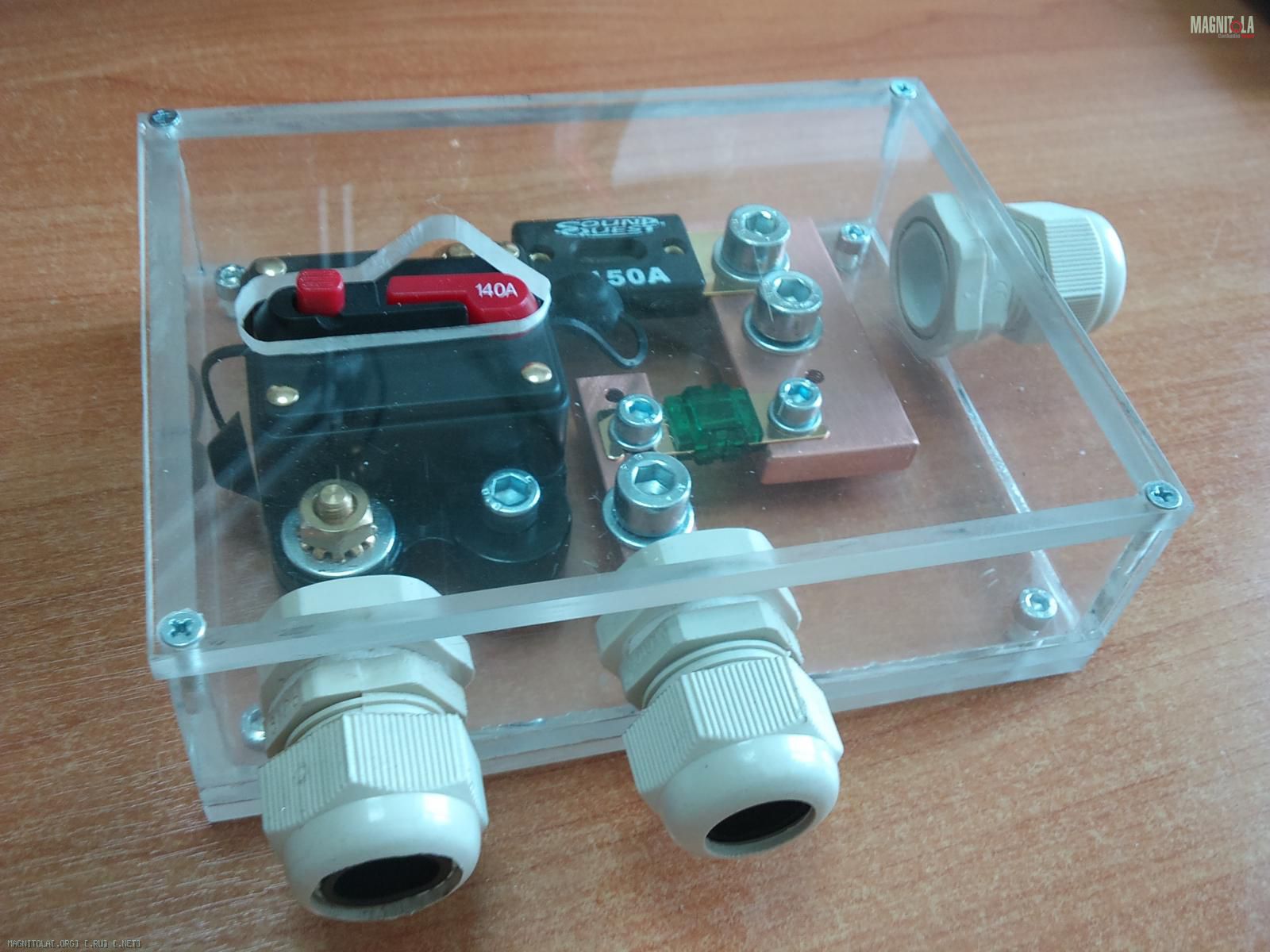

Смена авто и накопленный опыт - натолкноло на мысль разместить в достаточно удобном электротехническом корпусе сразу два устройства - предохранитель в держателе на ГУ и автомат главного провода питания усилителей. Названо было - БСП - блок силовой проводки. Устройство получилось достаточно компактным и удобным - доступ к предохранителю обещал быть быстрым - автомат защищен надежно. Устройство эксплуатировалось 3 года - особых замечаний не было.


Этап четвертый - "БСП-2. Достойное устройство"
Прошло три года со времени установки БСП первой серии. Устройство отработало верой и правдой - без особых проблем. Разве что табличку с названием приходилось менять по причине износа. Однако выявилось 2 больших замечания:
1. Неудобство каждый раз при отключении автомата - нужно открывать/закрывать крышку бокса. Закралась мысль вывести кнопки управления расцепителем автомата наружу.

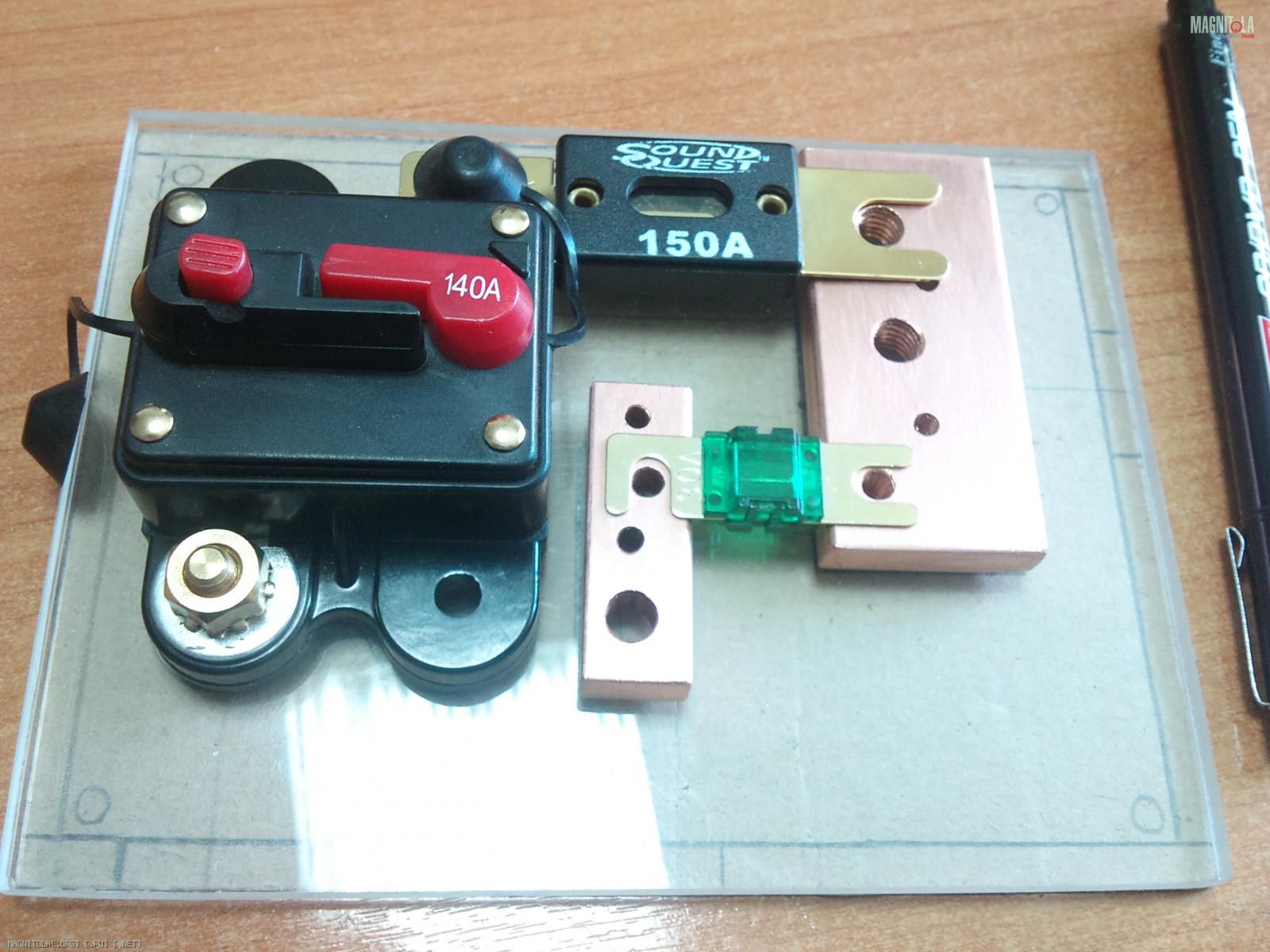

2. Толи от лишнего зачитывания форума, толи от своего изменившегося мнения - закрались сомнения в надежности устройства защиты. Но менять автомат просто на более надежный предохранитель не хотел - он был очень удобен для полного отключения системы. Поэтому пришла простая мысль - совместить автомат в роли расцепителя и предохранитель в роли основного устройства защиты. Плюс также разместить под одной крышей и предохранитель питания ГУ.

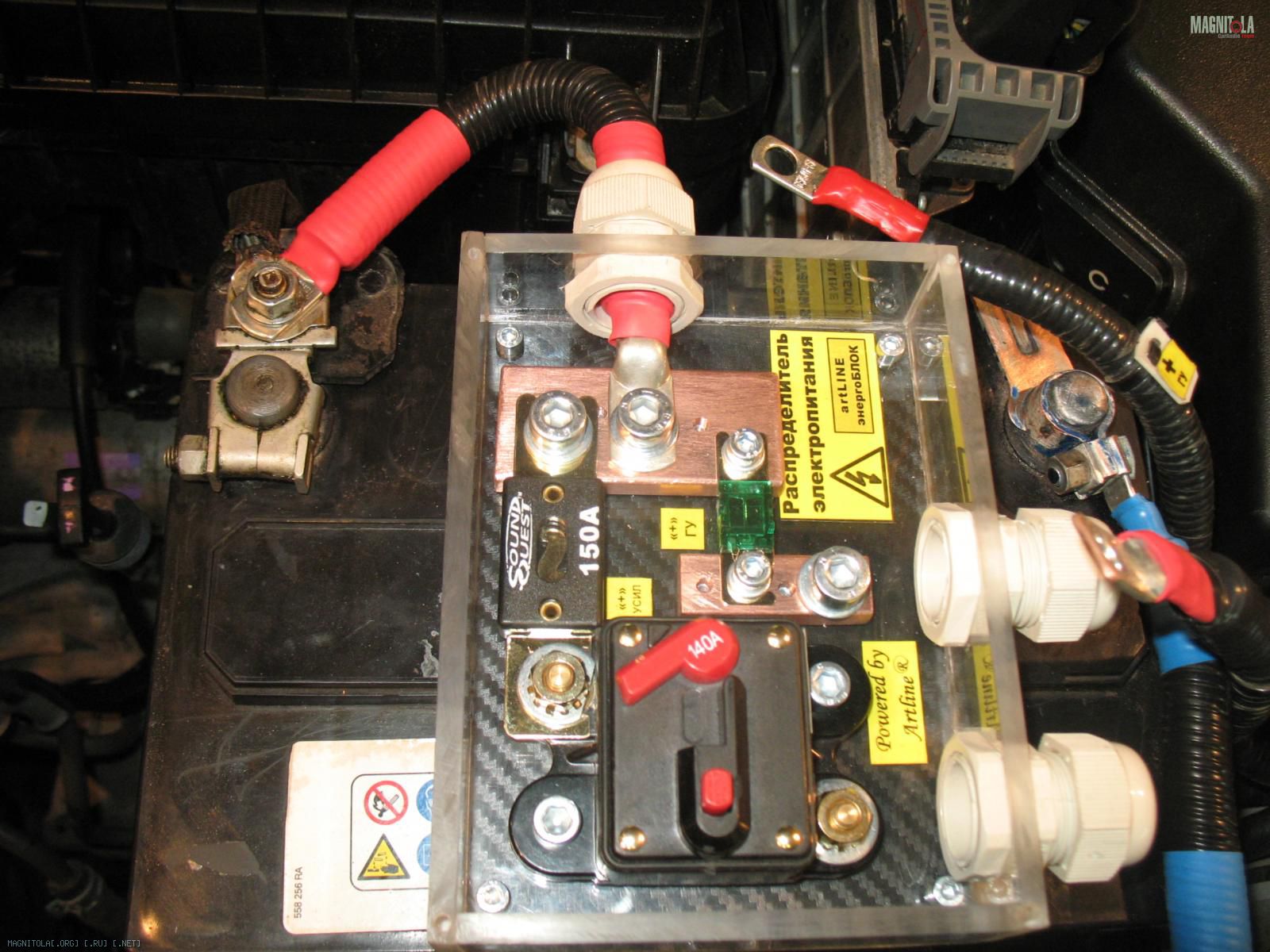

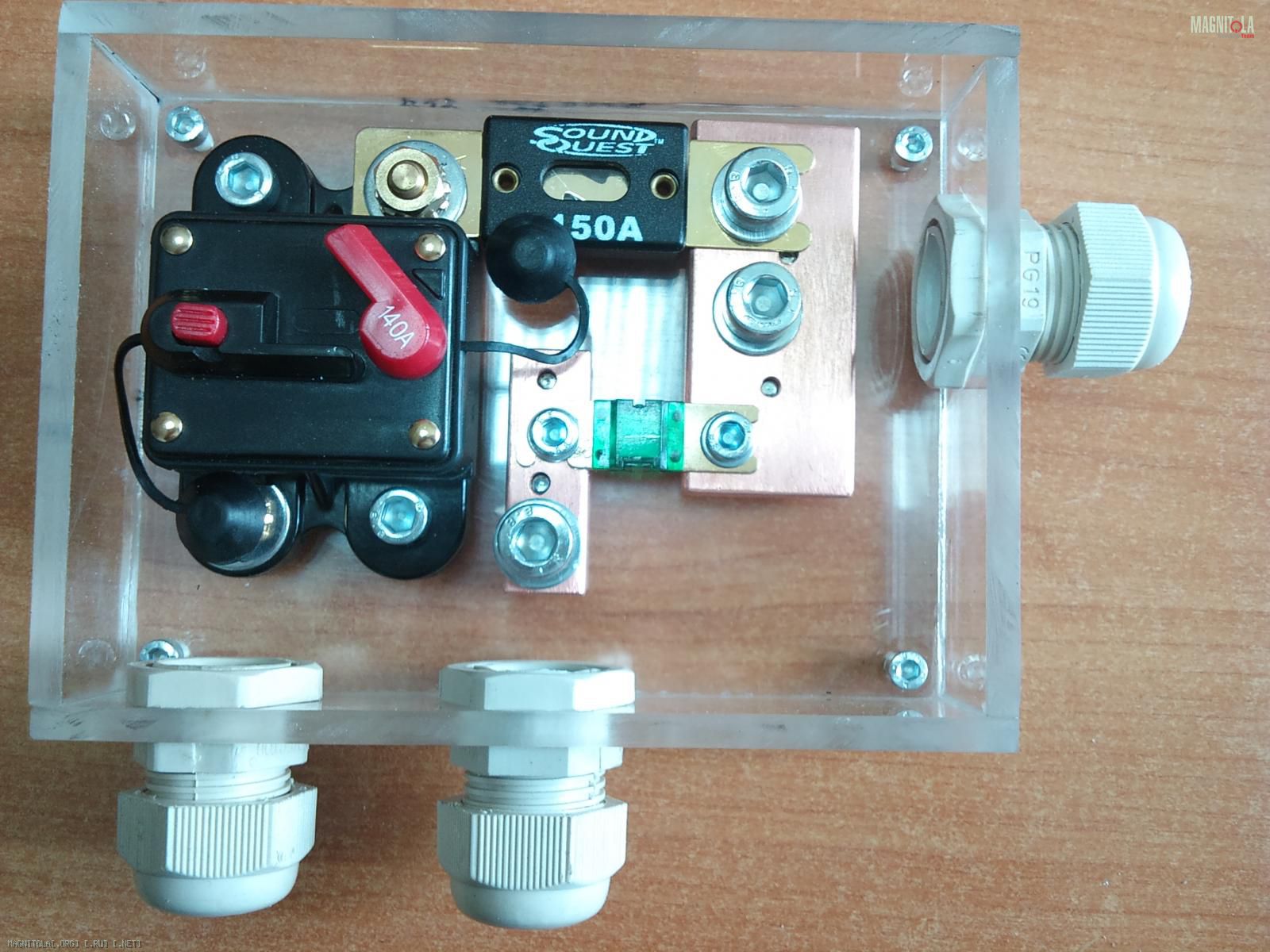

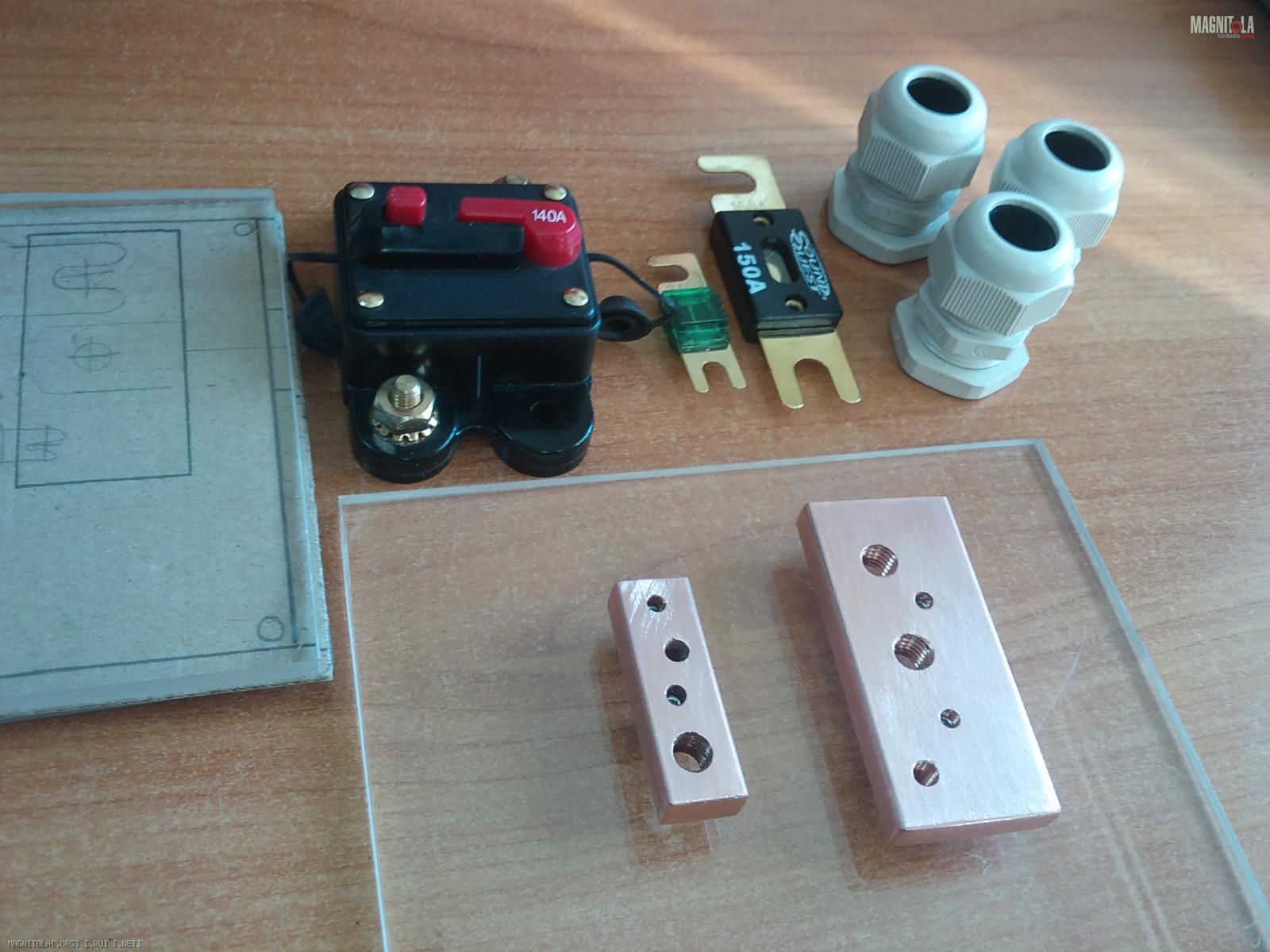

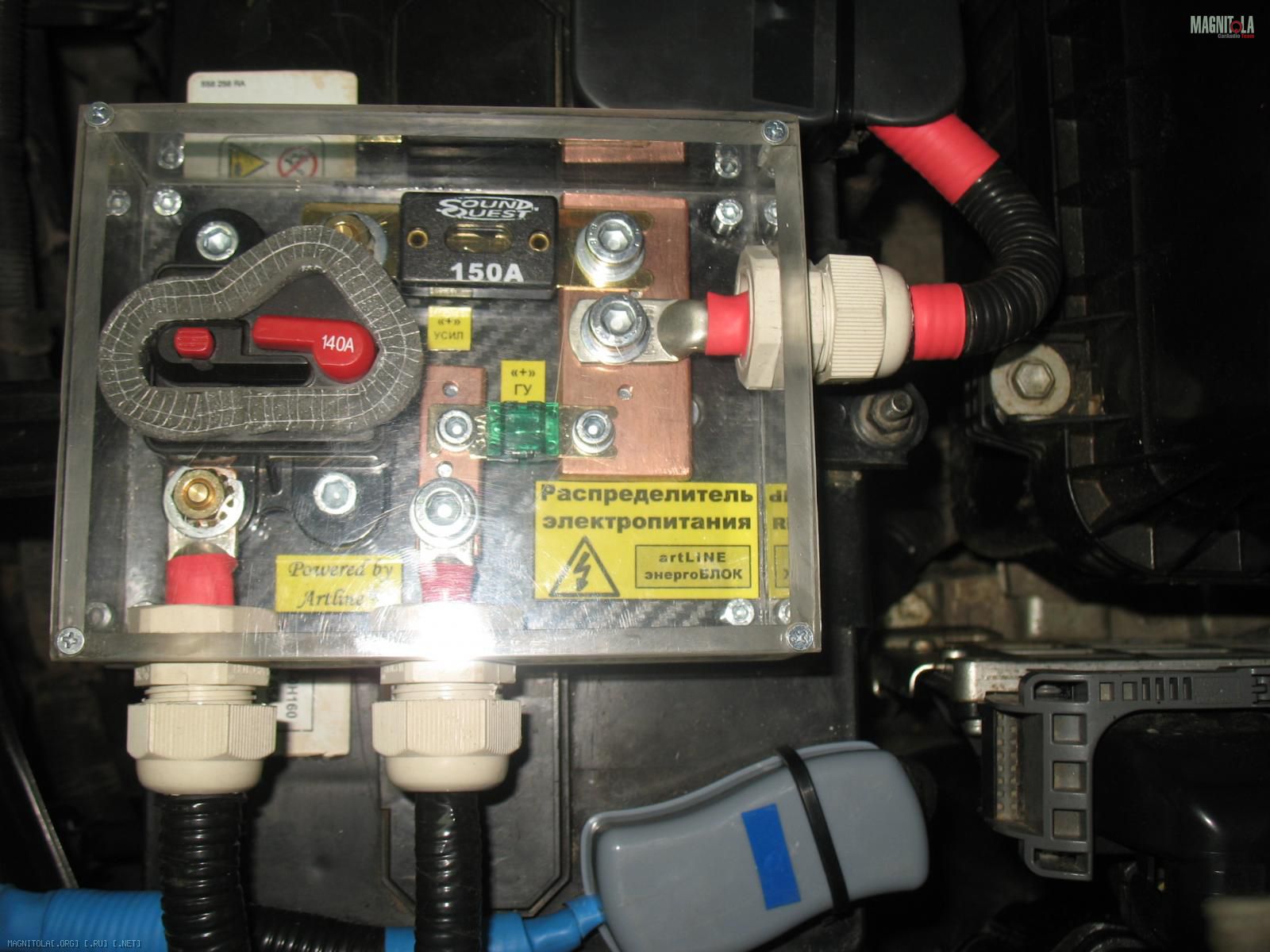

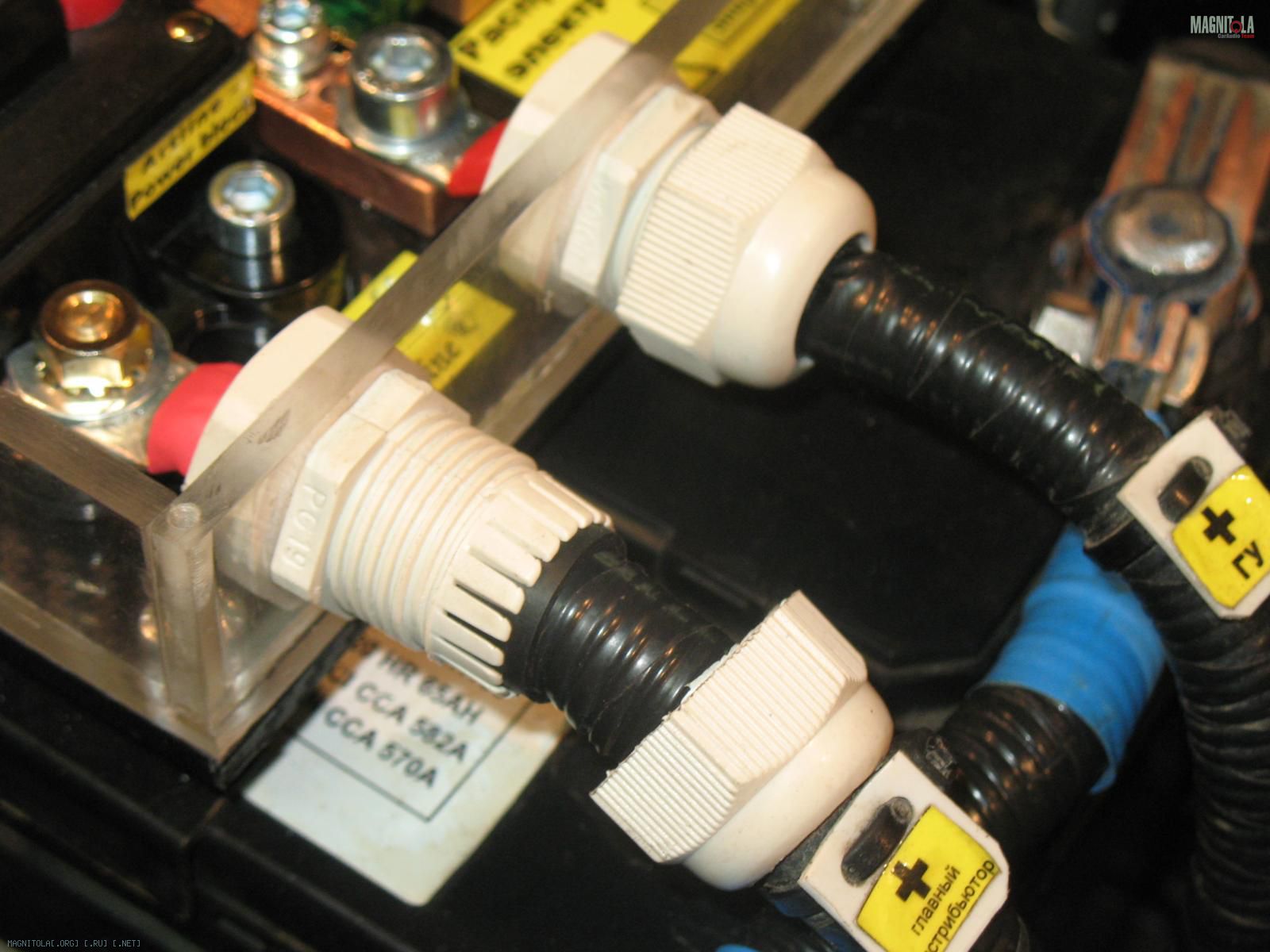

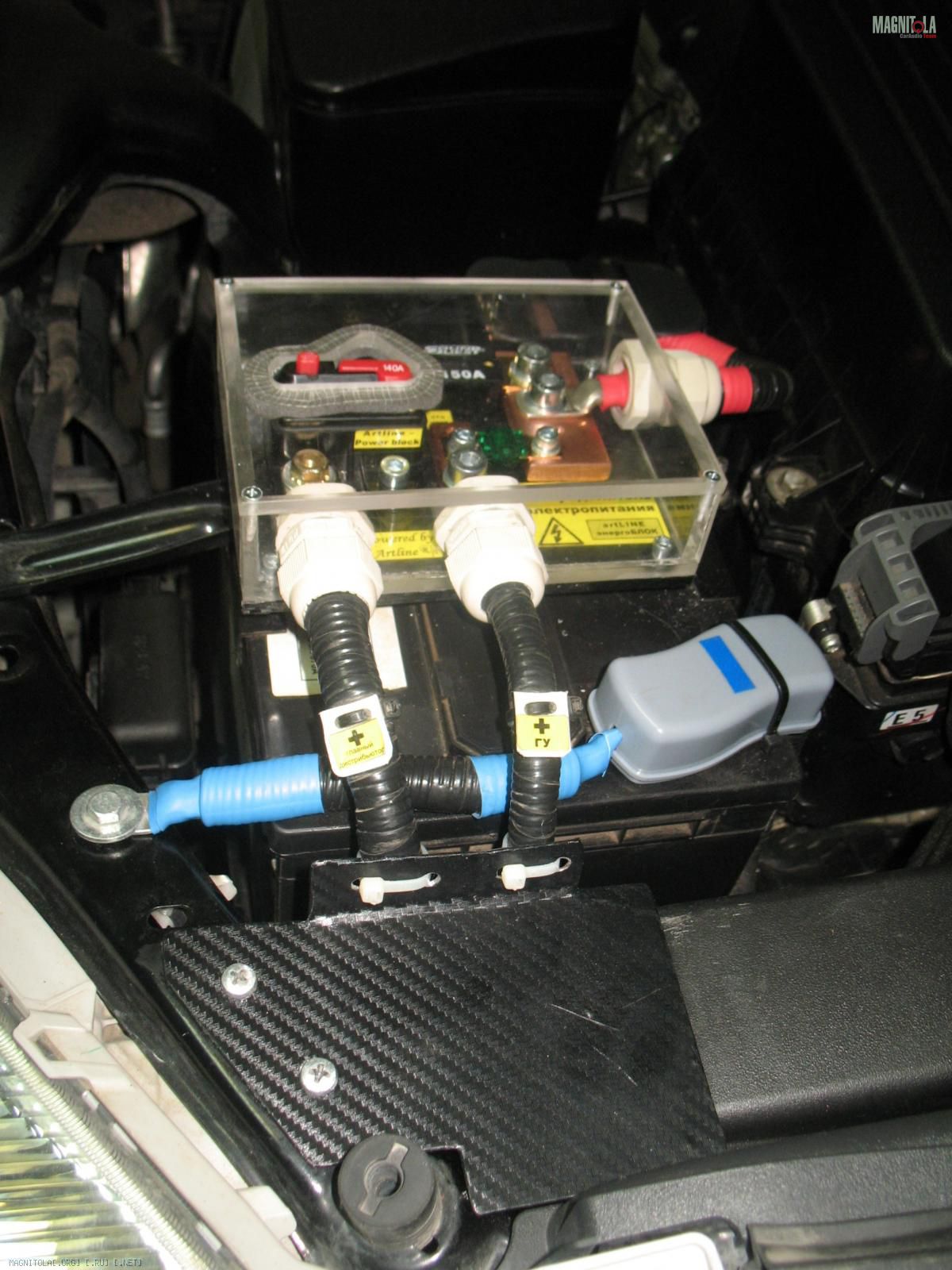

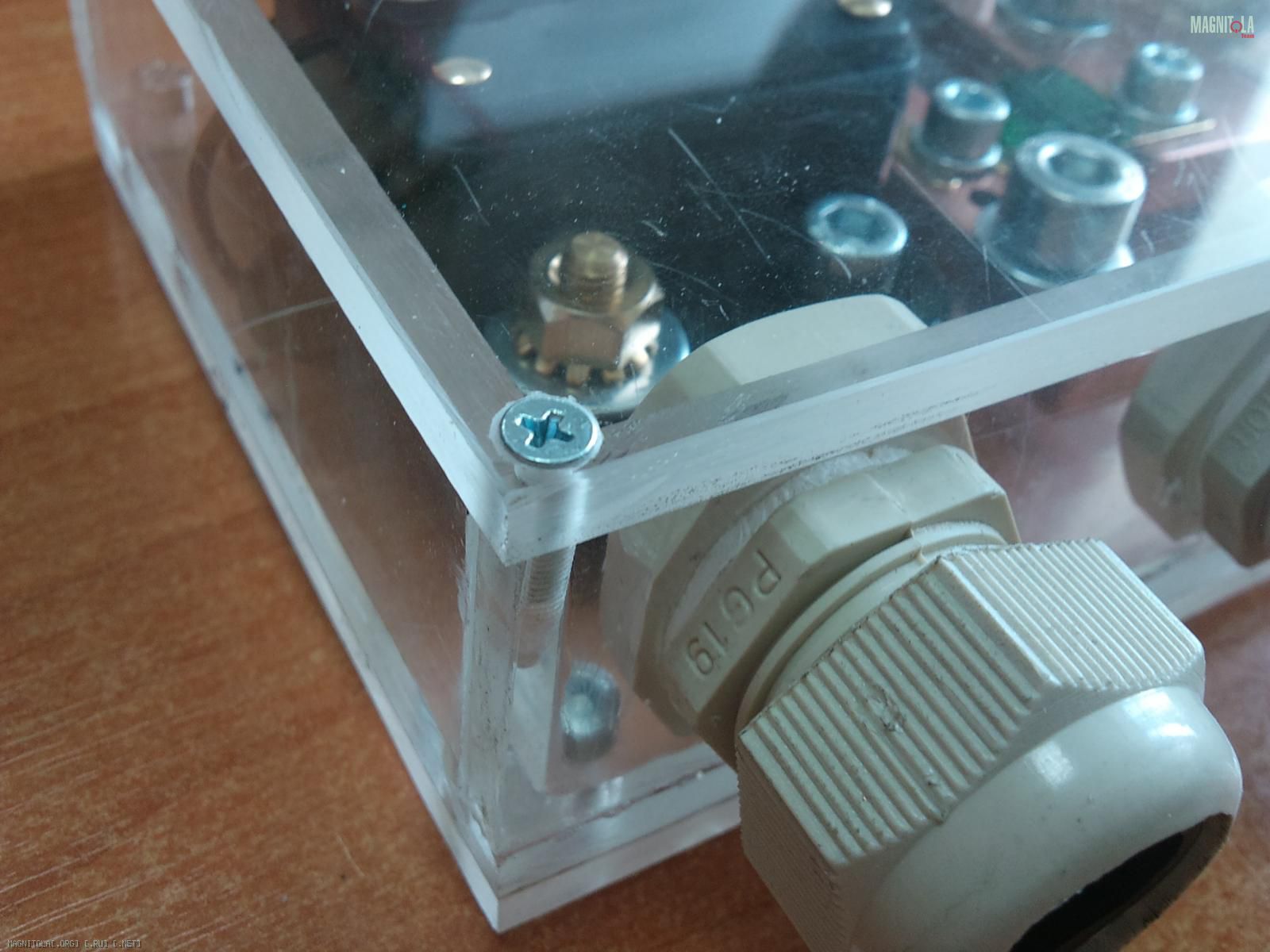

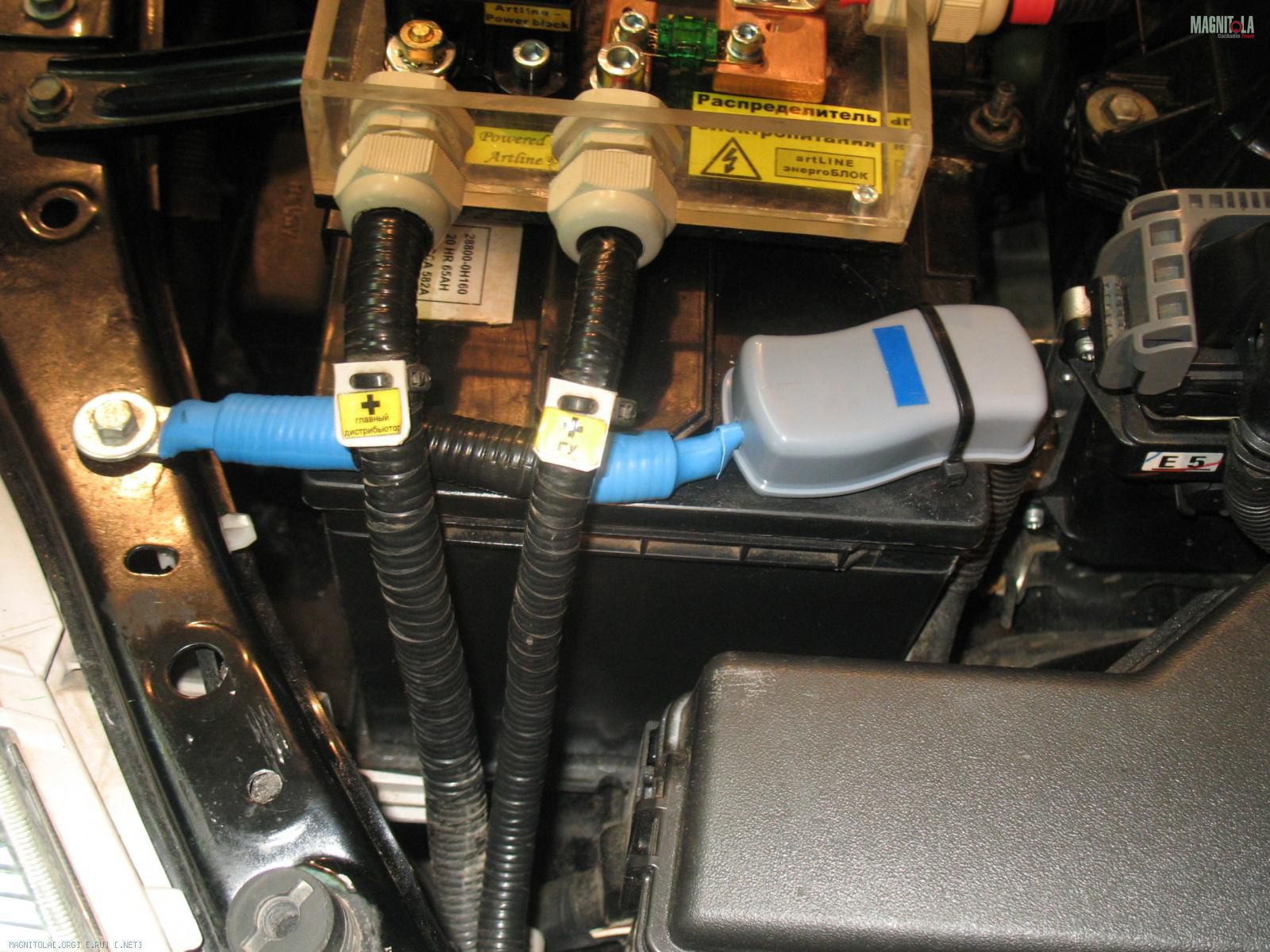

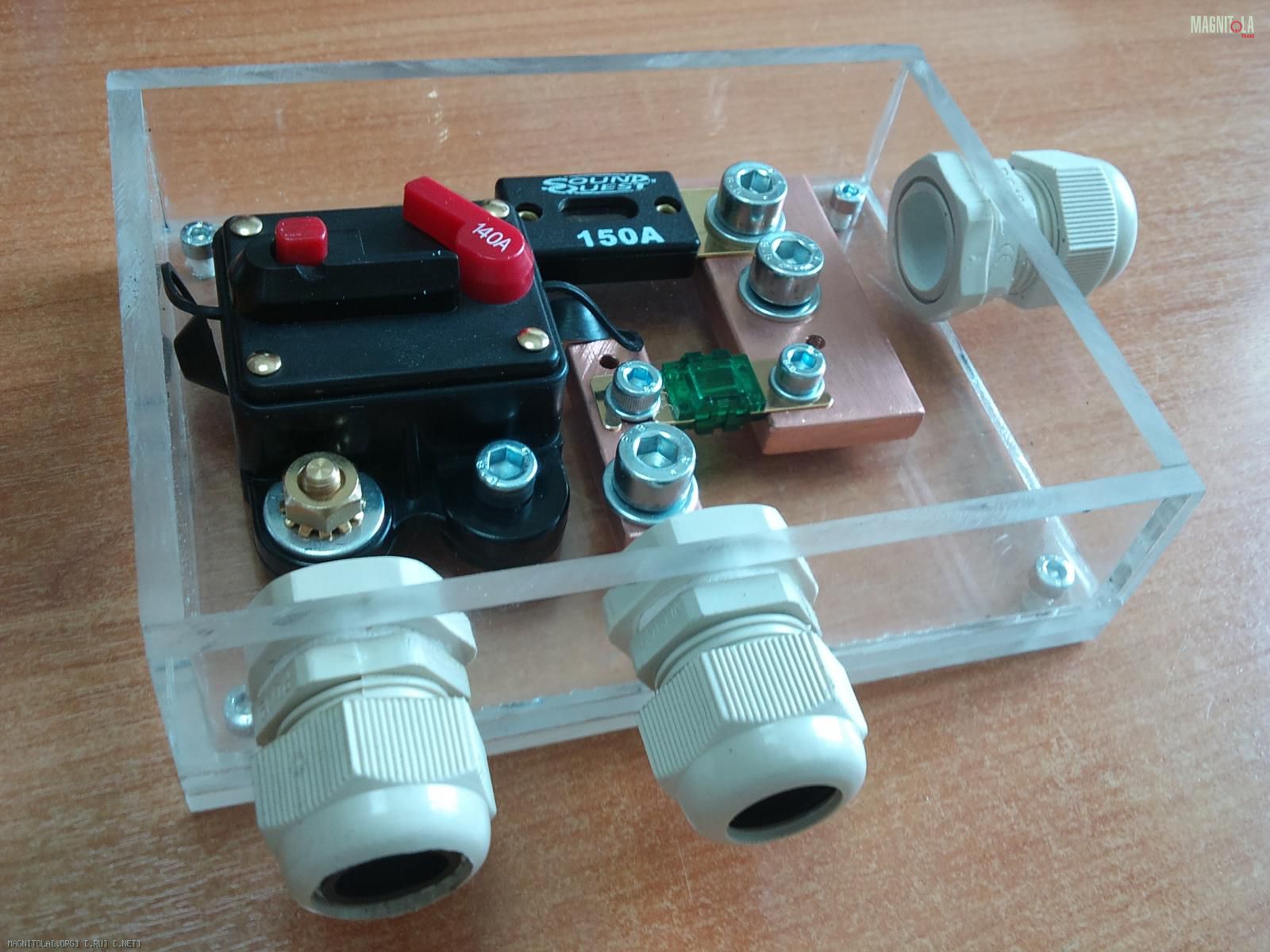

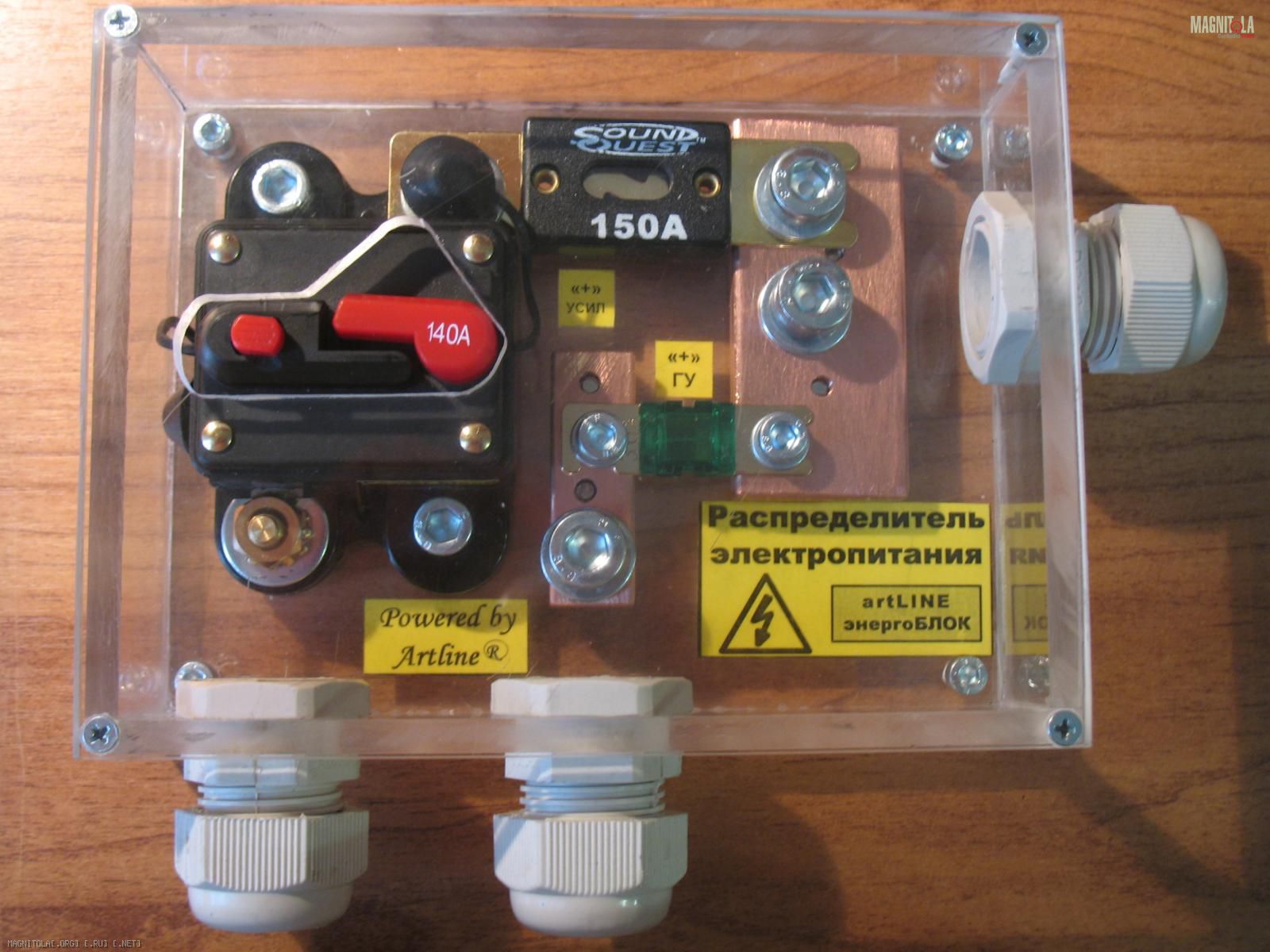

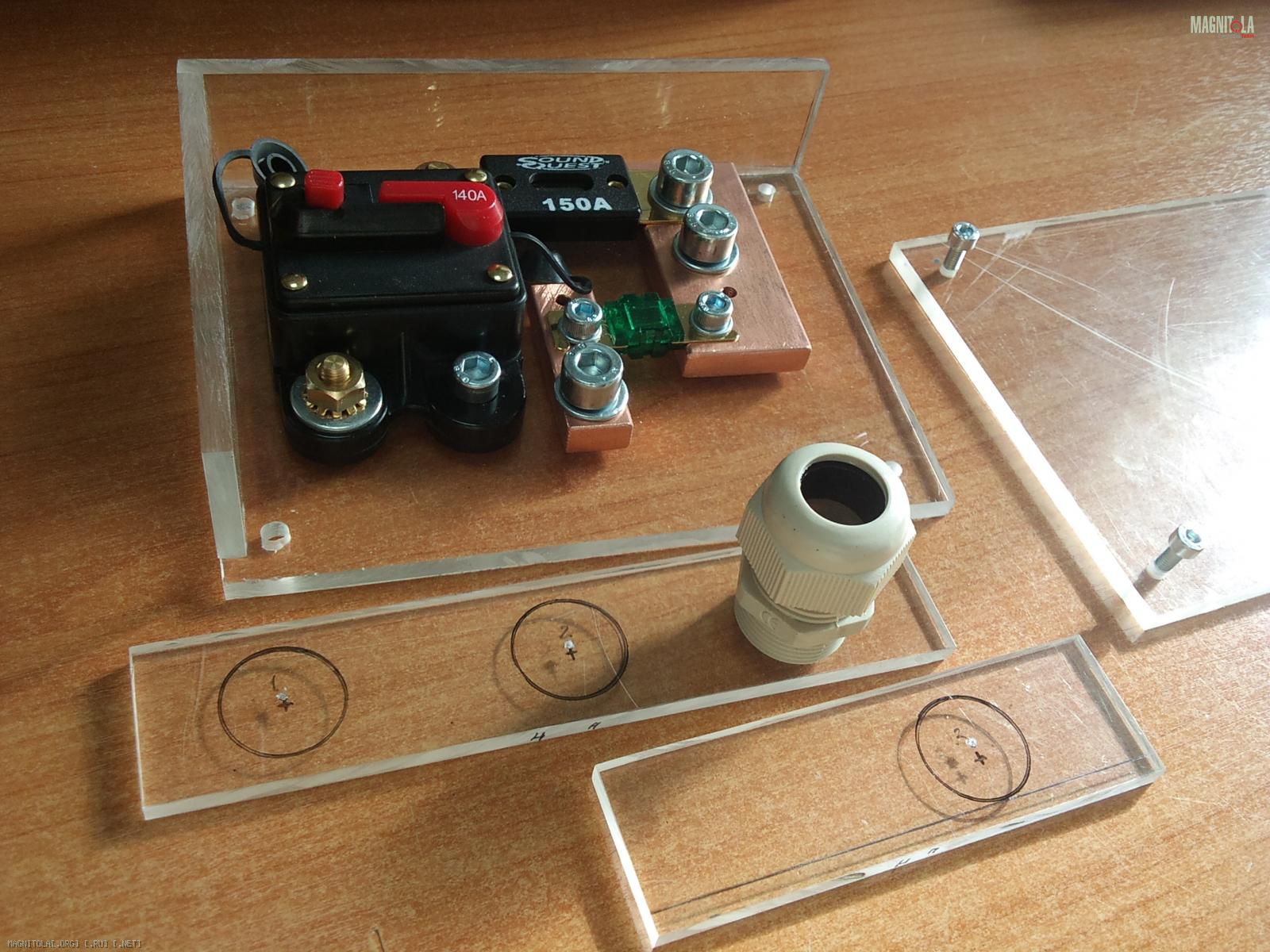

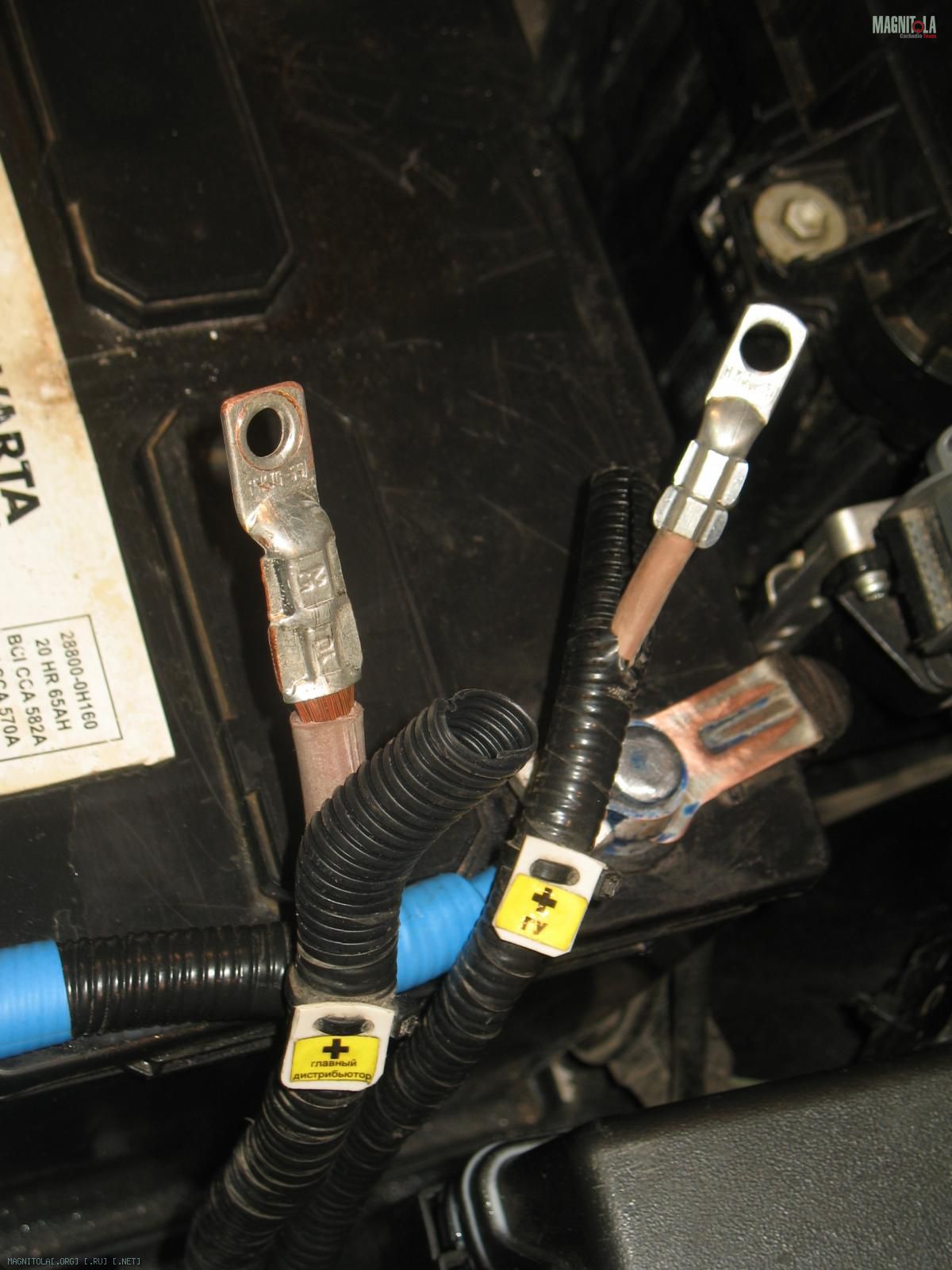

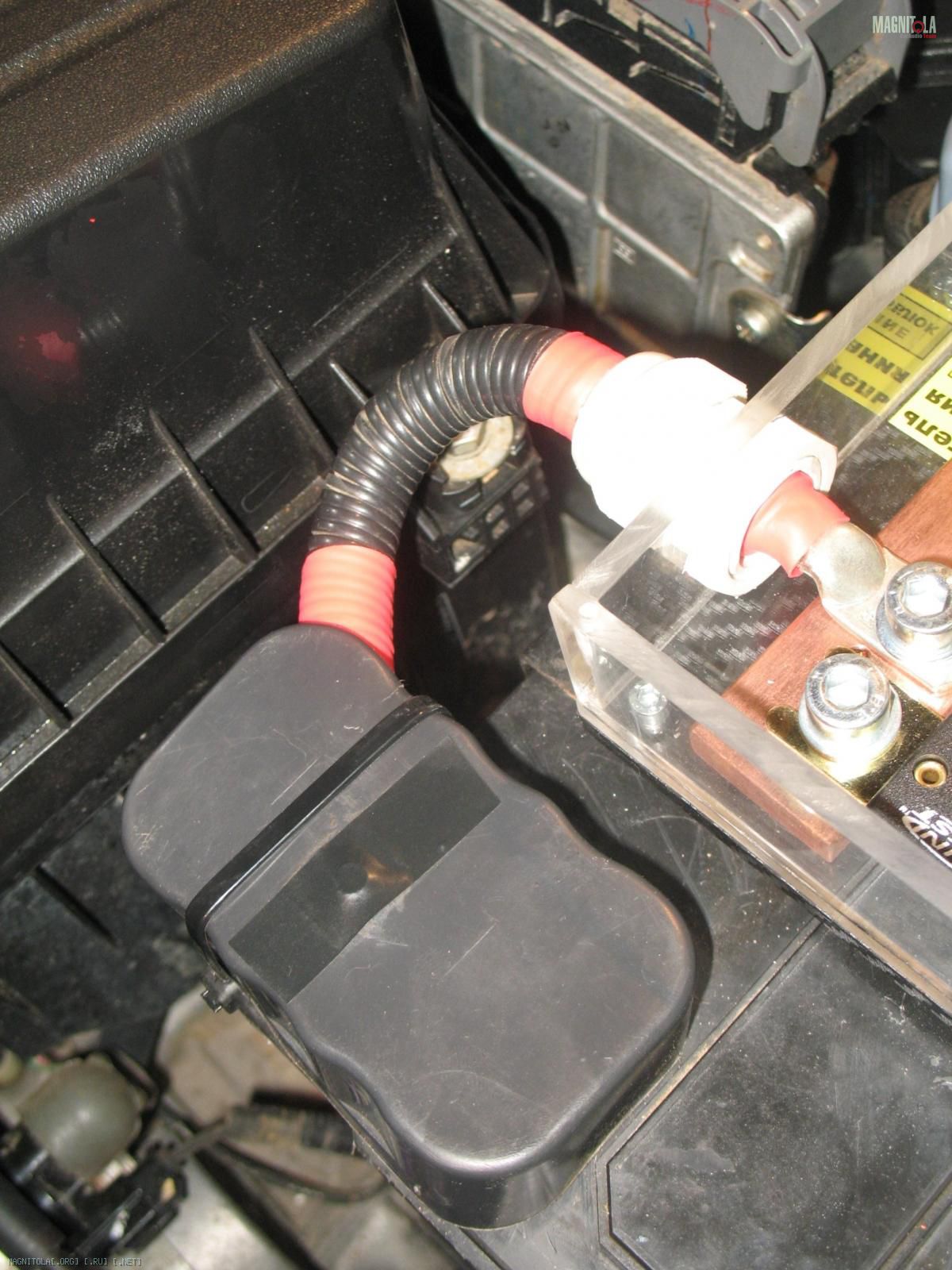

Что из этого вышло видно ниже. К вопросу подошел со всем старанием творчески. Корпус целенаправлено был выполнен из оргстекла 5 мм - для красоты и визуального контроля предохранителей. Распределитель отлично вписался на место бывшего демонтированного БСП-1. Кнопка управления автоматом-расцепителем выведена на поверхность и изолирована по периметру от попадания пыли внутрь устройства. Корпус устройства полностью герметичен и брызгозащищен - кабельные ввода очень прочно через сальники затянуты, крышка вплотную и окно для кнопок автомата также уплотнено.

из чего сделана площадка и как крепится,не разобрал на фото

Сообщение от MyLacetti

Артем,из чего сделана площадка и как крепится,не разобрал на фото

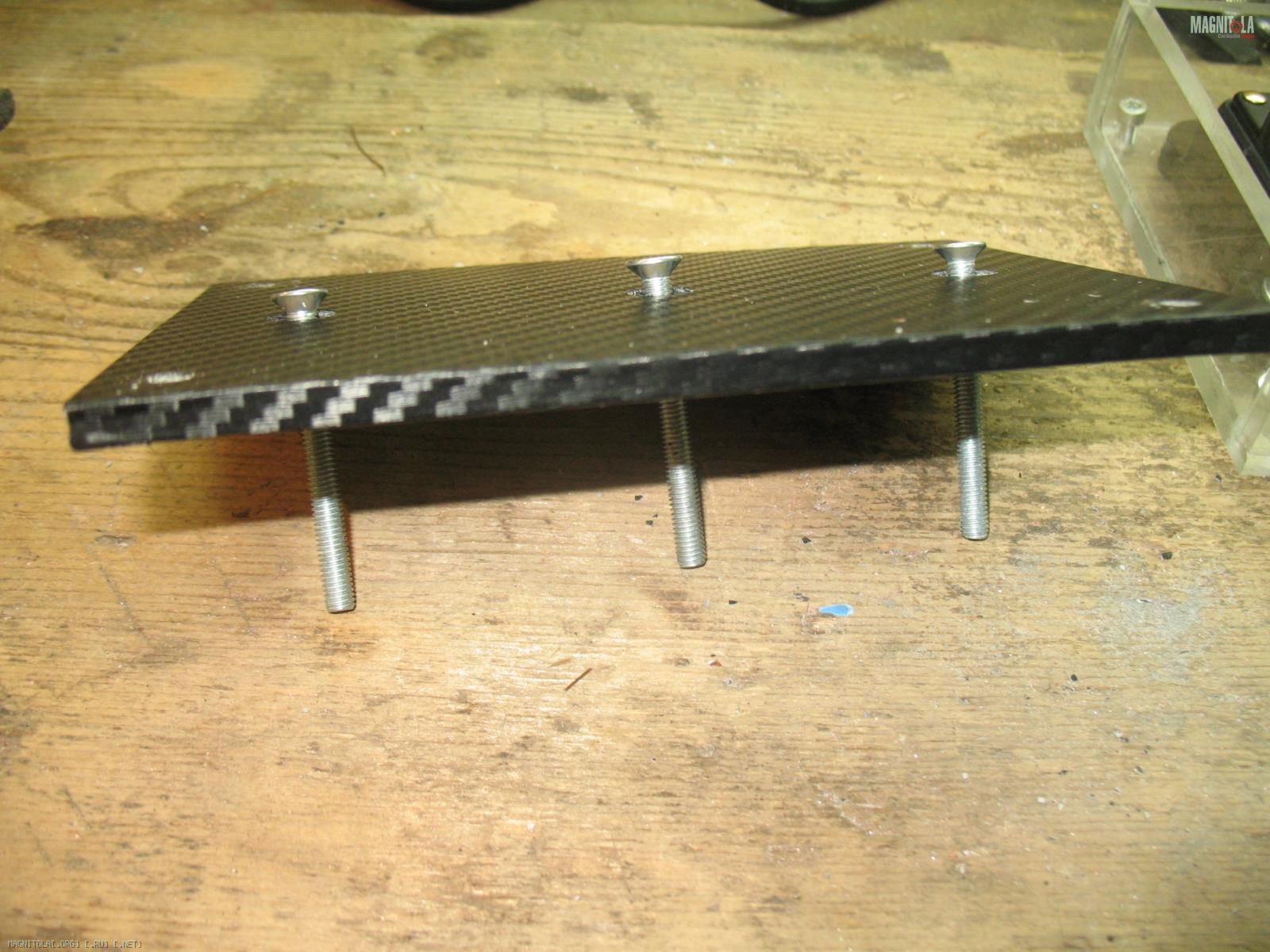

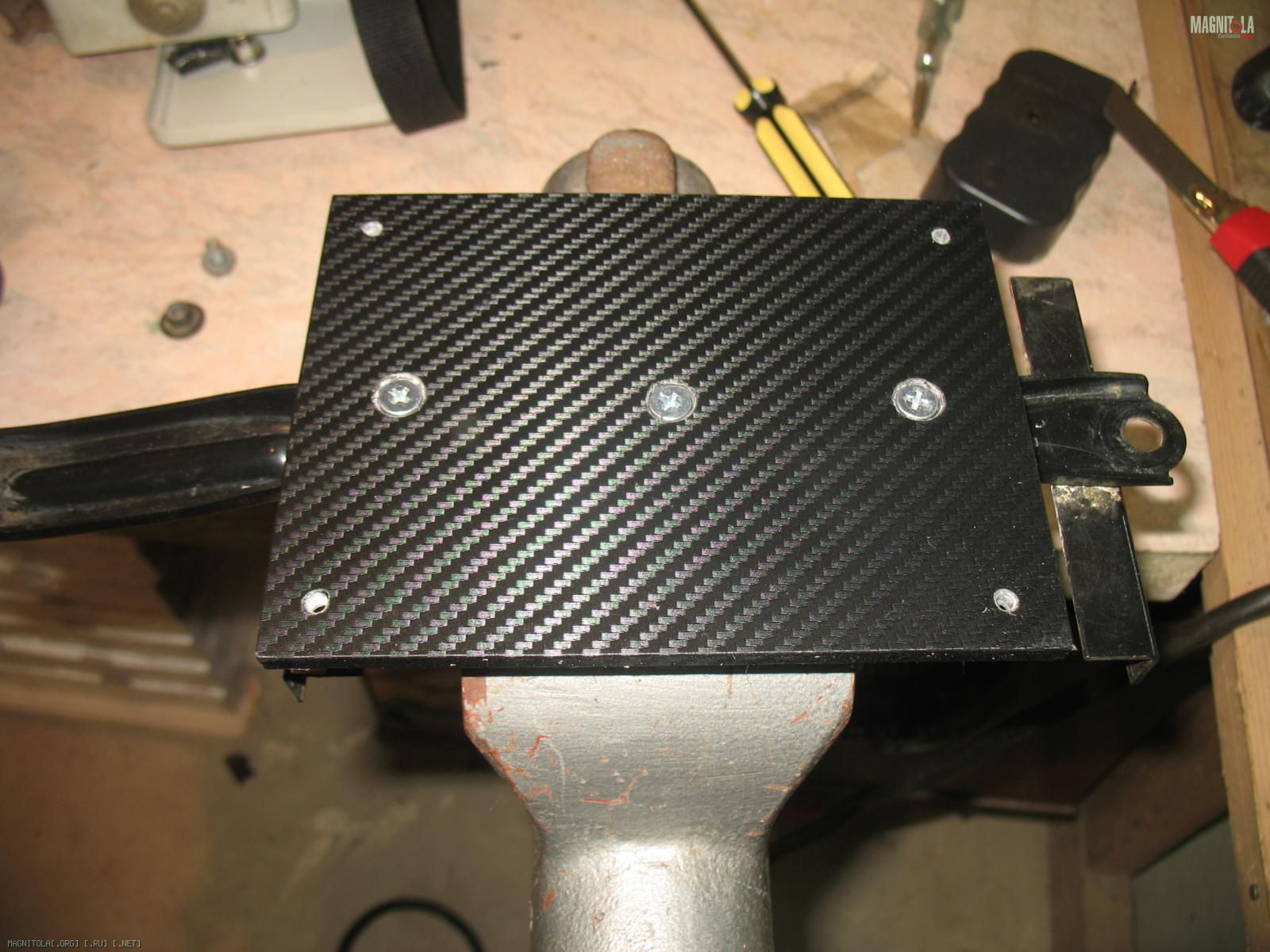

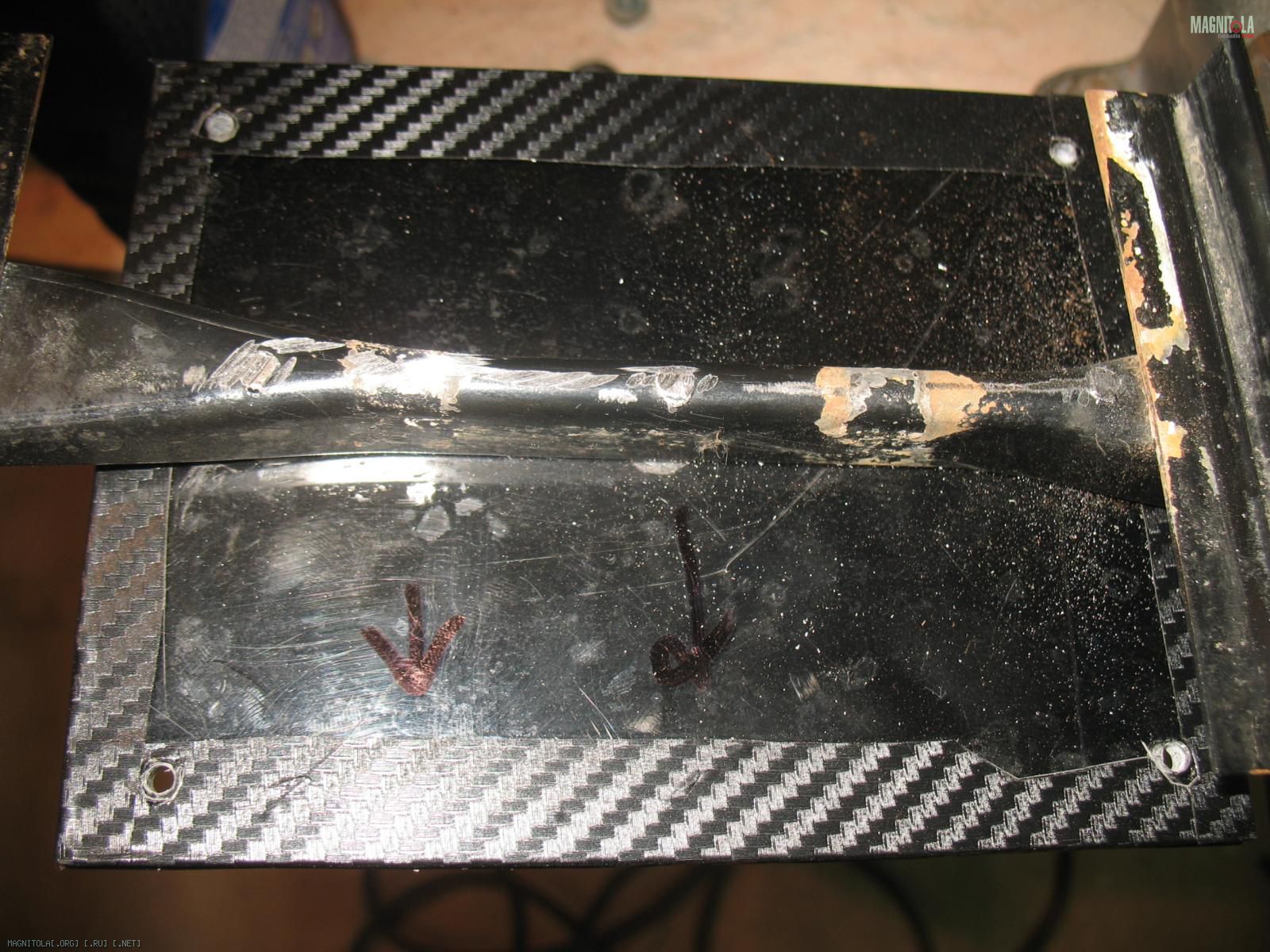

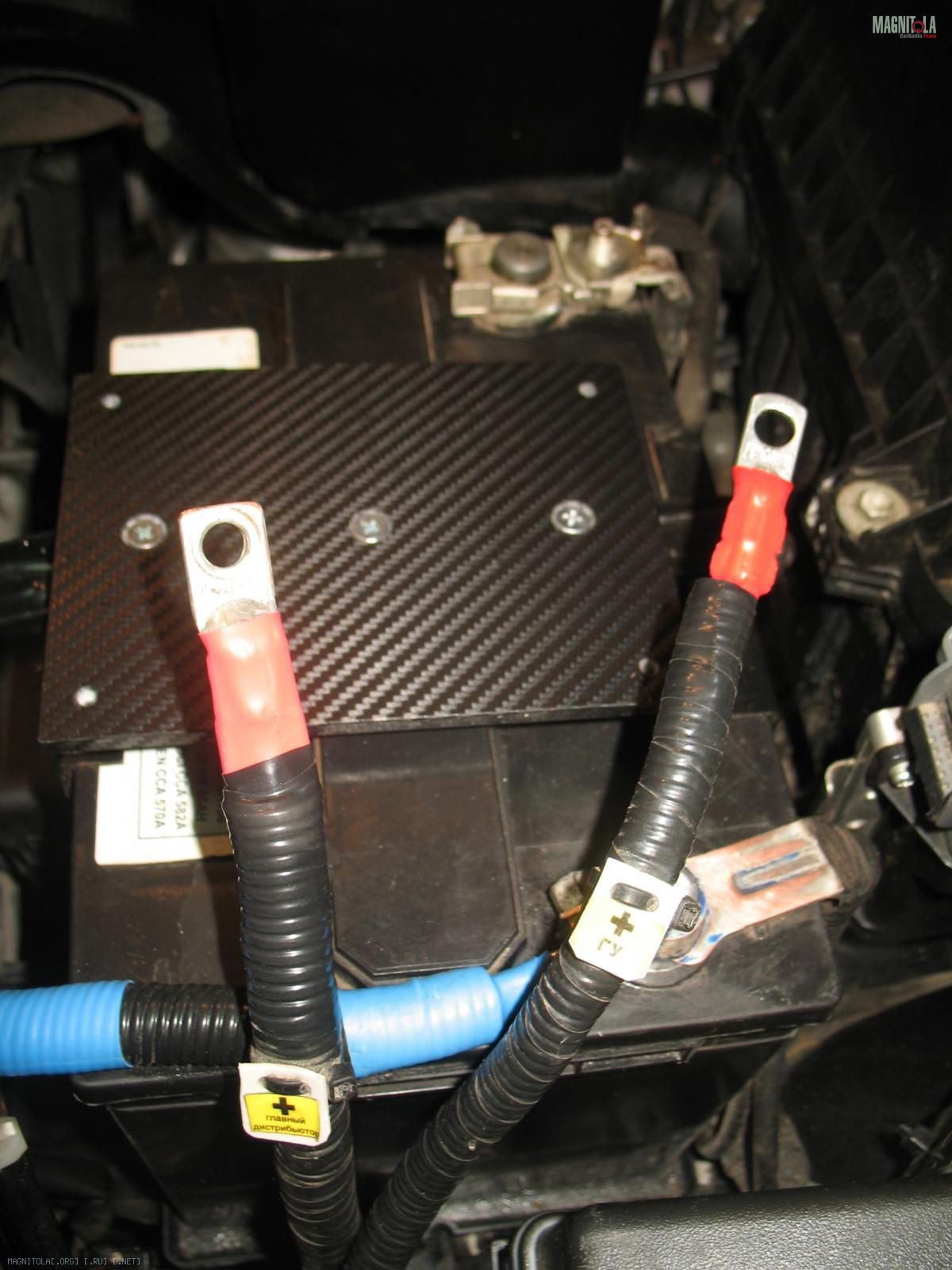

Площадка из того же оргстекла - обтянута пленкой под карбон. Крепление к планке акб на 3 М5. Фото добавил!
