Направление шириков BEWITH

  1. #51
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45328
    Регистрация
    06.04.2011
    Город/село
    Красноярск
    Сообщений
    515
    Спасибо (Раздал)
    157
    Спасибо (Получил)
    372

    Re: Направление шириков BEWITH

    Дали мне ссыль на сайт ребятишек,заботливо и грамотно укладывающих эти ширики в 4х литровые боксы : http://blog.naver.com/PostThumbnailV...entCategoryNo=

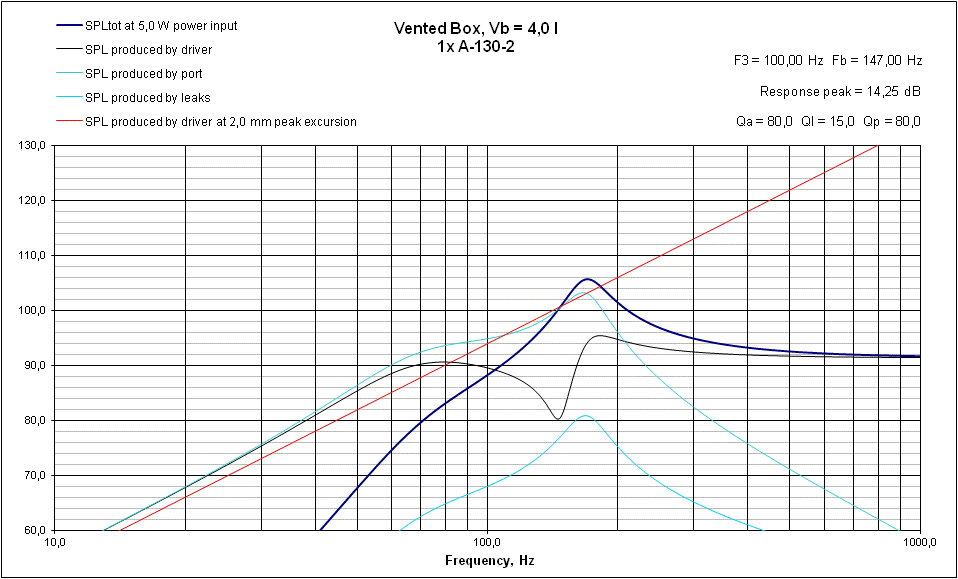

    Может у меня с ними разные Т/С параметры,может звезды не так встали,но если я свою прогу подгоняю под их измеренный резонанс бивиса в боксе = 147 Гц,то выходит огроменная кракозябра в 14 дБ:
    Нажмите на изображение для увеличения
Название: VB Response А-130-2.gif
Просмотров: 249
Размер:	27.1 Кб
ID:	649616

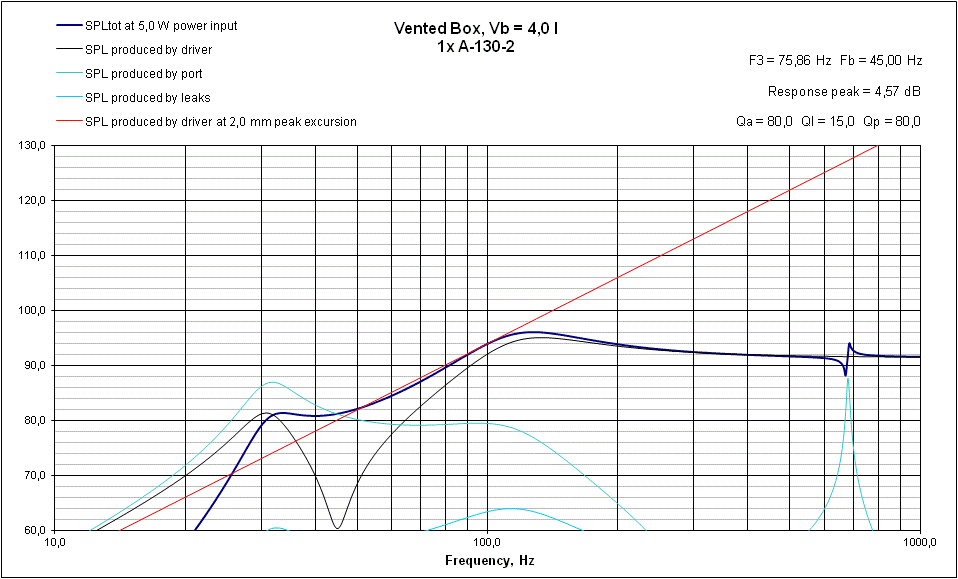

    если подставить в прогу габариты их трубы ФИ = 3 х 23 см,то горб снизится и появится свист фазика на 680 Гц :
    Нажмите на изображение для увеличения
Название: VB Response А-130-2,труба ФИ - 3 х 23 см..gif
Просмотров: 283
Размер:	28.5 Кб
ID:	649618

    и в любом случае подводимая к этим среднечастотникам мощность ( я вводил для них линейный ход в 2 мм (Р-0)) выйдет не более 5 Вт.Если этим А-130 отрезать диапазон ниже 200 Гц,то могут и поболе переварить.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #52
    Авторитет Технический директор
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2245876 Аватар для ДЕД
    Регистрация
    09.04.2009
    Город/село
    Москва СВАО
    Сообщений
    13,000
    Спасибо (Раздал)
    27634
    Спасибо (Получил)
    46462
    Более 5 лет на форуме

    Re: Направление шириков BEWITH

    Как много нового узнал.


  4. #53
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 5189
    Регистрация
    31.10.2008
    Город/село
    Нижний Новгород (г.Горький)
    Сообщений
    117
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    118

    Re: Направление шириков BEWITH

    так причесать то есть чем )


  5. #54
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16134 Аватар для raspic
    Регистрация
    17.01.2013
    Город/село
    Красноярск
    Сообщений
    394
    Спасибо (Раздал)
    255
    Спасибо (Получил)
    373

    Re: Направление шириков BEWITH

    Всем кому могут понадобиться яйца для Бивисов. Замоделировал, выкладываю. https://yadi.sk/d/L3oP8yi2c7Gk7
    По ссылке файл AutoCAD, в СолидВоркс не работал никогда.
    Из отличий от оригинала:
    1) Немного меньше получилась площадка для крепления яйки, мм на 5 уже, исправлять ну очень тяжело, я в 3d моделировании профан полный.
    2) Бивисы даже решеточку гриля сделали несимметричной, я с этим возиться не стал, сделал по широкому краю.
    3) Дырочки под провода и болты крепления яиц сверлить не стал. Можно по месту сделать

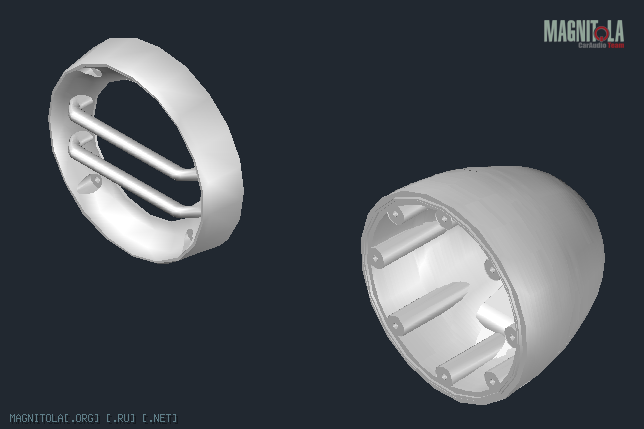

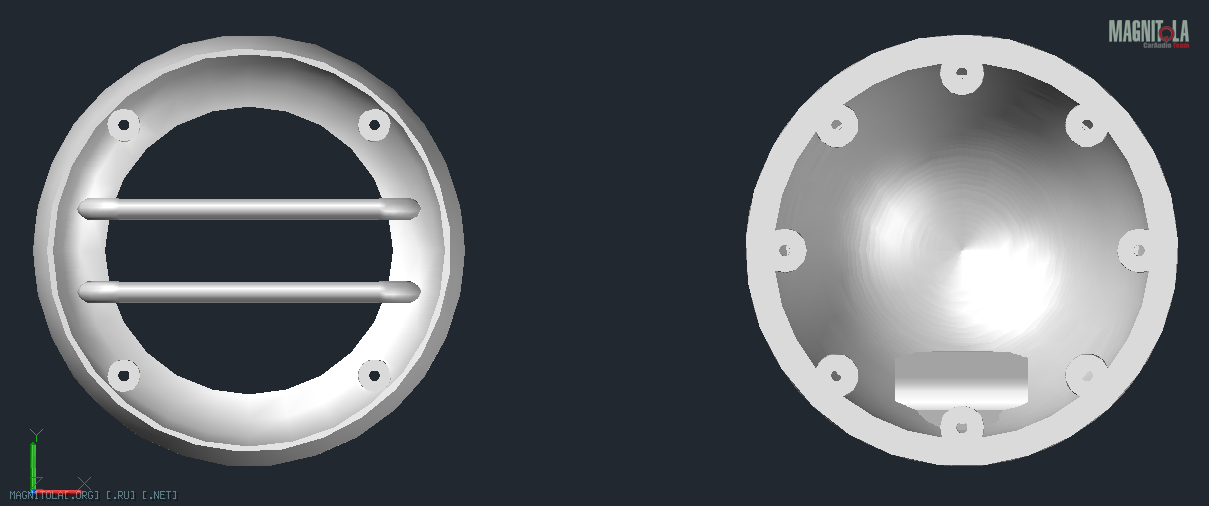

    Выглядит вот так
    Нажмите на изображение для увеличения
Название: Яйца.png
Просмотров: 0
Размер:	61.0 Кб
ID:	658412Нажмите на изображение для увеличения
Название: Яйца1.png
Просмотров: 0
Размер:	137.4 Кб
ID:	658414

    Да, вся модель пустотелая, как ее сделать заполненной я не знаю. Возможно СолидВоркс умеет. Имейте в виду когда будете кому то отдавать печатать/фрезеровать/отливать


  6. #55
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 25884
    Регистрация
    18.04.2010
    Город/село
    ростовская обл. г. Пролетарск
    Сообщений
    284
    Спасибо (Раздал)
    420
    Спасибо (Получил)
    403
    Автор

    Re: Направление шириков BEWITH

    Цитата Сообщение от raspic Посмотреть сообщение
    Всем кому могут понадобиться яйца для Бивисов. Замоделировал, выкладываю. https://yadi.sk/d/L3oP8yi2c7Gk7
    По ссылке файл AutoCAD, в СолидВоркс не работал никогда.
    Из отличий от оригинала:
    1) Немного меньше получилась площадка для крепления яйки, мм на 5 уже, исправлять ну очень тяжело, я в 3d моделировании профан полный.
    2) Бивисы даже решеточку гриля сделали несимметричной, я с этим возиться не стал, сделал по широкому краю.
    Выглядит вот так
    Нажмите на изображение для увеличения
Название: Яйца.png
Просмотров: 0
Размер:	61.0 Кб
ID:	658412Нажмите на изображение для увеличения
Название: Яйца1.png
Просмотров: 0
Размер:	137.4 Кб
ID:	658414

    Да, вся модель пустотелая, как ее сделать заполненной я не знаю. Возможно СолидВоркс умеет. Имейте в виду когда будете кому то отдавать печатать/фрезеровать/отливать
    Жаль, кнопочку спасибо один раз нажать можно, мульен спасибо!


  7. #56
    Авторитет Технический директор
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2245876 Аватар для ДЕД
    Регистрация
    09.04.2009
    Город/село
    Москва СВАО
    Сообщений
    13,000
    Спасибо (Раздал)
    27634
    Спасибо (Получил)
    46462
    Более 5 лет на форуме

    Re: Направление шириков BEWITH

    ВСе красиво, кроме обьема.
    Япы в оригинале здорово недобрали


  8. #57
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 25884
    Регистрация
    18.04.2010
    Город/село
    ростовская обл. г. Пролетарск
    Сообщений
    284
    Спасибо (Раздал)
    420
    Спасибо (Получил)
    403
    Автор

    Re: Направление шириков BEWITH

    Цитата Сообщение от ДЕД Посмотреть сообщение
    ВСе красиво, кроме обьема.
    Япы в оригинале здорово недобрали
    А мы подправим до нужных


  9. #58
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16134 Аватар для raspic
    Регистрация
    17.01.2013
    Город/село
    Красноярск
    Сообщений
    394
    Спасибо (Раздал)
    255
    Спасибо (Получил)
    373

    Re: Направление шириков BEWITH

    Цитата Сообщение от ДЕД Посмотреть сообщение
    ВСе красиво, кроме обьема.
    Япы в оригинале здорово недобрали
    Каким нибудь наполнителем здесь вопрос не решить, не те частоты, правильно?
    И, я правильно понимаю что объем увеличивать нужно чтобы самые высокие не валились? А хитро###ые японцы этот вопрос решают своими слитками-усилителями, у которых в схемотехнику подъем на ВЧ заложен?


  10. #59
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 25884
    Регистрация
    18.04.2010
    Город/село
    ростовская обл. г. Пролетарск
    Сообщений
    284
    Спасибо (Раздал)
    420
    Спасибо (Получил)
    403
    Автор

    Re: Направление шириков BEWITH

    Я так понимаю, что увеличивая объем, можно сдвинуть резонансную частоту и порезать ширик пониже , чем 800 Гц. ?


  11. #60
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1381
    Регистрация
    27.05.2014
    Город/село
    Irkutsk
    Сообщений
    17
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    11

    Re: Направление шириков BEWITH

    Цитата Сообщение от ДЕД Посмотреть сообщение
    ВСе красиво, кроме обьема.
    Япы в оригинале здорово недобрали
    Сказали А, говорите и Б. Что значит здорово недобрали? Как увеличение объема отразится на ачх? При какой частоте среза?

    ---------- Сообщение добавлено 19.10.2014 в 18:00 ----------

    Цитата Сообщение от Датсун Посмотреть сообщение
    Дали мне ссыль на сайт ребятишек,заботливо и грамотно укладывающих эти ширики в 4х литровые боксы : http://blog.naver.com/PostThumbnailV...entCategoryNo=
    Может у меня с ними разные Т/С параметры,может звезды не так встали,но если я свою прогу подгоняю под их измеренный резонанс бивиса в боксе = 147 Гц,то выходит огроменная кракозябра в 14 дБ:
    Нажмите на изображение для увеличения
Название: VB Response А-130-2.gif
Просмотров: 249
Размер:	27.1 Кб
ID:	649616
    если подставить в прогу габариты их трубы ФИ = 3 х 23 см,то горб снизится и появится свист фазика на 680 Гц :
    Нажмите на изображение для увеличения
Название: VB Response А-130-2,труба ФИ - 3 х 23 см..gif
Просмотров: 283
Размер:	28.5 Кб
ID:	649618

    и в любом случае подводимая к этим среднечастотникам мощность ( я вводил для них линейный ход в 2 мм (Р-0)) выйдет не более 5 Вт.Если этим А-130 отрезать диапазон ниже 200 Гц,то могут и поболе переварить.
    А где Вы узнали параметры ТС на С130II ? Огласите их, пжста, если не секрет.
