Помощь в построении 3х-полосной системы

  1. #1
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    21.01.2020
    Город/село
    Spb
    Сообщений
    6
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Помощь в построении 3х-полосной системы

    Доброго всем дня!
    Давно мечтаю, а сейчас есть возможность, построить достойную для повседнева sq систему.
    Почему 3 полосы? Понимаю, что новичку в это дело вообще лучше не лезть, но потом все равно захочется. Но все же основной причиной почему я остановился на 3х-полоске является расположение динамиков в передних дверях. Для грамотного(конкуретноспособного в сравнении с 3шкой) инсталла 2х-каналки, на сколько я понял, очень важно расположение мид-баса, вынос его из под обшивки, доворот динамика, ну и конечно же подготовка дверей.

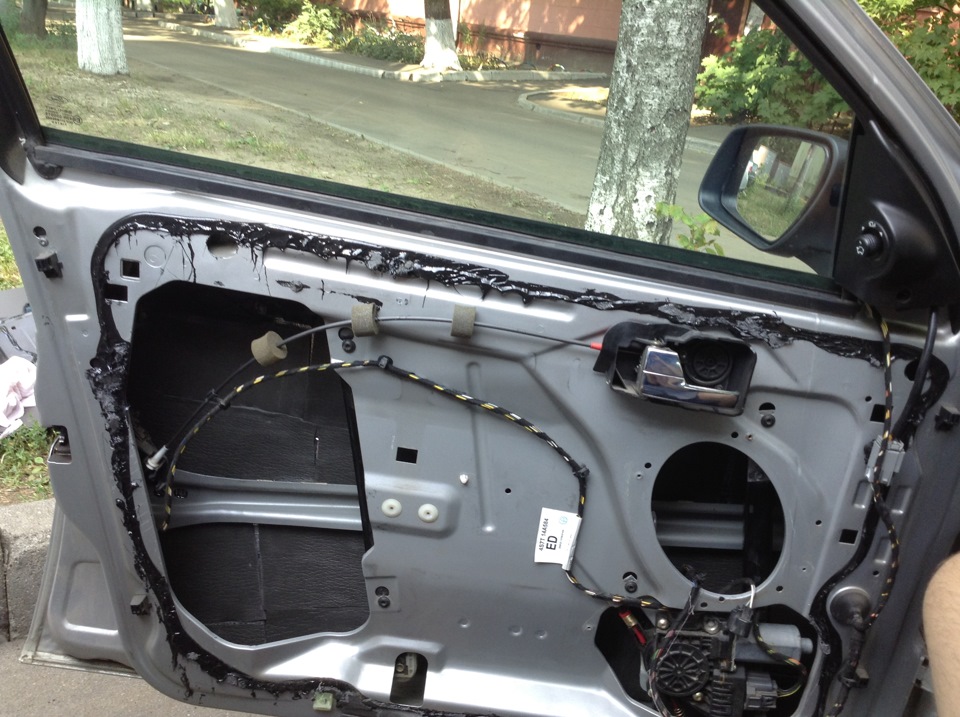

    Двери в машине выглядят так:

    После прочтения съесть!


    Динамик полностью закрывается обшивкой, а при закрытой двери перекрывается углом торпедо.
    Считаю что мороки по переделке карт дверей, переносом динамика и его правильным расположением больше, чем в варианте 3х-каналки о котором напишу ниже.

    В начале стоит сказать, что это будет не полноценная 3х-полоска, проца не будет. Естественно будет сделана хорошая подготовка дверей, проводка и шумоизоляция. Данные работы не входят в бюджет на постройку системы.
    Отталкиваться можно от ГУ Pioneer SPH-DA240BT, остальные компоненты прямо требуют обсуждения. Бюджет на ГУ+аккустика+усилители не больше 90к. Интересны новые компоненты, но и б/у будет нормально, особенно в части акустики.
    Главный вопрос на данный момент - получится ли разрулить подключение 3х-полосного фронта к этой магнитоле средствами самой магнитолы и фильтрами на усилителях? Усилитель на сч/вч будет подключен Y-коннекторами, а по срезам пока не знаю.

    По самой сборке, как-то так получается, что все на Audison строится. Какого звучания можно добиться? Жанры абсолютно разные слушаю.
    ГУ - Pioneer SPH-DA240BT
    Питание общий + и - от аккума до багажника 2Ga, далее 4Ga на усилители
    Акустические провода на все динамики 2,5мм2.

    4х-канальный усилитель А/В класса на сч/вч:
    Audison-SR-4 - фаворит, сейчас основной выбор в пользу него
    Nakamichi-NGXA80 - бюджет
    Nakamichi PA-304 - б/у. Очень часто на него натыкался в ходе поисков, но старый ужасно и не найти наверное будет.

    4х канальный усилитель на мид-бас/саб - хочется D класс, но скорее AB:
    Audison-AP-4D - фаворит
    Nakamichi-NGXA120 - бюджет, сейчас основной выбор в пользу него
    PRIDE Quattro XL - например

    Акустика:
    Пусть будет Audison Prima APK 163
    Можно б/у до 10к, потом поменять
    Саб в задней полке Challenger Opus SD300FA

    На стойках будут расположены сч/вч, мид-басс будет на проставках. Расстояние до обшивки большое, не хочется получить неплохой такой колодец, а миды будут порезаны достаточно низко. Поэтому проставки будут не очень высокие. Стоит ли делать что-то наподобие конуса после динамика до обшивки или пусть под нее играет до 300?
    Помогите советами по компонентам и настройкам, спасибо!


    Полезные темы:

  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #2
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 23359 Аватар для Dinamik_
    Регистрация
    23.03.2015
    Город/село
    Krivoy Rog
    Сообщений
    324
    Спасибо (Раздал)
    135
    Спасибо (Получил)
    225

    Re: Помощь в построении 3х-полосной системы

    Цитата Сообщение от slow Посмотреть сообщение
    Помогите советами по компонентам и настройкам,
    Как пример по коммутации и настройке для ГУ с 3-мя RCA

    После прочтения съесть!



    Цитата Сообщение от slow Посмотреть сообщение
    Пусть будет Audison Prima APK 163
    Если штатного места под 10см динамик нет, лучше отказаться от такого комплекта - такому динамику надо немало объема для адекватной работы, от 0,5 до 1,0л. Тем более, что рулится будет ГУ для двушки, и расположение предполагается на
    Цитата Сообщение от slow Посмотреть сообщение
    На стойках будут расположены сч/вч,



  4. #3
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    21.01.2020
    Город/село
    Spb
    Сообщений
    6
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0
    Автор

    Re: Помощь в построении 3х-полосной системы

    Цитата Сообщение от Dinamik_ Посмотреть сообщение
    Как пример по коммутации и настройке для ГУ с 3-мя RCA
    Исходя из него делаю вывод, что усилитель для сч/вч подходит, так как имеет необходимые срезы для моего инсталла. СЧ нужно выбирать низко играющие, как я понял?

    Цитата Сообщение от Dinamik_ Посмотреть сообщение
    Если штатного места под 10см динамик нет, лучше отказаться от такого комплекта - такому динамику надо немало объема для адекватной работы, от 0,5 до 1,0л. Тем более, что рулится будет ГУ для двушки, и расположение предполагается на стойках
    Благодарю за столь дельное замечание! Да, действительно, штатного места в авто под сч нет, на двери выгодно их расположить не получится. Сложно получить необходимый объем на стойке? Будет мешать обзору? Получается выбор динамика для сч ограничивается до 3дюймов, что добавляет опасений в ожидания по их отдаче на низких частотах и необходимости резать мид-басс выше 300.
    Не могли бы немного пояснить сложности, связанные с расположением сч на стойках и рулежкой ГУ для двушки(если закрыть глаза на необходимый для них объем)?


  5. #4
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 44640
    Регистрация
    17.09.2017
    Город/село
    Россия. Сергиев Посад.
    Сообщений
    791
    Спасибо (Раздал)
    171
    Спасибо (Получил)
    519

    Re: Помощь в построении 3х-полосной системы

    Цитата Сообщение от slow Посмотреть сообщение
    Не могли бы немного пояснить сложности, связанные с расположением сч на стойках и рулежкой ГУ для двушки(если закрыть глаза на необходимый для них объем)?
    Если закрыть глаза на необходимый объём, то надо закрывать глаза и на всё остальное. Лепить что попало и как попало и не жаловаться на результат.

    Трудности руления трехполосного фронта двухполосной магнитолой, при желаемой частоте раздела НЧ-СЧ 200-300 герц, в частности, заключаются в отсутствии таких частот фильтров в магнитоле.
    Так что, вам придётся потрудиться превратить 1000-1250 Гц фильтров кроссовера магнитолы в 200-300 Гц. И потрудиться разделить неразделённый ВЧ диапазон кроссовера магнитолы на два - на СЧ и ВЧ диапазоны.


  6. #5
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    21.01.2020
    Город/село
    Spb
    Сообщений
    6
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0
    Автор

    Re: Помощь в построении 3х-полосной системы

    Цитата Сообщение от Палборисыч Посмотреть сообщение
    Если закрыть глаза на необходимый объём, то надо закрывать глаза и на всё остальное. Лепить что попало и как попало и не жаловаться на результат.
    Конечно же это не было основным посылом, хочется понять, что еще кроме объема может оттолкнуть от установки в эти места.
    Лепить что попало как раз не хочется, для этого и была создана тема.

    Dinamik_ предоставил пример настройки, должно все получиться. Или в моем ГУ не получится реализовать похожую схему?


  7. #6
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 44640
    Регистрация
    17.09.2017
    Город/село
    Россия. Сергиев Посад.
    Сообщений
    791
    Спасибо (Раздал)
    171
    Спасибо (Получил)
    519

    Re: Помощь в построении 3х-полосной системы

    slow,
    Если в вашей магнитоле фильтры такие же, как и в Pioneer 80 prs, и стереовыход на сабвуфер, и регулируемый в нужных пределах сабсоник на усилителе НЧ диапазона, то, может быть, получится.


  8. #7
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    21.01.2020
    Город/село
    Spb
    Сообщений
    6
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0
    Автор

    Re: Помощь в построении 3х-полосной системы

    Может быть вообще стоит думать в сторону 6-канальника с процом на борту и моноблока на саб?
    Например, Best-Balance-DSP-6L или AMP DA-80.6DSP PANACEA.


  9. #8
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 23359 Аватар для Dinamik_
    Регистрация
    23.03.2015
    Город/село
    Krivoy Rog
    Сообщений
    324
    Спасибо (Раздал)
    135
    Спасибо (Получил)
    225

    Re: Помощь в построении 3х-полосной системы

    Цитата Сообщение от slow Посмотреть сообщение
    Сложно получить необходимый объем на стойке?
    Да.

    Цитата Сообщение от slow Посмотреть сообщение
    Будет мешать обзору?
    Да.

    Цитата Сообщение от slow Посмотреть сообщение
    Не могли бы немного пояснить сложности, связанные с расположением сч на стойках и рулежкой ГУ для двушки(если закрыть глаза на необходимый для них объем)?
    Если 10см СЧ разместить на стойке, то объем будет с комара размером для него. В таком объеме прийдется резать СЧ довольно высоко, иначе звук будет кака по тембру. Ну порезать высоко СЧ можно на усиле, но вот дотянуть до этой частоты уже НЧ динамик, не выйдет - на ГУ неотключаемый фильтр имеет максимум по частоте для НЧ 250ГЦ сверху. В результате сильного разноса частот деления, тембр будет никакой.

    Цитата Сообщение от slow Посмотреть сообщение
    Или в моем ГУ не получится реализовать похожую схему?
    Оно практически должно повтортять 80PRS по настройкам. Можно скачать инструкиции к обоим аппаратам, и сравнить.

    Цитата Сообщение от slow Посмотреть сообщение
    Может быть вообще стоит думать в сторону 6-канальника с процом на борту
    Ходят мнения...

    После прочтения съесть!




  10. #9
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1593
    Регистрация
    03.03.2018
    Город/село
    Краснодар
    Сообщений
    74
    Спасибо (Раздал)
    25
    Спасибо (Получил)
    20

    Re: Помощь в построении 3х-полосной системы

    Dinamik_, Эх не простой путь к 3х-полоске выбран. Лучше б 2-шку сделать. Ну да ладно.

    Цитата Сообщение от Dinamik_ Посмотреть сообщение
    Если 10см СЧ разместить на стойке, то объем будет с комара размером для него.
    Цитата Сообщение от Dinamik_ Посмотреть сообщение
    Оно практически должно повтортять 80PRS по настройкам.
    Ну если всё так, то можно сч взять 3" (например CDT ES-03). На форуме много их обсуждали, что играют в объеме стакана. И тогда их подключать на канал HIGH вместе с ВЧ. Выбирать расположение вч немного позади СЧ. Аудисоном резать ВЧ снизу от 5000 (вроде написано что может). Весь канал High с магнитолы резать от 1250Гц.

    Миды пускать на канал Mid. Снизу от 63 Гц, сверху - уселком на 500-600 Гц. Отверстия в дверях у вас довольно высоко, поэтому можно надеяться что из-за высокого среза мида сцена не завалится

    Ну а саб на канал LOW.

    И потом сводить это все таймкор'ом, фазировками, срезами. В любом случае не легко.

    P.S. Может всё же 2х-полоску? А?

    P.S.S. Если что не правильно советую, поправьте. Вижу только такой выход в этом случае


  11. #10
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 50016 Аватар для Yogi
    Регистрация
    26.12.2017
    Город/село
    Ангарск
    Сообщений
    597
    Спасибо (Раздал)
    311
    Спасибо (Получил)
    640

    Re: Помощь в построении 3х-полосной системы

    Цитата Сообщение от СергейБМВ Посмотреть сообщение
    Весь канал High с магнитолы резать от 1250Гц.
    А зачем тогда трехдюймовки при таком высоком срезе? Можно и покомпактнее подобрать.
    А если перевести в STD режим, вариантов не добавится как срезать пониже?
