изучаю матчасть (никогда не понимал почему это так называется), сделаю небольшое резюме, опытные меня поправят если что, надо приводить все в порядок в голове:
1. лабиринт Рогожина характеризуется как правило меньшей площадью канала, большим числом изгибов и сдвигом динамика на 1/3, а также заполнением лабиринта для уменьшения следующих после первой (нужной) гармоник.
мне данная схема для реализации именно в сабвуфере кажется "неудобной" - заполнение лабиринта и большое количество изгибов уменьшает КПД лабиринта, трудоемкость изготовления, кроме того не совсем удобная форма в принципе для размещения конкретно в моей квартире (хотелось бы высокий и узкий корпус)
2. остается 3 классических лабиринта: с постоянной площадью (как правило 1,5 полезной площади динамика, расширяющийся (рупор) и сужающийся (от 3 к 1,5 площадям обычно), по информации в сети обычный с постоянным сечением является простым и универсальным, относительно простым и в расчетах и в реализации), сужающийся больше ориентирован на качество баса и подойдет для быстрых жанров, скругление углов будет полезно для "динамичных жанров". Расширяющийся дает больше давки, нескругление углов внутри лабиринта дает больше "жира"
сижу и понимаю, что мой вариант это либо обычный прямой ЧВ, либо сужающийся, если всетаки решусь на эксперимент полный новизны)) скругления сделал бы, но чувствую опть усложняю себе задачу... пол дня мучаюсь уже с колнкой самодельной по типу трубы Войта...схема в экселе была, да только не совсем понятная с точки зрения сборки по чертежу) + впервые такую конструкцию собираю... + фанера что-то очень ровная попалась и распилили ее с небольшими зазорами... вроде миллиметр, а сидишь стачиваешь нождаком как дурак по пол часа
материальная часть, изначальный материал, который помогает освоиться в той или иной сфере.
диск шлифовальный на шуруповерт в помощь. есть более изящные варианты как снять миллиметр фанеры, но мне в свое время помог именно шуруповерт, потому что он есть почти у всех + насадка рублей 700 (у меня уже была т.к. еще и машину этим же шуруповертом полировал ), + сами наклейки шлифовальные рублей по 10 за штуку. миллиметр снимается секунд за 30 с круга 12"
nigilist, из принципа построения лабиринта Рогожина для себя все же можно было бы почерпнуть смещение динамика, расчет площади сечения под конкретный динамик в Hornresp, а так же при необходимости заполнение - как меру для изменения звучания уже готового короба, если чтото не понравится. Скругления нужны именно для построения короба с предсказуемой настройкой, если скругления не делать, то настройка незначительно сместится, из-за изменения площади сечения в местах перегиба порта. Я бы советовал прикинуть в программе общий литраж классического и сужающегося ЧВ, сравнить их теоретические модели и решить, строить прямой или сужающийся. Скругления кстати можно выполнять пеной, я бы посоветовал использовать пену-клей для пенополистирольных плит, у нее меньше вторичное расширение по сравнению с монтажной пеной.
есть все это НО... в гараже.. а у нас в Сибири морозы, посему я дома все делал сегодня) да и такой вариант не подошел бы, надо снимать ровненько со всей поверхности, кругом очень легко быстро снять лишнее и наоборот яма получится на торце, которую потом еще геморнее заделать, зашлифовывая все вокруг... я по старинке, нождачка на брусок и неторопливо тудыть сюдыть

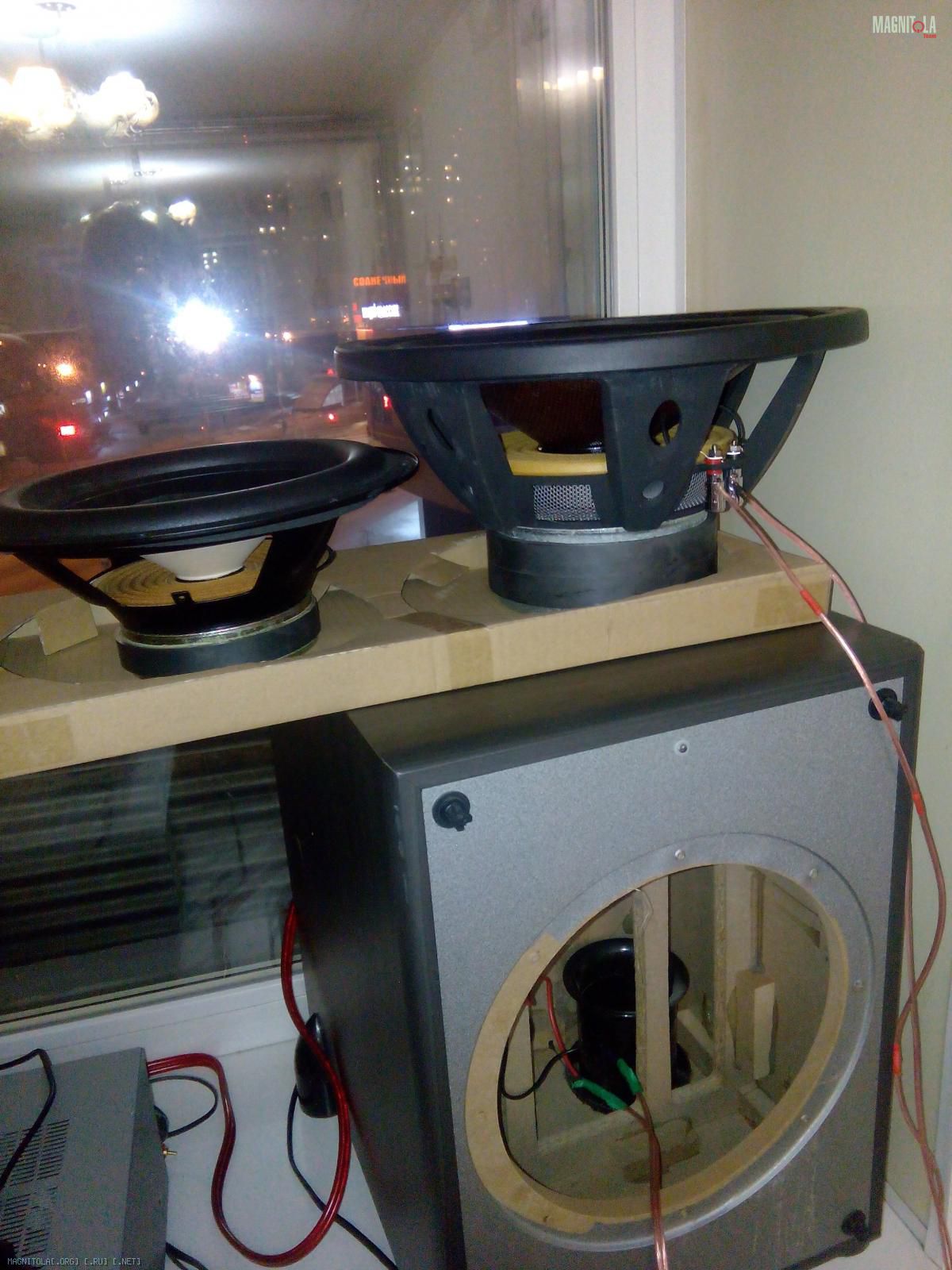

закончил одну колонку... вставил динамик, сижу уже второй час слушаю, думаю делать вторую или нет как теперь жить со всем этим, впечатления разные и противоречивые)
---------- Сообщение добавлено 19.01.2016 в 20:54 ----------
хз... для меня привычнее и логичнее это теорией называть, потому и не понимаю ... для меня мат часть это уже материальная.. ручками когда.. практика... но опыт в теоретической части тоже нужен
---------- Сообщение добавлено 19.01.2016 в 20:57 ----------
sanyokant, благодарю, попытался установит прогу, а комп ругается чего-т... может как басбокс не хочет на 64 разрядной винде запускаться??? так бы поэкспериментировал конечно, может и правда не стоить быть консерватором в вопросах сечения, например)
nigilist, у меня win 8.1 x64, я как-то поставил, вот только не помню может инсталлятор загонял в режим совместимости с какойто из ранних версий винды
пишет такую лабуду
winzip not found on your system
ну и дальше целое окно текста.. я немецкий учил., теперь мучаюсь с переводчиками
nigilist, winzip - это архиватор, может оно разархивироваться не может?
может.. открываю файл, он пишет типа анзип? я ему, канеш анзип, дорогой он вроде как разархивирует, пишет что 4 файла чего-то там... и дальше запары, ладно буду разбираться, расстроился от результатов собраной колонки на автодинамике... понимаю, что чудес не бывает) но все же хотелось чего-то.. поэкспериментировал, буду разбираться с сабом теперь, не знаю даже собирать вторую колонку или нет
nigilist, а что именно разочаровало? Можно фотки или чертёж, и если какие-то ошибки непонятные, можно скриншот, может что подскажут
