С тобой всё понятно...Сообщение от StudioSound
Думать не нужно, когда тебе советуют/просят измерить.
Создавай отдельную тему про свою проблему в разделе "диагностика и ремонт"!!!
Дальнейшее продолжение полемики о частной проблеме в теме, будет восприниматься как флуд!!!
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 0 StudioSound, Та же история, 2 года работал отлично, и вот те раз, захрипел на средней громкости. Открыл, 4 кондера расположенных Г-образно вспучены снизу (оторваны от клея). Похоже в этом проблема(
Репутация: 0 Перепаял кондеры, хрип ушел. Обратил внимание на то что конденсаторы фильтра 100мкф 100в тоже со следами подтеков электролита. Неполярных таких не найти, похоже. Как правильно установить вместо них 4 шт 470мкфх100в объединенных попарно? Нечего что итоговая емкость будет немного больше?
Репутация: 4051150 из этих ни как не сделать!!!
нужно 220мкф на 250в соединять последовательно, тогда получишь неполярный 110мкф на 125в
Репутация: 0 Там 4 шт оригинальных просто параллельно распаяны? Я просто два хотел установить, но большей емкости вместо 4-х .....(470/2+470/2)=470~400мкф..... штатных. Напругу вроде не надо делить при соединении попарно?
Репутация: 4051150 верно, суммарная ёмкость при таком соединении конденсаторов уменьшается в два раза, а рабочее напряжение конденсаторов нужно увеличивать вдвое.
Репутация: 0 Еще один вопрос. Будет ли акустический эффект если вместо 6-ти конденсаторов 1000мкфх80в установить вот эту красоту https://ae01.alicdn.com/kf/HTB1tMEoG...ef01149d447d0e

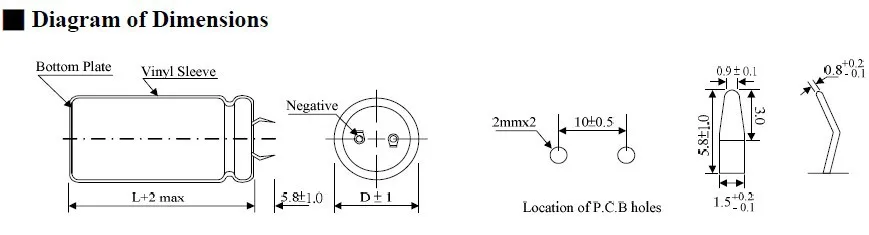

и подойдут ли их выводы под отверстия на плате?
https://ae01.alicdn.com/kf/HTB1.yC0H...bce33156763754
Размеры конденсаторов 25x30 мм. Судя по рисунку на плате, нечто похожее планировалось изначально)
Репутация: 4051150 будет.
по размерам сам смотри, усилок же под руками...
Репутация: 450 Всем привет!!Помогите вернуть к жизни сей дивайс. Попал он ко мне перекопанный от и до по выходному каскаду и в защите. Выходные вместо irf250N стоят irf260n пока менять не стал. Драйвер был тоже копанный перепаянный поэтому сразу было принято решение не тратить время на замеры и поменять все микрухи на новые благо копеечное дело.
Итак сейчас усь работает но холостой ток 3А , греются выходники.В таких усилках не силен так что сильно не пинайте.Как победить нагрев и потребление в холостую Осцилограмы привожу ниже:

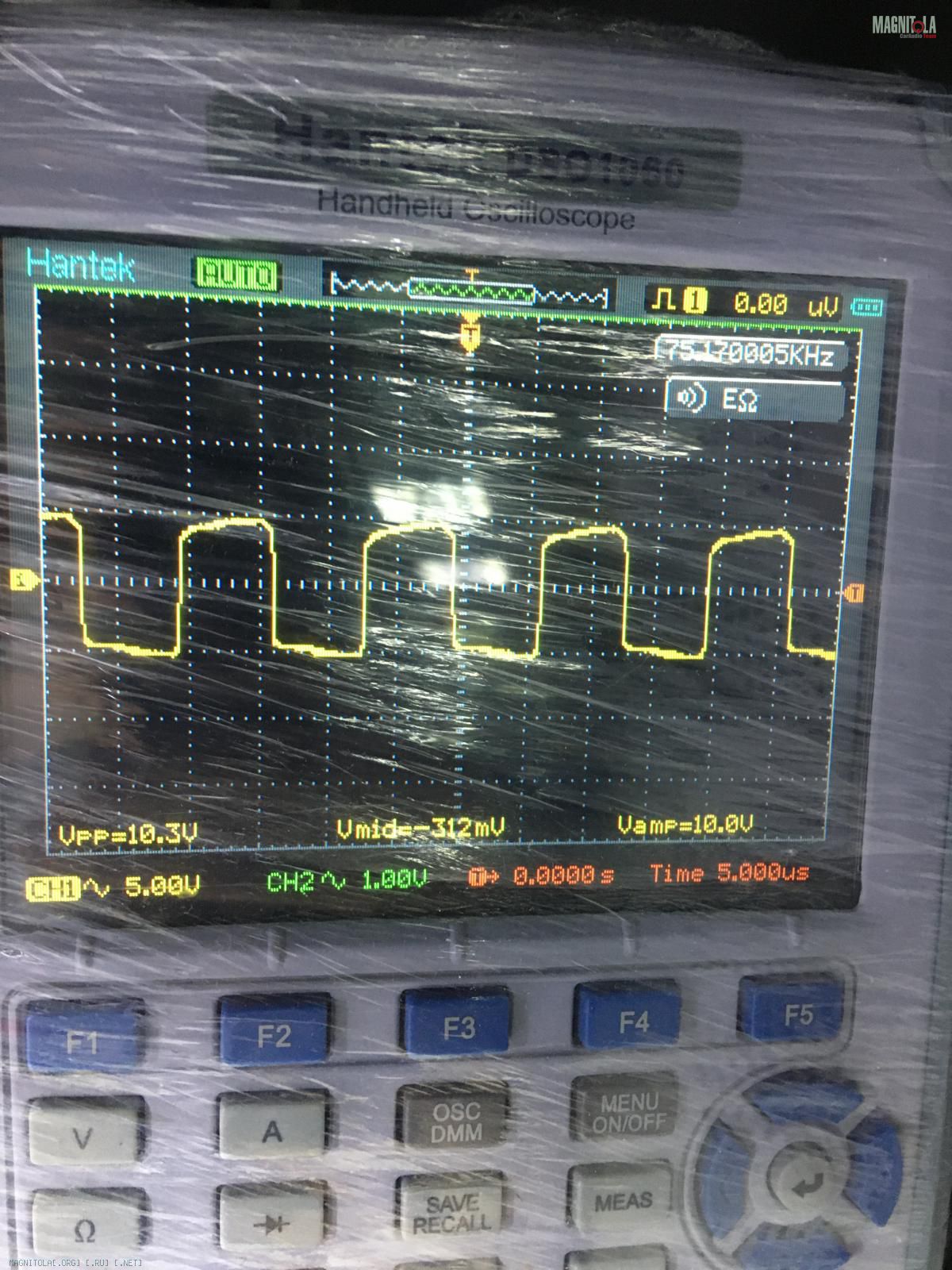

Затвор HO щуп X10

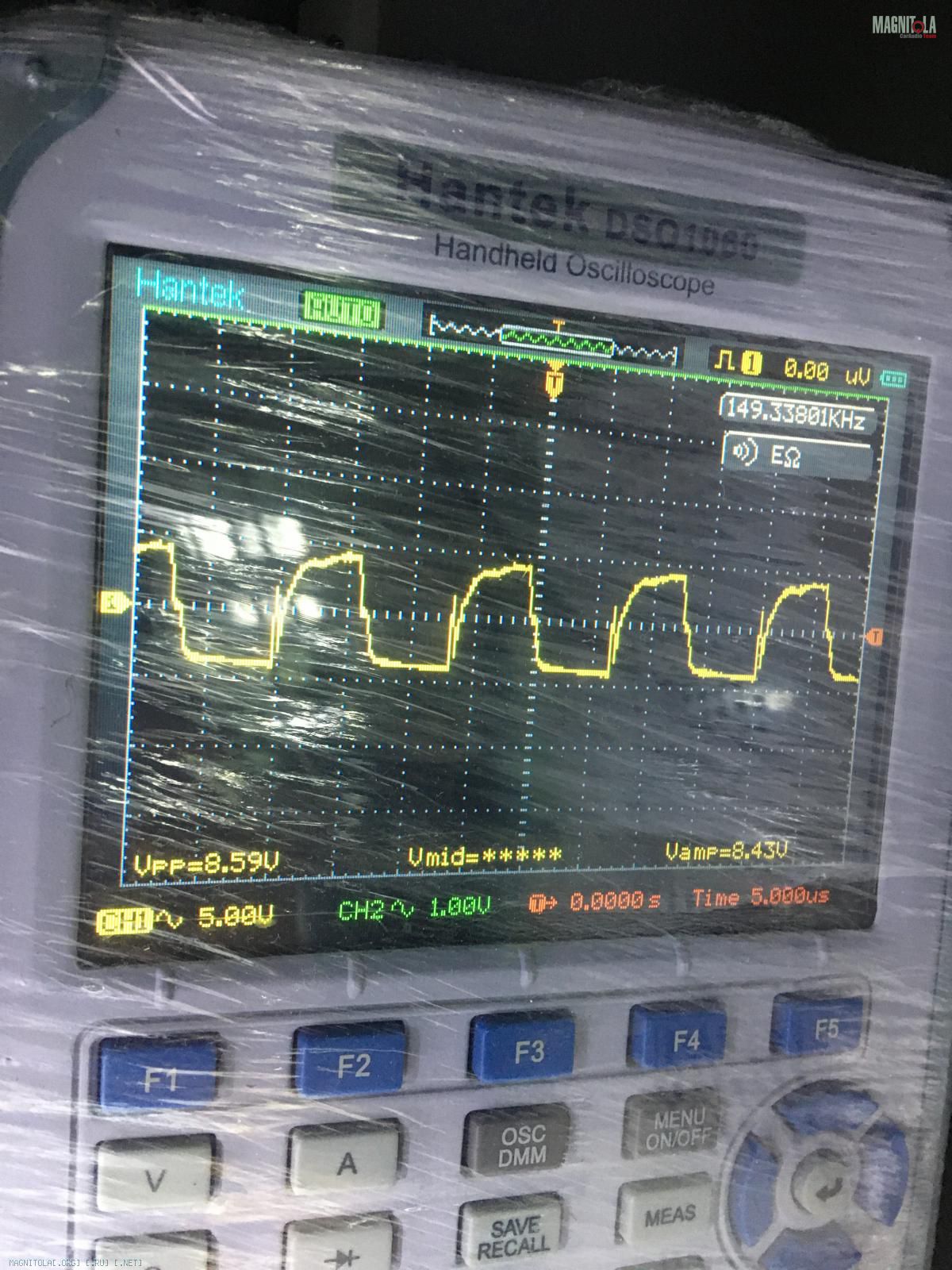

Затвор LO щуп x1

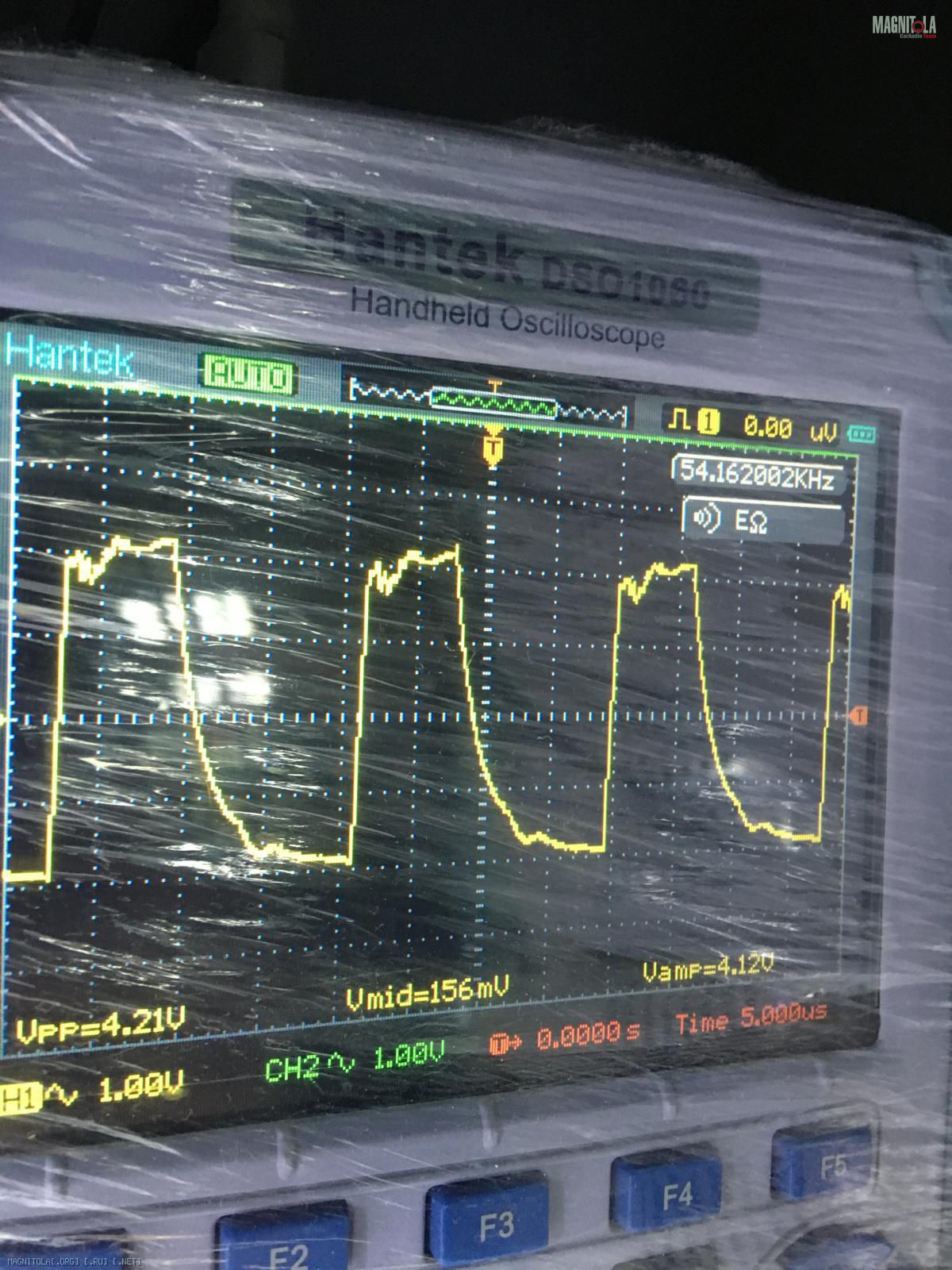

Вход драйвера

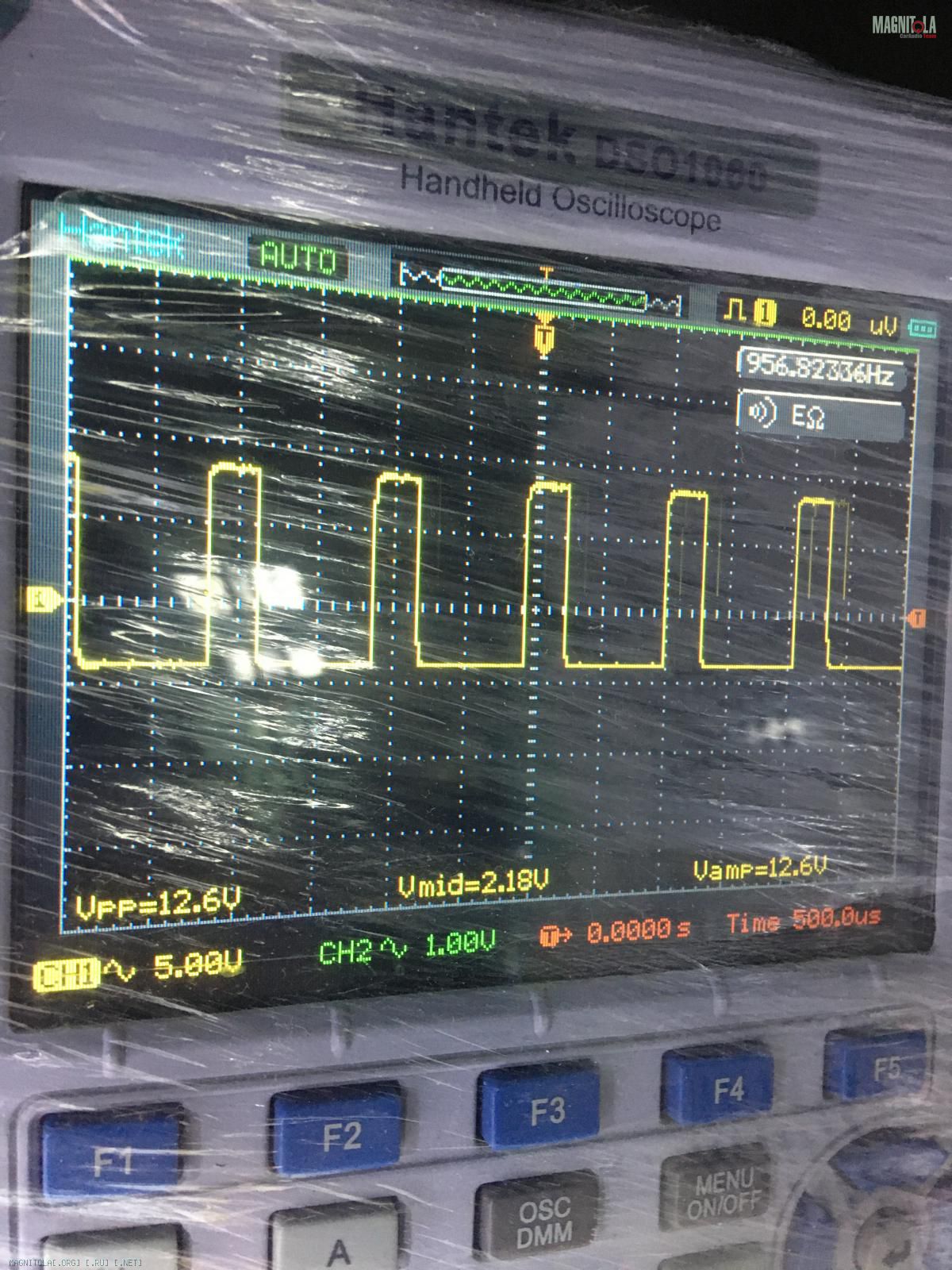

Без транзисторов HO тишина, LO ниже на фото, щуп X1
Вот думаю не из-за емкости перехода IRF260 ??
