Оказалось, что это лишь начало неприятностей, хотя о них заранее предупредил Юрий. На HDD диске деградировала область с таблицей разделов, и возможно что-то еще на физическом уровне, пока не "отгорело" до конца (но уже вне ATAPI-BOX, к счастью).
При подключении по USB к компьютеру, попытки прочесть сбойные сектора прекращались по тайм-ауту, и лишь в некоторых случаях системе, с наскока, удавалось все-таки вычитать таблицу распределения файлов. Однако, при соединении по MegaBus с CDD отсечки не происходило, и попытки прочитать таблицу разделов могли продолжаться бы бесконечно. При этом потребление энергии в несколько раз превышало штатных режим, и выделялось в виде тепла, эффективно используя в качестве теплоотвода спираль для подогрева диска на обеих сторонах платы, пока "хард" был к ней намертво прикручен винтами.

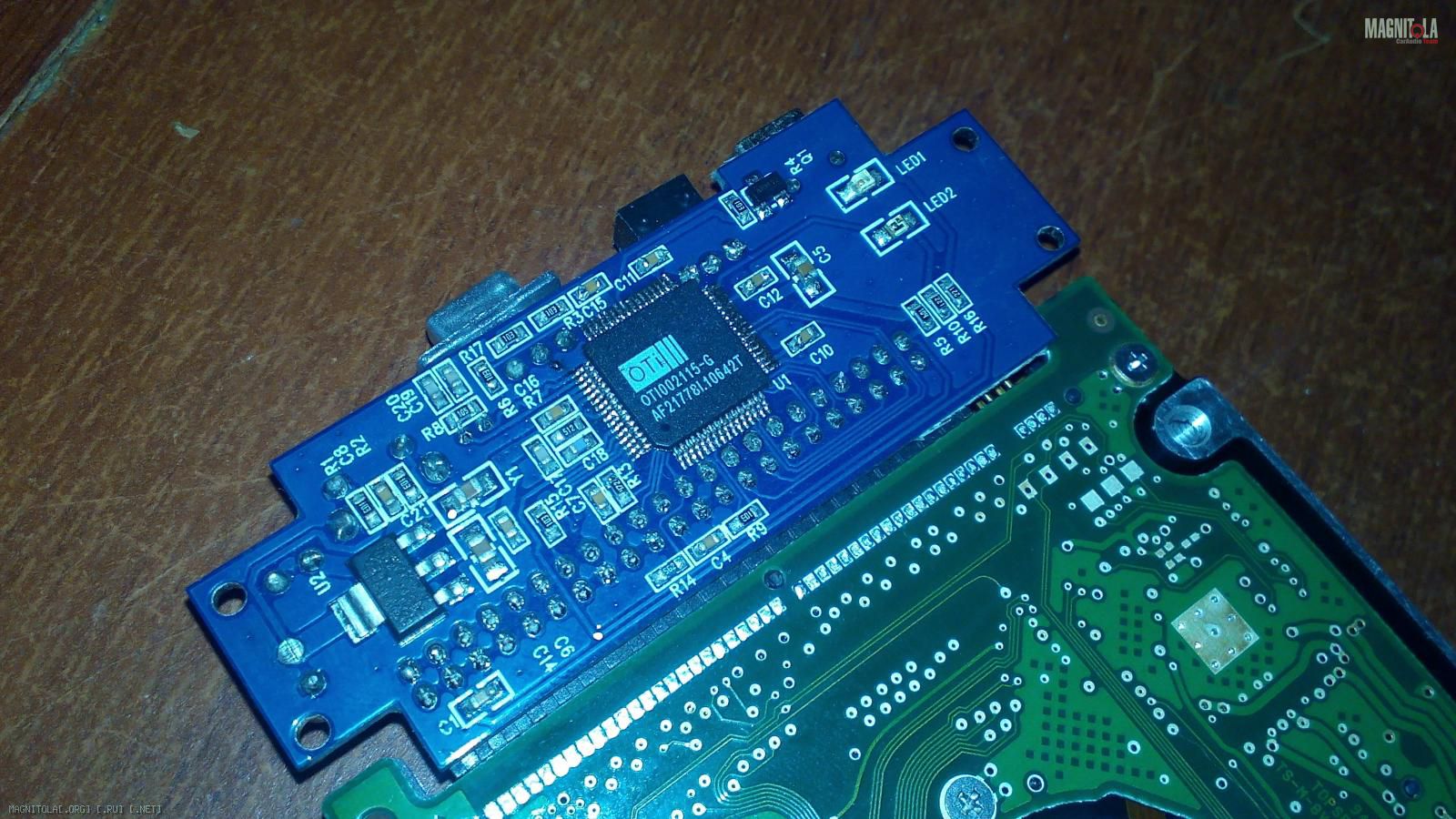

Пациента удалось реанимировать, в том числе и хранящиеся данные, при помощи другого USB<->IDE контроллера, программ для сканирования удаленных партиций, и нескольких циклов low-level format (S.M.A.R.T. у старых дисков отсутствует, так что хотя бы нет предупреждений при монтировании):
После переразбивки и возвращения на место, этот диск категорически отказывается работать в связке с PL-2507 на борту ATAPI-BOX, а при подключении по MegaBus сам диск распознается, но папки с него для внесения в Play List не отображаются. Поэтому HDD пришлось заменить другим, 160 Gb, переразбив его с первой партицией FAT32 < 128Gb. Видимо, в этом комплекте аппарат и вернется к хозяину, так как никаких аномалий в работе с ним пока не отмечается.

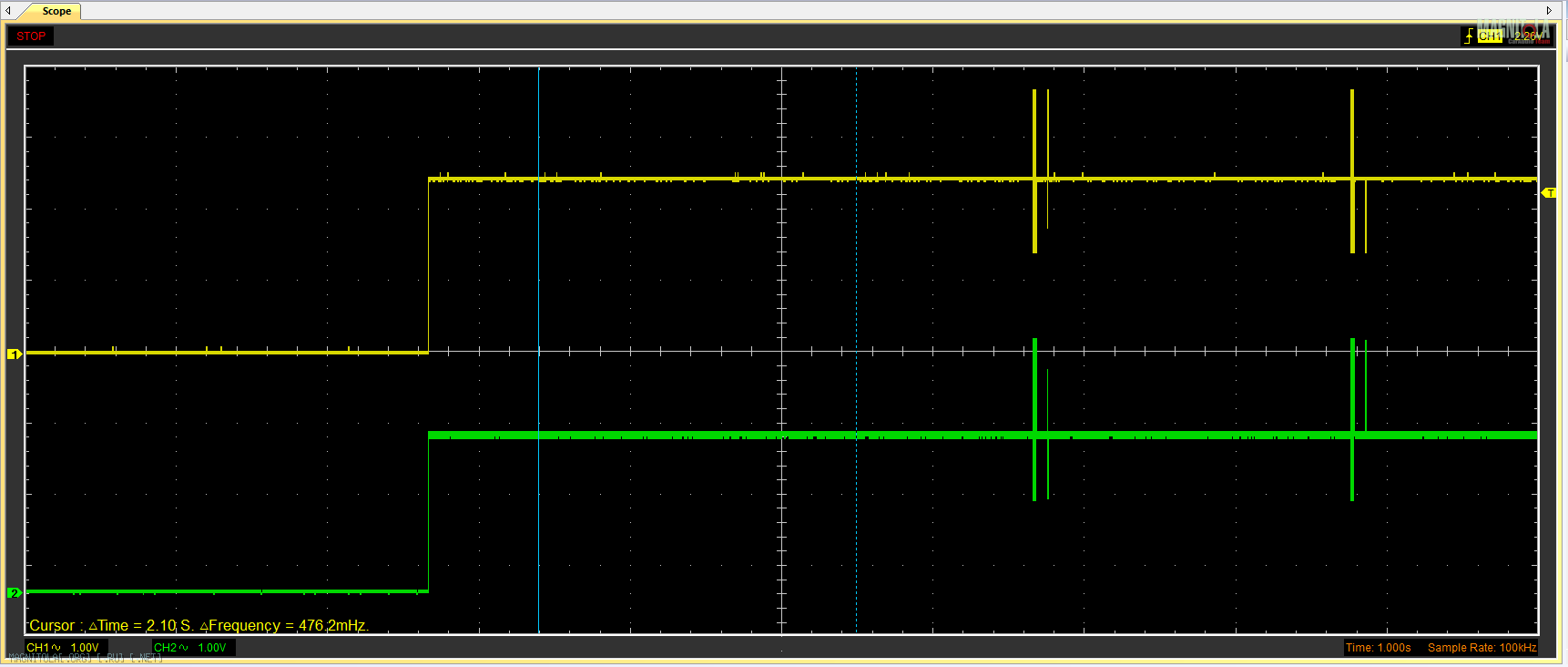

Как и ожидалось, MegaBus для передачи данных использует дифференциальную сигнальную пару (LVDS). Двунаправленные TTL-линии со смещением +2.2V, при этом логическая "1" соответствует +3.6-3.7V, а логический "0" - +1.2-1.4V. Исходный сигнал может быть восстановлен вычитанием, A-B, в качестве результирующей получается биполярный цифровой сигнал BPNRZ (BiPolar Non Return to Zero).

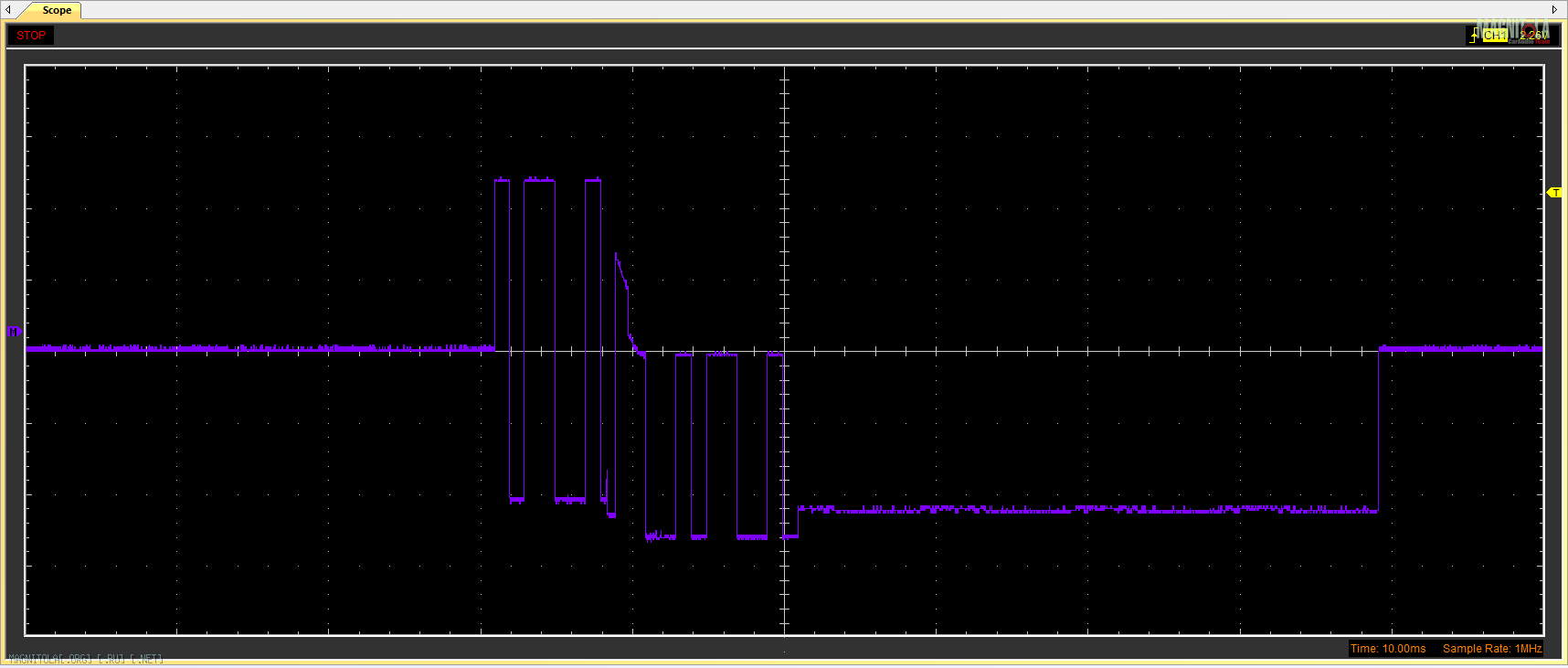

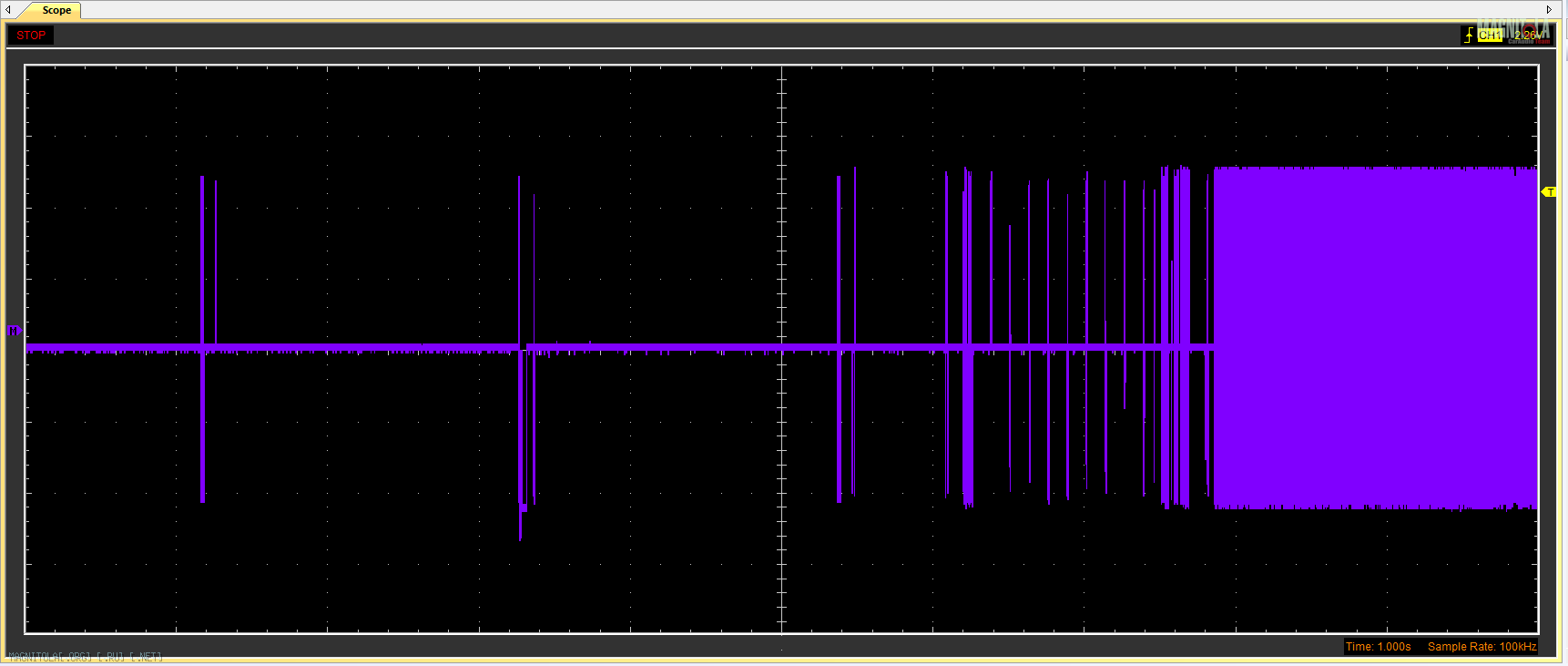

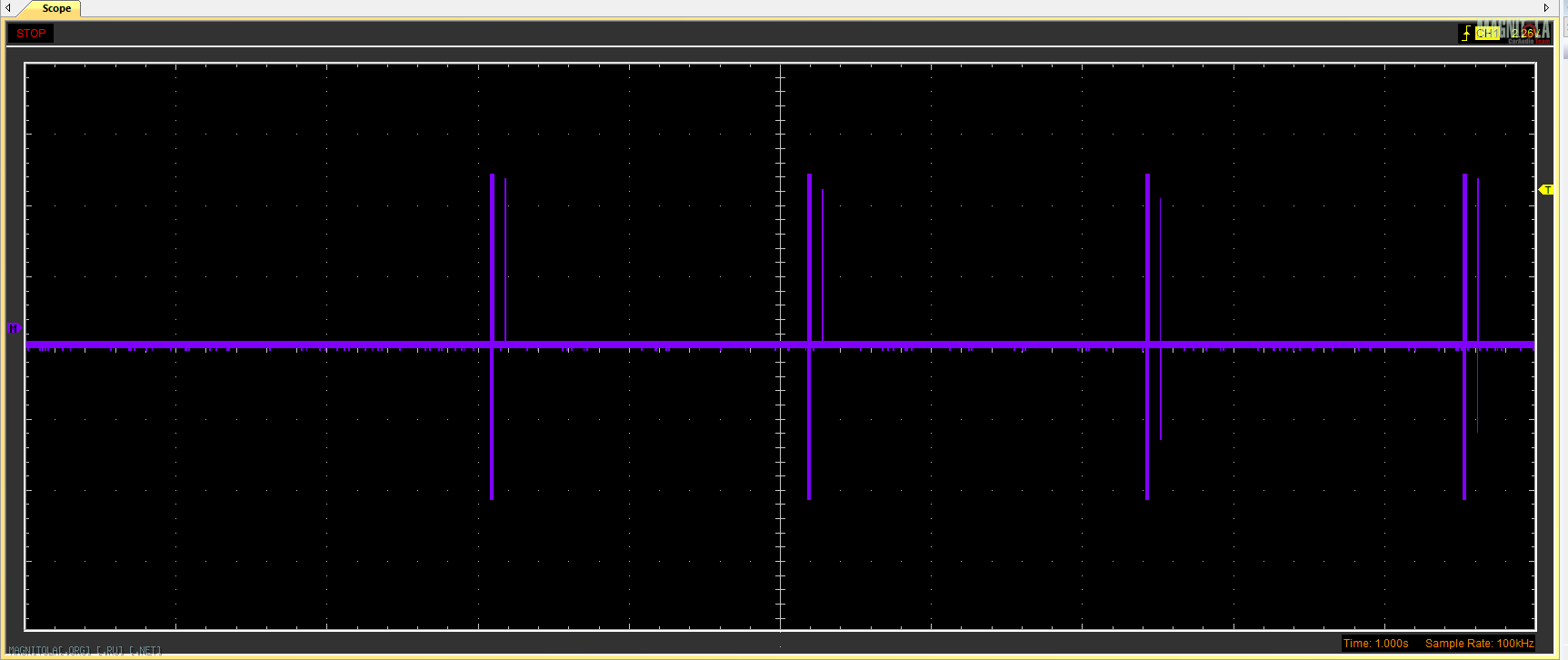

В режиме ожидания Мастер, в качестве которого выступает CDD ConceRt, начинает передавать 20-битовые пакеты и синхронизирующий импульс после каждого:

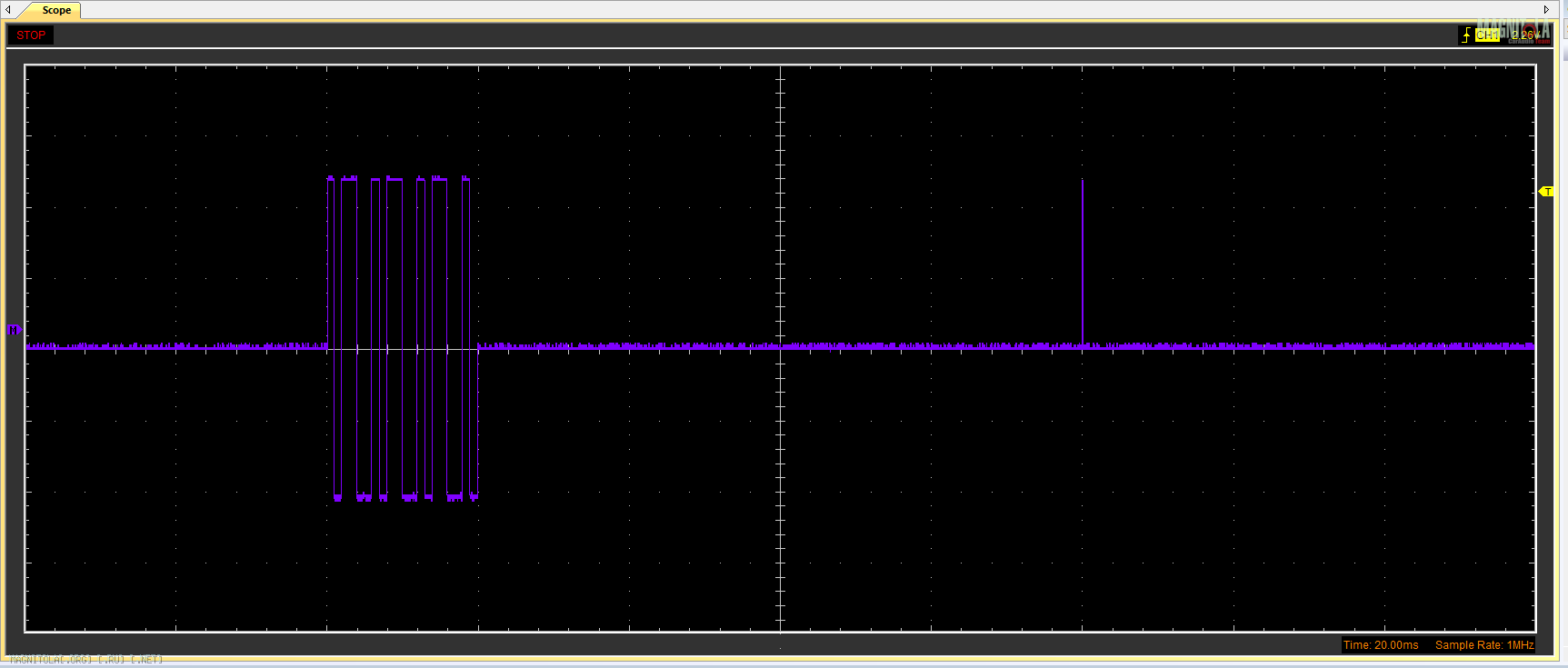

После подключения Slave устройства, в данном случае ATAPI-BOX, происходит обмен "рукопожатиями":
, после чего Slave начинает передавать данные, а Master продолжает отправлять управляющие последовательности.

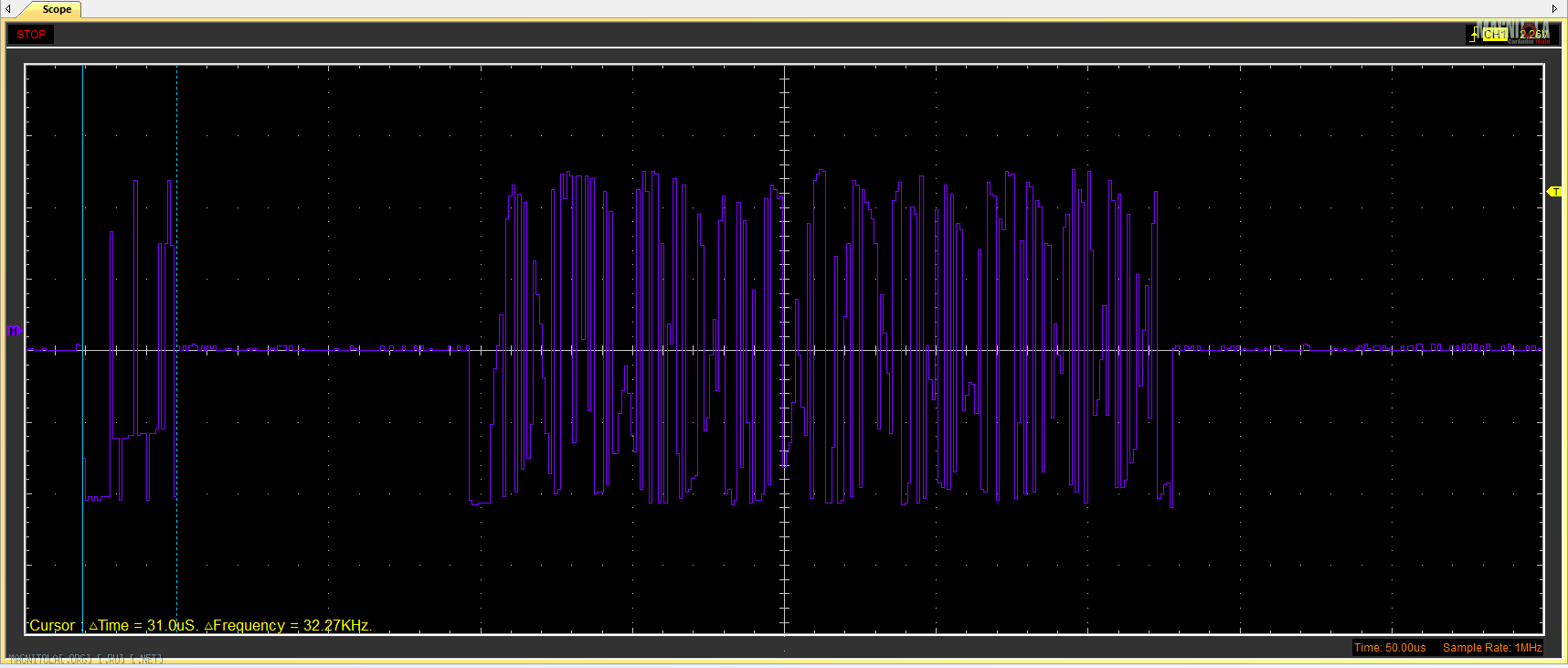

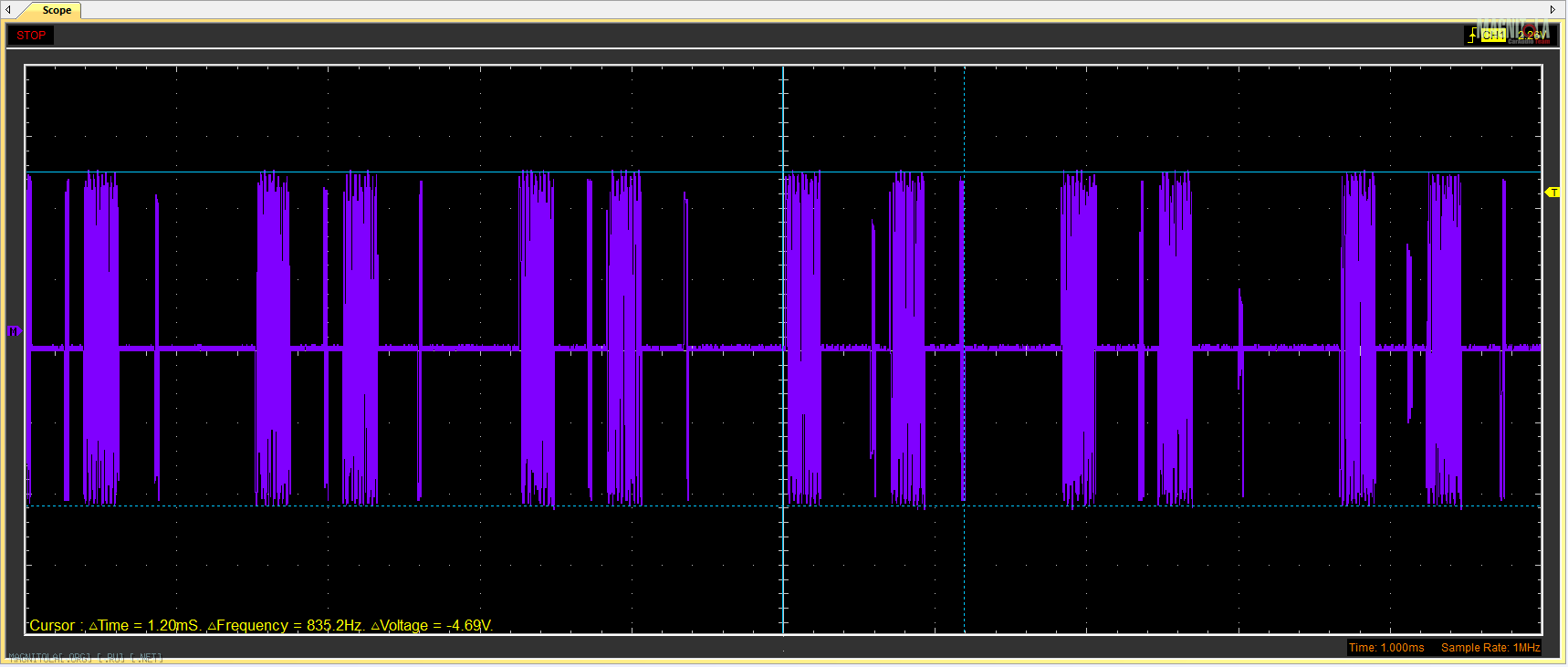

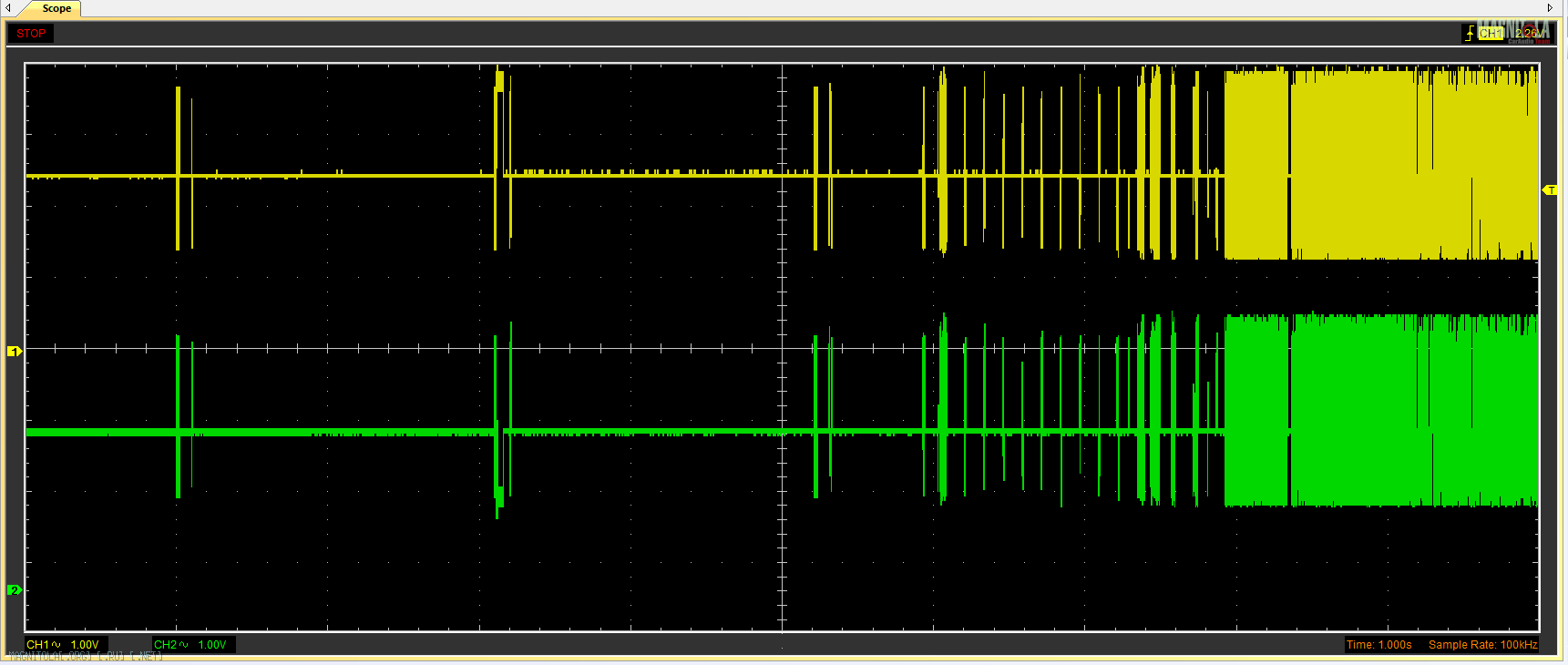

В режиме передачи данные разделены на квартеты, каждый из которых представляет собой блок ~192бита, затем блок ~30бит, снова блок ~192бита, затем снова блок ~30бит.
Ширина каждого такта с данными чуть больше 1 микросекунды, то есть частота сигнала в этих пакетах составляет около 0.5МГц.
