Сообщение от A!exT

в этой таблице нет ничего про джиттер - это просто даташитные параметры наиболее распространенных модулей.

А его там быть и не может в чистом виде, т.к. в torx отсутствует генератор импульсов - сравнивать не с чем. В столбце 7 указан Pulse Width Distortion (ns) - погрешность ширины передаваемых импульсов (+/-), - т.к. SPDIF - самотактующийся транспорт, дает представление о "дрожании" фронта сигнала, коим и является джиттер. В телекоммуникациях джиттером как раз иногда и понимается разброс минимального и максимального времени прохождения пакета от среднего времени прохождения пакета.

Сообщение от A!exT

насколько критично - зависит от приемника и дальнейших схемотехнических решений

Вот тут согласен. В моем рязанском DSP в качестве приемника установлен rx147pl, что неплохо - согласно той же таблицы PWD такой пары tx|rx составит +/-15нс.
Даже для 96кГц 24бит, стукнув по калькулятору, получим, что погрешность в 15 наносекунд составляет около 3% от ширины импульса - менее 5%, т.е. ок.
Ширина импульса = 1/(24*96000)=4,3403e-7 сек (434нс)
15/434=0.03456
А уж для 44.1кГц запас будет просто дикий. Я намеренно взял значение PWD для пары приемник/передатчик, т.к. параметры нашего "плохого" сабровского передатчика нам неизвестны, чтобы понять какие ему могут причитаться запасы неточности передачи.
Естественно все это сказано без учета тактующих генераторов и остального, что непосредственно повлияет на итоговый джиттер. Но мы сравниваем только способы передачи (коаксиал/оптика), а ошибки тактования будут и там, и там при условно одинаковой реализации.
Может сумбурно, но таки изложил. С праздникомъ!

aluver, ваши расчеты в принципе верны, но по хорошему, надо учитывать еще один момент, влияющий на работу передатчика (и приемника) - шумы на шинах питания (слабый PSRR - от этого и требования к использованию дроселя и емкости максимально близко к ногам)

все HiFace Two используют

Вот еще интересный транспорт
http://www.diyinhk.com/shop/audio-ki...er-switch.html

Сообщение от rage2

Вот еще интересный транспорт
http://www.diyinhk.com/shop/audio-ki...er-switch.html

только дороговат что-то...
не 48Мгц, но с двумя TXCO есть намного дешевле у китайцев:
вот. Даром.
оно же якобы новой версии (не понял в чем разница)
Вот поприятней внешне Smsl X-USB XMOS USB для Spdif преобразователь цап / поддержка 384 кГц DSD64 / DSD128 IIS, единственное, непонятно какой TCXO внутри...

---------- Сообщение добавлено 06.11.2015 в 21:14 ----------

А вообще, к слову, надо заметить, мы от темы отклонились уже давно, вернее от второй половины ее названия, начиная со знаков вопроса.
По первой половине только и говорим - адроид -> цап, ну и по транспорту немного затронули...
А вспомнил бы кто, где наш Anzic сейчас со своими муками выбора усилителей и процессора?
Процессор, я так понял, он купил таки как у тебя, rage2. А хотел было рязанский попробовать. Пришлось мне его путем идти
Сейчас жду парочку микросхем DSP ADAU1701 из Китая на замену двум ADAU1702 для увеличения вычислительных мощностей (сейчас A!exT будет смеяться, но мне этого достаточно, т.к. обработки строятся в sigma studio индивидуально, а потому цепочка оптимально-минимальна), ибо двух 1702 не хватает (вернее, впритык при 56бит/96кГц) для реализации полновесных кроссов любых порядков на выбор с поканальными задержками. Родную плату DSP усилителя X1 я заменил на плату от X5. На ней разведено по 4 канала от каждого ADAU1701 (итого 8 каналов), microUSB-audio вход на pcm2706 (не пользую, оптика от сабры лучше), bluetooth (тоже не пользовал), возможность интеграции любых цап вместо встроенных AD, программирование через usb c ПК из sigmastudio (пользую еще как ), разъем на лицевой панели для внешнего потенциометра для цифровой регулировки громкости.
Рассчитываю пока реализовать полный процессинг для двухполосного поканального фронта с сабом, еще пара каналов остается на возможный "вырост" до трехполоски.
Кстати, в miniDSP 2x4 использовались те же ADAU1701, но работают они там лишь на 48кГц. Пока не хочу уходить с 96 на 48 в угоду возможности использования их софта (miniDSP 2x4 plug-in), мне и в сигме все понятно.
Преимущества моего пути - низкая стоимость. Сам усилитель X1 стоил мне 15тыр (но его можно не учитывать, говорим только о процессоре), апгрейд платы DSP на 8-канальную от X5 - 2300руб, два ADAU1701 на замену - всего 600руб.
В итоге DSP встроен в усилитель, где собственно его штатное место, никаких лишних корпусов, межблоков и питания, возможности расширения по используемым ЦАП, вплоть до PCM1704 - разъемы на плате разведены.
Параметры обработки (56/96) - на уровне современных процессорных систем. Тонкую подстройку задержек от расчетных реализовал в прошивке штатными потенциометрами платы DSP. Параметры кроссов мне известны - там крутить ничего не надо. По мере готовности проведу замеры АЧХ, ФЧХ - по необходимости тут же подкорректирую с ноута в сигме.
Такой вот прожект. Вопросы и критика приветствуются!

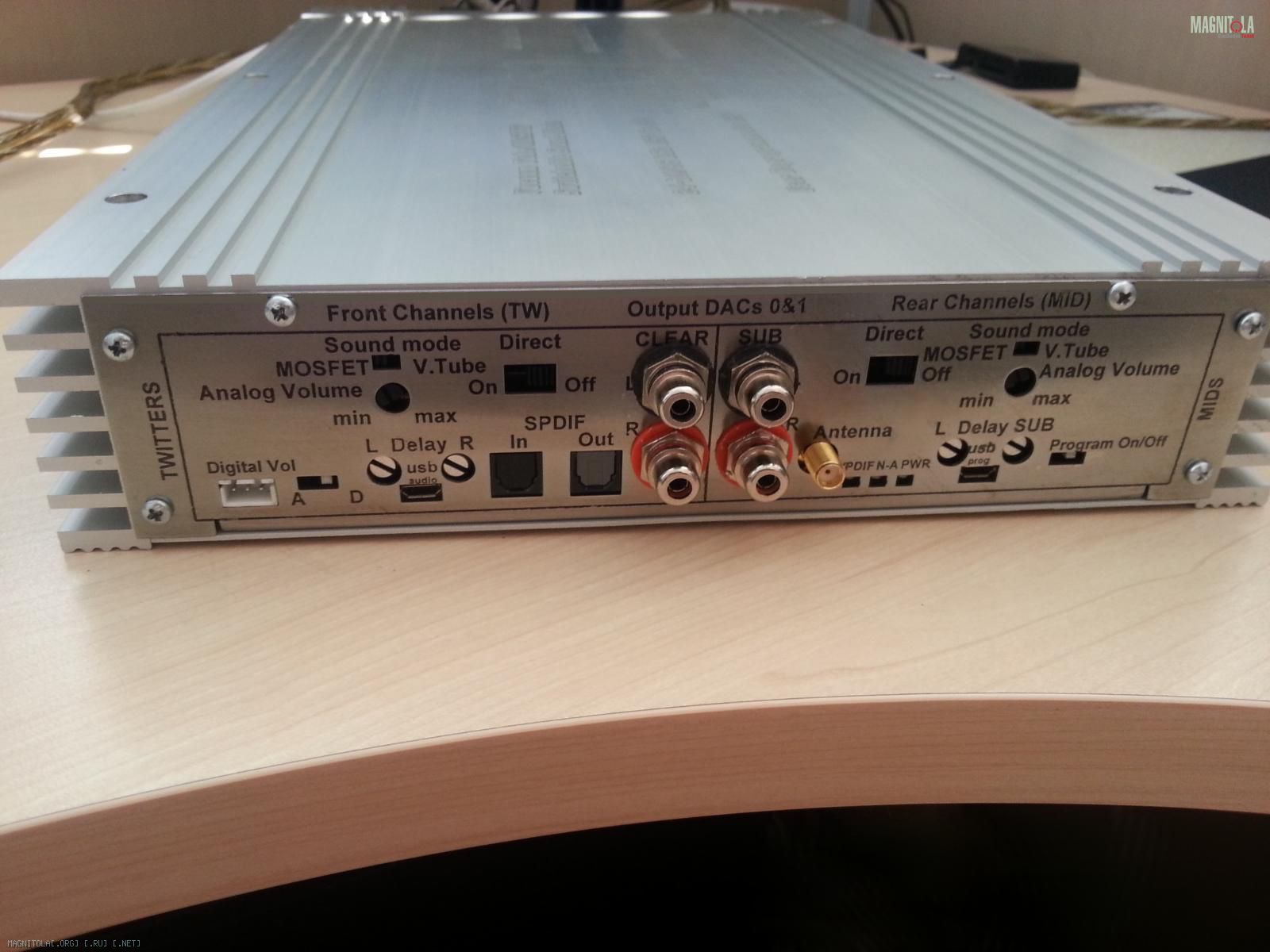

фото с кастомной панелью

Сообщение от aluver

А вспомнил бы кто, где наш Anzic сейчас со своими муками выбора усилителей и процессора?

Он определился...Samsung Galaxy TAB S 8.4 =>Sabre U2 => toslink =>MDLab DSP8

Сообщение от rage2

Он определился...Samsung Galaxy TAB S 8.4 =>Sabre U2 => toslink =>MDLab DSP8

Кстати, как владелец этого проца, что думаешь об этом тесте? Автор адекватен в своих заключениях? Тебе же вроде общаться с ним приходилось или я путаю?

Сообщение от aluver

Кстати, как владелец этого проца, что думаешь об этом тесте? Автор адекватен в своих заключениях? Тебе же вроде общаться с ним приходилось или я путаю?

То что md.lab в сольет в щи остальным процам я знал и без этого теста...
На счет бутикара(Петра) и его адекватности ничего сказать не могу.....но с его заключениями в данном тесте я соглашусь .
Общаюсь с владельцем мд.лаба участвующего в этом тесте, да, он тоже все подтвердил.
Helix DSP Pro рулит и это не удивительно...начинка у него это позволяет.

З.ы\\ я тут директ плеера сравнил у себя, HibyMusic и USB Player Pro. Последний явно играет лучше.
Onkyo HF player у меня глючит и не хочет играть через свои драйвера, т.е напрямую с картой.
Пробовал его даже купить, но это не помогло. Странно, раньше работал....возможно в новых версиях чего намудрили.
