режим bridge

**A!exT** · 16.12.2012 22:17

если у усилка возможен мостовой режим, то один из каналов с перевернутой фазой. обычно тот, у которого выход моста подписан "-".
если подавать стереосигнал - то по сути суммироваться он будет на акустике, синфазные сигналы усиливаться, противофазные - ослабляться
технически реализуется по разному, у кото-то инвертор на ОУ, у других - инверсное включение самого УМ, еще варианты - с выхода одного канала через делитель на вход другого (если мощник в инвертирующем включении). четвертый вариант при "псевдобалансном" входе - переполюсовка входом в одном канале позволяет включать усилитель мостом

**MAGNITOLA** · 16.12.2012 22:17

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**usup** · 16.12.2012 22:31

ребята вы хоть понимаете принцип работы усилителей в мостовом включении?суть в том что в этом режиме один канал усиливает положительную полуволну второй канал отрицательную,то есть если усилок 2х100в,то один канал дает 100вт на положительной полуволне другой 100вт на отрицательной полуволне,в сумме и получается почти двукратное увеличение мощности,но усиль получает на оба входа не противофазный сигнал а синфазный,ведь в нем нет переключателей переводящих его в режим бридж

**A!exT** · 16.12.2012 22:32

помойму это ты не понимаешь организацию мостового включения

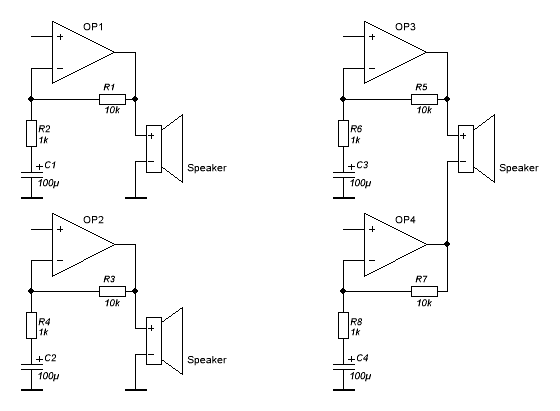

Нажмите на изображение для увеличения
Название: amp.GIF
Просмотров: 398
Размер: 6.0 Кб
ID: 318610

**usup** · 16.12.2012 22:36

блин догнал,сейчас глянул схему усилка,ведь в одном канале выход сигнала(центральная точка выходных танзисторов) подключен к минусовой клеме динамика а плюсо является масса,то есть получается этот канал уже работате в противофазе(до этого имел дело только с домашними усилками там такое включение не применяется,что и ввело меня в заблуждение).AiexT спасибо огромное.

**mak_roman** · 16.12.2012 22:39

Сообщение от usup

блин догнал,сейчас глянул схему усилка,ведь в одном канале выход сигнала подключен к минусовой клеме динамика то есть получается этот канал уже работате в противофазе(до этого имел дело только с домашними усилками там такое включение не применяется,что и ввело меня в заблуждение).AiexT спасибо огромное.

А что практически нового дает тебе это знание?
О чем вообще тема?!!

**usup** · 16.12.2012 22:47

понять на схемном уровне как работает режим бридж,на стационарах чтоб загнать двухканальный усиль в режим бридж,приходилось собирать предусиль с инверсным выходом,а здесь так хитро решили этот вопрос,заставить один канал работать в противозном режиме,надо же было додуматься,как я не догадался.век живи век учись.

**mak_roman** · 16.12.2012 22:51

я повторю вопрос, что практического дает это откровение?!!

**Tim635** · 16.12.2012 23:00

Сообщение от usup

суть в том что в этом режиме один канал усиливает положительную полуволну второй канал отрицательную,то есть если усилок 2х100в,то один канал дает 100вт на положительной полуволне другой 100вт на отрицательной полуволне,в сумме и получается почти двукратное увеличение мощности

А как объяснить 4-кратный прирост мощности в мостовом режиме?

**Папа Карло** · 16.12.2012 23:12

ощщенна ынтересна однака - сказал чукча и почесал репу...
Мне только вот интересно что так автор темы за поучение и без того знающих людей взялся?
Тему для самоутверждения что ли создавал?!

А между тем как сказал Tim635 мощность при мостовом включении действительно УЧЕТВЕРЯЕТСЯ!!!
Ибо напряжение выходное удваивается, а нагрузка остается та же... А поскольку мощность- это квадрат напряжения, деленное на сопротивление нагрузки , то для тех юношей и девушек, которые еще не забыли таблицу умножения два в квадрате всегда было четыре!
что касается действительного(на практике) удвоения мощности вместо учетверения... Блок питания усилителя мощности не есть идеальное звено - все беды от него!!!

**usup** · 16.12.2012 23:18

Сообщение от Папа Карло

Мне только вот интересно что так автор темы за поучение и без того знающих людей взялся

судя по ответам этого не видно,здесь люди(ни все конечно) даже последовательное включение от паралельного отличить не могут,не говоря уже о мостовом включении,а вы хотите сказать что вы уже знали что в автомобильных усилках один канал работает с противофазным сигналом.для меня честно говоря это стало открытием ведь в обычных усилителях оба канала работают с синфазным сигналом и получить мостовый выход простым подключением динамика к плюсу одного канала и минусу другого не получится,вот потому и задал вопрос что было интерессно как это в автомобильном усилке получают мостовый выход,без инверсии входного сигнала.

p.s. во избежании дальнейшего флуда в теме вопрос можно считать закрытым,спасибо что наставили на путь истиный.
