релюха для ремоута и кулеров

**Shura899** · 20.10.2010 15:41

твердотельные реле посмотрел, да.... не готов)).
а вот такая штука получше нашей будет или те же, только в профиль?
http://www.chipdip.ru/product/tr93-12vdc-sc-a.aspx

**megajet** · 20.10.2010 16:00

забей на контактные реле. ключ на полевике лучше по всем параметрам, да и дешевле.
в схеме всего два элемента: полевик IRF 3205 и резистор 33-50 ом. цена вопроса 50 рублей.
http://lib.chipdip.ru/196/DOC000196801.pdf

---------- Post added 20.10.2010 at 16:11 ----------

ещё
http://roboforum.ru/forum11/topic3323.html

**megajet** · 20.10.2010 17:01

при наличии релюхи диод желателен, на всякий случай. но можно обойтись без релюхи. йа уже выше писал. электронный ключ надёжнее и безопаснее контактного..

**Shura899** · 20.10.2010 17:10

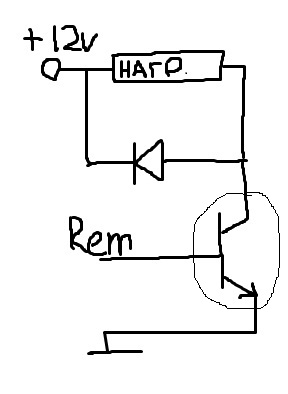

Нажмите на изображение для увеличения
Название: схема.jpg
Просмотров: 349
Размер: 17.6 Кб
ID: 88336

Я правильно понял, без реле, вот так?

**megajet** · 20.10.2010 21:30

Сообщение от Shura899

Я правильно понял, без реле, вот так?

в общем да, только транзюк полевой MOSFET и без диода. в IRF 3205 уже есть защитный диод, причём Шоттки. скоро нарисую схему..

**Shura899** · 20.10.2010 22:01

т.е. раз там диод уже есть, то обратки не может быть в принципе. Это хорошо. Посему тогда отпадет надобность в диодах на неавтомобильные девайсы типа вд-тв и регистратора?

**Pioneerxp2** · 21.10.2010 00:06

У меня сделано так

диод (на обмотке реле) взял из компутерного блока питания, реле с током потребления 40мА

**nomemory** · 21.10.2010 00:57

Два момента не совсем понял- что есть БСК-и почему он подает 12 в на красный провод магнитолы-т.е. разрешает ей включиться-под управлением подразумевается ремоут , и что мешает подключить красный провод к контакту 15 на замке, как это делают все нормальные люди?
И каков тайный смысл соединения через диод ремоута с красным проводом? чтобы в случае чего усилитель включил магнитолу???
