релюха для ремоута и кулеров

**nomemory** · 21.10.2010 00:57

Два момента не совсем понял- что есть БСК-и почему он подает 12 в на красный провод магнитолы-т.е. разрешает ей включиться-под управлением подразумевается ремоут , и что мешает подключить красный провод к контакту 15 на замке, как это делают все нормальные люди?
И каков тайный смысл соединения через диод ремоута с красным проводом? чтобы в случае чего усилитель включил магнитолу???

**MAGNITOLA** · 21.10.2010 00:57

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**FFZ** · 21.10.2010 01:58

Сообщение от Ильдар Айдарович

С чего это вдруг он умереть то может? Встречного же напряжения нет! Так что никаких диодов не нужно.

реактивный выброс обратки даёт сама катушка реле при отключении, поэтому паралельно катушке и ставится диод

**Leo** · 21.10.2010 06:59

Сообщение от FFZ

поэтому паралельно катушке и ставится диод

Точно паралельно? А не последовательно?

**megajet** · 21.10.2010 09:04

именно параллельно. обмотку реле следует шунтировать диодом в обратной полярнрсти. катодом к плюсу, анодом к минусу.

**Leo** · 21.10.2010 09:17

То есть вот такая схема правильная
[IMG]

[/IMG]

---------- Post added 21.10.2010 at 01:22 ----------

Тогда это объясняет наличие диодов в некоторых релюшках.

**megajet** · 21.10.2010 09:26

Сообщение от Leo

[IMG][/IMG]

картинку не вижу.
правильная в посте № 20.

**Leo** · 21.10.2010 09:28

А так? http://magnitola.org/members/47248-a...cture88388.jpg

**megajet** · 21.10.2010 09:30

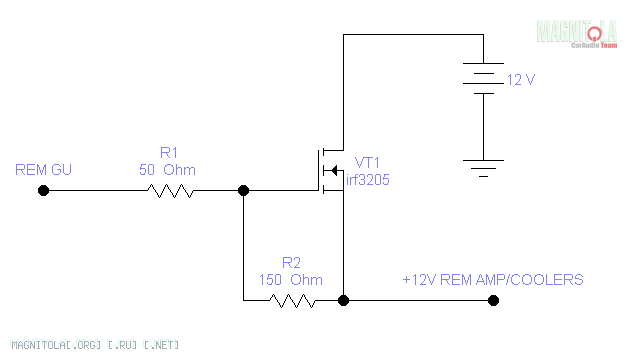

а йа вчера провёл первые опыты с бесконтактным реле на полевом транзисторе. удачно. конечно схема будет дорабатываться, а пока вот:

**megajet** · 21.10.2010 09:33

Сообщение от Leo

А так?

**Leo** · 21.10.2010 09:33

А не получится что через 200 ом усь включится и при закрытом транзисторе?

---------- Post added 21.10.2010 at 01:34 ----------

Наверное модераторы картинку должны проверить, инач не знаю как объяснить

---------- Post added 21.10.2010 at 01:37 ----------

А не получится что один раз открывшись транзистор через 150 ом будет сам себя поддерживать открытым и никода больше не закроется?
