Алексей. Так?Сообщение от Aleksey
Отсюда слизал, надеюсь правильно:
Форум автозвука и установки музыки в автомобиль
Репутация: 34319
Алексей. Так?
Отсюда слизал, надеюсь правильно:
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 190573
Тогда я не понял что ты хочешь сделать.
Или просто хочешь взять минусовое питание для ОУ с м\с регулятора?
Ну, в любом случае этот диод не мешает.
И если извращаться так по полной.
Сделай внешний БП - будет гораздо лучше.

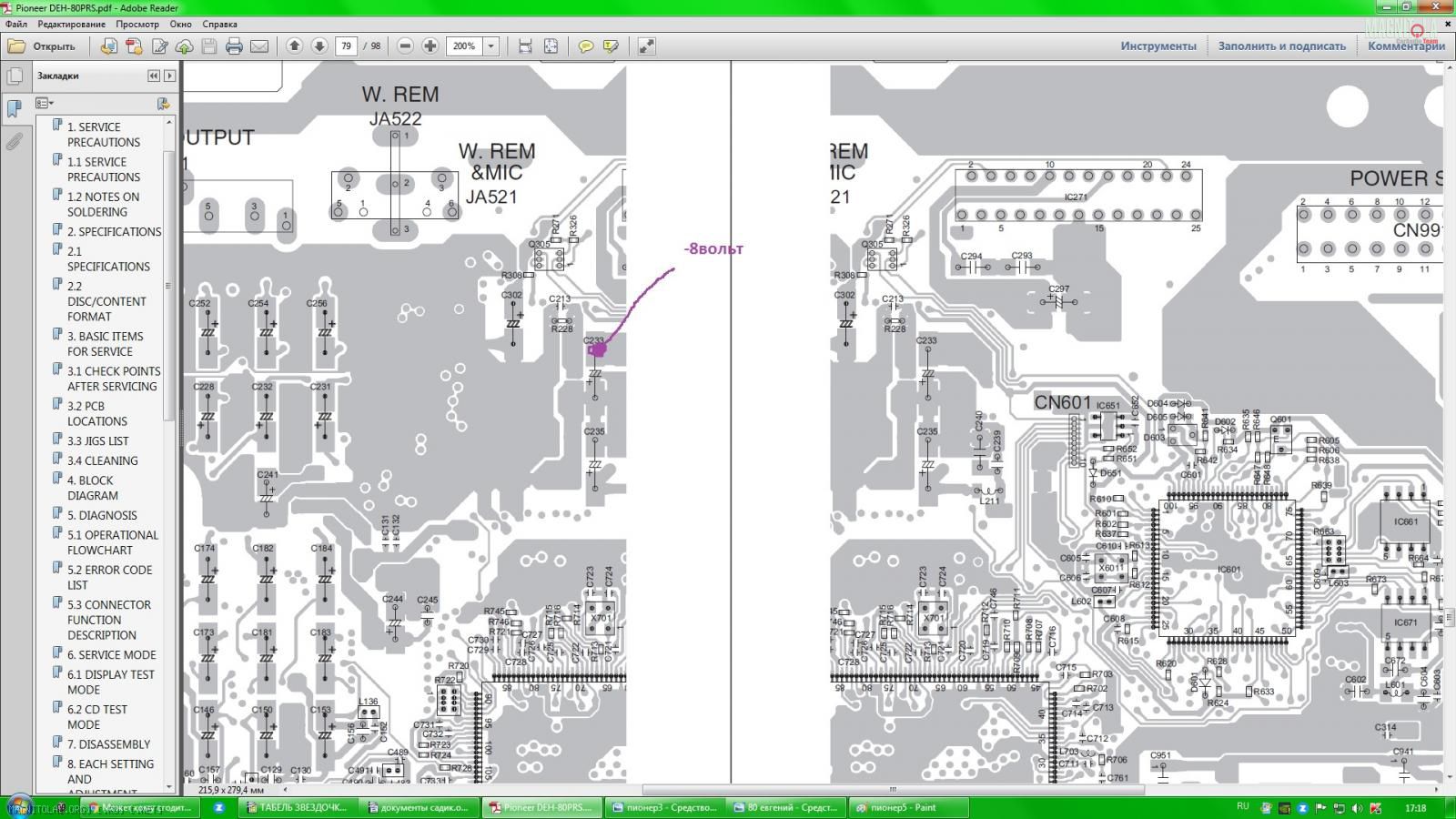

Репутация: 34319 Ну да -8вольт планировалось создать на отдельном блоке, и эти же-8 хочу завести в пионеровский чип.
А диод для того что бы отключить подачу минусового напряжения сгенерированного в самом чипе, хотя сейчас поразглядывал картинки внимательно, увидел что вы в 88 удалили кондер с 50ой ноги, а не диод.
Репутация: 190573 Хочешь сделать внешний БП и завести с него питание на ОУ и на регулятор - я правильно понял?
Если да, то надо еще выключить генерацию в м\с регулятора(генератор, который делает минусовое питание).
Диод и емкость можно не убирать.
Репутация: 34319 Я не смог найти даташита на эту м/с, несколько часов сидел в инете, безрезультатно.

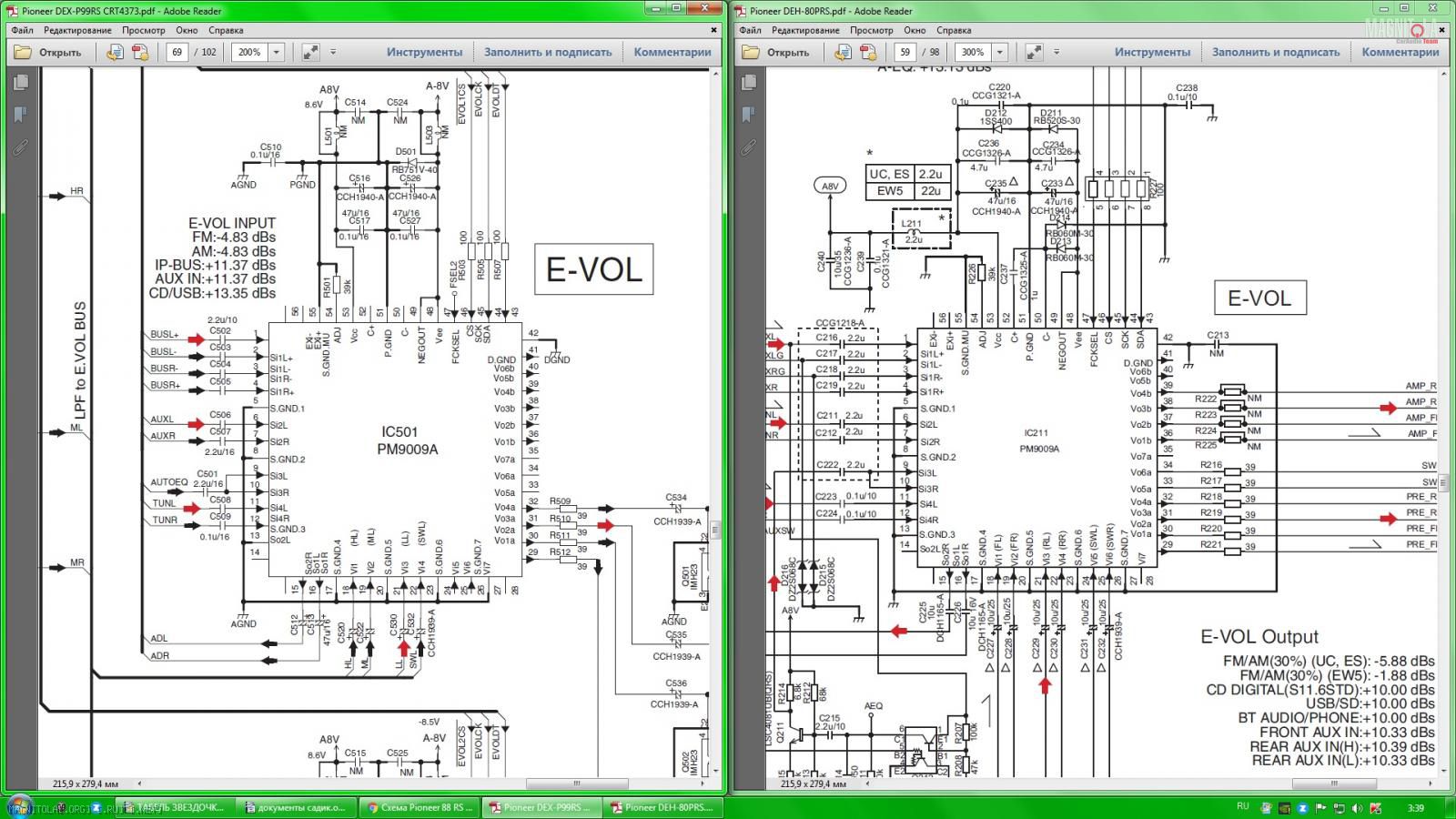

Начал сравнивать с 99прс, у того тупо выводы переменного напряжения подвешены в воздухе, 46нога, тоже в воздухе, а у 80 идет на м/с sus micro, больше отличий я не увидел.
Генерация активируется по команде с 46 ноги?
Алексей пжл. поясните как вы считаете правильно отключить этот генератор.
З.Ы. Алексей.Позвольте вопрос. Ток сразу не пинайте пжл).
А что если действительно взять -8вольт с этой микросхемы и подать на ОУ? потом выкинуть разделительные конденсаторы, хоть я и не особо шарю, но если такой вариант будет работать звук по любому преобразится, и не каких затрат на детали, ну разве что несколько конденсаторов прикупить для доп фильтрации.
Репутация: 190573 Хорошо что логика действует, не многие нынче на это способны.47
Думаю что это не хороший вариант. Сделать можно, наверняка будет работать, но скорее всего придется применять малопотребляющие ОУ. Хорошие ОУ потребляют достаточно много - лучше сделать внешний БП.
Репутация: 48327
А почему именно 8 вольтовое двух полярное питание делать?Я,если честно забыл-там есть ограничение по вольтажу? Можно же и 9 и 12 вольт сделать на внешнем бп?
Репутация: 190573 Да, это не принципиально +\- 9....15 вольт.
Я делаю от преобразователя +\-12 и стабилизирую на +\-9.
Репутация: 48327 Ну правильно,тогда уж лучше на ±12в делать.
п.с Не ради комерческого предложения-но если нужно т.с преобразователь дс/дс для ±12 могу предложить по демократической цене
Репутация: 190573 Это лишнее. +\-9 вольт и то за глаза.
