Алексей. Так?Цитата:
Сообщение от Aleksey

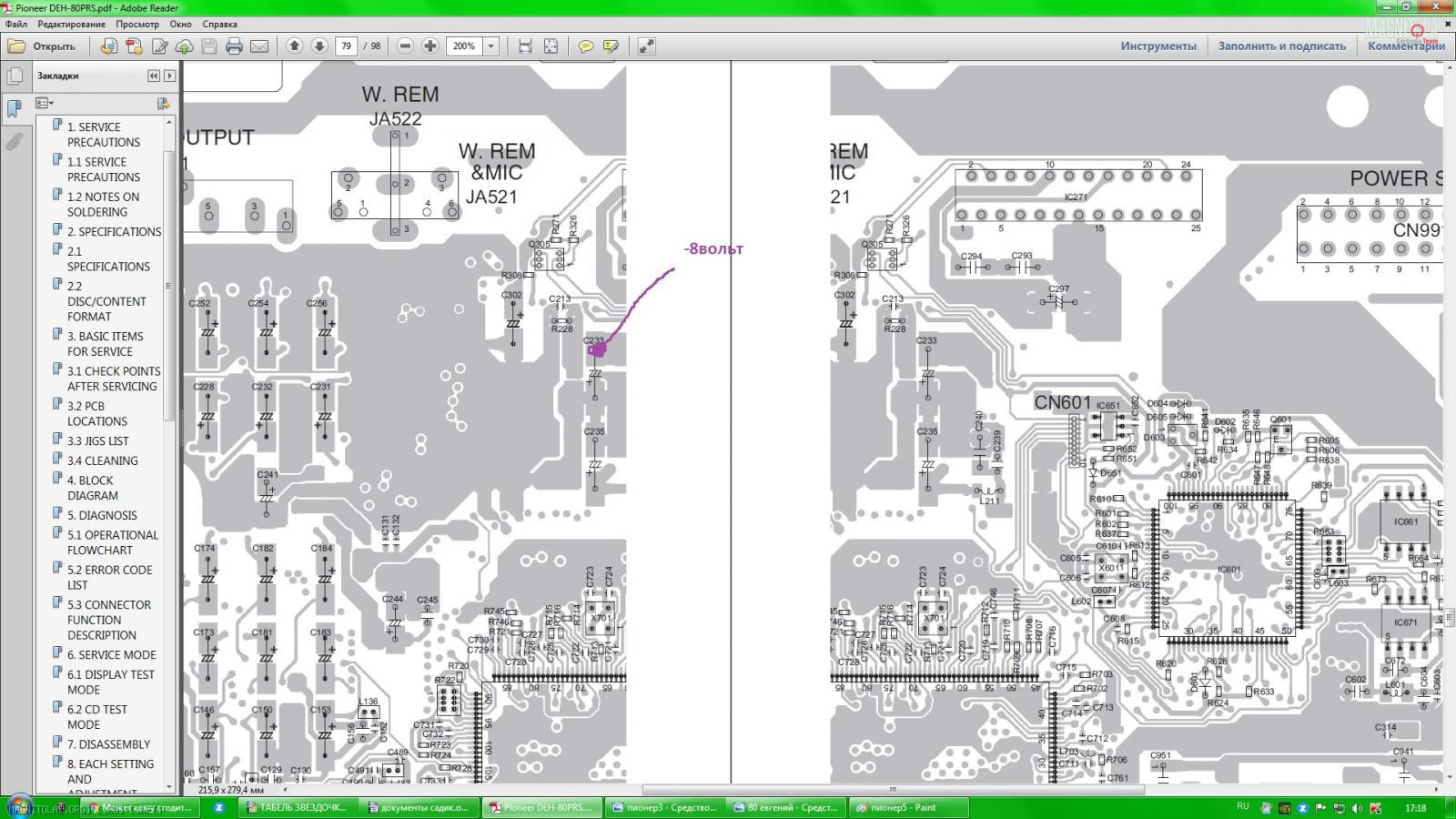

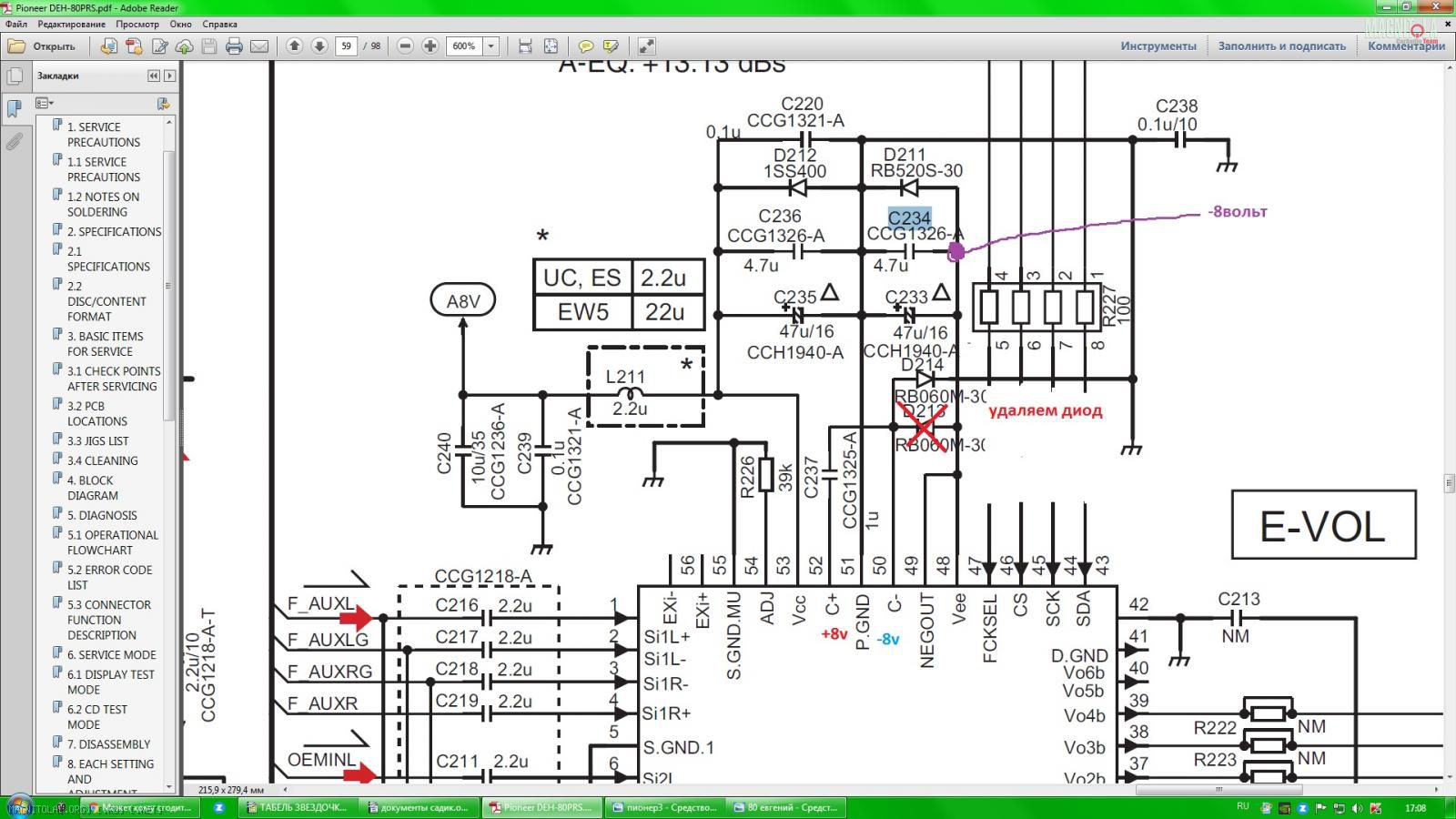

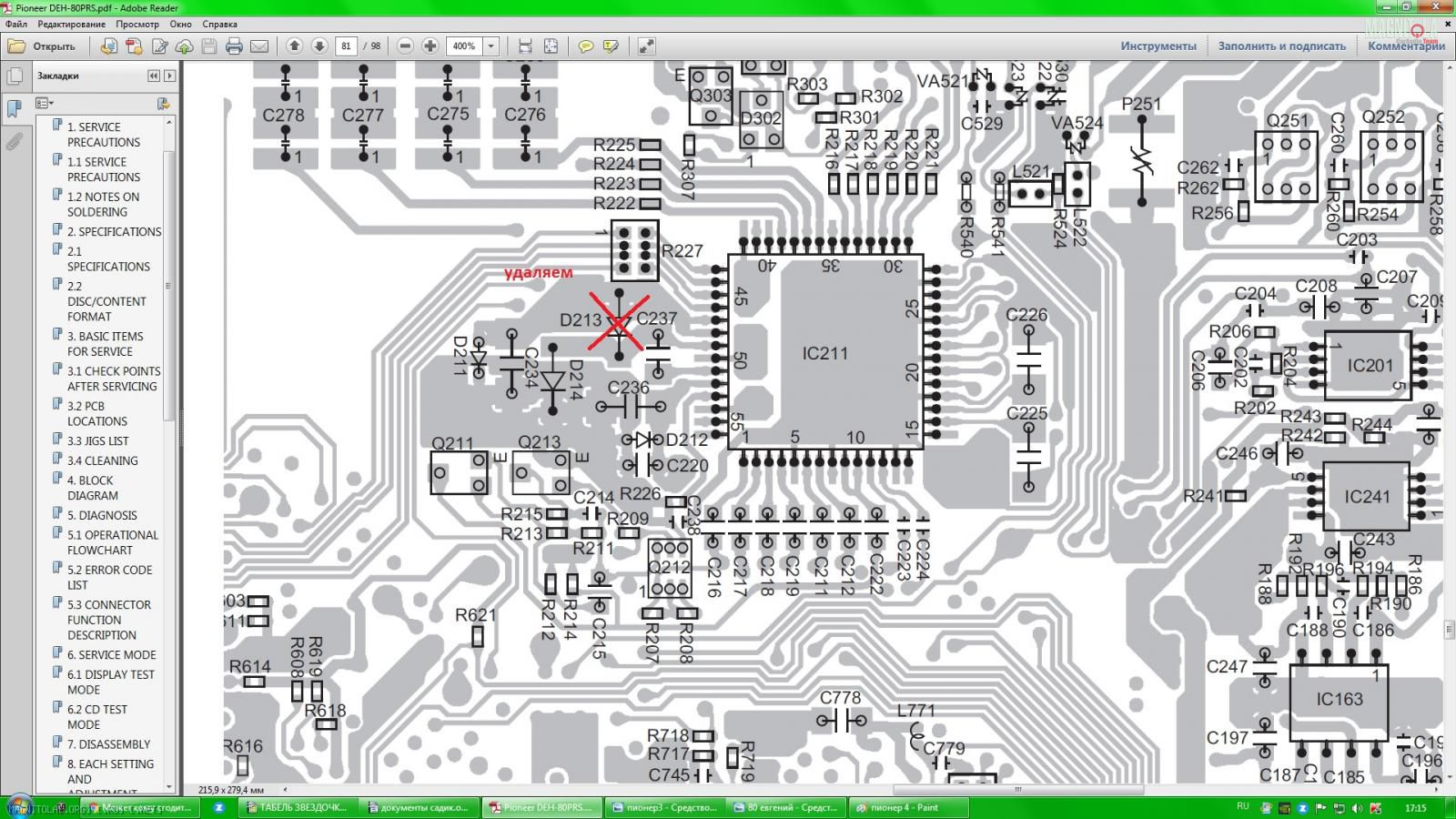

Вложение 884624Вложение 884628Вложение 884630

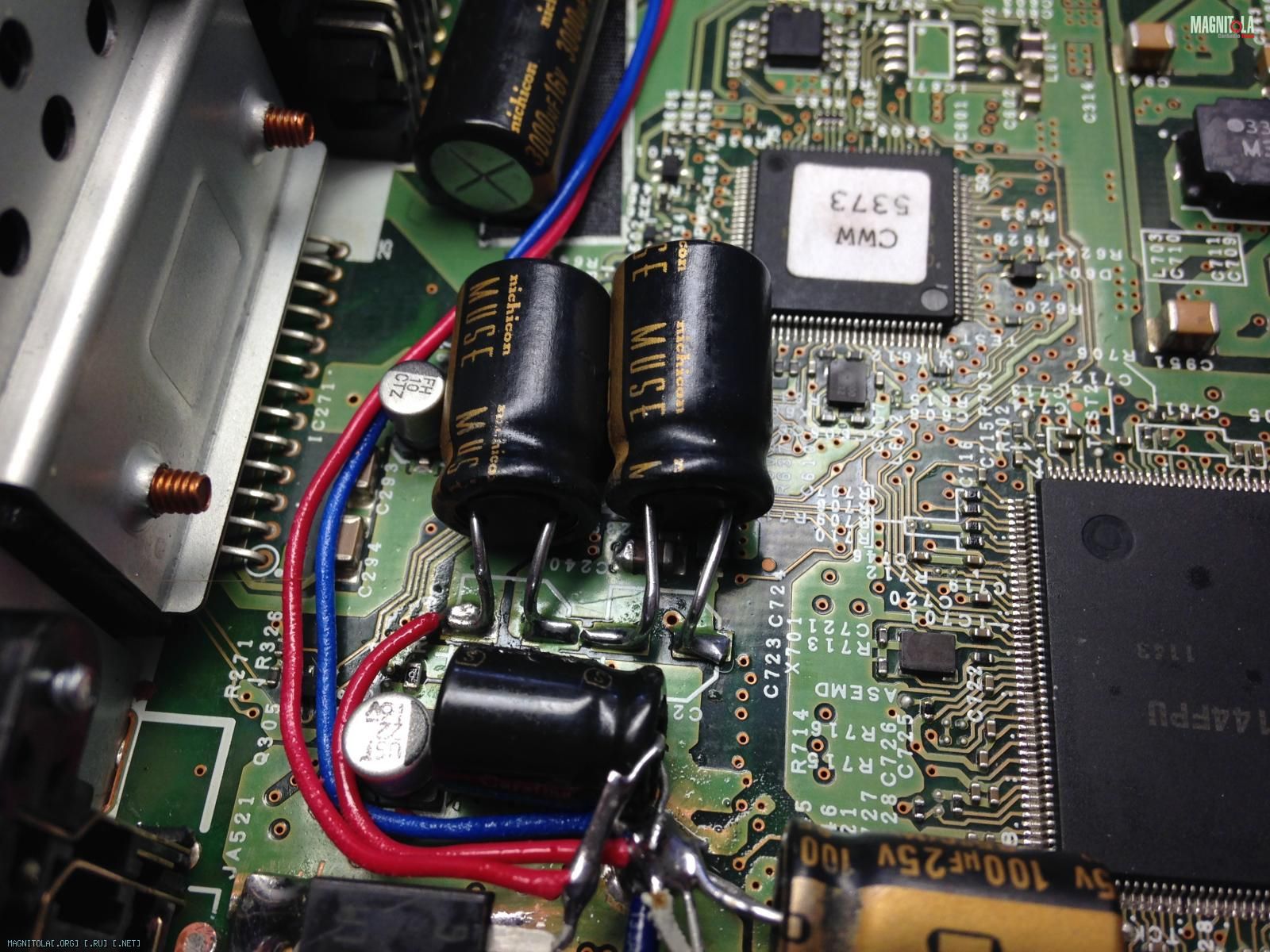

Отсюда слизал, надеюсь правильно:
Вложение 884632
Вид для печати
Алексей. Так?Цитата:
Сообщение от Aleksey
Вложение 884624Вложение 884628Вложение 884630
Отсюда слизал, надеюсь правильно:
Вложение 884632
Тогда я не понял что ты хочешь сделать.Цитата:
Сообщение от Mакс
Или просто хочешь взять минусовое питание для ОУ с м\с регулятора?
Ну, в любом случае этот диод не мешает.
И если извращаться так по полной. :)
Сделай внешний БП - будет гораздо лучше.
Ну да -8вольт планировалось создать на отдельном блоке, и эти же-8 хочу завести в пионеровский чип.
А диод для того что бы отключить подачу минусового напряжения сгенерированного в самом чипе, хотя сейчас поразглядывал картинки внимательно, увидел что вы в 88 удалили кондер с 50ой ноги, а не диод.
Хочешь сделать внешний БП и завести с него питание на ОУ и на регулятор - я правильно понял?Цитата:
Сообщение от Mакс
Если да, то надо еще выключить генерацию в м\с регулятора(генератор, который делает минусовое питание).
Диод и емкость можно не убирать.
Я не смог найти даташита на эту м/с, несколько часов сидел в инете, безрезультатно.Цитата:
Сообщение от Aleksey

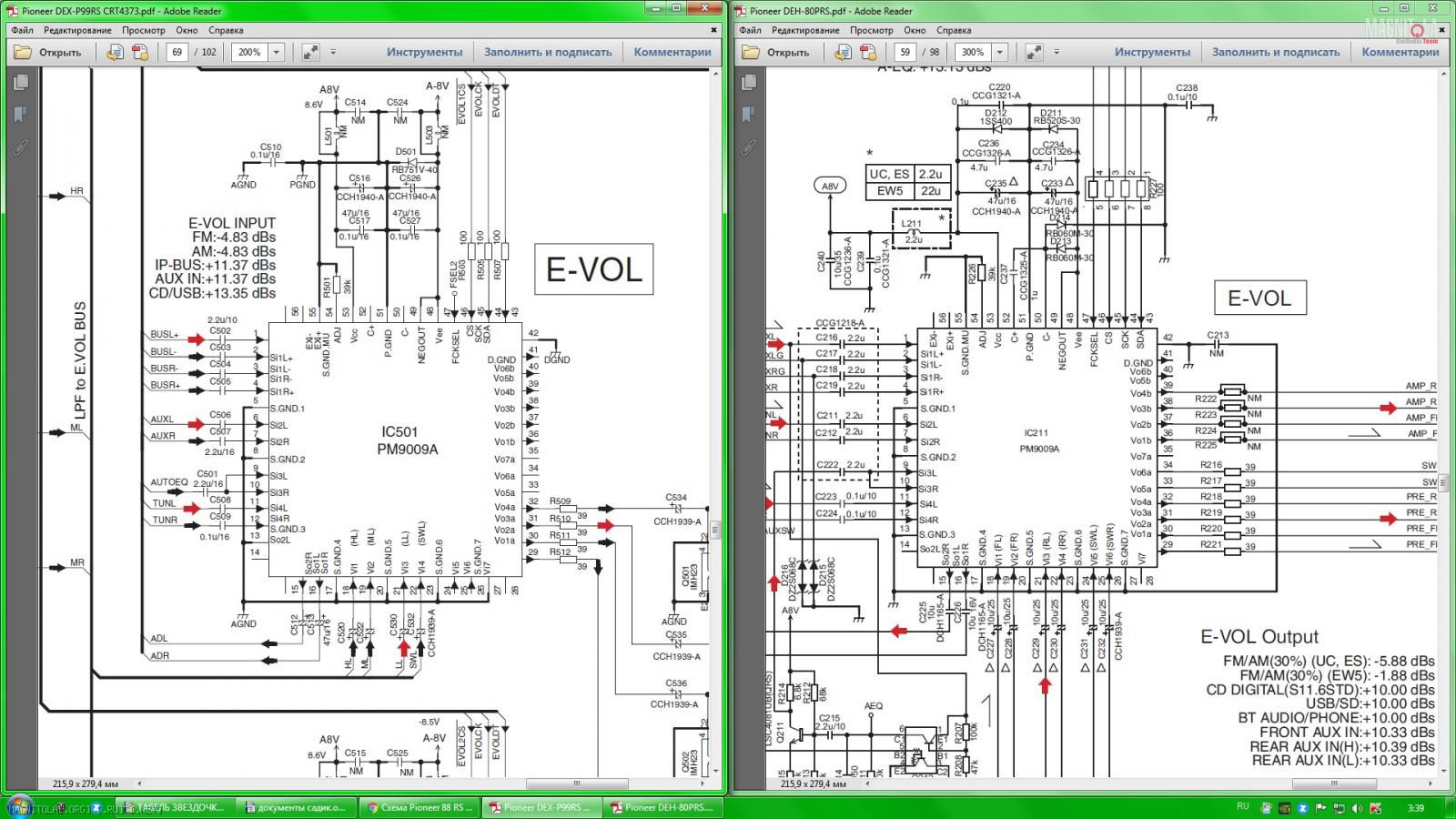

Начал сравнивать с 99прс, у того тупо выводы переменного напряжения подвешены в воздухе, 46нога, тоже в воздухе, а у 80 идет на м/с sus micro, больше отличий я не увидел.
Генерация активируется по команде с 46 ноги?
Алексей пжл. поясните как вы считаете правильно отключить этот генератор.
Вложение 885074
З.Ы. Алексей.Позвольте вопрос. Ток сразу не пинайте пжл).
А что если действительно взять -8вольт с этой микросхемы и подать на ОУ? потом выкинуть разделительные конденсаторы, хоть я и не особо шарю, но если такой вариант будет работать звук по любому преобразится, и не каких затрат на детали, ну разве что несколько конденсаторов прикупить для доп фильтрации.
Хорошо что логика действует, не многие нынче на это способны. :) 47Цитата:
Сообщение от Mакс
Думаю что это не хороший вариант. Сделать можно, наверняка будет работать, но скорее всего придется применять малопотребляющие ОУ. Хорошие ОУ потребляют достаточно много - лучше сделать внешний БП.Цитата:
Сообщение от Mакс
А почему именно 8 вольтовое двух полярное питание делать?Я,если честно забыл-там есть ограничение по вольтажу? Можно же и 9 и 12 вольт сделать на внешнем бп?Цитата:
Сообщение от Aleksey
Да, это не принципиально +\- 9....15 вольт.Цитата:
Сообщение от datik
Я делаю от преобразователя +\-12 и стабилизирую на +\-9.
Ну правильно,тогда уж лучше на ±12в делать.Цитата:
Сообщение от Aleksey
п.с Не ради комерческого предложения-но если нужно т.с преобразователь дс/дс для ±12 могу предложить по демократической цене:yes:
Это лишнее. +\-9 вольт и то за глаза.Цитата:
Сообщение от datik
Какие? :)Цитата:
Сообщение от datik
