Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
datik
Земля обычно раздельная,но соединяется кондером(я керамическим) 0.1мкф.
п.с Извините,схему сразу не посмотрел-но мне кажется,что "схема тупая"
если земля раздельная, ток не потечет. тут либо земля общая, если это можно, либо заводить вторую землю, а первую отрезать от ОУ и Евол. А Алексей писал что земля остается родная, так что...
datik, а вы давая советы сами то на теме вообще? Как говорил один персонаж: Меня терзают смутные сомненья. Мне показалось, как работают АУ вы не знаете, почему разделительный конденсатор лучше убрать тоже, теперь предлагаете две земли организовать.
Я на схеме походу переборщил с емкостями, ща смотрел даташиты, скорее всего емкости уменьшу по размеру, и плюсовую вторичку не нарисовал. А в чем тупость схемы?
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
Mакс если земля раздельная, ток не потечет. тут либо земля общая, если это можно, либо заводить вторую землю, а первую отрезать от ОУ и Евол. А Алексей писал что земля остается родная, так что...
datik, а вы давая советы сами то на теме вообще? Как говорил один персонаж: Меня терзают смутные сомненья. Мне показалось, как работают АУ вы не знаете, почему разделительный конденсатор лучше убрать тоже, теперь предлагаете две земли организовать.
Я на схеме походу переборщил с емкостями, ща смотрел даташиты, скорее всего емкости уменьшу по размеру, и плюсовую вторичку не нарисовал. А в чем тупость схемы?
Если Вы все знаете-зачем тогда спрашиваете?
п.с На какой частоте работает дс-дс и чем будете фильтровать входное и выходное питание?Кондерами:facepalm:?
п.с.с А в прочем,делайте как хотите.
Когда "наиграетесь" с "чисткой" питания-почитайте,может пригодиться! ( http://electronix.ru/forum/index.php...=post&id=70987 )
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
datik Если Вы все знаете-зачем тогда спрашиваете?
Пжл., поясните, как запитать двуполяркой опера и схему Евол, от выносного БП. Про фильтрацию питания пока опустим, я еще с принципиальной схемой не разобрался
---------- Сообщение добавлено 16.11.2015 в 21:44 ----------
Вот то то и оно! пояснить не могёте? так как сами ни фига не шарите!
Так почему вы позволяете себе что то советовать, сами не понимая при этом что советуете?
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
Mакс Подскажите пжл. у преобразователей типа Aimtec и др. как землю вторички соединять с основной землёй?
Да, земли надо соединять, но лучше на основной плате около м\с громкости.
---------- Сообщение добавлено 19.11.2015 в 14:50 ----------
Цитата:
Сообщение от
Mакс Я на схеме походу переборщил с емкостями, ща смотрел даташиты, скорее всего емкости уменьшу по размеру
Емкостей, в этом деле, мало не бывает. :)
Правда и переборщить тоже не стОит - может не запустится преобразователь.
У меня после преобразователя(до и после стабилизаторов) более 2000 мкФ на плечо. :)
---------- Сообщение добавлено 19.11.2015 в 14:51 ----------
Цитата:
Сообщение от
datik На какой частоте работает дс-дс и чем будете фильтровать входное и выходное питание?Кондерами
Напридумывать проблем можно много, правда на практике они отсутствуют. :)
Вложений: 1
Re: Схема Pioneer 88 RS 2
Вложений: 1
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
Mакс
Да, это оно.
P.S. А как тут pdf вставить?
Re: Схема Pioneer 88 RS 2
Re: Схема Pioneer 88 RS 2
Алексей не получилось(.

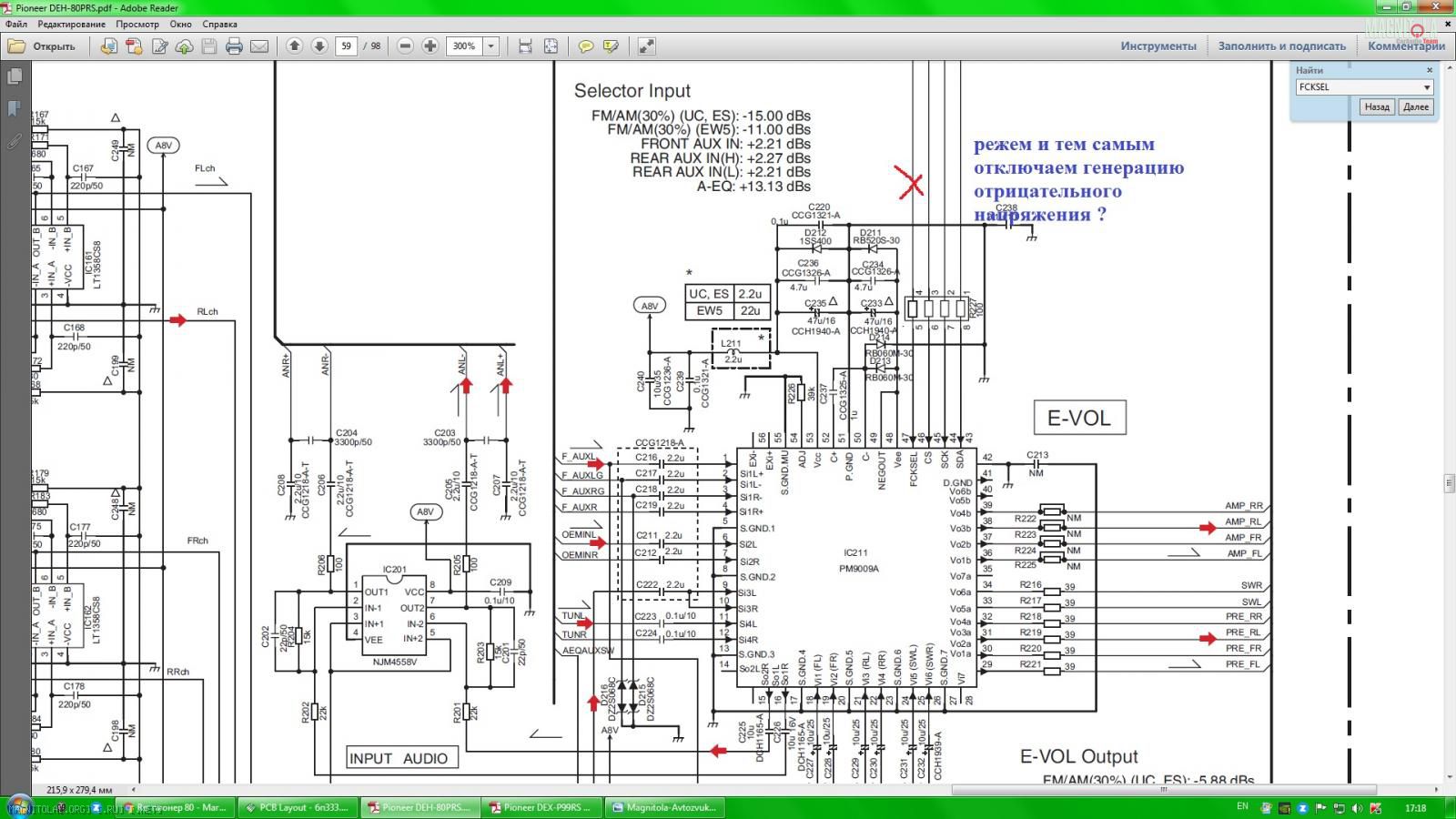

Не знаю в чем дело. На ноге FCKSEL есть 60мВ, и на ADJ тоже около того, пробывал заземлять FCKSEL, не помогло, потом попробовал ADJ соед. с землей, тоже не помогло.
Я наверное отсеку ноги NEGOUT, +С , -С и подключу свои -8вольт к Vee, ведь такой вариант тоже имеет право на жизнь?

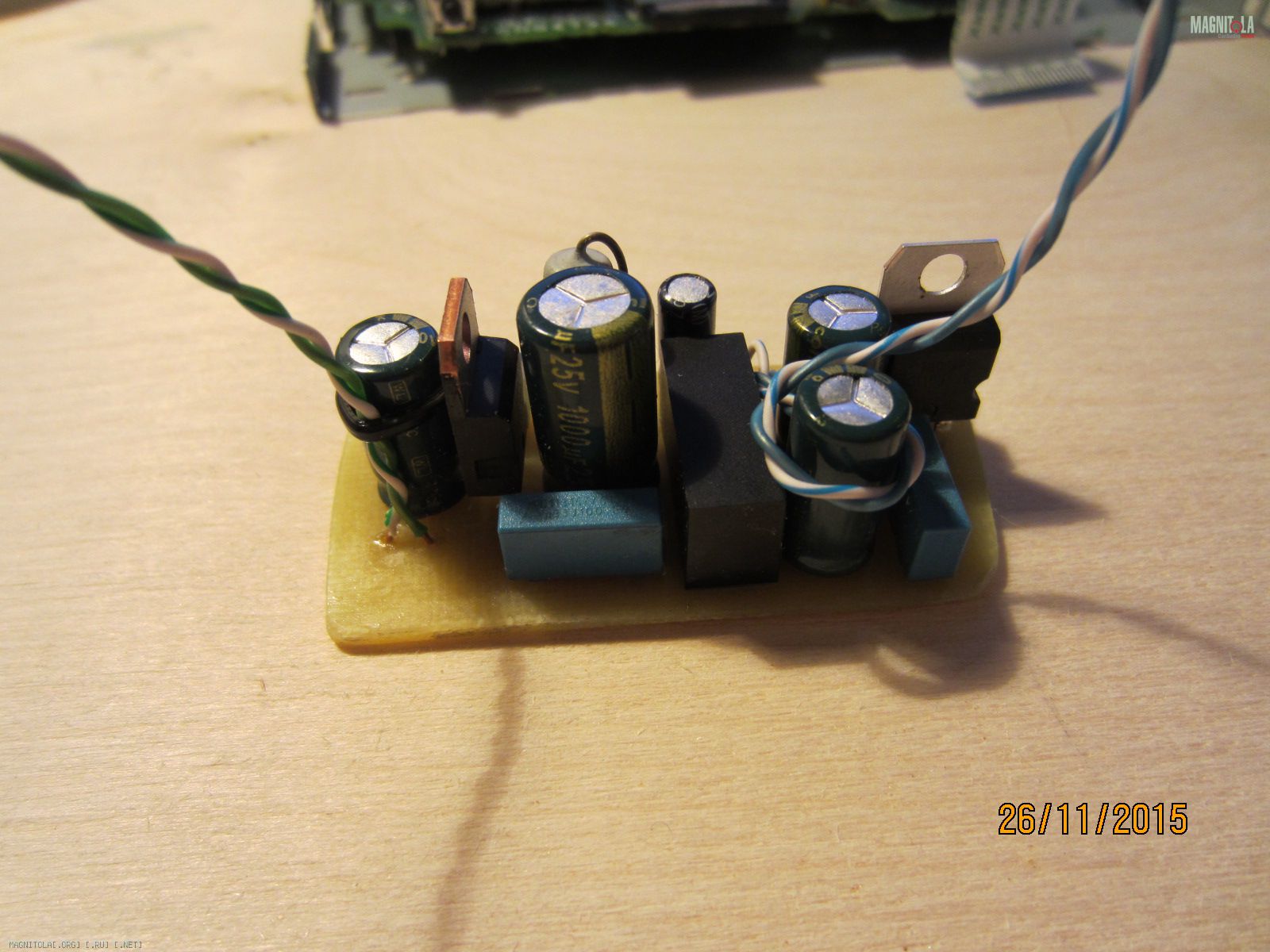

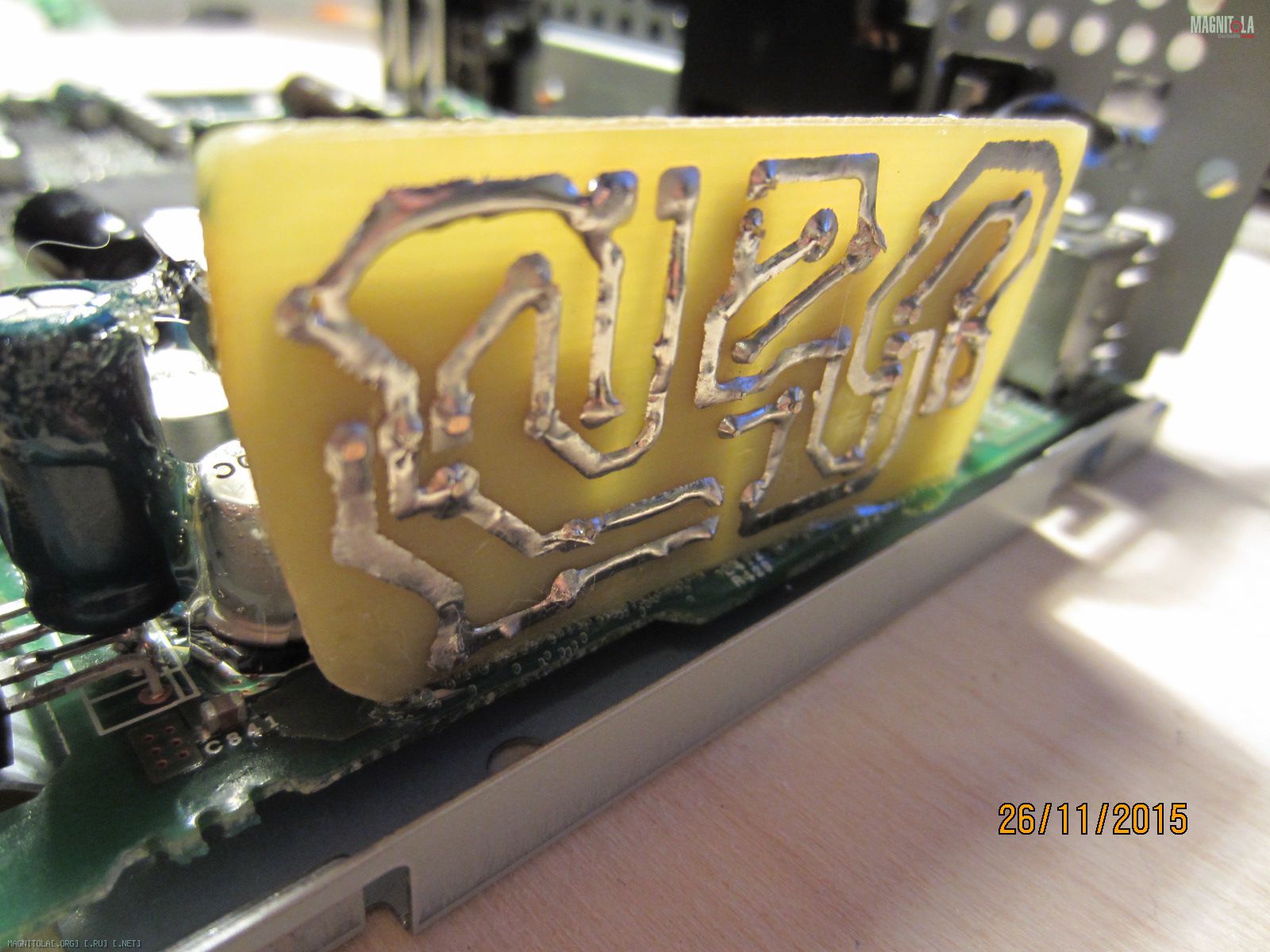

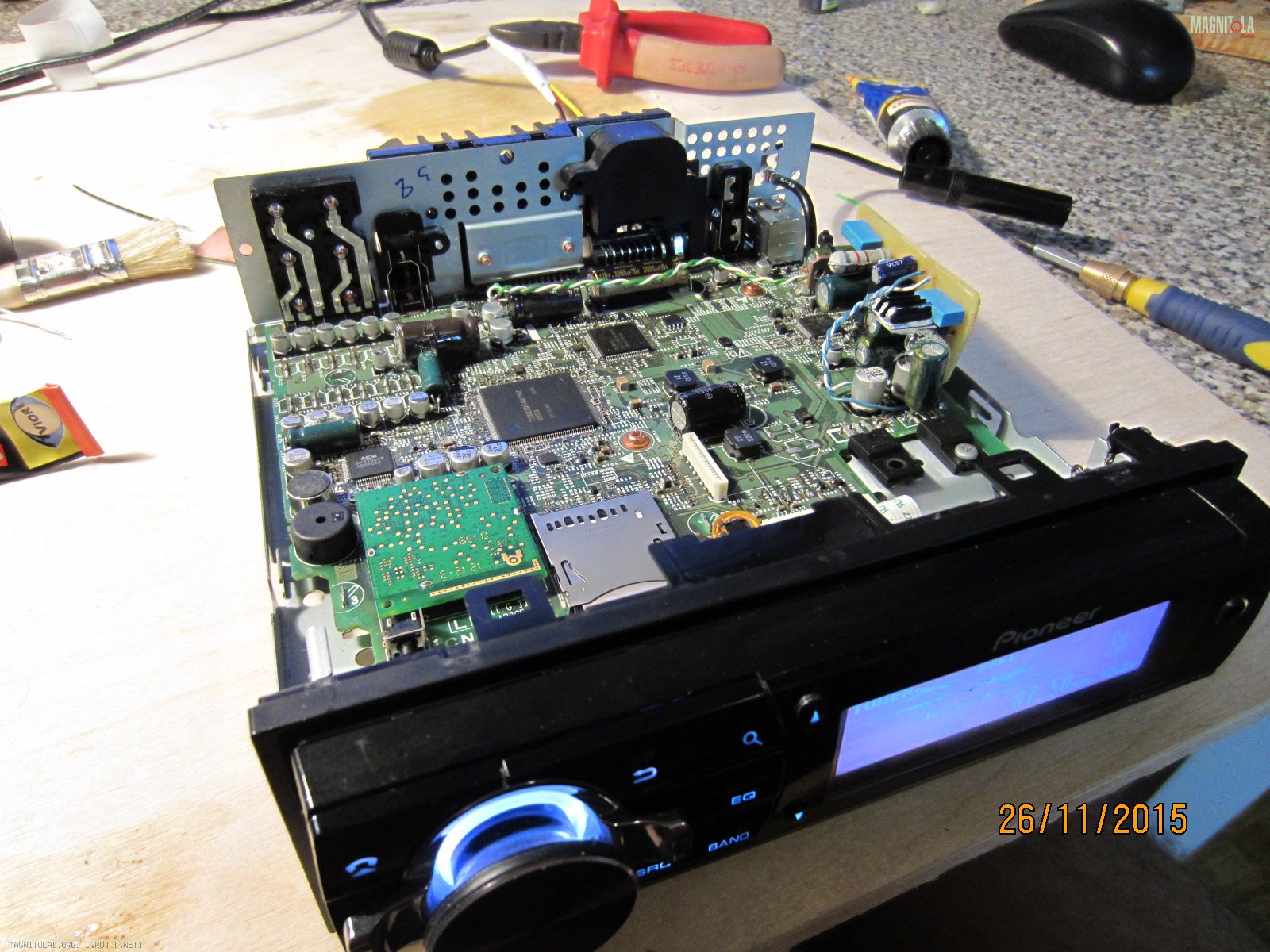

Блок питания собрал, ща фотик найду выложу, для критики.
Вложений: 3
Re: Схема Pioneer 88 RS 2
/пленка 0.33мкф+электролит1000мкф / L7805 / 0,33+1000 / dc/dc( вход +5В, выход +12В и -12В) / 0,33+1000 / L7908 / 0,33+1000 / выход
А на плюсовую вторичку повесил резистор 700ом, т.к.в даташитах написано что совсем без нагрузки незя.
запитал со стабилизатора на 8,4 вольт.
Вложение 900466Вложение 900468Вложение 900470
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
Mакс А на плюсовую вторичку повесил резистор 700ом, т.к.в даташитах написано что совсем без нагрузки незя.
Надо использовать оба питания(+\-) для питания ОУ и евола - будет гораздо лучше.
