Схема Pioneer 88 RS 2

Цитата:

---

Сообщение от Aleksey

Это лишнее. +\-9 вольт и то за глаза.

---

Лишний ..,в .... не помешает!:laugh3:

Цитата:

---

Сообщение от Aleksey

Какие?

---

AIMTEC

Цитата:

---

Сообщение от Aleksey

Хорошо что логика действует, не многие нынче на это способны. :) 47


Думаю что это не хороший вариант. Сделать можно, наверняка будет работать, но ...

---

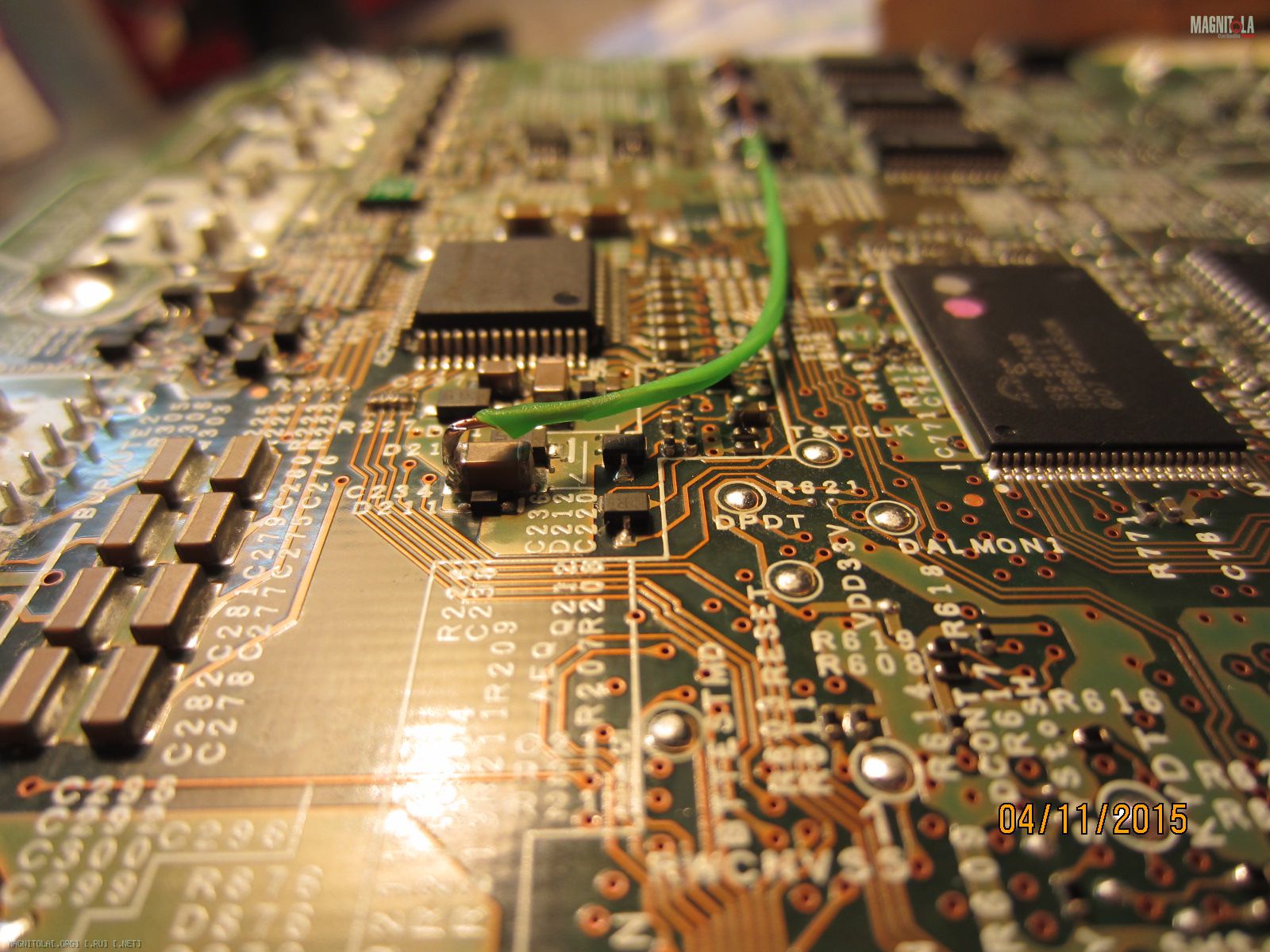

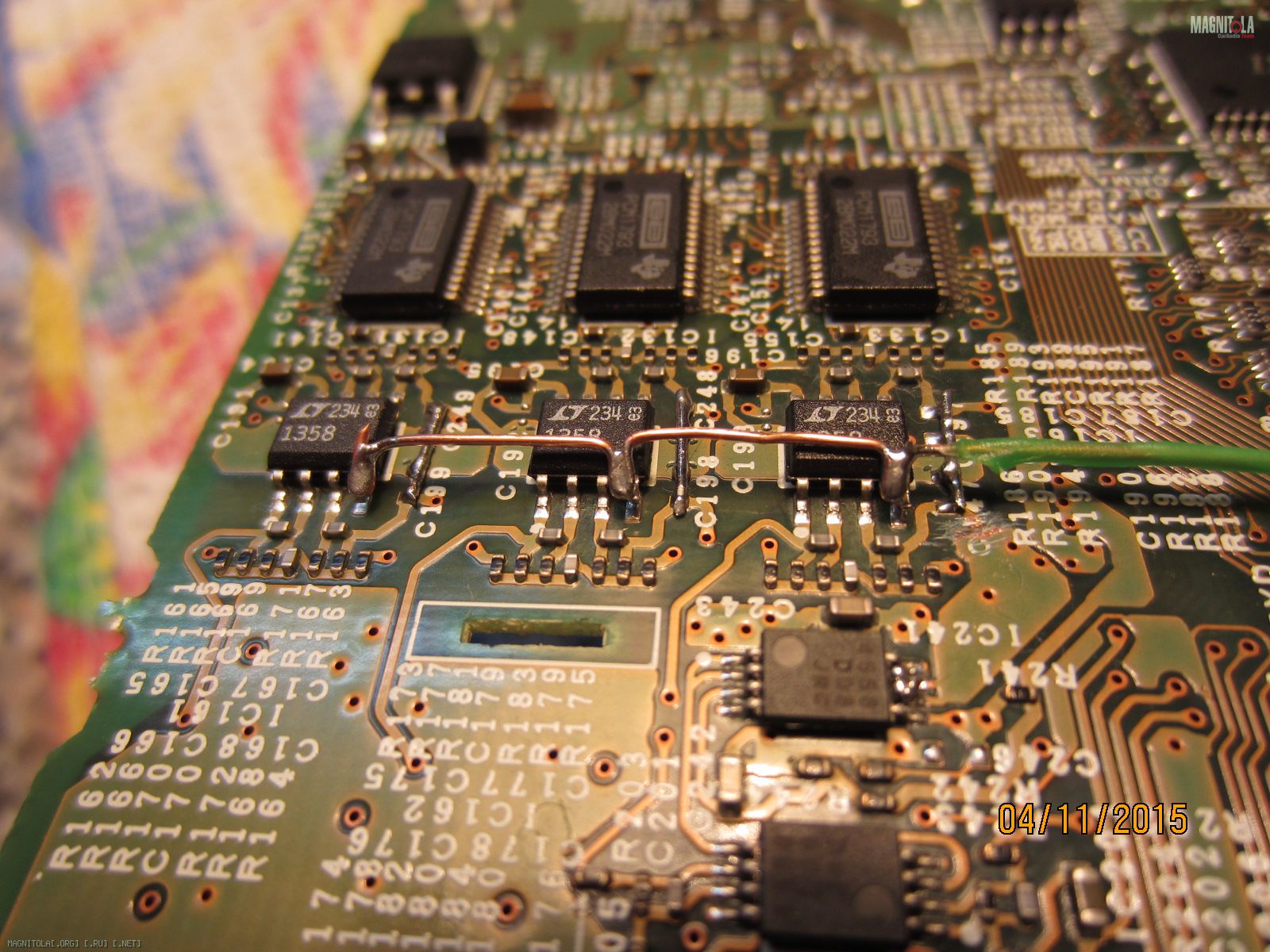

Сделал не хороший вариант, хочу послушать. Пока только подал отрицательное напряжение с Е vol на ОУ и поставил две доп емкости.


Вложение 885554Вложение 885556Вложение 885558http://magnitola.org/attachment/8/9/2/9/2/762146.thumb


Алексей, прошу взгляните, нет ошибки? Емкости не слишком большие,других просто дома не было, не выжгут чаго при заряде, хотя там вроде питание через дросель.

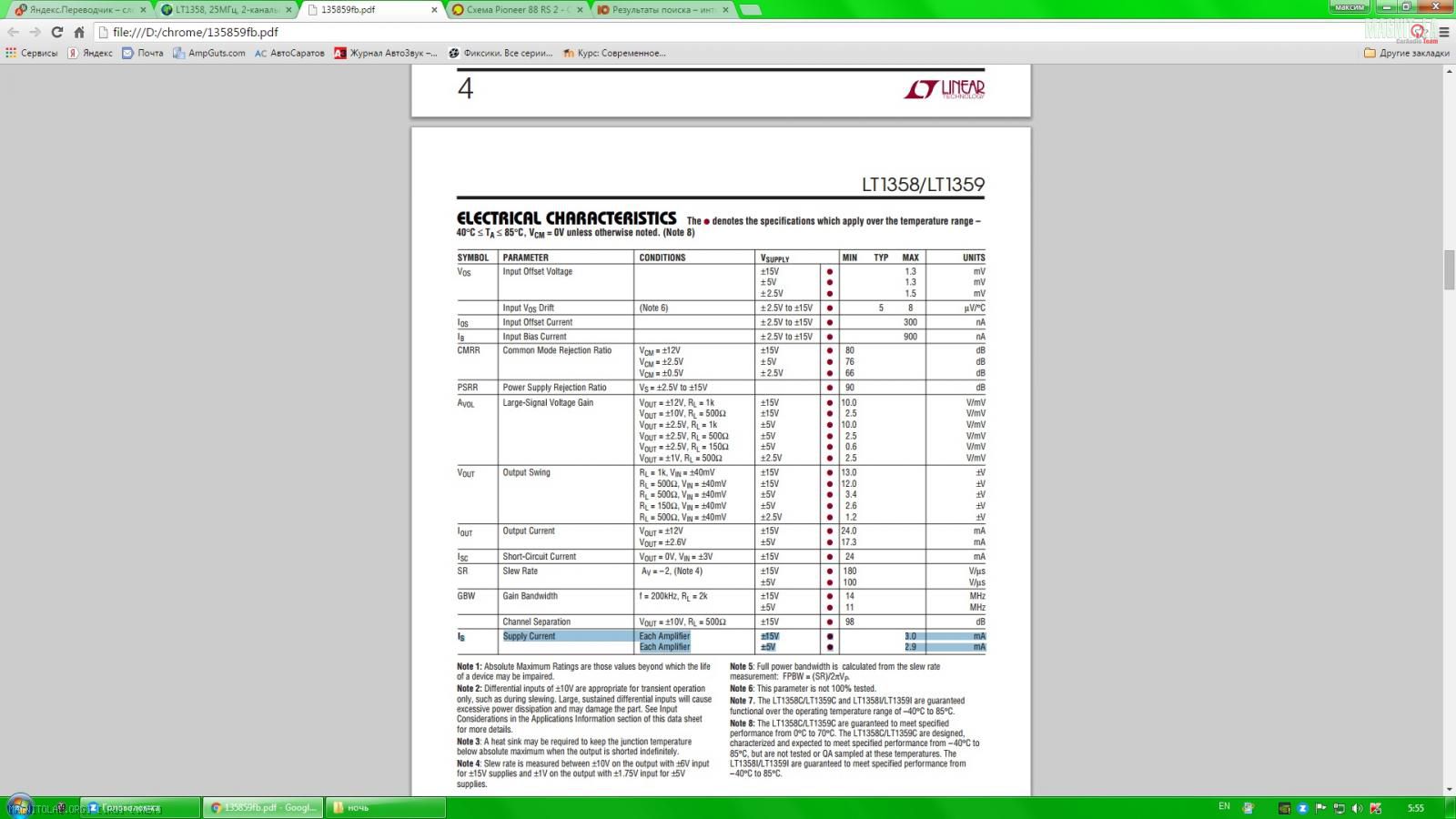

Дата шит говорит что 1358 кушает 3мА и выдает где то 20мА, но это наверное если он усиливает, а у нас опера не усиливают ни чего. То биш на 10мА я Е vol обокрал?
Вложение 885562

Цитата:

---

Сообщение от Mакс

Сделал не хороший вариант, хочу послушать. Пока только подал отрицательное напряжение с Е vol на ОУ и поставил две доп емкости.


Вложение 885554Вложение 885556Вложение 885558http://magnitola.org/attachment/8/9/2/9/2/762146.thumb


Алексей, прошу взгляните, нет ошибки? Емкости не слишком большие,других просто дома не было, не выжгут чаго при заряде, хотя там вроде питание через дросель.

Дата шит говорит что 1358 кушает 3мА и выдает где то 20мА, но это наверное если он усиливает, а у нас опера не усиливают ни чего. То биш на 10мА я Е vol обокрал?
Вложение 885562

---

В отрицательное плечо оу шунт поставьте по питанию.
п.с Да и зачем такие "большие" емкости в питании?(стабилизатор я думаю там слабый).
п.с.с Ну и в питании оу(я бы) поставил что нибудь из муз.серии. ИМХО.

Цитата:

---

Сообщение от datik

AIMTEC

---

Какова демократичная цена? Так то скорее всего нужно будет где то подобный брать...

Цитата:

---

Сообщение от datik

В отрицательное плечо оу шунт поставьте по питанию.
п.с Да и зачем такие "большие" емкости в питании?(стабилизатор я думаю там слабый).
п.с.с Ну и в питании оу(я бы) поставил что нибудь из муз.серии. ИМХО.

---

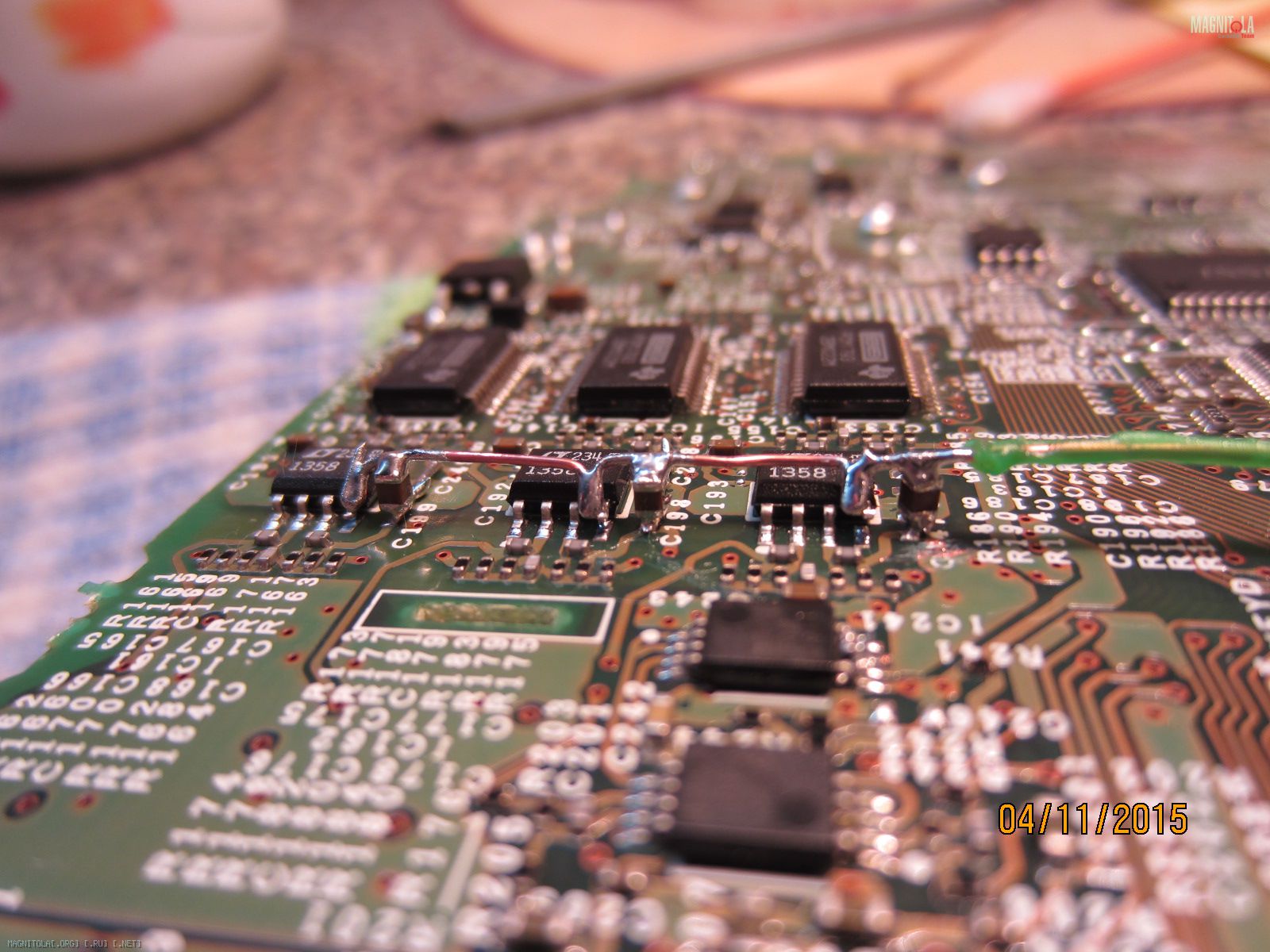

Вложение 885668
Шунты сделал.
Емкости большие т.к. маленьких нет, жду что Алексей скажет, забракует поменяю( надеюсь, он всё таки что нибудь скажет).

Цитата:

---

Сообщение от Mакс

Алексей, прошу взгляните, нет ошибки? Емкости не слишком большие,других просто дома не было, не выжгут чаго при заряде, хотя там вроде питание через дросель.

---

А где стоЯт эти емкости(1000 мкФ)? Это в питании евол?
Если да, то такие большие ни к чему, могут быть проблемы, а может и хорошо будет. :)
Там 100 мкФ хороших емкостей будет достаточно.

Цитата:

---

Сообщение от Mакс

Дата шит говорит что 1358 кушает 3мА и выдает где то 20мА, но это наверное если он усиливает, а у нас опера не усиливают ни чего. То биш на 10мА я Е vol обокрал?

---

Мало она кушает в режиме "без сигнала и без нагрузки" - на него не стОит рассчитывать. Хоть нагрузка у них и не большая, но все же.

Цитата:

---

Сообщение от Mакс

Шунты сделал.

---

Керамика в звуке это всегда плохо. Лучше её избегать везде - и в сигнале и в питании.

Цитата:

---

Сообщение от Aleksey

Керамика в звуке это всегда плохо. Лучше её избегать везде - и в сигнале и в питании.

---

Керамика керамики "рознь".Вам np0 тоже не нравиться,чем она хуже пленки?

Цитата:

---

Сообщение от datik

Керамика керамики "рознь".Вам np0 тоже не нравиться,чем она хуже пленки?

---

Да, не нравится. Но иногда приходится её применять из за размеров.

А чем керамика не нравится?

Цитата:

---

Сообщение от ostashv-evgeniyy

А чем керамика не нравится?

---

Если говорить о "проходе", то небольшой крикливостью и выделением обертонов, особенно среднечастотных сигналов.
Если говорить о питании, то опять же обертона и "обрезанием" сцены.
