Транзисторы IR

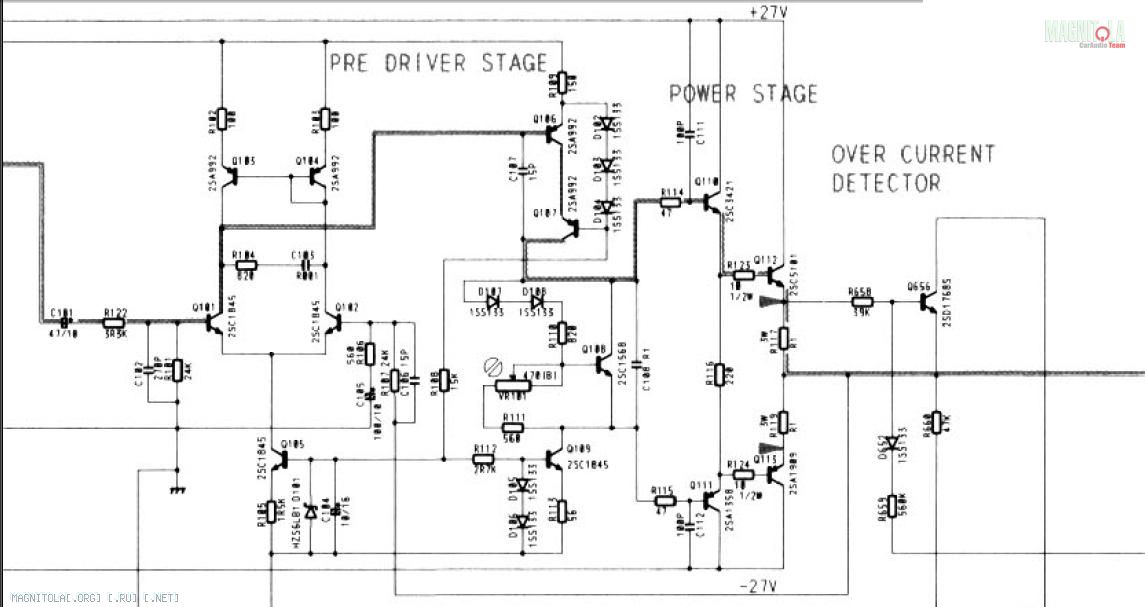

Покажите пожалуйста на схеме цепь коррекции УМ.

да там коррекций вагон: R104+C105, C107, C108, C111, C112, R107+C106

подскажите плиз можно ли ставить перемычку вместо разделительного конденсатора если на нем 50-100 милли вольт остается? У меня стоят 47мф на 16вольт. Если нет то на какой заменить по емкости и напряжению? 47мф 50вольт пойдет? Еще такой вопросик можно ли вместо керамики или тантала (не могу понять что там стоит) обведенные в схеме кроссовера использовать виму FKP2 тойже емкости?
Схема http://imageshack.us/photo/my-images/341/46497269.jpg/

тантал в 100 пик? занянто...


Hertz66, тебе можно. удаляй что не нравиться и меняй на что нравиться - разрешаю

Весь форум почти перерыл так и не нашел ответа что лучше WIMA MKP10 или FKP4 для С401,402,405,406 Схема http://imageshack.us/photo/my-images/341/46497269.jpg/

---------- Сообщение добавлено 04.11.2011 в 20:32 ----------

Извините но еще раз повторюсь можно ли ставить перемычку вместо разделительного конденсатора если на нем 50-100 милли вольт остается?

А если серьёзно, то при удалении электролитов надо думать о последствиях. Выдели на схеме не понравившийся тебе кондёр.

---------- Сообщение добавлено 04.11.2011 в 22:09 ----------

По виме- и те, и те хороши. Посмотри даташиты на эти кондёры, смотри размер и макс напряжение. Тебе надо на 50 или 63 вольт, на большее напряжение на много больше размером, но если место есть- не парься, ставь те, что есть в наличии. Полипропиленовые кондёры в звуковых цепях на порядок лучше керамики, разве что NP0 в цепях коррекции весьма не плохо рабоьают, но и их надо ставить с повышенным напряжением.

На этом разделительном конденсаторе остается напряжение 50-100милли вольт, можно перемычку ставить?

hertz66, так какой кондёр интересует? Покажи на схеме.

Так показал же С101 первый слева.
