Вам уже посоветовали .Расшифрую.Цитата:
Сообщение от mihail_krsk
Приобретаете (скачиваете) диск FSQ (он же "Аудиодоктор").На нём есть запись розового шума и есть запись частот от 20-ти Гц до ста Гц и более.
Правдами -неправдами на провода к любому динамику вешаете тестер (желательно применять тестер с возможностью измерения частоты с литерой "F".Такие тестеры нечастотозависимы).Можете вместо динамика повесить сопротивление 4-5 Ом мощностью 20 Вт,но это не принципиально.
На розовом шуме громкостью выставляете уровень,засекаете напряжение.Затем прогоняете треки с сеткой частот от 20-ти.Смотрите напряжение.
Таким методом я выявлял центральные частоты бас-бустов.
Да,да. Добавлю, дело, по сути, вот в чем.Если ШГУвыдает на акустику целый,необрезанный сигнал это одно, просто на выход цепляем буфер,а с него усилитель к сабу. Но скорее всего,всё сложнее и окажется, что частота на выходе ограничена и то, что должен играть саб- попросту вырезано. Чтоб не быть голословным-загляните в тесты головных устройств в АЗ, АЧХ должна быть горизонтальной линией, а там с неё можно на санках кататься. Впечатлило? Глянул сейчас на фото панели-там ручки климата и тд ( с некоторых пор, почитав ЮМОР- не пишу ИТП :-) ,просто в лоб поставить другое не пойдёт.
Если полоса по низу обрезана-надо искать место-где это сделано врезаться до него. Тут возможны варианты, например-фронт обрезан, а тыл нет, или на разъемах имеется точка подключения штатного активного саба. Вариант комплектации с ним имеется скорее всего, вот и понять бы, куда он втыкается
В любом случае -надо сперва досконально разобраться ,а уж потом кромсать.
Извиняюсь за флуд в теме. Хочется разобраться все таки.Цитата:
Сообщение от Matvey498
И так:
1. Нарезаю диск FSQ
2. Цепляю мультиметр на каждую колонку по очереди параллельно динамику
3. Далее, на каждой частоте от 10 до 100Гц с шагом 10 замеряю напряжение.
Все верно?
Т.е. если на определенной частоте на выходе есть напряжения, значит данная частота не порезана?
Сначала регулятором громкости выставляете напряжение 3-4В.Для этого розовый шум.Цитата:
Сообщение от mihail_krsk
Запись сетки частот идёт 20-25-30 -35-40-45-50-55-....и до 120(если не изменяет память) .
Если напряжения будут примерно одинаковы,то всё нормально,диапазон 20-80 Гц ГУ воспроизводит.
Допустим,выставлено 3В и на частоте 100Гц напряжение тоже 3 В,а на частоте 50 Гц напряжение 2В.Это говорит о том,что ниже 50Гц (приблизительно) ГУ не играет.Цитата:
Сообщение от mihail_krsk
Всем доброго вечера!
Расстроили меня совсем знакомые с accord-russia. Поделились со мной опытом распайки ШГУ Premium Sound московские установщики, и обладатели "доработанных" ШГУ.
Да, можно все сделать, и получить в итоге звук на выходе далекий от ожидаемого( Совет один, ставь дополнительное ГУ, штатную голову отключай, пуст стоит как памятник и управление климатом.
Частоты порезаны сильно и вытянуть с штатки очень сложно. "Если машину продавать будешь через год-полтора, то замарачивайся, если для себя и надолго, не твой вариант".
Вот такие дела..обшивку только сдернул с правой двери.
Извините за флуд.
С уважением, Михаил.
Мне кажется-если воспользоваться высокоуровневым конвертером акустики в линейку, результат не будет шибко хуже долгого и мучительного ковыряния головы... Просто подцепиться к тыловым колонкам и попробовать усугубить бас-бустом на усилителе...
А эту тему не смотрели http://magnitola.org/vysshii-pilotaz...ye-vyhody.html ещё?.,Цитата:
Сообщение от mihail_krsk
А мы сейчас не в ней?)))))))))Цитата:
Сообщение от gena60
Насмартфонил
Выходит не в ней,вопросы есть раскрытые,а мы их обсуждаем(почему и написал):smile3:Цитата:
Сообщение от fox proteus
Господа, категорически всех приветствую.
Подскажите, пожалуйста, куда лучше припаяться для вывода линейного выхода в ШГУ?
ГУ Swing, в качестве усилителя перемаркированый TDA7561. На фотке обозначил номера ног с емкостями. Потом дорожки идут к элементам, обведенным прямоугольником (резисторы?). Скажите, припаяться лучше к емкостям ближе к TDA, или же чем дальше тем лучше?
Лучше на ОУ непосредственно к ножкам,до конденсаторов,на плате линейного выхода уже должны стоят разделительные.,Цитата:
Сообщение от cherkasoff
к ножкам чего?:) TDA - это уже усилитель. А вот кто для него источник? Туда и паятьЦитата:
Сообщение от gena60
Я же написал ОУ(операционный усилитель).Цитата:
Сообщение от fox proteus
Но, не ОУ,а мощности.,Цитата:
Сообщение от fox proteus
Так выводить линейники нужно же до штатного усилителя мощности (а не после него), как я понимаю...
Именно. Соответственно, по этим дорогам надо отследить источник и подпаиваться уже к его ногамЦитата:
Сообщение от renat110
Насмартфонил
...всё равно на ОУ это и надо делать,подпаиваться в итоге.,Цитата:
Сообщение от fox proteus
Подскажите пжл., задумался над линейниками в НАВИ 600. Кто сталкивался с таким зверем?

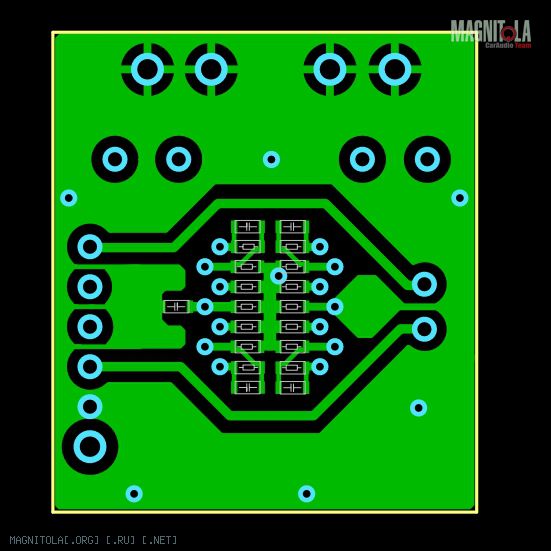

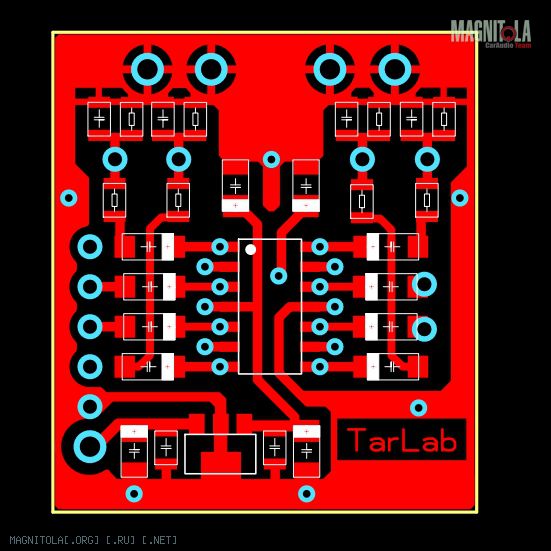

Вложение 601436Вложение 601434
Один из вариантов платы.
Все детали SMD. На нижней стороне резисторы и конденсаторы 0603.
Емкости Size A.
Всем привет!
Совершенно случайно еще пару месяцев нашёл эту тему. Бегло прочитал и закрыл.
Возникла необходимость вывести линейники с ГУ Skoda Danсe. На этот раз прочитал гораздо внимательнее.
Решил попробовать сделать плату и спаять сам. До этого с смд деталями не работал и платы не травил. Это моя первая плата по ЛУТ. За основу взял макет платы gep2005, но по незнанию купил конденсаторы в корпусе D. Пришлось еще частично освоить sprint layout и увеличить размеры платы с целью разместить купленные конденсаторы. Распечатал, протравил, залудил, запаял. Увлекательное занятие) Время пролетает незаметно) Впаял в голову - включил - 2 канала работают, 2 нет. Внимательно просмотрев плату обнаружил соплю припоя между дорожками и обрыв одной дорожки прямо под конденсатором. Исправил косяки - все заработало. Огромное спасибо Aleksey, за созданную тему. А также спасибо gep2005, Damask, KINstintin за то что попробовали сами и подтолкнули меня попробовать самому.
Операционник tl 074 от ST других вариантов не было. Есть возможность поменять на OPA4134. Имеет ли смысл замена? В принципе могут и tl 074 от TI привезти.

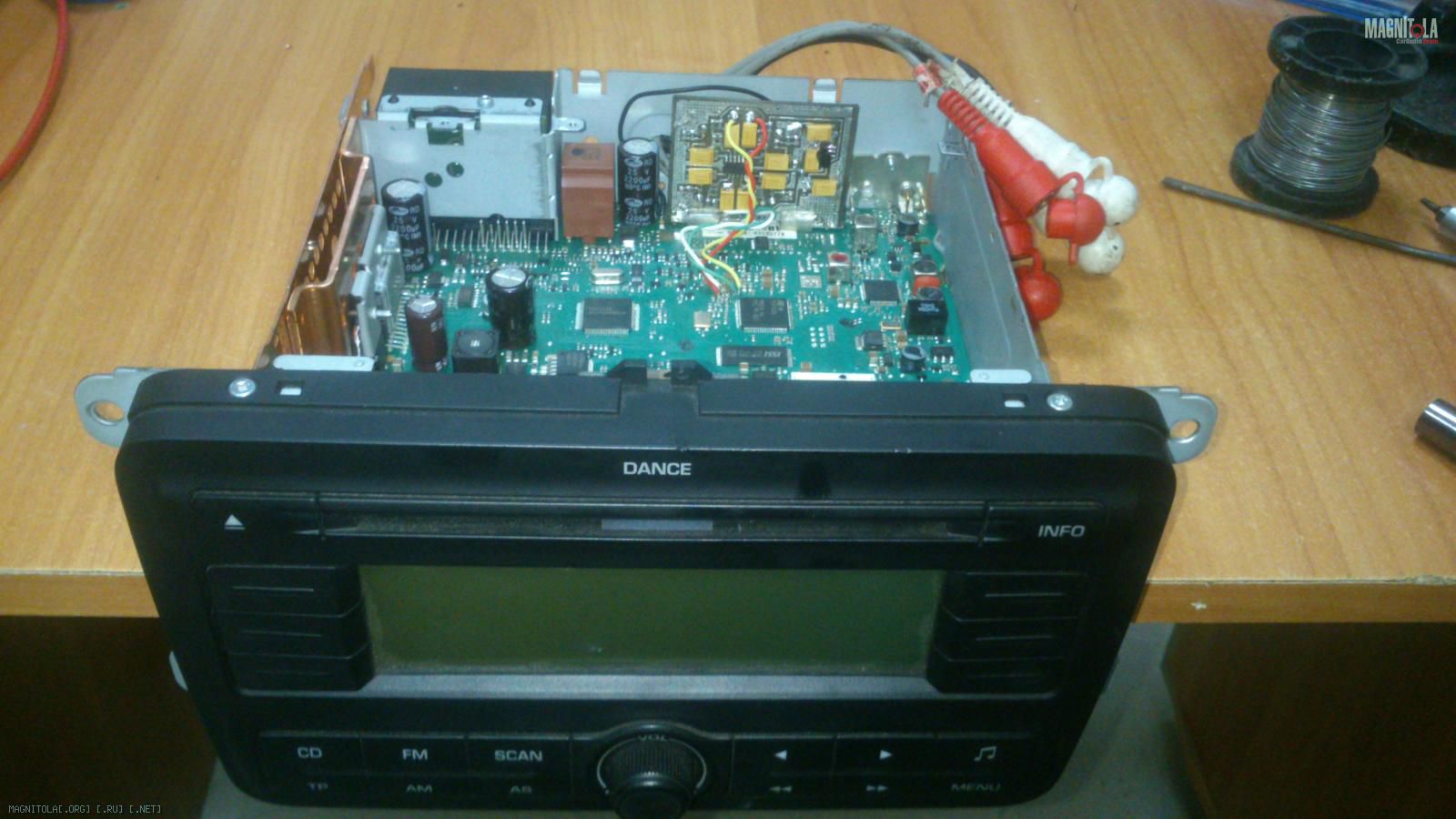

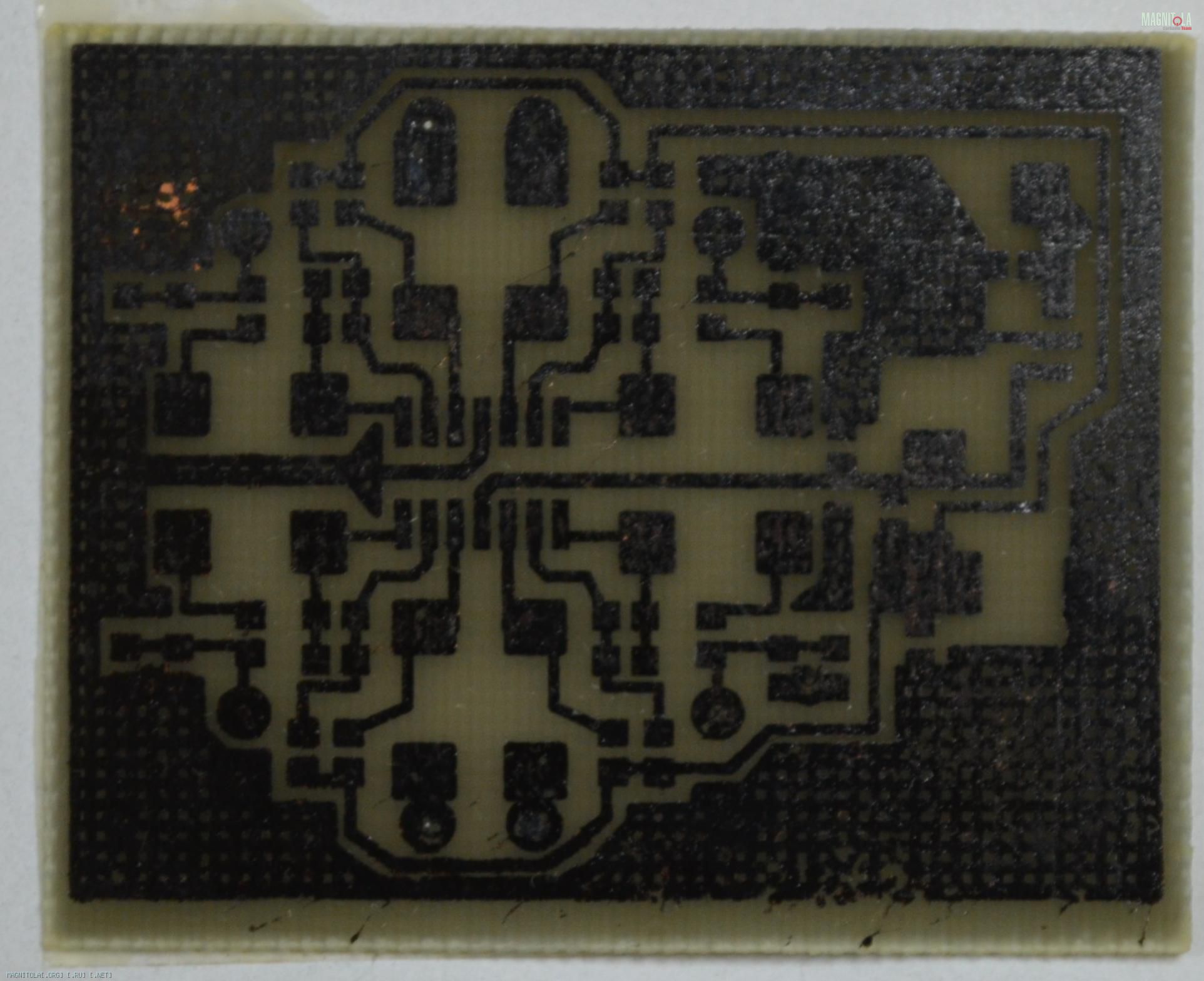

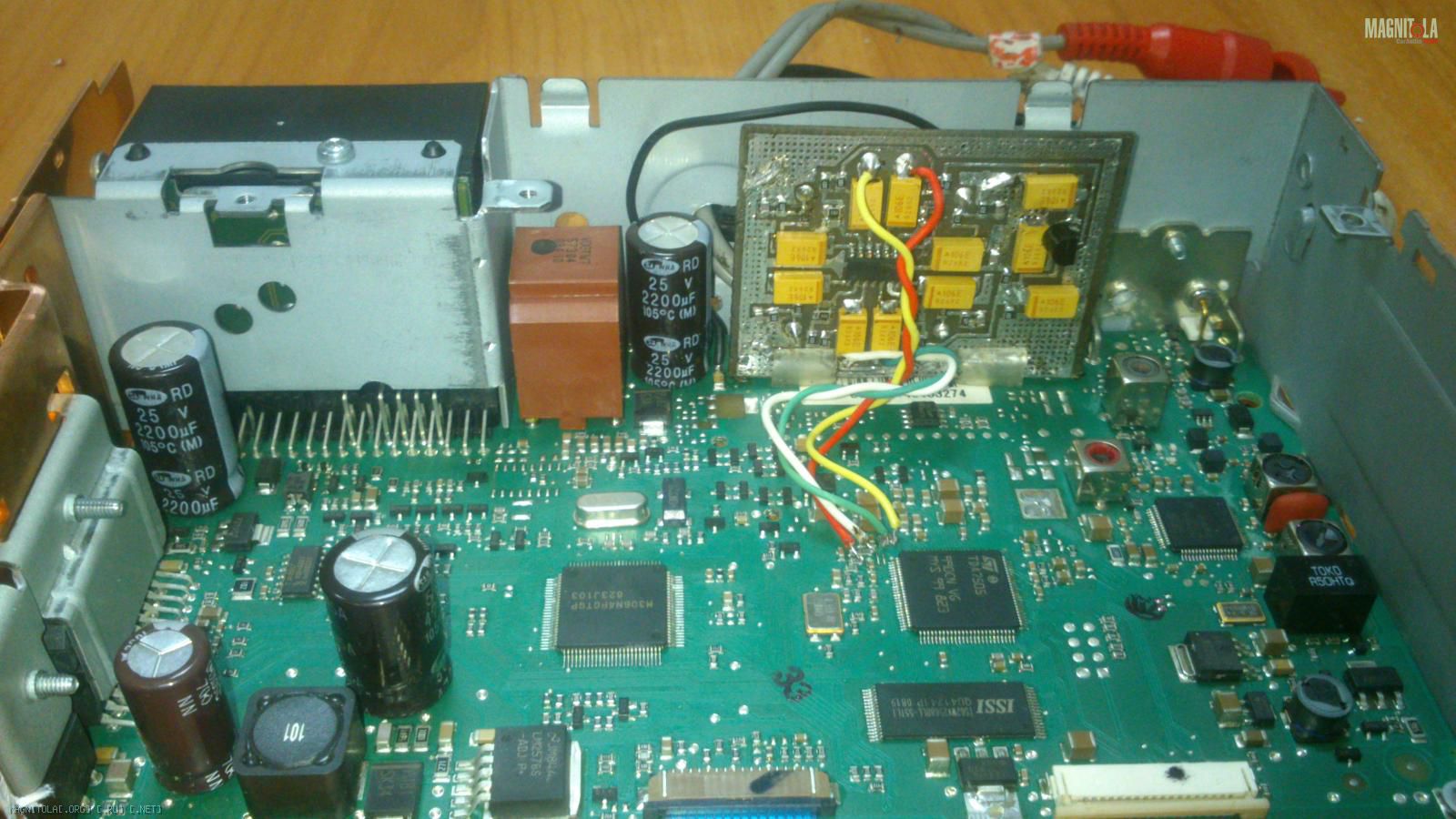

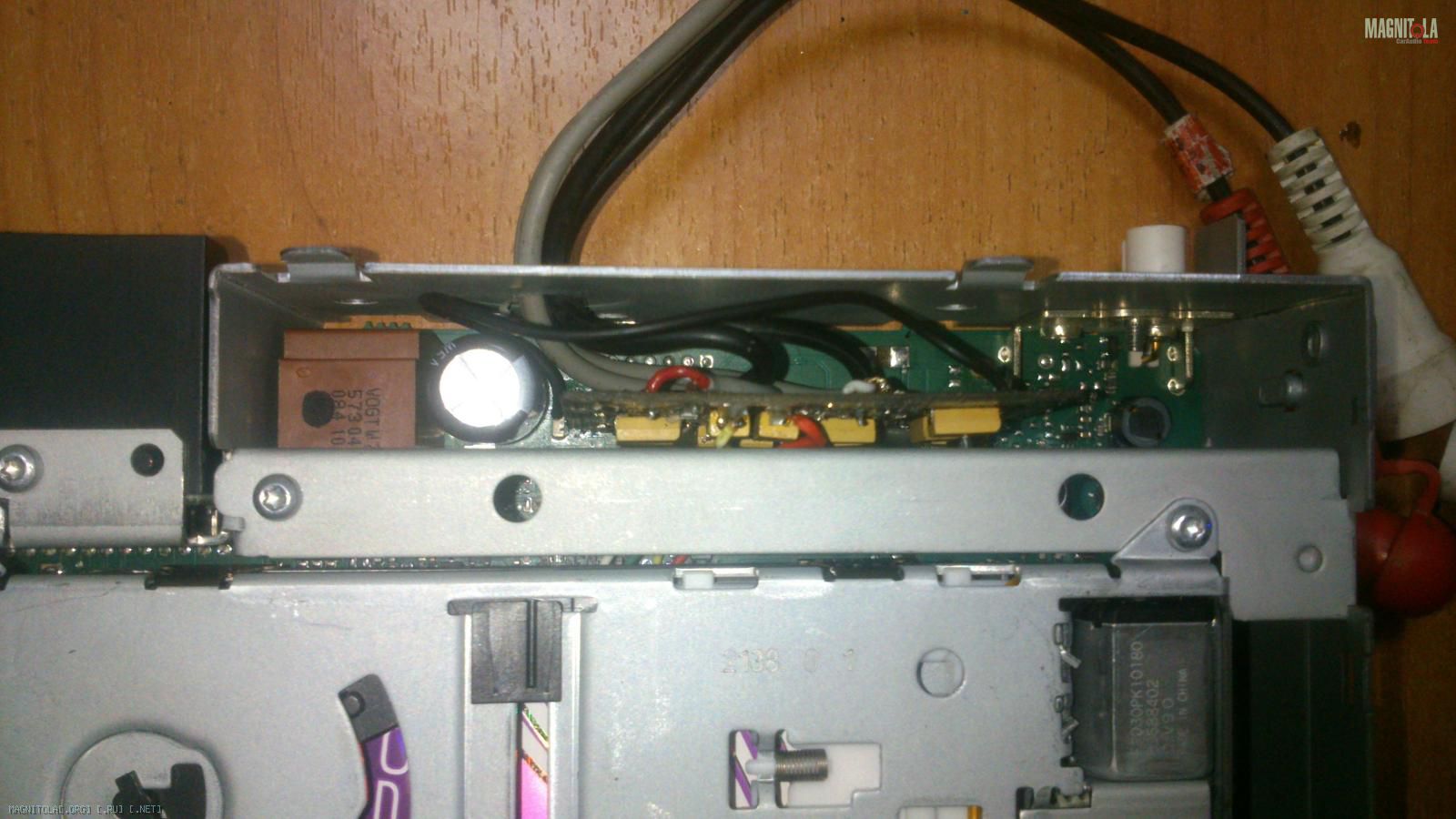

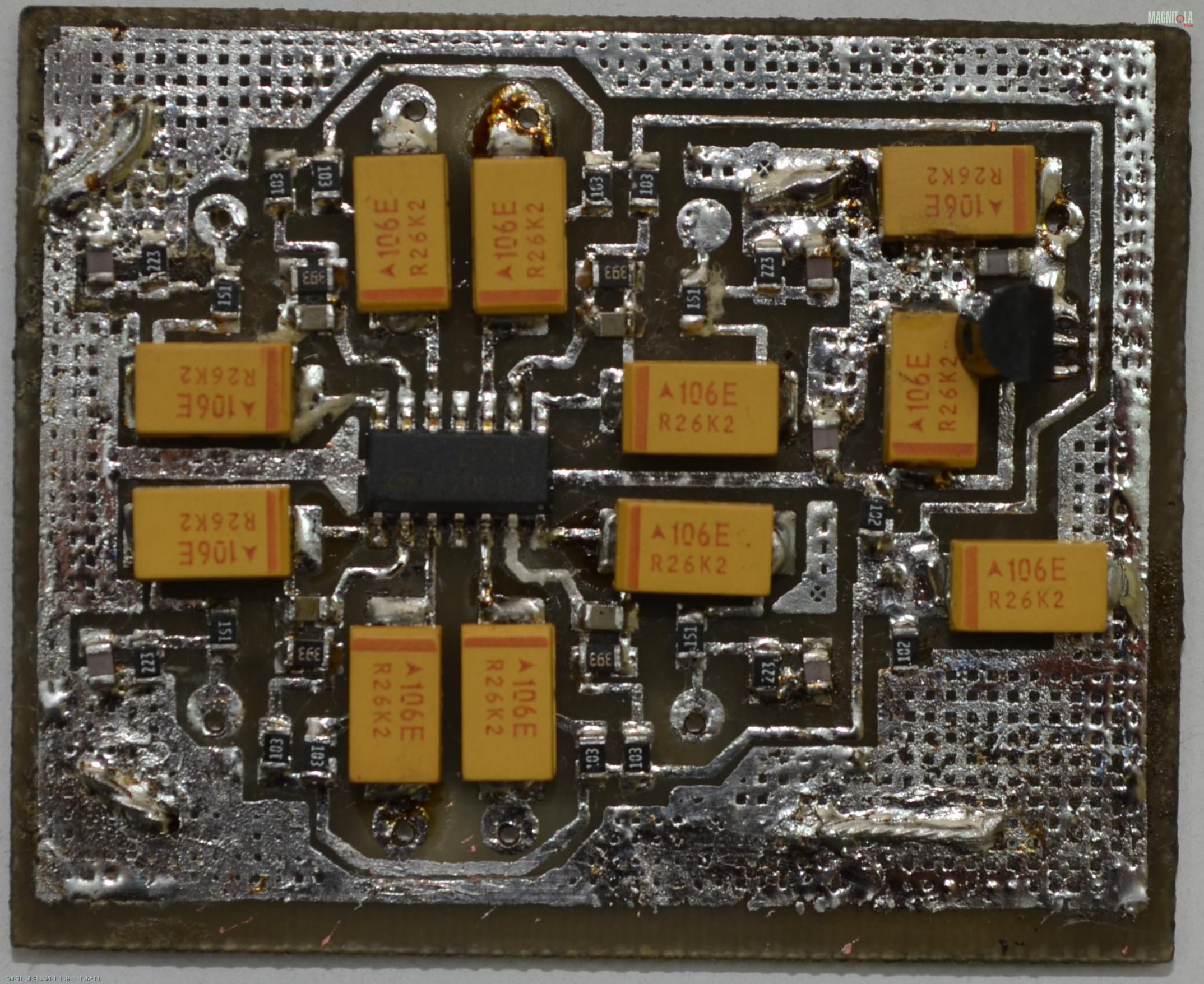

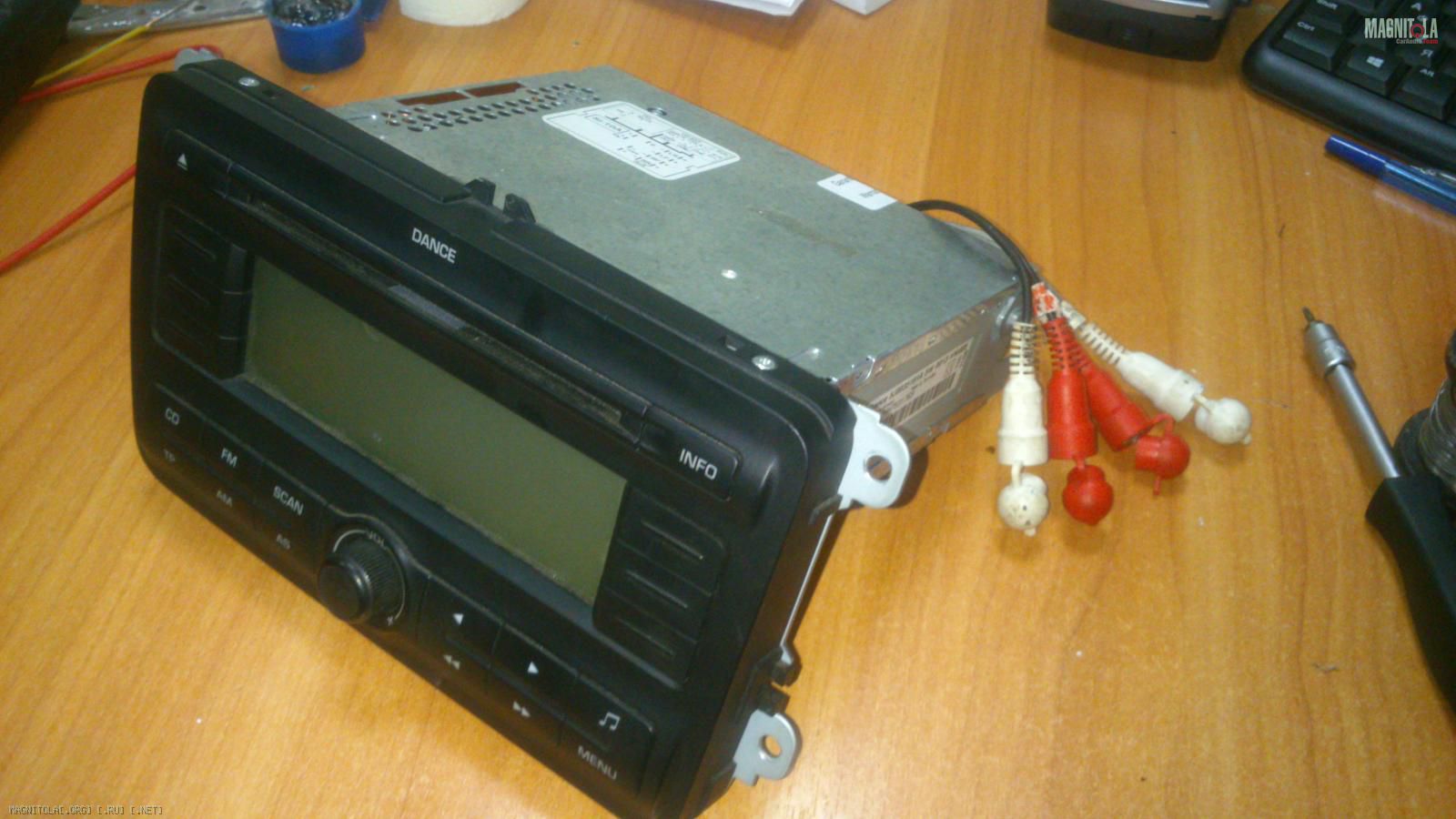

Вложение 644178Вложение 644176Вложение 644180Вложение 644182Вложение 644184Вложение 644186
OPA лучше TL074. Однако, не знаю, на фоне этой головы будет ли слышна разница.
Не плохо получилось,это радует когда желание есть.Хороший пример для многих будет всегда.,Цитата:
Сообщение от Biba
Большой плюс!Цитата:
Сообщение от Biba
Есть еще мужчины в наших селениях! :)
4134 имеет смысл ставить если будет дорабатываться голова. Если доработка не предполагается, то их ставить нет смысла.Цитата:
Сообщение от Biba
Это будет лучше чем от ST.Цитата:
Сообщение от Biba
По плате. Молодец, хорошо получилось, особенно если учитывать что это первый раз. :good3:
На будущее - очень много припоя на дорожках и он очень "рыхлый". Когда лудишь плату надо мазать побольше флюса, а припоя брать чуть-чуть и "растирать" его по плате так, чтобы он ложился ровным слоем без бугорков. Если не получилось ровно, то надо еще раз смазать флюсом и пройти еще раз паяльником не беря при этом припой, а используя только тот что уже есть на плате. Можно даже излишки убрать с платы и снова пройтись паяльником с большим количеством флюса.
И еще - обязательно надо мыть плату после пайки.... ацетон, спирт, растворитель, спец жидкости... не важно что это будет, но мыть надо обязательно и чем тщательнее тем лучше.
Как вариант поочередно спирт и бензинКалоша( он же- бензин дл я зажигалок.) В советские времена на ящиках применялась их смесь50/50- называлось бензосмесью.Если как флюс использовал не канифоль, а что-то другое и паял не стеклотекстолит, а гетинакс бытовой электроники- невыполнение условий тщательного смыва может стоить ей жизни...Особенно с учётом широкого распространения МОП структур с их огромным входным сопротивлением и соответственно чувствительности к утечкам.
Это конечно хорошо,но излишний прогрев дорожек надо контролировать.Паяльный жир будет в помощь,а ещё лучше паяльная паста-смазываются места пайки и легче паять будет(идеально через трафарет наносить,но его изготовление требует дополнительного времени и затрат).Если есть фен,то просто сказка получается во внешнем виде.Это для информации на будущее.,Цитата:
Сообщение от Aleksey
Я, на пример, не знаю где взять стеклотекстолит у которого отслаиваются дорожки при температуре даже около 400 градусов по Цельсию. Наверняка в дешевых аппаратах можно такое встретить, но где купить такой FR-4 я не знаю.Цитата:
Сообщение от gena60
Какие трафареты??? Кто этим будет заниматься???Цитата:
Сообщение от gena60
Обычным флюсом ЛТИ-120 очень хорошо лудится, паяется и достаточно легко смывается. Показать платы залуженные вручную?
Покажите. Очень интересно знать, к чему стремиться:)Цитата:
Сообщение от Aleksey
Я тоже с удовольствием посмотрю,мне тоже очень интересно.,Цитата:
Сообщение от fox proteus
Лудить можно любым способом... Паяльная паста делается на основе кислоты ( соляной- это хлорид цинка) - после неё мыть надо с тройным фанатизмом... Паяльный жир- раствор её в вазелине...
И категорически нельзя оставлять медь без покрытия-в обоих случаях она будет сожрана коррозией- стоит только чуть-чуть появиться влаге+ электричеству- электрохимическая сделает своё зеленое, точнее, чёрное дело в рекордные сроки... Хотя и олово тоже надо покрыть хоть канифольным лаком- раствор канифоли в спирте.
---------- Сообщение добавлено 23.09.2014 в 14:40 ----------
Вообще паяльной пасте и жиру не место в электронике, ими только самовары паять... К слову-медная посуда непригодна для приготовления пищи- по токсичности медь уступает только свинцу.
Поищу фотки, должны быть где то. Если не найду придется залудить и сфоткать. :)Цитата:
Сообщение от fox proteus
Смотря какая,да и как это делается:Цитата:
Сообщение от nomemory
В следующий раз сделаю лучше)Цитата:
Сообщение от Aleksey
Даже 100ваттным паяльником прошелся по плате - ничего с дорожками не стало.Цитата:
Сообщение от gena60
Трафарет для единичной платы размером 3*5 см? Смешно)Цитата:
Сообщение от gena60
Паял с обычной канифолью и вполне доволен результатом.
паста - это тема для печки и автоматического монтажа, а трафареты там вообще для BGA
руками все до размера 0603/msop/tssop и так монтируется, даже паста не нужна
только с жесткой канифолью неудобно, проще с флюсами
Еще можно перед лужением макнуть на 5-10с в хлорное железо- и доп. снятие окислов, и поверхность меди станет чуть шереховатой- припой лучше ляжет...
а вот этого делать не следует :)Цитата:
Сообщение от nomemory
проще платы заказывать на производстве - и маска будет, и контактные площадки хошь луженые, хошь иммерсионное серебро/золото ;)
В своё время,когда только начинались варианты(тогда ещё гибридных микро сборок,которые применялись в ТВ "Горизонт"),мне доводилось в Минске настраивать такую линию.Через трафарет промазывалась подложка пастой и далее по ленте подходила к настроенному автомату для установки смд элемента в нужное место на на подложке.После установки всех элементов,двигалась по конвейерной ленте на оплавление (лента как в супермаркетах сегодня,только размер поменьше в ширине).Суть не в этом,а в том что в советские времена можно было стибрить эту пасту и применять в личных целях,что я с успехом и делал(а год был 1985 примерно,смд элементы уже были,которые тоже успешно прихватизировались в тихую).Делал разводку печатной платы под них,смазывал этой пастой места пайки и оплавлял с помощью электрической плитки.Сущность этой технологии повторялась в домашних условиях с лёгкостью.Вот почему и говорю об этом,если бы не пробовал не стал бы и писать об этом.В те времена тяжело было,но я тогда и понятия мало имел того,что это сегодня и везде применяется повсеместно.Элементы смд все были TDK,в пакетиках с молнией,японцы это всё поставляли.Вот такая краткая история моего печального прошлого(грешен,но многое уже испытал в своё время).,Цитата:
Сообщение от A!exT
Да ладно...:blush2::blush2:
И такое тоже было в истории,грешен уже в квадрате,но только для себя использовал при построении,да и своих задумках.:yes:Цитата:
Сообщение от nomemory
Чё то я забыл про это. :)Цитата:
Сообщение от fox proteus

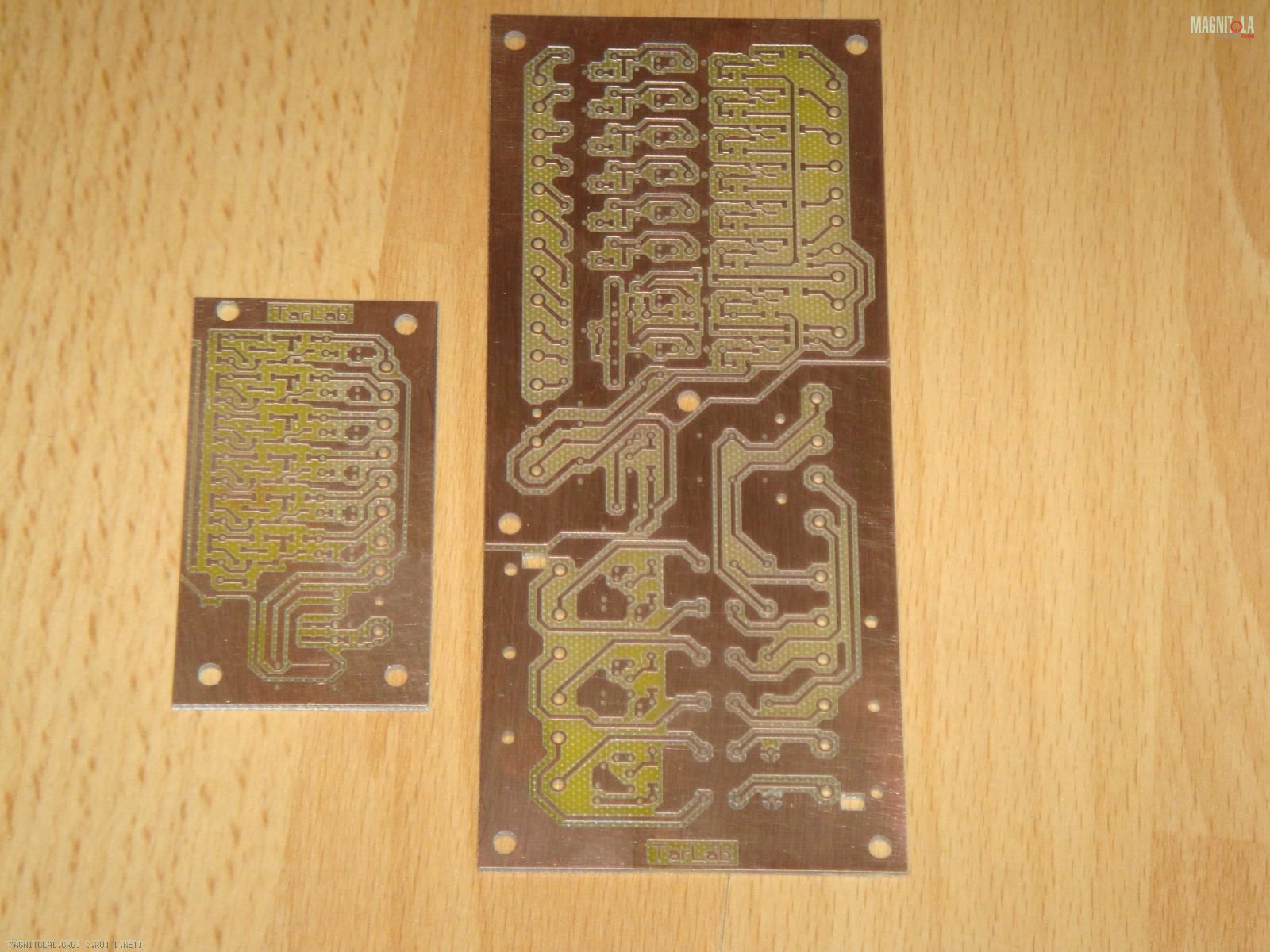

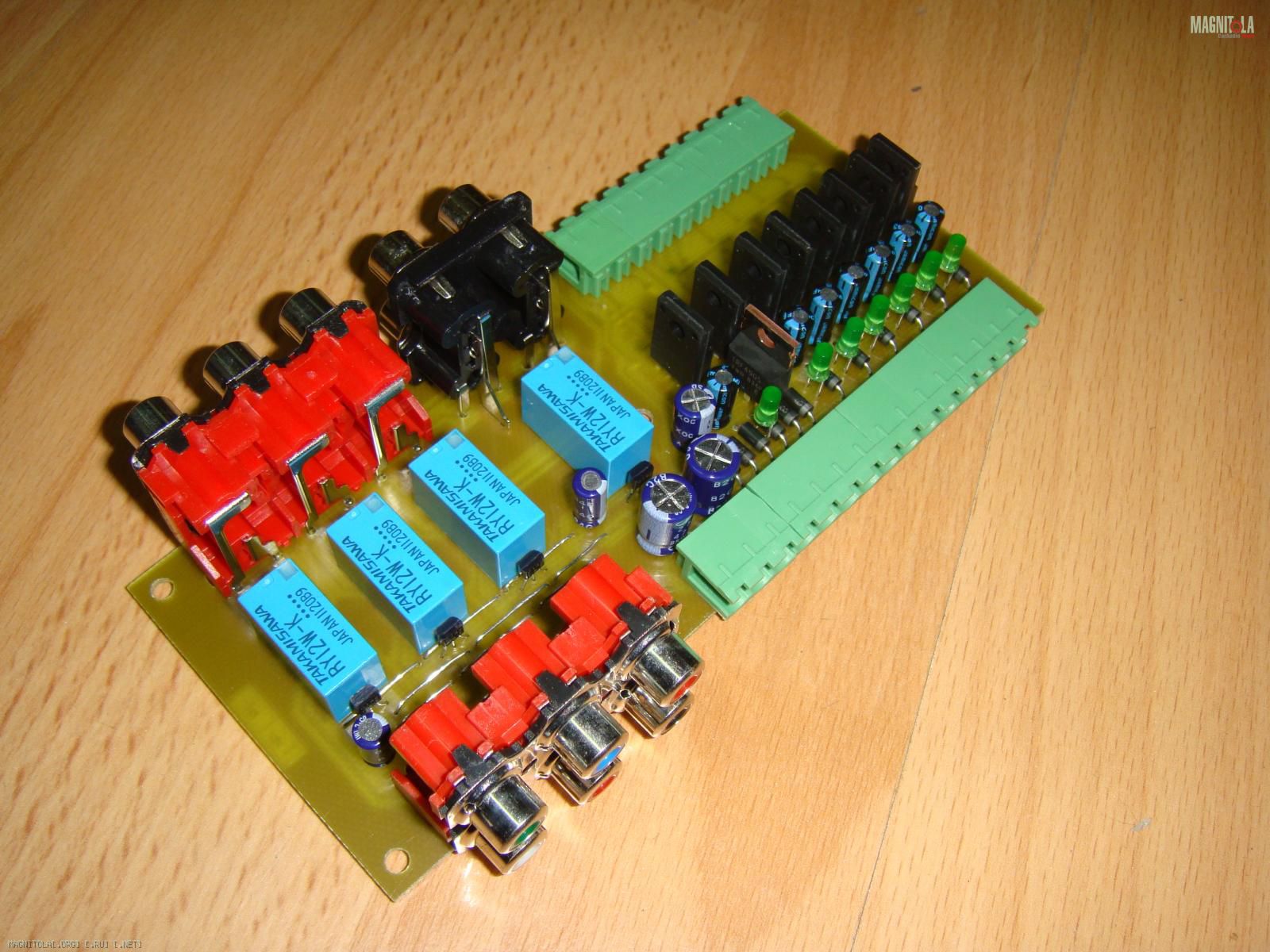

Пару лет назад делал на соревнования(поэтому фотки сохранились) коммутацию.
Вложение 646812Вложение 646810Вложение 646814
