Aleksey, Вы не могли бы дать совет в моем вопросе http://magnitola.org/voprosy-ot-novi...gta-470-a.html
Вложение 285308Вложение 285300Вложение 285296Вложение 285290Вложение 285302Вложение 285298

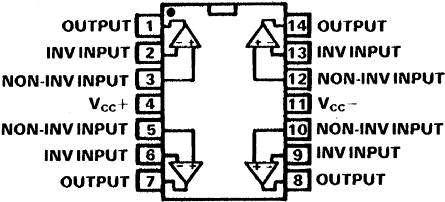

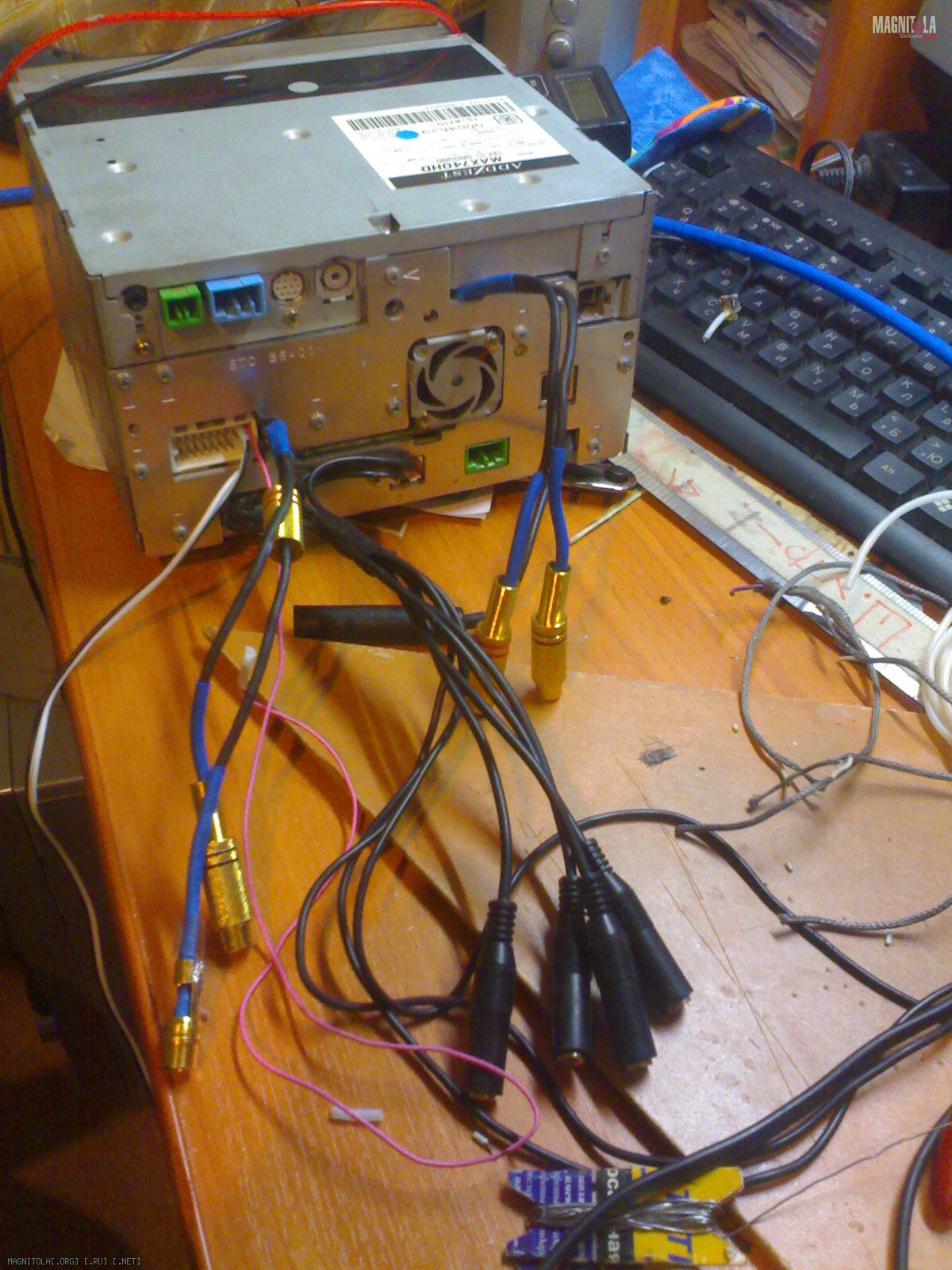

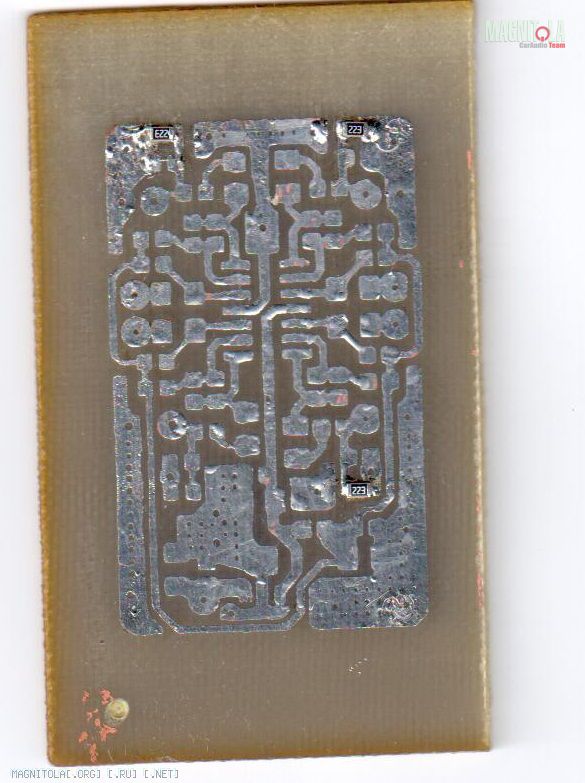

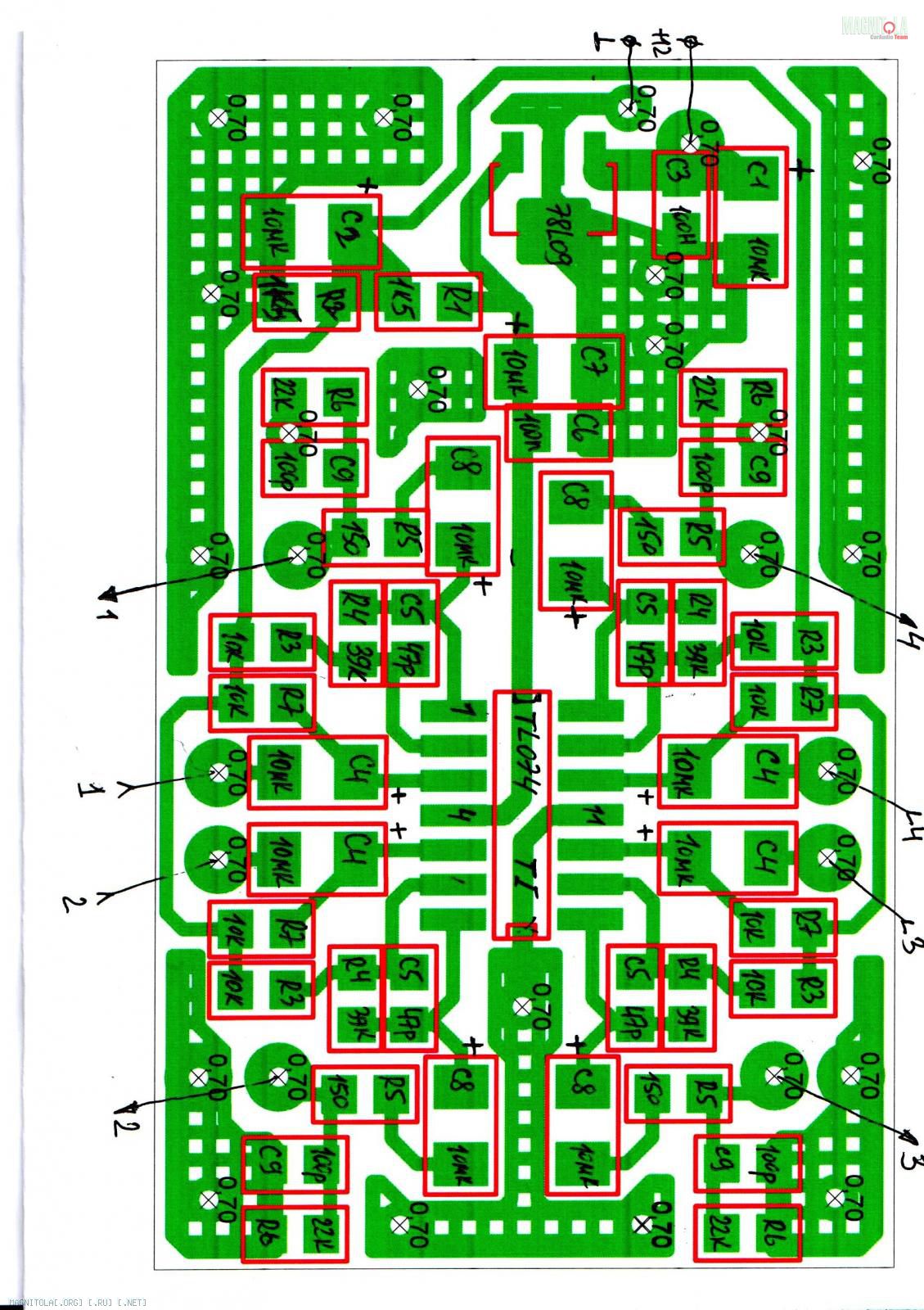

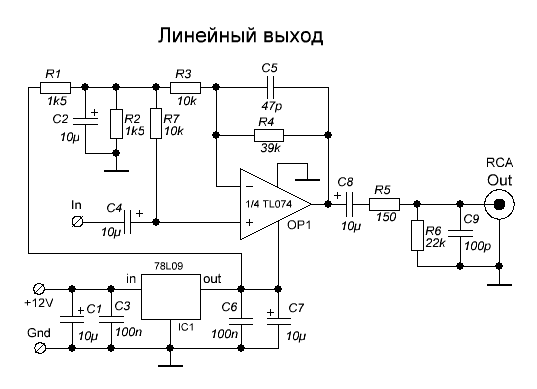

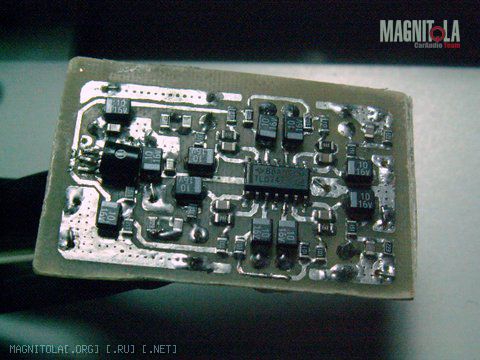

Тоже вывел линейники со своего Addzest max 740 HD. Схему буверного усилителя взял Алексея, разводку платы от gep2005. Размер платы- 3 с небольшим на 4 см.Печатка только получилась зеркальная по ошибке, но сложностей при монтаже не возникло, так как операционник можно развернуть, поменяются только номера каналов. Вход вывел компьютерным шлейфом с микросхемы регулятора громкости до входных конденсаторов усилителя мощности. Вывел на тюльпаны проводом МГТФ в термоусадке. Питание брал с УМ ТА8275. Первый раз травил плату методом ПУТ и распаивал SMD элементы. Очень понравилось- получается компактно и очень аккуратно. Звучит линеник очень качественно. Всем спасибо за советы!
Прошу прощения что оффтоплю, недавно делал новую астру, так вот первый раз в жизни взял сигнал по высокому уровню и ох ел! Соовсем не г вно получилось
Зачем лишние ненужные каскады вводить в систему? Тем более не все усилки имеют высокоуровневые входы.
Молодец! Хорошо когда сами, своими руками делают - респект!
МГТФ неважно звучит. Я использую хвосты от видеокарт - очень удобно.
Много раз говорил - это только теория, на практике все ОК при правильной организации преобразования.
Может и не МГТФ. Экранированные Концы с замотанными нитками концами с двумя выводами от какого то оборудования. очень удобно распаивать бывает.
День добрый,а более детально не опишите процесс распайки линейного выхода с 6000cd? и если можно рисунок печатной платы конвертера
У меня есть печатка буферного усилителя для линейников. Где то тут приложена была даже.
