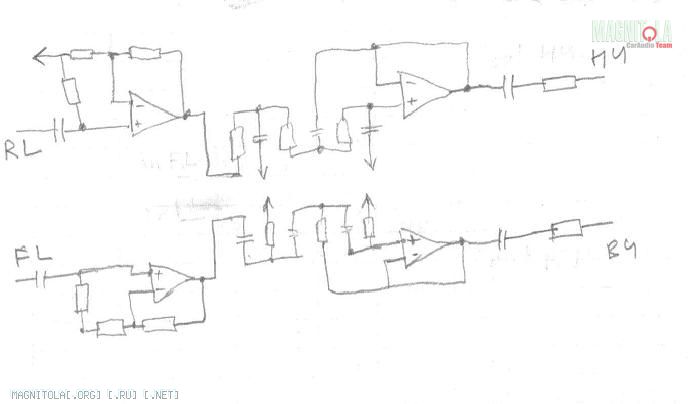

Вот такую схему хочу вставить в место конденсаторов 4
также с выхода вывести линию а сделанную изготовителем с элементами 2 обрезать
подскажите что не так добавить убавить ?Вложение 250208
Вид для печати
Вот такую схему хочу вставить в место конденсаторов 4
также с выхода вывести линию а сделанную изготовителем с элементами 2 обрезать
подскажите что не так добавить убавить ?Вложение 250208
Какой параметр важнее- наверное второй,324- аналог советских К140УД7, которые в звуковые схемы ставили от безысходности.
Добавь регулятор усиления во входных каскадах. Часто требуется подстроить уровень сигнала на линейках для согласования с усилителем. Также общий провод - это земля или виртуальный потенциал? Питание однополярное (значит будет хлопать при включении) или двухполярное?Цитата:
Сообщение от pavlovuv
Имеется ввиду CMRR ? скорость нарастания напряжения на выходе, я почитал про них и понял что это вроде быстродействия ОУЦитата:
Сообщение от nomemory
один из важных параметров ОУ.
---------- Сообщение добавлено 18.07.2012 в 08:37 ----------
Общий провод это виртуальная средняя точка.Цитата:
Сообщение от Garmin
Регулятор как поставить ?

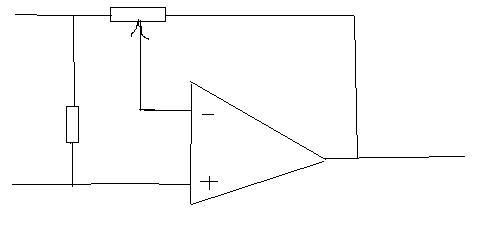

можно подстроечный резистор средним выводом на (-) ОУ то есть вместо двух резисторов ?
Вчера вечером собрал навесным монтажом правую часть схемы, действительно пришлось согласовывать ВЧ и НЧ казалось что ВЧ намного громче играет. Я поставил переменный резистор на выходе ВЧ но у меня все это было подключено к 2м комп колонкам, подумал что в машине я смогу поправитьэто гейном на усилителе.
Да, только оставь резистор небольшого номинала между общим проводом и левым (по схеме) выводом подстроечника для ограничения максимального усиления сигнала (Ку макс = 10..12).Цитата:
Сообщение от pavlovuv
И Можно подумать над мютом на микро реле на выходе схемы.
А программный осциллограф вполне возможен на безрыбье.
Вложение 250356
вот так ?
и номинал подстроечного какой поставить ?
может регулятор сделать только в канале ВЧ ? раз он получается сильнее НЧ ?
Вложение 250364

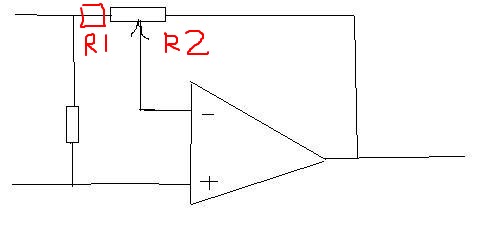

Вот так. Ку=R2/R1
то есть R2=100 переменный, R1=10Цитата:
Сообщение от Garmin
автор темы рекомендует Ку не больше 4 выше говорит
может сделать для НЧ 4 R1=10 R2=39 а для ВЧ R1=10 ,R2=33 переменный ?Цитата:
Сообщение от Aleksey
Не надо ставить регулировку в обратную связь. Если вдруг понадобиться регулировка, а её можно сделать гейнами усилка,Цитата:
Сообщение от pavlovuv
то лучше поставить подстроечник на входе или на выходе.
Так как у меня пока эксперементальный образец то попробую оба варианта и обязательно отпишу что лучше пошло.
вернее второй вариант в подстроечником на выходе ВЧ пришлось уже попробовать чтоб немного уменьшить уровень.

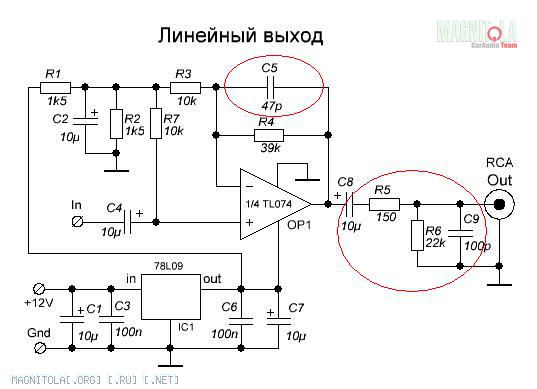

Aleksey, подскажи как расчитать номинал этих элементов от чего они зависят ?
C5 зависит от R4 и нужен-ли он вообще ?
Вложение 250632
