Да, он зависит от номинала R4. Он ограничивает полосу сверху т.е. своеобразная защита от самовозбуждения.Цитата:
Сообщение от pavlovuv
Он может и не понадобиться, но лучше его поставить - на звук он мало влияет(если не увеличивать сильно его номинал).
Не "не надо", а "НЕЛЬЗЯ". Представь- у тебя на секунду нарушился контакт в потенциометре. Кто будет оплачивать ремонт того, что стоит после этого каскада? ТЫ.Цитата:
Сообщение от Aleksey
Если ты собрался делать это кому-то- тем более за деньги- вероятностей таких даже предполагать нельзя. Вместо этого на выход ОУ ставишь последовательно два одинаковых резистора- а точку их соединения- на массу через потенциометр. Тогда шумы потенциометра не попадают в звуковой тракт.
---------- Сообщение добавлено 18.07.2012 в 20:13 ----------
Из этих второй самый важный- это быстродействие.Цитата:
Сообщение от pavlovuv
Ну, не так все плохо. :)Цитата:
Сообщение от nomemory
Много аппаратов заводских где так сделано. Это не говорит о том что это хорошо, но и ни чего страшного нет.
Правда в этом случае применяется качественный потенциометр. А так да, согласен - так делать нельзя.
Если ты внимательно изучал ранее схему- наверно заметил, как построен MUTE-именно так. Только вместо резисторов использованы конденсаторы- они тоже нужны, ибо защищают выход проца от попадания постоянки , а вместо потенциометра-ключи.
!!! Земля-то виртуальная!!!
---------- Сообщение добавлено 18.07.2012 в 20:30 ----------
Честно говоря- я так МОЖЕТ быть решился бы поставить многооборотники с выводами из МГТФ- забыл, как они называются- да где их сейчас взять, кроме могильников?Цитата:
Сообщение от Aleksey
Лучше не надо - эта цепь ощутимо влияет на звук и лучше делать постоянный КУ.Цитата:
Сообщение от nomemory
Спасибо понял не буду.Цитата:
Сообщение от Aleksey
Вчера выпаял транзисторы из цепи мюте сразу пропали искажения, теперь при вкл мюте полностью отключается звук.
Ёёёё как это? удалил тот что глушит сигнал, а сигнал всё одно отключается, или я чего то не до понял?Цитата:
Сообщение от pavlovuv
Я тоже не понял так как мало в этом разбираюсьЦитата:
Сообщение от FFZ
посмотрел на схеме много не достающих элементов видимо плата во многих моделях мистери используется.

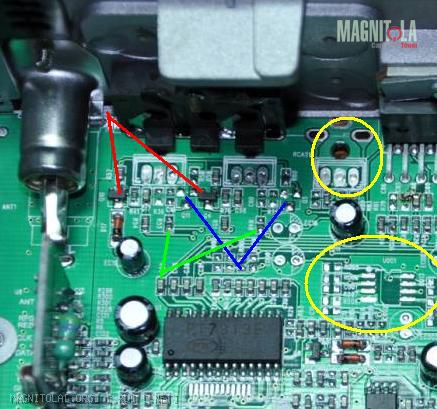

В начале попробовал подпоять линию в точках отмеченных зеленым, подключил к акустике и все запело без искажений, потом решился убрать транзисторы отмеченные красным и в той линии тоже пропали искажения.
желтым отметил скорее всего линия сабвуфера предполагалась ?
Вложение 250850
синим отмечены не достающие аналогичные элементы тыловых выходов
---------- Сообщение добавлено 19.07.2012 в 15:36 ----------
Сейчас пытаюсь нарисовать печатную плату и опять появились вопросы.
1 микросхема это 4шт ОУ мне нужно сделать 4усилителя и 4фильтра, как лучше собрать.
1- 1микросхема усилители 2фильтры.
2- на первой микросхеме 2 канала усилителя и 2фильтра соответственно на другой также.
какой вариант предпочтительнее ?
В данном случае не принципиально. Делай так как удобно будет разводить плату.Цитата:
Сообщение от pavlovuv
