Во-первых с наступающим Новым Годом.
Очень-очень важная информация! Ни в коем случае не ставьте усилители с али на операционнике NE5532 !

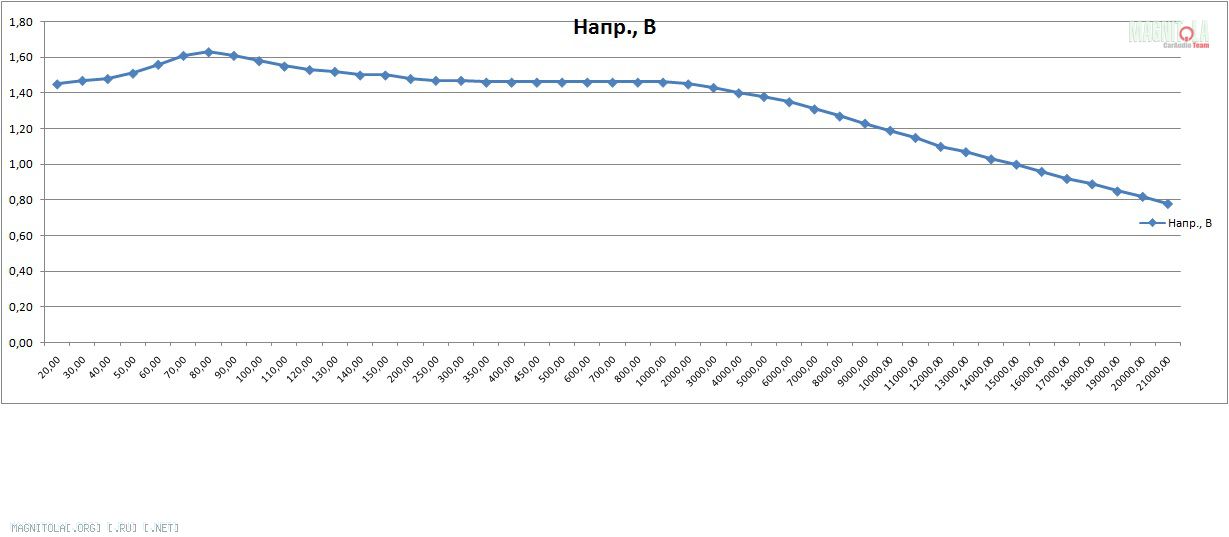

Суть такова: случайно по дешману купил RCD330, сам давно катаюсь с RCD510 Делфи и усилителем Алексея. Поскольку было лень вытаскивать усилитель из 510, решил поставить платку с алиэкспресса на NE5532. Все свои работы я испытываю дома на усилителе НАД и стационарных колонках. Так вот, подключив 330 голову с китайской платой, я удивился какой говняный звук получился. Достал свой любимый осциллограф-мультиметр Fluke 289/FVF с режимом измерения TrueRMS и прогнал файлы синусоид от 20 Гц до 21 кГц с флешки, подключенной к голове. Измерения проводил по 3-4 раза с разным уровнем громкости головы. Обычно прогоняю 25%, 50%, 75% по статус-бару громкости. На китайском предваке чудовищный спад АЧХ после 2-3 кГц.
Нажмите на изображение для увеличения
Название: 330 для Алексея китай.jpg
Просмотров: 0
Размер:	90.6 Кб
ID:	1194610

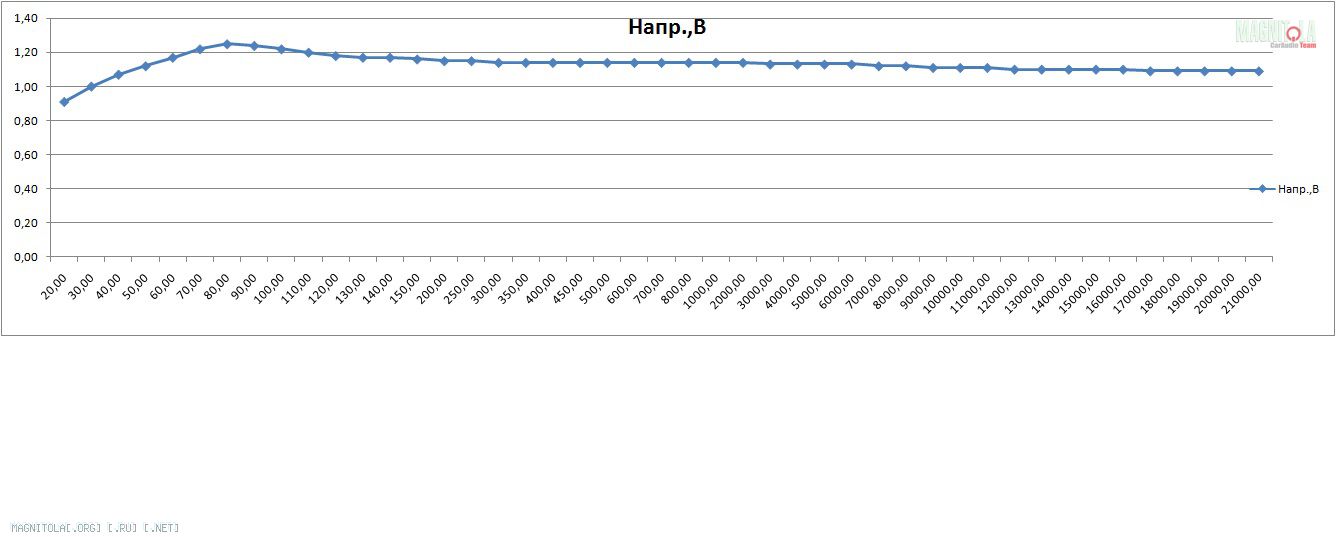

Для примера привожу графики АЧХ с усилителем Алексея на 330 ШГУ с режимом включенного LOUD ON и LOUD OFF. Видно, что в режиме LOUD есть подъем низких частот. Но этот подъем есть только для громкости до 50% (по статус-бару), после 50% горб выравнивается. Если отключить LOUD, то никакого подъема нет даже на малой громкости. Вообще данных и графиков очень много, есть и по 510 Делфи, но выкладывать наверно смысла нет.
Нажмите на изображение для увеличения
Название: 330 для Алексея усил.jpg
Просмотров: 0
Размер:	91.6 Кб
ID:	1194612
Нажмите на изображение для увеличения
Название: 330 для Алексея усил2.jpg
Просмотров: 0
Размер:	91.4 Кб
ID:	1194614
