Доработка kicx серии qs (1.350;1.600;1.900;1.1000)

**gena60** · 12.09.2014 20:13

Сообщение от Slavakr55

А шим там есть, только он аналоговый, на плате скомпонован,

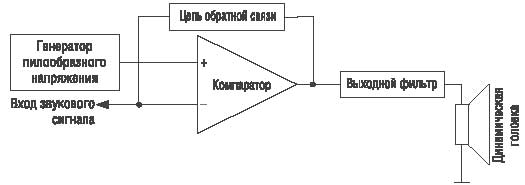

Аналогового ШИМ не может быть,а вот генератор для формирования прямоугольных импульсов более правильнее,далее через LM393,например,эти два сигнала смешиваются.Это более простое объяснение.Структурная схема усилителя класса D с внешним генератором пилообразного напряжения:

Нажмите на изображение для увеличения
Название: шим1.jpg
Просмотров: 1323
Размер: 10.1 Кб
ID: 639948

на пальцах примерно так,не вдаваясь в подробности.,

**MAGNITOLA** · 12.09.2014 20:13

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Slavakr55** · 12.09.2014 20:21

Сообщение от gena60

Аналогового ШИМ не может быть,а вот генератор для формирования прямоугольных импульсов более правильнее,далее через LM393,например,эти два сигнала смешиваются.Это более простое объяснение.Структурная схема усилителя класса D с внешним генератором пилообразного напряжения:

на пальцах примерно так,не вдаваясь в подробности.,

Да, да, точно так и хотел сказать, LM393 как раз и стоит на черной платке. По крайней мере по разводке очень похоже на эту серию.

**T810OO** · 21.05.2015 09:34

Привет. У мя такая беда сгорел усел(( Кто нибудь сможет поделиться схемой данного аппарата?

**WENQ** · 21.05.2015 13:16

Сообщение от T810OO

Привет. У мя такая беда сгорел усел(( Кто нибудь сможет поделиться схемой данного аппарата?

Cхемы нет на сколь известно ,валялась где то срисованная но не могу найти,если ремонтом сами займётесь то в отдел ремонтов.

**T810OO** · 21.05.2015 13:51

Ремонтом мне самому интересно заняться просто почитал этот пост и захотел восстановить его))

---------- Сообщение добавлено 21.05.2015 в 14:52 ----------

Сообщение от WENQ

Cхемы нет на сколь известно ,валялась где то срисованная но не могу найти,если ремонтом сами займётесь то в отдел ремонтов.

Не подскажите что за отдел ремонтов? И есть ли смысл его ремонтировать?? Заранее благодарен..

**WENQ** · 21.05.2015 14:05

Сообщение от T810OO

Не подскажите что за отдел ремонтов

Извеняюсь конечно за вольное трактование, Диагностика и ремонт там и создайте свою, и желательно удобрить фото
и тогда думаю дружно поможут. а вот ремонтировать или нет решать всё же вам,да и осциллограф должен быть у вас.

**T810OO** · 21.05.2015 14:13

Огромное спасибо. Буду думать над этим.

**gena60** · 22.05.2015 00:44

Сообщение от T810OO

Буду думать над этим.

Перед созданием темы, модель укажите в обязательном порядке по каталожному номеру.,

**Роман1502** · 18.10.2016 20:56

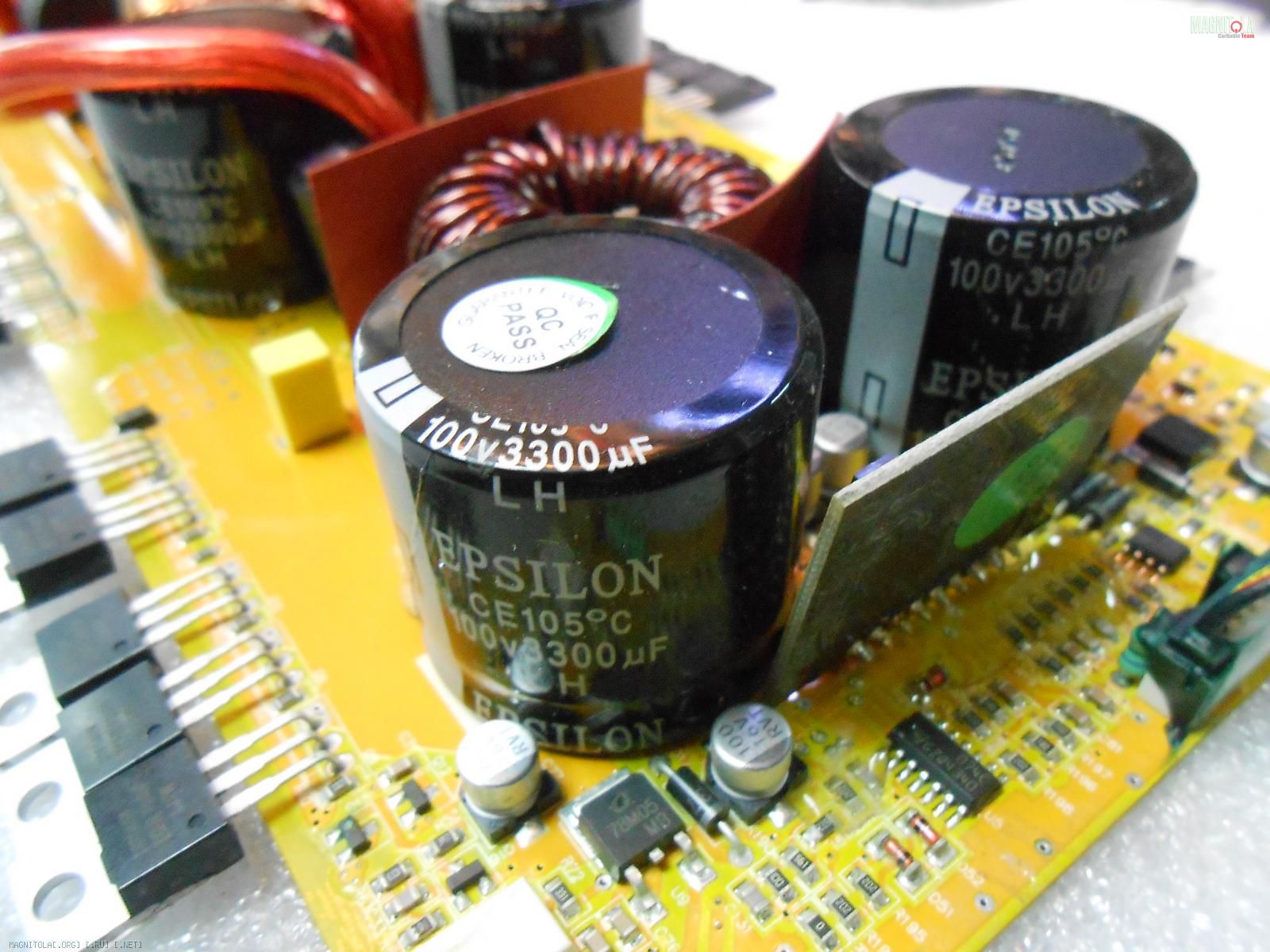

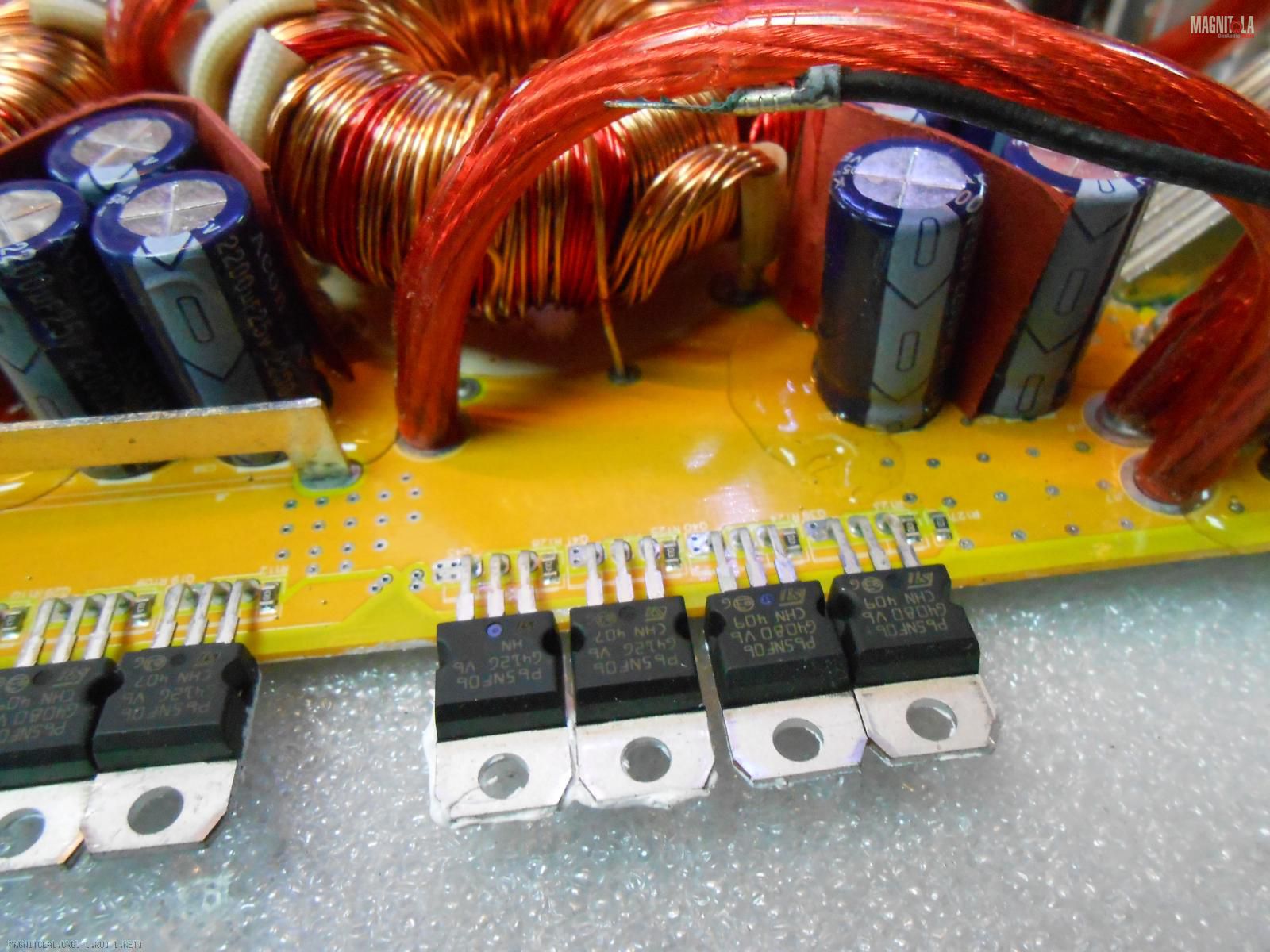

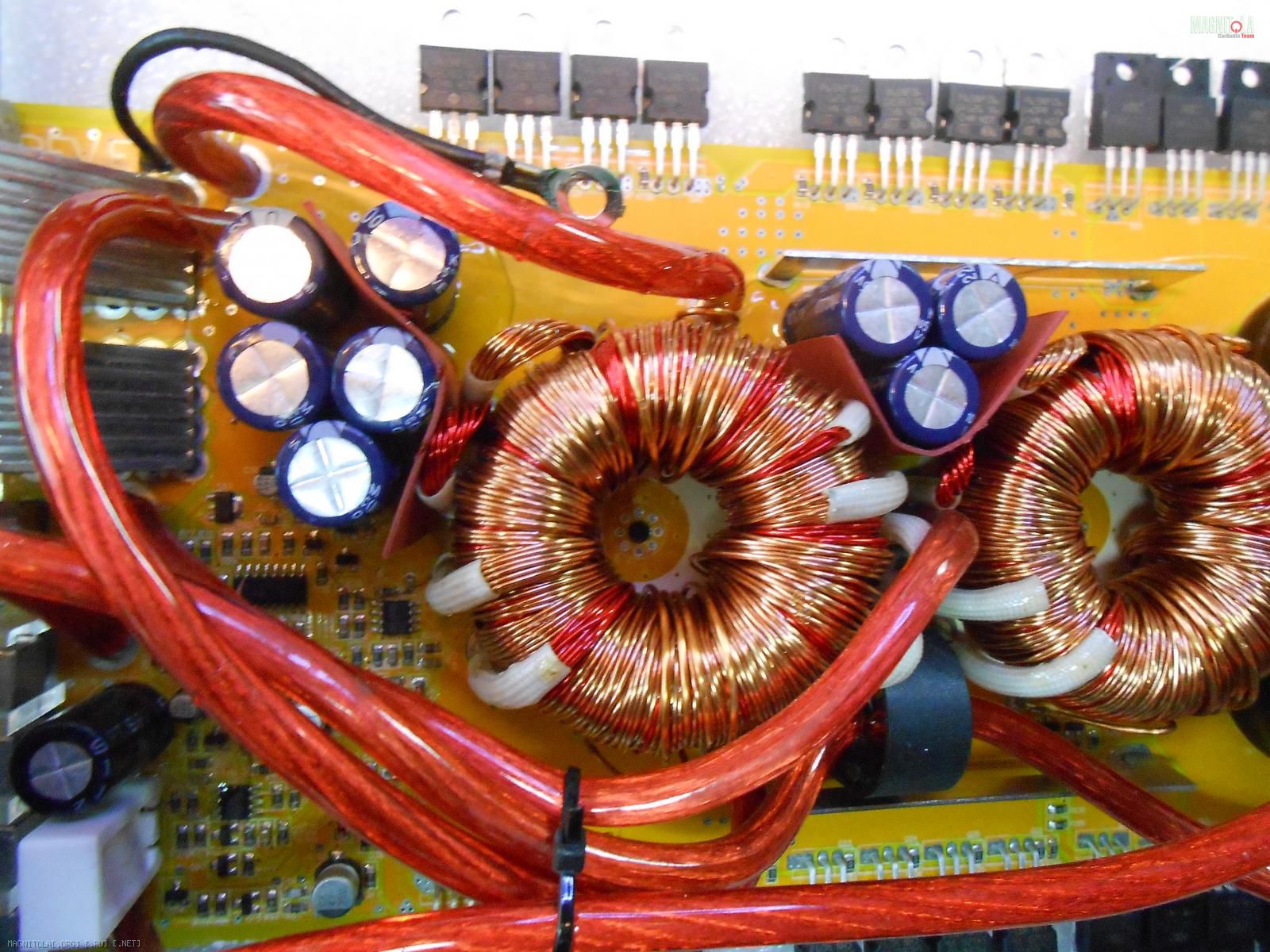

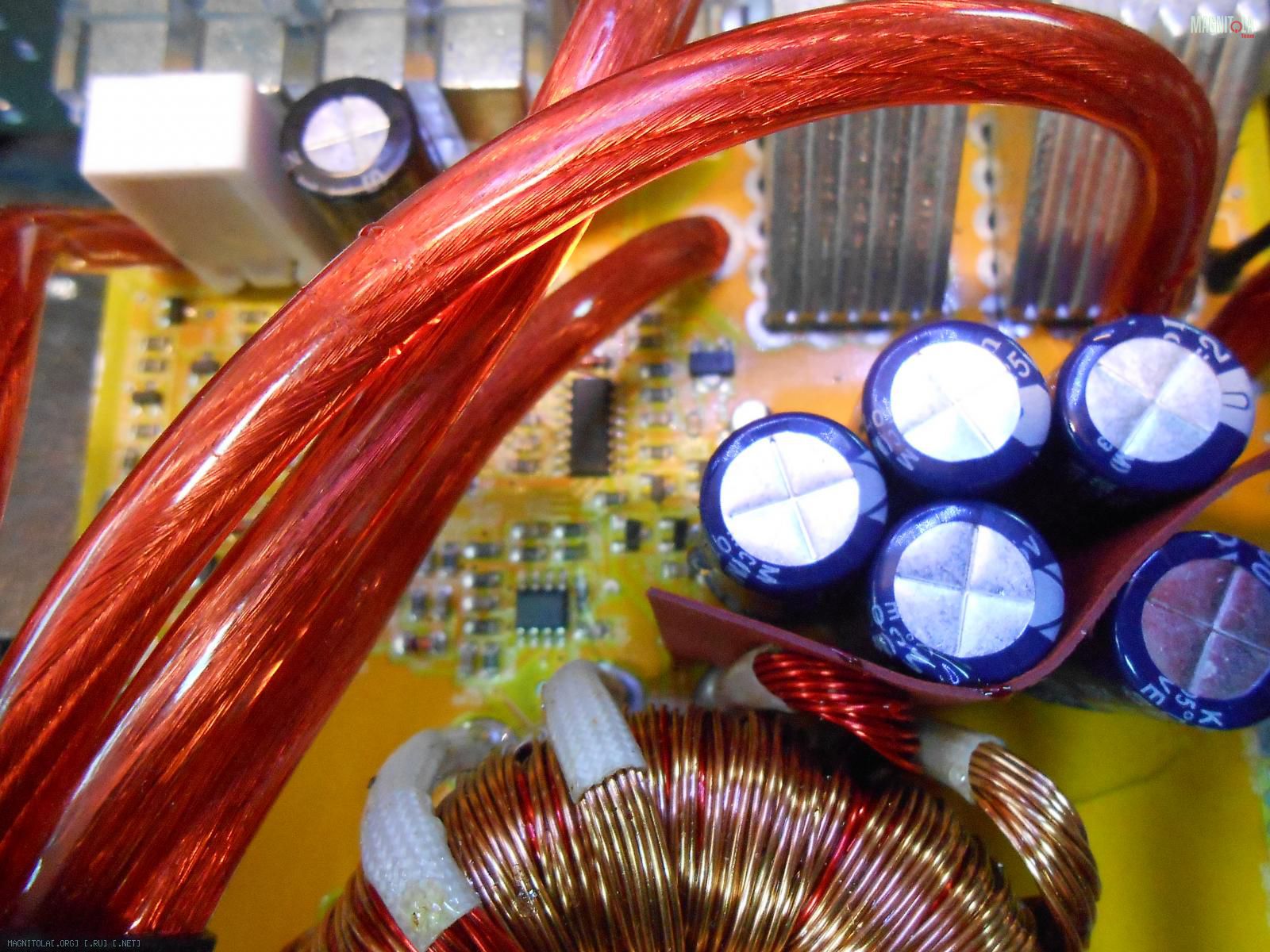

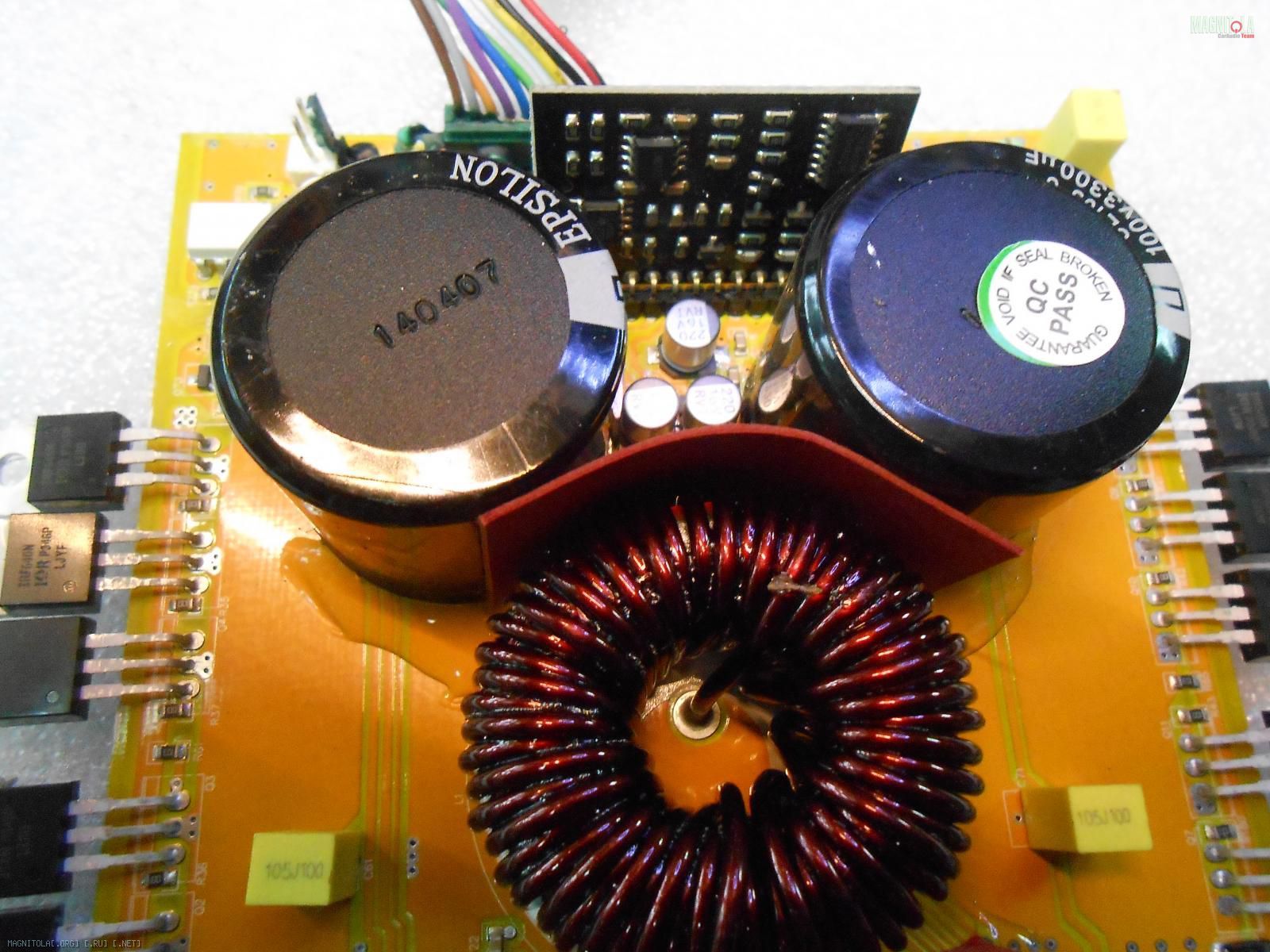

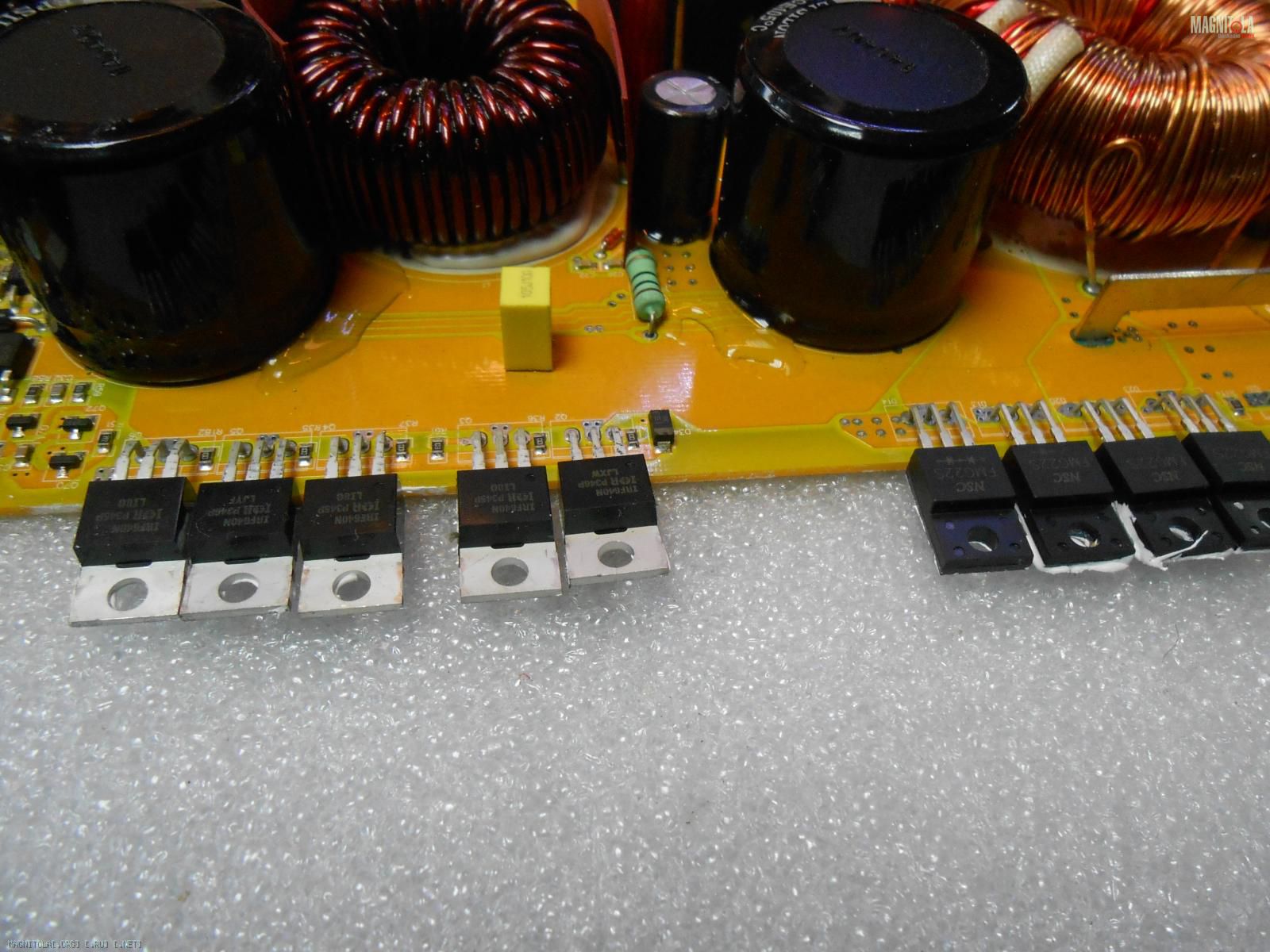

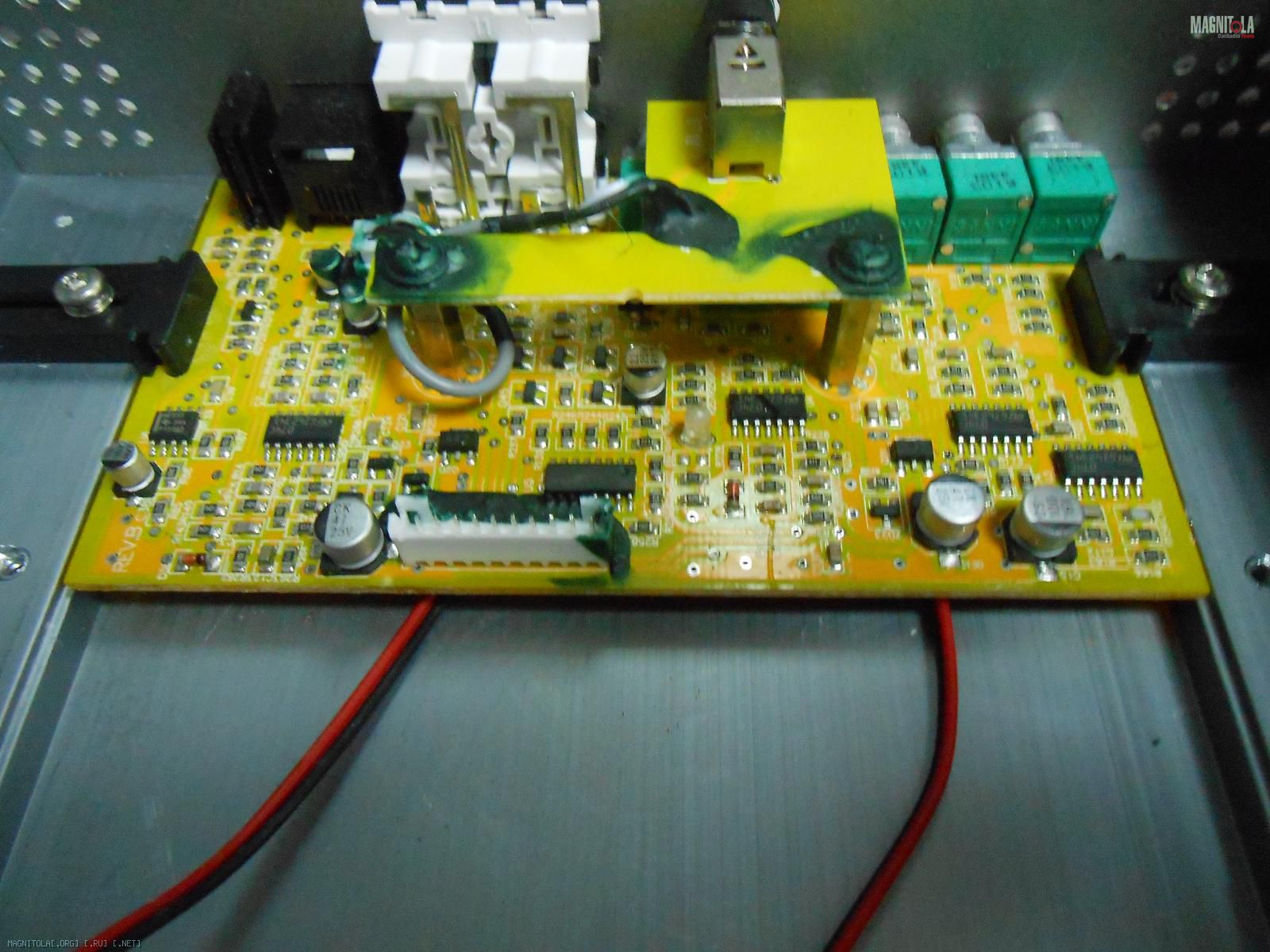

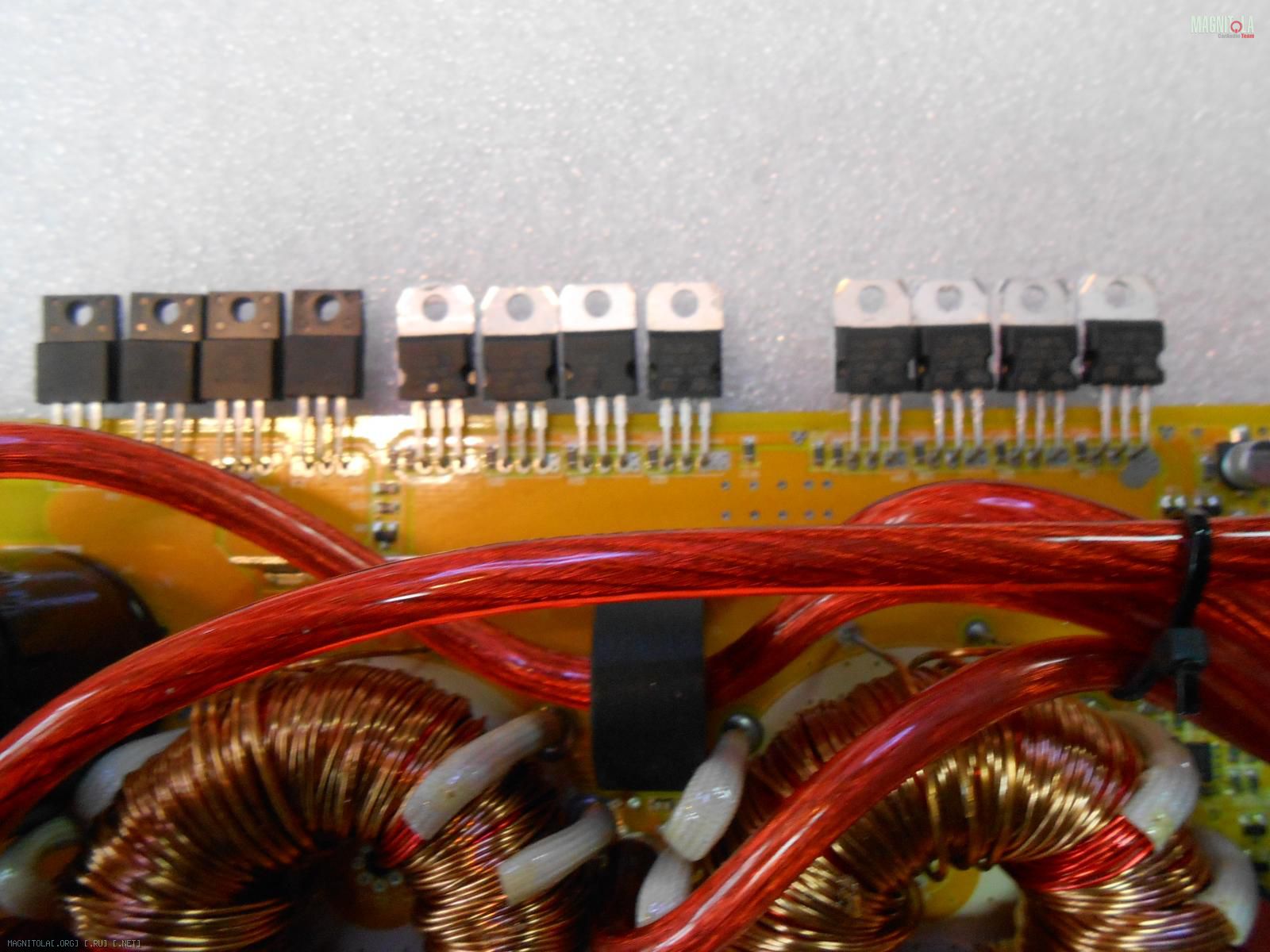

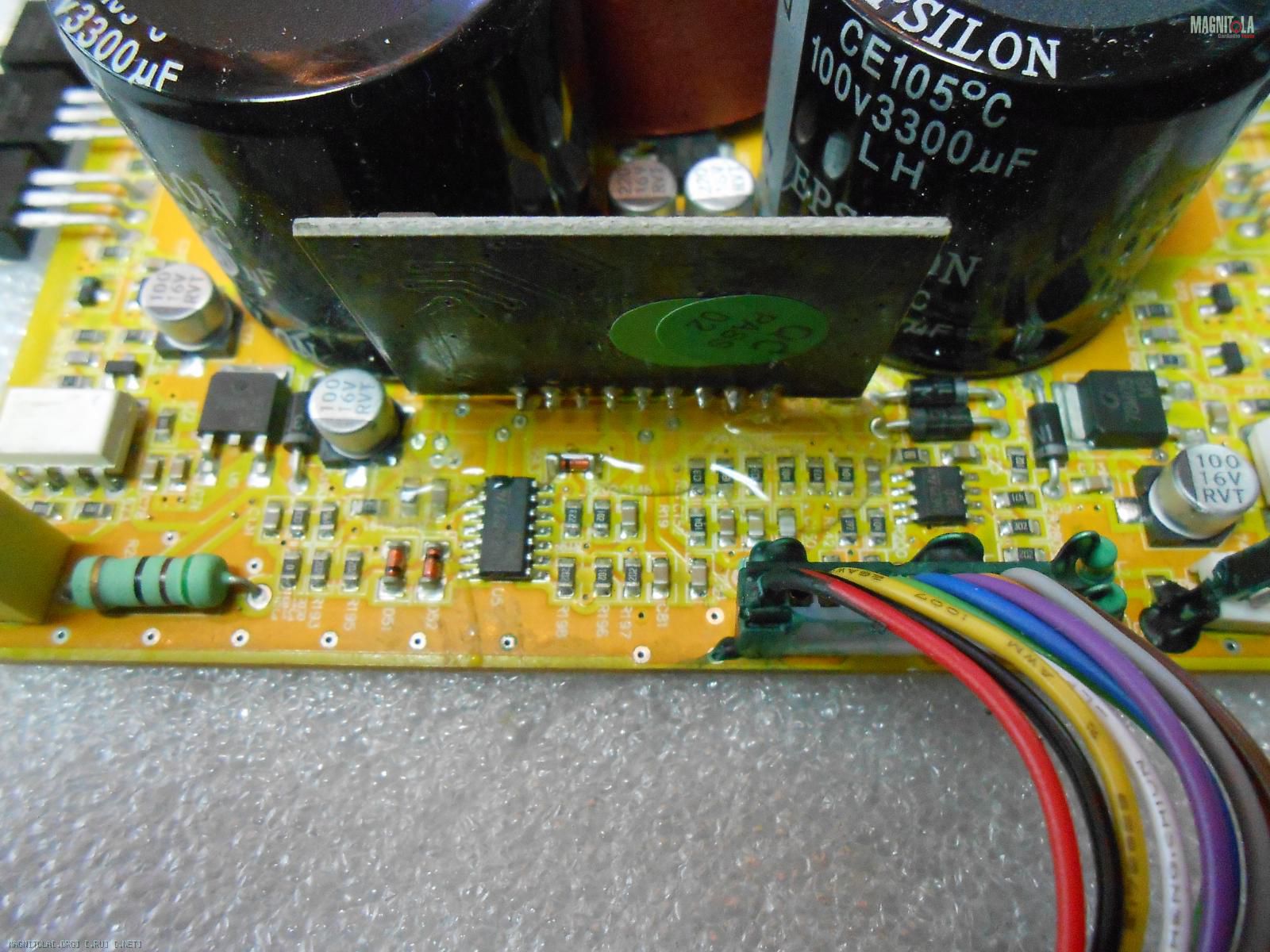

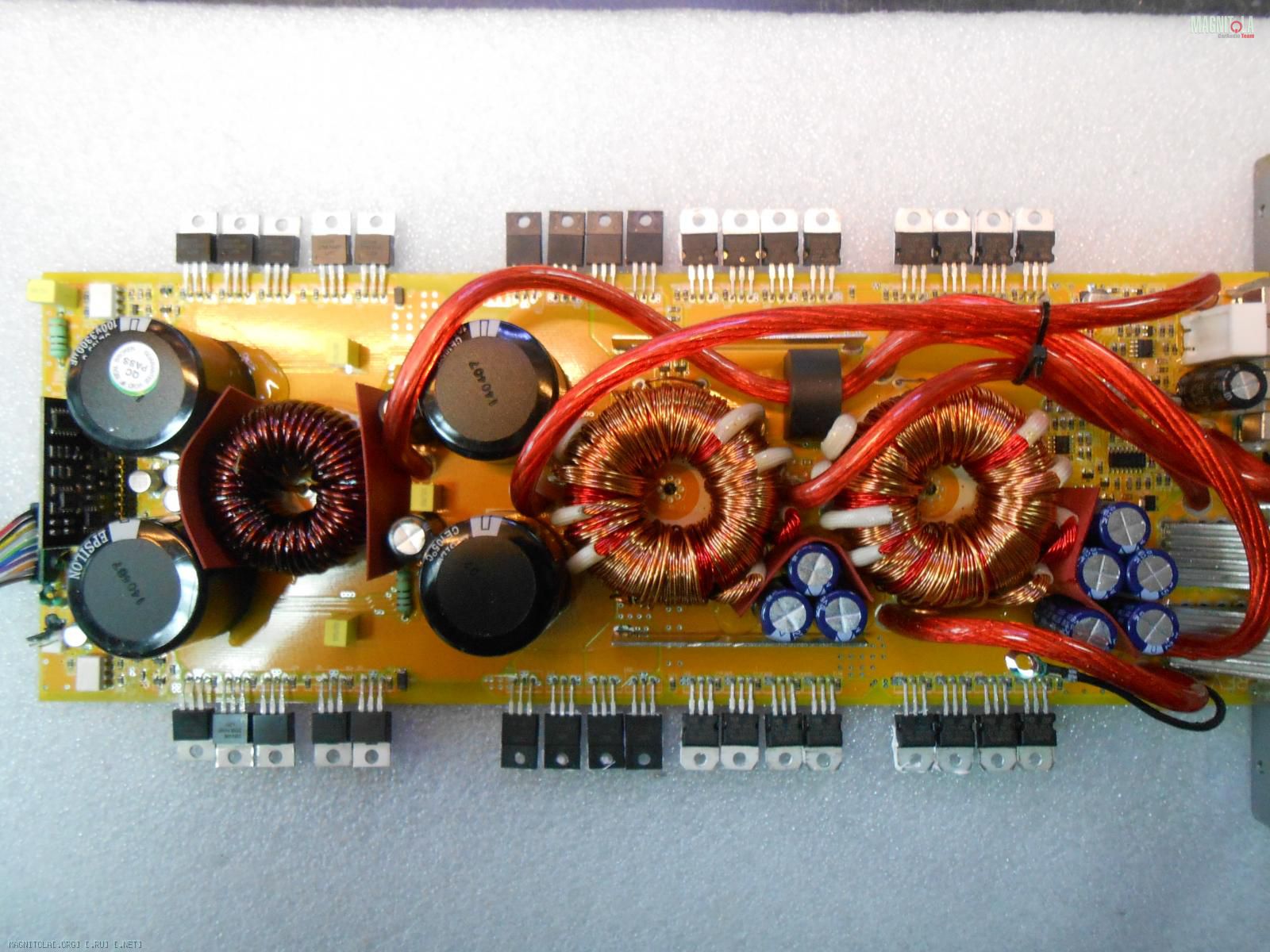

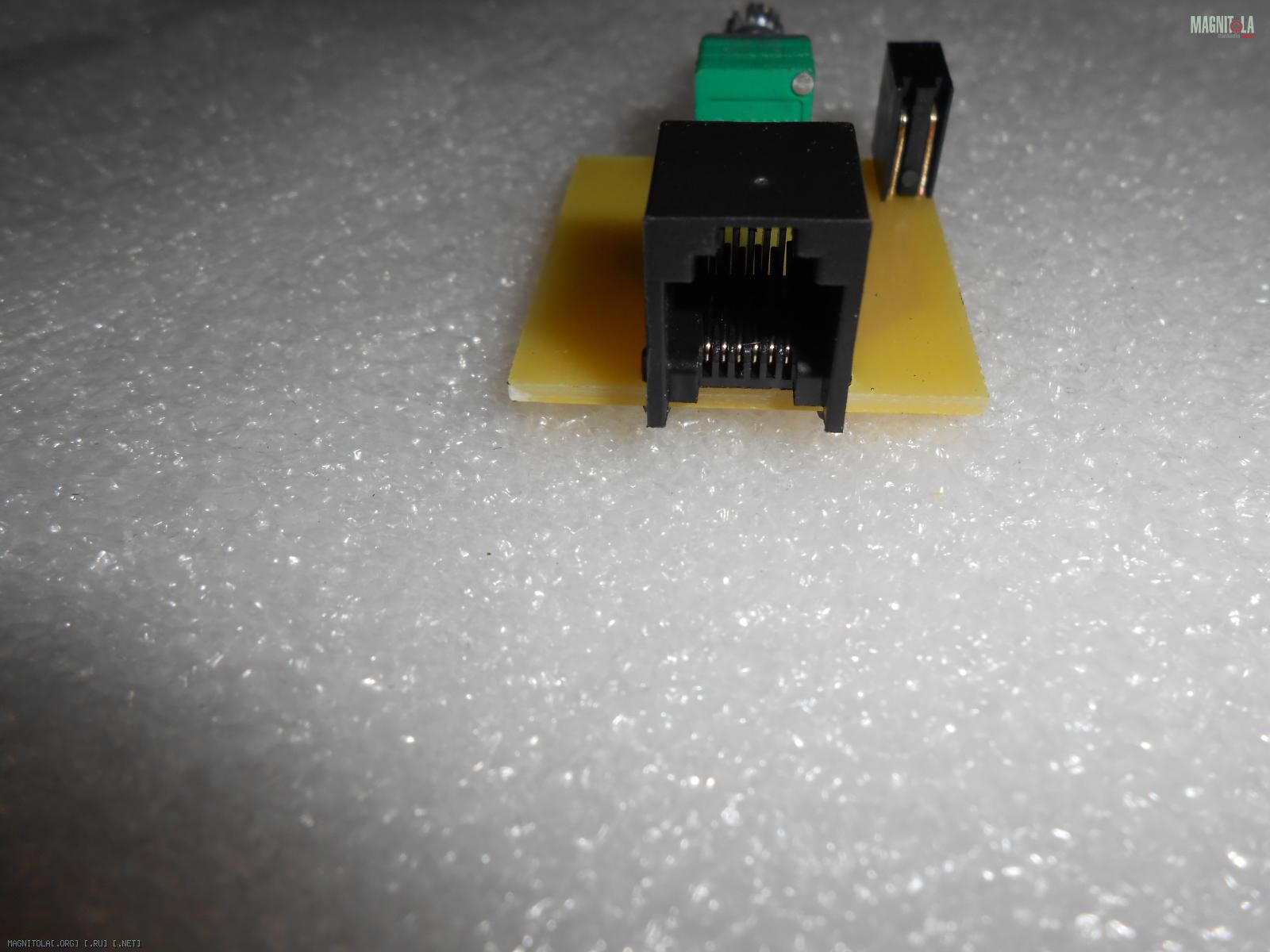

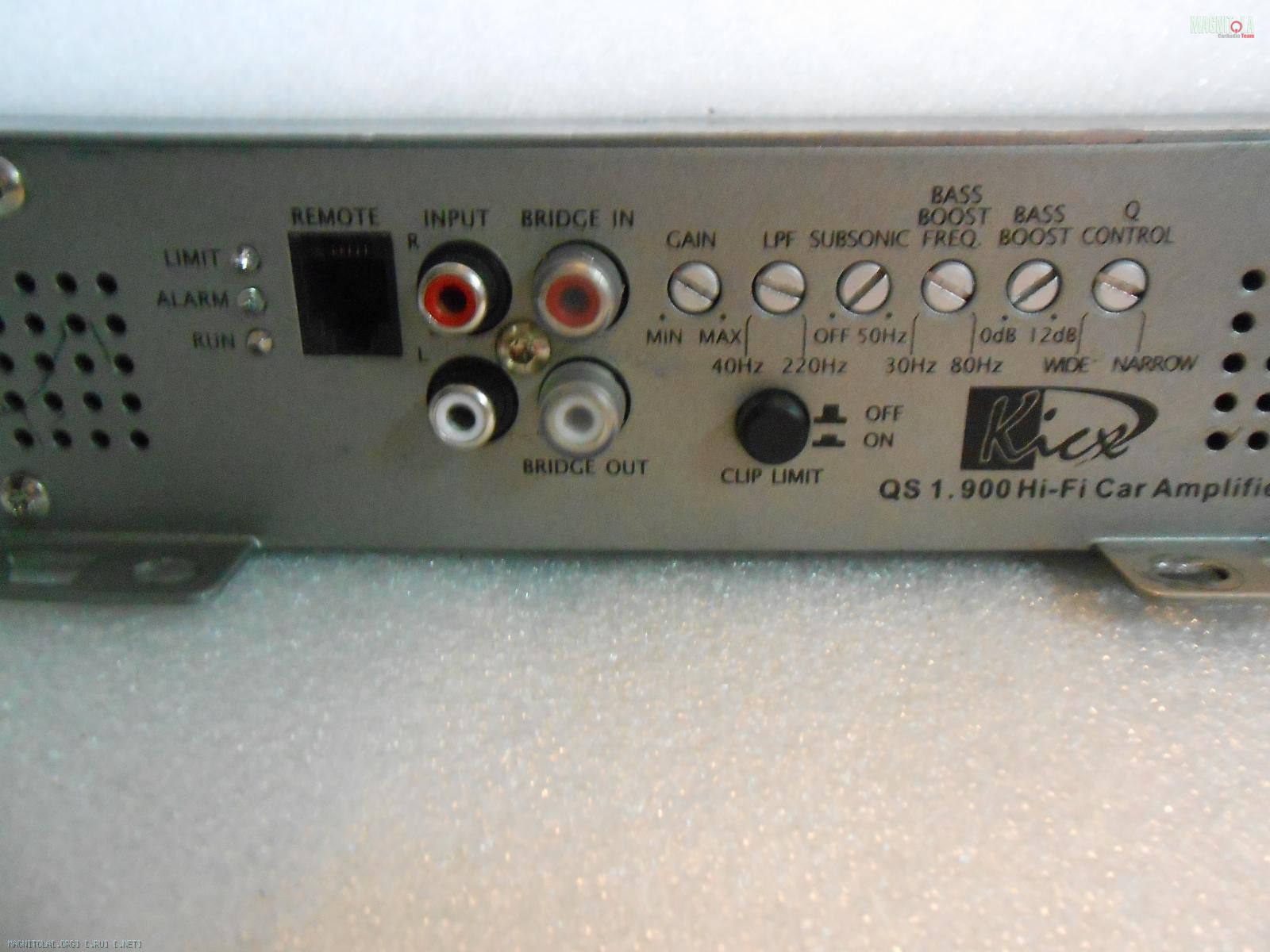

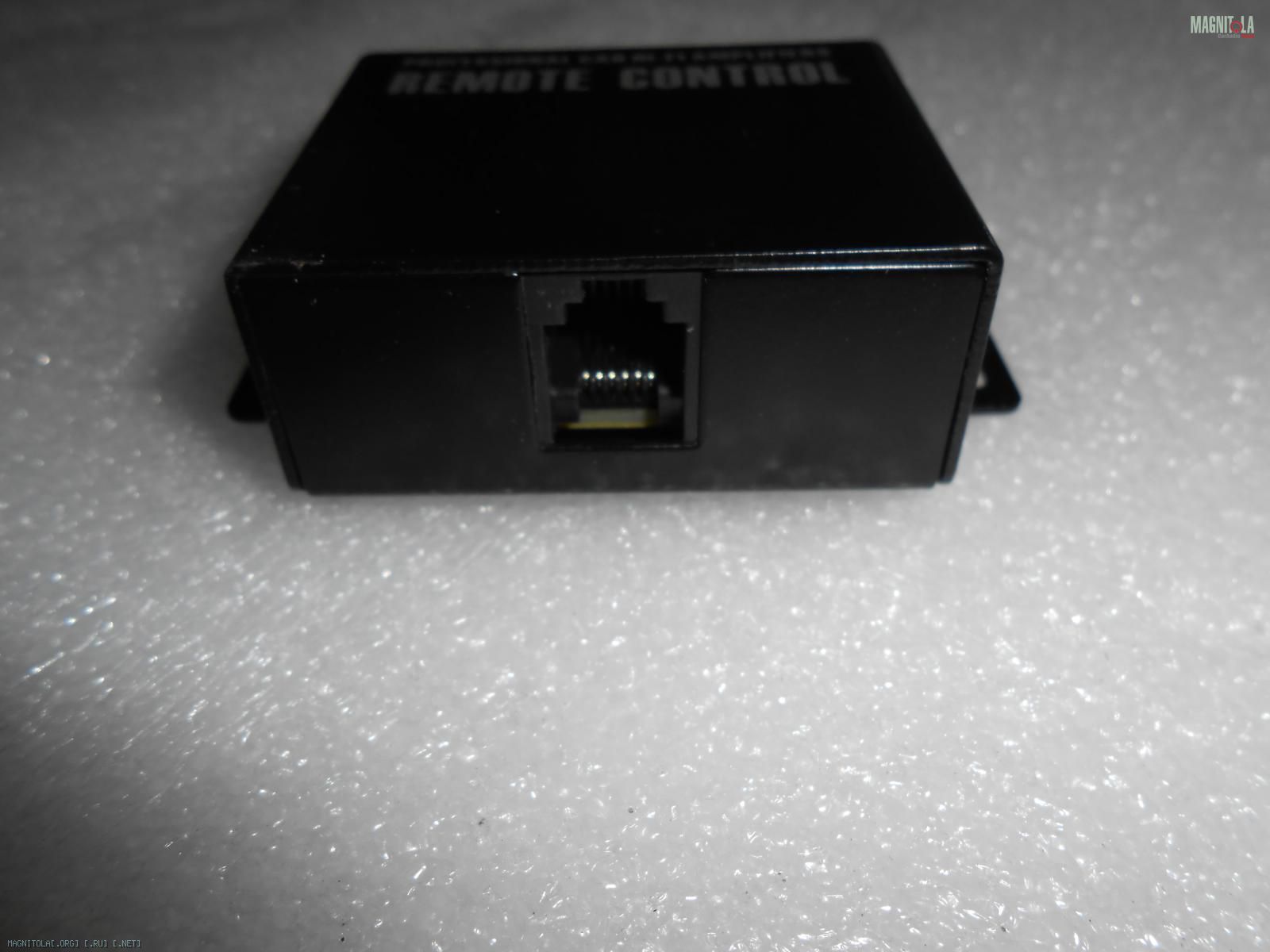

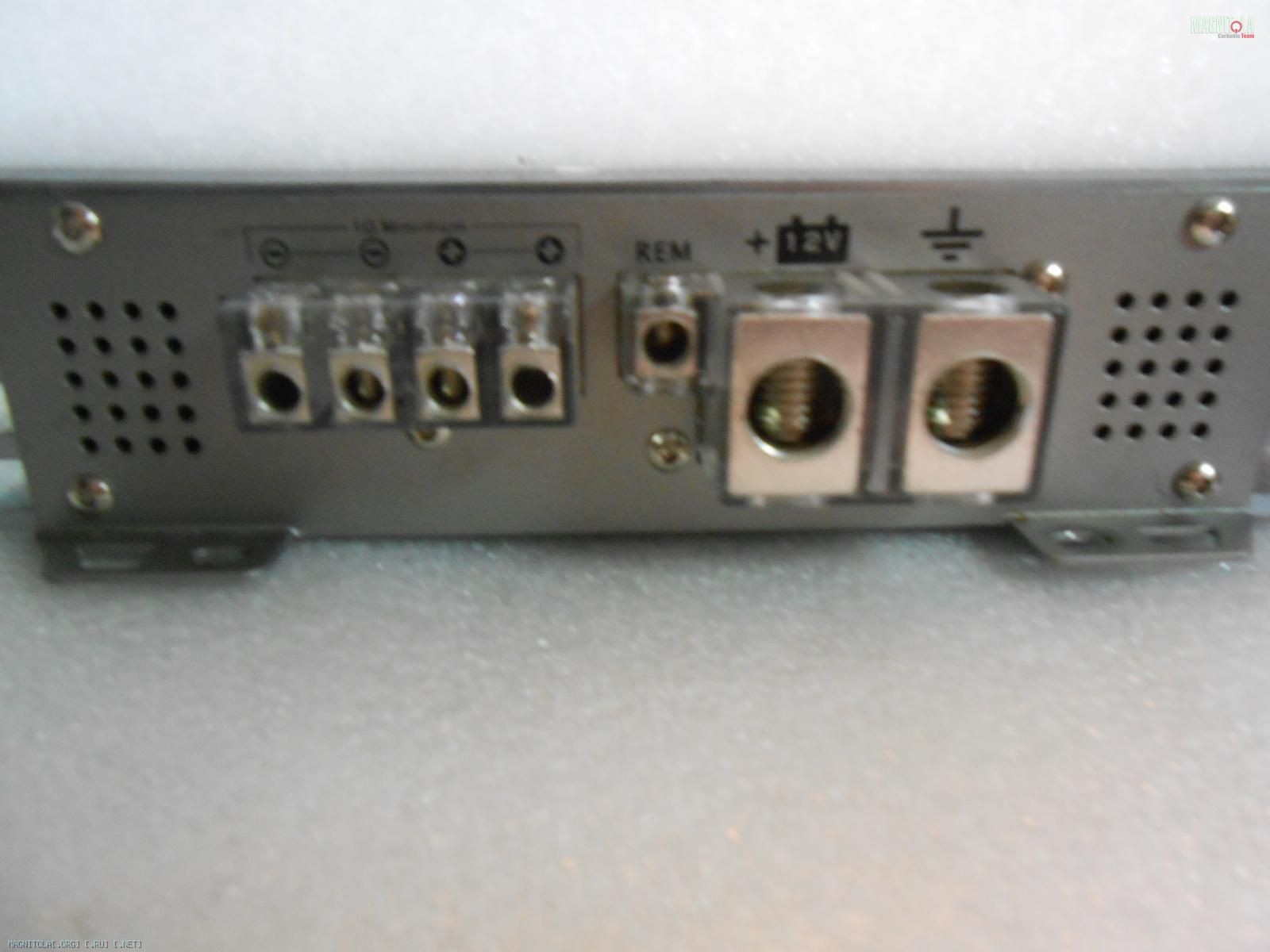

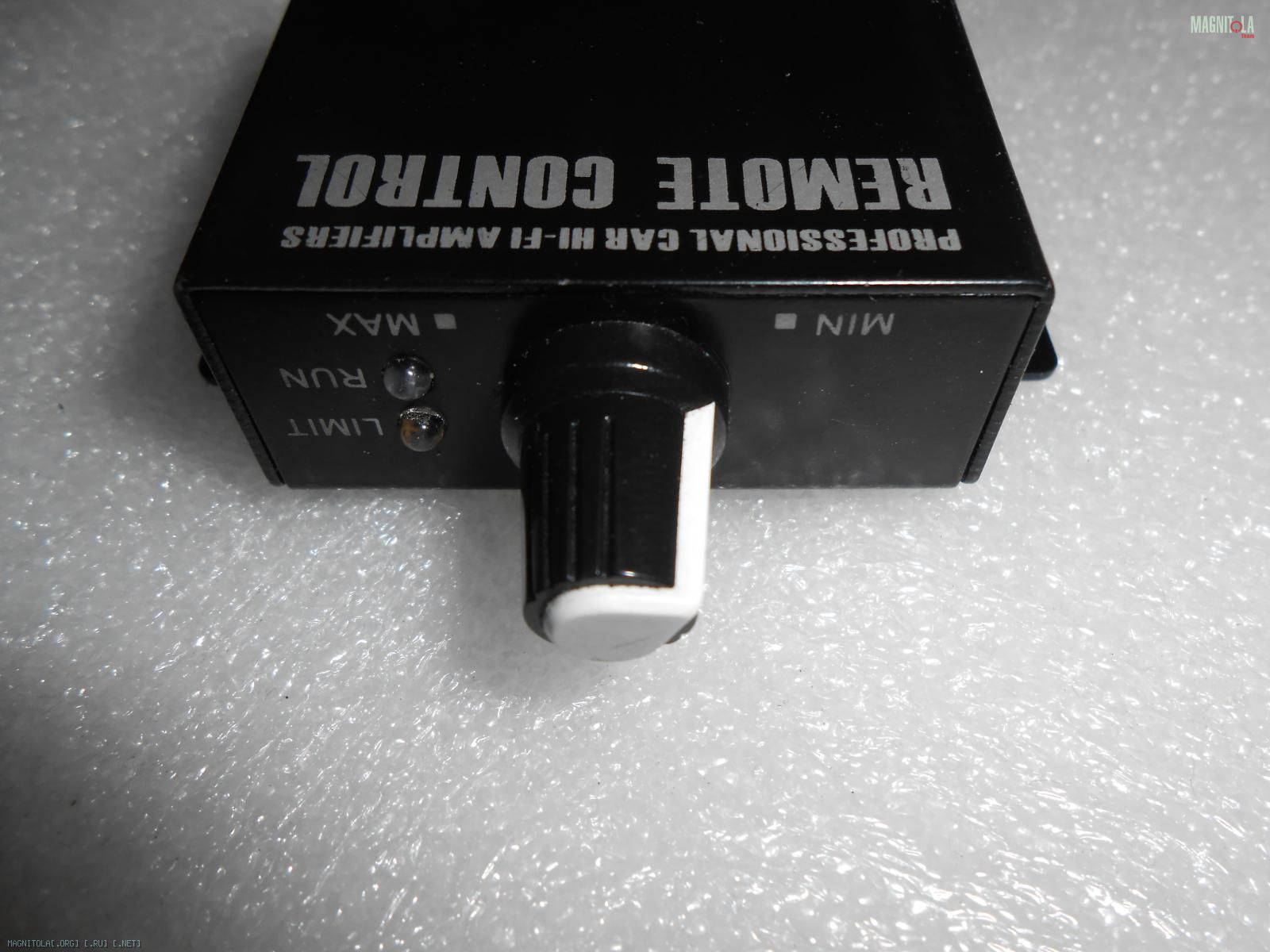

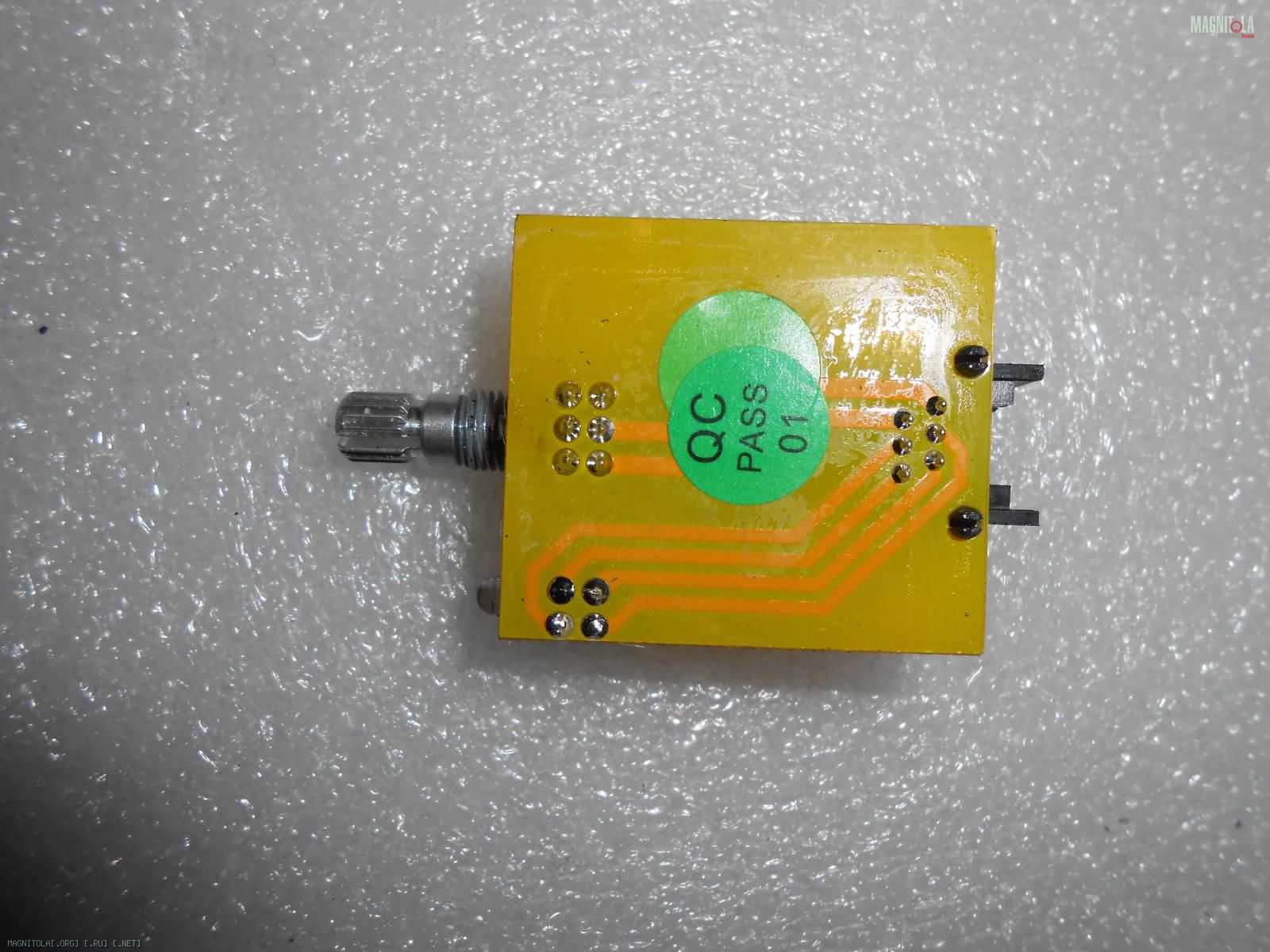

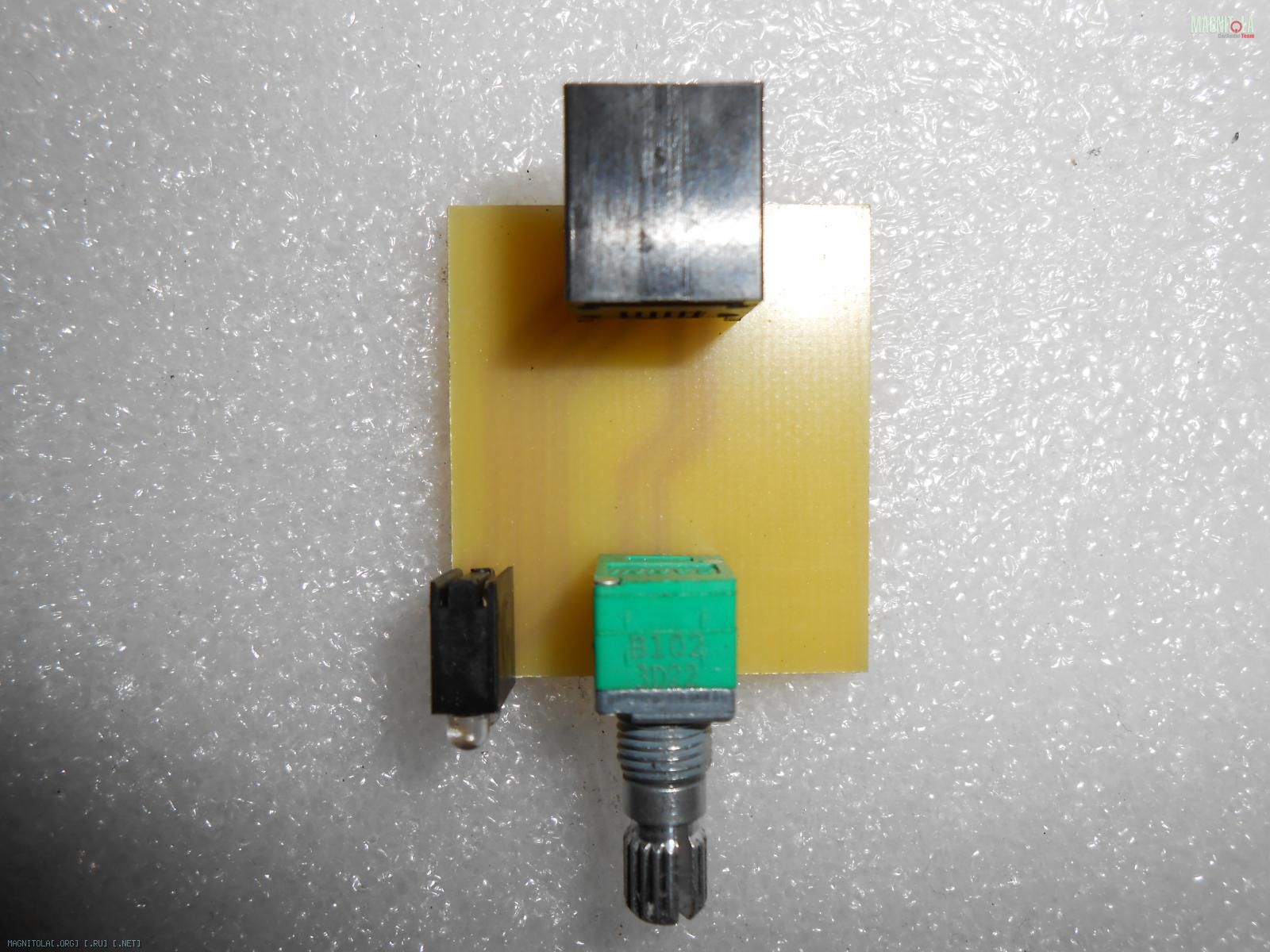

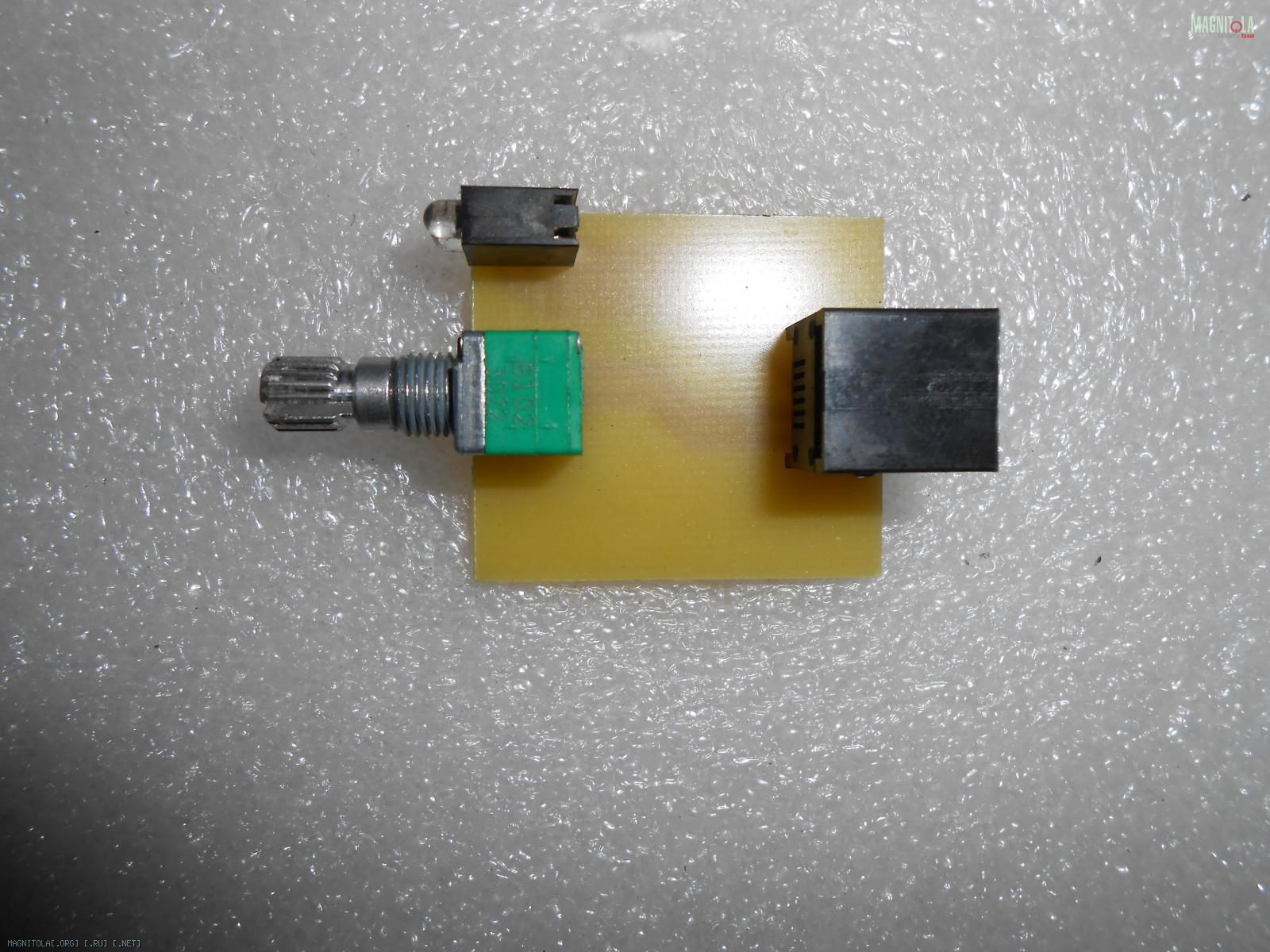

Добрый вечер, ребята поделюсь если кому надо схемы на 1.600 1.900 1.1000 хотя по моему они уже распространенные. Прошу помощи в предоставлении фото усилка 1.900 с новой аппаратной ревизией, т.е. с кнопкой klip limit. В частности нужно читаемое фото обвязки микросхемы U20 она же TL072 она же "внешний генератор пилообразного напряжения" про который выше говорил Гена. Стоит она на основной плате возле разъема шлейфа платы фильтров.

---------- Сообщение добавлено 18.10.2016 в 22:33 ----------

Изначально усилитель пришел в защите до меня кто-то ремонтировал его уже. Не было сигналов с модулятора, заменил 6172 292 и логику, на выходе появился меандр но самое интересное что меандр есть при отключенной платы фильтров, при подключении платы происходит срыв генерации на 072й. хотя там и так нет толком нормальной пилы какой то "мусор" очень малого размаха. Обвязка вся паяная. Вот и прошу фото оригинала. Есть три схемы во всех трех схемах в обвязке разные номиналы стоят.
