Хочу поделиться своим твиком. Он, по сути, повторяет таковой от Дяди Фёдора, с разницей лишь в используемых конденсаторах в цепях питания ПН и дополнительной заменой некоторых конденсаторов. Чтобы не флудить в теме, напишу лишь про различия и моменты, на которые стоит заострить внимание, поэтому описание этого твика без прочтения темы считаю не полным.

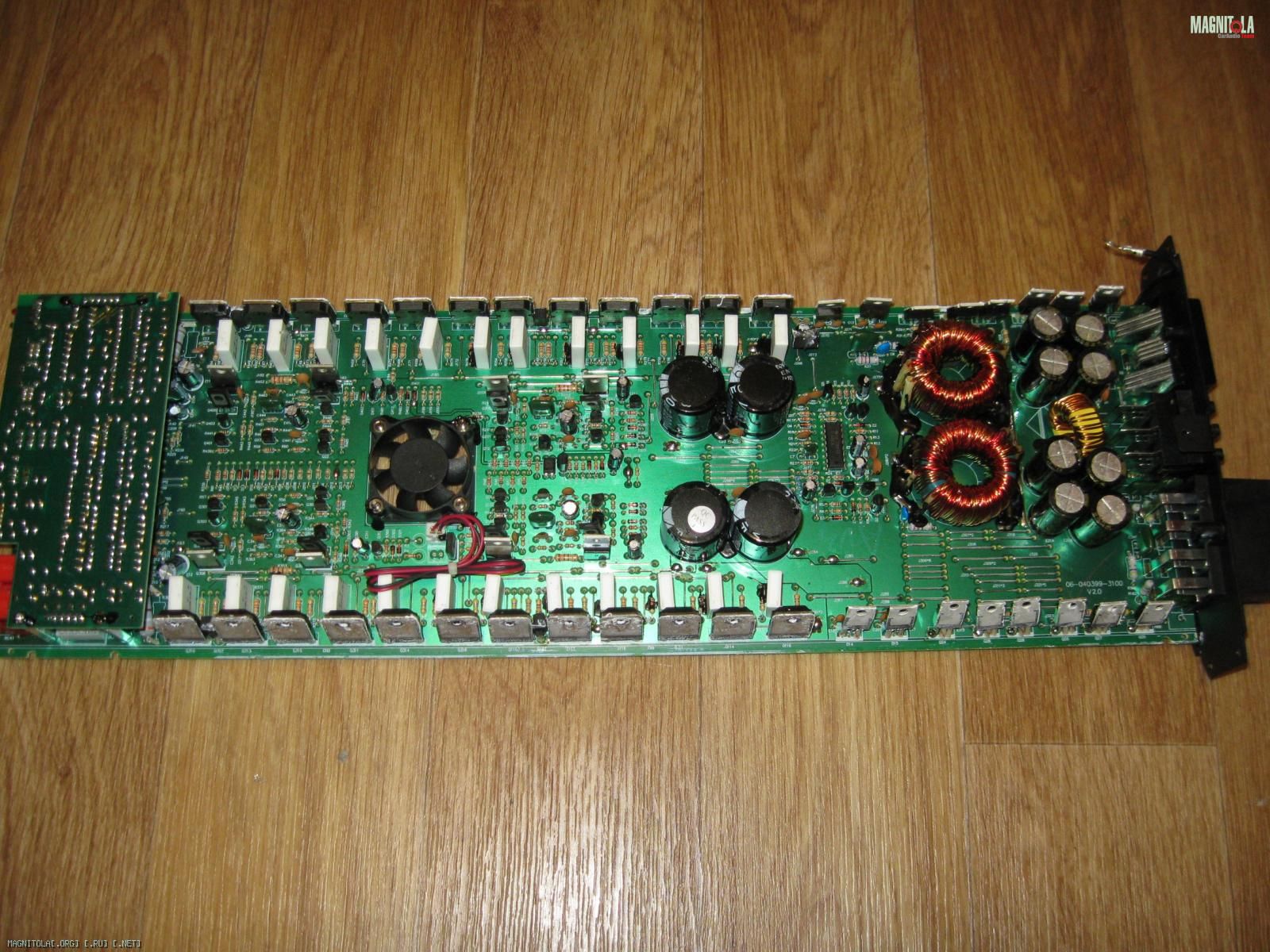

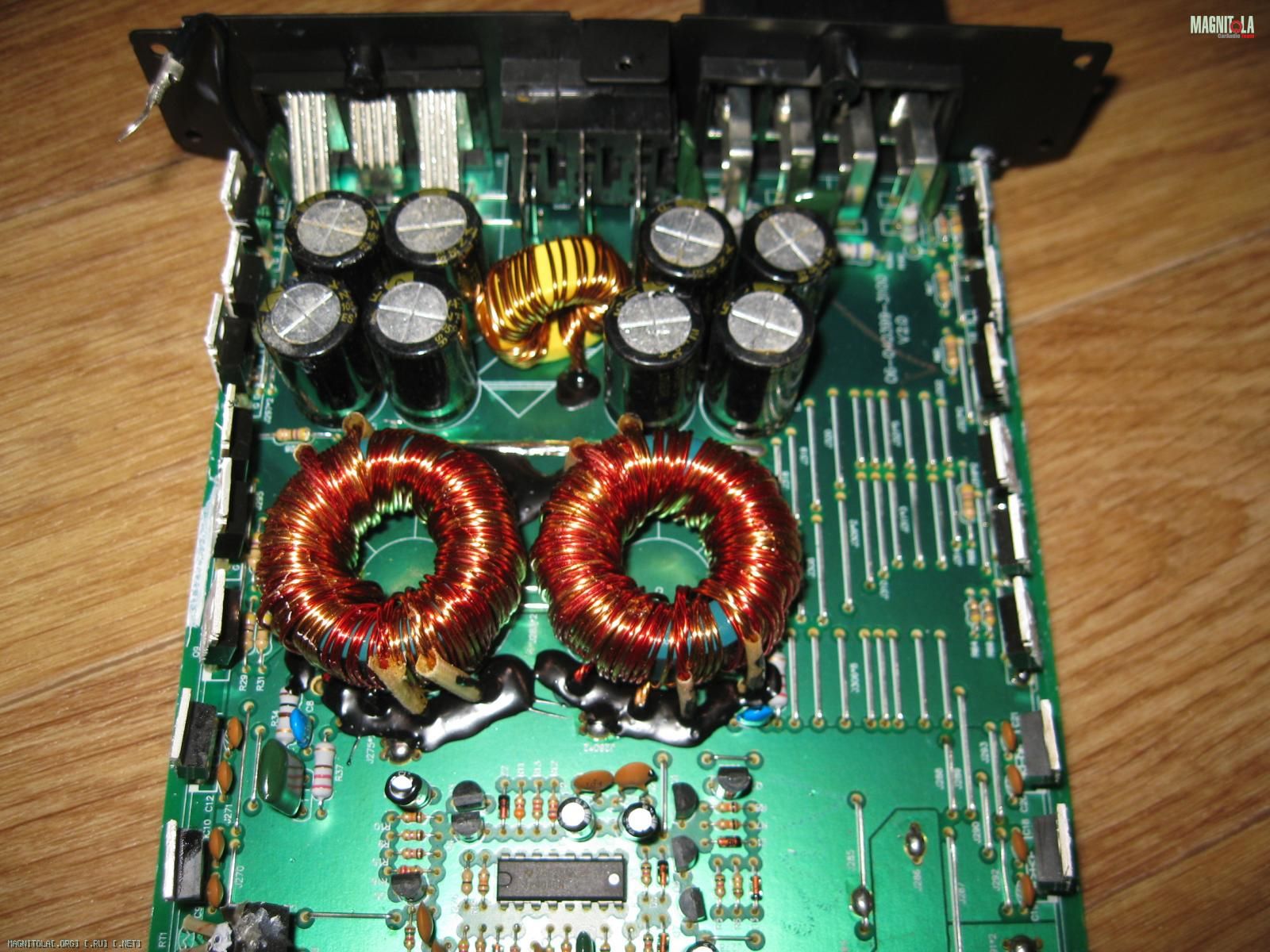

Обо всём по порядку. В первичной цепи питания ПН штатная группа конденсаторов заменена на 15000мкФ 16В х2, 4700мкФ 16В х4. Хочу отметить, что в моём девайсе штатно стоят полевики 70N06. Во вторичной цепи ПН отлично поместились 10000 мкФ 63В х2. Конденсаторы с короткими выводами соединены с платой с использованием медной моножилы 2,5 мм кв. (влезает в стандартное отверстие без рассверливания). С обратной стороны платы зашунтированы керамикой 0,1 мкФ. Кстати, номинал напряжения конденсаторов во вторичке в стоке 63 В, что сделано с хорошим запасом, т.к. при напряжении питания 14,4 В оно не превысит 40 В. Напомню, что на данном этапе твика наиболее подходящие конденсаторы - с большим значением Ripple Current (величины пульсирующего тока) или с пометкой low esr (низким эквивалентным последовательным сопротивлением). Конденсаторы, расположенные лёжа, перед пайкой посажены на строительный силиконовый герметик, а во вторичной цепи дополнительно склеены герметиком между собой. Перед этим, желательно выпаять две перемычки, питающие вентилятор, иначе нужно будет перерезать токоведущие дорожки с обратной стороны платы с целью введения системы термоконтроля и управления вентилятором. Также выпаяны все перемычки, идущие от силовых транзисторов до клемм выхода УМ.

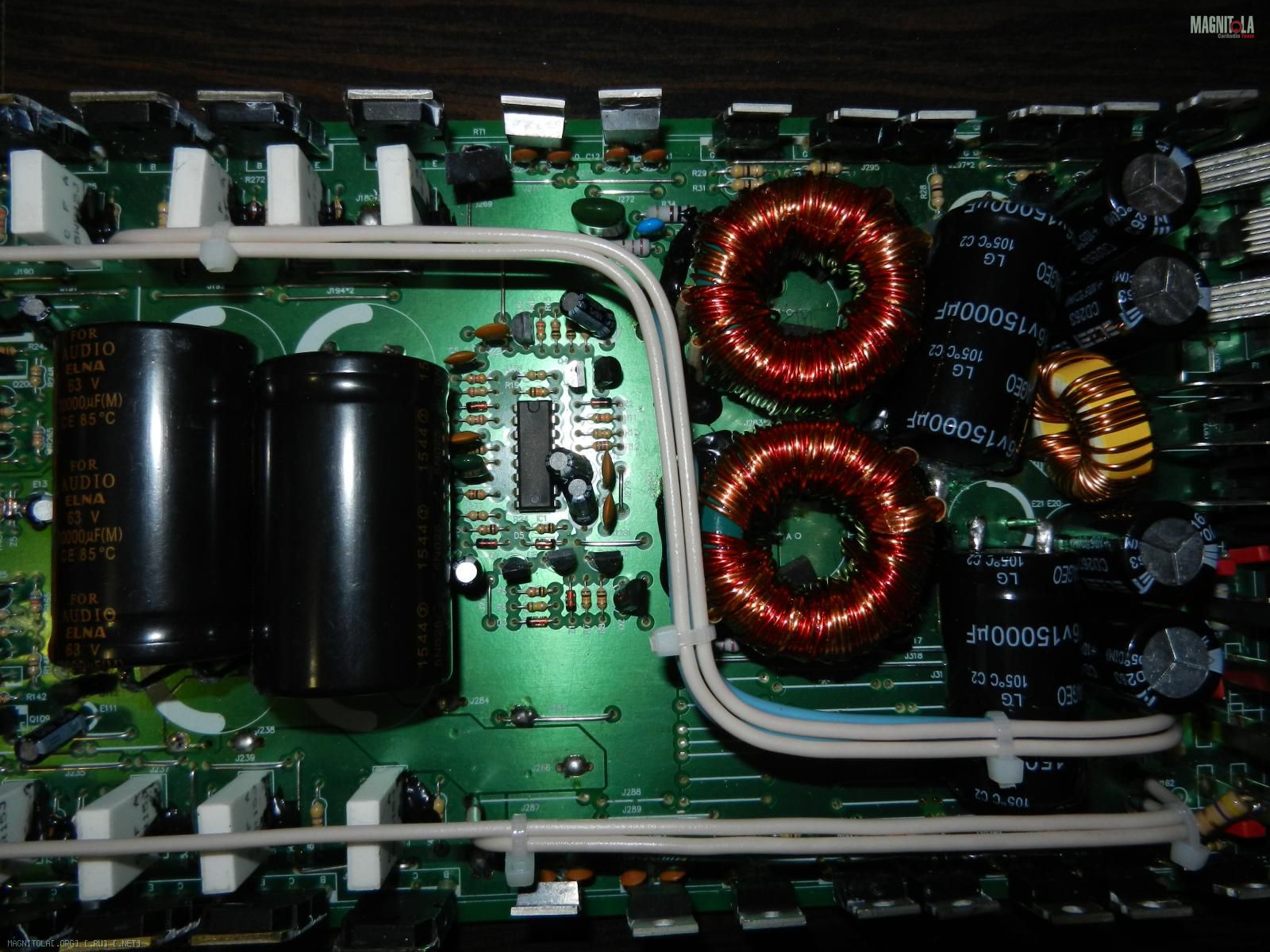

Вложение 1030284Вложение 1030290

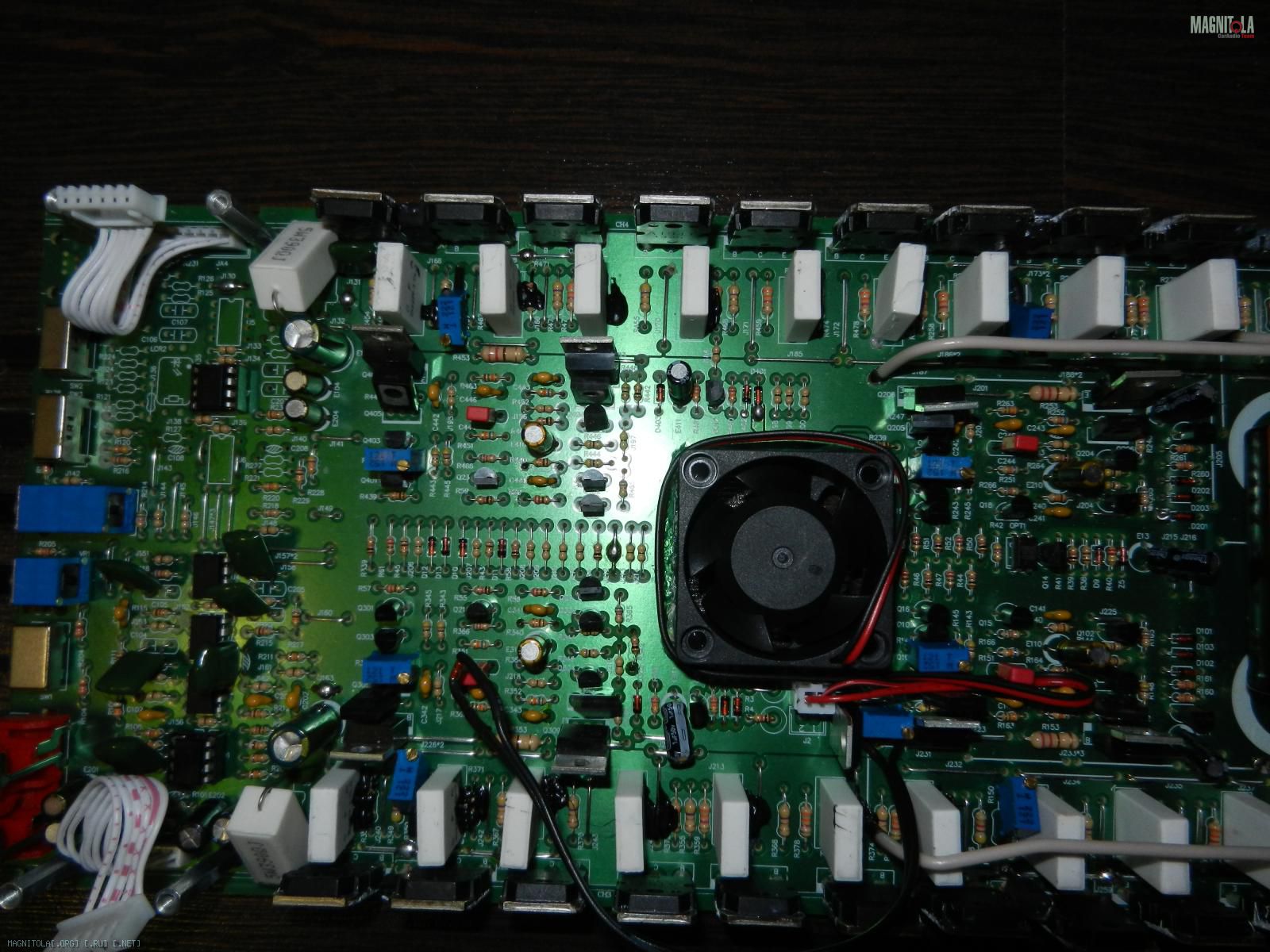

Модернизация каскадов усиления. Заменены резисторы R141, R241, R341, R441, отвечающие за нулевой потенциал на выходе подстроечными многооборотными 1,5 кОм, выставленные на 1 кОм и R150, R250, R350, R450, отвечающие за ток покоя, заменены на 2,2 кОм, выставленные на максимальное значение (фото “приготовления” см. в посте ). Штатные керамические монодисковые конденсаторы в каскадах УМ номиналом 100 пкФ заменены на многослойные керамические 56 пкФ. Кроме этого (не обязательно), штатная монодисковая керамика 471 пкФ заменена на многослойную того же номинала, плёнка 0,1 мкФ заменена на плёнку другого типа. Штатные конденсаторы 100 мкФ заменены на более качественные того же типа, зашунтированные плёнкой с обратной стороны платы.
Вложение 1030306Вложение 1030312Вложение 1030326

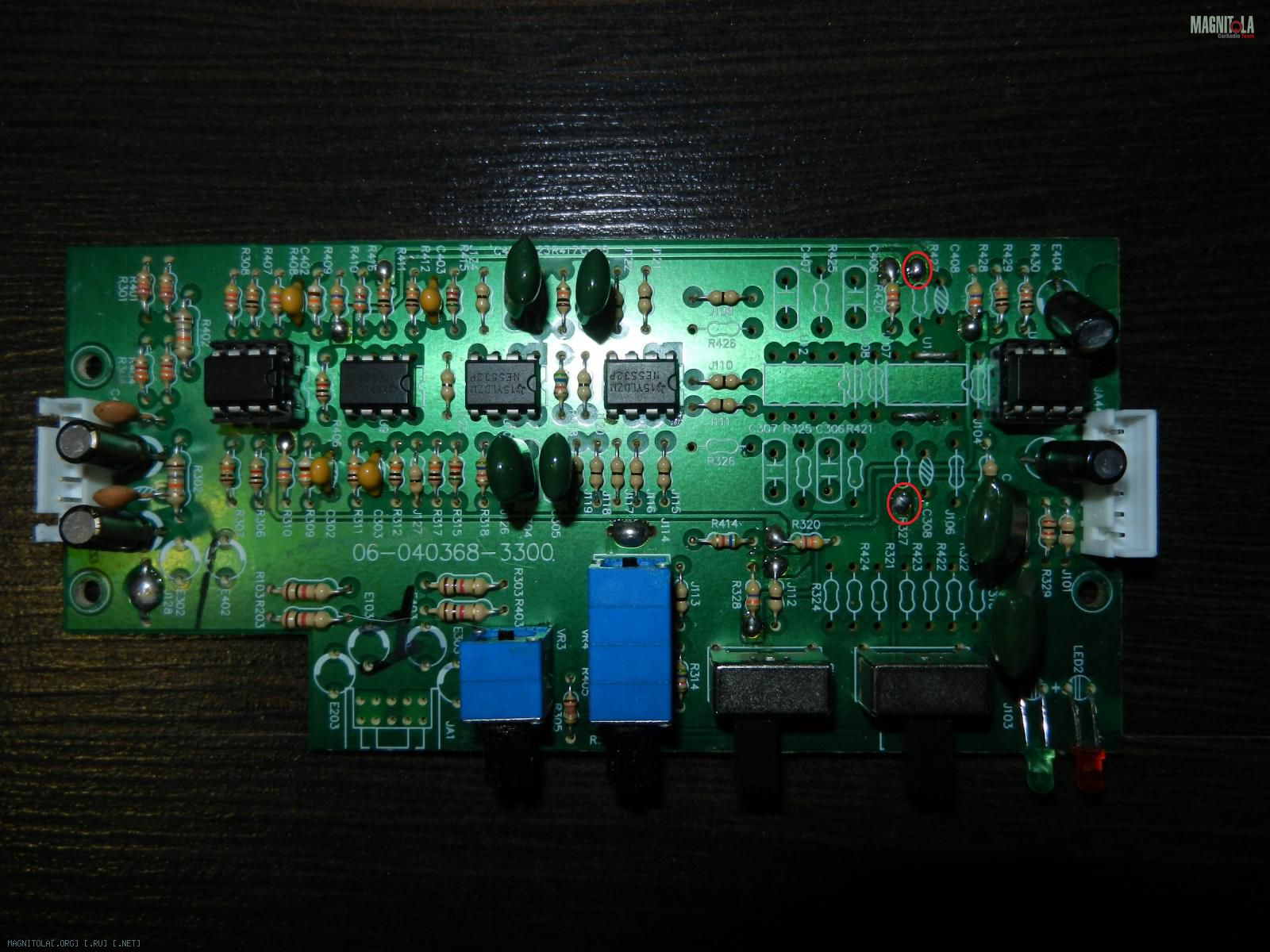

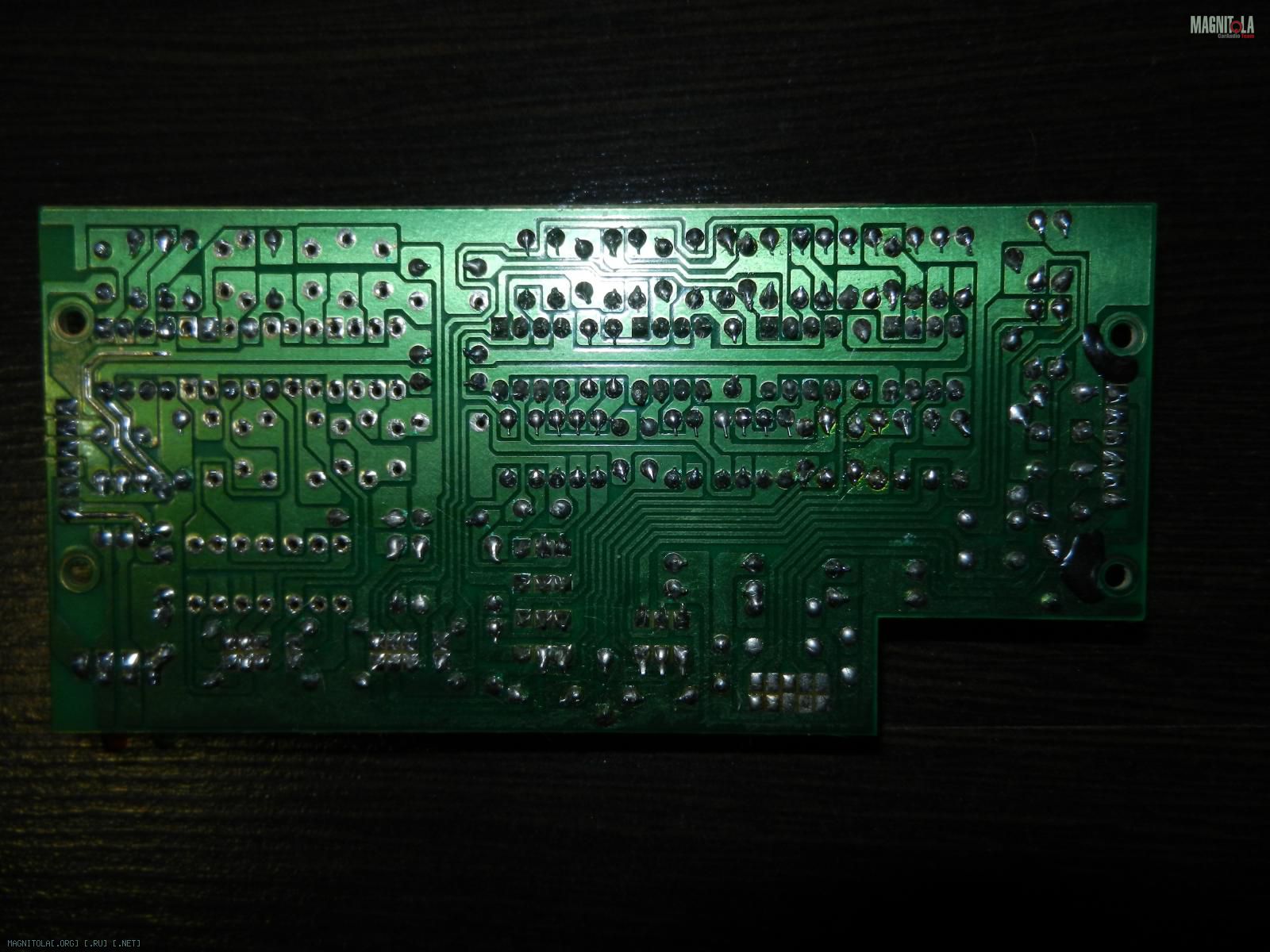

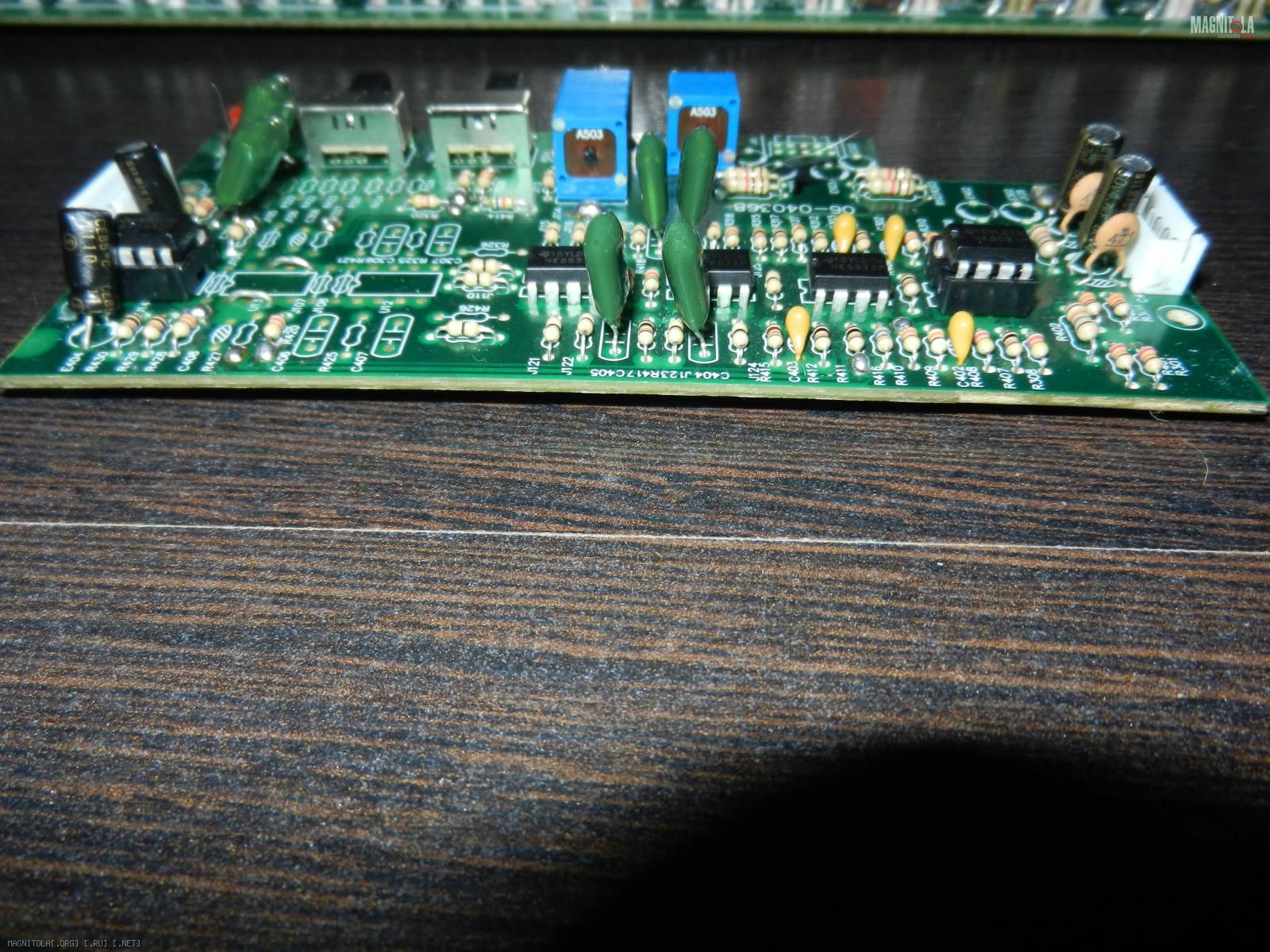

Переходим к модификации цепи предварительного усиления и обработки сигнала. В стабилизаторе напряжения штатные конденсаторы заменены на 1000мкФ 16В (low esr) и зашунтированы плёнкой с обратной стороны платы, балластные резисторы заменены на более мощные: керамические 5 Вт 390 Ом. Конденсаторы, стоящие в тракте прохождения аудиосигнала 4,7 мкФ заменены на более качественные того же типа. 10 мкФ заменены на электролитические неполярные 10мкФ 50В. Кроме того (не обязательно), штатная монодисковая керамика 22 пкФ в обвязке ОУ заменена на многослойную того же номинала. Вместо 10 пкФ установлены 15 пкФ, т.к. предполагается замена штатных ОУ в каскаде линейного усиления на OPA2134PA. Блокировочные керамические конденсаторы заменены на плёночные. Все штатные операционные усилители заменены на NE5532. В трактах ФНЧ, ФВЧ ОУ менять не обязательно, просто у меня их много:). Два ОУ теперь установлены через переходники для возможности их замены без разборки усилителя. На плате удалены элементы, отвечающие за басс-буст. Прохождение сигнала восстановлено двумя перемычками в месте удалённого ОУ. Данный этап твика проделывается на основной и дополнительной плате. Важно восстановить контакты, соединяющие сквозные токоведущие дорожки двухстороннего монтажа дополнительной платы в двух местах (отмечено на фото), иначе тыловые каналы усилителя работать не будут.

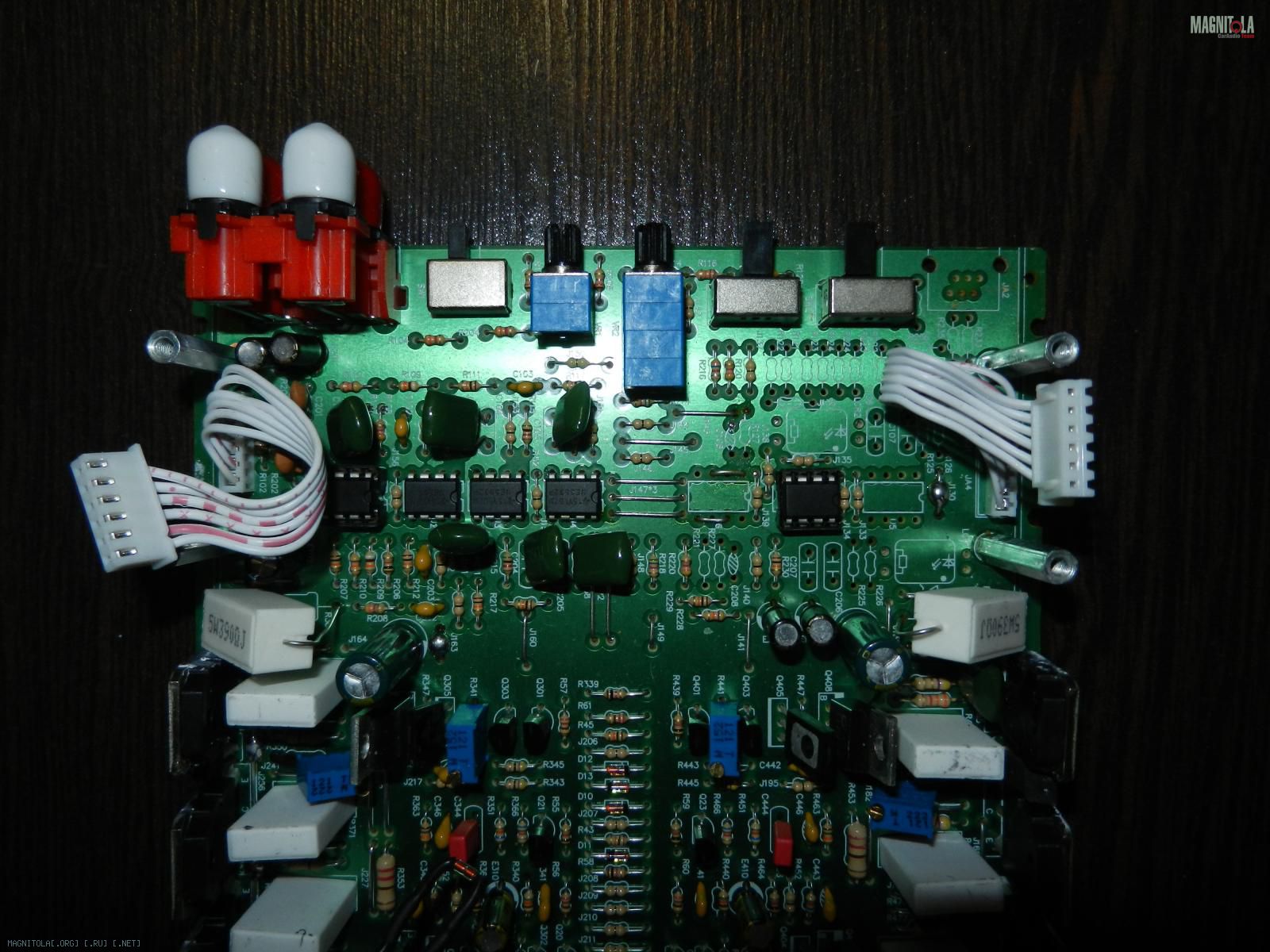

Вложение 1030316Вложение 1030318Вложение 1030320

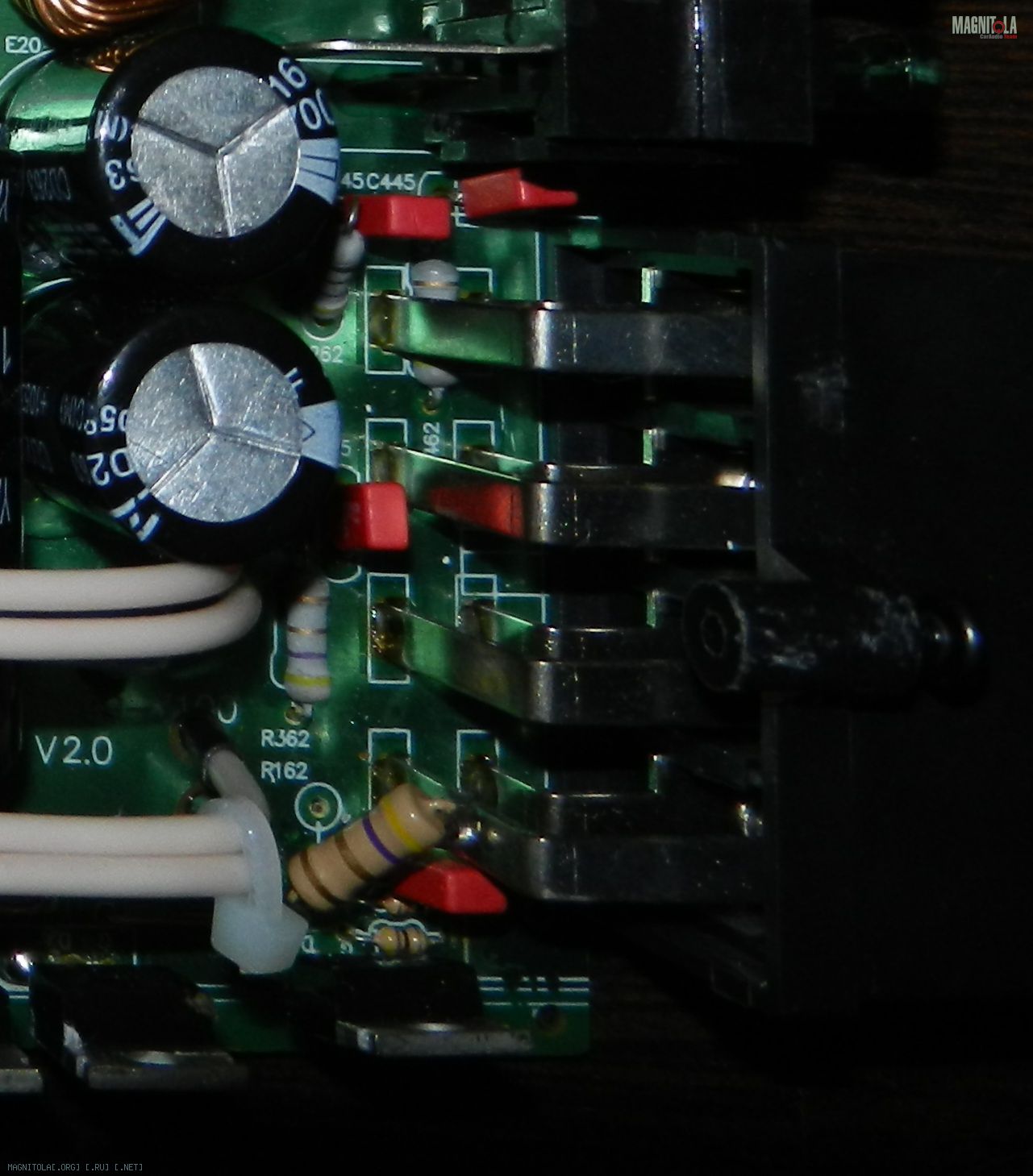

Шунтирующие плёночные конденсаторы 4 шт. возле разъёма коммутации акустики заменены на MKS 02.
Вложение 1030322

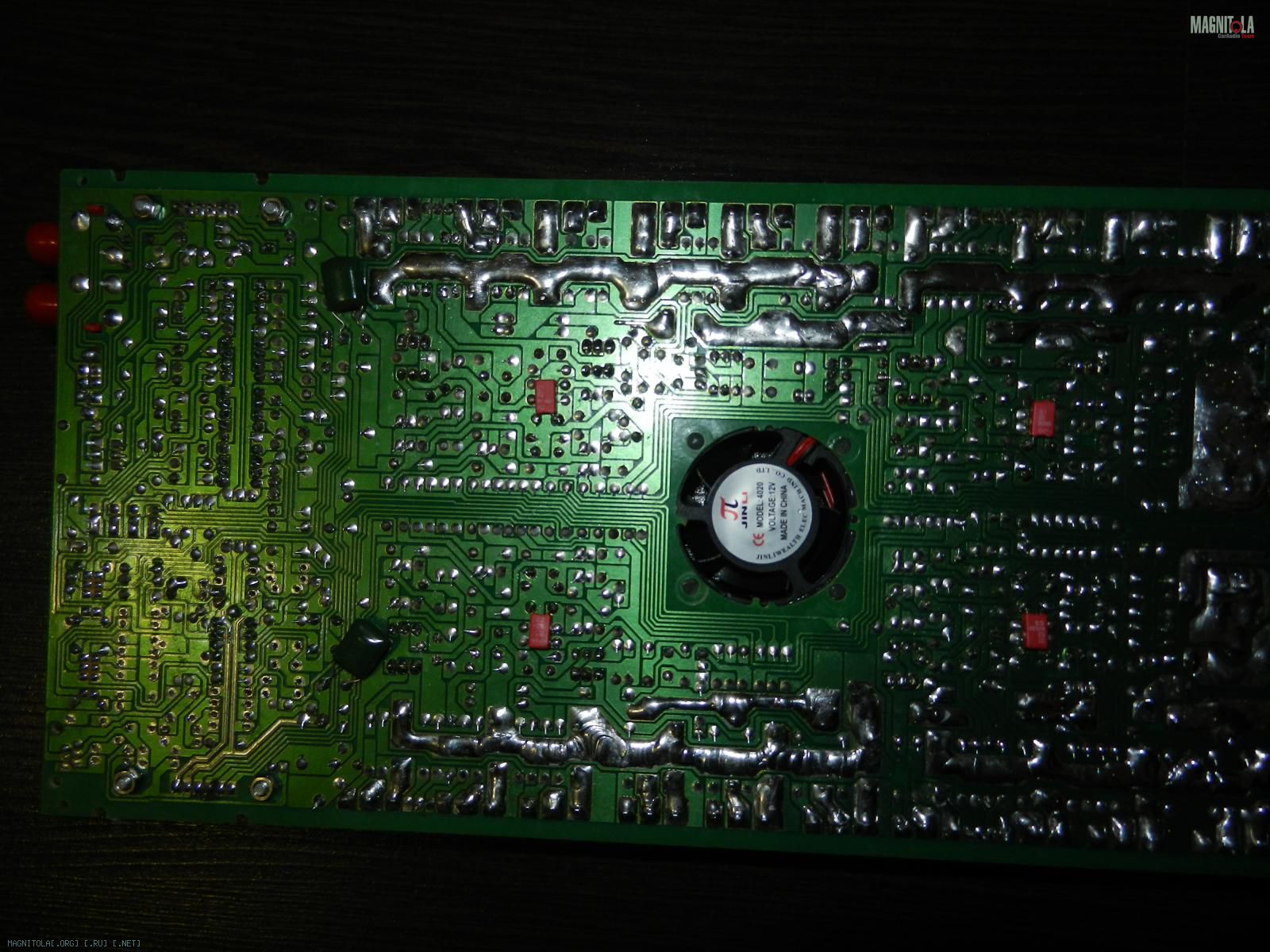

Твик системы охлаждения. Штатный вентилятор размером 40*10 мм заменен на 40*20 мм. Прикреплён к плате тем же силиконовым герметиком. Так как в моём случае две перемычки, отвечающие за работу вентилятора, не выпаивались, были перерезаны токоведущие дорожки, ведущие к этим перемычкам с обратной стороны платы. Заменены элементы R1, R2, Q17 как в П. #83.

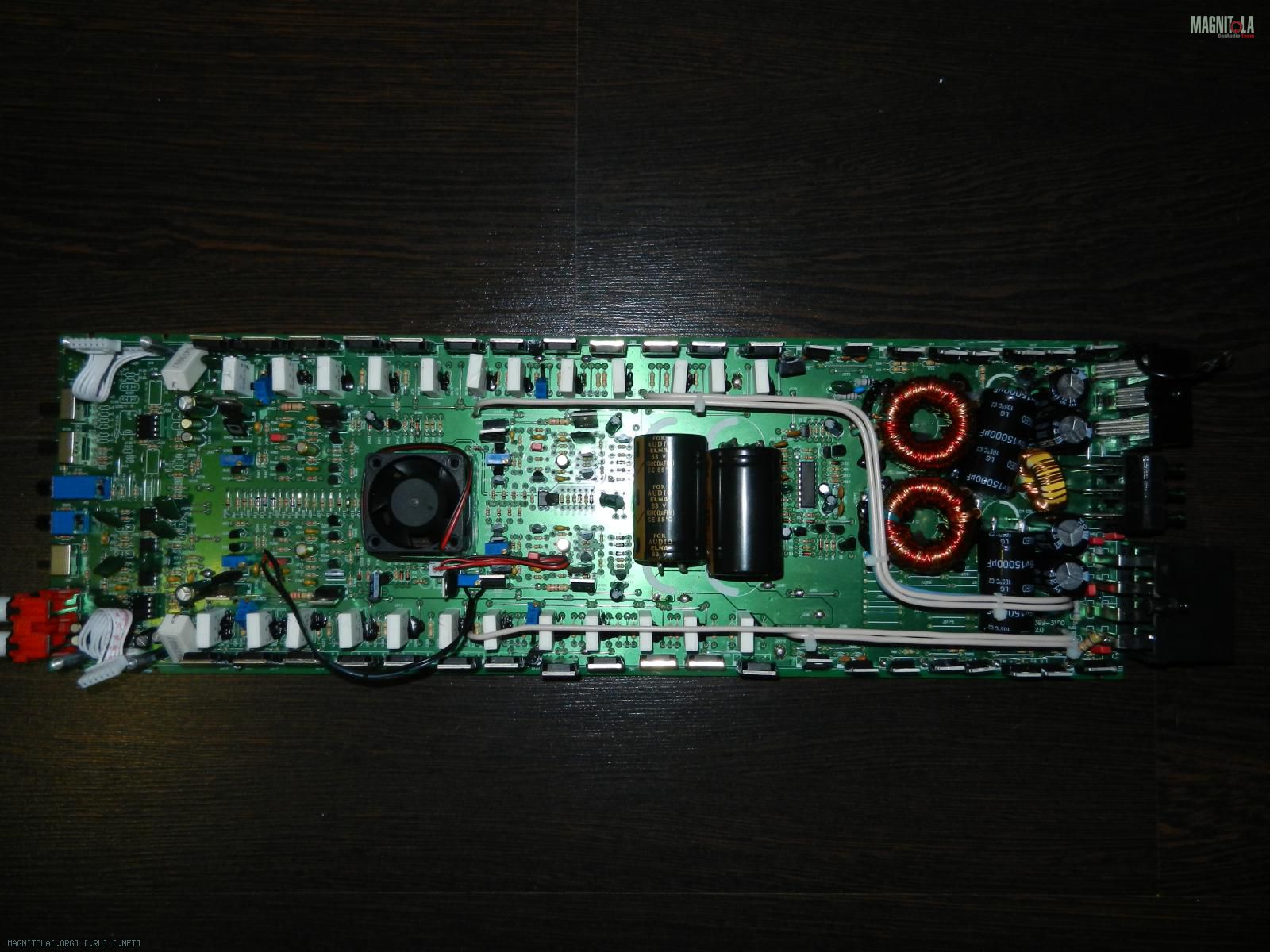

Вместо удалённых перемычек, идущих от силовых транзисторов до клемм выхода УМ, впаян цельный медный провод. Для этого необходимо рассверлить в плате 8 отверстий. На концах проводов надета термоусадочная трубка для предотвращения расплавления изоляции при пайке.

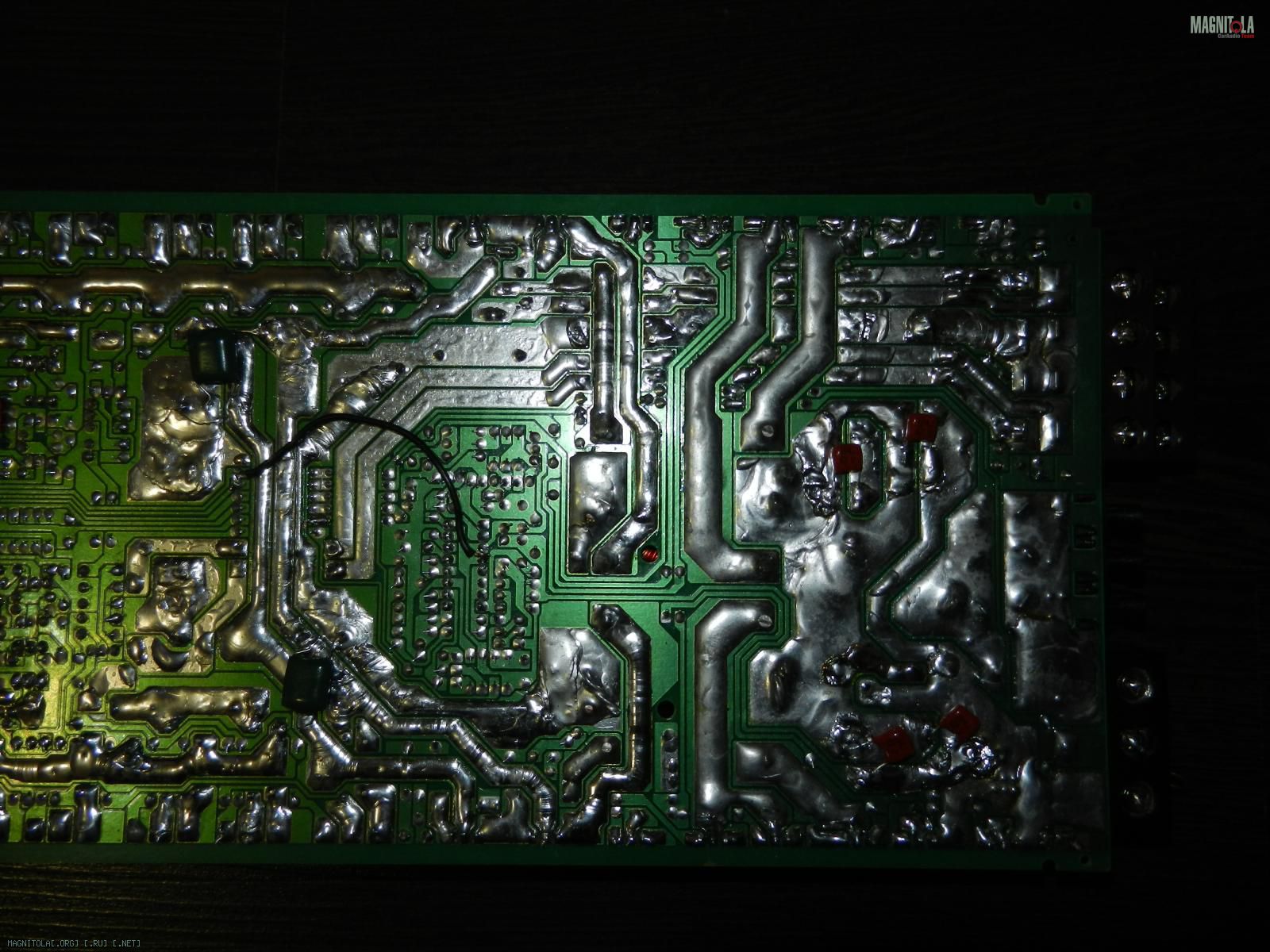

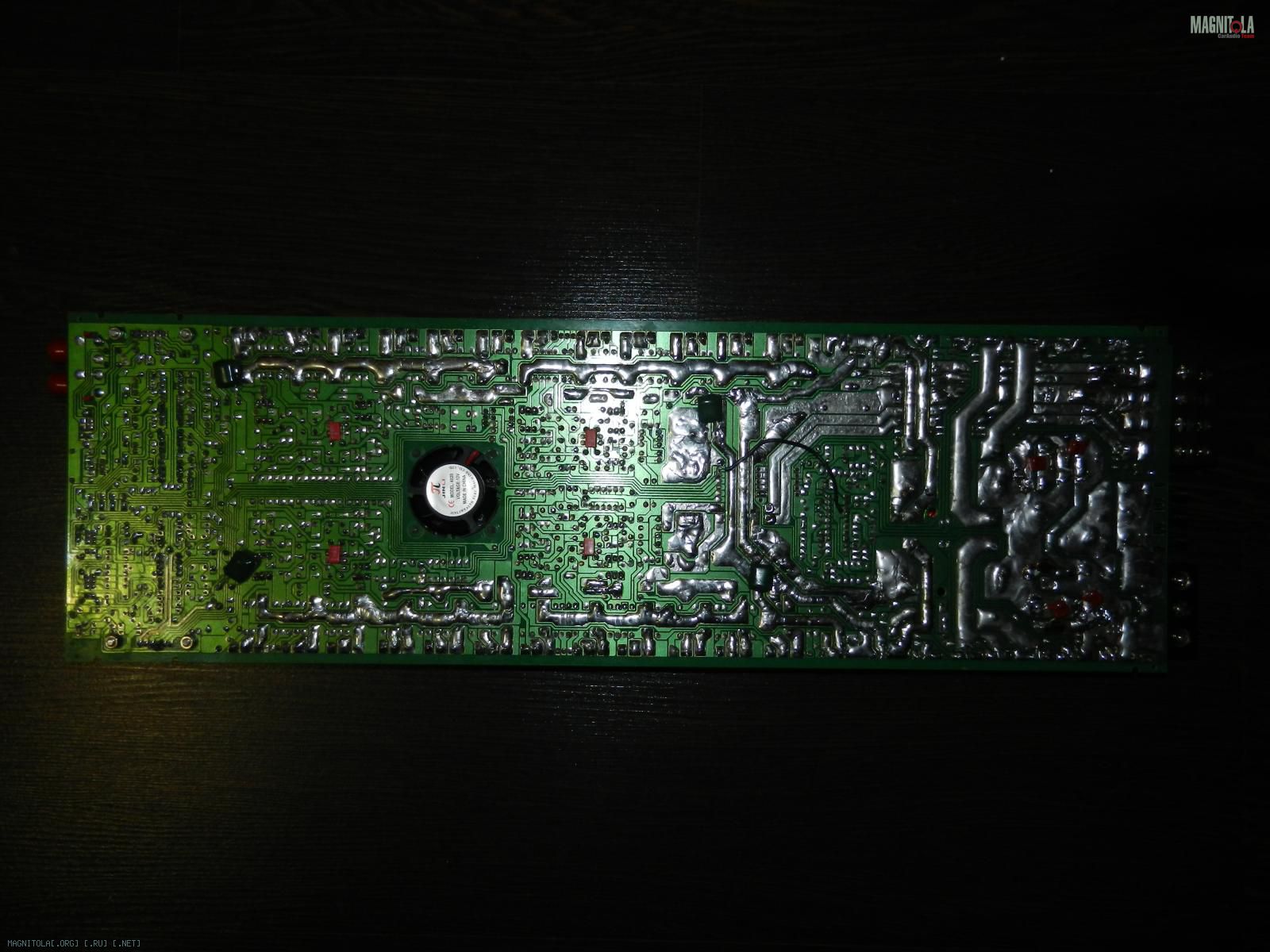

Завершающим этапом выполнена пропайка обоих плат с увеличением площади токоведущих дорожек, где это целесообразно, и очистка от флюса после пропайки.

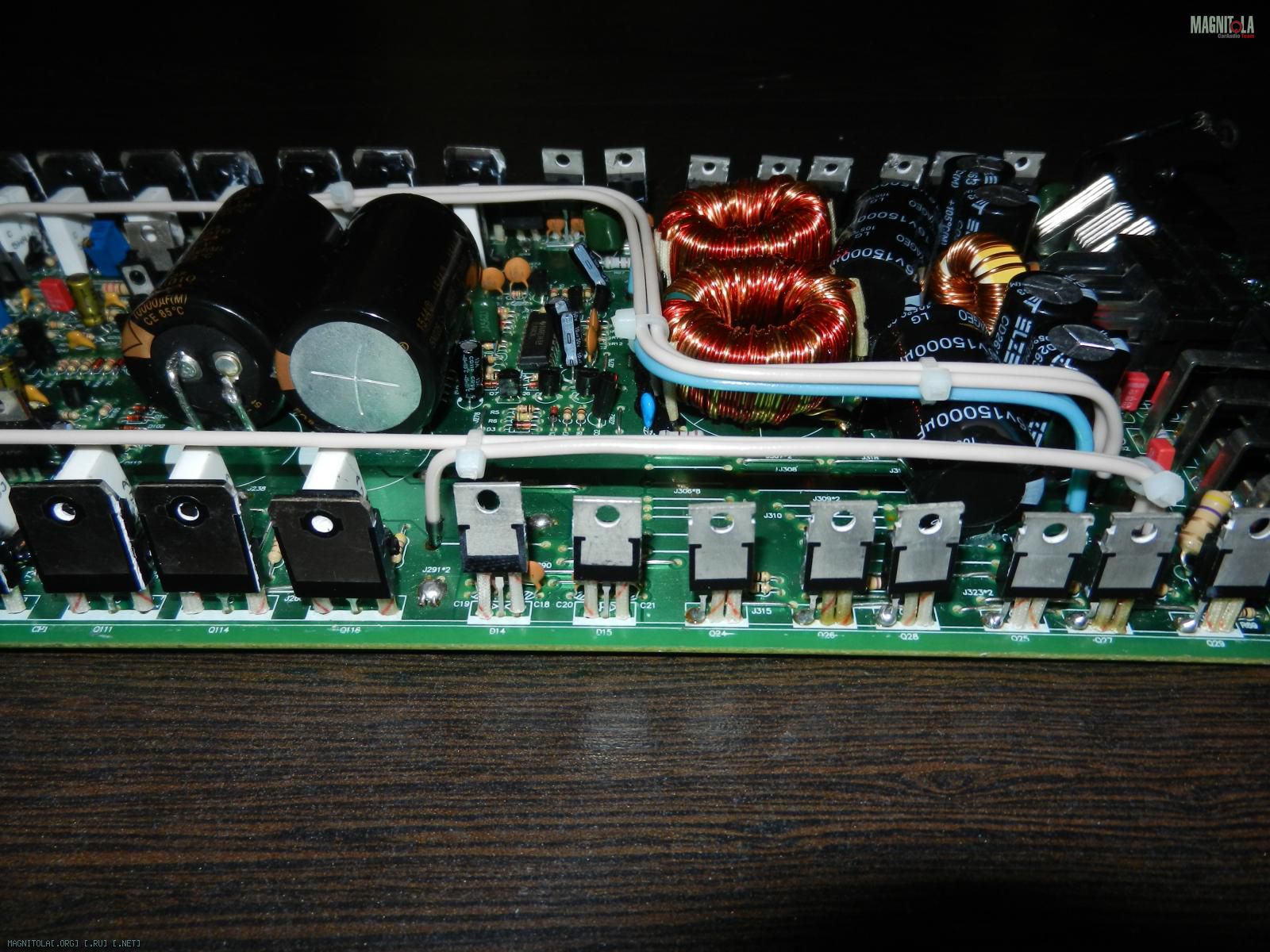

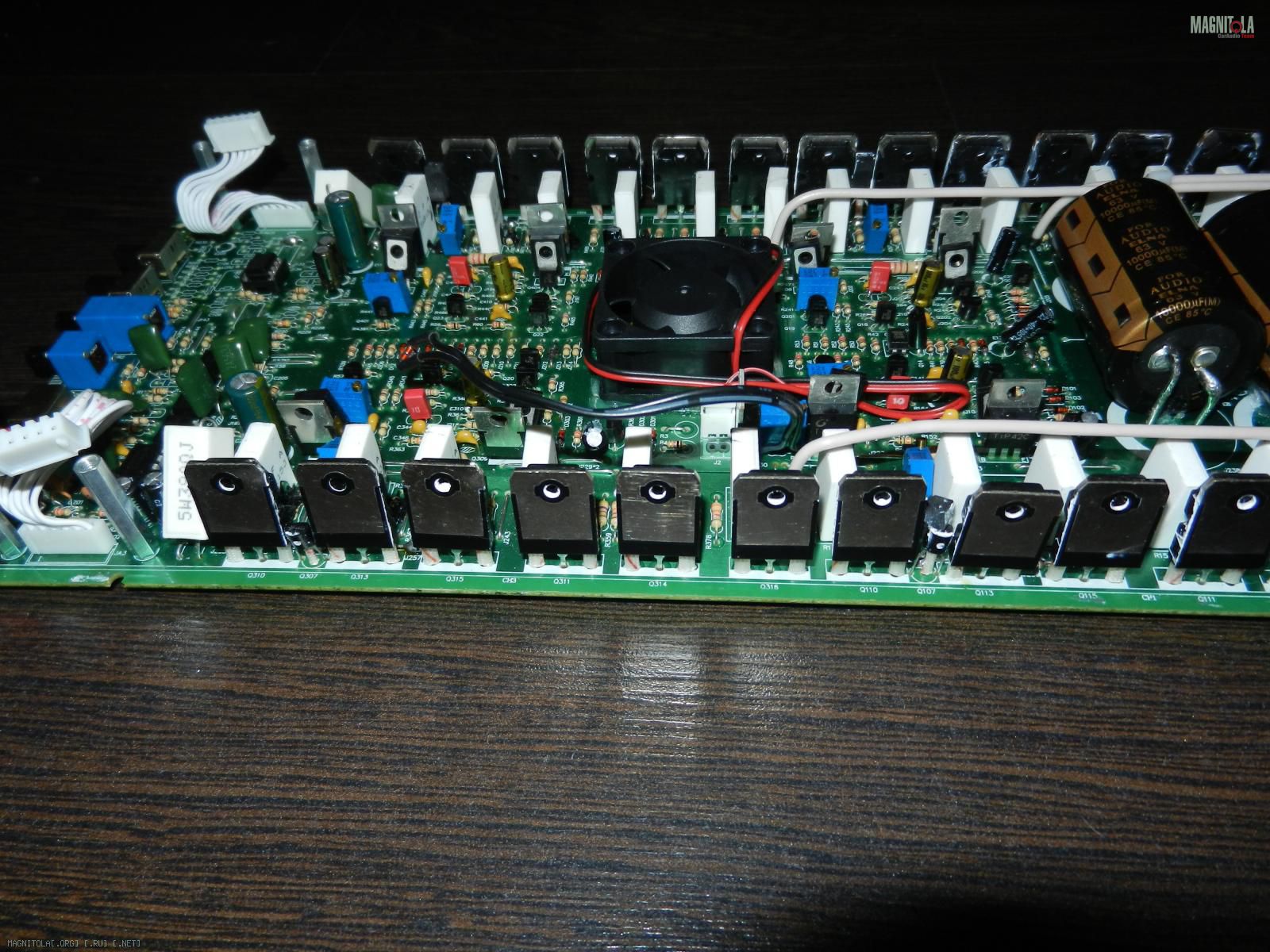

Вложение 1030330Вложение 1030332Вложение 1030334Вложение 1030336
Для твика понадобилось:
Конденсатор электролитический Elna Silmic II 4,7мкФ * 50В – 8 шт.
Конденсатор электролитический Nichicon FW 100мкФ * 16В – 4 шт.
Конденсатор электролитический Elzet 4700мкФ * 16В – 4 шт.
Конденсатор электролитический Yageo LG 15000мкФ * 16В – 2 шт.
Конденсатор электролитический Elna for audio 10000мкФ * 63В – 2 шт.
Конденсатор электролитический Jamicon WL 1000мкФ * 16В – 2 шт.
Конденсатор электролитический неполярный Hitano ENR 10мкФ * 63В – 2 шт.
Конденсатор плёночный Wima MKS 02 0,1мкФ * 63В – 12 шт.
Конденсатор плёночный CL11 0,1мкФ * 63В – 4 шт.
Конденсатор керамический NPO 15пкФ * 50В – 4 шт.
Конденсатор керамический NPO 22пкФ * 50В – 8 шт.
Конденсатор керамический NPO 56пкФ * 50В – 8 шт.
Конденсатор керамический NPO 470пкФ * 50В – 4 шт.
Подстроечный резистор 3296W 1,5 кОм – 4 шт.
Подстроечный резистор 3296W 2,2 кОм – 5 шт.
Сдвоенный операционный усилитель NE5532P – 6 шт.
Сдвоенный операционный усилитель OPA2134PA – 4 шт.
Панель SCS-8 – 4 шт.
Резистор керамический CRL-5W 390 Ом – 2 шт.
Термистор MF58-502 5 кОм – 1 шт.
Транзистор TIP122 – 1 шт.
Вентилятор 40*20 12В – 1 шт.
Кабель ВВГ-П 2х2,5 ≈ 1 м.
Кабель медный 0,22 кв. мм. ≈ 10 см.
Термоусадочная трубка 3/1,5 ≈ 5 см.
Съёмник прижимных пластин самодельный
Сверло 2,5 мм.
Термопаста.
Герметик силиконовый.
Припой ≈ 150 г.
Спиртоканифольная смесь.
Спирт.
Отсос припоя.
Бокорезы.
Плоскогубцы.
Паяльник.
Термофен/спички.
Дрель.
