К платам в нужных местах припаяны ноги, которые впаяны в соответствующие места вместо плюсовых и минусовых ног кондёров на основной плате. Ну и клей, я думаю

+1, но в цитате добавил недостающее и клея нет ни какого, только ножки из плат http://magnitola.org/users/photo/247...4_IMG_3933.jpg . Ножки эти делаются из моножилы 2.5 мм.кв., стоят платы конденсаторов просто мёртво, плюс к этому шины соединения плат конденсаторов с платой по "Общему" тоже из моножилы 2.5 мм.кв., что в результате даёт консольное усиление фиксации плат, ну это для тех кто Сопромат ещё не забыл .

Фёдор, здравствуйте!
А нельзя ли, по окончанию работ, в шапку темы переписать наименование всех использованых элементов с их номиналами?!!
Для таких забывчивых как я

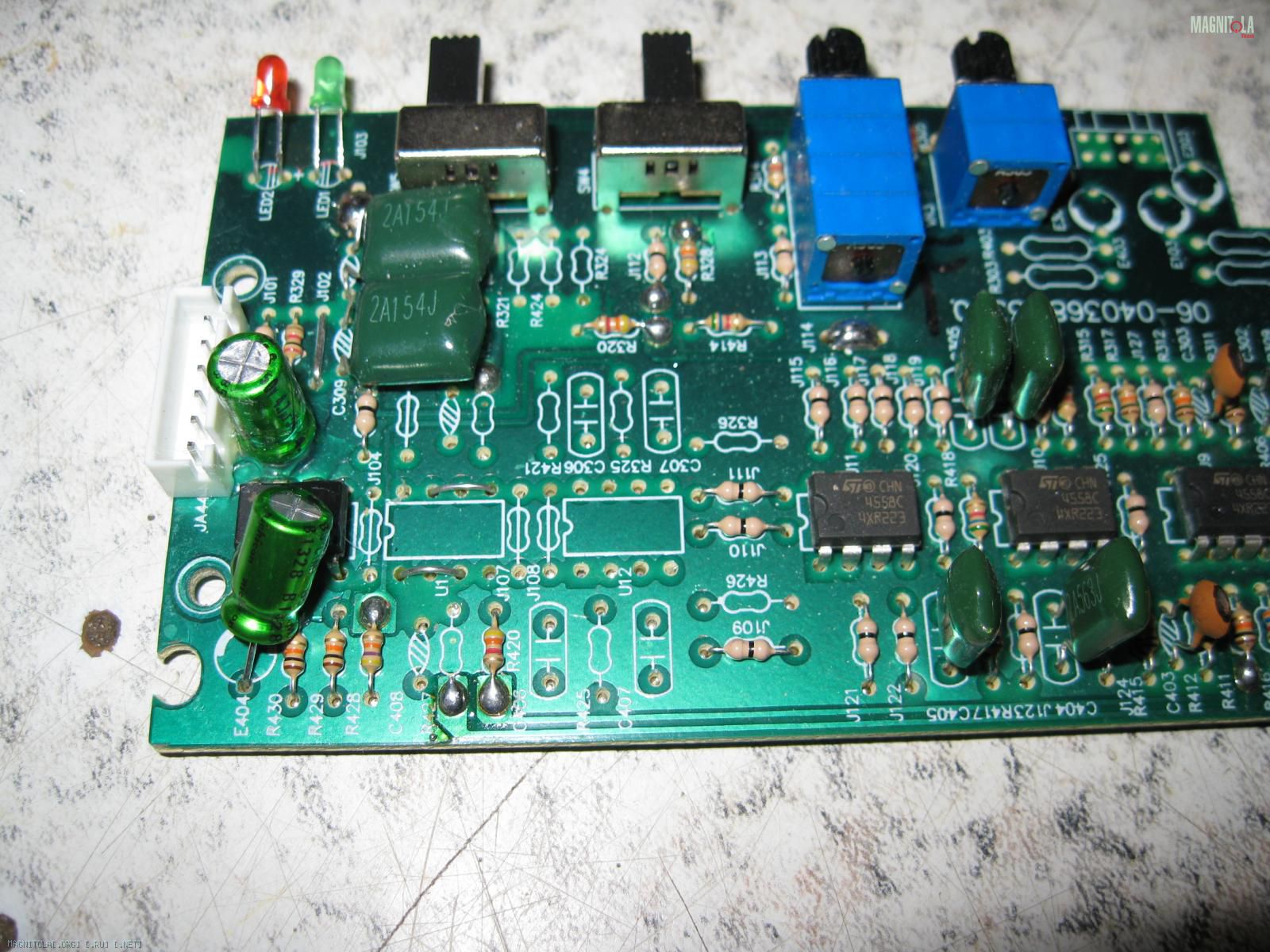

Продолжим, чуть вернувшись назад к процессу доработки дочерней платы.

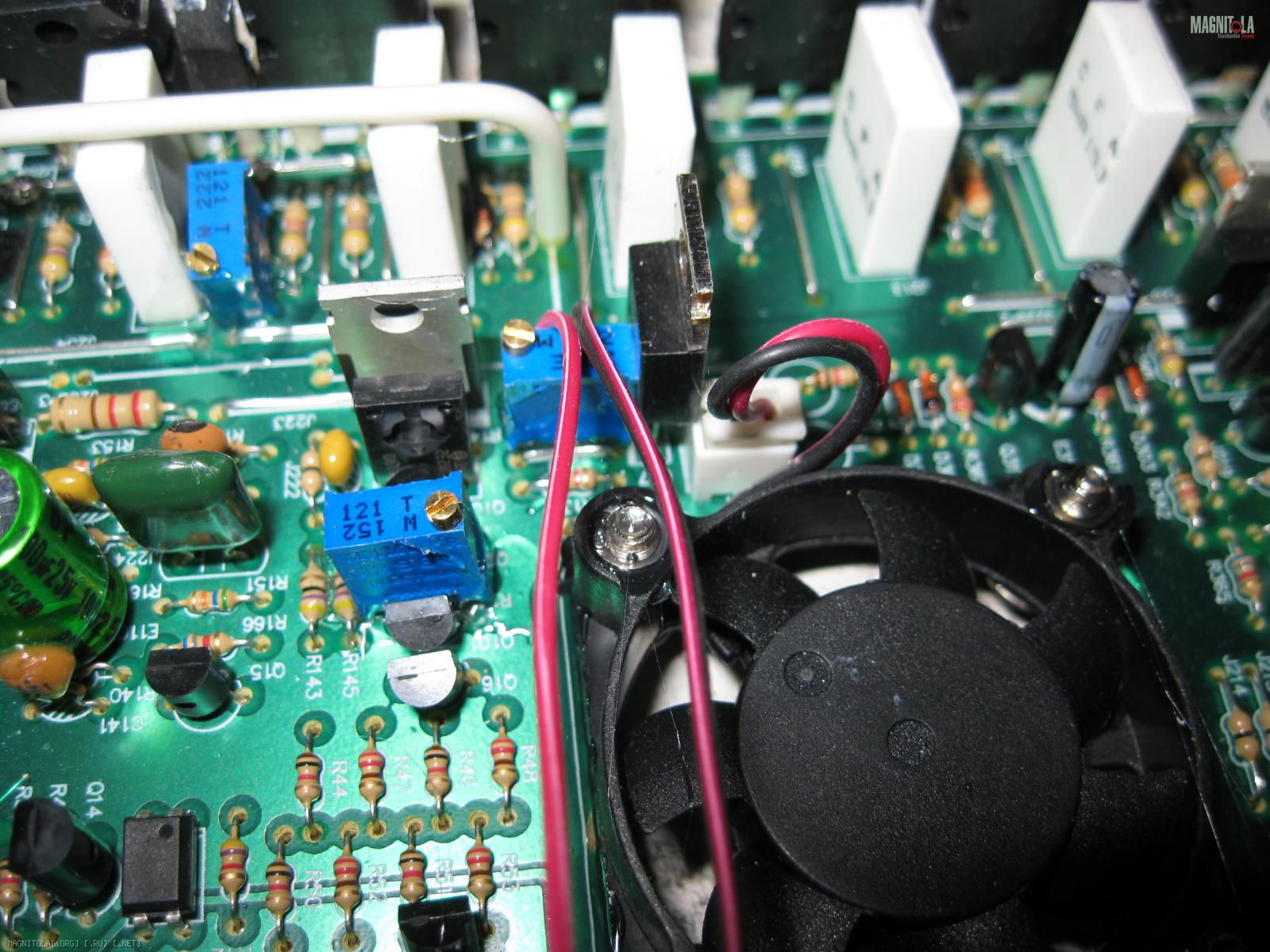

в процессе установки платы на на своё место в основную плату обнаружился не большой конструктивный косяк процесса доработки. Дело том, что после замены балластных резисторов стабилизаторов +/-15В и их вертикального расположения, они мешают поставить дочернюю плату на своё место, т.к. упираются в конденсатор. Посему привожу фото с исправлением расположением этого конденсатора, устанавливать который следует не красиво , т.е. строго вертикально а чуть под углом, вот так :



Ну и ещё раз напомню/порекомендую применять для дополнительной фиксации вертикально устанавливаемых деталей фиксирующий клей. Я пользуюсь вот таким клей-герметик прозрачный Done Deal DD6870 :


Теперь, можно переходить и к следующему этапу - монтаж/восстановление связей выходов каскадов УМ с выходным разъёмом на плате. Напомню - т.к. сигнал с выходов УМ до разъёма доберется через большое кол-во перемычек, я рекомендовал удалить все эти перемычки и переходы и выполнить их нормальными цельными проводами, т.е. моножилой 2.5 мм.кв..
В общем операция не сложная, исписываться тут собственно не о чём, проще дать общее представление на фото.

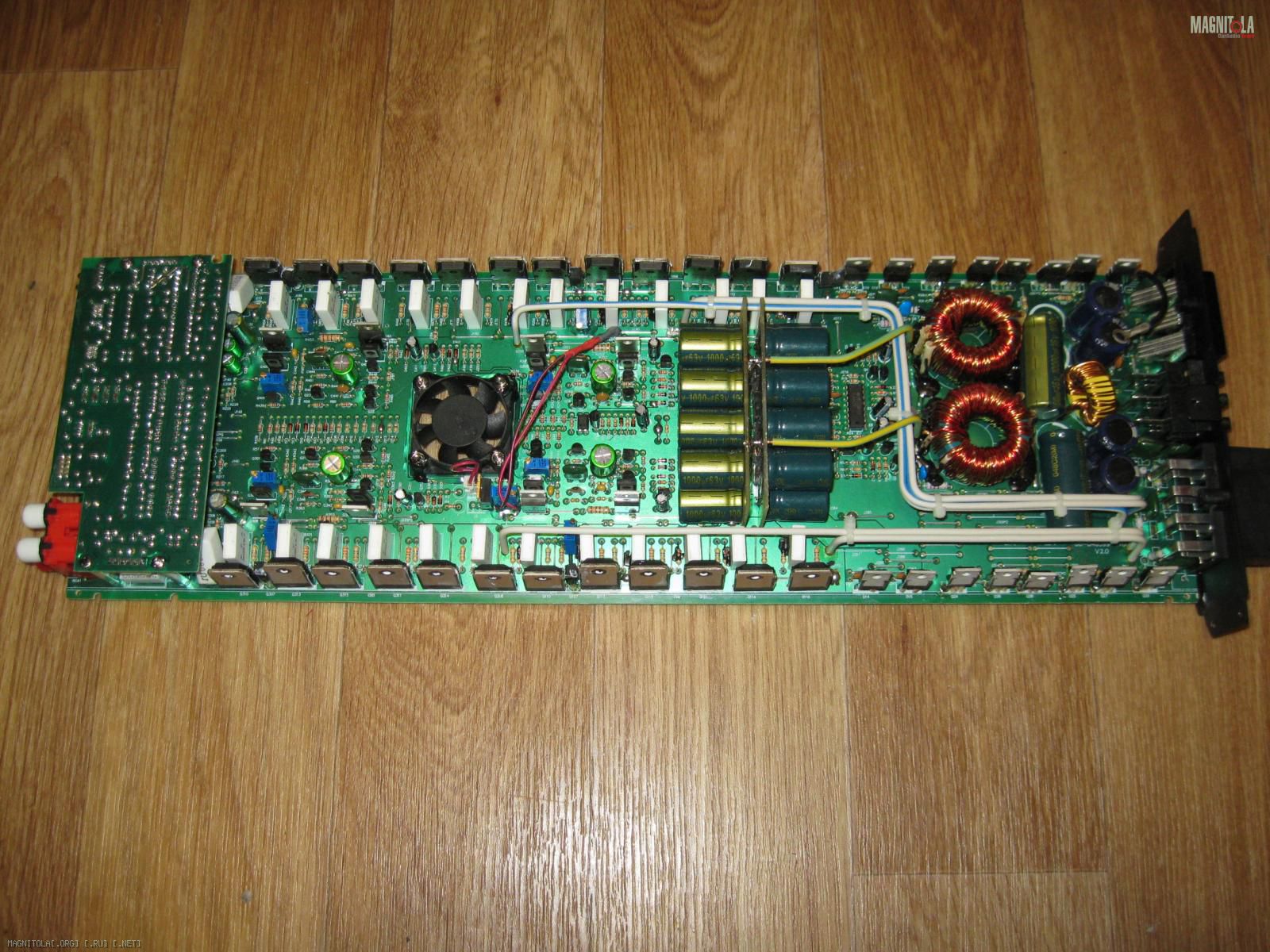

В итоге должно получиться как то вот так :



Ну что ещё осталось из того что можно/следует сделать с платой стокового исполнения?
Ну да , тот самый вопрос, для многих почему то больной вопрос , вопрос вентилятора и его порой чрезмерно шумной работе.
Вопрос вентилятора в этой серии усилителей достаточно подробно рассматривался и обсуждался ранее в теме про его младшего брата начиная с этого места : И снова о Mystery....... MA2.240 V3
На сегодня, т.е. спустя время, начав заниматься этим усилителем, обратил внимание на тот момент, что все винты крепления вентилятора были ослаблены, все четыре легко завернулись как минимум на пол оборота - оборот.
Т.е. можно предполагать что у многих кто жаловался на сильный вибрационный шум от работы вентилятора имеет в в своей природе эту причину - вентилятор попросту грохочет резонируя на плату. В общем всем рекомендую протянуть все винты крепления вентилятора и дополнительно по периметру сочленения корпуса вентилятора и платы пройти тем же клеем герметиком о котором я упомянул чуть выше.
По вопросу введения в усилитель системы термоконтроля и управления вентилятором, концепция у меня не изменилась, т.е. решение то же самое что и ранее использованное в младшем брате, ссылку на которое я уже привёл.
НО в данном усилителе всё ещё проще!!! В данном усилителе это реализуется без изготовления платки управления, всё реализуется прямо на плате!!!

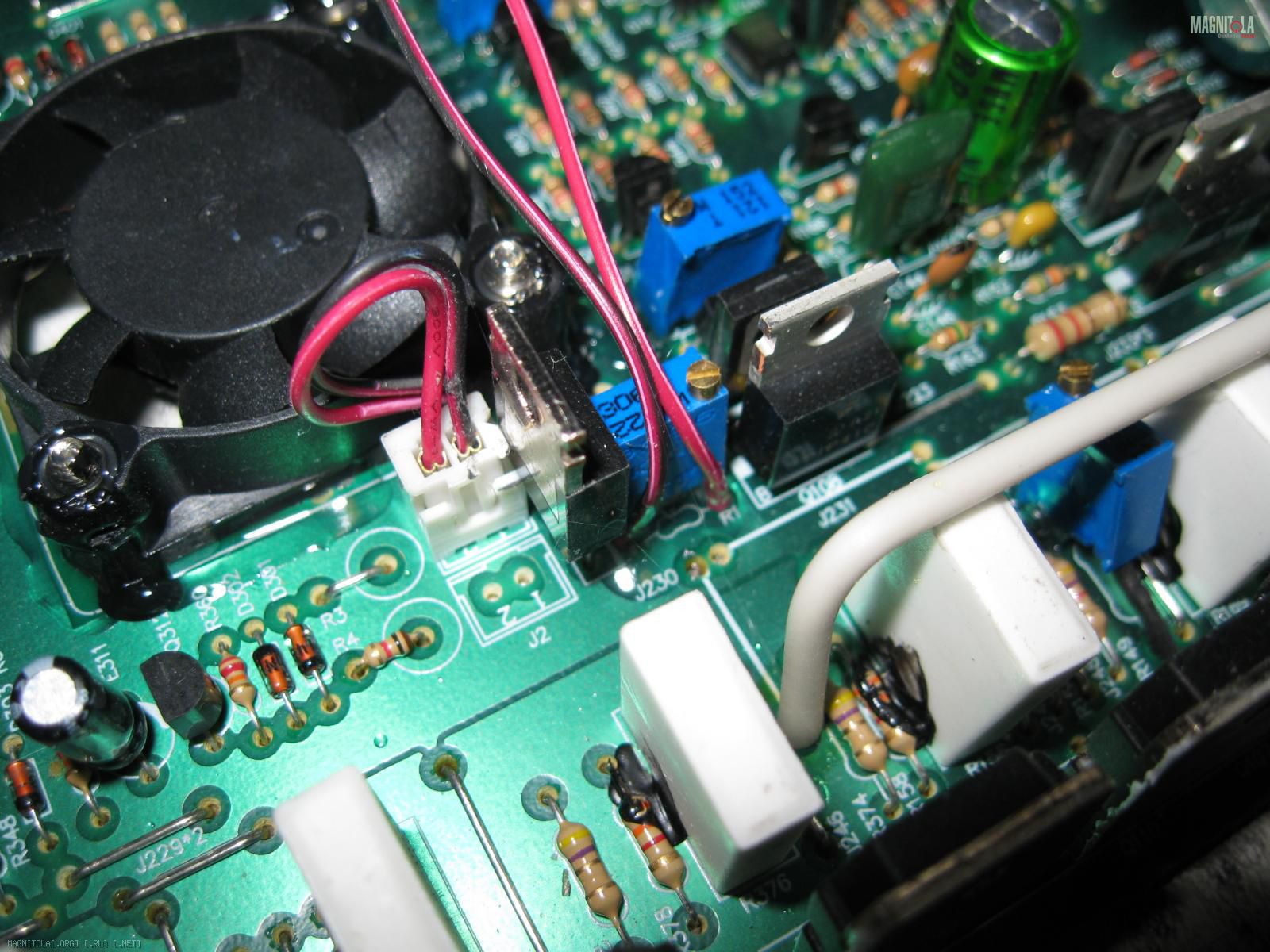

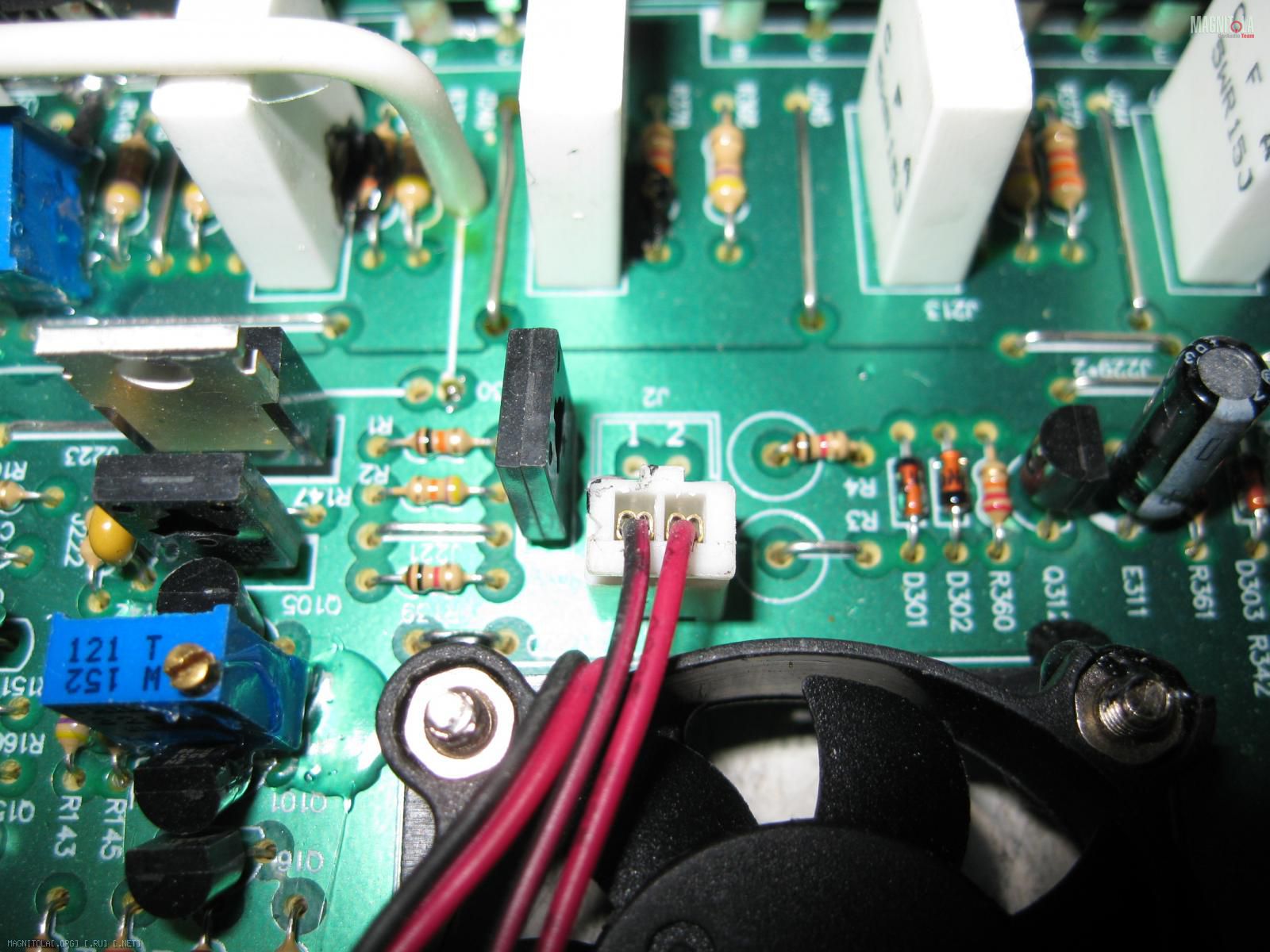

Вот собственно говоря это место на плате усилителя :


Резисторы по маркировке на плате R1, R2 удаляются. Транзистор меняется на TIP102 или TIP122.

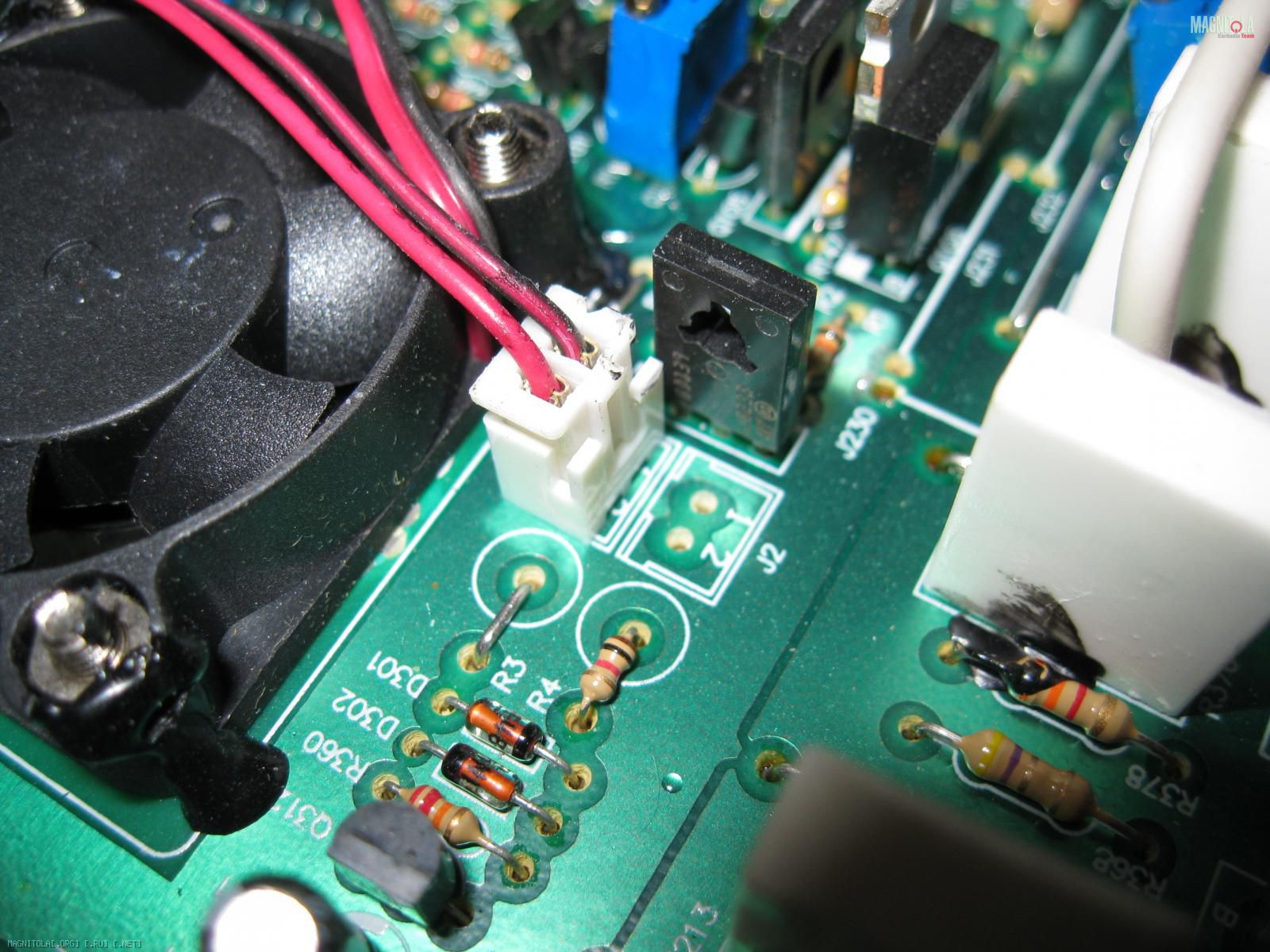

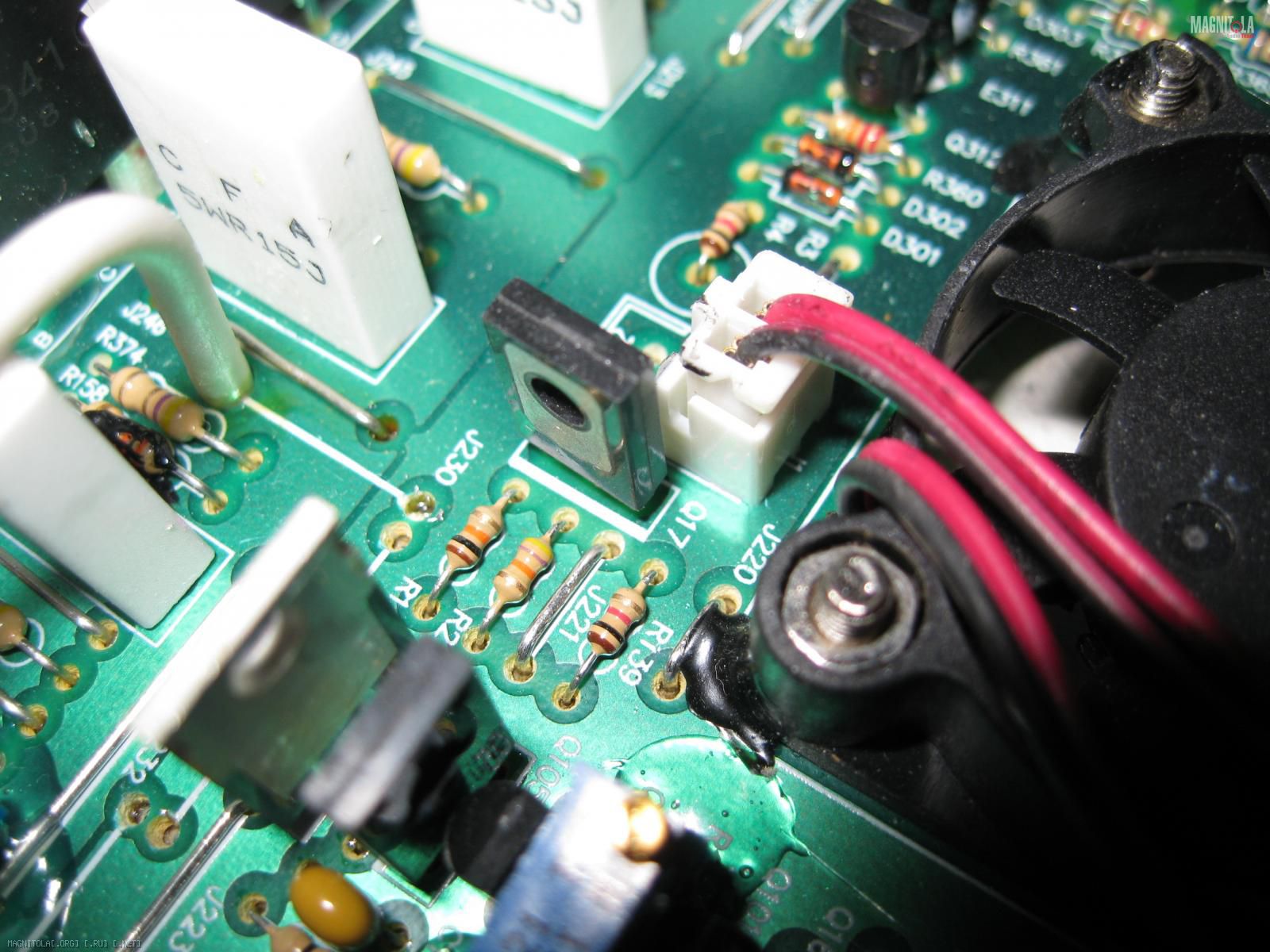

На место R1 припаивается терморезистор 4.7 ком или 5.1 ком или 6.8 ком. На место R2 впаивается подстроечный многооборотный резистор на 2.2ком. Собственно и всё - система термоконтроля организована и в результате всё это выглядит вот так :


Что ещё осталось? Перевернуть плату восстановить перемычки контроля/управления ПН-ом от каскадов УМ и системе Mute ну и естественно подвергнуть всю плату тотальной пропайке..

Всем привет.
Думаю, что времени уже прошло достаточно для прочтения всего, что в теме было написано , пора уже и финализировать тему.
Остаток работ по доработке усилителя это собственно обязательная, как я уже неоднократно писал эту рекомендацию для усилителей бюджетного уровня, пропайка всей платы с усилением токонагруженных дорожек припоем и моножилой там где это рационально и необходимо, восстановление ранее удалённых перемычек по системе управления и контроля ПН-а, каскадами Mute и питания вентилятора с одновременным внесением изменений в алгоритм его управления, добавление по шинам питания дополнительных блокировочных плёночных конденсаторов, ну и последующая промывка платы от остатков флюса.

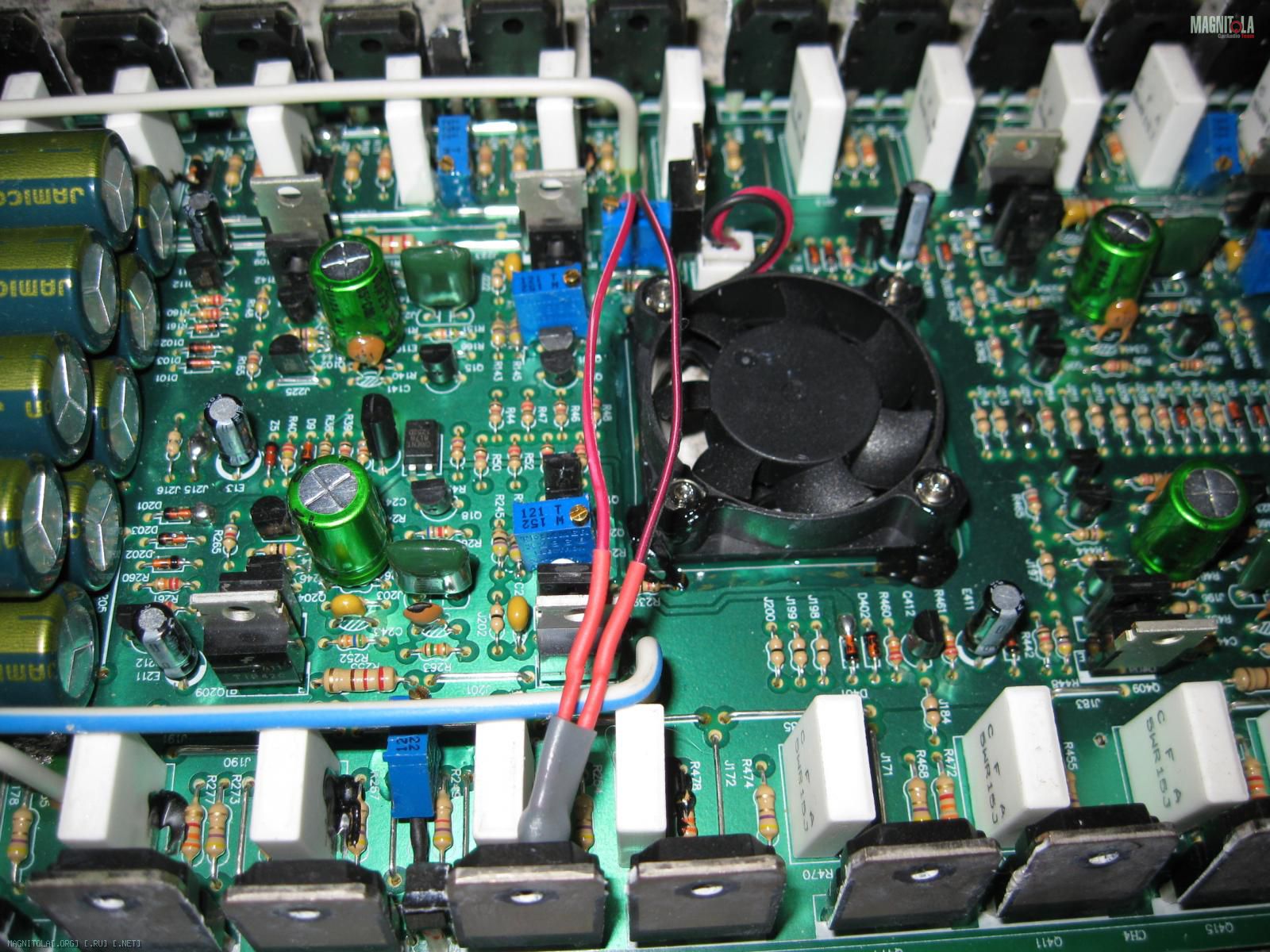

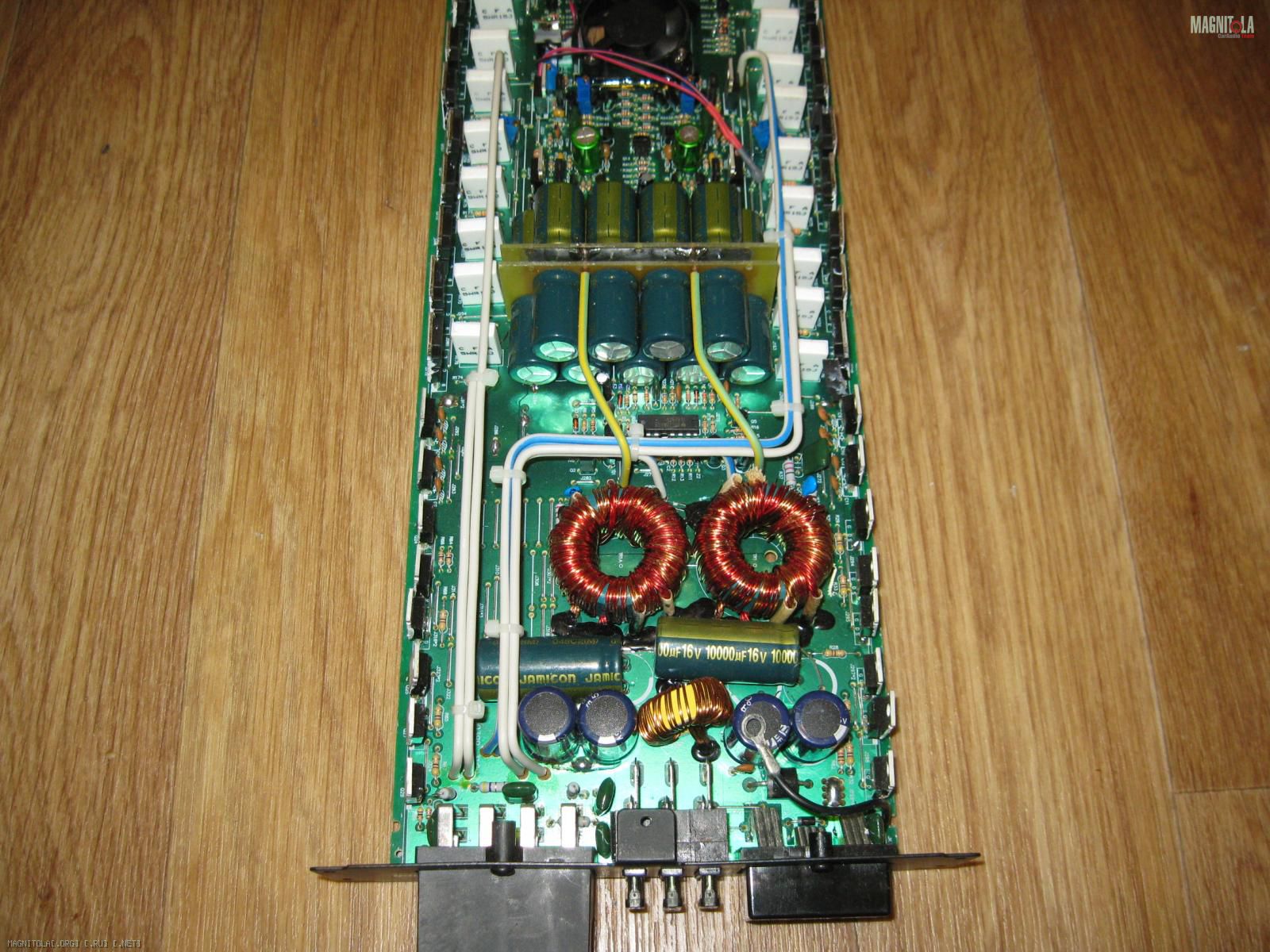

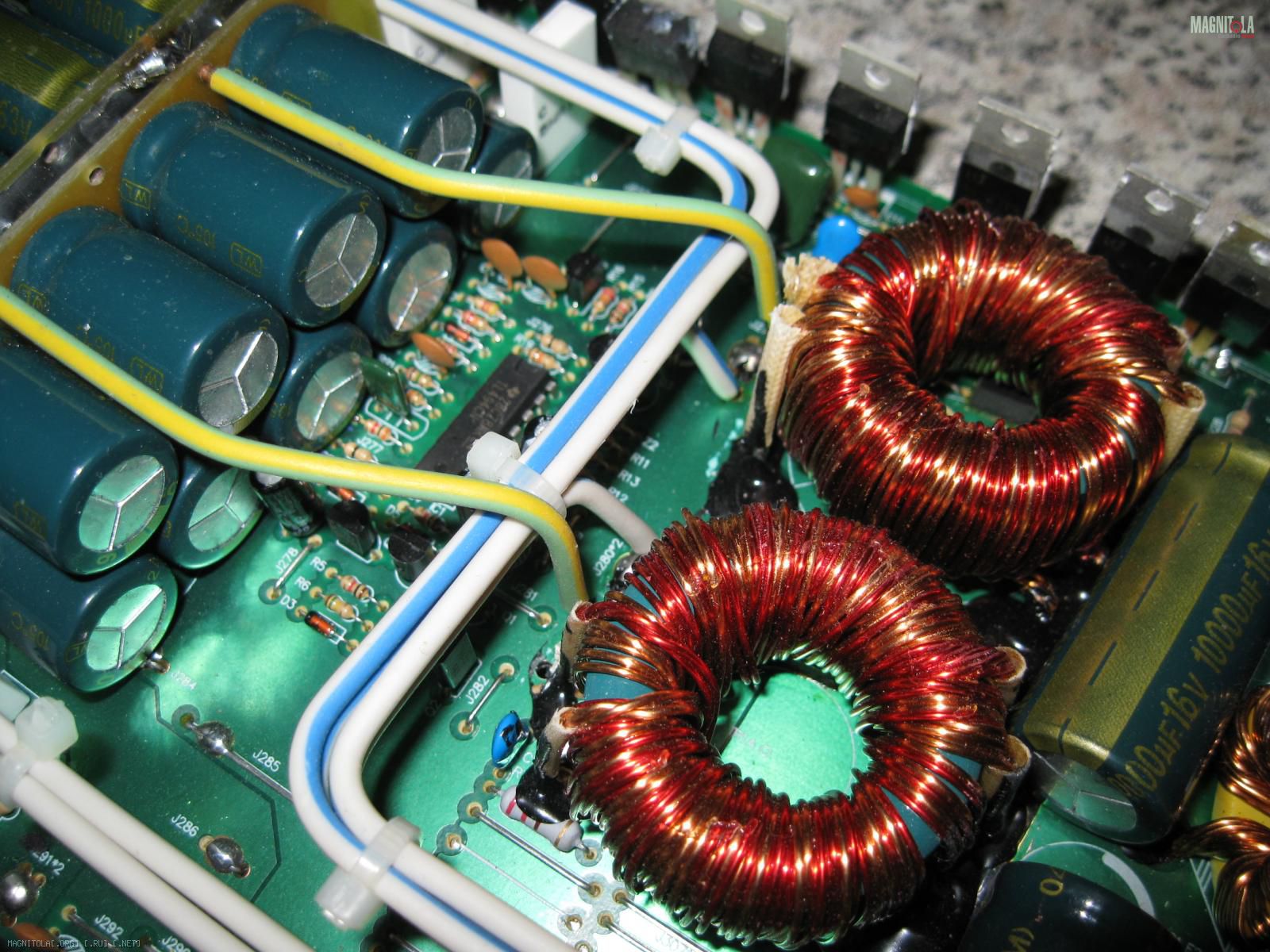

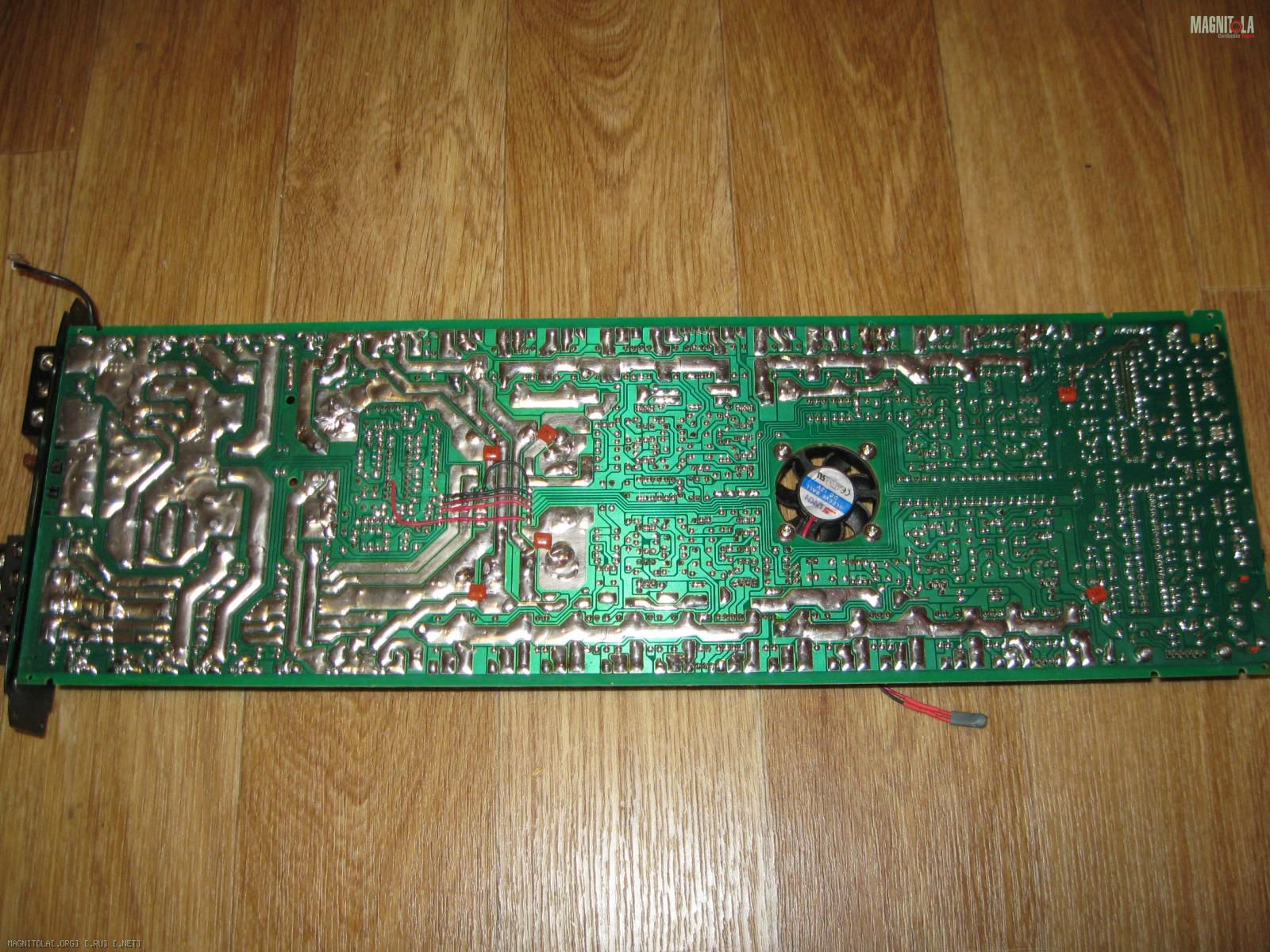

В общем главное отражено на этих картинках :

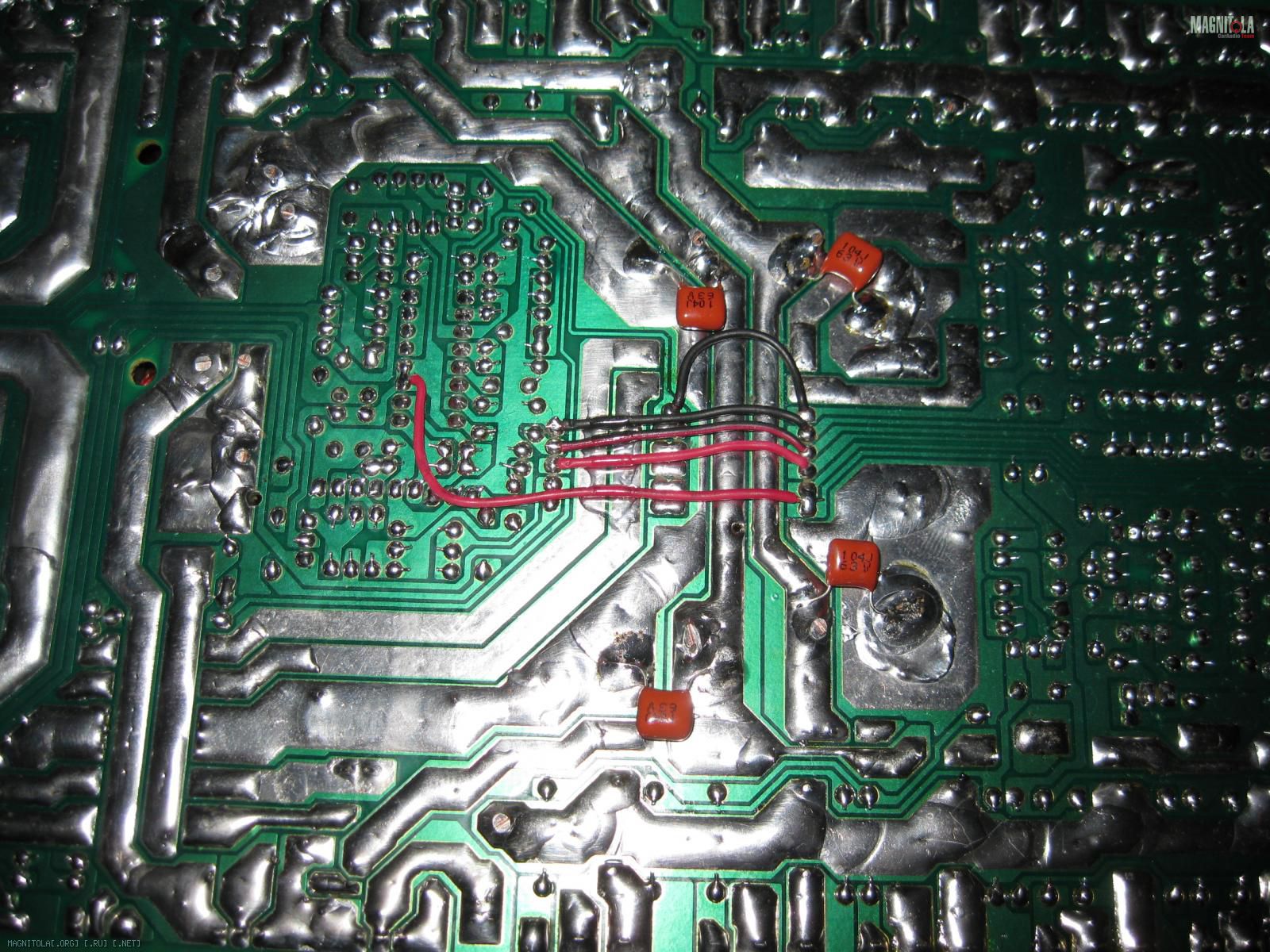

На втором фото видно, что четыре перемычки (сверху вниз) восстанавливают всё по штатному исполнению. Пятая, длинная нижняя перемычка реализует как раз внесение изменений в штатное решение по вентилятору в связи с тем, что мы применили термоконтроль и управление оборотами в зависимости от температуры. Теперь вентилятор и его система управления запитывается и управляется не от Rem, а непосредственно от внутреннего ключа по Rem от силового питания.
Далее до того как класть плату обратно в корпус, опять таки как я уже неоднократно писал, следует ещё раз внимательно визуально проверить всю плату на отсутствие косяков которые могли иметь возможность появиться во время процесса пропайки, т.е. на наличие возможных "соплей" , т.е. коротышей припоем соседних точек/дорожек. После чего следует вынуть все штатные предохранители, поставить один на 5-7,5А и произвести пробное включение. Если всё было сделано по человечески, то увидев радостно горящий зелёный светодиод , проверяем не греется ли чего из торчащих из платы силовых транзисторов и диодов. Ну и далее если всё хорошо, то наносим термопасту на транзисторы, монтируем плату в корпус и собираем, начав с фиксации разъёма RCA, далее задней панели к корпусу, ну и затем устанавливаем все пружинные зажимы по своим местам.

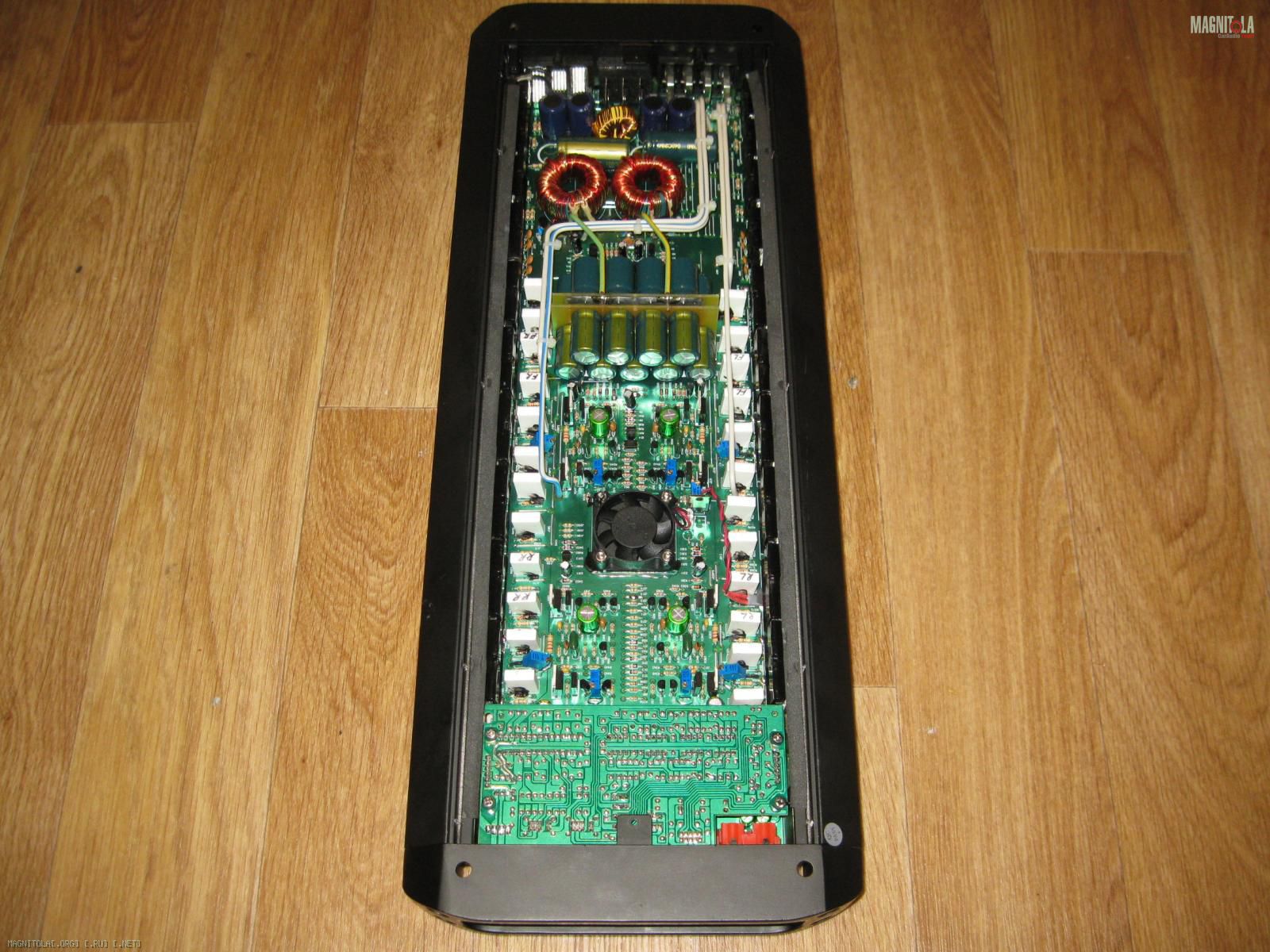

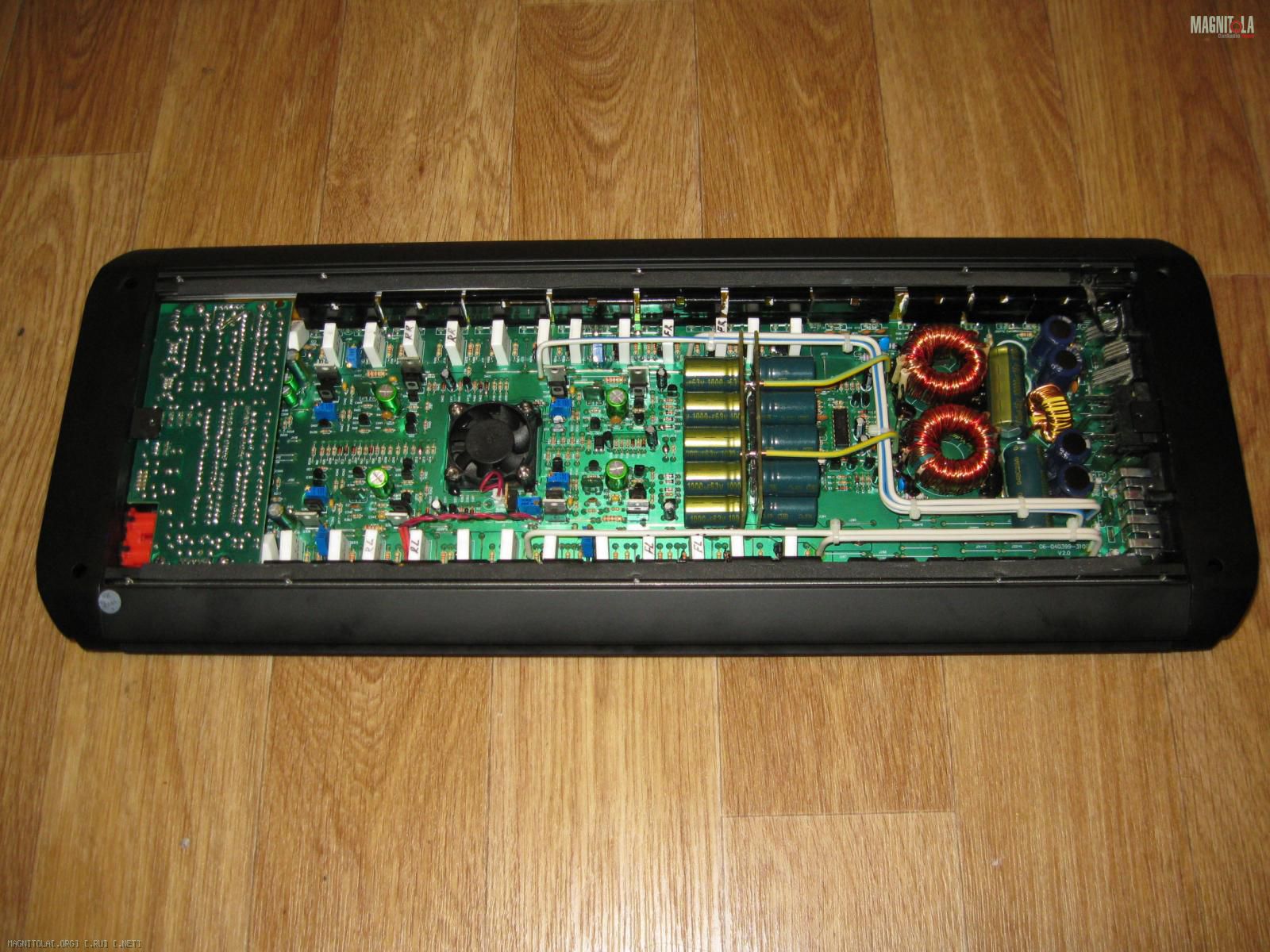

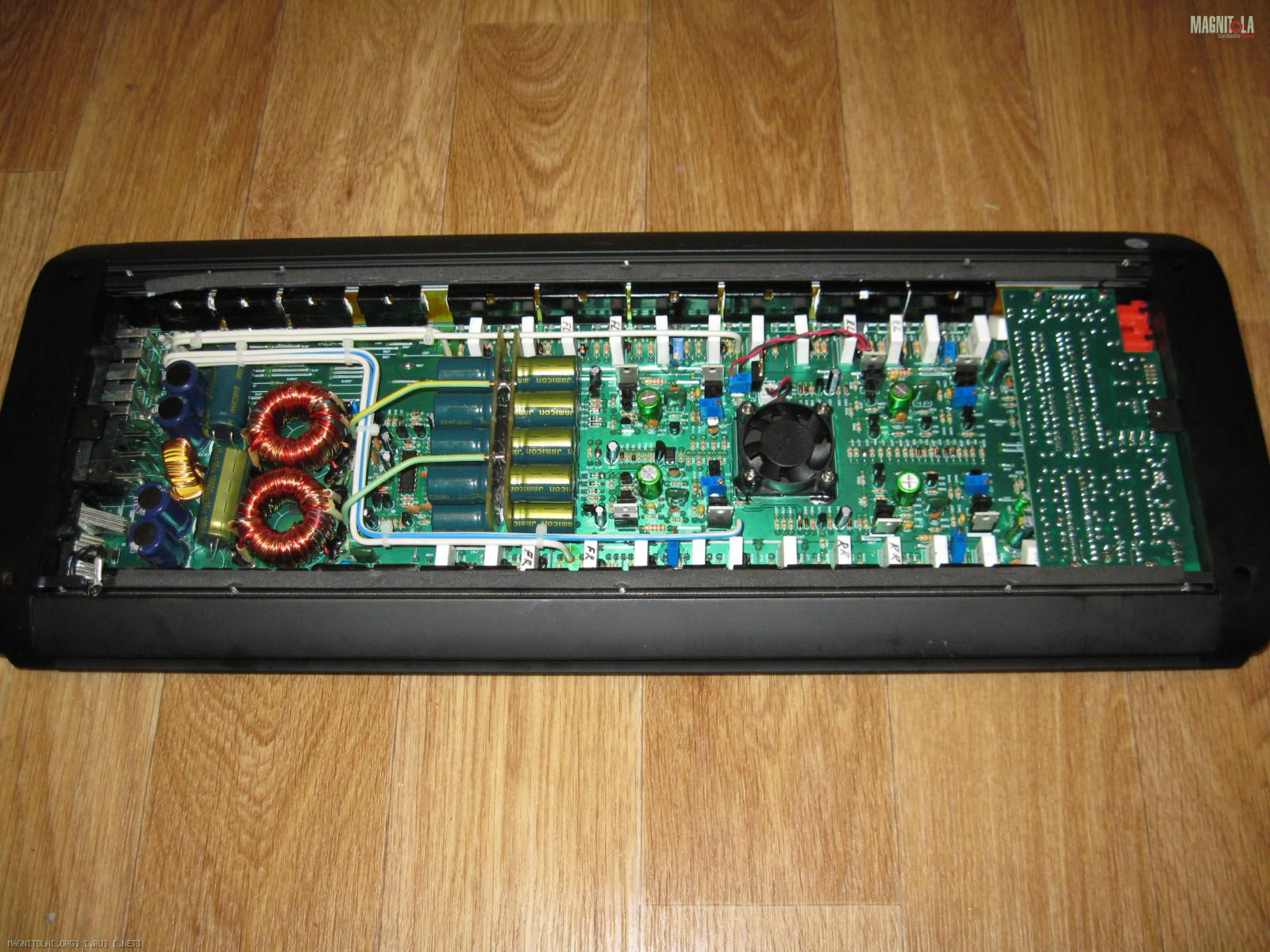

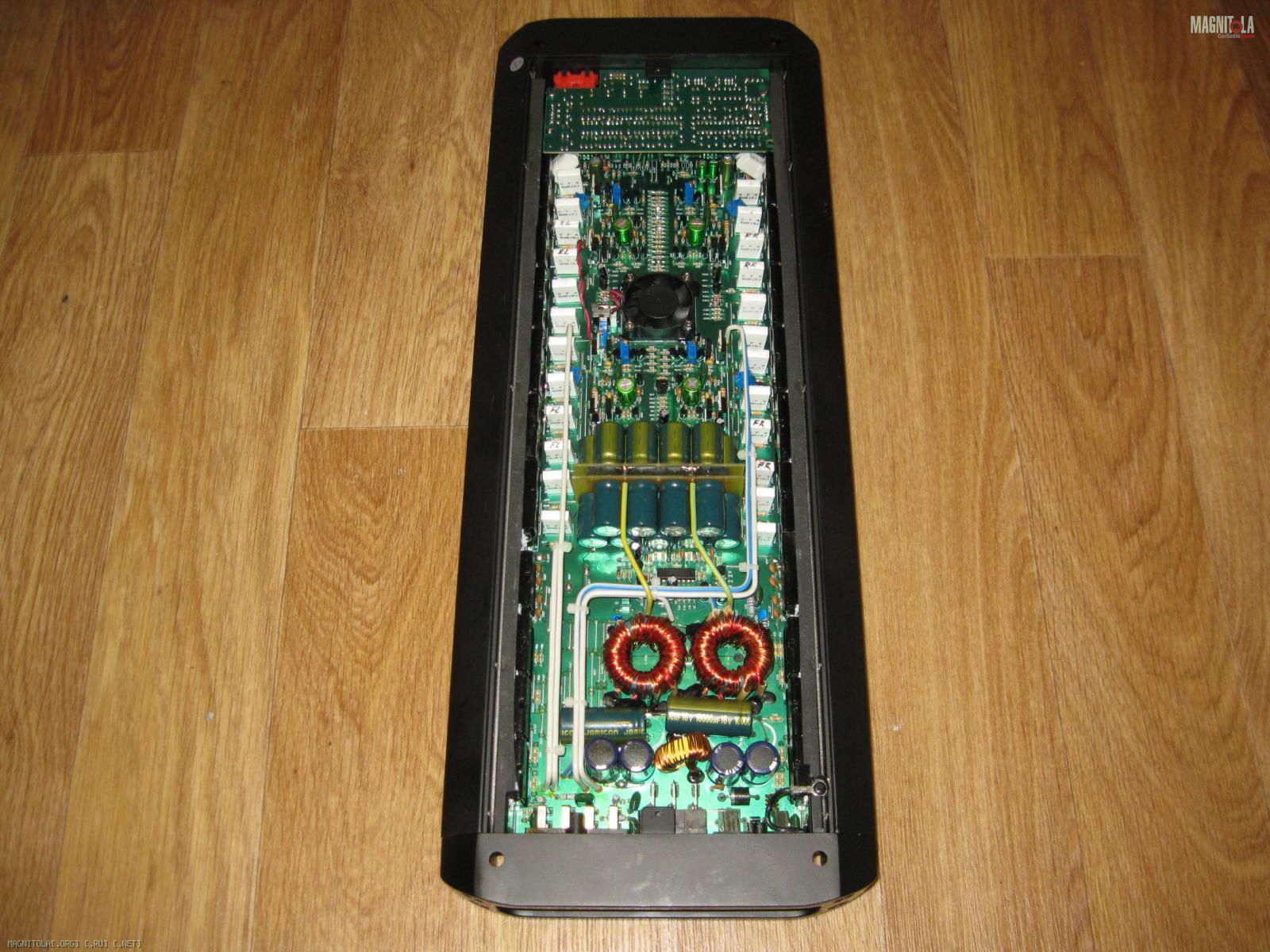

В итоге получаем вот эту великолепность и красоту :


После этого не меняя предохранителя можно произвести регулировочные операции по корректировке нулевого потенциала на выходах и установки нужных токов покоя вых. каскадов во всех каналах.
По регулировке токов покоя выходных каскадов УМ!!!

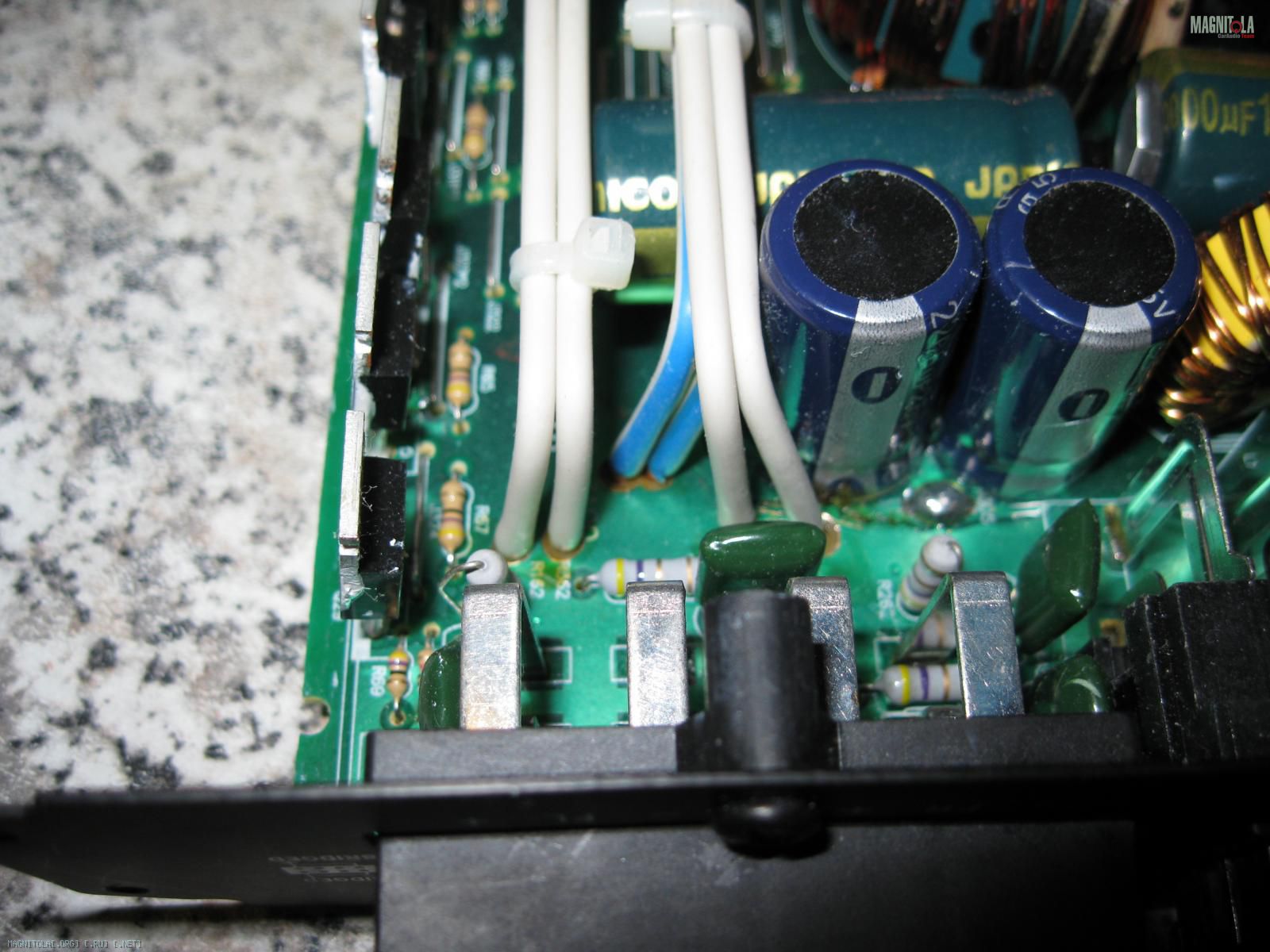

Т.к. край пружинных прижимных пластин достаточно близко располагается к ножкам транзисторов и там реально очень плотно, то НАСТОЯТЕЛЬНО ПРЕДУПРЕЖДАЮ!!! Будьте предельно внимательными и аккуратными при подключении щупа мультиметра к ножкам выходных транзисторов при измерении и регулировке тока покоя выходных каскадов!!!
На фото видно, я специально пометил группы маркировкой в соответствии с каналами.
Данный экземпляр готовился под конфигурацию каналы FR/FL мостом на саб, каналы RR/RL на фронтальную секцию.
Соответственно в каналах на саб ток покоя вых. каскадов УМ рекомендую по току просто вывести из глухой комы, а в каналах для работы на фронтальную акустику выставить по 5-10ма на пару транзисторов.

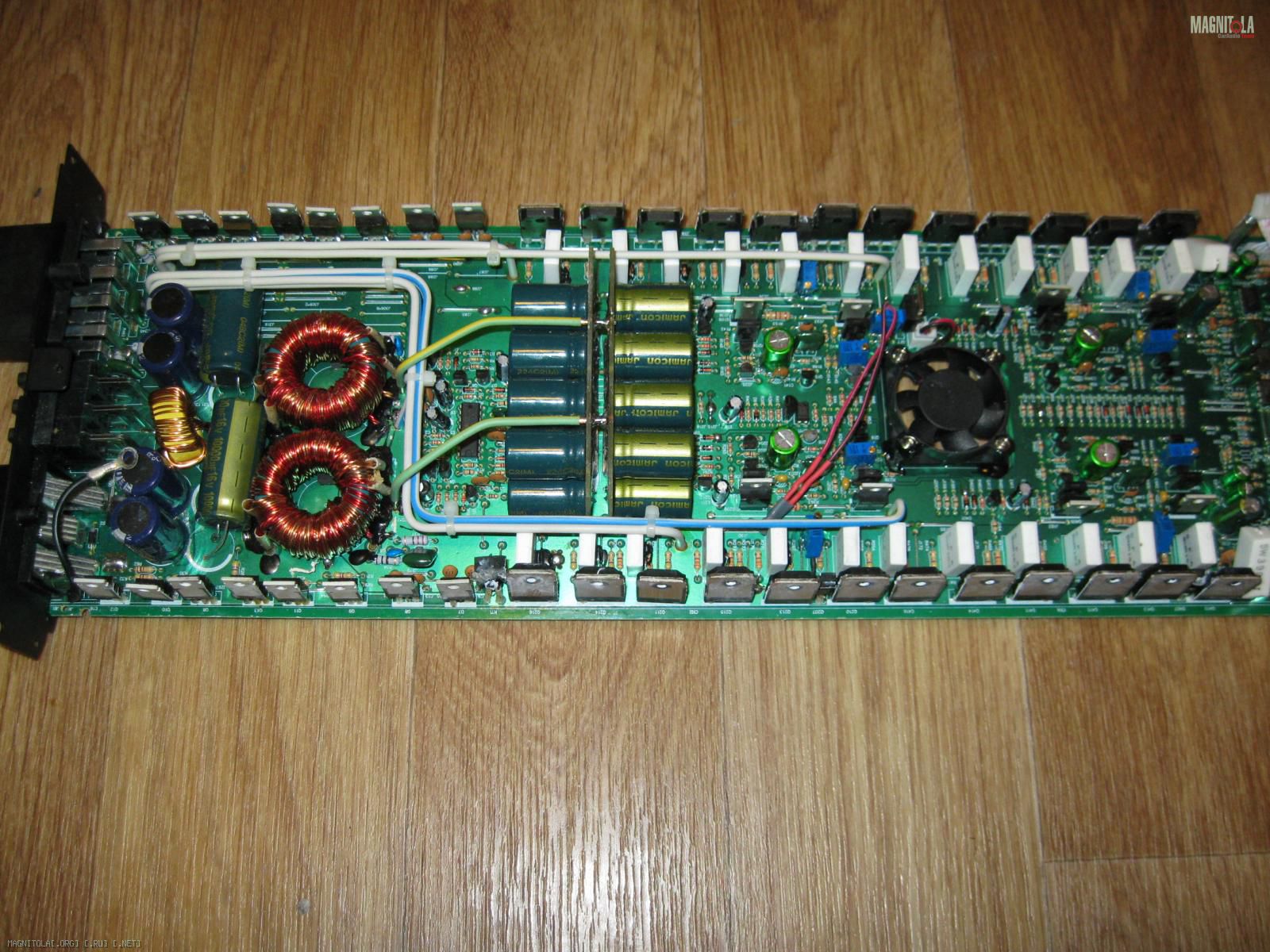

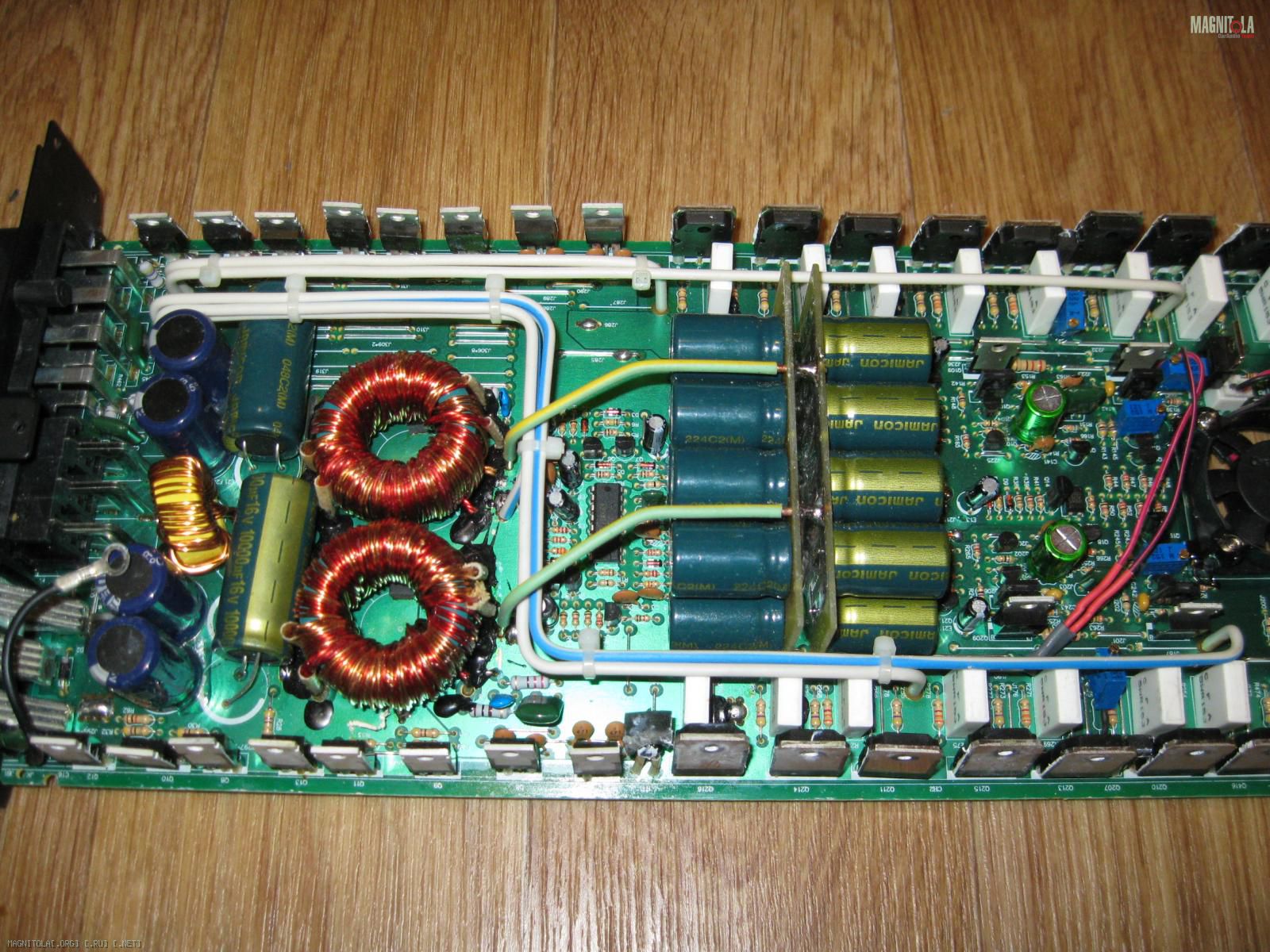

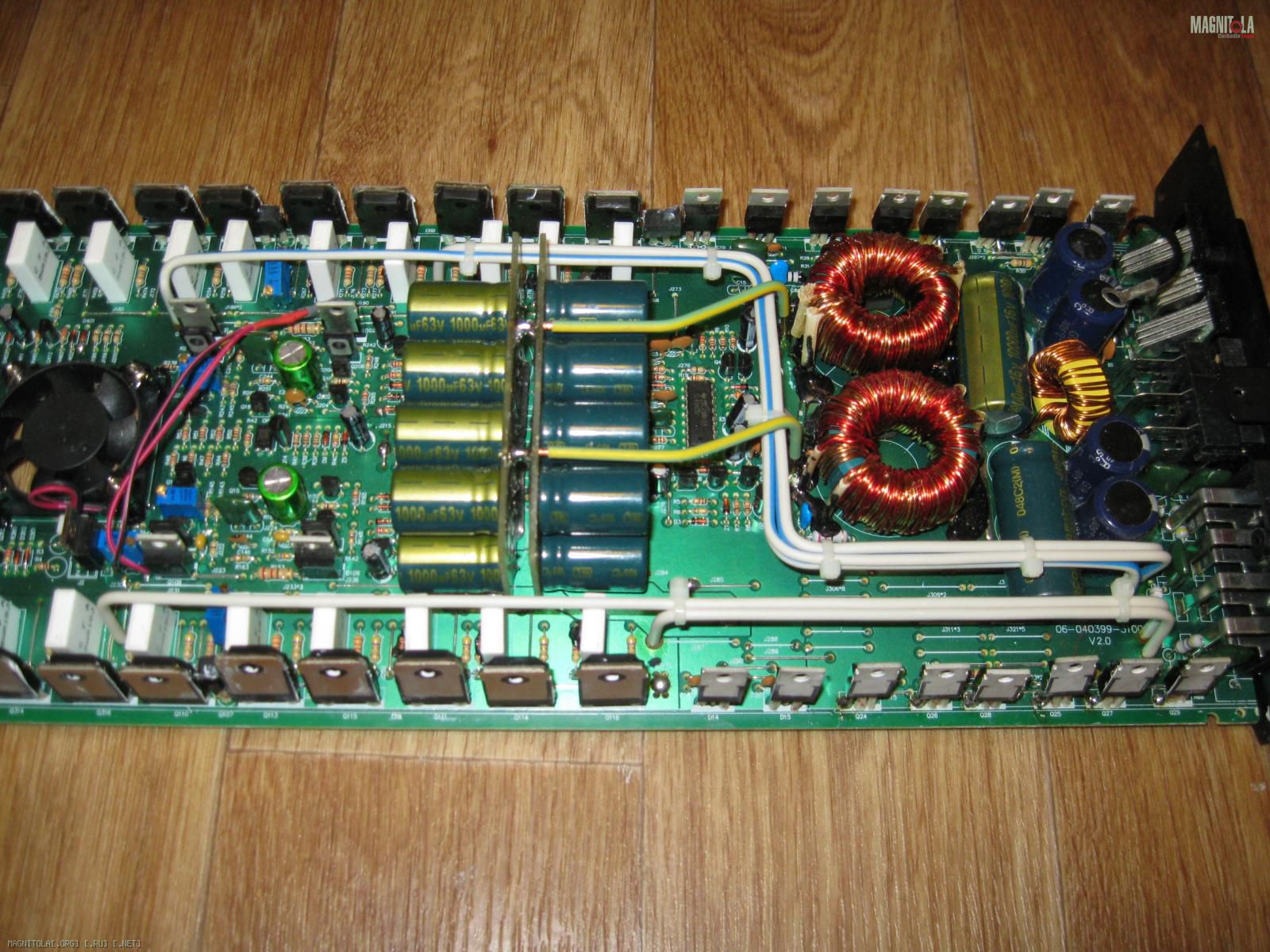

Ну и вот ещё фото, которое демонстрирует то, о чём я ранее писал по вопросу реализации конденсаторов вторичного питания :

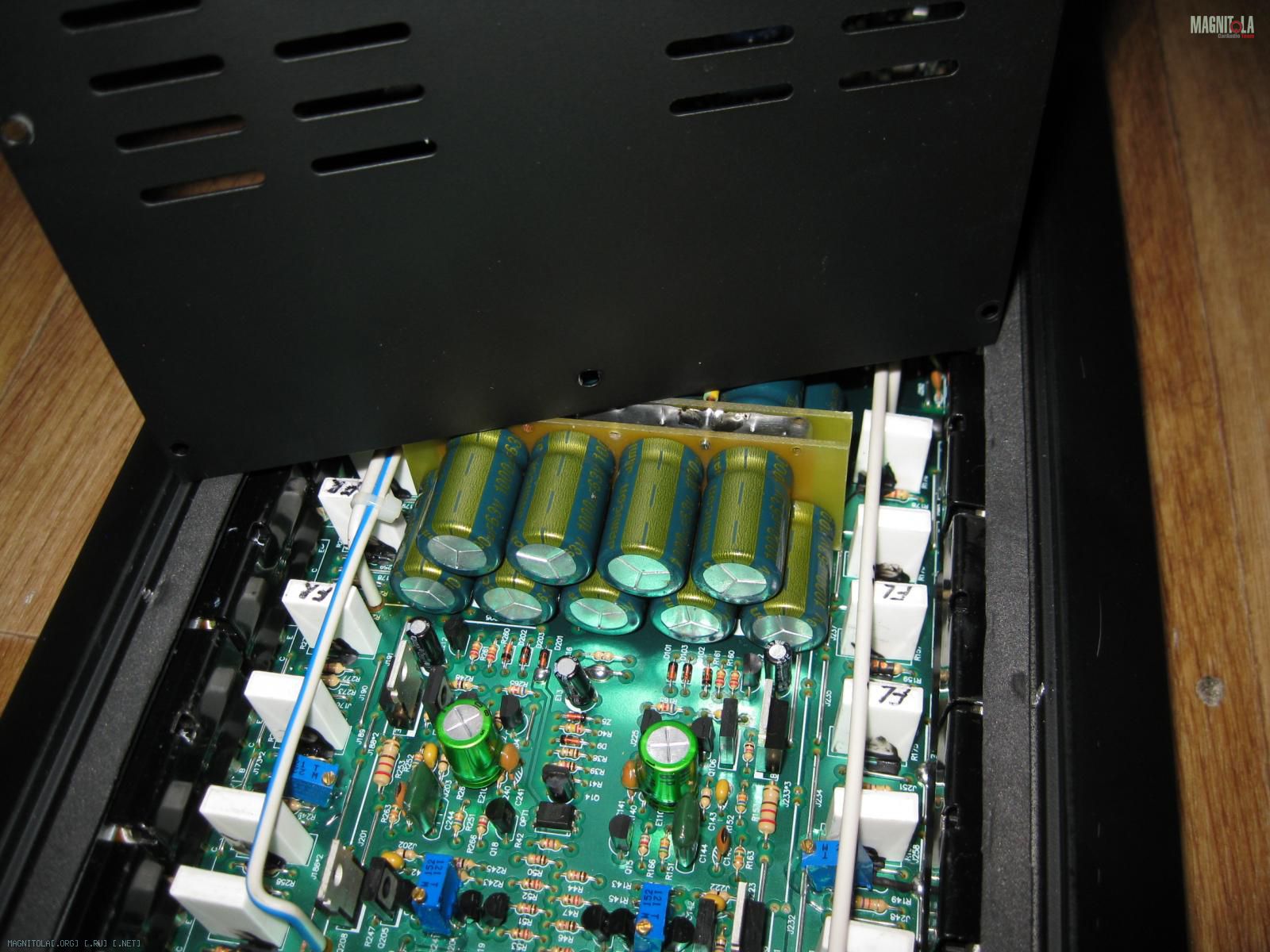

Надеюсь, что на фото можно разобрать и понять то, что расстояние от верха платы конденсаторов вторичного питания до плоскости крышки реально минимально, порядка 1мм. На всякий случай, т.е. для подстраховки, всё же рекомендую наклеить на крышку в этом месте тонкую пластиковую изоляционную пластину.

На сим пожалуй и всё, чем смог поделиться со всеми по возможной реализации доработки этого усилителя.
Удачи Всем!!!
