LP-2020A+

Алексей, спасибо, уже качнул, но ознакомление начнут с наушников. Было бы неплохо "шпаргалку" по этим трекам заполучить, что-то вроде с такой-то по такую-то секунду играет пиано, вот тут - пианиссимо, а вот это - форте, а за ним - фортиссимо. А то послушаю, ничего не замечу и буду тихонько с ума сходить сделаем флуд полезным?

Недолжно, slavka1010, Фёдор делает основательно и правильно, чтобы усь стал конечным продуктом. Я, например, в своём вход тоже спрямил, но не ставил на вход граунд изолятор, ограничившись заменой ОУ на то, что на форумах считается более аудиофильским и спрямил тракт после этого ОУ (у меня вторая ревизия, с одним ОУ на борту): родной регулятор (с большой ручкой) там и так сразу после ОУ стоит, а вот его выход я сразу повесил на вход ТА2020, провесив по воздуху пару резюков. Для подключения питания и акустики я просто припаял к плате провода, вывел наружу корпуса и там повесил на концы винтовые клеммники, прикрутив их в удобном месте фальшпола. Не так красиво, как у Фёдора, но вполне функционально.

А что до включения и выключения - в своей темке про Вольву я уже описал все свои эксперименты. Были и реле и полевики и перемычки с управлением микросхемой по входам mute и sleep. Хочу теперь посмотреть, что сделает дядя Фёдор



Насмартфонил

Сообщение от FFZ

Для ВСЕХ!!!
НА СИМ, ПРОСТО ДИСПУТ О ДЕВАЙСЕ ПО ТЕМЕ, БЕЗ КОНКРЕТНЫХ ПРАКТИЧЕСКИХ СОВЕТОВ И РЕКОМЕНДАЦИЙ БУДЕТ ПРИРАВНИВАТЬСЯ К ФЛУДУ!!!

Согласный йА, бум "флудить" по соседству :

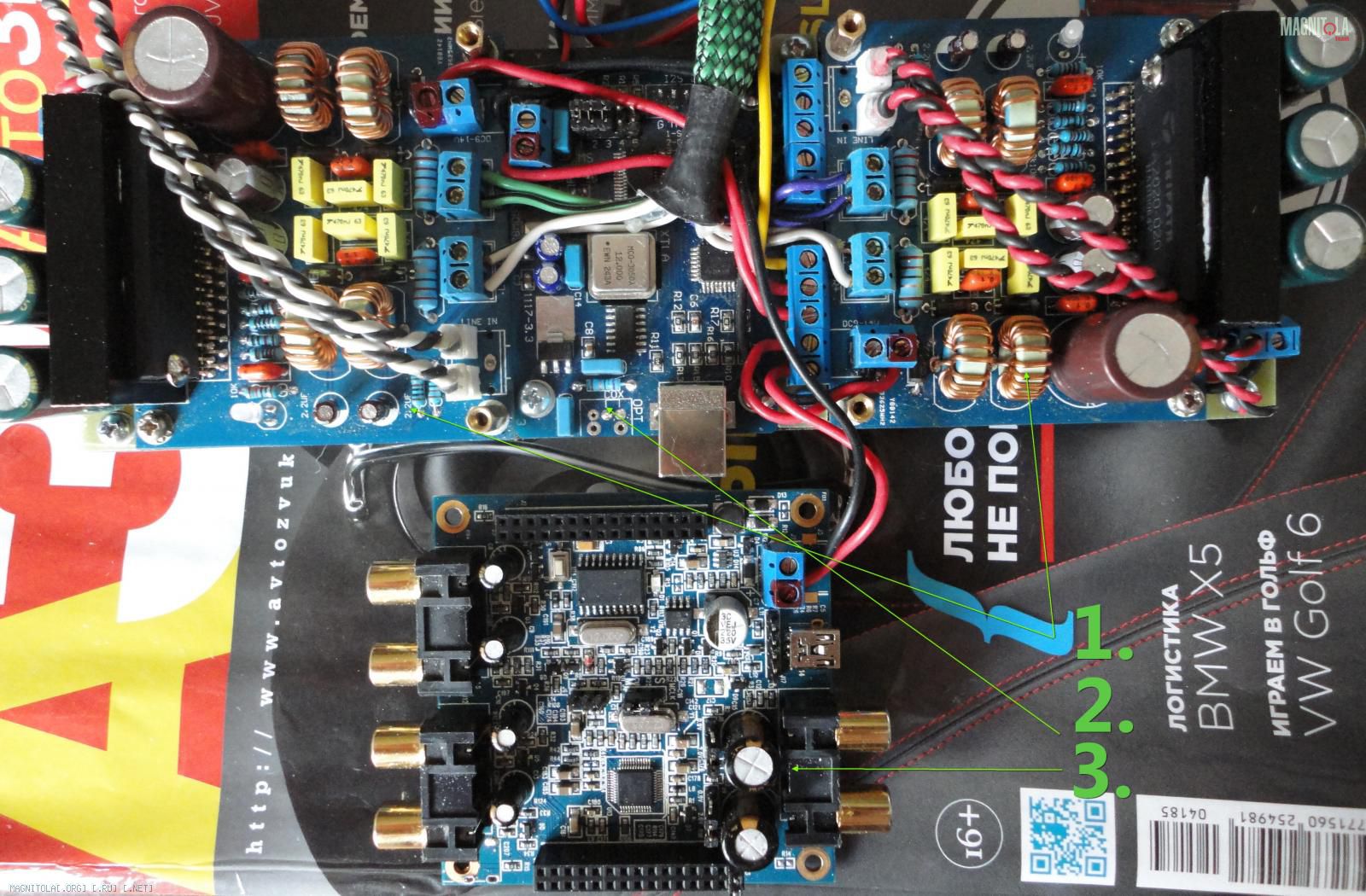

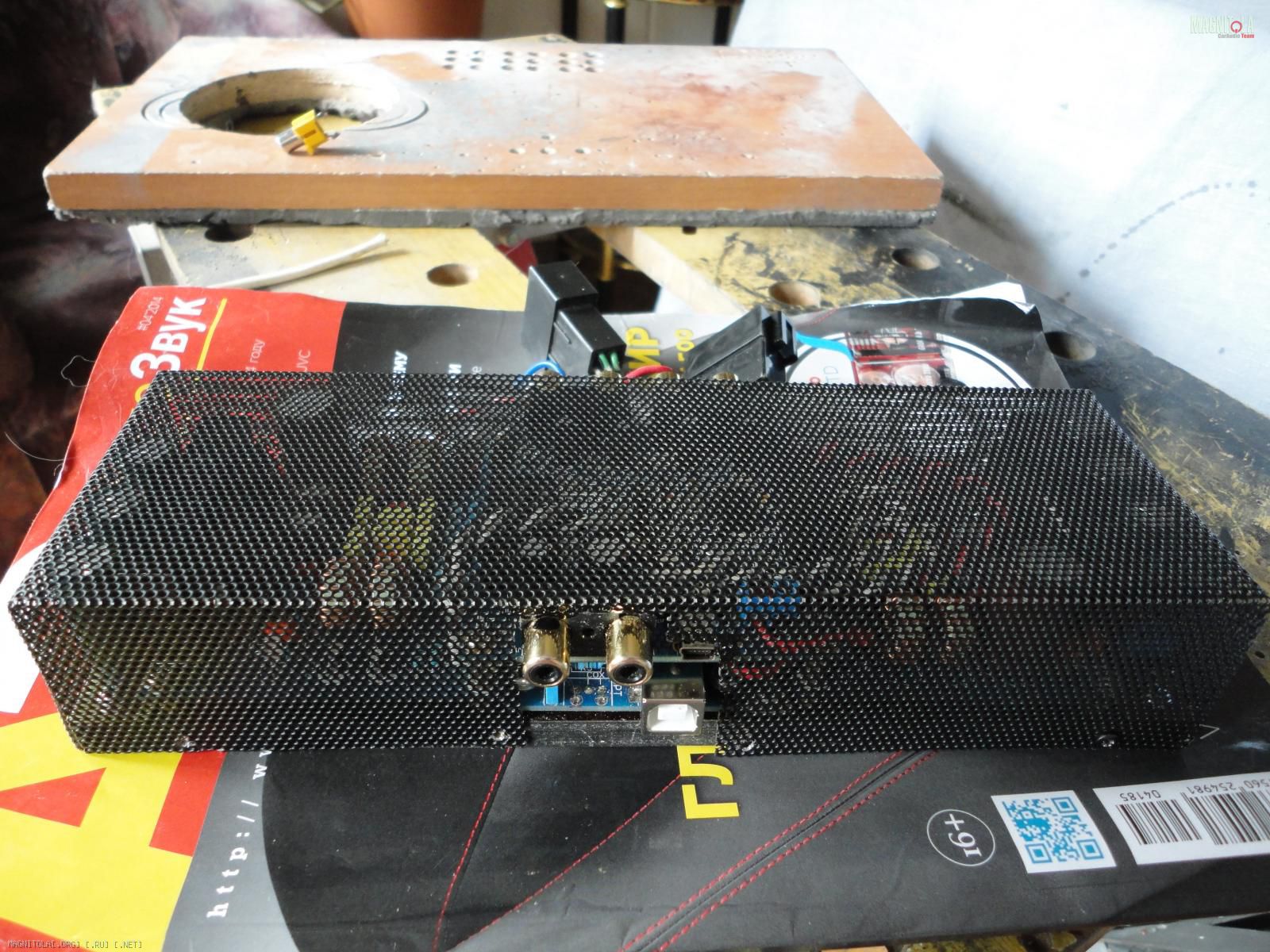

Цифра в звук. Тест с продолжением.

нет, не смогла , всё ж таки как оказалось парит меня перевёрнутая логика работа регулятора гейна из-за ошибки при разводке платки.

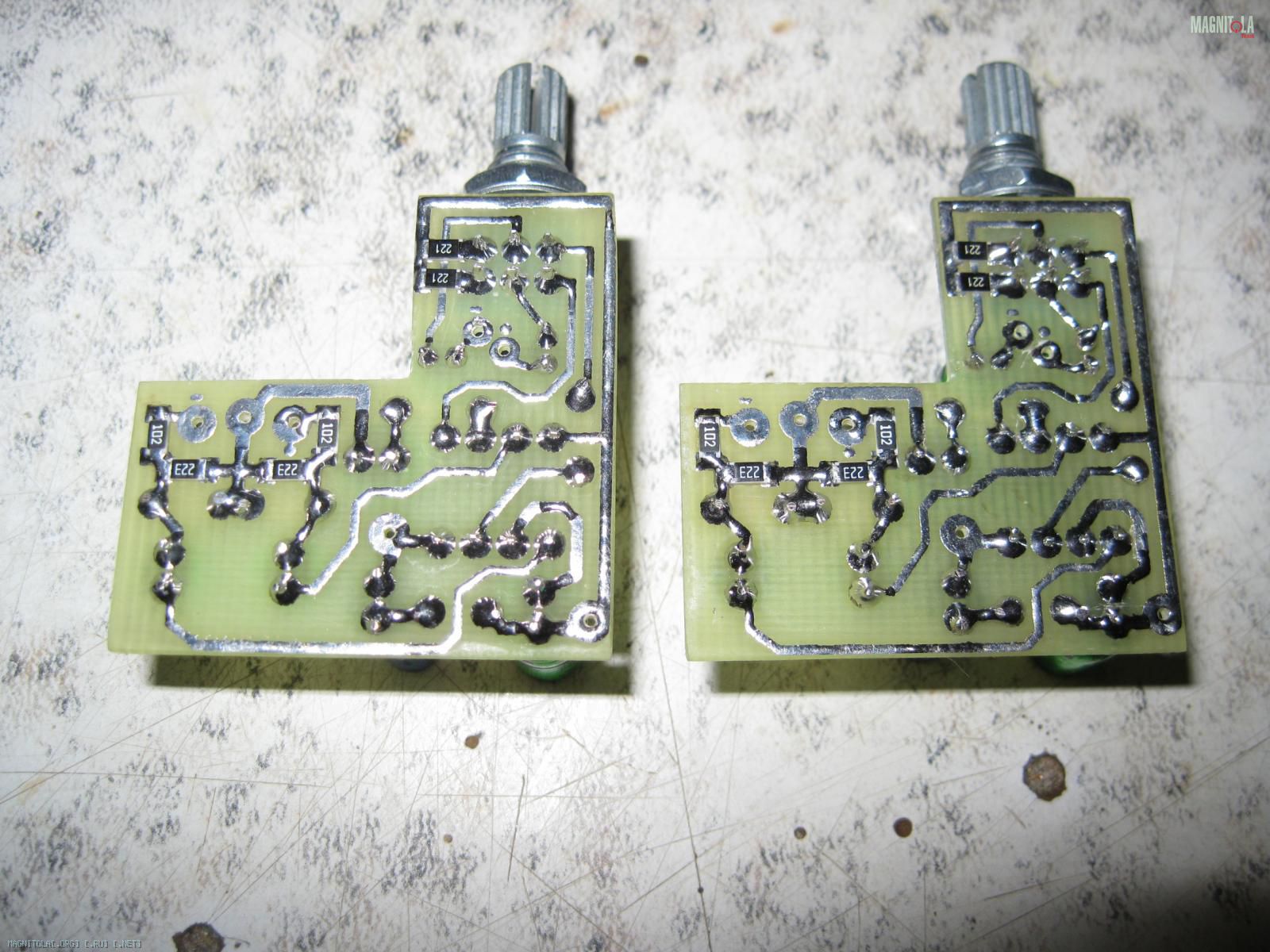

переделал короче говоря:

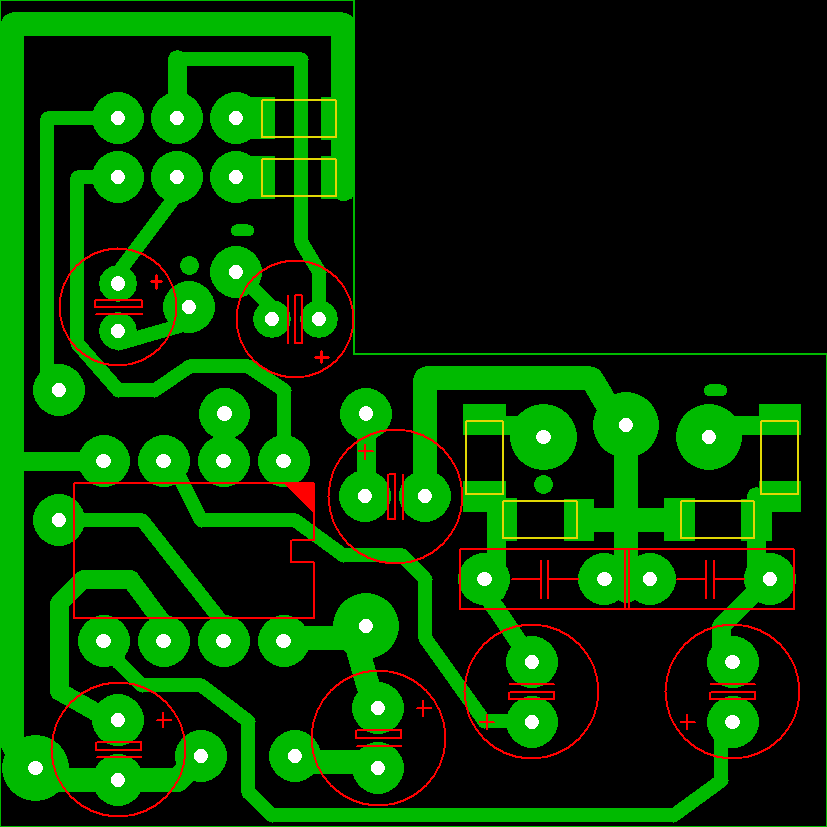

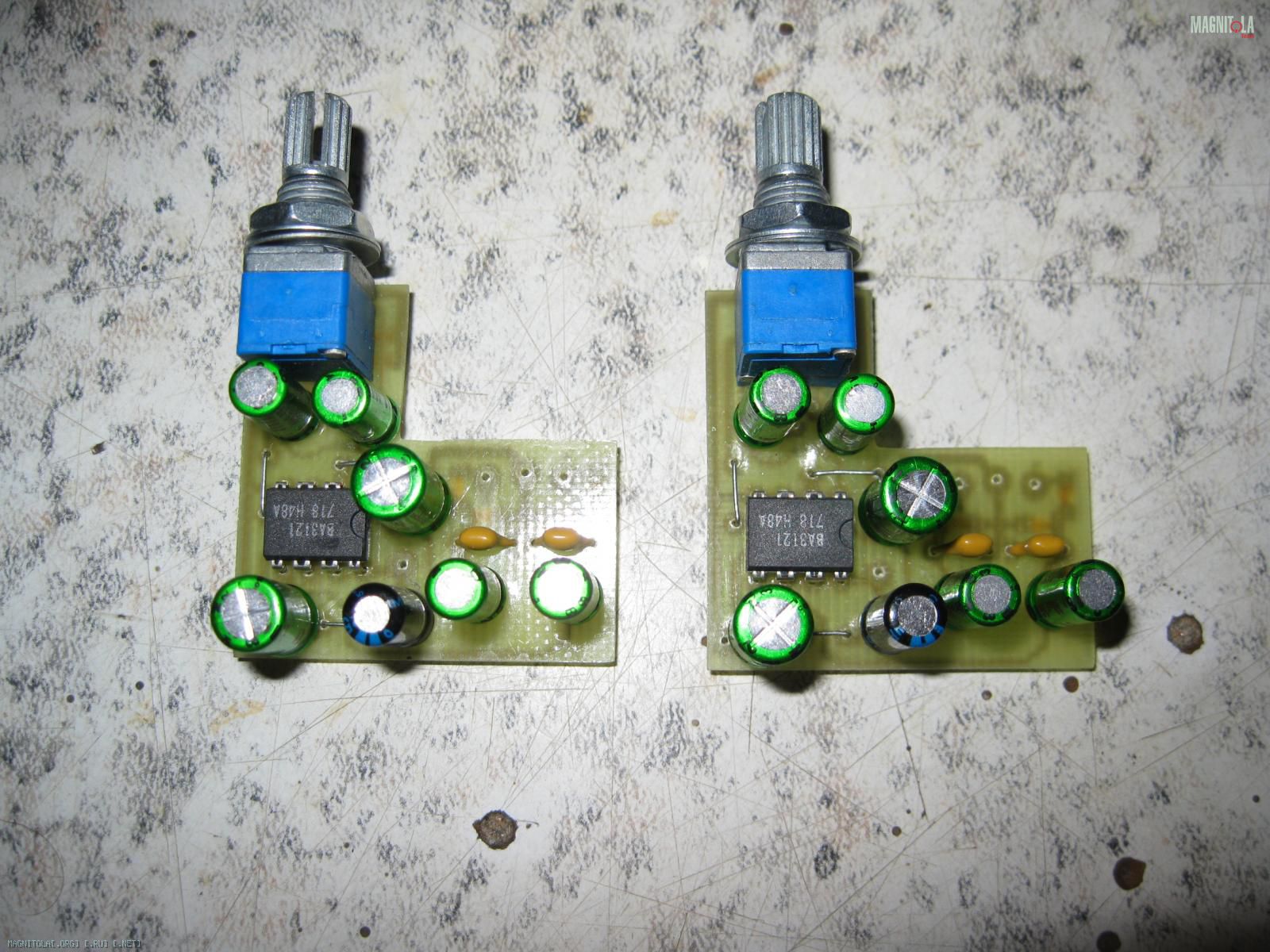

вот так должно быть, файл платки в формате для sprint layout во вложении.



Всё, душа успокоена , можно двигаться дальше.

Подработаем исходник по вопросу питания.
Дроссель в цепи плюса ну честно говоря выглядит смешно, не плохо бы заменить.

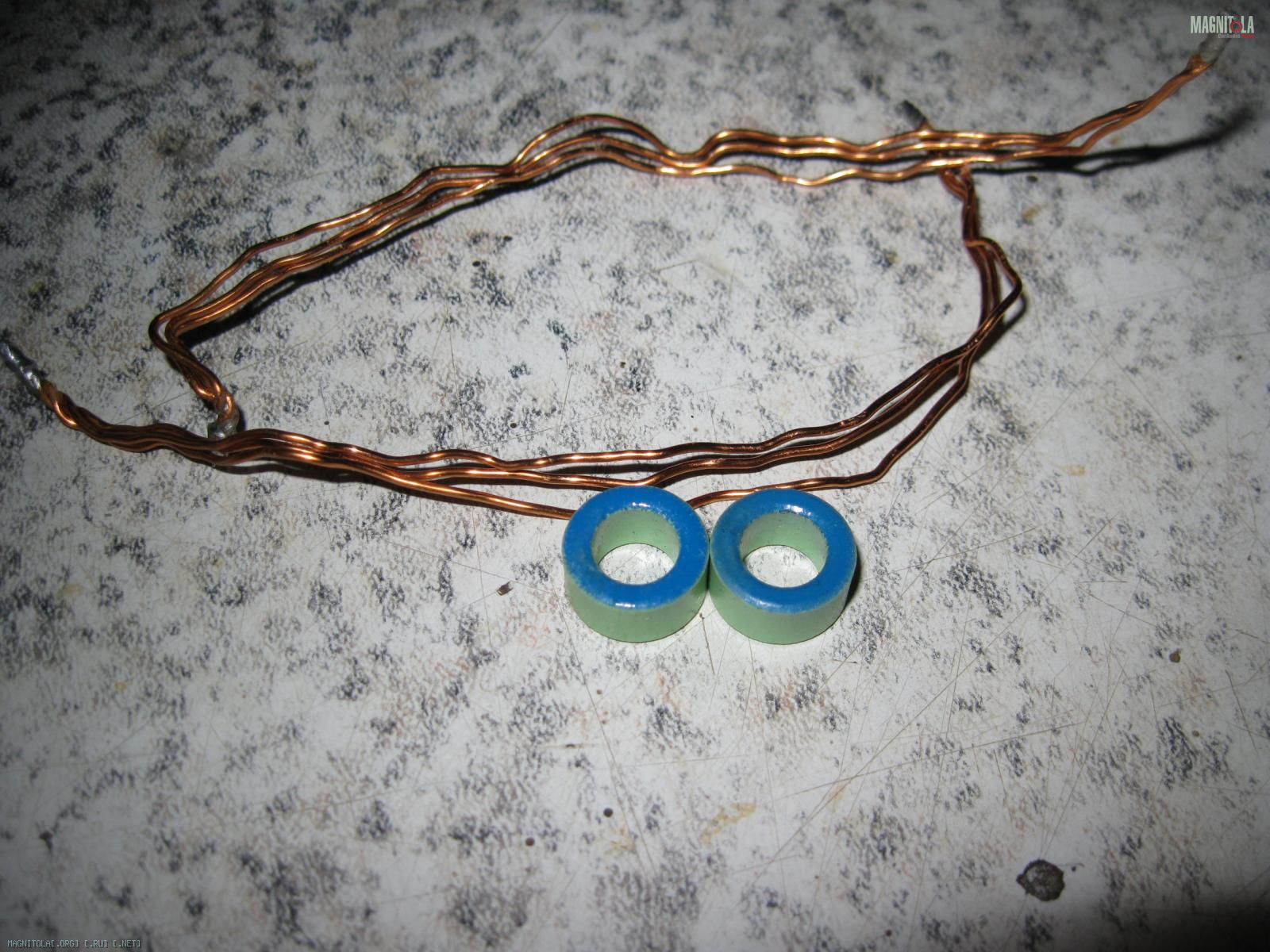

Т.к. и старых и дохлых М.В. от компов постепенно накапливается, то периодически я их потрошу на запчасти. Колечко для дросселя в цепи питания в общем из тех загашников:
смотал провод с комповых дросселей


намотал новый проводом 0.8-0.9мм

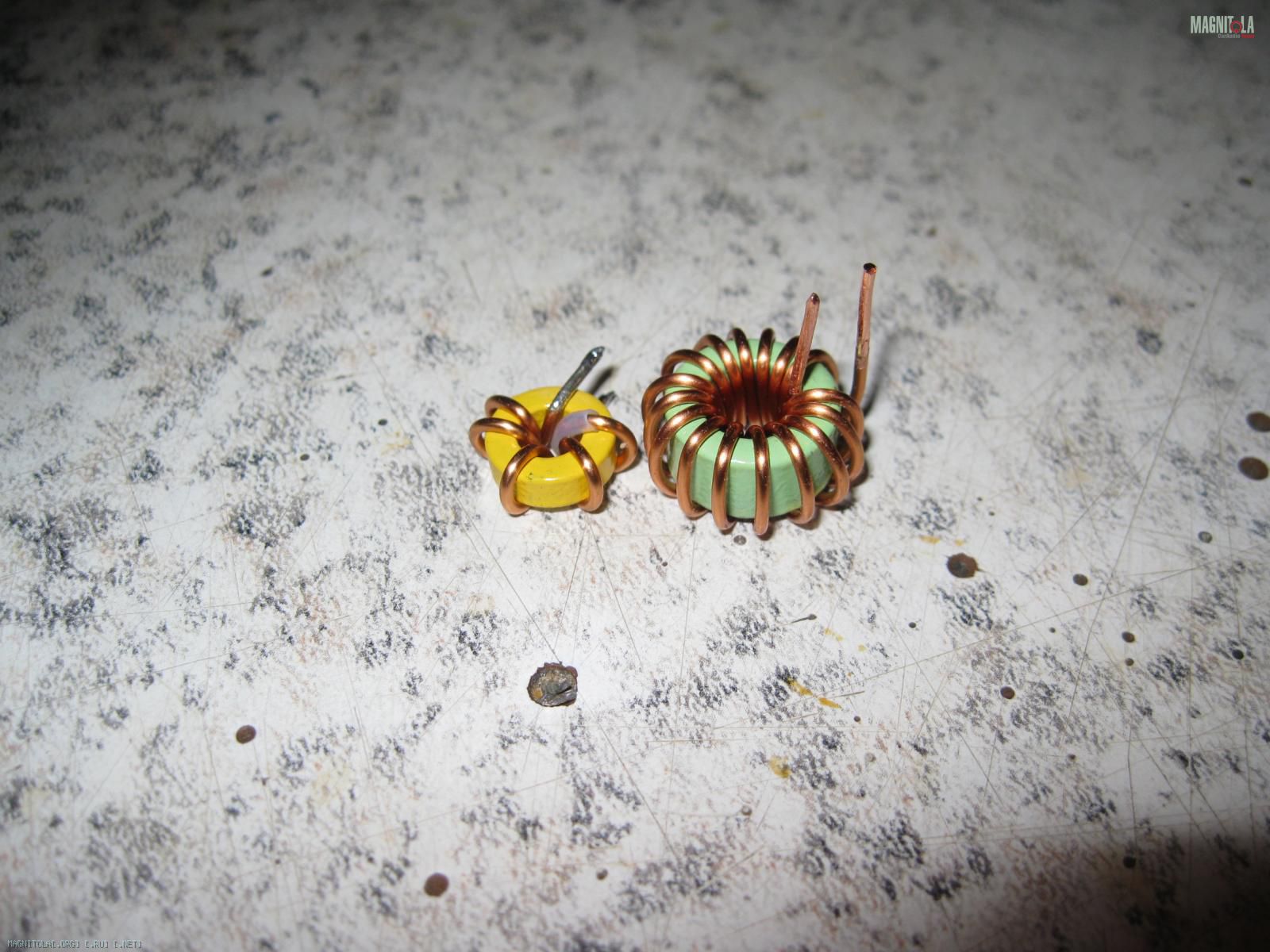

сравнительно чтоб был очевиден разница

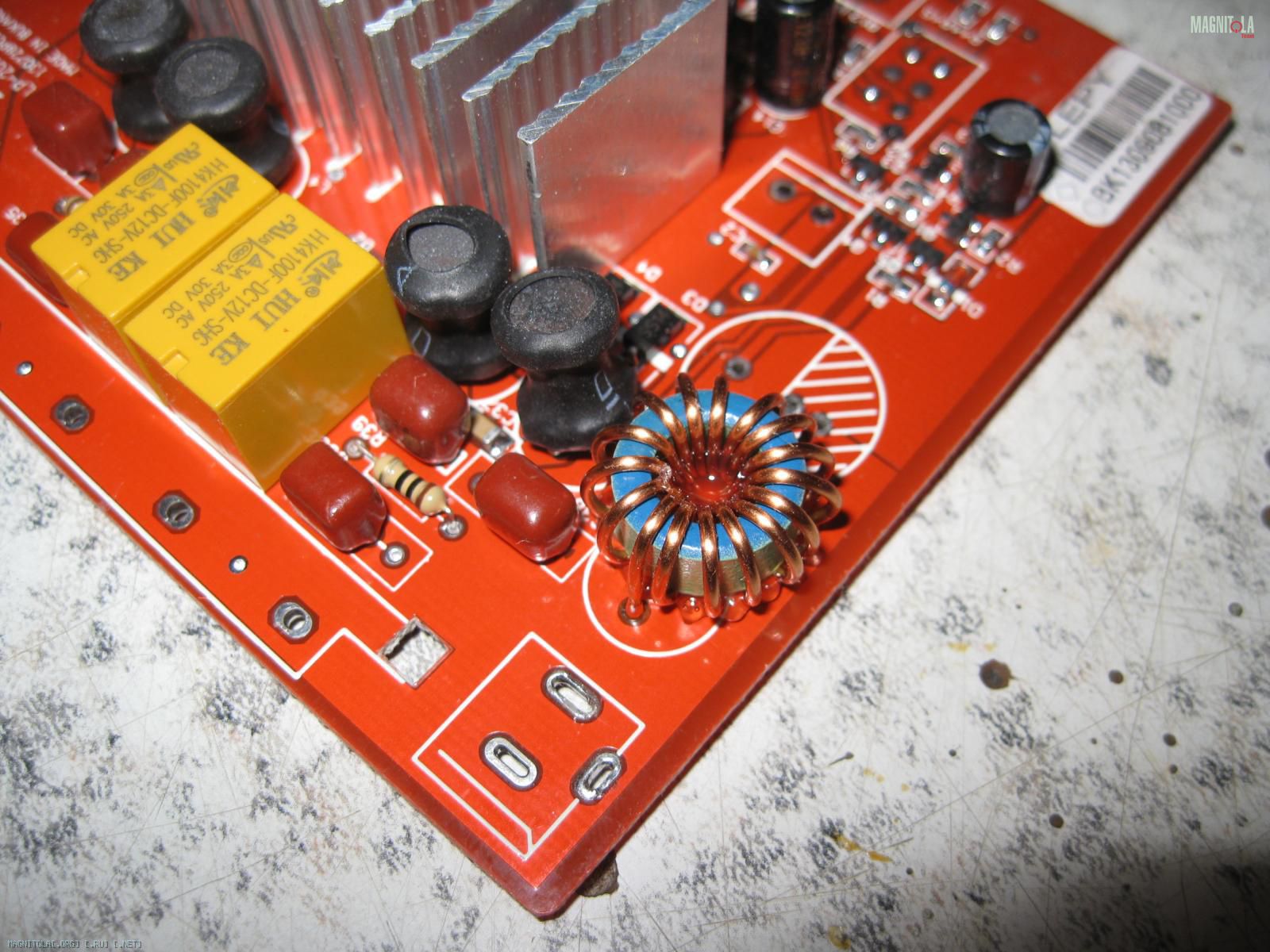

новый дроссель высаживается на плату в те же отверстия, но несколько иначе


Кнопка включения...... вариантов рассматривал два, либо реле, либо полевой транзистор с некоторым минимальным обвесом для управления. Подумал что решение на реле проще и по сути и вопросу повторения.

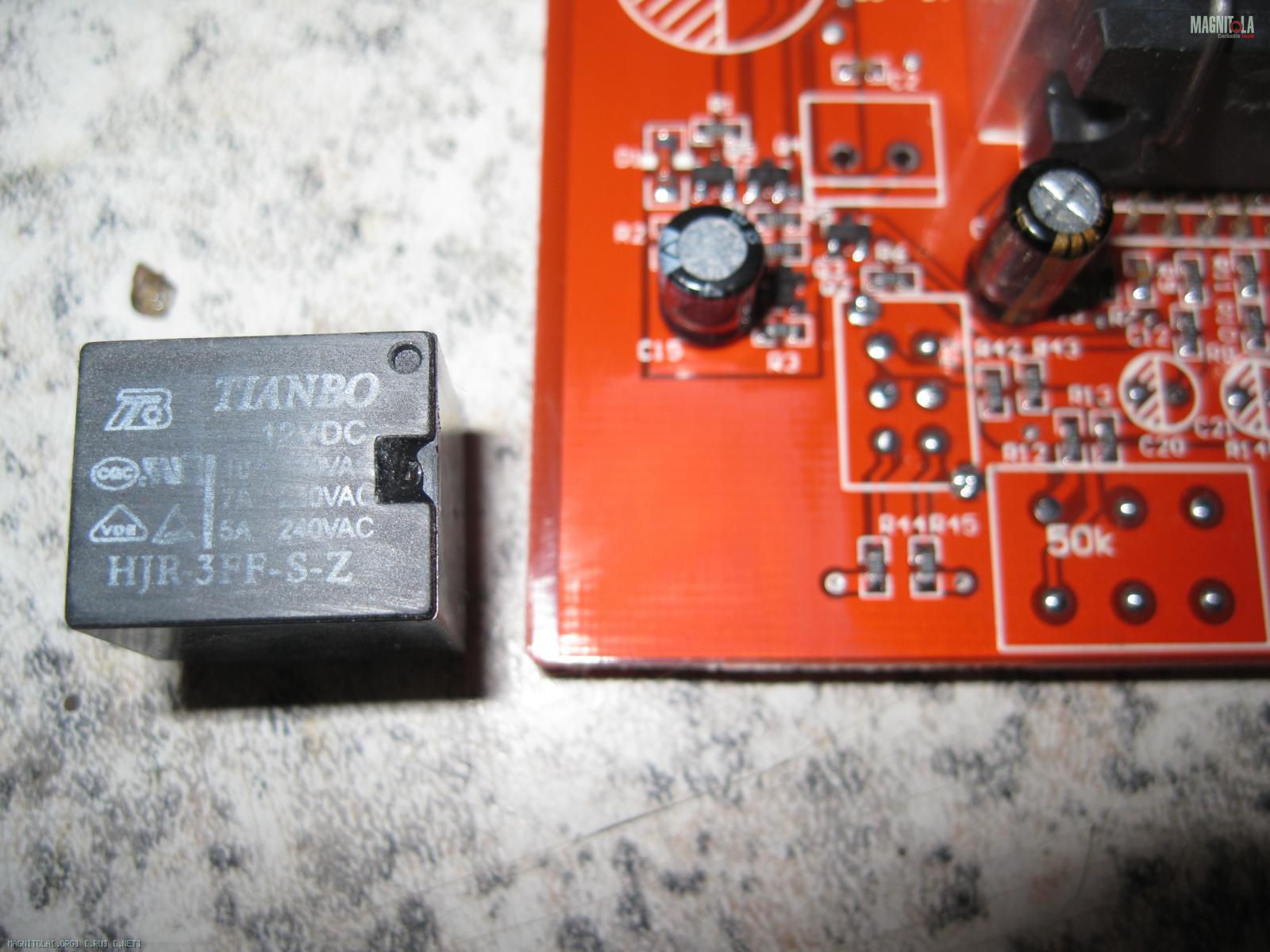

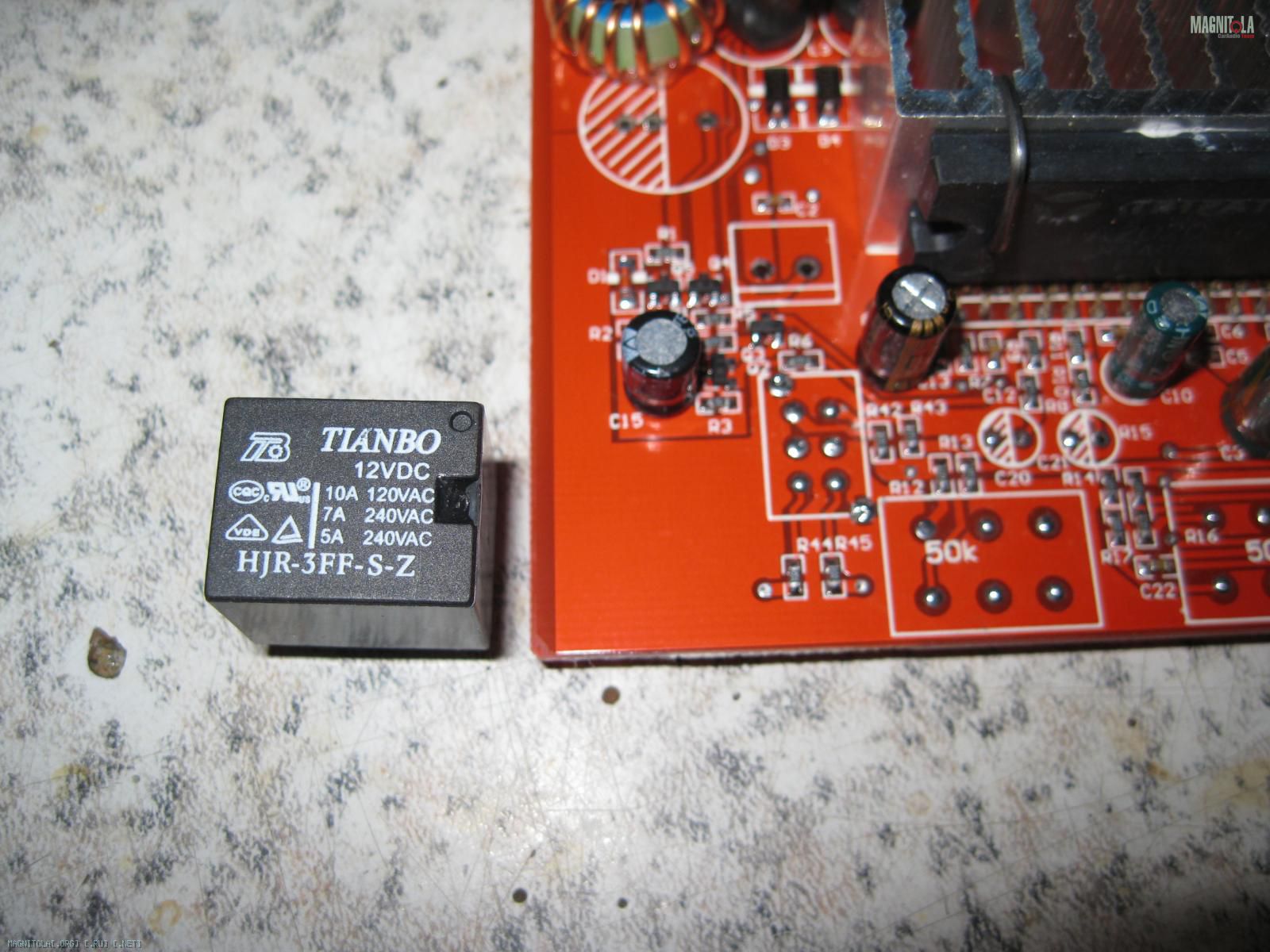

Вот собственно реле и шикарное место на плате под него

коммутируемый ток контактов 10А, максимальный 15А. При условии что ток отсечки системы защиты ТА2020 определяется на уровне 7А, то таких токовых возможностей этого реле более чем достаточно.

наждачной бумагой слегка зачишаем/снимаем глянец на плате в месте где будет реле и поверхность корпуса реле



приклеиваем реле ждём время согласно инструкции к клею и распаиваем

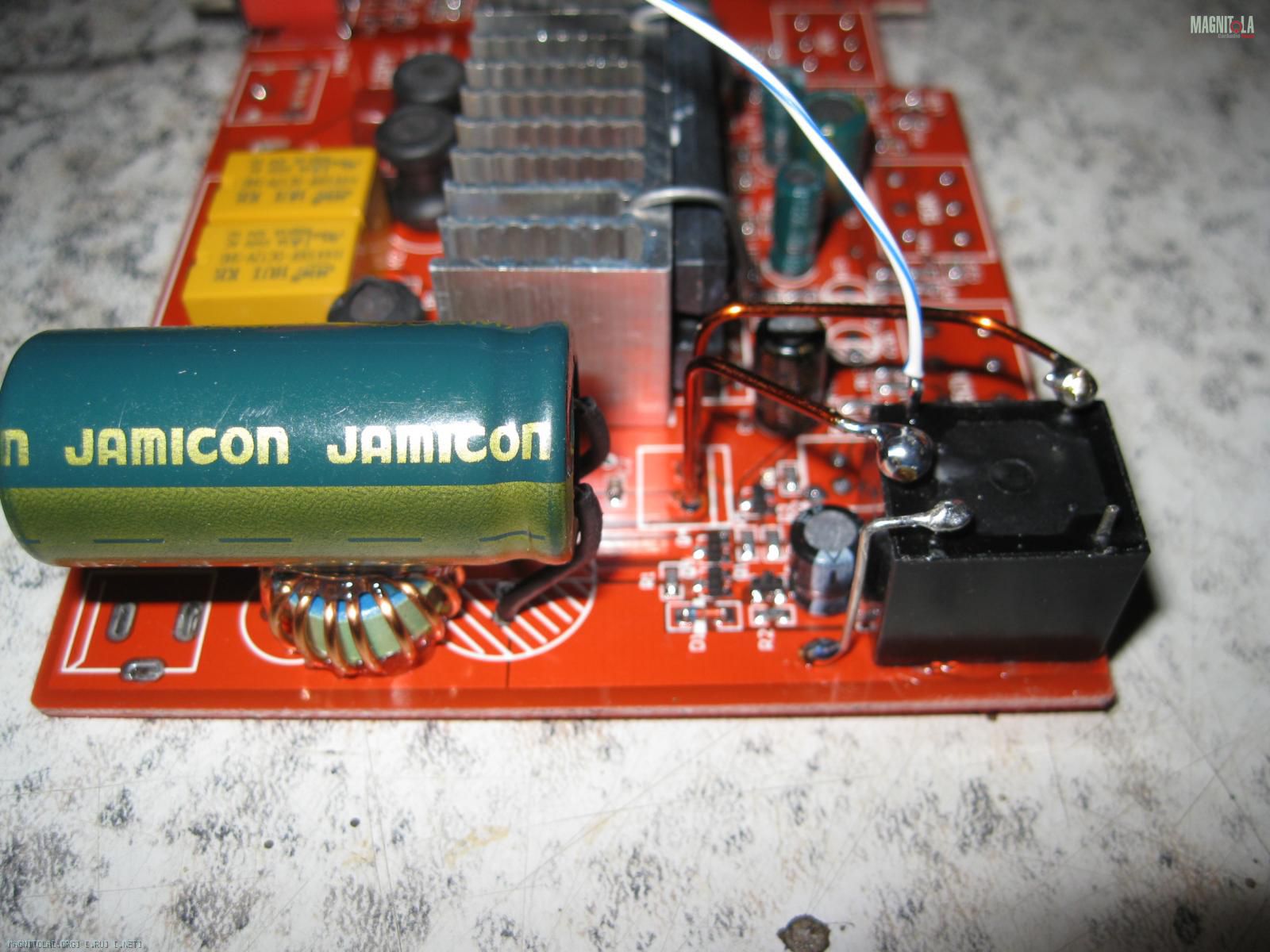

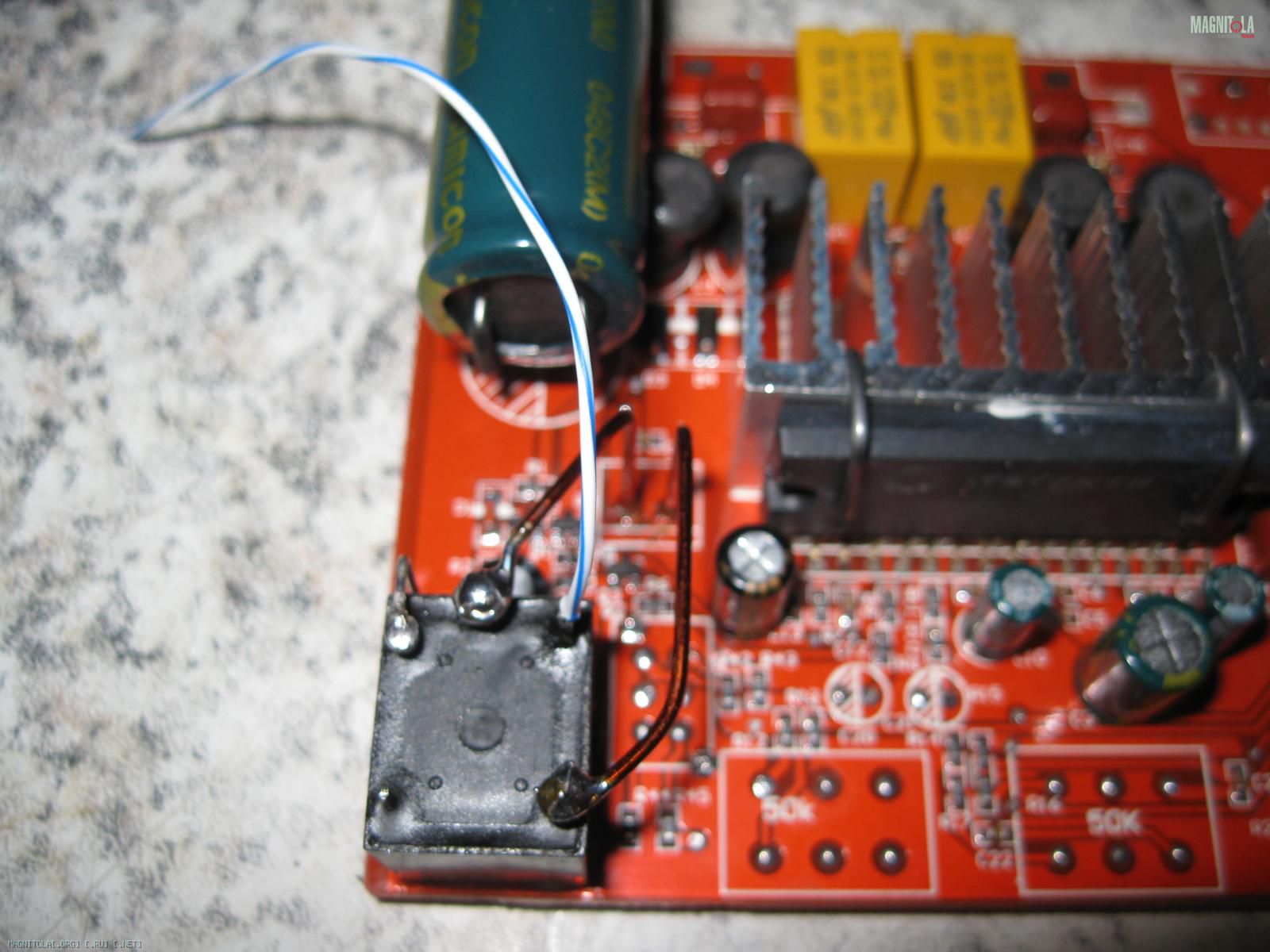

на данных двух фото уже и новый конденсатор фильтра буфера питания видно. установил 10000мкф на 16в Low ESR, более наверное уже если только для удовлетворения амбиций, но не по сути нужности/рациональности......
зы: клей использую как правило DoneDeal DD6870 оОчень универсальный по своим свойствам и местам/задачам применения.

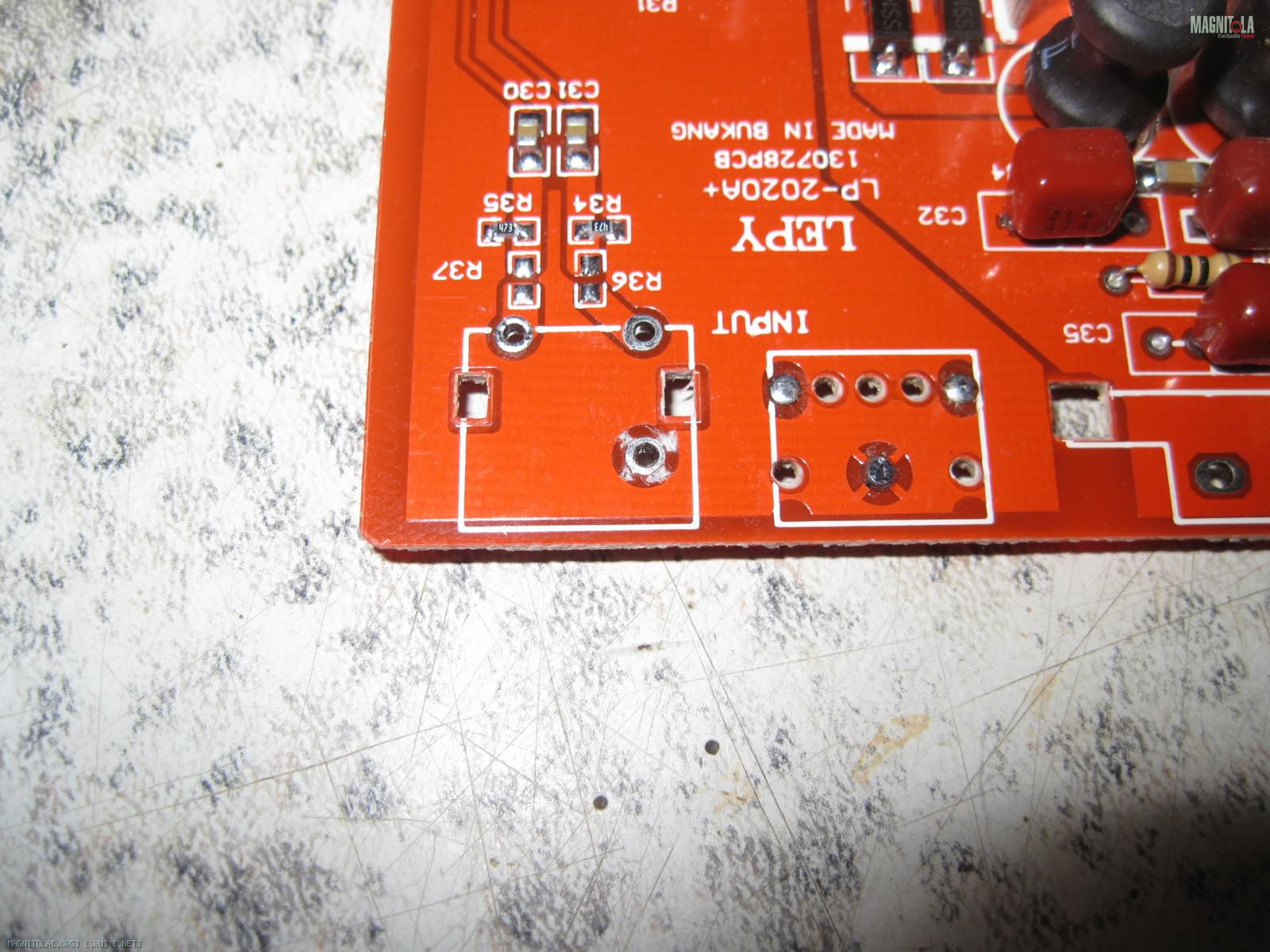

Далее по подготовительным работам. Т.к. внедряем изолятор сигнальной массы, то массу входных разъёмов RCA нужно "отвязать" от массы.

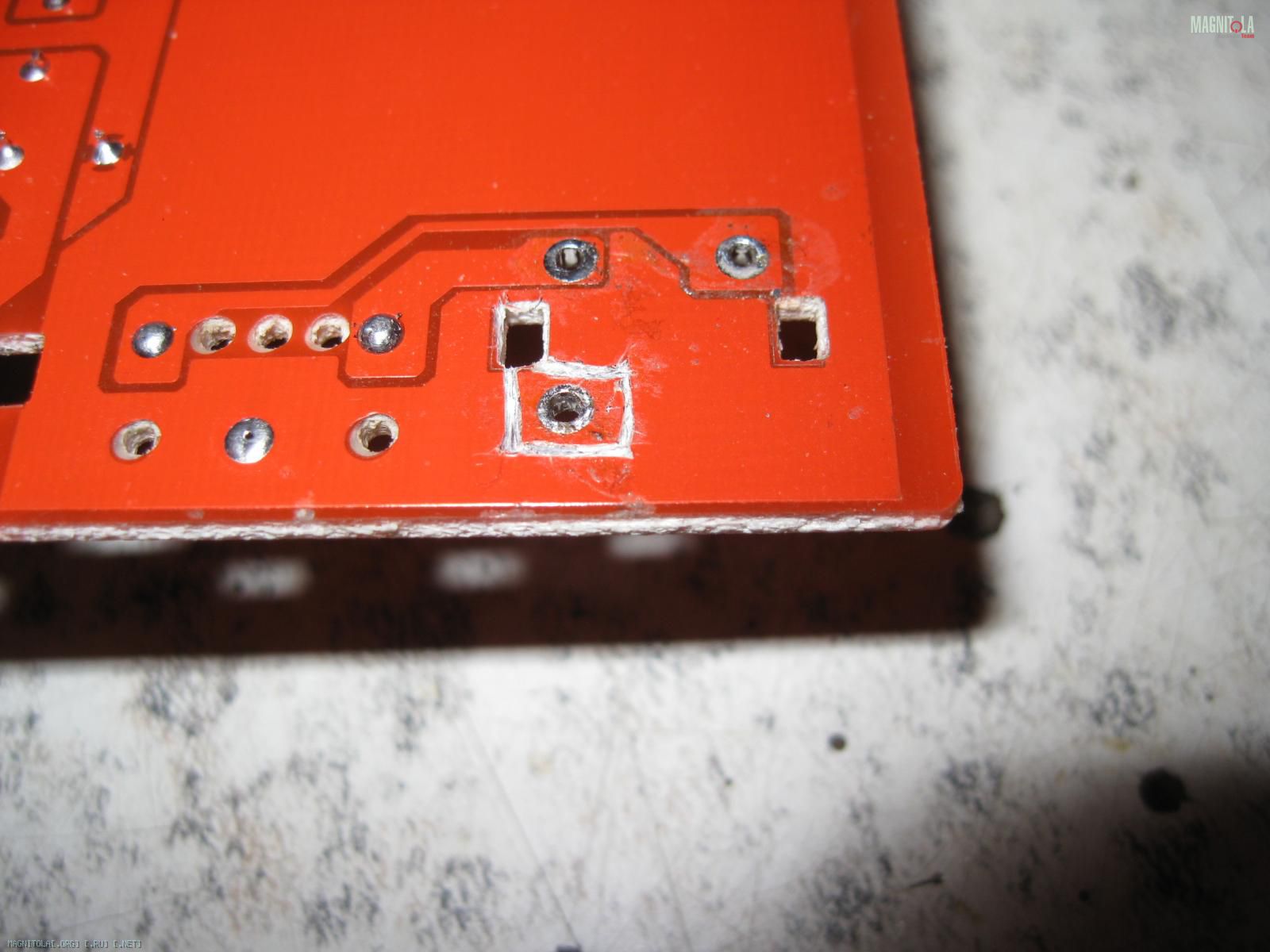

Выпаиваем разъём и делаем необходимые подрезы с обоих сторон платы

после чего ставим разъём на место ну и естественно припаиваем его.

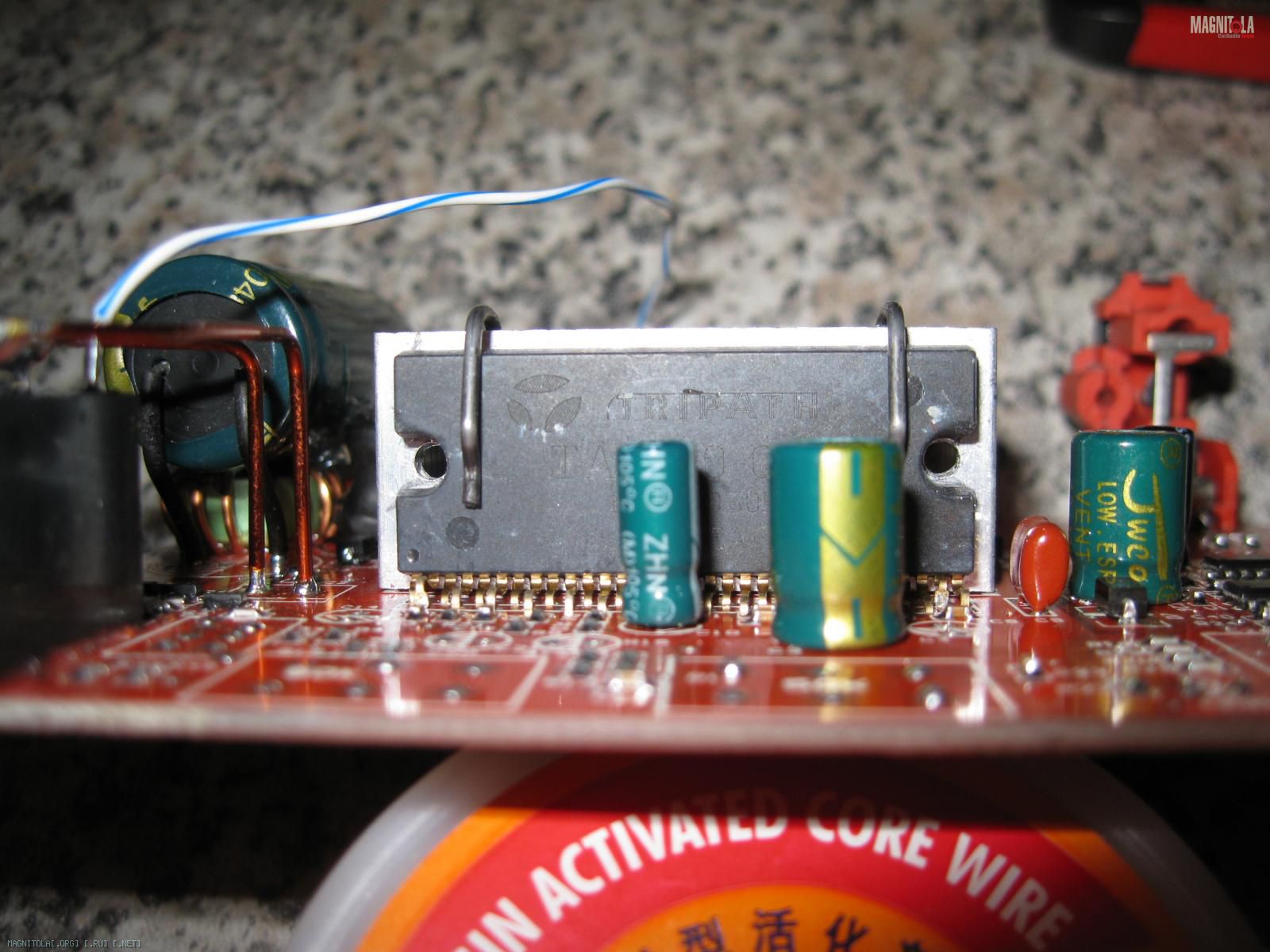

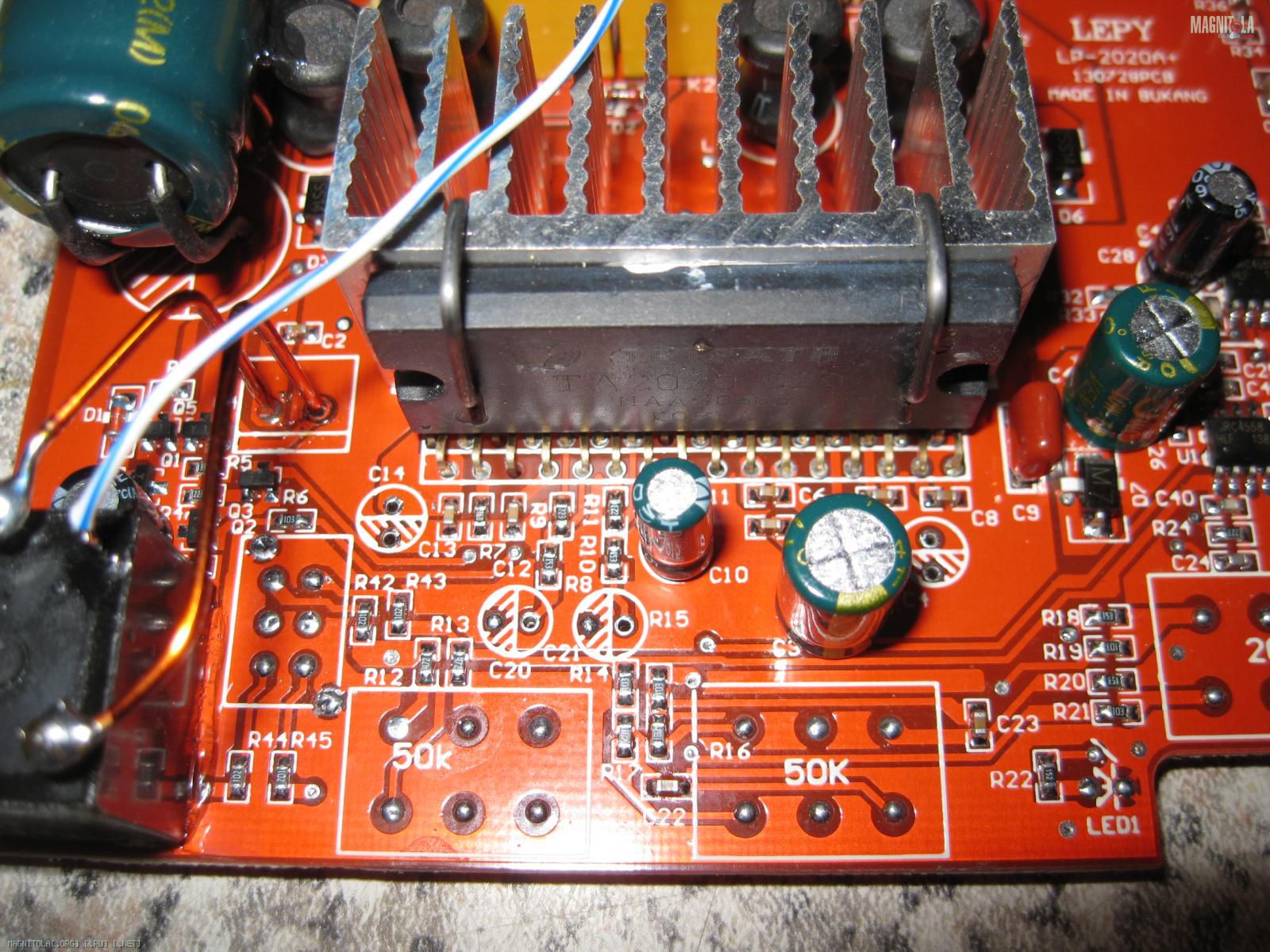

Итого на сейчас, в общем всё как бы приготовлено для того чтоб начинать собирать всё в кучу , но вопрос о креплении ТА2020 к радиатору, который был подмечен ранее, ещё в посту №5, меня всё ж таки беспокоил. Снял одну из пружин, и уже на процессе снятия всё стало очевидным - пружинные свойства этих пружин/скоб мягко говоря никакие . Вывод - от них нужно избавляться и делать крепление/прижим к радиатору на винтах/саморезах.......

ну и последний штрих подпиливания для приведения в надлежащее состояние исходника.
Снимаем с платы конденсаторы С14 и С4 чтоб не мешали процессу


Берём сверло 3,2мм и намечаем им отверстия. Сверло 3,2мм автоматически даст точные места центров нужных отверстий.
Получив слегка насверленные/намеченные центры, берём сверло 2.0мм и сверлим насквозь. Далее меняем сверло на 2,5 мм и проходим им.
2,5 мм это либо под саморезы 3мм либо под нарезание резьбы под винты М3.

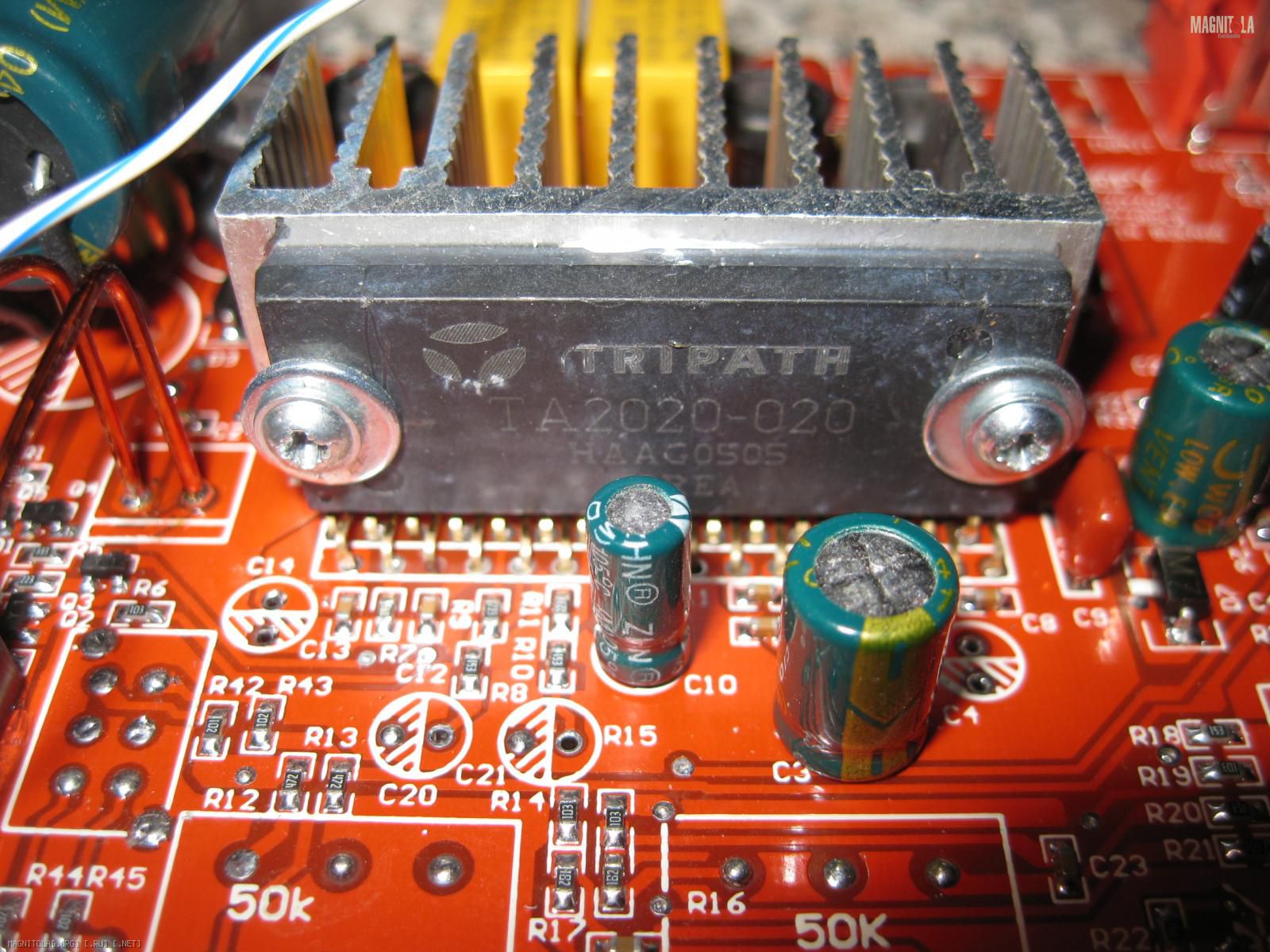

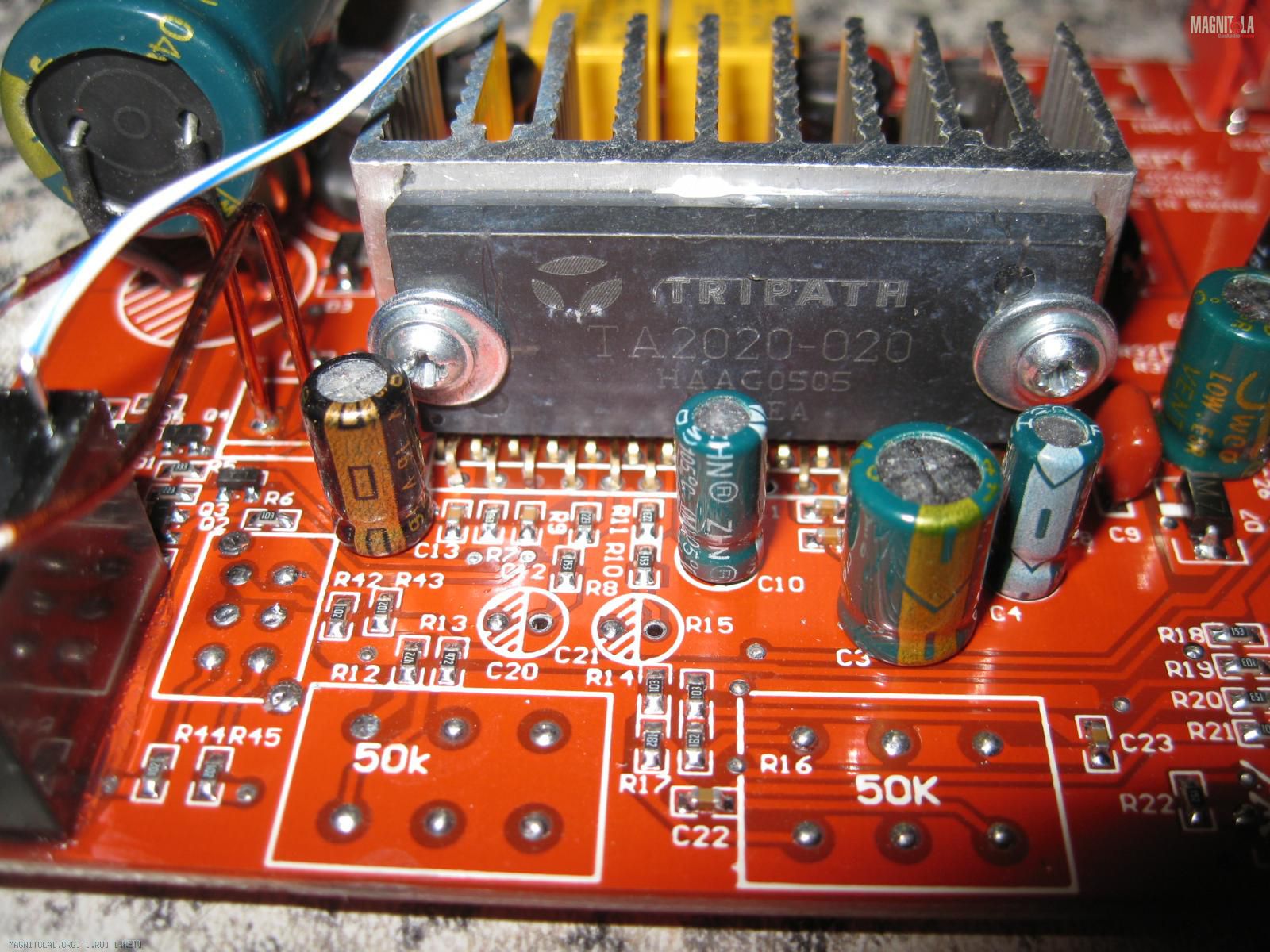

Вворачиваем либо винты, либо саморезы через шайбочки


Ну и возвращаем/впаиваем назад соответствующие ранее выпаянные конденсаторы


Ну вроде как всё, все предварительные строительные работы закончены, можно приступать и к процессу сборки девайсика......

дядь Федор-а можно я к тебе заеду через часик?

Сообщение от serg150

дядь Федор-а можно я к тебе заеду через часик?

Серж, дома буду вечером, сейчас уезжаю к родителям, праздник большой всё ж таки .

ХРИСТОС ВОСКРЕСЕ!!!

Воистину Воскресе!
С праздником Всех!!
Мира, добра, счастья и здоровья Всем!!!

Сообщение от FFZ

Серж, дома буду вечером, сейчас уезжаю к родителям, праздник большой всё ж таки .

я только ночью приехал от своих.......тогда позвоню попозже,или напишу.
С Праздником!!!!!!!

Сообщение от slavka1010

FFZ, Дядя Федор, можно глупый вопрос, переменный резистор с какими сопротивлениями?

ни чего глупого в этом вопросе нет!
платку то я развёл, деталей натыкал, а про схему нарисовать и выложить забыл .
просто схемы как правило не рисую, а сразу платы такой сложности развожу с головы.
завтра намалюю схему, положу в тему и дам комментарии по деталюхам.
