Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Ок Вложение 654614А Какой из этих вариантов буде лучше ? и есть ли смысл шунтирование пленкой ? или все таки smd керамику оставить ?

Цитата:

---

Сообщение от Алано

А что если сделать фильтр на оу между цапом и tda ?

---

А какой там ЦАП?

Цитата:

---

Сообщение от Aleksey

А какой там ЦАП?

---

Akm 4387

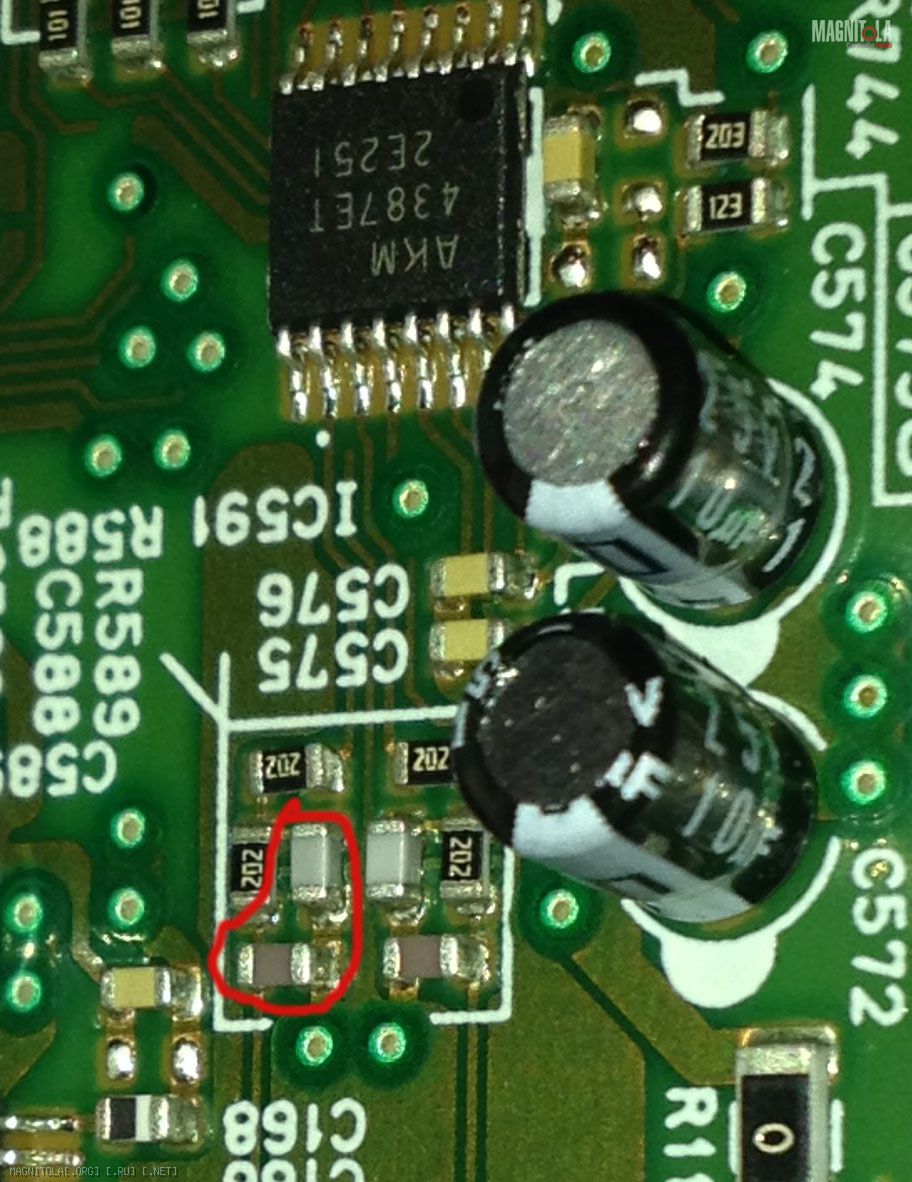

Вложение 655198 Доброй ночи всем. Никто не знает какой емкости эти конденсаторы ? К сожалению не могу их измерить так как выпаял и потерял.

так там рядом две такие же стоят в другом канале

Все 4 потерял )

Схема из №30 не помогает?

---------- Сообщение добавлено 13.10.2014 в 01:16 ----------

Миниатюра не хочет открываться...Если- это входы ТДА7718- но у него ног больше, скорее это АК4387- то на тюнер там что-то типа 0.22 , а на ЦАП- 4,7 электролиты, на линейники тоже 4,7. Мануал со схемой на другом компе...Завтра позырю- а сейчас спать.. Только приехал...

Вчера закончил тестирование полноценного оптического цифрового выхода для Kenwood KMM-120Y.
По цифре идёт сигнал со всех источников - USB, FM, AUX. Регулируется громкость и баланс.
При воспроизведении USB нет обработки звука, только громкость. Также нет преобразования цифра-аналог-цифра.
При воспроизведении FM И AUX регулировки все как обычно, так как оцифровывается сигнал с линейного выхода.
Фотки закину вечером.

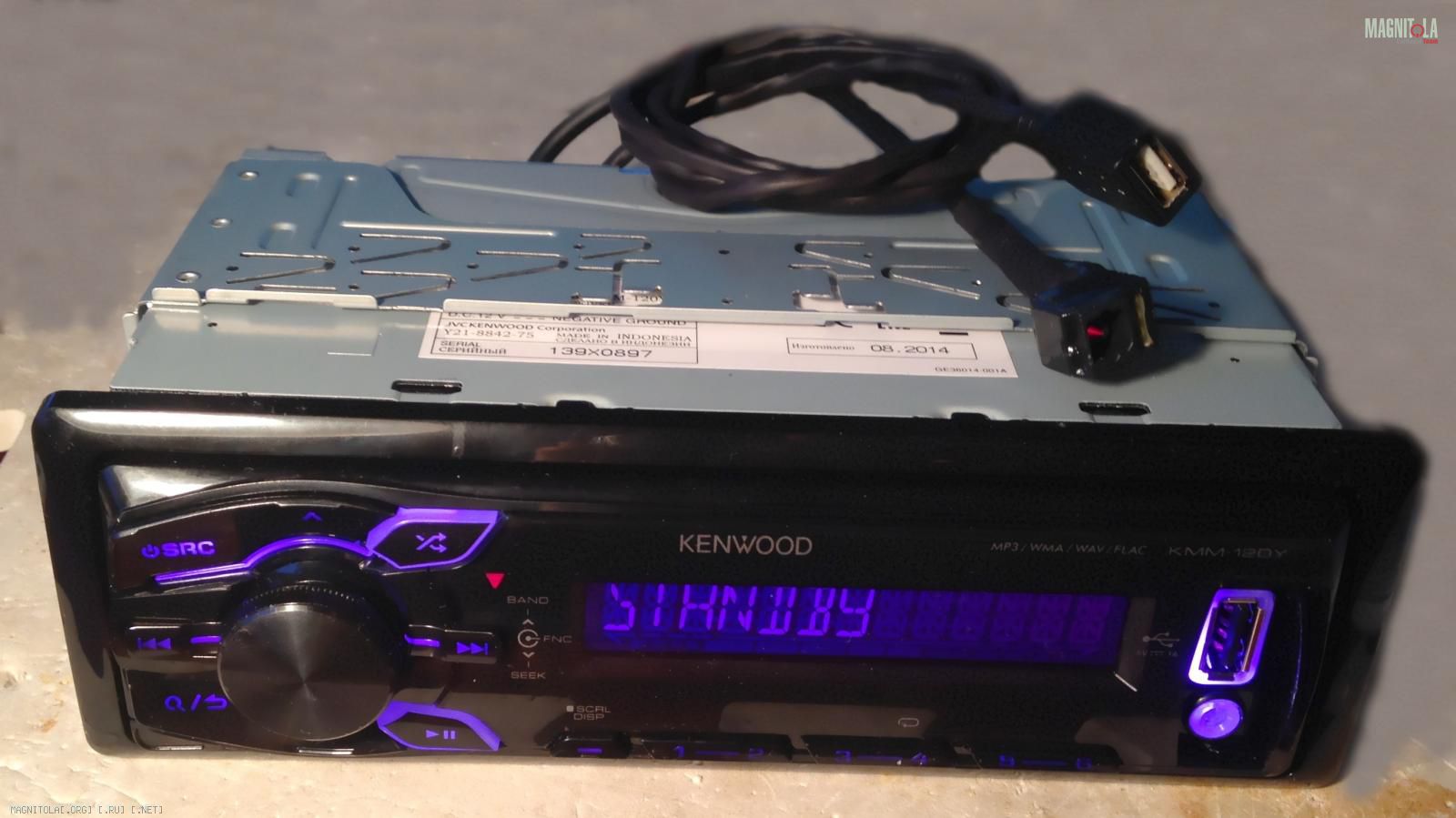

Вот что получилось:
Вложение 686802
Вывел USB на заднюю панель. Сам кабель USB пришлось изготовить самостоятельно, все рыночные - полное алюминиевое УГ.
Оптический передатчик тоже на кабеле.

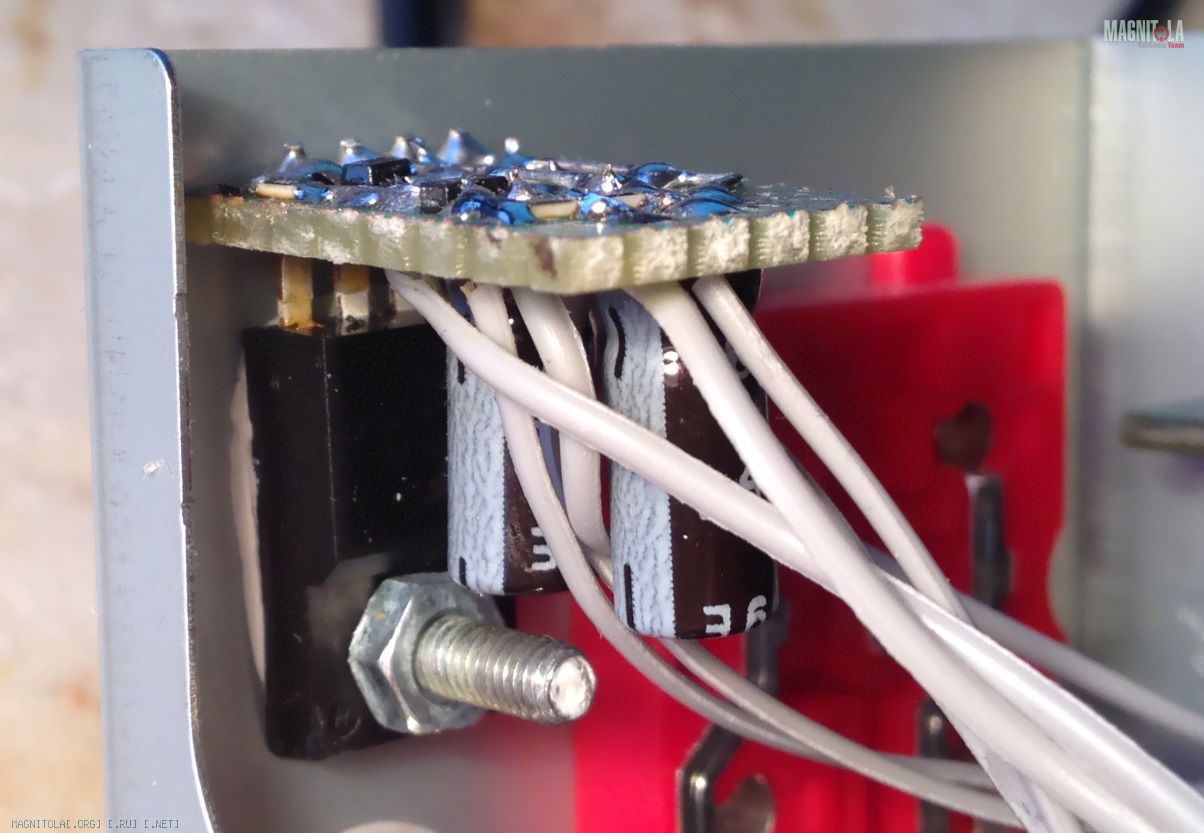

Изготовил отдельный выключаемый стабилизатор:
Вложение 686806

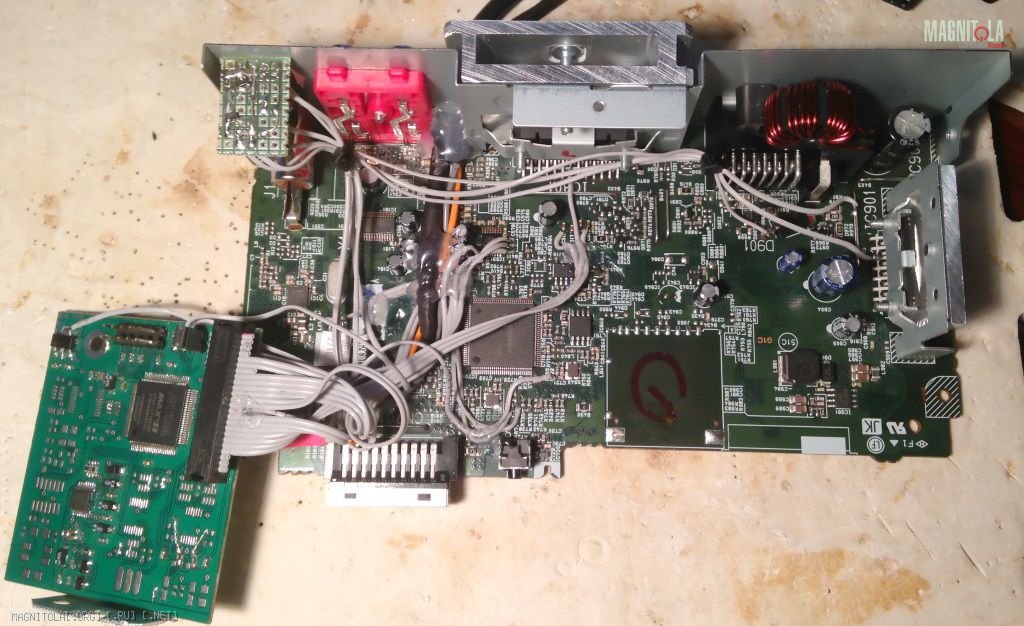

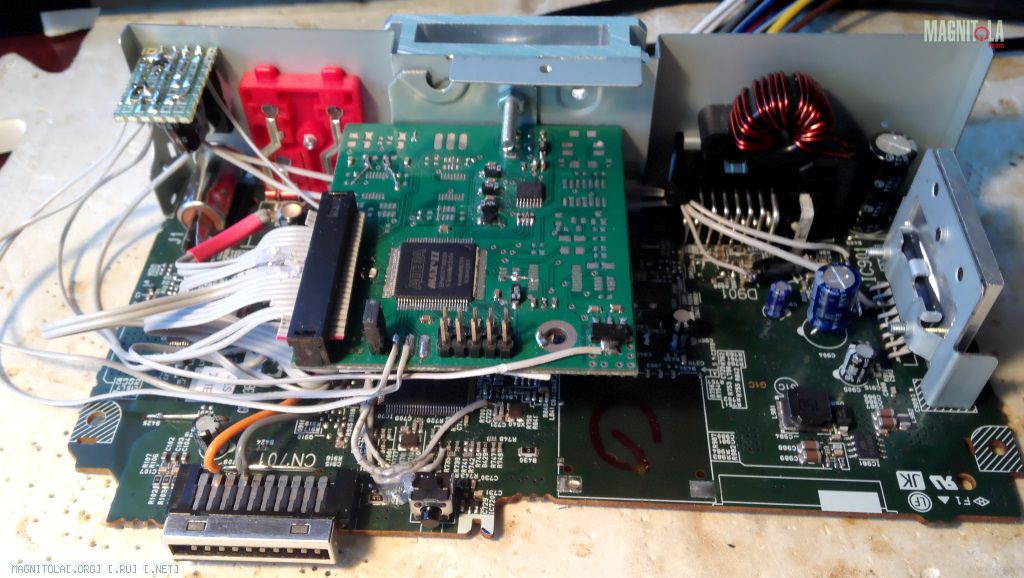

Пара фотографий в процессе подключения:
Вложение 686804
Вложение 686800
Подключение по цифре на вход I2S.
По аналогу на выход темброблока.
Перехват регулировки громкости и селектора входов на I2C.
При воспроизведении по цифре установки громкости берутся из сигналов управления регулятором громкости. Тембр не регулируется. При воспроизведении аналоговых источников цифровой регулятор громкости выключается, используются регулировки штатного регулятора громкости и тембра.

Подскажите какую магнитолу лучше взять KMM257 или KMM120 для последующей доработки?

Ну- тут все зависит от того- что хочется получить...В первом приближении они аналогичны.
257- снята с производства. Один лин. выход. Один (или два- не помню) цвет подсветки. Из особенностей- существенно бОльшее количество на плате блокирующих конденсаторов- это скорее плюс. Форма кнопок на панели не такая фривольная- более строгая.
120- производится и соответственно существенно более доступна. 2 пары линеек. Можно подобрать любой цвет подсветки- подогнать под дизайн любого салона- например у меня шкалы приборки подсвечены белыми диодами с легким зеленоватым оттенком- подогнал 1\1, но дисплей ЖК, а не люминисцентный, как у 257- угол обзора существенно хуже. У меня такой был у предыдущей соньки- есть что сравнить. По технике в целом аналогичны. Решай сам.
