Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Честно говоря- особой необходимости в приобретении новой "головы" у меня не было...
Но, во-первых-
USB-ресивер Kenwood KMM-361SDED. Одноклассники здесь о родном брате сказано весьма благосклонно,
а родня подарила на недавно случившийся день рождения две тысячи, чтобы я себя чем- нибудь порадовал... Ну куда их? Пропить? На утро головушка бобо, во рту бэбэ ,а денежки тютю...
Сейчас у меня в машине играет простенькая голова... Я не знаю ей названия, она стояла в купленной машине и называлась Sony CDX GT414... в звуковую часть ее я тогда не лазил, допилил в основном удобства.. в ней появились кириллица, три линейных выхода вместо одного, гнездо под проводной джойстик и подсветка из красно\зеленой стала зелено\оранжевой. Так что она больше похожа на GT-617EE из того модельного года...
К тому же меня весьма заинтересовала доработка, описанная в паре тем, одна- "наша"-
http://magnitola.org/vysshii-pilotaz...kmm-257-a.html
Вторая- "не наша"-
http://halin-kvd.blogspot.ru/2014/03...7-kmm-357.html
Оба автора, к сожалению, проживают на Украине и я искренне сочувствую происходящим там событиям...
Упомянутая там модель KMM-257 является прошлогодней и в ближайшее время скорее всего пропадет из продажи. Есть все основания считать ныне поставляемые KMM - 100\120\261\361SD родными братьями и преемниками 157 и 257, но вскрытие покажет... Этой фразой хочу поддержать тех. кто решится повторить подвиг энтузиастов...
Изучая модельный ряд- заметил- модель 120 обладает всеми преимуществами старшей 361, за исключением гнезда под SD карту, то , что у них одна инструкция -недвусмысленно говорит- перед нами варианты одного и того же аппарата, но стоит она не 2990, а 1600, всего на сотню дороже самой простой "сотки". При этом там USB, МРЗ,WAV, FLAC, вариоколор, возможность прицепиться у рулевым кнопкам , две линейки, сильно подозреваю-хороший тюнер ( Помню- лет десять назад поехали с друзьями на рыбалку в Рязанскую губернию, на одинаковых машинах- и меня тогда сильно задело- кенвуд у них играет, а дживис у меня только шипит...), куча настроек и вроде бы- человеческое управление...Так почему же я еще не стою в кассу?!
И вот коробка дома... Выглядит она так- Вложение 612148 открывать ее сегодня я особо не планирую, сегодня скорее вводно- теоретическая часть, да и ссылка на подробный тест в журнале имеется...
Завтра, на даче, подключим, проверим... и раскурочим. Сам работал в торговле и знаю- обмен аппарата с заводским браком м следами вскрытия сильно осложнен...
Что я планирую сделать с аппаратом? Ну, то , что он будет греться, как утюг сомнений не вызывает, фирменная кенвудовская черта экономить на теплоотводе известна еще со времен первых MP3 моделей этой марки. То , что он вполовину короче обычных- думаю, позволит разместить сзади нормальный теплоотвод.
Пока не уверен, но возможно выведу три линейки вместо двух.
Возможно, и насчет тослинка подумаю... Но не уверен- и точно не сейчас. Сейчас я скорее сделаю из него музцентр домой- не на чем музыку слушать. Тем более машинка моя как- то обветшала и возможно потребуется замена...
Есть у меня надежда найти в панели место для инфракрасного глаза- у модели есть американский братец KMM-308BT, и он с пультом... Зачем? А вот зачем... http://www.wheelremote.ru/ адаптер рулевых кнопок штука хорошая, но стоит дороже сабжа. А эти работают через ИК. Хочется привязать Sony RM-X4S- уж больно он мне нравится...
Ну и просто причесать схему, побороться с наводками , с завалом по низам итд. Лет ...надцать назад работал я с одним хорошем парнем, и были у него сидюк- Вега ПКД-122С и хобби- твикать его...:good2: Результат впечатлил...
Схемы на новый аппарат, естественно, не нашлось, но на просторах ремонт-ауд нашелся сервис- мануал на достаточно родственную и свежую модель KDC-4651U, большинство решений являются типовыми для изготовителя и кочуют из года в год. Например- я не я, если это не причина завала по басу-Вложение 612172, а так организованы линейные выходы...Вложение 612174 Почему один и тот же провод идет на встроенный УМ через 0,22 мкФ, а на линейный выход через 10,0 ???
Миша Халин в своем блоге дает рекомендации, что туда впаивать,а я просто прокомментировал схемами...
На этом, наверное, на первый раз достаточно. Продолжение следует...

Если понадобится разобрать и посмотреть переднюю панель KMM-BT308U на предмет, что там напаяно по инфакрасному - маякни.
Владелец KMM-BT308U вроде как хотел её доработать, но потом стал думать.. так вот она пока и лежит у меня без дела.

Я не зря упоминал дисковую- она реально очень похожа,так в ней сенсор имеется... Я не удивлюсь, если там и плата точно такая же... Унификация... Мануал остался дома, в ноуте, с собой планшет. До дачи добрался, пью чай- и спать... Всё завтра...

Вчера весь день строил беседку- и аппаратик весьма -весьма радовал песнями весь день. Для малыша своих размера и цены играет вполне себе хорошо. Греется вулканически-а чего вы хотели от радиатора из обрезка профиля размером со спичечный коробок?Вложение 612674 Беседка лично мне напоминает тортик для Коли из "Тайны третьей планеты"
:-) По выходным интернет на даче сносно работает ночью и утром...
Ради интереса- приложил к радиатору вентилятор от видеокарты- и ему здорово полегчало...
Самый простой способ решения -к уже имеющимся отверстиям на радиаторе добавить еще хотя бы три Ф8 и привинтить вентилятор типоразмера 40 мм- 50 Скорее всего самую малость не пройдет в шахту, снять пару мм с пластикового корпуса-я не уверен... Вентилятор,даром что бесщеточный- создает помехи радиоприему-надо поставить блокировочный конденсатор и дроссель, любой ДПР подойдет.

Чтобы Карлсон не шумел-питание ему понизить вольт до пяти... Подойдёт старая автозарядка для мобил- они типовые на мс34063 и на 5 в,350mA. Если и покупать-
обойдётся в 100 р. Берет такой вентилятор где-то 100_120mA, ремоут ещё терпит но об умощняющем реле можно начать думать, благо спрятать внутри магогабаритное реле из сигналки- не проблема.
Вот еще хорошая новость-все говорит о том,что внутри та же плата, что и в КММ-257, рекомендации ребят применимы без плясок с бубном... Без лупы смог разглядеть маркировку только на ЦП-она та же, да и остальные чипы на тех же местах...

Ещё одно скромное предположение-
Если у Вас нет ай(-фона,-пода, -пада :yes3:)- а подозреваю, что владелец телефона за 20+ тр вряд ли будет всерьез присматривать магнитолу за 1600 р, чтобы играть с него музяо- а будет гонять с флешки-есть смысл выбрать модель без его поддержки-как эта, два соображения-
1 Две крупные подсвеченные кнонки на панели отвечают за востребованные Рандом и Плей/пауза. На совместимых моделях на этих кнопках выбор айпода и SD, а этифункции переезжают на цифровые кнопки, где подписаны крохотными неподсвеченными символами. На аппарате без ду на руле неудобно и весьма опасно.
2 Видимо-из-за роялти- цена на такие аппараты практически удваивается- я считаю это неприемлемым. Вот если бы за эти деньги давали хотя бы возможность докупить пульт...еще имело бы смысл...
Ну вот, мои встали, уже можно идти стучать молотком...

А в Kenwood KMM-361SD какая плата? Я выбрал эту тушку из-за sd карты и удобства управления(кнопки переключения треков и папок рядом).
если Михаил не против, могу сюда выложить фото работы Антона, ГУ сейчас у него тэстируется, на следующей неделе поедет ко мне.

---------- Сообщение добавлено 27.07.2014 в 13:23 ----------

Журнал АЗ о пионере 80-м столько не писал)))
USB-ресивер Kenwood KMM-361SDED. Одноклассники

Цитата:

---

Сообщение от mohov_a

А в Kenwood KMM-361SD какая плата? Я выбрал эту тушку из-за sd карты и удобства управления(кнопки переключения треков и папок рядом).
если Михаил не против, могу сюда выложить фото работы Антона, ГУ сейчас у него тэстируется, на следующей неделе поедет ко мне.

---

С чего я буду против.... но, думаю, что в начале nomemory закончит свою мысль по KMM-120 - он-же ТС.....выложит фотки платы..., а там можно и сравнить с 361 и разобраться с отличиями.
Мне тоже интересно, какой резонатор стоит в 120 на 16.934..

Если честно-мартышка к старости слаба глазами стала, искал вчера невооруженным взглядом- не нашёл, только на 9 мГц,но он вроде к тюнеру относится... В моей голове застрял вопрос к разбирающимся в 'конденсаторной' теме
Вложение 613016 нашел такие, из моих кроссоверных экспериментов,10,0 х100в. Как раз четыре штуки.. С тремя парами линеек аогорячился-ни к чему...
Не самая лучшая пленка- но ведь всяко лучше электролитов? И еще:):):) это не мужики здоровые- это китайские сверла .еровые...Вложение 613020 Вечером попробовал попилить радуаторы- оказалось- растерял слесарные навыки + отсутствие нужных инструментов сказалось- большой радиатор надо переделывать- стыдоба.... Кстати- в любом случае, ибо обнаружено полное отсутствие термоинтерфейса-КТП8 надо класть...

Кому интересно посмотреть http://magnitola.org/members/73269-albums5984.html
внешне мне понравилось, все красиво и аккуратно, глаза порадовались, надеюсь ухи не огорчатся)))

Цитата:

---

Сообщение от nomemory

Греется вулканически-а чего вы хотели от радиатора из обрезка профиля размером со спичечный коробок?

---

+1, к сожалению производители ВСЕ просто уже стыд потеряли :(, творят косячное изначально.......
Любой аналоговый ИУМ, т.е. АВ класса это ну скажем 4х20 ватт, итого 80 ватт, половину, т.е. ватт 40 нужно на радиатор отвести если синус слушать ))), если музыку, то конечно же поменьше, ну скажем ватт 15-20, а радиаторы прикручивают, которые способны отводить ну 1 ватт ну 2 ватта...... просто уроды :(.

Ну, на этом фоне моё, сделанное на наждаке и болгарской с диском 230мм, даже выкладывать не хочется...;)
ЗЫ, я правильно понял, кварц-это черный элемент , припаянный на 4 площадках, в частности на #20 он самый право-нижний?

Цитата:

---

Сообщение от nomemory

большой радиатор надо переделывать- стыдоба.... Кстати- в любом случае, ибо обнаружено полное отсутствие термоинтерфейса-КТП8 надо класть...

---

+1, с Джи-Ви-Си такая же один в один ботва твориться :(. модель точно не помню, но вроде как KD-X250ВТEE, радиаторы точно такие же :( и термопасты просто НОЛЬ :(...... как они ещё гарантию дают я вообще не понимаю......

Во-во, мощность примерно такая, какая была па Атлонах и Нортвудах... Кто ещё не забыл , как выглядят изделия фирмы Zalman?
ИТем более специально проверил- греется даже на нулевой громкости! Так нет- скомпоновано так, что радиатор побольше особо не поставишь... Вон- у упомянутой в начале соньки радиатор- массивная отливка во всю ширишину и толщиной в сантиметр+ ребра... Я тогда дырку под миниджек джойстика сверлить и подпиливать надфилями замаялся...
Кстати-на даче валяется CDX-S2220 , исправная... Может , от нее открутить? Да жалко как-то... Есть советский радиоконструктор- БП на несколько напряжений. Надо его открыть, глянуть на привалочную плоскость, а то фрезерного станка под рукой нет, а напильником я не сделаю. Есть ещё радиатор от моста с материнки- я в пятницу его не нашёл, а сегодня с утра вспомнил и отыскал.

Цитата:

---

Сообщение от nomemory

ИТем более специально проверил- греется даже на нулевой громкости!

---

совершенно верно, даже в режиме молчания радиатор греется, т.к. заявляемый в ИУМ каласс АВ реально имеет место быть :) в отличии от большинства автомобильных усилителях.......

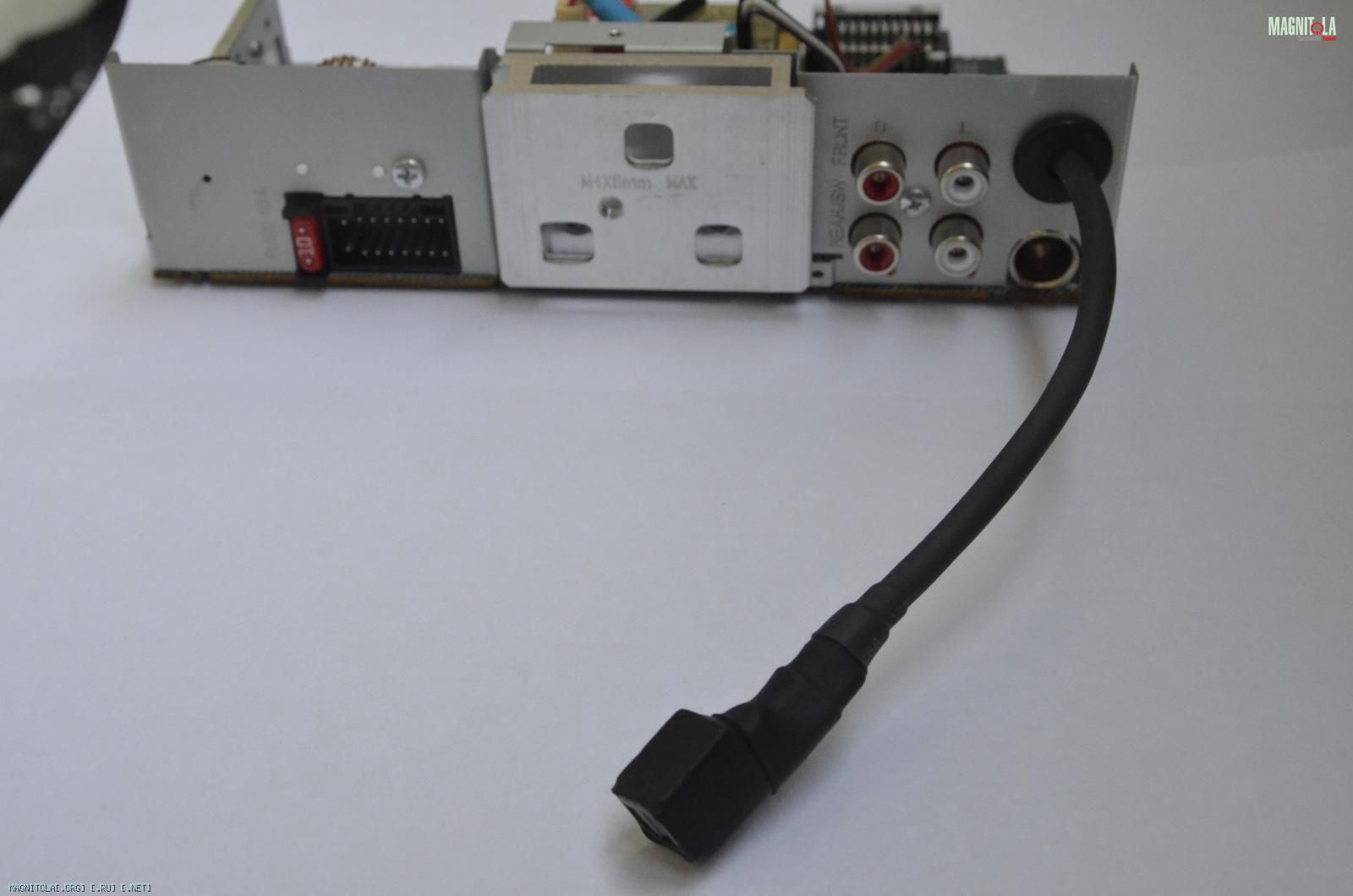

А мне хватит такого радиатора или лучше добавить? Усилитель ГУ использовать не планирую.
Вложение 613246

Дождись вечера... Я кажись, придумал, как "елочке помочь " без сложных слесарных и фрезерных работ...:-) Пока запастись термопастой-она однозначно понадобится на обоих радиаторах..;)
Малобюджетный инсталл должен быть малобюджетным, но не убогим...

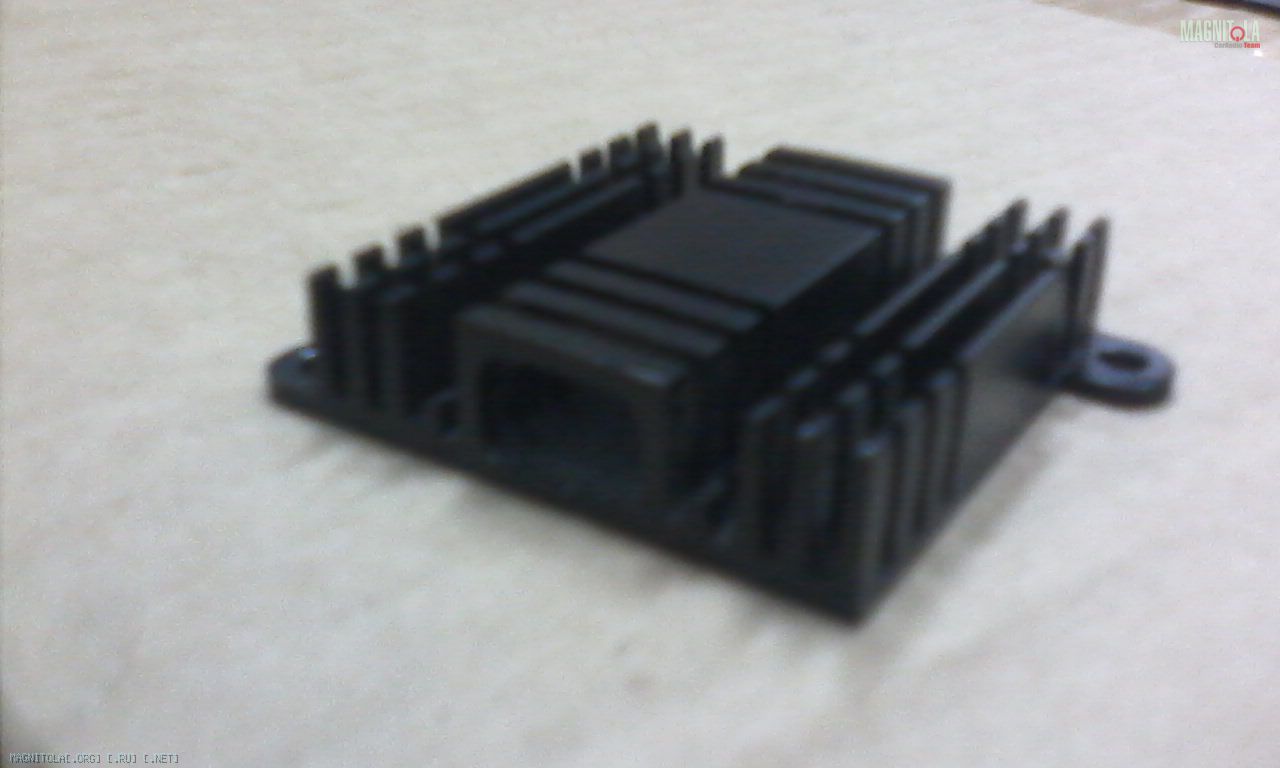

Пока поищи старую материнку...Радиатор с северного моста понадобится точно...На даче я нашёл на чердаке аж 486 dx и тамошний радиатор пришлось пилить. На работе нашёл старую материнку, тамошний ребристый должен быть в размер -он 37×37, только ушки сточить надо... Я вчера рисовал на даче эскиз, но забыл его там критична ширина-она должна быть не больше 38 мм и ребра должны быть сверху вниз. Вложение 613444Радиатор сбоку на плате это мультистабилизатор, от него зависят все напруги на плате... Термоинтерфейса под ним тоже нет... Привалочную плоскость желательно отполировать и поступать так с радиаторами всегда, а платы всегда промывать от флюса... Дядя Федор всегда про это говорит , и у М. Халина в блоге поучительный раздел " Шнурковщина..."
Читать всем!

Цитата:

---

Сообщение от mohov_a

А мне хватит такого радиатора или лучше добавить? Усилитель ГУ использовать не планирую.
Вложение 613246

---

если не использовать выходы на акустику, то хватит.

Вот, заработало...
Отдельное спасибо конструкторам компании Кенвуд за выдумку и фантазию при разработке дизайна своих изделий.
Нет бы- как все, прикреплять микросхемы к теплоотводу саморезами... В новом просверлил отверстие, да и привернул...Нет, надо взять отрезок трубчатого профиля, просверлить переднюю стенку и ИЗНУТРИ привернуть винтиками к жестяному основанию... Причем с одной стороны разъем, с другой- RCA...Вложение 613470 Слесарной подготовкой выпускника ПТУ не отделаться... Да и где они, те ПТУ...

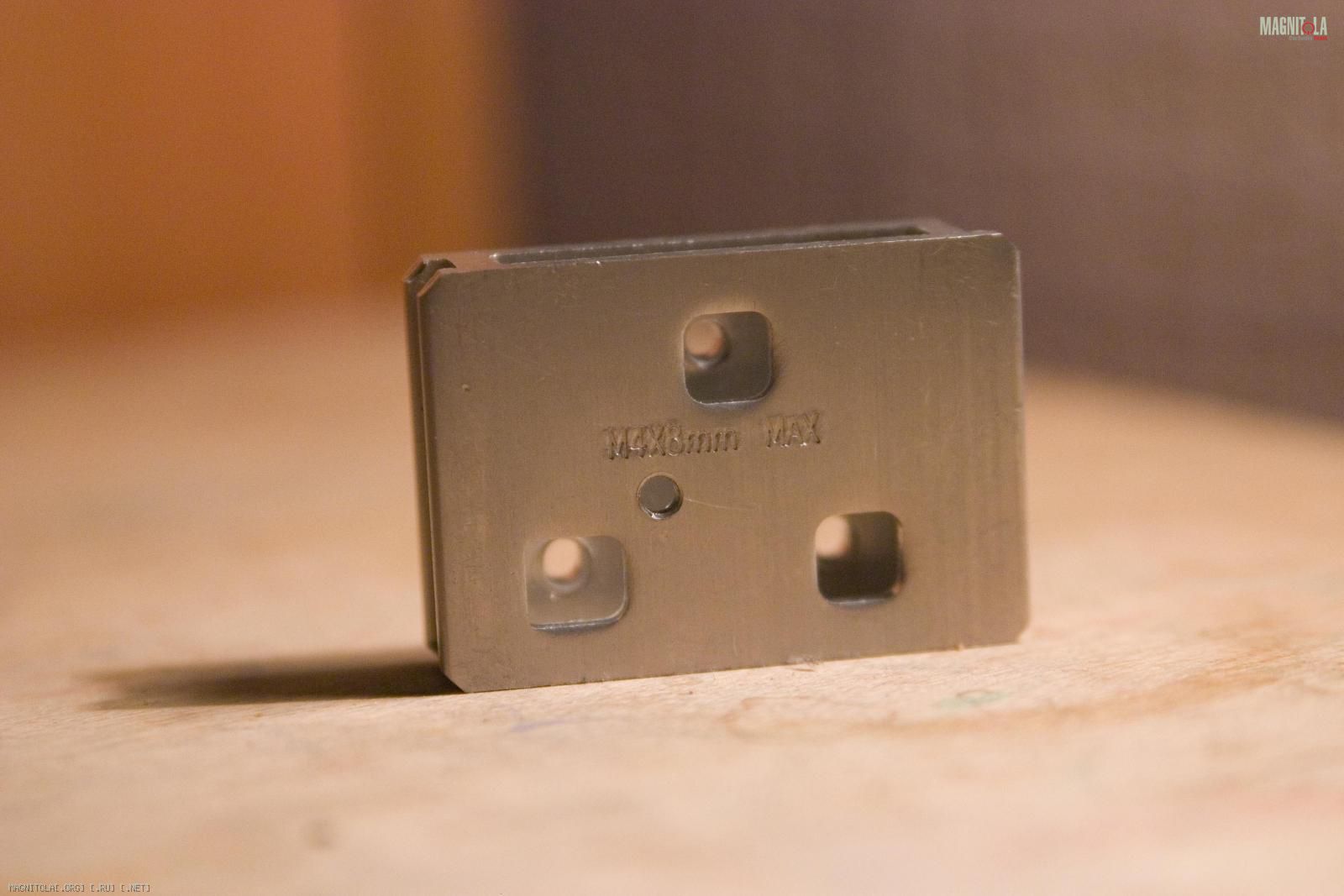

Вторая ценная мысль- заглубить привалочную плоскость внутрь миллиметров на восемь... Деталь вытанцовывается- не каждый фрезеровщик справится- похоже, простой доработке массовой модели- кранты...
Стал всерьез задумываться, как приладить литой силуминовый зад от какой- нибудь другой магнитолы, то есть чтобы сделать одно - надо сломать другое...

После прочтения съесть!

История знает такие примеры... После войны СССР по репарациям достался линкор "Чезаре", переименованный в "Новороссийск". Италия не смирилась с утратой, и в 1955 диверсанты подорвали его ночью прямо возле пирса, когда команда спала на борту- не исключено, что основной заряд заложили еще до передачи... Корабль перевернулся, но остался на плаву. Спасатели вырезали отверстие в днище, спасли 8 человек- при этом воздух из корпуса вышел и корабль затонул, увлекая за собой свыше 500 человек... Вечная память...

И тут пришло в голову ключевое слово- "литой". Можно внутреннюю часть залить ... припоем. Не надо - говорить- ерунда- у него низкая теплопроводность. Что такое теплопроводность в наших координатах? Это скорость доставки тепла из пункта А- кристалл микросхемы- в пункт Б- мировое пространство. Мы имеем две быстрые привалочные плоскости, но связь между ними так себе- два ребра и воздух. На самом деле- со всей подготовкой работа заняла полчаса- писать дольше.

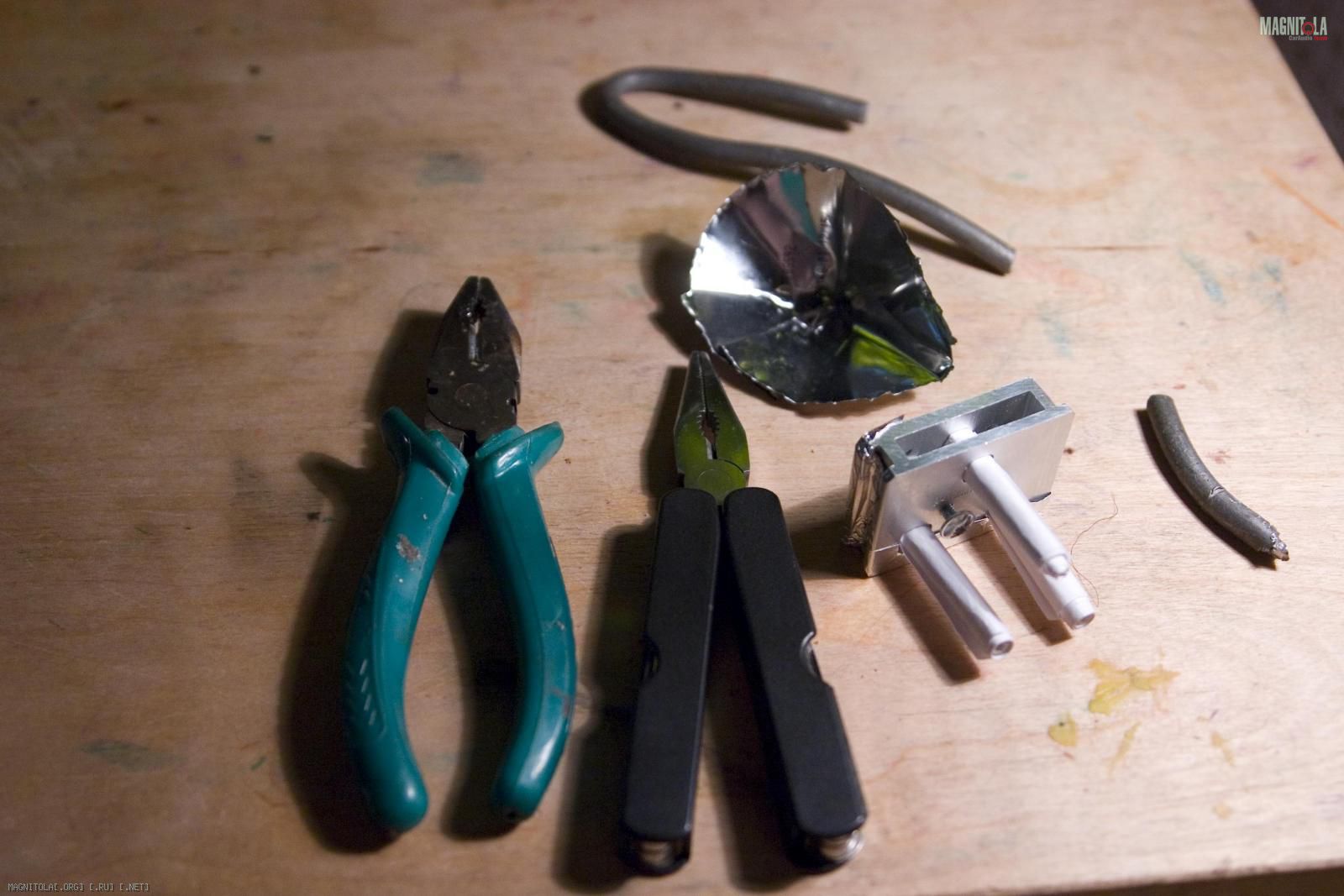

Нам понадобятся- припой- когда-то давно батя подогнал мне его в прутке сантиметровой толщины. Паяльник его не берет- лежит как НЗ- тонкий кончится- откусить кусочек, расплющить молотком, да и паять, пока вновь тонкого не купишь... Ушло примерно 12 см- половина того, что дальше попадет в кадр.
Еще надо- лист бумаги А4, напильник, двое плоскогубцев- по ходу мне хватило одних- держать тигелек, радиатор держать не понадобилось, немного пищевой фольги, винтик- там есть резьба - потом привинтим новый, большой радиатор- на фото видно, двое плоскогубцев, немного жести. Я использовал донышко от 250 граммовой банки от кофе-специально откладываю на такие случаи- согнул из него тигелек. Оно легко режется консервным ножом, затем выбрасывается. Осторожно- пальцы !!!!Вложение 613472
1. Ввинчиваем винтик до конца, чтобы потом не сверлить и не нарезать резьбу заново.

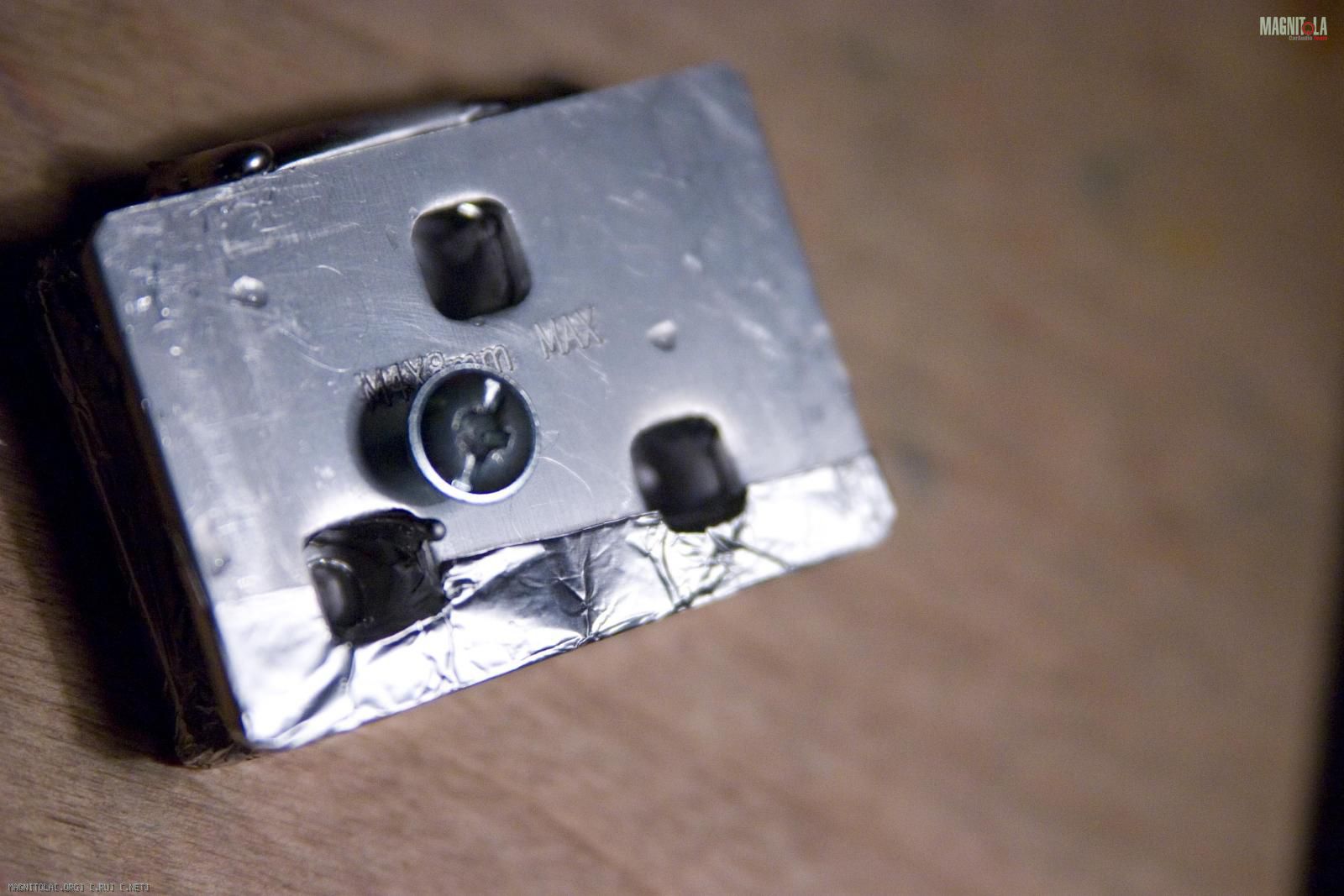

2. Из фольги, сложенной в два слоя, делаем донышко.Вложение 613474

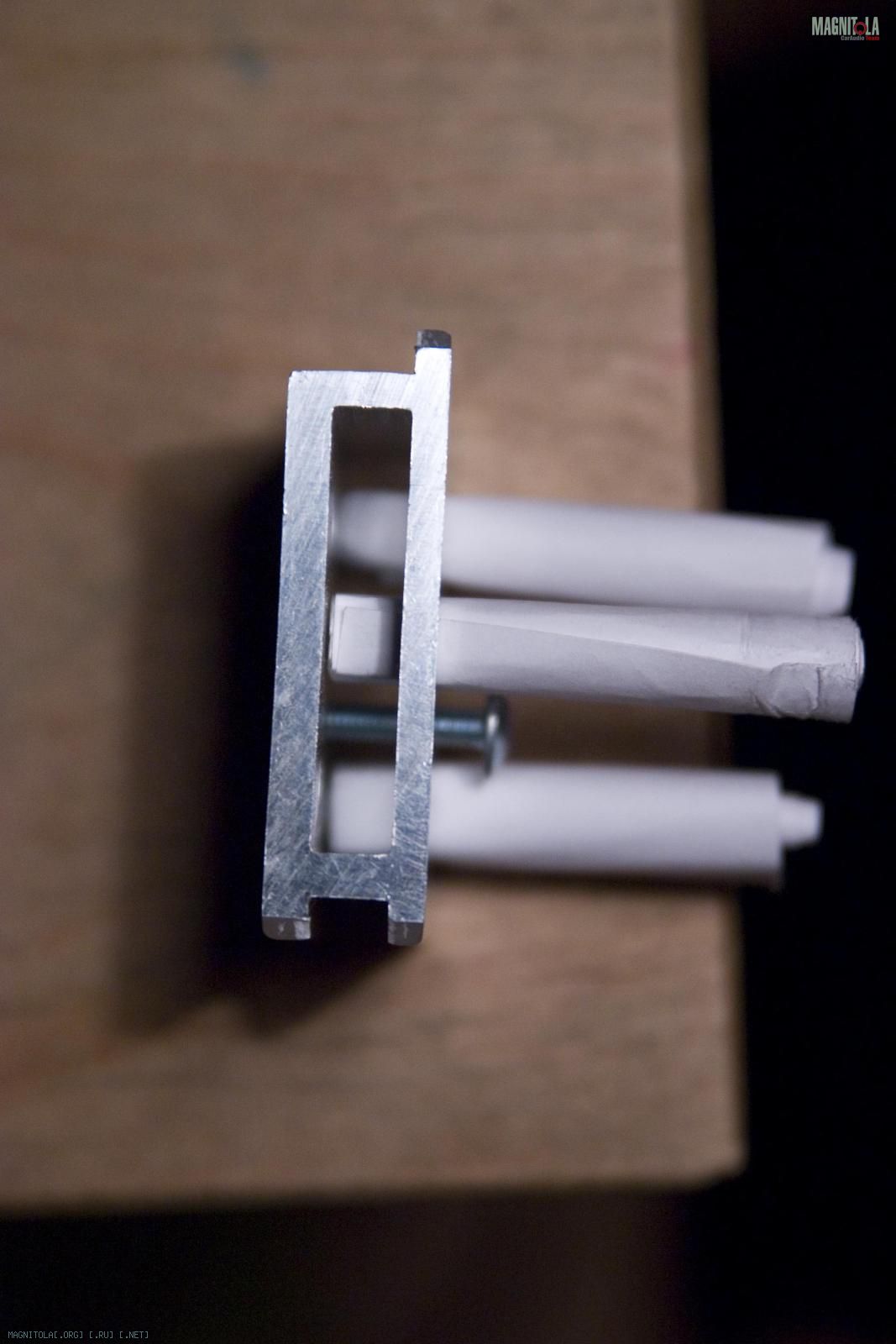

3. От листа бумаги отрезаем три полоски, сворачиваем в трубочки и вставляем в отверстия- см. первое фото.Вложение 613476
4. Складываем порезанный на кусочки по 2 см припой в тигелек, держа плоскогубцами - расплавляем в кухне на газу.
Придерживая вторыми плоскогубцами- заливаем внутрь. Вынимаем бумагу, снимаем фольгу, выкручиваем винтик- у нас получилось, мы имеем аккуратные тоннели для привинчивания, остальная полость заполнена металлом.Вложение 613478

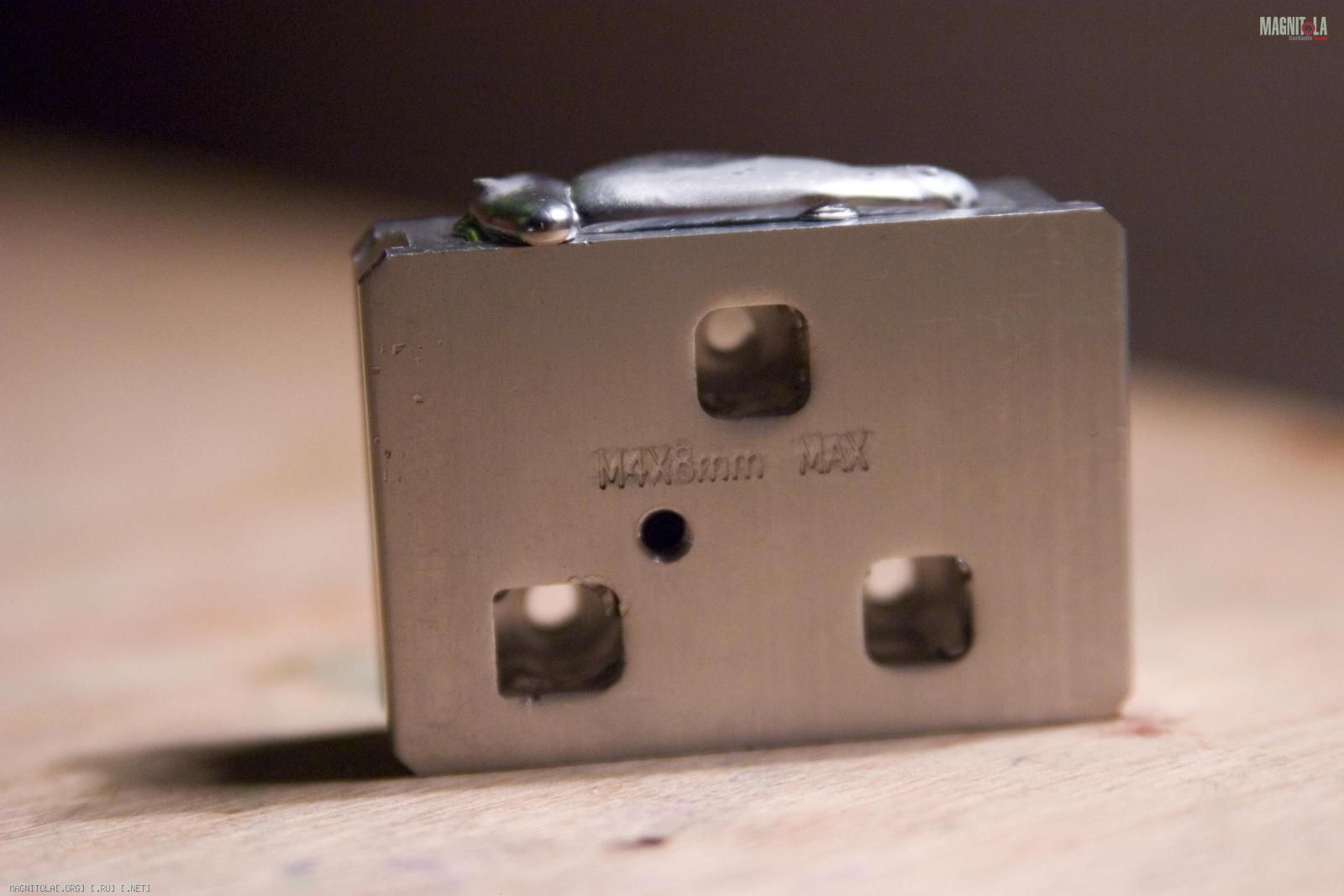

5. Излишек припоя стачиваем напильником- он мягкий, даже тиски не понадобились. Радиатор стал увесистым, солидным, взять в руки приятно. Полируем обе привалочные поверхности, наносим КТП-8,ставим на место, винтиком крепим новый большой радиатор- тут уж у кого что найдется.
Не надо путать теплопроводность с тепловым сопротивлением и теплоемкостью.
Как уже говорил- теплопроводность это скорость передачи тепла.
Тепловое сопротивление- это снимаемое радиатором количество теплоты с прибора- указывается в ваттах на градус и единицу площади. Если превысить- даже если поставить на микросхему радиатор размером с дверь - на все равно сгорит. Тесно связано с понятием "область безопасной работы", сокращенно ОБР.
Поясню. Пусть мы имеем мощный транзистор. В ТТХ указано- Imax=5A, Umax=200B, Pmax( с теплоотводом)=50Вт.
Если мы задаем I=5A, U=200B - сгорит в любом случае .
Если зададим I=5A, U =10B, или I=0,4A, U=200B, возьмем радиатор, отводящий 50Вт при температуре 80С- не сгорит... Если мы построим график, где будет зависимость тока и напряжения, чтобы их произведение не выходило за рамки максимальной допустимой мощности, получим гиперболу. которая и будет графиком ОБР.
А полируем и наносим термоинтерфейс- как раз, чтобы снизить тепловое сопротивление.
Похоже, этот пост стоит почитать иным разработчикам...

Цитата:

---

Сообщение от nomemory

Деталь вытанцовывается- не каждый фрезеровщик справится- похоже,простой доработке массовой модели- кранты...
Стал всерьез задумываться, как приладить литой силуминовый зад от какой- нибудь другой магнитолы, то есть чтобы сделать одно - надо сломать другое...

---

+1 намутили они весьма по жидормотски :(. Чуть выше я писал про KD-X250ВТEE, повторюсь, сделано в этом ГУ точно так же, просто один в один, походу даже между брендами различия стираются :(. Ещё во время рассматривания ГУ внешне, т.е. до разборки ГУ, стало понятно, что с отводом тепла от микросхемы ИУМ нужно что-то делать, т.к. работать ГУ на акустику и с таким радиатором ей долго не прожить.
Конструктивно решение у меня уже есть. Критерий для подумать как сделать нормальный отвод тепла от микросхемы ИУМ один - сделать без привлечения сторонней работы фрезеровщика. Если уходишь от стереотипа понимания вида радиатора, то решение само собой возникает :).

Парни, я там повыше спрашивал про конденсаторы.. У кого какие мысли- обязательно отправляться на поиски Селмиков? Я, если честно, не знаю, где их купить?Есть такие соображения ... http://www.electroclub.info/article/...mКстати- там же новая, полезная для нас статья... http://www.electroclub.info/article/connect1.htm

---------- Сообщение добавлено 29.07.2014 в 08:09 ----------

Ну, я постарался следовать принципу "а ты сделай просто, недорого и хорошо. Сделать хорошо сложно и дорого каждый дурак сможет". ;)

Цитата:

---

Сообщение от nomemory

Парни, я там повыше спрашивал про конденсаторы..

---

было дело :), писал :), только не понятно в каком контексте.......

а по решению с радиатором......
то что он стал увесистым, приятственно и солидно лежащим в руке это конечно же хорошо, НО!
Радиатор отводит тепло в воздух своей поверхностью, т.е. чем больше площадь поверхности соприкасающаяся с воздухом тем больше тепла способен рассеивать тепловой мощности радиатор.
Залив металлом штатный радиатор ты уменьшил площадь, и увеличил массу радиатора и соответственно его теплоёмкость.
Т.е. это решение работать будет так - нагреваться радиатор будет чуть медленнее, но и остывать будет медленнее чем штатный и учитывая то, что площадь радиатора ты уменьшил соответственно рабочая температура увеличится :(.

пара алюминиевых уголков ведь улучшат картину?

Цитата:

---

Сообщение от fox proteus

пара алюминиевых уголков ведь улучшат картину?

---

уже теплее и ближе к рациональному решению :).

прямоугольный профиль?:)

Нет... Я имел в виду этот " радиатор" будет основанием для РАДИАТОРА
. Как вариант -штатный от Р4, распиленный пополам :-) есть у меня доступ к торцовочной пиле http://rulletka.biz/product/27485/%D...+Makita+LS1040 только диск по металлу поставить...:)

Цитата:

---

Сообщение от fox proteus

прямоугольный профиль?:)

---

Их есть у меня)))

А про конденсаторы-это да... Не очень понятно- см #1- схема лин.выхода, там два разделительныхконднра- 0.22 на входе в УМ и10.0 на лин. Выход. Я имел в виду- замена на кондеры с фото или Elna SilmicII, рекомендованные по ссылкам. Плату s/pdif ставить пока не планирую-место есть.

Цитата:

---

Сообщение от nomemory

А про конденсаторы-это да... Не очень понятно- см #1- схема лин.выхода, там два разделительныхконднра- 0.22 на входе в УМ и10.0 на лин. Выход. Я имел в виду- замена на кондеры с фото или Elna SilmicII, рекомендованные по ссылкам. Плату s/pdif ставить пока не планирую-место есть.

---

вместо 0.22 мкф поставь 2.2-4.7мкф больше просто бессмысленно, 10.0мкф можно поднять до 22.0мкф.
приличные в наличии есть тут

После прочтения съесть!

http://www.audiomania.ru/kondensator/

Кстати, Kenwood KMM-120 следующий на получение цифрового выхода. Если смогу купить (пока в Украине не вижу в продаже), то хочу за месяц управиться :)

После прочтения съесть!

Сегодня курил интернет в поисках схемы. Да, в сборе нет. Но целиком она нам и не нужна. По частям встречается в разных аппаратах. Помимо даташита- практическая реализация.
ЦАП-АК4387 (JVC KD-AVX44)Вложение 614264 обратите внимание, помимо земли, которую по датащиту желательно развязать, у нее два входа питания аналоговый и цифровой, это VDD , DVDD соответственно, если их запитать раздельно- разница есть! Проверено тем парнем с "Вегой".
Аудиопроцессор и E-VOL TDA7718, помимо даташита- так он применен в JVC KD-X40, Вложение 614290к слову- с сабжем и, по-видимому , с Х310 не имеет ничего общего.
Проц 726AOD216FP ( Pioneer MVH-350)Вложение 614292 В нем подкручивать вроде ничего не надо- но во всех шунтирование по питанию и , возможно, прокидка земель пойдут на пользу.

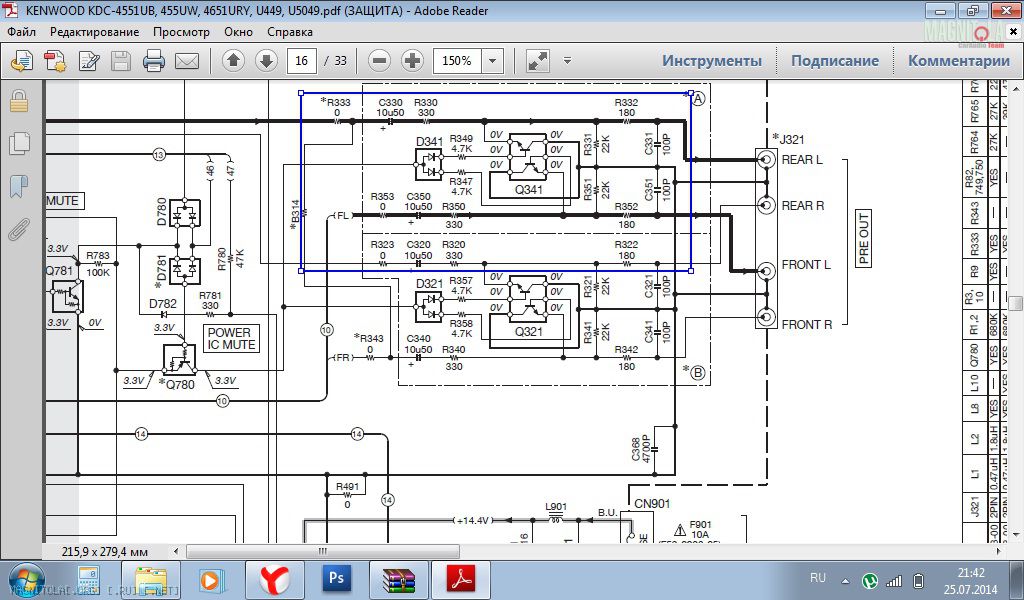

Схему лин. выхода от Kenwod KDC4651 можно считать макетом выходной.Вложение 614294 Обратите внимание- суммарное сопротивление R320 и R32 составляет 500 ом- при выходном сопротивлении TDA7718- а она и в нем присутствует- всего 30 ом. Уменьшение R320 до 50 ом не приведет к выходу ее из строя при длительном нахождении в режиме MUTE- который, кстати, не реализован, но существенно понизит выходное сопротивление и, соответственно, чувствительность к проводам. Кстати- надо посмотреть на реальной плате- присутствуют ли конденсаторы С321,С331,С341,С351.Они нужны- Михаил писал- образуют выходной ФНЧ .
И в заключение- еще одна приятная новость- место под ИК глаз должно быть, к американскому варианту он идет, RС405, скорее всего опцией- не посмотрел.

квадратики кликабельны.

Кстати- сходил по ссылке Аудиоманиии, получается, брать меньше 10,0х16 нет смысла, нету выигрыша ни по габаритам, ни по цене, все равно меньше Ф5х10 их не делают. Единственно, если взять на 50В- там чуть меньше тангенс угла потерь. С ходу другой вопрос- а как они будут себя вести без напряжения поляризации или если он намного меньше расчетного?

---------- Сообщение добавлено 30.07.2014 в 08:25 ----------

Наконец-то добрался до бинокулярной лупы сравнить вживую платы- мою, выложенную на фото у mohov_a и у Михаила-моя и Андрея одинаковы, у Михаила вроде та же, но разведена несколько по-иному-немудрено-в той серии, насколько помню- двухлинеечных моделей не было. В частности, из заметного- кварц тюнера стоит по- разному и нумерация иная. Да и вообще тюнер иной.
Емкости на землю на выходе линеек- далее ориентируюсь по Мишиным фото- в скобках мои номера С303,С304, С313, С314 (С307,С308,С309,С310) отсутствуют.
Емкости СМД (С161,С163) к 1,2 ногам 7718- вход с тюнера , емкости 10.0 рядом ЦАП (С572, 574)- НЕ выходные ЦАП. Я ошибся- они фильтруют по питанию!
Выходные емкости- {С320, С330... по схеме KDC4651}- СМД и имеют номера (С321,С331,Сс41,С351).
Емкости на входе Ум (С316,С317,С318,С319)- CMD керамика . На этом пока все- пора идти работу работать.

Созвонился с Аудиоманией- поставка ожидается к концу августа...:ireful1: Пока буду изучать, что сказать им всем-и конструкторам, и логистам и вообще всем...Вложение 614480

Можно ещё,конечно, силмики в Митино поискать... Но чето я сомневаюсь... Что ещё приличног есть? С зелеными Ничиконами-та же ситуация...

---------- Сообщение добавлено 31.07.2014 в 00:18 ----------

Блин, без схемы все несколько сложнее, тем более- сабж не имеет ничего общего с аналогами от JVC, на которые у меня есть схема, а раньше Кенвуд бездисковых ресиверов такого типа не делал,к примеру- даже в простеньком Х40 стоит буфер на ОУ между цапом- там он загнан внутрь БИС декодера, и Е-ВОЛ. Точно так же во всех моделях старше. Кенвуд так не делает- нигде..
И совершенно непонятно, какими путями и главное- откуда приходят 5в к цапу- вроде непосредственно с 5в мультистаба не идут..
Вот и ответ на вопрос по позиционированию- просто Кенвуды устроены проще и потому дешевле.

---------- Сообщение добавлено 31.07.2014 в 07:36 ----------

Нет, все же дьявол прячется в мелочах- я погорячился, сказав что они одинаковы...Вот KMM257 от Garmin, я насчитал 19 емкостей,причем все существенно больше по размеру (и по емкости). http://1.bp.blogspot.com/-xtb3l-BrKo...%25D0%25B0.jpg
А вот плата KMM361SD mohov_a до твика , их всего 14, на 1 больше моей платы, на SD не установлена. Как я понял-Илья Garmin емкости не менял- он не говорил, да и видно- они по размеру соответствуют нарисованным кругам..( правда- в KMM308bt их всего 8:ireful1:)
У Андрея выходные по линейкам заменены на электролиты оранжевого цвета, кстати, Вас не затруднит посмотреть- какой они марки?

У KMM-257 кроме основной микросхемы питания есть импульсный преобразователь на 5 вольт. На указанной тобой фотке это индуктивность в правом нижнем углу. Микросхема преобразователя снизу платы. Покопайся в этом направлении.

nomemory, еще не приехал, получу, открою отпишусь.

Есть такой...и если оторвать +5 цапу от него -сделать отдельный, да ещё не на 7805- а параметрический-есть шанс добиться неплохих результатов...

Там всё уже есть. Нога стабилизатора питания ACC +5 вольт не используется.

Цитата:

---

Сообщение от nomemory

Созвонился с Аудиоманией- поставка ожидается к концу августа...:ireful1: Пока буду изучать, что сказать им всем-и конструкторам, и логистам и вообще всем...Вложение 614480

---

Покупать нужно здесь http://www.###################/capaci...chicon_kz.html по нормальной цене и гарантированно оригинал обычной почтой идет в Россию две недели .Силмик не нужно ставить будет глушняк на вч так что или Muse KZ или Elna Cerafine .

Наш путь, ка всегда- извилист... На чипе написано D9876A поиск по этому не дал- правильно-ничего. Краем глаза нашел вопрос про пошивку аппарата, в состае которой есть такой шим, такого не нашел- нашел пионер наподобие, но двухдиновый... с сервисмануалом в 180 страниц...в партлисте нашел- он, оказывается-Bd9876a.
Вот он, наш герой! Вложение 615278 на самом деле- ничего особенного- типа мс34063 или, скорее 2003, ибо до 3А но почему-то очень секретный...
А еще я сегодня был в Вольтмастере на Электрозаводской, купил почти все- кондеры Рanasonic low esr (fm и fr), супрессор, дроссели, макетку, стабилитроны, СМД керамику, флюс для смд... магазин откровенно понравился- нет сумасшедшей толчеи Митина и ЧипДипа, хорошие цены, работает до 20- без проблем съездил после работы.

Тут у меня в процессе замены электролитов возник вопрос- мощник 8031- это аналог TDA 7851A , в корпусе Flexiwatt27 имеет емкость по даташиту 47,0 к 11ноге. Это вроде обратная связь по переменке. Туда можно поставить 100,0? http://static.advonics.com/content/pdfs/104/3329975.pdf Или лучше не менять и оставить как есть? А то я купил только 22 и 100...:rofl:
Честно говоря- то, что каждму электорлиту запараллелен СМД керамик- внушает уважение...
