Андрюх-земля-вот мой намек ;) не минус усей ;) я про землю плат девайсов-к друг другу ;)Цитата:
Сообщение от tube
PS Может тогда Леха и не о земле говорил. ))))))))))
Вид для печати
Андрюх-земля-вот мой намек ;) не минус усей ;) я про землю плат девайсов-к друг другу ;)Цитата:
Сообщение от tube
PS Может тогда Леха и не о земле говорил. ))))))))))
Ок, понял. В любом случае проц шикарен! "свой" звук я получил. Просто не хотелось бы в будущем сталкиваться с такими проблемами.Цитата:
Сообщение от В.В.Г.
на блюзе больше противников ребят ;) ))))))))) вот там б можа было б пожечь зызызызызызызызызызызызызызызызызызыЦитата:
Сообщение от tube
Осцилограф на выхода opa1632. Скрины выложите. Нафига что-то еще придумывать?Цитата:
Сообщение от tube
---------- Сообщение добавлено 26.11.2015 в 15:48 ----------
А ваш коллега сказал что это "..." :DЦитата:
Сообщение от tube
Может все-таки он прав и пора лавочку закрывать ?
Мне то, сами понимаете, от этой возни и шума проку то никакого нет... Даже спасибо за потраченное время не дождаться...
Адрей, спасибо за потраченное время!Цитата:
Сообщение от andr_l
Я бы даже сказал годы!!!) Андрей-Алексей респект!!!Цитата:
Сообщение от fox proteus
Я ни сколько не умаляю ваших заслуг! Огромный вам респект за продукт! Ну никто не виноват в том, что я такой невезучий. А коллега имеет право на свое собственное мнение, которое в некоторых моментах отличается от моего. Это вполне нормально.Цитата:
Сообщение от andr_l
Мартьянов очень хорошо недавно по данному поводу сказал: в серийных изделиях везде стоят защиты от крайних ситуаций, в данном же изделии мы сознательно отошли от ВСЕХ решений хоть как то могущих испортить звук, поэтому все может быть.Цитата:
Сообщение от tube
И еще, мы по вашему случаю вчера отправили запрос в службу поддержки TI, нам ответили, что то, что у вас есть возможно только в одном случае, дует в опу и через эту емкость летит на вход... сам по себе этот керамический конденсатор как раз и служит для того, чтобы дифамп не заводился...
---------- Сообщение добавлено 26.11.2015 в 17:06 ----------
Так как у нас на столе не получается воспроизвести данную ситуацию, просьба сделать следующее: если будут и другие процы по этой же методике прогонять, то стоит попробовать поставить керамику в 2 раза меньшей емкости и посмотреть что при этом будет... Но керамика все равно должна быть, так как дифамп может подзванивать... И этот режим совсем не рекомендован производителем...
Честно не понимаю как официалы TI могли такое сказать.Цитата:
Сообщение от andr_l

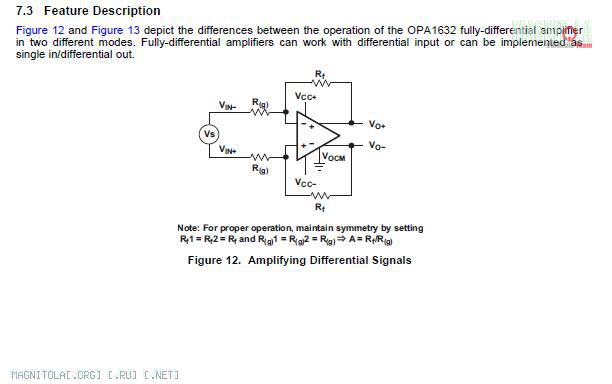

Пункт 7 даташита (официальный документ)
Вложение 899570
Где в типовом включении конденсаторы???

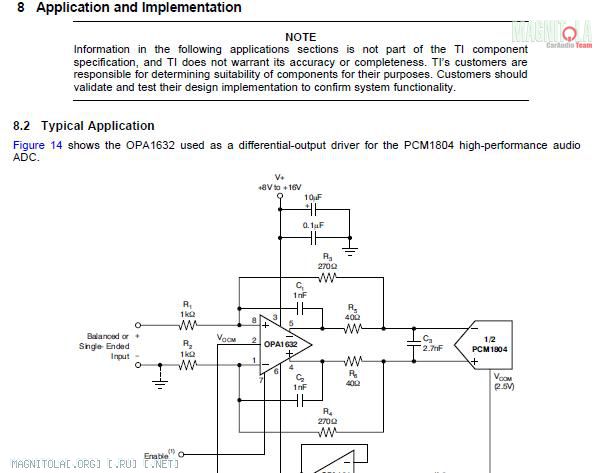

Пункт 8. Внимательно читаем предостережение,
Вложение 899572Цитата:
Информация в следующих разделах приложений не является частью компонента TI
спецификация и TI не гарантирует ее точность или полноту. Клиенты TI являются
ответственность за пригодность определения компонентов для своих целей. Клиенты должны
проверить и протестировать их реализацию дизайн, чтобы подтвердить функциональность системы.
Даже если вы брали за основу эту схему, то уменьшив ток обратки в 3 раза, емкость уменьшили меньше чем в 2 раза.
Для того чтобы услышать визг на моем домашнем усилителе мне пришлось выкрутить громкость в максимум.
а где в этом даташите написано что это типовое включение в режиме i/v на емкостную нагрузку?Цитата:
Сообщение от arrt
Более того, это не типовое включение дифампа, его рекомендованное включение вы же сами привели дальше...
Еще раз эти два каскада есть фильтр третьего порядка, где первый каскад I/V и первый каскад фильтра, а второй каскад фильтра уже идет на опере/смесителе.Цитата:
Сообщение от arrt
потому что они в отличие от меня и вас переписку хранят и отвечают за советы...Цитата:
Сообщение от arrt
можете в абсолютных значениях сказать сколько это в мВ и какая частота?Цитата:
Сообщение от arrt
Вот вот, в даташите всегда дается общая информация без подробностей, которые для одних изделий есть хотя бы в апликейшин нотах, а по другим вообще простым смертным не доступны..Цитата:
Сообщение от arrt
Но суть вопроса остается та же, как конденсатор ООС может вызвать возбуждение усилителя дифампа?
Вопрос этот совсем не умоляет Вашей помощи и пользователю нашего проца (и реальной экономии его средств) и нам, так как решили тот вопрос, который нам просто тяжело решить удаленно... Для меня тут как раз важнее понять что было причиной данной проблемы, так как честно говоря я не верю что был возбуд...
---------- Сообщение добавлено 26.11.2015 в 20:42 ----------
Если не секрет, сколько усиление усилителя и какое напряжение помехи при этом в вольтах?Цитата:
Сообщение от tube
И еще, если конденсаторы не трогать, а менять только опера помеха в вашей системе уходила? или если конденсаторы ставить другой емкости, например в два/три раза меньше? Тем более что в даташитовской схеме номиналы то конденсаторов еще более ломовые...
