Аудиофильский проц для продвинутых

Цитата:

---

Сообщение от arrt

На ВСЕХ усилителях, на которых мы пробовали был визг. Если визг есть на усях разных конструкций, то каковы шансы найти такой на котором визга не будет???

---

проверено:
Phass AP 80.2 Input sensitivity : 0.25-4V / Input impedance : 20K
Zapco Z150.2 Input sensitivity : 0.2-8V / Input impedance : 22K
Brax X2400 Input sensitivity : 0.3-7.5V / Input impedance : 10K
без проблем.
McIntosh MCC404 Input sensitivity : 0.5-2V / Input impedance : 12K Balanced - по факту,
открытый вход при небалансном включении 47К и развязка земель 100 ом - генератор был слышен и с 800.
увеличив развязку земель и сделав нормальный вход - все траблы прошли, и с 800 и с Лехиными платами.

Цитата:

---

Сообщение от Sta$77

проверено:
Phass AP 80.2 Input sensitivity : 0.25-4V / Input impedance : 20K
Zapco Z150.2 Input sensitivity : 0.2-8V / Input impedance : 22K
Brax X2400 Input sensitivity : 0.3-7.5V / Input impedance : 10K
без проблем.
McIntosh MCC404 Input sensitivity : 0.5-2V / Input impedance : 12K Balanced - по факту,
открытый вход при небалансном включении 47К и развязка земель 100 ом - генератор был слышен и с 800.
увеличив развязку земель и сделав нормальный вход - все траблы прошли, и с 800 и с Лехиными платами.

---

Визг про который идет речь и шум генератора который есть ТОЛЬКО при заведенном двигателе - немного разные вещи, согласитесь)

случайным образом образовался под рукой стоковый МС420М - пытаюсь смоделировать "на столе"

на активных мониторах тишина, ладно я не слышу - но осцилограф тоже ничего не показывает

По существу вопроса докладываю:

В связи с тем, что от Андрея (tube) поступила жалоба на то, что его образец CarDSP имеет посторонние шумы в тракте как в машине, так и в домашке (похожий шум так же присутствует в системе Олега (engine 43), правда названный Олегом "щелчками") нами было принято решение воспроизвести вариант сетапа CarDSP + усилитель McIntosh полностью на столе.

Для этого мы попросили Дмитрия Качаева (-wolf-) передать нам во временное пользование MC420M.

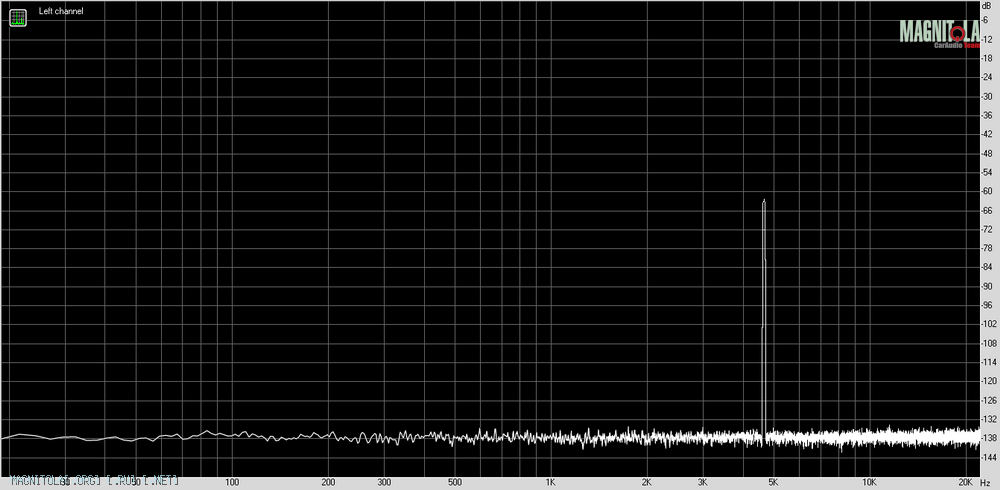

На столе в данной конфигурации удалось воспроизвести помеху уровнем -57dB, частота плавает в районе 4,6кГц.

Предложенное Артемом (arrt) удаление конденсаторов в цепи ООС решает эту проблему только в звуковом диапазоне: помеха просто уходит на другую частоту, правда резко уменьшается ее уровень. Дополнительно удаление конденсаторов изменяет форму ФЧХ постцапового фильтра (это совсем не страшно), но добавляет выбросы на фронтах сигнала.

По нашему мнению такая проблема возможна и с другими усилителями, так же имеющими открытый вход и высокий входной импеданс. Картинки чуть позже выложит Алексей.

Владельцев процов для проверки совместимости процессора на PCM1794 и инсталлированных усилителей прошу сообщить конфигурации инсталлов в личку A!ext

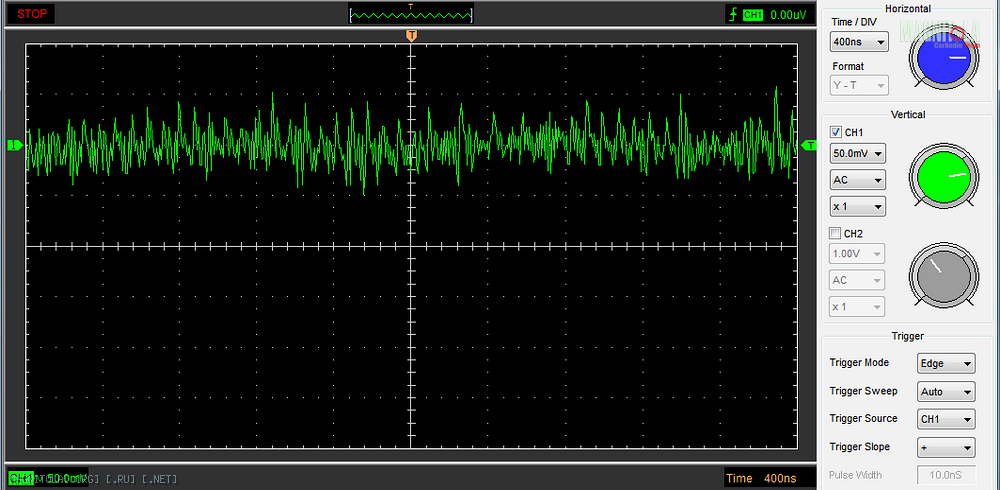

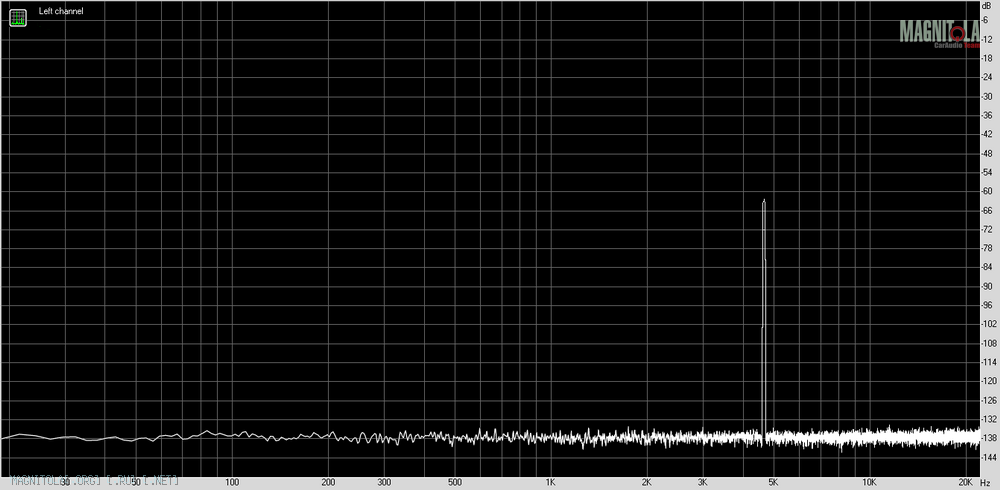

Вложение 902230 Вложение 902232

И так еще раз (прошу читать всех внимательно):

В связи с тем, что от Андрея (tube) поступила жалоба на то, что его образец CarDSP PCM1794 имеет посторонние шумы в тракте как в машине, так и в домашке (похожий шум так же присутствует в системе Олега (engine 43)) нами было принято решение воспроизвести вариант сетапа CarDSP + усилитель McIntosh полностью на столе.
Для этого мы попросили Дмитрия Качаева (-wolf-) передать нам во временное пользование MC420M.

На столе в данной конфигурации удалось воспроизвести помеху уровнем -57dB, частота плавает в районе 4,6кГ.

Вложение 903690

Так же сообщаю, что данный проц в конфигурации с усилителям, что стоят в подписи у меня или в моей домашке, такой проблемы увы не имеет, иначе мы бы ее отловили еще в тестовых образцах. На активных мониторах у A!ext, так же данной проблемы нет.

Предложенное Артемом (arrt) удаление конденсаторов в цепи ООС решило эту проблему в процессоре Андрея, но не решило эту же проблему в процессоре Романа.

При этом наше мнение следующее:
1. Удаление конденсаторов изменяет форму ФЧХ постцапового фильтра (это совсем не страшно), но добавляет выбросы на фронтах сигнала.
2. Так как данный способ решение не универсален, поэтому просьба пока немножко повременить с кастрацией LPF.

Самый простой способ проверить свою систему на наличие данного трабла:
1. Скачайте из интеренета тон 5кГц
2. Мьютом в плагине отключите все каналы, кроме канала, который в вашей системе отвечает за данный диапазон.
Если это граница диапазона (например в трешке), то выключите ВЧ и распустите СЧ вверх.
3. Проиграйте 5кГц в своей системе на тихой громкости и запомните как он звучит
4. В плагине мьютом выключите и этот канала и выкрутите регулировку гейна усилителя данного канала в максимум.

Собственно если вы услышите этот же тон, то эта проблема есть в вашей системе. В зависимости от Ку усилителя возможно придется ухом прислонять вплотную к динамику.
Для чистоты эксперимента так же проделайте то же самое и при включенном двигателе, а так же с включенными кабелями на вход (если они кокс, оптику можно не трогать) и без оных.


Файл с тоном 4750Гц по уровню -1дБ (это громко) можно взять тут: http://yadi.sk/d/qOfJw9Qkkvvip



Теперь техническая сторона теста.
Уровень помехи находиться где-то на уровне -60dB, полный гейн усилителя нужен для того, чтобы помеха была на уровне -40...-30dB, тогда ее легче будет просто услышать.

Мьют в плагине - это цифровой мьют, он не влияет на аналоговый тракт вообще никак, у нас в процессоре нет ключей мьют на выходе аналоговой части. И именно это позволяет проверить только цифровой тракт процессора.

Дальнейшие посты, не содержащие технической составляющей, решающей данный трабл будут мной сразу же удаляться.
Поэтому если в вашей системе есть эта проблема, просьба ее кратко описывать с полным указанием конфигурации.

Посторался все рекомендации соблюсти и послушать... И по возможности записать на видео...
Проблема есть, визг слышен очень четко когда выкручен гейн усилителя...
http://magnitola.org/kurilka-svobodn...z-kieva-6.html

Есть возможность так же тестануть по методике просто связку проц + усилители, отключив все входы от проца (в том числе и кабель USB).?

Ух блин, ну раз надо - сделаем... :( просто проц на 1 уровне фальшпола...
