Аудиофильский проц для продвинутых

Саша, привет.
Сделаю регулировку управлением током модуляторов PCM1795.

ТЗ на проект такое:
1. Звук не хуже чем у PCM1794, по возможности еще более убрать некоторую жесткость на ВЧ, оставив всю аналитичность и музыкальность 1794.
2. Уменьшить тепловыделение процентов на 30, чтобы можно было от ветродуя отказаться.
3. Возможность оперативного изменения напряжения на выходе от 4VRMS до 1-2VRMS для оперативного перетыкивания усилков в том числе олдскульных. Чтобы не надо было в цифре гасить сигнал, что как показывает практика не очень хорошо...

Соответственно на базе платы, что пойдет Роману (со всеми замечанию по питанию, что выявлено в процессе эксплуатации CarDSP первых серий), я делаю проект (не спешно) на PCM1795. 1795 выбрали потому что это реально второй топовый цап от ТI со всеми плюсами от 1794, но сделанный на новом техпроцессе и с доработками.
Основные отличия от 1794:
1. он сквозной 32 битный (в цифре)
2. модулятор можно заставить работать в режиме 128Fs (у 1794 он выше 64Fs не забирается), а это ВЧ мусор при наших тактовых поднимет на 6Мгц выше. Это как раз будет соответствовать п.1
3. Можно регулировать уровень аттенюации по I2C, ограничение по качеству звука до 60dB (по словам человека из Польши, который был в службе саппорта из ТИ, сами пока не проверяли этот момент, так как я только начал изучать PIC).

Даташитовские значения 1794 не должны при этом вводить в заблуждение, так как самые лучшие результаты 1794 получены при батарейном питании В нашем случае планируем провести слепой тест - пусть народ сам решит насколько они "отличаются"

P.S. На плате сразу делаю контакты, для того, чтобы можно было бы твой модуль подключать пин-ту-пин + ПН на 3.3 сильно мощнее ставлю и так же делаю мощнее и двуполярный ПН. Скорее всего в проект пойдет твой рукс, надо будет его потом протестить в данном конфиге.

---------- Сообщение добавлено 23.04.2016 в 18:02 ----------

Да, забыл еще сказать. Обе микрухи гибриды, только в случае 1794 стоят по 6 управляемых источников тока на каждый канал, а у 1795 на канал один управляемый источник тока, уровень которого зависит от данных контроллера ICOB.
Ну и еще один момент, так как ток выхода поменьше будет, то можно в обвязке 1632 использовать более высокоомный резюк, что в свою очередь уменьшит КНИ каскада на 1632...

Учитывая, что TI активно продвигает этот чип держа на него очень хороший прайс, то это позволяет получить кост проца не выше чем у 1794: увеличение костов на источники питания и др. компенсируется снижением костов на чипы цапов.

Забыл сказать, что мы тут на кроликах поэксперементировали и решили в дальнейшем платы делать с толщиной фольги 35мкм.
Кроме электрических свойств это так же обеспечивает более равномерный нагрев всей конструкции, отводя излишки тепла от самых теплых элементов.

Все новое чипы удалось разместить на том же размере пп, что собственно так же не вызовет увеличения стоимости платы.

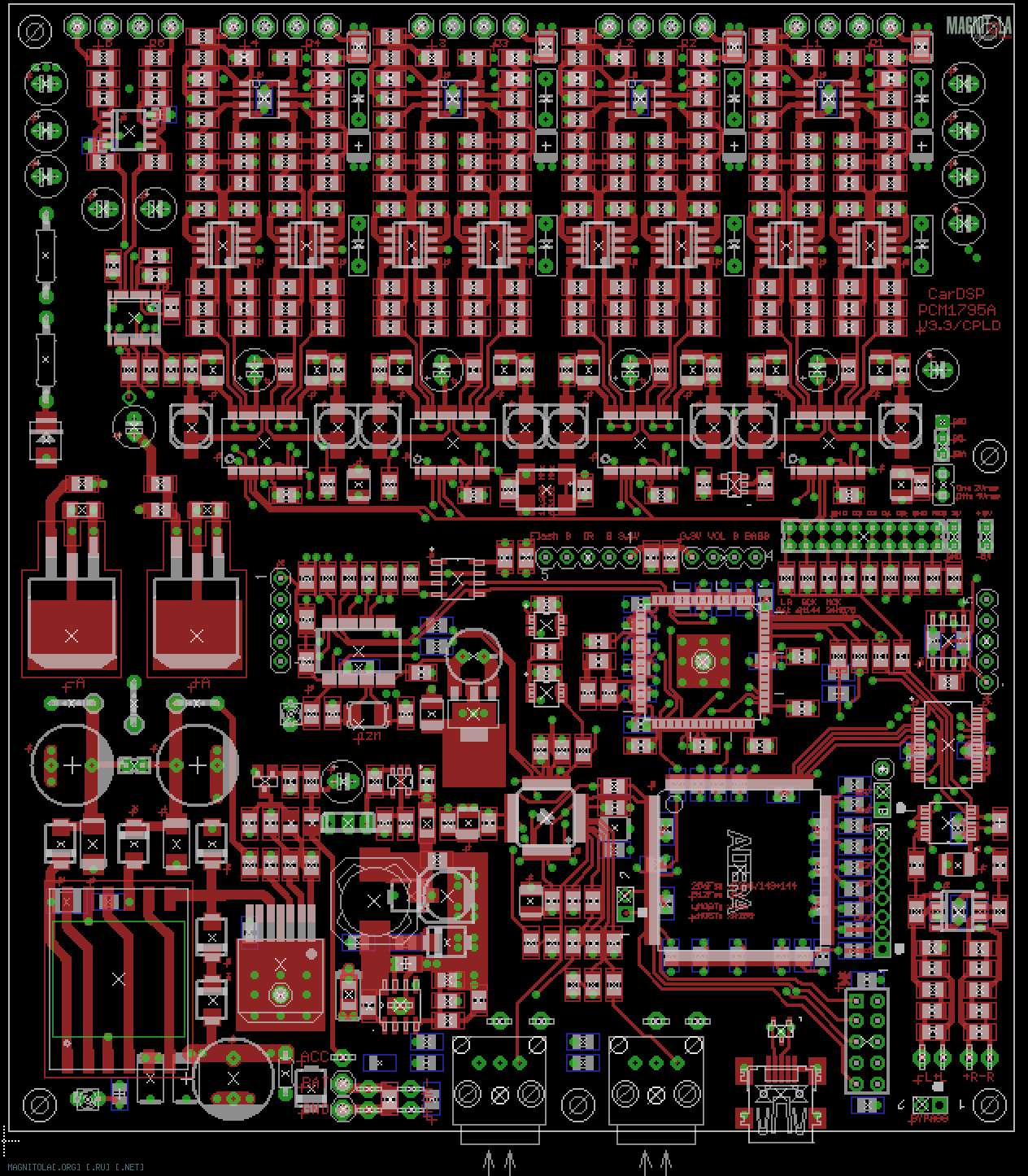

Трассировку я закончил, теперь осталось софт допилить... Что тут будет сделано к стандартному варианту платы:
1. Новый ПН, решили в зародыше убить любой даже минимальный шанс появления шумов на выходе проца, побочным эффектом явилось увеличение емкостей в цепи аналогового сигнала в 2 раза. При этом конденсаторы составные, а не одного типа, что позволяет сохранять низкий импеданс источника питания во всем частотном диапазоне работы процессора
2. Наличие перемычки для оперативного выбора напряжения на выходе (4VRMS или 2VRMS) всех каналов PCM1795, актуально для олдскул усилителей. Нужно что бы люди не убивали разрешающую способность источника вынужденно давя усиление в цифре.
3. Наличие входа для оперативного изменения уровня сабового канала. Пока для тестов сделаю вариант аттенюации от 0 до -128dB с шагом 0,5dB. Просто для того чтобы время не тратить на программирование, позже уже сделаю нормальный диапазон исходя из пожеланий данного форума.
4. Наличие кварцевого генератора с низким джиттером и низким значением фазового шума, подключенного напрямую к цапам.
5. Опционально на плате будет стоят CPLD + TI ASRC4193, данный комплект позволяет
5.1 подключить к процессору MOST25 от Триомы по I2S
5.2 организовать альтернативный SPDIF вход (вместо аналогового входа проца)
6. Работа модуляторов 1795 в режиме 16х, что дает рабочую частоту модуляторов цапов на частоте 12.288МГц, что позволит еще на 6МГц задрать уровень ВЧ мусора на входе каскада I/V, а значит и более жесткой их фильтрации на пассивных компонентах фильтра.

Собственно если есть "кролик" готовый поиграться в инвестиции, то в качестве морковки можем предложить скидку в размере 10% от текущей цены на 1794. Со сроком получения изделия в промежутке конец мая/начало июня (если не будет форс-мажора).

Все, пошел деньги копить на ваш новый проц.

Сообщение от andr_l

Собственно если есть "кролик" готовый поиграться в инвестиции, то в качестве морковки можем предложить скидку в размере 10% от текущей цены на 1794. Со сроком получения изделия в промежутке конец мая/начало июня (если не будет форс-мажора).

Я готов. Если удобно что процессор в Питер уедет. Если неудобно, то просто сразу на меня второй экземпляр запишите.
Текущий вариант на 1794 играет изумительно. Спасибо за отличное устройство.

Сообщение от asvfmp

Я готов. Если удобно что процессор в Питер уедет. Если неудобно, то просто сразу на меня второй экземпляр запишите.
Текущий вариант на 1794 играет изумительно. Спасибо за отличное устройство.

с Алексеем можно проговорить про механизм взаимодействия и про конфигурацию.

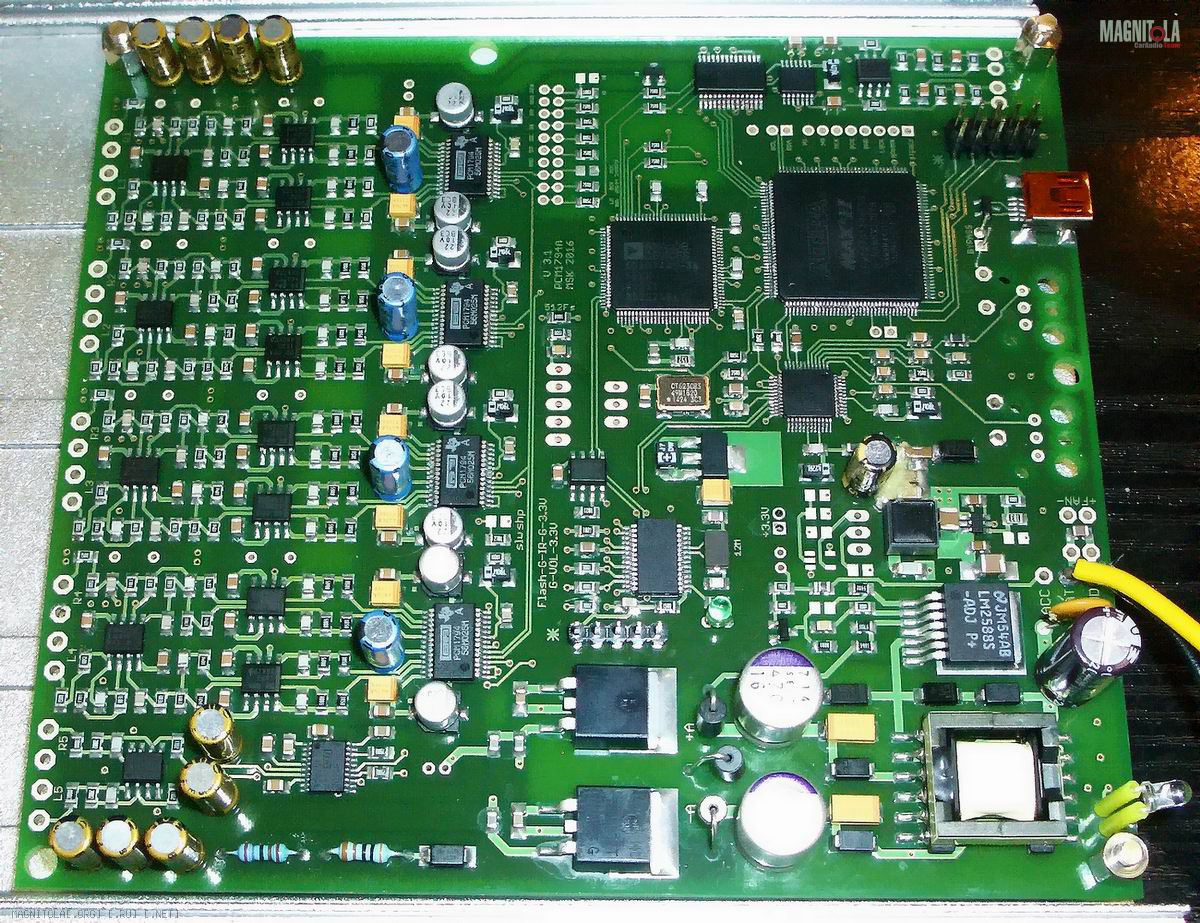

рабочий прототип версии на 1795 (пока на 1794):
