Аудиофильский проц для продвинутых

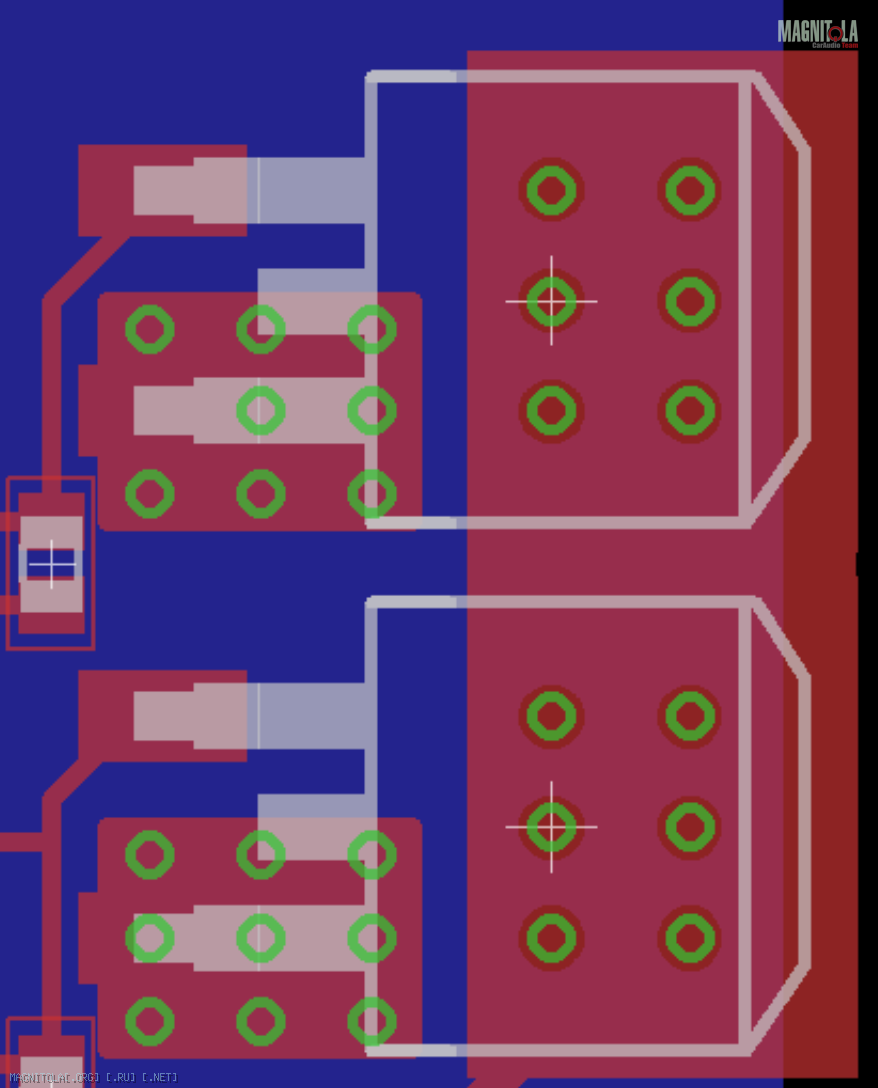

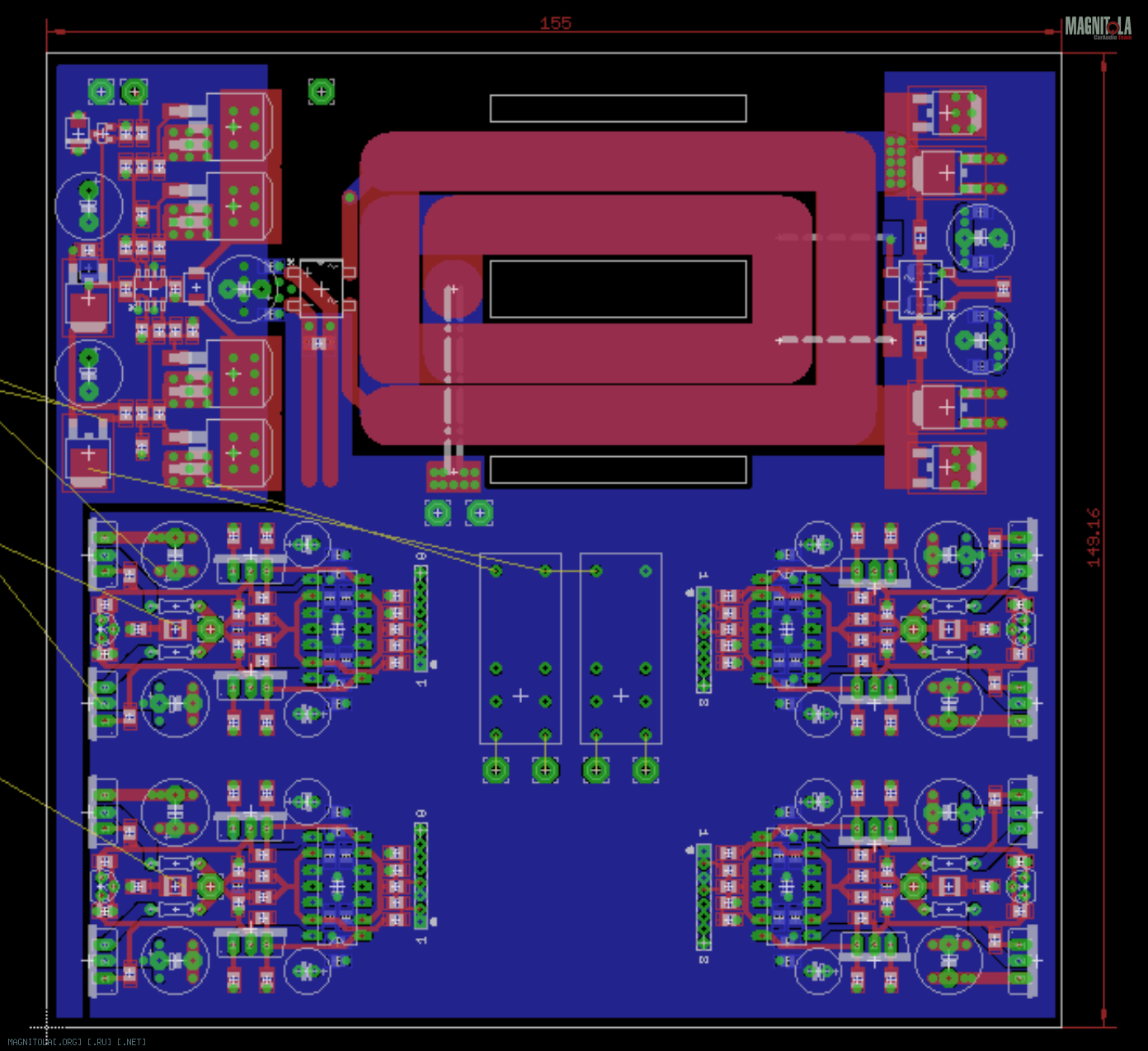

Обрати внимание на внимание на верхнюю практически половину платы - это как раз ПН. После того, как мы поэксперементировали с разными ПН есть четкое понимание, что чем больше в ПН энергетики - тем точнее будет любой диапазон, причем вопрос тут не только в количестве и качестве электролитов, тут вопрос и в мощности самого транса, в количестве паек на пути прохождения тока... Может нас кто-то назовет озабоченными, но даже переходные на другие слои мы делаем так:


Учитывая что это уже третий наш опыт по производству усилителей, то посмотрим насколько наши наработки реально помогут сделать звук без прикрас...

Сообщение от andr_l

но даже переходные на другие слои мы делаем так:

Я когда 99ый ОДР усилитель делал, обратил внимание на то что даже 8 точек перехода дают в районе 2 милиома, плюс дорожки итого от диодов ПНа до транзисторов набегало 10-15 милиом, я если честно офигел какой прирост в звуке дало устранение всех этих узких мест. Так что такой подход считаю на 200% оправданным, мало того я бы делал минимум переходов, или по возможности дублировал их моножилой, да и сразу в плату можно заложить дублирование дорожек моножилой 1,5-2,5кв, так как даже 0.35мм не дают хорошего сечения. 4 слоя спасают, но переходы опять все губят.

---------- Сообщение добавлено 13.06.2016 в 16:56 ----------

А в центре это что? Реле?

Сообщение от Martyanov

мало того я бы делал минимум переходов

именно так и сделано....

Сообщение от Martyanov

по возможности дублировал их моножилой

так как это не всегда возможно (точнее не возможно, если не делать простынь), то я просто тупо делаю так, чтобы расстояние между точками было бы минимальным... т е как раз от простынь отказываюсь изначально...
ну и дублирование моножилой не гарантирует что места пайки (а это свинец и олово) будут иметь сопротивление меньше чем то же переходное...

---------- Сообщение добавлено 13.06.2016 в 17:53 ----------

Я на самом деле вообще не хочу реле, но оставлять пользователей точнее их аккустику один на один с данным ПН как-то грустно
P.S. у меня в машине нет вообще никаких защит...

---------- Сообщение добавлено 13.06.2016 в 22:58 ----------

Гад ты Саша
В хорошем смысле конечно
Взорвал мне моск с идеей использовать четырехканальный усилок как кирпич для двушки
Получается что в таком варианте лучше делать немного разные усилки в этом четырехканальнике.
Тот что на ВЧ использовать как есть, а тот что на СЧ (или мид в двухканалке) добавить еще по паре выходников, чтобы и демпфирование улучшилось и чтобы моща на них не высаживалась конская

Сообщение от Michael 22

Для СЧ тоже лучше.

не уверен...

Сообщение от Michael 22

Ну, и венец творения - добавить туда 3-ю пару усей на миды, с 4-я парами транзисторов в выходнике.

ну блин и аппетит у людей.... А зачем реально 4 пары? Есть транзисторы которые двумя парами миды просто порвут... я про авто миды тут

Я мост специально не заложу в конструктив.
Не хочу перегружать ПН.


Вопрос/опрос тех кто действительно заинтересован в продукте или у кого есть клиент на продукт.
Насколько действительно востребован продукт для двухполоски?
вопрос не праздный - реально процов на 6 каналов сделано 10%. Все остальные были заказаны в полной версии.

Сообщение от andr_l

Я мост специально не заложу в конструктив.
Не хочу перегружать ПН.


Вопрос/опрос тех кто действительно заинтересован в продукте или у кого есть клиент на продукт.
Насколько действительно востребован продукт для двухполоски?
вопрос не праздный - реально процов на 6 каналов сделано 10%. Все остальные были заказаны в полной версии.

+100500!!! Режим мост фтопку!!!

Мартьянову спасибо за наводку!!! Реле CB1A-P-12V очень прикольное однако с точки зрения контактов.
Интересно будет ли у него как у всех авто реле звуковая индикация его включения )) в виде клацанья

Сообщение от andr_l

Мартьянову спасибо за наводку!!! Реле CB1A-P-12V очень прикольное однако с точки зрения контактов.
Интересно будет ли у него как у всех авто реле звуковая индикация его включения )) в виде клацанья

Сходу не нашел инфы что там с контактами, но один фиг заявляют максимум 15милиом. Я использую вот эти http://www.12vi.ru/765/886/6708.html с предварительным отбором.
Когда искал реле передергал все релюхи во всех машинах у знакомых, везде 10-15 милиом, и только GM попались 2-3 милиома, но из 10шт купленных только 4 оказались с таким сопротивлением, поэтому забил и взял энергомаш, процентов 60 укладывается в 4 милиома, еще 20 в 5-6милиом, остальные на ремоут
