Аудиофильский проц для продвинутых

**A!exT** · 09.12.2016 12:18

у нас D несколько другой,
PCM to PWM конвертер, CPLD, драйвера и ключи

без ООС, цифра от входа до выходного фильтра

**MAGNITOLA** · 09.12.2016 12:18

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**ostashv-evgeniyy** · 09.12.2016 12:23

Сообщение от A!exT

без ООС, цифра от входа до выходного фильтра

Я не про Д.
Послушал, кстати, Д класс в диджитал директ- очень не плохо. Сейчас дома валяется SONY TA-DA9000ES. То что оооси нет- это понятно

Это и Д классом не назвать-то на самом деле. Более подходящее название- пауэр дак.

**printvb** · 11.12.2016 00:06

+1 в копилку CarDSP

Нажмите на изображение для увеличения
Название: 6614ades-960.jpg
Просмотров: 0
Размер: 176.5 Кб
ID: 1085210

**Michael 22** · 11.12.2016 00:53

А говорил, что шансов мало (не помню где, может, на Драйв2).
Молодец! И за изделие рад...

Респект, парни

**andr_l** · 13.12.2016 12:39

Давно картинок не выкладывал

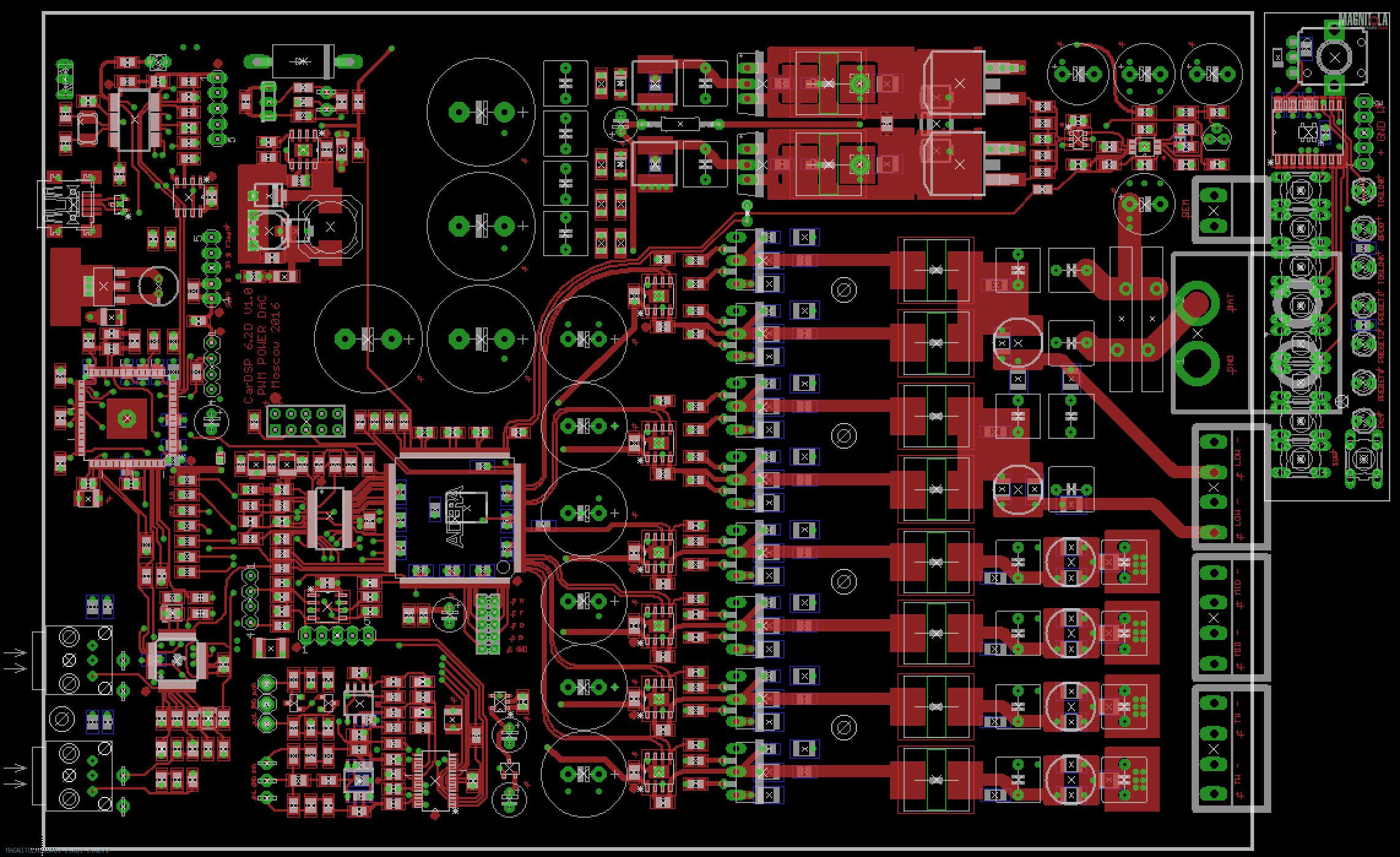

Это собственно класс Д + рукс (громкость, пресеты, входа) к нему.

Нажмите на изображение для увеличения
Название: Снимок экрана 2016-12-13 в 12.29.55.png
Просмотров: 0
Размер: 273.7 Кб
ID: 1086196

Все что тут мы обсуждали тут сделано:
1. все каналы одинаковы, только мидбассовые имеют спаралелленые ключи, для возможности работы на 4 или 2 ома.
2. ДТ на ВЧ и СЧ сделал минимальным для улучшения микродинамики, подбирали на нормальной домашней акустике. Думаем будет хорошо

3. защита от постоянки на выхоже
4. так как усилитель 6 канальный, то 7 и 8 каналы разведены на отдельном цапе и выведены на внешние РСА
5. возможно 60, 75, 90 Вт на выходе, так как есть первый тестер (из установщиков) то на конкретном инсталле проверим какая мощность реально нужна для той акустики, что идет в массы.

**andr_l** · 14.12.2016 11:36

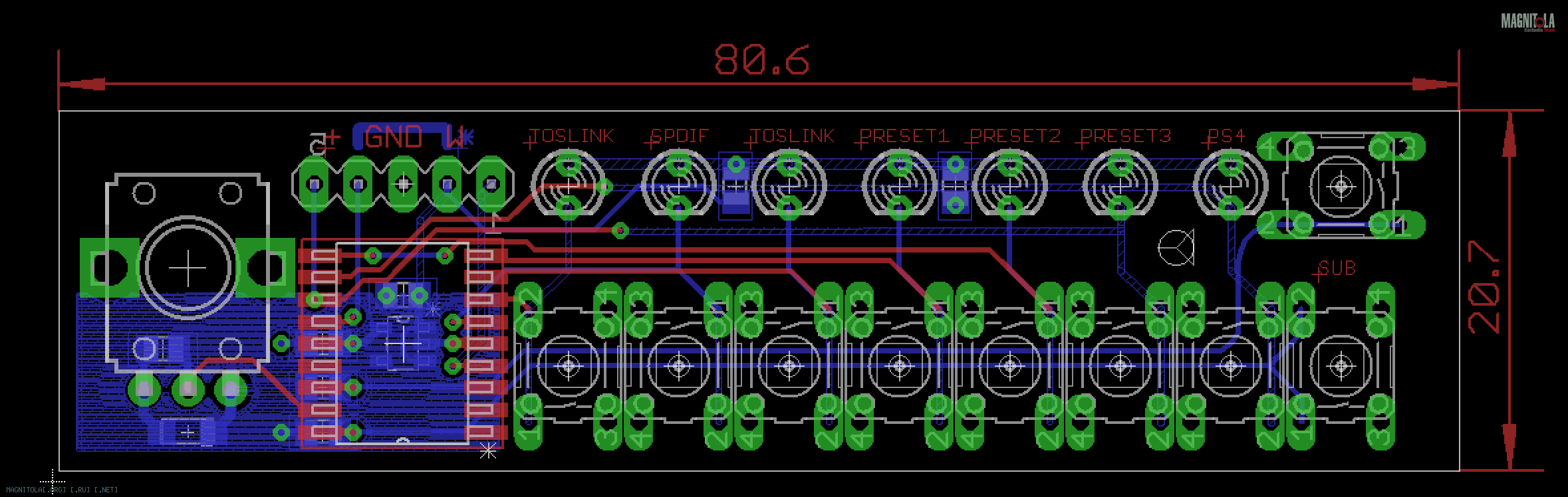

Собственно планируемый рукс.

Нажмите на изображение для увеличения
Название: Снимок экрана 2016-12-14 в 11.34.31.png
Просмотров: 0
Размер: 115.3 Кб
ID: 1086494

слева направо: громкость, 7 кнопок со светодиодами над ними это 3 входа + 4 пресета, две кнопки вертикально это + и - регулировки саббубена.

**fox proteus** · 14.12.2016 11:49

Дисплейчик для индикации громкости и уровня саба, я так понимаю, не предусмотрен?

**A!exT** · 14.12.2016 12:16

а зачем? истинным аудиофилам цифры ни к чему - всё только на слух

**andr_l** · 14.12.2016 12:24

Сообщение от fox proteus

Дисплейчик для индикации громкости и уровня саба, я так понимаю, не предусмотрен?

В этой версии индикация минимальная:
Уровень громкости есть положение движка резистора (для спортсменов этого достаточно), входы, пресеты - светодиод, а уровень саба все равно все на слух крутят. А для большинства наших пользователей громкость вообще не актуальна - от триомы запитываются девайсы. Им даже входы не нужны. Возможно сделаю миниРУКС: пресеты + саб.

Если будет скучно, может и до индикатора руки дойдут. Пока эта тема мне не интересна. К тому же есть готовый рукс у Саши Мартьянова. Смысл городить разные версии одного и того же...
