Ок, посчитаем: выходное сопротивление усилителей 0,0...01 Ом допустим, входное сопротивление сумматора- килоомы. Разделение может ухудшиться на 0,0....1 раз. Может и буфер надо!
Форум автозвука и установки музыки в автомобиль
Репутация: 15572
Ок, посчитаем: выходное сопротивление усилителей 0,0...01 Ом допустим, входное сопротивление сумматора- килоомы. Разделение может ухудшиться на 0,0....1 раз. Может и буфер надо!
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 142183
А если вместо сумматора диодную схему "ИЛИ" (индикация максимального уровня из нескольких), то развязка вообще идеальная.
Репутация: 1038107
опять идея "никак не повлиять" пролетает - в цепи появляется еще и нелинейный элемент
стоял бы вопрос "не заметить влияние" - да, через диоды и на резистивный делитель
Репутация: 581468
Имхо логарифмический компрессор нужен, чтобы в бОльшем диапазоне громкости стрелочки реагировали. Где-то в Радио была статейка со схемами.
Ну, а если не заморачиваться - параллельно акустике.
А какое влияние? Их же два.Сообщение от A!exT
Репутация: 1038107 тема в высшем пилотаже, поэтому предлагаю бесконтактный датчик тока - продеть в него акустические провода и никакого влияния
Репутация: 15572 а ещё есть К157ДА1...
Репутация: 142183 "Влияние незаметно" = "влияние отсутствует".
Иначе мы договоримся до того, что нужно учитывать атмосферное давление, влажность, стороны горизонта и прочие шаманские дела...

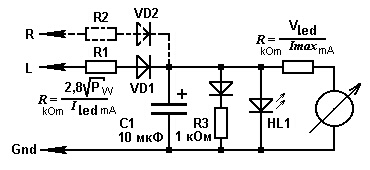

Вот схема и с диодной развязкой, и с логарифмической компрессией, и с пиковой индикацией. Подключается к выходу усилителя - и никаких гвоздей.
Репутация: 4138
Была у меня задняя полка с двумя 25 сантиметровыми Пионами в неё я встроил блок индикаторов от японской деки техникс 1975 года выпуска купленой в каком то магазинчике б/у деталей и аппаратуры за смешные 500 рубликов, деку жестоко попилили на фрезере на блок индикации и великолепный блок переключателей(это другая тема). Схема примерно как выше, только сигнал не суммируется а на каждый канал своя схемка. Подсветка была заменена на светодиоды(жёлтые) Жёлтые сохранили тот самый шарм японских дек со стрелочниками. Отъездил с ними прилично, даже крутое дтп они пережили(полку при ударе вырвало и перевернуло) Тряски не боятся.... смотрятся притягательно. Фото прилагаю.
