К Серпухову успеете? Или уже в Крокусе пощупаем?Цитата:
Сообщение от Rover
Вид для печати
К Серпухову успеете? Или уже в Крокусе пощупаем?Цитата:
Сообщение от Rover
Не думаю , что успею , много еще кроме этого переделывается
Концепция:
Строится система с трёхполосным фронтом и сдвоенным мидбасом. Каждому динамику свой канал обработки. Рулит всем этим Н800, настройки и управление с его РУКСа. Требуется организовать возможность дополнительной обработки цифры FIR фильтрами и организация сабового канала.
Техзадание, как я его понял (чтобы потом недоразумений не было)
1. Вход оптики в SHARK, обработка цифры его плагинами, выход обработанной цифры для подачи в Н800.
Это всё реализовано в DDRC-22D http://www.minidsp.com/products/dirac-series/ddrc-22d
2. Дополнить комплект встроенным ЦАПом (ES9023, PCM1798, PCM1794 на выбор) для организации сабового канала.
Тут сразу вопрос - громкость на сабе как рулить будем?
Питание от бортсети 12В без гальванической развязки и ремоута.
4. Сделать всё это максимально компактно.
Если что неучёл, прошу дополнить, т.к. пилить железо уже начал.
Сдовенным мидам какой диапазон полагается? У 800го на садовом канале неотключаемый ФНЧ 200/6, ниже и круче - можно, выше или во flat - нельзя. Зачем изврат? Не лучше ли дать оптику в шарк и повесить на него нужное количество ЦАПов?
И как на девятом-десятом канале будут обстоять дела с регулировкой громкости?
---------- Сообщение добавлено 21.03.2015 в 13:29 ----------
оп, вопрос про громкость саба почему-то пропустил
Небольшое уточнение , 8 каналов на альпайне - это фронт 3-шка + тыл широкополосник.
ну и саб мы вешаем на цап шарка. Мастер Volume просьба предусмотреть с крутилки Shark Vol-fp ,
которая будет установлена в другом месте нежели сам Шарк.
А так вообще еще есть возможность регулировать громкость с CarPC по цифре на звуковухе MUSILAND moniotor 03 USD , которая используется как USB SPDIF транстпорт.
Обладает встроенным микшером ASIO+(wdm,mme,directsound etc). то естьиграя с фубара по асио (родному или асиофоролл) так же слышны все другие звуки навигации например.
Для удобства инсталляции было бы шикарно с шарка под vol fp вывести разъем rj-45 или rj-11 например и тянуть витой парой до vol fp , на котором аналогичный будет разъем управляющий.
А не проще взять apl1 от Раймонда вместо шарка? Да дороже, но у шарка проц 32 бит, чего мало, как некоторые утверждают, а у апл1 FPGA проц, с варьируемой шириной ядра.
Звучать должен лучше.
Отправлено с моего iPhone используя Tapatalk
Апл1 выдает 24/48. Если в нем ПЛИС то за 400 евро это как бы маловато. Есть подозрение что проц обрабатывает в этом же формате а на входе asrc.
А если проц обрабатывает в >24 бит, то это вообще бред получается терять на выходе.
Я имел виду теорему Котельникова. ( если не ошибаюсь) - что бы без потерь и округлений умножения обработать сигнал 16 бит. нужно 56-64 бит ширину ядра. Но это как я понял теория.
Отправлено с моего iPhone используя Tapatalk
То, что в русской литературе называют теоремой Котельникова, описывает первую зону Найквиста, не давая теоретических заключений :-) А насчёт битности, вы можете ЦАП хоть асаши касей 32-битный ставить, всё равно больше 123х децибел не выжмете, а это всего 20 бит :-) куда тут 64?
Скомпановал:

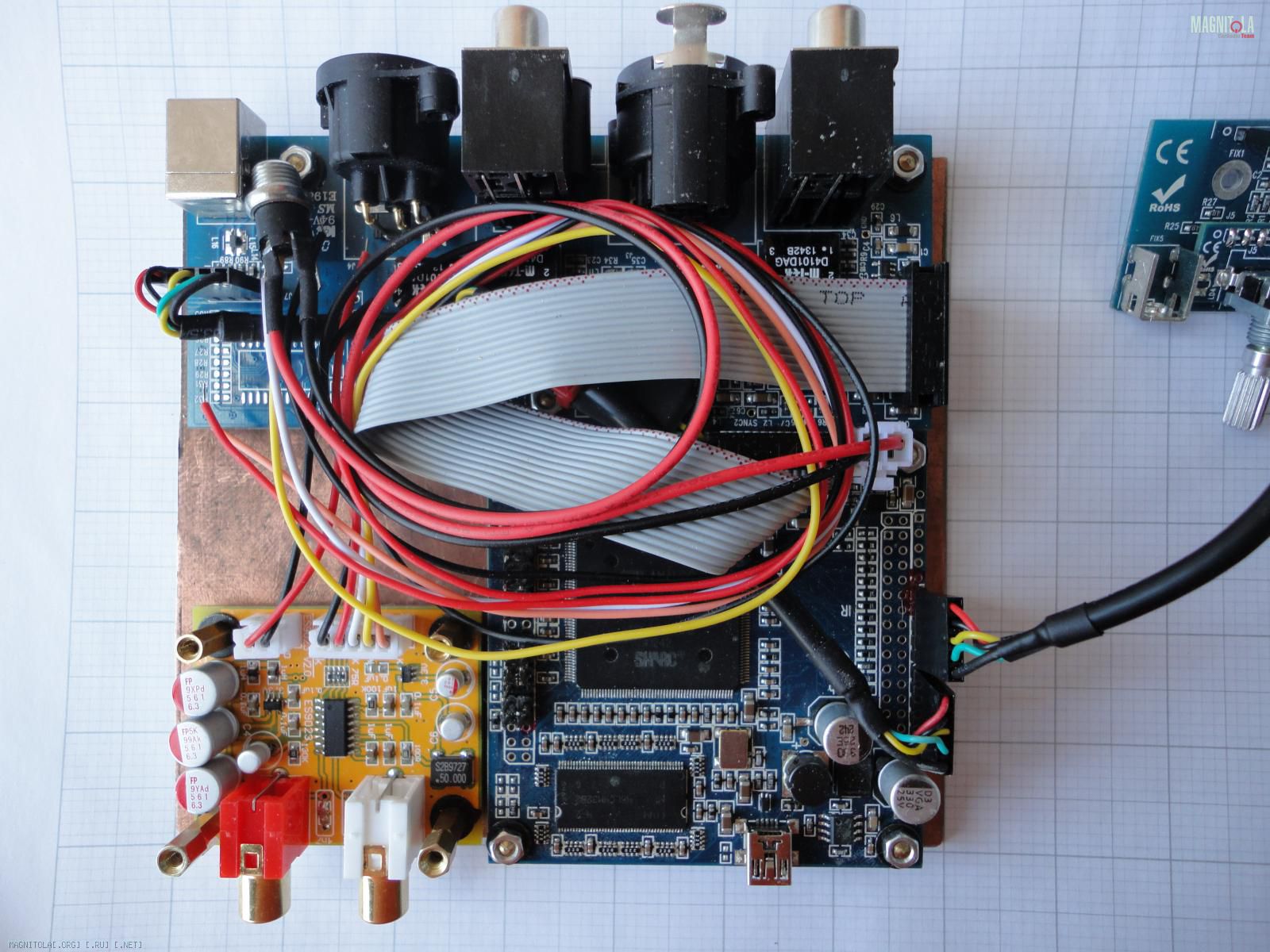

Вложение 737734
Размеры 125х125х38. Компактней не смогу.
Укомплектовал ЦАП на ES9023. Зная, что аппетит приходит во время еды предусмотрел монтаж такого же ЦАПа вторым этажом.
ИЛИ...

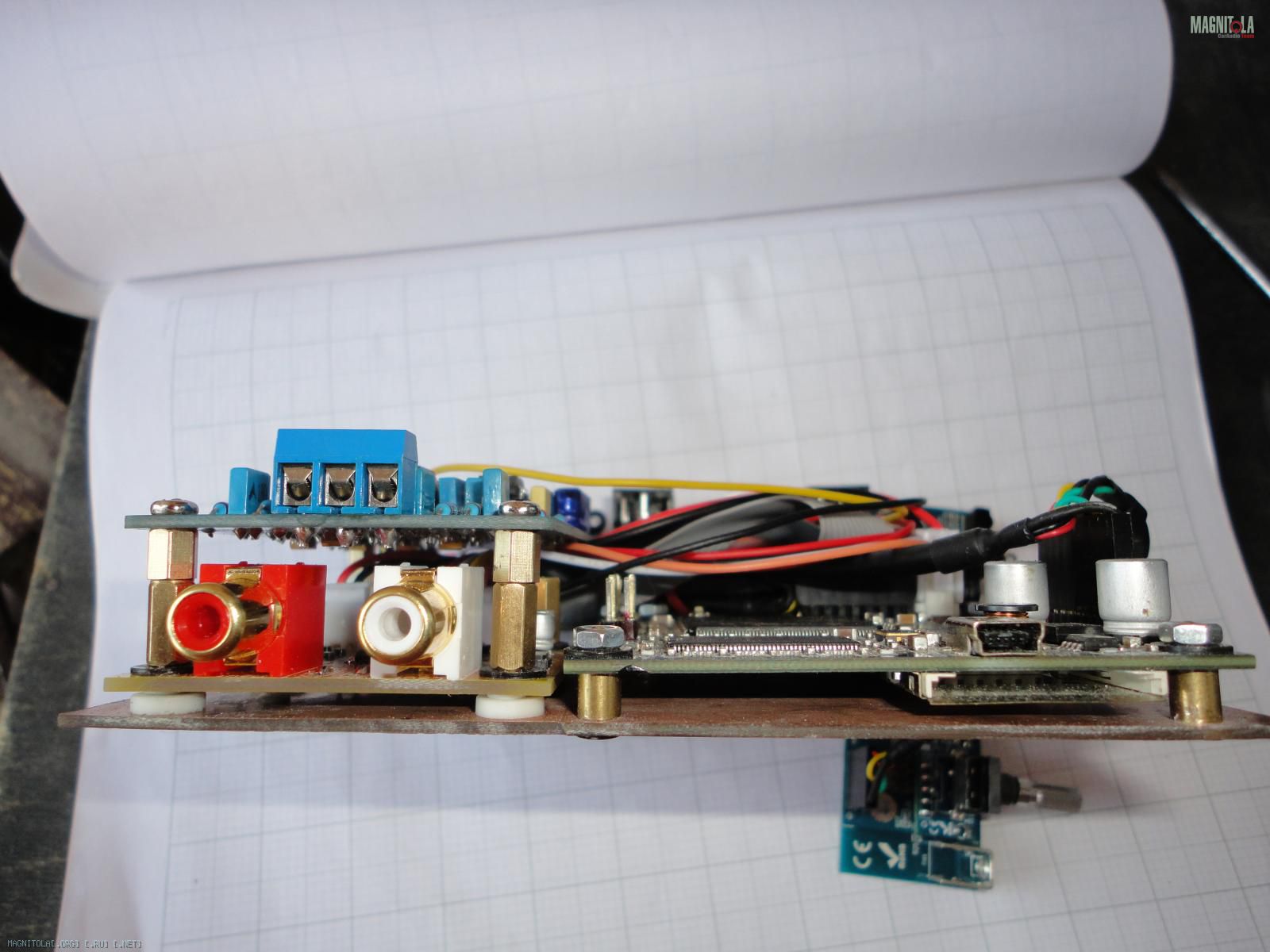

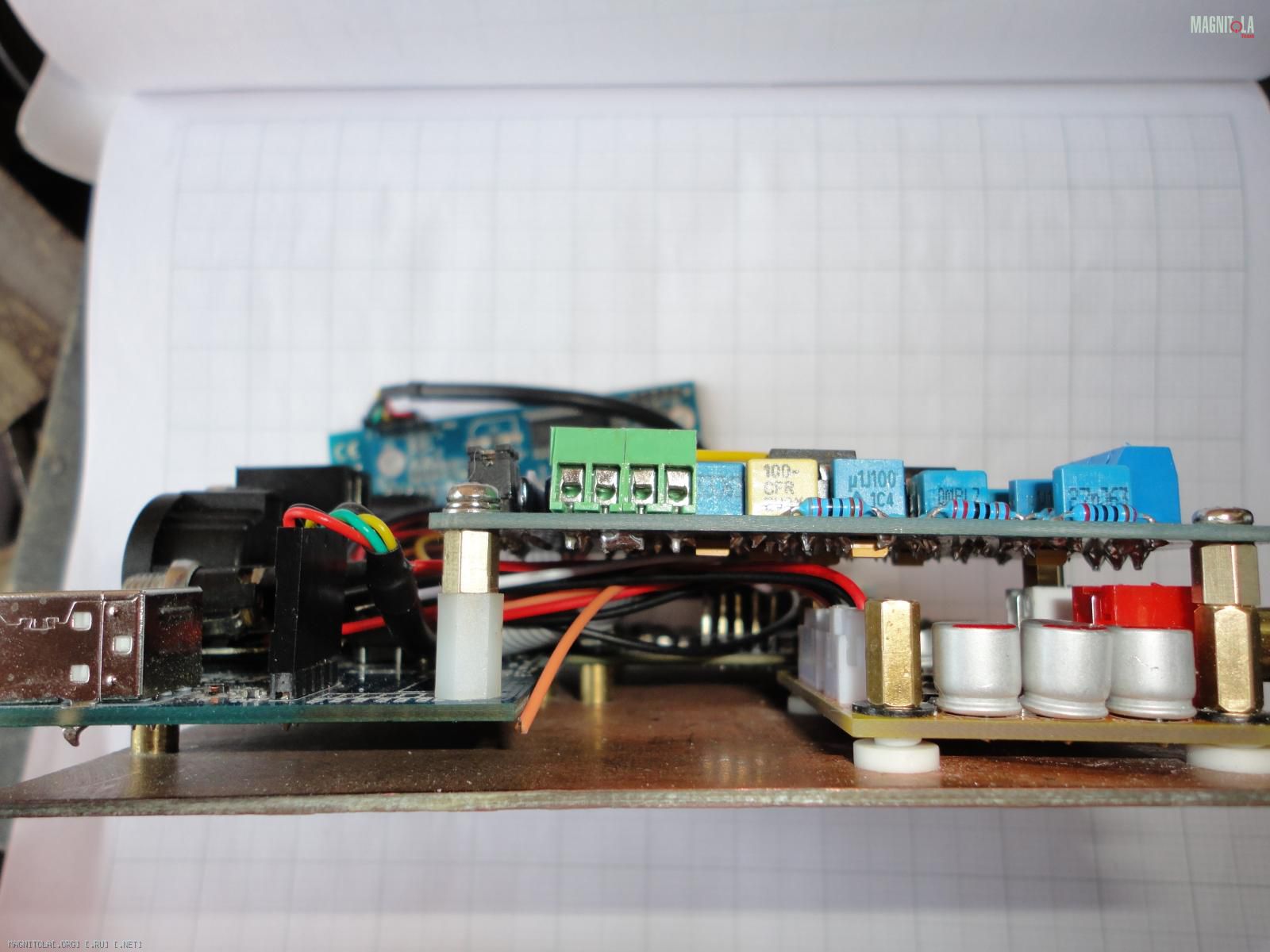

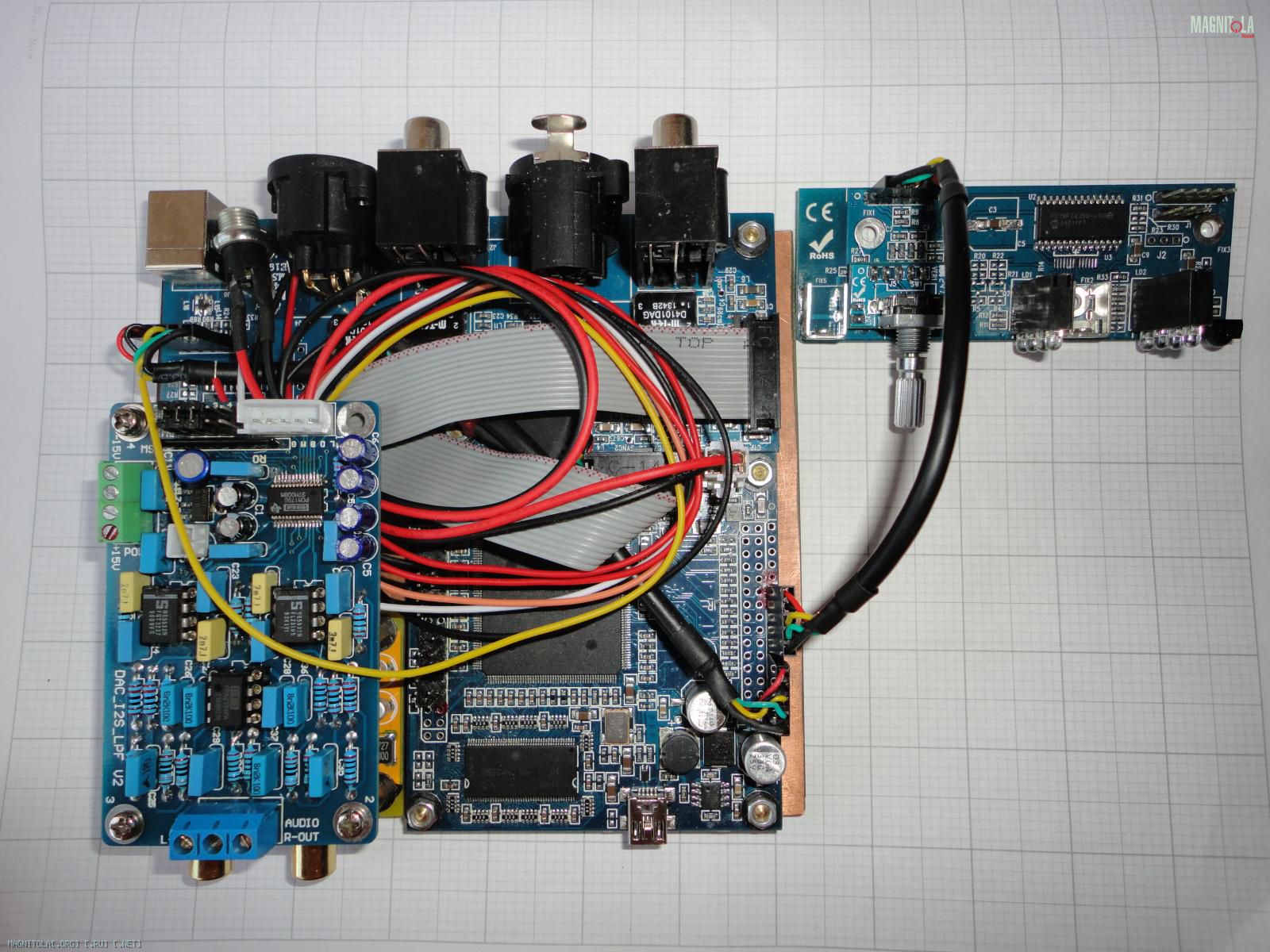

Вложение 737736Вложение 737738Вложение 737740
РСМ1798. Место для ПН предусмотрено.
Если замечаний нет, продолжаю.
