Возможно и так.
Тем более все каналы идентичны, можно два твикать на двух других сравнивать.
Ещё осталось понять, нужно ли на входе емкости вообще, и электролиты в частности?
Эти 10мкФ проще заменить на пленку, и достаточно будет порядка 2,2мкФ, а то и меньше.
Резистор 22кОм там. Конденсатор 1мкФ даст срез -3дБ на 7гц.
Кстати, ОУ NJM 4580E в корпусе SOIC 8 похоже (или SSOP-8), есть смысл поискать замену, особенно если пин-ту-пин. LM4562МА например.
Изучив типовые схемы включения ОУ NJM480 & LM4562 понимаю, что замена сопряжена с очень мелкой работой, ибо переходники делать не позволит расположение ОУ на плате... 6шт ковырять - сложновато. хотя в основном идёт удаление элементов, у LM обвязка по-проще.
Так полагаю, третью, где подключаемый фильтр, можно не трогать, она не участвует в прохождении сигнала (когда FLAT).
По схеме усилителя получается, что реальное включение как раз больше похоже на типовое включение LM. Нужно прорисовать параллельно для наглядности.
---------- Сообщение добавлено 06.08.2015 в 14:27 ----------
Хмм... Получается третий тоже в цепи сигнала участвует... Его как-то можно исключить из сигнальной цеепи, оставив остальные функции нетронутыми?
Как-то маловато инфы по LM4562
Из прочитанного получилось так. Вопрос по исключению из сигнальной цепи третьего ОУ (NJM4580) пока открыт...
МУТЕ где?
Добавил

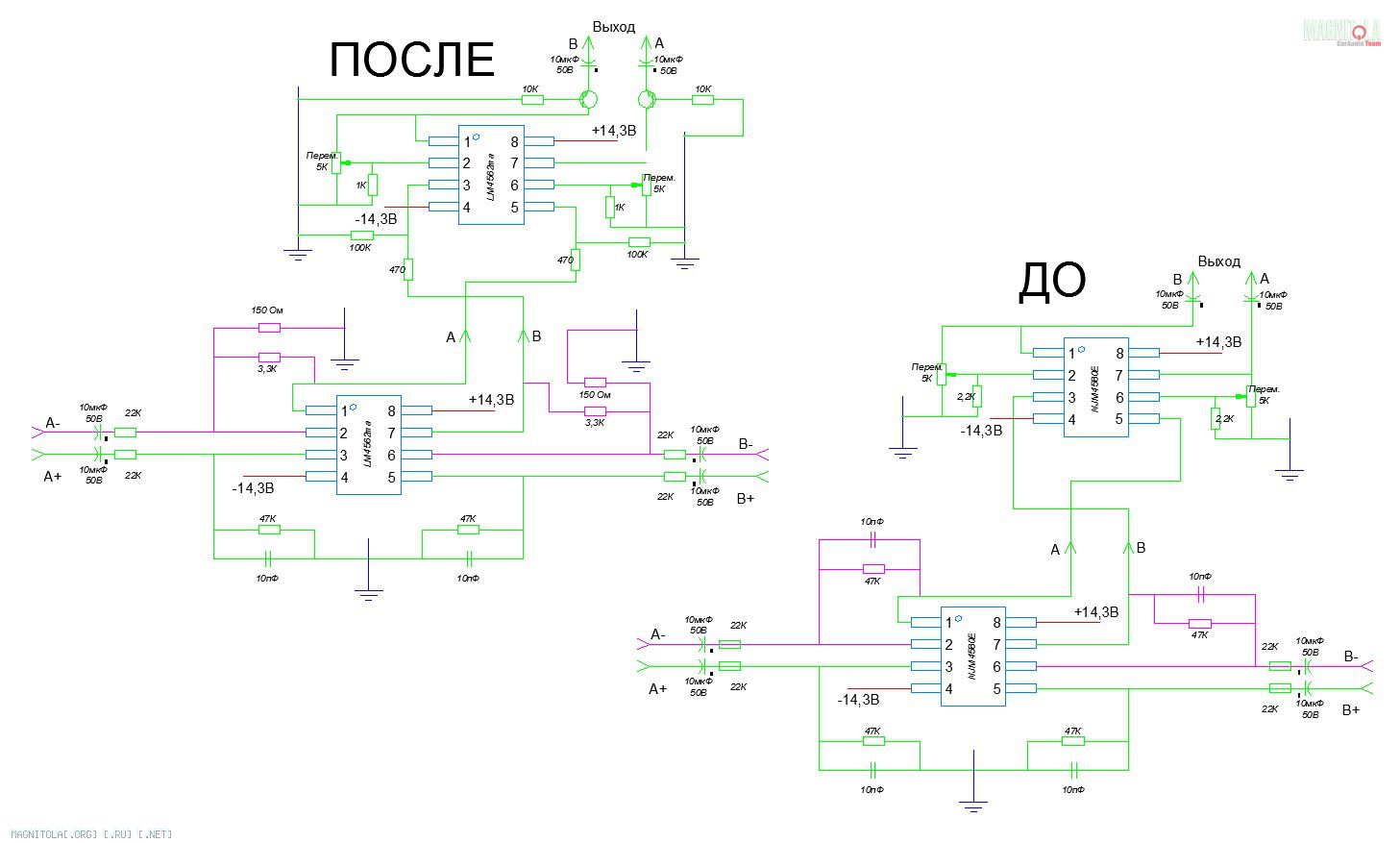

Вложение 834554
А зачем в проход биполяр ставить?
Проще глушить закорачивая на землю тем же биполяром.
Так в оригинальной схеме сделано.
Точнее, не совсем так. Он не на земле сидит, а подключен к схеме контроля.
Вложение 834556
Ну так ты её улучшить хочешь.Цитата:
Сообщение от dyno
То есть конденсаторы,по твоему мнению,на звук влияют а переход транзистора-нет,так как это уж очень линейный элемент))).Особенно на микротоках.
До таких "улучшалок" ещё учится и учится...
Это не ОУ по даташиту распаять. ))) :pardon:
Вложение 834558
А что сложного?Схем с глушилкой шунтом на землю гораздо больше чем в твоём случае.
Надеюсь инвертор на управление транзистором ключа для тебя собрать на ещё одном транзисторе для тебя проблемы не составит?
