Обход фильтров в усилителе SONY XM-4045

Вот на вскидку что-то

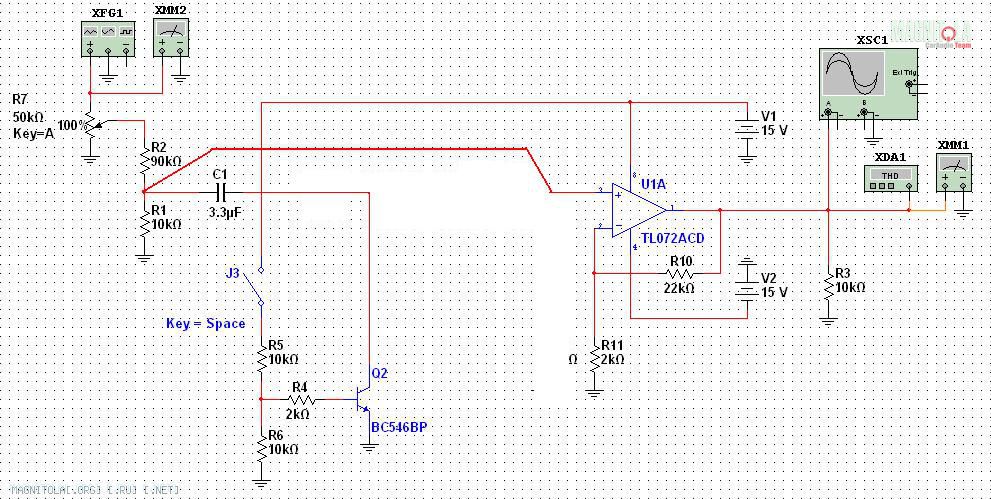

Вложение 834560

Нерабочий вариант.Рисовать не на чем.Просто цепочка по порядку.
С выхода выходного опера резистор 220 Ом + конденсатор на 2,2-4,7 микрофарад на коллектор npn транзистора.эмиттер на сигнальную землю,на коллектор резюк килоом на 5 и на + питания.
Выход ещё через один конденсатор с коллектора.
Управление ровно наоборот,чем в оригинальной схеме.+ через 2,2 кОм на базу ключа-сигнал заглушен,нет напряжения-сигнал идёт.С базы резюк килоом на 5 на эмиттер(землю).

То есть получается, что ключ будет глушить на землю только при наличии питания на нём? Тогда питание придётся брать с силовых клемм усилителя.
Получится на каждый выход с опера по 2 транзистора? + ещё один управляющий?
Что-то не складывается по описанию схема, проверьте/дополните его, плз.

Позже нарисую,на листочке в клеточку,так привычнее с 80-тых)))

Цитата:

---

Сообщение от Флекс 71**

Позже нарисую,на листочке в клеточку,так привычнее с 80-тых)))

---

Ок.
А что по остальной схеме?
Так понимаю, вариант на двух ОУ возможен?

Цитата:

---

Сообщение от Флекс 71**

Позже нарисую,на листочке в клеточку,так привычнее с 80-тых)))

---

Во ты дичьё короста ))), прям как и я ))).

Цитата:

---

Сообщение от dyno

Так понимаю, вариант на двух ОУ возможен?

---

Я бы на одном делал,на первом.

---------- Сообщение добавлено 12.08.2015 в 20:50 ----------

Цитата:

---

Сообщение от FFZ

прям как и я

---

Дядь Федь.Нарисуй ты.У моей матушки ДР и я грамм 250 принял.Жара,нарисую ещщо зызызы

Цитата:

---

Сообщение от Флекс 71**

Я бы на одном делал,на первом.

---

Так я так и хотел, но тут настращали... )))
Первый нельзя, второй без разницы, третий нельзя...

В клетку не нашёл,как получилось зызызы

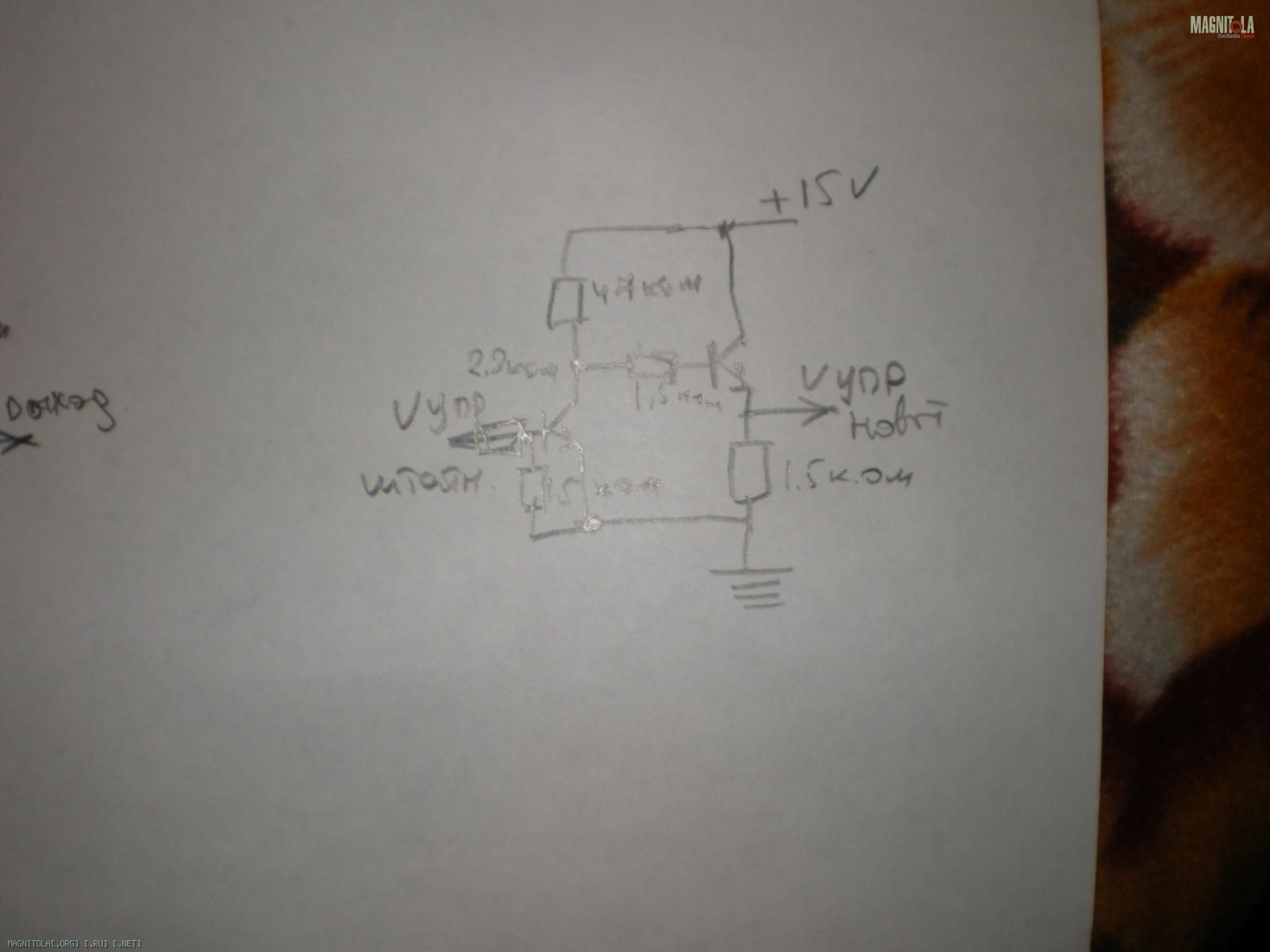

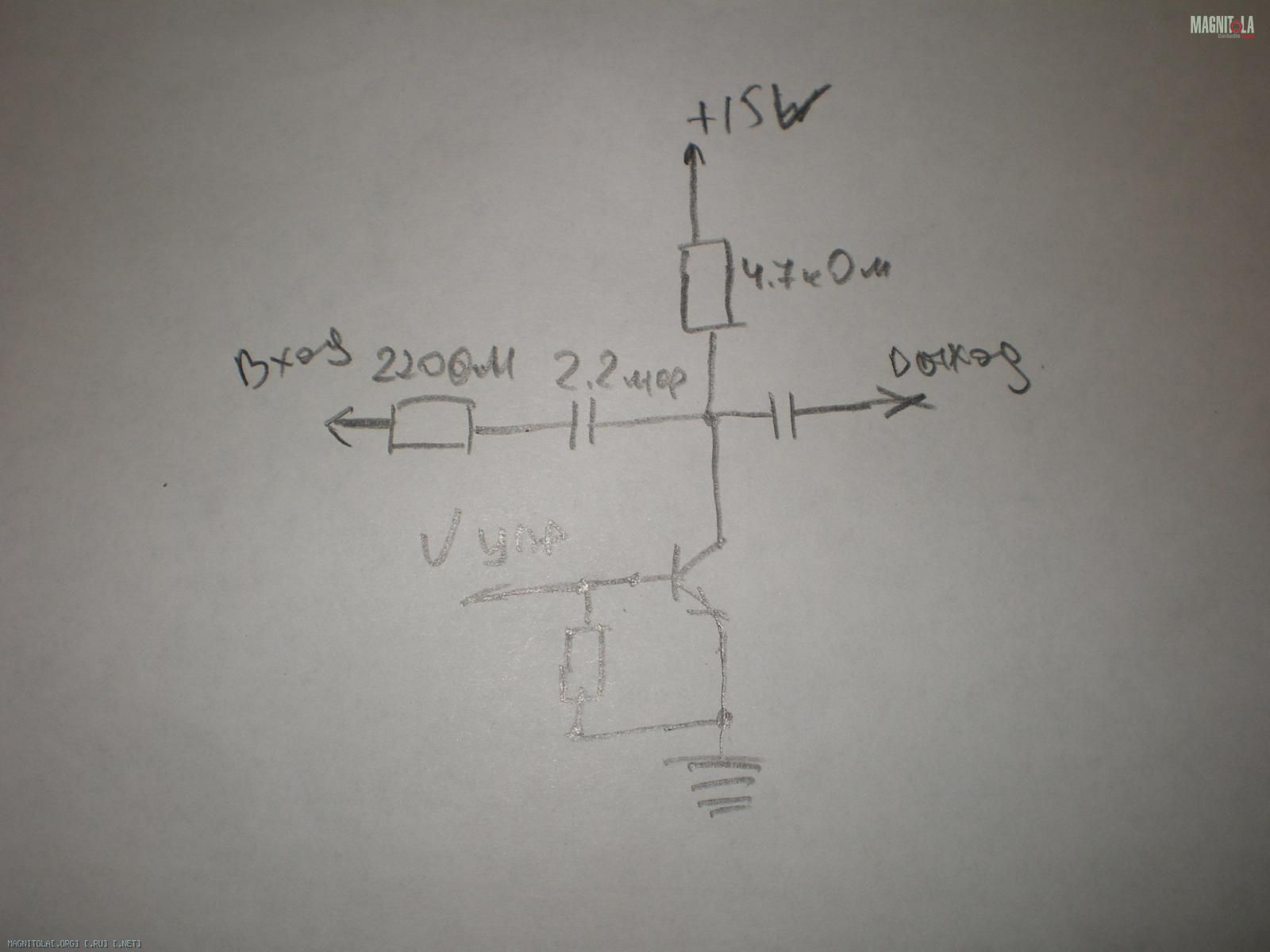

Вложение 834598Вложение 834600

ЗЫ-хочешь аудиофилии-выбирай транзистор в ключ с наименьшей ёмкостью коллектор-змиттер в закрытом состоянии.Остальное муть.
Я бы кт-315 поставил везде зызызы
