Обход фильтров в усилителе SONY XM-4045

Сообщение от A!exT

может быть абсолютно любой, какой осилишь

Можно перечитать первый пост темы и ответить соответственно, не?

Сообщение от Флекс 71**

А муть,муть то где?

Всё будет, дайте срок...

Сообщение от dyno

Так что, первый или второй вариант имеет право быть?

А муть,муть то где?

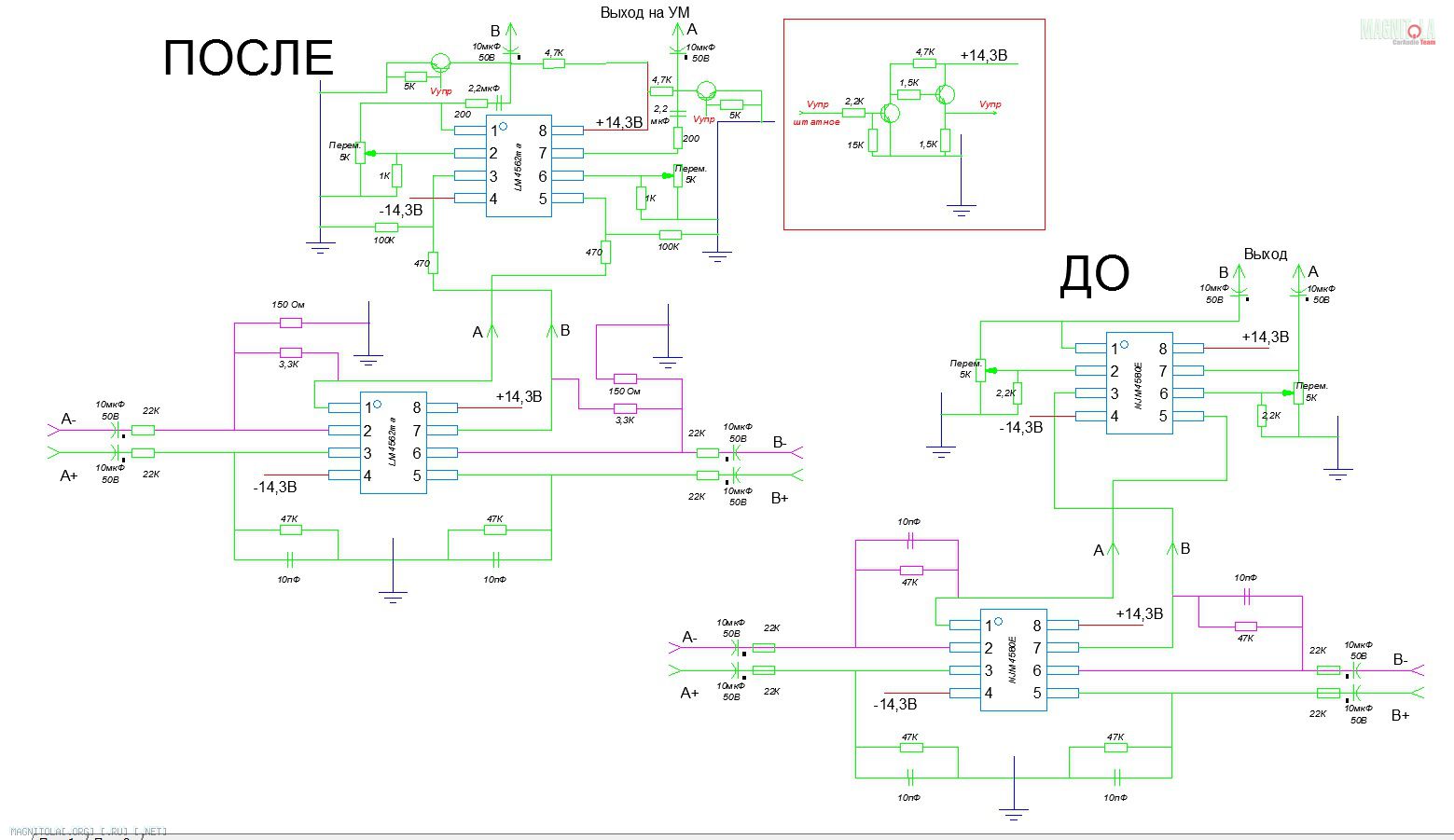

Вот вариант с ОУ и Мюте.

Сообщение от dyno

Вот вариант с ОУ и Мюте.

А готовое решение с однис ОУ чем не угодило?
ЗЫ-резюк в инверторе не 47 а 4,7 кОм.Пьянкассс

Сообщение от Флекс 71**

А готовое решение с однис ОУ чем не угодило?

Разбираюсь и с ним.

Сообщение от Флекс 71**

резюк в инверторе не 47 а 4,7 кОм.

Исправил.

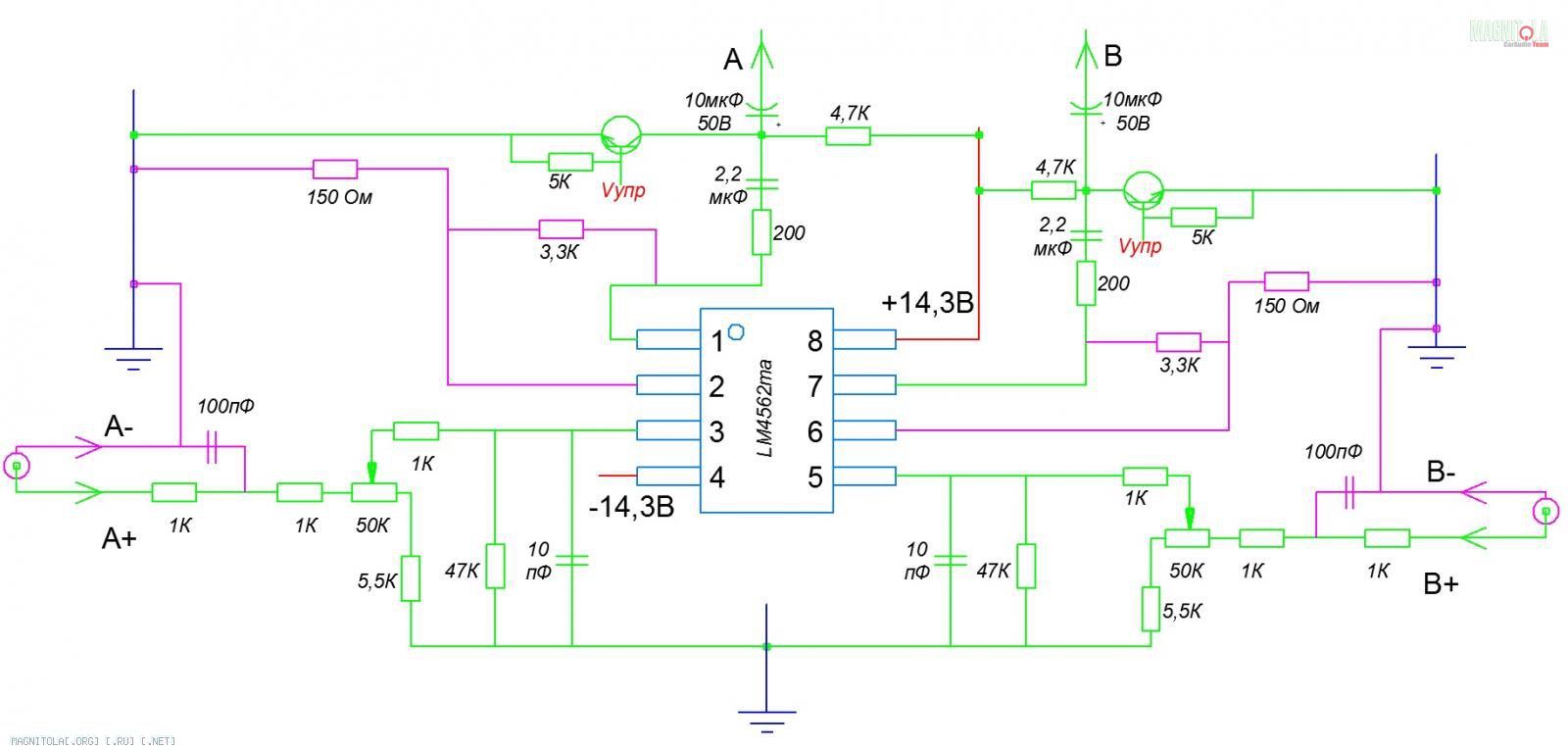

Вот что получилось на одном ОУ.
Не совсем уверен, что правильно разглядел номинал резистора R401 (на моём рисунке это 5,5К).

Зачем такое высокое входное сопротивление?
Помехи ловить?

Кто-то выше обозвал вариант на одном ОУ "готовым"...
Тогда так:

Сообщение от dyno

Кто-то выше обозвал вариант на одном ОУ "готовым".

Оно готовое в виде реального усилителя и твик не содержал замену регуляторов.
При сборке с нуля можно и поумнее сделать.

---------- Сообщение добавлено 13.08.2015 в 18:01 ----------

Сообщение от dyno

Тогда так:

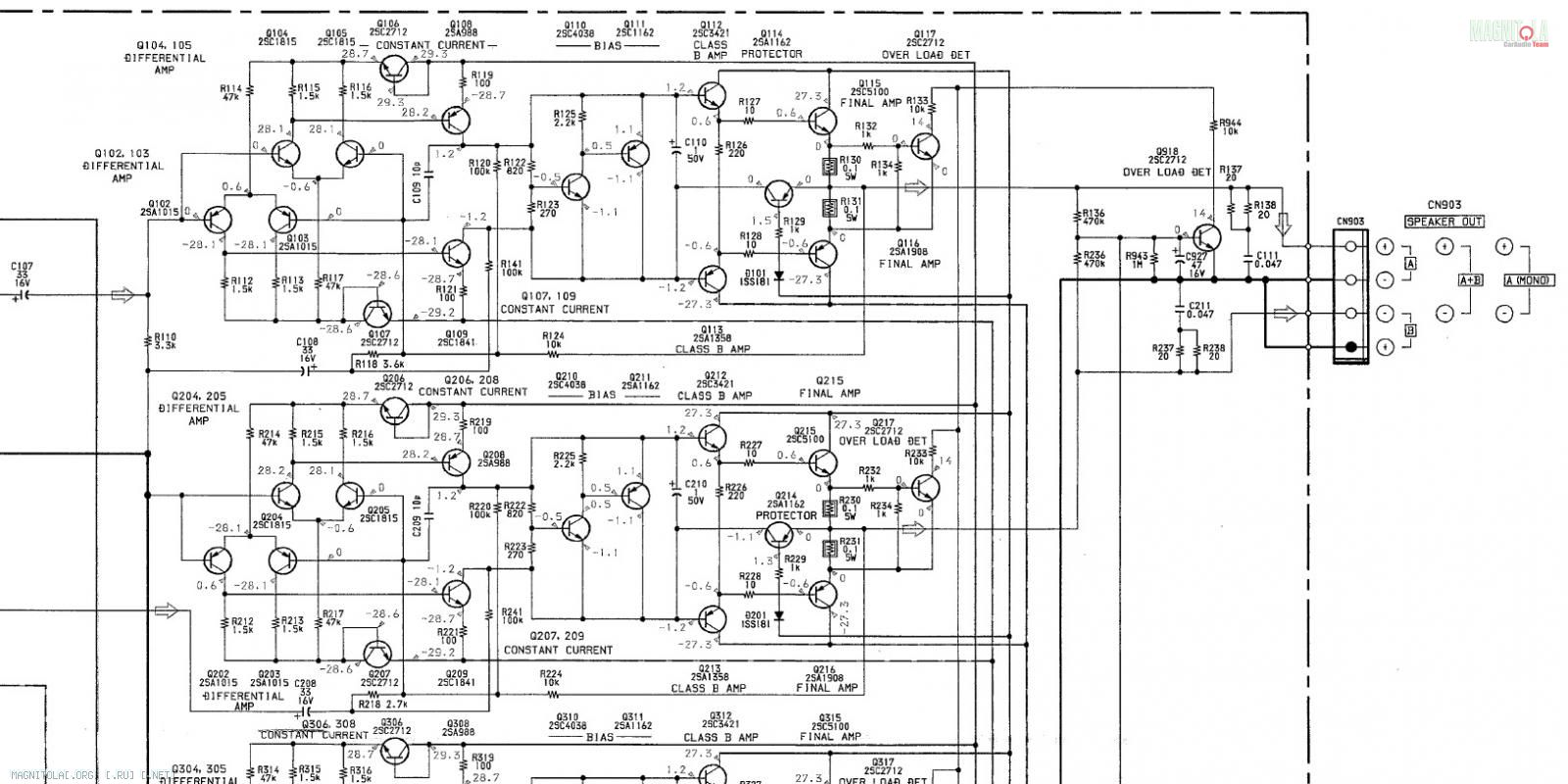

Похоже на истину.Общий КУ подгонишь резюком в ООС.

Сообщение от Флекс 71**

Общий КУ подгонишь резюком в ООС.

Так понимаю, это R124 / R224, 10К на схеме?
