    Re: Обход фильтров в усилителе SONY XM-4045

    Цитата Сообщение от dyno Посмотреть сообщение
    То есть третий опер выкинуть по этому принципу, оставив первых два?

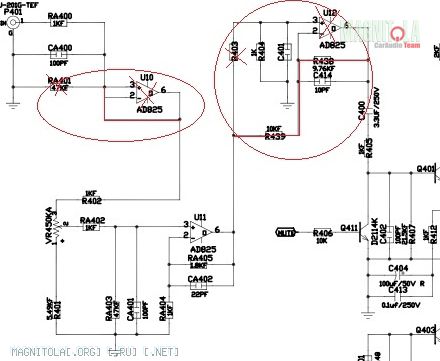

    Я тебе готовую схему с одним опером подкинул,какой третий?


  2. #2
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Автор
    Более 5 лет на форуме

    Re: Обход фильтров в усилителе SONY XM-4045

    Я про два канала. У меня ж опер параллельно два канала обслуживает, то есть сейчас три опера на два канала, станет два.
    Этот принцип придется сохранить.
    Можно продублировать картинку на dyno@tut.by?


  3. #3
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: Обход фильтров в усилителе SONY XM-4045

    да можно всё выкинуть, только транзисторную часть оставить


  4. #4
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Автор
    Более 5 лет на форуме

    Re: Обход фильтров в усилителе SONY XM-4045

    Цитата Сообщение от A!exT Посмотреть сообщение
    да можно всё выкинуть, только транзисторную часть оставить
    Хотелось бы. Тогда нужно как-то земли развязывать.
    Неужели я первый, и никто так не делал раньше? Нужно копнуть поиск, похоже.


  5. #5
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: Обход фильтров в усилителе SONY XM-4045

    а в этом какая проблема? можно через RC, можно так же псевдобаланс сделать из дискретной части


  6. #6
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума

    Re: Обход фильтров в усилителе SONY XM-4045

    Цитата Сообщение от A!exT Посмотреть сообщение
    а в этом какая проблема? можно через RC, можно так же псевдобаланс сделать из дискретной части
    я в схемотехнику девайса по ссылке первого поста вникать не стал, поэтому вопрос - а с чего нужно именно псевдобаланс на входе ему оставлять ?
    он вообще нужен этому девайсу?


  7. #7
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: Обход фильтров в усилителе SONY XM-4045

    ну дык хочется снижения наводок на кабеля, снижения шумов по земле... а обычная RC развязка силовой части от аналоговой земли там есть


  8. #8
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Автор
    Более 5 лет на форуме

    Re: Обход фильтров в усилителе SONY XM-4045

    Цитата Сообщение от A!exT Посмотреть сообщение
    а обычная RC развязка силовой части от аналоговой земли там есть

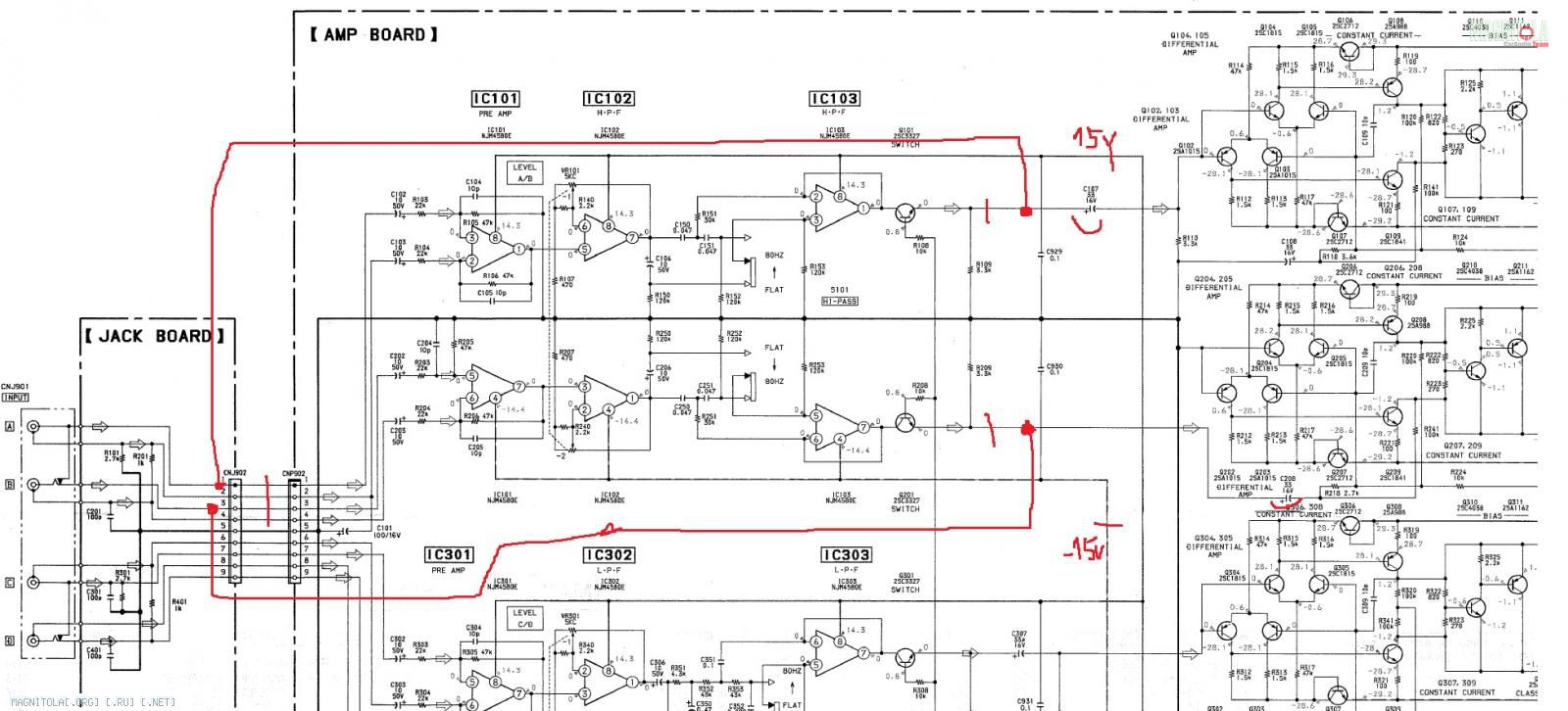

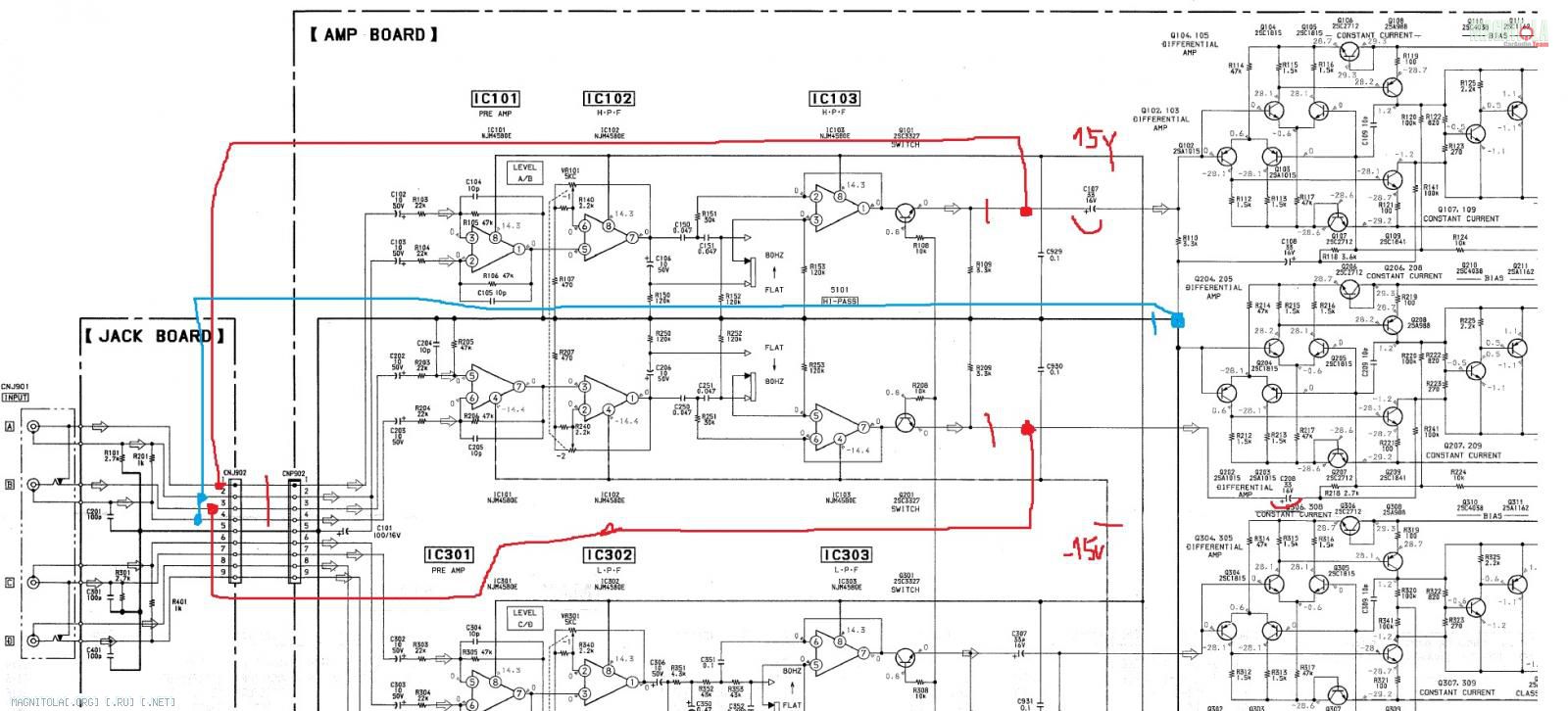

    Так что, первый или второй вариант имеет право быть?

    Нажмите на изображение для увеличения
Название: Вариант 1.jpg
Просмотров: 0
Размер:	172.2 Кб
ID:	834862Нажмите на изображение для увеличения
Название: Вариант 2.jpg
Просмотров: 0
Размер:	176.2 Кб
ID:	834864


  9. #9
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума

    Re: Обход фильтров в усилителе SONY XM-4045

    Цитата Сообщение от A!exT Посмотреть сообщение
    а обычная RC развязка силовой части от аналоговой земли там есть
    ну вот я её и увидел при беглом просмотре схемы от этого и вопрос возник .


  10. #10
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: Обход фильтров в усилителе SONY XM-4045

    может быть абсолютно любой, какой осилишь
