Как именно? Транс - диодный мост - конденсатор. Транс отматывать - не вариант.
Форум автозвука и установки музыки в автомобиль
Репутация: 806433
Как именно? Транс - диодный мост - конденсатор. Транс отматывать - не вариант.
Репутация: 190836
Посмотрел еще раз пост.Сообщение от dyno
Трансформатор на тороиде не стОит писать заглавными буквами.ТОР 100ВА, на выходе 12В 9А.
А то есть ведь и микросхемы преобразователей серии TOPххх.

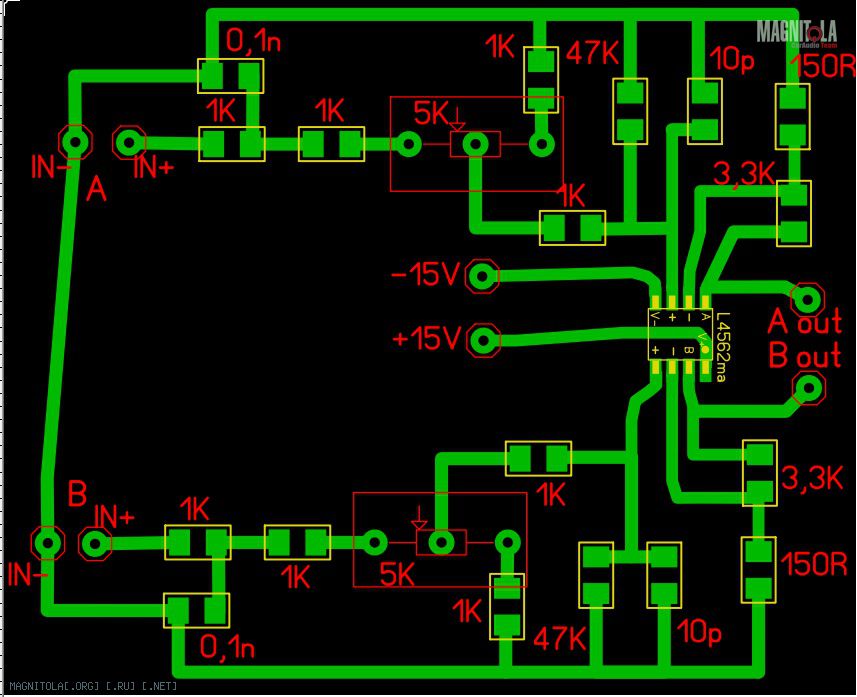

Репутация: 806433 Набросал платку, пока без ключей. Может, кто прокомментирует?
Репутация: 4051719
Общий на входе где?Набросал платку, пока без ключей. Может, кто прокомментирует?
Общий на выходе где?
Общий питания где?
Накой такой фильтр вч на входе?
И вообще не красива она....
Репутация: 806433 Делал после работы, доработаю. Образец бы какой...
---------- Сообщение добавлено 24.06.2016 в 13:26 ----------
Блин, совсем времени нет на эти изыскания... Может кто возмездно сможет набросать схемку и показать точки подключения в усь?

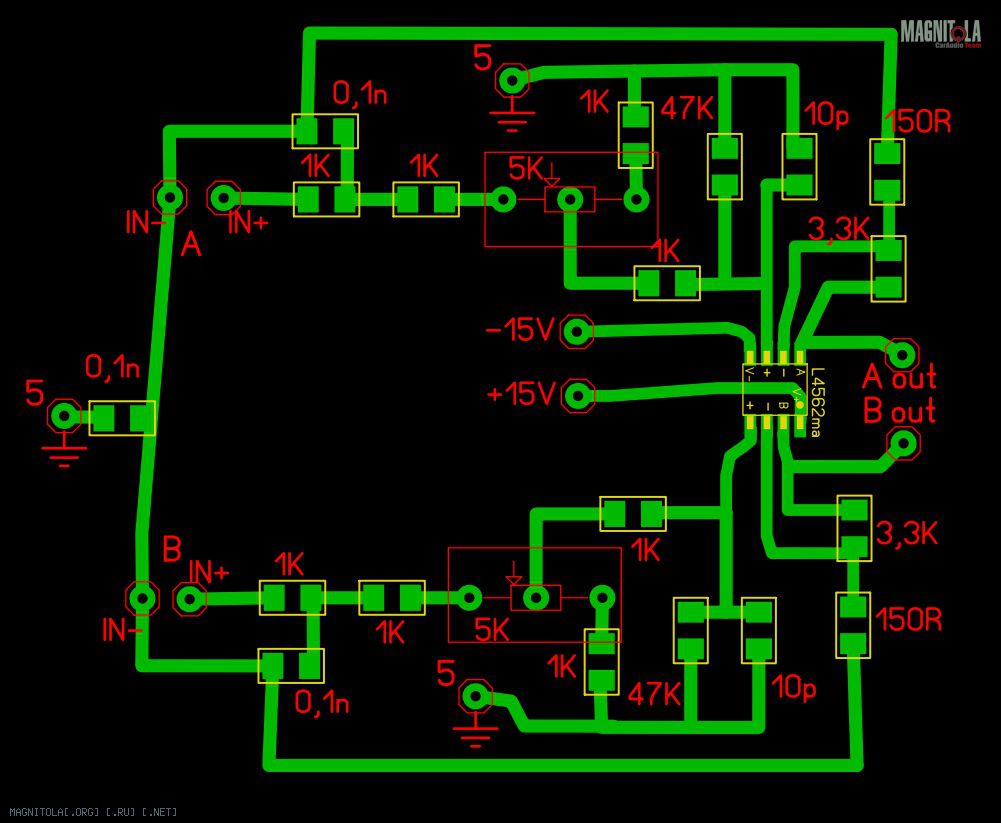

Репутация: 806433 Общая земля подключается к разъему со стороны усилителя, контакт 5.
Питание 15В берется с ножек первого стокового ОУ, все ОУ выпаиваются с платы, выходной сигнал с моей платы подается на стоковый MUTE.
Сергей, забейОбщая земля подключается к разъему со стороны усилителя, контакт 5.
Питание 15В берется с ножек первого стокового ОУ, все ОУ выпаиваются с платы, выходной сигнал с моей платы подается на стоковый MUTE.
Я вот тоже графити рисовать не умею, стихи не пЕшу. Переживаю из-за этого конечно, но никому не показываю.
Репутация: 1038407
боюсь, это эту картинку воплотить в жизнь, работать будет хуже, чем былоОбщая земля подключается к разъему со стороны усилителя, контакт 5.
Питание 15В берется с ножек первого стокового ОУ, все ОУ выпаиваются с платы, выходной сигнал с моей платы подается на стоковый MUTE.
Репутация: 806433 Блин, как будто все прям с паяльником родились...
Просто у нас не знаю никого, кто грамотно сделает и не разорит.
Поэтому готов рассмотреть возмездную услугу. Схема усилка есть, плату сделать и подключить смогу в нужное место, дело за малым...
Думал зимой позаниматься, все детали купил, а теперь уже некогда, да и усь другой просится, 2-канальный, в очень удобное место под торпедой.
Репутация: 806433 Придется вернуть его в сток и продать...
