FFZ,спасибо! Сильно порадовали! Буду искать усилитель на заклание. А какой бы Вы посоветовали? Исходя из опыта... (Uпит.ВК +\-35-45В,) Главное - чтобы ПН достаточно мощный был.
ищи по габаритам похожий, ПН все равно переделывать ;)
Понятненько... Значит будем один только кузов искать... (Надо бы темку по ПН-ам на Вегалабе пошерстить... Чтот там нонче в моде? Прямоходы? обратноходы?TL494 =аццкий аццтой? :) )Цитата:
Сообщение от A!exT
в автозвуке в ходу два варианта - тл494 и сг3525, это более 90% усилителей.

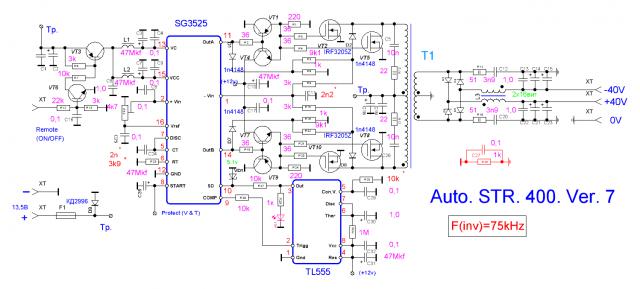

Вложение 86496То есть примерно так?
Еще один момент. Сколько видел авто ум, везде разводка ПН сделана мягко говоря через жепу. Один вынос ключевых транзисторов на бок платы с длинной линий сантиметров так под 5-10 чего стоит.
примерно, только без 555 и обычно частоты 40-55кГц
Разводку ПН сделаем по рекомендациям лучших пэ-эн-оводов. Кстати, разводка УМ чаще всего сделано через то же место. Опыт в разводке УМ имеется достаточный (УМ Л.Зуева, "Натали" В. Могильного, ВВ-2010,ещё пару-тройку усилителей на моих ПП запустили в производство... Эт я хвалюсь нескромно...Кхм...:blush2:) А вот по ПН-ам...Общие требования ясны - короткие связи в вых. каскаде, широкие дороги, малые площади силовых контуров, отсутствие земляных петель...По специфике - нужно поспрошать у старших по разуму.:scratch_one-s_head:Цитата:
Сообщение от andr_l
IVX блюзе выкладывал красивую картинку с разводкой, да и на свою тему на вегалабе давал ссылку. Можно там посмотреть.
Отдельный радиатор под обдув? Тоннель сделать из двух половинок радиатора с горизонтальными рёбрами.Дуем с торца. Радиатор заземляем, ставим как доп. экран между ПН и УМ.Цитата:
Сообщение от andr_l
---------- Post added 14.10.2010 at 16:45 ----------
andr_l,спасибо! Спишусь с ним на Веге!
