Обладателям ORIS ТА-750.5

Есть у меня пара таких усилков, которые были куплены под интересный проект, которому к сожалению не суждено было сбыться, лежат без дела, время есть, мозг занят другим проектом в голове и т.к. руки в данное время свободны, решил посодействовать обладателям сего девайса.
Собственно ажиатаж по этому усилителю ещё в памяти многих из-за демпинговой цены в 2500руб по которой на форуме их продавал человек, а так бы на этот девайс мало кто обратил внимания, т.к. реальная рыночная стоимость примерно раза в полтора-два выше.
Так или иначе усилитель относится к бюджетному уровню и отбросив в сторону качественные способности этого сегмента (хотя он совсем не плох), хотелось бы рассмотреть вопрос его наджёжности.
Компанеты бюджетных ничем радикальным не отличаются по надёжности, т.е. обычные. Вопрос снижения надёжности бюджетных усилителей находится в качестве сборки. Качестве сборки не потому что криворукие уроды делают, а потому что ЗАКОНЫ ЭКОНОМИКИ НЕ ИЗМЕНИТЬ!!! Экономия только одного припоя в условиях массового производства даёт существенное снижение цены. Экономия на послеконвеерном контроле пропайки платы так же весьма приличные цыфры. В результате всё банально, эта экономия сказывается на конечной надёжности девайсов.
Т.е. пайка, а это думаю, многим под силу исправить и ликвидировать этот потенциальный трабл т.к. многого для этого не нужно, не дожидаясь летального исхода т.е. поломки усилителя.

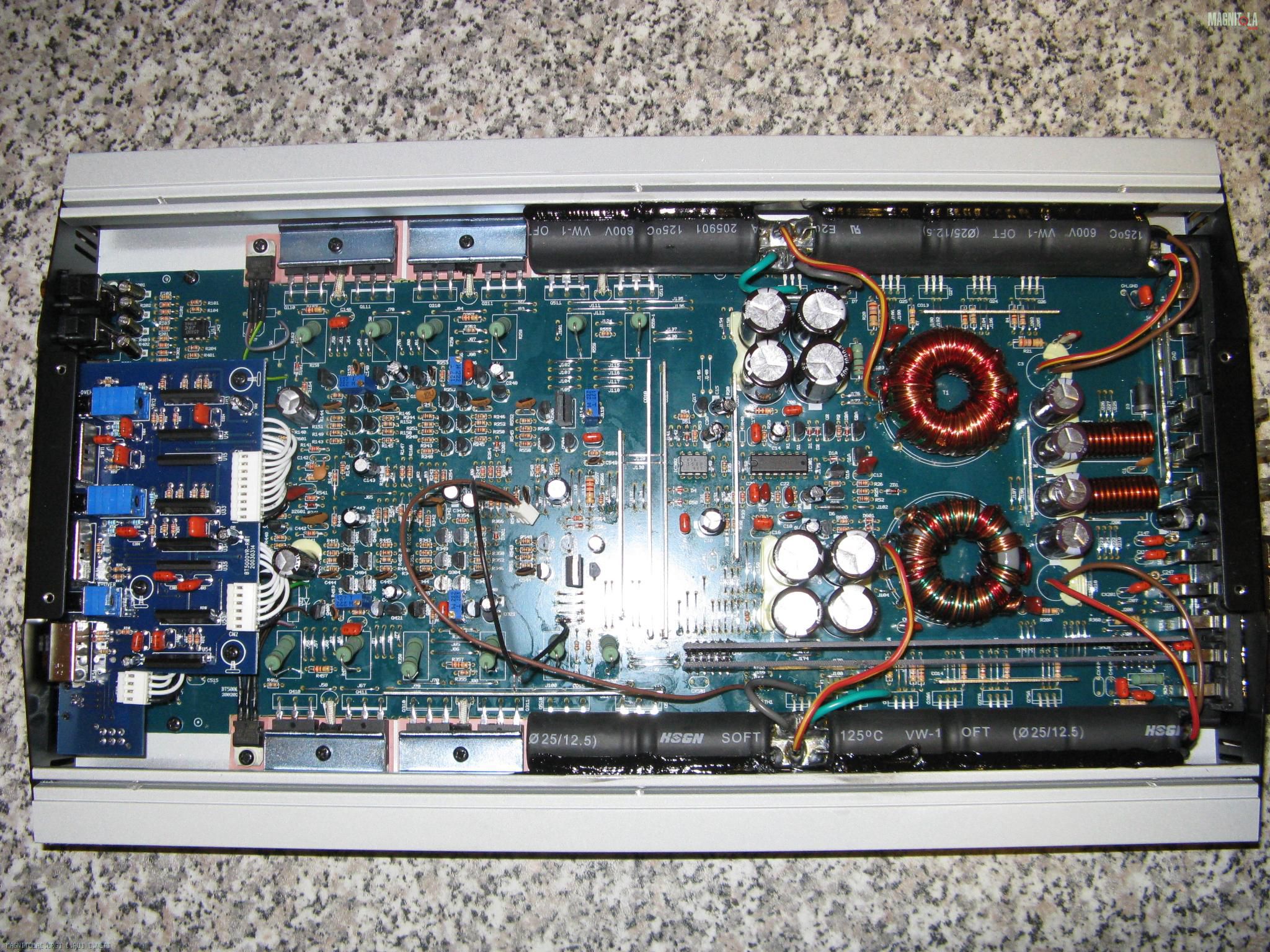

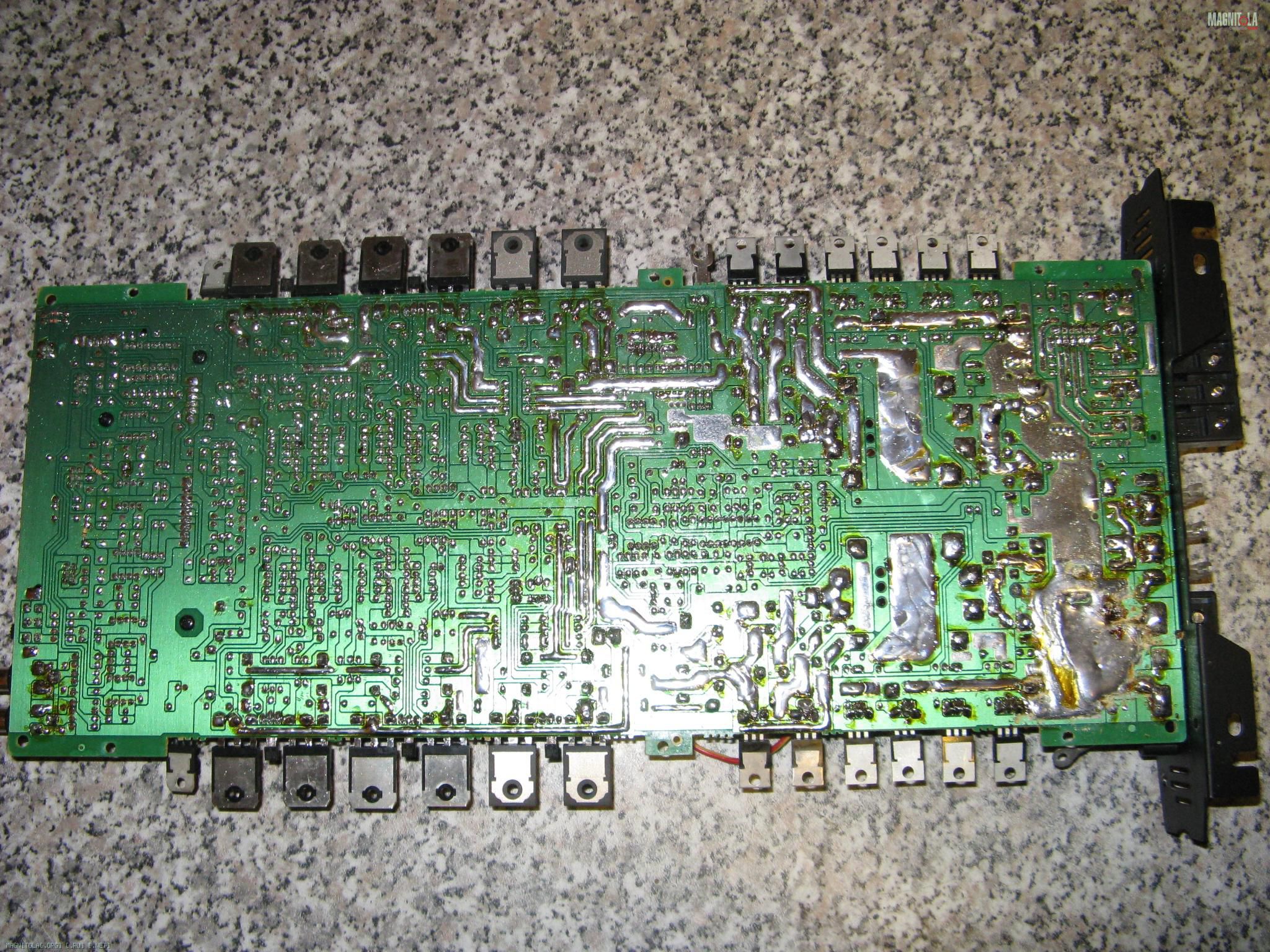

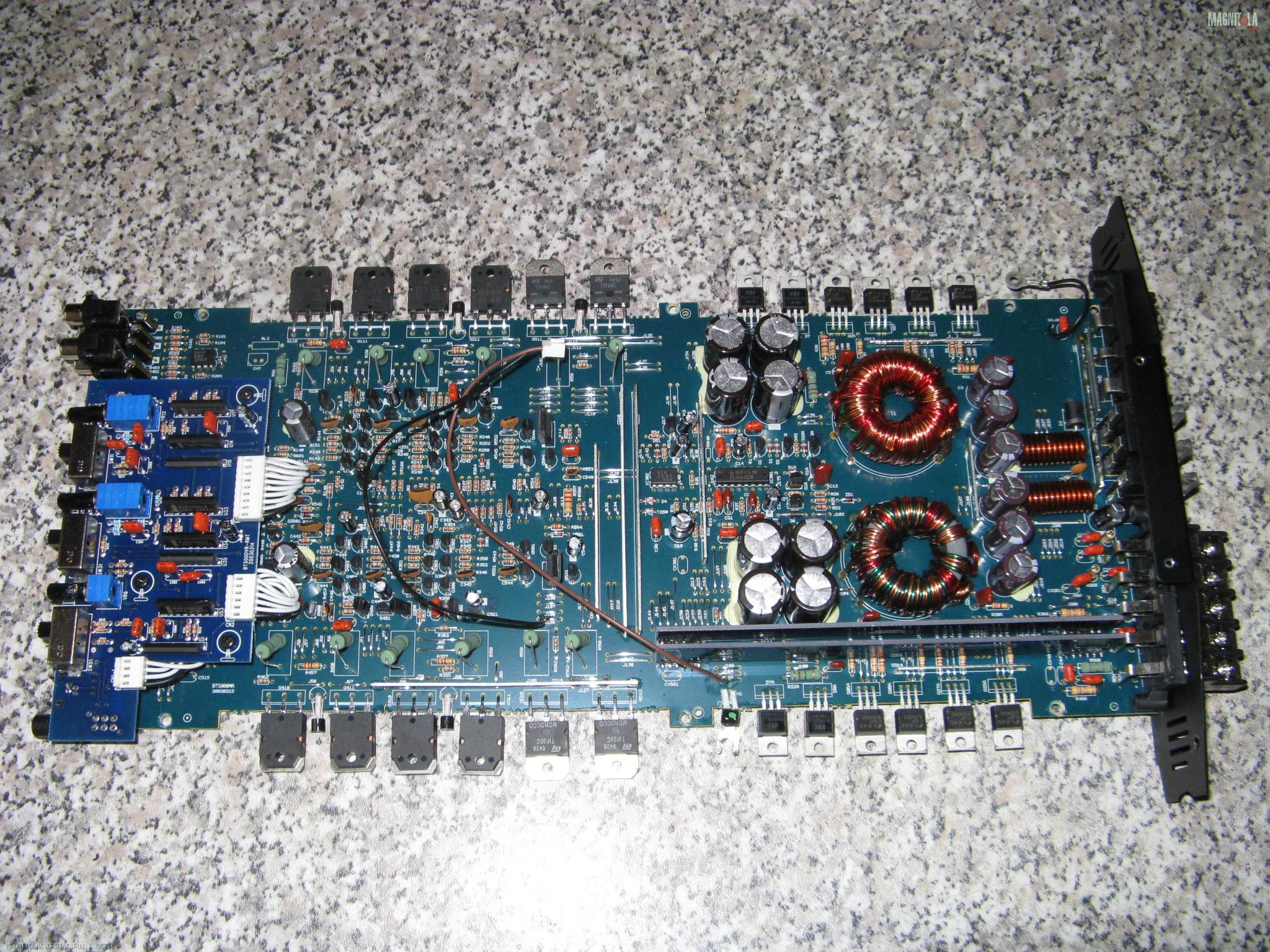

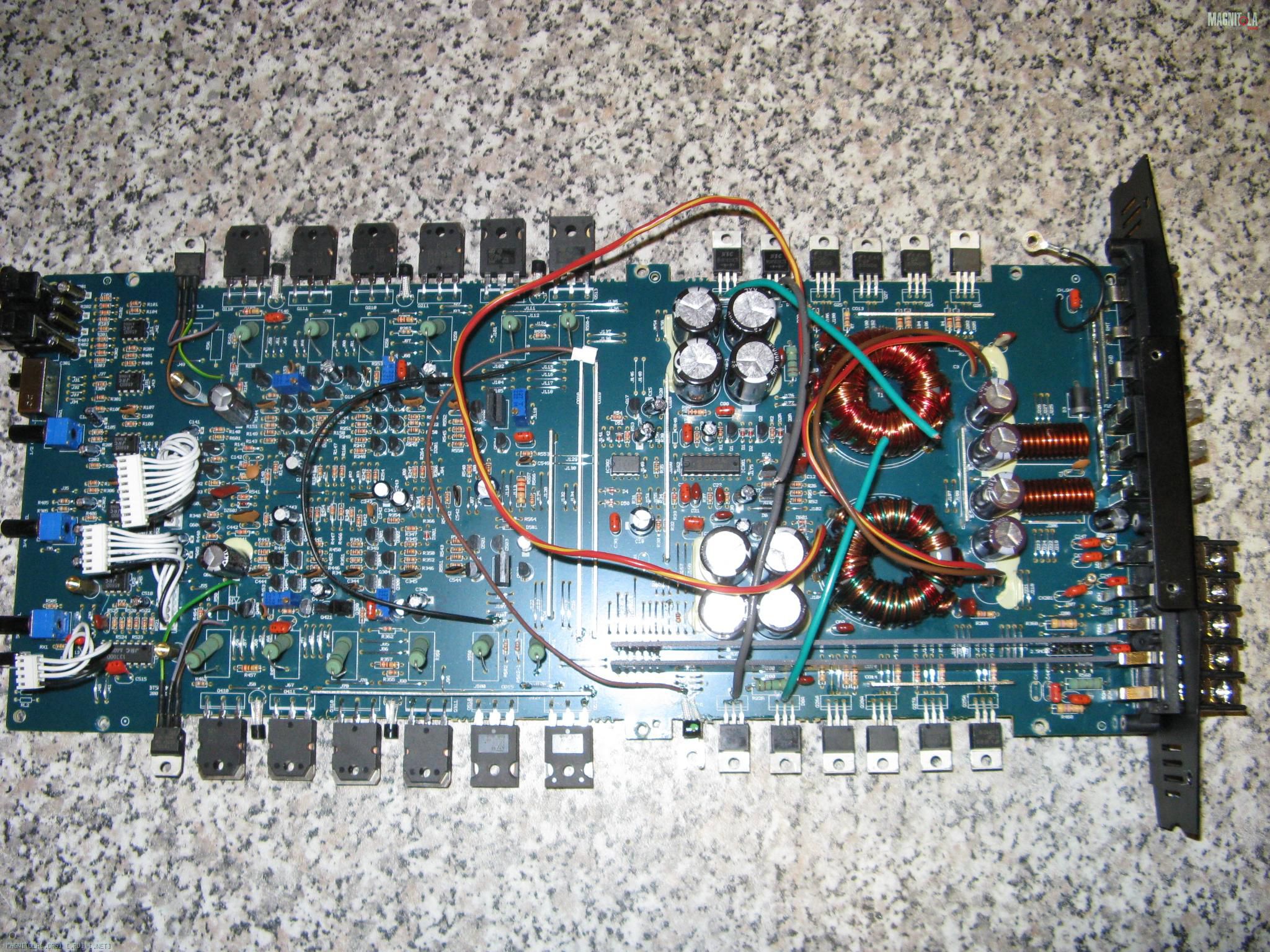

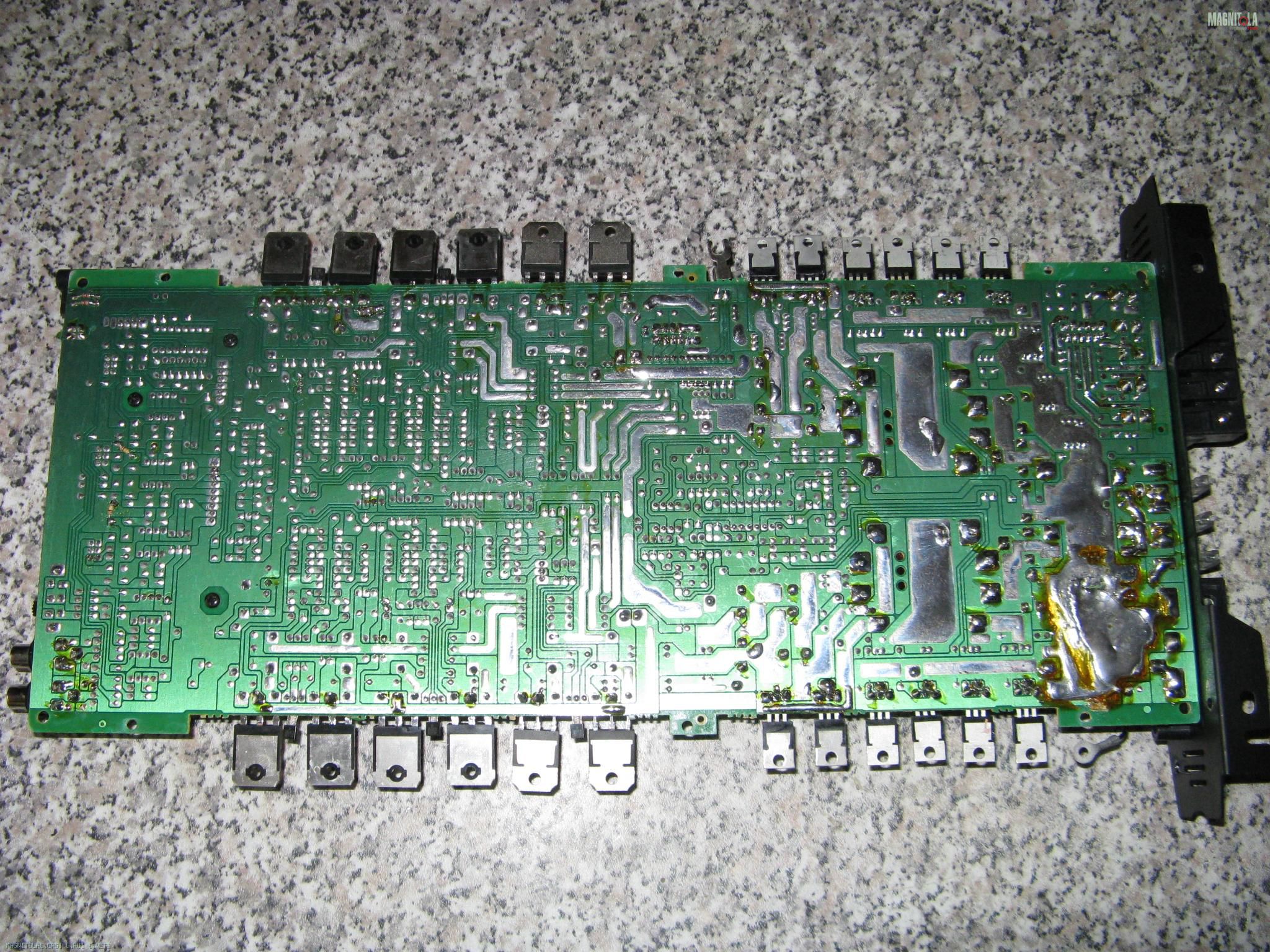

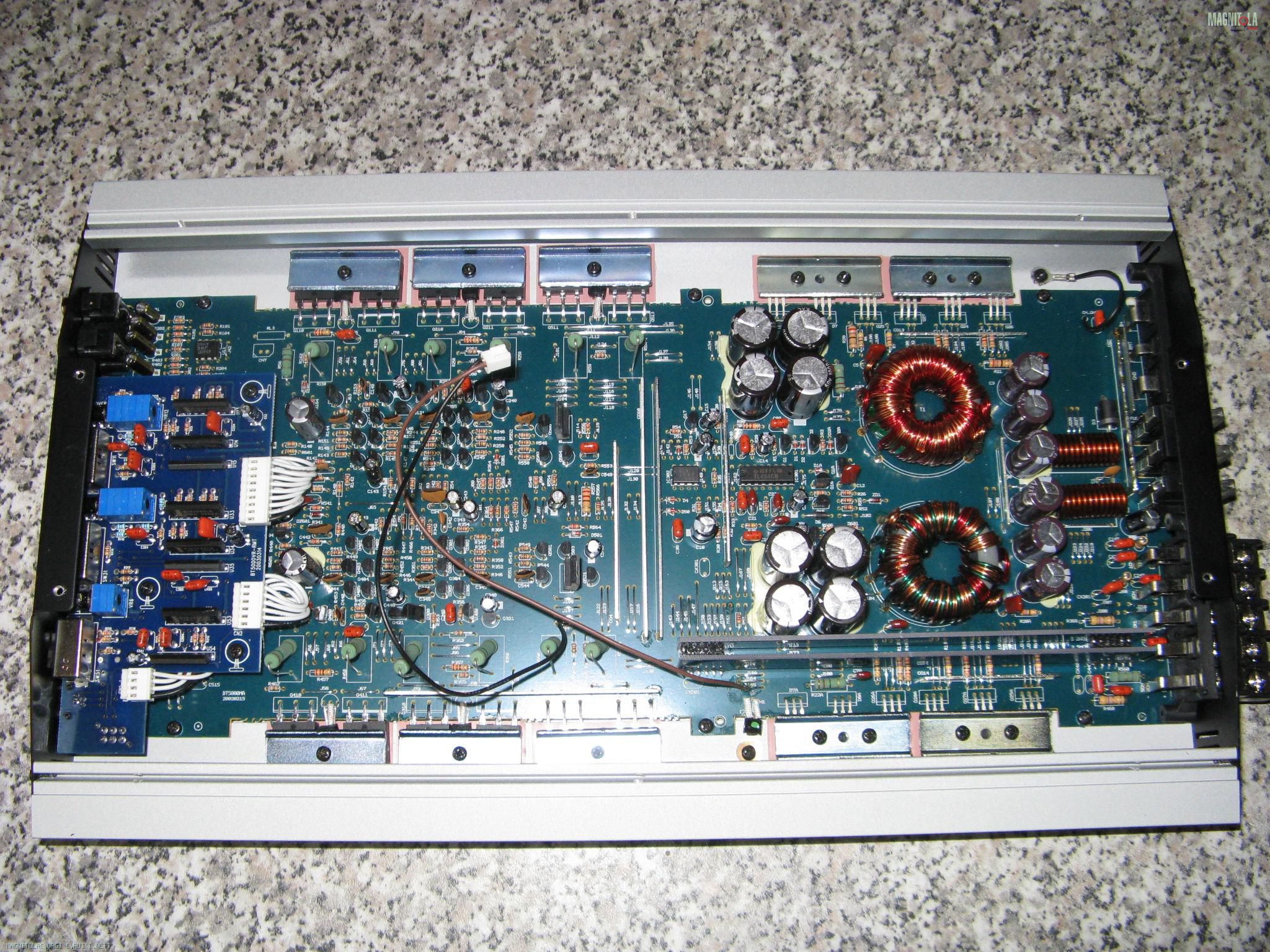

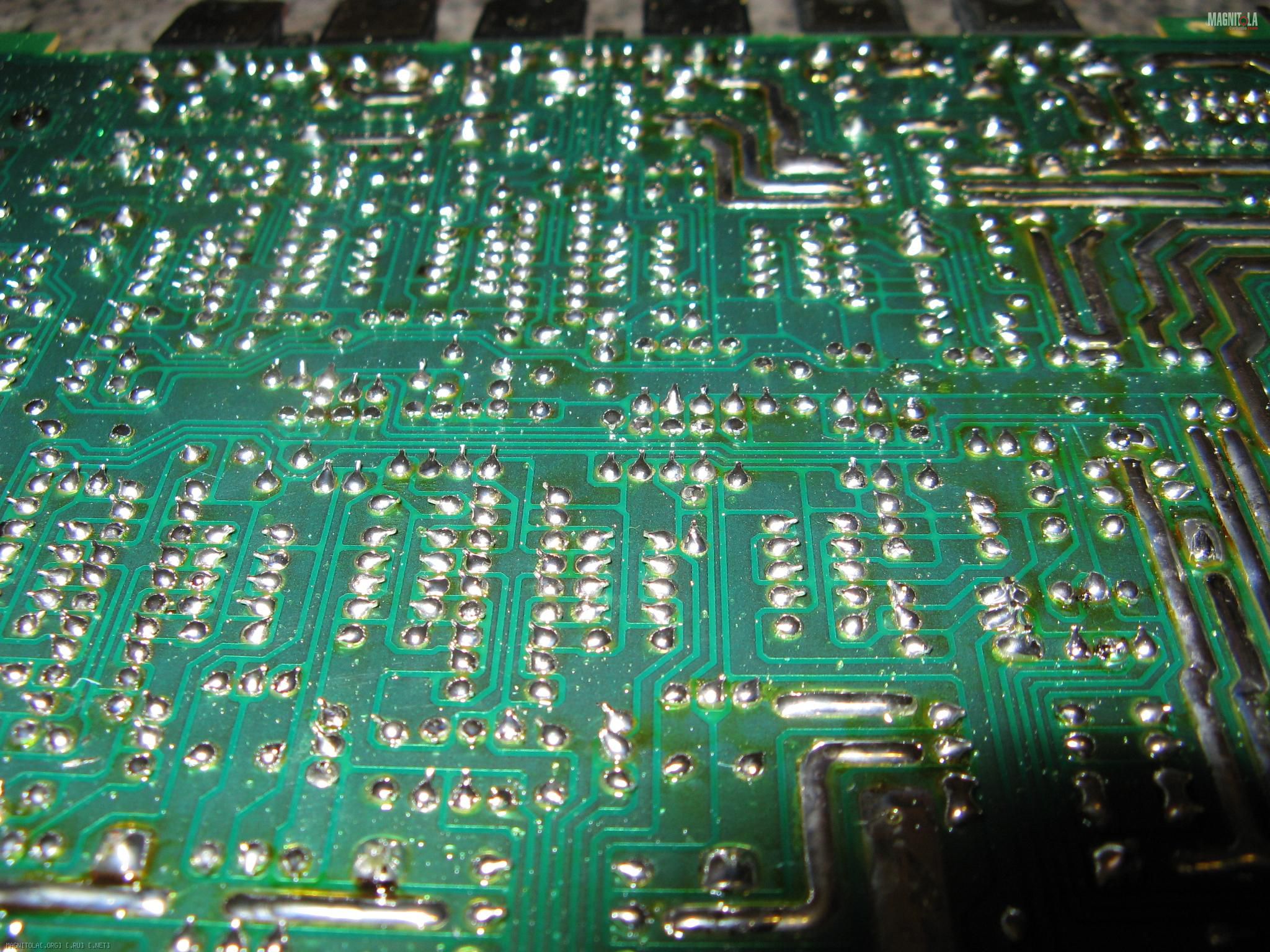

На приложенных фото всё будет очевидно. Уверен в том, что те из обладателей решившиеся вскрыть свой увидят всё тоже самое в исходном заводском состоянии, т.е. достаточное кол-во критичных мест по пайке.

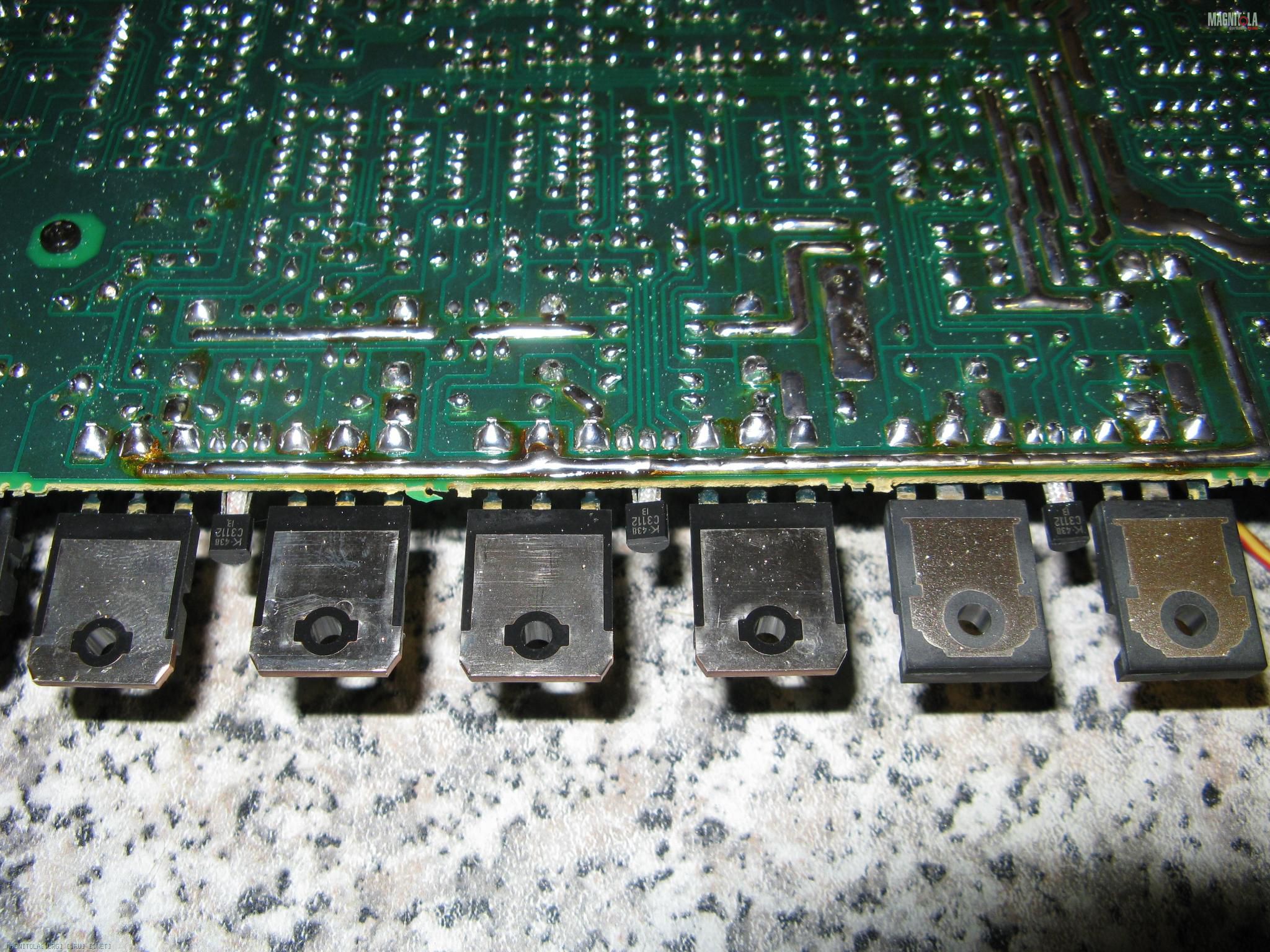

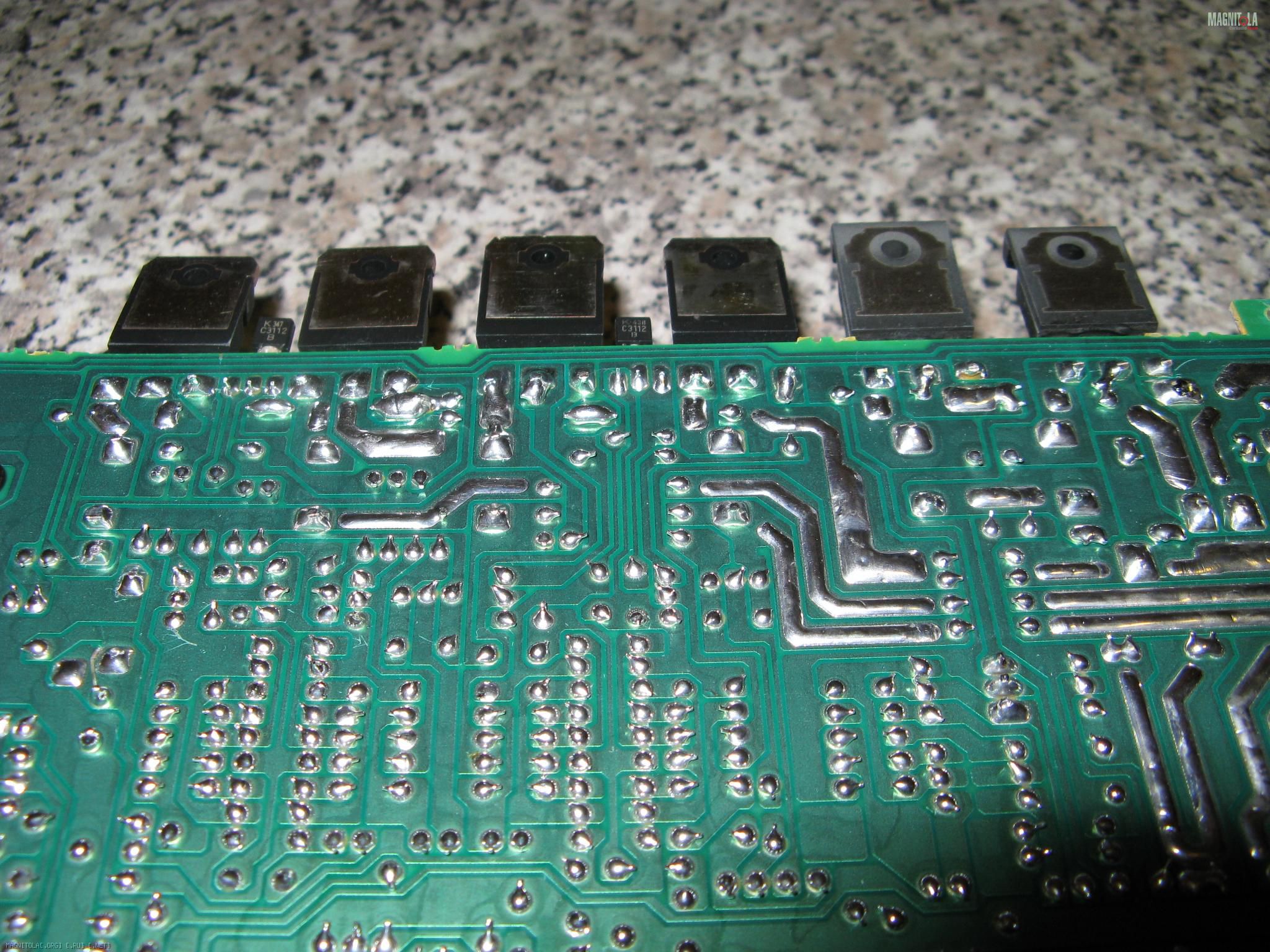

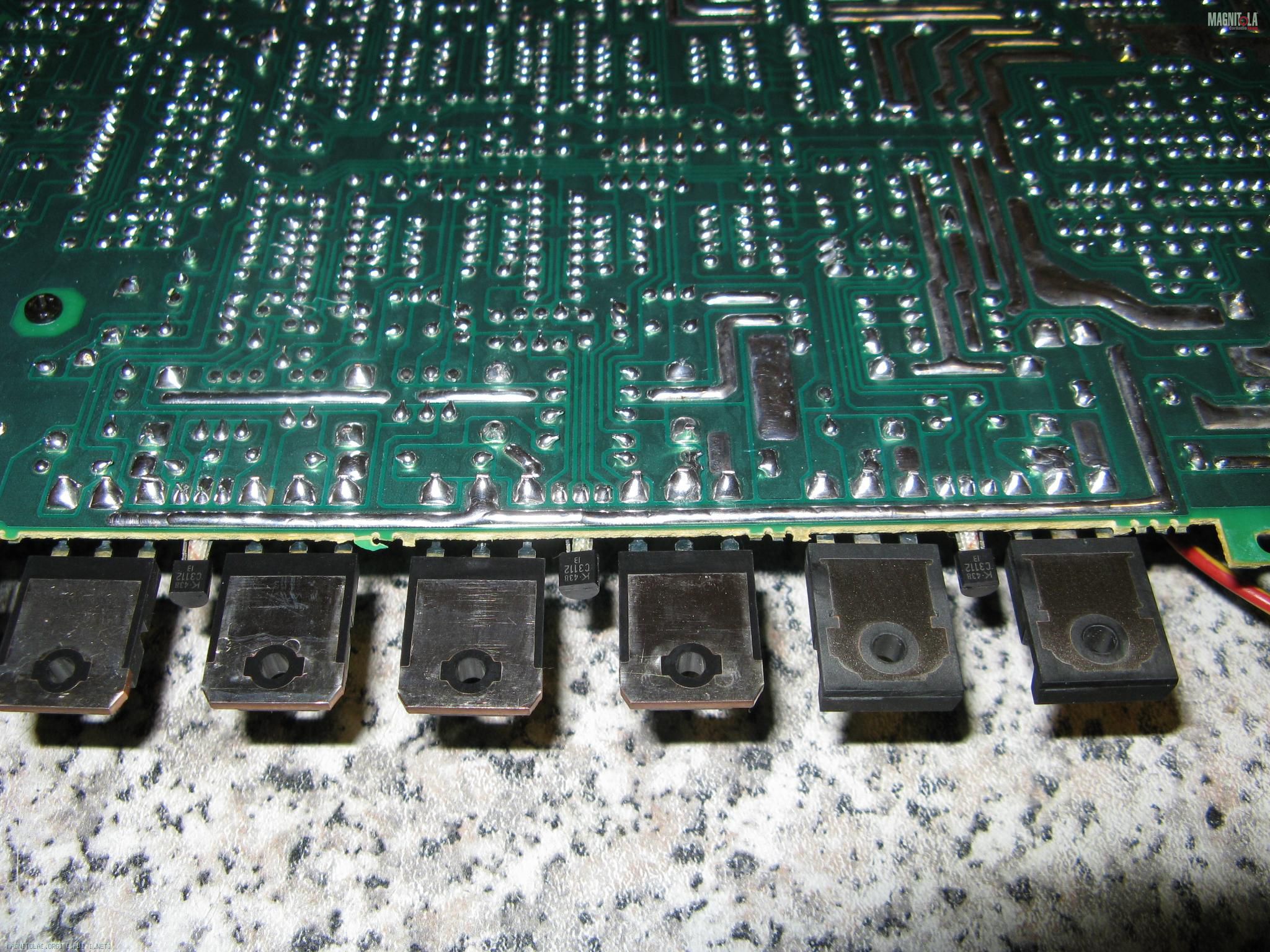

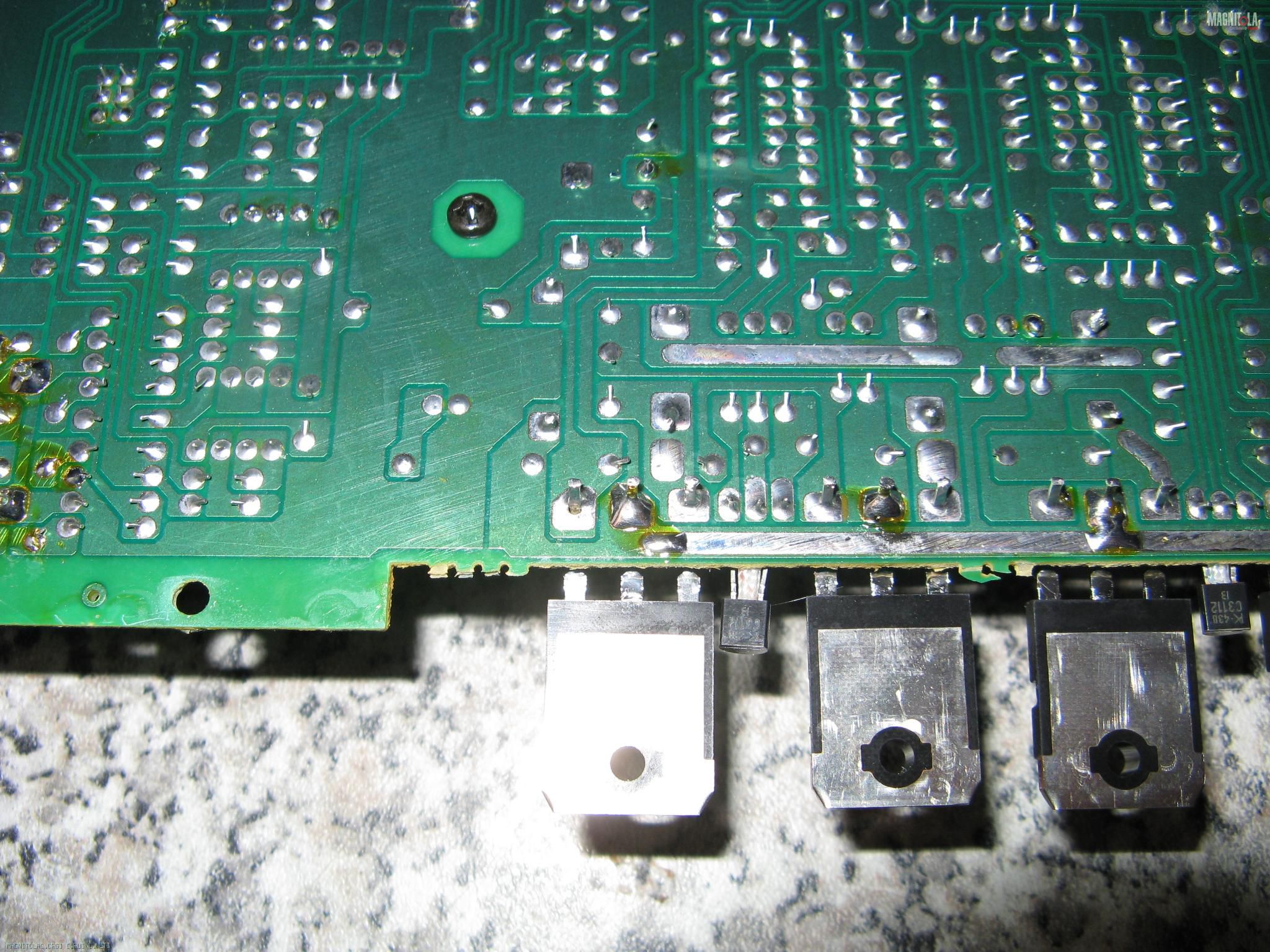

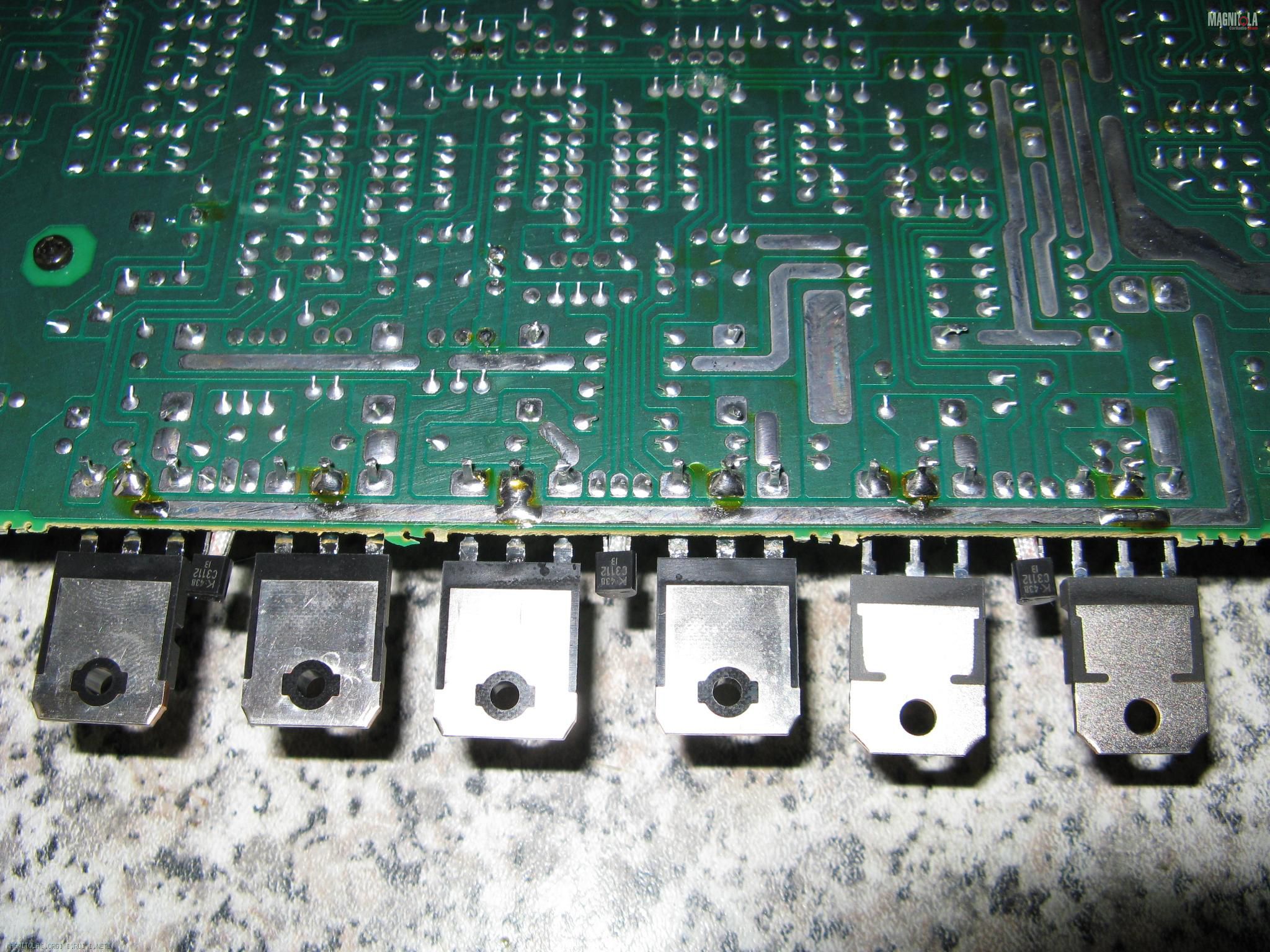

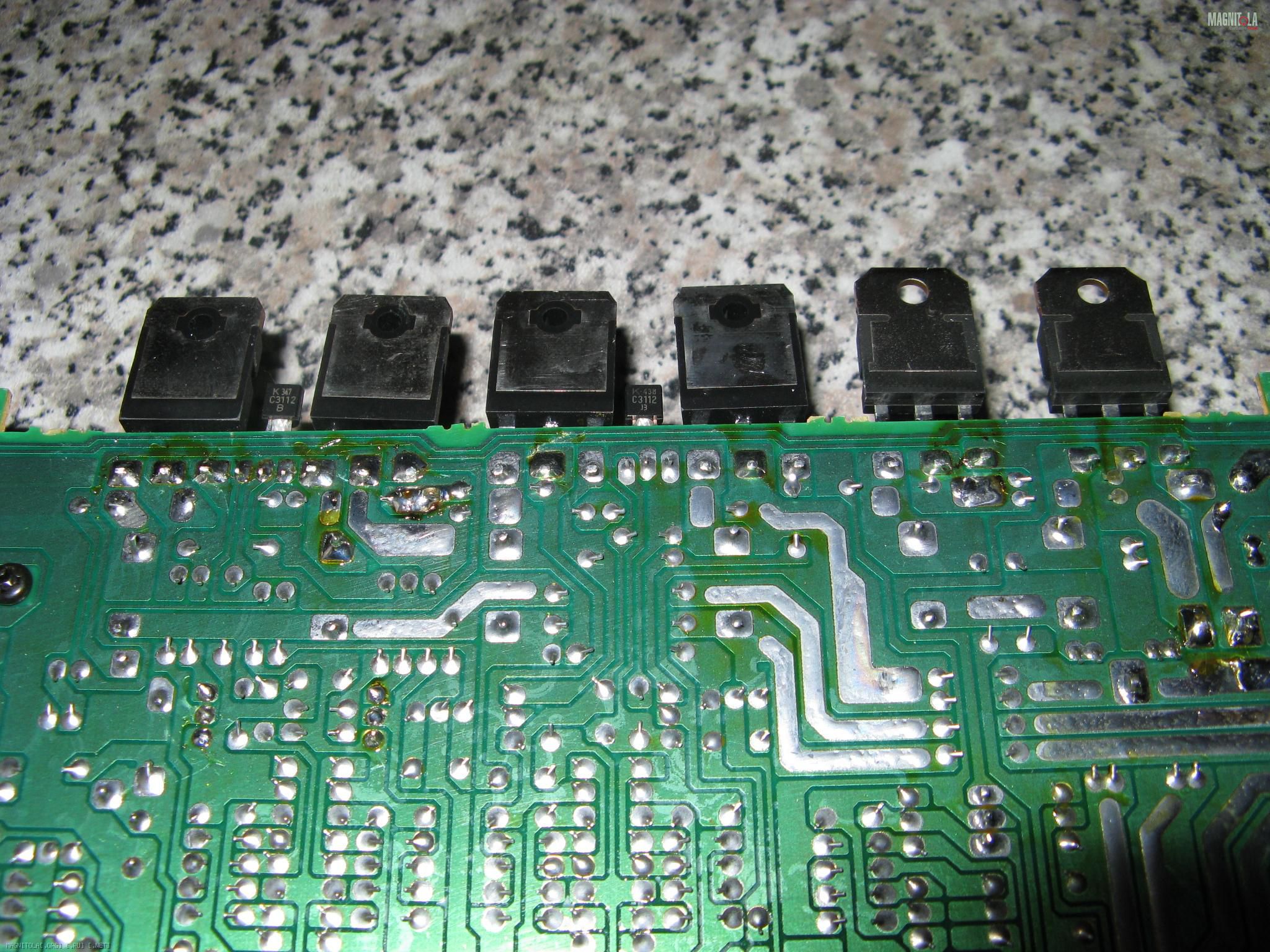

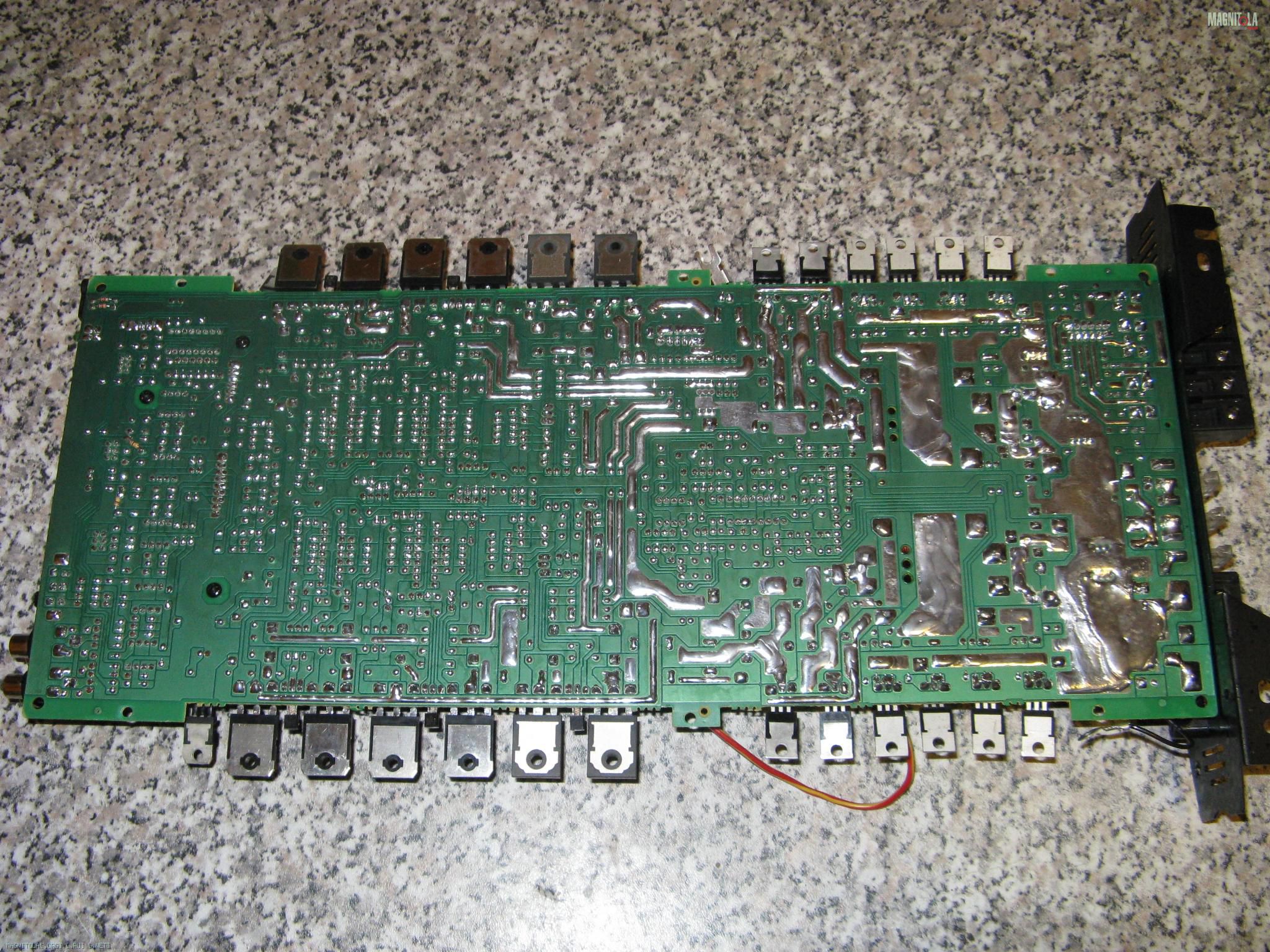

Наиболее опасные места это места паек силовых цепей. Т.е. силовых перемычек, ножки выходных транзисторов а так же транзисторов и силовых диодов ПН, ножки силовых резисторов, т.к. проблемы контактов в именно этих местах приводят к летальным исходам событий. Поэтому, вскрыв усилитель и достав плату нужно как минимум пропаять все эти места. Естественно если будет желание правельнее тупо пропаять ВСЁ.

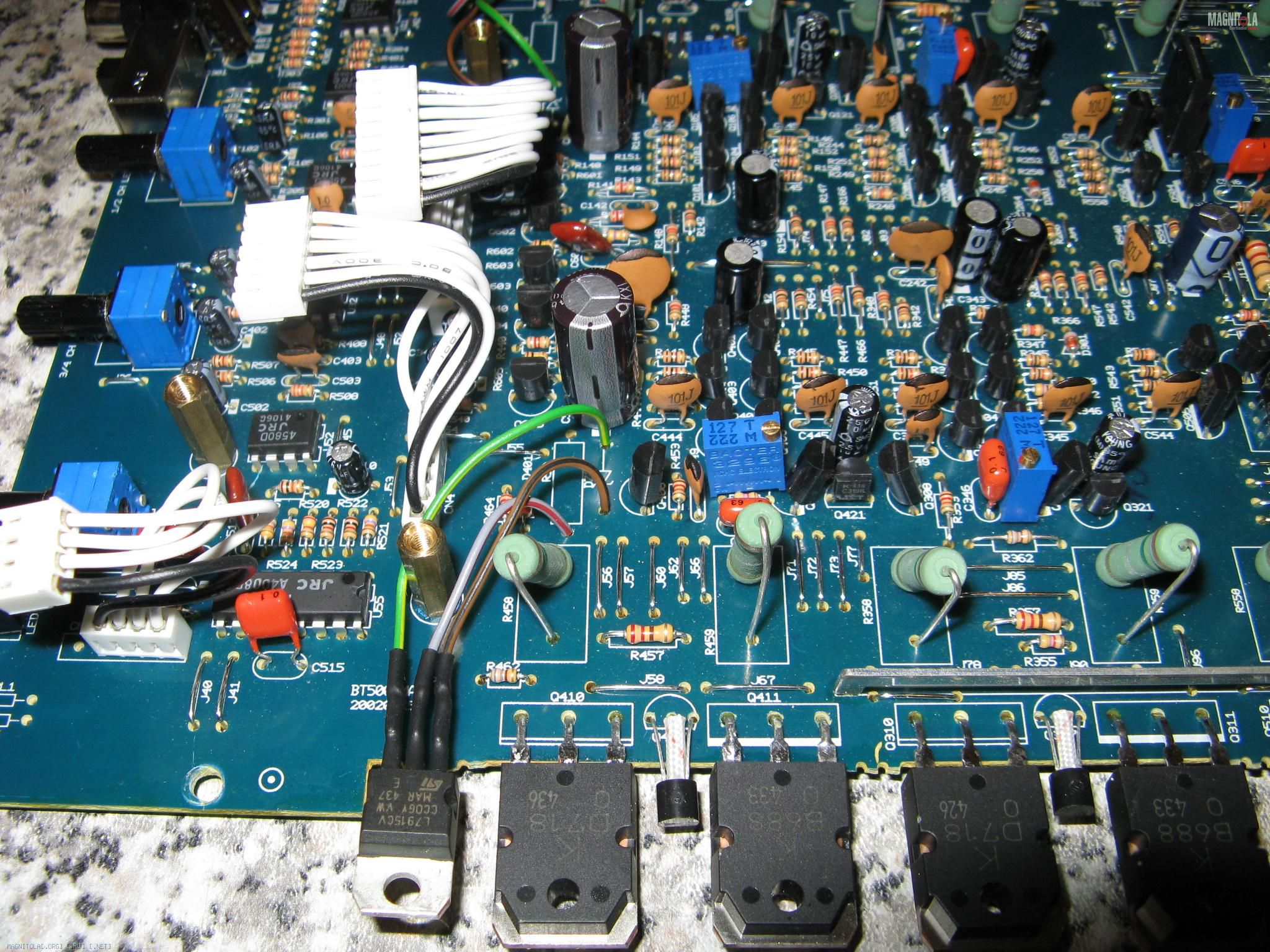

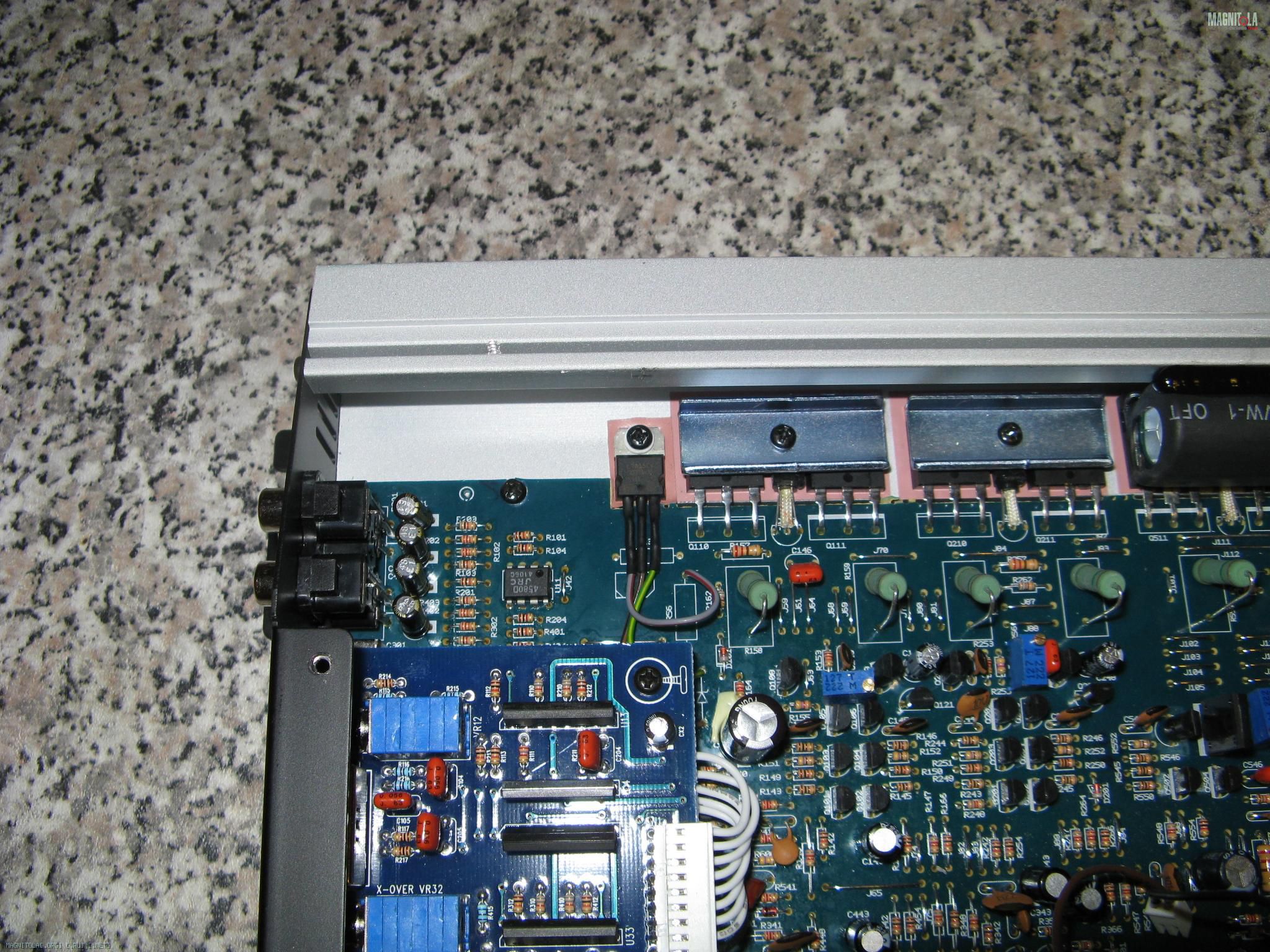

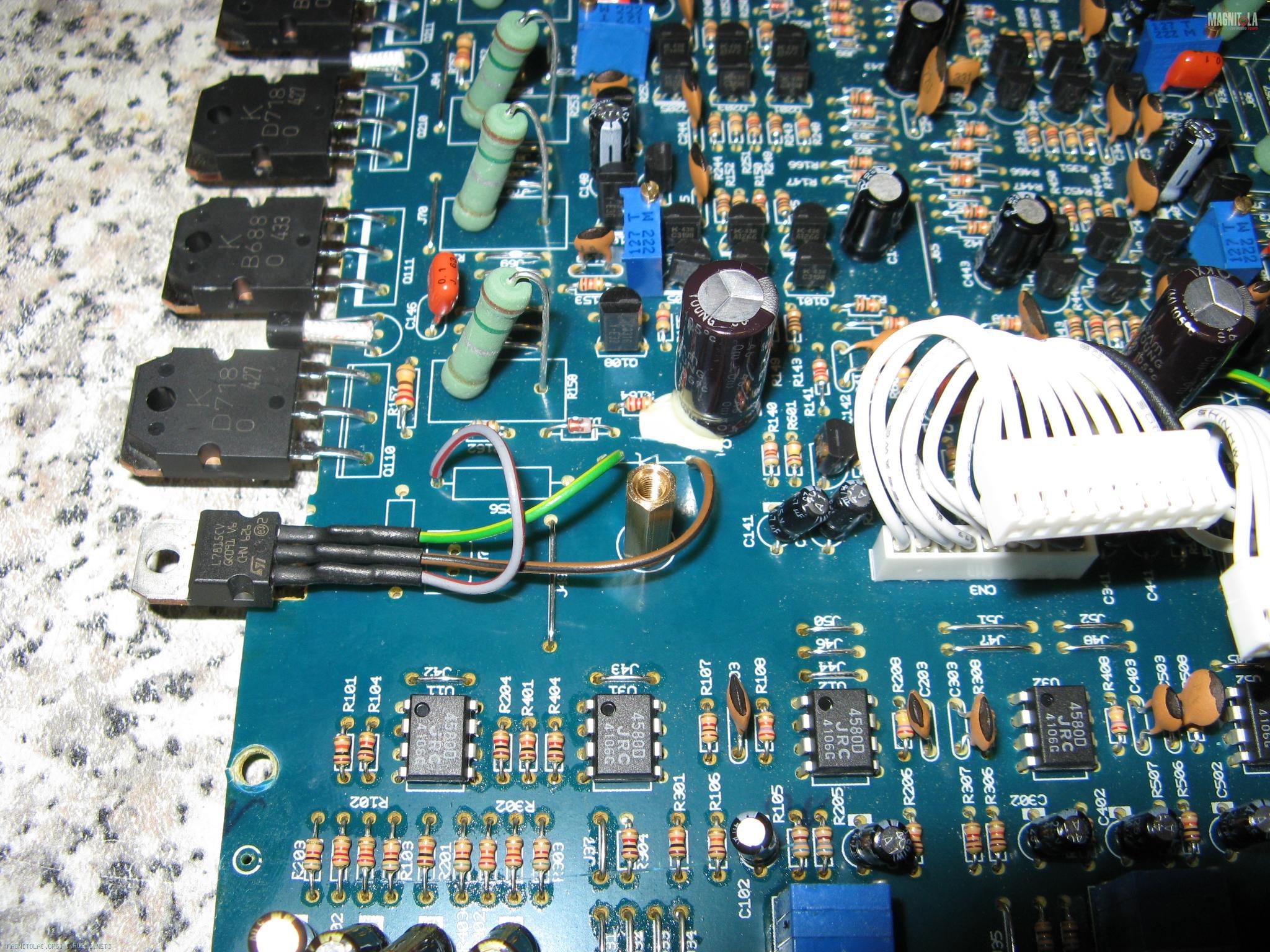

Если у кого вскрыв усилок возникнет желание доработать усилитель хотя бы минимальными средствами, НО улучшить качественные показатели усилителя, то на фотках есть и эта вся необходимая информация. Принципиально для этого потребуется совсем не много и не дорогих компанентов:
- многооборотный резистор 2,2к -5шт;
- конденсатор электролитический 10000мкф на 16в - 2шт;
- конденсатор электролитический 2200мкф на 50в - 4шт;
- конденсатор электролитический 4700мкф на 35в - 4шт;
- конденсатор электролитический 100мкф на 16в или 25в - 4шт;
- конденсатор электролитический 100мкф на 35в - 1шт;
- интегральный стабилизатор LM7815 - 1шт;
- интегральный стабилизатор LM7915 - 1шт;
Ну а если всёж таки возникнут вопросы пишите, не проблема отвечу.

---

Полезные темы:

Reech, а может есть на вскидку варианты по замене оперов на более благозвучные?

Один ### , моими кривым петлями такое не проделать , что что а в пайке , ну ### его вроде для начала не плохо у меня вышло , первый блин был комом не получалось нормально , красиво паять , припой был какой китайский в трубочке , потом купил другой , она такой мягкий и ложится ровно , сказка просто

Reech, Уважаю!!!! Конкретика!... ее так мало на форумах.. одни "умные мысли" у всех... РЕСПЕКТ!

Сообщение от MaikG3

Reech, Уважаю!!!! Конкретика!... ее так мало на форумах.. одни "умные мысли" у всех... РЕСПЕКТ!

Миш, спасибо. Мозг сейчас сильно занят, а вот руки нечем занять. Вот обдумывал одно, а руками пока это делал .

---------- Post added at 17:23 ---------- Previous post was at 17:16 ----------

Сообщение от StasB

Reech, а может есть на вскидку варианты по замене оперов на более благозвучные?

Лучший опер это отсутствующий опер , а опера говорят нет трупа - нет дела .
Если серъёзно, то я не понял вопроса, ты о ОУ вообще, или конкретно относительно этого усилителя.

---------- Post added at 17:29 ---------- Previous post was at 17:16 ----------

Сообщение от Quattro

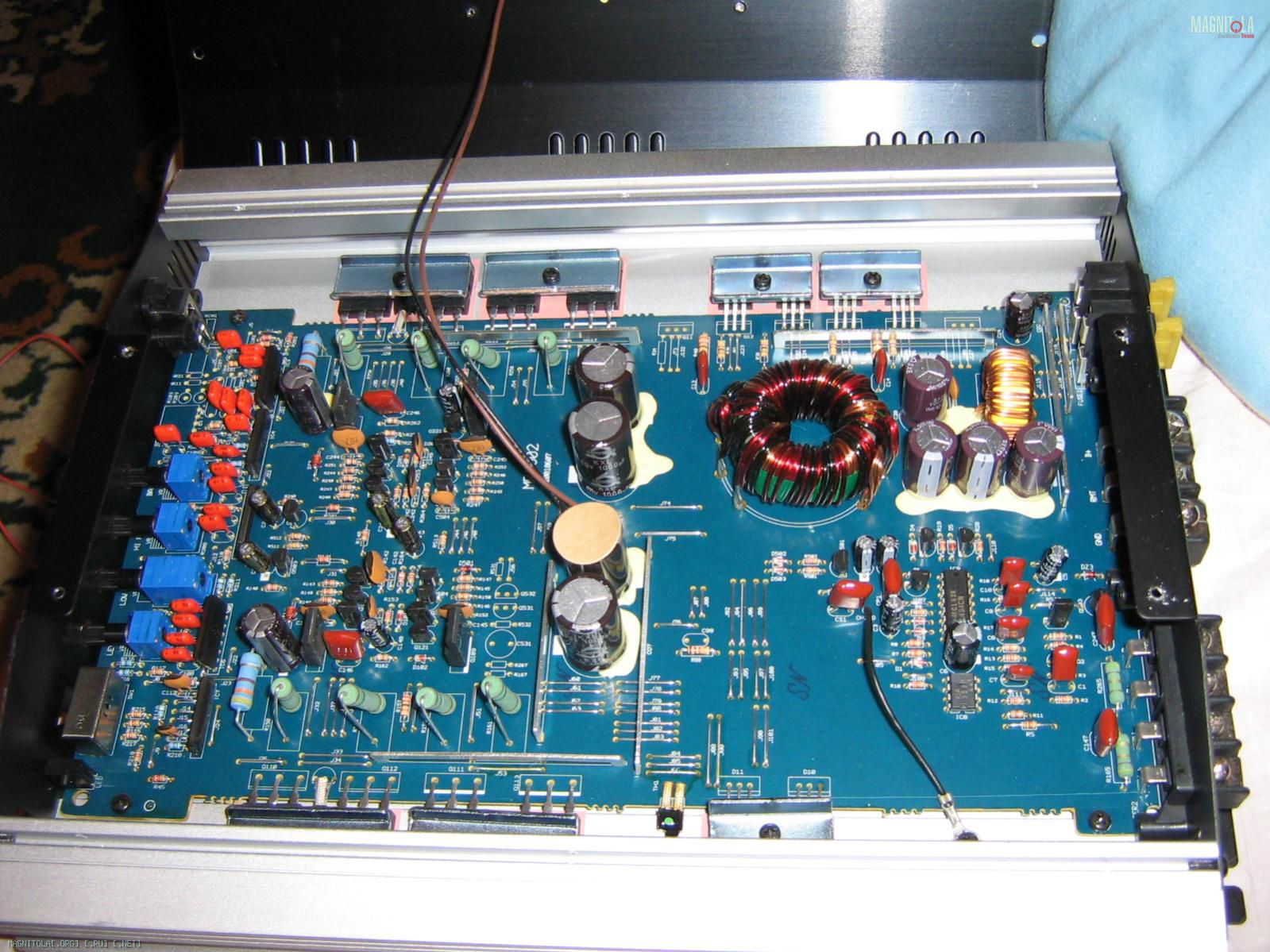

Фото младшего брата Oris TA-300.2
А чем крепят бочонки ?

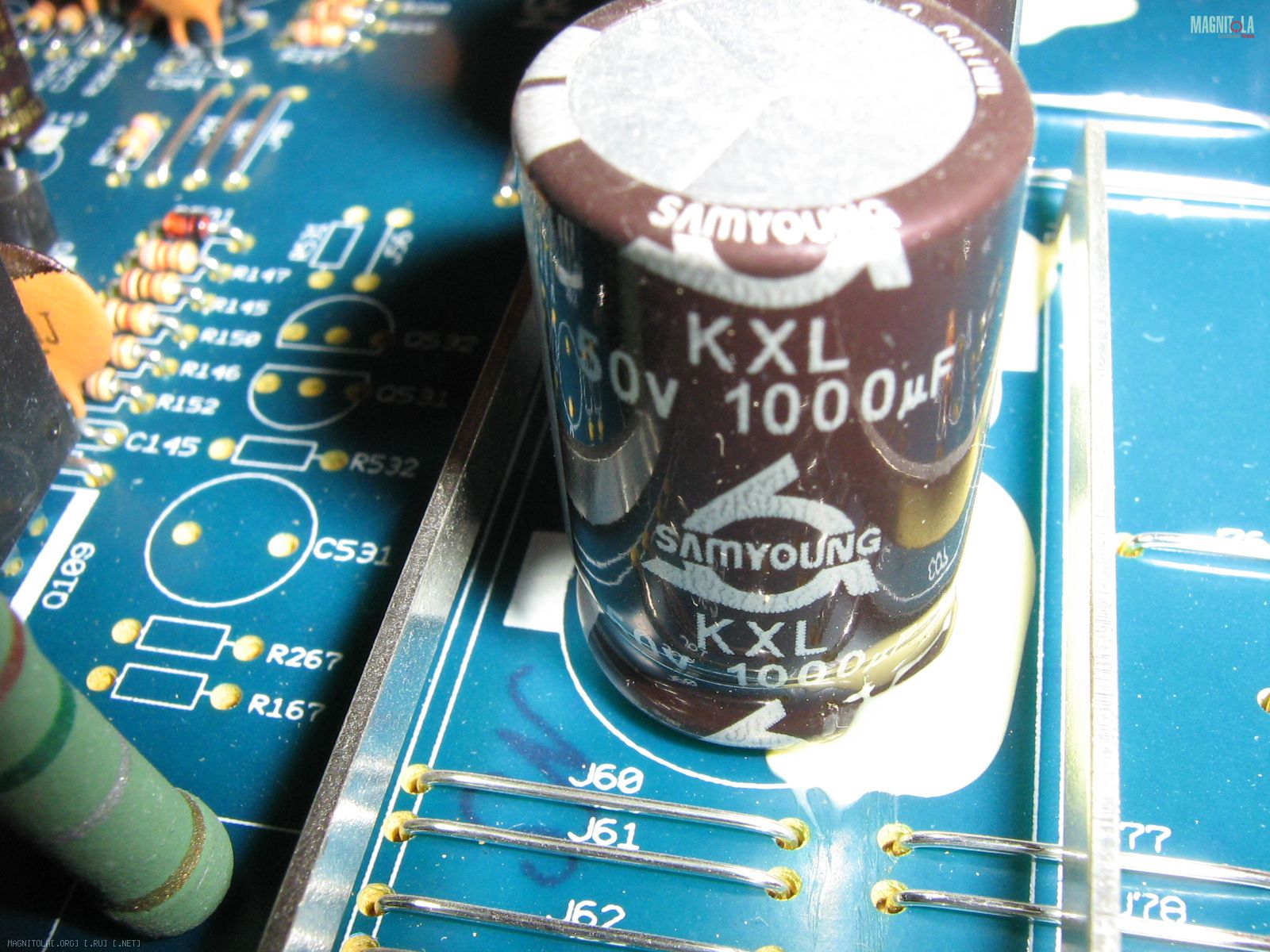

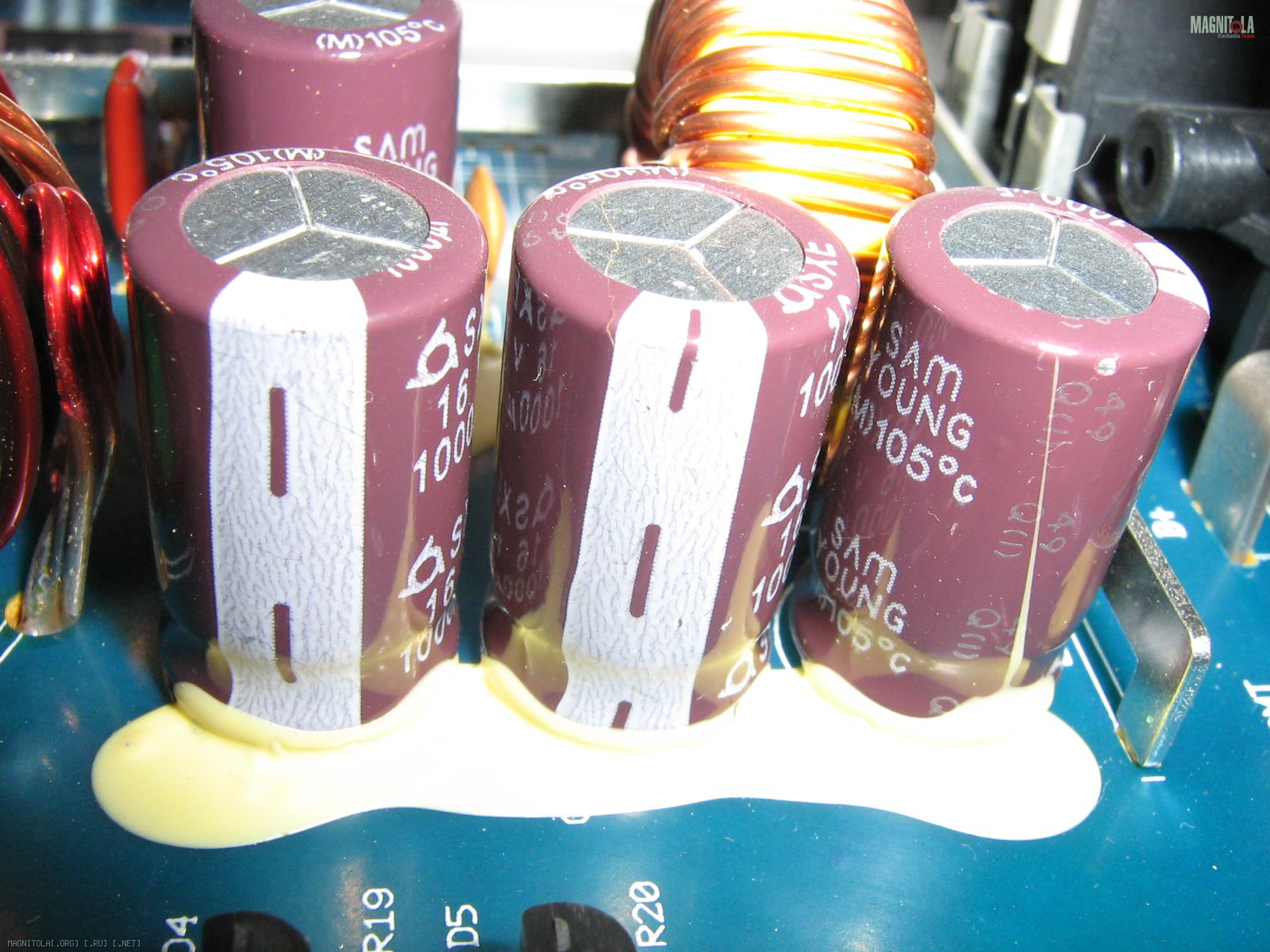

Если конкретно типа марка то ХЗ , а так по сути просто клей типа момента только гуще. Если вопрос относительно снять то нет ни каких проблем, ножки конденсатора очищаются от припоя чуть надавил на угол и всё кондёр у тебя в руках. Если вопрос что использоваить, то вполне серьёзно Момент-а более чем достаточно.

Сообщение от Gevo

Один ### , моими кривым петлями такое не проделать , что что а в пайке , ну ### его вроде для начала не плохо у меня вышло , первый блин был комом не получалось нормально , красиво паять , припой был какой китайский в трубочке , потом купил другой , она такой мягкий и ложится ровно , сказка просто

Я тебя умоляю , ни чего сложного в пропайке нет, просто нормальный паяльник и нормальный припой с флюсом. Ну не торопиться, быть внимательным, чтоб соплей лишних не навесить. Потом после пропайки первично отмыть 646 с кисточкой, ну и в чистовую изопропиловым спиртом.
зы: я в трубочках не покупаю, у меня бобинки по 0.5кг в лёт расходится

Отличнейшая тема. Поболее бы подобных технически грамотных топов. Благодарствую.

Сообщение от Reech

зы: я в трубочках не покупаю, у меня бобинки по 0.5кг в лёт расходится

А тот второй припой тоже с бобинки был отмотан

Ну тогда, раз резонанс присутствует, давайте подробнее прокоментирую список если кого доработка заинтересует.
- многооборотный резистор 2,2к -5шт;

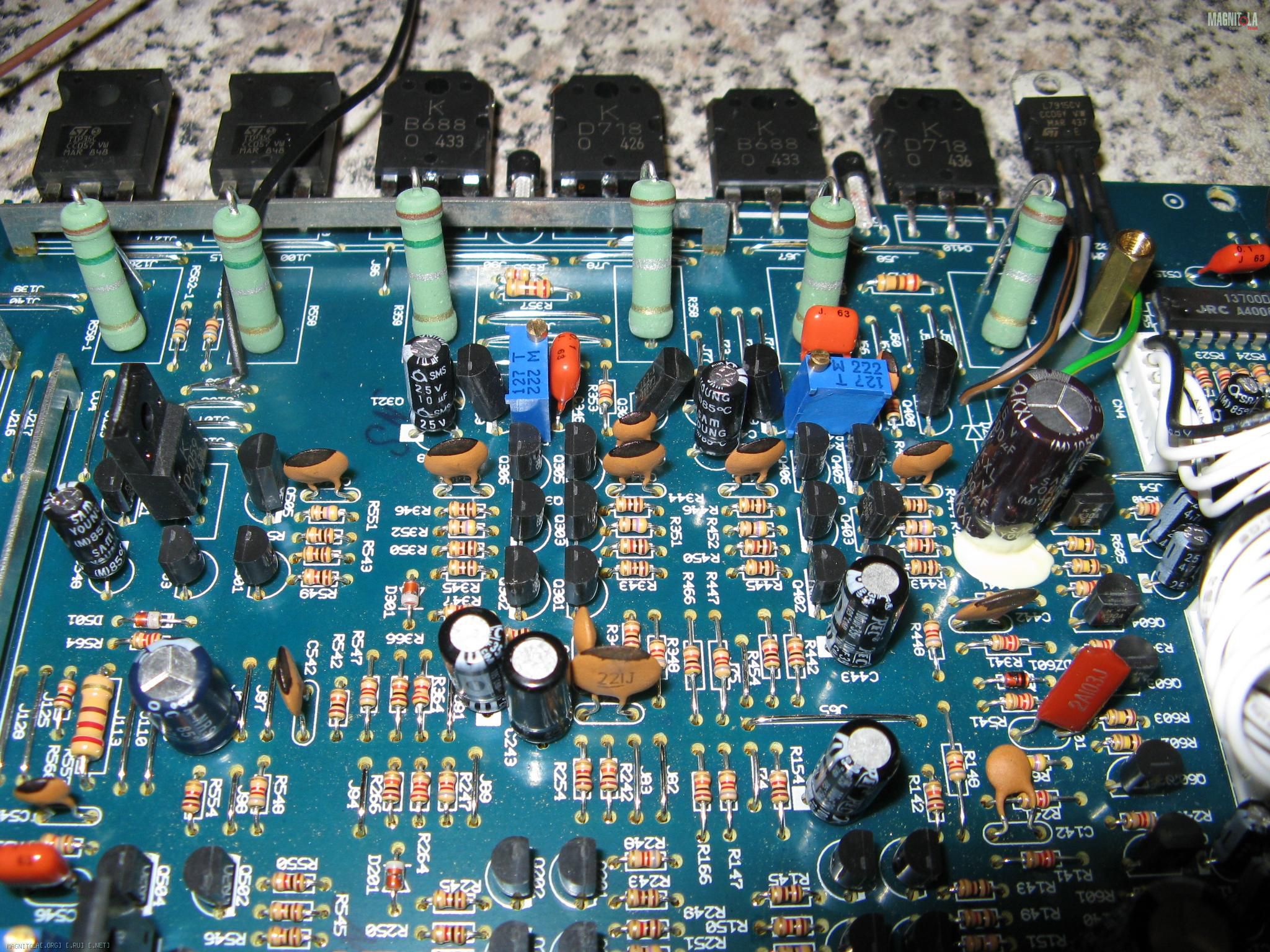

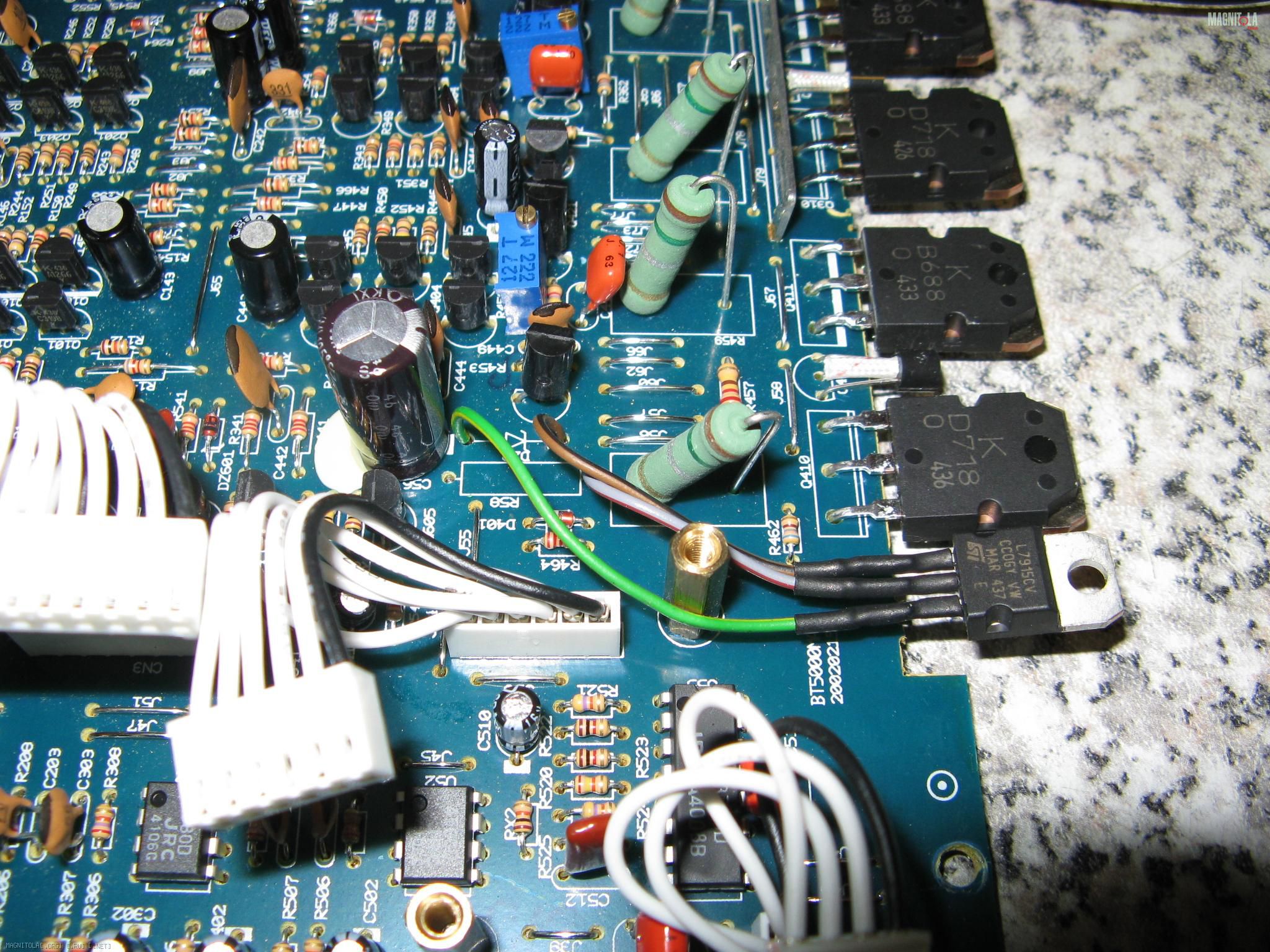

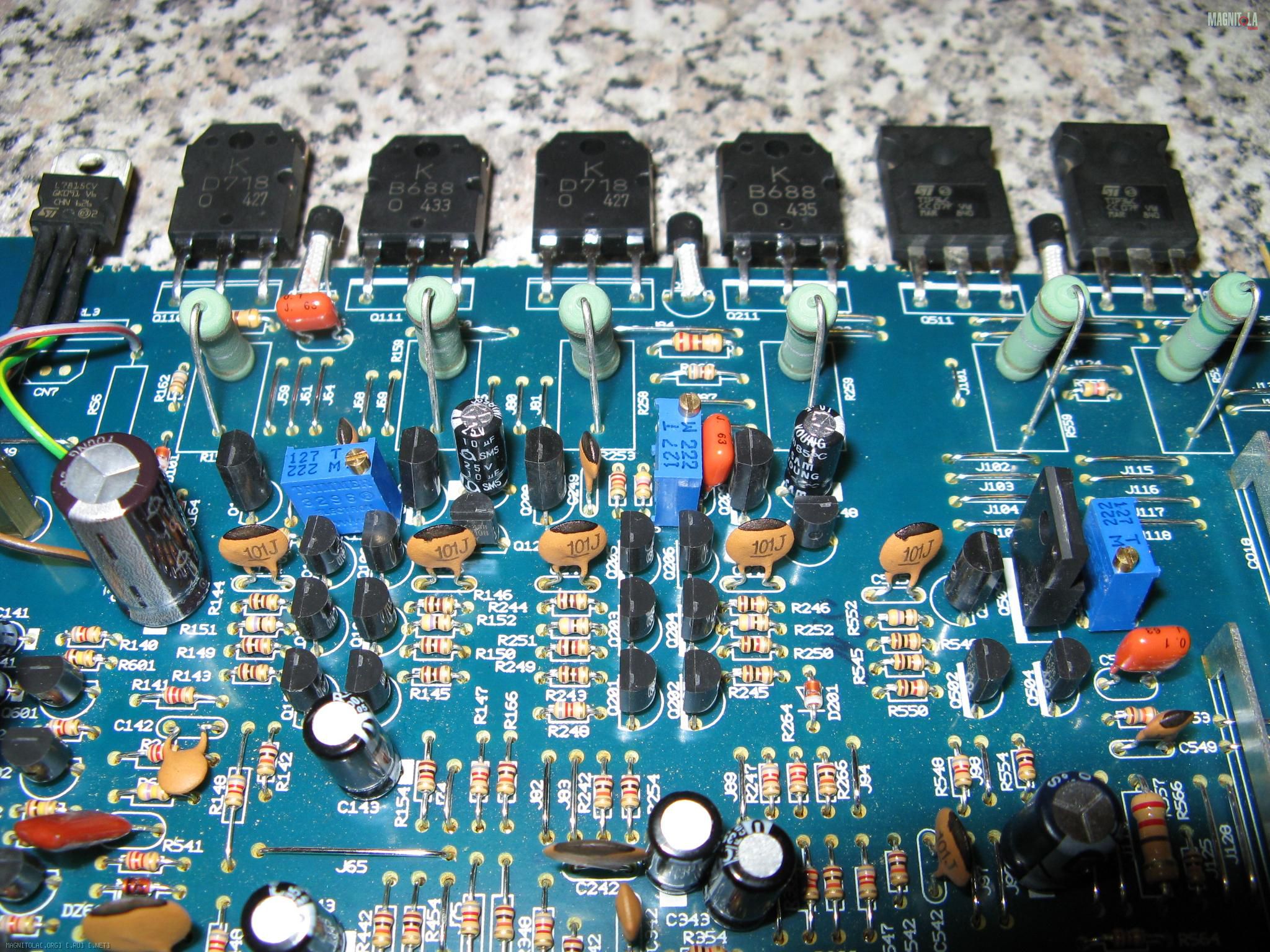

требуются для введения регулировки и подстройки тока покоя. в каналах это резисторы R156, R256, R356, R456, в сабовом это соответственно R556. Подстроичники предварительно готовятся как на фото при кручении по часовой стрелке ток покоя будет увеличиваться. После предварительной подготовки четыре резистора предварительно выставляются на номинал 1,8к и один т.е. в саб канал в 2,2к.
Ток покоя выставляется путём замера падения напряжения на силовых эмитерных резисторах выходных транзисторов. Резисторы эти по 0.15ом, соответственно при падении напряжения в 1,5миливольт ток покоя 10ма. В заводском варианте ток покоя 0ма, т.е. заявляемый класс АВ чистая фикция, это не потому что это Oris, такая ситуация во всех бюджетных усилителях.

- конденсатор электролитический 10000мкф на 16в - 2шт;

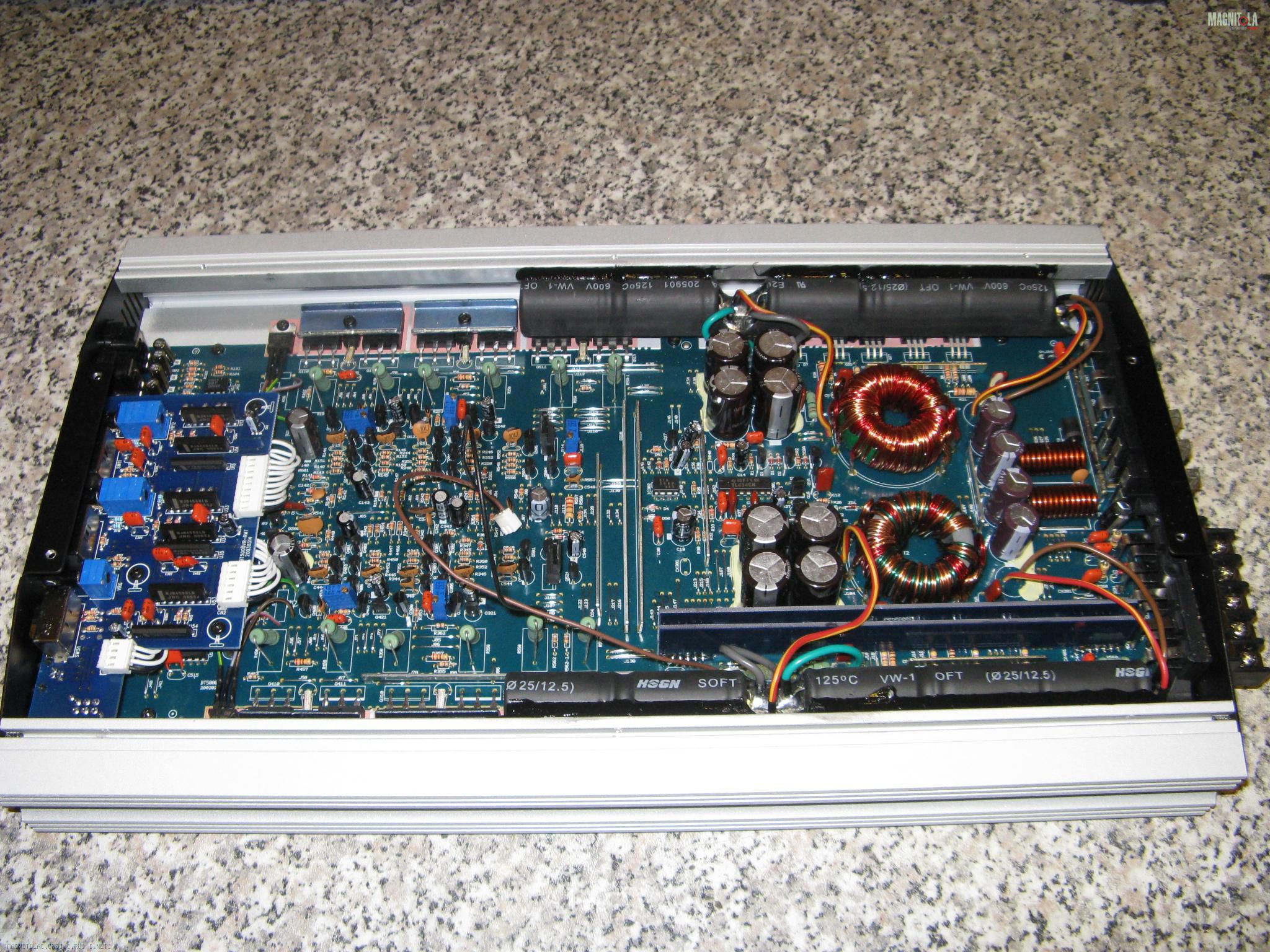

на фото видно, что с платы удаляются крайние конденсаторы 1000мкф на 16в из буферных секций первички и на проводах подпаиваются эти новые. Итогово суммарно на каждом ПН-е в первичке образуется буфер по 12000мкф вместо 3000мкф.
