вывод цифры из Mercedes Benz

Прошу прощения, что вклиниваюсь с вопросом. Сам тему тут создать не решился, а в другие разделы спецы по цифре могут и не заглядывать.
Пытаюсь вытащить SPDIF Coaxial из китайской головы, только звук цифровых носителей.
Я вычислил, куда выходит 93-й выход 128-пиновой микросхемы МТ1389 (обозначен как ASPDIF). Сигнал через элемент, обозначенный FB15 (предохранитель?) по шлейфу приходит на основную плату и там не используется дальше.

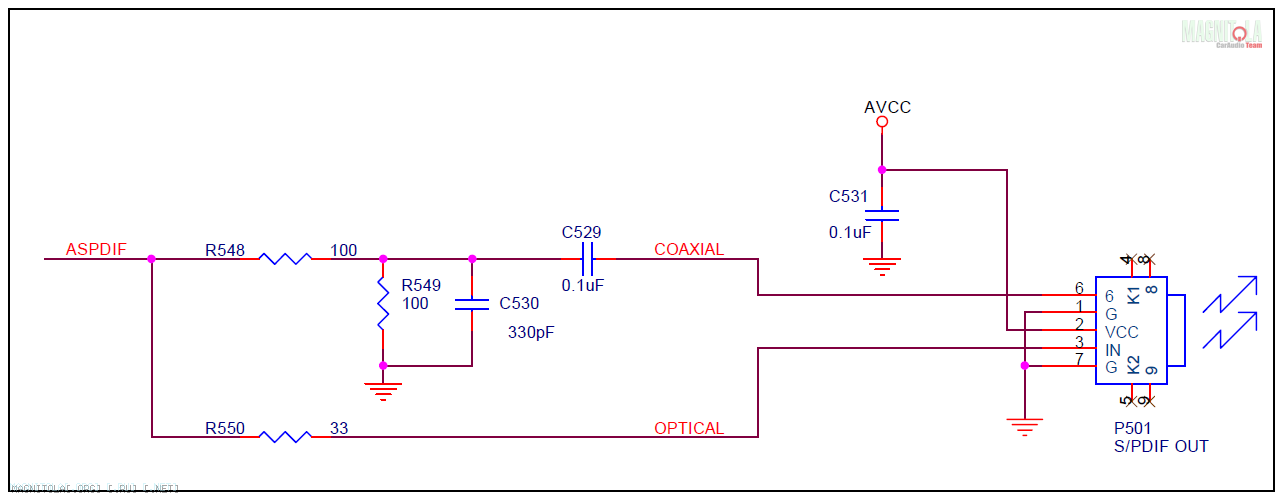

Я взял этот сигнал, спаял RC цепочку как на схеме в описании к микросхеме (до надписи Coaxial). Правда, не уверен что конденсатор у меня 0,1 мкФ. Он размером и видом как 330 пкФ. На одном написано 330. На другом 104. Ощущение, что продавщица ошиблась.
После цепочки поставил маму RCA и завел на вход Coaxial усилителя. Усилитель ничего не услышал там.
Попробовал исключить последний конденсатор - эффекта ноль. Завел напрямую, без цепочки - опять безрезультатно.
Подскажите, что я делаю не так? Или как сделать правильно?


Вложение 123380

330 - 33пф
104 - 0.1мкф
Цифры может и не быть, если в процессоре не прописана.

Значит, первый конденсатор не того номинала...
То-есть выход SPDIF у МТ1389 управляемый? Если внешний процессор не дает какую-то команду, то и не будет цифры на выходе МТ1389?

MT1389 - кинь ссылку на даташит

Вот он. По крайней мере надеюсь, что он. Другого на 128 пин не нашел. А в DVD обычно ставят 256-пиновый вариант.
Вложение 123398

в большинстве магнитол при использовании чипов с возможностью вывода цифры как правило этот вывод выключен, поэтому как правило все пляски не дают результатов.

Цитата:

---

Сообщение от andr_l

в большинстве магнитол при использовании чипов с возможностью вывода цифры как правило этот вывод выключен, поэтому как правило все пляски не дают результатов.

---

Интересно, а как его включить?

Цитата:

---

Сообщение от AKC

Интересно, а как его включить?

---

Изменением бита во внутреннем регистре. То есть внешним процессором.

В любом случае спасибо.
В обычном и сервисном меню таких настроек не нашел. Можно предположить, что это делается на уровне прошивки.
Видимо, на таком твике придется поставить крест, увы :(

Цитата:

---

Сообщение от AKC

Видимо, на таком твике придется поставить крест, увы

---

именно так
